Если вы когда-либо выбирали аппарат для инверторной сварки, то наверняка замечали, что комплект очень скудный. Зачастую при покупке вы получаете сам аппарат, инструкцию и кабель питания. Но этого недостаточно для полноценной работы. Помимо электродов или газа вам также не обойтись без экипировки, держака и, конечно, сварочных кабелей.
Но как понять, какой кабель для сварки выбрать? На что вообще обратить внимание при покупке? На эти, и некоторые другие вопросы, мы ответим в этой короткой статье.
Содержание статьи
- Общая информация
- Выбор кабеля
- Вместо заключения
Общая информация
Для начала давайте разберемся, зачем вообще нужны кабели и для чего подключать их к сварочному аппарату.
Говоря простыми словами, сварочные провода, подключенные к источнику тока (сварочному аппарату),призваны проводить получаемый ток к держателю и к детали.
Один кабель подключается к держаку, а второй подключается на массу (на деталь). Из-за такого подключения во время сварки образуется электрическая цепь, которая как раз и позволяет осуществить сварочный процесс.
По своему строению кабель сварочный практически не отличается от кабеля бытового. Он состоит из проволоки и внешней изоляции. Но отличия кроются в том, какая именно проволока используется при производстве кабелей и для каких условий они предназначены. Естественно, сварочный кабель способен работать и в жару, и в холод. К тому же, изоляция может состоять из двух и более слоев, чтобы обеспечить максимальную защиту. И, в целом, у кабелей для сварки должен быть повышенный запах по прочности, чтобы они могли надежно работать даже в самых экстремальных условиях.
Для каждых температурных условий предусмотрена своя изоляция. Если вы собираетесь варить зимой на улице, то стоит приобретать кабели с морозостойким покрытием. Если пренебречь этим, кабели просто потрескаются и придут в негодность.
А для работы при очень высоких температурах нужно выбирать провода, оплетка которых не расплавится на солнце. Словом, учитывайте все температурные нюансы ваших сварочных работ.
Также не забывайте о влажности. Кабель для сварочного аппарата, не предназначенный для работы в очень влажных условиях может просто заплесневеть и испортиться. Необходимо выбирать кабели с антисептическими свойствами. Такие провода не только выдерживают повышенную влажность и высокие температуры, но и в целом обладают большим сроком службы.
Отдельный вопрос — это длина сварочных кабелей. Максимальная длина сварочного кабеля может достигать 50 метров, но насколько это удобно и практично? Если вы варите стационарно, то приобретите два кабеля. Один для держателя длиной 3 метра, и второй для массы длиной 2 метра. Это оптимальная длина. Вы, конечно, можете увеличивать длину по мере необходимости, но учитывайте, что длина сварочного кабеля не должна превышать 30-40 метров.
youtube.com/embed/0I7jIqpykVw» frameborder=»0″ allowfullscreen=»allowfullscreen»> Выбор кабеля
Марка сварочного кабеля — это первое, на что вам нужно обратить свое внимание при выборе. Существует две марки: КГ (кабель гибкий) и КОГ (кабель особо гибкий). Первая марка наиболее популярная и универсальная. Вторая подойдет для менее мощного оборудования.
Нельзя однозначно сказать, какой кабель сварочный лучше. Нужно выбирать исходя из типа работ. Если варите инвертором с предельной мощностью 250 Ампер, то рекомендуем выбрать кабель КГ 1х50. В целом, здесь всегда работает правило «Чем меньше ампер, тем меньше сечение сварочного кабеля». Для маломощных аппаратов может быть достаточно и 16 мм2.
Также маркировка сварочного кабеля содержит дополнительную информацию в виде цифр. Обычно записывается в формате YхY, например, 1х25. Первая цифра обозначает, сколько жил содержит данный кабель сварочный. А вторая цифра говорит о том, какое сечение у этого кабеля.
Сечение измеряется в мм2.
Иногда в марке указывается, для каких температурных условий предназначен кабель. Кабели ХЛ способны работать при температуре до -60 градусов, кабели Т работают от -10 до +50 градусов. Но какой кабель нужен для выполнения работ, если вы не знаете диапазон температур, при которых будете его использовать? Ищите кабели без маркировки касаемо их температурных условий. Обычно возможно использование таких проводов при температуре от -40 до +60 градусов, чего достаточно для большинства работ.
Также кабель можно подобрать исходя из того, с каким значением ампер вы собираетесь работать. Ниже представлена небольшая таблица, которая поможет вам с выбором.
Вместо заключения
Надеемся, что эта статья поможет вам решить вопрос, как выбрать кабели для сварки. Если эта тема все так же вызывает у вас трудности можете купить комплект сварочных кабелей с электрододержателем и зажимом. Это оптимальный вариант для новичков, которым трудно разобраться в особенностях сварочных кабелей.
Желаем удачи в работе!
Похожие публикации
Какого сечения должен быть сварочный кабель?
Для каждого вида сварки необходимо выбрать правильное сечение кабеля. Это не только защищает оборудование от неожиданных поломок, но и значительно защищает работу.
Так, например, если этот параметр меньше требуемого, устройство может просто сгореть или уйти в защиту при высоких нагрузках. При выборе сечения проволоки стоит в первую очередь учитывать ток, с которым работает сварочный аппарат.
Содержание
- Определяем сечение правильно
- Используем штангенциркуль и микрометр
- Измеряем линейкой
- Табличные параметры
- Как сделать максимально правильный выбор?
- Выбираем сетевой кабель: на что обратить внимание?

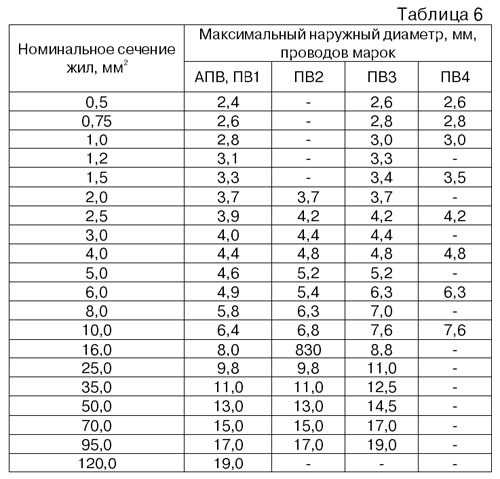

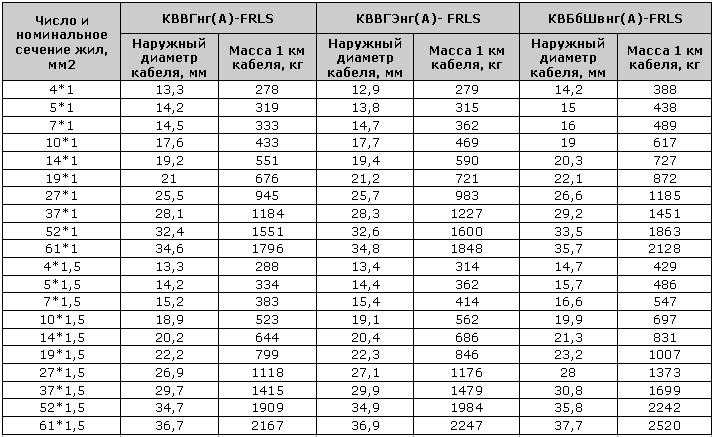

Информацию о диаметре сварочного кабеля легко найти. Они указываются производителем в техническом описании и в каталоге. Также, если вы знаете, сколько жил в кабеле, вы легко сможете рассчитать сечение по диаметру изделия.
определить сечение можно самостоятельно, воспользовавшись парочкой действенных и совершенно простых вариантов.
Используем штангенциркуль и микрометр
С помощью приборов измеряется диаметр жилы, которую необходимо полностью очистить от изоляционного слоя. Лучше всего проводить измерения в нескольких областях одновременно, чтобы показания были максимально точными.
Даже из школьной программы каждый должен знать формулу площади круга (в нашем случае поперечное сечение выступает в роли круга): S = R2. Упрощая формулу делением на четыре, получаем другую, именно она поможет узнать диаметральное сечение кабеля: S = (3,14 * D2) / 4 или S = 0,785 * D2.
Конкретный пример. Диаметр сердечника определен по замерам – 1,6 мм. Умножаем по формуле и получаем 0,785 * 1,6 * 1,6 = 4,009466 мм2. То есть сечение провода около 4 квадратов.
Измеряем линейкой
Когда описанных выше инструментов рядом нет, на помощь приходит обычная линейка школы. Для этого сердечник предварительно нужно очистить, обернуть вокруг карандаша, чтобы получилось не менее 15 витков.
Чем тоньше проводник, тем таких витков должно быть больше. При этом лучше заворачивать плотнее – так можно свести к минимуму погрешность. Далее измерить линейкой длину намотанного изделия и разделить на количество витков. Полученная цифра и будет диаметром сердечника.
Что ж, тогда осталось воспользоваться приведенной выше формулой и рассчитать сечение этого провода.

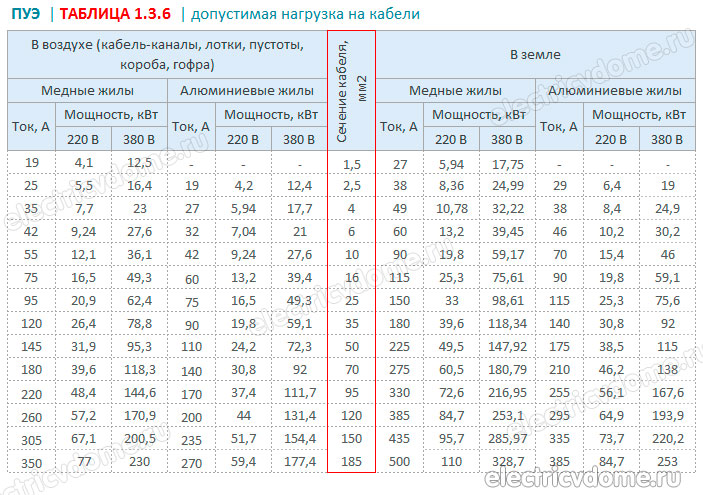

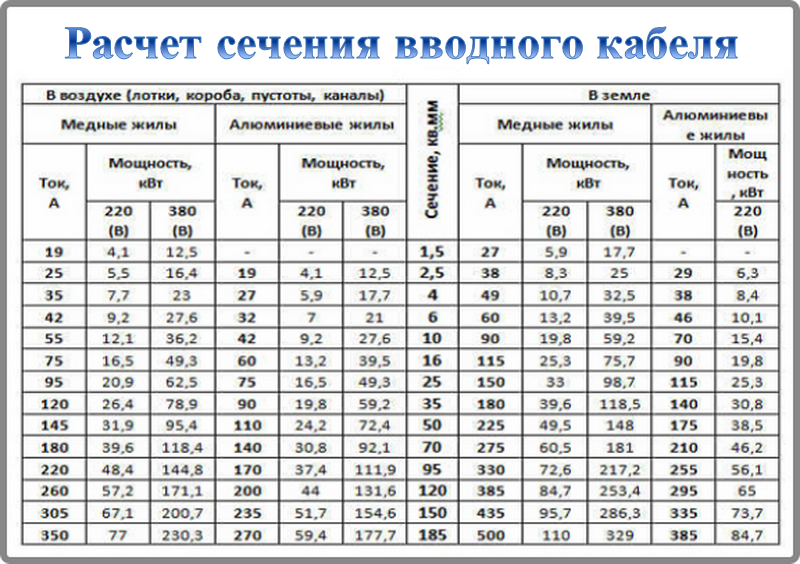

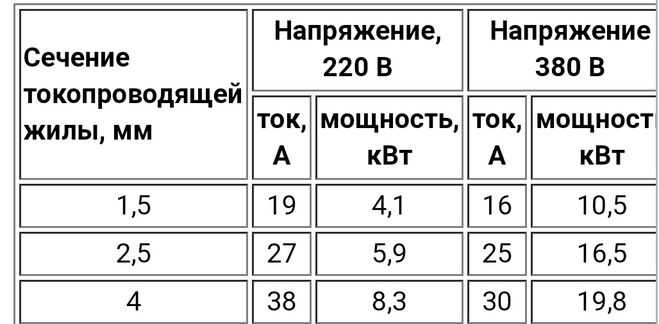

Табличные параметры
Пожалуй, самый простой из имеющихся вариантов. Но для этого также понадобится штангенциркуль или микрометр. Итак, измеряем толщину диаметра жилы, в таблице определяем сечение:
Как сделать максимально правильный выбор?
Как уже отмечалось, необходимое сечение подбирается исходя из силы тока и с учетом его силы. Воспользуйтесь следующей таблицей, чтобы оценить, какой кабель вам подходит:
Помимо сечения не менее важно выбрать оптимальную длину кабеля. Стоит запомнить простое правило: чем больше длина, тем больше сопротивление и индуктивность провода (при этом сечение остается неизменным).
Многие специалисты считают, что оптимальная длина – до 10 м. Если нужно больше, можно просто использовать специальный удлинитель. Тем более что инверторные блоки, которые часто используются в личных целях, довольно компактны и немного весят, при необходимости их можно без проблем перенести в нужное место.
Выбираем сетевой кабель: на что обратить внимание?
Как известно, кабель нужен не только для подключения электродов и заземления к сварочному аппарату. Устройство также требует сетевого питания. Сварочный ток иногда может достигать огромных значений, измеряемых сотнями ампер, независимо от типа сварочного аппарата. Что касается тока питания, то он намного ниже и достигает значений до 50 Ампер.
Для того, чтобы сварщик работал исправно, ему не нужна слишком толстая проволока. Для однофазного бытового инверторного устройства подойдет медный кабель сечением жилы до 5 кв. Если объект не заземлен, используется двухжильный кабель, при заземлении – трехжильный кабель.
Что касается длины, то она может быть разной.
Обычно достаточно 5 м. Ну, а если нужно использовать несущий элемент, выбирайте тот, сечением 2,5 кв. Мм. В том случае, если длина до 20 м, а при сечении 4 кв. Мм – при длине более 20 м. Если будет использоваться достаточно длинный транспортный трос, лучше сразу обзавестись катушкой – это упростит разматывание и упаковку изделия.
Что касается промышленных устройств, то рекомендуется использовать четырехжильные кабели сечением не менее 4 и не более 6 квадратных метров. Убедитесь, что вы проверили правильность подключения и убедитесь, что кабели достаточно охлаждаются.
Читайте также:
- Об авторе
- Хотите связаться со мной?
Об авторе
Уже лет 20 работаю своими руками. Пробовал и сантехнику, монтаж конструкций, есть свое маленькое производство. Друзья постоянно спрашиваю как сделать разные вещи. Вот и делюсь я с вами своими идеями в интернете.
Сварочный кабель 105°C 600V- Поиск лучших сварочных кабелей
Если вы здесь, на этом сайте, то вам скорее всего нужен сварочный кабель. Или, возможно, у вас есть сварочный проект, и вы задаетесь вопросом, следует ли вам использовать Сварочный кабель №2, или если вам действительно нужен сварочный кабель № 4? Вы даже можете найти несколько таблиц, надеясь определить, какой кабель подходит для ваших нужд. Если вы заказываете сварочный кабель 2 калибра, или лучше использовать сварочную проволоку 4 калибра?
Независимо от того, по какой причине вы пришли на эту страницу, мы рады, что вы пришли. В следующих нескольких разделах этого руководства по сварочным кабелям мы раскроем тайны всего, что связано с этими кабелями.
1) Что такое сварочный кабель?
Прежде чем мы перейдем к более сложным вопросам, например, что означает размер сварочного кабеля, как отличить лучший сварочный кабель от аккумуляторный кабель — давайте разбираться в основах. Прежде всего, давайте объясним, что такое сварочный кабель?
Это проводник электрического тока (сварочного тока), используемого в процессе сварки.
Как правило, он состоит из нескольких тонких медных жил, заключенных в прочную непроводящую оболочку. Обычно куртка изготавливается либо из синтетического материала – например, из резиновый кабель будет куртка из резины.
В зависимости от типа и назначения куртка также может иметь цветовую маркировку для облегчения идентификации. Например, красный сварочный кабель будет иметь красную оболочку, чтобы отличить его от ошибочно используемого кабеля, требующего других спецификаций, который может иметь оболочку черного цвета.
2) Какой размер сварочного кабеля мне нужен?
Вам нужно будет купить или использовать наиболее подходящую сварочную проволоку в зависимости от области применения или проекта. И то, отвечает ли кабель конкретной спецификации задачам проекта, зависит от размера сварочного кабеля. Размышление об этом (т. е. о размере кабеля) с точки зрения общего примера может помочь прояснить эту концепцию.
Предполагая, что вы хотите использовать водяной шланг, размер этого шланга будет зависеть от его применения.
Для полива сада вам понадобится шланг меньшего диаметра. Но если это пожаротушение, может потребоваться шланг большего диаметра. То же самое верно и при определении размера сварочного кабеля, который зависит от уровня тока, измеряемого в амперах (или силе тока).
Потребляемая мощность сварочного кабеля, также известная как номинальная сила тока или допустимый ток провода сварочного кабеля, определяет максимальную величину тока, который может безопасно проходить через кабель. Этот показатель (AMP) имеет прямое отношение к требованиям к размеру кабеля. По мере увеличения уровня тока в процессе сварки диаметр отдельных жил (также называемый площадью поперечного сечения), а также общий диаметр кабеля увеличивается. Следовательно, провод на 125 ампер будет тоньше сварочного кабеля на 200 ампер.
Нагрузочная способность сварочного кабеля и, следовательно, его размер зависят также от некоторых других факторов, в том числе:
- Номинальное сопротивление (или рейтинг в омах)
- Температура окружающей среды
- Длина сварочного кабеля
- Температурный диапазон изоляционного материала
Все эти характеристики в совокупности определяют размер сварочного кабеля.
Например, более короткие кабели определенного диаметра пропускают больший ток, чем более длинные кабели аналогичного диаметра.
Промышленность обычно классифицирует кабели по размеру, известному как AWG (American Wire Gauge). Рейтинг AWG работает в обратном направлении от размера кабеля. Чем больше диаметр кабеля, тем меньше AWG номер.
Обычно размеры сварочного кабеля находятся в диапазоне от №4 до №4/0. А сварочный кабель 4 калибра больше, чем кабель 3-го калибра. Размер кабеля большего размера также определяется числами меньше 1. Например, размер 0 (также называемый 1/0 и произносится как «один») меньше, чем «00» (также называемый 2/0 и произносится как «два»). ничего»). Оба этих размера больше, чем сварочный кабель 4/0.
Площадь поперечного сечения сварочного кабеля также может определять размер кабеля. Эта мера иногда выражается в квадратных миллиметрах (мм2) в метрической шкале. Имеются легкодоступные таблицы преобразования, в которых размер сварочного кабеля указан как в размере AWG, так и в мм2.
Например, в приведенной выше таблице при выборе размера сварочного кабеля 2 калибра в миллиметрах эквивалентный стандартный международный размер в миллиметрах соответствует сварочному кабелю сечением 2 мм.
Чтобы выбрать наиболее подходящий размер сварочного кабеля для вашего сварочного аппарата, вам необходимо выбрать кабель, который выдерживает максимальную мощность сварочного оборудования. И это зависит от трех важных факторов:
- Номинальная выходная мощность (переменный или постоянный ток) источника питания сварочного аппарата
- Рабочий цикл источника питания сварочного аппарата; а также
- Общая длина сварочного контура
В этом руководстве по сварочному кабелю мы выделили на рисунке выше образец сварочной схемы. Если у вас есть установка, аналогичная приведенной выше схеме, вам нужно добавить общую длину рабочего кабеля (A) и электродного кабеля (B), чтобы определить правильный размер сварочного кабеля.
3)Где купить сварочный кабель пешком?
Иногда вы можете быть не слишком хорошо знакомы с различными размерами кабеля в мм2.
Вместо этого вы знаете несколько основных требований к вашему кабелю и задаетесь вопросом, где я могу купить сварочный кабель рядом со мной, но пешком – вместо метров или других размерных показателей.
Что ж, легко ответить на вопрос «где». Ищите авторитетного производителя сварочного кабеля, например ZW-кабель, и оформить заказ онлайн. Это действительно так просто. Конечно, прежде чем выбрать поставщика кабеля, будь то резиновый кабель, который вы ищете, или сварочный кабель, который вы ищете, убедитесь, что он опытен и имеет хорошую репутацию. Всегда приобретайте кабели у поставщика с опытом производства высококачественных кабелей и проводов. И, конечно же, убедитесь, что цена сварочного кабеля, которую они предлагают, также конкурентоспособна!
Теперь, как вы покупаете правильный кабель, измеряемый в футах? Для этого вам нужно будет обратиться к нашей таблице направляющих сварочных кабелей выше. Итак, как теперь определить, сколько футов кабеля вам нужно заказать, исходя из таблицы? Предположим, вы используете источник питания на 400 ампер с рабочим циклом 60%.
Затем вы выполняете расчеты и складываете общую длину рабочего кабеля (A) и электродного кабеля (B), чтобы определить правильный размер сварочного кабеля. Вы получаете цифру в 100 футов.
Итак, что это говорит вам о необходимой мощности и размере сварочного кабеля? Чтобы определить правильный кабель, выполните следующие действия:
- Двигаясь по вертикали сверху вниз, найдите рейтинг вашего источника питания в столбце с надписью «AMPS» на приведенной выше диаграмме (в нашем примере это число равно 400).
- Затем двигайтесь горизонтально — слева направо и переходите к столбцу, обозначающему число, показывающее длину (A + B) в заголовке (в нашем примере это 100 футов).
- На пересечении 400 AMPS и 100 футов вы увидите рейтинг AWG нужного вам кабеля, который соответствует сварочному кабелю 2/0.
Таким образом, для вашего приложения вам необходимо заказать 100 футов сварочного кабеля 2/0. И наоборот, если ваш сварочный аппарат рассчитан на 250 AMPS, а общая длина рабочего кабеля и кабеля электрода составляет 150 футов, то вы закажете сварочный кабель 1/0.
Это так просто!
Известные производители кабелей, такие как ZW Cable, обычно предлагают высококачественный сварочный кабель по чрезвычайно разумным ценам. И, если вы не уверены, сколько кабеля вам нужно, в футах, в зависимости от допустимой нагрузки сварочного кабеля для вашего применения, они также помогут вам рассчитать конкретную длину в футах.
4) Отличается ли сварочный кабель от кабеля аккумулятора?
Понимание большого спора о сварочном кабеле и аккумуляторный кабель всегда важно при принятии решения о том, какой тип кабеля использовать для сварочного проекта. В этом руководстве по сварочным кабелям обсуждаются некоторые важные аспекты сходства и различий между этими двумя типами кабелей.
Основываясь на их применении, сварочный кабель и аккумуляторный кабель можно рассматривать как похожие; но есть различия в их конструкции. Таким образом, это делает один тип кабеля более полезным для конкретных приложений по сравнению с другим. Это все относительно!
Если речь идет о простом соединении между аккумулятором и стартером, то аккумуляторный кабель выиграет споры о сварочном кабеле и аккумуляторном кабеле.
Тем не менее, если приложение включает в себя множество скручиваний, изгибов и поворотов для завершения процесса подключения, то гибкий сварочный кабель является наиболее подходящим.
Еще одна разница, которую следует понимать в великом обсуждении сварочного кабеля и аккумуляторного кабеля, связана с элементами природы. Благодаря гладкой оболочке из термопластичного поливинилхлорида (ПВХ) аккумуляторные кабели защищены от экстремальных погодных условий, растрескивания, повреждения кислотой и истирания. Вот почему они сертифицированы UL-558 и UL-553. Однако стандарты UL-1581 для сварочных кабелей означают, что они имеют дополнительный уровень защиты — от огня и высоких температур.
5)сварочный кабель OFC?
Предположим, вы решили купить сварочный кабель на 200 ампер. Прежде чем размещать заказ, было бы полезно понять два основных типа кабелей, доступных для вас на выбор. Двумя популярными стандартами являются кабели из алюминия с медным покрытием (CCA) и кабели из бескислородной меди (OFC).
Хотя вы можете использовать кабели CCA, авторитетный поставщик кабелей также предложит вам гибкий сварочный кабель из бескислородной меди.
Основываясь на картинке выше, вот что представляет собой каждый из этих трех кабелей:
А.2/0 ОФК
B.1/0 ОФК
C.2/0 Сварочный кабель
Трудно определить плюсы и минусы кабеля CCA по сравнению с кабелем OFC, просто проведя беглый визуальный осмотр. Цена сварочного кабеля также мало что скажет вам, поскольку цена зависит от длины кабеля, номинальной силы тока и размера AWG приобретаемого вами кабеля. Чтобы определить, подходит ли кабель OFC для вашего приложения, вам необходимо учитывать следующие два фактора:
Во-первых, характеристики алюминия таковы, что он проводит только 61% электрической энергии по сравнению с той, что проводит медь. Это означает, что 2/0 сварочный кабель кабеля типа CCA будет всего на 61 % эффективнее сварочного кабеля из бескислородной меди. Почему? Потому что вам понадобится более толстый кабель CCA, чем его эквивалент из бескислородной меди, а это означает, что CCA будет выделять меньше тепла, что делает его лучшим выбором в целом.
Вам понадобится CCA большего калибра (в 1-2 раза больше, чем CCA), чтобы обеспечить тот же уровень сопротивления, что и чистая медь.
Вторым решающим фактором является окисление. Кабели из бескислородной меди проходят процесс, который удаляет многие загрязнения, которыми обладают кабели CCA. Это делает сварочный кабель из бескислородной меди лучшим проводником, который оказывает сравнительно меньшее сопротивление электричеству. Меньше сопротивления = больше эффективности.
Очевидно, что из-за различий в производственном процессе наиболее дешевым сварочным кабелем может быть кабель типа CCA.
6) Поиск лучших сварочных кабелей
Мы надеемся, что в этом руководстве по сварочным кабелям объясняется, из чего состоят эти кабели, и как определить правильный размер сварочного кабеля для вашего применения. Мы также объяснили, как отличить сварочный кабель от аккумуляторный кабель и тонкости, которые могут сделать один тип лучшим выбором по сравнению с другим.
Пришло время выбрать правильный тип кабеля для вашего приложения.
Здесь, в ZW-кабель, мы предлагаем широкий ассортимент сварочных кабелей. Наш широкий ассортимент продукции и низкие цены на сварочный кабель делают нас предпочтительным поставщиком для большинства сварочных проектов.
AWG в мм2 — американский калибр проводов в сравнении с квадратным сечением мм
Допустимая нагрузка по току UL/CSA для гибких кабелей
Монтажный провод при температуре окружающей среды до 30°C
| Cross Section in mm² | Current-Carrying Capacity in Ampere | |
|---|---|---|
| 24 | 0,21 | 3,5 A |
| 22 | 0,33 | 5,0 A |
| 20 | 0,52 | 6,0 A |
| 18 | 0,82 | 9,5 A |
| 16 | 1,31 | 20 A |
| 14 | 2,08 | 24 A |
| 12 | 3,32 | 34 A |
| 10 | 5,26 | 52 A |
| 8 | 8,35 | 75 A |
| 6 | 13,29 | 95 A |
| 4 | 21,14 | 120 A |
| 3 | 26,65 | 154 A |
| 2 | 33,61 | 170 A |
| 1 | 42,38 | 180 A |
Поправочные коэффициенты при температуре окружающей среды выше 30°C
(е) для получения допустимого тока.
| Ambient Temperature °C | Correction-Factor (f) |
|---|---|
| 31-35 | 0,91 |
| 36-40 | 0,82 |
| 41- 45 | 0,71 |
| 46-50 | 0,58 |
Multi conductor AWG cables at ambient temperature up to 30°C
| AWG | Cross Раздел in mm² | Current-Carrying Capacity in Ampere (Number of Cores) | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| up to 3 | 4 — 6 | 7 — 24 | 25 — 42 | 43 and above | |||||||||||||||||
| 24 | 0,21 | 2 | 1,6 | 1,4 | 1,2 | 1,0 | |||||||||||||||
| 22 | 0,33 | 3 | 2,4 | 2,1 | 1,8 | 1,5 | |||||||||||||||
| 2,5 | |||||||||||||||||||||
| 18 | 0,82 | 7 | 5,6 | 4,9 | 4,2 | 3,5 | |||||||||||||||
| 16 | 1,31 | 10 | 8,0 | 7,0 | 6,0 | 5,0 | |||||||||||||||
| 14 | 2,08 | 15 | 12,0 | 10,5 | 9,0 | 7,5 | |||||||||||||||
| 12 | 3,32 | 20 | 160023 | 3,32 | 20 | 1600133333333930 2 | 20 | 1600 2 | 20 | 160013333333 2 | 20 | 16001333333 2 | 20 | 140023 3,32 | 20 | 9003 012,0 | 10,0 | ||||
| 10 | 5,26 | 30 | 24 | 21 | 18 | 15 | |||||||||||||||
| 8 | 8,35 | 40 | 32 | 28 | 24 | 20 | |||||||||||||||
| 6 | 13,29 | 55 | 44 | 38 | 33 | 27 | |||||||||||||||
| 4 | 21,14 | 70 | 56 | 49 | 42 | 35 | |||||||||||||||
| 3 | 26,65 | 80 | 64 | 56 | 48 | 40 | |||||||||||||||
| 2 | 33,61 | 95 | 76 | 66 | 57 | 47 | |||||||||||||||
| 1 | 42,38 | 110 | 88 | 77 | 66 | 55 | |||||||||||||||
0Угородные монополисты для кнопки.
+Часто задаваемые вопросы (FAQ):
Как мы можем запросить ценовые предложения или запросить машину для нашего конкретного применения сварки?
Для запроса ценового предложения отправьте электронное письмо с требованиями к сварочному аппарату на адрес [email protected]
или
Отправьте запрос ценового предложения по следующей ссылке:
Для прямой помощи в выборе подходящей машины для ваших требований к сварке и области применения вы также можете заказать онлайн-встречу в Zoom с нашим Electroweld Инженеры по продажам или позвоните нам напрямую по телефонам, указанным ниже.
Electroweld Industries
5, Hira Compound, R.C Marg, Чембур, Мумбаи, ИНДИЯ — 400074
Звоните (офис в Индии): +91 222 522 6180, +91-9702579330
Мобильный/WhatsApp: +91-9820160332
9000 636-3048
Эл.
Части машины?
Онлайн-заказ можно разместить прямо на Интернет-магазин Electroweld , добавив машину в корзину и заполнив формы заказа в процессе оформления заказа.
Примечание. В конце процесса оформления заказа у вас будет возможность завершить оплату через Paypal или разместить онлайн-заказ без реквизитов платежа. Мы свяжемся с вами отдельно при получении онлайн-заказа и обсудим способ оплаты в офлайн-режиме.
или
Заказ на покупку также можно отправить напрямую по адресу [email protected] или по факсу: + 91-22-25272731.
Для заказа деталей отправьте электронное письмо по адресу [email protected], указав номер модели машины и требуемое название/номер детали (или изображение детали). Мы вернемся с информацией о ценах на детали и деталях выполнения заказа.
Примечание. Машины будут доступны для отправки на условиях FOB/CIF Ex-Works через 4 недели после оплаты.
Мы можем запустить ваш заказ в производство только после оплаты.
Как работает обработка счетов и платежей?
Платежи могут быть обработаны либо через PAYPAL, используя ссылку: https://paypal.me/electroweld74
ИЛИ
Запросите платежные инструкции для банковского перевода или кассы Проверьте при отправке заказа на покупку, отправив электронное письмо по адресу [email protected]
— Заказ будет отправлен в соответствии с нашим почтовым чеком и подтверждением оплаты. Время доставки может варьироваться в зависимости от настройки машины, необходимой для вашего приложения, и любые дополнительные расходы будут добавлены к окончательному счету. Пожалуйста, присылайте любые запросы на настройку по адресу [email protected]
— Для международных заказов указанная цена включает доставку, оплаченную поставщиком, через CIF — стоимость, страховку и фрахт (название порта назначения).
Котировки FOB или DAP доступны по запросу.
. Стоимость, страхование и фрахт (CIF) — это расходы, оплачиваемые продавцом для покрытия расходов, страхования и фрахта заказа покупателя, пока он находится в пути. Товар экспортируется в порт, указанный в договоре купли-продажи. До полной погрузки товара на транспортное судно продавец несет расходы по утере или повреждению товара. Кроме того, если товар требует дополнительных таможенных пошлин, экспортных документов, проверок или перенаправления, продавец должен покрыть эти расходы. После загрузки груза покупатель берет на себя все остальные расходы.
— Любые дополнительные брокерские, таможенные и пошлинные сборы, связанные с международными перевозками, являются ответственностью клиента и не включены.
Что такое процесс доставки?
БЕСПЛАТНАЯ международная доставка до ближайшего порта морским транспортом (название порта назначения CIF). Это гарантирует, что конечная стоимость доставки будет эквивалентна покупке машины у местного дилера в вашей стране.
Отдельно стоимость доставки для всех местных заказов в пределах ИНДИИ указывается при выставлении счета 9.0006
— Машины обычно готовы к отправке в течение 4 недель после получения платежа. Для некоторых сложных запросов на настройку может потребоваться дополнительное время.
— Перед отправкой мы отправляем фактические видеоролики о работе вашей машины и сварке любых образцов деталей в соответствии с вашими требованиями на адрес электронной почты, указанный в счете-фактуре.
— Мы также гарантируем, что машины упакованы в ящики и упакованы в соответствии с требованиями доставки в вашу страну доставки.
— Детали отслеживания будут отправлены по электронной почте или SMS, когда они будут доступны.
— Для международных заказов указанная цена включает доставку, оплаченную поставщиком, через CIF — стоимость, страховку и фрахт (название порта назначения). Котировки FOB или DAP доступны по запросу.
. Стоимость, страхование и фрахт (CIF) — это расходы, оплачиваемые продавцом для покрытия расходов, страхования и фрахта заказа покупателя, пока он находится в пути. Товар экспортируется в порт, указанный в договоре купли-продажи. До полной погрузки товара на транспортное судно продавец несет расходы по утере или повреждению товара. Кроме того, если товар требует дополнительных таможенных пошлин, экспортных документов, проверок или перенаправления, продавец должен покрыть эти расходы. После загрузки груза покупатель берет на себя все остальные расходы.
— Любые дополнительные брокерские, таможенные и пошлинные сборы, связанные с международными перевозками, являются ответственностью клиента и не включены в стоимость .
Стандартные условия Инкотермс Информация о включенной доставке в порт назначения через CIF (стоимость, страхование и фрахт) доступна ЗДЕСЬ
ГАРАНТИЯ:
Мы гордимся качеством и надежностью наших хорошо спроектированных сварочных аппаратов.
Наши машины поставляются со стандартной годовой гарантией на детали и работу.
РАСШИРЕННАЯ ГАРАНТИЯ:
Мы также предоставляем варианты расширенной гарантии на 1 и 2 года для покупки, которые могут дать вам дополнительное спокойствие при покупке оборудования.
Для запроса предложения по расширенной гарантии отправьте электронное письмо с вашими требованиями к расширенному сроку на адрес [email protected]
Информация о гарантии на продукцию ELECTROWELD INDUSTRIES доступна ЗДЕСЬ
ПОДДЕРЖКА:
Руководства по продуктам Electroweld содержат технические подробности по установке и вводу в эксплуатацию. Мы можем дополнительно оказать удаленную поддержку вашим инженерам для успешного запуска и ввода в эксплуатацию вашей машины. Мы также можем предоставить расценки на обслуживание на месте, если оно доступно в вашей стране.
Пожалуйста, отправьте запрос на обслуживание по следующей ссылке:
Вы также можете отправить запрос на обслуживание по электронной почте [email protected]
Условия и условия для покупки продуктов Electroweld Industries доступны здесь
Electroweld Industries
5, Hira Compound, R.C Marg, Chembur, Mumbai, Индия — 400074
9 . Офис в Индии): +91 222 522 6180, +91-9702579330
Мобильный телефон/WhatsApp: +91-9820160332
Звонок (отдел продаж в США/Мексике): +1 (214 074)-639-004 Электронная почта: [email protected]
Напишите нам, и мы свяжемся с вами как можно скорее
Как связаться с Electroweld по любому другому вопросу, связанному с аппаратом для контактной сварки?
Контактная информация:
Напишите нам по электронной почте или заполните контактную форму ниже, и мы поможем найти лучшее решение для ваших сварочных задач.
Электросварочные предприятия
5, Hira Compound, R.C Marg
Chembur, Mumbai, India — 400074
Call (India Office): +91 222 522 6180, +91-9702579330
. -9820160332
Звоните (отдел продаж в США/Мексике): +1 (214)-636-3048
Электронная почта: [email protected]
4 к вам как можно скорееТаблица преобразования метрических единиц в AWG | Технические ресурсы
Таблица преобразования метрических единиц в AWG | Технические ресурсы | Лапп ТаннехиллМагазин будет работать некорректно в случае, если куки отключены.
Похоже, в вашем браузере отключен JavaScript.
Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.
Переключить навигацию
Моя цитата
Поиск
- сравнить продукты
Меню
Счет
AWG — это стандарт США, определяющий площади поперечного сечения и диаметры сплошных круглых электрических проводов и основанный на количестве штампов, необходимых для вытягивания необработанной меди до соответствующего размера.
К сожалению, нет простого способа преобразовать AWG в точную метрическую систему измерения.
Изучите наши таблицы ниже, чтобы увидеть приблизительные значения размеров AWG и метрических размеров.
Нужны точные измерения?
Приведенные ниже рекомендуемые номера не всегда точно совпадают. Если вам нужны точные метрические измерения, мы рекомендуем обращаться к таблицам данных и спецификациям рассматриваемых продуктов. Вы также можете связаться с нами для помощи в измерении или по любым другим вопросам — просто перейдите по ссылке на кнопку ниже.
Связанные ресурсы
Можно ли преобразовать AWG в метрическую систему?
Таблица размеров одножильного проводника AWG
Таблица преобразования силы тока
Таблица преобразования метрических величин в AWG
| Размер, метрический | |
|---|---|
| Площадь поперечного сечения 1 (мм2) Калибр провода | AWG, размер |
| 0,05 | 30 |
| 0,08 | 28 |
| 0,14 | 26 |
| 0,25 | 24 |
| 0,34 | 22 |
| 0,38 | 21 |
| 0,5 | 20 |
| 0,75 | 19 |
| 1 | 18 |
| 1,5 | 16 |
| 2,5 | 14 |
| 4 | 12 |
| 6 | 10 |
| 10 | 8 |
| 16 | 6 |
| 25 | 4 |
| 35 | 2, 1 |
| 50 | 1/0 |
| 55 | 1/0 |
| 70 | 2/0, 3/0 |
| 95 | 4/0 |
| 120 | 250МКМ |
| 150 | 300 МКМ |
| 185 | 350 МКМ, 400 МКМ |
| 240 | 450 МКМ, 500 МКМ |
| 300 | 600МКМ |
| 400 | 750 МКМ, 800 МКМ |
| 500 | 1000МКМ |
Преобразование AWG в метрические единицы
| Диаметр провода AWG | Метрический размер (площадь поперечного сечения в мм2) |
|---|---|
| 30 | 0,05 |
| 28 | 0,08 |
| 26 | 0,14 |
| 24 | 0,25 |
| 22 | 0,34 |
| 21 | 0,38 |
| 20 | 0,5 |
| 19 | 0,75 |
| 18 | 1 |
| 16 | 1,5 |
| 14 | 2,5 |
| 12 | 4 |
| 10 | 6 |
| 8 | 10 |
| 6 | 16 |
| 4 | 25 |
| 2 | 35 |
| 1 | 50 |
| 1/0 | 50 |
| 2/0 | 70 |
| 3/0 | 95 |
| 4/0 | 120 |
| 250 МКМ | 120 |
| 300 МКМ | 150 |
| 350 МКМ | 185 |
| 400 МКМ | 185 |
| 450 МКМ | 240 |
| 500 МКМ | 240 |
| 600 МКМ | 300 |
| 750МКМ | 400 |
| 1000МКМ | 500 |
Связанные ресурсы
Можете ли вы преобразовать AWG в метрическую систему?
Таблица размеров одножильного проводника AWG
Таблица преобразования силы тока
Портал клиентов | Онлайн-инструмент управления учетными записями для текущих клиентов Войти
Copyright © 2013-2017 Magento, Inc.
