Котел своими руками на дровах: как сделать самодельный отопительный прибор для дома

Posted on By alexxlab

Содержание

самодельный дровяной котел, чертежи мини котла, как сделать отопительный котел, маленький котел для отопления дома, схема — Sibear.ru

Котел на дровах своими руками: самодельный дровяной котел, чертежи мини котла, как сделать отопительный котел, маленький котел для отопления дома, схема

Котлы, функционирующие на дровах, по-прежнему востребованы в загородных домовладениях. И даже газификация небольших населенных пунктов не в состоянии изменить эту тенденцию. При желании можно смонтировать систему теплоснабжения с самодельным котлом отопления на дровах.

Содержание:
  • Плюсы и минусы дровяного обогрева жилья
  • Виды котлов на дровах
  • Особенности устройства агрегатов на дровах
  • Подготовительный этап
  • Самостоятельная сборка котла на дровах
  • Установка котла и ввод в эксплуатацию

Плюсы и минусы дровяного обогрева жилья

Использование твердотопливных агрегатов является распространенным способом обустройства автономного отопления частных строений, дач, гаражей, а также объектов производственного назначения.

Сконструировать своими руками дровяной котел вполне возможно, если разбираться в принципах функционирования данного оборудования, соблюдать технологию изготовления и при этом учитывать требования пожаробезопасности.

Агрегаты на дровах по сравнению с котлами, функционирующими на других видах топлива, обладают следующими преимуществами:

  1. Древесина, используемая для отопления, имеет доступную стоимость и не требует больших затрат на энергоресурсы.
  2. Дрова являются экологически чистым материалом, не вызывающим аллергию или другие заболевания.
  3. Устройство отличается простотой эксплуатации.
  4. Помещение прогревается очень быстро – после запуска котла тепло начинает поступать в комнату сразу же.
  5. Оборудование, работающее на дровах, энергонезависимо.
  6. Приборы могут обеспечивать горячее водоснабжение без дополнительных затрат. Котел нагревает бойлер с жидкостью, выполняющий функцию водяного отопительного радиатора.

Недостатков у дровяных агрегатов меньше:

  1. Корпус из металла подвержен коррозии.
  2. Оборудованию требуется регулярная чистка от золы, собирающейся в процессе горения топлива.
  3. Одноразовой загрузки топлива хватает на непродолжительное время.

Виды котлов на дровах

Такие агрегаты бывают с автоматической и ручной загрузкой топлива. Второй тип оборудования работает на пеллетах. Их помещают в специальный бункер, дальше они подаются в топку. Котел способен работать в автоматическом режиме продолжительный период.

К устройству при желании подключают электрическое оборудование, что позволяет минимизировать участие людей в отопительном процессе. Приборы функционируют параллельно, при этом электрокотел поддерживает определенную температуру воды.

Существует альтернативный вариант – применение теплоаккумулятора. Он предполагает работу системы теплоснабжения в автоматическом режиме, при котором в течение дня в специальной емкости накапливается тепло, расходуемое в ночное время.

Дровяные агрегаты с ручной загрузкой бывают трех видов:

  1. Традиционными, со стандартной конструкцией, имеющей внизу топочную камеру.
    Подобные котлы отличаются трудоемкостью обслуживания.
  2. Пиролизными. Функционирует данное оборудование на основании принципа разделения дров на газообразные и твердые вещества. У пиролизных приборов масса преимуществ: достаточно высокий КПД, небольшое количество сажи и золы. Они работают на древесине, у которой влажность не превышает 20%.
  3. Длительного горения. В таких котлах у дров сгорает верхняя часть, а оставшееся топливо начинает медленно тлеть. Отличаются подобные устройства высоким уровнем КПД и возможностью регулировать потребляемую мощность. Прибор требует одноразового обслуживания в сутки.

Особенности устройства агрегатов на дровах

Стандартного размера или маленький котел на дровах делают из термостойких материалов, устойчивых к влиянию высокой температуры.

Его основные элементы:

  • две камеры – горения и зольная;
  • дымоходная конструкция.

Топочное и зольное отделения разделяют колосниковые решетки, их прикрывают специальными дверцами и заслонками.

Подготовительный этап

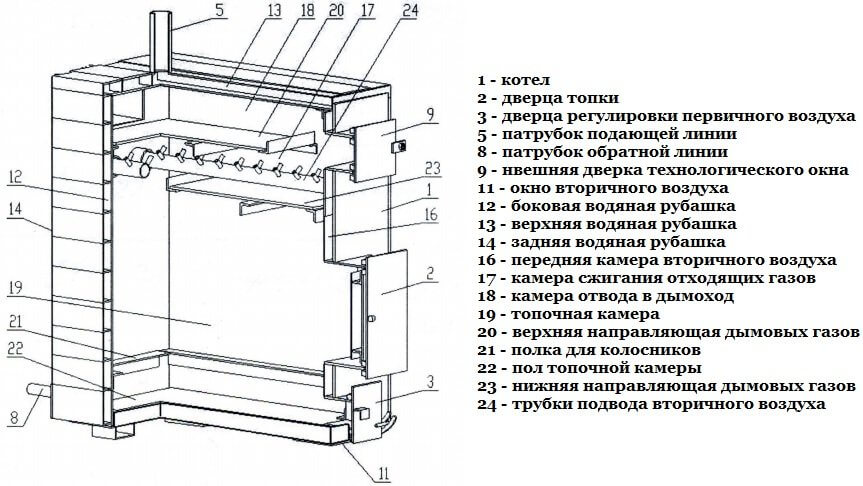

Чертежи котла на дровах своими руками помогают выполнять эту работу. Простое устройство можно собрать собственноручно, не применяя сложное монтажное оборудование. Суть технологии заключается в том, чтобы преобразовать горение древесины в процесс тления.

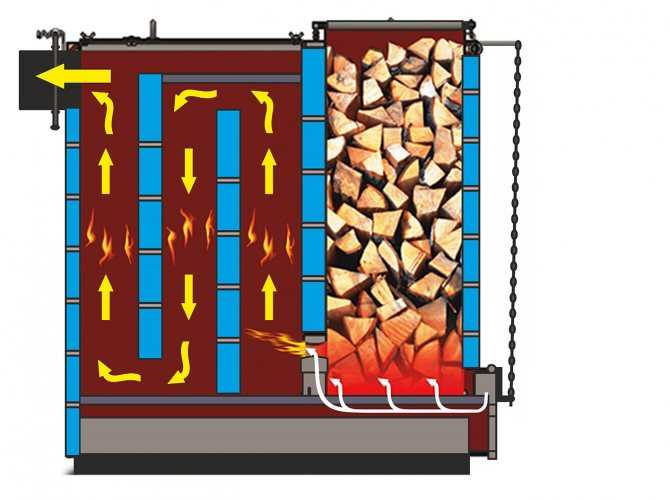

На схеме котла на дровах видно, что между внутренним и внешним кожухом имеется воздушная прослойка. Снизу поступает поток холодного воздуха. Он нагревается за счет стенок внутреннего кожуха, потом поднимается вверх посредством отверстия, имеющегося во внешнем корпусе. Нагретый воздух отапливает помещение.

До того, как сделать самодельный котел, необходимо подготовить инструменты и материалы, среди которых:

  1. Листы металла толщиной 4 –5 миллиметров, либо бочка объемом200 литров, либо корпус от б/у печки.
  2. Толстостенная трубная продукция.
  3. Металлическая арматура и уголки.
  4. Крепежные детали.
  5. Сварочное оборудование.
  6. Электроды.
  7. Зубило и молоток.
  8. Болгарка.
  9. Дрель.

Самостоятельная сборка котла на дровах

Разобраться с процессом, как сделать дровяной котел, поможет инструкция по его сборке.

Начинать следует с изготовления элемента, предназначенного для подачи воздуха, для чего нужно:

  1. Взять трубу с толстыми стенками, протяженность которой равна высоте топочной камеры, приварить к ней болт.
  2. Из листа металла вырезать круг, имеющий диаметр, немного превышающий сечение трубы.
  3. Просверлить в нем отверстие для болта.
  4. Соединить между собой трубу и болт, а затем закрутить гайку. При этом воздуховод должен свободно прикрываться листом металла, чтобы была возможность менять величину просвета и тем самым корректировать интенсивность горения топлива.

Далее, делая котел на дровах своими руками, следует поступить так:

  1. Используя болгарку в воздуховодной трубе выполнить вертикальные прорезы шириной1 сантиметр, через которые в топочное отделение будет проникать воздух.
  2. Вырезать из листа металла круг, имеющий диаметр немного меньший, чем этот же параметр у топки.
  3. Внутри круга создать отверстие для монтажа воздуховода.
  4. В него вставить трубу для воздуха, предварительно отступив от ее края 20 –30 сантиметров, после чего приварить.

Потом необходимо изготовить корпус самодельного котла на дровах:

  • при использовании старого газового баллона нужно отрезать у него верхнюю часть;
  • если выбраны листы металла, их надо скрутить в виде цилиндра, скрепить и приварить дно.

Дымоход выполняют так: в боковой части цилиндра делают отверстие и к нему приваривают трубу с минимальным диаметром10 сантиметров.

Затем в корпус агрегата надо вставить трубу подачи воздуха, для чего в днище топки обустроить отверстие. Нужно, чтобы поддувало выступало за пределы агрегата. Труба воздухоподачи должна располагаться ниже места нахождения дымохода.

На следующем этапе, когда делается своими руками дровяной котел для отопления дома, требуется сделать теплорассеивающий диск. Для этого из листа металла толщиной10 миллиметров вырезается блин диаметром чуть меньшим корпуса. Используя стальную проволоку или арматуру делается ручка, которую прикрепляют к диску.

Чтобы закрепить конвекционный кожух, следует изготовить из стали цилиндр сечением больше топки. Потом необходимо соединить котел и кожух. В качестве крышки используется оставшаяся часть бочки, газового баллона с самодельной ручкой.

Установка котла и ввод в эксплуатацию

Для обеспечения достаточной степени циркуляции воздуха самодельный отопительный котел на дровах нужно устанавливать на 20 –30 сантиметров выше уровня пола на огнеупорном фундаменте, приварив к основанию агрегата стальные ножки.

Подключение устройства к системе теплоснабжения осуществляется в два этапа:

  1. Трубы подачи и обратки подсоединяются к корпусу при помощи патрубков.
  2. Труба дымоотведения врезается в водяной бак.

Прежде, чем подключить стандартный или мини котел на дровах, вокруг него возводят кирпичный экран, повышающий эффективность обогрева и обеспечивающий защиту от прикосновения к раскаленной металлической поверхности на расстоянии минимум 30 сантиметров.

Последовательность введения агрегата в работу:

  1. С котла снимается крышка и теплорассеивающий диск.
  2. На воздуховоде открывается воздушная заслонка.
  3. В топочное отделение не выше уровня дымохода укладываются дрова, поверх которых надо насыпать мелкие щепки.
  4. Перед растопкой дрова поливаются небольшим количеством жидкости, предназначенной для розжига.
  5. Котел накрывается диском и закрывается крышкой.

Когда дрова разгорятся, заслонка прикрывается.

Похожие статьи

необходимые материалы и способ установки

Водяной котел для печей своими руками сделать сложно, но нет ничего невозможного, если вы хотите установить у себя дома автономное отопление и не зависеть от коммунальных служб.

В последнее время такой вид отопления популярен не только в загородных помещениях, но и в городских квартирах. К тому же газовый котел сложен в плане монтажа и дорог сам по себе. Представляем вашему вниманию описание, как сделать водяной котел отопления своими руками и топить его дровами.

  • Плюсы котла отопления, сделанного своими руками
  • Что потребуется для работы
  • Как установить котел на дровах
  • Виды самодельных дровяных котлов
  • Сооружаем своими руками
  • Преимущества использования водяного котла в кирпичной печке

Плюсы котла отопления, сделанного своими руками

Водяной котел своими руками просто незаменим для загородного жилища, где услуги за отопление нередко бывают слишком высокими. Водный котел своими руками на дровах для печи – отличная альтернатива газу, а также он позволит значительно сэкономить горячую воду.

Когда речь идет о загородном доме, то далеко не все дома подключены к газовому отоплению, а подключить – тоже удовольствие не из дешевых.

Конечно же, проблему можно решить и другим путем, приобретя в магазине электрическую модель для отопления, но она тоже очень дорогая, да и траты на электричество при условии его установки тоже вырастут.

Модель, созданная собственноручно, может не уступать заводским моделям по показателям мощности и эффективности, а иногда и превосходит их в разы. Если работать строго по инструкции и правильно произвести все расчеты, то результатом вы точно разочарованы не будете.

Приступая к работе, не забывайте о правильном расчете температуры, а также выбирайте не слишком тонкие листы металла, чтобы он не выгорел. Кроме того, в качестве материала для работы вы можете взять старые использованные котлы или же на основе готовой дровяной печи.

Ключевые преимущества водяного котла для отопления при печи, сделанного вручную:

  1. экологичность;
  2. хороший показатель КПД;
  3. низкая себестоимость материалов и топлива;
  4. безопасность;
  5. приемлемые условия работы;
  6. автономная установка.

Что потребуется для работы

Когда вы завершили расчетные работы, можно приступать к монтажу конструкции. Чтобы это сделать, нам потребуются следующие инструменты и материалы:

  1. трубы из стали;
  2. прут, имеющий сечение в 20 мм;
  3. профильные трубы;
  4. вентилятор центробежный;
  5. болты и гайки;
  6. стальной лист;
  7. шамотный кирпич.

Также перед работой выберите место для топки водяной конструкции для печи, проведите расчеты параметров теплообменника и определите наиболее подходящий для вашего помещения способ водоснабжения.

Несколько вариантов водяных котлов на дровах для бани

Как установить котел на дровах

Приступаем к установке. Обратите внимание, что внутри объем устройства должен быть одинаковым, а вот рубашка теплообменника должна быть увеличена в объеме для улучшения показателей эффективности котла на дровах. Когда вы установите его на заранее подготовленное для него место, его нужно будет подключить к водяному контуру, а затем проверить работу, заделав все стыки.

Лучшая отдача энергии происходит в газогенераторном режиме, для разогрева помещения при этом котел на дровах греется порядка получаса.

После установки его можно покрасить для того, чтобы он был максимально огнеустойчивым, кроме того, благодаря покраске котел будет иметь более привлекательный вид.

Если вы все сделали правильно, провели расчеты и совершили правильную сборку, то водяные котлы на дровах станут более эффективными, чем газовые. Также дровяной котел позволяет более равномерно распределять тепло в помещении.

Виды самодельных дровяных котлов

Самодельные котлы, работающие на дровах при печи, подразделяются на следующие категории:

  1. классическая модель – однокамерный котел, оснащенный камерой для топлива;
  2. пиролизная модель – оснащена двумя камерами, позволяющие произвести более высокий уровень отдачи тепла. Верхняя камера предназначена для сгорания газов из нижней камеры, в которой, в свою очередь, сгорают дрова. Использовать для отопления следует дрова, влажность которых не должна быть выше 20 процентов, иначе они гореть не будут.

Сооружаем своими руками

Если ваша печь кирпичная, то для нее водяной котел тоже можно соорудить своими руками, да и саму печь выложить из кирпичей тоже. В качестве водонагревателя для него можно взять простой радиатор из чугуна. Подобную модель можно отыскать при демонтаже старых пятиэтажных «хрущевок», если в вашем городе они идут под снос.

Каждый из радиаторов имеет емкость порядка полутора литров. При соединении друг с другом двенадцати таких радиаторов, то вы получите в итоге мощный нагреватель на 18 литров площадью три квадратных метра. Однако такие масштабы подойдут далеко не для всех помещений, а вот для отопления объемной русской бани это будет один из наиболее приемлемых вариантов.

Перед тем как вы будете устанавливать саму конструкцию, разберите радиаторы, затем их следует тщательно почистить. Чтобы удалить все имеющиеся на них загрязнения, сделайте горячий раствор на основе шестипроцентной соляной кислоты и им промойте радиаторы, затем их следует сполоснуть холодной водой. Теперь меняем межсекционные прокладки, поскольку температура может быть более шестисот градусов. При таком температурном режиме картон не сможет выдержать удара, что спровоцирует течку радиатора. Поэтому в качестве прокладки возьмите шнур из асбеста, предварительно пропитав его олифой.

Теперь монтируем котел в кирпичную печь, и это не так сложно, как может показаться на первый взгляд. Но есть некоторые моменты, о которых стоит упомянуть особо. Во-первых, труба для водяного котла для кирпичной печи должна быть оснащена бесшовной трубой с большим диаметром, это позволит распределить воду максимально эффективно. Во-вторых, ни в коем случае трубы нельзя паять встык, чтобы не допустить появления дефектов, из-за которых котел может впоследствии протекать.

Также следует с краев труб снять фаску, перед варкой убедитесь, что кольца расположены друг от друга примерно в 5 см. Нередко котел в кирпичной печке может сильно протекать, если такое вдруг случится, зачистите места протекания при помощи болгарки и промойте их.

Преимущества использования водяного котла в кирпичной печке

Одним из ключевых преимуществ является эффективная теплоотдача, также немаловажный факт, что трубы можно подвести ко всем помещениям от трубы.

Котел на водной основе отлично способен совмещаться с разными теплогенераторами. При использовании антифриза система при отключенной печи размораживаться не будет. Помимо всего прочего, водяной котел в кирпичной печке способен работать как при наличии центрального отопления, так и в автономном режиме.

Также следует отметить, что водяной котел в кирпиче очень надежен, как и сама печь из кирпича, традиционно считающаяся надежным тепловым источником. А при совмещении такой печи с котлом на водяной основе их взаимная эффективность становится в разы сильнее, появляется дополнительная теплоотдача. Вместе они способны обогреть помещение до ста квадратных метров, не заставляя вас тратить на такое отопление огромные деньги.

Для типичной русской зимы достаточно будет всего лишь двух топок в сутки для создания комфортной температуры в помещении. Кроме того, температуру можно будет регулировать при помощи современных автоматизированных систем.

Создаем котел на древесном топливе своими руками

Самым проверенным способом отопления можно назвать котел, для которого в качестве топлива используются дрова. Благодаря тому, что дрова горят, выделяется тепло, то есть энергия, которая и отапливает весь дом. При этом речь идет не только о буквальных дровах, но также и об опилках или гранулах. Подается топливо в топку вручную.

Хотя конструкция у этого аппарата очень простая, но вот список преимуществ просто внушителен:

  • Коэффициент полезного действия достигает девяноста двух процентов.
  • Какова бы ни была мощность котла, дрова горят хорошо и равномерно, обогревая весь дом.
  • Топлива потребляется немного.
  • Дрова сгорают полностью.
  • Обслуживать данный котел очень просто.
  • Нет необходимости покупать особое оборудование, чтобы чистить котел от нагара и прогоревших углей.
  • Котел не перегреется, так как присутствуют охлажденные контуры.
  • Когда древесина полностью сгорает, то котел автоматически отключается.

Подобный котел подойдет под любое помещение. Дизайнеры смогут включить его в общий интерьер дома. Так ваше жилье обретет оригинальную изюминку. Подобные дровяные котлы работают не только на буквальных дровах. Также они выполняются из надежного материала, такого как чугун. Возможны и более легкие котлы из стали. Габариты котла приемлемы, теплообменник имеет положительные характеристики.

Если теплообменник изготавливается из стали. То он прочен, но, к сожалению, подвержен коррозии. Самыми популярными являются пиролизные котлы. Это разновидность котла на дровах. Они отличаются от других котлов тем, что в них сгорают не только дрова, но и газ, который в результате горения дров в них образуется.

Самодельные котлы

Очень часто можно заметить, что жители сел и деревень, которые имеют свои частные дома, отапливают свое жилье, используя печи. Отметим, что коэффициент полезного действия у подобных устройств очень низок. Если хочется сэкономить на сырье для отопления, то лучше приобрести дровяной котел. Его КПД, как мы уже отметили, почти стопроцентное. При этом на количестве сырья для топки можно сэкономить хорошие деньги. Теперь в дымоход не будет уходить половина вырабатываемого тепла. Именно это может стать причиной, почему понадобилось изготавливать печь или котел своими руками

Как сделать котел на дровах самостоятельно

На самом деле это совсем не сложно. Также рассмотрим, как правильно его подключить к системе отопления, которая работает благодаря газовому оборудованию. Требуется для данного устройства воспользоваться котлом, дровами и газом.

В качестве материала возьмем котел АГВ. Пусть он даже будет старым. Так как его можно использовать, чтобы топить как газом, так и дровами. Для начала из котла нужно вынуть все прежнее газовое оборудование. Теперь требуется установить колосниковую решетку.

Важно подметить, что, сняв с АГВ теплоизоляцию, вы получите радиатор.

Теперь будем бороться с низким КПД. Для этого важно помешать теплу выходить через дымоход. Поэтому мы через верхнее отверстие в котле перегораживаем проход кирпичной кладкой. Теперь добавляем дополнительный оборот огня, что увеличивает экономию отопления.

У нас готов котел, который состоит из тандема дров и газа. У нашего котла есть главное преимущество. Он обошелся нам очень дешево. Потребовалось взять старое АГВ, которое кто-то выбросил на металлолом. А также максимально быстро разогреваемое устройство. Наш котел поднимается до верхней отметки всего за полчаса. И это даже в самые сильные морозы.

Какова методика изготовления котла на дровах для долгого горения

Дровяной котел, как мы увидели, изготовить очень просто. Для этого нет нужды использовать специальное оборудование. Сам процесс заключается в превращении сжигания дров в их тление. Так можно получить котел на дровах долгого горения.

Для того чтобы изготовить котел, который бы горел очень долго, возьмем обыкновенную металлическую бочку. Ее объем должен быть примерно двести литров. Срежьте верх у бочки. Поставьте там крышку, которая должна быть с трубой, у которой диаметр достигал бы ста миллиметров. Так мы получим поддувало. Оно обеспечит тление дров. Теперь изготавливаем дымоход. Для этого нужна труба, которую мы установим под наклоном. Лучше выбрать диаметр в сто пятьдесят миллиметров. Эту трубу нужно приварить сверху и сбоку.

Теперь снова обратимся к нашей бочке. Сверху мы вырезаем отверстие, куда будем закладывать дрова. Внизу же делаем дырочку, чтобы удалять угли после сгорания дров. Мы хотим добиться максимально долгого горения. Для этой цели используем особый груз. Он выполняется из диска, на котором есть лопасти. У диска еще присутствует отверстие, у которого диаметр равен двадцати миллиметрам. В данном случае груз выполнит функцию, которая сжимает горящее топливо. Так можно получить ограниченное поступление воздуха, что приведет к медленному горению.

Когда конструкция готова, следует перейти к установке нашего самодельного котла. Это можно осуществить двумя способами:

  1. Необходимо врезать в бочку трубу, в которой находится вода. Теперь мы ее сможем нагреть. В радиаторы будет подаваться горячая вода за счет ее циркуляции.
  2. Другим способом можно назвать врезку в бак с тепловым носителем трубы от дымохода. Тогда жидкость будет греться за счет того, что из бочки будут выходить продукты горения.

Наш котел готов. Его можно уже использовать.

Какова методика, чтобы изготовить котел на дровах прямо в печке

Если у вас есть печка, которая ваш дом отапливала не один год, то ее можно использовать и для того, чтобы создать котел на дровах. Только правильно проведите замеры котла. Нужно будет взять четыре листа из металла. Их толщина должна быть в пределах одного миллиметра. По ширине и длине листы должны иметь восемьсот пятьдесят на триста миллиметров. Используем болгарку, чтобы нарезать боковые части. Учтем замеры. Теперь следует сварить два короба. Они должны получиться цельными. В каждой из коробок вырезаем отверстия для труб, которыми они будут соединены. Нам нужно будет сделать четыре трубы.

Между двумя коробами нужно будет сварить три трубы. Это нужно сделать с помощью удаленной позиции. Для передней позиции нужно приварить четвертую трубочку. Она должна подавать топливо. Теперь нужно соединить все трубы, которые вводят и которые выводят продукты горения. После этого разбираем верхнюю часть печки. Вставляем в нее котел. Проводим монтажные работы, то есть закладываем верхнее отверстие заново.

Летом отопление нужно будет отключить. Для этой цели еще при монтаже установите вентиль при входе в котел, а также кран, чтобы можно было слить воду.

Как создать дровяной котел, который бы использовал газ

Для изготовления дровяного котла, который бы еще работал на газе, нужно воспользоваться схемой Беляева В.А., а также старым газовым котлом, который можно найти на свалке. Подобным котлом можно легко отопить гараж или небольшой домик на даче.

Для его создания нужно удалить все из газового котла. Теперь изучите схему того, как создать самодельный котел. Его еще называют старым паровозом. Для этого используется металлическая бочка. К ней подводятся трубы, их очень важно вывести на улицу. Они нужны для того, чтобы проводить воздух в систему отопления. Помещается воздух в систему естественным путем, а также принудительным с использованием вентилятора. Подключить систему отопления нужно к баку, куда помещена вода, а также радиаторам, которые располагаются по всему дому.

Нельзя только использовать воду, как теплоноситель, если вы отапливаете помещение периодически. Лучше для топлива выбрать дрова, влажность которых не превышает двадцати процентов.

Газовый котел на дровах сможет прослужить не один год. Ведь именно такие котлы способствуют долгому горению дров. Можно будет отопить даже большие площади. Так если у вас большой дом, то именно этот котел вам нужен.

Если у вас есть самые небольшие знания в области строения печей, то можете самостоятельно создать печной котел. Только важно, выбирая котел, ориентироваться на то, в каких условиях он будет использоваться. Если вы можете купить дровяной котел, работающий совместно с использованием электроэнергии, то покупайте. Днем тогда можно топить дровами, пока вы можете подойти и подкинуть их, а ночью сможете включить электроэнергетическое отопление. Вам больше не придется вставать ночами, чтобы подбрасывать дрова. Но самостоятельно такой котел лучше не изготавливать. Так как вам, скорее всего, пока еще неизвестно до конца устройство котла и помещения, которое нужно отопить. Лучше доверить это специалисту.

Так как энергоноситель в виде углеводородов, воды и других видов топлива сильно подорожал в последнее время, то лучше использовать альтернативный вид топлива. В частности, речь идет о котлах, которые работают на дровах. Используются при этом водяные котлы, они надежней в эксплуатации. К тому же не такие дорогие. И построить его, как мы заметили, несложно.

Как сделать котел на дровах своими руками: пошаговое руководство с чертежами

Несмотря на то что в нашей стране реализуется программа массовой газификации, отопительные приборы, работающие на дровах, не потеряли своей актуальности. По сию пору, даже в элитных загородных домах можно встретить котлы, работающие на дровах.

Содержание статьи

  • Особенности изготовления дровяных котлов длительного горения
  • Как сделать дровяной котёл для водяного отопления своими руками
    • Что понадобится для работы
    • Пошаговое руководство по изготовлению дровяного котла с водным контуром
  • Чертежи вариантов изготовления котла на дровах
  • Важные советы по изготовлению водяного котла на дровах своими руками

Особенности изготовления дровяных котлов длительного горения

Котельное оборудование, которое работает на дровах – это довольно популярный способ обеспечения автономного отопления зданий и сооружений различного типа. Такие устройства вполне возможно выполнить своими руками, для этого потребуются знания в сварочном деле, инструменты и чертёж.

Как сделать дровяной котёл для водяного отопления своими руками

Самостоятельное изготовление дровяного котла для отопления потребует от мастера проведения некоторых подготовительных мероприятий. В частности, потребуется нарисовать эскиз будущего изделия. Он может представить себе предстоящий объём работ и составить перечень необходимых материалов и инструмента.

ВАЖНО!

ДЛЯ ИЗГОТОВЛЕНИЯ КОРПУСА КОТЛА ЦЕЛЕСООБРАЗНО ИСПОЛЬЗОВАТЬ КОНСТРУКЦИОННУЮ СТАЛЬ ТОЛЩИНОЙ 3–5 ММ. ИСПОЛЬЗОВАНИЕ ЛИСТОВ С МЕНЬШЕЙ ТОЛЩИНОЙ МОЖЕТ ПРИВЕСТИ К ДЕФОРМАЦИИ КОНСТРУКЦИИ, ВОЗНИКАЮЩЕЙ ПОД ДЕЙСТВИЕМ ВЫСОКОЙ ТЕМПЕРАТУРЫ.

Перед тем как приступить к сборке, кроме эскиза потребуется  рассчитать уклон, под которым будут устанавливаться трубы, подающие теплоноситель и горячую воду. Кроме этого, домовладелец должен определить место, в котором котёл будет установлен. Оно должно отвечать требованиям пожарной безопасности. В частности, между котлом и стенами деревянного здания необходимо установить теплоизолирующие прокладки, а перед топкой потребуется уложить на пол лист металла. В помещении котельной можно будет установить расширительный бак, между котлом и баков необходимо оставить определённое расстояние.

Для отвода отходов горения необходимо оборудовать дымоход.

Кроме мест под установку котла и расширительного бака, домовладелец должен определить место для хранения топлива.

Что понадобится для работы

Для самостоятельного изготовления котла для отопления потребуются следующие материалы:

  • стальной лист толщиной 3–5 мм;
  • трубы из стали;
  • заранее приобретённые дверцы, колосник, заслонка.

Для изготовления сложных котлов может потребоваться наличие определённой запорной арматуры – кранов, клапанов и пр. Для обеспечения контроля над рабочими параметрами котла потребуется установка датчиков давления и температуры. Для обеспечения движения теплоносителя должно быть предусмотрено использование циркуляционного насоса.

Из инструмента потребуются:

  • сварочный аппарат и электроды;
  • углошлифовальная машинка, она потребуется для раскроя листового металла, и зачистки сварных швов;
  • линейка, рулетка, слесарный уголок.

Работу по сборке печи необходимо выполнять на подготовленном месте. То есть ничто не должно создавать помех при выполнении работ.

Пошаговое руководство по изготовлению дровяного котла с водным контуром

В качестве примера рассмотрим изготовление котла, который изображён на рисунке.



Рисунок 1. Эскиз.

Изготовление котла подобного типа можно разделить на две фазы.

  1. Изготовление топки.
  2. Изготовление корпуса.

В первую очередь необходимо выполнить заготовки для изготовления котла. Для этого можно использовать угловую шлифмашинку, с установленным на неё отрезным кругом. Но, отрезка металла не может дать того качества кромок, которое может обеспечить отрезка металла на механических ножницах (гильотине). Поэтому имеет смысл договориться в организации, где будет приобретаться металл о раскрое листа в необходимый размер.

При изготовлении котла из листа толщиной более 4 мм, на кромках потребуется изготовление фасок. Их размеры определены в ГОСТ, эти данные можно найти в справочнике технолога машиностроителя. Наличие фаски обеспечит качество выполнения сварного шва.

Сварку имеет смысл проводиться электродом с диаметров 3–4 мм. Силу тока, устанавливают на пульте управления сварочным аппаратом. Она должна лежать в пределах 180–200 А.

НА ЗАМЕТКУ!

ПРИ ВЫПОЛНЕНИИ РАБОТ ПОТРЕБУЕТСЯ ПРИГЛАСИТЬ ПОМОЩНИКА, В ЕГО ЗАДАЧУ БУДЕТ ВХОДИТЬ УДЕРЖАНИЕ ЗАГОТОВОК ПРИ СВАРКЕ.

Сварку листов выполняют в два этапа – сначала, выполняют «прихватку» и после проверки можно выполнять сваривание листов.

После выполнения сварки необходимо удалить шлак и смотреть их на предмет качества выполнения работ. На поверхности шва не должно быть пузырьков, явного непровара, подрезов по краям шовной зоны и других дефектов. Качество сварных швов определено в ГОСТ 3242-79.

Чертежи вариантов изготовления котла на дровах

Инженерная мысль не имеет границ и поэтому существует множество различных моделей котлов на дровах. Ниже приведены широко распространённые модели котлов, которые применяют в домашнем хозяйстве.



Важные советы по изготовлению водяного котла на дровах своими руками

Не каждый может изготовить дровяной котёл, но если вы взялись за дело, будьте осторожны, и прислушайтесь к следующим советам:

  1. Если вы не владеете достаточными сварочными навыками, поручите эту работу профессионалу.
  2. Придерживайтесь техники безопасности при работе со сваркой и металлом.
  3. Прежде чем приступить к работе проверьте правильность чертежей – одна небольшая ошибка может испортить конечный результат.

В целом будьте внимательны, и результат оправдает себя.

Котлы на дровах своими руками

Дровяные котлы до сих пор остаются в почете, несмотря на наличие в домах газового, или электрооборудования. Устройство не совсем удобно использовать, постоянно нужно подкидывать дрова, выгребать золу, чистить котел. Однако и преимуществ у него немало: простое по конструкции и в эксплуатации, быстро обогревает помещение, независимо от централизованного газа, электрических систем.

  • Как сделать своими руками? ↓
  • Принцип работы ↓
  • Плюсы, минусы и требования безопасности ↓
  • Советы ↓

Конструкция, несмотря на некоторые неудобства в эксплуатации, заключающегося в регулярной загрузке топливного материала, имеет свои преимущества. Водонагреватель, встроенный в котел, экономичен, прост в обслуживании, долговечен. Его можно соорудить самостоятельно, установить в бане, гараже, доме, на даче.

Конструкции могут быть классическими, пиролизными, быстрого горения:

  1. Обычный классический котел состоит из камеры сгорания внушительных размеров, зольной камеры, дымохода для отвода отработанного воздуха наружу, теплообменника, выполненного из чугуна, либо стали.
  2. Более устойчив и механически прочен стальной теплообменник, но при этом, совершенно не противостоит коррозии. Между зольной камерой и камерой горения, расположена колосниковая решетка, камеры ограждены от помещения заслонкой и плотными чугунными дверцами. Работает дровяной агрегат только на натуральном топливе, на дровах, торфе, поэтому, положительно сказывается на здоровье человека. Водонагреватель в нем устойчив к воздействию высокотемпературного режима, выполнен из прочного термостойкого материала.
  3. Пиролизные модели отличаются сгоранием газов в топке, выделяемых под воздействием нагрева топки до высоких температур, а не твердого топлива как принято считать. Пиролизное устройство оснащено дополнительно вентилятором для нагнетания воздуха, коаксиальным дымоходом.

Как сделать своими руками?

Чертеж самодельной печи на дровах:

Для сборки потребуются:

  • крепежные детали;
  • лювера;
  • профиля;
  • сталь в толщину 4 мм;
  • трубы 32, 57 159 мм в диаметре;
  • термодатчики, также дрель, электроды, аппарат для сварки, шлифовальная машинка диски на 230 и 125 мм;

Инструкция:

  1. Сначала, для котла делается чертеж. Размечаются размеры для камеры внутри Основание для конструкции – бетонная стяжка, кладка из кирпича. Топочная камера выкладывается из стальных листов до 2 мм в толщину.
  2. К баку приваривается отрезок трубы до 150 мм в диаметре, просверливаются в нем отверстия, в трубе будут прогорать пары масел.
  3. Приваривается теплообменник к верхней части камеры.
  4. Внутри камеры сделайте перегородки из металлического листа, движение продуктов горения будет замедлено, а печь увеличит свой теплообмен.
  5. Приварите дымоход к верхней части камеры, через него будут удаляться газообразные продукты горения.
  6. Соедините бак с трубой.
  7. В котел не должна попадать вода, иначе она будет пениться, а горящие масла выплескиваться через рай. Дымоход должен быть расположен строго вертикально, на высоте до 2 метров.
  8. Установите в верхнюю камеру насос для закачки воздуха.

Соорудить конструкцию несложно:

  1. Подберите круглую бочку, но можно и сварить из металлических листов емкость квадратную, или кубическую.
  2. Подберите трубу в диаметре до 300 мм, при выборе длины учитывайте мощность предполагаемого агрегата.
  3. Вырежьте из листа блины, 3 штуки для крышки котла и дна в толщину до 4 мм.
  4. Приварите дно котла.
  5. Для камеры сгорания, дверцы проделайте отверстие сбоку котла.
  6. Для поддувала проделайте такое же отверстие, но чуть ниже.
  7. Установите колосник в виде решетки из арматуры между окном камеры сгорания и поддувалом.
  8. Прикрепите колосник при помощи сварочного аппарата, уложите его на арматурные куски.
  9. Приварите ко дну конструкции ножки (4 шт.), в качестве материала можно взять трубу-сороковку в диаметре.
  10. Изготовьте пресс, состоящий из небольшого блина, из трубы около 100 мм в диаметре, также пару кусков швеллера.
  11. В круге прорежьте сквозное отверстие, приварите трубу к блину в центре.
  12. Распределите равномерно и приварите швеллера с другой стороны блина.
  13. Вставьте готовый пресс в котел.
  14. Для теплообменника подготовьте трубу, установите ее внутрь котла, предварительно подготовив камеру.
  15. Сбоку бочки проделайте отверстие под змеевик, по нему будет подаваться тепло.
  16. Возьмите второй блин, в центре прорежьте отверстие для трубы, около 100 мм. Для котла это послужит крышкой, которую, как правило, приваривают сверху корпуса.
  17. В качестве дымохода может быть часть трубы пресса, но в данном случае он потребует переделывания, поэтому должен быстро разбираться на части, сниматься. При прямоугольной конструкции, дымоход может стоять отдельно, приваривается сверху печи, сбоку.

Установка и подключение котла:

  1. Чтобы циркуляция воздуха была приемлемой, котел устанавливается над уровнем пола не менее 25 – 30 см.
  2. К днищу устройства привариваются стальные ножки, под них кладется фундамент из огнеупорного материала.
  3. Подключается котел к системе отопления поэтапно.
  4. К корпусу котла при помощи специальных патрубков привариваются трубы.
  5. В бак для воды врезается труба от дымоотвода.
  6. Перед тем, как подключить устройство, важно позаботиться о технике безопасности, выложить вокруг котла кирпичом в высоту до 1 метра. Кладка послужит защитой от ожогов при случайном прикосновении к горячей плите, а также обогрев будет более эффективным.

https://www.youtube.com/watch?v=lKDuWzV4_eY

Принцип работы

Конструкция дровяного котла

Дровяной классический котел работает путем загрузки в камеру сухих дров, которые подвергаются давлению, начинают сверху тлеть и выделять тепло. Самодельные устройства можно встретить шахтные с горением дров снизу. В пиролизной конструкции горят не дрова, а газ, отдающий помещению больше тепла, в зольнике не скапливается сажа, зола образуется в минимальном количестве.

По конструкции, пиролизные модели схожи с обычными, их также можно изготовить самостоятельно. В зависимости от предназначения агрегата, дополнительно может быть встроен воздуховод и ограничитель типа пресса, который послужит для давления на уложенную охапку дров.

Для отопления бани, установка воздуховода неуместна, он будет только задымлять помещение, лучше, если воздух будет выходить через открытую дверь зольника . Чтобы нагревать воду в саунах и банях, агрегат не сможет работать без изогнутой трубы, подключенной к общей системе водопровода, либо баку с водой, через который и будет проходить труба(дымоход), наполненный горячим воздухом.

Плюсы, минусы и требования безопасности

К преимуществам простого устройства на дровах можно отнести:

  1. Простоту эксплуатации.
  2. Отличную прогораемость дров.
  3. Экономичность при потреблении топлива.
  4. Высокий КПД до 83% – 92%.
  5. Экономичность при закладке топлива.
  6. Невозможность перегрева конструкции за счет оснащения его холодными контурами.
  7. Автоматическое отключение оборудования в результате прогорания дров.

Агрегат приспособлен для установки как в частном помещении, так и для хозяйственных нужд. Можно подобрать для обменника альтернативный вариант топлива, не только дрова, но и торф, пеллеты.

Котлы производятся из чугуна, стали, что делает их жароустойчивыми, прочными.

К недостаткам можно отнести:

  1. Коррозийность стали, корпуса котла.
  2. Регулярный сбор золы вручную.
  3. Быстрое прогорание дров, требующее загрузки новой порции.

В основном, твердотопливный агрегат станет верным обогревателем помещения в районах, не оснащенных газом, а также в гараже, в складских помещениях, ангарах.

Требования безопасности заключаются в:

  1. Регулярном проветривании помещения, устройство быстро сжигает кислород.
  2. Правильном размещении котла, он должен быть поставлен так, чтобы топливо добавлять было максимально удобно.
  3. Удалении всех легковоспламеняющихся материалов подальше от котла.

Советы

Самодельная конструкция в первую очередь должна быть практичной и безопасной.

Зная процесс изготовления и установки всех трех видов конструкций на дровах, вы сможете подобрать для себя приемлемый вариант, установить печь правильно и сделать ее безопасной.

Рекомендации:

  1. Оградите печь экраном от помещения, так будет безопаснее, особенно если в комнате находятся дети.
  2. Выложите корпус кирпичом, он не обожжет руки при случайном прикосновении к горячей печи.
  3. При установке водонагревателя, изолируйте трубы, тепла уходить будет меньше, а вода медленнее остывать.
  4. При установке пиролизной конструкции, закрывайте все отверстия после разжигания дров.
  5. Не оставляйте бак для воды пустым, в итоге сталь может быстро прогореть. Лучше в качестве материала используйте чугун, хотя сталь – прочнее, но подвержена коррозии от воды и высоких температур.
  6. Отключение устройства от отопительной системы будет проще, если к котлу на выходе прикрепить вентиль и краник для слива воды.
  7. Хорошо, если у конструкции будет регулятор температуры, контролировать температурный режим вы сможете самостоятельно.
  8. Подбирайте трубы из легированной, жаропрочной стали.
  9. Учитывайте объем при изготовлении камеры сгорания из баллона. При срезе верха. объем значительно уменьшится. Можно для котла длительного горения подобрать 2 газовых баллона, объема для топки будет достаточно.
  10. Герметизируйте дверцу зольника. Подгоняйте к проему ее плотнее, изнутри по периметру протяните асбестовый шнур.

Статья была полезна?

0,00 (оценок: 0)

Котел длительного горения на дровах

Большинство твердотельных котлов обладают одним существенным недостатком – топливо в них очень быстро выгорает и необходимо следить, чтобы успеть положить следующую порцию. Однако это влечет нерациональное использование дров, брикета, пеллет и, как следствие, высокие затраты на отопление.

Решением подобной проблемы может стать купленный или самодельный котел длительного горения на дровах, который будет поддерживать их продолжительное тление и высокую температуру. Определенные заводские модели могут и вовсе работать без подкладки палений до 20-25 часов. К тому же, они способны отапливаться другими видами твердого топлива, в том числе отходами, которые можно сжигать.

Видео

Содержание статьи:

  • 1 Принцип действия котел длительного горения
  • 2 Как все устроено ?
  • 3 Видео — делаем котел на дровах своими руками
  • 4 Инструкция по изготовлению
    • 4. 1 Дымоход и отражатель

Принцип действия котел длительного горения

Основной принцип работы котлов продолжительного действия основывается не на горении топлива, а на его тлении внутри топочной камеры. В этот момент древесные паленья излучают больше тепла. Добиться такого результата в классическим кирпичных печах невозможно, так как в них не удается создать активную тягу.

Конструкционные особенности печи длительного горения позволяют достичь максимальной эффективности выделения тепла во время продолжительного медленного тления древесины. В самодельных установках одной закладки может хватить более чем на 6-8 часов.


Для увеличения кликните по картинке

Котел оснащается специальным клапаном – регулятором. После того, как поленья начинают обильно гореть, его необходимо перекрыть и максимально сократить поступление кислорода с воздухом внутрь. Постепенно тлея, дрова выделяют так называемый «топочный газ», состоящий из метана, угарного газа и водорода.

Основным источником тепла является именно «топочный газ». Он, попадая в камеру розжига, воспламеняется, очень быстро сгорает и выделяет большое количество энергии.

Смотрите так же, инструкцию о том как своими силами сделать банный котел

Как все устроено ?

Мастерить котел длительного горения на дровах рекомендуется со стальных труб или бочки диаметром около 30-40 см. При этом толщина стенок обаятельно не меньше, чем 3-5 мм, иначе металл быстро выгорит, установка придет в негодность. В высоту она может достигать 0.8-1 м – чем выше, тем больше дров можно будет заложить. Однако слишком преувеличивать не стоит.





Для увеличения кликните по картинке

Установка делится на три условные части:

  1. Зона сгорания – в ней отводится дым и тлеет зала
  2. Зона горения – непосредственно в ней топливо потихоньку тлеет
  3. Зона загрузки – по высоте она постепенно уменьшается, так как дрова и брикет выгорают

Воздушный распределитель – одно из основных устройств печи, так как он непосредственно влияет на длительность тления, ограничивая зону, в которой происходит горение. Представляет он собой круглый диск из листовой стали толщиной более 4 мм, в котором по середине располагается труба – посредством нее во внутрь топки попадает воздух. Чтобы распределитель беспрепятственно опускался по мере тления топлива, его размер делается немногим меньше топочной.

Чтоб контролировать размер зоны горения, по которой циркулирует воздух, на распределителе имеется крыльчатка высотой до 5 см. Если сделать ее больше, увеличится свободное пространство внутри и дрова будут выгорать очень быстро.

Диаметр трубы для поступления воздуха делается равным 5-6 см. Она может быть цельной или телескопической. При этом отверстие в распределителе не должно превышать 2 см, иначе произойдет перенасыщение кислородом. В верхушке будет не лишней заслонка, которая позволит регулировать тягу.

Самодельный котел длительного горения на дровах может быть также подключен к отоплению в частном доме. Проделать это возможно одним из двух методов:

  • Через камеру горения пропускается труба водяного теплообменника, в баке вода будет нагреваться змеевиком, соединенным непосредственно с этой трубой
  • Дымовая труба пропускается сквозь выносной бак. Дым в горячем состоянии будет проходить по ней и разогревать теплоноситель

Если сравнивать оба способа, следует отметить: первый намного проще, но второй в несколько раз эффективнее.

Видео — делаем котел на дровах своими руками

Инструкция по изготовлению

Приступая к производственному процессу, необходим начать с подготовки всего самого необходимого:

  • Трубы со следующими диаметрами – 30 см, 5-6 см, 10 см (толщина стенок каждой – не менее 3 мм)
  • Стальной лист по толщине более 4 мм
  • Болгарка
  • Аппарат для сварки
  • Ручные инструменты

Располагать котел рекомендуют на выровненной твердой поверхности. Если такая установка будет монтироваться дома в котельной, следует подумать об обустройстве фундамента, несколько слов о котором будет сказано позже.

Приступаем к изготовлению котла:

  1. Берется подходящая по характеристикам труба и отрезается кусок от 70 до 100 см. Малая длина не позволит загрузить достаточное количество дров, большая – сделает закладку крайне неудобной
  2. Теперь необходимо соорудить распределитель. Чтобы он свободно двигался, его диаметр делается на 15-25 мм меньше основной трубы

  3. В центре круга требуется просверлить отверстие диаметром 15 мм – через него будет поступать воздух в камеру горения. Чтобы диск плотно не прилегал к паленьям и оставалось пространство для циркуляции воздуха, необходимо приварить ко внутренней его стороне крыльчатку – несколько пластин высотой до 5 см

  4. Труба диаметром 5-6 см приваривается по центру регулятора, при этом ее высота делается на 10-15 см больше котла
  5. Как упоминалось ранее, вверху рекомендуется сделать заслонку, которая позволит регулировать тягу в любой момент, тем самым контролируя процесс тления
  6. Внизу болгаркой вырезается дверца, посредством которой будет удаляться зола

  7. Также в нижней части котла надежно приваривается дно
  8. Вверху необходимо пустить горизонтальную дымоходную трубу диаметром 8-10 см и длиной не более 40 см (именно она пропускается внутри теплообменника)

  9. Завершающий штрих конструкции – крышка для котла, в которой вырезано отверстие под воздухозаборную трубу. Она должна как можно плотнее запирать камеру

Хорошей альтернативой дровам является брикеты отопления — смотрите наш обзор

Дымоход и отражатель

Стенки котла будут постоянно раскаляться и излучать тепловую энергию. Если установка монтируется для отопления небольшого помещения, следует расположить вокруг нее отражатели – они будут распределять поток, увеличивая поступления тепла во внутрь.

Если печь будет располагаться в помещении с постоянным пребыванием людей, следует подумать об их безопасности. Один из вариантов решения вопроса – обложить конструкцию кирпичной кладкой.

Дымоход можно сделать из трубы 20 мм. Горизонтальный прямой участок должен на 5-10 см быть больше диаметра топочной. Выводить его на улицу необходимо с минимальным количеством перегибов – 2 по 45 градусов.

Несколько других особенностей:

  • Дымоход рекомендуется делать разборным, чтобы 2-3 раза в сезон его можно было без труда почистить от копоти
  • Соединяться участки дымохода должны в направлении, противоположном движению газа
  • Все конструкции и предметы, которые подвержены легкому воспламенению, должны быть отнесены на безопасное расстояние

Возводим фундамент

Можно предположить, что печь длительного горения на дровах будет постоянно разогреваться до высоких температур. Простой выровненный пол для не нее является не самым лучшим решением – следует возвести фундамент.

Основание можно выложить из жженого кирпича или бута. Они не раскаливаются под действием повышенных температур. Все те, кто желает сделать более основательный фундамент, могут залить цельную монолитную плиту.

Котел можно также установить на ножки, которые легко варятся из швеллера. Они прячутся от глаз за кирпичной кладкой.

Использование котла

Поступать в котел длительного горения на дровах воздух должен, в отличие от классической печи, в определенном количестве. Чтобы этого достичь, закладку необходимо делать в полном объеме, стараясь не оставлять свободных полостей. Рекомендуется к поленьям добавлять опилки, пеллеты, торф или сгораемый мусор.

Закладывать топливо необходимо по следующей инструкции:

  1. Снять крышку и удалить регулятор с бака
  2. Заложить плотно топливо
  3. Разбрызгать поверху горючую жидкость
  4. Установить регулятор, накрыть крышкой и открыть заслонку
  5. Брось в воздушную трубу лучину и когда начнется тления заслонку прикрыть

Подводим итоги

Простой котел длительного горения на дровах готов. У становить такую конструкцию можно в любом неотапливаемом помещении: от небольшого гаража до мастерской. Если все было сделано правильно – сомневаться в эффективности и высоком КПД не придется.

Сборка дровяного котла My Outdoor
