Лазерный резак своими руками: Лазерный резак своими руками по металлу, дереву, фанере: комплектующие и сборка

Posted on By alexxlab

Содержание

Собираем ЧПУ лазерный станок своими руками

В этом посте мы расскажем вам историю о том, как построить ЧПУ лазерный станок своими руками, которую нам поведал один из подписчиков.

Предисловие

Пару месяцев назад я просматривал записи с конкурса, в котором увидел несколько довольно крутых гравировальных машин, и я подумал: «Почему бы мне не создать свою собственную?». И так я и сделал, но не хотелось копировать чужой проект, я хотел сделать свой собственный уникальный ЧПУ станок своими руками. И так началась моя история …

Технические характеристики

Этот лазерный гравер оснащен 1,8 Вт 445 нм лазерным модулем, конечно, это ничто по сравнению с промышленными лазерными резаками, которые используют лазеры более 50 Вт. Но для нас будет достаточно и этого лазера. Он может вырезать бумагу и картон, и может выгравировать все виды древесины или изделия из фанеры. Я еще не тестировал другие материалы, но уверен, что он может наносить гравировку на многие другие поверхности. Сразу зайду наперед и скажу, что он имеет большое рабочее поле размером около 500×380 мм.

Кому под силу сделать такой лазерный станок? Каждому, не важно, вы инженер, юрист, учитель или студент, как я! Все, что вам необходимо – терпение и большое желание получить действительно качественный станок.

Мне потребовалось около трех месяцев, чтобы спроектировать и построить эту гравировальную машину, в том числе я около месяца ждал детали. Конечно, такую работу можно выполнить и быстрее, но мне всего 16 лет, поэтому работать я мог только на выходных.



Нужные материалы для сборки

Понятно, что вы не сможете сделать лазерный гравер, не имея нужных деталей, поэтому я составил спецификацию с почти всем необходимым для его изготовления. Практически все детали куплены на Aliexpress, потому что это дешево, и есть бесплатная доставка для большинства товаров. Другие детали, такие как обработанные стержни и листы МДФ (можно сделать из фанеры), были куплены в местном строительном магазине. Лазер и драйвер лазера были заказаны на ebay.

Я попытался найти самые низкие цены для всех деталей (не включая доставку).

Было потрачено много времени, прежде чем я пришел к этому дизайну. Сначала я сделал несколько других, но именно этот был действительно самым красивым из всех остальных. Первым делом я нарисовал все детали в графическом редакторе и распечатал их в натуральном размере.
Весь гравер я собираю из листов МДФ толщиной 18 мм и 12 мм.
Выбор пал на этот дизайн также потому что можно было легко прикрепить ось Z и инструмент, превратив наш станок в фрезерный.

Конечно, я мог бы сделать другой, более простой дизайн … Но нет! Хотелось чего-то особенного!

Процесс сборки

Распечатав чертежи, у меня появились детали, которые необходимо было собрать в кучу. Первое, что я сделал, – это установил дверь корпуса электроники с левой стороны и замок с петлей (дверца устанавливается без трудностей, поэтому я сделал это в первую очередь.

Чтобы собрать корпус для электроники, я использовал множество L-образных железных скоб с отверстиями под саморезы. Если корпус планируется изготавливать из фанеры, то предварительно необходимо просверлить в ней также отверстия под саморезы.

Сначала была взята снова левая сторона корпуса электроники и установлена на нее передняя и задняя части корпуса при помощи скоб. Я не использовал винты или гвозди для установки крышки и панели управления, а прикрутил те же скобы к стенкам и просто положил крышку с панелью на них чтобы в дальнейшем при установке электроники не возникало никаких неудобств.

Отложив корпус электроники в сторону и взяв опорную плиту и опорные части оси Х необходимо установить их таким образом, как показано на фотографиях, убедившись, что ось Х и крепление мотора находятся на правой стороне станка с ЧПУ. Теперь можно смело установить корпус электроники таким же образом, как и показано на рисунках.

Далее были взяты два 700-мм вала, нанизаны на них по два линейных подшипника на каждый, и они были зафиксированы на самом станке при помощи специальных концевых опор для шлифованных валов.

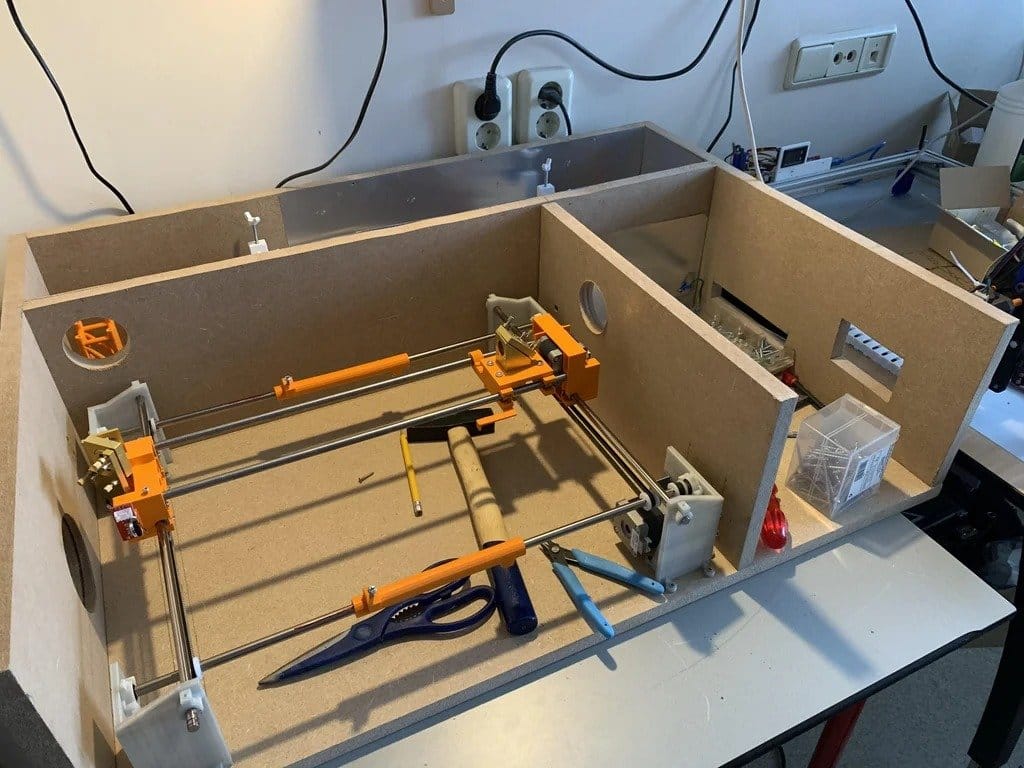

На данном этапе у меня получилось вот что:


Уберите в сторону эту половину лазерного станка на некоторое время и займитесь подвижной частью X, а ось Y поддержите и прикрепите на весу опоры вала к движущейся части оси X гайками и болтами и прикрепите двумя гайками опору на ось Х.

  1. Теперь возьмите два 500-миллиметровых вала, наденьте по одному линейному подшипнику на каждый вал, наденьте опору вала на каждый конец каждого вала и установите их на станок.
  2. Прикрепите ходовую гайку оси Y на подвижную часть оси Y с помощью гаек и болтов, и прикрутите ее к линейным подшипникам с помощью саморезов.
  3. Прикрепите ходовой винт и шаговый двигатель.
  4. Подсоедините все это к другой половине гравера и закрепите ходовой винт и шаговый двигатель.

Теперь у вас должно выйти что-то похожее на то, что изображено на этом фото:


Электроника для станка

Я также установил деревянную деталь в корпус электроники, чтобы закрепить шаговый двигатель.

Далее была прикреплена верхняя часть корпуса электроники, пульт управления и рабочий стол уже после того, как была установлены несколько печатных плат, схема к которым прилагается в комплекте.

Ну или можно просто положить крышку и панель на гравёре, чтобы полюбоваться проделанной работой и великолепным дизайном.»

Выводы

Это, пожалуй, и вся информацию, которую он нам донес, но это довольно неплохая инструкция для тех, у кого есть мечта собрать собственноручно хороший самодельный лазерный станок для домашних и хоббийных целей.

Сама сборка лазерного гравера не особо затратная, поскольку количество деталей минимально, да и стоимость их не особо высока. Самыми дорогими деталями являются, наверное, шаговые двигатели, направляющие и, конечно же, детали самой лазерной головки с системой охлаждения.

Именно этот станок заслуживает особого внимания, поскольку не каждый лазерный гравер позволяет быстро устанавливать на 3 ось фрезерную машинку и превращать станок в полноценный ЧПУ фрезер.

В заключение хочется сказать: если вам действительно хочется самому собрать качественный станок ЧПУ своими руками, который будет служить верой и правдой долгие годы, не нужно экономить на каждой детали и пытаться сделать направляющие ровнее заводских или заменять ШВП на шпильку с гайкой. Такой станок работать хоть и будет, но качество его работы и постоянная настройка механики и программного обеспечения просто расстроит вас, заставив пожалеть о потраченном на него времени и средствах.

Лазерный граверрезак по дереву на Ардуино на 2 Вт своими руками

На уроке инженерии в старшей школе нам была предоставлена возможность сделать независимый мастер-проект. Я широко использовал классный лазерный гравер ЧПУ, и я подумал, что будет круто сделать мой собственный, так как он объединит несколько различных дисциплин, включая электротехнику и машиностроение. Конечно, я также был мотивирован желанием иметь свой собственный лазерный резак.

После четырех месяцев работы я очень доволен результатами! Всего 2 Вт, он не очень мощный, но он может гравировать на дереве и пластике и может резать бальзовое дерево. Это уже пригодилось для вырезания шаблонов для использования в других проектах. Наконец, я нашел способ как сделать гравер своими руками. Надеюсь, это поможет и / или вдохновит некоторых из вас сделать самодельный лазерный гравер на Ардуино!

Вот ссылка на полный перечень материалов, а также все используемые файлы STL, аннотированные изображения, показывающие детали, и принципиальные схемы.

Также я добавил PDF-файл с инструкцией для Inkscape и Universal Gcode Sender, чтобы создавать и отправлять рисунки в гравер.

Файлы

  • Laser Engraved Filled Images and Letters Instructions Corrected.pdf

Шаг 1: Макет дизайна в Inventor

Я начал с того, что создал базовую рамку в Autodesk Inventor. Дизайн изменялся и совершенствовался на протяжении всего процесса сборки, но каркас остался в основном таким же.

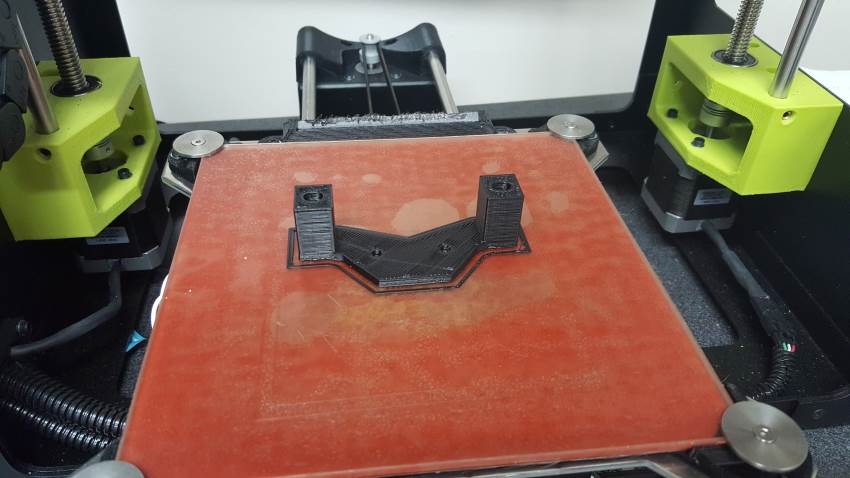

Шаг 2: 3D-печать и сборка оси Y

Первый элемент для печати служит трем целям:

  1. Удержание шагового двигателя по оси Y
  2. Поддержка стальных стержней оси Y
  3. Скольжение вдоль одного из стержней оси X

После печати вставляются два маленьких бронзовых подшипника.

Эти подшипники пропитаны маслом для уменьшения трения. Я обнаружил, что они являются дешевой и эффективной альтернативой более дорогим подшипникам линейного перемещения, предназначенным для 3D-принтеров и тому подобного.

Стальные стержни — простые буровые штанги 8мм из нержавеющей стали, которые прекрасно работают. Я разрезал одну 90-сантиметровую штангу пополам ножовкой, чтобы сделать две 45-сантиметровых детали.

Файлы

  • motor gantry.stl

Шаг 3: Доделываем ось Y

Лазер, который я использовал, представлял собой диод M140 мощностью 2 Вт. Он поставляется с металлическим корпусом и проводами, но для безопасной работы без перегрева требуется радиатор. Я сделал простой радиатор из блока алюминия и нескольких ребер охлаждения от старого контроллера робота. Я просверлил отверстие 12 мм в блоке 25 х 25 мм для лазера, а также добавил стяжной винт с одной стороны. Затем я прикрутил его к другой части, напечатанной на 3D-принтере, которая скользила бы вдоль оси Y и зажимала ремень ГРМ.

Готовый узел радиатора был надвинут на стержни оси Y из шага 2. Затем другой конец был снабжен напечатанной на 3D-принтере деталью для удерживания натяжного шкива и скольжения вдоль другого стержня оси Х. Шаговый двигатель по оси Y был привинчен на место, и шкивы и зубчатые ремни были прикреплены.

Файлы

  • gantry2.stl
  • idler gantry.stl
  • clip.stl
  • pulley2.stl

Шаг 4: Построение рамы и оси X

Я построил каркас из дерева (подробности в перечне из начала статьи). Самым сложным было убедиться, что два стержня оси X выровнены и идеально параллельны. Вместо того, чтобы использовать два двигателя для привода оси X или использовать сложную систему шкивов и ремней для одновременного привода обеих сторон, я выбрал двигатель оси X и приводной ремень в центре крана оси Y. Это выглядит немного некрасиво, но все просто и работает.

Сначала поперечная балка, соединяющая ремень с любым концом крана Y-оси, была слегка приклеена суперклеем. Однако это оказалось проблематичным, поэтому, как вы увидите на последующих этапах, в конечном итоге его заменили на более прочный L-образный кронштейн из 3D-печати. Файлы

  • idler plate.stl

Шаг 5: Тестирование и установка электроники

На первом рисунке показан использованный мной лазерный диод M140, хотя теперь у него еще более мощные модули. Мне потребовался объектив для фокусировки и регулируемый источник питания, поэтому я купил драйвер и объектив G-2. Они были установлены на радиатор с термопастой. Обратите внимание, что крайне важно использовать красные лазерные защитные очки при работе с этими лазерами!

Я временно подключил всю электронику вне рамки для проверки (схема прилагается). Я также использовал компьютерный кулер для вентиляции. Машина управляется Arduino Uno с запущенным grbl, и я использую Universal Gcode Sender для потоковой передачи команд gcode. Чтобы фактически превратить векторные изображения в gcode, я использую Inkscape с плагином gcodetools. Я использовал направляющий штифт шпинделя для включения и выключения лазера, поскольку это было легко сделать с помощью gcodetools.

Третье изображение показывает успешную первую гравюру. На данный момент лазерный гравер технически готов, но чтобы он выглядел немного лучше и был намного безопаснее, далее мы построим корпус вокруг всего этого.

Файлы

  • Laser Engraver Circuit (2).pdf

Шаг 6: Сборка корпуса

Я построил стороны из материала для рисовальных досок и прикрутил их. Для задней стенки мне пришлось вырезать прямоугольное отверстие, так как шаговый двигатель торчал слишком далеко. Я также вырезал отверстия для вентиляции, для шнура питания и USB-порта, а также для компьютерного кулера. Углы лицевой и верхней части были закрыты той же доской, а центр оставлен открытым для прозрачной акриловой крышки. Наконец, поверх электроники была добавлена плоская деревянная платформа 3 мм, служащая основой для гравировки.

На пятой картинке я гну оранжевый акрил, который станет крышкой. Она оранжевая, чтобы заблокировать синий свет лазера, даже отраженные лучи могут серьезно повредить ваше зрение! Я закрепил её шарниром после сокращения длины, и вуаля! Готовый лазерный гравер. Гравировальный станок своими руками почти похож на то, что вы можете купить в магазине.

Шаг 7: Тесты

Вот лишь несколько примеров того, что я выгравировал с помощью этого лазерного гравера. Мона Лиза получилась не очень хорошо, но более простые черно-белые рисунки, такие как дракон, выглядят довольно симпатично. Он может также вырезать тонкую древесину бальзы, как Вы можете видеть на третьем рисунке. Спасибо за прочтение!

Лазерный гравер в качестве резака в домашних условиях — тест | Своими руками

Содержание ✓

  • ✓ КАК РЕЖЕТ ЛАЗЕРНЫЙ ЧПУ-СТАНОК
  • ✓ ФОКУСИРОВКА ЛАЗЕРА

Наступило время, когда геперболоид инженера Гарина из романа Алексея Толстого переместился на кухонный стол обычной московской квартиры.

Пару лет назад в китайских интернет-магазинах можно было найти недорогие наборы лазерных граверов. Сначала мощность лазера составляла 100 мВт, потом 500 мВт… Недавно появился гравер мощностью 5 Вт, такая мощность полупроводникового лазера уже позволяет не только выжигать картинки на фанере, но и резать фанеру.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Набор для сборки лазерного резака приехал в качественной упаковке. Пенопласт в картонном ящике.

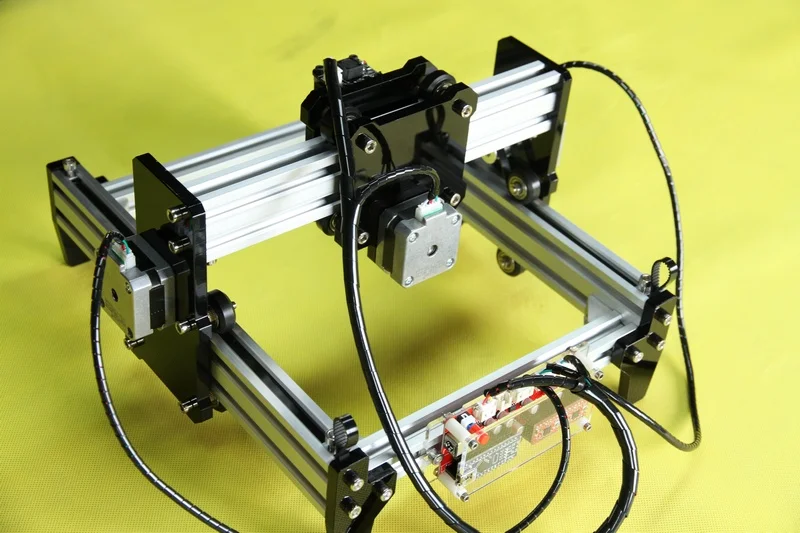

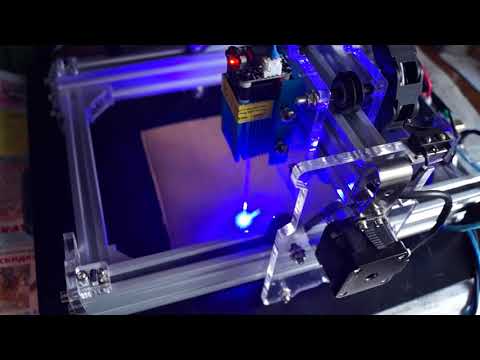

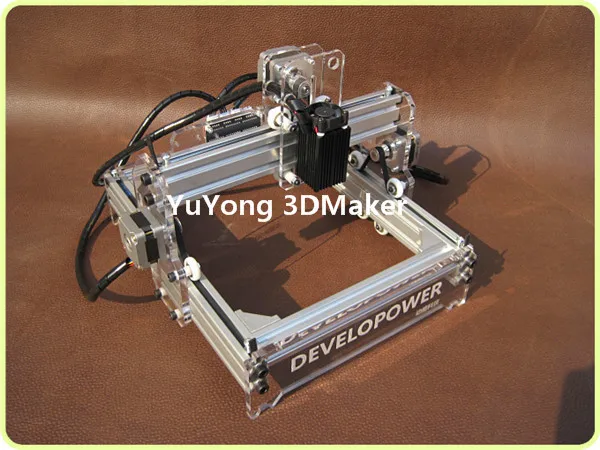

Поставляется лазерный гравер 5500mw A5 Mini Laser Engraving Machine  виде комплекта для сборки: алюминиевые направляющие, шаговые двигатели, плата управления, очки для защиты глаз от лазерного излучения, детали корпуса для сборки и плата управления с фурнитурой. Чтобы собрать девайс, понадобился один вечер.

Конструкция лазерного ЧПУ проще конструкции ЗD-принтера, те же направляющие, по которым головку гоняют шаговые двигатели. Только у ЗD-принтера их три, и перемещают они головку в трёх измерениях. В нашем случае достаточно того, чтобы головка перемещалась просто по плоскости в двух измерениях. Усилия для её перемещения не надо никакого, поскольку нет механического контакта с материалом заготовки. Лазерный гравер подключается к компьютеру через стандартный USB- порт.

Деталь, которую вы хотите вырезать, или изображение, которое вы хотите выжечь, надо нарисовать в векторной программе. Программа должна сохранять файл с изображением в формате wmf.

Файл в этом формате можно импортировать в программу, управляющую гравером.

Лучше использовать для этого бесплатную программу SketchUp (достаточно простая программа для создания ЗО-моделей). Управляющая гравером программа ВenВох скачивается бесплатно с сайта продавца.

Мощность лазера, к сожалению, не регулируется. В программе устанавливается скорость передвижения головки — чем быстрее она движется, тем меньше прожигает.

А хотите резать, устанавливаете скорость поменьше. Чтобы регулировать мощность, надо заказывать дополнительную плату; установив ее, сможете регулировать мощность вручную. Для гравировки достаточно 100-500 мВт а для резки материала — 2000-5000 мВт.

При работе гравер слегка дымит. При открытой форточке дым мне не сильно мешал. Но дым задерживает луч лазера, снижая его мощность и, соответственно, глубину реза.

Читайте также:  Как и какую выбрать, как пользоваться лазерной рулеткой – дальномером

Все бы ничего, но знатоки лазерной резки пишут, что линза может закоптиться. Поэтому сразу после покупки станка надо делать мощную вытяжку или хотя бы устанавливать на головку гравера вентилятор.

КАК РЕЖЕТ ЛАЗЕРНЫЙ ЧПУ-СТАНОК

Как известно, лазер не режет, он прожигает Чем выше мощность лазера, тем более стойкий материал им можно обрабатывать. Суть лазерной резки в том. что материал успевает «испариться» в луче лазера раньше, чем начнут гореть прилегающие к точке резки края материала.

При глубокой резке происходит подгорание краев верхних слоев материала, поэтому глубокий рез лазером имеет трапециевидную форму с широкой стороной сверху При резке материала слабым лазером происходит нагрев и воспламенение краёв материала с этим можно бороться, используя обдув тонкой струей воздуха точки реза и множественными проходами по одной и той же траектории.

Только тут не линейная зависимость «мощность лазера—количество проходов». То есть, если вы можете прорезать тонкий лист бальзы или фанеры лазером мощностью 5 Вт. то для прореза лазером в 2 Вт придется делать не 2-3 прохода, а гораздо больше. Так что с надеждами «купить подешевле и просто гонять по нескольку раз по линиям резов» лучше расстаться. Брать надо более мощный лазер, желательно с запасом мощности.

ФОКУСИРОВКА ЛАЗЕРА

Фокусировка лазера ручная.

Подкладываем объект для гравировки.

При включении лазера на минимальной мощности, чтобы его сфокусировать на объекте гравировки, надо вручную вращать регулировку фокусирующей линзы, пока размер пятна не превратится в точку, станет минимальным. В этом случае мы получаем максимальную мощность.

При резке фанеры луч лазера, прорезав пару миллиметров, уже расфокусируется, ослабевает и не дорезает фанеру до конца. Получается, что чем глубже режем, тем слабее луч. В этом случае есть смысл фокусировать лазер на поверхности, на которой будет лежать фанерная заготовка.

Ссылка по теме:  Необходимые инструменты в мастерской: измерение и разметка

Практическое применение гравера в домашних условиях

Гравер идеально походит для раскроя кожи. На кожу можно нанести любой рисунок и сразу вырезать лазером выкройки. Большой плюс лазера при резке синтетических тканей и кожи в том, что края прижигаются и потом не лохматятся. Легко гравируется пластик. Можно сделать крышке своего любимой стильную гравировку на смартфона.

© Автор:Юрий Деев

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

13 лучших лазерных гравировальных станков в 2022 году [Для DIY

Если вы подпишетесь на услугу по ссылке на этой странице, Omnicore может получить комиссию. См. наше заявление об этике

Если вы спешите, ознакомьтесь с нашим выбором редактора, Гравировальный станок TEN-HIGH CO2, 60 Вт.

Проверить цену на Amazon

От персонализации подарков на дому до вывода вашего бизнеса на новый уровень — один из представленных ниже станков для лазерной резки и гравировки обязательно удовлетворит ваши потребности в индивидуальной настройке.

Мы знаем, что рынок лазерной резки и гравировки может сбивать с толку, поэтому мы сузили список только лучших станков для лазерной резки и гравировки, чтобы они соответствовали любому бюджету, материалу и варианту использования, которые у вас могут быть.

Ниже вы найдете всю информацию, которая может вам понадобиться для принятия обоснованного решения для вас и вашего бизнеса.

Но прежде чем вы начнете покупать лучшие лазерные резаки и гравировальные станки, ознакомьтесь с тем, что вам нужно учитывать при поиске нового инструмента для персонализации.

Из чего состоит лучший лазерный резак и гравировальный станок

Покупка лазерного резака и гравера — не самая простая вещь в мире, но я намерен максимально облегчить вам задачу с помощью этого руководства.

Хотя при покупке нужно учитывать десятки факторов, я хочу выделить наиболее важные элементы, которые отличают достойные и хорошие лазерные резаки от лучших из лучших, поэтому давайте начнем сверху:

1. Волоконные лазеры

Без тени сомнения, с тех пор, как на рынке появились волоконные лазерные станки, инструменты для лазерной резки кристаллов и газа были почти полностью забыты. Этот новый тип технологии создает более сфокусированный и гораздо более сильный лазерный луч через волоконную оптику, что позволяет легко резать самые тяжелые металлы.

В довершение всего, большая мощность означает более быструю резку и гравировку, а это означает, что срок службы лазера не будет изнашиваться так сильно (или так часто).

2. Срок службы лазера

Средний срок службы лазерной трубки составляет от 1200 до 2000 часов. Хотя это может показаться немного, но это около 12 недель непрерывной работы. Вы, вероятно, не будете использовать лазерный резак в течение всего рабочего времени, и вы, вероятно, не будете использовать его даже половину рабочего времени, поэтому 12 недель с 2000 часов — это, в конце концов, не такая уж плохая цифра.

Однако то, что делает лучшие лазерные граверы и резаки лучше и экономичнее, чем «средние», — это превосходный срок службы лазера. Некоторые из лучших моделей в этом списке, особенно профессиональные лазерные граверы, оснащены усовершенствованными лазерными трубками, которые могут похвастаться 10 000 часов работы, что, по сути, означает, что вы можете, если хотите, использовать машину в течение всего года без перерыва.

Эта функция характерна для некоторых из лучших станков для лазерной резки, так как вы сможете снизить долгосрочные затраты на техническое обслуживание.

3. Большая рабочая зона

Проще говоря, чем больше поверхность, с которой вам приходится работать, тем легче становится ваша работа. Высокие скорости и мощность могут иметь важное значение, но вы не сможете использовать весь потенциал вашего станка для лазерной резки без достаточно большой рабочей поверхности — рабочей области, которая предоставит вам столь необходимую гибкость для настройки на летать и предотвратить возможные несчастные случаи.

Под «большой» рабочей зоной я подразумеваю поверхность размером не менее 100 на 100 миллиметров. Очевидно, что некоторые из более дорогих моделей, которые я включил в список, имеют в четыре раза больший размер и, по моему личному опыту, являются одними из лучших машин, с которыми мне доводилось работать.

4. Мощность/мощность

Не путать с напряжением (В), мощность (Вт) влияет на чистую мощность любой машины, работающей от электричества. Как и в случае любой такой машины, ее мощность делает ее подходящей или не подходящей для определенных задач.

Например, если вы ищете лазерный гравер для домашнего использования в хобби, вы можете легко обойтись более слабой моделью. Однако для профессионального использования я рекомендую использовать машину мощностью не менее 30 Вт.

5. Соотношение цена-качество

Соотношение цена-качество не является рентабельностью или субъективной ценностью. Этот элемент полностью объективен и охватывает и то, и другое. Существует большое заблуждение, что чем больше машина, тем она должна быть дороже.

Покупка лазерного резака и гравера отличается от обычной покупки и больше похожа на долгосрочное инвестирование. Не многие люди могут обналичить тысячи долларов и перейти на другую модель, если они не полностью удовлетворены.

Внимательно изучите приведенный ниже список, и вы найдете машины практически во всех ценовых диапазонах — начиная с 500 долларов и заканчивая диапазоном ниже 12 000 долларов. Подумайте о своих потребностях и предполагаемом использовании вашей машины, прежде чем сделать окончательный выбор.

Лучшие станки для лазерной резки на 2022 год

Продукт Модель Область гравировки Мощность лазера Цена
Гравировальный станок TEN-HIGH CO2 60 Вт 15,7 x 11,8 дюйма 60 Вт

ПОСМОТРЕТЬ НА АМАЗОН

3D-принтер BIBO 8,4 x 7,3 дюйма 100 Вт

ПОСМОТРЕТЬ НА АМАЗОН

SFX 180 Вт Reci W8 51,1 x 35,4 дюйма 180 Вт

ПОСМОТРЕТЬ НА АМАЗОН

Орион Мотор Тех 40 Вт 12 x 8 дюймов 40 Вт

ПОСМОТРЕТЬ НА АМАЗОН

Мастер NEJE 2S Plus 10 x 16,5 дюйма 7,5 Вт

ПОСМОТРЕТЬ НА АМАЗОН

Выбор редактора: Гравировальный станок TEN-HIGH CO2, 60 Вт

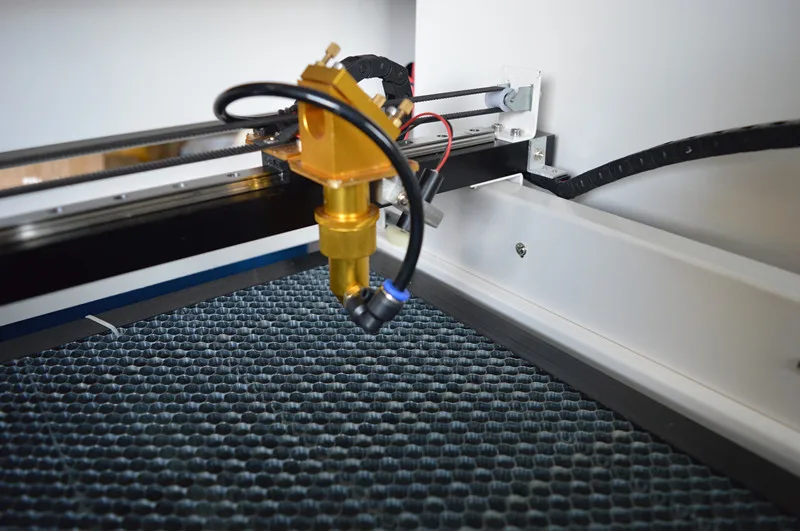

Гравировальный станок TEN-HIGH CO2, 60 Вт, стоимостью чуть менее 3000 долларов США, имеет среднюю цену и предлагает высочайшее качество.

Мы выбрали этот гравировальный станок нашим редактором из-за широкого спектра неметаллических материалов, которые он может легко гравировать и резать.

Мы рекомендуем этот станок для личного использования и для малого бизнеса, особенно в ситуациях, когда точность является обязательной, поскольку он не займет слишком много места, но при этом обеспечивает достаточную скорость гравировки и мощный мощный лазер.

Вот некоторые функции, которые нам нравятся в этом станке:

  • Гравирует и режет большинство неметаллических материалов
  • Не занимает много места при размерах 61 x 26,38 x 18,5 дюймов
  • Выдающаяся точность и высокая скорость резки
  • Широкая рабочая зона

Проверить цену на Amazon

Менее $500

1. Гравировальный станок NEJE Master 2S Plus

Гравировально-резной станок NEJE Master 2S Plus весит около 7 фунтов и может очень легко резать 3 мм фанеры или любой ткани. С областью гравировки 255 на 420 мм этот станок для лазерной резки может резать или гравировать акрил, кожу, дерево, бумагу и МДФ с исключительным уровнем точности.

Этот инструмент для лазерной резки прост в настройке и имеет многофункциональные клавиши для сброса настроек и позиционирования кадра. Он также работает с документами в различных форматах, включая JPEG, PNG, TIF, TIFF, SVG и множество других форматов файлов.

Лазерный резак NEJE Master 2S Plus поддерживает программное обеспечение NEJE и LightBurn и совместим с системами Mac, Windows и Android.

Этот станок для лазерной резки идеально подходит для профессиональных проектов «сделай сам». В его программное обеспечение предварительно загружено множество графических изображений, которые можно использовать для пробного запуска.

Характеристики
  • Скорость гравировки 1000 мм в секунду
  • Защитная панель и автоматический сброс для предотвращения несчастных случаев
  • Контроль температуры и автоматическая регулировка скорости вращения вентилятора
  • Возможность гравировки на различных материалах, включая стекло с пленочным покрытием, нержавеющую сталь, и окрашенный металл.

Проверить цену на Amazon

Менее 1000 долларов США

2. Станок для лазерной резки и гравировки Orion Motor Tech мощностью 40 Вт


Станок для лазерной резки и гравировки Orion Motor Tech мощностью 40 Вт представляет собой превосходную рабочую станцию, которая имеет некоторое превосходство над конкурентами благодаря приемлемой цене. Помимо уникального дизайна, он имеет некоторые интуитивно понятные функции для тех, кто хочет начать лазерную гравировку для личного использования или для малого бизнеса.

Станок Orion Motor Tech для лазерной резки и гравировки CO2 мощностью 40 Вт весит 50 фунтов и включает в себя панель управления с регулируемыми ручками. Четыре съемных колеса обеспечивают легкое перемещение.

Эта модель работает с большинством программ векторной графики сторонних производителей, таких как CorelLaser и LaserDraw. Он также работает с принтерами, сканирующими машинами и документами в форматах TIF, BMP, JPG, JPEG, WMF, EMF и PLT. К сожалению, он не совместим с операционными системами Mac.

Этот лазерный резак имеет встроенный вытяжной вентилятор для улучшения вентиляции во время работы. Как только вы включите устройство, красная точка укажет путь станка на его гравировальной поверхности размером 12 на 8 дюймов (300 x 200 мм). Этого места достаточно для большинства личных проектов гравировки.

С помощью этой модели можно гравировать или резать дерево, бамбук, акрил, майлар, картон, резину, ткань, стекло, керамику, бумагу, стекловолокно, кожу, мрамор, фанеру, меламин, анодированный алюминий, плитку, пробку и многое другое. НЕметаллические материалы.

Характеристики
  • Возможность гравировки на десятках материалов, кроме металлов
  • Поставляется с водяным насосом, вентиляционной трубкой, выхлопной трубой, USB-ключом Проверить цену на Amazon

    3. 3D-принтер и лазерный гравер BIBO


    3D-принтер и лазерный гравер BIBO — это 3D-принтер, который одновременно служит инструментом для лазерной гравировки. Так что, если ваш бизнес может извлечь выгоду из 3D-принтера вместе с лазерным гравером, этот продукт — скрытая жемчужина.

    Здесь мы сосредоточимся на аспекте гравировки этого устройства. Bibo может резать фанеру, двухцветные доски, кожу, хрусталь, органический пластик и ткани.
    Он имеет область печати/гравировки 214 x 186 мм (8,4 x 7,3 дюйма) и точность гравировки 0,01 мм (0,0004 дюйма).

    Разрешение печатного слоя составляет 0,05-0,3 мм, что считается вполне конкурентоспособным. Он совместим с ОС Windows, Mac и Linux, а также с форматами файлов STL, OBJ, DAE, AMF, BMP, JPG, JPEG, PNG и GCODE.

    Это один из самых дешевых лазерных резаков и граверов, но он оснащен более качественной лазерной головкой и имеет эффективный отвод тепла с помощью двух охлаждающих вентиляторов.

    Особенности
    • 3D-принтер и инструмент для лазерной гравировки
    • Работает в ОС Windows, Mac и Linux
    • 34 на 19,92 на 17,09 дюйма больше
    • Два охлаждающих вентилятора

    Проверить цену на Amazon

    Менее 2000 долл.

    США

    4. Версия Ten-HIGH 3020 40 Вт


    Лазерный гравер Ten-HIGH 3020 превосходит другие модели Ten-HIGH в этом ценовом диапазоне благодаря увеличенной площади поверхности 12 на 8 дюймов.

    Ten-HIGH 3020 — чрезвычайно точный лазерный резак, точность лазерного луча которого достигает 0,01 мм. Кроме того, на максимальной скорости Ten-HIGH 3020 может гравировать со скоростью до 600 мм в секунду с хирургической точностью.

    Чтобы предотвратить накопление паров, выделяемых при гравировке пластика и других материалов, в Ten-HIGH 3020 встроены двойные вытяжные вентиляторы. Он также подключается к компьютерной системе Windows через простой интерфейс USB.

    Этот лазерный резак совместим с CorelDraw (не входит в комплект), но его нельзя использовать с устройствами Mac.

    Особенности
    • Двойные выхлопные вентиляторы
    • Пространство гравировки 12 дюймов на 8 дюймов
    • Совместимость с Windows
    • Удивительно прочные детали
    • Работайте с CorelDraw
    • Extreme
    • . второй

    Проверить цену на Amazon

    5. 3D-принтер Snapmaker, лазерный гравер

    С помощью 3D-принтера Snapmaker вы можете вырезать, гравировать, вырезать и распечатывать свои дизайны на одном устройстве. Дело не только в его способности выполнять эти действия, но и в впечатляюще высоком разрешении, которое превосходит другие лазерные резаки двойного назначения.
    Если вы искали идеальный набор для творчества и рукоделия, это может быть вашей последней остановкой.

    Этот 3D-принтер и настольный лазерный резак включает в себя программное обеспечение 3-в-1, Snapmaker Luban, которое позволяет вам раскрыть свой творческий потенциал и дает вам доступ к полезным API, учебным пособиям и плагинам.

    Он также имеет функцию автофокусировки, которая автоматически определяет оптимальную высоту лазера перед началом гравировки. Это означает, что вам не нужно тратить много времени на настройку точки фокусировки для получения четкого изображения.

    Этот гравер с лазерным наведением хорошо работает с деревом, тканью, кожей, пластиком и непрозрачным акрилом. Это прочный и хорошо сложенный комплект, который станет отличным подспорьем для любого графического дизайна или декоративно-прикладного искусства.

    Если вам нужны только функции лазерной гравировки, то это не будет хорошей покупкой для вас. Однако, если вы ищете универсальность или изучаете новый стиль обработки, такой как резьба на станках с ЧПУ наряду с гравировкой, то это то, что вам нужно.

    Features
    • Engraving bed size of 320 x 350 x 330 mm
    • Comes with a pair of 0D6 protective goggles
    • Weighs 50 pounds
    • Does not engrave gold or silver materials
    • Compatible only with android

    Проверить цену на Amazon

    Менее $3000

    6. Гравировальный станок TEN-HIGH CO2 40 Вт


    Гравировальный станок TEN-HIGH CO2 — отличный выбор, если вы хотите гравировать самые разные материалы, включая дерево, кожу, стекло, ткань, бамбук, бумага и почти все, кроме металла.

    При покупке гравировального станка TEN-HIGH CO2 вы получаете специальное программное обеспечение под названием LaserDraw. Он также совместим с CorelDraw, хотя CorelDraw не входит в состав продукта.

    Программное обеспечение TEN-HIGH CO2 для лазерной гравировки совместимо со всеми операционными системами Windows, но не будет работать с компьютерами Mac.

    Этот лазерный гравер подключается к компьютеру через интерфейс USB. Это не беспроводная связь, поэтому вам понадобится система поблизости.

    Характеристики
    • Возможность гравировки на различных материалах, включая кожу, дерево, бамбук, бумагу, стекло и десятки других материалов
    • Общий вес 115 фунтов
    • Размеры продукта: 34,5 дюйма на 25,7 дюйма на 20,5 дюйма дюймы
    • Область гравировки 400 мм на 300 мм
    • Совместимость с CorelDraw (не входит в комплект)
    • Работает в Windows 7, 8 и 10
    • Разъем USB

    Проверить цену на Amazon

    7.

    TEN-HIGH CO2-гравировальный станок 60 Вт

    TEN-High 60W — очень универсальный станок для лазерной резки и гравировки, который может работать с плотным картоном, акрилом, кожей, стеклом, бамбуком, тканью и бумагой.

    В отличие от некоторых других станков, которые лучше подходят для гравировки, этот станок идеально подходит как для лазерной резки, так и для гравировки.

    Гравировальная платформа может вмещать материалы размером 400 мм на 300 мм. Вы можете использовать его для образцов одежды, гравировки подарков и игрушек, компьютерной вышивки и даже гравировки печатей.

    Для обслуживания и безопасности имеется встроенный вентилятор. Он также отображает температуру охлаждения во время работы, что означает, что вы можете контролировать свою машину и выключать ее, когда температура выходит за пределы графика.

    Гравировальный инструмент TEN-HIGH CO2 мощностью 60 Вт включает подключаемый модуль гравера CorelLaser и программное обеспечение для проектирования LaserDRAW. Он также хорошо работает с CorelDraw, хотя он не входит в комплект поставки.

    Особенности
    • Размеры изделия 36,61 x 26,38 x 18,5 дюймов
    • Гравирует широкий спектр материалов, кроме металлов
    • Вес 143,3 фунта
    • Совместимость с различными версиями ОС Windows

    Проверить цену на Amazon

    Менее 4000 долларов США

    8. Волоконный лазерный гравер MCWlaser мощностью 20 Вт, маркировочная машина Raycus


    Резак и гравер MCWlaser — это прочная машина мощностью 20 Вт с огромной рабочей зоной 110 на 110 миллиметров. В качестве основного источника используется лазерная технология Raycus, обеспечивающая до 10 000 часов работы.

    Кроме того, MCWLaser очень универсален и способен резать различные металлические материалы, включая сталь, серебро, сплавы, алюминий или медь, а также неметаллические материалы, такие как пластик, керамика или кожа.

    Этот станок для лазерной резки работает с программным обеспечением EZCAD, которое входит в комплект поставки. Он работает как с ранними, так и с более новыми версиями Windows, начиная с XP и заканчивая новейшим вариантом Windows 10. Кроме того, лазерный гравер MCW также совместим с Autocad, Adobe Photoshop и аналогичным программным обеспечением для проектирования.

    Особенности
    • Лазерный источник Raycus со сроком службы 10 000 часов
    • Мощность 20 Вт
    • Имеет большую рабочую зону размером 110 на 110 мм
    • Может резать различные металлические и неметаллические материалы
    • Идеально подходит для дома резка и проекты

    Проверить цену на Amazon

    9. Гравировальный станок Newlin CO2 с рабочей зоной 400×400 мм


    Следующая модель в списке — гравировальный станок Newlin CO2 — профессиональная рабочая лошадка, которая предоставит вам все инструменты, необходимые для резки или гравировки практически любых материалов, от ткани до плотных материалов. металлические материалы.

    Как профессиональный лазерный гравер, он предлагает более универсальные и «тяжелые» функции по сравнению с более дешевыми моделями в списке, включая герметичную трубку CO2, которая продлевает срок службы служебного подъемника, упрощенный вывод данных, позволяющий использовать его с множеством различное программное обеспечение для проектирования, а также удобный для начинающих дизайн.

    Одним из самых больших преимуществ является огромная рабочая зона размером 400 на 400 миллиметров. Кроме того, гравировальный станок Newlin для CO2 оснащен сотовым подъемником, который может подниматься примерно до 150 миллиметров.

    Характеристики
    • Лазерная трубка мощностью 50 Вт
    • Удобная конструкция для начинающих
    • Идеально подходит для профессиональных проектов лазерной резки

      Проверить цену на Amazon

      Менее 5000 долл. США

      10. Волоконный лазерный маркировочный станок Triumph мощностью 30 Вт для глубокой гравировки


      Даже среди самых крупных и высокопроизводительных лазерных гравировальных станков и инструментов, волоконный лазерный маркировочный станок Triumph мощностью 30 Вт выделяется среди самых популярных -после моделей, которые может предложить текущий рынок.

      Мне очень нравилось работать с ним в течение последних нескольких месяцев, и я был поражен его неистовой мощью, способностью прорезать практически любой материал, который я положил на его рабочую доску, и его выдающейся скоростью резки. .

      Исключительная точность и хирургическая точность — вот термины, которые преуменьшают производительность станка для лазерной резки Triumph; кроме того, он использует передовые цифровые технологии для быстрого сканирования без ущерба для стабильности, чего, как я обнаружил, не хватает большинству других машин, которые я использовал.

      Еще одна вещь, которая меня поразила, — это 80-миллиметровая вращающаяся насадка, которая упрощает задачи по гравировке цилиндров. Как профессионалы, мы должны стремиться к гибкости, и, учитывая, что лазерный резак Triumph предлагает как универсальность, так и точность в сочетании с огромной мощностью, я могу с уверенностью сказать, что это один из лучших лазерных граверов в своем ценовом диапазоне.

      Срок службы его лазерного источника составляет почти 10 000 часов, так что само собой разумеется — вам не потребуется обновление в течение десятилетий, даже если вы используете его круглосуточно в течение нескольких недель.

      С точки зрения совместимости лазерный резак и гравер Triumph работает с большинством программ для цифрового дизайна, включая Coreldraw, Autocad и Photoshop. Более того, в комплект поставки входят встроенный компьютер и монитор с предустановленным программным обеспечением. Если вы хотите использовать его сразу же, все, что вам нужно сделать, это просто подключить его и включить.

      Единственное, от чего я не в восторге, так это от рабочей зоны 200 на 200 мм. А именно, в списке есть более доступные модели, которые предлагают больше рабочего пространства, хотя этот небольшой недостаток более чем компенсируется множеством преимуществ, предлагаемых лазерной маркировочной машиной Triumph мощностью 30 Вт.

      Характеристики
      • Мощность 30 Вт
      • Невероятная мощность резки
      • Возможность резать или гравировать даже самые прочные металлические материалы
      • Превосходный уровень точности в сочетании с безупречной стабильностью
        • 1 900 183 Быстрое сканирование Проверить цену на Amazon

        Менее 6000 долларов США

        11. Гравировальный станок TEN-HIGH CO2 с модернизированной версией


        Модернизированный гравировальный станок TEN-HIGH CO2 представляет собой лазерный гравировальный станок мощностью 60 Вт. Он может резать акрил, фанеру, бамбук, ПВХ, кожу, стекло, пластик, картон, массивную древесину, двухцветную пластину, силикагель, рог быка, войлок, смолу и другие неметаллические материалы.

        Модернизированная версия мощностью 60 Вт имеет рабочую зону 400 x 600 мм (15,7 x 23,6 дюймов), скорость гравировки до 30 мм в секунду и скорость резки до 500 мм в секунду. Эта модель очень тяжелая и предназначена для промышленных целей, а не для рабочего стола или рабочего стола.

        Точность позиционирования гравировального станка с лазерным наведением составляет 0,15 мм, а визуальная панель управления чрезвычайно проста в использовании. Прецизионная лазерная головка промышленного класса для изготовления металлических форм может резать пробку и подобные материалы толщиной до 6 мм.

        Он поддерживает все форматы CorelDraw и поддерживает форматы файлов BMP, dib, jpg, jpeg, png, gif, WMF, emf, PCX и TIF. Эта модель оснащена превосходной лазерной головкой и имеет эффективный отвод тепла и дыма за счет мощного осевого вентилятора и водяного охлаждения.

        Кроме того, он поставляется с электрической автоматической системой подъема и огнезащитной системой продувки для предотвращения возгорания во время работы машины.

        Устройство включает в себя собственное программное обеспечение, карту фокусных расстояний, выхлопную трубу, шнур питания, USB-кабель и ключ, клейкую ленту, зажимы, концевой выключатель, воздушный насос и водяной насос.

        Характеристики
        • Работа через смартфон
        • 15 на 29,13 на 43,31 дюйма
        • Резка и гравировка различных материалов
        • Вес 286 фунтов
        • Имеет систему водяного охлаждения

          89 Проверить цену на Amazon

          12. Модернизированная версия TEN-HIGH 100 Вт CO2


          Модернизированная версия TEN-HIGH представляет собой гравировальный станок мощностью 100 Вт с лазерным наведением. Это значительно выше, чем у других обсуждаемых моделей. Он может резать акрил, фанеру, ткань, твердую древесину, пробку и стекло.

          С областью лазерной гравировки 400 на 600 мм, скоростью до 500 мм/с, системой позиционирования с красным светом и прецизионным металлом промышленного класса вы получите лучшую гравировку с отличным разрешением.

          Обновленная версия также имеет другие функции, такие как огнестойкость и автоматическая система подъема, которая гарантирует, что ваш конечный продукт не будет похож на подгоревший тост.

          TEN-HIGH 100W отличается высокой эффективностью, надежностью и низким уровнем шума.
          Имейте в виду, что по умолчанию он работает только для материалов с плоскими поверхностями. Если вам нужно работать с поверхностями неправильной формы, вам понадобится дополнительная поворотная ось.

          Особенности
          • Область гравировки 400 мм на 600 мм
          • Совместимость с Windows 7, 8 и 10 32-битной или 64-битной системы
          • Гравирует большинство неметаллических материалов
          • х 31,5 х 27,56 дюйма

          Проверить цену на Amazon

          Менее $12 000

          13. SFX 180 Вт Reci W8 CO2 лазерный гравировальный станок


          SFX 180 Вт Reci W8 CO2 лазерный гравировальный станок представляет собой мощный лазерный гравировальный станок и лазерный резак, использующий преимущества пневматической гравировки. Он также работает с такими программами, как CorelDraw и AutoCAD, и поддерживает форматы файлов bmp, hpgl (plt.), jpeg, dxf, ai, dst, dwg и las, благодаря чему он легко вписывается в ваши текущие настройки.

          С помощью станка SFX вы, к сожалению, не сможете гравировать металл. Тем не менее, вы можете гравировать практически любой другой материал, включая пластик, бамбук, оргстекло, хрусталь, дерево, стекло, АБС, акрил и многие другие.

          Скорость гравировки до 60000 мм в минуту и ​​скорость резки 5000 мм в минуту. Точность позиционирования составляет 0,01 мм, что означает, что он может выгравировать даже самые мелкие детали вашего дизайна.

          Воздушный насос и вытяжной вентилятор обеспечивают достаточное рассеивание тепла во время работы машины для предотвращения перегрева.

          Устройство Reci W8 мощностью 180 Вт подключается к компьютеру с помощью проводного кабеля USB 2.0.

          Эта модель крупная и весит 946 фунтов, поэтому для нее потребуется специальное место. Несмотря на это, точность, скорость и универсальность этого станка делают его одним из лучших профессиональных граверов на современном рынке.

          Особенности
          • Возможность гравировки практически на любом материале (кроме металла)
          • Работает на Windows и macOS (с ПО LightBurn)
          • 61 на 61 на 50 дюймов
          • Весит 946 фунтов
          • Имеет воздушный насос и вытяжной вентилятор

          Проверить цену на Amazon

          Заключение

          Разнообразие станков для лазерной резки и лазерной гравировки не имеет границ. Вы можете выбрать вариант начального уровня менее чем за 500 долларов, если вас интересует базовая лазерная гравировка на кожаных и виниловых наклейках, или вы можете перейти в мир граверов по дереву и металлу.

          Нам нравится гравировальный станок TEN-HIGH CO2 мощностью 60 Вт, но какие станки для лазерной гравировки вам больше всего нравятся? Пробовали ли вы какой-либо из них самостоятельно или, возможно, есть другой гравер, которого вы бы порекомендовали своим друзьям-покупателям?

          Дайте нам знать в комментариях! Мы хотели бы услышать от вас.

          Фото: Unsplash

          Omnicore

          Omnicore — агентство цифрового маркетинга в сфере здравоохранения, специализирующееся на том, чтобы помочь широкому целевому рынку увидеть и услышать целый ряд медицинских и медицинских практик.

          Акции:

          •••
          Акции

          Похожие сообщения

          Хотите узнать больше?

          Ознакомьтесь с Omnicore Insights

          DIY Лазерный резак Мощный хобби Лазерный гравер

          перейти к содержанию

          Устройство и материал TTS-55
          Спецификация Тестирование тип

          ROATED POWER: 5,5W 9004

          TESTING TYPE

          ROATED POWER: 5,5W 9004

          TESTING TYPE

          ROATED POWE

          		 Гравировка 2000 мм/мин 30%
          Резка 400 ~ 500 мм/мин. 100%
          ПЛАНГА (2 мм) ENGRAVION9090.MPLY (2 мм) ENGRAVIN0091
          Cutting 300~400mm/min 100%
          Plywood (3MM) Engraving 2000mm/min 30%
          Cutting 200~300mm/min 100%
          Plywood (4MM) Engraving 2000mm/min 30%
          Cutting 100~150mm/min 100%
          Plywood (5MM) Engraving 2000mm/min 30%
          Cutting 100mm/min 100% *2
          Plywood (8MM) Engraving 2000mm/min 30%
          Cutting X
          Acrylic Sheet (1MM) Engraving 6000mm/min 20%
          Cutting 100~200mm/min 100%
          Acrylic Sheet (2MM) Engraving 6000mm/min 20%
          Cutting 100~150mm/ мин 100%
          Акриловый лист (3 мм) Грейв. %
          Cutting 100mm/min 100% *2
          Pine Board 9.0mm Engraving 2000mm/min 40%
          Cutting X
          Paper 0.1mm (Darker Цвет) Engraving 6000mm/min 45%
          Cutting 4000mm/min 100%
          Paper 0.3mm (Darker Color) Engraving 4000mm/min 80%
          Cutting 1500-2000 мм/мин 100%
          250 г/кв. М.1 Engraving 6000mm/min 80%
          Cutting 300-400mm/min 100%
          Leather 0.7MM Engraving 6000mm/min 80%
          Cutting 700mm/ min 100%
          Non-woven Fabric (0.5mm, darker color) Engraving 6000mm/min 60%
          Cutting 2000-3000mm/min 100%
          Dust-free Cloth (белый) Engraving X
          Cutting 50-100mm/min 100%
          Gauze Engraving X
          Cutting 300mm/min 100%
          Plastic Plates ( In darker color) Engraving 6000mm/min 70%
          Cutting X
          Acrylic 5mm Engraving 6000mm/min 20%
          Cutting X
          Tinned Wire Engraving X
          Cutting X
          Cobblestone Engraving 3000mm/min 100%
          Cutting X
          Керамика Гравировка X
          Резка X
          Металл с покрытием0909090 5000mm/min 50%
          Cutting X
          Electroplated Metal Engraving 300mm/min 100%
          Cutting X
          Anodized Aluminum Engraving 4000mm /мин 60 %
          Резка X
          Нержавеющая сталь Гравировка 1500 мм/мин 100 %
          MDF 3mm Engraving 5000mm/min 40%
          Cutting X
          Paper Angle Bead 5mm Engraving 4000mm/min 80%
          Cutting X

          Model No. TTS-55
          Laser Type LD+FAC
          Material Aluminum + Plastic
          Control Board LTS ESP32 (32bit)
          Laser Wavelength 450nm
          Laser Power 5500mW / 2500mW
          Engraving Size 16.7″(300 *300mm)
          Laser Input AC100-240V
          Power Supply 12V 4A DC
          Plug USA / EU / UK / AU Plug (optional)
          Accuracy 0.08 mm
          Engraving Speed ​​ 10000 mm / min
          Carving Method USB/APP/Wireless Web Application/Touch Control Screen
          Interface USB
          Формат файла .nc / .dxf / .bmp / ​​.jpg / .png / gcode и т. д.
          Режим гравировки изображение / текст / сканирование / выделение / пиксельное гравирование
          Support Software & System LaserGRBL (Windows) / LIGHTBURN (Universal)
          Continuous Working Time ≤ 24Hrs
          Machine Size L570 * W510 * h250MM
