Лестница сварная на второй этаж своими руками



Металлическая лестница своими руками

Решая проблему соединения между первым и вторым этажом, чаще всего останавливаются на самом универсальном и доступном варианте. Металлическая лестница своими руками изготавливается по простой технологии. Чаще всего самостоятельно делают скрытый каркас, элементы которого скрываются под обшивкой, поэтому эстетика изделия не играет большой роли. Главные требования к нему – прочность и эргономичность. Надежность каркаса зависит от качества сварки и правильности подбора материалов.

Как сделать проект лестницы

Быстро и правильно изготовить металлическую лестницу своими руками помогают чертежи. Перед созданием проекта следует определиться с типом конструкции. Это зависит от дизайна помещения и наличия свободного места.

Наиболее компактна винтовая модель, ступеньки которой можно сделать из любого материала, а поручни – стальными. Распространены маршевые лестницы на косоурах или тетивах – их очень просто изготовить, но они громоздки. Очень воздушной и легкой выглядит консольная лестница, подвешенная на анкерах или кронштейнах, прикрепленных к потолочным тяжам. В основе такой конструкции лежит прочная плита перекрытия.

Правильно спроектировать каркас помогут специалисты, обладающие конструкторским опытом. С помощью специальной программы создается виртуальная модель, в которой можно менять отдельные элементы. После выбора окончательного варианта разрабатывается документация с деталировкой и спецификацией.

Если чертежи разрабатываются самостоятельно, следует сделать необходимые замеры, а затем рассчитать число ступеней и количество материала. Точками отсчета служат две координаты: начало «чистого» пола» на первом и втором этаже. Следует измерить расстояние между ними по линии первого этажа (к примеру, 400 см). Кроме того, определяют высоту перпендикуляра, проведенного вниз от начала пола второго этажа (допустим, 2,5 м). На эскизе строят прямоугольный треугольник с соответствующими сторонами. Помните, что угол подъема должен находиться в пределах 20 – 50°.

Для определения числа ступеней и ширины лестницы пользуются строительными нормами, устанавливающими предельные значения размеров лестничных элементов. Удобство подъема и спуска обеспечивается при глубине проступи 27 – 30 см и высоте подступенка – 16 – 20 см. Рекомендуемая ширина свеса (нависания верхней ступеньки над нижней) – 2 – 4 см. Ширина одномаршевой лестницы должна быть не менее 80 см, поворотной – хотя бы 1 м, т.к. при этом не затрудняется перенос мебели на верхний этаж.

Предварительно число ступеней считают так: высоту между этажами делят на выбранную высоту ступени. Разделив на округленный результат длину большего катета начерченного треугольника (400 см), уточняют глубину проступи. Если она не отвечает нормам, количество ступеней уменьшают и пересчитывают их высоту. Оптимальный результат в приведенном примере – 14 ступенек. Длину лестницы (гипотенузу) находят по теореме Пифагора: из суммы квадратов 250 и 400 извлекают квадратный корень и получают 472 см.

Исходя из полученных результатов, нетрудно определить, сколько нужно материалов для лестницы из металла, сделанной своими руками. Потребуется 2 косоура длиной 4,72 м – для этой цели годится профильная квадратная труба, сваренные попарно швеллеры или двутавры №8 или №10. Опорой для ступеней будут служить сварные конструкции из уголков, усиленные арматурой. Ступени и подступенки обшивают листовой сталью толщиной не менее 4 мм. Ограждения изготавливают из угловой стали.

Оборудование и инвентарь

Чтобы изготовить и установить каркас лестницы, домашнему мастеру нужно обладать запасом базовых знаний в области сварки и хотя бы небольшими практическими навыками. Проблему отсутствия опыта решает современное сварочное оборудование – ручной инвертор: он облегчает поджиг дуги, предотвращает пережег стали, не требователен к углу наклона электрода. Кроме инвертора, потребуются болгарка и дрель, а также целый перечень вспомогательных материалов и приспособлений для слесарно-сварочных работ:

• диски отрезные 125 х 1,6 мм;
• диски шлифовальные диаметром 125 мм;
• электроды для постоянного тока диаметром 3,2 и 1,6 мм;
• уайт-спирит;
• грунтовка;
• маска сварщика, защитные очки, рукавицы;
• рулетка, угольник, карандаш;
• струбцина, регулируемая по высоте от 0 до 800 мм;
• устойчивый металлический стол;
• тиски.

Чтобы лестница из металла, изготовленная своими руками, была недорогой, ее делают из черного металла и затем красят. Если использовать нержавеющую сталь и соответствующие электроды, стоимость конструкции поднимется примерно вчетверо.

Как изготовить металлическую лестницу с двумя косоурами. Основные рекомендации

Работы введутся в определенной последовательности: резка заготовок, изготовление узлов для крепления ступеней, монтаж косоуров, приварка опорных уголков и их соединение между собой, грунтовка и покраска. Далее последовательность операций излагается более подробно.

Из уголков по проектным размерам изготавливают опоры для проступей: вырезают выборки, стыкуют уголки между собой и сваривают Г-образные заготовки. Каркас, взятый для примера, требует изготовления 14 пар опорных узлов. В каждой паре одну опору делают левого исполнения, а вторая является ее зеркальным отражением. Иногда под опорные кронштейны изготавливают специальные фигурные кобылки, сваренные из арматуры.

Согласно чертежу косоуры размечают под приварку опорных узлов. Затем балки приваривают нижним концом к опорной платформе, а верхний крепят анкерами к стене. По разметке к косоурам приваривают кобылки и опорные узлы из уголка, проверяя их по уровню.

Косоуры соединяют друг с другом посредством отрезков уголков, равных ширине ступеней. После этого на каркас приваривают проступи и подступенки из стального листа. Верхнюю ступень располагают так, чтобы между ней и стеной проходил лист обоев. Если планируется установка деревянных ступенек, их соединяют с уголками позже, с помощью винтовых соединений. По бокам приваривают ограждения: это делают снаружи, чтобы не сокращать ширину лестницы.

После сварки с помощью шлифовального круга зачищают швы, заусенцы и зазубрины. Обметают лестницу металлической щеткой, покрывают ее грунтовкой по металлу и окрашивают в желаемый цвет. Когда краска высохнет, крепят деревянные проступи. Подробнее узнать о том, как своими руками изготовить металлическую лестницу, помогает видео ролик.

Самодельная стальная конструкция позволит значительно сэкономить средства во время строительства дома. Антикоррозионное покрытие и качественная сварка обеспечивает длительный срок службы изделия. Межэтажное соединение, имеющее прочный каркас, декорированное разнообразными отделочными материалами, имеет представительный внешний вид. Все указанные преимущества объясняют непреходящую популярность металлических лестниц.

Как сделать металлическую лестницу на второй этаж своими руками в частном доме

Некоторые люди не хотят строить одноэтажный дом и строят многоэтажный, а передвигаться по дому без лестниц будет невозможно. Лестницы бывают разных форм и изготовленные из разных материалов. Лестницы, которые находятся между этажами, делают деревянными, металлическими и бетонными.

Металлическая лестница на второй этаж своими руками

В статье мы расскажем о лестнице из металла, которая будет расположена между этажами. Но свойства, которые имеет металл, дают возможность изготовления лестниц любых конструкций и при этом крепких, нетяжеловесных, красивых, даже воздушных лестниц.

Сооружение простой лестницы на другой этаж с одним маршем дело не сложное, при наличии некоторых навыков. А вот лестницу с несколькими маршами, изготовить сложнее, но можно же всему научиться, было бы желание.

Лестницы бывают деревянные, металлические или бетонные .

Проект и расчёты для лестниц находящихся между этажами из любых материалов, ни чем не отличаются.

Для них существуют обычные требования:

• В частном доме самая небольшая ширина лестницы составляет 900 сантиметров.
• Нормальная высота ступенек является 160 — 180 миллиметров.
• Минимально допустимая глубина ступеней составляет 270 миллиметров.
• Перила на лестнице боковой напор должны выдерживать примерно в сто килограмм.
• Расстояние между стойками перил должно составлять 150 миллиметров и, если в семье дети необходимо сделать это расстояние в 120 миллиметров.
• Лестницы изготавливают кованными и сварными.

Лестницы существуют следующих типов:

• На косоурах. На одном косоуре, то есть на двутавре или швеллере. Они играют роль опоры, их размещают посередине конструкции и прикрепляют ступени. Данные лестницы выглядят воздушными, лёгкими, но нагрузку выдерживают с достоинством.
• На тетиве.
• На больцах.
• Винтовые.

Существуют лестницы:

• одномаршевые и двухпролётные;
• прямые и с поворотом.

Если вы не обладаете особыми навыками по возведению лестниц, то начните с простого варианта, то есть с одномаршевой конструкции.

Необходимые расчёты

В организациях, которые занимаются разработкой проектов, используют специальные компьютерные программы, при помощи этих программ проектируют 3D модели конструкций. В 3D модели, очень легко изменить параметры разных деталей.

После утверждения финишного варианта, компьютерная программа подготавливает спецификацию и чертежи лестницы из металла.

Но в нашем случае, расчёты придётся делать без помощи компьютерной программы. Мы рассмотрим простой вариант прямой одномаршевой конструкции.

Основные требования к глубине и высоте ступеней уже известны. Необходимо сделать замеры между точками, то есть от начала до конца лестницы от пола первого этажа и высоту между полом первого и второго этажей. Теперь определяем длину лестницы, нужно помнить, что средний угол наклона является от тридцати до сорока пяти градусов.

Чтобы посчитать длину лестницы необходимо вспомнить геометрию, то есть про прямоугольный треугольник. Ведь в прямоугольном треугольнике квадрат гипотенузы равен сумме двух квадратов катетов.

Производим расчёт имеющихся параметров и извлекаем квадратный корень и получаем длину лестницы.

Дальше необходимо рассчитать подходящее количество ступеней.

Необходимые для работы материалы, инструменты

Для сооружения межэтажной металлической лестницы нам чтобы возвести межэтажную металлическую лестницу понадобятся следующие инструменты и материалы.

Инструменты:

1. сварочный аппарат;
2. лестница;
3. болгарка;
4. маска для сварки, рукавицы и специальные очки;
5. дрель со свёрлами по металлу;
6. шлифовальные диски;
7. устойчивый стол из металла;
8. тиски;
9. струбцина;
10. карандаш;
11. рулетка и угольник;

Материалы:

1. Грунтовка;
2. Уайт — спирит;
3. Краска по металлу
4. Так же для двух косоуров используют квадратную трубу из профиля.
5. Для того чтобы сварить опоры ступеней необходимы уголки, усиленные арматурой.
6. Сами ступени и подступенки делают из четырёхмиллиметровой стали и отделывают деревом.

Проведение работ

Этапы работ:

• Резка заготовок;
• Изготовление кобылок, то есть узлов для присоединения ступеней;
• Сваривание опорных уголков;
• Монтаж косоуров;
• Приваривание ступеней и перил;
• Шлифовка;
• Грунтовка и покраска;

Первым делом из уголков изготавливают углы для крепления ступеней, то есть кобылки.

Нельзя допустить ошибку, чтобы не было различных перекосов и изъянов, которые испортят лестницу.

Так же кобылки должны быть одинаковыми и должны находиться точно друг напротив друга. Кобылки изготавливают из уголка, путём вырезания выборки и состыковки уголков между собой.

В итоге получаются Г- образные узлы полками вниз и внутрь. Для нашей конструкции необходимо четырнадцать пар этих узлов и в каждой из пар одна опора будет левой, а вторая правой. Затем кронштейны привариваем чтобы соединить ступени и горизонтальную перекладину между каждой из пар уголков.

Горизонтальную перекладину изготавливаем тоже из уголка. Усиливают конструкцию при помощи косынок, их привариваем снизу ступени по направлению к каждому из косоуров.

По ребру квадратной трубы из профиля производим разметку и по разметке привариваем кобылки к ребру косоура, второй косоур приставляют к первому косоуру с кобылками и переносим разметку.

Делаем проверку по уровню и затем привариваем косоуры нижним концом к платформе опоры. Если в домах бетонный фундамент, то опорная платформа устанавливается в бетоне. К опорной стойке крепим верхний конец, опорная стойка закреплена к перекрытию между этажами анкерами из стали. Затем ещё раз кобылки необходимо проверить по уровню.

В том случае, если лестница сделана возле стены, то для придания конструкции, жесткости один косоур приваривают к кронштейнам, которые закреплены на стене.

Финишные работы заключаются в приваривании ступеней к кобылкам, так же можно закрепить их болтами, но в этом случае необходимо ступени обшить деревом. Так же ступени можно установить деревянные, на кобылки при помощи винтовых соединений.

Советы по монтажу

Вроде возведение конструкции межэтажной лестницы не такое уж сложное занятие, но эта работа требует точности, аккуратности и внимательности.

1. Верхнюю ступень монтируют на небольшом расстоянии от стены, очень важно чтобы между стеной и ступенью был зазор, такой чтобы проходил лист обоев.
2. Перила всегда приваривают сбоку лестницы, так чтобы не изменить ее ширину.
3. Все детали в местах сварки шлифуют, то есть все швы, зазубрины и заусенцы, затем металлической щёткой сметают металлические частицы. После этого лестницу из металла грунтуют и окрашивают.
4. Ступени из дерева монтируют после того как краска окончательно высохнет.
5. Качественные сварочные работы — это гарант к долгому сроку эксплуатации лестницы. А антикоррозийное покрытие надолго защитит металл от порчи.
6. Со временем металлическую лестницу можно будет, отделать разными материалами и за счёт отделки она не будет смотреться громоздкой.
7. Если вы вдруг не уверены в своих силах, или не умеете производить какие то работы, то лучше всего воспользоваться услугами профессиональных рабочих.
8. Главным фактором выбора лестницы из металла является экономия средств.
9. Лестница в первую очередь должна быть удобной, не сильно крутой и не сильно пологой.

В статье мы рассказали, как сделать металлическую лестницу на второй этаж.

Конечно, из какого материала делать лестницу решать только вам и никому больше, но лестница из металла получается визуально лёгкой, поэтому мы рекомендуем именно эту конструкцию.

Надеемся, что данная информация была вам полезной. Желаем вам удачи, терпения и вдохновения!

Источник

Металлическая лестница на второй этаж своими руками: чертежи, инструкции, фото

Если дом имеет два и более этажа, то приобретает актуальность возведение металлической лестницы на второй этаж своими руками.

Несмотря на то, что лестницы могут быть изготовлены из самых разных материалов, например, из дерева или бетона, именно металлические считаются наиболее оптимальным решением.

Как известно, металл обладает рядом технологических свойств, которые уже давно успешно используются человечеством.

Металлические лестницы могут иметь самую разную конструкцию, притом, что их прочность и надежность будут всегда на самом высоком уровне.

Кроме этого, внешний вид таких изделий достаточно привлекателен и оригинален, их достаточно просто вписать в уже готовый интерьер как внутри дома, так и снаружи.

И уличные и внутренние лестницы из металла собираются по аналогичному принципу с использованием одних и тех же технологических приемов, однако имеют некоторые различия, на которые следует обращать внимание, когда составляется не только проект, но и ведется изготовление своими руками.

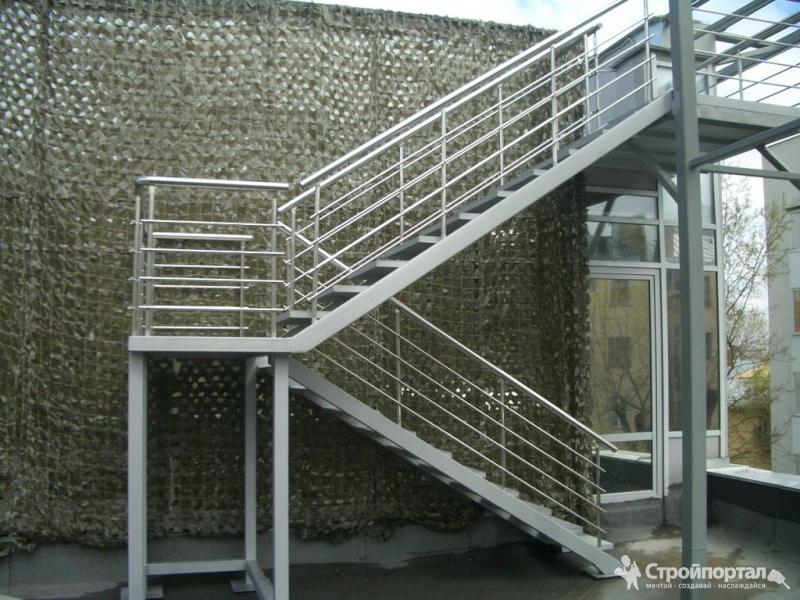

Изготовленные своими руками наружные лестницы, ведущие на второй этаж, в некоторых вариантах исполнения можно увидеть на фото, которые размещены ниже.

Фото:

Основные характеристики

Любые лестницы, ведущие на второй этаж, как уличные, так и внутренние, изготовленные из самых разных материалов, имеют одни и те же конструктивные особенности.

Кроме этого, к ним предъявляются одинаковые требования в плане надежности и безопасности.

Следует отметить и то, что соответствующий проект и чертеж составляется, исходя из одинаковых нормативов и принципов.

Так, лестница, ведущая на второй этаж в частном строении должна иметь ширину не менее девятисот миллиметров.

Кроме этого все ее марши должны иметь равную и постоянную величину уклона на всем протяжении конструкции.

Фото:

Рекомендуемая высота каждой ступени, которая должна закладываться в проект, составляет порядка ста шестидесяти миллиметров.

В свою очередь рекомендованная глубина каждой ступени должна находиться в переделах двухсот семидесяти миллиметров.

Есть определенные требования и к ограждениям лестниц, ведущих на второй этаж.

И наружные, и внутренние ограждающие конструкции обязательно должны быть рассчитаны под нагрузку минимум сто килограмм.

Есть определенные нормативные показатели и для расстояния между стойками ограждений лестниц.

Так, если в доме проживают дети, то такое расстояние должно находиться в пределах ста двадцати миллиметров, в ином случае этот показатель может быть увеличен до ста пятидесяти миллиметров.

Все эти рекомендованные требования разработаны как для деревянных и бетонных конструкций, так и для металлических.

В любом случае проект лестницы, ведущей на второй этаж дома, должен в обязательном порядке учитывать все вышеперечисленные рекомендации и соответствовать нормам безопасности.

Для того чтобы своими руками собрать металлическую лестницу, необходимо иметь на руках грамотный проект, и при проведении работ учитывать соответствующие рекомендации по технике безопасности.

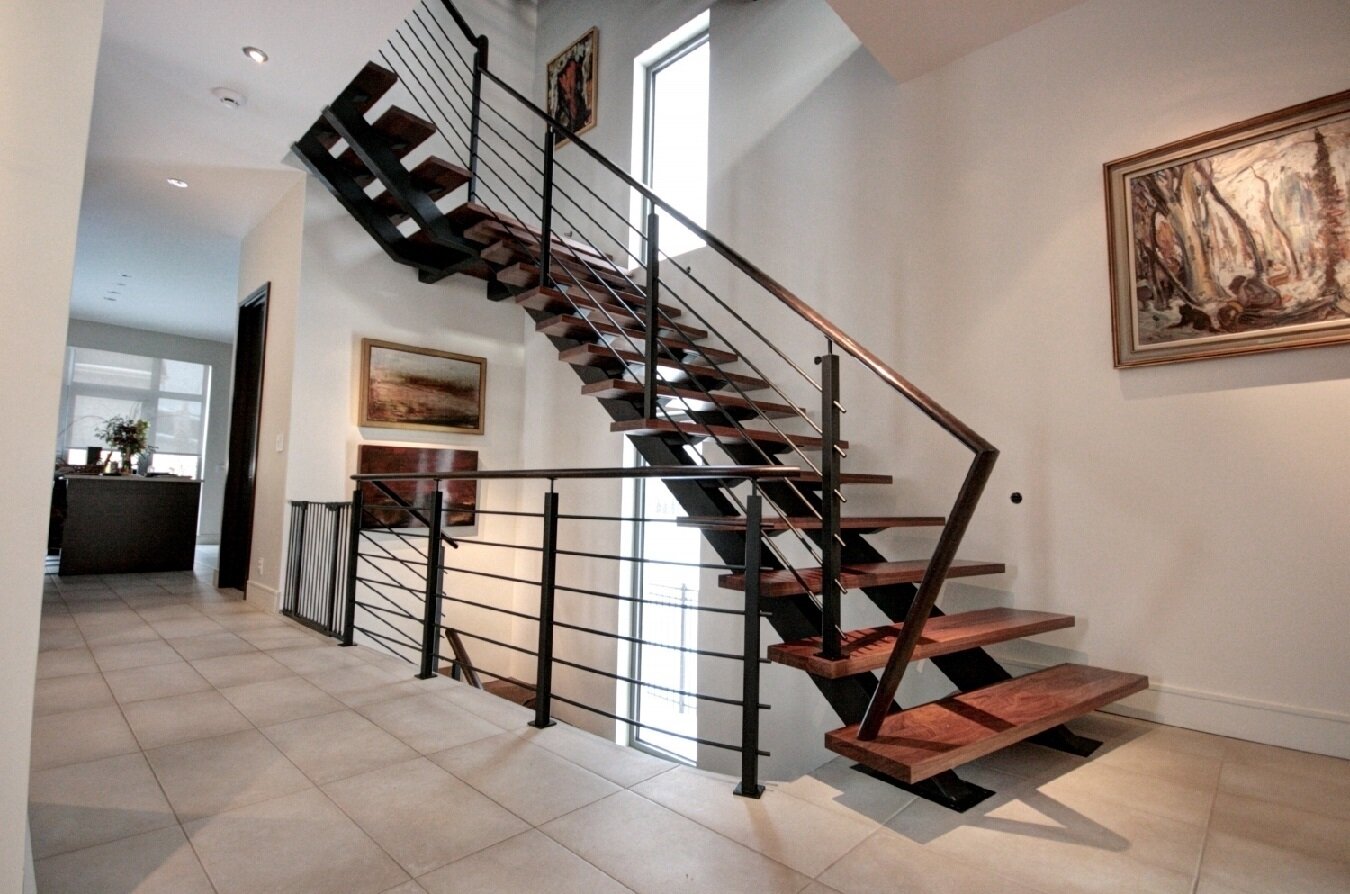

Некоторые интересные варианты внутренних металлических лестниц, ведущих на второй этаж, которые можно собрать своими руками, представлены на фото ниже.

Фото:

Виды и типы

Металлическая лестница представляет собой надежную конструкцию, которая при соблюдении технологии изготовления и общепринятых правил, будет безопасна при своей последующей эксплуатации.

По способу изготовления их условно можно разделить на сварные и кованые конструкции. Также такие изделия имеют различия и в конструктивном плане.

Наиболее популярным и часто встречающимся типом конструкции являются металлические лестницы на косоурах.

В этом случае предусматривается специальная опора, расположенная непосредственно под ступенями, которая и носит название косоур.

Видео:

Такие изделия способны выдерживать достаточно серьезные нагрузки, притом, что имеют легкий и воздушный внешний вид.

Кроме этого очень часто встречаются лестницы на тетивах, когда основная опора находится в боковой части ступеней, а также на больцах.

В этом конкретном случае крепление ступеней производится при помощи специальных болтов непосредственно к основанию стены.

Наиболее оригинальную конструкцию и интересный внешний вид имеют винтовые лестницы, изготовленные из металла.

В этом случае основным несущим элементом выступает специальный опорный столб, который располагается по центру всей конструкции.

Винтовые металлические лестницы в большинстве случаев размещают во внутреннем пространстве дома, так как они способны стать настоящим украшением каждого дома.

На фото ниже представлены металлические винтовые конструкции, которые при правильном подходе к делу можно собрать своими руками.

Фото:

Кроме этого бывают также маршевые конструкции, изготовленные из металла, которые могут состоять из нескольких отдельных пролетов и быть как прямого, так и поворотного исполнения.

Легче всего своими руками собрать из металла лестницу, которая будет иметь одномаршевую конструкцию.

Следует отметить, что для любого типа металлической лестницы, ведущей на второй этаж, прежде всего, необходимо будет подготовить соответствующий проект, а также приобрести весь необходимый материал и инструмент.

Обязательные расчеты

На крупных предприятиях, которые профессионально занимаются изготовлением самых разных типов и конструкций металлических лестниц, для проведения всех необходимых расчетов используют специальные компьютерные программы.

Такие программы позволяют быстро менять самые разные параметры и практически моментально получать готовый проект.

В том случае, если изготовление металлической лестницы планируется свои руками, проводить все необходимые расчеты и составлять проект придется ручным методом.

Для начала следует изучить все требования к безопасности таких конструкций. Далее необходимо произвести замеры по месту установки будущей лестницы.

К примеру, для самой простой одномаршевой лестницы необходимо замерить расстояние в доме непосредственно от основания пола до точки, где она будет выходить на второй этаж.

Видео:

Беря во внимание рекомендуемый угол наклона, таким образом можно получить длину будущей конструкции.

После того как будет известна длина лестничного пролета, следует примерно рассчитать оптимальное количество ступенек.

Для этого берутся рекомендуемые параметры каждой ступени и делятся на общую длину самой лестницы.

В этом случае необходимо учитывать и размеры свеса, который будет находиться в верхней части самой лестницы.

После проведения всех необходимых замеров и вычислений можно будет перейти к составлению непосредственно самого проекта, а также выполнению чертежа с указанием всех требуемых параметров и размеров.

Также при составлении проекта следует учесть предполагаемую нагрузку на каждый элемент лестницы, тщательно продумать варианты крепления ее составных частей и учесть характеристики материалов.

На фото ниже можно увидеть простую одномаршевую металлическую лестницу, которую легко собрать своими руками.

Порядок изготовления

После того как будет полностью готов проект, необходимо будет приобрести весь необходимый материал и подготовить для работы требуемый инструмент.

При сборке металлической конструкции своими руками следует соблюдать определенную последовательность.

Для начала необходимо будет нарезать в соответствии с проектными размерами все заготовки. Далее рекомендуется собрать кобылки, которые будут крепиться на металлическом каркасе и удерживать ступени.

После этого производится сварка основных опорных уголков и непосредственно монтаж косоуров.

Особое внимание следует уделить сборке между собой основных элементов конструкции, а именно, привариванию ступеней и ограждения.

На завершающем этапе выполняется шлифовка сварных швов, а также грунтовка и покраска металлической лестницы.

Если это наружные конструкции, то для защиты от внешних воздействий их дополнительно надо покрыть антикоррозийным составом.

Порядок работы и принцип сборки одинаков, как для наружных, так и для внутренних конструкций и должен проводиться в строго установленной последовательности.

При изготовлении своими руками основных узлов крепления ступеней, важно не допустить каких-либо перекосов и неточностей, так как это может привести к деформации готового изделия.

Все кобылки должны быть абсолютно одинаковыми и зеркально отображать друг друга. Лучше всего эти элементы изготовить из металлического уголка.

Видео:

Для придания готовому изделию максимальной прочности и жесткости, его необходимо будет дополнительно усилить за счет приваривания металлических косынок в нижней части каждой ступеньки.

При выполнении работ необходимо следить не только за ровностью всей конструкции, но и за соблюдением четкой геометрии каждого элемента в отдельности.

Крепить ступени к корпусу можно как при помощи сварки, так и на болты. В любом случае, соединение должно быть максимально прочным и жестким.

Дополнительно можно провести декорирование лестницы, расположенной в доме. Для этого можно использовать самые разные материалы, начиная от дерева и заканчивая керамической плиткой.

На фото ниже можно увидеть металлическую лестницу, ведущую на второй этаж с деревянными ступенями, которые делают ее еще более оригинальной.

Для частного дома на несколько этажей металлическая конструкция лестницы является оптимальным вариантом.

Помимо своих высоких прочностных характеристик, она имеет и превосходный внешний вид.

При правильном подходе к делу и наличии всего необходимого для работы материала, ее можно собрать своими руками.

Похожие статьи

➤ Лестница на Металлическом Каркасе — Заказать Лестницу на металокаркасе в Киеве и области

Деревянные лестницы на металлическом каркасе это одно из лучших решений для квартиры или частного дома. Они значительно дешевле бетонных, а кроме того имеют значительно меньший вес и более компактны. В сравнении же с деревянными лестницами, лестницы на металлическом каркасе обладают большим запасом прочности, и в силу жесткости конструкции, не будут скрипеть.

Преимущества лестниц на металлическом каркасе

• Два этапа установки. Установить металлический сварной каркас можно сразу после организации перекрытий, уложить временные ступени из дешевой доски и проводить строительные и отделочные работы на верхнем этаже. Обшивку каркаса можно осуществить уже на финишном этапе отделочных работ.
• Привлекательная стоимость. Стоимость лестницы на металлическом каркасе не значительно дороже аналогичной деревянной, т.к. для обшивки лестницы на второй этаж может быть использованы более тонкие щиты, ведь они не несут никакой нагрузки.
• Отсутствие скрипа. Лестница на металлическом каркасе не будет скрипеть, т.к. основная несущая конструкция — это жесткий металлический каркас со сварными соединениями, который не может рассохнуться от изменения влажности или разболтаться от времени пользования.

Виды сварных металлических лестниц

Лестницы на металлическом каркасе можно разделить на 2 основные категории

• Под обшивку деревом — требования к размещению несущих конструкций более свободные, т.к. после обшивки деревом сварной каркас лестницы будет полностью скрыт.
• Открытый каркас — все сварные соединения тщательно зачищены, что делает их практически незаметными. Металлический каркас спроектирован таким образом, чтобы отлично вписываться в любой интерьер. Каркас окрашивается современными качественными красками. Если у Вас есть собственный взгляд на форму каркаса лестницы звоните, мы поможем его вам разработать, изготовить и установить.

Цена металлического каркаса лестницы

• Стоимость сварного каркаса прямой лестницы, предназначенного для обшивки деревом, как правило, составляет 1200 грн. за ступень. Цена поворотных или забежных ступени для Г- образной или П- образной лестницы выше и зависит от дополнительных требований.
• Стоимость ступени открытого сварного каркаса для прямой лестницы составляет  от 1000 грн. В эту стоимость входит покраска косоура порошковой краской и зачистка всех сварочных швов. Цены на поворотные ступени, как и в предыдущем случае, несколько выше.

Монтаж и покраска лестницы составляет 25%-35% от стоимости конструкции. На объектах со сложными условиями монтажа этот процент может быть увеличен.

Фото открытых лестниц на металлокаркасе

Сроки изготовления и монтажа

Изготовление и установка металлического сварного каркаса занимает до 10-ти рабочих дней от момента заключения договора. Установка ступеней и ограждений лестницы с открытым каркасом займет еще до 5-ти рабочих дней. Срок полной обшивки каркаса деревом зависит от сложности и требований заказчика.

В случае, если требуется срочная установка лестницы наша компания идет навстречу и указанные сроки могут быть уменьшены.



Технология и материалы:

Сварной металлический каркас выполняется их квадратной тубы 100*100 мм в случае с одним несущим косоуром, или из двух труб 100*50 или 80*40, в зависимости от конфигурации лестницы и наличии опорных столбов. Толщина профиля не менее 3 мм, площадки под ступени изготавливаются из стали толщиной 4 мм. Все сварные соединения выполняются методом электродуговой полуавтоматической и ручной сварки в соответствии с требованиями ГОСТов к сварным швам. Окрашивание производится молотковыми эмалями  либо порошковой покраской по согласованию сторон.

Лестница на сварном каркасе с одним косоуромЛестница на сварном металлическом каркасе на косоурах

Этапы изготовления сварного металлического каркаса:

• Создание проекта и согласование его с заказчиком
• Приобретение и доставка материалов в цех
• Очистка металлопроката от коррозии и окалины
• Подготовка и порезка заготовок, снимание фасок под сварку
• Сваривание основных элементов металлического каркаса, обработка швов.
• Доставка на обьект, установка
• Подготовка под покраску и окраска.

В случае если договором предусмотрена порошковая покраска, после примерной установки лестница демонтируется, отвозится на покраску и уже после этого окончательно устанавливается на место.

фото-описание металлических, бетонных, деревянных, кованных, стеклянных и мраморных лестниц

Строительство частных многоэтажных коттеджей и многоуровневых квартир набирает все большую популярность. Соответственно, особенно актуальным становится и вопрос выбора подходящей лестницы, которая стала бы не только способом передвижения между этажами, но и важной частью интерьера. Именно поэтому, рассматривая различные варианты, важно учитывать сразу ряд факторов: удобство, безопасность, надежность, экологичность, дизайн и многое другое.

Во многом все эти качества определяет материал, из которого будет изготовлена лестница. Рассмотрим самые популярные из них.

Необычная приставная лестница-полка, металл и дерево, Jo-a

Металлические сварные лестницы — очень простые, надежные и устойчивые конструкции, которые ко всему прочему отличаются и невысокой стоимостью. Изготовление металлической сварной лестницы и ее последующая установка не требуют больших затрат и, как правило, не сопровождаются серьезными технологическими сложностями.

Винтовая лестница из металла для современных интерьеров, Interbau Suedtirol Treppen

Однако выбирая именно этот вариант, стоит учитывать его внешний вид: именно из металла изготовлено большинство промышленных лестниц. Чтобы избежать подобных ассоциаций, стоит подумать о сочетании металла с другими элементами или же о его художественном оформлении — ковке. Но будьте готовы, что такие «украшения» значительно увеличат стоимость всей конструкции.

Кованые лестницы — художественный вариант металлической лестницы, который прекрасно впишется в просторное помещение. Такие конструкции требуют больших затрат, так как ковка — очень трудоёмкий процесс.

Кованые лестницы с причудливыми, витыми перилами обычно используются в классических интерьерах и стиле модерн, Antico Trentino Di Lucio Seppi

Высокую стоимость кованых лестниц с лихвой окупает их невероятно привлекательный внешний вид и широкие возможности с точки зрения дизайна. Такие заказы, как правило, полностью выполняют вручную по индивидуальным уникальным чертежам. Уверены, что подобный элемент архитектуры и дизайна дома станет вашей фамильной гордостью.

Бетонная лестница — надежный вариант для больших помещений, так как он смотрится гораздо более громоздко, чем легкие кованые или воздушные стеклянные конструкции. При этом бетонная лестница — прекрасная база для самых разных дизайнерских решений: её можно облицевать деревом, плиткой, камнем.

Она отличается особой прочностью, устойчива к влаге, перепадам температур, не будет скрипеть, в отличие от деревянной, безопасна с точки зрения подъема по лестнице тяжелых грузов.

Из минусов бетонной конструкции можно назвать разве что её стоимость. Конечно, она обойдется вам дешевле, чем, например, мраморная лестница, но и бюджетным вариантом её назвать нельзя. Во многом это связано с тем, что бетонная лестница чаще всего требует дополнительной отделки деревянными, коваными и другими элементами.

Деревянная лестница — по-прежнему самый популярный и доступный вариант, который подкупает своей экологичностью и натуральностью, легким весом, широким выбором стилей и невысокой ценой.

Деревянная лестница хорошо вписывается в классический интерьер, стиль кантри и рустик, Rintal

Деревянная лестница устойчива к перепадам температур, то есть она не будет слишком нагреваться в теплое время и года и остывать зимой.

Однако нужно учитывать, что подобные варианты больше других подвержены деформации, поэтому важно выбрать не только саму лестницу, но и специалистов, которые бы правильно её установили. Иначе скрипов и просадки избежать не удастся.

Кроме этого, помните, что со временем деревянная лестница может выгорать на солнце и менять свой первоначальный цвет. С осторожностью стоит подойти к установке такой конструкции в помещениях с очень высокой влажностью, в лучшем случае дерево будет «гулять», ссыхаясь и разбухая, в худшем — высокая влажность повлечет полное его разрушение.

Стеклянные лестницы — эффектное и стильное решение для современного интерьера. Несмотря на видимую легкость, они отличаются особой прочностью и не уступают бетонным или металлическим аналогам. Однако при этом стеклянная лестница стоит гораздо дороже, так как её изготовление и установка — очень трудоёмкий процесс.

Изогнутая лестница со ступенями из матового стекла, Interbau Suedtirol Treppen

Учитывайте также, что стеклянная лестница сложна и в ремонте, так что при выходе из строя какой-то части конструкции, вас могут неприятно удивить траты на её восстановление.

Вместе с этим стекло значительно уступает другим материалам в безопасности. Несмотря на самые современные технологии, которые должны уберечь от скольжения, полностью решить эту проблему пока невозможно. Поэтому, если у вас в доме есть маленькие дети или пожилые люди, стоит лишний раз взвесить все плюсы и минусы такого материала.

Мраморные лестницы — один из самых малораспространённых, но, бесспорно, очень эффектных вариантов для дома. Прежде всего, это объясняется дороговизной камня, а также тем, что лестница из мрамора невольно обязывает к роскошному интерьеру. При этом она отличается экологичностью и надежностью. Конструкции из такого материала практически не подвержены никаким воздействиям и могут служить вечно.

Благородная фактура мрамора легко впишется в интерьер любой стилистики

Кроме высокой цены, в качестве недостатков мраморных лестниц можно отметить сложность и длительность изготовления и установки, а также скользящую поверхность, которая даже после необходимой обработки все равно будет значительно уступать в безопасности, например, дереву.

Сочетающие в себе несколько материалов — очень распространённый и практичный лестничный вариант. Он позволяет объединить лучшие качества различных материалов. Например, металл часто сочетают с деревом или стеклом, а ковку — с бетонным основанием. Стоимость таких конструкций и их характеристики напрямую зависят от используемых материалов.

Сочетаний материалов может быть великое множество, в современных интерьерах, например, часто можно встретить лестницы, изготовленные из стекла и стали, Interbau Suedtirol Treppen

Как определиться с конструкцией

Важно определиться не только с материалом, из которого будет выполнена ваша лестница, но и с видом конструкции, которую вы планируете установить у себя дома.

Маршевые лестницы — по-другому их ещё называют «прямыми». Они состоят из марша — ряда, включающего 12-15 ступеней. Это самый простой вид лестницы, который легко изготавливается и также легко устанавливается.

Такие варианты прекрасно подходят для помещений, в которых не нужно думать об экономии свободного пространства. Иногда, чтобы добиться нужной высоты, прямые лестницы делают «г- и п-образными». Они помогают сделать подъем плавным, а значит и более безопасным. Именно маршевые лестницы признаны максимально комфортными для движения человека вниз и вверх.

Винтовые лестницы — отличный и очень компактный вариант для небольших помещений.

Компактная винтовая лестница в современном интерьере, Officine Sandrini

Такой вид конструкции поможет значительно сэкономить место, но в погоне за свободными метрами стоит учитывать, что винтовые лестницы имеют более крутой подъем и небольшое расстояние между ступенями. То есть в удобстве и безопасности они значительно уступают и считаются достаточно травмоопасными.

Сварная лестница на второй этаж с облицовкой по технологии C3

Большинство современных домов имеет два и более этажа, а это означает, что и работы у производителей лестниц достаточно. Ступенчатые конструкции устанавливают на улице, они также незаменимы для организации перемещения между этажами внутри помещения. Если при устройстве входной группы особо востребованным является прочный бетон, то в доме незаменимой является сварная лестница на второй этаж. Мы расскажем, что она собой представляет и в какой последовательности монтируется.

С чего начинать установку лестницы на второй этаж дома

Строительные услуги сегодня предлагают многие специалисты и частные мастера, но далеко не каждый возьмется выполнить установку лестницу на второй этаж в доме и снаружи. Это довольно сложный и ответственный момент, ведь от того, насколько правильно будет смонтирована конструкция, зависит не только внешнее восприятие интерьера, но и безопасность жильцов. Поэтому монтажу предшествует серьезная подготовка, включающая в себя:

• изучение помещения с целью определения места для размещения ступенчатой конструкции;
• замеры основных параметров комнаты;
• составление чертежа металлической лестницы на второй этаж;
• выбор и закупка необходимых материалов.

Прочность и долговечность будущих лестничных маршей во многом зависит от правильности выбора материалов, поэтому специалистам часто приходится отвечать на вопрос: ка кую лестницу сделать на второй этаж. Если позволяет площадь помещения, то безусловным лидером являются бетонные лестницы – прочные и красивые одновременно. В случае дефицита площади, как в нашем варианте, лучшим решением вопроса является стальная конструкция. Она идеально вписывается в дизайн любого интерьера, сочетается с другими материалами и позволяет сэкономить полезную площадь.

Стальная конструкция лестницы на второй этаж дома: монтаж пошагово

После проведения подготовительных работ монтажники приступают непосредственно к установке железной лестницы на второй этаж. Особого внимания заслуживает изготовление стального каркаса, для чего понадобится металлопрокат разного сортамента и сварочный аппарат. Опорная конструкция, к которой впоследствии крепятся металлические косоуры, должна быть особенно прочной, поэтому для ее монтажа используют швеллер и другие массивные изделия.

Сборка металлического каркаса

Косоуры привариваются к опоре и закрепляются к верхней площадке лестницы, которая прочно соединяется с несущей стеной здания. Завершающим этапом сборки стального каркаса является установка заготовок под ступени, для чего используют уголок. После этого остается только выполнить облицовку лестницы на второй этаж в коттедже или на даче. Для этого можно использовать разные материалы, но с появлением технологии C3 многие собственники помещений решили этот вопрос лучшим образом.

Облицовка ступеней лестницы

После изготовления силовой основы монтажники приступают к устройству покрытия лестничных маршей и площадок. Внутри помещения чаще всего используют изделия из натурального дерева, обработанного соответствующим образом. Это экологически чистый материал, однако при монтаже возникают неудобства, связанные преимущественно с тем, что проступи и подступенки выполняются отдельно. Избежать проблемы можно, используя Г-образные монолитные накладки на ступени, изготовленные по технологии C3. Они монтируются быстро, крепятся при помощи клея и механических креплений, служат долго и выглядят элегантно.

В чем преимущества и какие особенности C3-лестниц

Изделия, изготовленные по технологии C3, предназначены преимущественно для облицовки бетонных лестниц на улице, но и внутри помещений их используют довольно часто. Отделывать лестницы с их помощью стали сравнительно недавно, между тем технология пользуется растущим спросом и все чаще заменяет керамику, клинкер, керамогранит и другие «классические» отделочные материалы. В основе такой популярности можно следующие характеристики:

• высокая марочная прочность изделий М1200, что можно сравнить только с прочным от природы гранитом;
• низкое водопоглощение, что достигается посредством использования гидрофобизатора – финишного покрытия с водоотталкивающими свойствами;
• высокая морозостойкость, а C3-лестницы способны без потери качества выдерживать 500 и более циклов заморозки/разморозки;
• уникальные противоскользящие характеристики – показатель противоскольжения R13 позволяет организовать безопасное движение даже по пандусам, расположенным под углом 35 градусов.

При производстве изделий в компании «Инноформа», специалисты которой разработали технологию C3, используют высокопрочный цемент и гранитно-кварцевый композит, при полном отсутствии в составе песка. В этом и лежит основа прочности изделий, что же касается антискользящих свойств – то это следствие наличия рельефного рисунка, представленного в нескольких вариациях. Благодаря этому сварные лестницы на второй этаж, облицованные по этой уникальной технологии, не скользят и выгодно отличаются на фоне конкурентов, и это хорошо видно на фото.

Если вы хотите поближе познакомиться с технологией облицовки бетонных лестниц C3, смотрите видео с описанием и реальными отзывами благодарных клиентов:

Сборные лестницы: механические или сварные?

Металлическая сборная лестница поддерживается металлическими стрингерами, и она прибывает к вам домой или на стройплощадку уже готовой к установке. Это означает, что вы получите все свои детали — ступени лестницы, металлические стрингеры, болты и кронштейны — в четко обозначенных коробках, готовые к сборке.

В целом существует два типа сборных лестниц для металлических стрингеров:

1. Лестница металлическая сварная
2. Лестница металлическая механическая

Что такое сборные лестницы? Этот термин относится к лестнице, которая изготавливается секциями, а затем отправляется к вам домой в собранных деталях.Сборная лестница сокращает время сборки.

Домовладельцы выбирают сварные или механические лестницы по разным причинам. Но независимо от того, какой из них вы выберете, важно убедиться, что лестница соответствует строительным нормам .

Каждая металлическая лестничная система должна соответствовать нормам OSHA или IBC. Какой код применим к вам? Это зависит от ваших местных требований к зданию. Взгляните на , это разбивка строительных норм и правил по штатам.Общественные зоны и зоны с высокой проходимостью, как правило, имеют более строгие правила, чем частные зоны с низкой проходимостью, которые используются только домовладельцами или служащими.

Какие бывают типы сборных стальных лестничных систем?

В зависимости от типа сборной лестничной системы, которая вам нужна, для вашего дома или помещения может потребоваться что-то другое. Вот несколько из самых популярных стальных систем и то, как они подходят для вашего пространства:

1. Стальные сварные лестницы на заводе
Wildeck, Inc предлагает стальные сварные лестницы с открытыми или закрытыми подступенками.Лестничные ступени бывают открытого (решетчатая решетка) или закрытого (ромбовидная пластина) версий. Стандартная ширина лестницы — 36 дюймов, возможна индивидуальная ширина.

2. Сборные лестницы
Lapeyre предлагает сборные стальные лестницы со стрингерами и элементами перил. Ступени доступны в версиях с металлическим поддоном, ромбовидной решеткой, решеткой или рукояткой. Стрингеры могут быть плакированными, желобчатыми или трубчатыми.

3. Ступени для тяжелых условий эксплуатации
FSI Industries предлагает сварные на заводе лестницы с множеством различных вариантов отделки.Еще одним преимуществом является то, что эти лестницы имеют огнестойкую конструкцию. Ступени лестницы поставляются с алмазными пластинами и решетчатыми решетками и доступны шириной 36 и 40 дюймов. Специальные цвета также доступны по запросу.

4. Лестница современного дизайна
Другие производители предлагают современный дизайн с ручной сваркой лестниц, которые подходят как для внутренних, так и для наружных проектов.

Что такое сварная лестничная система?

Эти системы сплавляют нержавеющую сталь в критических точках лестницы.Вот некоторые из этих точек:

• Кронштейн проступи к стрингеру или металлические ступени к стрингеру непосредственно
• Подставка к стрингеру
• Нижний колонтитул к стрингеру
• Перила к металлическому протектору или стрингеру

Обычно лестница целиком поставляется готовой к установке, что делает ее полностью сборной.

Сварные лестницы дороже механических?

В целом цена на сборную сварную лестницу не будет сильно отличаться от цены сборной лестницы на болтах.Для первых могут потребоваться дополнительные трудозатраты, особенно если им придется выполнять сварку на месте, а также могут возникнуть дополнительные затраты на сами компоненты для болтовых соединений.

Варианты сварных сборных лестниц могут стоить от 3000 до 20 000 долларов — в то время как механические лестницы обычно стоят около 12 000 долларов.

Что такое механическая лестничная система?

Также известная как лестница с болтовым креплением , механическая лестница изготавливается из металла.Они собираются вместе с помощью болтов и винтов, а затем прикрепляются к стальной трубе. Одним из основных преимуществ этого является то, что стрингер можно транспортировать отдельно от ступеней и компонентов. Это упрощает сборку на месте и снижает риск повреждения при транспортировке.

В чем сходство и различие между двумя типами лестниц?

Механическая лестничная система использует болты и винты для установки на место и не требует специального изготовления металла.В обоих типах систем используется нержавеющая сталь.

Механическая лестничная система содержит многие из тех же компонентов , которые используются в традиционной сварной лестнице. Например, каждый тип лестницы поставляется с скобами проступи, пластинами колонтитула и пластинами нижнего колонтитула.

Наконец, как механические, так и сварные системы соответствуют одним и тем же требованиям кода . Они оба должны придерживаться правила 4-дюймовой сферы и должны выдерживать определенные ограничения по весу.

Конструкция смотровой лестницы

Каждый аспект дизайна лестницы имеет решающее значение — от дизайна отдельных частей до способа соединения каждой части.Каждый элемент изготовлен из высококачественных материалов и спроектирован таким образом, что его легко установить и приятно смотреть.

Какие бывают болтовые соединения?

Сборные лестницы состоят из четырех основных частей: стрингера, верхней пластины, нижней пластины и скоб проступи.

Стрингер — это длинная металлическая деталь, составляющая основу системы. Традиционные лестницы скрывают свой продольный стержень внутри стены, в то время как плавающие лестницы включают более прочный в конструкцию.

Пластины верхнего и нижнего колонтитула прикрепляют стрингер к верхнему (или верхнему) и нижнему этажам соответственно. 6 болтов проходят через каждую плиту для соединения стрингера с фундаментом и позволяют системе в 5 раз превышать рекомендуемое весовое давление.

Кронштейны протектора удерживают каждый протектор на месте и механически прикрепляют к более прочной металлической трубе.

Болты, соединения и изготовление

Для каждого соединения мы используем высококачественные болты , класс 8, , чтобы гарантировать прочность и надежность каждой части сборной лестницы.Эти болты из закаленной стали являются самыми прочными болтами, доступными в Соединенных Штатах, и могут выдерживать невероятные нагрузки, не ломаясь и не ломаясь. Также на каждый болт наносим специальный клей. Этот процесс, известный как блокировка резьбы , помогает предотвратить утечку, коррозию и ослабление с течением времени.

• Цинковый резьбовой стержень
• Болт с резьбой ½ 13 × 8
• Стальная стопорная гайка, класс 8
• Винты со стопорной головкой, класс 8

Блокировка резьбы

Резьбовая фиксация — это возможность улучшить качество болтовых соединений путем нанесения специального клея.Специальный клей наносится непосредственно на резьбу болта. Таким образом, соединение в точке соединения будет максимально прочным.

Потоковое бурение

Помимо использования высококачественных болтов, происходит дальнейшее проектирование соединения наших компонентов с помощью процесса, известного как Flow-Drilling . Традиционные методы сварки вызывают деформации в местах соединения двух металлических частей; это влияет на внешний вид всего дизайна, и его трудно скрыть. Используя проточное сверление вместо сварки, мы удаляем «шрам» на стыке металлов и вместо этого создаем резьбовое отверстие, в которое можно легко вставить болт.

Стрингер с болтовым креплением также легче транспортировать в процессе проточного бурения. Без предварительно прикрепленных кронштейнов, увеличивающих размер продукта, мы можем отправить сборные стрингеры и кронштейны отдельно, и заказчик может легко скрепить их болтами на строительной площадке.

Заключение

Механические и сварные сборные лестницы — отличные варианты для лестницы, но обе имеют разные преимущества, которые могут сделать одну систему более привлекательной по сравнению с другой.Оба они безопасны, красиво спроектированы и идеально подходят для современного дома. Для получения дополнительной информации ознакомьтесь с нашими статьями по теме.

Нужна помощь? Обратитесь за помощью к нашим специалистам.

Сварные алюминиевые сборные лестницы, оцинкованные лестницы, промышленные лестницы, металлические лестницы, открытые ступени, сборные лестницы OSHA

Вернуться на страницу продукта НА ЗАКАЗ РАЗМЕРЫ — ЖЕ ДЕНЬ ЦИТАТЫ На заказ размеры и конфигурации легко доступны.Мы предоставляем такие же дневные котировки, если вам требуется специальный угол ступени, определенный подъем / ход ступени или максимальное горизонтальное лестничный пролет для соответствия ограничениям доступной площади. ЦЕНЫ ДЛЯ ЛЕСТНИЦ OSHA С АЛЮМИНИЕВЫМИ РАМАМИ Это лестница с крутым уклоном не приемлема для людей доступ, офисное использование или жилые приложения. Алюминий Ступени лестницы 9 Алюминиевая алмазная пластина 1/2 «с открытым стояком я Ступени ступеней с решетчатой ​​решеткой с гофрированным алюминиевым выступом сейф, самоочищающийся, противоскользящие и экономичные. Заказать Онлайн, по телефону или по электронной почте ~ Добавьте товары в корзину ~ Нажмите на цену товара, который вы желаю приобрести. МЕЛЬНИЦА ОТДЕЛКА АЛЮМИНИЕВОЙ РАМЫ ВЕС (ФУНТОВ.) ПУТЬ ВЫБОР OSHA ТИП. МОДЕЛЬ НЕТ. ЦЕНА ВЫСОТА ДИАПАЗОН (Этаж на этаж) ГОРИЗОНТАЛЬНО БЕГ ТРЕЙД ШИРИНА В целом ШИРИНА (А) АЛЮМИНИЙ I BAR РЕШЕТКА 9 13/16 ДЮЙМ ОТКРЫТАЯ ПОДСТАВКА (В) АЛЮМИНИЙ ДИАМ.ПЛИТА ПРОЕКЦИЯ 9 1/2 « ОТКРЫТАЯ ПОДСТАВКА 017S3038-AL 36 «-41» 26 9/16 «-33 5/8» 30 35 1/4 123 017S3638-AL 36 «-41» 26 9/16 «-33 5/8» 36 41 1/4 129 017S4838-AL 36 «-41» 26 9/16 «-33 5/8» 48 53 1/4 135 017S3044-AL 42 «-47» 33 3/4 «-40 5/16» 30 35 1/4 147 017S3644-AL 42 «-47» 33 3/4 «-40 5/16» 36 41 1/4 154 017S4844-AL 42 «-47» 33 3/4 «-40 5/16» 48 53 1/4 161 017S3050-AL 48 «-53» 40 9/16 «-44 5/16» 30 35 1/4 170 017S3650-AL 48 «-53» 40 9/16 «-44 5/16» 36 41 1/4 179 017S4850-AL 48 «-53» 40 9/16 «-44 5/16» 48 53 1/4 187 017S3056-AL 54 «-59» 44 9/16 «-51 1/8» 30 35 1/4 189 017S3656-AL 54 «-59» 44 9/16 «-51 1/8» 36 41 1/4 199 017S4856-AL 54 «-59» 44 9/16 «-51 1/8» 48 53 1/4 208 017S3062-AL 60 «-65» 51 7/16 «-57 3/4» 30 35 1/4 208 017S3662-AL 60 «-65» 51 7/16 «-57 3/4» 36 41 1/4 218 017S4862-AL 60 «-65» 51 7/16 «-57 3/4» 48 53 1/4 228 017S3068-AL 66 «-71» 58 1/16 дюйма -62 1/4 дюйма 30 35 1/4 229 017S3668-AL 66 «-71» 58 1/16 дюйма -62 1/4 дюйма 36 41 1/4 238 017S4868-AL 66 «-71» 58 1/16 дюйма -62 1/4 дюйма 48 53 1/4 249 017S3074-AL 72 «-77» 64 9/16 «-68 7/8» 30 35 1/4 245 017S3674-AL 72 «-77» 64 9/16 «-68 7/8» 36 41 1/4 258 017S4874-AL 72 «-77» 64 9/16 «-68 7/8» 48 53 1/4 270 017S3080-AL 78 «-83» 69 1/4 «-75 3/8» 30 35 1/4 269 017S3680-AL 78 «-83» 69 1/4 «-75 3/8» 36 41 1/4 283 017S4880-AL 78 «-83» 69 1/4 «-75 3/8» 48 53 1/4 296 017S3086-AL 84 «-89» 75 3/4 «-81 13/16» 30 35 1/4 292 017S3686-AL 84 «-89» 75 3/4 «-81 13/16» 36 41 1/4 307 017S4886-AL 84 «-89» 75 3/4 «-81 13/16» 48 53 1/4 322 МЕЛЬНИЦА ОТДЕЛКА АЛЮМИНИЕВОЙ РАМЫ ВЕС (ФУНТОВ.) ПУТЬ ВЫБОР OSHA ТИП. МОДЕЛЬ НЕТ. ЦЕНА ВЫСОТА ДИАПАЗОН (Этаж на этаж) ГОРИЗОНТАЛЬНО БЕГ ТРЕЙД ШИРИНА В целом ШИРИНА (А) АЛЮМИНИЙ I BAR РЕШЕТКА 9 13/16 ДЮЙМ ОТКРЫТАЯ ПОДСТАВКА (В) АЛЮМИНИЙ ДИАМ.ПЛИТА ПРОЕКЦИЯ 9 1/2 « ОТКРЫТАЯ ПОДСТАВКА 017S3090-AL 90 «-95» 82 3/16 дюйма -86 3/4 дюйма 30 35 1/4 316 017S3690-AL 90 «-95» 82 3/16 дюйма -86 3/4 дюйма 36 41 1/4 342 017S4890-AL 90 «-95» 82 3/16 дюйма -86 3/4 дюйма 48 53 1/4 353 017S3098-AL 96 «-101» 88 9/16 «-93 3/16» 30 35 1/4 340 017S3698-AL 96 «-101» 88 9/16 «-93 3/16» 36 41 1/4 376 017S4898-AL 96 «-101» 88 9/16 «-93 3/16» 48 53 1/4 384 017S30104-AL 102 «-107» 93 9/16 «-99 9/16» 30 35 1/4 361 017S36104-AL 102 «-107» 93 9/16 «-99 9/16» 36 41 1/4 388 017S48104-AL 102 «-107» 93 9/16 «-99 9/16» 48 53 1/4 402 017S30110-AL 108 «-113» 99 15/16 «-105 7/8» 30 35 1/4 381 017S36110-AL 108 «-113» 99 15/16 «-105 7/8» 36 41 1/4 399 017S48110-AL 108 «-113» 99 15/16 «-105 7/8» 48 53 1/4 419 017S30116-AL 114 «-119» 106 1/4 «-111» 30 35 1/4 401 017S36116-AL 114 «-119» 106 1/4 «-111» 36 41 1/4 421 017S48116-AL 114 «-119» 106 1/4 «-111» 48 53 1/4 442 017S30122-AL 120 дюймов -125 дюймов 112 9/16 «-117 5/16» 30 35 1/4 421 017S36122-AL 120 дюймов -125 дюймов 112 9/16 «-117 5/16» 36 41 1/4 443 017S48122-AL 120 дюймов -125 дюймов 112 9/16 «-117 5/16» 48 53 1/4 464 017S30128-AL 126 «-131» 117 3/4 «-123 5/8» 30 35 1/4 439 017S36128-AL 126 «-131» 117 3/4 «-123 5/8» 36 41 1/4 450 017S48128-AL 126 «-131» 117 3/4 «-123 5/8» 48 53 1/4 473 017S30134-AL 132 «-137» 124 1/16 «-129 7/8» 30 35 1/4 457 017S36134-AL 132 «-137» 124 1/16 «-129 7/8» 36 41 1/4 479 017S48134-AL 132 «-137» 124 1/16 «-129 7/8» 48 53 1/4 503 017S30140-AL 138 «-144» 130 5/16 «-136 1/16» 30 35 1/4 492 017S36140-AL 138 «-144» 130 5/16 «-136 1/16» 36 41 1/4 516 017S48140-AL 138 «-144» 130 5/16 «-136 1/16» 48 53 1/4 541 OSHA СТАНДАРТ 1910 г.25 ЛЕСТНИЦ Ходьба-рабочая Поверхности и индивидуальные системы защиты от падения с высоты Окончательное правило Часто задаваемые вопросы The цель стандарта OSHA по рабочим поверхностям для ходьбы, 29 CFR Part 1910, Subpart D & I, должен увеличить защита работников отрасли и работодателей от опасности, связанные с рабочими поверхностями для ходьбы. разработка правил значительно сократит количество смертей рабочих и травм, которые происходят каждый год в результате опасность поскользнуться, споткнуться и упасть на рабочем месте. Окончательное правило было опубликовано 18 ноября 2016 г. и вступил в силу г. 17 января 2017 г. Некоторые требования в окончательном правиле соблюдаются. даты после даты вступления в силу и будут более подробно обсуждается ниже.Это последнее правило и связанные с ним преамбула, дающая более подробное объяснение Правило доступно на веб-сайте Федерального реестра по адресу 81 FR 82494, Рабочие поверхности для ходьбы; Средства индивидуальной защиты Оборудование; Окончательное правило, 18 ноября 2016 г. Требования OSHA устанавливаются законом, стандартами и правилами. Интерпретации Агентства объясняют эти требования — и то, как они применимы к конкретным обстоятельствам, но они не создают дополнительных обязательств работодателя.Примечание что на наше руководство по обеспечению соблюдения могут повлиять законодательные или внесение изменений в правила OSHA. Также время от времени мы обновляем наше руководство в ответ на новые Информация. Чтобы быть в курсе таких событий, вы можете посетить веб-сайт OSHA http://www.osha.gov. На этой веб-странице представлены инструкции в формате вопросов и ответов. относительно последнего правила OSHA, Walking-Working Поверхности и средства индивидуальной защиты, 29 CFR Part 1910, Подчасти D и I.Эти часто задаваемые вопросы (FAQ) разделены на пять разделов: общие вопросы, веревка Спусковая система (RDS) вопросы, наружная реклама вопросы, вопросы о крышах жилых домов и сельскохозяйственные операции вопросов. Стандартный Лестница Есть исключение из 9.Высота подступенка 5 дюймов и протектор 9,5 дюйма требования к глубине лестниц, установленных до 17 января 2017 г. (§19210.25 (c) (5)), также применяется к лестницам. спроектированы и изготовлены, но еще не установлены к этой дате? Лестница с проектными чертежами, выданными на строительство или находившимися в изготовление до 17 января 2017 г., но не установлены, будут соответствовать требованиям, если они соответствуют предыдущим требованиям для стандартной лестницы. Меньше предыдущий стандарт, лестница с поручнем, который служит одновременно перила лестницы могут иметь высоту от 30 до 34 дюймы. Если лестница у работодателя была установлена ​​до января 17 августа 2017 г., минимальная высота рельсов должна составлять 36 дюймов, если перила лестницы можно использовать как поручень? The Окончательное правило не влияет на лестничные перила и поручни. установлены до 17 января 2017 г., находящиеся в ком- соответствие требованиям старого стандарта. Есть требование, чтобы стандартная лестница имела уклон 30 до 50 градусов относится к лестницам, установленным после января. 7, 2017. Таким образом, максимальный угол для стандартной лестницы составляет 45 градусов. Да. Окончательное правило ограничивает максимальную высоту подъема и минимальный протектор. глубина до 9.5 дюймов для стандартной установленной лестницы после 17 января 2017 года. Таким образом, максимальный угол для стандартного лестница 45 градусов. Площадь лестница, установленная после 17 января 2017 г., имеющая угол 50 градусов считается корабельной лестницей? The Окончательное правило определяет судовую лестницу как «лестницу, которая оборудована со ступенями, перилами и открытыми подступенками, имеет уклон от 50 до 70 градусов.«Судовые лестницы также должны соответствовать §1910.25 (b) и (e), например, минимальная глубина протектора 4 дюймов, минимальная ширина протектора 18 дюймов и вертикальный зазор от любой ступени до любой потолочной препятствие не менее 6 футов 8 дюймов. Что если дверной проем, описанный в §1910.25 (b) (5) (ii) и показано на рисунке D-7 перпендикулярно направлению путешествия и открывается на площадку? Применяется ли тот же размер в это состояние? Да. Как показано на рисунке D-7, Раздел 1910.25 (b) (5) требует, чтобы наличие площадки при открытии двери или калитки прямо на лестницу.Для платформ, установленных после января 17, 2017, окончательное правило также требует, чтобы работодатели убедитесь, что поворот двери или ворот не снижает «эффективную» полезная глубина »платформы до менее 22 дюймов (§1910.25 (b) (5) (ii)). В преамбуле к окончательному правилу описывается «эффективное использование глубина »как часть платформы за пределами распашной двери, где рабочий может стоять при открытии дверь (82 FR 82557).Положение применяется равно как и двери лестницы, перпендикулярные направлению путешествия. Площадь фиксированные лестницы, прикрепленные к внешней стороне резервуаров, необходимые для соответствия с требованиями §1910.25 (b) или эти лестницы подпадают под исключения в §1910.25 (a)? Исключение из требований к лестнице в §1910.25 (а) относится только к лестницам, обслуживающим резервуары с плавающей крышей, лестницам на подмости, лестницы на самоходной моторизованной технике или лестницы, предназначенные для машин или оборудования. Для лестницы на внешний вид других резервуаров, работодатели должны будут обеспечить они соответствуют требованиям §1910.25 (b) и (c). Был бы винтовые лестницы, прикрепленные к резервуарам, должны соответствовать требованиям в §1910.25 (d) для винтовой лестницы? Нет. Раздел 1910.21 (b) определяет винтовые лестницы как «серию ступеней, прикрепленных к вертикальному столбу по спирали, обычно в цилиндрическом пространстве »(курсив добавлен). Обмотка лестницы, прикрепленные к резервуарам, не имеют вертикальных столбов; поэтому они не являются винтовой лестницей и должны соответствовать требованиям из §1910.25 (б) и (в). На основе о требованиях к высоте лестничных перил и поручней и Требования Таблицы D-2, обе лестничные перила и поручни, необходимые на лестницах с двумя открытыми сторонами и меньше 44 дюймов широкий? Да. Раздел 1910.28 (b) (11) (ii) Таблица D-2 содержит печатный ошибка, которую OSHA исправит в опубликованном уведомлении. Для каждого лестничного марша с двумя открытыми сторонами и шириной менее 44 дюймов, в столбце 4 Таблицы D-2 должно быть указано «Одна лестничная система с поручнями на каждой открытой стороне» требуется. (См. 81 FR 82611-12). Сварной алюминий Сборные лестницы, оцинкованные лестницы, промышленные лестницы, металл Лестница, Открытая ступенька, Сборные лестницы OSHA, Наружные стальные лестницы, сборные металлические лестницы, сборные стальные лестницы, Сборные лестницы, Производители лестниц, Лестницы со стальными панелями, и Стальные лестницы из вашего полного комплекта для погрузочно-разгрузочных работ оборудование. Вернуться на страницу продукта ГЛАВНАЯ / ЗАКАЗАТЬ / ПОИСК / ЦИТИРОВАТЬ / СВЯЗАТЬСЯ С НАМИ / О НАС НАС / МОЙ АККАУНТ/ КОРЗИНА

Сварные балюстрады

Благодаря безграничным возможностям и многочисленным продуктам на выбор, мы можем помочь вам разработать идеальное ограждение.Ниже приведены несколько примеров.

Эта лестница имеет кленовые ступени и открытые подступенки с двойными стальными продольными балками. Гладкие современные стальные ограждения имеют горизонтальную конструкцию с перилами из клена.

Эта лестница отличается экзотическими ступенями, подступенками и поручнями Kumaroo с красивым сварным стальным ограждением с чередующимися одинарными и двойными элементами балясин ~ порошковое покрытие.

Эта изогнутая лестница имеет торцевые крышки ступеней и подступенка с обеих сторон лестницы с красивой тосканской сварной балюстрадой ~ Порошковое покрытие.

Эта отдельно стоящая лестница имеет ступени, подступенки и поручень из красного дуба с элегантными сварными стальными ограждениями с стрелочными переводами на входе.

Это ограждение имеет декоративные спиральные элементы с железными стойками, увенчанными деревянными перилами. Лестница имеет полностью деревянные ступени и подступенки с доской для обуви на перилах второго уровня.

Эта изготовленная на заказ стальная балюстрада оснащена деревянными перилами, комбинацией декоративных спиральных элементов с двойным заполнением балясин и комбинацией металлических и деревянных стоек.

Этот балконный поручень имеет простой железный поручень с приваренной брюшной балюстрадой с вставками для корзин и коваными стальными стойками ~ Порошковое покрытие.

Это полностью сварное ограждение отличается элегантной ручной ковкой в ​​виде свитка ~ порошковое покрытие, покрыто деревянными перилами, обувными досками и лицевой панелью с декоративной деревянной лепкой.

Эта элегантная сварная тосканская балюстрада закрыта деревянным рельсом и акцентирована деревянными шпангоутами и деревянной обувной доской.

Сварная балюстрада с деревянной обувной доской и отделкой с простыми металлическими перилами, панель серии Rebecca с кованым одно- и двухэлементным заполнением балясин ~ порошковое покрытие.

Винтовые лестницы высочайшего качества | Винтовая лестница Iron Shop

День ветеранов дает каждому из нас возможность поразмышлять о силе, храбрости и личных жертвах женщин и мужчин, прошлых и настоящих, которые отдали себя, защищая нашу страну. Благодаря им наша свобода как отдельных американцев была и продолжает защищаться. Мы в огромном долгу перед каждым из них.

Хотя мы никогда не должны забывать отдавать должное тем, кто помогал нам защищать, 11 ноября, День ветеранов, дает особую возможность оглянуться назад и вспомнить тех людей, которые рисковали своими жизнями ради нашей стране более двух с половиной веков. Активно защищая Соединенные Штаты во время конфликта, работая над обеспечением постоянной безопасности и защиты жителей страны в мирное время, и выполняя широкий спектр гуманитарных функций на протяжении всей истории, эти люди подвергали себя опасности. для каждого из нас и наших семей.Мы являемся бенефициарами их коллективных жертв.

2020 год был трудным и беспрецедентным для многих жителей нашего местного и глобального сообщества. Мы можем признать, что во многих отношениях нам, как нации, еще предстоит проделать большую работу. Однако мы не можем упускать из виду те привилегии, которые мы получаем ежедневно благодаря жертвам других. Сегодня мы надеемся сделать шаг назад и отдать дань уважения тем членам нашего сообщества в MCS, а также тем, кто по всей стране боролся и продолжает бороться, чтобы гарантировать нам свободы, которые иногда могут восприниматься как должное.

Нашим ветеранам, с благодарностью за службу Америке в День ветеранов и всегда — Спасибо .

М. Коэн и сыновья

Ремонт металлических лестниц | Сварка лестниц

Хотите ли вы построить новую металлическую лестницу в соответствии с вашими требованиями или просто отремонтировать лестницу сваркой, в Центре сварки Noel в Лос-Анджелесе, Калифорния, есть талант и знания, чтобы выполнить всю работу от начала до конца.

Какие услуги по ремонту металлических лестниц вам требуются?

Сварка

Производство металлических лестниц

Если вы хотите построить металлическую лестницу из железа, алюминия или нержавеющей стали, вам следует нанять нас напрямую, а не подрядчика по производству лестниц.

Многие наши клиенты из Лос-Анджелеса предпочитают, чтобы мы занимались каждым аспектом их проекта лестницы, включая установку.

Вы можете работать с нами или попросить нас сотрудничать с вашим архитектором или инженером, чтобы ваша лестница была адаптирована к вашим требованиям к дизайну.

Ремонт металлических лестниц

Если часть вашей металлической лестницы повреждена, скорее всего, мы сможем отремонтировать ее на месте с помощью нашей мобильной сварочной службы.

В противном случае мы можем попробовать разобрать и перевезти поврежденный компонент в нашу мастерскую для проведения необходимого ремонта сваркой.

Порошковое покрытие

Ремонт металлической лестницы

Когда вы читаете о многочисленных преимуществах порошкового покрытия по сравнению с жидкой краской, мы думаем, что вам будет трудно не выполнить этот процесс сухой отделки металлической лестницы.

Не трудитесь нанять подрядчика по покраске для окраски вашей лестницы из кованого железа, нержавеющей стали или алюминия распылением. Порошковое покрытие — гораздо лучшее решение для повторной окраски.

Ваша металлическая лестница с порошковым покрытием будет более прочной, устойчивой к царапинам и экологичнее, чем покрытие, окрашенное распылением.

Мы можем нанести порошковое покрытие на любую металлическую лестницу, которую построим в нашем магазине.

Если вы планируете сохранить существующую лестницу и покрыть ее порошковой краской нового цвета, нам необходимо будет разобрать ее и перевезти в наш магазин.

Пескоструйная обработка

Реставрация металлической лестницы

Ваша металлическая лестница выглядела ужасно из-за ржавчины или выцветания / отслаивания краски? Может, пора отремонтировать лестницу.

Если вы намерены сохранить свою лестницу, то первым шагом будет пескоструйная очистка ее поверхностных элементов.

Поскольку мы не предоставляем услуги мобильной пескоструйной очистки, нам необходимо будет организовать демонтаж и транспортировку вашей лестницы в наш магазин, где у нас есть пескоструйный цех.

Поскольку мы взрываем детали вашей лестницы до голого металла, мы принимаем все меры предосторожности, чтобы не испортить какие-либо декоративные детали на перилах, столбах или крышках.

Когда закончите, ваша металлическая лестница будет готова к новому покрытию. Рекомендуем порошковое покрытие после пескоструйной обработки.

---

Наше портфолио металлических лестниц на заказ

Просматривая нашу фотогалерею металлических лестниц, изготовленных по индивидуальному заказу, вы найдете широкий ассортимент традиционных и изысканных изделий на заказ.

Как построить винтовую лестницу

Вы планируете новое дополнение к своему дому или бизнесу и понимаете, что вам нужен более удобный способ доступа к новому району, но у вас нет места для обычной лестницы? Возможно, вы добавляете тренировочную комнату на нижний уровень и вам нужен способ попасть в эту зону из главной спальни. Вы собрали колоду и нуждаетесь в быстром переходе на другой уровень?

Рассмотрим преимущества винтовой лестницы.Она занимает меньше места, чем обычная лестница, и может быть прекрасным предметом для разговора.

Хотя винтовая лестница не может использоваться в качестве основного входа в зону вашего дома (в соответствии с требованиями строительных норм), она может быть удобным способом перехода с одного уровня на другой и займет половину пространства.

Лестница Arke имеет комплекты винтовой и модульной лестницы для самостоятельного строительства.

Вы можете построить собственную винтовую лестницу, приложив немного навыков сварщика и потратив около 400 долларов.00000 руб., Даже при нынешних более высоких ценах на сталь. За последние 15 лет я построил 18 винтовых лестниц, все из которых сделаны из дерева (ступени и поручни). В этой статье объясняется, как это сделать.

Недавно я удалил из своего дома террасу на втором этаже, потому что она гнила и находилась в плохом месте, на виду у машин, на оживленной улице перед нашим домом. Доступ на палубу был через дверь в кухне / столовой. Мы с женой решили, что новая стальная винтовая лестница должна занять место палубы, чтобы обеспечить пожарную лестницу и добавить красивый акцент в наш дом.

Планирование и проектирование

Каждая винтовая лестница построена вокруг центральной колонны, которая опирается на единственную точку у своего основания (см. Рис. 1). Я вырыл 18-дюймовую яму в земле под дверью кухни на 4 фута глубиной — ниже линии мороза в нашем климате Миннесоты. Я залил картонную трубу бетоном на высоту 3 дюйма над уровнем земли и на уровне верхней части стены блока подвала. Я использовал мастерок, чтобы разгладить и выровнять бетон.

Теперь у нас есть хороший фундамент, на который можно опираться.Для начала мне нужно было всего одно измерение: общий рост.

Общая высота от бетонного фундамента до вершины верхней ступеньки составляла ровно 9 футов или 108 дюймов. Я записал это число и решил повернуть лестницу налево (против часовой стрелки), когда поднимался наверх.

Но сначала я должен был рассмотреть несколько требований строительных норм, чтобы спланировать лестницу.

Согласно национальным строительным нормам и правилам каждая ступенька должна быть не менее 26 дюймов в ширину.Каждая ступенька должна быть не менее 7-1 / 2 дюймов в глубину на расстоянии 12 дюймов от ее узкого конца.

На каждой ступеньке должен быть минимум 6 футов 6 дюймов высоты. Поручень должен находиться на высоте от 34 до 36 дюймов над каждым выступом протектора. Балясины перил лестницы не должны пропускать 4-дюймовый мяч.

Кроме того, верхняя платформа должна выступать на 7 дюймов за дверь, которая может открываться на нее, при измерении, когда дверь полностью открыта.

Планировка и компоновка этой внешней лестницы применимы к любой винтовой лестнице, установленной в любом месте, на любую высоту и любой диаметр.

В соответствии с применимыми строительными нормами лестница высотой около 9 футов работает хорошо, когда ей нужно сделать примерно один полный оборот во время вертикального перемещения. Это означает, что первый шаг внизу находится непосредственно под последним шагом вверху. Кто-то, идущий по лестнице, смотрит в одном направлении вверх и вниз. Эта комбинация поворота на 360 градусов на 9 футов вертикального хода также обеспечивает надлежащую высоту над головой, требуемую строительными нормами.

Чтобы определить количество необходимых ступеней, мы делим 108 дюймов вертикальной высоты на 7.Подъем на 7 дюймов на ступеньку идеален. 108 дюймов ÷ 7 дюймов = 15,43 шага. Поскольку у нас не может быть нечетного количества шагов, мы выберем 15 шагов. Верхняя колода будет 15-й ступенью, поэтому мы сделаем 14 ступеней плюс колода. Тогда 108 дюймов ÷ 15 шагов = 7,2 дюйма. Мы определили, что каждый подъем (расстояние по вертикали от одной ступеньки до другой) составляет 7,2 дюйма.

Глубина каждой ступени (беговой дорожки) на узком конце будет 4 дюйма, чтобы она могла поместиться в 4-дюймовую центральную колонну с местом для сварных швов сверху и по бокам.

Шаг шага (горизонтальная глубина каждой ступеньки на широком внешнем конце) можно определить, сначала выбрав внешний диаметр лестницы. Строительный кодекс требует минимум 5 футов 2 дюйма из-за минимальной ширины протектора 26 дюймов. Если мы сложим ширину двух 26-дюймовых ступеней, центральной колонны и поручня, мы обнаружим, что диаметр 62 дюйма — это минимум для любой винтовой лестницы. Я выбрал диаметр 70 дюймов, чтобы по лестнице было легче ходить. Таким образом, каждая ступенька шириной 32 дюйма вместо минимальной 26 дюймов.

Для определения размеров ступеней на внешнем конце рассмотрим внешний диаметр лестницы без балясин и перил. Центральная колонна и две ступени составляют общий диаметр 68 дюймов.

Окружность лестницы — это диаметр в дюймах, умноженный на 3,1416. Итак, 68 дюймов x 3,1416 = 210 дюймов (округлено до ближайшего дюйма). Так как мы сделаем 14 ступеней, 210 ÷ 14 = 15 дюймов. Ступени должны перекрываться на один дюйм, чтобы разместить стойки, которые связывают их вместе и поддерживают перила и балясины.Таким образом, мы сделаем ступени глубиной 16 дюймов (горизонтальное измерение, спереди назад) на внешнем конце. Штыри приварены к пятке одной ступени и носу ступени над ней. (См. Рис. 2 выше).

На данный момент у нас есть следующая информация: Общий подъем лестницы составляет 108 дюймов (7,2 дюйма на ступеньку). По пути наверх лестница поворачивает налево. Лестница состоит из 15 ступеней (14 ступеней плюс верхняя площадка). За время своего пути лестница сделает один полный оборот на 360 градусов.Внешний диаметр составляет 70 дюймов, включая стойки и поручни. Поручень будет высотой 36 дюймов.

Верхняя дека

Верхняя дека, которая для целей планирования является 15-й ступенью, должна быть не меньше ширины верхней ступеньки, но может быть шире. Я решил сделать шахту шириной 42 дюйма, чтобы было достаточно места, чтобы дверца экрана могла легко открываться и обеспечивать легкий доступ к первой ступеньке. Когда дверь широко открыта, платформа должна выступать на 7 дюймов за решетчатую дверь.Моя дверь имеет ширину 36 дюймов, поэтому я сделал верхнюю платформу глубиной 44 дюйма (от дома до внешнего края палубы). Я сделал перила на верхней палубе высотой 36 дюймов с расстоянием между балясинами чуть менее 4 дюймов.

Центральная колонна

Я использовал 3-1 / 2-дюймовую трубу сортамента 40 для центральной колонны, размер которой 4 дюйма снаружи. Я отрезал его длиной 146 дюймов. Это позволило получить 108 дюймов для 15 ступенек, 36 дюймов для верхних ограждений и еще 2 дюйма для внешнего вида.

Затем я закрыл верхний конец круглой пластиной толщиной 1/8 дюйма и гладко отшлифовал сварной шов. На нижнем торце была приварена квадратная пластина размером 1/2 дюйма размером 12 на 12 дюймов. Я пробил 7/16-дюймовые отверстия в каждом углу плиты, чтобы получить 3/8-дюймовые бетонные анкерные болты, чтобы прикрепить ее к фундаменту.

Чтобы упростить компоновку, я положил колонку горизонтально на простую приспособление, которое я сделал много лет назад именно для этой цели.Подойдет и пара козлов. Затем я разложил метки из мыльного камня для каждого шага примерно на расстоянии 7,2 дюйма друг от друга, начиная с обоих концов и отрегулировав расстояние между метками для равных шагов. Как обсуждалось ранее, верхняя отметка находится на расстоянии 108 дюймов от нижнего конца колонны и является точкой крепления верхней панели.

Конструкция протектора

Поскольку лестница должна была использоваться на открытом воздухе, я сделал ступеньки из стальной защитной плиты толщиной 1/8 дюйма (также называемой алмазной ступенькой).Я вырезал детали плазменным резаком и отнес их местному производителю для формования. Я использовал размеры, о которых говорилось ранее, но добавил 1 дюйм на передней и задней сторонах, чтобы сформировать ребро жесткости, которое также сделало протекторы более тяжелыми. Внешний конец получил плоскую сварку размером 3/16 на 1 дюйм, чтобы завершить закрытый вид.

Я прикрепил ступени к центральной колонне по своим отметкам, убедившись, что они перпендикулярны колонне в обоих направлениях.Я также был осторожен, чтобы продвинуть их для левого поворота и перекрыть их на один дюйм. После того, как я прикрепил несколько ступеней на место, я начал прикреплять новые стойки на внешних концах ступеней, привязав пятку к одной ступени. к носу протектора над ним по внешнему краю ступеней и на 35 дюймов выше верхнего протектора. Поручень, добавленный позже, сделал перила высотой 36 дюймов.

Новинки представляют собой квадратные трубки диаметром 1 дюйм, обрезанные до 43 дюймов, с верхними концами, обрезанными под углом примерно 33 градуса, чтобы приблизительно соответствовать уклону лестницы.Угол не имеет решающего значения, так как поручень будет привариваться к верхним концам всех ножек.

Когда все ступени и ступени были прикреплены на место, я вернулся, чтобы закончить всю сварку в центральной колонне на каждой ступени и вокруг каждой ступени, прикрепленной к ступеням.

Самой интересной частью всего проекта было изготовление спиральных перил. Я использовал 3/4-дюймовую трубу (примерно 1 дюйм снаружи) длиной около 21 фута, пропустив ее через мою листорегулирующую машину, чтобы сначала сформировать круг диаметром примерно 7-1 / 2 фута.Этот процесс немного сплющил трубу и сделал ее лучше подходящей для руки. Затем я привязал один конец трубы к силовому столбу снаружи и отошел другим концом, вытянув его в спираль длиной около 9 футов.

Затем, начиная с середины лестницы, я прикрепил поручень к верхним концам опорных стоек, нагревая и слегка сгибая поручень по мере необходимости. Когда поручень был на месте без изгибов и выпуклостей, я закончил сварку и гладко отшлифовал их.

Следующей была верхняя дека, где я использовал угловое железо размером 1-1 / 2 на 1/8 дюйма для рамы, пробивая отверстия диаметром 1/4 дюйма для досок настила, которые я позже прикрутил бы болтами. Палуба имела размеры 42 на 44 дюйма с двумя поперечинами, которые помогали выдерживать нагрузку в центре. Я сделал небольшой надрез в одном углу, чтобы разместить центральную колонну, и приварил его на отметке 108 дюймов на колонне. Позже были добавлены обработанные палубные доски с выпуклым носом.

Затем я вырезал угловые стойки (квадратная труба 1 дюйм, длина 35 дюймов) для перил палубы, а также квадратные балясины 3/8 дюйма и плоский брус размером 1/4 на 1-1 / 4 дюйма. поперечины вверху для перил и приварил их на место.Пространства между 15 стойками Newel были затем заполнены тремя балясинами с квадратными стержнями 3/8 дюйма (см. Рис. 2).

Отделка

После того, как все сварочные работы были выполнены, все сварные швы отшлифованы и отполированы, лестница была готова к отделке. Я решил покрасить его сам хорошей антикоррозийной грунтовкой и плоской черной краской на масляной основе. Порошковое покрытие — тоже отличный выбор, но оно может быть довольно дорогим (до 800 долларов за среднюю лестницу). Он более прочный, но некоторые цвета блекнут, а царапины не так легко исправить.

После того, как лестница была установлена ​​на бетонной колонне и прикручена к дому винтами с шестигранной головкой 3/8 дюйма, я добавил кедровые поручни вокруг верхней палубы, прикрепленные к плоским стержням 1/4 дюйма снизу с помощью .8 шурупов диаметром 1 дюйм.

Помните, что ваш список материалов может отличаться в зависимости от размеров и стиля вашей лестницы. Если ваша лестница будет использоваться в помещении, вы можете подумать о ступенях из твердой древесины, поддерживаемых угловыми железными рамами, заключенными в ковер.

Сводка расчетов

Количество ступеней = Общая высота ÷ 7 (округлено до ближайшего целого шага).

Окружность лестницы = Диаметр x 3,1416.

Глубина ступеньки (внешний конец) = Окружность ÷ количество ступеней + 1 дюйм.

Перечень материалов

Ваш список может отличаться в зависимости от размеров и стиля вашей лестницы.

3 1/2 дюйма Sch. 40 Черная труба — 146 дюймов

Плита пола 1/8 дюйма — прибл.1 4 фута. х 8 футов. Тарелка

1 дюйм 12 га. Квадратная труба — прибл. 65 футов

Квадратный стержень 3/8 дюйма — прибл. 175 футов

Плоский стержень 3/16 x 1 — 19 футов

Черная труба 3/4 дюйма — 21 фут

Пластина 1/2 дюйма — 1 кв. Фут

Поручни из кедра — 1-1 / 2 кв. Дюйма x прибл. 8 футов

Грунтовка и краска — 1 галлон. каждой

Обработанные террасные доски — 13 кв. Футов

Наборы спиральных и модульных лестниц Arke могут быть построены за день обычным энтузиастом домашнего дома.Комплекты винтовых лестниц Arke бывают разных конструкций и материалов, таких как дерево, металл и сталь. Arke — это дочернее предприятие итальянской компании по производству винтовых лестниц Albini & Fontanot, расположенной в США. Лестницы Arke спроектированы и спроектированы в Италии и поставляются в США. Особенности комплекта винтовой и модульной лестницы Arke: * Качество изготовления и дизайн: запатентованные комплекты винтовой лестницы Arke созданы с соблюдением высочайших стандартов качества изготовления и дизайна. * Простота сборки: наши винтовые лестницы и модульные комплекты лестниц не требуют специальных инструментов или навыков и могут быть собраны всего за один день.Один из наших наборов для винтовой лестницы Phoenix был показан в недавнем выпуске программы DIY Network «Сделай сам для спасения». Наш комплект помог паре использовать подвал, который раньше был доступен только снаружи. Благодаря доступу, предоставленному комплектом Phoenix, они смогли превратить этот подвал в функционально жилое пространство, а не просто склад. Если вы ищете винтовые лестницы или модульные лестницы в простом для сборки комплекте, не ищите дальше. Arke упрощает покупку и установку винтовых лестниц благодаря следующим ключевым характеристикам: Единые комплекты: ступени, лестничные площадки, балясины, поручни, фурнитура и аксессуары в комплекте.* Ничего не нужно красить, сваривать, мазать или запечатать * В наличии для немедленной доставки www.arkestairs.com

---

Рекомендуемые статьи

Сборные лестницы ~ Металлические лестницы ~ Продажа промышленного оборудования ~

Икс

В последнее время вы не просматривали ни одного товара.

Сборные металлические лестницы с нескользящими ступенями

Прочные оцинкованные или порошковые сборные металлические лестницы 6 стандартных цветов, поставляемые разобранными, чтобы сэкономить на стоимости доставки.Сварные лестницы выпускаются по спец.

Доступны также металлические лестницы, лестничные башни, сборные лестницы и лестничные площадки, пожалуйста, позвоните или отправьте свои чертежи и запросы по электронной почте на номер [email protected]

Вы знаете, какой тип лестницы вам нужен?

Есть два основных строительных кода для лестниц; Лестница OSHA и Лестница IBC . Лестница OSHA предназначена только для доступа сотрудников.Эти недорогие лестницы имеют открытые подступенки и поднимаются под углом 31-46 градусов; У них есть простые лестничные перила, соответствующие требованиям OSHA к перилам .
