Содержание

Виды магнитов для сварки (сварочных магнитов)

Среди огромного многообразия сварочных угольников можно выделить всего четыре основных их типа: сварочный многоугольник, регулируемый угольник, угольник с прямым углом и магнит с подвижными звеньями – магнитная струбцина. Сварочные угольники также отличаются по размерам, силе удержания, материалу магнита и типу магнита: постоянный или отключаемый.


Благодаря специальной выемке во внутреннем угле, некоторые угольники можно использовать для внешних углов с выступающей кромкой.

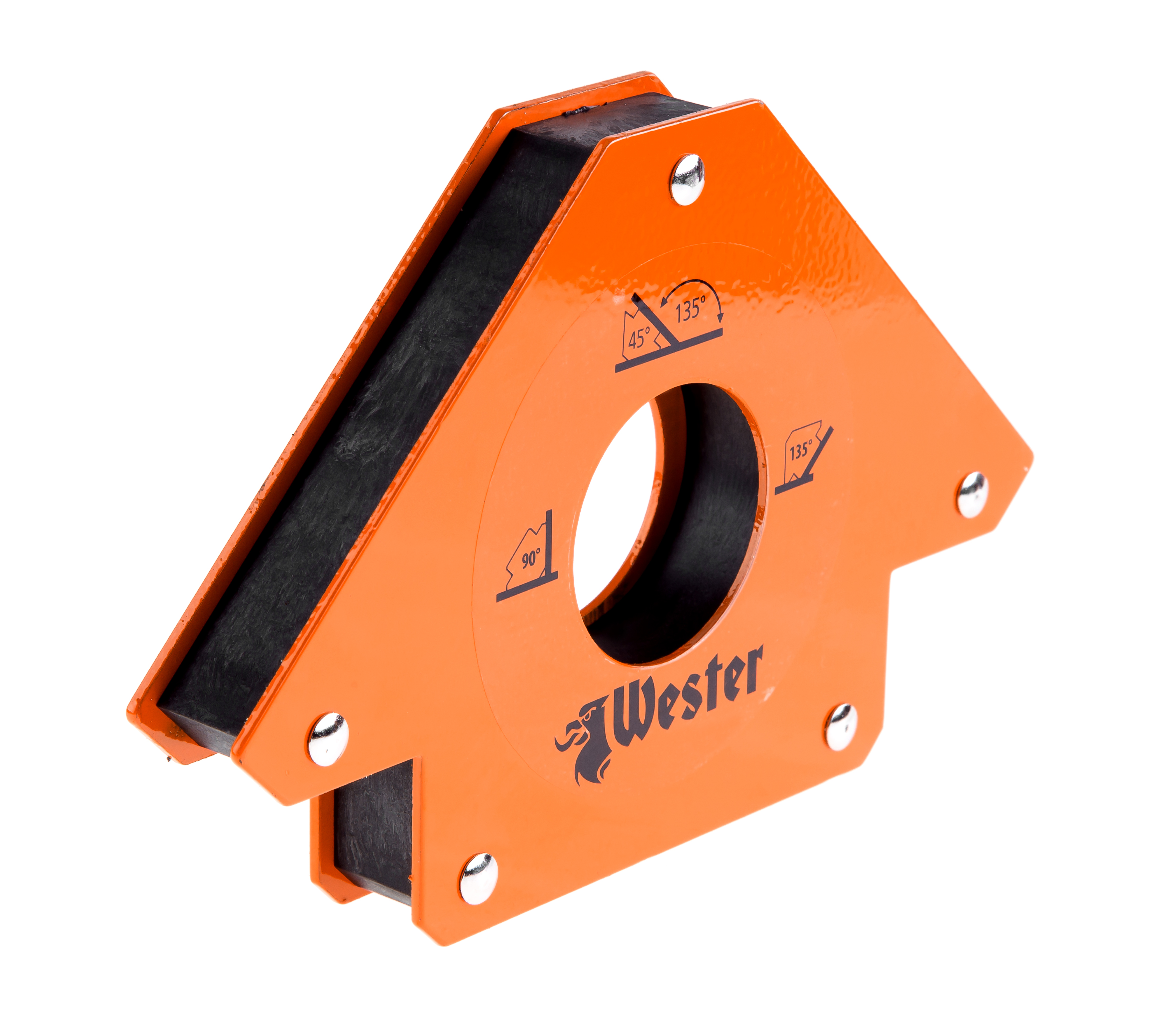

Самый распространенный вид сварочного магнита. Состоит из двух металлических пластин и магнита между ними. Форма пластин определяет количество и величину углов. Чтобы воспользоваться данным типом угольника, необходимо выбрать стороны, между которыми находится необходимый угол и приложить их к деталям.

Угол между гранями указан на корпусе. Некоторые модели имеют монтажные отверстия, с помощью которых их можно соединить вместе, тем самым увеличить силу удержания. Так же они могут иметь большое отверстие посередине для удобства использования. Дополнительно, благодаря данному отверстию, уголок можно использовать как магнитный грузозахват.

Некоторые модели угольников поддерживают как внутренние, так и внешние углы.

Регулируемый уголок

Регулируемый угольник состоит из двух плеч, на которых расположены магниты и поворотного механизма с фиксацией. Для установки необходимого угла, нужно повернуть плечи относительно друг друга. Шкала градуирована в градусах, но встречаются модели, у которых указаны только наиболее популярные углы, например, 45, 60, 75 градусов. Модели с мощным магнитом имеют дополнительный шарнир, который увеличивает жесткость конструкции.

Магнит с углом 90 градусов


Модель с кулачковым механизмом для отрыва магнита от заготовки.	Модель с отключаемыми магнитами.

Состоит из двух магнитов, расположенных точно под прямым углом друг к другу. Для усиления жесткости конструкции служит планка, которая одновременно является и ручкой.

Магнит с подвижными звеньями (магнитная струбцина)

Представляет собой два магнита, которые соединены рамкой. Каждое звено может поворачиваться на 360 градусов относительно рамки. Для фиксации в этом положении служит барашковая гайка или стопорный механизм. Чтобы установить необходимый угол нужно воспользоваться любым устройством для измерения углов, например, угломером. Желательно чтобы этот инструмент был не магнитным, иначе работа с ним будет не совсем удобной.

Выбор угольника

Если Вы используете уголок для создания несложных конструкций, где необходимы стандартные углы, то лучшим вариантом будет многоугольник с фиксированными углами. Данный магнит самый дешевый и простой в использовании.

Если в процессе работы необходимы нестандартные углы, например, 108 градусов, то необходимо выбрать регулируемый уголок или магнитную струбцину. Регулируемый уголок дороже, но функциональнее, так как имеет встроенный механизм регулировки угла.

Для сварки под углом 90 градусов, лучше всего подойдет прямой уголок.

При выборе между отключаемыми и постоянными магнитом, лучше отдать предпочтение первым. Хоть их стоимость выше, работать с ним гораздо удобнее. Не нужно прикладывать усилие при снятии с заготовки, что очень полезно для мощных магнитов. Их проще чистить, достаточно отключить и стряхнуть мусор. Легче позиционировать на деталях, они не притягивается в ненужном месте.

Магнитный контакт сварщика

Мне нравятся вещи которые упрощают и облегчают жизнь. Вот это приспособление поможет сварщику и избавит его от лишних действий. Речь пойдет о том как изготовить магнитный контакт массы для сварщика из обычного ненужного динамика. Расскажу поподробнее…

Обычно, чтобы прикрепить к свариваемым металлам общий провод — массу, используют зажим. Такое подключение не всегда дает плотный и надежный контакт, да и бывают случаи когда это не совсем удобно. С помощью магнитного контакта можно в одно движение получить прочное и надёжное соединение большого сечения, имея ввиду хорошую площадь прикосновения.

Понадобится

Динамическая головка, естественно нерабочая.
Шпилька.
Гайка-чебурашка.
Шайбы.

Изготовление магнитного контакта сварочного кабеля

Разбираем динамик, а точнее отсоединяем магнит. Для этого необходимо сбить заклепки. Для этого можно зажать динамическую головку в токарном станке и расточить. Либо просто рассверлить обычной дрелью. В общем, это не сложно.

И магнит отходит без проблем.

Сердечник в моем случае отошел практически сам.

Если у вас так же не выйдет, то нагрейте его газовой горелкой и подковырните отверткой.

Берем кусок шпильки длиной 8-10 см и примеряем его к сердечнику. Он будет крепиться вот так.

Сверлим с обратной стороны. Отверстие не сквозное, а примерно на 80% от общей длины.

Зажимаем в тиски и нарезаем резьбу под шпильку.

На шпильку одеваем две гайки и затягиваем их между собой.

А теперь этот импровизированный болт вкручиваем в сердечник до максимума, выворачивать его уже не придется.

Гайки теперь скручиваем.

Чтобы не класть провод прям на основание, одеваем сначала небольшую втулку, а затем и шайбу. Далее сварочный провод.

Сверху фиксируем шайбой и гайкой типа барашек.

Обратите внимание на большую площадь прилагаемого контакта.

Теперь собираем магнит воедино.

Для должного удержания можно посадить все на клей или эпоксидную смолу.

Магнитный контакт готов. Пробуем сваривать. Кладём на лист.

Сила прижима очень хорошая.

Сварка идет без лишней волокиты. Из под места прижима искры не летят, все отлично фиксируется.

Смотрите подробное видео по изготовлению

Магнитные угольники для сварки своими руками — Технические изыскания — Полезные материалы — Каталог статей

Магнитные угольники или сварочные магниты своими руками

Магнитный угольник предназначен для фиксации металлических деталей при сварке, пайке, сборке конструкций. Применяется для работы с круглыми трубами, прямоугольными трубами, полосами, уголками, профилями, листовым, сплошным и другими видами металла. Угольник быстро и надёжно соединяет детали, сокращает время работы, облегчает монтаж и заменяет громоздкие зажимы и струбцины. Углы: 45°, 90°, 135°.

Существует множество видов и конструкций сварочных угольников от разных производителей. Для различных видов работ магнитные угольники есть различных размеров, различного усилия, есть даже с плавно изменяемым рабочим углом.

Естественно все сварочные уголки различны по цене. Но если вам не сильно важен бренд и внешний вид, то магнитный угольник можно запросто сделать своими руками. Самодельного приспособления вполне хватит для сварочных и монтажных работ в гараже или подсобном хозяйстве, а главное самодельное устройство приятнее и дешевле.

В любом случае сварочный угольник найдет своё применение.

Приступим к изготовлению. За основу был взят магазинный образец магнитного угольника. Его размеры были изменены под использование магнита, от динамика, из старого телевизора. Получился такой чертеж.

Марка стали может быть любой, в моём случае это сталь 3. Пластины сварочного угольника можно выпилить вручную, можно болгаркой, главное соблюсти точность углов.

В моем случае пластины были вырезаны из металла при помощи лазерной резки. Получились вот такие заготовки.

Теперь необходимо изготовить проставку между 2 пластинами магнитного угольника она нужна для того чтоб защитить магнит от налипания металлических опилок и придать жесткость нашей конструкции. Самое простое, что оказалось под рукой это фанера, выпиливаем заготовку с отверстием под магнит и на пару мм уменьшим контур детали. Делается это для того, что бы проставка не мешалась при фиксации магнитным угольником, например водопроводной трубы.

Теперь когда у нас есть все необходимые детали собираем магнитный угольник при помощи алюминиевых заклепок, предварительно намазав детали клеем, для большей надежности. Собирать пластины нужно строго параллельно.

Когда клей высохнет остается только покрасить

самодельный магнитный угольник, сначала грунтовкой, а затем и краской, в понравившийся цвет.

В итоге мы получаем сварочный угольник аналогичный по своим характеристикам с магазинными образцами. Главное помнить, что при работе нежелательно допускать сильного нагрева магнитного угольника, так как температура может привести потере магнитных свойств.

Магнитно-дуговая сварка | КУКА АГ

Магнитно-дуговая сварка: технология

Магнитно-дуговая сварка может быть разделена на четыре различных этапа:

Начальная фаза: Зажатые компоненты приводятся в контакт. Затем включается сварочный ток.
Зажигание: При определенном движении втягивания компоненты раздвигаются, зажигая дугу. Дуга вращается с помощью магнитного поля.

Подвод тепла: Вращающаяся дуга нагревает поверхность сварного шва.Скорость вращения и орбитальный путь дуги точно контролируются, как и прогрессия и количество подводимой энергии.
Фаза ковки: Отдельные компоненты соединяются друг с другом в процессе ковки. Скорость ковки и усилие ковки определяются для каждого конкретного компонента.

Условием для данного процесса сварки давлением является использование проводящих и плавких материалов, а также трубчатое поперечное сечение компонентов. Магнитно-дуговая сварка подходит для стенок толщиной 0.от 7 до 10 миллиметров.

Автоматическая дуговая сварка

От полуавтоматики с линейными осями и концепциями с участием роботов до комплексных интегрированных решений — как клиент KUKA вы получите сварочный пакет Magnetarc, который идеально подходит для вашей производственной системы. Мы используем 3D-моделирование процессов , чтобы помочь нам достичь этого. Это позволяет нам оптимизировать процесс на ранней стадии в отношении производственных последовательностей, интеграции роботов и совместной работы человека и робота.

В то же время мы уделяем должное внимание эффективности использования энергии и ресурсов, таким образом повышая рентабельность ваших производственных процессов .

Магнитно-дуговая сварка: преимущества

Технология электродуговой сварки имеет три основных преимущества:

Снижение затрат : При очень коротком времени сварки при дуговой сварке не требуются присадочные материалы.
Высочайшее качество сварки : Технология отличается низким уровнем деформации и высокой воспроизводимостью.
Надежность процесса : У вас всегда есть полный контроль над процессом благодаря отличным функциям контроля и мониторинга.

Мы будем рады поговорить с вами о внедрении электродуговой сварки в вашей компании. Позвоните нам, и мы будем рады проконсультировать вас.

8 лучших сварочных магнитов — зачем они вам?

Хотите выполнять сварку под точными углами и улучшить свою производственную задачу?

Или ищете простой способ позиционирования и зажима заготовки и сбора брызг и мелкой металлической стружки во время сварки или пайки?

Тогда вам может подойти магнитный сварочный позиционер или сварочный магнит.

Если вы ищете исчерпывающий обзор лучших сварочных магнитов , вы попали по адресу.

Мы выбрали 8 лучших магнитов для сварки. Важно отметить, что мы изучили каждый аспект этих продуктов, чтобы вы могли понять, будут ли они соответствовать вашим потребностям или нет.

Теперь давайте углубимся в детали этих 8 лучших сварочных магнитов, чтобы узнать, на что они способны и какой из них идеально подходит для вас.

Продолжайте читать до последнего предложения.

8 лучших сварочных магнитов — краткая сравнительная таблица

Торопитесь?

Вот краткий обзор восьми лучших магнитных сварочных позиционеров, которые вы можете получить. Вы узнаете больше об этих сварочных магнитах в подробных обзорах и руководстве по покупке ниже.

Ознакомьтесь с нашим # 1 рекомендуемым сварочным магнитом здесь!

66666″ data-wptb-cells-width-auto-count=»3″ data-wptb-extra-styles=»LyogRW50ZXIgeW91ciBjdXN0b20gQ1NTIHJ1bGVzIGhlcmUgKi8=» role=»table» data-table-columns=»5″>

902 03

Сильные ручные инструменты Mav120

(Специальная особенность: Регулируемый, Угол Магнит)

9021

		Pull Plat (фунты)	20
	Сильные ручные инструменты Магнитные V-pads MVDF44 (комплект включает 4 шт)
	сильные ручные инструменты MSA46-HD настроить магнит квадрат


	Векторный сварочный магнит (комплект включает 6 шт)
	CMS Magnetics Wording Holder (комплект входит 4 шт. )
Magswitch Mini Multi-Dange (специальная функция: включение / от магнитного)
	Lishuai WM 10 – S (Особенность: регулируемая)


Сильные ручные инструменты MST327 (Особенность особенности: Угловые квадраты)

Сварочный магнит — полезное обсуждение

Если вы можете управлять своим временем, прочитайте следующее обсуждение, прежде чем раскрыть наши лучшие магниты для сварки.

Надеюсь, вам понравится!

лучшие сварочные магниты

Что такое сварочный магнит?

Сварочные магниты (также известные как магнитные квадраты сварщика или магнитные уголки) представляют собой небольшие кусочки магнитов, которые сварщик использует для надежного удержания и выравнивания частей магнитных объектов в нужном положении.

Преимущества использования лучших сварочных магнитов

Сварочные магниты предлагают множество преимуществ в сварочных проектах.

Прежде всего, основная цель использования сварочного магнита состоит в том, чтобы удерживать свариваемые листы, трубы или любые другие металлические детали.Это устраняет необходимость в том, чтобы кто-то другой выполнял ту же задачу. Кроме того, это позволяет сварщику оставить обе руки свободными для безопасной работы над проектом.

Во-вторых, держатель сварочных магнитов помогает удерживать сварочные трубы или листы металла под нужным углом.

В-третьих, сварочные магниты идеально подходят для быстрой установки и точного удержания под точным углом при любых сварочных работах.

Наконец, они также полезны для сбора металлической пыли, мелкой металлической стружки и брызг, которые являются обычными побочными продуктами в процессе сварки.

В общем, вам нужно знать, как использовать сварочные магниты, чтобы получить от них максимальную отдачу.

Как работают сварочные магниты?

Магниты содержат заряженные частицы, которые обладают свойствами либо отталкивать, либо притягивать другие заряженные частицы и определенные типы металлов или материалов. У каждого магнита есть южный и северный полюса, поэтому все магниты работают на притяжение и отталкивание. Северный конец отталкивает север, а юг отталкивает юг.

Типы сварочных магнитов

Доступны два типа магнитов:

Постоянные магниты
Электромагниты

Постоянные магниты:

Этот тип магнита содержит заряженные частицы, которые эффективно создают свое магнитное поле для притяжения и прилипания к определенным типам металлов или другим магнитным объектам.

Некоторые металлы, которые притягиваются магнитами, в основном представляют собой ферромагнитные материалы, такие как железо, кобальт, никель и другие. Магниты также притягивают сплав, содержащий ферромагнитные материалы. К этому типу сплава относится сталь, содержащая никель или железо.

Некоторые постоянные сварочные магниты сильнее, чем редкоземельные магниты. Хотя название может указывать на то, что ни один постоянный магнит не обладает настоящим постоянным магнетизмом. Различные факторы могут ослабить его магнетизм. Некоторыми факторами являются возраст, тепло, интенсивное воздействие и воздействие других магнитных полей.

Электромагниты:

Этот тип магнита не создает собственного магнитного поля. Вместо этого для создания магнетизма через материалы пропускают электричество. В то время как материал намагничивается, он создает южный и северный полюса, как постоянный магнит.

В общем, батарея является обычным источником питания, используемым для создания электромагнетизма. Одним из лучших аспектов этого типа магнетизма является то, что вы можете отключить это магнитное свойство, отключив источник питания.Обратите внимание, что все электромагниты включены, а магниты выключены.

Что такое магниты включения/выключения? Магнит включения/выключения

является любимым вариантом среди сварщиков. Как правило, магниты включения / выключения являются электромагнитами. В электромагнитах внешний источник энергии применяется для создания магнитного поля в материале.

On-Off Welding Magnet оснащен переключателем, который позволяет пользователю включать и выключать магнитное поле. Это позволяет пользователю выбрать, хочет ли он / она, чтобы магнит работал или нет в любой момент.

Когда переключатель включен, объект будет действовать как постоянный магнит. В положении «выключено» объект ведет себя как любой другой обычный металл, поскольку весь магнетизм исчезает.

Как чистить сварочные магниты

Трудно удалить мелкую металлическую стружку и другой мусор с любого сварочного магнита, особенно с прочного держателя сварочного магнита. Тем не менее, этот совет поможет вам мгновенно очистить магниты для сварки стрел.

Сварочный магнит со стрелой — отличный помощник для сверления отверстий под углом 90 градусов при пайке или сварке.Но также обременительно чистить держатель магнита со стрелой, так как он собирает мелкую металлическую стружку после шлифовки сварных швов.

Чтобы упростить процесс очистки, вам понадобится воздушный компрессор. Зажгите его, и всего несколькими глотками воздуха вы сможете очистить свой сварочный магнит. Однако, прежде чем сделать это, убедитесь, что вы находитесь за пределами своей мастерской.

Также вы должны носить защитные очки, так как во время этого куски металла выбрасываются в воздух под высоким давлением. Таким образом, вы должны использовать защитное оборудование, так как твердые частицы могут повредить глаза и легко попасть в дыхательные пути.

Руководство по покупке лучших сварочных магнитов

При покупке лучшего сварочного магнита необходимо учитывать некоторые факторы, чтобы сделать наилучшее предложение.

Тяговое усилие

Относится к силе магнита. Существует предел удерживающей силе магнита. Чем больше тянущая или удерживающая сила, тем сильнее магнит. А значит, он будет крепче удерживать заготовки.Учтите, что магнит достаточно силен, чтобы удерживать вашу заготовку вместе или нет.

Количество углов

Обратите внимание на количество углов удерживания сварочного магнита. Если выбранный вами магнит позволяет удерживать заготовку под разными углами, вы получите больше универсальности. Все сварочные магниты, которые мы рассмотрели здесь, предлагают вам 2-5 вариантов угла наклона.

Выключатель

Наличие переключателя включения/выключения на магните является полезной функцией.Вам будет очень удобно работать и чистить магнит.

Устройство заземления

Некоторые магниты поставляются с заземляющим устройством, что очень удобно. Наличие отверстия в магните делает заземление намного проще и без риска.

8 лучших обзоров сварочных магнитов-2020

Теперь, когда вы знаете немного больше о сварочных магнитах и о том, какие функции следует искать в лучшем сварочном магните, мы можем перейти к списку обзоров.

Ниже вы найдете 8 лучших сварочных магнитов, которые помогут вам добиться превосходного результата при сварке или пайке.

Надеюсь, вы найдете в этом списке то, что вам нужно.

#1 Сильные ручные инструменты Регулируемые магнитные V-образные колодки MVDF44, 4 шт.

Технические характеристики

Максимальное тяговое усилие: 18 фунтов.
Угол удержания: Не ограничивается 45 или 90 градусами
Размеры: 2 шт. x 2″ (XDV4) и 2 шт. x 2.2″ (XFV4)
Вес: 0,9 фунта (0,4 кг)
Материал: Металл

экономичные инструменты для удержания заготовок. И этот регулируемый магнитный V-Pad, безусловно, не является исключением.

В комплект входят две большие V-образные накладки и две обычные V-образные накладки. Эти четыре части магнитных V-образных колодок идеально подходят для легких и труднодоступных мест в строительной сфере и магазине.

Самое главное, каждая v-колодка имеет 4 магнита из редкоземельных металлов как на лицевой стороне, так и на дне. Этот аспект делает каждую подкладку идеальной для удержания и позиционирования квадратных, плоских и круглых деталей в легких условиях эксплуатации.

Самое лучшее в этих регулируемых сварочных магнитах — их поворотные штифты. Благодаря этой функции поворота угол наклона этих магнитов не ограничен 45 или 90 градусами.

Таким образом, они могут удерживать детали под углами, недоступными для обычных магнитов под углом 45 или 90 градусов. В процессе сварки TIG для сварки небольших легких деталей эти V-образные колодки великолепны.

Плюсы

Четыре магнитных V-образных накладки
Подходит для легких условий эксплуатации
Не ограничивается углами 45 или 90 градусов
Лучше всего подходит для фиксации в узком месте
Очень полезный и прочный для размера
Набор для экономии времени вверх

Минусы

Слишком сильный нагрев разрушит магнетизм
Для более надежного применения они не идеальны.

Итог

Прочные ручные инструменты В целом, регулируемые магнитные V-образные прокладки отлично подходят для идеального завершения небольшого сварочного проекта.Это сварочные магниты, которые нужны каждому производителю металла.

Прочные ручные инструменты #2 MSA46-HD- Best Adjust-O Magnet Square

Технические характеристики

Максимальное тяговое усилие: 90 фунтов (40 кг)
Угол удержания: 45 и 90 градусов
Размеры: 4-3/8 x 3-3/4 x 1-1/8″ (111 x 95 x 29 мм)
Вес: 1,5 фунта (0,7 кг)
Материал: Металл

Далее у нас есть еще один сварочный магнит от известного бренда Strong hand Tools.И на этот раз это Adjust-O MSA46-HD Magnet Square.

Этот оригинальный квадратный магнит является отличным базовым магнитным угловым кронштейном. Он изготовлен из прочных и долговечных магнитов из редкоземельных металлов, которые обеспечивают тяговое усилие до 90 фунтов. Он квадратный и хорошо работает даже с круглыми трубками диаметром 1 дюйм или больше.

Также идеально подходит для круглых, плоских и угловых труб. Он позволяет удерживать куски металла под углом 45 и 90 градусов.

Самое главное, вы можете использовать любую сторону магнитов.Эта универсальность обеспечивает легкую и быструю работу.

Одним из лучших аспектов этого квадратного магнита является переключатель ВКЛ/ВЫКЛ, который выделяет этот продукт среди конкурентов.

Во-первых, эта функция обеспечивает быструю и безопасную настройку. Выключите магнит во время процесса настройки и включите его, когда будете готовы к работе.

Во-вторых, переключатель включения/выключения и полностью закрытая конструкция делают очистку этого магнита легкой даже при наличии большого количества металлической стружки.

Шлак и кусочки металла не прилипают к нему, когда выключатель выключен.Вам нужно только выключить переключатель, чтобы выключить магнетизм и протереть.

Плюсы

Переключатель ВКЛ/ВЫКЛ
Достаточно прочный и долговечный
Отлично подходит для больших и тяжелых предметов
Быстрая и простая установка
Точный угол
Простота переключения и использования
Легкость очистки

9 Легкость очистки

9 9 Легкость очистки

9

Минусы

У него нет нескольких удерживающих сил.

Итог

Подводя итог, можно сказать, что MSA46-HD — это удобный маленький магнит с сильным магнитом.Если вы ищете точные магниты, то этот может быть лучшим выбором для вас.

#3 Vector 6 PC Сварочный магнит Arrow

Технические характеристики

Максимальное тяговое усилие: 75, 50 и 25 фунтов
Рабочий угол: 45, 90 и 135 градусов составляет 5 дюймов

Всегда полезно иметь несколько сварочных магнитов перед началом сварки или пайки.Набор векторных магнитов для сварки дает вам отличное сочетание углов, прочности и размеров, чтобы завершить ваш проект без каких-либо хлопот.

Этот набор из 6 стреловидных магнитов предлагает широкий диапазон углов для легкой сварки или пайки. Вы можете использовать их для удержания материала под углами 45, 90 и 135 градусов.

Кроме того, шесть магнитов обладают несколькими тяговыми усилиями. В набор входят два магнита по 25 фунтов, два магнита по 50 фунтов и два магнита по 75 фунтов.

Независимо от того, весит ли ваша заготовка 25, 50 или 75 фунтов, этот магнит всегда готов со своим арсеналом.

Кроме того, вы можете использовать их в качестве поплавка для разделения стальных пластин. Это означает, что вы можете удерживать стальные пластины в плавающем состоянии для удобного положения при сварке.

Более того, эти магниты прилипают к любым предметам из черного металла.

Плюсы

Хорошее качество и прочность
Широкий диапазон углов
Различные усилия тяги
Удобный и полезный
Разумная цена

Минусы

Нижняя строка

Прежде всего, этот набор угловых держателей для пайки Vector Welder поможет упростить ваши проекты по сварке и пайке.Эти качественные сварочные стрелы хорошо сложены и прослужат долго.

#4 CMS MAGNETICS Магнитный держатель для сварки, 4 шт.

Технические характеристики

Максимальная сила тяги: 25 фунтов
Угол удержания: 45, 90 и 135 градусов
Размеры: 4.75 «x 3.25» x 5/8 «
Материал: Ceramic

Эти 4 магнитных держателя для сварки — отличные помощники для удержания стали под углом 45, 90 и 135 градусов во время сварки.

Обеспечивает удерживающую силу 25 фунтов, что достаточно для легких работ.

Отличительной чертой этого держателя для магнитной сварки является то, что он может удерживать любой предмет из черного металла. Это означает, что вы можете оставить руки свободными для безопасной работы над своими проектами.

Более того, вы можете использовать этот держатель в качестве поплавка для разделения стальных пластин. Магнитные держатели имеют квадратную форму, а стороны правильно выровнены.

Кроме того, красное порошковое покрытие каждого магнита защищает их от ржавчины и царапин от материала, с которым вы можете работать.

Плюсы

4 магнита для различных вариантов
Достойное качество
Быстрая установка
Стабильный и мощный
Точное удержание

Минусы

Не рекомендуется для всех видов сварки

Итог

В целом, эти 4 маленьких керамических магнита являются идеальным набором для сварщиков и очень полезны для стабильной и быстрой настройки.Они также идеально подходят для точного удержания заготовок при любых сварочных работах, включая монтаж труб, сборку и пайку. В целом, они предложат вам отличное соотношение цены и качества.

#5 Magswitch Mini — лучший многоугольный сварочный магнит

Технические характеристики

Максимальное тяговое усилие: 150 фунтов (67 кг)
Угол удержания: 45, 60, 90 и 120 градусов
Размеры: 2. 3 x 1,7 x 2,1 дюйма
Материал: Металл
Выключатель: ДА

Далее мы рассмотрим этот сверхсильный магнит двойного назначения от Magswitch. Этот многоугольный мини-сварочный магнит предлагает несколько полезных функций, которые делают его отличной покупкой, если вы ищете надежный держатель магнита.

Во-первых, это инструмент двойного назначения, то есть вы можете использовать его как для удержания заготовки, так и для заземления.

Конечно, он поставляется с резьбовым отверстием 1/4″-20 для подключения наконечника и кабеля для облегчения заземления.

невероятно прочный, но легкий и компактный для небольших работ.

Обеспечивает удерживающее усилие до 67 кг (150 фунтов), что отлично подходит для легких работ.

Кроме того, он предлагает несколько стандартных углов 45, 60, 90 и 120 градусов на металлических поверхностях, что делает его идеальным для точного размещения, подходящего для трубы или плоской поверхности.

Более того, он оснащен выключателем, который упрощает уборку. Благодаря этой функции магнит остается чистым, так как с него сбрасывается вся металлическая стружка в течение многих лет беспроблемного использования.

Плюсы

Предлагает двойные соединения
Компактный и легкий
Сверхбыстрая установка
Мгновенное крепление
Точное расположение под углом
Легко чистить

Cons

Минусы

Без болта для заземляющего провода

Нижняя линия

Если вы хотите купить компактный заземляющий магнит с универсальными функциями, то этот мини-магнит Magswitch должен стать вашим выбором.

# 6 LISHUAI W M 10 — S — лучший сварочный магнит с регулируемым углом

Технические характеристики

Максимальная сила тяги: 48 LBS
Угол удержания: 20-200 градусов
Размеры: 4,3 x 2,5 x 0. 6 дюймов
Вес: 8,8 унции
Материал: Неодимий Магнит
Тип: Постоянный
Форма: Блок

Если вы ищете регулируемый магнитный сварочный держатель, вам не следует упускать LISHUAI WM 10 – S.Это отличный сварочный аппарат общего назначения.

Удивительно, но этот небольшой магнитный держатель отлично подходит для удержания черного металла при сварочных работах. Несомненно, эта функция делает его идеальным инструментом для обработки оборудования и строительства.

Снаружи и внутри этот сварочный держатель магнитный. Кроме того, четкая шкала позволяет регулировать углы от 20 до 200 градусов, удерживая заготовку снаружи.

Разумеется, в комплект поставки входит шестигранный ключ, который поможет вам отрегулировать углы.

Наконец, он также доступен в среднем размере.

Плюсы

Легко читаемые градусы
Регулируемый угол
Магнитные как внутри, так и снаружи.
Шестигранный ключ в комплекте

Минусы

Нет соответствующего указателя для указания угла

Нижняя строка

В целом, LISHUAI W M 10 — это удобный маленький сварочный магнит в линейке строительной и металлообрабатывающей промышленности.

#7 Прочный ручной инструмент с угловым магнитом MAV120-

Сверхмощный
Технические характеристики
Максимальная сила тяги: 90 фунтов
Угол удерживания: от 30 ° до 275 °
Размеры: 4,5 x 7,5 x 1,5 дюйма
Вес: 5,3 фунта (2,4 кг)
Материал: Металл
Магнит для угловой сварки Adjust-O MAV120 — это многофункциональный инструмент от компании Strong Hand Tools.
Незаменимая вещь в любой мастерской. MAV120 — это экономящий время магнитный сварочный позиционер, к которому вы будете обращаться снова и снова.
Этот сверхмощный магнит с переменным углом наклона предлагает лучший класс удобства и силы для выполнения работы.
Он сочетает в себе удобство запатентованных переключателей включения/выключения с мощным магнитным полем для выполнения профессиональных сварочных работ.
Этот многоугольный магнит поможет вам сделать позиционирование проще и безопаснее.Он также позволяет вам выбирать углы от 30 до 275 градусов с шагом в 1 градус в соответствии с вашими требованиями.
Поверхности с V-образными канавками надежно удерживают квадратные, круглые и плоские заготовки.
Приятным аспектом этой модели является ее запатентованный переключатель включения/выключения, который упрощает изменение положения.
Плюсы
Более простое и безопасное позиционирование
Удерживает круглые, квадратные и плоские детали
Встроенный пузырьковый уровень
V-образная форма сверху и снизу для круглых труб
1 градус для точной угловой установки
Минусы
Нижняя строка
Сварочный магнит MAV120 Adjust O Angle — это мощный и надежный ручной инструмент для зажима. Для простого и безопасного позиционирования эта модель не имеет себе равных. В целом, это высококачественный сварочный магнит по хорошей цене.
#8 Сильные ручные инструменты Угловой магнит MAV120- Лучший угловой квадрат
Технические характеристики
Максимальное тяговое усилие: 30 фунтов.
Угол удержания: 120, 90 и 60 градусов
Размеры: 3-1/4 x 3-3/4 x 5/8″ (83 x 95 x 16 мм)
Вес: 1 0,9091 Фунт (0,4 кг)
Материал: Металл
Угловой квадрат MST327 — это экономящий время и простой в использовании магнитный инструмент для использования в магазине или в полевых условиях.Это полезно для внутренней и внешней сварки.
Эти угловые магниты отлично подходят для небольших проектов. Он поставляется в упаковке из двух штук с углами на 60 градусов и 90 градусов. Вы можете использовать их для создания соединений или углов под углом 90 или 60 градусов при прихватке.
Этот магнитный угольник создает углы под углом 90 градусов, удерживая заготовки снаружи. Таким образом, вы получаете незаблокированную зону для внутренней прихватки.
Кроме того, вы можете использовать внешние края этих магнитных деталей для установки материалов под углом 60 градусов.Вы также можете использовать внешние края, чтобы держать приклад под углом 120°.
Каждая деталь имеет размер всего 3,25 на 3,75 на 5/8 дюйма и весит всего 0,9 фунта. Удивительно, но эти маленькие магниты могут тянуть 30 фунтов.
Удобно, что один боковой угол «рельефный». Этот вырез на одной стороне магнита обеспечивает зазор внутри магнита для высоких губ.
Плюсы
2 шт. магнитных уголков
Идеален для легкого хранения товаров
Компактный и низкий профиль
Разумная цена
Минусы
Маленький размер; не идеально подходит для тяжелонагруженных проектов
Итог
В сущности, магнитные сварочные квадраты MST327 могут стать отличным дополнением к арсеналу инструментов для тех, кому нужны магниты для производства строительных конструкций.
Заключение
Надеемся, что любой из этих лучших сварочных магнитов поможет вам сконцентрироваться и быстро выполнить сварочное задание.
Ознакомьтесь с нашим обзором, чтобы узнать, какие держатели электродов будут самыми популярными в 2021 году.
Часто задаваемые вопросы (Часто задаваемые вопросы) о сварочных магнитах
Вот некоторые часто задаваемые вопросы о магнитах для сварочных аппаратов.
В. Может ли магнит влиять на сварку?
Ответ: Да, поскольку магнитные поля вызывают дуговой разряд, они воздействуют на сварные швы.
В. Может ли нагрев разрушить магнитные свойства сварочного магнита?
Ответ: Тепло может вызвать размагничивание сварочного магнита. Это обычно уменьшает и даже разрушает магнетизм магнита.
Магнитные сварочные зажимы в судостроении и автомобильной сборке
В интеллектуальном производстве сварка, вероятно, является одним из самых ответственных процессов и в то же время самой дорогой и трудоемкой операцией для заводских рабочих. Выбор правильных и подходящих магнитных сварочных зажимов или сварочных магнитов может оказать большое влияние на общую производительность и качество компонентов. Позвольте HVR MAG показать вам, как электропостоянные магниты обычно используются для сварки сложных и тяжелых заготовок при производственной сборке.
Магнитные сварочные зажимы в судостроении
Удерживающие магниты для сварки в судостроении в Северном Китае — HVR MAG
Как видите, эти круглые/круглые сварочные магниты, установленные рядами с каждой стороны опорной плиты на судостроительном заводе, специально разработаны и изготовлены компанией HVR MAG.Они равномерно распределены в нескольких местах, чтобы плотно удерживать/зажимать куски материалов. Это облегчает сварщикам сварку деталей в строгом соответствии друг с другом, не беспокоясь о движениях листов или деталей.
Магнитные сварочные зажимы в автомобильной сборке
Автомобильное производство становится все более умным и автоматизированным. В соответствии с этой тенденцией магнитные сварочные зажимы приобретают все большую популярность в автоматизированной роботизированной сварочной линии.
Магнитные сварочные зажимы HVR MAG в автомобильной производственной сборке, Dongfeng Motor Corporation
Электропостоянные магниты в обведенной области на рисунке настроены для плотного удержания / зажима рамы автомобиля, чтобы роботы могли выполнять процедуру сварки.
Почему используются магнитные сварочные зажимы?
Большинство сварочных приспособлений специально разработаны для процесса сборки определенного сварочного узла, представляющего собой нестандартное устройство. Сварка требует меньше человеко-часов, и около 2/3 от общего количества человеко-часов обработки уходит на подготовку материала, сборку и другие вспомогательные работы, что сильно влияет на скорость производства сварки.По этой причине необходимо продвигать использование магнитных сварочных зажимов в автоматизированных сварочных установках благодаря следующим преимуществам:
(1) Точное позиционирование и стабильный зажим уменьшают отклонение размеров свариваемых деталей, повышают точность и заменяемость деталей.
(2) Устранить сварочные деформации.
(3) Позиционно-ориентированная сварка гарантирует хорошую формуемость при сварке, снижает количество дефектов и повышает скорость сварки.
(4) Заменяет тяжелую работу по позиционированию, зажиму и точению заготовок, необходимую для ручной сборки деталей, и улучшает условия труда рабочих.
Почему выбирают электропостоянные магниты в качестве магнитных сварочных зажимов?
Некоторые могут задаться вопросом, почему вышеупомянутые заводы выбрали EPM вместо постоянных магнитов или электромагнитов для удержания сварочных деталей. Причины следующие:
1)ЭПМ могут мгновенно включаться/выключаться при подключении электричества и наоборот – бить постоянные магнитные зажимы, которые нужно включать вручную один за другим
2)Им нужна только электроэнергия для MAG & DEMAG фазы, НЕ потребляйте электроэнергию в состоянии удержания/зажима, гораздо более энергосберегающее, чем электромагнитные зажимы
3)Может продолжать зажим/удержание детали даже при отключении питания, отсутствие падающих частей, гарантия безопасности – лучшие зажимы электрического типа снова
Производитель магнитных сварочных зажимов
HVR MAG занимается исследованиями и разработками в области электропостоянных магнитных технологий и предлагает универсальные магнитные решения для различных промышленных применений, включая магнитный подъем/зажим/удержание/захват.
