Особенности

Струбцина для сварки – это специальное приспособление, которое служит в качестве фиксатора некоторых частей в момент сварки или обработки. Указанное устройство максимально крепко сопрягает отдельные элементы свариваемой конструкции, что значительно облегчает практически любую работу с ними.

Конструктивно такое изделие состоит из двух основных частей: рамы и подвижного устройства, которое прижимает свариваемые элементы.

Изменяя силу затяжки, возможно регулировать плотность прижима элементов сварки, что необходимо при фиксации тяжелых заготовок.

Угловые струбцины применяются для стыковки заготовок труб под разными углами. Такое изделие – самое распространенное, поскольку применяется практически везде. Оно вполне подойдет для сварочных работ в домашних условиях, в сфере сборки металлоконструкций, а также в промышленном производстве. Исходя из необходимого угла струбцина может иметь постоянный угол стыка или возможность регулировки наклона деталей.

У угловых струбцин для сварки имеется ряд неоспоримых преимуществ. Рассмотрим их.

1. Для повышения жесткости соединений применяется толстостенный металл.
   За счёт этого уменьшается вероятность изгиба сварочного шва от перегрева металла или иной деформации в процессе работы.
2. В конструкции прочных струбцин применяются обмедненные резьбовые детали. Это делается для того, чтобы расплавленные брызги металла не разрушали резьбу, а прижимной механизм прослужил максимально дольше.
3. Применение описываемого устройства позволяет сварщику не держать свободной рукой одну из свариваемых деталей, а жесткая фиксация дает возможность работать электродом под любым углом.

Качество выполнения сварочных работ зависит не только от навыков самого сварщика, но и от инструмента, который он использует в работе.

Разновидности

Сегодня существует огромное количество разнообразных струбцин, используемых для определенных типов фиксации. Рассмотрим самые распространенные виды этих приспособлений, которые можно найти в любом магазине со сварочным оборудованием.

• Корпусные струбцины. Такой зажимной механизм может быть использован для фиксации заготовки на различных косых и параллельных поверхностях. Свое название это приспособление получило из-за того, что прижим выполняется всем корпусом. Изделие представляет собой 2 металлических бруска, соединенных между собой металлический пластиной с одной стороны. Один из брусков жестко закреплен на конце металлической пластины, а второй имеет дотягивающий винт и свободно движется вдоль всей пластины. Чтобы выполнить зажатие детали, необходимо свести оба бруска, а затем прижимным винтом дожать оставшееся расстояние. Этот вид струбцин считается самым распространенным в сварочном деле.

• Винтовая струбцина. Тоже довольно популярный инструмент. Он имеет массу вариантов исполнения, но принцип работы остается неизменным: прижим выполняется благодаря затягиванию винта. Это изделие может быть выполнено в виде корпусного зажима. В таком случае прижимной болт проходит сквозь брус, а пятак выполнен в виде губы. Хороший инструмент такого типа должен быть выполнен из инструментальной стали путем ковки. Кованные вещи имеют закалку и повышенную прочность, что обеспечивает изделию долговечность.

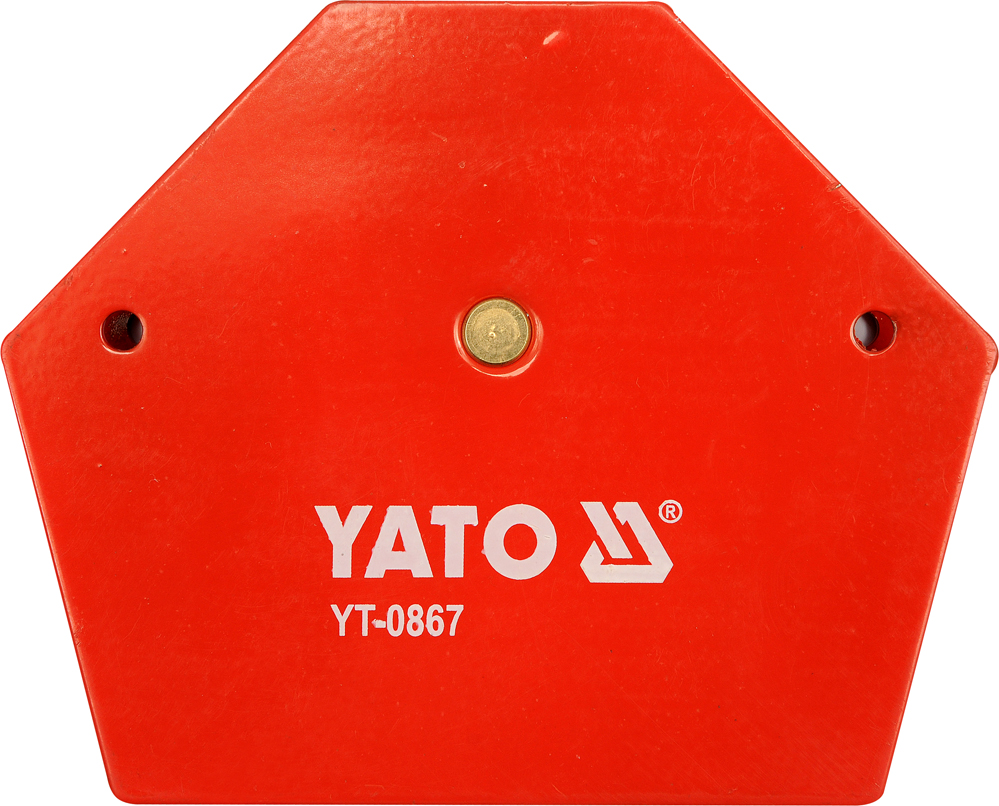

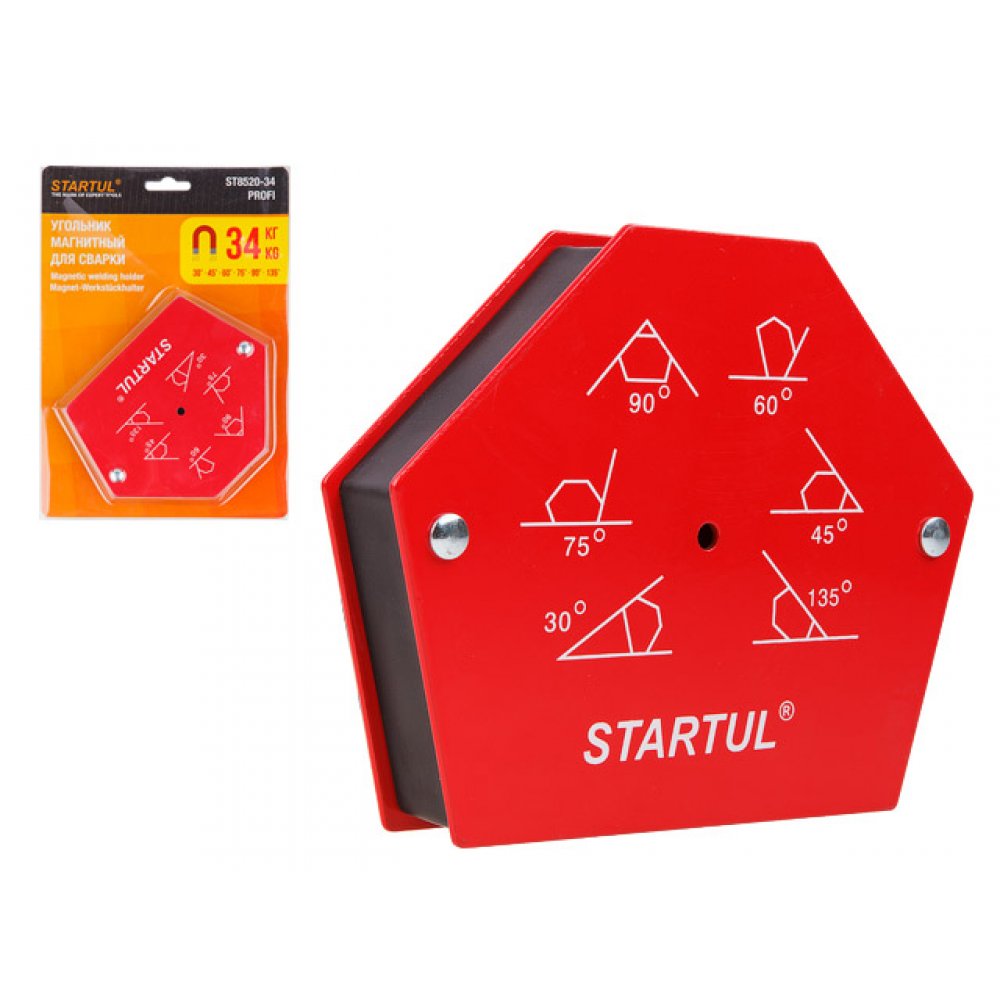

• Магнитная струбцина (магнитный уголок). Это еще один распространенный вид фиксаторов среди сварщиков, поскольку предназначен для предварительной фиксации двух металлических профильных труб и имеет возможность быстрой подгонки без необходимости раскручивания прижимных винтов. Описываемое приспособление может иметь различные геометрические формы (треугольник, квадрат, пятиугольник).

• Струбцина с трещоткой. Внешний вид напоминает большую прищепку для белья. Зажимается от руки, а наличие храпового механизма не позволяет разжиматься обратно. Для ослабления зажима необходимо нажать на специальную кнопку на ручке.

• Вакуумные струбцины. Представляют собой 2 ручных вакуумных насоса, закрепленных на металлической раме параллельно друг другу. Такая струбцина бывает трехосевая. Описываемое изделие применяется для стыковки двух листов металла.

• G-образная струбцина. Хорошо подходит для выполнения сварочных работ. Такие конструкции выполняются из инструментальной стали, что обеспечивает им повышенную прочность и долговечность. Устройство может надежно зафиксировать между собой сразу несколько нужных элементов, с которыми ведутся сварочные работы.

• С-образная струбцина. Это та же G-образная струбцина, но только у неё имеется возможность захвата делали с большим удалением от края стола.

• Трубные. Основой конструкции такого устройства является металлическая трубка с неподвижной губой, а подвижная губа имеет стопорный механизм. Прижим осуществляется винтом, который располагается на неподвижной губе. Может применяться для сваривания швеллеров.

Как выбрать?

Перед покупкой струбцины нужно понимать, что не существует какого-то единого (универсального) вида прижимного механизма, который подойдет на все случаи в жизни. Каждая из разновидностей этих приспособлений предназначена для определенных задач.

1. Если вам потребуется сварить 2 детали под углом в 90 градусов, а у вас под рукой только G-образные струбцины, решить поставленную задачу с их помощью будет очень нелегко, особенно, если вы свариваете круглые трубы.
2. Угловая струбцина тоже не поможет, если нужно сварить между собой 2 листа металла в одной плоскости.

Поэтому к выполнению определенных сварочных работ нужно подходить ответственно, зная точно, какой вид вспомогательного инструмента понадобится в том или ином конкретном случае.

Когда тип нужной струбцины будет определен, необходимо произвести выбор по качеству исполнения инструмента.

Обратите внимание на площадь и толщину прижимных губок: чем они шире и толще, тем большее усилие при зажиме могут выдержать (а площадь ещё обеспечит и надежный захват заготовки). Это очень важные параметры, которые нельзя недооценивать, поскольку во время сварки от перегрева металл очень часто заметно уводит, а недобросовестно закрепленные струбцины позволят свариваемым деталям сдвигаться. Это неминуемо приведет к браку или к дальнейшей натяжке заготовки для последующего приваривания.

Нужно обратить внимание на резьбу и исполнение винтовых соединений. Как говорилось ранее, желательно, чтобы они были обмедненными – это лучшее решение. А также посмотрите на имеющийся шаг резьбы – чем он крупнее, тем больше усилия на зажим может выдержать гайка. Лучше всего выбирать максимальный шаг, поскольку такое изделие прослужит гораздо дольше.

Размер струбцины не менее важен в выборе идеального инструмента. Тут все индивидуально, поэтому выражение «больше» в данном случае вовсе не означет «лучше». Слишком большая струбцина не может быть применена в маленькой конструкции, а маленькой, вероятно, может не хватить для зажатия габаритного элемента. Именно поэтому размер приобретаемой струбцины должен исходить из максимальной ширины двух свариваемых деталей (плюс небольшой зазор).

Обзор струбцин Bessey смотрите далее.

Угловая струбцина для сварки. Швы радуют глаз

Кажущиеся на первый взгляд простые сварочные работы, как правило, нуждаются в достаточно профессиональном и ответственном подходе. Поскольку для выполнения качественных и надёжных работ, понадобятся особые инструменты. Таким инструментом может стать угловая струбцина для сварки, которая даёт возможность проводить сварочные работы гораздо проще и быстрее.

Угловая струбцина является неким универсальным фиксатором, скрепляющим обрабатываемые поверхности при сварке. Такое приспособление крепко сжимает необходимые элементы под определённым углом и тем самым делает процесс сварки и обработки материалов удобнее. Это первое по важности оборудование для любого сварщика, без которого невозможно обойтись, не причинив ущерба производительности и крайнего неудобства в работе. Струбцины могут быть разных размеров и форм. Особенно удобными считаются быстрозажимные варианты. В целом для постоянного осуществления сварочных работ профессионалы рекомендуют иметь набор струбцин разной конфигурации.

Конструкция угловой струбцины для сварки

Зачастую струбцины выпускаются в нескольких модификациях  и предназначены для сварки металлических труб под определённым углом (от 30 до 90 градусов). Могут изготавливаться в разных видах в зависимости от ширины труб, их количества и угла сварки.

Отличительными особенностями любой угловой струбцины являются:

• толщина губки – прижимные губки имеют большую толщину для повышения степени жёсткости соединений. Как результат: сварочный шов не выгибается во время проведения сварки;
• материал изготовления прижимных винтов – в процессе сварки часто происходит разбрызгивание расплавленных частиц металла, которые оседают на близлежащих поверхностях. При попадании на резьбовые части может происходить их спайка и как следствие выход со строя струбцины. Во избежание этого на них устанавливаются медные либо омедненные прижимные винты. Медь, в свою очередь, не даёт прилипать брызгам и увеличивает период эксплуатации сварочного оборудования;
• рабочая поверхность – для работы электродами под необходимыми углами в местах стыковки деталей струбцина увеличивает рабочую зону.

Сама струбцина состоит из подвижного элемента и основной рамы. Подвижная часть обычно оснащается дополнительными специальными зажимами – винтом или рычагом, регулирующими степень сжатия деталей. С помощью подвижного элемента контролируется расстояние между инструментом и губками.

Благодаря максимальной подвижности конструкции устройства струбцина может удерживать материалы разного размера и сечения. А при использовании нескольких угловых устройств можно сформировать любые расположения конструкций для более комфортной и оперативной сварки. В большинстве своём зажимные элементы рассчитаны для сварки материала с максимальным диаметром 390 мм.
Угловая струбцина для сварки имеет Т-образную форму ручки, которая позволяет передавать образующееся при работе зажимное усилие на обрабатываемые детали. А чугунные скобы при проведении сварочных работ способны выдерживать даже самый высокий нагрев.

Выбирая струбцину углового типа необходимо учитывать вид планируемых работ. Так, к примеру, G-струбцины обычно применяются для фиксации заготовок небольшой толщины. При необходимости осуществления монтажа металлических изделий, имеющих большую толщину, стоит воспользоваться угловой струбциной F-формы, оснащённой регулируемым зажимным элементом.

Струбцина может устанавливаться в любых типах помещений в мастерских или гаражах на рабочем столе с ровной поверхностью.

Делаем струбцину своими руками

Большинство моделей имеют стандартный угол крепления в 90 градусов, но выпускаются также устройства с возможностью изменения угла. Стоимость их на рынке на порядок выше, поэтому иногда есть смысл сделать конструкцию своими руками.

Струбцина углового типа довольно проста по своей конструкции и для многих будет несложно собрать её даже в домашних условиях.

Оптимальным материалом при изготовлении самодельной струбцины считается железо.

Для самостоятельного изготовления струбцины необходимо сделать следующее:

1. Создать основание конструкции – для формирования основания устройства желательно использовать листовой металл с толщиной от 8 мм до 10 мм. Фиксирующим элементом послужит уголок нужного размера. Крепление деталей лучше делать с помощью электросварки, поскольку резьбовое крепление будет менее надёжным.
2. Установить зажим – чтобы сделать винтовой зажим рекомендуется использовать 2 или 3 гайки, которые свариваются между собой. При этом лучше изготовить кронштейн с центральным резьбовым отверстием толщиной от 30 мм до 40 мм. Крепиться он с помощью болтов, чтобы в случаях срыва резьбы его можно было бы поменять.

3. Сформировать угол – особое внимание в струбцине углового типа необходимо уделить расположению зажимочных скоб. При сваривании уголки должны идеально подходить один к другому. В этих целях один из уголков приваривается к зажиму, на который потом накладывается второй уголок, прижимается и приваривается к скобе.
4. Проверить движение основания – по боковым поверхностям конструкции необходимо установить направляющие, которые позволят перемещать внутреннее основание струбцины. Для этого вырезается паз с шириной от 8 мм до 10 мм по биссектрисе углового устройства.
5. Просверлить отверстия – с помощью сверла в верхнем основании струбцины, в которое устанавливается болт, закручивающийся гайкой с шайбой. Перемещение оснований по отношению друг к другу должно быть свободным, поэтому лучше, чтобы резьба на болте не доходила до головки. Головка может также крепиться на основании с помощью кронштейна.

Во время эксплуатации такого стандартного варианта струбцины в виду ограничения положения устройства под прямым углом, рано или поздно может возникать вопрос об его узкой направленности в работе. Исправить это можно, разместив в месте ранее неподвижного элемента, разъёмного болтового соединения. В качестве варианта может быть установлен зажимной регулировочный винт, благодаря которому появиться возможность выбора необходимого угла с его последующей фиксацией.

Учитывая, все вышесказанное следует помнить, что для получения профессионального сварочного соединения, необходим  качественный инструмент, позволяющий упрощать работу и не допускать появление не состыковок и подгонов.

Магнитные зажимы V-Pad IMI для гибких положений сварки

Industrial Magnetics предлагает сварщикам низкопрофильные зажимы

IMI (Industrial Magnetics, Inc.) Магнитные зажимы V-Pad являются хорошим дополнением для производителей инструментов, которые могут оказаться полезными. Теперь у сварщиков есть быстрое, низкопрофильное и универсальное решение для удержания заготовок на месте.

10-секундный обзор

• Магнитные зажимы IMI V-Pad
• Двойные поворотные магнитные головки могут устанавливать и удерживать углы до 180°
• Каждая V-образная площадка содержит четыре мощных магнита — два сзади и один на каждой поворотной опоре
• Быстрая установка на плоском, угловом или круглом инвентаре
• Доступны в двух размерах и с разной силой фиксации
• Поставляются в упаковках по две штуки
• Цена: $14. 24-$19,98

Удерживающие шаблоны

Магнитные V-образные зажимы IMI имеют двойные поворотные магнитные головки на каждой детали. Каждый зажим может удерживать углы до 180° с помощью четырех магнитов — двух сзади и по одному на каждой поворотной ножке. Это дает сварщикам множество возможностей для удержания материала в различных положениях.

Эти зажимы чрезвычайно удобны для повторяющихся операций, поскольку они быстро устанавливаются и легко позиционируются. Струбцины работают с плоскими, угловыми и даже круглыми заготовками.Там, где фиксированные сварочные магниты обеспечивают общие углы удержания, они позволяют выполнять индивидуальное позиционирование, чего нет у других магнитов.

Магнитные зажимы IMI V-Pad поставляются в наборах по две штуки двух разных размеров с разной силой удержания. Наборы меньшего размера, которые можно приобрести непосредственно на веб-сайте IMI, продаются по цене 14,24 доллара США. Вы можете приобрести более крупный набор за 19,98 долларов.

Что IMI говорит об этих зажимах?

Эти удобные магнитные V-образные зажимы являются одним из лучших инструментов, которые может иметь в своем арсенале сварщик при выполнении небольших, легких или сложных работ.Они особенно полезны для удерживания трубы или трубок, так как этот тип магнита позволяет поворачивать трубку, чтобы вы могли сваривать трубы или концы труб.

Пит Фридрих, менеджер по работе со стратегическими клиентами, IMI

Характеристики магнитных зажимов IMI V-Pad

• Номера моделей: IMI WVP1PK2 / IMI WVP2PK2
• A Удерживающая стоимость: 15 фунтов. / 29 фунтов.
• B Холдинговая стоимость: 8,5 фунтов. / 6,3 фунта
• C Холдинговая стоимость: 6,3 фунта. / 15 фунтов.
• WVP1PK2 Размеры (ДхВхШ): 2-1/4 x 1 x 1 дюйм.
• WVP2PK2 Размеры (ДхВхШ): 2-1/2 x 1-1/2 x 1-1/8 дюйма
• Вес: 0,30 фунта. (WVP1PK2) / 0,60 фунта (WVP2PK2)
• Цена (WVP1PK2/WVP2PK2): 14,24 долл. США / 19,98 долл. США

Для получения дополнительной информации о зажимах IMI Magnetic V-Pad, включая информацию о покупке, щелкните здесь.

10 лучших сварочных магнитов и зажимов (2021) Amazing Guide

Сварочные магниты — одна из тех вещей, которые кажутся маленькими и несущественными, но на самом деле могут изменить правила игры, в данном случае, при сварке металлов.Что делают сварочные магниты и зажимы, так это скрепляют металлы под разными углами, чтобы их можно было сварить вместе.

Сварочные магниты и зажимы бывают разных форм и размеров, и вам нужно будет изучить и оценить, какой тип вам нужен в вашей мастерской.

В статье ниже будут обсуждаться 10 лучших сварочных магнитов и зажимов, а также вы получите более полное представление о типах и назначении различных сварочных магнитов.

Независимо от того, покупаете ли вы свой первый сварочный магнит и зажим или ищете замену, список конкретных продуктов действительно может помочь сузить круг поиска.

Это уникальный и компактный набор сварочных магнитов от Strong Hand Tools, который имеет магниты как на лицевой, так и на нижней стороне V-образной накладки.

Это легкие магниты, которые могут удерживать в труднодоступных местах. Что интересно в этих магнитах, так это то, что они могут использоваться для удержания различных форм и углов металла. Например, вы можете положить стальную трубу на два таких магнита во время сварки.

Конечно, их также можно использовать для удержания и позиционирования плоских и квадратных металлических деталей. Эти магниты называются «v-pads» из-за их формы. То есть нижняя часть прямоугольная и плоская (и магнитная), а верхняя имеет два магнита, обращенных друг к другу в форме буквы V.

Еще одна их отличительная черта заключается в том, что каждую «площадку» можно наклонять и регулировать в соответствии с потребностями пользователя. Это означает, что их можно использовать на объектах необычной формы или углов.

Магниты этих v-образных накладок содержат четыре редкоземельных элемента.Однако это также означает, что они потеряют свой магнетизм при воздействии температуры выше 185℉.

Профессионалы

• Каждая подушка (поверхность магнита) может быть установлена ​​под углом практически к любой форме или углу металла
• Набор из четырех магнитов по вполне разумной цене магниты одинаково магнитны, что делает его более гибким для нас. Держатель стрелы Spurtar Сварочные магниты – Держатель сварочного магнита

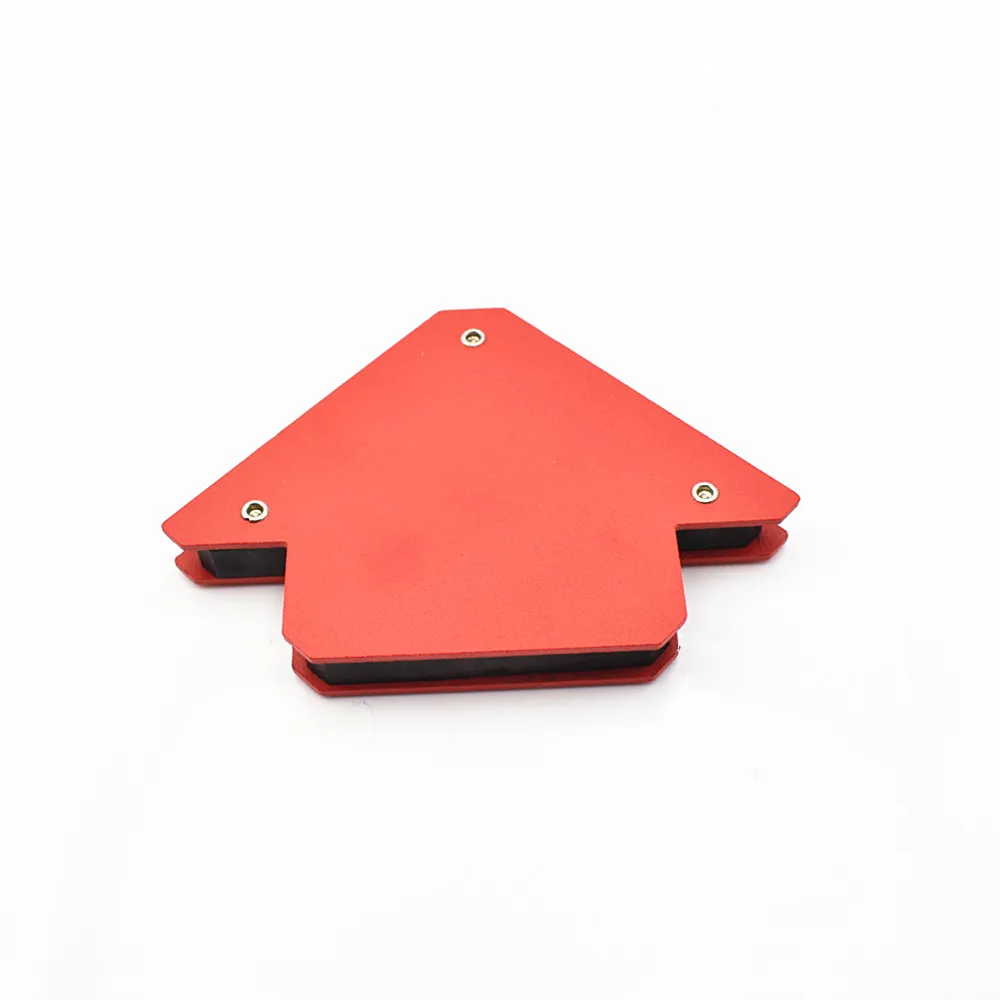

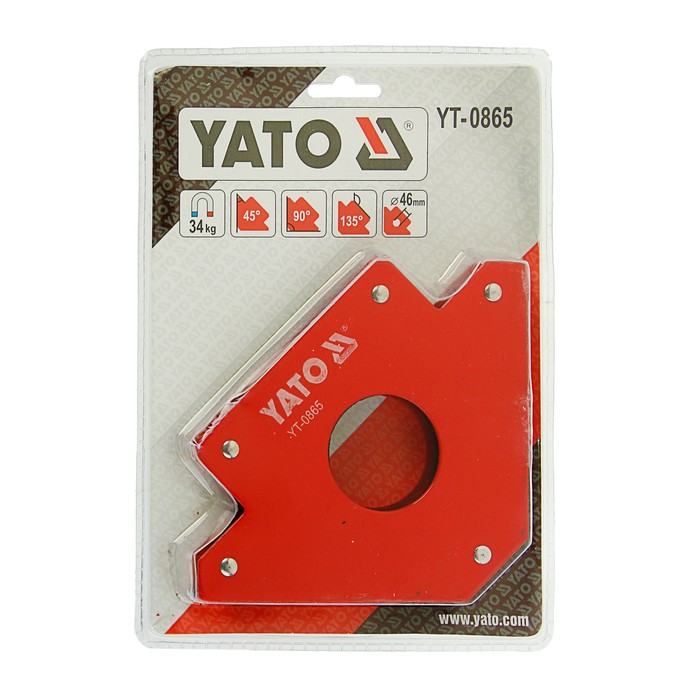

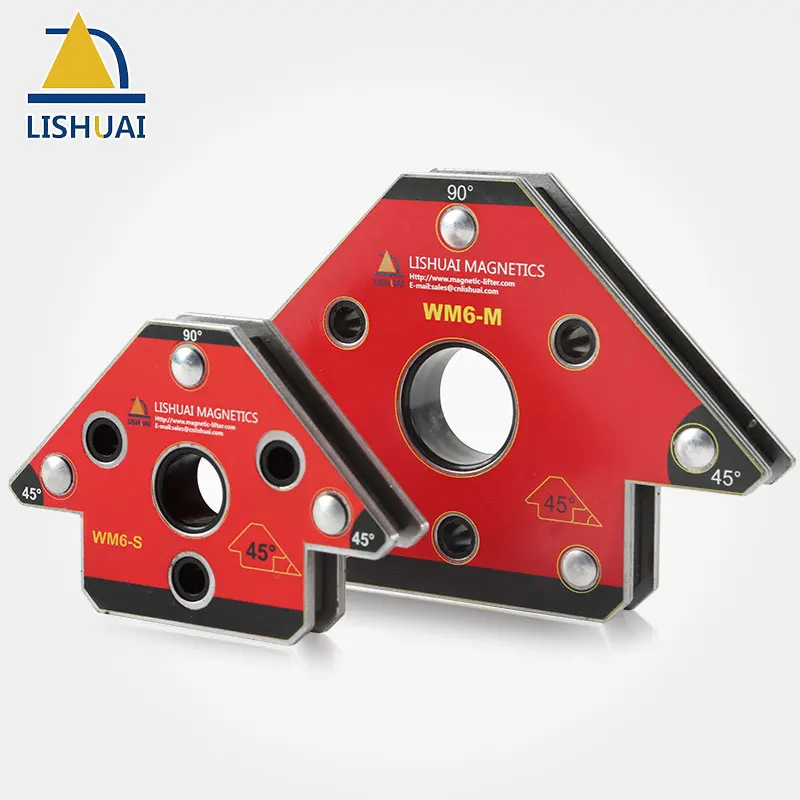

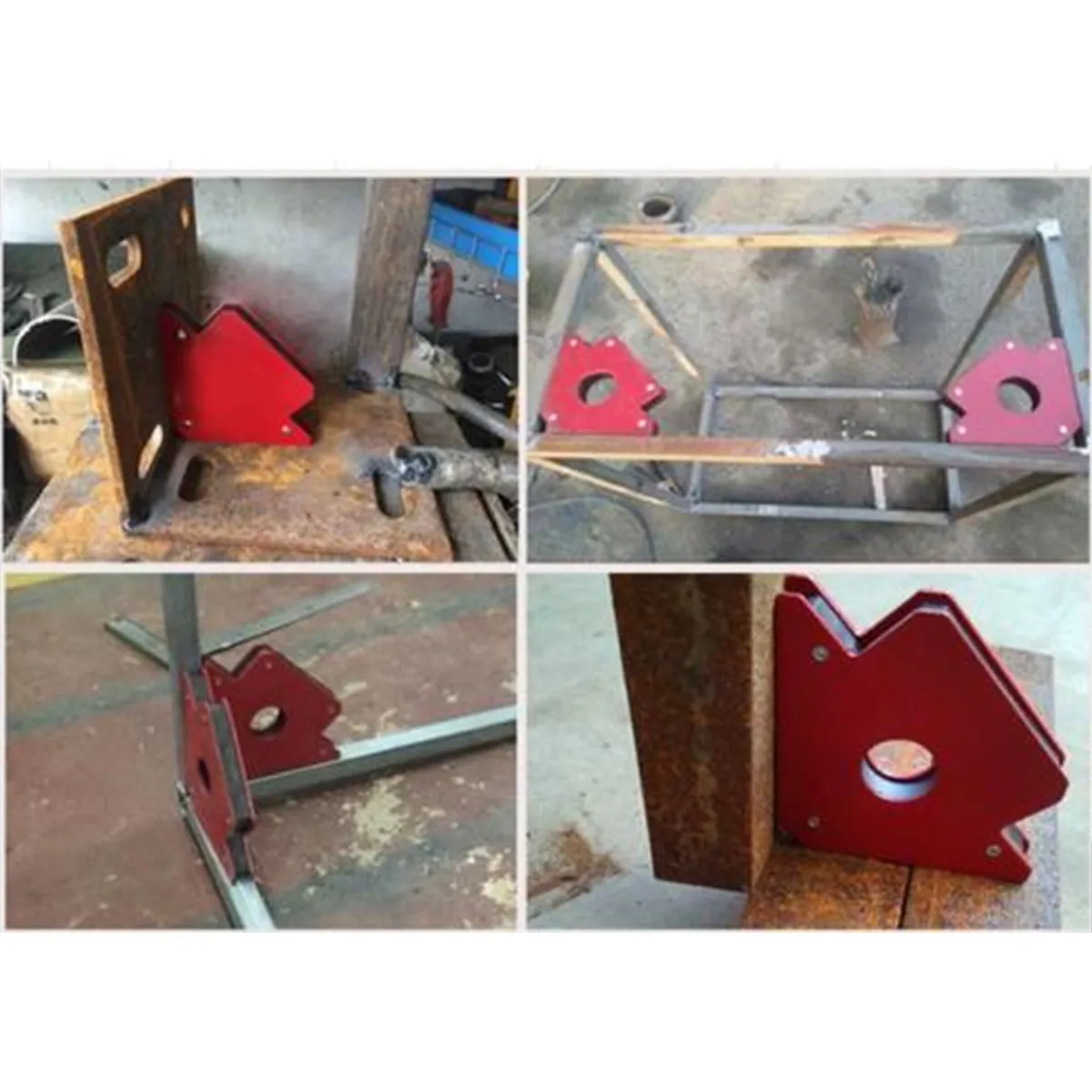

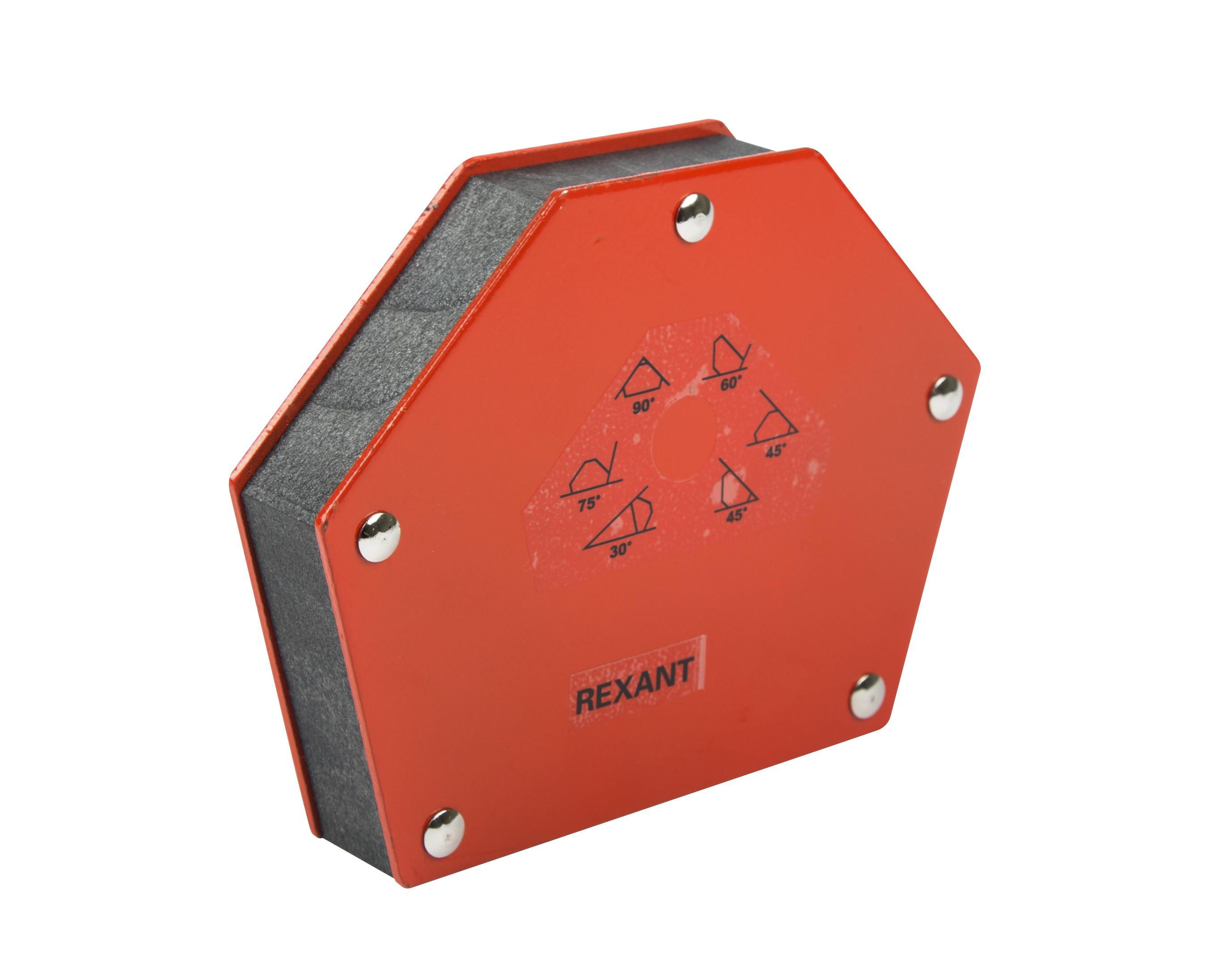

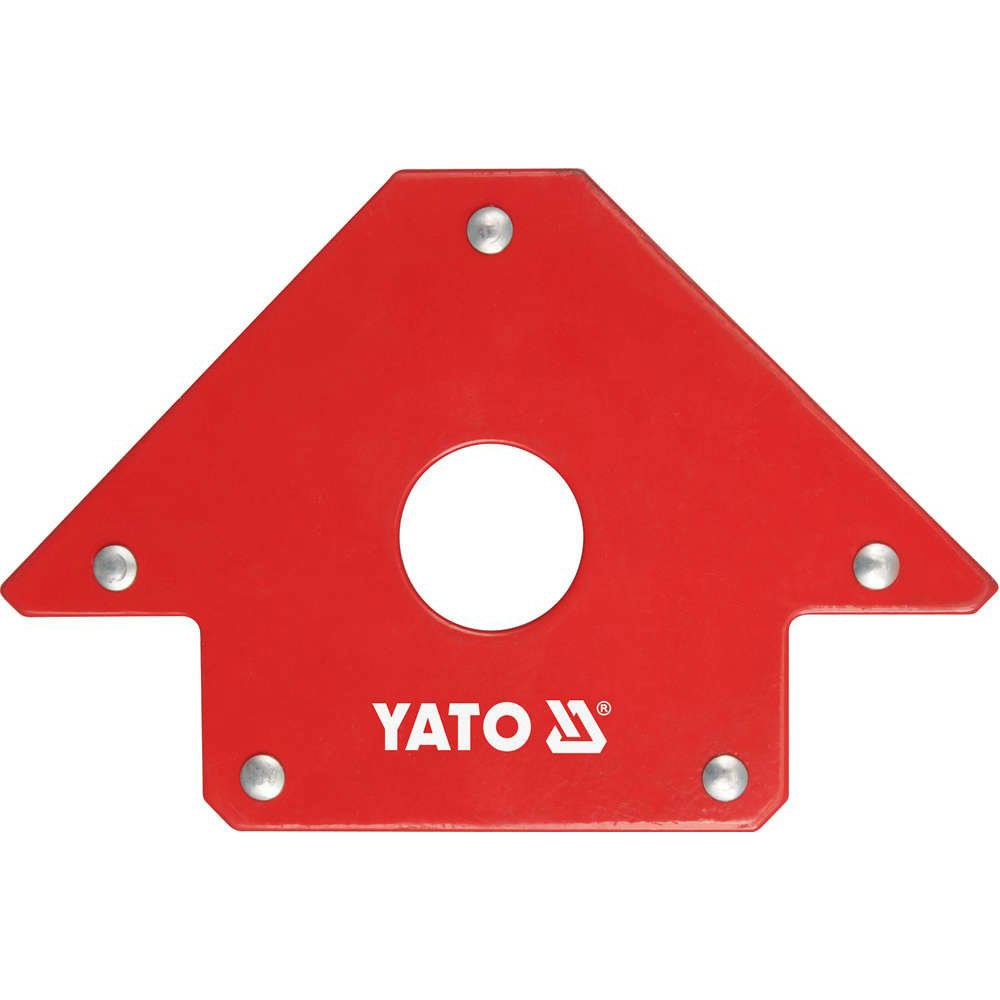

  Распространенной и удобной формой сварочных магнитов является форма стрелы, которая представлена ​​в этом изделии от Spurtar. Этот набор из 6 сварочных магнитов имеет форму стрелы, но вместо заостренного наконечника у этих магнитов плоские наконечники.

  В то время как нижняя и две стороны стрелки помогают ей прилипать к объектам под углами 45° и 90° соответственно, плоский кончик помогает ей удерживать объекты под углом 135°. Фактически, каждый угол стрелки сглажен именно для этой цели.

  Хотя 3-дюймовые магниты вместе весят около 4 фунтов, каждый из них может выдерживать вес до 25 фунтов. Основное назначение этих магнитов — удерживать металлические предметы в нужном положении во время сварки. Однако их также можно использовать в качестве поплавков между металлическими частями для их разделения.

  В отличие от некоторых других магнитов для сварки стрел, все магниты в этих наборах имеют одинаковые размеры и вес.

  И хотя рекомендуется немного разнообразить сварочные магниты с точки зрения силы тяги и размеров, постоянное наличие магнитов, таких как эти, означает, что вы можете использовать один или два одновременно, в то время как остальные остаются на задней панели. горелка.

  Вы не только сэкономите деньги, но и сможете использовать их для покупки отдельных магнитов меньшего или большего размера, которых не хватает в вашей коллекции.

  Pros

  • Набор из 6 предметов — отличное соотношение цены и качества
  • Эти магниты равномерно прилипают друг к другу для удобства хранения и переноски
  • Они могут удерживать и располагать объекты под тремя различными углами: 45°, 90° ° и 135°
  • Они могут поддерживать металлы весом до 25 фунтов и отлично подходят для использования на больших кусках металла. вставка магнита
  3.Strong Hand Tools Adjust-O Magnet Square – магнитные квадраты для сварки

  Есть несколько вещей, которые отличают этот сварочный магнит Strong Hand Tools от других на рынке.

  Во-первых, это один из тех редких регулируемых сварочных магнитов . Это означает, что у этого магнита есть переключатель для управления его магнетизмом. Вы можете включить его, выключить или оставить магнетизм на полпути. Возможность выключить магнит особенно удобна при его очистке.

  Хотя он удерживает металлические предметы только под двумя углами (45° и 90°), он обладает огромной силой тяги до 90 фунтов. Вот что делает этот сверхмощный сварочный магнит. Само изделие весит чуть больше 1,5 кг. В отличие от большинства других сварочных магнитов, в этом магнит скрыт, что защищает его и упрощает очистку.

  Этот сварочный магнит идеально подходит для сварки труб круглого и квадратного сечения, а также для удержания металлических пластин на месте. Хотя они немного дороже, они компенсируют это своей невероятной и различной силой.Они также поставляются в упаковках по 2, 3 и 5 штук, а также по отдельности.

  Pros

  • Огромное усилие тяги означает, что вы можете использовать его для удерживания и позиционирования более тяжелых и крупных предметов
  • Переключатель упрощает очистку и обеспечивает безопасность, когда он не используется
  • Подходит для использования в большинстве случаев сварки, такой как трубка и позиционирование
  • Магнит заключен в металлический корпус, защищающий его от размагничивания

  Минусы

  • Один из этих магнитов относительно намного дороже, чем другие наборы сварочных магнитов
  • Они только удерживают объекты под двумя углами 45° и 90°

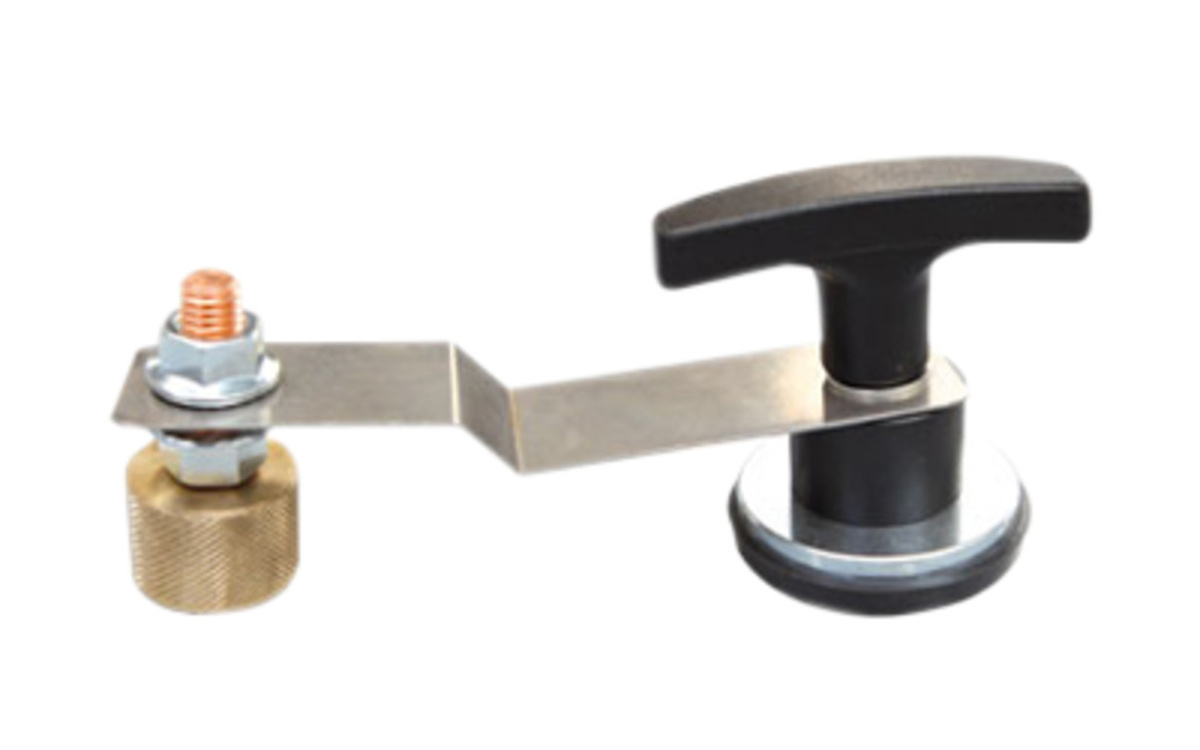

  4. Strong Hand Tools AGh330 Сварочный палец Grasshopper – Сильные сварочные магниты

  Немного другой тип сварочного магнита, этот сварочный палец типа Grasshopper от Strong Hand Tools можно разобрать на две части: магнитное основание и подпружиненный ‘ рука’.

  Поскольку магнитное основание прилипает к одному объекту, латунный наконечник (который приводится в действие пружиной) прочно удерживает другой объект на первом, так что их можно сварить вместе.

  В этой линии есть два варианта тягового усилия: 18 фунтов и 35 фунтов.Магнитное основание представляет собой V-образную площадку, что означает, что его можно прикреплять к объектам под разными углами.

  Поскольку наконечник удерживает лишь небольшую площадь, у пользователя остается достаточно свободного места при работе с прихваточными швами. Пружина в рычаге позволяет ему регулироваться самостоятельно. Вы также можете настроить силу, с которой кончик руки удерживает объект.

  Основная привлекательность магнитного кузнечика этого типа заключается в его небольшом размере и относительно высокой силе тяги.

  Pros

  • Занимает гораздо меньше места по сравнению с другими типами сварочных магнитов
  • Металлический рычаг регулируется автоматически и фактически действует как дополнительный рычаг для пользователя малый размер
  • Отлично подходит для выполнения прихваточных швов, так как обеспечивает большой зазор

  Минусы

  • V-образные магниты не самые сильные и подходят только для легких сварочных работ
  5. ABN (Autobody Now) Arrow Welding Magnet Set – угловые магниты для сварки ABN (Autobody Now) Arrow Welding Magnet Set

  Еще один удобный стреловидный набор магнитов от ABN (Autobody Now). Этот конкретный набор содержит 6 магнитов с различными характеристиками. Если вы предпочитаете иметь компактный набор из нескольких магнитов разного размера и силы тяги, то этот идеально вам подойдет. №

  Эти магниты не только подходят для объектов в различных положениях, но также доступны в 3 размерах.Набор содержит 3 пары магнитов, каждая пара имеет два магнита размером 3 дюйма, 4 дюйма и 5 дюймов.

  Сила тяги 3-дюймовых магнитов составляет 25 фунтов, 50 фунтов для 4-дюймовых магнитов и 75 фунтов для 5-дюймовых. И изменение размера и силы тяги действительно является одной из самых привлекательных черт этого набора. Излишне говорить, что форма стрелки (со сглаженными углами) позволяет пользователям сваривать объекты с углами 45°, 90° и 135°.

  Эти магниты можно также использовать в качестве поплавков между кусками металла или с кранами для подъема и транспортировки предметов.

  Кроме того, еще одной интересной особенностью магнитов емкостью 50 и 75 фунтов являются отверстия в их центре, которые облегчают их захват. Кроме того, порошковое покрытие на металле делает его очень устойчивым к коррозии и ржавчине.

  Pros

  • Набор из 6 магнитов с различной силой тяги, до 75 фунтов
  • Порошковое покрытие металлических пластин делает их устойчивыми к коррозии и ржавчине 90° и 135°
  • Различные размеры магнитов расширяют спектр задач, для которых они могут использоваться

  Минусы

  • Магниты могут деформироваться после некоторого периода использования или интенсивной эксплуатации

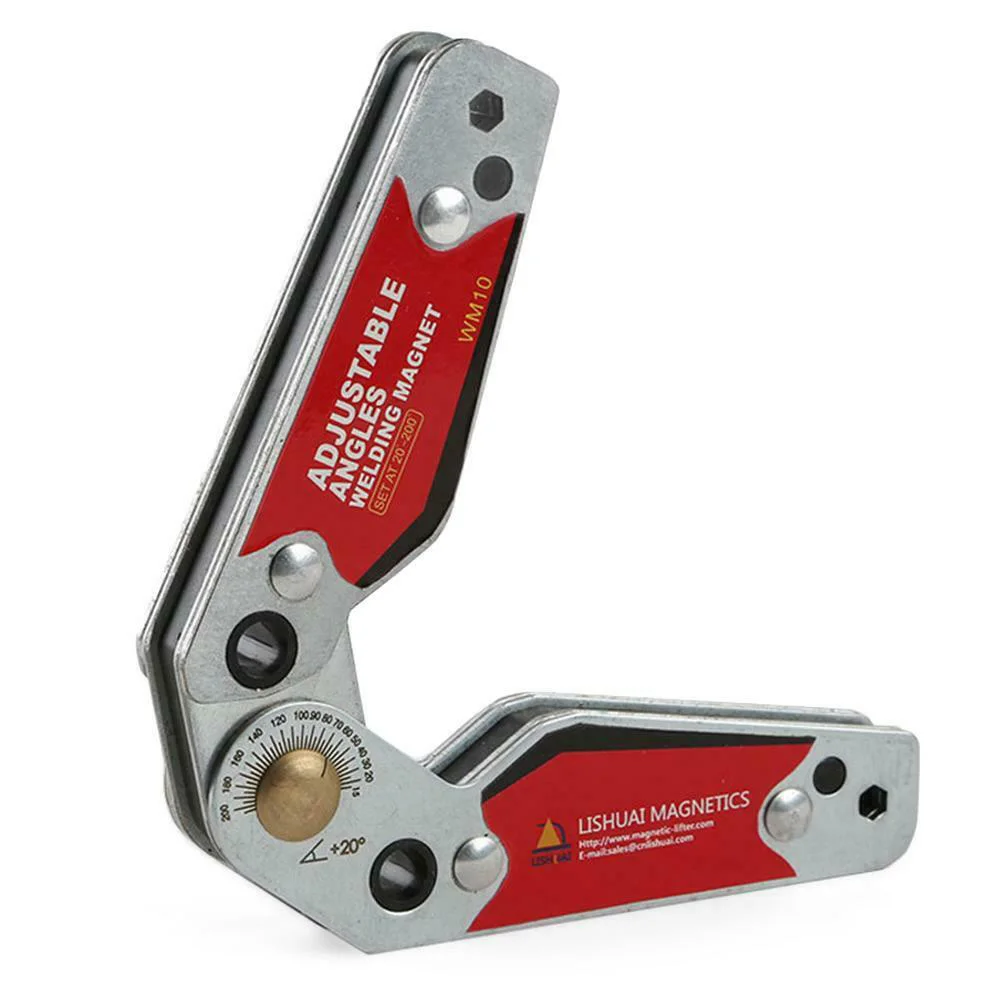

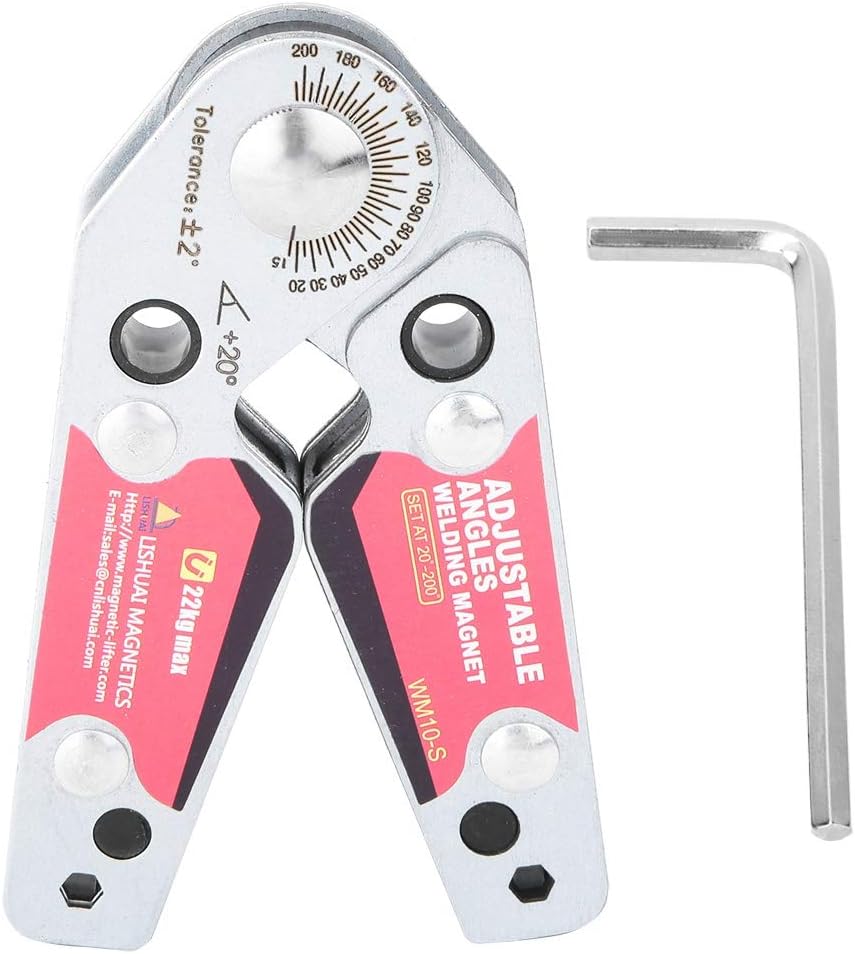

  2 90 . Сварочный магнит с регулируемым углом LISHUAI – Сварочные магниты с регулируемым углом

  Это уникальный продукт от LISHUAI в этом списке, учитывая его форму и вариации угла. Вы можете использовать прилагаемый шестигранный ключ на этом магните, чтобы отрегулировать его угол в диапазоне от 20° до 200°. Он имеет форму почти зажима с двумя режущими сторонами.

  В зависимости от того, маленький или средний размер вы выберете, тяговое усилие составит 48 или 77 фунтов соответственно.Вы также сможете увидеть, под каким углом вы регулируете магнит, благодаря печатному транспортиру, где встречаются две стороны магнита.

  Независимо от того, покупаете ли вы малый или средний размер, оба достаточно легкие, чтобы носить их в ящике для инструментов, не утяжеляя их на тонну. Этот продукт особенно полезен на строительных площадках и при обработке метизов.

  Независимо от того, являетесь ли вы профессионалом или любителем, наличие такого сварочного магнита (с его удобным транспортиром с маркировкой и гибким углом наклона), скорее всего, окажется полезным.

  Особенно, если вы работаете на ногах и должны перемещаться из одного места в другое, компактный и универсальный магнит, такой как этот, поместится в вашем кармане и не увеличит вес всего другого оборудования, которое вы используете. таскаются.

  Плюсы

  • Очень широкий угол наклона от 20° до 200° по сравнению с другими магнитами с ограниченным углом наклона
  • Удлиненный шестигранный ключ облегчает ручную регулировку угла

  Минусы

  • Пользователь может привыкнуть к маркировке транспортира, так как текст на нем довольно мелкий
  7. Strong Hand Tools PG114V Трубогубцы с большими V-образными накладками

  Первый магнитный зажим в этом списке изготовлен компанией Strong Hand Tools. Эта пара пассатижей имеет размеры 11 дюймов и может быть куплена поштучно или в упаковках от 2 до 5 пассатижей.

  Максимальная зажимная способность составляет от 38 мм до 64 мм, а глубина зева составляет 89 мм. Верхний шпиндель этого регулируемый, так что он может держать трубы разных размеров.

  Наиболее значимыми особенностями являются V-образные накладки на концах хомута.По умолчанию они из нержавеющей стали, но их можно заменить на магнитные. Излишне говорить, что магнитные v-образные прокладки обеспечивают такое же угловое отклонение, как и прокладки из нержавеющей стали, но с более высокой удерживающей силой.

  Недостатком этих плоскогубцев является то, что магнитные V-образные прокладки, возможно, придется покупать отдельно, чтобы заменить V-образные прокладки из нержавеющей стали, которые являются насадкой по умолчанию.

  Тем не менее, это также открывает больше возможностей и выбора для пользователя, учитывая, что вы можете заменить один тип V-pad на другой в зависимости от того, что вам нужно для определенной работы.Учитывая эту возможность настройки, эта пара плоскогубцев станет более привлекательным дополнением к вашему набору инструментов.

  Pros

  • Гибкие v-образные подушечки обеспечивают множество углов для работы с
  • Регулировочная планка надежно закреплена и не выдвигается во время использования
  • Вы можете легко использовать ее одной рукой
  • Кривошипная рукоятка позволяет быстро отрегулировать давление зажима и раскрытие губок

  Минусы

  • Максимальная зажимная способность довольно низкая, чуть менее 3 дюймов, не подходит для использования с трубами большего диаметра
  • Магнитные V-образные прокладки могут потребоваться приобретается отдельно
  8. Strong Hand Tools Магнитные угловые угольники – сварка магнитных угольников

  Эта пара угловых угольников от Strong Hand Tools имеет размеры 3,25 дюйма на 3,75 дюйма. Их можно использовать под углами 60°, 90° и 120°. Их также можно приобрести в упаковках от двух до пяти, при этом в отдельной упаковке есть два «уголка».

  Каждый уголок имеет уникальную форму: внутренняя часть уголка немного расширяется внутрь, чтобы его можно было использовать с более высокими металлическими деталями. Внешний угол также сглажен для использования под углом 60°.Они весят всего более 13 унций, но обеспечивают максимальную силу тяги 30 фунтов.

  Они не только имеют уникальную и гибкую форму, но и позволяют работать с несколькими наиболее необходимыми углами. Кроме того, они довольно легкие, но обладают значительным тяговым усилием. Эти магнитные уголки также очень доступны по цене, и их можно купить в удобном количестве пар.

  Все это делает эти сварочные магниты очень хорошим стартовым вариантом для тех, кто еще не полностью освоил использование магнитов при сварке. Но они также оказались отличными портативными сварочными магнитами для профессиональных или опытных сварщиков.

  Pros

  • Стандартные цены на сварочные магниты такого размера и силы
  • Отличный вариант, если вы не используете сварочные магниты часто или экстенсивно сварка

  Минусы

  • Может работать только с очень ограниченным количеством углов
  • Более гибкие сварочные магниты доступны по той же цене
  9. Magswitch 8100746 Заземляющий зажим – металлические магниты

  Этот заземляющий зажим на 300 А от Magswitch также стоит особняком в этом списке, но заслуживает отдельного обсуждения.

  Это мощное устройство с тяговым усилием 90 фунтов, учитывая его малый вес. Этот заземляющий зажим способен снизить температуру почти на 27%, увеличивая время, в течение которого вы можете работать с ним в течение длительного времени.

  Заземляющий зажим подходит для работы с кабелями очень большого сечения и может быть заземлен на большинстве чистых рабочих поверхностей. Он имеет рабочую нагрузку 21 сдвига в 20 фунтов. Чтобы использовать его, вам просто нужно положить его на чистую рабочую поверхность, включить и приступить к сварке.

  Кроме того, простота использования этого устройства является его главной привлекательностью. Это полностью избавляет вас от необходимости прихватывать лапки для сварки труб или при сварке больших листов металла.

  Кроме того, его магнетизм можно включать и выключать, а это значит, что его легко чистить. Учитывая тип рабочей среды, в которой предназначен этот заземляющий зажим, простота очистки — бесценная функция для него.

  Pros

  • Может быть установлен и заземлен очень быстро
  • Хорошо работает с кабелями заземления большего сечения
  • Значительно снижает температуру, что позволяет использовать его в течение длительного времени без перегрева
  • Обладает очень высоким усилием натяжения 90 фунтов, несмотря на рост всего около 2 дюймов

  Минусы

  • Это довольно дорогое вложение (учитывая высокую цену), поэтому вам, возможно, придется провести тщательное исследование перед покупкой
  10. Magswitch 8100351 Миниатюрный многоугольный магнит – сварка вокруг магнитов

  Этот сварочный магнит уникальной формы от Magswitch представляет собой что-то среднее между стрелкой и квадратом.

  Сила натяжения составляет почти 150 фунтов, и его можно прикладывать к объектам под углами 40°, 60°, 90° и 120°. Кроме того, его можно использовать в качестве заземляющего устройства с заземляющим соединением на 300 ампер. Магнит также может быть подключен к заземляющему кабелю.

  Этот сварочный магнит довольно сильный, но при этом достаточно компактный для небольших сварочных работ и для удобной переноски.Он весит всего фунт, а его самая длинная сторона составляет чуть более 2 дюймов.

  Сам магнит заключен в металлический корпус, который защищает его от внешней среды, а также делает его более устойчивым к более высоким температурам. Но самое главное, этот магнит можно включать и выключать. Это означает, что его легко хранить и легко чистить.

  Также следует отметить, что кабель и вилка должны быть куплены пользователем отдельно, если они уже не находятся у вас в руках.

  Хотя он дороже, чем другие сварочные магниты, которые продаются по отдельности, вы должны иметь в виду, что его также можно использовать в качестве заземляющего устройства, что недоступно большинству магнитов.

  Pros

  • Может использоваться как в качестве сварочного магнита, так и в качестве мощного заземляющего устройства. металлическая стружка и мусор с рабочего места

  Минусы

  • Возможно, вам придется купить два таких, чтобы получить достаточное усилие тяги
  • Довольно дорого для одного сварочного магнита

  Бюджетный обзор MIG Welder здесь.

  На что следует обратить внимание при выборе сварочных магнитов

  Хотя все сварочные магниты имеют много общего, существует множество различных типов сварочных работ. Прежде чем купить сварочный магнит, вам необходимо сначала оценить, что вам понадобится от магнита при выполнении конкретной сварочной задачи.

  Идеальный сварочный магнит будет прилипать к металлическим поверхностям под тремя углами: 45°, 90° и 135°. Однако есть магниты, угол наклона которых не так ограничен, например магниты с регулируемыми V-образными подушечками.Они предложат больше с точки зрения рыбалки и позиционирования.

  Даже если вам нужен сварочный магнит для одноразовой работы, вы никогда не знаете, когда он может понадобиться вам снова для другой цели, которая требует других углов. Постарайтесь приобрести сварочные магниты с самым широким диапазоном углов, чтобы вам не пришлось идти и покупать новый для сварки гнезд.

  Сила притяжения сварочного магнита определяет вес металла, который он может выдержать. Это означает, что чем больше объекты, которые вы свариваете, тем выше должна быть сила притяжения вашего магнита.

  Для небольших сварочных работ можно обойтись меньшим сварочным магнитом, сила тяги которого составляет, скажем, 25 фунтов. Тем не менее, можно с уверенностью предположить, что в будущем вы будете выполнять больше сварочных работ. Даже если вы не часто свариваете, вы все равно должны иметь возможность выбора.

  Лучше всего либо купить набор сварочных магнитов разного размера и силы тяги, либо несколько сварочных магнитов разных стилей и размеров, чтобы еще больше разнообразить свои возможности.

  Конечно, усилие натяжения можно увеличить, используя два или более сварочных магнита в одной области. Это не только помешает вашей сварке. Но для небольших сварочных работ вы все равно не можете использовать более одного сварочного магнита.

  В идеале вы должны купить сварочный магнит, который очень гибок с точки зрения углов, с которыми вы можете работать. Тем не менее, наиболее популярными магнитами часто являются те, которые обеспечивают лишь ограниченное количество угловых позиций.

  Даже в этом случае может случиться так, что углы будут неточными и, следовательно, не будут идеально подходить к вашему металлическому предмету.

  Может показаться странным, но перед покупкой в ​​магазине можно попросить измерить сварочный магнит. Однако для онлайн-покупок вам необходимо провести некоторое исследование на основе отзывов пользователей, чтобы определить, имеет ли конкретный сварочный магнит неправильную форму.

  Что касается размеров магнитов, вы можете предпочесть магниты большего размера, так как это обычно приводит к большей силе притяжения. Однако бывают случаи, когда вам нужно использовать магниты меньшего размера, потому что больший будет мешать вашей сварочной работе.

  Обычно наименьший размер сварочного магнита составляет 3 дюйма. Но если вы копнете немного глубже, вы сможете найти и гораздо более мелкие.

  Опять же, когда речь идет о сварочных магнитах, лучше иметь под рукой варианты (с точки зрения размера и силы тяги).

  Большинство магнитов в сварочных магнитах изготовлены из ограниченного набора редкоземельных элементов. В этом отделе у пользователя не так много выбора, да и выбор не нужен. Вы можете быть уверены, что правильный размер сварочного магнита поможет вам выполнить свою работу должным образом.

  А как насчет материала, который окружает или покрывает магнит? Этот материал должен быть полностью металлическим и максимально стойким к коррозии и ржавчине. Металл также не должен быть тонким или хрупким, так как это повлияет на угловую способность магнита.

  Также необходимо убедиться, что вокруг сварочного магнита нет пластиковых кусочков. В процессе сварки могут возникать очень высокие температуры, которые может выдержать только металл.

  Типы сварочных магнитов

  Производство сварочных магнитов достаточно хорошо развито, поэтому они бывают различных типов, некоторые из которых обсуждаются ниже.

  Сварочные магниты с выключателями

  Это магниты, магнетизм которых можно включать и выключать. Некоторые из этих сварочных магнитов также позволяют пользователю удерживать магнетизм в средней точке.

  Магниты с переключателями особенно удобны при чистке. Когда у магнита есть выключатель, вы можете выключить его и протереть его, чтобы очистить, не рискуя попасть металлическими кусочками в глаза, нос или кожу.

  Кроме того, эти сварочные магниты легче найти и достать из ящика с инструментами, потому что они не прилипают к другим металлическим предметам, если их выключить, когда они не используются.

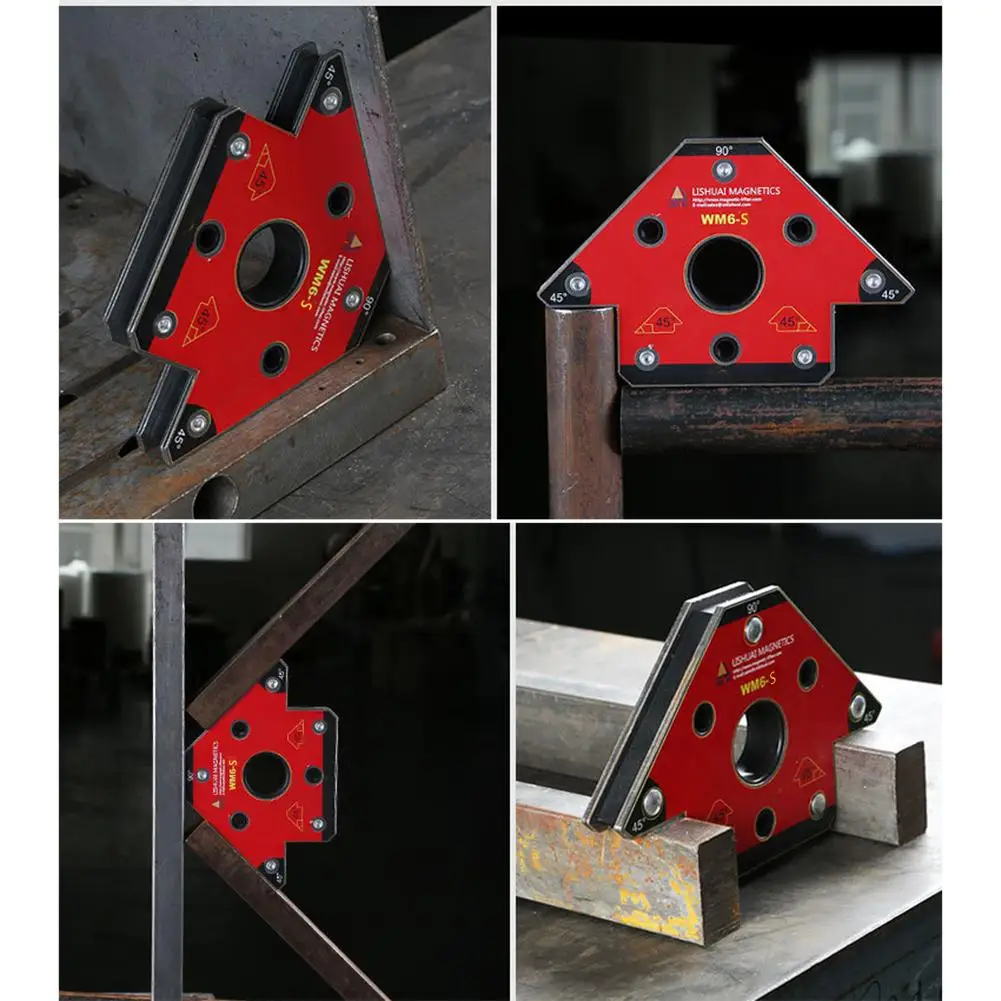

  Стреловидные сварочные магниты

  Эти магниты имеют форму стрелы со сглаженными углами. Обычно они имеют три угла, с которыми вы можете работать, и доступны во многих различных размерах и вариантах силы тяги. Некоторые из них также имеют отверстия посередине, что облегчает захват и переноску.

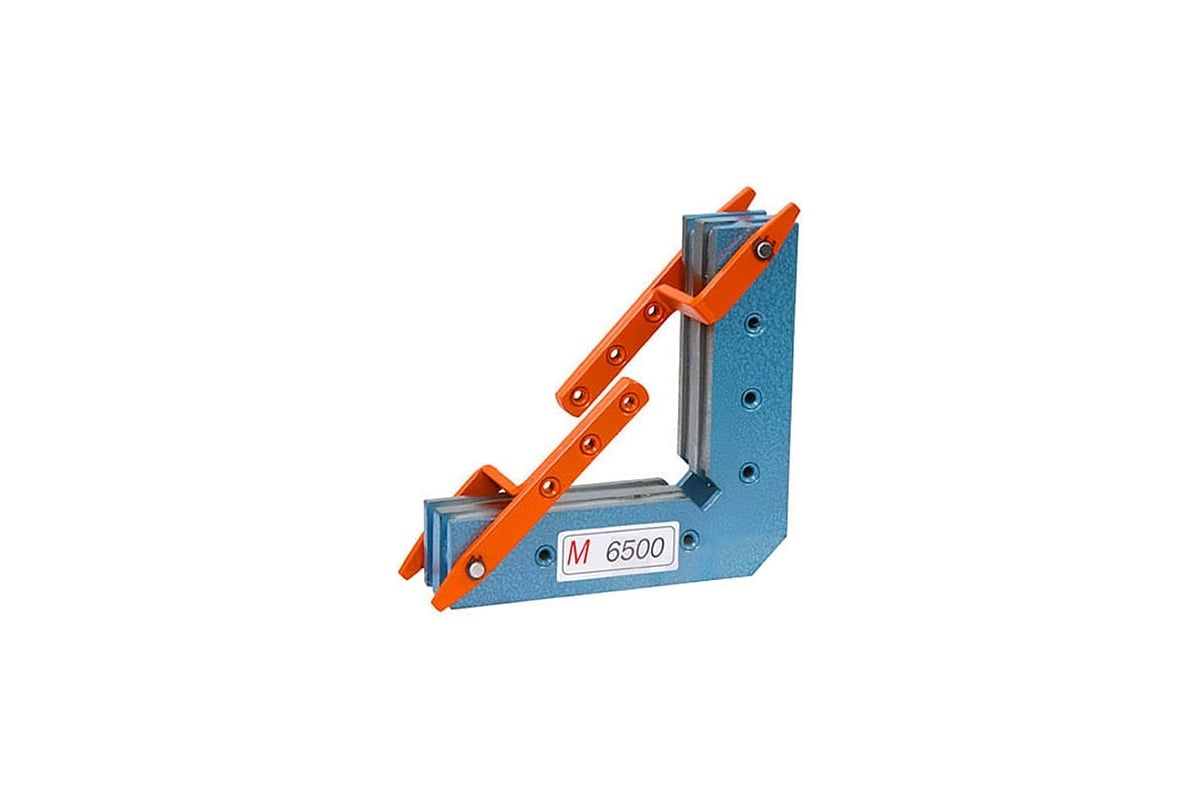

  Сварочные магниты с регулируемым углом наклона

  В то время как большинство сварочных магнитов имеют только два-три варианта угла наклона, эти магниты регулируются в широком диапазоне углов.

  Некоторые даже могут достигать всех 360°, хотя большинство останавливается на 200°. Конечно, регулируемое свойство увеличивает цены на этот тип сварочных магнитов по сравнению с теми, которые дают вам определенное количество углов для работы.

  Многоугольные сварочные магниты

  В то время как регулируемые угловые сварочные магниты позволяют вам регулировать угол магнита по своему вкусу из непрерывного множества углов (часто до 360°), многоугольные сварочные магниты немного более ограничены. .

  Как следует из названия, вы можете переключаться между угловыми ориентациями магнита (обычно из-за его формы), но вам будет доступно только несколько угловых вариантов. Наиболее распространенными вариантами угла, которые можно найти на многоугольных сварочных магнитах, являются 45°, 90° и 135°.

  Клещи/зажимы для магнитной сварки

  Хотя это не первый вариант, на который обращает внимание большинство людей при поиске инструментов для магнитной сварки, на них стоит обратить внимание.

  Эти зажимы представляют собой плоскогубцы со сварочными магнитами на конце.В качестве альтернативы они также могут иметь руки, которые сами по себе являются магнитными и могут быть отрегулированы до определенного предела углов относительно металлических предметов.

  Они подходят для сборки крупных деталей, сварки и изготовления, а также отлично подходят для фиксации квадратных внутренних углов металлических предметов. Обычно они имеют ограниченное количество угловых ориентаций, но предлагают пользователю возможность большего контроля над размещением магнитов на объекте.

  Как использовать сварочные магниты и каковы преимущества их использования

  Существует так много типов сварочных магнитов, что не существует фиксированного и стандартного способа их использования.В общем, однако, в зависимости от углового варианта вашего сварочного магнита, вам придется использовать его для соединения двух кусков металла, которые вы хотите сварить вместе.

  Магнит освободит обе ваши руки, удерживая металлы в том положении, в котором они должны быть сварены. Убедившись, что магнит закреплен и металлы размещены правильно, вы можете сварить их вместе.

  Вы всегда должны выполнять сварку на расстоянии не менее шести дюймов от места, где находится сварочный магнит. В противном случае магнитное поле нарушит вашу сварку.Вот почему важно также обратить внимание на размер вашего магнита, чтобы он не был слишком большим или слишком маленьким по сравнению с объектами, которые вы свариваете вместе.

  Если вы не знаете, как использовать ваш конкретный сварочный магнит, попробуйте выяснить, какой у вас тип, и найдите соответствующие руководства по использованию магнита. Сварочные магниты очень полезны. Как упоминалось ранее, они освобождают ваши руки (почти как третью руку), чтобы вы могли полностью сосредоточиться на сварочных работах.

  Некоторые сварочные магниты также хорошо работают в качестве поплавков и в качестве навесного оборудования на кранах.

  Часто задаваемые вопросы

  Ниже приведены наиболее часто задаваемые вопросы о лучших сварочных магнитах:

  Сколько углов сварочный магнит может удерживать металл?

  Большинство сварочных магнитов могут удерживать металлические предметы под тремя углами: 45°, 90° и 135°. Однако есть магниты, которые обеспечивают большую гибкость с точки зрения углов и не так ограничены.

  Из какого материала сделан магнит в сварочном магните?

  Для обеспечения максимальной прочности большинство сварочных магнитов содержат магнитные элементы, такие как самарий-кобальт, неодим или альнико (сплав алюминия, никеля и кобальта).

  Как чистить сварочные магниты?

  В то время как некоторые сварочные магниты имеют возможность отключения магнитного поля, большинство сварочных магнитов не так просто чистить.

  Вам нужно будет вынести свои магниты и воздушный компрессор на улицу в защитных очках.Выпустите несколько струй воздуха на ваш магнит, и он должен стать чистым.

  При какой температуре сварочный магнит потеряет свой магнетизм?

  Любой магнит перестанет быть магнитным, если его нагреть до температуры выше 176° по Фаренгейту (или 80° по Цельсию).

  Трудно ли сваривать рядом с магнитом?

  Вам нужно будет проводить сварку на расстоянии не менее 6 дюймов от сварочного магнита, чтобы не попасть в его сильное магнитное поле, которое может повлиять на сварку.

  Заключительные слова

  Теперь, когда вы знакомы с некоторыми из лучших сварочных магнитов и зажимов, а также больше знаете об обоих устройствах в целом, вы можете быть уверены, что сделаете правильную покупку.

  Проблема сварки Mig — Welding/Fab General Discussion

  Я новичок в сварке MIG, и у меня возникают проблемы с использованием магнитных сварочных зажимов. Кажется, что они мешают процессу сварки — почти как отсоединение заземления.Хороший валик и настройки, сварить немного, хорошего качества, потом добавить магнитные зажимы и все превращается в дерьмо, плевки, хлопки и валик все образуется на одном куске металла и ни один не прилипает к другому привариваемому куску. Сторону с бусиной можно легко сбить.
  Что мне здесь не хватает? Нельзя использовать mag clams с mig или ???

  Спасибо,

  Дэйв

  Dave Убедитесь, что заземление правильно «заземлено» (т.е. используйте маленькую шлифовальную машину для очистки рабочего стола, если металл, а затем любые сварочные брызги с земли) да, многие сварщики отрываются от земли, чтобы укоротить провод, вместо того, чтобы использовать welper перерезать провод как положено.

  Вы можете убедиться, что заземление подключено к самой работе. что касается магнитных сварочных зажимов, я могу только предположить, что вы говорите о типе Arrow, который используется для установки приспособления и других типов сварочных степеней (22, 45 и 90), они предназначены только для скрепления работы в несколько место сварки, а затем сразу удалить, чтобы избежать повреждения инструмента.

  Также полезно знать размер и тип (газовый, флюсовый или их комбинация) MIG, который вы используете.также какой размер металла вы используете, а также настройки на машине.



  в лучшем случае я могу предположить, что это будет сочетание проблем. неправильное заземление, настройки аппарата (установлены слишком низкие значения для надлежащего проплавления сварного шва) неправильное положение горелки MIG по отношению к свариваемому объекту, наконечник горелки MIG может быть засорен. и последнее, и самое главное, если это газовая единица, бак не «пустой / почти пустой» и имеет правильную настройку PSI.



  С наилучшими пожеланиями, и если я могу помочь вам в дальнейшем, дайте мне знать



  Сэм

  MWGC1-200 Магнитный сварочный зажим заземления 200A

  Описание продукта

  Описание:
  MWGC1-200 Магнитный сварочный заземляющий зажим 200A

  Спецификация:

  Модель	МВГК1-200
  Материал	Железо
  Текущий	200А
  Количество	1 шт.

  Размер
  А	60 мм
  Б	32 мм
  С	64 мм
  Д	36 мм
  Е	35 мм


  Особенности:


  Вкл/выкл магнитный сварочный заземляющий зажим помогает сварщикам работать быстрее и с меньшими трудностями.Просто поместите его на чистую рабочую поверхность, включите и начните сварку. Не тратьте время на поиск, создание или удаление точки заземления. Просто невероятная экономия времени. Обеспечивает полное управление включением/выключением, так что металлическая пыль просто падает без очистки. Сильная фиксация, работает на плоской и круглой поверхности.

  • Быстрая установка и мгновенное заземление.

  • Просто поместите на чистую поверхность, включите и начните сварку.

  • Больше не нужно нажимать на вкладки или искать основания.

  • Остается чистым, так как магнитное поле полностью отключается.

  • Надежное сцепление с плоскими или круглыми поверхностями.



  В пакет включено:
  1 x MWGC1-200 Магнитный зажим для заземления сварки

  Подробнее:






  Подробнее Фото:











  Дополнительная информация

  При заказе у Alexnld.com, вы получите подтверждение по электронной почте. Как только ваш заказ будет отправлен, вам будет отправлена ​​электронная почта с информацией об отслеживании доставки вашего заказа. Вы можете выбрать предпочтительный способ доставки на странице информации о заказе в процессе оформления заказа. Alexnld.com предлагает 3 различных способа международной доставки: Авиапочта, Заказная Авиапочта и Служба ускоренной доставки. Сроки доставки:

  .

  Авиапочта и зарегистрированная авиапочта	Район	Время
  	США, Канада	10-25 рабочих дней
  	Австралия, Новая Зеландия, Сингапур	10-25 рабочих дней
  	Великобритания, Франция, Испания, Германия, Нидерланды, Япония, Бельгия, Дания, Финляндия, Ирландия, Норвегия, Португалия, Швеция, Швейцария	10-25 рабочих дней
  	Италия, Бразилия, Россия	10-45 рабочих дней
  	Другие страны	10-35 рабочих дней
  Ускоренная доставка	7-15 рабочих дней по всему миру

  Мы принимаем оплату через PayPal，и с помощью кредитной карты.

  Оплата с помощью PayPal / кредитной карты —

  ПРИМЕЧАНИЕ. Ваш заказ будет отправлен на ваш адрес PayPal. Убедитесь, что вы выбрали или ввели правильный адрес доставки.
