Мангал складной из металла своими руками: Складной мангал своими руками + фото — НПФ Техсервис — Техническое оборудование общепромышленного и нефтепромыслового назначения

Содержание

Складной мангал своими руками + фото

Вряд ли кто-то из нас согласится провести отдых на природе без шашлыка. А для того чтобы шашлык имел превосходный вкус, который порадует всю компанию необходимо сделать складной мангал. При постоянном обдувании ветром костровых углей жар получается неравномерный и некачественный, что в свою очередь не позволит получить хороший шашлык. Однако даже при поездке на собственном автомобиле вам вряд ли будет удобно вести с собой громоздкий мангал. В этой ситуации на выручку придет складная конструкция.

Такой мангал можно просто купить в магазине. Хотя им больше подходит название сборные, поскольку после использования мангала в собранном виде не каждому под силу его разобрать. А происходит это по следующим причинам: конструкция состоит из нескольких пластин, изготовленных из стали, которые вставляются в ножки, сделанные из гнутых уголков. Независимо от стоимости и качества мангала, под воздействием высокой температуры его начинает коробить, пластины заклиниваются в ножках, поэтому разборка этой конструкции довольно сложна.

Даже если вы с успехом справитесь с этой задачей, обратно вы его собрать не сможете, а руки, испачканные сажей, вы точно получите.

Для того чтобы данное устройство оправдывало свое название, стоит рассмотреть самостоятельное его изготовление из листового металла. Для этого вам потребуется немного пересмотреть его конструкцию, и он будет без труда собираться и разбираться. Кроме этого после данного процесса вы останетесь чистыми, поскольку все поверхности с сажей будут закрыты.

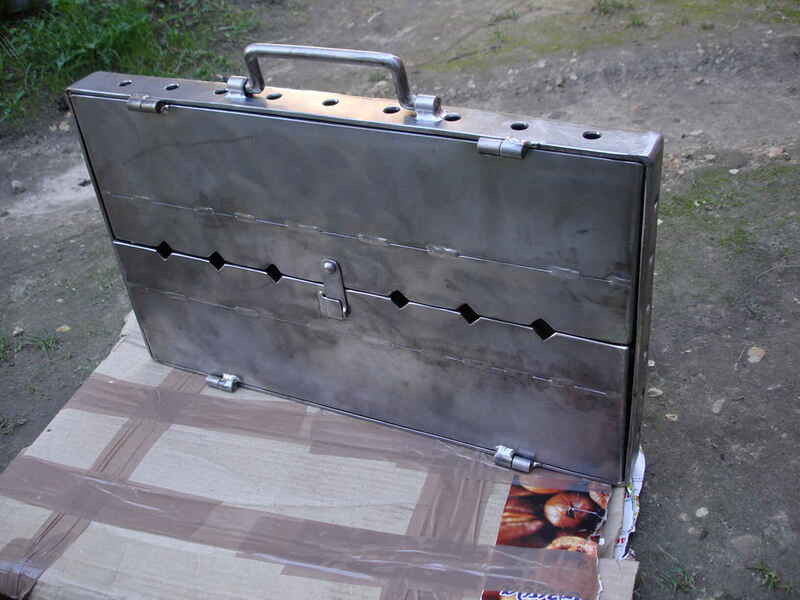

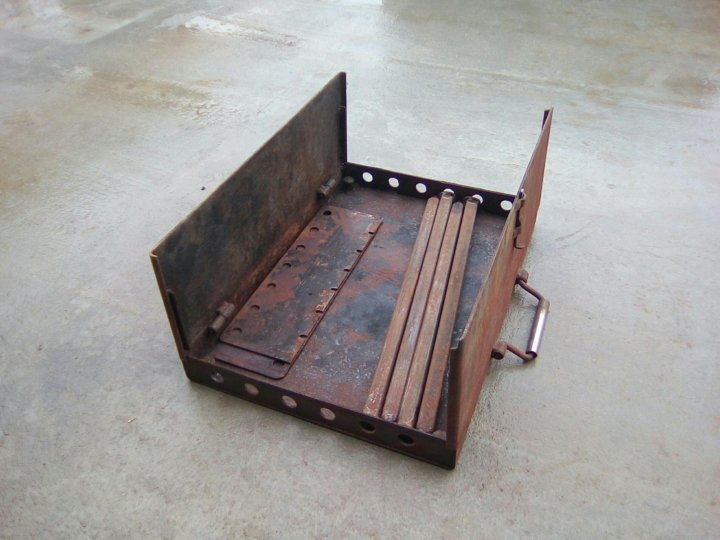

Складной мангал в сборе

В разборном виде конструкция напоминает дипломат с толщиной не более 4 см, который оснащен ручкой для транспортировки. При этом внутрь конструкции с легкостью поместятся как шампура, так и решетка для приготовления гриля.

Действие самых высоких температур оказывает влияние на дно, поскольку именно там находятся угли. Исходя из этого, необходимо изготавливать дно из 3 мм листа нержавейки, таким образом, увеличивая эксплуатационный срок конструкции.

Если полностью мангал выполнен из нержавеющего металла, срок его службы будет «бесконечным».

Обратите внимание! Размер конструкции зависит от предполагаемого размера шампуров и составляет от 60 до 80 см. Если мангал используется для выездов на природу, оптимальным размером будет 40-65 см.

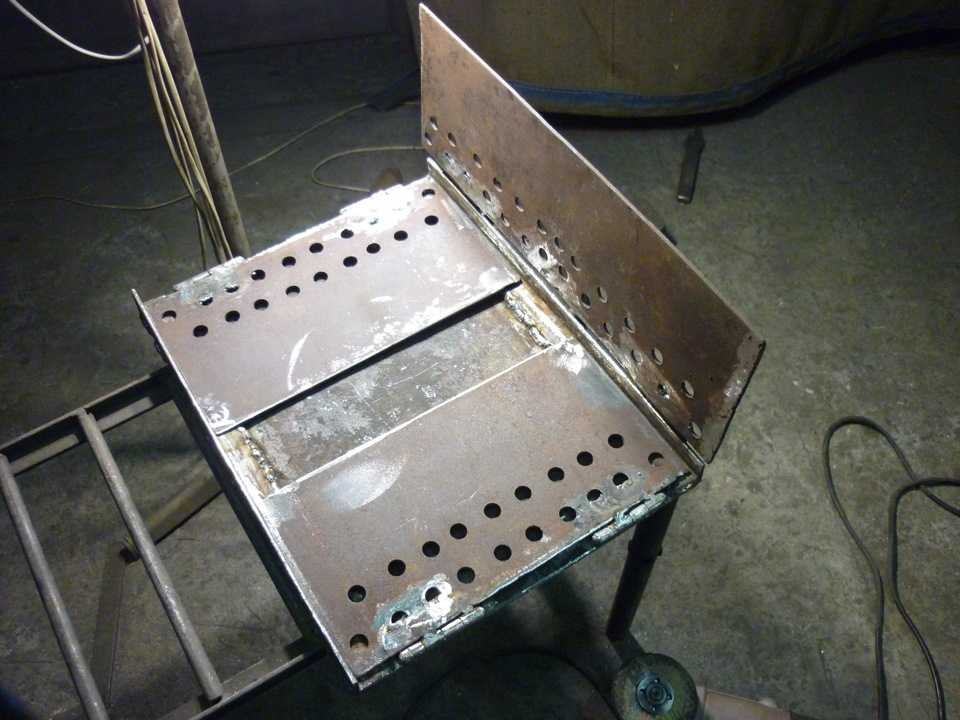

Во-первых, изготовьте дно мангала. Боковые элементы дна необходимо загнуть по размеченной линии.

Обратите внимание! В низу необходимо заблаговременно проделать отверстия диаметром 1 см. Это необходимо для того, чтобы кислород поступал к углям.

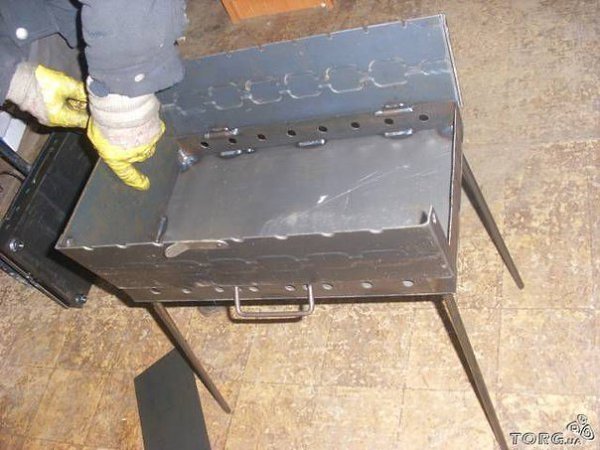

Боковые поверхности мангала изготавливаются с размером 65*20,5 см. Для изготовления складного механизма вам потребуется установить небольшие мебельные навесы между стенками и основанием конструкции. Фиксация навесов осуществляется электрической сваркой или винтами.

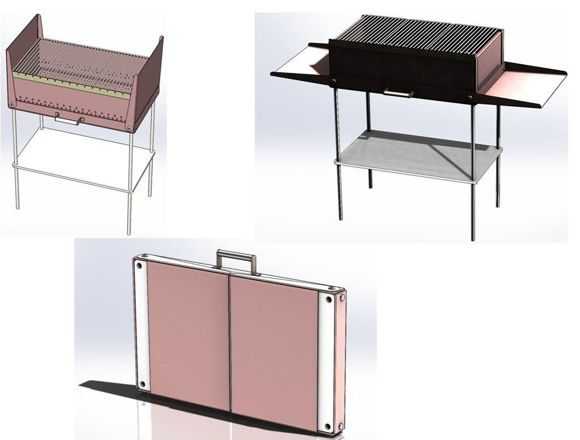

Схема складной конструкции

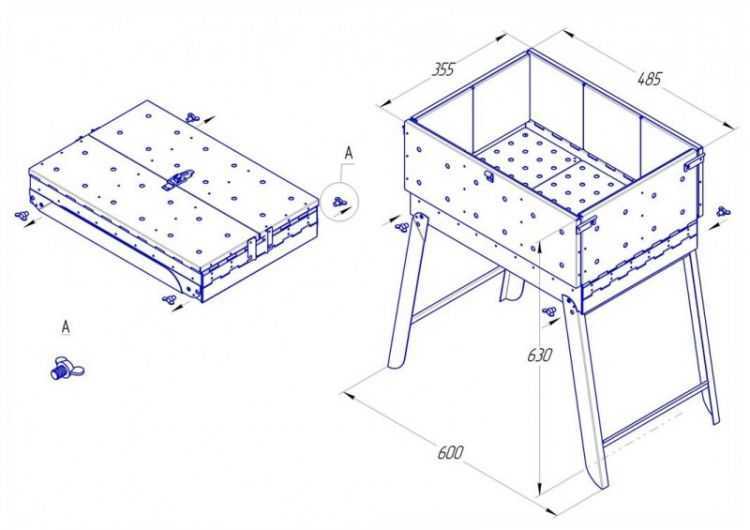

Чертеж складного мангала

Более короткие стенки мангала изготавливаются съемными и фиксируются ко дну зажимами. То есть вам потребуется прорезать и загнуть края, по заранее обозначенной линии.

Нижние углы основания привариваются гайками с размером М8, к которым далее прикручиваются ножки, изготовленные из кругляка с размером 8*600 мм. На ножках нарезается резьба на расстоянии 1 см под гайки. С противоположной стороны они заостряются, и к ним привариваются отрезки прутьев размером 8*30 мм.

Изготовление ножек

Ножки для складного мангала

Заточенный элемент ножек потребуется для надежной фиксации конструкции на поверхности земли, препятствуя погружению мангала в землю. При разборке такого мангала задачу облегчит упорная ручка на ножках.

Боковая часть сооружения оснащена специальной ручкой, необходимой для облегчения транспортировки.

Советы

Компактный складной мангал

Складной мангал с шампурами

На одну из стенок мангала приделывается крючок, который предотвращает возможность произвольного сложения.

Завершающим этапом изготовления конструкции станет его покраска в черный цвет с помощью термоустойчивой краски. Для этой цели можно применить краску в баллончиках, которая применяется для покраски выхлопных труб транспортных средств. Этот покрасочный материал переносит температуры до 600 градусов, не деформируясь при этом.

Складная конструкция такого типа понадобится вам не только при поездке на шашлыки, но и отлично подойдет для любителей активного отдыха в качестве обогревательного элемента. То есть вы можете наполнить мангал камнями и, нагрев их, установить конструкцию в палатке. Такого рода печка подарит вам тепло на несколько часов.

Разобравшись с технологией изготовления складного мангала своими руками, вы сможете бесконечно удивлять своих знакомым изготовлением мясных продуктов на открытом воздухе.

Видео

В следующем видеоматериале вы увидите, что из себя представляет складной мангал и как его собрать:

Фото

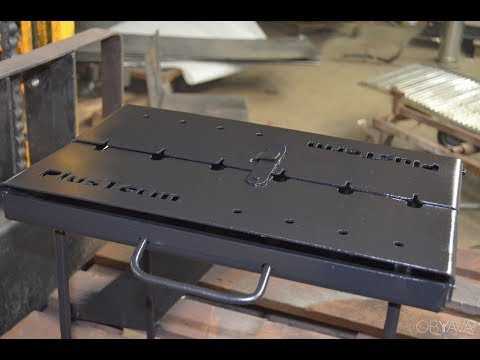

Покупной складной мангал

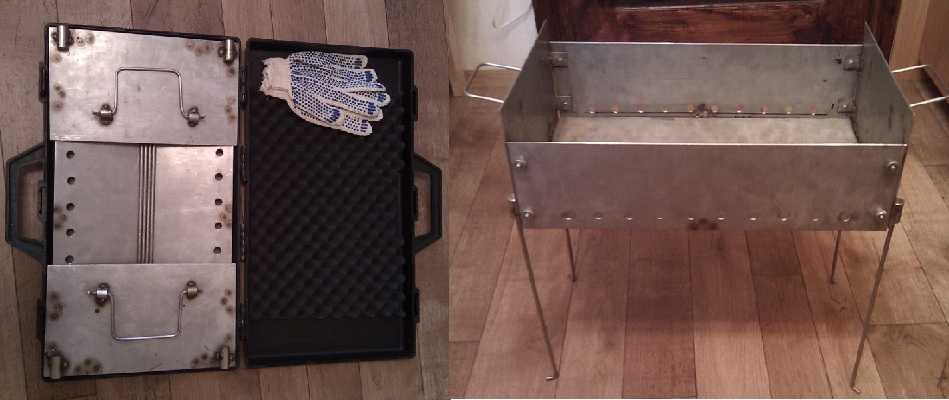

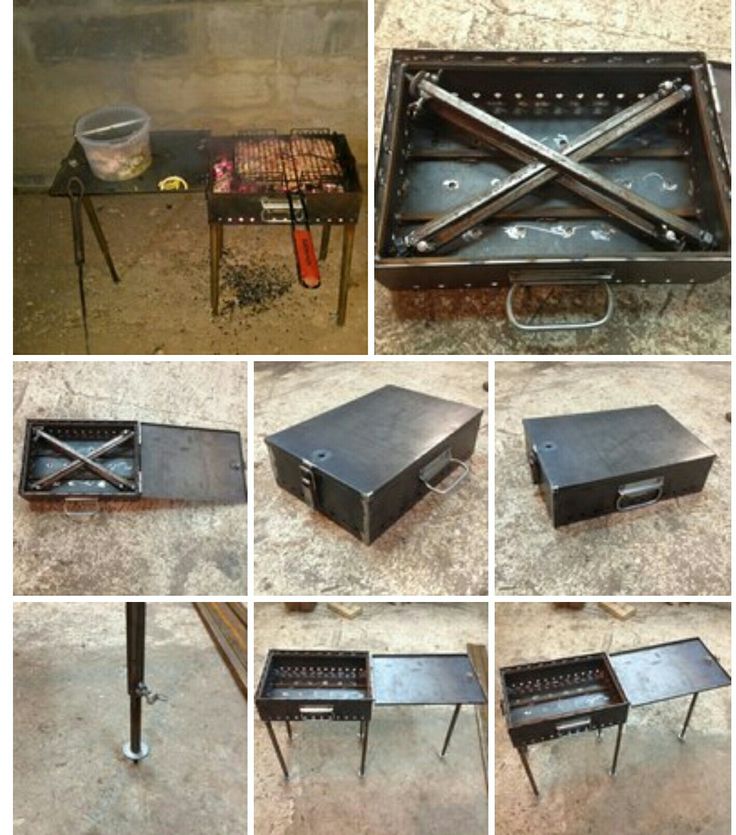

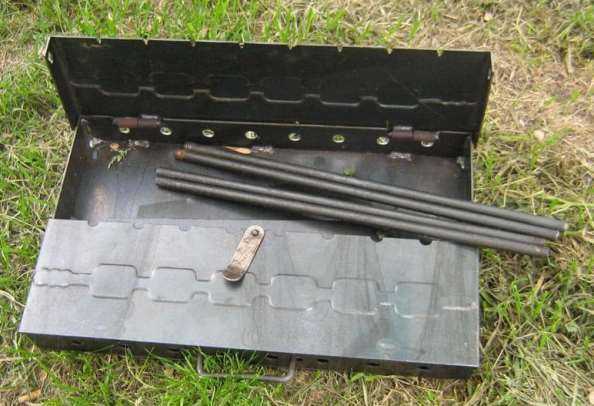

Мангал, складывающийся в чемоданчик

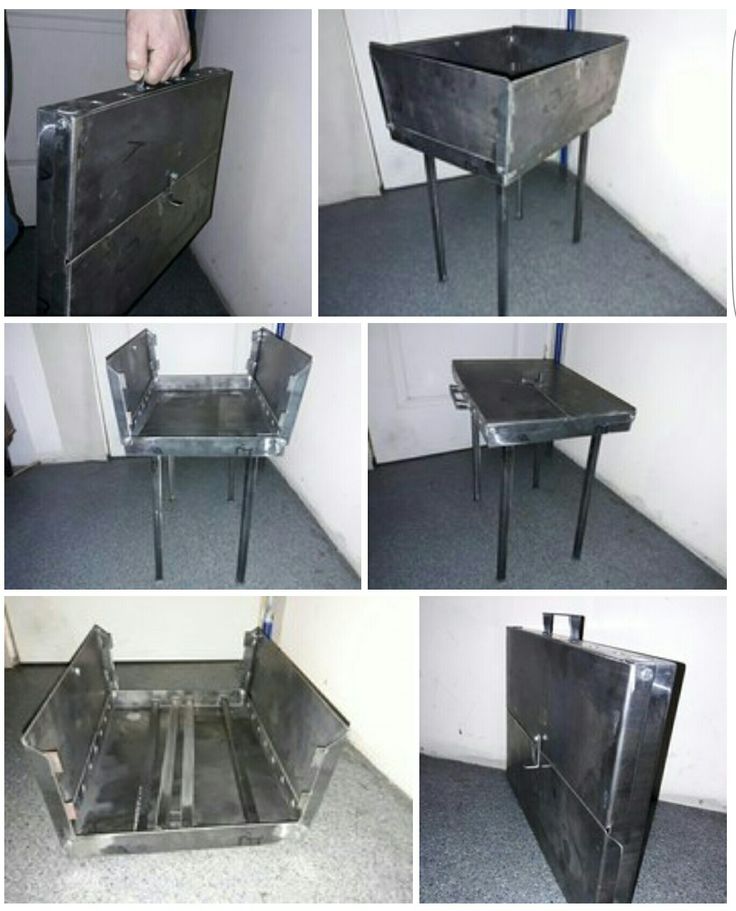

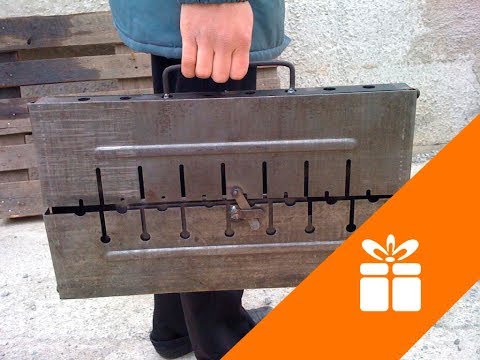

Мангал-чемодан

Крепление ножек мангала

Крепление ручки складного мангала

Крепление бортов мангала

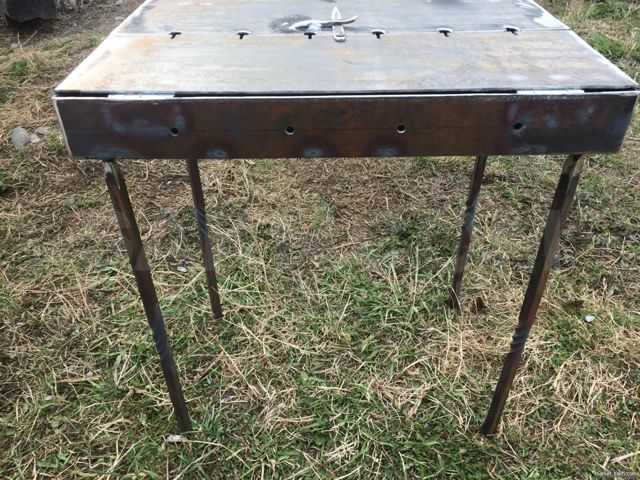

Складной мангал вид сбоку

Разборный, складной мангал из металла своими руками: чертеж

06. 01.201619.09.2018 Юлия3627 Views 0 Comments Малогабаритная, мангал, Металлическая, Походная

В последнее время любителей активного отдыха становится все больше. Ведь это не только приятно, но и полезно. Собираясь отдохнуть компанией на природе, не забудьте взять с собой разборный мангал, который также называют мобильным, складным, сборным или походным. С его помощью можно приготовить пищу и даже вскипятить воду в чайнике.

Содержание

1 Особенности конструкции
2 Сколько стоит и где купить
3 Походный мангал своими руками
4 Необходимые материалы и инструменты
5 Приступаем к работе
6 Как продлить срок службы самодельного устройства
7 Итог

Особенности конструкции

В сложенном виде мобильный мангал имеет небольшие размеры. Устройство похоже скорее на маленький чемоданчик, который отлично помещается в багажнике. Владельцам этого агрегата нужно учитывать, что чем меньше вес, тем тоньше материал. Потому среди его основных недостатков отмечают низкую теплоемкость и способность к прогоранию. По этой причине обладатель такого мангала должен быть готовым к тому, что складная конструкция быстро износится, соответственно, придется искать ему замену.

Походное устройство обладает следующими преимуществами:

небольшой вес;
мобильность;
низкая цена.

Сколько стоит и где купить

Приобрести складной мангал можно как в обычном магазине, где продаются подобные товары, так и в интернет-магазине. В продаже представлены простые и кованные конструкции разных производителей. Цена разборного мангала для дачи варьируется от 3 до 130 долларов. Так что он подойдет для людей любой категории.

Походный мангал своими руками

Впрочем, если у вас нет желания тратить деньги на покупку устройства, его можно сделать своими руками. Это совершенно несложно и займет немного времени.

Чтобы конструкция не была слишком тяжелой, советуем изготавливать складной мангал из легких сплавов, что позволит собирать и разбирать его без труда. Дорожный агрегат должен помещаться в рюкзаке или в багажнике, чтобы его можно было брать с собой в поход. Нелишним будет приобрести специальный переносной дипломат, в который помещается вся конструкция устройства в разобранном виде.

Прежде чем приступить к сооружению разборного мангала из металла, на обычном листе бумаги нужно подготовить чертеж агрегата. Наглядная схема намного облегчит процесс сооружения.

Необходимые материалы и инструменты

Разборный мангал состоит из четырех стенок с отверстиями, прямоугольного дна и 4 ножек. Для работы нам понадобятся следующие материалы и инструменты:

лист стали;
металлические уголки;
болгарка;
аппарат для сварки;
дрель.

Приступаем к работе

В интернете можно найти множество схем и способов изготовления разборного мангала. В рамках этой статьи рассмотрим один несложный вариант. Он заключается в следующем:

Возьмите лист бумаги. На нем отметьте высоту ножек, размер стенок устройства, а также расстояние между прорезями в боковых элементах и отверстиями для шампуров.
Выберите лист стали: чем толще металл, тем дольше прослужит изделие. Перенесите на него чертеж разборного мангала.
Возьмите стальные листы и разрежьте их болгаркой, отступив от отметки 3-4 см.
Дрелью сделайте в стенках отверстия.
С помощью ножовки необходимо изготовить направляющие для шампуров по верхним краям боковых элементов конструкции.
Надрежьте стенки и сделайте сгибы таким образом, чтобы углы можно было стыковать.
Уложите дно.
Просверлите в боковых сгибах дырки для болтов. Это необходимо для того, чтобы детали не рассыпались.
Возьмите четыре прутья и приступите к изготовлению опор, на которые в дальнейшем следует нанести резьбу. Конструкция будет с отвинчивающимися ножками. Их также можно сделать из металлических уголков. Для этого нужно просверлить дырки для болтов. Чтобы опоры получившейся конструкции легко входили в землю, необходимо заострить их снизу.
Ко дну ящика приварите гайки.

С помощью этой инструкции вы без труда изготовите мангал в домашних условиях.

Как продлить срок службы самодельного устройства

Всем известно, что со временем любая металлическая конструкция подвергается коррозии. Если вы хотите продлить срок службы своего мангала, необходимо предпринять соответствующие меры. Для этого требуется покрыть конструкцию жаропрочной автомобильной краской или темной пленкой, устойчивой к высоким температурам. Такой процесс называется воронением. Для этого металлическую конструкцию выдерживают час-полтора в горячем растворе гидроксида натрия. Чтобы сделать этот состав, понадобится смешать 50 г едкого вещества с литром воды, а после нагреть его до 100 градусов.

Итог

Складной мангал является незаменимым атрибутом любого путешествия. Изготовить такой агрегат своими руками не составляет большого труда при наличии минимум навыков по обработке металла, а также сварочного аппарата, дрели и болгарки. Правильная эксплуатация и соблюдение мер защиты от коррозии помогут продлить срок службы вашего агрегата.

Предлагаем посмотреть еще несколько фотографий разборного мангала:

Складной мангал из металла своими руками (по чертежам)

Если вы хотите приобрести складной мангал, то можно подумать над возможностью его изготовления. Несмотря на то что в продаже сегодня можно найти подобные конструкции самых разнообразных габаритов и форм, такие модели стоят достаточно дорого. Тогда как если предпочитать дешевые варианты, то, как показывает практика, служат они достаточно недолго.

Подготовка материалов

Для того чтобы изготовить складной мангал, нужно будет приобрести листовую сталь. Та, что обладает толщиной в 2 миллиметра, пойдет на формирование бортиков. Тогда как 3-миллиметровая сталь будет использоваться для днища конструкции. Понадобятся стальные прутья, длина которых должна быть равна 20 миллиметрам. Их предстоит использовать для изготовления ножек. Приобретите гайки, которые выступят в роли крепления для ножек. Понадобятся и стандартные мебельные петли, с помощью них удастся зафиксировать бортики ко дну.

Подготовка инструментов

Складной мангал невозможно будет изготовить без использования усиленных ножниц, предназначенных для работы по металлу. Пригодится болгарка, а также рулетка. Мастеру будет не обойтись без дрели, угольника и линейки.

Определение размеров

Разумеется, более внушительные габариты мангала позволят приготовить единовременно большее количество мяса, но стоит учесть тот момент, что данная конструкция будет складной. Поэтому лучше всего выбрать размеры, которые позволяют удобно перевозить устройство в багажнике автомобиля. Специалисты не рекомендуют выбирать слишком габаритный корпус. Ввиду того что стандартная длина шампура составляет 70 см, слишком широким делать мангал все равно не стоит. В качестве наиболее подходящих габаритов выступают следующие: 50х30х15 см. Именно такой корпус можно будет без особых сложностей расположить в багажнике для транспортировки.

Залогом успеха проведения работ станет подбор подходящего листа стали. Излишне тонкие стенки и дно достаточно быстро прогорят. Толстые будут способствовать утяжелению конструкции, делая ее неудобной для переноски и транспортировки. В качестве наиболее оптимального варианта для дна выступает сталь, толщина которой должна быть равна 3 миллиметрам.

Работа над корпусом

Если вы решили изготовить складной мангал, то после выбора размеров можно приступать к практической части. При этом важно заняться корпусом, его сборка предполагает на первом этапе раскрой листа жести, из которого следует вырезать заготовку с габаритами в 34х54 см. Полученный элемент нужно загнуть по бокам, отступив 4 см от краев. Эта составляющая будет представлять днище. Теперь можно вырезать два бортика, габариты которых равны 50х15 см. Тогда как два остальных боковых элемента должны иметь размеры в 30х15 см. Длинные бортики следует зафиксировать к ранее загнутой части с помощью мебельных петель. Навесы можно приварить или укрепить с помощью винтов. Теперь стоит заняться короткими стенками, в которых выполняются прорези, а после металл загибается. Это позволит получить крепежи для данных бортиков.

Совет специалиста

Когда изготавливается складной мангал своими руками, следует подготовить с помощью фанеры или пластика прямоугольник, размеры которого должны оказаться несколько меньше дна. Этот прямоугольник следует уложить на дно мангала, а после использовать его в качестве опахала для нагнетания воздуха. Подготовленный таким образом импровизированный веер нужно будет перевозить вместе с мангалом.

Изготовление ножек

Если изготавливается складной мангал своими руками, то на следующем этапе можно заняться ножками. От толстого прута следует отрезать 4 заготовки. Их длина будет зависеть от того, какую высоту следует придать мангалу. На одном из концов прутков следует нарезать резьбу. Другой же конец затачивается. Это позволит с легкостью погружать ножки в почву.

Мангал складной должен получиться максимально удобным при эксплуатации, поэтому важно предусмотреть тот момент, что если не сделать ограничения на концах ножек, то они будут уходить в землю слишком глубоко. Для того чтобы исключить этот момент, на каждой ножке следует приварить короткие продольные отрезки прутов. На нижней части корпуса к внешним углам следует приварить гайки. В них и станут устанавливаться ножки. На длинных сторонах мангала нужно просверлить отверстия. Они будут способствовать равномерному прогреванию углей. В некоторых случаях такие отверстия проделываются в днище, при этом их располагают ближе к краю. Для того чтобы обеспечить удобную переноску мангала, к каждой боковой длинной стенке можно приварить по одной ручке.

Обработка днища и стенок

Когда изготавливается мангал складной из металла, то важно подумать о долговечности конструкции. Для этого стенки следует обработать краской, которая обладает жароустойчивыми характеристиками. Выполнить данную процедуру самостоятельно довольно просто. Можно использовать краситель, который применяется для обработки глушителей автомобилей. Приобрести такой материал можно в магазине автозапчастей. Подобный состав способен претерпевать температуру до 800 градусов. Для того чтобы продлить срок жизнедеятельности металла, его следует проворонить. Для этого будет нужно приобрести жаропрочную черную пленку. На следующем этапе мангал разбирается, отклеивается жаропрочная пленка, а также растворяется жидкий натрий в воде. В данном растворе провариваются все элементы в течение полутора часов.

Заключение

Если изготавливается мангал складной своими руками, чертежи можно подготовить самостоятельно, используя в качестве примера чертеж, представленный в статье. Это позволит осуществить работы максимально правильно, даже в том случае, если вы выбираете другие габариты, руководствуясь своими предпочтениями. Прежде всего, важно рассчитать длину ножек, что будет определять высоту конструкции. При этом руководствуйтесь ростом человека, который наиболее часто готовит мясо с помощью самостоятельно изготовленного мангала.

Мангал из металла своими руками — металлический, стационарный, складной

С наступлением тёплых весенних деньков многие задумываются о выезде на природу или в свой загородный дом для того, чтобы отдохнуть после зимних холодов и поесть вкусных шашлычков с настоящим ароматом дымка сосновых, вишнёвых, абрикосовых или яблоневых веточек. А для этого необходим металлический мангал. Естественно, его можно приобрести в магазине, но если вы не поленитесь потратить несколько часов своего времени, то сможете своими руками сделать отличный мангал из металла, который будет радовать вас и ваших близких вкусными шашлыками долгие годы.

Содержание

1 Плюсы и минусы металлического мангала. Его особенности
- 1.1 Фото: разновидности дизайна сооружений из металла
2 Подготовка к сооружению: чертежи, схемы, какие должны быть оптимальные размеры и устройство
- 2.1 Какой материал выбрать для изготовления конструкции казана: нержавейка, железо и т.д.
- 2.2 Необходимые инструменты и материалы
3 Изготовление стационарной шашлычницы из металла своими руками: пошаговая инструкция
4 Чем отделать железный мангал, и можно ли его красить?
- 4.1 Видео: строительство стальной печи для шашлыков
- 4.2 Видео: самодельный вариант конструкции
5 Проекты, эскизы и особенности изготовления разборного и складного мангала
- 5.
  1 Разборный мангал для дачи
  - 5.1.1 Как сделать
- 5.2 Складной мангал
  - 5.2.1 Как сварить
6 Видео: мангал в виде чемодана

Плюсы и минусы металлического мангала. Его особенности

Если вы решили самостоятельно сделать мангал из металла (стали), то прежде всего необходимо определиться какой размер будет оптимальным для того, чтобы удовлетворить потребности всей вашей семьи, а также какой металл дольше всего прослужит вашим целям.

Сегодня существует большое количество разновидностей мангалов, которые можно сделать из самых различных материалов, но среди них наибольшей популярностью пользуется металл, так как он имеет множество неоспоримых преимуществ таких, как:

Мобильность. Даже если мангал не раскладной, то его всё равно можно легко перенести в любое подсобное помещение (подвал, чулан, гараж, кладовую), где он будет стоять до своего следующего применения надёжно спрятан от воздействия различных атмосферных осадков.
Пожаробезопасность. Даже при случайном сильном возгорании дров или угля, габариты и металл мангала смогут предотвратить возникновение пожароопасной ситуации. Металл может сильно раскалиться, но так как он не горит, то пожар возникнуть не сможет.
Доступная цена. Металл в настоящее время является наиболее доступным и недорогим материалом для изготовления любого типа мангала по сравнению с огнеупорным кирпичом, натуральным камнем или другими дорогостоящими материалами.
Скорость изготовления. При наличии материала и сварочного аппарата изготовить такой мангал можно всего лишь за несколько часов и сразу же эксплуатировать, в то время как сооружение из кирпича придётся делать не меньше месяца и эксплуатировать его нельзя будет ещё несколько дней.

Удобство использования. Мангал из металла легко чистится, моется и при необходимости разбирается или складывается (если он разборной или складной).
Быстрота приготовления пищи. Так как металл прекрасно удерживает жар, то мясо, овощи и другие продукты приготовятся на нём достаточно быстро и пропекутся равномерно.

Единственным недостатком такой конструкции можно назвать неэстетичный вид. Но если вы мастер на все руки, то можете сделать из металла не просто мангал, а настоящее произведение искусства. Также металл подвержен коррозии, но если обработать его специальными антикоррозийными средствами и ухаживать за изделием из него, то оно прослужит вам не один десяток лет.

Фото: разновидности дизайна сооружений из металла

Давайте посмотрим, какие необычные и красивые мангалы можно сделать из железа, стали и подручных средств, если есть хоть немного фантазии и «золотые руки» мастера.

: Вот какой красивый мангал можно сделать своими руками для своего дома

: Стационарный мангал в строгом классическом стиле из нержавеющей стали, который украсит собой любой приусадебный участок

: Стационарный металлический мангал с искусным декорированием

: Этот мангал в виде машины будет отлично смотреться во дворе автолюбителя

: Этот мангал в виде корабля позволит вам уплыть в море удовольствия от аромата шашлыков

: такой мангал — хрюшка обязательно понравится вашим детям и они с удовольствием буду помогать вам жарить шашлыки

: Такие великолепные мангалы из канистр просто не отличишь от заводских

Подготовка к сооружению: чертежи, схемы, какие должны быть оптимальные размеры и устройство

Размер мангала, который вы собираетесь делать должен соответствовать вашим требованиям и учитывать все условия его эксплуатации.

Если ваша семья состоит из трёх или четырёх человек, то вам подойдёт изделие размером 50х30 см.
Ширина обычного мангала составляет 30 см. Это расстояние рассчитано для одного шампура, на котором поместится восемь или девять небольших кусочков свинины или телятины на одну порцию.
Длина мангала может быть различной исходя из числа шампуров, которые необходимо будет укладывать друг возле друга. Расстояние между шампурами должно быть около 10 см, поэтому для 8 штук необходимо отмерить 80 см длины листа, для 10–1 метр и т. д. Но слишком длинный мангал делать не следует, так как это будет просто неудобно, и он окажется слишком громоздким и несуразным.
Глубина должна быть около 15–20 см. Этого объёма будет вполне достаточно для того, чтобы человек смог разместить в мангале поленья или угли, а также мясо, чтобы оно впоследствии при жарке не соприкасалось с горящими углями и не подгорало.

Высота «коробки» от днища до ножек должна быть такой, чтобы человек мог ровно стоять, держать в согнутой руке шампур и переворачивать его во время жарки шашлыка.
Для изготовления ножек можно взять уголки (25–30 мм полки) или четыре отрезка обычной арматуры (диаметр 8–10 мм).

Стационарный мангал и его чертёж

Какой материал выбрать для изготовления конструкции казана: нержавейка, железо и т.д.

Для сварки мангала лучше всего подходит обычный листовой прокатный металл, из которого вырезается днище и стенки изделия. Чем толще вы возьмёте металл, тем прочнее и надёжнее будет мангал, а также устойчивее. Обычно берут лист толщиной более 4 мм.

Размер листа должен быть:

ширина — 80 см — 90 см;
длина — 80 см — 100 см.

Стационарные модели должны быть толстостенными, так как они будут иметь более длительный срок службы. Для изготовления коробки жаровни можно взять нержавеющую сталь, обычный чёрный металл или жаропрочную сталь. Естественно, нержавеющая и жаропрочная сталь является самым оптимальным вариантом для изготовления стационарного надёжного мангала, но и более дорогостоящим.

Если смотреть с точки зрения экономии, то лучше всего один раз купить хороший стальной лист и металлопрофили (уголки или арматуру), чем потом ремонтировать мангал, который прогорит из-за некачественного металла. Чёрный металл со временем может проржаветь, а днище жаровни просто прогореть при частом использовании мангала. Поэтому выбирать материал надо с учётом интенсивности эксплуатации будущего изделия.

Необходимые инструменты и материалы

Листовой металл (нержавеющая или жаропрочная сталь, обычный чёрный прокатный металл).
Железные уголки или обычные отрезки арматуры (длина индивидуальная).
Углошлифовальная машинка (болгарка), ножовка или электрический лобзик.
Мощная дрель.
Аппарат для сварки.

Изготовление стационарной шашлычницы из металла своими руками: пошаговая инструкция

На железном листе необходимо сделать разметку мелом в соответствии с разработанным планом чертежа.

Разметка металлического листа для будущей коробки мангала

Вырезать боковины и дно конструкции углошлифовальной машинкой, ножовкой или электрическим лобзиком.
В нижней части всех четырёх стенок мангала необходимо высверлить симметричные отверстия по всему периметру, которые будут облегчать поступление воздуха извне для ускорения процесса розжига поленьев или углей. Также на дне коробки жаровни можно сделать болгаркой специальную перфорацию для постоянной циркуляции воздуха.

Перфорация днища мангала для лучшей циркуляции воздуха

На верхней части по всей длине стенок необходимо сделать отверстия для укладки шампуров. Это можно сделать болгаркой. Расстояния между ними должны быть строго симметричными по отношению к противоположной стороне и иметь между собой одинаковые расстояния.
Далее стенки и дно мангала необходимо сварить в своеобразный прямоугольный короб, который и будет составлять основную часть мангала. Все сварные швы необходимо хорошо зачистить шлифмашинкой, чтобы они были ровными и имели привлекательный вид.

Мангал с выемками для укладки шампуров

Для изготовления ножек необходимо взять уголки или арматуру и приварить ко всем четырём углам стенок. При желании можно сделать ножки откручивающимися. К днищу мангала просто надо приварить четыре гайки, а на арматуре нарезать резьбу для прикручивания ножек к основанию жаровни. Гайки должны по своему диаметру соответствовать диаметру арматуры. Тогда ножки легко можно будет откручивать для более удобного хранения мангала по окончании сезона.

Мангал с перфорацией днища

Чем отделать железный мангал, и можно ли его красить?

Давайте посмотрим, нужно ли красить коробку мангала и для чего это необходимо делать? Использовать краску и другие химически активные красящие вещества не желательно, так как в процессе горения угля или дров краска начнёт облущиваться, издавать неприятный запах, а мясо может впитывать в себя опасные для здоровья химические выделения.

Но в настоящее время современные производители могут предложить специальные средства для окрашивания всей конструкции мангала совершенно безопасные для людей, находящихся рядом и для приготовленного на нём мяса, овощей и других продуктов.

Единственной проблемой является то, что температура внутри жаровни настолько высокая, что любое покрытие (даже очень стойкое) может просто быстро сгореть и осыпаться.

Жаростойкие краски для окрашивания мангала

Сегодня существуют такие жаростойкие краски, как:

Кремнийорганические эмали, хорошо выдерживающие температуру накала до +600 градусов Цельсия.
Порошковые термостойкие краски прекрасно подойдут для окрашивания жаровни, но они достаточно сложные в применении, так как их необходимо обжигать при очень высокой температуре.
Процесс оксидирования достаточно сложный, но при желании его можно провести и кустарным способом дома. Для этого коробку мангала необходимо обработать пятипроцентной серной кислотой. Затем прокипятить в густом растворе щелочного мыла и варить около полутора или двух часов в растворе натрия. После этих «водных» процедур металл покроется чёрным антипригарным покрытием, которое будет сохранять его от появления коррозии. Но такой способ очень небезопасный, так как работа с таким химическим веществом, как серная кислота требует большой осторожности.

Видео: строительство стальной печи для шашлыков

Видео: самодельный вариант конструкции

Проекты, эскизы и особенности изготовления разборного и складного мангала

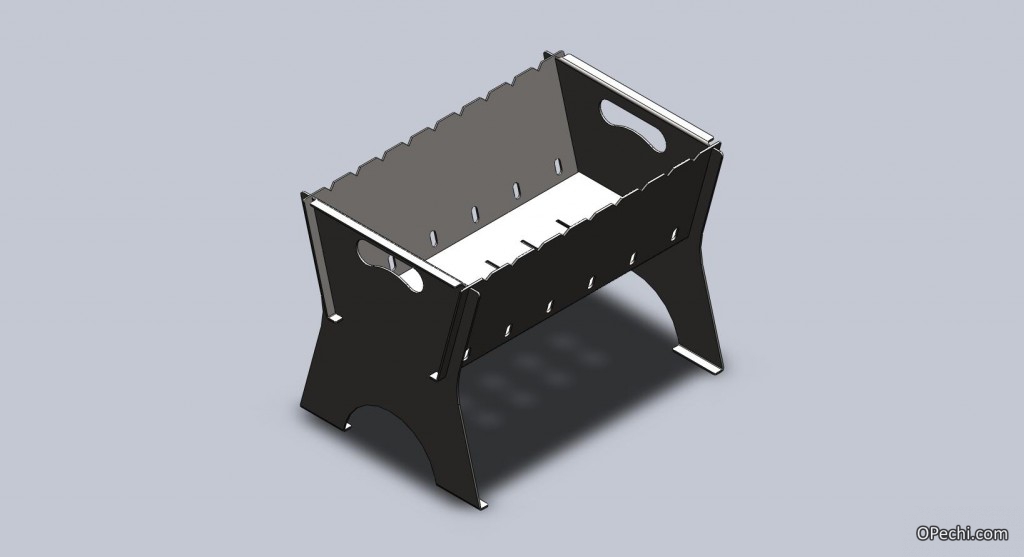

Разборный мангал для дачи

Такой мангал очень легко разложить на отдельные элементы, которые не будут занимать много места во время его хранения.

Конструкция жаровни не предусматривает сваривания всех её частей, поэтому сварочный аппарат здесь может и не понадобиться. А для того чтобы боковины и ножки мангала снимались нам понадобятся только болты и гайки.

Чертёж разборного мангала

Как сделать

Вначале необходимо разметить все детали изделия на железном листе. По бокам и внизу надо прибавить около 4 см на стыки как указано в схеме.
Затем все детали необходимо вырезать.
Для того чтобы можно было согнуть листы необходимо на вырезанных боковушках сделать по бокам небольшие надрезы. Тогда можно будет состыковать углы и днище легко уложить внутрь каркаса.
Чтобы вся конструкция «коробки» жаровни не распалась во время приготовления шашлыков на концах стенок надо сделать отверстия и прочно закрепить их болтами.
На верхней части боковых сторон жаровни надо сделать выемки на одинаковом расстоянии для укладки шампуров.
Ножки надо сделать из 4 железных уголков, в которых также надо сделать дыры для болтов, а также в углах смежных стенок, к которым они будут крепиться.
Для лучшего доступа воздуха в самом внизу стенок коробки надо сделать небольшие отверстия дрелью или болгаркой.

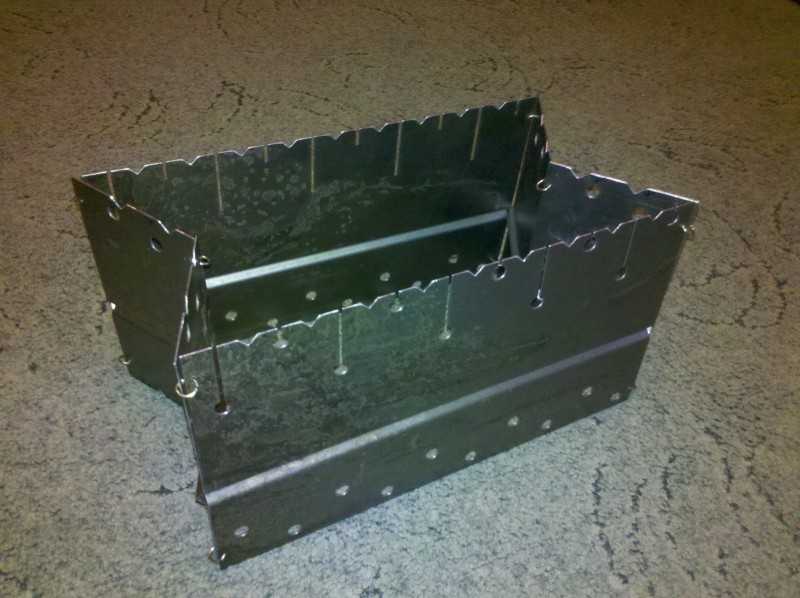

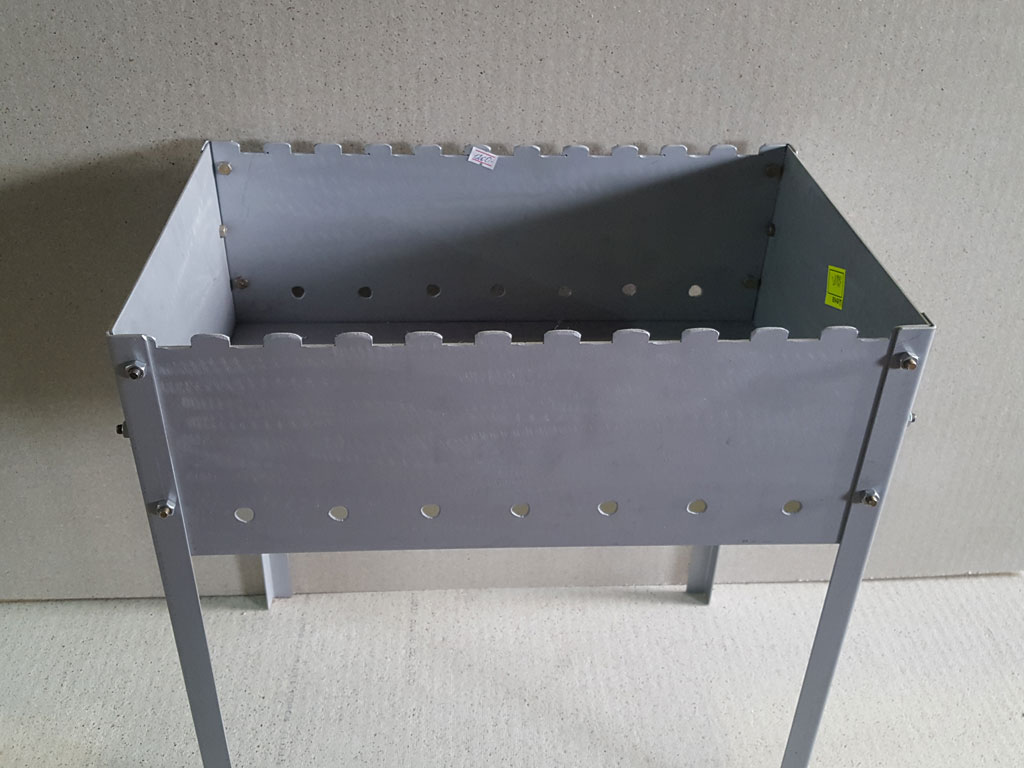

Вид готового разборного мангала

Складной мангал

Такой походный мангал также можно сделать во дворе своего дома и это будет отличный вариант для загородных пикников. В сложенном виде — это небольшой железный чемодан с переносным приспособлением. Толщина такого «чемодана» всего лишь 40 мм, а длина составляет от 65 до 85 см. В него можно сложить шампуры или решётку для гриля.

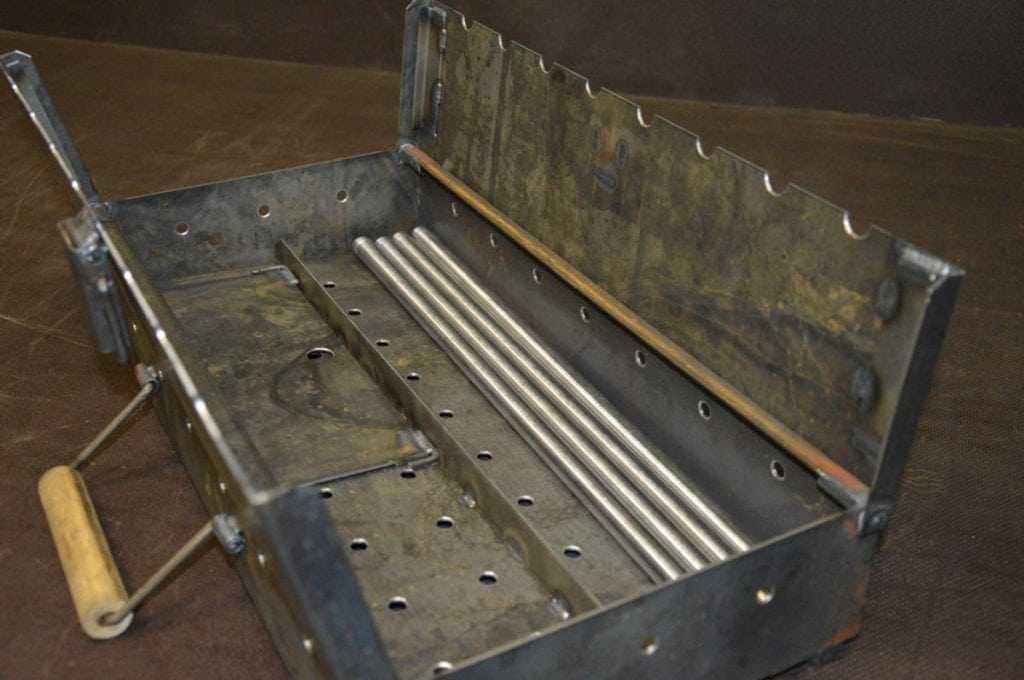

Складной мангал в виде чемодана

Как сварить

Из листа железа необходимо выпилить днище мангала и просверлить на боковых сторонах круглые дыры дрелью диаметром около 10 мм для притока воздуха. Затем боковины загнуть по линии, показанной на чертеже.

Чертеж днища складного мангала

Вырезать боковины (размер 62х20,5 см).
Для того чтобы они легко складывались внутрь «чемоданчика», между днищем и стенками необходимо закрепить по две небольшие петли (навеса). Сделать это можно с помощью винтов или сварки.
Далее необходимо вырезать торцевые съёмные стенки. При сборке они будут вставляться в боковушки и днище. Для этого по всем краям боковых стенок надо сделать прямоугольные тонкие прорези.

Чертеж стенок мангала складного

К низу днища необходимо приварить четыре гайки, которые необходимы для прикручивающихся ножек.
Для их изготовления надо взять четыре прута арматуры, длиной по 60 см и на каждой из них надо сделать резьбу (по 1 см М8). Во время сборки ножки можно будет вкручивать с приваренные гайки.

Мангал складной — вид в сборе

Для удобства переноски конструкция мангала дополняется специальной металлической ручкой, которую можно просто приварить или прикрутить болтами с гайками.
Чтобы мангал закрывался как «чемодан» необходимо на одной из стенок прикрутить фиксатор или крючок.

Мангал складной — вид в сложенном состоянии

Видео: мангал в виде чемодана

Какой бы вид мангала вы ни выбрали (стационарный, разборный или складной), каждый из них имеет свои неоспоримые преимущества, которые вы сразу же увидите, как только захотите сделать шашлык на своём приусадебном участке или выехать всей семьёй на природу. А мангал, сделанный своими руками, будет радовать вас долгие годы, а вы сможете гордиться своей работой.

Автор: Елена Давыдова
Распечатать

Оцените статью:

(1 голос, среднее: 5 из 5)

Поделитесь с друзьями!

Мангал из металла своими руками: стационарные, переносные-сборные

Разборные мангалы

Трудно найти семью или группу людей (знакомых, друзей), которые бы летом не выезжали на природу, чтобы поправить свое самочувствие. Какой же отдых без шашлыков? На самом деле, были бы шампура, и была бы возможность развести костер, а также было бы, чем нанизать шампура. К сожалению, на такое приготовление может уйти масса времени, что и шашлыков не захочется. Другое дело, взять с собой раскладной мангал и быстро приготовить шашлыки. Переносной (разборный) мангал легко изготавливается своими руками.

Переносные мангалы могут быть:

Раскладными.
Сборными.

Раскладные или мангалы в чемодане

Раскладные мангалы чаще всего изготавливаются в виде чемоданчиков. Они могут быть с ручками или без них, переносимые в специальных чехлах.

Мангал в чемоданчике — хорошая идея

Под мангал можно приспособить имеющийся чемодан, как в представленном варианте. Крепление всех частей осуществляется за счет дверных петель из металла (конечно же), которые закреплены с помощью электросварки. Создается впечатление непропорциональности конструкции за счет тонких ножек. Главное, чтобы изделие отличалось хорошей устойчивостью.

Следующий вариант переносного сборного мангала не предусмотрен для использования имеющего чемодана, но его можно упаковать в сумку из брезента, которую легко сшить самому.

Еще один мангал, который можно уложить в чемодан

Дно этого мангала имеет складывающиеся ножки, а остальные части разбираются и укладываются на дно по отдельности. Все элементы соединяются между собой за счет пропилов, которые проделаны до середины всех элементов мангала.

На видео представлена еще одна конструкция складного мангала.

Еще один раскладной мангал + деталировка и раскрой

Watch this video on YouTube

Разборные мангалы

Такая конструкция отличается от раскладных тем, что состоят из отдельных компонентов, не скрепленных ничем. Чтобы отдельные части стали мангалом, их необходимо собрать вместе, причем способы могут быть разными и зависят от уровней фантазии. Достоинство подобных конструкций в том, что они делаются без применения электросварки, но без болгарки здесь никак не обойтись.

На фото внизу представлен сборной мангал, который можно сравнить с детским конструктором

Идея заслуживает на внимание, как и исполнение. Все элементы изготовлены с помощью болгарки

Это универсальный и полезный инструмент, владение которым не требует особых навыков. Чтобы сделать что-то подобное, лучше сразу изготовить все детали, используя для этого толстый картон. Хорошо, если толщина картона соответствует толщине металла, тогда точность будет идеальной. Собрав макет мангала из картона, тщательно подогнав все детали, можно переносить все размеры на металл.

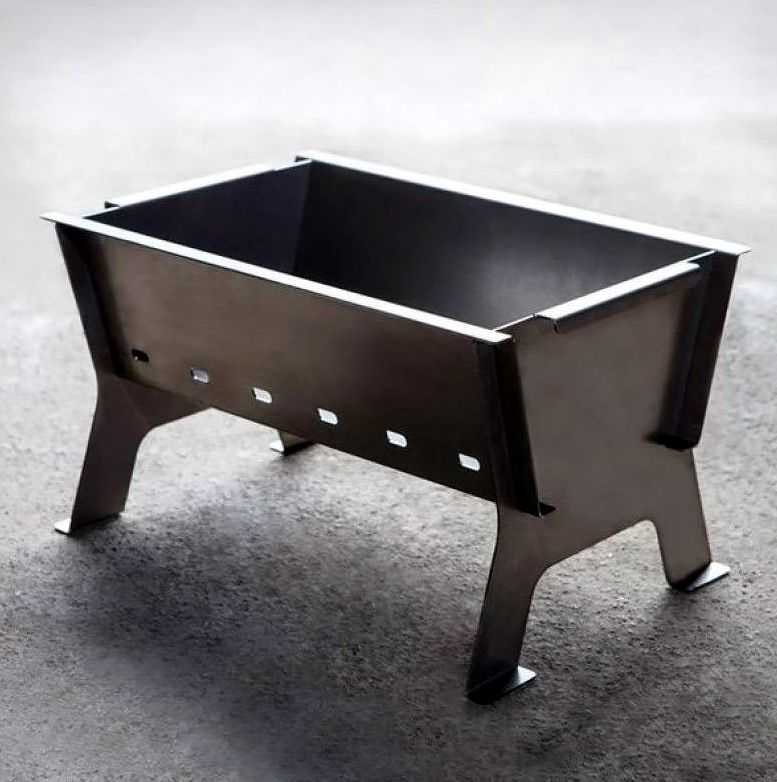

Мангал из металла без сварки сделан из нержавеющей стали

Существуют разборные мангалы, конструкция которых такая же, как и в заводских моделях. Кроме того, что используется тонкий металл, ножки в таких конструкциях сделаны из уголков, с соответствующими пропилами, которые позволяют формировать отогнутые язычки. На боковых стенках под эти язычки сделаны отверстия. Ножки устанавливаются так, что язычки попадают в эти отверстия. Язычки смотрят вверх, поэтому боковушки как бы насаживаются на них, за счет чего получается достаточно устойчивая конструкция.

Разборный мангал из металла — такой несложно сделать своими руками

Дно в таких мангалах просто укладывается и удерживается за счет того, что низ боковых частей изогнут внутрь под углом в 90 градусов. Поэтому, дно удерживается на полученных с помощью изгиба бортиках. Как правило, такая конструкция мангала не отличается особой устойчивостью. К тому же, мангал практически нереально перенести в собранном виде на другое место. Несмотря на эти недостатки, мангал может оказаться незаменимым на природе.

На изображении внизу представлен еще один вариант сборного мангала. Он отличается тем, что у него надежные ножки. За счет специально приваренных пластин, боковушки удерживаются на таких ножках.

Разборный мангал на кованых ножках

На фото ниже можно увидеть самый простой мангал, который изготавливается за пару минут, используя болгарку. Как вариант, можно не изгибать, а соединить элементы (уголки из металла) с помощью просверленных отверстий и болтов.

Самая простая шашлычница из металла. Своими руками можно сделать за несколько минут

Он просто устанавливается над костром с помощью ножек, забитых в грунт. Может не совсем удобно, но зато очень просто, тем более в походных условиях.

Инструменты и комплектация

Для того чтобы сделать раскладной мангал, необходимо купить определенные инструменты и элементы. Их можно приобрести в ближайшем строительном магазине, так как они весьма доступны. Также можно применять и подручные материалы. Сделать простую конструкцию можно, даже не используя такую вещь, как сварочный аппарат либо крепления. В таком случае просто необходимо будет создать систему пазов.

Если конкретно говорить об инструментах, то для создания мангала будут нужны:

кусок наждачки;

карандаш;

линейка;

рулетка;

Если говорить о материалах, то понадобится только лист стали с толщиной где-то 3-3,5 миллиметра. Перед началом резки металла необходимо сделать макет вашего будущего мангала из картона. Это даст возможность хотя бы примерно увидеть, как он будет выглядеть в реальности и при необходимости подкорректировать такие параметры, как ширина, длина и высота в зависимости от ваших предпочтений. Кроме того, картонные заготовки можно использовать, как шаблон.

Разборной мангал из металла своими руками

Для поездок на природу, на охоту или рыбалку больше подходит легкий переносной сборно-разборный вариант. Есть подобные изделия в магазинах, но они сделаны из совсем тонкого металла и надолго их на хватает. Потому и переносной мангал лучше сделать своими руками.

Они есть нескольких видов:

раскладные;
сборные.

Раскладные (складные) мангалы в чемодане и без

Раскладные мангалы выполнены чаще всего в виде чемоданчика. Некоторые — сразу с ручками для переноски. Для других требуется отдельный чехол или какой-то дипломат-чемодан.

Мангал в чемоданчике — хорошая идея (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

В данном варианте хозяин под имеющийся чемодан сделал мангал из металла. Крепятся части на металлических дверных петлях. Их приварили ручной электродуговой сваркой. Конкретно у этой модели ножки больно уж тонкие, но это — издержки компактности.

Еще один вариант переносного походного мангала. Его тоже можно «упаковать» в чемодан, но можно сшить и сумку из брезента: дешево и сердито.

Еще один мангал, который можно уложить в чемодан (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

В этом варианте сделано дно со складывающимися ножками. Остальные части укладываются внутрь по отдельности. Между собой боковины скрепляются за счет пропилов, которые идут до середины высоты в разных направлениях.

Еще одна конструкция складного мангала показана в видео-формате.

Разборные мангалы

От предыдущих отличаются тем, что они состоят из отдельных, ничем не скрепленных частей. Собираются на месте. Способы сборки разные — где-то это несколько болтов, где-то — пазы и пропилы. При изготовлении сварка не нужна, зато потребуется болгарка с алмазным диском или пила по металлу.

Представленный на фото сборный мангал из металла напоминает детский конструктор. Идея интересная, реализация — на высоте. Сварка не нужна, зато необходимо виртуозное владение болгаркой. Если навыка такого уровня нет, можно самые сложные места доработать пилой по металлу. Если решите сделать что-то подобное своими руками, предварительно сделайте макет в картоне. Его желательно брать такой же толщины, как будете использовать металл. Готовый макет соберите, подгоните его так, чтобы все было идеально. Потом можете переносить выкройки на металл.

Мангал из металла без сварки сделан из нержавеющей стали (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Следующие разборные мангалы сделаны по типу тех, что продаются в магазинах. В них ножки сделаны из уголков, в ножках сделаны пропилы в виде язычков. Эти язычки чуть отогнуты. В боковинах под эти выступы сделаны отверстия. При сборке боковушки «насаживаются» на язычки.

Разборный мангал из металла — такой несложно сделать своими руками (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Дно в такой модели сборного мангала ничем не фиксируется. Нижняя часть боковин загнута внутрь на 3-4 мм. После закрепления их на ножках по периметру получается бортик. Дно укладывается на этот бортик. Имея опыт эксплуатации именно такой модели могу сказать, что конструкция получается достаточно шаткая и вести себя с ней нужно аккуратно: установив, вы ее уже не подвинете, иначе все может развалиться. Но наш мангал сделан из очень тонкого металла в 1 мм. Возможно, если использовать большую толщину, проблемы не будет.

Еще один вариант сборного мангала отличается от предыдущих тем, что ножки у него кованные. На них за счет специальных пластин крепятся боковины.

Разборный мангал на кованых ножках (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

И самый простой из металлических мангалов вы увидите на фото ниже. При наличии двух кусков уголка и болгарки его можно сделать за несколько минут. Если согнуть не получится, можно просверлить отверстия и скрепить болтом с гайкой.

Самая простая шашлычница из металла. Своими руками можно сделать за несколько минут

Устанавливают его над кострищем, забивая ножки в грунт. Не очень удобно, зато очень просто. На «пожарный» случай сойдет.

Виды мангалов из металла

Прежде всего, эти изделия делятся по габаритным параметрам. Мангал можно сделать:

1. Стационарным.

Стационарный мангал из металла с навесом

2. Переносным.

Легкий переносной мангал из металла

Каждый из пунктов также может интерпретироваться по-разному. Стационарные виды подразделяются:

на традиционные мангалы;

Классический стационарный мангал из металла

конструкции арт-деко.

Мангал из металла в стиле арт-деко

Переносные могут быть:

складными;

Переносной складной мангал

разборными.

Разборный мангал из металла

А вот параллельно быть барбекю могут оба варианта и стационарный, и мобильный.

Стационарный мангал – это прерогатива загородных участков. Часто в них металл комбинируют с каменной кладкой, добавляя таким образом эстетичности внешнему виду и делая конструкцию более функциональной. Установив мангал под навес или, оборудовав его крышей, вы получите возможность приготовить еду в любую погоду.

Комбинированный мангал из металла и камня с крышей

Переносные модели прельщают тем, что могут быть установлены не только в любом месте дачной территории, но и взяты с собой в поход, причем даже в пеший, так как имеют небольшие размеры и несущественный вес. Складной вариант мангала из металла может быть сделан своими руками настолько компактно трансформирующимся, что будет напоминать небольшой чемоданчик.

Мангал из металла, складывающийся в чемодан

Простейшая модель жаровни представлена двумя металлическими рамками, которые служат да поддержания шампуров.

Конструкция простого мангала

Основное преимущество складных мангалов является и их недостатком. Чрезмерная компактность не позволяет готовить шашлык в большом количестве, так что для солидной компании лучше прихватить с собой сразу две портативных жаровни.

Если вручную мангал носить не планируется, то можно сделать более тяжелую конструкцию, дополнив ее выдвижной столешницей, решетками и обустроив в ней регулируемый поддув.

Мангал из металла с деревянной столешницей

Для того чтобы превратить мангал в барбекю, достаточно установить над жаровней сетку для гриля. Последние бывают прямоугольными и в форме полусферы, так что подобрать подходящую модель к мангалу проблемы не составит. Если вам не по душе мясо с хрустящей корочкой, усовершенствуйте барбекю обычной крышкой.

Мангал с решеткой для гриля

Изделия серии арт-деко собирают из кованых элементов. Последние могут быть основой конструкции или ее декоративной частью. Преимущественно, ковка встречается в стационарных вариантах, так как тяжела и массивна. Транспортировать такой мангал будет сложно, разве что поставить его на колеса, трансформировав в автомобильный прицеп.

Кованый мангал в стиле арт-деко с колесами

Базовая конструкция мангала из металла может быть модифицирована своими руками, то есть обустроена дополнительными модулями в виде:

1. Колес.

2. Крыши.

3. Подставок и полочек.

4. Двойной жаровни.

5. Ручек.

Мангал из металла с дополнительными полочками

Однако делать это надо только в том случае, если без данных элементов вам не обойтись. Нужно помнить, что каждое из представленных дополнений, добавит конструкции веса. Это правило прописано для переносных моделей. У стационарных мангалов ограничений в этом плане нет.

Можно классифицировать мангалы, опираясь на такой показатель, как толщина металла. В этой классификации они будут разделены:

на толстостенные;

Толстостенный мангал

тонкостенные.

Тонкостенный мангал из металла

Металл большой толщины обычно используют для стационарных моделей мангалов. Жаровню для них можно сделать из листов стали 5-ти и более миллиметров. Придется слегка потратиться, но зато служить она вам будет очень долго.

Толстостенный стационарный мангал

Для переносных вариантов жаровен, нужно брать металл меньшей толщины. Это один из способов облегчить конструкцию, ведь вы помните, что может возникнуть ситуация, когда ее придется нести с собой в руках на достаточно дальнее расстояние. В тонкостенном мангале, даже из очень качественного металла, жечь дрова нельзя. Здесь используются готовые угли, упаковки которых можно приобрести в магазине или подготовить их самостоятельно, в костре.

Мангал из тонкого металла

Чертежи и инструкция по изготовлению своими руками

Рассмотрим простейший вариант вертикального мангала, который можно сделать своими руками. Ниже мы приложим подробную инструкцию. Построить её самостоятельно под силу любому, даже новичку. Однако будет намного проще тем, кто уже умеет обрабатывать металлические изделия.

Перед работой предварительно нужно подготовить необходимые материалы и инструменты:

Листы стали

Стальная сетка

Труба либо арматура (уголки)

Болгарка

Сварочный аппарат и электроды

Можно применить практически любой оставшийся от других работ металл. В качестве дополнительных элементов пригодятся предметы для специального декора, имеющиеся под рукой части фурнитуры. К примеру, для компактных вариантов мангала делаются ручки.

В качестве строительного материала подойдёт даже использованный ранее металл — не обязательно закупать новый.

Ниже мы приводим варианты немного отличающиеся по конструкции:

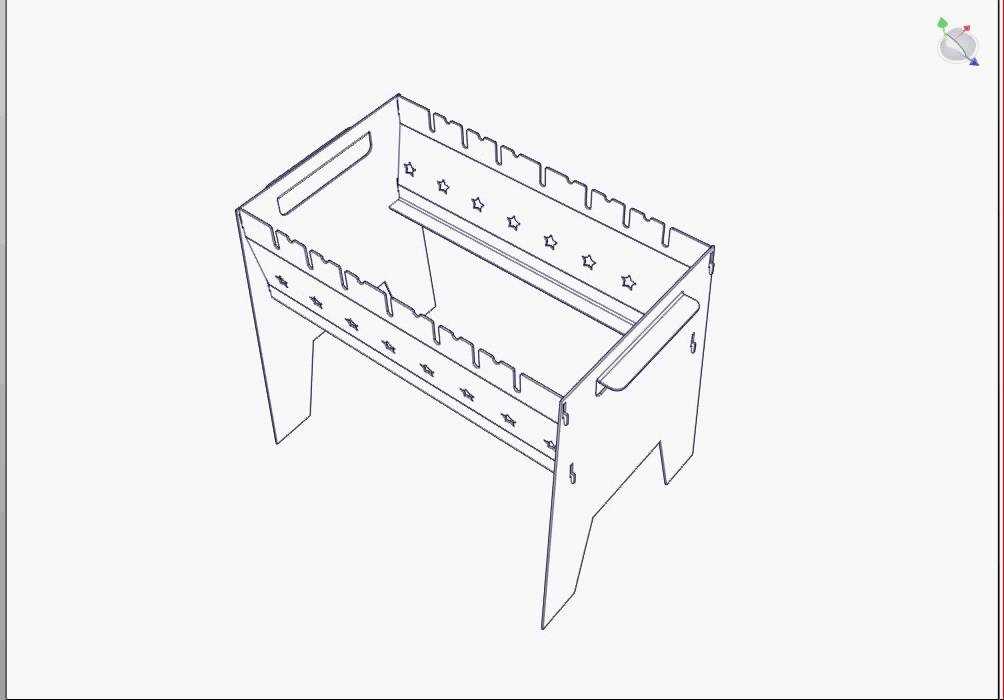

Варианты чертежей

Наш мангал будет немного других размеров, но принципиально мало отличаться. Теперь можно приступать!

Сначала нужно вырезать 2 пластинки-заготовки одинакового размера.

Далее отпилим 8 заготовок двух разных размеров из профильной трубы 15×15.

Собираем из них 2 рамки, затем свариваем их. Для удобства сварки приставим детали друг к другу и закрепим их фиксаторами. Приварим по краям, переворачивая заготовку. Отшлифуем возникшие неровности пилой.

Когда они будут готовы, подгоним под них 2 кусочка ПВЛ листа: вставим внутрь рамки, сделаем маркером разметку, отпилим и приварим.

Заготовим 12-15 деталей из квадрата 10×10 и две — из того же профиля 15×15.

Соберём всё, как одну конструкцию — получится небольшой ящик.

В итоге должно получиться примерно 15 перегородок.

В заготовленных сначала пластинах сделаем несколько отверстий. Для удобства наклеим на них шаблон, на котором размечены места для сверления. Каждая заготовка будет содержать 6 отверстий по обеим сторонам.

Закрепим их по бокам ящика, закручивая шурупы удобным способом. Снизу (у дна) пластины должны выступать на одинаковое расстояние — это ножки будущего мангала.

Аналогичным образом сделать дно.

Ящик полностью готов.

Приступим к изготовлению самых сложных деталей.

Шаблоны выполняются по эскизу. Всего таких заготовок будет 12 штук.

Сделаем разметку на листе металла, наклеив на него образец.

Прижмем материал к рабочей поверхности.

Аккуратно отпилим по контуру шаблона циркулярной пилой.

Выложим получившиеся заготовки по две. Должно получиться 6 пар.

Фиксируя любым удобным инструментом каждую пару, проделываем дрелью по 2 отверстия на широком конце и боковой части.

По мере готовности зажимаем изделия, используя тиски, и обрабатываем напильником острые и неровные края, делая их скруглёнными, гладкими.

В конце обработки детали должны выглядеть следующим образом:

Настала очередь для поддона.

Он изготавливается путём простой сварки деталей, а затем вставляется внутрь ящика через нижнее отверстие. Главное — точно рассчитать все размеры.

К поддону приделывается ручка. Сам мангал окрашивается в любой цвет.

В боковые отверстия изнутри вставляются шурупы. На них надеваются заготовленные детали.

Конструкция фиксируется винтами снаружи. Получаются держатели для шампуров — по три с каждой стороны.

Мангал готов. Он получился полуразборный: с него снимаются держатели шампуров. Сейчас они держатся на винтах M6, зафиксированы небольшими стопорами. Также есть 2 выступа по обе стороны мангала, необходимые для его переноски.

Для транспортировки дополнительно делается ручка. Лучше, если она будет раскладная. Её концы зацепляются за вышеупомянутые выступы. С помощью такой портативной переноски можно легко и быстро транспортировать мангал.

После перемещения она снова складывается, убирается обратно в нижний ящик, куда, кстати, можно убирать все остальные детали. Однако, когда мангал находится в рабочем состоянии, ящик используется исключительно для сбора золы.

Таким образом, вертикальные мангалы удобны, помогают сохранить здоровье, получить безопасное, не пропитанное канцерогенами мясо. Какой вид подходит лучше всего — решает каждый сам, исходя из своих запросов и потребностей. При необходимости будет нетрудно изделие изготовить или заказать.

Виды и особенности конструкции

Вертикальные мангалы, как и горизонтальные, подразделяются на:

переносные,
стационарные.

Переносные

Переносные делают из более тонкого металла. Они, как правило, небольшие по размеру и универсальны по применению. Самый компактный мангал — с шампурами, расположенными с одной стороны жаровни. Такую конструкцию можно взять с собой даже в пеший поход.

Переносные мангалы бывают:

разборные,
неразборные.

Простой разборный мангал с размерами показан в 5-минутном видео.

Стационарные

Стационарные выполнены из стали толщиной от 4 мм, больше по размеру, отличаются долговечностью и лучшим распределением тепла. Тип жаровни чаще всего цилиндрический. Применяются, в основном, на предприятиях общественного питания, но можно установить и во дворе для большой семьи.

Стационарный вертикальный мангал также может быть выполнен и из кирпича в виде колодца. Таким образом его используют как тандыр. По центру располагается жаровня, как в закрытом мангале, стенки изготавливаются из жаропрочного кирпича внутри расположен металлический каркас, на который крепятся шампура. Для использования тандыра сердцевина снимается, угли насыпаются непосредственно на дно колодца.

По типу топлива различают:

мангал вертикальный на углях,
электрический мангал вертикального типа, часто называемый электрошашлычницей

По конструкции вертикальные мангалы подразделяются на:

открытые,
закрытые.

Открытая конструкция

Состоит из вертикальной жаровни прямоугольной или квадратной формы, выполненной из перфорированного металла толщиной 2-3 мм или прочной сетки, поддона-золосборника, а также кронштейнов с прорезями для установки шампуров или решетки с 2-х, реже — с 4-х сторон. Преимущество данной модели — простота и компактность. Такой мангал вмещает от 6 до 24 шампуров.

Как устроен закрытый мангал

Закрытый мангал превосходит открытый по характеристикам. В нем одновременно можно поджарить до 5 кг продуктов. Мясо в таком мангале не только жарится, а и пропекается равномерно и быстро. Кожух защищает от искр и мелких углей, разлетающихся от ветра. Однако он менее мобилен, поэтому чаще применяется в стационарном исполнении.

Закрытый мангал для дачного участка представляет собой короб в виде трапеции или квадрата. Внутри по центру расположена жаровня для углей. Сверху нанесены прорези для фиксации шампуров. Подобная конструкция также позволяет использовать мангал и в качестве жаровни под казан для приготовления плова и первых блюд на свежем воздухе.

На открытом воздухе его устанавливают на специально подготовленный фундамент или на стол из негорючего материала. Установленный в помещении или в беседке он допоняется трубой для отведения дыма, а также столиком и другими приспособлениями, обеспечивающими удобство работы.

Красивые примеры

Оригинальный стационарный мангал из металла, выполненный с элементами ковки. При этом кованые части представляют собой столик-подставку под жаровню. Под столиком выделено место для заготовки дров или углей, чтобы не бегать за ними далеко. Такой мангал будет нелегким, но вполне мобильным. То есть переставить его в удобное место или убрать на зиму в сарай не составит особого труда. Кованые изделия о

Металлический мангал с крышей позволяет готовить блюда на костре даже при плохой погоде. Если у вас во дворе нет навеса или беседки, а жареного на костре мяса или овощей хочется, этот вариант – отличное решение. К тому же конструкция оснащена подставкой для установки казанка и также удобным местом для размещения топлива.

Необычные модели встречаются и среди стационарных мангалов. К ножкам этой конструкции очень удачно прикреплены два больших колеса. Имитируя садовую тачку, устройство легко передвигается по вашему участку и прочно и устойчиво становится там, где вам надо.

Такая конфигурация мангалов из металла в форме сапога встречается довольно часто. Она совмещает в себе шашлычницу, барбекюшницу и даже возможность приготовления мяса на вертеле. Удобный столик-решетка позволяет оптимально расположить все необходимые инструменты и ингредиенты под рукой.

Складной металлический мангал в упакованном виде напоминает чемодан. Это позволяет брать его с собой куда и когда угодно. По необходимости внутрь можно сложить шампуры и прочие необходимые мелочи. Единственным минусом данной конструкции является высота. Он максимально компактен, а поэтому готовить на нем придется только в положении сидя.

Еще один пример чемоданного мангала, который уже оснащен ножками. Эти дополнительные запчасти удобно складываются внутрь короба, который замыкается специальной застежкой, чтобы ничего не рассыпалось. На фото также представлены другие модели складных мангалов, которые также имеют компактные размеры и удобны в своей эксплуатации.

Просторный стационарный мангал, выполненный из листа металла с добавлением кованых узоров. Также оснащен устройством для приготовления пищи в казанке, имеет удобный приставной мини-столик и место для дров или посуды под самим коробом.

Оригинальный способ установить трубу-вытяжку над мангалом. Подходит для тех, кто не хочет фиксировать шашлычницу на одном месте и устанавливать громоздкую вытяжную конструкцию в беседке или на веранде. Здесь учтены уже все нюансы. Некоторые производители даже предлагают лавочки и стульчики в едином стиле.

Сказочный мангал в виде кареты с крышей не оставит равнодушным даже самого скептичного покупателя. Однако цена такой кованой модели может иметь не самую приятную величину. Из особенностей данной конструкции можно отметить наличие крышки на шашлычнице.

Оригинальный очаг получается из передней части автомобиля. Это позволяет не только удивить своих гостей и получить удобное приспособление для приготовления пищи на огне. Благодаря такому нестандартному подходу вы еще и избавляетесь от ненужного транспортного средства, которое только занимало место.

Шикарный кованый мангал в виде домика на колесах, оснащенный крышей и дымоходом, станет истинным украшением вашего участка. Конструкция громоздкая, но она позволяет готовить сразу на большую компанию как на шампурах, так и на сетке барбекю.

Красивых и практичных примеров металлических мангалов можно встретить очень много

Важно помнить обо всех важных средствах безопасности при их использовании, чтобы внешняя эстетика не обернулась неприятностями

Изготавливать металлические мангалы для собственного пользования своими силами и руками – ответственный и творческий процесс, который требует концентрации внимания, осторожности и индивидуального подхода

О том, как сделать металлический мангал своими руками, смотрите в видео ниже.

Разновидности конструкций с фотогалереей

Мангальница классифицируется по 3 параметрам: способы установки, методы жарки и особенности конструирования. По первому признаку жаровни разделяют на такие:

Разборная конструкция наиболее распространенная, поэтому она очень популярна. Ее части могут соединяться как конструктор или крепиться с помощью болтов. Как правило, ее стенки обладают достаточной толщиной, чтобы эксплуатация могла длиться более 5 лет. Здесь, чтобы крыша была не очень тяжёлой, что даст возможность быстро её установить или снять

Каждое фото можно увеличить нажав на него:
С колесиками для тех, кому важно частой перемещение по территории.

Стационарные мангалы представляют собой массивные конструкции, которые встраиваются в беседки. Обычно жаровни ставят на пол, а иногда их могут сразу монтировать в бетонные основания

К ним можно отнести мангалы для дачи с крышей. Они слишком тяжелые, чтобы их можно было мобильно передвигать, но в очень редких случаях такие конструкции можно разбирать.

Особенности конструирования также имеют немалое значение для мангала. Такие незначительные приспособления, как крючки для держания шампуров или решетки для хранения подносов и многих других важных предметов, — маленькие хитрости подобных изделий. Они необязательны, но во многом облегчают процесс приготовления.

Более важной особенностью конструирования представляется барбекю. Этот мангал распространен в Америке и Австралии, он выглядит как металлическая чаша на подставках и с решеткой наверху

Она предназначена для стейков и плоско нарезанных овощей. В странах СНГ этот тип не распространен.

Существуют специальные мангалы под казан, предусматривающие панель или приваренную треногу-держатель для котла. Как правило, первый вариант имеет пристройку к обыкновенному мангалу. Вторая модель встречается реже — это наземная железная чаша с прикрепленной треногой.

Стационарные мангалы

Стационарный мангал изготавливается по-разному, хотя подобные отличия не имеют существенного значения.

Первый вариант: минимум сварки

Этот вариант можно реализовать в том случае, если имеется лист металла, на котором можно разместить весь рисунок, как дно, так и стенки. Лишние элементы вырезаются с помощью болгарки, после чего места изгибов также подрезаются болгаркой на небольшую глубину, чтобы легче было изгибать.

Начинаем все с нанесения размеров на лист металла, потом вырезаем лишние углы

После того, как в мангале появились боковушки, их следует закрепить с помощью электрической сварки, воспользовавшись сварочным аппаратом любой конструкции. С этой работой может справиться даже начинающий сварщик, поскольку герметичность не требуется. Даже если и появится какая-то дырка, то это лишь пойдет на пользу: к очагу горения будет поступать кислород. Проварив швы в 4-х углах, получается своеобразный короб.

Сгибаете заготовку, потом завариваете швы

Если применяется слишком тонкий металл, около полутора миллиметров, то дно и стенки могут покоробиться под действием высокой температуры. Чтобы этого не случилось, конструкция усиливается уголками или профильной трубой.

Остается только приварить ножки, используя для этого уголки или отрезки трубы. На фото можно увидеть, как привариваются ножки из труб к металлическому мангалу. Разборной мангал собирается по той же схеме, при этом необходимо точно подбирать размеры труб, чтобы соединение было плотным и надежным

Это очень важно, поскольку неустойчивая конструкция не украсит процесс приготовления шашлыка на природе

Как прикрепить к дну мангала из металла ножки из труб

Ножки из уголков – это более простой вариант, особенно для стационарной конструкции. Они просто привариваются в углах короба, тем более что они идеально стыкуются. Это же можно сказать и о профильной трубе. Кстати, профильную трубу проще использовать в разборном мангале, так как она более технологичная, по сравнению с трубой обыкновенной.

В качестве ножек для мангала можно использовать железный уголок или профильную трубу небольшого сечения

Второй вариант: использование сварки

При наличии отрезков металла, можно изготовить мангал только с помощью электрической сварки. Все отрезки металла подгоняют под определенные размеры, отрезая лишнее болгаркой. Этот вариант требует более качественной сварки, поскольку вся конструкция будет держаться за счет сварочных швов.

Второй способ сделать мангал из металла своими руками — нарезать все необходимые детали для короба и затем сварит

Последовательность изготовления такая же, поэтому после сварки короба приступают к креплению ножек, также с помощью сварки, если конструкция не разборная.

Мангал своими руками со съёмными ножками

Watch this video on YouTube

Третий вариант: использование каркаса из уголков

При изготовлении подобной конструкции, последовательность изготовления мангала несколько иная, поскольку в первую очередь сваривается каркас из уголков (на фото слева) или каркас из профильной трубы (на фото справа). Такая конструкция получается более прочной. Последовательность изготовления, следующая:

Сваривается каркас.
Приваривается дно, а затем стенки.

Если конструкция мангала стационарная, то ее можно (даже нужно) дополнить рамой в виде столешницы, где можно расположить шампура и не только. На фото ниже представлены именно такие варианты. Чтобы это сделать, достаточно усилить верхний край жаровни с помощью профильной трубы. В результате, по краям жаровни имеются отверстия, в которые можно вставить дополнительные элементы, в виде решетки для шампуров или в виде сплошной подставки, с другой стороны, на которую можно установить сковородку, кастрюлю и т.д.

Самодельный мангал из металла с опциями: столиком и подставкой для шампуров

Существует вариант более основательной конструкции, которая включает не только мангал, а также накрытие, решетку для шампуров и столешницу. Такой вариант смотрится превосходно. Достоинство конструкции в том, что ее может сварить начинающий сварщик. Как вариант, на такой конструкции можно попрактиковаться в технологии сварки. Прекрасная, как идея, так и исполнение.

Самодельный мангал под навесом с «кухонным» уголком

Существует еще один простой вариант – это изготовление мангала из газового баллона.

Мангал из баллона за 2 часа своими руками! Идея для самоделки!

Watch this video on YouTube

Мангалы для дачи из металла своими руками в Якутске: 500-товаров: бесплатная доставка, скидка-34% [перейти]

Партнерская программаПомощь

Якутск

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Здоровье и красота

Текстиль и кожа

Продукты и напитки

Детские товары

Электротехника

Дом и сад

Промышленность

Сельское хозяйство

Торговля и склад

Все категории

ВходИзбранное

Мангалы для дачи из металла своими руками

Книга Дача своими руками

В МАГАЗИНЕще цены и похожие товары

18 900

Цинкор (Цинк + Алюминий) — цинкование металла своими руками. Цинк (ведро 38 кг)
