Как сделать коптильню и мангал из кирпича своими руками?

Создание мангала на загородной территории — мечта многих владельцев частных домов. При возведении жаровни часто используют металл — работать с этим материалом легко, но конструкция получается простой и малофункциональной.

Если же хочется сделать печь, позволяющую и готовить барбекю, и коптить мясо, лучше воспользоваться кирпичом. Строительство мангала-коптильни занимает много времени, требует соблюдения технологии и внимательности при работе — любая ошибка может свести все усилия на нет. Но достоинства такой печи стоят того.

Содержание

• 1 Проектирование мангала-коптильни
• 2 Возвести мангал с коптильней сложнее, чем металлическую печь, но конечный результат оправдает затраченные усилия и средства. Правильно сложенная конструкция не только прослужит долго и украсит загородный участок, но и обеспечит более высокие вкусовые качества приготавливаемых блюд. Надежная кирпичная коптильня гарантирует равномерный прогрев мяса, безопасность продукта и полноценную пропитку дымом.
• 3 Создание фундамента
• 4 Строительство мангала из кирпича
• 5 Таким образом, главное — в точности следовать чертежам. Сначала из кирпичей выкладывают цоколь, затем делают стенки жаровен, мангала, коптильной камеры и, наконец, сооружают дымоход. Когда кладка завершена, устанавливают металлические дверцы, крепления для шампуров, варочную поверхность и другие элементы.
• 6 Доработка конструкции
• 7 Мангал и коптильня из кирпича своими силами
• 8 Делаем фундамент
• 9 Строительство мангала
• 10 Создаем коптильню
• 11 Строим коптильный шкаф
• 12 Роль мангала на даче
• 13 Плюсы и минусы
• 14 Используемые инструменты и материалы
• 15 Застройка фундамента
• 16 Подготовительные работы
• 17 Следующим этапом подготовительных работ является постройка фундамента, который начинается с установки опалубки. Землю требуется расчистить от плодородного слоя, травы и камней. Укладка первого ряда производится при помощи бутового камня, а щели засыпают щебнем, сверху заливая раствором цемента.
• 18 Что в сухом остатке?

Проектирование мангала-коптильни

Прежде чем приступать к составлению чертежа, определитесь с необходимым набором функций — сколько видов блюд собираетесь готовить, какое количество гостей планируете принимать. Кирпич позволяет реализовать наиболее полный спектр задач, поэтому лучше сделать основательную конструкцию «три в одном»: мангал, коптильня и отдельный очаг для казана.

В такой печи готовят любые блюда — от традиционного шашлыка до супов и плова. Даже если сейчас вы планируете только коптить мясо или рыбу, рано или поздно дополнительные функции мангала пригодятся, и уже не придется достраивать конструкцию. Вы сэкономите время, место и материалы.

Также определитесь, какие вспомогательные компоненты сооружения станут для вас полезными.

Кирпичный мангал легко дополнить:дровяником;разделочным столом;мойкой;полками для посуды и другой кухонной утвари.Таким образом, жаровня состоит из следующих элементов:Мангал — емкость для углей с креплениями для шампуров и решетки гриля.Очаг и отсек для копчения.Топка с варочной поверхностью. Конфорки плиты делаются съемными и такого размера, чтобы в отверстии помещался казан на 2/3 его глубины.Дымоход (один для всех составляющих жаровни).Вспомогательные компоненты.После определения необходимых элементов и общего дизайна мангала-коптильни строится подробный чертеж с указанием расположения и размеров частей конструкции. Исходя из проекта рассчитывается количество материала, примерная масса сооружения и параметры фундамента.

ru/wp-content/uploads/2017/01/chertez-kompleksa-barbekyu-624×399.jpg%20624w» srcset=»http://besedkibest.ru/wp-content/uploads/2017/01/chertez-kompleksa-barbekyu.jpg 750w, http://besedkibest.ru/wp-content/uploads/2017/01/chertez-kompleksa-barbekyu-300×192.jpg 300w, http://besedkibest.ru/wp-content/uploads/2017/01/chertez-kompleksa-barbekyu-624×399.jpg 624w»>

Возвести мангал с коптильней сложнее, чем металлическую печь, но конечный результат оправдает затраченные усилия и средства. Правильно сложенная конструкция не только прослужит долго и украсит загородный участок, но и обеспечит более высокие вкусовые качества приготавливаемых блюд. Надежная кирпичная коптильня гарантирует равномерный прогрев мяса, безопасность продукта и полноценную пропитку дымом.

Создание фундамента

Даже компактный мангал из кирпича имеет большую массу, поэтому основание конструкции делают из армированного бетона. Этот процесс требует соблюдения технологии и не терпит спешки — фундамент набирает прочность в течение месяца. Если допустить ошибки во время заливки смеси или попытаться самостоятельно ускорить процесс застывания, в будущем фундамент даст трещину, что негативно скажется на целостности конструкции.

Пошаговая инструкция по строительству основания:

Согласно чертежу, размечают участок. Оптимальная площадь мангала — 3 м2.Выкапывают котлован соответствующего размера и конфигурации. Глубина рассчитывается индивидуально — зависит от массы сооружения, характеристик почвы и других особенностей.Делают опалубку выше уровня грунта на 50 мм.

Изнутри доски обшивают гидроизоляционным материалом — например, рубероидом.На дно котлована насыпают мокрый песок слоем 100 мм.Вяжут армирующую сетку. Для этого используют прутья толщиной 10–12 мм, которые укладывают на расстоянии 100 мм друг от друга и связывают проволокой. Изготавливают две сетки, которые соединяют вертикальными прутьями длиной 50 мм.Армирующую решетку укладывают в котлован и заливают слоем цементно-песчаной смеси.

Раствор готовится из ¾ песка и ¼ цемента, для прочности добавляют щебень. Первый слой фундамента готов. Остальные, вплоть до края опалубки, формируют с промежутком в сутки.Последний слой выравнивают и гидроизолируют полиэтиленовой пленкой.

Строительство мангала из кирпича

Когда фундамент наберет прочность, приступают к возведению наземной части конструкции.

Кладка состоит из нескольких элементов: цоколя, поддувала, жаровни и дымохода. Для сборки мангала используют красный печной кирпич, устойчивый к сильному нагреву и перепадам температуры. Это важно при создании уличной конструкции: при эксплуатации зимой кладка не треснет.Силикатный кирпич для возведения жаровни не подойдет.

Перед началом строительства составляется порядовка — схема укладки кирпичей. Лучше работать со стандартными, уже проверенными чертежами, учитывающими особенности конструкции мангала-коптильни.Кирпичи нужно подготовить к работе. За сутки до старта строительства материал вымачивают в воде.

К началу кладки с наружной стороны кирпичи высохнут, а внутри влага задержится, что предотвратит впитывание воды из раствора. Для скрепления кирпичей используют смесь песка, цемента и гашеной извести в пропорциях 3:1:1. Первый ряд мангала делают насухо, чтобы наметить кладку, подогнать размеры кирпичей и избежать ошибок в дальнейшем. Для первого ряда подходят как целые кирпичи, так и половинки.Начиная со второй линии кирпичи укладывают со смещением на полкамня, чтобы стыки не совпадали.

Начинают работу от угла, затем выкладывают перегородки.Через каждые два ряда ровность линий проверяют строительным уровнем. На высоте жаровен устанавливают железные уголки для закрепления базы топки, которую изготавливают из толстостенного металла. Для обеспечения притока воздуха часть кирпичей под жаровней укладывают без раствора — достаточно двух-трех щелей, чтобы огонь хорошо разгорался.

jpg%20300w,%20http://besedkibest.ru/wp-content/uploads/2017/01/kirpichnyi-mangal-vo-dvore-624×483.jpg%20624w» srcset=»http://besedkibest.ru/wp-content/uploads/2017/01/kirpichnyi-mangal-vo-dvore.jpg 750w, http://besedkibest.ru/wp-content/uploads/2017/01/kirpichnyi-mangal-vo-dvore-300×232.jpg 300w, http://besedkibest.ru/wp-content/uploads/2017/01/kirpichnyi-mangal-vo-dvore-624×483.jpg 624w»>

Таким образом, главное — в точности следовать чертежам. Сначала из кирпичей выкладывают цоколь, затем делают стенки жаровен, мангала, коптильной камеры и, наконец, сооружают дымоход. Когда кладка завершена, устанавливают металлические дверцы, крепления для шампуров, варочную поверхность и другие элементы.

Доработка конструкции

На завершающем этапе проводят облицовку печи декоративным кирпичом, укладывают на земле перед мангалом тротуарную плитку для обеспечения пожарной безопасности и сооружают навес над всей конструкцией. Также проводят внутреннее обустройство: устанавливают разделочный стол, мойку, полки и другие полезные приспособления. Таким образом, мангал с коптильней превращается в полноценную уличную кухню, позволяющую без труда готовить мясные блюда разных видов.

Тематический материал:

Коптильню оснащают термометром, так как в камере необходимо поддерживать определенную температуру: около 60 °С для мяса и 75 °С — для рыбы. В таком случае продукт будет наиболее долго храниться.

Если поднять температуру дыма до 100 °С, процесс приготовления пойдет быстрее. Холодное копчение проводится при 23 °С — при таких условиях мясо получается наиболее нежным и приобретает красивый бордовый оттенок. Регулируется температура изменением длины дымохода, а также перекрытием трубы металлической пластиной — чем шире щель, тем больше горячего дыма поступает в коптильный отсек и тем жарче в камере.

Для использования казана понадобится отдельный очаг из кирпича, который накрывается железной плитой толщиной 20 мм. При помощи горелки в металлической поверхности вырезают отверстие такого диаметра, чтобы казан опускался на 2/3 — это обеспечивает равномерный прогрев блюд.

Для использования очага в качестве обычной конфорки для варки супа или жарки овощей отверстие накрывают изделием из стальных колец разного диаметра.Таким образом, возвести мангал-коптильню самостоятельно не так сложно, главное — тщательно продумать конструкцию и составить подробный чертеж. Внимательное следование проекту во время работы поможет построить красивую и эффективную печь для готовки мяса на открытом огне.Мангал и коптильня из кирпича своими рукамиКоптильня мангал своими руками из кирпича будут довольно полезны. Ведь это не просто нормальная и здоровая пища для себя.Тут можно будет подумать и о дополнительном заработке.

Ведь данная продукция пользуется повышенным спросом. Сегодня мы расскажем, как делается мангал с коптильней из кирпича своими руками.Для правильной работы конструкции надо соблюдать некоторые детали установки. Перед началом строительства стоит посмотреть фото и видео по этой теме, собрать больше информации.Ведь здесь надо будет учесть и объем загружаемой продукции и размеры коптильни.

Мангал и коптильня из кирпича своими силами

Мангал из кирпича с коптильней начинается с определения внешнего вида. Здесь довольно важно удобство пользования и габариты.

Наиболее простым вариантом будет двухэтажная конструкция, нижняя часть которой является место для дров, а верхняя – непосредственно очаг с трубой. С недавних времен мангал коптильня из кирпича стали популярны в загородных домах.

Жареные или копченые рыба, сало и мясо украсят любой стол.

Делаем фундамент

Кирпичный мангал с коптильней имеет довольно значительный вес. Поэтому фундамент должен быть мощным. Так же надо будет сделать и армирование.

Внимание: В коптильне место топки должно быть ниже уровня земли, поэтому при заливке фундамента надо это предусмотреть.

Схема заливки фундамента

Сначала делаем разметку по земле. Отмечаем габариты.

Здесь обращаем внимание, что габариты фундамента должны быть больше самой конструкции. Так же сразу меряем диагонали и проверяем их расположение. После копки ямы, глубина которой должна быть не менее 50-ти см., делаем песчаную подушку. В качестве материала применяем простой речной песок, он лучше дает усадку.Теперь делаем опалубку для выхода топки коптильни.

Для этого применяем простую шалевку.Свариваем арматуру из металлического прута и помещаем ее в яму.Делаем цементный раствор. Ждем полного высыхания. Фундамент готов.

Строительство мангала

Мангал из кирпича коптильня мы начнем строить с мангала.

Чтобы сделать мангала своими рукам, необходимо обзавестись следующими инструментами:

Лопата.Кельма или мастерок для раствора.Уровень на сто пятьдесят сантиметров.Кирпичи (примерно сто – сто пятьдесят штук).Сто пятьдесят килограмм песка.Двадцать пять килограмм цемента.

Внимание: Не забываем о том, что раствор для кладки кирпича и фундамента необходимо будет замешивать, поэтому запаситесь емкостью. Причем, для рабочей части применяем огнеупорный кирпич.

Делаем мангал

Теперь делаем разметку и начинаем кладку. Для камина стенки отсека для дров можно выложить на любую высоту и из любого кирпича.

На этот счет каких-то особых рекомендаций нет. Это и будет камин, в котором можно готовить шашлыки. Также внутрь камина можно установить мангал, сделанный из нержавеющей стали.

Внимание: Наиболее оптимальные размеры мангала – в длину до одного метра, примерно двадцать – двадцать пять сантиметров в глубину и сорок в ширину. Чтобы к углям был постоянным доступ воздуха, топка очага должна быть выполнена с поддувалом или зольником.

Кирпичный мангал коптильня порядовка должна иметь качественную перевязку.

Шов не должен совпадать. Так же для крепости в шов помещается стальная сеткаВ любой конструкции мангала должно быть две ниши. Если планируется, что они будут прямоугольными, то заранее продумайте вариант со стальным уголком на перемычке.Если ниши будут арочного типа, то необходимо изготовить шаблон арки из фанеры или доски.

По центру арки обязательно укладывается замковый кирпич, который будет удерживать всю конструкцию. Стенки проемов выкладывают на высоту пятьдесят – шестьдесят сантиметров, если перекрытие арочное, если же оно прямоугольное, то на семьдесят – восемьдесят.После того, как два ряда кирпича будут уложены на подобное перекрытие, высота очага над фундаментом составит до ста сантиметров, что для большинства людей очень удобно.Внешнюю часть мангала можно обложить декоративным кирпичом, что будет смотреться очень эффектно. Но внутренние поверхности должны быть сделаны из жаростойкого кирпича, так как он выдерживает высокие температуры, не разрушаясь при этом. Мангал построен, теперь можно приглашать гостей на барбекю.

Создаем коптильню

Коптильня мангал из кирпича выполняют разные функции. В коптильне мы должны скопить дым и пустить его в нужном направлении.

Главным отличием коптильни от барбекю или мангала состоит в том, что ее топка располагается ниже уровня земли. При заливке фундамента мы это предусмотрели.

Схема работы коптильни

Для строительства коптильни нам потребуется:

Примерно четыре метра металлических труб (можно выложить дымоход самому из красного кирпича, обеспечив его полную герметичность). Красный кирпич (сто – сто двадцать штук).Лопата (она необходимо для работ с землей).Мастерок для раствора.До пятидесяти килограмм цемента.Сто восемьдесят килограмм песка.

Внимание: Количество последних ингредиентов полностью зависит от длины дымохода и материала, из которого будет выполнено сооружение.

Не лишней будет и емкость, в которой будут замешивать раствор. Лист металла с отверстиями для дренажа 20х20 или взять старую, но не ржавую решетку.На поверхности будет находиться лишь коптильный шкаф и крышка топки.

Подобная коптильня позволит обеспечить технологию холодного копчения.Между топкой и коптильным шкафом нужно прорыть ров длиной в четыре метра (он необходимо для воздуховода) и прокладываем трубу. К коптильному шкафу подводим воздуховод, поэтому понадобится яма для создания фундамента под него.Топка коптильни выкладывается из кирпича. Глубина примерно сто пятьдесят сантиметров, а диаметр – сто.

Для того, чтобы внутри топки бы герметичность, ее необходимо обмазать глиной. Отмеряем десять сантиметров от дна и на этом уровне делаем дренаж. К нижней ее части крайне важно обеспечить подвод воздуха.

Внимание: При укладке любых металлических деталей в кладку обязательно по крепежной части сделайте обворот асбестовым шнуром. Тогда вы избежите проблем при расширении материала.

Строим коптильный шкаф

Фундамент заливается по обычной технологии. Его размер будет зависеть от планируемого объема копчения. Но обычно размеры коптильной камеры в полтора, а то и в два раза больше объема топки.

Вокруг всей конструкции нужно уплотнить землю, чтобы вся система была достаточно жесткой, а эстетический вид участка не был нарушен.

С топки снимаем крышку, выкладываем дрова, бумагу, разводим огонь.

Закрываем крышкой, но не забываем оставить небольшой зазор, чтобы внутрь попадал воздух.Дым по воздуховоду медленно начнет проникать в коптильню. Когда углей будет достаточно, добавьте щепу сливы, яблони. Все готово. После того, как шкаф наполнит густой и плотный дым, его закрывают и это означает, что процесс копчения запущен.

Коптильня и мангал из кирпича своими руками готовы. После установки надо сразу дать полностью просохнуть всей конструкции. После этого несколько раз сделать легкую протопку.

Коптильня и мангал из кирпича должны полностью просохнуть, иначе при нагреве могут пойти трещины. После просушки конструкция готова к применению.

Мангал-коптильня представляет из себя гибрид двух приспособлений. Не сложно догадаться, каких именно.

Итак, мангал – это специальная жаровня для различных видов мяса и рыбы. Большинство разновидностей мангалов работают на углях, некоторые – на дровах.

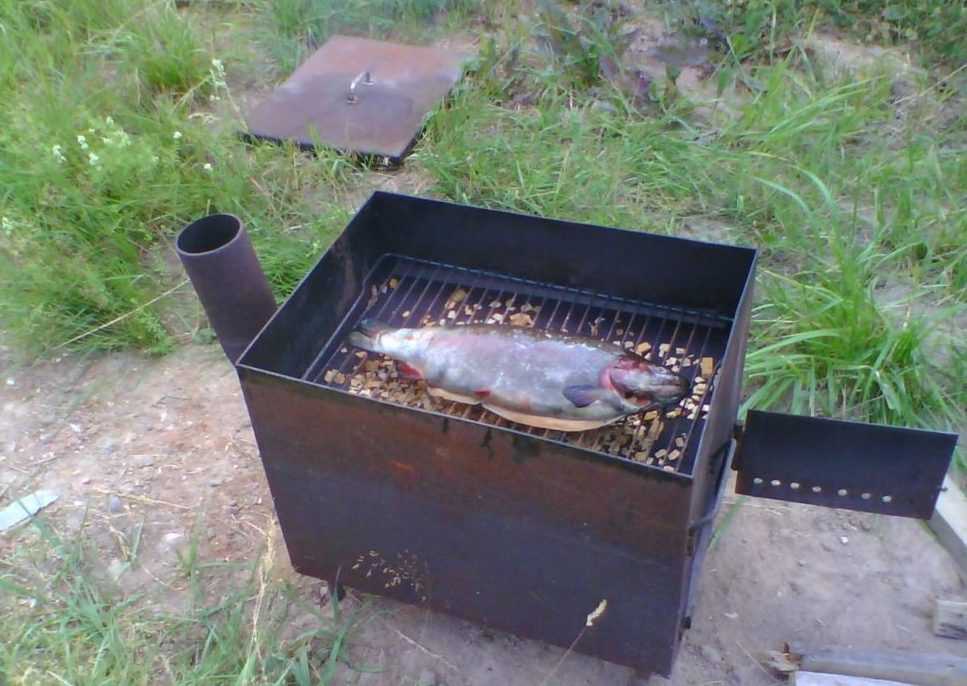

Коптильня – плотно закрывающаяся металлическая емкость, в которой пища обдается дымом со всех сторон.

Роль мангала на даче

Мангал обеспечит вам прекрасный отдых с вкусной едой. Вы сможете собираться вместе с друзьями или семьей, отмечать праздники на даче или в загородном доме.

Уютные летние вечера, мясо с дымком, шашлык и овощи-гриль – все это станет возможно с помощью данной конструкции.

Наиболее популярными сейчас считаются мангалы-коптильни из кирпича. В них можно делать мясо, рыбу и овощи. Они получаются с запахом костерного дыма, а мякоть при таком способе обработки – нежная и сочная.

Еда, приготовленная в коптильне, полезна, так как не требует масла для приготовления. К тому же, хранится она дольше из-за консервации дымом. Копчение не только придает вкуса, но и убивает бактерии.

Существует два вида копчения:

В домашних условиях наиболее популярен второй вариант.

Плюсы и минусы

У такого мангала множество преимуществ:

прекрасный внешний вид;надежность;длительный срок службы;удобство в приготовлении.

Но, пожалуй, главным недостатком является то, что мангал-коптильню из кирпича своими руками достаточно сложно выстроить, не имея никакого опыта.

Еще одно преимущество в том, что при выборе строительства мангала в беседке, вы сможете использовать его даже в непогоду.

Используемые инструменты и материалы

Строительство кирпичного мангала-коптильни можно условно разделить на два этапа, к каждому из которых понадобится свой инструментарий.

Застройка фундамента

Так, на первом этапе список необходимых материалов включает в себя:

штыковую лопату;доски;цемент;песок;армированную сетку.

Разберем по порядку. Лопата пригодится для того, чтобы вырыть глубокую яму, которая станет основой основ. Из досок сооружают опалубку, а с помощью цементно-песчаного раствора заливают прочный фундамент.

Сетка же служит для его укрепления.

Для данного этапа понадобятся, в зависимости от способа постройки, такие материалы:

огнеупорный кирпич для жаровни;кельма;гашеная известь;вода;песок;цемент;отвес;уровень;металлические уголки;арматура;шпатель;молоток;деревянная дверца;решетка;прутья;металлическая крышка;порядовка.

Подготовительные работы

Вот теперь начинается самое важное. Подготовительные работы требуется проводить тщательно, так как они имеют даже большее значение, чем само строительство. Ошибка на данном этапе может повлиять на всю будущую конструкцию, в итоге существенно снизив срок ее службы.

Итак, первым делом необходимо выбрать место для мангала. Жаровня должна быть расположена с подветренной стороны, чтобы дым не мешал в приготовлении пищи.

Участок выбирайте ровный, с доступом к воде, в удалении от дома. Идеальный вариант – подводка канализации и водоснабжения к коптильне.

Прекрасным решением будет установить мангал неподалеку от беседки. Но только стоит помнить о технике пожарной безопасности и не устанавливать сооружение рядом с деревьями и легковоспламеняющимися объектами.

Для того, чтобы облегчить себе задачу, можно построить чертежи коптильни с учетом всех элементов конструкции. Ниже приведены различные чертежи, по которым можно построить мангал коптильню своими руками .

Следующим этапом подготовительных работ является постройка фундамента, который начинается с установки опалубки. Землю требуется расчистить от плодородного слоя, травы и камней.

Укладка первого ряда производится при помощи бутового камня, а щели засыпают щебнем, сверху заливая раствором цемента.

Количество слоев рассчитывается исходя из размеров мангала. Временной промежуток укладки каждого из них – сутки.

Когда вы решите, что фундамент достаточно толстый, необходимо будет его выровнять.Для этого используют уровень. Затем основание гидроизолируют (чаще всего полиэтиленом) и оставляют на несколько суток в покое.Итак, прошло несколько дней, фундамент просох и окреп. Теперь начинается самый творческий этап, ведь мангал-коптильня может принимать различные формы, и в пределах сохранения функциональности каждый волен творить то, что ему вздумается.Порядовка начинается с укладки первого ряда без применения скрепляющей смеси.

Делается это для того, чтобы разметить рабочую поверхность и просчитать, каким способом выкладывать кирпич, понадобятся половинки или же только целые.За сутки до укладки с помощью смеси кирпич смачивают водой, чтобы он не напитывался от цемента и не снижал его крепость. Для смешивания скрепляющего раствора песок, цемент и гашеную известь берут в пропорции 3:1:1. Воду добавляют, помешивая смесь, до того момента, пока она не станет напоминать густую сметану.Каждый ряд кирпича начинают укладывать от углов, и после завершения каждого проверяют с помощью уровня и отвеса. Для того, чтобы углы мангала были прочнее, их укрепляют при помощи проволоки.Изготовление жаровни подразумевает под собой, первым делом, установку металлических уголков между стенами.

Топку сооружают из толстостенного металла, проделывая в ней отверстия для воздуха.Чтобы удобно установить решетку, два кирпича на противоположных стенах кладут с выступом внутрь.Помните, что первые 8 рядов от основания оставляют для хранения дров и других принадлежностей. Если же вы хотите мангал-коптильню с арочными перекрытиями, девятый ряд необходимо отвести под фанерную опалубку (1 см в толщину). Десятый ряд станет перекрытием ниши для хозяйственных принадлежностей.

При этом кирпич толщиной в 18 сантиметров укладывается ребром, а следующий ряд служит для выравнивания дровницы.

12 ряд при этом образует столешницу, а с 13 по 15 – топку с последующей опалубкой.Чтобы вывести кадку под дымоход, кирпич, начиная с 20 ряда, подрезают изнутри. Топка заканчивается 24 рядом, затем кладется труба. Это становится последним этапом в строительстве мангала.Далее все зависит от вас.

Если коптильня устраивает в первозданном виде, то можно пропустить этап облицовки. Однако зачастую ее все же проводят, используя плитку «под кирпич».Также можно добавить различные декоративные элементы, украсить кирпичное «тело» мангала-коптильни, столешницу, выстроить рядом место для хранения посуды и прочего.На этом строительство можно считать оконченным. Однако, при желании вы можете оставить в мангале место для казана.

Правда, так как для него необходимо место внутри очага, потребуется дополнительный дымоход.Для оборудования места под казан поверх очага устанавливают толстую чугунную пластину (2 см). Необходимо учесть, что для казана нужно отверстие в плите. Чтобы иметь возможность готовить не только в казане, дырку можно закрывать кольцами разного диаметра.

На видеоролике наглядно показано, как сделать мангал коптильню из кирпича своими руками.

Что в сухом остатке?

Мангал-коптильня является многофункциональным сооружением для дачи и загородного дома. Тут вы сможете готовить мясо, рыбу и овощи, а также супы и прочие блюда – все зависит от конструкции.

Мангал, находящийся в беседке, не зависит от погодных условий и наличия электроэнергии, газа и прочих удобств. Вы можете пользоваться им в любое время.

В зависимости от конструкции, данное сооружение состоит из кирпичного «дома», мангала, коптильни, казана, барбекю, дровницы и прочих мест для хранения принадлежностей.

Строительство его является достаточно трудоемким и затратным занятием, однако он быстро окупится и вы никогда не пожалеете, что решили соорудить мангал.

Посиделки с друзьями теперь будут проходить только у вас. Ведь как в хорошей компании без шашлычка? А какой вкусный плов или уха после охоты или рыбалки!

Мангал-коптильню вполне можно соорудить своими руками, не прибегая к услугам специализированной бригады. Мало того, что вы получите прекрасное дополнение для дачи, так еще и будете гордиться собой – настоящий хозяин, сделали все своими руками.

Если соблюдать все пункты и хитрости в процессе постройки, эта конструкция прослужит вам не один десяток лет, станет верным помощником на протяжении отпуска или выходных на даче, и просто будет радовать глаз.

Источники:

• besedkibest.ru
• iz-kirpicha.su
• 1decor.org

Коптильня и мангал из кирпича на дачном участке

Опубликовано:

02.04.2015

Удобное и практичное приспособление на дачном или приусадебном участке – мангал. Сегодня любители барбекю чаще всего идут по такому пути: изготовили стальной мангал своими руками и получили удобное, компактное и практичное приспособление. Его растопка занимает мало времени, а вкусным шашлыкам, приготовленным на нем, будут рады и родные, и гости. Но прогресс не стоит на месте, и любители шашлыка совершенствуют конструкции мангалов: появляются варианты с трубой и крышей. Совсем другое дело – кирпичный мангал.

Схема кирпичного мангала.

Каждый владелец загородного коттеджа или дачного участка, стремящийся к солидному виду своего дома, старается построить мангал из кирпича своими руками.

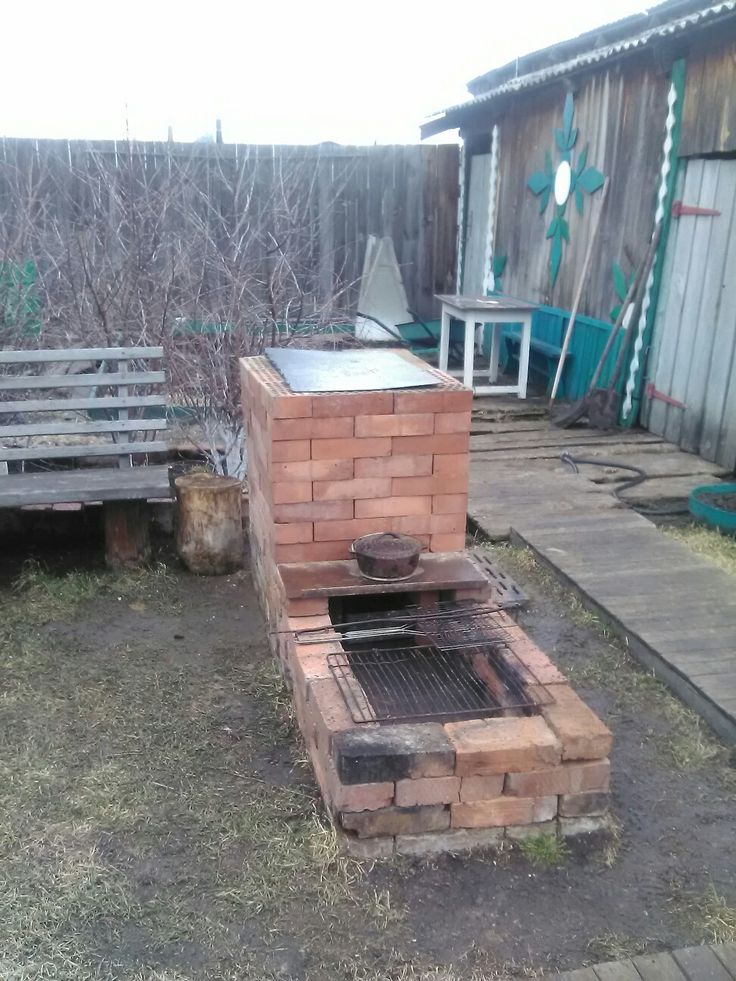

Самым простым вариантом является двухэтажная конструкция, в которой нижняя часть представляет собой полость для дров, а верхняя – собственно очаг с трубой над ним. И мангал, и домашняя коптильня с недавних пор стали очень популярны в загородных домах и на приусадебных участках. Копченые или жареные своими руками мясо, рыба и сало украсят любой стол. Очень часто коптильни и мангалы сооружают своими руками из кирпича или из металла.

Сооружение мангала

Схема устройства кирпичного мангала.

Чтобы создать мангал из кирпича своими руками, нам понадобится лопата для земляных работ, мастерок или кельма для раствора, правило-уровень на 150 см, кирпичи (100-150 штук), 25 кг цемента и 100-150 кг песка. Не забудем о том, что раствор для фундамента и для кладки кирпича нужно будет в чем-то замешать, и запасемся емкостью.

Итак, начнем с фундамента. Для фундамента роем яму глубиной 25-40 см. Устанавливаем опалубку и металлическую арматуру (проволоку, прутья и прочее), затем заливаем бетон. Залитый фундамент должен выстоять как минимум 48 часов, после чего работы можно продолжать. Стенки отделения для дров можно выложить из любого кирпича и на любую высоту. Особых рекомендаций по этому поводу нет. Каждый руководствуется только своим вкусом. А вот выкладка очага мангала требует определенных навыков. Сооружения, которые принято называть мангалами из кирпича, очень похожи на камины. Это и есть камин, а шашлыки можно готовить прямо в нем. Либо установить внутрь камина мангал из нержавеющей стали. Наиболее удобные размеры мангала – до 1 м в длину, 40-50 см в ширину и около 20-25 см в глубину. Для того чтобы в угли попадало достаточно воздуха, топку очага мангала делают с зольником или поддувалом.

В любой конструкции мангала имеется, по крайней мере, две ниши. Если они предполагаются прямоугольными, необходимо предусмотреть стальной уголок на перемычки. Если ниши будут арочными, нужно изготовить шаблон арки из доски или фанеры. В центре арки обязательно укладываем замковый кирпич, удерживающий конструкцию всей арки. Стенки проемов выкладываются на высоту 50-60 см, если перекрытие будет арочным, и на 70-80 см, если оно будет прямоугольным. После укладки на такое перекрытие двух рядов кирпича, высота очага над уровнем фундамента составит 90-100 см, что очень удобно для большинства людей. Внешняя часть мангала из декоративного кирпича будет выглядеть очень красиво. Но внутренние поверхности очага должны быть изготовлены только из огнеупорного кирпича – он выдерживает, не разрушаясь, очень высокие температуры. Мангал создан, можно звать гостей.

Создание коптильни

Схема проектирования кирпичного мангала.

Основное отличие коптильни от мангала или барбекю заключается в том, что ее топка расположена ниже уровня земли. Для сооружения коптильни своими руками нам понадобится около 4 м металлической трубы (дымоход можно выложить своими руками из красного кирпича и обеспечить его герметичность), красный кирпич около 100-120 штук, лопата для производства земляных работ, мастерок для раствора, правило-уровень длиной 1,5 м, 25-50 кг цемента и 150-180 кг песка. Количество песка и цемента будут зависеть от длины дымохода и материала, из которого мы будем его сооружать. Емкость для того, чтобы замесить раствор, тоже не помешает. Лист металла с отверстиями для дренажа размерами 20 х 20 см, или старая, но не ржавая решетка. На поверхности будет видна только крышка топки и коптильный шкаф. Такая коптильня будет обеспечивать технологию холодного копчения.

Между коптильным шкафом и топкой прокапываем ров длиной 4 м под воздуховод и прокладываем трубу (или выкладываем воздуховод из кирпича). Воздуховод подводим к коптильному шкафу, поэтому выкапываем яму под его фундамент. Выкладываем из кирпича топку коптильни. Глубина топки около 150 см, диаметр – 100 см. Для обеспечения герметичности внутри топку обмазываем глиной. На высоте 10 см от дна делаем дренаж. К нижней части топки обеспечиваем подвод воздуха.

Строим коптильный шкаф. Заливаем фундамент по обычной технологии. Его размер зависит от планируемых объемов копчения. Но обычно объем коптильной камеры бывает в 1,5-2 раза больше объема топки. Через крышу будет осуществляться доступ внутрь коптильни. Уплотняем землю вокруг всей конструкции для обеспечения необходимой жесткости системы и сбережения эстетичного вида участка, на котором расположена коптильня. Снимаем крышку с топки, выкладываем бумагу, дрова и разводим огонь. Закрываем крышку, но оставляем щель для притока воздуха. Дым будет медленно подниматься по воздуховоду в коптильный шкаф. Когда появится достаточно углей, добавляем щепу сливы, вишни, яблони или других плодовых лиственных деревьев. Закрываем крышку камеры. Коптильня готова. Когда шкаф наполнится плотным и густым дымом, закрываем его. Начался процесс копчения. Дополнительных отверстий для выхода дыма не требуется. Дым улетучится сам.

Мангал-мангал-коптильня своими руками | Своими руками

Содержимое ✓

• ✓ Простая конструкция барбекю.
• ✓ использовать функции
• ✓ Садовый комплекс с мангалом и коптильней своими руками — фото

Давно хотел создать шашлычную конструкцию, которая бы жарила, коптила, болела, парила и варила. И при этом он был компактен, экономичен, гигиеничен, удобен, а дрова топились быстро без дыма.

Для создания мангала он взял бак от старой стиральной машины, сделанный из нержавейки внушительной толщины.

Прежде чем определиться с местом для постройки — выбрал его на границе с открытой верандой кухни. Здесь блюда можно готовить чуть ли не под навесом, да и дренаж для сбора осадков с крыши укрытия пригодился.

---

ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>

---

Простой дизайн барбекю

В стенке бака болгаркой вырезалась небольшая горизонтальная щель 2 × 20 см — чуть выше его дна, но ниже самого нижнего положения чугунной колосниковой решетки или чугунной печки. Это обеспечивает хороший розжиг и горение дров.

Высота чугунной решетки выбиралась исходя из желаемого режима горения и с учетом блюд, которые предполагалось приготовить. При этом неудобный скос стенки-дна в баке служил скользящей опорой для движения решетки по нему вверх-вниз (фото 1,2)

Установил бак на дренажное основание и обложил его со всех сторон камнем на цементно-глиняном растворе, за исключением открытых мест – щелей для притока и стока воздуха из водосточной трубы в дренаж. Каменный кожух обеспечивает не только защиту мангала от атмосферных осадков, но и долго сохраняет тепло.

Для дополнительной защиты и украшения камень покрыли бесцветным термостойким лаком.

использовать функции

При розжиге жаровни загружаю дрова сверху (фото 3). Колосник устанавливается в среднее положение (высота), крышка открыта, щель свободна от золы и золы. После того, как поверхность дров уже обуглилась, заделываю щель обычной металлической пластиной – равномерное небольшое пламя и дым надолго обеспечивают необходимый аромат и жар углей.

При необходимости использую металлический пламегаситель из штампованной металлической решетки (нержавейка).

Для рационального использования огня — при приготовлении крупных кусков мяса, где на начальном этапе необходимо прожарить верхние слои, но не обугливать — использую подставку, ставя ее сверху на каменный край мангала (см. фото слева).

При копчении я закрываю емкость крышкой из нержавейки с отверстием (второе отверстие — прорезь в стенке емкости).

Чтобы поставить блюдо на тарелку, потушить или отварить в кастрюле, ставлю на колосники печи чугунную тарелку (тарелку беру от старой чугунной печки), ставлю емкость и накрываю крышкой с отверстием или без (при необходимости).

---

Читайте также: Кладка садовой печи-барбекю с камином своими руками

---

Садовый комплекс с мангалом и коптильней своими руками — фото

---

Добавить в список желаний: Каменная жаровня

У себя на участке она выложила жаровню из собранных на поле камней.

Сначала выложили кирпичом основание с топкой, отделив ее от выгребной ямы решеткой. Печь, которую открыли сверху, оказалась шириной в один кирпич и длиной в два.

Затем выложила жаровню камнями, скрепив их цементным раствором.

Из них с одной стороны вывели дугообразную стенку — и красивую, и ветрозащитную.

Перед поддувалом предусмотрел площадку для пожарной безопасности.

Фото автора

---

© Автор: Иван Столетов, г. Гродно. Фото автора

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРОВ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяин!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Коптильня своими руками — как и что сделать? | | Своими руками

Содержание ✓

• ✓ Коптильня своими руками — кирпич, железо, дерево
• ✓ Бочка, топка и труба = самодельная коптильня
• ✓ Дрова, продукты, копчение
• ✓ Коптильня для горячего копчения — конструкция
• ✓ КОПТИЛЬ СВОИМИ РУКАМИ — СОВЕТЫ И ИДЕИ, КОНСТРУКЦИИ И ОТЗЫВЫ
• ✓ КОПТИЛЬ СВОИМИ — ВИДЕО ВАРИАНТЫ

Если коптильни с вашей стороны еще нет, то пора готовиться , ведь весна придет быстро, а загородную жизнь важно наполнить маленькими гастрономическими радостями.

Процесс копчения заключается в термической обработке мяса или рыбы дымом тлеющих дров. Копчение может быть холодным и горячим – разница только в температуре дыма. Холодный дым +25…+30°С, горячий дым +60…+120°С. В первом случае мясо или рыба коптятся сутки и более, а во втором они будут готовы через час-два. Продукты холодного копчения хранятся 3-4 месяца, а продукты горячего копчения лучше есть сразу, так как через пару дней они могут испортиться. Принципиальным отличием коптилен двух типов является наличие удлиненного дымохода, в котором дым успевает немного остыть.

---

Смотрите также: Электрокоптильня своими руками — чертежи, фото инструкция по изготовлению.

---

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

---

---

Коптильня своими руками — кирпичная, железная, деревянная

Место для коптильни — бетонная площадка 4-5 м ² . Высота бетонного основания 5-10. Смотрите следующий этап — монтаж дымового канала (рукава), который возводится из кирпича на фундаменте. Длина канала 2,5-3 м, рекомендуемая высота не менее 25 см, ширина не менее 50 см.

Дым в этом канале успевает достаточно остыть, чтобы предотвратить горячее копчение продукта. Главное требование к каналу – полная герметичность, иначе из-за недостаточной тяги процесс копчения будет затягиваться. Для хорошей тяги можно вставить во втулку металлическую трубку.

Топочная камера должна располагаться в начале дымового канала и герметизироваться при этом. Камера для очага может быть немного выше и шире шланга для отвода дыма или иметь такие же размеры. Как и в обычной печи, камера снабжена чугунной дверцей. На другом конце канала строят собственно коптильню и дымоход.

Конструкция дымового отсека проста: наиболее распространенным был вариант в виде домика, постепенно сужающегося кверху – так камера плавно переходит в дымоход небольшой трубой.

Коптильня оборудована стальной дверцей, поддоном для слива жира и стержнями из нержавеющей стали для подвешивания мяса и рыбы. Поддон для жира должен располагаться ниже входа дымохода. Дымоход оснащен заслонкой, которая регулируется интенсивностью дыма.

Капитальная кирпичная коптильня — это достаточно дорого, поэтому можно сделать более экономичную постройку.

В этом случае удобно использовать готовую камеру для горячего копчения — из дерева, с металлическими дверцами и двускатной крышей. Для основания все еще нужны кирпичи, но они складываются без фундамента. В качестве дымового канала можно использовать металлическую трубу без какой-либо облицовки. Вид станет проще, но качество готового изделия не пострадает. В качестве топки можно использовать готовую стальную или чугунную печь. Но можно построить коптильню еще проще.

---

Ссылка по теме: Мангал и коптильня — все в одной самодельной конструкции

---

Коптильня горячего копчения своими руками

Посмотреть это видео на YouTube

Бочка, печь и труба = самодельная коптильня

Собрать коптильня из металлической бочки, дорогие материалы не нужны. Обычно для этой цели используют двухсотлитровую садовую бочку для воды. Самый простой способ предполагает устройство очага под бочкой, для чего ее кладут на небольшое основание из нескольких кирпичей. Над очагом на металлической подставке следует разместить емкость для тучного жира, при этом она не должна загораживать проход дыму. Ближе к верхнему краю бочки устанавливается крестовина с крючком для подвешивания продуктов. Данная конструкция предназначена только для горячего копчения, так как дым не остывает и попадает прямо в коптильную камеру. Но если две бочки закрепить одну над другой, то можно курить холодным способом. Для этого между стволами устанавливается фильтр, очищающий дым от сажи.

Фильтр может стать редкой мешковиной. Соедините контейнеры гибким алюминиевым обручем с угловым соединением или специальными прижимными пластинами. Если вы хотите приготовить блюдо для горячего копчения, верхний ствол нужно просто снять.

Устраивать очаг прямо под коптильной камерой не очень удобно, поэтому его можно оборудовать в нескольких метрах от нее, сделав небольшую, на пару штыков, лопату в земле.

Еще одну яму такой же глубины необходимо сделать в том месте, где должна стоять бочка. Боковые стены обеих площадок желательно выложить кирпичом, после чего две канавки соединить обычной стальной трубой – для этого выкапывается неглубокая траншея. Часть ямы в том месте, где будет располагаться очаг, следует закрыть металлическим листом.

Эта схема не требует серьезных вложений: старая бочка и 2-3-метровая труба 0 100-150 мм для дренажа найдутся практически в любом хозяйстве. Кстати, трубу не обязательно помещать в землю, если использовать готовую камеру сгорания, купленную в магазине. Да и яму под бочку в этом случае тоже можно не делать: рукав дымохода, соединяющий очаг с бочкой, будет проходить по земле.

Слева курящий курильщик. Справа постройка самодельной коптильни своими руками

Дрова пищевые, коптильные

Лучшими дровами для копчения рыбы являются сухая гнилая ольха и осина, веточки ольхи, вереска, винограда и красных деревьев. На заключительном этапе хорошо добавить в топливо несколько влажных веток можжевельника: их дым обладает сильными антимикробными свойствами, рыба меньше плесневеет, дольше хранится, к тому же можжевельник придает ей золотистый цвет и изысканный аромат.

Перед началом следует обратить внимание на топливо, подготовить продукты и собственно коптильню. Вкус и качество копченого продукта зависят от дров, сожженных для получения дыма.

Традиционные березовые и сосновые бревна в данном случае не подойдут: можно использовать только щепу или опилки лиственных пород без смолы — это ольха, тополь, липа, осина. Также используют чипсы из яблок, вишни, груши, сливы и даже абрикоса – это придает блюдам неповторимый аромат и нежный вкус с легким фруктовым оттенком.

Для приготовления твердого мяса – баранины, говядины – рекомендуем использовать бук, орех или вяз. Для рыбы хороша древесина ракиты, ивы и вербы.

Продукт для холодного копчения должен быть предварительно просоленным. Рыбу или мясо кладут в насыщенный раствор поваренной соли. Рыбу можно держать в растворе от 3 до 12 часов, мясо — сутки и более. Например, свиной окорок солят двое-трое суток.

Затем изделие необходимо замочить. Для этого его опускают в воду — тоже на несколько часов. Рыбу можно вымачивать около 4 часов, мясу нужно больше времени. Такую же ветчину придется вымачивать 12 часов. После замачивания рыбу или мясо следует промокнуть бумажным полотенцем и просушить в хорошо проветриваемом помещении при комнатной температуре. После этого можно курить. Время копчения составляет два-три дня.

Коптильня тоже требует подготовки. Если он уже эксплуатировался ранее, рабочую камеру желательно очистить от старого нагара и нагара, а жиросборник промыть или заменить на новый. Если в конструкции нет лючка, дымоход (бочку) следует накрыть мешковиной – это позволит регулировать поступление дыма в коптильню.

Во время приготовления важно следить за температурой внутри коптильной камеры. Для этого можно использовать гриль-термометр.

При закладке дров соблюдайте определенный порядок: сначала нужно положить несколько небольших поленьев, а затем набить их щепой или опилками, так как топливо должно не гореть, а тлеть.

Курите на здоровье!

---

Смотрите также: Садовый камин-мангал+коптильня своими руками: фото и чертеж схема

---

Коптильня для горячего копчения — конструкция

КОПТИЛЬ СВОИМИ РУКАМИ

© Автор: Сергей Васильев

Компактная коптильня своими руками

Посмотреть это видео на YouTube ГАЗОВЫЙ БАЛЛОН

В интернете можно найти множество вариантов мангалов, мангалов, грилей и коптилен как из газовых, так и из фреоновых баллонов.

Как-то мне тоже попался такой шарик.

Долго он пылился в сарае, ждал своего часа, и наконец я созрел и сделал из него простенькую коптильню.

Понадобилось: фреоновый баллон 4 мм винты и гайки к ним профиль для гипсокартона кусок шпильки М8 4 гайки М8 4 шайбы к ним.

1. Открутил вентиль на цилиндре. Приклеил полоску малярного скотча сверху на стену по всей окружности и провел на ней линию. Баллон положил на бок, временно прикрутил к стенкам саморезами две доски, чтобы емкость не «гуляла» (фото 1).
2. По разметке разрезал болгаркой баллон на две части (фото 2). Не забывайте надевать защитные очки или маску при работе с шлифовальной машиной. Большая часть – это основа коптильни (корпус), меньшая часть – крышка.
3. Решил установить металлическую полосу на крышку. Он будет служить ориентиром. Из профиля для гипсокартона отрезал одну полку длиной, равной окружности крышки. В деталях (крышке и планке) симметрично просверлил отверстия, а затем соединил их с болтами с гайками, как показано на фото 3.

4. В крышке с внутренней стороны через отверстия от клапана закрепил шпильку с резьбой, затем на ней гайками закрепил металлическую пластину с отверстиями (фото 4) — на нее я буду вешать крючки для копченостей.
5. В качестве емкости для стекания жира я использовала старую кастрюлю подходящего диаметра. Для установки в корпус, чтобы не давить фишки, отлично подошла подставка от давно неработающего ночника.
6. Коптильня готова. Закладываю внутрь щепки и устанавливаю подставку (фото 5). Ставлю сковороду на подставку, нанизываю на крючки копчености, цепляю их на тарелку в крышке, которой потом накрываю корпус. Я поджег коптильню. Остается дождаться, пока копченое мясо приготовится.

© Автор: Владимир Поповский, Крым. Фото автора

---

КОПТИЛЬ СВОИМИ — ВИДЕО ВАРИАНТЫ

КОПТИЛЬНАЯ БОЧКА СВОИМИ РУКАМИ

Посмотреть это видео на YouTube

Коптильня холодного и горячего копчения | Процесс производства

Посмотреть это видео на YouTube

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА.
