Манипуляторы сварочные типа МС
В НАЛИЧИИ
Связаться с менеджером
- Технические характеристики
- Описание
- Комплектация
- Документация
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Для позиционирования изделий в удобное положение для сварки (резки), обеспечивают вращение на 360° и наклон до 135°, что даёт максимальный доступ к заготовке или изделию.
Преимущества:
- плавная регулировка скорости вращения,
- грузоподъемность от 150 до 5000 кг – подходит для различных изделий от небольших каркасов до габаритных конструкций,
- опорная конструкция манипулятора устойчива и не требует дополнительного крепления,
- легко совместимы с любыми сварочными источниками и механизацией.
- вращатель с 6-лучевой планшайбой из стали,
Опциональная комплектация
- педаль управления,
- зажимной патрон для фиксации деталей,
- штатив для горелки,
- поддерживающий люнет,
- стальная или чугунная планшайба с различными системами крепления (3, 4, 6- лучевые, с отверстиями для креплений).
| Руководство по эксплуатации МС-1,5 | Посмотреть | Скачать |
| Руководство по эксплуатации МС-5 | Посмотреть | Скачать |
| Руководство по эксплуатации МС-10 | Посмотреть | Скачать |
| Руководство по эксплуатации МС-20 | Посмотреть | Скачать |
| Руководство по эксплуатации МС-30 | Посмотреть | Скачать |
| Руководство по эксплуатации МС-50 | Посмотреть | Скачать |
| Паспорт МС-1,5 | Посмотреть | Скачать |
| Паспорт МС-5 | Посмотреть | Скачать |
| Паспорт МС-10 | Посмотреть | Скачать |
| Паспорт МС-20 | Посмотреть | Скачать |
| Паспорт МС-30 | Посмотреть | Скачать |
| Паспорт МС-50 | Посмотреть | Скачать |
Технические характеристики
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические характеристики
- МС — 1,5
- МС — 5
- МС — 10
- МС 20
- МС — 30
- МС — 50
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Описание
- Комплектация
- Документация
Для позиционирования изделий в удобное положение для сварки (резки), обеспечивают вращение на 360° и наклон до 135°, что даёт максимальный доступ к заготовке или изделию.
Преимущества:
- плавная регулировка скорости вращения,
- грузоподъемность от 150 до 5000 кг – подходит для различных изделий от небольших каркасов до габаритных конструкций,
- опорная конструкция манипулятора устойчива и не требует дополнительного крепления,
- легко совместимы с любыми сварочными источниками и механизацией.
- вращатель с 6-лучевой планшайбой из стали,
- шкаф управления и пульт дистанционного управления
Опциональная комплектация
- педаль управления,
- зажимной патрон для фиксации деталей,
- штатив для горелки,
- поддерживающий люнет,
- стальная или чугунная планшайба с различными системами крепления (3, 4, 6- лучевые, с отверстиями для креплений).
| Руководство по эксплуатации МС-1,5 | Посмотреть | Скачать |
| Руководство по эксплуатации МС-5 | Посмотреть | Скачать |
| Руководство по эксплуатации МС-10 | Посмотреть | Скачать |
| Руководство по эксплуатации МС-20 | Посмотреть | Скачать |
| Руководство по эксплуатации МС-30 | Посмотреть | Скачать |
| Руководство по эксплуатации МС-50 | Посмотреть | Скачать |
| Паспорт МС-1,5 | Посмотреть | Скачать |
| Паспорт МС-5 | Посмотреть | Скачать |
| Паспорт МС-10 | Посмотреть | Скачать |
| Паспорт МС-20 | Посмотреть | Скачать |
| Паспорт МС-30 | Посмотреть | Скачать |
| Паспорт МС-50 | Посмотреть | Скачать |
Оформить заказ / Уточнить детали
First Name
Email *Please fill the required field.
Message *Please fill the required field.
3 + 4 = ?
Арт: 000-1111-22222
Комплектация 1
Для ремонта подводного металлического оборудования и конструкций
Сварка под водой
Арт: 000-XXXX-YYYYY
Комплектация 2
Для ремонта подводного металлического оборудования и конструкций
Сварка под водой
Сварочные манипуляторы
Waldun — ведущий и самый эксклюзивный производитель сварочных манипуляторов на рынке. Мы можем изготовить именно тот сварочный манипулятор, который вам нужен для вашего бизнеса.
Какими бы сложными ни казались ваши проекты, сварочные манипуляторы Waldun вам помогут. У нас есть манипуляторы, которые вы можете использовать для GMAW, GTAW, SAW, даже для процесса FCAW!
Сварочные манипуляторы ВалдунаСварочные манипуляторы — это машины, которые могут помочь вам в сварочном процессе.
Вы можете использовать его для высокоточной сварки даже сложных и сложных деталей и компонентов.
Waldun — лучший сварочный манипулятор в Китае — предлагает не только стандартные материалы. Все сварочные манипуляторы бывают разных типов, форм и размеров.
Вы можете получить сварочные манипуляторы качества ODM и OEM от Waldun, которые имеют самые конкурентоспособные цены!
Стандартный комплект сварочных манипуляторов включает:
- Сварочные манипуляторы и передвижная тележка
- Регулировка блока дистанционного управления:
- Вертикальное и горизонтальное перемещение стрелы; Движение тележки
- Руководство по эксплуатации
- Гарантия один год
Сварочные манипуляторы опционально:
- Блок регенерации флюса
- Поперечный суппорт электросварочной головки
- Органайзер для тележек
- Рельсовый путь для тележки
- Регулируемая скорость на движущейся тележке от 0,12 до 1,20 м / мин.
- Рабочая платформа и сиденье оператора только для WM 5050 и больше
Стандартный размер сварочных манипуляторов колонны и стрелы, другие нестандартные стрелы колонны могут быть настроены.
| модель | ||||
| Вертикальное расширение | Горизонтальное расширение | |||
| (м) | (ноги) | (м) | (ноги) | |
| WM 1515 | 1.5 | 5.0 | 1.5 | 5.0 |
| WM 2020 | 2.0 | 5.56 | 2.0 | 6.56 |
| WM 3030 | 3.0 | 10 | 3.0 | 10 |
| WM 4040 | 4.0 | 13.12 | 4.0 | 13.12 |
| WM 5050 | 5.0 | 16.40 | 5.0 | 16.40 |
| WM 6060 | 6.0 | 20 | 6.0 | 20 |
| WM 7060 | 7.0 | 23.0 | 6.0 | 20 |
| WM 8060 | 8.0 | 26.24 | 6.0 | 20 |
Сварочные манипуляторы, которые мы производим здесь, в Валдуне, обладают множеством функций.
К наиболее распространенным относятся:
- В комплекте со всеми частями и компонентами, такими как панели управления, источник питания, направляющие, поворот дуги и т. Д.
- Применяемые цилиндры до 5000 мм
- Широкий диапазон хода и скорости хода стрелы
- Высокая скорость подъема стрелы (1050 мм в минуту)
- Это лишь некоторые из особенностей сварочных манипуляторов Waldun. Есть намного больше, в зависимости от ваших потребностей и вашей отрасли!
Наши сварочные манипуляторы могут применяться на всех предприятиях, поскольку они предназначены для промышленного использования. Независимо от того, являетесь ли вы дистрибьютором, розничным продавцом или вам это нужно для вашего бизнеса, Waldun будет лучшим вариантом!
Вы можете использовать его для любого типа сварочного раствора! Мы можем производить манипуляторы, которые могут поддерживать процессы GTAW, GMAW, SAW, FCAW и PAW!
Отправить запрос сейчас Запросить предложение
Почему вы должны выбрать Waldun для своих сварочных манипуляторовWaldun прошел сертификацию во всех регионах Азии, Европы, Северной и Южной Америки и Австралии.
Все наши продукты прошли обширные и всесторонние исследования и проверки. Но в целом вам понравится работать с Waldun из-за следующих преимуществ для бизнеса:
- Сертификат ISO 9001 (система менеджмента качества)
- Сертификат ISO 14001 (система экологического менеджмента)
- Гарантия 1 год на все сварочные аппараты и оборудование.
- Предлагаем полную установку машин.
- Превосходное качество и послепродажное обслуживание на протяжении всего срока службы
Но являются ли сварочные манипуляторы единственным типом машин, которые мы можем изготовить для вас?
Отправьте свой запрос!
Введение
WALDUN разработал сварочный манипулятор для наплавки трубы наплавки. Мы продали более 30 машин конечным пользователям. Наши манипуляторы имеют хорошее качество при умеренной цене. Также у нас есть полная команда послепродажного обслуживания, чтобы обеспечить стабильную работу ваших машин.
Введение
- В основном используется в цементной, энергетической, сталелитейной, горнодобывающей, нефтехимической и других отраслях промышленности.
- Для ремонта твердых поверхностей крупногабаритных вертикальных мельниц, угольных мельниц, валков непрерывной разливки, дробилок, роликовых прессов и другого износостойкого оборудования.
- Можно добиться как онлайн-ремонта, так и автономного ремонта.
- Подходит для открытой дуги, сварки под флюсом и флюсом, сварки в среде защитного газа.
- Тележка из алюминиевого сплава и рычаг из алюминиевого сплава оснащены специально разработанным откидным механизмом для быстрой установки и могут быть установлены одним человеком.
- Высокоточная сварная колонна и стрела состоят из кронштейна из алюминиевого сплава и сверхлегкой прогулочной тележки, что делает оборудование более легким и красивым.
- Ходовая тележка из алюминиевого сплава управляется горизонтально (ось Х) на поперечном кронштейне из алюминиевого сплава для выполнения ходьбы при сварке.
- Тележка из алюминиевого сплава поднимает вертикальный (ось Z) вертикальный рычаг из алюминиевого сплава для пошагового управления для достижения длины / контроля вала.
- Операционная система управления состоит из сенсорного экрана, блока управления и портативной панели.
- Электрическое подключение электрического блока управления использует авиационную вилку, которая удобна для быстрого демонтажа и установки.
Особенности:
- Использование новейшего ПЛК Mitsubishi, сенсорного экрана с цветным дисплеем, шагового двигателя и редуктора.
- Внутренняя часть блока управления выполнена в виде штекера, а другие электрические компоненты являются импортными электрическими компонентами (в основном, Schneider). Значительно улучшена долговечность сварочного аппарата;
- Направляющие оси X \ Y изготовлены из линейных направляющих Тайваня HIWIN в сочетании с прецизионными стойками (7-ступенчатая трансмиссия) для обеспечения точности сварки.
- Источником сварочного тока является источник сварочного тока Shanghai Hugong, со стабильными выходными характеристиками и простым и удобным управлением.
- В механизме подачи проволоки используется шаговый двигатель с двойным приводом. Принятие японской системы привода с высоким разделением для обеспечения стабильной подачи проволоки с высоким крутящим моментом и сильным током, что делает сварку более плавной и красивой в суровых условиях.
- Оборудован дистанционным сварочным аппаратом. При сварке онлайн более удобно и интуитивно понятно управлять оборудованием.
- Он может автоматически записывать время сварки, мощность сварки и время простоя каждой смены, чтобы упростить управление производством.
- Он объединяет несколько функций, включая сварку открытой дугой, сварку под флюсом, сварку в защитных газах и сварку качанием.
- Как онлайн, так и в автономном режиме.
Принятие японской системы привода с высоким разделением для обеспечения стабильной подачи проволоки с высоким крутящим моментом и сильным током, что делает сварку более плавной и красивой в суровых условиях.Сварочная промышленность располагает большим количеством оборудования и технологий для облегчения процесса. Есть сварочные манипуляторы, сварочные позиционеры, вращатели и так далее.
Среди них сварочный манипулятор считается самым эффективным оборудованием.
Мы узнаем почему, в конце этой статьи.
В этом справочнике часто задаваемых вопросов вы узнаете все о сварочных манипуляторах. Мы обсудим, что это такое, чем они отличаются от другого оборудования, как вы можете использовать их в своих интересах и тому подобное.
Что такое сварочный манипулятор?Это технология, которая помогает в процессе сварки, перемещая сварщика над заготовкой.
Сварочные манипуляторы — это лишь часть многих достижений в области сварки.
Как работает сварочный манипулятор?Вы можете максимально полно понять, как работает сварочный манипулятор. На самом деле все просто.
Его цель — приблизить сварочную головку к заготовке; это позволит вам добраться до деталей и участков, доступных высококвалифицированному сварщику.
Проще говоря, это позволяет и увеличивает грузоподъемность сварщика, так что он приближается к заготовке или свариваемой детали.
Что такое сварочный манипулятор колонны и стрелы?Это разновидность сварочного манипулятора, состоящая из сварочной стрелы и стойки.
Колонна — это то, что помогает удерживать заготовку на месте, чтобы сварщик мог с ней работать. Сварочные штанги — это деталь, которая помогает полностью покрыть свариваемую область.
Это идеальный аппарат, который можно использовать при сварке в любых положениях. В основном он используется для сварки сложных деталей конкретной машины или оборудования.
Что такое сварочный позиционер?Это также сварочный аппарат, с помощью которого можно автоматизировать перемещение заготовки.
Многие путают сварочные позиционеры и сварочные манипуляторы, когда на самом деле это два разных оборудования.
Является Сварочный манипулятор То же, что и сварочный манипулятор?Нет, сварочный манипулятор — это не то же самое, что сварочный манипулятор; на самом деле они очень разные.
Вы можете использовать сварочный позиционер, если хотите, чтобы заготовка оставалась на месте. Вы можете использовать сварочный манипулятор, если хотите достичь удаленных положений и углов.
Таким образом, сварочный позиционер перемещает заготовку, а сварочный манипулятор перемещает сварочную головку.
У них одна цель — помочь вам с вашим сварочным проектом.
Однако на самом деле у них разные и разные функции и операции.
Почему вам следует использовать сварочный манипулятор?Сварочные манипуляторы помогут вам в любом сварочном проекте. Если у вас есть сварочные проекты, которые сложно выполнить, сварочные манипуляторы могут вам помочь.
Даже у самого опытного и талантливого сварщика будут ограничения; вот для чего нужны сварочные манипуляторы.
Кому нужен сварочный манипулятор?Вам понадобится сварочный манипулятор, если у вас есть далеко идущий проект. То есть, если есть области, недоступные обычному сварщику, может помочь сварочный манипулятор.
Фактически, сегодня во многих сварочных проектах почти все сварщики предпочитают использовать его из-за его простоты.
Что такое Сварочная стрела?Это аппарат, который обеспечивает покрытие всей зоны сварки.
Это компонент сварочного манипулятора, позволяющий сварщикам работать в труднодоступных местах и под углами.
У разных сварочных штанг от разных компаний свои функции. Итак, вам нужно знать, какой из них вам подходит, а какой нет.
Что такое Колонно-стреловая машина?Это своего рода сварочный манипулятор, который поможет вам со многими видами сварки.
Стрела — это сварочный рычаг или сварочный удлинитель. Он проникает далеко от заготовки, помогая сварщикам легко выполнять сложные сварные швы.
Колонна — это машина, в которой стрела может перемещаться вверх и вниз, которая устанавливается на землю.
Вы можете использовать их для обработки деталей от трудных до больших, труднодоступных и т.п.
Вот краткое видео о том, что такое сварочный аппарат для колонн и стрел:
Как работает сварочный аппарат для колонн и стрелы?Он функционирует как тип аппарата, который может выполнять сварку за вас.
Даже если вы используете ручную колонну и стрелу, сварщикам не придется держать сварочную головку. Машина закреплена на земле с помощью колонны, и только стрела движется.
Сварочная стрела
Дизайн и конструкцияКонструкция сварочной стрелы тесно связана с конструкцией манипулятора-робота.
Это аппарат, который постоянно перемещает сварочную головку ближе к поверхности детали. Обычная конструкция сварочной стрелы будет включать:
- Качание дуги стрелы
- Стойка
- Коробка передач и основание коробки передач
- Мотор стрелы
- Кабельная цепь
Это основные части сварочной стрелы; если один отсутствует, он может не работать и работать.
Колонна и стрела — это не сварочный позиционер, потому что они не перемещают заготовку.
Он считается сварочным манипулятором, потому что стрела движется.
Его основная функция — подавать сварочный материал к заготовке.
Часто сварочный позиционер используется со сварочным манипулятором на колонне и стреле.
Он удерживает заготовку на месте и выполняет работу по ее позиционированию.
Механические детали сварочного аппарата для колонн и стрелыКолонну и стрелу можно разделить на четыре (4) части: колонну и стрелу, основание и каретку. У каждого из них есть свои части.
Основные механические части колонно-стреловой машины включают:
Столбец- Редуктор для колонн и подъемников
- Стойка безопасности и подъема колонны
- Концевые выключатели
- Кронштейны
- Нападающие колонны
- Шестерня возвышения
- Мотор
- Вал
- Концевой выключатель
- Кабельные Цепи
- Регулирующая пластина (коробка передач)
- Ноги (Коробка передач)
- Шестерня стрелы
- Стойка
Сварочные аппараты для колонн и стрелы имеют множество электрических деталей.
Но вот детали, которые наиболее часто используются и пользуются спросом:
- Инвертор двигателя стрелы
- Реле
- Терминалы
- Трансформатор
- 1, 2 и 3 полюсные автоматические выключатели
- Кнопка аварийного останова
- Клеммы заземления
- Контактор
- Держатели предохранителей
Детали сварочного аппарата для колонн и стрелы зависят от производителя.
Преимущества использования сварочного аппарата для колонн и стрелыВы можете получить много преимуществ, если используете сварочный аппарат для колонн и стрел.
Но преимущества будут вращаться вокруг безопасность ваших сварщиков, и эффективность проекта. К наиболее распространенным из них относятся:
- Высокое качество сварных швов, в том числе сложных и ответственных.
- Гибкость и универсальность сварного шва
- Более высокая и лучшая производительность
- Безопасность сварщика и персонала
- Снижение утомляемости сварщика
- Уменьшенная площадь пола
- И многое другое
Вы можете работать с самыми разными заготовками, особенно с тяжелыми и сложными.
Вы сможете работать с трубами, резервуарами и сосудами, даже с угловыми деталями.
Сварочные аппараты для колонн и стрелы могут помочь, пока это создает проблемы для вашего сварщика!
Какую сварку можно выполнять с помощью колонно-стреловой машины?Многие люди этого не знают, но они могут выполнять множество различных сварочных процессов, используя сварочные аппараты для колонн и стрел.
Дуговая сварка под флюсом или под флюсом — не единственное сварочное решение, оно также может включать:
- Газовая вольфрамовая дуговая сварка (GTAW) или сварка TIG
- Газовая дуговая сварка металла (GMAW) или сварка MIG
- Дуговая сварка порошковой проволокой (FCAW)
- Плазменно-дуговая сварка (PAW)
Вот видео о различных типах и видах сварки:
Преимущества использования сварочных манипуляторовМогут ли вам действительно помочь сварочные манипуляторы?
Чтобы дать вам некоторые преимущества, которые вы можете получить, если решите использовать сварочные манипуляторы; вот некоторые из наиболее распространенных:
Лучшая и быстрая производительностьИспользование машин действительно может повысить вашу общую производительность.
Это может помочь вам получить больше мобильности во время проектов и операций.
Пока машины работают со сварным швом, вы можете продолжить и заняться другими частями проекта. Вы можете подготовить следующую рабочую нагрузку, переключиться на другую рабочую станцию и так далее.
Более безопасные процедуры сваркиСварочные манипуляторы имеют комплекты безопасности и ремни, которыми можно закрепить заготовки. Кроме того, колонну и стрелу можно безопасно разместить и закрепить в фиксированных местах.
Кроме того, это безопаснее для вас, потому что вы можете расслабиться и посмотреть, как сварочный манипулятор выполняет свою работу.
Может автоматизировать ваши сварочные процессыСварочные манипуляторы запрограммированы на работу так же, как и опытный сварщик.
В основном это означает, что вы можете автоматизировать и разрабатывать сварочные процессы и процедуры.
Лучший контроль сваркиБлагодаря компьютерам вам будет разрешено больше контролировать определенные факторы.
Эти факторы включают, но не ограничиваются:
- Скорость сварки
- Текущий
- напряжение
- Вход и выход энергии
- Перемещение товаров
- И так далее
Это лишь некоторые из основных преимуществ сварочных манипуляторов. Их гораздо больше, и они будут зависеть от цели и задачи вашего проекта.
Цена на сварочные манипуляторыЦена на сварочные манипуляторы будет зависеть от производителя. Кроме того, это будет зависеть от того, будете ли вы покупать продукцию OEM или ODM.
Однако вы можете ожидать, что его цены будут выше $5,000; и это общая сумма. Вы можете попробовать найти на рынке производителей сварочных манипуляторов.
Все, что меньше, может не иметь того качества или даже той функциональности, которую вы ищете.
Как выбрать сварочный манипулятор, который мне следует использовать?Сварочные манипуляторы значительно дополняют процесс сварки.
Сварочный манипулятор с позиционером для облегчения сварки
Вот почему вы должны выбрать лучшую и наиболее подходящую машину для вашего проекта.
Но как выбрать один? Чтобы иметь возможность успешно приобрести манипулятор для своего бизнеса, необходимо учитывать следующие моменты:
Система управления сварочным манипуляторомКакой тип системы управления предлагает конкретный сварочный манипулятор?
Знать это важно, потому что это будет система управления вашей будущей машиной.
Регулировка сварочной головкиОчень важно знать, как отрегулировать сварочную головку манипулятора. Это напрямую зависит от типа материала или результата, который вы ищете.
Если вам нужно сварить конструкцию высотой более 10 футов, вам понадобится манипулятор, который сможет достичь этой высоты.
Источник питания сварочного аппаратаЗнаете ли вы, что выбор правильного источника питания может помочь вам сэкономить много денег?
Существуют инверторные двигатели постоянного тока и трансформаторы, которыми вы можете воспользоваться.
Поскольку ваши манипуляторы будут активироваться и включаться на долгие часы, важно учитывать его мощность и источник.
Выбор сварочного манипулятора на самом деле не является сложной задачей, к этому нужно отнестись серьезно, потому что он может дополнить преимущества и выгоды, которые может иметь ваша компания.
Существуют ли ручные сварочные манипуляторы?Да, вы можете приобрести ручные сварочные манипуляторы на рынке.
Изображение, как выглядит ручной или стационарный сварочный манипулятор
Фактически, механизированные или автоматические манипуляторы можно настроить и использовать также как ручной манипулятор.
Однако зачастую лучше использовать сварочный позиционер; особенно если у вас есть ручной сварочный манипулятор.
Это позволит сделать вашу работу проще, гибче и качественнее.
Ручной сварочный манипулятор и автоматический сварочный манипуляторРучные сварочные манипуляторы — это манипуляторы с застоявшейся сварочной головкой.
Как выглядит сварочный манипулятор с автоматическим или компьютерным управлением
С другой стороны, автоматические манипуляторы — это манипуляторы, управляемые компьютером.
Разница заключается в движении луча. Если сварочную головку необходимо перемещать вручную, вы можете рассматривать ее как ручной манипулятор.
Автоматические сварочные манипуляторы — не всегда лучший выбор. Фактически, ручные манипуляторы также широко востребованы на рынке.
Что такое сварочный позиционер с регулируемой скоростью?Приводы с переменной скоростью или VSD — это устройства, которые могут изменять скорость двигателя с фиксированной скоростью.
Сварочный позиционер, скорость вращения которого можно изменять в зависимости от вашего конкретного проекта.
Проще говоря, это похоже на инструмент, который может помочь вам изменить работу мотора.
Следовательно, сварочные позиционеры с регулируемой скоростью — это сварочное оборудование, в котором вы можете изменять скорость двигателя — независимо от того, является ли он двигателем с фиксированной скоростью или обычным модифицируемым двигателем.
Грузоподъемность сварочных манипуляторов варьируется от машины к машине.
Изображение сварочного манипулятора, выдерживающего большую нагрузку
Есть небольшие манипуляторы, которые выдерживают только около 300 кг силы. С другой стороны, вы можете приобрести сверхмощные сварочные манипуляторы, способные выдержать более тонны силы.
Грузоподъемность будет зависеть от размера машины и ее размера.
Как определить размер сварочного манипулятора?Рабочий проверяет и оценивает сварочный манипулятор
Вы можете выбрать размер сварочного манипулятора и переключить две (2) разные категории аппарата:
- Грузоподъемность
- Вылет и подъем
Сварочный манипулятор будет иметь различную грузоподъемность, из которой вы можете выбирать.
Фактически, вам нужно будет учитывать все веса, такие как оператор, поперечные салазки, сварочное оборудование и т. Д.
Вылет и подъемИ вылет, и подъемная сила различаются горизонтальным и вертикальным расположением дуги.
Кроме того, существуют минимальные и максимальные размеры, в зависимости от диапазона, в котором может работать сварочный манипулятор.
Что такое 3-осевой сварочный манипулятор?3-х осевой относится к количеству движений, которые может выполнить конкретный сварочный манипулятор.
3-осевой сварочный манипулятор с числовым программным управлением (ЧПУ)
Если 2-осевые сварочные манипуляторы выполняют два (2) движения, значит, 3-осевые станки могут выполнять три (3).
Вы можете использовать 3-осевые сварочные манипуляторы для выполнения всех операций по окружности. Вы сможете выполнить даже самые сложные сварные швы.
Сварочный манипулятор vs.
Сварочный манипулятор Никогда не запутайтесь в различении, что есть что. Манипулятор и позиционер — это два (2) разных аппарата, которые упростят процесс сварки.
А сварочный позиционер вспомогательный станок, который перемещает заготовку в соответствии с вашим положением.
Сварочные манипуляторы, с другой стороны, работают обратимо. Манипулятор перемещает сварщика к заготовке.
Чаще всего вам понадобится позиционер для работы с манипулятором. Позиционер перемещает заготовку, а манипулятор помогает сварочному аппарату выполнять сварку.
Что Манипуляторы для дуговой сварки?Это машины, которые могут помочь вам в процессе сварки под флюсом.
Манипулятор может располагать сварочную головку ближе и глубже к заготовке, не касаясь ее и не перемещая.
Совместимо ли только SAW со сварочными манипуляторами?Сварка под флюсом или SAW — не единственное сварочное решение, совместимое с манипулятором.
Фактически, вы можете использовать его и для других сварочных процессов, в том числе:
- Сварка вольфрамовым электродом в среде инертного газа (TIG)
- Сварка металлов в среде инертного газа (MIG)
- Сварка металлов активным газом (MAG)
- И другие
Ваши возможности будут зависеть от имеющегося у вас сварочного манипулятора.
Части манипулятора на ПАВМанипулятор дополнительной дуги может состоять из множества частей и компонентов. Это полностью зависит от производителя.
Однако для того, чтобы манипулятор SAW функционировал, ему потребуется следующее:
- Сварочная головка
- Система контроля
- Источник питания или сварочный аппарат
- Сварочная горелка
- Механизм передвижения
- Электродный материал
Даже если хотя бы один из них отсутствует, манипулятор дополнительной дуги не сможет работать. Это полный комплект манипулятора SAW.
Прежде чем выбрать манипулятор, который вы купите, убедитесь, что все это есть в комплекте.
Это тип манипулятора, который состоит из «колонны» и «стрелы», помогающих процессу.
Колонна — это путь подъема и опускания стрелы. Стрела — это машина, которая удерживает осциллятор, выполняющий сварку.
Вы можете использовать манипулятор с колонной и стрелой для обработки множества различных заготовок; от легких, средних — до тяжелых заготовок.
Сварочные манипуляторы на продажуНа рынке можно купить множество сварочных манипуляторов.
Вы можете выбрать что угодно из дешевых, дорогих, тех, которые могут работать на SAW, среди прочего. Sub
Кроме того, вы можете взять в аренду или взять в аренду эти сварочные манипуляторы. Этот вариант лучше всего подходит для компаний, которые не будут использовать манипуляторы слишком долго.
Какие преимущества дает использование дуговых манипуляторов?Манипуляторы с малой дугой не продавались бы на рынке, если бы они не использовались.
Но какие преимущества вы получите, если решите использовать манипуляторы для дуговой сварки?
- Максимальный контроль сварки (скорость подачи проволоки, напряжение, ток, мощность и т. Д.)
- Снижение утомляемости сварщиков; минимизация ручного труда, необходимого и необходимого сварщикам
- Более безопасная и безопасная среда
- Повышение продуктивности; более быстрые и срочные результаты
- Более высокое и лучшее качество сварных швов
Вы можете рассчитывать на эти преимущества, если решите использовать манипулятор дополнительной дуги.
Для чего идеален вспомогательный манипулятор дуги?Поддуговые манипуляторы охватывают сложную отрасль промышленности.
Его можно использовать в строительной отрасли, на верфях и судостроении, в резервуарах и резервуарах под давлением, в нефтехимической промышленности и во многих других!
Технические характеристики сварочного манипулятора, который необходимо приобрестиПрежде чем решить, какой сварочный манипулятор использовать, вам необходимо обратить внимание на его характеристики.
Вот некоторые факторы, которые необходимо знать перед покупкой манипулятора:
- Эффективный ход вертикальной стрелы в мм
- Подходящий диаметр цилиндра в мм
- Скорость подъема и опускания поперечной стрелы в м / мин
- Скорость выдвижения поперечной стрелы в м / мин
- Эффективный ход поперечной стрелы в мм
- Скорость движения тележки вперед и назад в м / мин.
Это общие характеристики, которые следует учитывать перед покупкой манипулятора. Знание этого может во многом помочь вам в выборе лучшего оборудования для вашего проекта.
Как сварочный манипулятор может повысить производительность?Одним из преимуществ использования сварочных манипуляторов является то, что они повышают общую производительность.
Металлическая сварка крупным планом фото. Сварка в действии.
С манипулятором сварщику больше не нужно приближаться к заготовке.
Сварочные манипуляторы помогают повысить производительность вашего производства за счет:
- Позволяет контролировать скорость подачи проволоки, напряжение, ток и т. Д.
- Помочь сварщику расслабиться во время сварки — вы можете назначить его для других задач
- Уметь выполнять даже самые сложные задачи
Д.Чаще всего продавцы сварочных манипуляторов немедленно раскрывают информацию о своей машине.
Например, если машина немного используется, это будет очевидно; или если он использовался несколько раз и т. д.
Где взять сварочные манипуляторы?Создателей и производителей сварочных манипуляторов на рынке очень много. Но если вы хотите работать с лучшими, вам нужно подумать о Валдуне.
Компания Waldun уже много лет поставляет отличные и качественные сварочные манипуляторы. Наши продукты изменили бизнес наших клиентов, улучшив его невообразимым образом.
Не соглашайтесь на меньшее, ища сварочный манипулятор. Работайте с Waldun и ожидайте самого лучшего и самого высокого качества сварочных манипуляторов, которые только можно найти на рынке!
Манипулятор сварочный
Главная » Статьи » Манипулятор сварочный

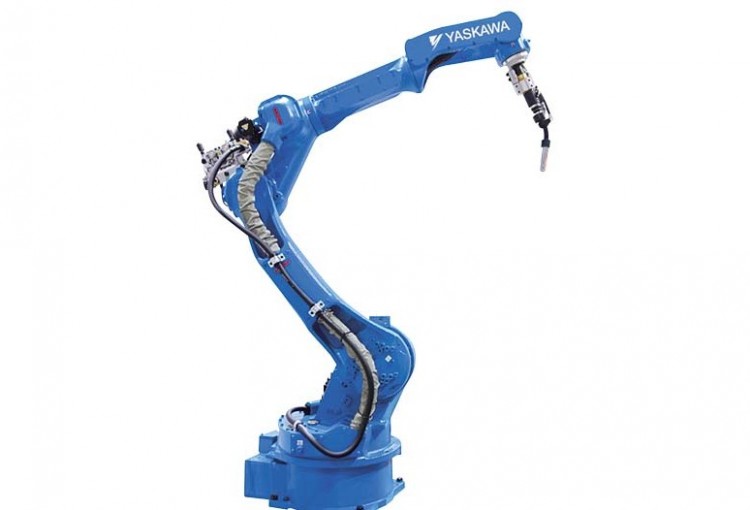

Сварочный манипулятор
Современные многофункциональные сварочные манипуляторы — это автоматизированное оборудование, которое позволяет существенно упростить выполнение соединения различных металлических элементов.
Сегодня с развитием промышленного производства такие сварочные вращатели получили максимально широкое распространение. Поговорим поподробнее об распространенных сегодня разновидностях сварочных манипуляторов.
Сварочный манипулятор вращатель – универсальная и недорогая техника
Несомненным преимуществом использования подобного оборудования является его универсальность и легкость переналадки. При необходимости внести коррективы в работу таких станков следует только провести перенастройку используемого программного обеспечения. То есть, оператор просто изменяет программу и рабочий инструмент начинает двигаться по другой траектории, соответственно изменяются точки соединения. Модульная конструкция большинства распространенных сегодня манипуляторов позволяет с легкостью изменять конструкцию рабочих инструментов, что обеспечивает проведение различной по своей технологии сварки.
Подобные сварочные манипуляторы могут изготавливаться как в стационарном исполнении, так и в виде компактных мобильных установок.
Крупноразмерные стационарные сварочные вращатели широко используются при производстве автомобилей, где с помощью подобной техники свариваются рамы и другие силовые элементы автомобилей. А вот мобильные варианты могут применяться для сварки труб или же полной автоматизации такой работы при необходимости выполнения большой по объему сварки.
Из преимуществ использования такого оборудования можем выделить следующее:
- Универсальность использования.
- Легкость перенастройки.
- Отличное качество соединения.
Сварочные манипуляторы цены и модификации
Подобные модификации принято различать в зависимости от их возможности перемещения в вертикальной и горизонтальной плоскости. Если ранее подобные установки могли перемещаться лишь в вертикальной или горизонтальной плоскости, то современные роботы для сварки имеют множество плоскостей перемещения, что позволяет выполнять сложную многомерную сварку металлических деталей, обеспечивая максимально качественные и долговечные соединения элементов.
Современные модификации такой техники оснащаются специальными системами запоминания и датчиками положения, которые позволяют обеспечить двойной контроль за работой манипуляторов. Наличие такого двойного контроля точности позиционирования рабочего инструмента позволяет обеспечить максимально качественную сварку, что необходимо при соединении силовых конструкций, где малейшее отклонение в расположении точки сварки приведет к существенному снижению показателей жесткости. Все движения рабочего инструмента данного оборудования происходят по заданной заранее программе. Соответственно перепрограммировав блок управления можно задать иное движения сварочного аппарата, что позволяет существенным образом расширить сферу использования такой техники.
Отдельные модификации позволяют вращать изделия со скоростью, равной скорости сварки. Подобное позволяет существенным образом повысить производительность выполняемых работ, при этом повышается качество соединения металлических элементов.
Универсальные и специализированные сварочные манипуляторы
Наибольшей популярностью сегодня пользуются универсальные сварочные манипуляторы, имеющие максимально возможное число степеней свободы, а, следственно, они способны выполнять различные сварочные работы. С помощью такой универсальной техники могут выполнять различные технологические операции. Однако необходимо отметить сложную конструкцию такой техники, что обуславливает высокую стоимость. Использование таких универсальных сварочных манипуляторов целесообразно при необходимости частой сменой типа свариваемых изделий, мелкосерийном и единичном производстве.
Если же на промышленном производстве выполняются однообразные сварочные работы и при этом не требуется выполнять такие соединения в многочисленных точках, имеется возможность использования специализированных манипуляторов, имеющих ограниченное число степеней свободы. Такая техника отличается простотой конструкции и имеет доступную стоимость. Подобное существенно упрощает ее эксплуатацию, перенастройку оборудования и позволяет повысить производительность труда на производстве.
Если же говорить о конкретных разновидностях подобной техники, то можно отметить популярность торцевых сварочных манипуляторов, на которых обрабатываемое изделие закрепляют на планшайбе, после чего выполняется соответствующая пароварка и соединение металлических элементов.
Такие торцевые манипуляторы сочетают простоту конструкции, универсальность использования и легкость настройки. Отметим также великолепные показатели грузоподъемности таких торцевых сварочных манипуляторов, что позволяет применять их в тяжелом машиностроении.
svarkagid.com
Сварочные манипуляторы.
Под сварочным манипулятором понимается такое механическое устройство, с помощью которого осуществляются повороты, наклон и вращение изделия со сварочной скоростью при автоматической и механизированной сварке круговых швов или при наплавке цилиндрических и конических поверхностей. Манипулятор выполняет также функции кантователя для установки изделия в положение, удобное для сварки всех швов в лодочку, или в горизонтальное положение.
Три основных узла сварочного манипулятора:
– механизм вращения изделия относительно оси шпинделя;
– механизм наклона шпинделя;
– несущие конструкции манипулятора (поворотная и стационарная части).
Универсальные сварочные манипуляторы построены по одному принципу и поэтому их конструкции сходны между собой.
Этот принцип основан на том, что манипулятор, снабженный крепежной планшайбой или плитой, имеет две взаимоперпендикулярные оси, вокруг которых планшайба с закрепленным на ней изделием может поворачиваться или наклоняться. Одна из них является осью вращения планшайбы и представляет собой шпиндель манипулятора, а другая – горизонтальная и ей перпендикулярная – является осью наклона планшайбы на угол до 90–135°. Привод планшайбы обеспечивает регулирование числа ее оборотов в необходимых для сварки пределах, т.е. обеспечивает сварочное вращение изделия при сварке круговых швов с заданной скоростью. В приводе также нередко предусматривается переключение на маршевую, установочную скорость вращения.
По своему назначению сварочные манипуляторы можно разделить на две основные группы: универсальные манипуляторы общего назначения, в которых типоразмеры свариваемого изделия ограничены лишь массой и габаритами, и специализированные, предназначенные для сварки однотипных изделий массового или серийного производства.
Универсальные манипуляторы выпускаются разных типоразмеров, отличающиеся между собой грузоподъемностью, размерами планшайбы и величиной допускаемых моментов – грузового (опрокидывающего) и вращающего, вызываемого дисбалансом изделия.
На рис. 1 представлена схема простейшего сварочного манипулятора легкого типа Т–25М, получившего широкое распространение в промышленности.
Рисунок 1 – Сварочный манипулятор Т – 25М: 1 – станина; 2 – механизм наклона; 3 – поворотная траверса; 4 – планшайба; 5 – механизм вращения планшайбы;
6 – сменные шестерни
Он позволяет вращать изделие со сварочными скоростями от 0,3 до 1 м/мин при диаметре изделия от 0,25 до 0,9 м и массе до 1000 кг. Допускаемый грузовой момент относительно оси наклона – до 900 кгс×м, относительно оси вращения – до 200 кгс×м. Скорость вращения настраивается сменными шестернями приводного механизма 5. Главный узел привода изображен на рис. 2.
Рисунок 2 – Привод манипулятора Т – 25М: 1 – фланец для крепления планшайбы; 2 – шпиндель; 3 – ведущая сменная шестерня редуктора; 4 – ведомая сменная шестерня; 5 – зубчатый сектор механизма наклона планшайбы; 6 – бронзовое кольцо токосъемника; 7 – медно – сетчатые щетки токосъемника; 8 – наконечник провода
Особенностью его конструкции является геометрическое совмещение оси червяка последней передачи с осью наклона шпинделя, что позволило установить электропривод вращения стационарно, а не на поворотной траверсе, как это обычно делается во многих манипуляторах.
Механизм вращения планшайбы состоит из двух последовательных червячных передач, связанных между собой парой сменных шестерен.
При конструировании механизмов рабочего сварочного движения (в том числе и вращения изделия) следует, как правило, последнее кинематическое звено механизма (в частности, передачу на шпиндель манипулятора) выполнять в виде червячной передачи, так как по сравнению с цилиндрической или конической зубчатыми передачами она обеспечивает гораздо большую плавность движения. Однако необходимо учитывать, что чрезмерная плавность движения тяжелой массы наблюдаются пульсации движения с очень большой амплитудой колебаний скорости, вплоть до периодических полных остановок движения, несмотря на непрерывную работу двигателя. Такие пульсации сварочного движения недопустимы, так как вызывают неравномерность поперечного сечения шва.
Расчет манипулятора.
Расчетная схема манипулятора представлена на рисунке 3.
Изгибающий момент в сечении А шпинделя
.
(1)
Крутящий момент в сечении А шпинделя
. (2)
А – точка крепления планшайбы к шпинделю; В и С – опоры шпинделя; α – угол наклона шпинделя; β – угол поворота планшайбы; γ – отклонение угла наклона шпинделя до критического значения; αкр – критический угол наклона шпинделя; Ц.Т. – центр тяжести изделия; е – эксцентриситет центра тяжести изделия; G – вес изделия; G1 и G2 – составляющие веса изделия; h – расстояние от наиболее опасного сечения до центра тяжести изделия; L – расстояние между опорами шпинделя
Рисунок 3 – Расчетная схема манипулятора
Эквивалентный момент в сечении А шпинделя
(3)
.
Допустимое отклонение критического угла наклона оси вращателя (шпинделя)
, (4)
где е – дисбаланс, см;
h – расстояние от опасного сечения до центра тяжести изделия, см.
Максимальный критический угол наклона оси вращателя
. (5)
Далее необходимо найти максимальный диапазон углов наклона оси вращателя (шпинделя) и на клеточном поле обозначить линии, соответствующие значениям αКР и αКР + 2γ по оси OY.
Затем ось OX (угол поворота планшайбы β, град) разбить на интервалы по 30°. Соотношение углов α и βКР, при котором момент MЭ максимален,
. (6)
Для поиска значений α для построения графика подставить значения β = 0, 30, 60, 90, 120, 150, 180, 210, 240, 270, 300, 330, 360° в формулу (6) поочередно, что позволит определить соответствующие значения угла наклона шпинделя. Например,
;
.
Затем полученные точки нанести на график α = f (β).
Далее найти углы поворота планшайбы βКР, которые будут являться критическими для заданного угла поворота шпинделя (например, если α = 80°). На графике провести прямую линию с координатами (0; 80°) и найти точки пересечения линии с графиком.
При нижнем расположении ведущей шестерни и при расположении ведомого зубчатого колеса у планшайбы, т. е. на расстоянии К от нее, максимальное значение эквивалентного момента
. (7)
Диаметр шпинделя
. (8)
Должно быть соблюдено условие прочности
. (9)
Принимать в расчетах AОС = ).
Для валов из стали 45Х принимать [σ] = 8000 кгс/см2.
Далее при расчете выбранный диаметр шпинделя обычно проверяют на выносливость по известной методике Д.Н. Решетова, учитывающей характер изменения напряжений и т.д., а также на жесткость (изгибную и крутильную).
Мощность привода N определяется по крутящему моменту и максимальной частоте вращения шпинделя n (об/мин) с учетом потерь на трение в подшипниках и КПД приводного механизма η0:
, (12)
где момент сил трения в подшипниках шпинделя ; f – коэффициент трения в подшипниках; dA и dB – диаметры шпинделя в сечениях А и В; А0 и В0 – реакции опор.
Подбор подшипников производится по усилиям А0 и В0 и частоте вращения обычными методами.
По мощности выбранного электродвигателя и кинематической схеме приводного механизма определяются размеры всех элементов механизма (валов, зубчатых передач, подшипников и т.д.) обычными методами расчета деталей машин. Пусковой момент двигателя проверяется с учетом динамической нагрузки.
Дата добавления: 2017-06-13; просмотров: 548; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ
Похожие статьи:
poznayka.org
Большая Энциклопедия Нефти и Газа
Cтраница 1
| Манипулятор-позиционер типа СМ-5000Г. [1] |
Сварочные манипуляторы отличаются от манипуляторов-позиционеров наличием более сложного по конструкции привода вращения планшайбы, обеспечивающего регулирование в необходимых пределах скорости вращения планшайбы. [2]
Сварочные манипуляторы рассчитаны на вращение изделий с необходимой скоростью, а также на установку оси вращения изделия под различными углами. [3]
| Роликовые стенды. [4] |
Сварочные манипуляторы ( рис. 8 — 69) обеспечивают перемещения со сварочной скоростью. [5]
Сварочные манипуляторы служат для вращения изделия с заданной скоростью, равной скорости сварки. [6]
Сварочный манипулятор: 1 — станина: 2 — рукоятки для наклона и поворота стола; 3 — стол.
[7]
Рассмотрим конструкцию переносного сварочного манипулятора УСМ-500, предназначенного для поворота изделия весом до 500 кг со скоростями, необходимыми при автоматическом наложе-нпи круговых швов различных диаметров, а также — для установки изделия в положения, наиболее удобные для сварки. Манипулятор состоит из следующих основных узлов: станины, стола с консолью, общего привода поворота планшайбы и поворота консоли, шкафа электроаппаратуры управления, съемной опорной рамы. [8]
Сварку на универсальных сварочных манипуляторах производят в нижнем положении с поворотом изделия. Автоматическим способом сваривают круговые швы при вращении изделия и неподвижном сварочном автомате. Установку и снятие изделия производят при горизонтальном расположении планшайбы. В этом положении можно сваривать угловые швы. При наклоне планшайбы на 45 производят автоматическую сварку в лодочку круговых швов. При повороте планшайбы на угол до 90 сваривают стыковые швы на цилиндрических поверхностях.
При повороте стола на 135 — 180 швы, размещенные потолочно при первых трех положениях планшайбы, устанавливают в положение в лодочку. Этими же положениями планшайбы пользуются при полуавтоматической и ручной сварке. Сварочный аппарат устанавливают и закрепляют на специальной колонке с консолью. Применение манипулятора дает возможность повысить производительность сварочных работ за счет сокращения основного времени сварки на 15 — 20 % и сокращения времени вспомогательных операций в 1 5 — 2 раза. [9]
По конструктивному исполнению сварочные манипуляторы подразделяются на универсальные с большим числом степеней свободы и специализированные — с ограниченным числом степеней свободы. Первые обеспечивают широкие технологические возможности, но имеют сложную конструкцию, что обусловливает их высокую стоимость. Применение универсальных манипуляторов целесообразно при единичном и мелкосерийном производстве с частой сменой типа свариваемых изделий. [10]
Положение планшайбы манипулятора при сварке различных деталей. [11] |
Наиболее широко распространены торцовые сварочные манипуляторы, на которых изделие закрепляют на планшайбе с помощью кулачкового устройства. [12]
Для сварки блоков используются сварочные манипуляторы, расширяющие возможности получения сварных соединений в поворотном положении при помощи автоматической сварки под слоем флюса. [13]
Часто в камере размещают сварочные манипуляторы на несколько изделий, это значительно увеличивает производительность установок. Так как поперечные размеры источника сварочной теплоты ( электронного луча) в этих установках малы, к точности работы манипуляторов предъявляются повышенные требования. Так, отклонение свариваемого стыка от необходимого положения допускается от нескольких микрометров до 0 2 мм; отклонение скорости сварки не должно превышать 1 % от номинального значения. [14]
Совокупность такой колонны и сварочного манипулятора или роликового стенда является эффективной разновидностью сварочной установки; универсальность установки возрастает, если колонна перемещается по рельсовому пути вдоль роликового стенда.
[15]
Страницы: 1 2 3 4
www.ngpedia.ru
Сварочные манипуляторы (вращатели) PEMA
Сварочный манипулятор – это стандартное решение для увеличения гибкости, производительности труда и повышения качества продукции, а также применение вращателя улучшает условия труда сварщика. Главным преимуществом внедрения сварочных манипуляторов на производстве является то, что сварка всегда производится в оптимальном нижнем положении. Это позволяет увеличить производительность сварочных работ на 70%. И конечно же, комфортность в работе будет оценена сварщиком.
Для повышения эффективности сварочных работ, РЕМА разработала несколько серий вращателей, которые сочетают в себе современный дизайн, а так же надежность и эффективность. При конструировании особое внимание было уделено безопасности труда и удобству в работе.
РЕМА производит свароные манипуляторы грузоподъемностью от 250 килограмм до 250 тонн. Среди них каждый заказчик может подобрать оптимальное для себя решение.
- Быстрая сварка в нижнем положении
- Оптимальные параметры сварки
- УПовышение качества — меньше переделок и ремонта
- Точность, безопасность и удобство
- Четыре серии манипуляторов
- Грузоподъемность до 250 тонн
pemasvar.ru
Сварочные манипуляторы — локатор головки
Унифицированный сварочный манипулятор со стойкой и стрелой
Конструкция прецизионного сварочного манипулятора MITUSA предлагает широкий спектр эргономических характеристик, в отличие от других типов локаторов сварочных головок.
Линейка сварочных манипуляторов с поворотной стрелой MITUSALATOR представляет собой действительно элегантный дизайн манипуляторов для сварки труб, резервуаров или сосудов.
Стрела сварочной головки грузоподъемностью 500 фунтов на обоих концах, все установлено на поворотном основании на 360 градусов. Мачта колонны линейного рельсового манипулятора с трапецеидальным винтовым подъемным приводом с дополнительным серводвигателем для точного позиционирования сварочной головки.
Наш единый унифицированный портативный сварочный манипулятор обеспечивает наиболее эффективную мобильность сварочной колонны и манипулятора. Простой в транспортировке унифицированный линейный сварочный манипулятор с запатентованной революционной конструкцией поворотной стрелы позволяет легко установить его за считанные минуты. Идеально подходит для мастерских по сварке труб, которым необходимо легко перемещать автоматизированную систему манипулятора труб в любое место цеха по сварке труб.
Источник питания для сварки труб легко вращается на 360 градусов на цельном унифицированном основании стойки манипулятора.
Колонна и стрела имеют плавный линейный ход по рельсам, а ребристая сварная головка стрелы с грузоподъемностью 500 фунтов на обоих концах не качается. Прецизионный сварочный манипулятор с подъемной стрелой с винтовой колонной не требует устройства защиты от падения, как другие типы сварочных манипуляторов.
Конструкция сварочных манипуляторов MITUSALTOR представляет собой наиболее быстро настраиваемый поддуговой манипулятор для производства сварных швов труб в отрасли сварочного позиционирования. Унифицированная стрела манипулятора сварочной головки быстро поворачивается в нужное положение на колонне для установки предварительно собранных контроллеров сварки.
Унифицированный сварочный манипулятор предназначен для обнаружения оборудования для сварочных процессов, такого как (GTAW) TIG или MIG (GMAW) и унифицированных сварочных систем с манипулятором с колонной стрелы Sub Arc под флюсом (SAW). Отдельно стоящий центр управления сварочным манипулятором с подиумом, включающий такие функции, как камеры для дуговой сварки Xiris, отслеживание сварных швов, устройства восстановления флюса и многое другое!
Квалифицированные технические специалисты MITUSA интегрируют и устанавливают все средства управления основных производителей автоматизации сварки, камеры контроля дуговой сварки со сварочными аппаратами в соответствии с вашими требованиями.
Полноценные автоматизированные манипуляторы для высокоточной сварки, включающие в себя GTAW TIG, ALC, AVC, устройство подачи холодной проволоки, камеру Xiris Weld Camera и источник питания по вашему выбору. Идеально подходит для интегрированной системы манипулятора для автоматической сварки труб под дугой с процессором. Позвоните нам, чтобы получить предложение!
Разработан для сварки простых деталей с точной микросваркой GTAW (TIG) или плазменной сваркой PAW. Создан для различных видов сварки, начиная от сверхмощного манипулятора для поддуговой сварки и заканчивая камерами, отслеживанием шва, рекуперацией флюса и контроллером сварки на ребристой стреле.
Линейный рельсовый манипулятор с трапецеидальным винтом идеально подходит для манипуляторов сварки с ограниченным радиусом действия в любом месте.
Конструкция наших унифицированных сварочных манипуляторов для нескольких процессов сварки работает на прецизионных линейных направляющих с напряжением 110 В переменного тока.
Простая прокладка кабеля внутри стрелы и колонны манипулятора. Крепление болтами к стационарной платформе или передвижному автомобилю позволяет выполнить все требования к сварке. Скорость вертикального перемещения 36 дюймов в минуту, скорость плавного перемещения горизонтальной стрелы варьируется от 3 до 120 дюймов в минуту с полезной нагрузкой 500 фунтов на каждом конце.
Унифицированный сварочный манипулятор MITUSA Стандартные размеры:
- Сварочный манипулятор 4 X 4 фута 1,22 м
- Сварочный манипулятор 6 X 6 футов 1,83 м
- Сварочный манипулятор 8 X 8 футов 2,44 м
- Сварочный манипулятор 10 X 10 футов 3,0 м
- Сварочный манипулятор 12 X 12 футов 3,65 м
- Сварочный манипулятор 14 X 14 футов 4,27 м
- Сварочный манипулятор 16 x 16 футов 4,88 м 9Доступны сварочные манипуляторы размера и длины 0027
Унифицированные системы поддуговых манипуляторов MITUSALATOR используются для сопряжения со сварочными вращателями, поворотными роликами, позиционерами или любым типом сварочного позиционирующего оборудования.
MITUSA производит полные полуавтоматические сварочные манипуляторы для сварки соединений труб. MITUSA интегрирует наш унифицированный манипулятор для сварки сосудов с линейной боковой балкой MITUSA или оборудованием для позиционирования передней и задней бабок с фиксированным вертикальным столом.
Линейная сварка стыков швов большого резервуара с использованием продольного хода стрелы манипулятора для плавного перемещения сварочной головки над сварным стыком заготовки. Рычаг манипулятора колонной стрелы размещается перпендикулярно вращающейся части во время процесса кольцевой сварки секций трубы вместе, что называется наматыванием трубы.
Наш эргономичный сварочный манипулятор легко размещает сварочную головку над вращающейся заготовкой. Сварочная головка стрелы сварочного манипулятора размещается над сварным соединением для полуавтоматической сварки таких деталей, как соединение труб, секций резервуаров или сварка сосудов для линейных швов или сварки по окружности.
Наша новая технология сварочного манипулятора используется для позиционирования сварочной головки, которое ранее было невозможно с предыдущими конструкциями сварочных манипуляторов.
Теперь стрелу можно легко расположить под разными углами для эргономичного позиционирования сварочного манипулятора с изменяемой головкой.
MITUSA производит моноблочные линейные манипуляторы для сварки рельсовых колонн с простой установкой поворотной стрелы. Этот тип портативного эргономичного сварочного манипулятора произвел революцию в портативной конструкции автоматизированной системы сварки труб. Манипулятор MITUSA доставляется готовым к установке за считанные минуты, а не часы, с инструментами, входящим в комплект поставки. Ребристая линейная мачта и поворотный рычаг позволяют легко поворачивать стрелу в горизонтальное положение сварочной головки и многое другое! Идеальная система крепления оборудования для легкого локатора трубного цеха.
Революционная конструкция унифицированного манипулятора с колонной и поворотной стрелой
- Конструкция унифицированного манипулятора с поворотной стрелой
- Варианты подъема и вылета с сервоприводом
- Подъемник колонны с винтовым приводом Acme, защита от падения не требуется
- Непрерывное вращение мачты линейной рельсовой колонны на 360 градусов
- Портативные унифицированные сварочные установки для намотки труб
- Грузоподъемность 500 фунтов при полном вылете стрелы манипулятора
- Linear Travel Car and Track, опция с приводом и ручным управлением
- Запатентованная конструкция сварочного манипулятора
MITUSA проектирует, проектирует, производит и строит все наши собственные сварочные манипуляторы в США.
Манипуляторы TIG/MIG/под флюсом для автоматизированной сварки труб, резервуаров и сосудов. Угол наклона стрелы субдугового манипулятора отличается от любого другого манипулятора. для сварочной головки, расположенной под углом в положениях, ранее недоступных для обычной сварочной колонны и манипулятора со стрелой.
Лучшая система субдугового манипулятора на рынке для быстрой наладки сварки труб. Именно здесь единый унифицированный метод сборки линейного сварочного манипулятора MITUSA быстро повысит рентабельность инвестиций, производительность и безопасность вашей компании. Сохранение гребенчатого захвата при сварке нескольких сварочных головок под разными углами позиционирования, которое ранее было невозможно с любыми другими обычными сварочными манипуляторами.
Позвоните или напишите нам для получения подробной информации о цене, поставке всех типов или размеров и конструкций наших манипуляторов сварочных головок MITUSA для продажи.
Информация о манипуляторе MITUSA
Спецификация манипулятора MITUSA
MITUSALATOR Сварочный манипулятор с унифицированной колонной и поворотной стрелой
Сварочный манипулятор с колонной и стрелой
MITUSALATOR Сварочный манипулятор с унифицированной конструкцией с колонной и стрелой
Сварочный манипулятор MITUSA с унифицированной конструкцией портативной сварочной колонны с поворотной стрелой представляет собой революцию в эргономичной установке сварочных манипуляторов.
Манипулятор MITUSA доставляется готовым к установке за считанные минуты, а не часы, с инструментами, входящим в комплект поставки. Компания MITUSA создала этот сварочный манипулятор с эргономичным обслуживанием и эксплуатацией для безопасной системы производства сварочных работ.
Ребристая мачта с линейным рельсом и шарнирное соединение стрелы позволяют легко поворачивать стрелу в горизонтальное положение для удобной системы крепления локатора сварочной головки. Стрела манипулятора с винтовой подъемной колонной с трапецеидальным подъемом поставляется либо с ручным, либо с механическим приводом с регулируемой скоростью.
Удерживающая 500 фунтов автоматическая сварочная головка, жесткая при полном выдвижении с надлежащим креплением к основанию или полу.
Идеально подходит для автоматической сварки труб с помощью манипулятора под флюсом при интеграции с процессором автоматизации сварки MITUSA.
Сварочный манипулятор Стойка и стрела
youtube.com/embed/wia6_WmYkrY» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/> Сварочный манипулятор MITUSA Описание конструкции
Сварочный манипулятор, созданный для цехов сварки труб, где сварка труб выполняется на всем производственном предприятии механической сварки труб.
Универсальный сварочный манипулятор с колонной стрелой Тип
Быстрая настройка интерфейса для сварки наматывания труб в цеху или на месте с помощью сварочных позиционеров, поворотных роликов, головок и многого другого!
Fabtech 2021 Представленная награда по выставочному продукту
пантеонов сварки манипуляторы
Pantheon
®Сварные манипуляторы
Инвестиции в полное решение,
Из одного исходного исходного0005
Learn Upe
Узнайте больше Найти дистрибьютор
Политика помощи клиента
.
. Наша задача – удовлетворить потребности наших клиентов и превзойти их ожидания. Иногда покупатели могут обратиться в Lincoln Electric за информацией или советом по поводу использования нашей продукции. Наши сотрудники отвечают на запросы в меру своих возможностей, основываясь на информации, предоставленной им клиентами, и знаниях, которые они могут иметь о приложении. Наши сотрудники, однако, не в состоянии проверить предоставленную информацию или оценить технические требования к конкретному сварному соединению. Соответственно, Lincoln Electric не гарантирует и не берет на себя никакой ответственности в отношении такой информации или рекомендаций. Более того, предоставление такой информации или рекомендаций не создает, не расширяет и не изменяет какие-либо гарантии на нашу продукцию. Любые явные или подразумеваемые гарантии, которые могут возникнуть в результате информации или рекомендаций, включая любые подразумеваемые гарантии товарного состояния или любые гарантии пригодности для каких-либо конкретных целей клиентов, прямо отвергаются.
Lincoln Electric является ответственным производителем, но выбор и использование определенных продуктов, продаваемых Lincoln Electric, находится исключительно под контролем и остается исключительной ответственностью покупателя. Многие переменные, не зависящие от Lincoln Electric, влияют на результаты, полученные при применении этих методов производства и требований к обслуживанию.
Возможны изменения. Эта информация является точной, насколько нам известно на момент публикации. За любой обновленной информацией обращайтесь на сайт www.lincolnelectric.com.
Все товарные знаки и зарегистрированные товарные знаки являются собственностью их соответствующих владельцев.
Зачем покупать сварочный манипулятор у одного производителя, источник сварочного тока у другого, а сварочные материалы у третьего?
Максимизируйте окупаемость инвестиций
PREMIUM SAINLESS
STEEL MIG WIRE
State Line Freedom
Инвестируйте в комплексное решение из одних рук
ДОПОЛНИТЕЛЬНЫЕ ПРОДУКТЫ0130
Аппарат POWER MIG ® 260 также оснащен следующими элементами для повышения удобства и контроля.
Дополнительные функции
Память дает пользователям возможность загружать и сохранять настройки сварки.
Купить сейчас Найти дистрибьютор
- Настройки тока
- ARCFX ™
- Выбранный режим сварки
- Скорость подачи проволоки
- Дома
- 77
- Скорость подачи проволоки
- Дома
- 77
- .ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ О ПРОДУКТЕ
Расширенные возможности
Аппарат POWER MIG ® 260 также оснащен следующими элементами, повышающими удобство и удобство управления.
АВТОМАТИЧЕСКИЕ НАСТРОЙКИ
Автоматические настройки обеспечивают оптимальные параметры сварки.
ОБЪЕМ ПАМЯТИ
Объем памяти дает пользователям возможность загружать и сохранять настройки сварки.
ГОТОВ. УСТАНОВЛЕН. WELD ®
Функция Ready.Set.Weld ®
обеспечивает быструю и простую настройку.КУПИТЬ СЕЙЧАС НАЙТИ ДИСТРИБЬЮТОРА
ПРИНЯТЬ УСЛОВИЯ *
Вы собираетесь предоставить нам свою личную информацию. Пожалуйста, ознакомьтесь с нашей Политикой конфиденциальности веб-сайта здесь, чтобы узнать, как мы собираем, используем и храним личную информацию. Нажимая «ПРИНЯТЬ УСЛОВИЯ», вы (1) соглашаетесь с тем, как мы обрабатываем вашу личную информацию, как описано в нашей Политике конфиденциальности веб-сайта, и (2) подтверждаете, что вам не менее шестнадцати (16) лет.
Наши специалисты могут оценить вашу заявку и предоставить Пантеон, который обеспечит вашей организации максимальную отдачу от инвестиций.
Зачем покупать сварочный манипулятор у одного производителя, источник сварочного тока у другого, а сварочные материалы у третьего?
Внутерне
СобранныеВремя доставки
Цена
КонсистенцияО Buy America
Предоставьте свою информацию для бесплатной загрузки
.
уникален. Покупка сварочного манипулятора означает принятие решения о размере, мощности, источнике сварочного тока, восстановлении флюса, отслеживании шва и вариантах управления — и это лишь некоторые из них.Pantheon
Сварка
МанипуляторыПосмотреть детали продукта
Vantage
® 5 49мощный. НАДЕЖНЫЙ.
СООТВЕТСТВУЕТ.Почему стоит выбрать Vantage ®
549?Наши специалисты могут оценить вашу заявку и предоставить Пантеон, который обеспечит вашей организации максимальную отдачу от инвестиций.
Готовы к следующему шагу?
Обратитесь к представителю Lincoln Electric по телефону
. Если вы хотите узнать больше о наших индивидуальных решениях или вариантах расценок, заполните онлайн-форму, и сотрудник Lincoln Electric свяжется с вами.
ЗАПРОСИТЬ ИНФОРМАЦИЮ
Если вы хотите узнать больше о нашей линейке Vantage® или решениях для двигателей, заполните онлайн-форму, и сотрудник Lincoln Electric
свяжется с вами.Поговорите с представителем Lincoln Electric
Готовы узнать больше?
ПОСМОТРЕТЬ БРОШЮРУ
Когда работа требует сварки сосуда высокого давления, напорного трубопровода или другого крупного объекта, вам нужен сварочный манипулятор, который может выполнять эту работу надежно.
Сварочные манипуляторы серии Pantheon имеют линейные подшипники, подъемные устройства с шарико-винтовой передачей и прочную конструкцию, предназначенную для выполнения воспроизводимых высококачественных сварных швов.
В сочетании с источниками сварочного тока Power Wave® и Flextec® от Lincoln Electric, расходными материалами и местной поддержкой вы можете получить комплексное решение из одних рук.
Когда работа требует сварки сосуда под давлением, водовода или другого крупного объекта, вам нужен сварочный манипулятор, который может выполнять эту работу надежно.
Сварочные манипуляторы серии Pantheon имеют линейные подшипники, подъемные устройства с шарико-винтовой передачей и прочную конструкцию, предназначенную для выполнения воспроизводимых высококачественных сварных швов.
В сочетании с сварочными источниками
Lincoln Electric Power Wave® и Flextec®, расходными материалами и местной поддержкой вы можете получить комплексное решение из одних рук.Максимизируйте окупаемость инвестиций
Сварочные манипуляторы для тяжелых условий эксплуатации с колоннами и стрелами
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ ПРОГРАММИРОВАНИЯ В АВТОНОМНОМ РЕЖИМЕ
Программы сварки можно создавать, изменять или сохранять на ПК. Эти программы можно перемещать между контроллером и ПК с помощью USB-накопителя или через соединение Ethernet.
Это программное обеспечение может повысить производительность, позволяя создавать/редактировать программы, пока контроллер сварки выполняет другую программу сварки..
AVC ДЛЯ СИСТЕМЫ GTAW/PAWДобавлен модуль AVC (управление напряжением дуги) для автоматического отключения дуги с помощью сварочной головки. Модуль обеспечивает автоматическую регулировку высоты для поддержания постоянного напряжения дуги на всем протяжении сварного шва, включая автоматическую регулировку многопроходных сварных швов.
ВИРТУАЛЬНАЯ ВЫРАВНИВАНИЕ (РЕЖИМ ОБУЧЕНИЯ)
Оператор может «обучить» траекторию сварки, вручную перемещая сварочную горелку вдоль шва и выбирая точки. Можно выбрать до 20 точек для создания круговой, продольной или комбинированной траектории сварки. После того, как все нужные точки будут выбраны, система проведет повторную трассировку каждой из них, чтобы создать пользовательский путь сварки.
Это может быть полезно, если детали или материалы различаются или имеют уникальные конфигурации соединений. Траектория может повторяться для многопроходных сварных швов или могут применяться смещения для повторения движений исходной траектории в новом месте.ПОЗИЦИОНЕРЫ
AMET® производит широкий ассортимент позиционеров грузоподъемностью от 550 до 22 000 фунтов (от 250 до 10 000 кг). Они имеют моторизованный наклон на 135 градусов и непрерывное моторизованное вращение. Ось вращения может быть интегрирована с XM® или XPro для обеспечения программируемого управления сварочными операциями. Высокоточные модели также доступны с гармоническим вращением привода для самых строгих требований. Стандартные конфигурации включают фиксированное основание, но также доступно подъемное основание. Каждый позиционер имеет сквозное отверстие для устройства продувки газом.
ПОВОРОТНЫЕ РОЛИКИAMET® предлагает полную линейку токарных валков для вращения деталей весом от 2,5 до 150 тонн.
Поворотные валки могут работать независимо для позиционирования или интегрироваться в сварочную систему с помощью контроллера XM® или XPro для контролируемого и программируемого вращения детали.СИСТЕМА КАМЕРЫ (SAW)
Видеокамера и генератор лазерного перекрестия крепятся к сварочной головке для облегчения контроля во время сварочных операций. Видеопоток отображается в режиме реального времени на мониторе консоли оператора. Камера также используется для помощи в позиционировании резака(ов) во время настройки.
ТЕЛЕЖКА С РЕЛЬСАМИ
Манипуляторы могут быть установлены на тележку для увеличения грузоподъемности. Передвижные тележки, как правило, моторизованы, но доступны и безмоторные устройства для наших двух самых маленьких классов манипуляторов. Тележка с электроприводом может использоваться независимо для позиционирования или может быть модернизирована и использована в качестве сварочной оси для продольных сварных швов.
МОНТАЖНАЯ СТАНЦИЯAMET® производит сборочные станции для выравнивания двух секций перед сваркой. Монтажные станции оснащены четырьмя (4) колесами с гидравлическим управлением. Колеса разделены на пары A и B и C и D, и существует несколько вариантов их перемещения для обеспечения широкого спектра применений. Возможны следующие движения: каждое колесо можно перемещать независимо (от центральной линии/внутрь), каждую пару можно перемещать одновременно (внутрь/наружу или из стороны в сторону), или все четыре колеса можно перемещать одновременно. Станция сборки также может быть установлена на рельсовой системе и иметь моторизованное движение в системе растущей линии.
ПЛАТФОРМА ДЛЯ ОБОРУДОВАНИЯ
Транспортную тележку можно удлинить для установки сварочного оборудования рядом с манипулятором, чтобы все было в центре. Это помогает устранить лишние кабели и снижает опасность спотыкания.
КАМЕРА НАБЛЮДЕНИЯ ДУГИ
Камеры обзора дуги могут быть добавлены к системе GTAW/PAW с удаленным обзором дуги. Это удерживает оператора в безопасном месте и снижает его стресс и усталость. Кроме того, изображение, отображаемое на мониторе, увеличивается и показывает больше деталей, чем то, что можно было бы наблюдать без камеры. Несколько камер могут быть интегрированы для проектов, где требуется обзор передней и задней стороны зоны сварки. Дополнительную информацию см. на странице камеры обзора Arc.
ГОЛОВКА ДЛЯ НЕСКОЛЬКИХ ПРОЦЕССОВНаши передовые средства управления позволяют нам интегрировать несколько процессов сварки в одну сварочную головку. Каждый процесс может работать независимо или одновременно. Например, сварочная головка TIG и плазменной сварки будет иметь две оси AVC (по одной на каждую горелку), и может работать либо одна горелка, либо они обе могут работать одновременно для плазмы с замочной скважиной и следа TIG.
Мы предлагаем сварку TIG и плазмы, TIG и MIG, TIG MIG и плазму, а также SAW и MIG. Любая из этих комбинаций доступна и может быть полностью запрограммирована с ОДНОГО центрального контроллера. Возможны и другие комбинации. Пожалуйста, свяжитесь с нами с любыми запросами.ТОЧНАЯ СТРЕЛА
Горизонтальное и вертикальное движение стрелы можно модернизировать с помощью серводвигателя и энкодера для точного программирования. Затем модернизированную ось движения можно использовать в качестве дополнительной оси сварки.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ СБОРА ДАННЫХ И ПРОВЕРКИ ДОПУСКА
04 Данные собираются и анализируются в режиме реального времени, чтобы убедиться, что все модули находятся в пределах установленных допусков. Точки данных могут отображаться графически на дисплее, а также могут быть экспортированы в виде файла .csv и просмотрены в такой программе, как Microsoft Excel.
Эти файлы можно экспортировать через один из портов USB или Ethernet на контроллере XM® или XPro.
СИСТЕМА ПОДАЧИ И СБОРКИ ФЛЮСАВся система находится под давлением воздуха и нагревается для обеспечения непрерывной подачи флюса и рекуперации неиспользованного флюса для снижения затрат. Система состоит из подающего резервуара, устройства подачи и извлечения с вакуумом мощностью 5 л.с. и бункера для подачи на сварочную головку. Бункер оборудован клапаном, позволяющим оператору контролировать соотношение нового и восстановленного флюса, подаваемого на сварочную головку.
Механическая винка с механическим видом с механическим видом с механическим винтером с механическим винтером. Колебательное движение полностью программируется, включая время задержки, частоту и ширину колебаний, а также скорость перемещения.
.
МНОГОПРОВОЛОЧНАЯ СВАРОЧНАЯ ГОЛОВКА
Компания AMET® специализируется на производстве сварочных головок по индивидуальному заказу.
Мы предлагаем сварочные головки GTAW и PAW с двумя проволоками. Механизмы подачи проволоки можно синхронизировать для одновременной работы или разделить для независимой работы. Мы также предлагаем несколько сварных швов под пилой. С нашими пакетами управления можно интегрировать до 10 проволочных сварочных головок для таких применений, как наплавка. Для толстостенной сварки также доступны тандемные или тройные сварочные головки..
Turn TableAMET® Производит полную линию с высокой точки зрения поворота с весами емкостью от 550 до 22,100 фунтов (25000 до 10000 KG). Мы также предлагаем поворотные столы стандартной версии с грузоподъемностью от 2 200 до 132 200 фунтов (от 1000 до 60 000 кг). Каждая лицевая панель поворотного стола имеет сквозное отверстие для устройства продувки газом
.
МАГНИТНЫЕ КОЛЕБАНИЯ
Магнитный датчик используется для отклонения дуги вперед и назад в перемешивающем движении.
уникален. Покупка сварочного манипулятора означает принятие решения о размере, мощности, источнике сварочного тока, восстановлении флюса, отслеживании шва и вариантах управления — и это лишь некоторые из них.
Это программное обеспечение может повысить производительность, позволяя создавать/редактировать программы, пока контроллер сварки выполняет другую программу сварки.
Это может быть полезно, если детали или материалы различаются или имеют уникальные конфигурации соединений. Траектория может повторяться для многопроходных сварных швов или могут применяться смещения для повторения движений исходной траектории в новом месте.
Поворотные валки могут работать независимо для позиционирования или интегрироваться в сварочную систему с помощью контроллера XM® или XPro для контролируемого и программируемого вращения детали.
Мы предлагаем сварку TIG и плазмы, TIG и MIG, TIG MIG и плазму, а также SAW и MIG. Любая из этих комбинаций доступна и может быть полностью запрограммирована с ОДНОГО центрального контроллера. Возможны и другие комбинации. Пожалуйста, свяжитесь с нами с любыми запросами.
Эти файлы можно экспортировать через один из портов USB или Ethernet на контроллере XM® или XPro.
Мы предлагаем сварочные головки GTAW и PAW с двумя проволоками. Механизмы подачи проволоки можно синхронизировать для одновременной работы или разделить для независимой работы. Мы также предлагаем несколько сварных швов под пилой. С нашими пакетами управления можно интегрировать до 10 проволочных сварочных головок для таких применений, как наплавка. Для толстостенной сварки также доступны тандемные или тройные сварочные головки.
