Машины контактной точечной сварки: Машины контактной сварки: каталог машин для контактной и точечной сварки, цены от производителя

Posted on By alexxlab

Содержание

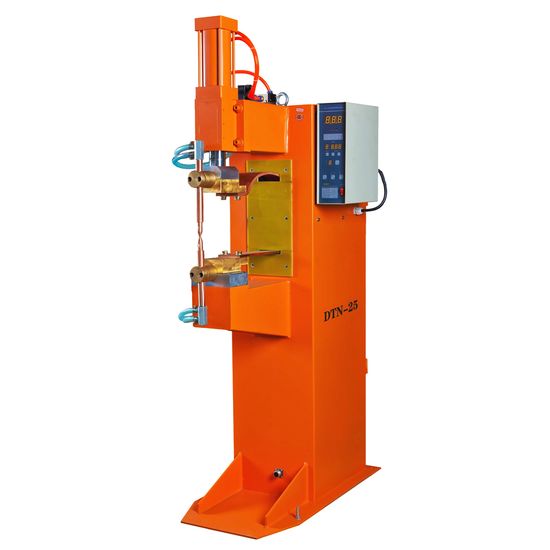

Стационарные машины контактной точечной сварки Electrex THI 30, THI 50

Стационарная машина контактной точечной сварки переменного тока с радиальным ходом верхнего электрода с механическим и пневматическим приводом Electrex THI 30 и THI 50.

Стационарные машины контактной точечной сварки THI 30 / THI 50 производится на португальском предприятии ELECTREX, сертифицированном по стандарту ISO, в строгом соответствии с Европейскими стандартами. Соответствует требованиям CE (продукт соответствует всем соответствующим законодательствам Европейского Союза и имеет право размещения и продажи на рынке в ЕС), ROHS (отсутствие либо ограниченное содержание вредных веществ при производстве) и ГОСТ-Р (межгосударственный стандарт в СНГ). Предприятие Electrex производит профессиональное сварочное оборудование с 1946 года и уже зарекомендовало себя под множеством других брендов на европейском, африканском, латиноамериканском рынках.

В настоящее время в различных областях промышленности широко применяются машины контактной точечной сварки, так как они имеют массу преимуществ.

Процесс образования неразъемного сварного соединения происходит путем нагрева металла проходящим через него электрическим током и пластической деформации зоны соединения под действием сжимающего усилия.

Стационарные машины контактной точечной сварки THI 30 / THI 50 предназначены для сварки листов различных групп сталей низкоуглеродистых, легированных и высоколегированных. Аппарат контактной точечной сварки прекрасно сваривает титановые и алюминиевые сплавы. Машины контактной сварки очень выгодно использовать при массовом производстве автомобильного транспорта, различного вида пассажирских вагонов и нестандартного оборудования, а также при монтаже рельсовых путей. Около 90% объема сварочных операций в этих областях выполняются контактной сваркой.

  • Машина оснащена встроенным регулятором – манометром давления. Регулировка усилия на электродах осуществляется при помощи регулятора.
  • Машины оборудованы автоматическим распознаванием частоты (50/60 Гц). Мощность аппаратов 30 КВА /50 КВА.
    Питание 400В или 230В (на заказ).
  • Машины контактной сварки оборудованы встроенным микропроцессным блоком управления сварочными параметрами. Удобное расположение блока управления позволяет оператору следить за режимами сварки в процессе работы.
  • Система водяного охлаждения плеч, электродов и держателей электродов позволяет увеличить срок службы оборудования.
  • Программирование сварочного цикла. Регулирование времени сварки, импульса тока, длительности паузы и времени сжатия.
  • Стационарные машины контактной точечной сварки Electrex THI 30, THI 50 оборудованы различными панелями управления.
  • Модели позволяют производить непрерывную сварку в автоматическом цикле с максимальной скоростью 172 цикла в минуту. Регулирование времени сжатия (функция «squeeze»).



Панель управления Digit позволяет регулировать следующие настройки:

  • Double impulse – двойной импульс отдельными параметрами сварки.
  • Cold time – пауза между импульсами.
  • Функция сжатия до начала сварки, для регулировки положения электрода перед сваркой.



Панель управления Digimatic позволяет производить автоматическую сварку с дополнительными функциями:

  • Squeeze time – программирование времени сжатия, контакта перед сваркой.
  • Cold time – пауза между импульсами.
  • Hold time – функция постепенного охлаждения для избегания деформаций свариваемой детали.

На сайте указана стоимость модели THI 30 с встроенной панелью управления Digit — стоимость моделей THI 30/THI 50 с выносной панелью управления Digit / Digimatic необходимо уточнять дополнительно по запросу.

Технические характеристики THI 30 THI 50
Толщины углеродистой / нержавеющей стали, мм 4+4 / 2. 5+2.5 5+5 / 3+3
Арматура / пруток, мм 15+15 / 8+8 20+20 / 12+12
Номинальное напряжение, В 1-3.4 1-4
Mаксимальная мощность при сварке, кВА 30 50
Входное напряжение, В 2*400 2*400
Предохранители замедленного действия, А 40 50
Дистанция между плечами, мм 200 200
Вылет плеча (мин / макс), мм 340-480 (200-1000) 340-480 (200-1000)
Диаметр плеча, мм 45 45
Диаметр держателя электрода, мм 25 25
Диаметр электрода, мм
20 		20
Раскрытие электродов, мм 100 100
Давление сжатого воздуха, бар 4-8 4-8
Расход водяного охлаждения, л/мин 4 4
Количество точечных соединений в минуту, ед. /мин. 172 172
Масса брутто, кг 164/162 178/176
Габаритные размеры, см 128*45*105 128*45*105

Машина контактной точечной сварки — 1 шт

Электродержатели 450 мм — 2 шт

Электроды прямые — 2 шт

Инструкция — 1 шт

Дополнительно: Блок водяного охлаждения электродов для машин контактной сварки FRIGOMIX 5 THI — 957 евро

Дополнительно: Подставка для блока охлаждения FRIGOMIX 5 THI — 35 евро

Чтобы приобрести товар в нашем интернет-магазине выберите подходящий товар и добавьте его в корзину, нажав кнопку «Купить». Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».

При оформлении быстрого заказа, укажите ФИО, телефон и e-mail. Вам перезвонит или напишет наш менеджер и уточнит условия заказа.

Как оформить свой заказ? Нужно добавить информацию в соответствующие поля: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».

Для того чтобы оплатить товар как Юридическое лицо, нужно прислать на почту [email protected] реквизиты Вашей организации и указать позиции, которые хотите приобрести.

Для физических лиц предусмотрены следующие способы оплаты:

  1. Наличными при самовывозе из офиса в г. Санкт-Петербург.
  2. Оплата по QR-коду, при выставлении счета.
  3. Банковским переводом по нашим реквизитам.
  4. Наложенным платежом.

Вы можете выбрать один из следующих вариантов доставки заказанного Вами товара:

  1. Самовывоз из офиса.
  2. Доставка курьерскими службами по РФ и СНГ (EMS Почта России).
  3. Доставка транспортными компаниями: ТК «Деловые линии», ТК «СДЭК», ТК «Байкал Сервис».

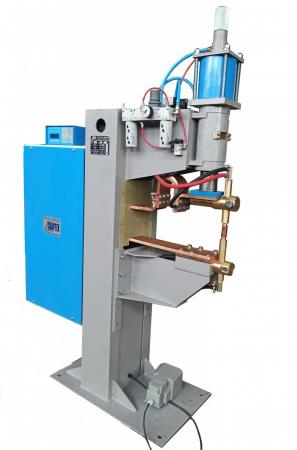

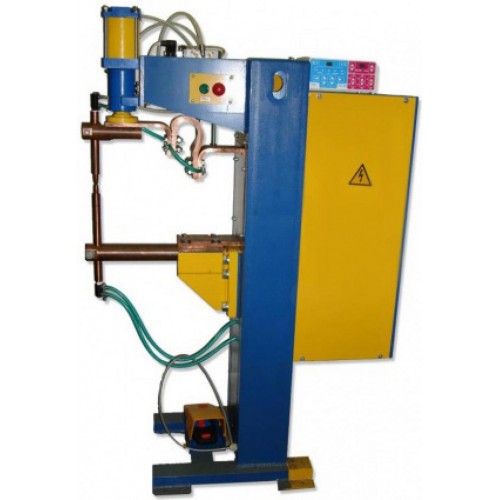

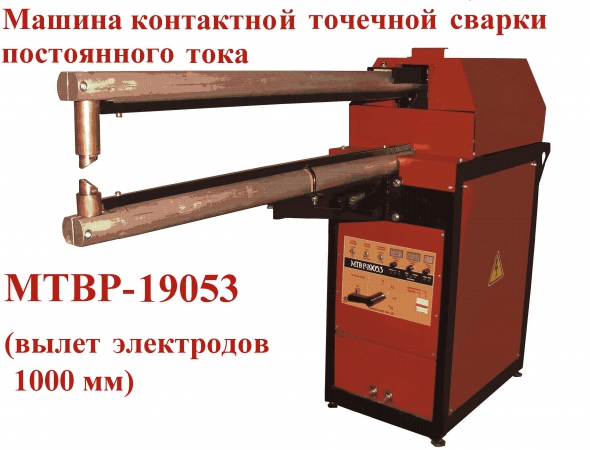

Машина контактной точечной сварки МТ-19092-750 — цена, описание и характеристики

Комплект наконечников и силовой кабель в ПОДАРОК! Вылет может быть увеличен до 1000 мм.



Машина контактной точечной сварки МТ 19092 с вылетом 750 мм и линейным ходом предназначена для точечной сварки переменным током деталей и самих изделий из низкоуглеродистых и нержавеющих сталей, титановых и алюминиевых сплавов, крестообразных соединений стержней арматуры класса А1, В1, А2, В3. Контактный аппарат обладает высокой надежностью, быстродействием и невысокой ценой и отличается удобной и  интуитивно понятной панелью управления, позволяющей проводить настройку циклов сварки в широком диапазоне.

Внимание!!! Наши конструкторы разработали технологию для контактной сварки армокаркасов не ограниченных размеров.
Единственные ограничения

-размеры ячейки от 100х100 мм
-диаметр свариваемых прутков арматуры до 16+16 мм

Звоните или присылайте ТЗ по электронной почте

При увеличении длины хоботов сварочный ток снижается, т.

к. растет сопротивление вторичного контура.Соответственно сварить толстый металл качественно уже не получится. Увеличение вылета на 100 мм приводит к уменьшению свариваемой толщины на 1-2 мм, а суммарно на 2-4 мм как при сварке листовых материалов, так и круглого сечения.



Особенности:

  • Компактная, быстродействующая и простая в эксплуатации машина универсального назначения.

  • Встроенное охлаждение электродов и трансформатора.

  • Пневматический привод.

  • Отличный внешний вид.

  • Быстрая настройка и перенастройка режимов сварки.

  • За счет оптимальной электрической конструкции потребление значительно НИЖЕ!!!, чем у машин других производителей.

  • Бренд
  • Ход верхнего электрода
  • Привод сжатия
  • Напряжение питания,В
  • Диапазон толщин свариваемых деталей,мм арматура до 12+12, лист до 3+3, арматура до 10+10, арматура до 8+8, лист до 1,5+1,5, арматура до 6+6, арматура до 4+4, лист до 0,8+0,8
  • Число ступеней регулирования сварочного тока 4
  • Потребляемый ток в момент сварочного импульса,А 400
  • Количество охлаждающей жидкости (л) 5
  • Номинальное усилие сжатия электродов (кг) 400
  • Охлаждение автономное, жидкостное
  • Охлаждающая жидкость тосол, вода



Толщины свариваемых деталей, мм:



листовая сталь (оптимальные режимы сварки):

4+4

листовая сталь (мягкий, многоимпульсный режимы):

5+5

проволока, арматура (оптимальные режимы сварки):

10+10

проволока, арматура (мягкий, многоимпульсный режимы):

12+12

алюминий и его сплавы:

1,0+1,0

Максимальная производительность, сварок в мин:

150

Продолжительность включения (ПВ) %:

15 — 36

Вылет электродов, мм:

750

Диапазон сварочных токов, кА:

9 — 19

Номинальный сварочный ток, кА:

16

  Число ступеней регулирования сварочного тока:

4

Напряжение сети, В:

3 х 380

Максимальная потребляемая мощность в импульсе, кВА:

114

Потребляемый ток в момент сварочного импульса, А

110 — 300

Выходное напряжение холостого хода, В:

5,4 — 7

 Максимальный рабочий ход верхнего электрода, мм:

50 — 75

Номинальное усилие сжатия электродов, кгс

100 — 400

Привод сжатия электродов:

пневматический

Охлаждение:

 жидкостное, автономное, скрытое

Охлаждающая жидкость:

вода, смесь воды с тосолом

Количество охлаждающей жидкости:

4,5л

Габаритные размеры, м:



длина

1,5

   ширина

0,4

высота

1,6

Сухая масса, кг:

250

Контактная сварка, машины для контактной точечной сварки

Стационарные машины

Настольные машины

Модульные машины

Для ремонта автомобильных кузовов

Ручные клещи

Подвесные клещи

Односторонняя

Конденсаторные установки

Тали-Балансиры

Измерительный инструмент

Контактная сварка основывается на сильном нагреве участка сварки при помощи электрического тока, который должен пройти сквозь заготовки, а также на применении значительного давления. В качестве основных параметров данного процесса необходимо рассматривать ток, а также период, за который он протекает, продолжительность нажатия и его усилие. Ориентируясь на технические показатели тока, сварку можно разделить на мягкую и жесткую. Различать также можно и категории данного вида сварки: стыковую, шовную и точечную. В зависимости от того, каким методом располагаются электроды по отношению к рабочим деталям, сварка может относиться либо к одностороннему типу, либо к двухстороннему. Без данной технологии сварки не удастся обойтись в случае, если делаются крестообразные и стыковые соединения конструкций на основе стали и железобетона, соединяются различные участки труб на основе стали, а также спаиваются медные и алюминиевые провода.

Конечно, нередко в процессе используется машина точечной сварки. Интересно, что данное устройство вполне может быть изготовлено собственными руками. Конечно, эффективная работа при помощи такого агрегата может вестись исключительно с небольшими деталями; листами металла, толщина которых не превышает одного миллиметра; проволокой и прутками, диаметр которых не превышает 4 миллиметров. Машина предполагает наличие механической и электрической частей. В процессе сборки максимум внимания необходимо уделять качеству всех соединений, чтобы избежать возможных потерь на участках переходных сопротивлений контактов.

Как правило, контактная точечная сварка актуальна в том случае, если имеется необходимость в соединении листов металла, которые располагаются внахлест. Непосредственно места соединения отмечаются в тех точках, которые находятся на минимальном отдалении друг от друга. Заготовки, которые полностью готовы к процессу сварки, необходимо прижать электродами, чтобы через них начал проходить ток. Благодаря тому, что поверхность деталей отличается шероховатостью, площадь контакта оказывается ограниченной. Получается, что процесс основан на том, что по огромному числу каналов минимальной площади начинает активно двигаться ток. Разогрев данных каналов проходит с большей интенсивностью, нежели нагрев остальной площади, благодаря чему центральная точка контакта плавится. Сильный нагрев металлической поверхности увеличивает показатель пластичности, способствует деформации и удалению абсолютно всех неровностей.

Интересно, что контактная сварка ведется как с расплавлением металлической поверхности, так и без него. Стыковой тип сварки, который предполагает плавление стыка, можно отнести к сварке сопротивления, а с оплавлением – сваркой при помощи оплавления. Для того чтобы добиться равномерного нагрева по всей площади сечения при сварке сопротивлением, необходимо идеально подготовить плоскости заготовок. Практика дает возможность убедиться в том, что сварка, основанная на оплавлении, значительно эффективнее, нежели вариант сварки, основанный на сопротивлении. Она дает возможность избежать процесса подготовки, помогает вести соединение разнородных металлических деталей со значительной площадью, а также заготовок сложной конфигурации.

Давление, без которого контактная точечная сварка неосуществима, дает возможность сделать плавящийся металл значительно плотнее, благодаря чему сварной шов оказывается в разы более прочным. Конечно, для достижения качественного результата, после того, как ток отключен, давление необходимо поддерживать на прежнем значении, либо повышенном до того, как завершится процесс кристаллизации.

Если принять во внимание то, какой уровень мощности имеет машина контактной сварки, каково давление, а также электропроводность свариваемых металлических поверхностей, можно четко определить необходимый рабочий режим. Время, в течение которого происходит нагрев, может варьироваться в значительном диапазоне показателей. Значительная продолжительность нагрева говорит о том, что время охлаждения также следует значительно увеличить, чтобы избежать появления на сварном шве трещин. Такой метод сварки принято называть мягким, актуальность его состоит в том, что он идеально подходит тем материалам, которые склонны к закалке, то есть для сталей с высоким процентом содержания углерода. Стали аустенитного типа предполагают использование исключительно жесткого режима сварки, при котором поверхности гарантированно не перегреются. Опасность перегрева кроется в том, что он может стать причиной структурных нарушений, из-за которых снизятся показатели устойчивости к ржавчине.

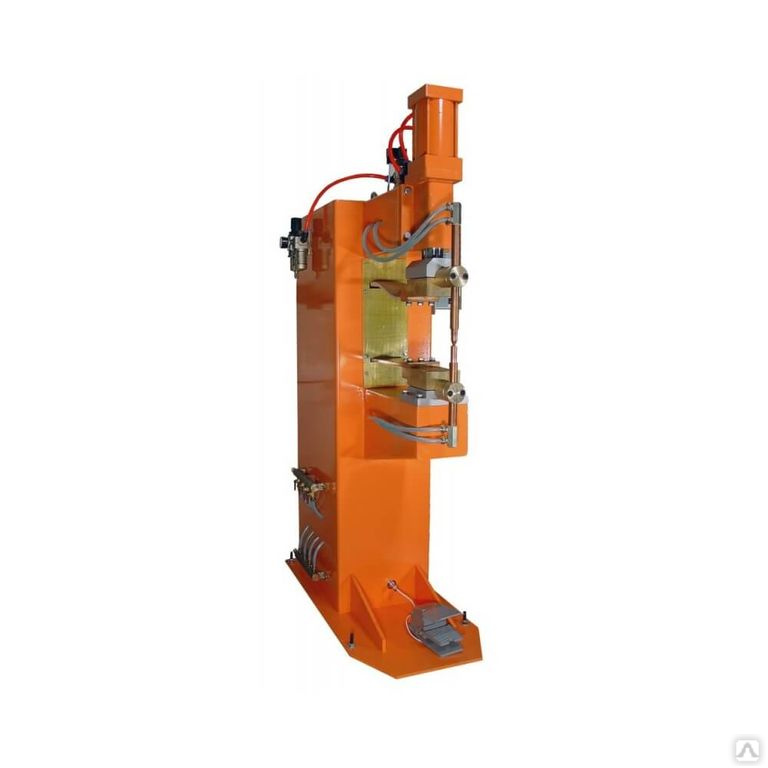

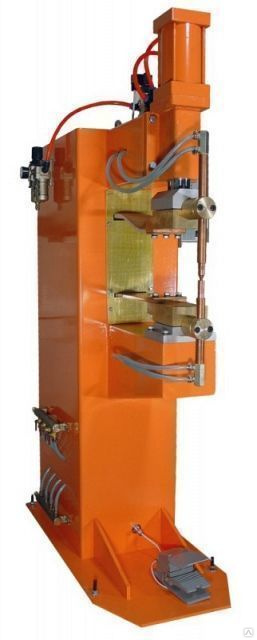

Машины для контактной точечной сварки 8001N-8009N — 35-80 кВА

Общие данные

  • Модульная конструкция механической структуры, плеч, держателей, цилиндров.
  • Цилиндр с хромированным штоком для высокоинтенсивного режима работы и продолжительного срока службы, регулируемое устройство остановки вращения.
  • Пневматические компоненты, не требующие смазки; отсутствие паров масла и защита окружающей среды.
  • Цилиндр двойного хода с кнопочным управлением.
  • Встроенный фильтр сжатого воздуха. Устройство отсоединения подачи сжатого воздуха.
  • Клапаны управления скоростью электрода, амортизатор для гашения удара в конце рабочего хода и глушители воздушного выхлопа, снижающие уровень шума до минимума.
  • Двухступенчатое электроприводное педальное устройство, производящее фиксацию и сварку деталей только в случае их правильного позиционирования. Устройство стандартно поставляется с аппаратами точечной сварки, для аппаратов рельефной сварки поставляется как вариант комплектации.
  • Подсоединение дополнительного двухступенчатого электроприводного педального устройства выполняется для прямого выбора сварочной программы № 2.
  • Трансформатор с водяным охлаждением, пластины, держатели электродов и электроды; обмотки трансформатора – с покрытием из эпоксидной смолы.
  • Синхронный контактор SCR, изолированный от контура водяного охлаждения защитным термостатом.
  • Безопасное ручное управление с таймером, которое обеспечивает наилучшую защиту и оснащено переключателем со съемным ключом. Поставляется стандартно со всеми моделями аппаратов. Кнопочное ручное управление поставляется стандартно только для моделей аппаратов рельефной сварки (как вариант комплектации может поставляться для аппаратов точечной сварки).
  • Кнопка аварийного останова для немедленной остановки машины.
  • Цифровое управление процессом сварки с прямым показанием сварочного тока.

Параметры и технические характеристики (в соответствии С EN50063-ISO-669)
Артикул   8001N 8002N 8003N 8004N 8005N 8005N
8031		 8006N 8007N 8007N
8032		 8009N
Номинальная мощность при ПВ 50% кВ·А 35 35 60 60 60 60 80 80 80 35
Максимальная сварочная мощность кВ·А 80 60 125 92 200 150 115 300 230 88
Ток короткого замыкания во вторичном контуре кА 18 13,05 22 16 35 26 17 45 34 20
Максимальный ток при сварке алюминия кА 16,3 12,2 20 14,5 31,8 23,6 15,4 41 31 18
Максимальный ток при сварке стали кА 14,4 10,8 17,6 12,8 28 20,8 13,6 36 27 16
Допустимый ток по нагреву во вторичном контуре при 100% нагрузки А 4500 4500 5900 5900 5900 5900 6800 6800 6800 4500
Переменное напряжение холостого хода во вторичном контуре В 5,4
4		 5,4
4		 7,1
6,3
5,6
5		 7,1
6,3
5,6
5		 7,1
6,3
5,6
5		 7,1
6,3
5,6
5		 8,3
7,5
6,7
6,1		 8,3
7,5
6,7
6,1		 8,3
7,5
6,7
6,1		 5,4
4
Плавкие предохранители с задержкой срабатывания (380÷415В) А 63 63 125 125 125 125 150 150 150 63
Сечение кабелей электропитания*
380÷415В L=30м		 мм2 25 25 35 35 50 50 70 70 70 25
Вылет электродов при точечной сварке L=мм 420 800 420 800 400 500 800 400 550 500
Вылет электродов при рельефной сварке D=мм — — — — 280 380 — 280 420 380
Усилие на электроды при давлении 1 бар (100 кПа) даН 79 50 79 50 79 79 79 123 123 79
Усилие на электроды при давлении 6 бар (600 кПа) даН 470 300 470 300 470 470 470 736 736 470
Максимальный ход мм 80 80 80 80 80 80 80 100 100 80
Двойной ход мм 60 60 60 60 60 60 60 60 60 60
Вес машины нетто кг 290 330 325 370 325 340 435 430 440 315



Держатель электрода

D 32 мм

Конус электрода

D 19,05 мм 3/4″ 2030′ BS807

Пластины рельефной сварки



45 мм M8



63 мм M12



45 мм M8
  • Машины для контактной точечной сварки № 8201N-8214N — 63-160 кВА, машина контактной сварки
  • Машины для контактной точечной сварки 4660-4668 35-50 кВА
  • Однофазные машины мощностью 80-315 кВА

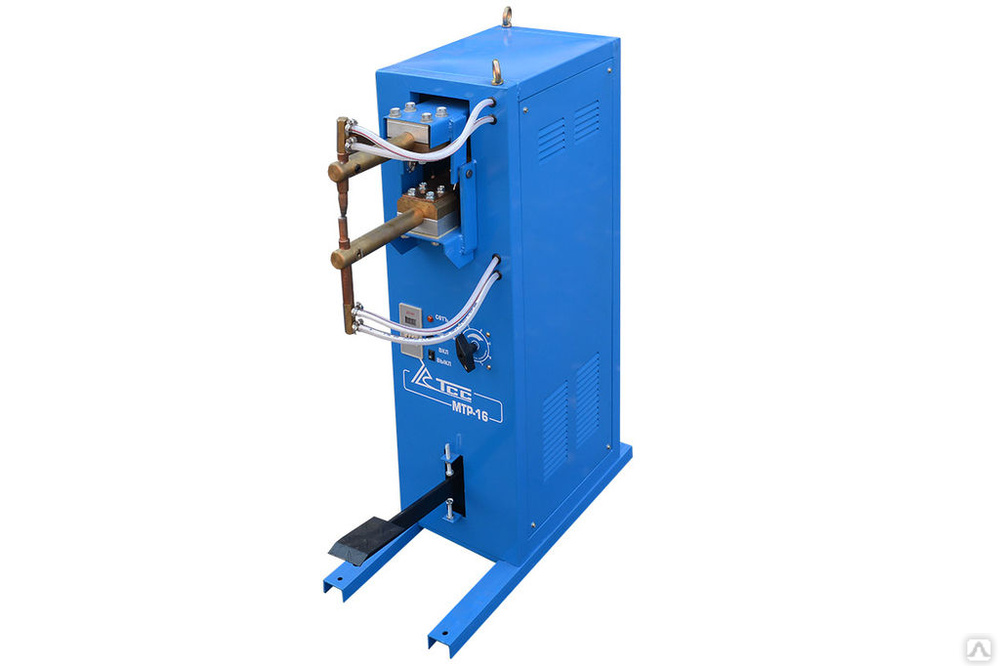

Машина контактной точечной сварки

Контактная сварка (электрическая) – это самый универсальный вариант соединения металлических заготовок, в результате которого получается достаточно надежное скрепление. Машины контактной сварки бывают разными в зависимости от условий их применения. Некоторые небольшие модели используются в цехах для малого бизнеса, большие установки входят в состав производственных линий. Но принцип работы у них одинаковый.

А суть принципа такова – электроэнергия, проходящая сквозь металлические заготовки, нагревает их до температуры плавления. При этом происходит прижим заготовок друг к другу с определенным давлением. В конечном итоге получается стык, который образуется на молекулярном уровне. Таким способом можно сваривать стальные заготовки, из цветного металла и различных сплавов.

Содержание страницы

  • 1 Разновидности контактной сварки
  • 2 Трансформаторы
  • 3 Конденсаторная батарея
  • 4 Механизм прижима
  • 5 Системы управления

Разновидности контактной сварки

Существует три вида контактной сварки:

  • Точечная. Это когда заготовки соединяются на малой площади. И эта точка определяет прочность соединения. Конечно, один сварочный контакт не обеспечивает надежность стыка, поэтому сваривание производится в нескольких точках.
  • Стыковая. Сварка производится по всей площади стыка соединяемых металлических заготовок.
  • Шовная. По сути, это подвид точечной контактной сварки, потому что шов – это большое количество сварных точек, образующих сплошное соединение.

Чтобы обеспечить качество сварного соединения, машина контактной сварки должна выполнять определенные действия. В первую очередь это ток, которым и производится сварка. Он должен быть необходимой силы, чтобы провести сам сварочный процесс. Второе действие – это необходимое усилие прижима двух заготовок. И третье – это время, в течение которого должна производиться сварка. Уменьшение воздействия тока приводит к непроварам, большее время – это прожоги.

Все три фактора определяют конструктивные особенности машин контактной сварки. То есть, от них будет зависеть и качество проведенного действия, и производительность самой машины. К ее основным узлам относятся:

  • Трансформатор или конденсаторная батарея – оба агрегата выполняют функции источника электроэнергии.
  • Прерыватель подачи электрического тока.
  • Механизм, который создает давление между электродами, а соответственно и между свариваемыми заготовками.

Именно трансформатор и батарея делят машины контактной сварки по конструктивным особенностям.

Трансформаторы

Любой металл – это хороший электропроводник. Но на стыке двух заготовок образуется определенное сопротивление, для преодоления которого нужен ток значительной силы. И именно в зоне сопротивления образуется нагрев под действием электроэнергии. Если для небольших машин, выполняющих работы с металлами незначительной толщины, требуется ток величиною 3-5 кА, то в промышленном сварочном оборудовании это значение намного выше – 300-500 кА.

Теперь, что касается конструкции трансформаторной машины контактной сварки. В основе трансформатора лежат несколько позиций, которые определяют сам принцип работы.

  • Для вторичной обмотки не требуется высокого напряжения.
  • Сама обмотка имеет дисковое устройство, что позволяет равномерно распределить действующие нагрузки по всем секциям. Плюс улучшается охлаждение обмоток.
  • Машина контактной сварки работает в режиме высоких нагрузок (постоянных). Поэтому нужно обеспечить защиту обмоток трансформатора от перегрева, от негативного воздействия влаги. Поэтому снаружи обмотки покрывают специальной полимерной изоляцией, что обеспечивает герметичность всей конструкции.
  • Нужно обязательно обеспечить охлаждение обмоток. В небольших машинах охлаждение производится воздухов, в промышленных установках водой.
  • В режиме пуска машины контактной сварки работают постоянно, к примеру, промышленные модели включаются 400-500 раз в минуту. Поэтому сам трансформатор должен обладать повышенной прочностью. Поэтому сердечник прибора – это броневая конструкция. Редко его изготавливают из сборных пластин.
  • Сила тока для сварки регулируется специальным устройством, которое включено в первичную сеть. При этом первичная обмотка представляет собой секционную конструкцию, части которой подключаются в разном порядке. Современные машины имеют электронное управление.

Необходимо отметить, что трансформаторная машина контактной точечной сварки имеет один существенный недостаток. Часто возникает перекос фаз, а причины – высокая частота пусковых моментов и неравномерная нагрузка.

Конденсаторная батарея

Отличие этих моделей лишь в том, что в конденсаторных батареях накапливается электроэнергия, и сама машина питается от нее, а не от питающей сети. При этом зарядка батареи происходит постоянно, а значит, нагрузка на сеть равномерная без скачков, как это происходит на трансформаторных машинах контактной сварки.

Стыковой вид сварки производится без трансформатора. Заряд, накопленный внутри конденсаторной батареи, проходит между заготовками сразу после их соприкосновения. В этом случае легко добиться необходимой мощности импульса тока и его продолжительности. Настройка производится при замене емкости каждого конденсатора.

Шовная и точечная сварка производятся с применением трансформатора. То есть, после конденсаторного блока устанавливается трансформатор, который питается от аккумулированной энергии. Поэтому его работа становится равномерной, без больших нагрузок.

Механизм прижима

Электрическая сварочная часть машин контактной сварки практически одинаковая у всех моделей с небольшими несущественными отличиями. А вот механизмы прижима отличаются друг от друга значительно. Здесь две модельные позиции.

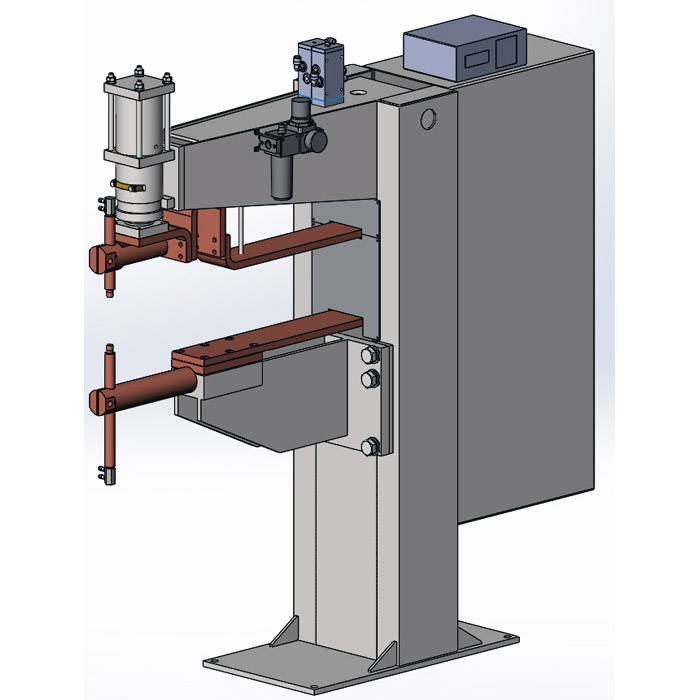

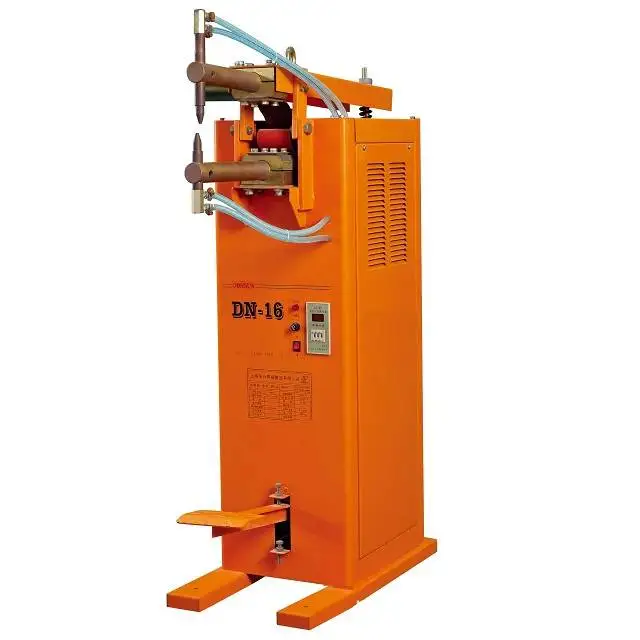

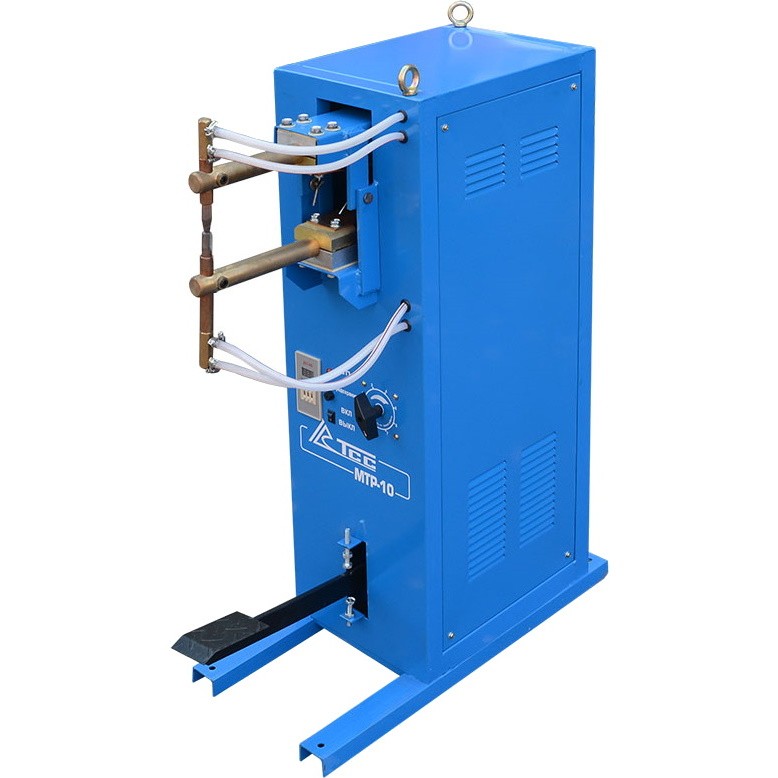

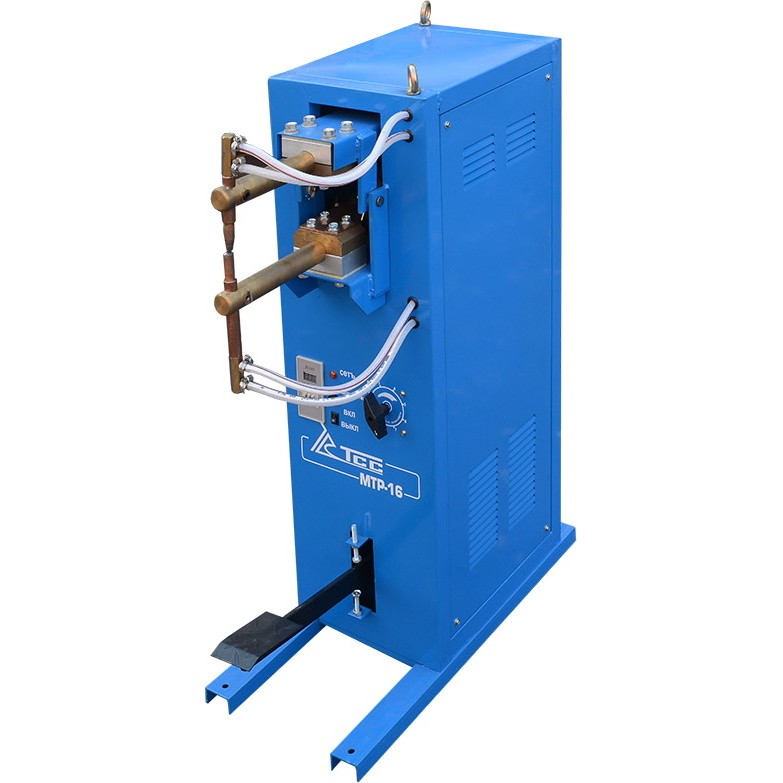

  1. Стационарные машины для контактной сварки с механизмом прижима в одном корпусе со всеми остальными элементами и узлами. Давление на электроды может передаваться как механическим путем, так и пневматическим. Важно, что оба способа могут обеспечивать прижим в достаточно широких пределах. Второй вариант машин стоит дороже.
  2. Разделение самой машины и механизма прижима. В качестве второго выступают специальные клещи подвесного типа. Они перемещаются, что позволяет сварщику проводить сварку в любом месте цеха. Такие агрегаты используются во всех машиностроительных заводах. Удобство их использования состоит в том, что можно контролировать и настраивать давление прижима и силу тока одновременно. Механизм прижима – пневматический.

Системы управления

Качество сварочного процесса зависит от правильно выбранных параметров режима сваривания. К тому же необходимо отметить, что любой тип контактной сварки требует больших величин силы электрического тока, поэтому управление и коммутация самим процессом возможно только в первичной обмотке.

В машинах, устаревшего типа, для этого используется переключатели, которые соединяют разные секции первичной обмотки трансформатора. Разные комбинации соединяемых секций дают возможность регулировать силу тока на электродах. По сути, это были механические средства, которые обладали не очень высокой надежностью, периодически выходили из строя, конструкция их была неудобной и очень громоздкой.

Современные технологии настройки режимов сваривания – это тиристорные контакторы, с помощью которых производилась коммутация электрических цепей внутри машины контактной сварки. Аппараты для точечной и стыковой сварки дополнительно снабжаются микропроцессорами, с помощью которых облегчается процесс управления режимами, плюс производится контроль над сваркой.

Машины для контактной сварки – это в первую очередь быстрота и удобство соединения двух металлических заготовок. Здесь нет сложных операций, требующих специальных навыков. Поэтому научиться на них работать несложно.

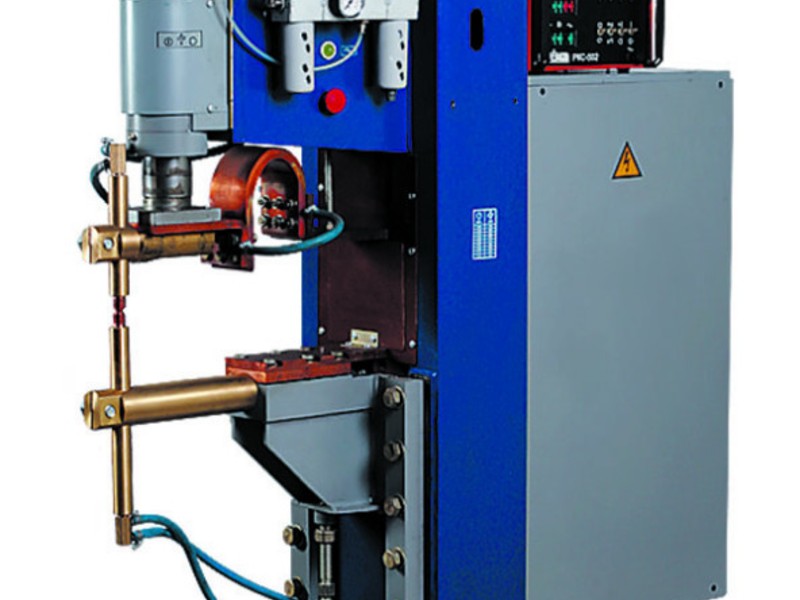

Машины для контактной точечной и рельефной сварки трехфазным постоянным током TECNA 100-630 кВА

Цена по запросу

Способ сварки

Контактная точечная сварка

Контактная рельефная сварка

Рекомендуемые области применения

Для работ в промышленных условиях

Категория: Машины для контактной точеной сварки

  • Описание
  • Характеристики

Описание

Трехфазные сварочные машины TECNA на постоянном токе предоставляют следующие дополнительные возможности:

  • Повышенный cosj (коэффициент мощности)
  • Пониженная нагрузка на источник питания
  • Сбалансированное распределение нагрузки между тремя фазами
  • Снижение влияния магнитных материалов, расположенных между плечами, на характеристики сварочного тока
  • Снижение стоимости установочных работ

Стандартное оснащение

  • Блоки управления сваркой с непосредственным выводом величины тока на дисплей.
  • Шестифазный выпрямитель на кремниевых диодах с приспособлением для проверки надежности зажима контактов диодов.
  • Защита диодов от превышения допустимого напряжения и температуры.
  • Синхронный полупроводниковый контактор, изолированный от охлаждающей воды защитным термостатом.
  • На всех моделях: двуручный защитный блок управления с таймером и вынимаемым ключом переключателя, обеспечивающими максимальную безопасность. Двуручный защитный блок управления входит в стандартную комплектацию только машин для рельефной сварки (на машинах для точечной сварки устанавливается по отдельному заказу).
  • Двухступенчатый педальный блок управления, обеспечивающий зажим и сварку деталей только в случае их правильной установки в клещах.
  • Возможность установки дополнительного педального блока управления для вызова программы № 2 (кроме машин с поворотным переключателем вызова программы).
  • Кнопка аварийного останова для немедленного отключения машины.
  • Защита автоматическим прерывателем цепи.
  • Водоохлаждаемые трансформатор, пластины, электрододержатели и электроды; трансформатор с эпоксидным покрытием обмоток.
  • Пневматические цилиндры с хромированными штоками и прокладки с пониженным коэффициентом трения, не требующие смазки. Регулируемый цилиндр двойного хода, управляемый ключом, цилиндрические направляющие стержни с регулируемым устройством, предотвращающим вращение, призматические точные роликовые направляющие.
  • Комплексный цикл работы пневматических устройство с возможностью подачи пониженного усилия сжатия на электроды.
  • Программа изменения давления по отдельному заказу.
  • Встроенный фильтр и бак для сжатого воздуха.
  • Устройство отключения подачи сжатого воздуха.
  • Опускание электродов без давления для технического обслуживания и регулировки.
  • Реле потока, приводящее к отключению сварочной машины при прекращении подачи охлаждающей воды (работает при подаче воды от водопровода или внутренней замкнутой системы).

Характеристики

Номинальная мощность при ПВ = 50%кВА100160250360480630
РамаA-BA-BA-B-CC-DC-DC-D
Машина для точечной сварки•••
Машина для рельефной сварки••••••
*Максимальная мощность сваркикВА4507001090180019002100
*Ток короткого замыканиякА6090106150190200
*Максимальный ток при сварке сталикА487285120150160
Тепловой ток при ПВ = 100%А111315182426
Напряжение холостого хода во вторичном контуреВ6,3
5,5		7,3
6,3
5,9		8,8
8
7,10		10
8,6
7,4
6,4		9,5
8,4
7,6
6,8		10,5
9,5
8,4
7,6
**Сетевое напряжение при 50 ГцВ400400400400400400
Сечение кабеля при длине до 30 ммм250751202 х 1203 х 953 х 95
Предохранители с задержкой срабатыванияА125200250400630630
ЦилиндрыКол-во
даН		4/736
6/1206
7/1885		4/736
6/1206
7/1885		6/1206
7/1885
8/3388		6/1206
7/1885
8/3388
9/2945		8/3388
9/2945
10/5509		8/3388
9/2945
10/5509
Водяное охлаждение
Сечение шланга		л/мин
мм		10
25		14
25		16
25		25
25		30
25		33
25
Подача сжатого воздуха
Сечение шланга		л/мин
мм		6,5
25		6,5
25		6,5
25		6,5
25		6,5
25		6,5
25

Каталог товаров

  • Сварочное оборудование
    • Мультипроцессные сварочные аппараты (TIG, MIG/MAG, MMA)
    • Оборудование для аргонодуговой сварки (TIG)
    • Оборудование для ручной дуговой сварки (ММА)
    • Полуавтоматы сварочные (MIG/MAG)
      • Полуавтоматы сварочные инверторного типа
      • Подающие механизмы
      • Блоки водяного охлаждения
    • Плазменная сварка
    • Контактная сварка, приварка метизов
      • Оборудование дуговой сварки для приварки метизов (крепежа)
      • Установки конденсаторной сварки для приварки метизов
      • Машины для контактной точеной сварки
      • Машины точеной сварки TECNA для ремонта автомобильных кузовов
      • Настольные машины для контактной точечной сварки
      • Клещи ручные
  • Оборудование для резки металла
    • Плазменная резка
      • Расходные материалы для плазменной резки
      • Ручные системы плазменной резки
      • Механизированные системы плазменной резки
    • Листовой раскрой металла
    • Портальные машины резки
    • Резка труб
  • Сборочно-сварочные столы
    • Модульные сварочные столы GPPH
    • Стандартные сварочные столы GPPH
  • Сварочные материалы
    • Материалы для строительства трубопроводов
    • Материалы для высоколегированных сталей
      • Проволока порошковая
      • Проволока, прутки
      • Электроды
    • Материалы для нелегированных и низколегированных сталей
      • Проволока порошковая
      • Проволока, прутки
      • Электроды
  • Сварочные маски, щитки сварщика
  • Аксессуары для сварки
    • Очистка/обработка сварного шва
    • Сварочные магниты
    • Тали-балансиры
    • Горелки для аргонодуговой сварки
    • Горелки для полуавтоматической сварки
    • Редукторы и регуляторы
    • Сварочная химия
    • Электрододержатели, строгачи, зажимы, байонеты
  • Промышленная маркировка
    • Аксессуары для мелков маркеров и аэрозолей
    • Аэрозольные краски и маркеры
    • Маркеры на жидкой краске
    • Маркеры на чернильной основе
    • Промышленные карандаши для маркировки. Сменные стержни
    • Промышленные мелки и маркеры на твердой основе
    • Специализированные решения маркировки
    • Термоиндикаторные карандаши
  • Газосмесительные и дозировочные системы
  • Роботизированная сварка
    • Контроллеры
    • Линейные оси
    • Позиционеры
    • Порталы
    • Роботы
  • Оборудование для автоматизации сварки
    • Орбитальная сварка труб
    • Позиционирование, вращение деталей
    • Сварка продольных швов
    • Сварка труб с трубной доской
    • Трактор сварочный FLEXTRACK 45 (тележка)
    • Универсальная установка для сварки и наплавки (FRONIUS, Австрия)
    • Сварка кольцевых швов
  • Оборудование для проведения термообработки
    • Нагревательные установки
    • Нагревательные элементы
    • Расходные материалы
    • Аксессуары
  • Тренажер сварщика
  • Анкеровка, крепление, монтаж
    • Армировочные системы HALFEN
    • Крепежные системы HALFEN
  • Сварочные агрегаты
  • Дифрактометры
  • Оборудование для пробоподготовки
    • Абразивная резка
    • Запрессовка
    • Прецизионная резка
    • Пробоподготовка для спектроскопии
    • Шлифовка и полировка
  • Спектрометры
    • Портативные
    • Пробоподготовка
    • Стационарные
  • Электростанции
