Сварочные маски: виды, характеристики, особенности выбора

Электрическая дуга издает яркий свет и ультрафиолетовые лучи, способные обжечь роговицу глаз. Чтобы защитить зрение и хорошо видеть процессы, происходящие в сварочной ванне, необходима качественная сварочная маска. Какие они бывают, чем отличаются и на что обращать внимание при выборе, рассмотрим в этой статье.

В этой статье:

Устройство сварочной маски

Материал корпуса

Сварочные маски выпускают из фиброкартона и огнеупорного пластика. Первый вариант легче и дешевле. Но картон постепенно теряет свою форму, шлем перекашивается, может разойтись на углах (собран на скобах). Картон способен впитывать влагу, если средство индивидуальной защиту хранится в помещении с повышенной плажностью 70-80%.

Пластиковые маски отличаются по толщине материала и составу, что влияет на вес.

Дешевые модели могут расплавиться или прилипнуть, если их случайно положить на горячую поверхность (например, только что проваренный шов). Дорогие пластиковые маски полностью негорючие и выдерживают высокие температуры. Они устойчивы к влаге и не деформируются по мере эксплуатации. Для нечастого использования можно сэкономить и купить картонный щиток. Если варить предстоит регулярно, выбирайте пластиковый вариант.

Размер смотрового окна

Размер смотрового окна у сварочных масок может быть минимальным — 89х39 см или максимальным 110х90 см. Есть много промежуточных вариантов: 100х60, 90х60, 110х60 и т. д. Если предстоит варить только в нижнем положении небольшие детали, подойдет любое смотровое окно.

Работы на крупных конструкциях, требующие многочисленных швов удобнее вести в масках с хорошей обзорностью. Тогда не придется крутить шеей, а достаточно слегка повернуть глаза, чтобы хорошо видеть стык.

Такие маски пригодятся для сварки труб близко у стены, пола, выполнения потолочных швов. При этом обращайте внимание именно на размер светофильтра, а не наружного стекла, поскольку внешний экран может быть гораздо крупнее самого смотрового окна.

Тип светофильтра

Светофильтр, защищающий глаза от вредного излучения, может быть с постоянным затемнением для обычных сварочных масок или автоматическим. В первом случае используются черные стекла, каждому из которых присвоен номер, указывающий на силу затемнения. Через них почти ничего не видно, пока не зажжена сварочная дуга. Это затрудняет точное попадание электродом в место стыка, можно промахнуться и оставить следы рядом на лицевой стороне, которые потом придется зачищать. После сварки через светофильтр не видно качество шва и шлем поднимают для осмотра соединения.

Автоматическое затемнение реализовано в масках-хамелеон. В них используются жидкие кристаллы и сенсоры, реагирующие на вспышку электрической дуги. В просветленном состоянии кристаллы расположены поперек сечения стекла и обеспечивают приемлемую видимость сварщику. В маске можно точно навести электрод или горелку на место стыка, изучить качество шва, собирать простые конструкции и сразу переходить к прихватке.

На что обратить внимание при выборе

Степень затемнения и ее изменение

Степень затемнения светофильтра выбирают, отталкиваясь от освещенности рабочего места и силы сварочного тока. Чем больше света и выше сила тока, тем темнее должно быть стекло. Для масок с обычными светофильтрами при работе на улице или сварке с силой тока 300-400 А необходимо стекло под номером 5. В помещении его меняют на номер 4. Сварка на малых токах 50-120 А требует светофильтра №3.

У хамелеонов степень затемнения обозначается в DIN. Аргоновая, полуавтоматическая и ручная сварка покрытыми электродами требует таких значений:

на токах 40-80 А — 10-11 DIN;

100-150 А — 12 DIN;

200-300 А — 13 DIN;

400 А — 14 DIN;

500 А — 15 DIN.

Режим «шлифовка» и варианты конструкции маски

Если предстоит не только варить, но и обрабатывать металл (резать, стачивать кромки, шлифовать верхний слой шва и пр.), купите маску с режимом шлифовки. Такие СИЗ оснащены переключателем с положениями «сварка/шлифовка». В последнем светофильтр перестает реагировать на искры от болгарки, оставаясь всегда в просветленном состоянии. Через него достаточно хорошо видно линию реза и глаза защищены от окалин. Маски с режимом шлифовки экономят время, не требуя регулярно менять шлем на защитные очки. Это сильно пригождается при самостоятельной работе, когда нужно проварить стык, выполнить рез и снова варить.

Другой вариант для шлифовки — маски с откидным верхом, как например PREMIER Favorit СОМЗ или ESAB ECO-ARC II 110*90. У них светофильтр с постоянной степенью затемнения, но он расположен в кассете, откидываемой наверх. Тогда глаза сварщика остаются под защитой обычного стекла, через которое удобно смотреть в процессе резки или отбивания шлака.

Количество сенсоров

Сенсоры или датчики света отвечают за улавливание вспышки электрической дуги и разворот кристаллов. В бюджетных масках обычно предусмотрено два датчика, расположенных под или над смотровым окном. Этого достаточно для корректной работы при сварке небольших деталей в нижнем или вертикальном положениях.

Если предстоит варить трубы, крупные детали, то сенсоры могут закрываться самим изделием, после чего кристаллы поворачиваются для просветленного состояния фильтра, хотя дуга еще горит. Такая работа приведет к «ловле зайчиков» и ожогам сетчатки. В этом случае купите сварочную маску с 4 датчиками. Даже если некоторые из них окажутся закрытыми, затемнение сработает адекватно. Существуют даже модели на 5 сенсоров, но их цена гораздо выше.

Подключение к турбоблоку

Вредные пары и дым при сварке на улице развеваются ветром, а в помещении — за счет вытяжной вентиляции.

Когда предстоит варить внутри крупного котла, емкости, других закрытых конструкций, купите маску с турбоблоком. У нее герметичный шлем, гибкая трубка и поясной блок. В нем предусмотрена многоступенчатая система фильтрации и принудительная подача очищенного воздуха в маску сварщика. Это позволяет безопасно вести работы в специфических условиях. Когда аккумулятор вентиляционного блока близок к разрядке, шлем подает сигнал, вовремя предупреждая, что пора закругляться и уходить.

Параметры выбора сварочной маски

Расположение органов управления

Регулировка чувствительности срабатывания и степени затемнения выполняется двумя «крутилками», взаимодействующими с электронной платой. Они могут быть расположены как внутри шлема, так и снаружи. В первом случае понадобится снять маску, снять перчатки (колесики внутри очень маленькие) и выполнить настройку. Это приемлемо, когда регулировка нужна не часто. Во втором случае изменять чувствительность и силу затемнения получится прямо во время ведения шва, что удобно при частом переходе между сваркой тонких и толстых металлов.

Тип питания

Маски-хамелеон подпитываются в процессе работы при помощи поглощения света электрической дуги солнечной панелью. Пока сварка не ведется, для стартовой энергии задействуется батарейка или аккумулятор. Батарейки придется периодически менять, а аккумулятор прослужит дольше.

Оптический класс линзы

Характеристика указывается четырьмя цифрами, пишущимися через косую черту. Они обозначают следующие свойства:

Точность изображения.

Уровень рассеивания света.

Равномерность пропускания света.

Влияние угла просмотра на пропускание света.

Цифра 1 указывает на первый, т.е. высший класс по каждой категории. Например: 1/1/1/1 — это линза с лучшими параметрами по четкости, пропусканию света и его равномерности. В маске с линзой 1/2/1/2 картинка будет не такая четкая, углы могут быть затемнены.

При сварке швеллера и других крупных конструкций высокая детализация изображения не нужна. Достаточно хорошо видеть края стыка, повороты линии шва. Поэтому здесь подойдет любая линза. А вот при аргоновой сварке тонких металлов 0.6-1.0 мм на малых токах света от дуги мало, поэтому нужно высокое качество картинки. В таком случае купите шлем с линзой 1/1/1/1.

Конструкция наголовника

Существуют трехреечные и четырехреечные варианты. Последние надежнее сидят на голове и обладают большим количеством регулировок. Выбирайте четырехреечное крепление оголовья, если часто перемещаетесь в маске, варите, перегнувшись через перила и т. д.

Принцип работы сварочной маски

Время срабатывания

Сказывается на том, как быстро развернутся кристаллы, чтобы защитить глаза от вспышки. Визуально все происходит мгновенно, но на самом деле в бытовых масках на этой уходит 1/10000 секунды, а в профессиональных — 1/20000 или 1/30000 секунды. При работе в течение дня глаза больше устают в бытовой маске. А когда сварка нужна пару часов в неделю, то ощутимой разницы нет.

Температура эксплуатации

СИЗ с самозатемнением имеет один существенный недостаток — они плохо работают на морозе. Все дело в жидких кристаллах, а жидкость, как правило, замерзает при отрицательных температурах. Но и здесь есть различия: одни маски-хамелеоны можно использовать лишь при -5º С, а другие выдерживают до -10º С. При более низких температурах экран начинает «моргать», происходят задержки срабатывания. Если хотите варить в хамелеоне зимой в неотапливаемом помещении, обращайте внимание на эту характеристику.

При регулярной работе на улице в морозы -15º С и ниже больше подойдет маска с обычным темным стеклом. Отрицательная температура никак не влияет на него.

Вес маски

Вес сварочной маски колеблется от 400 до 700 грамм. При редкой эксплуатации это неощутимо, а вот при каждодневной работе и кивках, чтобы опустить шлем, шея быстрее устает от тяжелых щитков. Разумно выбирать маску полегче — оптимально до 500 г. У бренда OPTREL есть сварочная кепка Weldcap, которая весит 400 г и подойдет для работы в нижнем положении.

Технология FULL COLOR

У производителя БАРСВЕЛД есть ряд щитков с технологией FULL COLOR. Она обеспечивает передачу натуральных цветов материалов при сварке. Это пригодится в работе с цветными металлами (алюминий, медь), чтобы хорошо видеть кромки, сварочную ванну, степень сплавления материалов.

Лучшие производители масок для сварки

Страна-производитель

Хотя характеристики сварочных масок могут быть одинаковыми, модели от мировых производителей больше соответствуют указанным в документации параметрам. Их качество изготовления выше, а срок службы дольше. Мы рекомендуем к покупке СИЗ таких брендов как ESAB, Optrel, Fubag, БАРСВЕЛД.

Ответы на вопросы: виды, характеристики и особенности выбора сварочных масок Запотевает стекло маски — что делать? СкрытьПодробнее

Стекло запотевает в зимнее время года, когда оно холодное. На нем конденсируются капельки воды из воздуха или от дыхания сварщика. Подогрейте стекло, подержав маску рядом с электрической дугой, радиатором отопления, тепловой пушкой.

Какой силы удар выдержит наружное стекло? СкрытьПодробнее

Если сварочная маска выполнена в соответствии с ГОСтом, то она соответствует минимальным требованиям. Для линз предусмотрен стандарт нагрузки 14.9 Дж. Поэтому отлетающие окалины при резки или сварке на повредят экран.

Защитное стекло загрязнилось окалинами, как быть? СкрытьПодробнее

Некоторые производители кладут в коробки с масками дополнительные стекла. Просто переставьте их, сняв предварительно старое. Если запасного стекла нет, его можно купить, зная размер смотрового окна. Искать при этом точно такой же бренд не обязательно. В крайнем случае вырезать защитное стекло можно стеклорезом, замерив размеры предыдущего. Лучше всего подойдет сечение стекла 3 мм.

Светофильтр «моргает» при сварке, как исправить? СкрытьПодробнее

Протрите датчики света ветошью — возможно они запылились и плохо срабатывают. Если не помогло, замените батарейку. Установив новую, подержите маску немного при зажженной дуге, чтобы она подзарядилась.

Какую маску выбрать новичку? СкрытьПодробнее

Новичку трудно быстро ориентироваться при свете дуги и наводить электрод на место прокладки шва, глядя через обычный светофильтр. Купите маску-хамелеон с диапазоном затемнения 5-13 DIN и наружной регулировкой, чтобы быстро изменять силу фильтрации. Если не предвидится сварки на малых токах, достаточно линзы 1/1/1/2.

Остались вопросы

Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время

Обратная связь

Сварочные маски и защита глаз

Маска – это непременный атрибут профессии сварщика. Признаемся – сварку невозможно вести сварку без защиты глаз. Но что нужно учесть при покупке новой маски? В этой статье мы постарались перечислить самое главное.

В: Какая степень затемнения необходима для должной защиты зрения?

О: Многие ошибочно полагают, что степень затемнения прямо отражает уровень защиты глаз, т. е. чем больше число, тем лучше защита. Но на самом деле экраны всех качественных сварочных линз полностью отфильтровывают вредное ультрафиолетовое и инфракрасное излучение и гарантируют полную защиту глаз. Число всего лишь обозначает количество пропускаемого света данной линзой. Оно помогает определить самый комфортный уровень освещенности для конкретной задачи.

Если Вы не уверены, какое число выбрать, существуют таблицы рекомендуемой степени затемнения в зависимости от силы сварочного тока. Помните, что Вам нужно подобрать маску, которая позволит максимально четко видеть сварочную ванну.



В: Самозатемняющие маски изменяют прозрачность только после поджига дуги – разве эта задержка не нанесет вред зрению?

О: Сварочная дуга испускает ультрафиолетовое и инфракрасное излучение. При отсутствии должной защиты оно может вызвать ухудшение зрения и дискомфорт. Так как качественные маски имеют фильтр ИК- и УФ-излучения – который действует, даже если они выключены – ваше зрение защищено постоянно. Однако, чтобы обеспечить максимально комфортную работу, постарайтесь найти маску со временем затемнения меньше 4/10 миллисекунды. Задержка меньше миллисекунды не оказывает никакого влияния на человеческий глаз и поэтому не вызывает никакого дискомфорта.

В: Какие модели лучше – с питанием от солнечной панели или аккумулятора?

О: В большинстве случаев это просто вопрос удобства и личных предпочтений. Но при использовании аккумуляторных батарей стоит остерегаться светового ослепления. Такие маски имеют функцию, которая автоматически отключает аккумулятор после определенного периода бездействия. Сварщик может подумать, что маска все еще затемнена, и оказаться временно ослеплен дугой. Кроме того, солнечная панель избавляет от необходимости регулярно менять батареи.

В: Лучше выбрать постоянную или переменную степень затемнения?

О: Если Вы всегда применяете один и тот же процесс сварки одного и того же материала, маска с постоянной степенью затемнения будет вполне приемлемым выбором. Но если Вы, как и большинство сварщиков, работаете с разными материалами в разных условиях, лучше выбрать маску с переменной степенью затемнения, которая будет автоматически адаптироваться к различным условиям освещения. Например, когда Вы ведете аргонодуговую сварку с низкой силой тока, линза станет более прозрачной – что было бы невозможно для масок с постоянной степенью затемнения.

 В: Что еще нужно учесть?

О: Помимо низкого веса, для масок важно наличие протектора датчика дуги. Он ограничивает угол охвата датчика так, чтобы самозатемнение не срабатывало от дуги другого сварщика рядом с Вами. Маски с прозрачным изогнутым щитком для защиты оптики от брызг обеспечат наиболее четкое изображение. Кроме того, очень важна возможность индивидуальной настройки положения маски. Некоторые модели позволяют менять только наклон маски по отношению к туловищу. Более совершенные модели также позволяют регулировать расстояние между маской и лицом. Это особенно важно для тех, кто носит очки. И наконец, убедитесь, что маски поставляет надежный производитель, который предлагает подходящее гарантийное обслуживание и запасные части.

Выбор маски сварщика

Безопасность со стилем: Руководство: выбор самозатемняющейся сварочной маски
Автор: Джейми Булан (Jamy Bulan), менеджер по серийному оборудованию, компания Lincoln Electric

Сварочная маска – это один самых важных элементов личной защиты сварщика. Качественная маска может защитить глаза и кожу не только от горячих искр, но и опасного для зрения ультрафиолетового и инфракрасного излучения от дуги.

Кроме того, маска – это одна из самых заметных деталей сварочного костюма, которая отражает характер своего владельца. Поэтому для сварочных масок сегодня предлагается широчайший выбор цветов и раскраски. Конечно, внешний вид тоже очень важен, но в первую очередь при выборе маски сварщики интересуются ее защитными функциями.



Качественная маска должна оставаться комфортной в течение всего рабочего дня, иметь возможность инвидуальной регулировки и защищать глаза и лицо сварщика от раскаленных брызг и вредного излучения.   Сегодняшние маски сварщика обладают гораздо более широким набором функций по сравнению с моделями 10- или 15-летней давности. Они разрабатываются для того, чтобы оператор мог с максимальным удобством выполнять различные задачи сварки. Любые, даже самые дешевые маски должны отвечать строжайшим стандартам качества. Например, в Соединенных Штатах таким стандартом является ANSI Z87.1, в Канаде – CAN/CSA Z94.3. Эти стандарты оговаривают такие детали, как светонепроницаемость и ударопрочность. Традиционные маски Некоторые сварщики, особенно те, кто специализируется на сварке труб, по-прежнему предпочитают сварочные шлемы с традиционными стеклянными линзами с постоянной степенью затемнения. Хотя такие шлемы действительно отличаются большой надежностью, безопасностью и небольшой ценой, они имеют и несколько недостатков. Масками с постоянной степенью затемнения может оказаться слишком сложно пользоваться, так как сварщику придется постоянно поднимать шлем, чтобы осмотреть соединение, менять положение и затем опускать шлем, чтобы снова приступить к работе. К концу рабочего дня эти повторяющиеся движения могут вызывать усталость и боли в шее. Кроме того, при сварке в ограниченном пространстве поднять маску может оказаться достаточно сложно. При этом менее опытные сварщики могут испытывать затруднения с правильным расположением горелки или электрода при возобновлении сварки после опускания маски. Неправильное положение электрода в начале сварки может привести к образованию дефектов – чего, естественно, лучше избегать.









Самозатемнение

Профессиональные сварщики могут подумать о более совершенных самозатемняющихся масках с бесступенчатой регулировкой, которые могут автоматически переходить из нормального в затемненное состояние и обратно. Такие маски способны полностью заблокировать поступление света извне и в течение миллисекунд переходить в затемненное состояние благодаря применению LCD-технологии в самозатемняющихся картриджах.

Самозатемняющиеся маски позволяют четко видеть соединение даже в опущенном положении и поэтому они гораздо более удобны в работе. Такие маски могут сделать работу более эффективной, сократить длительность пауз и избавить сварщика от необходимости корректировать положение электрода после каждого опускания маски.

Что нужно учесть

Итак, каковы самые важные факторы, которые нужно учесть при выборе самозатемняющегося шлема? Безопасность. Комфорт. Удобство. Стиль. Существует множество рекомендаций, которые помогут сварщику выбрать максимально комфортный шлем, который будет лучше всего отвечать их потребностям.

При выборе между несколькими самозатемняющимися шлемами нужно обратить внимание на модели с полной защитой лица, которая позволит надежно защитить сварщика от брызг и ударов. Также немаловажным фактором является размер смотрового окна. Хотя это сильно зависит от индивидуальных предпочтений, необходимый размер смотрового окна зависит от того, насколько часто Вы проводите сварку в сложных пространственных положениях. Размер самых больших смотровых окон самозатемняющихся масок превышает 97 x 62 мм, что в сочетании с LCD-технологиями обеспечивает идеальный обзор.



Для некоторых процессов, например, аргонодуговой сварки тонких материалов, требуется меньшая степень затемнения, которая позволила бы сварщику лучше видеть сварочную ванну и точнее контролировать поведение дуги и скорость сварки.

Также нужно учесть диапазон затемнения. Многие современные шлемы позволяют переключаться между разными диапазонами и пользоваться степенями затемнения от 6 до 9 и от 9 до 13. Благодаря этому у сварщиков есть возможность оптимально отрегулировать степень затемнения для любых условий сварки. Такая гибкость будет полезна каждому, кто пользуется широким диапазоном напряжения, силы тока или скорости подачи проволоки. Например, для сварки толстопрофильных материалов на высоких токах обычно требуется более высокая степень затемнения. Сварка в защитном газе и аргонодуговая сварка при низкой силе тока, напротив, обычно проводится с более слабым затемнением, чтобы обеспечить лучшую видимость сварочной дуги.  Модели премиум-уровня позволяют пользователям контролировать задержку и чувствительность затемнения. С правильными настройками чувствительности сварщик может быть уверенным, что маска будет затемняться именно тогда, когда ему нужно. Например, если рядом с ним работают другие операторы, чувствительность маски можно снизить, чтобы она не затемнялась из-за их дуг. Регулировка задержки означает возможность увеличения или уменьшения времени, которое требуется для того, чтобы маска вернулась в незатемненное состояние после завершения сварки. Это может оказаться особенно полезным для прихваточной сварки с небольшой продолжительностью сварки, когда сварщику нужно переместиться на новое место. С другой стороны, для продолжительной сварки толстопрофильных материалов может потребоваться большая задержка, чтобы оператору не приходилось в течение 1-2 секунды после завершения сварки смотреть на большую, еще горячую сварную точку, пока она не остынет. Обычно задержку можно менять в пределах 0,5-2 секунд.



 Также нужно помнить о количестве датчиков дуги. Базовые, менее дорогие маски могут иметь один или два датчика, в то время как модели премиум-уровня имеют четыре. Чем больше датчиков дуги, тем меньше вероятность возникновения слепых зон, из-за которых маска не сможет определить зажигание дуги.

Также обратите внимание, что затемняющиеся маски могут иметь внешнее или внутреннее управление, например, функциями затемнения и шлифовки. Внешнее управление более удобно, так как оно позволяет регулировать настройки при надетой маске. С другой стороны, внешнее управление требует использования дополнительных кабелей и более подвержено повреждениям и ударам, так как регуляторы находятся снаружи маски. Внутренние системы управления, расположенные на картридже линзы, лучше защищены и не требуют кабелей. Однако для любого изменения настроек при этом будет нужно снять маску.



Внутреннее управление обычно чаще встречается в случае масок премиум-уровня и позволяет регулировать больше параметров.  В таком случае маска имеет два диапазона затемнения – 6-9 и 9-13. Также они обычно имеют бесступенчатую регулировку затемнения, возможность изменения задержки и чувствительности затемнения, а также функцию проверки акуумулятора.

Внешнее управление более удобно, но для него требуется дополнительная проводка и оно менее защищено от повреждений.





Питание самозатемняющихся сварочных масок может различаться. В некоторых используются сменные литиевые аккумуляторы, другие имеют солнечное питание со вспомогательными аккумуляторами. Обе эти схемы работают достаточно хорошо и выбор зависит скорее от личных предпочтений. Маски со сменными аккумуляторами могут иметь более долгий срок службы по сравнению с не поддающимися замене аккумуляторами, которые обычно имеют срок службы 5-7 лет. С другой стороны, пользователям масок со сменными аккумуляторами нужно постоянно иметь под рукой запасные аккумуляторы. Если маска имеет выключатель питания, сварщику придется постоянно включать и выключать маску.   При продолжительной сварке тяжелая маска сделает работу гораздо более утомительной. Современные легкие маски делают сварку безопаснее, проще и комфортнее. Многие модели, даже с полной защитой лица, весят всего лишь 530-600 грамм. Некоторые модели с меньшим полем обзора и более компактным корпусом весят по 370-425 грамм. При покупке новой маски ее обязательно нужно примерить. Убедитесь в возможности регулировки положения маски вперед-назад и вверх-вниз. Конструкция многих масок не позволяет регулировать положение в продольном направлении, чтобы изменить расстояние от маски до лица.   Это может оказаться важным для людей с большой головой или крупными чертами лица. Также убедитесь, что маска достаточно плотно лежит на голове. Наденьте ее и посмотрите, насколько быстро она опускается и насколько для этого нужно наклонить голову. Некоторые маски не имеют механизма амортизации, поэтому маска может опускаться довольно жестко. Другие позволяют оператору регулировать степень сопротивления и, как результат, скорость опускания и конечную точку, в которой остановится маска. Также проверьте, как маска ведет себя в поднятом состоянии. Надежно ли она фиксируется и не будет ли она опускаться во время работы? Хорошо ли она сбалансирована в поднятом и опущенном сотоянии и не будет ли тянуть сварщика вперед? Плохо сбалансированные маски вызывают утомление шеи и усталость. Также проверьте налобную ленту для впитывания пота. Она должна быть достаточно мягкой и абсорбирующей, чтобы не давать поту попадать в глаза.

Не забудьте проверить, что шлем хорошо сбалансирован в поднятом и опущенном положении.





Некоторые маски имеют адаптер для касок. Некоторые – нет.

Помимо самозатемнения и удобства современные шлемы имеют и другие параметры. Например, многие модели совместимы с диоптрическими линзами, которые могут помочь сварщикам с плохим зрением четко видеть сварочную ванну. Для ситуаций, когда сварщику нужно носить защитную каску, например, на стройплощадках, многие сварочные маски имеют адаптеры для надевания прямо на каску.  Некоторые самозатемняющиеся маски также имеют режим шлифовки, который позволяет использовать маску для защиты при шлифовке. Эта функция отлично подходит для предварительной и послесварочной чистки поверхности. Маска для каждого   Маски являются непременным атрибутом сварки, поэтому они помимо прочего позволяют сварщикам выразить свою личность. Это больше, чем просто средство защиты.

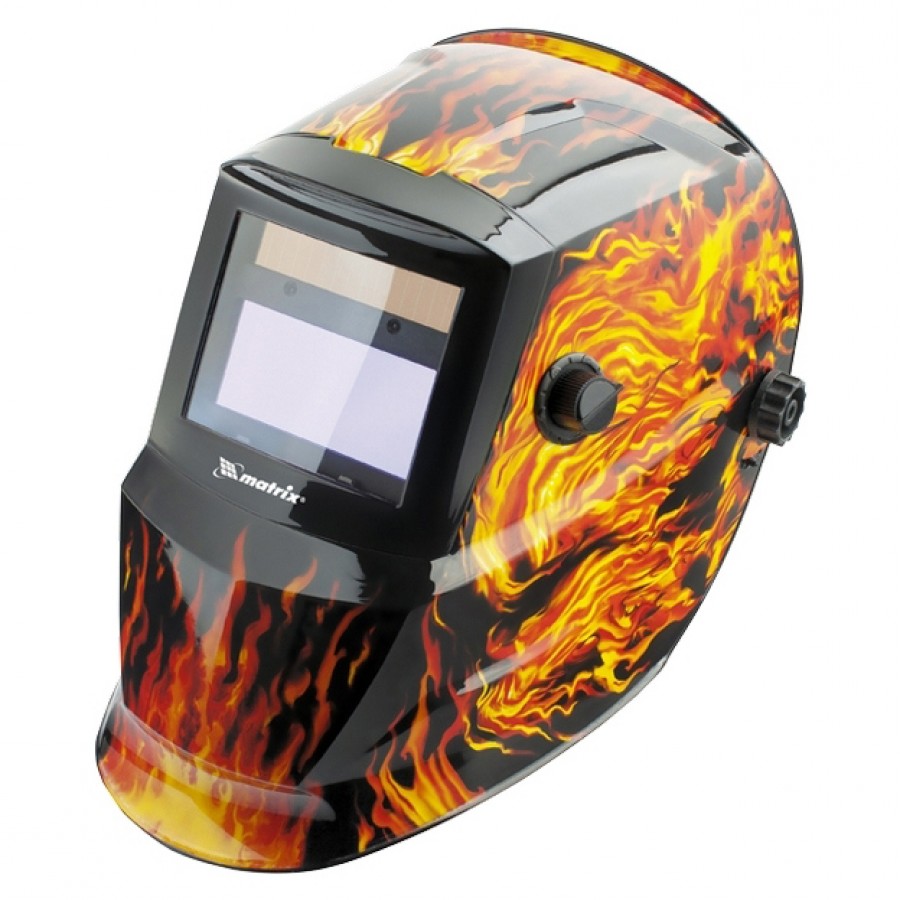

Современные сварочные маски имеют множество вариантов окраски, помимо стандартного черного. Возможности самовыражения на этом не останавливаются. Многие модели поставляются с листами наклеек, а некоторые – с уже нанесенной графикой, например, с изображениями супергероев из комиксов, спорткаров, флагов, черепов, тату-узоров и даже ангельских крыльев, ориентированных на женщин-сварщиков.   Выбор подходящей маски для собственных нужд может показаться очень сложной задачей из-за огромного выбора функций безопасности, удобства и комфорта и стиля. Однако нужно сказать, что среди этого моря выбора обязательно найдется маска для каждого сварщика и любого бюджета.

Современные маски поставляются в огромном числе вариантов окраски, отражающих образ жизни и характер владельца. При этом долговечная и цветостойкая графика имеет такой же срок службы, как и обычная окраска масок.







Разновидности сварочных масок, выбор светофильтров

При выполнении сварочных работ лицо сварщика должно быть защищено специальной маской или щитком. Устройство предохраняет от раскаленных частиц металла, теплового и оптического излучения, а также вредных газов, соответственно каждый элемент конструкции должен выполнять свою функцию: светофильтр препятствовать оптическому излучению (УФ и ИК лучей), респиратор проникновению сварочных газов.

Производители предлагают различные виды масок:

• классические, укомплектованные фиксированным светофильтром;
• модели, имеющие подъемный светофильтр;
• автоматические — «Хамелеон»;
• приспособления, выполняющие фильтрацию воздуха.

Основное отличие маски от щитка — способ крепления. У последнего предусмотрена ручка, в то время как маска имеет оголовье.

Помимо основных функций, защита выполняет и ряд дополнительных:

• обладает автоматический регулировкой затемнения стекол;
• возможно отключение фильтрующего элемента;
• есть функция задержки открытия;
• удобная фиксация наголовника;
• предусмотрена возможность ношения очков для коррекции зрения;
• есть система вентиляции;
• улучшена защита от механического воздействия.

При правильном подборе маски, сварщик не только бережет свое здоровье, но и существенно экономит время на выполнение операций.

При выборе следует учесть:

• Какой тип сварки будет использоваться (TIG-сварка отличается степенью затемнения, ММА имеет также определенные особенности, полуавтоматическая свои).
• В чем состоит специфика работ (сила тока, расположение шва).
• Какой объем необходимо выполнить и как часто будет применяться устройство.

В тех случаях, когда нужно выполнить сваривание разово и использовать сварку планируется редко, можно приобрести щиток — его покупка обойдется дешевле. Если же для работ используется ММА-сварка, то лучше отдать предпочтение стандартной маске.

Что учесть при выборе светофильтра

Производители предлагают различные размеры светофильтров. Подбирать их необходимо, исходя из параметров и особенностей самой маски. Учитывайте, что чем больше светофильтр, тем лучше обзор, тем не менее это достоинство одновременно является и недостатком — такие устройства более хрупкие.

Специалисты рекомендуют выбирать маску «Хамелеон», которая комплектуется автоматически затемняемым светофильтром. Он состоит из поляризационных пленок, между которыми расположено несколько слоев жидких кристаллов. При возникновении напряжения, они выстраиваются в одном направлении, препятствуя тем самым проникновению поляризованного света. К тому же, такое устройство защищает от инфракрасного и ультрафиолетового излучения, так как оснащено соответствующем фильтром.

Маски с автоматическим затемнением могут работать как от солнечных батарей, так и от элементов питания. За счет наличия сенсоров распознается интенсивность светового потока и определяется, какой уровень затемнения нужен. Фотоэлементы реагируют на свет и затемняют линзы именно во время сварки.

Внимательно отнеситесь к выбору защиты!

Рекомендуем

Сварочные маски «Хамелеон»

Помните!!! Неправильно подобранная маска «Хамелеон» может серьезно навредить вашему зрению!!!

ВАЖНОЕ!!! При выборе самозатемняющейся маски стоит помнить о самых важных для безопасности сварщика характеристиках: скорость срабатывания (закрытия), надежность и степень затемнения. У большинства встречающихся масок скорость срабатывания достаточно невысокая (от 1/15000 сек. до 1/25000 сек.). Профессиональные маски обычно имеют скорость срабатывания в пределах 1/30000 сек. и регулировку степени затемнения от DIN 9 до DIN 13, что позволяет использовать их для различных видов сварки. Также хорошие маски имеют несколько источников питания — энергия дуги (фотоэлемент) и литиевые аккумуляторы, что обеспечивает надежность срабатывания и долговечность использования.

Профессиональные сварочные маски «хамелеон» серии BET-09P, BET-09N с автоматическими светофильтрами отличаются превосходными оптическими свойствами, скоростным и надежным переключением из светлого режима в темный. Светофильтр автоматически затемняется при зажигании сварочной дуги и автоматически возвращается в исходное состояние (прозрачно) после окончания сварки. Исходное затемнение составляет 4DIN. Степень затемнения регулируется плавно от 9DIN до 13DIN. Маски имеют плавную регулировку времени возврата в исходное состояние и чувствительности.

Сварочные маски «хамелеон» серии BET-09P, BET-09N с автоматическими светофильтрами предназначены для защиты глаз и лица сварщика от излучения сварочной дуги и брызг расплавленного металла. Данные маски могут использоваться при выполнении большинства работ по дуговой сварке, таких как ручная дуговая сварка (MMA), полуавтоматическая сварка электродной проволокой в среде инертного или активного защитного газа (MIG/MAG), а также при выполнении многих видов работ по сварке вольфрамовым электродом в инертном газе (TIG).

Эти маски очень удобны и просты в использовании, обладают большими функциональными возможностями и привлекательной ценой. Данные маски поставляются готовыми к работе. Единственно, что необходимо сделать — это предварительно отрегулировать наголовник маски под свой размер головы и отрегулировать степень затемнения светофильтра в зависимости от условий сварки.

Сварочные маски «хамелеон» серии BET-09P, BET-09N поставляются в нескольких вариантах раскраски. Вы можете решить, какой дизайн маски хамелеона выбрать: «Пламя» (черная, синяя, красная), «Карбон» (черная, синяя, красная) или «Классический» (черная).

Технические характеристики:

• Размер смотрового окошка: 90х40 мм
• Прозрачность в незатемненном состоянии: DIN 4
• Регулировка затемнения: от DIN 9 до DIN 13
• Регулятор регулировки затемнения: снаружи
• Питание: солнечные батареи и две литиевые батареи
• Время срабатывания (закрытие): до 1/30000 сек.
• Время срабатывания на открытие (плавная регулировка): 0,1 – 1 сек.
• Регулировка чувствительности: плавная
• Рабочая температура: от -5С до +55С
• Температура хранения: от -20С до +70С
• Вес: 480г

Как правильно выбрать маску «Хамелеон»?

Несмотря на то, что первые автозатемняющиеся жидкокристаллические светофильтры – «хамелеоны» появились уже около 20-ти лет назад, в нашей стране маски такого типа стали обретать популярность только в последние годы. Сегодня на нашем рынке появилось много различных предложений. при этом цены на некоторые, казалось бы, одинаковые модели полярно разнятся.

При выборе маски «хамелеон», следует обратить внимание на следующие моменты:

• материал корпуса маски
• автоматический светофильтр (скорость его затемнения и надежность работы) в следующем пункте рассмотрим подробнее
• срок гарантии и наличие сервисного центра
• обязательное наличие сертификата

КАК УСТРОЕН СВЕТОФИЛЬТР — «ХАМЕЛЕОН»?

Автоматически затемняемый светофильтр предназначен для защиты глаз сварщика от светового излучения в видимой части спектра: затемнение усиливается автоматически при начале сварки, что позволяет легко управлять процессом сварки без опасности испортить зрение.

Собственно светофильтр состоит из несколько слоев жидких кристаллов, которые находятся между поляризационными пленками. Под напряжением жидкие кристаллы «выстраиваются» в определенном направлении, таким образом блокируя часть поляризованного света.

Следует учитывать тот факт, что большую угрозу при ручной дуговой сварке MMA представляет невидимое излучение в ультрафиолетовом и инфракрасном спектре. Даже не совсем исправный светофильтр – «хамелеон» может обеспечивать достаточную защиту от этих излучений благодаря постоянному УФ, ИК фильтру (защита основана на частичном отражении УФ, ИК лучей специальным слоем – фильтром).

Источником питания светофильтра обычно служат заменяемые батареи (обычно литиевые) и/или солнечные батареи. Лучшим вариантом для питания светофильтра признано совместное использование солнечной батареи и заменяемых батарей.

На что следует обращать внимание при покупке сварочной маски с автозатемняющимся светофильтром «Хамелеон»?

1. Производитель:

• кем и где изготовлен светофильтр, сертифицирован ли товар на территории Беларуси
• срок гарантии, наличие сервисного центра, расходных материалов на маску и т.д.

Отсутствие четкой информации о производителе и отсутствие сертификатов, как правило, говорит о «кустарном» производстве данной маски и возможном низком качестве продукта. Помните, что невидимое излучение может быть гораздо опаснее видимых вспышек, что очень вредно и опасно для зрения!

2. Количество и виды регулировок.

Иногда совсем без регулировок. Иногда с регулировкой затемнения. Профессиональные светофильтры чаще всего имеют три регулировки:

• регулировку затемнения (обычно от 9 до 13 DIN, что соответствует большинству европейских стандартов качества)
• регулировку чувствительностью (можно настроить на защиту от яркого светового излучения нагретого металла или электрода). Данная регулировка рекомендуется для профессиональных сварщиков.
• временем задержки открытия после окончания сварки (чтобы остыл металл и послесвечение не «било» по глазам, а также исключить открытие светофильтра при кратковременных паузах).

3. Подходит ли светофильтр маски «Хамелеон» для ТIG сварки?

Работопригодность для TIG сварки (аргоно-дуговой сварки неплавящимся электродом). Обычно это очень характерный показатель: если светофильтр подходит для TIG сварки, он будет прекрасно работать и при ручной дуговой сварке MMA (штучными электродами), и при MIG/MAG (полуавтоматической) сварке. Но не наоборот: некоторые дешевые хамелеоны «кустарного» производства нестабильно ведут себя при TIG сварке – могут самопроизвольно открываться. Поэтому при TIG сварке рекомендуется наличие всех трех основных регулировок светофильтра, но это не обязательно.

4. Желательно подбирать сварочную маску с достаточными размерами смотрового окошка, которое обеспечить наилучший обзор.

Это основные моменты, которые помогут вам не ошибиться с выбором.

Сварочные маски — для чего нужны, разновидности и как выбрать?

Когда мы слышим о сварке, мы сразу представляем себе человека в маске. Сварочная маска это неотъемлемый атрибут для такой работы. Ее задачей является защита человека от искр, ожогов и излучения, образующегося во время сварки.

На рынке представлено большое количество изделий такого типа и сегодня мы познакомимся с ними более подробно и выясним, как правильно выбрать сварочные маски.

Содержание статьи:

Что такое сварочная маска?

Маска сварщика представляет собой защитный щиток, используемый при выполнении сварочных работ. Она обеспечивает защиту лица, шеи и глаз работника. Это необходимо, поскольку работа без защиты может привести к частичной или даже полной потере зрения и ожогам.

Маски оснащаются смотровым отверстием, через которое осуществляется обзор. В него вставлено затемненное стекло, либо пластик. В некоторых моделях применяются специальные фильтры, реагирующие на свет.

Виды сварочных масок

Существует несколько видов защиты для сварщика. Давайте более подробно остановимся на каждом из них.

Сварочные очки

Это самый простой вариант защиты. Очки могут быть открытыми, похожими на обычные, и закрытыми. Второй тип надевается на голову и фиксируется резинкой. В качестве фильтров, выступает затемненный поликарбонат. Многие модели оснащаются системой против запотевания стекол.

Как можно заметить, очки защищают только глаза, но лицо и шея остаются открытыми. Из-за этого их можно применять только для вспомогательных работ.

Сварочная маска

Практически каждый хотя бы раз в жизни видел сварочную маску. Она может иметь крепления для головы или ручки, чтобы держать ее во время работы. Щиток полностью закрывает лицо и глаза, чтобы не допустить попадания на кожу раскаленных брызг и искр.

Крепления масок могут быть выполнены в виде оголовья, либо в виде каски, на которую крепится маска.

Маска “Хамелеон”

С виду это обычная сварочная маска, однако это не совсем так. Ее особенность в том, что вместо смотрового окна, используется особый светофильтр, улавливающий изменение уровня света перед человеком и автоматически затемняющий стекло. Такая маска является наилучшим решением для профессиональных сварщиков. Работая в ней, вам будет хорошо видна вся рабочая зона.

Светофильтр “Хамелеон” выполняется по технологии жидкокристаллического экрана, поэтому цена таких изделий выше обычных щитков.

Как выбрать маску?

Перед тем как купить маску, нужно как следует ее рассмотреть и выяснить несколько технических параметров. Очень важно знать, какой угол обзора имеет смотровое окно. От него зависит эффективность вашего труда. Если стекло будет небольшим, то придется постоянно поворачивать голову. Другой важный момент: скорость срабатывания фильтра. В качественных моделях он срабатывает за 0,0001 с. Если время затемнения будет намного больше, вы попросту испортите себе зрение яркими вспышками от поджига дуги.

Многие модели масок имеют особо прочный корпус. Это свойство пригодится вам, если вы работаете на высоте 3-5 метров. Если маска упадет, с ней ничего не произойдет.

Также важно определиться для каких работ вам нужна маска. Есть изделия, подходящие только для одного вида сварки. На них может стоять буква “Э”, “Г” или “В” — электросварка, газосварка, вспомогательные работы. На рынке есть модели, подходящие для любых работ.

Если вы работаете не долго и не часто, тогда можете подобрать себе очки. А вот если приходится варить помногу и частенько, то лучше сразу купить “Хамелеон”. Он будет автоматически затемнять стекло и хорошо защитит ваше зрение.

Перед тем, как выбрать какую-либо маску, удостоверьтесь, что она имеет все соответствующие сертификаты качества. Проверьте корпус на отсутствие дефектов, вмятин, трещин, сколов и т. д. Любой недостаток в корпусе может грозить вам ожогом или травмой.

Как пользоваться маской?

Каждое использование маски должно сопровождаться проверкой рабочих характеристик. Осмотрите ее корпус. На нем должно быть дефектов. Также проверьте работоспособность фильтра. Поднесите к нему зажженную спичку или зажигалку — он должен сразу потемнеть.

Если вы заметили какие-либо дефекты или трещины, маской нельзя пользоваться. Если на стекле есть пыль или разводы, протрите его чистой тряпкой.

Заключение

Теперь вы знаете для чего нужны сварочные маски, как их выбрать и как ими пользоваться. Внимательно относясь ко покупке и эксплуатации таких изделий, у вас не будет никаких проблем. Изделие прослужит долго, а работа будет комфортной и безопасной.



Маска сварщика как средство профессиональной защиты

Сварка металлов — это достаточно сложный технологический процесс, сопровождаемый опасными и вредными факторами: яркое свечение электрической дуги, ультрафиолетовое и инфракрасное излучение, токсичные аэрозоли и газы, частички раскаленного металла и шлака. Для снижения риска повреждения кожи лица, сетчатки глаза, а в особых случаях и органов дыхания, многие производители, например, Ресанта, Foxweld, Greenline и др. изготавливают средства индивидуальной защиты. Одной из разновидностей такой продукции являются сварочные маски.

Виды сварочных масок

Сегодня существует четыре основных вида защитных сварочных масок:

• сварочный щиток;
• традиционная маска;
• сварочная маска с подъемным светофильтром;
• защитные устройства для выполнения специфических работ.

К самым простым конструкциям относится сварочный щиток. Достаточно часто подобным средством защиты производители комплектуют бытовое сварочное оборудование. Щиток имеет лишь одно достоинство — так как оператор держит его в руке, то можно быстро осуществлять контроль качества шва. К конструкции традиционной маски инженеры уже добавили систему крепления для головы. До сегодняшнего дня этот вид защиты был самым востребованным. Для контроля результата сварки необходимо вручную приподнимать маску, а для продолжения сварочных работ кивком головы ее опускать. Данная модель, однако, имеет и существенный недостаток: в момент, когда маска поднята, появляется угроза повреждения глаз, так как при обивке шлака могут отлетать его фрагменты. Эта проблема была решена в сварочной маске с подъемным светофильтром. Для работ в экстремальных условиях предназначена профессиональная маска, оснащенная фильтрами от сварочных дымов и различного рода аэрозолей. Защищенными будут не только глаза, но и органы дыхания.

Устройство светофильтров, выбор сварочной маски

Защитные фильтры, в соответствии с требованиями европейских стандартов, классифицируются согласно степени затемнения. Примером таких световых фильтров могут служить марки С-4, С-5, С-6, С-7 со степенью затемнения от 9 до 12 DIN. Несмотря на низкую цену, использование таких фильтров затруднено при выполнении тонких швов.

Сегодня на смену обычным светофильтрам пришла система «хамелеон». Принцип ее работы основан на использовании явления поляризации жидких кристаллов. Современные модели светофильтров могут быть оснащены одним или двумя-тремя ЖК-слоями. Такая конструкция позволяет устранить неравномерности затемнения. Помимо жидкокристаллических слоев в данных устройствах применяют дополнительно специальные фильтры, которые не пропускают инфракрасное и ультрафиолетовое излучение. Основными параметрами, характеризующими эти современные приборы, являются время срабатывания и регулировка затемнения.

Конструкция маски и светофильтра сварщика регламентирована специальными ГОСТами и техническими условиями производства (ТУ). Поэтому при выборе данного вида индивидуальной защиты, прежде всего, необходимо обращать внимание на соответствие изделия действующим ГОСТам. В связи с тем, что устройство «хамелеон» имеет свои особенности, то при выборе стоит учитывать многочисленные нюансы. Прежде всего, требуется тщательное изучение технической документации, которая должна содержать, кроме качественных характеристик (уровень сертификации светофильтра и оптический класс), данные о компании-производителе, а также срок гарантии изделия. В случае если все рекомендации выбора были учтены, то приобретенная маска для сварки будет идеальным средством защиты.

Сварочные маски с автозатемнением на продажу: Miller, Jackson, 3m Speedglas, Optrel

Наши наиболее популярные сварочные маски с автозатемнением включают:

Посмотрите все наши сварочные маски или сравните сварочные маски по дизайну

Получите профессиональную защиту глаз при сварке с автозатемнением

Welders Supply продает широкий ассортимент сварочных шлемов профессионального качества с автоматическим затемнением, произведенных известными брендами, такими как Miller, 3M Speedglas и Jackson.ЖК-компонент этих сварочных шлемов с автоматическим затемнением искажает наиболее вредные световые волны, излучаемые сварочной дугой, изменяя направление световых волн, регулируя контраст, достаточный для предотвращения повреждения глаз сварщика. Затем ряд вертикально и горизонтально ориентированных поляризованных линз работают в унисон с искажающим ЖК-экраном, чтобы еще больше дезориентировать световые волны. В целях безопасности большинство линз с автоматическим затемнением настроены на поляризацию света на 90 градусов, когда они не включены, чтобы линзы оставались затемненными в случае сбоя питания.Эта оригинальная технология была приобретена 3M в 2004 году и продолжает продаваться под маркой Speedglas.

Простая защита для более быстрого выполнения работы

Традиционно пассивные защитные шторы для сварщиков были неотъемлемой частью оборудования сварщиков с момента их появления в 1937 году. Сварочные шлемы физически защищают шею, лицо и глаза от ожогов, искр и тепла, а пассивные солнцезащитные очки — от роговицы. воспаление (дуговое очертание), вызванное ультрафиолетовым и инфракрасным светом, излучаемым сварочной дугой.С появлением в 1980-х годах фильтров для сварочных линз с автоматическим затемнением у сварщиков появилась возможность использовать свободные руки, что позволяло им легко переключаться между защитным затемнением во время сварки и более светлым затемнением для проверки работы. Недавние инновации, такие как панорамные сварочные маски с автоматическим затемнением, увеличили поле обзора для более комфортного использования.

Welders Supply — ведущий поставщик высококачественных сварочных шлемов и принадлежностей с автозатемнением, который предоставляет профессионалам и новичкам в области сварки все необходимое защитное снаряжение.Благодаря нашему широкому выбору стилей и дизайнов шлемов вы обязательно найдете идеальное сварочное оборудование, которое удовлетворит как ваши потребности в производительности, так и ваш индивидуальный стиль.

Просмотрите нашу обширную линейку автоматических затемняющих и пассивных сварочных шлемов, доступных для покупки в Интернете, или позвоните нам по телефону 1.800.236.8825, чтобы получить качественную помощь с вашим сварочным оборудованием.

Описание 6 различных типов сварочных шлемов (с изображениями)

0

Последнее обновление: 23 сен 2021

В мире сварки шлем сварщика — это ваша тень и, вероятно, ваш самый важный инструмент. Каска становится продолжением сварщика, так как во время работы она всегда надета. Поскольку во время работы шлем никогда не снимается, крайне важно, чтобы вы чувствовали себя комфортно в нем. Выбор шлема может показаться легкой задачей, но вы удивитесь, насколько сильно шлем может повлиять на процесс сварки.

6 различных типов сварочных шлемов:

1. Пассивные сварочные маски

Это самый простой вид сварочной маски.Пассивный сварочный шлем — это не модернизированный шлем с необычными характеристиками, но это не снижает его эффективности. Он хорошо построен из прочного материала. Он защищает своего владельца от летающих объектов, ультрафиолетовых лучей и чрезмерного тепла, излучаемого сваркой.

Одно из самых выгодных преимуществ пассивной сварочной маски — ее доступность. Этот шлем идеально подойдет любому сварщику, который ограничен в средствах или предпочитает простое оборудование.

Изображение предоставлено: Ash Berlin, Flickr

2.

Сварочные маски с автозатемнением

Пассивный сварочный шлем может эффективно выполнять свое предназначение, но, поскольку линзу необходимо постоянно регулировать, необходимость в каске с автоматической линзой очевидна. Это главная особенность сварочного шлема с автозатемнением.

Во время процесса сварки автоматическая каска обнаруживает излучаемый свет и соответствующим образом регулирует линзу. Эта функция была реализована в шлемах, потому что сварщики считали, что постоянная ручная регулировка линз отвлекает их и значительно снижает их производительность.

Автозатемнение может оказаться эффективным, но его основным недостатком является то, что оно обычно не очень доступно.

3. Шлем с линзами на солнечных батареях

В некоторых шлемах с автоматическим затемнением используется фиксированный аккумулятор, который нельзя заменить, так как он предназначен для подзарядки от солнечной энергии. Батарея запустит шлем; однако солнечная энергия будет поддерживать его.

Использование шлемов на солнечных батареях может оказаться экономичным, поскольку аккумуляторная батарея мало работает.Кроме того, этот тип шлема автоматически отключает линзу, когда она не используется. Это еще больше увеличивает экономичность шлема на солнечной энергии.

Одна из причин, по которой многие сварщики не хотят выбирать шлем на солнечной энергии, заключается в том, что он не готов к использованию. Всегда нужно не забывать помещать его на солнце для подзарядки за день до проекта. Если вы забудете сделать это, то потратите драгоценное время на проект, который может оказаться очень дорогостоящим.

4.Аккумуляторный шлем

В каске с батарейным питанием используется перезаряжаемая или сменная батарея, обычно сделанная из лития.

Сварщики часто очень заняты выполнением сложных проектов. Если они жалуются на необходимость регулировки линз вручную, представьте, насколько хлопотно должно быть использование шлема на солнечной батарее. Он более экономичен, чем шлем с батарейным питанием, но многие сварщики предпочли бы потратить немного больше на замену батарей, чем оказаться в затруднительном положении, когда их батареи не готовы к использованию непосредственно перед проектом.

Что касается шлемов с питанием от солнечных батарей и батарей, это вопрос личных предпочтений, поскольку оба типа имеют свои преимущества и недостатки.

Изображение предоставлено: Lance Cpl. Хесус МакКлауд, Министерство обороны США

5. Сварочная маска с фиксированным затемнением

Шлемы с фиксированной шторкой обычно имеют стандартный уровень затемнения 10. Эти каски не адаптируются к различной яркости дуги. Объектив с фиксированным оттенком будет идеальным, если вы собираетесь работать только над одним типом проекта, в котором используется только один тип материала.Таким образом, не нужно будет соответствующим образом регулировать объектив. Этот шлем также подойдет для тех, кто разбирается в домашних условиях, которые не являются опытными сварщиками, но которым нравится возможность ремонтировать вещи самостоятельно.

Большинство сварщиков называют этот тип шлема «папиной», потому что папы предпочитают носить этот шлем, чтобы починить свои железные ворота или раму велосипеда своего ребенка.

Изображение предоставлено: Энтони Апплеярд, Викимедиа

6. Маска сварщика с переменным светом линз

В отличие от шлема с фиксированной шторкой, этот шлем имеет особенность, которая позволяет линзам адаптироваться ко всем видам света и яркости, излучаемой дугой во время сварки.Этот шлем предпочитают сварщики, которые работают над различными проектами с использованием различных материалов.

Шлемы с переменным и фиксированным оттенком одинаково эффективны. Тем не менее, шлем с переменным затемнением регулирует темноту, которую обеспечивает линза, тем самым увеличивая поле обзора сварщика в десять раз. Это может показаться бесполезной функцией, но представьте, что вы ведете сварку и излучаемый свет слишком яркий. Вы не видите должным образом и в результате совершаете ошибку, которая приводит к дефекту сварки. Большинство сварщиков скажут вам, что дефект — это худший кошмар для сварщика, потому что в большинстве случаев весь сварной шов нужно переделывать.

Изображение предоставлено: Синди Монро, Flickr

Выбор шлема

Существует бесчисленное множество мнений о том, какой тип шлема лучше всего. Однако ваш выбор шлема должен основываться на предпочтениях, задачах, которые вам необходимо выполнить, и стандартах безопасности.

Существуют стандарты безопасности для сварочных шлемов. Некоторые из этих аспектов безопасности включают полную защиту от летающих объектов, ультрафиолетовых и инфракрасных лучей.Вес шлема не должен затруднять ваши движения или вызывать боль в шее. Шлем должен быть прочным и достаточно прочным, чтобы выдерживать внешние силы, и он должен защищать вас от излучаемого тепла.

Чтобы выбрать идеальный шлем, примите во внимание стандарты безопасности, ваш бюджет, а также ваши потребности и предпочтения.

Примечание: У нас также есть список всех средств защиты, которые следует использовать при сварке.

---

Изображение предоставлено: Weld House LLC, Flickr

Автозатемнение vs.Пассивный сварочный шлем: что лучше?

0

Последнее обновление: , 27 сен 2021 г.

Сварщику обязательно надевать защитное снаряжение. Каска является наиболее важным сварочным оборудованием, поскольку защищает глаза от прямого контакта с искрами огня при зажигании дуги. Таким образом, он защищает от риска заболеваний глаз, таких как дуговые ожоги глаза и ожоги сетчатки. Помимо глаз, шлемы закрывают все лицо и шею.

Если вы не знаете, какой тип шлема использовать, эта статья содержит все, что вам нужно знать об этих двух шлемах.Помните, что само собой разумеется, что как автозатемняющиеся, так и пассивные сварочные маски соответствуют всем требованиям национальных стандартов безопасности.

Ваш выбор лучшего сварочного шлема во многом будет зависеть от их отличительных характеристик, преимуществ и недостатков, способа работы и качества линз.

---

Обзор сварочных шлемов с автозатемнением

Кредит: Балончичи, Shutterstock

.

Прежде чем углубиться в суть дела, давайте совершим путешествие в память и вспомним, какой была жизнь до изобретения автоматических затемняющих шлемов.

Около 15 лет назад сварщики, впервые зажигая дугу, практически шарили в темноте. В те дни, когда была надета сварочная маска, ничего не было видно, пока не зажглась дуга. Было обычным делом упускать реальную точку, над которой нужно было начать работу, поскольку линзы были очень темными. Линзы должны были оставаться темными, потому что искры и яркий свет очень опасны для глаз.

Отличительной чертой сварочного шлема с автозатемнением является его точность. После установки и ношения стекло автоматически темнеет в течение миллисекунд после зажигания дуги, когда вы начинаете сварку.Это означает, что вы можете видеть из шлема до того, как начнете сварку. Когда вы смотрите через объектив, вы можете видеть все, что обычно, за исключением небольшого зеленоватого оттенка. Тем не менее, вы можете четко видеть все до и после ношения шлема.

Сварочные маски

с автоматическим затемнением имеют уникальные особенности, такие как линза с автоматическим затемнением, несколько датчиков дуги и аккумулятор. Датчики расположены на боковых выступах шлема, при этом большинство шлемов имеют от 3 до 6 датчиков дуги — чем больше датчиков, тем лучше охват.

Как работают шлемы с автоматическим затемнением?

Как следует из названия, сварочные маски с автоматическим затемнением используют технику автоматической регулировки, которая позволяет объективу автоматически настраиваться от светлого к темному при обнаружении светового излучения сварочного аппарата. Объектив имеет датчик, который обнаруживает свет с помощью фильтров и ячеек, присутствующих в плоскости просмотра.

Шлемы с автоматическим затемнением работают от батарей или солнечной энергии. Датчики обнаруживают дугу, потому что она излучает свет, который запускает датчик для передачи сигнала, ответственного за активацию жидких кристаллов (темнеет и светлеет в соответствии с интенсивностью света), который затемняет линзу до заданного уровня оттенка.

Шлем с автоматическим затемнением также оснащен инфракрасным и поляризационным фильтрами, которые защищают ваши глаза от излучения, даже если автоматическое затемнение не активировано. Внутри шлема находятся элементы управления, поясняющие его функции.

Время задержки: устанавливает, насколько быстро он погаснет.

Плюсы

• Линза с автоматическим затемнением
• Лучшая защита глаз
• Регулируемое время задержки
• Работает даже без включения автозатемнения
• Более удобное размещение, поскольку сварщики не снимают и не снимают его
• Повысьте производительность, поскольку сварщики могут работать быстрее
• Защищает также лицо и шею
• Гарантированная максимальная защита глаз
• Идеально для работы в ограниченном пространстве
• Позволяет лучше контролировать резак

Минусы

• Должен питаться от батарей, солнечных батарей или обоих источников
• Тяжелее из-за дополнительных деталей
• Ремонт и замена деталей дорогие
• Вид затемняется с первой искрой дуги
• Дорогостоящие

---

Обзор пассивной сварочной маски

Кредит: Martinelle, Pixabay

В течение нескольких десятилетий пассивные сварочные маски были единственным выбором сварщиков. Сегодня миллионы сварщиков по-прежнему предпочитают использовать этот тип каски из-за ее простоты. Фактически, вы заметите, что более опытным сварщикам это по-прежнему нравится.

Пассивные сварочные маски

имеют стандартную линзу с фиксированным оттенком # 10, покрытую УФ- и ПЧ защитой для защиты глаз сварщика (от дуги и бликов), шеи и лица. Эти шлемы можно носить с собой или носить на лбу. Также при сварке придется снимать каску и осматривать сварные швы. Они никогда не умрут и не подведут вас, потому что им не нужны батарейки.

Кроме того, поскольку у них нет стеклянных линз, они не будут мигать на вас во время сварки. Еще одна особенность, которая выделяется в этих типах сварочных шлемов, — это их прозрачность. Если вы установите правильный объектив, например линзу из золотого стекла, получаемая четкость будет почти такой же, как при сварке в HD. Эти каски такие прочные.

Однако у них есть и обратная сторона. Их намного сложнее использовать, особенно для сварки SMAW или электродной сварки. Вы должны постоянно стоять и переворачивать шлем, но со временем вы привыкаете к этой технике.Еще одна проблема заключается в том, что фильтр обеспечивает одинаковый уровень защиты независимо от силы света, излучаемого во время сварки.

Из-за его удобства вам понадобится хотя бы резервная копия, если вы не хотите часто ее использовать.

Как работают пассивные сварочные маски

Использовать пассивную сварочную маску так же просто, потому что она не имеет дополнительных функций. Линза является неотъемлемой частью шлема, и вы можете заменить плафоны.Эти оттенки имеют покрытие для защиты от ультрафиолета и инфракрасного излучения, которое защищает глаза от дуги.

Пассивные сварочные маски

также имеют кожух, защищающий лицо во время сварки, и ремень для удержания шлема на голове. В качестве альтернативы вы можете держать шлем руками, а не носить его на голове, в зависимости от характера выполняемой вами работы.

Плюсы

• Доступный
• Легкий
• Широкая защита лица и головы
• УФ- и ИК-защита
• Легче ремонтировать
• Великолепная оптическая четкость
• Сменный объектив
• Источник питания не требуется
• Легче в эксплуатации

Минусы

• Ограниченные корректировки
• Имеет только один оттенок (# 10)
• Только ручное позиционирование
• Отсутствие электроники
• Не для новичков

---

Автозатемнение vs.

Пассивный сварочный шлем

Основное различие двух шлемов в линзах. В шлеме с автоматическим затемнением линзы темнеют сразу после включения фонарика. Когда машинный шлем не используется, линза становится более четкой. С другой стороны, пассивная сварочная маска не меняет цвета.

При сравнении автоматических затемняющих и пассивных сварочных шлемов параметры помогут вам определиться с выбором. В таблице ниже приведены различия.

	Сварочная маска с автозатемнением	Пассивная сварочная маска
Доступность	Дорого из-за дополнительных функций (например,г. Ручка ADF, датчики дуги, фильтры чувствительности, абажур, линза, аккумулятор, корпус шлема)	Дешевле, потому что в нем меньше функций
Эксплуатация	Электронно-ручное	Руководство
Вес	Тяжелее	Легкий
Ремонт и замена	Дорого и трудоемко	Быстрее и дешевле
Размер	Большинство больше	Большинство из них меньше
Безопасность	Защищает глаза, шею, лицо	Защищает глаза, шею, лицо
Оттенки	№ 8, № 9, № 10, № 11, № 12, № 13	# 10
Датчики	от 3 до 6	Нет датчиков
Маневренность	Легче маневрировать, потому что отлично работает в тесноте	Сложнее маневрировать, потому что сварщику приходится переворачивать шлем вверх и вниз
Видимость	Константа	Несоответствие

Факторы, которые следует учитывать перед покупкой шлема

1. Стоимость

Защита глаз, лица и шеи всегда должна быть приоритетом. Перед покупкой сварочного шлема вы можете провести технико-экономическое обоснование, чтобы убедиться, что вы получите лучшее предложение. Посещение интернет-магазинов и местного оборудования — отличные области для начала.

Шлемы с автоматическим затемнением будут стоить дороже, чем пассивные. Несоответствие цен, очевидно, связано с их отличительными особенностями, такими как удобство. Ограниченный бюджет не обязательно означает, что вы соглашаетесь на меньшее.Хотя шлемы с автоматическим затемнением более дорогие, они имеют разные ценовые диапазоны в зависимости от установленных функций. Однако в целом пассивные всегда более доступны.

2. Назначение

Хотя основная цель всех этих шлемов — защитить вас при выполнении работы, иногда необходимость использовать один заменяет другой, как мы объясняли ранее в разделах обзора.

3. Источник питания

Для правильной работы сварочных шлемов с автоматическим затемнением требуется аккумулятор или солнечная энергия. Подумайте, откуда вы собираетесь получать электроэнергию, то есть где вы будете покупать батареи и их стоимость или где вы будете заряжать свой шлем на солнечной энергии, достаточно ли солнечного света для полной зарядки аккумуляторной батареи?

4. Стандарты безопасности

Все сварочные маски должны соответствовать международно признанным стандартам безопасности. Каски в основном защищают наши глаза от вредного света, образующегося во время сварки. И автозатемняющиеся, и пассивные сварочные маски соответствуют требуемым стандартам.

В США сварочные маски должны соответствовать отраслевому стандарту ANSI Z87.1 . Все производители шлемов должны соблюдать эти стандарты безопасности, чтобы обеспечить безопасность всех сварщиков и избежать потенциальных судебных исков.

Требования к сварке на определенном рабочем месте находятся в ведении Управления по охране труда (OSHA). Вы должны убедиться, что шлем, который вы покупаете, соответствует всем требованиям OSHA .

Часто задаваемые вопросы

Что такое номер цвета сварного шва?

Номер оттенка сварного шва означает способность сварочного шлема обеспечивать 100% защиту ваших глаз от УФ и ИК в диапазоне температур от 23 до 77 градусов по Фаренгейту.Эти оттенки варьируются от 8 до 13, причем 10 — это стандартный диапазон, используемый в масках для пассивных сварщиков.

Как долго может прослужить сварочный шлем?

Сварочные маски не имеют стандартного срока службы. Его полезность полностью зависит от сварщика. Факторы, определяющие срок службы сварочного шлема, зависят от того, как он хранится, от типа используемых батарей, условий окружающей среды, в которых находится шлем, и от того, насколько хорошо сварщик с ним обращается.

Выбрать стеклянные или пластиковые плафоны?

Сварочные маски с автоматическим затемнением доступны в вариантах с пластиковыми и стеклянными линзами.Стеклянные плафоны лучше, потому что пластик может искажать световой и цветовой профиль. В качестве альтернативы, если вы работаете с ограниченным бюджетом, пластиковый плафон должен быть идеальным выбором, поскольку он дешевле.

---

Что лучше?

На этом этапе большинство людей хотели бы видеть односторонний вердикт. Однако специалисты скажут вам, что решение зависит от ваших потребностей.

Шлем с автоматическим затемнением — идеальный выбор для новичков, поскольку он почти работает на автопилоте.Это означает, что вы можете предварительно настроить большинство функций и работать без перебоев. Какой бы из них вы ни выбрали, убедитесь, что вы справитесь с обоими. Например, если вы выберете автозатемнение, подумайте о том, что вам будет комфортно и с пассивным капюшоном. Таким образом, если ваш любимый выбор откажется от вас в решающий час, последний станет вашей спасительной благодатью.

Как человек, разбирающийся в бизнесе, вы в основном соглашаетесь на гаджет, экономящий время, поскольку он повышает вашу продуктивность и сокращает время простоя. Однако некоторые опытные сварщики предпочитают пассивные сварочные маски из-за их прозрачности.

После рассмотрения всех факторов между автоматическим затемнением и пассивной сварочной маской, лучшее, что вы можете сделать, — это надеть, протестировать каждую и выбрать то, что работает для вас. Если вам это удобно и вы можете ясно видеть насквозь, договоритесь о покупке.

Сварочный респиратор

: как защитить себя от сварочного дыма?

Сварщики понимают, что пары и газы, образующиеся в результате их работы, могут привести к серьезным заболеваниям. Опасность и степень воздействия на сварщиков зависят от типа выполняемой работы, прутка, присадочных металлов, недрагоценных металлов, покрытий, загрязняющих веществ, а также степени вентиляции и защиты органов дыхания.

Мы просто не знаем всего, что нужно знать о защите рабочих от сварочного дыма. Однако есть некоторые общие меры предосторожности, которые можно предпринять для защиты рабочих от травм и болезней.

Сварочный дым представляет собой смесь оксидов, фторидов и силикатов металлов. Не так приятно вдыхать легкие сами по себе, но поскольку мы должны жить и работать в реальном мире, есть и другие соображения, такие как краска, ингибиторы ржавчины, растворители и другие покрытия на сварном металле, которые могут создавать дополнительные опасности.

При соблюдении надлежащих мер предосторожности количество газа и пара может быть устранено или, по крайней мере, уменьшено до высокой степени. Вентиляция всегда является важным средством контроля. Независимо от того, вентилируете ли вы всю зону или можете выйти в очень конкретное замкнутое пространство, замена грязного воздуха чистым часто является первой процедурой. Многим магазинам требуется вентиляция, соответствующая спецификациям UL, например: RamFan UB20 с воздуховодом.

Другой вариант — защита органов дыхания.Пары, образующиеся при простой сварке железа или стали, часто можно блокировать, надев простую маску N95, такую ​​как сварочный респиратор 3M 8212 N95, или, в качестве ступеньки, маску N99, такую ​​как Одноразовый сварочный респиратор Moldex Premium . У обоих есть клапаны выдоха, чтобы маска оставалась прохладной. Однако такие одноразовые маски подходят только для простой сварки. Маска 8233 n100 предназначена для тех, кто хочет получить максимальную оценку эффективности фильтра NIOSH в маске. Он одобрен для борьбы с выбросами свинца, металлических паров, образующихся при сварке, некоторых радиоактивных твердых частиц и туманов, не содержащих масла.

Когда вы начинаете дуговую сварку, озон, создаваемый электрической дугой, выделяет пары, которые требуют более надежной системы защиты органов дыхания. Поскольку защитные маски, которые носят для защиты от инфракрасного излучения, ограничивают тип респиратора и картриджа или фильтра, которые можно использовать, многие сварщики предпочитают мягкие фильтры P100, такие как 3M 2097 Фильтр для плесени для твердых частиц P100 , потому что они имеют слой древесного угля для поглощения дыма и органических паров, а также могут блокировать гораздо больше частиц, переносимых в воздухе. 2097s можно носить с полумасками 3M 6000 Series или 3M 7500 Series , которые сделаны из мягкого силикона и более удобны при длительном ношении.

Существуют даже более сложные дыхательные системы. В Сварочная маска Pureflo — это респиратор с приводом от воздуха с функцией затемнения Shade 10 или функцией автозатемнения, а также защитой лица, глаз и головы. Но по цене. Воздушные респираторы также возможны, но могут не подходить для всех рабочих мест.

В конце концов, на каждом объекте есть свои опасности, а также лучшие решения для обеспечения безопасности сварщиков и других рабочих в этом районе. Если у вас есть вопросы о наилучшей защите от сварочного дыма и газов, позвоните нам или посетите нас в Интернете по адресу pksafety.com .

---

Статьи по теме

Потенциальные опасности при сварке включают вредный дым, сильный жар, искры, громкий шум, яркий свет, ультрафиолетовое и инфракрасное излучение. Предлагаем несколько советов по обеспечению безопасности при сварке.

КАК ИЗБЕЖАТЬ ОПАСНОСТИ ПРИ СВАРКЕ

Похожие запросы

3М 2097, г. Защита от сварки, Респиратор, P100, Одноразовая маска, Свинцовый респиратор для дыма

Наблюдение за солнечным затмением в сварочном шлеме

«Какая ваша любимая планета? Моё Солнце было всегда. Мне это нравится, потому что это как царь планет.… Планета или звезда, когда эта штука перегорит, мы все умрем. … Вы когда-нибудь видели затмение? Если вы посмотрите на него в лоб, он выжигает вам глаза. Однажды я взял бинокль и больше часа смотрел на Солнце ». Уилл Феррелл в роли Гарри Кэри на SNL . Позвольте мне порадовать нашего юрисконсульта и посоветовать вам не смотреть на Солнце или затмение невооруженным глазом. Тем не менее, вы можете наблюдать за приближающимся полным солнечным затмением в сварочном шлеме, если он имеет правильное затемнение.Подробности ниже.

Предупреждение, спойлер: Сварщики классные! человек добрые, а не машины… Ну, они тоже классные.

[adsenseyu1]

Спрос и предложение

Фото: EclipseGlasses.com

Месяц назад в большинстве крупных коробочных магазинов можно было купить одноразовые очки для наблюдения за солнечным затмением на кассе за несколько долларов. Знаете, те, которые выглядят как первые 3D-очки в кинотеатрах. Что ж, кажется, эти очки затмения почти высохли в большинстве мест.Даже если вы можете найти их сейчас, планируйте платить больше за эти дешевые товары. Быстрый поиск на Amazon или eBay даст результат по 10 долларов или больше, и вам придется покупать мультиупаковку.

Рекомендации НАСА

Солнечные затмения — это нечто важное, и они случаются не каждый день. Наука и школы, кажется, придают большое значение этому, и не зря. В последний раз полное солнечное затмение пересекло всю страну было затмением 8 июня 1918 года. НАСА хочет гарантировать, что те, кто заинтересован в наблюдении за затмением, сделали это безопасно.Фактически, у них есть часть своего веб-сайта, посвященная Total Eclipse 2017.

Кредит изображения: НАСА

Требования ISO к очкам

Чувствительность и задержка шлема монстра

На веб-странице НАСА выше они заявляют: «Если ваши очки для затмения или средства просмотра соответствуют стандарту безопасности ISO 12312-2, вы можете смотреть на незатраченное или частично затменное Солнце через них столько, сколько захотите». Этот стандарт ISO должен быть напечатан на очках и легко читаем.Если на ваших очках написано «используйте их только 3 минуты за раз», значит, они устарели и их следует выбросить. Убедитесь, что ваши очки соответствуют стандарту безопасности ISO 12312-2.

Можно ли наблюдать солнечное затмение в сварочном шлеме?

Не позволяйте высоким ценам на ненужные очки и стандартам ISO отпугнуть вас от затмения. В конце концов, мы ребята из инструментов. У нас есть много инструментов, и мы знаем людей, у которых гораздо больше инструментов! У большинства из нас даже есть сварочный шлем или три.Сварочный шлем может быть отличным способом понаблюдать за затмением, но подождите секунду. Мы должны убедиться, что наш сварочный шлем соответствует требованиям для просмотра Солнца.

[adsenseyu2]

Оттенки 9 до 13

Так же, как очки соответствуют стандартам, сварочные шлемы должны иметь значение оттенка двенадцать (12) или более. Многие старые шлемы могут не доходить до такой высоты. Если вы выкапываете шлем из-под верстака, убедитесь, что он соответствует этому требованию по затенению или превышает его.Фактически, для большей безопасности рекомендуется оттенок тринадцати (13). Хотя четырнадцать (14), наверное, слишком темно. НАСА предупреждает: «Если оно меньше 12, даже не думайте использовать его, чтобы смотреть на Солнце».

Полное затмение

Сердце Солнце

Поняв, что я могу наблюдать солнечное затмение в сварочном шлеме, я должен попробовать. Итак, я вышел сегодня утром в сварочных шлемах, чтобы посмотреть на Солнце. Вау, это действительно глупо … что я смотрю на Солнце.Тем не менее, после наблюдения за Солнцем во всей его красе, теперь у нас есть подтверждение того, что оно работает, без ожогов роговицы.

Сварочные маски Monster Mobile и Miller

В главной роли

Так уж сложилось, что обе сварочные маски, которые я использую, соответствуют или превосходят требования Shade 12. У меня есть шлем с автоматическим затемнением Monster Mobile Tools, который я использовал в нашем обзоре обзора Mountain Portable MIG Welder. Этот шлем на самом деле имеет оттенок 13, что обеспечивает дополнительную безопасность.Я также попробовал автозатемняющийся шлем Miller, который использовался в видеообзоре All In One Welder Miller Multimatic 215. Оба шлема отлично справляются с тестом Sun Starring.

У нас есть пара рекомендаций, если вы решите наблюдать солнечное затмение в сварочном шлеме. Большинство сварочных шлемов теперь имеют функцию автоматического затемнения. Обязательно увеличьте чувствительность и уменьшите задержку. Это обеспечит самый быстрый переход линзы в оттенок 12 или выше. Наслаждайтесь шоу 21 августа 2017 года.

Будьте в курсе новостей в Instagram, Facebook, Twitter и YouTube.

Miller Оттенок и чувствительность

Сварочная маска DEWALT с широким обзором и автозатемнением | 41603

Подробности

Сварочная маска DEWALT DXMF21011 с широким обзором и автоматическим затемнением позволяет защитить глаза от УФ- и ИК-излучения, не ограничивая обзор во время работы. Две боковые линзы DIN 5 удваивают видимую область, обеспечивая широкий, почти панорамный обзор вашей работы, а не только ее небольшой фрагмент.Три различных режима позволяют использовать эту сварочную маску для различных целей, требующих различных уровней защиты, включая режим шлифования по DIN 4, режим резки по стандарту DIN 5-8 и режим сварки по стандарту DIN 9-13. Молниеносный фильтр с автоматическим затемнением подключен к 4 независимым датчикам дуги, которые срабатывают всего за 1/15 000 секунды. Датчики можно дополнительно настроить так, чтобы они были более или менее чувствительными для учета различных условий работы, будь то на улице при ярком свете / при сильном токе или в темных местах / при низком токе.Вы даже можете настроить время осветления фильтра после завершения сварки от 0,2 секунды до более 1,0 секунды. Чтобы защитить тонкий электронный фильтр, этот шлем имеет как большую внешнюю линзу, так и меньшую внутреннюю линзу, чтобы предотвратить повреждение от шлака, искр и т. Д. Для длительного комфорта во время ношения маска прикреплена к многоточечной регулируемой оснастке со встроенной лентой от пота, поэтому вы можете комфортно сосредоточиться, не останавливаясь и не регулируя или не вытирая пот с глаз, когда вы делаете большой шаг.

Функции

• МОЛНИЯ БЫСТРО — 4 молниеносных датчика дуги активируют и затемняют фильтр за 1/15 000 секунды
• ПАНОРАМНЫЙ ВИД — Дополнительные боковые линзы DIN 5 обеспечивают широкий панорамный вид на 20,4 квадратных дюйма во время работы
• КОНТРОЛЬ ОТТЕНКА — Независимый Контроль затемнения позволяет точно настроить уровень DIN в соответствии с предпочтениями или процессом сварки.
• ЗАЩИТА ОТ УДАРОВ — Shell имеет рейтинг ANSI Z87 + для максимальной защиты от ударов и летящих обломков.
• РЕГУЛИРУЕМАЯ ЗАДЕРЖКА — Регулируемая задержка освещения может быть установлена ​​от 0.2 — 1,0 с для снижения утомляемости и усталости глаз пользователя
• ДВОЙНАЯ ЗАЩИТА — Фильтр с автоматическим затемнением защищен от искр и шлака как за счет большой внешней, так и внутренней защитной линзы меньшего размера
• LASTING POWER — батарея CR2450 дополнена солнечным элементом заряжается во время сварки и обеспечивает длительную мощность
• УДОБНО — Многоточечный регулируемый головной убор со встроенной защитной лентой сохраняет удобство во время длительных сварочных работ

Как работают автозатемняющие фильтры 3M для сварочных шлемов | AWS — Блог | Новости техники безопасности при сварке | AWS | Австралия

Сварочные маски с автоматическим затемнением

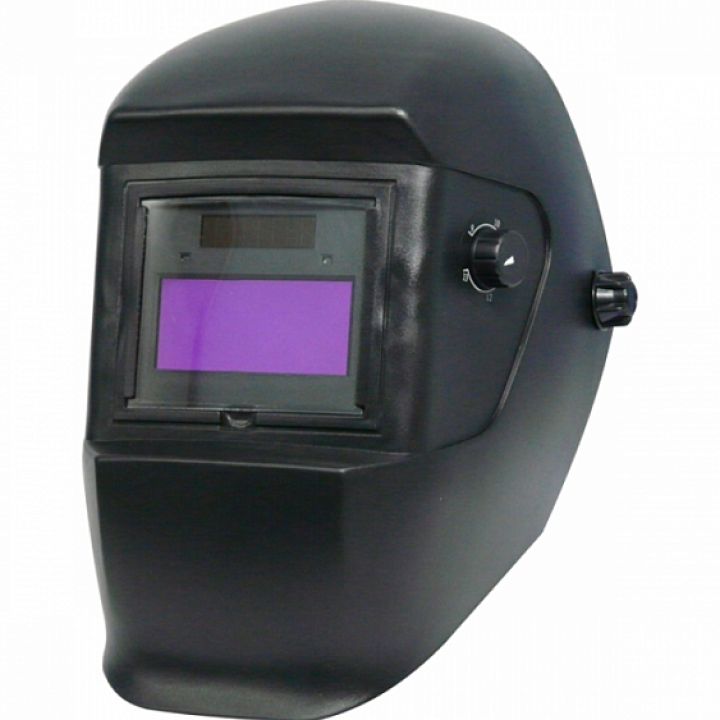

Сварочные маски с автоматическим затемнением были разработаны для облегчения и повышения безопасности защиты при сварке. Если вы всегда можете хорошо видеть, необходимость постоянно поднимать сварочный шлем уменьшается. Это, в свою очередь, означает снижение вероятности получения травм посторонними предметами, такими как сварочные искры и металл, а также снижение потенциального воздействия вредного УФ / ИК-излучения из-за случайного зажигания дуги или воздействия дуг других сварщиков поблизости.

Но как они работают?

Из каких компонентов состоит сварочная линза с автоматическим затемнением?

Существует ряд различных элементов, которые объединяются для создания автоматических затемняющих фильтров 3M для сварочных шлемов.Давайте посмотрим на каждый из элементов, а затем на то, как они работают в сочетании, чтобы защитить ваши глаза от вредного ультрафиолетового / инфракрасного (УФ / ИК) излучения.

1) УФ / ИК-интерференционный фильтр:

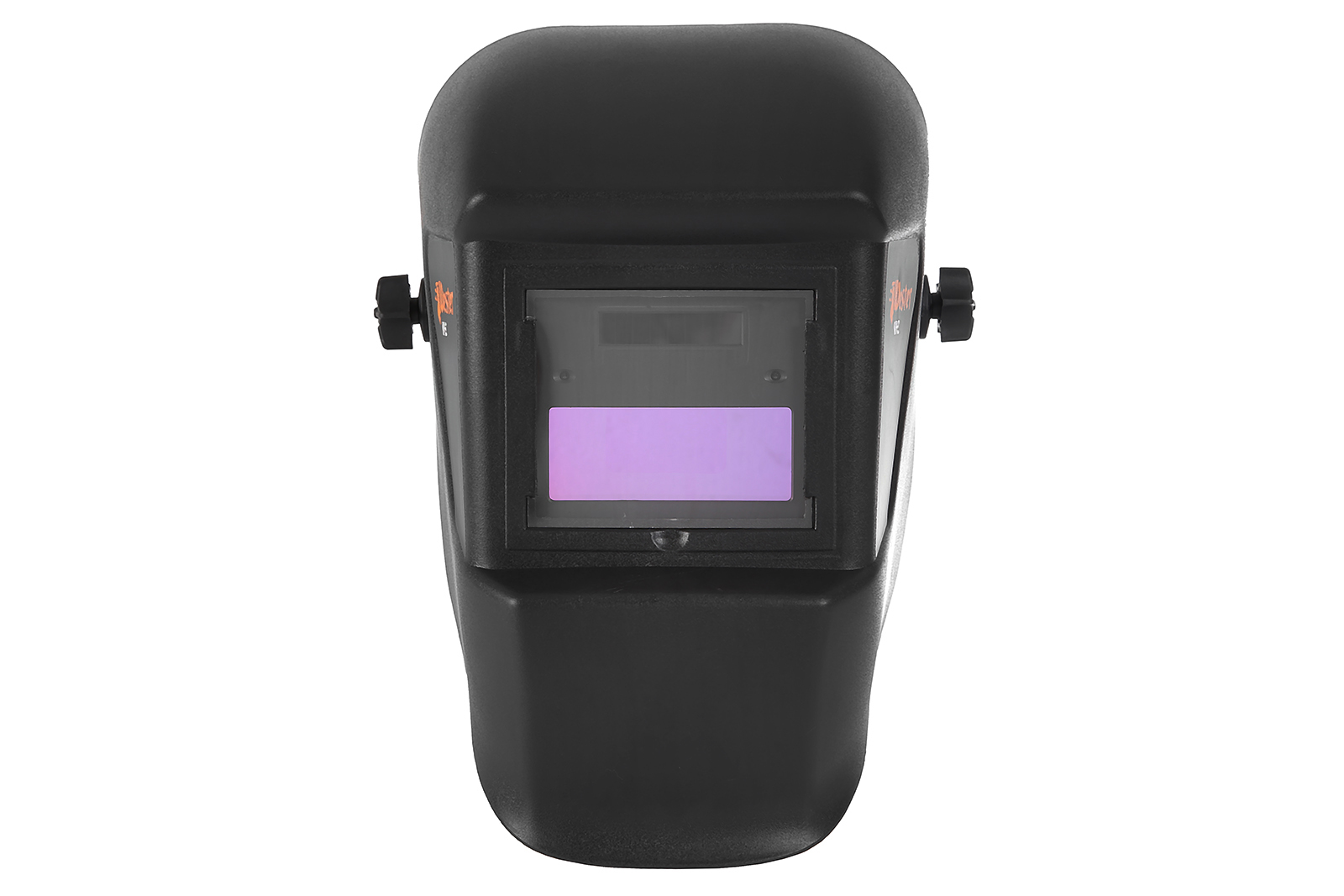

УФ / ИК-фильтр эффективно устраняет значительный уровень УФ / ИК-излучения, даже если линза с автоматическим затемнением (ADL) не активирована. УФ / ИК-фильтр состоит из множества металлических слоев (5 слоев серебра, 6 слоев оксида алюминия) и тонкой стеклянной подложки.С помощью металлических слоев фильтр обладает способностью отражать и поглощать 99,9% ИК-излучения в диапазоне оттенков ADL. Это помогает не только защитить глаза пользователя от вредного излучения, но и защитить жидкокристаллические панели от любых тепловых повреждений из-за высоких температур во время сварки. Защита от ультрафиолета, предлагаемая ADL, является результатом работы металлических слоев в сочетании с поляризационными фильтрами, что позволяет линзе поглощать 99,9997% вредного ультрафиолетового излучения в пределах своего диапазона оттенков.Стекло поглощает вредное УФ-В-излучение (тип, вызывающий солнечные ожоги), а поляризационные фильтры и УФ / ИК-фильтр удаляют УФ-А-излучение, которое может проникать сквозь стекло, но его труднее обнаружить. Именно эти металлические слои, когда они объединены, придают автоматически затемняющимся сварочным линзам металлический отражающий фиолетовый цвет, как это видно на сварочных шлемах Speedglas.

2) Поляризационные фильтры:

Поляризационные фильтры затемняют видимый свет при использовании в сочетании с УФ / ИК фильтрами и LCC.Как видно на изображении выше, ближайший к УФ / ИК-фильтру поляризатор перпендикулярен двум другим поляризаторам. Когда два поляризатора расположены под углом 90 градусов, они будут самыми темными. Напротив, когда поляризаторы расположены в одной ориентации, свет будет лишь немного темнеть. По сути, степень затемнения света зависит от того, в какую сторону он перемещается.

3) Жидкокристаллические ячейки LC (LCC):

Жидкокристаллические элементы

могут включать свет.В горизонтальном положении жидкокристаллические ячейки поворачивают свет на 90 градусов. Однако под воздействием электричества можно управлять тем, насколько сильно LCC изгибает свет.

Итак, как работают линзы с автоматическим затемнением?

Теперь, когда вы понимаете компоненты, вот как они все работают вместе, чтобы дать вам работающий ADL! Используя изображение выше, вы заметите, что 2 поляризационных фильтра, ближайших к глазу сварщика (правая часть диаграммы), выровнены в одном направлении. Когда сварочная линза выключена, жидкие кристаллы между поляризационными фильтрами изгибают поляризованный свет на 90 градусов, что означает, что линза будет казаться темной (около тени 5-6). Это встроенная функция безопасности, которая защищает глаза от очень яркого света в случае выхода из строя автозатемнения линз.

И наоборот, при включении жидкокристаллическая ячейка между первыми двумя поляризаторами разворачивает поляризованные световые волны, заставляя линзу опускаться до светлой тени 3 перед зажиганием дуги.Если этого не произошло, не продолжайте сварку, так как возникла проблема с ADL! В течение 0,1 миллисекунды после зажигания дуги фотодатчики на передней части линзы активируют переднюю жидкокристаллическую панель, которая затемняет линзу до предварительно выбранного темного состояния. После этого линза автоматически вернется в прозрачное состояние после завершения сварки, что позволит незамедлительно и безопасно осмотреть сварочную ванну и подготовиться к следующему сварному шву.
