Как своими руками быстро изготовить толстый провод (шину) для сварочного трансформатора, сварочные кабеля — Меандр — занимательная электроника

Люблю я мастерить.  Частенько что-то делаю своими руками. Имею в хозяйстве множество разных инструментов и приспособлений.  И вот очень мне захотелось изготовить сварочный трансформатор. Но не простой, а для контактной сварки.

Как известно, силовая обмотка сварочного трансформатора (любого) мотается толстым медным (реже алюминиевым) проводом.  Толщина  (площадь сечения провода) зависит от величины желаемого сварочного тока.  В аппарате ручной дуговой сварки домашнего изготовления сечение «шины» колеблется от 20 до 60 мм. Кв. для токов от 60 до 250 Ампер.  В аппарате контактной сварки (даже маломощном) ток  должен быть хотя-бы 1000 Ампер. Иначе варить придется только тонкие медные провода, а о качественной сварке железных листов и прутков  можно забыть.

В моем случае сечение сварочной шины должно было быть 300 мм.кв. для тока от 1000 до 1300 Ампер.

И мне пришлось самостоятельно изготовить обмотку сварочного трансформатора для аппарата контактной сварки. Покупать толстый медный провод диаметром 20 мм смысла небыло, провод очень твердый, согнуть его в домашних условиях не получится. Купить мягкий кабель сечением 300 кв. мм. тоже не могу – не нашел такого в продаже. Да и стоит он наверное прилично. Опять же, самодельный кабель уступает в качестве фабричному,  но во много раз дешевле. Да и сознание того, что это «сам сделал» добавляет хорошего настроения.

Расчет сечения шины и количества жил

Но у меня в хозяйстве есть достаточное количество отрезков тонкого медного обмоточного провода диаметром 0,65 и 0,75 мм.

Подсчитав имеющиеся провода. получил, что для получения нужного сечения шины нужно сложить 1060 тонких проводов. Но как аккуратно свить 1060 тонких проводочков?

Здесь нужно упомянуть, что на производстве, при изготовлении подобных аппаратов сварочную обмотку делают из медных трубок или медных колец изготовленных методом литья.

А потом много колец соединяют параллельно для получения нужного сечение и соответственно  большого тока сварки.  Вот я и решил разделить кабель на 2 части, мотать двумя кабелями по 3 витка и соединить их параллельно.  Итак, делаю  изготовить вторичную обмотку трансформатора из имеющихся тонких проводов.   Вторичка будет состоять из 2 шин по 150 см. кв.  Шина нужна не длинная (2 метра всего), но толстая.

В ближайший выходной день, готовлю дли…инный тонкий провод. Этот провод делаю из коротких проводов одинаковой толщины и разной длины (от 0,3 до 15 метров). Сращиваю провода, как показано на рисунке. Сперва снимаю ножом или наждачной бумагой, зажатой между пальцами лаковую изоляцию с участка 2 см с обоих концов провода. После складываю провода крестом на расстоянии 1 см от концов, скручиваю в противоположных направлениях.  Получается скрутка, как на рисунке 1 слева. Потом паяю эту скрутку мягким радиолюбительским припоем. Получается некоторое утолщение на проводе — рис. 1 справа.

Конечно, изоляции на этом месте нет, но я не особенно расстраиваюсь – мне это ни к чему.  Готовый длинный провод сматываю на подходящую катушку.

Приспособление для скручивания жил в шину (кабель)

Из доски длиной больше 2 метров я устраиваю мобильный намоточный цех.  Креплю струбциной доску к столу, иначе при работе она обязательно съедет со стола. К доске прикручиваю 2 уголка, на расстоянии 2 метра – рис. 2. В одном уголке делаю отверстие и вставляю Z образную проволочку с крючком на конце. В этот крючок нужно будет цеплять провод. Сам крючок перемещается на некоторое расстояние, так, чтобы изменять длину будущего кабеля в процессе закручивания шины. Если он не сможет перемещаться, то кабель скрутить не получится. Ведь при навивке проводов общая длина кабеля уменьшится.

Сперва закрепляю крючок с помощью упорных брусков и металлической скобы со стороны получившейся ручки для вращения – рис.3. Потом наматываю ранее заготовленный тонкий провод так, как показано на рисунке 4 и 5.

Провод удобно подавать с закрепленной катушки. Поскольку я мотаю 500 жил, то нужно 250 витков провода. Когда нужное количество провода (количество жил) намотано, снимаю крепление с ручки и кручу по часовой стрелке – рис.6. В то же время помощник берет весь пучок проводов с противоположного конца и крутит в ту же сторону.

 И так мы двое пытаемся скрутить кабель. И так, докрутившись до предела возможностей, понимаю, что больше не закручу. Закрепляю с помощью брусков шурупов и скобы ручку. Оцениваю толщину кабеля – примерно 2 см.

После такой неординарной работы заправляюсь чашкой кофе, потом с помощью Киперной Ленты изолирую шину — накручиваю ленту на кабель.

Максимально сильно натягиваю ленту, чтобы плотно сжать маленькие проводочки, рис. 7 и 8.  Ленту нужно заготовить заранее, накрутив ее на какое-то подходящее кольцо – так удобнее натягивать ленту при наматывании на шину. Обязательно укладываю витки ленты внахлест почти на половину ширины ленты рис. 9. Это даст возможность сохранить слой изоляции при намотке на сердечник. Дело в том, что наматывая я изгибаю кабель. Толстый кабель ОЧЕНЬ сильно рвет изоляцию по наружному радиусу изгиба. Если витки изоляции будут с большим нахлёстом друг на друга, они скользят относительно друг-друга, частично слазят, когда провод растягивается в месте изгиба. В том числе и по наружному радиусу изгиба.

Как у меня получилось обмотать жгут проводов – видно на фото 10.  Потом поверх киперной ленты скрепляю еще и скотчем, наматывая его также внахлест,  рис. 11.  Скотч поможет при намотке – он хорошо скользит.

Готовую шину снимаю и подвешиваю вертикально, рис.12. Снова заправляюсь чашкой кофе на этот раз с пирожком. Потом также изготавливаю и вторую шину. На фото видно обе шины вместе, рядом со спичечным коробком. Длина шины после скрутки уменьшилась на 10 см. Но это было учтено при изготовлении.



Хоть шины и толстые — получились достаточно мягкими. Благодаря оборачиванию скотчем их поверхность прекрасно скользит. Я без труда намотал 3 витка одной шиной и 3 витка другой,  рис 13 и 14.

кабель сварочный : Кабель сварочный КГ 1х25

  Применяется в качестве силового и обратного кабеля при проведении сварочных работ. Кабель сварочный КГ 1х25 медный торговой марки «РЫБИНСККАБЕЛЬ» имеет высокое качество и первоклассные характеристики.
  Кабель медный КГ 1х25 является чрезвычайно стойким к химическим и механическим воздействиям, а также остается достаточно гибким даже при отрицательных температурах окружающего воздуха.

  Кабель гибкий КГ 1х25 может использоваться в качестве силового и обратного кабеля при проведении сварочных работ.

  В нижеследующей таблице представлена рекомендуемая нагрузка на кабель КГ (А) исходя из площади его поперечного сечения и времени нагрузки (% на 10 мин. цикл сварки):

                                               100%     85%      60%       35%

Кабель сечением 16 кв.мм         135 А           136 А             139 А            150 А
Кабель сечением 25 кв.мм         180 А           182 А             190 А            213 А
Кабель сечением 35 кв. мм         225 А           229 А             243 А            279 А
Кабель сечением 50 кв.мм         285 А           293 А             316 А            371 А
Кабель сечением 70 кв.мм         355 А           367 А             403 А            482 А
Кабель сечением 95 кв.мм         430 А           448 А             498 А            606 А
Кабель сечением 120 кв.мм       500 А           524 А             587 А            721 А

УЗНАТЬ СТОИМОСТЬ: под ценой и надписью «Доступные варианты» находится окошко с количеством в метрах погонных (в данный момент от 100 м/пог по цене 94.20 грн за 1 м/пог).
 Нажимаете курсором мышки на значок «» справа от стрелки —-> и выбираете «кликом» необходимое Вам количество. Сверху автоматически появится цена.
 Благодарим за покупку !

Купить сварочный кабель КГ 1х25 Вы можете в сети магазинов «ЗВАРЮВАННЯ».

Кабель КГ 1х25 купить в г. Кривой Рог Вы можете в сети магазинов «ЗВАРЮВАННЯ»:

  • магазин ЗВАРЮВАННЯ — ул.

22-го партсъезда, д. 55, р-он ГосЦирка;

Тел.:  (067) 379-07-77, (067) 569-35-66, (099) 047-64-46, (093) 610-90-26. Низкие цены. Гарантия от ведущих производителей. Доставка во все регионы Украины.
Кабель КГ 1х25 цена. Кабель КГ Кривой Рог.

Кабель медный силовой КГ — Электросистемы

Как купить кабель КГ?

Наша компания сотрудничает с крупнейшими кабельными заводами России: Энергокабель, Камкабель, Иркутсккабель, Конкорд, ЭлТрейд и т.д. Благодаря объемам закупаемой продукции наши цены на кабель выгодно отличаются от таковых у конкурентов.

Если Вы хотите приобрести силовой гибкий кабель в розницу по низкой цене, Вы можете сделать это в магазине Электромаркет г. Хабаровск или в магазинах Электросистемы в Комсомольске-на-Амуре, Благовещенске, Биробиджане. Адреса указаны в разделе сайта КОНТАКТЫ.

Если Вы хотите заключить договор на оптовые поставки по индивидуальным условиям, Вам нужно связаться с менеджерами по телефонам, указанным для Вашего региона в разделе сайта КОНТАКТЫ.

---

Кабель КГ

Кабели силовые гибкие с медными многопроволочными жилами с резиновой изоляцией в резиновой оболочке. Силовой гибкий кабель КГ предназначен для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частотой до 400 Гц. Предназначен для эксплуатации на суше, реках и озерах в макроклиматических районах с умеренным климатом, на открытом воздухе и в помещениях.

Сварочный кабель

Также гибкий кабель широко используется при электродуговой свварке в качестве проводника для передачи электрического тока от инвертора или баласного реостата к «держаку», в котором закрепляется сварной электрод, а так же для проводки заземления от сварной поверхности к баласнику для создания замкнутого контура.

Обычно используется одножильный кабель круглого сечения различных диаметров.

Также КГ используют в качестве проводов для запуска и заряда автомобильных аккумуляторов. Качественный гибкий кабель имеет меньшее сопротивление и более долгий срок службы. Многие автомобилисты покупают отдельно кабель КГ, зажимы «крокодилы» (именно медные, а не окрашенные под медь) и делают высококачественные долговечные пусковые провода.

Конструкция кабеля КГ

• Токопроводящая жила скрученная из медных или медных луженых проволок;
• Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
• Изоляция из резины на основе натурального и бутадиенового каучуков;
• Оболочка из резины на основе изопренового и бутадиенового каучуков.

Условия эксплуатации и технические характеристики кабеля КГ:

• Температура на жиле не более — 75⁰ С
• Температура окружающей среды — минус 40⁰ С плюс 50⁰ С
• Номинальное постоянное напряжение, (кВ) — 1.0
• Радиус изгиба кабеля, не менее (наружных диаметров) — 8
• Кабель устойчив к многократным изгибам.
• Устойчив к воздействию солнечных лучей.
• Строительная длина кабелей с основными жилами сечением до 35 мм2 вкл. — не менее 150 м, сечением 50-100 мм2 — не менее 125 м, сечением 150 мм2 и выше — не менее 100 м.
• Срок службы — 4 года.

Типы кабеля КГ

Отличие есть по климатическому исполнению и условиям эксплуатации:

• КГ — как основная модель (при температурах от -40 до +50⁰ С)
• КГ-ХЛ — для холодного климата (при температурах от -60 до +50⁰ С)
• КГ-Т — для тропического климата (при температурах от -10 до +55⁰ С)
• КГН — с маслостойкой и пожаробезопасной защитной оболочкой (при температурах от -30 до +50⁰ С). Способен длительное время работать в агрессивных средах.

Кабель КГ-Т отличается от остальных тем, что его токопроводящие жилы покрываются слоем олова или свинцово-оловянного припоя, содержащем не менее 40% чистого олова. Жаркий и влажный климат тропической зоны предъявляет особые требования и к резиновому защитному слою. Технологам пришлось добавлять в него некоторое количество фунгицидов, для предотвращения размножения плесневелых грибов. Для других видов кабелей этого не требуется.

Сложные климатические условия Арктики и Антарктики потребовали создания изоляционных и защитных резин способных длительное время выдерживать низкие температуры. В состав изоляционной и защитно-изоляционной резины кабеля КГ-ХЛ, кроме натурального и бутадиеновых каучуков, добавлено некоторое количество кремнийорганических каучуков. Именно это позволило понизить предельную температуру до -60⁰ С.

В кабелях КГН введение в состав защитного слоя хлоропренового каучука (неопрен) позволило существенно повысить маслостойкость и придать резине негорючесть. Это позволило использовать для подключения в шахтах и карьерах.

Кабель КГ можно безопасно заменить на КГ-ХЛ и КГН, обратная замена небезопасна. Кабели, работающие при напряжении 380 В, можно спокойно заменить соответствующими рассчитанными на 660 В.

Области применения кабелей марки КГ

Силовой кабель марки КГН широко применяется в судостроении, для этого его и создавали. Внешний защитно-изоляционный слой маслостоек. Кабель может эксплуатироваться в агрессивных средах и условиях высокой влажности. Это позволило применять его для подключения шахтного оборудования и, механизмов работающих в горных выработках закрытого типа (тоннели). Можно использовать в жилых зданиях и помещениях, имеющих естественную вентиляцию. Недостаточная стойкость к солнечному ультрафиолету, требует дополнительного укрытия при прокладке на открытом воздухе.

Кабель КГ можно считать универсальным. Одним из преимуществ этого кабеля является относительно невысокая цена. Его эксплуатируют на суше, в воде, даже в горах, но не более 4300 метров выше уровня моря. Используется при подключении мобильных и подвижных электроустановок и агрегатов.

Эти кабели нельзя применять для подключения подъемно-транспортного оборудования.

Source 100 мм2 изолированный медный провод сварочный кабель on m.alibaba.com

100мм2 изолированный медный провод сварочный кабель

I.

Основные спецификацииСварочный кабель

II. Резиновый изоляционный сварочный кабель 100мм2:

Тип	Справочных данных
Поперечное сечение Mm2	Ном. Диаметр мм	Контрольный вес Кг/км
10	8,3	146/237
16	9,9	219/237
25	11,3	314/335
35	12,5	419/442
50	14,6	583/615
70	16,9	798/839
95	19,2	1059/1111





























III.

Appalcation:Сварочный кабель

Тип	Назначение
YH	Резиновой изоляцией сварочный кабель
YHF	Неопрен или другие эквивалентные синтетические эластомеры изоляции сварочный кабель



IV. Соответствует RoHS:Сварочный кабель

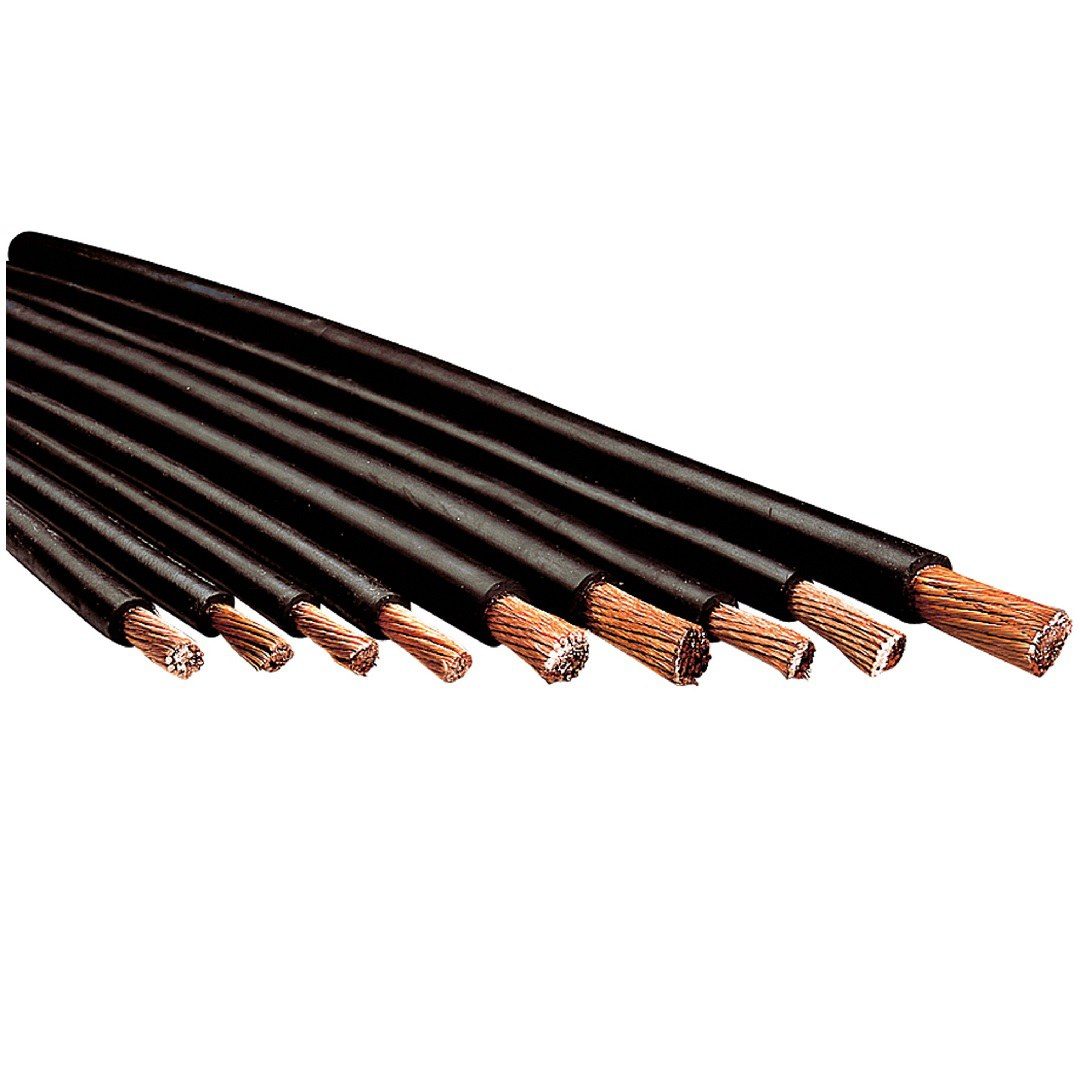

H01N2-D сварочный кабель на BS638
Количество ядер x Номинальная площадь поперечного сеченияМм²	Номинальная общая диаметрМм
1×10	9,0
1×16	10,0
1×25	11,5
1 х 35	12,5
1×50	14,5
1×70	16,5
1×95	18,5
1×120	20,5
1×150	23,0



V. Реальное фото объекта:Сварочный кабель







VI. Упаковка:Сварочный кабель



VII. Наша фабрика и сертификаты:Сварочный кабель



— Процесс производства сварочного кабеля



— Испытательное оборудование для проверки качества сварочного кабеля



— Сварочный кабель сертификат



Кабель сварочный КГ 1х16 ГОСТ Кольчугино

Старая цена: 0.00 р.

Цена: 154.00 р.

Кабель КГ 1х16 соответствует всем требованиям ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.

КГ 1х16 — кабель силовой медный гибкий с 1 многопроволочными жилами сечением 16 миллиметров квадратных, в резиновой изоляции и оболочке.

Технические характеристики кабеля КГ 1х16

Климатическое исполнение кабеля гибкого КГ 1*16 — У и УХЛ, категории размещения 1, 2, 3 по ГОСТ 15150-69.

Минимальная температура эксплуатации силового гибкого кабеля КГ 1х16: -40°С.

Максимальная температура эксплуатации КГ 1х16: +50°С.

Кабель силовой гибкий КГ 1*16 стойкий к воздействию влажности воздуха до 98%.

Монтаж кабеля КГ 1х16 производится при температуре не ниже -40 градусов Цельсия.

Минимальный радиус изгиба при прокладке кабеля КГ 1х16 — 99,2 миллиметров.

Растягивающее усилие при монтаже кабеля гибкого КГ 1*16 не должно превышать 320 Ньютонов.

Длительная допустимая температура нагрева жил кабеля КГ 1х16: не более 75°С.

Наружный диаметр кабеля КГ 1х16: 12,4 миллиметров.

Класс пожарной безопасности по ГОСТ 31565-2012: 02.8.2.5.4.

Расчетная масса кабеля КГ 1*16: 0,31 килограмм в метре.

Срок службы силового гибкого кабеля КГ 1х16 4 года с даты изготовления.

Допустимая токовая нагрузка кабеля КГ 1х16: 95 Ампер.

Расшифровка маркировки КГ 1*16

К — кабель.

Г — гибкий.

1 — количество медных многопроволочных жил.

16 — сечение жил в квадратных миллиметрах.

Также в маркировке могут присутствовать следующие обозначения:

(0,66) — номинальное напряжение до 660 Вольт.

(0,38) — номинальное напряжение до 380 Вольт.

Конструкция кабеля КГ 1х16

1) Жила — медная, многопроволочная, круглой формы, пятого класса по ГОСТ 22483.

2) Разделительный слой – синтетическая пленка либо слой талька.

3) Изоляция – из резины изоляционной.

4) Оболочка – из резины шланговой.

Как выбрать кабель для сварочного аппарата и каким должно быть сечение

Сварка – отличный способ соединения деталей, происходит посредством оплавления металлов с помощью сварочной дуги. Такой тип соединений носит название – дуговая сварка. Но для проведения работ нужно знать целый ряд тонкостей – полярность, выбор тока, электродов и, наконец, самого кабеля. Последний нужен для подключения сварочного инвертора к источнику питания, а также подключения зажима массы и электрододержателя непосредственно к самому сварочнику. В этой статье мы рассмотрим, как выбрать кабель для сварочного аппарата, каким должно быть сечение и марка проводника.

Виды и назначение сварочного кабеля

Сварочный кабель присоединяется к источнику постоянного или переменного тока с одной стороны, и к держателю электрода и зажиму «массы» +85 °С — с другой. Исходя из требований технологического процесса, он может применяться в самых разных условиях.

Основными параметрами его являются:

• способность противостоять различным механическим нагрузкам и повреждениям, растяжению, сжатию, изгибу;
• устойчивость к перепадам температуры;
• устойчивость к излучению в ультрафиолетовом спектре;
• стойкость к грибковым и плесневым спорам;
• коррозионная стойкость.

Широко применяется несколько основных классов кабеля. Они подразделяются в соответствии с поперечным сечением, количеству жил и климатическому классу.

По количеству жил различают:

• Одножильные. Проводник сделан из медной проволоки, обладающей отличной проводимостью и пластичностью. Это обеспечивает гибкость при многократном сматывании/разматывании. Широко применяется в малогабаритных мобильных инверторных аппаратах.
• Двужильные. Два изолированных проводника — катодный и анодный, позволяют работать переменным током высокой частоты. Делаются из специальных сплавов меди с другими металлами.
• Трехжильные. Разработаны для автоматизированных сварочных комплексах для соединения трубопроводов и сосудов давления.

Трехжильный кабель

Применение различных изолирующих оболочек позволяет производить сварочные кабели в разном климатическом исполнении:

• Тропическое (КГ-Т). Провод может работать до +85 °С и при высокой влажности. Антисептическая пропитка защищает его от бактерий и спор грибков и плесени. В тропических условиях обычные провода для сварочного аппарата не выдерживают и могут порваться.
• Хладостойкое (КГ-ХЛ). Для изоляции использованы специальные морозостойкие полимеры, не трескающиеся и сохраняющие эластичность при морозе до -60 °С

Преимущества способа

Аппарат для сварки скруток из меди удобный. Его преимущества:

• высокая производительность;
• сохраняются технические характеристики;
• соединение не требует дополнительных деталей;
• сварка дает прочное соединение.

При скрутке и соединении через клеммы и шины, медь постепенно окисляется. Контакты приходится периодически чистить. Пайка увеличивает сопротивление, место контакта греется. Сварка оставляет однородную структуру медных проволочек.

Полный процесс сварки медных проводов, от зачистки до остывания занимает 2 – 3 минуты.

Конструктивные особенности

Конструкция кабеля была разработана и много лет совершенствовалась, а исходя из условий его эксплуатации. Проводящая жила имеет круглое сечение и сплетена из нескольких медных многожильных проводов. Между проводящей жилой и изоляцией проложен разделяющий слой — полимерная пленка. Если применяется специально разработанная электроизоляционная резина, предотвращающая затекание внутрь жилы, то обходятся без разделяющего слоя.

Конструктивный срок службы сварочного провода определен в четыре года. После этого производители рекомендуют заменить его на новый.

Сечение сварочного кабеля

Существует технология реновации, предусматривающая удаление изношенной изоляции и нанесение нового ее слоя. Это позволяет вернуть сварочные провода к жизни и продлить срок их эксплуатации.

Порядок действий

При сварке проводов своими руками порядок действий будет следующий. Сначала нужно освободить от изоляции концы свариваемых проводников на расстояние 8-10 см.

При снятии изоляции нельзя допустить повреждения жил провода. Перед скруткой их необходимо зачистить наждачной бумагой и протереть ацетоном для обезжиривания.

Затем соединяемые медные провода скручивают и концы обрезают кусачками, чтобы торец скрутки был плоским. В результате должен получиться пучок длиной около 5 см.

Подготовительные работы на этом заканчиваются, и начинается непосредственно сварка. К скрутке присоединяют зажим массы включенного сварочного аппарата, а к торцу скрученных проводников подносится графитовый или угольный электрод, который держится на конце второго сварочного провода с помощью специального держателя.

В итоге происходит короткое замыкание с образованием электрической дуги. Ее энергии достаточно, чтобы за 1-2 секунды расплавить концы медных проводников.

На конце скрутки образуется расплавленная капля меди, ей нужно дать время на остывание. После этого место скрутки изолируют лентой или термоусадочной трубкой (трубку надо надеть заранее).

Сварочное соединение получается высокого качества, по электрическим характеристикам оно не отличается от параметров всего медного провода, и прослужит не меньше, чем он.

Характеристики

На сегодняшнем рынке нет модели настолько универсальной, чтобы она могла служить в условиях любого климата и любого производства. Вместо этого производители предлагают линейки продуктов, адаптированных к тем или иным условиям, обеспечивая в них минимальное сопротивление и максимальную гибкость.

Основной характеристикой кабеля является его сечение. Оно определяет максимальную нагрузку тока, который можно пропустить по электрической цепи.

Следующая характеристика — это количество жил. В бытовых сварочных аппаратах применяется одножильный провод.

Дополнительные характеристики:

• климатический класс;
• частотность;
• жаростойкость;
• гибкость.

Медный или алюминиевый провод

Для электропроводки в бытовых помещениях используются провода с медными или алюминиевыми жилами, предпочтение какому-либо материалу принципиального значения не имеет, основной принцип выбора — это соответствие суммарной мощности нагрузки сечению провода. Медь перед алюминием имеет некоторые преимущества: у неё более большая пропускная способность (примерный расчет — 10 А / мм2, у алюминия — 8,5 А /мм2), она более пластична, а главное, при возникновении дуги не дает искрения. Обычно для прокладки в бытовых помещениях применяют кабель ВВГ (с индексом гн — изоляция не горючая, либо ВВГнг-LS негорючая без выделения вредных веществ).

Типы используемых проводников

В сегодняшнем оборудовании для сварки применяют следующие типы проводов:

• одножильные медные, применяемые вместе с инверторными источниками тока;
• двужильные высокочастотные, используемые при импульсной сварке и разделке металлических конструкций;
• трехжильные для автоматических сварных комплексов, используемых при монтаже трубопроводов и сосудов давления.

В комплекте со сварочным аппаратом поставляются провода, рассчитанные на его максимальный сварочный ток. Он указан в паспорте устройства и на табличке на его корпусе.

Сварочный аппарат в комплекте с кабелем и маской

Так, для тока 160-190А сечение провода должно быть не менее 16 мм2. При увеличении тока до 250 А потребуется увеличить и сечение до 25 мм2, а для специализированных профессиональных моделях, развивающих ток до 500А, нужен соответственно кабель для сварки в 95 мм2.

Как правильно использовать

При использовании прибора желателен опыт сварщика. Основная цель — достигнуть качественного соединения, шов должен получиться ровным и аккуратным. Чаще всего приходится работать с кабелем малого сечения. Не все приборы подходят для пайки скруток. Если рассматривать модификацию с переменным током, важно ощущать мощность трансформатора.

При подключении оборудования первым делом производится проверка электрода и кабеля питания. Важно зачистить провод, чтобы на нём не было наслоения. Жилы должны быть лишены изоляции с отступом 6 см. Во время процесса плавления важно следить, чтобы не затронуть изоляцию. Перед плавлением проверяется скрутка.

Проверка скрутки

Неопытные сварщики, жилы слаживают неравномерно, поэтому не получается сделать точную каплю. После скрутки производится обрезка. Все усики требуется удалить, чтобы срез выглядел аккуратно. Таким образом, поверхность прогревается равномерно и капля как раз ложиться на край. Во время работы с электродом важно удерживать заготовку плоскогубцами.

Выше подробно описано, как сделать трансформатор своими руками. Для этого не требуется специальный инструмент либо материалы. Агрегат незаменим во время ремонтных работ дома.

Можно ли удлинять кабель

Среди экспертов много спорят на эту тему. Спорят о нем «до хрипоты, до крика». Одни уверяют, что провод ни в коем случае удлинять нельзя, это приведет к падению производительности, безопасности и качества шва. Другие утверждают, что, поскольку в рекомендациях производителей об этом ничего не говорится, то удлинять можно.

Истина, как всегда, находится посередине. С длинными проводами намного удобнее работать, если сварщику приходится постоянно перемещаться от одной точки сварки к другой. Длинный провод означает меньше переносов сварочного аппарата. Расплатой за такое удобство становится увеличение сопротивления кабеля. Для сохранения параметров дуги придется повышать рабочий ток, что может привести к перегрузке и ускоренному износу сварочного оборудования.

Из этой неприятной ситуации есть простой выход: более длинный кабель должен иметь большее сечение.

Удлинение кабеля

В ходе замены првода на более длинный важно правильно присоединить к нему штекерные и клеммные разъемы. Это делается с обязательной пропайкой и последующей опрессовкой.

Итак, удлинять провод допустимо, но при этом надо повышать его поперечное сечение и тщательно присоединять разъемы.

Инверторный аппарат

Универсальный инвертор предназначен для многих видов работ, он подойдет для сварки алюминиевых и медных скруток.

Отечественные сварочники:

• «Ресанта» САИ-160 выдает ток в широком диапазоне от 10 до 160 А, вес устройства 4,5 кг, стоимость 6,3 тысячи;
• «Сварог» ARC 160 Easy Z213 H выдает ток в диапазоне от 10 до 160 А, весит 4 кг, работает от стандарной сети 220 В, стоит 9 тысяч.

Импортные инверторы:

• Итальянский «Quattro elementia 160 nato» 643-255 китайской сборки работает от сети 220 В. Стоит около 6 тысяч, весит без малого 5 кг.
• Американский «PFrionMax Welder DC-200 C», выпущенный китайским филиалом. Весит 4,5 кг. Оснащен ремнем для переноски, работает бесшумно. Стоимость от 7,5 до 9,6 тысяч в зависимости от комплектации.
• Немецкий «Fubag IQ 160» малогабаритный, но тяжелый, весит без малого 7 кг. Предназначен для работы от сети от 150 до 240 В, не боится «провисания» напряжения. Выдает рабочий ток от 10 до 160 ампер. Укомплектован двумя силовыми проводами, стоит 7 тысяч.

Для сварки инверторами используют омедненный угольный стержень, его еще называют медноугольный электрод. Промышленные инверторы для медных проводов крупногабаритные, тяжелые. Для работы с электрикой выбирают небольшие аппараты, работающие от сети 220 В, оснащенные ремнем для переноски. Инверторы отличаются от трансформаторов стабильной дугой, дополнительными функциями, упрощающими сварку.

Выбор сечения при удлинении кабеля

В случае необходимости удлинения кабеля важно придерживаться принципа сохранения его общего сопротивления. Согласно законам электротехники, для цилиндрического проводника сопротивление прямо пропорционально его дли и обратно пропорционально его сечению.

Грубо говоря, если провод стал в два раза длиннее, то и сечение сварочного кабеля должно быть вдвое больше.

Если увеличение длины не кратное, то сечение нового кабеля можно определить по формуле:

S2=L2/L1×S1,

где S2 и L2 — сечение и длина нового кабеля, а S1 и L1 — старого.

Особенности эксплуатации и правила подключения

Подключая провода кабеля к сварочному аппарату нужно соблюдать определенные правила.

Нужно соблюдать полярность. На многих источниках, не предусматривающих сварку обратной полярностью, размеры штекеров сделаны разными, и подключить кабели наоборот просто невозможно. Если же размеры штекеров одинаковые, нужно внимательно следить за их маркировкой.

Необходимо следить за сохранностью опрессовки разъемов и целостностью изоляции. Это входит в обязательную проверку оборудования перед началом работы. Работать кабелем с нарушенной изоляцией, разлохматившимися жилами категорически запрещено.

Требования к сварочным кабелям

Провод должен обеспечивать подведение тока к месту дуги с минимально возможными потерями. Поэтому их делают медными — мель обладает максимальной проводимостью из доступных металлов. Чтобы кабель не нагревался проходящим током, его сечение делают достаточно большим.

Кроме того, сварщику требуется держать электрод под разными углами и зачастую совершать им сложные движения. Провод не должен сковывать движения руки сварщика. Кроме того, при сборке сложных строительных и промышленных конструкций варить приходится в труднодоступных местах. Поэтому кабель должен быть гибким, а материал изоляции — эластичным и упругим.

Поскольку металлические конструкции, среди которых проводятся сварочные работы, являются проводниками электрического тока, изоляция должна быть прочной, долговечной и выдерживать высокие напряжение.

Также изоляция должна иметь высокую стойкость к разрыву, сдавлению и кручению, стойкой к экстремальным температурам, агрессивным средам.

Сварочный инвертор в работе

В ходе использования провод неоднократно сматывают в бухты и разматывают обратно. Всем вышеперечисленным требованиям соответствует медный многожильный провод больших сечений в изоляции из маслобензостойкой резины.

Сварочный кабель, кабельные разъемы, вилки и наконечники

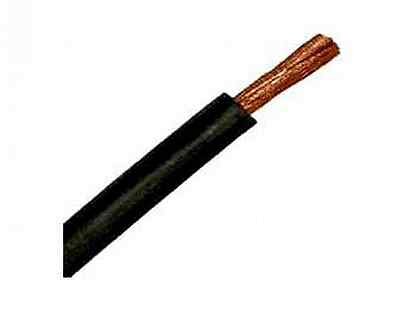

Кабель сварочный КГ

Кабель КГ — это гибкий силовой электрокабель из медной проволоки, изолированной резиновым покрытием из натурального или искусственного каучука. Проводящие ток жилы устойчивы к нагреву до +75С, благодаря чему он невосприимчив к воздействию солнечных лучей, а потому допускается его применение не только в помещениях, но и на открытом воздухе.

Для работы в разных условиях выпускаются специзделия с маркировкой:

• КГ-Т, для выполнения поставленных задач в тропическом климате, при высокой влажности и диапазоне температур от -10С до +55С, в его составе до 40% олова.

• КГ-У, для умеренных климатических зон.

• КГ-ХЛ, расшифровываемый как кабель хладостойкий, не теряет работоспособности при изменении температурных режимов от -60 до + 50 С.

Изделия, помеченные буквами КГ, невосприимчивы к негативному влиянию масел, их изоляция относится к категории негорючих материалов. Применяются для подключения мобильных установок к электросетям с переменным напряжением до 0,66КВ. Отличаются длительностью эксплуатации, могут использоваться более четырех лет. Легко переносят влажную среду до 100% и сильнейшие вибрации.

В нашем ассортименте имеется:

• Кабель КГ 1*10

• Кабель КГ 1*16

• Кабель КГ 1*25

• Кабель КГ 1*35

• Кабель КГ 1*50

• Кабель КГ 1*70

• Кабель КГ 1*95

• и другие


Кабельные вилки и разъемы

Для включения сварочных аппаратов и другого электрооборудования обязательны соединительные элементы, обеспечивающими доступ к получению электропитания в 220 или 380 В, к центральным или к автономным источникам обеспечения энергии, например, к генератору, находящемуся на значительном расстоянии. Стыковка производится с помощью соответствующих по скорости передачи электроэнергии кабельных:
— розеток, предназначенных для подсоединения сварки к энергоисточникам, а также для объединения электрокабелей и проводов;
— вилок, применяемых для создания контакта.

Важно! Во избежание перегрузки показатели сети и подключаемого оборудования должны соответствовать. Составные части для переносок подбираются в соответствии с параметрами тока.

В нашем ассортименте имеется:

• СКР-25 гнездо

• СКР-25 вставка

• СКР-31 гнездо

• СКР-31 вставка

• СКР-50 вставка

• СКР-50 гнездо

• СКР-70 вставка

• СКР-70 гнездо

• СКРП-25 гнездо

• СКРП-31 гнездо

• СКРП-50 гнездо

• и другие


Кабельные наконечники

Соединение проводников приводит к возникновению переходного напряжения в местах стыковки и сопровождается самым высоким нагревом во время передачи электроэнергии, что может стать причиной возгорания. Для подсоединения электрокабеля к аппарату для сварки, к большинству клемм заземления и к держакам, а также для безопасности использования сварочных установок необходимо создать качественное соединение. Наиболее надежным способом было и остается применение наконечников. Это вполне доступные по стоимости средства изоляции, отличающиеся формой, размерами и материалами изготовления. Их производят из алюминия или электротехнической луженой меди.

В нашем ассортименте имеется:

• Наконечник кабельный луженый медный (КГ 1*16)

• Наконечник кабельный луженый медный (КГ 1*25)

• Наконечник кабельный луженый медный (КГ 1*35)

• Наконечник кабельный луженый медный (КГ 1*50)

• и другие


Специализированный кабель, вилки и разъемы, а также наконечники являются неотъемлемой частью оборудования, используемого для подачи питания электросварочных агрегатов. Эти составные системы применяются в процессе осуществления электромонтажных, строительных и производственных работ. Поэтому необходимо с особой тщательностью подходить к их подбору, учитывать такие характеристики, как мощность, сечение и гибкость.

В нашей компании СВАРлайн Вы можете купить сварочный кабель, кабельные разъемы, вилки и наконечники в Саратове (Саратовской области), а также другие приспособление и расходные материалы для сварочного оборудования. Если Вы не нашли какого-либо производителя, либо товар у нас на сайте, то можете обратится к нашим менеджерам для подробного уточнения, есть ли у нас в продаже данная продукция. Наши специалисты с радостью Вам помогут.

Выбор сварочного кабеля подходящего размера

Мне нужно заказать сварочный кабель для нашего магазина, но я не уверен, что его правильный размер. Я видел несколько справочных таблиц, но хотел бы получить объяснение, как их использовать.

Сварочный кабель является проводником сварочного тока. Он состоит из серии тонких медных нитей, обернутых внутри непроводящей, прочной оболочки (обычно из синтетического или натурального каучука различных цветов). Тонкие медные жилы придают сварочному кабелю большую гибкость, чем другие типы электрических проводников, а изолирующая оболочка рассчитана на повторное перемещение по шероховатым поверхностям. По мере увеличения уровня тока (измеряется в амперах или амперах) диаметр сварочного кабеля и результирующая площадь поперечного сечения медной скрутки должны увеличиваться. Концепция похожа на поток воды через шланг. Требуется шланг большего диаметра, чтобы пропускать больший объем воды.Вы используете меньший шланг для полива своего сада, а пожарная служба использует шланг гораздо большего размера для тушения пожаров.

«Допустимая нагрузка» сварочного кабеля, также известная как допустимый ток или номинальная сила тока, означает максимальное количество электрического тока, которое кабель может безопасно проводить. Помимо площади поперечного сечения, другими факторами, влияющими на допустимую нагрузку на сварочный кабель, являются его длина, номинальное сопротивление (т. Е. Номинальное сопротивление), температурные характеристики изоляционного материала и температура окружающей среды. Более короткие кабели могут пропускать больший ток, чем более длинные кабели того же диаметра. Сварочный кабель часто имеет температуру жилы 75 ° C (167 ° F), 90 ° C (194 ° F) или 105 ° C (221 ° F). Хотя сама медная проволока может выдерживать высокие температуры, создаваемые более высокой силой тока, прежде чем она будет повреждена, изоляция, защищающая их, расплавится. Сварочные кабели также часто рассчитаны на температуру окружающей среды 30 ° C (86 ° F). Более высокие температуры окружающей среды могут снизить их способность рассеивать тепло в окружающую среду и, таким образом, снизить их пропускную способность.Кроме того, несколько кабелей, плотно упакованных вместе, также могут иметь снижение способности рассеивать тепло. Несколько кабелей следует немного развести.

Обратите внимание, что, хотя медь является отличным проводником электричества, она все же имеет определенную степень сопротивления потоку электронов через нее. Следовательно, в кабеле будет возникать нагрев за счет сопротивления. После продолжительной сварки сварочный кабель правильного размера может стать теплым на ощупь. Однако, если диаметр кабеля слишком мал для уровня тока, протекающего по нему, кабель будет перегреваться.Это может привести к потенциальной опасности возгорания, а также к повреждению самого кабеля (и, в конечном итоге, к обрыву и отказу кабеля). Разрыв изоляционной оболочки также может стать причиной поражения электрическим током. И наоборот, кабель, размер которого превышает допустимый для данного уровня силы тока, не проводит ток более эффективно, чем кабель надлежащего размера. Однако кабель большего диаметра обычно стоит больше за фут или метр, чем кабель меньшего диаметра, из-за увеличенного количества медных жил. Следовательно, кабели увеличенного размера могут быть нерентабельными.

Электрический кабель обычно классифицируется по размеру AWG (American Wire Gauge), где у кабеля меньшего диаметра номер больше. На рис. 1 указаны размеры AWG. Калибровочные размеры больше единицы равны нулю, также выражаются как 1/0 (произносится как «одна цифра»), два нуля, выражаются как 2/0 (произносится как «две доли»), 3/0 и 4/0. Кабели сечений от №4 до №4 / 0 обычно используются для сварочного кабеля.

Рисунок 1: Пример калибра проволоки

В метрической системе размер сварочного кабеля обычно выражается в квадратных миллиметрах (мм2), представляющих площадь поперечного сечения кабеля. На рис. 2 показано сравнение сварочных кабелей размеров AWG и метрических размеров.

Рисунок 2: Сравнение размеров кабеля AWG / метрической системы

Теперь при выборе кабеля подходящего размера для сварочного оборудования лучше всего выбрать кабель, способный выдержать максимальную мощность сварочного аппарата. Для этого нужно определить три фактора.К ним относятся:

• Общая длина сварочного контура
• Номинальная мощность источника сварочного тока
• Рабочий цикл источника сварочного тока

Сварочная цепь — это полный путь, по которому проходит электричество. Он включает в себя источник питания, кабель электрода, электрододержатель (или горелку TIG или механизм подачи проволоки и горелку), электрическую дугу, рабочий кабель и рабочий зажим. На рисунке 3 показана сварочная схема. Для определения правильного сечения сварочного кабеля необходимо сложить полную длину кабеля электрода и рабочего кабеля.Кабель электрода подключается к держателю электрода, горелке TIG или механизму подачи проволоки. Рабочий кабель прикрепляется к рабочему зажиму. Обратите внимание, что эти последние два элемента часто неправильно называют «заземляющий кабель» и «заземляющий зажим». Однако это неправильная терминология, так как «заземляющий» провод применяется только к первичной обмотке сварочной цепи (т. е. к входящему силовому кабелю).

Рисунок 3: Пример сварочного контура

Обратите внимание, что полярность сварки не влияет на размер необходимого кабеля.Не имеет значения, в каком направлении течет ток через сварочную цепь, будь то постоянный ток положительный (DC +), постоянный ток отрицательный (DC-) или переменный ток (AC). Полярность и направление тока влияют только на сварочные характеристики и выбор электрода.

Номинальная выходная мощность источника питания — это просто максимальный уровень тока или силы тока, при котором машина предназначена для использования (обратите внимание, что некоторые источники питания могут производить токи, превышающие их номинальную мощность, в течение коротких периодов времени).Этот номинальный выходной уровень обычно указывается в названии машины. Примеры включают «Idealarc® 250» (номинальный выход 250 А), Power Wave® S350 (номинальный выход 350 А), Flextec ™ 650 (номинальный выход 650 А) и т.д.

Рабочий цикл — это номинальная мощность источника сварочного тока, выраженная в процентах (%). Это процент десятиминутного периода, в течение которого источник питания может работать при заданном уровне выходного тока, прежде чем превысит свой тепловой предел (т. Е. Обмотки становятся слишком горячими) и отключится, если он имеет защиту от тепловой перегрузки.Как правило, при уменьшении уровней выходной мощности рабочий цикл увеличивается (до 100% или непрерывной выходной мощности). И наоборот, по мере увеличения выходных уровней (до максимальной выходной мощности) рабочий цикл уменьшается. Номинальные значения рабочего цикла можно найти на паспортной табличке источника питания и / или в руководстве по эксплуатации. Номинальный рабочий цикл источника сварочного тока обычно связан со сварочными процессами, в которых он будет использоваться, его предполагаемым использованием и от того, работает ли он от однофазного или трехфазного источника питания. На рис. 4 перечислены некоторые типичные различия между однофазными и трехфазными источниками питания, включая их типичные рабочие циклы.

Рисунок 4: Однофазные и трехфазные блоки питания

Рисунок 5 — это пример таблицы для выбора правильного размера сварочного кабеля. Другие диаграммы можно получить у производителей кабелей и в справочниках по сварке. В качестве примера предположим, что у вас есть источник питания на 400 А при рабочем цикле 60%, и вам нужна общая общая длина электрода и рабочих кабелей 100 футов.Из таблицы следует выбрать подходящий размер кабеля №2 / 0. Размеры кабелей увеличиваются для увеличения длины, прежде всего, с целью минимизировать падение кабеля. Для более высоких уровней тока часто рекомендуются два или более кабеля, которые следует подключать параллельно или вместе, чтобы разделить текущую нагрузку.

Рисунок 5: Выбор сварочного кабеля подходящего размера

Следует также отметить, что помимо правильного выбора размера кабеля очень важно поддерживать сварочный кабель и кабельные соединения в хорошем состоянии.Любые трещины, порезы, пятна износа и т. Д. На сварочном кабеле могут снизить его токонесущую способность и создать горячие точки. Кроме того, изношенные или изношенные кабельные соединения с рабочим зажимом, наконечниками или разъемами с поворотным замком также могут снизить способность проводить ток и создавать горячие точки (см. Примеры в , рис. 6, ). Все изношенные, изношенные и поврежденные части должны быть немедленно отремонтированы для обеспечения надлежащей работы и сведения к минимуму любых потенциальных угроз безопасности.

Рисунок 6: Примеры изношенного и поврежденного сварочного кабеля

Сварочный кабель | Варианты сварочного кабеля

Сварочный кабель предназначен для использования в электродуговых сварочных аппаратах для питания электрода, металлического стержня специальной конструкции, который проводит заряд. Заряд, переносимый электродом, необходим для создания электрической дуги, источника тепла, между электродом и свариваемыми металлами или другими материалами. Сварочный кабель устойчив к истиранию, маслам, растворителям, погодным условиям и озону.

Maney Wire поставляет сварочные кабели, которые изготовлены из тонкопроволочной 100% медной проволоки и изолированы синтетическим каучуком EDPM. Наш стандартный сварочный кабель изготовлен из медной проволоки 30 AWG для дополнительной гибкости.

Запросите ценовое предложение на сварочный кабель или свяжитесь с Maney Wire & Cable прямо сейчас.

Применение сварочного кабеля

Сварочный кабель используется для дуговой сварки выводов от вторичной стороны источника питания, что типично для сварщиков и сварочных генераторов, а также для источников питания, не превышающих 600 вольт переменного тока. Благодаря своей гибкости и долговечности, сварочный кабель часто используется в автомобильных аккумуляторах и аккумуляторах грузовиков, и по этой причине у нас имеется достаточный запас как черного, так и красного сварочного кабеля. Он сохраняет высокую гибкость в холодную погоду, а когда требуется превосходная стойкость к истиранию и химическому воздействию, сварочный кабель — это то, что вам нужно.Сварочный кабель также можно использовать в качестве кабеля аккумулятора. Это гораздо лучший и более гибкий кабель с резиновой оболочкой по сравнению с ПВХ.

Когда требуется дополнительная гибкость и желателен более длительный срок службы, используйте наш сварочный кабель Super Vu Tron Orange. Меньшая длина скрутки 34 AWG делает этот сварочный кабель более гибким и легким для прокладки в труднодоступных местах.

Преимущества материала сварочного кабеля

Прочная внешняя оболочка нашего сварочного кабеля защищает от ежедневных производственных повреждений и имеет ярко-оранжевый цвет для безопасности.Наш сварочный кабель имеет множество преимуществ, в том числе:

• Огнестойкий
• Маслостойкий
• Устойчив к сжатию
• прочный
• Выдерживает грубое обращение

Maney Wire поставляет сварочные кабели различной длины и калибра от 6 до 250 MCM. Он также доступен в луженом виде для агрессивных сред.

Размеры сварочного кабеля

Наш сварочный кабель доступен в различных размерах AWG, в том числе:

• 6
• 1
• 4
• 2
• 1/0
• 2/0
• 3/0
• 4/0
• 250 мкм
• 350 мкм
• 500 мкм

Варианты цвета сварочного кабеля

Наш сварочный кабель доступен в нескольких цветовых вариантах, в том числе:

Свяжитесь с Maney Wire & Cable сегодня

Свяжитесь с нами для получения дополнительной информации о наших вариантах сварочного кабеля или запросите предложение сегодня.

6 лучших сварочных кабелей 2020 Обзоры и руководство по покупке

Правильный сварочный кабель так же важен, как и другие части сварочной системы, такие как сварочный аппарат или сварочный пистолет. Сварочный кабель отвечает за общее применение сварочного оборудования, так как по нему проходит очень высокий ток от сварочного аппарата к сварочному пистолету.

Если сварочный кабель немного повредится, вы не сможете правильно сваривать. Кроме того, более слабый кабель может стать причиной опасных несчастных случаев со смертельным исходом.Вот некоторые важные свойства идеального сварочного кабеля:

• Параметры безопасности: Как упоминалось ранее, при работе с мощным сварочным аппаратом вам понадобится прочный и долговечный кабель. Мы предложим вам кабель с максимальной термостойкостью и максимальной токовой нагрузкой, чтобы он не повредился со временем.
• Допустимый ток: Для различных сварочных работ требуется переменный ток для получения правильных результатов. Чтобы убедиться, что ваш кабель пригоден для любых работ, вам необходимо приобрести кабель большой емкости, чтобы он не подведет вас, когда вы захотите работать на более тяжелых работах.
• Длина: Длина, вероятно, единственный атрибут, который напрямую влияет на применимость кабеля. Более короткий кабель будет иметь незначительно высокую пропускную способность, в то время как более длинный кабель подходит для работ с низким энергопотреблением, поскольку он не может передавать мощность высокого напряжения.

Сегодня мы представляем вам лучшие сварочные кабели, которые вы можете купить прямо сейчас. Поскольку на рынке доступно множество вариантов, вы можете запутаться, какой кабель лучше всего подходит для вас. Кроме того, если вы покупаете только сварочный кабель, возможно, ваш текущий кабель поврежден и требует как можно скорее замены.Поэтому убедитесь, что вы внимательно прочитали статью, потому что мы можем гарантировать вам, что мы рассмотрим все ваши сомнения относительно сварочных кабелей и поможем вам выбрать лучший кабель, доступный для вашей системы. Вы также можете найти специальное руководство по покупке позже. в статье, которой вы должны следовать, прежде чем принимать решение.

Лучший сварочный кабель

Top Welding Cable Отзывы

1. Сварочный кабель TEMCo и кабель аккумулятора автомобиля

TEMCo — очень популярный бренд, который в прошлом получил множество положительных отзывов. Поэтому наш лучший выбор — это сварочный кабель.

Во-первых, у нас есть самый надежный вариант из наших выборов лучшего сварочного кабеля — TEMCo WC0012. Это кабель длиной 50 футов, способный выдерживать напряжение до 600 вольт. Хотя даже при такой высокой емкости он имеет термостойкость от -58 ° F до + 221 ° F. Это очень гибкий кабель из-за прочной оболочки из EPDM сверху. Таким образом, вы можете положиться на коэффициент гибкости кабеля и быть уверены, что он не сломается легко.

Это отожженный кабель калибра 30, изготовленный из неизолированной медной жилы. Общий номинальный диаметр кабеля составляет около 0,526 дюйма, который необходим для передачи такого высокого тока. Соотношение скручивания проводов составляет 975/44, что делает этот кабель отличным проводником и не допускает ненужного сопротивления в любой точке кабеля. Вместе с тем, он устойчив к порезам, разрывам, истиранию, воздействию воды, масла, жира и пламени. Следовательно, у него отличное качество сборки. TEMco предоставляет пожизненную гарантию на свой кабель.

Лучшие характеристики:

• Самый надежный кабель
• 50 футов длиной
• Мощность 600 вольт
• Диапазон температур от -58 ° F до + 221 ° F
• Прочная куртка из EPDM сверху
• Гибкий кабель
• Кабель 30 калибра
• Номинальный диаметр 526 дюймов
• Соотношение скрутки 975/44
• Пожизненная гарантия

Плюсы:

• Очень надежный вариант
• Подходит для тяжелых условий эксплуатации

Минусы:

• Максимальная вместимость — до 50 футов

Купить сейчас на Amazon

2.ТЮМЕНЬ Красный Черный Кабель

Тюмень, с нашей точки зрения, недооценен, так как это очень бюджетный бренд. Очень дешевый сварочный кабель можно приобрести в Тюмени.

Наш второй выбор среди лучших сварочных кабелей — это кабель TYUMEN 100FT 16 Gauge, 2pin, 2 цвета, красный, черный. Это может быть идеальным вариантом для вас, если вы ищете сварочный кабель с наименее дорогой ценой. Несмотря на то, что это очень дешево, вы все равно получите кабель длиной 100 футов с допустимым напряжением 24 В.Это настоящий кабель сечением 16 американских проводов, который без проблем можно использовать в качестве удлинителя для светодиодной ленты.

Этот конкретный кабель широко используется для различных электрических подключений постоянного тока и кабелей низкого напряжения. Но его также можно использовать в качестве домашней проводки или автомобильной стереосистемы, поскольку это кабель с низкими потерями. Верхнее покрытие или материал оболочки изготовлен из ПВХ, который очень гибкий и экологически чистый. Это делает кабель хорошо защищенным от сырости, порезов и отслаивания от воздействия окружающей среды.

Лучшие характеристики:

• Самый бюджетный вариант
• Кабель длиной 100 футов
• Напряжение 24 В
• 16 Американский калибр провода
• Можно использовать как удлинитель для светодиодной ленты
• Широко используется для различных электрических подключений постоянного тока
• кабель низкого напряжения
• Лучше всего для домашней проводки или установки автомобильной стереосистемы
• Кабель с малыми потерями
• Материал оболочки ПВХ
• Хорошо защищен от сырости
• Ущерб окружающей среде практически отсутствует

Плюсы:

• Годен для использования вне помещений
• Ценник очень низкий

Минусы:

Купить сейчас на Amazon

3. Сверхгибкий кабель WindyNation Welding из чистой меди

WindyNation и раньше получала массу положительных отзывов от своих предыдущих клиентов. Следовательно, стоит проверить его сварочный кабель.

На 3 позиции у нас чисто медный кабель от WindyNation. Сверхгибкий кабель WNI 1/0 AWG 1/0 калибра 5 футов, черный, для сварки аккумуляторов, из чистой меди, предлагает широкий выбор калибров, цветовых вариантов и длин. При любом выборе вы получите 5 шт. Медных кабельных наконечников STUD 5/16 дюймов, 5 шт. Медных кабельных наконечников STUD ⅜ дюйма и дополнительную черную термоусадочную трубку длиной 3 фута, включенную в комплект.

Вся упаковка разработана и произведена в США. Следовательно, вам не составит труда отремонтировать или даже заменить кабель, если у вас возникнут какие-либо трудности с качеством или совместимостью продукта. С другой стороны, сам гибкий кабель питания изготовлен из чистой меди и обладает сверхгибкостью благодаря стойкой к растворителям изоляционной оболочке из EPDM. Он также имеет одобрение SAE J1127 и использует отожженную медь, которая необходима в соответствии со стандартами ASTM.

Лучшие характеристики:

• Кабель из чистой меди
• Доступен широкий выбор датчиков
• Несколько вариантов цвета
• Кабель 5 футов
• Допустимая мощность 600 вольт
• 5 шт. Медных кабельных наконечников STUD 5/16 дюймов в комплекте
• Включены 5 медных кабельных наконечников STUD дюйма
• В комплекте черные термоусадочные трубки длиной 3 фута
• Сделано в США
• Сверхгибкий кабель
• Изоляционная оболочка из EPDM, стойкая к растворителям
• Утверждено SAE J1127
• Стандарты ASTM соблюдались при производстве

Плюсы:

• Доступно несколько вариантов с одинаковым качеством
• В комплекте много лишних вещей

Минусы:

• Длина 5 футов может быть очень короткой для многих приложений

Купить сейчас на Amazon

4. GS силовой медный алюминиевый кабель с застежкой-молнией

GS Power — еще одно менее известное имя из нашего списка. Тем не менее, это отличный вариант, если вам нужен кабель низкого напряжения.

Далее у нас есть алюминиевый кабель с медным покрытием 8 AWG от GS Power. Это красный или черный соединительный кабель CCA, который можно использовать отдельно или соединить вместе для использования в приложениях с более высоким напряжением. В любом случае, вы получите 100-футовый кабель в упаковке, где 50-футовый кабель — красный, а 50-футовый — черный.Разъединить кабели также очень легко, поскольку они не скреплены прочно в упаковке.

Эти кабели автомобильного класса с изоляцией из ПВХ GPT сверху для предотвращения повреждения нефти или газа снаружи. Внутренняя часть кабеля также очень устойчива к повреждениям, так как имеет диапазон высоких температур от -40 градусов по Фаренгейту до +176 градусов по Фаренгейту. Поскольку вы можете разделять кабели, он представляет собой идеальный вариант для радио. , стерео, домашние кинотеатры и роботизированные приложения. Соединив вместе, можно получить высоковольтную емкость в 600 вольт, которая понадобится для сварки.

Лучшие характеристики:

• Алюминиевый кабель с медной оболочкой 8 AWG
• CCA красный или черный соединительный кабель
• Можно использовать вместе или по отдельности
• 100-футовый кабель
• 50 футов красный и 50 футов черный кабель
• Легко разбирается
• Кабели автомобильные
• ПВХ изоляция GPT
• Устойчивость к повреждениям от нефти или газа
• Диапазон температур от -40 ° F до +176 ° F
• Идеальный вариант для радио, стереосистем, домашних кинотеатров и робототехники
• Напряжение 600 вольт

Плюсы:

• Кабель питания большой емкости
• У вас есть возможность использовать один кабель

Минусы:

• При увеличении длины мощность снижается

Купить сейчас на Amazon

5. Медный гибкий кабель WindyNation 6 калибра

WindyNation предлагает несколько вариантов сварочного кабеля. Следовательно, мы включили в наш список еще один кабель WindyNation.

Вот еще один сварочный кабель WindyNation по очень разумной цене. Это вариант длиной 10 футов с такой же мощной мощностью до 600 вольт. Все остальные атрибуты аналогичны ранее упомянутым кабелям WindyNation, например, высококачественные изоляционные оболочки из EPDM и превосходная устойчивость к порезам, разрывам, истиранию и повреждению от влаги.Внутренний медный кабель также имеет очень высокую степень скрутки.

В сочетании с покрытием EPDM этот кабель обеспечивает исключительную гибкость, предотвращающую случайные порезы. Поскольку он рассчитан на напряжение до 600 вольт, ему требуется очень высокотемпературное сопротивление, которое можно увидеть на этом кабеле. Диапазон температур от -58 ° F до + 221 ° F. Поскольку это кабель из чистой меди, вы можете быть уверены, что даже при максимальной температуре он будет безопасным.

Лучшие характеристики:

• Доступно несколько вариантов
• Вариант длиной 10 футов
• Возможность 600 вольт
• изоляционная оболочка из высококачественного EPDM
• Превосходная устойчивость к порезам, разрывам, истиранию и воздействию влаги
• Высокая степень скручивания
• Устойчивость к высоким температурам
• Очень гибкий кабель
• Диапазон температур от -58 ° F до + 221 ° F
• Кабель из чистой меди

Плюсы:

• Емкость высокого напряжения
• Безопасен для использования при высоких температурах

Минусы:

Купить сейчас на Amazon

6.EWCS 4 Gauge Premium Extra гибкий сварочный кабель

EWCS — это премиальный бренд, известный своей высококачественной продукцией. Перед вами качественный сварочный кабель от EWCS.

В итоге у нас есть сварочный кабель премиум-класса от EWCS. Это сравнительно более короткий кабель в нашем списке, длина которого составляет всего 10 футов. Но он все еще имеет высокое напряжение 600 вольт. Кроме того, вы получите очень приличное качество сборки этих кабелей, поскольку они устойчивы к солнечному свету, водонепроницаемы и очень гибкие, даже несмотря на то, что это медный многожильный кабель 30 калибра.

Кабели упакованы в бухту в упаковке. Но у вас будет возможность использовать его либо отдельно для приложений низкого напряжения, либо в сочетании для более высокого напряжения. Он имеет около 364 нитей номинального диаметра 0,319 дюйма, что обеспечивает лучшую передачу мощности и обеспечивает отличные конечные результаты.

Лучшие характеристики:

• Сварочный кабель премиум-класса от EWCS
• Длина 10 футов
• Высоковольтная емкость 600 вольт
• Медный многожильный кабель 30 калибра
• Очень приличное качество сборки
• Может использоваться отдельно или вместе
• Катушка в упаковке
• 364 нити примерно
• Номинальный диаметр 0. 319 дюймов

Плюсы:

• Кабель высокого сечения
• Качество сборки очень хорошее

Минусы:

• Максимальную вместимость можно получить только в сочетании

Купить сейчас на Amazon

Руководство по покупке лучшего сварочного кабеля

Если вы читали о каждом из упомянутых выше вариантов кабеля, вы должны уметь различать различные варианты, учитывая их различные свойства.Поскольку мы упоминали каждый продукт вместе с его лучшими функциями, вам должно быть очень легко определить, какие функции вам нужны больше всего.

Но это становится немного сложнее, поскольку требования к каждой функции во многом зависят от приложений. Поэтому мы представляем это руководство по покупке, которое включает всю необходимую информацию, которую необходимо знать перед покупкой сварочного кабеля. Убедитесь, что вы полностью прочитали руководство по покупке, чтобы у вас не осталось никаких сомнений в правильности своего выбора.

1. Максимальное напряжение

Допустимое напряжение сварочного кабеля — один из наиболее важных аспектов, и его необходимо тщательно проверить перед покупкой кабеля. При использовании кабеля со сварочным аппаратом вам необходимо, чтобы он пропускал определенное количество тока, чтобы сварочная горелка получала надлежащий входной сигнал и можно было выполнять сварку.

Это будет невозможно, если мощность сварочного аппарата не соответствует мощности сварочного кабеля. Если у вас есть сварщик с высокой производительностью, вам понадобится кабель с высокой пропускной способностью, чтобы использовать машину в полную силу.

2. Рейтинг AWG

AWG — это американский калибр проволоки. Если вы посмотрите на все варианты, упомянутые выше, вы найдете определенный номинальный размер на каждом кабеле. Этот рейтинг доступен почти для всех электрических кабелей, доступных в США.

Этот рейтинг представляет собой диаметр кабеля по сравнению со стандартным сечением. При покупке кабеля вы должны убедиться, что он имеет более высокий класс калибра, поскольку кабель большего калибра, несомненно, может выдержать более длительное время, обеспечивая лучшую устойчивость к физическим повреждениям.

3. Длина кабеля

Длина кабеля играет важную роль в процессе выбора кабеля. Как вы, возможно, уже знаете, более длинные кабели имеют значительно меньшую грузоподъемность, в то время как более короткие кабели имеют довольно высокое номинальное напряжение.

Причина в том, что если кабель длинный, он будет иметь меньший номинальный диаметр. Если через него пропустить ток большой емкости, существует риск перегрева и плавления внутренних медных жил.Следовательно, рассмотрите ваше приложение и требуемую допустимую нагрузку, прежде чем покупать новый кабель для идеального соответствия.

4. Диаметр кабеля

Подобно калибру кабеля, номинальный диаметр кабеля также является очень важным фактором сварочного кабеля. Более толстые кабели имеют большую пропускную способность по току, поскольку они имеют большую площадь поперечного сечения, которая не нагревается легко.

С другой стороны, кабели меньшего размера более склонны к нагреву от тока, но обеспечивают большую гибкость.Как правило, вы увидите номинальный диаметр, а не просто диаметр, поскольку диаметр не является одинаковым по всей длине. Следовательно, номинальный диаметр — это в основном среднее значение переменного диаметра в различных поперечных сечениях.

5. Гибкость

Когда вы используете определенный кабель в течение очень длительного периода времени, вы начинаете сталкиваться с такими проблемами, как торможение в определенных точках, или внешняя оболочка начинает трескаться из-за чрезмерного изгиба.

Если вы опытный сварщик, согласитесь, что перегиб кабеля — неизбежная проблема.Поэтому, чтобы избежать повреждения кабеля, вы должны выбрать очень гибкий кабель, так как они не трескаются легко. На общую гибкость кабеля влияет множество факторов, например жилы и внешнее покрытие кабеля.

Заключение

При покупке сварочного кабеля необходимо учитывать множество факторов, поскольку сварочный кабель является очень важной частью сварочной системы. Чтобы упростить вам процедуру выбора, мы уже составили шорт-лист лучших продуктов среди всех и представили их вместе с их подробностями в статье.

Мы также предоставили специальное руководство по покупке, чтобы вы могли ознакомиться с рекомендациями, прежде чем сделать окончательный выбор. Хотя, если вы все еще не можете решить, какой из них вам нужен, следуйте нашим лучшим рекомендациям, указанным ниже:

• Во-первых, мы предложим сварочный кабель TEMCo WC0012 , так как это самый надежный вариант, который вы можете найти из нашего списка. Компания TEMCo отдельно упомянула, что примет любой поврежденный кабель, будь то неправильное обращение или какая-либо другая причина. Вы можете получить бесплатный ремонт или замену, и это здорово. Это кабель длиной 50 футов, который может выдерживать напряжение до 600 вольт, что очень хорошо.
• Хотя, если вы используете свой аппарат для дистанционной сварки и, как правило, для приложений с низким энергопотреблением, то GS Power 8 AWG может стать для вас идеальным выбором. Это 12-вольтный кабель длиной около 100 футов, что делает его самым длинным кабелем на рынке. Тем не менее, вы получите 2 разных кабеля длиной 50 футов каждый, так что вы также можете использовать 1 из этих 2.
• Наконец, мы рекомендуем TYUMEN 100FT 16 Gauge 2pin 2 Color Red Black Cable в качестве альтернативы, если у вас ограниченный бюджет. Этот сварочный кабель является самым дешевым в нашем списке и предлагает вам сварочный кабель длиной 100 футов. Это отличный вариант, если вы хотите подключить электрические светодиодные фонари, поскольку он поддерживает мощность до 24 В.

Обязательно поделитесь своими мыслями в разделе комментариев. Вы также можете разместить там любые вопросы, если они у вас есть!

#FAM 1/0 AWG OFC Медный сварочный кабель

Это кабель, изготовленный на заказ на заводе, который в основном производит сварочные и промышленные кабели.Я рассказал им, как мы используем кабель в автомобильной аудиосистеме и что мне особенно нужна сверхпрочная изоляция. Этот кабель я сделал для транспортных средств, которые могут быть чрезвычайно требовательными к проводу, поскольку он находится под капотом, где становится очень жарко и очень холодно, влажно и грязно. Он изготовлен из тонкопроволочной меди OFC в соответствии со стандартами американского калибра проводов (AWG).

Когда вы посмотрите на этот кабель, вы наверняка заметите негабаритный и чрезвычайно прочный резиновый изоляционный кожух. Он очень прочный и прочный, именно то, что потребуется для модернизации и установки большой тройки, где кабель проходит как под капотом, так и иногда под автомобилем.

Этот кабель похож на кабель, который я предпочитаю использовать в автомобильной аудиосистеме, поскольку он прочный, имеет отличную проводимость и чрезвычайно гибкий.
Гибкость была достигнута за счет использования более тонкой медной жилы, чем у большинства других сварочных кабелей, а затем добавления супертонкого слоя пластика между медным проводником OFC и изоляцией из каучукового материала. В некоторых других сварочных кабелях, которые я использовал в своих наборах в прошлом, для этой цели использовалась тканевая втулка, но я предпочитаю пластик, чтобы он не попал в воду.В моих предыдущих наборах также использовался кабель, который был неплотно упакован из меди, но иногда было трудно надеть кабельные наконечники, потому что он был немного завышен из-за незакрепленного пакета.

Жила в этом кабеле многопроволочная. Это очень плотно намотанный и упакованный медный материал OFC. Убедитесь, что вы удалили резиновую изоляцию и прозрачный пластиковый вкладыш, и наверняка оцените, насколько легко кабельные наконечники или медные кольцевые клеммы надеваются на этот провод.Наличие тонкопроволочной меди значительно упрощает работу.

Проволока продается на ногах и бывает в синем и черном цветах.
Обратите внимание, что этот кабель разработан с учетом его долговечности (как и большинство сварочных кабелей), поэтому на некоторых участках красного кабеля могут быть синие полосы, а на синем — черные полосы. Он был разработан, чтобы быть недорогим и прочным, а не красивым, но использование моего гибкого ткацкого станка действительно помогает с визуальной привлекательностью 🙂

Оптовые / оптовые скидки доступны для тех, кто соответствует требованиям.

Купить сварочный кабель онлайн | Весбелл Электроникс

Сварка — обычная задача для многих различных областей и отраслей, и для ее выполнения требуется много энергии. Чтобы обеспечить такую ​​мощность вашей сварочной установки, вам понадобится прочный специализированный кабель. К счастью, сварочный кабель прост в использовании и обеспечивает всю прочность и гибкость, необходимые для выполнения этой задачи.

Здесь мы рассмотрим сварочный кабель и его характеристики, а также то, что вам нужно знать, чтобы выбрать подходящий.

Что такое сварочный кабель?

Сварочный кабель состоит из медных жил, которые обеспечивают гибкость, необходимую для условий сварки, а также исключительные токопроводящие свойства. Это портативный силовой кабель, обычно используемый для источников питания и проводов для сварки сопротивлением вторичного напряжения. Для обеспечения гибкости в нашем сварочном кабеле используются голые медные жилы сечением 30 American Wire Gauge (AWG). Стандартные размеры AWG: 6, 4, 2, 1, 1/0, 2/0, 3/0 и 4/0.

Эти медные жилы окружены резиновой изоляцией и непроводящей оболочкой для дополнительной прочности.Эта куртка изготовлена ​​из этилен-пропилен-диенового мономера (EPDM) и рассчитана на то, чтобы ее можно было тащить по цеху или по абразивным материалам. Он обеспечивает надежную защиту в промышленных условиях, что делает эти кабели отличным выбором для коммерческих работ. Помимо EDPM, вы можете найти этот кабель в неопреновой оболочке.

Эта конструкция обеспечивает сварочный кабель широким спектром характеристик. Он имеет мощность 600 В и способен поддерживать множество различных сварочных задач как при переменном (AC), так и при постоянном (DC) токе.Он также может выдерживать температуру до 90 ℃ и иметь широкий выбор размеров.

Медные жилы кабеля придают ему исключительную гибкость, что делает его портативным и универсальным. Типичные цвета сварочного кабеля — черный и красный.

Есть два основных типа сварочного кабеля:

• Класс K: Сварочный кабель класса K имеет жилы 30 AWG, что типично для этого типа проволоки.
• Класс M: В этом проводе используются жилы 34 AWG для большей прочности и гибкости.Этот тип кабеля обычно стоит дороже и имеет ярко окрашенную оболочку.

Оба предлагают конструкцию сварочного кабеля, предназначенную для использования с соединениями от электрододержателя и зажима к дуговой сварке, шине, сварочной коробке или трансформатору.

Преимущества сварочного кабеля

Сварочный кабель

— единственный в своем роде кабель, потому что его название сразу подсказывает, для чего он нужен. Если вам нужен электрический провод, вам нужно будет ответить еще примерно на пять вопросов, прежде чем вы найдете то, что вам нужно.Вы можете искать термопластичный, жаропрочный, с нейлоновым покрытием (THHN) провод, кабель Romex®, подземный фидер (UFB) и даже служебный входной кабель. У каждого из них есть свои функции для разных приложений.

Если бы кто-то позвонил в поисках сварочного кабеля, единственное, что нам нужно было бы спросить у него, — насколько гибкий он ему нужен. Стандартный сварочный кабель уже очень гибкий по сравнению с электрическим проводом или силовыми кабелями. Этот гибкий сварочный кабель поставляется в оранжевой оболочке и называется сварочным кабелем Super Vu-Tron.

Этот кабель имеет меньшие жилы, что делает его более гибким, и имеет более прочную внешнюю оболочку для защиты от ежедневных промышленных повреждений. Он используется на стройплощадках для работы очень больших сварочных аппаратов или в качестве силового кабеля для питания генераторов и промышленного оборудования. Сварочный кабель этого типа часто наезжают на рабочие места и тащат за собой, поэтому он требует дополнительной защиты.

Сварочный кабель может иметь несколько различных разрешений, в том числе:

• Управление по безопасности и охране здоровья в шахтах (MSHA).
• Совет по ограничению использования опасных веществ (RoHS).
• UL LLC.
• Группа CSA.

У нас есть гибкий медный сварочный кабель, представляющий собой кабель с резиновой изоляцией, используемый для подключения сварщиков в магазинах и гаражах. Сварочный кабель промышленного класса имеет сертификаты UL, CSA и MSHA и имеет более прочную оболочку, чтобы каждый день выдерживать все более высокие удары.

Выбор сварочного кабеля подходящего размера

Чтобы выбрать сварочный кабель подходящего размера, необходимо учесть несколько различных переменных, в том числе те, которые могут повлиять на допустимую силу тока проволоки.Возможности кабеля определяют его длину, номинальное сопротивление и температуру окружающей среды.

Другие факторы, которые следует учитывать, включают:

• Длина сварочного контура: Определите длину пути прохождения электричества, который включает источник питания, электродный кабель и манипулятор, электрическую дугу, рабочий зажим и рабочий кабель.
• Рабочий цикл источника питания: Вам также необходимо знать рабочий цикл вашего источника питания.Это число представляет собой процент от 10-минутного периода, в течение которого источник питания может работать с определенным уровнем выходной мощности. При превышении этого уровня источник питания обычно перегревается и, если установлена ​​защита от перегрузки, отключается. Рабочий цикл зависит от типа выполняемой вами работы. Обычно рабочий цикл указан на паспортной табличке источника питания или в руководстве.
• Номинальная мощность источника питания: Это число является максимальным током, при котором машина предназначена для работы.Обычно он указывается в названии устройства для облегчения идентификации.

Знание этих факторов может помочь вам выбрать кабель, обеспечивающий исключительные характеристики для вашего приложения. Мы всегда можем помочь вам разобраться в этих факторах и выбрать лучший, если вы не уверены.

Иногда люди обращаются к нам с просьбой предоставить только необходимый им провод или кабель сечением AWG. Итак, мы начинаем задавать вопросы, чтобы выяснить, что вы, возможно, ищете.

Первое, что мы спрашиваем, — это электрический провод или силовой кабель.Если вы не уверены в ответе, мы приступаем к оценке заявки. Большинство типов проводов и кабелей обеспечивают одинаковый ток в зависимости от размера, поэтому мы должны выбрать правильную изоляцию для конкретной ситуации.

Если вам нужно проложить провод вне помещения или в кабелепроводе, вам понадобится электрический провод THHN. Если вам нужно более одного проводника в этих местах, мы обычно предлагаем проложить два провода THHN или кабель-лоток. Провода внутри этого кабеля такие же, как отдельные провода, но они скручены вместе для упрощения установки.

Если вам нужно использовать проволоку для сварщика или в гараже, мы, вероятно, порекомендуем сварочный кабель именно здесь. Его резиновая оболочка делает его достаточно прочным, чтобы выдерживать использование и неправильное обращение, обычное для гаража или сарая. Он достаточно жесткий, чтобы его можно было переехать, переступить через бетон и волочить по нему. Электрический провод не будет работать, потому что изоляция из ПВХ на нем не очень прочная — поскольку этот кабель часто помещают в защитный канал, он не требует такой же прочности, как сварочный кабель.

Сварочный кабель обычно представляет собой одножильный кабель. Цена на силовые кабели зависит от количества меди и типа изоляции. Электрические кабели не имеют такой же изоляции, как сварочные, поэтому их дешевле и проще изготавливать.

Альтернативные варианты сварочного кабеля

Если сварочный кабель не кажется правильным выбором, есть несколько других, которые работают аналогичным образом, а именно кабель аккумулятора, кабель для тепловоза (DLO) и кабель типа W:

• Кабель аккумулятора: Сварочный кабель нельзя спутать с кабелем аккумулятора. Кабель аккумулятора не нужно делать гибким или жестким, потому что он был разработан для другого применения, для которого не требуются эти характеристики. Кабель аккумулятора также имеет оболочку из поливинилхлорида (ПВХ), которая не сравнится с резиновой оболочкой сварочного кабеля. Вы обнаружите, что аккумуляторный кабель намного дешевле, и поймете почему, если воспользуетесь им.
• Кабель DLO: Если вам нужно что-то с высоким номинальным напряжением, подумайте о кабеле DLO. Он немного менее гибкий, но рассчитан на 2000 вольт вместо 600 вольт сварочного кабеля.
• Тип W: Силовой кабель типа W также имеет более высокое номинальное напряжение и также может быть многожильным. Тип W похож на удлинитель промышленного размера, используемый в приложениях с очень большой мощностью.

3 Производители сварочного кабеля

Мы поставляем качественный сварочный кабель от нескольких различных производителей, как указано ниже.

1. Общий кабель

General Cable — известный производитель портативных шнуров и промышленных силовых кабелей. Портативный шнур имеет резиновую изоляцию, и он подключает питание к портативным машинам, таким как генераторы и электроинструменты. Сварочный кабель используется для подачи питания на сварочный аппарат, а его гибкость означает, что аппарат может легко перемещаться по цеху.

General Cable предлагает черно-красный сварочный кабель с сертификатами MSHA и RoHS. Они также производят более гибкий и прочный кабель Super Vu-Tron оранжевого цвета с сертификатом UL и CSA.

2. Coleman Cable

Coleman Cable специализируется на соединительных проводах из ПВХ и переносных шнурах.Coleman производит черные и красные сварочные кабели, которые также соответствуют требованиям MSHA и RoHS. Однако они не предлагают кабель Super Vu-Tron, поскольку этот зарегистрированный товарный знак принадлежит General Cable.

3. Alpha Wire

Alpha Wire специализируется на электронных компьютерных и телефонных кабелях с очень эффективными вариантами экранирования. Однако они очень большие и вышли на новые рынки, включая портативный шнур и сварочный кабель. Сварочный кабель марки Alpha будет дороже, но качество Alpha является инициативой номер один, и их цена будет отражать это.

Сварочный кабель, одобренный UL

Не все сварочные кабели имеют одобрение сторонних организаций. Одно из наиболее широко известных разрешений поступает от UL LLC.

• Стандартный сварочный кабель: Стандартный сварочный кабель не одобрен UL или CSA, но одобрен MSHA и RoHS. Обычно сварочный кабель используется домовладельцами и небольшими магазинами для подачи питания на сварочный аппарат или небольшой 600-вольтный аппарат. Кабель имеет защитную изоляцию, поэтому он не рвется и не рвется при протаскивании по полу магазина или гаража.
• Сварочный кабель, одобренный UL: UL LLC дважды проверяет атрибуты, указанные на проводе и кабеле. Таким образом, UL тестирует и утверждает сварочный кабель Super Vu-Tron на соответствие стандартам, указанным в спецификации. Super Vu-Tron — это усовершенствованный сварочный кабель, который в основном используется в промышленных приложениях для подачи питания на более крупные машины, которые также требуют большей защиты.

Сварочный кабель от WesBell Electronics

В WesBell Electronics вы найдете качественные сварочные кабели от известных производителей при поддержке наших опытных сотрудников.Мы можем помочь вам выбрать подходящий кабель для вашей работы и убедиться, что он готов к работе, с помощью наших удобных подготовительных услуг.

Просмотрите наш ассортимент сварочных кабелей или обратитесь к нам сегодня, если у вас возникнут какие-либо вопросы.

Сварочный кабель — Сварочный проводник

Сварщик ведет кондуктор

Сварочные провода — это одножильные провода, изготовленные из гибких медных или алюминиевых жил, плотно соединенных вместе. Многожильные сварочные провода имеют большую общую площадь поверхности и большую проводимость по сравнению со сплошным сердечником.Кабели сварщика имеют максимальное номинальное напряжение 600 вольт, что подходит для инструментов дуговой сварки, автомобильных аккумуляторов, больших звуковых систем и многих других приложений высокого напряжения.

Сварочный аппарат AWG с соответствующей таблицей допустимой нагрузки ниже.

Медь AWG	Алюминий AWG	Служебная емкость
4	2	100
3	1	110
2	1/0	125
1	2/0	150
1/0	3/0	172
2/0	4/0	200

Медь против алюминиевого проводника

Медь — это металл первичного проводника, обычно используемый в сварочных выводах.Медь является предпочтительным проводником из-за ее более высокой прочности на разрыв и более высокой проводимости, чем алюминиевый проводник с тем же круговым милом (поперечное сечение или диаметр). Медная проволока почти в 1,6 раза больше с проводимостью прибл. 5.95×10 ⁷ . Электропроводность алюминиевой проводки составляет ок. 3.77×10 ⁷ . С точки зрения размера провода, это примерно соответствует диаметру одного калибра за алюминием. Это делает медную проволоку более эффективной и менее громоздкой по сравнению с алюминиевой.

Медь также более устойчива к коррозии, чем алюминиевая проволока. Он лучше, чем алюминий, противостоит коррозии от влаги, влажности, промышленных загрязнений и других атмосферных воздействий. Кроме того, коррозия из-за отложений оксидов, хлоридов и сульфидов является проводящей. Следовательно, он не будет терять столько энергии из-за выделяемого тепла. С другой стороны, коррозия алюминия имеет резистивный характер и может вызвать нежелательное нагревание и потерю мощности.

Преимущество алюминиевого проводника перед медным — это стоимость.Алюминий обычно стоит дешевле. Однако разница в стоимости относительна. Точная разница в стоимости меди и алюминия варьируется в зависимости от текущей рыночной цены на сырьевые товары, поскольку цены колеблются в широких пределах.

Сравнение характеристик медных и алюминиевых проводов показано в таблице ниже.

Характеристики	Медь	Алюминий
Предел прочности на разрыв (фунт / дюйм2).	50 000	32 000
Предел прочности при той же проводимости (фунты).	50 000	50 000
Масса при такой же проводимости (фунты).	100	50
Поперечное сечение для одинаковой проводимости (см).	100	155
Удельное сопротивление (Вт / мил · фут).	10,6	17

Одно- или многожильное

Сплошной провод или сплошной сердечник — это одножильный кабель.Преимущество сплошного провода в том, что он более уплотнен при той же допустимой нагрузке по току, поскольку сплошной провод не имеет незанятых пространств или зазоров между отдельными жилами проводов. Сплошная проволока обычно предпочтительна в приложениях, где не требуется гибкость проволоки или постоянные манипуляции с ней. Сплошные провода также используются в качестве магнитных проводов, как правило, для трансформаторов и двигателей.

Многожильный провод является предпочтительным для сварочного кабеля из-за его гибкости и долговечности, поскольку он имеет множество более мелких жил, он позволяет быть более гибким, поскольку многожильные провода, как правило, легче сгибать и манипулировать без разрыва или повреждения провода.Многожильный провод обычно стоит дороже из-за увеличения количества процессов, необходимых для производства провода. Многожильный провод лучше работает на высоких частотах, так как ток проходит вблизи поверхности провода.

---

Лучший сварочный кабель в отрасли — Kalas Wire

Мы знаем, что это серьезная претензия — мы заявляем, что наш сварочный кабель ToughFlex ™ является лучшим в отрасли. Мы поддерживаем это заявление и уверены, что к концу этой статьи вы тоже станете его сторонником.

Что делает качественный сварочный кабель?

Когда дело доходит до сварки, существует множество критических качеств, важных для выбора наилучшего сварочного кабеля для вашей работы.

Прочность — Куртка из EPDM

устойчива к порезам, разрывам, истиранию, воздействию жира, масла, воды и пламени.

Безопасность —

Национальный электротехнический кодекс Статья 630 Электросварщики. Диапазон рабочих температур от -40С до 105С. Соответствует испытанию на пламя UL VW-1, как указано в UL1581.

Электропроводность —

Высококачественный отожженный медный провод 30 калибра.

Гибкий —

Сочетание нашей медной проволоки и оболочки из EPDM обеспечивает превосходную гибкость.

Что делает ToughFlex ™ лучшим в отрасли сварочным кабелем?

ToughFlex ™ соответствует всем вышеперечисленным критериям, а также многим другим, о которых мы расскажем здесь. Вот почему мы считаем, что он продолжает оставаться самым продаваемым сварочным кабелем на рынке.

Во-первых, ToughFlex ™ чрезвычайно прочен . Он покрыт оболочкой из EPDM (этилен-пропилен-диеновый мономер). Эта куртка из синтетического каучука отличается превосходной прочностью, что позволяет ToughFlex ™ предотвращать порезы, разрывы и истирание, а также выдерживать жир, масло, воду и пламя.

Во-вторых, ToughFlex ™ проходит интенсивные испытания и анализ, подтверждающие его безопасность для сварки. ToughFlex ™ рассчитан на напряжение 600 В, соответствует требованиям статьи 630 Национальных правил электробезопасности для электросварочных аппаратов и испытанию пламенем UL VW-1, изложенному в UL1581. Наряду с обширными испытаниями, Kalas ’более 60 лет занимается производством медных проводов и кабелей, демонстрируя богатый опыт. Поэтому мы можем успокоить наших клиентов, зная, что они получают продукт, произведенный экспертами в этой области.

Одна из главных причин, по которой ToughFlex ™ является лучшим сварочным кабелем, — это его проводник — наша медь. Отожженный неизолированный медный провод сечением 30 (0,010) с классом скрутки К. Мы начинаем с медной катанки 5/16 дюйма, а с помощью нашей стержневой мельницы мы можем вытягивать медь до готовой толщины, готовой для нанесения оболочки. Это дает Kalas полный контроль над качеством, эффективностью и мастерством каждого продукта. Тонкий отожженный медный провод сечением 30 (0,010) делает ToughFlex ™ чрезвычайно гибким и легким в работе, свертывании и хранении. В Kalas мы гордимся своим производственным процессом и полным контролем, который он предлагает нашим клиентам.

И, наконец, то, что Kalas предлагает, владея процессом производства наших кабелей, — это варианты длины, цвета, упаковки, отделки и т. Д. ToughFlex ™ входит в № 6 — 250MCM и предлагает практически безграничные возможности настройки. Мы предлагаем ToughFlex ™ стандартного черного цвета, а также оболочки синего, зеленого, красного и желтого цветов.У нас есть катушки длиной 250 и 500 футов, поэтому заказы на них очень легко доставить сразу же за дверь, включая отрезки длины с шагом 25 футов. Мы также предлагаем полный комплекс услуг по завершению сборки, чтобы клиенты могли покупать готовые кнуты, провода и основания прямо у нас в широком ассортименте сварочных соединителей от ведущих производителей, таких как Lenco и Tweco. Мы также предлагаем индивидуальную упаковку для дистрибьюторов — неразрушаемые коробки, бухты в термоусадочных пакетах и ​​большие катушки. Мы также предлагаем индивидуальную печать легенды и даже отпечаток с отступом, который не стирается и не стирается.

Итак, если вам нужен индивидуальный монтажный разрез и готовый к сварке, или объемный сварочный кабель, который можно использовать для различных применений, мы здесь, чтобы поддержать вас .
