Металлические каркасы лестниц. Виды и стоимость

Металлический каркас лестницы- основа, которая отвечает за устойчивость и безопасность металлических лестниц в частном доме. «Металл- Контраст» изготавливает каркас лестниц внутреннего и наружного применения.

Металлические лестницы с деревянными ступенями

Стоимость указанной конфигурации «под ключ»: изготовление, грунтовка 3 в 1, монтаж.

(цены действительны для высоты лестницы до 3,3 м)

45 тыс. р.

Прямой
марш

60 тыс. р.

Г-образный
каркас
с площадкой

60 тыс. р.

П-образный
каркас
с площадкой

70 тыс. р.

Г-образный каркас
с забежными
ступенями

70 тыс. р.

П-образный каркас
с забежными
ступенями

Смотреть портфолио наших работ

Подробнее

Ступени металлической лестницы

Обшивка играет важную роль в цельном восприятии лестницы, обеспечивает защиту, долговечность использования и оригинальность.

Подробнее»

• Каркас открытой лестницы— прочный завершенный каркас, не требующий круговой облицовки (ломаные косоуры, тетива, монокосоур) Изготавливается из металла толщиной 6, 8, 19, 12 мм или на основе профильной трубы.
• Каркас закрытой лестницы— это массивная база, которой в дальнейшем требуется обшивка. Благодаря таким возможностям каркасов воплощаются смелые дизайнерские решения. Металл скрыт, для отделки лестницы подойдут однородные и комбинированные материалы.

Ступени в таунхаусы и коттеджи, желая привнести тепло и уют, устанавливают из устойчивых, жестких пород. Такие изделия приятны для стоп, любимы дизайнерами и надежны в эксплуатации. Чаще выполняются из таких покрытий как:

• Лиственница — известна оптимальным соотношением цена-качество для большинства заказчиков. Твердая, время службы измеряется десятилетиями.
• Дуб возглавляет список отделочных материалов лестниц. Это дерево занимает лидирующие позиции, за счет прочности и выраженной фактуры. По истечению времени не утрачивает внешнюю привлекательность.
• Бук сочетает симпатичные оттенки, твердость и запоминающуюся структуру.
• Ясень — твердая порода с вариациями оттенков. Лестницы славятся долгим сроком службы.
• Сосна — мягкая, непрочная, представлена светлыми тонами дерева, относится к эконом классу. Цельноламельная древесина стоит дороже паркетной склейки и отличается однородной фактурой. В случае использования подобной склейки и выборе светлого тонирования остаются видимыми места соединения ламелей, а тёмная тонировка скрывает и выравнивает структуру.

При уличной обшивке лестницы целесообразно монтировать ступени из ДПК, рифленого (чечевичного) или протяжно- вытяжного листа. Ступени из ДПК и обшивка террасной доской позволяют получить уютное крыльцо. Материал особо востребован на дачах в Москве и Московской области. От такого крыльца не веет холодом, оно не накаляется на солнце, не скользит, имеет приятные тактильные свойства. Монтаж выполняется специалистами в течение одного дня сразу после монтажа каркаса из металла.

«Чечевицей» и ПВЛ обшивается металл при возведении лестниц в промышленных зданиях. Такое покрытие препятствует скольжению.

Перила и ограждения лестниц

«Металл- Контраст» предлагает оригинальные перила для лестниц на заказ по каталогу либо чертежам заказчика. Безопасные художественные композиции станут завершающим элементом металлической лестницы:

• МЕТАЛЛИЧЕСКИЕ Многообразие простых и сложных вариантов: из профтруб, прутков. Примеры »

• КОВАНЫЕ Ограждения, выполненные в технике художественной ковки, не прекращают вдохновлять дизайнеров. Примеры »

• ДЕРЕВЯННЫЕ Классические балясины помогают сохранить уют в доме. Примеры »

Заказать производство лестницы из металла в дом удобнее, пригласив на объект инженера- замерщика. Инженер подберет наиболее подходящие к лестнице модели ограждений из красочного каталога, продемонстрирует отчетные фото наиболее интересных заказов, смоделирует 3D-модель вашей лестницы, рассчитав точные параметры ступеней, маршей. На замере Вы получите точную цену металлического каркаса лестницы, стоимость обшивки разными вариантами деревянных ступеней, и сможете сразу заказать лестницу, подписать договор.

Фотоотчеты с монтажей

Более полное портфолио с отчетными фотографиями по проектам можно запросить у менеджеров компании: оцените реальные объекты и выберите свой вид каркаса, дизайн ограждений и породу дерева на ступени. Задайте вопрос профессионалам по лестнице на второй этаж: оставьте заявку на сайте либо спросите нас в WhatsApp.

• собственное производство с передовым оборудованием и станками;
• узкая специализация помогла нам накопить опыт по созданию удобных лестниц;
• для изготовления лестниц используются толстостенные профтрубы и сталь горячей катки;
• производство металлических лестниц выполняется в крайне сжатые сроки;
• лояльная ценовая политика, не обременяем дополнительными наценками;
• предоставляем гарантию на все наши металлические каркасы -10 лет.

Металлическая лестница для крыльца своими руками. Особенности изделия

Содержание

1. Металлическая лестница для крыльца своими руками. Особенности изделия
2. Изготовление металлических лестниц. Варианты лестниц
   • По способу изготовления
   • По типу несущих элементов
3. Лестница на металлическом каркасе. Преимущества лестницы на металлическом каркасе
4. Лестница из металла. Как правильно изготовить металлическую лестницу для коттеджа?
   • Особенности каркаса из металла
   • Плюсы и минусы
   • Основные элементы конструкции
5. Видео крыльцо своими руками

Металлическая лестница для крыльца своими руками. Особенности изделия

Прежде, чем изготовить железное крыльцо своими руками, стоит познакомиться с его преимуществами и недостатками, которые представлены в таблице:

Преимущества

Недостатки

Металлическая лестница для крыльца – это самая прочная конструкция; Быстрый монтаж, без дополнительных затрат труда и средств, по сравнению с установкой бетонной конструкции; Для металлической лестницы подходит любая архитектура дома; Возможность изготовления изделия любой формы и размеров; Цена металлической конструкции зависит от выбранного проекта. Это может быть бюджетный вариант или украшение для крыльца, выполненное из дорогостоящих материалов и красивых элементов; Надежная защита от коррозии, позволяет изготавливать сварные лестницы для крыльца на долгие годы, не обновляя покрытия; Металл прекрасно комбинируется со всеми материалами; Изделие переносит резкие перепады температур, не подвержено гниению, как дерево, не деформируется под воздействием сложных погодных условий; Сборная металлическая лестница на крыльцо, своими руками легко демонтируется для установки в другом месте; Возможность использования замысловатого дизайна, высокая прочность и неприхотливость конструкции в обиходе — главные преимущества металлической лестницы.

Высокая стоимость при сложном дизайнерском исполнении. Особенно если это элитная кованая конструкция; Необходимость использования надежного и качественного антикоррозийного покрытия; При плохой погоде лестницы для крыльца металлические издают много шума, что особенно неприятно, когда крыльцо расположено со стороны спальни. В этом случае лучше использовать более «тихие» материалы; В гололед лестница металлическая на крыльцо становится очень скользкой. Чтобы предотвратить опасные ситуации, ступеньки делаются решетчатые, из просечного листа или из арматурных прутьев.

Изготовление металлических лестниц. Варианты лестниц

По конструкции, металлические лестницы не отличаются от бетонных и деревянных аналогов. Различия имеются только в способах изготовления. Перед началом работы необходимо изучить все варианты и зафиксировать свой выбор в проекте или схеме.

По способу изготовления

От способа изготовления конструкции не зависит, по большей части, ее несущая способность, прочность и удобство эксплуатации. Единственное, на что влияет на выбор — это стоимость и сложность работы. Существует три варианта:

• Сборка из отдельных модулей. Каждый модуль включает в себя две подставки, соединенные между собой тонкими стальными пластинами — на одной закрепляется ступенька, на другой — соседний модуль. Группа из нескольких модулей крепится на опоре для лестницы на металлическом основании. Изготавливаются такие конструкции заводским способом в соответствии с проектом — остается только собрать их своими руками.
• Сварка. Основные элементы — несущие балки, ступени, опоры, балясины и перила — имеют в таком случае простую геометрическую форму, скрепляются они при помощи сварных соединений. Вариант несколько более сложный, так как потребует освоения работы со сварочным аппаратом.
• Ковка. Более красивый и изящный вариант, требующий помощи кузнеца — самостоятельно выковать элементы лестницы из металла не получится.

Кроме варианта исполнения конструкции необходимо выбрать ее тип. Выбирается он в зависимости от многих факторов — необходимой несущей способности, доступной площади, эстетики и т. д.

По типу несущих элементов

Чтобы правильно исполнять свою функцию, лестница должна быть способной выдерживать оказываемое на нее воздействие. Для этого необходимо правильно распределить нагрузку, которая приходится на основные точки: ступени, опоры, каркас и перекрытия. В первую очередь необходимо выбрать тип каркаса, исходя из формы организации несущих балок:

• Косоуры. Размещаются под ступенями. Косоуров может быть один или несколько в зависимости от планируемой нагрузки на лестничный пролет.
• Тетивы. Балки, располагающиеся по бокам от ступеней. В этом случае к каркасу несколько проще прикрепить ступени, так как не нужны дополнительные опоры для них.
• Больцы. Каркаса в этом случае нет — несущей опорой является стена. Ступени крепятся к ней при помощи специального крепежа. Друг с другом ступеньки соединяются цилиндрическими стальными подпорками.

В зависимости от длины лестницы и доступной площади конструкция может иметь один или несколько пролетов. Если она прямая, то опорой служит перекрытие или отдельная кирпичная или бетонная перегородка. Поворотный вариант, пролеты которого либо разделяются площадкой, либо объединяются забежными ступенями, дополнительно комплектуется опорой в точке поворота.

Винтовая лестница, которая занимает наименьшую площадь (около 1 м²), может иметь в основе спиральные косоуры — их придется изготавливать заводским способом. Сделать винтовую конструкцию из металла своими руками можно, используя несущую центральную опору, к которой будут привариваться ступени.

Лестница на металлическом каркасе. Преимущества лестницы на металлическом каркасе

Вовсе не секрет то, что лестница из металла на второй этаж намного прочнее, чем деревянные сооружения.

Готовая конструкция покрывается слоем грунтовки и окрашивается в целях защиты от коррозийных процессов

Среди основных преимуществ лестницы на металлическом каркасе можно отметить:

• Долговечность;
• Отсутствие скрипов;
• Повышенная прочность;
• Пригодность к ремонту;
• Способность вписываться в совершенно любой интерьер.

Древесина с течением времени не только рассыхается, но и начинает трескаться, что становится причиной расшатывания изделия. Конечно же, лестница не сломается и не рассыплется, однако эстетический вид будет существенно нарушен, начнут появляться скрипы. Несмотря на то, что лестницы из дерева можно укрепить посредством специальных пропиток и использования современных технологий возведения, они существенно уступают металлическим каркасам.

Современный металлопрокат выпускает только качественные металлические полотна, благодаря которым любая лестница, например, угловая с забежными ступенями будет прочной, износоустойчивой и самое главное прослужит далеко не одно десятилетие. К тому же она не заскрипит, и не будет вызывать раздражение.

Что касаемо пригодности к проведению ремонта, то с этим проблем не будет никогда. Достаточно легко устранить один вышедший из строя элемент, так как в основном устанавливаются конструкции сборным путем, в котором можно за пару движений заменить нужную деталь на новую. Лестницы для дома на железном каркасе можно использовать в любом стиле от модерна до хай-тек, а чтобы обшить не потребуется много сил, времени и материалов.

Источник: https://idei-dizajna.ru-land.com/stati/lestnica-iz-metalla-na-krylco-svoimi-rukami-metall-plyusy-i-minusy

Лестница из металла. Как правильно изготовить металлическую лестницу для коттеджа?

Если вы строите многоэтажный дом, вам понадобится лестница, вед без неё передвигаться по дому будет невозможно. Достойная альтернатива скрипучим конструкциям из дерева – это металлический лестничный марш. Естественно, работать с металлическим каркасом будет сложнее, чем с деревянным, но при правильной подготовке вы сможете самостоятельно сделать конструкцию. Только представьте, как ваши родные и близкие будут удивлены.

А в частном доме лестницу на второй этаж можно сделать без особых проблем, и чаще всего их изготовляют из металла. Такая конструкция будет долго и надежно служить вам и вашей семье.

Особенности каркаса из металла

Металлические изделия имеют свои уникальные технические характеристики, благодаря которым можно изготовить лестничную конструкцию разных размеров и практически любой конфигурации. К тому же лестницы, изготовленные из металла, любых размеров и форм будут выглядеть довольно легкими. Они просты в изготовлении. У вас не вызовет проблем изготовить лестницу, если имеется хотя бы минимальный опыт работы с болгаркой и сварочным аппаратом.

При изготовлении этих конструкций из металлопрофиля могут использоваться различные материалы, такие как, например, профильные трубы. Это наиболее подходящий вариант для межэтажных пространств внутри помещения как частного, так и коммерческого назначения.

Конструктивно лестничные пролеты из металла не имеют больших отличий от пролетов из дерева и бетона. При изготовлении всех этих изделий используются одни стандарты проектирования и расчетов. Потребуется лишь грамотно составить чертеж с учетом всех требований к конструкции.

Плюсы и минусы

Металлические лестницы, как правило, в большей степени используются в роли наружных или в промышленности благодаря своей прочности и надежности. Но в последние время в частном строительстве наряду с деревянными стали использовать металлические.

Если же вы еще не определились с выбором материала, стоит рассмотреть некоторые преимущества металла. Главным плюсом считается длительный срок эксплуатации. Не придётся нести дополнительные расходы, ведь технология не предполагает использование дополнительной техники. Процесс изготовления позволяет изготовить уникальные формы балясин и опор. Он позволяет сочетать в себе различные элементы декора.

Одним из достоинств считается возможность комбинирования. Металлические конструкции хорошо сочетаются с отделкой из разных материалов, например, из стекла, камня, дерева. И также популярно применение стального каркаса с изделиями из бетона, камня и древесины.

К их плюсам можно также отнести довольно простой процесс сборки. При их изготовлении можно использовать трубы различных диаметров, стальные профили, арматурную сталь и также металлические листы разной толщины, уголковая сталь, швеллеры и иные профили.

Покраска, в свою очередь, требует значительных затрат времени и сил. Ведь вначале вам придётся все элементы изделия очистить от ржавчины. Это трудоемкая и долгая работа, но её нужно делать обязательно. Если не провести очистку перед покраской, это приведет к трещинам и появлению ржавчины на новой краске.

Нужно определить, что является плюсом и минусом металлических лестниц. Ведь опытные строители и дизайнеры смогут обратить любой недостаток в достоинство.

Основные элементы конструкции

При изготовлении любой железной лестницы применяются как обязательные, так и необязательные элементы. Из числа основных элементов необходимо назвать в первую очередь ступени и несущие балки (либо другие опоры). Балки бывают наклонными (тетива) или же могут опираться на пол под лестницей. Кроме этого, лестницы крепят к потолку или стене с помощью металлических болтов.

Несущим компонентом винтовой лестницы считается центральный столб, на который «нанизывают» ступени. Дабы ступени были крепкими и выдерживали капитальную нагрузку, снизу к ним крепят планки или опоры в качестве ребер жесткости. Ведь поручни, как и ограждения в целом, ставятся не всегда, но их внедрение дает возможность предотвратить падения. Эти элементы лестницы, в особенности поручень, гарантирующий твердость всего ограждения, обязаны иметь превосходный запас прочности. При этом необходимыми элементами лестничной конструкции считаются основные столбы, применяемые также для жесткости ограждения.

Основные столбы разделяются на 3 вида:

• стартовые внизу лестницы;
• угловые на поворотах лестницы;
• финишные в верхней части лестницы.

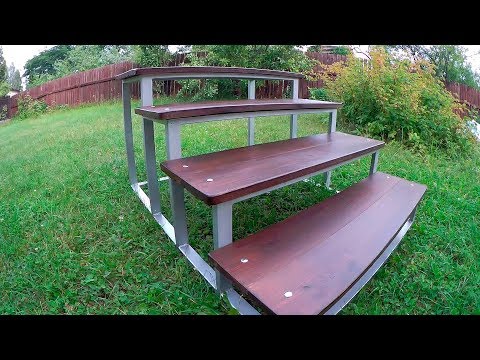

Видео крыльцо своими руками

Металлический каркас для крыльца

Содержание

• Строим крыльцо из уголка
  • Сборка каркаса металлического крыльца
  • Сборка лестницы для крыльца из металлического уголка
• Крыльцо из профильной трубы
  • Сборка площадки металлического крыльца
  • Лестница для крыльца из металлической профильной трубы
• Расчет размеров конструкции
• Факторы влияющие на тип основания
• Варианты дизайна крыльца
• Изготовление и сборка крыльца из профтрубы своими руками
  • Необходимые инструменты и материалы
  • Закладывание и обустройство фундамента
  • Технология сварки крыльца
  • Устройство бетонной подушки под марш
  • Установка тетивы
  • Обшивка ступеней лестницы
  • Монтаж перил и поручней
  • Отделочные работы
• Какой сделать навес над лестницей
  • Козырек из профнастила
  • Крыша из поликарбоната
  • Популярные записи

Строим крыльцо из уголка

Металлический уголок очень широко используется для возведения всевозможных конструкций, как внутри дома, так и снаружи. В этом разделе мы расскажем, как построить из уголка сварное крыльцо своими руками. Перед началом работ нужно подготовить проект металлической конструкции, которую вы собираетесь возводить.

Сборка каркаса металлического крыльца

В соответствии с заранее подготовленным чертежом/проектом нарезаем металлический уголок, из которого нужно сварить две рамы каркаса, верхнюю и нижнюю. На рисунке видно, что верхняя рама имеет перемычку. Здесь она одна, но при конструировании настоящего крыльца нужно учитывать, что такие перемычки должны располагаться из расчета одна на 50-60 см. То же касается и вертикальных перемычек. Таким образом, крыльцу из уголка обеспечивается необходимая жесткость.

Сначала наживляем парой точек одну длинную и одну широкую сторону прямоугольника, затем проводим проверку угольником и уровнем. Повторяем эти процедуры с другими двумя отрезками. Опять же на несколько точек собираем эти два угла в прямоугольник. Теперь еще раз сверяемся с уровнем и проводим уже капитальную сварку рамы. Там, где нужно, навариваем перемычки на каркас крыльца из металла.

Устройство крыльца из металла: вначале собираем верхнюю и нижнюю рамы

Далее нужно собрать получившиеся рамы в одно целое. В углах верхней навариваем вертикальные стойки: прихватываем – проверяем – варим «на постоянку». Потом на стойки так же, в несколько этапов, крепим нижнюю раму. Довариваем на металлокаркас нужное количество вертикальных перемычек. Теперь, опять же при помощи сварки, крепим конструкцию к ножкам, которые забетонированы в земле. Металлическое крыльцо для дома готово. Осталось прикрепить к нему лестничный марш.

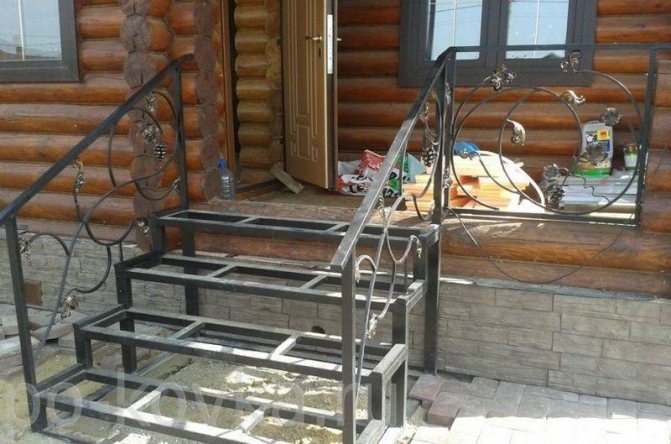

Крыльцо частного дома, из металла. Сборка каркаса из уголка

Сборка лестницы для крыльца из металлического уголка

Для постройки нам понадобится уголок 75 и 50 мм, деревянные проступи, саморезы и сварочный аппарат. Также нужно заготовить доски для настила напольного покрытия крыльца. По окончанию строительства мы получим крылечко похожее на то, что вы видите на следующем фото. Кстати, пол на площадке и проступи можно сделать из наваренных на основу прутков арматуры.

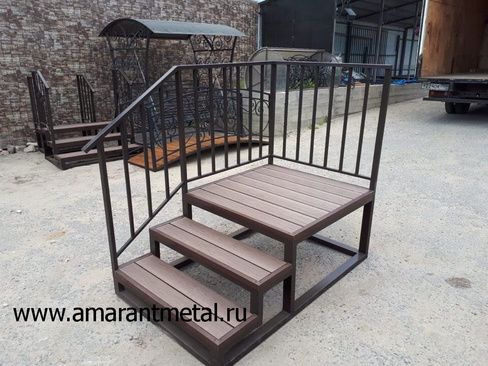

Приставное крыльцо, металлическое. Фото конструкции с деревянными проступями

Варим из уголка (50 мм) треугольники: сторона А должна быть перпендикулярна земле и иметь высоту 14-16 см; угол АВ должен равняться 90 градусам; длина стороны В – 18-20 см. Чтобы узнать угол стороны Б натягиваем от нижней лестничной опоры к верхнему краю площадки крыльца бечевку, и измеряем ее угол относительно земли. На стороне В сверлим отверстия для саморезов, которыми будут крепиться проступи.

Замеряем расстояние от нижней лестничной опоры до верхнего края площадки крыльца, по этой мерке из уголка (75 мм) вырезаем две детали. На них монтируем получившиеся треугольники, стороной Б вниз. Расстояние делаем 50 мм. Таким образом, у нас получилось два косоура для лестничного марша. Варим их к нижней опоре и площадке крыльца.

Лестница из треугольного металлопрофиля

Далее из профильной трубы и арматуры варим и устанавливаем простое ограждение для площадки и перила на лестницу. Потом всю конструкцию нужно будет окрасить или покрыть любым защитным составом, который предупредит образование ржавчины на металле. После высыхания крыльца устанавливаем на места проступи и напольное покрытие.

Крыльцо из профильной трубы

Из-за особенностей строения профильная труба жестче, чем уголок, а потому конструкции из нее способны выдерживать значительные нагрузки. Кроме того, из трубы можно изготавливать высокие крылечки, как на следующем фото. Для опор берем квадратные профили, сечением 50-60 мм, для рамы – их же, или прямоугольные 60х40. Для сборки лестницы подойдут профили квадратные, 35-40 мм.

Сборка площадки металлического крыльца

Прежде всего, нам нужно забетонировать в земле опоры для площадки крыльца. Заглубляются они примерно на 40-50 см, это нужно учитывать при расчете количества профиля. После того, как бетон под опорами застынет, можно начинать сваривать крыльцо из металла.

Раму для площадки варим на земле, сверяясь в процессе с угольником и уровнем. Когда все будет готово, поднимаем ее на опоры, наживляем. Проверяем уровнем, и, если есть необходимость, подправляем положение рамы полотком. Обвариваем раму капитально. Если ширина крыльца имеет большую площадь, то придется дополнительно доварить одну или несколько перемычек. Устанавливаем раму на опоры, привариваем, а после зачищаем швы от окалины.

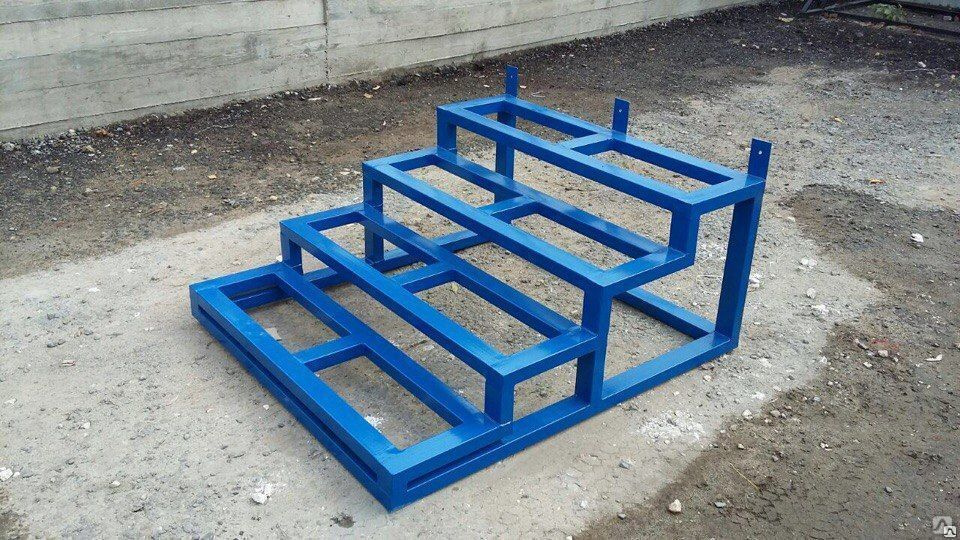

Строим крыльцо из металла. Фото процесса сварки каркаса из профтрубы

Важно: при бетонировании опор передний их ряд заглубляем примерно на сантиметр ниже, чем задний. Таким образом, вы организуете необходимый наклон площадки, что обеспечит отток с нее дождевой и талой воды. Помните, что задержка воды на крыльце может привести к обледенению последнего и созданию травмоопасных ситуаций.

Лестница для крыльца из металлической профильной трубы

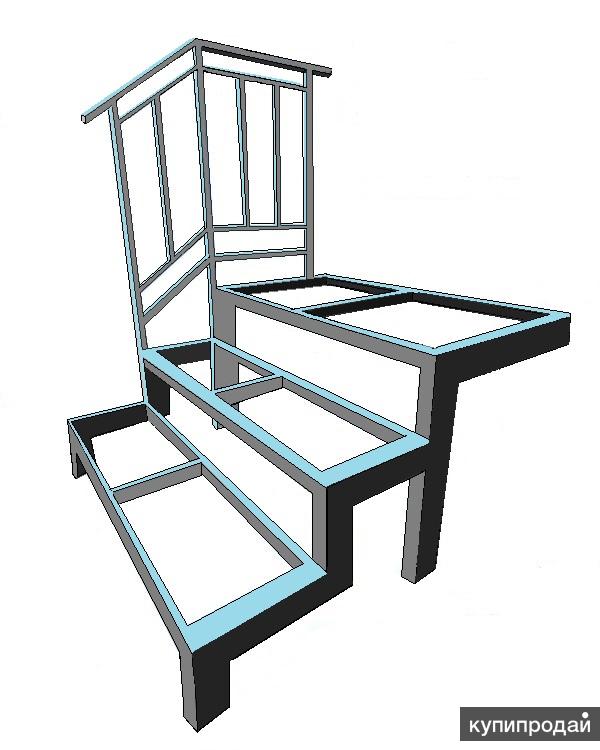

Лестничный марш к металлическому каркасу для крыльца вы можете изготовить по инструкции, которая дана для постройки из уголка: со сборкой косоуров. Однако можно обойтись и без них. Лестница собирается следующим образом:

• Подготавливаем и свариваем вместе элементы синего цвета.
• Варим нижнюю раму, на схеме – желтый.
• Соединяем все детали элементами, которые обозначены оранжевым.

Делаем металлическое крыльцо для дачи или жилого дома: сборка лестницы

Для проступей можно использовать доски или арматурные прутки, наваренные параллельно друг другу. В качестве напольного покрытия на крыльцо из металла можно использовать так же доски и арматуру. Иногда применяются цельные или перфорированные листы металла. Последние предпочтительнее, так как на них не задерживается вода. Ограждения и перила можно сделать самостоятельно, из той же профильной трубы и арматуры, как на фото.

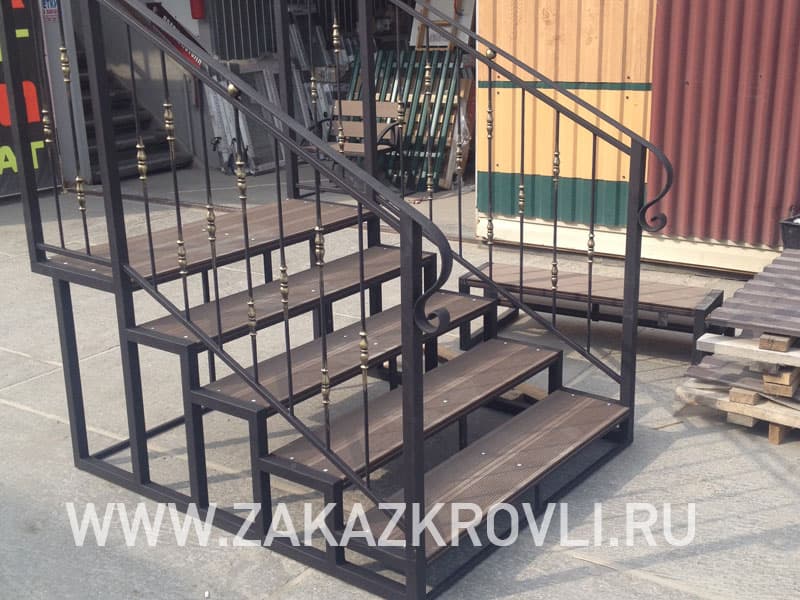

Крыльцо железное. Фото постройки из профильной трубы

Расчет размеров конструкции

Начинают расчет с определения высоты крыльца. Верхняя площадка должна:

• Опускаться ниже дверного порога на 30-50 мм.
• Быть глубиной в полтора раза больше ширины двери.

Для лестничной части ширина марша не должна быть меньше 80 см, именно такой проем позволяет свободно и безопасно передвигаться по лестнице человеку любого возраста. На лестничном пролете в 1,1 м смогут находиться уже два человека.

Классическими размерами ступеней принято считать высоту подступенка 150 мм, ширину ступени 300 мм. Такой лестничный подъем занимает достаточно много места, его не всегда возможно соорудить на практике. Чтобы определить другой оптимальный и удобный размер, используют расчетные формулы.

Формула, учитывающая среднюю длину шага.

S (63±3см) = 2h+b

Здесь S – средняя длина шага человека (63 см), b – ширина проступи, h – высота подступенка.

Как видно, увеличение высоты подступи h ведет к необходимости укорачивать ширину ступени b, при этом возрастает уклон лестницы.

Формула безопасности спуска.

Эргономика подсказывает, что сумма размеров высоты подступенка и ширины проступи должна составлять 46 см.

b + h = (46±1) см.

Как правило, ширина ступени варьируется от 250 до 300мм, высота подступей – от 120 до 200мм. При других параметрах спуск может стать не удобным и опасным.

Угол наклона с учетом названных характеристик применяют от 25° до 45°. Чем больше высота ступеней, круче наклон лестничного марша, тем труднее им пользоваться.

Высота перил нормируется в диапазоне от 80 до 120 см, расстояние между стойками определяется с учетом безопасности и надежности ограждения.

Факторы влияющие на тип основания

Несмотря на относительную легкость конструкции, металлическое крыльцо способно давать усадку, оказывать усилия на основное здание. Поэтому под него возводят фундамент, выбирая, как правило, из четырех видов:

• Ленточный.
• Столбчатый.
• Плитный.
• Свайный.

На выбор влияют следующие факторы.

• Стоимость затрат. Самым экономным, и в то же время надежным выглядит столбчатый фундамент.
• Уровень нахождения грунтовых вод и пучение грунтов. Борются с этим явлением заглублением фундамента до точки промерзания. На создание ленточной полосы в таком случае уйдет много материала (бетона, арматуры). Выгоднее применять столбчатое основание: на его опоры будет передаваться давление пучинистых грунтов меньше, чем на ленточный.
• Слабонесущие грунты. К ним относятся торфяники, лесовые почвы, плывуны и другие подобные почвы. При наличии глубоких (до 1,5 метра) слабонесущих грунтов прибегают к свайному варианту.
• Нестабильные, сыпучие грунты. Оптимальное решение в данном случае — возведение монолитной железобетонной плиты. Но это тяжелый фундамент, к тому же самый дорогой по затратам из перечисленных вариантов.
• Перепады высоты. На подобных участках лучше применять сваи.

Варианты дизайна крыльца

Согласно общепринятым нормам и принципам дизайнерского оформления, конструкция крыльца должна вписываться в общий интерьер основного здания. Входная группа из металла обладает уникальным свойством удачно выглядеть в доме из любого строительного материала, будь то кирпич или дерево.

Различают три вида этих сооружений:

• Открытый.
• Со стенками.
• Закрытый.

Первый вариант представляет собой простое устройство из площадки, лестницы с перилами и козырька (на фото).

Второй предусматривает обустройство на площадке ограждений в виде стенок, предохраняющих от ветра, дождя и снега.

Последняя версия представляет собой закрытую террасу или веранду.

Лестница может располагаться перпендикулярно входу, сбоку от площадки, с обоих боков, иметь два марша.

Модели конструкций отличаются конфигурацией козырьков: они бывают односкатные, двухскатные, куполом, арочные, вогнутые.

Главная особенность металлического дизайна – кованые элементы. Их ажурные переплетения способны украшать как навес, так и перила лестницы (на фото).

Освещение входной части дома является важным элементом оформления. Красиво выполненные под старину светильники, уличные фонари на столбах, подсветки придадут оригинальность парадному входу, создадут атмосферу домашнего уюта.

Изготовление и сборка крыльца из профтрубы своими руками

Монтаж крылечка из металлического профиля требует навыков сварки, умения работать с металлом, соответствующего оборудования и инструмента.

Инструкция по сборке входной части предусматривает следующие этапы постройки.

1. Изготовление фундамента.
2. Возведение опор и создание каркаса площадки.
3. Сварка и установка тетивы.
4. Сборка ступеней.
5. Установка перил.
6. Покраска и отделка частей площадки и лестницы.
7. Сооружение козырька.

Необходимые инструменты и материалы

Из материала потребуется:

• Профильные трубы в соответствии с выбранным сечением.
• Уголки для ступеней.
• Составные части бетона для фундамента.
• Деревянные доски для отделки ступеней.
• Элементы для каркаса козырька.
• Кровельный материал соответствующих размеров и объемов.
• Саморезы необходимого типа.
• Краска и грунтовка по металлу.

Набор необходимых инструментов составят:

• Лопата.
• Емкость для наведения бетона.
• Сварочный аппарат, электроды.
• Болгарка с дисками.
• Уровень.
• Рулетка, карандаш.
• Угольник.
• Шуруповерт.

Закладывание и обустройство фундамента

Если фундамент под крыльцо не сделан сразу при строительстве здания, он возводится отдельно от основания дома. В этом случае получаются два объекта с разным уровнем нагрузки, между фундаментами которых необходимо обустроить осадочный шов.

Под опоры небольшого стандартного металлического крыльца устраивают фундамент из столбов или свай.

1. Садовым буром делаются четыре ямы диаметром больше стойки: две около дома и две напротив.
2. На дно засыпают песчано-гравийную подушку.
3. Устанавливают по уровню опоры, закрепляют с помощью распорок и заливают лунки бетоном.

По такому же принципу делают свайный фундамент.

Если типоразмеры входной части значительные, прибегают к заливке ленточного основания.

Рациональным решением будет создание в этом случае столбчатого основания. Также сверлятся лунки на глубину промерзания, в них опускают опалубку с арматурой, заливают бетоном с высотой над землей 15-20 см. На столбах располагают стойки площадки и косоура.

На фото варианты заливки фундамента под крыльцо

Технология сварки крыльца

Для соединений профильных труб в домашних условиях чаще пользуются дуговой сваркой. Используют различные сварные швы: стыковочные, внахлест, тавровый метод. Сварку производят, как правило, в нижнем положении.

Что важно учитывать в сварочных работах с профильным металлом?

• Соединяемые элементы жестко фиксируют струбцинами с соблюдением размеров и геометрии конструкции. При необходимости применяют приспособления (кондукторы).
• Конец привариваемой трубы отрезают под прямым углом. Если толщина металла 5 мм и более, снимают фаску.
• Приварки делают по очереди на противоположных сторонах профилей, затем таким же образом ведут сварные швы.
• Постоянно контролируют геометрию свариваемой конструкции.

Устройство бетонной подушки под марш

Концы лестничных маршей устанавливают на бетонную подушку, устраиваемую отдельно от фундамента под стойки крыльца. Она обеспечивает устойчивость всей конструкции, не дает проседать нижней части тетивы под нагрузками, одновременно служит площадкой перед лестницей.

• Размер бетонной опоры должен быть чуть шире марша.
• В месте, где будут располагаться концы косоуров, выкапывают яму, глубина которой зависит от веса конструкции и составляет не менее 30 см. Дно котлована засыпают песком или гравием толщиной 10 см.
• Далее его стенки обустраивают опалубкой. Внутри ямы сооружают арматурную сетку, устанавливая её на подпорки из подручного материала.
• Котлован заливают бетонной смесью, приготовленной на основе цемента марки 400, трех частей песка и четырех частей мелкого щебня.
• Поверхность шлифуют и дают бетону окончательно затвердеть. Время полной готовности бетонной закладки 28 суток.

Установка тетивы

Тетива – основной несущий элемент конструкции лестницы. Она представляет собой наклонную балку, на которой крепятся ступени лестничной части крыльца.

В её качестве используют прямоугольный профиль сечением 60×40 или 80×60 мм. Верхняя часть трубы приваривается к площадке или крепится анкерами к консольной части дома. Нижняя опирается на бетонную площадку.

Как правило, устанавливают две тетивы. На внутренней части балок с помощью рулетки и уровня размечают места расположения ступенек.

По отметкам, нанесенным параллельно уровню земли, приваривают опоры из металлических уголков (на фото). На эти опоры монтируют ступени.

Видео об изготовлении опор для ступенек

Обшивка ступеней лестницы

Покрытие ступеней должно быть надежным, не превращаться зимой в каток, а дождливой осенью в скользкий порог.

В большинстве случаев ступени на металлических лестницах делают из деревянных деталей. Толщина материала составляет 5 см.

Крепление деревянных проступей на металлические рамы осуществляется:

• На болтах с гайками или болтах с резьбой с оставлением шляпки крепежа на поверхности покрытия.
• На острых саморезах снизу рам.
• Саморезах потай сверху доски.

Монтаж перил и поручней

Процедура сборки и установки перил требует подготовить заранее все элементы ограждения: стойки, поручни, переходные планки, средства крепежа.

Стойки перил прикрепляют к балке-тетиве с помощью различных винтовых соединений (фланцев, шарниров) или сваркой. Торцы железных балясин обрезают под соответствующий угол наклона лестницы, аккуратно зачищают.

На стойки могут быть установлены разные поручни:

• Круглая труба.
• Квадратный профиль.
• Полимерный элемент овальной или круглой формы.
• Деревянные различной конфигурации.

Популярны деревянные поручни. Монтаж их производится следующим образом:

• На стойки перил крепится металлическая переходная планка с просверленными отверстиями.
• На планку накладывается вырезанным нижним пазом деревянный поручень.
• Снизу, через планку, толстыми саморезами поручень прикручивается к перилам.

Саморезы должны быть меньше толщины поручня.

Поручень закреплен через перемычку между стойками шурупами

Отделочные работы

По завершению монтажа стальное крыльцо необходимо покрасить. Краску следует подобрать, а не красить только той, которая есть в наличии.

Лучшее решение – использовать в отделке крыльца те же цвета, которые присутствуют в основном здании. Это придаст гармоничный вид входной группе и дому в целом.

Сварочные места конструкции зачищаются, каркас площадки и лестницы, стойки перил, покрываются специальным грунтом по металлу.

Конструкцию рекомендуется покрасить молотковой краской, обладающей специфической «шагреневой» фактурой, способной скрывать неровности и дефекты обрабатываемого металла. Краска выпускается в различных цветах, отличается металлическим блеском и высокой устойчивостью к выгоранию.

Деревянные покрытия ступеней и площадки после грунтования можно покрасить алкидной эмалью.

Какой сделать навес над лестницей

Козырек над крылечком выполняет как защитную, так и декоративную функцию.

Каркас для навеса делают либо отдельной конструкцией, либо соединяют со стойками крыльца.

В первом варианте его стойки и основные несущие элементы сваривают из профильных труб 40×40 мм, поперечины и ребра жесткости – из стальных уголков.

Готовую раму крепят к стене дома анкерами.

Далее каркас грунтуют и окрашивают под цвет конструкции крыльца.

Кровлю практически можно делать из любого материала.

Видео о монтаже козырька над крыльцом своими руками

Козырек из профнастила

Бюджетным и практичным вариантом является покрытие из профнастила.

Материал не поддается длительное время ржавчине, обладает хорошей прочностью.

Его удобно монтировать на железный каркас.

Цветовая гамма этого типа кровли представлена на рынке достаточно широко и можно легко подобрать вариант, подходящий под цвет крыши дома.

Крыша из поликарбоната

Поликарбонат сегодня стал самым популярным покрытием для навесов.

Прозрачный, легкий и красивый материал способен украсить любую конструкцию входной группы.

Крепление его к стальной раме осуществляют с помощью специальных термошайб. Внешней должна быть сторона, стойкая к ультрафиолетовым лучам и приспособленная к стеканию с поверхности воды.

Предлагаем посмотреть видео об изготовлении каркаса крыльца из металла

Мы познакомили вас с основными моментами строительства металлического крыльца в частном доме. Надеемся, что эта информация будет полезной. Желаем вам успехов в благоустройстве жилища, подписывайтесь на наши статьи, делитесь полученными знаниями в соцсетях.

Металлический каркас для лестницы своими руками. Металлический каркас для деревянной лестницы. Каркас лестницы

Различные лестницы с металлическим каркасом в настоящее время чрезвычайно часто становятся незаменимыми элементами интерьера в больших частных домах. Они отличаются от своих аналогов, в первую очередь, повышенной прочностью и надежностью. Используя для изготовления рам качественные металлы, мастера могут создавать поистине уникальные композиции, фото которых поражают своей красотой.

Наиболее распространенные виды современных металлических каркасов

Чтобы сделать хорошую несущую основу для лестницы своими руками, необходимо предварительно четко определиться с ее типом. В зависимости от того, какому именно изделию отдают предпочтение владельцы дома, и будет выбран подходящий тип каркаса. Ведь лестницы могут быть маршевыми, винтовыми, спиральными и так далее. Все они отличаются не только дизайном, но и функциональностью.

Ну и сами металлические каркасы делятся на:

• закрытые конструкции;
• открытых конструкций, дополненных одним стрингером;
• открытых конструкций, дополненных парой стрингеров.

Закрытые конструкции – достаточно простой и экономичный вариант.

Посмотрев всевозможные видеоролики о лестницах, размещенные на просторах сети, можно понять, что для них чаще всего используются металлические каркасы закрытого типа. Почему? Потому что особых требований к внешнему виду таких изделий обычно нет. Кроме того, за изготовление конструкций их владельцам не нужно платить огромные суммы.

При создании стандартных закрытых конструкций, как правило, используются достаточно дешевые швеллеры. Имеют специальные уголки, выполняющие роль опор как для самих ступеней лестницы, так и для подступенков. В принципе, эти элементы можно заменить обычным листовым металлом. Однако из-за этого сделать требуемые рамки будет намного сложнее.

Единственный нюанс, на который рекомендуется обращать повышенное внимание при изготовлении данных конструкций – расчет на прочность. Если этим пренебречь, то избежать травм при дальнейшей эксплуатации готовых лестниц у людей вряд ли получится.

Чем так привлекательны конструкции открытого типа с одним стрингером?

Открытая металлическая рама, дополненная всего одним стрингером, состоит из чрезвычайно прочной опорной балки, к которой надежно прикреплены относительно небольшие площадки для ступеней. Такие лестничные конструкции имеют ряд неоспоримых преимуществ:

Открытые рамы с парой косоуров и их ключевые особенности

Создать своими руками рамы открытого типа, дополненные двумя косоурами, не так уж и сложно. Внешне эти конструкции напоминают некие «лесенки». В этом можно убедиться при просмотре фотографий, размещенных в этой статье. Однако стоят они в несколько раз дороже закрытых изделий. Кроме того, при изготовлении конструкций необходимо крайне тщательно следить за точностью сварки имеющихся швов.

Для таких каркасов используются в основном те металлические профили, которые имеют прямоугольное сечение. А сами стрингеры тщательно покрыты специальной эмалью. Если мастера хорошо сделают свою работу, то в результате сварных швов вообще не будет видно.

Грамотное создание конструкций: подготовка необходимых инструментов

Из видеороликов, размещенных на разных сетевых ресурсах, можно узнать, что перед изготовлением металлических каркасов лестниц мастерам потребуется подготовить множество инструментов:

• специальная дрель, мощность которой не превышает отметки 600 Вт;
профессиональная шлифовальная машина
• ;
стандартный сварочный аппарат
• ;
• сверла и ножовки по металлу;
• уровней разной длины;
• обычных квадратов;
• простой файл;
молоток
• ;
• различных ключей.

Желательно запастись двумя шлифмашинами, если есть возможность. Для создания прочного опорного основания лестницы мастерам потребуются инструменты с дисками 12,5 см и 25 см, это важно. Также следует отдельно упомянуть об уровнях. Один из них должен быть длиной не более 1 м, а другой около 2 м.

Каркасы для маршевых лестниц

Металлический каркас для стандартных маршевых лестниц вполне можно изготовить своими руками. Мастерам нужно сначала создать каркас будущей конструкции из имеющихся швеллеров. Затем к боковым граням готового основания придется аккуратно приварить несколько уголков. Однако вместо швеллеров допускается использовать даже профильные трубы.

После этого ступени крепятся прямо на уголки, это самый простой способ. Полученные швы тщательно зачищают напильником, а сам каркас грунтуют заранее приготовленным раствором, надежно защищающим изделие от ржавчины. В конце достаточно будет покрасить конструкцию. На этом изготовление каркаса можно считать завершенным.

Каркас винтовой лестницы

Каркас винтовой лестницы изготовлен из пары труб. Один из них будет выполнять роль центральной стойки, а другой позволит прикрепить необходимые ступеньки. Они должны быть одинаковой длины. А вот вторая труба должна иметь больший диаметр. В целом изготовление конструкции можно разделить на пару этапов:

1. Труба, предназначенная для крепления лестницы, разрезается на отдельные гильзы. Их максимальная длина составляет 260 мм.
2. Готовые гильзы надеваются на центральную стойку конструкции.
3. Специальные кольца из стержней, выполняющие роль уплотнений, ввариваются непосредственно в втулки. Затем их следует отшлифовать ручным фрезером.
4. Для того, чтобы в итоге ступени имели одинаковые размеры, необходимо сделать так называемый «кондуктор». Его делают из трубной оправки и обычных деревянных реек. Все элементы просто склеиваются между собой.
5. Затем в получившийся «кондуктор» нужно вложить трубки, попутно выставляя их под определенными углами.
6. После этого к таким же втулкам накрепко привариваются ступени.

Полученную конструкцию устанавливают на заранее подготовленное место, а нижнюю часть стойки необходимо забетонировать специальным раствором. Подробнее ознакомиться с основными особенностями создания рамки вы можете с помощью видео.

Что наша компания может предложить клиентам?

Да, хороший металлический каркас для лестницы можно сделать самому. Но гораздо удобнее просмотреть фото готовых конструкций, которые наши специалисты предлагают заказчикам, а затем приобрести наиболее подходящие варианты в Москве по самым низким ценам.

Например, рамки с треугольным поворотом для изделий серии «Элегант» стоят всего 30 180 руб. Они надежны и эстетичны.

А вот конструкции для лестниц из серии «Соло» обойдутся покупателям в 66 880 руб. Эти конструкции изготовлены из высококачественной стали.

Отдельно стоит упомянуть оправы, предназначенные для изделий серии Prestige. Их цена составляет 26 310 рублей.

Лестница в доме не только служит для подъема на этаж выше, но и является частью интерьера, поэтому от ее внешнего вида зависит общее впечатление от обстановки. Его можно сделать на металлическом каркасе, если разобраться в чертежах и правильно собрать все элементы.

Каркасная лестница — разнообразие типов

Возможны различные варианты лестниц, как по дизайну, так и по материалу изготовления. Лестница на металлическом каркасе может быть сварной или сборной. Сварные классифицируются на три типа: закрытые, открытые и однокаркасные. Закрытые – самые экономичные. Так как при монтаже все элементы прячутся под кожу, поэтому для каркаса можно взять самый дешевый материал. Такие изделия не отличаются красивым внешним видом и часто используются в технических помещениях и подвалах. Но если выбрать красивую облицовку, то конструкцию можно использовать и в жилых помещениях. Выбирая дешевый материал, не забывайте о безопасности, конструкция должна быть надежной и долговечной.

Открытые имеют два опорных элемента (косоура), на которые крепятся ступени. Для изготовления таких изделий используется профильная труба квадратного или прямоугольного сечения. Косоуры покрыты специальной эмалью, содержащей грунтовый состав. Каркас из металлопрофиля прочный, надежный, имеет длительный срок службы, прост в сборке, позволяет изготовить лестницу любой формы и размера, как для внутреннего, так и для наружного применения. Такая лестница имеет красивый и изысканный вид.

Открытый металлический каркас на одном косоуре представляет собой одну несущую балку, на которую крепятся ступени, уголок и площадка. Такие изделия создают впечатление прозрачности и легкости.

По конструкции металлический каркас делится на следующие виды:

• винтовой;
• прямой;
• криволинейный;
• с поворотами.

Самый простой вариант – прямой. Лестница с поворотами может быть с площадкой или без нее. Винтовые типы больше используются в помещениях с небольшой площадью, так как занимают мало места.

Как правильно рассчитать металлоконструкцию?

Чтобы лестница была надежной, перед ее изготовлением необходимо произвести все расчеты. Необходимо рассчитать размеры ступеней, марша, рассчитать в соответствии с этими размерами максимальную нагрузку, которую может выдержать конструкция. Исходя из нагрузок, подбираем тип лестницы и материалы, из которых она будет изготовлена.

В расчетах должны учитываться следующие параметры:

• расстояние от пола первого этажа до пола второго;
• высота подступенка, он должен быть удобным — около 15-20 см;
• ширина проступи выбирается от 20 до 30 см;
• для жилых помещений уклон лестницы выполняется в пределах от 25 до 45 градусов.
• для жилых помещений уклон лестницы выполняется в пределах от 25 до 45 градусов.

Чтобы лестница была удобной и безопасной в эксплуатации, используйте в расчетах три формулы:

1. 1. Шаговая формула: п 2 *р = 62 (60-64) см.
2. 2. Формула удобства: n — p = 12 см.
3. 3. Формула безопасности: р р = 46 см.

Где n — размер проступи, а p — размер подступенка. Расстояние от последней ступени до потолка должно быть не менее 1,8-2 метра. Ширина лестничного марша должна быть не менее 90 см. Для плоской конструкции требуется больше материала. Если в доме будут проживать дети или пожилые люди, то угол ската рекомендуется делать 30 градусов. Если сделать выступ проступи за раму на 2-3 см, это уменьшит длину лестницы без ухудшения условий эксплуатации.

Создаем основу будущей лестницы — каркас в 6 ступеней

Перед началом работ подготавливаем материалы согласно расчетам и нарезаем трубы. Для изготовления металлического каркаса необходимо приобрести швеллер или профильную трубу квадратного или прямоугольного сечения. Из материалов следует запастись лаком и краской по дереву, крепежным материалом, грунтовкой, обезжиривателем, обшивочным материалом, фанерой, полимерным клеем.

Заготовка из инструментов для изготовления изделия:

• сварочный аппарат;
• болгарка;
• дрель;
• сверла по металлу;
• строительный уровень;
• файл;
• ножовка по металлу;
• набор ключей;
• отвертка;
• квадратный;
• молоток.

Для работы со сварочным аппаратом необходима специальная одежда, которая защитит вас во время сварки. Подготовив все материалы и инструменты, приступаем к изготовлению лестницы на металлическом каркасе. Сложность монтажа заключается в том, что нужно иметь навыки сварки и умение делать аккуратные швы. Для удобства работы сначала делаем чертеж с указанием несущих косоуров, на которые приходится значительная нагрузка.

1. 1. Производство начинается с резки труб. Если лестница на тетивах, необходимо подготовить две балки, служащие основанием для металлического каркаса. Для этого нарезаем трубы длиной, равной длине пролета. Если используются стрингеры, то для получения двух ступенчатых элементов вырезаем изделие, по размеру проступи, и свариваем между собой.
2. 2. Приварите нижний конец изделия (тетивы или струны) к платформе в полу или к платформе. Верхнюю привариваем к платформе второго этажа. Элементы, которые прилегают к стене, фиксируются анкерами. Стена, к которой крепится изделие, должна быть капитальной, а не перегородкой!
3. 3. Если изделие крепится на тетивах, то для крепления ступеней на балки привариваем косыночные уголки.
4. 4. При использовании для ступеней тяжелого материала уголки привариваем к косоурам, образуя каркас для проступи. Если обшивка деревянная, то при сборке изделия можно проложить ступеньку поверх косынок и закрепить крепежным материалом.
5. 5. На завершающем этапе монтажа привариваем ограждение к тетиве или тетиве.
6. 6. Далее шлифуем швы получившейся конструкции, покрываем все элементы грунтовкой для защиты от коррозии.

Каркас готов, можно приступать к обшивке.

Монтаж ступеней и обшивка конструкции

Для облицовки можно использовать дерево, пластик, мрамор, стекло. Классический вариант обшивки лестницы на металлическом каркасе – дерево. Металлические детали гарантируют прочность и устойчивость к нагрузкам, дерево придает конструкции эстетичный вид. Для лестниц с деревянными ступенями наиболее популярны породы сосны, ясеня, дуба, лиственницы, березы, бука.

Каждую ступеньку следует заранее обмерить и подготовить, а для удобства и скорости монтажа присвоить ей порядковый номер. Чтобы избежать сколов в процессе работы, придайте краям закругленную форму. На деревянных заготовках нужно нанести разметку, чтобы обозначить места, куда будут вкручиваться шурупы. От края отступаем 2 см, а между креплениями 20 см. Делаем отверстия стежком. Для уменьшения напряжения при стягивании деталей используем крепеж вместе с шайбой.

Для того, чтобы деревянные ступени максимально плотно прилегали к каркасу, укладываем подложку из фанеры. Для фиксации используем специальный клей с эффектом заполнения.

После высыхания образует твердый слой, который не мнется при использовании. Подложка позволяет избавиться от перепадов высот, возникших после сварки и от неудачных швов. Деревянные заготовки для ступеней кладем на подложку и крепим через нее к косоурам. Для надежности дублируем крепления клеем. Сначала монтируем проступь, а потом устанавливаем подступенок. Фиксируем ступени внизу струбциной. Начинаем обшивку с верхней площадки и постепенно спускаемся вниз.

Когда все ступени уложены, приступаем к установке декоративных элементов. Необходимо выбрать и установить балюстраду, которая в основном нужна для безопасности, но выполняет и декоративную функцию. Балясины являются важным элементом безопасности при спуске и подъеме. Стандартно они устанавливаются на расстоянии 9-10 см, но возможна установка через 13-22 см. По краю ступеней устанавливаем балясины, закрепляя их специальными шпильками. Крепим перила поверх балясин. Они могут быть изготовлены из дерева, металла или комбинации разных материалов, в зависимости от дизайна изделия.

Весь металлический каркас обшиваем деревянными панелями, которые следует подготовить заранее с учетом выступов. Пришиваем сначала лестницу к бортику, а потом ступени и подступенки. Оформляем марши, расположенные с тыльной стороны металлоконструкции, с помощью листов гипсокартона. Покрываем полученную конструкцию лаком, краской или маслом.

Лестница на второй этаж из дерева на металлическом каркасе смотрится креативно. Они сочетают в себе прочность металла и красоту натурального дерева. Прочитав наш обзор, вы сможете выбрать между покупкой готового изделия и изготовлением лестницы своими руками.

Типы металлических каркасов

Металлический каркас должен соответствовать типу деревянной лестницы. Как и межэтажные системы, они бывают:

На следующем изображении представлена ​​П-образная лестница из серии «Соло». По желанию можем изготовить конструкцию разной высоты — от 2 до 2,7 м, как в 11, так и в 15 ступеней.

Вращающаяся лестница серии Престиж. Стандартный комплект, в который входит металлический каркас, ограждение и сосновые ступени, можно приобрести за 44 290 рублей.

Компактная лестница с поворотом на 90 градусов из серии «Модерн» со ступенями из бука, закрепленными на качественном металлическом каркасе, также изобретение наших дизайнеров:

Реверсивная деревянная лестница на металлическом каркасе из серии Престиж с шириной марша 0,9 м со ступенями из сосны. Его ориентировочная стоимость составляет 47 160 рублей.

Если вы хотите сэкономить и не имеете навыков работы с металлом и деревом, вы можете купить или заказать у нас отдельные модули и самостоятельно собрать из них надежную и красивую лестницу.

Работа по сборке модулей не сложная. Детали, выполненные с большой точностью

Варианты металлокаркаса

Основные варианты конструкции металлокаркаса 2:

Все рассматриваемые конструкции являются открытыми, поэтому предъявляются высокие требования не только к их надежности, но и к их появление. Более простой и дешевый вариант – закрытые металлические рамы. Их делают из недорогих уголков и швеллеров, особо не следя за качеством сварных швов, а потом обшивают обшивочным материалом.

В лестничной конструкции может быть комбинированный каркас, состоящий как из тетив, так и из косоуров. В этом случае косоур ставится по центру, а тетивы располагаются по бокам.

Изготовление металлического каркаса деревянной лестницы на второй этаж своими руками

Если вы уже имели дело со сваркой, то попробуйте сделать металлический каркас своими руками. Но сначала определитесь с типом лестничной системы для второго этажа. Вашему вниманию 2 варианта — опорные балки для маршевой конструкции и для шнека.

Балки несущие для прямых маршевых лестниц

Лестница может быть изготовлена ​​с тетивами и косоурами. В первом случае подготовить швеллер и углы, затем:

Изготовление косоуров более трудоемко. В качестве материала можно использовать прямоугольную трубу 8 х 4 х 0,4 см. Сначала лучше сделать шаблон по заранее рассчитанным размерам. Для этого лучше приспособить большой стол, положив на его поверхность лист металла, а на него приварить металлические уголки, как на фото:

• Отшлифуйте все швы сначала шлифовальным кругом, а затем наждачной бумагой;

Помимо установки металлического каркаса в этом видео, оно поможет вам разобраться в некоторых нюансах:

Металлический каркас для винтовой лестницы

Конструкция для винтовой лестницы более сложная и состоит из следующие детали:

Чтобы сделать ступени одинакового размера, вам понадобится шаблон. Его можно сделать из труб и деревянных реек. Контур ступеней выполнен из дерева. Затем в этот кондуктор укладывают отрезки труб, выставляя их под необходимым углом и одновременно приваривая ступени к гильзам.

Зачистив швы, начинают сборку самого каркаса: на центральную трубчатую стойку надевают втулки, затем конструкцию ставят на подготовленное для винтовой лестницы место, грунтуют, красят. В конце устанавливаются ступени, они привариваются друг к другу с помощью небольших стоек.

Как видите, металлический стрингер можно сделать своими руками, если вы на 100% уверены, что он получится достаточно надежным. Но есть и другие способы – купить готовые модули и собрать из них лестницу или приобрести полностью готовую конструкцию. Посетите наш сайт, посмотрите наши предложения, а потом решите, что лучше сделать.

На данный момент существует огромный выбор лестниц, с разнообразными вариантами изготовления конструкций, самыми надежными являются лестницы на металлическом каркасе. Каркас лестницы из металла из-за материала изготовления может быть выполнен с разным углом поворота, чего сложно добиться, если используется деревянный каркас.

Возможны два варианта установки металлокаркасной конструкции:

• Лестницы металлические со скрытым способом установки;
• При открытом способе установки.

Скрытая конструкция рамы

Скрытые – при использовании данного варианта каркасной конструкции к внешнему виду не предъявляются жесткие требования, так как предусмотрено, что все видимые части в дальнейшем будут закрыты. Установленный металлический каркас облицовывается предпочтительным для вашего интерьера декоративным материалом, чтобы не нарушать общий стиль.

Материалом изготовления могут быть относительно дешевые швеллеры или двутавры с уголками различных размеров, к которым крепятся ступени и подступенки. Сам канал затем закрывается гипсокартоном или деревянными панелями.

Важным моментом, которым нельзя пренебречь, является необходимый расчет нагрузки на несущие элементы, чтобы исключить возможность разрушения конструкции в процессе эксплуатации.

Открытая рамная конструкция

Открытый каркас – видимая часть лестницы, требующая тщательной обработки и покрытия лакокрасочным материалом. Такой вариант визуально выглядит проще и при должном подходе идеально вписывается в лестничную конструкцию.

По способу изготовления открытые подразделяются на каркасные конструкции:

• с одним стрингером;
• с двумя стрингерами.

Каркас открытый на одном косоуре — по центру лестницы устанавливается опорная балка, на которую устанавливаются площадки или косынки для фиксации ступеней. Полуступени в этом типе рамной конструкции не устанавливаются. Визуально такая конструкция выглядит воздушной и легкой. Если планируется установка широких маршей, то для исключения прогиба ступеней по краям рекомендуется по бокам приварить дополнительные консоли.

Каркас открытый на два косоура — система установки аналогична с одним косоуром, только расположение балок не по центру, а по краям ступеней. Для фиксации ступеней на балке устанавливаются косынки (галтели), ступени фиксируются с внутренней стороны, чтобы не нарушать целостность проступи. Этот тип каркаса более надежен и предназначен для широких маршей.

Для изготовления косоуров используется прямоугольный металлический профиль. По форме он выполняется в виде прямой несущей балки или лестницы. Открытая лестница на металлическом каркасе своими руками требует тщательной обработки, красивого вида сварного шва и качественного покрытия лакокрасочным материалом (без потеков), чтобы не испортить внешний вид лестницы.

Размеры для расчета и последовательности работ

Прежде чем приступить к изготовлению каркасной конструкции, необходимо определиться с типом конструкции, рассчитать количество материалов и произвести замеры.

Расчет необходимых параметров:

• Измерение высоты между полом первого и второго этажей;
• Высота подступенка, интервал от 16 до 20 см;
• Ширина проступи от 20 до 30 см;
• Ширина лестничного марша не менее 90 см;
• Угол наклона лестницы, предел от 30 до 45 градусов.

Приведенные выше пределы интервалов при расчете ступеней необходимы для удобства при перемещении по лестничной конструкции.

Формулы для этих расчетов:

• Формула удобства: e — j = 12 см.
Безопасность
• : e + j = 46 см.
• шагов: 2 дж + е = 62 (60-64) см.

Где: размер проступи — е, размер подступенка — а, j.

Произведя данные расчеты, определяем этапы работы:

1. Готовим проем необходимых размеров;
2. Делаем металлический каркас для лестницы, исходя из расчетов;
3. Сборка всей конструкции на месте установки.

Делаем металлический каркас своими руками

Лестницы с металлическим каркасом простой конструкции не составит труда изготовить самостоятельно при наличии навыков работы со сварочным аппаратом. Давайте рассмотрим основные этапы изготовления металлических каркасов для распространенных типов конструкций.

Простая маршевая лестница

Для изготовления данной каркасной конструкции нам понадобится швеллер или прямоугольный металлический профиль, а также уголки для изготовления косынок под ступени. В зависимости от выбранного материала изготовления (профиль или швеллер) привариваем каркас, сверху на боковой грани швеллера привариваем уголки для фиксации ступеней.

Ступеньки можно зафиксировать двумя способами:

1. Прямая укладка на уголки, способ крепления болтами насквозь или закручиванием шурупов изнутри через угловые отверстия в проступи.
2. К закрепленным уголкам из этого же угла прибавляются дополнительные планки необходимой длины для образования прямоугольного каркаса, куда впоследствии укладываются и закрепляются ступени.

Следующим этапом выполнения работ является зачистка сварных швов, при помощи напильника или насадки со шлифовальным диском на дрель. Перед покраской металлическую конструкцию необходимо обработать защитным раствором для предотвращения образования ржавчины.

Видео: Изготовление металлического каркаса маршевой лестницы.

Металлический каркас для винтовой лестницы

Для изготовления каркасной конструкции винтовой лестницы своими руками нам понадобится две трубы:

1. Для центральной несущей стойки — изготавливается из трубы необходимого диаметра и длины.
2. Для крепления ступеней — труба такой же длины, но большего диаметра.

Трубу, предназначенную для крепления ступеней, необходимо разрезать на отрезки (втулки) длиной от 23 до 26 см. Только в целях экономии можно использовать просто остатки труб (если есть) для изготовления отрезков, главное учитывать их равный диаметр.

Секции труб большего диаметра должны быть обрезаны точно под углом 90 градусов, чтобы обеспечить правильный угол наклона протектора.

Вырезанные сегменты должны плотно прилегать к центральной стойке, без перекосов и люфтов. Если в процессе установки не удается плотно подогнать сегменты, то можно использовать уплотнительные кольца, которые можно изготовить из прутка необходимого диаметра.

Для достижения нужного размера уплотнительных колец стержень должен быть навинчен на опорную стойку при их изготовлении.

Готовые уплотнительные кольца свариваем в секции для надежной фиксации и обрабатываем от неровностей с помощью насадки со шлифовальным диском на дрель. Можно сразу приварить ступени к центральной балке, но процесс правильного крепления будет очень сложным, с помощью сегментов гораздо проще выставить ступени на нужный шаг и угол наклона.

Чтобы проще было делать ступени одинакового размера, лучше сделать специальный шаблон. Для шаблона нам понадобится кусок фанеры и несколько деревянных реек. Закрепляем рейки на фанере, чтобы получить нужную форму ступени.

Делаем необходимое количество будущих ступенек, устанавливаем уголки или профильную трубу в изготовленный шаблон, свариваем их между собой и с нарезанными участками (гильзами) из второй трубы. По окончании сборки зачищаем подготовленные ступени по сварочным швам от неровностей и заусенцев.

Проделав все вышеперечисленные работы, приступаем к непосредственному монтажу винтовой лестницы, готовые ступени с прикрепленными к ним сегментами надеваем на центральную трубу и устанавливаем готовую конструкцию на место установки.

Для надежности нижняя часть центральной стойки забетонирована в пол.

По завершению монтажа выставляем ступени по спирали на нужный угол и шаг, для обеспечения прочности конструкции и надежной фиксации свариваем их между собой перемычками. Ступени устанавливаются и закрепляются после грунтовки и покраски всех металлических элементов лестницы.

Последовательность антикоррозионной обработки

Для обеспечения длительного срока службы металлоконструкций необходимо правильно их обрабатывать. Антикоррозийная обработка состоит из следующих этапов:

• Обезжиривание конструкции;
• Обработка преобразователем ржавчины;
• Процесс грунтования.

Обезжиривание происходит путем обработки металлических элементов лестницы; для этих целей подойдет тряпка, смоченная любым органическим растворителем или бензином, ацетоном, уят-спиртом.

Обработка преобразователем ржавчины осуществляется путем зачистки необходимого сульфатного слоя без зазоров. Готовые растворы преобразователей ржавчины доступны в магазинах.

Завершающий этап обработки – грунтование, также наносится без пропусков в один слой с помощью кисти или краскопульта. Для полного высыхания рекомендуется не менее суток. Для грунтовки чаще всего используют грунт ГФ-21, имеющий серый или коричневый цвет.

Обработав в правильной последовательности металлический каркас лестницы, вы обеспечите его длительный срок службы и обезопасите себя от лишних финансовых затрат на повторную обработку.

Металл отличается высокой прочностью, поэтому из него получают множество конструкций и механизмов. Сегодня лестницы из этого материала все чаще делают во многих частных домах. Такие металлические конструкции достаточно практичны, но не отличаются оригинальностью и красотой, поэтому решением этой проблемы может стать обшивка каркаса деревянными элементами.

Особенности

Металл и дерево – уникальные материалы, которые легко сочетаются друг с другом, именно поэтому металлические лестницы часто украшают деревянными элементами, меняя дизайн.

Структура этого типа имеет несколько уникальных особенностей.

• Прочность. Достигается это не только применением металлических каркасов, но и внедрением деревянных элементов, которые также достаточно прочны.
• Конструкции отделаны тонкими досками, что немного снижает нагрузку на основание.
• Стоимость комбинированных моделей несколько выше аналогичных изделий только из дерева.
• Ступени не скрипят при движении. Это достигается за счет того, что между деревянными элементами отсутствует трение, а сами доски расположены на жесткой опоре.

• Практичная установка. Металлический каркас можно соорудить во время капитального ремонта в доме. Его отделка осуществляется после завершения всех черновых работ, что позволяет гораздо более гибко контролировать процесс, контролируя его выполнение.
• Деревянные элементы относительно легко заменить новыми. Если покрытие потеряет свою привлекательность или возникнет необходимость изменить дизайн, то вы легко сможете сменить обшивку на другую породу дерева.

Конструкции

Лестница является основным элементом многих частных домов. Она придает особый уют, а также украшает помещение. Железные конструкции сегодня становятся особенно популярными, так как отличаются надежностью и устойчивостью к максимальным нагрузкам. Изделия этого типа встречаются все чаще.

Лестницы условно можно разделить на несколько основных типов.

• Походный. Это самый распространенный тип лестниц. В качестве основы они используют специальные тетивы и стрингеры из металла. В большинстве случаев марши имеют прямые линии, которые соединяются небольшими горизонтальными площадками. В зависимости от способа отделки поверхности лестницы делятся на открытые и закрытые. Первый тип предполагает использование только шагов. В закрытых моделях ступеньки и другие элементы декоративной отделки внедряются уже на раме.

• Винт. Лестницы этого типа можно устанавливать в местах с ограниченным пространством. Основным элементом этой конструкции является центральная металлическая опора. Здесь часто используются трубы. Вокруг опоры крепится каркас с деревянными ступеньками на разных уровнях. Таким образом образуется своеобразная спираль или винт.

В настоящее время винтовые лестницы также изготавливаются с использованием гнутых косоуров. Но эта конструкция довольно дорогая и не всегда доступна многим.

Существуют также комбинированные лестницы, сочетающие в себе несколько видов. Они не так распространены, так как их конструкция сложна.

Комбинации

Дизайн металлических лестниц может быть разным, так как это зависит от производителя и пожеланий владельца. Но очень часто их изготавливают таким образом, чтобы к металлическому каркасу можно было прикрепить дерево или другой отделочный материал, при этом отделка лестницы может быть разной.

Условно конструкции металлических лестниц можно разделить на следующие подвиды:

• Полуоткрытые. Каркас лестницы обшит деревом только в отдельных местах. Часто такие конструкции оснащаются деревянными ступенями, прикрепленными к опорам. В качестве дополнительной отделки из дерева также делают перила или балясины.

• Закрыто. У этих лестниц металлический каркас полностью скрыт под деревянной накладкой. Все элементы конструкции покрыты деревом, что позволяет получить красивое изделие, отличающееся высокой прочностью и долговечностью. Уникальность этой отделки заключается в том, что снаружи лестницу практически невозможно отличить от ее деревянного аналога. Но получить такое изделие несколько сложнее, так как оно требует тщательной подгонки всех деталей.

Выбор дерева

Дерево имеет уникальную структуру и неповторимый дизайн. Сочетание дерева и металла практикуется очень давно. Можно обшить деревом сами ступени, либо полностью весь каркас. Для таких целей используется множество различных пород дерева.

Выбор этого материала зависит от нескольких основных факторов:

• Дизайн помещения. В большинстве случаев дерево подбирается под основной стиль комнаты или дома.

• Прочность и долговечность. Некоторые породы дерева способны выдерживать высокие нагрузки. Их можно использовать как самостоятельные шаги. Если обшить ими каркас, то конструкция прослужит еще дольше. Более мягкие породы идеально подходят для облицовки металлических каркасов в качестве боковой облицовки.

Особое внимание следует уделить породе дерева, так как это главный критерий при выборе облицовочного материала для металлических лестниц.

Сегодня для таких работ используют несколько пород дерева.

Дуб

Отличный материал с высокой прочностью. Дерево имеет множество различных оттенков. При этом дуб со временем темнеет, приобретая благородный вид. Изделия имеют высокую стоимость, поэтому не всегда используются для отделки всей лестницы.

Ясень

По прочности не уступает дубу, поэтому пользуется особой популярностью. Эта порода имеет сероватый оттенок и яркую неповторимую структуру.

Бук

Внешне древесина после обработки напоминает красное дерево, поэтому очень часто используется в тех случаях, когда нужно придать лестнице особый дизайн. Следует отметить, что доски из бука очень прочны и могут прослужить так же долго, как и ясень.

Экзотические породы

Для облицовки металлических лестниц можно использовать древесину венге, мерабу или тик. Следует понимать, что цена на такое дерево очень высока, поэтому встретить его так часто не представляется возможным.

Сосна

Материал относительно недорогой и легкодоступный. Древесина хорошо поддается обработке. Из недостатков можно выделить низкую устойчивость к влаге, поэтому для лестниц, расположенных внутри дома, целесообразно использовать отделку из сосны. Стоит отметить, что сосну очень легко красить в разные цвета. С помощью красок можно получить материал, напоминающий дуб или ясень.

Инструменты

Процесс отделки металлической лестницы предполагает использование специальных механизмов, позволяющих облегчить обработку твердых поверхностей.

Для решения подобных задач потребуются следующие приспособления:

• Электродрель. Необходим для монтажа деревянных элементов непосредственно к каркасу. Желательно использовать дрель, которая оснащена функцией регулировки скорости – это позволит легко просверлить отверстия нужного размера. Обязательно понадобятся сверла по металлу и дереву. Вы можете запастись инструментами нескольких размеров.

• Молотки. Специалисты рекомендуют для таких работ использовать как металлические, так и резиновые инструменты (можно использовать деревянные). Они предназначены для работы с различными видами материалов.
• Электролобзик и несколько насадок к нему.
• Ножовки. Здесь вам также понадобится инструмент для работы с металлом и деревом. Альтернативным вариантом будет болгарка с соответствующим типом отрезного круга.

• Шлифовальная машина и отвертка. Если вы планируете придать дереву уникальную форму, то также можно использовать специальный ручной фрезер с различными типами насадок.
• Оборудование. Позволяет крепить деревянные элементы к металлическому каркасу. Здесь используют не только саморезы, но и другие вспомогательные крепления, упрощающие работу и придающие прочности системе.

Необходимо обратить внимание на то, что должен использоваться только качественный инструмент – от этого зависит внешний вид будущей лестницы. С ее помощью можно получить вещи, точно подходящие по размеру.

Обшивка

Отделка металлической лестницы деревом предполагает достаточно тщательную подготовку всех элементов и покупку качественных материалов. Вы можете провести такую ​​операцию самостоятельно, если имеете некоторые навыки работы с подобными изделиями.

Этапы

Украсить лестницу деревом можно даже в домашних условиях.

Этот процесс более подробно описан шаг за шагом ниже.

• Подготовка. Процесс начинается с вырезания ступеней или других элементов отделки из деревянных заготовок, при этом важно правильно измерить все размеры будущих изделий. Ступени должны полностью закрывать опору, но не слишком выступать в сторону. Полученную заготовку необходимо тщательно отшлифовать. Это касается тех случаев, когда все делается своими руками, а не просто собирается покупная конструкция.

• Крепление. Крепить деревянные элементы нужно с помощью специальных саморезов по металлу. Здесь важно точно выровнять их по отношению к основной поверхности. Подобную процедуру желательно провести для каждого элемента, чтобы не испортить лестницу и не перекрутить доски на новое место.
• Лакировка. Этот шаг является завершающим и выполняется в конце всех основных работ. При необходимости дерево покрывают специальными антисептиками, а уже потом покрывают лаком или красят.

Технология установки всех элементов практически идентична — здесь нужно только правильно подогнать деревянные изделия к металлическому каркасу, поэтому все операции выполняются не спеша. Следует отметить, что балясины и перила желательно устанавливать до отделки – это важно, если они тоже сформированы из дерева. Крепятся они с помощью специальных анкеров и пластин, но все же технология зависит от конкретных изделий.

Лестница деревянная на металлическом каркасе — Дизайн лестницы

21 июня 2018 г.

Трудно подобрать лестницу на чердак, второй этаж или крыльцо, которая отвечала бы всем стилистическим и практическим требованиям. Деревянные лестницы на металлическом каркасе могут стать отличным вариантом сочетания классического дизайна и безопасности. Они имеют преимущества обоих материалов и длительный срок службы. В этой статье мы рассмотрим, какие виды лестниц с металлическим каркасом представлены на рынке и как построить внутренние или внешние чердачные ступени.
Основные типы конструкций

Наиболее популярные комбинированные модели:

• открытый металлический каркас с двумя тетивами и деревянными ступенями;
• закрытый металлический каркас, отделанный деревянными панелями;
Модульная конструкция
• с одним стрингером.

Вторая конструкция выглядит на фото и в помещении как полностью деревянный марш. Главным преимуществом этого продукта является его ремонтопригодность. Если одна из панелей деформируется, ее можно легко заменить на новую.
Установить металлические ограждения на открытых каркасных маршах. Они хорошо смотрятся на фото интерьера и станут гармоничным дополнением стиля хай-тек. Модульные аналоги с одним металлическим стрингером собираются по-конструкторски. Их можно легко подогнать под необходимую высоту.

Содержание

• 1 Как сделать металлический каркасный марш своими руками
• 2 Конструкции наружных маршей

Как сделать металлический каркасный марш своими руками

Просмотр фото готовых объектов поможет выбрать нужную модель и подготовить эскиз. Готовый металлический каркас рекомендуется обработать антикоррозийным покрытием, особенно если планируется наружная конструкция. Для сооружения лестницы своими руками следует подготовить следующие детали:

1. профильная труба для несущих элементов;
листовой металл
2. ;
3. швеллер или уголки для каркаса ступени;
4. комплект балясин;
5. деревянные панели для облицовки.

Ориентируясь на проект, с помощью профильной трубы вырежьте стрингеры. Их необходимо прикрепить к полу и потолку следующего этажа с помощью анкеров. При этом крепление должно быть рассчитано на нагрузку 300 кг и более. Используйте стальные уголки для сварки каркасов будущих ступеней. Готовые рамы необходимо приварить к несущим балкам. Просверлите отверстия в раме на расстоянии 20 мм от края.

Сначала нужно только сварить каркас лестницы. И только после установки ступеней на косоуры, проверки их уровня и уверенности в определении угла можно производить сварку швов.

Можно приступать к скреплению деревянных панелей. Предпочтительно фиксировать их саморезами с нижней стороны, чтобы сохранить целостность проступи. Если сделать такое крепление невозможно, необходимо просверлить в пластинах пазы под крепеж. Когда ступени будут готовы, следует отступить 50-100 мм и разметить внешние края для установки балясин.

Тогда стоит начать их монтировать своими руками. Самые простые стеллажи, которые вы видите на фото, выполнены в виде металлических трубчатых стержней. Для поручней следует использовать профильную трубу, отделанную деревянной накладкой. Просверлите отверстия перед установкой анкерных болтов. Следует изначально смонтировать первую и последнюю стойки для закладки крепления. Затем протяните между ними шнур и выровняйте все остальные балясины. Вам останется только закрепить поручень, и конструкция будет готова.

Конструкции наружных маршей

Чердачная ступенька может быть выполнена в виде деревянной косоурной лестницы. В зависимости от размеров помещения можно своими руками соорудить как наружные ступени (которые выигрышно смотрятся на фото), так и внутренние марши. Входные ступени делаются аналогичным образом. Прежде чем приступить к возведению мансардной ступени, следует определиться с ее расположением. Возможны следующие варианты:

• для выхода на отапливаемый чердак – в тамбур или в холл;
• для выхода на открытый чердак – на веранду;
• наружная конструкция – при условии, что наружные ступени защищены от атмосферных осадков, а дверь в помещение обеспечена соответствующей фурнитурой.

Чтобы самодельные наружные ступени на чердак были удобными, угол наклона прохода не должен превышать 45 градусов. Глядя на фото, можно найти подходящую конструкцию. При достаточном количестве свободного места следует выбирать прямой марш. Однако если места не хватает, можно установить спиральную конструкцию своими руками.

Самое простое решение для ступени чердака – построить деревянную косоурную лестницу. Она спроектирована и изготовлена ​​так же, как и входные ступени. Если проявить творческий подход и посмотреть фото готовых построек, можно построить оригинальный и безопасный мансардный марш своими руками. Оставьте комментарий и поделитесь собственным опытом планирования и строительства наружных маршей.

Просмотры сообщений: 3513

Метки:

Сталь Деревянная

Облицовка стального каркаса.

— КноЛестницы.

Четыре витка, непрерывные геометрические.

Обзор проекта.

Статус проекта: Изыскательская стадия.

Схема лестницы.

Параллельные марши с поворотом на 180º и площадками для четверти пространства на каждом конце.

Лестница Вид сверху.

Проект заключается в ограждении лестницы со стальным каркасом, чтобы создать впечатление полного деревянного марша.

Это будет включать производство нарезанных струн, включая барабаны для намотки. Массивные деревянные ступени, фанерные подступенки под покраску и фальшивые настенные струны, переходящие в плинтус. Многие из окружающих владений относятся к эдвардианскому периоду. Эти полеты должны отражать стиль, использовавшийся в тот период.

Стальной каркас уже был установлен с учетом балюстрады, которая должна быть установлена ​​поверх стального каркаса. Затем потребовалось, чтобы деревянные компоненты были спроектированы вокруг существующей стальной рамы и балюстрады.

Это означает, что стальной каркас определяет положение граней косоуров, размер лестничного проема, оставленного между маршами, и поток перил.

Лучший способ сделать это — сначала спроектировать поток перил, как только вы это сделаете, вы можете определить поверхности косоуров и работать с ними, чтобы получить макет стальной лестницы, позволяющий поддерживать постоянный подъем и уход готовой лестницы. обшивка из дерева.

Стальная рама готова к облицовке.

Этапы проекта.

Конструкция компонентов.

Стрингерная конструкция.

Стрингеры представляют собой непрерывные струны геометрической формы, с барабанами, проходящими через зону намотки, и гипсовыми валиками внизу.

Нижняя деталь.

Нижняя деталь для стрингеров должна позволять гипсовому потолку заканчиваться на одном уровне с нижней частью стрингера, для этого проекта было решено сохранить зазор 3 мм – 1/8″ между гипсом и деталью стрингера.

Нижний фальц за гипсовым валиком будет разным для прямых и барабанных секций.

Прямые секции будут иметь 2 слоя гипсокартона толщиной 12 мм 1/2″ с защитным слоем, поэтому фальц будет составлять приблизительно 28 мм 1 1/8″, чтобы учесть этот состав.

В 3D-изогнутых секциях глубина фальца составляет 20 мм 3/4″, что позволяет использовать EML в качестве основы для приклеивания примерно до 12 мм 1/2″ склеивания и финишного покрытия.

Примечание. верхняя часть уступа может потребовать снятия фаски и не оставаться на уровне 90º поверхности стрингеров, чтобы учесть угол, под которым EML. возможно, придется прийти в скидку.

На прямых участках можно наклеить на края гипсокартона стопорный валик для создания теневого зазора, на изогнутых участках его обычно процарапывают вручную.

В зависимости от подрядчика, двумерные криволинейные секции прямого стрингера также могут быть построены с помощью EML.

Деталь бусины стрингера.

Соединение стояка стрингера.

Поскольку лестница по конструкции представляет собой врезную струну, подступенки должны входить в косоур под углом.

В связи с тем, что над этой лестницей работали два разных подрядчика. Подрядчик по напольным покрытиям для ступеней и подступенков и специалист по лестницам для косоуров. Также из-за того, что мы устанавливаем на месте, и многие соединения, которые легче создать в мастерской, должны быть установлены на месте.

Было решено помочь в этом, что ребро к соединению стрингера райзера будет увеличено ближе к закруглению карандаша, что даст больший запас для регулировки. этому также способствует тот факт, что стрингеры и подступенки предназначены для покраски.

Эта регулировка также позволяет обработать скошенные углы в подступенках от поверхностей стрингеров, чтобы они имели слегка плоский, а не заостренный конец, что помогает устранить вероятность прорыва во время изготовления стрингеров.

Подкос стрингера.

Протектор и шотландка.

Гусеницы и скотч должны иметь традиционный вид.

В связи с тем, что стальной каркас лестницы уже был изготовлен и установлен, в нем не было достаточно места для ступеней стандартной для того периода толщины, поэтому мы выбрали ступени толщиной 20 мм. У него был слой под протектором, который можно было просверлить и привинтить к стальному подрамнику, а твердый слой протектора из дуба можно было приклеить к этому под протектору. это означает, что может быть достигнута хорошая фиксация между стальным и деревянным покрытием.

Это стоит принять во внимание, так как сталь расширяется при нагревании, а древесина, скорее всего, сжимается при высыхании, хотя древесину сушат перед установкой, она, скорее всего, даст усадку в первый год после установки. Фанера не будет двигаться так кашеобразно, как натуральная древесина, и создает хороший барьер между сталью и древесиной.

Наличие слоя под ступенчатым покрытием также дает возможность для любой регулировки уровня стальной лестницы, готовое изделие должно иметь постоянный уровень, подъем и ход. выравнивание слоя под протектором означает, что поверхности клея между слоем и нижней стороной протектора должны находиться в полном контакте, таким образом, между ними достигается полная прочность сцепления.

Восполнение протектора.

---

Обследование металлоконструкций.

При снятии первоначальных размеров и проверке уровней этих лестниц стало очевидно, что лестница установлена ​​неправильно. мы не только не смогли найти ни одной ровной поверхности

Проблемы, которые мы обнаружили на этапе обследования, включали:

1. Неровная поверхность протектора.
2. Подъемы не перпендикулярны стенам и не выровнены друг с другом.
3. Непоследовательные подъемы и спуски на каждом пролете.
4. Сталь слишком высокая, чтобы можно было использовать предлагаемые покрытия.
5. Вылеты на неверный ffl.

Чтобы облицовка заработала, эти проблемы должны быть исправлены в слое между сталью и готовыми покрытиями.

Данные сканирования — начать сборку.

Данные сканирования, собранные с помощью микроразметочной руки с поверхностями, представляющими металлические лестницы, построенные на основе данных сканирования.

Цифровой опрос.

На этапе обследования в сканирование был включен ряд дополнительных этапов, Это было сделано для моего спокойствия при выполнении чертежей.

Я переставил ffl на нижний ряд каждого марша. Затем я провел математические расчеты, чтобы рассчитать правильный подъем для каждого полета. Затем я отметил стены правильными готовыми уровнями протектора, с помощью лазерного уровня я спроецировал эти высоты на их соответствующие положения протектора. Затем я мог измерить расстояние от лазерной линии до стального протектора в каждом углу протектора и получить измерения для каждого угла.

Это дало мне информацию, необходимую для подтверждения цифровым сканированием.

Завершив цифровое сканирование, я мог построить поверхности, изображающие подъемы и спуски. Затем сверить размеры с теми, которые были сделаны на месте.

Наземное строительство.

2D-планы.

После того, как поверхности подъемов и спусков были добавлены к данным сканирования, я извлекаю 2D-план лестницы, это покажет, насколько далеко находится подконструкция, и вы можете приступить к расчету пространства, необходимого для исправления проблем.

Здесь вы можете увидеть планы, выделенные черным цветом, с сеткой, установленной поверх линий, обозначенных цифрой 9.0º к центральной линии лестницы. ступени должны быть параллельны линиям сетки. Поверхности стального подступенка должны быть установлены на расстоянии от готового материала поверхности подступенка до поверхности стального подступенка по обе стороны от линий сетки, чтобы обработанные поверхности находились на одной линии.

См. выравнивание стояка.

Боковой вид показал те же отклонения от уровня каждой ступени, что и планы перпендикулярно стенам.

Следующим этапом является корректировка планов и высот, чтобы получить постоянные подъемы и спуски, оставляя при этом достаточно места для исправления неравномерности и уровня.

Выравнивание ступеней

Уплотнение ступеней и подступенков.

Так как стальной подрамник требует дополнительной работы, чтобы получить правильные уровни для работы, необходимо было внести поправки, чтобы обеспечить уплотнение между готовым материалом протектора и подступенком.
