Как паять алюминий в домашних условиях?

Существует распространенное убеждение, согласно которому невозможно паять или лудить алюминий а также сплавы на его основе не имея для этого спецоборудования. Учитывая приведенные выше факторы, осуществить пайку алюминия обычными средствами действительно невозможно. Решить проблему поможет применение сильнодействующих флюсов, в сочетании с использованием специальных припоев.

Рассмотрим подробно эти материалы. Проблема в том, что алюминий в этих металлах практически не растворяется за исключением цинка , что делает соединение ненадежным.

Применив флюс с высокой активностью и проведя должным образом обработку мест соединения, можно использовать припой на оловянно-свинцовой основе, но лучше отказаться о такого решения. Тем более, что паянное соединение на основе системы Sn-Pb обладает низкой устойчивостью к коррозии.

Нанесение лакокрасочного покрытия на место пайки позволяет избавится от этого недостатка. Для пайки алюминиевых деталей желательно использовать припой на основе кремния, меди, алюминия, серебра или цинка. Высокотемпературным считается припой, состоящий из таких металлов, как медь, кремний и алюминий.

При выборе флюса необходимо учитывать, что не каждый из них может быть активным к алюминию. Мы можем порекомендовать использовать в таких целях продукцию отечественного производителя — ФА, ФА, Ф, они состоят из фторборатов аммония с добавлением триэтаноламина.

Для высокотемпературной пайки следует приобрести флюс, выпускаемы под маркой 34А. Такой состав наиболее оптимален, если производится высокотемпературная пайка. Следует учитывать, что полностью оксидную пленку удалить не получится, поскольку на очищенном месте моментально появляется новое образование. Поэтому зачистка производится не с целью полного удаления пленки, а для уменьшения ее толщины, чтобы упростить флюсу задачу. Для пайки небольших деталей можно воспользоваться паяльником мощностью не менее Вт.

Массивные предметы потребуют более мощного нагревательного инструмента. Наиболее оптимальный вариант для нагрева — использование газовой горелки или паяльной лампы. При использования горелки в качестве нагревательного инструмента следует учесть следующие нюансы:. Для разрушения пленки оксида алюминия также используется щетка со щетиной из стальной проволоки. При помощи этого простого инструмента производят растирание расплавленного припоя по алюминиевой поверхности. Что касается флюса, то он заменяется канифолью.

Чтобы не образовывалась новая пленка оксида алюминия на месте старой, зачистка производится под слоем расплавленной канифоли. Паяльник, помимо своего прямого назначения, будет использоваться как инструмент, разрушающий оксидную пленку. Для этого на его жало надевается специальный скребок. Увеличить результативность процесса можно, добавив в канифоль металлических опилок. Необходимо предупредить, что процесс пайки алюминия без специальных материалов — довольно хлопотный процесс без гарантии успешного завершения.

Поэтому лучше не тратить на такую работу свои силы и время, тем более, что качество и надежность такого соединения будут сомнительными. Гораздо проще купить активный флюс и высокотемпературный припой, при помощи которых пайка алюминия даже в домашних условиях не вызовет затруднений. Статья очень понравилась, познавательно, мне необходимо спаять алюминиевую трубку диаметром 8 мм, попробую с припоем 34А.

Понравилась статья? Поделиться с друзьями:. Вам также может быть интересно. Комментарии и отзывы Комментарии: 2. Алексей Силяев. Большое, человеческое спасибо.

Добавить комментарий Отменить ответ. Политика конфиденциальности Пользовательское соглашение О нас.

Как паять алюминий горелкой

Электрический паяльник для микросхем и радиодеталей является основным инструментом, который используют для пайки как профессионалы схемотехники, так и радиолюбители. Очевидно, что подбирать инструмент необходимо с учетом задач, которые будут перед ним представлены. Купить маленький маломощный паяльник, который создан для распайки микросхем, и использовать его для ремонта радиатора будет не совсем правильно. Соответственно, когда требуется выпаять микросхемы, можно для этого выбрать сверхмощный паяльник, но радиоэлементы после этого работать не будут. Поэтому, в первую очередь, необходимо обращать внимание на то, чтобы мощность соответствовала поставленным задачам. Каждая из этих конструкций имеет свои характерные особенности, выражающиеся в определенных достоинствах и недостатках.

Особенности технологии пайки алюминием интересуют многих. Ведь она хорошо подходит для И всё же, паять алюминий можно! Главное, правильно.

Пайка алюминия паяльником и газовой горелкой

Процедура пайки алюминиевых элементов в домашних условиях является весьма проблематичным процессом, который облегчается использованием специальных материалов. Работа осложняется моментальным появлением на месте зачистки тонкой оксидной пленки, мешающей спайке. Применяя припой для пайки алюминия, особые сильнодействующие флюсы и соблюдая технологию, можно самостоятельно паять практически любые предметы из алюминия. Низкая температурная величина плавки металла затрудняет технологический процесс спаивания, а также ремонта изделий своими руками. Детали очень быстро теряют при нагреве прочность, а конструкции снижают устойчивость при достижении температурой градусов. Легкоплавкие припои, состоящие из висмута, кадмия, индия, олова тяжело вступают в контакт с алюминием и не обеспечивают достаточную прочность. Отличная растворимость наблюдается у металла в сочетании с цинком, что придает спаянным местам высокую надежность. Перед началом спаивания элементы из алюминия хорошо зачищаются от окислов, грязи.

Как правильно паять алюминий

Знания о том, как паять алюминий, могут быть полезными для тех, кто сталкивается с различными ремонтными работами по дому. Пайка алюминия представляет собой быстрый и не дорогой вариант для устранения утечек, трещин, или отверстий в алюминии и часто встречается в ремонте кондиционеров. По сравнению со сварочным оборудованием, оборудование для пайки алюминия является недорогим, портативным, и не требует высокого напряжения. При создании этой статьи над ее редактированием и улучшением работали, в том числе анонимно, 11 человек а. Категории: Дом.

Существует распространенное убеждение, согласно которому невозможно паять или лудить алюминий а также сплавы на его основе не имея для этого спецоборудования.

Как припаять алюминий

У мастеров не вызывает затруднения пайка медных, латунных и стальных проводов и деталей, но если приходится иметь дело с алюминиевыми поверхностями, то припой даже не пристает к изделию, и пайка превращается в мучение. Трудности вызваны тем, что на поверхности этого металла образуется тонкая, но очень прочная пленка окисла Al2O3. Можно удалить эту пленку механически — например, зачистить изделие надфилем, но при контакте с воздухом ли водой металл сразу же опять покроется пленкой. Несмотря на возникающие трудности паять алюминиевые изделия можно. Существует несколько способов пайки алюминия. Перед пайкой и сплав, и собственно деталь необходимо хорошо разогреть.

Как паять алюминий оловом своими руками

Порой возникает такая ситуация, что старую алюминиевую проводку заменить нет возможности и вам просто необходимо выполнить качественное соединение алюминия и меди. Для этого, конечно, можно использовать специализированные разъемы, обжимы или клемники, но я хочу вам рассказать, как можно надежно и качественно спаять медь и алюминий. Как известно, алюминий очень активный металл и при взаимодействии с атмосферным воздухом он практически мгновенно покрывается оксидной пленкой, оная как раз и отторгает припой и не позволяет просто так залудить алюминий. Специально для этих целей были придуманы: специализированные флюсы, активно используют паяльную кислоту, применяют смесь канифоли с ацетоном. Для того, чтобы успешно выполнить данную работу вам потребуется: паяльник мощностью минимум 60 Вт, ножик, пассатижи, наждачная бумага или напильник, припой ПОС 61 или ПОС 50, флюс Ф либо его аналог, кисточка, губка и ветошь.

Температура паяльника для пайки микросхем. Как паять алюминий оловом. Электрический паяльник для микросхем и радиодеталей является основным .

Как паять алюминий в домашний условиях: припой для пайки, способы, особенности

Алюминий относится к металлам, плохо поддающимся пайке. Это обусловлено его склонностью к образованию на поверхности изделий прочной плёнки окисла, препятствующей смачиванию детали расплавленным припоем. Одна только механическая зачистка поверхности не помогает, так как новый окисел образуется мгновенно после снятия старого.

Пайка алюминия

ВИДЕО ПО ТЕМЕ: Паять алюминий? Легко!

Пайка алюминия в домашних условиях — реальный способ починить домашнюю утварь, бытовые и автомобильные алюминиевые радиаторы, трубки, сантехнические приспособления и многое другое. В промышленных условиях пайка и сварка деталей из этого материала производится на автоматизированном оборудовании. В домашних условиях пайка и сварка алюминия также возможна. Кроме того, возможно применить сварочный магниевый карандаш или использовать газовую горелку.

Пайка алюминия, как справедливо считают многие специалисты, является достаточно сложным в выполнении технологическим процессом. Между тем такое мнение можно считать верным лишь в отношении тех ситуаций, когда спаять изделия из алюминия пытаются, используя для этого припои и флюсы, которые применяются для соединения деталей из других металлов: меди, стали и др.

Забыли пароль? Изменен п. Расшифровка и пояснения — тут. Автор: Ломастер , 4 февраля в Пайка. Привет всем. Недавно занялся моделизмом и мне понадобилось спаять алюминиевую опору материал не знаю точно, может и дюраль с жестяной трубкой консервная жесть. Все это никак не хочет лудить алюминий.

Пайка соединений проводов с припоем считается самым надежным методом соединения проводов и жил кабелей. Хорошо, если нужно паять только медные провода, которые легко облуживаются припоем. Не зря в электронике все вывода элементов медные, луженые. После того как цельные провода и многожильные жилы кабелей облудят, их довольно легко соединять пайкой.

Как паять алюминий: способы, технология, особенности

Содержание:

Самый эффективный метод пайки алюминия – аргонная дуговая сварка. Однако это оборудование очень дорогое и иметь его в домашних условиях крайне затруднительно. Кроме этого, сам электронщик должен обладать определенными навыками и знаниями в этой сфере, получить которые также проблематично. Есть несколько других способов, как паять алюминий – самостоятельно, без подобного дорогостоящего и громоздкого оборудования.

В данной статье будут описаны методы и способы пайки алюминия, доступные каждому электронщику, которые можно использовать в самых обычных домашних условиях. Дополнением изложенному материалу, в статье содержатся два видеоролика и одну подробную техническую статью, которую можно скачать в формате PDF.

Как паять алюминий.

Точная информация

Сначала следует, если есть такая возможность, точно определиться, из какого сплава изготовлены соединяемые детали. Ведь в чистом виде алюминий используется в электронике и технике крайне редко. От того, с какими химическими элементами и в каком количестве он смешан, будет зависеть многое.

• Критическая температура плавления. Некоторые добавки существенно увеличивают этот предел, который для чистого металла составляет 658 – 660 градусов Цельсия.
• Механические свойства. В зависимости от своего состава, некоторые сплавы становятся более пластичными, иные демонстрируют возросшую прочность.
• Взаимодействие с другими химическими элементами.

Заранее зная, с каким материалом предстоит работать, мастер сильно упрощает свою задачу.

Способы пайки алюминия

У мастеров не вызывает затруднения пайка медных, латунных и стальных проводов и деталей, но если приходится иметь дело с алюминиевыми поверхностями, то припой даже не пристает к изделию, и пайка превращается в мучение.

[stextbox id=’info’]Трудности вызваны тем, что на поверхности этого металла образуется тонкая, но очень прочная пленка окисла Al2O3. Можно удалить эту пленку механически – например, зачистить изделие надфилем, но при контакте с воздухом ли водой металл сразу же опять покроется пленкой. [/stextbox]

Пайка алюминия сплавами

Отличные результаты можно получить при использовании следующих сплавов: две части цинка и восемь частей олова одна часть меди и 99 частей олова одна часть висмута и 30 частей олова Перед пайкой и сплав, и собственно деталь необходимо хорошо разогреть. Также следует помнить, что при таком способе пайки должна использоваться паяльная кислота.

Пайка алюминия сплавами.

Пайка алюминия с помощью специальных флюсов

Стандартно применяемые флюсы не растворяют оксидную пленку на поверхности алюминия, поэтому надо использовать специальные активные флюсы. Флюс для пайки алюминия используется для работы с оловянно-свинцовыми припоями при рабочей температуре 250-360 градусов. Такой флюс и при пайке, и при лужении хорошо убирают пленку окисла, очищает поверхность металла и как следствие припой лучше растекается по поверхности.

Химический состав типичных мягких припоев для пайки алюминия.

Все это приводит к созданию более плотного и прочного соединения сплавляемых деталей. Излишки этого флюса легко удаляются растворителями, спиртом или специальными жидкостями. Также этот флюс можно считать универсальным, поскольку применять его можно и для работы с никелем, медью, нержавеющими сталями и т.д.

Другие способы пайки алюминия

Существуют и нестандартные способы решения данной проблемы, например: Место пайки на алюминиевом изделия тщательно зачищают и наносят пару капель концентрированного медного купороса. Небольшой отрезок медной проволоки, зачищают сворачивают в кружок диаметром равным месту пайки, а свободный конец проволоки подключают к «плюсу» вывода батареи на 4,5 вольта. Часть проволоки с со свернутым кружком опускается в небольшое количество медного купороса. Минус батареи надо соединить с деталью, на которой через некоторое время осядет некоторый слой меди.

После просушивания к этому месту можно приварить необходимые детали или провода обычным способом. В этом случае используется абразивный порошок, смешанный с небольшим количеством трансформаторного масла до получения жидкой пасты. Эту пасту наносят на очищенные изделия для пайки. Далее паяльник хорошо пролуживают и трут эти места до выделения на поверхности слоя олова. Затем детали промывают и далее паяют обычным методом.

Способы пайки алюминия.

Для этого способа понадобится трансформатор. Его минус подключают к изделию, а к плюсу подсоединяют медный провод большого сечения, состоящий из более мелких жил. Если на короткое время подсоединять этот провод к месту будущее пайки, то будет произведена микропайка меди и алюминия, которая в дальнейшем позволит провести пайку проводов обычным методом. Для упрощения процесса можно использовать паяльную кислоту.

Материал в тему: что такое электрическая цепь.

Зачем нужен флюс

Основным препятствием при пайке алюминия является его оксидная плёнка. Утверждение о том, что её можно удалить механическим путём, несостоятельно, поскольку новая плёнка появляется практически мгновенно. Именно поэтому выполнение работы без использования активных флюсов, за редким исключением, невозможно. Задача этих флюсов – разрушение барьера Al2O3, чтобы металл мог беспрепятственно соединиться с материалами, входящими в состав припоя.

[stextbox id=’info’]При желании можно изготовить флюс для пайки алюминия своими руками. Но дело это – довольно сложное, а потому проще приобрести уже готовый состав. Тем более что промышленность выпускает их в достаточном количестве. [/stextbox]

Среди флюсов встречаются и широко распространённые, и узкоспециализированные. В аннотации к ним добросовестные производители указывают назначение и особенности предлагаемого товара. Среди наиболее часто встречающихся можно перечислить:

• Ф-64. Он способен разрушать прочную оксидную плёнку значительной толщины, а потому хорошо подходит для пайки даже деталей большой массы. При этом он подходит для работы не только с алюминием, но и с оцинкованным железом, медью, бериллиевой бронзой и т. п.
• Ф-34А. Такой состав успешно используется с тугоплавкими припоями, содержащими значительное количество химических добавок.
• Ф-61. Его можно рекомендовать для низкотемпературной пайки или лужения изделий из алюминиевых сплавов.
• Castolin Alutin 51 L.Этот состав лучше всего оправдывает себя при использовании припоев того же производителя.

Окончательный выбор марки флюса зависит от многих факторов. Прежде чем принимать решение о непригодности состава, стоит убедиться в том, что соблюдены все важные технологические требования.

Пайка алюминия флюсом.

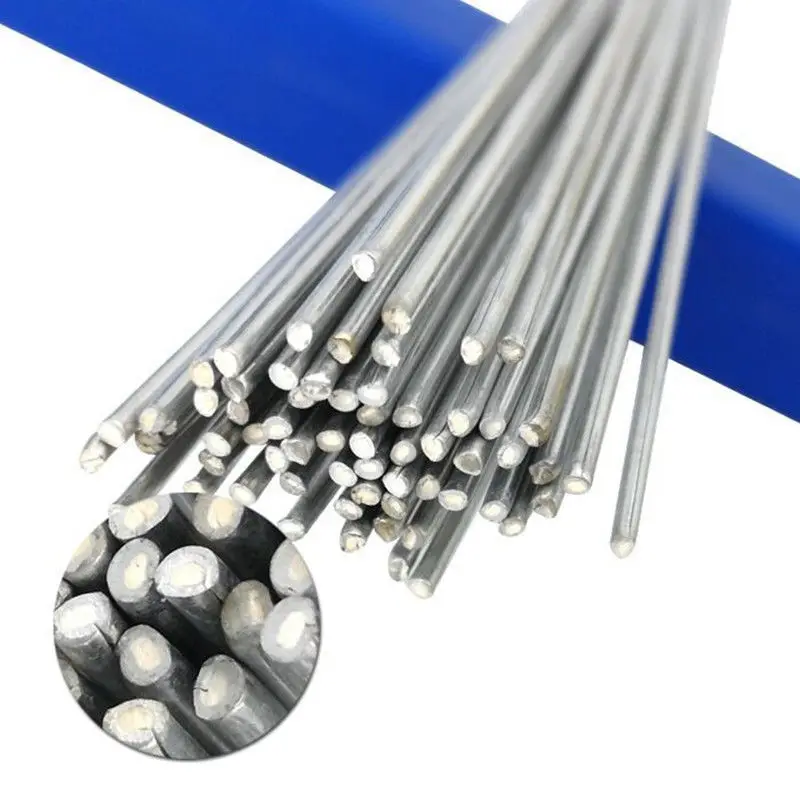

Выбор припоя

После того как оксидная плёнка разрушена, вступает в дело припой. Как и в случае с флюсом, его составу следует уделить самое тщательное внимание. Работающие при разной температуре, эти материалы должны выполнять основную задачу – соединяться с обрабатываемыми металлами. Применение низкотемпературных составов себя не оправдывает, поскольку они могут разрушаться при нагреве в процессе эксплуатации.

Наибольшее распространение получили смеси со средней и высокой температурой плавления. Но окончательный выбор будет зависеть от многих факторов. Неплохо зарекомендовали отечественные припои ЦОП-40, содержащий олово и цинк в процентном соотношении 60 на 40, и 34А, применение которого оправданно при использовании газопламенного нагрева. Тем не менее, при определённых условиях, конкуренцию им вполне способны составить припои Германиевый-1 и Германиевый-2, В-62, П550А, П575А и другие.

Это интересно! Все о полупроводниковых диодах.

Многие из них изготавливаются в смеси с флюсами, что упрощает их использование. Но существуют и безфлюсовые припои, такие как содержащий алюминий и цинк <HTS-2000. Следует знать, что содержащие большое количество кремния составы после своего застывания существенно отличаются по цвету от самого алюминия. Там, где цветовое несовпадение недопустимо, их применение нежелательно. Принято считать, что чем больше цинка входит в состав припоя, тем прочнее будет получившееся соединение.

Выбор припоя для алюминия.

Подготовка к работе

Прежде чем приступать к пайке, зону соединения придётся тщательно очистить, удалив с металла краску, если таковая имеется, и обычные загрязнения. Если речь идёт о пайке алюминиевых проводов или деталей электросхем, достаточно будет вооружиться паяльником. Но с увеличением массы деталей этого будет уже недостаточно. Обладающий высокой теплопроводностью металл будет быстро остывать, не позволяя создать качественное соединение. Улучшить ситуацию позволит постоянный нагрев зоны, где производиться пайка. Для этого можно использовать газовую горелку или даже паяльную лампу. Тут важно соблюсти два важных условия.

• Пламя горелки и паяльной лампы должно быть тщательно отрегулировано. В противном случае образующиеся частицы копоти загрязнят металл и не позволять выполнить работу качественно.
• Коридор между критическим значением плавления алюминия и температурой плавления припоя узок. Тем не менее, его придётся выдерживать. Это умение приходит с опытом. До того как начинать работать с ответственными деталями, стоит потренироваться на чём-нибудь попроще.

Полностью избавиться от оксидной плёнки не удастся, но зато можно сделать её как можно тоньше, обработав детали металлической щёткой или специальной насадкой. В отдельных случаях можно использовать абразивные круги, наждачную бумагу или простой напильник. После этого обрабатываемую поверхность придётся хорошенько обезжирить. Лучше всего для этого подойдёт чистый спирт.

Как паять алюминий в домашних условиях.

Пайка

Когда пламя горелки хорошо отрегулировано, а детали прогреты до оптимальной температуры, можно приступать к следующему этапу работ – собственно пайке.

• Прежде всего, следует нанести на поверхность деталей флюс. Проще всего это сделать кисточкой. Многие производители включают её в конструкцию флаконов с составом. Если нет, придётся приобрести её отдельно. Поскольку флюсы обладают высокой химической активностью, необходимо следить, чтобы они не попадали на посторонние предметы, а тем более на кожу, глаза или слизистую оболочку.
• Вооружившись паяльником, распределить по месту соединения припой. Хороший результат дают паяльники, жало которых имеет специальные зазубрины, разрушающие оксидную плёнку непосредственно в момент нанесения припоя. Однако использование подобного инструмента требует дополнительных навыков.
• Когда работа закончена и детали остыли, следует самым тщательным образом удалить остатки флюса. В противном случае они будут способствовать возникновению очага коррозии. Рекомендуется последовательная промывка изделия в воде различной температуры, затем – обработка слабым раствором каустической соды и снова промывка в воде.

Только когда все эти условия соблюдены, изделие готово к эксплуатации.

Способы лужения

При хорошем флюсе процесс залуживания и пайки не составляет проблем. Другое дело если под рукой нет такового, здесь процесс становится более трудоемким. Самое главное в процессе залуживания не допустить контакт зачищаемой поверхности с кислородом. Поэтому зачищаемую поверхность густо смазывают или заливают флюсом, а при необходимости можно и немного  подогреть. Можно и просто если изделие небольшое, например провода, зачищать их прямо в растворе, налив его во что-нибудь.

[stextbox id=’warning’]К способу как паять алюминий паяльником с раствором канифоли, делал примерно так. Предварительно очищал поверхность, смазывал раствором и посыпал медными или железными опилками. Затем надавливая жалом паяльника (чем сильнее тем лучше) и сдирая окисел, залуживал обычным припоем.[/stextbox]

Иногда при необходимости спаять два провода алюминиевый к примеру и медный, пользовался таким способом. Скручивал два конца провода и сваривал их разрядом тока с помощью графитового сердечника от батарейки. Для такой «сварки» использовал трансформатор 6-12 вольт с током от 3 ампер. Один конец провода от трансформатора подсоединяем к скрутке, а ко второму прикручиваем стержень батарейки (можно использовать щетку от двигателя). При касании возникает дуга и концы спаиваются в шарик. Так что паять алюминий в домашних условиях вполне возможно и не такая это уж сложная задача.

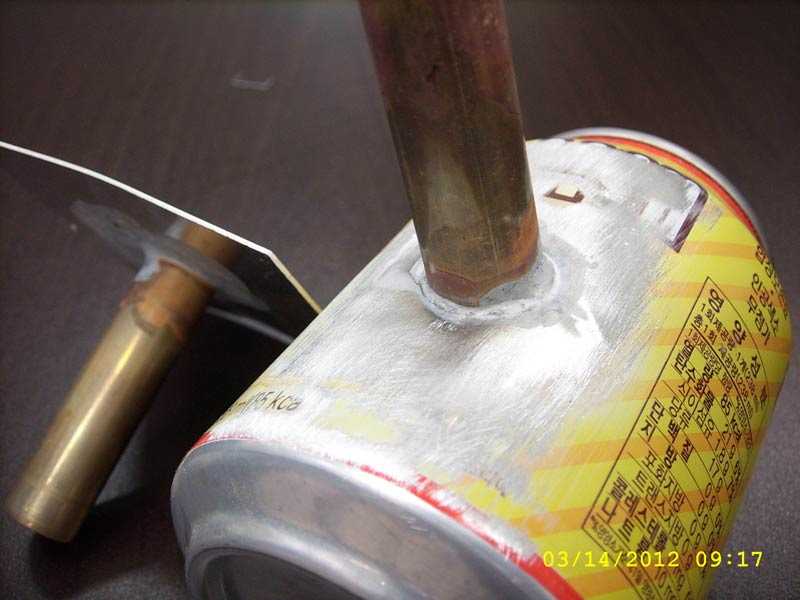

Пайка алюминиевой трубки с медной.

Заключение

Рейтинг автора

Написано статей

Более подробно о том , как паять алюминий и его сплавы, рассказано в статье Пайка металлов. Если у вас остались вопросы, можно задать их в комментариях на сайте. А также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов. Для этого приглашаем читателей подписаться и вступить в группу.

В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию во время подготовки материала:

www.sdelai-sam.pp.ua

www.xn--80aanab4adj2bicdg1q.xn--p1ai/%D0%BA%D0%B0%D0%BA-%D0%BF%D0%B0%D1%8F%D1%82%D1%8C-%D0%B0%D0%BB%D1%8E%D0%BC%D0%B8%D0%BD%D0%B8%D0%B9-%D1%81%D0%B0%D0%BC%D0%BE%D0%BC%D1%83/

www. ra4a.ru

www.svarkalegko.com

www.remboo.ru

Предыдущая

ПайкаКак правильно залудить жало паяльника

Следующая

ПайкаЧто такое канифоль и для чего она нужна?

Как паять алюминиевые провода? – Tokzamer

Как паять алюминиевые провода?

1. Методы
2. Подготовка
3. Описание процедуры
4. Техника безопасности
5. Полезные советы

Популярность медных проводов в строительстве постепенно падает. Лидерские позиции на сегодняшний день занимают кабели из алюминия. Данный материал отличается повышенными эксплуатационными характеристиками и сниженной стоимостью. Алюминий используют как для изготовления проводов, так и кабелей больших сечений.

Методы

Главная проблема, которая возникает при использовании алюминиевых проводников, заключается в быстром окислении материала. Пленка оксида, образующаяся на поверхности, перекрывает путь электрическому току при соединениях проводов.

Чтобы предотвратить возникновение или распространение этого процесса, провода пропаивают.

Существуют два метода пайки алюминиевых проводов.

1. С помощью паяльника. Сложность этого метода заключается в том, что не удается подобрать подходящую температуру для выполнения процесса. В случае работы с алюминием легко может произойти как перегрев соединения, так и его недогрев.
2. С помощью газовой горелки. В этом случае регулировать температуру работы проще, однако применение такого метода потребует более тщательной подготовки алюминиевой поверхности.

В большинстве случаев паяют алюминиевые провода посредством использования горелки.

Подготовка

Для проведения процедуры потребуется подготовить следующие инструменты и материалы.

• Паяльник. Его мощность не должна превышать 40 Вт.
• Нож. Необходим для зачистки материала и снятия верхнего слоя изоляции.
• Флюс. Используется для проведения основного процесса.
• Канифоль. Этот компонент должен быть в растворе из спирта или ацетона.
• Припой. Вещество, сделанное из свинца и олова.

А также будут необходимы обрезки проводов из алюминия или меди.

Сечение проводов не должно превышать 4 кв. мм.

Перед тем как приступить к пайке, следует подготовить материал. Стоит отметить, что алюминий – легкоплавкий металл. Температура его плавления – 660 градусов по Цельсию. Поэтому при неосторожном нагреве алюминий легко разрушить.

Еще одна сложность, которая может возникнуть при выполнении процесса, – это быстрое окисление материала на воздухе. Пленка окиси, покрывающая поверхность, защищает материал от воздействия внешних факторов. И она же становится препятствием для образования адгезии припоя с материалом. Именно поэтому ее необходимо удалять. Собственно, в этом и заключается процедура обработки проводов.

Снять пленку механически не получится, если под рукой нет подходящего оборудования. Объясняется это тем, что материал моментально окислится и покроется новой пленкой.

Удалить окись можно с помощью масла, которое перед проведением процесса необходимо будет прокалить до 200 градусов по Цельсию. Это требуется для того, чтобы удалить из состава активный кислород.

Удаление пленки окисла с помощью масла – сложный и неудобной процесс при пайке металла в домашних условиях. Использование канифоли или других флюсов тоже не поможет достичь нужного результата. Поэтому обычно прибегают к обработке концов проводников одновременным использованием флюса и механического способа.

Обработку металлов следует проводить после того, как провода будут скручены. В противном случае впоследствии не получится очистить всю поверхность провода механически. Только обработанные концы проводников можно будет спаять друг с другом.

Описание процедуры

Пайка алюминиевой проводки происходит в несколько этапов.

1. Сначала выполняют подготовку необходимых инструментов и расходных материалов. Важно положить их таким образом, чтобы они всегда были под рукой. Дополнительно на данном этапе освобождают рабочее пространство, убирая из него лишние предметы.
2. Дальнейшие действия заключаются в непосредственной обработке металла. Поверхность проводов зачищают и обрабатывают специальным флюсом. Кроме того, проводят лужение и другие процедуры.
3. Третий этап – настройка техники. С помощью регулировок устанавливают оборудование на требуемый режим. Это позволяет обеспечить надежное выполнение поставленной задачи и сохранить целостность заготовки во время пайки.
4. Следующий шаг представляет собой основной процесс. Точными и быстрыми движениями заготовки спаивают друг с другом. Для этого подносят небольшую часть припоя к проводам и наносят на концы специальный состав, который соединяет изделия. Предварительно осуществляют скрутку заготовок.

Последний этап заключается в том, чтобы дать металлу остыть. Дополнительно по окончании работ проверяют прочность соединения.

Техника безопасности

В процессе пайки требуется соблюдать правила техники безопасности. В основном к ним относятся общие меры предосторожности при работе со следующим оборудованием и веществами:

• электрическими нагревателями;
• открытым пламенем;
• агрессивными жидкостями.

К последним относятся флюсы. При выполнении поставленной задачи запрещается использовать неисправную технику. Важно предварительно осмотреть, не нарушена ли у паяльника изоляция, а при необходимости заменить устройство.

Также правилами техники безопасности запрещено применение горелок вблизи легковоспламеняющихся предметов. В помещении, где проводятся работы, необходимо организовать принудительную вентиляцию.

Полезные советы

Чтобы процедура пайки прошла успешно, рекомендуется принять во внимание несколько простых советов.

• Оловянный припой быстро покроется ржавчиной в процессе эксплуатации, если не позаботиться о его обработке. После соединения изделий рекомендуется нанести на поверхность материала лакокрасочное покрытие. Оно обеспечит защиту от окисления.
• Если соединить детали с помощью обычного припоя не удается, можно воспользоваться усовершенствованным вариантом процедуры. Высокотемпературный припой состоит из алюминия и кремния. Это позволяет обеспечить более надежное соединение, однако следует помнить о том, что для его использования потребуется достижение температуры работы 600 градусов по Цельсию.
• Перед проведением работ стоит убедиться, что на рабочем столе находятся требуемые материалы и инструменты, а также нет ничего лишнего. Если это не предусмотреть, риск получения травмы или плохого результата припоя повышается.

Учет перечисленных советов позволит спаять алюминиевые заготовки быстро и качественно.

Как паять алюминиевые провода, смотрите далее.

Способы пайки алюминиевых проводов

Несмотря на то, что в современном строительстве при производстве электротехнических работ алюминиевые кабели все чаще вытесняются медными, алюминий остается незаменимым материалом при изготовлении проводов и кабелей большого сечения.

Причины этого лежат на поверхности – удельное электрическое сопротивление алюминия больше, чем у меди примерно в полтора раза, а объемный вес меньше в три раза.

При большом сечении проводника, когда вес важнее прочности, выбор в пользу алюминия очевиден. Площадь сечения алюминиевого проводника будет больше, чем у медного в полтора раза, и при этом алюминиевый все равно будет в два раза легче медного. Для соединения проводов среди прочих методов применяют пайку.

Методы спаивания

Проблемой при использовании алюминиевых проводников является их быстрое окисление. Пленка оксида оказывает значительное препятствие прохождению электрического тока при соединениях. Для этого скрутки алюминиевых проводов пропаивают.

Паять алюминиевые провода в распределительной коробке можно, пользуясь паяльником или газовой горелкой. Применять паяльник сложнее из-за невозможности точно осуществить нагрев до необходимой температуры. А для алюминия перегрев так же неприемлем, как и недогрев.

Металл обладает большой теплопроводностью, и изоляция на большом участке от места пайки может просто оплавиться.

Газовой горелкой регулировать температуру нагрева проще, но ею долго осуществлять подготовку поверхности. Тем не менее, именно горелку нужно будет применять, если необходимо припаять какие-либо массивные детали друг к другу. В любом случае, при пайке алюминиевых проводов нужна их подготовка.

Предварительная обработка

Сложность при пайке заключается в том, что сам алюминий является очень легкоплавким материалом (660 ℃) и при неосторожном нагреве он может расплавиться.

Еще одним фактором, затрудняющим пайку алюминиевых проводов, является быстрое окисление на воздухе.

Окисная пленка на поверхности материала надежно защищает алюминий от воздействия всевозможных внешних факторов, но она же препятствует адгезии припоя с материалом, и ее нужно обязательно удалять.

Механически снять пленку оксида в обычных условиях практически невозможно. Материал моментально окисляется и покрывается новой пленкой. Можно механически удалить окисную пленку под слоем масла.

Но масло перед этим нужно прокалить до 200 ℃, чтобы удалить из него активный кислород, который может там присутствовать. Этот способ очень неудобен в домашних условиях и трудоемок.

Поэтому концы алюминиевых проводников необходимо облудить перед пайкой. Использование канифоли или большинства других флюсов не даст результата из-за высокой химической стойкости оксидной пленки. Она не растворяется даже органическими кислотами.

Чтобы облудить провода, необходимо использовать одновременно специальный флюс и механический способ.

Конечно же, делать это надо до того, как провода скручены, иначе механически очистить всю поверхность провода не удастся. Только облуженные концы можно скрутить друг с другом и спаять.

Работа паяльником

Для того чтобы запаять алюминий паяльником, существует несколько способов, суть которых заключается в том, чтобы производить очистку сразу под слоем флюса при непосредственном контакте с расплавленным припоем.

Первый способ заключается в том, что алюминиевые проводники, перед тем как припаивать, зачищают горячим облуженным паяльником, используя смесь канифоли и стальных опилок.

Опилки оказывают абразивное действие, канифоль удаляет все примеси и сразу же очищенные участки покрываются припоем, который должен быть на жале паяльника.

Второй способ предполагает зачистку алюминиевого провода об наждачную бумагу средней зернистости непосредственно под воздействием горячего паяльника с припоем и флюсом.

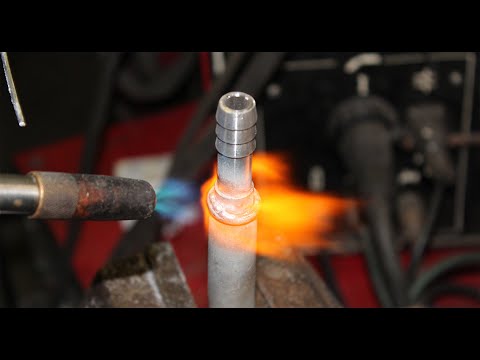

Газовой горелкой

Обработка газовой горелкой производится, когда детали находятся в таком положении относительно друг друга, при котором они будут эксплуатироваться. Обработка плавно переходит в сам процесс пайки.

Происходит это следующим образом:

• горелкой нагреваются поверхности алюминиевых деталей;
• по достижению температуры, при которой металл восстанавливается из оксида, пленка механически счищается;
• под воздействием пламени детали покрываются флюсом, и в зону пайки вносится припой.

Если детали толстые, то кромки их необходимо разделать под углом 45°. Обычно разогрев происходит до температуры плавления олова, когда припой растекается и заполняет желобок скрутки.

Отличия технологии при использовании флюса

Благодаря достижениям современной науки и техники, получены составы флюсов для алюминия, которые активно растворяют оксидную пленку и защищают материал от дальнейшего окисления.

Примерами таких препаратов могут служить составы с маркировкой Ф-59А и Ф-61А. Буква А означает, что эти составы предназначены для пайки алюминия.

При использовании этих флюсов пайка алюминиевых проводов значительно облегчается. Достаточно просто обработать флюсом уже готовую скрутку, даже не нагревая ее, а потом, прогрев паяльником или горелкой, наложить припой.

Он растечется по всей поверхности проводов и хорошо прилипнет, обеспечивая прочное и электропроводное паяное соединение.

Особенности пайки многожильных проводов

Многожильные провода необходимо паять только с применением специального флюса, так как механическая обработка их практически невозможна. Технология пайки отличается тем, что каждый проводок нужно сначала хорошо обработать флюсом.

Для этого пучок придется раскрутить и распушить. После обработки каждый тонкий проводок жилы покрывают припоем и скручивают жгут. После этого делают скрутку двух концов и пропаивают ее.

Можно ли соединять с медью

Нередко возникают ситуации, когда необходимо соединить алюминиевый провод с медным. Это, пожалуй, единственный случай, когда пайка не может использоваться.

Все дело в самом алюминии. Он вообще не может припаиваться к другим металлам из-за своих физических и химических свойств. При соединении с медью напрямую, между этими двумя активными металлами возникает электрохимическая коррозия, которая быстро уничтожит соединение.

А если их спаять, используя нейтральный к обоим материалам припой, то разный коэффициент температурного расширения металлов быстро разрушит спаянный контакт. Ведь при прохождении тока через проводник, он непременно будет нагреваться, а после отключения – остывать.

Техника безопасности

Техника безопасности при пайке алюминиевых проводов сводится к соблюдению общих мер предосторожности при работе с электрическими нагревательными приборами, с открытым пламенем и с агрессивными жидкостями, примером которых могут стать флюсы.

Недопустимо использование неисправных паяльников с нарушенной изоляцией, с мощностью более необходимой.

Запрещается использование горелок вблизи легковозгораемых предметов. При работе в помещениях должна быть правильно организована принудительная вентиляция.

Сложности при спаивании проводов из алюминия

Основной сложностью при спайке проводов из алюминия, как указано выше, является наличие оксидной пленки на поверхности металла. Борьба с ней сильно замедляет процесс пайки.

А если учесть, что провода из алюминия сейчас используются в основном для прокладки наружной силовой проводки, становится очевидным, что обычным паяльником и наждачной бумагой в этом случае не обойтись. Для соединения таких проводов все чаще применяется сварка.

Пайка алюминиевых проводов

Автор: Игорь

Дата: 12.07.2016

• Статья
• Фото
• Видео

Благодаря своим физическим и механическим свойствам, алюминий очень часто используется при создании различных изделий. Помимо своей легкости и относительно большой крепости металл обладает хорошей проводимостью, так что из него делаются провода для различных электрически установок. Пайка алюминиевых проводов является тонким и деликатным процессом, так как толщина металла в них является низкой, что усложняет процесс спаивания, а свойства самого металла не способствуют получению качественного соединения, если не применить дополнительные приспособления и инструменты. Большинство движений приходится делать быстро и четко, чтобы не перепалить сами провода.

Пайка алюминиевых проводов

Как и сварка алюминия, данный процесс осложняется борьбой с оксидами и прочими вещами. Но, по причине частой эксплуатации, людям с ним приходится сталкиваться, как в промышленных, так и в домашних условиях. Благодаря тонкости самих проводов, пайка алюминиевых контактов не требует особо мощной техники. Также здесь нет высоких требований к прочности будущего соединения, ведь тут не предвидится высоких механических нагрузок. Это облегчает процесс выбора припоя для пайки алюминия. Здесь главное соблюдать принцип сохранения высокой проводимости электричества, чтобы контакты не перегревались из-за повышенного сопротивления.

Пайка алюминиевых проводов

Спаиваемость алюминиевых проводов

Пайка алюминиевых проводов осложняется рядом из нескольких факторов, которые препятствуют нормальному соединению. Они вызваны свойствами металла и особенностями работы. Главным врагом здесь выступает оксидная пленка, которая покрывает алюминиевые поверхности при любом контакте с воздухом, причем за относительно короткий промежуток времени. Она не расплавляется при тех температурах, при которых плавится сам алюминий, не говоря уже о температуре плавления припоя, поэтому оксидная пленка мешает образованию прочного контакта, обволакивая металл припоя.

Во время нагрева алюминий не меняет цвет и трудно понять, достаточно ли он прогрелся для пайки. Таким образом, пайка алюминиевого провода может закончиться порчей самого провода. Несмотря на то, что спаиваемость металла считается низкой, профессионалам приходится часто с ним встречаться и для борьбы со сложными моментами используются различные средства, каждое из которых помогает решить поставленную проблему. Алюминий плохо взаимодействует с остальными элементами, так что если приходится спаивать два различных провода, то свойства спаиваемости становятся еще хуже. Пайка алюминиевых проводов между собой происходит согласно ГОСТ 21930-76.

Трудности пайки алюминиевых проводов

Помимо оксидной пленки и отсутствия визуального контроля за температурой нагрева металла, существует еще несколько сложностей. Пайка алюминиевых одножильных проводов должна проводиться всего за несколько секунд, чтобы не повредить самому проводу. Температурное воздействие на алюминий подвергает структуру металла изменениям, в результате чего он теряет свою прочность и гибкость.

Пайка алюминия паяльником в домашних условиях

Практически все процедуры, вне зависимости о того какой вид пайки используется, должны проходить полный круг подготовительных процедур, куда входит лужение, обработка флюсом и зачистка. Именно такие процедуры помогают ликвидировать оксидную пленку, благодаря которой получается основная масса брака при пайке. Еще одной сложностью становится правильный выбор параметров, так как рабата с тонкими элементами требует деликатного подхода. В то же время, небольшая толщина изделий помогает беспроблемно производить все в домашних условиях без явной потери качества.

Способы пайки алюминиевых проводов

Пайка алюминиевых проводов в домашних условиях может осуществляться несколькими способами. Одним из основных является пайка алюминиевых проводов паяльником, так как это один из самых простых и распространенных инструментов, который есть в каждом доме. Достаточно подобрать паяльник требуемой мощности, чтобы расплавить припой и сделать соединение. В отличие от других способов, он наиболее прост в подготовке, но требует, чтобы рядом находился источник электричества. В отличие от горелки, паяльник является более грубым методом, так что для работы со слишком тонкими материалами он может оказаться непригодным.

Пайка алюминия паяльником

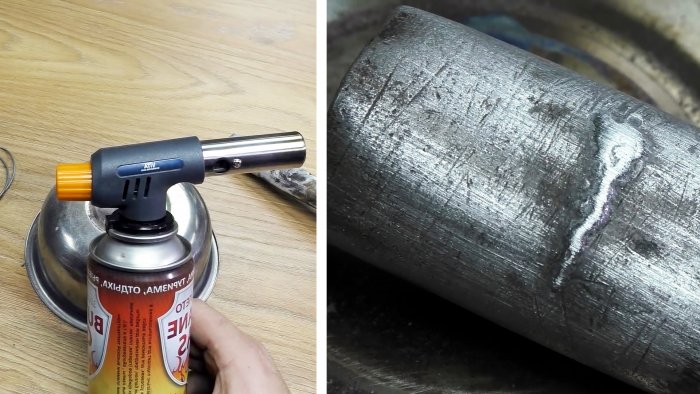

Способ при помощи горелки, которая может быть газовая или бензиновая, помогает проводить более деликатные процедуры, так как тут легче регулировать температуру и газ отлично прогревает не только сам провод и припой, но и области, которые находятся рядом с ними. Подготовка горелки более длительная процедура, так как ее нужно заправлять, подбирать режим и так далее. Также это менее безопасный вариант, но после всего не нужно ждать, пока инструмент будет долго остывать, как это происходит при работе с паяльником.

Пайка алюминиевых проводов горелкой

Подготовка к пайке

Вне зависимости от того, происходит пайка алюминиевых проводов с медными, или с такими же, как и они, следует ответственно отнестись к подготовке, так как от этого зависит успех операции. В первую очередь нужно заняться зачисткой поверхности, что помогает убрать оксидную пленку. Для проводов подойдет мелкозернистая наждачная бумага или какой-либо аналогичный вариант. После этого следует залудить конец провода, который будет спаиваться и, если все производится при помощи паяльника, следует залудить и жало паяльника. Несмотря на проблематичность использования некоторых разновидностей флюса, в качестве заменителя можно применять металлическую стружку припоя или же какие-либо жидкие варианты, которые улучшат смешиваемость и увеличат скорость соединения.

Как паять алюминий оловом своими руками

Чем паять алюминий в домашних условиях

Пайка соединений проводов с припоем считается самым надежным методом соединения проводов и жил кабелей. Хорошо, если нужно паять только медные провода, которые легко облуживаются припоем. Не зря в электронике все вывода элементов медные, луженые.

Пайка алюминия в домашних условиях

После того как цельные провода и многожильные жилы кабелей облудят, их довольно легко соединять пайкой. А как паять алюминий оловом, если припой отторгается окисью алюминия. Как известно алюминий покрыт тонким слоем окиси, которая мгновенно образуется на алюминии при контакте с кислородом. Чтобы припой хорошо держался на алюминиевом проводе нужно снять окись алюминия, а затем лудить.

Для этой цели в качестве флюса существуют: паяльная кислота, специальные флюсы для алюминия, смесь канифоли с ацетоном. Все эти плюсы разрушают или затрудняют образование пленки окиси на алюминии. После применения данного типа флюса процесс лужение алюминия упрощается.

Необходимые инструменты для пайки алюминия оловом являются: электрический паяльник, острый нож, плоскогубцы для скрутки проводов, мелкий напильник для подготовки жала паяльника. Из материалов потребуется: припой ПОС 61 или ПОС 50, флюс для пайки алюминия Ф-64 или аналогичный, губка.

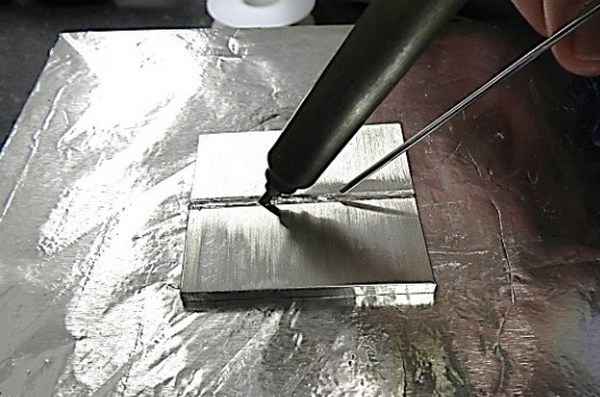

Пайка алюминия оловом и флюсом Ф 64

Флюс Ф 64 предназначен для пайки алюминия. Методика пайки не сложна. В первую очередь нужно снять изоляцию с проводов на 5 см. Изоляция снимается острым ножом под углом к проводу, чтобы не надрезать его. Надрезанный алюминий легко обламывается.

Инструменты и материалы для пайки алюминиевого провода

Далее нужно хорошо зачистить провод мелкой наждачной бумагой или острым ножом. Зачистив провод, его смачивают кисточкой с плюсом и острым ножом продолжают зачищать провод, но уже под флюсом. Таким образом снимают пленку окиси алюминиевого провода, не давая вновь окисляться на воздухе. Далее разогретым паяльником с припоем начинают лужение провода с его конца.

Если начать облуживать провод около изоляции, тогда можно ее подпалить. В этом случае потеряются изоляционные свойства провода. Провод облуживают паяльником, движениями вперед-назад, одновременно снимается окисная пленка с алюминия. Облудить провод ровно сразу не получится. Поэтому на не облуженные участки провода снова наносят флюс и горячим паяльником с припоем и движениями вперед-назад снимают участки оставшейся окисной пленки и обслуживают.

Таким образом покрывают припоем алюминиевый провод полностью. После лужения алюминиевый провод окунают в раствор соды (5 ст. л. на 200 гр. воды) и зубной щеткой смывают остатки флюса. В состав флюса входят активные кислоты, которые не только разъедают пленку, но и сам провод. Поэтому остатки флюса нужно смыть. Смыть его полностью не получится, так как он частично остаётся под припоем и въедается в провод.

Но хоть частично его нужно смывать. Медный провод не обслуживают флюсом Ф 64, лучше использовать раствор канифоли и спирта (50% на 50%). Кисточкой наносят жидкую канифоль на медный провод (предварительно зачистив его) и горячим паяльником обслуживают провод, начиная с конца. Жало паяльника должно быть ровным и чистым. Раковины на конце жала паяльника убирают мелким напильником.

А остатки сгоревшего припоя (шлака) вытирают губкой или тряпкой. Как только алюминиевый и медный провода облуженны, их скручивают пассатижами, кисточкой наносят жидкую канифоль и спаивают соединение, начиная также с конца. Если соединить алюминий без лужения припоем, то это соединение может нарушиться со временем. Соединение алюминия с медью представляет собой гальваническую пару, и при прохождении через него тока нагревает и разрушает соединение.

Таблица температурных режимов марок припоя

В результате место скрутки сильно нагревается и обугливается, что повышает пожароопасность. Оловянный припой нейтрален к алюминию, поэтому алюминиевые провода перед соединением с медью нужно лудить. Для пайки алюминиевых проводов хорошо подходят припой ПОС 61 и ПОС 50 с низкой температурой плавления 190 – 210С.

Пайка алюминия с медью оловом и канифолью

Пайка электрических проводов с помощью паяльной кислоты запрещена в ПУЭ. Это связано с тем, что эта кислота полностью не сгорает при пайке. В результате место соединения проводов со временем разъедается кислотой, образуются окиси, которые нагреваются при прохождении тока и могут вызвать возгорание изоляции. К таким кислотно содержащим флюсам относятся специальные флюсы для пайки алюминия, в том числе и Ф 64.

Так как же паять алюминий с медью, чтобы соединение было качественным и долговечным. По сложности метод лужения алюминия оловом и канифолью даже легче, чем лужение алюминия флюсом Ф 64. Но качество и надежность при лужении в канифоли будет высоким. При лужении алюминия в канифоли нужно сделать или подобрать низкую ванночку для жидкой канифоли (канифоль 60% и спирт 40%).

Флюсы для пайки алюминия

Заполняют ванночку жидкой канифолью так, чтобы провод утопал в ней с изоляцией на 5-10 мм. Очищенный от изоляции провод кладут в канифоль и острым ножом (удобно скальпелем) снимают плёнку окиси с алюминиевого провода, не вынимая его из ванночки. То есть под канифолью защищают провод по всей его длине со всех сторон. Под канифолью пленка на очищенных местах алюминиевого провода не образуется, так как нет соприкосновении с кислородом.

Теперь берут разогретой паяльник с припоем мощностью не менее 60 Вт и опустив его на оголенный и очищенный от окиси провод, у самой поверхности канифоли, понемногу прокручивают и вытаскивают уже облуженные участки провода. Суть метода заключается в том, чтобы провод облуживался у самой поверхности жидкой канифоли. Чтобы зачищенные участки провода от окиси не могли соприкасаться с воздухом.

Паяльник может быть временами погружен на 2-3 мм в канифоль. Немного облудив провод поднимите паяльник, чтобы он вновь нагрелся. Да в начале, будет много дыма, поэтому лучше учиться паять на улице или в помещении с хорошей вентиляцией. После нескольких попыток у вас выработается своя техника лужения и появится небольшой опыт.

Вы определитесь с положением паяльника, скорость лужения провода увеличится, то есть появится навык, и уменьшится количество дыма. Зато провод будет облужен идеально. Далее, как обычно, скручивают провода и так же паяют их небольшим количеством припоя.

Остатки канифоли на пропаянной скрутке проводов смывают кисточкой со спиртом. Недостаток такого метода – это невозможность пайки в труднодоступных местах. Для таких случаев, лучше использовать другие методы безопасных соединений алюминия с медью.

Несколько прекрасных способов пайки алюминия и дюрали в быту

Его преимущества существенные, он легкий, а дюраль так вообще можно сравнить по твердости со сталью. При том дюраль легче стали в 3 раза.

Электротехника широко использует алюминий.

Ведь электропроводность чистого алюминия составляет 62% проводимости меди. Чистый алюминий используют в производстве фольги, которая часто применяют для электролитических конденсаторов.

Но по сравнению с медью у него ниже цена.

Алюминий третий за содержанием и самый распространенный метал земной коры, что составляет 8% от ее массы. И вдруг проблема, припаять алюминий или хотя бы залудить, радиолюбители знают, это еще то жуткое испытание нервов и усидчивости. Ведь такая пайка является достаточно сложным в выполнении технологическим процессом. Так что не так с алюминием, почему он не хочет лудится?

Вот тот оксид не хочет приставать к нашему припою. Поэтому почти все потуги при пайке алюминия должны быть направлены на снятие той оксидной пленки, любыми не запрещенными методами.

Способ 1. Пайка с надфилем или шкуркой:

Место пайки тут также должно быть постоянно в той опилочной канифоле. Как не сложно догадаться опилки тут расцарапывают окисел, в результате к нему пристает припой.

Способ 3. Анальгин при пайке:

Способ 4. Машинное масло (для швейных машин или точных механизмов, жидкое):
Не плохие результаты может дать пайка в минеральном (машинном) масле с использованием абразивных в нем инструментов. Тех же железных опилок, ножа или стоматологического бура.

При толщине детали более 2 мм перед нанесением масла деталь надо прогреть. Но осторожно, не забывая что нанесения масла на горячую поверхность может вызвать брызги. Припой должен содержать не менее 50% олова. Лучшие результаты получаются в случае применения щелочного масла для чистки оружия после стрельбы.

Способ 5. Специальные флюсы для пайки алюминия:

Способ 6. Пайка в вакууме:
Если есть возможность то пайка алюминия в вакуумной камере дает хорошие результаты. Но здесь так же нужна предварительная зачистка поверхности детали.

Пайка и сварка в космосе вообще, как говорят некоторые космонавты очень качественная и прочная.

Способ 7. Омеднение алюминия:
Используя медный купорос (CuSO4) можно создать гальваническую установку для покрытия алюминия медью с последующей ее залужением.

Интересно что сварка алюминия не возможна по тем же причинам-образования оксидной пленки на аллюминие. Поэтому для сварки используют инертный газ-аргон. Аргон частично вытесняет кислород воздуха. Но все равно при начале сварки места стыков должны быть обезжирены и зачищены абразивными инструментами, желательно под струей аргона. Иначе алюминиевый электрод, даже с аргоном, при подаче будет просто-напросто плавится и сворачиваться шариками и не прилипать.

Если у кого есть свои способы пайки алюминия, делитесь, будет интересно.

Как паять алюминий — WelderThings

Как паять алюминий — Алюминий чрезвычайно трудно соединять без специального сварочного оборудования.

Вам потребуется найти подходящий припой или припой, предназначенный для использования с алюминием или для соединения алюминия с другим металлом в соответствии с вашими потребностями.

После того, как вы приобрели припой в Интернете или в очень хорошо снабженном хозяйственном магазине, основная проблема заключается в том, чтобы работать быстро, чтобы вы могли соединять алюминий сразу после удаления оксидного покрытия алюминия с поверхности.

Найди сплав, если сможешь

Чистый алюминий поддается пайке, но его нелегко использовать.

Многие алюминиевые предметы изготовлены из алюминиевых сплавов.

Все они паяются одинаково, но некоторые из них сложны в обращении и могут потребовать помощи опытного сварщика.

Если сплав обозначен буквой или цифрой, найдите его, чтобы узнать, предъявляются ли к нему какие-либо особые требования.

Немаркированные алюминиевые сплавы трудно отличить друг от друга, и руководства по идентификации от профессионалов будут полезны только при ведении собственного бизнеса.

Можно попробовать.

Если вы соединяете алюминий с другим сплавом, свойства алюминия обычно являются наиболее важным элементом, поэтому точное определение состава сплава может не потребоваться.

Важно отметить, что некоторые комбинации, такие как алюминий-сталь, очень сложны в работе или требуют специальных методов сварки вместо пайки.

Выберите низкотемпературный припой

Температура плавления алюминия составляет 1220 F (660 C), что в сочетании с его высокой теплоемкостью делает практически невозможным продажу универсальных припоев.

Необходимо использовать специальный припой с более низкой температурой плавления, который вам может понадобиться приобрести через Интернет.

Обычно для изготовления этого соединения используется сплав, полученный путем соединения кремния, алюминия и/или цинка, однако не забудьте проверить этикетку, чтобы убедиться, что он предназначен для конкретного типа соединения, такого как алюминий-алюминий или алюминий-алюминий. медь.

Технически присадочные материалы, плавящиеся при температуре выше 840 F (450 C), соединяются посредством пайки, а не пайки.

На самом деле они обычно продаются как припои, и процедура такая же.

Пайка — это способ создания более прочного соединения, однако пайка рекомендуется для деталей с электрическими цепями или других хрупких материалов.

По возможности избегайте паяльного оборудования, содержащего свинец.

Выберите правильный флюс

Подобно припою, флюс должен быть предназначен для алюминия или смеси металлов, которые вы собираетесь соединять.

Лучше всего покупать флюс непосредственно у того же поставщика, что и припой, так как они, скорее всего, предназначены для совместного использования.

Температура, рекомендуемая для выбранного типа флюса, должна быть близка к температуре припоя.

Выберите флюс для пайки, если выбранный вами припой плавится при температуре выше 840 F (450 C).

Некоторые флюсы для пайки не предназначены для использования на тонкой алюминиевой проволоке или листах.

Найдите флюсы для пайки погружением для этих целей.

Выберите источник тепла. При соединении алюминиевых проводов можно использовать паяльник, но в других случаях требуется горелка.

В большинстве случаев используется низкотемпературная горелка с пламенем, достигающим 600–800 F (315–425 C).

Если использование фонарика не подходит для вашей рабочей среды Попробуйте использовать паяльник мощностью 150 Вт.

Убедитесь, что у вас есть подходящие материалы.

Вам понадобится струбцина для соединения нескольких кусков металла вместо мелкого ремонта одного и того же предмета.

Рекомендуется травильный раствор или вещество для очистки от оксидов, образующихся во время пайки.

Некоторые флюсы на основе смол следует удалять с помощью ацетона.

Создание безопасного рабочего места

Защищайтесь от вредных газов, используя респиратор и работая в хорошо проветриваемом помещении.

Рекомендуются очки или маска для лица, а также толстые перчатки из кожи и синтетической одежды.

Держите поблизости огнетушитель и используйте негорючие места.

Предварительно припаяйте каждую часть сложных соединений.

Большие соединения или сложные комбинации, такие как алюминий-сталь, могут значительно улучшиться в форме «лужения» или нанесения тонкого слоя припоя на каждый компонент.

Следуйте приведенным ниже инструкциям для частей, которые вы планируете соединить, а затем повторите процесс с другими зажатыми частями.

Не выполняйте этот шаг, если вы используете припой для устранения отверстий или трещин в одном изделии.

Очистите алюминий с помощью щетки из нержавеющей стали. Оксид алюминия быстро образуется при контакте с воздухом.

крошечный слой не может быть подключен.

Сотрите стальной щеткой, но перед этим обязательно прочтите приведенные ниже инструкции.

Подготовьтесь к быстрой очистке флюса, припоя и пескоструйной обработки, чтобы не дать оксиду еще раз проявиться.

Старый алюминий с сильным окислением или другими поверхностными частицами может потребовать шлифовки, шлифовки или протирания изопропиловым спиртом и ацетоном.

Соедините металлы основания

Если вы соединяете две части, а не чините объект целиком, вы можете соединить две части так, как хотите.

Между ними должно быть небольшое пространство, чтобы припой мог растекаться и оставаться в пределах 1/25 дюйма (1 мм). шлифованием или сгибанием

Так как алюминий должен быть как можно дальше от окисления Можно свободно зажимать детали, промывать их после зажима, а затем закрывать зажим

Использование Флюс

После очистки металлической поверхности нанесите флюс на место соединения с помощью железного стержня или инструмента небольшого размера. 0005

Это предотвратит дальнейшее образование оксида и нанесет припой на каждое соединение.

Если вы паяете провода, поместите их в жидкий флюс.

Если флюс был в виде порошка, найдите на упаковке указания по смешиванию.

Металл должен быть нагрет.

С помощью горелки или паяльника нагрейте металлический предмет вблизи места соединения, начиная с нижней части детали.

Если поднести прямое пламя к месту ремонта, это может привести к перегреву флюса и припоя.

Если вы используете горелку, держите ее кончик на расстоянии не менее 4–6 дюймов (10,2–15,2 см) от металла, который используется для оригинала.

Продолжайте перемещать источник тепла медленными маленькими кругами, чтобы равномерно распределить тепло по площади.

Паяльники могут нагреваться до десяти минут, прежде чем их можно будет использовать.

Если флюс станет черным, дайте участку остыть, затем смойте его и начните снова.

Применение припоя

Большинство флюсов будет пузыриться, а затем становиться светло-коричневой, как только они достигнут нужной температуры.

Перемещайте стержень или проволоку из материала припоя по стыку, одновременно нагревая поверхность косвенно, перетаскивая его с противоположной части металла или другой поверхности.

Стержень или проволока должны быть протянуты вдоль зазора, но непрерывное медленное движение от вас необходимо для обеспечения идеального валика.

Искусство создания красивого и прочного ровного соединения может оказаться сложной задачей, даже если вы раньше не занимались пайкой.

Если припой не может соединиться с алюминием, это может быть связано с тем, что на поверхности образовался оксид алюминия.

В этом случае необходимо его зачистить и снова пропаять.

Возможно, вы используете неправильный припой или ваш алюминий представляет собой трудносвариваемый сплав.

Удалите излишки оксида и флюса

Если вы используете флюс на водной основе, вы можете смыть его водой после того, как окончательная деталь остынет.

Если вы используете материал на основе смолы, используйте вместо него ацетон.

После удаления флюса готовую деталь можно поместить в «раствор для травления», чтобы избавиться от любых оксидов, которые могут образоваться под воздействием температуры.

Можно ли паять алюминий? – Easyerwithpractice.com

Можно ли паять алюминий?

Для принятия припоя алюминию требуется нагрев, обычно до температуры 300°C или выше. Пайка алюминия не похожа на пайку меди; недостаточно просто нагреть и расплавить припой. Даже с правильной комбинацией флюса и припоя вы не сможете добиться пайки, если алюминий недостаточно горячий, чтобы принять припой.

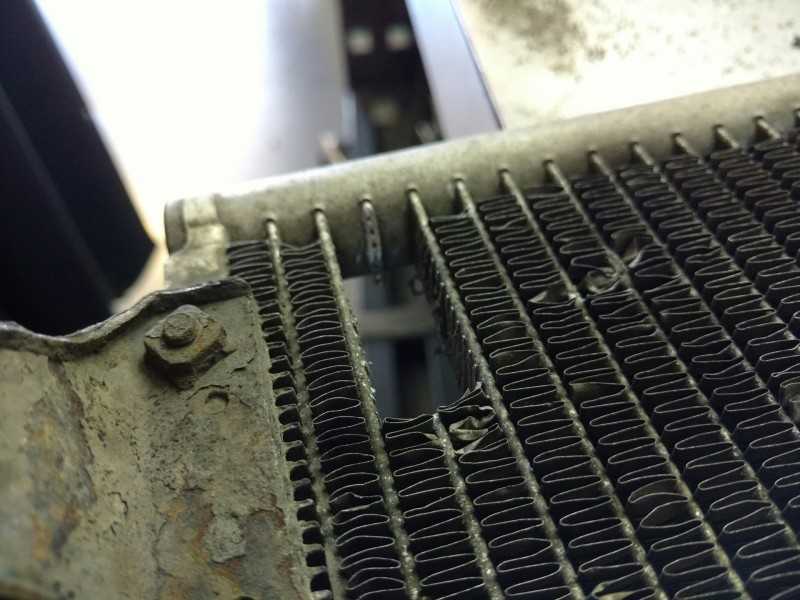

Можно ли паять алюминиевый радиатор?

Чистую дырку в алюминиевом радиаторе можно исправить, если все сделано правильно. Есть много разных способов, которыми вы можете попробовать этот ремонт. Вы можете попробовать сварку JB, суперсплав 1, эпоксидную смолу для ремонта алюминиевого радиатора, пайку материала алюминиевого радиатора и многое другое.

Можно ли припаять радиатор?

При пайке протекающего радиатора сначала нагрейте поврежденный участок радиатора. Поднесите жало паяльника к радиатору, пока оно не нагреется настолько, чтобы можно было легко принять припой и провод. После того, как вы нагрели прохудившийся участок радиатора, медленно впаивайте провод в радиатор.

Может ли паяльник плавить алюминий?

Алюминий также имеет относительно низкую температуру плавления, около 660 градусов, а это означает, что вам, вероятно, понадобится специальный паяльник с более низкой температурой. Нагрейте паяльник. Для достижения идеальной температуры может потребоваться около 10 минут.

Можно ли паять металл без флюса?

Да, можно использовать припой без флюса. Для этого вам понадобится что-то кроме флюса для разрушения оксидов на поверхности металла, без которого ваша поверхность может быть повреждена или не очищена должным образом.

Какой металл можно использовать для пайки?

ПАЙКА ПЛОСКИХ ДЕТАЛЕЙ МЕТАЛЛА Большинство плоских металлов, таких как медь и олово, следует паять припоем со смоляным сердечником. Используйте кислотный припой только на оцинкованном железе и других трудно поддающихся пайке металлах. Чтобы получить хорошее соединение двух кусков плоского металла, нанесите тонкий слой припоя на оба края (рис.

Является ли припой таким же прочным, как сварка?

Можно паять разные металлы: Паять можно из металлов, включая золото, серебро , медь, латунь и железо. Соединение, образующееся при затвердевании расплавленного припоя. Не такое прочное, как сварка или пайка. Соединение припоем не такое прочное, как сварка или пайка, потому что это не механическое соединение.

В чем разница между легким средним и твердым серебряным припоем?

Easy имеет температуру плавления 1235 F и температуру текучести 1325 F. Medium имеет температуру плавления 1265 F и температуру текучести 1390 F. Hard имеет температуру плавления 1330 F и температуру текучести 1475 F.

Какой флюс вы используете с серебряным припоем?

Белый флюс для пайки Stay-Silv® Это белый пастообразный флюс, который используется для 90% операций пайки серебра. Белый флюс используется для пайки меди, латуни, стали, нержавеющей стали и никелевых сплавов. Он имеет активный температурный диапазон 1050–1600°F (565–870°C).

Нужен ли для серебряного припоя специальный флюс?

Серебряный припой, плавящийся при температуре выше 800 градусов и поставляемый в виде палочек, а не рулонов, не требует нанесения флюса перед использованием, поскольку он является самофлюсующимся. Также нет необходимости удалять окисление из трубы.

Какой флюс нужен для плавки серебра?

Пробирный диоксид кремния – используется в качестве ингредиента пробирного флюса (или разбавителя флюса) для плавки или плавки золота и других драгоценных металлов. Пробный плавиковый шпат — используется в качестве ингредиента пробирного флюса (или разбавителя флюса) для плавки или плавки золота и других драгоценных металлов.

Как приготовить флюс для пайки серебром?

1. Отмерьте 1 стакан буры.
2. Насыпьте 1 стакан поташа в мерную чашку.
3. Отмерьте 1/2 стакана поваренной соли.
4. Смешайте три ингредиента, пока они полностью не смешаются.
5. Перелейте смесь флюса в банку с крышкой.
6. Используйте сухой флюс.
7. Измените количество, используемое в этом рецепте, в соответствии с вашими потребностями.

Как смешивать флюс с серебряным припоем?

Порошок флюса следует смешать с водой и несколькими каплями жидкого моющего средства, чтобы получилась густая паста. Затем пасту следует нанести кистью на поверхности соединения перед сборкой. Далее следует нанести флюс снаружи по обеим сторонам устья сустава.

Какова температура плавления серебряного припоя?

Руководство по серебряной пайке. Серебряная пайка, часто называемая «твердой пайкой» или «серебряной пайкой», представляет собой низкотемпературный процесс пайки стержнями с температурой плавления в диапазоне от 1145 до 1650ºF (от 618 до 899ºС). Это значительно ниже, чем у припоев из медного сплава.

Какой флюс используется для пайки?

Канифольный флюс является старейшим и до сих пор одним из самых распространенных флюсов, используемых для электрических компонентов. Он активен только при нагреве и, как правило, безопасен для ненагреваемых электрических цепей. Канифольный флюс можно очистить раствором изопропилового спирта. Флюс на органической кислоте также широко используется для пайки электрических цепей.

Как использовать сухой флюс?

1. Налейте несколько чайных ложек воды в банку с флюсом поверх высохшего флюса и с помощью деревянного кончика щетки для флюса проделайте несколько отверстий во флюсе. Можно использовать дистиллированную воду, но если вы живете в районе с низким содержанием железа или вообще без него, в этом нет необходимости.

Флюс высыхает?

Пастообразный флюс быстро высыхает, и когда он слишком сухой, с ним проблематично работать.

Вам нужен флюс с паяльной пастой?

5 ответов. Это не материал для пайки электронных плат, это материал для сантехнических фитингов, флюс, который следует использовать в дополнение к палочке припоя. Электронные платы требуют либо «флюсового припоя» для ручного использования, либо «паяльной пасты», представляющей собой смесь небольших шариков припоя в подходящем флюсе, для машинного использования.

Канифоль — это то же самое, что и флюс?

Канифольный (R) флюс представляет собой комбинацию канифоли и растворителя, наиболее подходящую для чистых и легко поддающихся пайке поверхностей. Канифоль твердая, не проводящая и в целом устойчивая к коррозии. Остатки канифольного флюса можно оставить на сборке или удалить с помощью совместимого растворителя.

Нужно ли очищать канифольный флюс?

Да, канифольный флюс следует смыть с печатной платы после завершения пайки. Если остаток флюса образовался в процессе доработки, он действует как метка неисправности в зоне доработки, привлекая внимание к работе, даже если она не должна вызывать беспокойства.

Кислый ли канифольный флюс?

Канифольный флюс В идеале флюс легко растекается в горячем состоянии, быстро удаляет оксиды и помогает удалять посторонние частицы с поверхности припаиваемого металла. Канифольный флюс является кислым в жидком состоянии.

Текущие рыночные цены | Покупатели металлолома

Эти цены актуальны на сегодняшний день и могут быть изменены в любое время из-за неблагоприятных рыночных условий.

Медь и латунь

#1 Неизолированная светлая проволока $2,40/фунт

#1 Медные трубы/обшивка 2,10$/фунт

#2 Медные трубы/шина 1,90$/фунт

#3 Кровельная медь 1,80$/фунт

Латунь 1,25$/фунт

Латунь (сантехника, трубы)

бронза $ 1,55/фунт

латунные раковины $ 1,22/фунт

Латунный счетчик воды $ 0,75-1,50 долл. США/фунт

Грязные латунные ксаины $ 0,40/фунт

Чистые латунные радиаторы $ 1,30/LB

ALUMINMIN/Справление (чистые латунные радиаторы $ 1,30/LB

ALUMIN/Справление (чистые латуни $ 1,30/LB

(чистые латунные радиаторы.

Катушка алюминия/меди (грязная) 0,72 долл. США/фунт

Copper NA

Copper Yokes$0.25/lb

Copper Transformers$0.08-$0.17/lb

Electric Motors$0.12-$0.15/lb

Alternators/Starters$0.13/lb

Sealed Units/Compressors$0.13/lb

Ins. Медный провод

Изолированный медный провод (кат. 5/6) 0,62 долл. США/фунт

Проволока Romex® 1,12 долл. США/фунт

Open Eye Hollow Heliax 0,82 долл. США/фунт

Кабель THHN 1,48 долл. США/фунт

2 5 0 90 8 Изолированный кабель 1,5 долл. США -750 MCM (Голая яркая внутренняя часть) $1,83/фунт

Insulated Steel BX$0.20/lb

Aluminum BX$0.77/lb

Christmas Lights$0.12/lb

Computer Wire$0.32/lb

Cat 5/6 Cross$0.45/lb

Aluminum

Aluminum NA

Aluminum Siding / Желоба $0,34/фунт

Алюминиевый лист $0,27/фунт

Полностью алюминиевые обода $0,40–$0,50/фунт

Алюминиевые окна (сломанные) $0,32/фунт

Литой алюминий $0,28/фунт

5 AL 9002 Чистая алюминиевая проволока $

Термостекло/разбиение (не стекло)$0,28/фунт

AL Litho Plates$0. 47/lb

AL Machine Cuts$0.35-$0.55/lb

Aluminum Grills$0.28/lb

AL Turnings$0.12-$0.15/lb

Aluminum Transformers$0.03/lb

Dirty Aluminum$0.06-$0.15/lb

Разное Металлолом

Автомобильные аккумуляторы 0,22–0,26 долл. США/фунт

Свинец 0,44 долл. США/фунт

Нержавеющая сталь 304 (немагнитная) 0,30 долл. США/фунт

Нержавеющая сталь 316 (немагнитная) 0,45 долл. США/фунт

Балласты 0,08 $/фунт

Chillerscall за цену

Generators $ 0,05- 0,17 долл. США/фунт

Current Breakers Prange

батареи

$ 0,22-0,26/фунт

батареи $ 0,16-0,25/LB

$ 0,16-0,25 долл. США/LB ​​

$ 0,16-10 $ 0,25/LB

$ 0,16-0,25 $ 9000

$ 0,16-0,25 $ 9000

$ 0,16-0,2,2,2,9 000 2

$ 0,16-0,2,2,2,9 000 2

$ 0,16–1,25.

Аккумуляторы в стальном корпусе 0,16–0,23 долл. США/фунт

Свинцовые аккумуляторы Cell Site 0,16–0,24 долл. США/фунт

Аккумуляторы A123Позвоните, чтобы уточнить цену0005

Каталитические нейтрализаторы

Малая зарубежная кат. $82-97/шт.

Средняя зарубежная кат.105-130 долл./шт.

Крупная зарубежная кат. -62$/каждый

Pre-Domestic Cat 24-34$/каждый

Small GM Cat 83-97$/каждый

Large GM Cat 88-117$/каждый

Обычный Breadloaf Cat 87-$100/каждый 57–71 долл. США/шт.

Большой Chrysler Cat 78–97 долл. США/шт.

Ford Cat $68-82/шт.

Ford Pre-Cat $22-$28/шт.

Bead Cat $25-35/шт. Wire Cat $36–48/шт.

Wire Pre-Cat $7–12/шт.

Half CatВарьируется, спросите

Aftermarket Cat $8/шт.

Каталитический нейтрализатор DPF $15–450/шт.

Сталь и железо

Сталь 0,03–0,05 долл. США/фунт

Нержавеющая сталь 0,23 долл. США/фунт

Железо 87,00/тонна

Light Irouge $ 0,03/фунт

чугун $ 0,06-0,07/фунт

Тормовые роторы $ 0,075/фунт

Компьютерный лом

чистые зеленые бассейны $ 1,15/фунт

Nons-Grap

$ 1,15/LB

0 Non-gre-greors $ 1,15/фунт

Non-greors.

Микросхемы памяти 5,50–7,50 долл. США/фунт

Микросхемы процессора ЦП 3,00–25 долл. США/фунт

Компьютерные корпуса с жестким диском 0,12 долл. США/фунт

Ноутбуки 0,50 долл. США/фунт Жесткие диски с платой 0,40 долл. США за фунт

HardDrive PC Board $ 2,50/фунт

Телекоммуникационное оборудование $ 0,12- 0,25 долл. США/фунт

Серверы $ 0,18-0,31 долл. США/фунт

Back Panelscallcall

NON-PC Boards $ 0,08/LB

Изолированные $ 0,27-0,62/LB

$ 0,27-0,62/LB

$ 0,27-0,62/LB

$ 0,27-0,62/LB

$ 0,27-0,62/LB

. Wire$0.32/lb

AL Heat Sinks$0.30/lb

Rare Earth Metals

Carbide $5.32/lb

Carbide Inserts/Shapes$6.00-$6.75/lb

Monel $1.60-$2.50/lb

FSX 414$5.25/lb

Титан $0,35/фунт

Никель $ 2,50- 3,00 долл.
