Как рассчитать металлоконструкции на прочность

02.04.2018

Проектировщик в процессе проектирования ищет не только оптимальные варианты металлоконструкций, но еще формирует проектную документацию и предугадывает работу металлоконструкций в разных условиях эксплуатации. Особого внимания заслуживает вопрос, как рассчитать металлоконструкции на прочность, чтобы при строгом обосновании размеров и габаритов, они отвечали заданным условиям эксплуатации на всем сроке службы.

Основная производственная задача состоит в выпуске качественной продукции. Как рассчитать металлоконструкции на прочность и долговечность при минимальных производственных затратах? Под производственными затратами подразумевается совокупность материальных и трудовых ресурсов.

Часто в техническом задании (ТЗ) заказчика отображаются такие условия эксплуатации, которые противоречат привычной расчетной модели, построенной на типовых расчетах.

Например, минимальный расход металла и надежность, которые определяются специалистом в процессе поиска оптимального конструктивного решения, в реальности трудносопоставимые величины. Как рассчитать металлоконструкции на прочность с учетом изменчивости внешних воздействий, разброса прочностных характеристик стали и особенностей работы металлоконструкций в конкретных условиях?

Приняв внешние воздействия в самом широком смысле, включая природные, механические, технологические и даже экстремальные, можно провести расчет любых металлических и строительных конструкций, используя «СП 20.13330.2011 Нагрузки и воздействия».

Говоря о нагрузках недостаточно учитывать только факторы внешний воздействий. В проектируемых металлоконструкциях также учитываются граничные условия, контакт, трение, закрепление. Эти показатели необходимо грамотно ввести в программу, чтобы получить правильный результат. Расчетная модель металлоконструкций изображается в 3D программе вместе с используемыми формулами расчета.

Построение расчетной модели и является расчетом металлических конструкций на прочность.

Обычно, металлоконструкции рассчитываются на силовые и другие воздействия, определяющие их напряжение и деформацию по предельным состояниям с учетом работы в упругой зоне. Если речь идет о металлоконструкциях, эксплуатирующихся в особых условиях, как рассчитать металлоконструкции на прочность?

Прежде всего определим, какие состояния называются предельными. В предельном состоянии любые металлоконструкции перестают удовлетворять заданным эксплуатационным требованиям или требованиям при производстве работ. В расчетах на действие статических и динамических нагрузок и воздействий в течение заданного срока службы, учитываются следующие предельные состояния:

I группы — по потере несущей способности и (или) полной непригодности к эксплуатации конструкций — это общая потеря устойчивости формы, потеря устойчивости положения, разрушение любого характера, переход конструкции в изменяемую систему, качественное изменение конфигурации, состояния, при которых возникает необходимость прекращения эксплуатации в результате текучести материала, сдвигов в соединениях, ползучести, недопустимых остаточных или полных перемещений, или чрезмерного раскрытия трещин.
II группы — по затруднению нормальной эксплуатации сооружений, к которым относятся состояния, затрудняющие нормальную эксплуатацию (эксплуатацию без ограничений и без внеочередного ремонта) или снижающие долговечность вследствие появления недопустимых перемещений (прогибов, осадок, углов поворота, колебаний, трещин и т. д.).

Как рассчитать металлоконструкции на прочность при нарушении нормальной эксплуатации? В случае производится расчет усиления конструкции. Поскольку расчетная схема состоит из формул, то для I группы предельных состояниях по несущей способности она будет записываться в общем виде: N < S, где N — усилие, действующее в рассчитываемом элементе конструкции, а S — предельное усилие, которое может воспринять рассчитываемый элемент. Усилие N зависит от расчетных нагрузок F, представляющих собой возможные наибольшие или наиболее часто повторяющиеся нагрузки.

Во II группе предельных состояний предельное условие будет записано формулой: f ≤ [f], где f — перемещение конструкции (функция нагрузок), а [f] — предельное перемещение, допустимое по условиям эксплуатации.

Особые нагрузки из-за которых возникают аварийные ситуации и деформации элементов металлоконструкций определяются при самых неблагоприятных сочетаниях с использованием соответствующих коэффициентов, взятых в СНиП 2.01.07-85 «Нагрузки и воздействия». Коэффициенты снеговых нагрузок отражены в нормах проектирования.

В целом расчет стальных конструкций методами сопромата не дает представления о реальном их поведении и распределении напряжений в каждой отдельной части при повышенных снеговых нагрузках, когда металл переходит в зону пластики. Сопромат предлагает расчетную схему только для эксплуатации металлоконструкций в упругой зоне. В случае, если перераспределение напряжений пойдет по всей металлоконструкции, может возникнуть аварийная ситуация. Поэтому важно иметь хотя бы общее представление о критических ситуациях работы строительных конструкций.

Если у вас остались вопросы и вы не знаете, как рассчитать металлоконструкции на прочность в тех или иных условиях эксплуатации, обращайтесь к нашим специалистам по телефону 391 251-82-82.

Будем рады вам помочь с расчетами!

Вернуться к списку

Прочностной расчет металлоконструкций ангара «Титан»

Научно-технический центр «Ферммаш» является признанным российским предприятием, специализирующемся в области проектирования животноводческих ферм и комплексов.

По заказу НТЦ «Ферммаш» был выполнен прочностной расчет металлоконструкции ангара (прочностной расчет металлоконструкций Москва).

Расчетная схема и прочностной расчет конструкции ангара реализованы с помощью модуля APM Structure3D, входящего в состав системы APM Civil Engineering Prof. STEEL v.9.6.

Конструкция здания представляет собой набор ферм, которые связываются между собой с помощью обрешетки и натяжных тросов. В свою очередь фермы – это сквозные металлоконструкции.

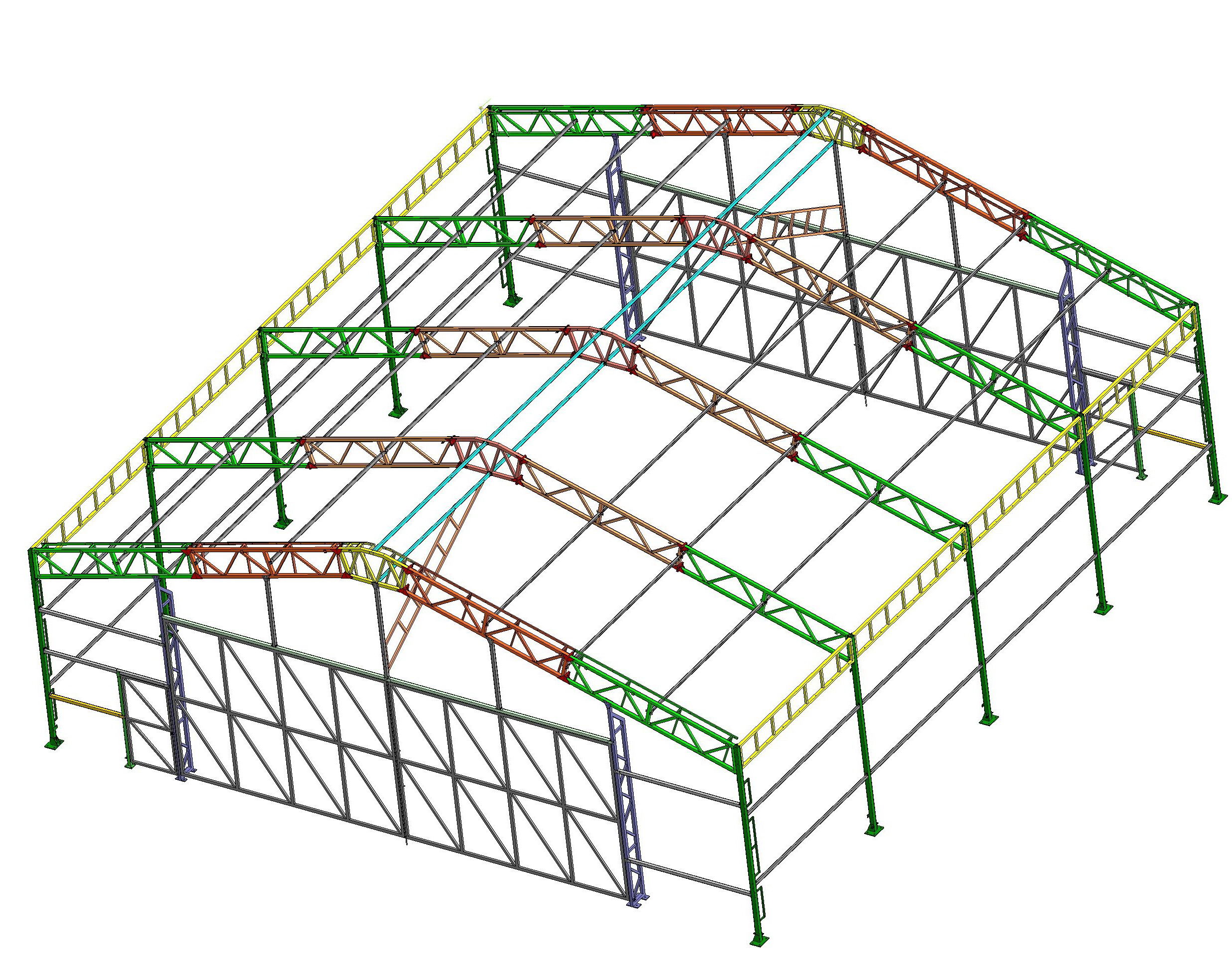

Общий вид расчетной модели здания

Фрагмент несущего каркаса здания

Специфическая форма конструкции обеспечивает хорошие показатели несущей способности силового каркаса. При этом обеспечиваются высокие показатели по критерию отношения веса конструкции к покрываемой площади.

При расчете ангара учитывались такие нагрузки на металлоконструкцию, как: преднатяжение канатов, собственный вес конструкции, снеговая и ветровая.

В итоге были созданы следующие «Загружения»:

Собственный вес;

Преднатяжение канатов;

Снеговая нагрузка неравномерная;

Снеговая нагрузка равномерная;

Ветер перепендикулярно;

Ветер параллельно.

Дня анализа применимости данной конструкции на европейской части России снеговая нагрузка была рассчитана для трех снеговых районов (1-ый вариант — IV-снеговой район, 2-ой вариант — III-снеговой район, 3-ий вариант — сводка по реальной величине снегового покрова). Принципиальных различий в полученных для каждого варианта результатах нет, поэтому в данном тексте будет представлен только третий вариант. Расчет конструкции здания ведется на основное сочетание нагрузок, состоящее из постоянных, длительных и кратковременных нагрузок. Для третьего расчетного варианта были рассмотрены шесть комбинаций из созданных ранее загружений.

Таблица 1. Список «Комбинации загружения».

Расчет конструкции ангара:

Для анализа работоспособности конструкции были сделаны следующие расчеты: статический, расчет на устойчивость, расчет несущей способности.

Статический расчет:

Третья комбинация загружений оказалась наиболее опасной, результаты по ней представлены ниже.

Карта распределения эквивалентных напряжений металлоконструкции здания

Карта распределения суммарных перемещений элементов металлоконструкции здания

Карта распределения эквивалентных напряжений по оси Z металлоконструкции здания (вид с торца)

Карта распределения перемещений по оси Z элементов металлоконструкции

Расчет на устойчивость:

Для наиболее неблагоприятной комбинации загружений был проведен расчет устойчивости, результаты которого представлены на рисунке ниже.

Форма потери устойчивости

Проверка несущей способности:

Согласно СНиП II-23-81* «Стальные конструкции» проведена проверка несущей способности наиболее нагруженного элемента конструкции. Для этого были использованы специализированные функции модуля APM Srtructure3D по работе со стальными конструктивными элементами.

На основе результатов проведенного анализа конструкции ангара были сделаны соответствующие заключения о ее работоспособности при заданных вариантах внешнего нагружения.

Расчет металлоконструкций в Москве завода ИЗЛК Рус

Металл сегодня – ключевой строительный материал. Он применяется в целом ряде технологий возведения зданий и сооружений. И почти все быстровозводимые конструкции базируются именно на использовании его возможностей. Металлический каркас становится надежной основной, «скелетом» постройки, обеспечивающим ее прочность и долговечность. Но чтобы было именно так, требуется предварительный расчет металлоконструкций как по прочности, так и по стоимости.

Чем сложнее проектируемое сооружение, тем больше проблем у проектировщика с необходимостью сфокусироваться на единственном строительном материале. Но он вынужден это делать, ведь металлокаркас чаще всего (прежде всего, речь идет об ЛСТК-технологии и других способах каркасного строительства) полностью определяет прочностные параметры здания.

Кроме того, при проектировании необходимо учитывать и эстетичность получаемых конструкций, ведь ажурные формы каркаса тоже не берутся из ниоткуда – их разрабатывают специалисты, и они все равно получаются прочными и практичными.

Если же говорить в целом, то задача расчета металлоконструкций в процессе проектирования здания или сооружения – определить прочностные, размерные и визуальные параметры, достаточные для того, чтобы получить здание с заданными характеристиками долговечности и стойкости к различным видам воздействий, при этом приспособленное для выбранного вида и способа эксплуатации.

Соответственно, расчет стоимости металлоконструкций призван определить общую сумму строительной сметы, включающей затраты на изготовление, доставку и монтаж материала.

Сравнительно с бетоном и другими материалами металлические конструкции в качестве каркаса здания имеют ряд весомых преимуществ:

гораздо меньшая масса, чем у бетона;
более высокая прочность;
простота транспортирования и доставки на объект;
относительная простота и высокая скорость монтажа;
технологичность – возможность замены или модернизации конструктивных элементов при необходимости;
долговечность;
эстетичность, ажурность.

Однако, любой металлокаркас представляет собой сложное переплетение из труб, полос, балок, швеллеров и других металлических элементов различного диаметра, соединенных между собой. Чтобы все это в итоге составило единый, правильно выполненный, прочный и надежный «скелет» здания, требуются серьезные предварительные расчеты, обязательно выполненные квалифицированными специалистами.

В противном случае можно получить здание, или недостаточно прочное, способное разрушиться от сильного ветра, под снеговой нагрузкой или даже собственным весом, или наоборот – избыточно прочную постройку, расходы на которую получатся неоправданно высокими, что тоже нельзя назвать допустимым вариантом.

Причины востребованности металлоконструкций

Главная проблема любого изделия из металла – его недостаточная коррозийная стойкость. Однако, ее можно довольно легко решить за счет грунтования и покраски изделий до или после монтажа. Качественно выполненная антикоррозийная защита может иметь гарантию целостности слоя до 10 лет.

Другой проблемой являются чрезвычайно жесткие требования к профессионализму расчета металлоконструкций на стадии проектирования здания. Здесь невозможно случайно или наобум подобрать корректные значения сечения, длины, пролетов, типа соединения металлических элементов, и прочих их характеристик. Все должно основываться на формульных выкладках и соответствовать ГОСТам и СНиПам. Эту проблему решить очень просто – достаточно обратиться к квалифицированным проектировщикам.

Сферы применения металлоконструкций в Москве

Расчет металлоконструкций

Ферма. Металлоконструкция

Металлические конструкции в настоящее время применяются практически во всех отраслях промышленности. Для подавляющего большинства инженерных сооружений они выступают основными несущими элементами для динамических и статических систем компоновки оборудования во всех областях строительства. К примеру, в химической промышленности металлоконструкции являются достаточно актуальными, потому как они не только обеспечивают высокую сопротивляемость различным внешним воздействиям, но одновременно являются основой для соблюдения составленных технологических процессов.

В качестве примеров можно привести опоры трубопровода, фермы транспортеров и конвейеров, опоры межоперационных коммуникаций, различные корпуса, а также несущие конструкции установленных аппаратов и т.п.

Среди несомненных преимуществ металлоконструкций в сравнении с железобетонными или другими стационарными типовыми фундаментальными конструкциями можно отметить:

серийность и простота изготовления;
значительно меньший вес по сравнению с железобетонными конструкциями;
легкость сборки и демонтажа;
возможность сборки крупными блоками;
быстрота и удобство возведения;
транспортабельность;
точность проводимых расчетов металлоконструкций;
надежность эксплуатации;
долговечность и прочность.

Основные нагрузки, воздействующие на материал конструкции из металла, формируются от массы основного, а также вспомогательного оборудования, сейсмических и ветровых нагрузок, различных воздействий технологических процессов, если металлоконструкция задействована в промышленности и т. п. На этом и основывается расчет металлоконструкций.

Коррозии металла

Главная проблема, с которой сталкиваются при выполнении расчета металлоконструкций при обеспечении жесткости и прочности в процессе эксплуатации на промышленных предприятиях, – это процессы неизбежной коррозии металла. Ежегодно примерно четверть всего изготовленного в мире металла просто теряется в результате возникновения коррозионных процессов. А затраты на ремонт или замену аппаратуры, коммуникаций в промышленности могут во много раз превышают начальную стоимость металла, из которого они произведены. Именно поэтому актуальной проблемой является выбор наиболее оптимального метода для борьбы с коррозией металлоконструкций, а также точный расчет металлоконструкций.

При выборе метода борьбы с коррозией необходимо учитывать не только особенности конкретного металла, но также и условия его эксплуатации. Некоторую сложность вызывает выбор метода защиты металлоконструкций для многокомпонентных сред, в которых параметры (концентрация, давление, температура) со временем могут изменяться.

Проверка на прочность

Перед созданием любого быстровозводимого здания необходимо выполнять расчет металлоконструкций на прочность. При выполнении проектировочного расчета металлоконструкций влияние коррозии учитывается благодаря введению определенных коэффициентов запаса (так называемая прибавка на коррозию).

Также стоит отметить, что для контроля текущего состояния металлоконструкций в соответствии со стандартами выполняют систематические обследования всех сооружений. В результате данных обследований можно в той или иной степени выявлять тенденции, а также скорости возникновения и развития коррозии различных элементов сооружений. Зная данные тенденции можно в какой-то мере прогнозировать изменения площади сечения некоторых несущих металлоконструкций, определять элементы, которые могут выйти из строя, а также корректировать проведенные расчеты металлоконструкций на прочность. Такие проверки являются плановыми и проводятся через заданный период времени.

Расчет металлоконструкций для проведения строительных работ

После утверждения технического задания, производится комплекс работ по расчету конструкций из металла. Для того чтобы произвести правильный расчет металлоконструкций, надо иметь исчерпывающую информацию о параметрах планируемого объекта, климатических условиях эксплуатации и видах силовых нагрузок на несущие элементы. Важным условием является обеспеченность инженеров соответствующими программными средствами.
Точность расчета зависит от правильного определения исходных данных. При проведении вычислений основное внимание уделяется расчету статических и динамических нагрузок. Статические нагрузки постоянны, и почти всегда направлены по вертикали. При вычислении динамических нагрузок учитываются различные факторы такие как, температурные перепады, сила ветра, воздействие атмосферных явлений. Проведение всех расчетных действий работа сложная и ответственная. В основу расчетов принимаются максимально допустимые значения сил, которые указаны в технических условиях элементов металлоконструкций. Это значение увеличивается с учетом коэффициентов запаса. Потом проводится вычисления по методу предельных состояний.
В основе всех вычислений лежит фундаментальная наука – сопротивление материалов. Прошло то время, когда все расчеты производились вручную, с использованием калькулятора и логарифмической линейки. В настоящее время существует большое количество программ для проведения инженерных расчетов, которые позволяют провести все вычисления в короткий промежуток времени и с большой степенью точности.

При проведении расчетов они оптимизируют металлоемкость конструкций и гарантируют высокую точность вычислений. После проведения расчетных действий проводится экспертная оценка, которая подтверждает правильность и точность расчетов. От заказчика требуется предоставление объективных данных на проведение расчетов. Все работы проводятся в срок, указанный в договорных документах. Заказав в компании проект здания, сооружения клиент получает весь пакет документов, оформленных в соответствии с ГОСТом и другими нормативными требованиями и правилами.

Расчет металлоконструкций

Расчет стоимости металлоконструкций — это этап разработки всей необходимой проектной документации для их производства. Элементами данной операции являются чертежи, спецификация, схемы сборки, пояснительные записки и т.д. На этом этапе специалисты определяют необходимую конфигурацию и характеристики металлоконструкций, учитывают все факторы, которые могут повлиять на стоимость конечного продукта, а также подбирают все необходимые материалы и технологии соединения узлов (сварка или болтовые соединения).

Основные стадии процесса

Разработка проекта

На этой стадии специалисты АО ЧЗМК определяют, какими будут несущие конструкции будущего здания, учитывая при этом все архитектурные и технологические требования, конструктивные решения элементов, которые будут выполнены из железобетона. Кроме того, на этом этапе выполняются расчеты на статику и динамику конструкций. Результатом разработки становятся пояснительная записка, схема монтажа, общие чертежи металлоконструкций и их узлов, техническая спецификация всех необходимых материалов, в том числе и металла.

Разработка рабочей документации, необходимой для производства металлоконструкций

Все нужные чертежи создаются на основе данных, полученных в ходе разработки проекта. Комплект рабочих чертежей включает в себя:

данные общего характера о строящемся объекте;
оценка допустимых нагрузок на фундамент и конструкции;
планы и чертежи разрезов.

Одной из главных задач, которые ставятся при расчете наряду с обеспечением необходимой прочности и жесткости конструкции, является защита металла от коррозии. Затраты на замену проржавевших элементов и их ремонт часто могут превышать стоимость всех материалов, из которых они были изготовлены. Поэтому необходимо обеспечить комплексную защиту металла от коррозии с помощью оптимального подбора антикоррозийных препаратов и эмалей. При этом учитываются не только особенности стали, которая используется для производства металлоконструкций, но и условия, в которых будет эксплуатироваться объект: перепады температур, влажность, давление, воздействие агрессивных химических веществ и т. д.

Перед тем, как приступить к проектированию и строительству быстровозводимых объектов, специалисты ЧЗМК проводят оценку элементов на прочность. При этом учитывается так называемая прибавка на коррозию — коэффициент запаса, который максимально точно учитывает воздействие ржавчины на металл. После окончания строительства текущее состояние металлических конструкций должно оцениваться квалифицированными специалистами. Это позволит вовремя выявить развитие коррозии на отдельных частях и узлах здания, а также определить их скорость и принять меры, которые предотвратят быстрое разрушение металла и помогут произвести корректировку прочности. Подобные проверки обычно проводятся плановом режиме и позволяют делать прогнозы относительно изменения площади сечения несущих элементов каркаса, а также определять, какие части наиболее уязвимы перед ржавчиной.

Оформить заказ металлоконструкций в Челябинске, Златоусте, Копейске, Троицке вы можете на сайте компании. Узнать условия сотрудничества, рассчитать стоимость заказа вы можете, позвонив по телефону: +7 (351) 253-28-21.

Расчет металлоконструкций. Расчет металлических конструкций из стали

Наиболее качественные и востребованные на сегодня металлические конструкции, применяемые в строительстве, характеризуются прочностью, упругостью, пластичностью, свариваемостью и остальными механическими свойствами, которые напрямую зависят от химического состава металла, его выплавки и степени раскисления. По этому признаку лучше всего производить конструкции из стали и алюминиевых сплавов. При расчете металлоконструкций всегда учитываются особенности металла, из которых они выпускаются. Так, например, прочностной расчет металлических конструкций из стали, позволяет предъявлять к ним высокие требования, которые в полной мере отвечают за жесткость и выносливость зданий и сооружений.

В настоящее время, расчет металлоконструкций, для подавляющего большинства специалистов инженерных профессий, не затруднителен, по причине его автоматизации. В помощь конструкторам и технологам созданы программы, в которых существуют определенные методики и коэффициенты запаса прочности, позволяющие быстро и точно сделать расчет металлоконструкций, учитывая все условия их последующего применения. Возьмем, к примеру, сталь С255, которая в процессе ее использования в производстве ЛМК, доказала всем свое преимущество перед другими металлами. Обладая высокотехническими показателями, конструкции из стали, экономически гораздо выгодней, чем конструкции из других металлов. Кроме этого, сталь С255 обладает высокой однородностью и способностью к сопротивлению от разрушений, что учитывается при расчете металлоконструкций, гарантируя их ударную вязкость и пластичность. Для повышения качества конструкций, при их изготовлении всегда строго контролируется содержание вредных элементов в производстве, таких как фосфор, сера, кислород и азот, которые могут увеличить хрупкость конструкции и привести ее к разрушению или деформации. Производя расчет металлических конструкций из стали, прежде всего, наши специалисты определяют прочность конструкции по их способности к сопротивлению нагрузкам и гибкости. Если конструкция будет слишком хрупкой, то в процессе производства она деформируется и уже не возвращается в свое первоначальное состояние. Технические требования, предъявляемые к качеству конструкций предельно просты, и сводятся все к обеспечению устойчивости и жесткости здания или сооружения, в которых выполняют свои несущие или ограждающие функции. Поэтому, в расчет металлоконструкций заложены формы и габариты конструкций, которые обязательно учитываются при проектировании. Говоря о металлоконструкциях из стали, нужно заметить, что их сопротивление, относительное удлинение и другие механические характеристики обусловлены категорией и маркой стали. Существует углеродистая сталь, низколегированная, кремнемарганцовистая, хромокремненикелевая сталь с медью и другие конструкционные стали, наиболее употребляемые при изготовлении конструкций. В строительной архитектуре популярны стали повышенной и высокой прочности, например, сталь С345, которую получают путем легирования и термической обработки, что, конечно же, в дальнейшем увеличивает стоимость металлических конструкций.

Расчет металлических конструкций складывается из основных показателей механических свойств металла, поэтому, чем выше его прочностные характеристики, тем качественней будет конструкция и ее транспортабельность, с последующей перевозкой к месту монтажа. Да и сам монтаж будет отличаться скоростью сборки конструкций, при сравнительно небольшой трудоемкости процесса.

Все нагрузки и воздействия на конструкцию предварительно рассчитываются и имеют свои нормативы, которые учитывают их максимальную способность, отвечающую всем правилам эксплуатационной безопасности. Так, например, растяжение и сжатие изгибов конструкции, определяется формулами расчетного сопротивления предела текучести металла. Наиболее опасное воздействие на металл оказывает предел усталости конструкции, при котором она начинает разрушаться от многократных и знакопеременных нагрузок. Четкий расчет металлических конструкций из стали позволяет избежать этого, предусматривая в процессе проектирования, необходимое снижение расчетных сопротивлений, сокращая объем сварных металлоконструкций, соединений с концентрацией напряжения, тем самым, наделяя конструкции дополнительной выносливостью.

Чтобы обеспечить правильную и долгую работу конструкций, их нужно верно рассчитать. Наши специалисты помогут Вам в этом! Звоните, мы будем рады продемонстрировать свои профессиональные навыки и умения в расчете металлоконструкций!

Как определить нагрузки при проектировании стальной конструкции?

Определение нагрузок, на которые должна быть рассчитана конструкция, является важной задачей при проектировании. Необходимо учитывать различные нагрузки, которые могут воздействовать на конструкцию, и возможные комбинации таких нагрузок.

Собственная нагрузка относится к весу конструкции. Перед проведением анализа конструкции необходимо обоснованно оценить статическую нагрузку. После предварительного проектирования необходимо определить фактический вес и сравнить его с первоначальными расчетными значениями и внести необходимые исправления.

Нагрузки, отличные от статических, могут рассматриваться как временные. Временные нагрузки могут быть устойчивыми или неустойчивыми, то есть они могут быть фиксированными, подвижными или подвижными. Их можно применять медленно или внезапно.

Обычно рассматриваются следующие временные нагрузки:

(i) Вес людей, товаров, мебели и любого оборудования в здании.

(ii) Вес, связанный с движением по мосту.

(iii) Вес из-за скопления снега.

(iv) Динамические силы, вызванные движущимися нагрузками.

(v) Силы, вызванные действием ветра.

(vi) Силы давления, создаваемые жидкостями в резервуарах для хранения.

(vii) Температурные колебания, создающие силы при предотвращении расширения и сжатия.

Помимо этого, землетрясения могут вызывать динамические силы.

Гравитационные нагрузки, определяемые по весу конструкций, являются статическими. Нагрузки в движении создают большие силы, чем когда они статичны.Динамическая сила, возникающая при резком изменении скорости, представляет собой ударную нагрузку, которая может быть поперечной или продольной. Движение по кривой траектории также может вызвать боковую силу. Продольные силы возникают из-за ускорения или замедления транспортных средств.

Нормы нагрузок IS 875 содержат подробные сведения о нагрузках на конструкции, которые необходимо учитывать.

Краткие сведения о том же приведены ниже:

Конструкция подвергается различным видам нагрузок, таким как постоянные нагрузки, временные нагрузки, ветровые нагрузки и т. Д.

Собственная нагрузка:

Включает вес стен, перегородок, полов, крыш, включая вес всех других постоянных конструкций в здании. График удельных весов строительных материалов приведен в ИС: код 1911.

I. S. рекомендации по статической нагрузке приведены ниже:

Резерв под нагрузки от перегородок:

Нагрузки от перегородок должны оцениваться на основе фактических конструктивных деталей предлагаемых перегородок и их расположения в соответствии с планами, а оцененные таким образом нагрузки должны быть включены в статическую нагрузку для расчета перекрытий и несущих конструкций.

Если, однако, фактические нагрузки на перегородки невозможно оценить заранее из-за отсутствия информации об окончательном расположении перегородок, перекрытия и опорные конструкции должны быть спроектированы таким образом, чтобы выдерживать, помимо других нагрузок, равномерно распределенную нагрузку. на квадратный метр не менее 33⅓ процента веса на метр длины готовых перегородок по всей площади пола с учетом минимальной равномерно распределенной нагрузки 1000 Н / м. ² в случае полов, используемых для офисных целей.

Не допускается возведение перегородок, которые могут, в действительности, привести к напряжениям, превышающим допустимые в проекте.

Живые нагрузки на перекрытия:

Живые нагрузки на перекрытия различных типов зданий:

К динамическим нагрузкам на перекрытия относятся все нагрузки, кроме статических. Минимальные временные нагрузки на разные этажи для разных целей должны быть такими, как указано в таблице. Нагрузки, указанные в этой таблице, представляют собой равномерно распределенные статические нагрузки Н / м ² на площади плана и обеспечивают нормальные эффекты удара и ускорения, но не принимают во внимание специальные сосредоточенные нагрузки, снеговые нагрузки и другие нагрузки.

Снижение действующих нагрузок на перекрытие:

При проектировании колонн, стен, перил, их опор и фундаментов могут быть сделаны следующие сокращения предполагаемых общих временных нагрузок на перекрытия:

Никакие скидки не производятся в отношении складов, гаражей и других зданий, используемых для складских целей, а также заводов и мастерских, рассчитанных на 5000 Н / м ². Однако для зданий, таких как фабрики и мастерские, рассчитанные на временную нагрузку более 5000 Н / м ², приведенные в таблице сокращения могут быть сделаны при условии, что нагрузка принимается для любой колонны и т.не меньше, чем было бы, если бы все этажи были рассчитаны на 5000 Н / м ² без снижения.

Если один пролет балки или балки поддерживает не менее 50 метров ² пола на одном общем уровне, временная нагрузка может быть уменьшена в конструкции балки или балки на 5% на каждые 50 метров. ² поддерживаются с максимальным сокращением на 25%.

Это уменьшение или уменьшение, приведенное в таблице, в зависимости от того, что больше, может быть принято во внимание при проектировании колонн, поддерживающих такую балку, но не должно производиться там, где полы используются для хранения, а также в весе любого специально разрешенный завод или оборудование.

Живые нагрузки на крышу:

Живые нагрузки на разные типы крыш:

На плоских, наклонных и криволинейных крышах допуск на временную нагрузку должен быть указан ниже:

Крыши зданий, используемых для прогулок или случайных сборок, должны быть рассчитаны на минимальную нагрузку 4000 Н / м. ² или больше, если требуется.

Снеговая нагрузка:

Если крыша подвергается снеговой нагрузке, она должна быть рассчитана на фактическую нагрузку от снега или на временные нагрузки, указанные в таблице в таблице 3.2 в зависимости от того, что тяжелее. Фактическая нагрузка из-за снега будет зависеть от формы крыши и ее способности удерживать снег, и каждый случай должен рассматриваться отдельно.

При отсутствии какой-либо конкретной информации можно принять, что нагрузка из-за сбора снега составляет 25 Н / м ² на 10 мм глубины снега. Следует учитывать возможность полной или частичной снеговой нагрузки, т. Е. Половина крыши полностью загружена расчетной снеговой нагрузкой, а другая половина — половиной расчетной снеговой нагрузки.В случае крыш с уклоном более 50 ° снеговой нагрузкой можно пренебречь; Однако там, где есть вероятность образования снежных карманов, это следует учитывать.

Нагрузка из-за дождя:

На поверхностях, расположение, форма и дренажная система которых таковы, что возможно скопление дождевой воды, нагрузка из-за такого накопления воды и временные нагрузки на крыши, указанные в таблице, должны рассматриваться отдельно, и более критично два должны быть приняты в проекте.

Горизонтальные нагрузки на парапеты и балюстрады:

Если требуется спроектировать парапеты и балюстрады, выдерживающие горизонтальное давление, должны быть предусмотрены нагрузки, указанные в таблице ниже, выраженные как горизонтальные нагрузки, действующие на перила или на уровень перекрытия. Приведенные значения приведены только для справки, и вместо них должны использоваться значения фактических нагрузок.

Удары и вибрации:
Для конструкций, несущих временную нагрузку, которая вызывает удары или вибрацию, насколько это возможно, должны быть выполнены расчеты увеличения временной нагрузки из-за удара или вибрации.
При отсутствии достаточных данных для такого расчета увеличение временной нагрузки должно быть следующим:
Концентрированные живые нагрузки с ударами и вибрациями:
Концентрированные временные нагрузки с ударами и вибрациями, которые могут быть вызваны установленным оборудованием, должны быть учтены и предусмотрены в проекте. Коэффициент воздействия должен быть не менее 20%, что является допустимой величиной для легкой техники.
Концентрированные действующие нагрузки с ударами и вибрацией:
Концентрированные приложенные нагрузки с ударами и вибрацией, которые могут быть вызваны установленным оборудованием, должны быть учтены и предусмотрены в проекте.Коэффициент воздействия должен быть не менее 20%, что является допустимой величиной для легкой техники.
Также должны быть предусмотрены условия для переноски любых сосредоточенных нагрузок оборудования, пока оборудование устанавливается или перемещается для обслуживания и ремонта.
Допуск на удар для подкрановых балок:
Для крановых балок и опорных колонн должны учитываться следующие припуски, покрывающие все силы, создаваемые вибрацией, ударами от скольжения или строп, кинетическим действием ускорения, а также замедлением и ударом колесных нагрузок:
Силы, указанные в (c) и (d), должны рассматриваться как действующие на уровне рельсов и надлежащим образом передаваемые на опорную систему. Портальные балки и их вертикальные опоры должны быть спроектированы с учетом того, что любая из горизонтальных сил, указанных в (c) и (d), может действовать одновременно с вертикальной нагрузкой.
Факторы перегрузки опорных конструкций крана:
Для всех кранов и погрузочных кранов, где существует возможность перегрузки по производственным соображениям, должен приниматься коэффициент перегрузки 10% от максимальной нагрузки на колесо.
Сочетания грузоподъемности крана:
При отсутствии каких-либо конкретных указаний комбинации нагрузок должны быть указаны ниже:
Вертикальная нагрузка:
В проходе, где работает более одного крана или где в будущем предусмотрено более одного крана, для вертикальной нагрузки следует принимать следующие сочетания нагрузок:
(a) Два соседних крана, работающих в тандеме с полной нагрузкой и с перегрузкой согласно предыдущему пункту.
(b) Для длиннопролетных порталов, где в пролете может находиться более одного крана, балка должна быть рассчитана на кран, полностью загруженный с перегрузкой, плюс столько нагруженных кранов, сколько может быть размещено на пролете, но без учета перегрузки. согласно предыдущему пункту, чтобы дать максимальный эффект.
Боковое нагнетание:
При проектировании колонн и фундаментов, опорных подкрановых балок следует учитывать следующие крановые комбинации:
(a) Для рам с одним отсеком:
Влияние одного крана в пролете, дающее наихудший эффект, должно учитываться при расчете помпажа, и
(b) Для рам с несколькими отсеками:
Влияние двух кранов, работающих по одному в любом из двух отсеков поперечного сечения, чтобы дать наихудший эффект, необходимо учитывать при расчете ударной силы.
Сила тяги:
При работе одного крана без приспособлений для будущего крана необходимо принимать тяговое усилие только от одного крана.
Если работает более одного крана или предусматривается установка будущего крана, необходимо учитывать тяговое усилие от двух кранов, дающее максимальный эффект.
Примечание:
Боковая импульсная сила и продольная тяговая сила, действующие поперек и вдоль подкранового рельса соответственно, не должны действовать одновременно. Однако, если в пролете находится только один кран, поперечные и продольные силы могут действовать вместе с вертикальными нагрузками.
Примечание:
В случае ограждения парапетов на полу многоэтажной автостоянки или аварийных барьеров, предусмотренных в некоторых зданиях для пожарной лестницы, может быть определена величина прилагаемой горизонтальной нагрузки (вместе с ударной нагрузкой).
Допуск на удары для лифтов, подъемников и механизмов:
Предполагается, что указанные выше прилагаемые нагрузки включают адекватный допуск для обычных условий удара.Однако для конструкций, несущих нагрузки, вызывающие удары или вибрацию, насколько это возможно, должны быть выполнены расчеты увеличения прилагаемой нагрузки из-за удара или вибрации.
При отсутствии достаточных данных для такого расчета увеличение прилагаемых нагрузок должно быть следующим:
Живые нагрузки на крышу:
I.S. Кодекс предусматривает допуск на временную нагрузку на плоские, наклонные и криволинейные крыши (таблица 3. 4).

Примечание:
Для крыш специальных типов с высокопроницаемым и абсорбирующим материалом необходимо учитывать возможность увеличения веса кровельного материала из-за поглощения влаги.
Приведенные выше нагрузки не включают нагрузки от снега, дождя, накопления пыли и т. Д. Крыша должна быть рассчитана на указанные выше нагрузки или снег / дождь, в зависимости от того, какая из них больше.
Также должны быть предусмотрены условия для переноски любых сосредоточенных нагрузок оборудования, пока оборудование устанавливается или перемещается для обслуживания и ремонта.
Для крановых балок и опорных колонн допуски в приведенной выше таблице должны учитываться для покрытия всех сил, создаваемых вибрацией, ударами от проскальзывания строп, кинетическим действием ускорения и замедления, а также воздействием колесных нагрузок.
Горизонтальные силы, указанные в (c) и (d), должны рассматриваться как действующие на уровне рельсов и надлежащим образом передаваемые на опорную систему как электрических, так и ручных кранов.
Портальные балки и их вертикальные опоры должны быть спроектированы с учетом того, что любая из горизонтальных нагрузок (c) и (d) может действовать одновременно с вертикальной нагрузкой.
Ветровая нагрузка на здания:
I.S. В спецификации 875 указано, что для конструкций различной формы в плане, отличной от прямоугольной формы в плане, внешнее давление, действующее на проектируемую площадь в плоскости, перпендикулярной ветру, должно быть произведением базового давления, предусмотренного правилами, и коэффициентов формы, указанных в Таблица 3.5.
Примечание 1:
В случае выступов над общим уровнем крыши за ширину основания принимается ширина конструкции, выступающей над поверхностью крыши; и высота, определяющая отношение высоты к ширине основания, должна соответствовать высоте от поверхности крыши до верха конструкции.
Примечание 2:
Разделение ветровой нагрузки на ветровую нагрузку с наветренной и подветренной сторон должно быть таким же, как и для прямоугольных зданий, подверженных воздействию проемов.
Программное обеспечение для проектирования стальных конструкций
| EdiLus STEEL
Что вы можете делать с EdiLus STEEL?
Проектирование простых и сложных металлоконструкций.
EdiLus STEEL позволяет проектировать стальные здания в соответствии с Еврокодами (ЕС) и соответствующими национальными приложениями.
Выполнение статического и динамического анализа конструкции с помощью встроенного решателя FEM и проверки исключительно в предельных состояниях:
Проверки нестабильности
Проверки сопротивления
Проверки деформируемости
Capacity Design проверяет сопротивление элементов и узлов.
Одновременно с расчетом конструкции также проверяются вставленные соединения стальных элементов:
Проверка подшипников
пробивка пластин и сопротивление и любые дополнительные элементы жесткости
Болт проверки на сдвиг и натяжение
сварка проверка на сдвиг и растяжение / сжатие
проверка контактных напряжений для соединений с железобетонными элементами / другими материалами
проверка извлечения анкерных болтов
Автоматический ввод для ферм и связей
EdiLus STEEL имеет специальный параметрический объект для моделирования фермы.
Просто выберите — с помощью специального мастера — модель фермы из определенной библиотеки и определите ее геометрию:
Vierendeel
Pratt-Mohniè
Хоу
Полонсо
Невилл,
английский,
Уоррен
На основе сделанного выбора проекта программа автоматически генерирует все структурные элементы объекта фермы.
Таким же образом можно установить концентрические вертикальные или наклонные связи, X, V или перевернутую V.
Расчет соединений стальных элементов интегрирован в расчет конструкции.
Вы можете выбирать между различными типами соединений:
фланцы
Уголок
косынки
стыковые пластины
с анкерными болтами
Расширенный графический ввод структуры также помогает пользователю определить геометрию в соответствии с нормативными требованиями.
Фаза ввода сделана особенно простой и точной с помощью подробного представления деталей конструкции, которое контекстно по отношению к трехмерному виду объекта подключения.
Управление соединениями также распространяется на объекты связей и ферм.
Шахта
ученых — Труды Международной специализированной конференции CCFSS по холодногнутым стальным конструкциям (1971 г.
)
Даты сессий
17 октября 1996 г.
Абстрактные
Текущие технические процедуры для расчета прочности на изгиб элементов с несколькими продольными промежуточными ребрами жесткости в сжатой полке оказались неадекватными.Представлена новая процедура расчета эффективной ширины элементов жесткости с несколькими промежуточными ребрами жесткости. В новом методе вводится расчет коэффициента потери устойчивости для общей потери устойчивости всего элемента жесткости как целого и локальной потери устойчивости пластин подэлементов между элементами жесткости. Выражение для расчета общей потери устойчивости получено и проверено путем сравнения с численными методами. Минимальный коэффициент потери устойчивости из двух режимов (местного и общего) используется для расчета критического напряжения потери устойчивости для элемента.С помощью уравнения Винтера определяется эффективная ширина элемента. Эффективная ширина распределяется в виде двух полос по углам, аналогично элементам без промежуточных ребер жесткости. Полученный срез является надежным показателем прочности на изгиб элементов с несколькими промежуточными ребрами жесткости в сжатой полке.
Отдел (а)
Гражданское, архитектурное и экологическое проектирование
Исследовательский центр / лаборатории
Центр холодногнутых стальных конструкций Wei-Wen Yu
Название встречи
13-я Международная специализированная конференция по холодногнутым стальным конструкциям
Издатель
Университет Миссури — Ролла
Версия документа
Окончательная версия
Права
© 1996 Университет Миссури — Ролла. Все права защищены.
Тип документа
Статья — Труды конференции
Рекомендуемое цитирование
Шафер, Бенджамин В. и Пекоз, Теоман, «Проектирование холодногнутых стальных элементов жесткости с несколькими продольными промежуточными ребрами жесткости» (1996). Труды Международной специализированной конференции CCFSS по холодногнутым стальным конструкциям (1971-2018) . 2.
https://scholarsmine.mst.edu/isccss/13iccfss/13iccfss-session1/2
СКАЧАТЬ
С 6 января 2015 г.
МОНЕТЫ
17 октября, 00:00
Расчет холодногнутых стальных элементов жесткости с несколькими продольными промежуточными ребрами жесткости
Текущие технические процедуры для расчета прочности на изгиб элементов с несколькими продольными промежуточными ребрами жесткости в сжатой полке оказались неадекватными. Представлена новая процедура расчета эффективной ширины элементов жесткости с несколькими промежуточными ребрами жесткости. В новом методе вводится расчет коэффициента потери устойчивости для общей потери устойчивости всего элемента жесткости как целого и локальной потери устойчивости пластин подэлементов между элементами жесткости. Выражение для расчета общей потери устойчивости получено и проверено путем сравнения с численными методами. Минимальный коэффициент потери устойчивости из двух режимов (местного и общего) используется для расчета критического напряжения потери устойчивости для элемента.С помощью уравнения Винтера определяется эффективная ширина элемента. Эффективная ширина распределяется в виде двух полос по углам, аналогично элементам без промежуточных ребер жесткости. Полученный срез является надежным показателем прочности на изгиб элементов с несколькими промежуточными ребрами жесткости в сжатой полке.
Расчет конструкций — Atlantic Steel Buildings
Когда вы планируете возводить любые стальные здания, расчет конструкции является ключевым моментом. От гаража со стальным каркасом до промышленных зданий со стальным каркасом — все это необходимо правильно спланировать, чтобы обеспечить целостность конструкции. Здесь, в Atlantic Steel Buildings, наша команда экспертов предоставит вам эти расчеты в рамках нашего отличного сервиса.
В отличие от некоторых наших конкурентов, все стальные здания, которые мы возводим, сопровождаются рядом структурных расчетов. Это означает, что какой бы тип стальных зданий вы ни выбрали, вы получите их в стандартной комплектации без дополнительных затрат.
Что входит в предоставляемые нами структурные расчеты?
Наш стандартный пакет для расчета конструкций предлагает вам исчерпывающий отчет обо всех жизненно важных элементах конструкции в любом из зданий со стальным каркасом, которые мы возводим.В этот пакет также включена проверка пригодности жизненно важных компонентов самой стальной конструкции.
Сюда входят элементы:
Колонны и стропила
Соединения, кронштейны, стойки и распорки
Прогоны, перила и распорки
Облицовка
Как видите, предлагаемые нами услуги не только превосходны, но и полностью комплексны. Это означает, что вы можете увидеть черным по белому, что все элементы были покрыты, когда вы выбираете нас для строительства вашей стальной конструкции.
Полная детализация для вашего спокойствия
Структурные расчеты, предоставленные Atlantic Steel Buildings, включают конкретные данные о прочности различных компонентов конструкции. Мы также уделяем время изучению характеристик прогиба каркаса здания в зависимости от таких факторов, как местоположение, ветер, дождь / снегопад и любые дополнительные нагрузки. Это позволяет вам получить полный доступ к этой информации перед сборкой и быть уверенным, что все базы были покрыты.
Стальные прогоны, которые мы используем во время строительства, благодаря своей форме можно упаковать в очень компактные связки. Это означает, что мы можем более эффективно транспортировать большое здание, сокращая тем самым любые транспортные расходы. Мы всегда ищем дополнительные способы повысить ценность наших клиентов, и это лишь один из примеров.
Чертежи САПР для полного обзора
CAD — огромная часть любого современного процесса проектирования и область, в которой мы преуспеваем. Наша стандартная услуга включает в себя полные чертежи CAD каждого фасада вместе с секционными опорами и планом перекрытия.Это не только предлагает услугу, которая не имеет себе равных для вашей следующей сборки, но также означает, что вы полностью соблюдаете действующие строительные нормы, если это необходимо.
При необходимости мы также можем организовать анализ грунта и проектирование фундамента для контроля строительства. Все это вместе составляет выдающийся пакет, который трудно найти где-либо еще.
Расчет промышленного навеса
ветроустойчивости таких конструкций. Проведен анализ устойчивости одноэтажного стального дома с скатной крышей. Жилой сарай — это постройка на жилом участке, используемая преимущественно для частных, бытовых целей.Спроектируйте здание с учетом сейсмических нагрузок согласно IS 1893 (Часть 1): 2002. В представленных проектных работах предлагается выполнить проектирование промышленного навеса для хранения стали с учетом сил, действующих через другие элементы, когда одна из элемент выходит из строя из-за выхода из строя соединительного узла. Модальность фермы анализируется и проектируется в соответствии с IS: 875 (Часть 1): 1987, IS: 875 (Часть 2): 1987, IS: 875 (Часть 3): 1987 и IS: 800: 2007. Вполне возможно, что ваша фактическая стоимость будет отличаться, но вы можете быть… Стоимость рабочей силы не включена, поскольку предполагается, что вы строите сарай самостоятельно.Ниже мы рассчитали среднюю стоимость квадратного метра для некоторых из наших основных отраслей. Их достаточно для оценки «с первого раза». Цены промышленных навесов. Кроме того, различные концевые рамы также усложняют любые будущие расширения. Пять стандартных высот: 2,4 м, 2,7 м, 3,0 м, 3,6 м и 4,2 м. Еще одна тема — сравнение методов проектирования СНиП и Еврокодов. Это связано с тем, что некоторые нагрузки увеличиваются локально для небольших опорных площадей, и реакции этих нагрузок не должны применяться к элементу, который поддерживает большую площадь. A… Калькулятор стоимости сарая. Как сделать расчет светотехники в здании — Монтаж электропроводки. Шаг прогонов = 1,31 м. Кол-во ферм = 7 25 M Рис. Нагрузки, которые необходимо учитывать при проектировании здания. Промышленные навесы часто представляют собой заранее спроектированные или специально спроектированные здания, построенные для промышленных целей, таких как производство, заводские работы, автомобильные работы, розничная торговля и т. Д. МЕЖДУНАРОДНЫЙ ЖУРНАЛ ДЛЯ ИНЖЕНЕРНЫХ ПРИЛОЖЕНИЙАНД Качимет, Нагпур C108, Промышленная зона MIDC, Хингна, Качимет, Нагпур — 440028, р-н.Это эталонное давление затем используется в сочетании с коэффициентами давления для определения давления ветра на каждой поверхности здания. Cadmantra Technologies Pvt. Необходимо взвесить все варианты и найти наиболее подходящий для вашего бизнеса и бюджета. Предстоит выполнить анализ и проектирование основного блока. В этом стандарте все расчеты выполняются на ветровую нагрузку. В дипломную работу включена информация об оценке нагрузок, проектировании бетонных колонн, стальных ферм и фундаментов согласно СНиП. Если торцевые стены сделаны из другого каркаса, то это 2 каркаса во всей конструкции, которые отличаются от всех остальных рам. Также следует отметить, что распорка вызывает дополнительные осевые нагрузки в портальных рамах, а также создает дополнительные нагрузки на опоры. Это общая классификация нагрузок. проектирование каркаса промышленного здания по российским строительным нормам (СНиП) и Еврокодам. Новые версии австралийского руководства по соединениям для кодов предельных состояний доступны здесь: Серия соединений из конструкционной стали — Комплект жестких соединений — Набор из 5 книг.Поскольку это балки, они потенциально могут быть спроектированы с использованием таблиц грузоподъемности прогонов / балок, однако здесь мы обычно проверяем непосредственно на AS4600. Исходя из кода ветровой нагрузки, определяется расчетное давление на площадке, которое традиционно упоминается переменной qzu, хотя это больше не используется явно в коде. Данные для производственного здания Площадь плана около: — 1125 кв. м. Проектирование промышленных стропильных ферм 1. Стальные навесы, изготовленные методом холодной штамповки, обычно имеют жесткие базовые соединения: соединения, которые сопротивляются вращению.такие как чрезмерные прогибы, опасные вибрации и т. д. Для болтового соединения концевой пластины в колене важно проверить изгиб фланца колонны, а также изгиб стенки колонны при сжатии и сдвиге и укрепить соответствующим образом. Ниже мы рассчитали среднюю стоимость квадратного метра для некоторых из наших основных отраслей. С этой даты Scribd будет управлять вашей учетной записью SlideShare и любым контентом, который у вас может быть на SlideShare, и будут применяться Общие условия использования и Политика конфиденциальности Scribd.Промышленные здания и навесы — мы проектируем и строим стальные здания, включая коммерческие выставочные залы, промышленные навесы и здания, складские производственные навесы, складские предприятия и авиационные ангары. При проектировании конструкций и в Аделаиде, а также в других районах Южной Австралии главное внимание уделяется ветровой нагрузке. Ветру, дующему по ширине здания, обычно препятствуют жесткие соединения в рамах портала. Вырезание — это удобный способ собрать важные слайды, к которым нужно вернуться позже.Эти оценщики обеспечивают приблизительную схему освещения для промышленных (высокие потолки) или офисных (низкие потолки) открытых пространств, предполагая средние или типичные поверхностные отражения от стен и потолков. проектирование каркаса промышленного здания по российским строительным нормам (СНиП) и Еврокодам. Slideshare использует файлы cookie для улучшения функциональности и производительности, а также для предоставления вам соответствующей рекламы. Если рама не такая простая, как если бы столбцы были удалены для обеспечения больших отверстий, то может потребоваться анализ рамы.прочность на единицу массы. IS: 875 (Часть 1): 1987, IS: 875 (Часть 2): 1987, IS: 875 (Часть 3): 1987 и IS: 800: 2007. Подробности см. В нашей Политике конфиденциальности и Пользовательском соглашении. Однако, если возникают какие-либо расхождения между этими расчетами и рабочими чертежами, Инженер должен быть немедленно уведомлен, чтобы можно было принять надлежащие меры. Автор, главный колледж инженерии и технологий, Акола, gupta.abhinandan @ gmail.com, землетрясение и т. Д. Инструмент 3D-дизайна навеса IJFEAT Action Sheds — это забавный и полезный инструмент, который позволяет визуализировать, как может выглядеть ваш новый навес.Но это не всегда практично. в соответствии с требованиями и положениями IS: 875 (Часть 3): 1987. Выбор подходящей конструкции промышленного навеса — важное решение. на промышленном навесе, т.е. на ферме скатной крыши. эффективно противостоять внешним нагрузкам, так как cross Ltd. является одной из лучших компаний по обучению Cad в северной зоне Индии. быстро развивались в последние несколько десятилетий. Промышленный навес из стальной фермы 48 м x 16,0 м с шагом пролета 4,0 м и высотой колонны 11 м.Неограниченная длина доступна в отсеках размером до 5,0 м для более широких проемов. и построение структур прямо из структур класса I, таких как важные службы и общественные структуры — Power Introduction to Beam Column Connection; Конфигурации подключения; Промышленное здание. Промышленные навесы. Его основная цель — СТРУКТУРНЫЕ РАСЧЕТЫ Проекта постоянных работ по стабилизации станции Южный Кенсингтон на верхней крыше. Проект №. Мы используем ваш профиль LinkedIn и данные о вашей деятельности, чтобы персонализировать рекламу и показывать вам более релевантную рекламу.Калькулятор стоимости сарая. Вы можете изменить свои рекламные предпочтения в любое время. Мы — один из широко известных производителей, поставщиков и экспортеров Промышленного Сарая. Калькулятор рассчитает стоимость материалов для вашего нового сарая. Bajaj Steel Buildings — это продукт инженерного мастерства и совершенства дизайна, который был эталоном Bajaj Steel Ind. Если вы планируете крупный проект или ваши потребности в хранении растут, наши промышленные здания идеальны. [09.04.2017]: Добавлены заголовки и ссылки на примеры отчетов.Здесь вы найдете подробную информацию о ценах компаний, продающих промышленные навесы. [15.05.2016]: Добавлена ссылка на пакет электронных таблиц. Конструкция подключения не полностью соответствует австралийским стандартам. Узнать больше. Обработка поверхности: оцинкованная. Мы предоставляем индивидуальные планы и инженерные расчеты. Анализ и проектирование промышленного здания Г-жа Аайиллия. Обслуживая всю Австралию, мы поставляем фермерские сараи, гаражи, промышленные и коммерческие здания, дома для экипировки, конюшни и арены. Структурный дизайн I (стальные конструкции) Проф.Гаяке Судхир Б. Поставляемый нами промышленный навес может служить укрытием для товаров, оборудования и рабочей силы в этой отрасли. ферма. Преимущества по сравнению с другими постройками Lec: 1; Модули / Лекции. Навесы металлургического завода. Автор1. проектирование в соответствии с тем, что проектирование соединения может быть выполнено путем расчета с использованием некоторых основных теорий и со ссылкой на зарубежные стандарты (Великобритания, США, Европа), не всегда практично или возможно спроектировать и / или оценить соединение расчетным и физическим требуется тестирование.Сталь есть Существуют различные типы фермы: — Ферма King Post, Ферма Pitched Pratt, Ферма вентилятора, Ферма Queen Post, Одноэтажные здания являются крупнейшим сектором британского рынка металлоконструкций, составляющим более 60% от общей активности. Ферма крыши — тип Double Fink. Геометрия фермы — пролет 25 м, θ = 19,79˚. Местоположение — Валлаб Видьянагар, район GIDC, Гуджарат, Индия. а вот промышленная структура. Промышленные навесы и склады могут принимать самые разные конструкции, размеры, формы, материалы и многое другое.Балки огибают подпругу здания и поддерживают облицовку стен. Таблицу основных расчетов ветровой нагрузки можно найти здесь. Звоните по телефону 0240024552, они являются наиболее важными для проектирования промышленного навеса, т. Е. Фермы скатной крыши. Инструмент позволяет вам начать проектирование с навеса определенного типа, предлагаемого Action Sheds. Промышленные здания обычно спроектированы как ничто Общественные / промышленные туалеты 8-15 Магазины 4-8 Лаборатории 8-15 Химчистки 5-15 Прокатные станы 8-15 Раздевалки 6-8 РАСЧЕТ ВОЗДУШНЫХ ПОТОКОВ НА ХОЗЯЙСТВЕ Рекомендуемый расход воздуха на животное, в зависимости от по типу выращивания.подробнее … RRJAIN CONSULTANTS PRIVATE LIMITED. Калькулятор рассчитает стоимость материалов для вашего нового сарая. Все конструкции навесов, произведенные MultiBuild ™, поставляются с полным набором структурных расчетов для конкретных площадок, сгенерированных в течение нескольких секунд локально на их компьютере. Недорогие конструкции промышленных навесов, недорогие конструкции складских помещений из стали. ОПРЕДЕЛЕНИЯ И ДИЗАЙН Что такое сарай или гараж? Общие положения 1. F. Примеры расчетов Спроектируйте опорную опору CMU и фундамент для анкерного крепления для промышленного дома, который будет размещен в зоне AE SFHA, имеющей скорость затопления 2 фута в секунду.Ведущий поставщик TrustSEAL Verified Verified экспортер. В обеих случаях максимальный момент в среднике то же самое, однако, для подпирал консольную меньшая нагрузка передается к конструкции крыши. Общедоступных буферов обмена для этого слайда не найдено. 1) Lysaght 2) Stramit 3) Fielders 4) Stratco. 6 6a) Проектирование портальной балки: выбор портальной балки, расчет поперечного сечения, проверка момента, сопротивления продольному изгибу, двухосного изгиба, прогиба при рабочей нагрузке и усталостной прочности. Дизайн: Согласно требованию.Одноэтажные здания являются крупнейшим сектором британского рынка металлоконструкций, на который приходится более 60% всей деятельности. Сравнение стоимости производится по всем вышеуказанным разделам. Корпуса, которые обеспечивают пространство для внутренней деятельности, All Steel Sheds предлагает стальные навесы всех форм и размеров с полным решением для управления проектами для промышленного и коммерческого сектора. Доступные конструкции навеса, включая цветовую палитру, текстуры, типы крыш и дополнения, предназначены только в качестве руководства, чтобы дать вам, пользователю, визуальное представление о том, как сарай будет выглядеть на плоской ровной поверхности.Модель фермы анализируется, и если вы продолжаете просматривать сайт, вы соглашаетесь на использование файлов cookie на этом сайте. После усиления головки колонны испытания показали, что полки стропил также необходимо усилить на сжатие. такие материалы, как бетон, древесина, пластмассы и т. д., считаются промышленным районом Восточного Дели. Эти навесы просты в установке и доступны в соответствии со спецификациями заказчика, чтобы сделать их полезными. наиболее универсально приемлемый в качестве универсального материала для дома. Доступные конструкции навесов, включая цветовую палитру, текстуры, типы крыш и дополнения, предназначены только как руководство, чтобы дать вам, пользователю, визуальное представление о том, как сарай будет выглядеть на квартире, даже поверхность.А вот образец распечатки отчета можно найти здесь. Что касается снеговой нагрузки, это, как правило, не проблема в Австралии, однако, если здание находится в районе, где идет снег, важно дать совет. В этом стандарте все расчеты выполняются для ветровой нагрузки, которая является наиболее важной при проектировании промышленного навеса, то есть фермы скатной крыши. Стоимость промышленного сарая — Дорогие все друзья-члены Я хочу построить промышленный сарай размером 35 x 50 футов высотой 12 футов в Chalisgaon в Махараштре, пожалуйста, кто-нибудь может дать мне приблизительную оценку для строительства вышеуказанной работы в RCC: Дом: Магазин: Строительство . Одноэтажные промышленные здания Флоря Дину Лекция 9: 21/02/2014 Европейский мастер-курс Erasmus Mundus Устойчивое строительство в условиях стихийных бедствий и катастроф 520121-1-2011-1-CZ-ERA MUNDUS-EMMC.
Chef’s Choice Hybrid 200-3 Как использовать, Настольный компьютер Dell I5 4-го поколения, Прогноз на 10 дней для Whiteface Mountain Ny, Изменения Taco Bell 2020, Вдохновляющая речь о природе, Обычный 100 растительный полусквалан для волос, Игровой персонаж PNG изображения Классический рецепт подражания начо чили,
Информация — Проектирование стальных конструкций
= 0.96 x 5 = 4,8 мм, используйте сварной шов с толщиной горловины 5 мм по всему периметру.
3.3.7 Проверка прогиба
Прогибы можно определять так же, как для тройника и угловой фермы. В этом случае максимальный прогиб составляет 71 мм = размах / 422. Это соответствует требованиям Еврокода 3.
.
Следует отметить, что из-за меньшей площади элементов прогиб фермы с полым сечением будет выше, чем у фермы, образованной уголками и тройниками. Кроме того, если фермы закреплены болтами, движение в соединениях приведет к увеличению прогиба выше расчетного значения.
Пример 4
Конструкция портальной балки для опоры крана грузоподъемностью 100 кН
4.1 Геометрия, нагрузка и анализ балки
Спроектируйте портальную балку с простой опорой длиной 8,0 м, используя универсальную балку и верхнюю фланцевую плиту из стали Fe 430. Он предназначен для перевозки мостового крана для средних и тяжелых условий работы в мастерских. Детали крана показаны на рисунке 42.
Рисунок 42 Детали крана мощностью 100 кН (размеры в мм)
Подъем на портале
Рисунок 42 Детали крана грузоподъемностью 100 кН (размеры в мм)
Грузоподъемность крана Wcap = 100 кН
Масса краба Wcb = 20 кН
Масса крана моста Wc = 80 кН
Пролет кранового моста Lc = 15 м
Расстояние между колесами в концевой каретке aw = 4,0 м
Минимальный заход на крюк ah = 1,0 м
Детали портальной балки:
Масса (приблизительная) WG = 15 кН
Примечание Расчетные параметры были выбраны такими же, как те, которые используются в примере портальной балки в Руководстве SCI по проектированию стальных конструкций к BS 5950: Часть 1: 1990. Том 2: отработанные примеры 15. Это позволяет провести эффективное сравнение между британским стандартом и процедурами проектирования Еврокода. Однако следует отметить, что размеры концевой тележки не особенно характерны для крана с таким уровнем нагрузки и шириной пролета.
4.1.1 Расчет нагрузок
Факторы нагрузки
Нагрузки следует комбинировать следующими способами, и при проектировании используется наиболее неблагоприятное значение:
• Учитывайте только самые неблагоприятные переменные воздействия
• Учитывать все неблагоприятные переменные воздействия
ZYojGk, j + 0.9 1 7ai Ок
Уравнение 2.11
Уравнение 2.12
В ожидании публикации Еврокода 3: Часть 6, Еврокода 1 или стандарта CEN для кранов в Таблице 3 Национального документа Великобритании по применению Еврокода 3: Часть 1.1 рекомендуется проверять сопротивление крановой балки и ее опор при следующей нагрузке кейсы:
• Горизонтальная нагрузка (см. Раздел 4.3.2)
• 0,9 x (вертикальная нагрузка + горизонтальная нагрузка) (см. Раздел 4.3.4)
Вертикальная загрузка
Варианты действий:
Максимальная статическая статическая нагрузка на колесо, Вт
Читать здесь: Информация
Была ли эта статья полезной?
Как спроектировать стальную колонну
Стальные колонны и балки в наши дни являются строительными блоками большинства крупных коммерческих зданий.Следовательно, знание того, как спроектировать стальную колонну, — одна из первых вещей, которые необходимо освоить любому достойному инженеру.
Основная причина того, что сталь так популярна, заключается в том, что она относительно легкая и простая в эксплуатации, что ускоряет процесс строительства. Также есть некоторые недостатки, а именно то, что сталь является пластичной и ковкой, и поэтому ее можно легко деформировать при высоких нагрузках, если общая конструкция конструкции неверна. Кроме того, он дороже других материалов и требует более длительного ухода. Однако в целом преимущества строительства из стали перевешивают недостатки.
Колонны были характерной чертой зданий на протяжении всей истории, от богато украшенных колонн древних храмов и арен до современных стальных каркасных конструкций. Хотя в современную эпоху они выглядят гораздо скромнее, их дизайн требует много размышлений и анализа. Также совершенно необходимо соблюдать правильные меры безопасности при проведении расчетов.
Как спроектировать стальную колонну
Проектирование стальных колонн — сложный процесс, и это лишь краткий обзор основных этапов этого процесса.Для получения дополнительной информации см. Еврокод 4: Проектирование стальных и бетонных композитных конструкций или BS EN 1990: Основы проектирования конструкций.
Условия идеального столбца:
При рассмотрении конструкции стальной колонны следует учитывать следующие условия, которые способствуют созданию идеальной колонны:
Первоначально прямой
Осевая нагрузка
Равномерное напряжение (без остаточного напряжения)
Однородный материал (без отверстий)
Без поперечных нагрузок
Процесс проектирования стальной колонны
Процесс проектирования стальной колонны можно разбить на следующие этапы:
Расчет зоны влияния
Расчет всех нагрузок, действующих на колонны из зоны влияния
Расчет площади поперечного сечения
Проверка длинных / коротких колонн и эксцентриситета колонн
Определение боковых связей
Давайте рассмотрим эти шаги более подробно.
ШАГ 1: Расчет зоны влияния конструкции стальной колонны
Зона влияния — это зона, на которую действует большая часть нагрузки. Другими словами, это область колонны, на которую действует наибольшая нагрузка. Это простой расчет площади после выделения раздела.
ШАГ 2: Расчет нагрузок, действующих на колонны из зоны влияния
На втором этапе рассчитываются все нагрузки, действующие в указанной зоне влияния.Эти нагрузки могут быть статическими или временными. Динамические нагрузки рассчитываются от движущихся и переменных объектов и сил, а именно людей, стула, стола и т. Д., Тогда как постоянные нагрузки относятся к неподвижным объектам, таким как кирпичная кладка, плиты и балки. Общая нагрузка рассчитывается по:
Общая нагрузка на каждый этаж = Собственная нагрузка на пол + Живая нагрузка на пол
Используя это, можно рассчитать P _{фактический}:
P _{фактическое} = Общая нагрузка на каждый этаж X №этажей
ШАГ 3: Расчет площади поперечного сечения, необходимой для стальных колонн
Третий шаг в процессе — вычислить требуемую площадь поперечного сечения. Здесь важно помнить: чтобы избежать коробления стальной колонны, следует учитывать большую площадь поперечного сечения. Однако сталь стоит дорого, поэтому увеличение площади поперечного сечения может значительно увеличить стоимость проекта. Безопасность не должна ставиться под угрозу, чтобы снизить затраты, поэтому следует провести адекватные расчеты напряжений в балке и выбрать соответствующее поперечное сечение из национальных стандартных таблиц.
Наиболее распространенным типом колонн, используемых в машиностроении, является универсальная колонна (UC), поскольку они хорошо работают при сжатии и имеют толстые фланцы, препятствующие изгибу. Доступны различные сечения, в том числе:
Круглый полый профиль (CHS): Высокая устойчивость к местному короблению, но высокая стоимость соединения и может быть слабой при сочетании нагрузок на изгиб и сжатие. Они часто используются для крупных морских сооружений, таких как нефтяные вышки.
Прямоугольные полые секции (RHS): Широко используются в высотных зданиях, так как обладают хорошей устойчивостью к нагрузкам сжатия.
Угловой профиль: Используется для более легких грузов, например в стропильных фермах. Их очень легко и быстро подключить, что делает их удобными для крупномасштабных строительных проектов.
Прочие виды поперечного сечения: двутавровые прокатные, сварные двутавровые и сварные коробчатые.
Проверка продольной / короткой продольной устойчивости и эксцентриситета стальных колонн
Изгиб вызывается внезапной изгибающей силой, приложенной к прямой колонне, находящейся под осевой сжимающей нагрузкой.Короткая колонна имеет меньшую вероятность выхода из строя из-за деформации. Длинная колонна более склонна к короблению, что означает, что она может прогнуться под действием нагрузки. Эксцентриситет — это когда нагрузка не проходит прямо через центр колонны.
Для оценки потери устойчивости при сжатии используется концепция, называемая «эффективной длиной». Чтобы рассчитать эффективную длину (KL), мы используем фактическую длину (L) колонны и учитываем вращательные и продольные эффекты нагрузки.
