Затвор дисковый межфланцевый с электроприводом

Межфланцевые дисковые поворотные затворы с электроприводом на сегодняшний день являются реальной заменой задвижкам, вентилям и кранам. Это подтверждается их преимуществом – небольшие габариты и вес, простота конструкции, монтажа и эксплуатации, устойчивость к скоплению грязи, возможность применения на трубопроводах большого диаметра, ну и стоимость затворов по сравнению с шаровыми кранами в разы меньше.

Компания «АРХИМЕД» производит дисковые межфланцевые затворы серии AZ для трубопроводов. Предназначены для транспортировки воды, газа и других сред, сопоставимых с внутренними материалами затвора. Номинальный диаметр от 50 до 600 мм, давление – до 16 кг/см2, допустимая температура -20/+110°C, герметичность – класс «А». Корпус затворов сделан из высокопрочного чугуна, материал уплотнения этилен-пропилен-мономер-каучукка или других проверенных материалов, PTFE. Отличаются высоким качеством и долговечностью. Хорошо работают как при горизонтальной, так и при вертикальной установке.

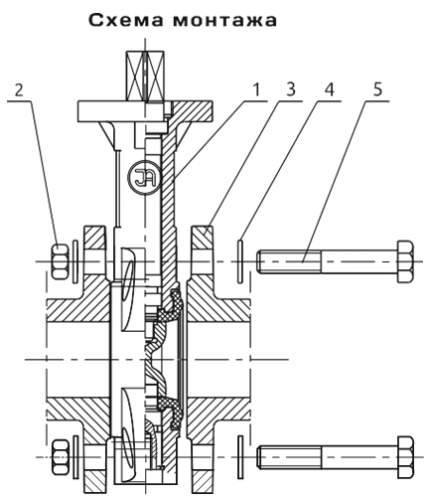

Межфланцевое исполнение затворов облегчает монтаж и демонтаж фланцевых соединений, позволяет устанавливать его повторно, легко проводить ремонты, прочистку арматуры и трубопровода. Сварка при монтаже не требуется, что бывает важно в условиях с высокой опасностью возникновения возгорания. Затвор крепится к фланцам трубопровода болтами или шпильками, при монтаже для уплотнения не нужно применять дополнительные прокладки, тк эластичное седло  используется вместо прокладки.

В компании «АРХИМЕД» вы можете по оптимальной цене приобрести затворы дисковые межфланцевые с электроприводом AA341 с чугунным диском или AA331 с диском из нержавеющей стали с установленными электроприводами AR01E и отличающиеся по диаметру. Они применяются в системах тепло- и водоснабжения, вентиляции и кондиционирования. Имеют цельный, сквозной шток с жёсткой посадкой диска, в приводе имеется ручка для аварийного открытия ил закрытия привода. Затворы имеют отличные эксплуатационные характеристики, позволяют подавать воду в любом направлении и автоматизировать производство.

Межфланцевый затвор Genebre 210913 DN125 PN16 Корпус-чугун, Диск НЕРЖ сталь

Дисковый межфланцевый затвор Genebre 210913 DN125 PN16

Данное устройство является важным элементом систем трубопроводов, как средство ограничения и полного перекрытия потока среды. Поворотные дисковые затворы обеспечивают герметичное перекрывание в обоих направлениях движения. Изделия испанской компании «Женебре» отличаются качеством и долговечностью, соответствуют международным и российским стандартам качества.
Межфланцевые поворотные дисковые затворы используются в трубопроводах, транспортирующих неагрессивные жидкости — горячую или холодную пресную или морскую воду, обеспечивают регулирование потока сред в системах пожаротушения и сетях промышленного водоснабжения. Материалами изготовления арматуры служат чугун и нержавеющая сталь, из которой выполняются запирающие элементы. Преимуществами представленной арматуры является наличие межфланцевого соединения, что позволяет снизить массу устройства и нагрузку на трубопровод.

Арматура имеет условные проходы диаметром от 50 до 500 мм, может использоваться в сетях при температуре среды до +130 С и давлении до 16 бар. Управление затворами может выполняться механическим способом либо путем установки электроприводов или пневмоприводов.

Дисковый поворотный затвор genebre серии 2109:
Диск поворотного затвора изготовлен из нержавеющей стали, корпус выполнен из чугуна, уплотнение из EPDM. Защитная функция эпоксидного покрытиея гарантирует эксплуатацию на протяжении многих лет, без дополнительного обслуживания или ремонта.
При эксплуатации дисковых поворотных затворов этого модельного ряда температура в сети не должна превышать 120 градусов по Цельсию. Возможна установка между фланцами DIN. Установка привода осуществляется в соответствии с действующими нормами, в частности, это ISO 5211-DIN 3337.

Описание дискового межфланцевого затвора Genebre 210913 DN125 PN16:
— Дисковый поворотный затвор с ручкой, межфланцевый.
— Корпус выполнен из чугуна м арки GG-20. Может быть установлен между фланцами ANSI 150 и DIN PN 10/16.
— Возможeн монтаж привода согласно нормам ISO 5211 –DIN 3337
— Расстояние между фланцами согласно норме UNE EN 558-1 серия 20 (DIN 3202 K1)
— Окрашен методом эпоксидного напыления
— Максимальная рабочая температура 120 ?

Технические характеристики:
Тип — Genebre 210913 DN125 PN16
Артикул — 210913
Диаметры — DN125
Рабочее давление — PN16
Материал корпуса — Чугун
Материал запорного устройства — Чугун

Материал уплотнения — EPDM
Максимальная температура — +120°C
Тип управления — Ручка / Редуктор
Тип присоединения — Межфланцевое

Обозначение 210913, рис. 2:
1. Корпус Чугун марки GG-20
2. Шток Нержавеющая сталь AISI 416
3. Шарнир Нержавеющая сталь AISI 416
4. Диск Нержавеющая сталь AISI 316
5. Заглушка Нержавеющая сталь AISI 420
6. Седло EPDM
7. Втулка Карбонизированный тефлон
8. Уплотнение штока Карбонизированный тефлон
9. Уплотнительное кольцо Нитрил
10. Шайба Бронза
11. Стопорнoe кольцо Сталь

Другое:
Вес — 8.75 кг
Размер — 5″

Фланцевый уплотнитель. Межфланцевая лента ЛГФ

     Соблюдение данных рекомендаций позволит наиболее правильно установить ленту ПСУЛ и поможет защитить монтажный шов от вредных воздействий окружающей среды.
     Предварительно сжатая уплотнительная лента упакована в коробки и требует доставки до места монтажа с сохранением целостности упаковки. При нарушении целостности упаковки компания-производитель не несет ответственности за дальнейшее использование продукции. Хранение и транспортировку лент ПСУЛ нужно производить согласно рекомендациям, указанным на упаковке.
     Лента ПСУЛ должна храниться и транспортироваться при температуре от +5 до +30 С, в сухом и защищенном от воздействия прямых солнечных лучей месте.
     Для правильного выбора размеров ленты ПСУЛ необходимо помнить, что лента выполняет свои функции только в сжатом состоянии. То есть на зазор размером 5 мм необходимо использовать ленту ПСУЛ, которая имеет максимальное расширение 20 мм, на зазор размером 6-10 мм необходимо использовать ленту ПСУЛ, которая имеет максимальное расширение 30 мм и так далее. При выборе ленты Вам необходимо проконсультироваться с нашим специалистом, который подберет Вам нужную продукцию.
     Применение лент с расширением заведомо меньшей величины зазора приведет к невыполнению своих функций данной ленты, а также к быстрому разрушению монтажного шва. При неправильном выборе толщины ленты ПСУЛ производитель не несет ответственности за применение производимой продукции.
    Предварительно сжатая уплотнительная лента используется согласно ГОСТ 30971-2002 для обеспечения паропроницаемости монтажного шва. Лента ПСУЛ применяется при температуре от +5 до +40 С. Применение ленты ПСУЛ при отрицательных температурах приведет к увеличению времени разжатия ленты. Во избежание увеличения времени разжатия, ленту необходимо выдержать при комнатной температуре в течении 24 часов. В процессе монтажа, для ускорения времени разжатия, необходимо обработать  ленту с помощью термофена. В противном случае время разжатия многократно увеличится.
    Лента ПСУЛ крепиться к предварительно обработанной, очищенной от грязи и пыли, обезжиренной поверхности оконного или дверного блока  (или любого другого монтируемого материала). Желательно обработать поверхность, на которую крепиться лента ПСУЛ, с помощью растворителя БР-1 или БР-2.
   При монтаже ленты необходимо обеспечить плотное прилегание к поверхности с помощью кратковременного (в течении 3-5 секунд) придавливания.

Лента межфланцевая уплотнительная самоклеющаяся

Лента уплотнительная межфланцевая

Межфланцевая лента представляет собой неопреновую полоску шириной 10, 15 или 20 мм, с одной стороны покрытую клеевым слоем. Используется при монтаже и сборке воздуховодов, для герметичного соединения фланцев.

Технические характеристики

Размер, мм	Вес, кг	Упаковка, шт	Цена, руб/шт
5х10	0,12	120	30
5х15	0,18	80	40
5х20	0,24	60	60

Заказать обратный звонок

Межфланцевая уплотнительная лента – это эффективное недорогое средство для герметизации самых разнообразных фланцевых соединений.

Благодаря своим уникальным свойствам, эта лента нашла широкое применение практически во всех отраслях промышленности и в строительстве. Межфланцевая прочная и гибкая лента обладает высокой воздухо и — водонепроницаемостью (не более 2% от собственного веса). Она может использоваться при температуре от -50°C до 100 °C, сохраняя свои первоначальные свойства даже при длительном воздействии солнца, воды и кислорода. Лента не теряет своих качественных характеристик при взаимодействии с химикатами, маслами, не выделяет токсинов и не наносит вред здоровью человека.

Для изготовления межфланцевой уплотнительной ленты было выбрано неопреновое полотно или искусственная синтетическая резина, обладающая такими отменными данными. Покрыта уплотнительная лента клеевым составом и антиадгезионной прокладкой. Самоклеющаяся пенополиуритановая лента выпускается шириной от 10 до 20 мм, что позволяет защищать стыки любого размера. Стоимость изделия невелика. Исходя из отменных характеристик самоклеющейся уплотнительной ленты, наиболее часто ее применяют при монтаже систем вентиляции и кондиционирования.

При этом учитывается, что межфланцевая лента способна не только обеспечить герметичность соединений, но и значительно понизить шум, а также уменьшить вибрацию. То есть межфланцевая уплотнительная лента надежно обеспечивает изоляцию вентиляционных труб, звуко и теплоизоляцию трубопроводов.

Широко используется такой уплотнитель в холодильных установках, при строительстве и ремонте домов, изготовлении деревянных стеклопакетов, при монтаже кровельных и стеновых листов и т.д. И все это на фоне низкой доступной цены на изделие. Во время ремонта, работая с гипсокартоном, можно использовать межфланцевую самоклеющуюся ленту для создания качественного уплотнения в местах стыков стены и конструкции, а также между гипсокартоном и металлическим профилем. Немаловажно то, что эта лента имеет высокие показатели пожаробезопасности.

Необходимо помнить и выполнять все рекомендации по применению межфланцевой уплотнительной ленты, а это:

• соединения и стыки очистить от пыли и грязи, обезжирить;

• работы по уплотнению желательно производить при температуре не ниже -10°C.

Выполнение всех требований нужно для создания надежного и прочного соединения.

Резиновые прокладки межфланцевые (фланцевые) и из эластомеров

Резиновые прокладки межфланцевые (фланцевые) — это кольца для уплотнения фланцевых соединений.

Применение: резиновые прокладки используют для: уплотнения соединений трубопроводов и арматуры, водозабор, водопровод, канализация, холодное и горячее водоснабжение, орошение и техническое водоснабжение, низкотемпературное отопление, технологические линии, в т.ч. в пищевой промышленности, многие газы, масла, топлива и т.д. Достоинствами резиновых прокладок являются дешевизна и относительная нечувствительность изделия к качеству уплотняемой поверхности.

Рекомендации: использовать резиновые межфланцевые (фланцевые) прокладки и прокладки из эластомеров только в системах давлением до 25 бар при температурах на 5-10 °С ниже заявленных производителем материала. Это же касается и прокладок из силиконовой резины.

Резина — эластичный материал, который образуется в результате вулканизации натурального (НК) и синтетических каучуков (СК). Свойства резины определяются применяемым каучуком и ингредиентами резиновой смеси. Резины более теплостойки, чем каучуки.

Эластомеры — очень похожие по свойствам синтетические материалы не на базе каучуков, в том числе силиконовая резина.

Гарантированный срок годности материала:

12-24 месяца при условии соблюдения правил хранения и эксплуатации.



ЗАО «ФлоуТэк»: это изготовление и продажа резиновых прокладок. Основные применения для такой прокладки это отопление, водопровод, сантехника, канализация и промышленные применения. Силиконовая прокладка в основном применяется в пищевой промышленности. Резиновые прокладки сантехнические и водопроводные используются для уплотнения как фланцевых трубопроводных соединений, так и для уплотнения кранов, насосов, клапанов и т. д.

ЗАО «ФлоуТэк» — ведущий российский производитель и поставщик плоских резиновых уплотнительных колец для уплотнения стандартных и нестандартных фланцевых соединений общепромышленных, сантехнических и технологических трубопроводов. Резиновые прокладки, изготовленные нами, широко применяются также в системах газопроводов природного газа низкого, среднего и высокого давления (до 13 атмосфер).

ЗАО «ФлоуТэк», как производитель, обеспечивает изготовление резиновых прокладок и плоских силиконовых колец для фланцев по ГОСТ, DIN, ANSI-ASME-API и также в соответствии с требованиями заказчика.

Всегда в наличии на складе прокладки из резины ТМКЩ. Изготовление под заказ плоских уплотнений фланцевого соединения из маслобензостойкой резины МБС, силиконовых прокладок, резиновых прокладок из EPDM.

Уплотнения к затворы дисковые поворотные межфланцевые манжеты. Затвор дисковый поворотный

Региональная газовая компания «Палюр» поставляет дисковые поворотные затворы под собственной торговой маркой PALUR-ZD.

Дисковый поворотный затвор — это элемент трубопроводной арматуры, служащий для перекрытия потока среды. Перекрытие потока осуществляется при помощи диска, поворачивающегося вокруг своей оси. Дисковые затворы применяются в технологических схемах трубопроводов, имеющих большие диаметры и относительно небольшое давление, в тех узлах, где нет повышенных требований к герметичности элементов арматуры.

Существует множество разновидностей поворотных дисковых затворов. Все они различаются по способу их присоединения; (фланцевые, межфланцевые, под приварку ), материалам исполнения корпуса и диска; (чугун, сталь, нержавеющая сталь ), материалам уплотнения; способам управления; (рукоятка, редуктор, электрический, привод, пневматический привод ).

В каталоге компании «Палюр » присутствуют дископоворотные затворы различных типов и исполнений:

Затворы дисковые симметричные

Затворы PALUR-SD-SM дисковые поворотные симметричные.

• Способ присоединения — межфланцевый.
• Диаметр условного прохода — от Ду40 до Ду1200.

Конструкция симметричного затвора предусматривает использование уплотнительных манжет, тогда как в затворах со смещенным эксцентриситетом применяются седла. Уплотнительные манжеты производятся из различных материалов, требования к уплотнению определяются составом среды (агрессивные или неагрессивные среды), а также температурным режимом объекта.

К достоинствам симметричных затворов можно отнести более низкую стоимость, а к недостаткам — снижение класса герметичности, по сравнению с эксцентриковыми.

Затворы дисковые двухэксцентриковые

Затворы РALUR-ZD-2EX дисковые поворотные двухэксцентриковые.

• Способы присоединения
• Диаметр условного прохода — от Ду100 до Ду2400.

В чем преимущества двухэксцентриковых затворов? В затворах со смещенным эксцентриситетом центр вращения диска смещен назад относительно центральной линии и в сторону от оси симметрии. При этом значительно повышается герметичность.

Также, подобная конструкция позволяет использовать разнообразную номенклатуру материалов для него, за счет уменьшения зоны взаимного контакта диска и седла в момент закрытия. Это уменьшение предотвращает износ уплотнений.

Все это позволяет использовать такие затворы в более тяжелых условиях, чем аналогичные, с симметричным диском. Двухэксцентриковые затворы могут использоваться при высоких температурах, больших количествах циклов срабатывания, сверхагрессивных рабочих средах и т.д.

Затворы дисковые трехэксцентриковые

Затворы РALUR-ZD-3EX дисковые поворотные трехэксцентриковые.

• Способы присоединения — межфланцевый, фланцевый, под приварку.
• Диаметр условного прохода — от Ду50 до Ду2400.

Затворы с тройным эксцентриситетом используются в тех технологических узлах, где нужно полностью устранить трение. Трехэксцентриковый затвор обеспечивает полное отсутствие трения уплотнительных поверхностей между корпусом и диском в процессе вращения. Это, в свою очередь позволяет полностью исключить истирание, и избавится от протечек.

Эффект смещения (эксцентриситета) наглядно можно представить так: при переводе диска в положение «открыто», диск гораздо быстрее отходит от уплотнения корпуса, за счет чего сокращается деформация и уменьшается трение между диском и уплотнением корпуса.

Эксцентриситет дает возможность уплотнениям корпуса и диска мгновенно размыкаться при открытии, а при закрытии уплотнительные поверхности образуют гораздо более прочный контакт. Все это ведет к уменьшению износа и истирания поверхностей, что значительно продлевает срок службы изделий.

(Просмотрите видео, чтобы лучше понять, как работает трехэксцентриковый затвор)

Межфланцевое присоединение

Межфланцевое соединение — довольно распространенный вид соединения трубопроводной арматуры. Межфланцевые затворы не имеют собственных фланцев или резьбы, они устанавливаются между двумя фланцами и стягиваются шпильками.

Преимущество межфланцевых соединений

• Широкое распространение. Межфланцевое соединение подходит для большинства технологических узлов и рабочих сред.
• Уменьшение строительной длины изделия, а также уменьшение его веса, как следствие — небольшая нагрузка на трубопровод, и более низкая цена.
• Облегчение монтажа в ограниченных условиях, возможность поворота затвора в нужное положение вокруг оси трубопровода.
• Возможность легко демонтировать нужный узел системы для ремонта и очистки.

Сложности при установке межфланцевого затвора заключаются в правильном центрировании, т.е. расположении затвора и фланцев относительно друг друга, а также в равномерном закручивании стягивающих шпилек. При неравномерной затяжке шпилек в межфланцевом присоединении возможно возникновение протечек, а также деформация корпуса затвора.

Фланцевое присоединение

• Фланцевое присоединение элементов арматуры с трубопроводом также широко распространено. К достоинствам фланцевого соединения относится:
• Простота конструкции. Смонтировать арматуру с фланцевым присоединением легко может осуществить человек, не имеющий специальных знаний, умений и навыков, хотя лучше все же доверять подобные дела профессионалам.
• Возможность легко, быстро, а самое главное — многократно, демонтировать тот или иной элемент арматуры с фланцевым присоединением.
• Возможность монтажа в огнеопасных и взрывоопасных участках, за счет отсутствия необходимости сварки.

Недостатки фланцевых присоединений

К недостаткам соединений с помощью фланцев относят увеличение веса и габаритов изделия, затрудняющих монтаж в труднодоступных местах, а также возможность потери герметичности соединения вследствие частых и значительных перепадов давления и температур.

Соединение под приварку

Присоединение под приварку (приварное) — наиболее надежный способ монтажа запорной арматуры. К достоинствам приварного соединения относятся:

• Полная герметичность при условии качественного исполнения сварочных работ.
• Отсутствие необходимости прибегать к дополнительным уплотнениям стыков, и как следствие — невозможность разрушения этих уплотнений в условиях агрессивной среды.
• Минимальное техническое обслуживание. Сварные присоединения не требуют ухода, а также снижают массу изделия и нагрузку на трубопровод
• К минусам подобного соединения относится необходимость применения специального оборудования, как для установки арматуры, так и для ее замены.
• Возможность использования арматуры при сверхвысоких давлениях пара, а также в таких технических линиях, в которых нежелательно попадание рабочей среды в окружающую атмосферу, в силу их токсичности или взрывоопасности.

• Трубопроводная арматура с электроприводами
• Мы уже 20 лет официально представляем в России завод Regada
• Свидетельство официального представительства
• Затворы, Заслонки
• Электроприводы Regada
• Отпускные цены
• Прайс-лист на клапаны регулирующие REGADA (pdf, 174 КБ)
• Прайс-лист на механизмы исполнительные электрические для трубопроводной арматуры производства REGADA (pdf, 405 КБ)
• Прайс-лист на комплекты дисковые затворов ABO 600 a 900 c электроприводами REGADA (pdf, 200 КБ)
• Пневматические приводы

Горячее предложение! Цена 52 000,00 руб

Клапан запорно-регулирующий 25ч945п Ду50 Ру16 Км-40 с приводом ST 0. 1 498.0-0QЕSB/08 (с токовым датчиком)

Версия для печати

Межфланцевые затворы BURACCO (Франция)

Краткое описание

Межфланцевые дисковые поворотные затворы с мягким манжетным уплотнением производства BURACCO Франция применяются в системах отопления, водоснабжения, вентиляции и кондиционирования.

Широкий спектр материалов манжеты предполагает применение поворотных затворов для пищевых продуктов, морской воды, природного газа, масел, нефтепродуктов, агрессивных и абразивных сред.

Управление затворами производится вручную или при помощи электро- и пневмопривода.

Межфланцевые поворотные затворы являются хорошей альтернативой по отношению к задвижкам, вентилям, шаровым кранам и обладают следующими достоинствами:

низкая цена;

малые габариты и вес;

высокая ремонтопригодность;

удобства при управлении и монтаже.

Прайс-лист на затворы BURACCO

Цены установлены в EUR/1 шт. на складе в Москве. Оптовым покупателям предоставляются скидки.

Ду	32/40	50	65	80	100	125	150	200	250	300
Серия 600 (корпус GG 25)
610 В 620 В	41,12	41,12	43,58	44,45	49,53	81,02	91,35	170,63	—	—
613 B 623 B	44,80	44,80	46,90	47,43	51,80	73,68	81,90	155,23	270,20	343,53
614 B 624 B	53,90	53,90	53,90	57,23	66,50	107,45	121,10	227,15	511,00	680,75
Серия 600 — для газов(корпус GG 25) макс. давление = 6 бар
670 BG	60,55	60,55	70,00	74,20	91,00	118,30	131,36	259,68	—	—
673 BG	58,40	60,32	66,88	70,40	84,16	101,44	122,56	237,12	—	—
610 BG	49,92	50,40	51,20	53,92	57,44	82,08	93,92	157,70	—	—
613 BG	52,80	53,12	54,08	56,48	58,56	75,36	85,12	133,76	—	—
Серия 900 — (корпус GGG 40)
910 B 920 B	47,20	53,76	58,72	58,88	64,96	92,80	102,24	184,96	—	—
913 B 923 B	49,92	55,36	61,44	61,44	65,92	86,08	93,60	170,88	—	—
914 B 924 B	57,28	61,76	66,88	69,12	77,76	116,96	129,44	236,64	—	—
Серия 900 — для газов (корпус GGG 40) макс. давление = 6 бар
970 B	59,84	72,16	80,00	83,84	99,52	131,68	152,80	287,84	—	—
973 B	63,20	75,20	83,04	86,56	101,60	125,12	144,32	273,60	—	—
Серия 800 — обратный клапан (корпус GGG 40)
814 824	—	30,72	34,72	36,16	40,48	53,76	61,44	82,72	—	—
813 823	—	—	—	—	—	—	—	—	211,20	282,24

Сделать заказ

Представляем вашему вниманию каталог на затворы дисковые поворотные запорно-регулирующие производства компании ООО «ПромАрм», г. Пенза под торговой маркой «ПА».

Затворы ПА 200 Затворы дисковые футерованные серии ПА 200 DN 40 — 1000 мм PN 10, 16 кгс/см 2	Затворы ПА 300 Затворы дисковые серии ПА 300 DN 40 — 1200 мм PN 10, 16 кгс/см 2	Затворы ПА 400 Затворы дисковые с двойным эксцентриситетом серии ПА 400 DN 50 — 1000 мм PN 10, 16, 25 кгс/см 2
Затворы ПА 600 Затворы дисковые серии ПА 600 DN 40 — 1200 мм PN 6, 10, 16, 25 кгс/см 2	Затворы ПА 700 Затворы дисковые с двойным эксцентриситетом серии ПА 700 DN 100 — 2400 мм PN 6,10,16,25 кгс/см 2	Затворы ПА 900 Затворы дисковые с тройным эксцентриситетом серии ПА 900 DN 50 — 2000 мм PN 6, 10, 16, 25, 40, 63, 100 кгс/см 2

	Каталог дисковых затворов		Опросный лист для заказа дисковых затворов
	Референц-лист		Опросный лист для заказа колонок управления к затворам дисковым

На протяжении 13 лет компания активно занимается поставками промышленной трубопроводной арматуры. Исходя из потребностей современного рынка, было принято решение о создании собственного производства по изготовлению дисковых поворотных затворов. В результате многолетнего опыта нашими сотрудниками были разработаны технические условия ТУ 3700-001-55604618-2013, на основании которых они и производятся.

Затворы нашего производства применяются в различных отраслях промышленности – нефтегазовой, химической, энергетике, коммунальном хозяйстве, машиностроении, металлургии, судостроении. Затворы серий ПА можно применять на следующих средах: вода, пар, газ, нефтепродукты, кислоты и щелочи, морская вода.

Затворы можно комплектовать редукторами, электроприводами, пневмоприводами, колонками управления, ответными фланцами и крепежом. Класс герметичности затворов – А по ГОСТ Р 54808-2011. Климатическое исполнение – У, УХЛ, Т, ТМ по ГОСТ 15150-69. Затворы используются в качестве запорной и регулирующей арматуры.

Качество затворов «ПромАрм» соответствует всем действующим требованиям и подтверждается Декларацией соответствия Техническим регламентам ТС 010/2011 «О безопасности машин и оборудования» и ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».

В случае возникновения особых требований к предлагаемым затворам наша компания готова рассмотреть любые ваши пожелания и изготовить продукцию с вашими параметрами.

При разборке и сборке затвора обязательно следует соблюдать правила безопасности и предохранять от повреждений уплотнительную манжету и диск.

Разборка затвора производится в следующем порядке:

1. Поворот диска в открытое положение;
2. При наличии приводных установок (рукоятки, ручные редуктора, электро-, пневмо-, гидроприводы), необходимо снять их в установленном порядке;
3. Удаление штифта крепления диска к валу;
4. Прокрутка вала вокруг своей оси и извлечение его из диска. В случае необходимости извлечь
5. вал и из корпуса затвора вместе с подшипниковой втулкой и уплотнительными кольцами;
6. Извлечение диска из уплотнительной манжеты;
7. Удаление уплотнительной манжеты.

Для сборки затворов поворотных Kvant необходимо произвести все те же вышеописанные операции, но в обратном порядке.

Особое внимание следует обратить на следующее:

• Перед сборкой полная очистка всех деталей, для облегчения сборки произвести обработку вала, диска и уплотнительной манжеты силиконовым спреем;
• При правильной установке уплотнительной манжеты отверстия в уплотнении и в корпусе дискового затвора совпадают;
• Для облегчения сборки диск затвора и вал должны быть установлены в положение «открыто»;
• Установка подшипниковых втулок и кольцевых уплотнений;
• Для проверки правильности сборки и работоспособности затвора, необходимо закрыть и открыть поворотный затвор при помощи ключа.

Габаритные размеры:

DN Ø D Ø D1 Ø D2 4-Ø d H C F E Ø D3 N-Ø d & º 40 65 50 35 8 12 138 56 29 110 4-18 — 50 65 50 35 8 12 161 60 40 125 4-18 — 65 65 50 35 8 12 175 65 43 145 4-18 — 80 65 50 35 8 12 181 72 43 160 8-18 — 100 90 70 55 10 15 200 94 49 180 8-18 — 125 90 70 55 10 15 213 104 53 210 8-18 — 150 90 50 55 10 15 226 120 53 240 8-22 — 200 125 102 70 12 15 260 156 57 295 — — 250 125 102 70 12 18 292 180 65 357. 5 12-30 15 300 125 102 70 12 20 337 221 76 405 12-32 15 350 125 102 70 12 20 368 241 76 467 16-29 11.25 400 175 140 100 18 20 400 297 100 522 16-33 11.25 450 175 140 100 18 20 422 315 111 577 20-38 9 500 210 165 130 18 22 480 348 125 620 20-28 9 600 210 165 130 22 22 562 444 151 725 20-30 9

Диапазон применения затворов Kvant Ду40-Ду600 в зависимости от используемой уплотнительной манжеты:

Наименование	Диапазон температур	Область применения	Свойства резиновой смеси уплотнения
EPDM	от — 25°C до + 110°C (кратковременно до + 120°C)	Вода, морская вода, пар, сжатый воздух, спирты, щелочи, абразивные субстанции, неорганические кислоты не высокой концентрации, каустическая сода.	Отличные механические свойства материала (стирание). Устойчивость к длительным воздействиям ультрафиолета и озона.
NBR	от — 20°C до + 100°C (кратковременно до + 120°C)	Вода, гликоль, щелочи, нефть и нефтепродукты, животные жиры, минеральные и растительные масла.	Устойчивость материала к воздействию минеральных масел, определенных углеводородов и растворителей.
VITON	от — 20°C до + 200°C (кратковременно до + 250°C)	Горячий воздух или пар, высококонцентрированные неорганические и органические кислоты. Бензолы, бензин и дизельное топливо. Растворители (кроме ацетона!), щелочи.	Высокоустойчивость материала к жаре и свету. Подходит для гидравлических жидкостей, едких сред, горючих веществ, газов и углеводородов.

Дисковый затво р — один из распространенных типов промышленной трубопроводной арматуры. О нем и пойдет речь в настоящей статье.

Данная статья является одной из печатных глав курса видео — обучения «Трубопроводная арматура: теория и практика применения в промышленности»

Некоторые товары из каталога:

Затвор дисковый поворотный. Теория вопроса.

Дисковый затвор — трубопроводная арматура, состоящая из затвора (в форме диска) и штока, через который осуществляется управляющее воздействие на диск. Ось диска может быть расположена под углом или перпендикулярно к потоку среды в трубопроводе.

Движение диска при открытии — закрытии напоминает движение крыльев бабочки, отсюда поворотный затвор имеет также название «бабочка» (англ. — butterfly valve).

1. Затворы дисковые поворотные позволяют дросселировать и запирать поток среды, таким образом поворотный затвор может выполнять две функции. Несмотря на это, основная функция дискового затвора — перекрытие потока.
2. Функция дросселирования может осуществляться с ограничениями, о чем пойдет речь ниже.
3. Для полноценного регулирования среды дисковый затвор не предназначен.

Особенности конструкции затвора дискового поворотного

Затворы дисковые поворотные бывают разборные или неразборные.

1. Разборная конструкция позволяет производить замену дискового уплотнения, штока и диска силами ремонтных служб предприятия.
2. Неразборная конструкция обеспечивает повышенную герметичность из-за отсутствия лишних соединений. С рабочей средой контактирует только уплотнение диска и сам диск — с корпусом среда не соприкасается.

Затворы дисковые поворотные могут включать в свой механизм монолитные или съёмные уплотнения, различные манжеты в зависимости от характеристик среды в трубопроводе.

Уплотнения поворотного затвора и их характеристики

Седловое уплотнение — важная часть поворотного затвора, от которой зависит его герметичность. Способы уплотнения затвора дискового поворотного различны в зависимости от назначения клапана —

• с эластичным уплотнением на диске,
• с уплотнением в корпусе,
• с футерованной рубашкой в корпусе,
• с металлическим уплотнением и пр.

К основным уплотнениям дисковых поворотных затворов можно отнести менжеты из NBR, EPDM и Viton.

Практика показывает хорошие результаты применения манжеты из NBR для сжатого воздуха, а благодаря высокой стойкости к действию масел таких смесей как вода c маслом, вода c бензином, морская вода с дизельным топливом и пр. сред при температуре среды от -20°С до +80°С.

Манжеты из EPDM идеально подходят для нейтральных жидкостей, подогретой, технической воды, соединений с гликолями при температуре среды от -40°С до +130°С, а также рядом других сред.

В то же время манжеты из Viton отличаются хорошей устойчивостью

• к нефтепродуктам,
• некоторым агрессивным жидкостям
• и газам при температуре рабочей среды от -20°С до +160°С.

NBR — температура среды от -20°С до +80°С Подходит для воздуха, жидкостей на нефтяной основе и пр. средам (по запросу).

EPDM — температура среды от -40°С до +130°С. Подходит для воды, горячей воды, технической воды, гликолям, рассолам, и пр. средам (по запросу).

Viton — температура среды от -20°С до +160°С. Устойчив к нефтепродуктам, минеральным маслам и смазкам и пр. средам (по запросу).

Мы привели примеры лишь некоторых возможных сред, рекомендуемых для применения с конкретным типом манжеты.

Классификация арматуры — клапан обратный, электромагнитный, кран шаровый, Danfoss и Naval

Классификация арматуры по области применения

Арматура общего назначения используется в промышленности и жилищно-коммунальном хозяйстве. Изготавливается арматура в больших объемах и предназначена для трубопроводов воды, пара, газа, а также других сред со стандартными (условными) значениями технических параметров. Трубопроводная арматура общего назначения подлежит обязательной сертификации.

Арматура для особых условий работы предназначена для эксплуатации при условно высоких (максимальных) давлениях и температурах, при низких температурах (обогреваемая арматура), на токсичных и взрывоопасных производствах. Сюда так же относится энергетическая (сверхвысокие температуры) и криогенная (сверхнизкие температуры) арматура. Фонтанная арматура для нефтедобычи, арматура для абразивных, вязких и сыпучих материалов (песок, цемент, пульпа). Для эксплуатации требуется разрешение Госгортехнадзора России.

Арматура специального назначения не производится серийно. Выпускается по техническим требованиям конечного потребителя, с учетом требуемых эксплуатационных характеристик. Применяется на единичных промышленных объектах, на АЭС, ГЭС, ТЭС и др. Требуется разрешение Госатомнадзора России.

Арматура судовая выпускается для эксплуатации на морском и речном транспорте, с учетом повышенных требований к весу, размерам, стойкости арматуры к воздействию агрессивной среды и безотказности в работе. Выпускается в основном из латуни (бронзы), нержавеющей или легированной стали. Для сертификации этой арматуры применяется сертификат Морского Регистра.

Арматура сантехническая используется, в основном, в быту. Устанавливается в системах отопления (терморегуляторы Danfoss, балансировочные клапаны), в системах водоснабжения (водоразборные краны, смесители, сетчатые фильтры и т.д.) и в системах сточных вод и канализации. Кроме сертификата соответствия ГОСТу, эта арматура, обычно имеет и гигиенический сертификат.

Классификация арматуры по функциональному назначению

Арматура запорная применяется для перекрытия на трубопроводах потока жидкостей, пара, газов и должна обеспечивать заданную степень герметичности в соответствии с ГОСТ 9544-2005 «Арматура трубопроводная запорная. Классы и нормы герметичности затворов». К запорной арматуре относятся: задвижки стальные и чугунные, затворы дисковые, краны шаровые, клапаны (вентили). Недопустимо использовать запорную арматуру в качестве дросселирующих устройств (регулирование потока среды).

Арматура регулирующая предназначена для регулирования потока рабочей среды путем изменения ее параметров – расхода, давления, температуры и др. Регулирующая арматура подразделяется на устройства, работающие от внешнего привода (электрического, пневматического и др. ) и устройства, использующие, в качестве привода или командного сигнала, энергию рабочей среды. Например, регулятор давления РДС, РД-НО (НЗ), рычажно-грузового действия РК и др.

Арматура запорно-регулирующая объединяет функции запорных и регулирующих устройств. К такой арматуре относятся клапаны запорно-регулирующие КЗР, дисковые затворы и заслонки с возможностью дросселирования потока, универсальные клапаны Danfoss (Данфосс) и терморегуляторы.

Арматура распределительно-смесительная предназначена для распределения потоков жидкостей или газов по определенным направлениям, в зависимости от заданных параметров или для смешивания потоков. Сюда входят смесительные и распределительные клапаны, сильфонные регуляторы температуры ТРЖ, РТЕ-21М, ТРТС и др.

Арматура предохранительная используется для автоматической защиты оборудования и трубопроводных систем при недопустимом повышении давления, методом сброса избытка рабочей среды в атмосферу (без противодавления) или в обратный трубопровод (с противодавлением). Сюда относятся пружинные и рычажные предохранительные клапаны, блоки предохранительных клапанов, импульсные устройства.

Арматура защитная и отключающая предназначена для автоматического отключения (защиты) оборудования при изменении направления движения среды или при изменении установленных параметров. Это отключающие и переключающие устройства, защитные котловые соленоидные клапаны (клапаны электромагнитные). К защитной промышленной арматуре, так же можно отнести фильтры сетчатые и фильтры магнитно-механические, основной задачей которых является защита трубопроводного оборудования от механического загрязнения.

Арматура обратная применяется для автоматического предотвращения гидроударов, а также обратного хода рабочей среды в трубопроводных системах. В невозвратно-запорной арматуре, кроме автоматической, реализована ручная функция управления потоком среды. Это клапаны обратные (затворы) поворотные, подъемные, шаровые, тарельчатые, пружинные и др.

Арматура контрольная используется для определения уровня жидкости в емкостях и резервуарах, а также для подключения или отключения приборов КИП и автоматики. Сюда относятся спускные вентили, рамки-указатели уровня, трехходовые краны-демпферы для измерительных приборов.

Арматура фазоразделительная предназначена для автоматического разделения рабочих сред в зависимости от их агрегатного состояния. Действие такой арматуры основано на различии термодинамических свойств или плотности разделяемых потоков. Сюда относятся конденсатоотводчики всех типов, воздухоотводчики и сепараторы.

Классификация арматуры в зависимости от конструкции

Задвижка — это запорная арматура, в которой запорный орган расположен вертикально, под углом в 90 градусов, к осевой линии магистральных патрубков. Задвижки чугунные или стальные, в которых запорный орган выполнен в виде клина называются клиновыми. Различают так же шланговые задвижки, конструкция которых предусматривает эластичный шланг, который пережимаясь, обеспечивает перекрытие транспортируемой среды. А также шиберные ножевые задвижки, предназначенные для установки на вязких и пульпообразных средах.

Затвор — это трубопроводная арматура, в которой запирающий (регулирующий) элемент имеет дисковую форму. Затворы дисковые имеют фланцевое или межфланцевое (стяжное) присоединение к трубопроводу. Стальные затворы дисковые (запорные или обратные) могут иметь присоединение под приварку. Преимуществами затворов является малый вес и небольшое гидравлическое сопротивление.

Клапан (вентиль) — это трубопроводная арматура, в которой запирающий или регулирующий тарельчатый элемент расположен горизонтально или под углом (прямоточные клапаны) к осевой линии магистральных патрубков. Конструктивно различают мембранные клапаны, в которых в качестве запорного элемента используется эластичная мембрана, (клапаны электромагнитные прямого и непрямого действия). Мембрана в таких клапанах выполняет функцию запорного органа, уплотнения запорного органа и уплотненного корпусного кольца. Регулятор (клапан регулирующий) по конструкции, представляет собой клапан, с установленным на него регулирующим устройством (приводом).

Кран — это трубопроводная арматура, в которой основной элемент имеет конусную или цилиндрическую форму и поворачивается на угол 90 градусов (кран пробко-сальниковый) или на угол 180 градусов (кран трехходовой). Кран шаровый — трубопроводная арматура, в которой запорный или регулирующий элемент имеет шаровую (сферическую) форму. Кроме запорных, различают регулирующие шаровые краны, например, Naval trim, Vexve. В регулирующих кранах шар имеет специальную конструкцию, предназначенную для изменения (регулирования) расхода рабочей среды.

Классификация арматуры по способу управления

Арматура ручного управления. Управление рычагом, маховиком, штурвалом или другим элементом конструкции арматуры осуществляется персоналом в ручном режиме на корпусе арматуры, (задвижки с маховиком, краны шаровые с ручкой и др.)

Арматура дистанционного управления конструктивно выполнена без органа управления и соединяется с ним дистанционно, при помощи адаптера – выносного или телескопического штока, штанг, рычагов. Например, задвижка чугунная МЗШ устанавливается на трубопроводе, под землей, а управление осуществляется при помощи штока, с поверхности земли, через специальный люк-ковер.

Арматура приводная. Управляется с помощью внешнего электрического, пневматического или гидравлического привода, установленного непосредственно на корпусе арматуры. Наиболее часто применяется на запорной и регулирующей арматуре. Также управление может быть осуществлено в ручном режиме, с помощью ручного дублера, обычно имеющегося на приводе (кроме клапанов электромагнитных (соленоидных), кранов с сервоприводом и др.).

Арматура автоматического управления. Управляется воздействием энергии рабочей среды непосредственно на запорный или регулирующий орган, мембрану, управляющее устройство, либо воздействием командного давления (сигнала) на такое устройство, полученное от автоматических приборов, датчиков и т.д. Например, регулирующие клапаны с позиционером, регуляторы давления Danfoss, РДС, регуляторы температуры РТ-ДО (ДЗ).

Классификация арматуры в зависимости от давления

Арматура вакуумная — ниже 0,1МПа (общепромышленная, судовая, специальная и контрольная арматура)

Арматура низкого давления — от 0 до 1,6МПа (общепромышленная, судовая, специальная и контрольная арматура)

Арматура среднего давления — от 1,6 до 10МПа (общепромышленная, специальная, криогенная и контрольная арматура)

Арматура высокого давления — от 10 до 80МПа (энергетическая, специальная, криогенная, контрольная и фонтанная арматура)

Арматура сверхвысокого давления — свыше 80МПа (энергетическая, специальная, криогенная, контрольная и фонтанная арматура)

Классификация арматуры в зависимости от температуры

Арматура криогенная, для сжиженных газов — температура ниже минус 153°С (клапаны, регуляторы, запорные устройства из специальных сталей и сплавов)

Арматура холодильных установок — температуры от минус 153°С до минус 60°С (холодильная техника Danfoss (Данфосс), запорно-регулирующая арматура из специальных и неметаллических сплавов)

Арматура для низких температур — от минус 60°С (специальная техника Danfoss, клапаны, регуляторы, задвижки из легированных марок стали 20ХН3Л, 09Г2С и др. )

Арматура средних параметров — температуры до плюс 450°С (трубопроводная арматура из углеродистых сталей 20Л, 30-35Л, 45Л и др.)

Арматура высоких параметров — температуры до плюс 600°С (трубопроводная арматура из специальных, нержавеющих и молибденистых марок стали ХМФ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ и др.)

Арматура жаростойкая — температуры свыше плюс 600°С (применяемые материалы в зависимости от индивидуальных условий эксплуатации – никель, молибден, титан содержащие сплавы)

Классификация арматуры по способу монтажа

Арматура муфтовая. Монтируется при помощи муфт (внутренняя трубная, коническая, цилиндрическая или др. резьба). В основном это краны шаровые, чугунные вентили, клапаны небольших диаметров, Ду до 50 мм (в редких случаях до 80 мм). Применяется на бытовой сантехнической арматуре, на специальной и контрольной арматуре.

Арматура цапковая. Монтируется в трубопроводную систему при помощи наружной резьбы, с буртиком под уплотнительное кольцо. Применяется на специальной арматуре высокого давления, на трубопроводах с агрессивной рабочей средой и в случаях, где требуется обеспечить высокую надежность и быстроразъемность соединения.

Арматура штуцерная. Монтируется к трубопроводу с помощью патрубков с наружной резьбой. Ответная деталь трубопровода называется штуцер или ниппель (с внутренней резьбой). Применяется на некоторых типах шаровых кранов, клапанов, соединениях типа «американка» и на специальной (контрольной) арматуре.

Арматура под сварку. Монтируется к трубопроводу с помощью патрубков под приварку. Это самый надежный вид соединения. Используется, в основном, на энергетических задвижках и клапанах высокого давления. Так же, присоединение под приварку, широко применяется на кранах шаровых, на отечественной и импортной трубопроводной арматуре.

Арматура фланцевая. Монтируется к трубопроводу при помощи фланцев, в соответствии с ГОСТ 12815-80. Наибольшая часть задвижек чугунных и стальных изготавливается с фланцевым присоединением. Удобный монтаж, возможность быстрой замены оборудования на трубопроводе, позволяют применять такой вид соединения в большинстве случаев. Кроме задвижек, фланцевое соединение применяется на дисковых затворах, клапанах, кранах, при монтаже фасонных деталей и пожарного оборудования городской водопроводной сети.

Арматура стяжная. Межфланцевое (стяжное) присоединение широко используется для монтажа дисковых затворов, шиберных задвижек, некоторых типов обратных клапанов и регуляторов. Арматура стяжная не имеет своих присоединительных фланцев и стягивается шпильками между фланцами, установленными на трубопроводе. Преимуществом межфланцевой арматуры является надежность соединения и малая масса.

Классификация арматуры по способу герметизации к внешней среде

Арматура сальниковая. Герметичность арматуры, по отношению к внешней среде обеспечивается сальниковым узлом, который находится в постоянном соприкосновении с подвижным элементом арматуры – шпинделем, совершающим во время работы возвратно-поступательное движение. Разборный сальниковый узел применяется в задвижках, кранах, клапанах. Исключение составляет импортная трубопроводная арматура Naval, Danfoss, Jafar, где для обеспечения герметичности применяется одно или несколько О-образных колец.

Арматура сильфонная. Герметичность арматуры обеспечивается сильфонным узлом, который представляет собой гофрированный патрубок из нержавеющей стали или специальной пластмассы. Под действием нагрузки сильфон деформируется, но сохраняет свои свойства, обеспечивая герметичность и в затворе, и по отношению к внешней среде. Сильфонные узлы применяются в запорных клапанах, в регуляторах давления РДС, в предохранительных клапанах СППК и другой арматуре.

Арматура мембранная. В конструкции арматуры предусмотрен эластичный элемент – мембрана, которая выполняет функцию затвора, уплотнительного элемента затвора и уплотнения корпуса. Такая конструкция применяется в мембранных клапанах (электромагнитных, соленоидных) в запорных и предохранительных клапанах. Также, мембрана часто применяется в качестве чувствительного элемента у регуляторов давления воды или пара.

Арматура шланговая. Арматура, в которой перекрытие потока рабочей среды происходит пережатием эластичного шланга, называется шланговой. Эластомер обеспечивает герметичность и по отношению к внешней среде, и является запорным органом. Шланговые задвижки часто применяются для жидких, вязких и агрессивных сред, т. к. имеют отличную герметичность и нулевое гидравлическое сопротивление.

V102 МЕЖФЛАНЦЕВЫЙ ДРОССЕЛЬНЫЙ ЗАТВОР — TVN Valve & Piping Company

Загрузить техпаспорт в формате PDF

Бесфланцевый дисковый затвор TVN V102 Конструкция дискового затвора состоит из центрированного диска, вращающегося внутри корпуса затвора на 90 градусов. При приводном типе поток жидкости может быть остановлен, отрегулирован или запущен. В бесфланцевом соединении клапан устанавливается между фланцами труб и затягивается на свое место болтами для фланцев труб.

1. Тип V102 с диском из нержавеющей стали SS304
2. Диск из нержавеющей стали 304 обеспечивает лучшую коррозионную стойкость.(Диск SS316 не является обязательным)
3. Корпус из чугуна GG25 (ковкий чугун GGG40 не является обязательным)
4. Уплотнение/втулка/прокладка из EPDM по умолчанию. Доступны различные уплотнительные материалы
5. Компактный дизайн, малый вес, простота установки и экономичность
6. Диск следует располагать в пределах своего сечения, при этом точно рассчитанное расчетное давление диска должно поддерживаться на минимальном уровне
7. Механически обработанный диск обеспечивает более низкий и равномерный крутящий момент
8. Корпус с полным покрытием для предотвращения коррозии
9. Стандартная версия с ручным рычагом. С помощью промежуточных положений блокировки на рычаге можно установить желаемое положение
.
10. С верхним уголком ISO5211 возможен прямой монтаж редуктора, пневматического или электрического привода без дополнительных деталей
11. Двунаправленное использование, герметичное уплотнение в обоих направлениях
12. Не требует обслуживания, легко заменить запасные части
13. Шток с защитой от выброса обеспечивает безопасность во время работы
14. Нет необходимости в дополнительных прокладках для установки на трубопроводе
15. Благодаря длинной шейке подходит для применения в качестве изоляции
16. Дисковый затвор межфланцевого типа нельзя использовать в качестве концевого клапана
17. Давление гидростатического испытания сиденья: PN x 1.1, для корпуса: PN x 1,5 согласно EN 12266-1.

ИНСТРУКЦИЯ ПО СБОРКЕ

1- Переместите два уголка на достаточное расстояние от сети, чтобы клапан скользил плавно, не повреждая кромки эластичного кольца. Бабочка будет в полуоткрытом положении и не будет выступать за пределы ширины клапана.

2- Отцентрируйте клапан четырьмя винтами/стяжками (двумя верхними и двумя нижними), не затягивая их. Проверьте открытие и закрытие масла, чтобы убедиться в его работе.Поместите масло точно по центру и откройте, стараясь не повредить края. Затяните винты/стяжки до x положения BV.

3- Затяните гайки до контакта металл-металл между корпусом БВ и уголками сети. Затяните винты/стяжки «по диагонали» и постепенно. Момент затяжки должен быть достаточным для обеспечения контакта металл-металл и меньше, чем сопротивление винта/стяжки.

Хранение

При хранении клапанов в течение некоторого времени (2 месяца или более) перед хранением их следует хранить в оригинальных ящиках или футлярах для поставки.

Межфланцевый дисковый затвор Условия хранения

Клапаны следует хранить на земле в чистом и сухом помещении. Защищайте клапан от экстремальных температур и влажности, а также воздействия чрезмерной пыли, влаги, вибрации, деформаций, солнечного света и озона.

Температура: температура хранения ниже 25°C, выше 0°C, предпочтительно ниже 15°C.

Влажность: условия хранения должны быть такими, чтобы не образовывался конденсат, хранить в сухом месте.Максимальная относительная влажность 50%.

Свет: Вы должны защищать резиновые детали клапанов от света, особенно от прямых солнечных лучей или сильного искусственного света с высоким ультрафиолетовым излучением. Озон: в складских помещениях не должно быть оборудования, вырабатывающего озон. Например. лампы, электродвигатели.

Установка дискового затвора межфланцевого типа

Клапаны двунаправленные и могут быть установлены в любом направлении относительно потока. Клапан будет контролировать поток одинаково в любом направлении. Рекомендуемое положение установки: вал горизонтальный, а нижняя кромка диска открывается вниз по потоку (особенно для работы с шламом и средами с тенденцией к осаждению).Для оптимального управления клапаном и плавной работы он должен иметь прямой входной трубопровод диаметром от 10 до 20 диаметров и прямой выходной трубопровод диаметром от 3 до 5 диаметров.

Не используйте клапан в качестве ломика для раздвигания фланцев, это может привести к повреждению области фланца и/или повреждению уплотнительного кольца.

клапан-бабочка соединения вафли ASTM A105 с электрическим приводом

ASTM A105 Межфланцевый дисковый затвор с пневматическим приводом

Дисковые затворы

• Разработаны для коммерческого и промышленного применения до 200 фунтов на квадратный дюйм
• Легко совместим с приводом с монтажным фланцем ISO 5211 Седла Viton®
• Соответствуют API 609 и MSS SP-67
• Уплотнение между седлом и фланцем устраняет необходимость в фланцевых прокладках
• Покрытие с эпоксидным покрытием
• Идеально подходит для монтажа пневматических/электрических приводов
• Квадратный шток для прямого монтажа
• Смачиваемые поверхности содержат менее .Содержание свинца 25 %

Конструкция: Уплотнение на корпусе, Уплотнение на диске, Высокая производительность – двойное и тройное смещение.

Типичные области применения: газопереработка, нефтехимия, химия, водоснабжение и канализация, энергетика и горнодобывающая промышленность.

Торцевые соединения: межфланцевые, с проушинами и с двойным фланцем (ANSI и AS4087)

Диапазон классов давления: класс ANSI от 150 до 900, PN10 / PN16 / PN25 / PN40 / PN64

Размеры: от DN50 до DN3600 (от 2” до 144” ).

Материалы корпуса: углеродистая сталь, нержавеющая сталь, чугун, ковкий чугун, футеровка PFA/PTFE.

Материалы седла и уплотнения: чистый ПТФЭ, армированный ПТФЭ, ПФА, витон, NBR, EPDM и металл.

Принадлежности: приводы, концевые выключатели, соленоиды, удлинители и специальные приспособления.

Качество: испытания под давлением — API 598, испытания на огнестойкость — API 6FA, API 607.

Стандарты: проектирование, производство и испытания: AS, ASME, ANSI, API и ASTM. Система качества: EN ISO 9001:2008, EN ISO 14001:2004.

Детали конструкции: Дроссельный клапан представляет собой клапан, который можно использовать для перекрытия или регулирования потока. Механизм закрытия выполнен в виде диска. Работа аналогична шаровому крану (четверть оборота), что позволяет быстро закрыть его. Поворотные затворы обычно предпочтительнее, потому что они дешевле по сравнению с клапанами других конструкций, а также легче по весу, а это означает, что требуется меньшая поддержка. Диск расположен в центре трубы, через диск проходит шток, соединенный с приводом снаружи клапана. Вращение привода поворачивает диск параллельно или перпендикулярно потоку.В отличие от шарового клапана, диск всегда присутствует в потоке, поэтому в потоке всегда создается перепад давления, независимо от положения клапана. Клапан также может постепенно открываться для дросселирования потока.

Размер	NPS2 «-48»
	Рейтинг давления	Класс 150 ~ Class 300156
Материал	WCB WCC WC6 WC9 C5 C12 LCB LCC CF8 CF8M CF8 CF3 CF3M CN7M CF8
Стандарт проектирования и производства	ASME B16. 34,API609,BSEN 593
Сторона к лицу	NPS≤24” согласно API609, NPS≥24” согласно BSEN 593
Размер фланца	, BASME15 4116. 1092
Тест и проверка	API 598, BSEN 12266
ASME B16.34	ASME B16.34
Структура	Центральная линия, двойной эксцентриковый
Способ работы	Руководство, Червячный редуктор, электрический привод, пневматический привод, привод «газ над маслом»

Система обеспечения качества
1.Склерометр
2. Универсальная машина для испытаний материалов
3. Высокоскоростной анализатор
4. Химические испытания
5. Весы для электрического анализа

PMI Анализ спектра
Тест гидравлического давления
криогенный шаровой клапан тест
Огнепроницаемый тест

сертификат

API-6D

API-Q1

API2014

ISO 9001-2008

ISO-TS-29001

CE-PE-PED

API 607 ​​Fire Safe Safe сертификат

API API 6FA Fire Safe Safe сертификат

Китай Национальный национальный нефтяной корпорация Утвержденный поставщик

Shanghai High Enterprise сертификат

наши основные продукты

1. ворот серии
2. Шаровой кран серии
3. Шаровой клапан серии
4. Обратный клапан серии
5. Butterf Клапан серии
6. Другие клапаны серии

Экспорт является основным видом деятельности Kaitai. В процессе продвижения бренда КАТА и наращивания наших каналов сбыта на протяжении многих лет и в настоящее время у нас много довольных и постоянных клиентов. КАТА хорошо известна, и ее продукция широко используется в нефтегазовой промышленности, электростанциях, котлах, металлургия, давление судно, водоснабжение и водоотведение и т. д.

ASTM A105 Бесфланцевый дисковый затвор с электрическим приводом Изображения

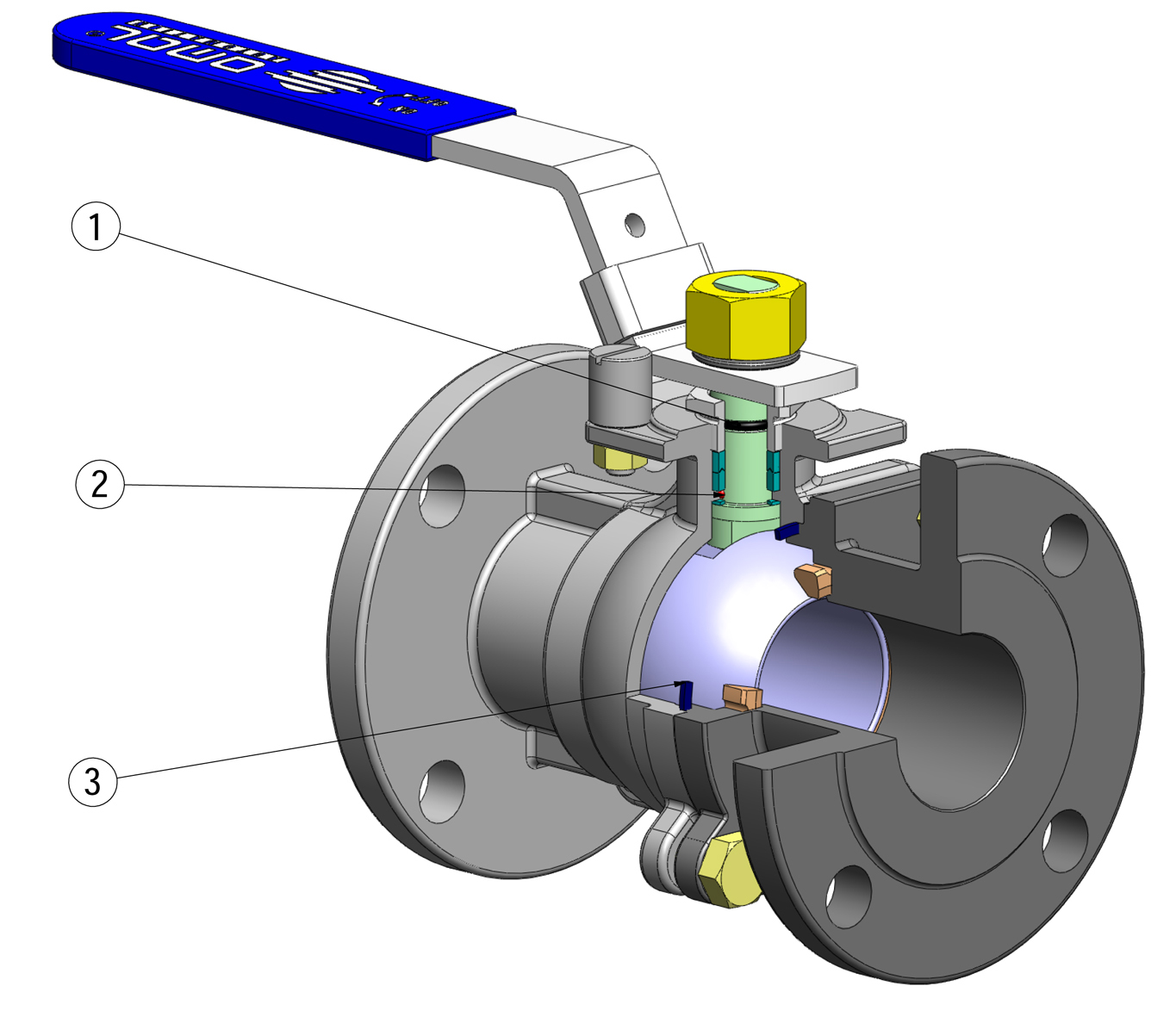

Проверка клапанов межфланцевой конструкции на основе ASME B16.34

Поставщик шарового крана предоставил компактную бесфланцевую конструкцию для клапана ¾” класса 300 с корпусом из углеродистой стали, как показано на рис.  7. Клапан не имеет фланца корпуса и расположен между двумя фланцами таким образом, что фланцевые болты просверлены в корпусе клапана. Такая конструкция уменьшает толщину клапана в местах просверливания корпуса клапана. Основная проблема заключается в том, соответствует ли конструкция клапана стандарту ASME B16.34. Минимальная требуемая толщина стенки согласно ASME B16.34 зависит от минимального диаметра клапана [8]. В таблице 3 показано соотношение между внутренним диаметром клапана в мм и минимальной толщиной стенки в мм [8].

Рис. 7

Компактные шаровые краны межфланцевой конструкции

Таблица 3 Соотношение между внутренним диаметром и минимальной толщиной клапана

Минимальный проход шарового крана в зависимости от размера можно получить из стандарта API 6D, Трубопроводные клапаны [9]. В таблице 4 показано минимальное отверстие для полностью открывающегося клапана на основе стандарта API 6D [9].

Таблица 4 Минимальный проходной диаметр для полнооткрывающихся клапанов

Минимальный проходной диаметр шарового крана 3/4″ класса 300 в соответствии с таблицей 4 составляет 19 мм. Как показано в таблице 3, минимальная толщина клапанов класса 300 и минимальный внутренний диаметр 18 мм и 21 мм составляют 3,3 мм и 3,5 мм соответственно. Использование интерполяции обеспечивает минимальную толщину 3,4 мм для шарового крана с внутренним проходом 19 мм размера ¾” и класса 300. Однако таблица 2, ур. 1 в первой строке дает другой результат для минимальной толщины:

$$\begin{aligned} & {\text{Class}}\,300\,{\text{and}}\,3 \le d < 50 \to t_{m(300)} = 0.08 \times d + 2,29 \\ & t_{m(300)} = 0,08 \times 19 + 2,29 = 3,9\,{\text{мм}} \\ \end{align}$$

(1)

Клапан из углеродистой стали имеет допуск на коррозию (CA), равный 3 мм, для снижения риска коррозии и потери металла. Допуск на коррозию 3 мм в соответствии со стандартом NORSOK L-001 следует добавить к минимальной толщине клапана в соответствии с уравнением 2.

$$\begin{aligned} & t_{m,CA} = t_{m} + CA \\ & t_{m,CA} = 3,9 + 3 = 6,9\,{\text{мм}} \ \\end{выровнено}$$

(2)

Примечание: \(t_{m}\) в критериях (c), (d), (e) и (f) будет рассматриваться минимальная толщина стенки, включая CA, которая равна 6.9 мм.

На рис. 8 показан чертеж корпуса клапана, включая отверстия под болты. Важно проверить и убедиться, что каждая секция корпуса клапана имеет толщину, превышающую минимальную требуемую толщину, и соответствует требованиям ASME B16.34, разделы (a)–(f).

Рис. 8

Чертеж обработки компактного бесфланцевого корпуса клапана

Внутренние отверстия под болты соответствуют ASME B.1.1, кл. 2B грубая серия UNC (Unified Nominal Coarse), которая соответствует размеру болтового соединения фланца, так что она удовлетворяет требованиям раздела (a).Глубина болтов на рис. 8 составляет 24 мм, а размер M12 равен 12 мм, и они имеют резьбу в корпусе. Длина болтового соединения в два раза больше размера болтового соединения, что удовлетворяет требованиям раздела (b).

Ссылаясь на минимальную толщину в разделе (c) ASME B16.34, минимальная толщина клапана на рис. 8 равна \(C_{2} = 10,55\,{\text{мм}}\), \ (A = 24 \, {\ text {мм}} \) и \ (D_ {2} = 13 \, {\ text {мм}} \). Все три параметра превышают минимально допустимую толщину, равную 6,9 мм, рассчитанную на основе уравнения2, который квалифицирует конструкцию в отношении минимальной толщины и Раздела (c) ASME B16.34.

Внутренняя связка ( E на рис. 8) должна быть меньше 0,25\(t_{m}\) и больше 0,25 мм.

$$\begin{align} t_{m} & = 6,9\,{\text{мм}} \to 0,25t_{m} = 0,25 \times 6,9 = 1,725\,{\text{мм}} \\ E & = 7,6522 \, {\ text {мм}} > 1,725 ​​\, {\ text {мм}} \, {\ text {и}} \, E = 7,6522 \, {\ text {мм}} > 0,25 \ ,{\text{мм}} \\ \end{выровнено}$$

Таким образом, толщина внутренней связки является достаточной и соответствует требованиям раздела (d) ASME B16. 34.

Внутренняя связка для отверстий, параллельных ходу тела, должна быть не менее 0,25\(t_{m}\), но ни в коем случае не менее 2,5 мм (0,1 дюйма). Сумма внутренних и внешних связок не должна быть меньше \(t_{m}\), как описано в разделе (e) ASME B16.34. Две внутренние связки \(C_{1}\) и \(C_{2}\), а также \(D_{1}\) и \(D_{2}\) должны быть проверены на основе предыдущих критериев. .

$$\begin{array}{*{20}l} {{\text{Внутри}}\,{\text{диаметр}}\, ( {\text{d)}} = 19\,{\ текст{мм}},\,{\текст{C}} .{\text{A}} = 3\,{\text{мм}}} \hfill \\ {C_{1} = 24,05,\,\, C_{2} = 10,55} \hfill \\ {t_{m (300)} = 0,08 \times 19 + 2,29 = 3,9\,{\text{мм}}} \hfill \\ {t_{m,ca} = 3,9 + 3 = 6,9\,{\text{мм}}, \,0,25 \times 6,9 = 1,725\,{\text{мм}}} \hfill \\ \end{array}$$

$$\begin{array}{*{20}l} {C_{1} = 24,05 > 0,25t_{m,} = 1,725\,{\text{и}}\,C_{1} > 2,5\, {\text{мм}}} \hfill & {\text{ПРОВЕРЕНО}} \hfill \\ {C_{2} = 10,55 > 0,25t_{m,} = 1,725\,{\text{и}}\, C_ {2} > 2,5 \, {\ text {мм}}} \ hfill & {ПРОВЕРЕНО} \ hfill \\ {C_{1} + C_{2} = 34. 6 > 6,9\,{\text{мм}}} \hfill & {ПРОВЕРЕНО} \hfill \\ \end{массив}$$

$$\begin{array}{*{20}l} {D_{1} = 7\,{\text{мм}},\,\,D_{2} = 13\,{\text{мм} }} \hfill & {} \hfill \\ {D_{1} = 7 > 0,25t_{m,} = 1,725\,{\text{и}}\, D_{1} > 2,5\,{\text{ мм}}} \hfill & {\text{ПРОВЕРЕНО}} \hfill\\ {D_{2} = 13 > 0,25t_{m,} = 1,725\,{\text{и}}\, D_{2} > 2,5\,{\text{мм}}} \hfill & {\text{ПРОВЕРЕНО}} \hfill \\ {D_{1} + D_{2} = 20\,{\text{мм}} > 6,9\, {\text{мм}}} \hfill & {\text{ПРОВЕРЕНО}} \hfill \\ \end{массив}$$

В следующем разделе этого документа проверяется минимальная толщина запорной части клапана в соответствии с чертежом механической обработки, показанным на рис.9.

Рис. 9

Чертеж корпуса крышки

Согласно минимальной толщине, указанной в разделе (c) ASME B16.34, минимальная толщина клапана на рис. 9 составляет C ₂  = 10,55 мм, A  = 9,5 мм и D ₂  = 9 мм. Все три параметра превышают минимально допустимую толщину, равную 6,9 мм, рассчитанную на основе уравнения 2, который квалифицирует конструкцию в отношении минимальной толщины и раздела (c) ASME B16. 34.

Внутренняя связка для отверстий, параллельных ходу тела, должна быть не менее 0,25\(t_{m,}\), но ни в коем случае не менее 2,5 мм (0,1 дюйма). Сумма внутренних и внешних связок не должна быть меньше \(t_{m}\), как описано в разделе (e) ASME B16.34. Три связки \(C_{1}\) и \(C_{2}\), \(C_{1}\) и \(D_{1}\), \(D_{1}\) и \( D_{2}\) должны быть проверены на основе вышеуказанных критериев.

$$\begin{array}{*{20}l} {{\text{Внутри}}\,{\text{диаметр}}\, ( {\text{d)}} = 19\,{\ текст{мм}},\,{\текст{C}} .{\text{A}} = 3\,{\text{мм}}} \hfill \\ {C_{1} = 24,05\,\,C_{2} = 10,55} \hfill \\ {t_{{m \left( {300} \right)}} = 0,08 \times 19 + 2,29 = 3,9\,{\text{мм}}} \hfill \\ {t_{m,ca} = 3,9 + 3 = 6,9\,{ \text{мм}},0,25 \times 6,9 = 1,725\,{\text{мм}}} \hfill \\ \end{array}$$

$$\begin{array}{*{20}l} {C_{1} = 24,05 > 0,25t_{m,} = 1,725\,{\text{и}}\,C_{1} > 2,5\, {\text{мм}}} \hfill & {\text{ПРОВЕРЕНО}} \hfill \\ {C_{2} = 10,55 > 0,25t_{m,} = 1,725\,{\text{и}}\,C_ {2} > 2,5 \, {\ text {мм}}} \ hfill & {\ text {ПРОВЕРЕНО}} \ hfill \\ {C_{1} + C_{2} = 34. 6 > 6,9\,{\text{мм}}} \hfill & {\text{ПРОВЕРЕНО}} \hfill \\ \end{массив}$$

$$\begin{array}{*{20}l} {C_{1} = 24,05\,{\text{мм}},\,\,D_{1} = 22,5\,{\text{мм} }} \hfill & {} \hfill \\ {C_{1} = 24,5 > 0,25t_{m,} = 1,725\,{\text{и}}\,C_{1} > 2,5\,{\text{ мм}}} \hfill & {\text{ПРОВЕРЕНО}} \hfill\\ {D_{1} = 22,5 > 0,25t_{m,} = 1,725\,{\text{и}}\,D_{1} > 2,5\,{\text{мм}}} \hfill & {\text{ПРОВЕРЕНО}} \hfill \\ {C_{1} + D_{1} = 47\,{\text{мм}} > 6,9\, {\text{мм}}} \hfill & {\text{ПРОВЕРЕНО}} \hfill \\ \end{массив}$$

$$\begin{array}{*{20}l} {D_{1} = 22.5\,{\text{мм}},\,\,D_{2} = 9\,{\text{мм}}} \hfill & {} \hfill \\ {D_{1} = 22,5 > 0,25t_ {m,} = 1,725\,{\text{и}}\,D_{1} > 2,5\,{\text{мм}}} \hfill & {\text{ПРОВЕРЕНО}} \hfill \\ {D_{ 2} = 9 > 0,25t_{m,} = 1,725\,{\text{и}}\,D_{2} > 2,5\,{\text{мм}}} \hfill & {\text{ПРОВЕРЕНО}} \hfill \\ {D_{1} + D_{2} = 31,5\,{\text{мм}} > 6,9\,{\text{мм}}} \hfill & {\text{ПРОВЕРЕНО}} \hfill\ \\end{массив}$$

Инструкции по установке дискового затвора межфланцевого типа

Дроссельный затвор межфланцевого типа является одним из наиболее распространенных типов запорной арматуры в промышленных трубопроводах. Сама конструкция дискового затвора вафельного типа относительно невелика. Просто поместите дроссельный клапан в середину фланцев на двух концах трубопровода и используйте двойные шпильки, чтобы пройти через фланцы трубопровода и пары. Дроссельные затворы с защелкой блокируют жидкую среду в линии. Дисковые затворы межфланцевого типа особенно подходят для мест с ограниченным пространством или небольшим расстоянием между трубами. Когда дроссельная заслонка находится в полностью открытом положении, толщина пластины дроссельной заслонки является единственным сопротивлением, когда среда проходит через корпус клапана, поэтому перепад давления, создаваемый клапаном, очень мал.Небольшой, поэтому он имеет лучшие характеристики управления потоком.



Во-первых, дроссельная заслонка зажимного типа перед инструкцией по установке:

1. Перед началом установки удалите все посторонние предметы с трубопровода с помощью распылителя воздуха и очистите внутреннюю поверхность трубопровода чистой водой.

2, тщательно проверьте, соответствует ли использование клапана его техническим характеристикам; (температура, давление)

3, проверьте канал клапана и уплотняющую поверхность на наличие мусора и своевременно удалите его;

4.После того, как коробка открыта, клапан должен быть установлен вовремя. Не ослабляйте крепежные винты или гайки на клапане.

5, дроссельная заслонка зажимного типа должна использовать специальный фланец дроссельной заслонки.

6, электрозатвор может быть установлен на любой угол трубопровода, для удобства обслуживания не рекомендуется устанавливать в перевернутом положении.

7, фланец дроссельной заслонки должен быть установлен, чтобы убедиться, что поверхность фланца и центр уплотнительной резины, винт затянут равномерно, поверхность уплотнения должна быть полной; если есть неравномерная затяжка винтов, резиновый выступающий застрявший диск или верхняя пластина Live Butterfly протекает на штоке.



Во-вторых, этапы установки дроссельной заслонки зажимного типа:

Правильная установка дискового затвора межфланцевого типа связана со степенью уплотнения поворотного затвора, возможностью утечки и другими вопросами, включая безопасность в условиях эксплуатации. Пользователь должен понимать процесс установки.

1. Как показано, поместите клапан между двумя предварительно установленными фланцами и обратите внимание на совмещение отверстий под болты.

2. Аккуратно вставьте четыре пары болтов и гаек в отверстие фланца и слегка затяните гайку, чтобы исправить плоскостность поверхности фланца;

3, использование фланца точечной сварки, закрепленного на трубе;

4, снимите клапан;

5, фланец полностью приварен и закреплен на трубе;

6. После охлаждения сварного шва установите клапан. Убедитесь, что клапан имеет достаточно места во фланце, чтобы предотвратить повреждение клапана, и чтобы пластина клапана имела определенную степень открытия;

7.Исправьте положение клапана и затяните четыре пары болтов (будьте осторожны, чтобы не перетянуть)

8, откройте клапан, чтобы пластина клапана могла свободно открываться и закрываться, а затем слегка приоткройте пластину клапана;

9, перекрестно затяните все гайки;

10. Еще раз убедитесь, что клапан можно свободно открывать и закрывать. Примечание. Убедитесь, что пластина клапана не касается трубы.

Установка дискового затвора межфланцевого типа должна быть уложена перед установкой.Помните, что он не может свободно ударяться. После того, как он вытянут на установленную длину при монтаже, проектирование трубопровода в полевых условиях без специального разрешения невозможно. Не стесняйтесь разбирать накладной дроссельный клапан. Это то, что нам нужно знать перед установкой. При этом нам также необходимо знать, что поворотный затвор может быть установлен в любом положении, но после установки поворотного затвора необходимо проложить поворотный затвор по линии и произвести Кронштейн для поворотного затвора.После изготовления кронштейна его используют. Категорически запрещается снимать скобу.

Разница между вафельным дисковым затвором и фланцевым дисковым затвором

Являясь одним из наиболее распространенных клапанов в трубопроводах, электрические поворотные затворы используются для переключения среды и управления потоком в трубопроводных системах. Он широко используется в нефтяной, химической промышленности, металлургии, гидроэнергетике и многих других областях. Среди широко используемых электрических дроссельных заслонок они в основном делятся на дисковые затворы с электрическим зажимом и электрические фланцевые поворотные затворы, которые имеют свои собственные характеристики и различные характеристики и могут использоваться в разных отраслях промышленности.Для этих двух типов клапанов, помимо конструктивной формы, если используются одни и те же параметры, самая большая разница заключается в том, что соединение отличается, то есть форма установки должна зависеть от условий работы!

Разница между дисковым затвором с электроприводом и дисковым затвором с фланцем:
Толщина дискового затвора с электроприводом тоньше, чем у дискового затвора с фланцем. На обоих концах корпуса клапана нет фланцев и имеется только несколько отверстий под направляющие болты. Клапан соединяется с фланцем на конце трубы с помощью набора болтов/гаек. Это место, где пространство относительно узкое или где трубы ограничены. Преимуществами являются простота разборки, дешевизна клапанов и малое занимаемое место, а недостатком является проблема с уплотняющей поверхностью, поэтому приходится снимать две уплотняющие поверхности.
Корпус дискового затвора с электрическим фланцем имеет фланцы на обоих концах и соединяется с трубными фланцами. Уплотнительные характеристики более надежны, чем вафельные дроссельные заслонки.Обычно он используется в зонах большого калибра или высокого давления, но его стоимость относительно высока. Дроссельные затворы с электрическим зажимом стоят дорого.

Тем не менее, есть еще некоторые моменты, требующие внимания при проектировании. Например, болты клапана обычно очень длинные. При высокой температуре расширение болта может привести к утечке, поэтому он не подходит для большого диаметра при высокой температуре. Например, хомутовые поворотные затворы нельзя использовать на конце трубопровода, а нижний фланец необходимо разобрать, потому что при снятии нижнего фланца хомутный клапан отвалится, и он должен быть очень коротким.Хотя фланцевый дроссельный клапан не имеет вышеперечисленных проблем, его стоимость будет относительно выше.

Являясь одним из ведущих производителей межфланцевых дисковых затворов в Китае, компания ZECO Valve занимается производством высококачественных межфланцевых дисковых затворов. Добро пожаловать, чтобы узнать!

Бесфланцевый электромагнитный расходомер

Введение

Электромагнитный расходомер отличается высокой производительностью и надежностью, основанной на успешной, проверенной на практике технологии.Он широко используется в таких отраслях, как нефтяная, химическая, металлургическая, пищевая, электроэнергетика, производство бумаги, водоподготовка, нефтехимия, медицина и т. д.

Особенности

  ♦  Температура среды может составлять от -20℃ до 200℃.
  ♦  Встроенная функция проверки, диагностики и обнаружения пустой трубы.
  ♦  Измерение потоков в прямом и обратном направлениях.
  ♦  Встроенные электроды сравнения, нет необходимости подключать заземляющее кольцо.
  ♦  Двухчастотное возбуждение и стабильная нулевая точка.
  ♦  Технология точной намотки катушки делает магнитное поле более однородным.
  ♦  Высокая степень защиты, IP65.
  ♦  Нет движущихся частей, нет потери давления.
  ♦  Высокая точность: ±0,5 % от показаний, ±0,3 % и ±0,2 % опционально, скорость > 0,3 м/с.

Заявка

   ♦ Химическая

   ♦ Медицина

   ♦ Напиток

   ♦ Железо и сталь

   ♦ Водоснабжение

   ♦ Электроэнергия

   ♦ Обработка воды





          Уведомление об установке

Устанавливается в самой нижней точке и вертикально вверх              Установите выпускной клапан в нижней части расходомера

Не устанавливайте на самых высоких точках и вертикальном направлении вниз, когда падение составляет более 5 м

, установленные в самую низкую точку при использовании в открытой сливной трубе нуждается в 10D upstreat и 5d downstreat

не установить на входе в насос, установите на           Устанавливается в направлении подъема
на выходе из насоса



Технические характеристики

Модель	Ду10~Ду200мм
Номинальное давление	0. 6~1,6 МПа, 2,5 МПа, 4,0 МПа, 6,4 МПа…42 МПа
Точность	±0,5%, ±0,3% или ±0,2%
Материал подкладки	PTFE, EEP, PFA, F46, неопрен, твердая резина
Тип электрода	Общий тип, тип скребка и сменный тип
Материал электрода	Нержавеющая сталь SUS316, Хастеллой C, Титан, Тантал Платинуридий, Нержавеющая сталь с покрытием из карбида вольфрама
Средняя температура	Интегрированный тип	-20°С~+60°С
	Выносной тип	Подкладка из неопрена и полиуретана	-10°С~+80°С
		Футеровка из ПТФЭ / Футеровка из ПФА / Футеровка из F46	-10°С~+160°С
Температура окружающей среды	-25°С~+60°С
Влажность окружающей среды	5~100%RH (относительная влажность)
Средний Электрический проводимость	>5 мкс/см
Диапазон измерения	1500:1, скорость потока <15 м/с
Тип конструкции	Интегрального типа, раздельного типа, погружного типа, взрывозащищенного типа
Класс защиты	IP65, IP68 (дополнительно)
Знак взрывозащиты	ExmdⅡT6
Стандарт продукта	JB/T 9248-1999 Электромагнитный расходомер

Основные характеристики электродных материалов

Материал электрода	Приложения
нержавеющая сталь SUS316	Применяется в воде, сточных водах и агрессивных средах.
	Широко используется в нефтеперерабатывающей, химической, карбамидной промышленности и т. д.
Нержавеющая сталь с покрытием с карбидом вольфрама	Применяется в неагрессивных и малоабразивных средах.
Хастеллой B(HB)	Имеющие сильную устойчивость к соляной кислоте любой концентрации, которая находится ниже биологического пункта.
	Также устойчив к купоросу, фосфату,
	фтористоводородная кислота, органическая кислота и т. д., которые представляют собой окисляемые кислоты, щелочи и неокисляемая соль.
Хастеллой C(HC)	Быть устойчивым к окисляемой кислоте, такой как азотная кислота, смешанная кислота
	, а также окисляемая соль, такая как Fe+++, Cu++aСтандартная морская вода
Титан	Применяется в морской воде и видах хлоридов, гипохлоритных солей, окисляемых кислота (включая дымящую азотную кислоту), органическая кислота, щелочь и т. д.
	Не устойчив к чистой восстановительной кислоте (такой как серная кислота, соляная кислота) кислотная коррозия.
	Но если кислота содержит антиоксидант, это значительно снижает коррозию.
Тантал	Обладает высокой устойчивостью к коррозионным средам, аналогичной стеклу
	Почти применим ко всем химическим средам.
	За исключением плавиковой кислоты, олеума и щелочи.
Платино-иридий	Может применяться почти во всех химических средах, кроме соли аммония.

Пластинчатые и корпусные соединители. Электронные компоненты.

Сборка проводов

Материковый Китай Тел.: :+86-18820280205     Электронная почта:     [email protected]     [email protected]     [email protected]     Сиэтл, штат Вашингтон, США     Тел.: +1 253 249 6608     Электронная почта: [email protected] EN TE R ССЫЛКИ 》

Вафельные соединители очень похожи на разъемы.Большая разница в том, что эти разъемы больше подходят как настоящие разъемы, а не как место для подключения некоторых проводов. Вот конкретные различия и сходства: Эти разъемы поляризованы, что означает, что вы не можете подключить ответный разъем неправильно. Штыревой разъем крепится к вашей печатной плате, а гнездовой — к проволочному кабелю. Гнездовой разъем обжат, поэтому пайка не требуется (хотя пайка необязательна). Расстояние между контактами такое же, как у разъемов, поэтому они совместимы друг с другом. Корпус , как правило, состоит только из пластиковых деталей (некоторые из них имеют металлические детали), которые собраны из провода и контактной пластины. Пластина и корпус

.
