Сколько киловатт потребляет сварочный аппарат ресанта 220

Главная » Статьи » Сколько киловатт потребляет сварочный аппарат ресанта 220

Вычисление потребляемой мощности сварочного инвертора

10-03-2015
41
97

Оглавление: [скрыть]

Типы сварочных инверторов
Устройство инвертора
Что нужно знать?
Вычисление мощности
Подбираем электроды

Потребляемая мощность сварочного инвертора довольно просто вычислить по нехитрой формуле. Для понимания всех нюансов, связанных с работой сварочника, и аспектов вычисления его мощности нужно прояснить несколько моментов, которые необходимо знать всем, кто занимается сваркой. И неважно где вы проводите сварочные работы, у себя дома, в гараже, на даче или в профессиональном коллективе большого цеха или завода.

Типы сварочных инверторов

Аппараты инверторного типа делятся на три категории. Бытовые инверторы рассчитаны на небольшую продолжительность включения и работу от однофазной сети переменного тока 220 В. Это означает, что работать таким аппаратом на предельных мощностях можно лишь непродолжительное время — минут 20-30, давая ему отдых, равный этому времени либо превышающий его на порядок. Полупрофессиональные аппараты позволяют увеличивать время работы от 5 до 8 часов без перерыва. Для полупрофессиональных инверторов время отдыха снижено благодаря особенностям конструкции. Профессиональные инверторы рассчитаны на потребление тока 220/380 В зачастую от трехфазной сети электрического тока.

Современные типы сварочных аппаратов.

Бытовые, полупрофессиональные и некоторые профессиональные сварочные агрегаты бывают рассчитаны на работу от сети 220 В. Однако следует помнить, что для бытовых электросетей ток максимальной нагрузки не может превышать 160 А. Потребляемая мощность всей фурнитуры, такой как розетки, штепсельные вилки и силовые автоматы не рассчитана на превышение этого порога.

Поэтому подключение инверторного сварочного аппарата с более высокими показателями либо спровоцирует срабатывание автоматов, либо вызовет выгорание контакта на стыке вилка-розетка, либо что самое опасное, приведет к выгоранию электрической проводки. Это противоречит всем правилам техники безопасности. Так что запитывая профессиональный агрегат от бытовой электросети для работы со сварочным током более 160 А, будьте готовы к проблемам. Но лучше этого не допускать.

Вернуться к оглавлению

Устройство сварочного инвертора таково, что вначале переменное напряжение 220 В с частотой 50 Гц преобразуется в постоянное, а после того в переменное высокочастотное напряжение с рабочим показателем частоты колебания до 200 Гц. После этого напряжение вновь преобразуется в постоянное и подается на сварочную дугу. Контроль качества дуги происходит автоматически, с помощью микропроцессорной начинки блока управления инвертора. Залипания электрода, такие частые при сварке посредством трансформатора, практически сходят на нет.

Схема внутреннего устройства инвертора.

При коротких замыканиях длительностью менее 0,5 секунды управляющий блок генерирует последовательность коротких по времени, но очень мощных импульсов тока. Это приводит к разрушению возникающих перемычек из жидкого металла. При замыкании длительностью 0,5 секунды инвертор попросту отключается, не примораживая электрод и не перегревая цепи агрегата. Это устройство является базовым для всех типов инверторов и отличает их от трансформаторов и выпрямителей на базе диодного моста.

Самое главное свойство сварочного инвертора — это потребление энергии. Неважно, какова потребляемая мощность аппарата инверторного типа, она практически полностью расходуется на сварку. Отсюда можно сделать вывод, что коэффициент полезного действия инверторного агрегата очень высок. От 85 до 95%.

Вернуться к оглавлению

Перед тем как начать подсчет потребляемой мощности инверторного сварочного аппарата, нужно узнать следующее:

Диапазон входного напряжения.
Диапазон сварочного тока.
Напряжение сварочной дуги.
Коэффициент полезного действия конкретной модели сварочного аппарата.
Продолжительность включения.
Коэффициент мощности конкретной модели.

Характеристики инвертора

Диапазон сварочного тока нужен для того, чтобы узнать при каких характеристиках сети электрического тока нам придется работать. Наверняка ни для кого не является тайной, что часто в наших электросетях не наблюдается номинального напряжения 220 В. Часто оно едва дотягивает до 200 В. Следует запомнить: просадка напряжения при подключении сварочного инвертора бытового типа составляет 5-10% от общего номинала сети. Потому лучшие показатели мощности будут у таких инверторов, которые рассчитаны на напряжение питания от 150-170 В и до 220-250 В.

Диапазон сварочного тока дает нам значения максимального и минимального уровня, мощность аппарата напрямую зависит от этих параметров. Для бытовых инверторов эти показатели в нижней границе разнятся от 10 до 50 А, а в верхней 100-160 А. Напряжение выходного тока, оно же может называться напряжением сварочной дуги, колеблется для недорогих бытовых моделей от 20 до 30 В. Коэффициент полезного действия у инверторов с максимальным показателем выходного тока160 А, как правило, редко превышает 0,85%. Высокий КПД сварочного агрегата напрямую зависит от продолжительности включения.

Вернуться к оглавлению

Продолжительность включения — это характеристика, которая показывает, насколько качественный аппарат вы собираетесь использовать. Обычно это процентный показатель времени непрерывной работы инвертора относительно общего времени его использования. Показатель на уровне 50% скажет о том, что при работе 2,5 минуты аппарат должен отдыхать 2,5 минуты. Чем ниже показатель, тем дольше должны отдыхать цепи и тем быстрее сработает автоматическое реле отключения при перегреве.

Напротив, высокий процент покажет, что аппарат можно использовать достаточно долго, прерываясь лишь на замену электродов и проверку сварочного шва.

Схема работы сварочного инвертора.

Процент мощности вычисляется путем деления времени непрерывной работы на сумму времени непрерывной работы и времени паузы до следующего включения аппарата. Результат умножается на 100. Например, аппарат исправно работал 3 минуты, пока не сработала защита от перегрева, затем он находился в покое 2 минуты, после чего вновь был готов к работе:

3 мин / (2 мин + 3 мин) х 100 = 60

Коэффициент мощности для бытовых или полупрофессиональных сварочных аппаратов инверторного типа редко превышает порог 0,6-0,7. Это необходимо просто запомнить.

Все нужные для вычисления значения легко можно найти в технической документации для данного устройства, на сайте производителя либо на кожухе самого сварочного аппарата.

Представим, что для примера мы имеем сварочный аппарат, питающийся от сети переменного тока 160-220 В, имеющий максимальное значение тока 160 А при максимальном напряжении сварочной дуги в 23 В. КПД этой модели инвертора 0,89, а показатель ПВ, продолжительность включения, составляет 60%.

Теперь вычисляем максимальную потребляемую мощность инвертора с приведенными выше параметрами. Для этого сначала умножаем максимальное значение выходной силы тока на максимальное выходное напряжение. Получившийся результат разделим на значение КПД аппарата.

https://moiinstrumenty.ru/www.youtube.com/watch?v=UX81XigBgBY

160 А х 23 В / 0,89 = 4135 Ватт

4,1 кВт — это мощность, которую аппарат потребляет непосредственно при сварке. Средняя мощность вычисляется путем умножения значения максимальной мощности на показатель продолжительности включения:

4135 Ватт х 0,6 = 2481

Средняя мощность инвертора является наиболее актуальным показателем, потому что сварка обычно не происходит непрерывно на протяжении многих часов или дней. Случаются паузы, когда сварщику требуется сменить электрод или подготовить детали к последующей обработке. Нередко сварочные работы можно провести на более низком показателе силы тока, в этом случае снизится и общая мощность, потребляемая инвертором. Подставляем в первую формулу значения, которые можно выставить на консоли сварочного агрегата и находим нужные параметры мощности.

Вернуться к оглавлению

Таблица разновидностей электродов.

У начинающих сварщиков нередко возникает вопрос, электроды каких диаметров использовать при определенных параметрах выходной силы тока и толщине металла?

При толщине металла 1-4 мм используют электроды диаметром до 2 мм. Сила тока, выставляемого на выходе, должна подбираться оптимально в диапазоне от 20 до 90 А.
При толщине металла 5-7 мм используют электроды 3 мм в диаметре. Сила тока выставляется в диапазоне 90-130 А.
Если металл имеет толщину 8-12 мм, используют электроды 4 мм. Сила тока в диапазоне 140-180 А.
Металл толщиной 12-16 мм сваривается электродами 5 мм в диаметре при силе тока 180-220 А.
Металл толщиной свыше 15 мм должен подвергаться воздействию электродов, начиная от 6 мм при силе тока от 220 А на выходе инвертора.

Металл толщиной более 15 мм лучше подвергать сварке с помощью газового сварочного аппарата.

https://moiinstrumenty.ru/www.youtube.com/watch?v=2Q6BEjCp_t8

Использование электросварки может оказаться в данном случае нерентабельной и высокозатратной.

moiinstrumenty.ru

Какой должна быть мощность сварочного аппарата?

02-03-2015
32
73

Оглавление: [скрыть]

Сварочный трансформатор какой мощности выбрать?
Мощность сварочного выпрямителя
Сварочный инвертор: выбор мощности
Сварочный полуавтомат какой мощности приобрести?
Сварочный комбинированный агрегат

Мощность сварочного аппарата обозначает, какую силу тока сможет выдать устройство, с какой толщиной металла можно будет работать в дальнейшем. Профессиональные аппараты могут выдать от 300 А, но обычные бытовые дают меньше, они рассчитаны на работу при 200-250 А. Если аппарат нужен для проведения разового ремонта, мелких строительных работ, то лучше всего брать обычные бытовые.

Мощность сварочного аппарата обозначает, какую силу тока показывает устройство и с какой толщиной металла разрешается работать в будущем.

В паспорте производители обычно указывают только максимальную потребляемую мощность, т. е. пиковые нагрузки и иные показатели. Именно такой параметр позволяет определить, хватит ли мощности электрической сети для работы оборудования. Нельзя забывать и о том, что при понижении напряжения в сети многие устройства также в состоянии работать, но производительность их ниже.

Сварочный трансформатор какой мощности выбрать?

Сварочный трансформатор представляет собой оборудование, которое может преобразовать ток, необходимый для работы устройства. Механизмы эти недорогие, надежные. Используется аппарат для того, чтобы выполнять сварку низколегированных сталей, для этого применяются плавящиеся электроды. При выборе устройства для сварки надо тщательно подходить к определению мощности.

Схема преобразования электрической энергии в сварочном аппарате.

Следует учитывать максимальные значения и некоторый запас, так как часто при включении этот предел бывает превышен. Например, если агрегат будет применяться для работы с однофазной сетью, то превысить значение тока в 200 А вряд ли получится, об этом нельзя забывать. На деле это оборачивается невозможностью использования аппарата для сварки.

При выборе надо помнить, что трансформатор изнашивается. Чем больше значение, тем выше нагрев и износ. Если не требуются сложные и длительные работы, то и высокие значения мощности совершенно не нужны. Предпочтение рекомендуется отдавать тому оборудованию, которое рассчитано на 120-130 А — это оптимальная золотая середина.

Вернуться к оглавлению

Сварочный выпрямитель представляет собой разновидность трансформатора, который позволяет преобразовать переменный ток в необходимый для работы постоянный. В отличие от обычного трансформатора сварочный выпрямитель обеспечивает стабильное горение, качество его выше. Есть возможность варить цветные металлы и тонкие детали, при этом большой опыт не требуется.

Схема устройства сварочного аппарата.

Определить, какую мощность должен потреблять выпрямитель, чтобы обеспечить правильную и качественную работу, несложно. Для этого необходимо знать, что стандартное напряжение дуги устройства равно 24 В. Этот показатель умножается на значение сварочного тока, т. е. на 160 А. Цифра, которая будет получена, и является мощностью оборудования на дуге. Потребляемая мощность от рабочей электрической сети определяется иначе. Необходимо полученный ранее результат разделить на КПД (обычно за него принимают 0,65-0,7). Это и будет показатель максимального рабочего тока.

При покупке значение рекомендуется всегда проверять с заявленным, так как производители порой завышают показатели, чтобы продать устройство. В реальности получается не самая хорошая ситуация, когда при выполнении работ даже не на максимальных значениях наблюдается сильный перегрев, мощность резко падает.

Вернуться к оглавлению

Выбор инверторного сварочного аппарата проводится в соответствии с таким параметром, как мощность. Учитывается номинальный ток, при котором устройство будет бесперебойно работать без перегрева, даже в том случае, если использование будет интенсивным. Перегрев не наступит даже при повторно-кратковременном режиме, т. е. при максимальном значении тока.

Управление сварочным аппаратом.

Например, при использовании электрода на 3 мм рабочий ток будет составлять 120 А. Такие условия позволят сваривать детали на 3-4 мм толщиной. Значит, при выборе следует учитывать мощность, когда инвертор сможет работать с номинальным током в 160-180 А, но при этом имея запас в 30-50%. Почему именно такие значения? Работать на максимальных значениях не рекомендуется, так как это приводит к перегреву, инвертор выходит из строя. При снижении напряжения электрической питающей сети до 170-180 В мощность оборудования падает, сварочный ток снижается до минимальной отметки. Запас необходим на тот случай, когда нагрузка будет дана большая.

Запас требуется и в том случае, когда применяются длинные кабели от 5 м. Если не соблюдать запас, то характеристики сварочного аппарата снизятся ниже номинального рабочего уровня. Особенно важны такие условия, когда применяются кабели от 15 м. При выборе инвертора следует учитывать, что производители обычно показатели завышают, на деле ток находится на более низком значении. К чему это приводит? Если характеристики подобраны неправильно, устройство перегревается во время работы и выходит из строя, что влечет за собой лишние финансовые расходы.

Вернуться к оглавлению

Функциональная схема источника питания инверторного сварочного аппарата.

Современный полуавтомат позволяет выполнять даже самые сложные работы, например, произвести качественную сварку листового железа, цветных металлов. Параметры этого типа устройства таковы, что оно становится незаменимым при сварке тонкослойных металлов. Именно его применяют в автомастерских, где точность велика. Чтобы получить необходимую мощность, к оборудованию можно подключать газовые баллоны, но это не обязательно. Есть возможность применять порошковую проволоку. Некоторые модели совмещают 2 типа оборудования — сварочные генераторы и полуавтоматы.

При выборе оборудования на мощность стоит обращать внимание.

Нельзя забывать и о том, какой должна быть потребляемая мощность в момент включения.

Она всегда больше, чем та, которая используется при нормальной работе устройства. Обычно стоимость механизмов с малым уровнем мощности намного меньше. Но именно при помощи данного аппарата можно варить даже самые тонкие детали, а это важно при выполнении высокоточных работ.

Вернуться к оглавлению

Комбинированный сварочный аппарат представляет собой агрегат с функциями рабочего выпрямителя или трансформатора, объединенными с дизельным генератором. Такое оборудование может давать высокочастотный либо постоянный ток, оно отлично подходит для сварочных работ различного типа. Такой агрегат позволяет работать при отсутствии электроэнергии. Например, при строительстве дома на загородном участке, когда электросеть еще не подведена.

Схемы подключения сварочных аппаратов.

Кроме дизельного применяются бензиновые генераторы. Характеристики этого устройства могут несколько отличаться в зависимости от производителя и модели, но в целом они остаются на одном уровне. При выборе агрегата для сварки необходимо учесть, что они в основном применяются на строительных площадках и для проведения ремонтных работ в условиях, когда постоянной электрической сети нет. В сравнении с профессиональными они могут быть не такими мощными.

Характеристики оборудования:

Частота находится на уровне 50 Гц.
Работать аппарат может при переменном напряжении в 110 В, 220 В, 230 В, 240 В (необходимо внимательно ознакомиться с инструкцией перед приобретением).
Номинальная мощность равна 4,2 Вт, а максимальная потребляемая во время работы — 4,8 кВт.
Мощность оборудования имеет коэффициент равный 1.
При холостом ходе напряжение равно 65 В.
Напряжение дуги во время сварки равно 25-30 В.
Сварочный ток агрегата равен 180 А.
Рабочий диапазон тока для бесперебойной работы составляет 50-180 А.

https://moiinstrumenty.ru/youtu.be/UX81XigBgBY

Мощность для сварочного инвертора является важным показателем. Она может быть различной, зависит от типа устройства, его предназначения. Во время выбора следует ознакомиться с параметрами разных сварочных агрегатов, чтобы приобрести максимально подходящий вариант.

moiinstrumenty.ru

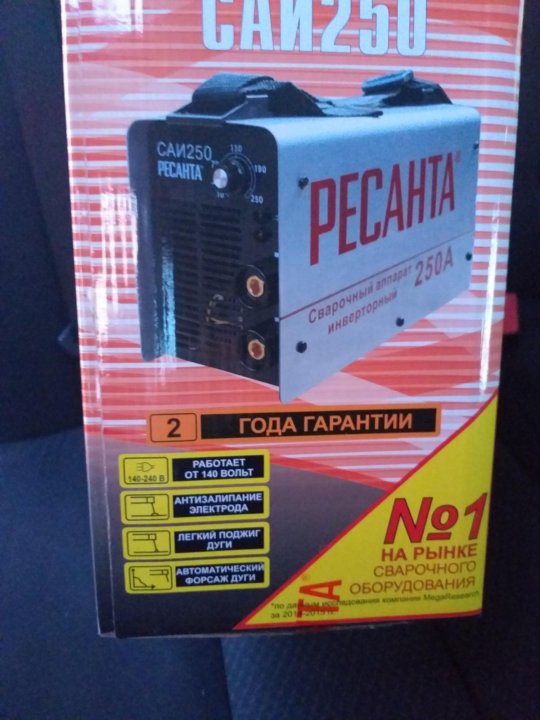

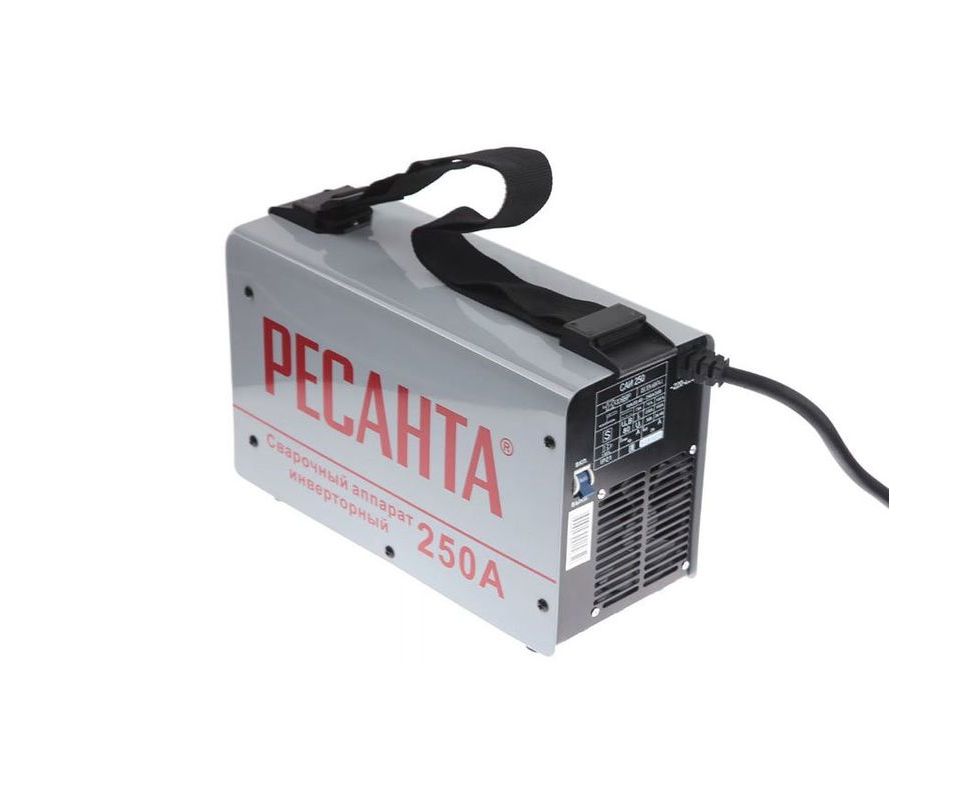

Ресанта САИ 250 ПРОФ – это инвертор с оптимальным потреблением энергии

Инвертор сварочный Ресанта САИ 250 ПРОФ является новинкой 2012 года модельного ряда сварочных инверторов и входит в линейку САИ-ПРОФ. Эту линейку отличает более эффективное использование входного напряжения (повышен КПД и расширен диапазон входного напряжения от 100 до 260В).

Следует также отметить возможность использования электрогенераторов с мощностью на 15 процентов ниже, чем для обычных инверторов сварочных (для данной модели достаточно генератора с мощностью на выходе в 6,5кВт). Это все обеспечивается корректором коэффициента мощности (функция PFC).

Использование сварочного инвертора Ресанта САИ 250 ПРОФ позволяет обеспечить оптимальное потребление сетевого тока по синусоиде, чем уменьшается проседание напряжения сети, а также меньше создается электромагнитных помех и достигается экономия электроэнергии на 30 процентов. Принцип работы основан на преобразовании напряжения сети 220В частотой 50Гц в постоянное напряжение, с последующим преобразованием постоянного переменное напряжение высокой частоты.

Особенности сварочного инвертора

Обеспечивает работу от сети 220В с обычным электродом до 5мм.
На переднюю панель выведены два регулятора, один регулирует плавно сварочный ток, второй регулирует «форсаж» сварочной дуги, повышая ее устойчивость.
Имеет цифровое табло, отображающее величину сварочного тока.
Обладает широким диапазоном входного напряжения, от 100 до 260В.
Аппарат оснащен функциями анти залипания и горячего старта.
При изготовлении применены IGBT-транзисторы.
Принудительное туннельное охлаждение.
Класс защиты IP21.

Технические характеристики Ресанта САИ 250 ПРОФ

Напряжение – 220В.
Мощность генератора – 6,5кВт.
Напряжение холостого хода — 65В.
Продолжительность нагрузки — 70%, 250A
Максимальный диаметр применяемых электродов – 5,0мм.
Минимальный диаметр применяемых электродов – 1,6мм.
Максимальный сварочный ток – 250А.
Минимальный сварочный ток – 10А.
Потребляемый ток — 38А
Напряжение дуги 28В.
Масса – 6,0кг.

Ресанта САИ 250 ПРОФ комплектуется кабелем (2м) с электродержателем и кабелем (1,5м) с зажимом массы.

kovka-svarka.net

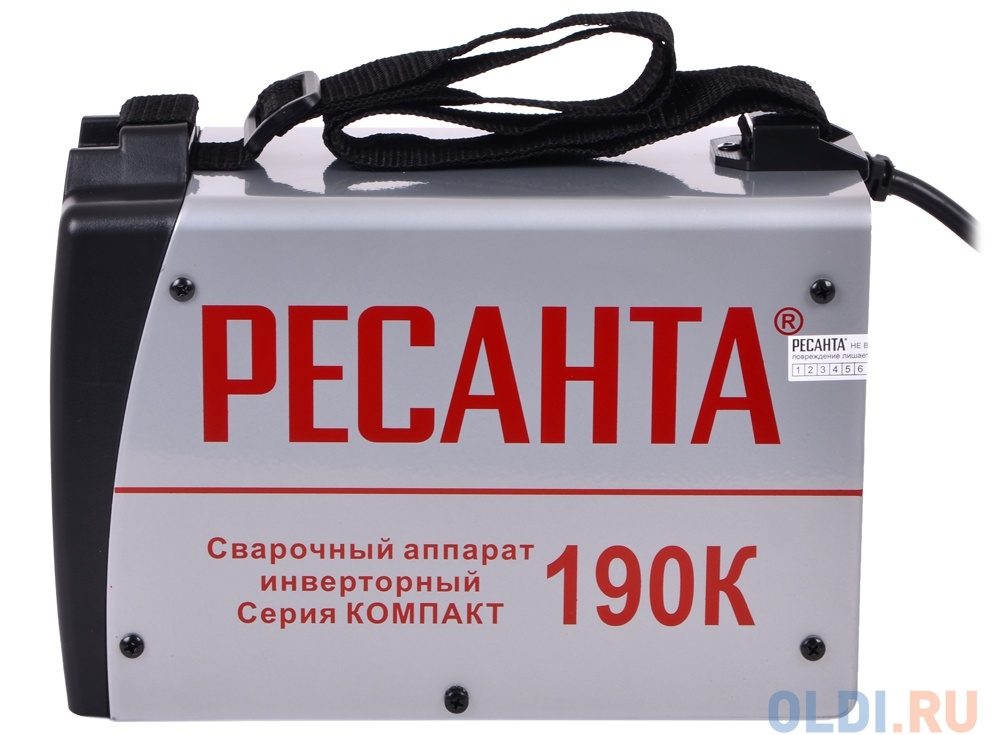

Сварочные аппараты «Ресанта» – какой выбрать

«Ресанта» – чрезвычайно популярный в России бренд, под которым производится сварочное оборудование. Продукция представлена в четырех линейках и включает в себя инверторные и полуавтоматические модели, а также плазменные резаки.

Разновидности сварочных аппаратов «Ресанта»

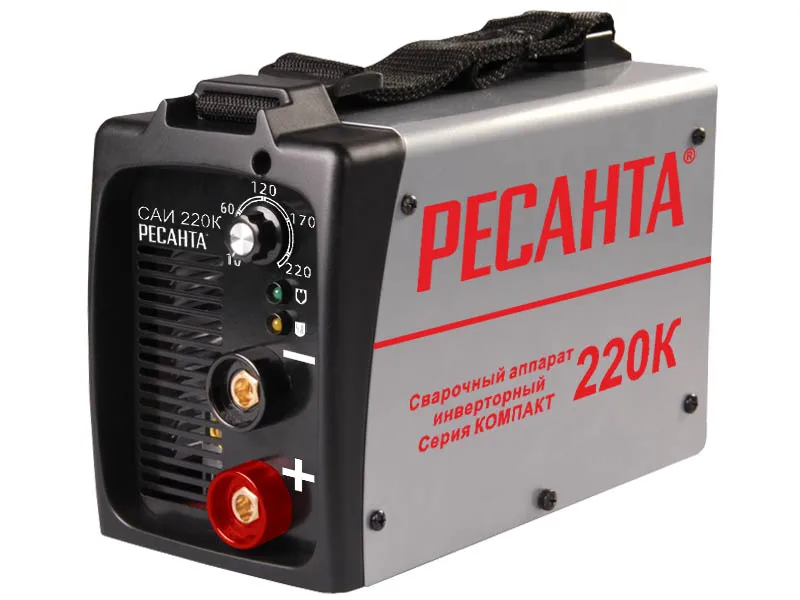

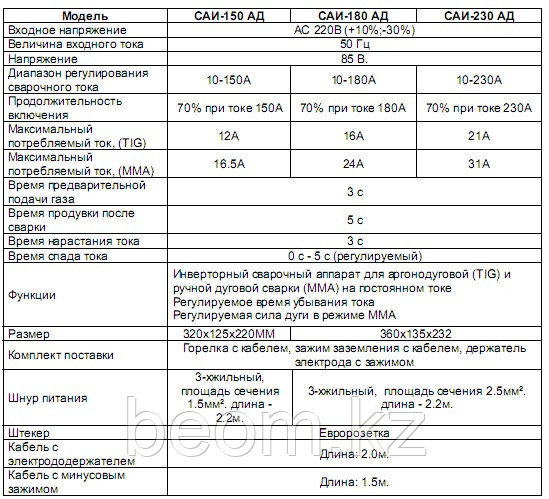

Разработано четыре серии сварочных аппаратов «Ресанта»: САИ-220К, САИ-220, САИ-220ПН, САИ-250ПРОФ. Их объединяет ряд полезных функций: защита от перегрева, антизалипание электродов, «горячий» старт, форсаж дуги. Первое отличие заключается в габаритах и весе – у аппаратов серии САИ-220К они наименьшие. Второе – в диапазоне входного напряжения. У первых трех линеек он составляет 140–260 В, у четвертой – 100–260 В. Третье отличие заключается в дополнительном оснащении: у представителей линеек САИ-220ПН и САИ-250ПРОФ присутствует цифровой дисплей и сварочный кабель в комплекте.

Рейтинг популярных моделей «Ресанта»

«Ресанта» САИ-250К – компактная модель инвертора в 4,6-килограммовом корпусе. Подходит для профессионального применения. Поддерживает электроды диаметром от 2 до 6 мм. Потребляемая мощность – 7,7 кВт, минимальный ток – 10 А. В работе обеспечивает аккуратный ровный шов. Благодаря своему малому весу и скромным размерам аппарат очень мобилен, что делает его пригодным для высотных сварочных работ. Принудительная система вентиляции позволяет использовать инвертор на производствах с высоким уровнем загрязнения.

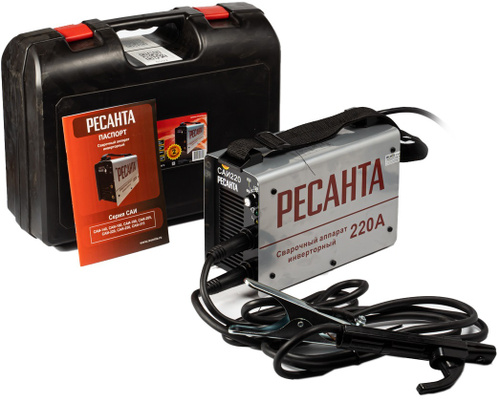

«Ресанта» САИ-220 – высокопроизводительный инверторный аппарат для бытового и полупрофессионального применения. Заключен в легкий ударопрочный корпус и оснащен наплечным ремнем для удобства переноски. Предназначен для ручной дуговой сварки постоянного тока штучными электродами 1,6–5 мм со спецпокрытием. Потребляемая мощность – 6,6 кВт, минимальный ток – 10 А. Подходит для черных металлов, нержавеющей стали и меди в листах от 0,3 мм. Принудительную вентиляцию, как и в предыдущей модели, обеспечивают три мощных вентилятора.

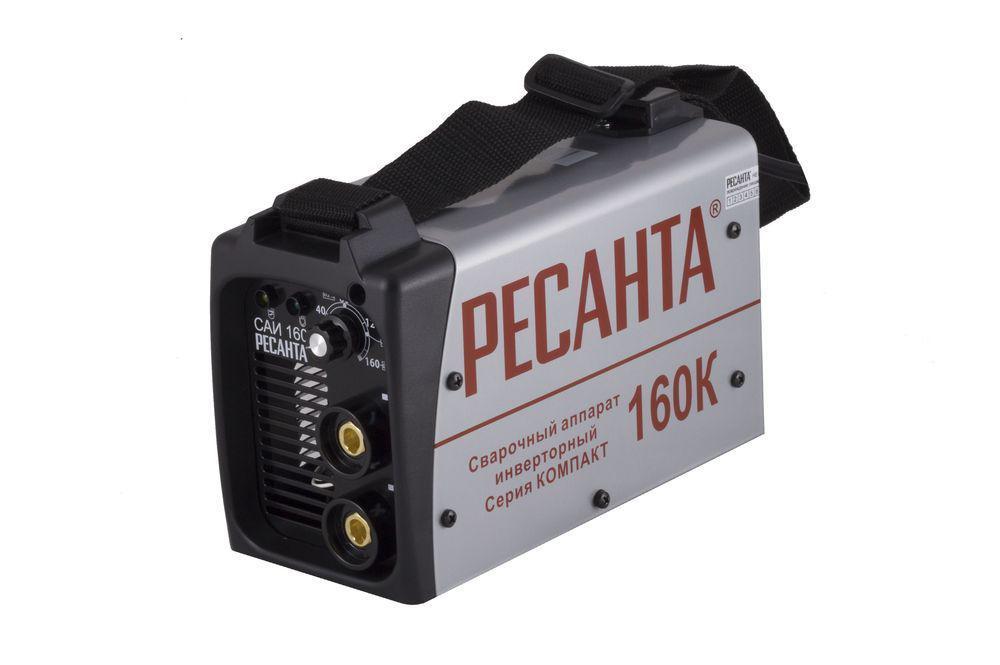

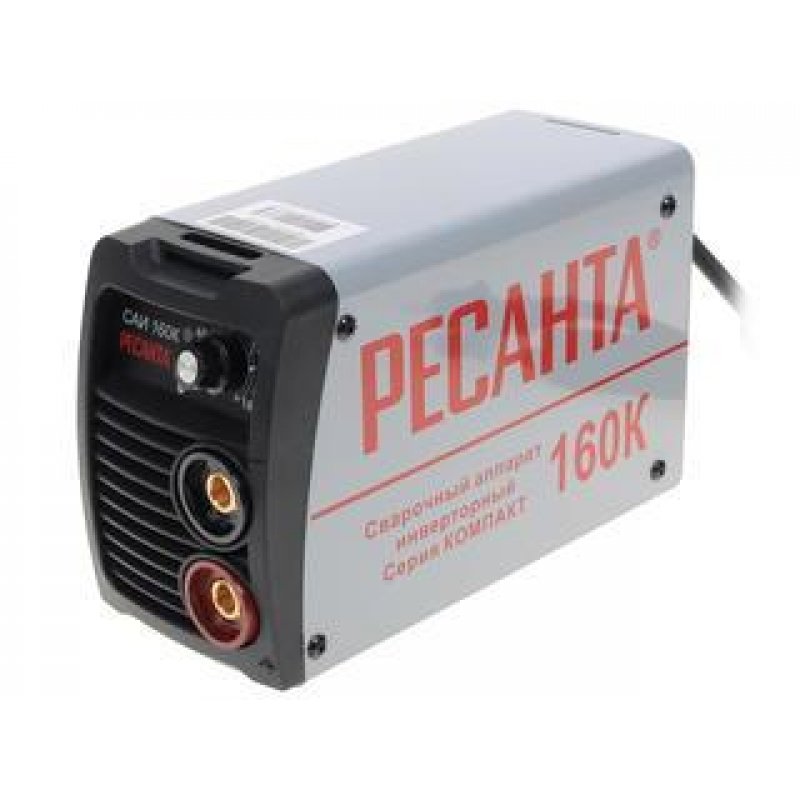

«Ресанта» САИ-160К – инвертор, предназначенный для работы от бытовой сети 220 В. Небольшой трансформатор и транзисторы IGBT-типа делают его корпус легким (3,4 кг) и компактным, для переноски с места на место используется наплечный ремень. В паре с аппаратом можно использовать электроды переменного или постоянного тока диаметром от 1,6 до 4 мм. Потребляемая в работе мощность – 4,8 Вт, минимальный ток – 10 А. Особенностью этой модели является большое значение параметра напряжения холостого хода (80 В). Это позволяет быстро разжигать электрическую дугу и делает инвертор пригодным для работы с цветными металлами.

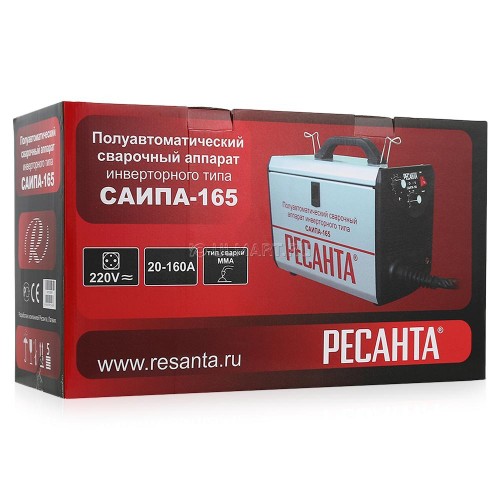

«Ресанта» САИПА-165 – полуавтоматический сварочный аппарат-инвертор. Использует для сварки специальную проволоку диаметром 0,6–0,9 мм. Ее подача начинается автоматически после нажатия на кнопку, расположенную на ручке корпуса (вес 11,5 кг). В качестве замены флюсу используется защитная газовая среда из баллона. Потребляемая мощность – 4,8 кВт, минимальный ток – 20 А. В модели есть система охлаждения, которая поддерживает температуру на заданном уровне, а также принудительная вентиляция. Аппарат отличает плавная регулировка параметров работы и отсутствие дополнительной нагрузки на электросеть в момент розжига.

i-stab.ru

Смотрите также

Оборудование автоматическая сварка под флюсом
Проволока для сварки полуавтоматом
Пайка сварка
Технология сварки решетчатых конструкций
Амг6 сварка
Сварочный аппарат фоксвелд
Описание сварочный цех
Сварка уголков под прямым углом
Струбцина угловая для сварки
Параметры режима ручной дуговой сварки
Сухая сварка для пластмассы

Как рассчитать мощность сварочного аппарата? Для новичков

11. 10.201811.10.2018 Екатерина

Время чтения: 5 минут

Потребляемая мощность сварочного инвертора может разниться в зависимости от множества факторов: начиная от мощности аппарата, заканчивая диапазоном входного напряжения. Но, несмотря на множество нюансов, потребление можно высчитать с помощью простейшей формулы. Результаты расчетов могут иметь погрешность, но незначительную. Поэтому такая формула пригодится всем домашним мастерам, которые беспокоятся о счетах за электроэнергию.

В этой статье мы подробно расскажем, какие факторы влияют на потребляемую мощность, если используется инверторная сварка, как рассчитать потребляемую мощность сварочного инвертора для сварки в домашних условиях и насколько экономичным может быть инверторный сварочный агрегат.

Содержание статьи

Что влияет на потребление
Расчет потребления
Вместо заключения

Что влияет на потребление

Перед тем, как произвести расчет для инверторного сварочного аппарата, вам нужно узнать, что именно влияет на потребление. Ошибочно полагать, что одна лишь мощность аппарата позволит произвести правильные расчеты. Эта характеристика действительно важна, но она не единственная, которую нам нужно учесть. К тому же, для вычислений нам в любом случае понадобится несколько значений.

Итак, на потребление влияет мощность аппарата, диапазон входного напряжения, возможный сварочный ток (который способен выдать аппарат), значение напряжения дуги, КПД вашего аппарата (индивидуален для каждой отдельно взятой модели), время работы аппарата. Это основные факторы, влияющие на потребление.

Читайте также: Инверторная сварка для начинающих

Среди косвенных факторов можно упомянуть состояние вашей бытовой электросети, условия, в которых производит сварка, качество кабелей и прочее. Но эти факторы влияют в наименьшей степени.

Также учитывайте, что от бытовой электросети редко можно добиться заветных 220 Вольт. В лучшем случае, розетка выдаст 200 вольт или даже меньше. Поэтому при подключении сварочного инвертора уменьшается диапазон сварочного тока, с которым можно работать. Из-за этого порой сложно просчитать потребление. Особенно, если аппарат мощный. Если ваш аппарат рассчитан на работу от 150 до 250 Вольт, то расчеты будут более точными. Поскольку мощность аппарата в целом сопоставима с мощностью, бытовой электросети.

Выше вы узнали, что потребляемый токзависит от многих факторов. Среди них мы указали продолжительность работы аппарата. С этой характеристикой не все так просто. Она является одной из важнейших, поскольку показывает, сколько аппарат способен непрерывно работать. Зачастую, у инверторов равное время работы и отдыха. Т.е., время сварки примерно равно времени, необходимого для остывания аппарата. Например, сварка 3 минуты и отдых тоже 3 минуты.Запомните эту характеристику для вашего аппарата. Она вам понадобится при дальнейших расчетах.

Чем больше разница между работой и отдыхом в сторону работы, тем выше потребление. Это тоже нужно учитывать. Теперь давайте перейдем от слов к делу и рассчитаем потребляемую мощность сварочного аппарата.

Расчет потребления

Чтобы узнать, сколько потребляет сварочный аппарат инверторного типа, внимательно прочтите инструкцию к вашему аппарату. Или найдите другой источник, где можно узнать технические характеристики вашей модели. Из ТХ вы узнаете все необходимые исходные данные.

Итак, для вычислений нам нужно знать коэффициент мощности, максимальное значение силы тока, максимальное напряжение сварочной дуги, КПД аппарата и время работы аппарата (этот параметр пригодится нам позже). Считать будем по следующей формуле:

Макс. зн. тока х макс. зн. напр. / КПД = потребляемая мощн. (во вр. сварки)

Коэффициент мощности схож у большинства домашних инверторов и составляет 0,6. Просто запомните это число и используйте в своих расчетах.

Максимальное значение тока будет 160 А, в качестве примера. Вы должны вписать значение из своих технических характеристик.

Пусть максимальное напряжение дуги будет 25 В. Впишите свое значение.

Пусть КПД нашего аппарата равняется 0,90. А время работы составляет 60% от 100% сварочных работ (3 минуты работы и 2 минуты отдыха).

Теперь проводим расчет электроэнергии, которую потребляет наш сварочный инвертор. 160 А х 25 В / 0,90 = 4445 Ватт. Это примерно 4,4 кВт. Учитывайте, что это мощность инвертора, потребляемая только во время работы.

А ведь сварка не всегда ведется беспрерывно. Порой необходимо заменять электроды, поменять силу сварочного тока или подготовить следующие детали. Поэтому наш расчет недостаточно точный. Чтобы решить эту проблему нам понадобится время работы аппарата. Выше мы писали, что для нашего аппарата оно составляет 60%. Теперь умножьте 4,4 на 0,6 и получите более точную цифру. В нашем случае 4,4 х 0,6 = 2,7 кВт. Полученный результат — это средняя мощность инвертора, которую он потребляет за все время сварочных работ, с учетом пауз.

Еще раз повторяем, что эти расчеты производились с учетом наших характеристик, который мы выбрали в качестве примера. Вам нужно подставить свои значения, если они отличаются от описанных выше.

Вот и все. Выполнив несложные расчеты можно легко узнать, сколько кВт потребляет инверторная сварка и сможете ли вы обеспечить себе комфортные условия для работы. Мы не упомянули расчет потребления при сварке полуавтоматом. Поскольку потребляемая мощность полуавтомата — это тема для отдельной статьи. Скажем лишь, что этот показатель будет выше процентов на 20 в сравнении с инверторной сваркой.

Вместо заключения

Вот и все, что вам нужно знать. Мы постарались подробно описать все нюансы и особенности, чтобы вы в полной мере понимали, сможете ли оплачивать счета за электричество. Если вы не уверены в правильности своих расчетов или просто беспокоитесь о большом расходе электроэнергии, то лучше приобретите аппарат малой мощности, с его помощью вы сможете выполнить большинство мелких домашних сварочных работ, при этом не разоритесь. Мощность потребления у таких аппаратов незначительна и при этом позволяет сварить теплицу или отремонтировать небольшие металлические детали.

Фактическая сила тока в современном сварочном аппарате инверторного типа ✓ Новости

Выбирая перед покупкой сварочный инвертор, одним из первых параметров, на который обращают внимание покупатели, является сила тока аппарата. Так уж сложилось, что украинский потребитель отдает предпочтение инструментам по-мощнее. И сегодня этим активно пользуется большинство производителей.

В этой статье мы хотим разобраться с указанной и реальной силой тока сварочных инверторов, рассказать, какие маркетинговые ходы используют производители, что бы вы отдали предпочтение именно их товару, а так же мы попробуем подсказать, какая реальная сила тока в сварочном инверторе потребуется, в зависимости от поставленных задач и условий работы сварочного аппарата.

На инверторе написано 250 Ампер, а по факту 180…

Здесь уместным будет вспомнить стихотворение рубаи с глубоким смыслом от Омара Хайяма:

Все, что видим мы — видимость только одна.

Далеко от поверхности моря до дна.

Полагай несущественным явное в мире,

Ибо тайная сущность вещей не видна.

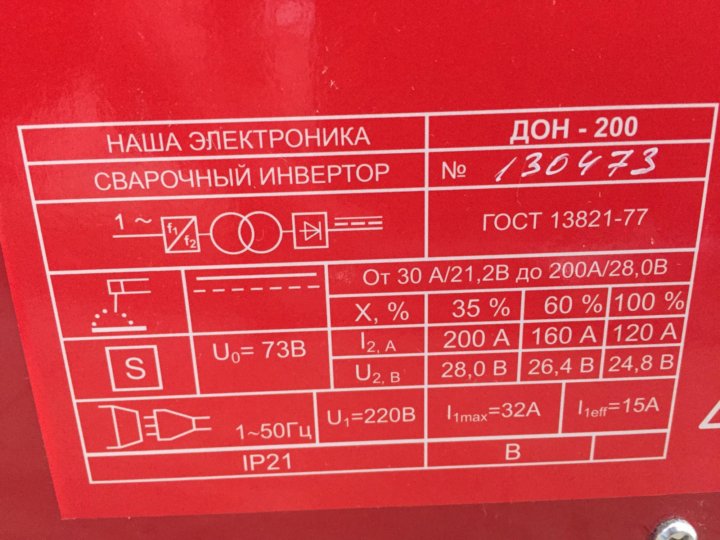

Как правило, указанную на корпусе сварочного инвертора информацию, например ММА-200 или ММА-250, большинство расценивает как пресловутую силу тока, а ведь зачастую — это далеко не так. Особенно, если речь заходит про инверторы произведенные в Китае. На самом же деле, на практике — это маркетинговый ход производителей. Большинство таких аппаратов имеют реальную рабочую силу тока от 140 до 180 Ампер. А порой, встречаются инверторы с током и в 120 Ампер, на корпусе которых гордо указана цифра — 250. Более того, как правило, шкала регулировки тока, тоже подвергается модификации, получая градацию значений до 250 Ампер (которых по сути в инверторе нет), а это уже добавляет сложности пользователю в регулировке сварочного тока при работе с различными типами электродов, либо при регулировании уровня провара металла.

Поэтому первое что стоит запомнить при выборе сварочного инвертора, не ориентируйтесь на то что написано на панеле аппарата.

Как же понять — какая сила тока в том или ином инверторе?

Если этот показатель вам необходимо знать совершенно точно, тогда полезно будет раздобыть токоизмерительные клещи с датчиком Холла, тогда вы сможете проверить выдаваемый сварочным аппаратом ток прямо во время покупки, включив инвертор, установив на его регуляторе максимальное значение и померив ток, который может генерировать инструмент.

Более того, одного замера тока недостаточно, ведь аппарат может выдать ток в 200 или 250 Ампер, но рабочим этот ток едва ли можно назвать. Здесь потребуется замер сварочного напряжения, и если при номинальном токе в 200 Ампер, напряжение окажется ниже требуемого, тогда рабочими 200 Ампер в сварочном инверторе назвать нельзя.

Стоит понимать что рабочее сварочное напряжение для различной силы тока будет отличаться, но посчитать необходимое не составит труда. Для этого нужно применить следующую формулу:

Рабочее сварочное напряжение=20+0,04*Сила тока аппарата

Так легко вычислить, что для аппарата в 160 Ампер напряжение должно составлять 26,4 Вольта; для 200А — 28В, а для 250А — 30В

Но как быть, если приборов нет, либо вы выбираете инвертор в интернет магазине?

Тогда нужно просто немного внимательней изучить другие характеристики. Правильно их сопоставив, вы сможете определить приблизительную к реальной силу тока сварочного выпрямителя.

1. Мощность, которую потребляет инвертор (ее указывают в киловаттах, — кВт)

Нужно понимать, что чем большую силу тока способен генерировать сварочный инвертор, тем больше ему для этого необходимо потребить электроэнергии. И если вы сравниваете похожие по конструкции сварочные устройства (например инверторные сварочные выпрямители на IGBT транзисторах), с одинаковым КПД (80-90%), тогда можно руководствоваться следующими соотношениями:

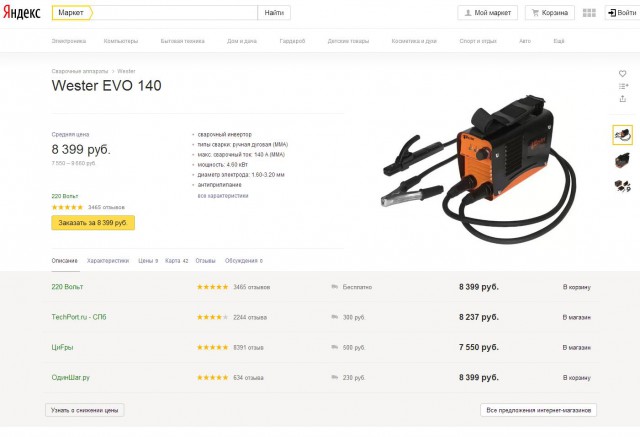

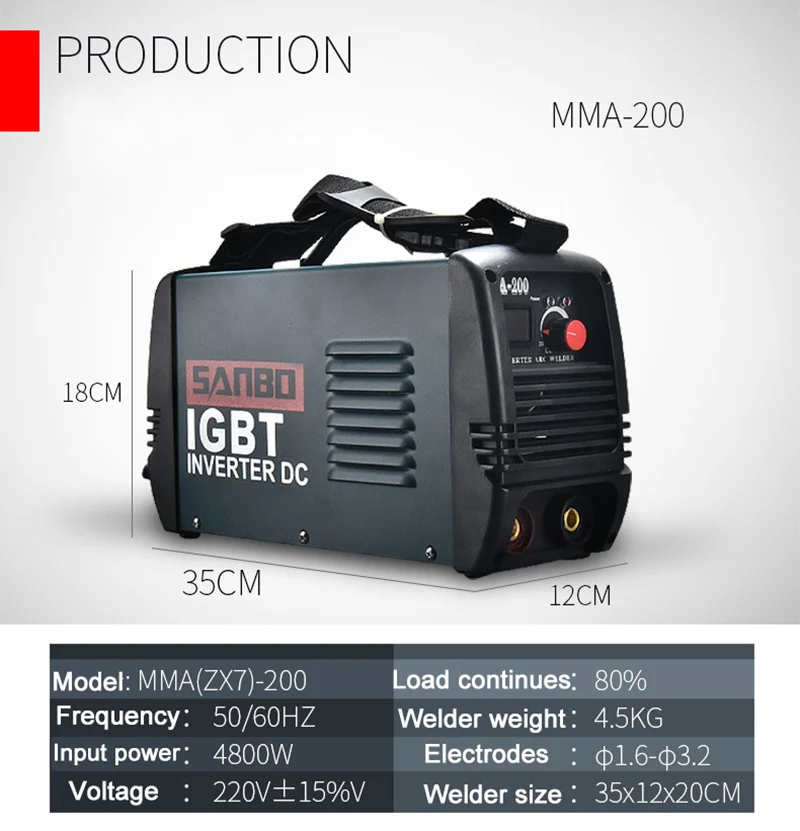

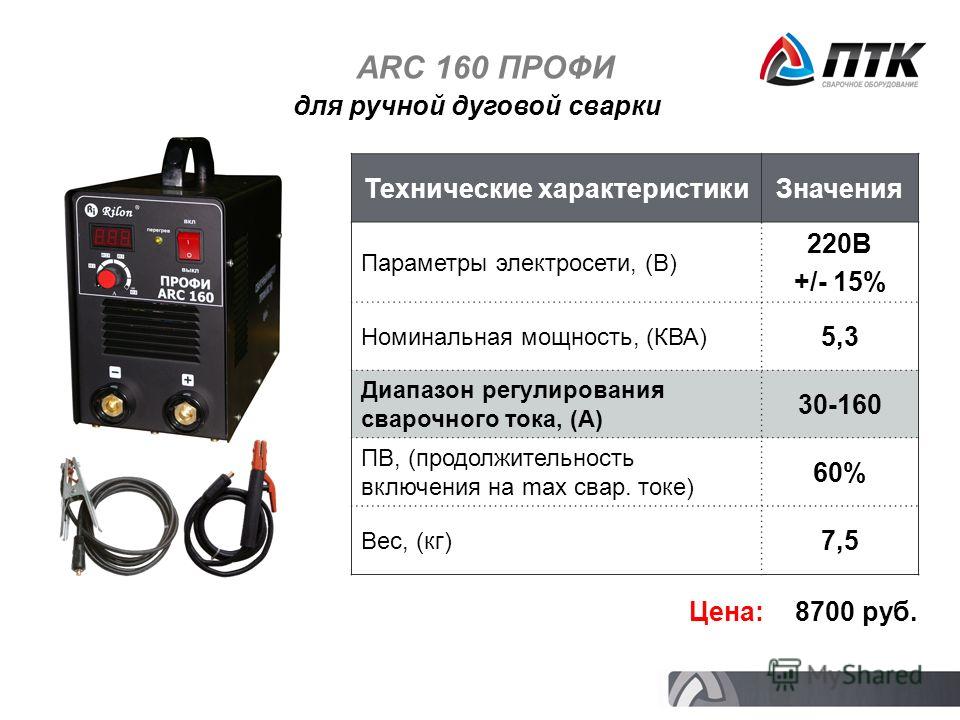

Сварочные инверторы, которые генерируют на выходе 160 Ампер, имеют максимальное потребление (мощность) — 5-5,5 кВт.

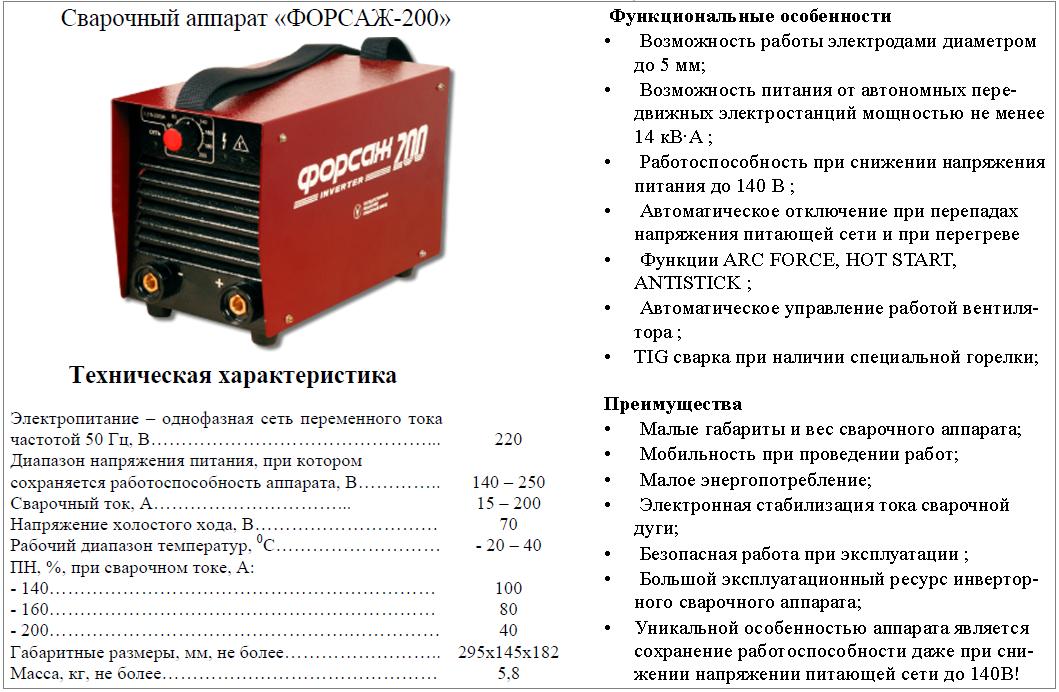

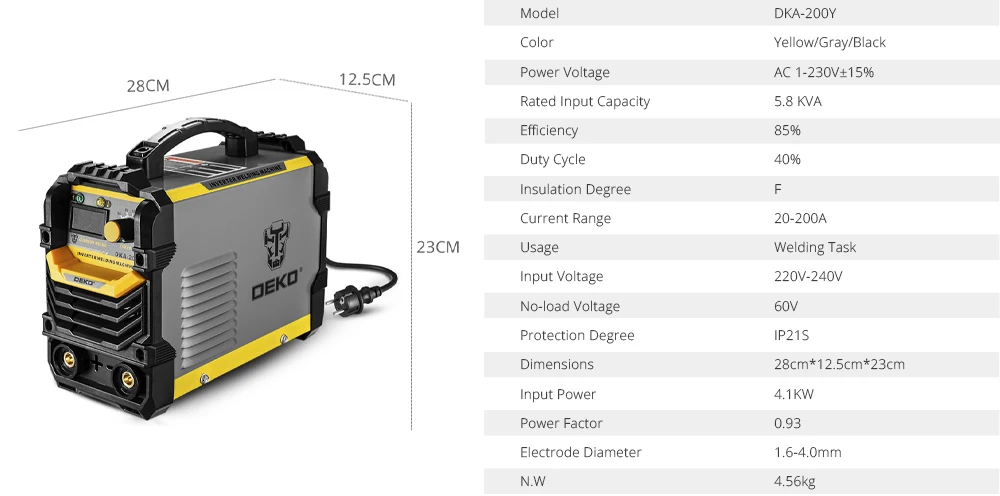

Если аппарат способен выдать около 200 Ампер, он максимально будет потреблять 6,5 — 7 кВт
При 250 Амперах — максимальная мощность потребления инвертором составит 8,5 — 9 кВт.

Другими словами, если в характеристиках указана сила тока 250 Ампер, и в то же время мощность не превышает 5,5 кВт, тогда, скорее всего, реальная производительность подобного сварочного инвертора составляет не более 160 Ампер.

2. Цена на сварочный инвертор

Конечно, наценка может различаться в зависимости от многих факторов: степени популярности и разрекламированности торговой марки, качества самих комплектующих, уровня наценки розничного магазина и прочих моментов, но все-же, исходя из цены на сварочный инвертор, можно сделать некоторые предположения о его производительности.

Как правило если цена инвертора составляет менее 2000 грн, тогда вряд ли стоит ожидать, что аппарат выдаст более 160 Ампер. Транзисторные сварочные аппараты с силой тока от 200 Ампер, находятся в ценовом диапазоне от 2500 до 3000 грн. А цена на инверторы, которые способны реально выдать 250 Ампер уверенно перескакивает 3000 грн.

Какая же сила тока нужна сварочному инвертору?

Здесь в первую очередь мы советуем оттолкнутся от тех задач, которые вы поставите перед аппаратом.

Начните с вопроса: А нужно ли вам 250 Ампер?

Для справки: тока 160 ампер вполне достаточно для качественного провара металла толщиной 4 мм, ели вы будете использовать электрод диаметром 4 мм. Что уже говорить о электродах с меньшим диаметром.

Для того, чтобы более точно подобрать производительность инвертора в зависимости от толщины используемого электрода, предлагаем ознакомится со следующей таблицей.

Толщина металла, мм	Диаметр электрода	Сила тока, А
1-2	1,6	25-50
2-3	2	40-80
2-3	2,5	60-100
3-4	3	80-160
4-6	4	120-200
6-8	5	180-250
10-24	5-6	220-320
30-60	6-8	300-400

Как видим инверторы с мощностью до 200 Ампер вполне способны справится практически с любой бытовой задачей, а если основное назначение, это работа с электродом 3 мм и металлом толщиной до 4 мм, тогда вы вполне можете рассматривать недорогой сварочный инвертор, для таких задач его вполне хватит, даже если окажется что реальная выдача у него 140-150 Ампер, вместо 250-ти заявленных.

Надеемся эта статья поможет грамотно подойти к выбору сварочного инвертора и вы сможете найти аппарат, который качественно поможет выполнять необходимую работу.

А ознакомится с ассортиментом аппаратов мы предлагаем посетив каталог сварочных инверторов нашего магазина.

как проводится, формулы и коэффициенты, алгоритм

Объем мощности инверторного аппарата бывает разный. На показатели влияет мощность самого механизма, а также объем входящего тока. Невзирая на существующие моменты, расход возможно измерить и рассчитать, используя простую формулу.

Учитывайте, что результат может быть неточным, с малой погрешностью. Формула скорее будет полезна во время бытовых действий. Вы сможете не так переживать о квитанциях за электричество.

В нашей статье хотим рассказать, от чего зависит мощность работы инвертора. Вам станет известно, как провести расчет показателя мощности оборудования для сварки при работе дома.

Мы научим вас пониманию того, как экономить при использовании сварочного аппарата.

Содержание статьиПоказать

Введение
Особенности и нюансы
Потребительский расчет
Подведем итоги

Введение

А вы задумывались над тем, от чего зависит потребление электричества? Речь идет именно о сварке. Вы удивитесь, но объем зависит не только от того, какую мощность определил производитель.

Да, этот момент играет роль, но он – далеко не основной и не единый. Формула расчета мощности сварочного аппарата зависит от нескольких переменных.

Вот факторы влияния на потребление электричества:

мощность агрегата;
диапазон входящего напряжения;
импульс, который выдает механизм;
напряжение арки;
коэффициент полезного действия агрегата;
период работы механизма.

Базовые факторы, что влияют на конечную цифру расчета, именно такие.

Непрямые причины влияют меньше, но они также присутствуют:

состояние электрической сети;

условия работы сварщика;
характеристики используемого кабеля.

Особенности и нюансы

Нужно помнить о том, что бытовая электрическая сеть далеко не всегда обеспечивает 220В. В 8 случаях из 10 эти показатели снижаются до 180-200 Вольт. Это приводит к тому, что при подключении инвертора снижается напряжение, которое нужно для работы.

Становится труднее произвести необходимые расчеты. Особенно этот момент относится к мощным агрегатам. Цифра будет точной, когда механизм рассчитан на 150-250 Вольт. Чаще всего мощность машины будет сравнима с обычной электрической сетью.

Мы сказали, что на ток влияет не один фактор. Важный из них – это длительность сварочных работ. От нее зависит то, как долго аппарат способен работать непрерывно. Как правило, инверторы имеют одинаковое время и работы, и отдыха.

Например, вы проводите сварочные работы на протяжении 5 минут, и аппарату после этого нужно отдохнуть столько же. Важно не забывать об этой характеристике и учитывать ее во время работы. Она пригодится, когда мы будем проводить расчет данных по формуле.

Еще один значимый момент: чем шире разница между трудом и перерывом в сторону труда, тем больше будут показатели потребления. Давайте разберемся в этом вопросе детальнее.

Потребительский расчет

Для получения информации о потреблении вашего агрегата для сварки и расчета мощности, прочитайте инструкцию к инверторному механизму. Если ее нет – нужно поискать информацию, которая есть в открытом доступе.

Для этого понадобится знать модель агрегата. Но обычно к аппарату дают печатные технические характеристики.

Чтобы провести расчет мощности сварочного инвертора, необходима такая информация об аппарате:

Коэффициент мощности
Максимальные показатели силы тока
Наивысшее напряжение сварочной арки
Коэффициент полезного действия аппарата
Период работы агрегата

Формула для расчета мощности сварочного аппарата будет такой:

Максимальное значение тока*максимальные показатели напряжения / КПД = мощность аппарата (в период сварочных работ)

Коэффициент мощности обычно он одинаков для всех бытовых машин и равен 0,6. Запомните эту цифру. Максимальные показатели силы тока равны 160 А (например). Это значение возьмите из технической информации о вашем аппарате.

Допустим, наивысшим напряжением арки будет 25 В. Но вы должны указать свои данные.

Коэффициент полезного действия равен 0,90. Упоминая время работы, то оно соответствует 60% от всего объема. Эти показатели верны, если мы занимаемся сваркой 3 минуты, и затем отдыхаем 120 секунд.

Можно просчитать объем электрической энергии, которую выдает инвертор. 160 А*25 В / 0.90 – 4445 Ватт. Приблизительно речь идет о 4.4 кВт. Мы говорим только о мощности аппарата, которая используется при работе.

Но сварочные труды не всегда проходят без пауз. Иногда случается так, что вам потребуется поменять электроды, силу тока либо подготовить аксессуары. И наш расчет становится не совсем точным.

Ранее мы упоминали, что эту проблему решают путем вычисления периода работы машины. Определено, допустим, что он равен 60%. Сделайте умножение 4. 4 на 0.6 и у вас получится точный результат.

Для нашего аппарата он равен 2.7 кВт. Итоговая цифра говорит о средней мощности сварочного агрегата, которую он использует в период работ, учитывая отдых.

Оговоримся, что мы предложили свои расчеты. Вам нужно подставлять цифры, которые соответствуют вашему аппарату.

На этом процесс можно считать завершенным. Минутный расчет позволяет без труда узнать, какой же объем киловатт необходимо для сварочных работ.

У вас получится создать комфортные для себя условия. Отметим, что на полуавтомате все цифры при расчете будут примерно на 20% выше описанных нами. Но это уже дело случая и аппарата.

Подведем итоги

Это вся информация, которая будет актуальной при расчетах. Вы знаете обо всех процессах и этапах работы. Предлагаем самому рассчитать, получится ли варить дома без ущерба для кошелька.

Бывает так, что вы не уверены в цифрах – тогда купите агрегат невысокой мощности. Он станет спутником в проведении простых домашних работ и при этом сэкономит электроэнергию. У вас получится соорудить теплицу или произвести ремонт мелкого металла.

Может, вы знаете другие способы расчетов – просим оставить комментарий к нашей статье. Давайте поделимся опытом друг с другом!

Вычисление потребляемой мощности сварочного инвертора

Платье ТВОЕ

1169 ₽ Подробнее

Кофе капсульный Nescafe Dolce Gusto Чокочино, 3 упаковки по 16 капсул

1305 ₽ Подробнее

Красные шифоновые платья

Устройство сварочного инвертора.

Типы сварочных инверторов

Аппараты инверторного типа делятся на три категории. Бытовые инверторы рассчитаны на небольшую продолжительность включения и работу от однофазной сети переменного тока 220 В. Это означает, что работать таким аппаратом на предельных мощностях можно лишь непродолжительное время – минут 20-30, давая ему отдых, равный этому времени либо превышающий его на порядок. Полупрофессиональные аппараты позволяют увеличивать время работы от 5 до 8 часов без перерыва. Для полупрофессиональных инверторов время отдыха снижено благодаря особенностям конструкции. Профессиональные инверторы рассчитаны на потребление тока 220/380 В зачастую от трехфазной сети электрического тока.

Современные типы сварочных аппаратов.

Вернуться к оглавлению

Устройство инвертора

Схема внутреннего устройства инвертора.

Самое главное свойство сварочного инвертора – это потребление энергии. Неважно, какова потребляемая мощность аппарата инверторного типа, она практически полностью расходуется на сварку. Отсюда можно сделать вывод, что коэффициент полезного действия инверторного агрегата очень высок. От 85 до 95%.

Вернуться к оглавлению

Что нужно знать?

Диапазон входного напряжения.
Диапазон сварочного тока.
Напряжение сварочной дуги.
Коэффициент полезного действия конкретной модели сварочного аппарата.
Продолжительность включения.
Коэффициент мощности конкретной модели.

Характеристики инвертора

Вернуться к оглавлению

Вычисление мощности

Продолжительность включения – это характеристика, которая показывает, насколько качественный аппарат вы собираетесь использовать. Обычно это процентный показатель времени непрерывной работы инвертора относительно общего времени его использования. Показатель на уровне 50% скажет о том, что при работе 2,5 минуты аппарат должен отдыхать 2,5 минуты. Чем ниже показатель, тем дольше должны отдыхать цепи и тем быстрее сработает автоматическое реле отключения при перегреве.

Напротив, высокий процент покажет, что аппарат можно использовать достаточно долго, прерываясь лишь на замену электродов и проверку сварочного шва.

Схема работы сварочного инвертора.

3 мин / (2 мин + 3 мин) х 100 = 60

160 А х 23 В / 0,89 = 4135 Ватт

4,1 кВт – это мощность, которую аппарат потребляет непосредственно при сварке. Средняя мощность вычисляется путем умножения значения максимальной мощности на показатель продолжительности включения:

4135 Ватт х 0,6 = 2481

Вернуться к оглавлению

Подбираем электроды

Таблица разновидностей электродов.

При толщине металла 1-4 мм используют электроды диаметром до 2 мм. Сила тока, выставляемого на выходе, должна подбираться оптимально в диапазоне от 20 до 90 А.
При толщине металла 5-7 мм используют электроды 3 мм в диаметре. Сила тока выставляется в диапазоне 90-130 А.
Если металл имеет толщину 8-12 мм, используют электроды 4 мм. Сила тока в диапазоне 140-180 А.
Металл толщиной 12-16 мм сваривается электродами 5 мм в диаметре при силе тока 180-220 А.
Металл толщиной свыше 15 мм должен подвергаться воздействию электродов, начиная от 6 мм при силе тока от 220 А на выходе инвертора.

Металл толщиной более 15 мм лучше подвергать сварке с помощью газового сварочного аппарата.

Использование электросварки может оказаться в данном случае нерентабельной и высокозатратной.

Мощность инверторных сварочных аппаратов

Вычисление мощности сварочного инвертора

Сварочные инверторы сегодня приобрели большую популярность, постепенно вытеснив трансформаторы и выпрямители. Благодаря небольшим габаритам и приемлемой цене они стали доступны для использования и в загородном хозяйстве и в гараже и в домашних условиях.

При выборе инвертора у непрофессиональных сварщиков может возникнуть вопрос — а на какую же максимальную мощность выбрать сварочный аппарат? В магазинах можно найти большое количество сварочных инверторов с заявленным максимальным током 160А, 190А, 200А, 250А и т. д. Конечно есть соблазн взять сварочник помощнее, с запасом. И тут при выборе надо помнить, где он будет применяться и с какой целью. Например обычная бытовая однофазная сеть 220В рассчитана на ток нагрузки до 16А. На такой ток рассчитаны розетки, вилки, провода, автоматы. То есть максимальная мощность сварочного инвертора при работе в такой сети будет ограничена.

Также важно помнить, что далеко не все наши сети имеют стабильное напряжение 220V. Если в городской черте перепады напряжения обычно незначительны — до ± 15%, что не является проблемой для сварочных инверторов, рассчитанных на отклонения напряжения до 20%, то в садоводствах, деревнях, гаражах просадка может достигать и 25-30% от номинального напряжения. В таком случае большинство инверторов будет работать нестабильно, дугу будет просто не поджечь.

Так как же нам рассчитать потребляемую мощность инвертора?

Для этого необходимо знать несколько характеристик, а именно коэффициент полезного действия (КПД) инвертора, напряжение сварочной дуги, продолжительность включения, коэффициент мощности, значение максимального тока.

КПД сварочных инверторов в среднем составляет 85%.

Продолжительность включения (ПВ) — это характеристика времени непрерывной работы инвертора относительно общего времени его использования. Она обычно рассчитывается в процентах, за 100 % принят цикл 10 мин. В хороших профессиональных инверторах ПВ считается 60 % и выше.

Коэффициент мощности для недорогих моделей имеет показатель 0,6-0,7. Для дорогих профессиональных моделей этот показатель может иметь значение 0,8-0,85.

Теперь рассчитаем потребляемую мощность инвертора.

Например, наш сварочный инвертор имеет такие характеристики: максимальный потребляемый ток 160А, выходное напряжение 30V, КПД составляет 0,85, продолжительность включения 60 %.

Умножаем максимальный потребляемый ток на выходное напряжение и коэффициент мощности P= I * U * cosφ = 160 * 30 * 0.7 = 3360 W. Теперь полученный результат разделим на 0,85. 3360/0.85 = 3953 W. Мы получили максимальную мощность инвертора, потребляемую при сварке. Высчитаем среднюю мощность инвертора, умножив максимальную мощность на ПВ — 3953 * 0,6 = 2372 W. Этот показатель и является тем значением, на который надо ориентироваться.

В заключении хотел бы привести таблицу выбора диаметра электродов в зависимости от толщины металла и сварочного тока.

Плюсы и минусы сварочных инверторов

Из всех видов сварочного оборудования сегодня наибольшим спросом пользуются инверторные сварочники. Они обладают множеством достоинств по сравнению с трансформаторами и простыми выпрямителями, которые постепенно отходят в прошлое. Инверторы имеют малый вес и небольшие размеры, а качество сварки, которое они «выдают», просто отличное. Благодаря наличию инверторного блока удается получать высокомощный постоянный ток. КПД таких аппаратов – около 90%. Электрическая дуга отличается стабильностью даже при скачках сетевого напряжения, применении слишком длинных токонесущих кабелей и использовании в качестве источника тока автономного бензинового/дизельного генератора.

Большинство настроек – автоматизированы. Функция антизалипания электродов позволяет легко зажигать дугу и существенно облегчает и ускоряет сварочный процесс, повышая его качество. Кроме того, инверторные сварочные аппараты оснащены системой защиты, исключающей возможность «сгорания» оборудования. Инверторы отлично подходят как для начинающих сварщиков, так и для профессионалов.

Обзор пяти актуальных моделей

В настоящее время сварочные агрегаты данного вида может позволить себе каждый. Они представлены в большом ассортименте. А цены на них существенно снизились – в связи с широким распространением и ростом конкуренции между производителями. Мы поговорим о некоторых популярных моделях с показателем тока сварки до 200 А. Первые три модификации (Gerrard MMA-200, Кедр 200 и Kaiser NBC-200) можно приобрести за 120/160 долларов. Они предназначены для сварки посредством стандартных штучных электродов. Сварог 205 (стоит около 320 долларов) и Форсаж 200 (обойдется примерно в 520 долларов) являются более функциональными. Они позволяют осуществлять аргонодуговую сварку.

Это один из недорогих инверторов, успевших довольно хорошо себя зарекомендовать. В плане качества сварки претензий к нему нет. Но без одного недостатка в отношении комплектации, хоть и несущественного, не обошлось. Это «слабые» разъемы для подключения силовых кабелей. Они быстро разбалтываются при регулярной эксплуатации аппарата. Устранить этот минус не составит труда.
