Фитинги для труб — виды, особенности и назначение

Фитинг – это узкопрофильное инженерное изделие, служащее для соединения, разветвления, поворотов трубопровода и переходов на другой диаметр, а также подключения к трубам запорной, регулирующей арматуры и отопительных приборов. Фитинги нашли широкое применение на всех видах трубопроводов и классифицируются по способу монтажа.

Собранный с помощью фитингов трубопровод в дальнейшем очень легко разбирается, что облегчает процесс ремонта и промывки в случае необходимости. Также систему можно легко модернизировать, просто заменив элемент запорной арматуры или регулятор.

В данной статье мы рассмотрим виды и особенности фитингов от производителя MPF, а также продукцию, которая может потребоваться при монтаже.

Резьбовые соединения MPF выполнены из латуни марки CW617N (ЛС 59-3) методом горячей объемной штамповки. Химический состав латуни CW617N позволяет получать изделия с оптимальным соотношением прочности и пластичности.

Увеличение количества свинца в сплаве ведет к снижению прочности, твердости. При увеличении содержания олова снижается пластичность, изделие получается хрупким.

Состав латуни CW617N:

• Cu (Медь) 57-59%
• Sn (Олово) 0,3%
• Fe (Железо) 0.3%
• Al (Алюминий) 0.05%
• Pb (Свинец) 1.6-2.6%
• Ni (Никель) 0.3%
• Zn (Цинк) – остальное.

Все фитинги MPF имеют дополнительное никелированное покрытие толщиной не менее 7 мкм по всей поверхности изделия, что придает дополнительную защиту латуни от вымывания отдельных элементов, а также обеспечивает приятный внешний вид изделия.

Никелирование производится на новейшем оборудовании, благодаря чему фитинг приобретает блестящую, иногда зеркальную поверхность похожую на хром.

Сферы применения

Соединительные резьбовые детали выполняют в трубопроводной системе различные задачи: соединяют две трубы, заканчивающиеся резьбой или трубы с запорной арматурой, перенаправляют и разделяют поток рабочей среды, служат переходниками между деталями и разными диаметром или материалом, а также могут замыкать систему.

Применяются фитинги везде, где существует водопровод: в промышленности, жилых домах, сельском хозяйстве, транспорте, городской инфраструктуре, а также в любых системах холодного и горячего водоснабжения, отопления и газоснабжения.

Все соединители с наружной резьбой под брендом MPF имеют насечки на нитках резьбы, предотвращающие при монтаже сползание уплотнительного материала.

Виды фитингов

Промышленность выпускает огромное количество соединителей различной конструкции и спецификации. Мы рассмотрим самые ходовые фитинги собственного производства их виды и назначения.

Ниппель (бочонок) — имеет две наружные резьбы одинакового размера. Предназначен для соединения деталей с внутренними резьбами, одинаковыми по размеру.

Ниппель (бочонок) переходной — имеет две наружные резьбы разного размера. Предназначен, для соединения деталей с внутренними резьбами, разными по размеру.

Муфта — имеет две внутренние резьбы. Предназначена для соединения двух деталей с наружными резьбами, одинакового размера.

Муфта шестигранная — имеет две внутренние резьбы. Предназначена для соединения двух деталей с наружными резьбами, одинакового размера. Муфта с шестигранным корпусом позволяет монтировать при помощи обычного рожкового ключа. Является уникальным изделием разработанным и производимым только компанией МастерПроф.

Муфта переходная — имеет две внутренние резьбы разного размера. Предназначена для соединения двух деталей с наружными резьбами, разного размера. Так же имеет на корпусе шестигранник для захвата рожковым ключом.

Футорка — это переходник, имеющий внутреннюю и наружную резьбу, у которого диаметр наружной резьбы всегда больше внутреннего. Например, футорка 1/2 на 3/4 означает, что диаметр внутренней ее резьбы составляет 1/2 дюйма, а наружной резьбы 3/4.

Переходник

— это та же футорка, только диаметр внутренней резьбы всегда больше наружного. Например, переходник 1/2 на 3/4 означает, что диаметр внутренней ее резьбы составляет 3/4 дюйма, а наружной резьбы 1/2.

Угольник в/в — Нужен для соединения двух участков трубопровода под углом 90*. Имеет две внутренние резьбы одинакового размера.

Угольник переходной в/в — Нужен для соединения двух участков трубопровода под углом 90*. Имеет две внутренние резьбы разного размера.

Угольник с ограничителем в/н — Нужен для соединения двух участков трубопровода под углом 90*. Имеет одну внутреннюю и одну наружную резьбу одинакового размера. Ограничитель предназначен для предотвращения выдавливания уплотнительного материала при монтаже.

Угольник переходной в/н — Нужен для соединения двух участков трубопровода под углом 90*.

Имеет одну внутреннюю и одну наружную резьбу разного размера. Ограничитель предназначен для предотвращения выдавливания уплотнительного материала при монтаже.

Угольник н/н — Нужен для соединения двух участков трубопровода под углом 90*. Имеет две наружные резьбы одинакового размера.

Угольник переходной н/н — Нужен для соединения двух участков трубопровода под углом 90*. Имеет две наружные резьбы разного размера.

Угольник в/в с креплением (Водорозетка) — угольник с возможностью крепления к стене. Угольник имеет две внутренние или одну внутреннюю и одну наружную резьбы, одинакового размера. Обычно применяется для монтажа смесителя или водозапорной арматуры (краны для стац. приборов).

Тройник в/в/в — Соединительная деталь трубопровода с тремя внутренними отверстиями, одинакового размера резьбы, позволяющая подключать к основной трубе дополнительное ответвление.

Тройник н/н/н — соединительная деталь трубопровода с тремя наружными резьбами, одинакового размера резьбы, позволяющая подключать к основной трубе дополнительное ответвление.

Тройник в/н/н— служит для разветвления потоков под углом 90°C в трубопроводах 1/2″ с внутренней и наружной резьбой из латуни и стали, а также в комбинированных трубопроводах где присутствует резьбовое соединение.

Тройник н/в/н — Соединительная деталь трубопровода с двумя наружными резьбами и ответвлением внутренней резьбой, одинакового размера резьбы, позволяющая подключать к основной трубе дополнительное ответвление с внутренней резьбой.

Тройник в/н/в — Соединительная деталь трубопровода с двумя внутренними отверстиями и ответвлением с наружной резьбой, одинакового размера резьбы, позволяющая подключать к основной трубе дополнительное ответвление с внутренней резьбой.

Тройник переходной в/в/в — пример 1х1/2х1 позволяет подключить трубопровод меньшего диаметра к большему, не прибегая к монтажу дополнительных переходников.

Крестовина — функционал по аналогии как у тройника, только ответвлений два. Соединительная деталь трубопровода с четырьмя внутренними отверстиями, одинакового размера резьбы, позволяющая подключать к основной трубе два дополнительных ответвлений.

Сгон «Американка» — соединительный элемент, который позволяет с помощью всего лишь одного ключа открутить накидную гайку и разобрать или собрать две неподвижные части трубопровода.

Сгон «Американка» в/н — это соединительное изделие, благодаря которому можно с помощью одного ключа быстро и удобно собрать или разобрать трубопровод из различных материалов, имеющих внутреннюю или наружную резьбу. Само изделие конструктивно состоит из быстроразъемной гайки, двух фитингов с резьбой и прокладки EPDM.

Сгон «Американка» угловая в/н — это соединительное изделие, благодаря которому можно с помощью одного ключа быстро и удобно собрать или разобрать трубопроводы под углом 90* из различных материалов, имеющих внутреннюю или наружную резьбу. Само изделие конструктивно состоит из быстроразъемной гайки, двух фитингов с резьбой и прокладки EPDM.

Сгон «Американка» н/н — это соединительное изделие, благодаря которому можно с помощью одного ключа быстро и удобно собрать или разобрать трубопроводы из различных материалов, имеющих внутреннюю резьбу. Само изделие конструктивно состоит из быстроразъемной гайки, двух фитингов с резьбой и прокладки EPDM.

Заглушка с внутренней резьбой — предназначена для герметизации открытого участка трубопровода с наружной резьбой. Используется с уплотнительными материалами или с прокладкой.

Заглушка с наружной резьбой (Пробка) — предназначена для герметизации открытого участка трубопровода с внутренней резьбой. Используется с уплотнительными материалами.

Контргайка — используется совместно со сгоном для поджатия муфты.

Контргайка с ребордой — применяется вместе со сгоном для поджатия муфты. Ограничитель предназначен для предотвращения выдавливания уплотнительного материала при монтаже.

Удлинитель — соединительный элемент трубопроводов из хромированной латуни, представляющий из себя цилиндр с внутренней и наружной резьбой одинакового диаметра. Благодаря хромовому покрытию хорошо сочетается с хромированными сантехническими изделиями (полотенцесушители, смесители и т.д.). Выпускаются удлинители шестигранные никелированные. Удлинители бывают разной длины от 10 — 100 мм. диаметр резьбы 1/2″, ¾”, 1”. Чаще всего удлинители применяют при монтаже смесителей и полотенцесушителей. При помощи удлинителей, компенсируют толщину штукатурки или уложенной на стену плитки.

Сгон – отрезок трубы с резьбой, нарезанной с двух сторон. Применяется для соединения двух неподвижных участков трубопровода. С одной стороны, длина резьбы больше чем с другой стороны, это сделано для из-за особенности монтажа сгона на трубопровод.

Как осуществить монтаж сгона

Для соединения двух участков неподвижного трубопровода, выбирается сгон нужной длинны (равен длине разрыва трубопровода). На длинную резьбу накручиваем контргайку, потом муфту. Короткую резьбу вкручиваем в одну из неподвижных частей трубопровода, муфту скручиваем с длинной резьбы и накручиваем на соединяемый трубопровод (разрыв между трубопроводом и сгоном находится на середине муфты), контргайкой подтягиваем муфту. Соединение готово. Обязательно использовать уплотнительные материалы!

Удлинительный бочонок — специальный тип фитинга, который необходим для увеличения длины отдельных элементов трубопроводной системы.

Водоотвод. (Ремонтная врезка, латунная обойма (водоотвод, седелка)) применяется в случае возникновения необходимости присоединить трубу или арматуру к существующему трубопроводу из стали. Выбрав данный фитинг, Вам не потребуются сварочные или резьбонарезные работы. Уплотнительная манжета изготовлена из качественного синтетического каучука EPDM, а резьба патрубка выполнена в соответствии с ГОСТ 6357. Обойма рассчитана на использование при температуре от –20 до +90 °C, рабочем давлении до 10 (испытательное – 15) бар.

Штуцер — применяется для соединения резьбового соединения с гибким шлангом в бытовой сантехнике, саду и т.п.  Штуцер имеет наружную или внутреннюю резьбу. Размерный ряд по резьбе от 3/8″ до 2″ и более. В нашем ассортименте 1/2″, 3/4″, 1″. Штуцеры могут быть никелированными или без покрытия (желтыми). Наиболее распространенный вариант – штуцер для сливного шланга стиральной машины и штуцер для поливочного шланга.

Переходник под евроконус — используется для присоединения металлополимерных труб непосредственно к запорно-регулирующей арматуре или коллекторам

Штуцер (врезка) в бак (емкость) с прокладкой (латунь). Данный вид фитингов используется для соединения бака или бочки к сети водоснабжения. Конструкция представляет собой штуцер, две прокладки и прижимную гайку. Пользуется особой популярностью у дачников и садоводов для организации полива растений от бочки.

Как осуществить монтаж врезки в бак

Первоначально перед монтажом необходимо проделать в баке отверстие определенного размера с учетом резьбовой части. Далее потребуется установить основную часть врезки с прокладкой с внутренней стороны бака, вторая прокладка герметизирует систему снаружи. Следующим шагом будет закрепление гайки и присоединение крана, штуцера и других элементов.

Врезка дает возможность подключить к емкости (баку) любое резьбовое соединение (штуцер для шланга, водозапорную арматуру и пр ). У врезок в бак MPF есть преимущество пред другими производителями – у штуцера помимо наружной резьбы есть еще и внутренняя, что позволяет использовать соединение с наружной резьбой. К примеру, у врезки 3/4″ имеется внутренняя резьба 1/2″, у врезки 1″ внутренняя резьба 3/4″.

Преимущества

Преимущества использования фитингов MPF для монтажа:

1. Высококачественная латунь CW617N обеспечивает высокую надежность фитинга;
2. Пониженное содержание свинца позволяет использовать фитинги для питьевой воды;
3. Никелирование по всей поверхности изделия предотвращает вымывание отдельных элементов сплава;
4. Отличный внешний вид изделия благодаря высокотехнологичному нанесению;
5. Устойчивость к коррозии;
6. Уникальные конструктивные особенности в большинстве изделий.

Виды по способу монтажа

Существует множество видов фитингов, которые отличаются друг от друга способом соединения. Их можно классифицировать на фланцевые, резьбовые, сварные, компрессионные и пресс-фитинги.

Компрессионные фитинги. Является простым видом соединения, который чаще всего применяется при монтаже прямых участков. Герметичность таких соединений достигается путем использования уплотнителей. По прочности компрессионные фитинги уступают сварному или резьбовому соединению и не применяется в системах горячего водоснабжения.

Резьбовые. Такие фитинги выдерживают большие нагрузки и являются разборным соединением, которое легко демонтируется.

Фланцевые. Представляют собой диски, которые закрепляются сваркой, либо резьбой. Между дисками устанавливается прокладка, после чего они стягиваются болтами.

Сварные конструкции. Неразборное, герметичное и прочное соединение, которое чаще всего используют при монтаже трубопровода с повышенными требованиями.

Пресс-фитинги. Данный вид фитингов отличается прочностью и является разборным соединением, которое можно легко монтировать и демонтировать без применения дополнительных инструментов и сварочного аппарата. Принцип соединения заключается в установке двух гильз и нескольких прокладок, которые фиксируются с помощью пресс-клещей.

Выбор и установка фитингов

От качества выбранных фитингов напрямую зависит долговечность и надежность трубопроводной обвязки, поэтому важно выбрать качественную продукцию. Также выбирая изделия, стоит обратить внимание на следующие факторы:

• Размер сечения фитинга должен совпадать с размером сечения трубы;
• При сравнении двух аналогичных фитингов выбирайте тот, что тяжелее;
• Отдавайте предпочтение фитингу с покрытием, нежели латунному фитингу без покрытия. Никелированное покрытие обеспечивает дополнительную защиту фитингу;
• Выбирайте фитинг с насечками на внешней резьбе, чтобы проще было нанести уплотнительный материал;
• Способ соединения следует выбирать исходя из возможных нагрузок, которым будет подвергаться деталь;
• Надежные производители фитингов – залог долговечной и надежной работы;
• Обратите внимание на поверхность. Она не должна иметь шероховатостей, наплывов и плохо обработанных швов.

Поставщик фитингов

Компания «МастерПроф» является производителем латунных фитингов высокого качества из латуни CW617N c пониженным содержанием свинца. Нашим приоритетом является не погоня за низкой ценой, а продажа качественной и безопасной продукции на инженерном рынке России. Именно поэтому, в компании большое значение уделяется анализу рынка инженерной сантехники. Мы предоставляем детальный прайс-лист на всю нашу продукцию по вашему запросу, имеем широкие возможности для оплаты и доставки, а также предоставляем консультацию по любому вопросу.

Компания «МастерПроф» начала свою деятельность в 2012 году и на сегодняшний день имеет собственное производство, складские помещения и налаженную логистику. Мы являемся надежным производителем латунных фитингов высокого качество с пониженным содержанием свинца. Приоритетом компании является не погоня за низкой ценой, а поставки качественной и безопасной продукции в сантехнические магазины и сетевые строительные гипермаркеты. Мы предоставляем детальный прайс-лист на всю нашу продукцию по запросу, а также имеем широкие возможности для оплаты и доставки.

За годы работы нами были установлены партнерские отношения с множеством магазинов и поставщиков. Примеры наших работ.

Наши специалисты помогут организовать собственный бизнес и подобрать необходимую продукцию.

Остались вопросы? Позвоните или напишите – мы ответим.
Телефон: +7 812 309-53-81
E-mail: [email protected]
Адрес: Санкт-Петербург, ул. Заставская, 5/1.

Безрезьбовые компрессионные соединения Gebo

Gebo – компания, которая первой начала выпускать компрессионные фитинги для беcсварного и безрезьбового соединения, и ее продукция сегодня сохраняет лидирующие позиции с точки зрения качества, надежности и удобства применения.

Конструкция фитинговой муфты Гебо

Компрессионная муфта представляет собой полый цилиндр, внутрь которого заводят трубы для соединения. Переходник подходит для напорных и безнапорных систем.

Конструкция муфты:

• Корпус из ковкого чугуна;
• Зажимное кольцо;
• Обжимное кольцо – разъемное кольцо с зубцами внутри;
• Резиновый уплотнитель;
• Гайки.

Внутренний край срезан конусом, вкладыш-уплотнитель тоже в виде конуса.

Разновидности соединений Гебо:

• Обжимные односторонние с внутренней резьбой;
• С наружной резьбой;
• Двухсторонние – с компрессионными кольцами для зажима с обеих сторон;
• Тройник – используется как соединение или переходник;
• Универсальные разъемные.

Область применения

Технические сети со временем начинают ветшать, что приводит к прорывам и протечкам. Замена всей системы требует больших трудовых и материальных затрат, поэтому чаще ограничиваются профилактическими работами и устранением мелких неполадок от протечек, а также частичной заменой участков. Для текущей починки узлов и соединений идеально подойдут компрессионные фитинги Gebo. С помощью такой муфты можно соединить между собой разные материалы – чугунные, стальные, оцинкованные, пластиковые.

Область применения безрезьбовых соединений Gebo:

• Реставрация действующих трубопроводов, при замерзании воды в системе, коррозионных и механических повреждениях;
• Замена старых стояков в нескольких квартирах — отрезать трубу и прикрепить следующую новую секцию легко с помощью фитинга Gebo. А вот сварочные работы здесь неуместны в связи с высокой пожароопасностью и риском расхождения от сварки старого металла. На срезах, бывших в употреблении, нарезать резьбу проблематично — истонченный металл будет крошиться или сгниет в ближайшие годы.
• Замена части схемы в ванной с дорогим дизайном, если не хочется портить кафельную облицовку сварочными брызгами;
• Для соединения разъема при установке трубы в труднодоступных местах, когда трубу необходимо укоротить, а резьбу невозможно нарезать даже плашкой.

Кроме этого, фитинги Gebo могут использоваться:

• На системах отопления и ГВС, если рабочая температура в магистрали не превышает 80°, а давление в сети не более 1,0 Мпа.
• Для ремонта газовых магистралей, в которых давление не превышает 0,4 Мпа.

Универсальное разъемное сцепление Gebo подходит для срочных заделов перфорации трубы.

Преимущества безрезьбовых соединений Gebo

Использование фитингов Gebo имеет неоспоримые преимущества:

• Нет сварки;
• Не нужно делать резьбу;
• Экономичность материалов;
• Гарантия службы – соединение будет служить, пока стоит труба, на которую надели сцепление.

Плюсы соединений Gebo:

• Длительный срок эксплуатации — от 10 до 50 лет;
• Нет усталости металла и внутреннего напряжения;
• Многопрофильность в применении;
• Высокое сопротивление на растяжение и изгиб;
• Простота монтажа – ремонт может произвести даже начинающий сантехник, прочитав инструкцию.

Единственный недостаток таких соединений — одноразовое использование конструкции. Конечно, можно купить дополнительные уплотнения и поставить сцепление повторно, но есть риск применения неоригинальных комплектующих. Подделка служит недолго, поэтому лучше каждый раз использовать новую фирменную компрессионную муфту Gebo.

Установка безрезьбового соединения Gebo

В начале работ стоит изучить инструкцию и производить соединение строго в соответствии с рекомендациями. В противном случае герметичность стыковки не гарантируется, вероятны протечки.

Перед работой нужно очистить трубу от краски и известкового налета. Затем можно приступить к монтажу:

• В муфту вставляем конусовидную резинку;
• Надеваем прижимное кольцо, которое зажмет прокладку;
• Потом идет обжимное кольцо с зубцами. Оно проталкивает резинку внутрь, предотвращая протекание воды.
• Надеваем большую гайку на муфту и трубу, обжимаем наполовину;
• Присоединяем вторую трубу и окончательно фиксируем.

Вся конструкция затягивается большим газовым (разводным) ключом. В народе его прозвали «шведка». Смонтированный узел устойчивый и прочный. Сантехники утверждают, что скорее лопнет труба, чем сломается соединение Gebo.

На заметку! Диаметр муфты подбирается под размер просвета в трубопроводе.

Маркировка

Фитинги Gebo маркированы в зависимости от назначения:

• Муфта, маркированная синей полосой, предназначается для сцепки систем холодного водоснабжения;
• Красная полоса – для горячего водоснабжения и отопительных систем;
• Желтая полоса – только для газовых трубопроводов;
• Зеленая полоса – для полиэтиленовых труб, подающих воду, сжатый воздух или газ;
• Без цветной маркировки – для воды.

Большой выбор соединений Gebo в нашем интернет-магазине, посмотрите!

Зажимная муфта для стальных труб, безрезьбовое компрессионное соединение

На рынке сантехники можно купить безрезьбовое компрессионное/зажимное соединение для стальных труб, что очень удобно и выгодно при монтаже и ремонте отопления, холодной воды и ГВС. У нас они появились сравнительно недавно и в среде сантехников их называют «муфты Гебо» (Gebo), но это неправильно. Это все равно, что все внедорожники почему-то называют джипами по названию компании, которая придумала их первой. Такая же неувязка происходит с муфтами – их создала строительная немецкая компания Gebo Armaturen и так называют продукцию от любого производителя.

Муфты и ремонтные обоймы типа ГебоИсточник triduima.ru

Безрезьбовое компрессионное/зажимное соединение.

Безрезьбовые соединения стальных труб

Все сантехники очень часто сталкиваются с ситуацией, когда на старую стальную трубу в доме или в квартире нужно приварить штуцер или нарезать резьбу леркой, но это практически невозможно из-за того, что стояк или лежак попросту рассыпается от коррозии. Даже в тех случаях, когда это все-таки удается сделать, соединения не хватает надолго – через год-другой оно начинает подтекать (мокрить). Этой неприятной ситуации можно избежать, если использовать компрессионное соединение – если труба и потечет, то не в месте стыка.

Диаметр канализационной трубы, как подобрать для домашней системы – достоинства и недостатки каждого типа труб

Половинчатые муфты

Таким приспособлением можно закрыть свищ на старой трубеИсточник gidroguru.com

Одной из модификаций компрессионных муфт, разработанных Гебо, является устройство из двух половинок, где на каждой стыковочной грани предусмотрены прокладки. Это очень удобно, когда недоступна сварка или труба расположена у самой стены и к ней невозможно подобраться, либо на каком-то участке отопления образовался свищ и для его устранения придётся сливать воду со всей системы или со стояка отдельно взятого подъезда.

Такие манипуляции (слив теплоносителя) «влетают в копеечку» коммунальному предприятию, обслуживающему дом, да и жильцы в подъезде будут не особо рады, когда за окном -20°C, а радиаторы холодные. Следовательно, половинчатая муфта в данном случае самый оптимальный вариант. То есть, можно сделать ремонт, устранив течь, и даже не ставить соседей в известность о том, что вы как-то вмешались в действие отопительных коммуникаций.

Двухсторонняя компрессия муфты

При ремонте в ванной комнате, как правило, меняют полотенцесушитель, а это требует врезки в стояк, который зачастую расположен очень близко к стене. Здесь пускаются на разные ухищрения, но в основном оббивают трубу по максимуму и варят гнутым электродом, ориентируясь через зеркало. Но и это не всегда доступно, если стояк буквально прижат к стене. В таких ситуациях хороший сварщик делает внутренний шов – кто давно занимается евроремонтами, не раз сталкивался с такими проблемами.

Но, опять-таки, этого можно избежать при помощи компрессионной муфты – главное, чтобы хватило пространства для гаек (чтобы они не уперлись в кладку или бетонную плиту, и муфта не пошла на перекос). В таких случаях придется сделать пространство перфоратором – достаточно будет всего сантиметра, чтобы ничего не мешало вращению зажимного устройства. Этот метод на сегодняшний день уже опробован многими специалистами и ни у кого (абсолютно ни у кого!) не вызывает нареканий.

Муфты зажимные обзор и сравнение.

Компрессионная гайка с одной стороны

Такую компрессиоонную муфту используют для перехода на полипропилен или металлопластИсточник rozetka.com.ua

Похожая ситуация может возникнуть, когда со стали нужно перейти на полипропилен или металлопласт и это касается не только санузлов – проблема может возникнуть как в помещении, так и на улице. Но, для удобства опять возьмем за пример стояк для полотенцесушителя, который либо чересчур прижат к стенке, либо у вас нет возможности воспользоваться сваркой. Тут, кстати, может возникнуть дополнительная проблема – мечевидным паяльником будет сложно подобраться, но это уже тема для другой статьи.

В данном случае все действия по монтажу одностороннего фитинга Гебо согласуются с установкой муфты с двумя гайками, впрочем, это и так понятно. Но, все-таки придётся вернуться к паяльнику с мечевидным жалом: когда вы установите компрессионное устройство на трубу, там должно остаться пространство, достаточное, чтоб подобраться греющей частью инструмента. Если этого добиться невозможно, то сначала придется сварить полипропиленовый отвод на муфте, а потом монтировать её на трубу.

Примечание: на верхнем фото показана муфта Gebo Quick 1 (DN25) с наружной резьбой Ø 25 мм, но резьба также может быть внутренней, а диаметр другим.

Быстрозажимная гайка для болгарки – удобство, практичность и безопасность

Другие конфигурации компрессионных муфт

Обжимной тройник 40 х 1 1/2″ внутренняя резьба для стальных труб TК 17.195.04.05 Gebo QuickИсточник santehklass. ru

Также есть и другие фитинги, основанные на системе Gebo. Например, тройник, как на верхней фотографии можно установить, как врезку в стальную трубу с отводом на фитинг с наружной резьбой под металлопласт или полипропилен. Также такой тройник может быть с одной или тремя компрессионными гайками. Можно встретить, если хорошо поискать, угловые муфты с изгибом 15°, 30°, 45°, 67° или 90°. Сантехнический рынок очень разнообразен, поэтому, если вы не нашли подходящего в вашем случае фитинга – интернет к вашим услугам.

Следует также упомянуть, что по такому же принципу (компрессионная гайка с конусной прокладкой) изготовлены фитинги для металлопласта и полиэтилена. Например, трубы из сшитого полиэтилена Ø 32 мм постоянно используют для водоснабжения частных домов при подключении погружных насосов и гидрофоров.

Как установить зажимную муфту своими руками

Такую щетку надевают на болгарку вместо дискаИсточник mirostroy. org

Начнем с того, что муфты такого типа чаще всего используются для старых труб, а это значит, что на их поверхности, как минимум, присутствует краска и, как максимум, ржавчина. Поэтому конец, на который нужно надеть фитинг следует очистить и лучше всего с этим справится металлическая щётка, надетая на болгарку или электродрель. Добиться идеально чистой поверхности металла у вас не получится. Скорее всего, оптимальным исходом будет блестящая поверхность, покрытая меленькими крапинками, но этого должно хватить для плотного прижима резинового кольца.

Помимо основной части, тут есть зажимная и прижимная шайба, конусное прорезиненное кольцоИсточник olx.ua

На зачищенный участок трубы надеваете гайку (сделайте это сразу, чтобы не забыть) и проверяйте правильность сборки внутренностей фитинга. Край цилиндра здесь сделан под конус и в него вставляете конусное резиновое кольцо сужением внутрь цилиндра, а сверху надеваете металлическое прижимное кольцо (или шайбу – как хотите). Поверх этого ставится обжимное кольцо, у которого есть разрез, а на внутренней поверхности есть что-то наподобие зубьев или шипов. Это зажимное кольцо проталкивает резинку вглубь цилиндра, одновременно обхватывая зубьями трубу – в результате получается стопроцентная плотность.

Когда будете зажимать гайку, обязательно проверяйте, остаётся ли снаружи резьба – если спрятались все витки, значит, вы хорошо затянули фитинг. После монтажа обязательно проверьте узел на подтекание, используя туалетную бумагу – там сразу будет заметна даже маленькая капля влаги. Здесь следует упомянуть, что подтекание возможно только в том случае, если труба гнутая (мятая). Такой дефект иногда встречается в старых отопительных и водопроводных контурах. Если это так, то исправить невозможно – этот участок нужно вырезать.

Зажимные муфты нового образца.

Фланцевое соединение труб

Ещё один способ соединения труб без резьбыИсточник jafar-rus. ru

Еще один вид стыковки, это фланцевое соединение труб, но сразу стоит сделать оговорку, что такой вариант не используется в домах, квартирах, офисах, лечебных и учебных учреждениях и т.д. Прежде всего, диаметр фланцев, как минимум, в полтора-два раза больше, чем у трубы, а это очень неудобно для жилых и часто посещаемых помещений. Кроме того, фланец нужно приварить к трубе, чего не требуют компрессионные фитинги.

Обзор лучших быстрозажимных струбцин

Заключение

Можно сказать, что муфта, разработанная строительной компанией Gebo Armaturen, на сегодняшний день относится к передовым технологиям в сфере безрезьбовых и компрессионных соединений. Во всяком случае, для домашнего ремонта – это просто находка и все профессиональные сантехники присоединятся к такому мнению.

Различные типы торговых муфт

Существует так много различных типов муфт, и каждая из них имеет свое специфическое применение. Например, при соединении отводных труб в колодце вы можете рассмотреть возможность использования торговых муфт для их соединения.

В этом сообщении блога мы рассмотрим конкретно торговые муфты и обсудим разницу между полными, половинными и особо прочными торговыми муфтами.

Полные торговые муфты

Полные муфты для торговых точек доступны в черном цвете, из оцинкованной стали и из нержавеющей стали.Полные торговые муфты используются, когда требуется более прочная соединительная муфта. Например, вы можете использовать полную торговую муфту в отводной трубе, которая находится в колодце, потому что она будет удерживать вес трубы, воды и погружного насоса. Если требуется еще более прочное соединение, доступны муфты для отводных труб, специально предназначенные для этих применений. Черные полные торговые муфты также можно использовать в тех случаях, когда требуется сварка.

Обратите внимание, что полные торговые муфты никогда не должны использоваться в качестве фитингов в водопроводной системе, где важна водонепроницаемость. Тем не менее, для этого типа применения можно использовать торговые муфты с конической резьбой.

Половинчатые соединительные муфты

Половинные соединительные муфты вдвое меньше и используются для обеспечения резьбового выхода на плоскую поверхность металлического резервуара. В баке просверлено отверстие/порт, а полумуфта приварена к баку по центру порта. Полумуфты имеют сквозную резьбу, но один конец имеет квадратную форму, чтобы облегчить приварку к резервуару.

Половинчатые муфты предназначены для сварки, поэтому они доступны только в черном цвете.Это означает, что они не доступны в оцинкованном исполнении, так как при сварке оцинкованных фитингов образуются вредные для здоровья пары.

Стандарты резьбы

Муфты

Merchant изготавливаются в соответствии с ASTM A865 и предназначены для использования на соединениях стальных труб в соответствии с ANSI B1.20.1. Размеры от 1⁄8″ NPS до 2″ NPS имеют прямую резьбу. Размеры 2 1⁄2″ NPS и больше всегда имеют коническую резьбу.

В чем разница между прямой резьбой и конической резьбой? Во-первых, это упирается в стоимость.Производство конической резьбы обходится дороже, а производство прямой резьбы обходится дешевле.

Во-вторых, коническая резьба обеспечивает лучшее уплотнение. Они лучше герметизируются, потому что резьба становится более тугой по мере продвижения вниз по муфте, в то время как прямая резьба остается одинаковой ширины на всем протяжении.

На всех торговых муфтах перед нарезанием резьбы снимается фаска. Это означает, что перед нарезанием резьбы создается фаска. Может быть сложно сказать, где начинается резьба на фаске, но это помогает начать вкручивание трубы в муфту.

Сверхпрочные полные и половинные торговые муфты

Сверхпрочные полные и половинные муфты для торговых трубопроводов, также известные как трубопроводные муфты API (Американский институт нефти), производятся в соответствии со стандартом ASTM A865. Этот тип муфты предназначен для сверхпрочных и двойных сверхпрочных труб. Все конические.

Надеюсь, вы нашли эту запись в блоге полезной и узнали что-то интересное и полезное о различных типах торговых муфт.

Краткая статья о муфтах в качестве трубных фитингов

Трубная муфта , , используемая в трубопроводах или сантехнике, представляет собой очень короткую трубу или трубку с раструбной или внутренней трубной резьбой на одном или обоих концах, которая позволяет соединять две трубы или трубки одинакового или разного размера. Муфты — это фитинги для труб, которые помогают удлинять или заканчивать участки трубопровода. Эти фитинги также используются для изменения размера трубы. Он также используется для ремонта сломанной или протекающей трубы.

Для большинства трубных установок требуется, чтобы несколько отрезков трубы соединялись вместе или обрезались, чтобы облегчить изменение направления и пересечение препятствий. Это требует достаточно быстрого способа соединения секций труб с сохранением целостности труб в процессе. Муфта для труб представляет собой трубный фитинг, используемый для соединения двух или более труб таким образом, чтобы между ними сохранялась непрерывность.

Корпус соединительной муфты обычно изготавливается из того же или аналогичного материала, что и трубы, которые она соединяет.Они могут быть жесткими или гибкими в зависимости от величины движения, которому подвергается труба, а также могут быть постоянными или съемными. Муфта для труб может быть увеличена или уменьшена по внутреннему диаметру для соединения труб разных размеров, иметь Т-образную или крестообразную форму для соединения более двух труб или иметь угловую форму для образования изгибов. Трубные муфты могут также включать периферийные элементы или оборудование, например смотровые отверстия, расходомеры или клапаны.

Категории трубных муфт

Муфты в области трубопроводной арматуры можно разделить на две основные категории.

• Постоянное соединение
• Съемная муфта

Постоянное соединение

В неразъемных трубных соединениях обычно используется пайка или пайка в случае стальных или медных труб или клей в случае труб из ПВХ. Эти неразъемные соединения, если они установлены правильно, обеспечивают превосходную жесткость и герметизирующие характеристики там, где не предвидится никаких изменений в трубопроводе в будущем.

Съемная муфта

Съемные муфты для труб чаще всего имеют резьбовую конструкцию, что позволяет навинчивать их на соединяемые трубы.Самый простой из них – это базовый отрезок трубы, немного больший, чем соединяемые трубы, и нарезанный с внутренней резьбой. Концы труб также имеют резьбу, а муфта просто заклеивается пенькой или уплотнительной лентой и накручивается на обе трубы.

Типы трубных муфт

• Полная муфта
• Полумуфта
• Переходная муфта
• Компрессионная муфта
• Муфта скольжения / Ремонтная муфта

Полная муфта

Полная муфта

используется для соединения труб малого диаметра.Он используется для соединения трубы с трубой или трубы с обжимным штифтом или ниппелем. Это могут быть резьбовые или раструбные концы.

Полное соединение с раструбным соединением используется для соединения труб малого диаметра с гладкими концами, где требуется сварка враструб. Полное резьбовое соединение используется для соединения труб малого диаметра с резьбовыми концами. Если два конца муфты разные (например, один с резьбой BSP и один с резьбой NPT), то он обычно называется переходником .

Полумуфта

Полумуфта

используется для ответвления малого диаметра от сосуда или трубы большого диаметра.Он может быть резьбового или раструбного типа. Он имеет гнездо или конец резьбы только с одной стороны.

Полумуфта для приварки враструб может быть непосредственно приварена к трубе большого диаметра для создания ответвления. Он используется для отвода трубы малого диаметра от трубы большого диаметра, где требованием спецификации трубы является сварка враструб с малым размером отверстия. Резьбовая полумуфта  имеет только один конец с резьбой, а другой конец муфты должен быть концом для сварки встык с гладким или скошенным концом.

Переходная муфта

Муфта редукционная применяется для соединения труб разного диаметра. Переходная муфта имеет резьбу двух разных размеров с каждой стороны. Переходные муфты обычно используются там, где небольшие технологические фидерные линии соединяются с большими цепями подачи или где устанавливаются фитинги малого диаметра. Муфты-переходники обычно имеют простой ступенчатый профиль и навинчиваются на два отрезка трубы так же, как и стандартное трубное соединение. Конструкции сварных переходных муфт аналогичны резьбовым конструкциям, но не имеют резьбы.

Компрессионная муфта

Компрессионная муфта соединяет две идеально выровненные трубы, в которых над соединением размещается коническая втулка с прорезями, а над втулкой натягиваются два фланца, которые автоматически центрируют трубы и обеспечивают достаточное контактное давление.

Муфта скольжения / Ремонтная муфта

Скользящая муфта (иногда также называемая ремонтной муфтой ) включает в себя две трубы, одна из которых выдвигается из другой трубы на различную длину. Скользящая муфта преднамеренно сделана без какого-либо внутреннего упора, чтобы ее можно было вставить на место в труднодоступных местах, например, при ремонте трубы, которая имеет небольшую утечку из-за коррозии или разрыва от замерзания, или которую необходимо было временно разрезать для некоторых причина. Поскольку ограничитель выравнивания отсутствует, установщик должен тщательно измерить окончательное положение скользящей муфты, чтобы убедиться, что оно установлено правильно.

Муфты во вращающихся валах (ссылка на Википедию)

 Муфта – это устройство, используемое для соединения двух валов вместе на их концах с целью передачи мощности , при этом допуская некоторую степень несоосности или смещения конца, или и то, и другое.Муфты для соединения вращающихся валов могут быть следующих типов.

• Жесткая муфта
• Гибкая муфта

Этот артикул имеет деликатные ограничения для соединения в рамках трубопроводной арматуры. Муфты для соединения вращающихся валов рассматриваются отдельно.

---

Теперь ваша очередь внести свой вклад

Что вы думаете об этой статье: информативна или нуждается в доработке? Какие еще типы трубных муфт обычно используются в трубопроводной промышленности? У вас есть вопрос или запрос о соединении труб? Поделитесь своими отзывами и опытом в поле для комментариев ниже, чтобы сделать эту статью более значимой.

---

База технических знаний для всех специалистов по технологическим трубопроводам во всем мире…

Муфта API и резьба для обсадных и насосно-компрессорных труб (муфта OCTG)

Муфта API

относится к стальным муфтам, которые используются для соединения обсадной трубы и НКТ. Муфта нефтяного сортамента, также известная как муфта нефтяного сортамента, обычно изготавливается бесшовного типа, с той же маркой материала, что и корпус трубы (API 5CT K55/J55, N80, L80, P110 и т.  д.), с тем же PSL или с более высокими характеристиками, чем требуется.Такая же термообработка также применима, за исключением особых требований.

Определение стальной муфты

Муфта для стальных труб, как известно, представляет собой короткую трубу или трубку с резьбой на обоих концах, используемую для соединения трубопроводов. Таким образом, это своего рода фитинги для труб, которые с резьбовым соединением удобны для обслуживания трубопровода или замены сломанной трубы.

Для чего используется муфта API?

Проще говоря, это цилиндр с внутренней резьбой для соединения двух отрезков трубы с резьбой.

С этой целью муфта стандарта API 5CT играет важную роль в соединении обсадных и насосно-компрессорных труб. Напротив, самым большим отличием обычных муфт для стальных труб является то, что процессы изготовления муфт API являются более строгими, требуют точного контроля в различных процессах, как указано выше.

Выбор сырья
Механические испытания, включая предел прочности при растяжении
Испытание на удар
Контроль химических свойств
Испытание на растрескивание под напряжением в сульфидной среде (для классов материала C90 или T95)
Допуски на размер, внешний диаметр, толщину стенки, длину и прямолинейность
Контроль резьбы, количество нитей на дюйм, угол резьбы и т. д. (вариант резьбы Premium будет более строгим)
Термическая обработка
Дополнительная маркировка
Сертификация материала
Уровень спецификации продукта (PSL-2 или PSL-3)

Спецификация муфты API

Как мы уже говорили, одним из важных показателей муфты API является то, что она должна быть бесшовной, другая — той же марки, что и корпус обсадной или насосно-компрессорной трубы, и эти материалы используются для изготовления муфты-заглушки.

Муфта должна быть изготовлена ​​из муфтовых заготовок или из муфтовой заготовки, в том числе изготовленной методом горячей штамповки. (За исключением того, что муфты марок C110 и Q125 не должны быть изготовлены методом горячей штамповки. Материал этих двух марок обычно отличается от материалов других марок, поэтому, если вы покупаете муфты этой марки, следует уделить больше внимания правилам, приведенным в спецификации API 5CT.)

Сырье для муфт API, тип

Сырье для муфт, именуемое или подразделяемое на:
• Материал для муфт
• Материал для муфт
• Заготовки для муфт
• Вспомогательный материал
Все они могут быть взяты как материал без резьбы, используемый для изготовления отдельной муфты.

Соединительные заглушки, как показано на рисунке ниже



Термическая обработка или материалы-заменители (особые требования)

Если в заказе на поставку не указаны виды термообработки, кожух J55/K55 или трубная муфта должны поставляться либо в прокатном, нормализованном, нормализованном и отпущенном виде, либо в закаленном и отпущенном виде.
• Трубопровод J55 EU должен быть оснащен муфтами класса L80 типа 1 со специальным зазором, если это указано в заказе.
• Корпус J55 и K55 BTC должен быть снабжен муфтами L80 Тип 1, если это указано в заказе на поставку.
• Нормализованная обсадная или насосно-компрессорная труба N80 типа 1 должна быть снабжена нормализованными и отпущенными муфтами N80 типа 1 или N80Q.
• Трубки N80 тип 1 и N80Q EUE должны быть снабжены муфтами P110 со специальным зазором, если это указано в заказе на поставку.
• N80 тип 1 и контрфорсная обсадная труба N80Q должны быть снабжены муфтами класса P110, если это указано в заказе на поставку.

Механические свойства муфты

Механические свойства обсадной или насосно-компрессорной муфты должны соответствовать пунктам 7 и 10, включая частоту испытаний, условия повторных испытаний и т. д.И эти записи испытаний могут быть показаны стороннему инспектору, назначенному клиентом.

Сколько типов муфт API

Существует несколько типов, охватываемых стандартом API 5CT для спецификаций муфт, которые классифицируются как обычные муфты, муфты со специальным зазором, комбинированные муфты, редукционные муфты, муфты с уплотнительным кольцом и обычные муфты со специальными коническими трубками.

Обычные муфты

Обычные диаметры муфт соответствуют таблицам API 5CT C.32–C.35 или таблицы E.32–E.35. Поверхность контакта с опорой муфты, внутренние и внешние края, должны быть закруглены или сломаны, но не должны значительно уменьшать ширину поверхности опоры (размер b), поскольку меньшая толщина не будет безопасной для удержания веса трубы. Концы муфт должны быть обращены точно под прямым углом к ​​оси.

Муфты со специальным зазором

В случае, указанном в контракте, должны быть поставлены муфты со специальным зазором (уменьшенный наружный диаметр Wc) для контрфорсной (соединение BTC) обсадной колонны и НКТ с внешней высадкой (соединение EUE).Если не указано иное, муфты НКТ с внешней высадкой со специальными зазорами должны иметь специальную фаску на обоих концах. Внутренние и внешние края опорной поверхности должны быть закруглены или скошены. Концы (или притупленная поверхность при скосе) муфт должны быть обращены под прямым углом к ​​оси.

Размеры и допуски муфты со специальным зазором должны соответствовать таблицам C.33 и C.35 или таблицам E.33 и E.35 и рисункам D.3 и D.5. Идентификация цвета см. пункт 11.

Комбинированные муфты

Комбинированные муфты с разными типами резьбы одного и того же указанного размера должны быть поставлены, когда это указано в контракте. Минимальная длина и минимальный наружный диаметр этой муфты должны быть достаточными для работы с резьбой указанного размера.

Муфты редукционные

Переходная муфта также является разновидностью укороченного соединения, используемого для соединения двух труб разного диаметра с одинаковыми или разными типами резьбы
на двух концах.То же самое с комбинированной муфтой, минимальная длина и минимальный диаметр переходных муфт должны быть достаточными для поддержки указанного размера и резьбы.

Муфты с уплотнительными кольцами

Муфты с уплотнительными кольцами, соответствующие требованиям, должны поставляться, если это указано в заказе на поставку. Пазы могут быть нарезаны до или после нарезания резьбы по выбору производителя. Канавки и резьба не должны иметь ребер, плетения и лент, которые ослаблены или могут ослабнуть и завернуться в ложе резьбы. Муфты проверяют после окончательной обработки канавки.

Муфта со специальным зазором

Если указано в заказе, должны быть поставлены муфты со специальным зазором (уменьшенный наружный диаметр) для контрфорсной обсадной колонны и внешней высаженной НКТ.

Комбинированная муфта

Муфта редукционная предназначена для соединения двух труб разного диаметра с одинаковой или разной резьбой на двух концах и должна быть предусмотрена в случаях, предусмотренных договорами. Минимальная длина и минимальный диаметр переходных муфт должны соответствовать указанному размеру и типу резьбы.

Различия между муфтой обсадной колонны и муфтой НКТ

Есть муфты для обсадных труб и муфты для НКТ, функция та же, что и для соединения труб друг с другом. С другой стороны, между ними все же есть некоторые различия.

Трубная муфта

Обычно максимальный диаметр муфты НКТ составляет 4 1/2 дюйма, так как труба НКТ применяется для бурения (внутри НКТ находится насосная штанга для бурения/перекачки нефти), тип муфты более разнообразен и строг, чем обсадная труба, в основном используется утолщенная муфта с высадкой (внутренняя высадка и внешняя высадка), для краткости — муфта EUE, она наиболее удобна для трубных соединений. Трубка с муфтовым соединением на конце ЕС (EUE), также называемая UPTBG. Из-за того, что конец трубки утолщен (расстроен), соединительная нагрузка лучше, чем контрфорсная муфта.
Контрфорсная муфта другого типа, используемая для соединения труб, имеет ту же толщину, что и тело трубы, называется трубкой NU end (NUE) или TBG.

Особенности

Муфта НКТ может решить проблему усталостного разрушения существующей муфты из-за концентрации напряжений. Конец маслопровода соединен с внутренней стенкой муфты конической резьбой.Конец корпуса муфты и масляная трубка соединены плоской резьбой с одинаковым шагом резьбы. Муфта не так проста в усталостном разрушении и имеет хороший эффект соединения. Это может эффективно предотвратить аварию с разрывом колонны труб нефтяной скважины.

Муфта корпуса

Муфта обсадная для размеров более 4 1/2 дюйма. В отличие от муфты НКТ, муфта обсадной колонны обычно не нуждается в утолщении (без высадки), что означает отсутствие муфты обсадной колонны с высадкой, поэтому она бывает следующих типов:
• BTC: Муфта с контрфорсом
• LTC: Муфта с удлиненной контрфорсом
• STC : Короткая контрфорсная муфта
Все три типа имеют одинаковую толщину корпуса обсадной трубы, но имеют разную длину.

Муфта масляного картера необходима для соединения двух корпусов. Способ изготовления муфт такой же, как у бесшовных труб. Стальная труба заканчивается внутренней резьбой для соединения с верхним и нижним кожухом. Для обеспечения герметичности соединения строго требуется точность резьбы.

Потоки API

Резьба API

предназначена для резьбы, изготовленной и проверенной в соответствии с API 5B. Муфты не должны расширяться для обеспечения требуемой конусности резьбы в соответствии со спецификациями API.

(ПРИМЕЧАНИЕ Муфты с резьбой API могут не иметь герметичности, равной внутреннему давлению текучести тела трубы, из-за недостаточного опорного давления между муфтой и штифтом.)

API 5B

API 5B является стандартной спецификацией для нарезания резьбы, измерения и проверки резьбы обсадных труб, труб и трубопроводов.

Нарезание резьбы и калибрование

API 5B охватывает размеры, допуски и маркировку для резьбы API и калибров, которые контролируют критерии приемки резьбы. Он включает в себя датчики резьбовых элементов, инструменты и требования к проверке резьбы линейных труб, обсадных и насосно-компрессорных труб (круглая резьба), а также опорных соединений обсадных труб. Размеры резьбы, указанные без спецификаций (или обозначенные как NA), не подлежат проверке диаметра, овальности и дополнений. Размеры резьбы, показанные без допусков, относятся к основе конструкции соединения и не подлежат измерению для определения приемлемости продукта.

Покрытие — осмотр

Проверка резьбы проводится в месте производства перед отправкой, включая проверку на каком-либо промежуточном этапе, в пункте назначения или сторонней инспекционной компанией от покупателя или производителя.

Производитель также имеет право использовать другие инструменты или методы для контроля производственных операций; Но материал должен быть принят или отклонен в случае, если результат проверки соответствует стандарту или нет. Проверка резьбы выполняется с использованием инструментов, предназначенных для измерения функциональных взаимосвязей нескольких элементов резьбы или измерения отдельного элемента резьбы.

Требования к проверке включают измерения зазора, диаметра, овальности, надстройки, конусности, шага, высоты и угла резьбы.Следует отметить, что эти спецификации применимы только к количеству резьбы, меньшему или равному 11 1/2 на дюйм (что составляет 0,45 или менее витков на мм). Калибры-кольца и калибры-пробки предназначены для измерения функционального размера внутренней или наружной резьбы. Отдельные элементы резьбы, перечисленные в API 5B, измеряются одним или несколькими специальными приборами.

Соединение Premium и резьба типа

Соединение

«Премиум» — это соединение более высокого класса, используемое для соединения обсадных или насосно-компрессорных трубопроводов.Причина использования соединения премиум-класса связана с его высокими характеристиками уплотнения, высокой прочностью и долговечностью.

Муфты Premium и резьба Premium являются запатентованным продуктом, который может производиться или продаваться только с разрешения производителя. Ниже приведены распространенные бренды или модели соединений премиум-класса.
• Vam Top, VAM FJL: Резьба от компании Vam Services.
• Клин Tenaris (TSH), серии W511, W533; Синяя серия; Гидрил серии HYD CS.
• Поисковые соединения Seal-Lock-Flush (SLX), Seal-Lock Semi Flush (SLSF).
• Резьбовое соединение BGT от Baosteel
• TPCQ от TPCO

Размеры муфт API

Размеры соединительных муфт обсадных и насосно-компрессорных труб

API варьируются от 1,05 дюйма до 20 дюймов (от 26,7 мм до 508 мм), толщина стенки обычно составляет от 0,16 дюйма до 1 дюйма (от 4,2 мм до 22 мм).

Размеры и допуски

Существует несколько групп, определенных в API 5CT для типов муфт, которые должны быть подробно описаны как:
Для групп 1, 2 и 3, если не указано иное в договоре купли-продажи, размеры и допуски муфты должны соответствовать таблице C API 5CT.32–C.35 или таблицы E.32–E.35.
Для группы 4: Для муфты может выполняться не только внутренняя обработка, но и внешняя обработка. За исключением муфт и резьбы API, которые должны соответствовать C.32 и C.33 или E.32 и E.33, в случае других соединений муфты или резьбы (соединение Premium), размеры муфт должны быть указаны в соглашении.

Ниже мы перечисляем два распространенных размера муфт API: BTC для обсадных труб и EUE для насосно-компрессорных труб.

Размеры соединительных муфт обсадных труб API (муфта обсадных труб BTC)

Размеры трубной муфты с внешней высадкой по стандарту API (трубная муфта EUE)

Другие требования стандарта API 5CT

1).Качество внешнего вида

Согласно спецификации API 5CT на внутренней и внешней поверхности муфты не должно быть складок, трещин, расслоений, окалины и других дефектов.

2). Методы испытаний

Испытания для изготовления муфт аналогичны испытаниям обсадных и насосно-компрессорных труб, которые включают: испытание на растяжение, испытание на сплющивание, испытание на гидростатическое давление, испытание на растрескивание под действием сульфидной коррозии, определение размера зерна, испытание на поперечный удар и испытание на твердость.

Octal поставляет муфты API для соединений обсадных и насосно-компрессорных труб. Не стесняйтесь обращаться к нам по любому запросу, относящемуся к API или соединениям премиум-класса.

Типы и спецификации муфт для стальных труб

Муфта для стальных труб представляет собой очень короткую трубу, используемую в трубопроводах или сантехнике. Обычно это относится к раструбному сварному шву или резьбе на одном или обоих концах, что позволяет соединять две трубы вместе.

Полная муфта с раструбным швом

Типы материалов

Обычно используется муфта из углеродистой стали и муфта из нержавеющей стали .

Соединение трубы из углеродистой стали

Для соединения трубы из углеродистой стали стандарт материала — ASTM A105, производственный стандарт ASME B16.11.
(Также существуют соединительные материалы обсадных и насосно-компрессорных труб из углеродистой стали, указанные в API 5CT J55/K55, N80, P110 и т. д.).

Трубная муфта из нержавеющей стали

Стандарт материала муфты из нержавеющей стали — ASTM A182, марки F304/L или 316/L

Типы применения

Как уже упоминалось выше, существуют:
Резьбовая муфта
Один конец в раструбе, другой конец с резьбой

Для всех этих типов для различных применений существуют следующие диапазоны:

Полная муфта : Соединение двух труб или соединение труб с ниппелем.(Резьбовая полная муфта имеет ту же форму, но только заканчивается резьбой)

Полумуфта : Соединение с одного конца и другого конца будет приварено непосредственно к направляющей трубе.

Переходная муфта : Соединение труб разного диаметра.

Различия между полумуфтой и полной муфтой

Половинная муфта имеет резьбу или сварку враструб на одном конце, а другой конец может быть приварен непосредственно к рабочему месту трубы для образования ответвления. Это соединение, которое помогает удлинить или завершить трубу.

С другой стороны, полное соединение имеет оба конца с резьбой или сваркой враструб.

Конструкция с резьбовыми соединениями (NPT или BSP)

В случае резьбового соединения, соединение обычно заканчивается внутренней резьбой NPT (национальная трубная резьба) или наружной и внутренней резьбой BSP (британская стандартная трубная резьба). Где в североамериканском термине пара — это двойная женщина, а сосок — двойной мужчина.

Итак, существует несколько типов вариаций:
Муфта имеет один конец с резьбой NPT, другой конец с резьбой BSP, тогда при установке необходимо использовать переходник.
Муфта имеет один конец в сварной муфте, другой конец в резьбовой муфте.
Один конец с большей NPT, другой с меньшим диаметром NPT. (Также называется редукционной муфтой или редукционной муфтой)

Методы изготовления муфт и полумуфт

Существует два метода производства: ковка и литье

Процесс ковки: Сырье в виде стального слитка или круглого прутка, нагревание и ковка. После этого сделайте резьбу или нет по мере необходимости. (Применяется для материалов из углеродистой, легированной и нержавеющей стали)

Процесс оболочки: Плавление стального слитка и его заливка в фиксированном режиме и охлаждение.(Применяется для чугуна)

Ассортимент наших поставок:

Материал из углеродистой стали по стандарту ASTM A105 или нержавеющей стали ASTM A182 класса F304/L и F316/L:
Диапазон размеров (ASME B16.11): 1 /4», 1/2», 3/4», 1», 1 1/2», 2», 3» и до 4 дюймов.
Типы муфт: полная муфта, полумуфта
Номинальные значения давления: 3000#, 6000#, 9000#
Типы соединений: сварка враструб, резьбовая муфта (NPT и BSP)

Материал: углеродистая сталь по стандарту API 5CT.
Размеры: до 20 дюймов.
Резьба подключения: BTC, EUE, NUE, Premium

Свяжитесь с нами сейчас для немедленного предложения!

Сопутствующие товары

стальные трубы TEE

стальной трубчатый локоть

стальной трубчатый колпачок

стыковых сварных изделий фитинги

гнездовые сварные фитинги

20 типов сантехники (с фото)

Для обычного домовладельца может быть непростой задачей узнать, какой сантехнический фитинг куда подходит. Существует множество различных типов, размеров и материалов, которые следует учитывать. Какие из них вам нужны, зависит от работы.

Если вам нужны дополнительные указания, вы обратились по адресу. Мы познакомим вас с 20 наиболее распространенными типами сантехнической арматуры.

---

Различная сантехника

1. Адаптер

Адаптер имеет охватываемый и охватывающий концы, причем охватываемый имеет резьбу снаружи, а охватывающий — внутри.

Они используются для соединения труб разного диаметра или даже для превращения патрубка в патрубок и наоборот.

Существует три типа адаптеров: наружная, внутренняя и с прямой резьбой. Если один из концов переходника без резьбы, его нужно приварить или припаять к трубе.

Переходники

незаменимы, когда речь идет о удлинении или завершении участков трубопровода. Герметичные адаптеры могут выдерживать высокое давление, обычно используемое в газовых и водопроводных трубах. Они также обеспечивают плавный переход от трубопровода к трубной системе.

Вы можете найти адаптеры из различных материалов, в том числе:

• Сталь.
• Алюминий.
• Резина.
• Латунь.
• Медь.
• Чугун.
• Полимеры.

2. Ниппель

Ниппель трубный – один из самых популярных видов фитингов; это тоже очень важно. Он соединяет трубы с такими приборами, как водонагреватели, и соединяет два прямых участка трубы.

Ниппельный фитинг имеет два охватываемых конца и изготавливается из различных материалов и отделки, например:

• Латунь.
• Алюминий.
• Медь.
• ПВХ.
• Углеродистая сталь.
• Нержавеющая сталь.

Существует пять типов трубных ниппелей, в том числе:

• Приварной ниппель: Используется для соединения трубных фитингов. Они прочны и могут использоваться при экстремальных скачках давления, вибрациях и изменениях.
• Шестигранный ниппель: Имеет два резьбовых конца и шестигранный центр. Доступны в различных материалах, длинах и резьбах.
• Обжимной ниппель: Используется для подачи жидкости через трубу одного размера в трубу другого размера.
• Бочкообразный ниппель: Короткий трубчатый ниппель с внешней конической резьбой на каждом конце и без резьбы между ними.
• Закрытый ниппель: С резьбой на обоих концах. Также называется «бегущей соской».

Перед покупкой трубного ниппеля важно учитывать материал, толщину и диаметр, чтобы убедиться, что вы выбрали правильный фитинг.



3. Штуцер

Соединительные фитинги

состоят из трех частей: гайки, охватываемой части и охватываемой части. Они предназначены для соединения двух труб с возможностью разъединения без повреждения или деформации труб. Их удобно использовать при обслуживании или плановых заменах в будущем.

Трубные соединения

доступны в широком ассортименте прочных материалов, таких как:

• Чугун.
• Никель.
• Латунь.
• Бронза.
• Пластик.
• Резина.

Одним из многих преимуществ соединительных фитингов является простота их установки.

Они используются в различных промышленных и коммунальных приложениях, таких как технологические трубопроводы и системы сточных вод. При покупке соединительного фитинга подумайте, какой тип и размер вам нужен.

4. Колючка

Фитинги

Barb, как правило, на одном конце имеют охватываемую часть, а на другом — конический и ребристый конус.Они предназначены для захвата внутренней части трубы и герметизации соединения.

При вставке зазубренного фитинга шланг или трубка сначала расширяются, а затем расслабляются. Когда трубка или шланг расслабляются и возвращаются к своему первоначальному размеру, соединение герметизируется и его становится трудно разъединить. Фитинги с шипами обычно используются в системах управления газом, воздухом и жидкостью при низком давлении.

Для водопроводных соединений используются пластиковые штуцеры для холодной воды. Латунные шипы используются для переноски горячей воды.Перед покупкой штуцера обратите внимание на следующее:

• Совместимость материалов.
• Одинарная или многозубчатая.
• Жесткость трубки или шланга.
• Внутренний диаметр шланга или трубки.

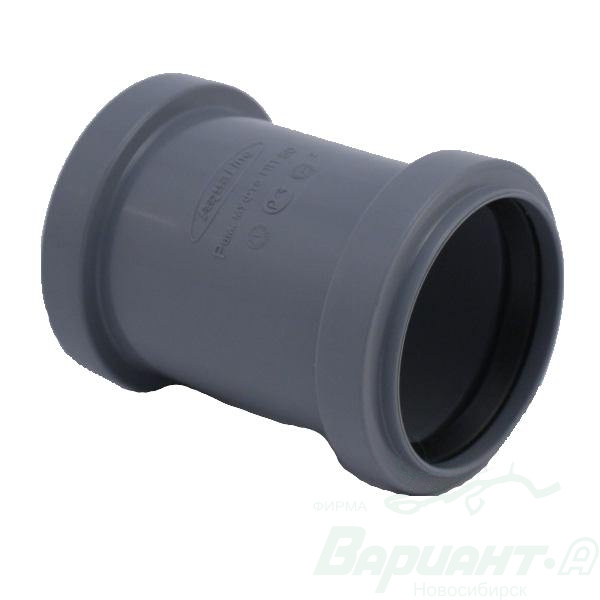

5. Муфта

Муфты очень похожи на штуцеры. Однако их невозможно отсоединить без повреждения труб.

Муфты

могут использоваться для соединения двух труб одинакового размера и диаметра. Они также обычно используются для изменения размеров труб; для этого обычно используется переходник для раструба, поскольку он соединяет большую трубу с меньшей.

Вы найдете муфты с внутренней резьбой или без резьбы. Муфты без резьбы используются либо для пайки меди, либо для сварки пластика растворителем.

Есть еще два основных типа муфт:

• Сжатие: Соединение между двумя трубами с помощью прокладок или резиновых уплотнений на обоих концах. Уплотнения предотвращают протечки.
• Скольжение: Обычно используется для ремонта определенной длины поврежденной трубы.

Соединительные фитинги доступны из различных материалов; в том числе:

• АБС.
• Хромированная латунь.
• Латунь.
• ХПВХ (хлорированный поливинилхлорид).
• ПВХ.
• Нержавеющая сталь.

6. Крест

Как следует из названия, крестовины представляют собой четырехходовые фитинги, представляющие собой комбинацию двух тройников (см. ниже). Они состоят из одного входа и трех выходов и часто имеют приваренные растворителем раструбы или концы с внутренней резьбой.

Крестовины не так популярны, как тройники. Причина в том, что они могут нагружать трубы при изменении температуры из-за четырех открытых путей.

Крестовины в основном используются в сантехнике, где тепловое расширение не является проблемой, например, в спринклерных системах пожаротушения.

Эти типы фитингов доступны из следующих материалов:

• Латунь.
• Сталь.
• Нержавеющая сталь.
• Податливый.
• ПВХ.

7. Тройники

Тройник

представляет собой трехходовой фитинг. Они выглядят как муфта с выходом посередине. Это короткие трубы с «ответвлением» под углом 90 градусов в центре.

Существует два основных типа тройников:

• Прямой тройник: Используется в установках, где участок трубопровода имеет тот же размер, что и тройник.
• Тройник-переходник: Используется, если отвод тройника меньше, чем отводящая труба.

Доступны тройники из различных материалов:

• АБС.
• Хромированная латунь.
• Латунь.
• Медь.
• ХПВХ.
• ПВХ.
• Нержавеющая сталь.

8. Тройник седла

Тройники-седла очень похожи на настоящее седло. Они доступны только из ПВХ и используются для добавления тройника к существующей трубе без необходимости резки или повторной пайки.

Чаще всего используются в ирригационных системах, когда необходимо добавить новую линию дождевателей. Седельные тройники «защелкиваются» на трубу с помощью клея. После того, как клей осядет, просверливается новое отверстие.

9. Уайс

Wyes выглядят как буква «Y.«Они обычно используются в дренажной арматуре и имеют отвод под углом 45 градусов.

Наклон ответвления предназначен для уменьшения турбулентности и трения. Они соединяют вертикальные водосточные трубы с горизонтальными.

Соединения в виде звездочки доступны в следующих вариантах:

10. Фланцы

Фланец – это круглый фитинг, используемый для соединения труб. Трубы либо навинчиваются, либо привариваются к середине фланца, а затем герметизируются. Отверстия снаружи используются для болтов.

Фланцы

в основном используются в промышленности из-за их способности выдерживать высокое давление. Вы также можете найти фланцы в бытовых насосных системах.

В домашних условиях фланцы из ПВХ используются при креплении унитазов к полу. Их также называют «закрытыми» фланцами.

Предлагаются из нескольких материалов:

• Медь.
• Податливый.
• ПВХ.
• Латунь.

11. Колена

Коленчатые фитинги изогнуты и в основном используются для изменения направления потока.В основном они изготавливаются под углами 45 и 90 градусов и могут иметь пот или резьбу.

Концы коленчатого фитинга могут быть выполнены под сварку встык, с резьбой или с раструбом. Уменьшающее колено — это когда два конца различаются по размеру.

Отводы изготавливаются из следующих материалов:

• Латунь.
• Хромированная латунь.
• ХПВХ.
• Медь.
• АБС.
• ПВХ.
• Нержавеющая сталь.

12. Колпачки

Колпачки используются для закрытия конца открытой трубы и являются непроницаемыми для жидкостей и газов. Крышка может быть прикреплена к концу трубы с помощью внутренней резьбы (внутренняя резьба) или раструба, сваренного растворителем.

Внешняя сторона колпачка может быть квадратной, круглой, прямоугольной, I- или U-образной; у некоторых даже будет рукоятка.

Крышки доступны в различных материалах:

• АБС.
• Медь.
• ХПВХ.
• Латунь.
• Хромированная латунь.
• ПВХ.
• Податливый.
• Нержавеющая сталь.

13. Заглушки

Заглушки

используются аналогично заглушкам, но устанавливаются не на трубу, а внутрь.Обычно они имеют резьбу, чтобы можно было снять заглушку для будущего использования трубы.

Предлагаются во многом из тех же материалов, что и колпачки:

• АБС.
• Медь.
• Латунь.
• Нержавеющая сталь.

14. Втулки

Втулки выглядят как маленькие винты. Они в основном используются для соединения труб разных размеров, уменьшая большой фитинг до маленькой трубы. Они могут иметь резьбу внутри и снаружи; Тем не менее, это не всегда так.

Втулочные фитинги

меньше, чем штуцеры и муфты, и поэтому часто используются в одних и тех же ситуациях.

Этот тип фитинга доступен в:

• Латунь.
• Хромированная латунь.
• ХПВХ.
• Медь.
• АБС.
• ПВХ.
• Податливый.

15. Механическая втулка

Механическая муфта соединяет две трубы с помощью винта или другого устройства и проста в установке.

Втулка обычно изготавливается из резины и вставляется в зажим из нержавеющей стали.Зажим сжимает резину, что создает герметичное уплотнение.

Этот тип фитинга является слегка гибким и может использоваться при перекосах в труднодоступных местах.

16. Клапан

Клапан используется для регулирования или остановки потока газа или жидкости. Клапаны обычно классифицируются по применению, например:

• Изоляция: Используется для временного отключения части трубопроводной системы. Обычно оставляют полностью открытым или закрытым и могут оставаться на месте в течение многих лет до замены.
• Дросселирование: Используется для контроля давления жидкости. Разработан, чтобы противостоять износу и нагрузкам; однако в конечном итоге они могут выйти из строя. Обычно устанавливаются вместе с запорным клапаном на случай неисправности.
• Невозвратный: Также называемые обратными клапанами, они обеспечивают свободный поток жидкости в одном направлении, но предотвращают обратный поток. Часто используется в канализационных и дренажных системах.

Клапаны в основном изготавливаются из таких металлов, как:

• Бронза.
• Чугун.
• Литая сталь.
• Нержавеющая сталь.
Углеродистая сталь
• используется для высокого давления или высоких температур.

17. Переходник

Редуктор предназначен для уменьшения расхода. Он бывает двух типов:

• Концентрический переходник: Похож на конус. Предназначен для соединения двух секций трубы на одной оси. Обычно используется при изменении диаметра трубы.
• Эксцентриковый переходник: Используется в системах трубопроводов, в которых передняя труба больше, чем нижняя.

Переходники изготавливаются из различных материалов, таких как:

• Углеродистая сталь.
Сплав
• .
• Нержавеющая сталь.

18. Чистка

Прочистной фитинг имеет съемные детали, которые обеспечивают доступ к стокам без необходимости отсоединения сантехнических приборов. Прочистка позволит шнеку (разновидность дрели) войти и очистить забитый слив.

Важнейшие элементы очистки размещены в доступных местах, поскольку шнек не является самым длинным инструментом.Более крупные сантехнические системы имеют несколько прочисток, которые будут размещаться через равные промежутки времени.

Прочистки в основном изготавливаются из ПВХ.

19. Тройник комбинированный

Тройники комбинированные имеют плавно изогнутую центральную ветвь. Они используются в стоках, чтобы обеспечить плавный, слегка изогнутый путь, чтобы уменьшить вероятность засорения. Кривая также облегчает сантехнику проталкивание инструмента в виде змеи.

Эти фитинги изготавливаются из ПВХ.

20. Тройник отвода

Этот тип тройника в основном используется в напорных водяных системах отопления.Он отводит часть потока от основной линии в боковую ветвь, соединенную с теплообменником.

Он предназначен для обеспечения постоянного потока через основную линию, даже если ответвление перекрыто.

Установка тройника отвода может быть сложной задачей. На нем имеется маркировка направления, которой необходимо следовать. Если он установлен наоборот, он не будет работать должным образом.

Отводные тройники изготавливаются из материалов, аналогичных обычным тройникам:

• Нержавеющая сталь.
• АБС.
• Латунь.
• Хромированная латунь.
• Медь.
• ПВХ.

Типы сантехнических фитингов Часто задаваемые вопросы

Где можно купить сантехнику?

Сантехническую арматуру

можно приобрести в местных магазинах скобяных изделий и расходных материалов. Вы также можете найти широкий ассортимент фурнитуры в Интернете на таких сайтах, как Amazon, Home Depot, Lowe’s и eBay.

Как найти правильный фитинг?

Вы можете сделать это, задав себе простой вопрос: Зачем мне это нужно?

Фитинги

— это то, что объединяет трубы с различными вариантами применения в наших домах.Некоторые предназначены для перенаправления, другие для увеличения длины.

Размер — еще один важный фактор. Фитинги обычно измеряются по внутреннему диаметру (ID) и внешнему диаметру (OD) соответствующего соединения. Обычно это измеряется в дюймах или миллиметрах.

Внутренний диаметр относится к полой части фитинга. Наружный диаметр включает толщину стенки ⁽¹⁾ .

Что такое сантехника?

Сантехника подключается к водопроводной системе для подачи и отвода воды. Это могут быть ванны, душевые кабины, кухонные раковины и смесители.

Типы трубопроводных систем

«более новых» дома в США (построенных в середине 1970-х годов) оснащены пластиковыми трубами и фитингами. Используемые материалы имеют рейтинг Американского общества испытаний и материалов.

Эта рейтинговая система может использоваться для устройств под давлением, таких как системы распределения холодной и горячей воды, питьевой воды и ирригационных систем. Его также можно использовать для систем без давления, таких как дренажные, канализационные и ливневые системы.

В старых домах (до 1960 г.) для дренажных, канализационных и вентиляционных систем (DWV) использовались чугунные или оцинкованные стальные трубы. Системы DWV предназначены для удаления сточных вод, предотвращая попадание потока канализационных газов в дома.

Сегодня в домах используются ПВХ (поливинилхлорид) и медные трубы. Эти материалы прочны, долговечны и, самое главное, просты в установке ⁽²⁾ .

Руководство по материалам для сантехнических фитингов

Использование правильного материала может означать разницу между отсутствием беспокойства и отсутствием утечек.Знание того, какие материалы и где используются, может помочь вам быстро найти подходящую фурнитуру для вашего дома.

• Чугунные фитинги: Могут использоваться в системах DWV и обычно черного цвета.
• ПВХ сортамент 40: Используется в системах DWV, ирригации и наружных применениях, таких как бассейны и спринклеры. Материал можно использовать и в системах под давлением. Его нельзя использовать для сжатых газов или воздуха.
• ПВХ сортамент 80: Может использоваться в системах под давлением.Его можно использовать для жидкостей под давлением, но не для газов или воздуха.
• Медь: Используется для распределения горячей и холодной воды в системах под давлением.
• Акрилонитрил-бутадиен-стирол (АБС): Обычно используется в системах DWV в западной части США.
• Латунь: Смесь металлических сплавов, таких как медь и цинк, латунь является обычным материалом для фитингов. Он используется в системах под давлением, в основном для питьевой воды и горячего водоснабжения ⁽³⁾ .
• ХПВХ (хлорированный поливинилхлорид): Обычно используется для питьевой воды при более высоких температурах (до 200 градусов). Он может выдерживать более высокие температуры по сравнению с ПВХ ⁽⁴⁾ .

---

Фитинги

Купить трубы

несложно — все, что вам нужно знать, это их длину и материал. Однако фурнитура — это совсем другая история. Крайне важно, чтобы вы использовали правильную фурнитуру для разных областей.

Материал также играет важную роль, поскольку неправильный выбор может привести к утечкам или сбоям в работе вашей системы.Следуя нашему руководству по типам сантехнической арматуры, вы должны чувствовать себя немного увереннее в следующий раз, когда будете искать сантехнику.

Вы занимаетесь сантехникой дома? Какой тип фурнитуры вы предпочитаете использовать? Дайте нам знать в комментариях ниже.

Фитинги для труб по типам — Типы фитингов для труб, Thepipefittings.com

Главная /   Фитинги по типам Фитинги

широко востребованы для любых трубопроводных и водопроводных систем, используемых в промышленных и коммерческих целях.Фитинги позволяют соединять трубы или устанавливать их в соответствующем месте, а также заканчивать или закрывать их, где это необходимо. Фитинги доступны в различных формах и размерах. Они могут быть дорогими, требуют времени и различных материалов и инструментов для установки. Они являются неотъемлемой частью трубопроводов и сантехнических систем. Выпускаются тысячи специализированных фитингов. Для каждого типа труб или труб требуется свой тип фитингов, но обычно все фитинги имеют некоторые общие черты. Фитинги доступны везде, где продаются сантехнические материалы.

Типы фитингов и их функции

1. Колена: Такие фитинги используются для изменения направления потока. Они в основном доступны в двух стандартных типах — с углами 90 и 45 градусов из-за их высокого спроса в сантехнике. Колено 90 градусов в основном используется для подсоединения шлангов к водяным насосам, клапанам и водосточным желобам, в то время как колено 45 градусов в основном используется в водопроводных сетях, электронных и химических промышленных трубопроводных сетях, пищевых продуктах, трубопроводах кондиционирования воздуха, садовом производстве, сельское хозяйство и солнечная энергетика.

Возможные варианты: Акрилонитрил-бутадиен-стирол (ABS-пластик), поливинилхлорид (ПВХ), хромированная латунь, хлорированный поливинилхлорид (ХПВХ), нержавеющая сталь, ковкая сталь (оцинкованная и черная) и медь.

2. Муфты: Муфта представляет собой трубный фитинг, используемый для остановки утечек в сломанных или поврежденных трубах. Соединяемые трубы должны быть одинакового диаметра. В сантехнике используются два типа муфт: обычная муфта и скользящая муфта.Между двумя трубами устанавливается обычная муфта для предотвращения дальнейших утечек с помощью резиновых уплотнений или прокладок с обеих сторон. Сама скользящая муфта содержит две трубы для ремонта поврежденных длинных труб.

Возможные варианты: АБС, латунь, медь, хромированная латунь, ХПВХ, ПВХ, ковкая (оцинкованная и черная) и нержавеющая сталь.

3. Муфта: Этот тип фитинга почти аналогичен муфте по функциям, но с той лишь разницей, т.е.е. штуцер можно легко снять в любое время, а муфту — нет. Различные диэлектрические муфты используются для соединения труб из разных материалов, чтобы избежать гальванической коррозии между ними. Эти фитинги для труб состоят из гайки, внутренней и наружной резьбы.

Возможные варианты: Латунь, медь, хромированная латунь, ковкая (оцинкованная и черная), ПВХ, ХПВХ и нержавеющая сталь.

4. Адаптеры: Адаптеры присоединяются к трубам либо для увеличения их длины, либо если трубы не имеют соответствующих концов. Эти фитинги для труб делают концы трубы с наружной или внутренней резьбой в соответствии с необходимостью. Это позволяет соединять разные трубы без какой-либо сложной настройки. Они в основном используются для ПВХ и медных труб.

Возможные варианты: АБС, ХПВХ, медь, ковкий (оцинкованный и черный), ПВХ, латунь и нержавеющая сталь.

5. Ниппель: Это короткий конец трубы, который служит соединением между двумя другими фитингами с наружной резьбой.Закрытый ниппель — это тип фитинга трубы, на котором нарезана непрерывная резьба. Они в основном используются в шлангах и сантехнике.

Возможные варианты: Латунь, хромированная латунь, ковкая (оцинкованная и черная), ПВХ, медь и нержавеющая сталь.

6. Переходник: Эта настройка трубы используется для уменьшения размера потока трубы от большего к меньшему. Существует два вида редукторов: концентрический редуктор и эксцентриковый редуктор. Первый имеет форму конуса, используемого для постепенного уменьшения размера трубы. Последний имеет один край, обращенный к горловине соединительной трубы, что снижает вероятность скопления воздуха.

7. Тройник: Этот Т-образный фитинг, используемый в водопроводной системе, имеет один вход и два выхода, расположенных под углом 90 градусов к основной трубе. Этот тип фитинга используется для соединения двух труб и обеспечения их направления потока как одного. Если все три стороны этого фитинга одинаковы по размеру, он называется равным тройником, в противном случае — неравным тройником.

Возможные варианты: АБС, медь, ХПВХ, ПВХ, латунь, хромированная латунь, ковкая (оцинкованная и черная) и нержавеющая сталь.

8. Крестовина: Этот тип фитинга имеет четыре отверстия во всех четырех основных направлениях. Этот фитинг присоединен к четырем трубам, сходящимся в одной точке. Есть либо один вход и три выхода, либо наоборот, чтобы вода или любая другая жидкость текла в четырех разных направлениях. Эти виды трубной арматуры обычно используются в системах пожаротушения.

Возможные варианты: ПВХ, латунь, ковкая (оцинкованная и черная) и нержавеющая сталь.

9.Фланцы: Фланец — это еще один фитинг, используемый для соединения труб, насосов, клапанов и других компонентов в полноценную трубопроводную систему. Они позволяют легко очищать или проверять всю систему изнутри. Они крепятся к трубам с помощью сварки, резьбы или завинчивания, а затем окончательно герметизируются с помощью болтов. Они используются в бытовых насосных системах и в основном в промышленных целях.

Доступный в: Латунь, медь, ковкий (оцинкованный и черный) и ПВХ.

10. Заглушки и заглушки: Оба эти фитинга используются для временного или постоянного закрытия концов трубы. Заглушки устанавливаются внутри трубы и имеют резьбу, чтобы сохранить трубу для будущего использования. Существует множество способов крепления колпачка к трубе, таких как пайка, клей или резьба, в зависимости от материала трубы.

Возможные варианты: АБС, латунь, медь, хромированная латунь, ковкий (оцинкованный и черный), ХПВХ, ПВХ и нержавеющая сталь.

11. Втулки: Эти фитинги используются для объединения труб разных размеров путем уменьшения размера большего фитинга до размера меньшей трубы. Втулки не всегда имеют резьбу наизнанку и занимают очень мало места по сравнению с соединением или муфтой, используемыми для той же цели.

Возможные варианты: АБС, хромированная латунь, медь, латунь, ХПВХ, ПВХ, нержавеющая сталь и ковкий (оцинкованный и черный).

12.Wyes: Фитинги такого типа используются в дренажных системах и имеют отвод под углом 45 градусов, чтобы обеспечить плавный поток воды. Когда сантехнические тройники не работают в горизонтальном соединении, в таких случаях требуется тройник.

Доступный в: Латунь, АБС и ПВХ.

13. Клапаны: Клапаны используются в водопроводной системе для остановки потока газов или жидкостей. Они бывают трех типов — дросселирование, изоляция и невозврат. Запорные клапаны используются для временного отключения части трубопроводной системы для обслуживания или ремонта. Дроссельные клапаны служат для регулирования величины давления жидкости в трубе; они также могут противостоять стрессу, вызванному этим процессом.

14. Штуцер: Штуцер — еще один полезный фитинг, используемый в водопроводной системе для соединения гибких трубок с трубами. Он имеет конец с наружной резьбой на одной стороне, который соединяется с внутренней резьбой, а другой конец имеет трубку с одним или несколькими шипами, которая вставляется в гибкую трубку.

Доступен в следующих вариантах: Латунь для горячей воды и пластик для холодной воды.

15. Тройник-переходник: Этот тип тройникового фитинга обычно используется в напорных водяных системах отопления для перенаправления части потока из основной линии в боковую ветвь, соединенную с теплообменником.

16. Olet: Эти фитинги используются, когда стандартный размер фитинга не подходит. Как фитинги соединяются с трубами?
Фитинги для труб бывают либо с наружной, либо с внутренней резьбой. В резьбе фитингов, внутренняя резьба находится внутри, а наружная резьба снаружи. Фитинги для труб с одним концом с внутренней резьбой и одним концом с наружной резьбой называют уличной арматурой. Фитинги используются для соединения труб или трубы двумя способами:

• По резьбе: Трубы с резьбой свинчиваются для соединения или присоединиться. Как правило, металлические трубы имеют резьбу, и они имеют резьбу. арматура.
• С помощью скользящей посадки: Трубы с скользящей посадкой используют втулки, которые вставляются в друг друга.Пластиковые трубы имеют резьбу или скользящую посадку.

Соответственно фитинги организованы следующим образом:

• Наружная резьба: Наружная резьба. вкручиваются в внутри конца трубы большего диаметра с внутренней резьбой.
• Внутренняя резьба: Внутренняя резьба. Получите резьбу с наружной резьбой фитинги.
• Штуцер с наружной резьбой: Без резьбы.Получите более узкий.
• Внутренняя скользящая посадка: Внутренняя скользящая посадка: Без резьбы. Сделано, чтобы проскальзывать в чуть больший мужской рукав.

Назначение фитинга:

Основное назначение любого трубопроводного фитинга заключается в следующем:

• Соединение отверстий двух или более труб или трубок.
• Соединительные секции труб.
• Подсоединение трубы к другому аппарату.
• Изменение направления жидкости/потока жидкости.
• Поддержание или регулирование потока.
• Закрытие и герметизация трубы.

Критерии выбора фитингов:

Трубопроводная арматура должна выбираться с учетом определенных факторов. Они как следует:

• Типы соединений: При покупке фитингов вы следует помнить о том, что фитинг может иметь два разных типы разъемов. Один конец фитинга может быть с внутренней резьбой. в то время как другая женщина резьба.Один конец может быть мужским, а другой конец имеет резьбу, в случае пластиковых фитингов. Они могут также имеют соответствующие концы, которые могут удовлетворить любые требования.
• Материалы конструкции: Как правило, фитинг должен быть из того же материала, что и материал, используемый для изготовления труба, в которую он будет вставлен. Однако в некоторых случаях также могут использоваться материалы, соответствующие определенным кодам или стандартам. в трубах из другого материала.
• Проверка расхода: Чтобы поддерживать постоянный расход, концы фитинги должны быть немного больше, чем остальная часть трубы, поэтому что они могут вмещать соединения без сужения внутреннего диаметр (ID) трубы.
• Тип фитинга: Помимо материалов для труб, фитинги для труб идентифицируются по типу фитинга — резьбовой или накидной, с наружной резьбой или женский.
• Размер: При измерении размеров трубной арматуры необходимо Обратите внимание, что фитинги с наружной резьбой измеряются снаружи край или наружный диаметр, в то время как фитинги с внутренней резьбой измеряются до внутреннего края вход или ID.
• Толщина: Так же, как трубы доступны в ряде разной толщины или «графика», так еще и труба арматура.
• Конструкция: Каждая труба или трубка предназначена для передачи определенных конкретных типов жидкостей, жидкостей, газов, химических веществ при различных условия. Соответственно, фитинги для труб также доступны в разнообразие дизайнов.
• Стандарты и коды: Существуют определенные стандарты и коды, установленные различными организациями, по которым разные трубы фурнитура градуированная.Например, ASTM, ASME, BSP и т. д. стандарты, установленные для фитингов труб, и эти стандарты диктуют их использование.

Фитинги для труб в зависимости от назначения:

В зависимости от предназначения трубопроводную арматуру можно разделить на: под:

• Фитинги для удлинения или окончания участков трубопровода: Для Например, муфты, переходники, соединения, заглушки и заглушки для труб.
• Фитинги для изменения направления трубы: Например, Локти
• Фитинги для соединения двух или более труб: Например: Тройники, крестовина, колена с боковым входом, тройники
• Фитинги для изменения размера трубы: Например, переходники, Втулки, Муфты
• Фитинги для управления или регулирования потока: Например, Клапаны
• Инструменты для монтажа труб: Например, крепеж для труб
• Трубные фланцы

На основе вышеуказанных категорий ниже мы даем представление о различные типы трубной арматуры, доступные на рынке.

Пункты, указанные ниже, будут ориентиром для покупателей:

Разница между трубным ниппелем и трубной муфтой

Разница между трубным ниппелем и трубной муфтой

Что такое патрубок?

Трубный ниппель представляет собой отрезок прямой трубы с наружной резьбой на обоих концах. Это одна из самых популярных категорий трубной арматуры. Это соединитель или муфта с резьбой на обоих концах.Ниппели для труб используются для подключения сантехники к водонагревателю или другой сантехнике. Они используются для установки прямого конца шланга или трубы. Комбинация трубных ниппелей рекомендуется для нагнетания и всасывания при низком давлении различных совместимых жидкостей, но не для сжимаемых продуктов, таких как воздух, азот или пар.

Длина патрубка обычно определяется общей длиной с резьбой. Он может иметь шестигранную секцию в центре для захвата гаечным ключом (иногда называемую «шестигранным ниппелем»), или он может быть просто сделан из короткого отрезка трубы (иногда называемого «цилиндрическим ниппелем» или «трубным ниппелем»). соска»).«Закрытый ниппель» не имеет области без резьбы; при плотном завинчивании между двумя охватывающими фитингами очень небольшая часть ниппеля остается открытой. Закрытый ниппель можно отвинтить, только захватив один резьбовой конец трубным ключом, который повредит резьбу и потребует замены ниппеля, или с помощью специального инструмента, известного как ниппельный ключ (или известный как внутренний трубный ключ), который захватывает внутри трубы, оставляя резьбу неповрежденной. Когда концы имеют два разных размера, это называется редуктором или неравным ниппелем.

На ниппелях используются резьбы BSP, BSPT, NPT, NPSM и метрические.

Что такое трубная муфта?

Муфта (или муфта) (используемая в трубопроводах или сантехнике) представляет собой очень короткий отрезок трубы или трубки с раструбом на одном или обоих концах, который позволяет соединять, сваривать (сталь), пайку или пайку двух труб или трубок (медь, латунь и т. д.) вместе.

В качестве альтернативы можно использовать короткий отрезок трубы с двумя внутренними резьбами по национальному стандарту (NPT) (в североамериканских терминах муфта представляет собой двойную внутреннюю резьбу, а ниппель — двойную наружную резьбу) или две наружные или внутренние резьбы по британскому стандарту.
Если два конца муфты различны (например, один с резьбой BSP и один с резьбой NPT), то это обычно называют адаптером. Другой вариант — одно обычное гнездо и одно резьбовое гнездо. Еще одним вариантом может быть от 3/4″ NPT до 1/2″ NPT.
Когда два конца используют один и тот же метод соединения, но имеют разный размер, используются термины переходная муфта или переходник.

Трубная муфта — это любой фитинг или устройство, используемое для соединения двух или более труб таким образом, чтобы между ними сохранялась непрерывность.Корпус муфты для труб обычно изготавливается из тех же или аналогичных материалов, которые используются для изготовления труб, которые она соединяет. Они могут быть жесткими или гибкими в зависимости от величины движения, которому подвергается труба, и могут быть постоянными или съемными приспособлениями. Муфта для труб может быть ступенчатой ​​или уменьшенной по внутреннему диаметру для приема труб разных размеров, иметь Т-образную или крестообразную форму для соединения более двух труб или иметь угловую форму для образования изгибов. Соединительные муфты могут также включать периферийные элементы или оборудование, такое как смотровые отверстия, расходомеры или клапаны.

Для большинства трубопроводов требуется, чтобы несколько отрезков трубы были соединены вместе или обрезаны, чтобы облегчить изменение направления и пересечение препятствий. Это требует достаточно быстрого способа соединения секций с сохранением целостности труб в процессе. Эти муфты могут быть неразъемными по своей природе или, если желательна разборка, иметь съемную конструкцию. Неразъемные соединения труб обычно используют пайку или пайку в случае стальных или медных труб или клеи в случае труб из ПВХ.Эти неразъемные соединения, если они установлены правильно, обеспечивают превосходную жесткость и герметизирующие характеристики там, где не предвидится никаких изменений в трубопроводе в будущем.

Съемные муфты для труб чаще всего имеют резьбовую конструкцию, что позволяет навинчивать их на соединяемые трубы. Самый простой из них – это базовый отрезок трубы, немного больший, чем соединяемые трубы, и нарезанный с внутренней резьбой. Концы труб также имеют резьбу, а муфта просто заклеивается пенькой или уплотнительной лентой и накручивается на обе трубы.Более сложные съемные муфты для труб состоят из двух частей, где одна часть прикрепляется к каждой трубе, а затем свинчивается вместе для завершения соединения. Эти типы муфт часто используются на медных газовых трубах высокого давления и гибких гидравлических или пневматических шлангах.

Трубная муфта также часто используется для облегчения изменения маршрута трубы, преодоления препятствий и проникновения через стены. Эти муфты обычно имеют коленчатую или U-образную форму, но могут иметь несколько вариантов с разными углами отклонения.Понижающие или редукционные муфты с разным диаметром концов используются для соединения труб разного диаметра. Переходной фитинг также может использоваться для соединения труб из разных материалов и иметь отдельные концевые фитинги, подходящие для обоих материалов. Там, где необходимо соединить более двух труб, Y-образные, Т-образные или крестообразные муфты являются обычными методами соединения.

Трубные муфты могут также иметь другие функции, такие как точки доступа для осмотра или обслуживания. Обычно это навинчивающиеся крышки, которые позволяют проводить визуальный осмотр или вставлять стержни, используемые для устранения засоров.Расходомеры и другие аналитические приспособления часто встраиваются в трубную муфту для облегчения установки. Соединительные муфты могут также включать в себя такие механизмы, как запорные клапаны и клапаны сброса давления.



Почему ниппели для труб называются ниппелями?

В трубопроводах ниппель представляет собой фитинг, состоящий из короткого отрезка трубы, обычно снабженного наружной трубной резьбой на каждом конце, для соединения двух других фитингов или труб с внутренней резьбой.Трубные ниппели обычно используются в качестве переходников с одного типа соединения на другой. Трубные ниппели в основном используются в системах трубопроводов низкого давления.
Трубные ниппели изготавливаются путем отрезания трубы определенной длины и применения желаемых концевых соединений. Размеры и материал ниппеля трубы соответствуют спецификациям трубы. Подобно трубе, трубные ниппели также бывают бесшовными или сварными.

Как заказать патрубки?

При заказе трубных ниппелей должны быть указаны следующие свойства:
Диаметр
Длина
Спецификация
Материал
Торцевые соединения
Длина трубного ниппеля обычно определяется общей длиной, включая резьбу.Трубные ниппели могут иметь любую указанную длину, но чаще всего она составляет около 12 дюймов. Закрытый трубный ниппель — это самый короткий отрезок трубы, необходимый для обеспечения полнорезьбовых концевых соединений, где нет гладкой поверхности между резьбами.

Сколько типов трубных ниппелей широко используются?

Широко используются несколько различных типов трубных ниппелей. Краткий список включает:
Закрытый ниппель / Подвижный ниппель
Шестигранный ниппель
Редукционный ниппель / Неравный ниппель
Шланговый ниппель
Приварной ниппель
Закрытый ниппель / Подвижный ниппель
В своей основной форме трубный ниппель представляет собой короткий отрезок трубы. с наружной трубной резьбой на обоих концах для подсоединения других фитингов.Как правило, между двумя концами с резьбой имеется небольшое расстояние трубы без резьбы, в зависимости от того, насколько далеко друг от друга должны быть присоединенные фитинги. Если между двумя соединительными концами нет трубы без резьбы, трубный ниппель называется «закрытый ниппель» или « подвижный ниппель» . В этом случае соединенные фитинги почти соприкасаются друг с другом, и видно очень мало ниппеля.
С закрытыми сосками трудно работать. Закрытый ниппель можно отвинтить, только захватив один резьбовой конец трубным ключом, который повредит резьбу и потребует замены ниппеля, или с помощью специального инструмента, известного как ниппельный ключ, который захватывает внутреннюю часть трубы, оставляя резьбу неповрежденной. .
Шестигранный ниппель
В трубных ниппелях, где между обоими концами с резьбой имеется небольшое пространство, в центре может быть шестигранная секция для гаечного ключа, чтобы захватить ниппель. Эти ниппели называются «шестиугольными ниппелями» . Эта шестиугольная секция в середине функционирует как гайка, которую можно зажать обычным гаечным ключом, что обеспечивает большее механическое преимущество, чем обычный патрубок с закругленной трубой. Шестигранный ниппель с большим расстоянием между резьбовыми концами называется «длинный шестигранный ниппель» .
Переходной ниппель / неравнополочный ниппель
Для систем ping, требующих изменения размера трубы, используется «переходной ниппель» или «неравнополочный ниппель» . Ниппель редукционный берет фитинг с внутренней резьбой с большим соединением и присоединяет его к меньшему. При использовании этих деталей следует соблюдать осторожность, поскольку уменьшение диаметра трубы может означать большее давление и большую скорость потока в меньшей трубе/фитинге.
Ниппель для шланга
Для систем трубопроводов, в которых требуется соединение трубы с трубкой, используется «штуцер для шланга» . Ниппель для шланга имеет резьбовое соединение с наружной резьбой на одном конце и заусенец для шланга на другом конце. Штуцер шланга может быть того же размера, что и трубное соединение, или может быть меньшего размера.
Приварной ниппель
Для систем трубопроводов, которые необходимо соединить с помощью сварных труб или фитингов, используется «приварной ниппель». Сварной ниппель имеет резьбовое соединение на одном конце и обрезанную трубу на другом конце. Конец трубы без резьбы обеспечивает большую площадь поверхности для использования сварочных материалов для более прочного соединения.Одним из основных преимуществ приварного ниппеля является то, что после соединения конца без резьбы подсоединение труб или других фитингов к концу с резьбой становится намного проще.

Сколько существует типов соединений концов трубных ниппелей?

Концевые соединения ниппелей труб также должны быть указаны заказчиком;
Гладкие оба конца (PBE), Резьбовые оба конца (TBE), Скошенные оба конца (BBE), Резьбовой один конец (TOE), Скошенный один конец (BOE), Гладкий один конец (POE) или их комбинация, в зависимости от концы трубопроводной системы, в которые будет вставлен патрубок.
Трубный ниппель с гладкими обоими концами (PBE), оба конца которого являются гладкими, без резьбы, обычно используется для соединения с соединением под сварку враструб.
Трубный ниппель с резьбой на обоих концах (TBE) имеет оба конца с резьбой и используется для соединения с внутренней резьбой.
Трубный ниппель со скошенными обоими концами (BBE) имеет оба конца со скошенными концами и используется для сварки аналогично фитингу под сварку встык.

.
