Намотка трансформатора своими руками: пошаговая инструкция

Намотать трансформатор своими руками – процесс не столько сложный, сколько длительный, требующий постоянной концентрации внимания.

Тем, кто приступает к такой работе в первый раз, бывает трудно разобраться, какой материал использовать и как проверить готовый прибор. Пошаговая инструкция, представленная ниже, даст новичкам ответы на все вопросы.

Подбор необходимых инструментов

Прежде чем приступить непосредственно к намотке, необходимо запастись всеми необходимыми для выполнения работы приспособлениями и инструментами:

• Из двух стоек, скрепленных деревянной доской, и металлического прута между ними, имеющего форму рукояти, изготовить своеобразный вертел. Прут следует выбирать не толще 1 см и вставлять между стойками таким образом, чтобы его ось пронизывала каркас будущего устройства насквозь.

  Чаще всего для таких целей используют колодку из дерева, в которой проделывают отверстие для оси и «подгоняют» под размеры каркаса.

  Если под рукой окажется дрель – сделать это будет гораздо проще.

  Дрель нужно укрепить так, чтобы она находилась параллельно столу, а ее рукоять можно было свободно вращать. В патрон дрели следует вставить прут, предварительно надев на него колодку с закрепленным на ней каркасом трансформатора.

  Предпочтение лучше отдать пруту с резьбой, в этом случае колодку можно будет зафиксировать зажатием гайками с обеих сторон. В случаях, когда зажать каркас удается гайками, пластинами из текстолита или деревянными дощечками, в использовании колодки нет необходимости.

• Механизм для намотки может заменить индуктор от телефона, станок для ниточных шпулей, прибор для перемотки пленки или какое-либо подобное устройство. Главное, чтобы процесс шел плавно, без срывов.
• Еще одним приспособлением, без которого намотать трансформатор самостоятельно будет невозможно, является устройство для размотки. Обычно приборы такого рода работают по тому же принципу, что и приборы для намотки, разница лишь в том, что в данном случае
  можно обойтись без вращающей ручки.
• Для подсчета числа витков понадобится отдельное устройство, например, счетчик воды, спидометр от велосипеда, электрический счетчик. Чтобы устройство заработало, его необходимо соединить с наматывающим станком гибким валиком. Если найти подобный прибор не удастся, то витки можно сосчитать устно.

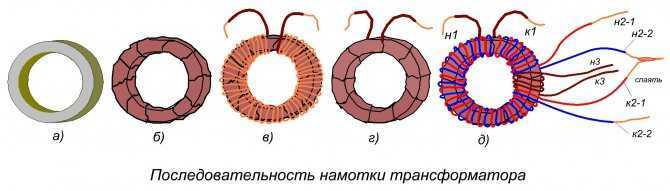

Виды и способы, направления намотки обмоток трансформатора представлены на фото:

Изоляция слоев обмотки

[attention type=yellow]В некоторых случаях между проводами требуется вставить прокладки для изоляции. Чаще всего для этого используют конденсаторную или кабельную бумагу.
[/attention]
Середину соседних трансформаторных обмоток следует изолировать сильнее. Для изоляции и выравнивания поверхности под следующий слой обмотки потребуется специальная лакоткань, которую нужно обернуть с обеих сторон бумагой. Если лакоткани не найдется, то решить проблему можно с помощью все той же бумаги, сложенной в несколько слоев.

Бумажные полосы для изоляции должны быть шире обмотки на 2-4 мм.

[blockquote_gray]Для проверки неисправности трансформатора, прежде всего надо определить выводы всех его обмоток. Полезные советы о том, как проверить трансформатор мультиметром на работоспособность, читайте в следующей статье.

В этой публикации мы отвечаем на вопросы: для чего нужен блок питания 12в для светодиодной ленты.

Напряжение в наших электросетях оставляет желать лучшего. Как выбрать стабилизатор для дома 220в, узнайте из этого материала.
[/blockquote_gray]

Алгоритм действий

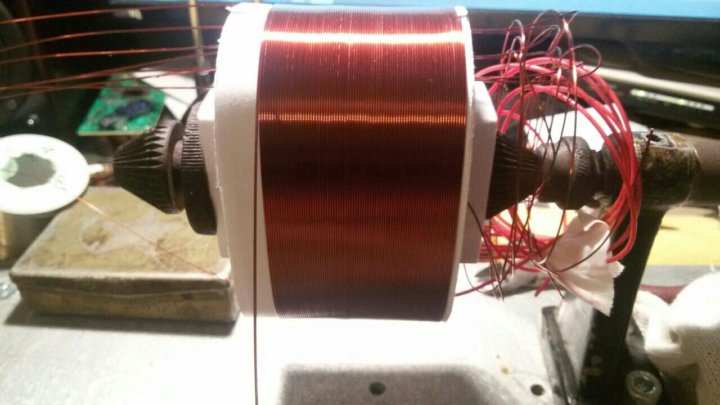

1. Провод с катушкой закрепить в устройстве намотке, а каркас трансформатора – в устройстве намотки. Вращения делать мягкие, умеренные, без срывов.
2. Провод с катушки опустить на каркас.
3. Между столом и проводом оставить минимум 20 см, чтобы можно было расположить на столе руку и фиксировать провод. Также на столе должны находиться все сопутствующие материалы: наждачная бумага, ножницы, бумага для изоляции, включенный паяльный инструмент, карандаш или ручка.
4. Одной рукой плавно вращать намоточное устройство, а второй – фиксировать провод. Необходимо, чтобы провод ложился ровно, виток к витку.
5. Трансформаторный каркас заизолировать, а выведенный конец провода продеть сквозь каркасное отверстие и ненадолго зафиксировать на оси намоточного устройства.
6. Намотку следует начинать без спешки: необходимо «набить руку», чтобы получалось укладывать обороты друг рядом с другом.
7. Нужно следить, чтобы угол провода и натяжение были постоянными. Мотать каждый последующий слой «до упора» не следует, т. к. провода могу соскользнуть и провалиться в каркасные «щечки».
8. Счетное устройство (если есть) установить на ноль либо внимательно считать витки устно.
9. Изолирующий материал склеить или прижать мягким кольцом из резины.
10. Каждый последующий оборот на 1-2 витка делать тоньше предыдущего.

О намотке катушек трансформатора своими руками смотрите в видео-ролике:

Соединение проводов

Если в ходе наматывания произойдет разрыв, то:

• тонкие провода (тоньше 0,1 мм) скрутить и заварить;
• концы проводов средней толщины (менее 0,3 мм) следует освободить от изоляционного материала на 1-1.5 см, скрутить и спаять;
• концы толстых проводов (толще 0,3 мм) нужно немного зачистить и спаять без скрутки;
• место спайки (сварки) заизолировать.

Важные моменты

Если для намотки используется тонкий провод, то количество витков должно превышать несколько тысяч. Сверху обмотку необходимо защитить бумагой для изоляции или дерматином.

[attention type=yellow]Если трансформатор обмотан толстым проводом, то наружная защита не требуется.[/attention]

Испытание

После того, как с намоткой будет закончено, необходимо испытать трансформатор в действии, для этого следует подключить к сети его первичную обмотку.

Чтобы проверить прибор на возникновение коротких замыканий, следует последовательно подключить к источнику питания первичную обмотку и лампу.

Степень надежности изоляции проверяется посредством поочередного касания выведенным концом провода каждого выведенного конца сетевой обмотки.

[attention type=red]Проводить испытание трансформатора следует очень внимательно и осторожно, дабы не попасть под напряжение повышающей обмотки.[/attention]

Если неукоснительно следовать предложенной инструкции и не пренебрегать ни одним из пунктов

, то намотка трансформатора вручную не будет представлять никаких сложностей, и справиться с ней сможет даже новичок.

Намотка трансформаторов

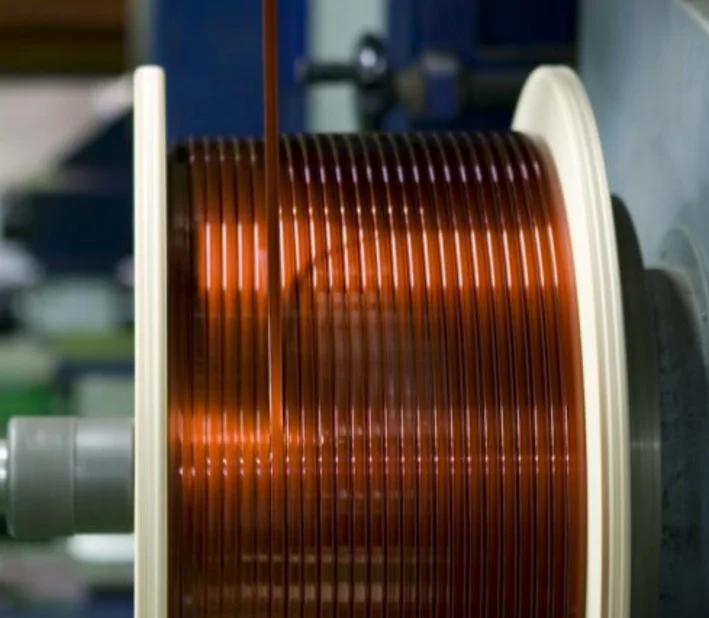

Ряд витков, намотанных на цилиндрической поверхности,называют слоем обмотки. При этом отпадает необходимость в дополнительной транспозиции параллельных проводников, помимо той, которая сделана в самом проводе. Высокое качество выпускаемой продукции. Посмотреть каталог. Трансформаторы-разработка, изготовление,продажа.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Изготовление трансформаторов
• Конструкции обмоток трансформатора
• Намотка трансформатора
• Намотка трансформаторов
• Особенности намотки трансформатора своими руками
• Технология изготовления обмоток трансформаторов — Технология намотки различных типов обмоток
• Намотка трансформаторов
• Как изготовить и намотать трансформатор своими руками
• Намотка тороидального трансформатора
• Намотка трансформаторов

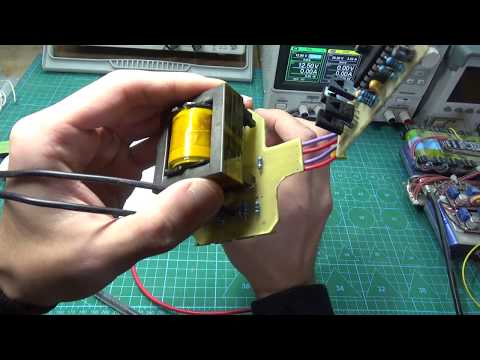

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Намотка и расчет трансформатора.

ПОДРОБНО!

Изготовление трансформаторов

Мы создали для вас Личный кабинет , чтобы вы могли быстрее покупать в следующий раз. Для активации воспользуйтесь ссылкой в письме, которое мы отправили на ваш Email. Корзина 0 Ваша корзина пуста. BIZ: Украина. Отзывов: 4. Калинишин В. Техническое обслуживание и ремонт трансформаторов 15 Очистка масел 3 Услуги ремонта двигателей 2 Обследование силовых трансформаторов 1 Испытания продукции и оборудования 1 Производство электронных компонентов и систем 1 Ремонт электрооборудования автомобилей 1 Регенерация промышленных масел 1 Монтаж и наладка гидравлического оборудования 1 Ремонт насосно-компрессорного оборудования 2 Ремонт энергооборудования 1 Обслуживание электродвигателей 2 Ремонт, монтаж, наладка технологического оборудования 1.

Отправить сообщение. Написать продавцу. Ваш вопрос успешно отправлен. Неверно заполнено поле. Забыли пароль? Ваше сообщение должно содержать не меньше 20 символов. Сообщение не может быть больше символов. Не заполнено обязательное поле. Согласен получать предложения от других компаний.

Отправляя вопрос, вы подтверждаете согласие с пользовательским соглашением. Группа: Намотка тороидальных трансформаторов. Заказать услугу. Описание Намотка трансформаторов. Подробнее Предлагаем услугу Намотка трансформаторов. Компания Калинишин В. Намотка тороидальных трансформаторов в Украине. Главная Товары Услуги Контакты.

При заказе сообщите менеджеру о том, что информацию вы узнали на Allbiz. Благодарим за то, что покупаете с Allbiz! Создать сайт разработка и поддержка сайта. Сообщить о нарушении.

Конструкции обмоток трансформатора

Намотать трансформатор своими руками — процесс не столько сложный, сколько длительный, требующий постоянной концентрации внимания. Тем, кто приступает к такой работе в первый раз, бывает трудно разобраться, какой материал использовать и как проверить готовый прибор. Пошаговая инструкция, представленная ниже, даст новичкам ответы на все вопросы. Прежде чем приступить непосредственно к намотке, необходимо запастись всеми необходимыми для выполнения работы приспособлениями и инструментами:. Если под рукой окажется дрель — сделать это будет гораздо проще.

Пособие по правильной намотке выходных и силовых трансформаторов для аудио. В этой статье представлены аргументы нескольких.

Намотка трансформатора

Мы создали для вас Личный кабинет , чтобы вы могли быстрее покупать в следующий раз. Для активации воспользуйтесь ссылкой в письме, которое мы отправили на ваш Email. Корзина 0 Ваша корзина пуста. BIZ: Украина. Отзывов: 4. Калинишин В. Техническое обслуживание и ремонт трансформаторов 15 Очистка масел 3 Услуги ремонта двигателей 2 Обследование силовых трансформаторов 1 Испытания продукции и оборудования 1 Производство электронных компонентов и систем 1 Ремонт электрооборудования автомобилей 1 Регенерация промышленных масел 1 Монтаж и наладка гидравлического оборудования 1 Ремонт насосно-компрессорного оборудования 2 Ремонт энергооборудования 1 Обслуживание электродвигателей 2 Ремонт, монтаж, наладка технологического оборудования 1.

Намотка трансформаторов

Предлагаю услуги по намотке трансформаторов с ферритовыми сердечниками, для усилителей, металлоискателей, ИБП, БП для светодиодов и тд. Цены ниже, чем в Китае. E-mail: primo. Мы принимаем формат Sprint-Layout 6!

ООО «Винтор» разрабатывает и производит тороидальные трансформаторы и дроссели на кольцевых магнитопроводах, предназначенные для работы в устройствах радиоэлектронной аппаратуры, аппаратуры средств связи, электронных вычислительных машинах, бытовой РЭА, медтехнике, осветительных приборах от промышленной сети переменного тока питания. Подробнее о нашей продукции

Особенности намотки трансформатора своими руками

Намотка катушек трансформаторов производится на современных станках российского производства проводами с эмалевой и стеклоэмалевой изоляцией и вручную проводами с нитяной шелковой и лавсановой изоляцией, а также радиотехническими кабелями. При намотке трансформаторов в качестве межслоевой, межобмоточной и корпусной изоляции при необходимости применяются современные стекло слюдинитовые изоляционные материалы. Наши трансформаторы соответствуют самым жестким климатическим, транспортным и эксплуатационным требованиям. Это достигается за счет использования ряда оригинальных технических решений, применения новых материалов и технологий, а также контроля качества на всех этапах производственного процесса. Все производимые предприятием электротехнические и радиоэлектронные устройства укомплектованы трансформаторами собственного производства. В настоящее время производственные мощности ОАО «Прибой» позволяют, удовлетворять потребности не только собственных предприятий, но и разрабатывать и изготавливать трансформаторы на заказ сторонним предприятиям.

Технология изготовления обмоток трансформаторов — Технология намотки различных типов обмоток

Очистить cookie Помощь. Форум Компьютеры, телекоммуникации, ПО Железо Намотка трансформаторов. Творить добро легко! Спасение жизни детей! Окажи помощь Ветерану! Помощь животным. Условия размещения рекламных баннеров и объявлений на форуме.

Намотка трансформаторов. Здесь можно заказать и изготовить трансформаторы с индивидульными характеристиками.

Намотка трансформаторов

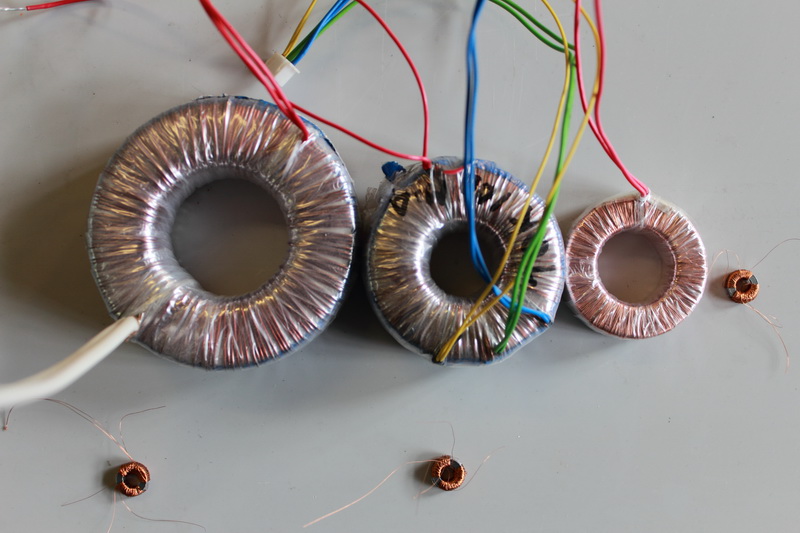

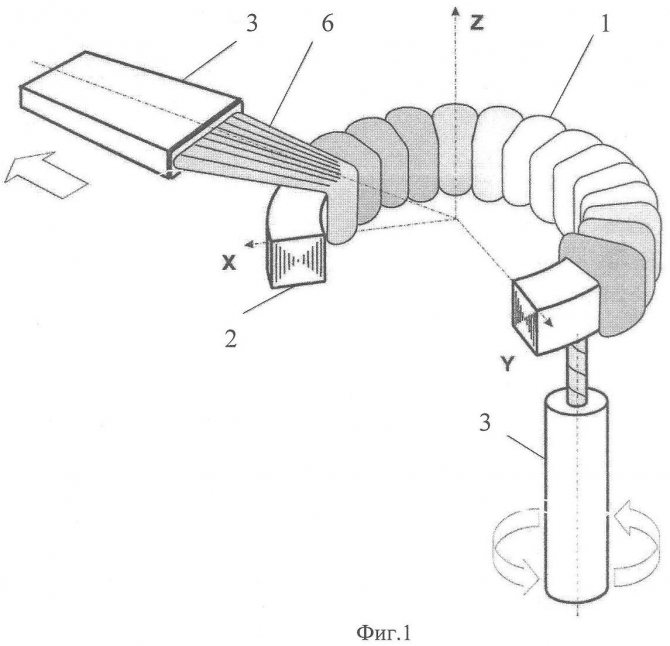

Тороидальные трансформаторы изготавливаются на кольцевых магнитопроводах. Они предназначены для работы в устройствах радиоэлектронной аппаратуры, аппаратуры средств связи и электронно-вычислительных машинах, бытовой РЭА, в медицинской технике при частоте питающей сети 50 или Гц. Применяемые типоразмеры магнитопроводов обеспечивают габаритную мощность от 2,3 Вт до 10 кВт.

Как изготовить и намотать трансформатор своими руками

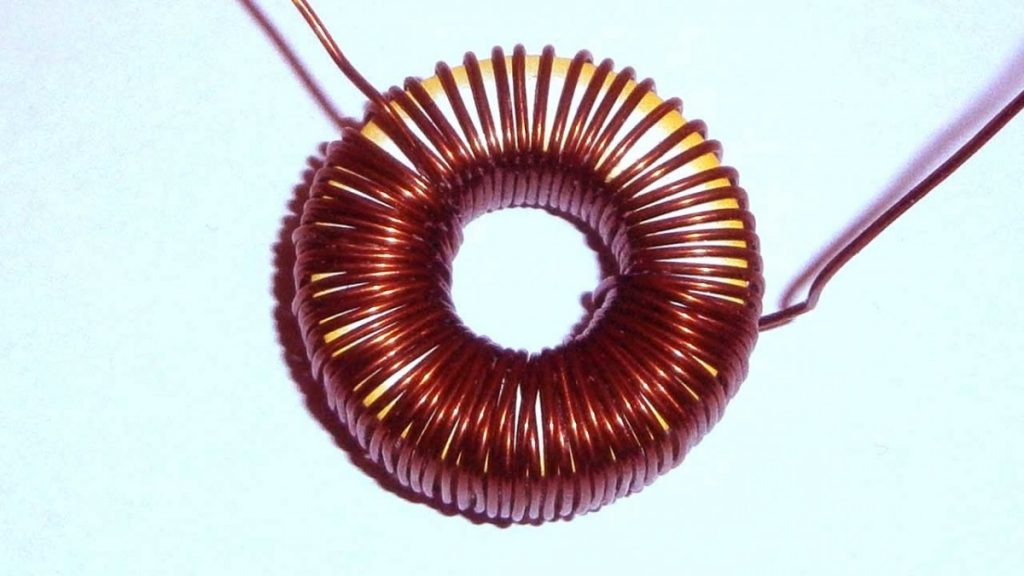

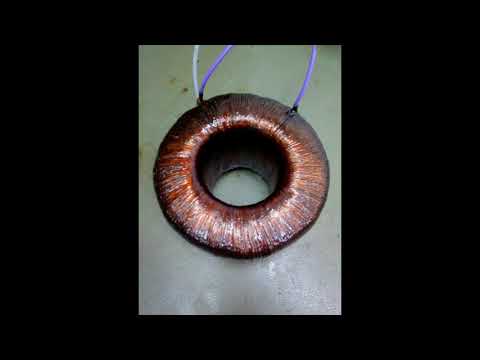

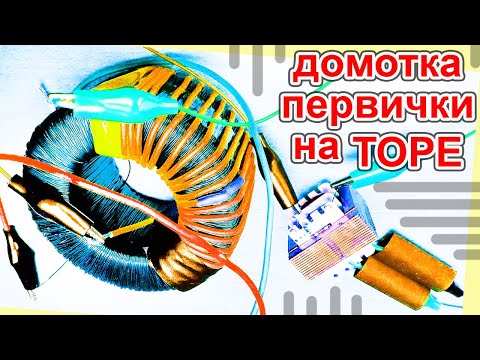

ВИДЕО ПО ТЕМЕ: Намотка тороидального трансформатора. Нифига не сложно!

Вы же вроде силовые трансформаторы мотаете сами? Интересно как Вы боретесь с крайними витками, которые норовят завалиться внутрь каркаса? Вариант с бахромой по краям на бумажной ленте я знаю, но результат меня не устраивает. Каркас с бахромой потом сильно распирает. Или каждый верхний слой нужно делать на половину диаметра Уже?

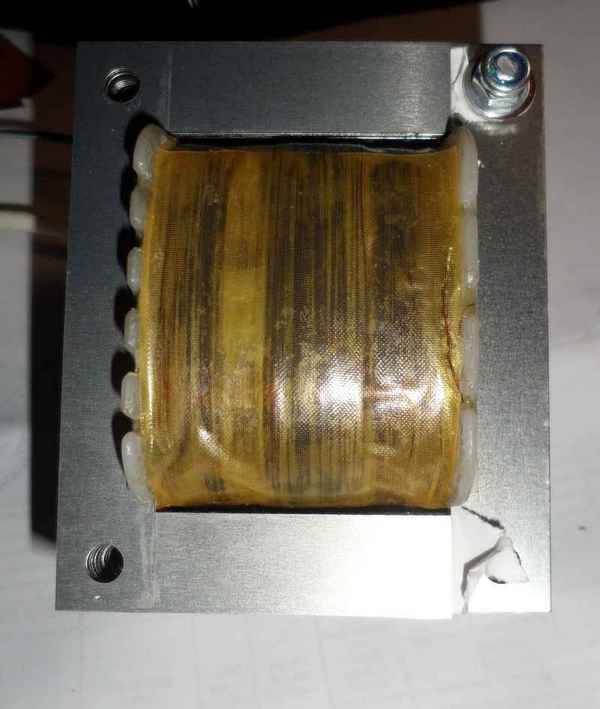

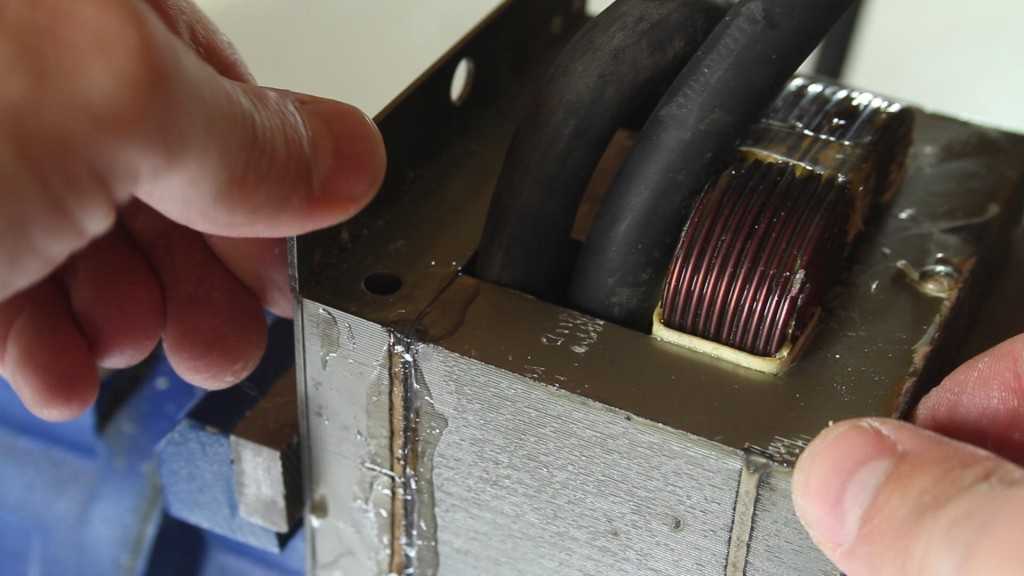

Имею трансформатор.

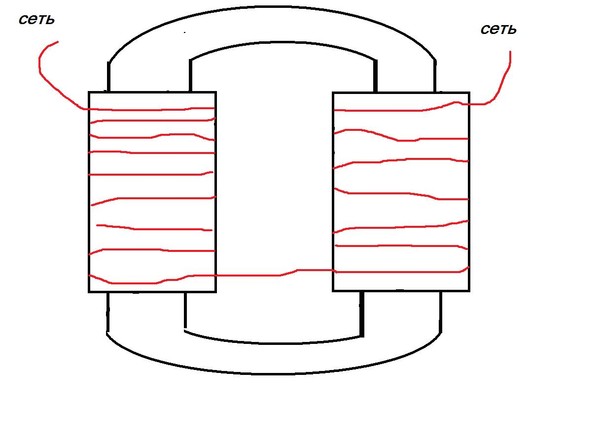

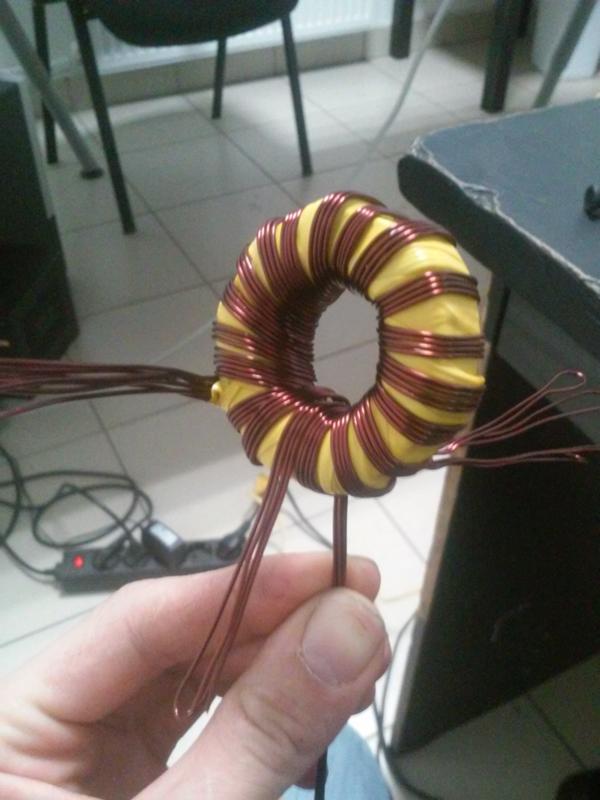

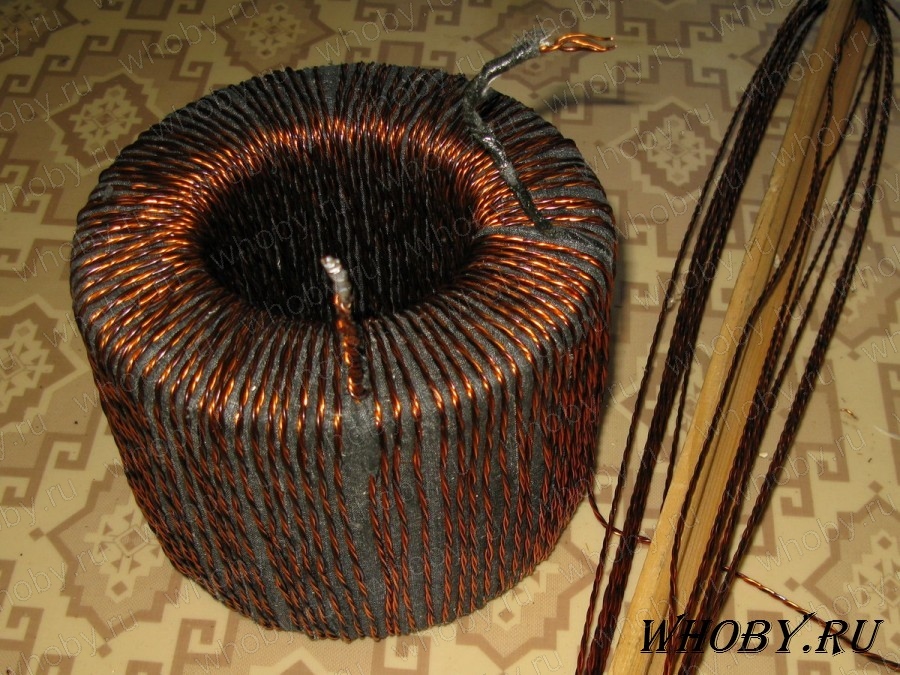

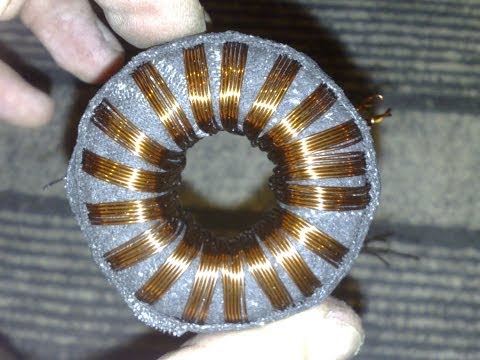

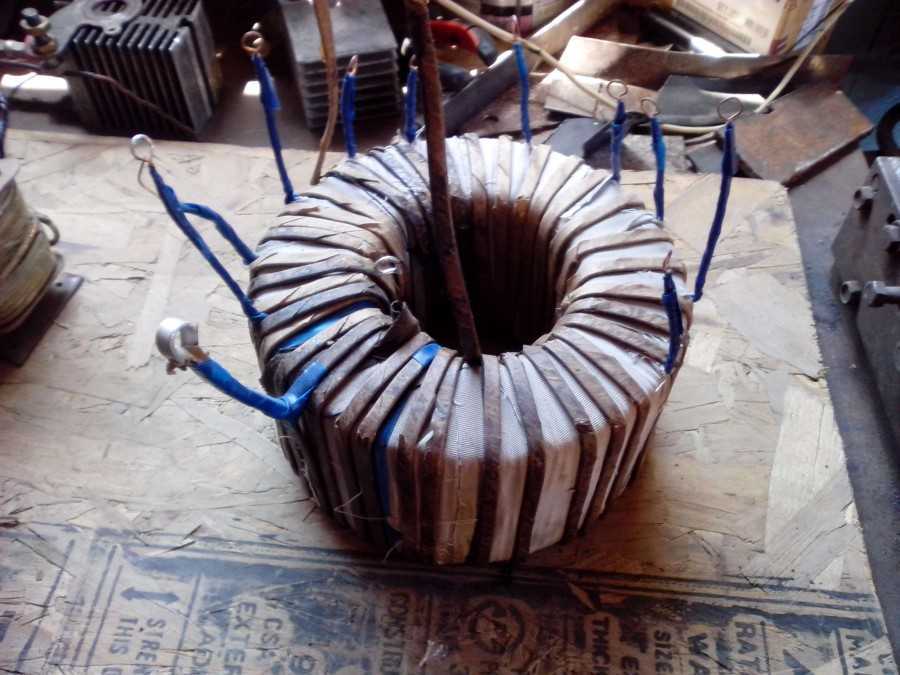

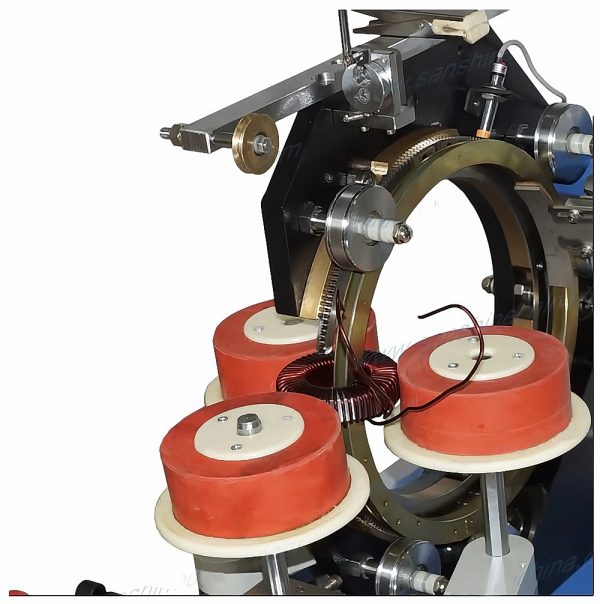

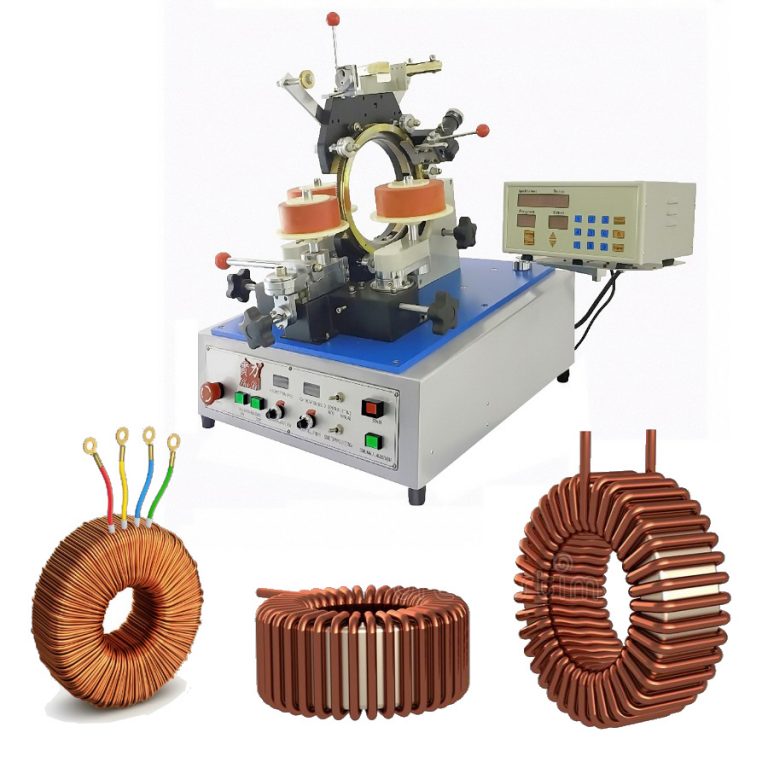

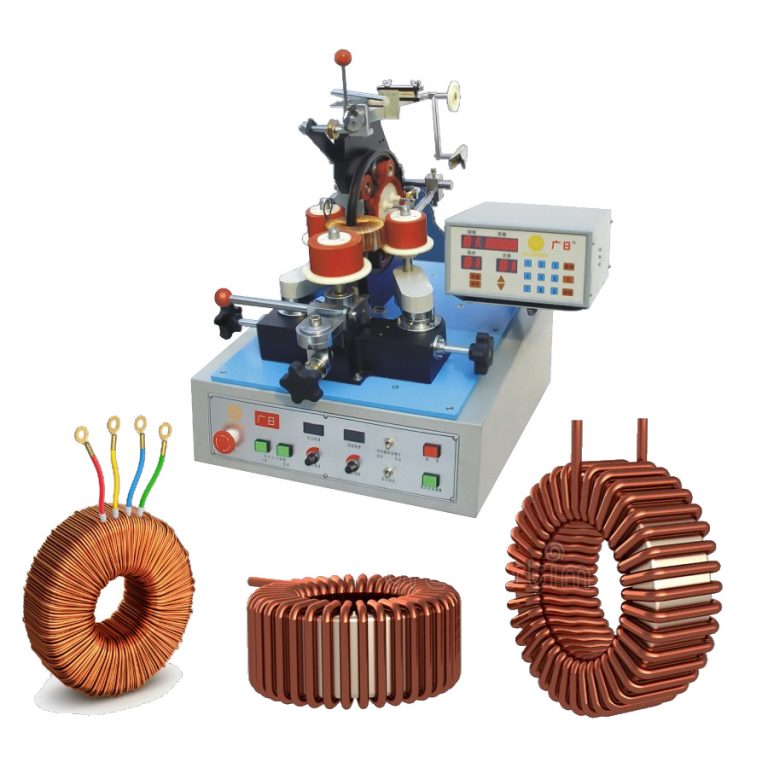

Намотка тороидального трансформатора

Switch to English регистрация. Телефон или email. Чужой компьютер. Намотка трансформаторов. Намотка силовых тороидальных трансформаторов. Рядовая намотка выходных трансформаторов.

Намотка трансформаторов

Намотка трансформаторов под заказ Таганрог, отправка по России. Предлагаю услуги по намотке трансформаторов с ферритовыми сердечниками, для усилителей, металлоискателей, ИБП, БП для светодиодов и тд. По памяти 0. Получалось где-то одна катушка из трех, в двух бракованных находился один виток-паразит, который выдавливался верхним слоем.

Штука для намотки трансформаторов. Без Arduino / Хабр

В одном из проектов понадобилось намотать под сотню трансформаторов. Это стало поводом пересмотреть нелюбовь к моточным изделиям, которая тянулась ещё со школы, где, помогая в кабинете физики, вручную перематывал большую катушку для опытов Фарадея. Зелёную, как сейчас помню.

Поэтому вместо поиска трансформаторного завода меня манил ящик с деталями от старых проектов.

Видео

Проектирование

Быстрый поиск показал, что большая часть комплектующих в нём уже есть. Нашёлся даже шаговый мотор с винтом на ось укладчика, который достался в наследство с 3Д принтером.

Пока шли недостающие драйверы и шаговый мотор со сквозным валом, прикидывал конструкцию во Fusion 360 и печатал детали импровизированного укладчика.

Первая версия механики

На тот момент была идея установить энкодер с другой стороны вала, чтобы подкрутить катушку рукой на паузе не сбивая счёт. Идея оказалась не востребованной и осталось просто колёсико.

Когда все детали оказались на столе, оставалось просто собрать всё в одну конструкцию.

Так за выходные получилось Мотало.

Управление

Сразу встал вопрос с управлением. Рядом с Ардуино нашёлся стенд с ПЛК Siemens, который показался более интересной альтернативой. Тем более в нём уже был экран для простого пользовательского интерфейса. Ещё нашлась плата управления 3D принтером под Marlin, но экран победил.

Первый запуск показал работоспособность изделия: катушка мотается, проволока укладыватся, но держатель катушки, казавшийся ровным на экране, в реальности оказался не таким из-за своей конструкции и особенностей FDM печати.

Вторая версия держателя, спроектированная под фотополимерный принтер, получилась удачнее. Появилась поддержка катушки с другой стороны: сверло, как ровный калиброванный вал нашедшийся под рукой, вращается в подшипниках и пружиной зажимает катушку между двумя половинами держателя. Это сильно улучшило повторяемость установки и стабильность катушки на высоких скоростях.

Вторая версия механики

Программирование

ПЛК можно рассматривать как большую Ардуину в которой решены вопросы корпусирования, защиты портов ввода-вывода и связи с внешним миром. Как Controllino, только для промышленного применения. Вместо breadboard и «DuPont» — плоская отвёртка и провода с наконечниками.

Controllino, Arduino и ПЛК S7-1200

В среде TIA Portal, через которую происходит программирование ПЛК, многие параметры конфигурируются мышкой, как в CubeMX от STM. Настраивается не только низкоуровневая периферия, но и высокоуровневые объекты-«библиотеки».

Для намотки потребовалось два таких технологических объекта для управления осями. В каждом объекте выбирается выход, куда подключён драйвер шагового двигателя, количество импульсов на оборот и задаются динамические характеристики. Даже джерки из коробки.

Настройка параметров оси

Программирование похоже на программирование микроконтроллеров. Только вместо C — Паскале-подобный МЭК язык. Например Blink в одну строчку:

"LED_Out" := "Clock_1Hz";

LED_Out — это выход ПЛК, а Clock_1Hz — системная переменная типа Bool, которая меняет своё значение раз в секунду.

Вначале код намотки был тривиален — после каждого слоя расчёт движения последующего и запуск на исполнение. Но в процессе эксплуатации захотелось дополнительных возможностей: отвода укладчика с одновременным медленным поворотом катушки в обратном направлении для более удобного отрезания и закрепления проволоки, режима ручной укладки тейпа и замедления на сменах направления движения укладчика. Показалось интересным добавить функцию растягивания неполного слоя на два, чтобы конец обмотки оказался там же, где и начало для соединения с контактами.

После таких доработок изначальный код превратился в стейт-машину под сотню строк.

CASE "Control_DB".state OF
// …
    "STATE_IDLE":
        IF "Control_DB".doRun THEN
            "Control_DB".doRun := FALSE;
            "Control_DB".state := "STATE_WINDING_PREPARE";
            "Control_DB".isAxisEnable := TRUE;

        ELSIF "Control_DB".doSetHome THEN
            "Control_DB".doSetHome := FALSE;
            #home := true;
        END_IF;


    "STATE_WINDING_PREPARE":
        #_rodPosition_mm := 0;
        #_rodVelocity_mms := 2;

        #_coilRotations := 0;
        #_coilVelocity_rps := 1;

        #_doExecuteCoil := TRUE;
        #home := true;

        "Control_DB".state := "STATE_WINDING_RUN_NEXT";
    "STATE_WINDING":
// …
    "STATE_WINDING_RUN_NEXT":
// …
    "STATE_MOVE_ROD_PREPARE":
// …
    "STATE_MOVE_ROD":
// …
    "STATE_TAPING_PREPARE":
// …
    "STATE_TAPING":
// …
    "STATE_RETURN_ROD_PREPARE":
// …
    "STATE_RETURN_ROD":
// …
END_CASE;

А ведь ещё хочется автоматического закрепления и отрезания проволоки на выводах. Но это пока больше вопрос механики.

Интерфейс для экрана собирается мышкой, почти как WinForms в VisualStudio. Похожие свойства и события в элементах управления:

Визуальный редактор GUI

В получившемся интерфейсе задаётся количество витков, диаметр проволоки, ширина катушки и скорость намотки. Также есть кнопки остановки, запуска, начала намотки тейпа и обнуления.

Мотало в действии

Теперь нужно ввести параметры намотки, вставить корпус трансформатора, закрепить проволоку и запустить намотку. А в конце сделать несколько оборотов специальной лентой.

Режим с растягиванием слоя на два сработал только на тонкой проволоке. На более толстой два слоя вместо одного не влезли на катушку — они не дают катушке сесть на плату.

Итоги

Укладчик делался без серьёзных исследований, поэтому не получается виток-к-витку на тонком проводе, хотя и позволяет наматывать на скорости 10-15 об/сек и получать готовый трансформатор примерно за пять минут.

Моточные изделия теперь кажутся чуть менее страшными. Но, пожалуй, нужно всё-таки искать завод.

В качестве послесловия

Как так же просто сделать аналогичное устройство на отечественных аналогах — пока не знаю.

Надеялся на ОВЕН, но у них в ПЛК нет похожих удобных штук для управления осями (хотя, на ПЛК 110 можно извернуться и сделать руками в прерывании), а о разрабатываемом модуле управления перемещением МП210-601 поддержка сказала, что приоритеты сменились и планов по выпуску оного пока нет. И даже в  АСУТП-шной группе в Телеграм не нашлось подходящего ответа. Если кто-то знает удобную штуку для управления осями — поделитесь, пожалуйста, в комментариях.

Как рассчитать обмотку трансформатора

Если вы когда-нибудь задавались вопросом, как дома и здания используют электроэнергию от электростанций, вы должны узнать о трансформаторах в распределительных сетях, которые преобразуют токи высокого напряжения в те, которые вы используете в бытовая техника. Эти трансформаторы имеют простую конструкцию для большинства типов трансформаторов, но могут сильно различаться по степени изменения входного напряжения в зависимости от того, как они построены.

Формула обмотки трансформатора

Трансформаторы, используемые в распределительных сетях, имеют простую конструкцию, в которой используется катушка, намотанная на магнитный сердечник в различных областях.

Эти витки провода потребляют входящий ток и изменяют напряжение в соответствии с коэффициентом трансформации витков трансформатора ​, который равен

\frac{N_P}{N_S}=\frac{V_P}{V_S}

для числа обмотки первичной обмотки и вторичной обмотки N _p ​ и ​ N _s ​ соответственно, а также напряжение первичной обмотки и вторичной обмотки V _p ​ и ​ V _s ​ соответственно.

Эта формула обмотки трансформатора говорит вам о доле, на которую трансформатор изменяет входное напряжение, и о том, что напряжение витков катушки прямо пропорционально количеству витков самих катушек.

Имейте в виду, что хотя эта формула и называется «отношением», на самом деле это дробь, а не отношение. Например, если у вас есть одна обмотка в первичной обмотке и четыре обмотки во вторичной обмотке трансформатора, это будет соответствовать доле 1/4, что означает, что трансформатор снижает напряжение на величину 1/4. Но соотношение 1:4 означает, что на одно из чего-то приходится четыре чего-то другого, что не всегда означает то же самое, что дробь.

Трансформаторы могут повышать или понижать напряжение и известны как повышающие или понижающие трансформаторы в зависимости от того, какое действие они выполняют. Это означает, что коэффициент трансформации трансформатора всегда будет положительным, но может быть больше единицы для повышающих трансформаторов или меньше единицы для понижающих трансформаторов.

Формула обмотки трансформатора верна только тогда, когда углы первичной и вторичной обмоток совпадают по фазе. Это означает, что для данного источника питания переменного тока (AC), который переключается между прямым и обратным током, ток как в первичной, так и во вторичной обмотках синхронизируется друг с другом во время этого динамического процесса.

Могут быть некоторые трансформаторы с коэффициентом трансформации 1, которые не изменяют напряжение, а вместо этого используются для отделения различных цепей друг от друга или для незначительного изменения сопротивления цепи.

Калькулятор конструкции трансформатора

Вы можете понять свойства трансформаторов, чтобы определить, что будет учитывать калькулятор конструкции трансформатора как метод определения того, как сконструировать сами трансформаторы.

Хотя первичная и вторичная обмотки трансформатора отделены друг от друга, первичная обмотка индуцирует ток во вторичных обмотках за счет индуктивности. Когда источник питания переменного тока проходит через первичные обмотки, ток протекает через витки и создает магнитное поле с помощью метода, называемого взаимной индуктивностью.

Формула обмотки трансформатора и магнетизм

  Магнитное поле   описывает, в каком направлении и как сильный магнетизм будет действовать на движущуюся заряженную частицу. Максимальное значение этого поля составляет dΦ/dt , скорость изменения магнитного потока Φ за небольшой промежуток времени.

Поток — это измерение того, сколько магнитного поля проходит через определенную площадь поверхности, например, прямоугольную. В трансформаторе силовые линии магнитного поля направлены наружу от магнитной катушки, вокруг которой намотаны провода.

Магнитный поток связывает обе обмотки вместе, а сила магнитного поля зависит от силы тока и количества обмоток. Это может дать нам калькулятор конструкции трансформатора , который учитывает эти свойства.

Закон индуктивности Фарадея, который описывает, как магнитные поля индуцируются в материалах, диктует, что напряжение,

индуцируемое обмотками, либо для первичных, либо для вторичных обмоток. Обычно это называется индуцированной электродвижущей силой ( эдс ​).

Если бы вам нужно было измерить изменение магнитного потока за небольшой период времени, вы могли бы получить значение ​ dΦ/dt ​ и использовать его для расчета ​ ЭДС ​. Общая формула для магнитного потока:

\Phi = BA|cos{\theta}

для магнитного поля ​ B ​, площадь поверхности плоскости в поле ​ A ​ и угол между магнитным полем линии и направление, перпендикулярное площади ​ θ ​.

Вы можете учитывать геометрию обмоток вокруг магнитопровода трансформатора для измерения потока ascat

для источника питания переменного тока, где ​ ω ​ — угловая частота (​ 2πf ​ для частоты ​ f ​) и ​ Φ ​ _max – максимальный поток. В этом случае частота f относится к количеству волн, которые проходят через данное место каждую секунду. Инженеры также ссылаются на произведение тока на число витков обмотки как «​ ампер-витков ​, мера намагничивающей силы катушки.

Примеры калькулятора обмотки трансформатора

Компания-разработчик программного обеспечения Micro Digital предлагает онлайн-калькулятор обмотки трансформатора для расчета стандартного сечения проводов (SWG) или американского сечения проводов (AWG). Это позволяет инженерам изготавливать провода соответствующей толщины, чтобы они могли несут заряды проводов, необходимые для их целей.Калькулятор витков трансформатора показывает индивидуальное напряжение на каждом витке обмотки.

Другие калькуляторы, такие как калькулятор от производственной компании Flex-Core, позволяют рассчитать сечение провода для различных практических применений, если ввести номинальную нагрузку, номинальный вторичный ток, длину провода между трансформатором тока и счетчиком и входную нагрузку. метра.

Трансформатор тока создает переменное напряжение во вторичной обмотке, пропорциональное току в первичной обмотке. Эти трансформаторы снижают токи высокого напряжения до более низких значений, используя простой метод контроля фактического электрического тока. Нагрузкой является сопротивление самого измерительного прибора пропущенному через него току.

Hyperphysics предлагает интерактивный интерфейс расчета мощности трансформатора, который позволяет использовать его в качестве калькулятора конструкции трансформатора или калькулятора сопротивления трансформатора. Чтобы использовать его, вам необходимо ввести частоту напряжения питания, индуктивность первичной обмотки, индуктивность вторичной обмотки, количество витков первичной обмотки, количество витков вторичной обмотки, вторичное напряжение, сопротивление первичной обмотки, сопротивление вторичной обмотки, сопротивление нагрузки вторичной обмотки и взаимная индуктивность.

Взаимная индуктивность ​ M ​ учитывает эффект, который изменение нагрузки на вторичной обмотке может оказать на ток через первичную обмотку с ЭДС:

emf=-M\frac{\Delta I_1}{\Delta t}

для изменения тока через первичную обмотку ​ ΔI ₁ ​ и изменения во времени ​ Δt ​.

Любой онлайн-калькулятор обмотки трансформатора делает предположения о самом трансформаторе. Убедитесь, что вы знаете, как каждый веб-сайт рассчитывает значения, на которые он претендует, чтобы вы могли понять теорию и принципы, лежащие в основе трансформаторов в целом. От этих свойств зависит, насколько они близки к формуле обмотки трансформатора, вытекающей из физики трансформатора.

Основы трансформаторов — Трансформаторы — Основы электроники

Трансформаторы

Трансформатор представляет собой устройство, передающее электрическую энергию от одного цепь к другой за счет электромагнитной индукции. Электрическая энергия всегда передается без изменения частоты, но может включать изменения амплитуд напряжения и тока. Потому что работает трансформатор по принципу электромагнитной индукции, он должен использоваться с входное напряжение источника, изменяющееся во времени. Есть много видов власти подходящие под это описание; для простоты объяснения и понимания, Действие трансформатора будет объяснено с использованием синусоидального переменного напряжения в качестве источник ввода.

Компоненты трансформатора

В своей основной форме трансформатор состоит из:

• Первичная обмотка (катушка), которая получает энергию от источника переменного тока.
• Вторичная обмотка (катушка), получающая энергию от первичной обмотки и подает ее на нагрузку.
• Сердечник, обеспечивающий путь для магнитных линий потока.

Первичная и вторичная катушки намотаны на материал сердечника определенного типа. В некоторых случаях витки проволоки наматывают на цилиндрическую или прямоугольную немагнитная форма. По сути, материал сердечника — воздух, а трансформатор — называется трансформатор с воздушным сердечником . Трансформаторы, используемые на низких частотах, такие как 50 и 60 Гц, требуют сердечника из магнитного материала с низким магнитным сопротивлением, обычно железо. Этот тип трансформатора называется трансформатором с железным сердечником .

Схематические обозначения трансформаторов

На рисунке ниже показаны типовые схематические обозначения трансформаторов. Символ для трансформатор с воздушным сердечником показан на виде А. Части В и С на рисунке показывают трансформаторы с железным сердечником. Полосы между катушками используются для обозначения железное ядро. Часто к трансформатору делают дополнительные подключения. обмотки в точках, отличных от концов обмоток. Эти дополнительные соединения называются краны . Когда кран подключен к центру обмотки, он называется центральным отводом . Вид C на рисунке ниже показывает схематическое изображение трансформатора с железным сердечником с центральным отводом.

Схематические обозначения различных типов трансформаторов.

Трансформатор без нагрузки

На рисунке ниже показан трансформатор с воздушным сердечником. Первичная обмотка подключен к источнику синусоидального переменного напряжения. Напряжение источника управляет ток через первичную обмотку и, будучи синусоидальным, подвергается непрерывному изменяется по величине и направлению. Магнитное поле (поток) накапливается (расширяется) и сжимается (сжимается) вокруг первичной обмотки. Изменяющееся магнитное поле, создаваемое первичной катушкой, режет вторичную. обмотка. Наведенное напряжение (ЭДС) возникает в первичная и вторичная обмотки изменяющимся магнитным полем. Первичное индуцированное напряжение немного меньше чем напряжение источника, и они противоположны по полярности друг другу. Небольшая разница между напряжением источника и первичным наведенным напряжение достаточно велико, чтобы обеспечить протекание небольшого первичного тока, называется намагниченность , или возбуждение , ток , при вторичка не подключена к нагрузке.

Трансформатор без нагрузки.

Величина тока возбуждения определяется тремя факторами: (1) величина напряжения источника, (2) сопротивление провода первичной катушки и потери в сердечнике, и (3) реактивное сопротивление первичной обмотки, которое зависит от частоты возбуждающего тока. Эти два последних фактора управляется трансформаторной конструкцией.

Ток возбуждения выполняет две функции:

1. Большая часть энергии возбуждения используется для поддержания магнитного поля Главная.
2. Небольшое количество энергии используется для преодоления сопротивления провода и потери в сердечнике, которые рассеиваются в виде тепла (потери мощности).

Взаимосвязь первичной и вторичной фаз

Вторичное напряжение трансформатора может быть синфазным или в противофазе с первичным напряжением. Это зависит от направления в котором намотаны обмотки и расположение соединений во внешнюю цепь (нагрузку). Проще говоря, это означает, что два напряжения могут подниматься и опускаться вместе, или одно может подниматься, пока другое падает.

Трансформаторы, у которых вторичное напряжение совпадает по фазе с первичные называются трансформаторами с одинаковой обмоткой , а те в которых напряжения сдвинуты по фазе на 180 градусов, называются Трансформаторы разнообмоточные .

Точки используются для обозначения точек на условном обозначении трансформатора. которые имеют одинаковую мгновенную полярность (точки, находящиеся в фазе).

Использование точек, указывающих фазу, показано на рисунке ниже. В части (А) на рисунке первичная и вторичная обмотки намотаны сверху вниз по часовой стрелке, если смотреть сверху на обмотки. При построении таким образом верхний вывод первичного и верхнего лидерство вторичного имеют та же полярность, что и . На это указывает точки на символе трансформатора. Отсутствие фазовых точек указывает на изменение полярности.

Мгновенная полярность зависит от направления намотки.

Часть (B) рисунка иллюстрирует трансформатор, в котором первичная и вторичные намотаны в противоположных направлениях. Если смотреть сверху обмотки, первичная обмотка намотана по часовой стрелке сверху вниз. внизу, а вторичка намотана против часовой стрелки. Обратите внимание, что верхние лиды первичного и вторичного каналов имеют напротив полярности. На это указывают точки, расположенные на противоположных концах. символ трансформатора. Таким образом, полярность напряжения на клеммы вторичной обмотки трансформатора зависит от направления в вторичка намотана относительно первичной.

Коэффициент сцепления

Коэффициент связи трансформатора зависит от часть общей линии потока, которая пересекает как первичную, так и вторичную обмотки. В идеале все линии потока, генерируемые первичной обмоткой, должны пересекать вторичную обмотку. и все линии потока, генерируемого вторичной обмоткой, должны пересекать начальный. Тогда коэффициент связи будет равен единице (единице), а максимальный энергия будет передаваться от первичного к вторичному. В практичных силовых трансформаторах используются сердечники из кремнистой стали с высокой проницаемостью. и близкое расстояние между обмотками, чтобы обеспечить высокий коэффициент муфты.

Линии потока, создаваемые одной обмоткой, которые не связаны с другой обмотки называются поток рассеяния . Поскольку поток рассеяния, создаваемый первичка не режет вторичку, она не может индуцировать напряжение в вторичное. Следовательно, индуцированное во вторичной обмотке напряжение меньше чем это было бы, если бы потока рассеяния не существовало. Поскольку эффект потока рассеяния, чтобы снизить напряжение, наведенное во вторичной обмотке, эффект можно воспроизвести, предположив, что индуктор подключен последовательно с первичкой. Эта серия индуктивность рассеяния составляет Предполагается, что часть приложенного напряжения падает, оставляя меньшее напряжение по первичке.

Обороты и коэффициенты напряжения

Суммарное напряжение, индуцируемое во вторичной обмотке трансформатора определяется в основном коэффициентом числа витков в первичной к числу витков во вторичной, а по величина напряжения, подаваемого на первичку. См. рисунок ниже. Часть (А) на рисунке изображен трансформатор, первичная обмотка которого состоит из десяти витков провода, вторичная обмотка которого состоит из одного витка провода. Тебе известно что по мере того, как линии потока, создаваемые первичным устройством, расширяются и сжимаются, они вырезали оба десять витков первичной обмотки и один виток вторичное. Так как длина провода во вторичной обмотке примерно такой же, как длина провода в каждом Включите первичную обмотку, напряжение 90 188 (ЭДС), индуцированное во вторичной обмотке, будет такое же, как напряжение (ЭДС), индуцированное в каждом витке первичной обмотки . Это означает, что при подаче напряжения на первичную обмотку 10 вольт, встречная ЭДС в первичке почти 10 вольт. Таким образом, каждый ход в первичная обмотка будет иметь наведенную встречную ЭДС, равную примерно одной десятой общее приложенное напряжение, или один вольт. Поскольку одни и те же линии потока пересекают витков как во вторичном, так и в первичном, каждый виток будет иметь в нем индуцируется ЭДС в один вольт. Трансформатор в части (А) рисунок ниже имеет только один виток во вторичной обмотке, таким образом, ЭДС на вторичка — один вольт.

Обороты трансформатора и коэффициенты напряжения.

Трансформатор, представленный в части (B) рисунка выше, имеет десятивитковую первичный и двухвитковый вторичный. Поскольку поток индуцирует один вольт на очередь, общее напряжение на вторичной обмотке равно двум вольтам. Уведомление что вольты на виток одинаковы как для первичной, так и для вторичной обмотки. обмотки. Поскольку встречная ЭДС в первичке равна (или почти) приложенного напряжения, пропорция может быть установлена, чтобы выразить значение напряжение, индуцированное с точки зрения напряжения, приложенного к первичной и количество витков в каждой обмотке. Эта пропорция также показывает соотношение между числом витков в каждой обмотке и напряжение на каждой обмотке. Эта пропорция выражается уравнение

куда

N _p — число витков в первичной обмотке
В _p — напряжение, приложенное к первичной обмотке
В _с — напряжение, наведенное во вторичной обмотке
90 число витков N 90 во вторичном

Обратите внимание, что уравнение показывает, что отношение вторичного напряжения к первичному напряжению равно отношению вторичных витков к первичному повороты. Уравнение можно записать как

Следующие формулы выводятся из приведенного выше уравнения:

Если известны любые три из величин в приведенных выше формулах, четвертая величина может быть вычислена.

Пример
Трансформатор имеет 200 витков в первичной обмотке, 50 витков во вторичной обмотке и 120 витков во вторичной обмотке. вольт, подаваемых на первичную обмотку ( В _р ). Какое напряжение через вторичный ( V _s )?

Решение:

Трансформатор в приведенной выше задаче имеет меньше витков во вторичной обмотке, чем в первичке. В результате напряжение на вторичной обмотке меньше. чем на первичке. Трансформатор, в котором напряжение на на вторичной обмотке меньше, чем напряжение на первичной называемый понижающим трансформатором . Соотношение шага вниз четыре к одному трансформатор пишется как 4:1. Трансформатор с меньшим количеством витков первичном, чем во вторичном, будет создавать большее напряжение на вторичного, чем напряжение, приложенное к первичному. трансформатор в котором напряжение на вторичной обмотке больше, чем напряжение применяется к первичной называется повышающий трансформатор . Соотношение повышающего трансформатора «один на четыре» следует записать как 1:4. Уведомление в двух соотношениях номинал первичной обмотки всегда указывается первым.

Влияние нагрузки

Когда сопротивление нагрузки подключено к вторичной обмотке (рисунок ниже), напряжение, индуцированное во вторичной обмотке, вызывает протекание тока во вторичной обмотке. Этот ток создает поле потока вокруг вторичный (показан пунктирными линиями), который противостоит потоку поле о первичном (закон Ленца). Таким образом, поток о вторичном отменяет часть потока относительно первичного. Суммарный поток в ядре трансформатор является общим как для первичной, так и для вторичной обмотки. При меньшем потоке, окружающем обмотки, первичная и вторичная индукция напряжения снижаются. Снижение первичного индуцированного напряжения увеличивает разницу между напряжением источника и первичным наведенным напряжением, тем самым позволяя протекать большему первичному току. Дополнительный ток в первичной обмотке генерирует больше линий потока, почти восстанавливая исходное количество общих линий потока.

Простой трансформатор, показывающий соотношение потоков первичной и вторичной обмотки.

Обороты и коэффициенты тока

Количество силовых линий, развитых в ядре, пропорционально сила намагничивания (в ампер-витках) первичной и вторичной обмоток. Ампер ( I × N ) является мерой магнитодвижущей силы. сила; определяется как магнитодвижущая сила, развиваемая одним ампер тока, протекающего по катушке с одним витком. Поток, существующий в сердечник трансформатора окружает как первичную, так и вторичную обмотки. Поскольку поток одинаков для обеих обмоток, ампер-витки в обеих первичная и вторичная обмотки должны быть одинаковыми.

Следовательно:

куда

I _п Н _п — ампер-витки в первичной обмотке

Разделив обе части уравнения на I _p N _s , вы получаете:

С

тогда

куда

V _P — Напряжение, применяемое к первичному
V _S — напряжение по всему вторичному
I _P — ток в первичном
I _P — SIVERING
I _P SIVER
I _P . СЕРИЧЕСКОЕ
I _.

Обратите внимание, что уравнения показывают, что коэффициент текущей ликвидности является обратным отношение витков и отношение напряжения. Это означает, что трансформатор, имеющий меньше витков во вторичной обмотке, чем в первичной, приведет к понижению напряжение, но увеличит ток.

Пример:
Трансформатор имеет отношение напряжения 6:1. Найдите ток в вторичный, если ток в первичном 200 мА.

Решение:

Транспонирование для I _s :

Замена:

В приведенном выше примере показано, что хотя напряжение на вторичной обмотке составляет одну шестую напряжения на первичной обмотке, ток во вторичной в шесть раз больше тока в первичной обмотке.

На приведенные выше уравнения можно посмотреть с другой точки зрения. Выражение

называется коэффициентом трансформации витков и может быть выражен как единый фактор. Помните, соотношение оборотов указывает сумму на трансформатор увеличивает или уменьшает приложенное напряжение к первичке. Например, если вторичная обмотка трансформатора имеет в два раза больше витков, чем в первичной обмотке, индуцированное напряжение во вторичке будет в два раза больше напряжения на первичке. Если во вторичной обмотке вдвое меньше витков, чем в первичной, то напряжение на вторичной обмотке будет половина напряжения на первичной. Однако коэффициент витков и коэффициент тока трансформатора имеют обратное отношение. Таким образом, повышающий трансформатор 1:2 будет иметь половину ток во вторичке как в первичке. Понижающий трансформатор 2:1. ток во вторичной обмотке будет в два раза больше, чем в первичной.

Соотношение мощностей между первичной и вторичной обмотками

Как только что было объяснено, коэффициент трансформации трансформатора влияет на ток. а также напряжение. Если напряжение во вторичной обмотке удвоится, ток на вторичке вдвое меньше. И наоборот, если напряжение уменьшается вдвое в во вторичной обмотке ток удваивается. Таким образом, вся мощность, подводимая к первичной обмотке источником, также передается к нагрузке вторичным (минус мощность, потребляемая вторичным трансформатора в виде потерь). Обратитесь снова к трансформатору проиллюстрировано на рисунке выше. Соотношение оборотов 10:1. Если вход на первичку 0,1 А при 300 В, мощность в первичный P = В × I = 30 Вт. Если Трансформатор потерь не имеет, на вторичку подается 30 Вт. Вторичная обмотка понижает напряжение до 30 В и увеличивает ток. до 1 А. Таким образом, мощность, отдаваемая в нагрузку вторичной обмоткой, равна P = В × I = 30 В × 1 А = 30 Вт.

Важно помнить, что за исключением мощности потребляется внутри трансформатора, вся мощность передается на первичную источником будет доставлено в нагрузку.

Как формула:

куда

P _s — мощность, отдаваемая в нагрузку от вторичной обмотки
P _p — мощность, отдаваемая в первичную от источника
P _L — потери мощности в трансформаторе

Измерители сопротивления обмотки трансформатора | Vanguard Instruments

Вход для загрузки ПО/прошивки

Измерители сопротивления обмотки трансформатора

	Измеритель сопротивления трансформатора
Номер(а) детали 9060-UC Посмотреть полные характеристики TRM-203 представляет собой измеритель сопротивления обмоток трехфазного трансформатора, который позволяет пользователю подключать все испытательные кабели к вводам трансформатора. Затем устройство измерит значение сопротивления трансформатора для каждой из фаз без необходимости отсоединения и повторного подключения кабелей для каждой фазы. TRM-203 может обеспечить быстрое и стабильное считывание очень больших трансформаторов, используя источник питания 60 В постоянного тока. Он способен выдавать выбираемый тестовый ток от 1 до 25 А. Выполнение трехфазного испытания трансформатора без переключения кабелей Может предоставить индивидуальные значения сопротивления обмотки треугольника Может предоставить индивидуальные значения сопротивления обмотки по схеме «звезда» (без нейтрали) Размагничивание трансформатора после проверки Выбираемый испытательный ток от 1 А до 25 А Управление компьютером через интерфейс RS-232C, USB или Bluetooth Встроенный термопринтер шириной 2,5 дюйма

	Измеритель сопротивления трансформатора
Номер(а) детали 9006-UC Посмотреть полные характеристики TRM-403 представляет собой измеритель сопротивления обмоток трехфазного трансформатора, который позволяет пользователю подключать все испытательные кабели к вводам трансформатора. Затем устройство измерит значение сопротивления трансформатора для каждой из фаз без необходимости отсоединения и повторного подключения кабелей для каждой фазы. TRM-403 может обеспечить быстрое и стабильное считывание очень больших трансформаторов, используя источник питания 60 В постоянного тока. Он способен выдавать выбираемый тестовый ток от 1 А до 40 А. Выполнение трехфазного испытания трансформатора без переключения кабелей Может предоставить индивидуальные значения сопротивления обмотки треугольника Может предоставить индивидуальные значения сопротивления обмотки по схеме «звезда» (без нейтрали) Размагничивание трансформатора после проверки Выбираемый испытательный ток от 1 А до 40 А Компьютерное управление через интерфейс RS-232C, USB или Bluetooth Встроенный термопринтер шириной 2,5 дюйма

	Коробка для путешествий
Номер(а) детали 9062-UC Посмотреть полные характеристики Vanguard TSB можно использовать с измерителем коэффициента трансформации серии Vanguard ATRT-03 или TRF для проверки коэффициента трансформации трансформатора с использованием того же комплекта кабелей, что и TRM-203/403. При использовании TSB нет необходимости подключать и повторно подключать кабели от трансформатора после выполнения первоначальных подключений. Пользователь может удобно выполнять измерения сопротивления с помощью TRM-203/403 и измерения коэффициента трансформации с помощью приборов ATRT-03 или TRF без необходимости подходить к трансформатору для подключения и отключения кабелей.

	Измеритель сопротивления обмотки трансформатора
Номер(а) детали 9061-UC Посмотреть полные характеристики TRM-40 — измеритель сопротивления обмоток трансформатора Vanguard Instruments третьего поколения. TRM-40 разработан специально для измерения значений сопротивления постоянному току обмоток трансформаторов, обмоток вращающихся машин или любого сопротивления постоянного тока индуктивных устройств. Цепь авторазряда для безопасности оператора Размагничивает трансформатор после проверки Выбираемый испытательный ток от 1 А до 40 А Компьютерные интерфейсы RS-232C, USB и Bluetooth Встроенный термопринтер

	Измеритель сопротивления обмотки трансформатора
Номер(а) детали 9007-УК Посмотреть полные характеристики TRM-20 — измеритель сопротивления обмоток трансформатора Vanguard Instruments третьего поколения. TRM-20 разработан специально для измерения значений сопротивления постоянному току обмоток трансформаторов, обмоток вращающихся машин или любого сопротивления постоянного тока индуктивных устройств. Цепь авторазряда для безопасности оператора Размагничивает трансформатор после проверки Выбираемый испытательный ток от 1 А до 25 А Компьютерные интерфейсы RS-232C, USB и Bluetooth Встроенный термопринтер

	Омметр сопротивления обмотки
Номер(а) детали 9137-UC [110 В] 9138-UC [220 В] Посмотреть полные характеристики WRM-10P S2 — легкий измеритель сопротивления обмоток второго поколения компании Vanguard, предназначенный для точного измерения сопротивления обмоток силовых трансформаторов с высокой индуктивностью. Share This Post  :  Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
