В современных броневых и стержневых трансформаторах намотка витков  выполняется на жёсткий каркас. Поэтому, для закрепления каркаса, можно воспользоваться вот такими щёчками. Одну из щёчек нужно жёстко закрепить на шпильке двумя гайками, чтобы каркас вместе со щёчками при намотке не прокручивался относительно шпильки.

Вторая щёчка будет просто удерживать каркас.

Если же Вам попадётся какой-нибудь старинный трансформатор с картонным каркасом, то придётся выпилить деревянную бобышку размером чуть шире сечения магнитопровода, чтобы при намотке каркас не деформировался вместе с обмотками.

Длина бобышки должна быть равной или чуть больше высоты каркаса

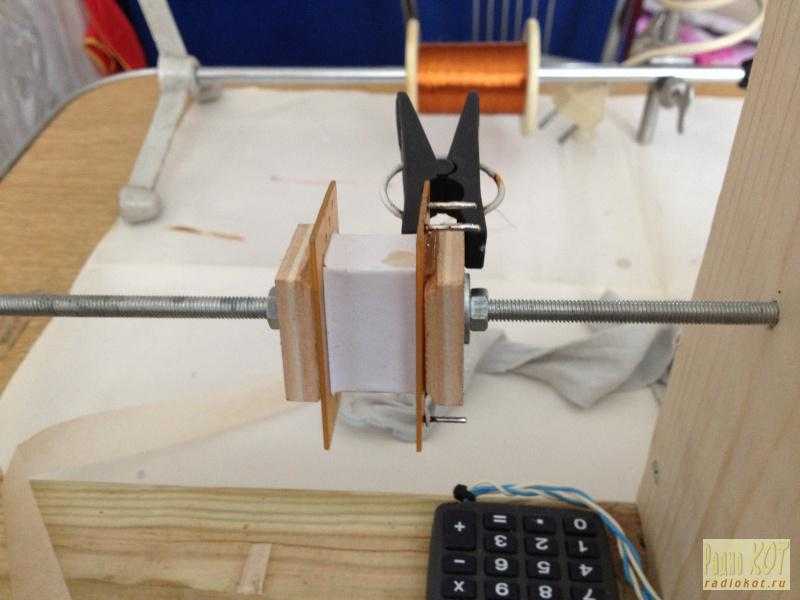

Каркас вместе с бобышкой можно прикрутить к шпильке подобным образом.

Я использую для перемотки трансформаторов вот такое нехитрое приспособление, которое с натяжкой можно назвать намоточным станком.

В одни тиски зажимаю ручную дрель, а в другие счётчик оборотов.

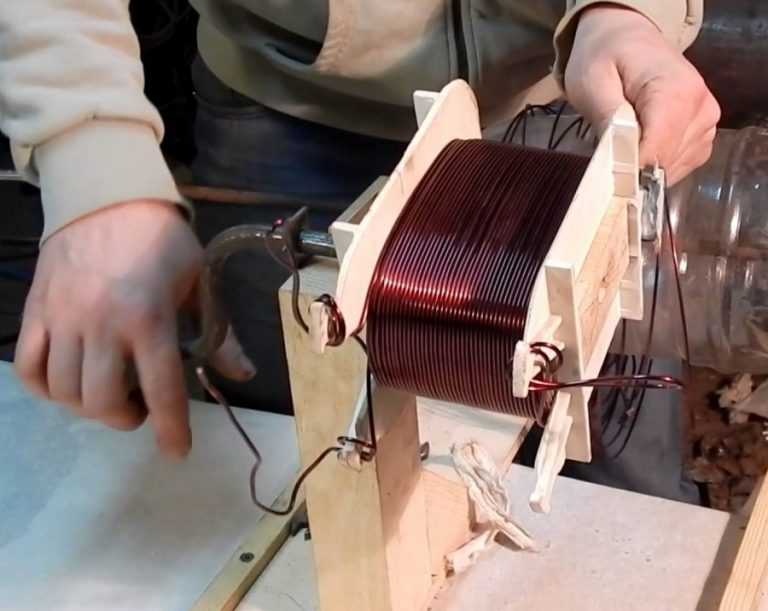

приспособление для намотки трансформатора из дрели

Катушку с проводом закрепляю вот на таком мобильном устройстве, которое обычно стоит на полу, как раз под тем местом, где находится каркас.

Как трансформатор намотать на кольце

Трансформатор намотать на кольце можно намотать при помощи челнока. При мощности более 100 Ватт, число витков вторичной обмотки понижающего трансформатора столь мало, что намотка не вызывает серьёзных затруднений даже в отсутствие челнока.

челнок для намотки кольцевого трансформатора

Быстро изготовить челнок под любые размеры сердечника трансформатора и диаметр провода можно из медной проволоки подходящего диаметра. Чем толще обмоточный провод, тем соответственно толще нужно выбирать и проволоку для челнока.

Как закрепить выводы обмоток трансформатора?

вывод концов обмоток трансформатора гибким многожильным проводом.

Если при намотке трансформаторов на броневых и стрежневых магнитопроводах, выводы катушки можно закрепить на контактах встроенных в каркас, то при намотке трансформатора на кольцевом магнитопроводе, такая возможность отсутствует.

Одним из способов решения этой проблемы является вывод концов обмоток гибким многожильным проводом. Особенно это полезно делать, если обмотка намотана сравнительно тонким приводом.

Припаиваем к началу катушки отрезок многожильного провода. Лучше, если это будет провод во фторопластовой изоляции (МГТФ), но можно использовать и любой другой.

Затем помещаем место пайки в небольшой кусочек электрокартона или бумаги сложенной пополам. Толщина электрокартона – 0,1мм.

Закрепляем электрокартон вместе с местом пайки на внешней стороне магнитопровода при помощи витков катушки.

К концу катушки так же, как и к началу, припаиваем отрезок многожильного провода и изолируем кусочком электрокартона. Закрепляем соединение при помощи толстых швейных ниток. Чтобы при завязывании узла нить не ослабла, можно закрепить её расплавленной канифолью или клеем.

Как намотать трансформатор своими руками

Для преобразования напряжения из низкого уровня в высокий, и наоборот, применяются повышающие или понижающие трансформаторы. Они представляют собой электрические машины с высоким коэффициентом полезного действия и применяются во многих областях техники. Можно ли сделать трансформатор своими руками в домашних условиях? Какие материалы и приспособления нужно использовать при производстве такой работы? Чтобы правильно собрать повышающий трансформатор, надо точно выполнить весь технологический процесс и рекомендации по сборке этого типа электрических машин, которые будут приведены ниже.

Поиск данных по Вашему запросу:

Как намотать трансформатор своими руками

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Намотка тороидального трансформатора своими руками
• Намотка тороидального трансформатора своими руками
• Как сделать трансформатор 220 на 12 вольт своими руками
• Как намотать трансформатор: пошаговая инструкция. Как сделать самому трансформатор
• Как сделать дома трансформатор своими руками?
• Намотка тороидального трансформатора
• Как намотать тороидальный трансформатор в домашних условиях?
• Особенности намотки трансформатора своими руками
• Как намотать трансформатор

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: 🔥 КАК НАМОТАТЬ ТРАНСФОРМАТОР ПОД ДРУГОЙ ВОЛЬТАЖ своими руками

Намотка тороидального трансформатора своими руками

Повышающие или понижающие трансформаторы на сегодняшний день используются для преобразования напряжения. Их устройство представляет собою машину, которая имеет высокое КПД и применяется во многих областях техники. Многие часто задаются вопросом, как сделать трансформатор своими руками. Для того чтобы самостоятельно собрать это устройство могут потребоваться определенные знания. Также следует знать весь технологический процесс.

После того как вы ответите на эти вопросы можно приступать к покупке необходимых материалов. Все материалы для того чтобы сделать трансформатор своими руками можно найти в магазине. В магазине вам необходимо приобрести ленточную изоляцию, сердечник при необходимости снять его можно из старого телевизора , провода, которые имеют эмалевую изоляцию. Ленточная изоляция трансформатора должна иметь высокое качество.

Трансформатор своими руками также необходимо наматывать. Для его намотки вам потребуется соорудить простой станок. Для его изготовления вам может потребоваться доска шириною 10 см и длиною 40 см. На нее нужно прикрепить с помощью шурупов два бруска 50 на 50 мм. Расстояние между ними обязательно должно составлять не меньше 30 см. Потом просверлите небольшие отверстия с диаметром в 8 мм. В эти отверстия необходимо будет вставить пруты, на которые будет надета катушка трансформатора.

С одной стороны, вам необходимо нарезать небольшую резьбу. После того как вы закрутите шайбу у вас будет готова его ручка. Размер намоточного станка может быть любым. В первую очередь все зависит от размеров сердечника.

Если сердечник имеет форму кольца, тогда его намотку следует выполнять вручную. Трансформатор своими руками может иметь разное количество витков. Необходимое количество витков вы рассчитаете исходя из его мощности. Например, если вам необходимо устройство от 12 до В, тогда мощность аппарата будет составлять от 90 до Вт.

Магнитопровод должен иметь О — образную форму. Взять его можно из старого телевизора.

Сечение необходимо определить с помощью формулы. На следующем этапе вам потребуется определить количество витков на 1 В, которое в данном случае равно 50 Гц, деленное на Первичная и вторичная обмотка рассчитывается с помощью формулы:. Вот так рассчитываются все параметры будущего трансформатора. Инструкция трансформатора содержит в себе эти формулы для расчета.

Каркас делают из картона. Его внутренняя часть должна быть немного больше чем стержень сердечника. Если вы используете О — образный сердечник, тогда необходимо будет две катушки. Если сердечник будет Ш — образным тогда нужна одна катушка. Если вы используете круглый сердечник, тогда его предварительно необходимо обмотать изоляцией. После этого можно приступать к намотке провода. После того как первичная обмотка будет завершена ее необходимо закрыть 3 слоями изоляции.

Потом вам необходимо начать накручивать вторичный ее слой. Концы обмоток следует вывести наружу. При использовании магнитопровода каркас необходимо делать так:. Катушку необходимо надеть на деревянный брусок.

Предварительно в нем следует просверлить отверстие для намоточного прутка. Подключение трансформатора тока считается наиболее ответственным шагом. Эту деталь следует вставить в станок и приступить к изготовлению обмотки:. Если вы желаете сделать трансформатор своими руками, тогда мы вам поможем. Чтобы собрать повышающий трансформатор необходимо разобрать сердечник. Если вы используете отдельные пластины, тогда следует определить толщину пакета и необходимо рассчитать О — образные и Ш — образные листы.

Если при включении устройства будет слышен шум или дребезг, тогда следует плотнее закрепить крепеж. После этого нужно провести испытание трансформатора. Для этого нужно включить его в сеть и на первичной стороне должно появиться напряжение в 12 В. Важно знать! После включения устройства его необходимо оставить включенным на несколько часов. Трансформатор не должен перегреваться.

Сделать этот трансформатор несложно. Трансформатор для галогенных ламп тоже можно сделать с помощью этих инструментов.

Помните, что не нужно отступать от технологии намотки. Если все правила будут соблюдены, тогда оно проработает много лет. Этих инструментов и материалов хватит для того, чтобы изготовить трансформатор своими руками.

Бывают в жизни ситуации, когда нужен трансформатор для конкретных случая. К примеру, сгорел сетевой тр-р в любимом приемнике, а такого для замены нет, и возможности достать аналогичный нет. Зато есть всевозможные другие тр-ры от старой техники, которые валяются без дела, вот их можно попробовать использовать как доноров или же самому переделать под конкретные параметры. Далее мы расскажем, как сделать трансформатор своими руками в домашних условиях, предоставив все необходимые расчетные формулы и инструкцию по сборке.

Итак, начнем. Небольшое отступление для ввода в курс дела. Трансформатор — это преобразователь одного вида энергии в другую и обратно. Первичная обмотка индуцирует магнитный поток в магнитопроводе, а тот в свою очередь индуцирует электрический ток во второй катушке, что показано на схеме ниже.

От размеров железа зависит мощность транса, поэтому при проектировании и сборке отталкиваются от его наличия для сердечника. Любой расчет моточных узлов начинается от расчета габаритной мощности трансформатора. Если катушка вторичного напряжения не одна, то их нужно суммировать. Расчетная формула будет иметь вид:. Эта формула имеет приблизительное значение результата от классического решения, но для самодельной сборки и простоты решения вполне подойдет.

Найдя решение можно приступить к расчету количества витков, сделать который можно по формуле:. По таблице 1 выбираем провод с искомым сечением. Чтобы узнать поместятся катушки на нашем самодельном трансформаторе, требуется посчитать площадь окна тр-ра, это образованное сердечником окно в которое помещается катушки.

Уже известное число витков умножаем на сечение провода и коэффициент заполнения:. Данный расчет производим для всех обмоток, первичной и вторичной, после чего нужно суммировать площадь катушек и сделать сравнение с площадью окна магнитопровода.

Окно сердечника должно быть больше площади сечения катушек. На подготовленную картонную катушку производим укладку первой обмотки. Для этого удобно использовать электродрель, зажав катушку приспособлениями крепим в патроне, закрепив на столе или верстаке дрель, на малых оборотах, производим укладку провода, один к одному в ряд.

Между слоями провода улаживаем один слой изоляции, конденсаторную бумагу. Между первичной и вторичной обмоткой нужно сделать два слоя изоляции. Намного проще, если планируем перематывать готовый трансформатор на желаемое напряжение. В этом случае достаточно при размотке подсчитать количество витков вторичной намотки, и зная коэффициент трансформации:.

Также рекомендуем просмотреть видео, на которых наглядно демонстрируется порядок сборки трансформатора в домашних условиях:. В данной статье приведена инструкция, которая доступно объясняет, как сделать трансформатор своими руками в домашних условиях. Его популярность обусловлена простотой изготовления моточных узлов, легкостью сборки, ремонта и переделки. Трансформатор — одна из основных частей многих электрических приборов.

Трансформаторы используются в самых разных устройствах, где есть необходимость в преобразовании напряжения. Основная функция трансформатора — преобразование электрического тока. Как сделать трансформатор своими руками — довольно полезный и интересный вопрос. Самодельный трансформатор может быть полезен в самых разных ситуациях, но часто он востребован как элемент определенного электронного прибора.

Изготовить самодельный трансформатор — это стоящее дело, чтобы не тратить деньги на покупку трансформаторов. Провод возьмем российский, у него прочнее изоляция. От старых катушек провод используется, если нет повреждения изоляции. Для изоляции подойдет бумага, пленка ФУМ. Для изоляции между обмотками лучше использовать лаковую ткань, несколько слоев изоляции.

Для поверхностной наружной изоляции подходит кабельная бумага, лаковая ткань. А также можно мотать трансформатор, применяя изоленту ПВХ.

Намотка тороидального трансформатора своими руками

Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов. Любой трансформатор — это преобразователь переменного напряжения, работающий по закону электромагнитной индукции, выявленному М. Технически подавляющее большинство использующихся в радиоэлектронике трансформаторов выполнены с применением ферромагнитных сердечников, ходя на сверхвысоких частотах можно обойтись и без них. Ферромагнетики практически без искажений передают электромагнитные колебания поле от одной катушки к другой. Для справки, ферромагнетики — это вещества, способные сохранять намагниченность даже без внешнего источника магнитного поля. Броневые обмотки окружены сердечниками ;.

Приложение к статье: «Как рассчитать трансформатор /36 вольт. ».. Если у вас Но, как правило, под рукой такого станка нет.

Как сделать трансформатор 220 на 12 вольт своими руками

При постройке приемника, усилителя или другой радиоаппаратуры радиолюбителю приходится сталкиваться с работой по переделке старого или по изготовлению нового трансформатора. Радиолюбители, впервые приступающие к такой работе, часто не представляют себе достаточно ясно, как произвести намотку, какой подобрать материал и как испытать изготовленный трансформатор. Сведения по этим вопросам, почерпнутые из журнальных статей и книг, обычно бывают недостаточны, и радиолюбителю приходится большую часть работы делать, полагаясь на свою смекалку или прибегать к помощи и советам более опытного товарища. На этой странице будут даны рекомендации по самостоятельному изготовлению сетевыого трансформатора. Радиолюбителям трудно, конечно, рассчитывать на специальный намоточный станок, и поэтому намотку трансформаторов оии производят обычно или непосредственно от руки, или с помощью простых намоточных приспособлений. Рассмотрим, как можно из подручных материалов и при помощи обычных инструментов изготовить простые приспособления для намотки. Простейшее такое приспособление показано на фиг. Для намотки провода на готовый каркас 4 изготовляют деревянную колодку 5, по размерам немного меньшую, чем окно каркаса. В колодке просверливают отверстие для насадки ее на ось. Каркас надевают на колодку, которая затем помещается на оси и закрепляется там шпилькой 5.

Как намотать трансформатор: пошаговая инструкция. Как сделать самому трансформатор

Для того чтобы понизить напряжение промышленной сети, используются трансформаторы на 12 вольт. Такое значение амплитуды необходимо для питания различной техники, в том числе и осветительных приборов. Понижающий трансформатор может располагаться непосредственно в блоке питания или быть выполнен как отдельное устройство. Этот радиоэлектронный элемент можно приобрести в специализированных магазинах, но при желании несложно изготовить и своими руками.

Эта тема возникла в связи с написанием статьи о самодельном усилителе низкой частоты. Хотел продолжить повествование, рассказав о блоке питания и добавив ссылку на какую-нибудь популярную статью о перемотке трансформаторов, но не нашёл простого понятного описания.

Как сделать дома трансформатор своими руками?

Самостоятельно сделать трансформатор с на 12 Вольт сможет даже начинающий радиолюбитель. Это устройство относится к машинам переменного тока, принцип работы отдаленно напоминает асинхронный мотор. Конечно, можно купить готовый трансформатор, но зачем тратить деньги, особенно в тех случаях, когда под рукой имеется достаточное количество стали для сердечника и провода для катушек? Остается только изучить немного теории и можно приступать к изготовлению устройства. При изготовлении понижающего трансформатора с на 12 Вольт важно использовать качественные материалы — это обеспечит высокую надежность устройства, которое впоследствии соберете на нем.

Намотка тороидального трансформатора

Повышающие или понижающие трансформаторы на сегодняшний день используются для преобразования напряжения. Их устройство представляет собою машину, которая имеет высокое КПД и применяется во многих областях техники. Многие часто задаются вопросом, как сделать трансформатор своими руками. Для того чтобы самостоятельно собрать это устройство могут потребоваться определенные знания. Также следует знать весь технологический процесс. После того как вы ответите на эти вопросы можно приступать к покупке необходимых материалов.

Материал предназначен для тех, кто живет далеко от Москвы, или ограничен в средствах, и хотел бы своими руками намотать трансформатор в.

Как намотать тороидальный трансформатор в домашних условиях?

Как намотать трансформатор своими руками

Повышающие или понижающие трансформаторы на сегодняшний день используются для преобразования напряжения. Их устройство представляет собою машину, которая имеет высокое КПД и применяется во многих областях техники. Многие часто задаются вопросом, как сделать трансформатор своими руками. Для того чтобы самостоятельно собрать это устройство могут потребоваться определенные знания.

Особенности намотки трансформатора своими руками

При постройке приемника, усилителя или другой радиоаппаратуры радиолюбителю приходится сталкиваться с работой по переделке старого или по изготовлению нового трансформатора. Радиолюбители, впервые приступающие к такой работе, часто не представляют себе достаточно ясно, как произвести намотку, какой подобрать материал и как испытать изготовленный трансформатор. Сведения по этим вопросам, почерпнутые из журнальных статей и книг, обычно бывают недостаточны, и радиолюбителю приходится большую часть работы делать, полагаясь на свою смекалку, или прибегать к помощи и советам более опытного товарища. Учитывая это, автором данной брошюры предпринята попытка дать в систематизированном виде необходимые указания по изготовлению маломощных трансформаторов и научить практическим приемам их намотки в домашних условиях или в радиокружке.

Большинство электронных устройств для своей работы нуждаются в определённом типе питания, отличающегося от поступающего из промышленной сети.

Как намотать трансформатор

Намотка трансформатора своими руками — задача несложная, если к ней подготовиться заранее. Люди, которые изготавливают различную радиоаппаратуру или силовые инструменты, имеют потребность в трансформаторах для конкретных нужд. Поскольку далеко не всегда предоставляется возможность приобрести определенные изделия, то мастера зачастую наматывают тороидальные трансформаторы самостоятельно. Те, кто в первый раз пытаются провести обмотку, сталкиваются с трудностями: не могут определить правильность расчетов, подобрать соответствующие детали и технологию. Необходимо понимать, что разные типы наматываются по-разному. Также кардинально отличаются тороидальные устройства.

В современных броневых и стержневых трансформаторах обмотки наматываются на жёсткий каркас. Поэтому, для закрепления каркаса, можно воспользоваться вот такими щёчками. Одну из щёчек нужно жёстко закрепить на шпильке двумя гайками, чтобы каркас вместе со щёчками при намотке не прокручивался относительно шпильки.

ТРАНСФОРМАТОРЫ «Сделай сам»

Сколько раз вам понадобился трансформатор для «особых» нужд? Это происходит со мной постоянно, особенно при создании инверторов и преобразователей постоянного тока в переменный или постоянный. На данный момент мне нужен 20-ваттный трансформатор, который дает мне 250-0-250 В @ 50 мА плюс 6,3 В переменного тока @ 2 Ампера. Они есть, но не по моему карману. Я не против заплатить до 90 шведских крон (15 или 7 долларов). Трансформатор, который я хочу, можно приобрести в ELFA, но он в 10 раз дороже. Есть дешевые трансформаторы из-за границы, но почтовые расходы становятся проблемой из-за веса.

Около 10 лет назад я отказался от перемотки трансформаторов, потому что не мог достать дешевые испанские автотрансформаторы 230-115 В, которые идеально подходили для перемотки. А вот по-английски мы говорим « Needs must when theЧерт гонит «, а это значит, что я еще несколько раз почесал затылок и нашел практичный способ. Это то, чем я поделюсь с вами сейчас.

Здесь, в Швеции, у нас есть компания под названием «Kjell & Company». они продают ряд трансформаторов, которые на первый взгляд кажутся всем обычным дерьмом на рынке — покрытые лаком, что делает их непригодными для перемотки.

Не бойтесь, я нашел способ, и он выполним, и у него есть несколько отличных побочных эффектов. Все, что вам нужно, это один из этих трансформаторов.

Разборка

Первое, что нужно сделать, это разобрать трансформатор на составные части. Вам не нужно снимать провод с катушек, но вы должны постараться не повредить катушки. Они вам понадобятся.

Трансформатор защищен двухкомпонентным металлическим монтажным кронштейном или кожухом. Поднимите метки внизу и выровняйте их. Можно снять нижнюю пластину и снять трансформатор с монтажного кронштейна.

Далее необходимо удалить пластины, не повредив их. Проблема в том, что они все залиты лаком. Но вы можете использовать тонкий канцелярский нож: такой вы используете при изготовлении моделей самолетов. Вы можете нажать на нее под верхней пластиной, чтобы отделить ее от остальных пластин. Вам в основном нужно сломать лаковое уплотнение.

Используйте модельный нож для разделения пластин

Когда вы это сделаете, поместите трансформатор в тиски и с помощью отвертки и молотка осторожно выбейте первую пластину. Возможно, вам придется уничтожить первую, но с небольшой осторожностью ее можно удалить, даже не поцарапав поверхность.

С помощью отвертки выбейте первый ламинат

Теперь удалите все оставшиеся пластины: разделите ножом, проведите ножом по бокам и по середине. Здесь есть два типа ламинирования, в форме «Е» и «И». Трансформатор собран с «EI», вставленными в разных направлениях. Спасите их всех и постарайтесь не согнуть.

Трансформатор в разобранном виде

Пояснение к рисунку:
1 — Кронштейн монтажный — два предмета 2 — пластины «Е» — около 30 штук 3 — «I» пластины — тоже около 30 штук 4 — Пластмассовая опора катушки — жестко фиксирует катушки для предотвращения вибраций 5 — Основная обмотка сети 230в (115в) — повторное использование 6 — обмотка 12-0-12в — под замену

Здесь есть один нюанс: пластины должны быть изолированы друг от друга. Более дешевые трансформаторы НЕТ, поэтому вам нужно покрыть их лаком или краской с одной стороны. Если пластины будут короткими, вы можете получить «закороченный виток» в конечном трансформаторе. Будет шумно и жарко.

Если вы используете те же трансформаторы, что и я, вы также можете отсоединить катушки от внутреннего пластикового держателя. Каждая катушка представляет собой отдельный модуль. В принципе, вы можете комбинировать эти модули для создания новых трансформаторов, например, 230 В в 6-0-6 В, 6-0-6 В в 12-0-12 В или 12-0-12 В в 24-0-24 В и т. д.

Пластмассовая опора катушки удерживает модули катушки

Можно было демонтировать низковольтную катушку и повторно использовать старую, но я решил скопировать прежние размеры и сделать новую катушку. Я использовал плакированную медью плату толщиной 0,5 мм, с которой я вытравил медь. На одной из боковых частей я сделал несколько медных площадок для подключения катушек. Это очень практично.

Оценка трансформатора

Временно намотайте 100 витков провода на свой новый прежний

Вы можете сделать простой инструмент для намотки, вырезав деревянный брусок так, чтобы он помещался в центре витков, и проденьте в него болт. Используйте металлическую шайбу или пластину на концах, чтобы просверлить отверстия на месте. Затем посчитайте количество оборотов патрона, когда вы повернете рукоятку на один оборот. У меня получается 51 оборот на 13 оборотов ручки = 3,92308 оборота на оборот ручки.

Инструмент для намотки трансформатора с ручной дрелью

Свободно соберите трансформатор с катушкой сети 230 В (115 В) и новой катушкой на 100 витков. Для этого теста проще вставить все буквы «Е» в одном направлении и использовать монтажную скобу, чтобы удерживать буквы «I» вместе на месте. Подключите трансформатор к сети переменного тока.

Катушка для испытаний трансформатора собрана и готова к испытаниям

Измерьте выходное напряжение трансформатора. В моем случае это было 16vAC. Это означает, что у меня 100/16 витков на вольт = 6 витков на вольт. Итак, теперь я знаю, что мне нужно 6 витков, умноженных на желаемое напряжение, плюс пара дополнительных витков.

Расчет катушки

Теперь, когда вы знаете, сколько витков на вольт, и вы уже знаете желаемое напряжение, все, что вам нужно сделать, это определить, сколько витков провода вам нужно и какой толщины провод вам понадобится для тока и доступного места. Не то, чтобы всегда будет обычно от 10% до 20% неиспользуемого пространства, если вы не наматываете идеально близко расположенные слои. Вы можете сделать это для низковольтных обмоток, но когда требуется более 500 витков, вы просто наматываете их друг на друга, стараясь, чтобы слои были как можно более ровными.

Эта таблица даст вам представление о том, какой размер провода вам нужен. Если вы не можете получить достаточно витков с достаточно толстым проводом, вам нужно понизить количество витков на вольт и перемотать первичную обмотку. Но с коммерческими трансформерами размер/пространство всегда должны вас устраивать.

5 94914 50114 3.8

Диаметр (мм)	AWG	Максимальный ток (мА)	Длина на 100 г катушки
0,05	8200
0.10	38	24	1400
0.15	35	54	620
0.20	33	75	438
0.25	30	147	227
0.30	29	212	157
0. 35	27	288	118
0.40	26	377	88
0.45	25	476	69
0.50	24	585	56
0.60	22	849	39
0.70	21	1150	29
0.80	20	1490	21
0.90	19	1850	18. 5
1.00	18	2350	13.5
1.50	15	5250	6.3
2.00	12	9350	3,4

Стол из медных проводов – из расчета 3 ампера на квадратный миллиметр

Обратите внимание, что медный провод в воздухе будет нести в 2 или 3 раза больше этого количества, но когда он находится в пластиковом корпусе или смотан в катушку, тепло не может уйти. В результате принято понижать до 3 ампер на квадратный миллиметр площади поперечного сечения. Военные характеристики еще ниже этой цифры.

мне нужно 250-0-250в плюс 6.3в. Площадь поперечного сечения центра трансформатора внутри катушки определяется требуемой мощностью. Но это мы уже знаем, так как я выбрал 36-ваттный компонент. Мой первый имеет ширину 11 мм и глубину 6 мм внутри, где будет провод. Поэтому у меня космический бюджет 66 мм. Мне нужно 250-0-250 В при 50 мА, что составляет 25 мА на секцию 250 В. Я могу использовать 33 мм пространства для обмотки HT, а остальные 33 мм для обмотки LT.

250-0-250В ОБМОТКА ВТ

При 6 витках на вольт мне нужны две обмотки по 250В, или 500В Х 6т/В = 3000 витков.

Это означает, что при космическом бюджете мне нужно получить не менее 3000/33=91 витков на каждый квадратный миллиметр площади. При 100 витках на миллиметр я могу выбрать эмалированный медный магнитопровод диаметром 0,1 мм. Во всех смыслах и целях провод квадратный. Вы не собираетесь наматывать катушки идеальными слоями. Провод диаметром 0,1 мм оказывается достаточным для передачи 25 мА (при 3 А на квадратный миллиметр). Идеальный! катушка HT выглядит так:

1500 витков + 1500 витков с использованием провода диаметром 0,1 мм.

6,3 В ОБМОТКА

При 6 витках на вольт мне нужна одна обмотка 6,3 В X 6t/v = 18 витков (используйте 2 дополнительных) = 20 витков. Согласно таблицам медных проводов, диаметр 0,85 мм будет нести 2 ампера, но у меня есть место для эмалированного медного магнитного провода диаметром 1 мм. Это будет означать два хороших аккуратных слоя проволоки и займет 2 X 11 = 22 мм из моего бюджета на пространство. Провод диаметром 1 мм также обеспечивает ток до 2,5 ампер. Идеальный! катушка LT выглядит так:

20 витков с использованием провода диаметром 1,0 мм.

Обмотка катушки

У меня есть сотни этих дешевых и противных карандашей, которые вы получаете каждый раз, когда идете на лекцию или конференцию. Они идеально подходят для намотки катушек. Опустошите свинец и вырежьте кишки, которые держат свинец. Теперь вы можете пройти диаметр 0,1 мм. проволока, хотя это, когда вы наматываете. Таким образом, вы можете разместить проволоку там, где хотите, и предотвратить случайный скольжение витка по щеке накладки. Для диаметра 1 мм. провода вы можете сделать это вручную.

Намотка катушки с помощью карандаша

Начните с протягивания проволоки через пустой метательный карандаш, а затем через отверстие в щеке формирователя. Очистите и припаяйте конец провода к медной соединительной клемме. Начать обмотку. В моем случае мне нужно повернуть ручку дрели на 1500/3,92308=383 оборота.

Для высоковольтных обмоток важно, чтобы провод был уложен равномерными слоями. Таким образом, вы избежите высокого напряжения между соседними слоями. Это может быть источником неудач. Но если попытаться намотать обмотку равномерно из стороны в сторону по мере наматывания, то этого будет вполне достаточно.

Когда вы закончите первую катушку ВН, отрежьте провод и проденьте конец через отверстие в бывшей щеке. Очистите и припаяйте провод ко второй площадке для пайки. Наклейте один слой малярного скотча на катушку. Лента должна быть на 1 мм шире формирователя катушки, чтобы она прилегала к боковой стороне каркаса.

Подсоедините следующий конец провода ко второй площадке и намотайте следующие 1500 витков точно так же и в том же направлении, что и первая катушка. Завершите соединение катушкой с третьей контактной площадкой. Наклейте один слой малярного скотча на катушку.

Обмотка LT 6,3В намотана поверх первой катушки. Начните с пропускания конца проволоки через отверстие в бывшей щеке. Очистите и припаяйте провод к первой контактной площадке LT. Намотайте 20 витков как можно аккуратнее в два слоя. Пропустите конец проволоки через другое отверстие в бывшей щеке. Очистите и припаяйте провод ко второй контактной площадке LT.

Проверка катушки

Временно соберите трансформатор ТОЛЬКО с сетевой катушкой 230 В (115 В). Пропустить переменный ток 50Гц (60Гц) через катушку от другого низковольтного трансформатора, например 24в идеально. Измерьте напряжение на катушке и переменный ток, потребляемый катушкой.

Временная сборка для испытаний

Теперь снова соберите трансформатор с сетевой катушкой 230 В (115 В) И новой вторичной обмоткой, как показано выше. Проверьте каждую катушку на непрерывность постоянного тока (сопротивление) и отсутствие коротких замыканий на шасси или между катушками. Пропустите переменный ток 50 Гц (60 Гц) через катушку от трансформатора низкого напряжения, как и раньше. Первичная катушка должна потреблять примерно такой же переменный ток, как и раньше. Если ток значительно выше, то у вас, вероятно, есть короткое замыкание в вашей новой катушке. Не беспокойтесь обо всех вибрациях, они прекратятся, когда трансформатор будет наконец собран должным образом.

Если у вас есть много времени или вы повторно используете старый магнитный провод, вам следует выполнить этот тест после намотки каждой обмотки катушки. Таким образом, вы можете выявить неисправность на ранней стадии и избежать повторной перемотки.

Наконец, если все в порядке, разберите трансформатор, а затем снова соберите его, вставив буквы «Е» с разных сторон . Вот как он был собран, когда вы впервые разобрали его. «И» вы вставляете в пустые прорези между концами «Е». Последние пару букв «Е» немного сложно вставить, но вам нужно выпрямить все пластины и немного их сжать.

Если вам нужно покрыть лаком или покрасить ламинированные пластины, вы должны быть осторожны, вставляя их стороной с краской вверх. Другое дело, что вместить их все не получится, а неиспользованные пластины приберегите для своего следующего трансформера. После переборки трех-четырех трансформаторов у вас может хватить ламинатов, чтобы построить еще один трансформатор из всех остатков 🙂

Заключение

Ну, это было не так уж и плохо. Если вы следовали этим шагам, то обнаружите, что перемотать трансформатор того типа, который использовал я, очень просто. Эти трансформаторы стоят всего 19 шведских крон. (3 доллара, 1,5) за 5-ваттную версию. Один рулон эмалированного магнитного провода массой 100 г стоит 60 шведских крон (10,5 долларов США) и его будет достаточно для 5 обмоток по 250 В на 36-ваттном трансформаторе.

Если вам нужен трансформатор динамика для ламп, то квадратный корень из отношения импеданса для анода: динамика даст вам соотношение витков (напряжения). Анодная катушка 230в (115в) уже намотана за вас. Единственное отличие состоит в том, что все буквы «Е» должны быть установлены с той же стороны катушки, что и для теста. При сборке трансформатора положите тонкий лист фотокопировальной бумаги между банками «Е» и «И» так, чтобы был небольшой зазор 0,1 мм. Это предотвратит магнитное «насыщение» сердечника трансформатора при постоянном токе анода.

Что ж, надеюсь, вы узнали что-то полезное из этой информации. С наилучшими пожеланиями от Гарри — SM0VPO
