Не работает маска хамелеон причины: причины, что делать, возможно ли починить самому — НПФ Техсервис — Техническое оборудование общепромышленного и нефтепромыслового назначения

Содержание

причины, что делать, возможно ли починить самому

Сварочные работы — задачи повышенной опасности, поэтому человек должен обеспечить себя надежной защитой, чтобы при работе не пострадать.

Очень часто человек страдает от искр при работе с металлом, разных видов излучений, выделяются газы и пары в процессе сварки, разных видов лучеиспускания…

Сварочная маска Хамелеон первый помощник в защите от неприятных последствий в процессе работы.

Содержание статьиПоказать

Особенности при работе с сварочной маской хамелеон
Как можно починить самостоятельно
Как использовать маску для сварки
Как обслуживать
Вывод

Особенности при работе с сварочной маской хамелеон

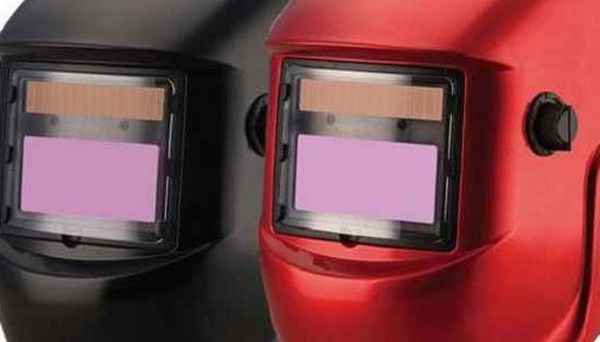

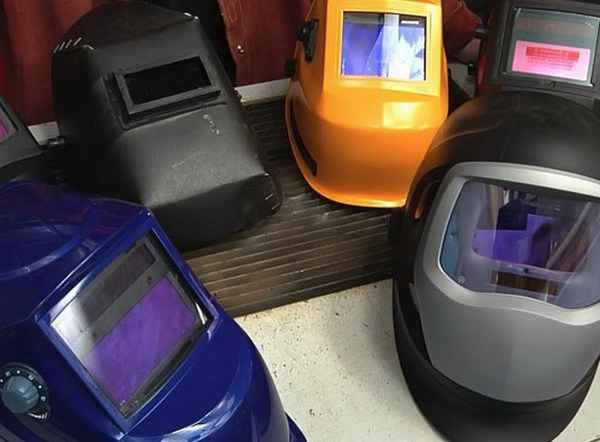

В продаже обычно есть два вида масок: маски, где есть фиксированная степень затемненности и маски, называемые также хамелеон.

Хамелеоны оцениваются дороже, но и отличаются качеством: у них есть автоматический светофильтр, который мгновенно реагирует при интенсивном свечении, чем защищает зрение.

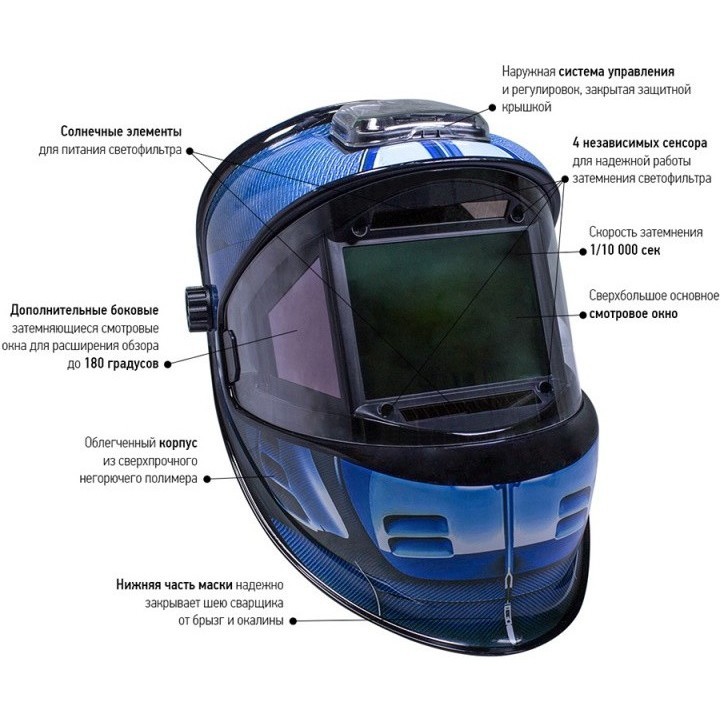

В зависимости от яркости светового излучения, маска Хамелеон мгновенно затемняется, что обезопасит обладателя маски от повреждений глаза.

Структура светофильтра для затемнения слоистая — производитель распределил так, что жидкие кристаллы чередуются со специальной пленкой.

Принцип работы маски можно описать так: кристаллы становятся в таком порядке, что часть света просто не пропускается.

Как можно починить самостоятельно

Главный вопрос — в чем же проблема затемнения. Давайте посмотрим, что чаще всего выходит из строя. Распространенный дефект — маска-хамелеон не затемняет световое излучение, а это ее главная задача.

Одной из первопричин могут быть элементы питания, у которых заряд на нуле.

У маски есть два элемента питания: это стандартные пальчиковые батарейки и солнечная энергия, питание от которой происходит через панель в корпусе. Обычно хватает просто замены батарейки.

Но если замена батареек не помогла, то можно попробовать зарядить от солнечной энергии, оставив маску на небольшой период на солнце или ярком свете.

Но это не основная причина и путь ее решения. Это не один из возможных источников проблемы затемнения. Также может быть проблема с защитным стеклом. Обычно это повреждение видно невооруженным глазом: сколы, трещины, потертости.

Решением этой проблемы обычно является замена мезоморфного стекла, которое одно из самых дорогих элементов маски. Но подойдет только стекло, которое полностью аналогично предыдущему, внимательно проследите за этим.

«Если светофильтр моргает, то проверьте, не загрязнено ли защитное стекло. В худшем случае, оно может быть повреждено. Если оно повреждено, то замене подлежит светофильтр с защитным стеклом.»

С такой проблемой лучше обратиться к мастеру, а не заниматься этим самостоятельно. Сервисный центр вам в помощь. Конечно, это не самый экономный вариант, но так вы будуте знать, что первопричина дефекта выявлена точно и ее знают как устранить.

Во время работы со сварочным аппаратом много факторов влияют на ухудшение зрения, что маска Хамалеон помогает предотвратить, поэтому, при пользовании маской следите за правильностью закрепления оголовья, следите за хорошим освещение, проверьте, чтоб не было защитной пленки на стекле, проследите за уровнем затемнения.

Завышенная и заниженная температура часто влияет на степень затемнения и может быть причиной его задержки. Производитель предупреждает, что при -10с маска Хамелеон может некорректно работать.

Как использовать маску для сварки

Не забудьте перед использованием прочитать руководство по использованию, что может облегчить вам настройки маски для сварочных задач и исключить возникновения проблем затемнения.

Но помните:

маска Хамелеон должна плотно прилегать к голове и не создавать пустот — это даст вам уверенность при работе, что маска не слетит и вы не повредитесь;
для замены элементов электропитания, необходимо перевести щиток на шлифовку. Если загорится красная лампочка — надо менять батарейки;
если вы склонны к аллергии, то проследите, чтоб ремень для надевания не натирал вам места соприкосновения, иначе больше вероятности, что вы можете столкнуться с раздражением на коже;
для очистки заслонки не использовать моющие и средства агрессивной чистки;
светофильтр не ладит с влагой и может выйти из строя;
если вы отметили, что качество затемнения ухудшилось или отсутствует, то прекратить сваривание, пока не выяснится причина неисправности;

заданные настройки для светофильтра лучше не менять. Для его регулировки подходят только запчасти, указанные в инструкции;
к щитку не применять физическую силу;
картридж светофильтра логично отнести к специалисту, чтоб выяснить, что в нем сломалось;
поверхность с повышенной температурой может повредить щиток и вызвать проблемы затемнения;
маска Хамелеон не используется для сварки плазмой или газом.

Как обслуживать

Регулярное обслуживание поможет уберечь аппарат от каких-либо поломок и проблем затемнения в частности. Ремонтировать разумно не чаще одного раза в месяц. Поверхностный уход вы можете обеспечить и сами: для этого достаточно протереть хлопчатой тканью, смоченной в воде.

Маслосодержащие вещества и абразивные материалы не подходят для ухода за щитком, они могут его повредить. Очистка должна происходить без особого применения физической силы.

Как отрегулировать сварочную маску

Существуют два типа регулировки. Важно перед работой настроить все характристики, что повысит эффективность использования. Рассмотрим какие типы регулировки есть у маски Хамелеон.

Фиксация на голову

Щиток должен плотно прилегать к голове. На затылочной части есть ручка, с помощью которой можно отрегулировать нужный диаметр. Все эти манипуляции стоит проводить при надетом на голову щитке, чтоб точнее чувствовать натяжение.

На макушке также есть ремень, который может отрегулировать высоту посадки маски Хамелеон: выше или наоборот — ниже. Обязательно проверьте подгон щитка перед началом варки.

Регулируйте посадку до тех пор, пока не убедитесь, что щиток надежно закреплен на голове.

Какое расстояние надо отрегулировать от глаз до светофильтра

При работе, есть возможность менять фиксирование маски Хамелеон: отдалять и приближать к лицу, ослабив гайки фиксаторы. Следите, чтоб расстояние от глаз не отличалось. Если результат вас устраивает — зажмите крепления.

Корректирование уровня затемнения

Смотря какой вид сварки и какая сила тока используется, есть вариант выбора насколько надо затемнить маску. Даже в течение процесса сваривания можно отрегулировать уровень затемнения на внешней стороне заслонки.

Степень чувствительности

Чувствительность можно распределить на высокую и низкую.

Есть возможность установить среднюю чувствительность. Но при сварке TIG надо использовать высокую чувствительность.

Эта самая оптимальная настройка и лучше, если она будет всегда установлена, а в процессе сваривания регулировать и понижать, пока излечение не будет восприниматься только от сварочной дуги, несмотря на источник света.

Это регулируется по схеме, характерной для определенного рода сварки, которой характерен определенный уровень чувствительности.

Отсрочка старта

На внутренней стороне картриджа есть ручка, которая производит регулировку. Для точечной сварки подходит малая задержка, а для длинной — сварка с большой силой тока. Правильная регулировка исключит проблемы затемнения.

Вывод

Автозатемнение контролирует воздействие неблагоприятного излучения. Есть большой выбор щитков этого направления: Forte MC-1000, Кентавр СМ-152, Vitals Professional Thor 2500 LCD…

Не забывайте проверять щиток при покупке, чтоб не приобрести неисправный или бракованный. Только при несерьезной поломке и проблемах затемнения можно производить ремонт самостоятельно.

К таким поломкам можно отнести замену блоков питания или защитное стекло. При поломке светофильтра стоит обратиться в сервисный центр, где замену произведут качественно и быстро.

Ремонт сварочной маски хамелеон своими руками:виды неисправностей

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых статьях.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Всем привет! Можно поздравить с открытием дачного сезона?! Если да- то поздравляю 😉 Всем тем, кто занимается сварочными работами посвящается!

И так, постараюсь не писать ненужной «воды», а наоборот, кратко и по делу. Моя ситуация вполне распространённая, а именное это китайский (не знаю, как выразиться литературно…), абсолютно мусорный кронштейн маски, который в моём случае, помимо того, что был сделан из мягкого пластика- оказался ещё и совершенно одинаковым по всем деталям. Да- да, китайцы прям косячат по полной)))) Специально даже сфотографировал юмора ради, вот смотрите:

Т.е. понятно я надеюсь? Кто не понял. Есть кронштейн слева, и с права.

Соответственно кронштейны «смотрят» друг на друга как бы внутри маски, а, следовательно, все детали не могут быть одинаковые, те что двигаются должны быть или зеркальные или со смещённым упором на угол откидывания маски… Короче… Не мой случай, китайцы похоже не заморачивались, прост отсыпали деталек и крутись как хочешь, поэтому у меня маска была бы или всегда откинута, или всегда задвинута (это если не прилагать усилий), да даже если бы и нормально откидывалась- всё равно в мусор, потому как резьба на пластмассовых винтах слизалась почти сразу… люфты такие что маска болталась относительно оголовья даже при затянутых винтах… Короче, в мусор такой кронштейн!!! Не знаю, может на дорогих масках нет такой проблемы, но у меня она стоит в районе 1,5 тыс. руб, поэтому что есть, то есть. И так. Имеем 3D принтер, оголовье которое устраивает и маска, которая тоже вполне годится. Нужно сделать хороший кронштейн, задача поставлена- вперёд!

Крепление кронштейна на оголовье у меня такое, не буду выпендриваться, честно не знаю, как называется такой тип крепления, в общем см. фото

Был разработан и напечатан новый комплект деталей. Печатал PETG, слой 0.1.

Как видим на фото, детали №1 и №2 зеркальны относительно рядом лежащих «собратьев», поэтому 2 шт. печатаем как есть из архива, а ещё 2 зеркалим в слайсере иии… тоже печатаем всё из тех же файлов в архиве, но только уже зеркально!!!!. Дальше сборка! Болты использовал М5 х 35мм из нержавейки, гайки- 4 шт! В каждую зажимную ручку вложено 2 штуки!

Шаг 1:Собираем винтовую часть и вставляем в оголовье

Шаг 2Устанавливаем зацеп. Обратите внимание, что при сборке кронштейна на правой стороне оголовья, более широкая часть детали должна «смотреть» вправо.Шаг 3Ставим стопорную шайбу. Для того чтобы правильно выбрать шайбу и не перепутать какая «левая», а какая «правая», при её установке и повороте по часовой до упора, выступ на квадрате должен «сойтись» в линию как на картинке. Если деталь будет не от своей стороны, то квадрат будет «смотреть» не в прорезь зацепа, а в сторону.

Шаг 4Насаживаем маску на выступ стопорной шайбы

Шаг 5Устанавливаем прижимную шайбу

Шаг 6Закручиваем ручку!!! Напоминаю, в каждой ручке вложено по 2 гайки М5

Шаг 7Собираем также другую сторону и радуемся!!!

Что могу сказать?! Кронштейн получился ооочень приятный в работе, маска откидывается чётко от упора до упора, без люфтов, плавно. Прям даже приятно стало её откидывать)))Считаю задача выполнена!

В общем всё! Всем спасибо за внимание! Братьям сварщикам респект и удачи в делах!Файлы для скачивания тут:https://yadi.sk/d/tfSZZUoFK2Uppw

Отписаться от уведомлений вы всегда сможете в профиле автора.

arelav Загрузка

20.11.2021

2017

Отписаться от уведомлений вы всегда сможете в профиле автора.

Когда я начал создавать этот вариант диспенсера, возникла идея сделать механический. Уверен Вы его у…

Сварочная маска хамелеон. Устройство, ремонт

Показан способ разборки и замены батарейки.

Сварочная маска хамелеон вроде бы работает, но время до включения затемнения увеличилось и регуляторами не уменьшается. При работе это неудобно.

Из информации в интернете установлено, что корпус маски заклеен и замена батареек не предусмотрена. К тому же есть ссылка на то, что солнечный элемент должен обеспечивать работу маски.

Модель маски “Optech S998e”.

Информации по разборке именно этой модели в интернете не нашел. Пришлось разбираться самому.

Маска имеет три регулятора. Ручка освещенности находится снаружи, остальные две – чувствительность и задержка, внутри.

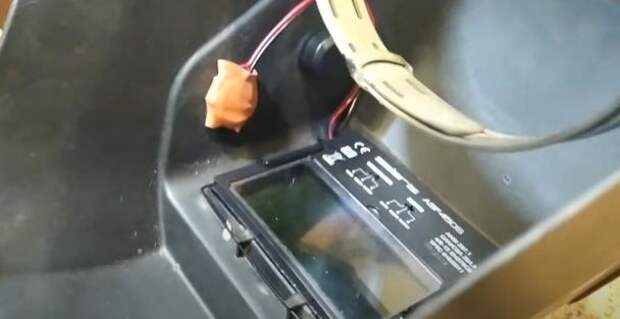

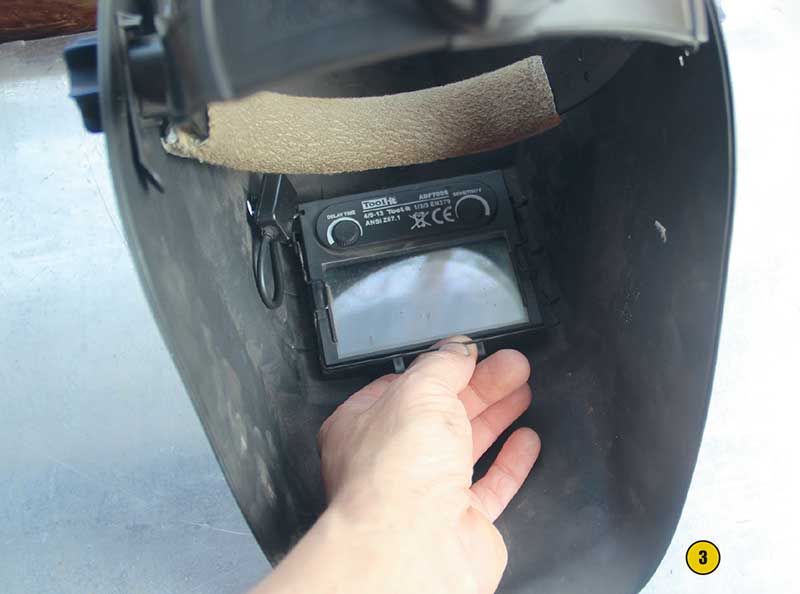

Для начала нужно поджав защелки изнутри маски вынуть блок с электроникой и защитными стеклами наружу маски. Особенность в том, что нужно отжимать не защелки, а отводить корпус от защелки иначе жесткие защелки можно сломать.

Освободив одну защелку вставить фиксатор из полоски жести. Освободив вторую защелку с той же стороны, выдавить эту сторону. Оставшиеся две защелки с другой стороны можно не отжимать, они выйдут и так. Регулятор освещенности я не снимал.

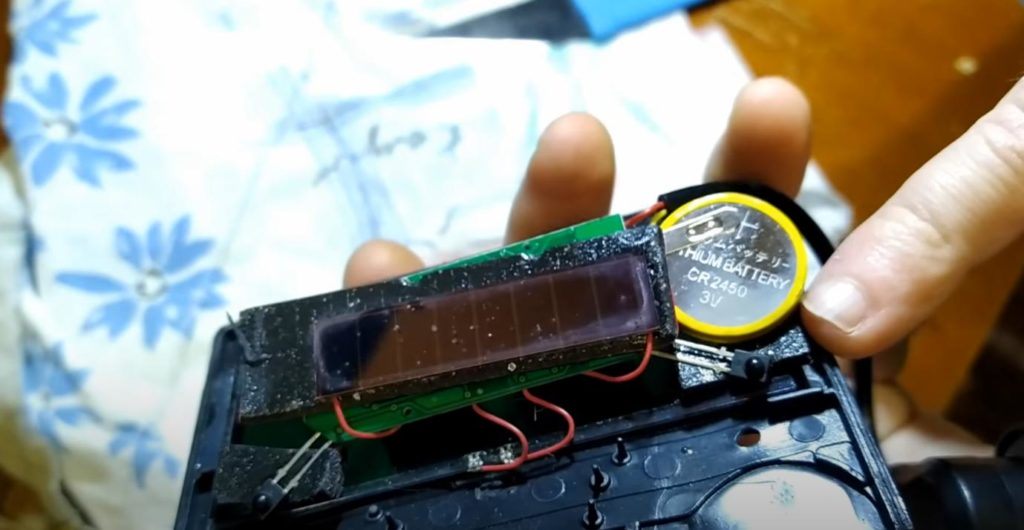

Длины провода хватило, чтобы раскрыть блок и заменить батарейку.

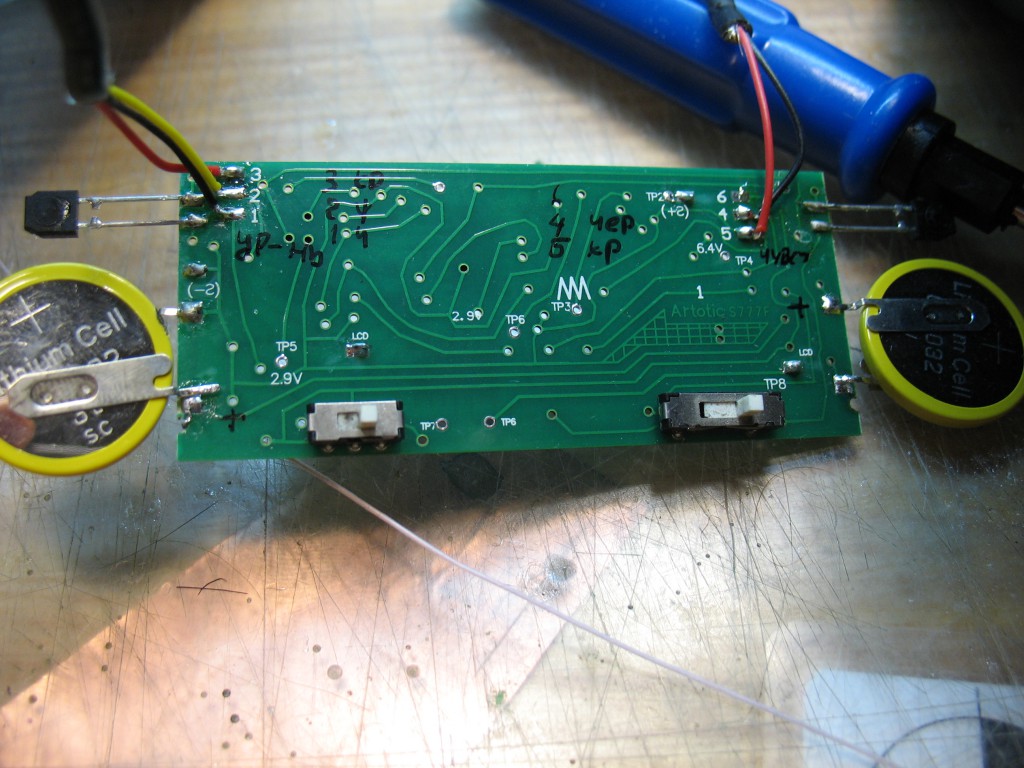

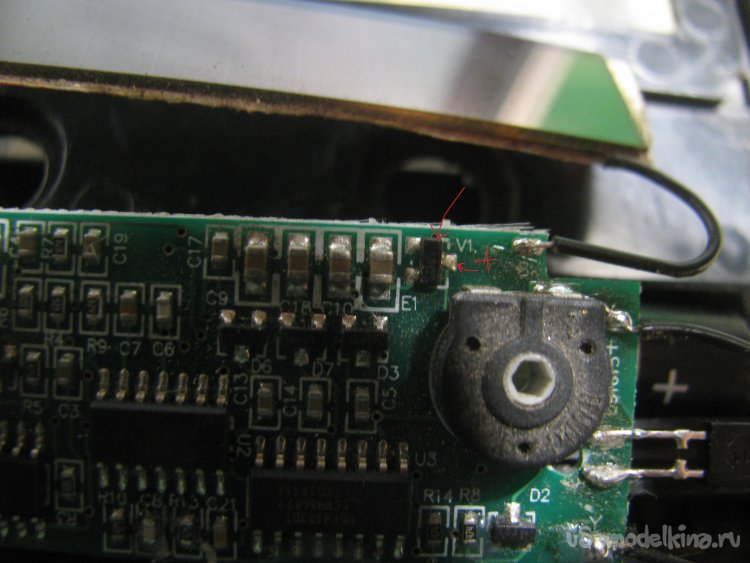

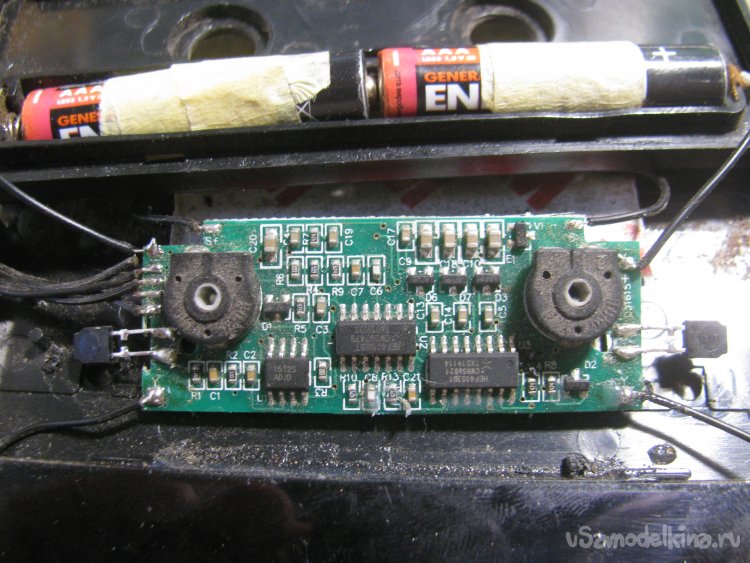

Ниже показан снятый блок.

Далее нужно снять защитные стекла с каждой стороны. С внутренней поменьше, с наружной побольше. В корпусе есть углубления, поддев ногтем стекло легко снимается.

Корпус блока состоит из двух склеенных половинок. Разделить их можно скальпелем постепенно поддевая и перемещаясь по периметру.

Одна из батареек имеет напряжение 3,27В,
а вторая 0,32В.

Хотя, когда солнечный элемент освещен, то на севшей батарейке более 6В. Поэтому маска и работала. Но ввиду того, что это не аккумулятор, а батарейка, она не заряжается. Я проверял. Держал на свету несколько часов. Затем в затемненном месте проверял напряжение. Сразу оно было около 3,4В, но спустя некоторое время, около часа, падало до значения менее 1В.

Задержка при работе с такой севшей батарейкой появлялась видимо потому, что батарейка сдерживала рост напряжения от солнечного элемента. Другими словами, зажигается дуга сварки, от ее света солнечный элемент выдает напряжение, но поскольку оно поступает и на разряженную батарейку, она в данном случае работала как конденсатор, то напряжение на схеме достигает нужного значения 3В с задержкой.

Тип применяемых батареек GR2430 показан ниже.
После замены неисправной батарейки сварочная маска хамелеон заработала, как и положено.

Проверять работу маски можно на лампе накаливания. Светодиодные лампы, а также экономки и солнце для этого не подходят.

При сборке половинки корпуса блока можно не склеивать. Вставленный на место блок хорошо фиксируется. Если кто часто использует маску, замена батареек может понадобиться чаще. При желании можно двумя проводками вывести каждую батарейку наружу и применить другие типы, подходящие по напряжению.

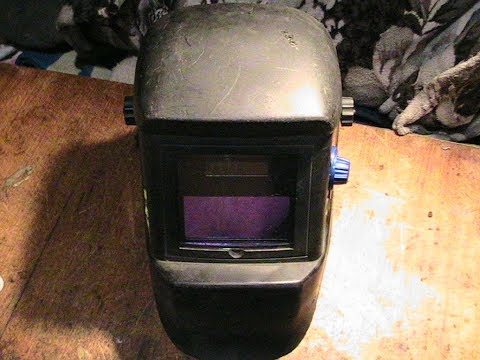

Материал статьи продублирован на видео:

Что делать, если сварочная маска «хамелеон» не срабатывает на затемнение

Во время работы сварщик защищает лицо и глаза с помощью маски. Вместе с обычной маской используют для удобства в работе защитный вариант с автоматически затемняющимися светофильтрами. В народе такая маска получила название «хамелеон».

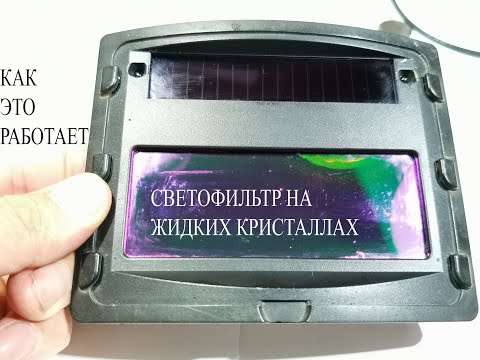

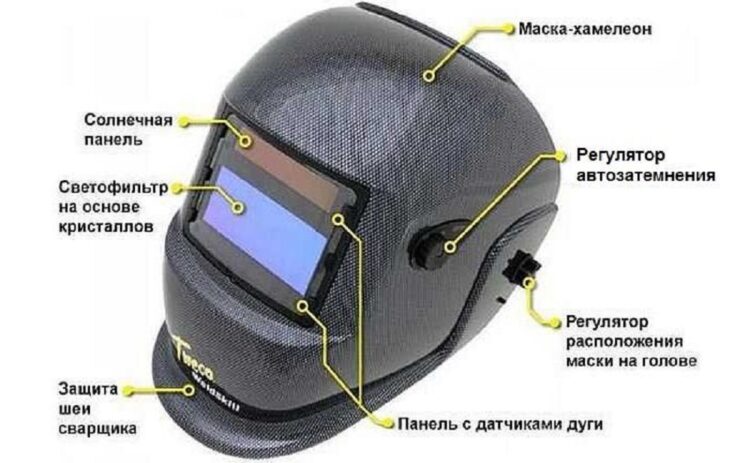

Принцип работы

Автоматическое затемнение маски «хамелеон» обеспечивает наличие светофильтров, выполненных на основе жидких кристаллов. Свойство жидких кристаллов ориентироваться в пространстве под действием электрического напряжения определяет принцип работы маски.

В обычном состоянии, когда на экран нет никакого серьезного светового воздействия, кристаллы находятся в положении, обеспечивающим свободный пропуск дневного света через экран.

При зажигании сварочной дуги срабатывает датчик, передающий сигнал в электронный блок
. После обработки электронным устройством сигнала дается команда на перестройку положения кристаллов.

Они меняют свою структуру, что делает экран темным (световое излучение блокируется экраном).

Длительность процесса перестройки кристаллов занимает промежуток времени не более десятитысячной доли секунды.

Почти мгновенное затемнение предоставляет возможность не снимать маску на протяжении выполнения всей длины прерывистого сварочного соединения.

После окончания сварочных работ, на маске имеется возможность выставить задержку конца окончания затемнения экрана. Это обеспечивает защиту глаз от яркого света еще не остывшего сварочного шва.

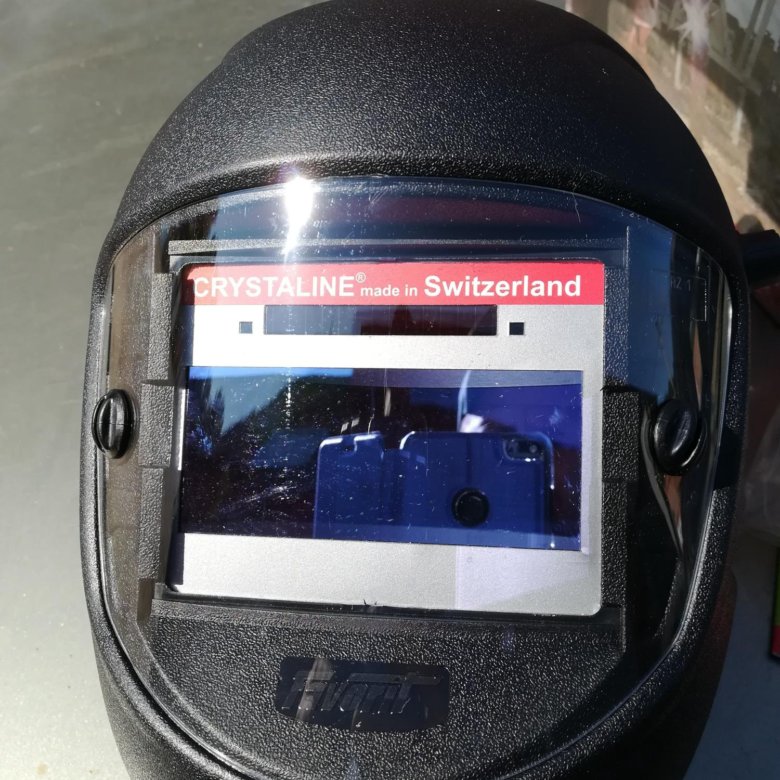

В качественных и потому недешевых масках «хамелеон» светофильтр имеет многослойную структуру

. Чем больше слоев, тем более равномерно распределяется затемнение по поверхности экрана. В состав светофильтра входит отдельный слой, который защищает от ультрафиолетового и инфракрасного излучения.

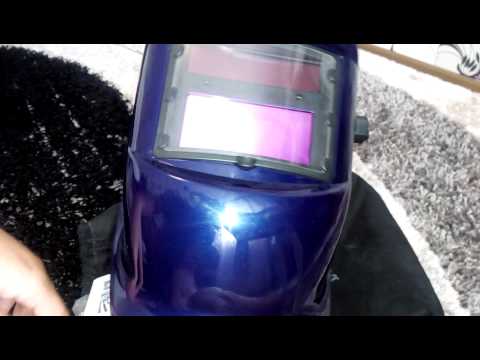

Как проверить без сварки

Важно! Требуется знать, что для проверки работоспособности автоматического фильтра маски без сварки, нужно использовать источник света с нестабильным излучением.

Светофильтр хорошо реагирует на искру кремневой зажигалки. Именно на искру, не на горящее пламя.
Обычная лампа накаливания работает на переменном токе частотой 50 Гц. Человек этого не замечает, а автоматический фильтр улавливает колебания и затемняет экран.
Пульт управления телевизором или светящийся экран смартфона охватывают только малую долю спектра воспринимаемого светофильтром. В основном это инфракрасное излучение, на которое реагирует один из многих слоев.

Некоторые продвинутые маски «хамелеон» имеют кнопку «ТЕСТ», предназначенную для проверки качества светофильтров. Они работоспособны, если после нажатия на нее в течение определенного времени экран маски потемнеет.

Виды регулировок

Регулировке маски «хамелеон» подлежат следующие основные параметры.

Регулировка положения маски на голове. Надежная фиксация маски на голове выполняется с помощью ручки, расположенной на затылке, и ремня проходящего через макушку.

Выбор оптимального расстояния от глаз до светофильтра. На маске есть фиксаторы, расслабив которые возможно перемещать фильтр ближе или дальше к глазам. После выбора оптимального расстояния не следует забывать о закреплении фиксаторов.

Выбор уровня затемнения. Вращением колесика, находящегося снаружи маски, выбирается режим затемнения.

На шкале обозначены уровни от 0 до 16 по европейскому стандарту DIN, где шестнадцатый будет иметь максимальное затемнение.

Несмотря на существование всевозможных таблиц, каждый сварщик к выбору интенсивности затемнения подходит своим путем, собственно как и к выбору электрода и силы сварочного тока.

Регулировка чувствительности. Такая регулировка позволяет выбрать оптимальный порог срабатывания светофильтра.

В процессе сварки можно подобрать вращением колесика режим включения/выключения не только с учетом интенсивности излучения сварочной дуги.

На чувствительность фильтра оказывает влияние излучение расплавленного металла, блики от сварки соседа – сварщика и другие источники света.

Регулировка времени задержки. Сварочные технологии оставляют после себя швы с разной степенью скорости охлаждения. После сварки большой силой тока наплавленная масса будет долго остывать, а короткий шов, выполненный на малом токе, остынет очень быстро. Открытие фильтра в первом случае будет с большей задержкой времени, во втором откроется почти сразу.

Как пользоваться

Правила пользования маской «хамелеон» указаны в прилагаемой к ней инструкции.

Перед началом работы с новой маски следует снять пленку с защитной пластины. У бывших в употреблении проверить на наличие видимых повреждений.

Проверить работоспособность светофильтров одним из способов, указанных в разделе этой статьи «Как проверить без сварки».

Выполнить регулировку параметров, указанных в разделе статьи «Виды регулировок». Настройки должны соответствовать характеру выполняемой работы.

Сварочные работы должны производиться при температуре от 15°С до 55°С.

Применение маски в плазменных и газовых сварочных работах ограничено.

Щиток от маски не рекомендуется оставлять на нагретых поверхностях.
Сильные удары по щитку противопоказаны.
Нельзя для ремонта использовать запасные части, не указанные в руководстве пользователя.
При невыполнении маской основных функций по затемнению экрана, следует прекратить сварочные работы и искать причину неисправности.

Исключить попадание влаги на светофильтр. Это может вывести его из строя.

Использовать химические моющие средства и растворители для чистки запрещается. Рекомендуется протирать элементы светофильтра мягкой чистой безворсовой тканью.

Включение красной лампочки на светофильтре требует заменить элементы питания. Замену производить после перехода в режим открытого экрана.

Защитную пластину следует регулярно менять. Капли от расплавленного металла способствуют появлению раковин, трещин и в конечном итоге затуманиванию экрана.

Как отрегулировать маску, степень автоматического затемнения

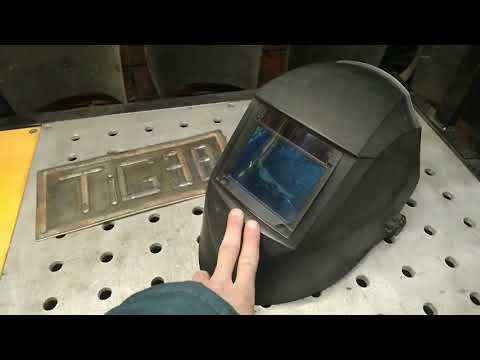

Автор следующего видео, практикующий сварщик и одновременно талантливый преподаватель, в доступной форме показывает, как регулировать параметры маски «хамелеон». В качестве образца используется недорогая маска китайского производства.

На конкретном примере показано, как подобрать оптимальное затемнение. Акцентируется, что при правильной настройке должен быть виден небольшой участок околошовной зоны.

Плюсом видео является наличие в нем таблицы соответствия параметров затемнения силе тока производимой сварочной операции.

Значения в таблице рекомендуемые, автор обращает внимание на влияние на настройку затемнения зрения самого сварщика.

Кратко, но очень доходчиво, описывается процесс выбора времени задержки открытия окна экрана после сварки.

Настройка чувствительности или порога срабатывания светофильтра вызывает у начинающих сварщиков трудности, т.к. зависит от внешних условий.

Автор доступно объяснил, почему из-за неправильной настройки чувствительности можно «словить зайчика» (увидеть дугу не через затемненный экран).

Фундаментальное правило регулировки чувствительности у автора: уменьшается чувствительность при солнечной погоде, увеличивается при работе в плохом освещении.

Маленький недостаток видео в отсутствии описания регулировки маски для удобной фиксации на голове сварщика. Возможно, автор хотел оставить больше времени на подведение итогов конкурса.

Почему не затемняется, плохо затемняет и другие неисправности

Защитные маски «хамелеон», как любая другая сварочная техника не вечны, могут сломаться в силу разных причин. Наиболее часто встречаются следующие неисправности.

Отсутствует затемнение экрана светофильтра на излучение от сварочной дуги. Основная причина в неработающем источнике питания. Севшие батарейки следует заменить, аккумуляторы можно подзарядить от сети. В некоторых конструкциях для питания электронного блока используют солнечные батареи. Для подпитки энергией их нужно направить напрямую к источнику света в течение определенного времени.
Грязное защитное стекло заставляет мерцать светофильтр при реагировании на сварочную дугу. Его нужно периодически мыть. При грубых механических повреждениях требуется замена стекла.
Бюджетные варианты некоторых «производителей» страдают плохим затемнением. Низкая технологическая дисциплина способствует попаданию частичек пыли на жидко – кристаллические слои. Такие кристаллы уже не могут закрываться до конца по всей рабочей поверхности экрана. Неэффективное затемнение будет причиной воспаления глаз после интенсивной работы с такой маской.
Неравномерное затемнение может быть причиной отклонения горизонтального положения светофильтра относительно лица. Устраняется выравниванием кожуха.
Эксплуатация масок в условиях холодных зим не предусмотрена. Фильтр будет затемняться медленно, что сделает невозможным обеспечить эффективную защиту глаз.
Банальная причина плохой видимости сварочного шва во время работы возникает из-за забытом снятии пленки с защитного стекла.
В электронный блок возможно попадание воды. Маску с таким дефектом следует отдать в ремонт профессионалам.

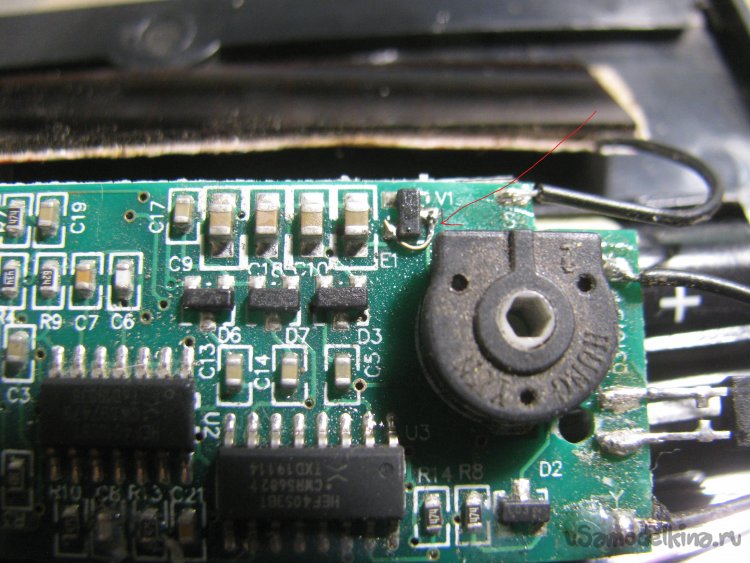

Слабым местом некоторых моделей масок являются контакты от блока управления к светофильтру. Они часто обрываются, и экран маски перестает работать. Пример дефекта описан в следующем видео. Автор утверждает, что устранил дефект с помощью пайки обычным паяльником в дорожных условиях. Не перегреть светофильтр при таком ремонте это большая удача. Собственно процесс восстановления контакта на видео отсутствует.

Порядок выполнения работ, необходимые инструменты

Не работающий светофильтр маски «хамелеон» полностью нивелирует ее защитные функции. Остается два выхода: выбросить маску на свалку или попытаться ее отремонтировать. Самостоятельный ремонт можно осуществить, ознакомившись с порядком выполнения работ и применяемым при этом инструменте и материалов из видео.

Наиболее частая причина в отсутствии затемнения в выходе из строя источника питания. Автор сразу определил, что у него села круглая заводская батарейка. Все-таки лучше убедиться в отсутствии напряжения на контактах с помощью, например, мультиметра.

Проведение технического обслуживания

Соблюдение сроков технического обслуживания плодотворно скажется на безаварийной работе защитных масок «хамелеон». Во время работы светофильтра, на нем собирается пыль и грязь.

Удалять их необходимо с перерывом не реже одного месяца.

При работе в условиях повышенной запыленности, например, в закрытых помещениях металлургических предприятий, очищать фильтр требуется каждую неделю.

Чистка светофильтра требует соблюдение определенного регламента. В качестве материала используется только хлопчатобумажная безворсовая мягкая ткань.

Моющий состав должен быть нейтральным, соответствовать рекомендациям производителя. Применение абразивных и нефтесодержащих продуктов в технологии чистки исключено.

Смывать грязь и пыль следует аккуратно, не допуская сильных нажатий на поверхность светофильтра.

Техника безопасности

Выполнять сварочные работы без защитной маски нельзя. Кроме нарушения зрения, можно сжечь ультрафиолетовыми лучами лицо и шею, органы дыхания повредить горячими вредными газами. Маска «хамелеон» значительно лучше защищает глаза, чем маска с постоянным затемнением. «Словить зайчика» начинающим сварщикам на обычной маске можно без проблем во время зажигания дуги.

Для еще большего уменьшения вероятности повреждения глаз при работе с маской «хамелеон» следует соблюдать следующие правила техники безопасности:

проверить настройки маски;
положение переключателей режимов работы;
наличие заряда у батареек;
выполнить проверку затемнения светофильтра с помощью кнопки «ТЕСТ», лампочки или кремниевой зажигалки.

Если перед началом работы выяснится, что маска неисправна, следует отказаться от проведения с ней сварочных работ. Лучше бросить все силы на исправление поломки. Стоит в первую очередь задуматься о здоровье, а затем о качестве сварного шва.

Важно! Для сохранения работоспособности масок «хамелеон» хранить светофильтры и солнечные батареи нужно в затененных местах, при отсутствии влияния на них световых потоков.

Где купить

Приобрести сварочные маски «хамелеон» возможно у сотрудников любой из компаний, контактные данные которых представлены здесь.

Схема светофильтра сварочной маски хамелеон. Дурят нас

Во время сварочных работ крайне важно обеспечить себя средствами защиты.

Во время процесса человек подвергается многим опасностям, таким, как возможность попадания искр и расплавленного металла на лицо и в глаза, вредное воздействие газов и паров расплавленных металлов в дыхательные пути, вредное влияние разного рода излучений и многое другое. Для того, чтобы обезопасить себя от возможных травм, необходимо пользоваться сварочной маской.

Принцип работы сварочной маски хамелеон

На рынке можно найти щитки двух видов, с фиксированной степенью затемненности и маски-хамелеон. Маски второго вида отличаются более высокой стоимостью и наличием автоматического светофильтра, который способен реагировать на интенсивность светового излучения, тем самым защищая зрение.

Принцип работы маски для сварки хамелеон основан на том, что светофильтр моментально реагирует на световое излучение и, в зависимости от интенсивности последнего, автоматически затемняет световое излучение. Светофильтр для автозатемнения в свою очередь имеет слоистую структуру, в которой слои жидких кристаллов чередуются со специальными пленками.

В момент зажигания дуги, кристаллы упорядочиваются в определенном порядке и не пропускают часть света.

схема сварочной маски хамелеон

Основываясь на данном принципе можно эффективно защитит зрение от влияния яркого зрения.

Существующие неисправности.

Ремонт сварочной маски хамелеон своими руками

Давайте разберемся в вопросе, почему щиток может не работать. Рассмотрим характерные для сварочной маски неисправности. Часто бывает сварочная маска хамелеон не выполняет свою главную функцию, а именно не понижает уровень светового излучения. Суть проблемы может крыться в севших элементах питания.

Сварочную маску хамелеон могут питать как обычные батарейки типа ААА, так и солнечная панель, находящаяся на корпусе. Проще говоря, замена батарейки может решить вопрос неисправности. Если рассматривать первый способ питания щитка энергией, то достаточно просто вставить батарейки в него.

В случае питания от аккумулятора необходимо подержать щиток под ярким светом, тем самым зарядить ее.

Как заменить гофру глушителя без сварки?

Но даже после проделанной процедуры можно обнаружить, что щиток все равно не работает. Причина может быть в защитном стекле.

Обычно, при данном виде неисправности на стекле видны трещины, сколы и другие механические повреждения. В таком случае необходимо заменить жидкокристаллическое стекло, которое является самым дорогостоящим составляющим в маске.

Важно помнить, что новое стекло должно полностью соответствовать предыдущему по всем параметрам.

Светофильтр может моргать. Здесь защитное стекло может быть либо просто загрязнено, либо повреждено. В таком случае лучше сразу менять светофильтр с защитным стеклом.

Ремонт светофильтра сварочной маски самостоятельно лучше не производить. Правильнее будет обратиться к специалистам в сервисный центр. Это будет стоить денег, но в сервисном центре могут точно выявить причину поломки и специалисты без труда ее устранят.

Плохой обзор не благоприятно влияет на зрение, по этому важно правильно закрепить оголовье, установить в рабочем месте хороший источник освещения, удалить пленку с защитного стекла, отрегулировать степень затемнения. При низкой температуре может происходить задержка затемнения. Не стоит использовать маску при температуре ниже — 10 градусов по Цельсию.

Обращение в сервисный центр

Дополнительные опции затрудняют ремонт, увеличивают риск выхода маски из строя. Если степень затемнения значительно уменьшилась, необходимо обследовать контсрукцию.

Часть комплектующих деталей не подлежат ремонту, требуют обязательной замены. Если не получается это сделать самостоятельно, нужно обратиться в сервисный центр. Гарантия действует только для целостных масок. Если вы успели в ней покопаться, придется оплачивать услуги сервиса.

Браться за ремонт системной платы не стоит: это дело профессионалов. Лучше сразу обратиться в сервисный центр. Неудачный самостоятельный ремонт может обернуться дополнительными расходами.

Речь пойдет не о сложном ремонте, а всего лишь о замене батареек в сварочной маске «Хамелеон». Именно неисправный источник питания является причиной отказа в большинстве случаев.

Основным элементом защиты в маске «хамелеон» является автоматический светофильтр. Он замемняется автоматически сразу после появления дуги, позволяя контролировать начало сварки без ослепления глаз.

Как правило, светофильтр имеет многослойную структуру. Использование нескольких жидкокристаллических слоев позволяет понизить зависимость затемнения от угла падения света.

При зажигании дуги кристаллы выстраиваются в определенном порядке, за счет чего и блокируется часть светового потока.

У других моделей источник питания спрятан внутри корпуса. Как правило, это один-два литиевых элемента напряжением 3 вольта, обладающих очень большим ресурсом.

Хотя логично предположить, что в дешевой маске установлена дешевая батарейка…

Я использую сварочную маску «Ресанта», хотя модель не имеет большого значения.

Светофильтры всех моделей имеют один принцип работы и отличаются лишь конструкцией, применяемой элементной базой и наличием или отсутствием регулировок.

Как и многие, я пользуюсь сваркой не ежедневно, а лишь по мере необходимости. И вот в очередной раз, готовясь что-то там приварить, я с огорчением обнаружил, что сварочная маска «Хамелеон» не работает.

При наведении на источник света светофильтр не затемнялся или срабатывал через раз. Будь то солнце, яркая лампа или зажигалка.

Иногда при легком постукивании по маске светофильтр срабатывал. Это наводило на мысль, что где-то плохой контакт, непропай или нечто подобное. Но в первую очередь подумалось о том, что проблема — в питании светофильтра. Села батарейка.

В таких случаях иногда советуют выставить маску на солнце примерно на два часа, чтобы батарейка подзарядилась от встроенной светодиодной панели.

Возможно, так оно и есть. Но ждать каждый раз два часа что-то не хотелось. К тому же неизвестно, каким будет конечный результат. Может, заработает, а может и нет… Короче, я решил разобраться, в чём там, собственно, дело, и по возможности восстановить работоспособность фильтра.

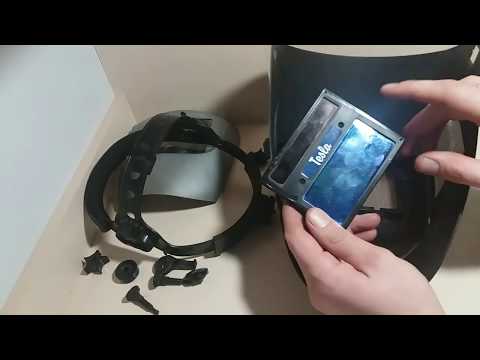

К маске светофильтр крепится с помощью двух винтов. Открутив винты, извлекаем его. По периметру корпуса есть узкая щель. Осторожно раздвигая половинки корпуса, разделяем его на две части. Неважно, каким способом вы это сделаете.

Внутри корпуса находится электронная начинка светофильтра и литиевый источник питания. Первым делом надо измерить напряжение на нём.

Номинальное напряжение — 3 вольта, но светофильтр исправно работает при понижении напряжения до 2,5 вольт. Впрочем, это лишь предположение, может быть разброс в ту или иную сторону.

В моем случае напряжение на выводах батарейки было чуть более двух вольт, при этом уже ничего не работало.

Убедившись, что батарейка «сдохла», приступаем к замене. В моем светофильтре применялся элемент CR2450. Он запаян в плату с двух сторон. Очень аккуратно выпаиваем его и заменяем точно таким же новым.

Если не найдете CR2450, на какое-то время его можно заменить элементом CR2032, он устанавливается на материнские платы компьютера. Батарейку лучше всего использовать с держателем, при этом облегчается её замена и не придется перегревать «таблетку» при пайке. В крайнем случае можно припаять два вывода. Очень быстро и с хорошим флюсом, чтобы выполнить операцию одним легким движением руки.

Для закрепления батарейки в этом случае можно применить двустороннюю клеящуюся ленту.

После замены источника питания фильтр стал работать исправно, постукивание по маске на его работу никак не влияло. Другое дело — срок службы батарейки. Но в тот момент меня это мало интересовало…

Как правильно настроить маску хамелеон для сварки? Что нужно помнить при работе?

Для того, чтобы знать, как настроить маску и как проверить ее работоспособность, лучше обратиться к инструкции по эксплуатации. Важно помнить:

маска хамелеон не пригодна для плазменной и газовой сварки и резки;
не стоит оставлять щиток на горячей поверхности;
картридж светофильтра лучше не разбирать;
щиток не выдержит сильных ударов;
в светофильтр нельзя вносить изменения. Позволяется использовать запчасти, которые указываются в инструкции;
если сварочная маска хамелеон не затемняет изображение, требуется прекратить работу и выявить возможную причину неисправности;
необходимо предотвращать попадание влаги на светофильтр;
при очистке щитка не рекомендуется использовать моющие средства и растворители;
оголовье для надевания может вызвать аллергическую реакцию, необходимо правильно отрегулировать ремни для предотвращения возникновения раздражения кожи;
для того, чтобы поменять элементы питания, переведите щиток в режим шлифовки. При загорании красной лампочки на светофильтре, необходимо заменить батарейки;
до начала работы необходимо отрегулировать маску под себя для достижения максимального комфорта. Можно выбрать степень затемнения, время задержки и уровень чувствительности.

Замена батареек в маске Хамелеон

К сожалению, батарейка CR2032 прослужила недолго. Несмотря на то, что ток потребления измеряется микроамперами, через какое-то время фильтр снова не работал.

Разумеется, вопроса типа «Что делать?» даже не возникало. Надо было установить более мощный источник питания. Наиболее подходящий вариант — два элемента по 1,5в типоразмера АА или ААА. Их можно разместить в специальном батарейном отсеке, который имеется в продаже. У меня такого не было, поэтому пришлось отпилить отсек для батарей от любимого телевизионного пульта.

От печатной платы отпилил ту часть, где находятся контакты для батарей. Всё лишнее (микросхему и обвязку) вычистил, к контактам припаял два многожильных провода. Торец слегка замазал тем, что было под рукой. Получился неплохой батарейный отсек на два элемента АА.

Я закрепил отсек в верхней части, над головой. В этом случае не нарушается общая балансировка, есть свободный доступ к отсеку для замены батарей. В период простоя можно даже вытащить одну батарейку из отсека.

В целях, так сказать, глобальной экономии…

Ну вот, собственно, и всё.
