Как подобрать надежный аппарат контактной сварки

Последнее время сварочные работы занимают огромную нишу, применяются в огромном количестве отраслей и стают незаменимыми в бытовых условиях. Если где-то поломалась металлическое сооружение, необходимо соединить водопроводные трубы или просто вы хотите сделать себе красивый виноградник из железных прутов, тогда сварка будет незаменимым элементом в вашем хозяйстве.

В автомобильном, самолётном и судостроении активно применяется контактная точечная сварка. Всё чаще применяются и в строительстве сельскохозяйственных машин и агрегатов, а также в других ветках промышленного производства. Именно о ней вы сегодня и поговорим.

Сфера применения

Разнообразный ассортимент как профессиональных, так и бытовых приборов, делает аппарат контактной точечной сварки всё более популярным. Из-за большого разнообразия, выбор становится всё сложнее, поэтому мы поможем вам разобраться с тонкостями и нюансами, на которые следует обратить ваше внимание при покупке такого аппарата для своих нужд.

Какие бывают виды аппаратов точечной сварки:

Стационарные – обычно устанавливаются на одном месте. Перемещение происходит очень редко из-за большого веса.
Передвижные – имеют относительно небольшой вес, приспособлены к транспортировке.
Подвесные – подвешиваются к потолку либо специальным конструкциям зачастую являются стационарными.
Универсальные – могут быть как стационарные, так и передвижные.
Специальные – применяются для выполнения определённых целей, которые остальные виды выполнить не могут.

Каждый из этих видов используется для разного рода целей, мы постараемся обобщить и опишем критерии выбора исходя из технических характеристик и возможностей сварочных аппаратов.

Как выбрать сварочный аппарат

Для выбора качественного приспособления, которое сможет соответствовать всем вашим потребностям и полностью оправдать свою цену следует придерживаться некоторых правил при выборе. Подобрав сварку по всем критериям, вы ничуть не пожалеете о своём выборе.

Итак, на что следует обратить внимание:

В зависимости от типа материала, следует выбирать сварку по мощности. Если вы работаете как с алюминием, так и с тугоплавкими металлами, тогда следует выбирать аппарат способный регулировать сварочный ток в большом диапазоне, который подходит для вас. Если же вы используете только металл, тогда достаточно стандартной точечной сварки.

В зависимости от необходимой крепости и формы сварочной точки, следует выбирать и тип держателя, в котором будут закрепляться электроды для контактной точечной сварки.
Необходимо точно знать время, которое машина контактной сварки должна взаимодействовать с материалом. От этого зависит множество факторов, от качества точечной сварки, до возможности повредить заготовку при слишком долгом нагреве.
Следует учитывать и давление, которое клещи для контактной сварки могут производить на деталь. Тут тоже следует точно знать, с какими материалами вы будете работать. Одни требуют большего давления, другие следует сдавливать минимально.
Необходимая скорость сваривания. Она зависит от множества факторов, включая и количество одновременно возможных сварных точек. Есть аппараты, которые способны одновременно делать сварочные точки в количестве большее пятисот за одну минуту.

Также следует учесть вашу рабочую зону, если вам придется перемещаться на довольно большие расстояния, тогда нужно покупать сварочный аппарат, который легко поддаётся транспортировке. Необходимо учитывать то, какой ток будет подаваться на трансформатор для контактной точечной сварки, так как они классифицируются на машины для переменного и постоянного тока.

Какому производителю отдать предпочтение

При выборе выделить определённую марку очень сложно, ведь они все выпускают довольно качественную продукцию. Разнообразие и большой ассортимент, которые имеют сварочные аппараты, способны удовлетворить любые потребности.

Модель аппарата Forsage krab

Вы сможете подобрать машину необходимой формы, размеров и веса исходя из ваших потребностей. Цена очень разная, для профессиональных устройств она будет составлять от одной тысячи долларов, до четырех и более тысяч американских долларов. Для любителей и использования в быту буде достаточно менее мощной сварки с меньшим функционалом, которая будет стоить от трёх сотен до полутора тысяч долларов.

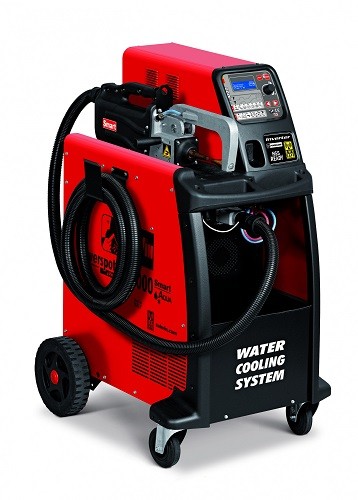

Модель марки Telwin

Из самых популярный брендов можно выделить такие марки, как Forsage, Telwin, G.I.Kraft, Kripton,ТКС. Каждый из представленных имеет свои особенности, уникальные характеристики и дополнения к конструкции.

Некоторые делают упор на профессиональные сварочные аппараты, другие опираются на сварочный аппарат для домашнего использования. Также можно выбирать в зависимости от комплектации, с некоторыми агрегатами в комплекте могут идти электроды для контактной сварки.

Профессиональная или бытовая сварка?

Тут уже стоит исходить из того, насколько часто вы будете её использовать, а также доступна ли для вас цена профессионального оборудования. Ведь стоимость техники для профессионального использования может превышать цену бытовых приборов до десяти раз.

Для нечастого использования лучше приобрести самую стандартную простенькую точечную сварку, которая поможет вам справиться с нечастыми возникающими задачами. Например, отрихтовать автомобиль, соединить несколько листов металла для крыши и прочего.

Если же вы будете использовать сварочные точечные соединения довольно часто, тогда лучше отдать предпочтение профессиональному оборудования.

Оно способно выдержать долгосрочные нагрузки и делать работу быстрее и качественней. Но в таком случае следует быть готовым к значительным финансовым затратам.

Подведём итог

Подходить к выбору аппарата контактной сварки стоит с полной серьезностью. Так как стоимость таких машин довольно высокая необходимо учитывать все факторы, чтобы впоследствии покупка полностью оправдала свою цену. Если стаёт выбор между бытовым и профессиональным прибором, необходимо учитывать все ваши потребности и частоту использования, исходя из которых, окончательно сделать свой выбор.

Аппарат контактной сварки

При работе с металлоконструкциями приходится частенько сталкиваться со сварочными работами. Чтобы соединить провода или металлические листы, лучше всего использовать контактный сварочный аппарат.

Приступая к задаче создания контактного устройства, следует подобрать мощный источник питания, проводку, регулирующий резистор, по необходимости индикаторы. Следует, так же подумать из чего изготавливать корпус. Требования к источнику питания достаточно жесткие. Он должен выдерживать высокие токи со значением до 20 А. Этого будет достаточно для бытового переносного прибора.

Выбрать схему для будущего изделия достаточно просто. Необходимые запасные части и агрегаты легко найти в бытовом хозяйстве или электронных магазинах.

Типы контактной сварки

В целом контактную сварку можно подразделять на три типа.

Стыковая. Способ крепления путем нагрева скрепляемых поверхностей. Закрепление в этом случае происходит за счет деформации и плавлению металлических поверхностей.
Точечная. Заранее подготовленные листы из металла накладывают в местах крепления и проводят точечное спаивание металла.
Шовная или роликовая. Электродами в данном случае выступают металлические ролики. Прокатывая по поверхности скрепляемых металлов, создается особо прочный герметичный шов.

Большие по площади рабочие поверхности подлежат сварке методом оплавления.

Самодельный аппарат

В домашних условиях вполне возможно создать устройство для сваривания стальных поверхностей толщиной в пределах 0,9-1,5 миллиметра.

По объему это может быть компактное устройство, либо же иметь прочное основание. Составляющие сварочного агрегата служит для преобразования тока в тепловую энергию. Достигая при этом отличного результата по оплавлению весомых по толщине изделий.

Основным узлом агрегата является трансформатор. Основная работа по ручному изготовлению устройства лежит в создании этого преобразователя.

Трансформатор, как самое массивное устройство агрегата задает весь тон размерам всего устройства. Компактность прибора контактной сварки сразу же говорит о том, какой мощностью он способен обладать. К трансформатору и устройству в целом, предполагается подключение индикаторов по желанию создателя. Ламповые индикаторы не создают серьезную нагрузку и потери тока.

От сечения феррита зависят дальнейшие характеристики. Для будущего трансформатора оно должно составлять не менее 70 квадратных сантиметров.

Должна использоваться марка обмоточных проводов (эмаль-провод). Диаметр сечения 1,7 мм. Для первичной обмотки достаточно 160-170 витков. Для вторичной 35-40. Вторичная обмотка подгоняется под напряжение 42 Вольта. Для этого меняют количество витков. В качестве защиты обмотка подлежит дополнительной изоляции.

Все собранные детали плотно крепятся к основанию устройства. Далее собирается корпус. Теперь можно приступать к испытанию.

Испытание

Если всё сделано правильно, аппарат сразу же покажет свою стабильную работу. Для испытания можно взять заранее подготовленный стальной лист толщиной не более 0,8 мм.

В дальнейшем следует закрепить стальную полоску небольшой толщины методом точечной сварки. Ширина стальной полоски в 1 см для проведения испытаний достаточно. После переваривания следует попытаться сорвать пластину пассатижами. Результатом действия должны образоваться небольшие отверстия. Диаметр, которых не должен превышать 0,5 мм. Для регулировки данного параметра используется специальный резистор, встроенный в схему агрегата.

Только проведя несколько проб, следует утверждать, что аппарат полностью готов к работе. При испытании следует не забывать соблюдать правила техники безопасности. А самое главное электробезопасности.

Технология проведения сварки

Для технологического процесса характерны несколько операций.
Детали для закрепления следует помещать между электродами;
Перед точечной сваркой следует нагревать рабочие поверхности;
По завершении работы необходимо дать остыть полученному изделию.

Важная составляющая при сварке — это плотность прижатия. Данная мера позволяет предотвратить резкий всплеск горячего металла, а также способствуют качественному креплению. Благодаря этому способу сварка получается очень прочной, но добиться абсолютной герметизации практически невозможно.

Советы

Самый подходящий материал для изготовления кальян летом медная трубка с диаметром сечения от 8 до 12. Длинна её должна составлять около 40 мм.
Нельзя допускать перегрева агрегата контактной сварки.
Электроды должны иметь конусную форму. Следует предотвращать повреждения.
Работу со сварочным агрегатом следует производить в цепи с установленной защитой от нагрузки до 20 Ампер.
Электрическое оборудование подлежит заземлению, сварочный аппарат не является исключением.

В качестве трансформатора по всем параметрам подходит, использовавшийся в микроволновой печи. Разница лишь в том, что нужно производить перемотку вторичной обмотки на более толстый провод.
Чтобы исключить охлаждение трансформатора рекомендуется установить дополнительный вентилятор.

От мощности трансформатора зависят и возможности агрегата.

По желанию умельца, к агрегату можно подключать любые измерительные приборы и датчики. Рабочие места под сварку должны быть оборудованы электротехническими защитными изделиями.

Обслуживание и ремонт контактной сварки – особенности

Как работает точечная сварка, где востребована. Что в себя включает обслуживание споттера перед включением. Часто встречающиеся неисправности аппаратов точечной сварки. Преимущества профессионального ремонта.

Для прочного и аккуратного сваривания металлических листов небольшой толщины хорошо себя зарекомендовала контактная (точечная) сварка. Подходит для соединения широкого спектра металлических деталей, но более востребована для кузовного ремонта.

При точечной сварке соединение двух деталей происходит в определенной точке контакта поверхности металла с электродом.

Высокомощный, высокочастотный, но короткий импульс тока обеспечивает плавление и соединение деталей в одной точке. Никаких брызг расплавленного металла, остается только небольшая отметка в зоне соприкосновения электрода с металлической поверхностью.

Контактная сварка быстрая, аккуратная, точная, удобная в применении. Однако без обслуживания непременно вызовет немало проблем. В таком случае увеличивается риск преждевременного выхода из строя сварочного оборудования.

Обслуживание аппарата точечной сварки

Контактная точечная сварка предполагает источник питания, сварочные кабели, рабочий орган с рукояткой и электродом (зажимные клещи). Это состав мобильного, компактного сварочного аппарата, который применяется для кузовного ремонта, — споттера.

Чтобы аппарат работал исправно весь срок эксплуатации, отведённый производителем, необходимо правильно и своевременно его обслуживать. И, конечно, не нарушать правила использования.

Это несложно.

Обслуживание включает в себя:

Визуальный контроль источника сварочного тока, рабочего органа и кабелей;
Удаление пыли, грязи, любых посторонних включений с корпуса прибора;
Внутреннюю чистку аппарата;
Проверку надежности контактов.

Перед включением нужно обязательно проверить все составляющие сварки на наличие внешних дефектов.

Если возникли какие-либо проблемы во время работы оборудования, диагностику силовой части и электроники, ремонт следует доверить профессионалам. Инверторные и трансформаторные аппараты достаточно сложно устроены, необходимы знания, опыт, специальное оборудование. Попытки решить проблему самостоятельно могут привести к возникновению новых неисправностей, замыканию, пожару, удару током. Будьте внимательны!

В каких случаях потребуется профессиональный ремонт аппарата

Источник питания контактной сварки, как мы уже сказали, может выйти из строя, если долго не обслуживался, применялся с нарушением эксплуатационных правил, неправильно. Также причиной может стать нестабильная питающая сеть. Возможно, производственный брак.

Потребуется профессиональный ремонт контактной сварки в следующих случаях:

Источник тока подключен к сети, но сварочный процесс начать не удается;
Нестабильная, слабая сварка;
Загорается индикатор перегрева;
Металл прожигается;
Аппарат отключается во время работы.

Возможен выход из строя силового блока, поломка электроники, переключателя, неисправность системы охлаждения… В любом случае при возникновении проблем со сварочным оборудованием верным решением будет обратиться в сервисный центр.

Почему ремонт сварочного оборудования нужно доверить профессионалам

Вышел из строя споттер? Самостоятельный ремонт аппарата контактной сварки может обернуться новыми поломками, коротким замыканием, пожаром, ударом током. Но и не спешите тратить деньги на новый аппарат, с большей долей вероятности можно вернуть к жизни нерабочее оборудование. Просто обратитесь в сервисный центр.

Преимущества такого решения:

Профессиональная диагностика. Специалисты сервиса могут определить точную причину поломки уже в день обращения, озвучить цену и срок восстановления оборудования.
Профессиональный ремонт с гарантией качества. Вы точно получаете оборудование в рабочем состоянии. Если случится повторная поломка в период действия гарантии, вам ее устранят бесплатно.
Обслуживание. Специалисты сервисного центра полностью подготовят аппарат к использованию. Дадут рекомендации по долгосрочной и беспроблемной эксплуатации.
Экономия денежных средств. В большинстве случаев ремонт споттера обходится дешевле покупки нового аппарата. Вы экономите не только деньги, но и свободное время.

Плюс специализированные сервисные центры сегодня предоставляют услуги срочного ремонта и доставки оборудования. Вполне реально получить восстановленный аппарат в день обращения или на следующие сутки, не заботясь о его перевозке. Это очень удобно.

Аппараты контактной сварки в Москве

Главная
Продажа
Сварочное оборудование
Аппарат контактной сварки

Вы можете очень быстро сравнить цены аппарата контактной сварки и подобрать оптимальные варианты из более чем 5212 предложений

Аппарат контактной сварки TECNA E4645

Состояние: Б/У Год выпуска: 2009 Производитель: Tecna

Продается аппарат Аппарат контактной сварки TECNA E4645 в отличном рабочем состоянии. В связи с закрытием предприятия распродается оборудование (станки, инструмент). Есть многое по разумной…

18.02.2019 Москва (Россия)

200 000

Tecna 3650 установка контактной сварки

Состояние: Новый Год выпуска: 2005 Производитель: Tecna (Италия)

В наличии

Универсальная инверторная установка контактной сварки Tecna 3650 для ремонта автомобильных кузовов с водяным охлаждением и двумя программами автоматического управления;…

12.01.2017 Москва (Россия)

300 000

Аппарат точечной сварки Dalex SL 202

Состояние: Б/У Год выпуска: 2006

Продается аппарат точечной сварки Dalex SL 202 Б.у Состояние отличное.Вторичный ток, кА: 15Вылет, мм: 180–500Привод: пневмоСжатие,. ..

05.11.2014 Москва (Россия)

160 000

Аппарат для сварки контактно-стыковой ideal bas 050-01

Состояние: Новый Производитель: IDEAL (Германия)

В наличии

Аппараты контактно-стыковой сварки Ideal типа Bas и Bss для профессиональной сварки ленточных пил по дереву, биметаллических и легированных ленточных пил по металлу, ленточных ножей по текстилю,…

23.05.2017 Москва (Россия)

14 500

Аппарат для сварки контактно-стыковой Ideal BAS 065-01

Состояние: Новый Производитель: IDEAL (Германия)

В наличии

23.05.2017 Москва (Россия)

30 000

Аппарат для сварки ленточных пил BSS-060

Состояние: Новый Производитель: IDEAL (Германия)

В наличии

Аппарат для сварки ленточных пил сопротивлением BSS-060 предназначен для:контактной стыковой сварки ленточных пил по дереву и металлуконтактной стыковой сварки ленточных ножей по текстилю и…

23.05.2017 Москва (Россия)

4 500

Станок контактной сварки для кладочной сетки МТМ20-2000

Состояние: Новый Производитель: ЧП «Заборопрофиль» (Беларусь)

Станок многоконтактной сварки МТМ20-2000 предназначен для изготовления сварных, арматурных сеток методом контактной сварки в полуавтоматическом режиме из прутков. Технические характеристикиТип…

17.09.2022 Москва (Россия)

Станок многоточечной контактной сварки МТМ10-1500

Состояние: Новый Производитель: ЧП «Заборопрофиль» (Беларусь)

Станок многоточечной контактной сварки МТМ10-1500 предназначен для изготовления сварных, арматурных сеток методом контактной сварки в полуавтоматическом режиме из прутков.Технические…

17.09.2022 Москва (Россия)

Многоточечная установка для контактной сварки

Состояние: Новый

В наличии

Многоточечная установка для контактной сварки серии WP (WL-2000, MCO-200) (23/17С).Линия серии WP ориентирована на средние объемы производства сетки разного из проволоки диаметра для собственных…

25. 10.2017 Москва (Россия)

Машина контактной сварки МТР-170УХЛ4

Состояние: Новый Производитель: Россия

В наличии

Машина контактной сварки

10.01.2018 Москва (Россия)

5 805

Станок с ЧПУ для контактной сварки дверей

Состояние: Новый Производитель: Китай

Автоматический ЧПУ станок для контактной сварки металлических дверей Нижний электрод это платформа кондуктор для размещения заготовок, перемещаясь вдоль направления оси Y; Верхние электроды левый и…

03.01.2020 Москва (Россия)

трансформатор контактной сварки ТК-1207

Состояние: Новый Производитель: Украина

В наличии

продам трансформатор контактной сварки ТК-1207. с консервации.ремонтируемый. 100кВа.возможно отправка транспортной компанией.все варианты оплаты.

20.09.2022 Москва (Россия)

Аппарат точичной сварка TECNA

Состояние: Б/У Год выпуска: 2013

АртикулМашина контактной сварки TECNA 4645NEМощн.,кВА16Напр., В380/2Усилие сжатия, даН230-115Ход электродоврадиальныйВылет, мм230-550Черн. сталь3+3 ммНерж. сталь2+2 ммТитан0,8+0,8…

07.06.2019 Москва (Россия)

Сварочный аппарат аргонодуговой сварки-5582434

Состояние: Новый Производитель: Китай

Сварочный аппарат аргонодуговой сварки-5582434Характеристики:Режим работы аргонодуговая сваркаВходное напряжение 220 ВВходной ток 20,4 АВыходное напряжение 16,4 ВТок на выходе 10-160 АНапряжение. ..

06.09.2019 Москва (Россия)

14 300

Координатные машины контактной сварки СКС

Состояние: Новый Производитель: ООО «Наука и Техника» (Россия)

Координатная машина контактной сваркиСКС 2200Диапазон толщин свариваемых деталей: (листовая сталь) от 0,5 + 0,5 ммдо 2 + 2 ммВыходной ток при коротком замыкании:4 x 14 кАНоминальный сварочный…

22.09.2022 Москва (Россия)

Цанговые захваты на машины контактной сварки

Состояние: Новый

В наличии

Цанговые захваты на машины контактной сварки МТМ-160, МТМ-166, МТМ-289, МТМ-292. Держит проволоку от 2мм. С консервации. Не работали. Отправка возможна транспортной компанией.

20.09.2022 Москва (Россия)

крючок зажима поперечной проволоки на машины контактной сварки

Состояние: Новый Производитель: Россия

В наличии

Продаю крючок зажима поперечной проволоки на машины контактной сварки разнообразных моделей. унифицирован. производство СССР. не работал. находился на консервации. всего 20шт.цена по…

20.09.2022 Москва (Россия)

направляющую поперечного прута на машины контактной сварки

Состояние: Новый Производитель: Россия

В наличии

Продаю направляющую поперечного прута на машины контактной сварки разнообразных моделей. унифицирован. производство СССР. не работал. находился на консервации. всего 50шт.цена по безналичному…

20.09.2022 Москва (Россия)

РКС-801М Регулятор контактной сварки

Состояние: Новый Производитель: СЭЛМА (Россия)

В наличии

Главное преимущество данного РКС-801М — Полная функциональная совместимость с регуляторами РКС-502 и РКС-801 (завод СЭЛМА), а также с регулятором РКС-801ЛМРегулятор РКС-801М предназначен для. ..

22.09.2022 Москва (Россия)

36 158

Видео аппарата контактной сварки

Как работают аппараты контактной точечной сварки

Как выбрать аппарат для контактной точечной сварки — советы на Яндекс.Маркете

Станок для точечной сварки представляет собой стационарную массивную установку высокой мощности, способную работать с толстыми стальными листами. Используется для точечной сварки в промышленных масштабах. На станке выполняют соединение заготовок в условиях серийного выпуска изделий.

В основном работают с деталями, которые помещаются в руках оператора, так как конвейерной подачи не предусмотрено. К примеру, это оборудование находит применение при производстве металлической посуды, стальных коробов и других изделий, стенки которых нужно соединять.

Среди станков для точечной сварки есть настольные и напольные модели.

Способ сварки

Односторонняя сварка используется в двух случаях: при присоединении элементов к металлическому основанию (например, при кузовном ремонте автомобилей и монтажных работах, когда нужно приварить шпильки, гайки и прочий крепеж к элементам конструкций) и при соединении деталей внахлест, когда затруднен двухсторонний доступ. Одностороннюю сварку обеспечивают переносные аппараты.

Двусторонняя сварка применяется для соединения стальных листов внахлест. При выборе оборудования для двухсторонней сварки учитывают длину или, как еще говорят, вылет консолей (кронштейнов). От нее зависит максимальное расстояние, на которое можно поместить электроды от края заготовки.

Максимальное значение по данному параметру составляет от 120 до 500 мм. Чем оно больше, тем функциональнее устройство. Консоли встречаются разных форм — это дает возможность подобрать оптимальную под характер предстоящих работ.

Обратите внимание

Этот распространенный способ сварки применяется при работе клещами, станками и переносными аппаратами.

Стоит отметить, что у некоторых профессиональных моделей переносных сварочных аппаратов предусмотрена возможность работы как односторонней, так и двухсторонней сваркой. Для этого устанавливается специальный инструмент — односторонний пистолет или клещи.

Максимальный сварочный ток

Этот параметр характеризует возможности оборудования и его назначение. Например, у ручных клещей точечной сварки он, как правило, достигает 6000 — 7000 А. При этих значениях можно работать с мягкой сталью толщиной не более 2 мм.

Среди переносных аппаратов и станков можно найти модели как с небольшим значением до 3000 А, чего вполне достаточно для тонколистовых материалов, так и с силой тока свыше 10 000 А — такой аппарат способен работать с заготовками толщиной в 3 мм и сталью с высоким пределом упругости.

Максимальная толщина свариваемых листов

Параметр указывается только для сварки внахлест. Как правило, это идеальное значение, которое может быть достигнуто только при соединении листов из одного металла одинаковой толщины.

Одни производители дают суммарное значение — например, «до 5 мм», которое указывает, что толщина каждого листа должна быть не более 2,5 мм. Другие предпочитают разграничивать значения и указывают их так: «1,5+1,5 мм», что в сумме составит 3 мм. Можно встретить и такое обозначение: «3+3+3 мм».

Это значит, что аппарат можно настроить на сварку внахлест трех заготовок, для чего предусмотрен особый режим.

Когда нужно соединить листы разной толщины, действуют экспериментально — подбирают подходящие настройки, сваривая сначала пробники (ненужные обрезки металла).

Напряжение

Все оборудование для точечной сварки делится на однофазное и трехфазное — оно подключается к электрической сети с напряжением в 220 и 380 В, соответственно.

Способ управления

При выборе аппарата для контактной точечной сварки нужно обратить внимание на способ управления и настройки, напрямую влияющие на удобство эксплуатации.

Самым простым вариантом является ручная настройка параметров, при которой пользователь выставляет расстояние между электродами, подбирает время воздействия, силу прижима и значение сварочного тока. Процесс настройки занимает много времени и требует большого опыта.

Но если предстоят серийные работы с одинаковыми деталями, настроив инструмент один раз, целую смену можно не возвращаться к этому этапу.

При микропроцессорном (синергетическом) управлении пользователь отталкивается не от характеристик аппарата, а от параметров деталей.

Важно

Он выставляет тип металла и толщину свариваемых заготовок, а все необходимые характеристики — силу тока, время воздействия, сжатие — микропроцессор подбирает автоматически и предлагает диапазоны значений.

Такой способ значительно сокращает время подготовительных работ и позволяет адаптировать оборудование под разные задачи.

Источник: https://market.yandex.ru/journal/story/kak-vybrat-apparat-dlja-kontaktnoj-tochechnoj-svarki

Что такое точечная сварка.

Принцип работы и особенности

28.05.2018

Уже более 150 лет людям известен способ соединения металлов, называемый точечной сваркой.

Этот способ позволил автоматизировать и сделать массовым производство автомобилей, сельскохозяйственной техники, самолетов и тысяч наименований бытовой продукции.

Благодаря относительно простому принципу действия, точечная сварка приходит и в быт обычных мастеров-любителей, автослесарей, жестянщиков.

Принцип действия точечной сварки

Технология контактной сварки работает довольно просто — детали плотно сжимаются и через кратчайшее расстояние подается мощный электрический импульс. Металл разогревается, в точке соприкосновения образуется расплавленное ядро.

Так как детали сжаты, происходит диффузия металлов. Ток выключается, точка остывает, металл кристаллизуется. Сварная точка получается прочной, при попытке разорвать соединение лопается материал рядом с точкой.

Принцип работы аппаратов сварки — генерирование этого импульса и плотное сжатие деталей.

Чтобы импульс тока хорошо разогрел металл, он должен быть с большой силой и низким напряжением. Промышленные аппараты имеют характеристики: напряжение на контактах всего 1 — 3 Вольта, способны давать силу тока в 10 — 15 килоАмпер.

Устройство аппарата точечной сварки

Любой аппарат точечной сварки состоит из двух блоков:

источник питания;
зажимные клещи.

Чтобы получить мощный разряд при небольшом напряжении, потребуется трансформатор индукционного типа. Соотношение первичной и вторичной обмоток позволяет получить электрический импульс, достаточный для расплавления металла.

Зажимные клещи состоят из двух медных или графитовых контактов, расположенных на разных рычагах, и прижимного механизма. Прижимы бывают с разным приводом:

Механические. Состоят из мощной пружины и рычага, сжатие металлов происходит за счет мускульной силы. Применяются в самодельных или бытовых аппаратах, не дают должного контроля за степенью сжатия, обладают малой производительностью.
Пневматические. Наиболее популярны для переносных ручных аппаратов, легко регулируются при помощи изменения давления в воздушной магистрали. Недостаток — сравнительно медленные, не дают возможности изменения давления в процессе сваривания.
Гидравлические. Не так популярны, гидравлический привод также медленный, но обладает большей широтой настроек, благодаря применению перепускных регулируемых клапанов.
Электромагнитные. Самые «молниеносные», применяются как на ручных аппаратах, так и на больших стационарных. Позволяют регулировать сжатие металлов в процессе сварки, что позволяет добиться провара и отсутствия «выплесков» металла.

Клещи для точечной контактной сварки

Усложнение конструкции возможно при использовании контуров жидкостного охлаждения на нагруженных аппаратах, применении различных систем управления током и прижимом, роботизации перемещения электродов.

Где применяется

Точечную сварку применяют для соединения различных конструкционных металлов и сплавов. Особенности технологии — экологичность, скорость, надежность, легкость автоматизации — позволяют широко применять ее в:

автомобилестроении для сборки кузовов;
ювелирном деле для соединения деталей;
микроэлектронике для спайки микросхем;
производстве сварных арматурных каркасов для монолитных плит;
производстве корпусов, деталей товаров народного потребления.

Источник: https://svarkaprosto.ru/tehnologii/chto-takoe-tochechnaya-svarka

Принцип контактной сварки

Одной из основных разновидностей сварки с использованием давления является контактная сварка, относимая к термомеханическому классу.

Процесс нагрева в ней осуществляется теплом, выделяемым от пропускания электрических токов через контактирующие части соединения.

Отличительным признаком контактной, как и всех прочих видов сварки под давлением, служит пластическое деформирование материала в зоне соприкосновения соединяемых заготовок.

В ходе контактной точечной сварки принудительное формирование межатомных связей в кристаллических решетках контактирующих металлов способствует образованию сварного шва.

Под действием тока с высокой плотностью в местах соприкосновения металлы заготовок нагреваются с переходом в термопластическую форму либо оплавление. От постоянного сдавливания разогретых изделий образуются дополнительные области контакта.

В ходе процесса их становится все больше до окончательного сближения, то есть сварки.

Принципиальной схемой контактной сварки предусмотрено осуществление операций в три стадии.

Совет

Они включают начало физического контактирования свариваемых деталей, образование химических связей в кристаллических решетках материалов и продолжение происходящих реакций на границах кромок до получения соединения.

Первая стадия работы машины контактной сварки способствует сближению атомов соединяемых поверхностей. При этом не только обеспечивается их физическое взаимодействие, но и удаляются с поверхностей пленки, сглаживаются шероховатости.

Одновременно начинается межатомное взаимодействие материалов. На второй ступени при соединении электронных оболочек создаются химические реакции, способствующие формированию сварного соединения.

В ходе третьей стадии сварки на контактирующих границах деталей происходит взаимное диффузное проникновение атомов.

Оно вместе с попутными реакциями, протекающими в зоне сварки, оказывает деформирующее действие на металл формируемого шва и прилегающие участки.

Оборудование для контактной сварки

Контактную сварку, цена которой сегодня доступна всем, производят с помощью специальных машин.

Механической составляющей этого оборудования служат узлы с механизмами, способствующие созданию требуемого давления для сжимания соединяемых изделий.

Электрическую часть данного оборудования составляют сварочный трансформатор, переключатель (регулятор) контактной сварки, прерыватель сварочного тока, токопроводящие элементы.

Машины разделяют по видам осуществляемых ими швов на стыковые, шовные либо точечные. По конструкциям аппараты контактной сварки схожи между собой.

Аппараты для выполнения шовных соединений добавочно снабжены приводом, вращающим электроды.

Оборудование, применяемое в стыковой сварке, имеет особый привод сближения заготовок с определенной скоростью: малой – для оплавки, большей – для осаждения.

Питают данные аппараты переменными трансформаторными токами. Первичная обмотка таких трансформаторов для контактной сварки подключается к электросетям 220-380 В.

Она состоит из секций, что требуется для переключения уровня мощности посредством корректировки количества работающих витков. Один-два витка с напряжением 1-12 В составляют вторичную обмотку трансформатора.

Включение данных машин производится со стороны расположения первичной трансформаторной обмотки.

Необходимостью регулярных включений и отключений тока в ходе работ обусловлено применение специальных прерывателей. Они выполняются в виде электронной, электромагнитной аппаратуры либо традиционных механических контакторов. Последние чаще всего используют в аппаратах точечной либо стыковой контактной сварки невысокой мощности, с неавтоматическим действием.

Электромагнитного типа контакторы эффективны не только в точечной, стыковой, но и при шовной сварке со средней мощностью оборудования.

Обратите внимание

А электронные прерыватели, обеспечивающие синхронность включения (отключения) тока при определенной длительности пауз и импульсного действия, используются в различных машинах контактной точечной сварки автоматического принципа действия.

При сжатии деталей между электродами машины контактной сварки мт необходимы особые устройства давления. Сжиманию изделий в них способствуют приводы: электромеханический, пружинный, гидравлический, пневматический. Реже используется привод ручной, целесообразность его применения доказана для стыковых, точечных станков контактной сварки, имеющих небольшую мощность.

Аппараты точечной сварки эффективны для обработки заготовок малых толщин. Стыковые – активно применяются в автоматической сварке методом оплавления заготовок со значительным поперечным сечением. Отличаясь от них, аппараты для шовных соединений оснащены специальным скользящим токопроводом и механизмом привода роликовых электродов для контактной сварки.

м 1-12 В составляют вторичную обмотку трансформатора. Включение данных машин производится со стороны расположения первичной трансформаторной обмотки.

Из-за хорошей производительности, благодаря простоте выполнения все виды контактного оборудования получили широкое распространение в промышленном производстве, особенно в автомобилестроении. Этот способ сварки лежит в основе технологического процесса кузовных работ.

Эффективны как стационарные установки, особые стенды, так и подвесные клещи для контактной сварки.

Выбор машины зависит от характеристик металлов, сварных соединений, типов профилей обрабатываемых материалов, по ним практически нет ограничений, будь то контактная сварка арматуры, труб, цепей либо рельсов.

Проведение сварки контактным способом возможно как с помощью расплавления материала, так и без него. В последнем варианте соединение достигается деформацией материала с физическим взаимодействием свариваемых поверхностей, вследствие чего образуется их общая структура.

В другом случае происходит смешивание расплавов с пластической деформацией впоследствии кристаллизующегося металла. Аппарат контактной точечной сварки позволяет это делать на ограниченном участке, а стыковая сварка методом оплавления предполагает отчасти вытеснение расплава.

На характеристики металла швов и свойства сварных соединений оказывают существенное влияние скорости нагревания, пластического деформирования и охлаждения. С повышением скорости выше бывает прочность и твердость соединения.

Если последний показатель удовлетворителен, а первый недостаточен, изделие подвергают термообработке для достижения необходимых эксплуатационных свойств.

Важно

Местную термическую обработку участка соединения можно производить непосредственно в сварочном аппарате контактной сварки.

Источник: https://promplace. ru/svarka-metallov-staty/kontaknaya-svarka-1519.htm

Как выбрать аппарат для контактной точечной сварки — советы на Яндекс.Маркете

Технология контактной точечной сварки имеет массу достоинств. Это простой, безопасный и надежный метод соединения листовых металлов. Главное — правильно подобрать оборудование.

Клещи являются самым мобильным инструментом среди устройств для контактной точечной сварки. Вес клещей может достигать 10 кг, поэтому в условиях производства используют подвес, что заметно облегчает эксплуатацию инструмента.

Клещи отлично подходят для монтажных работ в местах, где нет возможности использовать габаритное оборудование — например, большое распространение этот инструмент получил в сборочных цехах на конвейерных линиях.

С его помощью удается добраться и до труднодоступных мест, например, при работе с внутренними элементами кузова автомобиля.

Переносной сварочный аппарат отличается компактными размерами (по сравнению со станком) и не уступает ему в рабочих характеристиках. Чаще всего находит применение на участках кузовного ремонта в автосервисах.

Переносной аппарат хорош тем, что его можно перемещать к месту проводимых работ, передвигаться с ним вдоль кузова автомобиля и маневрировать по цеху.

Многие производители поставляют в комплекте с ним тележку, на которую устанавливается не только сам аппарат, но также полка для разных принадлежностей и держатели для сварочных кабелей.

Совет

Среди станков для точечной сварки есть настольные и напольные модели.

Максимальное значение по данному параметру составляет от 120 до 500 мм. Чем оно больше, тем функциональнее устройство. Консоли встречаются разных форм — это дает возможность подобрать оптимальную под характер предстоящих работ.

Этот распространенный способ сварки применяется при работе клещами, станками и переносными аппаратами.

Обратите внимание

Это значит, что аппарат можно настроить на сварку внахлест трех заготовок, для чего предусмотрен особый режим.

Когда нужно соединить листы разной толщины, действуют экспериментально — подбирают подходящие настройки, сваривая сначала пробники (ненужные обрезки металла).

Важно

Для продолжительных работ необходима система охлаждения, которая может быть воздушной или жидкостной. Охлаждается как сам аппарат, так и консоли, что продлевает срок службы всех деталей оборудования — от электронных компонентов до электродов. В ряде случаев модуль охлаждения приобретают отдельно, но оптимальным вариантом будет его покупка в комплекте с оборудованием.

С аппаратами для соединения металлических заготовок должны поставляться кабели, клещи и электроды. В комплекте со споттером для кузовных работ должны быть обратный молоток, сварочный пистолет и электроды для приваривания шайб. Полезным дополнением будет тележка и подставка под рабочий инструмент.

Справочная статья, основанная на экспертном мнении автора.

Источник: https://market.yandex.kz/articles/kak-vybrat-apparat-dlja-kontaktnoj-tochechnoj-svarki

Контактная сварка

Сварочные работы – это на сегодняшний день самый распространённый способ соединения и резки металлов. Способы проведения сварочных работ бывают различными, как и оборудование, которое при этом применяется. Для работы с более мелкими деталями и изделиями ещё в XIX веке был разработан метод контактной сварки.

Суть этого метода заключается в том, что изделия соединяются между собой при нагреве металла электрическим током, проходящим через него в определённой сварочной зоне.

Качество места сваривания зависит от качества подготовленной поверхности, силы тока сварки, длительности электрического импульса, прикладываемого к месту сварки и силы сжатия свариваемых деталей.

Главный показатель качества контактной сварки – размер ядра точки сваривания. Так как контактная сварка в основном применяется для соединения листового материала, то размер ядра сварки определяется, как три толщины самого тонкого свариваемого листа.

Толщина свариваемых таким способом изделий может изменяться в диапазоне от 0,002 мкм в электронном приборостроении до 20 мм при возведении металлических конструкций в машиностроении, кораблестроении, и других областях промышленности, а также при возведении и ремонте сооружений и зданий бытового и промышленного назначения.

При контактной сварке результат работы обычно контролируется визуально или методом разрушения. Преимущества контактной сварки очевидны:

1. Скорость работ (производительность) – одна сварная точечная операция длится 0,02-1,0 сек.
2. Небольшой расход материалов.
3. Надёжность соединения и высокое качество при малом количестве контролируемых процессов.
4. Экологичность сварных работ.

Любая контактная сварка по способу производства работ может разделяться на стыковую сварку, шовную и точечную сварку изделий. Современный аппарат контактной сварки представляет собой передвижное, стационарное или подвесное устройство. Рабочий ток в таком оборудовании может быть переменным или постоянным.

Используемые электроды для контактной сварки служат для того, чтобы вторичный контур, образующийся из свариваемых деталей, замкнулся, и образовалось ядро свариваемой точки. Дополнительные функции электродов при шовной сварке – перемещение и удерживание свариваемых деталей в процессе сварки.

Электроды для точечной контактной сварки – инструмент быстроизнашивающийся. Для производства таких электродов применяется медь и медные сплавы.

Совет

Это может быть бронза с включением хромоциркония, кадмиевая бронза, бронза хромистая, бронза, легированная добавлением никеля, титана и бериллия или кремний-никелевая бронза.

Один из видов контактной сварки — точечная сварка. При такой сварке детали соединяются между собой по ограниченным местам касания. Детали зажимаются между электродами, соединёнными с источником импульсного тока.

Для зажима деталей применяются клещи для контактной сварки, которые являются переносным приспособлением. Переносные устройства для контактной точечной сварки называются по разному — скобы, клещи, пистолеты для точечной сварки и т.д.

В основном это переносные сварочные клещи с пневматическим давлением, но для более тонких работ (например, в автомобилестроении) используются специальные пистолеты.

Как работает аппарат точечной сварки?

Для этого способа сварки характерен нагрев места стыка деталей электрическим током, проходящим через них. Обязательно усилие сжатия свариваемых деталей. Детали соединяются и удерживаются клещами или прижимаются друг к другу пистолетом.

И клещи, и пистолет соединяются со сварочным аппаратом шлангами, что позволяет передвигаться вдоль свариваемой конструкции во время работы. Под воздействием электрического тока в месте контакта деталей металл плавится и образуется ядро сварной точки диаметром до 20 мм – в зависимости от проводимых работ.

Использование специальной аппаратуры позволяет создавать до 600 точечных соединений в минуту.

Аппарат контактной сварки

Машины и аппараты для контактной сварки служат для сваривания арматурной и проволочной сетки, металлических шкафов, стальной трубы и других изделий из тонких листов металла и проволоки. Аппарат контактной сварки способен выполнять точечную, а также многоточечную сварку металла, стыковую и тавровую сварку трубы и прутка.

Что это

Аппарат точечной контактной сварки пользуется особенной востребованностью в массовом изготовлении стандартизированных штампосварных деталей. Такое оборудование является незаменимым при изготовлении изделий, конструкция которых предусматривает использование арматуры и прутков, проволоки и сетки из проволоки.

Аппарат стыковой сварки осуществляет выполнение сварных соединений деталей по площади соприкосновения. Наиболее распространено сваривание оплавлением. Применяются установки для сварных стыковых соединений проволоки, профиля, прутка, труб разного диаметра и формы.

Разделы: Сварочные работы — виды

Источник: https://kovka-svarka.net/o-svarke/kontaktnaia/

Аппараты контактной сварки в Симферополе: 132-товара: бесплатная доставка, скидка-16% [перейти]

Партнерская программаПомощь

Симферополь

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Здоровье и красота

Текстиль и кожа

Детские товары

Продукты и напитки

Электротехника

Промышленность

Дом и сад

Торговля и склад

Вода, газ и тепло

Все категории

ВходИзбранное

Аппараты контактной сварки

288 130

Аппарат контактной сварки RedHotDot CONTACT DOT Вылет электродов: 150, Вес нетто: 82. 000, Max ток:

В МАГАЗИНЕще цены и похожие товары

123 041

Аппарат контактно-конденсаторной сварки Foxweld SW2500 Емкость конденсаторов: 99, Энергия сварки:

В МАГАЗИНЕще цены и похожие товары

126 500

Аппарат контактно-конденсаторной сварки для приварки шпилек M3-M8 2500
