Сравнение АСФ. Влияние размера смотрового окна на работу сварщика

Сварка оказывает вредное воздействие на зрение за счет яркого света дуги и ультрафиолетового излучения. Поэтому среди обязательных средств защиты предусмотрена сварочная маска. Кроме защиты органов зрения, она должна обеспечивать хорошую видимость сварочной дуги, иначе пострадает качество соединения. Одним из важнейших параметров выступает размер смотрового окна. Какие бывают варианты, как они прописываются в характеристиках и какое окно выбрать для определенных сварочных задач рассмотрим ниже.

В этой статье:

Что такое АСФ

Маски с АСФ более практичны и востребованы как среди сварщиков-любителей, так и профессионалов. Они применяются от частных мастерских до крупных предприятий, поэтому при рассмотрении вопроса влияния размера смотрового окна на сварку, мы рассмотрим варианты масок именно с АСФ.

Аббревиатура АСФ расшифровывается как «автоматический световой фильтр». В масках с обычным светофильтром используются темные стекла. Через них почти ничего не видно, кроме света сварочной ванны. Когда дуга гаснет, сварщик становится «слепым», пока не поднимет шлем. Это усложняет точное наведение горелки или электрода на место начала шва, требует частого поднятия маски, замедляет работу. Если сила тока повышается для сварки толстого металла, то свет от дуги становится ярче и приходится менять стекло на более темное. Это опять растягивает процесс и неудобно.

В масках с АСФ затемнение стекла происходит автоматически. Пока дуга не горит, сварщик видит все, как в очках от солнца. Можно легко распознать начало стыка, точно взять приставную деталь, не поднимая шлема. Когда дуга загорается, стекло в маске автоматически становится темным — через него видно только сварочную ванну и немного пространства вокруг. Дуга гаснет и фильтр сразу просветляется.

Такие маски еще называют «хамелеонами», поскольку те тоже способны менять цвета.

Как работают АСФ

Коротко затронем устройство автоматического светофильтра, чтобы понимать, почему при его огромной площади, размер самого смотрового окна может быть значительно меньше.

Светофильтр представляет собой толстую пластину, состоящую из нескольких слоев:

1. Наружное защитное прозрачное стекло повышенной прочности.
2. Два слоя жидких кристаллов, разделенные пленкой.
3. Фильтр, защищающий от ИК-лучей и ультрафиолета (действует в любом состоянии маски).
4. Внутреннее защитное стекло.

Кроме этого, у светофильтра есть огромная фотопанель, собирающая солнечную энергию (свет электрической дуги аналогичен солнечному) и передающая ее на аккумуляторы маски. В конструкции сварочного шлема по периметру смотрового окна предусмотрены датчики, реагирующие на вспышку света.

Количество сенсоров варьирует от 2 до 5, в зависимости от цены маски.

Датчики улавливают инфракрасное излучение, присутствующее в свете дуги и моментально передают сигнал жидким кристаллам. Те поворачиваются на 90 градусов, затемняя смотровое окно. Это занимает 0.0002-0.0005 секунды и называется временем срабатывания. Чем быстрее реагирует светофильтр, тем лучше. На самом деле вы не сможете отличить время срабатывания минимальное от максимального, но в конце трудового дня об этом скажет усталость и чувство «песка» в глазах.

Источник видео: РЕСАНТА

Внутри предусмотрен управляющий модуль в виде платы, к которой подсоединены все устройства. Снаружи выведены органы управления для регулировки силы затемнения и времени просветления. Есть отсек для аккумуляторов. Вот из-за такой конструкции светофильтр выглядит толстым и крупным, хотя само смотровое окно может быть в три раза меньше. Более подробно прочитать о выборе сварочной маски можно здесь, а мы перейдем к размеру смотровых окон и их влиянию на сварку.

Варианты обозначения габаритов смотрового окна

При выборе сварочной маски с АСФ размер смотрового окна обязательно указывается в характеристиках. Это может быть сделано одним или двумя способами, поэтому опишем их все, чтобы понимать значения.

По длине сторон

По площади

Самый распространенный способ — указывается длина вертикальной и горизонтальной стороны смотрового окна. Большая цифра — это горизонтальная линия, а меньшая — вертикальная. Например, 89х39 мм — это наименьший вариант. Через него видно довольно ограниченную зону прямо; обзора по бокам, вверх и вниз нет. Есть окна с аналогичной высотой 39-40 мм, но с чуть большей длиной — 100-110 мм. Через них открывается больше пространства по бокам, но обзор вверх и вниз ограничен.

Средний размер смотровых окон — это варианты 98х48 или 100х60 мм. Через них отлично видно происходящее по бокам, более удобно варить вертикальные или потолочные швы. Самыми крупными смотровыми окнами являются 98х88 мм или 100х90 мм. Смотровая зона почти квадратная и открывает хороший обзор как по сторонам, так и вверх-вниз.

Некоторые производители указывают размер смотрового окна в виде площади в мм². Например, площадь самого маленького смотрового окна с АСФ 89х39 мм составляет 3471 мм². У варианта 100х41 мм площадь обзорного окна 4100 мм², что помогает понять, насколько лучше будет через него видно. Самое обзорное окно с АСФ 98х88 мм имеет площадь 8624 мм². Это больше чем в два раза превосходит показатели 89х39 мм.

Варианты размеров смотрового окна без АСФ

У масок без самозатемняющихся фильтров размеры смотрового окна почти аналогичны — есть как большие, так и маленькие. Исключение составляют маски от бренда ESAB в серии G30. У них смотровое окно имеет размеры 155х170 мм — беспрецедентный вариант. Защитный фильтр накидывается на глаза сверху, как забрало. Подняв его, лицо сварщика остается защищенным огромным прозрачным стеклом с небольшой степенью затемнения, рассчитанной на шлифовку. Но все-равно придется регулярно поднимать и опускать светофильтр, что неудобно и затягивает работу, поэтому такие СИЗ мы не рассматриваем в этой статье про АСФ.

Как размеры смотрового окна сказываются на работе

Итак, рассмотрев разные варианты габаритов смотровых окон в масках сварщика, разберемся, как они влияют на процесс сварки. Это поможет выбрать подходящее СИЗ для конкретных задач:

Небольшие стекла 89х39 мм или 100х40 мм удобны только для сварки в нижнем положении, когда сварщик сидит или стоит, а заготовка расположена снизу. Причем швы желательно вести короткие (от себя, на себя, слева-направо). Такой шлем оптимален для сборки небольших настольных конструкций.

Средние смотровые окна 100х50 или 100х60 мм актуальны как для постовой сварки, так и сборки более крупных конструкций размерами 1х1 м на выезде.

Маски с хорошей обзорностью через окна 100х90 мм подойдут для стройки или монтажа/ремонта водопровода, системы отопления, других коммуникаций во всех пространственных положениях. Задействуют их при сборке крупных конструкций, емкостей.

Основная взаимосвязь размера смотрового окна и работы сварщика — чем больше обзорность, тем меньше приходится крутить головой. Сварщик в маске с большим обзором не чувствует себя как лошадь с шорами на глазах, которая может смотреть только вперед. Это облегчает поиск инструмента, следующей детали для прихватки, смены положения без необходимости задирать шлем.

Для удобного контроля потолочного или вертикального шва достаточно поднимать глаза, по мере ведения дуги. Шея при этом меньше нагружается. Снижается усталость в конце дня, возрастает продуктивность.

Ответы на вопросы: Влияние размера смотрового окна на работу сварщика и сравнение АСФ. Что делать, если наружное стекло загрязнилось? СкрытьПодробнее

В таком случае его меняют на новое. Обычно 1-2 запасных стекла поставляется в коробке вместе с новой маской. Если их нет или закончились, можно купить дополнительные. Не обязательно искать продукцию такого же производителя, что и маска — главное найти точное по размеру. Если магазина нет поблизости, а нужно варить сейчас, можно вырезать защитное стекло стеклорезом из обычного стекла.

Можно ли предупредить загрязнение стекла, используя спреи для сварки? СкрытьПодробнее

Нет, нельзя. Сварочная химия предназначена для защиты сопла и наконечника горелки, а также окружающих поверхностей от прилипания окалин. Она создает жирную пленку, препятствующую приклеиванию горячих частиц. Смотреть через такую пленку в маске будет трудно, поэтому наносить средство на защитное стекло АСФ нельзя.

Внутри светофильтра появилось темное пятно, можно ли использовать маску дальше? СкрытьПодробнее

Темное пятно в просветленном положении говорит о нарушении в слое жидких кристаллов. Они уже работают не правильно и такую маску использовать нельзя.

Как проверить срабатывание хамелеона без сварки? СкрытьПодробнее

Это может пригодиться при покупке в магазине или при получении товара через курьерскую службу. Сенсоры маски реагируют на инфракрасное излучение дуги. Воссоздать такой эффект можно обычным пультом управления от телевизора. Возьмите такой пульт с собой и направьте на маску. Нажмите кнопку включения на пульте — светофильтр должен сработать (затемниться).

Маска с АСФ перестала срабатывать, что можно сделать? СкрытьПодробнее

Самая распространенная причина — сели батарейки. Откройте отсек с элементами питания и замените их на такие же по размеру и маркировке. Если это не помогло, возможно, оборвался контакт между клеммами светофильтра и платой. Такое бывает от падения, удара. Разобрав блок, такие контакты легко найти в верхней части платы (под стеклом). Замкнув их щупами мультиметра в режиме прозвонки, светофильтр должен сработать. Для восстановления контакта к напыленной дорожке требуется паяльная станция. Если ее нет, обратитесь в сервис.

Остались вопросы

Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время

Обратная связь

Маска хамелеон не затемняет – основные неисправности

Маска хамелеон не затемняет – основные неисправности

При осуществлении сварочных работ стоит соблюдать все правила безопасности. И если этим пренебрегать, можно нанести серьезный вред собственному здоровью. В первую очередь важно обеспечить надлежащей защитой глаза. Ведь именно они всегда страдают от сварки. Вылетающие искры, излучения, образующиеся газы и так далее.

На сегодняшний день в продаже встречаются маски с фиксированной степенью затемненности. Наряду с ними продаются и маски хамелеон. Второй вариант является более дорогим, однако при всем этом и качество таких изделий гораздо лучше. Хамелеоны оснащены автоматическим светофильтром. Во время сильного свечения фильтр реагирует и тем самым защищает глаза.

Как работает маска хамелеон

Маска хамелеон способна мгновенно затемняться в моменты появления яркого света. В результате чего у сварщика нет серьезных проблем со зрением.

Стоит отметить, что при производстве маски хамелеон светофильтр для затемнения сделан слоями, где выполнено чередование специальной пленки и жидких кристаллов. При появлении искр кристаллы располагаются таким образом, что сквозь светофильтр пропускается лишь допустимая часть света.

Маска хамелеон не работает – что может быть?

Иногда сварщикам приходится сталкиваться с проблемами затемнения в масках хамелеон. В данном случае следует разобраться, что в маске может выходить из строя. Зачастую дефектом маски является то, что она не справляется со своей основной задачей, затемнением светового излучения.

Причиной этому может быть недостаточный заряд. В качестве элементов питания в масках выступают небольшие батарейки. Также питание может осуществляться через солнечную панель в самом корпусе изделия. В большинстве вариантов достаточно просто сменить батарейки.

В том случае если замена батареек не дала никаких результатов, стоит попытаться произвести подзарядку от солнечной энергии. Для этого необходимо просто оставить на некоторое время маску под прямыми лучами солнца либо под ярким светом.

Проблемы с защитным стеклом маски

Кроме этого, проблема затемнения может заключаться также и в другом, например, в защитном стекле. Поэтому нужно осмотреть защитное стекло маски на наличие сколов, трещин и потёртостей. Если таковые имеются, выполняется замена мезоморфного стекла.

Этот элемент маски считается самым дорогим. При этом важно удостовериться, что стекло, точно такое же, как было установлено ранее.

Когда светофильтр моргает, необходимо проверить, нет ли загрязнений на защитном стекле или повреждений. При наличии повреждений, следует заменить светофильтр вместе с защитным стеклом.

С данной проблемой желательно отправиться к мастеру. В сервисном центре точно установят причину, что в дальнейшем поможет устранить проблему.

При выполнении сварочных работ существует огромный риск ухудшить зрение. Но при помощи маски хамелеон можно всего этого избежать. Поэтому рекомендуется перед началом работ проверять её работоспособность.

Поделиться в соцсетях

Работа в маске-хамелеон в -20

В последние неделю-две участились запросы по поводу проблем с работоспособностью масок TM Optech и Artotic. Как правило, покупатели жалуются на задержку в срабатывании светофильтра, плавающие проблемы в его работе, полное затемнение маски или наоборот несрабатывание фильтра.

Первое, о чем думает пользователь – это брак или ошибка в работе светофильтра. И это правильное направление мыслей, если бы не одно «но» — поток жалоб на неработающие маски-хамелеоны начался как раз тогда, когда в Украину пришли морозы и температура упала до -18°C и ниже. Просим обратить внимание, на инструкцию по эксплуатации и условия гарантии на наши маски, которые мы неукоснительно соблюдаем.

Итак, в инструкции по эксплуатации, а также на странице товара на сайте указано, что стабильная работа маски гарантируется при температурах до -5 °C. Конечно, это техническая величина, и производитель предусмотрел некоторый запас работоспособности и даже при чуть большем минусе вполне можно работать на улице или в неотапливаемом гараже, но не сейчас, когда за окном -20°C. Светофильтр маски – это сложный оптико-электронный прибор, потому он не рассчитан на работу при низких температурах.

Что можно посоветовать людям, которые приобрели маску и обнаружили, что она не работает в очень холодном помещении или на улице? В первую очередь при сварке в сильный мороз нужно использовать сварочные палатки или сократить время сварки до минимума. Чтобы восстановить работоспособность маски ее постепенно отогревают в помещении до комнатной температуры, но ни в коем случае не методом «поджаривания» на батарее центрального отопления или обогревателе.

Желаем Вам удачной эксплуатации сварочных масок и аксессуаров Optech и Artotic, приобретенных у нас. Читайте внимательно инструкцию, и они прослужат вам весь гарантийный срок без сбоев и нареканий.

FUBAG Optima 9-13 Сварочная маска Хамелион — Инструкции — Литература — Каталог статей

FUBAG Optima 9-13 Сварочная маска Хамелион

Welding helmet  FUBAG   Optima 9-13

Технические характеристики Сварочной маски  FUBAG Optima 9-13:

Оптическое обнаружение сварочной дуги
Маска Хамелион выполнена из ударопрочного термостойкого полиамида
Применение: MMA (штучн. эл.) 100-400А; MIG/MAG (полуавт.)-100-300А; TIG (аргон) 40-250А;
Специальная поворотная система крепления увеличивающая комфорт при работе
Удобная регулировка наголовника
Внешняя регулировка чувствительности
Переключатель режимов сварка-шлифовка
Регулируемое время задержки
В качестве основного источника питания выступает фотоэлемент, а как дополнительный — аккумулятор, не требующий замены и дополнительной подзарядки
Регулировка затемнения в диапазоне 9-13DIN
Регулировка чувствительности
Эффективная защита от УФ и ИК излучения на уровне 16DIN
Смотровое окно 98х43мм
Установочный размер фильтра 110х90х9мм
Затемнение (в светлом/темном состоянии) 4/9-13DIN
Время затемнения/просветления 0.033/0.25-0.8 сек
Регулировка чувствительности
Количество сенсоров 2
Питание фотоэлемент+аккумулятор
ИК/УФ защита вплоть до 16DIN
Рабочая температура -5..+55°C
Температура хранения -20..+70°C
Вес 0.48кг

Инструкция по эксплуатации

Optima 9-13  FUBAG

ВНИМАНИЕ!   ПЕРЕД ИСПОЛЬЗОВАНИЕМ МАСКИ СВАРЩИКА ВНИМАТЕЛЬНО ОЗНАКОМЬТЕСЬ С ДАННОЙ ИНСТРУКЦИЕЙ.

Для   Вашей   безопасности   и   чтобы   убедиться,   что   маска   с  автоматическим светофильтром работает правильно, внимательно прочитайте данную инструкцию и перед использованием проконсультируйтесь с квалифицированным специалистом.

В этой инструкции содержатся описание, правила безопасности и вся необходимая информация для правильной эксплуатации маски FUBAG. Сохраняйте данную инструкцию и обращайтесь к ней при возникновении вопросов по безопасной эксплуатации, обслуживанию, хранению и транспортировке маски FUBAG.

 Правила безопасной эксплуатации

Данная маска не предназначена для лазерной и кислородно-ацетиленовой сварки/резки. Не рекомендуется использовать этот тип фильтра, если дуга мерцает или просто накалена. В таком случае необходимо провести пробу перед использованием.

Данная сварочная маска Хамелион с автозатемнением непригодна для защиты от взрывоопасных устройств или коррозионно-агрессивных жидкостей.

Стандартные защитные панели должны быть установлены на внутренней и внешней поверхностях фильтра. Неправильное использование защитных панелей может быть опасно и привести к повреждениям  сварочной маски.

Никогда не кладите сварочну маску Хамелион и светофильтр на горячую поверхность.

Никогда не открывайте светофильтр.

-Данная сварочная маска не предназначена для защиты от серьезных ударов.

Данная сварочная маска не предназначена для защиты от взрывных устройств и едких жидкостей.

Если фильтр не темнеет после зажигания дуги, немедленно прекратите сварку и свяжитесь с техническим специалистом или дилером.

Запрещается протирать растворителями экран светофильтра или детали сварочной маски .

Не погружайте фильтр в воду.

Не используйте растворители при чистке фильтрующего экрана и других частей сварочной маски .

Используйте маску только при температурах от -5°С до +55°С.

Температура хранения от -20°С до +70°С.

Предохраняйте фильтр   сварочной маски от контакта с жидкостью и грязью.

Регулярно очищайте поверхность фильтра сварочной маски , не используйте сильные чистящие растворы. Для очистки датчиков и фотоэлементов применяйте чистую ткань без содержания льна.

Регулярно заменяйте внешнюю линзу при появлении на ней трещин, царапин, неровностей.

Запрещается вскрывать картридж светофильтра, даже если очень хочется.



Описание

Сварочная маска  с автоматическим светофильтром защищает глаза и лицо от искр, брызг и

Вредного излучения при нормальных условиях    сварки.   Светофильтр   автоматически

переключается из светлого состояния в темное при зажигании дуги и возвращается в светлое

состояние по окончании сварки.

Сварочная маска  с автоматическим светофильтром  готова к использованию. Вам только нужно отрегулировать положение головного  крепления и выбрать правильную степеньзатемнения.

Данная модель оснащена специальной поворотной  (вверх-вниз) системой крепления. Когда сварщик поднимает  маску, система перемещает центр тяжести маски вниз, на уровень центра головы сварщика. Такое  решение значительно снижает усталость головы и шеи сварщика и повышает комфорт.

В момент начала сварки фильтрующий экран автоматически переключается в темное состояние за 0,000033сек.

Имеет внешнюю регулировку чувствительности, что делает работу сварщика более комфортом. Оснащена переключателем режимов СВАРКА/ШЛИФОВАНИЕ.

В момент  прекращения сварки фильтрующий экран автоматически переходит из темного состояния в светлое в соответствии с установленным с помощью переключателя временем задержки.

В качестве источника питания маска использует высокоэффективные фотоэлементы, а также имеет встроенный аккумулятор. Замена аккумулятора не требуется, а срок службы значительно увеличен. При нормальных условиях аккумулятор может прослужить более 6 лет.

Регулируемое затемнение в диапазоне 9-13 единиц DIN устанавливается с помощью регулировочной ручки.

Регулировка степени чувствительности (регулятор Sensitivity) зависит от:

внешнего освещения: не проводя сварку, установите параметры чувствительности на «high», затем на «low» и подождите, пока фильтр посветлеет;

сварочного процесса: «high» для процесса TIG с небольшим током. «Low» — для большинства областей применения.

—           Сверхвысокая эффективность ультрафиолетового и инфракрасного фильтров полностью защищает глаза и лицо пользователя от вредного ультрафиолетового и инфракрасного излучения на протяжении всего процесса сварки, даже в светлом состоянии. Защита от УФ/ИК излучения постоянно находится на уровне вплоть до 16 единиц DIN, что делает работу сварщика более безопасной.

 Подготовка к работе

Проверьте внешнюю линзу и убедитесь в ее чистоте и в отсутствии грязи на двух датчиках на передней части фильтрующего элемента. Также проверьте крепление внешней и внутренней линз и фиксирующей рамки.

Перед использованием проверьте все рабочие детали на наличие признаков износа или повреждения. Все поцарапанные, треснувшие или покрытые неровностями детали должны быть немедленно заменены во избежание серьезных травм.

Перед каждым использованием проверяйте  сварочную маску на светопроницаемость.

Установите переключатель режимов WELDING/GRINDING (СВАРКА/ШЛИФОВАНИЕ) в нужное положение.

Поворотом регулировочной ручки выберите требуемую степень затемнения (смотрите таблицу).

Удостоверьтесь, что степень затемнения подходит для ваших условий работы.

Отрегулируйте крепление таким образом, чтобы маска Optima 9-13  FUBAG сидела как можно ниже и ближе к лицу. Вращением ограничительной шайбы отрегулируйте угол наклона маски в опущенном положении.

—           Для того, чтобы первично зарядить фотоэлемент, рекомендуется подвергнуть его воздействию солнечного света в течение 20-30 минут перед первым использованием.

—           Фильтр имеет сенсоры и фотоэлемент. Внимательно следите за тем, чтобы сенсоры были чистыми и не покрыты пылью или брызгами.

ВНИМАНИЕ!

—           Используйте маску  сварщика Optima 9-13  FUBAG с автоматическим светофильтром только для защиты глаз и лица от вредного ультрафиолетового и инфракрасного излучения, от искр и брызг от сварки.

Осторожно, защитные панели очень хрупкие.

—           Данная маска не защитит от риска серьезных повреждений, вызванных кусочками шлифовального круга, камня или других шлифовальных инструментов, взрывчатых веществ, агрессивных жидкостей и т.п. При существовании риска подобных повреждений,

необходимо применять соответствующие меры предосторожности.

Не используйте никакие инструменты или другие острые предметы для снятия каких-либо деталей с фильтра или маски. Подобные действия могут повредить фильтр или маску, что приведет к ее неправильной работе и вызвать травмирование сварщика.

Лента для закрепления маски на голове может вызвать аллергическую реакцию у людей, предрасположенных к аллергии.

Выбор степени затемнения

Степень затемнения может быть установлена вручную в диапазоне 9-13 единиц DIN. С помощью таблицы затемнения определите степень, соответствующую вашим условиям работы. Поверните регулировочную ручку так, чтобы стрелка указывала на требуемое значение затемнения.

Регулировки

Сварочная маска Optima 9-13  FUBAG выпускается ГОТОВОЙ к использованию, но прежде чем начать с ней работать, её необходимо отрегулировать, чтобы  она идеально подходила под конкретного сварщика. Так же необходимо  задать время реакции, чувствительность и уровень затемнения.

Подгонка под размер головы

— Длину окружности оголовья  можно увеличить или уменьшить, вращая кнопку на затылочной части оголовья (см. «Y» на рисунке) Данная процедура выполняется  при надетой сварочной маске и позволяет получить  натяжение, необходимое для надёжной фиксации сварочной маски на голове.
— Если оголовье сидит на голове слишком высоко или слишком низко, отрегулируйте ремень, который проходит через макушку. Для этого ослабьте конец ремня, выдавив стопорный штифт из отверстия в ремне. Переместите две части ремня на большую или меньшую ширину, в зависимости от того, что требуется, и вставьте стопорный штифт в ближайшее отверстие (см. «W» на рисунке).



— Проверьте подгонку оголовья, приподнимая и опуская сварочную маску в надетом положении. Если при этом ощущается свободный ход оголовья, произведите повторную регулировку, пока не добьётесь надёжной посадки.



       Регулировка положения угла обзора

Осуществляется при помощи регулятора (смотрите рисунок)



        Регулировка уровня затемнения

В таблице «Степени затемнения» выберите уровень, необходимый для выбранного сварочного процесса. Установите регулятор затемнения, расположенный на боковой стенке маски, напротив требуемой величины коэффициента затемнения.



        Установка режима работы

В соотвестве с видом работ установите переключатель режимов MODE (Рисунок смотрите) в нужное положение СВАРКА или ШЛИФОВАНИЕ (WELDING/GRINDING).



Регулировка чувствительности (SENSITIVITY) Чувствительность   может   быть   «высокая»   или «низкая». Устанавливается с помощью регулятора, расположенного на боковой стороне маски (смотрите рисунок).

Регулировка времени задержки (DELAYTIME)



При прекращении сварки смотровое окно автоматически светлеет. При этом, чтобы компенсировать яркое послесвечение в зоне сварного шва, предусмотрена регулируемая задержка. Задержка может быть «короткой» (0,25 сек. — SHORT), средней (MIDDLE) или «длинной» (0,8 сек. — LONG). Регулируется с помощью переключателя, расположенного на тыльной стороне картриджа затемнения (смотрите рисунок).

      Техническое обслуживание

Замена линзового блока с лицевой стороны

В случае его повреждения  (трещины,  сколы,  царапины,

загрязнения). Пальцем упритесь в углубление в нижнем углу

экрана и выгните экран вверх, пока он не отделиться от одной

грани.

Замена линзового блока с тыльной стороны

В  случае  его  повреждения  (трещины,   сколы,   царапины,

загрязнения).

Чистка

Протирайте   маску Optima 9-13  FUBAG    мягкой   тканью.   Регулярно   очищайте рабочие   поверхности.   Применение   концентрированных

моющих растворов не допускается. Датчики и солнечные батареи протирайте чистой тканью, смоченной метиловым спиртом. После чего производите протирку насухо, тканью, не содержащей волокон.

 Неисправности и их устранение

НЕИСПРАВНОСТЬ	ПРИЧИНА	УСТРАНЕНИЕ
Неравномерное затемнение	Разное расстояние от глаз до фильтра из-за неправильной регулировки крепления	Отрегулируйте крепление так чтобы выровнить расстояние от фильтра до глаз
Светофильтр не работает или мерцает	Внешняя линза загрязнена или повреждена	Замените внешнюю линзу
	Датчики загрязнены или заблокированы	Очистите поверхность датчиков. Проверьте, что сенсоры дуги не заблокированы от попадания света и дуги. Установите кнопку регулировки чувствительности в верхнее положение
	Слишком низкий ток сварки	Измените время задержки
	Фотоэлемент неактивен	Активируйте фотоэлемент подвергнув его воздействию солнечного света в течении 20-30 минут
Боковые стороны фильтра светлее, чем центральная часть	Нормальная ситуация	Это естественная черта LCD. Данное явление не вредно для глаз. Однако, для максимально комфортной работы,постарайтесь сохранять угол обзора в 90 градусов
Фильтр остается темным после прекращения дуги или когда дуга отсутствует	Датчики загрязнены, Не отрегулирована чувствительность	Проверьте сенсоры и в случае необходимости очистите их. Установите кнопку регулировки уровня чувствительности в нижнее положение. Если место проведения сварки очень сильно освещено-приглушите освещение
Медленный отклик	Слишком низкая рабочая температура	Не использовать при температуре окружающей среды ниже — 5С
Плохой обзор	Загрязнение внешней/внутренней линзы или линзы фильтра	Замените линзу
	Недостаточное освещение	Обеспечьте необходимый уровень освещения
	Неверная установка степени затемнения	Отрегулируйте степень затемнения
Маска плохо держится на голове	Неправильная установка крепления	Отрегулируйте крепление

 Гарантийные обязательства

Гарантийный срок на оборудование указывается в прилагаемом сервисном талоне.

Гарантия относится к дефектам в материалах и узлах и не распространяется на компоненты, подверженные естественному износу и работы по техническому обслуживанию.

Гарантийному ремонту подлежат только очищенные от пыли и грязи маски в заводской упаковке, полностью укомплектованные, имеющие инструкцию по эксплуатации, гарантийный талон с указанием даты продажи, при наличии штампа магазина, заводского номера и оригиналов товарного и кассового чеков, выданных продавцом.

В течение  гарантийного срока Сервисный  центр устраняет за свой счёт выявленные производственные дефекты.

Производитель снимает гарантийные обязательства и юридическую ответственность при несоблюдении   потребителем   инструкций   по   эксплуатации,   самостоятельной   разборки, ремонта, модернизации и технического обслуживания маски.

Не вносите никаких изменений в фильтр или маску Optima 9-13  FUBAG, если иное не указано в данной инструкции.

Используйте   только   запчасти,   указанные   в   данной   инструкции.   В   случае   внесения неавторизованных изменений и использования неавторизованных запчастей вы лишитесь гарантии и подвергнете сварщика риску.

Гарантия не распространяется на повреждения, возникшие в результате ненадлежащего обращения с товаром. Пожалуйста, внимательно соблюдайте инструкции, чтобы сохранить гарантию.   Несоблюдение   инструкций   аннулирует   гарантию.   Производитель   не   несет ответственности за причиненные травмы, нанесенный ущерб, а также какие-либо косвенные убытки, возникшие при использовании данного товара.

ВНИМАНИЕ! Сварщик должен немедленно прекратить использование маски, если вышеуказанные проблемы не могут быть исправлены.

Фото

Специально для тех, у кого чешутся руки посмотреть, что внутри у  Optima 9-13  FUBAG  фотографии в разобранном виде .

Картридж закреплен к корпусу маски 4-мя саморезами. Сам же корпус картриджа держится на защелках, но может быть дополнительно проклеен. Открывать нужно очень осторожно чтоб не повредить внутренние части.

Как видно на фото, картридж содержит  2 датчика, солнечную батарею, 2 обычные батарейки, экран и схему управления. Остаётся загадкой, для чего нужна солнечная батарея, так как обычные батарейки заряжать не рекомендуется. Изготовлена вся  схема аккуратно, хотя есть ощущение что конструкция довольно «жидковата». Всё спаяно аккуратно, но тоненькими проводками, поэтому пользоваться нужно крайне деликатно. Поменять батарейки самому довольно несложно, но действовать придется осторожно. Поэтому открывать картридж  без крайней нужды не рекомендуется. Всё делается на свой страх и риск.

принцип действия и основные параметры

Сварочные маски «хамелеон»: принцип действия и основные параметры

В последнее время среди профессионалов и любителей особой популярностью пользуются сварочные маски типа «хамелеон», с автоматическим светофильтром. Они не просто обеспечивают необходимую защиту лица и шеи от капель расплавленного металла и надежно предохраняют глаза от вредного ультрафиолетового и инфракрасного излучения, но и делают сварочный процесс максимально комфортным. При наличии возможности регулирования основных параметров такая маска подходит для большинства технологий сварки, а также позволяет выполнять сопутствующие работы, например, шлифовку швов. Как работает сварочная маска «хамелеон» и на какие характеристики стоит обратить особое внимание при выборе?

Устройство и принцип действия сварочной маски «хамелеон»

Основная особенность масок-«хамелеонов» – наличие автоматического светофильтра, который при зажигании сварочной дуги практически мгновенно переходит в темное состояние, а после её угасания вновь становится прозрачным. Он представляет собой достаточно сложное электронно-оптическое устройство с многослойной структурой, каждый компонент которой выполняет определенную функцию.

Внешние защитные стекла предохраняют остальные слои от механических повреждений, поляризационные пленки защищают от бликов, специальные УФ- и ИК-фильтры задерживают вредное для глаз излучение, жидкокристаллические ячейки изменяют степень затемнения, фотоэлементы реагируют на изменение освещенности. Управляет работой светофильтра миниатюрный электронный блок, питающийся от встроенного аккумулятора, в свою очередь заряжающегося от солнечных батарей.

Даже при полностью севшей батарее, отключенном вручную питании или неисправности, светофильтр «хамелеона» неплохо защищает глаза благодаря встроенным фильтрам. Так что даже если он вдруг не сработал, сварщик не рискует получить ожог роговицы. В то же время постоянно использовать маску в таком состоянии не стоит – в итоге можно таки наловить «зайчиков». К тому же работать будет попросту некомфортно.

В нормальном режиме работы затемнение при зажигании дуги обеспечивают жидкие кристаллы, которые при подаче напряжения выстраиваются в определенном порядке, блокируя свет. Сигналом для подачи питания служит сработавший от яркой вспышки датчик на базе фотоэлементов, расположенный во фронтальной части фильтра. В современных масках используется несколько жидкокристаллических слоев, что обеспечивает необходимую степень затемнения вне зависимости от того, под каким углом свет падает на фильтр.

Основные параметры сварочной маски типа «хамелеон»

При выборе сварочной маски для определенных видов или условий сварки следует обращать особое внимание на ряд основных характеристик, о которых подробно рассказано ниже. Однако в первую очередь необходимо убедиться в том, что указанные изготовителем данные достоверны. Гарантировать это может лишь наличие у фирмы-производителя сертификата ТР ТС 019/2011 «О безопасности средств индивидуальной защиты». Естественно, лучше покупать маску не на рынке, а в официальных торговых точках, пусть даже там она будет немного дороже. Зато в данном случае куда меньше шансов приобрести подделку.

Оптический класс светофильтра (оптический класс, светорассеяние, гомогенность, угловая зависимость степени затемнения). Фактически это четыре разных показателя, но чаще всего они рассматриваются в комплекте и обозначаются просто как «оптический класс светофильтра», что не мешает при желании определить качество маски по отдельным критериям.  Оптический класс в соответствии со стандартом EN379 обязательно должен быть указан на поверхности светофильтра маски в формате х/х/х/х (оптический класс/светорассеяние/гомогенность/угловая зависимость степени затемнения) или х/х/х (оптический класс/светорассеяние/гомогенность), где х может принимать значения 1, 2 или 3. Чем меньше цифра – тем выше класс отдельного показателя и оптические свойства фильтра в целом. Соответственно на лучших масках обозначение имеет вид 1/1/1/1 или 1/1/1.

Оптический класс (как отдельный показатель) характеризует качество изготовления стекол и сборки фильтра. Чем он выше, тем меньше оптические искажения объекта, наблюдаемого через смотровое окошко маски. Светорассеяние отвечает уже за способность жидкокристаллических ячеек пропускать через себя свет без отклонения. Чем выше светорассеяние – тем выше прозрачность фильтра. Гомогенность определяет равномерность затемнения светофильтра на различных участках. Для первого класса разница не должна превышать  ±0,1 DIN. Угловая зависимость степени затемнения в свою очередь характеризует изменение степени затемнения в зависимости от угла расположения смотрового окна к рабочей поверхности. Во время работы в масках, все параметры которых соответствуют 1-му классу, глаза устают существенно меньше, чем при использовании средств защиты с отдельными показателями 2-го или 3-го, так как им не приходится компенсировать недостатки оптики.

Скорость срабатывания (включения) светофильтра/время затемнения. Этот параметр указывает на скорость реакции светофильтра. Фактически это временной период, за который он переходит из прозрачного состояние в затемненное после зажигания дуги. Минимально допустимым считается время затемнения 1-2 миллисекунды  (0,001-0,002 с). Однако даже современные любительские «хамелеоны» переключаются за 0,1 миллисекунды (0,0001 с или 100 мкс), а профессиональные ещё быстрее – за 0,05 мс (0,00005 с или 50 мкс). Время затемнения имеет особое значение при выполнении точечной сварки, для которой характерен частый поджиг дуги на короткое время.

Скорость срабатывания (выключения) светофильтра/время выключения затемнения. Противоположный предыдущему параметр, обозначающий время перехода из затемненного состояния в прозрачное. Обычно в «хамелеонах» он регулируется в диапазоне 0,2-0,8 с, позволяя подстраиваться под определенный вид работ. Столь большой период по сравнению с временем затемнения объясняется тем, что после угасания дуги сильно нагретый металл продолжает довольно ярко светиться ещё некоторое время.

Степень затемнения. Этот показатель определяет степень защиты глаз от вредного излучения. Указывается как для прозрачного состояния светофильтра (обычно 4 DIN), так и для затемненного (11-13 DIN). Во многих профессиональных масках-«хамелеонах» степень затемнения регулируется в пределах от 9 до 13, а иногда и от 5 до 13 DIN. Это позволяет настроить «прозрачность» по своему желанию для различных технологий и условий сварки, делая маску универсальной.

Чувствительность срабатывания. Определяет реакцию датчиков на излучение различной интенсивности. При слишком высокой чувствительности затемнение может происходить от солнечных бликов, а при низкой – переключение не происходит даже при газовой сварке или дуговой сварке на небольших токах. В большинстве масок-«хамелеонов» предусмотрена плавная регулировка чувствительности.

Выбирая сварочную маску типа «хамелеон», наряду с вышеперечисленными главными параметрами и диапазонами их регулировки, стоит обратить внимание и на такие характеристики, как вес, размер смотрового окна, материал корпуса, количество датчиков, возможность замены элементов питания и светофильтра и т. д.  Также следует учитывать, что параметры изделия могут изменяться в зависимости от температурных условий эксплуатации.

Сварочная маска Хамелеон

Сварочная маска Хамелеон в настоящее время является одной из самых популярных моделей масок сварщика за счет автоматического светофильтра. Надежно защищая глаза и лицо от раскаленных брызг, маска Хамелеон обеспечивает высокую степень комфорта при ее использовании.

Преимущество светофильтра Хамелеон заключается в его автоматической настройке в зависимости от интенсивности светового излучения. В отличие от масок, щитки которых необходимо поднимать вручную, чтобы наблюдать за сварочным швом, маска Хамелеон самостоятельно изменяет уровень затемнения стекла, делая его минимальным при отсутствии сварочного излучения и обеспечивая тем самым необходимый уровень видимости. Как только сварочная дуга зажигается, фильтр автоматически срабатывает, и затемнение смотрового стекла повышается до нужного значения, учитывая интенсивность излучения дуги.

Разновидности устройств со светофильтром Хамелеон

Главным отличием сварочных масок Хамелеон является наличие автоматического светофильтра, в то время как сам корпус защитного устройство может быть исполнен в разных вариациях:

• Щиток со светофильтром Хамелеон. Щиток Хамелеон надежно защищает лицо от летящих искр, теплового воздействия и вредных излучений, однако для работы со щитком его необходимо держать одной рукой на протяжении всего времени необходимой защиты, что не всегда является удобным.

• Маска Хамелеон – держится на голове рабочего с помощью надежных элементов крепления, регулирующихся под любой размер. Автоматический светофильтр Хамелеон дает возможность непрерывно работать в маске, не снимая ее на протяжении всего процесса сварки. Некоторые модели масок оснащены механизмами, позволяющими регулировать угол наклона, глубину посадки маски, расстояние от глаз до фильтра. При необходимости совместно с маской Хамелеон можно использовать и другие средства индивидуальной защиты.
• Шлем-маска Хамелеон – более сложное устройство, предназначенное для работы в специфических условиях, связанных с выделением в воздух отравляющих веществ, при недостатке кислорода, или даже под водой. Данные модели дополнительно оснащаются системой подачи воздуха в органы дыхания.

Устройство маски Хамелеон

Маска сварщика Хамелеон состоит из корпуса (наголовника), светового фильтра, управляющей настройками платой и блока питания.

Корпус маски предназначен для защиты лица от брызг раскаленного металла, искр сварки, окалин и прочих летящих частиц и технических воздействий и изготавливается из прочного термостойкого материала (пластик или фибра). Система крепления маски позволяет регулировать оголовье под любой охват головы.

Световой фильтр регулирует степень затемнения смотрового стекла и состоит из нескольких слоев – защитной пленки, жидкокристаллических слоев, покрытых поляризационными пленками, слоя защищающего от УФ/УК излучений. Данная многослойная структура позволяет защищать глаза как от раскаленных брызг, термического воздействия, так и от светового воздействия и вредных излучений.

Поддерживает автоматическую работу светофильтра специальный электронный блок, который заряжается от встроенной солнечной панели. Некоторые модели оснащены сменными батареями питания. Но даже при полностью разряженном светофильтре, глаза будут надежно защищены от ультрафиолетовых и инфракрасных излучений за счет внешнего защитного слоя.

Принцип работы светофильтра Хамелеон

Основу работы маски Хамелеон составляет жидкокристаллический фильтр, встроенный в смотровое стекло и состоящий из слоев кристаллов и поляризационных пленок, покрывающих их с каждой стороны. В зависимости от модели, таких слоев может быть несколько.

При отсутствии светового воздействия кристаллы занимают определенное положение, и экран обеспечивает хорошую видимость. При появлении вспышки, кристаллы перестраиваются таким образом, что часть входящего света блокируется и изображение становится затемненным. Сигнал о том, что поступило световое воздействие, ловит специальный датчик (сенсор распознавания световой дуги) и отправляет его в блок управления, который в свою очередь перестраивает кристаллы. Весь этот процесс происходит быстрее, чем за одну миллисекунду, что позволяет избежать негативного воздействия на глаза и оставаться в маске на протяжении всего процесса сварки. Однако, температура окружающей среды заметно влияет на время затемнения и при отрицательном значении температуры фильтр не способен срабатывать так быстро. Именно поэтому маска Хамелеон должна использоваться при температуре не меньше 5-10 градусов ниже нуля.

Степень затемнения напрямую зависит от интенсивности световой дуги – чем ярче излучение, тем больше света блокируют кристаллы, а, соответственно, тем темнее становится изображение. Обратная же перестройка кристаллов после окончания светового воздействия происходит с некоторой задержкой, с целью повышений безопасности для глаз. Данный параметр можно также выставлять самостоятельно.

Кроме слоев с жидкими кристаллами, в состав фильтра входит слой, защищающий глаза от ультрафиолетового и инфракрасного излучения. Данный фильтр работает в постоянном режиме и не зависит от активности жидкокристаллических слоев и степени заряда батареи.

Регулировки светофильтра Хамелеон

Электронный блок с устройством регулировки встраивается в большинство моделей современных сварочных масок Хамелеон и дает возможность вручную регулировать параметры чувствительности светового фильтра, такие как степень затемнения, светочувствительность, время задержки открытия и пр.

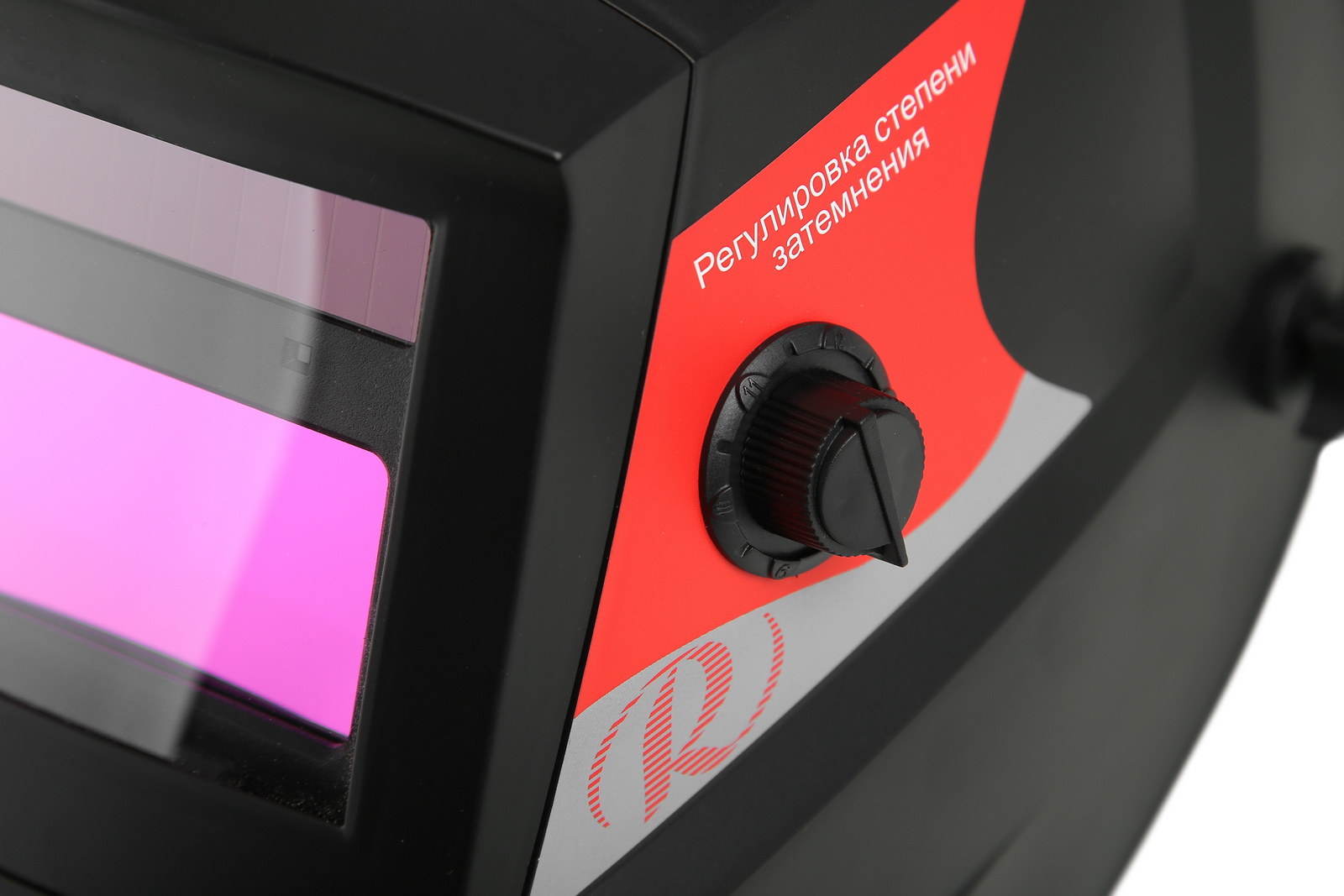

Регулировка затемнения имеется почти у всех моделей Хамелеон и позволяет настраивать степень затемнения фильтра в зависимости от силы тока сварочной дуги и от прочих условий выполняемых работ.

Регулировка чувствительности позволяет настраивать порог срабатывания светофильтра. То есть можно отрегулировать включение и выключение фильтра в зависимости не только от яркости сварочной дуги, но и от яркости светового излучения нагретого металла, от свечения, созданного работающим рядом сварщиком, или даже избежать ненужного включения фильтра при работе при ярком солнечном свечении.

Настройка замедления открытия фильтра дает возможность отрегулировать открытие фильтра только в тех случаях, когда остаточное свечение от раскаленного металла уже не нанесет вреда глазам.

Как выбрать маску сварщика Хамелеон

В первую очередь стоит помнить, что только качественная и сертифицированная продукция способна обеспечивать защиту должным образом. Поэтому первое, что нужно проверять – это наличие оригинальных сертификатов.

Стоит обратить внимание на наличие дополнительного защитного слоя от раскаленных брызг. В противном случае светофильтры из-за внешних повреждений придется очень часто менять.

Место расположения блока регулировки и кнопок включения тоже имеет некоторое значение. С одной стороны, при нахождении этих элементов снаружи маски приходится следить за тем, чтобы во время процесса сварки не произошло их случайного нажатия при касании головы о посторонние предметы, но с другой стороны – наружное расположение кнопок дает возможность переключения режима, не снимая саму маску.

Кроме того, все маски Хамелеон делятся на виды в зависимости от оптических характеристик, на которые тоже стоит обратить внимание и выбрать именно тот показатель, который вам больше подходит:

• показатель оптического класса – чем выше значение данного показателя, тем меньше искажений и качественнее изображение,

• показатель прозрачности стекол – более высокое значение означает большую способность пропуска света,

• показатель равномерности затемнения по всей поверхности фильтра,

• показатель углового затемнения — в зависимости от того под каким углом будет располагаться светофильтр к рабочему месту, затемнение стекол также будет меняться.

Данные показатели должны указываться на каждом светофильтре, поэтому при выборе маски Хамелеон следует уточнить значение каждого показателя.

Что касается регулировок светочувствительности маски Хамелеон, то они могут быть как ступенчатыми, так и плавными. Плавные регулировки многим кажутся более комфортными в использовании.

Все модели масок сварщика Хамелеон имеют встроенные солнечные батареи для заряда панели управления светофильтром. Но есть и модели, у которых предусмотрена возможность дополнительного элемента питания.

Также, обязательно стоит обращать внимание на вес маски, удобство ее крепления, надежность регулировочных элементов, размер смотрового окна. Хотя современные модели изготавливаются с возможностью подгонки размера под любой охват головы, все же стоит проверить, насколько удобно и прочно будет сидеть конкретная модель. Также, маска Хамелеон должна быть достаточно легкой, чтобы исключить лишнюю нагрузку на голову и шею во время продолжительной работы.

7 исправлений, если ваш сварочный шлем слишком темный — WeldingBoss.com

Поскольку мы уважаем вас, вы должны знать, что как партнер Amazon мы зарабатываем на соответствующих покупках, сделанных на нашем веб-сайте. Если вы совершаете покупку по ссылкам с этого веб-сайта, мы можем получить небольшую долю продаж от Amazon и других партнерских программ.

Сварочные маски защищают вас от высоких температур, образующихся во время сварки. У них есть окно, через которое вы можете видеть, что вы свариваете. В некоторых шлемах используется только тонированное усиленное оргстекло.В других моделях для регулировки оттенка используется электроника, но только тогда, когда они работают.

Итак, что вы можете сделать, если окно вашего сварочного шлема слишком темное? Если ваш сварочный шлем становится слишком темным, из-за чего вы слепнет во время сварки, у вас есть несколько вариантов. Однако ваши варианты будут зависеть от типа стекла, используемого в шлеме, и причины, по которой оно не работает. Как правило, вам нужно всего лишь нажать кнопку, но вам также может потребоваться заменить фильтр, оттенок или батарею.

К счастью, вы можете исправить большинство причин.Тем не менее, вы должны знать, какое у вас тонированное покрытие, и знать настоящую причину проблемы.

Почему моя сварочная маска слишком темная?

Большинство сварочных шлемов сегодня имеют функции автоматического затемнения. Если у вас нет более старой модели или чего-то начального уровня, ваш шлем будет настраивать оттенок своего окна просмотра, чтобы вы всегда могли видеть, что делаете.

Пока эти системы работают, они могут вызывать проблемы с производительностью.

Другими словами, они либо неэффективно защищают ваши глаза и голову от сварочного тепла и лучей, либо работают слишком хорошо и становятся настолько темными, что вы не можете видеть.В любом случае вы останетесь слепыми. Хотя неудобства небольшие, проблему можно исправить.

• Часто вы просто нажимаете кнопку сброса каждый раз, когда ваш шлем становится слишком темным. Нажатие кнопки вернет электронику к настройкам по умолчанию.
• Если кнопка не работает, возможно, вам придется заменить фильтр, шторку или батарею. Процесс для этого будет зависеть от вашего шлема, и вам следует обратиться к руководству пользователя для получения дополнительной информации.
• Вам может потребоваться профессиональный ремонт, если ваш шлем «застревает» в темноте.Продолжать использование сломанной сварочной маски небезопасно.

Тем не менее, большинство людей может решить проблему самостоятельно.

Таким образом, вы всегда должны уделять время оценке реальной причины проблемы, если что-то пойдет не так с вашим сварочным шлемом.

Решение может быть быстрым и достаточно простым, чтобы вы вернулись к своему проекту с небольшими перебоями.

Конечно, вам может потребоваться профессиональный ремонт или новый шлем, если с вашим шлемом что-то серьезное не в порядке, если приведенные ниже простые решения не работают.Однако вы должны быть уверены, что не сможете найти свой шлем, прежде чем потратите лишние деньги на новый.

Устранение проблем видимости сварочного шлема

Рекламные объявления Существует ряд других проблем, с которыми вы можете столкнуться со своим сварочным шлемом, которые могут повлиять на видимость.

Проблема 1: Плохая видимость

Плохая видимость может возникнуть независимо от всего остального. Вы можете настроить свой шлем на наиболее оптимальную видимость, но иногда вы все равно не сможете видеть сквозь него.

В этих случаях ваш шлем может просто испачкаться. Итак, вы можете решить проблему, очистив ее.

Рекламные ссылки Сварочные шлемы собирают пыль и грязь, как и все остальное. Этой грязи может накапливаться достаточно, чтобы закрывать вам обзор.

Таким образом, вы можете решить проблему темноты, просто почистив шлем. Вам следует часто полностью очищать его, особенно линзу.

Если очистка не решила проблему, возможно, потребуется заменить объектив. Вам не придется заменять шлем, если линза не приварена.

Проблема 2: Слишком сильно темнеет

Вам следует время от времени проводить проверку на солнце, если вы используете сварочный шлем каждый день. Проверка на солнце покажет вам, слишком ли быстро темнеет шлем, что может быть признаком неисправного аккумулятора.

Не считая замены аккумулятора, вы можете починить свой шлем, отрегулировав светочувствительность .

Чувствительность может быть слишком высокой, разряжая аккумулятор. Уменьшение значения параметра может решить проблему и продлить время работы от батарей.

Проблема 3: Шлем кажется ненадежным

Многие проблемы сварочного шлема возникают из-за неправильной посадки. Если вы чувствуете, что шлем вам не подходит, возможно, дело в вашем.

Вы можете легко решить проблему, особенно во время сварки. Осталось только затянуть ремни.

Конечно, проблема могла быть в чем-то более серьезном. Шлем может быть просто сломанным и ненадежным. Однако для большинства людей это не так.

Обычно проблема заключается в плохой установке. Вы просто накинули шлем, не задумываясь, подходит ли он по размеру вашей голове.

К счастью, вы можете решить любую проблему, которая может у вас возникнуть, просто правильно надев шлем на голову перед тем, как использовать его. Это может быть так же просто, как затягивание ремней и регулировка.

Вы можете проверять каску сколько угодно раз, чтобы получить правильную посадку, прежде чем приступить к сварке.

Если он слишком тугой, попробуйте ослабить его.Вам следует покупать новый сварочный шлем только в том случае, если ничего не работает.

Проблема 4: Вам недостаточно хорошо видно сварной шов

Если вам нужно повернуть голову, чтобы увидеть, что вы свариваете, проблема может заключаться в размере линзы. Хотя объектив предназначен для того, чтобы вы могли видеть, что вы делаете, отсутствие видимости может расстраивать.

К счастью, проблему можно решить, просто используя более широкий объектив.

Вот небольшая подсказка. Вам не нужно использовать линзы, которые идут в комплекте с вашим сварочным шлемом.Многие производители производят сменные линзы, которые вы можете использовать, если линзы по умолчанию вам не подходят.

Если для вашей модели шлема доступен более широкий объектив, просто используйте его.

Широкоугольные линзы работают так же, как и любые другие сварочные линзы. Они просто шире.

Они расширяют ваше поле зрения, поэтому вам никогда не придется поворачивать голову, чтобы увидеть, что вы свариваете.

Проблема 5: Сварка кажется слишком яркой

Хотя большинству людей шлемы кажутся слишком темными, у некоторых возникает противоположная проблема.Сварочные маски могут стать слишком яркими, особенно при выполнении более продвинутых промышленных проектов.

Когда это произойдет, вы можете ошибочно подумать, что у вашего шлема проблемы, что заставит вас сделать что-то необдуманное.

К счастью, вы можете просто установить более темный оттенок объектива. Со шлемом все в порядке.

Высококачественные проекты, как правило, имеют естественный перекос в положительную сторону. Вам просто нужно перенастроить шлем на более темный оттенок по мере необходимости, не забудьте вернуть настройки, когда закончите.

Проблема 6: Напряжение глаз

Механического устранения напряжения глаз не существует. Если вы физически чрезмерно используете свои глаза, вы должны прекратить то, что делаете, и отдохнуть.

Таким образом, вы не должны напрягать глаза в сварочном шлеме.

Однако у вас возникает напряжение глаз из-за того, что вы не используете достаточно темную настройку. Таким образом, у вас возникнет проблема, если с вашей помощью не получится включить тонировку достаточно быстро.

К счастью, проблему можно решить, уменьшив время реакции.

Время реакции определяет, насколько быстро темнеет линза. Таким образом, если тонировка выполняется недостаточно быстро, время отклика будет слишком большим. Рекомендуемая скорость реакции — 1/10 000 секунды, но ее нужно настраивать в зависимости от того, что работает для вашего тела.

Проблема 7: Мерцает

Если темнота включается и выключается, значит проблема в аккумуляторе. Если вы видите мерцающий свет бокового датчика или фильтр перестает работать, вам следует заменить батареи.

Замена батарей должна быть простой. Возможно, вам придется прочитать руководство, чтобы понять, как это сделать, но, скорее всего, ваш шлем не поврежден. Вам нужно заменить шлем только в том случае, если вы не можете извлечь аккумулятор.

Как проверить самозатемняющуюся сварочную маску?

Если ваш сварочный шлем слишком темный, в большинстве случаев простое решение поможет решить вашу проблему.

Замену нужно покупать только в случае чего-то серийного, а это во многом зависит от качества вашего шлема.

Таким образом, вы хотите как можно быстрее проверить качество своего шлема на случай, если что-то пойдет не так.Вот несколько общих вещей, которые вы можете сделать, чтобы проверить характеристики своего шлема.

• Разные линзы — для разных материалов требуются линзы разных стилей. Таким образом, вы хотите знать, какие размеры и типы линз доступны для вашей модели.
• Обратите внимание на тип источника питания — Сварочные маски с автоматическим затемнением используют разные типы батарей для питания самих себя. Y
• Знать отраслевые стандарты — Новые модели всегда должны соответствовать последним отраслевым стандартам.
• Считайте Чувствительность — какой диапазон настроек чувствительности присутствует?
• Примечание Скорость реакции — Большие искры могут появиться быстро, ваш шлем должен реагировать достаточно быстро, чтобы защитить вас.
• Взвесьте — качественные сварочные маски легкие, даже с технологией автозатемнения, благодаря качественной конструкции
• Проверить видимость — Сварочный шлем бесполезен, если сквозь него ничего не видно
• Используйте Sun Tes t — тест на солнце проверяет общее качество вашего шлема с использованием солнца в качестве тестовой сварочной дуги.Чтобы сделать тест, но в шлеме и просто выйдите на улицу и посмотрите на солнце.

С помощью этих простых шагов вы можете найти сварочный шлем с правильной темнотой для ваших проектов.

Как проверить самозатемняющуюся сварочную маску: 7 быстрых шагов

Шаг 1: Проверка чувствительности и контроля задержки

Шлемы с автоматическим затемнением имеют датчики дуги, которые контролируют различные оттенки внутри шлема. Проверьте, есть ли в функциях вашего шлема элементы управления задержкой и чувствительностью, потому что эти два параметра являются наиболее важными настройками любого шлема с автоматическим затемнением.

Найдя их, попробуйте настроить параметры во время проверки, чтобы определить любые изменения. Поскольку шлемы могут реагировать на незначительные отклонения, согласитесь, если шлем правильно регулируется, чтобы подтвердить свою функциональность.

Кроме того, большинство шлемов, продаваемых как сварочные шлемы с автоматическим затемнением, всегда имеют функцию задержки, которая позволяет предотвратить вспышку. Убедитесь, что эта функция делает объектив темным.

Шаг 2: Проверка прозрачности

Проверка оптической прозрачности самозатемняющейся сварочной маски не подлежит обсуждению. Убедитесь, что чистота шлема вас удовлетворяет. Это, вероятно, самый простой тест, потому что он предполагает надевание шлема и проверку четкости изображения через линзу. Если вы хотите поразить дугу, это позволит вам лучше убедиться в чистоте шлема.

Шаг 3: Тест фильтра автозатемнения

АПД играет решающую роль в защите глаз от повреждений, повышая удобство использования сварочного шлема. Он ограничивает количество света, проходящего через линзу, автоматически регулируя оттенки для максимальной защиты.

Используйте один из упомянутых выше методов тестирования для проверки ADF.

Шаг 4: Проверка безопасности

Все шлемы с автоматическим затемнением должны соответствовать всем стандартам безопасности, чтобы гарантировать защиту каждого сварщика от несчастных случаев или травм, связанных со сваркой. Все сварочные маски с автозатемнением должны соответствовать стандарту ANSI Z87.1-2003 . Вы можете подтвердить это, спросив в магазине или изучив детали сертификации шлема.

Хороший шлем с автоматическим затемнением должен обладать следующими характеристиками и свойствами.

• Полная защита от УФ- и ИК-излучения
• Инфракрасный фильтр
• Ударопрочный
• Выдерживает температуру от 23 до 130 градусов по Фаренгейту

Шаг 5. Тест линз

Время реакции линзы также известно как скорость переключения; это время, необходимое для того, чтобы линза потемнела. Идеальное время реакции для любого сварочного шлема с автозатемнением составляет 1 / 2500th секунды, хотя некоторые шлемы могут занять немного больше времени.

Риск, связанный с задержкой времени реакции, заключается в том, что это подвергает вас риску получения травм от искр, которые могут быть слишком большими, чтобы шлем мог с ними справиться как можно быстрее. Тестирование линз так же просто, как надевание шлема и использование различных методов тестирования. Убедитесь, что время реакции линз не заметно при изменении интенсивности света или размера парка.

Шаг 6. Проверка мощности

Сварочные шлемы с автоматическим затемнением обычно имеют в качестве источника питания солнечную батарею и литиевые батареи.В некоторых шлемах используются сменные батареи, а в других — сменные. Другие используют солнечную батарею с аккумулятором.

Поскольку выявить дефекты аккумулятора сложно, убедитесь, что вам выдадут гарантийный талон при покупке шлема. Солнечные шлемы: выйдите на улицу и убедитесь, что они заряжаются, когда солнечная панель определяет дневной свет.

Шаг 7. Тест режима измельчения

Некоторые шлемы с автоматическим затемнением имеют переключатели или кнопки режима шлифовки, которые позволяют активировать автоматическое затемнение.Нажмите кнопку режима помола или поверните переключатель. Помните, что затемняющая линза с автозатемнением может работать только при выключенном режиме шлифования, и всегда не забывайте выключать режим шлифования, когда хотите сварить.

Как работает сварочная маска с автозатемнением

0

Последнее обновление: 23 сен 2021 г.

Давным-давно сварочные шлемы были довольно простыми. У них были затемненные линзы, которые позволяли смотреть на то, что вы свариваете, не напрягая глаз.Однако, чтобы проверить сварной шов при нормальном освещении, их пришлось приподнять.

Сегодня технологии стали немного интереснее. Теперь вам не нужно поднимать шлем. Вместо этого многие сварочные маски затемняются автоматически. Это означает, что они темнеют во время сварки и снова светлеют, когда вы этого не делаете.

Хотя эта технология, возможно, произвела революцию в работе многих сварщиков, на самом деле она довольно проста. В этой статье мы рассмотрим, как работают эти шлемы.

---

Основы

Все сварочные маски с автозатемнением имеют спереди какой-то датчик света.Когда этот датчик улавливает свет или темноту, он посылает на линзу сигнал об изменении его оттенка. Таким образом, технология на самом деле очень проста.

Однако при использовании этой технологии многие сварщики сталкиваются с некоторыми проблемами и сложностями. Хотя сегодня эта технология, как правило, считается незаменимой, очень важно знать, как ее использовать и правильно ухаживать. В противном случае это может длиться недолго.

Все ли сварочные маски с автозатемнением имеют батарейки?

В значительной степени, да.Есть некоторые, которые работают на только солнечной энергии . Однако это означает, что вам нужно будет выйти на улицу в солнечный день, чтобы использовать их, иначе они не подойдут. Как нетрудно догадаться, по этой причине они не очень популярны.

Вместо этого в большинстве сварочных шлемов есть батарейки, и им немного помогает солнечная батарея. Другими словами, они будут вырабатывать свою собственную энергию, находясь на солнечном свете. В противном случае они могут разрядиться от аккумулятора. Как вы могли догадаться, это означает, что в какой-то момент вам нужно будет заменить батарею. К счастью, у большинства есть сменные батарейки.

Бывают с неизменяемыми батареями. Когда у них заканчивается заряд, вам придется покупать совершенно новый шлем. Со временем это может стоить вам немного денег, поэтому рекомендуется заранее приобрести аккумулятор со сменными батареями.

Изображение предоставлено: YESWELDER, Amazon

Разрушение — Части самозатемняющегося шлема

Шлем с автозатемнением состоит из нескольких основных частей.Они работают вместе, чтобы маска работала. Хотя вам не нужно знать спецификации каждой детали, чтобы использовать один из этих шлемов, он может помочь в устранении неполадок и тому подобных вещах.

УФ / ИК-фильтр

Этот фильтр — самый дальний от глаз слой в большинстве шлемов. Его работа заключается в удалении всех УФ / ИК-излучения. Эта часть не активирована и не деактивирована. Он всегда включен и работает.

Он состоит из тонкого куска стекла и множества металлических слоев, состоящих из серебра и оксида алюминия. Эти слои предназначены для поглощения 99% инфракрасного излучения, которое защищает ваши глаза и другие части линзы. Эти слои сами по себе не защищают от большого количества ультрафиолетового излучения, но они работают с другими слоями, чтобы защитить от большей части ультрафиолетового излучения. Они являются первой линией защиты и значительно облегчают работу другим слоям.

Этот фильтр также поглощает свет в синем конце спектра. Вот почему цвета будут слегка зеленоватыми, пока вы носите шлем, а те, кто смотрит в ваш объектив, увидят, что это отражающий фиолетовый цвет.

Поляризационные фильтры

Эти фильтры обычно устанавливаются сразу после УФ / ИК фильтров. Фильтров много и они проложены в разные стороны. В зависимости от того, под каким углом вы смотрите на них, вы можете видеть насквозь или не видеть вообще.

В частности, когда фильтры расположены под углом 90 градусов друг к другу, весь внешний свет перекрывается. Когда фильтры расположены под одинаковым углом, вы можете видеть сквозь них. Другими словами, они делают линзы темнее или светлее в зависимости от того, как вы их перемещаете. Это необходимо для работы автозатемнения линзы. Это , как темнеет и светлеет.

Экран LC

Liquid Crystal Cells, которые часто сокращают до LC, это именно то, на что это похоже — жидкие кристаллы. Когда эти кристаллы лежат плоско, они поворачивают падающий на них свет на 90 градусов. Другими словами, вы не можете видеть сквозь них, потому что они отвлекают свет от ваших глаз.

Однако вы можете стимулировать эти кристаллы электричеством, чтобы они поворачивали свет под разными углами. Это еще один важный слой для правильной работы функции автоматического затемнения.

---

Как все эти слои работают вместе?

Чтобы функция автоматического затемнения работала, все эти слои должны идеально работать вместе. Поляризационные фильтры обычно работают без сбоев. Если электрическая часть маски выйдет из строя, она все равно защитит ваши глаза от самого мощного света. Однако он не будет автоматически затемняться. Вместо этого он застрянет на оттенке 5 или 6.

Когда все работает правильно, ЖК между поляризационными фильтрами раскручивает свет, направляя его вам в глаза. Другими словами, поляризационные фильтры всегда отклоняют свет от ваших глаз. При активации LC отменяет это, благодаря чему линза становится светлее. Когда это происходит, шлем имеет оттенок примерно 3.

Когда зажигается дуга, датчик на шлеме распознает увеличение освещенности и выключает ЖК-экран, который затемняет линзу до исходного уровня 5-6 оттенков.

Это все довольно сложно. К счастью, вам не нужно иметь врожденное понимание этого, чтобы пользоваться шлемом. Просто знайте, что слои сдвигаются с помощью электричества в зависимости от количества света, воспринимаемого датчиком. Вот почему линза темнеет или светлеет во время сварки, а также почему в этих шлемах используется электричество.

---

Изображение: Weld House LLC, Flickr

6 шагов для проверки работоспособности сварочного шлема

Сварка — это процесс сплавления предметов, обычно металлов, при помощи высоких температур.

Его можно использовать в небольших проектах, таких как мебель, и работать вплоть до возведения мостов.

Независимо от проекта, процесс сварки невероятно опасен. При сварке используется сильное тепло, излучающее вредное ультрафиолетовое излучение.

Как проверить исправность сварочного шлема? Есть много шагов, которые вы можете предпринять, чтобы проверить исправность сварочного шлема. Если шлем не работает эффективно, он может серьезно повредить ваше зрение и общее состояние здоровья.Меры предосторожности до и после очень важны.

Существуют разные шлемы, которые можно носить в зависимости от типа сварочного проекта, над которым они работают. Менять линзы можно часто, и главное — убедиться, что эти линзы надежны и вы можете защитить себя от света, искр и высокой температуры!

Продолжайте читать, чтобы узнать, как именно вы можете обезопасить себя!

6 шагов для проверки работоспособности сварочного шлема

Есть два основных типа шлемов: пассивные сварочные шлемы и шлемы с автоматическим затемнением.

Пассивный сварочный шлем изготавливается вручную и требует смены линз, в то время как автоматически затемняющийся шлем компьютеризирован для осветления или затемнения в зависимости от света, излучаемого во время сварки.

Оба типа шлема эффективно защищают вас. от вредного света и тепла. Однако, в зависимости от вашего шлема, шаги по проверка, работает ли он, будет немного отличаться.

Шаги по проверке шлема:

• Проверка кода
• Правильная установка
• Выбор линз и безопасность
• Проверка на солнце
• Видимость
• Усталость глаз

Независимо от типа шлема, который вы покупаете, все они должны соответствовать стандартам безопасности.

Перед использованием шлема или покупкой шлема убедитесь, что он соответствует правилам безопасности.

Проверка кода

ANSI / ISEA Z87.1-2015 — это текущий стандарт, которому должен соответствовать ваш шлем.

Международная ассоциация защитного оборудования установила эти стандарты, чтобы гарантировать безопасность и эффективность сварочных шлемов.

Регламент может обновляться по мере появления на рынке новых технологий.Перед тем, как приступить к сварке, убедитесь, что ваш шлем соответствует этим характеристикам.

Шлемы, не соответствующие правилам, могут быть невероятно опасными для вашего здоровья и зрения.

Вы хотите убедиться, что ваш сварочный шлем хорошо сидит на нем! Вы не хотите, чтобы он был слишком свободным или слишком узким, так как это может повлиять на ваше зрение, а также на безопасность.

Правильная установка

Вы хотите убедиться, что ваш сварочный шлем хорошо сидит.

Вы не хотите, чтобы он был слишком свободным или слишком узким, так как это может повлиять на ваше зрение, а также на безопасность.

Если он слишком ослаблен, существует риск смещения, возможно, обнажить части шеи или потерять четкое видение через линзу.

Слишком тесная каска может быть неудобной при длительной работе.

Всегда наклоняйтесь в сторону слишком плотно, а не слишком свободно, чтобы обеспечить безопасность.

Ваш шлем должен защелкнуться на месте с щелчком шеи.

Если шлем не опускается с защелкой на шее вниз, вы либо подтянули стороны, чтобы удерживать его на месте, либо у вас может быть неисправный шлем.

Это положение вниз очень важно, чтобы закрыть лицо во время сварки. Сварщики смотрят на свое рабочее место, щелкают шеей, чтобы установить шлем в правильное положение, а затем приступают к сварке.

Если ваше пламя встретится с металлом до того, как ваш шлем опустится, вы испытаете «вспышку». Это воздействие интенсивного света и ультрафиолетовых лучей.

Это может быть невероятно опасно и негативно повлиять на ваше зрение.

Выбор линз и защита

Тип сварки, которую вы выполняете, часто определяет линзу, которая вам понадобится.

Линзы

часто варьируются от №9 для более низкой силы тока (силы электрического тока) до №13 для применения с высокой силой тока.

Ваша сварочная работа определит, какой объектив вам нужен.

Шлем с автоматическим затемнением исключает необходимость выключения объектива, поскольку он разработан с учетом более высокой силы тока.

Вы также должны убедиться, что линза правильно установлена ​​на место для пассивных шлемов.

Неправильное размещение может вызвать повреждение глаз.

Sun Test

Вы можете проверить, работает ли шлем, как в пассивном, так и в автоматическом затемнении, посмотрев на солнце снаружи.

Часто это лучший показатель качества шлема с автоматическим затемнением, чем любой другой тест.

Вы сможете увидеть, как быстро ваш объектив адаптируется к повышенной интенсивности света.

Видимость

Убедитесь, что вы используете правильный объектив для вашего проекта.

Слишком много света может проникнуть через линзу и повлиять на здоровье глаз, а слишком сильная линза может повлиять на точность сварки, будучи слишком темной.

Определите, какой вид сварки вы выполняете, прежде чем выбирать соответствующий объектив.

Усталость глаз

Самый очевидный признак того, что ваш сварочный шлем не работает, — это утомление глаз.

Усталость глаз обычно возникает из-за того, что через линзу проходит слишком много света.

Усталость глаз может проявляться болью в глаза, головные боли, нечеткое зрение и / или двоение в глазах. Вам следует отрегулировать линзы немедленно, если у вас возникнут какие-либо из этих симптомов.

Многие сварщики также носят защитные прозрачные очки под сварочным шлемом. Это не блокирует видимость, а вместо этого создает еще один уровень защиты от вредных ультрафиолетовых лучей.

Краткий контрольный список для сварочных шлемов:

• Соответствует ли мой шлем коду?
• Использую ли я линзы подходящей светосилы для работы, над которой я работаю?
• Плотно ли закреплен мой объектив?
• Мой шлем полностью сломался до того, как я начал сварку?
• Болят ли глаза или голова после сварного шва? Если да, измените одно из вышеперечисленных!

Как работают каски с автозатемнением

Шлемы с автоматическим затемнением предназначены для затемнения при обнаружении сварки.

Шлемы обычно устанавливаются на линзу №3 или №4, чтобы обеспечить полную видимость в прозрачном стекле.

Каска распознает появление сварочной дуги и сразу затемняет линзы.

Это полезная функция для людей, которые во время работы работают с разными типами сварки и различной интенсивностью.

Люди часто покупают эти шлемы из-за их удобства и способности выполнять работу быстрее, чем пассивные шлемы.

Шлем не нужно снимать для смены линз, и не требуется защелкивать шею, что делает его намного более удобным в течение долгого дня сварки.

Эти каски бывают фиксированного и переменного типов.

Шлемы с фиксированным автоматическим затемнением затемняются до фиксированного оттенка. Это полезно для сварщиков, которые для большинства работ работают с одними и теми же материалами и с одними и теми же усилителями.

Различные типы будут темнеть в зависимости от сварочной дуги.

При покупке шлема с автоматическим затемнением вы должны выбрать тот, который имеет самое быстрое время реакции и самый большой просмотрщик линз.

Более быстрое время реакции на изменение интенсивности означает большую безопасность для ваших глаз.Для этого требуются датчики высшего качества в вашем шлеме.

Кроме того, большой размер обзора в объективе даст вам лучшее поле зрения для вашей работы.

В отличие от пассивного шлема, шлемы с автоматическим затемнением требуют батарей или источника питания.

Перед каждой сваркой убедитесь, что ваши батареи заряжены или находятся в хорошем состоянии.

В противном случае вы рискуете повредить зрение, так как шлем автоматически не потемнеет.

Перед использованием убедитесь, что ваш шлем включен.Это прекрасное время для «солнечного теста», чтобы убедиться, что свет регулируется.

Испорчены ли шлемы с автоматическим затемнением?

Некоторые шлемы с автоматическим затемнением будут не так эффективны, как другие, в течение длительного времени в зависимости от их качества.

Ваш шлем может не работать из-за:

• Качество
• Температура
• Батарея

Каски более низкого качества имеют больший риск потерять скорость реакции на изменение света, а также не полностью приспособиться ко всем ячейкам линзы.

Качество очень важно для вашего зрения.

Это означает, что заплатить немного больше за качественную маску, возможно, стоит.

Время реакции очень важно, так как изменения в усилителях быстро излучают разные уровни света. Если каску не удается отрегулировать достаточно быстро, здоровье ваших глаз находится под угрозой.

Если вы не использовали шлем какое-то время или оставляли его в холодном помещении, у вас может возникнуть замедленная реакция и непостоянное покрытие линзы.

В этом случае попробуйте положить шлем на солнце на несколько часов или подержать его в теплом месте. Вы должны заметить, что линза восстановит свою быструю настройку и полностью функционирует.

Сварочные маски абсолютно необходимы любому сварщику при любой работе с силой тока. Вредный свет, излучаемый во время сварки, представляет большую опасность для здоровья глаз.

Знание того, как правильно использовать сварочную маску, пассивную или автоматически затемняющую, гарантирует безопасное выполнение работы.

Сварщики предпочитают разные шлемы в зависимости от комфорта и типа работы, на которой они работают, поэтому выбор одного из них будет зависеть от того, что лучше всего подходит для вашей работы.

Важность оптической четкости

Оптическая четкость: почему это важно и что это значит для вас

Выбор наилучшего сварочного шлема с автоматическим затемнением выходит за рамки стандартных вопросов безопасности труда; при этом также следует учитывать видение владельца. Правильный шлем не только защищает ваше лицо и глаза от искр, но также может способствовать вашей общей производительности и качеству работы.И все зависит от оптической четкости шлема или от того, насколько хорошо вы из него видите.

Мы знаем, что сварка — непростой процесс, особенно для сварщиков, которые большую часть восьми- или десятичасового рабочего дня носят шлем, иногда работая с тонкими, экзотическими и / или дорогими материалами. Когда вы сможете более четко воспринимать тонкие вариации постоянно меняющейся дуги и сварочной ванны, вы сможете получать более точные конечные результаты с более качественными сварными швами.

Шлем, который слишком темный или имеет слишком много различий в качестве зрения через фильтр, может вызвать дискомфорт, проблемы со зрением и даже неправильные сварные швы.Думайте о высококачественном шлеме с автоматическим затемнением и его картридже так же, как о своем телевизоре. Вы хотите смотреть спорт и фильмы в кристально чистом высоком разрешении, а не на старом зернистом аналоговом экране, верно? Разве вам не нужно такое же качество изображения со своего сварочного шлема?

Вот здесь и появляется оптическая прозрачность. Хотя Соединенные Штаты еще не приняли никаких официальных требований к конструкции сварочного шлема, производители, в том числе Lincoln Electric, находят рекомендации в сторонних европейских стандартах, регулирующих защиту глаз и лица. для сварочной промышленности.Стандарт с префиксом EN (европейская норма), который регулирует автоматическое затемнение картриджей сварочных шлемов, известен как EN379 и включает важные характеристики для оптической прозрачности.

Эти характеристики определяются испытаниями, в ходе которых измеряется пропускание света через сварочный картридж, а также свет, рассеянный слоями картриджа. Рейтинговые испытания проводятся в каждом из следующих четырех классов оптической прозрачности:

Оптический (точность зрения) — определяет степень искажения изображения, когда вы смотрите на него через линзу сварочного шлема.Это как смотреть на что-то сквозь рябь в воде или это прозрачное и четкое изображение?

Рассеивание света — исследует производственные примеси в стекле картриджа. Это ясно и без дефектов? Это единообразно?

Вариации светопропускания (светлые или темные области внутри объектива) — фокусируется на регулируемой функции затемнения объектива и постоянстве этого оттенка в разных точках поверхности объектива.Никакие случайные области не должны быть слишком яркими или слишком темными по сравнению с другими

Угловая зависимость от светопропускания — Тесты на четкое изображение без растяжения, темных участков, размытости или проблем с просмотром предметов под углом из-за непоследовательного оттенка

Картриджи оцениваются по шкале от 1 до 3 в каждом классе. Оценка 1 — идеальная оценка, а оценка 3 — наихудшая оценка. Лучший рейтинг — 1/1/1/1.Сварочные маски с автоматическим затемнением, соответствующие стандарту EN379-1 / 1/1/1 для оптической четкости, обеспечивают равномерные уровни затемнения по всей высоте и ширине области обзора, что обеспечивает небольшое искажение изображения из прозрачного однородного стекла.

Хотя рейтинг EN379-1 / 1/1/1 не является требованием в США, он предлагает известный эталон для количественной оценки прозрачности линз. Не все производители в США используют этот рейтинг, но Lincoln Electric является пионером, внедрившим этот стандарт в наш процесс проектирования и производства шлемов.Фактически, наши НОВЫЕ картриджи с автоматическим затемнением VIKING ™ для серий 1840, 2450 и 3350 обеспечивают идеальную оптическую прозрачность согласно EN379-1 / 1/1/1.

Существует реальная выгода от прохождения тестирования для получения этого рейтинга, даже если оно не является обязательным: оно устраняет необходимость в догадках, связанных с примеркой шлемов и определением методом проб и ошибок, какой из них предлагает лучший обзорный объектив. Теперь, когда вы хотите улучшить свой шлем, вы будете знать, что шлем с рейтингом оптической четкости 1/1/1/1 обеспечит идеальный обзор и наилучшее качество линз.

Опытные сварщики, которые уже использовали шлем с рейтингом 1/1/1/1, сразу же заметят разницу в оптической четкости. Они говорят, что видят лучше, детали четче и в целом удобнее, чем при использовании шлема, скажем, с рейтингом 1/2/1/2. Эти сварщики также заявили, что они видят дугу с меньшими искажениями с линзами с более высоким рейтингом, и заметили проблемы с четкостью в шлемах с более низким рейтингом. Хотя эти параметры могут быть незаметными, профессиональные сварщики могут и замечают разницу между 1 и 2 и огромную разницу между 1 и 3.

Эти различия могут повлиять на общую производительность. Если вы смотрите через искаженную линзу с загрязнениями и непостоянным оттенком, ваши глаза будут напрягаться, чтобы увидеть, что вы делаете. Это может заставить вас работать усерднее. Просмотр сварных швов через более четкую и качественную линзу позволяет вашим глазам работать дольше с меньшим утомлением, а также с меньшей общей нагрузкой на ваше тело.

В наши дни выбор шлема с автоматическим затемнением — это больше, чем просто снимать его с полки, надевать и зажигать дугу.Оптическая четкость играет важную роль в процессе принятия решения, переходя от фактора, который когда-то было трудно определить без проб и ошибок, к тому, что можно определить с помощью количественных критериев и оценок. Спрос на улучшенную оптическую прозрачность шлемов с автоматическим затемнением растет в Соединенных Штатах, и Lincoln Electric помогает в этом.

Скачать Practical Welding Today Артикул

Посмотреть электросварочные шлемы Lincoln

% PDF-1.5 % 62 0 объект > эндобдж xref 62 108 0000000016 00000 н. 0000003297 00000 н. 0000003396 00000 н. 0000004024 00000 н. 0000004060 00000 п. 0000004498 00000 н. 0000004611 00000 н. 0000004722 00000 н. 0000004994 00000 н. 0000005340 00000 п. 0000005962 00000 н. 0000006127 00000 н. 0000006665 00000 н. 0000007269 00000 н. 0000007895 00000 н. 0000008471 00000 п. 0000008631 00000 н. 0000009209 00000 н. 0000009821 00000 п. 0000010353 00000 п. 0000010983 00000 п. 0000011254 00000 п. 0000011503 00000 п. 0000011775 00000 п. 0000012396 00000 п. 0000012824 00000 п. 0000013298 00000 п. 0000013864 00000 п. 0000014011 00000 п. 0000014263 00000 п. 0000014635 00000 п. 0000014661 00000 п. 0000015398 00000 п. 0000016144 00000 п. 0000016217 00000 п. 0000019331 00000 п. 0000019658 00000 п. 0000019722 00000 п. 0000019836 00000 п. 0000019966 00000 п. 0000019997 00000 п. 0000020071 00000 п. 0000020393 00000 п. 0000020459 00000 п. 0000020575 00000 п. 0000021102 00000 п. 0000023752 00000 п. 0000028575 00000 п. 0000036681 00000 п. 0000045346 00000 п. 0000045420 00000 п. 0000045537 00000 п. 0000045838 00000 п. 0000056087 00000 п. 0000056374 00000 п. 0000056448 00000 н. 0000056740 00000 п. 0000058200 00000 н. 0000059660 00000 п. 0000059972 00000 н. 0000060046 00000 п. 0000060116 00000 п. 0000060209 00000 п. 0000064045 00000 п. 0000064331 00000 п. 0000064604 00000 п. 0000064635 00000 п. 0000067967 00000 п. 0000067998 00000 н. 0000068072 00000 п. 0000071241 00000 п. 0000071573 00000 п. 0000071639 00000 п. 0000071755 00000 п. 0000071786 00000 п. 0000071860 00000 п. 0000072189 00000 п. 0000072255 00000 п. 0000072371 00000 п. 0000072402 00000 п. 0000072476 00000 п. 0000080309 00000 п. 0000080642 00000 п. 0000080708 00000 п. 0000080825 00000 п. 0000086946 00000 п. 0000087205 00000 п. 0000087656 00000 п. 0000089363 00000 п. 0000089402 00000 п. 0000091109 00000 п. 0000091148 00000 н. 0000094239 00000 п. 0000094313 00000 п. 0000094612 00000 п. 0000094686 00000 п. 0000094986 00000 п. 0000095060 00000 п. 0000095405 00000 п. 0000096865 00000 п. 0000098325 00000 п. 0000098638 00000 п. 0000101868 00000 н. 0000106970 00000 п. 0000112072 00000 н. 0000116236 00000 п. 0000126968 00000 н. 0000002456 00000 н. трейлер ] / Назад 265944 >> startxref 0 %% EOF 169 0 объект > поток hb«f` Ȁ

FAQs_Wuhan Welhel Photoelectric Co.

, ООО 1.УСТРАНЕНИЕ НЕПОЛАДОК ：
При использовании шлема могут возникнуть некоторые общие проблемы, перечисленные ниже, а также их возможные решения:

ПРОБЛЕМА	ВОЗМОЖНАЯ ПРИЧИНА	РЕШЕНИЕ
Фильтр не темнеет или работает нестабильно при переключении со светлого на темное и наоборот	 Внешняя прозрачная защита фильтра загрязнена или повреждена	 Меняем внешний прозрачный
	 Датчики загрязнены	 Очистите поверхность сенсора
	 Уровень сварочного тока (чувствительность) слишком низкий	 Повышение чувствительности
	 Батарейки в плохом состоянии или вставлены неправильно	 Замените батарейки или извлеките их и снова вставьте должным образом
	Клеммы аккумулятора и контактные поверхности фильтра загрязнены или окислены	 Очистить как
	 Переключатель «WELD-GRIND» на фильтре находится в положении «GRIND»	 Поместите выключатель в «WELD»
Медленное переключение	 Слишком низкая рабочая температура	 Слишком низкая рабочая температура
Плохая видимость	 Внешняя и / или внутренняя защита фильтра загрязнена или повреждена	 Очистите загрязненные детали и замените поврежденные
	 Недостаточно света в окружающей зоне
	 Номер шкалы установлен неправильно или фиксированный номер шкалы не подходит	 По возможности ， выберите правильный номер
Затемнение фильтра без зажигания дуги	 Задержка слишком велика	 Отрегулируйте задержку
	 Окружающий свет слишком яркий	 Уменьшить уровень освещенности
Сварочные брызги повреждают фильтр	 Пропущенная, поврежденная, сломанная, деформированная передняя крышка	 Заменить линзу передней крышки

2. Что означает 1/1/1/1?

---

Основные параметры сварочных фильтров: оптический класс, светорассеивание, однородность света и угловая зависимость. Параметры в каждой позиции могут иметь любое значение от 1 (класс 1 — лучший) до 3 (худший) и определять характеристики фильтра.

1 / X / X / X: Оптический класс — Оптический класс указывает на оптическое качество окуляра.

X / 1 / X / X: Рассеивание света — класс рассеивания света (только регулируемые фильтры) 1, 2 или 3 указывает класс рассеивания света линзы фильтра.

X / X / 1 / X: Однородность света — Вариации класса пропускания света 1, 2 или 3 указывают на изменчивость оттенка в темном состоянии фильтра.

X / X / X / 1: Угловая зависимость — Угловая зависимость класса пропускания света 1, 2 или 3 указывает на то, что оттенок остается неизменным при взгляде под углом.

ДЕМОНСТРАЦИЯ ОПТИЧЕСКИХ ХАРАКТЕРИСТИК Каждые оптические данные имеют 1-3 уровня, «1» означает лучший уровень, «3» означает худший уровень.

---

3.Что означает TURE COLOR？ ：

Технология TURE COLOR для сварочного фильтра: с технологией TURE COLOR изображения, которые сварщики видят через сварочный фильтр, будут более естественными и менее искаженными по цвету. И им будет безопаснее, так как они могут видеть красный свет от сигнализатора.

---

4.Какого цвета линзы подобрать в сварочном шлеме, чтобы надежно защитить глаза? ：

Технология TURE COLOR для сварочного фильтра: с технологией TURE COLOR изображения, которые сварщики видят через сварочный фильтр, будут более естественными и менее искаженными по цвету. И им будет безопаснее, так как они могут видеть красный свет от сигнализатора.

5.Как выбрать: фиксированный или переменный оттенок? ：

Если вы всегда используете один и тот же процесс дуговой сварки одного и того же материала, достаточно фиксированного оттенка.
