Маркировка фланцев по ГОСТ 33259-2015

30 Мая 2019, 00:35
Четыре года назад, 26 мая 2015 года, приказом Федерального агентства по техническому регулированию и метрологии №443-ст ГОСТ 33259-2015 был введен в действие в качестве в качестве национального стандарта РФ с 1 апреля 2016 года. Одновременно еще один год действовали старые стандарты на фланцы. В качестве единственно действующего ГОСТ 33259-2015 был введен с 01 апреля 2017 года.

У ГОСТ 33259-2015 есть множество отличий от старых, действовавших до 2017 года ГОСТов.

В данной заметке мы расскажем о маркировке фланцев по ГОСТ 33259-2015. В данном вопросе произошли серьезные изменения и даже сегодня, спустя четыре года после начала активного использования нового стандарта у заказчиков возникают вопросы: Как маркируются фланцы по новому ГОСТ? Постараемся ответить на этот вопрос.

Согласно пункту 9.1. ГОСТ 33259-2015 маркировка фланцев должна содержать следующую обязательную информацию

  • товарный знак завода-производителя
  • DN (условный диаметр)
  • PN (условное давление)
  • тип фланца (01-плоский фланец; 02-свободный фланец на приварном кольце; 11-воротниковый фланец и т. д.)
  • ряд фланца (1-ряд 1; 2-ряд 2). Ряд 1 считается предпочтительным
  • исполнение уплотнительной поверхности (буквенное обозначение от A до M)
  • марка материала фланца (марка стали)
  • номер группы контроля (от I до V, где I — самая слабая степень контроля, V — самый жесткий контроль)
Это перечень информации, обязательной для размещения на изделиях, однако производитель имеет право вводить дополнительные знаки в маркировку.

ВАЖНО! На фланцах с группой контроля V необходимо указывать индивидуальный заводской номер!

ГОСТ допускает замену знаков «-» на пробелы в маркировке.

Где должна располагаться маркировка? ГОСТ 33259-2015 дает исчерпывающий ответ на этот вопрос. Маркировка должна располагаться на наружной цилиндрической поверхности (т.е. на торце фланца) или на тыльной стороне фланца (с обратной стороны от уплотнительной поверхности).

Как производится маркировка фланцев? Существуют различные способы нанесения маркировки на фланцы, изготовленные по ГОСТ 33259-2015:

  • нанесение ударным способом (вручную или с помощью специализированного оборудования)
  • лазерная гравировка
  • штамповка с помощью специальных штампов
  • прокатка через валы с маркировкой и др.
В компании «ОНИКС» для маркировки фланцев используется специальное оборудование — механический маркиратор.

Обозначение фланцев по ГОСТ 33259-2015 с расшифровкой — ниже.

Заказать качественный фланцы по ГОСТ 33259-2015 Вы можете на нашем сайте, разместив заявку, а также отправив заявку по электронной почте или позвонив нашим менеджерам.

СМОТРИТЕ ТАКЖЕ

Фланцы стальные приварные ГОСТ 33259–2015

С 01 апреля 2016 года вступил в силу стандарт ГОСТ 33259-2015 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250», разработанный с учетом положений международных стандартов ISO 7005. Стандарт включает в себя номенклатуру фланцев, ранее выпускаемых по ГОСТ 12820, 12821, 12822 :

Вернуться в раздел Фланцы

Настоящий стандарт распространяется на присоединительные фланцы трубопроводной арматуры, соединительных частей трубопроводов, а также на присоединительные фланцы машин, оборудования, приборов, патрубков, аппаратов и резервуаров на номинальное давление до PN 250 и устанавливает конструкцию и размеры стальных и чугунных фланцев, определяет типы фланцев, типы форм уплотнительных поверхностей, устанавливает технические требования к изготовлению, маркировке, испытаниям и контролю.

Примеры обозначений фланцев ГОСТ 33259 – 2015 взамен ГОСТ 12820-80, 12821-80, 12822-80 и т.д. По типу ГОСТ 33259-2015 состоит из шести типов фланцев:

Первые четыре ─ фланец стальной плоский, и:
тип 01 — фланец стальной плоский приварной
тип 02 — фланец стальной плоский свободный на приварном кольце
тип 03 — фланец стальной плоский свободный на отбортовке
тип 04 — фланец стальной плоский свободный на хомуте под приварку.

Оставшиеся два ─ фланец стальной воротниковые:
тип 11 — фланец стальной приварной встык
тип 21 — фланец корпуса арматуры.

В соответствии с ГОСТ 33259-2015 для типов 01, 02, 11 и 21 существуют два ряда размеров. Ряд 1 является предпочтительным.

Рекомендуемая новым ГОСТ 33259-2015 маркировка фланцев несколько отлична от установленной в ГОСТ 12820-80, ГОСТ 12821-80

Для удобства и возможности сравнения порядок маркировки предоставлен в таблице.

ФланцыОбозначение согласно ГОСТ 12820-80 и ГОСТ 12821-80Обозначение согласно ГОСТ 33259-2015
Фланцы стальные плоские приварныеФланец X1-X2-X3-X4 ГОСТ 12820-80, где:
X1 ─ исполнение уплотнительной поверхности по ГОСТ 1285-80;
X2 ─ номинальный диаметр;
X3 ─ номинальное давление;
X4 ─ марка материала.		Фланец X1-X2-X3-X4-X5-X6-X7 ГОСТ 33259
X1 ─ номинальный диаметр
X2 ─ номинальное давление
X3 ─ номер типа фланцаX4 ─ номер размерного ряда (1 или 2)
X5 ─ исполнение уплотнительной поверхности
X6 ─ марка материала
X7─ группа контроля
Фланцы стальные приварные встыкФланец X1-X2-X3-X4 ГОСТ 12821-80
X1 ─ исполнение уплотнительной поверхности по ГОСТ 1285-80
X2 ─ номинальный диаметр
X3 ─ номинальное давление
X4 ─ марка материала

Изменений обозначений фланцев согласно ГОСТ 33259-2015 при заказе

Примеры

Обозначение согласно ГОСТ 12820-80 ГОСТ 12821-80 ГОСТ 12822-80Обозначение согласно ГОСТ 33259-2015
Фланец стальной плоский приварной DN50 PN10
Фланец 1-50-10 Ст 25 ГОСТ 12820-80Фланец 50-10-01-1-В-Ст 25-III ГОСТ 33259
Фланец 2-50-10 Ст 25 ГОСТ 12820-80Фланец 50-10-01-1-Е-Ст 25-IV ГОСТ 33259
Фланец 3-50-10 Ст 25 ГОСТ 12820-80Фланец 50-10-01-1-F-Ст 25-IV ГОСТ 33259
Фланец 4-50-10 Ст 25 ГОСТ 12820-80Фланец 50-10-01-1-С-Ст 25-IV ГОСТ 33259
Фланец 4-50-10 Ст 09Г2С ГОСТ 12820-80Фланец 50-10-01-1-С-Ст 09Г2С-IIIГОСТ 33259
Фланец 5-50-10 Ст 25 ГОСТ 12820-80Фланец 50-10-01-1-D-Ст 25-IV ГОСТ 33259
Фланец 8-50-10Ф Ст 25 ГОСТ 12820-80Фланец 50-10-01-1-L-Ст 25-IV ГОСТ 33259
Фланец 9-50-10Ф Ст 25 ГОСТ 12820-80Фланец 50-10-01-1-М-Ст 25-IV ГОСТ 33259
Фланец стальной приварной встык DN50 PN10
Фланец 1-50-10 Ст 25 ГОСТ 12821-80Фланец 50-10-11-1-В-Ст 25-III ГОСТ 33259
Фланец 2-50-10 Ст 25 ГОСТ 12821-80Фланец 50-10-11-1-Е-Ст 25-IV ГОСТ 33259
Фланец 3-50-10 Ст 25 ГОСТ 12821-80Фланец 50-10-11-1-F-Ст 25-IV ГОСТ 33259
Фланец 4-50-10 Ст 25 ГОСТ 12821-80Фланец 50-10-11-1-C-Ст 25-IV ГОСТ 33259
Фланец 5-50-10 Ст 25 ГОСТ 12821-80Фланец 50-10-11-1-D-Ст 25-IV ГОСТ 33259
Фланец 6-50-10 Ст 25 ГОСТ 12821-80Фланец 50-10-11-1-K-Ст 25-IV ГОСТ 33259
Фланец 7-50-10 Ст 25 ГОСТ 12821-80Фланец 50-10-11-1-J-Ст 25-IV ГОСТ 33259
Фланец 8-50-10Ф Ст 25 ГОСТ 12821-80Фланец 50-10-11-1-L-Ст 25-IV ГОСТ 33259
Фланец 9-50-10Ф Ст 25 ГОСТ 12821-80Фланец 50-10-11-1-M-Ст 25-IV ГОСТ 33259
Фланец стальной приварной встык DN50 PN100
Фланец 2-50-100 Ст 25 ГОСТ 12821-80Фланец 50-100-11-1-Е-Ст 25-III ГОСТ 33259
Фланец 3-50-100 Ст 25 ГОСТ 12821-80Фланец 50-100-11-1-F-Ст 25-IV ГОСТ 33259
Фланец 4-50-100 Ст 25 ГОСТ 12821-80Фланец 50-100-11-1-C-Ст 25-IV ГОСТ 33259
Фланец 4-50-100 Ст 09Г2С ГОСТ 12821-80Фланец 50-100-11-1-C-Ст 09Г2С-IV ГОСТ 33259
Фланец 5-50-100 Ст 25 ГОСТ 12821-80Фланец 50-100-11-1-D-Ст 25-IV ГОСТ 33259
Фланец 6-50-100 Ст 25 ГОСТ 12821-80Фланец 50-100-11-1-K-Ст 25-IV ГОСТ 33259
Фланец 7-50-100 Ст 25 ГОСТ 12821-80Фланец 50-100-11-1-J-Ст 25-IV ГОСТ 33259
Фланец 8-50-100 Ст 25 ГОСТ 12821-80Фланец 50-100-11-1-L-Ст 25-IV ГОСТ 33259
Фланец 9-50-100 Ст 25 ГОСТ 12821-80Фланец 50-100-11-1-M-Ст 25-IV ГОСТ 33259
Фланец стальной свободный на приварном кольце DN50 PN10
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 2-50-10 ГОСТ 12822-80Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-E-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 3-50-10 ГОСТ 12822-80Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-F-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 4-50-10 ГОСТ 12822-80Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-С-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 5-50-10 ГОСТ 12822-80Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-D-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 6-50-10 ГОСТ 12822-80Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-K-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 7-50-10 ГОСТ 12822-80Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-J-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 8-50-10Ф ГОСТ 12822-80Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-L-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 9-50-10Ф ГОСТ 12822-80Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-M-Ст 25-IV ГОСТ 33259
Примеры условных обозначений

Фланец стальной приварной встык DN 50 на PN 10, тип 11, ряд 1, исполнение М, из стали 20 по IV группе контроля:
Фланец 50-10-11-1-М-Ст 20-IV ГОСТ 33259-2015

Фланец стальной приварной встык DN 50 на PN 10, тип 11, ряд 1, исполнение М, из стали 09Г2С по IV группе контроля:
Фланец 50-10-11-1-М-09Г2С-IV ГОСТ 33259-2015

Фланец нержавеющий стальной приварной встык DN 50 на PN 10, тип 11, ряд 1, исполнение М, из стали 12Х18Н10Т по IV группе контроля
Фланец 50-10-11-1-М-12Х18Н10Т-IV ГОСТ 33259-2015

На рисунке 1 представлены типы уплотнительных поверхностей по ГОСТ 33259-2015

Фланцы типов 01, 02, 03, 04 не запрещается ГОСТом 33259-2015 изготавливать из листового проката, при выполнении сварных швов с полным проваром по всему сечению.

Фланцы типа 11 (стальные приварные встык) изготавливать из листового проката не допускается. Их производят из поковок или штампованных заготовок.

Таблица соответствия уплотнительных поверхностей фланцев

Исполнения по ГОСТ 33259-2015Исполнения по ГОСТ 12820-80, 12821
А (плоскость)Аналогов нет
В (соединительный выступ)1
Е (выступ)2
F (впадина)3
С / L (шип)С / L (шип)
D / M (паз)5 / 9
К (под линзовую прокладку)6
J (под прокладку овального сечения)7

Фланцы, изготовленные горячей обработкой металлов давлением ─ ковкой с последующей термической обработкой, более износостойкие и обладают лучшей свариваемостью.

Таблица соответствия уплотнительных поверхностей фланцев

Используются стальные фланцы в трубопроводах и соединительных частях, а также на присоединительных фланцах арматуры,  с номинальным давлением до 250 МПа.
Фланцы типов 01, 02, 03, 04 (плоские) применяют для трубопроводов, работающих при температуре рабочей среды не выше 300 °С.
Для трубопроводов, работающих при номинальном давлении свыше PN 25 (2,5 МПа) независимо от температуры, а также для трубопроводов с рабочей температурой более 300 °С независимо от давления должны применяться фланцы типа 11 (стальные приварные встык)

Параметры фланцев ГОСТ 33259-2015
Наименование Dy, ммИспол нениеТип фланцаДавление Ру, МПаНаименование Dy, ммИспол нениеТип фланцаДавление Ру, МПа
фланец Ду10A, B, E, F, C, D, K, J01, 02, 111фланец Ду15A, B, E, F, C, D, K, J01, 02, 111
01, 02, 03, 04, 112,501, 02, 03, 04, 112,5
01, 02, 03, 04, 11601, 02, 03, 04, 116
01, 02, 03, 04, 111001, 02, 03, 04, 1110
01, 02, 03, 04, 111601, 02, 03, 04, 1116
01, 02, 03, 04, 11 2501, 02, 03, 04, 1125
11401140
11631163
1110011100
1116011160
1125011250
фланец Ду20
 		A, B, E, F, C, D, K, J01, 02, 11 1фланец Ду25
 		A, B, E, F, C, D, K, J
 		01, 02, 11 1
01, 02, 03, 04, 11 2,501, 02, 03, 04, 112,5
01, 02, 03, 04, 11 601, 02, 03, 04, 116
01, 02, 03, 04, 11 1001, 02, 03, 04, 1110
01, 02, 03, 04, 11 1601, 02, 03, 04, 1116
01, 02, 03, 04, 11 2501, 02, 03, 04, 1125
11401140
11631163
1110011100
1116011160
1120011200
1125011250
фланец Ду32



A, B, E, F, C, D, K, J



01, 02, 111фланец Ду40



A, B, E, F, C, D, K, J



01, 02, 111
01, 02, 03, 04, 112,501, 02, 03, 04, 112,5
01, 02, 03, 04, 11601, 02, 03, 04, 116
01, 02, 03, 04, 111001, 02, 03, 04, 1110
01, 02, 03, 04, 111601, 02, 03, 04, 1116
01, 02, 03, 04, 112501, 02, 03, 04, 1125
11401140
11631163
1110011100
1116011160
1120011200
1125011250
фланец Ду50A, B, E, F, C, D, K, J01, 02, 111фланец Ду65A, B, E, F, C, D, K, J01, 02, 111
01, 02, 03, 04, 112,501, 02, 03, 04, 112,5
01, 02, 03, 04, 11601, 02, 03, 04, 116
01, 02, 03, 04, 111001, 02, 03, 04, 1110
01, 02, 03, 04, 111601, 02, 03, 04, 1116
01, 02, 03, 04, 112501, 02, 03, 04, 1125
11401140
11631163
1110011100
1116011160
1120011200
1125011250
фланец Ду80A, B, E, F, C, D, K, J01, 02, 111фланец Ду100A, B, E, F, C, D, K, J01, 02, 111
01, 02, 03, 04, 112,501, 02, 03, 04, 112,5
01, 02, 03, 04, 11601, 02, 03, 04, 116
01, 02, 03, 04, 111001, 02, 03, 04, 1110
01, 02, 03, 04, 111601, 02, 03, 04, 1116
01, 02, 03, 04, 112501, 02, 03, 04, 1125
11401140
11631163
1110011100
1116011160
1120011200
1125011250
фланец Ду125A, B, E, F, C, D, K, J01, 02, 111фланец Ду150A, B, E, F, C, D, K, J01, 02, 111
01, 02, 03, 04, 112,501, 02, 03, 04, 112,5
01, 02, 03, 04, 11601, 02, 03, 04, 116
01, 02, 03, 04, 111001, 02, 03, 04, 1110
01, 02, 03, 04, 111601, 02, 03, 04, 1116
01, 02, 03, 04, 112501, 02, 03, 04, 1125
11401140
11631163
1110011100
1116011160
1120011200
1125011250
фланец Ду200A, B, E, F, C, D, K, J01, 02, 111фланец Ду250A, B, E, F, C, D, K, J01, 02, 111
01, 02, 03, 04, 112,501, 02, 112,5
01, 02, 03, 04, 11601, 02, 116
01, 02, 03, 04, 111001, 02, 03, 04, 1110
01, 02, 03, 04, 111601, 02, 03, 04, 1116
01, 02, 03, 04, 112501, 02, 03, 04, 1125
11401140
11631163
1110011100
1116011160
1120011200
1125011250
фланец Ду300A, B, E, F, C, D, K, J01, 02, 111фланец Ду350A, B, E, F, C, D, K, J01, 02, 111
01, 02, 112,501, 02, 112,5
01, 02, 11601, 02, 116
01, 02, 03, 04, 111001, 02, 03, 04, 1110
01, 02, 03, 04, 111601, 02, 03, 04, 1116
01, 02, 03, 04, 112501, 02, 03, 04, 1125
11401140
11631163
1110011100
1116011160
фланец Ду400A, B, E, F, C, D, K, J01, 02, 111фланец Ду450A, B, E, F, C, D, K, J01, 02, 111
01, 02, 112,501, 02, 112,5
01, 02, 11601, 02, 116
01, 02, 03, 04, 111001, 02, 03, 04, 1110
01, 02, 03, 04, 111601, 02, 03, 04, 1116
01, 02, 03, 04, 112501, 02, 03, 04, 1125
11401140
11631163
1110011100
11160фланец Ду700A, B, E, F, C, D, K, J01, 111
фланец Ду600A, B, E, F, C, D, K, J01, 11101, 112,5
01, 02, 112,501, 116
01, 02, 11601, 1110
01, 02, 03, 04, 111001, 1116
01, 02, 03, 04, 111601, 1125
01, 02, 03, 04, 11251140
11401163
1163фланец Ду900A, B, E, F, C, D, K, J01, 111
фланец Ду800A, B, E, F, C, D, K, J01, 11101, 112,5
01, 112,501, 116
01, 11601, 1110
01, 111001, 1116
01, 11161125
01, 11251140
11401163
1163фланец Ду1200A, B, E, F, C, D, K, J01, 111
фланец Ду1000A, B, E, F, C, D, K, J01, 11101, 112,5
01, 112,501, 116
01, 11601, 1110
01, 111001, 1116
01, 11161125
11251140
11401163
1163фланец Ду1600A, B, E, F, C, D, K, J01, 111
фланец Ду1400A, B, E, F, C, D, K, J01, 11101, 112,5
01, 112,501, 116
01, 11601, 1110
01, 11101116
11161125
11251140
1140фланец Ду2000A, B, E, F, C, D, K, J011
фланец Ду1800A, B, E, F, C, D, K, J01101, 112,5
01, 112,501, 116
01, 1161110
11101116
11161125
1125фланец Ду2400A, B, E, F, C, D, K, J011
фланец Ду2200A, B, E, F, C, D, K, J01101, 112,5
01, 112,5116
1161110
1110фланец Ду2800A, B, E, F, C, D, K, J112,5
фланец Ду2600A, B, E, F, C, D, K, J112,5116
1161110
1110фланец Ду3000A, B, E, F, C, D, K, J112,5
фланец Ду3200A, B, E, F, C, D, K, J112,5116
1161110
фланец Ду3400A, B, E, F, C, D, K, J112,5фланец Ду3600A, B, E, F, C, D, K, J112,6
116116
фланец Ду3800A, B, E, F, C, D, K, J112,5фланец Ду4000A, B, E, F, C, D, K, J112,5

Купить в компании ООО СИС стальные фланцы высокого качества, подтвержденного сертификатом завода изготовителя по привлекательной цене со склада в СПб или с доставкой на объект заказчика в короткий срок или под заказ.

Крепление фланцев осуществляется с использованием болтов / шпилек, гаек и шайб. Крепеж подбирают исходя из диаметра болтового отверстия фланца. Для достижения максимальной герметичности фланцевого соединения между фланцев устанавливают уплотнение (прокладку) из паронита или резины.



Вернуться в раздел Фланцы

За годы успешной работы предприятие ООО Системы Инженерного Снабжения приобрела бесценный опыт, о чем свидетельствуют лестные отзывы наших клиентов. Посмотреть фото компании ООО СИС можно в разделе «Фотогалерея».

Скачать прайс-лист на стальные фланцы или узнать цену таких фланцев можно на нашем сайте ООО СИС в разделе ПРАЙС-ЛИСТ.

 По желанию заказчика наша компания доставит в минимальные сроки и по низкой цене стальные свободные фланцы на приварном кольце по Санкт-Петербургу, Ленинградской области или в любую точку России. При необходимости на нашем складе можно осуществить резку, снятие торцов и нарезку фасок, сборку и упаковку комплектующих.

 В случае, если у Вас возникли вопросы при оформлении заказа, Вы всегда можете обратиться к нашим специалистам по тел. 8(921)391-4842, 8(911)114-2936 Елена или воспользовавшись онлайн-консультантом на сайте на E-mail: [email protected].

Наш опыт — ваше преимущество! Опыт. Качество. Надежность. Выбор профессионалов.

ГОСТ Р 54432-2011 Фланцы арматуры, соединительных частей и трубопроводов

СПРАВОЧНОЕ (ЗАО «НПФ «ЦКБА»)

ГОСТ Р 54432-2011

Фланцы арматуры,соединительных частей и трубопроводов на номинальное давление от PN 1 до PN 200

ФЛАНЦЫ АРМАТУРЫ

С 1-го апреля 2012 года вводится в действие ГОСТ Р 54432-2011

«Фланцы арматуры,соединительных частей и трубопроводов на номинальное давление от PN 1 до PN 200». Конструкция, размеры и общие требования» взамен сборника ГОСТ 12815-80 — ГОСТ 12822-80 «Фланцы арматуры, соединительных частей трубопроводов»

Новый ГОСТ гармонизирован с международными стандартами : ISO 7005-1 «Фланцы металлические». Часть 1.«Стальные фланцы»; ISO 7005-2:1988 «Фланцы металлические. Часть 2.Фланцы из литейного чугуна». В связи с чем в ГОСТ Р 54432-2011 вводятся: обозначения типов фланцев, групп контроля материалов и новые обозначения исполнений уплотнительных поверхностей.

Для удобства использования предлагаем сравнительные таблицы структур обозначений фланцев вновь выпускаемого ГОСТ Р 54432-2011 и аннулируемых ГОСТ 12815-80 — ГОСТ 12822-80

Сравнительные таблицы обозначений фланцев и исполнений уплотнительных поверхностей по ГОСТ 12815-80 — ГОСТ 12822-80 и по национальному стандарту ГОСТ Р 54432-2011

Наименование и обозначение исполнений уплотнительных поверхностей:

Структура обозначения фланцев:

Обозначения фланцев при заказе

ГОСТ 12820-80 — ГОСТ 12822-80ГОСТ Р 54432-2011

ФЛАНЕЦ СТАЛЬНОЙ ПЛОСКИЙ ПРИВАРНОЙ DN50, РN10

Фланец 1-50-10 Ст 25 ГОСТ 12820-80, ряд 2*Фланец 50-10-01-1 -В-Ст 25- IV ГОСТ Р 54432-2011
Фланец 2-50-10 Ст 25 ГОСТ 12820-80Фланец 50-10-01 -1 -Е-Ст 25- IV ГОСТ Р 54432-2011
Фланец 3-50-10 Ст 25 ГОСТ 12820-80Фланец 50-10-01-1-F-Ст 25- IV ГОСТ Р 54432-2011
Фланец 4-50-10 Ст 25 ГОСТ 12820-80Фланец 50-10-01 -1 -С-Ст 25- IV ГОСТ Р 54432-2011
Фланец 5-50-10 Ст 25 ГОСТ 12820-80Фланец 50-10-01-1 -D -Ст 25- IV ГОСТ Р 54432-2011
Фланец 8-50-10 ФСт 25 ГОСТ 12820-80Фланец 50-10 -01 -1 — L -Ст 25- IV ГОСТ Р 54432-2011
Фланец 9-50-10 ФСт 25 ГОСТ 12820-80Фланец 50-10-01 -1 -М-Ст 25- IV ГОСТ Р 54432-2011
Фланец 9-50-10 Ф Ст09Г2С ГОСТ 12820-80Фланец 50-10-01-1-М- Ст 09Г2С-III ГОСТ Р 54432-2011

ФЛАНЕЦ СТАЛЬНОЙ ПРИВАРНОЙ ВСТЫК DN50, PN10

Фланец 1 -50-10 Ст 25 ГОСТ 12821-80Фланец 50-10-11-1-В-Ст 25- IV ГОСТ Р 54432-2011
Фланец 2-50-10 Ст 25 ГОСТ 12821-80Фланец 50-10-11-1 -Е-Ст 25- IV ГОСТ Р 54432-2011
Фланец 3-50-10 Ст 25 ГОСТ 12821-80Фланец 50-10-11-1-F-Ст 25- IV ГОСТ Р 54432-2011
Фланец 4-50-10 Ст 25 ГОСТ 12821-80Фланец 50-10-11 -1 -С-Ст 25- IV ГОСТ Р 54432-2011
Фланец 5-50-10 Ст 25 ГОСТ 12821-80Фланец 50-10-11-1-D-Ст 25- IV ГОСТ Р 54432-2011
Фланец 6-50-10 Ст 25 ГОСТ 12821-80Фланец 50-10-11-1-К-Ст 25- IV ГОСТ Р 54432-2011
Фланец 7-50-10 Ст 25 ГОСТ 12821-80Фланец 50-10-11-1-J — Ст 25- IV ГОСТ Р 54432-2011
Фланец 8-50-10Ф Ст 25 ГОСТ 12821-80Фланец 50-10-11-1-L-Ст 25- IV ГОСТ Р 54432-2011
Фланец 9-50-10Ф Ст 25 ГОСТ 12821-80Фланец 50-10-11-1-М-Ст 25- IV ГОСТ Р 54432-2011

ФЛАНЕЦ СТАЛЬНОЙ ПРИВАРНОЙ ВСТЫК DN50, PN 100

Фланец 2-50-100 Ст 25 ГОСТ 12821-80Фланец 50-100-11-1-Е-Ст 25- IV ГОСТ Р 54432-2011
Фланец 3-50-100 Ст 25 ГОСТ 12821-80Фланец 50-100-11-1-F-Ст 25- IV ГОСТ Р 54432-2011
Фланец 4-50-100 Ст 25 ГОСТ 12821-80Фланец 50-100-11-1-С-Ст 25- IV ГОСТ Р 54432-2011
Фланец 5-50-100 Ст 25 ГОСТ 12821-80Фланец 50-100-11-1-D-Ст 25- IV ГОСТ Р 54432-2011
Фланец 6-50-100 Ст 25 ГОСТ 12821-80Фланец 50-100-11-1-К-Ст 25- IV ГОСТ Р 54432-2011
Фланец 7-50-100 Ст 25 ГОСТ 12821-80Фланец 50-100-11-1-J-Ст 25-IV ГОСТ Р 54432-2011
Фланец 8-50-100Ф Ст 25 ГОСТ 12821-80Фланец 50-100-11 -1 -L-Ст 25- IV ГОСТ Р 54432-2011
Фланец 9-50-100Ф Ст 25 ГОСТ 12821-80Фланец 50-100-11-1-М-Ст 25- IV ГОСТ Р 54432-2011
Фланец 9-50-100Ф Ст 09Г2С ГОСТ 12821-80Фланец 50-100-11-1-М-Ст 09Г2С-V ГОСТ Р 54432-2011

ФЛАНЕЦ СТАЛЬНОЙ СВОБОДНЫЙ НА ПРИВАРНОМ КОЛЬЦЕ DN50, PN10

Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 2-50-10 ГОСТ 12822-80Фланец 50-10-02-1-Ст 25- IV ГОСТ Р 54432-2011 Кольцо 50-10-02-1 -Е-Ст 25- IV ГОСТ Р 54432-2011
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 3-50-10 ГОСТ 12822-80Фланец 50-10-02-1 -Ст 25- IV ГОСТ Р 54432-2011 Кольцо 50-10-02-1-F-Ст 25- IV ГОСТ Р 54432-2011
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 4-50-10 ГОСТ 12822-80Фланец 50-10-02-1-Ст 25- IV ГОСТ Р 54432-2011 Кольцо 50-10-02-1 -С-Ст 25- IV ГОСТ Р 54432-2011
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 5-50-10 ГОСТ 12822-80Фланец 50-10-02-1 -Ст 25- IV ГОСТ Р 54432-2011 Кольцо 50-10-02-1-D-Ст 25- IV ГОСТ Р 54432-2011
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 6-50-10 ГОСТ 12822-80Фланец 50-10-02-1-Ст 25- IV ГОСТ Р 54432-2011 Кольцо 50-10-02-1-К-Ст 25- IV ГОСТ Р 54432-2011
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 7-50-10 ГОСТ 12822-80Фланец 50-10-02-1-Ст 25- IV ГОСТ Р 54432-2011 Кольцо 50-10-02-1-J-Cт 25- IV ГОСТ Р 54432-2011
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 8-50-10Ф ГОСТ 12822-80Фланец 50-10-02-1 -Ст 25- IV ГОСТ Р 54432-2011 Кольцо 50-10-02-1 -L-Ст 25- IV ГОСТ Р 54432-2011
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 9-50-10Ф ГОСТ 12822-80Фланец 50-10-02-1 -Ст 25- IV ГОСТ Р 54432-2011 Кольцо 50-10-02-1-М-Ст 25- IV ГОСТ Р 54432-2011

Фланцы ASME / ANSI B16.

47

Давление: Class от 75 до 900 (psi, lb/in2)

Серия A определяет размеры фланцев для общего использования фланцев.
Серия B определяет размеры для компактных фланцев, которые, в большинстве случаев, имеют меньший диаметр, чем круг болта для фланцев серии A.


Тип фланца:

Welding Neck (WN) – воротниковый (приварной встык)

Вlind (BL) – глухой (заглушка)









ASME / ANSI B16.47



  Исполнение фланца

Тип соединительной площадки Обозначение по ASME Обозначение по ГОСТ 12815-80
соединитеыльнй выступ RF (Raised Face) исполнение 1
под прокладку овального или восьмиугольного сечения RJF (Ring Joint Face), RTJ (Ring Type Joint) исполнение 7



Производимые «Заводом промышленной арматуры» фланцы полностью соответствуют ASME / ANSI B16. 47.

 Также мы осуществим производство стальных фланцев с Вашими техническими требованиями и по Вашим чертежам.


УСЛОВНОЕ ОБОЗНАЧЕНИЕ ФЛАНЦА ASME / ANSI B16.47
Фланец 30” WN Class 300 RF Sch (*) ASME B16.47 Series A (или B) ст. 09Г2С
30” – номинальный диаметр;
WN – тип фланца;
Class 300 – номинальное давление;
RF – тип соединительной поверхности;
Sch (*) – толщина стенок трубы, УКАЗЫВАЕТ ЗАКАЗЧИК;
ASME B16.47 Series A (или B) – стандарт;
09Г2С – материал;





ASME / ANSI B16.47 Series A
DN (in) DN (мм) Class
150 300 400 600 900
26″ 650 • • • • •
28″ 700 • • • • •
30″ 750 • • • •
32″ 800 • • • •
34″ 850 • • • •
36″ 900 • • •
38″ 950 • •
40″ 1000 • •
42″ 1050
44″ 1100
46″ 1150
48″ 1200
50″ 1250
52″ 1300



ASME / ANSI B16. 47 Series B
DN (in) DN (мм) Class
75 150 300 400 600 900
26″ 650 • • • • • •
28″ 700 • • • • • •
30″ 750 • • • • •
32″ 800 • • • • •
34″ 850 • • • • •
36″ 900 • • • • •
38″ 950 • • •
40″ 1000 • • •
42″ 1050 • • •
44″ 1100 • • •
46″ 1150 • • •
48″ 1200 • • •
50″ 1250 • •
52″ 1300 • •
54″ 1350 • •
56″ 1400 •
58″ 1450
60″ 1500

Завод РОСНЕФТЕМАШ • ГОСТ — ГОСТ 28919-91

2. Условное обозначение прокладки должно состоять из слова «Прокладка», шифра, состоящего из обозначения прокладки в соответствии с табл. 4 и 5, обозначения материала прокладки в соответствии с табл. 8, а также обозначения нормативно-технического документа на поставку.

Пример условного обозначения прокладки П35 из стали 08кп ГОСТ 1050:



Прокладка П35 — У1 ГОСТ 28919-91

3, Условное обозначение шпильки должно состоять из слова «Шпилька», шифра, построенного по приведенной ниже схеме, и обозначения нормативно-технического документа на поставку.

Исполнение в соответствии с черт. 6

Диаметр резьбы

Шаг резьбы (крупный шаг не указывают)

Длина шпильки

Тип фланцевого соединения (по п. 1.1 настоящего стандарта)

Обозначение вида покрытия по ГОСТ 1759.0

Толщина покрытия

Пример условного обозначения шпильки исполнения 1, диаметром резьбы М24 с крупным шагом резьбы, длиной L = 150 мм фланцевого соединения типа 1 с кадмиевым

покрытием толщиной 10 мкм:

Шпилька 1-М24´150-1-02. 10 ГОСТ 28919-91

4. Условное обозначение гайки должно состоять из слова «Гайка», шифра, построенного по нижеприведенной схеме, и обозначения нормативно-технического документа на поставку.

 Диаметр резьбы

Шаг резьбы (крупный шаг не указывают)

Тип фланцевого соединения (по п. 1.1 настоящего стандарта)

Обозначение вида покрытия по ГОСТ 1759.0

Толщина покрытия

Пример условного обозначения гайки диаметром резьбы М36 с мелким шагом резьбы 3 мм для фланцевого соединения типа 2 с кадмиевым покрытием с хроматированием

толщиной 10 мкм:

Гайка М24´3-2-02.10 ГОСТ 28919-91

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого машиностроения СССР РАЗРАБОТЧИКИ Н. Г. Курбанов; А. Г. Дозорцев, канд. техн. наук; Т. К. Beлиев, канд. техн. наук; Б. О. Френкель, канд. техн. наук; X. Т. Кахраманов, канд. техн. наук; И. М. Нисенбаум

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 26. 02.91 № 178

3. Срок проверки — 1996 г. Периодичность проверки — 5 лет

4. ВВЕДЕН ВПЕРВЫЕ 5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Фланцы аппаратные ГОСТ 28759.2 90

Метод изготовления: метод горячей штамповки, метод газовой вырезки, метод гибки из стальной полосы, центробежное электрошлаковое литье (ЦЭШЛ).

Нормативный документ: ГОСТ 28759.2-90.

Условный диаметр: от Ду 400 до Ду 4000.

Условное давление: от 0,3 МПа (3 кгс/см2) до 1,6 МПа (16 кгс/см2).

Температура применения: от — 70° до + 300°.

Область применения

Используются в химической, нефтехимической, нефтеперерабатывающей и др. отраслей промышленности и обеспечивают взаимозаменяемость и унификацию фланцев сосудов и аппаратов.



ГОСТ 28759.2 90

ФЛАНЦЫ СОСУДОВ И АППАРАТОВ
СТАЛЬНЫЕ ПЛОСКИЕ ПРИВАРНЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 28759. 2-90

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Настоящий стандарт распространяется на стальные плоские приварные фланцы для сосудов и аппаратов диаметром от 400 до 4000 мм с условным давлением от 0,3 до 1,6 МПа при температуре рабочей среды от минус 70 град. С до плюс 300 град. С, предназначенные для работы в химической, нефтехимической, нефтеперерабатывающей и других отраслях промышленности, и направлен на обеспечение взаимозаменяемости и унификации фланцев сосудов и аппаратов

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

1.1. Стандарт устанавливает конструкции фланцев следующих исполнений:

  1. с гладкой уплотнительной поверхностью;
  2. с пазом;
  3. с шипом;
  4. с впадиной;
  5. с выступом;
  6. с гладкой уплотнительной поверхностью, облицованные листом из коррозионно-стойкой стали;
  7. с пазом, облицованные листом из коррозионно-стойкой стали;
  8. с шипом, облицованные листом из коррозионно-стойкой стали;
  9. с впадиной, облицованные листом из коррозионно-стойкой стали;
  10. с выступом, облицованные листом из коррозионно-стойкой стали;
  11. с гладкой уплотнительной поверхностью, наплавленные коррозионно-стойкой сталью;
  12. с пазом, наплавленные коррозионно-стойкой сталью;
  13. с шипом, наплавленные коррозионно-стойкой сталью;
  14. с впадиной, наплавленные коррозионно-стойкой сталью;
  15. с выступом, наплавленные коррозионно-стойкой сталью.

1.2. Конструкция и размеры фланцев должны соответствовать черт. 1-9 и табл. 1.

Черт. 1

*       Размер не менее 150 мм.
**     Размер равен S.
***   Размер равен S, но не менее 15 мм.



Черт. 2

*       Размер не менее 150 мм.
**     Размер равен S.
***   Размер равен S, но не менее 15 мм.



Черт. 3

*       Размер не менее 150 мм.
**     Размер равен S.
***  Размер равен S, но не менее 15 мм.



Черт. 4

*         Размер не менее 150 мм.
**       Размер равен S.
***     Размер равен b/2
****   Размер равен S, но не более 12 мм.



Черт. 5

*         Размер не менее 150 мм.
**       Размер равен S.
***     Размер равен .



Черт. 6

*          Размер не менее 150 мм.
**        Размер равен S.
***      Размер равен b/2.



Черт. 7

*          Размер не менее 150 мм.
**       Размер равен S.



Черт. 8

*          Размер не менее 150 мм.
**       Размер равен S.



Черт. 9

*         Размер не менее 150 мм.
**       Размер равен S.



Таблица 1
Размеры, мм



Внутренний диаметр аппарата D

D1

D2

D3

D4

а

D5

а1

b

S

d

Болты, шпильки

Давление условное, МПа

диаметр

количество

400

520

480

444

452

13,5

443

12

25

6

23

М20

16

0,6

535

495

458

466

457

30

8

20

1,0

35

1,6

(450)

570

530

494

502

493

25

0,6

590

550

514

522

513

30

24

1,0

40

10

1,6

500

620

580

544

552

543

25

8

20

0,6

640

600

564

672

663

35

24

1,0

40

10

1,6

(550)

670

630

594

602

593

25

8

20

0,6

690

650

614

622

613

35

28

1,0

40

10

1,6

600

720

680

644

652

14

643

25

8

20

0,3

30

24

0,6

740

700

664

672

663

35

10

28

1,0

40

1,6

(650)

770

730

694

702

14

693

12

25

8

23

М20

24

0,3

30

28

0,6

790

750

714

722

713

35

10

32

1,0

45

12

1,6

700

820

780

744

752

743

25

8

24

0,3

35

28

0,6

840

800

764

772

763

10

32

1,0

50

12

1,6

800

920

880

842

852

841

25

8

28

0,3

35

32

0,6

945

905

866

876

865

40

10

40

1,0

55

12

1,6

900

1030

990

952

962

951

30

8

32

0,3

35

36

0,6

1045

1005

966

976

965

50

10

40

1,0

60

12

1,6

1000

1130

1090

1052

1062

15,5

1050

13

30

8

23

М20

36

0,3

40

10

0,6

1145

1105

1066

1076

1064

50

12

44

1,0

65

1,6

1100

1230

1190

1150

1162

1148

30

8

40

0,3

40

10

0,6

1250

1210

1168

1180

1166

55

12

52

1,0

70

1,6

1200

1330

1,260

1248

1260

1246

35

8

44

0,3

45

10

0,6

1350

1310

1268

1280

1266

60

12

56

1,0

75

14

1,6

(1300)

1430

1390

1348

1360

1346

35

8

44

0,3

45

10

48

0,6

1450

1410

1368

1380

1366

60

12

60

1,0

75

14

1,6

1400

1530

1490

1448

1460

15,5

1446

13,0

35

8

23

М23

48

0,3

50

10

52

0,6

1550

1510

1470

1484

1468

60

14

68

1,0

80

1,6

(1500)

1630

1590

1548

1560

17

1545

14

35

8

52

0,3

55

10

56

0,6

1650

1610

1570

1584

1568

65

14

68

1,0

1680

1630

1582

1598

1580

80

16

27

М24

1,6

1600

1730

1690

1648

1660

17,5

1645

35

10

23

М20

60

0,3

55

0,6

1780

1730

1682

1696

1679

70

16

27

М24

68

1,0

85

76

1,6

(1700)

1830

1790

1748

1760

1745

40

10

23

М20

64

0,3

60

0,6

1880

1830

1782

1795

1779

75

16

27

М24

80

1,0

90

84

1,6

1800

1930

1890

1848

1860

17,5

1845

14

40

10

23

М20

64

0,3

60

68

0,6

1980

1930

1882

1896

1879

80

16

27

М24

84

1,0

95

1,6

(1900)

. 2030

1990

1946

1960

1943

45

10

23

М20

64

0,3

65

12

68

0,6

2085

2035

1986

2000

1983

85

16

27

М24

84

1,0

96

18

92

1,6

2000

2130

2090

2046

2060

2043

50

10

23

М20

68

0,3

70

12

72

0,6

2185

2135

2086

2100

21,5

2083

18

85

16

27

М24

84

1,0

100

18

92

1,6

2200

2330

2290

22,46

2260

17,5

2243

14

55

10

23

М20

72

0,3

70

12

80

0,6

2385

2335

2286

2300

21,5

2283

18

90

18

27

М24

88

1,0

100

20

104

1,6

2400

2530

2490

2446

2460

17,5

2443

14

60

10

23

М20

80

0,3

80

12

88

0,6

2595

2540

2490

2505

21,5

2487

18

100

18

30

М27

92

1,0

2610

2550

2496

2510

2493

130

20

33

М30

88

1,6

2600

2750

2705

2656

2670

22

2653

65

10

27

М24

84

0,3

95

12

88

0,6

2800

2745

2695

2710

2692

115

18

30

М27

96

1,0

2800

2950

2905

2856

2870

2853

65

12

27

М24

88

0,3

105

92

0,6

3000

2945

2895

2910

2892

120

20

30

М27

108

1,0

3000

3150

3105

3066

3070

3053

70

12

27

М24

92

0,3

115

100

0,6

3220

3160

3106

3120

3103

135

20

33

М30

96

1,0

3200

3350

3305

3256

3270

3253

80

12

27

М24

100

0,3

130

108

0,6

3420

3360

3306

3320

27

3303

23

145

20

33

М30

104

1,0

3400

3580

3520

3466

3480

22

3463

18

95

12

33

М20

88

0,3

3600

3780

3720

3666

3680

3663

105

92

3800

3980

3920

3866

3880

3863

115

96

4000

4180

4120

4066

4080

23

4063

125

104

Примечания:

1. При применении прокладки из фторопласта — 4 размер D3 равен D5 и размер а равен а+0,6.

2. Размеры, указанные в скобках, применять не рекомендуется.



Обозначение фланцев по гост 28759.2 90

Пример условного обозначения фланца исполнения 1 диаметром 1200 мм на условное давление 0,6 МПа при высоте втулки 150 мм из стали 20

Фланец 1-1200-0,6-150 Ст 20 ГОСТ 28759.2-90

то же, для фланца с прокладкой из фторопласта

Фланец 1-1200-0,6-150Ф Ст 20 ГОСТ 28759.2-90

При заказе фланца без втулки, высота втулки в обозначении не указывается.



Масса фланцев и втулки

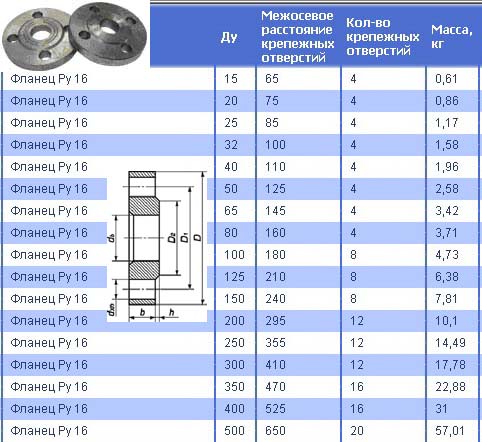

Цены на плоские приварные фланцы по ГОСТ 28759.2 90

Стоимость фланцев вы можете узнать заполнив форму ниже. Указать фланцы сосудов и аппаратов типы и параметры, которые Вам необходимы.

­Оставить заявку на расчёт цен и сроков поставки

Похожие изделия

Выбор воротникового фланца по параметрам

Монтаж участков трубопроводов и подключение различной запорно-регулирующей арматуры, насосного и измерительного оборудования производится посредством фланцевых соединений. Фланцы — стальные диски с отверстиями по периметру для болтов или шпилек. В центральной части фланца просверлено отверстие, диаметр которого точно соотвествует проходному сечению трубопровода — установленные фланцы не создают гидродинамического сопротивления движению среды.

Фланец воротниковый — разновидность стальных фланцев приварного типа. Он рассчитан на работу в трубопроводах с высоким давлением и температурой среды. От обычного приварного фланца, воротниковый отличается наличием специального выступа в центральной части. Выступ сделан в форме усеченного конуса. Его роль состоит в снижении давления на сварной шов и увеличении прочности зоны стыка.

  • Стальные воротниковые фланцевые соединения используются для:
  • Монтажа водо и газопроводов с давлением до 20 МПа.
  • Герметичного стыкования участков трубы и соединения валов.
  • Присоединения насосов, автоматики, механизмов.
  • Установки затворов дискового типа.

Особенности монтажа

Фланцы воротникового типа привариваются к срезу трубы, с противоположной стороны, на соседнем участке, находится такой же фланец. После установки между ними специальных уплотнителей, в отверстия вставляются болты и затягиваются с определенным моментом силы. Получается прочное разъемное соединение. В случае необходимости замены прокладки, ремонта или отключения участка, гайки отвинчиваются, и детали трубопровода разъединяются. Многократное использование фланцевых соединений — одна из причин их популярности, наряду с прочностью и высокой надежностью.

Стандартные размеры фланцев

Купить фланцы стальные можно для труб всех стандартных диаметров с любой толщиной стенки. Документ, регулирующий параметры изделий —  ГОСТ 12821-80. В нем предусмотрено, что приварные детали этого типа предназначены для эксплуатации в трубопроводах, работающих под давлениями 0,1 — 20,0 МПа, при температурах – 253 … +600 °С. Типоразмеры фланцев находятся в диапазоне 10-1600 мм условного прохода. Размеры регулируются ГОСТ12815-80(2001). Кроме того, используется 9 вариантов исполнения фланцев, что позволяет выбрать идеально соответствующий конкретным условиям использования.

Материал изготовления деталей — стали марок ст.20, 09Г2С, 15Х5М, (08)12Х18Н10Т, 10Х17Н13М2Т. Такой широкий выбор материалов обусловлен необходимостью использования деталей для работы с разными средами и в широком диапазоне давлений и температур.

Маркировка фланцев

Большое количество артикулов изделий вызывает необходимость их точной маркировки. Стандартное обозначение детали состоит из ряда цифр и букв, например, 1-100-16 15Х5М ГОСТ 12821-80. Читать его следует так:

  • 1 – типоразмер фланца по ГОСТ 12815-80.
  • 100 — диаметр условного прохода в мм.
  • 16 — условное давление в МПа.
  • 15Х5М — марка стали.
  • ГОСТ 12821-80 — изготовление по требованиям стандарта.
  • Типоразмеры показывают особенности стыкуемых деталей. 1 типоразмер предназначен для использования в нормальных условиях, остальные 8 — для различных экстремальных условий по давлению, температуре и особенностям среды.

Наше предприятие изготовляет все разновидности воротниковых фланцев для использования во всех сферах промышленности. Типоразмеры изделий, которые мы производим, показаны в таблице. Чтобы купить воротниковые фланцы достаточно заполнить стандартную форму на сайте. Если детали на складе нет, и требуется ее изготовление, то выполнение заказа занимает не более 1 часа.

Стандартные фланцы ANSI — Coastal Flange, Inc.

Дополнительная прочность фланца, сертифицированного ANSI, способствует созданию высокопроизводительных механических систем, конструкций и узлов в Соединенных Штатах и ​​во всем мире. Проверенные и сертифицированные на соответствие спецификациям Американского национального института стандартов, фланцы класса ANSI имеют знак одобрения организации для выполнения самых тяжелых работ.

Что такое ANSI?


Первоначально созданный в 1918 году, Американский национальный институт стандартов со штаб-квартирой в Вашингтоне, округ Колумбия, широко известен как американская организация, отвечающая за надзор за национальными стандартами и системой оценки соответствия для продуктов, услуг, процессов, систем и персонала.

ANSI работает внутри страны с американскими правительственными агентствами и организациями, а также с международными организациями, чтобы сделать стандарты ANSI полезными во всем мире.

До создания ANSI стандарты для проектирования и оборудования, такого как фланцы, были разработаны Американским институтом инженеров-электриков (AIEE или IEEE), Американским обществом инженеров-механиков (ASME), Американским институтом горной промышленности, металлургии, США. и инженеры-нефтяники (AIME), Американское общество инженеров-строителей (ASCE) и Американское общество испытаний и материалов (ASTM International) в качестве членов Объединенного инженерного общества (UES).

ANSI B16.5

ANSI B16.5 -1996 — официальный стандарт для трубных фланцев и фланцевых фитингов класса ANSI, применяемый специально к тем, которые сделаны из литых или кованых материалов, а также к глухим фланцам и некоторым переходным фланцам, изготовленным из литых, кованых или пластинчатых форм. Он охватывает оценки и стандарты для следующих характеристик, отмеченных как в метрических единицах, так и в единицах измерения США:

  • Номинальное давление-температура
  • Материалы
  • Допуски
  • Габаритные размеры
  • Маркировка
  • Тестирование
  • Способы обозначения проемов

Стандартные размеры фланца ANSI обозначены как 150, 300, 400, 600, 900, 1500 и 2500 для размеров от NPS 1/2 до NPS 24.

Типы фланцев класса ANSI

Независимо от размера или спецификации, фланцы в основном предназначены для закрытия, закрытия, соединения или поддержки систем трубопроводов. Шесть распространенных типов фланцев класса ANSI, в том числе:

  • Надеваемые кольца и ступицы, подходят для установки на трубу
  • Приварная шейка, обработанная по внутреннему диаметру трубы и прикрепленная сваркой
  • Заглушка, для герметизации конца или отверстия трубопроводной системы или резервуара
  • Соединение внахлест для соединения с фитингами на концах для приложений, требующих демонтажа
  • Резьбовые, для труб с наружной резьбой без сварки
  • Сварка внахлест для обеспечения идеального внутреннего потока с использованием муфтовой посадки и верхнего приварного шва

Классы материалов и характеристики

Наиболее распространенным материалом для фланцев класса ANSI является ковка или литье, если не указано иное.

Отрасли и области применения

Прочность и долговечность, представленные стандартами ANSI для фланцев, ценятся как в отечественной, так и во всех отраслях промышленности. Общие отрасли и приложения включают:

  • Пищевая промышленность и производство (ANSI-NSF — это уникальное семейство спецификаций по безопасности пищевых продуктов)
  • Клапаны, сосуды и промышленные насосы
  • Гидравлические и муниципальные трубопроводные системы
  • Системы отопления и теплообменники
  • Сантехнические и механические системы
  • Услуги противопожарной защиты
  • Электростанции и атомная энергетика
  • Нефтегазовые и химические сборки
Для получения дополнительной информации о фланцах класса ANSI или о специальных фланцах для конкретных спецификаций свяжитесь с командой Coastal Flange сегодня.

Спецификация фланца ASME B16.5 (номинальные размеры)

ASME B16.5 — это наиболее распространенная стандартная спецификация для производства литых и кованых стальных трубных фланцев и фланцевых фитингов.

Область применения стандарта

Этот стандарт охватывает номинальные значения давления и температуры, материалы, размеры, допуски, маркировку, испытания и методы обозначения отверстий для фланцев труб и фланцевых фитингов. Стандарт ASME B16.5 охватывает фланцы для стальных труб и фланцевые фитинги от NPS 1/2 до NPS 24 метрических / дюймов в классе давления от 150 до класса 2500.

ASME B16.5 ограничено:

  • Фланцы и фланцевые фитинги из литых или кованых материалов
  • Глухие фланцы и некоторые переходные фланцы из литых, кованых или листовых материалов.
  • Болтовые соединения фланцев, прокладки и соединения.

Установка

Фланцы с номинальным классом 150 #, 300 #, 400 #, 600 #, 900 # и 1500 # размером от 1/2 до 24 дюймов. Для 2500 # размером от 1/2 до 12 дюймов. , с требованиями как в метрических единицах, так и в стандартных единицах США с диаметром болтов и отверстий для болтов фланца, выраженным в единицах дюймов .

Фланцевые фитинги с размером 150 #, 300 # от NPS 1/2 до NPS 24, выражены в дюймах единиц.

Фланцевые фитинги с размером 400 #, 600 #, 900 # и 1500 # от NPS 1/2 до NPS24 и 2500 # от NPS 1/2 до NPS 12, которые только для США. Предусмотрены обычные единицы. Более подробную информацию можно найти в Необязательном приложении E в ASME B16.5.

ASME B16.5 Номинальное обозначение

Класс, за которым следует безразмерное число, является обозначением следующих значений давления-температуры:

Класс 150 300 400 600 900 1500 2500

Размер

В NPS это обозначение для номинальный размер фланца или фланцевой арматуры.NPS относится к номинальному диаметру, DN в международных стандартах, соотношения, указанные ниже:

Примечание: для NPS ≥ 4 соответствующий DN = 25, умноженный на число NPS. Например, NPS 10 — это DN250.


Давление-температура

Номинальное давление-температура — это максимально допустимое рабочее давление (бар) материала и марки, используемых при номинальной температуре (Цельсия).

Фланцевые соединения

Фланцевое соединение состоит из отдельных и независимых, хотя и взаимосвязанных компонентов: фланцев, прокладки и болтов, которые собираются другим способом — сборщиком.При выборе и применении всех этих элементов необходимо осуществлять надлежащий контроль, чтобы обеспечить приемлемую герметичность соединения. Специальные методы, такие как контролируемая затяжка болтов, описаны в ASME PCC-1

Смешанные фланцевые соединения

Если фланцы фланцевого соединения имеют разные номинальные значения давления и температуры, фланцевое соединение должно иметь наименьшее из двух значений. рейтинги при этой температуре при любой температуре.

Номинальная температура

Номинальная температура, соответствующая номинальному давлению, относится к температуре резервуара высокого давления фланца и фланцевых фитингов.Эта температура обычно совпадает с температурой хранимой жидкости.

Использование номинального давления, соответствующего температуре, отличной от температуры содержащейся жидкости, является обязанностью пользователя в соответствии с требованиями применимых норм и правил. Для любой температуры ниже –29 ° C (–20 ° F) номинальное значение не должно превышать номинальное значение, указанное для –29 ° C (–20 ° F).

Температурный учет

Независимо от того, используются ли фланцевые соединения при высоких или низких температурах, следует учитывать утечку из-за внешних сил и моментов, создаваемых подключенными трубопроводами или оборудованием.Чтобы предотвратить утечку, фланцы труб и фланцевые фитинги не должны подвергаться воздействию серьезных внешних нагрузок и резких перепадов температур.

Высокотемпературный

Применение при температурах в диапазоне ползучести приведет к снижению болтовых нагрузок по мере ослабления фланцев, болтов и прокладок. Фланцевые соединения, подверженные температурным градиентам, также могут подвергаться уменьшению болтовых нагрузок. Снижение нагрузки на болты снижает способность фланцевого соединения эффективно выдерживать нагрузки без утечки. При температурах выше 200 ° C (400 ° F) для класса 150 и выше 400 ° C (750 ° F) для других обозначений класса во фланцевых соединениях могут возникать проблемы с утечкой, если не будут приняты меры для предотвращения серьезных внешних нагрузок, сильных термических воздействий. градиенты или и то, и другое.

Низкотемпературный

Некоторые материалы, особенно некоторые материалы из углеродистой стали, демонстрируют значительное снижение пластичности при использовании при низких температурах и, таким образом, не могут выдерживать ударную нагрузку, резкие изменения напряжения и высокие концентрации напряжений.Некоторые правила требуют проведения испытания на удар даже при температуре выше -29 ° C (-20 ° F).

Гидростатические испытания системы

Фланцевые соединения и фланцевые фитинги могут подвергаться гидростатическим испытаниям системы при давлении, в 1,5 раза превышающем номинальное значение 38 ° C (100 ° F) с округлением до следующего более высокого значения 1 бар (25 фунтов на кв. Дюйм) с шагом
. Ответственность за испытания при более высоком давлении несет пользователь с учетом требований применимых норм или правил.

Идентификационная маркировка

A ASME B16.Фланец 5 должен быть снабжен указанными ниже требованиями к маркировке. Фланец и фланцевые фитинги должны иметь маркировку в соответствии с MSS SP-25, за исключением изменений данной спецификации.

  • Название: Название или торговая марка производителя
  • Материал: Литой или кованый, стандарт материалов ASTM xxx.
  • Номинальное давление: от класс 150 до 2500
  • Соответствие: ASME B16.5 или другому стандарту B16.
  • Температура
  • Размер
  • Фланцы с кольцевым соединением: Обозначаются буквой R и номером кольцевой канавки.
  • Маркировка нескольких материалов: В случае использования нескольких материалов.

Материалы

Материалы, необходимые для фланцев и фланцевых фитингов, обычно следующие:

  • ASTM A105 для фланца из кованой углеродистой стали
  • ASTM A350 для кованой углеродистой стали, фланца из низколегированной стали
  • ASTM A182 для фланца из легированной стали и нержавеющей стали фланец
  • ASTM A216 для литья фланцев из углеродистой стали
  • ASTM A352, ASTM A217
  • ASTM A515 Gr 70, 65 для пластин фланец
  • ASTM A516 Gr 70, 65 для пластин из углеродистой и низколегированной стали фланец
  • ASTM A203, A204
  • ASTM A387 Gr 11, 22, 91 CL 2 для фланца из листовой легированной стали
  • ASTM A240 Grade 304 / L, 316 / L для фланца из нержавеющей стали

Примечания:

(1) Пластина и плоский стержень материалы должны использоваться только для глухих фланцев и переходных фланцев без ступиц.

(2) Фланцы и фланцевые фитинги должны изготавливаться как одно целое в соответствии с применимыми спецификациями на материалы. Сборка нескольких деталей в готовое изделие с помощью сварки или других средств не допускается настоящим стандартом

Механические свойства

Механические свойства должны определяться по образцу, и образец должен отражать окончательное термически обработанное состояние материала в соответствии с требованиями стандарт материала.

Болты

Включают высокопрочные болты, болты средней прочности, низкопрочные болты и болты для фланцев из серого чугуна.

Прокладка

Материал кольцевой прокладки должен соответствовать ASME B 16.20. Пользователь несет ответственность за выбор материалов прокладок, которые подходят для условий эксплуатации, выдерживают нагрузки на болты и не вызывают растрескивания.

Размеры фланца ASME B16.5

Размеры фланца ASME B16.5, включая различные номинальные значения давления для фланца с приварной шейкой, скользящего фланца, глухого фланца, переходного фланца, фланца под приварку, фланца с резьбой, см. Более подробную информацию ниже.

Размеры фланца классов 150, 300, 600

Допуск

Для определения соответствия этому стандарту, когда требуется фиксированное эффективное число, где указаны пределы, максимальные и минимальные значения, округление должно производиться в соответствии с методом определено в стандарте ASTM E29.

Требуемые допуски для различных фланцев и элементов фланцевых фитингов следующие:

Допуски от центра к контактным поверхностям и от центра до торца

(a).Поверхности между центром контакта, кроме кольцевого соединения

+/- 1,0 мм (+/- 0,03 дюйма)

+/- 1,5 мм (+ / — 0,06 дюйма)

(б). От центра до конца (кольцевое соединение)

+/- 1,0 мм (+/- 0,03 дюйма)

+/- 1,5 мм (+ / — 0,06 дюйма)

(в). Центральная контактная поверхность, отличная от кольцевого соединения

Допуски для облицовки фланца

Для фланцевых и фланцевых фитингов допуски на облицовку следующие:

(a) Внутренний и внешний диаметр большого и малого шпунта, паза и внутренней части, ± 0,5 мм (± 0,02 дюйма).
(b) Внешний диаметр, выступающая поверхность 2,0 мм (0,06 дюйма), ± 1,0 мм (± 0,03 дюйма).
(c) Внешний диаметр, выступ 7,0 мм (0,25 дюйма), ± 0,5 мм (± 0,02 дюйма)).
(d) Допуски канавки кольцевого соединения показаны в Таблице 5 (Таблица II-5 Обязательного Приложения II в ASME B16.5)
(e) Перпендикулярность поверхности к отверстию, как показано в таблице ниже

Допуски по толщине фланца

+3,0, -0,0 мм (+ 0,12, -0,00 дюйма)

+5,0, -0,0 мм (+ 0,19, -0,00 дюйма)

Положительный допуск применим к болтовым соединениям опорных поверхностей, будь то кованые, литые, точечные или обратные.

Приварные концы фланцев и ступиц
Наружный диаметр

Для приварных концов фланцев с приварной шейкой номинальный внешний диаметр составляет: -0,03 дюйма)

+4,0, -1,0 мм (+ 0,16, -0,03 дюйма)

Внутренний диаметр

Допуски для номинального внутреннего диаметра сварных концов фланца приварной шейки и Фланец, приваренный враструб, с меньшим отверстием

(a) Для рисунков 7 (скос для толщины стенки от 5 мм до 22 мм), рисунка 8 (более 22 мм) и рисунка 4 (прямой сварной фланец ступицы) в стандарте ASME B16.5.

фигура (

+3,0, -1,5 мм (+ 0,12, -0,06 дюйма)

для использования С прямоугольным кольцом)

+0.0, -1,0 мм (+ 0,0, -0,03 дюйма)

+0,0, -1,5 мм (+ 0,0, -0,06 дюйма)

Контактная поверхность опорного кольца

+0,25, -0,0 мм (+ 0,01, -0,0 дюйма)

Длина ступицы на фланцах приварной шейки

9027

+1.5, -3,0 мм (+ 0,06, -0,12 дюйма)

+3,0, -5 мм (+ 0,12, -0,18 дюйма)

Диаметр отверстия фланца
Притирка и Отверстия для вставного фланца

+1,0, -0,0 мм (+ 0,03, -0,0 дюйма)

+1,5, -0,0 мм ( , -0,0 дюйма)

Отверстия, резьбовые фланцы

+1.0, -0,0 мм (+ 0,03, -0,0 дюйма)

+1,5, -0,0 мм (+ 0,06, -0,0 дюйма)

Отверстия, фланцы для приварки внахлест

Испытание давлением

Испытание фланца давлением не требуется.

Фланцевый фитинг необходимо испытать на давление в корпусе.

Испытание корпуса фланцевых фитингов под давлением

Испытание корпуса фланцевых фитингов под давлением должно проводиться при давлении не менее 1.5-кратное номинальное давление 38 ° C (100 ° F) округляется до следующего более высокого приращения в 1 бар (25 фунтов на кв. Дюйм).

Условия испытаний

Испытание корпуса на давление для фланцевых фитингов должно проводиться при давлении не менее чем в 1,5 раза превышающем номинальное давление 38 ° C (100 ° F), округленное до следующего более высокого приращения в 1 бар (25 фунтов на кв. Дюйм)

Испытание Продолжительность

NPS ≤ 2

2 1/2 ≤ NPS ≤ 8

Свяжитесь с нами сейчас, чтобы получить немедленное предложение

Сопутствующие товары

Скользящий фланец

Фланец приварной горловины

Глухой фланец

Фланец внахлестку

Фланец приварной внахлест

000 Фланец 9134

Номинальное давление-температура ASTM и ASME

Фланцы из кованой стали ASME B16.5 изготавливаются в семи основных классах давления:

150

300

400

600

900

1500

2500

Понятие фланца нравится понятно. Фланец класса 300 может выдерживать большее давление, чем фланец класса 150, потому что фланец класса 300 изготовлен из большего количества металла и может выдерживать большее давление.Однако существует ряд факторов, которые могут повлиять на устойчивость фланца к давлению.

Обозначение номинального давления

Номинальное давление для фланцев будет дано в классах.

Класс, за которым следует безразмерное число, обозначает следующие номинальные значения давления и температуры: Класс 150 300 400 600 900 1500 2500.

Для обозначения класса давления используются разные названия. Например: 150 фунтов, 150 фунтов, 150 # или класс 150 — все средства одинаковы.

Но есть только одно правильное указание, и это класс давления, согласно ASME B16.5 номинальное давление является безразмерным числом.

Пример номинального давления

Фланцы выдерживают разное давление при разных температурах. При повышении температуры номинальное давление фланца уменьшается. Например, фланец класса 150 рассчитан на давление примерно 270 фунтов на квадратный дюйм в условиях окружающей среды, 180 фунтов на квадратный дюйм при примерно 400 ° F, 150 фунтов на квадратный дюйм при примерно 600 ° F и 75 фунтов на квадратный дюйм при примерно 800 ° F.
Другими словами, когда давление падает, температура повышается и наоборот. Дополнительным фактором является то, что фланцы могут быть изготовлены из различных материалов, таких как нержавеющая сталь, чугун и высокопрочный чугун, углеродистая сталь и т. Д. Каждый материал имеет разное номинальное давление.

Ниже приведен пример фланца NPS 12 с несколькими классами давления. Как видите, внутренний диаметр и диаметр выступа у всех одинаковый; но внешний диаметр, окружность болта и диаметр болтовых отверстий становятся больше с каждым более высоким классом давления.

Количество и диаметр (мм) отверстий под болты:

Класс 150: 12 x 25,4

Класс 300: 16 x 28,6

Класс 400: 16 x 34,9

Класс 600: 20 x 34,9

Класс 900: 20 x 38,1

Класс 1500: 16 x 54

Класс 2500: 12 x 73

Номинальное давление-температура — Пример

Номинальное давление-температура — это максимально допустимое рабочее избыточное давление в барах при температурах в градусах Цельсия.Для промежуточных температур допускается линейная интерполяция. Интерполяция между обозначениями классов не допускается.

Номинальные значения «давление-температура» относятся к фланцевым соединениям, которые соответствуют ограничениям на болтовое соединение и прокладки, изготовленные в соответствии с надлежащей практикой центровки и сборки. Ответственность за использование этих характеристик для фланцевых соединений, не соответствующих этим ограничениям, лежит на пользователе.

Температура, указанная для соответствующего номинального давления, является температурой оболочки компонента, работающей под давлением.Обычно эта температура такая же, как и у содержащейся в ней жидкости. Использование номинального давления, соответствующего температуре, отличной от температуры содержащейся в жидкости жидкости, является обязанностью пользователя в соответствии с требованиями применимых норм и правил. Для любой температуры ниже -29 ° C номинальное значение не должно превышать номинальное значение, указанное для -29 ° C.

В качестве примера ниже вы найдете две таблицы с группами материалов ASTM и две другие таблицы с номинальными значениями давления и температуры фланцев для этих материалов ASTM ASME B16.5.

Материалы группы 2-1.1 ASTM
Номинал
Обозначение		 Поковки Отливки тарелки
C-Si A105 (1) A216
Gr.WCB (1)		 A515
Группа 70 (1)
C Mn Si A350
Gr.LF2 (1)		 A516
Группа 70 (1), (2)
C Mn Si V A350
Gr.LF6 Класс 1 (3)		 A537
Класс 1 (4)
3½Ni A350
Gr.LF3

Примечания:

  • (1) При длительном воздействии температур выше 425 ° C карбидная фаза стали может превращаться в графит. Допустимо, но не рекомендуется для длительного использования при температуре выше 425 ° C.
  • (2) Не использовать при температуре выше 455 ° C.
  • (3) Не использовать при температуре выше 260 ° C.
  • (4) Не использовать при температуре выше 370 ° C.
Материалы группы 2-2.3 ASTM
Номинал
Обозначение		 Поковки Литой тарелки
16Cr 12Ni 2Mo A182
Gr.F316L		 A240
Марка 316L
18Cr 13Ni 3Mo A182
Gr.F317L
18Cr 8Ni A182
Gr.F304L (1)		 A240
Марка 304L (1)
Примечание:
  • (1) Не использовать при температуре выше 425 ° C.

Давление-температура для материалов группы 2-1.1 ASTM
Рабочее давление по классам, BAR

Температура
-29 ° C 		150 300 400 600 900 1500 2500
38 19.6 51,1 68,1 102,1 153,2 255,3 425,5
50 19,2 50,1 66,8 100,2 150,4 250,6 417,7
100 17,7 46,6 62,1 93,2 139,8 233 388,3
150 15.8 45,1 60,1 90,2 135,2 225,4 375,6
200 13,8 43,8 58,4 87,6 131,4 219 365
250 12,1 41,9 55,9 83,9 125,8 209,7 349,5
300 10.2 39,8 53,1 79,6 119,5 199,1 331,8
325 9,3 38,7 51,6 77,4 116,1 193,6 322,6
350 8,4 37,6 50,1 75,1 112,7 187,8 313
375 7.4 36,4 48,5 72,7 109,1 181,8 303,1
400 6,5 34,7 46,3 69,4 104,2 173,6 289,3
425 5,5 28,8 38,4 57,5 ​​ 86,3 143,8 239,7
450 4.6 23 30,7 46 69 115 191,7
475 3,7 17,4 23,2 34,9 52,3 87,2 145,3
500 2,8 11,8 15,7 23,5 35,3 58,8 97,9
538 1.4 5,9 7,9 11,8 17,7 29,5 49,2
Температура
° C 		150 300 400 600 900 1500 2500

Давление-температура для материалов группы 2-2.3 ASTM
Рабочее давление по классам, BAR

Температура
-29 ° C 		150 300 400 600 900 1500 2500
38 15.9 41,4 55,2 82,7 124,1 206,8 344,7
50 15,3 40 53,4 80 120,1 200,1 333,5
100 13,3 34,8 46,4 69,6 104,4 173,9 289,9
150 12 31.4 41,9 62,8 94,2 157 261,6
200 11,2 29,2 38,9 58,3 87,5 145,8 243
250 10,5 27,5 36,6 54,9 82,4 137,3 228,9
300 10 26.1 34,8 52,1 78,2 130,3 217,2
325 9,3 25,5 34 51 76,4 127,4 212,3
350 8,4 25,1 33,4 50,1 75,2 125,4 208,9
375 7.4 24,8 33 49,5 74,3 123,8 206,3
400 6,5 24,3 32,4 48,6 72,9 121,5 202,5 ​​
425 5,5 23,9 31,8 47,7 71,6 119,3 198,8
450 4.6 23,4 31,2 46,8 70,2 117,1 195,1
Температура
° C 		150 300 400 600 900 1500 2500

ПОЛНЫЙ СПИСОК МАТЕРИАЛОВ ASTM

Замечание (и) автора…

150 фунтов — 150 фунтов — 150 # — Класс 150
  • LB является источником латинского слова libra (весы) и описывает римскую единицу массы, подобную фунту.
    Полное выражение было librapondo, и «мы» изобрели такие акронимы, как:
    фунт = один фунт, фунты = дополнительные фунты фунты, # = Аббревиатура для фунта

Текст ниже взят из World Wide Words и авторских прав © Майкла Куиниона

  • Форма lb на самом деле является сокращением латинского слова libra, которое может означать фунт, являющееся сокращенной формой полного выражения libra pondo, «вес фунта».Второе слово в этой фразе, кстати, — происхождение английского фунта.

Вы также знаете, что Весы являются астрологическим знаком, седьмым знаком зодиака. В классические времена это название было дано довольно скучному созвездию, в котором не было особо ярких звезд. Считалось, что это весы или весы, основное значение весов на латыни, поэтому часто сопровождается изображением пары весов.
Libra for a pound впервые встречается в английском языке в конце четырнадцатого века, почти в то же время, когда начало использоваться lb.Опять же, строго говоря, это был римский фунт в 12 унций, а не более современный из 16. И чтобы укрепить мою репутацию в плане тщательного описания, современные метрологи, ученые, изучающие единицы измерения, предпочли бы, чтобы мы не использовали фунты вообще; в научной работе все единицы единичны.

Между прочим, еще одно сокращение от libra стало стандартным символом британского фунта в денежном смысле. В наше время это обычно пишется £, витиеватая форма буквы L, в которой пара перекрестных штрихов (в наши дни часто всего одна) была способом, которым средневековый писец отмечал аббревиатуру.Связь между двумя чувствами фунта, веса и денег, заключается в том, что тысячу лет назад в Англии денежный фунт был эквивалентен стоимости фунта серебра.

Маркировка стальных фланцев, фитингов для стыковой сварки, стальных труб, клапанов, крепежных изделий

Идентификация компонентов

Кодекс ASME B31.3 требует выборочной проверки материалов и компонентов на соответствие перечисленным спецификациям и стандартам. B31.3 также требует, чтобы эти материалы не имели дефектов.Стандарты и спецификации компонентов имеют различные требования к маркировке.

MSS SP-25 стандартный

MSS SP-25 — наиболее часто используемый стандарт маркировки. Он содержит множество конкретных требований к маркировке, которые слишком длинны, чтобы перечислять их в этом приложении; пожалуйста, обратитесь к нему, если необходимо проверить маркировку на компоненте.

Название и требования

Стандартная система маркировки клапанов, фитингов, фланцев и соединений

  1. Название или торговая марка производителя
  2. Номинальное обозначение
  3. Обозначение материала
  4. Обозначение расплава — согласно спецификации
  5. Идентификация трима клапана — клапаны только при необходимости
  6. Обозначение размера
  7. Обозначение резьбовых концов
  8. Обозначение торцевого соединения кольцевого соединения
  9. Допустимое отсутствие маркировки

Особые требования к маркировке

  • Требования к маркировке фланцев, фланцевых фитингов и фланцевых соединений
  • Требования к маркировке резьбовых фитингов и накидных гаек
  • Требования к маркировке фитингов и соединений для сварки и пайки
  • Требования к маркировке клапанов из цветных металлов
  • Требования к маркировке чугунных клапанов
  • Требования к маркировке клапанов из ковкого чугуна
  • Требования к маркировке стальных клапанов

Требования к маркировке стальных труб (некоторые примеры)

ASTM A53
Труба стальная, черная и горячеоцинкованная, с цинковым покрытием, сварная и бесшовная

  1. Название марки производителя
  2. Вид трубы (e.грамм. ERW B, XS)
  3. Номер спецификации
  4. Длина

ASTM A106 Бесшовные трубы из углеродистой стали
для работы при высоких температурах

  1. Требования к маркировке A530 / A530M
  2. Число плавки
  3. Маркировка для гидро / неразрушающих испытаний
  4. «S» для дополнительных требований, как указано (отожженные трубы без напряжения, испытание под давлением на воздухе и стабилизирующая термообработка)
  5. Длина
  6. График номер
  7. Масса для NPS 4 и более

ASTM A312
Стандартные технические условия для общих требований к специализированным трубам из углеродистой и легированной стали

  1. Требования к маркировке A530 / A530M
  2. Частный идентификационный знак производителя
  3. Бесшовные или сварные

ASTM A530 / A530A Стандартные технические условия
для общих требований к специализированным трубам из углеродистой и легированной стали

  1. Наименование производителя
  2. Класс технических характеристик

Требования к маркировке Фитинги (некоторые примеры)

ASME B16.9
Фитинги из кованой стали заводского изготовления для стыковой сварки

  1. Название или торговая марка производителя
  2. Идентификация материала и продукта (символ марки ASTM или ASME)
  3. «WP» в условном обозначении
  4. Номер спецификации или номинальная толщина стенки
  5. NPS

ASME B16.11
Кованые фитинги для сварки внахлест и резьбовые

  1. Название или торговая марка производителя
  2. Идентификация материала в соответствии с соответствующим ASTM
  3. Знак соответствия продукции, «WP» или «B16»
  4. Обозначение класса — 2000, 3000, 6000 или 9000

Если размер и форма не позволяют использовать все вышеперечисленные маркировки, они могут быть опущены в порядке, обратном указанному выше.

MSS SP-43
Фитинги из кованой нержавеющей стали для стыковой сварки

  1. Название или торговая марка производителя
  2. «CR» с последующим обозначением материала ASTM или AISI
  3. Номер спецификации или обозначение номинальной толщины стенки
  4. Размер

Требования к маркировке Клапаны (некоторые примеры)

Стандарт API 602
Компактные стальные запорные клапаны — фланцевые, резьбовые, приварные и удлиненные

  1. Клапаны должны иметь маркировку в соответствии с требованиями ASME B16.34
  2. Каждый клапан должен иметь коррозионно-стойкую металлическую идентификационную табличку со следующей информацией:
    — Производитель
    — Модель производителя, тип или номер фигуры
    — Размер
    — Допустимое номинальное давление при 100F
    — Материал корпуса
    — Материал трима
  3. Корпуса клапанов должны иметь следующую маркировку:
    — Клапаны с резьбой или под приварку — 800 или 1500
    — Клапаны с фланцевым концом — 150, 300, 600 или 1500
    — Клапаны с концом под сварку — 150, 300, 600, 800 или 1500

ASME B16.34
Клапаны — фланцевые, резьбовые и приварные

  1. Название или торговая марка производителя
  2. Материал корпуса клапана Литые клапаны — количество плавок и марка материала Кованые или изготовленные клапаны — Спецификация ASTM и класс
  3. Рейтинг
  4. Размер
  5. Если размер и форма не допускают всех вышеперечисленных маркировок, они могут быть опущены в порядке, обратном указанному выше
  6. Для всех клапанов на паспортной табличке должно быть указано допустимое номинальное давление при 100F и другие обозначения, требуемые MSS SP-25

Требования к маркировке Крепежные изделия (некоторые примеры)

ASTM 193
Спецификация материалов болтовых соединений из легированной и нержавеющей стали для работы при высоких температурах

  1. Маркировочные или идентификационные символы производителя должны быть нанесены на один конец шпилек диаметром 3/8 дюйма и более и на головки болтов диаметром 1/4 дюйма и более

ASTM 194
Спецификация гаек из углеродистой и легированной стали для болтов для работы при высоких давлениях и температурах

  1. Идентификационный знак производителя.2. марка и процесс изготовления (например, 8F обозначает гайки горячей или холодной ковки)

Типы методов маркировки

Существует несколько методов маркировки трубы, фланца, фитинга и т. Д., Например:

Штамповка
Процесс, при котором гравированный штамп используется для резки и штамповки (оставления отпечатка)

Paint Stencilling
Создает изображение или узор путем нанесения пигмента на поверхность поверх промежуточного объекта с зазорами в нем, которые создают узор или изображение, позволяя пигменту достигать только некоторых частей поверхности.

Другие методы: рулонное тиснение, чернильная печать, лазерная печать и т. Д.

Маркировка стальных фланцев


Источник изображения принадлежит: http://www.weldbend.com/

Маркировка фитингов для стыковой сварки


Источник изображения принадлежит: http://www.weldbend.com/

Маркировка стальных труб

«Класс ANSI» для фланцев труб

«Класс ANSI» — это обозначение номинальных значений давления и температуры для фланцев труб. В обозначении слова Class следует безразмерное число.Сюда входят классы 150, 300, 400, 600, 900, 1500 и 2500.

Неудивительно, что фраза «класс ANSI» на самом деле заимствована из Американского национального института стандартов. Однако следует отметить, что это использование более разговорно, чем официальное. Подобно другим объектам и процессам, которые получили название ANSI или что-то (например, ANSI C или ANSI A Paper), часть имени ANSI происходит от того, что указано в американском национальном стандарте.

В данном случае американским национальным стандартом является ASME B16.5-2020: Трубные фланцы и фланцевые фитинги, документ, разработанный Американским обществом инженеров-механиков (ASME), который охватывает номинальные значения давления и температуры, материалы, размеры, допуски, маркировку, испытания и методы обозначения отверстий для трубных фланцев и фланцевых соединений арматура.

Этот стандарт появился почти сто лет назад, когда ANSI (затем Американский комитет по инженерным стандартам, AESC) только зарождался. В 1920 году AESC организовал Секционный комитет B16 для унификации и дальнейшей разработки стандартов для трубных фланцев и фитингов.После утверждения в качестве временного американского стандарта и после того, как AESC стала Американской ассоциацией стандартов (ASA), стандарт на фланцы и фитинги был выпущен как ASA B16E-1932.

После многочисленных изменений, внесенных в его долгую и разнообразную историю — одним невероятно примечательным событием стало назначение специального Военного комитета B16 в 1942 году для сохранения жизненно важных материалов в компонентах трубопроводов — стандарт был выпущен как ASA B16.5 в 1957 году. Базовый рейтинг для фланцев класса 150 был разработан в ANSI B16.5-1973, поскольку к тому времени было установлено нынешнее название ANSI. Это породило то, что известно как класс ANSI.

В 1982 году Американский национальный комитет по стандартам B16 был реорганизован в комитет ASME, действующий в соответствии с процедурами, аккредитованными ANSI. Документ B16.5 был выпущен в 1988 году как американский национальный стандарт, обозначенный как ASME / ANSI B16.5-1988. В последующих редакциях часть названия «ANSI» была удалена.

Так появились рейтинги классов ANSI. Что касается значений класса, они обозначают номинальное давление фланца.Часто «фунт», «класс» и «#» используются как синонимы для обозначения этого. Однако 150 фунтов не имеют отношения к 150 фунтам на квадратный дюйм. Рабочая температура фланцев уменьшается с увеличением температуры, но это не имеет реальной корреляции с классом давления. Фактически, различные материалы, относящиеся к определенным классам, по-разному реагируют на изменение температуры. В общем, класс ANSI аналогичен PSI, а номинальное давление может быть выражено либо как класс ANSI, либо как psi.

Вы можете узнать больше о классе ANSI в видео выше.

Тем, кому необходимо лучше понять классы ANSI или включить их в свою работу, следует ознакомиться со стандартом ASME B16.5-2020 и ознакомиться с ним. В американском национальном стандарте пользователи могут найти размеры, цифры и другую информацию о классах ANSI.

ASME B16.5-2020: Трубные фланцы и фланцевые фитинги доступны в Интернет-магазине ANSI.

Чем отличаются фланцы классов 150, 300 и 600 — Trupply LLC

Мы часто получаем этот вопрос от клиентов, которые плохо знакомы с трубной отраслью.Фланцы для стальных труб классифицируются в соответствии со стандартом ASME B16.5. Номинальное давление фланца колеблется от 150 # до 2500 #. Термины «фунт», «класс» и «#» взаимозаменяемы для обозначения номинального давления фланца. Дело в том, что 150 фунтов не имеют отношения к 150 фунтам на квадратный дюйм, и поэтому 300 или 600 фунтов не соотносятся с номинальным давлением 300 или 600 фунтов на квадратный дюйм. Номинальное давление фланца зависит от материала (A105, нержавеющая сталь, никелевый сплав и т. Д.), Условий термообработки и «класса» давления. Здесь мы будем использовать термин «класс», чтобы НЕ путать его с «номинальным давлением».Итак, что такое фланец класса 150 или фланец класса 150 ASME B16.5, вопрос, который задают многие клиенты.

Сначала уточнить номинальное давление фланца стальной трубы. В таблице ниже приведены номинальные значения давления и температуры фланца из углеродистой стали A105.

Как видите, давление уменьшается с повышением температуры и не имеет реальной корреляции с «классом» давления.

Trupply сняла видео с использованием накладок на фланце, чтобы прояснить разницу между различными классами давления фланца.В видео в качестве примера используется 2-дюймовая прокладка на фланце. В таблице ниже показана разница между 2-дюймовыми фланцами классов 150, 300 и 600.

Если у вас есть какие-либо вопросы о фланцах ANSI, фланцах ASME, стандартах фланцев или классификации давления, напишите нам по адресу [email protected]. Мы верим в необходимость обучения наших клиентов, чтобы они могли принять осознанное решение о покупке. Вы можете посетить нашу страницу коллекции фланцев для стальных труб для удобных покупок в Интернете.

← Предыдущий пост Следующее сообщение →

  • Асиф Этешам

B16.5 — Трубные фланцы и фланцевые фитинги

ASME определяет безопасность трубопроводов с 1922 года.

ASME B16.5 Трубные фланцы и фланцевые фитинги: NPS 1/2 — NPS 24 Метрические / дюймовые стандарты охватывают номинальные значения давления и температуры, материалы, размеры, допуски, маркировку, испытания и методы обозначения отверстий для фланцев труб и фланцевых фитингов. В комплект входят:
(1) фланцев с обозначениями номинального класса 150, 300, 400, 600, 900 и 1500 для размеров от NPS 1/2 до NPS 24 и фланцев с обозначением номинального класса 2500 для размеров от NPS 1/2 до NPS 12, с требованиями, указанными как в метрической системе, так и в единицах измерения U.S. Обычные единицы измерения диаметра болтов и отверстий под болты фланца, выраженные в дюймах;
(2) фланцевые фитинги с обозначением номинального класса 150 и 300 в размерах от NPS 1/2 до NPS 24, с требованиями, указанными как в метрических единицах, так и в стандартных единицах США, с диаметром болтов и отверстий под болты фланца, выраженными в дюймах;
(3) фланцевые фитинги с обозначением номинального класса 400, 600, 900 и 1500 для размеров от NPS 1/2 до NPS 24 и фланцевые фитинги с обозначением номинального класса 2500 для размеров от NPS 1/2 до NPS 12, которые признаны в категории Non- Обязательное приложение E, в котором только U.S. Приведены общепринятые единицы.

B16.5 ограничивается фланцами и фланцевыми фитингами, изготовленными из литых или кованых материалов, а также глухими фланцами и некоторыми переходными фланцами, изготовленными из литых, кованых или листовых материалов. В настоящий стандарт также включены требования и рекомендации относительно фланцевых болтов, фланцевых прокладок и фланцевых соединений.
Этот стандарт должен использоваться вместе с оборудованием, описанным в других томах серии стандартов ASME B16, а также с другими стандартами ASME, такими как Кодекс по котлам и сосудам высокого давления и Коды трубопроводов B31.

Тщательное применение этих Стандартов B16 поможет пользователям соблюдать применимые нормативные акты в пределах их юрисдикции, одновременно добиваясь эксплуатационных, затратных и безопасных преимуществ, которые могут быть получены от многих передовых методов отрасли, подробно описанных в этих томах.

Предназначен для производителей, владельцев, работодателей, пользователей и других лиц, занимающихся спецификацией, покупкой, обслуживанием, обучением и безопасным использованием клапанов с оборудованием, работающим под давлением, а также для всех потенциальных регулирующих органов.

Share This Post  :

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
