Обозначения швов сварных соединений на чертежах

Черчение

Андрей Send an email 07.12.2021

0 5 728 Время чтения: 2 мин.

В соответствии с ГОСТ 2.312—72 швы сварных соединений на чертежах обозначают сплошной (видимые) и штриховой (невидимые) линиями. Видимую одиночную сварную точку (независимо от способа сварки) условно изображают знаком « + » (см. рис. 1), невидимые одиночные точки не изображают. От изображения шва или одиночной точки проводят линию-выноску с односторонней стрелкой и горизонтальной линией-полкой. Условное изображение шва наносят на полке линии-выноски, проведенной от изображения шва с лицевой стороны (рис. 1,б), и под полкой линии-выноски, проведенной от изображения шва с оборотной стороны (рис.1, в).



Рис. 1.
Условные изображения видимых и невидимых швов сварных соединений:
а — видимый электрозаклепочный, б — видимый стыковой односторонний, в — невидимый стыковой односторонний; 1— условное обозначение шва по ГОСТу

   Таблица № 1.

Вспомогательные знаки для обозначения сварных швов

Примечания:

1. 3а лицевую сторону одностороннего шва сварного соединения принимают ту, с которой выполняют сварку.
2. За лицевую сторону двустороннего шва сварного соединения с несимметрично подготовленными кромками принимают ту, с которой выполняют сварку основного шва.
3. За лицевую сторону двустороннего шва сварного соединения с симметрично подготовленными кромками может быть принята любая сторона.

На рис. 2 показана структура условного обозначения шва. Вспомогательные знаки для обозначения сварных швов приведены в табл. 1, а ГОСТы на основные типы и конструктивные элементы швов сварных соединений — в табл. 2. В структуре условного изображения шва могут применяться только вспомогательные знаки 3 и 6, Обозначение стандарта можно выносить в технические условия на чертеже. Ручная дуговая сварка буквенного обозначения не имеет. Способ сварки можно не указывать. Примеры условных обозначений швов сварных соединений взяты из ГОСТ 2.

312—72 (приложение 1) и представлены в табл. 3.

При наличии на чертеже одинаковых швов у одного из изображений наносят обозначение и порядковый номер шва (на выносной линии), а от изображений остальных одинаковых швов проводят линии-выноски с полками, над (под) которыми ставят порядковый номер шва, например № 1 (рис. 3). На линии-выноске, имеющей полку с нанесенным обозначением, допускается указывать количество одинаковых швов.



Рис. 2. Структура условного обозначения стандартного шва:

1.  — вспомогательные знаки,
2.  — обозначение стандарта,
3.  — буквенно-цифровое обозначение шва согласно стандарту на типы и конструктивные элементы швов сварных соединений,
4. —знак «дефис»,
5.  — условное обозначение способа сварки (А — автоматическая, П — механизированная под флюсом, П-3 — механизированная плавящимся электродом в защитных газах; Ш — электрошлаковая и др.),
6.  — знак и размер катета согласно стандарту на типы и конструктивные элементы швов сварных соединений,
7.  — другие характеристики шва (длина привариваемого участка, размер шага, размеры отдельных точек и др. ),
8.  — вспомогательные знаки (см. табл. 1, порядковые номера 1, 2, 4, 5 и 7),
9.  — шероховатость поверхности шва.

Рис.3. Обозначение на чертеже одинаковых швов (цифрой 12 указано количество одинаковых швов)

   Таблица № 2.

ГОСТы на основные типы и конструктивные элементы швов сварных соединений

   Таблица № 3.

Примеры условных обозначений стандартных швов

Скидки / Бонусы / Акции

Подпишитесь на нашу рассылку, чтобы получать новости!

Мы не передаем личные данные сторонним компаниям.

Похожие статьи

Правильное обозначение сварки на чертежах и схемах

Условное обозначение сварки на чертежах и схемах сборочной и строительной документации регламентирует ГОСТ 2.312-72, государственная и международная ЕСКД.

При перенесении сварочных работ на бумагу в виде чертежа, необходимо придерживаться условных обозначений согласно ГОСТу 2. 312-72.

Это связано с тем, что сваривание деталей – довольно сложный и ответственный вид работ, который задействован практически во всех отраслях промышленности. Электросварка позволяет создать более крепкие, долговечные и надежные металлические конструкции.

Читайте также:

Как производится сварка металлоконструкций.

Общие моменты отображения

Рисунки 1-6. Схемы обозначения сварных швов.

Различают несколько способов отображения сварных сопряжений:

1. Видимый шов, что показывается сплошной чертой (Рисунок 1а, 1в).
2. Невидимый шов изображают штрихпунктирными рисками (Рисунок 1г).

При точечной электросварке изображение точек выполняют с использованием знака «+» (Рисунок 1б). Знак чертится по правилам сплошными линиями (Рисунок 2). Невидимую точечную сварку не показывают.

Согласно стандарту от сварочного шва или точки проводится линия-выноска. Линия должна заканчиваться односторонней стрелкой (Рисунок 1). Линию проводят по направлению от видимого шва.

При отображении продольных и горизонтальных разрезов и сечений многопроходных сварочных швов необходимо показывать контур каждого прохода отдельно. Проходы сварочных швов маркируют с использованием кириллицы.

Обозначения сварки с нестандартными размерами отображают с обязательным указанием геометрических размеров элементов шва (Рисунок 3).

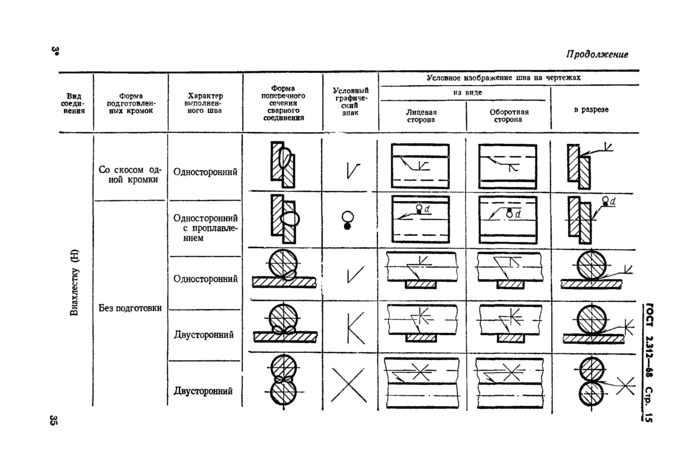

Таблица 1. Основные знаки и способы маркировки сварки.

Все границы сварки на чертежах показывают сплошными линиями, а конструкцию кромочной части – тонкой сплошной линией.

Основные знаки и способы маркировки сварки приведены ниже в таблице 1.

Лицевой частью сварного шва считается сторона, с которой выполняется сваривание. В двусторонней проектной схеме с несимметрично разделенными кромками берут за лицевую часть ту, по которой выполняют проход основного соединения.

При симметричных кромках за лицо можно взять любую из сторон. Условное обозначение показано на рисунке 4. За основу взято стандартное соединение или одна сварная точка.

Обозначение сварки с нестандартным соединением показано на рисунке 5.

При составлении машиностроительных требований конструкторского или строительного документа нужно указать способ сваривания нестандартного шва.

Правильный порядок вычерчивания линий-выносок показан на рисунках 6а и 6б. На рисунке 6а показано соединение с лицевой стороны, а на рисунке 6б – с оборотной стороны.

Вернуться к оглавлению

Маркировка пределов шероховатостей, типовые примеры маркировки

Рисунки 7-11. Условные обозначения шероховатостей швов и их маркировок.

Предельную шероховатость стыка указывают на полке линии-выноски или под ней (Рисунок 7). Разрешается указывать шероховатость в сводной таблице или включать в технические условия.

Требования по неразрушающему контролю сварного стыка можно указывать под линией-выноской (Рисунок 8). В технических условиях указывается норматив, который регламентирует данные требования. Электроды и другие электросварочные материалы для выполнения ремонтных работ указывают в технических условиях. Можно материалы не отображать. Это не будет грубым нарушением.

Всем одинаковым стыкам присваиваются одинаковые маркировки сварки и общий порядковый номер, что ставят на линии-выноске (Рисунок 9). Равноценные швы должны иметь один тип, равное поперечное сечение шовной зоны и одни технические условия. Среди типов соединений можно выделить тавровое, стыковое, угловое, внахлест, торцевое.

Если на чертеже нужно указать стыки, которые будут выполняться по одному стандарту, то их обозначение можно отобразить в технических требованиях работы или на схеме. Однозначащие односторонние соединения и симметричные стыки можно обозначить линиями-выносками, которые не имеют полок (Рисунок 10). Равнозначные конструкторские нормы к одной группе швов нужно указывать на чертеже только один раз.

Ниже, на рисунке 11 показано двустороннее стыковое сопряжение с разными кромками. Стык выполнен ручной дуговой сваркой при проведении монтажных работ.

Лицевая шероховатость на данном обозначении сварки составляет 20 микрометров, предельная оборотная шероховатость – 80 микрометров.

Особой сложности при чертежном и схематическом обозначении сварки возникнуть не должно. Главное, соблюдать точное расположение объектов, придерживаться нормативной, сборочной документации, ГОСТ и унифицированной ЕСКД.
