Самодельный осциллятор для плазмореза
Эдуард Орлов Просмотров 1 022
Здравствуйте. Три года собирал запчасти для самодельного плазмореза и он уже почти готов, осталось собрать управление и опробовать плазму в деле. Сегодня расскажу про осциллятор для самодельного плазмореза.
Для розжига плазмы в плазмотроне необходим осциллятор. Осциллятор это устройство, которое в нужный момент создает высоковольтный импульс, который пробивает воздушный зазор и дает дуге возбуждение. Для моего плазмореза стараюсь все делать дубовей, без электроники, поэтому осциллятор будет такой же. Из многих вариантов схем осцилляторов, выбрал простейшую схему с трансформатором 50Гц и разрядником.

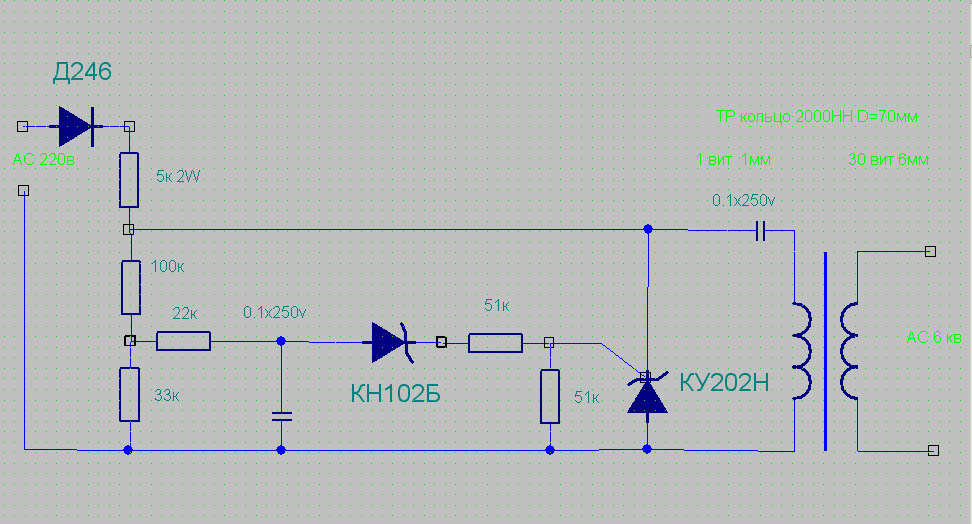

Схема осциллятора распространенная и проверенная многими самодельщиками, я только немного изменю ее под свои запчасти.
Силовой трансформатор на 1кВ найти не удалось, поэтому возьму трансформатор от микроволновки. Анодное напряжение 2кВ и что бы понизить его до 1кВ подключил последовательно первичке дроссель из такого же трансформатора с удаленной вторичкой. Благодаря дросселю перестал греться высоковольтный(ВВ) трансформатор. Выход вторички ВВ трансформатора с корпуса перенес на отдельную клему и закрепил на термоклей
Конденсатор 0.5мкФ последовательно соединенные конденсаторы из микроволновки по 0.93мкФ 2Кв, 0,05мкФ использовал последовательно соединенные пленки 0.1мкФ 2кВ. По конденсаторам достаточный запас прочности по напряжению пробоя. Думаю лучше из зашунтировать керамикой на пару нанофарад
Разрядник изготовил на скорую из уголков,винтов и гаек. Для натяжки электрода пружина. Электрод разрядника не хило раскаляется и думаю, что нужны сплавы вольфрама, как указанно в оригинальной схеме. Буду использовать этот разрядник с постоянной подстройкой, пока не найду вольфрам
Развязывающий трансформатор изготовил из феррита с кинескопа, обмотанный ХБ изолентой.
Намотал 7 витков вторички и один виток первички. Закрепил на самодельный хомут обтянутый термоусадкой.
Для индикации работы установил медный разрядник на выходные клемы вторички с зазором где то 1,5-2мм.

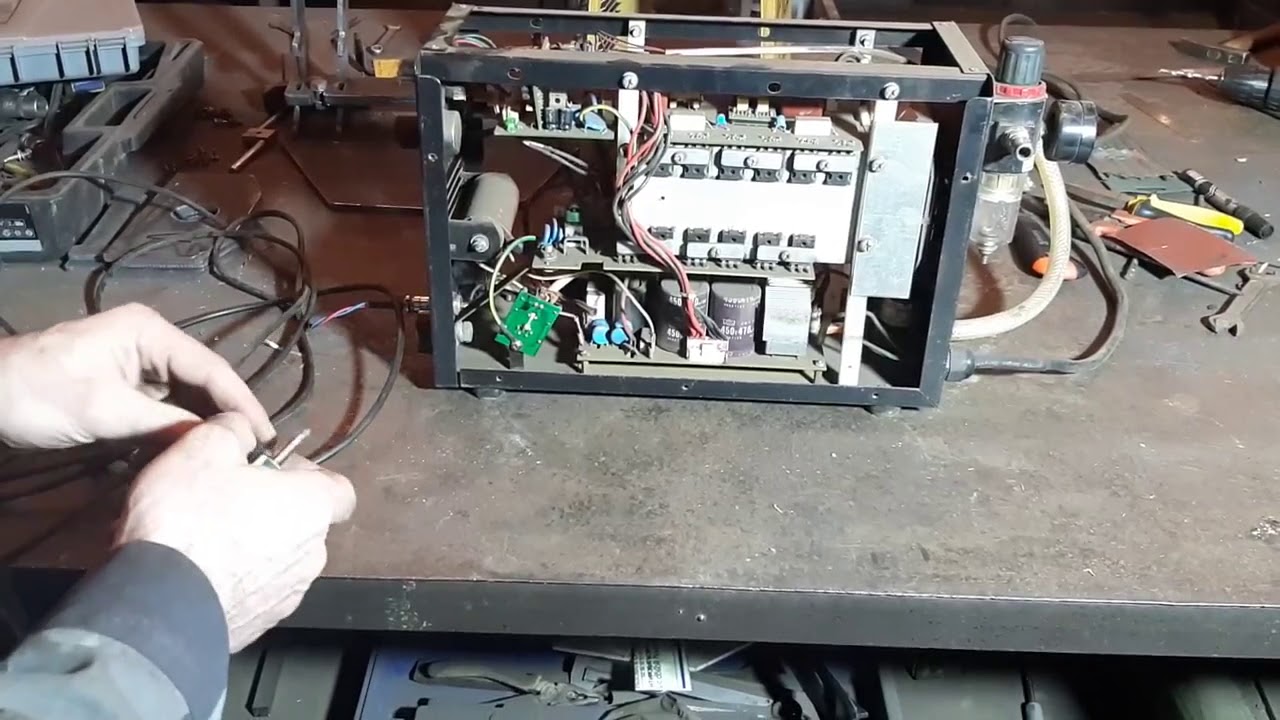

Трещит эта штука ужасно, но работает, сразу почувствовался запах озона. Схема осциллятора проработала 5 минут и ничего не сгорело, не нагрелось. На разрядниках есть четкая искра, но пока это просто игрушка. Можно менять зазор в разряднике и добиваться разной частоты импульса, но без полной схемы плазмореза пока судить о чем то рано. После полной сборки плазмореза можно будет понять. А пока посмотрите видео с работой самодельного плазмореза с таким же осциллятором
Осциллятор к силовой части положу, осталось то мелочь, собрать управление. Три года собирал запчасти, еще немного подожду.
На этом пока все как соберу весь плазморез напишу отзыв о работе осциллятора.
Что бы узнать первым об этом, подписывайтесь на обновления в социальных сетях, кнопки вверху страницы
С ув. Эдуард
Уважаемые читатели. Дело в том, что сборка моих проектов занимает очень много времени, не простительно много удерживаю средств из семейного бюджета и больше этого делать не буду. Если вам нравиться то, чем я тут занимаюсь и хотите продолжения, то прошу поддержки с вашей стороны. Будет поддержка, будет много нового(чертежи и схемы уже лежат).Поддержать можно тут
Типы и схемы источников питания. Схема возбуждения плазменной дуги
Схема возбуждения плазменной дуги Страницы: 1 2
Элементы электрической схемы источников питания плазмотрона рассмотрим в порядке их участия в процессе возбуждения дуги.
Осциллятор. Как и при обычной дуговой сварке неплавящимся электродом, при плазменной сварке могут использоваться параллельная (рис. 13, а, б) и последовательная (рис.
13, в) схемы включения осциллятора.
Преимуществом схемы с включением осциллятора между электродом и изделием (рис. 13, а) является возможность ее использования как для плазменной, так и для дуговой сварки. Однако эта схема требует применения защитного дросселя, рассчитанного на полный рабочий ток установки.
В схеме на рис. 13,6 через дроссель L протекает ток только дежурной дуги, поэтому дроссель может быть рассчитан на малые токи и малую величину ПВ.
При последовательном включении осциллятора также возможно его включение как в цепь электрода, так и в цепь сопла. Преимущества и недостатки обоих вариантов те же, что и при параллельном включении (дроссель в этом случае входит в схему осциллятора и на рис. 13,б не показан).
Рис. 13. Схемы возбуждения дуги: 1 — источник питания; 2—осциллятор; 3 — плазмотрон; 4 — изделие.
Емкость С во всех рассмотренных случаях служит для защиты источника питания от высокого напряжения осциллятора.
При значительном удалении источника питания от плазмотрона рекомендуется устанавливать две защитные емкости — вблизи плазмотрона и непосредственно на зажимах источника питания.
Осциллятор рекомендуется размещать возможно ближе к плазмотрону для уменьшения уровня высокочастотных помех и предотвращения пробоя изоляции в цепях источника питания и схемы управления.
В установках плазменной обработки можно применять осцилляторы типа УПД, разработанные ОКБ Института электросварки им. Е. О. Патона АН УССР (для плазменной сварки и резки), ВИР Степанаванского завода ВЧЭО (для плазменной резки) и ВИС ленинградского завода «Электрик» им. Н. М. Шверника (для плазменной сварки). Могут быть также использованы осцилляторы типов ОСИ-300 и ОСИ-500. Применение осцилляторов типа ОСПЗ дает неудовлетворительные результаты из-за недостаточной мощности разряда.
Цепь дежурной дуги. Для возбуждения тока по цепи электрод — сопло при зажигании дежурной дуги сопло через токоограничительное сопротивление R (см.
рис. 13, а и в) подключается к заземленному полюсу источника питания. После возбуждения основной дуги ток в ней приближается к нулю. Для предотвращения образования двойной дуги цепь дежурной дуги необходимо разорвать с помощью контактора К. Однако при микроплазменной сварке режим работы с постоянно горящей дежурной дугой является обычным.
Возможно и применение изображенной на рис. 13,6 схемы возбуждения дежурной дуги. В этом случае после пробоя промежутка электрод — сопло возникает импульс тока, обусловленный зарядом емкости С1 через сопротивление R1. После заряда емкости ток дежурной дуги падает до нуля, и происходит разряд емкости через сопротивление R2. После разряда емкости производится вторичный пробой промежутка, и импульс тока повторяется. Амплитуду, длительность и частоту следования импульсов можно изменять с помощью С1, R1 и R2.
Использование подобной схемы позволяет увеличить амплитуду тока дежурной дуги без возрастания его среднего значения, т.
е. увеличить надежность возбуждения основной дуги без роста термического воздействия на электрод и сопло плазмотрона.

Источник питания (ИП) для плазменной обработки должен иметь крутопадающие характеристики. Они могут быть обеспечены следующими типами источников питания: выпрямителями, управляемыми дросселями насыщения, тиристорными выпрямителями с обратной связью по току, источниками питания на базе индуктивно-емкостных преобразователей и транзисторными источниками питания. В отдельных случаях могут использоваться сварочные генераторы, трансформаторы с рассеянием, балластные реостаты.
