Откатные ворота по рельсу своими руками

Главная » Разное » Откатные ворота по рельсу своими руками

Ворота своими руками: чертеж и монтаж откатных ворот

Откатные ворота или как их еще называют, сдвижные – это очень сложный механизм. Но из-за своего удобства он очень популярен как на территориях промышленных объектах, так и на территории частных домов.

Их изготовляют множество производителей вместе со всеми комплектующими. А квалифицированные работники смогут быстро и грамотно произвести их монтаж. Но, тем не менее — лучше всего, когда ставятся откатные ворота своими руками, что очень возможно.Но прежде чем заняться монтажом, нужно знать какую конструкцию они имеют.

Подвесные

Подобные ворота чаще всего применяются на въездах предприятий и других охраняемых территориях. Такая конструкция состоит из монтированной металлической балки, которая устанавливается на высоте крупного грузовика, для возможности его въезда и роликовых шарниров, на которые подвешивается полотно. Это одна из самых надежных конструкций, что применяется уже несколько лет.

Откатные ворота по рельсу

Очень простая конструкция, которая и в меру надежна. Полотно их стоит на роликах и ездит по специальной рельсе, которая установлена на земле. Но стоит отметить, что для России подобная конструкция не является хорошим конструкторским решением. Ведь такие природные невзгоды, как снегопад, к примеру, могут заблокировать работу ворот «рельсового» типа. А заставить их работать так, как прежде, иногда бывает очень трудно.

Консольные

Одна из самых сложных конструкций — это консольная. Полотно таких ворот не контактирует с поверхностью, а весит на консольных роликовых блоках с помощью направляющей балки.Подобный вид имеет следующие преимущества:

Отсутствие открывающихся створок, что уменьшает полезную площадь территории. Если открыть такие их случайно, то исключается вариант повреждения транспортного средства, которое стоит перед ними.
Проем не имеет нижних и верхних ограничений по размерам.

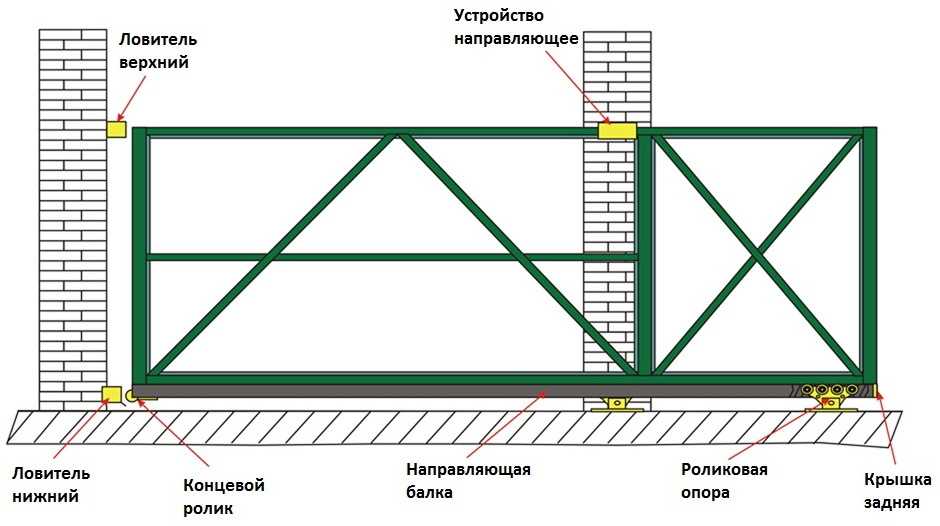

Все элементы качения, что обеспечивают работу такой конструкции, находятся внутри балки. Поэтому исключается шанс их повреждения за счет влияния погодных либо каких-то других факторов.
Достаточно простая конструкция. Чтобы привести ее в движение не нужно нанимать какого-то квалифицированного работника.
Очень крепкий фундамент консоли с продуманной системой удержания полотна. Это хорошо помогает им выдержать даже сильные ветровые нагрузки.

Умеренное расстояние от поверхности земли. Это никогда не нарушит работу конструкции даже в самые сильные снегопады.

Планирование установки

Прежде чем переходить к установке откатных ворот, нужно учесть много факторов и ситуаций, чтобы позже не возникло никаких трудностей в этом деле.

Откатные ворота двигаются по прямой линии. А это значит, что нужно рассчитать нужный участок свободного места.
На этом участке не должно быть каких-либо неровностей поверхности рельефа, которые будут в будущем мешать перемещению. Если же подобные неровности есть, нужно в любом случае их устранить.
Помимо неровностей поверхности, не должно также быть и каких-либо калиток, которые тоже будут мешать перемещению ворот. Лучше сделать их с противоположной стороны либо заказать со встроенными калитками.
Если устанавливать откатные ворота своими руками на территории участка, заезд на который происходит с узкого переулка, то нужно увеличить проем. Таким образом, любому транспортному средству будет проще въехать без каких-либо затруднений.Если все вышеперечисленные факторы учтены, то можно устанавливать ворота своими руками.

Технологический процесс установки

Для того чтобы установка прошла правильно, нужно придерживаться определенного технологического процесса, который состоит из нескольких основных этапов.

Основные этапы установки

1. Этап первый. К этому этапу относятся подготовительные работы, в которые входит оценка места установки конструкции. Если давать оценку месторасположению, то следует обратить внимание на следующее:

Если установка происходит на месте старых ворот, которые имели совсем другую конструкцию, то нужно оценить наличие и состояние опорных столбов. Смогут ли они быть еще пригодны для дальнейшей эксплуатации или их нужно заменить на новые.
Если по какой-либо причине старые столбы использовать нельзя – нужно возводить новые. А для их строительства нужна яма под фундамент. Приблизительные ее габариты – 50×200 см. Важно знать! Подобная яма под фундамент должна находиться впритык у столба, и идти параллельно забору.

Очень часто возводятся кирпичные столбы, которые очень практичны. Перед началом их строительства нужно сделать закладные элементы с помощью стальных пластин 100×100 мм и толщиной от 5 мм. Предпочтительно по три таких пластины на один столб. При этом верхняя пластина размещается на внутренней стороне столба впритык к краю, который будет ближним к проему. Нижняя пластина должна расположиться аналогично верхней, но на расстоянии от 20 см от нулевой отметки. «Ноль» — это уровень въезда. Ну и понятно, что средняя пластина размещается посередине между нижней и верхней.
Также важно определиться с полотном. В зависимости от того, каков будет их вариант – это повлияет на последующие используемые силовые элементы.

Кажется, вроде уже все подготовлено и согласовано. Но есть еще кое-что, что нужно учесть перед началом строительства.

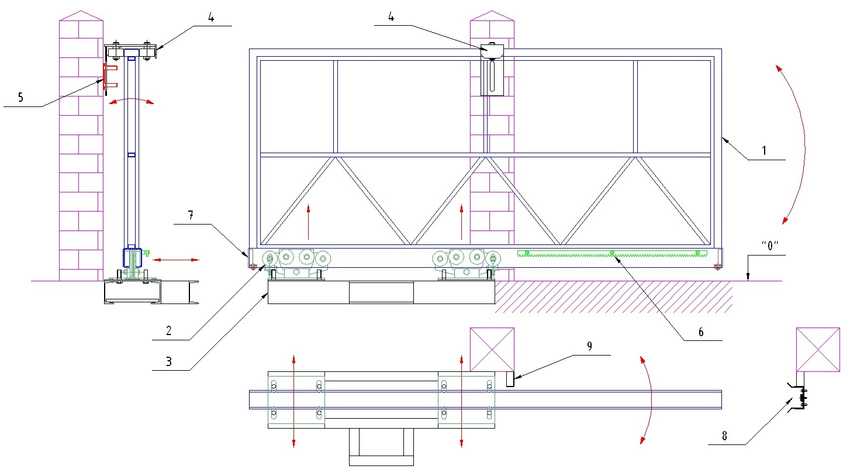

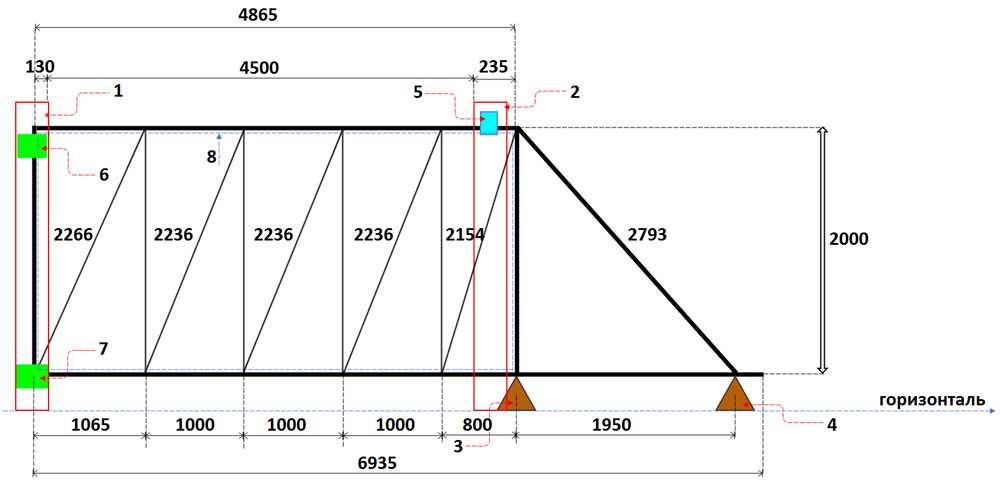

Перед закупкой всех необходимых комплектующих нужно составить чертежи со спецификацией. На этих чертежах указываются нужные размеры, их дополнительные габариты, и приводится количество необходимого материала. В случае если с этим ничего не получится, то можно поискать подобные чертежи в интернете или заказать.

2. Этап второй. К этому этапу относятся разметочные работы. В этот этап входит определение уровня нулевой разметки, за которую принимается уровень поверхности при въезде. Подобные отметки проводятся засечками на одном столбе, а затем переносятся на другой столб с помощью уровня. Чтобы зафиксировать отметки на будущее, можно обтянуть столбы шнуром на уровне засечек.

3. Этап третий. Непосредственно строительство фундамента. Для того чтобы нагрузки от веса конструкции в состоянии покоя или при движении, воспринимались столбами нормально – нужно провести монтаж фундамента. Для этого в качестве верхней части, на которую будут монтироваться роликовые узлы и электропровод, нужен швеллер длиной в 200 см. Для начала нужно выкопать яму, которая прилегает к опорному столбу о которой говорилось ранее. Глубина ее определяется соотношением промерзания грунта в зимний период. Обычно, глубины в 150 см достаточно.

Для армирования фундамента и создания связи швеллера с фундаментом свариваются три каркаса с квадратным сечением (арматура №16). Для поперечной связи можно использовать арматуру № 10 и 12.

Важно знать! Швеллер укладывается впритык к несущему столбу параллельно линии движения ворот. В помощь по его установке может пригодиться натянутый ранее шнур. Если планируется использование электропровода с блоком автоматики и системой безопасности, то следует сразу позаботиться о прокладке нужных кабелей.

Их лучше прокладывать в трубе из полиэтилена или гофтрубе.

4. Этап четвертый. Изготовление полотна. В процессе этого этапа происходит сварка всех необходимых элементов полотна. Если нет опыта в сваривании металлопроката, то можно обратиться за помощью к специалистам.

5. Этап пятый. Финальный этап, в ходе которого происходит монтаж. Если ставить откатные ворота своими руками, то для этого процесса необходимо:

Установить консольные конструкции на смонтированный ранее швеллер. Для их монтажа необходимо отрегулировать положение по высоте и по горизонтали.
Насадить роликовые тележки на монтажную пластину, сделав высоту одинаковой и средней на всех шпильках. При этом верхние гайки затягиваются не очень крепко.

На фундаменте нужно отметить положение монтажных пластин.
Размечается положение второй опоры. Нужно измерить общую длину ворот и удалить из этой длины приблизительно 10 см. Полученное расстояние нужно отложить от начала ответного столба параллельно линии швеллера.
На высоте от 15 до 20 см на расстоянии 2–3 см от ответного и несущего столбов натягивается шнур, параллельно линии движения ворот. Это нужно для обозначения положения касательной до края несущей балки.
В несущую балку помещаются роликовые каретки, которые потом сдвигаются ближе к середине.
Проверка хода ворот по вертикали и горизонтали, которая осуществляется в закрытом положении. В случае необходимости проводится дополнительная регулировка.
На заднюю часть балки монтируется заглушка.
Монтируются направляющие устройства.
Ворота выкатываются в положение — «полное закрытие». На месте, где они остановились, намечается место для крепления нижнего упора. После того как он будет вмонтирован, опять проверяется ход движения.
Похожим образом монтируется и верхний упор.

Когда пройдены все пять этапов – все должно двигаться правильно и грамотно фиксироваться в крайних положениях. После этого можно провести зачистку, покраску и нанести защитные покрытия.

Интересные статьи в помощь

Откатные ворота по рельсу своими руками: чертежи и инструкции по монтажу

Откатные ворота по рельсу своими руками – это самый простой способ оборудовать проезд на территорию промышленного, гражданского объекта и другого типа частного участка. Конструкция достаточно популярна благодаря возможности эксплуатации в стесненных условиях – они подходят как для узких, так и для чересчур широких проемов. Створка сдвигается в одну из сторон и подразумевает наличие свободного бокового пространства параллельно забору (значение в среднем составляет одну ширину проема). Провести монтажные работы намного проще и дешевле, чем установить, например, ворота другого типа — консольные или секционные.

Ворота перемещаются по рельсу

Также несомненным преимуществом откатных ворот считается возможность установки при ограниченном для въезда и поворота автотранспорта пространстве со стороны улицы или двора. Известно, что чем уже улица, тем более широкими надо делать ворота. Это необходимо, чтобы не возникало неудобств при выезде или въезде транспорта.

Принцип работы

Откатной конструкции ворота рельсового типа отличаются в устройстве и функциональном оснащении. Однако, основной опорный элемент, обеспечивающий движение роликового механизма – это направляющая рельса, которая обычно выполнена из прочной стальной балки, установленной и закрепленной в фундамент проема на нулевом уровне или немного выше.

Роликовые блоки приваривают к нижнему краю полотна створки и устанавливают на направляющий рельс, чтобы они легко катились и обеспечивали легкое плавное движение при открытии или закрытии ворот.

Для достижения устойчивого вертикального положения устанавливают верхний удерживающий ролик на боковом столбе или верхней части рамы.

Верхний удерживающий ролик

Особенности направляющих для сдвижных проемов

Качественно сделанная направляющая рельс откатных ворот – это определенной формы балка, изготовленная из прокатанной профильной трубы высокого качества из специальной черной или оцинкованной стали. При монтаже откатных ворот на рельсе стандартного размера рекомендуется использовать цельную балку профильного сечения, длиной от 150 -200% ширины проема. Хотя удлинить ее не сложно — достаточно аккуратно сварить два отрезка направляющего рельса.

Размеры направляющих балок бывают различными и должны соответствовать габаритам проема и весу створки. Направляющие балки (рельсы) имеются в продаже чаще всего стандартного размера — длина 4, 5, 6 или 7 метров, что дает возможность подбирать направляющий профиль для своего конкретного случая.

Для определения подходящего размера рельс необходимо измерить ширину проема и определить максимально возможный вес полотна. Примером может быть, когда:

Вес полотна створки до 400 кг, а проем до 5 метров, тогда размер сечения будет составлять 60*70 мм с толщиной стали 3.5 — 3.8 мм;
Вес — до 800 кг, проем до 8 метров — профиль рельсы 85*95мм, длиной до 12 м при толщине металла – 5 мм;
Очень широкий проемы — 25 — 30 метровые ворота весом 4 тонны и более предполагают оснащение направляющей длиной до 45 м, сечением 169*184 мм при толщине металла до 12 мм.

Как сделать сдвижное устройство

Необходимые инструменты

Сварочный аппарат;
Шлифовальный круг или болгарка;
Заклепки, саморезы, болты;
Дрель и набор сверл;
Рельса;
Заводской набор фурнитуры;
Ролики.

Схема сдвижного портала

Закладываем основу

Чтобы установить откатные ворота своими руками, надо начать с монтажа рельсы или аналогичного по действию двигательного механизма.

Для начала нужно проложить рельсу, создавая тем самым навесной каркас. В случае, если его раньше не было, то надо создать слой из сухой цементной смеси. Для этого смешайте песок и цементный порошок, а затем уложите смесь непосредственно в заранее подготовленный котлован. Полейте площадку проточной водой и подождите, пока она затвердеет. Для оперативного монтажа механизма просто втолкайте рельсу в цементный раствор, используя резиновый молоток.

Следующий этап заключается в установке конструкции на подшипники. Также, как вариант, можно использовать плавающие рельсы, которые не изменяют принцип устройства механизма, но требуют смазки солидолом всех рельс и частей механизма, вовлеченных в процесс движения в будущем.

Изготавливаем створку

Самый простой и доступный вариант — использовать металлический утолщенный профильный лист. Если есть возможность выбрать размер, то лучше всего отдать предпочтение метровой ширине, так как она более удобна для соединения листов между собой.

Стандартный профнастил

Соединять листы можно при помощи заклепок, а для ускорения процесса использовать инструмент — заклепочник. Наиболее практично приобретать все материалы комплектно, ведь Вы обезопасены от ошибок с размерами и надежности эксплуатации, завод производитель заботится об этих аспектах, и Вы сможете быть уверенными в правильности покупки. Если ворота, а, соответственно, и используемый профиль, размером более двух метров, то следует ровно посредине набить удерживающую планку для удержания всего груза и снятия нагрузки с металлического профиля.

Способ обшивки и основные составляющие

Инструкция по монтажу

На этом этапе необходимо сперва установить навес для удержания всего механизма. Чаще всего – это профилированный металл с маленькими металлическими шариками, гарантирующие плавное движение створки по установленному механизму.

Для верхнего подвеса сначала устанавливаются ролики или подпорки, а уже после этого производят закрепление на подвесе. Подвесным механизмом может стать поперечная балка с вогнутыми концами.

Важно! Необходимо чтобы балки были забетонированы приблизительно на 1 м в глубину – это гарантия, что ворота не будут расшатываться. Кроме того эти балки можно будет использовать для укрепления конструкции и в последующем — защиты от взлома.

Монтаж откатного по швеллеру полотна

Источник: http://rusograda.ru/vorota/otkatnye-vorota-po-relsu-svoimi-rukami

Ворота откатные по рельсу: альтернатива консольным воротам — Ворота своими руками

Откатные ворота обычно делят на виды по различным критериям – материал, из которого сделана створка, количество створок и т. д. Если же делить их по типу конструкции, то все раздвижные ворота можно разделить на такие виды:

— консольные откатные ворота;

— откатные ворота по рельсу (монорельсу).

Если о первом типе ворот написано уже массу статей, то о втором нужно поговорить отдельно. Этим и займемся в рамках данной статьи.

Раздвижные ворота по рельсу – это разновидность (тип) ворот, которые движутся по монорельсу (уголку), установленному в земле в проеме ворот. Ролик прикрепленный к низу створки ворот, движется по этому уголку. Вам не стоит волноваться о компонентах – как для консольных, так и для рельсовых ворот используется практически одинаковая фурнитура лишь с небольшими особенностями.

Монорельсовые откатные ворота имеют свои преимущества:

— створка не будет провисать ни при каких условиях, что бы ни случилось, ведь она всегда имеет опору на ролик, который ходит по уголку;

— такая раздвижная система стоит сравнительно немного, что обусловлено простотой ее конструкции.

Недостатками данной конструкции является:

— необходимость иногда чистить монорельс от грязи, песка, пыли и т.д.;

— небольшое выступание рельса над уровнем земли, это не очень мешает проезду автомобилей, но все же создает пусть и незначительную, но помеху, это следует учесть ;

— не такой привлекательный внешний вид, как у консольных ворот (хотя это, естественно, довольно субъективно), которые совсем не касаются земли (хотя это, конечно, дело вкуса).

Теперь давайте разберемся в таком вопрос: кому и зачем может понадобиться устанавливать ворота откатные по рельсу? Однозначного ответа на этот вопрос найти не удастся, все зависит от каждого конкретного случая. В первую очередь значение имеет то, на каком объекте вы планируете установку раздвижных ворот, как часто вы будете ими пользоваться и т.д. Например, такой тип ворот идеально подойдет тем, кто хочет установить откатную систему на заводе, предприятии, крупном склад, где очень широкий проезд, а кроме того необходимо поддерживать высокую интенсивность проезда транспорта. При этом внешний вид ворот в таких случаях обычно не учитывается. Так можно быть уверенным, что ворота способны работать с высокой эффективностью, то есть смогут выполнять в день большое количество циклов открытия и закрытия, при этом для многих важным остается вопрос стоимости. Хочется ведь и хорошую качественную откатную систему получить, и при этом потратить минимально денег. Так что тут опять подобный тип ворот станет просто находкой. Если же на вашем предприятии проем совсем уж большой – от 10 метров и более – возможно, имеет смысл установить двухстворчатые ворота по рельсу. Для этого просто придется купить два комплекта фурнитуры и автоматики.

Также если вы живете на узкой улице, или вам нужны ворота для дачи в дачном кооперативе, где проезды между участками совсем узкие, есть смысл установить монорельсовые ворота. При этом если не хочется переплачивать, а хочется просто получить надежную раздвижную систему, аккуратно выглядящую и исправно работающую, есть смысл выбрать именно этот тип откатных ворот.

В любом случае вам потребуется фурнитура. Просто обращайтесь к нам, и мы подберем вам хороший комплект! Наши менеджеры помогут вам подобрать именно то, что нужно в вашем конкретном случае.

Фурнитура для откатных ворот

Если вы закажете у нас полный комплект фурнитуры, то гарантированно получите точный чертеж (с точностью до 1 мм!)

Автоматика тоже всегда есть у нас в наличии. Наши менеджеры помогут вам подобрать хороший комплект с учетом всех ваших пожеланий.

Автоматика для откатных ворот

Итак, почему же покупать комплектующие у нас так выгодно?

— у нас самые адекватные и обоснованные цены, ведь мы работаем без посредников, прямо с оптового склада!

— мы предлагаем только оригинальные комплектующие от самых известных и надежных производителей, у нас в наличии только качественная фурнитура и автоматика, а не подделки или самодел;

— наши специалисты рады помочь вам не только в выборе компонентов, но и в изготовлении и монтаже откатных ворот;

— мы имеем большой опыт работы на рынке Украины, а это означает, что мы завоевали положительную репутация среди наших клиентов, следовательно, нам можно доверять;

— быстрая доставка по всей Украине в течение всего лишь 2-3 дней;

— мы предоставляем официальную гарантию на всю продукцию!

— мы имеем большой выбор разнообразных комплектов фурнитуры для ворот различной массы и размера;

— у вас всегда есть шанс воспользоваться нашими акциями, бонусами и скидками, которые действуют на настоящее время.

Обращайтесь к нам, и наши специалисты помогут вам сделать правильный выбор, а также проведут консультацию по установке.

Чтобы лучше разобраться в типах ворот, а также понять, как правильно изготавливать и монтировать, почитайте материалы на нашем сайте. Их у нас имеется в предостаточном количестве, так что, вероятно многие ваши вопросы будут развеяны. В любом случае, вы всегда можете связаться с нашими специалистами и получить квалифицированный ответ.

Откатные ворота своими руками!

Вот это, пожалуй, основные моменты, о которых хотелось упомянуть. Надеемся, наши рекомендации помогут вам! Желаем вам удачи!

Как сделать откатные ворота по рельсу своими руками чертежи

Смотрите также

Сварная рулонная сетка
На каком расстоянии от забора можно строить гараж

Забор из пластиковых труб своими руками фото
Заготовка лозы для плетения корзин
Комплектующие из нержавейки
Сколько отступить от забора при строительстве дома
Нужен сварщик для сварки ворот
Электропривод для раздвижных ворот
Стальная труба бу
Как сделать ворота из сетки рабицы своими руками
Забор для спортивной площадки

чертежи и инструкции по монтажу

Ворота перемещаются по рельсу

Принцип работы

Верхний удерживающий ролик

Особенности направляющих для сдвижных проемов

Вес полотна створки до 400 кг, а проем до 5 метров, тогда размер сечения будет составлять 60*70 мм с толщиной стали 3.5 — 3.8 мм;
Вес — до 800 кг, проем до 8 метров — профиль рельсы 85*95мм, длиной до 12 м при толщине металла – 5 мм;
Очень широкий проемы — 25 — 30 метровые ворота весом 4 тонны и более предполагают оснащение направляющей длиной до 45 м, сечением 169*184 мм при толщине металла до 12 мм.

Как сделать сдвижное устройство

Необходимые инструменты

Сварочный аппарат;
Шлифовальный круг или болгарка;
Заклепки, саморезы, болты;
Дрель и набор сверл;
Рельса;
Заводской набор фурнитуры;
Ролики.

Схема сдвижного портала

Закладываем основу

Изготавливаем створку

Стандартный профнастил

Способ обшивки и основные составляющие

Инструкция по монтажу

Монтаж откатного по швеллеру полотна

Источник: http://rusograda.ru/vorota/otkatnye-vorota-po-relsu-svoimi-rukami

Инструкция по монтажу секционных ворот Doorhan: нюансы сборки

В комплекте к секционным воротам Doorhan идет инструкции по их монтажу. В ней уделяется внимание правилам техники безопасности и особенностям сборки панелей.

Инструкция по установке автоматических ворот своими руками

Инструкция по установке автоматических ворот: пошаговые советы, фото, видео.

Раздвижные ворота для дачи своими руками

Пошаговая инструкция по установке раздвижных ворот.

Установка роллетных ворот: виды монтажа, комплектация, процесс

Как устанавливают роллетные ворота своими руками.

Монтаж секционных ворот Doorhan: основные моменты

Секционные ворота Doorhan рассчитаны на длительный срок эксплуатации, эстетичны, безопасны и герметичны. Схема и метод монтажа конструкции зависит от типа подъема.

Раздвижные ворота своими руками

Безопасность вашего автомобиля зависит от качества ворот установленных в вашем гараже.

Рельсовые ворота своими руками: пошаговое руководство

Вам предстоит замена старых распашных ворот на новые, советуем рассмотреть вариант с откатными панелями. Для откатывания полотна вам потребуется приблизительно полметра отступа от забора и свободное ровное место вдоль него, равное длине откатывающейся панели. Откатные воротные устройства существуют в двух вариантах – это рельсовые и консольные. Установить рельсовые ворота своими руками — дело вполне выполнимое.

Рельсовые ворота

Монтаж откатной конструкции — отличный способ заполнить пустоту во дворе, то пространство, которое должно быть свободным от всего, если проезд у вас закрывают распашные створки.

Выбираем рельсовые ворота

По типу крепления откатных панелей рельсовые створы бывают навесные, на рельсах, и на роликах. Принцип перемещения воротного полотна во всех трёх типах практически одинаковый, существуют отличия лишь в техническом устройстве. Кроме того, следует хорошо продумать, какой привод будет у вашего воротного устройства. Двустворные ворота, как и откатные панели, бывают с ручным и автоматическим управлением.

Совет! При установке новых ворот, даже если в данный момент вы не собираетесь ставить автоматику, конструкцию следует ставить так, чтобы впоследствии автоматику можно было установить без особого труда.

Откатные панели на рельсе отличаются от консольного типа тем, что они не имеют дополнительного удлинения для консоли, но зато между воротными столбами расположен профиль, по которому катаются панели на роликах.

Откатные по рельсу воротные панели

Схема откатных по рельсу ворот

Это хотя и устаревшая, но всё ещё распространённая воротная модель, часто встречается в загородных владениях. Они пользуются спросом, потому что имеют преимущества:

Могут выдерживать обшивку любой тяжести.
Панели, закрывающие проезды, могут иметь длину до 6 м.
Имеют высокую устойчивость и сопротивляемость к сильным ветровым нагрузкам.

Недостатки:

Требуют устройства сильно укреплённого проема.
Нуждаются в регулярной очистке желоба, в котором установлен рельс.
Профиль в земле подвержен воздействию окружающей среды и атмосферным осадкам, что со временем приводит к коррозии, деформации и усталости металла.

Откатная по профилю кованая воротная панель

Откатная воротная конструкция на роликах или небольших колёсах перемещается по рельсу, проложенному на проезжей части дороги или на земле. При проезде через профиль в машине можно ощутить небольшой толчок от наезда колёсами на него.

Иногда рельс устанавливают в углубление, и он может находиться на уровне поверхности дороги, но уход за ним становится более сложным, особенно в зимнее время.

Подвесные откатные ворота

Откатываемая по верхнему профилю воротная панель

Подвесные ворота являются одним из вариантов ворот на профильной балке, только в этой конструкции балка размещена над проездом, а воротная панель закреплена на устройства с колёсиками или роликами, катающимися по нему. Такие конструкции распространены в краях, где суровые снежные зимы, поскольку снимается проблема очистки от снега и наледи направляющего рельса.

Схема ворот подвесного откатного типа

Подвесное воротное устройство рельсового типа встречается в наши дни редко, и в основном в оформлении проезда на территорию больших предприятий. Такие обычно огромные ворота обладают преимуществами, такими как:

Большая сопротивляемость к мощным ветровым порывам.
Обладают высокой надежностью, они обладают устойчивостью к взлому.
Спокойно выдерживают тяжелую панельную обшивку.
При установке в частных владениях легко адаптируются к существующим условиям.

У конструкции имеются следующие недостатки:

Стоимость таких ворот слишком велика.
Имеется ограничение по высоте для транспорта с высокими габаритами.
Не имеет эстетичного вида, потому что слишком громоздкая.
Требуется готовый укреплённый въездной проем.

Совет! Для обеспечения проезда высокого транспорта выбирайте конструкцию проема, в которой есть возможность при необходимости снимать рельс.

Конструкция откатных воротных панелей состоит из следующих частей:

Воротное полотно.
Навесной рельс.
Наземный рельс.
Ролики или колёса.

Условия перед монтажом

Рельсовые воротные устройства делятся на две категории — с ручным и автоматизированным приводом. Одни при правильном устройстве легко и просто двигаются под действием небольшого мышечного усилия. Другие приводятся в движение дистанционным управлением при помощи привода, работающего на электричестве.

Желательно, чтобы воротные панели были обшиты оцинкованным железом. В таком случае конструкция будет служить до 10 и более лет, без особых затрат на уход и ремонт.

Длинна устанавливаемой балки должна быть вдвое больше воротного проёма с небольшим запасом для отката. Рядом с забором, с местом укладки профиля, не должно быть посадок, потому что их поливают, а влага приводит к появлению ржавчины. Кроме того, это пространство должно быть совершенно свободно от всяких предметов.

Требования к возводимой воротной конструкции

Для установки откатных ворот на рельсе требуется металлический прочный каркас в виде буквы «П». Он состоит из боковых опорных столбов, между которыми проложен рельс, имеющий длину, равную двум длинам ворот, плюс 0,5 м запаса. Если откатные рельсовые створы навесного типа, то балка закрепляется на опорных столбах.

Направляющий верхний рельс

Установка откатных панелей любого типа самостоятельно производится в следующей очерёдности: вначале устанавливают механические узлы, а затем автоматизируют созданную конструкцию.

Существуют конструкции, где применяются не подшипники, а так называемые плавающие рельсы. В этом устройстве все части механизма и профиль обильно смазывается солидолом. Это делается потому, что после завершения монтажа к этому механизму подобраться будет сложно.

Основные положения монтажа рельсовой конструкции

Как правило, начинают устанавливать откатные подвесные двери с постройки навеса над проездом во двор. Этот навес и будет опорой всего сооружения. Балки представляют собой металлопрофиль.

Сечение профиля для подвесных панелей

Во внутреннее пространство профиля вставляют маленькие шарики из металла, с их помощью будет происходить плавное движение по рельсу.

При установке своими руками откатных панелей с верхним подвесом сначала устанавливают на воротную панель ролики или устройства с колёсами, и только потом эту панель крепят к подвесу. Для подвески используют поперечную балку, форма сечения которой с вогнутыми внутрь концами показана выше. Установка осуществляется так, чтобы удерживающий верхний брус периметра проёма обязательно попал внутрь подвеса, он должен быть достаточно прочным, но не толстым.

Подвесную балку следует выбирать в соответствии с массой панели. Каждый выпускаемый промышленностью профиль рассчитывается для определенной максимальной нагрузки, которую нельзя превышать. Нарушение этого правила может привести к прогибанию устройства и невозможности его эксплуатации.

Внимание! Рельс должен быть цельным, его не следует наращивать. На месте стыка движение панели будет спотыкаться и даже клинить. В итоге его всё равно придётся менять на цельный отрезок.

Для автоматизации рельсовых откатных панелей достаточно приобрести однофазный электродвигатель, мощности достаточно от 40 до100 Ватт. Выбрать один из трёх приводных устройств и эксплуатировать согласно инструкции.

Приводы бывают:

Ремённые, но они быстро изнашиваются, «слизываются».
Цепной привод — достаточно прочный, но довольно шумный, и звенья цепи разрушаются.
Прямой привод — самый надёжный.

Систему привода следует регулярно смазывать, это особенно требуется для цепной передачи.

Монтаж раздвижных ворот

Источник: http://rusograda.ru/vorota/relsovye-vorota-svoimi-rukami

Откатные ворота со съемным верхним рельсом

В сегодняшнем обзоре расскажем, как сделать своими руками практичные откатные ворота. Но не консольные, как обычно делают, а с верхним направляющим рельсом.

Да, у такой конструкции имеется один очевидный недостаток — ограничение по высоте. То есть в такой проем грузовые автомобили проехать не смогут.

Но этот недостаток можно устранить. Достаточно просто сделать верхний рельс съемным.

Если нужно обеспечить проезд грузовому транспорту, рельс временно снимается, и никаких препятствий не будет.

Подшипники или прорезиненные ролики?

Автор сразу отказался от использования подшипников. Во-первых, они шумные (металл по металлу гремит прилично). Во-вторых, после зимы их, скорей всего, придется менять.

Поэтому для обеспечения подвижности откатных ворот выбор был сделан в пользу прорезиненных роликов диаметром 50 мм.

Конструкции

По типу откатные (сдвижные, раздвижные) ворота бывают:

Консольными — с балкой, один конец которой закреплен, второй висит в воздухе. Балка имеет П-образный профиль со ступеньками внутри. По ней внутри перемещаются ролики. Вся нагрузка от дверного полотна через ролики передается на балку.
По месту ее расположения они бывают:
с нижней балкой;

средней балкой;

верхней балкой.

Подвесные. В этой конструкции тоже есть балка, но она опирается на оба столба по сторонам от ворот. Она тоже имеет особое строение, похожее на букву «П» только с загнутыми внутрь краями. Внутри также имеются ролики, на них висит полотно ворот. Так полотно и перемещается. Подвесная конструкция

Откатные по рельсу. В грунте монтируется рельс, на нижнюю часть створки ворот прикрепляются ролики.

Полотно катается по направляющей. Конструкция самая простая, но ее минус в том, что рельс и сами ролики забиваются снегом, грязью, листьями.

Откатные ворота на рельсе

Монтаж направляющего рельса

Далее необходимо приварить к опорным стойкам откатных ворот металлические кронштейны, к которым будет крепиться направляющий рельс.

Конец второго рельса (напоминаем — направляющая состоит из двух рельсов длиной по 3 м) крепится к столбу забора.

В качестве съемной части выступает первый рельс, и соответственно, крепится он при помощи двух петель (как это выглядит — смотрите на фото ниже).

Когда надо обеспечить проезд грузовому транспорту, сделать это очень просто — сами ворота откатываются в сторону и «висят» на втором рельсе, а первый рельс снимается с петель.

Требования к воротам и заборам

Современные заборы и ворота должны отвечать таким требованиям:

защита участка от несанкционированного проникновения;
защита участка от продувания, уличного шума;
ограничение территории, обозначение места для заезда транспорта.

Основное назначение забора и ворот – обеспечение безопасности, поэтому к прочности и надежности конструкции предъявляются особые требования. Ограда также должна соответствовать особенностям ландшафтного дизайна и стиля экстерьера дома, быть практичной и простой в обслуживании. Из большого ассортимента материалов, которые могут использоваться для устройства ограждений и ворот, наиболее востребован профнастил. Это холодногнутый стальной лист с гофрированной поверхностью и цветным полимерным слоем, который отличается стильным внешним видом, прочностью, долговечностью и относительно невысокой стоимостью.

Изготовление и установка ворот

На следующем этапе автор приступает к изготовлению самих ворот. Сначала необходимо сварить металлический каркас.

Каркас сваривается из профильной трубы. Полотно ворот автор сделан немного шире проема, чтобы не было никаких щелей.

Дополнительно в полотне ворот автор сделал еще и калитку, чтобы не катать ворота туда-сюда каждый раз, когда надо войти.

Зачищаем сварные швы и после этого приступаем к покраске металлических элементов конструкции. Устанавливаем ворота на свое место, проверяем их работоспособность.

Обратите внимание: в нижней части откатных ворот также необходимо установить блок удерживающих роликов.

Еще важно не забыть сделать улавливатель — как он выглядит, смотрите на фото ниже.

Проектирование чертежей и схем

Весь технологический процесс установки делится на несколько этапов. Произвести точные расчеты, создать чертежи и схемы – первое, что нужно сделать. Игнорировать этот этап не стоит, поскольку именно от точности расчетов зависит будущее успешное функционирование системы. В проектирование входит проведение следующих действий:

Замеры высоты и ширины проема для определения оптимального варианта конструкции.
Расчет противовеса нужен, чтобы уравновесить створки ворот. Правильный расчет способствует правильному распределению веса конструкции по кареткам.
Оценка веса полотна для определения подходящей несущей опоры.
Изготовление чертежей и схем.

В зависимости от веса будущей откатной системы, подбирается фурнитура. Планируя установку откатных ворот в регионе с неблагоприятными климатическими условиями, следует учитывать нагрузку от порывов ветра.

Обшивка ворот доской

На последнем этапе останется только обшить ворота доской. В принципе, можно использовать для этого другие материалы: профнастил, поликарбонат и т.д.

Автор использует дюймовую доску, которую предварительно распилил вдоль пополам, чтобы уменьшить вес воротины.

Подробный процесс изготовления откатных ворот со съемным верхним рельсом, можно посмотреть ниже — в авторском видеоролике (с YouTube канала ВАЛЕРА Diy

Откатные ворота своими руками. Выбираем материалы

Схема консольных ворот с нижней балкой

Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.

Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3*2, то профнастила потребуется 6 м², а труб определенное количество килограмм.

Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.

Почему выгодно купить роликовые откатные ворота?

Не требуют ухода и обслуживания

Долговечны и надежны

Изготавливаются в одном стилевом решении с забором

Надежно защищают Ваше имущество

Безопасно использовать

Экономят пространство

Подготовительные работы при монтаже откатных ворот

Обустройство несущих столбов

Несущие столбы должны иметь ширину не менее 20 см. Их изготавливают из стали, бетона, кирпича. Возможно использование любых сочетаний данных материалов. Столбы устанавливаются по краям забора и связываются с ним. Между собой они связываются с помощью ленточного фундамента. Сами столбы бетонируются в обустроенный для них фундамент, объем бетона для каждого столба должен составлять как минимум 0,3 м 3 . Монтаж несущих столбов проводится так, чтобы они располагались строго вертикально. Отсутствие отклонений контролируется с помощью строительного уровня. Установленные несущие столбы, формирующие проем для откатных ворот, должны быть не ниже полотна их створки.

Установка опорной рамы

При монтаже откатных ворот рама располагается таким образом, чтобы широкая полка швеллера находилась на уровне грунта. В обязательном порядке перед бетонированием рама выравнивается по горизонтали, а также относительно боковых столбов. В итоге рама должна занимать точно то положение, которое предусмотрено проектной документацией или инструкцией производителя.

3. Закладка фундамента под опорные столбы и опорную раму

По опыту специалистов компании Master Company, для установки откатных ворот в Москве и Московской области фундаментное основание обустраивается в траншее глубиной не менее 1,7 м. Из них 0,4 м должно приходиться на песчано-гравийную отсыпку. Для других регионов глубина траншеи определяется глубиной промерзания в соответствии с региональными строительными нормами.

Подвод электрического кабеля для подключения автоматики

Электрические кабели прокладываются в грунте или фундаменте. При прокладке их необходимо помещать в металлические трубы с диаметром не меньше 25 мм. Также допустимо использование гофрированных либо пластиковых труб с внутренним диаметром от 15 до 25 мм. При прокладке кабеля через фундамент трубу нужно разместить заранее, до бетонирования. Внутри нее пропускается металлическая проволока или прочный шнур. С его помощью позже будет протянут кабель.

В зоне проезда трубы укладываются на глубину не менее 300 мм. В точке вывода кабель должен выходить из земли не менее, чем на 50 мм. После окончания работ по прокладке кабеля места его выхода из труб надежно герметизируются, чтобы предотвратить попадание внутрь влаги.

Проектирование

Перед началом изготовления нужно определиться с требуемыми размерами готового изделия. Основной исходный параметр — ширина имеющегося проёма, то есть расстояние между опорными столбами. Направление отката определяется по наличию свободного места вдоль забора. Длина секции должна быть в 1,5 раза больше, чем расстояние между столбами.

Ширина проёма — важный аспект, на который нужно обратить внимание владельцам дач и домов, расположенных на узких улицах, где заезжать в откатные ворота нужно с поворотом. Если ширина проёма составляет 4 метра, то габарит полотна принимаем равным 6 м, разница в 2 м обеспечивает фиксацию створки в направляющем рельсе. При таких параметрах для отката необходимо оставить 6 м вдоль ограждения участка.

Высота конструкции подбирается по уровню забора, чтобы конструкция выглядела однородной. Эстетическая составляющая не имеет под собой технического обоснования, но на практике играет существенную роль. Если расстояние от земли до верхнего края забора составляет 2 м, то габарит откатных ворот следует принять как 2 м за вычетом размеров направляющей, роликовых тележек, прочих вспомогательных элементов и зазора между нижним краем полотна и поверхностью.

Для изготовления силового каркаса полотна можно использовать прямоугольную стальную трубу. Для типовых размеров подойдёт профиль с размерами 60х30х2 мм. В качестве альтернативы допускается применять трубы 60х40 или 50х50 мм. Материал заготовок для внутренней обрешётки — труба прямоугольного сечения с размерами 40х20 или 30х20.

Разработка чертежа рамы позволяет раздеталировать проект и подсчитать количество необходимого материала, исходя из заданных размеров. Все соединительные элементы — крепёж и фурнитуру рекомендуется приобрести в готовом виде, их изготовление требует наличия специфического оборудования и навыков работы с ним.

Купить роликовые откатные ворота у нас — выгодно!

У нас дешевле!

При предоставлении коммерческого предложения с более низкой ценой клиент получает скидку.

Замер в день обращения

Мы готовы выехать на Ваш участок уже сегодня. Выезжаем в любое время, которое удобно клиенту.

Сертифицированное производство

Мы работаем только с оригинальными запчастями и автоматикой.

Изготовление ворот под ключ

Сопровождаем проект на всех этапах производства — замер, выбор комплектации, изготовление, монтаж, обслуживание.

Поможем сделать правильный выбор

Квалифицированные специалисты всегда готовы помочь Вам в выборе оптимального варианта ворот и автоматики.

Варианты материалов изготовления ворот

Обшивка откатных по уголку конструкций деревянным материалом

При выборе обшивки створок въездной группы желательно обращать внимание на соответствие общему стилю участка и забора. Рассмотрим несколько наиболее популярных материалов:

Из профилированного металлического листа. Такой материал достаточно дешев и хорошо подходит для загородного дома или дачного участка. Выглядит достаточно объемно и внушительно. Цвет может быть разным, причем обычно стальные листы не просто покрашены, а покрыты полимерным покрытием разной толщины (полиэстер, пурал, пластизол, призма). Чем толще это покрытие, тем красивее и благороднее выглядят ворота. Например, структура пластизола напоминает кожу, а покрытие «призма» обладает блеском за счет наличия в ее составе алюминия. Все эти покрытия обладают гораздо более долгим сроком службы по сравнению с краской. Кроме низкой цены, преимуществом профилированного листа является его взаимозаменяемость с аналогичным стальным листом в случае порчи или повреждения.
Из профилированного листа с дополнительными коваными элементами. По сути, это первый вариант с дополнительными кованными украшениями по верхней кромке. Обычно это гребенка в форме арки, выполненная из труб и полос декоративного металлического проката. Возможны самые различные украшения: кольца, пики и так далее. Декоративная арка может располагаться стационарно над подвижными створками и на самих створках. В первом случае следует учитывать максимальную высоту проезжающего транспорта, а во втором – предусмотреть дополнительную нагрузку на несущие элементы.
Кованые. Бывают полностью глухие или прозрачные – в зависимости от пожеланий владельца. Применяются методы горячей ковки (на специальном кузнечном оборудовании) и холодной ковки – опять же зависит от общего рисунка створок. Перед началом работ делаются эскизы с различными рисунками из готовых каталожных декоративных элементов, выбирается общий дизайн. Например, очень красиво смотрятся створки из полых или сплошных гнутых труб квадратного сечения. В зависимости от получившейся сложности и веса готового изделия, цена может сильно варьироваться, поэтому нельзя однозначно сказать насколько дороги или дешевы кованые ворота.
С обшивкой деревом. В этом случае рама выполняется из металлических труб, а сверху устанавливается обшивка из обычной доски, блок-хауса или деревянной вагонки. Изготовление рамы и установку механизма открывания лучше доверить профессионалам, а обшивку деревом можно сделать и самостоятельно. Кроме значительной экономии денег, это позволит проявить свои творческие способности и создать уникальный и неповторимый узор. Смотрятся такие ворота очень изящно и создают ощущения уюта.
Из металлической решетки. При таком варианте рама ворот изготавливается из довольно мощных труб прямоугольного сечения, а в эту раму устанавливаются вертикальные трубы меньшего сечения на расстоянии 13–15 см друг от друга. Это не самый эстетичный вид ворот, зато очень практичный и недорогой.

Изготовление автоматических откатных ворот

Автоматические откатных ворота используются в большинстве случаев на территории с достаточным свободным пространством. предлагает широкий модельный ряд ограждений, различающихся по форме, размеру, наполнению. Мы изготовим для вас ворота в строгом классическом или современном стиле, сделаем оформление с помощью кованых элементов или декоративного орнамента, оснастим полотно надежным электроприводом.

Опытные мастера нашей организации подходят к созданию каждого изделия с творчеством, энтузиазмом и, конечно, соблюдая все технические нормы. Именно поэтому производимая нами продукция пользуется большим спросом. При изготовлении ворот мы используем только качественные материалы и комплектующие известных мировых брендов. По вашему индивидуальному заказу специалисты компании создадут полотна как для парадного въезда в дом, так и для ограждения промышленного предприятия.

Секрет успеха нашей продукции – умелое сочетание всех необходимых технических качеств конструкций с эстетически привлекательным внешним видом изделия. Мы уверено ломаем стереотипы и считаем, что даже промышленные ворота могут быть не только надежными, но и красивыми.

Сертификаты

Все комплекты рельсовых конструкций, которые предлагает наша компания, абсолютно безопасны и надежны в пользовании. Это подтверждается сертификатами соответствия действующим отечественным и европейским требованиям. Ознакомиться с документацией на наши изделия и автоматику к ним можно на сайте или в офисе компании.

Варианты наполнения и цвета

Вагонка
Комбо
Пластик
Профнастил
Решетка
Стальной лист
Сэндвич панель

Покрасим изделие в любой цвет по каталогу RAL на выбор клиента

Откатные ворота своими руками

Откатные ворота – это отличный вариант сэкономить место во дворе.

Они как нельзя кстати подойдут в том случае, если у вас на участке нет места для открывания ворот вовнутрь или наружу, или же данный процесс может привести к затруднению движения автотранспорта.

Да и сделать откатные ворота своими руками – не так уж и сложно.

Сперва потребуется только подобрать необходимый тип механизма.

Они бывают — навесные, на рельсах и на роликах.

В принципе, разницы между ними практически нет, отличаются они лишь техническим обустройством.

Давайте подробно рассмотрим как сделать откатные ворота своими руками и что для этого потребуется.

Необходимые инструменты и материалы:

сварочный аппарат;
болгарка;
заклепки и заклепочник;
дрель;
саморезы;
рельсы;
ролики.

Желательно, чтобы ворота были оцинкованными. Они не проржавеют даже после 10 лет эксплуатации.

Условно, их можно дополнительно разделить на два типа — с автоматическим и с ручным приводом.

То есть, первые могут открываться дистанционно, при помощи электропривода, вторые же – просто отталкиваются в сторону, вручную.

Чертежи и конструкция

Самое главное в этом деле – правильно подобрать длину и высоту будущей конструкции.

Готовые чертежи откатных ворот:

Высота должна быть аналогична с высотой забора, или чуточку ниже. Но ни в коем случае не больше!

Длина – по ширине проема. Следует также учитывать, что в открытом состоянии они не должны упираться во что либо.

Так что, за забором около ворот не рекомендуется обустраивать клумбы и палисадники, они будут мешать!

Условно, конструкция откатных ворот своими руками складывается из следующих частей:

само полотно;
навесные рельсы;
нижние рельсы;
ролики.

В том случае, если планируется устанавливать конструкцию с автоматическим приводом, дополнительно, к конструкции будет подведен электромотор с роликовым или ремневым приводом.

Если монтируете откатные ворота своими руками на рельсе, то потребуется металлическая планка в виде буквы «П». Ее длина равняется двум длинам ворот, ну и нужно будет добавить к полученной сумме сантиметров 30 (в качестве запаса).

Рельсы лучше всего приобретать в специализированном магазине строительных материалов, или же в отделе по продаже дверей (рельсовый механизм у откатных дверей аналогичный).

Если вы хотите сделать откатные ворота своими руками с калиткой, то калитку и сами ворота — следует делать монолитной соединенной конструкцией.

Она и дольше выстоит, да и с монтированием проблем будет значительно меньше!

Отдельное внимание следует уделить креплению калитки, лучше всего использовать так называемые «невидимые створки» с внутренней стороны.

Само устройство откатных ворот своими руками следует производить в следующем порядке: сперва механические части, а после этого – электрические.

То есть, сперва прокладываются рельсы, монтируются ролики, «консоли», и только после установки уже самих ворот на двигательный механизм – монтируется электрический привод. Следует также не забывать о защите рельс.

Если используется именно рельсовый механизм, то его дополнительно нужно будет защитить от возможной нагрузки.

Приступаем к изготовлению

Процесс установки откатных гаражных ворот своими руками начинают с монтажа рельс, или любого другого двигательного механизма.

Прокладываются рельсы, создается навесной каркас.

Даже в том случае, если используется роликовый механизм открытия — следует использовать дополнительно рельсы, которые будут выступать в качестве направляющих.

Крепление самих рельс производится непосредственно к бетонному основанию.

Если его ранее не было, то создаем из сухой цементной смеси (смешивается песок с цементным порошком и укладывается непосредственно в заранее подготовленную ложбинку).

Поливаем цементную смесь и ждем, когда она затвердеет.

Конструкция и советы по установке

Если необходимо смонтировать механизм оперативно, то просто «вталкиваем» рельсы в цементный раствор при помощи резинового молотка (можно и обыкновенным молотком, вот только можно повредить рельсу, что вы даже и не заметите)!

Далее, автоматические откатные ворота своими руками следует установить на подшипники.

В некоторых моделях используются не подшипники, а плавающие рельсы – разницы в устройстве механизма особой нет, вот только заранее придется смазать солидолом все рельсы и части механизма, которые в будущем будут двигаться.

Просто в следующий раз, после установки всей системы, к двигающемуся механизму добраться будет не так уж и просто!

А как сделать самому откатные ворота? Рекомендуется использовать металлический утолщенный профиль – также продается практически в любом магазине строительных материалов.

Если на продаже будет несколько вариантов профиля, то берите с метровой шириной – их удобно будет соединять между собой. Соединяются они при помощи обыкновенных заклепок.

Кстати, на них не следует экономить, если не хотите, чтобы в будущем они распадались. Идеальный вариант – приобрести заклепки производства «Bosch». Они не такие дорогие, чтобы сильно ударить по карману своей стоимостью.

Изготовление откатных ворот своими руками следует выполнять непосредственно перед тем, как планируется полностью выполнять монтирование системы. То есть, они не должны несколько недель лежать в сторонке и «ждать своего часа».

Если используется «низкий металлический профиль», то его следует заключать в дополнительную удерживающую рамку (ширина которой будет равна ширине профиля + 2 миллиметра).

Удобней всего – если вы все материалы будете приобретать «комплектно». В этом случае варианта ошибиться с размерами — практически нет, так что вы можете быть уверенными в правильной покупке.

Если высота ворот (и используемого профиля) более двух метров, то рекомендуется ровно по средине ворот еще набить удерживающую планку. Она будет весь груз удерживать на себе, снимая нагрузку с самого металлического профиля.

Ну и самое последнее – при изготовлении откатных ворот ни в коем случае нельзя их красить. Сделаете это уже тогда, когда они будут «висеть» на своем месте.

Даже минимальный слой краски может привести к тому, что они просто не встанут на рельсы. Обидно получится, если потребуется полностью заменять рельсовый механизм.

Инструкция по монтажу своими руками

Итак, как же правильно уже устанавливается такая конструкция? Это, как писалось заранее, зависит от типа двигательного механизма.

Если это были откатные подвесные ворота своими руками, то сперва — монтируется навес, который и будет удерживать всю конструкцию.

Как правило – это рельсы из профилированного металла. При этом, в профиль вставляются маленькие металлические шарики, при помощи которых они и будут плавно двигаться по установленному механизму.

А вот сделанные своими руками откатные ворота с верхним подвесом, сперва устанавливаются на ролики или подпорки, а уже после этого – крепятся к подвесу.

В качестве подвесного механизма, используется поперечная балка с вогнутыми вовнутрь концами.

Наглядное изображение

Вот в них и осуществляется установка (самое главное – это чтобы верхняя удерживающая рейка на воротах точно попала вовнутрь подвеса и не была при этом слишком толстой).

Подвес следует подбирать по массе конструкции. Каждый профиль рассчитан на определенную максимальную массу, которую ни в коем случае нельзя превышать (просто может изогнуться весь механизм).

Ну а консольные откатные ворота своими руками монтируются проще всего.

Здесь не потребуется устанавливать дополнительные удерживающие напоры – достаточно лишь поставить две поперечные балки, которые и будут удерживать всю конструкцию.

Идеальный вариант – если балки будут забетонированы примерно на один метр в глубину. В этом случае ворота не будут расшатываться.

Ну и самое главное – балки можно будет дополнительно использовать для укрепления ворот и их последующей защиты от взлома.

Такая система будет работать как отбойник! Очень актуально для тех домов, которые размещаются близко к проезжей части или к скоростной дороге.

Ну а откатные навесные ворота своими руками монтируются по порядку, начиная «снизу». Проще говоря, сперва монтируется нижняя рельса, после нее – верхняя.

А уже далее монтируется удерживающий навес! В этом случае очень важно соблюсти необходимую длину рельс.

Если они будут короткими, то ни в коем случае не следует их «доваривать». Механизм банально будет клинить очень часто. Здесь придется полностью заменять всю рельсу!

Как видите, откатные ворота своими руками не так уж и сложно монтируются. А как дополнительно обеспечить автоматический механизм открытия/закрытия двери?

Все очень просто – только потребуется изначально приобрести однофазный электрический двигатель мощностью в 40-100 Ватт (не следует приобретать слишком мощные модели – они громоздкие, шумные, значительно быстрее выходят из строя).

Далее – решайте, какой привод будет использоваться:

ременный;
цепной;
прямой.

Прямой самый надежный, цепной – немножко хуже, ременный – не рекомендуется, так как быстро «слизывается» сам ремень и его приходится заменять.

Как вы уже заметили, оптимальный вариант – цепной привод.

Сам электродвигатель устанавливается там, где его не намочит дождем, а также не задует снегом. Отличный вариант – оборудовать специальную будочку, словно для собаки.

Вот она и будет выступать в качестве защитной постройки! От будки к воротам идет цепной привод.

На конце устанавливается звездочка, которая подсоединяется к шестерни или рельсе с зубчиками (при помощи последних будет обеспечиваться движение).

Не забывайте, что всю систему своевременно следует смазывать солидолом, так как цепь имеет свойство стягиваться. И чтобы не повредить механизм, лучше заранее его смазать.

Если же планируется использовать пневмопривод, то для этого, вместо электрического двигателя — устанавливается самый обыкновенный амортизатор.

Рядом с ним – резервуар на 3-4 атмосферы. Когда вы нажимаете кнопку, то клапан открывается, давление в амортизаторе падает и он «падает», тем самым двигая ворота.

Можно сделать и наоборот – нажимая кнопку – система будет накачиваться.

Здесь уже детали не так и важны. Масляные амортизаторы не рекомендуется использовать, так как они быстро изнашиваются при высоком давлении (максимум – 4-6 месяцев период эксплуатации).

изготовление практичной конструкции своими руками. Схемы, чертежи и эскизы. Откатные ворота своими руками. Схема, поэтапная инструкция

Содержание

Виды и принцип работы
Подвесные
С опорой на нижний рельс
Консольные
По степени механизации
Механические (ручной откат)
Автоматические (с электроприводом)
Плюсы и минусы откатных ворот
Устройство откатных ворот
Особенности расчета ворот
Данные высоты и ширины проема
Расчет противовеса
Расчет веса
Расчет прочности фурнитуры
Дополнительные расчеты
Выбор привода
Автоматика на ворота
Привод на ворота своими руками
Изготовление створки ворот и этапы монтажа
Чертежи для изготовления откатных ворот
Схемы
Материалы и инструменты
Выбор деталей для механизма отката
Готовим столбы
Кладка столбов из кирпича
Разметка ямы
Выемка грунта
Изготовление закладной конструкции и притворного столба
Установка закладного элемента в яму
Прокладка электропроводки (для автоматизации ворот)
Регулировка положения роликовых опор
Бетонирование ямы
Сварка
Фиксация накатного (концевого) ролика и заглушки несущего профиля
Крепеж верхнего направляющего ограничителя (кронштейна)
Изготовление створки
Размеры полотна
Окраска и монтаж заполнения
Монтаж автоматики
Завершающий этап
Калитка в откатных воротах
Распространенные ошибки
Общие правила выбора комплектующих и фурнитуры в зависимости от веса ворот
1100-1500 кг
800-1000 кг
600-700 кг
300-500 кг
Ограничения на установку откатных ворот
Сборка готовых заводских ворот
Видео: как установить откатные ворота своими руками
Обслуживание

Виды и принцип работы

Все разновидности откатных ворот функционируют благодаря роликовым каретками и специальному направляющему рельсу. Механизм обеспечивает не только подвижность полотна, но и передачу нагрузки на несущие балки и опоры. По типу конструкции ворота бывают подвесные, с опиранием на наземный рельс и консольные, то есть с системой крепления на одном из концов.

Подвесные

Такие ворота чаще используют на промышленных предприятиях. Полотно с роликами подвешивают на горизонтальную балку, опирающуюся в трех точках. При движении ворота сдвигаются в сторону как шторы. Все нагрузки воспринимаются несущей конструкцией, которая должна быть достаточно мощной и устойчивой.

Преимущества подвесных ворот — высокий ресурс работоспособности, небольшое пространство для отката. Недостаток — верхний рельс строго ограничивает габариты транспорта, что заставляет ставить высокие столбы. В загородном строительстве такие системы не очень популярны, поскольку требуют достаточно больших затрат материалов и труда.

Но если входная зона оборудована навесом, необязательно делать новые опоры. Можно использовать готовые стойки, а верхнюю балку сконструировать разборной. Тогда для проезда грузовика достаточно снять съемную часть, а затем поставить ее на место.

С опорой на нижний рельс

Эта конструкция проста и надежна. Полотно на роликах перемещается по направляющей, установленной в уровне дороги. Нет несущих балок, вся нагрузка передается на наземный рельс и боковые опоры. Наверху столба закреплен дополнительный ролик для удержания ворот при движении.

Для хорошего скольжения и бесперебойной работы механизма нужно тщательно очищать въезд от снега, льда, мусора, наносимого ветром или колесами автомобилей. Просвет дороги в условиях частной застройки не всегда возможно поддерживать в идеальном состоянии, поэтому откатные ворота с нижним рельсом устанавливают в районах с малоснежной зимой.

Консольные

Конструкции этого типа сложнее в изготовлении, чем другие, но не имеют таких недостатков, как ограничения по высоте или контакт с наземным рельсом. Роликовый механизм и удерживающая его опора расположены сбоку проема и закреплены на отдельном фундаменте. Консольная балка с приваренным к ней полотном движется по роликам. На ответном столбе находятся ловители. От раскачивания ворот удерживает верхнее направляющее устройство.

Чаще всего несущая балка крепится чаще внизу, но бывают разновидности с консолью сверху или посередине. Такое решение удобно, если электропривод зимой часто заметает снегом. Приподняв его над землей, можно избавится от этой проблемы.

По степени механизации

Выделяют два основных вида: механические и с автоматическим приводом.

Механические (ручной откат)

Открываются вручную, и на это тратится много времени. При необходимости такие ворота можно сделать самому.

Есть у этой конструкции плюс ‒ ворота будут работать даже при отсутствии электричества.

Автоматические (с электроприводом)

Движение створок осуществляется за счет работы электромеханизма. Управление выполняется дистанционно с помощью специальной панели, пульта.

Любые механические ворота получится автоматизировать. Но для этого необходимо на этапе строительства забора предусмотреть расположение электрической проводки.

Не рекомендуется ставить на участках, где есть перебои с подачей электроэнергии.

Плюсы и минусы откатных ворот

Главное преимущество — удобство применения. Достаточно широкие ворота можно открыть без затруднений. Нет необходимости в обустройстве большой подъездной площадки, поскольку полотно сдвигается вбок.

Даже при сильном ветре отсутствует риск самопроизвольного закрывания и повреждения автомобиля. К тому же конструкция легко оборудуется электрическим приводом. Не выходя из машины, можно открыть ворота и заехать на участок.

Отдельно о преимуществах консольных откатных ворот:

не имеют ограничений по высоте;
внизу остается небольшой просвет, поэтому снег, лед или налетевший песок не затрудняют их работу;
высокое сопротивление ветровым нагрузкам.

Ролики, обеспечивающие движение полотна, находятся внутри балки, что защищает механизм от внешних воздействий, а также позволяет пользоваться воротами без лишних усилий.

Недостатки ворот-консолей:

сложность изготовления;
длина бокового пространства для отката не менее 1,4-1,5 ширины проема.

Если нет возможности обеспечить необходимый откат, консольным воротам некуда сдвигаться. Установить их на коротком участке не удастся.

Устройство откатных ворот

Этот тип ворот имеет следующие элементы конструкции:

Направляющая балка. Принимает на себя весь их вес.
Тележка или роликовая опора. Их необходимо 2 шт.
Съемный концевой ролик. В закрытом состоянии он служит опорой.
Уловитель верхний/нижний. Нижний при закрытых воротах воспринимает нагрузку, а верхний уменьшает парусность.
Кронштейн. Он важен для удержания створки от бокового качания.
Подставка. На нее осуществляется установка опоры, которая организовывает передвижение створки.

На фундамент устанавливаются роликовые опоры, которые воспринимают на себя нагрузку направляющей балки. Ролики размещаются внутри несущей консоли.

Особенности расчета ворот

Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
Расчет противовеса.
Оценка веса сооружаемой конструкции.
Изготовление эскиза или чертежа.

Расчет ширины и высоты конструкции должен отталкиваться от сортамента рынка. Так, если профиль или трубу можно легко сварить, то раскроить листы профнастила, с целью добавления очень сложно. Плюс к этому результат будет неэстетичным.

Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Если полотно предполагается большим, то обязательно учитывайте и ветровую нагрузку. К имеющейся силе ветра, преобладающей в вашей местности, добавьте небольшой запас.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

ширине проема;
технологическим отступам открытия/закрытия;
минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Имея такие расчеты, вы сможете определить, сколько необходимо места для отката ворот вдоль забора.

Расчет веса

Это значение определяется исходя из веса используемого материала:

Профнастил ~ равен 4 кг/м2.
Сталь, толщиной 2 мм ~ 17 кг/м2.

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Для ворот весом в 300 кг достаточно балки 9×5 см толщиной не меньше 3,5 мм. Однако обязательно необходим запас прочности до 40%. Он значительно упростит эксплуатацию ворот и увеличит ее эксплуатационный срок.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Покупая роликовый механизм, убедитесь в том, что он имеет запас до 30% по соотношению веса ворот. Но этот показатель никак не влияет на срок эксплуатации. На это непосредственно влияет увеличение расстояния между центрами кареток.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров. Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных.

Что касается расчета фундамента, то особых секретов здесь нет. Но несмотря на это не стоит упускать из виду эту составляющую, ведь нередко стоимость фундамента доходит до 40% от общей стоимости проекта.

Выбор привода

Если вы решили установить автоматические ворота, можно купить готовый комплект, состоящий из двигателя и пульта, а можно изготовить его самостоятельно. Для работы привода необходим ещё один элемент — зубчатая рейка, которая, как правило, в комплект фурнитуры не входит.

Автоматика на ворота

Так как существует большое количество предложений от различных производителей с различными характеристиками, мы собрали самые популярные из них в сравнительную таблицу для массы ворот в 400–500 кг. При сравнении обратите внимание на мощность привода и интенсивность использования — это наиболее значимые критерии.

Сравнительная таблица по приводам от различных производителей

* Для ворот массой 300 кг цена чуть ниже

Привод на ворота своими руками

При желании привод можно смастерить самостоятельно. Мы рассказывали подробно об этом в статье «Привод для откатных ворот своими руками» .

Также посмотрите два видео с различными решениями.

Видео № 1: Привод для откатных ворот на основе шуруповёрта

Системой управляют 6 реле: переключающие с 12 на 220 В, обеспечивающие подачу на шуруповёрт — 220 В, и на автомобильную сигнализацию — 12 В.

Видео № 2: Привод на основе покупных и б/у элементов

Для безопасной работы автоматики желательно установить сигнальную лампу и фотоэлементы.

Типовая схема подключения автоматики ворот

Изготовление створки ворот и этапы монтажа

Перед началом работ определитесь с размерами ворот — шириной и высотой. В нашем примере рассмотрен вариант с шириной проезда 4 м, длиной направляющей — 6 м, высотой ворот — 2 м.

Чертежи для изготовления откатных ворот

В процессе монтажа пригодятся чертежи и схемы откатных ворот. Составить их можно как собственноручно, так и подсмотреть идею в сети. Они дают возможность четко понимать, как установить ворота и какой общий механизм их работы. Чертеж откатных конструкций изготавливается только после определения размеров будущей конструкции. Понадобится на финальном этапе работ и схема проведения электропроводки, если вы будете самостоятельно этим заниматься.

Схемы

На схемах можно найти немало конструктивных деталей по изготовлению откатных ворот:

Чертеж ворот на 4 метра

Конструкция

Методы крепления откатных ворот

Сборочный чертеж

Схема откатных ворот и проема

Комплектация

Основание под ворота

Подготовка проема

Схема постройки

Установка колонн

Схема установки закладной

Материалы и инструменты

Расчет материалов сделан для представленной на чертеже конструкции, с односторонней обшивкой профнастилом, для климата с промерзанием грунта на глубину до 1,5 м.

Чертёж ворот

Таблица. Расход материалов на установку откатных ворот

Необходимые инструменты:

лопата;
болгарка;
сварочный аппарат;
шуруповёрт;
уровень;
рулетка;
малярная кисть или пульверизатор.

Выбор деталей для механизма отката

Есть несколько вариантов комплектующих для откатных ворот в зависимости от ширины проёма и весовой нагрузки:

для ворот массой до 400 кг и шириной не более 4 м;
для полотен весом до 600 кг и шириной не более 6 м;
для створок массой от 600 кг и шириной 6 м и больше.

Выбирая тот или иной комплект для своих нужд, следует обязательно учитывать материал заполнения полотна, ведь он оказывает существенное влияние на вес створки.

Набор для создания состоит из таких деталей:

нижняя направляющая;
поддерживающая скоба с роликами;
роликовая опора — 2 шт.;
поддерживающая подставка роликовой платформы — 2 шт. ;
опорный (концевой) ролик;
нижний и верхний улавливатели;
пластиковые заглушки.

Направляющая нижних роликов должна быть достаточно жёсткой, чтобы сохранять первоначальную форму и не деформироваться при ветровой нагрузке. Чтобы обеспечить это условие, ответственные производители изготавливают рельс из качественной конструкционной стали толщиной не менее 3.6 мм — на этот параметр и следует ориентироваться при его выборе.

Комплект фурнитуры для сборки откатных ворот

Поскольку всю массу ворот удерживают роликовые тележки, их подшипники должны быть качественными, а сами поверхности качения иметь высокую твёрдость. В продаже можно найти консольные блоки с пластиковыми роликами, которые снижают уровень шума при движении ворот. Учтите, что через некоторое время эти детали придётся менять, поскольку даже самые высококачественные термопласты не сравнятся с цементированной сталью. Перед монтажом подшипники опорных роликов рекомендуется вскрыть, чтобы проверить количество смазки — от этого зависит, будут ли ворота скрипеть при движении, и как долго эти детали будут работать без люфтов и заклиниваний.

Фиксацию створки сверху обеспечивает поддерживающая скоба. Чтобы обеспечить устойчивость и надёжность конструкции, её толщина должна быть не менее 4 мм. Что же касается установленных на ней направляющих, то лучше всего зарекомендовали себя резиновые ролики. Нагрузка на них не так уж велика, а вот то, что они не царапают каркас ворот в процессе эксплуатации, положительным образом влияет на эстетичность конструкции.

При выборе нижнего улавливателя следует учитывать, что он работает в паре с опорным роликом. Следует обязательно проверить, насколько свободно концевик входит в фиксатор. Кроме того, торцовый ролик предназначен для перераспределения нагрузки при закрытых воротах, поэтому к нему предъявляются такие же требования, как и к основным опорным элементам системы.

Металлическая пластина, из которой изготавливаются улавливатели, должна иметь толщину не менее 4 мм, поскольку от её качества зависит надёжность фиксации створки в закрытом положении. Кроме того, прочность этих деталей должна обеспечиваться сварочным соединением.

Заглушки направляющего рельса подойдут любые. Главное, чтобы они препятствовали попаданию снега и выполняли декоративную функцию.

Выбор материала для зашивки полностью зависит от личных предпочтений и финансовых возможностей, поэтому можно использовать:

профнастил, который имеет небольшой вес и легко монтируется при помощи заклёпок или саморезов. Профильные панели можно подобрать по толщине, цвету, глубине и ширине волны, а их покрытие способно долгие годы защищать металл от коррозии;
стальные листы — подбирают по толщине и размерам. Чаще всего используют как основу под кованые элементы ворот;
поликарбонат, с которым ворота будут самыми лёгкими;
штакетник или вагонку — их необходимо обрабатывать антисептическими средствами и покрывать лаком или краской. Только в таком случае можно рассчитывать на долговечность и эстетичный внешний вид пиломатериалов;
ковка — может использоваться как отдельно, так и в сочетании с поликарбонатом, пиломатериалами или стальными листами. Сегодня в торговой сети можно купить отдельные кованые элементы, из которых при помощи сварки несложно соорудить настоящее произведение кузнечного искусства;
филёнка (шоколадка) – для её получения металлические листы подвергают штамповке. В продаже можно найти «шоколадки» различных размеров. К каркасу их крепят сваркой или заклёпками.

Используя для обшивки полотна ковку, стальные листы или филёнку, следует учитывать значительное увеличение массы ворот при выборе роликовых опор и других элементов конструкции.

В продаже можно найти филёнку различного размера, что позволяет создавать ворота оригинального дизайна

Готовим столбы

Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.

Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.

Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.

Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.

Кладка столбов из кирпича

После того, как фундамент настоялся и набрал прочности мы приступаем к обкладыванию сердечников кирпичом, а также к установке в столбах закладных деталей для крепления нащельников.

Закладные мы будем изготавливать из металлических уголков размерами 50*50*80 мм. К ним мы привариваем куски арматуры диаметром 8 мм и длиной в половину ширины столба. Второй край арматуры мы привариваем к сердечнику.

Всего для крепления нащельников в на каждом столбе мы установим по 3 закладных уголка. Самый первый уголок устанавливаем после третьего ряда кирпича, а все последующие по редине и чуть ниже верхнего края столба.

Разметка ямы

Чтобы вычислить периметр будущего фундамента, необходимо:

По стороне, где будут открываться ворота, добавить ½ ширины проезда. Это получится длина основания.
От ограждения в бок усадьбы по всей длине фундамента отступить 50 см. Получим размеры периметра.

В работе пригодятся рулетка, шнур и колышки.

Выемка грунта

По окончании разметки выкапывается грунт.

Глубина траншеи должна быть минимум на 20 см ниже уровня промерзания почвы в вашем регионе.

Чтобы в будущем сделать ворота автоматизированными, следует уже на этом этапе предусмотреть укладку кабеля под проезжей частью.

Изготовление закладной конструкции и притворного столба

Чтобы закладная вышла недорогой, подготовьте:

арматуру диаметром 12 мм;
швеллер шириной 12‒16 см, длиной равной фундаменту.

Изготовление выглядит так:

К швеллеру сваркой крепят куски арматуры.
Потом приваривают арматуру поперек, чтобы вышли связные элементы.

При дальнейшей автоматизации укладывают основу под привод. Из подручных средств подойдет швеллер длиной 50 см. По центру проделывают отверстие под вывод проводки.

Установка закладного элемента в яму

Проводится в таком порядке:

Арматурой к низу в траншею опускается закладная.
Крепеж выполняется таким способом, чтобы швеллер вплотную прилегал к столбу, был строго горизонтально и параллельно траектории движения отката ворот. Для проверки используется строительный уровень.
Следующий шаг ‒ расчет расстояния от дорожного покрытия до консоли. Этот показатель автоматически меняется, когда регулируется высота закладной.

Если закладная фиксируется на уровне с грунтом, с помощью регулировочных пластин получится увеличить зазор между консолью и покрытием, а уменьшить – нет.

Прокладка электропроводки (для автоматизации ворот)

Выполняется на этапе обустройства фундамента. Электрический кабель прячут в металлическую или пластиковую трубу диаметром от 25 мм. Кабель должен заходить внутрь свободно, чтобы не мешали изгибы, швы. Чтобы влага не попала внутрь трубы, края герметизируют.

Глубина укладки зависит от рельефа местности.

Регулировка положения роликовых опор

Проводится как по вертикали, так и по горизонтали.

Чтобы правильно отрегулировать пластины, чуть откручиваем верхние гайки роликовых опор, откатываем полотно от крайнего закрытого к крайнему открытому положению. Это делается, чтобы каретки заняли нужное место внутри консоли. Теперь необходимо затянуть гайки.

Если после регулировки створка станет хуже двигаться, то крепеж следует ослабить.

Бетонирование ямы

Замес раствора рекомендуется проводить из смеси марки М200‒М250, или смешать с песком портландцемент М400.

Заливка выполняется после окончательной фиксации закладной, проверки горизонтальности положения уровнем.

Раствор не должен покрыть верх закладной. Время полного застывания бетона ‒ до 1 недели.

Сварка

Расположения ребер жесткости

Болгаркой или отрезной машинкой режут профильную трубу 60х40х2 мм под требуемые размеры. Должны получиться два горизонтальных, два вертикальных и один диагональный профили. Точечной сваркой прихватывают элементы в местах соединений.

При помощи рулетки или шнура необходимо проверить диагонали базового прямоугольника 4х4 – они должны быть одинаковыми. Угольником проверяют углы противовеса, которые должны составлять 90° и 45°. При отсутствии отклонений все соединения проваривают сплошным герметичным швом.

На следующем этапе полотно ворот укрепляют внутренним каркасом рамы, ребрами жесткости – они же будут служить опорой для крепления заполнения из профлиста. Для изготовления этих элементов используется профильная труба 40х20х2 мм. Важно строго придерживаться размеров и резать таким образом, чтобы сварные соединения были герметичными.

Элементы усиления сначала прихватывают точечной сваркой, после чего проводят замеры диагоналей и углов. Если все в порядке, места контакта силовой рамы и ребер жесткости приваривают швами длиной 15 мм с шагом не более 500 мм. Все сварные швы следует загладить шлифмашинкой.

К нижней части рамы приваривается несущая балка (консоль) из комплекта для откатных ворот – она позволит перемещать створку при помощи роликовых кареток.

Фиксация накатного (концевого) ролика и заглушки несущего профиля

Накатный ролик размещаем внутри направляющего профиля с другой стороны от роликовых опор. Затягиваем болты. Для надежности фиксации между крышкой концевого ролика и консоли проводим точечную сварку.

Заглушка производится из резины. Перед крепежом прогреваем ее строительным феном. После чего вставляем внутрь консоли сбоку роликовых кареток.

Крепеж верхнего направляющего ограничителя (кронштейна)

Делаем крепеж роликов послабее. Монтируем ограничитель вверху столба ограждения так, чтобы была захвачена верхняя кромка створки. Выставляем ворота по вертикали.

Изготовление створки

Каркас рамы — сварная конструкция. До начала работ нужно организовать место — выложить при помощи строительного уровня кирпичи под будущую конструкцию. Сделайте заготовки каркаса. Очистите трубы от грязи и ржавчины.

Вам понадобятся отрезки трубы 60х40 мм длиной: 6 м — 1 шт., 4,4 м — 1 шт., 2 м — 2 шт., 2,56 м — 1 шт.

И отрезки трубы 40х20 мм длиной: 4,32 м — 3 шт., 1,92 м — 2 шт., 1,88 м — 4 шт.

К направляющей (необходимо купить), закрытой с двух сторон заглушками, приварите трубу 60х40 мм длиной 6 м, прихватывая с двух сторон через каждые 750 мм. Перпендикулярно к основанию приварите (также точечно) трубы 60х40 мм длиной 2 м (подрезав края под 45°) и соедините их верхушки трубой длиной 4,4 м.

От свободного конца основания к ближайшему углу приварите трубу 60х40 мм длиной 2,56 м. Площадь полотна заполните конструкцией из труб 40х20 мм по схеме. При этом узкую трубу нужно варить заподлицо с широкой — при односторонней обшивке и по центру — с двухсторонней.

Сварочные швы зачистите болгаркой и обработайте антикоррозионным средством. Покрасьте полученный каркас.

Раскроите профнастил и обшейте раму при помощи саморезов.

Размеры полотна

Одним из основных вопросов в проектировании ворот является определение ширины и других габаритов конструкции. Прежде всего, следует определить расстояние между столбами ворот, поскольку все дальнейшие расчёты зависят от этой величины. При этом учитывают:

размеры автотранспорта, который будет въезжать на участок;
угол въезда автомобилей;
свободный зазор между габаритной шириной авто и опорами ворот, который должен составлять 0.3–0.5 м с каждой стороны.

Для легковых автомобилей среднего класса будет достаточно ворот шириной 2.5–3 м, тогда как грузовик или трактор требуют проёма размером не менее 3.5 метра.

Конструкция и размеры полотна сдвижных ворот с каркасом под металлопрофиль

Если же движение перпендикулярно линии ограждения затруднено и потребуется въезд под углом, то это значение необходимо увеличить ещё в 1. 5 раза. А ведь надо учесть ещё и то, что машина по какой-либо причине (скользкая поверхность, неопытный водитель, неправильно закреплённый груз) может сместиться или наклониться в сторону. Поэтому оптимальной можно считать ширину створа ворот около 4.5 м — этого будет достаточно для любых ситуаций.

Рассчитывая ширину полотна, к размеру проёма прибавляют 20 см. Это необходимо сделать для того, чтобы при закрытых воротах со стороны опорных роликов двор не просматривался через щель. Если при изготовлении створки эта возможность не учитывалась, то из ситуации можно выйти, чуть сдвинув друг к другу столбы. При определении высоты ворот многие считают, что она должна быть такой же, как и у ограды, но обычно полотно делают немного меньшим. Это связано с тем, что нижний край ограждения устанавливают с минимальным зазором от уровня участка, в то время как створка земли не касается и устанавливается с зазором около 10 см.

Чертёж полотна сдвижных ворот без каркаса под заполняющий профиль

На самом деле, расстояние между нижней направляющей и уровнем двора регулируется при помощи опорных площадок, которыми выставляется высота роликовых тележек. В зависимости от их положения створки возвышаются над участком на высоту от 10 до 15 см.

Кроме того, на высоту полотна влияют размеры рамы его каркаса и ширина нижней направляющей. Чтобы в итоге ворота находились на одном уровне с забором, при проектировании необходимо учесть все эти нюансы и сделать точный расчёт.

Окраска и монтаж заполнения

Деревянное заполнение

Чтобы гидроизолировать конструкцию, зазоры между внутренним каркасом и внешним контуром заполняют силиконовым герметиком. На заключительном этапе изготовленную раму полотна обрабатывают антикоррозийным составом, грунтуют и окрашивают. Рекомендуется использовать алкидную эмаль и наносить лакокрасочное покрытие не менее чем в 2 слоя с промежуточной сушкой до полного высыхания.

Высушенную раму зашивают подходящим материалом. Преимущественно используется профнастил с защитно-декоративным полимерным покрытием – он доступен по цене и прост в монтаже. Для крепления используют саморезы по металлу или заклепки. Также практикуется монтаж деревянного заполнения, чтобы ворота гармонировали с забором и постройками.

Монтаж автоматики

Если запланирован автоматический тип открывания ворот, то на этапе подготовки к их установке нужно провести монтаж электропроводки. Автоматику для откатных ворот можно выбрать в специализированных магазинах. На швеллер устанавливают профильную трубу и прикрепляют на специальную пластину (есть в комплекте), к которой будет монтироваться электропривод. Далее болтами на нее крепится электродвигатель. Рейки к планке привариваются идеально точно, после чего следует регулировка привода. Далее проводится настройка оборудования согласно инструкции.

Если все работает слаженно и правильно – раздвижные ворота открываются и закрываются плавно и без посторонних звуков, значит они готовы к эксплуатации.

Процесс самостоятельной установки откатных видов ворот нельзя назвать простым. Он требует времени, внимательности и навыков сварки, работы с уровнем и другим инструментарием. Но, при желании, можно их установить на своем участке. Главное — грамотный подход к процессу и наличие времени.

Завершающий этап

Сдвижные ворота с калиткой

На последнем этапе работ:

надежно приваривают верхнюю пластину с поддерживающими роликами и регулируют их – с каждой стороны между роликом и створкой должен оставаться зазор 2-3 мм
вставляют и закрепляют на переднем конце консоли накатной (концевой) ролик
приваривают нижний уловитель на ответный столб (его нижний край должен располагаться на 3-4 мм выше нижнего края концевого ролика, чтобы он накатывался и приподнимал створку, разгружая роликовые каретки)
приваривают верхний улавливатель на ответном столбе на высоте 1,6-1,8 м, он предотвратит перекос полотна при внешних воздействиях
надевают заглушку на второй торец консоли, чтобы предотвратить попадание внутрь влаги и загрязнений

После окончания монтажа откатные ворота готовы к эксплуатации. Если конструкция автоматизирована, следует установить электродвигатель и другое оборудование, подключить систему к электрощитку.

Калитка в откатных воротах

При желании в полотно можно встроить калитку. С одной стороны, это практично, поскольку не нужно каждый раз приводить в движение всю систему. К тому же при частом открывании оборудование может износиться раньше времени.

С другой стороны, возникают некоторые неудобства. Через довольно высокий порог сложно перенести коляску, велосипед, или вы просто можете споткнуться. В работе электропривода предусмотрен режим установки калиточного прохода, которым можно воспользоваться при необходимости.

Простое и функциональное решение — устройство калитки вне конструкции ворот на отдельных опорах. Тогда заходить и выходить можно будет беспрепятственно, а ресурс оборудования не расходуется.

Распространенные ошибки

Если вы не имеете достаточного опыта в выполнении таких работ, то существует большой риск допуска некоторых ошибок:

Недостаточно хорошая подготовка фундамента.
Неправильный монтаж и крепеж всех комплектующих.
Неправильно подобранная масса ворот под несущую балку.
Если слышен скрип, то это свидетельство попадания песка в подшипники.
Нельзя допускать потеки краски.
Обязательно учтите глубину промерзания грунта. В противном случае столбы могут перекоситься в одной из сторон.

Общие правила выбора комплектующих и фурнитуры в зависимости от веса ворот

При покупке фурнитуры учитывайте:

общий вес ворот;
ширину проезжей части;
высоту створок.

В стандартную комплектацию входят:

две роликовые опоры;
направляющий профиль;
верхний ограничитель;
накатной ролик;
заглушка;
верхний и нижний улавливатели.

Регулировочные пластины не входят в комплект и покупаются отдельно.

Фото: фурнитура, автоматика и консольная балка

Разберем перечни фурнитуры в зависимости от веса ворот.

1100-1500 кг

У большинства производителей есть усиленные комплекты, которые позволяют построить откатную систему с перекрытием проемов до 9 м и весом 1100‒1500 кг. Они получили название «СУПЕР».

Редко применяются в частном секторе, чаще – в промышленности, производственных учреждениях.

800-1000 кг

Если придется собирать откатной механизм длиной до 8 м с применением тяжелого секционного материала, то здесь лучше купить комплект до 800-1000 кг.

Консоль, которая будет направлять движение створки, поставляется длиной 6‒12 м, размерами 86*94*5 мм.

Основной материал ‒ нержавеющий металл.

600-700 кг

Набор приобретается, если проект предусматривает тяжелые ворота с калиткой из ковки, сварных решеток.
Материал ‒ металлополимер усиленный.

Количество компонентов фурнитуры аналогично предыдущему типу.

300-500 кг

Зачастую такой вес имеют ворота из профнастила или дерева на металлическом каркасе.

В этом комплекте направляющая консоль делается размерами 60*70*3,5 мм. Длина ‒ 5, 6, 7 м.

Основной материал фурнитуры для конструкции до 300 кг ‒ усиленный полимер, до 400 кг ‒ металлополимер, до 500 кг ‒ металл.

Выбирая роликовые опоры, учитывайте частоту использования ворот. Для дома хватит полимерных изделий. Если же у вас несколько автомобилей или забор установлен на производстве, то лучше взять более усиленные варианты из металлополимера или металла.

Средний срок гарантии на набор фурнитуры составляет 5 лет.

Ограничения на установку откатных ворот

Такая модель ворот имеет свои особенности использования, поэтому для ее монтажа, по технологии,

Если заезд на территорию участка происходит с узкого переулка, то для облегчения маневрирования надо увеличить проем ворот, что скажется на габаритах полотна.

существуют некоторые ограничения. На том месте участка, где планируется установка откатных ворот, грунт должен иметь ровную поверхность для корректной работы конструкции. Это касается всего пути следования ворот при открывании. От этого зависит и длительность эксплуатации, и оптимальное распределение нагрузки.

Если путь заезда для автомобилей узкий, то нужно заранее, на этапе определения размеров и подготовки схем, дополнительно расширить проем. В этом случае исключается риск повреждения техники и конструкции откатного забора. Калитку лучше установить отдельно от откатного полотна. Встроенная калитка отличается неудобством в использовании из-за завышенного порога. Еще одно из главных условий для установки – наличие возможности залить фундамент.

Сборка готовых заводских ворот

Некоторые российские компании предлагают комплекты для сборки откатных ворот своими руками. Все профили уже нарезаны в размер, узлы и составляющие рассчитаны инженерами, на основные элементы дается гарантия. Каркас можно обшить любым материалом по выбору.

Безусловно, комплект будет стоить несколько дороже, чем покупка металла на металлобазе. Но зато вы сможете сэкономить время на подготовке профилей и резке. Останется только правильно и аккуратно собрать конструкцию.

Видео: как установить откатные ворота своими руками

Обслуживание

Регулярный уход за воротами — залог долгой службы откатных конструкций. Он не сложен, достаточно раз в год смазывать подшипники в роликах и контролировать регулировку механизмов.
Фотоэлементы могут загрязниться или запотеть от влажности. Периодически их нужно протирать мягкой тканью.

Зубчатая рейка также нуждается в регулярной очистке от льда и грязи. Скрип или скрежет — опасные предвестники поломки механизма. Смазывать балку солидолом или литолом не рекомендуется. В густой смазке накапливается пыль и песок, в результате ворота может подклинивать.

Источники

https://vdomishke.ru/otkatnyesdvizhnye-vorota-svoimi-rukami-poshagovaya-instrukcziya/
https://montazh-zaborov.ru/otkatnye-vorota/
https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/
https://www.rmnt.ru/story/fences/otkatnye-vorota-svoimi-rukami-konstruktsija-chertezhi-sxemy.1088252/
https://MoyaOgrada.ru/vorota/chertezh-sxema-otkatnye-vorota.html
https://maja-dacha.ru/vorota-otkatnyie-svoimi-rukami/
https://o-remonte.com/otkatnye-vorota-svoimi-rukami/
https://www.vorotnet.com.ua/otkatnye_vorota_svoimi_rukami. htm
https://krrot.net/otkatnue-vorota-svoimi-rykami-chertegu/

Как сделать поручни для раздвижных ворот в блоге Джозефа Флеминга

Как сделать поручни для раздвижных ворот . Эту проблему можно решить, установив скобу на верхнюю часть направляющей. Эти раздвижные ворота своими руками функциональны, хорошо выглядят и гл.

Раздвижные передние ворота Дом из морских контейнеров в Панаме с сайта www.panamashippingcontainerhouse.com

Ворота состоят из нескольких вертикальных панелей, которые составляют полную сборку. Выровняйте стальную гусеницу на бетонном полу так, чтобы колеса под воротами правильно выровнялись со стальной гусеницей, и используйте перманентный маркер, чтобы отметить места для болтов. Вставьте колесо в отверстие и проверьте его свободный ход.

Раздвижные передние ворота Дом из морских контейнеров в Панаме

Чтобы избежать трения и создать a. Они довольно просты в установке и эксплуатации, с минимальным ручным вмешательством. Просверлите плоскую стальную пластину поручня ворот на расстоянии около 16 дюймов по длине поручня. Я говорю последовательно, потому что это не обязательно для трека до

Источник: www.pinterest.com

Установите два верхних консольных ролика таким образом, чтобы ролики захватили ворота при входе. Вы можете использовать дополнительное пространство для садоводства или парковки автомобиля, не беспокоясь о том, что ворота будут открываться или открываться при этом. Отметьте карандашом места на обратной стороне, где вы собираетесь просверливать отверстия, чтобы не запутаться.

Источник: www.panamashippingcontainerhouse.com Конструкция откатных ворот

Track известна в коммерческих, жилых и офисных зданиях благодаря простоте использования и бесперебойной работе. Если у вас бетонная подъездная дорожка, то вы уже на полпути, но должно быть место, чтобы ворота открывались, и площадка для двигателя. Выровняйте стальную гусеницу по бетонному полу так, чтобы

Источник: sentryfenceco.com

Используйте сверло по стали, размер которого соответствует вашим бетонным анкерам. Если вы планируете автоматизировать свои ворота (и, будем честными, это логично), вам понадобится зубчатая рейка, установленная по длине ворот, чтобы сцепляться с ней. Даже если у вас неровный грунт или крутой склон, откатные ворота работают как ни в чем не бывало.

Источник: www.pinterest.com

Теперь вы готовы собрать все ворота. Сделайте забор/ворота из стальных труб от изготовления рамы до полной сварки. Установите два верхних консольных ролика так, чтобы ролики захватили ворота при входе. Установите на место направляющую раздвижных ворот и убедитесь, что она находится в правильном положении. Выровняйте стальную гусеницу по бетонному полу.

Источник: bestlandscapeideas.

com

Эти раздвижные ворота стоили бы 5000 долларов, если бы их построила компания по производству ворот! После того, как вы отметили все позиции, отложите стальную гусеницу в сторону и переходите к следующему шагу. Если у вас есть бетонная подъездная дорожка, то вы уже на полпути, но должно быть где-то еще, чтобы ворота открывались и а.

Источник: www.pinterest.com.au

Уложите направляющую в том месте, где будут установлены ворота, но пока не закрепляйте ее на месте. Сделайте забор/ворота из стальных труб от изготовления рамы до полной сварки. Выровняйте стальную гусеницу на бетонном полу так, чтобы колеса под воротами правильно совпадали со стальной гусеницей, и используйте перманентный маркер, чтобы отметить места для них.

Источник: www.pinterest.com

Три 2x4x8′ для боковых сторон ворот. Один 2×2. Четыре под углом 90 градусов. Используйте прокладочный блок (в моей конструкции зазор 30 мм / 1 1/4), чтобы ваши стойки и поручни были заподлицо при равномерном расположении. Как построить деревянные ворота за считанные минуты. Направляющий канал может быть установлен на направляющей стойке, хотя направляющая стойка длиннее.

Источник: homeisd.com

Используйте стандартный крепеж для крепления колеса к воротам. В ворота и вытащите их из углов. Столбы для раздвижных ворот не обязательно должны быть такими же большими, как для распашных ворот. Эту проблему можно решить, установив скобу на верхнюю часть направляющей. После того, как мы проделали все карманные отверстия, ставим.

Источник: www.pinterest.com

Со временем рельсы раздвижных ворот могут стать гофрированными и неровными из-за использования, а гейтсокс помогает поглощать нагрузку с помощью пружинной системы, что обеспечивает более плавный ход и более тихую работу. Вставьте колесо в отверстие и проверьте его свободный ход. Разложите передние стойки (более тонкие боковые части) и передние поручни (планки ворот).

электрических ворот продолжают открываться и закрываться: что не так?

Электрические ворота становятся удобством во многих домах и коммерческих объектах. Они дают много преимуществ, но время от времени могут стать помехой. Если ваши электрические ворота продолжают открываться и закрываться , то мы приглашаем вас прочитать наш блог и узнать, что не так.

Неисправные автоматические ворота могут раздражать, особенно если они открываются и закрываются в случайное время. Это потому, что вы ожидаете, что ваши электрические ворота обеспечат необходимую вам безопасность и защиту. Кроме того, он позволяет открывать и закрывать его, не выходя из машины.

Итак, мы понимаем, если вы расстроены тем, что ваши электрические ворота не работают должным образом. Давайте углубимся в распространенные проблемы, почему ваш оператор ворот ведет себя так! В результате вы будете знать правильное решение для ваших неисправных ворот.

Неважно, самый дорогой у вас привод ворот; придет время, когда он не будет работать так, как должен. Такие элементы, как дождь или ветер, могут повлиять на работу ваших электрических ворот. Так что не паникуйте, это нормальное явление, которое может случиться с любыми автоматическими воротами.

Однако важно, чтобы вы хорошо заботились о своих электрических воротах. Поэтому, когда вы заметите, что что-то не работает должным образом, обязательно вызовите специалиста, который поможет вам.

Это четыре основные причины, почему ваши электрические ворота продолжают открываться и закрываться :

Концевые выключатели неисправны
DIP-переключатели не работают должным образом
Имеются помехи радиочастоте ворот
Детектор петли не работает

Неисправны концевые выключатели

Независимо от того, тип электрических ворот у вас есть, им нужен концевой выключатель. Концевой выключатель — это то, что предотвращает закрытие ваших автоматических ворот, когда ваш автомобиль стоит на пути. Кроме того, это функция, которая позволяет вашим воротам открываться при приближении автомобиля.

Другими словами, концевой выключатель — это то, что позволяет вашим воротам полностью открываться или закрываться в нужное время. Преимущество в том, что он не требует вмешательства человека.

Если ваш привод ворот начинает беспорядочно открываться и закрываться, возможно, проблема в концевых выключателях.

Концевой выключатель — это своего рода датчик, который может обнаруживать присутствие или отсутствие чего-либо или кого-либо. Он может определять скорость, положение, диапазон движения и конец пути человека или объекта.

Концевой выключатель ваших ворот имеет привод, который представляет собой устройство, заставляющее объект двигаться. Этот привод может быть рычагом, ручкой, роликом, уровнем или плунжером, и он подключен к набору контактов. Когда объект контактирует с исполнительным механизмом, устройство получает указание выполнить определенное электрическое соединение. В этом случае, открытие или закрытие ваших ворот.

Таким образом, причиной неисправности вашего концевого выключателя может быть поврежденный привод.

DIP-переключатели не работают должным образом

Независимо от того, есть ли у вас распашные или раздвижные ворота, вам нужен DIP-переключатель, чтобы открыть их. У вас может быть несколько DIP-переключателей и передатчиков, чтобы все члены вашей семьи могли управлять воротами.

DIP-переключатель представляет собой электрический переключатель, состоящий из других маленьких переключателей. Этот DIP-переключатель находится внутри вашего пульта дистанционного управления и механизма открывания ворот.

Оба DIP-переключателя имеют последовательность всех маленьких переключателей, перемещающихся вверх или вниз. Это создает отпечатки пальцев, и они должны точно совпадать, чтобы ваши автоматические ворота открывались или закрывались при использовании пульта дистанционного управления.

Итак, вы можете проверить DIP-переключатели в ваших передатчиках, чтобы убедиться, что они не являются причиной случайного открытия или закрытия ваших ворот.

Возникли помехи радиочастоте ворот

Существует несколько типов открывателей ворот. У вас есть клавиатуры, пульты дистанционного управления, инфракрасный порт и многое другое. Но большинство из них будут работать через радиочастоту. Это означает, что могут возникнуть помехи на радиочастоте ваших ворот.

Если ваши электрические ворота беспорядочно открываются и закрываются без вашего ведома, значит, что-то заставляет их так думать. Может даже случиться так, что ваши сигналы ворот будут мешать другим электрическим воротам.

Есть несколько устройств и объектов, которые могут мешать радиочастоте ваших ворот. Некоторые из них — бытовая техника, радиочасы, автомобильные радиоприемники и даже рождественские гирлянды!

Помимо того, что ваши автоматические ворота будут открываться и закрываться в случайное время, это может привести к тому, что пульт дистанционного управления вашими воротами вообще не будет работать.

Что вы можете сделать, чтобы избежать этого, так это держать ваши приборы на расстоянии не менее 15 футов от электрических ворот и их приемника. Другой вариант — заменить ваши автоматические ворота на такие, которые не используют радиосигналы для открытия или закрытия.

Детектор петель не работает

Еще одна важная функция ваших автоматических ворот — детектор петель. Петля в электрических воротах работает за счет индуктивности, а не магнетизма, вопреки распространенному мнению.

Материал, который является хорошим проводником электричества, например, металл, будет обнаружен вашей петлей. Автомобили в основном сделаны из металла, поэтому, когда они попадают в поле обнаружения, срабатывает петля и ворота открываются.

Петлевой детектор представляет собой непрерывный отрезок провода, подключенный к основной плате ворот. Эта петля резонирует с постоянной частотой, но когда металлический предмет проходит по петле, частота увеличивается.

Петля может обнаружить транспортное средство, которое находится над ней примерно на 2/3 высоты самого короткого участка петли. Итак, если через ваши ворота будет проезжать много грузовиков и крупногабаритных транспортных средств, вам понадобится петля большего размера.

Когда ваши электрические ворота случайно закрываются или открываются, это может быть связано с тем, что чувствительность петли слишком высока. Это означает, что ворота будут открываться каждый раз, когда мимо них проходит металлический предмет, даже небольшой. Наоборот, если бы чувствительность была слишком низкой, ваши ворота пропустили бы машины обычного размера.

Вы можете отрегулировать эти настройки чувствительности на вашей петле в соответствии с вашими конкретными потребностями. В результате ваши ворота не будут открываться и закрываться в случайное время.

Если ваши электрические ворота постоянно открываются и закрываются, мы рекомендуем вам обратить внимание на каждый из этих факторов. Некоторые из них вам легко разгадать. Для других мы рекомендуем вам обратиться к профессионалу, который может вам помочь.

26 Идеи ворот для собак и ограждений для домашних животных, сделанных своими руками

Купленные в магазине ворота для домашних животных — это прекрасно; но они, как правило, дорогие, не имеют нужного размера и не соответствуют эстетике вашего дома.

Кто сказал, что построить калитку для собаки своими руками должно быть сложно?

Мы перерыли все сети в поисках всевозможных баррикад для собак — от простых 5-минутных сборок до полномасштабных проектов по деревообработке.

Ниже мы предоставили ссылки на инструкции по каждому проекту, чтобы вы могли увидеть, о чем идет речь.

Если вы все еще чувствуете себя удобно, ознакомьтесь с нашими самодельными кормушками для собак.

Вот лучшие ворота для собак, которые мы смогли найти:

1. Ворота для собак из ПВХ для лестниц

Прежде чем мы перейдем к модным шикарным дверям фермерского дома, давайте сделаем все просто и легко (но стильно). Этот барьер используется, чтобы не дать Энни, золотистому ретриверу, подниматься и спускаться по лестнице. К счастью, это было дешево и легко построить.

Это просто рама из ПВХ и ткань с несколькими прошитыми швами. Она надевается на раму, как наволочка, и вуаля! Причудливый барьер для домашних животных, который легко перемещать.

Щелкните здесь, чтобы просмотреть полные инструкции по сборке.

2. Дверь с деревянным дюбелем

Для чего-то более сложного, мы могли бы разместить и покрасить деревянные дюбели в простой раме, чтобы создать красивое ограждение. Он выглядит чистым и на удивление прост в изготовлении.

Щелкните здесь, чтобы просмотреть полные инструкции по сборке.

3. Детские ворота «без петель»

Здесь нет ни петель, ни креплений, и сверление отверстий в стене не требуется. Отлично подходит для арендаторов или тех, кто не хочет причинять какой-либо ущерб. Дно обтянуто мягкой тканью (мебельные протекторы), позволяющей легко скользить (между перилами с правой стороны).

Конечно, это работает только в том случае, если у вас есть лестница с перилами, и у вас достаточно места, чтобы удерживать барьер в вертикальном положении и открывать и закрывать его.

Щелкните здесь, чтобы просмотреть полные инструкции по сборке.

4. Выдающиеся ворота для собачки, сделанные своими руками

Ворота для собачки, сделанные своими руками

Одна картинка стоит тысячи слов – и, как вы можете видеть, этот проект, похоже, отлично справляется со своей задачей. Уникальный дизайн «дерева» действительно выделяет его. Это простая деревянная рама, а затем несколько надрезов под углом 45 градусов. Его сложно построить, но если у вас есть инструменты и желание, он, безусловно, выглядит фантастически.

YellowBrickHome показывает нам, как построить идеальную собачью калитку.

5. Складная детская калитка для лестницы

Похожа на №2, это еще одна деревянная калитка, но с потрясающей складной конструкцией. Это значительно упрощает быстрое путешествие или если у вас свободна только одна рука.

Этот проект на удивление прост, если у вас есть немного навыков работы с деревом.

Как собрать складную калитку для детей.

6. Ворота для домашних животных, изготовленные по индивидуальному заказу

Вместо собачьей двери для лестницы, что, если мы хотим, чтобы амбарная дверь закрывала часть дома? Этот индивидуальный проект красив и может противостоять даже самым большим собакам. Не буду врать, это немного более трудоемко по сравнению с некоторыми другими.

В итоге у вас получится идеальный дверной блокиратор для собак.

Полные инструкции по сборке этих красивых ворот.

7. Суперпростые ворота из ПВХ

Я знаю, о чем вы думаете… все эти детские ворота выглядят великолепно, но это большие проекты, на сборку которых уходит некоторое время.

Что ж, не смотрите дальше — эти ворота собираются как конструктор Lego и стоят около 20 долларов. Это также безопаснее; так как нет острых углов (если ваша собака склонна пораниться, пытаясь убежать).

Как сделать ворота для собак из ПВХ своими руками.

8. Ворота для собак, сделанные своими руками из старой скамьи

Это может выглядеть как простые и красивые ворота, сделанные на заказ. Но чего вы не видите, так это того, что он был построен из ножек старой скамьи. Дополнительные баллы за творчество.

Это доказывает, что вам не всегда нужно заглядывать в хозяйственный магазин, а вместо этого старая мебель пылится в гараже. Идеальный маленький барьер для домашних животных для маленьких собак.

Не веришь — пойди посмотри, как старое превратили во что-то новое (и полезное).

9. Очень широкое тканевое ограждение для домашних животных

Конечно, мы не хотим загружать вас сложными проектами. Вместо строительства, возможно, мы проверим ваши навыки шитья. В этом проекте используются 2 пружинных стержня (стержни, которые подпружинены и плотно прилегают к дверной раме) и немного натянутой ткани.

Преимущество здесь в том, что вы можете закрыть даже самые широкие дверные проемы в вашем доме.

Нажмите здесь, чтобы узнать, как сделать тканевый барьер для животных своими руками.

10. Маленькая красная дорожка для верховой езды

Я думаю, что безопасно ставить детские ворота и ворота для собак в одну категорию. Кроме того, наши дети чуть более пушистые (и могут прыгать выше). В любом случае, это идеальные ворота. Красный цвет выскакивает, но в хорошем смысле.

Узнайте, как сделать Красную дорожку своими руками.

11. Дверь из оргстекла

Эти ворота могут выглядеть следующим уровнем, но не пугайтесь. Немного работы по дереву, покраски и кусок плексигласа — вот и все, что вам нужно. Вы можете покрасить его, чтобы он соответствовал вашему дому, и конечный результат выглядит очень чисто и профессионально.

Хотя, возможно, вам придется держать поблизости мойщик окон, чтобы избежать следов слюни.

Как сделать дверь из оргстекла своими руками.

12. Фермерский дом Дверь сарая Детские ворота

Фермерский шик сейчас в моде, поэтому я знаю, что некоторые из вас только что нашли свои любимые детские ворота в этом списке. Он настолько же функционален, насколько и красив.

Что еще лучше, так это то, насколько подробны планы здания. Remodelaholic действительно сделал все возможное со своими инструкциями по сборке, поэтому, даже если вы новичок с некоторыми инструментами, вы сможете справиться с этим.

См. полные планы здания здесь.

13. Детские ворота за 10 минут

Пара деревянных брусков, шурупы и петли — это все, что вам нужно. Отсюда и «10-минутные» ворота.

Совет для профессионалов: если у вас нет пилы, вы можете попросить строительный магазин сделать все для вас. Тогда все, что вам нужно сделать, это сверлить.

Загрузите инструкции в формате PDF здесь.

14. Голландская дверь Baby Gate

Что такое голландская дверь? Это дверь, разрезанная пополам (по горизонтали), и две части открываются по отдельности. Теперь для этого проекта нам нужна только нижняя половина наших собачек.

Если у вас есть старая дверь, эти умные люди вырезали нижнюю часть и добавили несколько последних штрихов. Это красиво, дешево и идеально вписывается в ваш дом.

Есть даже короткое видео на YouTube, в котором рассказывается более подробно. Ознакомьтесь с инструкцией по изготовлению своими руками здесь.

15. Ворота для домашних животных своими руками из старинного изголовья кровати

Если вам нравится старинный вид, не ищите дальше. Эти ворота представляют собой старое декоративное изголовье с парой хомутов из медных труб, которые можно использовать в качестве петель.

Даже если у вас нет старого изголовья; это может пробудить в вас творческую сторону, и вы начнете видеть, какая другая старая мебель в вашем доме может иметь другое применение.

Как из старого изголовья кровати сделали декоративную калитку.

16. Ворота для домашних животных своими руками

Когда Ким проектировала ворота для домашних животных, она преследовала 4 основные цели:

Они должны были легко открываться
Они должны были автоматически закрываться и защелкиваться
Они должны были быть сопоставимым по цене
Это должно было быть КРАСИВО

Всего за 47 долларов на материалы (примерно половина стоимости готовых ворот), я бы сказал, что она справилась.

Узнайте, как сделать красивые ворота для домашних животных менее чем за 50 долларов.

17. Ворота Barn Baby Gate за 25 долларов

Поскольку мы говорим о том, чтобы уложиться в бюджет, я думаю, что 25 долларов за нечто такое идеальное обязательно привлекут внимание. Немного дерева, петли и несколько шурупов — это все, что вам нужно для начала работы.

Инструкции по сборке детских ворот за 25 долларов.

18. Экранный барьер

Что делать, если вам нужны не ворота, чтобы закрыть дверной проем, а вместо этого огромный проем? Что, если ваша собака настолько впечатляюще спортивна, что может преодолеть любой барьер на своем пути?

Нам нужно обновить наши технологии. Входит барьер двери экрана. Это 57,5 дюймов в высоту и 135 дюймов в ширину. Конечно, мы можем уменьшить ширину, убрав экран или сдвинув их ближе друг к другу.

И если ваша собака не олимпийский спортсмен, она, вероятно, не сможет преодолеть этот барьер.

Инструкции по изготовлению экранной перегородки своими руками.

19. Домашняя изгородь для собак в деревенском стиле

Эти ворота были созданы в отчаянии. Похоже, их джек-рассел-терьер был большим поклонником Человека-паука и мог взобраться практически на любой забор на своем пути.

Решением стал металлический экран и барьер из плексигласа с одной стороны.

Конечно, они покрасили и добавили некоторые элементы, чтобы придать ему красивый вид.

Создание «непреодолимого» барьера для домашних животных.

20. Построить дешевые ворота без инструментов

Я понимаю, что каждые наши ворота требуют каких-то строительных способностей. Поэтому я чувствовал, что важно включить что-то, что буквально не требует инструментов.

Присмотритесь, и вы увидите, что это просто проволочная полка со стяжками.

Подходит для большинства маленьких собак. Однако большая собака, вероятно, прорвется сквозь него.

Узнайте, как построить очень простые и дешевые ворота.

21. Отдельно стоящее ограждение для домашних животных

Подобно нашему предыдущему ограждению, но немного более оригинальное, это отдельно стоящее ограждение, которое можно складывать и перемещать при необходимости.

Отлично подходит для собак малого и среднего размера, но большая собака может подвергнуть ворота испытанию.

Сделай сам Планируется сделать отдельно стоящее ограждение для домашних животных.

22. Простая детская калитка своими руками

Здесь нет ничего сложного – просто еще одна простая детская калитка с красивой матовой отделкой. Даже со скругленными перилами с правой стороны они нашли хитрый способ закрепить защелку ворот, и некоторыеСтальные L-образные каналы 0 градусов, чтобы перила не ломались под действием силы.

Полные инструкции по сборке здесь.

23. Ткань (липучка) Заграждение от домашних животных

Допустим, у вас несколько домашних животных; у вас нет проблем с тем, чтобы позволить кошке свободно бродить, но собаке нужна некоторая изоляция. Как реализовать автоматическое управление трафиком? С этой умной тканевой панелью.

Дно достаточно свободно, чтобы ваши котята могли путешествовать, но крупная собака не может пройти.

Изготовьте барьер для домашних животных из ткани на липучке.

24. Сверхширокие ворота из ПВХ

Если вход на вашу лестницу слишком широк для типичных ворот, купленных в магазине, вам понадобится что-то, до чего можно дотянуться. На помощь снова приходит ПВХ. За детали из ПВХ стоимостью около 20 долларов и час вашего времени у вас будет что-то, что может преодолеть любое расстояние. Здесь требуется минимальный строительный опыт, этот материал собирается как Лего.

Как сделать эти ворота из ПВХ.

25. Лестничные ворота своими руками из ткани (не нужно шить)

Задняя часть с еще одним тканевым затвором, на этот раз напоминающим что-то более похожее на паутину. К счастью, при изготовлении этого барьера шитье не требуется. Вместо этого Кейси использовал термоклей. А благодаря умному использованию 4 крючков для связки шнуров с Amazon у вас теперь есть аккуратная маленькая ворота для домашних животных.

Посмотрите, как Кейси построила здесь барьер.

26. Профессионально выглядящие ворота из ПВХ

Что особенного в этих воротах, так это то, что они выглядят профессионально, но сделаны полностью дома при небольшом бюджете. Присмотритесь, и вы заметите, что внешнее кольцо изготовлено из ПВХ, а стержни на самом деле представляют собой деревянные дюбели.

Вам просто нужно просверлить несколько отверстий вдоль трубы, вставить дюбели и соединить парки из ПВХ. Добавьте несколько петель и кронштейнов, чтобы скрепить все вместе, и все готово!

Нажмите здесь, чтобы узнать, как сделать эти потрясающие ворота.

35+ лучших идей и дизайнов ворот для террасы своими руками (с иллюстрациями) на 2022 год

Терраса — одно из самых популярных мест в вашем дворе. Это отличное место, чтобы провести время на свежем воздухе, с семьей и друзьями. Но что делать, если вы хотите не пустить незваных гостей?

Ворота могут быть эффективным средством защиты от посторонних на вашей террасе. Вот несколько идей о том, что следует учитывать при выборе ворот для колоды:

Начните с типа материала, который вы хотите использовать для своих ворот. Хотите красивый деревянный забор? Что-то более современное, например металл или пластик? Обязательно примите во внимание размер проема на вашей палубе и то, что лучше всего подойдет для этого пространства.

Во-вторых, решите, какая гибкость необходима с точки зрения мобильности по палубе. Навесная конструкция может быть лучшей, если вам нужен легкий доступ во двор через ворота. Если в этом нет необходимости, лучше использовать фиксированную конструкцию.

В-третьих, подумайте, какая видимость вам нужна через ворота. Вы также можете выбрать декоративный и функциональный дизайн, выбрав вариант с декоративными стойками или пикетами по всей длине, которые расположены достаточно далеко друг от друга, чтобы свет мог свободно проникать сквозь них.

Похожие : 30 лучших идей и дизайнов ворот

В этой статье:

Что такое палубные ворота?
35 Идеи и дизайн ворот на террасе (с иллюстрациями)
- 1. Деревянные раздвижные ворота
- 2. Дизайн королевских ворот
- 3. Палубные ворота с экраном для уединения
- 4. Металлический дизайн по индивидуальному заказу
- 5. Европейские железные ворота на террасу
- 6. Дизайн оконных дверей
- 8. Палубные ворота с защитой от детей
- 9. Палубные ворота самозакрывающиеся
- 10. Минималистичные ворота
- 11. Террасные ворота
- 12. Уникальный и элегантный дизайн
- 14. Палубные ворота с решеткой
- 15. Деревянные ворота с окном из нержавеющей стали
- 16. Палубные ворота с тросовым ограждением
- 17. Дизайн больших и королевских ворот
- 18. Железный металл с простым узором
- 19. Нержавеющая сталь
- 2 20. Ворота с коричневым железом
- 21. Зрелищный вид
- 21. Стекло
- 23. Грид
- 24. Сварная рельса
- 25. Традиционные металлические палубы
- 26. Горизонтальная рельса
- 27. 0072
- 28. Contemporary
- 29. Glass Infill
- 30. Rustic
- 31. Transitional
- 32. Black Rails
- 33. Iron Railing
- 34. Sleek
- 35. Classic Wooden Deck Gate
Часто задаваемые вопросы
- Как построить простые ворота?
- Насколько широкими должны быть ворота?
- Должны ли палубные ворота открываться внутрь или наружу?
Заключение

Что такое палубные ворота?

Палубные ворота — это дверь, которую вы можете использовать, чтобы закрыть пространство на вашей палубе. Это отличный способ уберечь домашних животных и детей от падения с террасы.

Палубные ворота могут быть установлены в проеме любого размера и образуют плотное уплотнение для защиты от злоумышленников. Вы можете приобрести их в большинстве хозяйственных магазинов или в Интернете.

35 Идеи и конструкции палубных ворот (с иллюстрациями)

1.

Деревянные раздвижные ворота

Деревянные раздвижные палубные ворота — лучший тип ворот для домовладельцев, которые ищут ворота, которые легко установить и удалять. Эти ворота также имеют дополнительное преимущество, поскольку они эстетичны.

Процесс установки прост и может быть завершен всего за несколько часов. Вы можете прикрепить планки к стене на желаемой высоте с помощью металлических скоб, которые ввинчиваются в шпильки. Затем планки снабжены металлическими петлями, которые позволяют им складываться внутрь при необходимости.

Похожие : 39+ Великолепных идей садовых ворот своими руками, которые украсят ваш ландшафт

2.

Дизайн королевских ворот быть эстетически приятным. Они также обычно легко открываются для многих людей.
Когда дело доходит до изготовления ворот такого типа, есть три основных варианта: деревянные, металлические или виниловые. Дерево является наиболее настраиваемым вариантом, потому что его можно окрасить или покрасить в любой цвет, чтобы он соответствовал внешнему виду вашего дома, в то время как металл дороже, но прослужит намного дольше, чем дерево, без обслуживания.
Винил — самый дешевый вариант, но он требует регулярного ухода, поскольку без ухода он не прослужит так долго, как металл или дерево.
3.
Палубные ворота с экраном конфиденциальности
Для тех, кто хочет получить лучшее из обоих миров, палубные ворота с защитными экранами — отличный вариант.
Палубные ворота с защитной перегородкой можно использовать для ограждения террасы, где достаточно места для сидения и обеда. Они также обеспечивают сквозной доступ к остальной части дома без необходимости выходить на задний или передний двор.
Террасные ворота с защитным экраном можно добавить в любое время, и они будут хорошо сочетаться с уже установленным настилом или перилами.
Связанный : 30 лучших идей по ограждению террасы своими руками
Фото гравийного сердечника
4.
Индивидуальная металлическая конструкция
Палубные ворота индивидуальной металлической конструкции — прочное и красивое дополнение к любому дому или бизнесу. Они изготавливаются из стали или алюминия и доступны в различных цветах.
Некоторые конструкции выполнены из текстурированного металла, а другие имеют привлекательное порошковое покрытие. Эти ворота отлично подходят для контроля доступа к вашей собственности, но они также придают элегантный внешний вид вашему зданию.
Похожие : 35+ лучших идей и дизайнов плинтусов
5.
Европейские железные ворота
Железные ворота — тип ворот, которые обычно можно найти в домах или других жилых помещениях. Их можно использовать как вход или как барьер в дом.
Этот тип ворот часто используется в качестве декоративного элемента для улучшения архитектуры и стиля собственности. Эти ворота обычно сделаны из железа и могут быть изготовлены или установлены.
Процесс установки ворот этого типа довольно прост и занимает около часа для двух человек. К преимуществам этого типа ворот относятся: долговечность, гибкость, наличие декоративных элементов.
6.
Дизайн окна-двери
Профессиональный установщик дверей может помочь вам спроектировать правильную оконную дверь для вашей террасы. Вы можете выбрать из различных материалов, таких как дерево, металл или композит. Есть также много разных стилей дверей для вашей террасы, в том числе раздвижные двери-ширмы и стеклянные двери.
Раздвижные двери-сетки — отличный способ впустить свежий воздух и защититься от насекомых. Их легко открывать и закрывать, и они бесшумны, чтобы не мешать соседям. Стеклянные двери могут стать отличным дополнением к вашей террасе. Они обеспечивают много света, что хорошо для общественных мероприятий.
Когда придет время выбирать оконную дверь для террасы, вам придется принять множество решений. Чтобы найти подходящую для вас дверь, найдите время и изучите различные типы колод.
После того, как вы выбрали правильный материал и стиль, поговорите с опытным специалистом об установке вашей новой террасной двери сегодня.
Связанный : 35+ Простые крытые террасные идеи и проекты с ограниченным бюджетом (Фото)
7.
Террасные ворота из поддонов
Один из самых простых способов сделать террасные ворота – использовать поддоны. Они доступны во многих магазинах товаров для дома и могут быть куплены недорого. Если вы не уверены, какой размер вам нужен, измерьте высоту и ширину вашей колоды.
Вам понадобится 2×4, чтобы создать раму для ворот, а затем, в зависимости от того, насколько вы хотите, чтобы они открывались, вы можете создать А-образную раму с двумя или тремя поддонами. Для двоих используйте две доски по обеим сторонам поддона для поддержки; для трех, расположите их в шахматном порядке так, чтобы одна доска находилась за каждой стороной поддона.
8.
Террасные ворота с защитой от детей
Террасные ворота с защитой от детей обычно изготавливаются из металла и имеют сетчатую сетку снаружи. Ворота будут иметь петли с одной стороны, которые можно прикрепить к настилу, чтобы дети не двигали ворота.
Защитная сетка на внешней стороне ворот помогает удерживать мелких домашних животных, таких как кошки, от ползания или прыжка через ворота.
Палубные ворота для защиты от детей — это защитное устройство, предназначенное для предотвращения падения детей с палубы или доступа в опасные зоны. Ворота делают использование террасы более безопасным для людей и домашних животных.
Палубные ворота с защитой от детей обычно устанавливаются путем прикрепления одной стороны ворот к перилам на палубе. Другая сторона ворот может быть прикреплена к натяжному стержню или другой части настила, в зависимости от того, какой у вас тип настила. Натяжной стержень предотвратит перемещение ворот детьми.
Вы также можете установить отдельные перила для ворот с защитой от детей, если у вас их нет. Это поможет обезопасить ваших детей и не позволит им обойти ваши ворота, когда они захотят спуститься во внутренний дворик или в другие части вашего дома.
Связанный : 35+ Удивительных идей и дизайнов ступеней и лестниц на террасу (с иллюстрациями)
9.
Самозакрывающиеся ворота на террасу
Ворота на террасу — это барьер, который препятствует входу или выходу людей и/или животных площадь. Самые распространенные ворота снабжены петлями и открываются и закрываются с помощью ручки.
Однако есть и самозакрывающиеся палубные ворота, которые позволяют войти или выйти без необходимости открывать или закрывать ворота. Ворота на палубе активируются простым проходом через них, что избавляет от хлопот.
Палубные ворота доступны в различных размерах, поэтому важно измерить пространство, которое вы хотите закрыть, прежде чем покупать их. Эти ворота также можно использовать для других целей, например, в качестве барьера для вашего питомца.
10.
Минималистичные ворота Источник: Way Fair
Есть два типа ворот палубы: полные ворота и частичные ворота. Полные ворота — это ворота, которые закрывают все отверстие в колоде. Частичные ворота — это ворота, которые закрывают только часть проема в колоде.
Я предпочитаю полные ворота по этой причине: их проще установить, и они защищают большую площадь от проникновения животных, детей или других посторонних лиц в ваш дом.
Независимо от того, какие ворота вы выберете, убедитесь, что они изготовлены из прочного материала и должны быть минималистичными. Эти ворота будут подвергаться воздействию стихии, поэтому им придется выдержать дождь, ветер и снег.
11.
Обветшавшие от непогоды ворота на террасу
Обветшавшие от непогоды ворота на террасу часто встречаются в старых кварталах. Ворота обычно белые с узором из горизонтальных планок и ручкой с одной стороны.
Дверь распахивается, открывая небольшой задний двор с гигантским деревом в центре. Летом ветки дерева затеняют двор от солнца, а зимой создают снежный покров над двором.
12.
Уникальные и шикарные террасные ворота
Террасные ворота — прекрасное дополнение к любой террасе. Он не только обеспечивает безопасность, не пуская детей и домашних животных во двор, но и придает стильный акцент вашей террасе. Палубные ворота бывают самых разных стилей и цветов, поэтому вы можете найти тот, который идеально соответствует вашему стилю.
Существует множество способов установить палубные ворота самостоятельно или с помощью профессионала. Для каждого метода требуются разные инструменты, поэтому важно знать, что вам понадобится, прежде чем начать.
Связанный : 8 причин, почему композитный настил для сада стоит денег
13.
Декоративный дизайн
Декоративные дизайнерские ворота обеспечивают безопасность и конфиденциальность вашего дома. Он изготовлен из прочной стали и алюминиевого материала. Эти палубные ворота с декоративным дизайном могут быть изготовлены по индивидуальному заказу в любом размере и цвете.
Он также имеет функцию автоматического закрытия, которая автоматически закрывается после открытия. Установка этих ворот очень проста, потому что все, что вам нужно сделать, это просто надеть их на перила террасы.
14.
Палубные ворота с решеткой
Купить на Amazon
Реечные ворота — тип ворот, которые используются для ограждения террас и веранд. Планки обычно имеют толщину 1/2 дюйма и расположены на расстоянии 2 дюймов друг от друга. Планки обычно состоят из винила или дерева.
Планки обычно имеют отверстия, расположенные на расстоянии 1/2 дюйма друг от друга и позволяющие воде стекать. Обычный цвет решетчатых ворот — коричневый. Реечные ворота на палубе можно использовать в качестве ограждения для уединения или для содержания домашних животных в одном месте.
15.
Деревянные ворота с окном из нержавеющей стали
Строительство террасы — отличный способ добавить дополнительное жилое пространство, а также место для отдыха на свежем воздухе. Он также имеет много преимуществ для здоровья, например, является отличным источником витамина D от солнца и местом для физической активности.
Одним из самых важных элементов колоды являются ворота. Есть много типов ворот, которые можно установить на палубе, но одним из самых популярных являются деревянные палубные ворота с окном из нержавеющей стали.
Ворота могут быть как деревянными, так и композитными, с окном из нержавеющей стали в верхней части и четырьмя открывающимися панелями, позволяющими пройти через ворота.
Нижняя панель зафиксирована и не может быть открыта без предварительного разблокирования трех других панелей. Этот тип ворот очень прочный и долговечный, он защитит вашу семью от нежелательных гостей.
Связанные с : 35+ лучших идей и дизайнов настила Trex из композитного материала (с иллюстрациями)
16.
Террасные ворота с тросовым ограждением
Вневременной дизайн этих палубных ворот создан с помощью распашных ворот (из стали). и тросовое ограждение (из стали).
Конструкция прочная и долговечная, так как изготовлена из стали. Кроме того, тросовые перила являются отличным средством безопасности, поскольку горизонтальные перекладины помогают предотвратить перелезание детей через перила.
Связанный : Композитный настил против деревянного настила: лучшее соотношение цены и качества
17.
Дизайн больших и королевских ворот
Палубные ворота — прекрасное дополнение к любой террасе. Открытие террасы во двор может сделать ее больше и более связанной с природой. Ворота на палубе — отличный способ контролировать, кто может выходить на палубу, а кто нет.
Это также поможет вам организовать то, что находится на палубе, а также то, что во дворе. Большие и королевские палубные ворота — отличный вариант для тех, кто ищет привлекательные и прочные ворота с прочной алюминиевой рамой и стальными петлями.
18.
Железный металл с простым узором
Металлические ворота прекрасно дополнят любую террасу или проход. Он не только может предотвратить проникновение нежелательных людей или животных на вашу территорию, но и отлично выглядит.
Металлические палубные ворота просты в установке и не требуют специальных инструментов. Металлические палубные ворота изготовлены из сверхпрочной стали и могут быть окрашены в соответствии с внешним видом вашего дома. Металлические ворота доступны в различных размерах, чтобы удовлетворить многие потребности.
Сопутствующие : 55 простых и дешевых идей плавучих террас для вашего двора
19.
Нержавеющая сталь
Террасные ворота из нержавеющей стали — отличный вариант для домовладельцев, которые хотят обеспечить большую безопасность своего дома.
Этот тип ворот доступен в различных стилях и размерах в зависимости от потребностей домовладельца. Эти ворота могут быть установлены на террасе или во внутреннем дворике и могут распахиваться или раздвигаться.
20.
Ворота из кованого железа
Если у вас есть палуба, которая вам нравится, но не хватает только ворот из кованого железа, чтобы ваши дети и домашние животные не могли выйти на террасу, то пришло время приобрести палубу из кованого железа. ворота.
Существует множество стилей кованых ворот, которые впишутся в декор вашей террасы. Некоторые ворота богато украшены цветами или виноградными лозами, в то время как другие более простые с изящными арками.
21.
Захватывающий вид
Впечатляющие смотровые ворота предназначены для того, чтобы придать вашему дому эффектный вход, а также защитить его от нежелательных гостей.
Ворота имеют индивидуальный дизайн, который идеально подойдет для вашего участка и органично впишется в любой окружающий ландшафт.
21.
Стекло
Стеклянные мансардные ворота становятся все более популярными в жилых домах. Они являются идеальным дополнением к современному дому. Стеклянные ворота на террасе — это отличный способ придать вашему дому нотку роскоши и элегантности.
Прекрасно дополнит любую раздвижную стеклянную дверь или патио. Современные стеклянные палубные ворота изготавливаются из закаленного стекла, поэтому они долговечны и прочны.
Если вы хотите, чтобы ваш дом выглядел по последнему слову техники, имел необходимую безопасность и при этом позволял вам выходить на террасу, стеклянные ворота на террасе — отличный вариант. Стеклянные палубные ворота могут быть установлены на все типы раздвижных дверей и дверей патио.
23.
Решетчатые
Решетчатые ворота относятся к типу коммерческих ворот. Этот тип ворот используется для больших площадей. Ворота решетчатого настила могут быть изготовлены из различных материалов, но чаще всего они изготавливаются из металла.
Этот тип ворот является отличным вариантом для больших проемов, которые необходимо закрыть.
24.
Сварная рейка Источник: Home Depot
Если вы ищете палубные ворота, которые станут центральным элементом вашего открытого жилого пространства, не ищите дальше. Сварные рельсовые ворота — это ответ на ваши потребности.
Защитит вашего питомца от побега. Это также идеально подходит для защиты детей от любых несчастных случаев. Он доступен в любом размере, поэтому его можно изготовить на заказ для ваших нужд.
25.
Традиционные металлические ворота
Металлические ворота можно использовать вместо деревянных или металлических перил, если вы не хотите, чтобы ворота слишком выделялись на перилах.
Металлические палубные ворота имеют и другие преимущества перед деревом: металл более устойчив к атмосферным воздействиям, поэтому его не нужно перекрашивать так часто, как дерево; а также они более долговечны, чем деревянные, поэтому их не нужно заменять так часто, а это означает, что вы сэкономите деньги в долгосрочной перспективе при использовании металлических палубных ворот.
Однако этот материал может заржаветь, если за ним не ухаживать должным образом, поэтому он нуждается в регулярном уходе, таком как перекраска и герметизация, если вы используете металлические палубные ворота.
26.
Горизонтальный рельс
Вертикальные ворота с горизонтальным рельсом — это тип ворот, который используется для закрытия секций открытого настила. Горизонтальные ворота могут быть изготовлены из дерева, нержавеющей стали, алюминия или других материалов. Обычно их устанавливают, чтобы мусор не попадал на землю.
27.
Палуба ремесленника Источник: Young House Love
Возможно, ворота ремесленника встречаются реже, но оно того стоит. Многие люди используют внешний вид ремесленника для своего дома, и они даже не знают, что могут установить ворота.
Вы также можете выбрать стиль ремесленника для забора, потому что он будет гармонировать с домом.
28.
Современный
Палубные ворота — это ворота на террасе дома, которые открываются и закрываются вручную. Ворота на палубе можно использовать для защиты домашних животных, детей или других нежелательных гостей от палубы. Ворота на террасе также являются отличным способом повысить конфиденциальность вашего дома.
Основными типами современных палубных ворот являются деревянные, металлические и стеклянные. Для деревянных ворот вы можете выбрать откатные или распашные ворота. Откатные ворота дороже распашных, но они более практичны, так как обеспечивают легкий доступ к террасе.
Цена откатных или распашных ворот будет зависеть от используемого материала и его качества. Стоимость деревянных ворот будет выше, чем у металлических или стеклянных. Деревянные ворота могут быть окрашены для дополнительной защиты от погодных условий и износа, но это приводит к еще более высокой цене.
Металлические ворота стоят меньше, чем деревянные, потому что они легко окрашиваются и не требуют никакого ухода, кроме периодического мытья водой с мылом. Дерево более долговечно, чем металл, но также требует большего ухода, чтобы поддерживать его в хорошей форме, в то время как металл необходимо красить максимум раз в несколько лет, чтобы он хорошо выглядел.
Стеклянные палубные ворота – самый дорогой тип; однако, поскольку эти ворота сделаны из прочного стекла, они чрезвычайно прочны и не требуют особого ухода, кроме мытья их водой с мылом при необходимости.
29.
Стеклянная перегородка
Террасная калитка со стеклянной перегородкой — идеальный продукт для установки, если вы хотите придать своей собственности привлекательность и ограждение. №
Затвор из закаленного стекла с алюминиевой рамой. Сверхмощный герметик между алюминиевой рамой и закаленным стеклом защитит элементы.
30.
Rustic
Ворота в деревенском стиле — это защита террасы, которую можно использовать в качестве ворот, чтобы не пускать людей на террасу. Он изготовлен из сверхпрочного полипропилена и имеет скошенный верх, который легко открывается.
Ворота обычно имеют высоту 48 дюймов, ширину 38 дюймов и бывают коричневого или зеленого цвета. Ворота можно использовать на всех типах площадок, веранд, балконов, патио и площадок с лестницами.
31.
Transitional
Многие домовладельцы хотят увеличить стоимость своих домов, добавив террасу. Колода — хорошая идея, но она может быть дорогой и сложной. Один из способов повысить ценность вашего дома без особых затрат — добавить переходные ворота.
Переходные ворота часто являются лучшим выбором, поскольку они сделаны из простых материалов и могут гармонировать с другими архитектурными особенностями вашего дома. Переходные ворота также доступны по цене и относительно просты в установке, что делает их хорошим вариантом для домовладельцев, которым нужна помощь.
32.
Black Rails
Black Rails Deck Gate — это гладкий и стильный способ закрыть террасу. Это прочные и долговечные ворота, изготовленные из сверхпрочного алюминия и легко устанавливаемые.
Ворота поставляются с двумя петлями, двумя стойками и двумя направляющими. Он также включает монтажное оборудование и инструкции для простой установки.
33.
Железные перила
Железные перила становятся все более популярными, и не зря. Они прочные, долговечные и красивые.
Перила могут быть изготовлены из одной или нескольких металлических частей, которые свариваются вместе, образуя раму, которая затем покрывается металлом по вашему выбору. Железные перила могут сделать ваше крыльцо или террасу похожей на журнал.
34.
Элегантность
В мире палубных ворот существует широкий выбор стилей. Одним из самых популярных стилей являются гладкие палубные ворота.
Этот стиль эстетичен и имеет чистый современный дизайн. Если вы ищете ворота, которые впишутся в интерьер вашего дома, возможно, это то, что вам нужно.
35.
Классические деревянные террасные ворота Источник: Houzz
Террасные ворота доступны из различных материалов, но большинство из них сделаны из дерева. Этот материал очень распространен, потому что он прочен, с ним легко работать и он не требует особого ухода.
Деревянные террасные ворота имеют дополнительное преимущество, поскольку они могут сочетаться с внешним видом существующей террасы, а также других дверей и окон в доме.
Древесина может быть окрашена в любой желаемый цвет. Он также поставляется с различными покрытиями, такими как прозрачное или лакированное покрытие, что позволяет ему выделяться или гармонировать в зависимости от того, что вы предпочитаете.
Часто задаваемые вопросы
Как построить простые ворота?
Если у вас есть веранда и вы хотите иметь ворота, их легко построить. Все, что вам нужно, это несколько материалов. Вам понадобится 2×4 или 2×6, кусок дерева для верхней части, винты и петли.
Первое, что вам нужно сделать, это разрезать 2×4 или 2×6 на две части длиной 16 дюймов. Затем вы соедините эти две части с помощью винтов и прикрепите их к верхней части дерева. Поместите петли на заднюю часть ворот и прикрепите их к перилам террасы.
Какой ширины должны быть ворота?
Палубные ворота должны быть достаточно широкими, чтобы через них можно было удобно пройти людям. Ворота должны быть не менее трех футов в ширину, но если настил шире этого, ворота должны оставлять четыре фута пространства по обе стороны от них.
Должны ли палубные ворота открываться внутрь или наружу?
Всегда лучше, чтобы ворота на террасе были открыты, чтобы они не врезались в террасу. Если у вас есть палубные ворота, которые открываются внутрь, вы можете легко исправить это, установив стопорный блок. Таким образом, ворота распахнутся примерно на шесть дюймов. Вы также можете установить петлю, которая складывается, чтобы ворота не качались в настил.
Заключение
Террасы — прекрасное дополнение к любому дому, но их обслуживание может доставлять много хлопот. Один из способов упростить уход за террасой — установить ворота на террасе.
Палубные ворота — это отличный способ загородить часть или всю сторону вашей террасы и дать вам возможность открывать и закрывать ворота по мере необходимости.
Палубные ворота также повышают ценность вашего дома, потому что они являются привлекательным способом повысить безопасность и безопасность. Они дадут вам душевное спокойствие, зная, что дети и домашние животные не могут покинуть ваш двор без присмотра.
Более 30 идей и конструкций простых и недорогих ворот (дерево, металл)
Что может быть лучше, чем вложить деньги в красивые, привлекающие внимание ворота? Подъездные ворота бывают разных стилей, и теперь некоторые из них оснащены современными технологиями, чтобы они выглядели более современными, и почему очень понятно, почему они повышают ценность вашего дома.
Если вы думаете о ремонте ваших въездных ворот в ближайшее время или если вы еще не установили их, а теперь хотите, вот обзор некоторых из лучших идей въездных ворот, которые вы можете проверить.
В этой статье:
Идеи недорогих ворот
1. Дерево и проволочная сетка
2. Традиционный вход на ранчо
3. Недорогие металлические ворота
Металлические ворота 1.0071 Металлические ворота 1.0071 Металлические ворота 1.0071
5. Металл и сетка
6. Задвижка из черного металла
Идеи деревянных ворот
7. Дверь в средиземноморском стиле
8. Стиль дзен со стеклянными смотровыми щелями
9. Деревянные въездные ворота в стиле средневековья
Автоматические въездные ворота
10. Автоматические складные кованые ворота
11. Металлические автоматические въездные ворота
12. Электрические раздвижные ворота S
1
идеи ворот
13. Классические деревянные и железные ворота
14. Алюминиевые ворота с лазерной гравировкой
15. Раздвижные ворота из мытого дерева и стали
Современные идеи ворот
16. Лазерная резка железа и бетона
17. Современные автоматические ворота из стали
18. Современные ворота из матового стекла
Идеи ворот для забора
19. Минималистичные раздвижные ворота для подъезда
2 90. Минималистичные раздвижные ворота для подъезда
2 90. забор
21. Складные ворота из штакетника
Железные ворота идеи
22. Кованые решетчатые ворота
23. Компактные кованые ворота
24. Изогнутые ворота из кованого железа
Идеи складных ворот
25. Короткие складные ворота на поддонах
26. Деревянный каркас с железной рамой
27. Подъездная дорожка из дерева, стали и бетона 2
идеи ворот
28. Ворота в стиле фермерского дома
29. Классические ворота в стиле ранчо
30. Ворота в стиле домика
Часто задаваемые вопросы об идеях ворот въезда
Сколько стоят ворота въезда?
Какие породы дерева лучше всего подходят для подъездных ворот?
Какие ворота лучше?
Ворота отпугивают воров?
Ворота должны открываться внутрь или наружу?
Как защитить ворота?
Вам нужно разрешение на строительство въездных ворот?
Могут ли ворота повысить ценность дома?
Существуют ли различные типы автоматических ворот?
Можно ли автоматизировать существующие ворота?
Заключение
Идеи недорогих ворот
Этот вариант для мастеров-любителей. Конструкции здесь не стоят более 300 долларов, так как вы можете просто использовать подручные материалы, в основном дерево, сетку и алюминий.
1.
Деревянная и проволочная сетка
Этот вариант является излюбленным дизайном многих домашних мастеров, и когда речь идет о недорогих воротах, он не является исключением. Этот сочетает в себе хитроумные толстые деревянные планки с пространствами, заполненными железной сеткой, создавая вид сарая, как этот.
2.
Традиционный вход на ранчо
Вам не нужно много, чтобы это сработало. Это всего лишь ступенька вверх по сравнению с первым. Он имеет более геометрический вид, с классической белой краской входов на ранчо и колоннами из необработанного дерева. Пышный контраст такой простой, но красивый.
3.
Дешевые металлические ворота
Эти стоят менее 200 долларов. Изготавливается из дешевого металла, чаще всего сборным. Он не предназначен для ворот уединения, так как он широко расставлен. Хотя он сделан из дешевого металла, он также устойчив к атмосферным воздействиям и прочен.
Идеи металлических ворот
Прочные и гладкие металлические ворота приобретают все более современный дизайн. Они экономичны, а также универсальны. Они легче кованого железа, поэтому ими очень легко управлять. Они идеально подходят для всех типов въездных ворот.
4.
Рулонные въездные ворота с металлической сеткой
Рулонная конструкция обычно не используется, но современные таунхаусы значительно выиграют от такой компактной конструкции. Это красивые полуприватные ворота, которые своим внешним видом обеспечивают максимальную безопасность и всесторонний взгляд на это благодаря своим нейтральным тонам и встроенной функции улавливания света.
5.
Металл и сетка
Это по праву подпадает под современные металлические конструкции. Это двойные въездные ворота с металлическими блоками и акцентом в виде квадратной сетки, что делает их полуприватными въездными воротами. Шалфейно-зеленый цвет всех ворот также является чем-то примечательным и прохладным для глаз.
6.
Чёрная металлическая раздвижная дверь для особо закрытых помещений
Чтобы сделать элегантные металлические ворота для закрытых дверей максимально толстыми, каждая планка должна быть максимально возможной. Но чтобы спроектировать степень мягкости и многослойности, по-прежнему используйте очень маленькие промежутки между ними. В целом внешний вид прочный, непроницаемый и излучает максимальную безопасность со всех сторон.
Идеи деревянных ворот
Это, пожалуй, наиболее часто используемый материал для ворот и во многих столярных работах. Как материал для подъездных дорог, он универсален и подходит для широкого диапазона дизайна и вкуса. Итак, вот несколько дизайнов, которые вы можете включить в свою подъездную дорожку.
7.
Средиземноморская дверь амбара
Может показаться, что она прямо из «Хоббита», но нет ничего более теплого и гостеприимного, чем эта средиземноморская дверь амбара. Это хорошая идея ограждения подъездной дороги для домов в латиноамериканском стиле и для более умеренного климата. Добавление этой петли придает всему классическому деревянному забору.
8.
Стиль дзен со стеклянными смотровыми щелями
В этой модели используется только необработанный полированный кедр, обрамленный бетонными стенами забора с акцентом на стеклянные смотровые щели. Смотровая щель, которая добавляет уровень безопасности вашей подъездной дорожке, потому что она непроницаема снаружи. Добавление к нему теплого света делает его более гладким и современным. Это двустворчатые ворота от SoCal.
Похожие : 25+ лучших идей и дизайнов освещения подъездных путей
9.
Деревянные въездные ворота в стиле середины века
Кто сказал, что дерево не может быть универсальным? Этот имеет неравномерно расположенную деревянную подъездную дорожку, выгравированную в стальной раме. Чтобы получить уникальный штрих, который экономит пространство, вы можете взять этот дизайн середины века в любое время. Стена забора из прочного плитняка также очень хорошо дополняет внешний вид.
Сопутствующие : Каменная дорога: стоимость, установка, плюсы и минусы
Идеи автоматических ворот
Рассвет автоматических въездных ворот произвел революцию в том, как мы знаем въездные ворота. Ими можно управлять с помощью пульта дистанционного управления, светового цензора или распознавания голоса. Их также можно открыть по отпечатку пальца. Дело в том, что вам не нужно выходить из машины, чтобы открыть их, и вот несколько дизайнов, которым вы можете следовать.
10.
Автоматические складные ворота из кованого железа
Эти ворота управляются с помощью пульта дистанционного управления. Помимо автоматического складывания, он изготовлен из прочного кованого железа с гладким дизайном и неравномерным решетчатым рисунком.
Это все, что вам нужно, чтобы придать современному таунхаусу ультрасовременный вид.
11.
Металлические автоматические ворота для въезда
Эти ворота управляются с помощью пульта дистанционного управления или голосового цензора. Это откатные ворота из тонкого металла. Этот безгусеничный, но поставляется с роликами, установленными на столбе. Симметрия всего дизайна аккуратная и классная. Его легко установить и также легко обслуживать.
12.
Электрические откатные ворота
Управление осуществляется с помощью мобильного приложения. Они также поставляются с пультом дистанционного управления для людей дома, чтобы открыть подъездную дорожку, когда вы уже находитесь у бордюра. Этот имеет полностью частный дизайн, сделанный из простого черного металла. Хорошо, что стоимость этих электрических откатных ворот легка в кармане.
Идеи раздвижных ворот
Раздвижные ворота не только привлекательны сами по себе, но и просты в эксплуатации. Вам не нужно беспокоиться о том, чтобы открыть его внутрь или наружу, так как все, что вам нужно, это всего лишь одна задвижка. Таким образом, это компактные подъездные ворота, которые идеально подходят для современных или современных домов.
13.
Классика дерева и железа
Это сочетание современной классики и атмосферы середины века. Это правильный баланс мягкости и жесткости, тепла и холода, а также компактная текстура и конфиденциальность, которые он предлагает, — это правильные ворота для аккуратного вида. Вот как должны выглядеть раздвижные ворота, если быть честными.
Связанный : Подъездная дорожка из булыжника: стоимость, установка, плюсы и минусы
14.
Алюминиевые ворота с лазерной гравировкой
Ваши алюминиевые раздвижные ворота не должны быть такими простыми, как они уже есть. Гравировка изображений или символов на алюминиевой подъездной дорожке может творить чудеса и создавать различные вибрации. Например, вот этот выглядит круто и дзен. Он выглядит современно, чисто и драматично одновременно.
15.
Откатные ворота из мытого дерева и стали
Дерево снова и снова является классическим материалом, но это не обязательно должно быть просто классическое коричневое дерево. Вы можете обработать поддоны, чтобы они выглядели помытыми. Контраст стального каркаса очень хорошо дополнит белое дерево. Это все, что вам нужно для чистого, свежего взгляда.
Идеи современных въездных ворот
Современные въездные ворота отличаются уникальным внешним видом и сочетанием материалов. Они определенно привлекают внимание и создают иллюзию пространства или компактности. Вот некоторые современные идеи ворот, над которыми вы можете подумать.
16.
Лазерная резка железа и бетона
Если вы видели таунхаусы современного дизайна, вы, должно быть, привыкли к железным подъездным воротам с лазерной резкой на бетонных столбах и рамах. Он элегантный и очень роскошный, хорошо дополняет нейтральные тона современных домов.
17.
Современная стальная автоматическая въездная дорога
Это большое наклонное поместье может похвастаться четкими линиями черной стали со стеклянными окнами. Это автоматические раздвижные ворота, а контраст серого бетонного каркаса действительно завершает внешний вид. Современные деревянные почтовые ящики также являются эргономичным штрихом к этим современным воротам.
Связанный : 35+ лучших идей ландшафтного дизайна почтового ящика
18.
Современные ворота из матового стекла
Если вы хотите выделиться, когда дело доходит до стиля, вы можете использовать комбинацию из матового стекла и стальной рамы. Это новый, современный вид, который придает вид от приватного до полуприватного. Это автоматический слайдер, отличающийся четкими линиями и ультрасовременным внешним видом.
Подъездные ворота идеи
Эти типы подъездных ворот создают единое целое, поскольку одни и те же материалы, стиль и дизайн используются в ограждении и подъездных воротах. Если вам нужен этот бесшовный вид, это прекрасный штрих для ваших подъездных ворот.
Связанные с : 31+ Уникальные идеи украшения садового забора
19.
Минималистские раздвижные ворота для забора
Для естественно современного вида забора для подъезда вы можете использовать эту раздвижную конструкцию. У этого есть тот всеобъемлющий, шикарный взгляд, используя древесину поддона. В целом, это также экономично, потому что древесина недорога и экономит много места.
20.
Складное железное ограждение для подъезда
Если вы хотите, чтобы ваш дом выглядел аккуратно, дополнял любой дизайн дома и имел широкую цветовую палитру, вы можете выбрать простое складное ограждение для подъезда из кованого железа. Его симметричный, но открытый вид — прекрасное дополнение к любому загородному ландшафту, подобному этому.
21.
Двойной складной штакетник для подъездных ворот
Если в сельской местности вы чувствуете себя идеально, только для подъездных дорог, покрытых гравием, у вас могут быть складные въездные ворота из штакетника.
Этот сделан из кедрового дерева, но вместо прямого дизайна он имеет слегка изогнутую форму для большей эстетики.
Идеи железных ворот
Это может быть настолько дешево, насколько вы хотите, или настолько дорого, насколько это возможно. Но железные подъездные ворота — одни из самых надежных, если не самые надежные, и с ними можно воплотить множество идей.
22.
Ворота с решетчатой решеткой из кованого железа
Думаете о классных воротах эксцентричного дизайна с самой высококлассной атмосферой? Попробуйте решетчатые ворота из кованого железа, подобные этим. Простые бетонные столбы, на которых он обрамлен, а также богато украшенные символы и лампы на столбах делают свое дело. А вот это автоматическая решетчатая подъездная дорога из Беверли-Хиллз.
Связанные с : 23+ лучших идей и дизайнов решетчатых заборов для вашего сада и двора
23.
Компактные ворота из кованого железа
Если у вас есть пышная зеленая линия деревьев для домашней сцены, вы можете воспользоваться преимуществами компактных ворот из кованого железа. Он не должен быть толстым, так как для этого у вас уже есть бетонные столбы. Наклонная подъездная дорожка также выиграет от этого стильного дизайна из кованого железа.
24.
Изогнутые ворота из кованого железа
Классические конструкции ворот из кованого железа обычно почти всегда симметричны, чтобы сохранить минималистский вид. Но современные конструкции подъездных дорог из кованого железа могут быть превращены в комбинацию эксцентричных рисунков, эмблем и даже изгибов, подобных этому. Он по-прежнему простой и угловатый, но с извилистой динамикой.
Связанный : Tar And Chip Подъездная дорожка: Стоимость, плюсы и минусы
Идеи складных ворот
Двустворчатые и двойные въездные ворота являются обычным явлением для офисов, чтобы регулировать количество пешеходов в определенное время. Но теперь они нашли способ встроиться в дома, и вот идеи складных ворот для вашего дома.
25.
Короткие складные въездные ворота для поддонов
Если вам не хватает универсальности и стиля дерева, вы можете воспользоваться минимализмом этой короткой складной въездной дорожки для поддонов. В этом используется обрезки кедра, уложенные на поддоны и спроектированные в виде ворот подъездной дороги, которые источают достаточно уединения для домовладельца.
26.
Деревянные ворота с железной рамой
Если вы планируете иметь более декоративные откидные ворота, которые не уступают деревянным, но с современной отделкой железной рамой, этот дизайн для вас. Сочетание вертикальных и горизонтальных деревянных планок с минимальными промежутками между ними придает ему современную атмосферу благодаря горизонтальной и вертикальной комбинации.
27.
Дерево, сталь и бетон
Для складных ворот, не похожих ни на какие другие, вы можете заказать складные ворота в азиатском стиле, сделанные из складных деревянных панелей на черной стальной раме и заключенные в необработанный серый бетон. . Если вам нужен фокус для дома помимо вашего сада, стоит попробовать.
Связанный : 23 лучших идеи и дизайна бетонных ворот
Идеи деревенских ворот
Если вы любите классические, простые тона, но солидные конструкции ворот для полной деревенской атмосферы, вот несколько дизайнов ворот для подъезда, чтобы подумать о.
28.
Въездные ворота в деревенском стиле
Нет ничего более деревенского, чем массивный деревенский дом из дуба. Он обеспечивает стильную и уютную загородную привлекательность. Подумайте о Бирмингеме, Алабаме или английских коттеджах на окраине. Нейтральные тона и перекрещивающаяся кирпичная кладка добавляют величия этим воротам.
Сопутствующий : Кирпичная дорога: стоимость, установка, плюсы и минусы
29.
Классические ворота в стиле ранчо
Это автоматические ворота с простым дизайном в стиле ранчо. Это не обеспечивает уединения, так как выходит на длинное ранчо. Но его бетонные столбы действительно делают выдающееся заявление. А так как он сделан из кованого железа и окрашен в цвета амбара, то это полный нокаут.
30.
Ворота в стиле домика
Если вы не являетесь поклонником полностью кованого железа и хотели бы выбрать более простой дизайн из дерева, вы всегда можете выбрать подъездные ворота в стиле домика, подобные этим, из техасского домика. Он открывается наружу для гравийного пешехода, который дополняет простую бетонную дорогу, открывающуюся внутрь. Это очень средне-западный, деревенский и очень гостеприимный.
Часто задаваемые вопросы по идеям ворот для подъездных дорог
Помимо этих идей ворот для подъездных дорог, вам также будет полезно узнать другую дополнительную информацию, которая может помочь вам при создании идеи ворот для подъездных дорог. Таким образом, вот несколько часто задаваемых вопросов о воротах, о которых вы должны знать.
Сколько стоят ворота?
По данным Fixr, минимальная-максимальная предельная сумма для въездных ворот будет составлять 1400-12000 долларов. Средний диапазон составляет 4000–8000 долларов, а в среднем по стране — 6000–7000 долларов. Даже с этими цифрами все равно будет зависеть от материала, использованного при строительстве ворот.
Въездные ворота с ручным управлением $1400-10000
Автоматические въездные ворота $3000-12000
RV driveway gate $1000-9000
Chain link $180-5500
Vinyl $200 -5600
Wood $300-8500
Iron $600-8500
Steel $600-8500
Aluminum $1800-8600
What are the best woods used for driveway gates?
Когда дело доходит до деревянных ворот, вы должны выбирать из выдержанной твердой древесины. Наиболее популярными породами дерева, используемыми для ворот, являются кедр, дуб, красное дерево и аккойя.
Какие въездные ворота самые лучшие?
Здесь нет однозначного ответа, потому что въездные ворота в лучшем случае должны соответствовать эстетике вашего дома, чтобы повысить привлекательность бордюра. Но среди самых универсальных были бы дерево, железо, звено цепи и сталь.
Ворота отпугивают воров?
Все согласны с тем, что да, ворота сдерживают воров, но не предотвращают их всех. Это хорошее средство сдерживания грабителей, потому что свободное пространство огорожено, что снижает пешеходное движение воров ночью или на рассвете. Таким образом, въездные ворота считаются важными элементами домашней системы безопасности. Автоматические въездные ворота считаются наиболее эффективными, когда речь идет о подобных проблемах.
Ворота должны открываться внутрь или наружу?
Эмпирическое правило гласит, что ворота должны открываться внутрь, в сторону частной собственности, а не в сторону улицы или тротуара. Однако в некоторых редких случаях вы также можете повернуть его наружу. Эти редкие случаи открывания ворот наружу обычно случаются с автоматическими воротами.
Как защитить входные ворота?
Есть три основных совета, которым нужно следовать, когда дело доходит до защиты ваших въездных ворот, и они заключаются в следующем:
Выберите правильный дизайн и материал: В любом случае выбор стали является надежным материалом для усиления ваших ворот. По сравнению с деревом, алюминием и другими материалами он не податлив и прочен. Чтобы удержаться от лазания, установите его на высоту, на которую большинство людей не сможет подняться. Вы также можете закрыть его горизонтальными планками с острым краем, чтобы сделать его защищенным от взлома.
Выберите правильный привод для безопасных ворот: Существует два основных типа ворот: раздвижные и распашные. Для откатных ворот наиболее безопасным приводом ворот будет гидравлический рельсовый привод с электромагнитным замком. Когда дело доходит до распашных ворот, вам следует выбрать привод ворот с накладным креплением.
Включите магнитный замок для ворот: Опять же, существует множество стилей замков для ворот, но одним из самых непроницаемых и непростых для взлома является магнитный замок для ворот. Так что, если у вас есть возможность выбрать замок для ворот, сделайте это.
Вам нужно разрешение на строительство въездных ворот?
Нет, если следовать основным правилам. Если подъездная дорога выходит на частную дорогу, вы можете построить ворота высотой до 2 метров, не обращаясь за разрешением. Если ворота на подъездной дорожке открываются на тротуар или шоссе, вам предоставляется 1-метровая свобода действий от ворот, но помимо этого вам необходимо разрешение.
Могут ли входные ворота повысить ценность дома?
Интересно, да. По мнению экспертов по недвижимости, въездные ворота, в зависимости от используемого материала и общего дизайна, добавляют 5% к общей стоимости дома. Однако этот процент увеличился из-за появления автоматических въездных ворот.
Существуют ли различные типы автоматических ворот?
На самом деле существует три типа автоматических ворот: плоские, арочные и плоские/арочные с наконечниками. Как и ворота с ручным управлением, они также имеют разные проемы. У нас есть распашные, раздвижные, складные и двустворчатые. Наиболее экономичными из всех, когда речь идет об автоматических воротах, будут раздвижные ворота с плоским верхом.
Можно ли автоматизировать существующие ворота?
Да. Все, что вам нужно сделать, это купить комплект автоматизации и установить его на существующие ворота. Однако не все существующие ворота применимы для автоматизации. Деревянные или деревянные ворота могут подвергаться повышенному износу, что сокращает срок их службы. Этот используется больше для металла и железа.
Связанные:
10 лучших бюджетных идей по окантовке подъездной дорожки0072
Заключение
Когда дело доходит до въездных ворот, можно проявить изобретательность, потому что их изготовление означает, что вы можете выбирать из широкого спектра материалов.
Помимо этого, вы также можете гибко подходить к дизайну, чтобы сделать его максимально выделяющимся. Но это не должно отвлекать вас от основной цели наличия ворот на подъездной дорожке, а именно конфиденциальности и безопасности. Поэтому, когда планирование ворот находится в движении, убедитесь, что эти две функции являются вашими главными приоритетами.
America’s Gate Company — ведущий производитель ворот в Америке
Наши продукты
Промышленный
Наша серия промышленных откатных и промышленных распашных ворот сконструирована с учетом высокой нагрузки, больших проемов и безопасности. Мы можем построить его. Мы успешно построили как распашные, так и откатные ворота для проемов более 100 футов.
ИНФОРМАЦИЯ О ПРОДУКТЕ
Декоративные ворота
Декоративные коммерческие ворота включают в себя традиционные вертикальные штакетники и горизонтальные перила, а также выбранный вами штакетник и заглушки для столбов, украшения и ваше воображение.
ИНФОРМАЦИЯ О ПРОДУКТЕ
Ворота поместья
Наши коммерческие ворота Estate имеют элегантную и традиционную конструкцию с верхними или нижними перилами, что позволяет другим узнать, что за этой точкой находится красивый дом.
ИНФОРМАЦИЯ О ПРОДУКТЕ
Декоративные ворота
Декоративные коммерческие ворота выходят за рамки типичного дизайна вертикальных штакетников, они представляют собой сочетание прекрасного мастерства и инженерной мысли. Эти ворота обычно требуют большого количества тяжелых материалов и твердых поверхностей, что создает как ветровую нагрузку, так и эксплуатационные проблемы.
ИНФОРМАЦИЯ О ПРОДУКТЕ
О нас
Компания America’s Gate предлагает широкий выбор готовых и изготовленных на заказ откатных ворот, одностворчатых и двустворчатых распашных ворот, независимо от области применения. Как подразделение ворот American Fence Company, America’s Gate Company имеет более чем 55-летний опыт проектирования, изготовления и установки коммерческих и промышленных ворот. С любыми производственными мощностями и большой командой сертифицированных сварщиков и компьютерных дизайнеров ваши ворота будут изготовлены в соответствии с вашими уникальными запросами.
От индивидуального проектирования декоративных коммерческих ворот до создания систем ворот с высоким уровнем безопасности — наш опыт в области систем ворот и обеспечения безопасности не имеет себе равных. America’s Gate Company предлагает эксклюзивные продукты и ресурсы, такие как запатентованная Ultra Latch, чертежи и спецификации САПР, а также наша программа контроля качества.
Просмотрите нашу галерею, просмотрите наши ресурсы и посетите наш магазин, чтобы увидеть все, что может предложить компания America’s Gate.
КУРСЫ, УТВЕРЖДЕННЫЕ AIA CES
Выбор ворот и автоматики для ворот

СКАЧАТЬ
«Выбор ворот и автоматизация ворот» — это вводный беспристрастный курс, который охватывает: выбор типа и стиля ворот, выбор привода ворот, выбор компонентов автоматических ворот и обеспечение безопасных автоматических ворот.
Бесплатный курс AIA
Это бесплатный курс, утвержденный AIA CES, который соответствует требованиям ежегодного повышения квалификации членов AIA. Этот курс дает 1 кредит LU|HSW.
ПРОЙДИТЕ КУРС AIA СЕЙЧАС
Выбор архитектурного скрининга

СКАЧАТЬ
Выбор архитектурного скрининга — это вводный, беспристрастный курс, который охватывает: эволюцию и потребность в архитектурном скрининге, дизайнерские тенденции скрининга, тематические исследования городов, требующих использования архитектурного скрининга, распространенные и возможные способы использования скрининга, плюсы и минусы. минусы материалов и конструкций, влияние архитектурных экранов на привлекательность и стоимость недвижимости, стандарты внешнего вида для архитектурных экранов, влияние кодов IBC и ASCE7-16 на проектирование архитектурных экранов, а также методы монтажа архитектурных экранов на крыше и на земле.
Бесплатный курс AIA
Это бесплатный курс, одобренный AIA CES, который соответствует требованиям ежегодного повышения квалификации членов AIA. Этот курс дает 1 кредит LU|HSW.
ПРОЙДИТЕ КУРС AIA СЕЙЧАС
Есть вопросы о нестандартных воротах?
СВЯЗАТЬСЯ С МЕНЕДЖЕРОМ ПРОЕКТА
Компания America’s Gate теперь предлагает жалюзи Aria
«Гений делает сложные идеи простыми, а не делает простые идеи сложными» — Альберт Эйнштейн. PalmSHIELD поразил гениев горизонтальными жалюзи Aria! Цитата Эйнштейна послужила источником вдохновения для создания этого упрощенного, собранного в полевых условиях продукта для архитектурного скрининга. Дизайнеры, архитекторы и установщики теперь могут легко принять решение, когда дело доходит до архитектурного скрининга. Ария PalmSHIELD […]
Читать статью
Раздвижные ворота Цитадели
Подробная информация о продукте: Скользящие ворота Citadel для тяжелых условий эксплуатации Самый экономичный вариант. Предназначен для проемов менее 30». Одинарная закрытая направляющая. Система тросовой фермы из нержавеющей стали для поддержки и регулировки. Система тележки разработана для интенсивного использования и экстремальных погодных условий. Раздвижные ворота Citadel Super Heavy Duty Предназначены для проемов больше/шире 30. Двойная закрытая направляющая для […]
Читать статью
Безопасность ворот: обеспечение безопасности детей у ворот
Национальная неделя профилактики детского травматизма напоминает нам о важности обеспечения безопасности детей и обучения их ценным навыкам безопасности. Многие травмы, полученные детьми, часто можно предотвратить, зная о потенциальных опасностях и предпринимая шаги по их устранению, например, обучая надлежащей технике безопасности у ворот. Риск травм, связанный с воротами Автоматические или нет, ворота […]
Читать статью
Посмотреть больше статей
Как сделать
ОДНОРАПИТНЫЕ ИЛИ ДВУХРАПИТНЫЕ ВОРОТА – ЧТО ВЫБРАТЬ?
Распашные ворота являются наиболее широко используемыми воротами в нашей отрасли.
