Как устроенны автоматические откатные ворота

Устройство консольных откатных ворот

Среди всех типов сдвижных ворот консольные наиболее популярны, особенно для въездных проездов на территорию. В отличии от роликовых перемещающихся по рельсу отсутствует желоб подверженный намерзанию и заполнением грязи и воды. Перед подвесными такой тип не ограничивает проем по высоте и не влияет на экстерьер ( что важно для частных домовладений, а допустим на промышленных объектах).

При широком использовании современных и качественных комплектующих ворот, изготовление и монтаж стал доступен и применяется повсеместно.

Принцип работы ворот консольного типа. Эскиз.



В основе конструкции консольных ворот лежит балка ( служит направляющей ), несущая на себе вес каркаса  и заполнения створки и роликовые опоры оснащенные подшипниками.

Вся система вынесена из проема и оставляет его доступным. Под роликовые опоры заготавливают фундаментное основание с закладными для установки автоматики, электропроводки и опор.

На балку крепится зубчатая рейка для сцепления с приводом ворот.

Эксплуатация консольных ворот дает ряд преимуществ.

Экономия места — перемещение створки проходит вдоль забора или ограждения мало пригодное для других целей. Они почти не требуют обслуживания. Например, в зимнее время снег и наледь не является препятствием, не обязательна расчистка и уборка. Надежность и простота конструкции приводов, автоматики для таких ворот. Устойчивость в ветровых нагрузкам, которым подвержены распашные створки.

Откатные ворота консольного типа не сложно изготовить своими руками, чертежи и схемы представлены в разделе,  воспользовавшись ручным инструментом и сварочным аппаратом.

Устройство подвесных ворот

Особенность подвесных ворот в установке полотна на несущую ферму ( на опорах) или направляющую балку крепящуюся к стене. Их профиль  формирует проем по высоте.

Для подвеса створок на полотно к нему крепятся подвесные роликовые опоры на подшипниках.

Опоры с воротами заводятся внутрь несущей балки и перемещаются по ней. Для жесткости и устойчивости крупногабаритных конструкций в подвесную систему добавляют нижний рельс — направляющую и нижние роликовые опоры.

Подвесные ворота особенно востребованы для проемов больших размеров и могут достигать более 20 метров в длину 6-7 метров в высоту. Как в все сдвижные конструкции требуют свободного места.



Достоинства подвесных откатных ворот.

• — Система подвески проста, менее подвержена осадкам и попаданиям загрязнениям, надежна даже при отсутствии обслуживания.
• — Вес створки при одних размерах с консольными будет значительно меньше, что снижает нагрузку на автоматику и проще в манипуляциях.
• — Не требует фундаментных работ с их критичными сроками и издержками.
• — Перекрываются значительные по высоте и длине проемы.

Каркас полотна подвесных ворот выполняют на раме с заполнением из сэндвич-панелей, решетки или профилированного листа. Для помещений и въездных ворот используют утеплители и резиновые, щеточные уплотнители, что придает комфорт, влаго и теплоизоляцию.

Среди малочисленных недостатков отметим ограничение проема по высоте.

Часто именно подвесные откатные ворота устанавливают в производственных помещениях, внутренних цеховых территориях и на въездах.

Надежность и долгий срок службы вам обеспечат проверенные и брендовые комплектующие Ролтэк, Came, Fratelli Comunello, Alutech, Combi Arialdo имеют доступные цены.

Как самостоятельно сделать ворота на роликах своими руками: чертежи, схема, видео

Преимущества и недостатки откатных ворот

Почему выбирают откатные модели? Кроме внешнего вида и надежности, ворота имеют ряд преимуществ, говорящих в свою пользу в отличие от иных ограждений. А именно:

• Бесшумность работы. Скрип не потревожит домочадцев или соседей.
• Не занимают много места как в открытом, так и закрытом состоянии.
• Очистки наледи, снега или забивающегося мусора большей частью не требуется.
• Минимальное обслуживание требует лишь регулярной проверки ходовой части.
• Долговечность и надежность. Связаны они с использованием металла, в отличие от деревянных заборов или других материалов ограждения.
• Ворота для удобства оснащаются автоматическими механизмами, обеспечивающими владельцам комфорт.

Конечно, ни одна конструкция не обходится без недостатков. Их немного: придется сделать достаточным въездное пространство, если предусмотрен габаритный автотранспорт, следовательно, придется потратиться. И второй – ворота должны устанавливаться на монолитную платформу.

Установка роликовой системы

После подготовки материалов и сбора инструментов, можно начинать монтаж конструкции. Для бесперебойного функционирования системы начните с подготовки входного проема. С помощью рулетки и строительного уровня проводятся замеры, на основании которых составляется схема будущих ворот.

Работу системы обеспечивает крепкий фундамент. Для его устройства в намеченных местах роются две ямы минимум полуметра в диаметре и полутора метров глубиной.

Внимание! Величина фундамента должна составлять минимум половину ширину проема.

После выполнения подготовительных работ, порядок монтажа следующий:

1. Установка в ямы опорных труб с проверкой их вертикальности уровнем. До половины в углубления засыпается щебень. Опоры соединяются трубой и завариваются на стыках.
2. Подготовка цементного раствора из 1 части цемента, 3 частей песка, ¼ части воды.
3. Заливка строительной смеси в ямы до уровня закладной опоры. Ждать полного высыхания нужно около недели.
4. За время высыхания раствора и фиксирования опор, готовится воротное полотно. Стальные профили и уголки укладываются прямоугольником в соответствии со схемой. Прямые углы корректируются уровнем, после чего элементы свариваются между собой. В центр прямоугольника устанавливаются перекрестные металлические профили для усиления прочности.
5. Для противовеса из профилей варится опорный треугольник. Его приваривают к боковому ребру каркаса.
6. К готовой раме приваривается полотно из металла. При использовании профнастила, крепежами служат заклепки или саморезы по металлу.
7. К нижней части створки приваривается балка для крепления роликового механизма.
8. К опорной балке фундамента привариваются регулировочные планки, куда монтажными болтами устанавливаются роликовые держатели. Эта основа системы, ответственная за движение ворот.
9. Закрепляются дополнительные регулирующие детали. На столбах опоры монтируются верхний и нижний уловители.На кронштейн ставится регулирующий ролик, ограничивающий движение. К бетонным, кирпичным стенам элементы крепятся дюбелями. Предварительно электродрелью подготавливаются отверстия. К металлической опоре детали привариваются или крепятся саморезами по металлу. Для надежности под крепления можно подложить пластинки из стали.
10. Устанавливается полотно своими руками таким образом, чтобы опорные ролики для откатных ворот вошли в направляющую нижнюю балку. Верх и низ створки должны точно войти во все пазы и ограничители. Точность вхождения проверяется строительным уровнем. Для исправления неточностей используется гаечный ключ.
11. Проверить быстроту, плавность перемещения полотна.
12. Монтируется электрический привод. Зубчатые рейки автоматики устанавливаются к нижней основе балки, укрепляются саморезами. Шестеренки привода монтируются на бетонную основу и должны точно входить в пазы.

Механизм для автоматической работы воротной системы удобен и практичен. Кроме того, он оборудован защитной системой. Это избавит Вас от установки дополнительных замков. При правильной эксплуатации установленные ворота прослужат долгие годы. Иногда в процессе использования возникает необходимость смазать солидолом механизм. Это нужно будет сделать, если система во время работы станет скрипеть.

Виды откатных ворот

Чтобы оценить собственные возможности в плане самостоятельного труда, важно рассмотреть все варианты ворот. Некоторые из них просты в конструкции, другие требуют скрупулезной разработки чертежа и упорного труда.

Консольные

Ворота представляют собой конструкцию, откатное полотно которой установлено на нижней направляющей. Специалисты рекомендуют к изготовлению именно такой вариант, так как он имеет массу достоинств в сравнении с другими: высота транспорта не имеет значения – верхнего ограничителя нет, минимальное занимание места вдоль забора, взломостойкость и парусность велики. Для самостоятельного возведения преград нет – модель простая.

Подвесные

Ворота чаще всего устанавливают в ангарах или складах, имеющих верхнее ограничение или крышу. Подвижные части расположены на верхних направляющих, что значительно уменьшает возможности крупногабаритного транспорта. Эта особенность должна учитываться владельцами приусадебного участка, где строительные работы и присутствие специальной техники происходит довольно часто.

Колесные

Откатные ворота приходят в движение благодаря рельсу, уложенному на грунт или бетон. Полотно оснащается в нижней части колесиками. Недостаток модели в большой вероятности забивания пути, по которому будут двигаться ворота. При том, что близость с грунтом непосредственная, рельс загрязняется опавшей листвой, при паводке или таянии не исключены заторы льда. Это вызовет проблемы – невозможность открытия и коррозию металлических частей.

Проанализировав собственную ситуацию – надобность в транспорте, сезонность посещения загородного дома, частота эксплуатации – можно сделать вывод для приемлемости того или иного варианта. Кроме того, оценивают финансовые возможности – все ворота тяжеловесны и соответственно требуют качественных комплектующих.

Виды и принцип работы

Все разновидности откатных ворот функционируют благодаря роликовым каретками и специальному направляющему рельсу. Механизм обеспечивает не только подвижность полотна, но и передачу нагрузки на несущие балки и опоры. По типу конструкции ворота бывают подвесные, с опиранием на наземный рельс и консольные, то есть с системой крепления на одном из концов.

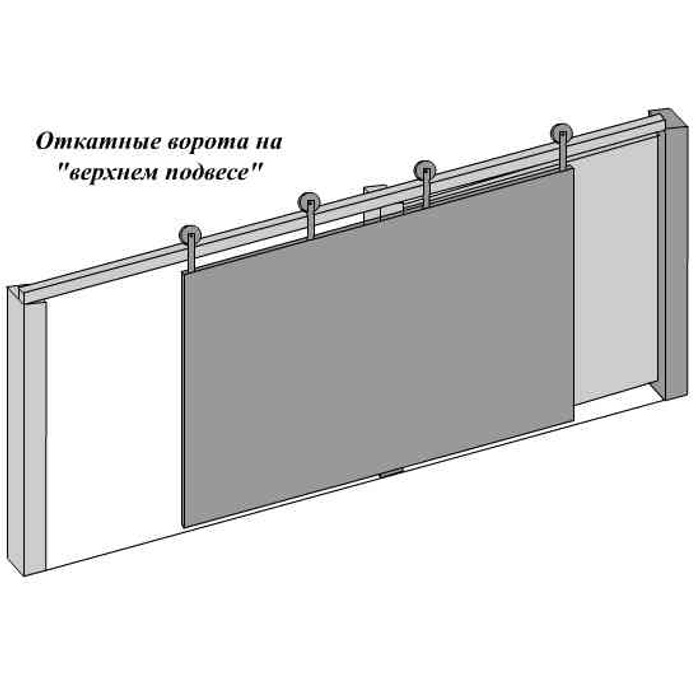

Устройство откатных подвесных ворот

Подвесные

Такие ворота чаще используют на промышленных предприятиях. Полотно с роликами подвешивают на горизонтальную балку, опирающуюся в трех точках. При движении ворота сдвигаются в сторону как шторы. Все нагрузки воспринимаются несущей конструкцией, которая должна быть достаточно мощной и устойчивой.

Преимущества подвесных ворот — высокий ресурс работоспособности, небольшое пространство для отката. Недостаток — верхний рельс строго ограничивает габариты транспорта, что заставляет ставить высокие столбы. В загородном строительстве такие системы не очень популярны, поскольку требуют достаточно больших затрат материалов и труда.

Но если входная зона оборудована навесом, необязательно делать новые опоры. Можно использовать готовые стойки, а верхнюю балку сконструировать разборной. Тогда для проезда грузовика достаточно снять съемную часть, а затем поставить ее на место.

С опорой на нижний рельс

Эта конструкция проста и надежна. Полотно на роликах перемещается по направляющей, установленной в уровне дороги. Нет несущих балок, вся нагрузка передается на наземный рельс и боковые опоры. Наверху столба закреплен дополнительный ролик для удержания ворот при движении.

Для хорошего скольжения и бесперебойной работы механизма нужно тщательно очищать въезд от снега, льда, мусора, наносимого ветром или колесами автомобилей. Просвет дороги в условиях частной застройки не всегда возможно поддерживать в идеальном состоянии, поэтому откатные ворота с нижним рельсом устанавливают в районах с малоснежной зимой.

Консольные

Конструкции этого типа сложнее в изготовлении, чем другие, но не имеют таких недостатков, как ограничения по высоте или контакт с наземным рельсом. Роликовый механизм и удерживающая его опора расположены сбоку проема и закреплены на отдельном фундаменте. Консольная балка с приваренным к ней полотном движется по роликам. На ответном столбе находятся ловители. От раскачивания ворот удерживает верхнее направляющее устройство.

Чаще всего несущая балка крепится чаще внизу, но бывают разновидности с консолью сверху или посередине. Такое решение удобно, если электропривод зимой часто заметает снегом. Приподняв его над землей, можно избавится от этой проблемы.

Виды консольных ворот

Основные элементы и фурнитура откатных ворот

Кроме металлического полотна ворот, требуется приобрести следующие комплектующие для них:

• Направляющий рельс. Это железная балка с сечением 71*65 мм, длиной 6 и более метров. Толщина стенок – 3,5 мм и более.
• Каретки с роликами. Они нужны для свободного перемещения полотна по направляющему рельсу.
• Концевые ролики и ловушки для них, ограничивающие движение полотна. Они не дадут ему выпасть из направляющих.
• Ограничители и заглушки. Они не позволят механизму забиться грязью, снегом и наледью.

Вся комплектация приобретается согласно будущему весу ворот. Ориентируются по следующему – для варианта, не превышающего длины в 4 м, требуется фурнитура, выдерживающая нагрузку до 500 кг. До 5 м – 600 кг и т. д.

Сегодня в продаже предлагаются готовые комплекты откатных ворот, которые требуется только установить. Фурнитуру можно купить и по отдельности, если стоимость готового варианта владельцев не устраивает.

Сборка готовых заводских ворот

Некоторые российские компании предлагают комплекты для сборки откатных ворот своими руками. Все профили уже нарезаны в размер, узлы и составляющие рассчитаны инженерами, на основные элементы дается гарантия. Каркас можно обшить любым материалом по выбору.

Безусловно, комплект будет стоить несколько дороже, чем покупка металла на металлобазе. Но зато вы сможете сэкономить время на подготовке профилей и резке. Останется только правильно и аккуратно собрать конструкцию.

Чертежи, схемы, эскизы и конструкция откатных ворот

Любая конструкция требует тщательных расчетов. Откатные ворота ответственны во многих вопросах – свободный ход, допуск транспорта на территорию – следовательно, любая модель до строительства тщательно планируется на бумаге.

Ширина проема ворот

Рассчитывается параметр исходя из габаритов транспорта – учитываются не только легковые автомобили, но и грузовые. Так, Газель составляет 2,5 м, а КАМАЗ – 2,9 м. Но при этом следует учитывать угол заезда – 45 градусов. Следовательно, между столбами, удерживающими конструкцию и зеркалами авто должно оставаться расстояние не менее 30 см. Если учитывать особенности грунта в период межсезонья – машина может отклониться, забуксовать или скользить, то этот параметр увеличивают до 50 см. Окончательно ширина составит 5 м.

Длина полотна

Это совсем не то что длина проема ворот. Этот параметр увеличивают как минимум на 40% от всей ширины. Это нужно для того чтобы скрыть щель между полотном забора и воротами.

Высота ворот

Она имеет значение, несмотря на то, что практической роли не играет. Рассуждаем с точки зрения эстетики – следует рассчитывать створку ворот таким образом, чтобы она лежала в одинаковой плоскости с забором, иначе перепада высот неизбежны и некрасивы.

Например, тело забора из профлиста составляет 2 м. Высота ворот рассчитывается за вычетом параметров всех комплектующих – направляющего рельса, кареток с колесиками, удерживающего каркаса и прочей фурнитуры. Важно – учитывается зазор между грунтом и краем ворот. Он должен составить не менее 10–15 см.

Чертеж

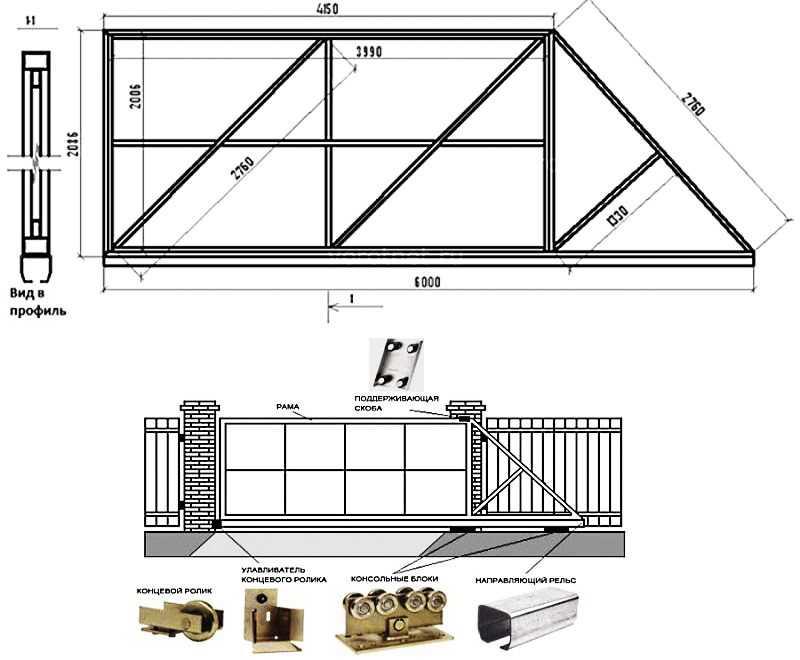

Схематично конструкция ворот очень проста. Основой служит силовая платформа из армированного бетона. Далее, между столбами-стойками устраивается каркас с уловителями сварной рамы ворот. Ну а к последней крепится профлист. На полотне фиксируется ручка или ворота снабжаются электрическим приводом для приведения в действие из дома.

Особенности конструкции

Значительное место в откатных конструкциях занимает фундамент. Необходимо строго соблюдать пошаговую инструкцию по монтажу, чтобы добиться требуемого результата. Роликовый механизм нужно обязательно устанавливать на основание. Створка своим весом будет оказывать на него давление, поэтому необходимо делать устройство как можно прочнее.

Ролики осуществляют свое движение по направляющей балке. Необходимо изготовить 2 опоры для надежной фиксации. Кроме этого, для достижения большие прочности, элементы ворот сваривают в единую конструкцию.

Подставки тележки двигаются по направляющей балке. Их верхняя часть размещается снизу ворот. Это необходимо для легкого движения полотна. Нередко современные ворота оснащают автоматическим приводом, что значительно упрощает процедуру открытия и закрытия.

В этом видео вы узнаете, как сделать подобные ролики:
Это интересно: обслуживание откатных ворот.

Монтаж откатных ворот своими руками

Естественно, в одиночку с конструированием консольного или иного типа ворот не справиться – потребуется как минимум пара помощников. Кроме комплектующих для модели, приобретаются инструменты и материалы для бетонирования участка между опорными столбами – это войдет в стоимость ворот, поэтому смету для оценки собственных возможностей составляют заранее.

Установка опорных столбов

Снизить стоимость и сократить собственные усилия можно, если сделать раздельное бетонирование под консольную раму и столб для конструкции уловителей. Однако в этом есть подводный камень, связанный с особенностями грунта – две конструкции могут изменяться по-разному в случае пучения, промерзания или подвижек почвы. Эти капризы непременно отразятся на конструкции ворот – створка перестанет попадать в уловители, конструкцию может перекосить. Эксплуатация перестанет быть комфортной – откатные ворота придется постоянно регулировать.

Выход есть: силовые заливки формируются на одном бетонном основании. Тогда даже внушительные изменения позволят одинаково изменять уровень высоты всей конструкции ворот.

Выкапывается канава, равная ширине опорных столбов и глубине промерзаемости местности. Также учитывают подвижки и капризы грунта – в случае плывучих или песчаных вариантов, параметры фундамента увеличивают на 15–20% по каждому.

На дно насыпаются амортизирующие слои из песка и щебня. Высота каждого – не менее 10–15 см. Они не пустят влагу к бетону, тем самым продлевая его долговечность. Кроме того, тяжелая конструкция ворот никак не отразится на качестве платформы.

Канава армируется стальным прутом – его просто втыкают в грунт и связывают между собой проволокой. Сваривать нельзя, так как высокие температуры разрушают металл. Не требуется приобретать прут большого сечения – до 6 мм вполне достаточно. Проволоку лучше использовать специальную, обработанную обжигом – ее прочность давно известна.

Сразу на прут укладывают стальную закладную. Это швеллер установленный полками вниз. К нему в последующем крепится подвижная каретка. Положение швеллера проверяется точно по уровню, дабы в будущем не допустить перекоса ворот.

Устраивается опалубка. Если опорные столбы решено установить готовыми, то их сразу помещают на нужные места. В противном случае опалубку конструируют таким образом, чтобы залить еще и основание под консоли. Для этого используют деревянные доски, сбитые в щиты и подпорки, чтобы при заливке масса не сломала конструкцию.

Заливку ведут медленно, наблюдая за выходом воздуха из толщи и не допуская перелива на швеллер. Появление белого «молока» на поверхности скажет о плотном заполнении канавы. В течение нескольких дней платформу рекомендовано проливать холодно водой, во избежание появления трещин на поверхности.

Через 2–3 недели, по застывшему основанию работу можно продолжать.

Сварка ворот

Конструкция представляет собой раму с усилениями. Для изготовления несущей рамы, как правило, используют прямоугольный профиль – сечение и толщина стенок описаны выше. Внутренняя «обрешетка» изготавливается из труб меньшего размера – 30–40 мм. Сначала, согласно чертежу, нарезают трубы нужной длины и укладывают их на ровную поверхность для составления – на этом этапе несоответствия еще можно исправить.

Затем начинают сварку основного каркаса и после этого внутри рамы наваривают усиливающий профиль. Выглядит он как диагональ между параллельными прямыми.

Сварку ведут прихваточными швами с шагом в 30 см. К нижней части рамы приваривают рельс. Готовую конструкцию не обшивают сразу – ворота требуется проверить на нормальную эксплуатацию. Сварные швы зачищают, отбивают лишнее. Кладут первый слой грунтовки.

Установка комплектующих и рамы

На опорные столбы крепят каретки и уловители, постоянно соотносясь с уровнем. Для фиксации используют анкерные болты – только они способны выдержать нагрузку тяжелых ворот. Проверив подвижность ходовой части, можно устанавливать ворота.

Их одевают на кареточный профиль и обваривают вокруг прихватками – так ворота получают устойчивость. После того как мастера убедились в совпадении уровней двух частей ворот, ходовые части обваривают полностью.

Покраска и обшивка

Готовую конструкцию красят в цвет, совпадающий с профилированным листом. Красящий состав должен обязательно обладать антикоррозионным свойством. Сурик наносят в несколько слоев, уделяя внимание швам и соединениям.

После высыхания приступают к обшивке готовых ворот. Если задумано сделать их двойными – профлист с двух сторон – заранее рассчитывают равномерное распределение усиливающих профильных труб внутри каркаса, иначе частая эксплуатация приведет к деформации ворот.

Важно – прикручивать профлист саморезами с головками под отвертку нельзя. Для тяжелой конструкции они слабы. Используется крепеж со специальными гаечными головками и резиновыми прокладками, чтобы уберечь место фиксации от влаги. Шаг крепления индивидуален – в зависимости от длины и высоты полотна. Саморезы уже окрашены, поэтому декор им не нужен.

Дополнительное оснащение откатных ворот

Готовые ворота оснащаются ручками, запорными элементами, засовом или электрическим приводом. Силовой узел последнего располагается рядом с кареточным швеллером – если заранее предусматривается автоматическое устройство, то сразу устанавливается два швеллера – один для конструкции ворот, другой для электропривода.

Устанавливать автомат можно своими руками, если есть определенные знания. В противном случае приглашают специалистов. Также ворота оснащаются фотоэлементами, антивандальными устройствами и прочими атрибутами, повышающими комфорт пользования.

Требуемые материалы

Перед производством ворот требуется подготовить материалы и нужные инструменты. Следует в точности соблюдать пошаговую инструкцию.
