Отличие сварочного аппарата от инвертора: советы и рекомендации профессионалов по выбору сварочного аппарата-инвертора. – интернет-магазин ВсеИнструменты.ру — НПФ Техсервис — Техническое оборудование общепромышленного и нефтепромыслового назначения

Содержание

Описание и принцип действия инверторного сварочного аппарата » Wert-tools

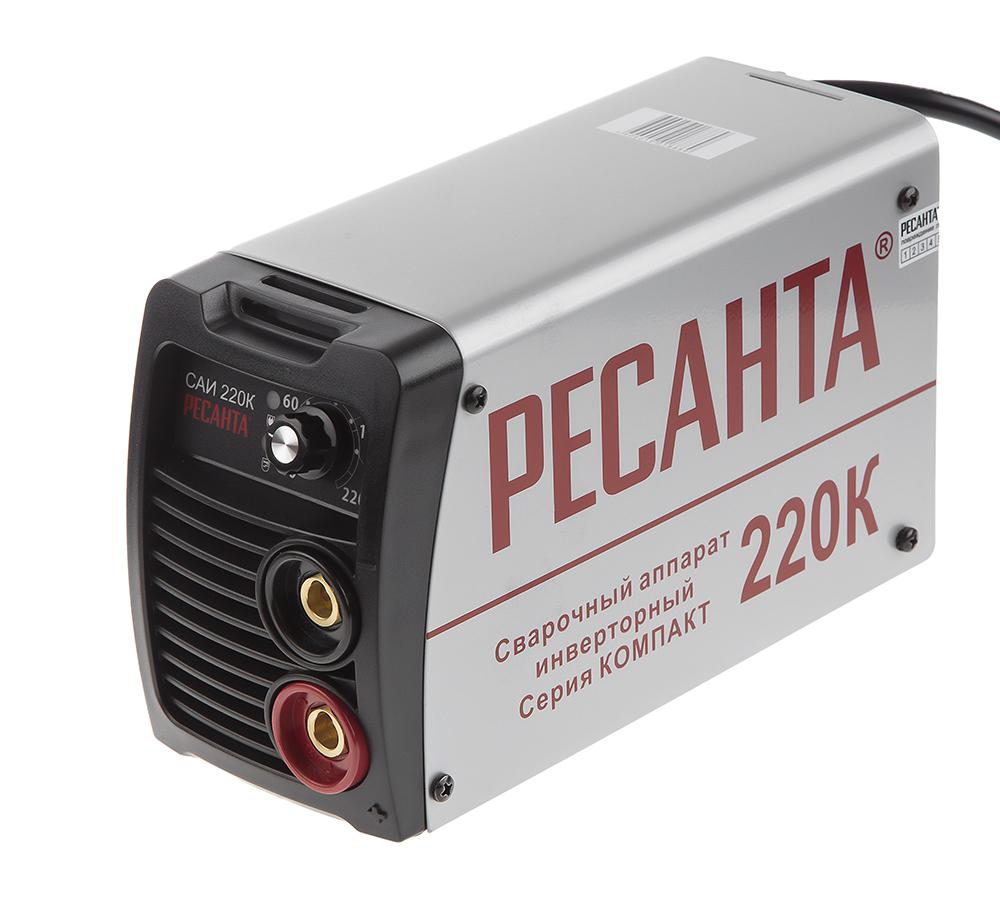

Инверторы отличаются весьма скромными габаритами

Инверторные сварочные аппараты на данный момент имеют достаточно низкую цену и неплохое качество. И для домашнего использования вполне возможно купить хороший дешевый сварочный инверторный аппарат, который по ряду характеристик (в первую очередь – по массе и габаритам) будет превосходить аналогичное устройство на базе трансформатора.

Однако отличие инвертора от сварочного аппарата трансформаторного типа заключается не только в весе и размерах, но и в принципе действия. Вместо изменения ЭДС в индукционной катушке применяется принцип преобразования высокочастотного тока.

Теоретические аспекты вопроса

Большая масса, сложный процесс сварки и низкое ее качество – главные недостатки трансформаторных сварочных аппаратов. Причиной является низкая частота (50 Гц) используемого тока. Из-за нее основная сила тока, необходимая для сварки, достигается с помощью большого количества витков вторичной обмотки.

У трансформаторных сварочных аппаратов есть и другие недостатки по сравнению с инверторами. Например, отсутствие «антизалипания» и «хотстарта».

Без изменения схемы питания единственным вариантом является понижение и уменьшение количества витков вторичной обмотки. Это привело бы к кратному увеличению силы тока (плюс), но одновременно и к повышению диаметра провода (минус).

Поэтому был разработан совершенно другой блок питания, основанный на четырехэтапном преобразовании переменного тока электросети с частотой 50 Гц и напряжением 220 В в высокочастотный ток (от 60 до 80 тысяч Гц).

Те, кому приходится работать на высоте, оценят преимущества инвертора

Все инверторные сварочные аппараты, начиная от простых и заканчивая самыми лучшими и надежными моделями, используют одну и ту же схему работу. Процесс контролируется встроенными микросхемами. Различие между моделями разных производителей заключается лишь в конечных цифрах частоты, напряжения и силы тока.

Как это реализовано на практике?

1. На первом этапе аппарат получает переменное напряжение в 220 В и 50 Гц из электросети. Оно поступает на выпрямитель, а затем на сглаживающий фильтр. В результате получается постоянное напряжение.

2. Полученное постоянное напряжение поступает на мощные транзисторы инвертора. На выходе – переменное напряжение с повышенной до 20-80 кГц частотой.

3. Дальше переменное напряжение понижается до необходимого значения (обычно – до 70-90 В).

4. На последнем этапе напряжение выпрямляется, а сила тока достигает нужного значения (100-200 А).

По сути, в основе инверторного аппарата лежит тот же самый трансформатор. Но, как мы помним, размер трансформатора можно уменьшить при увеличении частоты тока, что и реализовано в инверторе.

Главной особенностью описания инверторного сварочного аппарата будет использование высокочастотного тока.

Выбор аппарата

Какой инверторный сварочный аппарат купить – тема для целой отдельной статьи. Тут есть ряд сложностей при выборе. Во-первых, цена. Она может быть весьма немаленькой, особенно если вы планируете использовать устройство регулярно. Во-вторых, нестабильность аппарата в различных условиях. При идеальных характеристиках напряжения и средней силе тока (150-160 А) инверторы могут справляться с электродом-четверкой, но при меньшем напряжении (190 В) могут быть проблемы. Например, устройство не включится. Или электрод будет «залипать».

В случае «залипания» электрода его можно заменить на более тонкий или же взять инвертор с большей мощностью.

Конечно, все эти проблемы в большей степени актуальны для домашнего использования. Профессионалы ценят инверторы за их небольшую массу и надежность. К тому же, они часто работают в условиях, близких к идеальным, и проблем с включением и функционированием устройства у них не возникает.

что лучше выбрать? Принцип работы сварочного инвертора

В сфере строительства используются как традиционные сварочные аппараты, так и более технологичные — инверторные. В чем заключается специфика тех и других? Чем отличается сварочный инвертор от сварочного аппарата, классифицируемого как традиционный агрегат?

Что представляет собой сварочный инвертор?

Данный тип сварочного аппарата характеризуется способностью преобразовывать постоянный электрический ток в переменный. В этом агрегате присутствуют следующие основные компоненты:

выпрямители — сетевой и частотный;
фильтр;
преобразователь частоты — собственно инвертор;
трансформатор;
блок управления.

Функционирует сварочный инвертор так.

Переменный ток из электрической сети, который имеет частоту 50 Гц, подается на сетевой выпрямитель. После этого ток, соответственно, выпрямляется, а затем сглаживается посредством фильтра. Следом он подается на инвертор, в котором преобразуется в переменный с высокой частотой — примерно в несколько десятков кГц. После посредством трансформатора снижается напряжение тока до уровня порядка 50-60 В, в то время как его сила увеличивается примерно до 100-200 А. Затем осуществляется выпрямление тока посредством частотного выпрямителя — уже в процессе сварки в дуге.

Преобразователь частоты — инвертор -может регулироваться сварщиком, за счет чего обеспечиваются оптимальные параметры работы агрегата. Для этого задействуется еще один функциональный элемент инверторного сварочного аппарата — блок управления.

Основные достоинства инверторов:

малый вес и габариты;
высокая энергоэффективность сварки;
высокая точность сварки.

Недостатки инверторов:

агрегаты во многих случаях требуют особых условий хранения — с точки зрения температуры, влажности воздуха;
чувствительность к низким температурам;
высокая цена, дороговизна обслуживания и ремонта.

Что представляет собой традиционный сварочный аппарат?

«Классический» сварочный аппарат характеризуется прежде всего простотой конструкции. Главный его функциональный элемент — трансформатор.

Работает традиционный сварочный аппарат так.

Переменный ток из электрической сети направляется в первичную обмотку, вследствие чего образуется намагничивание трансформаторного сердечника. Затем ток проходит через вторичную обмотку — в ней магнитный поток формирует переменный ток, характеризующийся более низким напряжением в сравнении с тем, что подается на первичную обмотку. Его напряжение зависит от количества витков на вторичной обмотке.

Функционирует традиционный сварочный аппарат, таким образом, за счет электромагнитной индукции, при которой образуется большая сила тока — достаточная для сварки, при невысоком его напряжении.

Основные достоинства традиционных агрегатов для сварки:

отсутствие требований к особым условиям хранения;
отсутствие чувствительности к низким температурам;
невысокая цена, недорогое обслуживание.

Недостатки соответствующих устройств:

большой вес, габариты;
не самые выдающиеся энергоэффективность и точность.

Сравнение

Главное отличие сварочного инвертора от сварочного аппарата традиционного типа — в наличии преобразователя тока в первом девайсе.

Кроме того, рассматриваемые агрегаты различаются в аспекте:

веса, габаритов;
энергоэффективности, точности сварки;
наличия требований к условиям хранения;
чувствительности к низким температурам;
цены, обслуживания.

Можно отметить, что, как правило, пользование традиционными аппаратами требует более высокой квалификации сварщика.

Определив,в чем разница между сварочным инвертором и сварочным аппаратом традиционного типа, отразим в небольшой таблице ее основные критерии в соотнесении с рассмотренными выше аспектами.

Таблица

Сварочный инвертор	Сварочный аппарат традиционного типа
Включает преобразователь	Не имеет преобразователя
Имеет небольшие габариты, вес	Имеет большие габариты, вес
Может требовать особых условий хранения	Как правило, не требует особых условий хранения
Характеризуется высокой энергоэффективностью	Характеризуется относительно невысокой энергоэффективностью
Характеризуется высокой точностью сварки	Характеризуется, как правило, меньшей точностью сварки
Чувствителен к низким температурам	Не слишком чувствителен к низким температурам
Стоит дороже, предполагает более дорогое обслуживание	Стоит дешевле, предполагает более дешевое обслуживание

При необходимости самостоятельного проведения сварочных работ возникает вопрос: какого типа сварочный аппарат приобрести. Сварка — это создание неразъёмных соединений между свариваемыми частями на уровне атомов. Сварное соединение является одним из самых прочных и поэтому применяется довольно часто.

При электросварке нагрев и плавление металла происходит за счёт образования электрической дуги между торцевой частью электрода и свариваемой поверхностью. Источники образования и поддержания дуги делятся на несколько типов:

Трансформаторные.
Инверторные.
Выпрямители.
Сварочные агрегаты на основе двигателя внутреннего сгорания.

Рассмотрим два типа, нашедших наиболее широкое применение: сварочный аппарат на основе трансформатора и инверторный источник электрической дуги.

Это самый простой из сварочных аппаратов, использующий переменный ток сети. Работает за счёт трансформатора, который регулирует напряжение сети до сварочного. Трансформаторные или индукционные сварочные аппараты имеют деление по следующим признакам:

Мощность (чем больше сила сварочного тока, тем более толстый металл возможно обрабатывать).
Количество постов, то есть рабочих мест (сколько человек одновременно могут работать).
Напряжение (однофазная или трёхфазная сеть).

Преимуществом его является более простая и надёжная конструкция, невысокая стоимость, высокая ремонтопригодность.

К недостаткам относят зависимость дуги от скачков напряжения сети, большой вес и габаритные размеры, сильный нагрев во время проведения работ.

Что такое инвертор?

Инверторный сварочный аппарат или просто инвертор — один из источников энергии для электродуговой сварки, в основе которого лежит использование тока высокой частоты . Его работа осуществляется за счёт силовой электроники и небольшого трансформатора.

Достоинствами его признано низкое энергопотребление, компактность, небольшой вес и размеры, достаточно высокое качество шва.

К отрицательным сторонам инвертора можно отнести относительно высокую стоимость, боязнь влаги, пыли и низких температур (характерно для бюджетных моделей), чувствительность к скачкам напряжения, дорогостоящий ремонт.

Что общего у инвертора и трансформаторного сварочного аппарата

Сходство этих аппаратов в их назначении — образование и поддержание электрической дуги. Но есть ещё некоторые моменты, которые их объединяют:

Рассматриваемые аппараты объединяет наличие трансформатора, но разного размера. За счёт предварительного получения тока высокой частоты, в инверторах нет необходимости в использовании больших трансформаторов. Для получения тока 160 А нужен трансформатор весом 0,25 кг. Для получения такого же тока в индуктивных аппаратов необходим трансформатор весом 18-20 кг.
Возможность плавной регулировки тока. Трансформаторные аппараты имеют такую возможность благодаря изменению величины воздушного зазора в магнитопроводе.
Питание аппаратов осуществляется от бытовой (220В) или промышленной (380В) сети.
У большинства сварочных аппаратов есть защита от короткого замыкания.

Чем отличаются инверторный и трансформаторный источник электрической дуги

Габариты и вес сварочного аппарата трансформаторного типа больше, чем у инвертора. Промышленные образцы могут весить более ста килограммов.
Принцип действия. В инверторе переменный ток сети преобразуется первичным выпрямителем в постоянный, затем снова в переменный ток высокой частоты и далее снова происходит изменение на постоянный на вторичном выпрямителе. У сварочных аппаратов трансформаторного типа сила тока изменяется за счёт изменения положения магнитопровода, то есть сердечника понижающего трансформатора или включения в цепь разного количества витков обмоток.
Инвертор имеет более устойчивую дугу, благодаря стабильности сварочного тока, что влияет на качество шва.
Разница в конструкции. Инвертор более сложный и может оснащаться следующими дополнительными функциями: HOT START – увеличение начального тока для улучшения поджига сварочной дуги. ARC FORCE — увеличение сварочного тока для ускорения процесса плавления и препятствия залипанию, то есть происходит форсирование дуги. ANTI-STICK – снижение тока при залипании электрода для увеличения времени на его отрыв и защиты от перегрузки.
Процесс обучения работе на трансформаторе более сложный и трудоёмкий. Однако, освоив эти навыки, без труда можно работать на инверторе.
Инвертор выдаёт постоянный ток, трансформатор работает на переменном с частотой бытовой электросети 50 Гц.
Коэффициент мощности инвертора наибольший из всего сварочного оборудования, а КПД превышает трансформаторные аналоги на 20-30%.
Широкий диапазон изменения тока сварки.
Инвертор имеет такой показатель как коэффициент прерывистости работы (КП). Он определяет время непрерывной работы на максимальном сварочном токе. То есть, если КП равен 50%, то после 10 минут работы ему требуется 5 минут на охлаждение. К трансформаторному сварочному аппарату такие требования не предъявляются.
Возможность использования электродов, предназначенных как для постоянного, так и для переменного тока.

На сегодняшний день на рынке довольно широкий выбор оборудования для сварки различных производителей. Выбор сварочного аппарата следует производить исходя из задач, которые с его помощью предстоит выполнять.

Сборка металлических конструкций с помощью сварочного оборудования во многих случаях предпочтительнее метода фиксации посредством крепежных элементов. Взаимопроникновение расплавленного металла дает прочное соединение.

Монтаж с использованием заклепок, болтов, специальных механизмов уместен при необходимости обеспечить замену детали, при ремонте, регламентных работах. Информация о том, какие бывают сварочные аппараты, в чем особенности их эксплуатации, поможет сделать правильный выбор при покупке.

Трансформаторы

Принцип работы основан на понижении входящего напряжения до уровня, необходимого для создания устойчивой дуги. Трансформатор, основная деталь оборудования, имеет две обмотки: первичную и вторичную. Какие бывают сварочные аппараты этого типа?

Напряжение регулируется двумя способами. Первый — это амплитудный метод, когда обмотки смещаются относительно друг друга физически. Делается это с помощью специального механизма.

Самое простое решение заключается в разделении обмотки на несколько частей, подключая/отключая которые добиваются нужного напряжения. Второй — фазное регулирование, которое обеспечивают тиристоры. Более производительный способ, дающий возможность регулировать ток по многим характеристикам.

Выпрямители

Эта категория является эволюционным развитием трансформаторного оборудования. В схеме аппарата есть диодный блок, преобразующий переменный ток в постоянный. Создаются более благоприятные условия для поддержания дуги. Она более устойчива, ровная.

Наблюдается заметное снижение разбрызгивания металла. В работе можно использовать любые типы электродов. Выпрямитель более универсален по сравнению с трансформаторным аналогом. Возможна работа не только с черными, но и с цветными металлами. Меняя полярность получают иные характеристики аппарата, например, для сварки алюминия.

Хорошее качество швов, доступная цена, надежность оборудования делают его популярным среди профессионалов и домашних мастеров. К минусам можно отнести немалый вес аппарата, необходимость иметь навыки работы с ним и сильное влияние на подающую сеть в которой отмечаются скачки напряжения.

Полуавтоматы

Стабильно увеличивающаяся по количеству проданных аппаратов категория. Принцип работы основан на особенностях поведения металла в среде защитного газа. Традиционного электрода при этом нет.

Его роль играет проволока, которая может быть обычной или флюсовой, с добавкой веществ улучшающих качество сварки. В качестве среды используется аргон, углекислый газ. Принято делить оборудование на следующие группы:

аппарат с принудительной подачей газа;

оборудование с возможностью отключения подачи газа;

аппарат без газа, который работает только с флюсовыми электродами, создающими с процессе работы защитный слой над местом сварки.

Полуавтоматы широко используются в домашнем хозяйстве, на крупных предприятиях, станциях технического обслуживания автомобилей. Тонкая регулировка позволяет сваривать металл толщиной менее 1 мм с хорошим качеством.

Эксплуатация аппарата требует знаний, но необходимости иметь устойчивые навыки управление дугой, как в работе с трансформатором нет. Нужно четко следовать рекомендациям инструкции и советам специалистов.

Инверторы

Сам сварочный аппарат небольшой, относительно легкий и сегодня его можно купить по ценам сравнимым с аналогами, работающими по иному принципу, хотя разница с цене есть, но не такая значительная, какая была на первые образы оборудования этого класса. Конфигурация инвертора следующая:

трансформатор;

электронная схема;

Аппарат инверторного типа мобилен. Высокое КПД и минимальное потребление энергии делают возможным подключение его к бытовой сети. Популярность оборудования стала возможной после того, как производители технологически устранили недостатки, характерные для первых моделей оборудования.

Сегодня инверторы считаются самым удобным аппаратом для бытового использования, имеют высокий класс надежности. Поэтому имеют его сегодня и частные мастера, и небольшие производственные, сельскохозяйственные предприятия.

Чаще всего при консультации в торговой точке с менеджером, на вопрос — Какие бывают сварочные аппараты для домашнего использования? — можно услышать следующий ответ — Инверторы.

Аргонодуговой сварочный аппарат

Оборудование относят к специальному классу. Разрабатывалось оно для качественной сварки цветных металлов, хотя и для сплавов на основе железа оно тоже используется.

Узкая специализация техники ограничивает использования ее в частном хозяйстве, но аппаратов бытового класса в продаже много. По конфигурации они не отличаются от профессиональных аналогов и состоят из следующих элементов:

источник постоянного (предпочтительнее) или постоянного тока;

газовый редуктор;

специальная горелка;

осциллятор, который преобразует ток в импульсы высокой частоты для возникновения бесконтактной дуги.

Характерной особенностью аргонодугового аппарата является неплавящийся электрод. В большинстве случаев об сделан из вольфрама, который имеет значительный ресурс и при длительном пользовании может быть заменен на новый.

Устойчивая дуга в среде аргона, реже гелия, дает возможность работать со сплавами, сварка которых в иных условиях невозможна, поскольку содержащийся в воздухе кислород создает окислительную пленку, амальгаму.

Аппарат для точечной сварки

Для отдельных операций при сборке конструкций такой вид оборудования становится очень востребованным. Аппарат имеет характерную форму: два электрода расположены в одной плоскости и при работе нагревают заранее зафиксированные детали и деформируют их в точке соприкосновения, что и стало причиной названия этого класса оборудования.

Происходит это за доли секунды. Электрический высокочастотный импульс тока плавит металл на небольшой площади, без образования окалины, обжига, перегрева детали. По этой причине сборку часто делают даже из деталей, покрытых лакокрасочными составами.

Аппарат для газовой резки и сварки

Класс оборудования, использующих не электричество в качестве плавления металла, а газ. Привычная модификация ацетиленового аппарата с использованием карбида кальция сегодня уступает место более совершенному оборудованию со сжиженным газом в баллонах, хотя и продолжает успешно эксплуатироваться в частных хозяйствах и организациях ЖКХ.

Не зависимо от способа подачи носителя энергии, оборудование делится на три категории:

Сварочное. Используется специальная горелка. Редуктор ограничивает подачу газа, оптимальную для сварки. Резку делать таким аппаратом не резонно, слишком долго.

Универсальное. Возможность регулировки подачи газа, форма горелки позволяют успешно варить и резать металл.

Резаки. Предназначены для разделки крупных конструкций на отдельные части. Горелка особой формы, длиной до метра и более. Мощная подача кислорода и газа выдувает расплавленный метал.

Видео: Как правильно выбрать сварочный аппарат

Газовое оборудование имеет свои плюсы и минусы. К преимуществам относят: дешевизну, медленный нагрев и остывание металла, иногда эта особенность нужна, возможность полностью контролировать время обработки с помощи мощности пламени.

Шов отличается высоким качеством при соответствующей квалификации мастера. К тому же газовой горелкой можно не только варить металл, но и закалять, отпускать его. К недостаткам относят длительность процесса, достаточно большую площадь нагрева, взрывоопасность.

Плазменная сварка

Современный способ соединения, резки металла. В быту используется мало, а вот при производстве изделий из высокопрочных, нержавеющих сталей этот способ стал очень востребованным. Температура в сопле плазмы достигает 30 000 °C.

Это позволяет на ограниченной площади быстро производить сварку высокой точности. Незаменима технология плазменной сварки при работе с металлами значительной толщины. Использование метода многократно сократило время операции по отношению к другим видам оборудования.

Оборудование достаточно дорого и в частных руках его не много. Какие бывают виды сварочных аппаратов этого типа? Конструктивно варить можно как дугой, так и плазменной струей.

В обоих случаях необходим инертный газ для создания среды и неплавящийся электрод. По мощности аппараты бывают трех видов: микроплазменные (0,1-25 А) средние (25-150 А) и оборудование на больших токах (свыше 150 А).

Информация о характеристиках основных видов сварочного оборудования поможет определиться, какой аппарат будет наилучшим в конкретной ситуации. Для домашнего пользования не обязательно покупать дорогостоящую профессиональную технику.

По базовым показателям бюджетные модели мало уступают специальным аналогам. Главным отличием становится время непрерывной работы. Профессиональное оборудование может работать часами, в отличие от простых аналогов. Понимая, какие бывают сварочные аппараты, какими характеристиками они обладают, сделать правильный выбор намного легче.

Можно сказать, что в недалеком прошлом веке, одним из самых заветных желаний любого мастера, вплотную связанного с ремонтом машин или любой другой металлообработкой, было иметь под рукой сварочный аппарат. Пусть это будет самодельная трансформаторная модель, но это оборудование помимо несказанной пользы, всегда вселяло гордость его владельцу. Сейчас же, при высоком темпе развития технологий, полки магазинов электрооборудования забиты различными моделями сварочных аппаратов, отличающихся назначением, функциями, ну и, конечно же, ценой. И тому, кто сталкивается с выбором сварочного аппарата РДС для бытовых нужд или на производство, наперво встает вопрос «Что выбрать сварочник инвертор или трансформатор?».

Поэтому в этой статье мы представим некоторые плюсы и минусы этих устройств, для того, что бы Вы смогли четко определить, какой из типов устройств Вам необходим- инвертор или трансформатор. Предупреждаем, что в этом материале будет идти разговор исключительно об аппаратах для ручной дуговой сварки.

Отличия процесса сварки инвертора от трансформатора

Давай те рассмотрим сам процесс сварки и отличие в этом вопросе инвертора от трансформатора. И здесь, главный недостаток привычных трансформаторов это недостаточная устойчивость дуги вместе с низкой стабильностью режима, которая полностью зависит от колебаний электро-сети. У сварочных инверторов здесь неоспоримое преимущество, так как инверторные источники обеспечивают стабилизированный постоянный сварочный ток, который не зависит от колебаний входного напряжения и обеспечивает, таким образом, более устойчивую дугу и минимальное разбрызгивание металла при сварке. Более технологически подкованный инвертор, отличает от трансформатора, как минимум наличие плавной регулировки сварочного тока, не говоря уже о наличии специальных функций, присутствующих в арсенале даже у бюджетной модели, таких как Hot-Start, Anti-Sticking, Arc-Force и др.

Помимо всего выше перечисленного, сварочный инвертор потребляет гораздо меньше электроэнергии и может работать от автономных источников питания- бензиновых и дизельных электрогенераторов (на нашем сайте Вы можете ознакомиться с актуальными моделями генераторов). Для примера, электропотребление инвертора при работе электродом диаметром в 3мм равносильно потреблению двух электрочайников, что вполне укладывается в бытовые нормы. Исходя из всего перечисленного, сваривать инвертором гораздо более выгодно, приятней, а главное проще, чем трансформатором.

Вес и габариты

Немаловажное преимущество сварочного инвертора перед трансформатором – это его малый вес и достаточно небольшие габариты. Все это становится возможным благодаря повышению частоты напряжения: ведь при повышении частоты в 1000 раз, размер трансформатора уменьшается в десять раз. У некоторых моделей инверторов сам трансформатор имеет размеры меньше сигаретной пачки; основную же массу занимает радиатор. Неудивительно, что такой инвертор можно легко повесить на плечо и варить в труднодоступных местах: при массе меньше 4-х килограмм некоторые модели инверторов позволяют легко работать электродами диаметром даже до 3-4 мм (к примеру, инвертор отечественного бренда Сварог ARC 200 Easy). И опять в соперничестве между 2-мя типами оборудования побеждает инвертор, как говорится, 40 килограммовый трансформатор на плече не поносишь.

Денежный вопрос

Не скроем, зачастую трансформаторы по-прежнему в два и более раза дешевле инверторов. Да и ремонт трансформаторов на пост-советском пространстве обычно обходится дешевле. Тем, не менее, из опыта Европейских коллег, можно вынести интересные данные: каждые 1000 Евро стоимости сварочных работ при ручной дуговой сварке могут быть разделены на следующие категории затрат:

35% оплата труда сварщиков
35% стоимость электродов
28% стоимость электроэнергии
И всего 2% оборудование и принадлежности (стоимость св. аппарата, кабелей и пр.)

Как видно, стоимость оборудования для сварки лишь незначительно влияет на общую стоимость сварочных работ. В связи с этим становится выгодно покупать оборудование, использующее новейшие разработки: даже при большей стоимости инвертора уменьшение расходов на электроэнергию в перспективе дает суммарную экономию общей стоимости сварочных работ на 5-8% процентов!

Подведем итоги

Судя по всему, современные сварочные инверторы действительно более практичны, экономичней, а главное более выгодны в использовании в отличие от классических трансформаторов. Тем не менее, важно помнить, что залог качественной сварки в большей степени зависит не от «навороченного» оборудования, а от навыков и подготовки мастера, а именно- человека!

Инверторные и обычные кондиционеры в сравнении. В чем разница между инверторным и обычным кондиционером

Сварочные аппараты бывают двух популярных разновидностей — трансформаторные и инверторные. В чем заключаются особенности тех и других? Чем отличается «инвертор» от «трансформатора» в контексте обозначения тех или иных разновидностей сварочной техники?

Что представляет собой «инвертор»?

«Инвертор » относится к инновационным устройствам для сварки. Принцип его работы заключается в способности преобразовывать электрический ток, поставляемый по переменным сетям (самым распространенным), в выпрямленный постоянный, а после — и переменный с нужной частотой, а также силой, достаточной для осуществления качественной сварки. Для этого используется встроенный выпрямитель «инвертора».

Исследуем более подробно принципы работы инверторного агрегата.

После выпрямления ток сглаживается специальным фильтром, который присутствует в конструкции рассматриваемого аппарата. После — посредством особых транзисторов вновь преобразуется в переменный, но с очень высокой частотой — в несколько десятков кГц. Для сравнения: по сетям электрический ток распространяется с частотой в 50 Гц. Напряжение высокочастотного тока в «инверторе» снижается примерно до 70-90 В, в то время как сила тока увеличивается — примерно до 100-200 А.

Подобная технология позволяет формировать ток для сварки посредством аппаратов с небольшими габаритами, и притом потребляющих относительно немного электроэнергии.

Современные инверторные аппараты, как правило, обеспечивают существенно более высококачественную сварку, чем агрегаты многих других типов. Более того, как считают некоторые эксперты, «инверторы» более удобны в пользовании, чем аналоги. Данные агрегаты хорошо подходят начинающим, имеющим небольшой опыт, сварщикам. Хотя, конечно, применение соответствующих аппаратов требует достаточно высокого уровня профессиональной подготовки работника.

В руки сварщика попадает агрегат с относительно небольшими габаритами и весом — порядка 4 кг. Его удобно переносить с одного места на другое, осуществлять сварку в труднодоступных участках зданий.

В числе наиболее примечательных свойств сварочных аппаратов, о которых идет речь, — способность функционировать даже при не самой стабильной сети, а при необходимости — питаться от автономных домашних электростанций.

«Инверторы» обеспечивают наиболее стабильную подачу сварочного тока. Тот факт, что на входе могут быть колебания напряжения, не играет роли. В результате формируется в достаточной мере устойчивая сварочная дуга. Кроме того, подобная технология сварки значительно уменьшает разбрасывание капель расплавленного металла.

В числе недостатков «инверторов»:

высокая цена;
возможность отказов в работе при температуре ниже минус 15 градусов.

Кроме того, особенностью многих инверторных сварочных агрегатов является необходимость задействовать кабель питания, длина которого не превышает 2,5 метров.

Что представляет собой «трансформатор»?

Трансформаторные агрегаты для сварки функционируют на переменном токе и в общем случае не выпрямляют его перед подачей на электрод. Данная особенность предопределяет часто не самое высокое качество формирования швов во время сварки.

Для того чтобы оптимизировать результат работы, сварщик может задействовать внешний выпрямитель. Но нужно иметь в виду, что подобный агрегат стоит недешево: его цена может быть сопоставима со стоимостью «трансформатора». К тому же инсталляция выпрямителя заметно утяжеляет сварочную систему, и потому перенести ее с одного места на другое столь же легко и оперативно, как в случае с «инвертором», непросто.

«Трансформаторы» работают без сбоев и обеспечивают хорошее качество сварки при условии стабильной подачи электричества. Не все типы агрегатов, относящихся к трансформаторным, корректно функционируют при подключении к тем же автономным электростанциям. Пользование «трансформатором» требует особенно высокой квалификации сварщика, наличия у него значительного опыта работы с данным оборудованием.

Рассматриваемые агрегаты не всегда позволяют обеспечивать плавную регулировку подачи сварочного тока. Они менее экономичны, чем «инверторы». Их вес значительно больше, чем у сварочных аппаратов первого типа: он может составлять порядка 40 кг.

В числе неоспоримых достоинств «трансформатора» — простота. Данный аппарат функционирует за счет преобразования тока, подаваемого на трансформатор, — первичного — во вторичный, характеризующийся относительно невысоким напряжением и большой силой тока. В данном случае задействуется принцип электромагнитной индукции. Он предполагает формирование коэффициента преобразования за счет разницы между показателями количества витков на разных участках обмотки — первичном и вторичном.

Таким образом, рассматриваемый агрегат — очень надежный, простой в инсталляции.

«Трансформаторы» стоят относительно недорого. Для них не свойственна сильная чувствительность к морозам — как в случае с «инверторами». Поэтому во многих сферах применения сварочных аппаратов «трансформаторы» незаменимы.

Сравнение

Есть, безусловно, не одно отличие «инвертора» от «трансформатора» в контексте сварочной техники. Разница между рассматриваемыми типами агрегата особенно очевидна при их сравнении в аспекте:

подаваемого на электрод тока;
используемых источников электроэнергии;
размеров;
веса;
качества сварки;
цены;
морозоустойчивости.

Более наглядно отразить то, в чем разница между «инвертором» и «трансформатором», нам поможет небольшая таблица.

Таблица

Инверторные сварочные аппараты	Трансформаторные сварочные аппараты
Функционируют за счет преобразования переменного тока в постоянный и далее — обратно в переменный с высокой частотой и силой тока	Функционируют за счет усиления тока при использовании принципа электромагнитной индукции
Предполагают выпрямление тока перед подачей на сварочный электрод	Требуют в этих целях задействования выпрямителя — довольно дорогого агрегата, и к тому же заметно утяжеляющего сварочный аппарат
Имеют небольшой размер и вес	Имеют, как правило, существенно больший размер и вес
Во многих случаях позволяют обеспечить более высокое качество сварки	Не всегда обеспечивают качество сварки, сопоставимое с тем, что достигается на «инверторах»
Стоят дороже	Стоят дешевле
Менее морозоустойчивы	Более морозоустойчивы

*информация размещена в ознакомительных целях, чтобы поблагодарить нас, поделитесь ссылкой на страницу с друзьями. Вы можете прислать интересный нашим читателям материал. Мы будем рады ответить на все ваши вопросы и предложения, а также услышать критику и пожелания по адресу [email protected]

Сегодня для сварочных работ всё чаще применяются инверторы. Их производство и продажи растут, использование становится обыденным. Инверторные сварочники сегодня можно встретить в небольшой мастерской, на крупном промышленном предприятии, стройке или просто в хозяйстве частного дома. В чём же их отличия от обыкновенных (трансформаторных) сварочных аппаратов? Рассмотрим шесть параметров, важных для любого аппарата, и отличия инвертора от традиционных устройств по этим параметрам. Особо отметим, сварочные аппараты Ресанта продают по ссылке http://www.avtogen.ru/svarochnye_invertory/brand-is-resanta/ , посмотрите цены.

Качество получаемого шва

Сразу следует упомянуть, что на качество шва наибольшее влияние оказывает профессионализм сварщика, а не тип используемого устройства. Однако при равных навыках работника вступает в дело такая особенность инвертора, как стабильность постоянного сварочного тока, который не зависит от перепадов питающего напряжения. Соответственно, этот ток даёт более устойчивую дугу и минимум разбрызгивания металла. Шов, естественно, будет лучше.

Немалое значение имеет плавное регулирование сварочного тока, осуществляемое в довольно широком диапазоне. Это позволяет так подобрать ток, чтобы он был оптимален для конкретных свариваемых деталей и применяемого электрода. Понятно, что правильно выставленный ток также окажет влияние на качество шва при прочих равных условиях.

Мобильность, габариты и масса

Инвертор превращает переменный ток сети в постоянный, который при помощи транзисторных схем изменяется в переменный высокочастотный (около 50000 Гц). Этот ток высокочастотным трансформатором преобразуется в ток сварки, формирующий электрическую дугу. Принцип, используемый в инверторах, даёт возможность не только получить прекрасные вольт-амперные характеристики, позволяющие достичь высокого качества сварки, но и исключить из конструкции аппарата громоздкий силовой трансформатор.

Благодаря применению высоких частот, габариты и масса трансформатора снижаются в несколько раз, а это приводит к тому, что вес и размеры всего аппарата уменьшаются. Для сравнения — обычные сварочные аппараты (трансформаторного типа) весят от 20-25 кг и больше, а инверторы — в пределах 4-10 кг. Понятно, что мобильность агрегатов при такой разнице веса не имеет смысла сравнивать, инвертор по этому параметру однозначно выигрывает.

Потребление энергии

В сравнении с другими видами сварочных аппаратов инвертор потребляет относительно немного энергии и на работу затрачивается меньше времени. При работе с электродами диаметром 3 мм потребление обычного сварочного аппарата около 7 кВт, а даже самый дешёвый и простой инвертор вряд ли превысит 4 кВт. На холостом ходу расход падает на порядок.

Основное достоинство в том, что энергия потребляется только в том количестве, которое необходимо для сварки. Работа с электродом 4 мм может проводиться при значении силы тока 160А, однако при питающем напряжении около 180 вольт с таким электродом качество будет не лучшим. В этом случае нужен аппарат большей мощности или применение электродов меньшей толщины.

Коэффициент полезного действия

КПД сварочного аппарата инверторного типа выше 90%, соответственно, практически вся потреблённая энергия идёт в дело, то есть — используется на дуге. Отсутствие силового трансформатора не только уменьшает массу аппарата, но также исключает потери на намагничивание железа сердечников, нагрев обмоток из-за взаимного влияния магнитных полей. Нет потери энергии на регулировочном шунте.

Из этого можно сделать вывод — КПД инвертора однозначно выше КПД обычных сварочников, потери стремятся к минимальным значениям.

Стоимость

Сравнивая цены на сварочные аппараты, можно заметить, что стоимость инверторов серьёзно приблизилась к цене традиционных устройств. Если раньше инверторы были дороже в 2 раза и более, то сегодня разница редко превышает 20%. Не последнюю роль здесь сыграли производители из Китая — цены на их продукцию всегда отличались высокой конкурентоспособностью.

Надёжность и неприхотливость

Электронное управление инверторов даёт надёжную обратную связь параметров тока дуги с выходными свойствами аппарата — при розжиге устройство создаёт дополнительный импульс, облегчающий образование дуги. Короткое замыкание практически мгновенно вызывает отключение сварочного тока — это позволяет устранить эффект «прилипания» электрода. Лёгкость работы, надёжность аппарата от этого выигрывают.

Негативно сказывается на эксплуатации инверторов их чувствительность к пыли и влажности. Нужно по возможности защищать внутренности прибора от пыли, попадающей через вентиляционные отверстия, неплохо периодически чистить аппарат. Хранить инвертор следует в тёплом сухом помещении, для исключения образования влаги на элементах платы.

Не очень хорошо инверторный аппарат переносит падения и удары, что обусловлено наличием электронной начинки. По неприхотливости этот вид сварочника проигрывает обычным сварочным трансформаторам.

Многие люди, которые только начинают заниматься сваркой, встречают такие названия как сварочный трансформатор и инвертор, причем когда их употребляют практически в равнозначном значении. Это не удивительно, так как данные виды техники используются для одних и тех же целей и являются вполне взаимозаменяемыми. Но принцип их использования является все же различным и требуется выяснить, чем отличается сварочный аппарат от инвертора. Отличий имеется достаточно большое количество, если вдаваться в нюансы, но для рядового пользователя это все может выглядеть одинаковым.

Конструкция

Несмотря на то, что внешне все оборудование очень похоже, так как состоит из корпуса, на котором есть датчики и ручки настроек, а также подключенные провода и держатели, внутренне сварочные трансформаторы значительно отличаются от инверторов. Трансформаторы появились раньше, поэтому, они более простые. В них входят преимущественно катушки, расстояние между которыми регулируется, изменяя величину тока. Его конструкция более простая и надежная в эксплуатации. За счет меньшего количества деталей здесь поломки случаются значительно реже. Также тут есть зависимость от скачков напряжения в сети.

В инверторе имеется множество электроники, которая управляет сварочным процессом. Она может быстрее перегреваться, так что нужно следить за температурой аппарата, а также чувствительна к встряскам, ударам и прочим повреждениям. Они менее надежны в плане работы, но обеспечивают более широкий диапазон параметров. Здесь часто присутствуют дополнительные функции, обусловленные особенностями конструкции модели.

Процесс сварки

Отличие инвертора от сварочного аппарата в процессе сварки отличаются следующим образом. Сварочный трансформатор обеспечивает недостаточно стабильную электрическую дугу. При небольших колебаниях в сети происходит изменение параметров сварочного тока. Инверторы от такого не страдают, так как они могут поддерживать стабильность при помощи различных встроенных схем, что облегчает работу сварщиков. Это же помогает избежать разбрызгивания металла во время сварки.

Инвертор является более технологически совершенным и обладает точной плавной регулировкой параметров со шкалой. Сварочный трансформатор обладает приблизительными настройками и не имеет точной шкалы. Современные инверторы, даже в своих бюджетных проявлениях, обладают такими функциями как «Горячий старт», «Антизалипание», а также «Форсаж сварочной дуги». Инвертор менее энергозатратный и может подключаться к обыкновенной розетке, в том числе и к автономным источникам питания

Размеры и вес

Еще одним заметным фактором, чем отличается инверторный сварочный аппарат от обычного, является его вес. Инвертор занимает меньший объем, при одинаковой с трансформатором мощности, а также меньше весит. Это стало доступно благодаря тому, что здесь повысилась частота напряжения. Согласно простым расчетам, если повысить рабочую частоту оборудования в 1000 раз, то размеры снизятся примерной в 10 раз. Некоторые модели обладают трансформатором, размер которого можно сравнить с сигаретной пачкой. Благодаря этому компактные варианты, использующиеся для сварки на высоте. Для постоянных переносок техника выпускается именно инверторного типа. Большую часть полезного объема здесь занимает радиатор. Многие современные модели весят менее 4 килограмм, тогда как трансформаторы остаются неподъемными для высотных работ.

Финансовая сторона

Очень важным пунктом, чем отличаются сварочные аппараты друг от друга, является стоимость изделия. Трансформаторы, как правило, имеют более низкую стоимость, чем инверторы. Разница составляет, примерно, в два раза, в зависимости от модели и мощности. Это же касается и ремонта техники, так как детали для них найти намного легче, а заменить не составит большого труда, не говоря уже о себестоимости и взаимозаменяемости. Но если рассматривать все в практическом плане применения на различных заводах, то затраты на стоимость оборудования составляют только 2% от общих затрат на сварочный отдел, куда входит зарплата рабочих, расход электроэнергии, расходных материалов и прочие данные. Таким образом, стоимость имеет значение лишь для частной сферы. Ведь с учетом более низкой потребляемости энергии инвертором, он оставляет преимущество трансформатора в цене не таким уж и существенным.

Вывод

Для тех людей, которые заботятся о качестве шва и активно применяют сварку в различных ситуациях, инвертор является очевидным выбором. В тех случаях, когда нужно сваривать много и при больших мощностях, трансформатор может стать более удобным выбором, так как ему не сильно страшны перегревы.

Видео

Кондиционер — это устройство, которое необходимо для комфортной жизни человека в современных климатических условиях. Погода на улице с каждым годом меняется всё кардинальнее: зимы становятся суровее, а летом из-за большой жары находиться в помещении невозможно. Чтобы сделать атмосферу подходящей для нормальной работы и быта, используют кондиционеры. Эти современные приборы не только могут охладить помещение, но и поднять температуру до комфортного уровня.

По принципу работы кондиционеры делятся на 2 основных типа:

инверторные;
классические.

Инверторные модели появились на рынке бытовой техники недавно. Родиной данной технологии является Япония, но сейчас подобную продукцию можно увидеть в любой стране мира. Основной вопрос: чем отличается инверторный кондиционер от неинверторного, и имеет ли данная разновидность устройств определённые преимущества?

Инверторная технология не имеет слишком много отличий от обычной работы кондиционера, но создаёт дополнительную экономию при эксплуатации прибора, а также позволяет постоянно поддерживать комфортную атмосферу в помещении.

Начало работы данной разновидности кондиционеров ничем не отличается от обыкновенных устройств. Последовательность:

Пользователь включает кондиционер вручную или посредством пульта дистанционного управления.
Во всех приборах установлен специальный датчик, который позволяет сравнить температуру в помещении на данный момент и установленную пользователем. Именно он запускает компрессор, если разница температур не совпадает.
Компрессор работает в полную мощность, пока не будет установлен требуемый пользователем температурный режим. На протяжении всей работы компрессора датчик сравнивает показатели.

С этого момента различия в работе кондиционеров двух разновидностей становятся более явными.

Выполнив свою основную функцию и доведя атмосферу до нужного уровня, в простом кондиционере компрессор отключится. После поднятия или падения температуры на несколько градусов датчик снова включит компрессор, который будет работать на полную мощность.

Инверторная технология позволяет не отключать компрессор полностью, а просто снизить его мощность. Датчик продолжает сравнивать температурные режимы и самостоятельно выбирает мощность, с которой должен функционировать компрессор. Результатом является постоянная температура в помещении, более низкий расход электроэнергии и больший срок эксплуатации устройства.

Устройство и принцип действия кондиционеров классического типа

Обыкновенные устройства не обладают теми полезными свойствами, что есть у инверторных кондиционеров.

Простые приборы создают больший уровень шума.
Нет автоматического поддержания заданной температуры в помещении.
Больший расход электроэнергии.

Двигатели вентиляторов, которые установлены в обыкновенных устройствах, имеют ротор с нерегулируемым ходом, так как там устанавливается электромагнит. Именно из-за такой конструкции невозможно поддерживать и регулировать мощность прибора. Электродвигатель будет работать только в одном режиме.

Поэтому в простых моделях при достижении требуемой температуры компрессор отключается. После повышения температурного режима на несколько градусов компрессор опять заработает в полную мощность. Из-за постоянных включений и отключений срок эксплуатации компрессора снижается, а потребление электроэнергии увеличивается.

Особенности инверторных кондиционеров

Следуя некоторым заявлениям от разных производителей кондиционеров, инверторная продукция гораздо качественнее и надёжнее, чем классические приборы.

Плюсы инверторных кондиционеров:

Меньший расход электроэнергии, так как компрессору не приходится работать на полную мощность. Постоянное функционирование, но со средней мощностью позволяет сэкономить потребляемое электричество.
Более продолжительный срок эксплуатации компрессора. Это обусловлено тем, что пусковые токи данного элемента при включении в несколько раз превосходят номинальные. Частое включение и выключение компрессора делает меньшей продолжительность его работы. В то время как постоянная работа, но с умеренной нагрузкой положительно сказывается на составляющих деталях элемента.
Инверторное устройство позволяет регулировать более широкие температурные диапазоны. Например, такой кондиционер способен нагреть помещение, начиная с -10 градусов. Обычные приборы – только с -5 и не ниже.
Кондиционеры, созданные по инверторной технологии, создают гораздо меньше шума при работе, при этом их эффективность в несколько раз больше обычных устройств.

Основным минусом инверторных кондиционеров является слишком дорогостоящее техническое обслуживание и ремонт. В данных устройствах устанавливаются электронные платы, которые при выходе из строя требуют вмешательства специалиста. Также в инверторных кондиционерах электродвигатели обладают плавной регулировкой мощности и из-за этого отличаются от классических устройств.

Заключение

При возникновении неопределённости, какой кондиционер выбрать — инверторный или обычный, лучше всего остановиться на первом типе приборов. Меньшее потребление электроэнергии играет важную роль, также очень радует пользователей практически бесшумная работа и возможность поддержания заданной температуры. Вышеописанные обзоры помогут понять, какой кондиционер лучше, а также на каком производителе стоит остановиться.

Сварочные аппараты становятся незаменимыми не только в промышленном производстве, но и в быту. Подтверждением тому служит огромный выбор техники бытового и полупрофессионального назначения. При этом среди других типов оборудования все большую популярность приобретают инверторные устройства. В чем же состоит отличие инверторного сварочного аппарата от обычного?

Принцип работы трансформаторного сварочного аппарата

Современные трансформаторные сварочные аппараты отличаются надежностью и неприхотливостью. Работают они на частоте 50 Гц. Электрический ток преобразовывается с помощью трансформатора. Происходит это следующим образом. Сначала ток напряжением 220В подается на первичную обмотку трансформатора. Он намагничивает составной сердечник, который создает переменное магнитное поле. В результате возникает переменный ток во вторичной обмотке, но его параметры уже другие: напряжение – 50-90В, сила тока – 100-200А. Последняя величина напрямую зависит от количества витков во вторичной обмотке трансформатора. Регулируется она механическим путем. Пример такого устройства – WESTER ARC 130.

Впервые электросварку на практике использовал русский изобретатель Н.Н. Бенардос в 1881 году.

Преимущества трансформаторов

Сварочные трансформаторы имеют ряд преимуществ:

Они недорогие. При равнозначных характеристиках сварочный трансформатор стоит в два раза меньше инвертора.
Устройства имеют простую и надежную конструкцию.
Отремонтировать их можно даже в бытовых условиях.
Они могут работать при отрицательных температурах.

Недостатки трансформаторов

Трансформаторы отличаются солидными габаритами и большим весом. Они мало приспособлены для частых перемещений.
Работая на переменном токе, сложно обеспечить высокое качество швов.
КПД устройств не более 80 %.
Аппараты потребляют большое количество электроэнергии.
Их нельзя подключать к внутридомовой сети.

Принцип работы сварочного инвертора

Серийное изготовление сварочных инверторов было налажено около 30 лет назад. Более точное их название – выпрямители с транзисторным инвертором. Главное отличие сварочных аппаратов этого типа – в последовательности преобразований электрического тока. В этих приборах ему приходится менять свои характеристики несколько раз. Сначала ток выпрямляется и становится постоянным, проходя через полупроводник. На следующем этапе его пропускают через фильтр для дополнительного сглаживания. Затем ток поступает в инвертор и преобразуется в переменный частотой порядка 100 кГц. После этого он попадает в трансформатор, в котором напряжение понижается, а сила тока увеличивается. Далее он поступает в высокочастотный фильтр и затем в выпрямитель. На выходе получается постоянный ток требуемых параметров.

За счет таких сложных преобразований удалось уменьшить габариты сварочного аппарата. Пример такого устройства – ELITECH АИС 200 ПНС.

Преимущества инверторного аппарата

КПД устройств достигает 95 %. Потери энергии минимальны.
Аппараты отличаются повышенной электробезопасностью.
Их можно без последствий подключать к обычной бытовой сети.
Устройства имеют очень широкий диапазон регулирования силы тока. Благодаря этому возможно использовать разные типы электродов и подбирать требуемый режим сварки для металлов.
Вся работа приборов регулируется управляющими схемами и микропроцессорами. Это обеспечивает легкий поджиг и стабильное удержание дуги.
Напряжение и сила тока в инверторных аппаратах регулируются плавно.
Аппараты комплектуются защитой от перепадов сетевого напряжения.
Сварку можно вести в любых пространственных положениях.

Недостатки инверторного аппарата

Их стоимость значительно превышает аналогичный показатель сварочных трансформаторов.
Устройства чувствительны к пыли. Она может быть причиной выхода из строя.
Инверторные сварочные аппараты плохо переносят повышенную влажность и низкие температуры. Хранить их нужно только при положительной температуре.
При нарушении правил эксплуатации выходит из строя блок с силовыми транзисторами. Его замена может обойтись в половину стоимости аппарата. Ремонт устройства – очень дорогая процедура.

В итоге отличие инвертора от сварочного аппарата трансформаторного типа с точки зрения пользователя заключается в следующем: он мобильный, обеспечивает отличное качество швов, с ним удобно работать. Эти функциональные преимущества обеспечиваются электроникой и автоматизацией процессов. По этой же причине такие устройства дороже стоят. Сварочные трансформаторы – это своеобразные «рабочие лошадки». Их следует использовать тогда, когда не предполагается перемещение устройства и не требуется высокое качество сварки.

Сварочный инвертор Sturm, Энергомаш и Зенит. В чем особенности

Одними из видов универсальных сварочных оборудований являются сварочные инверторы, такие как Sturm – «Энергомаш» и «Зенит». Данную технику применяют при сварочных работах, в том числе на объектах с низким напряжением (от 160-170 Вольт в сети), для обеспечения высокого качества сварочных работ.

Главное отличие двух сварочных аппаратов — инвертора Энергомаш, инвертора Sturm и инвертора Зенит от классического вида сварки, а именно от обычного сварочного аппарата переменного тока (сварочного трансформатора) заключается в небольшом размере. Инверторы специально уменьшены в десять и даже более раз, но при этом они сохраняют все остальные параметры. Сначала их изобрели для монтажных работ, когда порой в сложных условиях, монтажникам была необходима сварочная техника. Позже это сварочное оборудование (STURM / ЭНЕРГОМАШ/Зенит) получило еще более широкое распространение среди гаражных и дачных работ или в тех местах, где отсутствовало мощное напряжение нужное для сварочных работ классического типа (использование сварочных трансформаторов). Сварочный инвертор Sturm, сварочный инвертор Энергомаш и сварочный инвертор Зенит группируют на три типа инверторов и видов сварки.

Например: 1. Сварочное оборудование для ручной электродуговой сварки, по методу MMA. То есть инверторы с постоянным током DC; 2. Аппаратура для сварочных работ по методу TIG; 3. Сварочное оборудование для сварки самозащищенной порошковой проволоки, при работе с которой применяется микропроцессорное управление. На сегодняшний день рынок сварочного оборудования заполнен многими видами разнообразных моделей с разными параметрами и функциями. Например, есть производители, которые выпускают технику сразу с несколькими версиями источников питания, построенных сразу на нескольких элементных базах: высокочастотные тиристоры, полевые и биполярные транзисторы.

Бесспорно, что и сварочные свойства у источников питания также разные. Вдобавок производитель оборудования тоже влияет на качество сварки. Некоторые производители, выпуская свои устройства на рынок, нарочно сразу же завышают цену, аргументируя такой ход только лишь брэндом своего предприятия, но не высоким уровнем работы техники. В связи с этим ориентироваться на самые дорогие агрегаты не стоит, среди дешевых моделей также найдется отличные варианты. Самое оптимальное решение в таком случае – это сварочный аппарат Энергомаш, инвертор Sturm и инвертор Зенит, который сочетает в своей продукции высокое качество по доступной цене. Инверторные сварочные аппараты ШТУРМ или Энергомаш отлично подойдут для работ в быту, а также для монтажных работ и работ с различными металлоконструкциями (трубопроводами, мостами, колоннами и т. д.).

Чаще всего такие сварочные инверторы располагают максимальным током в диапазоне 130-220 А. В придачу к этому, сварка STURM – ЭНЕРГОМАШ, а так же сварка Зенит — является еще уникальной аппаратурой, так как может работать и при напряжении в диапазоне 160 (140)-260 В. Следовательно благодаря своему особенному качеству, инвертор ШТУРМ/ЭНЕРГОМАШ/Зенит сильно выделяется на всем мировом рынке сварочного оборудования и относится к высокой категории товаров. Кроме того ТМ Энергомаш, компания Sturm и торговая марка Зенит — очень искусно и мастерски сочетает в своей сварочной аппаратуре, комбинацию между инверторами и накопителями энергии. Вследствие чего данная техника может питаться и от слабого напряжения.

В чем разница между инверторным сварочным аппаратом и сварочным аппаратом постоянного тока? — Новости

— 08 января 2022 г. —

Рабочий процесс инверторного сварочного аппарата заключается в следующем: выпрямление трехфазного или однофазного переменного тока промышленной частоты и получение более плавного постоянного тока после фильтрации. Схема инвертора, состоящая из IGBT, преобразует постоянный ток в переменный ток с частотой в десятки кГц. После понижения трансформатора он выпрямляется и фильтруется для получения стабильного выходного сварочного тока постоянного тока.

Благодаря высокой рабочей частоте инвертора площадь поперечного сечения сердечника и количество витков катушки главного трансформатора значительно уменьшены. Таким образом, инверторный сварочный аппарат может в значительной степени сэкономить металлические материалы, уменьшить размер и вес и значительно снизить потери мощности. Важно отметить, что инверторный сварочный аппарат может изменять выходной ток за микросекунды.

Таким образом, можно реализовать идеальный процесс управления, необходимый для процесса сварки, и получить удовлетворительный эффект сварки.

Устройство, преобразующее постоянный ток в переменный, называется инвертором.

Инверторный источник питания для дуговой сварки, также известный как инвертор для дуговой сварки, представляет собой источник питания нового типа. Этот тип источника питания обычно преобразует трехфазное напряжение сети переменного тока промышленной частоты (50 Гц), сначала выпрямляет и фильтрует входной выпрямитель и превращает его в постоянный ток, а затем пропускает мощные переключающие электронные компоненты (тиристор SCR, транзистор GTR). , полевой транзистор MOSFET или IGBT).) знакопеременное коммутационное действие, инвертирующее переменное напряжение промежуточной частоты от нескольких кГц до нескольких десятков кГц, при этом его через трансформатор приводят к напряжению в несколько десятков В, пригодному для сварки, а затем снова выпрямляют и фильтруют реактивное сопротивление для получения достаточно стабильного постоянного сварочного тока. Последовательность преобразования может быть просто выражена как: переменный ток промышленной частоты (посредством выпрямления и фильтрации) → постоянный ток (через инвертор) → переменный ток промежуточной частоты (понижение, выпрямление, фильтрация) → постоянный ток.Если выразить символами, то это:

AC→DC→AC→DC

Эта система обычно используется. Это связано с тем, что, если инвертор используется непосредственно для сварки, индуктивное сопротивление будет большим из-за его высокой частоты, и активная мощность в сварочной цепи будет значительно снижена. Следовательно, требуется повторное исправление.

DC — это просто выпрямление переменного тока до

Технологические различия в трансформаторных и инверторных сварочных аппаратах

Наука

Опубликовано 9 апреля 2021 г. | by Bibhuranjan

Одной из самых горячо обсуждаемых тем в сварочной отрасли является разница между сварочным аппаратом с трансформатором и инвертором.Если вы действительно хотите вызвать шум среди сварщиков, спросите их, что лучше — трансформаторная или инверторная техника? Если бы мы дали краткий ответ, это было бы так же просто, как сказать: «Ну, это зависит». Однако никому не нужен простой ответ на сложный вопрос, поэтому мы немного углубились, чтобы найти основные различия и посмотреть, какой из них имеет преимущество.

Происхождение

Все началось в 1800-х годах, когда электричество стало обычным явлением. Таким образом, в 1900-х годах люди вскоре начали понимать, что трансформаторы можно использовать в дуговой сварке.После многих лет разработки трансформаторы эволюционировали и стали использоваться в качестве эталонов при сварке электродом. Трансформаторы существуют уже полвека и считаются дедушкой сварки. С другой стороны, инверторы появились здесь только последние двадцать с лишним лет. С развитием программного обеспечения и электронной промышленности инверторы с программным управлением стали использоваться для сварки. Их популярность выросла в 2000-х годах благодаря их универсальности и способности контролировать дугу.

Вес и портативность

Что касается веса, машины на основе трансформаторов намного тяжелее инверторов. Мы много говорим. Инверторы намного легче и их можно легко переносить по рабочей зоне. Трансформатор может работать только при стационарной сварке. Но если ваша цель — мобильность, то у инвертора есть все преимущества в мире.

Эффективность и стабильность

Инверторные сварочные аппараты также имеют преимущество, когда речь идет об эффективности.Хотя трансформаторная технология прошла долгий путь с момента своего зарождения, она по-прежнему несравнима с инверторной технологией. Стандартный инвертор потребляет вдвое меньше ампер по сравнению со сварочным аппаратом с трансформатором, чтобы получить такое же количество вольт. Большинство инверторных сварочных аппаратов можно подключить к стандартной домашней розетке, и вам не нужны эти вилки на 220 В. Кроме того, инверторы могут работать как на переменном, так и на постоянном токе. Вначале они использовали только переменный ток, но все же имели лучшую стабильность по сравнению со сварочным аппаратом с трансформатором постоянного тока.

Стоимость

Когда дело доходит до стоимости, это зависит от того, как вы решите на нее посмотреть.В краткосрочной перспективе трансформаторы дешевле, так как вам не нужно платить так много авансом, чтобы купить их. Однако, когда дело доходит до долгосрочной перспективы, трансформатор может сэкономить вам немного больше денег. Инверторы потребляют меньше электроэнергии и, по мнению специалистов, могут сэкономить вам до 10% электроэнергии. Благодаря улучшенной стабильности дуги инверторы также используют меньше расходных материалов и не требуют большого количества сварочного газа. Некоторые согласны с тем, что инвертор окупит себя за довольно короткий период времени.

Долговечность

Трансформаторы имеют более высокий рабочий цикл, что означает, что они могут выдерживать более тяжелые работы по сравнению со сварочными инверторами.Технология трансформаторов существует уже много лет, поэтому мы уже знаем, чего ожидать. Они смогли доказать свою ценность, и сварщики знают, что они получают и как долго работают с машиной-трансформером. С другой стороны, инверторы все еще довольно молоды и анализируются с точки зрения их долговечности. Вы можете упаковать большую мощность в меньшую и легкую машину, но остается вопрос, как долго это все еще не ясно. Вносятся усовершенствования, но в настоящее время трансформаторы считаются долговечными.

Универсальность

Когда дело доходит до возможности использовать машину для различных целей, для различных типов металла и в любых положениях, у инвертора больше возможностей. Поскольку инверторные машины имеют программное обеспечение, которое можно легко настроить, вы можете переключиться на все, что хотите, всего за несколько минут, чтобы определить свои предпочтения. С другой стороны, если ваша цель — весь день сваривать мягкую сталь, то трансформатор — это хорошо. К сожалению, сегодня сварщикам приходится работать с разными типами материалов и требуется больший диапазон.Итак, инвертор — это то, что ищут большинство.

Вердикт

Если принять во внимание все вышеперечисленное, кажется, что технология инверторов играет большую роль в современной сварочной промышленности. Однако это не обязательно. Все зависит от потребностей сварщика и выполняемой им работы. Вообще говоря, сварщик в конечном итоге решит, что использовать, исходя из своих личных предпочтений.

Фото Максима Агнелли на Unsplash

Теги: лучший сварочный аппарат, инверторные сварочные аппараты, сварочный аппарат, сварка

Об авторе

Bibhuranjan Редактор, technofaq.org В глубине души я заядлый технический энтузиаст. Мне нравится следить за новыми и захватывающими разработками в области науки и техники, и я очень люблю компьютерные игры. Другие увлечения включают написание сообщений в блогах, музыку и проекты «сделай сам».

Постоянный или переменный ток? Электроды и особенности работы

При выборе сварки у покупателей возникает вопрос: купить инверторный сварочный аппарат постоянного или переменного тока? Оба типа инверторов имеют свои преимущества и недостатки, но стоит отметить, что сегодня сварка переменным током уходит в прошлое, им на смену приходят более совершенные выпрямительные или сварочные аппараты постоянного тока.

Какое устройство выбрать?

Что выбрать — выпрямитель или трансформатор?

Сварочные аппараты переменного тока

имеют следующие преимущества:

простая конструкция;
поломок, долгий срок службы;
возможность регулирования силы сварочного тока.

Недостатки таких устройств весьма существенны:

низкий КПД;
брызги металла при сварке;
большие габариты.

— современные сварочные инверторы, преобразующие ток в постоянный. Преимущества выпрямителей:

высокое качество сварных швов;
высокая эффективность;
возможность регулировки силы тока, защитный блок;
сварка любых металлов, в т.ч. низколегированные и др.

практически не имеют недостатков и доступны по цене для каждой группы потребителей.

Как измерить силу тока сварочного инвертора?

Основной характеристикой сварочных инверторов является сила тока, чем она выше, тем производительнее будет аппарат.Стоимость сварочных работ также напрямую зависит от этого показателя.

Для бытового использования достаточно инвертора с параметрами до 160 А, подключенного к сети 220 В. При наличии скачков напряжения в электросети рекомендуется приобрести полупрофессиональный прибор с токовой характеристикой 200 А. Измерить силу тока прибора несложно. Обычно этот показатель исправного инвертора соответствует заявленному производителем, но если есть сомнения в исправности устройства, то показания можно измерить с помощью цифрового милливольтметра или прозвоночного микроамперметра. Однако учтите, что показания приборов зависят от длины сварочной дуги, диаметра электрода и правильности измерения.

Мощность сварочного аппарата также является важным показателем. Как правило, в паспорте он не указывается, но зная максимальный сварочный ток и другие параметры, можно рассчитать количество потребляемых кВт.

В двадцатом веке сварочный аппарат переменного тока был наиболее распространенным устройством для сварки металлов в строительстве и промышленности.Это связано с простотой конструкции аппарата.

Если коротко, то это силовой понижающий трансформатор, вторичная обмотка которого имеет несколько выводов. В зависимости от того, какой металл необходимо сварить, какой толщины, каким электродом, сварщик выбирает тот или иной вывод вторичной обмотки.

Сварочные машины, работающие за счет действия переменного тока, подразделяются на следующие типы:

оборудование для ручной электродуговой сварки отдельными покрытыми флюсом электродами;
оборудование для ручной аргоновой электросварки неплавящимися вольфрамовыми электродами;
Полуавтоматическое оборудование для сварки в среде защитных и инертных газов электродной проволокой;

В международной классификации электродуговая сварка получила обозначение MMA-AC или MMA-DC, в случае ручной электросварки одиночными электродами, а аргонная сварка неплавящимся электродом — TIG.

Конструкция на трансформаторах

Обычный сварочный аппарат по размерам и форме напоминал бытовую стиральную машину на колесах, только еще тяжелее. Замкнутая магнитная цепь располагалась вертикально. Ниже находилась первичная обмотка трансформатора.

Вторичная обмотка была подвижной. Он крепился к вертикальному винту гайкой с ленточной резьбой. На крышке корпуса располагалась рым-болт с рукояткой.

При вращении ручки гайка с вторичной обмоткой перемещалась вдоль винта, изменяя магнитный поток, проходящий через катушки.Таким образом, сварочный электрический ток регулировался.

На крышке имелась ручка для перемещения аппарата, а на боковой стенке располагался зажим для соединения проводов сварочной цепи. Все стенки имели щели для охлаждения трансформатора.

Говоря о таких аппаратах в прошедшем времени, это означает, что сейчас в большинстве из них используются сварочные инверторы переменного и постоянного тока. Сварочное оборудование на базе силового трансформатора практически не используется.

Чтобы сварной шов был качественным, необходима крутопадающая ВАХ трансформатора.Это достигается двумя способами. Первый вариант: в трансформаторе с нормальным магнитным рассеянием и отдельной реактивной катушкой (дросселем) процесс сварки регулируется изменением зазора в сердечнике дросселя.

Второй вариант: регулировка осуществляется изменением зазора между первичной и вторичной обмотками. При этом изменение электрического тока в широких пределах не приводит к изменению напряжения дуги, что положительно сказывается на качестве шва.

Оборудование для контактной сварки

У аппаратов контактной сварки в момент сварочного процесса у маломощных аппаратов сварочный ток достигает 5000-10000 А, у мощных аппаратов достигает 500 кА.Поэтому к трансформаторам предъявляются высокие требования.

Представляют собой понижающие трансформаторы с рядом конструктивных особенностей:

для получения максимального электрического тока вторичная обмотка выполнена из одного витка;
первичная обмотка выполнена на дисковом сердечнике в виде отдельных секций. Разбивка катушек на секции необходима для регулирования электрического тока, а диск для равномерного охлаждения;
вторичная обмотка выполнена в виде медных дисков, соединенных параллельно.Они залиты эпоксидной смолой для защиты от влаги;
предусмотрено воздушное или водяное охлаждение.

Устройства подвергаются высоким механическим нагрузкам, до 400 пусков в минуту, поэтому к ним предъявляются дополнительные требования по прочности конструкции.

Аппараты контактной сварки малой мощности имеют сварочный ток до 5000 А, вес около 20 кг и сваривают металл толщиной до 2,5 мм. Они широко используются дома и в небольших мастерских.

Конструкция инвертора

Инверторы иногда называют сварочными аппаратами постоянного тока, потому что они преобразуют переменное напряжение в постоянное на первом этапе.

Инверторы

активно заменяют устройства на трансформаторах благодаря небольшому весу, компактным размерам и высокой производительности.

Сварочный инвертор состоит из высоковольтного выпрямительного диодного моста и фильтра нижних частот, генератора частоты в диапазоне 30-70 кГц, силовых высоковольтных ключей, развязывающего конденсатора и понижающего трансформатора.Он работает как низкочастотный преобразователь переменного тока в высокочастотный.

Напряжение 220 В частотой 50 Гц поступает на выпрямительный мост, где оно выпрямляется, фильтр снижает пульсации и поступает на электронные ключи, выполненные на биполярных транзисторах с изолированным затвором или полевых транзисторах.

На выходе ключей благодаря блоку управления на основе генератора частоты получается сигнал частотой 30-70 кГц. Проходя через блокировочный конденсатор, электрический ток избавляется от постоянной составляющей и поступает на первичную обмотку понижающего трансформатора.

На выходе вторичной обмотки вырабатывается переменный ток высокой частоты, который используется для сварки. В основном сварочные инверторы переменного тока проектируются как импульсные источники питания без выпрямительного блока на выходе.

Благодаря быстрому переходу через ноль инверторные сварочные аппараты переменного тока имеют стабильную равномерную дугу, что положительно сказывается на качестве шва.

Использование инвертора позволяет получить малогабаритный аппарат большой мощности.Недостатком инвертора можно считать высокую чувствительность к скачкам напряжения.

Преимущества и недостатки

Ручная дуговая сварка переменным током

работает на базе силового трансформатора, имеющего простую, надежную и недорогую конструкцию. Он может работать практически в любых условиях и длительное время без перерыва.

К недостаткам можно отнести низкую производительность сварки, необходимость постоянного удаления шлака. Сварка хуже, чем сварка постоянным током.

Аргонная сварка на аппарате переменного тока неплавящимися электродами дает сварной шов высочайшего качества, позволяет сваривать металл большого сечения, отсутствует разбрызгивание.

К недостаткам можно отнести необходимость использования дополнительного оборудования в виде газовых баллонов и низкую производительность.

Электроды и особенности работы

Для сварки переменным электрическим током электроды разработаны давно и имеют большое разнообразие. При использовании инверторов приходилось создавать новые электроды из-за специфики высокочастотного переменного тока.

Наиболее распространены электроды АНО, ОЗС, МР. Они используются для сварки углеродистых и низколегированных сталей.Обеспечивают легкое зажигание электрической дуги и равномерность ее поддержания, легкое удаление шлака. Может использоваться для сварочных аппаратов переменного и постоянного тока.

Это часто приводит к пористости сварного шва, снижению его качества. При использовании переменного электрического тока высокой частоты этот недостаток практически преодолевается.

Использование константы позволяет получить сварные швы более высокого качества за счет равномерного тепловыделения в сварочной ванне. При постоянном токе дуга зажигается при более низком напряжении, и сварщику легче поддерживать ее.

Многочисленные подделки низкого качества вынуждают людей изготавливать собственные сварочные инверторы переменного и постоянного тока, которые более надежны и проще в ремонте. Как сделать такой агрегат своими руками и сделать его долговечным и работоспособным в условиях нестабильного напряжения на даче и в сельской местности? Ответим на этот вопрос в этой публикации и пошагово соберем надежный и практичный сварочный инвертор для соединения разных деталей.Наша задача обеспечить малые габариты оборудования и небольшой вес конечного устройства для удобства работы с ним.

Для надежного соединения металлов в любых конструкциях применяют сварочные аппараты, основу которых составляет силовой трансформатор, выполняющий функции преобразователя напряжения и тока. По принципу действия сварочные агрегаты делятся на следующие типы:

До недавнего времени наиболее популярным был сварочный аппарат постоянного тока, основным недостатком которого был значительный вес.В то же время простая конструкция такого изделия позволяла изготавливать в домашних условиях самодельные изделия, не уступающие промышленным образцам. Помимо силового трансформатора в конструкцию включены выпрямительные диоды и сглаживающий конденсатор большой емкости, а также дроссели и сопротивления. Таким образом, собрать сварочный аппарат своими руками не так уж и сложно.

Еще проще выглядит сварочный аппарат переменного тока, представляющий собой силовой трансформатор, во вторичной обмотке которого выполнено несколько выводов с разным числом витков.Это делается для регулировки сварочного тока в зависимости от толщины соединяемого материала. Такие сварочные аппараты переменного тока просты в изготовлении, но имеют низкую комфортность в эксплуатации, хотя шов получается более равномерным и прочным.

Трехфазные блоки состоят из трех трансформаторов, соединенных в звезду с шестью диодами, включенными по трехфазной мостовой схеме. Такое подключение позволяет потреблять небольшой ток и равномерно распределять нагрузку по фазам.

Далее рассмотрим сварочные инверторы переменного тока высокой частоты, которые отличаются малым весом и габаритами.Суть их работы заключается в том, что переменное сетевое напряжение 220 вольт частотой 50 Гц выпрямляется и затем преобразуется в переменное напряжение высокой частоты 20-50 кГц. Такой подход позволяет снизить потребляемый ток и уменьшить массу агрегата без ущерба для его технических характеристик.

Важно помнить, что самодельные сварочные аппараты постоянного тока используются только с правильными электродами.

Преимущества самодельного инвертора

Для строительных работ с применением металлоконструкций желательно иметь свой сварочный аппарат, но его цена в торговых сетях зачастую завышена.Можно собрать самодельный сварочный аппарат, который удешевит конечный продукт, но без определенных затрат все равно не обойтись. В частности, потребуется стоимость высокочастотных транзисторов, а также тиристорного регулятора тока для сварочного аппарата и выпрямительных диодов.

Инвертор имеет следующие преимущества:

малый вес, около 10 кг в зависимости от мощности;
— более 90%;
низкое энергопотребление;
широкий рабочий диапазон схем регулятора тока, что позволяет работать с разными технологиями сварки элементов из разных металлов;
высокая стабильность напряжения на электроде позволяет делать ровный и качественный шов;
различных типов электродов;
позволяют исключить залипание электродов и обеспечить ускоренное зажигание дуги.

Необходимые аксессуары и инструменты

Мы видим, что инвертор в сварочном деле незаменимый инструмент, простой и удобный в использовании. Для того, чтобы обеспечить его качественную сборку, вам потребуются, помимо радиодеталей, следующие инструменты:

мощный паяльник с припоем и флюсом;
набор отверток и пассатижей;
электродрель или шуруповерт с набором сверл;
ножовка, нож, ножницы;
подходящий корпус для монтажа инвертора.

Поскольку работа инвертора сопровождается нагревом элементов, необходимо предусмотреть систему принудительной вентиляции, а на радиаторах разместить диоды и транзисторы.

Чтобы понять суть сборки устройства, необходимо разобраться в принципиальной схеме устройства и взаимодействии его компонентов друг с другом. Сварочный инвертор состоит из следующих основных компонентов:

Сетевое напряжение 220 В, 50 Гц подается на первичный низкочастотный диодный выпрямитель, после чего постоянное напряжение фильтруется конденсаторами;
, который выдает высокочастотное переменное напряжение;
далее расположен понижающий трансформатор;
затем вторичный высокочастотный выпрямитель;
постоянный ток через дроссель поступает на электрод;
с входа и выхода высокочастотного трансформатора осуществляется подключение к блоку обратной связи, который корректирует работу инвертора в зависимости от параметров сварочного тока;
Блок управления сварочным инвертором.

Последовательность сборки сварочного аппарата

Ручная сборка инвертора предполагает использование как можно большего количества готовых элементов, так как этот узел достаточно сложный и без знания основ радиоэлектроники не обойтись. Для окончательной проверки и отладки вам понадобится осциллограф и тестер, предназначенный для измерения больших токов.

Вы можете самостоятельно перемотать трансформатор, адаптировав его под свои нужды, или создать дроссель. На радиаторы можно поставить диоды и тиристоры, закрепить шины из алюминиевых или медных полос, но собрать и отладить блоки обратной связи и управления можно только с помощью специалиста.

При сборке сварочного аппарата очень важно соблюдать правила техники безопасности, так как электрооборудование несет опасность поражения электрическим током.

Выполняя работы по монтажу инверторных блоков, необходимо соблюдать ряд требований, а именно:

корпус для устройства нужно выбирать так, чтобы все элементы инвертора размещались в нем компактно, но не тесно;
при намотке трансформатора нужно следить за плотной укладкой витков обмотки, надежно их изолировать и фиксировать;
надежно крепятся к радиаторам с помощью теплопроводной пасты;
лучше всего использовать медные провода и шины, так как их токопроводящие свойства выше, чем у алюминия;
к качеству всех комплектующих нужно относиться очень внимательно, ведь от них зависит долговечность устройства;
обеспечивают бесперебойную работу системы охлаждения с помощью мощных вентиляторов, а в корпусе просверливают отверстия для циркуляции воздуха;
тщательно пропаяйте все электрические соединения.

Окончательная отладка сварочного инвертора должна проводиться под наблюдением специалиста.

Результат

Собрав сварочный инвертор своими руками, вы обеспечите себя незаменимым и удобным приспособлением для сварки металлов, а кроме того, сможете значительно сэкономить. Важно ответственно подходить к выбору запчастей и электронных компонентов, а при необходимости обращаться за профессиональной помощью.При окончательной отладке их помощь и оборудование обеспечат безупречную и долговременную работу инвертора.

Сварка постоянным током (TIG DC) — Это один из видов аргонно-дуговой сварки, который применяется для качественного соединения большинства металлов, не образующих тугоплавкой оксидной пленки на поверхности изделия в процессе процесс плавления.

Принцип работы Сварочные аппараты постоянного тока (TIG DC) основаны на широтно-импульсной модуляции или ШИМ.Схема инвертора представлена мощными транзисторами, выпрямляющими сетевое напряжение и преобразующими его в переменное напряжение высокой частоты до 100 кГц. Далее напряжение поступает на первичную обмотку трансформатора, а со вторичной обмотки высокочастотное переменное напряжение преобразуется в постоянное.

Сварочные аппараты TIG

могут выполнять сварку как в прямой, так и в обратной полярности. «Прямая» полярность используется для качественной сварки титана, высоколегированной стали и других металлов.При «прямой» полярности происходит минимальный нагрев электрода и максимальный провар обрабатываемого металла. Аппараты TIG с «обратной» полярностью позволяют использовать катодное напыление для удаления оксидной пленки (Al2O3), образующейся при сварке алюминия и других тугоплавких металлов. Однако в этом случае из-за сильного нагрева электрода вольфрамовый электрод быстро выгорает.

Возбуждение дуги на аппаратах постоянного тока TIG происходит между металлом и вольфрамовым электродом, на который подается сварочный ток.При этом в зону сварки через специальные сопла в горелке TIG подается защитный газ (аргон), который создает оболочку и исключает влияние атмосферы на формирование сварного шва.

Современное сварочное оборудование серии TIG DC предназначено для обработки изделий из высоколегированных и нержавеющих сталей, углеродистых и среднелегированных сталей, титана и меди, цинка, их сплавов и других металлов.

Универсальные установки ВИГ постоянного тока применяются для ремонтно-промышленных работ, в строительной отрасли, при изготовлении систем вентиляции и отопления, в химической и пищевой промышленности, в станкостроении, при производстве трубопроводов и т.д.

Преимущества сварки постоянным током (TIG DC):

высококачественное сварочное соединение;
без металлических брызг;
возможность сварки в любом положении;
отсутствие шлаковых образований;
практически не требуется доработка швов;
отличный визуальный контроль сварочной дуги и формирования шва.

Недостатки сварки постоянным током (TIG DC):

опыт работы сварщиком обязателен;
сложность сварки на открытом воздухе при сильном ветре или сквозняке;
использование баллона с аргоном;
низкая производительность.

В чем разница в приветствии сварщиков на переменном и постоянном токе? данный автором Евгением Савчуком лучший ответ — разная дуга — разные электроды… Устройство сварочных трансформаторов: под корпусом находится сердечник — замкнутый магнитопровод, первичная и вторичная обмотка. Проходя через первичную обмотку, ток намагничивает сердечник. Магнитный поток на вторичной обмотке индуцирует переменный ток. Напряжение получаемого переменного тока зависит от числа витков вторичной обмотки.Чем больше вторичная обмотка, тем выше напряжение. Результатом работы является переменный сварочный ток; Сварочный трансформатор постоянного тока включает в себя выпрямитель. Сварка постоянным током обеспечивает лучшее качество сварки, чем сварка переменным током. Благодаря отсутствию нулевых значений тока повышается устойчивость дуги, увеличивается глубина проплавления, уменьшается разбрызгивание, улучшается защита от дуги, повышаются прочностные характеристики металла шва, уменьшается количество дефектов сварки, уменьшается разбрызгивание, улучшается использование присадочного материала и упрощает операции по очистке сварного соединения от шлака и застывших брызг металла. Все это привело к тому, что для сварки качественных швов ответственных соединений больше применяется сварка постоянным током.

2oa.ru

Чем отличается сварочный аппарат от инвертора?

При необходимости самостоятельного выполнения сварочных работ возникает вопрос: какой тип сварочного аппарата купить. Сварка – это создание неразрывных соединений между свариваемыми деталями на атомарном уровне. Сварное соединение является одним из самых прочных и поэтому используется достаточно часто.

При электросварке нагрев и плавление металла происходит за счет образования электрической дуги между торцевой частью электрода и свариваемой поверхностью. Источники образования и поддержания дуги делятся на несколько типов:

Трансформатор.
Инвертор.
Выпрямители.
Агрегаты сварочные на базе двигателя внутреннего сгорания.

Это самый простой сварочный аппарат переменного тока. Работает за счет трансформатора, регулирующего сетевое напряжение перед сварочным. Трансформаторные или индукционные сварочные аппараты делятся по следующим признакам:

Мощность (чем выше сварочный ток, тем толще металл можно обрабатывать).
Количество должностей, то есть рабочих мест (сколько человек может работать одновременно).
Напряжение (однофазная или трехфазная сеть).

Его преимуществом является более простая и надежная конструкция, низкая стоимость, высокая ремонтопригодность.

Аппарат сварочный трансформаторный

К недостаткам можно отнести зависимость дуги от скачков напряжения, большой вес и габариты, сильный нагрев при работе.

Что такое инвертор?

Инверторный сварочный аппарат или просто инвертор — один из источников энергии для электродуговой сварки, в основе которой лежит использование тока высокой частоты.Его работу осуществляет силовая электроника и небольшой трансформатор.

Аппарат инверторный сварочный

Его достоинствами признаны малая потребляемая мощность, компактность, небольшой вес и габариты, достаточно высокое качество шва.

Что общего между инверторным и трансформаторным сварочным аппаратом

Сходство этих аппаратов по назначению — формирование и поддержание электрической дуги.Но есть еще несколько моментов, которые их объединяют:

Рассматриваемые устройства объединяет наличие трансформатора, но разного размера. Благодаря предварительному получению тока высокой частоты в инверторах нет необходимости использовать большие трансформаторы. Для получения тока 160 А нужен трансформатор массой 0,25 кг. Для получения такого же тока в индуктивных устройствах необходим трансформатор массой 18-20 кг.
Возможность плавной регулировки тока.Трансформаторные устройства имеют такую возможность за счет изменения величины воздушного зазора в магнитопроводе.
Питание устройств осуществляется от бытовой (220В) или промышленной (380В) сети.
Большинство сварочных аппаратов имеют защиту от короткого замыкания.

Чем отличается инвертор от трансформаторного источника электрической дуги

Габариты и вес трансформаторного сварочного аппарата больше, чем у инверторного. Промышленные образцы могут весить более ста килограммов.
Принцип работы. В инверторе переменный ток сети преобразуется первичным выпрямителем в постоянный, затем снова в переменный ток высокой частоты и затем снова превращается в постоянный на вторичном выпрямителе. В сварочных аппаратах трансформаторного типа сила тока изменяется за счет изменения положения магнитопровода, то есть сердечника понижающего трансформатора или включения в цепь разного числа обмоток.
Инвертор имеет более стабильную дугу за счет стабильности сварочного тока, что влияет на качество шва.
Отличие в дизайне. Инвертор более сложен и может быть оснащен следующими дополнительными функциями: ГОРЯЧИЙ СТАРТ — увеличение начального тока для улучшения зажигания сварочной дуги. FORCE FORCE — увеличение сварочного тока для ускорения процесса плавления и предотвращения залипания, то есть дуга форсируется. ANTI-STICK — снижение силы тока при залипании электрода для увеличения времени его отсоединения и защиты от перегрузки.
Процесс обучения работе на трансформаторе более сложный и трудоемкий.Однако, освоив эти навыки, вы без труда сможете работать на инверторе.
Инвертор выдает постоянный ток, трансформатор работает от переменного тока с частотой бытовой сети 50 Гц.
Коэффициент мощности инвертора самый большой из всего сварочного оборудования, а КПД превосходит трансформаторные аналоги на 20-30%.
Широкий диапазон изменения сварочного тока.
Инвертор имеет такой показатель, как коэффициент прерывистости работы (КП).Он определяет время непрерывной работы на максимальном сварочном токе. То есть если КП 50%, то после 10 минут работы на охлаждение уходит 5 минут. К трансформаторному сварочному аппарату такие требования не предъявляются.
Возможность использования электродов, рассчитанных как на постоянный, так и на переменный ток.

Сегодня на рынке представлен достаточно широкий выбор оборудования для сварки различных производителей. Выбор сварочного аппарата следует делать исходя из задач, которые предстоит выполнять с его помощью.

vchemraznica.ru

Преимущества и недостатки сварочных аппаратов переменного тока

В ХХ веке наиболее распространенным аппаратом для сварки металлов в строительстве и промышленности был сварочный аппарат переменного тока. Это связано с простотой конструкции аппарата. Если коротко, то это силовой понижающий трансформатор, вторичная обмотка которого имеет несколько выводов. В зависимости от того, какой металл необходимо сварить, какой толщины, каким электродом, сварщик выбирает тот или иной вывод вторичной обмотки.

Типы аппаратов

Сварочные аппараты, работающие за счет действия переменного тока, подразделяются на следующие типы:

оборудование для ручной электродуговой сварки отдельными покрытыми флюсом электродами;
оборудование для ручной аргонной электросварки с использованием неплавящихся вольфрамовых электродов;
полуавтоматическое оборудование для сварки в среде защитных газов и инертных газов с использованием электродной проволоки;
Оборудование для контактной сварки.

Конструкция трансформатора

Вторичная обмотка была подвижной. Он крепился к вертикальному винту гайкой с ленточной резьбой. На крышке корпуса располагалась рым-болт с рукояткой. При вращении ручки гайка со вторичной обмоткой перемещалась вдоль винта, изменяя магнитный поток, проходящий через катушки. Таким образом, сварочный электрический ток регулировался. На крышке имелась ручка для перемещения аппарата, а на боковой стенке располагался зажим для соединения проводов сварочной цепи. Все стенки имели щели для охлаждения трансформатора.

Чтобы шов был качественным, необходима крутопадающая вольт-амперная характеристика трансформатора. Это достигается двумя способами. Первый вариант: в трансформаторе с нормальным магнитным рассеянием и отдельной реактивной катушкой (индуктором) процесс сварки регулируется изменением зазора в сердечнике индуктора.Второй вариант: регулировка осуществляется изменением зазора между первичной и вторичной обмотками. При этом изменение электрического тока в широких пределах не приводит к изменению напряжения дуги, что положительно сказывается на качестве шва.

Оборудование для контактной сварки

У аппаратов контактной сварки в момент процесса сварки, у маломощных аппаратов сварочный ток достигает 5000-10000 А, у мощных аппаратов достигает 500 кА.Поэтому к трансформаторам предъявляются высокие требования.

Представляют собой понижающие трансформаторы с рядом конструктивных особенностей:

для получения максимального электрического тока вторичная обмотка выполнена из одного витка;
первичная обмотка выполнена на дисковом сердечнике в виде отдельных секций. Разбивка катушек на секции необходима для регулирования электрического тока, а диск для равномерного охлаждения;
вторичная обмотка выполнена в виде медных дисков, соединенных параллельно. Они залиты эпоксидной смолой для защиты от влаги;
Предусмотрено воздушное или водяное охлаждение.

Машины контактной сварки в основном однофазные с бронированными сердечниками. Поскольку качество сварки сильно зависит от длительности сварочного импульса, коммутационная аппаратура достаточно сложна — плата за точность. Устройства испытывают большие механические нагрузки, до 400 пусков в минуту, поэтому к ним предъявляются дополнительные требования по прочности конструкции.

Аппараты контактной сварки малой мощности имеют сварочный ток до 5000 А, массу около 20 кг и сваривают металл толщиной до 2,5 мм. Они широко используются дома и в небольших мастерских.

Конструкция инвертора

Инверторы иногда называют сварочными аппаратами постоянного тока, поскольку они преобразуют переменное напряжение в постоянное на первом этапе.

Инверторы активно заменяют устройства на трансформаторах благодаря малому весу, компактным размерам и высокой производительности.

Напряжение 220 В частотой 50 Гц поступает на выпрямительный мост, где происходит его выпрямление, фильтр снижения пульсаций и подается на электронные ключи, выполненные на биполярных транзисторах с изолированным затвором или полевых транзисторах. На выходе ключей благодаря блоку управления на основе генератора частоты получается сигнал частотой 30-70 кГц. Проходя через блокировочный конденсатор, электрический ток избавляется от постоянной составляющей и поступает на первичную обмотку понижающего трансформатора.На выходе вторичной обмотки вырабатывается переменный ток высокой частоты, который используется для сварки. В основном сварочные инверторы переменного тока проектируются как импульсные источники питания без выпрямительного блока на выходе.

Благодаря быстрому переходу через ноль инверторные сварочные аппараты переменного тока имеют стабильную равномерную дугу, что положительно сказывается на качестве шва. Использование инвертора позволяет получить малогабаритный аппарат большой мощности. Недостатком инвертора можно считать высокую чувствительность к скачкам напряжения.

Преимущества и недостатки

Ручная сварка переменным током на базе силового трансформатора, имеющего простую, надежную и недорогую конструкцию. Он может работать практически в любых условиях и длительное время без перерыва. К недостаткам можно отнести низкую производительность сварки, необходимость постоянного удаления шлака. Сварка хуже, чем сварка постоянным током.

Аргонная сварка с использованием аппарата переменного тока неплавящимися электродами дает шов высочайшего качества, позволяет сваривать металл большого сечения, отсутствуют брызги.К недостаткам можно отнести необходимость использования дополнительного оборудования в виде газовых баллонов и низкую производительность.

Электроды и особенности работы

Для сварки переменным электрическим током электроды давно разработаны и имеют большое разнообразие. При использовании инверторов приходилось создавать новые электроды из-за специфики высокочастотного переменного тока.

Основной особенностью сварки переменным током является изменение полярности тока, протекающего через электрическую дугу. Из-за того, что при частоте 50 Гц время перехода через ноль достаточно велико, дуга практически гаснет, она получается неравномерной. Это часто приводит к пористости сварного шва, снижению его качества. При использовании переменного электрического тока высокой частоты этот недостаток практически преодолевается. Использование константы позволяет получать швы более высокого качества за счет равномерного тепловыделения в сварочной ванне. При постоянном токе электрическая дуга зажигается при более низком напряжении и ее легче поддерживать сварщику.

svaring.com

В чем разница между переменным и постоянным током?

Немногие способны реально осознать, что переменный и постоянный ток чем-то отличаются. Не говоря уже о конкретных различиях. Цель данной статьи — объяснить основные характеристики этих физических величин в терминах, понятных людям без багажа технических знаний, а также дать некоторые основные понятия, связанные с этим вопросом.

Трудности с визуализацией

Большинству людей легко усваиваются такие понятия, как «давление», «количество» и «поток», поскольку они постоянно сталкиваются с ними в своей повседневной жизни. Например, легко увидеть, что увеличение потока при поливе цветов увеличит количество воды, вытекающей из садового шланга, а увеличение давления воды заставит ее двигаться быстрее и с большей силой.

Электрические термины, такие как «напряжение» и «ток», обычно трудны для понимания, потому что вы не можете увидеть или почувствовать электричество, проходящее по кабелям и электрическим цепям.Даже начинающему электрику крайне сложно визуализировать происходящее на молекулярном уровне или даже четко понять, что такое, например, электрон. Эта частица находится за пределами сенсорных возможностей человека, ее нельзя увидеть и потрогать, кроме случаев, когда определенное их количество не проходит через тело человека. Только тогда пострадавший обязательно их почувствует и испытает то, что принято называть электрическим током.

Однако открытые кабели и провода кажутся большинству людей совершенно безвредными только потому, что они не видят электронов, а только ждут пути наименьшего сопротивления, которым обычно является земля.

Аналогия

Понятно, почему большинство людей не могут себе представить, что происходит внутри обычных проводников и кабелей. Попытка объяснить, что в металле что-то движется, противоречит здравому смыслу. На самом базовом уровне электричество не так уж отличается от воды, поэтому его основные понятия довольно легко освоить, если сравнить электрическую цепь с системой водоснабжения. Главное отличие воды от электричества в том, что первая что-то наполняет, если успевает вырваться из трубы, а второй нужен проводник для движения электронов.Визуализируя систему трубопроводов, большинству легче понять специальную терминологию.

Напряжение как давление

Напряжение очень похоже на давление электронов и показывает, как быстро и с какой силой они движутся по проводнику. Эти физические величины во многом эквивалентны, в том числе и в отношении прочности трубопровода-кабеля. Так же, как слишком большое давление разрушает трубу, слишком высокое напряжение разрушает или пробивает экран проводника.

Ток как поток

Ток — это поток электронов, который показывает, сколько электронов движется по кабелю. Чем она выше, тем больше электронов проходит через проводник. Так же, как для больших объемов воды требуются более толстые трубы, для больших токов требуются более толстые кабели.

Многие другие термины можно объяснить с помощью модели водяного контура. Например, электрогенераторы можно рассматривать как водяные насосы, а электрическую нагрузку можно рассматривать как водяную мельницу, для вращения которой требуется поток воды и давление.Даже электронные диоды можно рассматривать как водяные клапаны, которые позволяют воде течь только в одном направлении.

D.C

Чем отличается постоянный ток от переменного, становится понятно из названия. Во-первых, это движение электронов в одном направлении. Это очень легко визуализировать, используя модель водяного контура. Достаточно представить, что вода течет по трубе в одном направлении. Обычными устройствами, генерирующими постоянный ток, являются солнечные элементы, батареи и динамо-машины. Практически любое устройство может быть рассчитано на питание от такого источника. Это почти исключительная область низковольтной и портативной электроники.

Постоянный ток довольно прост, и подчиняется закону Ома: U = I × R. Мощность нагрузки измеряется в ваттах и равна: P = U × I.

Из-за своих простых уравнений и поведения, постоянный ток относительно легко представить. Первые системы передачи энергии, разработанные Томасом Эдисоном еще в 19 веке, использовали только его. Однако вскоре стала очевидна разница в переменном токе и постоянном токе.Передача последней на значительные расстояния сопровождалась большими потерями, поэтому через несколько десятков лет ее заменила более выгодная (тогда) система, разработанная Николой Теслой.

В то время как коммерческие электросети по всей планете теперь используют переменный ток, ирония заключается в том, что технологические достижения сделали передачу постоянного тока высокого напряжения на очень большие расстояния и при экстремальных нагрузках более эффективной. Что, например, используется при соединении отдельных систем, например, целых стран или даже континентов. Это еще одно различие между переменным и постоянным током. Однако первый по-прежнему используется в коммерческих сетях низкого напряжения.

Постоянный и переменный ток: разница в производстве и использовании

В то время как переменный ток намного проще производить с помощью генератора, использующего кинетическую энергию, аккумуляторы могут генерировать только постоянный ток. Поэтому последний доминирует в схемах питания низковольтных приборов и электроники. Батареи можно заряжать только от постоянного тока, поэтому сеть переменного тока выпрямляется, когда батарея является основной частью системы.

Распространенным примером является любое транспортное средство — мотоцикл, легковой автомобиль или грузовик. Установленный на них генератор вырабатывает переменный ток, который моментально преобразуется в постоянный с помощью выпрямителя, так как в системе питания присутствует аккумулятор, а большинству электроники для работы требуется постоянное напряжение. Солнечные элементы и топливные элементы также производят только постоянный ток, который затем при необходимости можно преобразовать в переменный ток с помощью устройства, называемого инвертором.

Направление движения

Это еще один пример различия между постоянным и переменным током.Как следует из названия, последний представляет собой поток электронов, который постоянно меняет направление. С конца 19 века синусоидальный переменный ток используется практически во всех бытовых и промышленных электросетях по всему миру, так как его легче принимать и гораздо дешевле распределять, за исключением очень немногих случаев передачи на большие расстояния. , когда потери мощности вынуждают использовать новейшие высоковольтные системы постоянного тока.

Переменный ток имеет еще одно большое преимущество: он позволяет возвращать энергию из точки потребления обратно в сеть.Это очень выгодно в зданиях и сооружениях, которые производят больше энергии, чем потребляют, что вполне возможно с альтернативными источниками, такими как солнечные панели и ветряные турбины. Тот факт, что переменный ток допускает двунаправленный поток энергии, является основной причиной популярности и доступности альтернативных источников питания.

Частота

На техническом уровне, к сожалению, становится сложно объяснить, как работает переменный ток, так как модель водяного контура не совсем подходит.Однако можно представить себе систему, в которой вода быстро меняет направление течения, хотя непонятно, как она будет делать что-то полезное. Переменный ток и напряжение постоянно меняют свое направление. Скорость изменения зависит от частоты (измеряется в герцах) и обычно составляет 50 Гц для бытовых электрических сетей. Это означает, что напряжение и ток меняют направление 50 раз в секунду. Рассчитать активную составляющую в синусоидальных системах достаточно просто. Достаточно разделить их пиковое значение на √2.

Когда переменный ток меняет направление 50 раз в секунду, это означает, что лампы накаливания включаются и выключаются 50 раз в секунду. Человеческий глаз не может этого заметить, а мозг просто считает, что освещение работает постоянно. Это еще одно отличие переменного тока от постоянного.

Векторная математика

Ток и напряжение не только постоянно меняются — их фазы не совпадают (они не синхронизированы). Подавляющее большинство силовых нагрузок переменного тока вызывают разность фаз.Это означает, что даже для простейших вычислений необходимо применять векторную математику. При работе с векторами нельзя просто складывать, вычитать или выполнять любые другие скалярные математические операции. При постоянном токе, если в одну точку по одному кабелю подать 5А, а в другой 2А, то в результате получится 7А. В случае переменной это не так, потому что сумма будет зависеть от направления векторов.

Коэффициент мощности

Активную мощность нагрузки, питаемой от сети переменного тока, можно рассчитать по простой формуле P = U×I×cos(φ), где φ – угол между напряжением и током, cos(φ) также называют фактор силы.Вот что отличает постоянный и переменный ток: первый cos (φ) всегда равен 1. Активная мощность нужна (и оплачивается) бытовыми и промышленными потребителями, но она не равна комплексной мощности, проходящей по проводникам (кабелям) на нагрузку, которая может быть рассчитана по формуле S = U×I и измеряется в вольт-амперах (ВА).

Разница между постоянным и переменным током в расчетах очевидна — они усложняются. Даже самые простые расчеты требуют как минимум посредственных знаний векторной математики.

Сварщики

Разница между постоянным и переменным током очевидна и при сварке. Полярность дуги оказывает большое влияние на ее качество. Положительный электрод проникает глубже, чем отрицательный, но последний ускоряет осаждение металла. При постоянном токе полярность всегда постоянна. С переменной она изменяется 100 раз в секунду (при 50 Гц). Сварка с постоянным предпочтительнее, так как она выполняется более плавно. Отличие сварки на переменном и постоянном токе состоит в том, что в первом случае движение электронов прерывается на доли секунды, что приводит к пульсациям, нестабильности и срыву дуги.Этот вид сварки применяется редко, например, для устранения блуждания дуги в случае электродов большого диаметра.

Что такое инверторный сварочный аппарат MIG? – Theburningofrome.

com

Что такое инверторный сварочный аппарат MIG?

В случае инверторного сварочного аппарата он преобразует питание переменного тока в более низкое используемое выходное напряжение, например, из источника 240 В переменного тока в выходное напряжение 20 В постоянного тока. Инвертор работает за счет увеличения частоты основного источника питания с 50 Гц до 20 000–100 000 Гц.

Хороши ли инверторные сварочные аппараты MIG?

Inverter Mig Welders Современные инверторы намного надежнее, чем те, что были всего несколько лет назад. Инверторы — это современный электронный блок для сварочного аппарата Mig. Преимущество блоков на основе инвертора заключается в том, что они легче, поэтому их легче перемещать, и они будут работать намного дольше до перегрева.

Какой инверторный сварочный аппарат MIG лучше?

10 лучших инверторных сварочных аппаратов MIG

Р-Тех. Портативный инвертор Mig Welder 180A 240V, вкл.
Спарт. 3 в 1 Инверторный сварочный аппарат MIG Сварочный аппарат Synergy Автоматические настройки для MIG.
РЁР. Röhr MIG-200FI 2-в-1 Сварочный инвертор MIG IGBT Сварочный аппарат с антипригарным покрытием 240 В, 200 ампер, газ.
РЁР.
РЁР.
МАГНУМ.
СПАРТУС.
Спав.

Как работает инверторный сварочный аппарат MIG?

Инверторный сварочный аппарат преобразует переменный ток в более низкое полезное выходное напряжение. Например, от источника питания 240 В переменного тока до выходной мощности 20 В постоянного тока.Инвертор работает за счет увеличения частоты первичного источника питания с 50 Гц до 20 000–100 000 Гц.

В чем недостаток сварочного аппарата инверторного типа?

Инверторный сварочный аппарат применяет полупроводниковые силовые устройства с электроприводом, он может точно контролировать величину тока в микросекундном диапазоне. Это делает стабильность дуги плохой и не позволяет точно контролировать процесс сварки, трудно удовлетворить требования к усовершенствованной сварке.

В чем преимущество инверторного сварочного аппарата?

Поскольку инверторы более эффективны, они могут создавать более стабильную дугу.По этой причине инверторные сварочные аппараты выигрывают как за эффективность, так и за стабильность. Трансформаторы по своей природе имеют более высокие рабочие циклы, поэтому теоретически они могут выполнять более тяжелую работу, чем инверторная машина.

Что лучше инверторный или трансформаторный сварочный аппарат?

В чем разница между инверторным сварочным аппаратом и трансформаторным сварочным аппаратом?

Инверторные сварочные аппараты лучше всего работают в контролируемых помещениях. Это может быть где угодно, от домашней мастерской до строительной площадки или нефтехимической площадки.Сварщики-трансформеры могут работать как на открытом воздухе, так и в помещении, даже в пыльных, грязных или ветреных условиях. Их часто можно увидеть на строительных и промышленных объектах.

Каковы преимущества сварочного аппарата инверторного типа по сравнению с другими сварочными аппаратами?

Инверторный сварочный аппарат применяет полупроводниковые силовые устройства с электроприводом, он может точно контролировать величину тока в микросекундном диапазоне. Управление для повышения точности значительно улучшило точность сварки и резки, отвечает потребностям различных методов сварки.

Что такое инверторный сварочный аппарат?

Сварщик также известен как инверторный аппарат для сварки стержнем или электродуговой сварщик, поскольку процесс включает в себя нагрев металлов и материалов до их слияния. В процессе сварки могут использоваться различные типы материалов в зависимости от их электропроводности.

Что такое инверторные сварочные аппараты?

Инверторный сварочный аппарат представляет собой тип сварочного источника питания, способный обеспечить высокий ток для сварки.Сварщик использует ряд выпрямителей и полупроводниковых переключателей для преобразования входной мощности переменного тока (AC) 60 Гц в выходную мощность постоянного тока (DC).

Что означает IGBT сварщик?

Сварочные аппараты IGBT

— это сварочные аппараты, в которых во внутренних электронных схемах используются биполярные транзисторы с изолированным затвором. IGBT — это силовой полупроводниковый прибор с тремя выводами, хорошо известный своим высоким КПД и быстрым переключением.

Какое оборудование используется при сварке?

Сварочное оборудование и инструменты для пайки используются для создания соединения на заготовке.К ним относятся паяльники, аппараты для сварки электродом, аппараты для сварки TIG, аппараты для сварки MIG и аппараты для газовой сварки, а также горелки, электроды, присадочные металлы, припой и другие сварочные принадлежности, которые используются с ними.

Дуговая сварка

Ищете энергоэффективный аппарат для дуговой сварки?

Аппарат для дуговой сварки — это устройство, используемое для плавления металлов. Машина создает электрическую дугу от электрода, который плавит металл или подает наполнитель в соединение между двумя кусками металла.Для получения температур до 3600ºC, необходимых для плавления металлов, аппараты для дуговой сварки потребляют значительное количество энергии.

Технология дуговой сварки и энергоэффективность

Многие продаваемые сегодня аппараты для дуговой сварки потребляют гораздо меньше энергии, чем старые модели, даже когда они не работают. Новые блоки, оснащенные инверторными источниками питания, легче, универсальнее и более энергоэффективны, чем те, которые питаются от старых трансформаторно-выпрямительных источников питания.

Вот как модели сравниваются: старое трансформаторно-выпрямительное оборудование имело эффективность преобразования энергии от 40 до 60 процентов и потребляло от 2 до 5 кВт на холостом ходу.Те, у кого есть инверторные источники питания, имеют эффективность преобразования энергии около 90 процентов и потребляют около 0,1 кВт в режиме ожидания.

Дополнительно:

Инверторные источники питания могут быть на 50 процентов более эффективными, чем трансформаторно-выпрямительные источники питания, и потреблять одну двадцатую часть мощности в режиме ожидания.
Инверторные источники питания имеют коэффициенты мощности (отношение мощности, доступной для использования, к мощности, потребляемой устройством), близкие к 100 процентам; доля трансформаторно-выпрямительных источников питания значительно ниже.
Инверторные источники питания намного легче, чем трансформаторно-выпрямительные источники питания, а это означает, что они более портативны и требуют меньшего количества людей для работы.
Специалисты по сварке, производители и производители могут найти дополнительную информацию в Канадской ассоциации сварщиков.

Советы по покупке

На что следует обратить внимание при покупке аппарата для дуговой сварки?

Сначала низкая мощность.
Начните с поиска инверторного источника питания с наименьшей мощностью, который хорошо подходит для ваших нужд.

Выберите многофункциональное оборудование.
Некоторые аппараты для дуговой сварки подходят только для определенных видов сварки. Выберите модель, которая наилучшим образом соответствует всем вашим требованиям.

Ищите коэффициент мощности 99 процентов или выше.
Современные инверторные источники питания имеют коэффициенты мощности (отношение мощности, используемой системой дуговой сварки, к мощности, за которую вы платите), приближающиеся к 100 процентам; трансформаторно-выпрямительные источники питания работают примерно на 75 процентов.

Ищите эффективность преобразования энергии около 80 процентов.
Эффективность преобразования энергии является произведением вольт-ампер на выходе на вольт-ампер на входе. Точные значения см. в паспорте оборудования производителя.

Ищите потребляемую мощность на холостом ходу менее 0,1 кВт.
Все аппараты для дуговой сварки потребляют энергию на холостом ходу. Однако агрегаты с инверторными источниками питания потребляют гораздо меньше энергии, чем агрегаты с трансформаторно-выпрямительными источниками питания.

Тщательно выбирайте поставщика.
Покупайте у надежного поставщика, который обеспечивает техническое обслуживание в полевых условиях и предлагает гарантию на все детали не менее двух лет.

Советы по эксплуатации

Следуйте этим передовым методам для еще большей экономии энергии.

Используйте обученных сварщиков.
Обученные сварщики работают быстрее, чем необученные, и обычно лучше понимают необходимость экономии энергии.

Будь эффективным.
Обученные дуговые сварщики обычно практикуют пять сварочных процессов, некоторые из которых более энергоэффективны, чем другие. Например, предпочтите дуговую сварку в среде защитного газа вместо дуговой сварки в среде защитного газа. Эксплуатационный коэффициент (отношение времени, затраченного на сварку, к общему времени использования) первого больше, и, следовательно, время простоя сокращается.

Используйте многопроцессорные инверторные источники питания.
Аппараты для дуговой сварки с современными инверторными источниками питания могут использоваться для нескольких сварочных процессов и могут быстро переключаться между такими процессами, чтобы свести к минимуму простои.

Автомат.
Рассмотрите возможность использования автоматизированной сварки для рутинных операций.

Не простаивать.
Включайте сварочный аппарат только тогда, когда вы готовы к сварке. Аппарат для дуговой сварки на холостом ходу потребляет энергию и стоит денег. Сократите время простоя, выполнив задачи по настройке перед включением машины для сварки. После завершения сварки выключите машину перед выполнением последующих действий.

Отличие сварочного аппарата от инвертора: советы и рекомендации профессионалов по выбору сварочного аппарата-инвертора. – интернет-магазин ВсеИнструменты.ру

Описание и принцип действия инверторного сварочного аппарата » Wert-tools

Теоретические аспекты вопроса

Как это реализовано на практике?

Выбор аппарата

что лучше выбрать? Принцип работы сварочного инвертора

Что представляет собой сварочный инвертор?

Что представляет собой традиционный сварочный аппарат?

Сравнение

Таблица

Что такое инвертор?

Что общего у инвертора и трансформаторного сварочного аппарата

Чем отличаются инверторный и трансформаторный источник электрической дуги

Трансформаторы

Выпрямители

Полуавтоматы

Инверторы

Аргонодуговой сварочный аппарат

Аппарат для точечной сварки

Аппарат для газовой резки и сварки

Плазменная сварка

Отличия процесса сварки инвертора от трансформатора

Вес и габариты

Денежный вопрос

Подведем итоги

Инверторные и обычные кондиционеры в сравнении. В чем разница между инверторным и обычным кондиционером

Что представляет собой «инвертор»?

Что представляет собой «трансформатор»?

Сравнение

Таблица

Качество получаемого шва

Мобильность, габариты и масса

Потребление энергии

Коэффициент полезного действия

Стоимость

Надёжность и неприхотливость

Конструкция

Процесс сварки

Размеры и вес

Финансовая сторона

Вывод

Видео

Устройство и принцип действия кондиционеров классического типа

Особенности инверторных кондиционеров

Популярные модели инверторных кондиционеров

Заключение

Принцип работы трансформаторного сварочного аппарата

Преимущества трансформаторов

Недостатки трансформаторов

Принцип работы сварочного инвертора

Преимущества инверторного аппарата

Недостатки инверторного аппарата

Сварочный инвертор Sturm, Энергомаш и Зенит. В чем особенности

В чем разница между инверторным сварочным аппаратом и сварочным аппаратом постоянного тока? — Новости

Технологические различия в трансформаторных и инверторных сварочных аппаратах

Происхождение

Вес и портативность

Эффективность и стабильность

Стоимость

Долговечность

Универсальность

Вердикт

Об авторе

Постоянный или переменный ток? Электроды и особенности работы

Какое устройство выбрать?

Как измерить силу тока сварочного инвертора?

Конструкция на трансформаторах

Оборудование для контактной сварки

Конструкция инвертора

Преимущества и недостатки

Электроды и особенности работы

Преимущества самодельного инвертора

Необходимые аксессуары и инструменты

Последовательность сборки сварочного аппарата

Результат

Чем отличается сварочный аппарат от инвертора?

Что такое инвертор?

Что общего между инверторным и трансформаторным сварочным аппаратом

Чем отличается инвертор от трансформаторного источника электрической дуги

Преимущества и недостатки сварочных аппаратов переменного тока
