Как самому создать котел на дровах с высоким КПД

Отопление жилого и хозяйственного помещения обходится сегодня всё дороже с каждым днём. Растёт цена на газ, электричество. Многим приходится искать альтернативные выходы. Частные владельцы домов отдалённых сёл не могут дождаться прихода газового отопления в их дома. На помощь всем жаждущим приходят самодельные котлы на дровах.

Подготовка к изготовлению отопительной системы

Осуществляя своё желание об автономном отоплении, владельцев домов ожидает подготовительный этап к его изготовлению. В первую очередь, хозяева оценивают свои возможности и потребности.

Отвечая на вопрос — как сделать котел на дровах, они приходят к необходимости:

• обладать навыками газосварочных работ. Сварка – единственная возможность скрепления всех деталей в отопительную систему.
• рассчитать размеры, мощность и начертить точный чертёж системы.
• выбрать модель отопительного котла.
• собрать воедино нужные для сборки дровяного отопления материалы.

Никто не станет отказываться от квалифицированной помощи. Применение советов людей с подобным опытом, позволяет не ошибиться на любом этапе работы. Но правило остаётся: послушать и сделать по-своему.

Виды котлов

Каждый оказывается перед выбором вида котла. Подразделяются они по основным различиям функционирования.

Рис. 1 Лучшее топливо для котла – сухие дрова

• Традиционный котёл – это объёмная камера для горения дров. Выделяемое тепло нагревает воду, она распространяется по батареям, перенося тепло в комнаты.
• Пиролизный вид котла выглядит как двухкамерная ёмкость. Нижняя загружается дровами, а в верхней сгорают газы из нижней камеры, получившиеся в процессе их сгорания. Это позволяет сохранять тепло дольше и нагревать дом быстрее. Есть минус: топливо должны быть сухими (не более 20% влажности).

Второй вариант сделать своими руками несколько сложнее.

Что надо иметь под руками?

Осматривают свои запасы, оценивают и составляют список, что нужно найти или докупить.

Список для изготовления самодельного котла отопления на дровах небольшой:

• лист стали не менее 5 мм (можно найти замену – металлическую бочку, старый котёл или печка),
• стальные трубы с толщиной стенки не менее 5 мм,
• радиатор для водяного отопления и специальные трубы,
• детали для крепления (болты, гайки),
• дверца и заслонка.

Рис. 2 Самодельный котел для отопления на дровах

Для изготовления отопительного котла можно использовать подручные материалы.

Пиролизный котёл требует дополнительно иметь асбестовый шнур и лист для уплотнения, чугунный лист толщиной 1 см, шамотный кирпич, решётки для колосников и центробежный вентилятор.

Для удобства в последующей эксплуатации самодельного дровяного котла отопления многие дополнительно используют автоматические регуляторы и датчики измерения температуры. Циркулярный насос ускоряет оборот горячей воды и быстрому нагреванию помещения. Чтобы сделать все работы, из оборудования достаточно владеть сварочным аппаратом и приобрести электроды.

Плюсы и минусы дровяных котлов

• Высокая безопасность. Выполненные самолично работы не оставляют сомнений в их недочётах.
• Простота эксплуатации. Контроль, обслуживание отопительной системы доступно даже людям пенсионного возраста.
• Экологичность. На дрова нет аллергии, конструкция позволяет сжигать весь мусор в доме без вредных выхлопов в атмосферу.
• Автономность. Когда и сколько необходимо дать тепла в комнаты, решает только хозяин дома. При пиролизном отоплении можно регулировать мощность от 20 до 100%.
• Достижение тепла быстро и своевременно. Увеличить температуру можно в нужный момент. Дровяной наполнитель не единственное топливо при пиролизном отоплении, можно дополнять резину, опилку, ДПВ и т.д.
• Дешевизна. Древесина доступна во всех населённых пунктах по доступным ценам. Пиролизное отопление позволяет экономить при сжигании всякого мусора.

Неотъемлемый минус: периодическое добавление дров в топку. У пиролизного отопления есть ещё один недостаток: зависимость от электроэнергии. В систему монтируется электрический вентилятор для поддержания тяги. Продолжительность работы пиролизных систем без дополнительного внесения топлива длиннее: от двенадцати до тридцати часов.

При низких температурах пиролизное отопление освобождает от постоянного подбрасывания. Возможен переход на двух или на одно разовый подход к топке в сутки. Учитывая продолжительность отопительного сезона, такой расклад высвобождает достаточно времени.

Собираем отопительную систему

Умелец составляет чёткий чертёж котла на дровяном топливе. На плане проставляются: место установки агрегата, его габариты, способы подачи воды. Переставить котёл в будущем по первому требовании не будет возможности. Если ремесленник не обладает чертёжными талантами, можно поискать оптимальный вариант чертежа отопительной системы для вашего дома в интернете. Подбор нужного чертежа может занять много времени, но оно того стоит.

Мастер работает точно по избранной схеме самодельных отопительных котлов на дровах. Метод матрёшки (один внутри другого) самый эффективный. Все остальные (сбоку, друг над другом) не дают такого КПД. Ёмкость с водой помещается в бак с дровами. Прямого их соединения советуют избегать: даже небольшая оплошность в сборке приведёт к попаданию воды в огонь, и он плохо будет гореть или потухнет. Попадание сажи и копоти в воду приведёт к загрязнению системы.

Завершив всю сборку, котёл устанавливают на заранее подготовленное место. Топка оснащается дымоходом с заслонками для выхода дыма наружу. Затем проводят контрольный запуск отопительной системы. От первого опыта работы зависит срок службы конструкции.

Проводят определение КПД: дым из трубы не должен иметь угарный запах. Многие при пиролизном отоплении используют в качестве теплоносителя воздух, а не воду. Сделать такое лучше там, где постоянно люди не проживают. Обращают внимание на относительную близость самодельных котлов отопления на дровах от топлива.

На что обратить внимание

Сделать пиролизное отопление безопасной по противопожарным правилам обязательно. Основание изготавливается из бетона, кирпича. Помещается конструкция пиролизного отопления в нежилом помещении. Перед топкой укладывается металлический лист. Расстояние от стен не меньше 20см. Вентиляционное окно необходимо для притока свежего воздуха. Дымоход утепляют фольгированной минеральной ватой.

Рис. 3 Пиролизное отопление

Встраивание водяного отопления в русскую печь

Многие на этом не останавливаются. Умельцы стараются превратить свой самодельный котёл отопления на дровах, находящийся в жилой комнате в источник уюта, радости для глаз и гордости за свой труд. Некоторые покрывают его огнеупорными красками, обделывают кирпичом или натуральным камнем для придания монументальности. Как возвращение к традициям – соединение с русской узорчатой печью.

Самодельные котлы отопления на дровах

Автономное отопление стало очень популярным в наше время, как в частном секторе, так и в многоэтажных домах. Не всегда есть возможность купить дорогостоящий газовый котел, а также провести ряд монтажных работ по его установке. Но есть отличная альтернатива — самодельные котлы отопления на дровах, которые особенно эффективны в частном секторе. Благодаря такому котлу, вы сможете отапливать свой дом в холодное время года, затопить баньку, а также всегда будете с горячей водой. Многие современные котлы отопления работают от газа, но что делать если его нет, или затраты на его монтаж несоизмеримо высокие. В этом случае лучшим вариантом станет — котел водяного отопления на дровах.

Мы сразу отложим в сторону масляные радиаторы, электрические батареи, которые часто применяются в наше время. Но следует учесть существенные финансовые и затраты энергии. Ведь чтобы хорошо отопить весь дом или квартиру придется покупать несколько таких батарей, а это существенная нагрузка на электрическую проводку, которая может со временем оплавиться из-за постоянных высоких нагрузок, что неминуемо приведет к пожару. Да и водой горячей эти радиаторы то же вас не обеспечат. Именно поэтому котел водяного отопления остается самым доступным и надежным выбором.

Процесс создания самодельного котла отопления на дровах

Перед прочтением данной статьи советуем ознакомиться с процессом создания — котлов длительного горения на дровах. в которых также присутствует водяной контур.

Стоит участь, такие устройства могут быть не хуже промышленных образцов, и даже по своим характеристикам превосходить технический заводской образец. Некоторые умельцы в домашних условия изготавливают своими руками сложнейший по своей конструкции пиролизный котел. Для этого, безусловно, понадобится достаточно навыков, знаний и точности расчета.

Котлы отопления на дровах сделать самостоятельно своими руками можно как правило, из того что находится у вас под рукой или тот материал который можно легко достать. Но стоит учесть все нюансы при расчетах, толщину металла, рабочую температуру, иначе такой котел может прослужить недолгое время. Металл может перегорать из-за высокой температуры и малой толщины.

Но и в этом случае риск будет оправдан, так как затраты при этом сводятся к нулю. Вы же используете тот материал, которые есть у вас под рукой.

Лучше всего при создании котла водяного отопленияна дровах использовать списанные котлы, которые применялись в паровозах или котельных. В этом случае вы получаете готовый рабочий агрегат под заданные условия. Также можно сделать котел отопления из готовой дровяной печки. Прогуляйтесь по ближайшим свалкам, пунктам приема металла, зачастую в этих местах можно найти старые котлы и печки, да и стоимость при этом всей отопительной системы будет несоизмеримо мала, чем, если бы вам пришлось покупать заводской котел.

Самодельный котел водяного отопления на дровах его достоинства:

1. Безопасность устройства;
2. Экологичность;
3. Простая эксплуатация;
4. Высокий КПД;
5. Автономность установки;
6. Невысокая цена и доступность топлива.

Разновидности самодельных котлов отопления на дровах

Основное отличие самодельных котлов отопления на дровах — процесс сгорания дрова. Классический отопительный котел состоит всего из одной камеры, куда и помещают дрова.

Также вы можете ознакомиться с изготовлением и установкой самодельной буржукой с водяным контуром.

Пиролизные котлы, характеризуются высокой теплоотдачей из-за наличия двух камер. В нижней камере располагаются дрова, а в верхней сжигается горючий газ, поступающий из нижней камеры в процессе сгорания дров. Благодаря этому удается добиться высокого КПД. Процесс обогрева в д оме становится значительно лучше и длится дольше.

Следует помнить, что процент влажности в дровах для пиролизных котлов не должен превышать 20%, иначе они попросту не будут гореть. Для этого всегда нужно держать запас хорошо просушенных дров.

Чертежи котла на дровах и материалы, необходимые для монтажа котла

После того как вы определились с размером и провели все расчеты по создания котла, необходимо приступить к установке отопительной системы самодельного дровяного котла отопления.

Для этого вам понадобится:

1. Трубы профильные;
2. Трубы стальные;
3. Прут сечением 20 мм;
4. Стальной лист;
5. Центробежный вентилятор;
6. Шамотный кирпич;
7. Болты, гайки и другие материалы.

Также в зависимости от выполненной модификации котла, могут понадобиться и другие материалы, согласно, сделанного чертежа.

Оптимальная схема или чертеж самодельного котла отопления на дровах

Как видим что на первой картинке изображен трехкамерный котел отопления.

1 Камера — дрова

2 Камера — нагревательный елемент (дрова задвигаются толкателем)

3 Камера — тепло от сгоревших дров попадает в теплообменник с трубой и далее в трубу для воздуха (либо воды).

Если дом двухэтажный, то часть теплтоы идет прямо из подвала на первые этажы, а часть поднимается по трубам в стенах на чердак и оттуда поступает в верхние комнаты.

Важно! Перед тем как начинать любые работы по отоплению в доме ознакомтесь с системой подключения радиаторов на нашем сайте.

Самодельные котлы отопления на дровах существуют в различных исполнениях. Наиболее оптимальный вариант под свои критерии можно найти в интернете. Народные умельцы подскажут интересующие вас нюансы, а также посоветуют тот или иной котел.

Для этого важно знать:

1. Точное и правильное место для топки;
2. Рассчитать параметры теплообменника;
3. Вычислить оптимальный вариант подачи воды.

Каждый доступный вариант в интернете можно усовершенствовать под собственные нужды. Самое главное — правильный расчёт, а также последующий монтаж.

После того как все расчеты выполнены и конструкция готова, приступаем к монтажу самодельного котла отопления на дровах. За расчетное устройство берется метод Беляева. Внутренний объем отопительного котла должен быть неизменным, но можно для увеличения эффективности котла увеличить размер (объем) рубашки теплообменника.

Котлы отопления на дровах сделать самому самостоятельно своими руками выполненные правильно в домашних условиях, то после монтажа его в назначенное место, выполняют подсоединение к водяному контуру. После полной визуальной проверки всех стыков, можно приступить к пробному запуску. Когда котел водяного отопления входит в газогенераторный режим, тогда начинается эффективная отдача тепла. И всего через 25-30 минут помещение должно прогреться. После всех выполненных работ, всю конструкцию можно покрасить специальной огнеупорной краской, и тем самым придать ей эстетичный вид.

Стоит учесть, что правильно рассчитанные и собранные котлы водяного отопления на дровах значительно эффективнее, чем электро-дровяные или с низким КПД газовые котлы. Котлы на дровах значительно экономичней, и позволяют вам распределять по своему смотрению тепло.

Самодельные котлы отопления на дровах видео:

Дровяные котлы

Отопление частного дома при помощи твердотопливного котла — выгодное решение, потому что это достаточно экономичный агрегат с высоким КПД. Поэтому можете смело купить его в магазине и даже изготовить установку своими руками.

Разновидности современных отопительных приборов на дровах

Процесс отопления на дровах может происходить при помощи таких приборов:

• классические печки – закладка дров происходит в обычную камеру, где и происходит их горение;
• пиролизные печи – топочная камера следующих агрегатов состоит из двух отсеков. В первом происходит закладка и горения дров, а в другом – догорание газов. Это высокопродуктивный прибор, который требует наименьшего объема топлива.

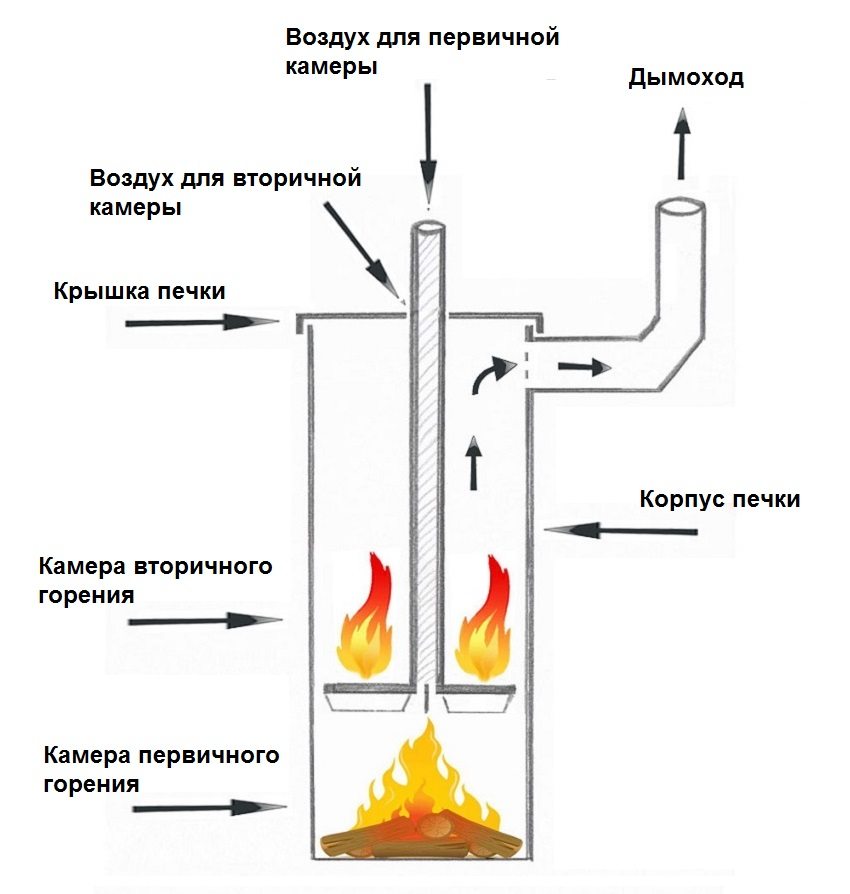

Конструкция пиролизного котла

Такие печки на дровах имеют ряд преимуществ относительно других приборов для отопления частного дома:

• высокий показатель КПД – от 80% до 93%;
• экономность этого вида отопления, поскольку стоимость дров намного ниже, чем газа или электрики;
• можно использовать не только дрова, а и отходы древесной промышленности – стружку, опилки;
• постепенный обогрев помещения;
• при монтаже агрегата не нужно дополнительно обустраивать фундамент;
• существует возможность подключить к водяной системе отопления частного дома;
• экологичность устройства;
• безопасность агрегата;
• не нуждается в профессиональном обслуживании.

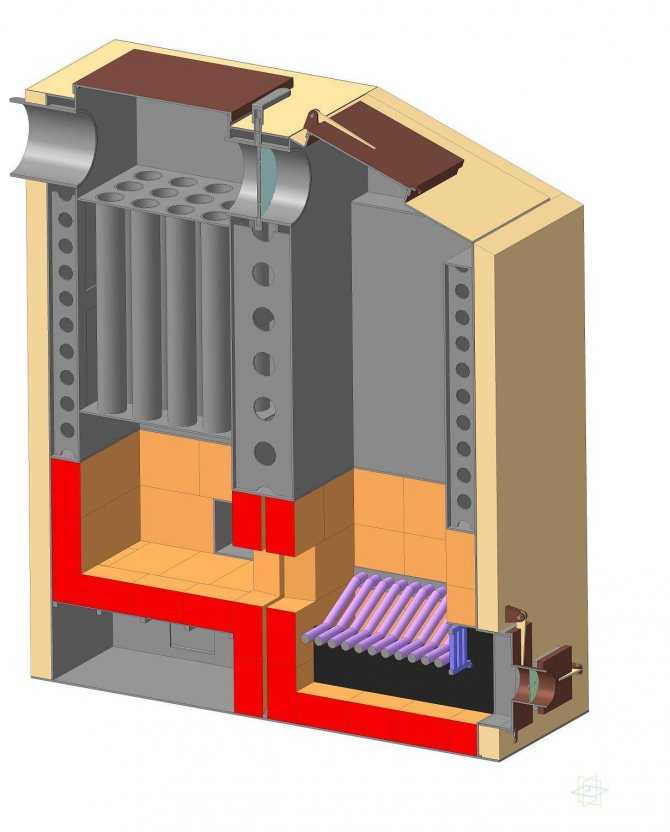

Две схемы пиролизных котлов

Кроме существенных преимуществ, процесс отопления на дровах частного дома может вызвать некие трудности, особенно если нет возможности постоянно находиться около устройства. По мере сгорания дров нужно подкидывать новые полена. Данная система требует постоянной чистки, поскольку на стенках устройства и внутренней поверхности дымохода скапливается много сажи.

Также важно предусмотреть место для хранения большого объема дров, которые должны быть обязательно сухими.

Теплообменник для котла на дровах

Если твердотопливный отопительный прибор оборудовать теплообменником в виде водяной рубашки, горизонтального или вертикального трубопровода, КПД системы повышается на 10-15%. В качестве теплоносителя может выступать не только вода, а и другие жидкости с достаточной теплоемкостью.

Раздельный, пластинчатый теплообменник котла

Котел с водяной рубашкой представляет собой топку, которая размещается в бочке. Если используется горизонтальный трубопровод, труба с горячим теплоносителем или подача должна быть приподнята над холодной трубой или обраткой.

При вертикальном размещении теплообменник может находиться как строго вертикально, так и под небольшим уклоном. Лучше всего размещать трубопроводы в шахматном порядке, чтоб увеличить продуктивность отопительной системы дома.

Для изготовления современных регистров для теплообменника используют жаропрочную сталь, которая обладает высокой теплопроводностью.

Делаем котел из старого газового баллона

Котел на дровах своими руками можно сделать, используя старый ненужный газовый баллон.

Также для данного устройства вам понадобится:

Материалы для котла

• металлические уголки;
• небольшая решетка из металла;
• чугунная дверца;
• лист металла;
• трубы для дымохода.

Пошаговая инструкция устройства для отопления загородного дома:

• Из баллона необходимо удалить вентиль при помощи молотка.
• После этого вырежьте в верхней части цилиндрической емкости отверстие под дверцу.
• Из уголков сварите раму, на которую будут присоединяться дверцы. После этого прикрепите ее к баллону.
• В раме и дверце просверлите отверстие для крепежных элементов, после чего нужно соединить два элемента.
• Вырежьте отверстие в емкости под решетку. Оно должно находиться снизу будущего котла. После этого приварите к отверстию металлическую решетку.

Схема котла из газового баллона

К вырезанному куску приварите четыре полосы металла, чтоб получить своеобразную коробку без крышки.

Полученный элемент герметично присоедините к днищу котла при помощи сварочного аппарата. Этот ящик будет исполнять роль зольника.

Приварите к нижней части котла ножки, чтоб он устойчиво стоял на основании.

В верхней части агрегата сделайте отверстие под дымоотвод и присоедините дымоотводную трубу.

Данный самодельный отопительный прибор нужно устанавливать в отдельном помещении дома, что соответствует пожарным и строительным нормам.

Котел из листового материала

Самодельный котел, который можно использовать для отопления здания, можно сделать своими руками, используя при этом:

• лист металла толщиной 4-5 мм;
• лист металла толщиной 10-12 мм;
• металлические уголки и решетка;
• трубы для дымоотвода.

Схема простого твердотопливного котла

Как сделать печь длительного горения, бубафоня из газового баллона

Пошаговая инструкция для изготовления котла на дровах:

• Из листового материала вырежьте детали, которые будут исполнять роль стенок в котле. Из металла толщиной 10-12 мм сделайте две перегородки для печки.
• В элементе, который будет устанавливаться сверху агрегата, вырежьте отверстие диаметром 100 мм под дымоход.
• К днищу приварите боковые стенки. После этого на вертикальные элементы полосы металла шириной 3 см для установки колосниковой решетки. Также присоедините к боковым панелям своеобразные опоры из металлической полосы для перегородок.

Самодельный котел из листового металла

Из металла вырежьте дверцы, которые при помощи крепежных элементов устанавливаются к котлу. При этом для топочной камеры и зольника сделайте отдельные заслонки.

Приварите перегородки, которые будут создавать некий лабиринт на пути движения воздушных масс, что значительно повысит продуктивность печки.

В листе металла для крышки сделайте отверстие для дымохода, куда приварите гильзу высотой 200 мм для установки дымоотводной трубы.

Приварите крышку к корпусу котла и установите дымоход.

Чтоб повысить эффективность отопительного прибора, обложите его шамотным кирпичом, который будет аккумулировать и постепенно отдавать тепловую энергию. При этом кладку выполняйте на расстоянии 15-20 см от корпуса печки. Воздушное пространство будет нагреваться, что создаст дополнительный источник тепловой энергии.

Также данный самодельный агрегат можно оснастить теплообменником, чтобы создать комплексную отопительную систему для всего здания.

Видео: Самодельный котёл отопления

Источники: http://kotlomaniya.ru/tverdotoplivnye/samodelnye-kotly-na-drovah.html, http://o-builder.ru/samodelnye-kotly-otopleniya-na-drovax/, http://kaminyn.ru/na-drovah/raznoobrazie-drovyanyih-kotlov.html





Как вам статья?

Схема твердотопливного котла своими руками.

Чертеж простого котла длительного горения

Содержание

1. Схема твердотопливного котла своими руками. Чертеж простого котла длительного горения
2. Шахтный котел длительного горения своими руками чертежи. Описание оборудования
3. Котлы на твердом топливе длительного горения своими руками чертежи. Котел длительного горения своими руками: чертежи котлов длительного горения, ТОП-11 лучших котлов
   • Как устроен самодельный котел длительного горения
   • Принцип работы
   • Основные преимущества
   • Устройство прибора
   • Цены на модельный ряд твердотопливных котлов
   • Изготовление котла длительного горения
4. Простой котел своими руками. Обыкновенный котел
   • Подручные материалы
   • Особенности конструкции
   • Способ подключения
5. Твердотопливный котел длительного горения своими руками: чертежи. Чертежи твердотопливных котлов длительного горения
   • Классический
   • Пиролизный
   • Шахтный
6. Котел водяного отопления на дровах своими руками. Создаем котел отопления на дровах своими руками
7. Котел нижнего горения своими руками. Альтернативные варианты – газогенерация и пеллеты
8. Видео твердотопливный котел своими руками 18кВт.

Схема твердотопливного котла своими руками. Чертеж простого котла длительного горения

Такая конструкция твердотопливного котла довольно проста. Теплообменник может быть выполнен из листовой стали в виде «водяной рубашки». Для максимальной эффективности теплоотдачи и увеличения площади контакта с пламенем и горячими газами ее конструкция предусматривает наличие двух отражателей (выступов вовнутрь).

Чертеж простого твердотоплевного котла

В данной конструкции теплообменник представляет собой комбинирование «водяной рубашки» вокруг камеры сгорания и дополнительного щелевидного регистра из листового металла в верхней ее части.

Схема-чертеж котла с теплообменником щелевого типа

1 — дымовая труба; 2 — водяная рубашка; 3 — щелевой теплообменник; 4 — загрузочная дверка; 5 — дрова; 6 — нижняя дверка для поджига и чистки; 7 — колосники; 8 — дверка для регулирования подачи воздуха и чистки зольника.

• Как подключить котел длительного горения своими руками
• Сбросной клапан для отопления
• Термодатчики для котлов отопления

В данных вариантах «водяная рубашка» дополнена теплообменными регистрами из труб в верхней части камеры сгорания. Кроме того, такие агрегаты рассчитаны на приготовление на них пищи. Вариант 4 большей мощности и с верхней загрузочной дверкой.

Рис. 3 Конструкции твердотопливных котлов с дополнительными регистрами и варочной поверхностью

1 — топливник; 2 — регистр из труб; 5 — труба обратки; 6 — подающая труба; 7 -верхняя загрузочная дверка; 8 — нижняя дверка для поджига и подачи воздуха; 9 — загрузочная дверка; 10 — дымовая труба; 13 — колосниковая решетка; 14,15,16 — отражатели; 17 — заслонка; 19 — водяная рубашка; 20 — зольник; 21 — варочная поверхность.

Шахтный котел длительного горения своими руками чертежи. Описание оборудования

Шахтные котлы длительного горения — это эффективная техника, которая характеризуется максимально возможной продолжительностью горения топлива и уникальными особенностями конструкции. Наличие топливной камеры с увеличенными размерами избавляет от необходимости частой загрузки, а благодаря специальной конструкции поддувала обеспечивается медленное горение с выделением большого количества тепла.

Наибольшее распространение сегодня получили две конструкции шахтных котлов:

1. Пиролизные.
2. С обычным горением.

Обе этих схемы исполнения имеют две камеры, в одной из которых устроен теплообменник, а вторая используется для сжигания топлива. Котел шахтного типа с нижним горением отличается простотой конструкции и имеет топку высотой на весь агрегат, что позволяет существенно упростить загрузку. Топочное отделение напоминает по своему виду шахту, что послужило названием для отопительного оборудования данного типа.

В данном

Камера теплообменника выполняется по классической жаротрубной технологии. Внутри этого отсека проложены многочисленные трубы, по которым циркулирует теплообменник, нагреваемый горячим воздухом, поступающим из топливника. Дымоход может выполняться как в виде вертикальной трубы, так и коаксиального типа, который выводится через ближайшую стену на улицу.

Шахтные котлы длительного нижнего горения на дровах получили видоизменённую конструкцию, что позволило обеспечить максимально длительное горение. Такой котёл дополнен следующими элементами:

1. В дополнительных камерах, которые располагаются под теплообменником, происходит сжигание угарного газа, что позволяет обеспечить улучшение показателей КПД котла.
2. В пиролизную камеру проведены трубы с многочисленными мелкими отверстиями, что позволяет подавать воздух, необходимый для сгорания угарного газа.
3. Непосредственно над пиролизной камерой располагается задвижка, которая позволяет уменьшать и увеличивать интенсивность горения топлива.

Принцип действия такого пиролизного шахтного котла основывается на ограничении поступления в топочное отделение воздуха. Соответственно, дрова горят крайне медленно, что приводит к образованию большого количества угарного газа. Подобная конструкция позволяет обеспечить эффективность оборудования на уровне в 90%.

Котлы на твердом топливе длительного горения своими руками чертежи. Котел длительного горения своими руками: чертежи котлов длительного горения, ТОП-11 лучших котлов

При доскональном и правильном изучении чертежей твердотопливных котлов вполне возможно сделать котел длительного горения своими руками надежным и экономичным.

Твердотопливные котлы уже не одно десятилетие пользуются немалой популярностью, хотя и имеют один существенный минус – они нуждаются в постоянной загрузке топлива (угля, дров и т. д.). Из-за этого недостатка от них нередко отказываются при обустройстве отопительной системы, но от него легко избавиться – сделать котел длительного горения своими руками, функционирующий почти на всех типах(исключительно твердого, разумеется).

Котел длительного горения своими руками

Для растопки котла можно использовать уголь

Как устроен самодельный котел длительного горения

Принцип работы

Схема работы таких котлов основывается на особенноститлеть несколько часов, производя при этом большое количество тепловой энергии. Характерно, что топливо в таком случае сжигается более полно, а количество отходов, как следствие, заметно снижается.

Чертеж котла

Обратите внимание! Замена активного сжигания тлением возможна ввиду особого устройства отопительного котла.

Основным элементом котла является топка, где горение ограничено, а интенсивность подачи воздуха контролируется при помощи специальных приспособлений. Топливо загружается два раза в сутки большими порциями, после чего медленно тлеет (ограниченное количество кислорода не позволяет ему полноценно гореть).

Труба, посредством которой выводится дым, пропускается через теплообменники и нагревает жидкость в отопительной системе. Выходит, достаточно лишь каждые 12 часов загружать топливо для бесперебойного обогрева дома.

Схема котла

Основные преимущества

Котлы длительного горения выделяются на фоне отопительных систем других типов. Конечно, основное преимущество – это именно длительность работы, но есть и другие важные моменты:

Устройство прибора

Для изготовления котла удобнее использовать металлическую трубу ø30 см и больше с толщиной стенок не менее 5 мм (иначе последние в скором времени прогорят из-за высокой температуры внутри прибора). Высота конструкции может колебаться между 80 см и 100 см, все зависит от площади помещения.

Труба для корпуса

Вне зависимости от модификации котел состоит из трех основных зон:

• загрузочной зоны;
• зоны тления и теплообразования;
• зоны окончательного сжигания, где горит зола и выводятся дымные газы.

Обратите внимание! Прибор, который ограничивает загрузочную зону и, соответственно, время тления, называют распределителем воздуха.

Данный элемент выполняется в виде металлического круга толщиной 5-6 мм с отверстием посередине, через которое с помощью телескопической трубы кислород подается в топку. Диаметр изделия должен быть несколько меньше диаметра корпуса. Высота регулируется посредством специальной крыльчатки.

Котел на дровах длительного горения

Котел на дровах длительного горения

Мнение эксперта:

Масальский А.В.

Редактор категории «строительство» на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Обычно зона сжигания не превышает 5 см в высоту – если она будет большей, то топливо будет сгорать слишком быстро. К слову, кислородная труба может быть не только телескопической, но и цельной. Ее диаметр обычно составляет 6 см, в то время как размер отверстия в воздушном распределителе не превышает 2 см, дабы не пресыщать зону кислородом.

Котел длительного горения

Воздух может подаваться одним из двух способов:

• прямо из атмосферы;
• из специальной камеры нагрева (она располагается в верхней части конструкции), что обеспечивает более эффективную работу котла.

Для регулировки используется специальная воздушная заслонка.

Сверху приваривается дымоотводная труба. Она должна вестись перпендикулярно корпусу минимум 0,5 м, иначе образуется чрезмерная тяга.

Снизу оборудуется дверка для удаления продуктов горения. Чистку нужно проводить нечасто, ведь топливо будет сгорать полнее.

Существует два способа нагрева теплоносителя, у каждого есть свои сильные и слабые стороны.

Котел длительного горения

Котел длительного горения

Способ №1. К трубе теплообменника, проходящей через зону сгорания, подключается змеевик, посредством которого и происходит нагрев воды в баке.

Способ №2 . Формируется отдельный металлический бак, сквозь который пропускается труба дымохода. Разгоряченный дым подогревает жидкость.

Первый способ более эффективен, но вместе с тем более сложен в выполнении. Второй сделать проще, но он целесообразен только в небольших домах.

Цены на модельный ряд твердотопливных котлов

Твердотопливные котлы

Изготовление котла длительного горения

Котел

Сделать такую конструкцию в домашних условиях несложно, но для этого потребуются навыкии четкая инструкция.

Простой котел своими руками. Обыкновенный котел

Сначала разберем, как изготовить простой дровяной котел своими руками. Модель представляет собой два цилиндра, помещаемых друг в друга. Первый используется в качестве топки. При горизонтальном расположении он может изнутри обкладываться огнеупорным кирпичом.

Второй выступает в качестве конвекционного носителя или используется для подогрева теплоносителя. Закладка дров производится непосредственно в топку.

Подручные материалы

Для уменьшения объема сварочных работ можно использовать толстостенную трубу или бочку. Возможно также использование других подручных материалов.

Сваренную из толстого листа прямоугольную топку можно без труда разместить внутри цилиндрической емкости.

Особенности конструкции

В дровяном котле предусматривается поддувало для притока свежего воздуха и дымоход для отвода отработавших газов. Поддувало располагается в нижней части трубы и позволяет нижнему ряду дров тлеть, вырабатывая дополнительное тепло. Закладка дров в самодельные котлы производится через верх. Для этого подготавливается специальный люк.

Чтобы каждая заложенная стопка дров горела как можно дольше, часто предусматривается специальный груз, выполняемый в форме диска с лопастями и отверстием, имеющим диаметр 20 мм. При надавливании груза происходит сжимание горящего топлива. При этом объем поступающего воздуха значительно сокращается, так как он может проходить только через имеющееся отверстие.

Способ подключения

К системе отопления такой котел можно подключить двумя способами:

• врезав трубы с водой прямо в бочку. Циркулируя между трубами, она будет нагреваться, чтобы затем, поступив в систему отопления, нагревать радиаторы;
• врезав дымоход в бак с теплоносителем. Отработавшие горячие газы будут поступать в емкость, постепенно нагревая теплоноситель.

Твердотопливный котел длительного горения своими руками: чертежи. Чертежи твердотопливных котлов длительного горения

Продолжительную работу устройства с теплообменником на одной партии дров обеспечивает специальная конструкция:

• увеличенная емкость топливной камеры – вмещает в 2 раза больший объем закладки;
• нестандартное направление разжигания – дрова прогорают вертикально вниз.

Огонь охватывает верхний слой топлива. За счет дозированной подачи воздушного потока образуется ровное, несильное пламя. Нижний объем закладки постепенно нагреваются по мере прогорания дров.

Классический

В стандартных чертежах устанавливают тепловой генератор в форме цилиндра . Прямоугольный корпус для классических котлов длительного горения не подходит.

Оборудование работает следующим образом:

• топочную камеру наполняют дровами и разжигают сверху;
• в процессе прогорания топлива посредством телескопической трубы на него опускается груз с отверстием для циркуляции воздуха;
• кислород через дымоход поступает в топку под воздействием естественной тяги или вентилятора;
• теплообменника в классической схеме нет , вода для отопления нагревается напрямую.

Помимо дров для растопки используют торф или кокс.

Фото 1. Классический твердотопливный котел длительного горения с дровами в топочной камере и отсутствием теплообменника.

Пиролизный

В газогенераторных приборах дрова тлеют медленнее. Происходит выделение горючего дыма, который поступает в отдельную зону и вырабатывает дополнительную тепловую энергию. Конструкция включает:

• Загрузочную камеру. В ней происходит процесс пиролизного сжигания топлива.
• Отсек дожига. Здесь сгорает газ.
• Теплообменник. Выполняют в виде «рубашки». Внутри теплообменника нагревается вода для последующего выхода в сеть.
• Устройство подачи воздуха. Обеспечивает поступление первичного (в топку) и вторичного (в камеру дожига) потока.
• Дроссельная заслонка. Для регулировки скорости и объема кислорода на этапе первого розжига топлива.
• Приспособления для управления температурой и мощностью оборудования.

Две камеры разделяет огнестойкое перекрытие с форсункой и отверстиями. От вторичного воздушного потока зависит скорость нагрева воды внутри теплообменника.

Фото 2. Пиролизный котел, оснащенный загрузочной камерой, теплообменником, камеры разделены огнестойким перекрытием.

Шахтный

Устройства, работающие по принципу обычного сжигания топлива , проще пиролизных. Конструкция включает:

• Топку. Эта зона занимает от 50% объема оборудования и чаще имеет прямоугольную форму. Ее высота незначительно меньше длины целой конструкции.
• Люк для загрузки топлива. Его устанавливают сверху или сбоку относительно топки.
• Зольник. Камера, куда естественным путем попадает зола с остатками углей. Ее оборудуют под топкой.
• Колосник. Выполняет функцию разделительной решетки между внутренними секциями котла.
• Дверца. Размеры подбирают с учетом возможности одновременного доступа и к зольной, и к нижней части топочной камеры. Чтобы регулировать объем воздуха, на дверцу устанавливают шибер.
• Секция с теплообменником. В проектах шахтных котлов используют конструкции водяного или жаротрубного типов. В камере теплообменника выполняют отверстие для поступления угарных газов.
• Дымоходная труба из металла или кирпича с заслонкой.

После загрузки и розжига топливо выделяет горючие газы. Через отверстие они поступают в камеру с теплообменником, нагревая последний. Дым отдает энергию и выходит наружу через трубу, а горячая вода поступает в отопительную сеть.

Фото 3. Котел длительного горения шахтного типа с теплообменником, в котором топливо выделяет горючие газы после розжига.

Котел водяного отопления на дровах своими руками. Создаем котел отопления на дровах своими руками

Иногда подобные устройства ничем не уступают промышленным моделям – как по показателям эффективности, так и по параметрам мощности. В домашних условиях при соблюдении определенных правил и обладая нужным опытом и знаниями, можно изготовить водяной котел отопления на дровах сложнейшей конструкции, который по своим рабочим характеристикам способен превзойти и устройство, собранное в заводских условиях.

Изготовление котла также будет зависеть и от того, насколько точно будут произведены расчеты.

Для того чтобы изготовить проточный котел отопления на дровах, потребуются такие материалы, которые несложно достать, и которые нередко находятся у владельцев частных домов под руками. Особое внимание необходимо уделить таким моментам, как расчет рабочей температуры котла, толщина метала и другим. Если металл будет слишком тонким или рабочая температура котла будет чрезмерно высокой, то металл может выгореть.

Чертеж самодельного котла на твердом топливе

Самодельный котел для водяного отопления на дровах можно изготовить и из старых или списанных котлов, которые ранее использовались в котельной или в паровозах. Таким образом, вы получите устройство, которое уже соответствует многим заданным условиям. Отопительный котел водяного отопления своими руками можно изготовить и из такого устройства, как готовая печь на дровах. Можно пройтись по пунктам, где принимают металлолом, по ближайшим свалкам, и получить котел за небольшую сумму или совершенно бесплатно. Самодельные котлы водяного отопления обойдутся тогда во много раз дешевле, чем котел, собранный на заводе.

Источник: https://mdmstroyproekt.ru/novosti/kotel-dlya-otopleniya-chastnogo-doma-svoimi-rukami-chertezhi-vidy-otopitelnyh-kotlov

Котел нижнего горения своими руками.

Альтернативные варианты – газогенерация и пеллеты

К котлам длительного горения можно отнести и пиролизные агрегаты , а также котлы, работающие на пеллетах. Пиролизные (газогенераторные) котлы загружают дровами раз в 8–12 часов. Поначалу происходит стартовый розжиг топлива, чтобы внутри котла температура достигла отметки 800 °С. При такой температуре становится возможной газогенерация – с помощью задвижек устанавливается нужный режим, а именно ограничивается доступ кислорода к горящим дровам. В результате выделяется древесный газ, который и сгорает в специальной камере, а уже затем происходит сгорание древесного угля. Золы и сажи образуется минимальное количество. КПД газогенераторных котлов – около 85 %.

Главное достоинство пиролизных агрегатов – экономичное потребление топлива. Благодаря этому отопительный сезон обойдется вам в два-три раза дешевле, чем обычно – так и окупается высокая стоимость подобных устройств. Однако с другой проблемой придется бороться постоянно – дровяной котел подобного типа эффективно работает только на очень сухом топливе или чистом угле.

Пеллетные котлы с автоматической подачей топлива могут работать бесконечно долго, главное, чтобы рядом был нужный объем топлива. Строение таких агрегатов практически не отличается от обычных твердотопливных котлов, за исключением автоматической подачи топлива. Бытовые котлы имеют контейнер, куда и засыпают пеллеты – одной загрузки бывает достаточно на несколько суток. В целом на обслуживание агрегата в неделю уйдет около 20 минут – этого достаточно, чтобы выносить изредка золу и подсыпать топливо в бункер.

Видео твердотопливный котел своими руками 18кВт.

Котел водяного отопления на дровах

Главная » Отопление » Котел водяного отопления на дровах

Водяной котел на дровах своими руками

Водяной котел для печей своими руками сделать сложно, но нет ничего невозможного, если вы хотите установить у себя дома автономное отопление и не зависеть от коммунальных служб. В последнее время такой вид отопления популярен не только в загородных помещениях, но и в городских квартирах. К тому же газовый котел сложен в плане монтажа и дорог сам по себе. Представляем вашему вниманию описание, как сделать водяной котел отопления своими руками и топить его дровами.

Водяной котел своими руками просто незаменим для загородного жилища, где услуги за отопление нередко бывают слишком высокими. Водный котел своими руками на дровах для печи – отличная альтернатива газу, а также он позволит значительно сэкономить горячую воду.

Когда речь идет о загородном доме, то далеко не все дома подключены к газовому отоплению, а подключить – тоже удовольствие не из дешевых. Конечно же, проблему можно решить и другим путем, приобретя в магазине электрическую модель для отопления, но она тоже очень дорогая, да и траты на электричество при условии его установки тоже вырастут.

Модель, созданная собственноручно, может не уступать заводским моделям по показателям мощности и эффективности, а иногда и превосходит их в разы. Если работать строго по инструкции и правильно произвести все расчеты, то результатом вы точно разочарованы не будете.

Приступая к работе, не забывайте о правильном расчете температуры, а также выбирайте не слишком тонкие листы металла, чтобы он не выгорел. Кроме того, в качестве материала для работы вы можете взять старые использованные котлы или же на основе готовой дровяной печи.

Ключевые преимущества водяного котла для отопления при печи, сделанного вручную:

1. экологичность;
2. хороший показатель КПД;
3. низкая себестоимость материалов и топлива;
4. безопасность;
5. приемлемые условия работы;
6. автономная установка.

Что потребуется для работы

Когда вы завершили расчетные работы, можно приступать к монтажу конструкции. Чтобы это сделать, нам потребуются следующие инструменты и материалы:

1. трубы из стали;
2. прут, имеющий сечение в 20 мм;
3. профильные трубы;
4. вентилятор центробежный;
5. болты и гайки;
6. стальной лист;
7. шамотный кирпич.

Также перед работой выберите место для топки водяной конструкции для печи, проведите расчеты параметров теплообменника и определите наиболее подходящий для вашего помещения способ водоснабжения.

Несколько вариантов водяных котлов на дровах для бани

Приступаем к установке. Обратите внимание, что внутри объем устройства должен быть одинаковым, а вот рубашка теплообменника должна быть увеличена в объеме для улучшения показателей эффективности котла на дровах. Когда вы установите его на заранее подготовленное для него место, его нужно будет подключить к водяному контуру, а затем проверить работу, заделав все стыки.

Лучшая отдача энергии происходит в газогенераторном режиме, для разогрева помещения при этом котел на дровах греется порядка получаса.

После установки его можно покрасить для того, чтобы он был максимально огнеустойчивым, кроме того, благодаря покраске котел будет иметь более привлекательный вид.

Если вы все сделали правильно, провели расчеты и совершили правильную сборку, то водяные котлы на дровах станут более эффективными, чем газовые. Также дровяной котел позволяет более равномерно распределять тепло в помещении.

Виды самодельных дровяных котлов

Самодельные котлы, работающие на дровах при печи, подразделяются на следующие категории:

1. классическая модель – однокамерный котел, оснащенный камерой для топлива;
2. пиролизная модель – оснащена двумя камерами, позволяющие произвести более высокий уровень отдачи тепла. Верхняя камера предназначена для сгорания газов из нижней камеры, в которой, в свою очередь, сгорают дрова. Использовать для отопления следует дрова, влажность которых не должна быть выше 20 процентов, иначе они гореть не будут.

Сооружаем своими руками

Если ваша печь кирпичная, то для нее водяной котел тоже можно соорудить своими руками, да и саму печь выложить из кирпичей тоже. В качестве водонагревателя для него можно взять простой радиатор из чугуна. Подобную модель можно отыскать при демонтаже старых пятиэтажных «хрущевок», если в вашем городе они идут под снос.

Каждый из радиаторов имеет емкость порядка полутора литров. При соединении друг с другом двенадцати таких радиаторов, то вы получите в итоге мощный нагреватель на 18 литров площадью три квадратных метра. Однако такие масштабы подойдут далеко не для всех помещений, а вот для отопления объемной русской бани это будет один из наиболее приемлемых вариантов.

Перед тем как вы будете устанавливать саму конструкцию, разберите радиаторы, затем их следует тщательно почистить. Чтобы удалить все имеющиеся на них загрязнения, сделайте горячий раствор на основе шестипроцентной соляной кислоты и им промойте радиаторы, затем их следует сполоснуть холодной водой. Теперь меняем межсекционные прокладки, поскольку температура может быть более шестисот градусов. При таком температурном режиме картон не сможет выдержать удара, что спровоцирует течку радиатора. Поэтому в качестве прокладки возьмите шнур из асбеста, предварительно пропитав его олифой.

Теперь монтируем котел в кирпичную печь, и это не так сложно, как может показаться на первый взгляд. Но есть некоторые моменты, о которых стоит упомянуть особо. Во-первых, труба для водяного котла для кирпичной печи должна быть оснащена бесшовной трубой с большим диаметром, это позволит распределить воду максимально эффективно. Во-вторых, ни в коем случае трубы нельзя паять встык, чтобы не допустить появления дефектов, из-за которых котел может впоследствии протекать.

Также следует с краев труб снять фаску, перед варкой убедитесь, что кольца расположены друг от друга примерно в 5 см. Нередко котел в кирпичной печке может сильно протекать, если такое вдруг случится, зачистите места протекания при помощи болгарки и промойте их.

Преимущества использования водяного котла в кирпичной печке

Одним из ключевых преимуществ является эффективная теплоотдача, также немаловажный факт, что трубы можно подвести ко всем помещениям от трубы.

Котел на водной основе отлично способен совмещаться с разными теплогенераторами. При использовании антифриза система при отключенной печи размораживаться не будет. Помимо всего прочего, водяной котел в кирпичной печке способен работать как при наличии центрального отопления, так и в автономном режиме.

Также следует отметить, что водяной котел в кирпиче очень надежен, как и сама печь из кирпича, традиционно считающаяся надежным тепловым источником. А при совмещении такой печи с котлом на водяной основе их взаимная эффективность становится в разы сильнее, появляется дополнительная теплоотдача. Вместе они способны обогреть помещение до ста квадратных метров, не заставляя вас тратить на такое отопление огромные деньги.

Для типичной русской зимы достаточно будет всего лишь двух топок в сутки для создания комфортной температуры в помещении. Кроме того, температуру можно будет регулировать при помощи современных автоматизированных систем.

Внимание, только СЕГОДНЯ!

bane.guru

Самодельные котлы отопления на дровах

Автономное отопление стало очень популярным в наше время, как в частном секторе, так и в многоэтажных домах. Не всегда есть возможность купить дорогостоящий газовый котел, а также провести ряд монтажных работ по его установке. Но есть отличная альтернатива — самодельные котлы отопления на дровах, которые особенно эффективны в частном секторе. Благодаря такому котлу, вы сможете отапливать свой дом в холодное время года, затопить баньку, а также всегда будете с горячей водой. Многие современные котлы отопления работают от газа, но что делать если его нет, или затраты на его монтаж несоизмеримо высокие. В этом случае лучшим вариантом станет — котел водяного отопления на дровах.

Мы сразу отложим в сторону масляные радиаторы, электрические батареи, которые часто применяются в наше время. Но следует учесть существенные финансовые и затраты энергии. Ведь чтобы хорошо отопить весь дом или квартиру придется покупать несколько таких батарей, а это существенная нагрузка на электрическую проводку, которая может со временем оплавиться из-за постоянных высоких нагрузок, что неминуемо приведет к пожару. Да и водой горячей эти радиаторы то же вас не обеспечат. Именно поэтому котел водяного отопления остается самым доступным и надежным выбором.

Перед прочтением данной статьи советуем ознакомиться с процессом создания — котлов длительного горения на дровах, в которых также присутствует водяной контур.

Стоит участь, такие устройства могут быть не хуже промышленных образцов, и даже по своим характеристикам превосходить технический заводской образец. Некоторые умельцы в домашних условия изготавливают своими руками сложнейший по своей конструкции пиролизный котел. Для этого, безусловно, понадобится достаточно навыков, знаний и точности расчета.

Котлы отопления на дровах сделать самостоятельно своими руками можно как правило, из того что находится у вас под рукой или тот материал который можно легко достать. Но стоит учесть все нюансы при расчетах, толщину металла, рабочую температуру, иначе такой котел может прослужить недолгое время. Металл может перегорать из-за высокой температуры и малой толщины.

Но и в этом случае риск будет оправдан, так как затраты при этом сводятся к нулю. Вы же используете тот материал, которые есть у вас под рукой.

Лучше всего при создании котла водяного отопления на дровах использовать списанные котлы, которые применялись в паровозах или котельных. В этом случае вы получаете готовый рабочий агрегат под заданные условия. Также можно сделать котел отопления из готовой дровяной печки. Прогуляйтесь по ближайшим свалкам, пунктам приема металла, зачастую в этих местах можно найти старые котлы и печки, да и стоимость при этом всей отопительной системы будет несоизмеримо мала, чем, если бы вам пришлось покупать заводской котел.

Самодельный котел водяного отопления на дровах его достоинства:

1. Безопасность устройства;
2. Экологичность;
3. Простая эксплуатация;
4. Высокий КПД;
5. Автономность установки;
6. Невысокая цена и доступность топлива.

Разновидности самодельных котлов отопления на дровах

Основное отличие самодельных котлов отопления на дровах — процесс сгорания дрова. Классический отопительный котел состоит всего из одной камеры, куда и помещают дрова.

Также вы можете ознакомиться с изготовлением и установкой самодельной буржукой с водяным контуром.

Пиролизные котлы, характеризуются высокой теплоотдачей из-за наличия двух камер. В нижней камере располагаются дрова, а в верхней сжигается горючий газ, поступающий из нижней камеры в процессе сгорания дров. Благодаря этому удается добиться высокого КПД. Процесс обогрева в д оме становится значительно лучше и длится дольше.

Следует помнить, что процент влажности в дровах для пиролизных котлов не должен превышать 20%, иначе они попросту не будут гореть. Для этого всегда нужно держать запас хорошо просушенных дров.

Чертежи котла на дровах и материалы, необходимые для монтажа котла

После того как вы определились с размером и провели все расчеты по создания котла, необходимо приступить к установке отопительной системы самодельного дровяного котла отопления.

Для этого вам понадобится:

1. Трубы профильные;
2. Трубы стальные;
3. Прут сечением 20 мм;
4. Стальной лист;
5. Центробежный вентилятор;
6. Шамотный кирпич;
7. Болты, гайки и другие материалы.

Также в зависимости от выполненной модификации котла, могут понадобиться и другие материалы, согласно, сделанного чертежа.

Оптимальная схема или чертеж самодельного котла отопления на дровах

Как видим что на первой картинке изображен трехкамерный котел отопления.

1 Камера — дрова

2 Камера — нагревательный елемент (дрова задвигаются толкателем)

3 Камера — тепло от сгоревших дров попадает в теплообменник с трубой и далее  в трубу для воздуха (либо воды).

Если дом двухэтажный, то часть теплтоы идет прямо из подвала на первые этажы, а часть поднимается по трубам в стенах на чердак и оттуда поступает в верхние комнаты.

Важно! Перед тем как начинать любые работы по отоплению в доме ознакомтесь с системой подключения радиаторов на нашем сайте.

Самодельные котлы отопления на дровах существуют в различных исполнениях. Наиболее оптимальный вариант под свои критерии можно найти в интернете. Народные умельцы подскажут интересующие вас нюансы, а также посоветуют тот или иной котел.

Для этого важно знать:

1. Точное и правильное место для топки;
2. Рассчитать параметры теплообменника;
3. Вычислить оптимальный вариант подачи   воды.

Каждый доступный вариант в интернете можно усовершенствовать под собственные нужды. Самое главное — правильный расчёт, а также последующий монтаж.

Установка котла

После того как все расчеты выполнены и конструкция готова, приступаем к монтажу самодельного котла отопления на дровах. За расчетное устройство берется метод Беляева. Внутренний объем отопительного котла должен быть неизменным, но можно для увеличения эффективности котла увеличить размер (объем) рубашки теплообменника.

Котлы отопления на дровах сделать самому самостоятельно своими руками выполненные правильно в домашних условиях, то после монтажа его в назначенное место, выполняют подсоединение к водяному контуру. После полной визуальной проверки всех стыков, можно приступить к пробному запуску. Когда котел водяного отопления входит в газогенераторный режим, тогда начинается эффективная отдача тепла. И всего через 25-30 минут помещение должно прогреться. После всех выполненных работ, всю конструкцию можно покрасить специальной огнеупорной краской, и тем самым придать ей эстетичный вид.

Стоит учесть, что правильно рассчитанные и собранные котлы водяного отопления на дровах значительно эффективнее, чем электро-дровяные или с низким КПД газовые котлы. Котлы на дровах значительно экономичней, и позволяют вам распределять по своему смотрению тепло.

Самодельные котлы отопления на дровах видео:

o-builder.ru

Самодельный котел для водяного отопления на дровах

Изготовить самодельный котел для водяного отопления вполне по силам каждому домашнему мастеру. Достаточно выбрать один из имеющихся в широком ассортименте вариантов конструкции, определиться с материалами и местом для выполнения необходимых манипуляций. Оптимальным решением станет гараж или собственная мастерская. А в качестве расходного сырья можно использовать листовой металл или металлические изделия — бочки, контейнеры, емкости, обладающие необходимой толщиной стенок.

Водяной котел отопления на дровах

Самым простым вариантом отопительного оборудования, доступного для самостоятельной сборки, являются дровяные модели. В условиях загородного дома они являются наиболее доступным и экономичным решением, не требуют сложного обслуживания или контроля в процессе работы. А возможность подключения сразу двух контуров позволяет обеспечить здание не только тепловой энергией, но и горячей водой.

С чего начать?

Все самодельные котлы для отопления частного или загородного дома, вне зависимости от сложности конструкции и других аспектов, требуют проведения предварительных расчетов, позволяющих сделать их дальнейшую эксплуатацию эффективной и безопасной. Первым делом необходимо достать чертеж. Выбрать можно готовый — достаточно запустить процесс поиска в сети Интернет или воспользоваться соответствующей литературой.

Чертеж самодельного котла на твердом топливе

Особое внимание при подборе проекта следует уделять таким параметрам как:

• диапазон рабочих температур — чем они выше, тем более толстыми придется делать стенки агрегата;
• тип конструкции — пиролизные конструкции на дровах оснащаются двумя камерами, и обладают более высоким КПД, обычные однокамерные колосниковые менее сложны в изготовлении;
• размеры и расположение топки, выхлопной трубы, теплообменного элемента;
• количество подключаемых контуров;
• конструкцию теплообменного элемента — чем больше площадь соприкосновения топки с накопительным баком, тем быстрее будет осуществляться его нагрев.

Стоит отметить, что размещать котельное оборудование на дровах в жилых помещениях частного или дачного дома не слишком целесообразно — будет лучше, если для его установки будет отведена отдельная площадь, позволяющая обеспечить безопасность и удобство обслуживания системы.

Переносной самодельный котел

Что нужно для сборки системы отопления?

Самодельный котел можно легко собрать на базе списанной паровозной или отопительной техники. Найти такие агрегаты можно найти в пунктах приема металлолома или даже в сарае вашего собственного частного жилого дома. Впрочем, не составит труда произвести необходимые манипуляции и при отсутствии готового корпуса. Достаточно будет использовать бочку или другую емкость из металла, обладающую подходящим диаметром и толщиной стенок. Здесь важно помнить о том, что стенки изделия должны быть полностью герметичны — любая утечка может стать причиной для попадания продуктов горения в атмосферу.

Принципиальная схема пиролизного котла

Если в вашем распоряжении есть листовая сталь нужных размеров и сварочный аппарат, изготовить отопительный агрегат можно будет и своими руками, согласно выбранному чертежу. Так же, по схеме, можно создать и теплообменник. Заменить его вполне могут отслужившие свой срок чугунные радиаторы отопления — для сборки теплообменного элемента понадобится не более шести секций.

Трубы профильные — для создания дымохода и конструкции основания, на которой будет крепиться котельное оборудование. Их следует выбирать с учетом массы заполненного водой и топливом котла. Для дымохода подойдет труба круглого сечения. А вот основание лучше делать из металлопрофиля с квадратным или прямоугольным типом сечения.

Изготовление твердотопливного котла

Прочие составные элементы, в том числе колосники, дверцы, заслонки, приобретаются в готовом виде — в продаже они представлены в широком ассортименте. Помимо этого, придется приобрести металлические или металлопластиковые трубы и радиаторы, оснащенные соответствующими фитингами. А для зданий большой площади или многоэтажных строений на систему водяного отопления на дровах придется установить циркуляционное насосное оборудование.

Особенности монтажа

Самодельные котлы отопления обустраиваемые в доме должны отвечать тем же требованиям, что и их аналоги промышленного производства. К примеру, дровяные модели можно адаптировать к использованию пеллет или других видов твердого топлива. А герметичность корпуса и теплообменника, а также выбор надежной арматуры для подключения контура обеспечивают успешное проведение монтажа и эксплуатации оборудования.

Процесс сборки котла включает в себя:

1. Подготовку чертежа с перечислением деталей и последовательности монтажа.
2. Сборку основания. Можно выложить его из огнеупорного кирпича, но гораздо надежнее будет использовать сварную конструкцию из профильной трубы — дровяные топки при полной загрузке имеют немалый вес, да и емкость теплообменника тоже стоит учитывать. Высота основания должна составлять около 0,8 м. Это позволит упростить процесс загрузки и обезопасит пол дома от чрезмерного нагрева.
3. Подготовку емкости. В округлом или прямоугольном корпусе проделываются отверстия: для дымохода, топки и камеры для удаления золы. Далее внутри емкости размещается короб топки или листовой металл, отделяющий теплообменник от камеры сгорания. А в нижней части над зольником — колосники.
4. Труба дымохода и переходники идущие от теплообменника к трубам монтируются в последнюю очередь, вместе с установкой заслонок и других навесных элементов.

Дровяные котлы ориентированные на использование в индивидуальном жилом доме и оснащенные баком с гравитационной системой циркуляции, оснащают теплообменником, установленным максимально высоко, и трубами большого диаметра. Для систем с принудительным движением теплоносителя эти факторы не имеют столь важного значения. По завершению сборки котел устанавливают на предназначенном для него месте, и производят монтаж отопительной системы. По завершению этого процесса отопительные трубы и теплообменник заполняются водой — важно, чтобы все было герметично. А затем можно произвести пробный пуск агрегата, уделяя особое внимание интенсивности его нагрева и другим аспектам в работе оборудования.

Похожие статьи

myaquahouse.ru

Водяной котел на дровах своими руками

Все большей популярностью пользуется автономное отопление, как у жителей загородных домов, так и у владельцев квартир. В то же время дорогостоящий газовый котел могут позволить себе далеко не каждый, да и монтаж устройства обойдется недешево. Поэтому прекрасной альтернативой данному варианту станет самодельный отопительный котел на дровах.

Если ваш дом имеет небольшую площадь, то водяной котел на дровах станет эффективной установкой для его обогрева. Кроме того, они способны не только обеспечить дом теплом, но и горячим водоснабжением.

Многие регионы не имеют возможности подключения к газовой магистрали, поэтому дровяное отопление является прекрасным выходом в данной ситуации. Что же касается электрических установок, то они также дорогостоящие в покупке и обслуживании, при этом проводка в доме должна быть достаточно мощной.

Ниже рассмотрим, как сделать отопительный котел на дровах своими руками, основные типы самодельных установок, а также установку отопительного котла.

Дровяной котел своими руками

Как сделать отопительный котел на дровах своими руками?

Очень часто самодельные модели котлов ничем не отличаются по техническим характеристикам от заводских вариантов. Если есть навыки в сборке отопительных устройств и имеются все необходимые знания, то запросто можно собрать водяной котел отопления на дровах своими руками. При этом само устройство может превосходить промышленные аналоги по основным параметрам.

Совет: Эффективность Работы котла во многом будет зависеть от проведения точных расчетов.

Для создания подобной конструкции не потребуются сложно доступные материалы. Многие из них найдутся у каждого владельца загородного дома. Наибольшее внимание следует уделить расчету рабочей температуры устройства, а также толщине металла.

Если в расчетах будет допущена ошибка, то металл корпуса может сгореть под воздействием высоких температур.

Самодельный котел для водяного отопления на дровах можно изготовить и из старых или списанных котлов, которые ранее использовались в котельной или в паровозах. Таким образом, вы получите устройство, которое уже соответствует многим заданным условиям. Отопительный котел водяного отопления своими руками можно изготовить и из такого устройства, как готовая печь на дровах. Можно пройтись по пунктам, где принимают металлолом, по ближайшим свалкам, и получить котел за небольшую сумму или совершенно бесплатно. Самодельные котлы водяного отопления обойдутся тогда во много раз дешевле, чем котел, собранный на заводе.

Схема водяного котла на дровах

Основные преимущества дровяного котла:

• высокий уровень экологичности;
• высокий уровень коэффициента полезного действия;
• низкая стоимость покупки котла;
• доступность топлива;
• простая эксплуатация и безопасность в использовании;
• автономная работа устройства.

Основные типы самодельных установок

Главным отличием самодельных устройств от промышленных заключается в разнице способа сгорания дров. В традиционной модели имеется только одна камера сгорания, где и помещается топливо.

Совет: Для большей теплоотдачи отдавайте предпочтение пиролизным котлам, которые оснащены двумя камерами.

Одна камера находится вверху котла и в ней осуществляется процесс сгорания газов, которые в свою очередь поступают из другой камеры, которая находится снизу. Данный отопительный котел будет обладать высоким значением КПД. Таким образом, процесс обогрева дома становится проще и быстрее.

Не следует забывать о том, что для котлов огромное значение имеет качество используемого топлива. Пиролизные установки требуют древесину, уровень влажности которых не превышает 20%. Если не следовать этому требованию, то используемые дрова не будут гореть, а отопительная конструкция перестанет функционировать в нормальном режиме.

Пиролизный самодельный котел

Установка отопительного котла

После проведения всех необходимых расчетов и завершения сборки конструкции можно приступать к этапу его монтажа.

В роли расчетного устройства возьмем способ Беляева. Внутренний объем устройства должен быть одинаковым, а вот объем рубашки теплообменника можно увеличить для того чтобы улучшить показатель эффективности котла. После того, как самодельный котел для водяного отопления будет монтирован в уготованное для него место, его необходимо будет присоединить к водяному контуру. Далее следует визуальная проверка, если заделаны все стыки и если все нормально, можно попробовать запустить котел водяного отопления на дровах.

Совет: Эффективная отдача тепла при водяном отоплении начинается в момент входа в газогенераторный режим. Таким образом, дом будет полностью обогреет в течении 25 минут.

После того, как будет установлено оборудование можно приступить к его окраске. Она должна обладать отличной огнеупорностью, при этом и внешний вид котла станет более эстетичным.

Установка дровяного котла

Если водяной котел отопления был собран правильным образом, и все расчеты отопительной системы были осуществлены с максимальной точностью, то такие водонагревательные котлы для отопления будут более эффективными, чем газовые котлы с низким уровнем КПД или электро-дровяные агрегаты. Дровяные паровые котлы отопления более экономичные, а также с их помощью можно распределить тепло в помещении наиболее удобным для вас образом.

otoplenie-domika.ru

---

Смотрите также

• Обратный клапан для отопления
• Схема отопления дома
• Расчет отопления производственного помещения
• Как подключить отопление самому в частном доме
• Оборудование для промывки системы отопления
• Как правильно повесить биметаллический радиатор отопления
• Эко отопление частного дома
• Конвекторы отопления керамические электрические
• Экран под батарею отопления
• Мощность чугунного радиатора отопления
• Схема отопления с естественной циркуляцией частного дома

Самодельный водяной котел отопления на дровах, своими руками для отопления дома

Автономное отопление набирает большую популярность не только у владельцев частных или загородных домов, но также и у жителей многоэтажных домов. Не все могут позволить купить себе дорогой газовый котел, к тому же, работы по его монтажу также влетят в немалую копеечку. Самодельные отопительные котлы на дровах – это отличная альтернатива газовому котлу. Водяной котел отопления на дровах является наиболее эффективным в небольших частных или загородных домах. Такие котлы позволят не только организовать отопительную систему, но и систему горячего водоснабжения.

Водяной котел отопления на дровах

Большинство современных котлов работает на таком топливе, как газ, но не всегда дом имеет доступ к газовой магистрали и не всегда владелец дома может позволить себе купить дорогое оборудование. Отопительный котел на дровах поможет решить проблему обогрева дома. Электрический котел тоже стоит довольно дорого, к тому же, для мощного котла нужна более мощная проводка, да и электричество на сегодняшний день не стоит дешево.

• Создаем котел отопления на дровах своими руками
• Типы самодельных отопительных котлов на дровах
• Расходные материалы и инструменты, необходимые для установки самодельного котла
• Установка котла

Создаем котел отопления на дровах своими руками

Иногда подобные устройства ничем не уступают промышленным моделям – как по показателям эффективности, так и по параметрам мощности. В домашних условиях при соблюдении определенных правил и обладая нужным опытом и знаниями, можно изготовить водяной котел отопления на дровах сложнейшей конструкции, который по своим рабочим характеристикам способен превзойти и устройство, собранное в заводских условиях.

Изготовление котла также будет зависеть и от того, насколько точно будут произведены расчеты.

Для того чтобы изготовить проточный котел отопления на дровах, потребуются такие материалы, которые несложно достать, и которые нередко находятся у владельцев частных домов под руками. Особое внимание необходимо уделить таким моментам, как расчет рабочей температуры котла, толщина метала и другим. Если металл будет слишком тонким или рабочая температура котла будет чрезмерно высокой, то металл может выгореть.

Чертеж самодельного котла на твердом топливе

Самодельный котел для водяного отопления на дровах можно изготовить и из старых или списанных котлов, которые ранее использовались в котельной или в паровозах.

Таким образом, вы получите устройство, которое уже соответствует многим заданным условиям. Отопительный котел водяного отопления своими руками можно изготовить и из такого устройства, как готовая печь на дровах. Можно пройтись по пунктам, где принимают металлолом, по ближайшим свалкам, и получить котел за небольшую сумму или совершенно бесплатно. Самодельные котлы водяного отопления обойдутся тогда во много раз дешевле, чем котел, собранный на заводе.

Достоинства самодельного дровяного котла:

• Высокая экологичность.
• Высокий показатель КПД;
• Доступное топливо и низкая стоимость котла;
• Безопасность котла;
• Простые условия эксплуатации;
• Автономность установки.

Переносной самодельный котел

Типы самодельных отопительных котлов на дровах

Самое главное различие между самодельными котлами данного типа от заводских устройств состоит в способе сгорания топлива. Классический вариант такого котла имеет только одну камеру сгорания, в которую помещается топливо.

Пиролизные котлы для водяного отопления дома – это такие устройства, которые оснащены двумя камерами и поэтому обладают более высокой теплоотдачей.

В верхней камере такого котла будет происходить сгорание газов, которые поступают из нижней камеры, которая предназначена для сгорания в ней дров. Такие водяные котлы отопления обладают более высокими показателями КПД. Обогреть дом посредством такого котла намного легче и быстрее.

Принципиальная схема пиролизного котла

Для пиролизных котлов необходимо использовать в качестве топлива дрова, у которых показатель влажности не должен превышать 20%. В противном случае дрова просто не будут гореть, и система отопления не будет функционировать.

Расходные материалы и инструменты, необходимые для установки самодельного котла

После того, как были проведены все расчеты, можно приступать к монтажу отопительной системы. Для этого понадобятся следующие инструменты и материалы:

• Стальные трубы;
• Прут с сечением в 20 мм;
• Профильные трубы;
• Центробежный вентилятор;
• Различные гайки и болты;
• Лист из стали;
• Кирпич шамотный.

Самодельные водяные котлы для отопления могут быть исполнены различным образом. Для этого необходимо обладать такими знаниями:

• Как правильно и точно выбрать место для топки самодельного котла;
• Как наиболее верно рассчитать рабочие параметры теплообменника;
• Вычислить наиболее эффективный и оптимальный вариант водоснабжения.

Можно найти довольно много информации, в том числе и от тех умельцев, которые уже установили в своем доме водяной котел отопления своими руками.

Любой вариант организации отопительной системы, найденный вами, можно усовершенствовать или переделать под свои нужды. Самое главное – это сделать правильный расчет и установить верным образом котел для парового отопления или водяного.

Изготовление твердотопливного котла

Установка котла

Если выполнены все расчеты и конструкция котла полностью завершена, можно приступать к его установке. В роли расчетного устройства возьмем способ Беляева. Внутренний объем устройства должен быть одинаковым, а вот объем рубашки теплообменника можно увеличить для того чтобы улучшить показатель эффективности котла. После того, как самодельный котел для водяного отопления будет монтирован в уготованное для него место, его необходимо будет присоединить к водяному контуру. Далее следует визуальная проверка, если заделаны все стыки и если все нормально, можно попробовать запустить котел водяного отопления на дровах.

Наиболее эффективная отдача тепловой энергии начнется тогда, когда котлы водяного отопления войдут в газогенераторный режим. Для того чтобы обогреть помещение, такому котлу потребуется от 20 до 30 минут.

Если установка завершена, котлы водяного отопления на дровах можно покрасить краской, обладающей хорошей огнеупорностью. Это придаст конструкции эстетичный и привлекательный вид.

Если водяной котел отопления был  собран правильным образом, и все расчеты отопительной системы были осуществлены с максимальной точностью, то такие водонагревательные котлы для отопления будут более эффективными, чем газовые котлы с низким уровнем КПД или электро-дровяные агрегаты. Дровяные паровые котлы отопления более экономичные, а также с их помощью можно распределить тепло в помещении наиболее удобным для вас образом.

плюсы и минусы установки в частном доме

Содержание

1. Дрова как вид топлива
2. Устройство котла водяного отопления
3. Преимущества и недостатки отопления дровами

Введение

Испокон веков люди использовали дрова для отопления своего жилища. С появление альтернативных видов топлива таких как газ, дизель и электричество, они стали отходить на второй план, но по прежнему являются одним из основных видов топлива в нашей стране. В данной статье мы рассмотрим котел отопления на дровах, преимущества и недостатки использования дров как вида топлива, а также особенности установки отопительных устройств данного типа.

Прежде чем перейти к рассмотрению котлов на дровах с водяным контуром, давайте сначала рассмотрим этот вид топлива повнимательнее. В чем же секрет их особой популярности в России и какие минусы их использования в отопительной системе вашего частного дома или дачи.

На российском рынке уже наметился топ лидеров, среди моделей работающих на пеллетах. Именно им и посвящен данный обзор. Итак, давайте начнем.

Дрова как вид топлива

Как известно, дрова представляют собой части ствола деревьев, предназначенные для сжигания с целью получения тепла и света. Данный вид топлива получил широкое распространение в нашей стране не случайно, т.к. большая ее часть покрыта лесами различных пород.

Фото 1: Сосновые дрова для твердотопливного котла

Дрова хвойных и лиственных пород обладают разной теплотворностью. Первые дают меньше тепла и значительно быстрее сгорают. К тому же они занимают больше места ввиду их низкой плотности. Лиственные напротив, горят жарко и долго. Именно поэтому, владельцы загородных домов, по возможности стараются заготавливать дрова лиственных пород.

В отличии от нефти и газа, дрова являются возобновляемым источником энергии. Эта их особенность, в ряду прочих и принесла им такую популярность. Один кубический метр дров по теплотворности равен 200 литрам нефти и 200 кубам газа. Еще одним существенным их плюсом является низкая зольность в районе 1-2%.

К недостаткам дров можно отнести их низкую теплотворность по сравнению с тем же газом или углем. Еще одним их минус это повышенная влажность. Процесс испарения воды крадет часть полезного тепла, уменьшая при этом общую теплотворность.

Фото 2: Установка водогрейного котла в котельной загородного дома

Заготовка дров на весь отопительный сезон не простая задача. Лес подходящей породы валят, срезают сучки и затем распиливают ствол дерева на коротки части называемые «чурки». В последствии чурки колют специальным топором называемым «колун» на отдельные поленья, которые затем складывают в поленницы специально оборудованном месте под навесом.

Холодными зимами дровами топят печи в доме и бане, а также используют в отопительных котлах центрального отопления. Давайте рассмотрим, что из себя представляет водогрейный твердотопливный котел, каково его устройство и конструктивные особенности.

Вернуться к оглавлению

Устройство котла водяного отопления

Водонагревательные котлы представляют из себя чугунные или стальные устройства, путем сжигания в которых твердого топлива, происходит нагрев теплоносителя в специальном резервуаре, который в свою очередь циркулирует по замкнутой системе отопления и обогревает помещение.

Фото 3: Принцип работы котла на дровах с водяным контуром

Котлы на дровах самые простые и дешевые устройства которые только можно купить из твердотопливных теплогенераторов. Конструктивно они состоят из следующих узлов и агрегатов:

• Загрузочная камера

  Загрузочная камера или топка как ее еще называют представляет собой отсек с дверцей, в котором размещается закладка дров. Особенностью котла на дровах, в отличии от угольных или пеллетных, является наличие топки большего размера, позволяющей вмещать довольно габаритные поленья.

• Зольник

  Зольник (поддувало) расположен в нижней части котла отопления, непосредственно под топкой, и служит для сбора продуктов сгорания твердого топлива в виде золы. Для обеспечения очистки, поддувало оборудовано дверцей.

• Колосник

  Колосник представляет из себя решетку из стали или чугуна, разделяющую топку и зольник. Сквозь отверстия в колосниковой решетке зола, образовавшаяся в результате горения ссыпается в зольник. Также через эти отверстия происходит подача воздуха в камеру сгорания, улучшая тягу и подпитывая горения.

• Теплообменник

  Конструктивно, теплообменник это емкость сложной формы, внутри которой находится теплоноситель, чаще всего вода. Сложность его формы обусловлена тем, чтобы обеспечить максимальный теплосъем внутри котла. Разнообразие его конструкций достаточно велико. Каждый производитель старается привнести свое новшество, способное увеличить эффективность котла. Наиболее распространенным видом теплообменника является водяная рубашка.

• Дымоход

  В процесс сгорания дров в устройстве отопления, происходит выделение летучих продуктов, которые необходимо выводить в атмосферу. Для этих целей и служит дымоход в твердотопливном котле. Отдав максимум энергии теплоносителю, летучие газы устремляются по дымовой трубе наружу. Правильная установка и расчет дымохода чрезвычайно важен, т.к. продукты сгорания дров содержат ядовитые соединения и попадание их в жилое помещение может привести к печальным последствиям.

Как видите отопительный прибор прост. Дополнительно, в современных ТТ котлах применяются различные дополнительные устройства повышающие эффективность их работы, такие как: регуляторы тяги, дымососы и т.д. Также существуют как одноконтурные так и двухконтурные модификации, с возможностью осуществления горячего водоснабжения.

Фото 4: Камера котла для загрузки дров

Принцип действия водяных котлов отопления заключается в следующем. Котел устанавливается в помещении, заполняется теплоносителем и подключается к подающей и обратной линии отопительной системы. В топку загружается порция дров и поджигается. Сгорая, дрова нагревают теплоноситель, который движется по трубам к радиаторам в различных частях дома. Отдав тепло помещениям он возвращается обратно в котел, где подогревается и процесс повторяется. Зола скапливается в зольнике, откуда затем удаляется в процессе чистки котла. Дымовые газы выводятся наружу через дымоход.

Вернуться к оглавлению

Преимущества и недостатки отопления дровами

Высокая популярность дровяного отопления, обусловлена наличием у этого топлива ряда преимуществ. Давайте рассмотрим их плюсы:

• Самое важное и весомое достоинство дров – это их доступность. Если взглянуть на нашу страну из космоса, то можно увидеть, что ее территория сплошь покрыта густыми лесами. Почти все районы компактного проживания людей находятся в местах с избытком древесины, тогда как электросети и газовые магистрали дотянулись далеко не до всех населенных пунктов.
• Вторым их несомненным плюсом является низкая цена. Выбирая котел для отопления своего дома, для многих из нас, его стоимость носит определяющий характер. Поэтому даже при наличии электричества и подведенного газа, многие предпочитают купить недорогой котел на дровах, вместо более дорого электрического или газового.
• Следующие достоинство – это простота установки. Котел на дровах не требует дорогостоящих согласований и разрешений на установку. Просто покупаете, подключаете и пользуетесь.
• Простота конструкции. Как видно из предыдущего раздела, устройство котла очень простое. Именно поэтому многие умельцы самостоятельно изготавливают самодельные котлы на твердом топливе своими руками.

Фото 5: Монтаж и обвязка водонагревательного котла на дровах на даче

О преимуществах отопления дровами му поговорили. Теперь о недостатках. А они есть и очень существенные:

• Первое о чем хочется сказать – это большой расход дров. Так как это топливо с маленькой калорийностью, то даже для того чтобы отопить небольшой деревянный дом, потребуется внушительная поленница. Что уж тут говорить о современных частных домах и коттеджах площадью в несколько сотен квадратных метров.
• Второе – это низкая эффективность. Конструкция такого прибора не позволяет извлечь максимум энергии из топлива, поэтому часть его улетает в трубу. КПД котла на дровах с водяным контуром находится в пределах 70-80%.
• Дрова в котле быстро прогорают. Чтобы поддерживать комфортную температуру в помещениях, необходимо днем и ночью дежурить возле котла, постоянно подкидывая новую порции топлива в топку. Согласитесь, не очень приятная перспектива, а автоматизировать подачу дров у вас вряд ли получится.
• Необходимость в помещении для установку как самого котла отопления, так и для хранения огромного запаса дров. Отопительный прибор из соображений безопасности должен быть вынесен в построенную для него котельную. Поленницу также нужно оборудовать неподалеку, чтобы топливо всегда было в шаговой доступности.

Вот вкратце об особенностях этих приборов. Больше информации о работе отопительных котлов на дровах смотрите в следующем видео:

Вернуться к оглавлению Заключение

Вот, что хочется сказать в заключении. Дровяные котлы в их традиционном виде подходят лишь для отопления небольших домов. Для более серьезных задач нужно выбирать устройство более современное и способное решать задачу комфортного отопления больших площадей.

Котел отопления на дровах для дома своими руками: дрова, чертеж, дымоход

Качественное отопление и своевременный нагрев воды в современности стали едва ли не важнейшими условиями комфортного проживания. Взять на себя такие функции помогут домашние котлы, однако как осуществить правильный выбор, когда рынок предлагает десятки различных вариантов? Одним из наиболее популярных типов обогревательных устройств являются котлы на твердом топливе, а среди различных вариантов ресурсов, которые могут быть затрачены на обогрев, всё больше хозяев обращаются именно к дровам. Любой дровяной котел имеет свои особенности установки и обслуживания, а потом перед его покупкой следует детально изучить все нюансы дальнейшего пользования.

Конечно, помочь с выбором могут и высококвалифицированные специалисты, однако за свои услуги они часто берут немалые суммы, а потом умение самостоятельно прикинуть все необходимые характеристики будущей топки, определить её оптимально местоположение, а также ряд других практических навыков всегда будут только Вам в помощь. Детально изучив данный вопрос, Вы сможете самостоятельно прояснить для себя многие аспекты установки своими руками дома отопительного оборудования.

Содержание

• 1 На основе чего следует осуществлять выбор?
  • 1.1 Дымоход
• 2 О типах оборудования
• 3 Классификация котлов по функциональности
• 4 Советы по уходу

На основе чего следует осуществлять выбор?

Выбрать котел на дровах для дома достаточно легко, если заранее ответить себе на ряд ключевых вопросов. Во-первых, нужно определить необходимую мощность аппарата. Рассчитать её можно своими силами, даже без специальных знаний.

Примечание: Мощность является основным критерием, который следует принимать во внимание при выборе котла на дровах.

Если мощность будет слишком слабой – тогда отопление будет происходить неравномерно и неэффективно. Если же, наоборот, переборщить с мощностью, то такая топка будет потреблять излишнее количество ресурсов и грозит коротким сроком эксплуатации.

Дровяной котел

Расчет мощности производится по простой схеме: 1 кВт мощности в среднем достаточно для обогрева 10 квадратных метров. Таким образом, для простейших расчетов достаточно подсчитать площадь Вашего дома и разделить полученное значение на 10 – полученный результат и будет обозначать ориентировочное минимальное количество необходимых киловатт.

Отопительная система с участием твердотопливного котла

Вторым необходимым критерием, который обязательно следует учитывать, является предполагаемое назначение котла на дровах. Варианты можно выделить в две группы:

• основное отопительное оборудование;
• резервное отопительное оборудование.

При установке резервного аппарата важным является его согласование с другими отопительными объектами и системой обогрева в целом. Также учтите, что установка своими руками дома нескольких топок на дровах может создать проблемы вследствие различия в температурных графиках. В таких условиях их одновременная работа окажется невозможной, а решить данную проблему поможет расширительный бак.

Твердотопливный котел в действии

Дымоход

Хороший дымоход является обязательным элементом любой качественной топки, в том числе на дровах. Котел на дровах нуждается в выходе продуктов горения, и для обеспечения такой его потребности и нужна данная система. Проложить её можно и своими руками, но только в случае соблюдения несколько базовых правил. Самодельные дымоходы могут ни в чем не уступать по качеству покупным. При расчете эффективности следует учитывать несколько факторов:

1. Высота дымохода.
2. Его диаметр.
3. Утепление трубы.
4. Длина разгонного участка.

Дымоход твердотопливного котла

Примечание: Без качественной системы вывода газа тяга в топке будет ухудшаться, что понизит эффективность обогрева.

Также это может обернуться куда более серьезными проблемами – выбросом угарного газа, который может привести к фатальным последствиям, в пределах дома. Именно поэтому к установке самодельных выводов для продуктов горения своими руками стоит подходить предельно осторожно.

Котел в действии

Однако требуемая высота обычно прописывается в паспорте отопительного аппарата, поэтому рассчитать такие параметры помогут продавцы или мастера. Для удобства приведем таблицу оптимальных размеров трубы в зависимости от мощности котла.

О типах оборудования

Водяные котлы отопления для дома на дровах можно выделить в две группы:

• обычные;

Обычный твердотопливный котел

• пиролизные.

Пиролизный котел

Особенностью второй группы отопительного оборудования на дровах является их более высокая эффективность, так как они могут выжать из дров больше энергии. Однако такие качества обусловили и свои особенности использования:

1. Дрова должны быть очень сухими. Допускается колебание влажности в пределах 15-20%. В частности, чтобы достичь такого результата дрова должны пролежать дома или под навесом два сезона.
2. Цена газогенераторного котла, коим и является пиролизный, обычно превышает цену на обычные котлы на дровах.
3. Время дозагрузки такой водяной топки дровами строго регламентируется, в то время как обычный котел можно «подкармливать» регулярно и без привязки к графику.

Как видите, несмотря на свою высокую эффективность вследствие двухэтапной обработки дров, содержание такого оборудования достаточно сложно обеспечить. В первую очередь нужно место для долгого хранения больших объемов дров дома или под навесом. Если же Вы можете обеспечить данный аппарат всеми необходимыми условиями, то такой водяной котел наилучшим образом будет топить Ваше помещение.

Рекомендации по выбору твердотопливного котла

Классификация котлов по функциональности

В зависимости от количества контуров, дровяной котел может быть:

• одноконтурным;

• двухконтурным.

Первый вид дровяных котлов ориентирован только лишь на отопление дома. Они рассчитаны только на включение в общую отопительную систему, которая поддерживает необходимый установленный уровень температур по всему дому.

Одноконтурный котел

Второй тип – двухконтурный – предназначен не только для отопления помещений, но и нагрева воды. Установить такой котел своими руками сложнее, но вполне возможно, особенно если действовать по чертежам. Конечно, двухконтурные котлы являются более универсальными и помогают полностью решить проблему с обогревом и дома, и воды как на кухне, так и в санузлах.

Двухконтурный котел

Также существуют водяные котлы с естественной тягой, в которых за регулировку процесса горения отвечает термостат с тягой без использования дополнительных устройств, задачей коих является подача воздуха извне. Напротив, котел отопления на дровах, оснащенный вентилятором для подачи воздуха, будет называться котлом с дополнительной тягой.

Советы по уходу

Если Вам кажется, что эффективность котла понизилась без видимых причин, возможно, всё дело в неправильном уходе за таким оборудованием. Одно дело своими руками установить котел в самодельную систему отопления, и совершенно другое – поддерживать его работу на должном уровне. Мы предоставим несколько практических советов по уходу за своим оборудованием.

• Если возникла проблема в виде низкого давления – не спешите сразу заменять топку или дрова. В замкнутой системе могло произойти понижение герметичности и утечка воды, что и привело к ухудшению давления. Просмотрите чертежи, если они у Вас имеются, и тщательно проверьте весь круг – если неполадка имеется, Вы обязательно её обнаружите.

Твердотопливный котел в действии

• Также актуальной проблемой являются задержки в работе автоматических клапанов спуска воздуха, которые должны обеспечить свободный доступ воды в систему. Если выход воздуха не начался сразу после нажатия – не спешите диагностировать поломку. Попробуйте нажать еще несколько раз. Это же касается и спускных клапанов в радиаторах или батареях. Особенно часто такая проблема может возникать при установке оборудования своими руками.

Обвязка твердотопливного котла

• Рекомендуется прочистить все фильтры перед началом отопительного сезона.
• Раз в год советуется проводить очистку или хотя бы проверку дымохода, даже если он кажется чистым. Сделать это можно самостоятельно или с привлечением помощи от специалиста.
• Если у Вас установлен расширительный бак, то периодически проверяйте уровень давления в нем. Обычный автомобильный насос станет хорошим помощником в этом деле.

Рекомендации по подключению твердотопливного котла

Установка котла на дровах требует наличия определенных знаний, которые помогут избежать множества проблем. Если вы собираетесь взяться за работу самостоятельно, советуем подробно изучить их, однако даже в случае заказа мастера общий уровень осведомленности о структуре и принципах работы топки. Данная информация позволяет сделать предварительные расчеты, которые помогут при планировании установки котла.

Наружные дровяные печи/котлы Цены, обзоры и Руководство для покупателей 2022

Наружные дровяные печи позволяют значительно сократить расходы на отопление, сохраняя при этом комфорт в вашем доме. Стоимость наружного дровяного котла начинается примерно с 6000 долларов США за небольшой блок с установкой и возрастает до более чем 12000 долларов США за большую систему, которая также обеспечивает полезную горячую воду для вашего дома, гаража или здания на столбах, открытого спа-салона или бассейна.

Вкратце, стоимость наружного дровяного котла составляет от 6 000 до 12 000 долларов и более в зависимости от размера и характеристик выбранной вами модели.

Это руководство по покупке посвящено уличным дровяным котлам, наиболее популярному типу наружной системы отопления. Эти системы нагревают воду, и вода переносит тепло в помещение, где оно передается в котельную/водяную систему или систему принудительной вентиляции. Подробнее о том, как они работают, ниже.

Наружные котлы также называются OWB, наружными водяными печами и уличными печами. Последний термин сбивает с толку, потому что он также используется для уличных печей, которые производят только горячий воздух, а не горячую воду.

Что включает в себя данное руководство по дровяным котлам

Вот содержание, которое вы найдете ниже. Прочтите все разделы или перейдите к интересующей теме.

Content Navigation

• How an Outdoor Wood Boiler Works
  • Water to Water Systems
  • Water to Air
• Standard and Gasification Boilers
• Dual Fuel Systems with Gas Heat
• 3 Types of Alternatives to Wood
• Опции и особенности дровяного котла
• Outdoor Wood Boiler Prices
• Pros and Cons of Wood Boilers
  • Pros
  • Cons
  • Summary of Outdoor Wood Boiler Pros and Cons
• Cost of Heating with Wood
  • Comparing Ave. Annual Heating Cost
• Топ-3 уличных дровяных котла
  • Центральный котел
  • Heat Master
  • Crown Royal Stoves
• Советы по покупке уличного дровяного котла

Принцип работы уличного дровяного котла

Если вы знакомы с отоплением бойлером, основы те же.

Пожар: Котел имеет топку, также называемую теплообменником, в котором сгорает топливо.

Вода: Коробка окружена «водяной рубашкой», представляющей собой воду, циркулирующую вокруг теплообменника и нагреваемую примерно до 180F. Вода циркулирует с помощью насоса по изолированным трубам, проложенным в траншеях между котлом и вашим домом, надворной постройкой, гаражом или чем-либо еще, что вы отапливаете.

Теплообмен: Детали, установленные в вашем внутреннем оборудовании или примыкающие к нему, которые обеспечивают передачу тепла от воды наружного котла к вашей внутренней системе отопления.

Системы вода-вода

Это означает, что тепло передается от наружной воды к внутренней котельной системе. Вода к воде. Это достигается установкой пластинчатого теплообменника в большинстве систем. Здесь тепло воды наружного котла передается воде внутреннего котла. Затем нагретая вода в помещении циркулирует, как обычно, к радиаторам или по гидравлическим трубам в полу. В то время как некоторые производители заявляют, что их наружные водяные печи могут быть подключены непосредственно к внутренним линиям, большинство установщиков настаивают на использовании пластинчатого теплообменника из-за различий в давлении воды в каждой системе.

Вода-воздух

Если у вас система с принудительной подачей воздуха, теплообменник устанавливается в пленуме, соединяющем печь или устройство обработки воздуха с воздуховодами. Горячая вода от уличного дровяного котла циркулирует через теплообменник, а нагнетатель в топке или воздухоочиститель пропускает над ним воздух для нагревания воздуха и распределения по воздуховодам.

В любой системе наружная вода выходит из внутреннего теплообменника и возвращается в наружную печь для повторного нагрева.

Стандартные и газификационные котлы

Возможно, вы знакомы с концепцией стандартных топок или котлов и конденсационных моделей. Конденсационные агрегаты получают больше тепла от дымовых газов, которое теряется в выхлопе стандартных агрегатов. Разница между обычными и газификационными котлами во многом одинакова.

Стандартные дровяные котлы сжигают только дрова. Вы можете подумать: «Что еще можно сжечь?» Что ж, газификационные котлы сжигают древесину и сжигают газы, образующиеся, потому что эти газы загружены горючим топливом, которое в противном случае было бы потеряно. Представьте себе костер. Дым, поднимающийся от огня, богат топливом, которое можно сжечь при достаточном нагреве и повышенном количестве кислорода.

Газификационные котлы – как они работают: Кислород в топке истощается при начальном сгорании древесины. Этот процесс называется первичным горением. При газификации кислород снаружи печи закачивается в камеру сгорания. Там уже достаточно тепла, поэтому добавленный кислород вызывает воспламенение несгоревшего газа и дыма. В результате получается на 30-50% больше тепла из того же количества дров. Это видео от Central Boiler тоже полезное и веселое (и мы не имеем никакого отношения к Central Boiler).

Плюсы и минусы газификации OWB: Недостатком является то, что функции газификации могут увеличить стоимость системы более чем на 750 долларов. Остальное вверх ногами. Вы будете использовать до 50% меньше дров за отопительный сезон. Это означает, что переход на газификационный котел будет окупаться всего за 3 года в холодном климате и 5-7 лет в умеренном климате.

Поскольку дрова, газы и дым сгорают более полно, из наружного блока будет исходить меньше дыма и запаха – и это оценят и вы, и ваши соседи. Более полное сгорание также означает меньше золы, сажи и креозота для очистки.

Двухтопливные системы с газовым обогревом

Древесина — превосходное топливо, но у него есть один недостаток: древесину необходимо добавлять каждые 10–48 часов в зависимости от мощности дровяного котла и потребности в тепле. Когда дрова сгорают, огонь гаснет, и тепла больше нет. Это неудобно, если вы планируете уехать из дома на день или неделю в холодную погоду и не хотите, чтобы ваш дом замерз.

Двухтопливные дровяные котлы – это ответ. Агрегаты могут быть оснащены дополнительными горелками на пропане, природном газе или жидком топливе на тот случай, если отопление дровами нецелесообразно или невозможно. Датчики в наружном дровяном котле сигнализируют о включении газовой горелки, когда температура в OWB падает ниже заданного значения термостата.

Варианты настройки двойного топлива: Системы, которые нагреваются с использованием нескольких источников топлива, обычно имеют настройки для того, как вы хотите использовать функцию двойного топлива. 1). Запустите цикл нагрева на газе или жидком топливе для быстрого нагрева воды в холодном котле, пока горят дрова. Это немедленно создает достаточно тепла для газификационного горения. 2) Переключитесь на резервное топливо, когда дрова утихнут. 3). Топите только альтернативным топливом.

3 Типы альтернатив древесине

В этом руководстве мы сосредоточимся на древесине (дрова/топливная древесина), так как это самый популярный источник топлива. Для многих это и самое дешевое.

Но мы знаем, что читатели PickHVAC являются информированными потребителями, поэтому вам следует знать о других типах уличных водяных печей помимо дровяных обогревателей.

Печи на древесных гранулах: Пеллеты изготавливаются из опилок и связующего вещества, и печи, которые их сжигают, не могут использовать дрова. Их преимущество в том, что они имеют низкое содержание влаги, поэтому эффективно горят. Для сравнения, просушенная древесина в среднем содержит около 20% влаги, и, поскольку вода не горит, вы теряете эффективность при работе с древесиной. Эффективное горение также означает меньший запах дыма, поэтому они являются хорошим выбором при отоплении с помощью наружного котла в районе. Печи содержат топку, в которой происходит горение. Он меньше, чем топка на OWB, поэтому топка непрерывно подается из бункера, прикрепленного снаружи печи.

Кукуруза: Сушеная кукуруза также имеет низкое содержание влаги, поэтому сгорает чисто с небольшим дымом. Однако сахар в кукурузе образует золу, обычно называемую «клинкером», которую необходимо очищать от топки ежедневно или чуть реже. Кукуруза трудно воспламеняется сама по себе. Лучший метод — разжечь огонь гранулами, а затем добавить кукурузу из бункера, как только материал в котелке раскалится докрасна.

Печи, которые сжигают пеллеты, также могут сжигать кукурузу и наоборот, но для этого их необходимо немного модифицировать. Оба вида топлива имеют одинаковую эффективность горения. Если вы живете в кукурузной стране, кукуруза будет более дешевым источником топлива. На Северо-Западе и в других регионах с густым лесом пеллеты могут быть дешевле. И пеллеты, и кукуруза должны быть свежими – материал с предыдущего отопительного сезона летом впитывает слишком много влаги, чтобы сгорать эффективно и чисто. Кукурузные и пеллетные печи называются печами на биомассе.

Уголь: Популярные там, где много угля, печи на открытом воздухе, работающие на угле, производят огромное количество тепла. Лучше всего они обслуживают очень большие дома или участки, где отапливается более одного здания. Некоторые дровяные печи, такие как Heat Master MF eSeries, также могут работать на угле.

Опции и функции дровяного котла

Стоимость сильно зависит от доступных опций и функций.

Размер: Вместимость топки варьируется от 10 кубических футов до 24 кубических футов и более. Чем больше мощность, тем больше БТЕ может произвести печь. Общие диапазоны для линеек продуктов от ведущих производителей составляют от 150 000 БТЕ до 240 000 БТЕ для бытового использования, но доступны устройства мощностью более 400 000 БТЕ.

Есть еще один важный фактор, касающийся размера. Количество тепла, которое производит блок, можно контролировать с помощью заслонок, которые ограничивают кислород и заставляют древесину тлеть для меньшего нагрева или добавляют кислород и производят ревущее пламя для большего тепла. Преимущество больших топок в том, что огонь может гореть дольше. Печь объемом 24 кубических фута будет гореть в 2,4 раза дольше, чем печь объемом 10 кубических футов, если обе они производят одинаковые уровни БТЕ.

Объем воды: Это связано с размером. Диапазон мощности бытовых дровяных котлов составляет от 100 до 325 галлонов воды. Объем воды влияет на то, насколько большой дом может обслуживать котел и сколько БТЕ он может производить.

Горячая вода для бытовых нужд: С дополнительным трубопроводом и пластинчатым теплообменником OWB может обеспечить достаточное количество горячей воды для нагрева воды в вашем водонагревателе. Вода из бойлера не смешивается с водой в водонагревателе. Вместо этого горячая вода из котла поступает в пластинчатый теплообменник и выходит из него. По нему тоже течет вода от водяного тепла. Тепло от котловой воды передается воде водонагревателя.

Используя эту технологию, ваш уличный водонагреватель можно использовать для приготовления горячей воды для бытового горячего водоснабжения или для подогрева бассейна, гидромассажной ванны, сауны и других целей.

Цены на уличные дровяные котлы

Теперь, когда у вас есть представление о доступных вам вариантах оборудования, пришло время изучить стоимость. Очень практичные домовладельцы иногда устанавливают свои собственные котлы, поэтому мы разбиваем расходы на три области.

• Стоимость дровяного котла указана только за котел.
• Принадлежности для установки включают трубопроводы и детали, необходимые для систем вода-вода и вода-воздух.
• Стоимость рабочей силы — это только стоимость установки устройства и необходимых для установки материалов. Это то, что вы сэкономите — или, лучше сказать, заработаете, потому что это тяжелая работа — установив устройство самостоятельно.

БТЕ дровяного котла	Стоимость котла	Стоимость материалов	Стоимость рабочей силы	Итого
До 100 000	3300 — 4400 долларов	300-550 долларов	2400 — 4000 долларов	— 8,0 долларов
100 000 — 150 000	4 250 — 5 400 долл.	365 — 625 долл.	2 550 — 4 300 долл.
150 000 — 200 000	5 325 — 6 200 долларов	400 — 650 долларов	2 550 — 4 300 долларов	8 285 — 11 150 долларов
200 000 — 300 000	5 885 — 7 775 долл.	425 — 700 долл.	2 700 — 4 500 долл.

Посмотреть стоимость в вашем регионеВведите почтовый индекс

Примечание по самостоятельной установке: Это проект «сделай сам» от умеренно сложного до сложного. Мы рекомендуем вам рассматривать это только в том случае, если у вас есть хорошие навыки и опыт работы с сантехникой.
После установки устройство может протекать, а вода может нанести большой ущерб за короткое время. Кроме того, эта вода попадет в ваш дом при температуре около 175 градусов по Фаренгейту, поэтому при утечках существует реальная возможность ошпаривания. Большинство производителей предлагают на своих сайтах обучающие видеоролики по самостоятельной установке. Посмотрите их все, а затем протестируйте систему «в холодном состоянии», прежде чем запускать дровяной котел.

Плюсы и минусы дровяных котлов

В котлах для наружной топки есть что понравиться, а также несколько проблем.

Pros

Вот почему дровяные печи на открытом воздухе так популярны в районах, где много топлива.

• Низкая стоимость отопления или ее отсутствие: Многие владельцы дровяных котлов живут там, где могут сами собирать дрова. Для этого могут потребоваться инвестиции в бензопилу и защитное снаряжение, а также полезно иметь пикап или прицеп для перевозки древесины. Дрова можно собирать на общественных землях из поваленных деревьев и стоячих коряг. Требуется разрешение. Эта ссылка от Лесной службы Министерства сельского хозяйства США дает правила сбора топливной древесины в федеральных землях, таких как национальные леса. Если вам придется покупать дрова, ваши затраты на топливо по-прежнему будут самыми низкими по сравнению с любым обычным топливом для отопления дома. См. сравнение ниже.
• Низкие затраты на горячую воду или ее отсутствие: Большинство домовладельцев выбирают бойлер такого размера, который также может обеспечить их потребности в горячей воде (ГВС). Экономия может составлять более 1000 долларов в год в крупных домохозяйствах.
• Более теплый дом: Многие домовладельцы держат температуру своего термостата ниже 70F, экономя на тепле, чтобы снизить высокую стоимость отопления электричеством, газом или мазутом. Когда вы резко сократите расходы на топливо с помощью дров, вы не будете возражать против повышения температуры до комфортного уровня.
• Отопление нескольких помещений: Большие наружные дровяные печи могут использоваться для обогрева вашего дома и гаража, здания на столбах, теплицы, джакузи или другого места, где вам нужно недорогое тепло.
• Универсальность: Наружные дровяные котлы работают с большинством внутренних систем, включая бойлеры и системы принудительной вентиляции. Это сводит к минимуму затраты при добавлении небольшого количества оборудования, такого как теплообменник, необходимый для их соединения.
• Меньше дыма, чем раньше: Находиться с подветренной стороны от дровяного котла может быть неприятно из-за всего дыма, который можно произвести. Новые газификационные котлы значительно снижают выбросы. Они горят чище, практически без дыма и запаха.
• Меньше беспорядка и запаха, чем у комнатных печей: Трудно предотвратить запах дыма в вашем доме и его обитателях, когда горение происходит в помещении. С OWB весь беспорядок находится снаружи.
• Снижение риска лесных пожаров: Возможно, вы не ожидали такого преимущества! Теперь стало понятно, что очистка лесов от мертвой древесины удаляет топливо, которое ускорило бы лесные пожары и сделало бы их более разрушительными и смертоносными.

Минусы

Вот другая сторона владения OWB.

• Высокая первоначальная стоимость: Наружные печи стоят дороже, чем внутренние газовые или жидкотопливные печи, тепловые насосы и бойлеры. Финансирование доступно у многих продавцов, но финансирование означает финансовые расходы, которые повышают общую стоимость устройства.
• Мы подготовили исчерпывающие справочники по печам, тепловым насосам, мини-тепловым насосам сплит-системы и котлам, которые позволяют сравнивать затраты. Используйте наше окно поиска, чтобы найти тип системы отопления, которую вы хотите сравнить с OWB.
• Необходимое количество работ: Даже если вы покупаете дрова и продавец укладывает их для вас (за дополнительную плату), вам все равно придется загружать печь каждые 10 часов до 3-4 дней в зависимости от ее мощности. Добавление резервного газа или жидкого топлива в печь устраняет опасения, что огонь погаснет, пока вас нет, но увеличит стоимость вашего оборудования на 800 долларов и более.

Краткий обзор плюсов и минусов наружного дровяного котла

Плюсы:

• Снижение или устранение затрат на отопление и горячую воду
• Сделайте свой дом теплее и при этом платите меньше за электроэнергию
• Обогрейте свой дом и другие помещения
• Наружные дровяные котлы подключаются к внутреннему котлу или системам с принудительной подачей воздуха
• Газификационные печи производят намного меньше выбросов
• Используемое топливо снижает количество топлива для лесных пожаров

Минусы:

• Высокая стоимость оборудования
• Необходимо регулярно подпитывать печь или добавить резервный источник топлива

Стоимость отопления дровами

Что такое древесный шнур? Шнур представляет собой стопку бревен шириной 4 фута, высотой 4 фута и длиной 8 футов. Это 128 кубических футов. Цена корда из твердой древесины колеблется от 175 долларов там, где ее много, до 400 долларов там, где ее мало. Местная стоимость жизни также влияет на стоимость.

Избегайте лицевых шнуров: Если вы покупаете древесину, покупайте ее целиком. «Лицевой корд» — это вводящий в заблуждение термин, который означает сваю размером 4’x8’, но нет единого понимания глубины. Вас могут обмануть, купив лицевые шнуры.

Сколько вам понадобится? Вам понадобится от одного до пяти шнуров дров на сезон, в зависимости от того, где вы живете и отапливаете ли вы только свой дом или несколько мест. Если у вас большой дом, и вы также отапливаете гараж, столбовое здание и джакузи, вам понадобится более пяти шнуров. Несмотря на это, если сравнить, сколько вы платите за газ или нефть, с тем, что вы платите за древесину для обогрева тех же вещей, древесина стоит на 50% или дешевле.

Сравнение средней годовой стоимости отопления

Тип нагрева	Теплый климат	Умеренный климат	Холодный климат
Дрова OWB	200-275 долларов	465-600 долларов	895-1100 долларов
Тепловой насос	235-350 долларов	485-715 долларов	950-1225 долларов
Пеллеты OWB	320-450 долларов	640-825 долларов	1500-1715 долларов
Газовый котел или печь	340-490 долларов	700-955 долларов	1675-2125 долларов
Жидкотопливный котел или печь	420–565 долл. США	880–1 130 долл. США	2 060–2 600 долл. США
Электрическая печь	700-910 долларов	1665-2200 долларов	3100-3450 долларов

Эффективность Мэн управляет программами повышения эффективности для штата. Он собрал калькулятор сравнения затрат с регулируемыми затратами, поэтому вы можете напрямую сравнивать цены на основе местных затрат на электроэнергию в вашем районе.

Выберите поле «Подробнее», чтобы изменить стоимость или количество топлива или уровень эффективности устройства, используемого для обогрева.

Три ведущих бренда дровяных котлов для наружного применения

Эти бренды являются самыми продаваемыми и многофункциональными брендами наружных печей в США. Каждый из них производит OWB, сертифицированные EPA для отопления жилых помещений.

Центральный котел

Компания базируется в Миннесоте и производит наружные печи с 19 лет. 84. Central Boiler производит 3 линии бытовых котлов плюс коммерческую линию Classic и серию угольных котлов Forge. См. наше Руководство по покупке дровяной печи центрального котла, чтобы узнать последние цены и обзоры различных моделей центрального котла и избежать ограбления!

Жилые линии:

• Дровяные печи Classic Edge: Три котла от 150 до 330 галлонов и топки от 10 до 24 кубических футов. Диапазон БТЕ составляет от 170 000 до 240 000.
• Дровяные печи E-Classic: Два котла, модель на 200 галлонов, 200 000 БТЕ и блок на 410 галлонов, который составляет 245 000 БТЕ.
• Печь для пеллет и кукурузы Maxim: Это модель на 90 галлонов с бункером на 11 бушелей и другими аксессуарами.

Heat Master

Эта марка

• Дровяные печи серии GS: Три устройства мощностью от 120 000 до 340 000 BTU с объемом воды от 90 до 260 галлонов.
• Дровяные печи серии G: Три печи в основном такие же, как и печи серии GS, но имеют дополнительные характеристики и могут быть установлены в помещении.
• MF eSeries: Пять моделей этой серии работают на дровах или угле. Емкость варьируется от 60 галлонов и 150 000 БТЕ до 555 галлонов и 800 000 БТЕ. Есть устройства для домов и зданий практически любого размера.
• Серия C: Эти OWB работают на угле. Диапазон производительности такой же, как у печей MF eSeries.

Heat Master предлагает топки из нержавеющей стали для большинства серий, хотя и за значительную дополнительную плату. Бренд также производит печи для сжигания кукурузы/пеллет на биомассе серии B для коммерческого применения. См. наше Руководство по покупке дровяной печи Heat Master, чтобы узнать последние цены и обзоры различных моделей Heat Master и избежать ограбления!

Также нравится:
Heatmor Наружная печь Цены и обзоры
Лучшие 7 уличных дровяных печей Обзоры и руководство по покупке

Печи Crown Royal

Crown Royal производит 2 серии котлов для бытового использования.

Дровяные печи серии Pristine Gasification: Три модели этой серии варьируются от 190 галлонов и 125 000 БТЕ до 290 галлонов и 390 000 БТЕ. Это высокоэффективные печи с уменьшенными выбросами.

Угольная печь серии Shaker Grate: Этот одноразмерный угольный котел имеет емкость 380 галлонов и вырабатывает 365 000 БТЕ.

Компания также производит серию дровяных котлов для помещений и серию коммерческих котлов на биомассе.

См. наш Руководство по покупке дровяной печи Crown Royal Stoves, чтобы ознакомиться с последними ценами и обзорами различных моделей Crown Royal Stoves и избежать ограбления!

Советы по покупке уличного дровяного котла

У большинства местных дилеров есть магазины, где можно увидеть оборудование и узнать о нем у опытного продавца. Они должны быть в состоянии помочь вам в оценке ваших потребностей в отоплении и помочь вам выбрать печь, которая отвечает этим потребностям.

Мы всегда рекомендуем ходить по магазинам. Посетите веб-сайты производителей, где вы можете узнать больше о уличных печах. На большинстве сайтов есть видеоролики, объясняющие котлы, как они работают, информацию об установке и многое другое.

Правильный размер вашего OWB имеет решающее значение, и эксперт может помочь вам выбрать правильный размер. Очевидно, что у него должно быть достаточно воды и мощности БТЕ для достижения ваших целей отопления. Однако, если он слишком большой, он будет тлеть, потому что заслонки большую часть времени будут закрыты. Тление означает дым и трату топлива .

Чем больше у вас времени на подготовку до покупки котла, тем больше вы сможете узнать и тем лучше примете решение.

Вам также может понравиться:
Бытовые центральные газовые и жидкотопливные котлы Цены, обзоры и руководство по покупке
Самая эффективная система отопления

Автор Rene Langer

Рене проработал 10 лет в сфере ОВКВ, а сейчас является старшим специалистом по комфорту в PICKHVAC. Он имеет степень младшего специалиста по HVAC колледжа Lone Star и сертификаты EPA и R-410A.

Установка дровяной печи своими руками • Усадьба в прериях

Нам уже давно холодно…

… В нашем фермерском доме была пропановая печь, когда мы ее купили. Но, несмотря на то, что дом довольно маленький, бедная маленькая печь просто не справлялась, особенно с ветрами со скоростью 60+ миль в час, которые мы дуем зимой…

Мы довольно долго избегали мысли о дровяной печи. Не потому, что мы не любим дровяное отопление ( потому что любим! ), а главным образом потому, что наша гостиная крошечная, и мысль о том, чтобы отдать большую часть нашего драгоценного пространства дровяной печи и очагу, заставила нас съёжиться.

Но хватит. Наконец-то мы устали платить тысячи долларов каждый год за обогрев дома, особенно когда он и так никогда не был по-настоящему теплым.

Так началось приключение «Великая дровяная печь».

Многие из вас на странице Prairie Homestead в Facebook следили за процессом установки. Я надеюсь, что этот пост поможет ответить на многие ваши вопросы — мы определенно НЕ претендуем на звание экспертов по дровяным печам, и это не «полное» руководство по отоплению дровами , но он проведет вас через наши мыслительные процессы и, надеюсь, даст вам некоторые идеи, если у вас есть дровяная печь в вашем собственном списке пожеланий.

Покупка печи

Выбрать дровяную печь, которую мы хотели, было… сложно. Существует миллиард различных вариантов с различными функциями.

У нас были следующие требования:

1. Он должен был быть как можно меньше , или хотя бы иметь возможность сидеть вплотную к стене, так как нам нужен каждый свободный сантиметр пространства в гостиной .

2. Это должно было быть очень эффективно . Мы хотели, чтобы печь стала нашим основным источником тепла – она должна была гореть долго и не использовать сумасшедшее количество дров. Ни у кого из нас не было желания подпитывать его каждые два часа — по крайней мере, если бы мы могли с этим поделать.

3. Хотели каталитический нейтрализатор . Теперь — в Интернете есть разные мнения об этом, и некоторым людям они не нравятся. Но после долгих исследований мы решили, что это будет самый эффективный и экономичный вариант для нас.

4. Наличие печи у местного дилера было важно, чтобы мы могли увидеть ее лично и избежать затрат на доставку.

После долгих поисков в Google, телефонных звонков и посещений местных печных магазинов мы остановились на Blaze King (модель Princess).

И вот почему:

1. Печи Blaze King пользуются хорошей репутацией и считаются качественными печами. Плюс, они были доступны локально для нас.

2. Несмотря на то, что модель Princess НЕ является самым маленьким вариантом с точки зрения занимаемой площади, она имеет дополнительные крепления теплозащитного экрана, которые позволяют нам установить ее вплотную к стене. Некоторые из других маленьких печей абсолютно очаровательны, но они должны быть установлены в нескольких футах от всех стен, что заставило бы их впиваться в наше жилое пространство.

3. Модель Princess оснащена каталитическим нейтрализатором, что делает ее идеальной для использования в качестве основного источника тепла в вашем доме. Вы можете загрузить его дровами, установить термостат и оставить его в покое.

Да, это не самый дешевый вариант… Не в коем случае. Там было много других печей гораздо дешевле. Однако многие из более дешевых не так эффективны и требуют постоянного контроля, чтобы убедиться, что они продолжают гореть.

Поскольку наша дровяная печь станет частью нашего повседневного «выживания», мы действительно хотели что-то как можно более простое в обслуживании . В противном случае было бы слишком заманчиво просто игнорировать это, когда все занято, и включить печь, что полностью противоречит цели установки дровяной печи.

Когда речь идет о предметах, которые мы будем активно использовать каждый день, наша философия заключается в том, чтобы сначала потратить немного больше денег на более качественные предметы, которые в долгосрочной перспективе требуют меньше ручного труда.

Мы поняли (иногда на горьком опыте), что вначале стоит заплатить немного больше, чтобы потом не мучиться. В нашей жизни было много раз, когда мы покупали самый дешевый вариант только для того, чтобы заменить его через год или потратить время на ремонт и запчасти.

Установка

Мне очень повезло, что мой муж может починить, построить, отремонтировать или установить что угодно, поэтому мы смогли выполнить всю установку сами. Я думаю, что в итоге это заняло около четырех дней, но мы были очень мотивированы, так как на улице было около миллиона градусов ниже нуля.

После долгих измерений и вычислений мы начали вечеринку, вырезав дыру в потолке.

Это та часть, когда меня чуть не вырвало.

Мы не знали, что там найдем, и молились, чтобы не наткнуться на балки пола или другие милые сюрпризы.

У нас был свободный путь. Это было почти чудом, и мы вздохнули с ОГРОМНЫМ облегчением.

Далее нам нужно было выяснить, насколько большой будет наша платформа.

Мы хотели, чтобы она была немного приподнята (просто для красоты), и планировали установить опору из искусственного кирпича/камня за платформой и печью.

Прерий Бой брал на себя слабину всякий раз, когда муженек должен был бежать в магазин за инструментами.

Проконсультировавшись с инструкцией по эксплуатации печи (в ней указано, на каком расстоянии она должна быть от стен/поверхностей), мы наклеили на пол скотч и занесли печь внутрь, чтобы понять, где именно она должна быть. (Это тяжелая херня… дай-ка я тебе скажу.)

Мы вырезали ковер и построили деревянную основу с подложкой. Это даст всему кирпичу / камню что-то, к чему можно прилипнуть.

Мы покрыли основание тяжелой каменной брусчаткой ( из тех, которыми люди прокладывают дорожки во дворе ) для основания. Муж взял на себя все измерения и обрезку — для меня это было слишком много геометрии. 😉

Мы остановились на искусственном каменном шпоне для подложки — это деревенский стиль (полностью в нашем стиле), И его гораздо проще класть, чем обычный кирпич. Он легкий, термостойкий, его можно резать ножовкой. ПОБЕДИТЬ!

Дети сочли новую «сцену» потрясающей…

(она называется AirStone — мы нашли ее у Лоу)

Хабби закрыл «кирпич» симпатичным куском обветренного, необработанного дерева, который служит полкой. (Не показано на этом фото)

А потом мы подошли к действительно страшной части — вырезанию дыры в крыше… Хотел бы я описать вам весь этот процесс, но на самом деле я пошел и спрятался в сарае, потому что я не смогла смотреть… Но все обошлось без заминок, и никаких «лишних» вентиляционных отверстий в крыше мы не получили. Фух.

Внутренняя печная труба была собрана и установлена ​​на место, и мы были готовы к работе!

Первый огонь в любой новой печке всегда вонючий, так как нужно сжечь все заводское покрытие, так что в итоге мы на время открыли все окна.

Итак, как это работает?

Отлично! Мы не могли быть счастливее. В нашем доме теплее, чем когда-либо, и я поражен тем, насколько эта печь не требует ручного труда. Утром набиваем его дровами, ставим термостат на среднее значение, и он работает весь день. Мы повторяем процесс ночью, а утром просыпаемся в теплом доме и с большим количеством горячих углей в печи.

О! И мне нравится этот маленький вентилятор, который мы украли у Amazon (партнерская ссылка)  Это была замечательная инвестиция, так как она помогает протолкнуть тепло глубже в дом. И это не использует лизать электричество — ВЫИГРАЙТЕ!

Вы не можете видеть лезвия, потому что они вращаются очень быстро!



Мы чувствуем себя чертовски избалованными… А теперь я втайне надеюсь на хорошую метель, чтобы мы могли присесть у печки и позволить ветру выть.



Как работают дровяные печи на открытом воздухе

Все начинается с дерева. Древесина является наиболее практичным из всех возобновляемых источников энергии. Он доступен во время снега и солнца, светлого и темного, жаркого и холодного. Для тех, кто живет за счет газопровода, древесина также является самым дешевым доступным источником энергии.

По сравнению с другими вариантами дровяного сжигания дровяная печь на открытом воздухе является отличным вариантом. Твердая древесина намного дешевле и ее больше, чем древесные гранулы, а у уличных печей нет многих недостатков, которые есть у комнатных печей.

Например, с домашней печью в вашем доме есть дым, пепел, жуки, грязь и дрова! Существует также реальная опасность домашних пожаров и отравления угарным газом. Наружные печи устраняют эти проблемы.

Итак, как это работает? В основном дрова сжигаются в топке, которая полностью окружена камерой с водой, называемой «водяной рубашкой». Пока горит огонь, вода нагревается. Нагретая вода в водяной рубашке непрерывно подается насосом в ваш дом или здание 24 часа в сутки. Вода перекачивается по хорошо изолированным трубам, которые проложены примерно в двух футах под землей между наружной печью и вашим зданием. Вода подается по непрерывному контуру – из наружной печи по подземной трубе в дом, где происходит теплообмен, а затем обратно в печь. (см. иллюстрацию ниже) Можно добавить дополнительные насосы для обеспечения теплом других зданий.

Когда вода нагревается до 180 градусов по Фаренгейту, вентилятор, подающий воздух к огню, автоматически отключается, а заслонка закрывается. Это лишает огонь кислорода и экономит древесину. Без кислорода древесина будет тлеть до тех пор, пока температура воды не упадет до 160 градусов, при которой снова автоматически включается вентилятор. Поэтому вода в водяной рубашке постоянно поддерживается в пределах 160-180 градусов по Фаренгейту без каких-либо усилий с вашей стороны. Все, что вы делаете, это добавляете дрова, когда это необходимо. Многие дома требуют, чтобы вы добавляли дрова только один раз в день.

Использование с системами принудительного воздушного отопления

Важно отметить, что наша система совместима с существующей системой отопления, даже если у вас есть система отопления с принудительной подачей воздуха. Многие люди ошибочно полагают, что они не могут использовать нашу систему для обогрева своего дома, если у них нет отопления плинтуса. У большинства наших клиентов есть система принудительной вентиляции, которая подает теплый воздух в их дома через регистры. Наша система подключается к системе принудительной вентиляции с помощью теплообменника, который выглядит как автоматический радиатор. Это устройство устанавливается в вашей пленуме – коробке над вашей печью, куда дует теплый воздух. Нагретая вода циркулирует через это устройство, и когда включается вентилятор печи, приятный теплый воздух доставляется по всему дому или зданию. Ваш существующий термостат настроен на низкую температуру в качестве резервной копии, поэтому вы не сжигаете газ или топливо для отопления. Устанавливается новый термостат, настроенный на приятную теплую температуру, и этот термостат управляет вентилятором только на вашей существующей печи. (см. иллюстрацию выше)

Использование с системами горячего водоснабжения

Внутренние бойлеры, обеспечивающие тепло через плинтусы, легко подключаются. Мы предлагаем водо-водяной теплообменник, который выглядит как большой кирпич. Вода из наружной топки проходит через одну сторону теплообменника, а вода из внутреннего котла – через другую сторону. (см. иллюстрацию выше) Хотя вода не смешивается, тепло передается от наружной системы к внутренней. Важно, чтобы вода не смешивалась, так как наружная система не находится под давлением, а внутренний котел находится под давлением — и его нельзя сбрасывать. Этот водо-водяной теплообменник очень легко передает тепло в ваш дом, сохраняя при этом всю систему в безопасности.

Обогрейте свой магазин или сарай

Вы можете очень легко обогреть свой сарай, мастерскую или другое здание. Двойные соединения в задней части печи позволяют направлять тепло более чем в одно здание (см. иллюстрацию выше).

Если в вашем другом здании нет существующей системы отопления, к которой можно подключиться, вы можете использовать тепловентилятор. (см. иллюстрацию ниже). Эти нагреватели состоят из вентилятора и теплообменника, и они контролируются термостатом, поэтому вы контролируете тепло. Пожалуйста, позвоните нам для правильного размера.

Нагрейте горячую воду для бытового потребления

Ваш водонагреватель никогда больше не будет сжигать топливо или потреблять больше электроэнергии! Комплект горячей воды для бытовых нужд работает так же, как внутренняя котельная, использующая пластинчатый теплообменник для предварительного нагрева воды, поступающей в бак для горячей воды. Вода, выходящая из бака для горячей воды, проходит через смесительный клапан, который поддерживает безопасную температуру воды. (см. иллюстрацию выше). Жена Уоррена и пять дочерей используют много горячей воды; он говорит: «Нет проблем, я просто подкину еще одно полено в огонь».

---

Печи Hawken также могут обеспечивать тепло для многих других целей, включая следующие:

1. Напольное лучистое отопление
2. Бассейны и гидромассажные ванны
3. Теплицы
4. Коммерческие здания
5. Системы снеготаяния

У нас есть подробные схемы установки для каждого из этих приложений, которые показывают, насколько они просты и эффективны. Пожалуйста, обращайтесь к официальному дилеру Hawken с любыми вопросами, которые могут у вас возникнуть относительно того, как печи Hawken могут обеспечить столько тепла, сколько вам нужно, с наименьшими затратами!

Чтобы запросить БЕСПЛАТНЫЕ брошюры или сравнительный отчет, сообщите нам…   BUZZ

Как построить джакузи на дровах

Загрузите наше БЕСПЛАТНОЕ

Руководство

Гидромассажная ванна — это очень простая вещь. Все, что ему действительно нужно делать, это держать горячую воду и людей. Но, конечно, вода сама себя не нагревает, поэтому для джакузи нужен нагреватель. Люди, использующие ванну, также оставляют грязь и масла в воде. Это питает бактерии, которые могут вызвать неприятный запах в ванне и даже нанести вред здоровью купающихся. Вы можете заменить воду каждые несколько раз, когда вы ее используете, но подогрев воды стоит дорого.

Вам также понадобится система фильтрации и антибактериальные химикаты. Кроме того, может потребоваться несколько часов, чтобы нагреть целую ванну, полную воды, и вы хотите впитывать, когда хотите впитывать. Таким образом, вы захотите, чтобы в ванне всегда была температура для купания. Это означает термостат для управления нагревателем и первоклассную теплоизоляцию для верхней части и крышки, чтобы удерживать тепло, когда вы им не пользуетесь. Эта простая гидромассажная ванна уже не так проста.

Однако некоторые люди решают еще раз упростить вещи. Они поворачивают время вспять и предпочитают простоту и покой удобству и непосредственности. Они решили использовать джакузи на дровах. Некоторые из них даже предпочитают строить свои собственные.

Если вы планируете построить собственную дровяную ванну, вам нужно принять несколько решений задолго до того, как вы возьмете в руки инструменты.

В первую очередь нужно решить, из чего сделать настоящую ванну. Также необходимо решить, какую систему отопления использовать. Есть два основных типа дровяных отопительных систем на выбор, и немного изобретательности может превратить почти что угодно в ванну. Он просто должен быть достаточно большим и иметь возможность удерживать горячую воду без утечек.

Выбор материала ванны

Несмотря на то, что самодельные гидромассажные ванны на дровах еще не очень распространены, среди тех, кто построил собственную ванну, есть несколько тенденций в выборе материала ванны. В конце концов, в основном

будет сводиться к тому, как вы хотите, чтобы это выглядело, и насколько вы опытны с инструментами.

Многие люди предпочитают большие резервуары для хранения, которые используются для подачи воды скоту. Их можно найти либо из прорезиненного пластика, либо из оцинкованной стали. Размер и форма, которые вы выберете, будут зависеть от того, как и кто будет их использовать. Тонкий узкий бак лучше подходит для одиночного замачивания, потому что его легче нагревать и использовать меньше воды. Круглый бак лучше подходит, когда несколько человек будут использовать ванну одновременно.

Если вы умеете обращаться с инструментами и настаиваете на том, чтобы готовое изделие выглядело первоклассно, а не строго функционально, вы можете сами сделать ванну из дерева. Кедр — отличный выбор древесины для этого. Он хорошо выдерживает погодные условия, прекрасно пахнет и набухает при впитывании воды, плотно закрывая стыки досок от протекания. Он также выглядит хорошо, и есть довольно большая вероятность, что вы сможете найти вариант, который будет сочетаться с вашим настилом и сайдингом. Существует множество сайтов, которые помогут вам сделать деревянную ванну своими руками. Также доступны комплекты, в которых есть все необходимое для сборки новой гидромассажной ванны.

Выбор метода нагрева

На самом деле есть два способа нагреть джакузи на дровах; с внутренней горелкой и с внешней горелкой.

Внутренняя горелка, которую часто называют трубкой, является наиболее эффективным способом обогрева ванны. Горелка обычно изготавливается из оцинкованного алюминия. Он полностью герметичен, за исключением верхней части, куда входят дрова и выходит дым. Весь блок сидит в воде, что позволяет всей поверхности сторон передавать тепло воде.

Внешняя горелка находится, как следует из названия, снаружи ванны. Он работает, перекачивая воду из ванны по трубам, которые нагреваются от огня, а затем обратно в ванну. При правильном построении вода циркулирует по системе за счет конвекции. Это означает, что вам не нужен насос, но это также означает, что ванна будет нагреваться медленно.

Оба метода обогрева эффективны, и оба означают, что вам не нужно электричество, чтобы насладиться приятным горячим паром. Парень с обложки рекомендует вам приобрести специально построенный дровяной нагреватель для купели, а не пытаться построить свой собственный с нуля. Если вы не являетесь квалифицированным сварщиком/инженером, слишком многое может пойти не так, пытаясь сделать дровяную печь своими руками.

Простой способ замачивания

Вы, наверное, заметили, что до сих пор не упоминались фильтры или химикаты. Поскольку ванны, работающие на дровах, как правило, меньше, чем электрические, и поскольку они более удобны в использовании, вода обычно заменяется, а не фильтруется и обрабатывается. Используя ванну один раз в день, вы, как правило, можете сливать и наполнять ванну каждую неделю или около того. Поскольку в воду не добавляются какие-либо традиционные химические вещества, ее можно использовать для полива газонов и садов.

Многие люди, которые перешли на дровяную печь, говорят, что им действительно нравится в них чувство ритуала, связанное с их использованием. Им нравится процесс и усилия, затраченные на подготовку ванны к купанию. Исследования показывают, что жизнь более целенаправленно и с большим присутствием приносит пользу для здоровья, так что запишите еще одну вещь в колонку выигрышей в джакузи.

Людям, переезжающим в джакузи на дровах, также нравится идея отказаться от токсичных химикатов и использовать только небольшое количество перекиси водорода, чтобы продлить использование воды в ванне.

Дополнительные сведения о здании

Если вы решите сделать своими руками купель на дровах, вот несколько ресурсов, которые вам помогут.

Вот подробное описание того, как построить собственную гидромассажную ванну на дровах. В комплекте с видео, объясняющими всю сборку. Как построить баню на дровах. Однако в этом могут быть задействованы довольно сложные столярные изделия, поэтому действуйте с осторожностью. Если вам нравится деревенская эстетика «инженера на заднем дворе», вот урезанная версия стандартной модели танка.

Крышки для купели на дровах

Если вы решили, что вам подойдет купель на дровах. Вам все равно понадобится хорошая крышка для джакузи, чтобы удерживать созданное вами тепло. А также, чтобы не допустить попадания мусора в вашу джакузи. Вы можете построить навес для джакузи на дровах здесь, на веб-сайте The Cover Guy.

Гидромассажная ванна на дровах

Самодельная гидромассажная ванна на дровах подойдет не всем. Его создание может быть рискованным, а иногда и трудным, и нет никакой гарантии привлекательного или даже работающего конечного продукта. Эксплуатация джакузи на дровах также означает меньше удобства и больше усилий. Тем не менее, для тех, кто переключается, это того стоит из-за чувства самодостаточности и ощущения возврата к основам опыта. В конце концов, это опыт, который имеет значение.

Чертежи дровяной печи Дом своими руками Центральное отопление Наружная дровяная печь B – лучший магазин чертежей для самостоятельного изготовления

---

Чертежи для скачивания будут отправлены вам по электронной почте немедленно

ВАЖНОЕ ПРИМЕЧАНИЕ. Эти чертежи требуют сварки. Пошаговых инструкций по установке нет, поскольку в каждой юрисдикции действуют свои правила. Вы получите чертежи для сборки обогревателя. Чертежей сарая, в котором он находится, нет. Сарай можно сделать самостоятельно достаточно легко.

Эта дровяная печь с центральным отоплением отапливает весь дом, в ней используются новые или бывшие в употреблении компоненты для топки и стандартного оцинкованного каркаса для наружного корпуса. Этот дизайн вобрал в себя лучшие черты популярных коммерческих агрегатов. Термостат управляется автоматическим управлением заслонкой и использует автоматический вентилятор, выходящий из корпуса. После того, как угли собраны, восстановление происходит быстро в те холодные утра, когда установка простаивала всю ночь. Вспомогательный вентилятор облегчает холодный пуск. Дизайн простой, с легко читаемыми рисунками. В проекте предусмотрена установка змеевика нагревателя для горячей воды.

Пожалуйста, уточните в своей страховой компании требования к минимальному расстоянию от вашего дома, так как это может отличаться от кодов вашей юрисдикции.

Что такое дровяная печь?
Дровяная печь представляет собой тип отопительного прибора, который работает на древесном топливе или топливе из древесной биомассы. Также можно использовать кирпичи из опилок. Эти печи обычно имеют цельный металл, закрытую облицовку топки и один или несколько регуляторов воздуха для управления потоком воздуха. Использование дровяной печи имеет много преимуществ, в том числе снижение загрязнения воздуха и низкие затраты на техническое обслуживание.

Наружные дровяные печи
Наружная дровяная печь — это тип теплогенерирующего устройства, которое может обогревать ваш дом. Эти устройства работают за счет сжигания древесины для производства синтез-газа, смеси углерода и водорода. Затем синтетический газ направляется в обменные блоки в вашем доме, которые обеспечивают тепло там, где оно вам нужно. Вы также можете использовать уличную дровяную печь для обогрева гаража или подвала. Важно учитывать преимущества уличной дровяной печи при рассмотрении вопроса о ее покупке.

Прежде чем строить открытую дровяную печь, вы должны сначала получить Административное разрешение и представить план участка, на котором показано предполагаемое расположение печи. Разрешение необходимо продлевать ежегодно. Расположение вашей открытой дровяной печи должно быть не менее 300 футов от ближайшего жилого здания. Дымоход должен возвышаться на два фута над самой высокой точкой жилища или любой другой резиденции в пределах 300 футов. Если вы нарушите любой из этих законов, вы можете быть оштрафованы на сумму до 100 долларов США. Каждый день нарушения вами этих законов будет считаться отдельным нарушением.

Древесина твердых пород для дровяных печей
Хотя все породы твердой и мягкой древесины горят и выделяют тепло, некоторые из них горят лучше, чем другие. Теплота сгорания — это способ определить, какие дрова лучше всего подходят для вашей печи. Ниже приведены некоторые из лучших пород дерева для вашей печи. Читайте дальше, чтобы узнать об их преимуществах и о том, что вы должны знать перед покупкой. Ниже перечислены несколько видов твердой и мягкой древесины, которые можно безопасно сжигать в печи.

По сравнению с хвойной древесиной лиственные породы тяжелее и производят больше тепла на единицу топлива. Бревна лиственных пород также менее липкие, чем хвойные, что означает, что они производят меньше смолистых отложений в дымоходе. Твердые породы следует использовать в дровяных печах, если вы хотите обогревать свой дом в течение длительного периода времени. Однако, если вы живете в районе, где лиственные породы труднодоступны, лучше выбрать вместо них хвойные породы.

Дровяные печи, не требующие особого ухода
Дровяные печи, не требующие особого ухода, — лучший выбор для домовладельцев, желающих сократить счета за отопление. Они просты в установке и почти не требуют обслуживания. Установка требует установки агрегата на место и подключения электричества для запуска воздуходувки и циркуляционного насоса. Прибору также потребуются водопроводные линии, подключенные к существующей печи, которая будет служить воздуходувкой для новой системы. Водопроводные линии также могут быть проведены к водонагревателю, если он у вас есть.

Внутренние дровяные печи могут испытывать проблемы с вентиляцией, если в доме не предусмотрена свободная циркуляция воздуха. Теплый воздух от огня втягивает дымоход, но вместо него должен поступать более холодный воздух. Если поток воздуха затруднен или дверцы топки закрыты слишком плотно, огонь может пострадать. Чтобы исправить это, приоткройте окна в вашем доме, чтобы впустить свежий воздух в огонь, что принесет пользу как огню, так и жильцам дома.

Все планы разработаны Беном Стоуном. Бен — инженер на пенсии из Канады. Бен также сам разрабатывает их, используя последнюю версию программного обеспечения AutoCAD, чтобы обеспечить точность. Он изучал инженерное дело еще в начале 1980-е годы. После более чем 30 лет работы в строительной отрасли он увлекся созданием крутых вещей вокруг своей фермы и хижины. Это отличные проекты своими руками. С небольшим навыком каждый может сделать это самостоятельно. Бен всегда на связи, если у вас есть какие-либо вопросы при создании одного из его проектов. Он постоянно добавляет новые планы.



---

Поделитесь этим продуктом

---

4-колесный велосипед планы DIY педальный автомобиль квадроцикл рикша велорикша построить свой собственный

24,95 $

Лук для стрельбы из лука планы DIY Охота Стрельба по мишеням Практика Спорт Деревообработка

$0,00

Стрельба из лука, плоский лук, планы, сделай сам, стрельба, охота, стрельба по мишеням, наружная работа, деревообработка

10,95 $

ATV Trailer Plans DIY Utility Dump Cart Garden Yard Газонокосилка Трактор ATV

9,95 $

Наружная дровяная печь: что вам нужно знать

В прошлом дровяные горелки были значительно усовершенствованы и усовершенствованы, что позволило повысить эффективность производства тепла. Есть современные варианты старой буржуйки, которые и стильные, и способные обогреть большую площадь. Дополнительные дровяные печи могут быть адаптированы к существующим мазутным и пропановым печам, обеспечивая дополнительную или двойную форму нагрева. В последние годы популярность наружных дровяных котлов (OWB) значительно возросла среди людей, которые имеют доступ к древесине и хотят заменить традиционные методы отопления.

Как работают OWB?

Дровяные водяные нагреватели, также называемые наружными дровяными котлами или печами, представляют собой жилые или небольшие коммерческие дровяные водонагреватели, которые располагаются на открытом воздухе вдали от отапливаемого помещения. Как правило, водяная рубашка окружает теплообменник топки печи, и нагретая вода циркулирует в дом или другое строение по изолированным подземным трубам. После того, как нагретая вода подается в здание, ее можно спроектировать для работы с существующими системами отопления. Теплообменники «вода-воздух» или «вода-вода» или прямая циркуляция воды передают выделяемое тепло в печи с принудительной подачей воздуха, излучающий плинтус или излучающий теплый пол. OWB имеют возможность отапливать несколько зданий от одной печи. Гаражи, мастерские, теплицы, амбары и даже бассейны или джакузи можно обогревать с помощью OWB.

Системные преимущества

В США есть много производителей OWB, большинство из которых расположено на Среднем Западе или Северо-Востоке. Похоже, что большинство производителей в своей литературе и на своих веб-сайтах согласны с преимуществами использования уличных дровяных котлов. Эти преимущества включают в себя снижение затрат на коммунальные услуги, повышение безопасности и чистоты за счет размещения дровяных горелок снаружи, использование возобновляемых источников энергии в изобилии, нулевой чистый выброс углерода при эффективном сжигании древесины и общую общую эффективность современного OWB. Также в литературе производителей и на их сайтах можно найти многочисленные отзывы довольных покупателей, довольных своей покупкой.

Проблемы со здоровьем

С ростом популярности OWB возникли вопросы о воздействии на здоровье дыма, производимого устройствами. По данным Агентства по охране окружающей среды (EPA), в США установлено более 200 000 OWB, и ожидается, что в этом году будет продано еще 14 000 единиц. Агентство по охране окружающей среды заявляет, что было проведено множество исследований, в которых сообщается о потенциально серьезных неблагоприятных последствиях для здоровья от вдыхания дыма, выделяемого при сжигании древесины в жилых помещениях. Дым содержит мелкие частицы загрязнения и ряд токсинов в воздухе. Загрязнение мелкодисперсными частицами связано с целым рядом проблем со здоровьем, включая астму, снижение функции легких и бронхит. Старые OWB, произведенные до 2007 года, имели тенденцию быть менее эффективными при сжигании древесины, что приводит к увеличению количества дыма и мелких частиц.

Производство OWB никогда не регулировалось, но для решения некоторых проблем со здоровьем EPA запустило добровольную программу для производителей OWB, чтобы продемонстрировать, что их модели на 70 процентов чище, чем неподходящие модели. Цель программы — добиться сокращения выбросов и защитить здоровье населения без федеральных правил.

Новая технология

Добровольная программа, инициированная EPA, дала некоторые желаемые результаты, поскольку производители OWB принимают вызов и создают более эффективные устройства. Новые сертифицированные OWB сжигают древесные газы более эффективно, вызывая меньше дыма. Повышение эффективности означает, что владельцы также сэкономят деньги и ресурсы, поскольку им придется сжигать меньше древесины.

Многие из этих новых OWB используют технологию газификации для более чистого сжигания и работы с более высокой эффективностью, чем традиционные дровяные котлы. Причина, по которой старые OWB в последнее время стали предметом такого пристального внимания, заключается в том, что они выделяют весь дым с мелкими твердыми частицами.

Газификация – это процесс, при котором выбросы дыма сжигаются во вторичной камере при очень высокой температуре. Этот процесс значительно снижает количество твердых частиц и повышает эффективность установок до 70 процентов и выше.

Советы по покупке

Если вы заинтересованы в приобретении OWB, у Департамента качества окружающей среды штата Мичиган есть несколько советов. Ищите хорошо спроектированный блок, в котором используется вторичное горение, потому что они горят более эффективно и могут быть хорошим вариантом обогрева дома в сельской местности. В нескольких новых моделях добавлены технологии для более полного сжигания выбросов твердых частиц и газов. Из-за более высокой эффективности нагрева они используют от половины до одной трети количества древесины для производства такого же количества тепла и демонстрируют гораздо более чистую работу, чем большинство современных моделей. Будьте готовы платить больше за устройство хорошего качества — с OWB вы определенно получите то, за что платите. Они также перечислили следующие советы:

• Ищите устройство с большим количеством огнеупорного кирпича, что позволяет устройству гореть горячее и лучше сгорать.
• Будьте хорошим соседом – убедитесь, что высота дымохода не меньше высоты дымохода в вашем доме.
• Запрашивайте доказательства, если заявления о производительности устройства кажутся преувеличенными.
• В дровяных котлах следует использовать только сухую, выдержанную древесину.

Другим источником, где можно найти эффективный OWB, является веб-сайт EPA Burn Wise. Ищите программу Hydronic Heaters Program, в которой перечислены производители OWB, которые добровольно представляют свои устройства для тестирования и утверждения.

Установка своими руками: сделай это один раз, сделай это правильно

Брэндон Ходжинс

При покупке любой уличной дровяной печи необходимо сразу же принять важное решение: где ее разместить? Убедитесь, что дровяная печь находится в удобном месте. Можете ли вы легко загрузить печь и подъехать грузовиком или прицепом прямо к поленнице, чтобы легко разгрузить дневную заготовку дров? Если ответ отрицательный, выберите другое место. Подумайте о преобладающем ветре, чтобы дым не стал помехой.

Другим важным решением является приобретение готовых линий подачи и возврата или их изготовление своими руками. Сборные линии работают хорошо, но они могут вызвать небольшой шок от наклеек. Они продавались по цене до 12 долларов за фут, когда я покупал, и эта цифра быстро растет, когда между печью и домом, который нужно отапливать, находится большое расстояние.

Если у вас достаточно смелости, чтобы сделать это самостоятельно, посмотрите, как строятся сборные линии, и попытайтесь повторить этот дизайн. Когда весной 2014 года я устанавливал линии подачи и возврата, я выкопал 4-футовую траншею длиной 140 футов. Я взорвал дно траншеи примерно 4 дюймами пенопластовой изоляции. Я использовал проволочные стяжки и стяжки, чтобы скрепить линии подачи и возврата, с промежутками между ними в 1-дюймовые полоски пенопласта. После надежного размещения линий подачи и возврата в траншею я распылил 12-дюймовый баллон пены по всему периметру линий, не оставляя зазоров для проникновения воздуха или воды. Он прекрасно работает, так как 185-градусная вода, поступающая из уличной печи, почти не теряет тепла во время своего 140-футового пути к дому.

Для этого применения важно использовать пенопласт с закрытыми порами. Размокший, мокрый пенопласт быстро теряет свои теплоизоляционные свойства.

Прежде чем засыпать траншею, подумайте о том, чтобы убить двух зайцев одним выстрелом. Вы давно хотели провести водопровод от дома к сараю? Вам нужно подключиться к электричеству вашего дома, чтобы запустить насосы дровяной печи? Если да, сэкономьте время и деньги, сделав это сейчас. Если вы закапываете водопровод для бытовых нужд в ту же траншею, закопайте его под линиями подачи и возврата, чтобы быть уверенным, что мороз никогда не заморозит запас пресной воды.

Избегайте добавления каких-либо соединений в подземные линии, особенно линии подачи и возврата горячей воды. Если соединение абсолютно необходимо, измерьте расстояние соединения между домом и дровяной печью. Сфотографируйте его и задокументируйте как можно точнее. Это значительно облегчит поиск и ремонт, если соединение выйдет из строя в будущем.

Рубка дерева — это выбор здорового образа жизни.
