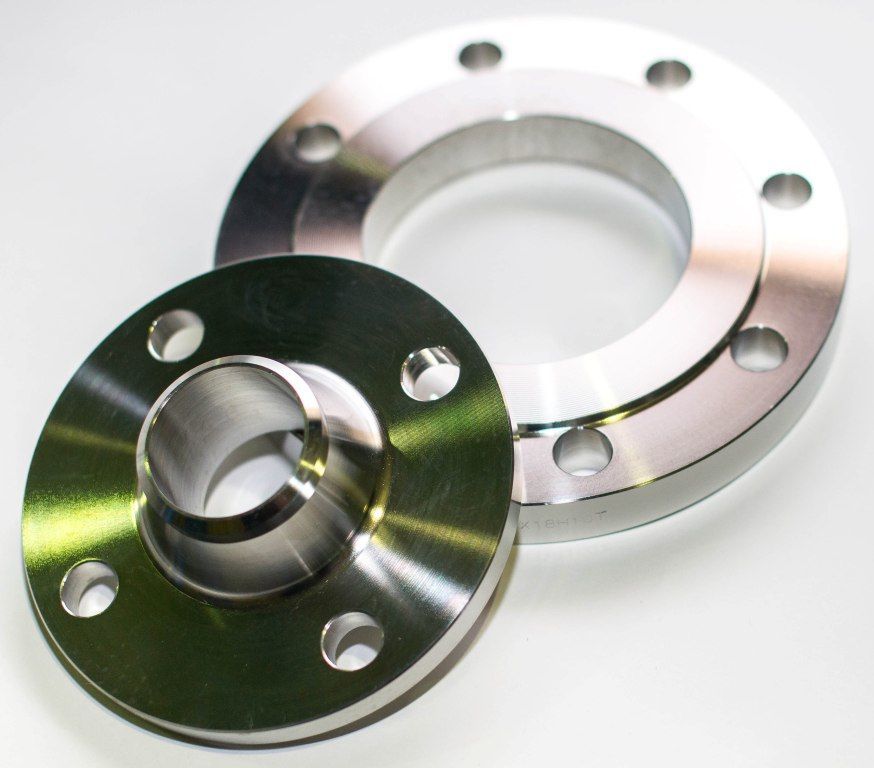

Ответный фланец

Ответный фланец относится к главным деталям запорной трубопроводной арматуры. Использование трубопроводной арматуры распространено в различных промышленных сферах: строительстве, энергетике, химической промышленности. Установка трубопроводных систем осуществляется практически везде, объясняя спрос на комплектующие элементы.

Что такое ответный фланец?

Под фланцем подразумевается крепежное изделие, обеспечивающее скрепление частей труб, трубы к арматуре, насосу, облегчая обслуживание участков трубопровода. Согласно условиям эксплуатации, происходит использование поворотных, переходных, обрезиненных или ответных фланцев. Технические характеристики, типоразмеры, условия использования определенного фланца регламентирует конкретный ГОСТ.



Фланцевая деталь имеет парный комплект поставки, состоит из непосредственно фланцев и контрфланцев (ответных фланцев). Ответный стальной фланецявляется встречным элементов соединения, изготавливающийся отличительно от основного изделия. Вариация контрфланца определяется типом фланцевого соединения, необходимыми для его корректной работы техническими параметрами. Ответные стальные фланцы распределяются на следующие подвиды:

• изделия в гладких соединениях, не предусматривающие выточку под прокладку. Подобными ответными фланцами пользуются при небольшом показателе давления внутри трубопровода;
• изделия, разработанные под условия действия высокого давления. Ответным фланцем данного подвида пользуются при монтаже трубопроводов с максимальным внутренним давлением;
• изделия, изготовленные с применением выточки под прокладку. Подобный крепеж гарантирует дополнительную герметизацию трубопроводной системы.

В роли запорного устройства на холодных (горячих) трубопроводах используют также специальные задвижки. Клиновая фланцевая задвижка присоединяется к арматуре с использованием фланцев и применяется зачастую в трубопроводах, транспортирующих агрессивные составы, некоторые нефтепродукты, пар, воду, аммиак. Также в трубопроводной арматуре широко применяется шаровой кран. По типу соединения шаровый кран делится на виды: фланцевые, муфтовые и приварные.

Особенности соединения с ответным фланцем

Каждый тип соединения с использованием ответных фланцев отличается определенным распространением использования, исходя из технических особенностей применения трубопроводов. Наиболее ненадежными являются соединения с гладкими ответными фланцами. Подобные изделия отличаются отсутствием выточек, зубцов на фланцах. Ответные фланцы, оборудованные зубчатыми выступами, стыкуются с впадинами на фланце этими зубцами. Фланец с пазом для прокладки и ответный фланец с шипом образуют наиболее надежное соединение. Но рядом с плюсом возникает существенный минус, представленный существенными трудностями монтажа и демонтажа соединения.

Словарь Мультитран

Англо-русский форум   АнглийскийНемецкийФранцузскийИспанскийИтальянскийНидерландскийЭстонскийЛатышскийАфрикаансЭсперантоКалмыцкий ⚡ Правила форума
		✎ Создать тему | Личное сообщение	Имя	Дата
02.2021 23:59:47″>8	63	Игра слов в диалоге well в качестве междометия и to be well	Saelind	16.02.2021	18:37
19	145	владеть техникой	Dinara_82	16.02.2021	13:55
128	2538	ОФФ: как вежливо отказать плохому переводчику?  | 1 2 3 4 все	Рина Грант	4.02.2021	15:05
2	76	scholarship of performance	Doomfist	16. 02.2021	13:10
5	259	Помощь в переводе	nikkk11	4.01.2021	19:13
1220	17844	Ошибки в словаре  | 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 все	4uzhoj	25.05.2020	1:32
1	50	Перечисление денежных средств…	AlexPaus	16.02.2021	18:35
12	02.2021 18:38:28″>109	Dark preparation into bread and pastry.	IrinaVladimirovna	16.02.2021	10:10
16	13977	The BVI Business Companies act  | 1 2 все	cand	14.12.2010	13:30
2	70	перевод термина «заведомо ложный донос»	anasr1997	16.02.2021	13:27
2	39	1-deoxy-4-thio-D-arabinofuranosyl sulfonium cation	athlonusm	16. 02.2021	13:25
11	212	Биржевые термины	Plavunez	31.10.2020	12:03
1	25	enfillment	wolfson	16.02.2021	14:37
11	159	Каравай, каравай	stasiakot	16.02.2021	11:03
1	43	Community pedagogy	Mar_Leyen	16. 02.2021	12:16
	19	thiosugar sulfonium sulfate inner salt structure	athlonusm	16.02.2021	13:25
4	121	работа в trados	olo47	16.02.2021	5:16
2	69	Оперативная разработка	Y123	16.02.2021	9:42
12	75	original permit number	wanderer1	16.02.2021	1:54
02.2021 1:48:40″>1	86	статья УК РФ	supercat3	15.02.2021	21:55
4	62	polyurethane system houses	Aralek	15.02.2021	21:56
24	255	no matter how thrilling, could never foster.	koronid	13.02.2021	9:10
12	303	Подобрать перевод слову «переводовед»	Bookwarm	12. 02.2021	11:13
6	114	Your balance is no longer subject to escheatment	Alexgrus	13.02.2021	3:35
4	118	boot top line, hull band and bussle	Irysol	11.02.2021	16:49
2	73	integrity of the wall’s force	amateur-1	15.02.2021	12:04
107	6389	ОФФ: Заказные письма или не оформляйте ИП  | 1 2 3 все	Winona	27. 08.2016	10:21
23	513	сертификат о вакцинации Спутником V на английском	Д-Джулия	10.02.2021	12:35
4	106	Once the engagement has begun	displacedbones	13.02.2021	18:36

Завод по производству фланцев. Высокое качество, поставки по всей России

Невский завод «ТРУБОДЕТАЛЬ» изготавливает все комплектующие, входящие в состав фланцевого соединения. Такой набор деталей называется комплект фланцев, или как часто его называют в сметной документации комплект-фланец. Фланцевые комплекты включают в себя непосредственно сами фланцы (2 шт. ), прокладку (1 шт.), шпильки или болты, гайки и шайбы. Покупка Заказчиком сразу комплекта фланцев очень удобна, так как избавляет его от сложного процесса правильного подбора комплектующих. Многолетний опыт производства фланцевых изделий нашим предприятием показывает, что зачастую, заказывая комплектующие в разных местах, можно столкнуться с проблемой их несовместимости с самим фланцем по геометрии и материалу. Кроме того, цена на комплект фланцев будет значительно ниже, чем в случае если заказывать все комплектующие по отдельности.

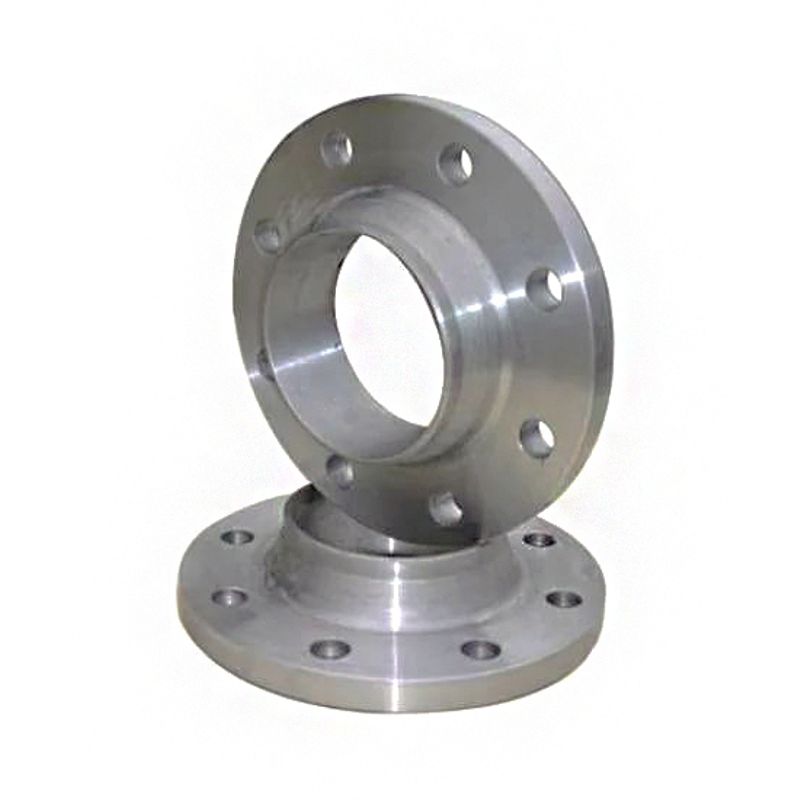

При необходимости монтажа запорной арматуры на трубопровод часто используется термин комплект ответных фланцев (КОФ), состоящий из фланцев, прокладки и комплекта крепежа. По сути это тот же самый комплект фланцев, включающий в себя те же самые детали. Фланцевые комплекты изготавливаются или комплектуются из уже имеющихся на складе деталей под заказ в кратчайшие сроки. Специалисты нашего завода помогут Вам правильно подобрать все комплектующие, чтобы Вы могли быть уверенными в надежности фланцевого соединения.

Комплект ответных фланцев ASME B16.5-2003 или ASME B16.47-2006

Пример условного обозначения комплекта фланцев ASME B16.5-2003 с уплотнительной поверхностью «выступ», на диаметр 2″ и давление 10 МПа: Комплект фланцев  ASME B16.5-2003 WN Class 600 NPS 2″ SM AISI 304 (12Х18Н10Т)

В последнее время всё чаще на ответственных строительных объектах применяется запорная арматура и оборудование импортного производства. Для  обеспечения надежного подключения таких агрегатов применяются фланцы по зарубежным стандартам. Наш завод изготавливает фланцевые комплекты КОФ по стандартам ASME, DIN, EN. В состав комплекта фланцев ASME, DIN, EN входят все те же комплектующие, что в комплекты по отечественным стандартам, однако имеются существенные отличия в геометрии изделий. В России не так много предприятий, имеющих опыт по изготовлению КОФ по ASME, DIN и EN. Наш завод по данной тематике занимает лидирующие позиции на рынке. Комплекты ответных фланцев ASME, DIN, EN изготавливаются из низколегированных, нержавеющих и жаропрочных сталей, как по отечественным стандартам, так и по зарубежным. Так, например, для изготовления нержавеющих комплектов ответных фланцев часто применяется сталь 304 и 304L.

Для получения исчерпывающей информации по вопросам изготовления, закупки и применения комплектов ответных фланцев КОФ, в том числе комплектов фланцев ASME, DIN, EN, обращайтесь к специалистам нашего предприятия.

Раздел «Фланцевые изделия»

Областная газета

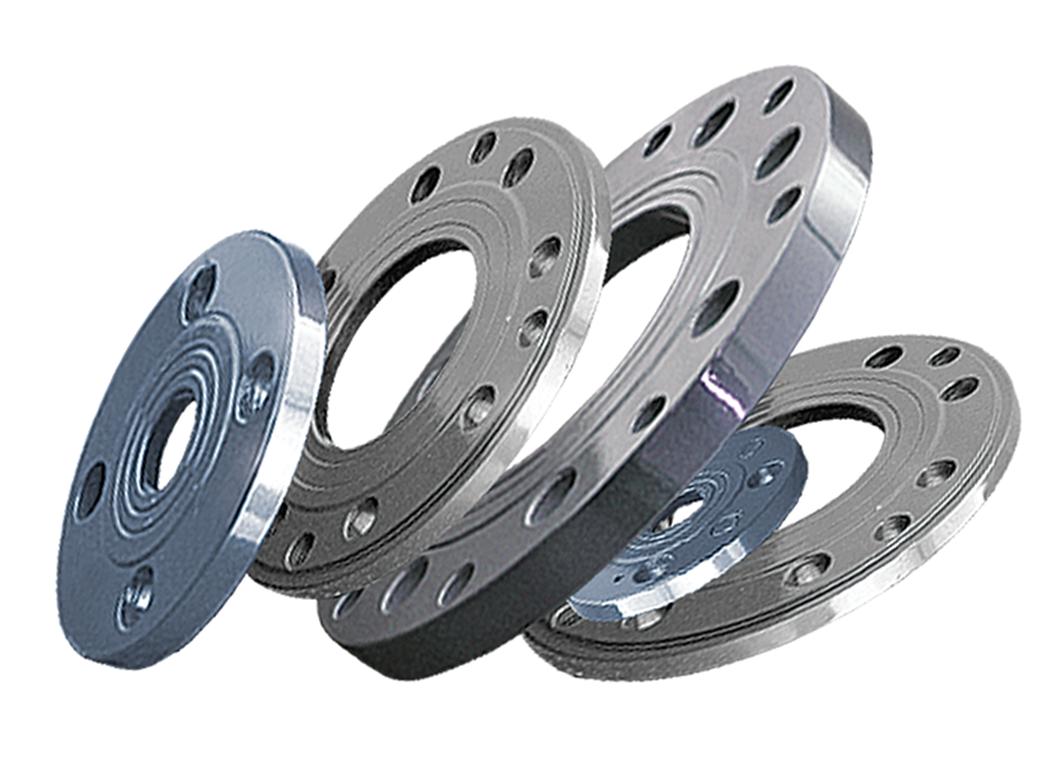

Фланец плоский цена на который весьма приемлема – это плоская круглая деталь с равномерно расположенными отверстиями для болтов либо шпилек.  На современном рынке соответствующих товаров фланцы представлены к продаже в широком ассортименте.



Широкая область применения во всех строительных отраслях делает фланец важной составляющей частью.



Основная область применения фланцев приходиться на строительство трубопроводов. Независимо для чего используются трубы то ли для газа или нефтепродуктов или воды разъемные соединения выполняются с помощью фланцев.



Сделать все соединения на трубах с помощью сварки нельзя. Это не даст возможности установить на участках трубопровода нужное оборудование, такие как задвижки, насосы. В этих случаях используют фланцевое соединение. Устанавливаемый прибор уже идет с завода со своим фланцем. Ответный фланец приваривается на конец трубы. Между фланцами устанавливают подкладку, для лучшей герметичности. Подкладки бывают резиновые и паранитные. Крепятся фланцы шпильками, на которых с двух сторон накручиваются гайки. Или болтами.



Фланец выбирают по внутреннему размеру в зависимости от диаметра трубы. Обычно все эти размеры стандартные по ГОСТу. Но не исключена возможность изготовления фланцев с индивидуальными размерами. Для производства фланцев достаточно иметь материал, газовый пост, токарный и сверлильный станок.



Так как фланцы испытывают большие нагрузки, их делают из различных металлов. В зависимости от использования определяют вид фланца, способ его изготовления, область применения.



Вид фланца может быть круглый на трубу. Чаще используются при подключении приборов. Фланец воротниковый, приваривается встык к трубе. Используется при соединении двух труб, где не будет сильных нагрузок. И фланец заглушка без внутреннего отверстия.



По способу изготовления бывает литой из ковкого и серого чугуна. Такие фланцы установлены сразу на заводском оборудовании. Или плоские стальные. Они используются в основном на трубах.



Область применения, так же для арматуры, сосудов, соединительных частей, аппаратов, трубопроводов.



ГОСТ 33259-2015 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Конструкция, размеры и общие технические требования (с Поправками), ГОСТ от 26 мая 2015 года №33259-2015

ГОСТ 33259-2015

МКС 23. 040.60

Дата введения 2016-04-01

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Закрытым акционерным обществом «Научно-производственная фирма «Центральное конструкторское бюро арматуростроения» (ЗАО «НПФ «ЦКБА»)

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 259 «Трубопроводная арматура и сильфоны»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 марта 2015 г. N 76-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Киргизия	KG	Кыргызстандарт
Россия	RU	Росстандарт
Украина	UA	Минэкономразвития Украины

4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 мая 2015 г. N 443-ст межгосударственный стандарт ГОСТ 33259-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2016 г.

5 В настоящем стандарте учтены основные нормативные положения следующих международных стандартов:

— ISO 7005-1:2011* «Фланцы трубопроводов. Часть 1. Стальные фланцы для промышленных трубопроводов и систем трубопроводов многоцелевого назначения» («Pipe flanges — Part 1: Steel flanges for industrial and general service piping systems», NEQ)
________________
* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. — Примечание изготовителя базы данных.


— ISO 7005-2:1988 «Фланцы металлические. Часть 2. Фланцы из литейного чугуна» («Metallic flanges — Part 2: Cast iron flanges», NEQ)

6 Подготовлен на основе применения ГОСТ Р 54432-2011*.
_______________
* Приказом Федерального агентства по техническому регулированию и метрологии от 26 мая 2015 г. ** ГОСТ Р 54432-2011 отменен с 1 апреля 2017 г.

** Вероятно, ошибка оригинала. Следует читать: Приказом Федерального агентства по техническому регулированию и метрологии от 26 мая 2015 г. N 443-ст. — Примечание изготовителя базы данных.

7 ВЗАМЕН ГОСТ 12815-80, ГОСТ 12816-80, ГОСТ 12817-80, ГОСТ 12818-80, ГОСТ 12819-80, ГОСТ 12820-80, ГОСТ 12821-80, ГОСТ 12822-80.


Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет


ВНЕСЕНЫ поправка, опубликованная в ИУС N 11, 2016 год; поправка, опубликованная в ИУС N 8, 2017 год

Поправки внесены изготовителем базы данных

1 Область применения

Настоящий стандарт распространяется на присоединительные фланцы трубопроводной арматуры (далее — арматуры), соединительных частей и трубопроводов, а также на присоединительные фланцы машин, оборудования, приборов, патрубков, аппаратов и резервуаров на номинальное давление до 250 и устанавливает конструкцию и размеры стальных и чугунных фланцев, определяет типы фланцев, типы форм уплотнительных поверхностей, устанавливает технические требования к изготовлению, маркировке, испытаниям и контролю.

В настоящем стандарте приведены рекомендации по выбору материала для фланцев и крепежных деталей фланцевых соединений а также по выбору уплотнительной поверхности в зависимости от опасности и параметров рабочей среды.

На фланцы для других объектов, параметров и условий применения действуют ГОСТ 1536, ГОСТ 4433, ГОСТ 9399, ГОСТ 25660, ГОСТ 28759.1 — ГОСТ 28759.5, [1].

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2.301-68 Единая система конструкторской документации. Форматы

ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования

ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности

ГОСТ 12. 1.044-89 Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения

ГОСТ 356-80 Арматура и детали трубопроводов. Давления номинальные, пробные и рабочие. Ряды

ГОСТ 977-88 Отливки стальные. Общие технические условия

ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

ГОСТ 1215-79 Отливки из ковкого чугуна. Общие технические условия

ГОСТ 1412-85 Чугун с пластинчатым графитом для отливок. Марки

ГОСТ 1536-76 Фланцы судовых трубопроводов. Присоединительные размеры и уплотнительные поверхности

ГОСТ 1577-93 Прокат толстолистовой и широкополосный из конструкционной качественной стали. Технические условия

ГОСТ 2590-2006 Прокат сортовой стальной горячекатаный круглый. Сортамент

ГОСТ 2591-2006 Прокат сортовой стальной горячекатаный квадратный. Сортамент

ГОСТ 4433-76 Фланцы арматуры, соединительных частей и трубопроводов судовые. Типы

ГОСТ 4543-71 Прокат из легированной конструкционной стали. Технические условия

ГОСТ 5520-79 Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия

ГОСТ 5632-72 Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки

ГОСТ 5773-90 Издания книжные и журнальные. Форматы

ГОСТ 6032-2003 (ИСО 3651-1:1998, ИСО 3651-2:1998) Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость к межкристаллитной коррозии

ГОСТ 7293-85 Чугун с шаровидным графитом для отливок. Марки

ГОСТ 7350-77 Сталь толстолистовая коррозионно-стойкая, жаростойкая и жаропрочная. Технические условия

ГОСТ 7505-89 Поковки стальные штампованные. Допуски, припуски и кузнечные напуски

ГОСТ 8479-70 Поковки из конструкционной углеродистой и легированной стали. Общие технические условия

ГОСТ 9399-81 Фланцы стальные резьбовые на Ру 20-100 МПа (200-1000 кгс/см). Технические условия

ГОСТ 9454-78 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах

ГОСТ 9833-73 Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Конструкция и размеры

ГОСТ 14140-81 Основные нормы взаимозаменяемости. Допуски расположения осей отверстий для крепежных деталей

ГОСТ 14192-96 Маркировка грузов

ГОСТ 14637-89 (ИСО 4995-78) Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия

ГОСТ 14782-86 Контроль неразрушающий. Соединения сварные. Методы ультразвуковые

ГОСТ 14792-80 Детали и заготовки, вырезаемые кислородной и плазменно-дуговой резкой. Точность, качество поверхности реза

ГОСТ 15180-86 Прокладки плоские эластичные. Основные параметры и размеры

ГОСТ 19281-89 (ИСО 4950-2-81, ИСО 4950-3-81, ИСО 4951-79, ИСО 4995-78, ИСО 4996-78, ИСО 5952-83) Прокат из стали повышенной прочности. Общие технические условия

ГОСТ 20072-74 Сталь теплоустойчивая. Технические условия

ГОСТ 20700-75 Болты, шпильки, гайки и шайбы для фланцевых и анкерных соединений, пробки и хомуты с температурой среды от 0 до 650°С. Технические условия

ГОСТ 21120-75 Прутки и заготовки круглого и прямоугольного сечения. Методы ультразвуковой дефектоскопии

ГОСТ 22727-88 Прокат листовой. Методы ультразвукового контроля

ГОСТ 23304-78 Болты, шпильки, гайки и шайбы для фланцевых соединений атомных энергетических установок. Технические требования. Приемка. Методы испытаний. Маркировка, упаковка, транспортирование и хранение

ГОСТ 23055-78 Контроль неразрушающий. Сварка металлов плавлением. Классификация сварных соединений по результатам радиографического контроля

ГОСТ 24507-80 Контроль неразрушающий. Поковки из черных и цветных металлов. Методы ультразвуковой дефектоскопии

ГОСТ 24856-2014 Арматура трубопроводная. Термины и определения

ГОСТ 25054-81 Поковки из коррозионно-стойких сталей и сплавов. Общие технические условия

ГОСТ 25660-83 Фланцы изолирующие для подводных трубопроводов на Ру 10,0 МПа (100 кгс/см). Конструкция и размеры

ГОСТ 26645-85 Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку
_______________
На территории Российской Федерации действует ГОСТ Р 53464-2009 «Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку».


ГОСТ 28759.1-90 Фланцы сосудов и аппаратов. Типы и параметры

ГОСТ 28759.2-90 Фланцы сосудов и аппаратов стальные плоские приварные. Конструкция и размеры

ГОСТ 28759.3-90 Фланцы сосудов и аппаратов стальные приварные встык. Конструкция и размеры

ГОСТ 28759.4-90 Фланцы сосудов и аппаратов стальные приварные встык под прокладку восьмиугольного сечения. Конструкция и размеры

ГОСТ 28759.5-90 Фланцы сосудов и аппаратов. Технические требования

ГОСТ 30893.1-2002 (ИСО 2768-1-89) Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками

ГОСТ 31901-2013 Арматура трубопроводная для атомных станций. Общие технические условия

ГОСТ 33260-2015 Арматура трубопроводная. Металлы, применяемые в арматуростроении. Основные требования к выбору материалов

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины, определения и сокращения

3.1 В настоящем стандарте применены термины по ГОСТ 24856.

3.2 В настоящем стандарте применены следующие сокращения:

НД — нормативная документация;

КД — конструкторская документация;

ТУ — технические условия;

МКК — межкристаллитная коррозия;

УЗК — ультразвуковой контроль;

СКР — сульфидное коррозионное растрескивание;

ТРГ — терморасширенный графит;

СНП — спирально-навитые прокладки;

— номинальное давление (в стандарте указано в бар или кгс/см).

4 Типы фланцев и исполнения уплотнительных поверхностей

4.1 Типы фланцев и их обозначения приведены на рисунке 1.

4.2 Исполнения уплотнительных поверхностей и их обозначения приведены на рисунке 2.

4.3 Применяемость фланцев номинального диаметра в зависимости от номинального давления для каждого типа фланцев приведена в таблице 1.

Рисунок 1 — Типы фланцев

Примечания

1 Фланцы типов 01, 04, 11, 21 соответствуют фланцам типов 01, 04, 11, 21 по [2].

2 Фланцы типа 02 соответствуют фланцам типа 02 с приварным кольцом типа 32 по [2].

3 Фланцы типа 03 соответствуют фланцам типа 02 с отбортовкой типа 33 по [2].

4 Фланцы типа 21 и элемент отбортовки для фланца типа 03 являются элементами арматуры, оборудования или соединительных частей трубопроводов и отдельно не изготавливаются.

Рисунок 1 — Типы фланцев *

________________
* Рисунок 1. (Поправка. ИУС N 8-2017).

Рисунок 2 — Исполнения уплотнительных поверхностей

Примечание — Уплотнительные поверхности исполнений L и М используют под фторопластовые прокладки.

Рисунок 2 — Исполнения уплотнительных поверхностей

Таблица 1 — Применяемость фланцев

Продолжение таблицы 1

Окончание таблицы 1

(Поправка. ИУС N 8-2017).

5 Размеры уплотнительных поверхностей

Размеры уплотнительных поверхностей фланцев приведены на рисунке 3 и в таблице 2. Ряд 1 предпочтительный.

Рисунок 3 — Размеры уплотнительных поверхностей фланцев

Примечания

1 Допускается вместо угла 45° выполнять скругление радиусом по КД.

2 Исполнение А — только для 1, 2,5 и 6. Толщина фланца для исполнения А приведена в таблицах 3 или 6 (для этого исполнения 0).

3 Минимальная шероховатость уплотнительных поверхностей для исполнений А, В, С, D, Е, F — Ra 3,2; исполнений L, М — Ra 0,8, а максимальная приведена на рисунках.

Рисунок 3 — Размеры уплотнительных поверхностей фланцев

Таблица 2 — Размеры уплотнительных поверхностей фланцев (см. рисунок 3)

Размеры в миллиметрах

	, кгс/см
			Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2
10	1	35	19	—	29	—	18	—	30	—	—	—	—	18	30	—	2	4	3	—	4	3
	2,5
	6
	10	42	24		34		23		35					23	35
	16
	25
	40
	63										18	35	50			9				6,5
	100
	160		—	24	—	34	—	23	—	35	—	—	—	—	—	—				—	—	—
	200	—	—		—		—		—								—	—	—
	250	40	—	24	—	34	—	23	—	35							2	4,5	4
15	1	40	23	—	33	—	22	—	34	—	—	—	—	22	34	—	2	4	3	—	4	3
	2,5
	6
	10	47	29		39		28		40					28	40
	16
	25
	40
	63										24	35	55			9				6,5
	100
	160
	200		29	—	39	—	28	—	40	—		40
	250	45	—	29	—	39	—	28	—	40	—	—	—	—	—	—		4,5	4	—	—	—

Как выбрать ответные фланцы — Немного о ремонте и строительстве

Фланцевое соединение есть самый востребованным видом соединений для трубопроводов. Применение фланцев определяется несколькими показателями.

Среди них и прочность, но наряду с этим фланцы должны быть и эластичными, быстрота сборки фланцевого соединения, конечно легкость конструкции, что убыстряет работы с фланцами. направляться так же подчернуть, что в технике имеется множество видов фланцев, но самый востребованными сейчас являются ответный фланцы.

Это распространенный тип соединений для трубопроводов, каковые так же разделяются на пара типов. Имеется ответные фланцы для трубопроводов большого давления, существуют фланцы каковые имеют определенный узор, именуемый выточкой, под определенный вид прокладки.

Так же существуют фланцы ровного типа, в то время, когда нет особенных выточек для особую прокладку.

В любом случае будь то ответные фланцы, либо фланцы плоские, неизменно эти эргономичные приспособления использовались для временного соединения труб и других технических конструкций. При том, что фланцы устанавливаются на временной базе, это тип соединений обязан владеть легко прекрасными особенностями.

Фланцы должны внушительное время выдерживать громадное давление в трубах, конечно любую иную физическую нагрузку на соединение.

Так же фланцы должны быть изготовлены из особенного сплава, что имел возможность бы выдерживать высокие нагрузки долгое время. Помимо этого фланцы не должны подвергаться коррозии, в особенности это правило принципиально важно при создании фланцевого соединения в трубопроводе.

Фланцы так стали неотъемлемой частью нашей жизни, что мы их кроме того не подмечаем, но данный тип технического временного соединения широко применяется везде, и такая высокая популярность фланцев определяется их прекрасными особенностями.

Как легко и красиво заварить фланец.

Вы прочитали статью, но не прочитали журнал…

Фланец стальной в полипропиленовой защите. Общая информация.



Фланец плоский стальной – используется для герметичного и прочного соединения трубопровода с запорной арматурой, ответным фланцем или для соединения с трубой из другого материала, а также соединительных частей приборов, машин и аппаратов. Фланцы используются для трубопроводов из стали, чугуна, полиэтилена и других материалов с условным внутренним давлением Ру от 0,1 до 2,5 МПА, а также для создания нестандартных разборных конструкций.





Стальные плоские фланцы изготавливаются в разных странах по разным стандартам, которые приняты на территории государства-производителя (это может быть ГОСТ, DIN либо ТУ). По своей форме фланцы бывают круглые и квадратные, а по типу фланца – они делятся на литые из серого чугуна, литые из ковкого чугуна, литые стальные, стальные плоские, стальные приварные встык и стальные свободные фланцы.



В связи с тем, что за последнее время большую часть трубопроводов стали прокладывать из полиэтиленовых и полипропиленовых труб, то и фланцы немного видоизменились, как по типу, так и по материалам. В данное время все большую популярность начинают приобретать полипропиленовые фланцы (фланцы со стальным сердечником облитые полипропиленом). Это объясняется тем, что такой фланец выполняет все функции обычных фланцев, но при этом не поддается коррозии, может использоваться в агрессивных средах и не ржавеет при хранении на складе. На данный момент полипропиленовые фланцы производят Климовский трубный завод, SIMONA, AGRU и FOX. Стальные свободные фланцы для полиэтиленовых труб также имеют отличия от фланцев изготовленных по Госту, а именно: увеличенный внутренний диаметр фланца ( связанно это с тем, что имеется несоответствие диаметров труб из полиэтилена и стали), отсутствие соединительного выступа на фланце, так называемого “зеркала” (это связано с тем, что “зеркалом” является сама полиэтиленовая втулка под фланец).





При выборе фланцев для фланцевого соединения на полиэтиленовых и полипропиленовых трубах следует обратить внимание на следующие моменты:
1. зная наружный диаметр трубы и геометрические размеры фасонных изделий необходимо удостовериться в том, что выбранный фланец соответствует данным размерам;
2. следует выбирать фланец с показателями условного давления Ру, которые соответствуют показателям ответного фланца на запорной арматуре;
3. в обязательном порядке на стальной фланец должен быть технический паспорт.

Трубные фланцы — Джерси-Виллидж, Техас

Трубный фланец — это диск, хомут или кольцо, которые крепятся к трубе с целью обеспечения повышенной прочности, блокировки трубопровода или выполнения присоединения большего количества элементов. Обычно они привариваются или прикручиваются к концу трубы и соединяются болтами. Между двумя ответными фланцами вставляется прокладка для более плотного уплотнения. Эти фланцы либо изготавливаются на заказ с размерами, указанными заказчиком, либо изготавливаются в соответствии с опубликованными спецификациями.Несколько организаций и ассоциаций опубликовали спецификации, которые предоставляют информацию о размерах, а также характеристики давления при различных температурах. Наша компания изготавливает нестандартные конструкции и имеет на складе шесть основных типов этих продуктов. Хотя это шесть наиболее распространенных типов, мы также являемся индивидуальным производителем и можем создать практически любой тип фланца, необходимый для ваших требований. Пожалуйста, нажмите на одно из следующих изображений, чтобы получить более подробное описание интересующего вас товара.На каждой странице также есть видео, которое позволяет лучше понять процесс установки.

SLIP-ON

Надвижные фланцы трубы фактически скользят по трубе. Обычно они обрабатываются с внутренним диаметром, немного большим, чем внешний диаметр трубы. Это позволяет фланцу скользить по трубе, но при этом остается несколько плотно прилегающим. Накладки прикрепляются к трубе с помощью углового шва сверху и снизу фланца. Они далее классифицируются как кольцо или ступица.Кольца и ступицы считаются скользящими на фланцах, потому что они оба надеваются на трубу.

---

ПРИВАРНАЯ ШЕЯ

Фланцы приварной шейки труб устанавливаются путем приваривания трубы к шейке фланца. Это позволяет передавать напряжение с фланца на саму трубу. Это также снижает концентрацию высоких напряжений в основании ступицы. Приварные шейки часто используются при высоком давлении. Внутренний диаметр этого приспособления обрабатывается так, чтобы соответствовать внутреннему диаметру трубы.

---

ЗАГЛУШКА

Фланцы глухой трубы используются для уплотнения конца системы трубопроводов или отверстий резервуаров высокого давления для предотвращения потока. Они обычно используются для испытания под давлением потока жидкости или газа через трубу или сосуд. Они также обеспечивают легкий доступ к трубе в случае, если работа должна выполняться внутри линии. Фланцы глухой трубы часто используются для приложений высокого давления.

---

ПРОФИЛЬНОЕ СОЕДИНЕНИЕ

Трубные фланцы с соединением внахлест устанавливаются поверх трубы и чаще всего используются с концевыми фитингами.Труба обычно приваривается к заглушке, и соединение внахлестку свободно вращается вокруг заглушки. Преимущество этого в том, что не возникнет проблем с выравниванием отверстий под болты. Они часто используются в тех случаях, когда требуется частый демонтаж.

---

РЕЗЬБОВЫЕ

Трубные фланцы с резьбой аналогичны накладкам, за исключением того, что отверстие фланца с резьбой имеет коническую резьбу. Они используются с трубами с внешней резьбой. Преимущество этого в том, что его можно прикрепить без сварки.Фланцы с резьбой для труб часто используются для малых диаметров и высокого давления.

---

SOCKET-WELD

Фланцы, приваренные внахлест, обычно используются на трубах высокого давления меньшего диаметра. Эти фланцы прикрепляются путем вставки трубы в конец муфты и наложения углового шва вокруг верхней части. Это обеспечивает гладкое отверстие и лучший поток жидкости или газа внутри трубы.

ответный фланец, ответный фланец Поставщики и производители Alibaba.com

О продуктах и ​​поставщиках:

 Alibaba. com предлагает обширную коллекцию высококачественных, эффективных и надежных.  Ответный фланец . Опытные разновидности. Ответный фланец   на строительной площадке изготавливается с использованием высокоуровневых технологий, чтобы обеспечить долговечность этого оборудования и постоянную устойчивость. Эти невероятно прочные и надежные. Ответный фланец   может использоваться для всех типов коммерческих и промышленных требований, особенно там, где требуется прочное соединение.
 Многочисленные проверенные и подлинные модели. Ответный фланец , доступный на объекте,  изготовлен из высококачественных материалов, таких как нержавеющая сталь, кованое железо и других материалов, обеспечивающих живучесть во всех типах рабочих условий. Вы можете выбирать между несколькими.  Ответный фланец  доступен для промышленности, автомобилей и т.д. Ответный фланец   экологичен и изготовлен с использованием новейших технологий, обеспечивающих выдающуюся производительность на протяжении многих лет без ущерба для качества.

 Alibaba.com предоставляет в ваше распоряжение широкий выбор.  Ответный фланец  бесчисленных цветов, форм, дизайнов, размеров и других характеристик. Эти продукты оснащены такими функциями, как водонепроницаемость, защита от коррозии, защита от ржавчины, абсорбция влаги и т. Д. Для обеспечения бесперебойной работы. Эти.  Ответный фланец  выступает в качестве сильных сторон между двумя элементами и может обеспечить эффективный поток среды внутри трубопроводов. Файл. Ответный фланец  Доступный здесь  доступен в настенном исполнении или в напольном исполнении с железной резьбой с непревзойденной точностью.

 Изучите широкий спектр.  ответный фланец  на Alibaba.com и приобретите эти продукты в рамках своего бюджета и производственных мощностей. Эти продукты имеют сертификаты ISO, AiSi, ASTM и проходят строгую проверку качества. Вы также можете выбрать индивидуальные варианты для нескольких конкретных моделей. Все модели поставляются с инструкциями для облегчения установки.


Металлический трубный фланец — трубная арматура | Приварная шейка — Накладка

Трубный фланец соединяет трубопроводы и компоненты в системе трубопроводов с помощью болтовых соединений и прокладок.Чаще всего используются фланцы с приварной шейкой, фланец скольжения, глухой фланец, фланец приварной муфты, фланец с резьбой и фланец с соединением внахлест (фланец RTJ). Этот тип соединения на фланце трубы позволяет легко разбирать и разъединять для ремонта и регулярного обслуживания. Наиболее распространенная спецификация для фланцев из углеродистой и нержавеющей стали — ANSI B16.5 / ASME B16.5.

Металлические фланцы обычно используются в промышленных, коммерческих и учреждениях. Фланцы для стальных труб доступны в различных стилях и классах давления.Металлические фланцы классифицируются от 150 до 2500 #. В дополнение к указанию класса давления для некоторых фланцев, таких как фланец приварной встык и фланец приварной муфты, также необходимо указать спецификацию труб. Это гарантирует, что отверстие трубы будет соответствовать отверстию приварной шейки или фланца, приваренного муфтой.

Trupply предлагает широкий выбор фланцев для труб из углеродистой стали, нержавеющей стали и никелевого сплава. Мы также можем предоставить специальные фланцы, такие как фланцы с длинной приварной шейкой, фланцы для специальных материалов и высокопрочные трубные фланцы.

Купите фланцы из углеродистой и нержавеющей стали онлайн по мгновенным ценам! Щелкните ссылки ниже;

Типы фланцев для стальных труб

Каким бы распространенным это ни казалось многим, многие клиенты спрашивают, что такое фланец? Компания Trupply создала демонстрационное видео, чтобы объяснить различные типы фланцев, их особенности и способы их использования на трубе. Металлические фланцы изготавливаются согласно ASME B16.5. Эти фланцы также называются фланцами ANSI.

* см. Расшифровку видео в конце страницы

Существует шесть наиболее часто используемых фланцев, также известных как фланец ANSI, фланец ASME B16.5.

Фланец под приварную шейку

Этот тип фланца предназначен для соединения под приварку встык с трубой или оборудованием, требующим фланцевого соединения. Сварная шейка обеспечивает хорошую работу при различных температурах и давлениях.Фланец с приварной шейкой должен указывать график трубы для отверстия. Благодаря приварной шейке они часто используются для сосудов под давлением и для создания люков и т. Д. Эти фланцы также известны как фланец ANSI или фланец ASME B16.5

.

Надвижной фланец

Накидка на фланец предназначена для скольжения по концу трубы. Это позволяет легко позиционировать перед сваркой. Как внутренняя, так и внешняя часть трубы приварена к накладке на фланец.См. Картинку справа. Труба, как правило, вставляется полностью внутрь фланца скольжения, оставляя только зазор, равный толщине стенки трубы. Эти фланцы также известны как фланец ANSI или фланец ASME B16.5

.

Фланец для соединения внахлест

Фланец с соединением внахлест также известен как фланец Van Stone. Этот тип фланца состоит как из заглушки, так и из фланца. Сам фланец не приварен, а заглушка вставляется / надевается на фланец и приваривается к трубе.Такое расположение помогает выравнивать фланцы в условиях, когда несоосность может быть проблемой. Во фланце с соединением внахлест сам фланец не контактирует с жидкостью. Заглушка — это деталь, которая приваривается к трубе и контактирует с жидкостью. Заглушки бывают типа A и типа B. Заглушки типа A являются наиболее распространенными. Фланец с соединением внахлест бывает только с плоской поверхностью. Люди путают фланец соединения внахлест с фланцем скольжения, поскольку они очень похожи, за исключением того, что фланец соединения внахлест имеет закругленные выступы на задней стороне и плоскую поверхность.

Фланец с резьбой

Фланец с резьбой также называется фланцем с резьбой или фланцем с резьбой. Этот тип фланца используется там, где сварка невозможна. Резьбовой фланец чаще всего используется в системах низкого давления и труб меньшего диаметра (номинальное значение до 4 дюймов).

Фланец глухой

Глухой фланец — это сплошной фланец без отверстия или резьбового отверстия, который используется для закрытия конца трубы, фитингов, клапанов или оборудования.Фланец глухой трубы также используется для оборудования для испытаний под давлением. Глухой фланец бывает как с выступом, так и с плоским торцом.

Фланец для глухих очков

Глухие фланцы для очков и линии похожи на глухие фланцы, но отличаются, поскольку они подходят между двумя фланцами. Очковые слепые получили свое название от сходства с парными очками. Одна сторона защитной шторки полностью закрыта для полного перекрытия потока, тогда как другой конец открыт для полного потока. В этой установке жалюзи можно поворачивать, не разбирая систему.Он также дает визуальное подтверждение, если линия открыта или закрыта.

Фланец с отверстием

Диафрагменный фланец — это специальный фланец, который всегда используется попарно. Он используется вместе с диафрагмой для измерения расхода жидкостей и газов в системе трубопроводов. Фланцы с отверстиями предварительно просверлены с резьбовыми отверстиями в ободах фланцев для размещения измерительной трубы. Фланец, составляющий фланец с отверстием, обычно представляет собой фланец с приварной шейкой. В качестве торцевого соединения иногда также используются надвижные и резьбовые фланцы.Во фланце с диафрагмой труба должна быть просверлена для размещения резьбового отверстия, через которое измеряется давление. На приведенном выше рисунке показана работа фланца с отверстием в конструкции фланца с приварной шейкой.

Переходной фланец

Переходный фланец изменяет размер линии без добавления дополнительного фитинга. Уменьшение переходного фланца всегда резкое по сравнению с уменьшением, которое может быть достигнуто переходником для концентрического стыкового шва. Редукционный фланец обычно доступен в виде редукционного фланца с резьбой или редукционного фланца с проскальзыванием.Уменьшающее скольжение на фланце размером 6 на 4 дюйма будет иметь размер фланца (внешний диаметр, диаметр окружности болта) 6-дюймового фланца, но отверстие 4-дюймового фланца. Это позволяет соединять его с трубой 6 дюймов через фланцевое соединение, но вместо этого подключать трубу 4 дюйма.

Поверхности фланца трубы

Поверхность фланца обеспечивает соединение фланца с уплотнительным элементом, обычно с прокладкой. Несмотря на то, что существует много типов поверхностей, наиболее распространенными типами поверхностей фланцев являются следующие:

1. с выступом
2. Плоское лицо
3. Нахлест
4. Кольцо шарнирное
5. Язык и роща

Существует два типа отделки поверхности фланца для фланцев с выступом и плоской поверхности;

1. Гладкая поверхность
2. Зубчатое покрытие (зубчатые концентрические канавки, зубчатые спиральные канавки)

Обе зубчатые поверхности имеют канавки глубиной 1/16 дюйма с количеством канавок от 24 до 60 на дюйм.

с выступом

Задний конец фланца с выступом имеет выступ высотой 1/16 дюйма для классов давления 150 #, 300 # и 600 #. Для фланца 900 # или выше толщина выступа составляет 1/4 дюйма. На рисунке выше показан фланец с выступом.

Плоское лицо

Задний конец плоского фланца плоский. Иногда его путают с фланцем для соединения внахлест, однако фланец с плоской поверхностью не имеет закругленных кромок на отверстии. На рисунке выше показан пример фланца с плоским торцом.сравнил это с изображением фланца с выступом, чтобы увидеть разницу. Плоская поверхность обычно используется на фланцах из чугуна и в качестве ответных фланцев для насосов и клапанов при низком давлении.

Кольцо шарнирное

Конструкция поверхности кольцевого соединения имеет паз с канавкой, в который вставляется металлическая кольцевая прокладка для создания уплотнения с ответным фланцем. Металлическое кольцо доступно в овальной или восьмиугольной форме.Наиболее распространенным материалом для прокладки кольцевого соединения является нержавеющая сталь 316, что делает его идеальным для применения в коррозионных средах. На рисунке выше показаны прокладки кольцевого типа и отделка канавки для кольцевого соединения на фланце.

Лицо стыка внахлестку

Поверхность соединения внахлест используется на фланце соединения внахлест. Он похож на фланец с плоской поверхностью, но имеет канавку в отверстии для сопряжения с заглушкой.

Язычок и паз

Паз и поверхность канавки имеют небольшую площадь контакта с уплотнительным элементом, что обеспечивает хорошее сжатие прокладки при низкой нагрузке на болт.Прорезь в канавке действует как кольцевая канавка и обеспечивает хорошее удерживание прокладки. Это идеально подходит для работы под высоким давлением. На рисунке выше показан фланец с выступом и пазом.

Маркировка фланца

Маркировка фланцев

регулируется кодами ANSI ASME. Маркировка фланца включает:

1. Наименование производителя
2. Номинальный диаметр трубы
3. Класс давления фланца
4. Обозначение материала
5. Число плавок

Фланцевые болты

На рисунке выше показан расчет длины шпильки фланца. Trupply продает здесь наборы фланцевых болтов.

Размеры фланца

По ссылке ниже приведены размеры фланцев для фланцев 150 #, 300 # и 600 #.

Таблица размеров трубного фланца

Схема труб

Ниже приведены размеры фланцев по отраслевым стандартам, серии A, серии B и AWWA.

Номинальное давление и температура фланца

Таблица здесь показывает номинальное давление и температуру фланца A105.

Материал фланца трубы

Фланец из углеродистой стали A105

Описание

Этот стандарт распространяется на компоненты труб из кованой углеродистой стали, предназначенные для работы в системах давления при температуре окружающей среды и при более высоких температурах. Фланцы заказываются либо с размерами, указанными покупателем, либо с габаритными характеристиками, такими как ASME 16.5 и API 6A. Поковки, изготовленные в соответствии с ASTM A105, обычно ограничиваются максимальным весом 10 000 фунтов. .

Технические характеристики

ASTM: A105

ASME: SA105, B16.5

NACE: MRO175

MSS: SP 44

Химический состав%

К	млн	пол	ю	Si	Cu	Ni	Кр	Пн	В
0.35	0,60–1,05	0,035	0,04	0,10-0,35	0,4	0,4	0,3	0,12	0,08
макс	–	макс	макс	–	макс. (1)	макс. (1)	макс. (1-2)	макс. (1-2)	макс

1. Сумма меди, никеля, ниобия, молибдена и ванадия не должна превышать 1.00%.
2. Сумма ниобия и молибдена не должна превышать 0,32%.

Примечание: Для каждого уменьшения на 0,01% ниже указанного максимума углерода (0,35%) будет разрешено увеличение марганца на 0,06% выше указанного максимума (1,05%) вплоть до 1,35%.

Требования к растяжению

Прочность на растяжение: (KSI) = 70

Предел текучести: (KSI) = 36

(KSI преобразуется в MPA {мегапаскалях} путем умножения на 6.895)

Типичное приложение

• Химическая и смежная промышленность
• Танки
• Клапаны
• Сосуды под давлением и трубы для различных процессов

Фланец из нержавеющей стали

— 316 / 316L (UNS S31600 / S31603)

Описание

Тип 316 — это сталь из молибдена, обработанная с улучшенной стойкостью к питтингу растворами, содержащими хлориды и другие галогениды. Кроме того, он обеспечивает отличную прочность на растяжение, ползучесть и разрыв при повышенных температурах. Тип 316 доступен из низкоуглеродистых (316L) и высокоуглеродистых (316H) сплавов.

Технические характеристики

ASTM: A312, A376, A358, A269, A249, A403, A182, A351, A479, A276

ASME: SA312, SA376, SA358, SA269, SA249, SA182, SA276, SA403, SA479, SA351

Химический состав%

К	Кр	млн	Пн	Ni	пол	ю	Si
МАКС	–	МАКС		–	Макс	МАКС	МАКС
0. 035	16,0–18,0	2,00	2,0–3,0	10,0-14,0	0,045	0,030	1,00

Требования к растяжению

Прочность на растяжение: (KSI) = 70

Предел текучести: (KSI) = 25

(KSI преобразуется в MPA {мегапаскалях} путем умножения на 6.895)

Типичное приложение

• Ядерная промышленность, химическая обработка, резина, пластмасса, целлюлоза и бумага, фармацевтическая и текстильная промышленность
• Теплообменники, конденсаторы и испарители

Фланец из нержавеющей стали

— 304 / 304L (UNS S30400 / S30403)

Описание

Нержавеющая сталь

304 является низкоуглеродистой (0.08% макс.) Версии базового 18-8, также известного как 302. Тип 302 содержит 18% хрома и 8% никель. Тип 304 имеет немного меньшую прочность, чем 302 из-за более низкого содержания углерода. Тип 304 используется при сварке, потому что низкое содержание углерода позволяет выдерживать некоторое воздействие в диапазоне выделения карбида от 800 ° F до 1500 ° F без необходимости в операциях после отжига. Однако из-за агрессивных сред может потребоваться отжиг после сварки или использование 304L. Тип 304L имеет содержание углерода 0.03% или меньше.

Технические характеристики

ASTM: A312, A376, A358, A269, A249, A403, A182, A351

ASME: SA312, SA376, SA358, SA269, SA249, SA403, SA182, SA351

Химический состав%

К	Кр	млн	Ni	пол	ю	Si
МАКС	–	МАКС	–	МАКС	МАКС	МАКС
0. 035	18,0–20,0	2,00	8,0-13,0	0,045	0,030	1,00

Требования к растяжению

Предел прочности при растяжении: (KSI) = 70

Предел текучести: (KSI) = 25

(KSI преобразуется в MPA {мегапаскалях} путем умножения на 6.895)

Типичное приложение

• Санитарные системы
• Молочная и пищевая промышленность
• Теплообменники, испарители
• Подогреватели питательной воды

В чем разница между фланцами классов 150, 300 и 600?

Видео ниже показывает разницу между различными классами фланца на примере скольжения на фланце.Тот же принцип применяется к фланцу приварной встык, глухому фланцу или любому другому фланцу, изготовленному в соответствии со стандартом ASME B16. 5.

* см. Расшифровку видео в конце страницы

Мы часто получаем этот вопрос от клиентов, которые плохо знакомы с трубной отраслью. Фланцы для стальных труб классифицируются в соответствии со стандартом ASME B16.5. Номинальное давление фланца колеблется от 150 # до 2500 #. Термины «фунт», «класс» и «#» взаимозаменяемы для обозначения номинального давления фланца.Дело в том, что 150 фунтов не имеют отношения к 150 фунтам на квадратный дюйм, и поэтому 300 или 600 фунтов не соответствуют номинальному давлению 300 или 600 фунтов на квадратный дюйм. Номинальное давление фланца зависит от материала (A105, нержавеющая сталь, никелевый сплав и т. Д.), Условий термообработки и «класса» давления. Здесь мы будем использовать термин «класс», чтобы НЕ путать его с «номинальным давлением». Итак, что такое фланец класса 150 или фланец класса 150 ASME B16.5, вопрос, который задают многие клиенты.

Сначала уточнить номинальное давление фланца стальной трубы.В таблице ниже приведены номинальные значения давления и температуры для фланца из углеродистой стали A105.

Как видите, давление уменьшается с повышением температуры и не имеет реальной корреляции с «классом» давления.

Если у вас есть какие-либо вопросы о фланцах ANSI, фланцах ASME, стандартах фланцев или классификации давления, напишите нам по адресу [email protected].

Отраслевые спецификации для трубного фланца

Прежде чем мы углубимся в различные типы фланцев, важно понять отраслевые спецификации, которым они соответствуют.Итак, что такое фланец ANSI, фланец AWWA и фланец ASME? В чем разница между фланцем ANSI и фланцем ASME? В чем разница между фланцами серии A и серии B. Мы ответим на все эти вопросы.

Существует четыре типа отраслевых стандартов, охватывающих различные типы фланцев;

1. Фланец ANSI, также называемый фланцем ASME B16. 5
2. Фланец ASME, также называемый фланцем ASME B16.47 (серия A и серия B)
3. Фланец промышленного стандарта (ASME B16.1 фланец)
4. AWWA Фланец

Спецификация фланца ANSI 16.5 / ASME B16.5

Трубный фланец и фланцевые фитинги ASME B16.5 охватывают размеры от 1/2 дюйма до 24 дюймов. Стандарт охватывает давление, температуру, материал, допуски, размеры, испытания и маркировку фланца. Классы давления, включенные в ASME B16.5, составляют 150 #, 300 #, 600 #, 900 # и 1500 # для размеров до 10 дюймов номинального и 2500 # для размеров от 12 до 24 дюймов.

ASME B16.5 ограничивается фланцами, изготовленными из литого или кованого материала.

https://www.asme.org/products/codes-standards/b165-2013-pipe-flanges-flanged-fittings-nps-12

Спецификация фланцев ASME B16.47 серии A и серии B

ASME B16.47 охватывает стальные фланцы большого диаметра от номинальных диаметров труб от 26 до 60 дюймов. Существует два типа фланцев B16. 47, серия A и серия B. Оба имеют несколько разные размеры, такие как толщина, диаметр окружности болта и количество отверстий для болтов.Класс давления, охватываемый B16.47, — это классы 75, 150, 300, 400, 600 и 900 #. Стандартно закрывает фланцы из литого, кованого или листового материала (только для глухих фланцев).

В чем разница между фланцами ASME B16.47 серии A и серии B (API605)?

Стандарт

ASME B16.5 охватывает фланцы для стальных труб и фланцевые фитинги от NPS 1/2 до NPS 24 метрических / дюймовых в классе давления от 150 до класса 2500. Он охватывает номинальные значения давления и температуры, материалы, размеры, допуски, маркировку, испытания , а также методы обозначения отверстий под фланцы труб и фланцевую арматуру.В системах трубопроводов очень часто используются два очень важных фланца, такие как фланец с приварной шейкой и глухой фланец. Термин «B16.5» или «B16 5» используется взаимозаменяемо и относится к одному и тому же стандарту. Однако стандарт ASME B16 5 (ANSI B16 5) охватывает только размеры до 24 дюймов. Для больших размеров стандарт ASME B16.47 охватывает номинальные значения давления и температуры, материалы, размеры, допуски, маркировку и испытания для трубных фланцев размером от NPS 26 до NPS 60 и номинальных классов 75, 150, 300, 400, 600. и 900.

Стандартные фланцы с приварной шеей ASME B16.5 можно купить в Интернете на сайте Trupply (см. Ссылку выше)

Стандартные глухие фланцы ASME B16.5 можно купить в Интернете на сайте Trupply (см. Ссылку выше)

Однако стандарт ASME B16.47 подразделяется на фланец ASME B16.47 серии A и фланец ASME B16.47 серии B для глухого фланца и фланца Weldneck. Фланец серии B также ранее был известен как фланец API 605. Термин B16.47, B 16 47 или ANSI B 16 47 взаимозаменяемы и относится к одному и тому же стандарту.

Стандарт ASME B16.47 включает MSS SP-44: Фланцы для стальных труб и API 605: Фланцы большого диаметра для углеродистой стали . Следовательно, фланцы MSS SP44 эквивалентны фланцам серии A, тогда как фланцы API 605 эквивалентны фланцам серии B. В этом стандарте применяются такие же материалы, как в ASME / ANSI B16.5, за исключением никелевых сплавов. Они также имеют такое же номинальное давление и температуру, что и фланцы B16.5.

Так в чем же разница между ASME B16.47 Фланцы серии A и серии B (API605)?

ASME B16 47 Фланцы серии A намного толще, тяжелее и прочнее, чем фланцы серии B для того же давления и размера. Фланец серии A может выдерживать большую внешнюю нагрузку, чем фланец серии B. Для фланцев ASME B16.47 серии B требуются крепежные детали меньшего размера и в большем количестве, чем для фланцев серии A. У них также меньший диаметр окружности болтов, чем у фланцев серии A. Меньший диаметр окружности болта приводит к меньшему перемещению фланца после установки.Стандарты серии A и серии B определяют фланцы с приварной шейкой и глухие фланцы с выступом (RF), но только серия A определяет фланцы с кольцевым соединением (RTJ) от класса 300 до класса 900 в рамках этого стандарта. По цене фланцы ASME B16.47 серии A дороже, чем фланцы ASME B16 47 серии B .

Большинство пользователей или проектировщиков трубопроводов могут выбрать фланцы серии A для нового трубопровода или оборудования. Но если вы занимаетесь ремонтом, заменой или некритичной конструкцией трубопровода, фланцы серии B более популярны.

См. Документы ниже для сравнения размеров фланцев в двух основных стандартах (B16.5 и B16.47)

Размеры фланца в соответствии со стандартом ASME B 16 5 для фланца с приварной шейкой 150 #, глухого фланца, скользящего соединения, фланца с муфтой и внахлест здесь

Размеры фланца в соответствии с ASME B16 серии 47. Стандарт для приварной шейки 150 # и глухого фланца здесь

Размеры фланца согласно стандарту ASME B 16.47 серии B для приварной шейки 150 # и глухого фланца здесь

Выводы: Стандартная приварная шейка, накладная, глухая и т. Д.фланцы покрываются стандартом B16.5 для труб с номинальным диаметром до 24 дюймов. Размеры 26 дюймов и больше охватываются стандартом B16.47 серии A или серии B для приварных и глухих фланцев. Фланец серии A тяжелее, толще и дороже, тогда как фланец серии B имеет больше отверстий для болтов и легче, чем фланец серии A. Фланец API605 и фланцы серии B — это одно и то же.

Промышленный стандартный фланец (фланец ASME B16.1)

Ни один национальный стандарт или руководящий орган не контролируют фланец промышленного стандарта.Размер и материал фланца промышленного стандарта были приняты после многих лет «обычной» отраслевой практики. Важно отметить, что размер и материал промышленных фланцев соответствуют стандарту ASME B16.1, который является стандартом для чугунных трубных фланцев и фланцевых фитингов классов 25, 125 и 250. Номинальное давление промышленного фланца соответствует стандарту AWWA, таблица 4, класс E. Фланец промышленного стандарта размером менее 24 дюймов также подходит для фланца B16.5.

AWWA Фланец

Этот стандарт распространяется на съемные и глухие фланцы для гидротехнических сооружений номинального размера от 4 до 144 дюймов (от 100 до 3600 мм).

Веб-сайт AWWA

Разница между фланцами ANSI и AWWA

Мы уже рассмотрели, что фланец ANSI означает фланец ASME B16.5. Стандарт ANSI и AWWA для фланцев несколько различается. Стандарт AWWA предназначен для использования с питьевой водой. Стандарт ANSI / ASME предназначен для промышленного применения. Рейтинг фланца AWWA применим только при температуре окружающей среды, тогда как рейтинг ANSI охватывает диапазон от -20 ° F до 1500 ° F.

Эти два стандарта также различаются по сфере применения.Стандарт ANSI включает информацию о сварке дополнительных соединений, в то время как AWWA не распространяется на установки. Стандарт AWWA охватывает только ступичные, кольцевые, глухие и резьбовые фланцы, тогда как стандарт ANSI включает больше типов, таких как приварная шейка, соединение внахлест, фланец приварной муфты и т. Д.

Стандарты на фланцы AWWA и ANSI:

• ANSI / AWWA C115 / A21.15-99: «Американский национальный стандарт для фланцевых труб из ковкого чугуна с резьбовыми фланцами из ковкого или серого чугуна»
• ANSI / AWWA C207-94: «Стандарт AWWA для фланцев стальных труб для гидротехнических сооружений размером 4 дюйма. Через 144 дюйма »
• ANSI / ASME B16.5-1981: «Трубные фланцы и фланцевые фитинги».

Таблица размеров для B16.47, отраслевой стандарт и фланец AWWA

Прокладки фланца трубы

Прокладки фланца стальной трубы используются для создания уплотнения между двумя поверхностями фланца. Поверхность фланца действует на посадочное место уплотнения, и фланцевая прокладка сжимается между двумя фланцами при сжатии болта, чтобы заполнить все неровности на поверхности фланца и создать уплотнение.Прокладка выбирается в зависимости от условий эксплуатации, таких как давление, температура и химическое воздействие. Доступны следующие три типа прокладок;

1. Полнолицевая прокладка: закрывает всю поверхность фланца. Обычно используется на плоских фланцах
2. Плоское кольцо Прокладка: закрывает только уплотнительную поверхность или выступ фланца.
Комплект металлических колец
3. : предназначен для установки на фланцы RTJ.

Производители фланцев и страна происхождения

Несанкционированный импорт

Trupply предлагает широкий выбор фланцев во всех ценовых диапазонах.Наши самые дешевые фланцы — импортные, в основном из Индии. Они производятся различными производителями и соответствуют таким отраслевым стандартам, как B16.5, B16.47 и т. Д. Большинство этих производителей имеют сертификат ISO 9001 с действующей системой качества. Эти фланцы поставляются с сертификатом испытаний материалов для отслеживания. Импорт дженериков составляет 40% всех продаж фланцев в отрасли.

Утвержденный импорт

Утвержденный импорт состоит из производителей фланцев, которые были одобрены различными конечными пользователями после аудита их системы качества и производственных мощностей.Сюда входят производители из Европы, Кореи и стран Тихоокеанского региона. Известные утвержденные производители фланцев состоят из:

Внутренний фланец

Внутренние фланцы производятся производителями в США и считаются фланцами высочайшего качества. Они входят в утвержденный список почти всех конечных пользователей. Фланцы отечественного производства обычно на 40% дороже, чем одобренные и неутвержденные фланцы. Отечественные производители включают;

Антидемпинговый иск от американских производителей фланцев

Обновление

, март 2017 г .: Boltex и Weldbend подали в суд на Индию, Италию и Испанию за недобросовестную торговую практику при импорте фланцев.По состоянию на март 2017 года предварительное решение было в их пользу. Более подробная информация в пресс-релизе здесь .

* Расшифровка видео для разницы между 150, 300 и 600 # фланец

Сегодня мы поговорим о накладке на фланце и различных номинальных давлениях фланца, в качестве примера мы будем использовать накладку на фланце. Это 2-дюймовый выступ на фланце, и вы можете видеть, что он идет на 2-дюймовой трубе, это образец 2-дюймовой трубы. Он идет прямо здесь, а затем вы его свариваете.Когда мы говорим о выступе лицевого фланца, мы говорим о выступе 1/16 на задней части, который вы можете увидеть прямо здесь. Тот же фланец, если он имеет плоскую поверхность, на задней стороне нет выступа, и вы можете увидеть разницу между выступом и фланцем с плоской поверхностью.

Все фланцы имеют маркировку сбоку, и здесь вы можете прочитать размер фланца, номинальное давление, спецификации, которым он соответствует, и страну происхождения. Разница между 150 фунтами и 300 фунтами и 600 фунтами фланца заключается в основном во внешнем диаметре, количестве болтов и окружности болтов.Это 300-фунтовый фланец с выступом. Вы можете видеть, что он идет на 2-дюймовую трубу, потому что это 2-дюймовый фланец, но у него больше болтов, вы можете увидеть прямо здесь. Размер болта для этого 2-дюймового фланца остался прежним, это размер болта 5/8, но количество болтов больше, оно увеличилось с 4 до 8.

То же самое, если вы перепрыгнете с фланца с 300 до 600 фунтов, опять же, это на 2 дюйма, вы можете увидеть прямо здесь. Эта часть остается прежней. Этот внешний диаметр немного больше, этот круг болта немного больше, это более толстый фланец, вы можете увидеть прямо здесь, если вы сравните его с этим, 300 фунтов, но если вы сравните его со 150 фунтами, вы можете увидеть 600 фунтов намного толще. Также знайте разницу, что для 150 фунтов и 300 фунтов приподнятая поверхность составляет 1/16, но когда вы поднимаетесь до 600 фунтов, приподнятая грань составляет около четверти дюйма, она намного толще на задней стороне.

Таким образом, основное различие между фланцами на 150 фунтов, 300 фунтов и 600 фунтов — это количество замен болтов, изменение внешнего диаметра, изменение диаметра, выделенного жирным кружком, и увеличение толщины фланца. Спасибо.

* Расшифровка видео для типов фланцев

Сегодня мы поговорим о различных фланцах, таких как фланец с приварной шейкой, фланец скольжения, глухой фланец и т. Д.Все это фланцы для стальных труб. Это накладной фланец, а это 2-дюймовый фланец, 150 фунтов. Все фланцы, которые мы показываем вам сегодня для этого видео, имеют вес 150 фунтов. 2-дюймовый фланец, это образец 2-дюймовой трубы, и вы видите, что скользящий фланец — самый простой, вы просто надеваете его, а затем привариваете. Это фланец с выступом, и фланец с выступом на задней стороне фланца, вот здесь, вы можете видеть выступ, выступ 1/16 дюйма. Это также накладной фланец, но это плоская поверхность, и мы показываем вам в качестве примера, что у нее нет выступа, это плоская кромка фланца на фланце.

Это 2-дюймовый фланец, но это трубный фланец с резьбой. Здесь вы можете увидеть трубную резьбу. Если у вас есть 2-дюймовая труба и на ней есть резьба, вы просто ввинчиваете ее. Это единственное различие между фланцем с накладкой или резьбой. Опять же, это тоже приподнятое лицо, поэтому на задней стороне у него выступ 1/16. Фланец с резьбой 150 фунтов, 2 дюйма.

Это фланец, приваренный враструб. 2 дюйма, с выступом, фланец, приваренный враструб, 150 фунтов. Помните, что здесь на всех фланцах имеется штамп с указанием размера, номинального давления, страны происхождения, технических характеристик и материала.Фланец, приваренный муфтой, если вы видите здесь, имеет маленькую муфту. Сюда входит труба, она входит в раструб, и затем ее можно сварить. Вы можете видеть с обратной стороны, это стандартная труба, это фланец со стандартным отверстием, приваренный муфтой, и он очень заподлицо с тыльной стороны.

Для фланца, приваренного враструб, необходимо указать спецификацию труб. Спецификация трубы, это труба номиналом 2 дюйма, и это стандартная труба, и это стандартный фланец, приваренный муфтой.График трубы и отверстие фланца под приварку враструб должны совпадать, чтобы не было выступа и выступа с обратной стороны. Разница между фланцем, приваренным раструбом, который имеет отверстие сортамента 40 или сортамента 80, заключается в том, что это внутреннее отверстие будет изменено так, чтобы оно соответствовало диаметру отверстия трубы. Это то, что вы пытаетесь сделать.

Помните, что для фланца, приваренного враструб, кроме указания того, является ли он 150 фунтов или 300 фунтов, вы также должны указать, относится ли он к спецификации 40, спецификации 80, спецификации 120, спецификации 160, каков график трубы где вы пытаетесь использовать этот фланец, приваренный враструб.

Это фланец с приварной шейкой, это очень популярный фланец, его используют многие. Опять же, как следует из названия, здесь есть сварная шейка. Фланец 150 фунтов, у него четыре болта, опять же, с выступом, у него есть небольшая кромка на тыльной стороне, штамповка сбоку. Фланец приварной шейки используется так: вы берете трубу, опять же, это 2-дюймовая труба, и у вас должен быть скос. У него нет фаски, но если вы устанавливаете, у вас будет фаска, а затем вы просто встанете прямо вот так, а затем сделаете сварной шов.Так он устанавливается и называется приварным фланцем, это приварная шейка фланца.

Вы также должны указать отверстие для сварного шва, поэтому, если вы укажете график, будь то график 40, график 80 и т. Д., Это определит размер отверстия здесь. Опять же, это также означает, что после сварки вы не хотите, чтобы ваша труба была толще, чем фланец; это не пойдет на пользу потоку. Как только вы укажете правильную спецификацию фланца, которая соответствует спецификации трубы, если вы посмотрите изнутри, она будет почти заподлицо.Вы не увидите ни одного выступающего края. Фланец трубы приварной встык.

Это фланец с соединением внахлест. Разница между фланцем с соединением внахлест и накладкой на фланец, я хочу показать вам накладку на фланец, которая выглядит очень похоже. Со стороны это почти то же самое. Но вы посмотрите на обратную сторону, у нее маленький радиус и маленький конец прямо здесь. Некоторые путают это с тем, что это фланец с плоской гранью. Это не так. Если вы посмотрите на разницу, если вы просто посмотрите на заднюю сторону, вы увидите, что это другое, потому что у нее небольшой радиус.Я покажу вам прямо сейчас, почему у этого фланца с соединением внахлест небольшой радиус.

Например, у меня такой же фланец из нержавеющей стали, это фланец из нержавеющей стали 304. Когда вы используете фланец с соединением внахлест, вы используете заглушку. Радиус предназначен для заглушки, поэтому вам это нравится, и поэтому он называется фланцем для соединения внахлест. У вас должен быть заглушка, и это цель маленького радиуса прямо здесь.

Это глухой фланец, и, как следует из названия, в нем нет отверстия, только глухой фланец. Опять же, 2 дюйма, 150 фунтов, глухой фланец, без отверстия. Это 2-дюймовый. Опять же, трудно понять, как на нем подходит 2-дюймовый фланец, но внешний диаметр соответствует 2-дюймовому фланцу.

Это еще один пример фланца из нержавеющей стали. Мы производим фланцы из углеродистой стали, нержавеющей стали и никелевых сплавов, это фланец 304; он также доступен в исполнении 316. Это кованый материал A105, также доступен в нормализованном исполнении A105, вам просто нужно указать, какой фланец вам нужен. Спасибо.

Погружение в специальные материалы фланцев

Выше мы говорили об общих типах фланцев, таких как фланец A105, фланцы из нержавеющей стали 316 и 304.Эти фланцы покрывают 80% потребности во фланцах. Однако существуют специальные применения в нефтехимической и нефтеперерабатывающей промышленности, где требуется более устойчивый химический состав материала из-за коррозии, низкой температуры или высокого давления. Ниже мы обсудим специальные материалы фланцев, которые используются во фланцах B16. 5 и B16.47.

Низкотемпературные (низкотемпературные) фланцы из углеродистой стали

A350 LF1, LF2 и LF3 — фланцы из низкотемпературной углеродистой стали, широко доступные на рынке.

Они подходят для использования при температуре до –20 ° F для фланца LF1, –50 ° F для фланца LF2 и -150 ° F для фланца LF3.

Наиболее распространенным низкотемпературным фланцем является фланец A350 LF2. LF2 очень похож на фланец A105, но испытан на прочность по Шарпи с V-образным надрезом при -50F.

350 LF2 — материал фитингов из углеродистой стали, очень похожий на A105, который используется в общепромышленных применениях и может выдерживать непрерывную работу при температурах до -46F. Этот материал поставляется в нормализованном состоянии, а затем проходит испытания по Шарпи с V-образным надрезом при -50F.

Чаще всего термин, используемый для «низкотемпературного фланца», означает фланец A350 LF2, если не указано иное.

Фланец из высокопрочной углеродистой стали

Спецификация ASTM A694 охватывает поковку из углеродистой и легированной стали для фланцев, фитингов и других систем передачи высокого давления. Эта спецификация распространяется на материалы, используемые в устьях скважин высокого давления, напорных трубопроводах и коллекторах оборудования.

Фланцы A694 с увеличенным ресурсом доступны для F42, F46, F48, F50, F52, F56, F60, F65, F70. Последние две цифры означают предел текучести в Ksi. Например, фланец F50 будет иметь предел текучести 50 тыс. Фунтов на квадратный дюйм по сравнению с текучестью в 36 тыс. Фунтов на квадратный дюйм обычного фланца A105. Высокий предел текучести имеет решающее значение при высоких давлениях и температурах.

Фланец из хромомолибденового сплава (хромированный фланец)

A 182 / SA182 Спецификация охватывает кованые фланцы, клапаны и фитинги из низколегированной и нержавеющей стали.

Chrommoly — это аббревиатура от Chromium Molybdenum Steel.Он обладает высокой прочностью на разрыв и пластичностью, а также хорошей свариваемостью. Хромированные фланцы менее устойчивы к коррозии, чем обычные фланцы из нержавеющей стали, но обладают более высоким пределом прочности на разрыв и соотношением веса и прочности.

Наиболее распространенными хромированными фланцами являются F5, F9, F11 класс 2 (CL2) и F22 класс 3 (CL3)

Какие основные типы фланцев?

Обычно мы рассматриваем два основных семейства фланцев: стандартные фланцы и специальные.

---

Что такое стальной фланец?

«Фланец — это кованое или литое кольцо из стали, предназначенное для механического соединения секций трубы или соединения трубы с сосудом высокого давления, насосом, клапаном или любым другим элементом оборудования».

Обычно фланцы приварные или резьбовые, и два фланца соединяются друг с другом путем соединения их болтами с помощью прокладок для обеспечения уплотнения. Он обеспечивает легкий доступ к системе трубопроводов в случае очистки, модификации и проверки.

Об основах стального фланца вы можете прочитать в нашей статье Что такое стальной фланец?

Стандартные фланцы

Основными типами фланцев являются:
• Надвижной
• Заглушка
• Соединение внахлест
• Приварной патрубок
• Резьбовой
• Горловина
5 Отверстие

Надвижной фланец

Фланец надевается на трубу и приваривается к верхней и нижней сторонам фланца. Они используются для обеспечения достаточной прочности соединения и предотвращения утечки. Этот фланец предпочтительнее фланцев с приварной шейкой, поскольку требуется меньшая точность при обрезке трубы по длине, стоимость изготовления ниже, но есть почти такой же результат.

Фланцы глухие

Это фланец без отверстия. Также называемый заглушкой, он используется для фиксации или герметизации конца каркаса трубопровода или перекрытия системы трубопроводов или отверстия резервуара. Осмотр сосудов или трубопроводной системы проще и проще получить к ним доступ.Глухой фланец может поставляться со ступицей или без нее, в зависимости от требований.

Фланцы для соединения внахлест

Это опять же похоже на надвижной фланец, но у него есть радиус на пересечении отверстия и поверхности фланца, чтобы приспособить конец заглушки внахлест. Поверхность заглушки образует поверхность прокладки на фланце. Этот тип фланца используется в тех случаях, когда необходимо быстро и легко демонтировать секцию трубопроводной системы для проверки или замены.

Фланцы под приварную втулку

По внешнему виду похож на надвижной фланец, но отверстие имеет зенковку для приема трубы.Диаметр оставшегося отверстия такой же, как внутренний диаметр трубы. Фланец прикреплен к трубе угловым сварным швом вокруг ступицы фланца. Дополнительный интервальный сварной шов может применяться при высоких нагрузках. Наиболее часто он используется в системах высокого давления, таких как гидравлические и паропроводы.

Фланцы с резьбой

По очертаниям он похож на надвижной фланец, но отверстие имеет резьбу, что позволяет производить сборку без сварки. Это, очевидно, ограничивает его применение в системах трубопроводов относительно низкого давления.Фланец может быть приварен к стыку после сборки, но это не считается удовлетворительным методом расширения сферы его применения.

Фланцы с приварной шейкой

Как его название, это фланец, прикрепленный приварной шейкой фланца к трубе. Это дорого из-за длинной шейки, но больше подходит для приложений с высокими напряжениями, потому что шейка обеспечивает важное усиление фланца. Отверстие фланца совпадает с отверстием трубы, что снижает турбулентность и эрозию.

Специальные фланцы

К специальным типам фланцев относятся:
• Фланцы с пазами / фланцы с выступом
• Длинная шейка
• Отверстие
• Очки

Фланцы с пазами / Фланцы с выступом

Фланец с пазом постоянно соединен с фланцем с гребнем.
Фланец под шпунт имеет поверхность с выступом (т. Е. Язычок). Один фланец имеет обработанное выступающее кольцо (также называемое шипом), а другой — обработанное углубление канавки (также называемое канавкой).Эти два фланца должны идеально сочетаться друг с другом.

Пазогребневые облицовки стандартизированы как на большие, так и на мелкие. В основном они используются для крышек насосов и крышек клапанов.

Соединения «шпунт-паз» обладают тем преимуществом, что они самоустанавливаются и действуют как резервуар для клея. Крупные операции по механической обработке не требуются, особенно благодаря шарнирному соединению, удерживающему оксис нагрузки на одном уровне.

Фланцы с длинной шейкой

Благодаря нашему богатому промышленному опыту, мы предлагаем широкий ассортимент фланцев с длинной приварной шейкой.Профессионалы нашей организации поставляют эти фланцы шеи от продавцов, которым доверяют. Эти фланцы уникальны тем, что легко соединяются с другими трубами. Кроме того, наши продукты широко используются в нефтеперерабатывающих отраслях в целях связывания. Наши уважаемые покровители могут помочь этому качественному диапазону фланцев от нас по ведущим в отрасли ценам.

Фланцы с диафрагмой

Функция фланца с диафрагмой заключается в обеспечении доступа к линии для измерения газов или жидкостей. При установке в линию между парой фланцев зажимается диафрагма, и вся сборка называется фланцевым соединением с диафрагмой.Винты-домкраты внутри узла облегчают снятие диафрагмы. Диафрагма, дозирующее устройство, состоит из тонкой пластины с концентрическим квадратным краем и круглым отверстием в центре. В каждом фланце просверлены два отверстия под давлением для измерения разницы давлений через отверстие.

Фланцы для очков

Это пластина, удерживающая давление, с одним твердым концом и одним открытым концом, соединенными перемычкой или стяжкой. При нормальной работе открытый конец образует уплотнение между двумя фланцами и обеспечивает нормальный поток жидкости по трубопроводу.Если твердый конец повернуть в нужное положение, он эффективно перекрывает трубу и останавливает поток.

Поверхности фланца

ASME B16.5 и B16.47 определяют различные типы облицовки фланцев следующим образом:

• с выступом
• с плоским днищем

Фланцы с выступом

Тип с выступом (RF) — это наиболее часто применяемая поверхность фланца, и ее легко идентифицировать. Это называется выступом, потому что поверхности прокладки приподняты над поверхностью круга для болтовых соединений.

Фланцы с плоской поверхностью

Фланец с плоской поверхностью (FF) имеет поверхность прокладки в той же плоскости, что и поверхность круга болтового соединения. Применения, использующие фланцы с плоской поверхностью, часто представляют собой те, в которых ответный фланец или фланцевый фитинг изготавливается из отливки.
Фланцы с плоской поверхностью никогда не должны крепиться болтами к фланцу с выступом. В стандарте ASME B31.1 говорится, что при соединении фланцев из чугуна с плоской поверхностью с фланцами из углеродистой стали необходимо удалить выступ на фланце из углеродистой стали и что требуется полнопрофильная прокладка.Это сделано для того, чтобы тонкий чугунный фланец не подпрыгивал в зазоре, вызванном выступом фланца из углеродистой стали.

Общие поверхности фланцев, такие как кольцевое соединение (RTJ), охватываемая и внутренняя резьба (M&F) и язычок и паз (T&G), не могут быть скреплены вместе болтами, потому что контактные поверхности не совпадают, и нет прокладки, которая имеет один шрифт с одной стороны и другой — с другой.

Если вы хотите получить дополнительную информацию о статье или поделиться с нами своим мнением, свяжитесь с нами по * защищенному адресу электронной почты *.

Обратите внимание, что вас могут заинтересовать другие опубликованные нами статьи о продуктах:

• Что такое ковка стали?

• История ковки стали

• Ковка в открытых и закрытых штампах — в чем разница?

Запросить цену

Дополнительную информацию можно найти здесь.

---

We are Steel Available, онлайн-платформа для управления отношениями с поставщиками и поиска поставщиков, соединяющая поставщиков и покупателей из тяжелой промышленности.Мы разрабатываем первую экосистему в тяжелой промышленности, которая позволяет клиентам эффективно управлять и автоматизировать свои цепочки поставок с помощью веб-инструментов и сервисов. Наша цель — снизить скрытый риск в цепочках создания стоимости путем предоставления важной информации, от соблюдения требований до обеспечения качества, создавая ценность для всех заинтересованных сторон.

Для получения дополнительной информации вы можете загрузить нашу брошюру.

5K Ответный фланец для трубы из оцинкованного чугуна (CK Metals) | СК Металлс

		6 дней	1 / 2B (15A)	—	№
		6 дней	1 / 2B (15A)	Вода	Покрытие из смолы
		6 дней	1 / 2B (15A)	Вода / воздух / пар / газ / масло	Оцинковка
		6 дней	3 / 4B (20A)	—	№
		6 дней	3 / 4B (20A)	Вода	Покрытие из смолы
		6 дней	3 / 4B (20A)	Вода / воздух / пар / газ / масло	Цинкование
		6 дней	1B (25A)	—	№
		6 дней	1B (25A)	Вода	Покрытие из смолы
		6 дней	1B (25A)	Вода / воздух / пар / газ / масло	Оцинковка
		6 дней	1 1 / 4B (32A)	—	№
		6 дней	1 1 / 4B (32A)	Вода	Покрытие из смолы
		6 дней	1 1 / 4B (32A)	Вода / воздух / пар / газ / масло	Цинкование
		6 дней	1 1 / 2B (40A)	—	№
		6 дней	1 1 / 2B (40A)	Вода	Покрытие из смолы
		4 дня	1 1 / 2B (40A)	Вода / воздух / пар / газ / масло	Цинкование
		6 дней	2B (50A)	—	№
		6 дней	2B (50A)	Вода	Покрытие из смолы
		6 дней	2B (50A)	Вода / воздух / пар / газ / масло	Оцинковка
		6 дней	2 1 / 2B (65A)	—	№
		6 дней	2 1 / 2B (65A)	Вода	Покрытие из смолы
		6 дней	2 1 / 2B (65A)	Вода / воздух / пар / газ / масло	Цинкование
		6 дней	3B (80A)	—	№
		6 дней	3B (80A)	Вода	Смоляное покрытие
		6 дней	3B (80A)	Вода / воздух / пар / газ / масло	Цинкование
		6 дней	4B (100A)	—	№
		6 дней	4B (100A)	Вода	Покрытие из смолы
		6 дней	4B (100A)	Вода / воздух / пар / газ / масло	Цинкование
		6 дней	5B (125A)	—	№
		6 дней	5B (125A)	Вода	Смоляное покрытие
		6 дней	5B (125A)	Вода / воздух / пар / газ / масло	Цинкование
		6 дней	6B (150A)	—	№
		6 дней	6B (150A)	Вода	Смоляное покрытие
		6 дней	6B (150A)	Вода / воздух / пар / газ / масло	Цинкование

— Фланцы с выступом и плоской поверхностью

Фланцы с выступом и плоской поверхностью

Фланцы с выступом и плоской поверхностью (стыковые комбинации)

Насосы чугунной конструкции поставляются с грузоподъемностью 125 или 250 фунтов. фланцы с плоской поверхностью (F.F.). Поскольку в промышленности обычно используются сборные стальные трубы, насосы часто подключаются к стальным фланцам с выступом 1 / ~ 6 (150 или 300 фунтов).

При использовании этой комбинации фланцев могут возникнуть проблемы. Фланец насоса имеет тенденцию вращаться вокруг края. приподнятую поверхность по мере затягивания болтов фланца. Это может привести к поломке фланца насоса и возникновению утечки в соединении. (Рисунок 1).

рис. 1 Аналогичная проблема может возникнуть, когда бронзовый насос с F.F. фланцы соединены с R.F. стальные фланцы (рис. 2). Поскольку материалы не имеют одинаковой прочности, бронзовый фланец может деформироваться, что приведет к утечке.
рис. 2 Во избежание проблем при креплении бронзы или чугуна F.F. фланцы насоса R.F. фланцы стальных труб, необходимо выполнить следующие действия (см. рис. 3).
рис. 3 1. Обработайте выступ на фланце стальной трубы.
2. Используйте полнолицевую прокладку.

Если насос из стали или нержавеющей стали с F.F. фланцы, проблем не возникает, так как соединяются материалы одинаковой прочности. Однако многие заказчики указывают на R.F. фланцы на стальных насосах для сопряжения с R.F. сопутствующие фланцы. Такое устройство технически и практически не требуется.

Назначение фланца R.F.v состоит в том, чтобы сконцентрировать большее давление на меньшей площади прокладки и тем самым повысить способность соединения удерживать давление. Чтобы создать более высокую нагрузку на прокладку, необходимо иметь только половину фланцевого соединения с выступом, а не обе.На следующих рисунках показаны сочетания 4-дюймовых стальных ответных фланцев RF и FF и нагрузка на прокладку, возникающая в каждом случае.

Предполагая, что сила (F) от болтов фланца равна 10 000 фунтов и постоянна в каждой комбинации, напряжение прокладки составляет:

рис. 4
рис. 5
рис. 6 Легко заметить, что меньшая прокладка, используемая с фланцем с выступающей поверхностью, увеличивает способность фланцевого соединения удерживать давление. Однако она может Также следует отметить, что между R.Ф.-к-Р, Ф. и Р.Ф.-к-Ф, Ф. комбинации фланцев. В дополнение к тому, что технически не нужно иметь радиочастотный преобразователь. Комбинация спаривания, преимущества:

1. Устранение дополнительных затрат на R.F. фланцы.
2. Устранение лишних сроков доставки нестандартной оболочки.

различных типов фланцев, используемых в трубопроводах

Что такое фланцы?

Фланцы используются для соединения клапанов, труб, насосов и другого оборудования в систему трубопроводов.Обычно фланцы приварены или имеют резьбу, а два фланца соединяются вместе, прикручивая их болтами с прокладками для обеспечения уплотнения, обеспечивающего легкий доступ к системе трубопроводов. Эти фланцы доступны в различных типах, таких как скользящие фланцы, фланцы с приварной горловиной, глухие фланцы и фланцы, приваренные муфтой и т. Д. Ниже мы объяснили, что различные типы фланцев, используемых в системах трубопроводов, зависят от их размеров и других факторов.

Типы фланцев

Фланцы скольжения

Скольжение на фланце По существу представляет собой кольцо, размещенное на конце трубы, при этом поверхность фланца выступает от конца трубы на расстояние, достаточное для наложения сварного валика на внутренний диаметр.Как следует из названия, эти фланцы скользят по трубе и, следовательно, известны как скользящие фланцы. Надвижной фланец также известен как фланец SO. Это своего рода фланец, который немного больше трубы и скользит по трубе с внутренней конструкцией. Поскольку внутренний размер фланца немного больше внешнего размера трубы, верхняя и нижняя части фланца могут быть присоединены непосредственно к оборудованию или трубе с помощью угловой сварки фланца SO. Он используется для вставки трубы во внутреннее отверстие фланца.Фланцы для надставных труб используются с выступом или плоской поверхностью. Надвижные фланцы — подходящий выбор для систем с низким давлением. Скольжение на фланце чрезмерно используется во многих трубопроводах для жидкости.

Фланцы под приварную шейку

Фланец с приварной шейкой, также известный как конический фланец ступицы или фланец с высокой ступицей. Фланец с приварной шейкой (фланец WN) имеет шейку, которая может перемещать натяжение трубы, тем самым снижая давление, накопленное в нижней части фланца. Он совместим с трубопроводами, которые работают при высоких или низких температурах и выдерживают высокое давление.Фланцы с приварной шейкой легко распознаются по длинному конусному концу, который медленно проходит через толщину стенки трубы или фитинга. Длинная коническая ступица обеспечивает значительную защиту для использования в различных областях применения, включая высокое давление, минусовые и / или высокие температуры. Фланец приварной шейки состоит из круглого фитинга с выступающей кромкой по окружности. Фланец с приварной шейкой успешно используется при давлении до 5000 фунтов на квадратный дюйм.

Фланцы под приварную втулку

Фланцы, приваренные внахлест, снаружи соединяются только одним угловым сварным швом и часто не рекомендуются для ответственных работ.В основном они используются для линий малого диаметра. Их статическая прочность эквивалентна скользящим фланцам, но их усталостная прочность на 50 процентов выше, чем у скользящих фланцев с двойной сваркой. Для этого типа фланцев необходимо определить толщину соединительной трубы, чтобы обеспечить надлежащую длину отверстия. Перед сваркой во фланце, приваренном муфтой, необходимо сформировать зазор между фланцем или фитингом и трубой. Задача нижнего зазора сварного шва внахлест обычно сводится к минимуму остаточного давления в корне шва, которое может возникнуть во время затвердевания металла шва.Недостаток фланца под приварку враструб — это необходимое пространство. Трещина между трубой и фланцем может вызвать проблемы с коррозией из-за коррозионных продуктов, особенно в системах труб из нержавеющей стали. Использование этого фланца не допускается в некоторых процессах. Также для этого фланца этот принцип всегда должен привариваться сначала трубой, а затем просто фитингом.

Фланцы глухие

Заглушки

изготавливаются без отверстия и используются для заглушки концов труб, клапанов и отверстий сосудов высокого давления.С точки зрения внутреннего давления и нагрузки на болты, наиболее подверженные чрезмерному напряжению типы фланцев — это глухие фланцы, особенно больших размеров. Тем не менее, большинство из этих давлений относятся к типам изгиба около центра, и, поскольку нет стандартизированного внутреннего диаметра, эти фланцы идеально подходят для систем с более высоким давлением и температурой. Эти фланцы предназначены для перекрытия неиспользуемого сегмента трубы или сопла резервуара. Форсунка часто закрывается глухим фланцем для проверки давления на заводе или просто потому, что потребителю не нужны все форсунки, которые были на резервуаре.

Фланцы для глухих очков

Очковые жалюзи

обычно используются для постоянного разделения трубопроводных сетей или просто для соединения друг с другом. Штора для очков — это стальная пластина, разрезанная на два диска определенной толщины.

Два диска соединены друг с другом стальной частью, похожей на часть очков на носу. Название происходит от того факта, что сборка выглядит как очки или «очки». Один из дисков представляет собой сплошную пластину, а другой — кольцо, внутренний диаметр которого эквивалентен диаметру фланца.Очковые шторы используются в конструкциях, которые необходимо регулярно отделять от других установок. Очковые шторки обычно устанавливаются в «открытом» положении, так что поток через трубу возможен. Если очковые шторки повернуты в положение «закрыто», труба перекрывается и поток невозможен.

Фланцы для соединения внахлест

Фланцы с соединением внахлест используются с заглушками, когда трубы изготовлены из дорогих материалов. Например, к трубной системе из нержавеющей стали можно добавить фланец из углеродистой стали, потому что фланец не будет контактировать с веществом в трубе.Концы заглушек будут приварены к трубе, а фланцы останутся незакрепленными. Внутренний радиус этих фланцев имеет скошенную кромку для уменьшения радиуса конца заглушки. Фланцы с соединением внахлест почти аналогичны скользящим фланцам, за исключением радиуса на пересечении поверхности фланца и отверстия для размещения фланцевой части заглушки. Их способность удерживать давление немного, если вообще есть, выше, чем у скользящих фланцев, а усталостная долговечность сборки составляет всего одну десятую от срока службы фланцев с приварной шейкой.Таким образом, фланец с соединением внахлест используется при низком давлении и некритических приложениях.

Переходные фланцы

Переходные фланцы предназначены для использования при изменении размера трубы. Фланец (размеры) преимущественно соответствует большему размеру трубы (NPT), но имеет меньшее отверстие, соответствующее меньшему размеру трубы (NPT). Эти фланцы обычно бывают глухими, вставными, резьбовыми и приварными. Они доступны для всех классов давления и являются отличной альтернативой соединению труб двух разных размеров. Этот тип фланца не следует использовать, если неожиданное изменение, например, в насосе, может вызвать ненужную турбулентность.

Предназначен для использования в системах трубопроводов переменного диаметра. Редукционный фланец состоит из фланца одного заданного диаметра с отдельным отверстием меньшего диаметра. Фланец будет иметь размеры большего размера трубы, за исключением диаметра отверстия и ступицы. Переходные фланцы крепятся при помощи сварки, склейки или зажимных фланцев одинакового размера, поставляемых с разными соединительными элементами.

Фланцы с резьбой

Фланцы с резьбой почти идентичны фланцам с резьбой, но ключевое отличие состоит в том, что фланец с резьбой просверлен, чтобы соответствовать внутреннему диаметру конкретной трубы. Резьбовой фланец — это тип фланца с конической трубной резьбой в отверстии в соответствии с ASME B1.20.1, который может использоваться в трубопроводных системах, в которых приварка фланца к трубе невозможна, например, во взрывоопасных зонах, где сварка может создать потенциальный риск. Резьбовой фланец крепится к трубе, имеющей дополнительную резьбу к конической трубе. Обычно с резьбовыми фланцами используются оцинкованные и чугунные трубы.В системах очень высокого давления и малых диаметров можно использовать резьбовые фланцы, и их главное преимущество состоит в том, что их можно устанавливать без сварки.

Квадратные фланцы

Квадратные фланцы изготовлены в соответствии со стандартами JIS B2291 / JIS F7806. Квадратные фланцы часто используются для соединений между трубой и трубой с компонентами. Чаще всего они используются в гидравлических системах, где происходит прохождение жидкостей, и изготовлены из двух материалов: стали и нержавеющей стали.Полный набор квадратных фланцев состоит из уплотнительного кольца, болтов, охватывающего фланца (сторона кольца) и охватываемого фланца (плоская сторона). Внутренний фланец указан как часть A. Часть B определяет охватываемый фланец. А полный комплект — АВ.

В соответствии с этим стандартом существует три типа квадратных фланцев: SHAB — используется с шестигранными болтами с шестигранной головкой, корпус фланца большего размера, SSAB — используется с винтом с головкой под торцевой ключ, размер корпуса фланца меньше, чем у SHAB, LSA — только сторона с уплотнением, внутренний поток L-образной формы .

Фланцы под сварку с удлиненной шейкой

При высоком давлении и высокой (или колеблющейся) температуре, в первую очередь в нефтегазовой промышленности, используются фланцы с длинной приварной шейкой (часто сокращенно LWN).Длинная горловина направляет трубу внутрь самого фланца и обеспечивает усиление, которое невозможно при использовании стандартного фланца с приварной горловиной. Это усиление очень важно для безопасности промышленных, коммерческих и даже жилых систем высокого давления. В отличие от многих других типов фланцев, длинные приварные шейки не имеют отверстий для спецификации. Обычно фланцы с длинной приварной горловиной изготавливаются с квадратными вырезами для замены трубы, а не для приваривания к трубе.

Фланец с длинной приварной шейкой обычно используется в качестве анкера для водопровода или источников газа, закачиваемых в более крупную сеть труб, например, на заводе или в многоквартирном доме.

Фланец расширителя

Фланец расширителя, называемый EXPF, представляет собой фланец с приварной шейкой, но ступица расширяется до большего размера (на один или два размера). Если у вас ограниченное пространство или вам просто нужно подключиться к трубе большего диаметра, он станет удобным местом для оборудования, насосов и вентиляционных отверстий. Компактный размер экономит место по сравнению с фланцем с приварной шейкой редуктора, что позволяет отказаться от использования фланца и редуктора. Фланцы расширителя также считаются экономичной альтернативой отдельному использованию фланца переходника с приварной шейкой.Номинальное давление и размеры соответствуют ANSI / ASME B16.5. Фланец расширителя имеет выступ. Для установки фланца расширителя требуется один стыковой шов.

Фланец с лопаткой и распорным кольцом

Лопата и фланец с кольцевой проставкой по существу аналогичны шторам для очков, за исключением того, что они не соединены вместе. Лопаты и проставки используются в системах, где нечасто техническое обслуживание или они часто используются в трубопроводах большого размера. Лопаты могут весить сотни фунтов в зависимости от размеров фланца и уровней напряжения. Чтобы избежать дополнительного веса, фланцевое соединение специально выбрано не для очков, а для двух отдельных частей. Серьезное техническое обслуживание трубопроводной системы может быть основной причиной временной замены кольцевой распорки на лопату.

Фланец Weldo / Фланец Nipo

Нипофланец представляет собой комбинацию приварной бобышки, ниполета и фланца с приварной шейкой и широко используется в трубной промышленности как приварная бобышка или ниполет для соединения ответвления на 90 °. Приварной фланец со стороны спускной трубы выполнен в виде сварочной бобышки, а с другой стороны — фланцевое соединение.Это означает, что ответвление со стороны отводной трубы является сварным. В Nipo Flange ответвление со стороны отводной трубы является сварным, а с другой стороны — фланцевым.

Фланцы с диафрагмой

Фланцы с диафрагмой

используются с диафрагменными расходомерами для измерения расхода жидкостей или газов в соответствующем трубопроводе. Пары нажимных «отводов», в основном с двух сторон, прямо напротив друг друга, врезаются во фланец с отверстием. Фланцевые соединения с диафрагмой разработаны и изготовлены в соответствии с рекомендациями Американской газовой ассоциации (AGA), ASME и Международного общества автоматизации (ISA). Фланцы с отверстиями доступны в широком спектре следующих типов: фланцы с отверстиями под приварную шейку с выступом, фланцы с отверстиями под приварную шейку с выступом, фланцы с отверстиями под приварную шейку кольцевого типа, фланцы с отверстиями под угловые отводы.

Свободные фланцы

Свободный фланец — это приспособление, которое приваривается к концу отрезка трубы и образует половину фланцевой муфты.Компонент может быть изготовлен из углеродистой стали или нержавеющей стали в соответствии с предполагаемой спецификацией, состоя из плоской стальной поковки с отверстиями для болтов по периметру и отверстием в центре размером с трубу, которую предполагается приварить к свободному фланцу. . Существуют типы свободных фланцев, которые подходят для использования с коленами, клапанами и практически с любым типом компонентов трубопровода.

Глухие фланцы с высокой ступицей

Глухой фланец с высокой ступицей используется для уплотнения концов трубных конструкций.Это своего рода круглая пластина без центральной опоры, но со всеми отверстиями для болтов. Глухой фланец с высокой ступицей доступен в различных размерах и из различных материалов и используется для создания конструктивного доводчика на концах труб, клапанов или сопел. В герметичном состоянии этот фланец обеспечивает легкий доступ к линии. Иногда глухой фланец с высокой ступицей может быть специально изготовлен или обработан для соответствия номинальному размеру трубы, на которую производится уменьшение. Это уменьшение может быть уменьшением резьбы или уменьшением сварных швов.Часто глухие фланцы с высокой ступицей поставляются с фитингами NPT, которые позволяют устанавливать соединения для проверки давления. Принимая во внимание такие факторы, как внутреннее давление и нагрузка на болт, глухие фланцы с высокой ступицей являются наиболее нагруженными из всех типов фланцев, особенно для больших размеров.

Фланцы с резьбой

Фланец с резьбой также известен как резьбовой фланец, и он имеет резьбу внутри отверстия фланца, которая подходит к трубе с соответствующей наружной резьбой на трубе, и эти фланцы в основном используются в коммунальных службах, таких как воздух и вода.Резьбовой фланец часто используется для малых диаметров и высокого давления. Резьбовые фланцы со ступицей предъявляют требования от 1/2 до 24 дюймов. Класс давления: от 150 до 2500, от PN 2,5 до PN 250 и облицовка: RF / RTJ

Фланцы с резьбой вставляются в отверстие, соответствующее внешней резьбе трубы. Фланцы с резьбой используются для труб с наружной резьбой. Преимущество этих фланцев в том, что их можно устанавливать без сварки.

Пластинчатые фланцы

Плоский фланец, часто называемый плоскими фланцами, имеет поверхность прокладки в той же плоскости, что и поверхность круга для болтовых соединений.Его также называют фланцем с плоской поверхностью. Применения, в которых используются фланцы с плоской поверхностью, часто включают в себя отливку из ответного фланца или фланцевого фитинга. Фланцы с плоской поверхностью используются, когда контрфланцы имеют плоскую поверхность. Это состояние возникает в первую очередь при подключении к чугунному оборудованию, клапанам и специальностям. ASME B31.1 утверждает, что при соединении фланцев из чугуна с плоской поверхностью с фланцами из углеродистой стали необходимо удалить выступающую поверхность фланца из углеродистой стали и использовать полнопрофильную прокладку.

Тип и обработка фланца:

Плоское лицо

В той же плоскости фланец с плоской поверхностью имеет уплотнительную поверхность, которая является лицевой стороной окружности для болтовых соединений. Применения, в которых используются плоские лицевые фланцы, часто связаны с литьем ответного фланца или фланцевого фитинга. Плоский стальной фланец считается плоским фланцем, который подвергается механической обработке и не имеет гребнеобразной выступающей поверхности или фланца с кольцевым соединением. Свободная плоская плоская поверхность фланца обеспечивает полный контакт между прокладкой и всей матируемой поверхностью.

Фланцы с плоской поверхностью никогда не следует крепить болтами к фланцу с выступом. В стандарте ASME B31.1 указано, что при соединении чугунных фланцев с плоской поверхностью с фланцами из углеродистой стали необходимо снимать приподнятую поверхность фланца из углеродистой стали, и что требуется полнопрофильная прокладка. Форма поверхности фланца относится ко всем приложениям, в которых чугун и другие хрупкие материалы используются для производства оборудования и клапанов. Для фланцев с «плоской поверхностью» следует использовать только полнопрофильные прокладки. Это обеспечивает полный и равный контакт двух ответных фланцев.

Фланцы с выступом

Фланец с выступом является наиболее распространенным типом, используемым на производственных предприятиях, и его легко идентифицировать. Это называется приподнятой поверхностью, потому что поверхности прокладки приподняты над поверхностью круга для болтовых соединений. Эта форма фланцевой маски обычно используется для всех фланцев из кованой стали, таких как оборудование и клапаны. Во фланцах с выступом можно использовать самые разные конструкции прокладок. Эти комбинации могут также включать плоские кольцевые листы и металлические компоненты спирально-навитого типа и с двойной рубашкой.

Фланцы с выступом используются для концентрации большего давления на меньшей площади прокладки и, таким образом, увеличения способности соединения удерживать давление. Отверстия под болты находятся в области наружного кольца этих фланцев. Регулировка «Перемещение» между высотой двух колец помогает приложить большее усилие к области прокладки, тем самым создавая более прочное уплотнение, когда прокладка прикреплена, а болты установлены и затянуты. В зависимости от класса давления, поверхность фланца составляет либо 1/16 дюйма, либо 1/4 дюйма по ANSI 300 и ниже, с выступом на 1/16 дюйма, а по ANSI 400 и выше — с выступом на 1/4 дюйма.

Фланцы с кольцевым уплотнением (RTJ)

Фланцы с кольцевым соединением (RTJ) имеют канавки, которые врезаются под стальные кольцевые прокладки в их поверхности. Когда изогнутые болты проталкивают в канавки прокладку между фланцами, фланцы закрывают (или сглаживают) прокладку и создают тесный контакт внутри канавок, создавая соединение металла с металлом. Обычно фланцы с кольцевым соединением используются в системах с температурой выше 427 ° C с экстремальным давлением и высокой температурой. Фланец RTJ с вырезанной на нем кольцевой канавкой может иметь приподнятую поверхность.Поднятая поверхность не действует как какой-либо компонент средства уплотнения. Приподнятые поверхности прикрепленных и затянутых фланцев могут касаться друг друга для фланцев RTJ, которые уплотняются кольцевыми прокладками.

Для этого материал прокладки кольцевого соединения должен быть слабее (более пластичным), чем материал фланца. Напряженная прокладка не сможет выдержать в этом случае дополнительную нагрузку, помимо натяжения винта, вибрация и движение не могут привести к дальнейшему растрескиванию прокладки и снижению напряжения подключения.Тип R с восьмиугольной частью является наиболее распространенной прокладкой RTJ, поскольку она гарантирует чрезвычайно прочное уплотнение. Тем не менее, стиль «простой канавки» подразумевает, что обе прокладки RTJ имеют восьмиугольную или овальную часть.

Фланцы с пазами и язычками

Фланцы Groove и Tongue должны подходить для ушей Tongue и Groove. На одной стороне фланца имеется выпуклое кольцо (язычок), обработанное на поверхности фланца, в то время как ответный фланец имеет соответствующее углубление (канавку) на его передней части.Стандартизованы как большие, так и мелкие типы шпунтовых покрытий. Они отличаются от охватываемых и охватываемых тем, что внутренние диаметры гребня и паза не достигают основания фланца, тем самым удерживая прокладку на ее внутреннем и внешнем диаметре. Обычно они встречаются на крышках клапанов и на крышках насосов.

Пазогребневые соединения также имеют преимущество в том, что они самоустанавливаются и служат упругим буфером. Шарфовый шарнир удерживает точку нагрузки на одном уровне с шарниром и не требует интенсивной обработки.Особые поверхности фланца, такие как RTJ, T и G, F и M, не должны крепиться болтами. Это связано с тем, что сенсорные поверхности не перекрываются, и нет прокладки, которая имела бы один тип с одной стороны и другой тип с другой. Фланцы Groove & Tongue используются в некритических приложениях с низким давлением для крепления других компонентов Groove & Tongue.

Фланцы с наружной и внутренней резьбой

Фланцы с наружной и внутренней резьбой — это фланцы, которые подходят друг другу. Одна поверхность фланца в этих вариантах имеет область, выходящую за пределы обычной поверхности фланца.Этот фланец называется The Man. Ответный фланец или другой фланец на другой стороне будет иметь аналогичное углубление на его передней части. Этот ответный фланец называется Женский фланец

.

Фланцы также должны быть совмещены с этой формой. У каждого лицевого фланца есть область, которая выходит за пределы нормальной поверхности фланца (наружная часть). На торце другого фланца или ответного фланца имеется соответствующее углубление (внутренняя).

Предполагается, что женские лица должны быть 3/16 дюйма в длину, мужские лица должны иметь ширину 1/4 дюйма и каждый конец должен быть плоским. Внешний диаметр женского лица служит для нахождения и поддержания марли. Фактически существует 2 версии; средние фланцы M&F и широкие фланцы M&F.

Фланцы с наружной и внутренней резьбой имеют улучшенные уплотняющие способности, более надежное позиционирование и удельное сжатие уплотнительного материала, использование другого, более эффективного уплотнительного материала и усовершенствованного уплотнительного материала (уплотнительные кольца).

Международный стандарт на фланцы различных типов:

Фланцы ASME B16.5

Стандарт ASME B16.5 охватывает стальные трубные фланцы и фланцевые фитинги для метрических / дюймовых размеров от NPS 1/2 до NPS 24 с классом давления от 150 до 2500. Сюда входят уровни давления и температуры, компоненты, длины, допуски, наименования, измерения и методы обозначения отверстий для фланцевую арматуру и трубные фланцы. Для трубных конструкций широко используются два очень ответственных фланца, такие как фланец с приварной шейкой и глухие фланцы. Взаимозаменяемость используется для слов «B16.5» или «B16 5», что соответствует той же норме.Обычный ASME B16 5 (ANSI B16 5), однако, включает только размеры до 24 дюймов.

Текущий и правильный стандарт — ASME B16.5. ANSI B16.5 широко используется в индустрии жаргона и до сих пор широко используется архитекторами, инженерами, производителями и поставщиками. Несмотря на то, что стандарты ANSI B16.5 технически не существуют, это воспринималось как другой способ обозначения ASME B16.5.

ANSI B16.47 Фланцы

ANSI B16.47 (Стальные фланцы большого диаметра) является стандартом для фланцев стальных труб диаметром от NPS 26 до NPS 60.Тем не менее, стандартный ANSI B16.47 подразделяется на глухой фланец и фланец ANSI B16.47 серии A и фланец ANSI B16.47 B Weldneck. Фланец API 605 ранее назывался фланцем серии B. Термины B16.47, B 16 47 или ANSI B 16 47 взаимозаменяемы и соответствуют одному и тому же стандарту.

В последней версии представлены метрические и дюймовые измерения и единицы измерения. MSSSP-44: Стальные трубопроводные фланцы и API 605: ANSI B16.47 оснащен фланцами из углеродистой стали большого диаметра.Таким образом, фланцы MSS SP-44 называются фланцами ANSI B16.47 серии A, тогда как в рамках этого стандарта фланцы API 605 называются фланцами ANSI B16.47 серии B. Стандарт ANSI B16.47 содержит требования к давлению-температуре, деталям, размерам, допускам, маркировке и проверке трубных фланцев размером от NPS 26 до NPS 60 и классификационных классов 75, 150, 300, 400, 600 и 900 для больших размеров. размеры.

BS 10 Фланцы

Британский стандарт BS10, 1962 — это стандартные цилиндры, трубы и фитинги с фланцами и болтами.В мм размеры фланцев BS 10 включают фланцы с выступом, простые, цельнолитые или травленые, а также фланцы с приварной шейкой во фланцах согласно таблицам BS10. Хотя таблица фланцев труб BS 10 устарела, таблица фланцев BS 10 для легких пролетов, недорогих фланцев из нержавеющей стали, все еще используется. Эти фланцы типа BS 10 могут быть изготовлены из тяжелых металлов и сплавов, таких как нержавеющая сталь, углеродистая сталь, сплавов, таких как никель, медь и т. Д.

Фланцы

BS 10 известны как своей надежностью, так и отличными характеристиками, что делает их одними из самых экономически эффективных доступных решений.Фланцы с шейкой BS 10 обладают хорошими характеристиками как в условиях высоких температур, так и при высоком давлении. Фланцы BS 10 table d также могут быть изготовлены из таких марок, как дуплексная и супердуплексная нержавеющая сталь, в зависимости от конечного использования компонента.

Фланцы DIN

Немецкий институт стандартизации Deutsches Institut für Normung (DIN) является немецкой национальной организацией по стандартизации и официальным аффилированным органом ISO. DIN Flanges — это обозначение разделительных фланцев, зарегистрированное в Германии и зарегистрированное в Берлине.В настоящее время существует около тридцати тысяч стандартов DIN, охватывающих практически все области технологий. Фланцы DIN чаще всего используются в европейских странах.

Стандартные фланцы

DIN используют метрические измерения (мм и бар) для измерения размеров клапана и фланца, а также давления. Европейские фирмы обычно используют стандарт DIN для фланцев, даже если производство осуществляется в Соединенных Штатах. Фланцы DIN имеют широкий охват, и более 30 000 стандартов фланцев DIN обеспечивают всеобъемлющий охват для различных продуктов, типов и технологий фланцев.Спецификация DIN фланцев состоит из номеров DIN, начиная с 15,20, 25, 32, 40, 50, 65, 80 и так далее до 200.

EN 1092-1 Фланцы

EN 1092-1 — это расширение британского стандарта спецификаций. Это заменяет прекращенный BS EN 1092-1. В EN 1092-1 BS. Европейский метрический диапазон, включающий круглые фланцы размером от 10 до 4000 и обозначения 2, 5 и 100 PN. Этот стандарт ЕС определяет спецификации для круглых стальных фланцев от DN 10 до DN 4000 с обозначениями PN от PN 2,5 до PN 400 и номинальные размеры.

Спецификация определяет формы фланца и его облицовки, длину, допуски, резьбу, размеры болтов, структуру поверхности, маркировку, ткани, уровни давления / температуры и вес фланца. EN 1092-1 Форма 01 pn10 Фланец наплавлен или может использоваться в сырой, угольной, нефтехимической и смежных отраслях промышленности из следующих материалов и размеров; Компоненты, используемые для изготовления фланцев EN 1092-1, представляют собой углеродистую сталь: A105, SS400, SF440, RST37. 2, S235JRG2, P250GH, C22.8. Они также производятся из марок нержавеющей стали: F304 F304L F316 F316L 316Ti и так далее.

BS 4504 Фланцы

Фланцы BS 4504 соответствуют британской метрической шкале, которая включает круглые фланцы от PN 2,5 до PN 40 для цилиндров, клапанов и фитингов, включая фланцы с размерами DN. До этого они были известны как BS 4504: 1969. Эти фланцы идеально подходят для использования в жестких условиях, особенно для приложений низкого давления в нефтяной отрасли. Европейский метрический стандарт, охватывающий спецификации круглых фланцев, варьируется от DN 10 до 4000 и обозначений 2, 5 и 100 PN.

Фланцы BS 4504 состоят из фланцев стандартов ANSI B16.5, ANSI B16.47, ANSI B16.36. Они также содержат номера DIN, такие как DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642. Эти фланцы BS 4504 находят применение в таких отраслях, как химическая промышленность по производству удобрений, теплообменная промышленность, приборостроение и атомная термическая промышленность.

Стандартные фланцы JIS

Стандарты JIS — это японские промышленные стандарты, которые используются для промышленной деятельности в Японии.Это координировалось Японским комитетом по промышленным стендам (JISC). Японская ассоциация стандартов (JSA) ранее была присоединена к METI, которая теперь является автономным фондом. Здесь имеется в виду широкий спектр программ, касающихся японских и зарубежных стандартов. Стандартные фланцы JIS подпадают под раздел JIS-B и классифицируются по разным размерам, в которых они изготовлены.

Эти типы фланцев японского промышленного стандарта подразделяются на такие категории, как JIS5k, JIS10K, JIS15K, JIS20K.Фланцы JIS B2200 K определяются заменой K на одну из вышеупомянутых категорий, например 5K, 10K, 15K и 20K. Размеры каждого фланца зависят от категории или типа фланца.

Материалы, используемые для изготовления фланцев:

Эти стальные фланцы изготавливаются из различных материалов, таких как углеродистая сталь, низколегированная сталь, фланцы из нержавеющей стали, фланцы из дуплексной стали, фланцы из супердуплексной стали, фланцы из монеля, фланцы из инконеля, фланцы из хастеллоя, никелевые фланцы и комбинация экзотических материалов (заглушка) и другие материалы основы.

Углеродистая сталь
• : — ASTM A105, ASTM A350 LF1 / 2, ASTM A181
Легированная сталь
• : — ASTM A182F1 / F2 / F5 / F7 / F9 / F11 / F12 / F22
• Нержавеющая сталь: — ASTM A182F6 / F304 / F304L / F316 / F316L / F321 / F347 / F348
• Дуплексная сталь S31803 / S32205
• Супердуплексная сталь S32750 S32760
• Титан класса 1/2/3/4/5/7
• Высоконикелевый сплав: — Монель ASTM / ASME SB 564 400 / K500
  Инконель 600/601/625/800/825/718
  Хастеллой C4 / C22 / C276 / B2 / B3
  Никель 200/201
  Купро-никель 70 / 30, 90/10, 95/5

.
