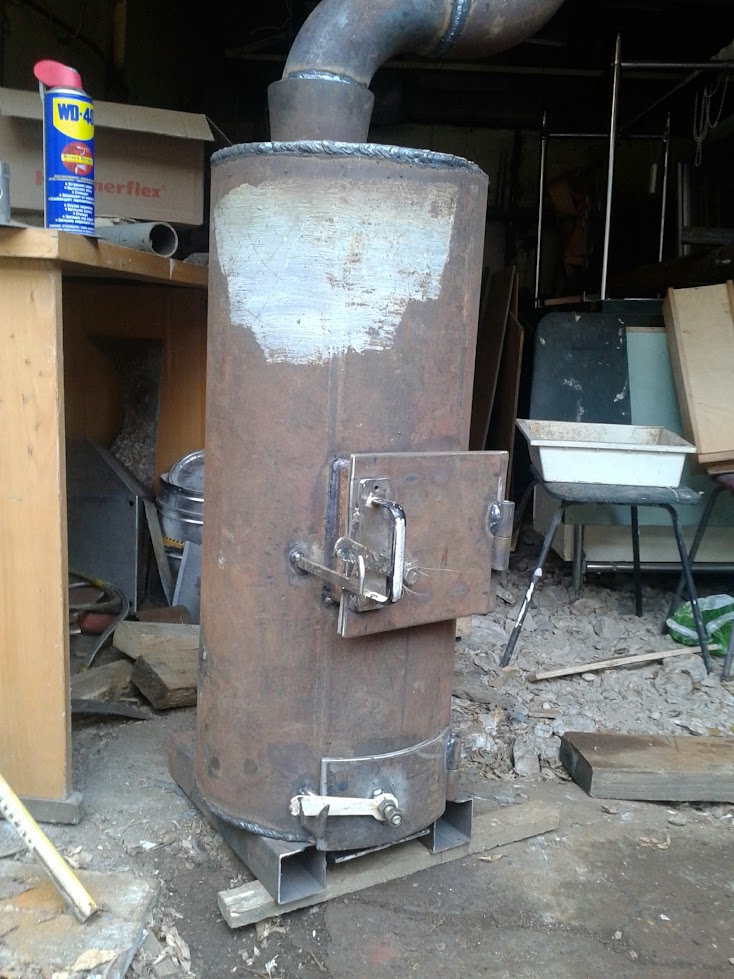

В моей экономичной «буржуйке» используется принцип медленного горения топлива при ограниченном притоке воздуха. Но в этой конструкции дверцы топливника и зольника выполнены, если можно так сказать, в классическом варианте. При изготовлении дверок плоскости их прилегания к корпусу тщательно подогнаны непосредственно по месту установки. Достигнуто это аккуратной рихтовкой и зачисткой поверхностей наждачным кругом. Клиновые щеколды плотно прижимают дверцы к корпусу. Конструктивно это намного проще, чем нарезать трапецеидальную резьбу, к тому же завинчивать-отвинчивать раскаленную крышку не очень-то удобно, да и золу через обычную дверцу зольника выгребать совком сподручнее.

Второе очень важное отличие моей печки-буржуйки — наличие в верхней части топки лабиринта из двух пластин. Благодаря этому удлиняется путь движения топочных газов и увеличивается теплоотдача от них и корпусу печи. Размеры моей эффективной печки почти полностью совпали с размерами конструкции В.Погинова, однако в моем варианте ее можно сделать и уже, так как дров для закладки требуется немного. А вот длину и высоту изменять не стоит — эффективность и экономичность печки-буржуйки может резко снизиться.

Когда я прочитал статью В.Погинова, то пожалел, что не догадался установить на дверце зольника регулируемое поддувало: с его помощью гораздо легче устанавливать необходимый режим горения топлива. Для тех, кто решится сделать себе аналогичную печь, рекомендую этот вопрос продумать.

Для изготовления этой печки-буржуйки своими руками желательно использовать листовой металл толщиной не менее 3 мм. Все соединения деталей корпуса необходимо выполнить с помощью электросварки и обязательно проверить сварные швы на отсутствие скрытых дефектов — непроваров и свищей. Делается это обычно с помощью меловой обмазки и керосина. Для дымовой трубы необходимо подобрать толстостенную стальную трубу.

Соединение ее с корпусом печи должно быть обязательно сварным. Цельносварной должна быть она и на всем пути следования трубы по дому К сварным швам здесь также необходимо предъявлять повышенные требования.

Чертежи печки-буржуйки своими руками

Нажимаем-увеличиваем

Печь буржуйка своими руками: отапливаем нежилые помещения

Вопрос обогрева нежилых помещений может быть решен весьма эффективно. Для этого потребуется печь буржуйка своими руками которую построить сможет практически любой желающий. Давно известно, что такое приспособление может стать незаменимым источником тепла в гараже, складском помещении, теплице или в помещении с домашними животными. Описанные отопительные устройства имеют различные конструкции, и каждый хозяин может подобрать такой вариант, которые наиболее подойдет именно для его условий. Печи буржуйки выгодно отличаются от любых других вариантов печного отопления небольшими размерами и простым устройством.

Любая буржуйка имеет следующие конструктивные составляющие:

• Истопник (или камера сгорания) с крышкой;
• Дымоход;
• Решетка колосникового типа;
• Зольник (специальный ящик под золу).

По своим конструктивным особенностям буржуйки могут быть полностью металлическими или футерованными, могут быть на ножках или без них. Выбирать конструкцию следует в зависимости от требований, предъявляемых к устанавливаемым устройствам. (См. также: Печи Бренеран своими руками)

Полностью металлическая печь изготавливается из листовой стали. Такие устройства могут быть простыми или каркасными. Простые отопительные элементы имеют корпус, выполненный непосредственно из листовой стали. А вот у каркасного устройства имеется специальная рама – стальной каркас, спрятанный под рубашкой (под сталью) печи. Для тех, кто рассматривает различные конструкции буржуек, которые они хотят выполнить своими руками, каркасный вариант является более предпочтительным, ведь его проще выполнить.

В том случае, если печь выполняется из кровельной стали, то она требует определенной защиты, ведь такие устройства очень быстро прогорают. Подобная защита называется футеровкой. Суть ее заключается в том, что с внутренней стороны печи обкладываются кирпичом или глинобитом. Изготовление таких приспособлений займет больше времени и потребует дополнительных материальных вложений.

Достоинства печей буржуек

Почему именно печь буржуйка? Потому, что данный вид обогрева помещения имеет свои определенные достоинства. (См. также: Печь длительного горения своими руками)

1. Очень незначительные, доступные для широких слоев населения, расходы как на само изготовление печи, так и на топливо для нее.
2. Простота конструкции, которая позволяет изготовить ее своими собственными руками.
3. Благодаря тому, что подобное приспособление имеет небольшие размеры, ее можно поставить в помещение, имеющее ограниченную площадь.
4. Для эффективной работы буржуйки не обязательны капитальная дымовая труба и фундамент.

Поэтому можно смело сказать, что печка буржуйка – это действительно оптимальное решение для отопления различных нежилых помещений. Изготовить ее можно своими собственными руками, не затратив при этом больших денег. (См. также: Металлические банные печи своими руками)

Недостатки печей буржуек

Но, не смотря на наличие таких важных достоинств, буржуйки имеют и определенные недостатки. Первый из них – это обязательное обустройство эффективно работающей вентиляции. Ведь дым может заметно отравить жизнь в помещении, где стоит буржуйка. А второй – довольно большой расход топлива. Дело в том, что буржуйка греет помещение до тех пор, пока топится. Как только печь перестает топиться, ее стены быстро остывают, и тепла от нее ждать не приходится.

Но современные мастера ищут пути уменьшения этих недостатков. Чтобы уменьшить расходы топлива можно использовать устройства специальных конструкций или печи буржуйки чугунные. Но чугунные приспособления своими руками можно только установить, а вот конструкция такой печи будет всегда только такой, какую предлагают производители. Поэтому, если речь идет о самостоятельном изготовлении эффективной буржуйки, имеющей небольшой расход топлива, то тогда лучше изготовить футерованную печь. Нагреваться она будет дольше, но и остывать медленней.

Основные конструкции самодельных печей буржуек

Печь буржуйка чугунная более эффективна по сравнению с металлической. Но металлическую буржуйку можно изготовить самостоятельно из любых подручных материалов. Это могут быть листы железа, кусок трубы, фляга от молока. В умелых руках из такого материала можно изготовить эффективное устройство. (См. также: Банные печи своими руками)

Печь буржуйка может быть простой, улучшенной, с дополнительным усовершенствованием и каркасная. Выбирать конструкцию следует, исходя из требований, предъявляемых к ней. Простое устройство, например, представляет собой стальной короб, наверху у которого имеется патрубок, а с противоположной стороны сделана дверца топливника. Чтобы такая печь грела более эффективно, практичнее выполнить у нее съемный верх. Но футеровать такое приспособление очень сложно. Так что, ее следует устанавливать в небольших помещениях, которые проще отапливать подобным образом.

Второй тип – улучшенный вариант. Конечно, такое устройство не будет греть так же, как harvia печи для бани. Но его эксплуатационные свойства также хороши. Обычно у такой печи делают ножки, и ее удобно футеровать, благодаря чему остывает она не так быстро. Необходимо отметить, что оба два описанных выше варианта печей великолепно подходят для варки или разогрева пищи. Очень хорошо подходит для этого и усовершенствованная буржуйка.

Но наиболее универсальным является каркасное приспособление. Правда, при самостоятельном изготовлении потребуется больше времени на его производство. Зато и результат порадует: такая печь превосходно греет, на ней можно готовить пищу, а в некоторых ситуация она может выступать в качестве камина. (См. также: Печь долгого горения своими руками)

Что лучше – камин или печь?

Такой вопрос, наверняка, хотя бы один раз в жизни задавал себе любой человек, который задумывался об организации отопления у себя в доме, на даче, в бане или в нежилом помещении. Действительно, в нашем представлении камин – это сложное устройство, на изготовление которого требуется специальное разрешение. Да и печь требует как временных, так и материальных затрат. Можно, конечно, использовать отопительные устройства от производителей. Например, печи jotul представляют собой печи-камины, которые топятся дровами. Они отличаются интересным дизайном и великолепно вписываются в интерьер помещения. Не менее популярна и печь harvia. Но все они не дают простора для самостоятельной деятельности.

А вот печи камины – это как раз то решение, которое устроит многих. Они являются гибридом между печью и камином, унаследовав от них все только самые лучшие эксплуатационные качества. Так, например, от камина таким устройствам достался интересный дизайн. А вот от печей – небольшие размеры и довольно высокая теплоотдача.

Современные камины – это модернизированные камины буржуйки, выполненные из металла. Но, в отличие от обыкновенной буржуйки, у такой печи камина дверцу, как правило, делают из огнеупорного стекла.

Задавая себе вопрос – что же все-таки лучше – печь или камин – следует определиться, для каких целей необходим этот обогревательный элемент. Разница между просто печью буржуйкой и буржуйкой камином заключается во внешнем оформлении. Камин, как правило, имеет более изысканный дизайн, тогда как печь более заботится об эксплуатационных характеристиках.

С чего начать

В том случае, если вы решили, что в вашем доме (даче, гараже) будет стоять печь камин буржуйка, выполненные вашими руками, то начинать надо с чертежа. Очень важно грамотно расположить ваш отопительный прибор, чтобы он приносил больше пользы. После того, как будут просчитаны все необходимые размеры и определено место, где он будет стоять, следует определиться с материалами.

Конечно, можно приобрести уже готовую буржуйку камин и установить в помещении. Скорее всего, она и выглядеть будет нарядней. Но такие устройства стоят определенных денег. А своими руками можно создать камин и украсить его, не вкладывая в это больших денег.

Для проведения работ по созданию печи буржуйки следует иметь соответствующие инструменты и опыт работы с ними. В том случае, если вы никогда не занимались установкой печей, лучше всего отказаться от идеи установить ее самостоятельно. Даже наши предки всегда учили, что первое свое отопительное приспособление следует выложить в доме у соседа, помогая ему в этом серьезном деле.

Существует несколько практических советов, относящихся к изготовлению буржуек своими руками. Так, необходимо пристальное внимание обратить на ее герметичность, то есть дверца буржуйки должна закрываться очень плотно. Тогда печь камин будет работать более эффективно. Серьезно следует подойти и к вопросу выбора толщины материала. Слишком тонкий будет иметь короткий срок службы. А слишком толстый будет очень долго нагреваться (зато и тепло отдавать больше).

Буржуйка своими руками с увеличенным КПД (55 фото пошагового изготовления)

Всем привет! Вот решил сделать самодельную печь буржуйку с увеличенным КПД своими руками, предлагаю посмотреть пошаговые фото изготовления буржуйки.

Итак, боковые стенки сделаю из профильной трубы 60 х 30 х 3 мм. По сути это будет воздушный теплообменник, через него будет принудительно подаваться воздух. Нагретый воздух хочу распределить при помощи гофрированной трубы, вдоль стен гаража и равномерно его отапливать.

Изготовление буржуйки.

Купил 12 метров профильной трубы, чтобы влезла в машину, попросил распилить на 6 кусков по 2 метра.

Сразу прикупил чугунные колосники 270 х 270 мм.

Нарезал трубы на куски длиной по 50 см и начал варить боковые стенки.

Заднюю стенку решил изогнуть.

Вот примерные размеры топки:

• высота 50 см,
• длина 55-60 см,
• ширина 40 см.

Боковые стенки выставил параллельно, измерил диагонали, напилил 4 прутка одинаковых и вварил. Они будут держать горизонтальные перегородки

Затем вырезал из 4 мм листовой стали нижнюю перегородку. Она сдвинута вперед, сзади печки имеется проход газов 33 х 12 см.

Верхняя вторая перегородка имеет тот же размер для прохода газов, но она уже смещена назад. Сзади имеется небольшая щель для снижения аэродинамического сопротивления.

Перегородки эти съемные, будут усилены уголком немного. Вынимаются легко через топку.

Следующий этап это изготовление верхней крышки. Форму сделал такую чтобы увеличить проход газов, и снизить аэродинамическое сопротивление на входе в трубу.
В камере над топкой будет расположена трубка с отверстиями, через которые будет подаваться теплый вторичный воздух для дожигания.

Нашёл в гараже кусок квадратной профильной трубы 100 х 100 мм, газоход на выходе из печи будет в начале квадратным.
Так даже проще изготовить заслонку. Нам потребуется ось (я использовал длинный болт), пружина для фиксации заслонки, сама заслонка и ручка с противовесом.

Заслонка толщиной 4 мм.

Затем приварил трубу к верху буржуйки, сделал плавный переход для газов.

Изготовил трубку для вторичного воздуха.
Суть такая, что подается горячий воздух в зону за топкой, и происходит дожиг дымовых газов. Теоретически это дает увеличение температуры во второй камере.
Чтобы трубка не перегорела защитил уголком. Само сопло сплющил и обварил сваркой для большей прочности.

Ну, и вварил трубку.

Так же распилил арматуру и сделал вставку из толстостенной трубы. С одной стороны приварил трубу, второй конец свободный. Это сделано для температурного расширения арматуры.

Сделал плотный лючек для удаления золы, Стенки зольника усилил уголком. Вставляется крышка очень легко, зазор выставлял при помощи толстой бумаги.

В лючке сделал 4 отверстия и закрепил нижнюю часть от карбюратора с заслонками. Ими буду очень точно регулировать поачу воздуха.

Чтобы предотвратить прогорание печки, и сохранить больше тепла в зоне активного горения использую кирпичи огнеупорные. Размеры 23 х 11.5 х 3 см.

Сделал переднюю стенку, вырезал окно под дверцу топки и усилил каркасом.

Далее, сделал дверку из вырезанного куска передней стенки, уголков и листа металла. Снаружи имеются отверстия в нижней части, изнутри тоже, но уже сверху. Так дверка охлаждается! Конечно конструкция не очень удачная, нужно внутренний лист закрепить на шпильках, а не обваривать по периметру. Он сильнее греется, расширяется и выгибает дверку наружу. Исправлю!

Изготовил 4 ножки. 3 из них регулируемые по высоте.

Приварил ножки на место, сделал механизм запирания дверцы. Кусок пластины ГУРа, арматура, шаровая.
Так же сделал упоры для дверцы, она на шарнире.

Делаю воздушный контур чтобы сделать принудительный обдув. Купил лист жести 0.5 мм, крепил саморезами и заклепками.

Забор будет снизу, и подаваться по гофре вдоль гаража.

В гараже лежали начатые баллончики термокраски, решил использовать.

Растопил печь. Сразу скажу с краской я погорячился, на баллончике написано 400 градусов, но фаренгейта. Краска выгорала, воняла.

Мои выводы:

• 1. Горит долго, очень долго! Охапка сухих щепок и досок в старой буржуйке сгорала за минут 15, в новой горит а потом тлеет час-полтора.
  Если забить полную топку, положив дрова на тлеющие угли, то хватает на часа 4. При этом поддув полностью закрыт, и закрыта заслонка на 50% на трубе.
• 2. Без обдува вентилятором воздух на выходе нереально горячий. Рука не терпит, пирометр показал 330 градусов.
• 3. Краска уже обгорела но не отлетает.
• 4.Очень не хватает гляделки. Не понятно горит или тлеет топливо. Сделаю позже.
• 5. Вторичный воздух похоже работает. Температура во второй камере почти как и в первой.
• 6. Кирпичи внутри топки очень улучшают горение за счет того что температура очень высокая в топке, и тепло не уходит в стенки.
• 8. По затратам: если не учитывать запасы железок в гараже и прочей ерунды из которой сделана печь, а посчитать что покупал в магазине она мне вышла 2120 р профиль, 500 р колосники, 500 р жесть, 70 р заклепки. Итого: 3190 р. Округлю до 4000 р на проволоку и газ для сварки.

Провел эксперимент. На улице -20, сильный ветер. Растопил печь, в гараже было -6 градусов. Через 30 минут можно ходить в майке, через 2 часа в гараже было уже +40 градусов. На все ушло 8 небольших поленьев и мелочь на растопку. Площадь гаража 20 квадратов. Ну и несколько фото замеров температуры:

Температура воздуха на выходе при максимальном наддуве.

В планах доделать забор воздуха с улицы, сделать плавную регулировку скорости вентиляторов и пустить короб с горячим воздухом по полу гаража.

Автор самоделки: artemii303 г. Владивосток. Также рекомендуем ознакомиться с конструкцией самодельной печи буржуйки с водяным контуром.

Печь буржуйка для дачи своими руками

Традиционная громоздкая и тяжелая чугунная печь сегодня уже выглядит больше как раритет, хотя идея создания простой и эффективной переносной печи у многих дачников популярна и сейчас. И здесь залогом успеха во многом выступает ее простота, ведь в ее самой простой конструкции насчитывается всего 10 отдельных деталей.

Печь буржуйка – основные характеристики конструкции

Само понятие «буржуйка» для многих ассоциируется с небольшой переносной чугунной печью. А вот буквальное название этот вид печей получил от неуемного аппетита этого агрегата. Ведь эта печь, имея чугунный корпус хоть и быстро нагревается и отлично отдает тепло, но в случае отсутствия постоянного горения топлива практически сразу остывает. Все дело в том, что для такой печи используется в основном дрова или торфяные брикеты, уголь теоретически тоже можно использовать в качестве топлива, но тогда необходимо постоянно следить за режимом горения в топке. Буржуйка не имеет такого дымохода как стационарная печь. Чугун хоть и прочный материал, но раскаляясь докрасна способен на непродолжительное время сохранять тепло, вот и приходится постоянно подбрасывать в топку дополнительные порции топлива.

Конструкция печи проста – верхняя часть топка, нижняя – зольник. Выход дыма проводится через отверстие дымохода в верхней части корпуса печи. Топка и зольник, разделены колосниковой решеткой, на которую и укладываются дрова или любой другой вид топлива. Независимо от того какой бы ни была форма печи, из какого материала бы ни был он сделан, любая печь с металлическим корпусом будет относиться к виду «буржуек».

Следует заметить, что практически все виды отопительных печей из металла в той или иной степени сегодня в своей конструкции используют дополнительные элементы конструкции для увеличения эффективности теплоотдачи. Для самых простых печей такого типа устраиваются дополнительные ребра или каналы на корпусе для увеличения нагреваемой площади, они дополнительно обкладываются подобно печам в сауне камнями или кирпичом для  аккумулирования тепла, в качестве дополнительных аксессуаров для буржуек устанавливаются искрогасители из металла, которые тоже играют роль регистра отопления.

Однако в большинстве своем это та самая переносная печь буржуйка.

Варианты проектов самодельных переносных дровяных печей

Первое, что должно быть учтено в конструкции печи, это толстый корпус, для изготовления такого рода конструкции из металла, лучше ориентироваться на металл толщиной 2-5 мм. Более толстый металл будет существенно утяжелять конструкцию, а тонкий попросту сильно деформируется под воздействием температуры.

Второе важное замечание, размеры топки и зольника имеют пропорцию 4:1, такое соотношение объема достаточно для равномерного сгорания топлива, размещенного в топке, и размещения продуктов сгорания в зольнике. Объема зольника вполне достаточно, чтобы создать необходимый объем воздуха для предотвращения при внезапном порыве ветра разлета искр и пепла в пространство вокруг печки.

Третьим важным правилом устройства печи выступает необходимость установки дымохода, способного беспрепятственно удалять из топки дым и гарь. Для этого минимальный диаметр дымохода должен быть равен 110 мм. Кроме того, для безопасности и защиты от вылета в дымоход искр рекомендуется предусмотреть установку сетчатого фильтра или специального устройства – искрогасителя, призванного во время прохождения через него дыма тушить все искры.

И последнее, печь, собранная из подручных материалов, скорее всего, будет довольно легкой, именно поэтому необходимо предусмотреть устойчивое основание, или продумать вопрос как обложить буржуйку кирпичом на даче, превратив ее в стационарную печь.

Сегодня наиболее интересные модели такого рода отопительных приборов умельцы в основном собирают из подручных средств или полностью из заготовок листового металла. В целом такие самоделки можно квалифицировать следующим образом:

• Печи, сконструированные на основе промышленных баллонов;
• Каркасные модели;
• Модели из листового металла;
• Печи из металлических бочек;
• Отопительные приборы на основе труб большого диаметра.

Промышленные баллоны для природного газа, пожалуй, самый привлекательный для умельцев материал. Из корпуса баллона можно без труда сконструировать как вертикально расположенную печь, так и буржуйку с горизонтально расположенной топкой. Объема 50-литрового стандартного баллона вполне достаточно чтобы при помощи болгарки, сварочного аппарата, 2х метров уголков 25*25 мм и такого же количества арматуры диаметром 12 мм, 4-х дверных петель, и 1 кг электродов соорудить оригинальную и удобную печь.

Каркасные модели хороши тем, что на сваренный из уголка каркас можно навесить не только металлические листы боковых стенок, но и продумать вариант установки в качестве верхней поверхности традиционную чугунную плиту для печи с открывающимися конфорками. Кроме того, каркасные модели, при определенных навыках конструирования могут быть дополнены оригинальным решением – внутри металлического каркаса установлены кирпичные элементы для топки и зольника. Такой вариант позволит существенно повысить КПД печи, а разогретый кирпич после окончания горения дров еще долгое время будет хранить тепло.

Модели из листового металла сегодня настолько популярны, что некоторые  предприниматели наладили выпуск из отходов производства металла комплектов для самостоятельной сборки, что-то вроде конструктора для взрослых.

А вот, для в общем-то схожих по своей конструкции буржуек из металлических бочек или труб большого диаметра характерно использование не только традиционной конструкции, но и установка дополнительных экранов для создания эффекта конвекции, такие печи намного быстрее прогревают пространство дачи, но при этом требуют постоянного контроля состояния металла, ведь бочка, имеет самый тонкий из всех видов металлических заготовок металл.

Буржуйка из газового баллона

Горизонтальная форма печи предусматривает установку наружного зольника и сегментной колосниковой решетки. Буржуйка горизонтального вида из баллона имеет небольшие ножки, что придает ей больше устойчивости и учитывая низкое расположение относительно пола, всего на высоте 30-40 см больший объем прогреваемого пространства дачи.

Технология превращения баллона в печь может выглядеть следующим образом:

• Верх баллона в районе вентиля вырезается болгаркой под дверцу топки. Размер дверцы может быть разный, но оптимальным размеров выступает дверца 15 на 15 см.
• Возле донной части вырезается отверстие диаметром 90 мм, совмещая с центром диаметра трубы 100 мм, приваривается отрезок трубы длиной 150-200 мм, все основание дымохода готово. Далее из металлической сетки с ячейкой 10*10 мм и толщиной прутьев 3-4 мм вырезается несколько кругов диаметром 95-97 мм, они вставляются в дымоход, расстояние между ними 10-20 мм — это искрогаситель.
• Баллон располагается горизонтально, так чтобы дымоход был снизу и вырезается прямоугольник 150 на 450 мм. На прямоугольник устанавливается конструкция из листового металла, короб 150*100*450мм с открывающейся сбоку дверкой – это зольник.
• К баллону привариваются ножки.
• Внутри баллона из арматуры диаметром 10-12 мм свариваются несколько сегментов колосниковой решетки. Ширина решетки должна быть не менее 250 мм.

Каркасная металлическая печь

Технология постройки:

• Уголок разрезается и подгоняется по размерам: вертикальные стойки 4 шт. по 650 мм, горизонтальные несущие 8 шт. по 385мм, и горизонтальные направляющие 4 шт. по 210 мм. Из металлической полосы толщиной 5 мм вырезаются  3 отрезка по 210 мм.
• Сваривается каркас печи.
• В передней части к нижнему уголку приваривается металлическая полоса, от нее на высоте 100 мм (высота дверки зольника) приваривается следующая полоса, и поверх нее на высоте 200 мм приваривается третий отрезок.
• Устанавливаются дверки топки и зольника.
• По нижнему краю дверки топки от фронтальной стороны к противоположной стороне приваривается уголок с обеих сторон. Уголок должен быть направлен внутрь печи – это основание колосниковой решетки.
• Из арматуры диаметром 10-12 мм сваривается колосниковая решетка с шагом 10 мм.
• Размечается и вырезается варочная поверхность из металла толщиной 6-8 мм. В ней делается отверстие под конфорки стандартных размеров.
• В противоположной стороне от лицевой стороны в варочной поверхности вырезается отверстие диаметром 90 мм. Поверх приваривается труба диаметром 100 мм длина отрезка 150 мм.
• Изготавливается искрогаситель из тонкой жести и проволоки и вставляется в дымоход.
• Корпус обваривается листовым металлом толщиной 3-4 мм.
• Устанавливаются дверки с обязательным устройством механизма запирания.

Обустройство металлической печи

Для основания выкладывается фундамент в 3-4 ряда кирпича. Дальше устанавливается буржуйка. Проводя работы своими руками необходимо тщательно выверить вертикаль конструкции. Традиционный дымоход из жести заменяется стальной трубой. Печь обкладывается красным кирпичом, при этом делается проволочное армирование на всех швах между рядами кирпича и кладка осуществляется при помощи специальной жаростойкой клеящей массы. Высота кладки должна соответствовать верху  варочной поверхности плиты. Кладка должна хорошо высохнуть, далее, поверх кладки проводится армирование металлической сеткой и оштукатуривание. Для более надежного крепления кирпича из уголка сваривается металлический контур печи и устанавливается керамическая плитка.


Печка-буржуйка своими руками — делаем из газового баллона, бидона, бочки, металла

Размеры и параметры отопителя

Поскольку зона максимального нагрева относительно узкая и постоянно смещается книзу, рассчитать реальную мощность печи «Бубафоня» довольно сложно. Предлагаем не тратить время на расчеты, лучше использовать данные, полученные из практического опыта:

• для отопления гаража или небольшого хозяйственного помещения площадью до 20 м² делаем буржуйку из 50-литрового газового баллона диаметром 300 мм;
• чтобы отопить помещение 20…30 квадратов, берем стальную трубу Ø400…500 мм либо круглую железную емкость такого же размера;
• для обогрева теплицы понадобится печь диаметром 50–60 см (например, из 200-литровой бочки).

Теперь о диаметрах воздуховода и дымохода. Выше представлен чертеж «Бубафони» из газового баллона с размерами труб: воздушной – DN50 (внутренний проход 50 мм), дымовой – DN100. Если планируется изготавливать печку Ø400…600 мм, увеличьте диаметр воздухопровода до DN65 (Ø76 х 3.5 мм), газохода – DN150 (Ø159 х 4 мм).

Минимальная ширина просвета между краем дискового груза и стенкой топки должна составлять 1 см. Размеры остальных деталей укажем в таблице:

Не стоит наращивать диаметр «Бубафони» свыше 60 см, агрегат выйдет слишком громоздким и неудобным в эксплуатации. Представьте печь из бочки 600 мм с поршнем Ø580 мм и воздуховодом Ø76 – получается довольно тяжелая бандура, которую придется поднимать руками.

В котлах продолжительного горения вопрос решен иначе. Вместо здоровенного блина используется груз крестообразной формы, изображенный на фото. Правда, возникает другая проблема – иногда топливо «подвисает», поскольку концы груза не достают до стенок.

Плюсы и минусы

Безусловными плюсами самодельной печи являются:

1. Компактность размеров.
2. Применение любого доступного топлива, можно топить торфом, дровами, опилками, щепками, углем.
3. Незначительные затраты на изготовление устройства, в основном можно обойтись сподручными материалами.
4. Установка конструкции не требует закладки фундамента, дымоотвода.

К недостаткам печи можно отнести:

1. Достаточно большой расход топливного материала, принцип таков: пока топишь – тепло. Чтобы помещение не остывало, нужно подкидывать чаще топливо, иначе можно просто замерзнуть.
2. Стенки печи сильно нагреваются, при соприкосновении можно получить ожоги.
3. Нельзя допускать выпадения угольков из печи, это чревато пожаром.

Правила безопасности установки

Любое самодельное отопительное устройство призвано отапливать помещение, делая его уютнее, но наряду с этим такие приборы далеко не безопасны, чреваты воспламенением, пожаром.

При установке конструкции очень важно соблюдать правила безопасности:

1. Печь должна быть установлена на поверхности, устойчивой к огню, иначе пол может прогореть Для этого хорошо на пол постелить кирпич, кафельную плитку.
2. Стенки печки не должны сильно перегреваться, для этого при изготовлении используют специальный гипсокартон, иной негорючий материал.
3. Быстро воспламеняющиеся материалы не стоит класть рядом с топкой, могут загореться.
4. Позаботьтесь о вентиляции в помещении, где будет располагаться буржуйка. Угарный газ должен своевременно выходить наружу, а не накапливаться внутри комнаты.
5. Используйте в производстве только качественный, огнеупорный материал.

Полезные рекомендации

Главный недостаток печи-буржуйки заключается в её быстром остывании. Но этот минус довольно просто исправить при помощи кирпичного экрана, который нужно установить по трем сторонам отопительного прибора. Такой экран осуществляет аккумулирование тепла и помещение гаража останется теплым, даже когда печь перестанет гореть.

Вес печи с экраном из кирпичей довольно большой по сравнению с обычными печами-буржуйками. В таком случае целесообразно отвести для нее небольшой бетонный фундамент.

Выполнить заливку индивидуального фундамента самостоятельно не так уж и сложно.

Выполнять данный вид работы рекомендуется по следующим этапам:

• Для начала стоит вырыть углубление, глубина которого составит примерно 50 см. Все остальные размеры будут зависеть от габаритов буржуйки и кирпичного экрана.
• Далее следует засыпать дно углубления песком (для этого необходимо примерно от 3 до 4 вёдер), а потом поверхность необходимо тщательно утрамбовать. Затем песок засыпается слоем щебенки и тоже утрамбовывается. Слой должен составлять примерно 10-15 см.

• Полученную поверхность необходимо максимально разровнять, и затем залить замешанным заранее раствором цемента. Залитая поверхность оставляется на сутки, чтобы дать раствору застыть (для надежности можно оставить на пару дней, что даст фундаменту полностью затвердеть).
• После застывания смеси стоит укрыть фундамент несколькими слоями рубероида.

После этих действий можно приступать к выкладке кирпичного экрана. Стоит помнить, что первые два ряда кирпича нужно выкладывать сплошной кладкой непосредственно на слой рубероида. В 3–4 ряду кирпичей уже можно делать отверстия для вентиляции. После чего вновь укладывать кирпичи сплошной кладкой.

Многие мастера советуют устанавливать кирпичный экран без верхнего перекрытия. Это поможет улучшить теплоотдачу.

Пошаговое руководство

Сначала нужно раскроить металл, учитывая толщину и длину нужных заготовок.

Снимите с деталей фаски, прикосновение к печи будет более безопасным, а швы сварки – прочными:

1. Проверьте правильность разметок деталей перед тем, как их начать резать. При резке учитывайте толщину стенок печи, также круга.
2. С подготовленных деталей снимите фаски для безопасности от случайного соприкосновения с горячим устройством.
3. Проверьте все разметки деталей.

Устанавливается конструкция в следующей последовательности:

1. Подключите сварочный аппарат к сети.
2. Возьмите электрод в толщину 4 – 5 мм с учетом листа или трубы.
3. Установите силу тока на аппарате до 160 А.
4. Наденьте специальные очки и спецодежду, руки защитите крагами.
5. Ко дну печи приварите три стенки.
6. Низ устройства расположите от пола не менее чем на 5 см.
7. Соединяйте детали под прямым углом. Проверяйте их перпендикулярность уровнем.
8. Там где нужно, отрихтуйте углы деталей.
9. Приварите детали и стыки относительно уровня пола, под углом в 45 гр.
10. Приварите между поддувалом и топкой перегородку, предварительно прорезав отверстия, чтобы не скапливался пепел.
11. Выдерживайте расстояние между отверстиями не менее 5см от стенок печки. Между перегородкой и дном конструкции расстояние должно оставаться не менее 10 см.
12. В последнюю очередь путем сварки прорежьте отверстия для установки дымохода на задней панели самодельной печи.
13. Сделайте разметки, просверлите прямоугольные отверстия в местах, предполагаемых для топки и поддувала.
14. Совместите с перегородкой все нижние части отверстий. Расстояние между стенками топки и верхними боковыми краями должно быть не менее 3 – 5 см. Проем для поддувала немного меньше, но не более чем на 5 см.
15. Болгаркой вырежьте два отверстия из металла, сформируйте дверцы. Приварите их на навесы, поднимите поддувало по максимуму к верхней части проема плиты, чтобы они не просели в дальнейшем под воздействием высоких температур.
16. К дверцам приварите засовы, открываться и закрываться они должны легко, без препятствий.

После всех сварочных работ проверьте качество швов, обстучите их. Если имеются дефекты, сразу устраните их. В конце работ приварите верхнюю часть устройства.

Прямоугольная буржуйка с отражателем

Решая вопрос какую форму и размеры должна принимать готовая буржуйка, каждый должен самостоятельно. Человек с инженерным образованием и навыками может взять любую, даже самую простую конструкцию, и внести в нее желаемые изменения, направленные на улучшения.

Чертеж прямоугольной буржуйки:

Простая и многофункциональная буржуйка своими руками изготавливается из следующих материалов:

• Наброски и простой чертеж конструкции с указанием всех основных размеров
• Листовой металл (его количество зависит от желаемых габаритов печи)
• Стальные уголки (толщина 4-5 мм)
• Металлическая трубка 25-30 мм
• Труба 180 мм
• Сварочный аппарат
• Рабочий ручной и электрический инструмент

Корпус печи будет делаться в виде прямоугольника стальными листами, которые свариваются между собой встык. Необходимо нарезать заготовки под пять основных плоскостей (дно, верх, боковые и задняя стенки). На лицевой панели расположится поддувало и дверка для топочной, поэтому с ней можно будет решить вопрос позже.

Вначале привариваются боковые поверхности ко дну. Необходимо следить, чтобы они располагались строго вертикально, воспользовавшись уровнем или угольником, и стыковались под прямым углом. Прихватив в 2-3 местах, еще раз убеждаемся в правильности их расположения и довариваем.

После приваривается задняя стенка. Все внутреннее пространство необходимо поделить на три части:

1. Дымооборот
2. Топка
3. Зольник

Последние два необходимо разделить колосниковой решеткой, на которую будет укладываться твердое топливо (торф, дрова). Ее делают следующим образом:

1. Изнутри по бокам на определенной высоте (10-15 см) приваривают на всю длину уголки
2. Для решетки необходимо подготовить из толстой листовой стали полоски шириной 25-30 мм и длиной, соответствующей ширине буржуйки

• Расстояние между пластинами – около 5 см
• Привариваются полосы к двум металлическим прутам диаметром 15-20 мм максимально надежно, так как им предстоит выполнять еще одну роль – ребра жесткости

Нет необходимости приваривать решетку ко внутренним уголкам. В случае необходимости (чистка буржуйки, ремонт) ее можно легко будет достать. Спустя некоторое время некоторые пластины могут перегореть и станут нуждаться в замене. Можно назвать еще множество причин оставить решетку съемной.

На следующем шаге необходимо приварить сверху два металлических прута, на которых будет располагаться отражатель. Последний представляет собой металлический лист, который разделяет дымооборот и топку. Отражатель делается съемным.

Необходимо расположить отражатель так, чтоб спереди образовался канал, позволяющий уходить дыму. Он будет разогреваться внутри больше всех, поэтому делают его из очень толстого металла (12-16 мм).

Наступает время приступать к завершающим этапам работ. Вначале приваривается будущая крышка буржуйки. Будет не лишним заранее предусмотреть отверстие для дымоходной трубы. Затем вырезается и приваривается верхняя перемычка, затем более узкая, размещенная на уровне колосниковой решетки и отделяющая дверцы колосниковой решетки и зольника.

Заморачиваться сильно по поводу размеров дверок не стоит. Главное, чтоб через них было удобно закладывать дрова и удалять пепел с золой. Дверца для топки делается, как правило, почти на всю ширину, чтобы можно было извлекать отражатель и колосниковую решетку, для зольника – уже.

Далее необходимо приварить ручки для дверок для буржуйки, защелки и завесы. Последние рекомендуется сделать самому из толстого прута и стальной трубки. Сложности такая работа составить не должна.

Собрав все воедино, наступает пора подумать над тем, чтоб установить готовую конструкцию на ножки. Их рекомендуется выполнять из металлической трубки 2-3 см в диаметре и 8-10 см по длине с приваренной на конце гайкой и вкрученным болтом. Это позволит регулировать высоту. Многим такой шаг может показаться странным, но в процессе монтажа все станет понятно.

На нижнем конце дымоходной трубы необходимо предусмотреть вращающуюся заслонку. Для нее из листового металла вырезается окружность, диаметром чуть меньше аналогичной характеристики трубы, в которой сверлится отверстие под ручку для вращения. Последнюю можно сделать из металлического прутка.

Размещать дымоходную трубу необходимо на гильзе высотой 15-20 см. Она делается из изделия диаметром чуть меньше дымоходного и приваривается по отверстию к верхней крышке. Настала пора установить буржуйку, отрегулировать высоту и все – можно греть помещение.

Буржуйка своими руками и инструкция

Чтобы выложить печку, не нужна сварка или навыки каменщика.

Пригодятся:

• высокое пластиковое ведро;
• несколько канализационных ПВХ труб;
• бетонная смесь класса с16-20;
• несколько прутков арматуры;
• мастерок и тара для замешивания бетонной смеси.

Алгоритм работ такой:

1. В нижней трети ведра вырезать окошко под опалубку топочной камеры. Саму опалубку сделать из ПВХ труб для канализации – у них большое сечение.
2. В одной из труб опалубки прорезать отверстие и вставить вертикально трубу меньшего сечения – это будет дымоход.
3. Как только опалубка готова, налить в ведро бетонную смесь так, чтобы не сдвинуть трубы опалубки. Смесь приготовить по инструкции или брать готовый состав.
4. После заполнения ведра бетоном, наверху воткнуть в массу несколько прутков арматуры – они будут служить основой для сковородки, кастрюли. Прутки лучше согнуть буквой Г, опустив малую часть в бетон, большую оставив снаружи.
5. После высыхания смеси опалубку разобрать – ведро и ПВХ трубы разрезать и выкинуть.

Буржуйка готова, в топку можно закладывать топливо, поджигать и варить, греться. Бетонная смесь отличается повышенной прочностью на нагрев, печка прослужит долго.

Буржуйка из бочки

Буржуйка, изготовленная из бочки, более объемна и занимает намного больше места, чем печь из баллона. Именно поэтому она способна обогреть помещение с большей площадью. Такая печь также может быть горизонтальной или вертикальной, но как первый, так и второй вариант  применяют для обогрева не только хозяйственных и технических помещений, но и жилья.

Для изготовления этой буржуйки понадобится металлическая бочка, стальной лист и дымоходная труба диаметром 100—150 мм.

Горизонтальная буржуйка из бочки

Процесс изготовления горизонтального варианта буржуйки из бочки проводится почти таким же образом, что и из баллона.

• В верхней плоскости размечается и вырезается окно, на которое будет установлена дверца, изготовленная из вырезанного куска металла. Соединения дверцы с петлями и петель с корпусом производятся с помощью заклепок. Окно топки с установленной дверцей. Штатное отверстие бочки будет служить поддувалом.
• Штатное отверстие для сброса давления в бочке, диаметром 20 мм, используется в качестве поддувала. Отдельной дверцы на зольник не предусматривается.
• Рекомендовано сразу изготовить подставку для размещения будущей печки. Ее делают из обрезков труб или уголка, так, чтобы полки обеспечивали устойчивость уложенной на них бочки, без люфта.
• Следующим этапом идет изготовление колосника из металлического листа толщиной в 3—4 мм. Сначала осуществляется замер площади и по полученным данным вырезается нужного размера панель, в которой высверливаются отверстия для подачи воздуха. Готовый колосник укладывается на дно бочки с таким расчетом, чтобы в самой высокой точке, по центру, расстояние между колосником и внутренней поверхностью бочки составляло порядка 70 мм. Колосник не фиксируется жестко – он должен легко сниматься для очистки печки от накопившейся золы.
• Для дымоходной трубы в задней верхней части делается специальный соединительный узел. После разметки под нужный диаметр шлифмашинкой прорезаются диаметральные щели под углом 15 º одна от другой – итого получится 12 разрезов. Получившиеся «зубья» отгибаются наверх – вставленный затем патрубок дымохода будет крепиться к ним с помощью заклепок.

Вертикальная буржуйка

• Бочку измеряют и размечают на ее поверхности места расположения дверец поддувала и топки, а также место разреза. Оно должно проходить ниже края топки на 30 ÷ 50  мм.
• Затем бочка разрезается на две части, и с каждой из них работа вначале ведется отдельно.
• Из стального листа вырезается круглая пластина, равная по диаметру размеру бочки. В ней предусматривается отверстие для прохождения патрубка дымохода.
• В верхней части бочки также вырезают отверстие таким образом, чтобы его можно было совместить с отверстием на круглой детали, которая станет варочной панелью.
• Патрубок дымовой трубы вваривается в отверстие в бочке, а затем сверху, через отверстие на трубу продевается и укладывается варочная панель, которая приваривается к бортикам бочки. Созданное между ними воздушное пространство, составляющее высоту бортика, поможет на более долгий срок сохранить варочную панель горячей.
• Далее к нижней стороне верхней части также приваривается круглая металлическая деталь с прорезанными в ней отверстиями — колосник. Другой вариант — приварить два полукруглых кронштейна под готовый чугунный колосник. На фото хорошо видно, как выглядят и расположены эти элементы.
• Когда дно и верхняя панель этой части печи готовы, можно по сделанным ранее разметкам, вырезать отверстие для дверцы топки.
• Вырезанная часть обваривается вокруг металлическими полосами, на дверцу закрепляются петли и ручка с вертикальной задвижкой.
• Далее петли для дверцы и крючок для задвижки привариваются к корпусу. Этот процесс нужно выполнять очень аккуратно, точно рассчитываярасстояния для установки, так как дверь должна легко открываться и закрываться, а задвижка свободно входить в устроенный крючок держатель.
• В нижней части бочки прорезается проем для поддувала-зольника. Готовится и навешивается дверца – так же, как и в случае с топочной камерой.
• После этого обе части соединяются в единую конструкцию сварным швом.

О конструкции

Самодельная печь буржуйка из бочки имеет высоту 89 см, диаметр 60 см и вес 21 — 25 кг, обладает глухим подом и достаточно высокой дымоотводной трубой. В качестве топлива используется древесные опилки, стружка, сухие дрова и топливные брикеты. Вследствие достаточно тонких металлических стенок и высоты корпуса КПД такой печи не превышает 15 — 20%.

Принцип её действия довольно прост: древесина закладывается в топку и разжигается. При горении дрова выделяют большое количество тепловой энергии, которая передаётся корпусу печи буржуйки. Нагретый металл отдаёт тепло в окружающую атмосферу и отапливает помещение. Количество тепла увеличивается за счёт длинной дымовой трубы, по которой перемещается горячий дым на улицу.

Мнение эксперта
Николай Давыдов
Печник с 15-летним стажем

Для правильного протекания газодинамических процессов в печи буржуйке из 200 л бочки, поддувало должно быть расположено как можно ниже. В противном случае нижняя часть заберёт значительную часть тепловой энергии и перенаправит её в землю. Если поддувало нужно расположить повыше, то можно замуровать нижнюю часть ёмкости кирпичом.

Инструменты для изготовления буржуйки

Для работы с металлом будут нужны специальные инструменты, некоторые из них имеются почти в каждом частном доме, а другие придется прикупить или же арендовать.

• Угло-шлифовальная машинка — «болгарка» и расходный материал в виде отрезных дисков и шлифовальных кругов.
• Аппарат для сварки, мощностью 200 А, и также расходный материал – электроды Ø 3 и 4 мм. Кроме этого, обязательно понадобится специальная маска и защитный костюм.
• Щетка металлическая.
• Молоток-шлакоотделитель.
• Измерительные инструменты — складной метр, длинная металлическая линейка, рулетка, мел или маркер.
• Плоскогубцы, молоток, зубило.
• Дрель со сверлами по металлу различных диаметров.

Выбор модели печки чаще всего зависит от того, где ее планируется расположить, так как для жилых помещений требуется более эстетичный внешний вид отопительного прибора и повышенная безопасность. Поэтому для установки в доме лучше всего подойдет вариант, изготовленный из металлических листов или отрезка трубы среднего диаметра.

Для гаража подойдет любая из существующих моделей, но лучше выбрать такую, которая поможет не только принести в помещение тепло, но и согреть воду.

Чтобы окончательно определиться с выбором, стоит рассмотреть разные варианты и ознакомиться с процессом их изготовления.

Как сделать буржуйку длительного горения?

Чтобы буржуйка как можно дольше излучала тепло без подкидывания очередной порции дров, не прогорала быстро, можно изготовить печь длительного горения, топливо при этом будет не гореть, а тлеть, процесс отапливаемости без закладки дров можно продлить на несколько часов.

Изготовление печи для длительного горения несколько отличается от обычной конструкции.

Лучше всего для печи подойдет баллон:

1. Срежьте с него верхушку, это будет у печки крышка.
2. Проделайте отверстие вверху и сбоку печки, это будет вытяжка.
3. Проделайте отверстие в центре для того, чтобы можно было легко вставить баллон.
4. Приварите к вырезанному отверстию блина трубу, в длину немного выше баллона. Труба будет служить поддувалом, а в печь будет поступать кислород, топливо будет не тлеть при этом, а не гореть.
5. Срежьте часть баллона в центре, вставьте в отверстие трубу в качестве поддувала. Принцип действия буржуйки длительного горения заключается в создании давления внутри камеры. После того как дрова разгорятся, внутрь погружается тяжелая металлическая окружность, начинает давить на топливо, создавать на него давление, топливо начинает испытывать нехватку кислорода и медленно тлеть. Дым, направляясь вверх, выходит наружу через дымоход, помещение не будет задымленным.

Печка на отработанном масле

Отработанное машинное масло является многокомпонентным слабо воспламеняющимся веществом, которое чтобы сжечь, нужно сначала расщепить на простые составляющие. Для этого применяется метод пиролиза или пламенного разделения, при котором нагревают и испаряют горючее.

Для этого разжигают огонь с помощью ветоши, смоченной в бензине или керосине. Топливо, нагреваясь, расщепляется на более простые легковоспламеняющиеся вещества. Дальше процесс пиролизного горения поддерживает сам себя.

Поэтапное описание работ

Изготовление буржуйки на отработанном масле проводят в такой последовательности:

1. Берут два отрезка трубы высотой 100 и 115 мм, диаметром 350 мм — они послужат основой для создания двух камер.
2. К кольцу с большей высотой приваривают днище и крышку с отверстиями: первое диаметром около 100 мм под трубу; второе — небольшого размера, для поступления воздуха. Для поддувала делают заслонку из кружка чуть большего диаметра.
3. В трубе, которая закрепляется сверху на топливном отсеке, высверливают равномерно по всей длине отверстия.
4. Изготавливают вторую камеру с отверстиями под дымоход и трубу вторичного сгорания топлива. Внутри ее делают перегородку из прямоугольного листа металла.
5. Сверху устанавливают дымоходную трубу, к основанию приваривают ножки.

Конструкция цилиндрического двухобъемного котла на отработке обеспечивает высокую температуру и полное сгорание топлива. Вместо цилиндрических можно использовать прямоугольные камеры.

Принцип работы печи

В нижний резервуар буржуйки заливают топливо через небольшое отверстие. Одновременно он служит испарителем и камерой первичного горения. Небольшое отверстие на крышке предназначено также для розжига, подачи воздуха и регулировки его притока (с помощью заслонки).

Следующая цилиндрическая емкость снабжается внутренней перегородкой для снижения скорости при движении продуктов горения, обеспечивая увеличение степени окисления соединений азота. Одновременно она служит и инфракрасным и конвекционным нагревателем.

Именно в буржуйках для гаража чаще всего используют отработку в качестве топлива. Из всех отопительных устройств она является одной из самых опасных.

Если уж кто-то решается нарушать правила пожарной безопасности и изготавливать печь самостоятельно, лучше все-таки выделить отдельное помещение под котельную или отгородить ее кирпичным простенком.

Вывод

Какой тип буржуйки из баллона под газ выбрать — решать вам. Она станет незаменимым помощником. Достоинства:

• Корпус баллона обладает идеальной толщиной — 4 мм. За счет этого достигается оптимальная теплопроводность. Размеры стандартного 50 литрового баллона обеспечивают идеальную эффективность.
• Компактна. Можно использовать в стесненных условиях.
• Используются подручные материалы и элементарная конструкция.
• Дровяная печь из газового баллона дает возможность установить поверхность для приготовления пищи.
• Не требует изготовления фундамента.

К минусам можно отнести:

• Довольно низкий КПД
• Работают только на твердом топливе. Хотя, существует модификация буржуйки из газового баллона на отработке.
• Необходимость постоянной чистки.
• Печь из газового баллона на дровах быстро остывает.
• Использовать в качестве источника постоянного отопления нерентабельно.

Как видим, достоинства перевешивают недостатки. Ставят такие горизонтальные печки из газового баллона там, где нецелесообразно проводить централизованную систему отопления и отсутствует магистральный газ.

При установке буржуйки важно строго соблюдать требования пожарной безопасности. Заводские печи стоят дорого, поэтому печку из газового баллона в гараж целесообразно изготовить своими руками из подручным материалов

Заводские печи стоят дорого, поэтому печку из газового баллона в гараж целесообразно изготовить своими руками из подручным материалов.

Если вы не обладаете навыками сварщика, любой специалист изготовит вам такое изделие по вышеприведенным чертежам.

Создайте дешевую и простую духовку — Сделай сам

Когда мы впервые переехали на наше ранчо здесь, в Мексике, мы были настолько бедны, что не могли позволить себе даже плиту с печь. Ой, у нас была печка хорошо … старая добрая стойка, дровяная модель. И с ревущим огнем внутри его верх был хорош для жарки и отлично подходит для варки … чего угодно что можно было жарить или варить. Но для хлебопекарной породы Эшли была ничтожна.И после более чем года ничего, кроме широкая сковорода, я наконец поумнел.

«В конце концов, — спросил я себя однажды, — что такое духовка? в любом случае, но изолированный контейнер, в котором воздух может быть нагревается? »

«Почему ничего.» Я ответил. «на самом деле, если убрать такие технологические навороты в виде автоматических зуммеров, встроенные термометры и циклы самоочистки. . . это все что это такое! »

Как только я обнаружил, что согласен по этому поводу, все остальное было легкий. Настолько легко, что через час я уже построил и был готов испытать нашу теперь печь. Не очень навороченный, чтобы быть конечно … но все же печь. И чего ему не хватает «довольно», это более чем компенсирует экономию (так как примерно только деньги, которые я потратил на изготовление наших, по общему признанию, домашних «Коробка для выпечки» была за бензин на несколько центов. использовался при подборе материалов для маленькой красавицы).

Корпус духового шкафа представляет собой банку для укорачивания на пять галлонов, которую мы забрать бесплатно в дружелюбном киоске гамбургеров.Я отпилил один конец контейнера с помощью ножовки, затем снова прикрепил его с парой пружинных петель и несколькими листами винты. Вуаля! Подпружиненные петли всегда закрывают дверь автоматически … тем самым устраняя необходимость даже самая простая защелка.

Затем я поехал на свалку графства и через несколько минут поисков, нашел именно то, что мне нужно утеплить коробку для выпечки: большой лист толщиной в один дюйм стеклопластик, в комплекте с провалом, земля абсолютно бесплатно для взятия).

Через несколько минут после возвращения домой я отрезал изоляция, чтобы поместиться по всему верху и по бокам (но не дно!) банки (мой единственный инструмент: ножницы) и закрепил стекловолокно на месте (фольгой внутрь) с некоторыми нечетными кусочки проволоки, которые у меня были повсюду. Мы были готовы для домашнего хлеба!

Духовку можно «включить», просто поставив ее на нашу старый обогреватель Ashley в любое время печь содержит живой огонь.И эта изолированная коробка когда-нибудь нагревается! Мы жгли в нем много хлеба, пока не научились хранить низко горят в Ashley и , чтобы проскользнуть достаточно большой металлические опоры под контейнер, чтобы удерживать его дно поднялся примерно на полдюйма над плитой. Теперь с немного внимательного наблюдения (примерно столько же, сколько духовка на любой дровяной горелке, которая требуется), у нас получится идеальный выпечка почти каждый раз.

Мы используем самодельную духовку самым тяжелым во время зима . . когда мы сильнее всего жаждем большего еды, и когда старая Эшли все равно загорится. (Мы просто откиньтесь на спинку кресла, согрейте пальцы ног и испеките печенье на в то же время.)

Людям, которые обычно заезжают, нравятся элегантно деревенские простота нашего короба для выпечки своими руками. И нам нравится факт, что после целого года почти ежедневного использования мы не выпал первый кусок хрома «прибор».. . нет ни одной тиристорной схемы закорочен в любом из его регуляторов температуры (нас)!

Первоначально опубликовано: сентябрь / октябрь 1976 г.

Как сделать печь-хобо — Сделай сам

История печи-бродяги восходит к изобретению консервной банки № 10. Это устройство стало популярным во время Великой депрессии в Америке, экономической трагедии, в результате которой огромное количество людей оказались в незнакомой роли бродяги, заставив их воспользоваться любыми появляющимися ресурсами.Банка № 10 была продуктом периода относительного изобилия, который непосредственно предшествовал краху 1929 года, и была захвачена сообществом nouveau bum как залог выживания. Олово использовалось как плита, носитель воды, сервировочное блюдо, чемодан и единственный контейнер для еды для огромного мигрирующего общества. Таким образом, он стал одним из самых ценных ресурсов Америки.

Печь, изготовленная этими рыцарями открытой дороги, была оригинальной, эффективной и практичной.. . и сегодня он не потерял ни одного из этих качеств. Для путешественников с низким бюджетом он предлагает дополнительные преимущества, такие как легкий, простой в использовании и компактный для переноски, поскольку внутри можно разместить другие кухонные принадлежности.

Благодаря верхней части двойной толщины, печь-бродяга сохраняет тепло, равномерно распределяет его по верхней поверхности и предотвращает быстрое выгорание банки, которое в противном случае могло бы произойти. Поскольку огонь почти полностью содержится в маленькой банке, а количество тепла, выделяемого и передаваемого на поверхность для приготовления пищи, огромно, важно помнить, что для разжигания огня следует использовать только куски дерева размером с карандаш.Используя заслонку, вы можете контролировать интенсивность огня и поддерживать его на должном уровне приготовления.

Строительство печи-бродяги

Сначала снимите дно консервной банки № 10 и вырежьте квадратную дверцу 4 дюйма по нижнему краю контейнера. Теперь переверните банку и опустите отслоившееся дно внутрь так, чтобы оно опиралось на внутреннюю часть контейнера. Держа банку вверх дном, пробейте несколько отверстий для дыма вокруг верхнего края консервным ножом. Язычки консервного ножа будут удерживать вторую крышку — кусок, который вы вырезали снизу — на месте, чтобы он мог действовать как прочный двойной верх, когда банка перевернута лицевой стороной вверх.

Затем, чуть выше и с каждой стороны 4-дюймовой квадратной двери просверлите или пробейте два небольших отверстия. Вставьте болт в каждое отверстие и закрепите его на месте с помощью шайбы и гайки с внутренней стороны. Теперь прикрепите концы. куска жесткой проволоки (подойдет вешалка или проволока для тюков) к болтам, как показано, и надежно затяните их.

Наконец, возьмите 4-дюймовый квадрат, который вы вынули из банки, и согните его верх над проволокой. Вы можете открывать и закрывать эту импровизированную «заслонку» по мере необходимости, чтобы поддерживать огонь на нужном уровне.

Вот и все, что касается конструкции печи-бродяги!

Боль Депрессии уменьшилась с течением поколений, и сегодня мы можем наслаждаться необходимостью бродяги как развлекательного инструмента. Это интересный артефакт из прошлого и эффективная система приготовления пищи на открытом воздухе для настоящего.

из Сделай и возьми: самодельное снаряжение для лагеря и тропы от Расс Мохни. Авторские права © 1977: Pacific Search Press, Сиэтл, Вашингтон.Адаптировано с разрешения издателя.

Первоначально опубликовано: март / апрель 1984 г.

20 Проектов самодельных дровяных печей

Дровяные печи намного эффективнее сжигают дрова. Кроме того, они выделяют гораздо больше тепла. Из этой статьи вы узнаете, как построить переносную дровяную печь для дома. Это пара проектов на выбор.

Мы перечислили 20 проектов самодельных дровяных печей, которые выглядят потрясающе и легко в исполнении.Все дровяные печи, перечисленные в этой статье, вполне доступны по цене. Вы готовы сделать дровяную печь? Хорошо, приступим.

1. Дровяная печь своими руками

Возможно, вы не являетесь опытным слесарем или кузнецом, но если вы будете следовать этому руководству, результат будет успешным. Некоторые простые материалы, которые вам понадобятся для этой работы, — это лист мягкой стали толщиной 3 мм, и он не должен быть толще 6 мм.

Вам также понадобятся инструменты для работы, угловая шлифовальная машина, наждачная или газовая бумага, большой плоский напильник и т. Д.t.c. Возможно, у вас нет промышленного оборудования для резки металла, которое бы выполняло работу быстрее и эффективнее, но вы можете импровизировать с напильником.

Щелкните для получения дополнительной информации

2. Дровяная печь, сделанная своими руками из металлолома

Если у вас есть металлолом, который вы собираетесь выбросить, сейчас самое время найти им хорошее применение. Вы можете построить дровяную печь из этих обрезков, и она будет готовить для вас и согревать вас в холодные дни.

Вы потратите всего около 20 долларов на переработку отходов, которые у вас есть, другие материалы, которые вам нужно обработать, — это сварочный аппарат для сварки электрода, краска для печи и диски шлифовального станка. В этом руководстве вы будете использовать пустой газовый баллон. Если у вас есть металлолом цилиндрической формы, он тоже может подойти. Весь процесс прост и выполним, требуется время и терпение, чтобы получить правильную отделку.

Щелкните для получения дополнительной информации

3. Как построить дровяную печь в виде бочки

Для дровяной печи в виде бочки вам понадобится бочка, краска для барбекю, комплект для печи, чугунные ворота, но это необязательно и комплект плиты печи бочонка, также опционный. Во-первых, ваш ствол должен быть чистым и не иметь отверстий на корпусе, потому что вы будете создавать отверстия, в которых вы сможете контролировать нагрев.

Очень важно иметь прочный очаг. Если ствол, который у вас есть, не достаточно толстый, чтобы выдерживать тепло, если металл у вас тонкий, вам понадобится прочный очаг, чтобы выдержать количество тепла, в которое вы входите. Построить очаг непросто, но очень возможно.

Щелкните для получения более подробной информации.

4. Как построить небольшую дровяную печь. гид — ваш лучший выбор.Вам нужно достать небольшой старый пропановый баллон / баллон и превратить его в небольшую дровяную печь. Перед тем, как вы начнете использовать какой-либо небольшой баллон с пропаном, если он у вас есть, вам необходимо перекрыть клапан и убедиться, что каждая молекула газа пропана находится вне этого баллона, как газ пропан, независимо от того, насколько маленький он все еще может быть воспламеняющимся. Материалы, которые вам понадобятся, могут стоить вам около 20 долларов, если у вас их еще нет, это обычная ручная пила, молоток, рулетка, малярная лента и болото.

5. Сделай сам дровяную печь из обода автомобиля

Ищете лучший материал вокруг себя, который можно использовать для постройки дровяной печи? Затем позвольте мне познакомить вас с этим методом обода автомобиля. Вам потребуются диски на 4 автомобиля одинакового размера, крышка люка, рамы и чугун. Возьмите ручную циркулярную пилу, молоток, долото, сварочный аппарат, и ваша дровяная печь будет готова через несколько часов.

6. Мини-дровяная печь DIY

Это хороший способ создать мини-дровяную печь без необходимости резать металл и сваривать утюг.Вам понадобится черный цемент, песок, вода, пенополистирол, железо и ведро. Также вам понадобится дежурный комплект печки. Вы построите печь из цемента, измерите размер печи с помощью небольшого ведра и создадите свою мини-дровяную печь.

7. DIY Smart Wood Stove

Смешайте цемент, возьмите ведра, чугун, пенополистирол и все остальные предметы и следуйте инструкциям по созданию этого, просто дайте ему несколько часов на цемент затвердеть, получится отличная умная дровяная печь.Его легко носить с собой благодаря чугунной ручке, которая будет прикреплена к цементной форме до того, как она сильно высохнет.

8. Дровяная печь DIY

Это хорошая дровяная печь шириной 6 дюймов, высотой 6 дюймов и глубиной 8 футов. Это небольшой портативный компьютер, который можно разместить даже на столе. Сама печь сделана из ящика из мягкой стали толщиной от 3 до 8 дюймов. Еще одна пластина из мягкой стали была добавлена ​​на верх стального ящика толщиной дюйма. Использовались винты с потайной головкой 6-32, что даже делает его прочным и долговечным.

Щелкните для получения более подробной информации

9.

Это красивая дровяная печь в форме пирамиды, которая отлично подходит для использования на открытом воздухе, в походе или на рыбалке с семьей. На этот проект у вас уйдет день или больше, если вы не специалист по металлу. Вам нужно разрезать металлические листы в форме треугольника, и вам, возможно, придется найти компанию по резке металла, если у вас нет средств, чтобы их разрезать.

Щелкните для получения дополнительной информации

10.Как сделать дровяную печь

Это может стоить вам денег, но отделка того стоит. Вам понадобится канистра для столового серебра, которую можно найти в Walmart примерно за 10 долларов, дымовая труба, инструмент Dremel, С-образные зажимы и другие стальные трубы и листы, которые будут использоваться для ножек канистры для столового серебра.

Щелкните для получения более подробной информации

11. Как построить деревянную печь

Деревянная печь из металлических листов с дымоходом — именно то, что вам нужно, если нет, вы можете попробовать другие руководства, чтобы найти правильный гид, который может помочь.Для этого проекта вам понадобятся несколько металлических труб, прочная железная цепь, круглый кусок стали толщиной с шероховатой поверхностью, чтобы выдерживать тепло, и целый день для работы.

Щелкните для получения более подробной информации

12. Дровяная печь своими руками

Когда у вас есть готовые материалы, можно начинать. Во-первых, вам понадобятся кирпичи, черный цемент, вода, широкое ведро, глина, мастерок для цемента, плоский мешок для мешков, колено для железной трубы и набросок того, как будет выглядеть печь на дровах, просто то, с чем можно работать. Это просто, легко и требует меньше времени на сборку.

13. Дровяная печь для бездымного дома

В отличие от некоторых дровяных печей, она не содержит дыма и проста в сборке. Два основных ингредиента — цемент, кирпичи и глина. Это займет у вас 24 часа, чтобы цемент затвердел и достаточно затвердел. Чтобы в нем не было дыма, вам понадобится толстое стальное колено и труба длиной от 6 до 10 футов, которая будет действовать как дымоход, выводящий дым из внутреннего отсека печи.

14. Как сделать дровяную газовую плиту

Дровяная газовая плита не означает, что вы будете использовать газ для заправки печи, это просто означает, что дровяная плита будет выглядеть как газовая плита . Для этого руководства вы будете использовать 2 банки, любые пустые банки для еды, размер зависит от вас, но одна должна быть меньше другой. Остается только ручная дрель, металлическая сетка в качестве подставки для горшка.

15. Дровяная печь своими руками за 5 долларов

Все предметы, которые вы купите для этого проекта, не будут превышать 5 долларов.Вот некоторые вещи, которые вам понадобятся: пропановый баллон весом 1 фунт, 4 болта / гайки, припой из оловянной проволоки, паяльная лампа, дрель, 3 секции медных труб, и ваша дровяная печь будет сделана. Вы можете использовать некоторые из этих инструментов дома, даже лучше, это поможет снизить затраты. Резервуар будет небольшим и портативным, его можно будет легко носить с собой.

Щелкните для получения более подробной информации

16. Дровяная печь для самостоятельного размещения

Идеальная легкая дровяная печь для кемпинга, рыбалки или выживания, она может поместиться в рюкзаке, и ее можно носить с собой, чистить и использовать сколько угодно раз, пока он не начнет ржаветь и не станет непрочным.Для их изготовления используются 4 небольшие канистры из нержавеющей стали, расширяемый металл, 4-дюймовый сосновый шпунт и канавка. Он может гореть только 21 минуту, прежде чем станет докрасна, если вы используете небольшие кусочки мягкой древесины.

Щелкните для получения дополнительной информации

17. Дровяная печь своими руками

На этом изображении выше вы уже знаете, что вам нужно 2 автомобильных диска, чтобы сделать это, может быть, даже три, но третий будет полностью вырезан с помощью небольшого кусок оставлен, чтобы направить пламя.Вам также понадобится круглая сетка для гриля из нержавеющей стали, которая должна входить в автомобильные диски. Также приобретите аэрозольную краску «Эмаль по металлу» любого цвета. Для остальной работы потребуется сварочный аппарат, мощная ручная циркулярная пила, и вы можете сделать потрясающую дровяную печь, которая также может работать как гриль для барбекю.

Щелкните для получения дополнительной информации

18. Дровяная печь своими руками

Получите много толстых металлических листов, большие ручные ножницы для жести, молоток, чугун, долото и другие инструменты для металлообработки.Этот проект требует большого опыта работы с металлом, это будет сложно, если у вас его не будет, но, в конце концов, дровяная печь — прочная печь, которая может выдерживать высокий уровень тепла в течение длительного времени.

19. Дровяная печь из кирпича своими руками

Сходите в любой строительный магазин рядом с вами и купите 50+ кирпичей разных размеров, даже лучше, если у вас их нет дома. Также возьмите цемент, мастерок, 1 колено для стальной трубы, ручную циркулярную пилу и широкую строительную плитку.Этот проект займет почти 2 дня, потому что вы будете использовать много цемента в разных углах, и вам нужно дать ему высохнуть, прежде чем перемещать его для отделки.

20. Дровяная печь для кемпинга своими руками

Это фаворит для кемпинга, он маленький, легкий, эффективный и может долго работать при постоянной температуре. Для всей работы требуется металлический лист, 2 железных стержня и дрель. Общая стоимость этого проекта составляет около 7 долларов, что делает эту походную печь на дровах недорогой.Еще одна удивительная особенность походной печи — она ​​складная. Вы можете сложить его и поместить в рюкзак, носить его с собой, пока не найдете место, где можно устроиться, и вытащить его.

Щелкните для получения более подробной информации

Заключение

Вы нашли предпочитаемую самодельную дровяную печь? Помните, что вам нужно учесть множество факторов, прежде чем выбирать, какую дровяную печь сделать своими руками. Убедитесь, что у вас есть навыки и инструменты для этого. Вы также должны убедиться, что в вашем доме есть место для их размещения.

Снаряжение Hill People | Сделай саму дровяную печь

Если у вас есть немного возможностей для самостоятельного изготовления и немного свободного времени, эта плита — то, что вам нужно. Она работает значительно лучше, чем коробчатая печь такого же размера, и ее очень легко настроить. Переход от этой печи обратно к ящичной плите — это упражнение для разочарования, потому что эта втягивает, горит и загружает намного лучше. Единственная загвоздка в том, что это нужно делать самому Более тяжелая из двух изображенных печей весит 1,5 # без печной трубы.

Вот небольшой пример того, как это сделать.

• Зайдите в WalMart и купите канистру для столового серебра из нержавеющей стали. Обе печи, изображенные выше, были размером 6 на 9 дюймов, но есть и больший, и меньший размер. Канистра поставляется со стеклянной крышкой и стоит менее 10 долларов.
• Определите, какой размер печной трубы вам нужен. Единственное известное мне место, где можно заказать печную трубу по разумной цене, — это TiGoat. Купите больший диаметр любой длины, которая вам нужна. Если у вас уже есть труба Кифару еще большего диаметра, это тоже подойдет.
• Используйте инструмент dremel с отрезными дисками для всех ваших работ. Используйте средства защиты глаз, ушей и органов дыхания. Резка кривых с помощью плоского колеса поднимает много пыли и быстро разъедает колеса, но я не нашел другого хорошего способа сделать это.
• Обрежьте отверстие трубы по размеру, оставив выступы для трубы. Вставка из нержавеющей стали, показанная на некоторых рисунках, подходит для нескольких диаметров, но увеличивает вес и требует много труда. Метод табуляции, вероятно, лучше.
• Используйте две короткие части 2 «x4», одну внутри канистры и одну снаружи канистры. Сожмите их вместе с помощью С-образных струбцин, чтобы получилась ровная поверхность между отверстием для трубы и входной дверью. Затягивайте зажимы вместе, пока эта часть не станет плоской.
• Изготовьте ножки. Используйте стальные (не алюминиевые) заклепки, чтобы склепать ножки из алюминиевого уголка 3/4 дюйма. Стойки имеют длину 4 дюйма, а горизонтальные — около 9 дюймов и 8,75 дюйма. Вы хотите, чтобы одна сторона была немного меньше длины, чтобы ножки сложились вместе, одна вставлялась в другую, как показано на картинках.
• Поместите по одной петле в центр каждой ножки. Вы кладете петлю назад, чтобы, когда ножки раздвинулись, они больше не могли открываться. Поиграйте с ним, прежде чем клепать, чтобы убедиться, что вы направили их в правильном направлении.
• Теперь сложите ножки вместе и установите их на дно печи, чтобы вы могли видеть, где петля приклепывается к дну печи. Это должно сработать так, чтобы ножки сложились вместе под плитой или открылись с достаточным углом, чтобы любое давление на плиту просто хотело раскрыть ножки дальше, чему препятствует то, как установлен шарнир.
• Далее вам нужно выяснить механизм двери и защелки. Показанная выше дверь была вырезана из дешевой нержавеющей пластины и просто имеет петлю с одной стороны и пружинную защелку с другой. Пружинная защелка работает только в кожаных перчатках. Я всегда ношу кожаные перчатки, так что я не улучшил их. Есть способы получше. У Superbadger, который предоставил некоторые из изображений выше, совершенно другая установка двери, и он, вероятно, опубликует несколько фотографий в сопутствующей ветке.
• Ключ к двери — это низкие низкие форточки. Оставьте примерно 1/2 дюйма между полом и вентиляционными отверстиями. Не более того. Это один из секретов того, почему эта печь работает так хорошо. Чтобы вырезать отверстия, я использовал дрель и масло для резки и работал медленно, чтобы не чтобы вызвать сильное истирание этой легкой нержавеющей стали.
• Внутренняя кромка, показанная на одной плите на фотографиях выше, вероятно, не нужна. Супербэджер получил пару ожогов без губы, и вроде бы все в порядке.Это упрощает и снижает вес.
• В качестве искрогасителя я просто поместил фильтр для раковины из нержавеющей стали поверх дымохода с внешней стороны палатки. Если вы хотите пофантазировать, вы можете прорезать в нижней части трубы прорези для искрогасителя и демпфера из листового металла.

На тропе я храню печь в вещевом мешке, чтобы уберечь другие вещи в пакете от копоти и острых краев. Я держу пакет с едой внутри самой плиты, чтобы использовать это неиспользуемое пространство.

Чтобы получить дополнительную информацию и задать вопросы, перейдите в эту ветку на нашем форуме. Удачи со своим проектом!

Создайте сверхэффективную дровяную печь своими руками для походов

BC Выживание на открытом воздухе / Захват экрана видео

Раньше мы уже рассказывали о дровяных газификаторах, сделанных своими руками, но это обучающее видео, созданное экспертом по выживанию и на открытом воздухе Полом Осборном из BCoutdoorsurvival, по созданию миниатюрной печи для походов примерно так же хорошо, как и видеоролики «Сделай сам».Используя чуть больше двух консервных банок и несколько подручных средств, вы можете построить печь, которая почти бесплатно кипятит воду за считанные минуты.

Изготовление дровяной печи

BC Выживание на открытом воздухе / Захват экрана видео Снимая крышку с большой банки и превращая ее в ободок, который подходит к меньшей банке, конструкция обеспечивает плотное прилегание внутренних и внешних частей печи.

BC Выживание на открытом воздухе / захват видео Затем пробивается и просверливается серия отверстий вокруг дна большой банки, а также вокруг дна и верха, а также через основание меньшей банки.(Кольцо верхних отверстий нагнетает горячий воздух в верхнюю часть плиты, по сути, действуя для повторного зажигания газов, которые в противном случае были бы потрачены впустую.)

BCOutdoorsurvival / Захват экрана видео Когда все отверстия выполнены, вы просто собираете печь.

BC Выживание на открытом воздухе / Захват экрана видео Затем вы складываете его вместе с небольшими кусками дров, кладете сверху бумагу или ворс, а затем немного растопите. Древесина сгорает, образуя горячее возгорание за считанные минуты.

Разжигание огня

BC Выживание на открытом воздухе / Захват экрана видео

Добавление подставки для кастрюли, также сделанной из старой банки, позволяет поставить сверху кастрюлю с водой (или что-то еще), и, согласно видео, вы можете вскипятить несколько чашек воды за 8 минут или около того. Чертовски аккуратно. Я хотел бы получить известие от всех, кто пробовал это.

Вот полное видео (можно найти в превосходном журнале Permaculture Magazine), которое вам действительно нужно посмотреть, чтобы получить полную информацию о том, как строить.Обязательно ознакомьтесь с другими нашими статьями о том, как построить ракетную печь и водонагреватель ракетной печи.

А посетите канал и веб-сайт BCoutdoorsurvival на YouTube (The Outdoor Adventure), чтобы узнать о других проектах DIY для энтузиастов на открытом воздухе, начиная от изготовления собственных снегоступов и заканчивая планированием поездки на выживание. Для меня все это немного хардкорно, но с этим парнем все выглядит просто …

Самодельная печь-бродяга: девять планов

Вот уже четыре года, как ракетные печи были нашей самой большой достопримечательностью здесь, на сайтеustainablog: мой список планов по созданию этих суперэффективных дровяных печей возглавил наш список популярных постов в значительной степени по сравнению с его публикация.Таким образом, я стараюсь следить за схожими темами, даже несмотря на то, что мы сосредоточились на отходах. Итак, я ломаю голову над тем, почему я не дошел до печей-бродяг раньше.

Что такое бродяга? Название дает хорошее представление: переносная кухонная плита из отбросов. Некоторые ракетные печи даже попадают в эту категорию — например, из жестяных банок — но хотя концепция ракетной печи ориентирована на эффективное использование древесного топлива, идея печи-бродяги заключается в повторном использовании материалов и простоте переноски.В то время как древесина часто используется в качестве топлива, это не обязательно: некоторые из конструкций, с которыми я сталкивался, вращаются вокруг других источников топлива.

Нужна кухонная плита для кемпинга? Если у вас есть банка из-под кофе или даже алюминиевая банка для напитков в мусорном ведре, у вас есть все необходимое. Вы также можете оставить его дома на тот случай, когда отключится электричество или если вы просто захотите попробовать что-то другое.

Использовать бродячую печь? Вы сами это сделали? Расскажите нам о плане, который вы использовали…

Самодельная плита-бродяга: девять планов

Как следует из названия, печи-бродяги можно изготавливать на ходу… и, как таковые, для базовых моделей требуется очень много мало с точки зрения материалов или инструментов.Этот дизайн от Instructables предельно прост: если у вас есть банка и что-то, что можно вырезать из нее, значит, вы в деле.

Видео Пэйна Чауда проведет вас через еще одну довольно простую модель. Он действительно пользуется электроинструментами, но я не думаю, что они вам понадобятся:

Как и следовало ожидать, Mother Earth News имеет план печи-бродяги, и он просто немного навороченнее первого.Для этого вам понадобится толстая проволока … вроде вешалки для одежды.

Хотите гибкости в выборе размера кастрюли, которую вы собираетесь использовать? План печи-бродяги PracticalSurvivor.com включает в себя проволоку для плечиков в качестве подставки для кастрюль.

В Wikihow есть подробные инструкции по изготовлению (и использованию) печи-бродяги, которые включают несколько опций. Подумайте, как вы могли бы использовать свою плиту, а затем наращивайте ее.

В этом плане Джонатан Фонг из eHow использует банку из-под газировки и сжигает денатурированный спирт в качестве топлива. Очень удобный и портативный, но немного сложнее в изготовлении.

Сэми Гровер Treehuger нашел этот план в Permaculture Magazine:

Этот план похож на сеть DIY другие наши базовые модели, но с «горелкой» в банке с тунцом.Не хочешь охотиться за лесом? Картон и воск для свечей также могут работать…

Я почти не включил это, потому что это связано с искушением покупать материалы, а не повторно использовать, но если у вас есть старая подставка для столовых приборов IKEA (или, хорошо, если вы хотите пойти и купить такую), вы можете легко сделать эту печь-бродягу у наших друзей в Knowledge Weighs Nothing.

Фотография предоставлена: снимок экрана из «Как… сделать печь-бомбоубежище!» HD ”видео

Крышка плиты / доска для лапши своими руками

Алоха!

Сегодня мы будем делать покрытие для печи своими руками (также называемое доской для лапши)! Включая ручки, этот проект должен стоить всего 20 долларов.

Это очень простой проект для начинающих плотников, которому для распиливания пиломатериалов требуются только дрель и пила.

Я веду здесь, на острове, уроки местной деревообработки и ремесел, и мы сделали это для двух классов. Дамы любили их делать!

Этот пост содержит партнерские ссылки. Пожалуйста, посетите мои раскрытия для получения дополнительной информации. Спасибо за поддержку моего блога.

Эти крышки печки предназначены только для декоративного использования.Благодаря плоскому дну они лучше всего подходят для стеклянной варочной панели и подходят для стандартных поверхностей 30 ″ x 22 ″. Измените планы, если у вашей варочной панели другие размеры

Принадлежности для изготовления кожуха печи:

Вы можете посетить мою страницу на Amazon, чтобы узнать, что я обычно использую, и какие продукты я использую.

Пиломатериалы (я использовала сосну):

— 1 x 6 x 6 (2)
— 1 x 4 x 4 (1)

Оборудование:

— винты 1 ″
— 2 ручки

инструментов:

— Сверло
— Сверло с зенковкой
— Сверло с крестообразной головкой
— Пила (я использовал торцовочную пилу)
— Наждачная бумага (зернистость 100 и 220 должно быть достаточно для этого проекта)
— Клей для дерева

Шаг 1. Распилите пиломатериалы

Перед использованием этих схем, пожалуйста, измерьте плиту, чтобы убедиться, что она подходит.Окончательные размеры этой крышки печи будут 30 дюймов в ширину и 22 дюйма в глубину.

Вам понадобятся четыре куска размером 1 x 6, разрезанных по 30 дюймов каждый. Как только они будут отрезаны, положите их рядом друг с другом и измерьте ширину всех четырех. Она должна быть 22 дюйма, но я обнаружил, что разные фрезы могут незначительно изменять ширину пиломатериалов, поэтому всегда лучше сначала измерить.

Затем отрежьте кусочки 1 × 4 до длины, которую вы только что измерили. Опять же, это «должно» быть 22 ″.

Шаг 2: Отшлифуйте и подготовьте пиломатериал

Я предпочитаю шлифовать детали перед сборкой, а затем снова после сборки.Это личное предпочтение, но оно действительно поможет встать между досками. Для начального шлифования я использую более крупную зернистость, поэтому начните с зернистости 80 или 100, в зависимости от формы вашего пиломатериала.

Шаг 3: Просверлите отверстия под зенковку

Разложите свои части так, как вы хотите. Проверьте, нет ли сучков и где вы хотите, чтобы они были на ваших досках и т. Д. Как только вы получите то, что вам нужно, переверните все это вверх дном, чтобы 1 × 4 были перевернуты внизу, а 1 × Шестерки перевернуты поверх них.

Теперь просверлите отверстия под зенковку. Вам нужно, чтобы они вошли в древесину только на половину пути, поэтому будьте осторожны, не заходите слишком глубоко. Если вы не знакомы с фрезой для зенковки или с ее функциями, вы можете вырезать небольшое место для головки винта. Таким образом, он не окажется над бревном и не поцарапает варочную панель.

Я просверлил четыре отверстия на каждой доске (по два с каждой стороны). Просто убедитесь, что они зацепятся за доску размером 1 × 4 ниже.

Шаг 4: Приклейте и соберите крышку печки

Теперь удалите детали 1 × 6 и убедитесь, что вы держите их в правильном порядке, чтобы вы знали, как их снова поставить, когда закончите склеивание.

Для приклеивания:

Нанесите столярный клей на заднюю часть 1 × 4. Не подходите слишком близко к краям, так как клей немного расширится.

Закрепите винтами:

Поместите детали 1 × 6 обратно поверх 1 × 4 отверстиями с зенковкой вверх. Хорошо выровняйте углы.

Я использую шурупы для гипсокартона, потому что они недорогие и хорошо держатся. Они отлично подходят для такого простого проекта. Я обнаружил, что проще всего сохранить квадрат, ввинчивая первые два винта в два передних отверстия на передней панели.Затем сзади две дырочки на задней доске. Тогда вы можете просто заполнить остальное!

Шаг 5: Прикрепите ручки к крышке печи

Если вы приобрели ручки, которые я рекомендовал выше, прикрепить ручки совсем несложно. Поскольку винты вставляются спереди, вам просто нужно убедиться, что они выровнены по центру сверху вниз и слева направо. Точное измерение, которое я получил для ручек марки Liberty, составляло 9,25 дюйма от вершины 1 × 4 до центра верхнего отверстия в ручке.Затем 1,75 дюйма со стороны платы до того же отверстия.

Если вы устанавливаете другую ручку, которая работает как выдвижной ящик с болтом, входящим в заднюю часть, вам нужно будет снова зенковать отверстия, чтобы ваша плита была в безопасности.

И все! Теперь вы можете красить или отделывать его как хотите. Это декоративные элементы, которые не предназначены для обработки продуктов питания, поэтому мы не использовали безопасные для пищевых продуктов морилки для нашего класса.

Некоторые дамы решили рисовать мелом (как я!) В качестве декоративного элемента.Просто будьте осторожны, кладя на них горячие кастрюли и сковороды, так как меловую краску нельзя запечатать.

И я должен поблагодарить одну из моих учениц за то, что она поделилась фотографиями крышки печки, которую она собрала в моем классе. Разве в ее доме это не выглядит потрясающе ?! Вы можете посетить ленту Instagram Мэгги здесь.
