Банная печь из металла: чертежи, инструкция по монтажу

Современное возрождение интереса к банному делу связано с ошеломляющим открытием медиков, утверждающим, что секрет русской, а вместе с тем и финской бани раскрыт. Следствием данной популяризации парной стала печь для бани, изготовленная своими руками. Это связано с тем, что современный рынок до сих пор не в состоянии полностью удовлетворить потребительский спрос на банные печи, а также с неоправданно высокой ценой на указанные агрегаты. Кроме того, финская и русская бани являются местом не только для помывки, но и для сложных оздоровительно гигиенических процедур, полностью восстанавливающих энергетический потенциал души и тела. Условия, создаваемые на серийном производстве, не позволяют предусмотреть сочетание конкретных местных факторов, в связи с чем, профессиональные ценители бани зачастую предпочитают сконструировать банный агрегат самостоятельно, а не приобретать заводской, изготовленный по безликим стандартам.

Содержание

1. Банная печь из металла: актуальность темы
2. Современные металлические печи: особенности конструкции
3. Разновидности банных печей из металла
4. Банные печи из металла: преимущества и недостатки
5. Форма банной печи: на что обратить внимание?
6. Изготовление металлической печи для бани: поиск возможных вариантов
7. Изготовление металлической печи своими руками: пошаговая инструкция
8. Установка банной печи: на что обратить внимание?



Банная печь из металла: актуальность темы

С незапамятных времен металлические печи были известными конкурентами традиционным кирпичным агрегатам, что актуально не только для частных домов, но и для бань. Это обусловлено их неоспоримыми достоинствами, такими как быстрый нагрев и относительная простота монтажа, что особо актуально для тех, кто планирует их изготовить самостоятельно. Наряду с высокой теплопроводностью и отменными эстетическими характеристиками, при нерациональном использование металлической печки или несоблюдении всех нюансов при ее самостоятельном изготовлении, нельзя забывать про риск возникновения пожара.

В связи с этим, важно следовать всем нюансам и изготавливать банную печь в соответствии с инструкцией, предложенной нашими специалистами. С ней вы можете ознакомиться, прочитав настоящую статью.

Современные металлические печи: особенности конструкции

Наиболее простая модель самодельной металлической печи – так называемая «буржуйка», состоящая из ящика, оснащенного дверцей и трубой. Их недостатком является то, что, несмотря сравнительно небольшую тепловую отдачу, их потребность в топливе чрезвычайно высока. В связи с этим, они давно считаются неактуальным пережитком прошлого.

Что касается современных металлических печей, они относятся к более высокому классу безопасности. Их изготовление осуществляется из листового железа, толщина которого не превышает 4-5 мм. Кроме того, они оснащены специализированной тепловой камерой, предназначенной для каменной засыпки. Зачастую возможности их конструкции позволяют обустроить дополнительный бак для воды, объем которого достигает 70 литров.

Чтобы обеспечить равномерное прогревание воздуха в печи, а также снизить ее пожароопасность, металлическую печь выкладывают огнеупорным кирпичом.

Важно! Отдав предпочтение современным металлическим печам, вы избавите себя от возведения фундамента высокой прочности. В этом случае будет достаточно выполнения крупногабаритного основания, в роли которого может выступать цементная плита, для повышения эффективная отделанная кафельной плиткой, листом металла или огнеупорным кирпичом.

Фото банных печей из металла

Разновидности банных печей из металла

Особенности конструкции: 3 типа банных печей

Если изучить многочисленные чертежи банных печей из металла, можно прийти к выводу, что с конструктивной точки зрения выделяют несколько разновидностей банных печей:

• Банные печи с закрытой конструкцией, благодаря компактности которых их предпочитают устанавливать в небольших банях семейного типа. Для повышения теплоемкости данные конструкция снаружи и внутри застраивают красным огнеупорным кирпичом. Фиксация кирпичей осуществляется с помощью металлических скреп. В средней части печи устанавливается решетка для камней;
• Банные печи с открытой конструкцией характеризуются наличием бака меньшего объема, тогда как их каменка открытая. В связи с этим, установив в парилке печь открытого типа, вы обеспечите более быстрый  прогрев помещения. Чтобы увеличить теплоемкость такой печи, камни накрывают оцинкованной крышкой;
• Комбинированные банные печи, в конструкции которых выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка (диаметром 10 и 14 см), в которых выделяют четыре отверстия для трубы и обводного колена. Изготовление таких печей осуществляется из листов стали толщиной 3-5 мм;

Вид топлива: 3 типа банных печей

В соответствии с используемым видом топлива также различают несколько видов банных печей:

• Дровяные печи – наиболее ранняя разновидность банных металлических печей с соответствующими характеристиками. Они требуют большое количество топлива и, вместе с этим, нуждаются в постоянном и тщательном уходе. Однако, существуют и ценители таких печей, которые предпочитают не торопясь подождать, пока они нагреются, зато потом сполна насладиться ароматным теплом настоящего огня;
• Электрические печи – еще одна разновидность банных печей из металла. Они состоят из металлического корпуса, оснащенного нагревательным ТЭНом и теплоизоляционными элементами;
• Газовые металлические печи для бани – наиболее надежные и современные печные агрегаты. Они представляют собой железные конструкции, оснащенные термостатом, предназначенным для регулирования мощности. За безопасность конструкции также можно не волноваться, так как она подразумевает наличие предохранительного устройство, мгновенно срабатывающего в случае затухания газа.

Банные печи из металла: преимущества и недостатки

Так как существует две основные разновидности печей для бани: кирпичные и металлические, рассмотрим основные характеристики последних и их преимущества перед стационарными кирпичными печами. Во-первых, как уже было отмечено, в отличие от стационарных кирпичных печей, металлические агрегаты являются более мобильным и компактным вариантом, в связи с чем, они идеально подходят для установки в небольших помещениях. Что касается изготовления самодельных печей, совершенно необязательно осуществлять их монтаж на месте установке, вы можете произвести его в любом удобном для вас месте и впоследствии переместить на место установки. Различают два основных типа конструкций металлических печей:

Печь горячего типа – вариант, идеально подходящий для установки в банях эпизодического пользования, например, на даче. Несмотря на то, что она быстро прогревается, ее не рекомендуется использовать в банях постоянного пользования, так как, используя такую печь, очень легко перегреть помещение, что обусловлено невозможностью контроля ее температуры;

Печь холодного типа – идеально подходящая для установки в отапливаемых помещениях. Они, как и предыдущий вариант, быстро прогреваются, однако возможность перегрева исключается, так как она оснащена системой контроля температуры.

Обжечься о такую печь практически невозможно, так как температура ее стенок редко превышает отметку в 50 градусов.

Достоинства банных печей из металла

Подводя итог, отметим следующие достоинства:

• Небольшие размеры и мобильность конструкции обуславливает незаменимость такой печи в небольших баньках;
• Не нуждаются в предварительной установке массивного фундамента, достаточно обустроить облегченный вариант фундамента, что значительно облегчает установку банной печи;
• Особенности принципа работы. В отличие от кирпичных агрегатов, металлические печи горят постоянно, в связи с чем, невозможно пойти в баню, предварительно не протопив печь;
• Низкая цена. В отличие от кирпичной, металлическая печь проста в изготовлении и не требует дополнительных затрат. Поиск схем банных печей из металла также не представляет собой трудностей – огромное количество чертежей можно найти в интернете и специализированных журналах.

Недостатки банных печей из металла

• Быстрое остывание, обусловленное неспособностью аккумулировать тепло. В связи с этим, необходимо постоянно поддерживать горение топлива в таких печах;
• Неспособность отапливать большие помещения;
• Чтобы предотвратить развитие теплового удара в процессе пребывания в помещении, необходимо установить двойные стенки с сохранением между ними воздушной прослойки;
• В связи с тем, что пожаробезопасность металлической печи значительно ниже таковой для кирпичной печи, необходимо обеспечить усиленную защиту внутренней обшивки печи.

Форма банной печи: на что обратить внимание?

Несмотря на то, что на первый взгляд кажется, что форма печи – несущественный параметр, именно от нее зависит производительность агрегата и удобство его эксплуатации. Наиболее распространенными являются печи цилиндрической формы, горизонтальной и фигурной конструкции, однако наиболее удобны в эксплуатации прямоугольные агрегаты.

Это обусловлено наличием в них угловых зон, которые практически никогда не раскаляются «докрасна». В связи с этим, распространено такое мнение, что такой каркас «сохраняет» форму печи. Кроме того, форма печи определяет рационализм и равномерность нагрева печи, так как максимальный разогрев одного элемента способствует уменьшению нагрева стены, расположенной рядом с зоной горения, что способствует равномерности разогрева помещения и балансу тепловых потоков. Кроме того, от правильного разогрева зависит механическая устойчивость конструкции. Это не трудно проследить, например, круглые и цилиндрические печи менее устойчивы к нагреву, в связи с чем, их стенки более плотные, усиленные. Высокая же устойчивость прямоугольной печи обусловлена наличием холодных углов. Однако со временем потери формы не избежать – это доказанный факт.

Изготовление металлической печи для бани: поиск возможных вариантов

За многие годы использования металлических печей для бани предложено множество вариантов их изготовления своими руками. Одним из простейших вариантов является изготовление металлической печи-каменки из железной бочки, в процессе которого убирают крышку и днище бочки с образованием цилиндра. Половину полученного цилиндра заполняют кирпичами, поставленными на ребро, на которые впоследствии устанавливают колосниковую решетку. Получившееся свободное пространство на две трети заполняют камнями, после чего устанавливают дымоход и накрывают самодельную печь крышкой. Однако, несмотря на простоту изготовления, данный вариант считается одним из самых неудобных в эксплуатации.

Если ваша баня характеризуется достаточно небольшой площадью, вы можете изготовить компактную печь-каменку из листовой стали, внутреннюю поверхность которой выкладывают кирпичом. Размеры банной печи из металла достаточно скромны и соответствуют отапливаемой площади. Стенки топки достаточно выложить в половину кирпича, а дымоход – в четверть. Данная печь не только проста в изготовлении, но и крайне удобна в эксплуатации, так как не требует большого количества топлива и прогревается за сравнительно небольшой промежуток времени.

Существует еще один вариант изготовления печи-каменки, для которой не требуется использовать кирпич. Данный способ также прост в исполнении и не слишком затратный с финансовой точки зрения. Что касается внешнего вида, то он довольно эстетичный. Данная конструкция легко справится с обогревом предбанника, мойки и собственно парилки.

Изготовление металлической печи своими руками: пошаговая инструкция

Необходимые материалы и инструменты

• Листовая сталь толщиной от 8 мм;
• Металлическая труба, толщина стенки которой достигает 10 мм, а диаметр – 500-600 мм;
• Пруток, толщина которого составляет 10 мм;
• Колосник;
• Щеколды и дверцы для топки, каменки и поддувала. В случае самостоятельного изготовления дверец, вам потребуются только щеколды;
• Водный кран;
• Около 2-х метров трубы, 90 см из которых понадобится для топки, 60 – для бака, а оставшиеся 50 см – для изготовления второстепенных деталей;
• Из инструментов потребуются болгарка и сварочный аппарат.

Руководство по изготовлению печного агрегата

На данном этапе вам потребуется большой отрезок трубы.

Важно! Изготавливаемая конструкция предполагает наличие закрытой каменки, и если вам потребуется плеснуть в нее воды – необходимо приоткрыть дверцу.

В первую очередь в трубе вырезают поддувало, размеры которого 50 и 200 мм. С внутренней стороны трубы над отверстием приваривают крепления для колосника – для этого потребуется металлическая пластина, снабженная проушинами. Колосник можно приобрести в любом строительном или специализированном магазине.

Далее приступаем к изготовлению топки. Для нее необходимо сделать отверстие размером 250 на 200 мм. Сверху приваривают крепления, необходимые для установки прутов каменки, диаметр которых должен быть не меньше одного сантиметра. Также их можно заменить колосниковыми решетками, предназначенными для круглых печей, приобрести которые можно там же.

С противоположной стороны каменки проделывают отверстие, в которое льют воду. Далее каменку заполняют камнем, например, талькохлоритом, диабазом. Исключено использование слюдосодержащих камней, кремня и гранита.

В крышке, предназначенной для агрегата, проделывают отверстие для дымоходной трубы, после чего устанавливают саму трубу. Несмотря на то, что монтаж банной печи можно считать практически завершенным, специалисты советуют дополнительно установить бак для воды.

Для этого на каменку приваривают оставшийся, ранее не востребованный кусок трубы, в нижнюю часть которого вваривают кран для воды. В процессе эксплуатации печи дым, проходя по трубе, будет постепенно ее нагревать, однако ее кипение происходить не будет. В заключение необходимо изготовить крышку, предназначенную для нагревательного бака. В соответствии с диаметром используемой трубы, приготовьте крышку и разрежьте ее пополам. В первой половине необходимо вырезать отверстие под дымоход, после чего ее приваривают к баку. Вторую половину в процессе монтажа необходимо оснастить петлями и ручкой, благодаря чему свободная часть крышки останется съемной.

Установка банной печи: на что обратить внимание?

• Об установке банной печи необходимо позаботиться еще на этапе строительства бани и на месте будущей печки заложить мелкозаглубленный фундамент. Впоследствии на него укладывают двойной ряд кирпичей и устанавливают печь. Чтобы повысить пожарную безопасность самодельной печи, необходимо четко соблюдать правила их установки. Они заключаются в следующем:
• Наименьшее расстояние от стены до печи должно составлять не менее одного метра. Кроме того, специалисты рекомендуют воспользоваться дополнительной защитой и установить на близлежащую к печи стену фольгу, снабженную прослойкой утеплителя, что позволить своевременно предотвратить перегрев дерева и его последующее возгорание;

• Нельзя пренебрегать и изоляцией дымохода. Для этого его рекомендуется изготавливать из сэндвич-трубы, между внешним и внутренним кожухом которой находится теплоизоляционная прослойка;
• Если конструкция вашей печи предполагает выведение продуктов сгорания по трубе, изготовленной из металла, в месте стыка потолка и трубы оборудуют потолочно-проходной узел.

По завершении установки печь можно облицевать кирпичом, что не только добавит эстетичности  внешнему виду печки, но и позволит предотвратить возникновение ожогов. Кроме того, в этом случае допускается более близкое расположение печи к стене.

Надеемся, что мы смогли вас убедить в том, что изготовление металлической печи для бани – не такое уж сложное мероприятие, и, воспользовавшись данным руководством, вы сможете избежать трудности в процессе ее изготовления. Мы не отрицаем, что данная конструкция – не единственный способ изготовления банной печи, однако она является наиболее простой в монтаже и удобной в эксплуатации.

характеристики, особенности и преимущества/ Обновлено 12.02.2020

Содержание:

1. Особенности конструкции банной печи из металла
2. Преимущества металлической печи для бани
3. Конструктивные различия отдельных моделей
4. Печи с баком
5. Виды и фото печей для бани из металла
6. Тонкости установки
7. Особенности выбора печи для бани из металла

Линейка металлических печей от компании «Теплодар».

Для изготовления металлических систем для подогрева воздуха используется листовое железо. Важный момент: толщина материала должна составлять 4-8 мм. Это исключает деформацию топки под воздействием высоких температур или из-за давления сверху тяжелых предметов, таких как бак с водой или дымоход.

Основные элементы металлических банных печей:

• Конвектор. Прибор с декоративной облицовкой и отверстиями для выхода горячего воздуха.
• Каменка. Открытое или закрытое пространство для раскаленных камней, излучающих жар.
• Топка. Емкость с дверцей, в которой сгорает топливо. Может выноситься в смежное помещение или устанавливаться в парной.
• Зольник. Ящик для сбора золы, которая образуется в результате сгорания твердого топлива.

«Теплодар» производит печи для бани из металла особой прочности — жаростойкой конструкционной или нержавеющей высоколегированной стали с 13%-ным содержанием хрома. Этот химический элемент повышает устойчивость стали к окислению и воздействию высоких температур. Для изготовления частей конструкции, несущих повышенную термическую нагрузку, используется сталь с 17%-ной концентрацией хрома.

Многие люди считают кирпичную печку в бане «каменным веком». Утверждение, возможно, спорное, но доля истины в нем есть. Тем более что требования к современной парной несколько изменились, и усовершенствованные металлические печи отвечают им в полной мере. Плюсы таких отопительных систем очевидны:

• Помещение парной можно быстро прогреть. Добиться нужной температуры удается всего за час-полтора.
• Весь угарный газ уходит в дымоход, а не в щели, которые могут образовываться между кирпичами. Это исключает риск отравления.
• Если в топке случайно окажутся отсыревшие дрова, дым в помещение не попадает.
• Для печи из металла не надо возводить тяжелый фундамент. Хотя основание под ней должно быть прочным и пожаростойким.
• Небольшие размеры печи для бани из металла считаются еще одним ценным преимуществом.

Металл — материал с высокой теплопроводностью, надежный и прочный. Это еще одна причина того, что стальные печи снискали популярность у многих владельцев бань и саун.

Конструктивные различия отдельных моделей

Отопительные системы для парных отличаются друг от друга целым рядом параметров и характеристик. Так, в зависимости от типа конструкции печи для бани из металла бывают:

• Открытыми.Такие отопительные системы («Тамань», «Русь») быстро нагревают помещение и образуют много пара. В некоторых моделях этого типа предусмотрен специальный парообразователь. Он помогает наполнить помещение паром еще до полного нагрева камней.
• Закрытыми. Это лучшие металлические печи для русской бани. В них каменка располагается внутри конструкции, и таким образом обеспечивается сильный нагрев камней и длительное сохранение ими тепла. К этому типу, к примеру, относятся модели «Лагуна», «Сиеста».
• Комбинированными. Это отопительные приборы с каменками двух типов — открытой и закрытой. Могут создавать режим русской бани или финской парной с определенным режимом подачи пара и влажности. Примеры таких моделей: «Сахара», «Домна», «Кубань».

Каждая из отопительных систем рассчитана на определенный размер парной. В качестве топлива в металлических банных печах могут использоваться дрова или газ.

Печи с баком

В хорошей бане должен быть не только легкий пар, но и горячая вода. При этом желательно, чтобы она долго не остывала, а ее количества хватало на всю семью. Такая задача легко решается с помощью металлической печи для бани с баком, которая греет не только воздух и камни, но и воду.

В отопительную конструкцию с резервуаром самоварного типа можно превратить любую модель печной продукции «Теплодар». Эконом-вариант — агрегаты с открытыми каменками и установленными над ними баками, вода в которых греется максимально быстро.

В таких моделях, как «Сибирь» и «Лагуна», применяется новая разработка компании — бак со смещенной трубой. Дымоход в такой конструкции перемещен к ее переднему краю, а выход расположен ближе к тыльной стороне бака. Для длительного сохранения нужной температуры воды и предотвращения закипания в отопительную банную систему встраивается регистр-теплообменник. Дополнительный плюс такого конструктивного решения состоит в более удобном доступе к камням.

Среди металлических печей, выпускаемых компанией «Теплодар», есть несколько наиболее востребованных моделей.

«Сибирь»

Конструкция этой печной системы признана одной из самых удачных разработок завода. Модель и ее модификации предназначены для любителей классической финской сауны с легким сухим паром. Подходит для коммерческого использования. Такая печь быстро нагревает не только парную, но и комнату отдыха с моечной. В новых модификациях предусмотрен встроенный парообразователь.

«Сибирь-Панорама»

Эта металлическая печь для бани востребована не только владельцами парных, но и частными лицами, которые ценят комфорт и эстетику. У данной модификации есть две основные преимущественные особенности:

1. Наличие теплообменника, который нагревает воду в выносном резервуаре.
2. Оснащение топки прозрачной каминной дверцей, открывающей взору «играющее» пламя.

«Каскад»

В этой печи камни укладываются вдоль задней стенки в несколько уровней. Удерживаются они боковыми стенами из прочной конструкционной стали. Каскадное расположение накопителей тепла способствует более эффективному их разогреву, что помогает получать больше пара. В одной из модификаций этой модели предусмотрена каминная дверца.

«Сахара»

Если взглянуть на фото всех металлических печей для бани, можно отметить, что именно эта модель выделяется эффектным дизайном кожуха-конвектора. Его составными частями служат элементы из зеркальной стали, а острые углы и ребра отсутствуют. Каменка сделана в виде двух секций, одна из которых (закрытая) имеет купольную форму. Выход дымохода находится в центре, что упрощает монтаж дымовой трубы.

«Русь»

За годы производства печь заслуженно приобрела звание «народной», поскольку создает в бане настоящий микроклимат традиционной русской парной. Воздух в ней нагревается без пересушивания, так как большая масса камней, расположенных в глубокой емкой каменке, создает много пара.

«Русь-Панорама»

Эта металлическая печь предназначена для бани с просторной парной, поэтому относится к категории «Профи». Модель отличается особым строением конструкции, благодаря которому воздух быстро прогревается, а камни долго сохраняют тепло. Панорамная дверца с прозрачным окошком дает возможность насладиться завораживающим видом живого огня.

Тонкости установки

Монтаж металлической печи следует производить с соблюдением специальных требований:

• Основание, на котором устанавливается конструкция, должно быть прочным, устойчивым, пожаростойким.
• Стены рядом с отопительным прибором необходимо облицевать жаропрочным материалом.
• Выходная труба и дымосборник печи должны иметь одинаковый диаметр.
• Под топливным каналом следует уложить огнестойкий лист для предотвращения возгорания.
• Уклон пола в парной должен идти вниз от отопительного прибора, чтобы под настил не попадала вода.

Схема установки зависит от разновидности печи, особенностей расположения топки, типа дымохода. При выполнении монтажных работ важно помнить о том, что безопасность эксплуатации отопительного оборудования и самой бани зависит от строгого соблюдения правил монтажа.

Различные модели таких отопительных систем предназначены для создания определенных микроклиматических условий в парной. Следовательно, выбирать печи желательно после того, как станут понятны требования к будущей бане или сауне. При этом стоит обращать внимание на такие параметры, как:

• Тепловая мощность. Маркировка каждого изделия содержит информацию об объеме парной, на который рассчитана данная модель.
• Тип топливника. Если загрузка дров будет производиться из смежного помещения, следует выбирать печи с выносной топкой.
• Вид каменки. Для получения легкого пара больше подходят отопительные банные системы с закрытым расположением емкости для камней. Открытая каменка дает более тяжелый и влажный пар.

При наличии затруднений с выбором лучшей металлической печи для бани рекомендуется обращаться к профессионалам.

Самодельная печь для бани из трубы диаметром 530 мм: четрежи

В том случае, когда возникает необходимость соорудить топку для парилки, существует возможность пойти по простому пути за счет использования металлической трубы и инструментов в виде сварочного аппарата и болгарки. При этом потребуется минимум времени для достижения требуемого результата – обустройства печки для бани. Изготовление не предполагает установку ограждений, а ее возможности в плане обогрева помещения определяются 20 м³. Что касается конструкции предлагаемого устройства, то она может быть как горизонтальная, так и вертикальная.

Процесс изготовления печи

Чтобы приступить к процессу обустройства печи для бани, потребуются следующие заготовки:

• труба на 426 мм при толщине стенки от 5 мм;
• 5-миллиметровый листовой прокат;
• небольшие по длине отрезки труб;
• 2-миллиметровый лист из стали;
• металлопрокат.

Цель применения листового проката – вырезание двух кругов, диаметр которых должен соответствовать размеру используемой трубы. Круги привариваются к торцам трубы, но с одним исключением. Один круг остается цельным, а в другом вырезается 150-миллиметровое отверстие. В результате цельная заготовка становится дном будущей печи, а та, что с дыркой, – выводом для дымохода.

Далее необходимо озаботиться тем, чтобы изготовить дверцы. Для этого подойдет труба диаметром 219 мм, к которой следует приварить металлическую крышку. На ней должны быть установлены петли, а также – запорное устройство, дополненное регулятором воздуха. В последнем случае имеется в виду устройство, для изготовления которого применяется труба на 76 мм. В качестве заслонки предполагается использование металлического круга толщиной 2 мм, приваренного к 5-миллиметровой проволоке.

Завершающим действием процесса изготовления печи является обустройство ограждения каменки. Это делается посредством сваривания металлического цилиндра, диаметр которого должен быть немногим больше по сравнению с размером печи. Оптимально, если данный цилиндр будет одеваться с небольшим усилием.

Описанные выше мероприятия отличаются простотой исполнения, но если нет соответствующего опыта, то их осуществление может вызвать затруднения. Поэтому желательно сначала изучить должным образом чертеж печи и просмотреть фотографии уже собранного устройства, чтобы получить правильное представление о том, как должен выглядеть предлагаемый для сборки тепловой агрегат.

Что необходимо для изготовления печи?

1. Сварочный аппарат.
2. Инструменты, способные обеспечить резку металла. Хотя лучший вариант – найти возможность использования специального станка для нарезки соответствующих заготовок.
3. Стальная труба на 630 мм при толщине стенки от 10 мм.
4. Поддувальная дверца 125 на 250 мм, топочная – 250 на 250 мм и предназначенная для каменки – 375 на 375 мм, включая оснащение петлями.
5. 10-миллиметровый стальной лист.
6. Колосник, выполненный из чугуна, который должен представлять собой решетку, востребованную с целью обеспечения тяги.
7. Чугунные заготовки 50 на 50 мм.
8. Арматура.
9. Труба на 120 мм для обустройства дымохода.
10. Около 35 штук шамотного кирпича, имеющего нестандартные размеры – 250x125x

Этапы работ самостоятельного изготовления печи

Этап I

Следует использовать 10-миллиметровый стальной лист, который необходим для вырезания 3 кругов диаметром 610 мм. В одном круге делается отверстие для дымохода (120 мм), а в другом – проем прямоугольной формы для зольника.

Дно топки приваривается на высоте 150 мм. В качестве колосника используется готовое изделие из чугуна.

Этап II

На этом этапе подготавливаются отверстия, необходимые для того, чтобы установить соответствующие дверцы. Дверца каменки изготавливается с учетом особенностей внутренней планировки бани. Главное – это удобство пользования, поэтому конкретные размеры дверцы произвольные.

Этап III

Варятся бока для дверок с помощью использования листа, учитывая проход через стену.

Этап IV

Дно топки обустраивается с помощью металлических косынок, изготовленных из 10-миллиметрой стали, которые необходимо устанавливать с шагом 50 мм по периметру. Затем приваривается низ с соблюдением достаточной надежности шва. Это связано с большими нагрузками на эту часть конструкции печи. Поэтому только надежно сваренный низ способен обеспечить требуемую прочность печи в целом.

Этап V

Сборка стального каркаса окончена, который теперь требует установки на место. После этого приступают к футеровке с целью создания условий по снижению тепловых потерь. Для этого применяется шамотный кирпич (250x125x40). Во время подгонки кирпича требуется его нумерация.

Выкладывается дно топки, что обеспечивается в основном за счет использования 11 кирпичей. Лишнее подрезается болгаркой, а скрепление кирпичей производится с помощью специального раствора.

Этап VI

Посредством футеровки устанавливается защита топки, что предполагает использование 16 целых кирпичей и 16 половинок. В результате достигается высота корпуса в 375 мм.

Этап VII

На образовавшуюся полку укладываются заготовки из чугуна, имеющие сечение 50 на 50 мм, с соблюдением расстояние между ними – около 4 см.

Этап VIII

Футеровка изнутри печи продолжается. Первый нижний ряд формируется из шамотного кирпича, подогнанного по размеру под чугунные бруски. Это позволяет исключить контакт стальной части печи с огнем. Перекрытие верха считается необязательным, так как это условие сохраняет ремонтопригодность теплового агрегата. Хотя, если есть желание, то это можно сделать посредством плит, оставив отверстие для установки дымохода.

Этап IX

Приваривается верхняя крышка, навешиваются дверцы, устанавливается дымоход и красится печь, что надо делать исключительно с помощью термостойкой краски, способной выдержать нагрев до 1200 °C.

Приведенные этапы изготовления печи позволяют собрать устройство, которое легче кирпичного варианта подобного теплового агрегата, но существенно надежнее. Для получения легкого пара температура каменки доводится до 900 °C. При этом печь топится от 3 до 5 часов. Чтобы начать париться, сначала необходимо дождаться завершения процесса горения дров, а затем выгрести угли.

Источник: http://ruspar.ru/wiki/osnovy/pech-dlya-bani-iz-truby/

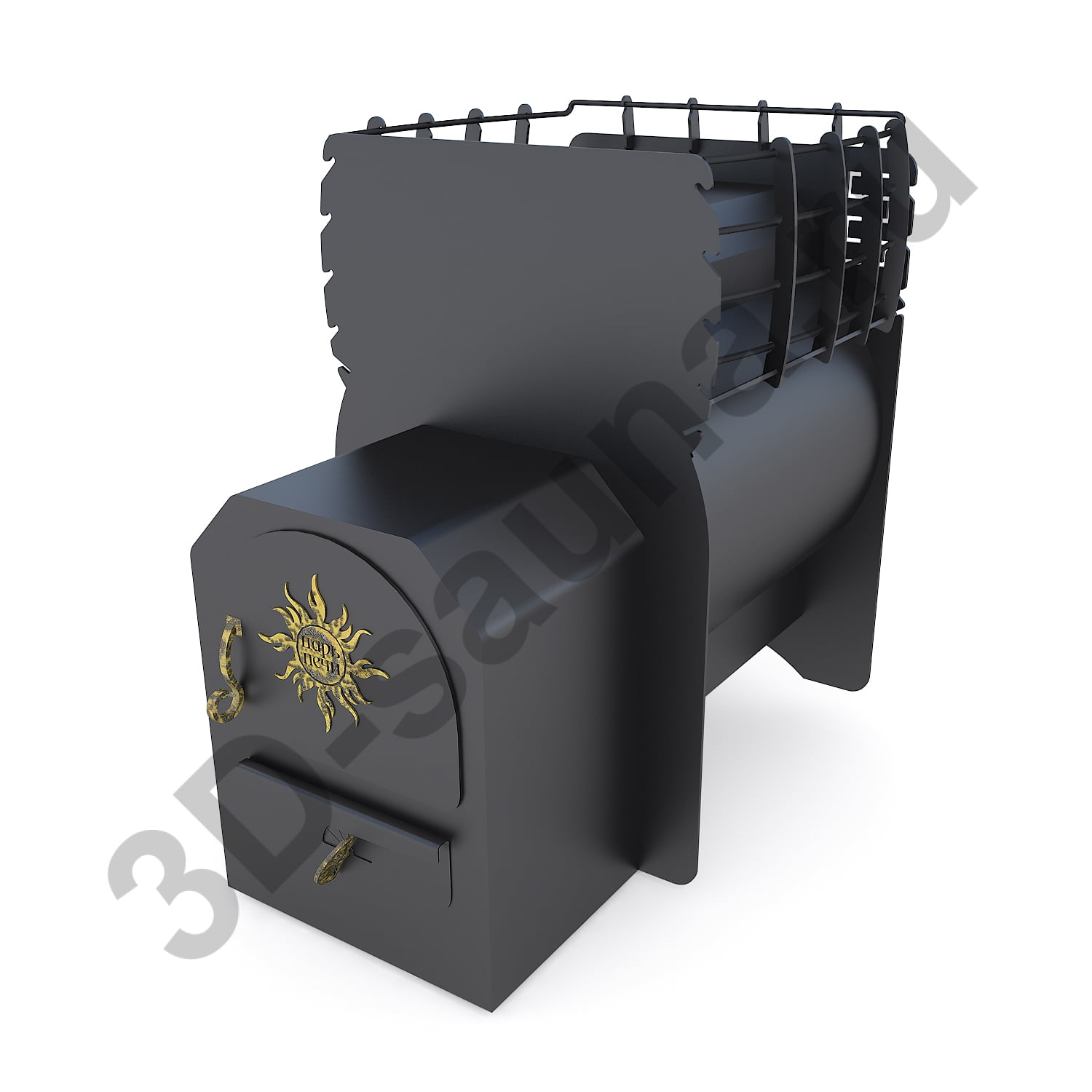

Горизонтальная печь

Рассмотрим печь, которая имеет горизонтальную основу. Здесь каменка устанавливается с внешней стороны, а бак подвешивается. К положительным моментам предлагаемой печи относят ее компактные габариты и приличную глубину топки, что гарантирует возможность быстрого прогрева бани.

Процесс предполагаемых работ включает в себя:

1. Подготовку основы. Для чего понадобится труба длиной 0,8 м, диаметр которой должен составлять 0,5 м.
2. Изготовление колосниковой площадки за счет использования листового металла толщиной около 12 мм и арматуры. Размер данной площадки должен составлять 40 на 80 см. В ней делается отверстие, которое оснащается арматурой путем ее приваривания.

Печка должна быть установлена таким образом, чтобы шов располагался под колосником. Это позволит избежать слишком высокой термической нагрузки на стык в виде шва.

3. Создание фасада, на изготовление которого может пойти прямоугольный лист железа 60 на 70 см. В нем следует сделать два отверстия, где одно предназначено для поддувала, а другое – для топки.
4. Обустройство обратной стороны печи, что делается также с помощью листа металла прямоугольной формы, но несколько другого размера – 70 на 90 см. Верхняя линия этого листа – ограничитель каменки.
5. Соединение фасада и задника с печкой посредством сварки. Фиксирование переднего ограничителя посередине печи, форма которого должна совпадать не только с корпусом самого теплового агрегата, но и с контурами заднего ограничителя.
6. Вырезание отверстия 15 на 15 см в задней части печи для крепления металлического свода, имеющего предназначенную для дымохода прорезь.

Устанавливайте дымоход ближе к передней части печи сантиметров на 15. Это создаст условия для отсечения огня и качественного сгорания топлива.

7. Приваривание свода, служащего дном каменки. Для увеличения объема можно дополнить ее решеткой из арматуры, навариваемой на стенки так, чтобы она возвышалась примерно на 20 см.
8. Оснащение зольника и топки дверцами.
9. Монтаж полки для установки водяного бака. Фиксируется с помощью сварки. Ее размер должен соотноситься с размером основания теплового агрегата.
10. Оборудование бака краном.

Последний этап работ по обустройству горизонтальной печи предполагает обработку ее корпуса: шлифовка, удаление ржавчины и окалины как результата сварки. После этого печь следует покрасить с применением термостойкой краски и хорошо протопить для того, чтобы краска смогла запечься.

Печь для бани из 530 трубы

Печь изготовлена из трубы диаметром 530мм толщиной 8мм, и листового металла 8мм.

Масса печи-234кг

Масса камней 141кг.

Максимальный объем парильного помещения-22 куб. м.

Диаметр дымохода 133мм.

Печь из трубы 530 мм с охватом 3 помещений

Эксплуатация предлагаемого варианта печи дает возможность обеспечить прогрев 3 отдельных помещений, изолированных друг от друга. Под этими помещениями следует понимать предбанник, помывочную и парную.

Оснащение такой печи может включать внешний отбойник применительно к каменке, который создает условия для увеличения температуры камней, а также он выполняет функцию искрогасителя. Работа отбойника возможна в 2 положениях: растопка и искрогаситель. Если выбрано положение растопка, то это способствует увеличению тяги в ситуации, когда дымоход не прогрет. В результате эксплуатация печи становится более эффективной, а на выходе дымохода уменьшается искрообразование.

Конструкция печи отличается простотой, что никоим образом не сказывается негативно на ее надежности. Печь включает в себя весь необходимый комплект элементов:

• бак, выполненный из нержавейки;
• большую топку, длина которой составляет 60 см;
• открытую каменку, оснащенную ребрами для препятствования стеканию воды.

Топка печи изготавливается из металлической трубы диаметром 530 мм при толщине стенки 8 мм. Форма топки обеспечивает равномерное распределение тепловой нагрузки, что гарантирует оперативный нагрев воды, камней и парилки. Конструкция печи предусматривает наличие удобного зольника и возможность регулировки процесса горения дров.

Для окраски используется термостойкая эмаль, которая после первой протопки кристаллизуется, что приводит к появлению защитных свойств этого вещества.

Еще один вариант печи из 530 трубы

 Чертежи

Фотографии готовой конструкции



Похожие статьи:

Делаем печь для бани самостоятельно

К выбору и строительству печки для бани необходимо отнестись с особо пристальным вниманием, поскольку печка является самым главным ее элементом. В бане она выполняет две очень важные функции: нагревает воду для процедур и разогревает воздух в помещении. Печь бывает с закрытой либо открытой каменкой.

Печь с закрытой каменкой сохраняет дольше тепло, но для прогрева парилки уходит больше времени и дров. Если Вы планируете пользоваться баней не часто, рекомендуется отдать предпочтение закрытой каменке. С открытой каменкой парилка нагревается быстро, но, при поливе камней водой, быстрее охлаждается. Камни, расположенные в парилке должны быть цельными и округленными.

Если хотите возвести самодельную печку для бани, учитывайте рекомендации и советы печников. Прежде чем строить печь-каменку, необходимо ознакомиться с уже существующими проектами, и выбрать для себя подходящую конструкцию. Затем проводится хорошая гидроизоляция фундамента, который необходимо заливать на 5 сантиметров шире печки. В топливник устанавливаются колосники для просева золы в зольник. С помощью зольника улучшается горение топлива, что дает возможность нагревать парилку быстрее. Между топливником и зольником расстояние должно быть не менее 30-ти сантиметров. Обязательно при выводе дымохода установите в вытяжной трубе шибер для регулирования интенсивности тяги.

Требования к банным печам

• Под печью должен располагаться отдельный фундамент.
• Печь должна быть герметична, без разных зазоров и трещин.
• Необходимо деревянную отделку, находящуюся возле печи, обработать антисептиком, но для защиты от самовозгорания лучше все-таки обшить ее стальными листами.
• Металлические элементы печи не должны соприкасаться с элементами из легковоспламеняющихся материалов (пластиковая или деревянная обшивка, и т. д.).
• Зольник должен находиться на расстоянии выше 15 см от пола.
• Расстояние между потолком и верхней кромкой печи не должно быть меньше полметра.
• Рекомендуется около печи зашить пол металлическим листом.
• Печь устанавливается около двери предбанника.

Самодельные печи для бани должны соответствовать следуюющим условиям:

1. Печь должна обеспечивать температуру в верхней части парилки не ниже 80° С, и 45° С в нижней зоне.
2. Камни на печке должны хорошо прогреваться, чтобы при их поливе образовывалось достаточно пара.
3. Если печка работает с помощью твердого топлива, то оно должно сжигаться равномерно.
4. Дымоход и топка печи должны быть герметичные.
5. Печь должна обладать высоким коэффициентом полезного действия.

Варианты самодельной печки для бани

Металлическая самодельная печь из листового металла имеет нижнюю топку и бак для нагрева воды. Часть печи обкладывают кирпичами. Нижняя топка и стенка также кирпичные. Работает печка таким образом: через боковую дверцу льется вода, из которой выделяется пар.

Печь из листового железа работает так, как и в предыдущем варианте: вода и пар поступают через боковую дверцу. Внутренние стенки кирпичные. Для строительства такой печи для бани могут подойти листы железа толщиной более 5 мм.

Кирпичная печка для бани — это один из наиболее популярных вариантов. Она выглядит таким образом: топка выложена из огнеупорного кирпича, ниже топки располагается зольник, заьем чугунная или стальная решетка, которая предназначена для укладки камней. В кирпичной печи присутствует дымоход и дверцы. Горячая вода подается с помощью змеевика. Печь возводят на фундаменте. Для такой конструкции используют раствор, изготовленный из песка и глины. Недопустимо использовать раствор для кладки кирпича, в котором присутствует цемент, который не устойчив к высоким температурам. Кирпичная печь пожаробезопасна. Кладка такой печки является достаточно трудоемким и сложным процессом.

Печь для бани из металлической трубы

Наиболее интересный вариант — это металлическая печка для бани, изготовленная с использованием металлической трубы. Возвести ее можно за короткий срок без проблем. Перед началом работы необходимо тщательно продумать месторасположение будущей печки.

Для возведения самодельной печи из трубы, Вам понадобятся:

• Инструменты— болгарка, сварочный аппарат, электроды диаметр 3,4.
• Материаллы— металлическая труба диаметром 50 см, толщиной стенки 1 см и длиной полтора метра, железо листовое 3- 10 мм, арматура или прут 8 — 10 мм.
• Строительные материаллы— песок и щебень 0,1 куба, цемент 150 кг, кирпич 300 — 400 штук, глина.

Ниже представлена функциональная схема металлической печи из трубы для бани.

1) поддувало; 2) топка; 3) каменка; 4) дверка; 5) кран; 6) резервуар для горячей воды; 7) труба дымоходная; 8) площадка для кирпичной трубы; 9) труба из кирпича; 10) шибер; 11) верхняя часть бака; 12) отверстие для дымохода; 13) крышка с ручкой; 14) отверстие для трубы; 15) дно резервуара; 16) решетка из арматурных прутьев; 17) пластина из стали; 18) колосник; 19) ушки; 20) муфта из стальной шины.

Для того, чтобы установить печь в бане, необходимо залить под нее фундамент. Сбиваем опалубку размером 1×1 м, высотой 30 см. Укладываем одним слоем арматуру квадратами 20×20 см, связывая друг с другом проволокой. Чтобы арматура не лежала на земле, вбиваем по краям четыре куска арматуры и на весу привязываем к ним решетку. Далее заливаем фундамент. Чтобы фундамент не трескался, при высыхании на него ложим мокрые тряпки, которые смачиваем на протяжении двух недель. Для вентиляции открываем все окна и двери.

Пошаговая технология изготовления печи из трубы

I шаг. Подготовка деталей, из которых будет изготовляться печь

Берем трубу длиной полтора метра, диаметр пятьдесят сантиметров, толщина стенки трубы не меньше одного сантиметра и вырезаем детали необходимые для печи. Трубу разрезаем на две части: одна 60 сантиметров, вторая 90 сантиметров. Из отрезка трубы, который больше, будем устанавливать топку и каменку, а меньший отрезок используем для водогрейного бачка.

II шаг. Строим печь

Внизу большего куска трубы, которая предназначена для каменки, вырезается отверстие для поддувала. Его ширина 20 сантиметров и высота 6 сантиметров. Над вырезом при помощи сварки монтируется круглая стальная пластина, толщина которой не меньше 1,2 сантиметра. Потом отдельно вырезается часть металла для колосника в поддувале. С помощью сварки приваривается четыре ушка, чтобы его закрепить.

Дальше вырезаем нишу, где будет расположена топка. Из остатка трубы делаем дверцу для топки размером 25 на 30 сантиметров и навешиваем ее на петли. К дверце прикрепляется защелка. Из отрезка трубы высотой 30 или 35 сантиметров делаем каменку. Привариваем ее над топкой и делаем еще одну дверцу, размер которой 25 на 30 сантиметров.

Округленными камнями заполняем каменку (половина ее объема). Устанавливаем в верхней части печки стальную муфту, которая нужна для крепления водогрейного бака.

III шаг. Изготавливаем водогрейный бак

Для изготовления бака используем отрезок меньшей трубы (60 см). Привариваем к торцевой части отрезка трубы дно, толщина которого должна быть восемь миллиметров. В дне необходимо прорезать отверстие диаметром 15 сантиметров для установления дымовой трубы. Оно должно быть смещено к задней стенке резервуара.

Дымовую трубу наглухо привариваем ко дну бачка, чтобы избежать протечки воды в топку. Сверху бак закрывается металлической крышкой, в которой должны быть отверстия для дымовой трубы и для воды. К дымовой трубе, на 5 сантиметров выше резервуара, нужно приварить стальную квадратную площадку со сторонами по 30 сантиметров, для установления кирпичной трубы, которая выводится через потолок, а затем через крышу.

Кирпичную трубу оборудуем задвижкой. Напротив водяного отверстия внизу к баку привариваем вентиль с краником.

IV шаг. Устанавливаем готовую печку в помещении

После сборки металлической печки из трубы можно проводить ее монтаж в помещении. При установке печи необходимо придерживаться технологических правил:

1. Необходимо строго соблюсти размер площадки, на которой будет устанавливаться печь. Площадка должна иметь квадратную форму со стороной 70 сантиметров и высотой 15 — 20 сантиметров. Печь должна устанавливаться на расстоянии 20 сантиметров от стены.
2. Печь такой конструкции устанавливается на бетонный фундамент, выложенный из огнеупорного кирпича, высотой 20 — 30 сантиметров с помощью раствора из глины.
3. В местах, где проходит вывод печной трубы, необходимо сделать утолщение кладки из кирпича— около 12 сантиметров. Перекрытия (деревянные) покрываютя картоном, асбестом или войлоком, смоченными раствором из глины. Промежуток трубы от крыши до потолка должен быть оштукатурен и затем побелен известью. Высота наружной кладки кирпичной трубы должна быть более 50-ти сантиметров от уровня крыши.
4. Дверки топки должны направляться в сторону выхода, а дверца каменки — к углу бани по диагонали.
5. Полки в парной должны располагаться у стены, где стоит печь. Необходимо рассчитывать их высоту, чтобы сидя головой не касаться потолка. Нагретый воздух поднимается вверх, и из-за этого потолок очень горячий. На потолке в парной не стоит устанавливать светильники для безопасности нахождения в ней.
6. Если баня деревянная, то металлическую печь для противопожарной безопасности следует обложить кирпичом. Высота кирпичной облицовки 120 сантиметров, длина 80 сантиметров с обеих сторон печи. Теперь можно строить стенку.
7. Испытание печи необходимо проводить без присутствующих в бане.

Для построения самодельной печи для бани из металлической трубы, воспользуйтесь нашей инструкцией, которая поможет вам осуществить свою мечту. Желаем удачи!

Оцените статью: Поделитесь с друзьями!

Печи из толстого металла, толстостенные печи www.banpechi.ru

Продукция марки ЦАРЬ-ПЕЧИ представляет собой сочетание профессиональной разработки и исполнения отопительных функциональных устройств с учетом пожеланий потребителей. Модели печей производятся с 2007г. Их высокие эксплуатационные качества проверены многолетней практикой во многих регионах России. Предприятие имеет собственную производственную базу в Москве по выпуску серийной и мелкосерийной продукции.

Благодаря разработкам технического бюро и внедрению уникальной технологической оснастки и приспособлений для производства модификации печей, удается повышать их технологичность. Это, в свою очередь, отражается на формировании оптимальной себестоимости и высокого качества. Производственное предприятие ЦАРЬ-ПЕЧИ сотрудничает только с надежными партнерами и поставщиками требуемых материалов для изготовления печей. Эти составляющие производственного цикла выражаются в оптимальном соотношении технических характеристик, качества, стоимости и срока службы печей.

Сотрудники предприятия ( возрастной категории от 25 до 55 лет) свой творческий потенциал, инженерный опыт и рабочую квалификацию направляют на создание надежных функциональных устройств для комфортного пользования.

Теплая атмосфера в загородном доме практически невозможна без пышущей жаром печки и без успокаивающего треска поленьев. Отапливаемые конструкции устанавливаются не только в жилом помещении, но и в русской бане, позволяют окунуться в прошлое и отдохнуть от городской суеты. И хоть отпала необходимость в строительстве каменной печки, разработанная инженерами с помощью передовых технологий металлическая печь даст фору любой аналогичной модели.

Печи из толстого металла — надежный обогреватель для любого помещения

Уникальное технологическое оснащение, удачно подобранные качественные материалы и многолетний опыт сотрудников помогают создать качественную и надежную конструкцию, которую можно эксплуатировать в течение 20 лет.

Печи из толстого металла имеют компактные размеры при солидном весе. Миниатюрные модели весят в среднем 50 килограмм и годятся для обогрева небольшого помещения — например, бани, а для отопления дома следует обратить внимание на массивный, но компактный агрегат весом до 115 килограмм.

Независимо от размеров каждая печь изготавливается из прочной стали, толщиной в 8 мм. Топливник имеет вид цилиндра, подобная форма повышает потенциал и помогает оптимальному горению дров. Кроме того, сталь обладает высокой тепловой мощностью и теплопроводностью.

Дверцы топки сконструированы таким образом, чтобы была возможность установить их в любую сторону открывания. По желанию их можно поменять на прозрачные, чтобы любоваться огнем, а также для создания еще одного источника освещения.

Печи из толстого металла идеально вписываются в дизайн помещения. Возможна разработка моделей по эскизам клиента, но, в любом случае, всегда осуществляется индивидуальный подход к каждому заказчику.

Отопительная конструкция из толстого металла — надежное функциональное устройство для комфортного использования, а также для создания уютной обстановки в доме.

Печь для бани из металла своими руками

Сложно представить баню без печи, которая является основным компонентом помещений подобного рода. Помимо того, что она создаёт приятный расслабляющий пар, тепло, выделяемое, ею в процессе горения топлива, нагревает парилку и предбанник, делая условия для отдыхающих ещё комфортнее.

При этом каждый желающий может как приобрести готовую металлическую печь в магазине, так и соорудить её своими руками. Самодельно сконструированная металлическая печь работает по тому же принципу что и кирпичный аналог, но её изготовление обойдётся намного дешевле, тем более что все можно сделать из подручных материалов.

Достоинства и недостатки металлической печи

Будь то металлическая или кирпичная каменка для бани она, как и множество других подобных конструкций обладает как преимуществами, так и недостатками. Но первым делом поговорим о положительных качествах металлической печи для бани:

• она может транспортироваться с одного помещения в другое;
• материал, используемый для её изготовления, обладает достаточно большой прочностью и долговечностью;
• металлическая печь для бани легко переносит высокие температуры;
• для работы банной печи подойдёт практически любое топливо;
• металл обладает высокой теплопроводностью и поэтому быстро прогревает отапливаемое помещение;
• благодаря простоте конструкции металлическую печь для бани может смастерить любой желающий своими руками.

Естественно, что в этом мире нет ничего совершенного, и поэтому каменка для бани обладает рядом недостатков:

• помимо того, что металл моментально нагревается он также быстро и остывает;
• чтобы изготовить такой аппарат своими руками обязательно наличие электросварки;
• воздух, нагретый, горячим металлом неравномерно распространяется по помещению парной, что особо актуально для бани больших размеров.

Устройство и работа самодельной банной печи

Любая банная печь из металла состоит из 3 основных конструктивных составляющих:

• топливная камера;
• ёмкость для камней – каменка;
• тара для воды.

В топливной камере происходит горение топлива, для загрузки которого она снабжается дверцей и системой подачи воздуха для увеличения тяги – поддувалом. Также после сгорания дров остаётся зола, для удаления которой сооружается зольник.

Из топливника горячий воздух от печного устройства поднимается в каменку, на которой разложены камни. При этом чтобы отдача тепла была максимальной, камни укладываются на специальной решётке, соединяющей, топливную камеру с каменкой.

Хочется отметить, что печная каменка может иметь как открытую, так и закрытую конструкцию. При этом в закрытой системе устанавливается специальная дверца, позволяющая, плескать воду на раскалённые камни для получения необходимого количества пара.

Отдав часть тепла камням, раскалённый воздух поднимается дальше к ёмкости для нагрева воды. Для максимальной эффективности распределения тепла горячий воздух проходит по дымоходу, отдавая тепловую энергию баку с водой.

Также через дымоходную трубу будет происходить отвод отработанных газов от продуктов горения в топливнике. Вода в бак заливается через специальную крышку вверху, а для удобства забора кипятка в нижней части ёмкости приваривается кран.

Вертикальная конструкция печи для бани из трубы

Чтобы своими руками соорудить металлическую печь для бани, потребуется труба достаточно большого диаметра, разрезанная, на отрезки необходимой длины: 100 см, 50 см и 30 см. При этом сам технологический процесс изготовления такой печной конструкции не должен вызывать особых затруднений.

1. Готовится опалубка под основание ширина, которой должна соответствовать трубе с добавлением 50 см. Затем для жёсткости укладывается арматура и все заливается бетоном, толщиной 200 мм. Поверх бетонного основания выкладывается ряд жаростойкого кирпича.
2. На длинном отрезке трубы, с одной стороны, вырезается поддувало 50 на 200 мм, которое также будет выступать в роли зольника.
3. Сверху поддувала электросваркой приваривается зольник, который вырезается из металлического листа сантиметровой толщины по диаметру трубы. По центру зольника прорезается отверстие под колосники, которые изготовляются или самостоятельно из металлического прута или приобретаются в магазине.
4. Вырезается отверстие 250 на 300 мм под топку. Затем на расстоянии 50 мм над топочной камерой устанавливается дверца.
5. Также над топочной камерой обустраивается отсекатель из прямоугольного листового металла, у которого срезаются углы. При этом между отсекателем и трубой должны оставаться зазоры для беспрепятственного прохождения дыма. Это необходимо, для того чтобы создавалась циркуляция потоков горячего воздуха, вдоль стенок.
6. На расстоянии 50-100 мм над отсекателем к стенкам трубы приваривается металлическая решётка из прута диаметром не меньше 1 см, которая послужит днищем каменки. Дверца каменки должна располагаться таким образом, чтобы её было удобно открывать из парилки.
7. Верхняя часть каменки заваривается листовой сталью с проделанным в ней отверстием по диаметру соответствующему трубе отвода отработанных газов, продуктов горения. Если предусмотрена съёмная конструкция водонагревательного бака, то на верхнем краю каменки навариваются ограничители.
8. Ёмкость для воды изготовляется также из куска трубы или можно использовать любую готовую тару. Днище бака должно по форме соответствовать верхней части каменки. Также к днищу приваривают трубу, которая будет проходить через весь бак по центру и выступать за его верхний край на 200-250 мм. Верхняя часть бака оборудуется крышкой по форме полумесяца. Внизу ёмкости для воды приваривается металлический кран.

С основной конструкцией печки для бани, сделанной своими руками, бак также сваривается при помощи электросварки.

Горизонтальная конструкция банной печи из трубы

Горизонтальная печь для бани своими руками выполняется с внешней каменкой и навесной ёмкостью для нагрева воды. Основной отличительной особенностью такого устройства является его компактность.

1. Вырезается труба с диаметром 50 см и длиною 80 см, края которой хорошо выравниваются.
2. Сооружается колосниковая площадка из металлического листа сантиметровой толщины. Для этого вырезается прямоугольник 400 на 800 мм, внутри которого обустраивается отверстие, которое перекрывается арматурой с сантиметровым шагом или готовыми заводскими колосниками.
3. Колосниковая площадка приваривается внутри металлического корпуса печи. Очень важно, чтобы сварной шов трубы располагался под колосниками. Это обусловлено тем, что металл в большинстве случаев прогорает в местах сварки.
4. Из металлического листа обустраивается фасадная часть печки для бани. Она имеет прямоугольную форму, закруглённую вверху и размерами 600 мм по ширине и 700 мм по длине. В корпусе вырезаются 2 отверстия для топки и поддувала.
5. Задняя часть печного устройства выполняется по форме прямоугольника 700 на 900 мм. Верх задней части стенки будет использоваться как ограничитель каменки.
6. Фасадная и задняя части свариваются с корпусом печного устройства. Посередине приваривается передний держатель камней, который повторяет по контуру заднюю стенку и корпус печки снизу.
7. В верхней задней части корпуса обустраивается отверстие 150 на 150 мм, над которым устанавливается свод печного устройства из листа металла и отверстием для дымоходной трубы. При этом само отверстие располагают на 100 мм ближе к фасадной части устройства, что даёт возможность отсекать пламя.
8. К своду печи приваривается дымоход. Помимо этого свод выполняет функцию днища каменки. Чтобы увеличить объём каменки сверху стенок наваривается решётка из арматуры 150 мм высоты.
9. Навешиваются дверцы топки и зольниковой камеры. Печка зачищается с помощью шлифовального круга с целью удаления окалины. После зачистки печка красится жаростойкой краской.
10. Монтируется металлическая банная печь на основании из бетона. Труба отвода отработанных газов выводится через крышу с соблюдением правил пожарной безопасности. Проходка через чердачное помещение должна выполняться из жаростойких изоляционных материалов, а труба дымохода качественно утепляется, что бы в ней ни образовывался конденсат.
11. На задней части печной конструкции устанавливается ёмкость для воды, для крепления которой приваривается полка по размерам соответствующая баку. В каменке раскладываются камни при этом все выполняется с соблюдением определённых правил — камни плоской частью должны прилегать к металлической поверхности для максимального прогрева.

Установка самодельной металлической печи

Готовая металлическая печь, сооружённая своими руками, должна устанавливаться на определённом месте в бане. При этом топочную дверцу можно разместить как непосредственно в парной, так и в предбаннике. Если предпочтение было отдано второму варианту, то установка печи происходит на этапе возведения стены отгораживающей оба помещения.

Естественно, можно пробить дыру уже в готовой перегородке выводя топочную камеру в помещение предбанника с помощью рукава из металла. При этом вне зависимости от размещения печной топки, нужно придерживаться определённых условий и рекомендаций, основанных на пожарной безопасности печного оборудования.

• В процессе нагрева железа выделяется большое количество тепла. Это достаточно опасно для деревянных конструкций бани. По этой причине печное оборудование должно размещаться на расстоянии не менее 100 см от легко воспламеняемых материалов.
• Если баня выложена из кирпича либо обшита листовым металлом, то расстояние от печи до стен сокращается до 100 мм.
• В целях безопасности металлическая печь в бане, изготовленная своими руками должна размещаться на бетонной основе, что также увеличивает тягу.
• Самой опасной частью банной печи является топка. Именно из неё могут выкатываться горящие угольки и вылетать искры. Поэтому целесообразно перед топкой положить лист металла или асбеста.

Металлические печи для бани своими руками получаются очень экономичными и надёжными. При этом благодаря их конструктивной простоте и сравнительной дешевизне самостоятельно соорудить такое устройство под силу каждому владельцу собственной парной. Стоит просто немного постараться и набраться терпения. Банная печь, изготовленная, с соблюдением всех технологических процессов будет радовать посетителей парной мягким паром на протяжении долгого времени.

Как сделать печь для бани из металла своими руками

Существование русской бани невозможно представить без печи: она нагревает помещение и создает комфортную атмосферу. При этом некоторые люди решают сделать печь для бани своими руками, а кто-то отдает предпочтение заводскому варианту. В данной статье мы расскажем, как создать печь для бани своими руками из металла, и, в частности, речь пойдет об изготовлении популярной печи-каменки.

Устройство печи для бани

Если рассмотреть самый простой чертеж печи для бани из металла, то желаемая печь-каменка будет иметь всего три главных сектора:

• Топливная камера. Находится внизу устройства. В ней происходит горение дров или другого вида топлива. Загружать дрова нужно будет через дверцу, а воздух в топку будет поступать через поддувало. Зола же после использования печи будет удаляться через зольник.
• Бункер с камнями. Тепло из топливной камеры будет подниматься вверх, и для более длительного теплообмена нагревать камни на решетке. При этом бункер можно сделать открытым или закрытым.
• Бак с водой. Расположен на самом верху печи. Слив у бака в виде крана может быть сбоку, а заливать воду в него нужно будет через верх. От топливной камеры к баку с водой будет идти дымоход, который станет распределять жар, а также выводить наружу продукты горения.

Этапы изготовления печи для бани

Решили сделать печь из металла в домашних условиях? Придется выполнить следующие действия:

1. Металлическую трубу, разрезая, делим на два сегмента — один примерно на треть больше другого.
2. Нижнюю часть трубы применяем для создания отверстия под поддувало. Вырезанный кусок потом можно использовать как дверцу.
3. На трубу сварочным аппаратом крепим детали защелок, на дверцы устанавливаем сами защелки, и вешаем дверцы загрузочной камеры и поддувала.
4. Делаем круг с отверстием по середине из металлического листа для колосниковой решетки. Вырезанный круг соединяется с трубой немного выше поддувала.
5. Для создания решетки для камней свариваем между собой металлические прутья.
6. Вырезаем еще один металлический круг, с размером соответствующему первому и с отверстием под дымоход.
7. Привариваем трубы к кругам и решетке, а также приделываем к баку для воды кран.
8. Из листа металла получаем еще один круг с таким же диаметром, как и предыдущие. Круг разрезаем на две части. Большая часть будет иметь отверстие для дымохода.
9. Меньшую часть круга закрепляем петлями, чтобы получился люк для заливки воды.
10. Производим установку печи в бане. Также можно обложить печь в бане кирпичом. Наша конструкция готова!

Чтобы баня приносила удовольствие, нужно проверить печь — не протекает ли вода из бака, насколько качественно сделаны сварные швы, ведь если дым будет попадать в парилку или предбанник, нужно будет проверять все стыки и швы.

Печь для бани — альтернативный вариант

Как видно из общей схемы создания печи, все делается достаточно просто. Но только на первый взгляд. Просто, когда человек владеет определенными навыками, у него есть все инструменты и достаточное количество времени. А практика показывает, что далеко не всегда все эти параметры могут сойтись в одном месте.

Ведь речь идет о мастере, который дома имеет пилу-болгарку, сварочный аппарат и ножницы по металлу, а также умеет им хорошо пользоваться. В тоже время домашнему умельцу нужно будет съездить и закупить необходимые металлические детали, которые стоят сегодня недешево.

Кроме того, в любом случае домашний вариант печи для бани будет по своему функционалу и, естественно, декору отличаться не в выгодную сторону от готового покупного варианта. В то время, как сегодня в продаже имеются самые разнообразные печи и, что, очень важно, по вполне демократичной цене.

Предлагаем вам самим в этом убедиться. На сайте представлены печи для бани, которые продаются в нашем торговом комплексе «Колхозный двор». У нас в продаже есть разные модели печей и бани под ключ, и что-то обязательно устроит вас по всем параметрам. Причем, отдавая предпочтение уже готовым печам, вы в значительной мере сэкономите свои силы, нервы и время, которых у всех у нас сегодня катастрофически не хватает.

Дровяная печь для сауны | Дровяные печи для сауны в Мичигане

Принадлежности для печи для сауны

НАРУЖНАЯ ПОДАЧА — 4 ”, 6”, 8 ”- 100 долларов США

Выдвиньте дверь сауны через блок или кирпичную стену, чтобы запитать печь снаружи парной. Дверные надставки доступны в версиях 4, 6 и 8 дюймов.

водная рубашка — 100 $

Если вам нужна водяная рубашка вместе с печью для сауны, не нужно искать в другом месте. Мы вас прикрыли!

ПОДВЕСНОЙ БАК ДЛЯ ГОРЯЧЕЙ ВОДЫ — 250- 275 долларов США

Наши подвесные резервуары из нержавеющей стали обеспечивают дополнительную воду для вашей печи сауны и интегрируются с вашей печью для экономии места.Емкости можно повесить сзади, слева или справа от печи.

МАЛЕНЬКИЙ ПОДВЕСНОЙ БАК:
Цена: $ 250
Вместимость: 10,5 галлона.
Размеры: 15,14 x 20 x 8,14 дюйма

БОЛЬШОЙ ПОДВЕСНОЙ БАК:
Цена: $ 275
Вместимость: 19 галлонов.
Размеры:

15,14 x 24 x 12,14 дюйма

БАК ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ — 350 $

Мы предлагаем большой резервуар из нержавеющей стали, если у вас есть дополнительное место в сауне и вам нужно хранить большое количество дополнительной воды.
Вместимость: 19 галлонов.
Размеры: 24 дюйма в высоту, 15,38 дюйма в диаметре, фитинги 1 дюйм NPT

ТЕПЛОВОЙ ЩИТ — 75 $

Добавьте зажим на теплозащитный экран сбоку (ах) на плиту для дополнительной защиты.

КАМЕННАЯ КОРЗИНА, СВАРНАЯ НА СПИНЕ — 125 $

Каменная корзина выполняет двойную функцию как тепловой экран и дополнительный источник пара. Эта каменная корзина приварена к задней части банной печи.

Торговые чертежи

Подвесные резервуары из нержавеющей стали — рабочие чертежи

БАК ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ — ЧЕРТЕЖ МАГАЗИНА

ЗАЖИМ НА ТЕПЛОВОЙ ЭКРАН — ЧЕРТЕЖ МАГАЗИНА

КАМЕННАЯ КОРЗИНА — ЧЕРТЕЖ МАГАЗИНА

Фотогалерея

Что говорят наши клиенты

«Большое спасибо !! Будьте уверены, что после окончательной установки печи мы будем рекомендовать вас всем, кто хочу один.«

«Печь идеальна. Нагрева более чем достаточно. Нагревается до 160 за 35 минут при минимальном запасе дров. Пар от камней мощный и готов к 140. Размер в самый раз, и, как вы сказали, печь сохраняет тепло еще долго после того, как сауной закончили. Я также использую меньше древесины, поэтому она горит эффективно, и мне очень нравится эта модель меньшего размера. Размеры моей сауны: 8’x6’10×8’H. «

«Печь прибыла в эти выходные. Красивое маленькое устройство. Именно то, что мы хотели».

«Спасибо, ребята! Вы, ребята, отлично поработали с плитой!»

«Просто хотел сказать, что нам очень нравится печь для сауны.Нагревает воду намного быстрее, чем старая печь, и делает несколько горячих камней! »

«Наконец-то разожгли мою печь для сауны около недели назад. Вы, ребята, делаете лучшую печь на рынке. Размер сауны 9 x 7, и печь может легко снизить температуру сауны более 200».

Отмеченная наградой гибридная дровяная печь

Дровяная печь Ideal Steel Hybrid Победитель конкурса дизайна деревянных печей 2013!
В продаже от 1990 — 2675 долларов! Посетите нашу страницу распродажи, чтобы узнать подробности
• Отмеченная наградами дровяная печь Дровяная печь Ideal Steel Hybrid была разработана в 2013 году как участник конкурса Woodstove Design Challenge компании Woodstock Soapstone.В конкурсе Design Challenge участвовали 14 финалистов из 5 стран, которые боролись за главный приз в размере 25 000 долларов США, присуждаемый за лучшую общую производительность по 5 критериям: доступность, эффективность, выбросы, инновации и рыночная привлекательность. Дровяная печь Ideal Steel Hybrid стала обладателем главного приза! Щелкните здесь, чтобы прочитать об идеальном стальном гибриде в журнале Popular Mechanics. • Высокоэффективная дровяная печь Идеальная стальная гибридная дровяная печь EPA2020 протестировала эффективность 77% и средний уровень выбросов 0.89 г / час. Он легко будет гореть 12-14 часов и комфортно обогреет большие площади. Высокая эффективность означает, что она будет производить на 131 000 БТЕ в день больше, чем стандартная некаталитическая печь, что делает ее одной из лучших дровяных печей на рынке. Щелкните изображение ниже, чтобы узнать больше о нашей гибридной технологии. • Доступная дровяная печь Чтобы сделать идеальную стальную гибридную дровяную печь доступной по цене, мы перешли с чугуна на сталь в качестве основного строительного материала.Сталь стоит примерно вдвое дешевле за фунт, чем чугун. Мы считаем, что стальная гибридная дровяная печь Ideal Steel — это самая эффективная, чистая и долговечная печь в своем ценовом диапазоне. Щелкните здесь, чтобы увидеть наши текущие цены продажи. • Произведение искусства на заказ Мы предлагаем низкозатратную индивидуальную настройку идеальной стальной гибридной дровяной печи. Вы можете выбрать дизайн для боковых сторон, верха и андеронов из нашей книги по дизайну, или вы можете спроектировать свои собственные детали, используя нашу УСЛУГУ ДИЗАЙНА GEARED 2U.Мы можем изготовить практически любой двухмерный графический дизайн для вашей печи!	Полезные ссылки: Зарезервировать онлайн: Резервирование без оплаты Средство просмотра цвета: Стандартные варианты цвета Варианты дизайна: Книга дизайна 2U Комментарии владельца: Комментарии владельца Руководство Ideal Steel Hybrid: Страницы руководства
Заинтересованы в идеальной стальной гибридной дровяной печи? Нажмите, чтобы открыть форму бронирования без предоплаты!
РАЗМЕРЫ И ХАРАКТЕРИСТИКИ
ВхШхГ (макс.Высота ножек): 35,5 дюймов x 29,5 дюймов x 27,5 дюймов В x Ш x Г (мин. Высота ножек): 30,5 дюймов x 29,5 дюймов x 27,5 дюймов (без зольного поддона) Размер топки: 3,2 куб. футов Длина древесины (максимальная): 22 дюйма Вес: 620 фунтов Регулировка высоты ножек: 5 дюймов (с шагом 1 дюйм) Время горения: 10-14 часов Зона с подогревом : до 2200 кв.футов БТЕ Производительность: 9323-43,263 / час (согласно испытаниям EPA на древесину 2020) Эффективность EPA (HHV): 77% Система сгорания: Гибрид (катализатор и вторичный Воздух) EPA Выбросы: 0.89 г / час (согласно испытаниям EPA cord wood 2020) Сертификат EPA 2020: Да Катализатор: Стандартная нержавеющая фольга 2100 градусов Легкий доступ к катализатору: Просто поднимите верхнюю крышку!	Многотемпературная варочная панель: Дополнительно Выход дымохода: Верхний или задний Размер дымохода: 6-дюймовый регулятор тяги: Ручной Высота дымохода до центра (макс. Высота): 29.5 « Высота дымохода до центра (Мин. Высота): 24,5″ Размер окна (видимый): 12 «В x 17» Ш Загрузочная дверца: Только спереди Нижний тепловой экран: Стандартный Зольник: Дополнительно (не может быть установлен на печь) Задний тепловой экран: Дополнительно Зазор сзади печи (без защиты): 14 дюймов Зазор сзади печи (с теплозащитным экраном): 6 дюймов Боковой зазор печи: 19 « Угловой зазор печи: 6″ Одобрено передвижной дом
Выбор цвета и дизайна
Цвета корпуса: Матовый черный, Угольный и Коричневый металлик Акцентные цвета: Уголь, Матовый черный, Металлический коричневый, Медный, Зеленый мох, Синий металлик, Песок для серфинга и Серый Щелкните здесь, чтобы перейти к нашему средству просмотра идеальных стальных цветов Художественные образцы: Боковые медальоны, конфорки и Andirons
РЕДУКТОРЫ 2U Идеальная стальная гибридная дровяная печь со сталью предлагает уникальную возможность персонализации.Выбирайте из более чем 100 вариантов дизайна боковых медальонов, центральной и малой горелок, а также набора Andiron. Заказывайте наши предварительно упакованные наборы, комбинируйте их или создавайте собственные. Чтобы увидеть нашу полную книгу о дизайне, воспользуйтесь ссылкой ниже. Нажмите, чтобы посетить КНИГУ ДИЗАЙНА GEARED 2U
ПОЛНОСТЬЮ ДОСТУПНА Plus, вы получаете опции и производительность, недоступные в других стальных печах: Опция с верхним или задним вентиляционным отверстием Высокая тепловая мощность Регулируемая высота ножек Высокая эффективность Низкий уровень выбросов Опциональный зольник Настраиваемый (дизайн и цвет) Стеатит или Firebrick Топка вкладыш Наружные боковые панели из мыльного камня	ПРОИЗВОДИТЕЛЬНОСТЬ Ideal Steel — это гибридная дровяная печь.Имеет: (1) каталитическая камера сгорания, (2) система вторичного сгорания и (3) автоматический каталитический воздух. Вместе они обеспечивают повышенное удовольствие от просмотра, повышенную мощность и эффективность, сниженный расход топлива и чистое горение. В дополнение к рекордной эффективности дровяной печи, дровяная печь Ideal Steel Hybrid имеет большую топку объемом 3,2 кубических фута, она легко горит более 12 часов на дровах и обогревает большие жилые помещения. Все эти особенности делают дровяную печь Ideal Steel Hybrid одной из наших самых продаваемых дровяных печей на сегодняшний день!
НАСТРАИВАЕМЫЙ Дом, очаг и декор у всех разные, так почему бы не твоя печь? Многие люди украшают свои каминные полки, холодильники, книжные полки и обеденные столы изображениями, фотографиями, символами, памятными вещами и центральными предметами, которые важны для них.Так почему бы не сделать то же самое с дровяной печью? Дровяная печь Ideal Steel Hybrid — первая дровяная печь, в которой можно разместить произведения искусства, созданные владельцем. Боковины, подставки и конфорки варочной панели могут воплотить ваше дизайнерское видение. Все, что вам нужно сделать, это отправить нам рисунок, фотографию или изображение того, что вы хотели бы видеть на своей плите, а все остальное сделают наши художники. Если вы не чувствуете себя креативным, вы можете выбрать дизайн из нашей книги по дизайну GEARED 2U. А если вы действительно любите приключения, вы можете создать «Trophy Stove», такую ​​как Moose Stove и «Poisson de Manon», изображенные справа.В любом случае вы можете выбрать один из 4 основных вариантов дизайна, представленных ниже, а затем добавить любой из наших стандартных цветов. Чтобы просмотреть стандартные цвета Ideal Steel, щелкните здесь. IDEAL STEEL Hybrid предлагает высокоэффективное тепло, прекрасный вид на огонь, чистое горение и возможность выразить свои собственные дизайнерские идеи, если вы захотите это сделать.
Варианты конструкции:
Essential Wood Stove: Мы всегда рады сделать печь без украшений (см. Изображение справа).Все, что вам нужно сделать, это сказать нам, какой цвет вы хотите. Книга о дизайне: Выберите дизайн из нашей постоянно растущей книги по дизайну. Там много хороших идей. Не стесняйтесь комбинировать и сочетать дизайны, чтобы создать образ, который вам подходит.	Индивидуальный дизайн: У нас есть дизайнерская служба с редуктором 2U. Расскажите нам, что вы хотите, дайте нам изображение, рисунок или фотографию для работы, и позвольте нам показать вам, на что мы способны. Trophy Wood Stove: Мы можем расширить печь далеко за пределы базовой коробки. Будь то для особого случая или для особенного человека, мы можем превратить вашу печь в лося, рыбу, джинна, ангела или русалку.
Вырезанный вид на гибридную систему сжигания дровяной печи Вторичное горение происходит в верхней части топки.Горловина имеет наклон, так что вы можете легко увидеть вторичное пламя. Вторичный воздух предварительно нагревается, проходя через заднюю стенку печи, прежде чем попасть в топку. Любой выходящий дым и твердые частицы, не сгоревшие при вторичном сгорании, должны проходить через каталитическую камеру сгорания, где они воспламеняются при температуре до 400 градусов. Каталитическая камера сгорания изготовлена ​​из фольги из нержавеющей стали, протестирована и одобрена для непрерывной работы при 2100 градусах F. Толщина фольги составляет примерно 50 микрон (толщина человеческого волоса), поэтому она нагревается и «гаснет». так быстро. Как вторичное сгорание, так и каталитическая камера сгорания выделяют тепло. Без гибридной системы часть этого тепла будет потеряна в дымоходе. Каталитическая камера сгорания расположена прямо под варочной панелью, поэтому вы можете в полной мере использовать ее тепло. Радиатор также передает каталитическое тепло по бокам печи. Полное сгорание, достижимое только с помощью гибридной системы сгорания, и хороший теплообмен — вот что обеспечивает рекордную эффективность 82%. Если бы катализатор был направлен на стопку, а не на варочную панель, было бы потеряно больше тепла и эффективность упала бы. Каталитический перепускной клапан блокируется с загрузочной дверцей. Вы не можете открыть загрузочную дверцу, не открыв предварительно перепускную заслонку. Это помогает обеспечить бездымную погрузку.

Как сделать тепловые экраны для дровяных печей

Достаточные зазоры — одно из двух наиболее важных элементов безопасности при установке любой дровяной печи.(Другой — подходящие материалы.) Правильно установленная и обслуживаемая дровяная печь может быть одним из самых безопасных приборов в вашем доме. Но изменение разрешений может создать очень опасную ситуацию.

Не верь изображениям

Глянцевая плитка для очага и Карлик 4кВт

Мы получаем много вопросов о фотографиях печей, которые кажутся гораздо более тесными, чем разрешено. «Как они могут это сделать?»

Иногда бывает сложно определить расстояние от плиты до стены по фотографии.Зазоры могут быть нормальными, но на фотографии они кажутся более близкими, чем они есть на самом деле.

Люди действительно часто нарушают допуски и публикуют результаты в Интернете. То, что это кто-то сделал, не означает, что это безопасно.

В некоторых случаях печи устанавливаются таким образом, что их невозможно установить, а потом исправить. Например, в Tiny House Nation S5E15 у них не было времени установить дымоход перед съемкой эпизода, поэтому декораторы просто поставили плиту там, где, по их мнению, она выглядела лучше всего.На фотографиях в эпизоде ​​печь слишком близко к стене, но если вы присмотритесь, то увидите, что печь еще не подключили.

Пиролиз — почему зазоры такие большие

Свободные зазоры важны, потому что дровяные печи во время работы очень сильно нагреваются. Горючие материалы, расположенные слишком близко к плите, могут нагреться до температуры самовоспламенения и загореться. Для разжигания огня не требуется искра, достаточно тепла, топлива и кислорода.

В большинстве случаев нарушение разрешений не вызывает немедленного возгорания.Поскольку материал многократно нагревается, он разрушается на молекулярном уровне, и его температура самовоспламенения начинает падать в процессе, называемом пиролизом. После нескольких месяцев или лет многократного нагрева поверхность, «у которой еще не было проблем», может самопроизвольно загореться.

В целях безопасности температура открытых горючих материалов вокруг печи никогда не должна превышать 117 градусов по Фаренгейту выше температуры окружающей среды, а температура в открытых областях (например, под камином) не должна превышать температуру на 90 градусов по Фаренгейту.Если вы наблюдаете обесцвечивание потенциально горючих материалов вокруг печи, это может быть признаком пиролиза. Но вы не всегда сможете это увидеть.

Что происходит, когда вы обманываете

Последствия пожара в сауне

Нарушения габаритов представляют собой особенно опасную проблему, поскольку зачастую они не вызывают немедленного возгорания. Иногда пиролиз проявляется в обесцвечивании или обугливании поверхности горючих материалов, но иногда пиролиз может происходить внутри стены.Вы можете без проблем пользоваться дровяной печью в течение месяцев или лет, пока однажды ваша стена не загорится изнутри без предупреждения.

Зазоры для мошенничества также могут быть вызваны использованием неподходящих материалов. Например, если вы используете гранулированную трубу вместо надлежащей дымоходной трубы класса A для проникновения в вашу крышу, и вы соблюдаете рекомендуемый производителем зазор до горючих материалов, вы создадите опасное нарушение зазора. Труба для пеллет рассчитана на гораздо более низкие температуры, чем дровяные печи, поэтому зазоры рассчитываются с учетом этих более низких температур.Подсоедините трубу для пеллет к дровяной печи, и номинальные зазоры производителя больше не соответствуют требованиям.

Как безопасно сократить зазоры для дровяной печи

Зазоры в дровяной печи нельзя полностью исключить, но их можно значительно уменьшить, используя правильно сконструированный тепловой экран. Очень важно, чтобы тепловые экраны были спроектированы должным образом и чтобы соблюдалось уменьшение номинальных зазоров для данного типа экрана.

NFPA-211, промышленный стандарт для установки дровяных печей, описывает три различных типа теплозащитных экранов.(Примечание: NFPA-302 — это стандарт для лодок, который немного отличается от правил, изложенных в NFPA-211 и этой статье. Правила в NFPA-302 менее подробны, чем NFPA-211, поэтому мы рекомендуем следовать NFPA-211. стандартов, если вы не устанавливаете на лодке.)

Как создать тепловые экраны с воздушным охлаждением

Карликовая печь с изогнутым металлическим экраном

Самыми эффективными теплозащитными экранами являются экраны с воздушным охлаждением. Эти экраны сконструированы из листа толщиной 24 мм или более, или цементной плиты 1/2 дюйма или толще, с воздушным пространством 1 дюйм за экраном и по периметру для обеспечения свободного потока воздуха.Прокладки для теплозащитного экрана размером 1 дюйм доступны для этой цели в Интернете или иногда в вашем местном хозяйственном магазине.

Старайтесь не размещать распорку непосредственно между центром печи и стеной, так как распорки могут проводить тепло через экран к горючей стене. Обычно лучше размещать распорки по периметру щита.

Воздушный поток за экраном и по периметру экрана имеет решающее значение для его успеха. Когда экран нагревается, естественная конвекция воздуха вокруг экрана будет поддерживать охлаждение экрана и материала за ним.

Правильный тепловой экран с воздушным охлаждением уменьшает зазоры до 2/3 (18 дюймов становится 6 дюймов) при использовании в качестве защиты стен или до 1/2 (18 дюймов становится 9 дюймов) при использовании в качестве защиты потолка.

Как рассчитать зазоры с теплозащитным экраном

Расстояния рассчитываются от источника тепла до горючей поверхности. Таким образом, для уменьшения зазора 18 дюймов до 6 дюймов с экраном, который находится на расстоянии 1 дюйма от стены, потребуется не менее 5 дюймов от экрана до источника тепла.

Насколько большими должны быть тепловые экраны?

Щиток из листового металла на скамейке

Зазоры рассчитываются во всех направлениях по прямой.Самый простой способ выяснить, какие поверхности должен покрывать щит, — это отрезать дюбель до номинального зазора, который вы проверяете.

Например, от задней части печи Dwarf расчетный зазор составляет 18 дюймов до горючих материалов. С помощью 18-дюймового дюбеля измерьте все точки на стене, которых вы можете коснуться одним концом дюбеля, в то время как другой конец касается задняя часть плиты. Все эти точки должны быть закрыты теплозащитным экраном.

Карликовая печь с плиточным щитом

Сделайте то же самое для дымохода и боковых стенок печи на соответствующих зазорах.

В этом упражнении вы заметите несколько моментов. Во-первых, тепловые экраны будут значительно больше, чем профиль печи или дымохода. Во-вторых, чем дальше от горючего материала находится печь или дымовая труба, тем меньше должен быть тепловой экран.

Крепление экранов непосредственно к плите или дымовой трубе

Лазерный настенный экран и трубный экран

Нормы промышленного стандарта NFPA-211 для настенных и потолочных экранов не распространяются на крепление экранов непосредственно к плите или трубе, но в некоторых случаях можно уменьшить зазоры с помощью прикрепленных экранов.

Прикрепление тепловых экранов с воздушным охлаждением непосредственно к корпусу печей Dwarf с помощью нашего заводского комплекта теплозащитных экранов сокращает необходимые зазоры наполовину, так что 16 дюймов по бокам становятся 8 дюймов, а 18 дюймов сзади становятся 9 дюймов. Точно так же прикрепление тепловых экранов с воздушным охлаждением к нашей одностенной трубе создает двустенную трубу, для которой требуется 9-дюймовый зазор до горючих материалов с теплозащитным экраном между ними вместо стандартных 18 дюймов.

Самый простой способ сделать тепловые экраны для дымохода с воздушным охлаждением — это разрезать кусок одностенного дымохода.Затем прикрутите экран к трубе, используя термостойкие винты 1-1 / 4 дюйма и керамические или металлические прокладки теплозащитного экрана 1 дюйм.

Посмотрите видео по установке 5er Ника, чтобы увидеть пример использования щитов, прикрепленных непосредственно к плите и к трубе, чтобы уменьшить зазоры с минимальным визуальным воздействием.

Если ваша плита произведена другим производителем, прикрепление щита своими руками непосредственно к плите или дымовой трубе может быть запрещено, а заводские тепловые экраны могут быть доступны или отсутствовать. Так что обязательно уточняйте у производителя.

Изолированные экраны, экраны для каменной кладки и другие типы щитов

Карликовая печь с каменным щитом

В NFPA-211 описаны два других типа экранов, но они редко используются в крошечных живых объектах. Эти два типа щитов построить не легче, чем щиты с воздушным охлаждением, и они менее эффективны.

Изолированные экраны идентичны экранам с воздушным охлаждением, но вместо 1 дюйма воздушного пространства за экраном вы используете 1 дюйм огнестойкой изоляции, такой как минеральная вата или керамическое волокно.Щит такого типа может уменьшить зазоры от стен на 1/2 или зазоры от потолка на 1/3.

Щиты для каменной кладки — это кирпичи толщиной 3-1 / 2 дюйма без воздушного пространства, т. Е. Стандартная кирпичная стена. Щиты этого типа могут уменьшить зазоры от стены до 1/3 и обычно не используются для потолка.

Любой тип экрана, кроме трех типов, упомянутых в NFPA-211, обычно не должен использоваться для уменьшения зазора, если эта конфигурация не была протестирована. Хотя экраны с воздушным пространством или изоляцией, отличными от 1 дюйма, или экраны с двойным слоем листового металла, вероятно, дадут некоторую выгоду, степень безопасного уменьшения зазора, которую они могли бы обеспечить, неизвестна.

Щиты, которые не являются щитами

Плитка, прикрепленная непосредственно к стене без изоляции или воздушного пространства, не является теплозащитным экраном. Плитка будет проводить тепло прямо через горючую поверхность позади нее. Если толщина слоя плитки не превышает 3-1 / 2 дюйма, он не обеспечивает уменьшения номинального зазора.

Листовой металл, прикрепленный непосредственно к стене без воздушного пространства, также будет проводить тепло прямо через нее и не обеспечивает уменьшения номинального зазора.

Записка для жилых помещений

Помещения, на которые распространяется действие строительных норм и правил, обычно имеют особые требования к свободному пространству.Если печь внесена в список UL для жилых помещений, вы должны следовать инструкциям производителя в руководстве. Тем не менее, большинство крошечных печей не внесены в список UL, поэтому вам может потребоваться следовать руководящим указаниям местного строительного кодекса для не включенных в перечень печей, которые обычно требуют зазора 36 дюймов для горючих материалов во всех направлениях.

Если вы используете теплозащитный экран для уменьшения зазоров в проекте в соответствии со строительными нормами, он не может уменьшить зазоры до менее 12 дюймов в любом направлении, если только щит и печь специально не протестированы и внесены в список для этой цели.

Что поставить за дровяную печь

Дровяные печи работают с использованием металла. корпус печи, чтобы поглощать тепло от огня внутри и излучать это тепло в комнату.

В результате должно быть достаточное расстояние для любых близлежащих объектов, и для горючие предметы, чем негорючие.

Защита может быть декоративной. такие функции, как эффект камня, помогают создать фон для печи.

Дровяные печи обычно ставят напротив стена в доме, и что же ставить за дровяную печь?

Любая материалы, размещаемые за дровяной печью, должны быть огнестойкими и должны соблюдать расстояния смещения в соответствии с вашим местным и / или национальным зданием нормативно-правовые акты. Кирпич и камень — обычные материалы, которые используют для дровяной печи. в то время как многие печи можно приобрести с дополнительными теплозащитными экранами, чтобы уменьшить зазоры.

Установлены собственные дровяные печи. в существующих открытых каминах из каменной кладки, и поэтому мы объяснили более подробно ниже почему кирпич — отличный материал для дровяной печи, а также обсудить какие еще материалы могут быть хорошим выбором.

Мы также обсудили, какие еще варианты там, когда дело доходит до защиты стены за печью, в том числе покупка печей, которые могут поставляться с дополнительными тепловыми экранами, и использование таких продуктов как firebac к.

Что поставить за дровяную печь?

Дровяные печи обычно устанавливаются в существующих открытых каминах, потому что печь не только может помочь улучшить тепловую мощность по сравнению с открытым огнем, но и дымоход обеспечивает подходящий путь для установки дымохода, а также очаг подходящего размера, подходящий для часто предусматривается плита.

Во многих случаях существующий открытый камин сможет разместить дровяную печь без необходимости каких-либо конструктивных изменения.

Открытые камины также будут иметь огнестойких материалов для облицовки топки .

Множество традиционных каминов (как у нас) будет иметь кирпичную спинку и окантовку для топки.

В нашем камине в гостиной есть кирпичная топка (хотя и окрашенная в черный цвет), и было бы отличным местом для установки печи, потому что за ней ничего не нужно ставить.

Наряду с камнем кирпич является очень распространенным материал, который будет использоваться за дровяной печью.Его термостойкие свойства означает, что он не загорится и не повредится под воздействием тепла от печи.

Кирпич также может удерживать часть тепла генерируется плитой и может продолжать излучать это тепло еще долгое время после огонь в печи погас.

Поскольку кирпич — огнестойкий материал, печь обычно можно разместить ближе к кирпичным стенам по сравнению с горючими материалы, а это значит, что плита не будет так далеко заходить в комнату.

Даже если кирпич положить за дровами печка, должны быть достаточные зазоры предоставляется в близлежащие материалы в соответствии с вашим местным и / или национальным строением Регламент .

У нас в семье было две печи устанавливается внутри существующих открытых каминов.

Материал футеровки топок открытого типа. каминов было кирпича .

Обе печи в нашей семье были установлены внутри открытых каминов с кирпичом за печью.

Использование кирпича разрешено как для печи должны быть установлены без каких-либо изменений, необходимых для существующих каминов.

Однако не во всех домах будет существующая камин для установки дровяной печи и поэтому должен быть размещен в другом месте.

У стены на первом этаже дома — обычное место для печки, но во многих случаях что-то придется быть поставить за дровяную печь, чтобы разместить .

Обычные вещи для дровяной печи включают:

• Искусственные панели , например, камень
• Противопожарные панели

Искусственные Панели

Обычный способ защитить стену за дровяной печью и создать фон для вашей печи с использованием искусственных панелей из кирпичного шпона .

Камень или кирпич — распространенный материал, используемый для дровяной печи.

Эти панели помогают создать больше фокусного точка для комнаты.

Панели, расположенные за дровяной печью, могут помочь создать красивый фон

NASD объясняет, что любая область в пределах 36 дюймов от печи во всех направлениях должна быть закрыта.

NASD также заявляет, что использование таких защита за дровяной печью не даст позволяют обеспечить уменьшенные зазоры от печи до стены .Должно быть обеспечено достаточное расстояние до горючего материала.

Firebacks

А перегородка представляет собой чугунный предмет, который можно разместить за печью, чтобы защитить стену.

Firebacks также очень декоративных элементов , которые могут помочь улучшить внешний вид вашей печи.

Вы можете найти список firebacks, доступный здесь.

Противопожарная стена за дровяной печью

Во многих ситуациях при установке дровяной печи в стене за печью могут быть использованы горючие материалы.

По соображениям безопасности, подобно тому, как дровяная печь должна быть размещена на очаге подходящего размера, любая стена, окружающая печь, также должна быть защищена.

Гипсокартон — горючий материал и следует снять со стены за печью.

Это включает удаляя его из-за стенового щита , используемого для защиты стены от тепла печи, так как настенные экраны могут нагреваться на их задней стороне, как они делают на фронте.

Идеи защиты стен для дровяных печей включают:

На веб-сайте NASD представлена ​​информация о расстояниях между дровяными печами и стенами, а также о том, как далеко должна доходить противопожарная защита позади печи от печи.

Тепловой экран за дровяной печью

Некоторые модели дровяной печи можно купить с теплозащитными экранами , которые могут помочь уменьшить расстояние до горючих материалов за печкой.

Одна из наших печей, изготовленных Clearview, могла были приобретены вместе с дополнительным задним теплозащитным экраном , который позволили уменьшить зазор между задней стенкой печки и любыми горючие материалы за ним.

Поскольку эта печь была установлена ​​в существующий открытый камин с кирпичной топкой не было необходимости в отоплении щит, так как в топке котла отсутствуют горючие материалы. открытый камин.

Нашу многотопливную печь можно было купить с дополнительным теплозащитным экраном, чтобы уменьшить расстояние до горючих объектов сзади, но в нашем случае в нем не было необходимости.

Теплозащитные экраны обычно не слишком дороги но оно того стоит, если помогает прижать плиту к стене.Как Например, тепловой экран для нашей печи стоил бы около 150 долларов.

Заключение

Стена за дровяной печью должна быть достаточно защищенным от тепла, выделяемого плитами.

Между задняя часть печи и стена в соответствии с местным и / или национальным строением нормативно-правовые акты. Требуемые расстояния до близлежащих горючих материалов, например, сухих стены, как правило, находятся на расстоянии больше, чем расстояние до негорючих материалов, таких как кирпич или камень.

Внутри установлено много дровяных печей. существующие открытые камины и традиционный камин могут уже обеспечить подходящая защита в виде каменной топки.

Распространенные идеи противопожарных стен за Печь состоит из камня, кирпича и плитки.

Внешний вид дровяной печи может быть усилены за счет использования искусственной панели (например, имитация каменного шпона) или использования fireback.

Тепловой экран может быть установлен сзади печи, чтобы уменьшить расстояние между печью и любым горючим материалы.Теплозащитные экраны обычно специфичны для каждой печи и поэтому должны быть покупается как дополнительная опция при покупке печи или потенциально может быть дооснащен впоследствии.

Дополнительная литература

Что нужно учитывать при покупке дровяной печи

Что искать в дровяной печи

Может ли дровяная печь обогреть весь дом?

Нужна ли дровяная печь в демпфере?

Требуется ли электричество для дровяных печей?

Безопасность дровяной печи — Сделай сам

Тхо Ро написал о пнях, которые он вытащил со своего поля в Уолденском пруду: «Они согревали меня дважды, один раз, когда я их раскалывал, и еще раз, когда они горели .»Следующее посвящено тому, чтобы помочь людям, которые нагревают дровами, предотвратить непреднамеренное третье нагревание. старый здравый смысл. Но — до вы предполагаете, что ваши знания костров и каминов помогут вам в установке и использовании одного из современных сложных воздухонепроницаемых обогревателей — учтите тот факт, что даже «эксперты» не могут договориться о том, какие меры предосторожности шаги разумного сжигания дров должны включать.

Большая часть споров связана с тем фактом, что установка и эксплуатация печи safe часто либо неэффективны, либо неудобны (или и то, и другое!). И несмотря на то, что часто необходим компромисс между абсолютной безопасностью и эффективностью 100% , никто не может сказать вам, какой запас прочности (за счет какой степени эффективности) вам следует выбрать. Однако, как только вы поймете проблемы и альтернативы, связанные с достижением наилучшего компромисса, вы должны быть хорошо подготовлены, чтобы принимать такие решения самостоятельно.

Слишком мало потребителей знают, насколько важно выбрать печь правильной мощности для обогреваемой площади. В конце концов, дровяные обогреватели совсем не недороги в наши дни энергетического сознания, а финансовое давление часто вынуждает многих выбирать небольшую установку. . . решение, которое может привести к перестрелке.

И, поскольку общепризнанные стандарты безопасности для установки дровяной печи основаны на нормальных рабочих температурах (с удобными пределами для погрешности), перегретая топка может воспламенить стены или другие легковоспламеняющиеся материалы, выходящие за рамки «безопасных». периметр.(Знаете ли вы, например, что постоянные температуры чуть выше 200 ° F могут вызвать спонтанное возгорание древесины?)

С другой стороны, некоторые покупатели покупают топовые модели. . . при условии, что большая печь будет обеспечивать их теплом про запас. К сожалению, хотя опасности обогревателя с недогревом и менее очевидны, чем опасности перегрева, они не менее серьезны.

Поскольку большинство владельцев больших печей часто снижают мощность своих обогревателей, ограничивая подачу воздуха заслонкой — метод, который снижает эффективность горения, создает больше дыма и быстро образует креозот — покупая печь, которая на больше больших для Ваши потребности могут быть косвенной причиной пожара в дымоходе.Фактически, такие несчастные случаи были известны в течение первой недели после установки новой печи и дымохода.

Из-за вероятности таких возгораний абсолютно необходимо, чтобы любая якобы герметичная печь, которая «дросселируется» (чтобы продлить время горения) на самом деле , была звуковой и хорошо герметичной. Лучшая защита от бушующего пожара в дымоходе — закрыть печь и, таким образом, перекрыть подачу кислорода в дымовую трубу.

Однако, если у вашей печи есть утечки вокруг дверцы (ей) или заслонки — или через сам корпус печи — вы можете создать катастрофическую ситуацию, пытаясь потушить дымоход.

Видите ли, если к тлеющему креозоту идет небольшой поток кислорода, O2 будет накапливаться до тех пор, пока его не будет достаточно, чтобы покрытие дымохода вспыхнуло. Это возгорание быстро поглотит весь доступный воздух, и огонь снова погаснет, пока кислород снова не накопится. Известно, что повторяющееся мигание, которое может происходить несколько раз в секунду, приводит к разрыву дымохода и даже кладки дымоходов!

Все новые печи, одобренные лабораторией Underwriters Laboratories (UL), соответствуют стандартам надежности и инженерии, но бывшие в употреблении печи часто выходят из строя.. . так что внимательно проверьте любой использованный обогреватель ! (Вы можете найти ряд хороших советов по выбору более старой печи в статье Барри Дордала «Реставрация дровяной печи» в MOTHER EARTH NEWS) Кроме того, убедитесь, что покупаемая вами печь предназначена для сжигания дров: мало угля печи могут принимать бревна, и ни одна дровяная печь не может безопасно сжигать уголь без соответствующей решетки.

Установка дровяной печи

Ваша первая задача при установке дровяной печи — сохранить безопасные расстояния.Следуйте спецификациям в прилагаемых таблицах и, если у вас ограниченное пространство для печи, используйте подходящие термобарьеры для безопасного уменьшения зазоров. Обратите внимание, что Национальная ассоциация противопожарной защиты (NFPA) определяет асбестовые древесноволокнистые плиты, а не цементные, и / или стальные листы. Но MOTHER EARTH NEWS надеется, что из-за вредного воздействия асбеста сознательные читатели сделают выбор в пользу стали и достаточного воздушного пространства.

Более того, если корпус вашей дровяной печи установлен на высоте не менее 18 дюймов над воспламеняющимся полом (или даже если каркас , поддерживающий , может гореть), выстелите пол — под и рядом с каменкой — листом 24-го калибра металл.Однако, если зазор меньше, используйте четыре дюйма полой кладки под металлом .

Конечно, расположение печи определит количество дымохода, необходимое для ее подсоединения к дымоходу. NFPA указывает, что следует использовать как можно меньше дымохода. Однако общепринято, что каждые четыре фута трубы (примерно до 12 футов), открытые для внутреннего воздушного пространства, будут давать около 10% «дополнительного» тепла от печи. Неизолированный дымоход отлично отводит тепло дымовых газов.

Однако, помимо очевидной опасности получить ожог от раскаленной металлической поверхности, существуют две другие основные опасности, связанные с использованием вытянутой дымовой трубы. Во-первых, с увеличением длины трубы увеличивается вероятность того, что ее стыки разорвутся во время пожара в дымоходе.

И тогда возникает вопрос, не повлияет ли на нагреватель тяги отрицательное воздействие длинная дымовая труба. Видите ли, тепло дымовых газов рассеивается через металл, и этот действительно снижает эффект тепловой тяги .. . но более длинные секции также стремятся улучшить тягу за счет увеличения объема дымохода. Компромисс (а также точка, в которой один эффект преобладает над другим) является неопределенным.

Неизолированный дымоход должен отделять все легковоспламеняющиеся предметы на те же расстояния, которые указаны для печей в таблицах зазоров. Опять же, вы можете уменьшить необходимое пространство, используя тепловой барьер. Также можно использовать изолированный дымоход заводского изготовления (с зазорами, указанными производителем), но — если вы это сделаете — вы потеряете большую часть тепла, которое вы получили бы от дымохода.(Кроме того, заводской продукт может стоить около 1,50 доллара за линейный дюйм , в то время как обычная дымовая труба в настоящее время продается по цене около 1,50 доллара за линейный фут !)

Большинство ветеранов дровяного отопления теперь рекомендуют использовать внутренние концы секций труб. монтироваться вверх … во избежание вытекания креозота вокруг швов. Тем не менее, все еще существует небольшая противоточная философия, которая считает, что женские соединения должны быть направлены вниз … чтобы не дать дыму уйти. Безопасный компромисс — установить концы с внутренней резьбой вверх… а затем заделайте каждый стык (кроме тех стыков, которые облегчают снятие трубы для очистки) печным цементом и тремя винтами для листового металла, расположенными по окружности стыка.

NFPA также указывает, что все дымовые трубы , расположенные горизонтально, должны подниматься (от плиты) не менее чем на 1/4 дюйма на погонный фут. Опять же, не все специалисты по печам согласны с этим. Основная идея, лежащая в основе условия постоянного подъема, заключается в том, что тяга дымохода будет поддерживаться небольшим восходящим потоком.Независимо от того, действительно ли это , это достаточно простое требование. . . и немного дополнительной безопасности никогда никому не повредит.

Если вы решите использовать вытяжную трубу, поддерживайте трубу (обычно подвешивая ее на тросах) не реже одного раза через каждые шесть футов. Кроме того, всегда старайтесь использовать минимальное количество поворотов — используя как можно больше плавных кривых — для уменьшения турбулентности в выхлопных газах.

Помните также, что максимальный срок службы составляет три года даже самой умело установленной и обслуживаемой дымовой трубы.После первого сезона следует регулярно проверять трубку на прочность. Достаточно точный тест можно провести, сжав трубу в руках. Если вы можете раздавить стены своей хваткой, значит, коррозионный креозот съел слишком много металла, чтобы установка была безопасной.

(Одна полезная функция, которую вы можете встроить при установке обогревателя, — это ловушка для мусора. Там, где труба выходит из печи — в большинстве случаев горизонтально — просто добавьте тройник вместо колена. Затем заглушите нижнюю конец тройника со съемным колпачком, который крепится саморезами для листового металла.Когда придет время чистки или осмотра, это отверстие предоставит вам легкий доступ к секции, которая обычно является самым длинным прямым участком дымохода.)

 Минимальные зазоры в дюймах
 отдельно стоящих печей от
 НЕЗАЩИЩЕННЫХ горючих поверхностей
 (не устанавливать в туалете или нишах)
 ----------------------- ------------------------
 Сверху От С
 Типы нагревателя Верхняя Передняя Задняя сторона
 ------------ -----------------------------------
 Комнатный обогреватель 36 36 36 36
 Кухонная плита с 30 24 24 ( сторона стрельбы)
 облицованная глиной 18 (противоположная сторона)
 костровище

 плита с 30 36 36 (сторона огня)
 костровище без подкладки 18 (противоположная сторона)

 Перепечатано с разрешения Национальной ассоциации противопожарной защиты

 Минимальные расстояния в
 дюймов отдельно стоящих печей из
 ЗАЩИЩЕННЫХ горючих поверхностей
 (указаны минимальные толщины)
 ----------- -----------------------------------------
 Типы сторон дымохода
 Защитный разъем выше и задний
 ----------------------------------------------- -----
 [a] Асбест 1/4 дюйма 12 30 18
 толстый картон с шагом 1 дюйм

 [b] 0.013 дюймов (28 калибр) 12 24 18
 листовой металл на 1/4 дюйма
 асбестовый картон

 [c] 0,013 дюйма (28 калибр) 9 18 12
 листовой металл с шагом 1 дюйм

 [d] 0,013 дюйма (28 калибр) ) 9 18 12
 листовой металл на 1/8 дюйма
 асбестовый картон
 с интервалом 1 дюйм

 [e] 1/4 дюйма асбест 6 18 12
 толстый картон на 1 дюймовом минеральном волокне
 войлок, армированный
 с проволочной сеткой

 [f ] 0,027 дюйма (калибр 22) 3 18 12
 листовой металл на 1 дюйм
 войлок из минерального волокна
 армированный проволокой
 сетка


Присоединение к дымоходу

Существует четыре основных способа подсоединения дымохода к дымоходу: [a] прямое соединение с дымоходом из каменной кладки, [b] проход через горючую перегородку в каменный дымоход, [c] вход в камин и дымоход, или [ г] выход через стену или потолок через заводской металлический дымоход.

Любая дымовая труба, вставляемая непосредственно в дымоход из каменной кладки, должна доходить до внутреннего края облицовки кладки (но не дальше) и должна быть заделана печным цементом. . . если в дымоход не вставлен каменный наперсток, который принимает вставную секцию трубы. (Если у вас нет доступа к этому соединителю для чистки, обязательно используйте наперсток, чтобы вы могли периодически снимать трубу и чистить ее.)

Любой соединитель, который проходит в пределах 18 дюймов от легковоспламеняющейся перегородки, попадает во вторую категория.Регулирование NFPA (номер 211) указывает, что в таких случаях, установка включает либо вентилируемые металла наперстка (с диаметром 12 дюймов больше, чем трубы) или каменной кладки наперстка, окруженной по крайней мере, восемь дюймов огнестойкой кирпичной кладки. Единственный другой разумный вариант — оставить не менее 18 дюймов пространства снаружи дымохода, а затем закрыть отверстие огнестойким барьером.

При использовании дымохода камина для вытяжки дровяной печи вход в камин должен быть герметизирован, или — если соединитель присоединяется к дымоходу выше камина — дымоход должен быть заглушен ниже точки соединения.Эта мера предосторожности не только предотвращает попадание горящих углей в ваш камин (и, возможно, на пол), но также поддерживает надлежащую тягу для вашей печи. В идеале все такие входы в дымоход для дровяных печей должны располагаться над камином, но по практическим соображениям часто требуется, чтобы соединение производилось через герметизирующую перегородку в сам камин. Чтобы предотвратить сильное креозирование (особенно в любом камине с прохладным наружным дымоходом), вы должны удлинить дымоход так, чтобы он поднимался вверх и в дымоход.

Нормы NFPA запрещают проход дымохода через любой пол, потолок или противопожарную стену. Однако вы, , можете пропустить трубу через стену или пол / потолок , если вы используете заводской изолированный дымоход. Если у вас нет подходящего дымохода из каменной кладки, этот довольно дорогой трубопровод — ваш единственный выбор. Тем не менее, пока вы выкладываете свои деньги, вы можете воодушевиться эффективностью готового материала для дымохода. У вас будет лучший осадок — и более медленное накопление креозота — для его использования.

Проверка дымохода

Если у вас есть каменный дымоход, который вы хотели бы использовать, есть несколько мер предосторожности, которые следует соблюдать перед розжигом новой печи. Во-первых, площадь поперечного сечения дымохода должна быть примерно на 25% больше, чем площадь поперечного сечения дымовой трубы, которую он обслуживает. (Добавьте около 4% на каждые 1000 футов высоты географического района вашего дома.) Дымоход, который был построен для работы с масляной, газовой или угольной печью, вероятно, будет слишком большим для дровяной печи.Вы можете обойти проблему, проложив дымоход до конца дымохода, или (в некоторых случаях) установив колпачок соответствующего размера поверх дымохода.

Старый дымоход также следует проверить на прочность, прежде чем подсоединять к нему дровяную печь. (Полезным испытанием является метод, называемый «затяжкой», который включает в себя закупорку верхней части дымохода и разжигание небольшого дымного костра внизу … дым будет вырываться из-за любых утечек в облицовке дымохода.)

Вам также следует очистите дымоход перед розжигом дровяной печи, если вообще есть какое-либо значительное накопление креозота.Большинство экспертов сходятся во мнении, что слой черной слизи толщиной более 1/4 дюйма представляет собой опасность возгорания и препятствует эффективному рисованию. Либо вызовите местную инспекцию, либо ознакомьтесь с методами и сделайте работу самостоятельно. (Отличное руководство по подметанию — это книга Кристофера Кертиса и Дона Поста. Be Your Own Chimney Sweep .)

Более того, если у вас есть внешний (идущий по внешней стене) дымоход, вам придется решить, будет ли юнит вообще стоит использовать. Наружные дымоходы, как правило, примерно на 20% менее эффективны, чем такие конструкции, которые находятся внутри дома .. . потому что холодный воздух препятствует передаче тепла каменной кладкой в ​​здание. Кроме того, тот же охлаждающий эффект способствует быстрому образованию креозота. Если ваш наружный дымоход не находится в отличном состоянии и идеально подходит для вашей печи, вместо него может быть выгодно использовать заводской изолированный дымоход.

Хотя безопасность и эффективность дровяной печи часто противоречат друг другу, в вопросе высоты дымохода они работают рука об руку. Высокий дымоход защитит ваш дом от искр и обеспечит достаточную тягу.Выход дымохода должен быть не менее чем на три фута выше уровня крыши на его выходе. . . и не менее чем на два фута выше любой части крыши , которая находится в пределах 10 футов.

Накопление

По иронии судьбы, фактический , сжигающий вашей печи, является самым большим компромиссом в игре безопасность / эффективность / удобство. Если бы вы поддерживали горение небольшого костра с достаточным запасом кислорода (по крайней мере, 50% -ная открытая тяга), вам, возможно, никогда не пришлось бы беспокоиться о креозоте.. . но вы также должны либо вставать по крайней мере три раза за ночь, чтобы добавить дров, либо просыпаться в очень холодном доме . Предполагая, что вы – намерены поддерживать огонь в печи всю ночь — и держите пальцы ног в тепле под одеялом — есть несколько мер предосторожности и специальные методы, которые могут помочь вам контролировать проблему накопления креозота.

Вопреки распространенному мнению, сжигание твердой древесины (или даже эксклюзивной коллекции выдержанной древесины) , а не предотвратит креозинг.Однако — в то время как древесина твердых пород содержит столько же креозотовых гадостей, сколько и более мягкие разновидности, древесина зеленая может особенно сильно креозотировать, если она не сгорает должным образом. Поскольку влага в древесине должна быть преобразована в пар, прежде чем топливо сможет производить газы, которые горят, несвежая или влажная древесина может привести к неэффективному, вызывающему сажу горению, если древесина не имеет достаточной тяги и установленного слоя горящих углей для Помогите ему начать работу.

Один из хороших методов получения относительно чистого длительного ожога — это загрузить вашу печь смесью частично выдержанных и хорошо высушенных дров примерно за полчаса до сна.Оставьте заслонку открытой, чтобы огонь хорошо разжился, пока не уйдете на пенсию. Затем затушите сильно горящий огонь на вечер.

В большинстве случаев вам, вероятно, не следует покупать плиту с впуском вторичного воздуха, чтобы контролировать креозотирование. NFPA считает, что такая опция обычно снижает эффективность сгорания за счет введения холодного воздуха в поднимающиеся газы. Если рассматриваемая печь не имеет превосходно спроектированной вторичной вытяжки (которая поддерживает температуру в диапазоне 1100 ° F), дополнительный кислород никак не поможет воспламенению поднимающихся паров.Холодные выхлопные газы означают тяжелый креозинг.

Кроме того, никогда не сжигайте мусор в печи! Бумажные отходы, как правило, вызывают очень горячий огонь в течение короткого периода времени, способствуя возгоранию любых отложений креозота в вашей дымовой трубе. А синтетические отходы, такие как пластиковая обертка, при горении выделяют фтористоводородную и соляную кислоту. Воздействие таких коррозионных веществ на дымоход (и корпус вашей печи) вполне может привести к катастрофе.

Вы также можете обнаружить, что оставление слоя золы толщиной в один дюйм на дне печи может помочь обогревателю выдержать горячий огонь.Остаток действует как отражатель и изолятор … поэтому всегда оставляйте или золы в вашей топке. И, когда вы утилизируете отходы, имейте в виду, что зола в сочетании с водой образует раствор едкого щелока.

Техническое обслуживание дровяной печи

Частота, с которой ваша плита будет нуждаться в чистке, будет зависеть от того, как вы решили поступить с компромиссом между безопасностью и эффективностью, обсуждаемым в этой статье. Печь, которая не имеет чрезмерного демпфирования ( и , имеющая хорошо спроектированный дымоход из заводской изолированной трубы), может работать весь сезон без необходимости «зачистки».С другой стороны, даже относительно хорошо установленная система, если она предназначена для поддержания огня всю ночь, может нуждаться в чистке каждые две недели.

Тщательное обслуживание — это единственный способ компенсировать использование эффективной, но грязной техники сжигания или неидеального дымохода. После установки новой печи обязательно проверяйте дымоход на наличие креозинга каждые две недели, пока вы не привыкнете к поведению каменки. (Любые отложения толщиной более 1/4 дюйма указывают на то, что труба требует внимания.) Можно с некоторой точностью контролировать накопление в дымоходе, постукивая по секциям металлическим предметом. Как только вы привыкнете к звенящему звуку, который издает чистая труба, глухой стук грязной трубы станет отчетливым.

В долгосрочной перспективе вы можете сэкономить, прочистив собственный дымоход. . . но не пытайтесь сделать это, если вы не планируете научиться выполнять работу должным образом и с помощью подходящих инструментов. (Заменить щетку для дымохода невозможно … различные комбинации цепей в мешках из мешковины и едких химикатов не особенно эффективны и могут легко повредить облицовку дымохода.) В той части страны, где есть новости MOTHER EARTH NEWS, вызов зачистки стоит около 40 долларов. Такие расходы были бы терпимыми один или два раза в год. . . но если ваша система нуждается в чистке один раз в месяц, то затраты времени, книг и оборудования на самостоятельные работы быстро окупятся.

Дымоход Fire!

Почти в каждом доме, где топят дрова, рано или поздно возникает пожар в дымоходе. . . хотя пламя , обычно довольно слабое. Однако, когда это произойдет, у вас не возникнет никаких сомнений.Дымовая труба станет очень горячей (возможно, даже до точки накаливания), и через сквозняк в печи возникнет прилив воздуха. Если вы выйдете на улицу, вы часто увидите поток искр, вырывающийся из дымохода.

Если начнется такое возгорание, позвоните в пожарную службу! Немедленно! (Возможно, вам не понадобится помощь профессионалов, но к тому времени, когда вы узнаете, что вам нужен, будет уже слишком поздно.) Затем, самостоятельно, попробуйте лишить пламя кислорода, закрыв заслонку. Если ваша плита негерметична, это может только уменьшить интенсивность огня…. или это могло вызвать эффект ударов креозота, описанный выше в разделе «Выбор плиты». В этом случае откройте заслонку настолько, чтобы горел постоянный огонь.

Если вы не можете истощить огонь кислородным голоданием, используйте огнетушитель факельного типа (тип, специально разработанный для пожаров в дымоходе … например, устройство Chimfex, доступное у большинства дилеров дровяных печей), которое является предохранительным устройством, которое Каждая дровяная горелка должна быть под рукой.

Однако не наливайте воду в топку! Быстрое охлаждение металлического корпуса печи, вероятно, привело бы к ее растрескиванию.Некоторые старожилы предлагают бросить в огонь большое количество соли. Такая обработка поможет погасить пламя в топке , но окажет ограниченное влияние на пожар в дымоходе. . . и мог разъесть корпус печки.

Пожар, вероятно, продлится всего несколько минут. . . но в редких случаях пожар в дымоходе может длиться до часа. Следите за температурой дымохода и наблюдайте за находящимися поблизости легковоспламеняющимися предметами, чтобы убедиться, что они не становятся опасно горячими.Кроме того, время от времени высовывайтесь на улицу, чтобы быть уверенным, что искры, исходящие из дымохода, не зажгут что-либо в этом месте (особенно вашу крышу!)

Как только огонь погаснет, очистите и осмотрите печь, дымоход, дымоход и . . . и примите решение делать эту работу чаще в будущем! Старая поговорка о том, что при пожаре в дымоходе очищается креозот, — просто чушь! Часто огонь просто превращает креозот в более толстый и более твердый слой. . . и преобразование обычно приводит к очень быстрому дополнительному накоплению.Также внимательно проверьте облицовку дымохода на предмет повреждений. При пожаре в дымоходе температура может достигать 2500 ° F. . . которые могут треснуть кладку или покоробить сталь.

Заключение

Несмотря на то, что дровяные печи – потенциально опасны (как и , любой прибор … независимо от того, работают ли они на электричестве, газе, масле, керосине, или дровах), статистика страховых компаний показывает Подавляющее большинство несчастных случаев, связанных с дровяными печами, является результатом неправильной установки или отсутствия технического обслуживания.И, конечно же, любой мужчина или женщина, которые так же хорошо осведомлены, как вы, , не должны быть виновны в таких ошибках. При правильном уходе и уходе ваша дровяная каменка или кухонная плита может стать практичным, эстетичным и просто трогательным дополнением к вашему дому.

---

Первоначально опубликовано: январь / февраль 1980 г.

Дровяная печь для сауны Polar 16CK Basic

Детали

Разработана в Финляндии на заводе, специализирующемся на производстве дровяных печей для сауны

Эта традиционная дровяная печь для сауны — сердце и душа настоящих любителей сауны.Разработанный в Риихимяки, Финляндия, предприятие специализируется только на производстве коммерческих дровяных печей для сауны. Каждая линия дровяной печи для сауны сделана из прочной стали толщиной 8 мм, которая прослужит дольше, чем весь срок службы, и будет выглядеть так же потрясающе, как и в день покупки.

Печь для сауны без электричества

Дровяная печь для сауны Polar — 16CK включает в себя выход для дымохода с переходной трубкой из нержавеющей стали 6 дюймов для вентиляции через верхнюю или заднюю часть печи, а также возможность выбора стандартной металлической двери или нашей улучшенной стеклянная дверь позволит видеть горящие дрова через стекло.Это подарит успокаивающее и расслабляющее состояние. Идеально подходит для уединенного отдыха без электричества. Дровяная печь для сауны Polar 16CK предназначена для сауны объемом от 212 до 565 кубических футов.

Наша самая популярная дровяная печь для сауны

Polar 16CK — наша самая популярная дровяная печь для сауны. Эта каменка для сауны на дровах размером всего 16 дюймов x 19 дюймов является невероятно мощной. Этот эффективный обогреватель с небольшим количеством дров по прочности эквивалентен 10.Электрическая каменка для сауны мощностью 5 кВт, к которой стремятся любители сауны, сжигая дрова.

Запатентованная система воздушных каналов

Запатентованная система воздушных каналов между внешним кожухом и внутренней топкой позволяет нагретому воздуху эффективно проходить через каменную камеру для более быстрого и более равномерного нагрева породы. Это улучшает парообразование и циркуляцию воздуха в сауне. Когда огонь утихает, стенки топки остывают, и воздух перестает подниматься через каменный отсек и перенаправляется к боковым вентиляционным отверстиям.Мы называем это эффектом «Коанды». Камни дольше сохраняют тепло, обеспечивая длительный комфорт при максимально эффективном использовании дров. Несравненно мягкий жар, пышное шипение пара и расслабляющий потрескивание дровяного огня … даже ритуал ухода за огнем. Это наследие, которое любители саун хранят тысячи лет. В современных дровяных обогревателях Polar Sauna в новой интерпретации для современной жизни.

Соберите оригинальную дровяную печь для сауны

Существуют и другие дровяные печи для сауны, но они не могут сравниться по качеству и красоте с этой дровяной печью для сауны.Разработан заводом, который занимается производством дровяных печей для сауны в Финляндии более 100 лет. Продается под названием Polar Sauna, одним из самых узнаваемых брендов в индустрии саун, и распространяется под эгидой материнской компании American Health Inc.

.

Это настраиваемая вкладка. Вы можете добавить настраиваемую вкладку в качестве атрибута для продуктов целиком или для каждой категории. Вы можете добавить контент CMS, например руководство по размеру или видео, чтобы улучшить детализацию продукта.

Правильная установка, эксплуатация и техническое обслуживание дровяной печи

Добавление дровяную печь в дом надо делать правильно для обеспечения безопасной установки. Установить печь с достаточным зазором от любых горючих поверхности, включая полы, стены или мебель. Любые дымоход должен иметь соответствующую пропускную способность, правильный высота, правильное расположение, надлежащее расстояние от горючих материалов и надлежащая механическая поддержка для обеспечения безопасности. Когда подобрана и установлена ​​эффективная герметичная печь с правильным дымоходом, эффективность и безопасность работы печи во многом зависит от мастерство оператора. The порода дерева также может повлиять на работу печи. А дровяная печь требует регулярного ухода: правильно чистка дымохода от отложений креозота, регулярный осмотр установки и обращения пепла.

Многие домовладельцев беспокоит рост затрат на отопление дома. дровяные печи для снижения счетов за отопление.Добавление дровяной печи в дом должен быть построен правильно, чтобы обеспечить безопасную установку. Дровяная печь не похожа ни на одно другое устройство в современном мире. дома.

Дерево плита регулярно имеет температуру поверхности более 400 градусов F. Температура внутри печи превышает 1000 градусов. F, а при возгорании дымохода — более 2000 градусов тепла. Возможны F.Очевидно, что устройство, способное достичь таких к высоким температурам следует относиться с уважением и устанавливать, эксплуатируется и обслуживается должным образом, чтобы устройство не представляют опасности в доме.

Стол 1. Минимальные расстояния до горючих стен и потолка.
	Плита тип
Тип защиты	Сияющий	Циркуляционный	Водопроводная труба
Нет	36 «	12 «	18 «
1/4 дюйма Негорючие плиты разнесены на 1 «	18 «	6 «	12 «
28 Толщина листового металла с шагом 1 дюйм	12 «	4 «	9 «
28 Толщина листового металла на негорючей плите 1/8 дюйма, с разнесением из 1 «	12 «	4 «	9 «

Однажды место для установки печи подготовьте площадку должным образом, чтобы обеспечить имеется достаточное расстояние от любых горючих поверхностей.Горючие Поверхности включают полы, мебель, а стены из гипса, гипсокартона или вагонкой. Правильное расстояние от этих горючих поверхностей определяется путем обращения к трем источникам. Если печь «внесена в список», Это означает, что он был протестирован на безопасность независимой испытательной лабораторией, будут рекомендации производителя по очистке от горючие вещества.

Если плита не указана, следуйте инструкциям Национальной ассоциации противопожарной защиты. рекомендации (см. Таблицу 1) по очистке от горючих материалов.Однако любая из этих рекомендаций заменяется местные строительные нормы и правила. Проконсультируйтесь с местным строительным инспектором чтобы узнать, какие стандарты допуска применяются в вашем площадь.

От Таблица 1, расстояние до незащищенных поверхностей, особенно для лучистых печей довольно большой — 36 дюймов. Таким образом, большинство печные установки имеют негорючие стены защита позади печи для установки ближе к стене, не представляя угрозы безопасности (см. рис. 1).Асбестовый картон, хотя это приемлемый вид защита, не рекомендуется из-за опасности для здоровья из волокон асбеста. Если используется асбест, красить с высоким температурная эмаль o блокировка волокон.

Наиболее важным элементом защиты стен является расстояние в 1 дюйм. необходимо между защитным материалом и стеной.В Расстояние в 1 дюйм необходимо для обеспечения циркуляции воздуха между защита и стена, чтобы стена не подвергалась к высоким температурам. Прокладки, используемые для крепления листа металл к стене также должен быть негорючим. (Не использовать планки деревянной обрешетки.)

Другой метод достижения того же типа защиты — использование кирпича или кладка с воздушным зазором 1 дюйм между кирпичом или кладкой и стена.Однако вес такой стены может вызвать структурные проблемы в доме. Защита на стене позади плита должна выходить достаточно далеко по обе стороны от печи так, чтобы расстояние, измеренное от корпуса печи до горючего часть стены составляет не менее 36 дюймов.

Этаж защита — другая важная область, которую следует учитывать при работе с печью установка.Рекомендация Национальной ассоциации противопожарной защиты по степени и типу защиты горючих полов под печи приведены в таблице 2. Если печь указана, установите это в соответствии с инструкциями производителя. Проверить местные строительные нормы и правила для уточнения типа защиты пола и приемлемые зазоры. Защитные материалы для пола с негорючими материалами, такими как кирпич, камень или плитка для улучшения внешнего вида.

Если печь установлена ​​правильно, подключите ее к дымовая труба. Для этого соединения используйте толстую печную трубу — обычно 24 калибр для большинства установок — и следуйте инструкциям производителя рекомендации. Присоединительный патрубок печки должен быть как можно короче. насколько возможно. Закрепите все соединения винтами для листового металла и соедините трубу гофрированным концом вниз, чтобы содержат креозот (см. рисунок 2).Важно соблюдать 18-дюймовый зазор от горючих поверхностей. Уменьшить зазоры, защита стен dd из тех же материалов и приемы, рекомендованные для установки печи (см. Таблицу 1).

Выбрать тип дымохода с учетом безопасности. Кладка дымохода приемлемо, но может быть дорогим и сложным в строительстве.Существующий дымоход камина можно использовать для дровяной печи. Самый простой тип дымохода, который можно добавить в дом, — это дымоход заводского изготовления. металлический дымоход (см. рисунок 3). При выборе заводского дымохода, выберите дымоход, который указан в списке (проверено независимым лаборатория).

Внутренняя облицовка дымохода должна быть из нержавеющей стали. выдерживать высокие температуры и агрессивную среду.Устанавливайте дымоход только класса А, полностью топливный или твердотопливный. установка дровяной печи.

Там три распространенных типа перечисленных заводских металлических дымоходов; все одинаково безопасны при установке в соответствии с инструкциями и в надлежащем состоянии. Эти три типа: 1) с воздушным охлаждением дымоход термосифонный, 2) дымоход сплошной пакетной изоляцией и, 3) дымоход с воздушной изоляцией.

Дерево печи работают более эффективно с меньшим количеством проблем с обслуживанием при использовании сплошного дымохода или дымохода с воздушной изоляцией. Термосифон дымоход предназначен в основном для использования с каминами и может вызвать проблемы при эксплуатации дровяной печи из-за прохлады температура, поддерживаемая на внутренней поверхности подкладки, ускоряют образование креозота и требуют более частой очистки.

Любые дымоход должен иметь соответствующую пропускную способность, правильную высоту, надлежащую расположение, надлежащее расстояние от горючих материалов и надлежащие механические поддержка для безопасной установки. Диаметр дымохода должны соответствовать рекомендациям производителя для обеспечения надлежащего емкость для печки.Дымоход должен быть достаточно высоким, чтобы обеспечить эффективное функционирование печи (см. рисунок 4).

наиболее желательное место для дымохода — в центре дом, в котором большая часть дымохода находится внутри здания. Вынося наружу минимальное количество дымохода, креозот проблемы сведены к минимуму.Дымоход расположен преимущественно на снаружи дома работает с более низкими температурами поверхности и имеет тенденцию к более частым отложениям креозота и требует больше периодического обслуживания. Для безопасной установки дымохода требуется зазор не менее 2 дюймов от горючих материалов. Дымоход который выступает более чем на 4 фута над крышей, должен иметь какая-то механическая опора проводами, скобами и т. д., чтобы гарантировать, что он не будет поврежден сильным ветром.

Если старый и давно не использовавшийся дымоход из каменной кладки возвращен в строй для использования с дровяной печью, внимательно осмотрите ее, чтобы убедиться, что что все еще безопасно работать. Если на нем нет плитки облицовки, добавить дымоход из нержавеющей стали по всей длине дымоход.Проконсультируйтесь со строительным инспектором или пожарной службой для осмотра такой установки.

Один раз печь установлена, но перед ее использованием местное здание инспектор или представитель пожарной охраны должен проверить установка. Важно уведомить вашу страховку компании об установке, чтобы быть уверенным, что ваш домовладелец политика будет охватывать установку дровяной печи.

Там несколько рекомендаций по безопасности, которым следует следовать после установки дровяная печь:

• установить 10-фунтовый огнетушитель ABC и детектор дыма в дом.
• ознакомится жильцы дома с процедурами эвакуации при пожаре.Добавление дровяная печь в дом изменит маршруты эвакуации при пожаре и это должны хорошо понимать все жители.
• Регулярно осмотреть всю установку. Внимательно осмотрите его и часто в течение первых нескольких месяцев эксплуатации убедитесь, что все работает исправно и ознакомьтесь с его эксплуатационными и ремонтными характеристиками.
• Чистый дымоход не реже одного раза в год.

Это чрезвычайно важно соблюдать все процедуры установки указано в этом информационном бюллетене при установке дровяной печи. Самая эффективная дровяная печь не сэкономит денег если конечный результат — пожар в доме.Поскольку дровяная печь потенциально опасное устройство, обращайтесь с ним уважительно и продемонстрировать надлежащее соблюдение процедур установки.

Когда выбрана и установлена ​​эффективная герметичная печь с исправный дымоход, экономичность и безопасность эксплуатации печи во многом зависит от мастерства оператора.Первое соображение в эффективной эксплуатации печи правильно подготавливает дрова для использования в печи. Тщательно просушите древесину на воздухе, чтобы обеспечить влажность около 20 процентов, чтобы из дерева извлекается максимальное количество энергии.

зеленый древесина плохо горит и количество доступной энергии в зеленом лесу на 60 процентов меньше энергии доступен из сухого дерева.Сезон зеленой древесины не менее шести месяцев. Защитите древесину от дождя или снега, накрыв крышкой. не впитывают влагу.

Тип используемой древесины также влияет на работу печи. Регулировать плиту работа по размеру и типу используемой древесины. Используйте твердую древесину (чего не так много в Колорадо, единственное исключение из дуба гамбель), если возможно, для ночных ожогов, начиная с его более высокая плотность обеспечивает более продолжительный ожог.Используйте маленькие колотые дрова для розжига и быстрого разогрева, часто необходимы утром. Используйте более крупные круглые или разрезные куски, когда печка регулярно обслуживается.

Правильный работа печи повышает эффективность и снижает креозот проблемы. Небольшой горячий огонь — самый эффективный способ сжечь дерево. Добавляйте в печь небольшое количество дров и работайте с регуляторами тяги как минимум в полуоткрытом положении.Однако при ночных ожогах загрузите топку дровами. и ограничить сквозняк для длительного горения. Этот тип ожога производит больше креозота. При загрузке топки на на ночь, установите регуляторы тяги широко открытыми, чтобы первые 20 минут, чтобы развести горячий огонь и ограничить проект.

Когда топить печь утром, проснувшись, открыть сквозняк широко открыть с небольшим горячим огнем, чтобы помочь рассеять креозот это могло развиться из-за ночного ожога.Сделайте каждый пытайтесь включить печь, используя небольшой горячий огонь всякий раз, когда его регулярно посещают.

использование датчика температуры дымохода помогает оценить работоспособность режим печки. Это устройство показывает температуру горения выходящие из печи газы. Установить в дымоход коннектор примерно в 3 футах от выхода из печи.Может быть полезный прибор, помогающий следить за работой печки и замедлить производство креозота.

Когда пользуясь дровяной печью, внимательно относитесь к ее рабочим характеристикам. Регулируйте количество древесины и количество подаваемого воздуха. к плите для достижения уровня комфорта в доме. С печь не реагирует автоматически, ожидайте ее работы для равномерного производства тепла.

Незаменимый часть операционных процедур — знать, что делать в аварийная ситуация, вызванная возгоранием дымовой трубы. Дымоход происходит при возгорании скопления креозота в дымоходе и горит быстро и горячо. Развести огонь в дымоходе не сложно обнаружить. Это включает в себя пламя и искры, вырывающиеся из верх дымохода, рев, похожий на звук реактивного двигателя, дымоход пылает докрасна и вибрирует или пульсирует дымоход.Обычно он длится недолго, но сильно горячий и может серьезно повредить дымоход а в некоторых случаях — серьезный ущерб дому.

Лучшая реакция на пожар в дымоходе — отключить подачу кислорода к плите, насторожить жильцов в доме, вызвать огонь отделении, а также внимательно следить за дымоходом, чердаком и вне дома для пожара.Когда в дымоходе горит погашенный, внимательно осмотрите дымоход на предмет повреждений. Осмотреть область вокруг дымохода от любых тлеющих пожаров, которые могло начаться из-за сильной жары, и перед использованием печь снова убедитесь, что ничего не повреждено, что могло бы поставить под угрозу безопасность дымохода. Пожар в дымоходе может быть Избегайте периодической чистки дымохода и избегайте чрезмерного горячие пожары (которые могут возникнуть при сжигании мусора, рождественской упаковке бумага и др.). Когда плита начинает светиться, это обычно результат чрезмерного увольнения. Это может повредить плиту и может вызвать пожар в дымоходе.

Использование дровяной печи требует регулярного внимания к небольшому уходу процедуры — правильная чистка дымохода от креозота отложений, а также регулярный осмотр установки и обращения пепла.Креозот — неизбежный побочный продукт горения дерево. Периодически очищайте отложения на дымоходе. стены, чтобы обеспечить хорошую производительность печи и уменьшить любые угроза безопасности, создаваемая отложениями креозота. Чистые дымоходы не реже одного раза в год. Следуйте более конкретному правилу: очищайте дымоход всякий раз, когда есть 1/4 дюйма или более креозота скопление на стенах дымохода.Дымоходы можно прочистить домовладелец, используя жесткую проволочную щетку, предназначенную для этой цели, или профессиональным трубочистом. Чистка дымохода может быть сложной задачей из-за отложений креозота, которые выскоблил из дымохода. Позаботьтесь о том, чтобы пыль и креозот от заселения дома. Носите маску для лица, когда прочистить дымоход, чтобы избежать вдыхания частиц креозота.

Чек установку печи не реже одного раза в год, чтобы печь не создает опасности и зазоры от горючих поверхностей. Это важно проверить печную трубу, используемую в патрубке дымохода. Печь труба подвергается воздействию высоких температур и подвергается коррозии в время.Его необходимо периодически проверять и заменять, когда он похоже, разъедает сверх безопасных пределов.

Утилизировать золы правильно. Вынести золу в негорючий контейнер. например, металлическое ведро, и не оставляйте их в контакте с горючие поверхности. Древесный уголь, закопанный в пепел, может тлеть несколько дней. При помещении в неподходящий контейнер, например картонная коробка, она легко может стать причиной катастрофического пожара в доме.Утилизируйте золу сразу после очистки печи, разложив это на клумбах, садах или компостных кучах.

Внутренняя облицовка дымохода должна быть из нержавеющей стали. выдерживать высокие температуры и агрессивную среду.Устанавливайте дымоход только класса А, полностью топливный или твердотопливный. установка дровяной печи.

Там три распространенных типа перечисленных заводских металлических дымоходов; все одинаково безопасны при установке в соответствии с инструкциями и в надлежащем состоянии. Эти три типа: 1) воздух охлаждаемый термосифонный дымоход, 2) сплошной изолированный дымоход 3) дымоход с воздушной изоляцией.

Дерево печи работают более эффективно с меньшим количеством проблем с обслуживанием при использовании сплошного дымохода или дымохода с воздушной изоляцией. Термосифон дымоход предназначен в основном для использования с каминами и могут создавать проблемы при эксплуатации дровяной печи из-за низкие температуры, поддерживаемые на внутренней стороне подкладки, который ускорит образование креозота и потребует больше частая уборка.

Любые дымоход должен иметь соответствующую пропускную способность, правильную высоту, надлежащую расположение, надлежащее расстояние от горючих материалов и надлежащее механическая опора для безопасной установки. Диаметр дымохода должны соответствовать рекомендациям производителя чтобы обеспечить достаточную мощность для печи.Дымоход должен быть достаточно высоким, чтобы обеспечить эффективное функционирование плита (см. рисунок 4).

наиболее желательное место для дымохода — в центре дом, в котором большая часть дымохода находится внутри здания. Выставив наружу минимальное количество дымохода, проблемы с креозотом сведены к минимуму.Дымоход расположен преимущественно снаружи дома работает с более прохладной поверхностью температуры и имеет тенденцию к более частому образованию отложений креозота и требует более периодического обслуживания. Безопасная установка дымохода требуется минимум 2 дюйма зазора от горючих материалов. Дымоход, который выступает более чем на 4 фута над крышей, должен иметь какую-то механическую опору проводами, скобами, и Т. Д., чтобы гарантировать, что он не будет поврежден сильным ветром.

Если старый и давно не использовавшийся дымоход из каменной кладки возвращен в сервис для использования с дровяной печью, внимательно осмотрите его чтобы гарантировать, что он по-прежнему безопасен в эксплуатации. Если это не так выложить плитку, добавить дымоход из нержавеющей стали целиком длина дымохода.Проконсультируйтесь с инспектором по строительству или пожарная служба для проверки такой установки.

Один раз печь установлена, но перед ее использованием местное здание инспектор или представитель пожарной охраны должен проверить установка. Важно уведомить вашу страховку компании об установке, чтобы быть уверенным, что ваш домовладелец политика будет охватывать установку дровяной печи.

Там несколько рекомендаций по безопасности, которым следует следовать после установки дровяная печь:

• установить 10-фунтовый огнетушитель ABC и детектор дыма дома.
• ознакомится жильцы дома с процедурами эвакуации при пожаре. Добавление дровяная печь в дом изменит эвакуацию при пожаре маршруты, и они должны быть хорошо поняты всеми пассажирами.
• Регулярно осмотреть всю установку. Внимательно осмотрите его и часто в течение первых нескольких месяцев эксплуатации убедиться, что все работает исправно и ознакомиться себя с его эксплуатационными и техническими характеристиками.
• Чистый дымоход не реже одного раза в год.

Это чрезвычайно важно следить за всей установкой процедуры, описанные в этом информационном бюллетене, при установке дровяная печь. Самая эффективная дровяная печь не собирается сэкономьте деньги, если в конечном итоге случится пожар в доме. С дровяная печь — потенциально опасное устройство, лечите это с уважением и показать правильное соблюдение установки процедуры.

Эксплуатация

Когда выбрана и установлена ​​эффективная герметичная печь с правильный дымоход, экономичность и безопасность печи эксплуатация во многом зависит от мастерства оператора. Первое соображение при эффективной эксплуатации печи правильно подготавливает дрова для использования в печи.Тщательно высушите древесину на воздухе, чтобы обеспечить влажность около 20 процентов, чтобы извлечь максимальное количество энергии из дерева.

зеленый древесина плохо горит и количество доступной энергии в зеленом лесу на 60 процентов меньше энергии доступен из сухого дерева. Сезон зеленой древесины не менее шести месяцев.Защитите древесину от дождя или снега, накрыв крышкой. не впитывают влагу.

Тип используемой древесины также влияет на работу печи. Регулировать работа печи по размеру и типу используемой древесины. Используйте твердую древесину (чего не так много в Колорадо, единственное исключение из дуба гамбель), если возможно, для ночных ожогов, начиная с его более высокая плотность обеспечивает более продолжительный ожог.Использовать небольшие колотые дрова для розжига огня и быстрого разогрева, часто нужно утром. Используйте более крупные круглые или разрезные части при регулярном уходе за печкой.

Правильный работа печи повышает эффективность и снижает креозот проблемы. Небольшой горячий огонь — самый эффективный способ сжигать дрова.Добавляйте в печь небольшое количество дров за раз. и работайте с регуляторами тяги как минимум в полуоткрытом положении. Однако при ночных ожогах загрузите топку дровами. и ограничить сквозняк для длительного горения. Этот тип ожога производит больше креозота. При загрузке топки для ночного ожога, широко откройте регуляторы тяги в течение первых 20 минут, чтобы развести горячий огонь и ограничить проект.

Когда топить печь утром, проснувшись, открыть проект широко открыт с небольшим горячим огнем, чтобы помочь рассеять креозот, который мог образоваться в результате ночного ожога. Сделайте все возможное, чтобы включить печь, используя небольшую горячую огонь всякий раз, когда он регулярно посещается.

использование датчика температуры дымохода помогает оценить работоспособность режим печки.Это устройство показывает температуру горящие газы, выходящие из печи. Установить в дымоход разъем примерно в 3 футах от выхода из печи. Это может быть полезным устройством для наблюдения за работой. печи и замедлить производство креозота.

Когда пользуясь дровяной печью, внимательно относитесь к ее рабочим характеристикам.Регулируйте количество древесины и количество подаваемого воздуха. к плите для достижения уровня комфорта в доме. С печь не реагирует автоматически, ожидайте ее работы для равномерного производства тепла.

Ан важная часть операционных процедур — знать, что делать в аварийной ситуации, вызванной возгоранием дымохода.Возгорание дымохода возникает при скоплении креозота в дымоходе. воспламеняется и горит быстро и горячо. Огонь в дымоходе обнаружить не сложно. Это включает в себя стрельбу пламенем и искрами из дымохода раздался рев, похожий на реактивный двигатель, дымовая труба, раскаленная докрасна, и вибрация или пульсация дымохода. Обычно это короткое длительность, но очень горячая и может серьезное повреждение дымохода и, в некоторых случаях, крайнее повреждение дома.

Лучшая реакция на пожар в дымоходе — отключить подачу кислорода к плите, насторожить жильцов в доме, вызвать огонь отделении и внимательно наблюдайте за дымоходом, чердак и вне дома для пожара. Когда дымоход пожар потушен, внимательно осмотрите дымоход на предмет повреждать.Осмотрите область вокруг дымохода на предмет тления. пожары, которые могли возникнуть из-за сильной жары, и перед повторным использованием печи убедитесь, что ничего не повреждено это поставит под угрозу безопасность дымохода. Дымоход пожара можно избежать с помощью периодической чистки дымохода и предотвращения пожара. очень горячие возгорания (которые могут возникнуть при сжигании мусора, Новогодняя оберточная бумага и т. Д.). Когда плита начинает свечение, обычно это результат перегорания. Этот может повредить печь и вызвать возгорание дымохода Огонь.

Техническое обслуживание

Использование дровяной печи требует регулярного внимания к небольшому уходу процедуры — правильная чистка дымохода от креозота отложений, а также регулярный осмотр установки и обращение с золой.Креозот — неизбежный побочный продукт горящей древесины. Периодически очищайте образовавшиеся отложения на стенах дымохода для обеспечения хорошей работы печи и уменьшить любую угрозу безопасности, создаваемую креозотовыми отложениями. Очищайте дымоходы не реже одного раза в год. Более конкретное правило следовать — чистить дымоход всякий раз, когда есть 1/4 скопление креозота на стенках дымохода на дюйм или более.Дымоходы может быть очищен домовладельцем с помощью жесткой металлической щетки предназначенные для этой цели, или профессиональным трубочистом. Чистка дымохода может быть неприятной задачей из-за креозота. отложения, которые выскребли из дымохода. Заботиться для предотвращения оседания в доме пыли и креозота. При чистке дымохода надевайте маску, чтобы не вдыхать частицы креозота.

Чек установку печи не реже одного раза в год, чтобы печь не создает опасности и зазоры от горючих поверхностей. Это важно проверить печную трубу, используемую в патрубке дымохода. Труба печи подвергается воздействию высоких температур и подвержена коррозии. во время.Его необходимо периодически проверять и заменять при кажется, что она разъедает сверх безопасных пределов.

Утилизировать золы правильно. Вынести золу в негорючий контейнер. например, металлическое ведро, и не оставляйте их в контакте с горючими поверхностями. Древесный уголь, закопанный в пепел, может тлеть несколько дней. При помещении в неподходящий контейнер, например картонная коробка, она запросто может стать причиной гибели дома Огонь.Утилизируйте золу сразу после очистки печи. разложив его на клумбах, садах или компостных кучах.

Сервис в действии 10.614, Кооперативное расширение, Колорадо Государственный университет. Опубликовано в августе 1981 г. Отредактировано в июле 1993 г. Авторское право 1993. За дополнительной информацией обращайтесь в свой округ. Кооперативный офис расширения.

Специалист по расширению кооперативов Университета штата Колорадо и младший научный сотрудник, сельскохозяйственное и химическое машиностроение.

Стол 2. Защита пола для печных установок.
Высота днища печи от пола	Защита необходимо
18 дюймы и более	24 толщина слоя листового металла
6 до 18 дюймов	24 толщина слоя листового металла над слоем негорючего материала толщиной 1/4 дюйма доска
6 дюймов или меньше	4 дюймов пустотелой кладки, уложенной для обеспечения циркуляции воздуха через слой кладки, покрытый листом толщиной 24 листовой металл
Размер защиты: 18 дюймов с любой стороны с отверстием для топки (дверца) 12 дюймов со всех сторон без отверстий

Публикация №: 10.614

---

Сервис in Action 10.614, Cooperative Extension, штат Колорадо Университет.Опубликовано в августе 1981 г. Отредактировано в июле 1993 г. Авторские права 1993. За дополнительной информацией обращайтесь в кооператив вашего округа. Дополнительный офис.

Колорадо Государственный университет, специалист по расширению кооперации и исследования юрист, сельскохозяйственное и химическое машиностроение.
