О переходниках полиэтилен — сталь, варианты из различных материалов
В процессе монтажа водопроводов и газопроводов часто возникает необходимость соединения труб, сделанных из разных материалов. В процессе соединения труб, изготовленных из полиэтилена, со стальными трубами используются специальные переходники полиэтилен-сталь. Это соединение является неразъемным и помогает надежно соединить трубы, изготовленные совершенно из различных материалов.
Переходник полиэтилен-сталь используется в следующих случаях:
— когда необходимо произвести врезку трубы, сделанной из полиэтилена, в стальной трубопровод;
— если на полиэтиленовый трубопровод требуется установить стальную трубопроводную арматуру.
Также неразъемное соединение полиэтилен-сталь используется в виде заглушки на трубах, сделанных из полиэтилена.
Как выглядит неразъемное соединение

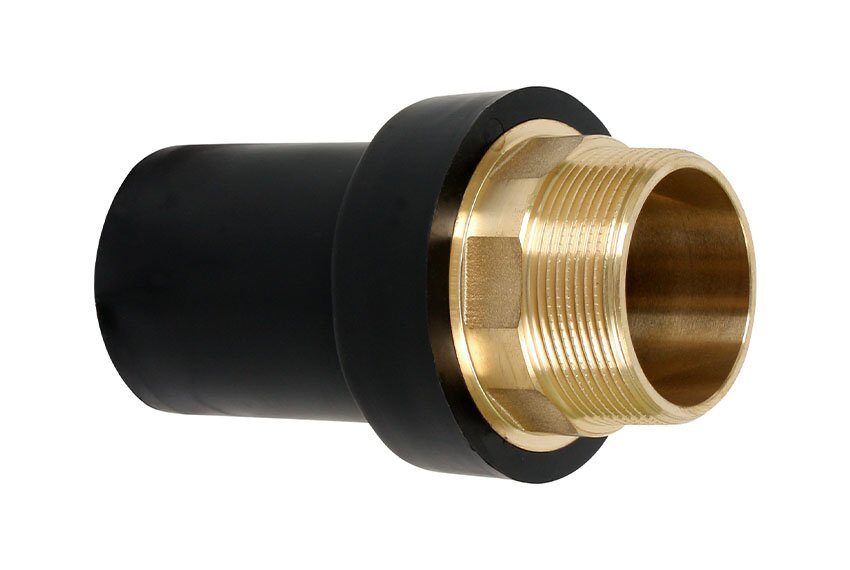

Соединения полиэтиленовых труб со стальными осуществляются с помощью специального переходника, который выглядит как изделие, на одну половину состоящее из полиэтиленовой трубы, а на другую – из стальной.
Полиэтиленовая трубка имеет определенную длину и диаметр. Со стальной трубкой она соединяется строго по ТУ 4859-026-03321549-99. Стальной патрубок запрессовывается в полиэтиленовую трубку под определенным давлением. Благодаря особенной технологии производства неразъемное соединение отличается высокой прочностью и полной герметичностью образованного соединения.
Достоинства неразъемного соединения:
— с помощью переходника полиэтилен-сталь можно производить врезку полиэтиленовой трубы в стальной трубопровод без сооружения колодцев;
— установка при использовании неразъемного соединения может производиться прямо в грунт;
— после установки не нужно заниматься техническим обслуживанием переходника.
Виды неразъемных соединений
Неразъемное соединение, предназначенное для соединения полиэтиленовых труб со стальными, может быть двух видов:
1. Переходник с усиливающей муфтой. Муфта надевается сверху на место соединения полиэтиленового патрубка со стальным.
Данный вид неразъемных соединений можно активно использовать для монтажа трубопроводов высокого давления. Такие переходники являются максимально прочными и могут выдержать большую нагрузку. Переходник с усиливающей муфтой, сделанный частично из полиэтиленовой трубы ПЭ 100 SDR 17, способен выдержать беспрерывную нагрузку в 1 МПа
2. Переходник без усиливающей муфты. Эти неразъемные соединения могут выдерживать давление в 0,6 МПа.
Как переходник полиэтилен-сталь соединяется с трубами
Для соединения переходника с полиэтиленовыми и стальными трубами используется со стороны пластиковой трубы метод стыковой либо электромуфтовой сварки, со стороны стальной трубы – метод электросварки.
Как еще могут соединяться трубы из полиэтилена с металлическими
Соединение полиэтиленовых труб с металлическими может производиться двумя видами:

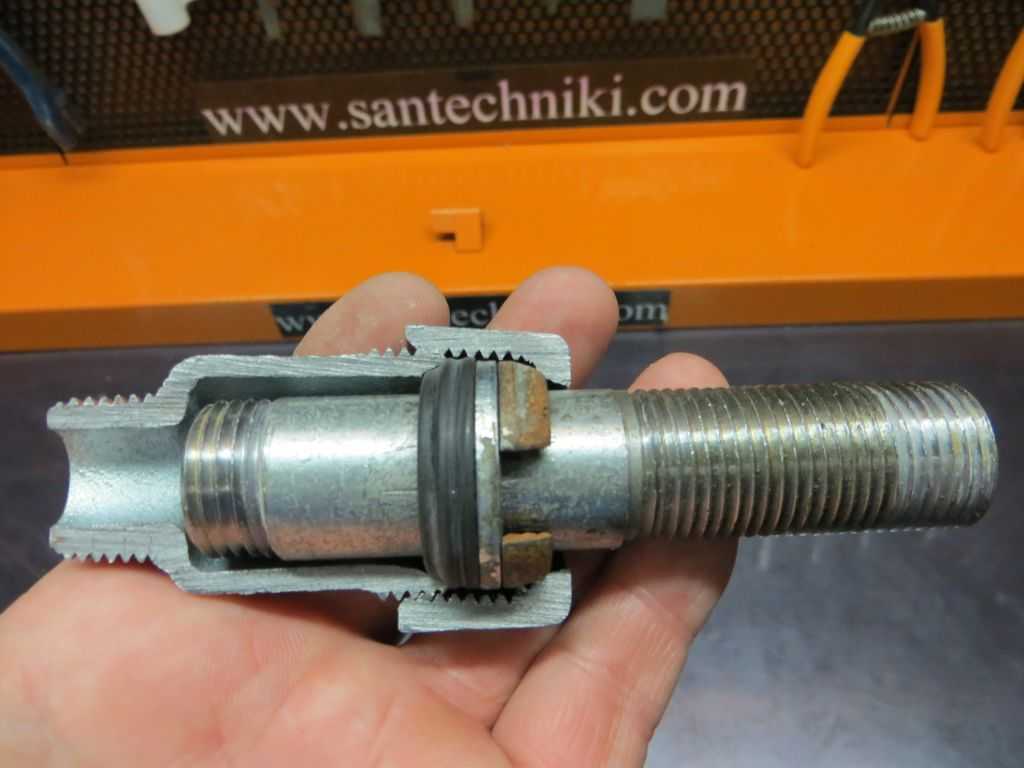

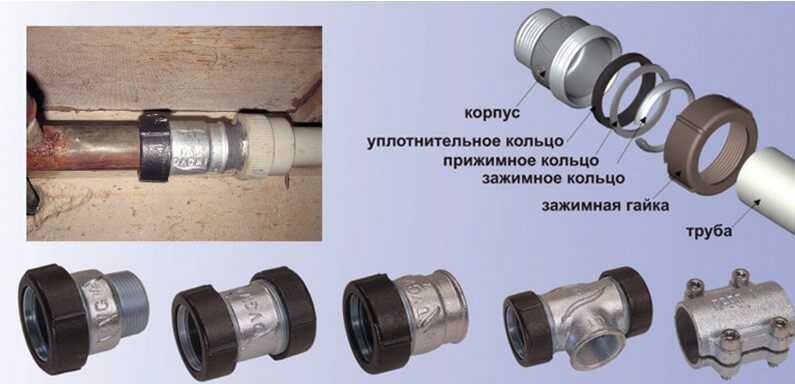

1. Резьбовое соединение. Для такого вида соединения используются специальные фитинги.
Они имеют резьбу, предназначенную для металлической трубы, а также гладкую муфту для полиэтиленовой трубы. С помощью данного способа скрепляются трубы диаметром до 40 миллиметров.
2. Фланцевое соединение. Такое соединение металлических труб с полиэтиленовыми осуществляется при помощи различных фланцев.

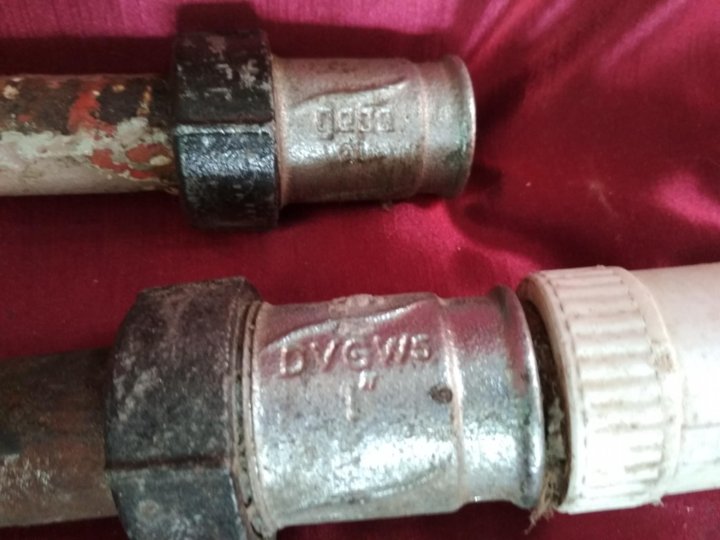

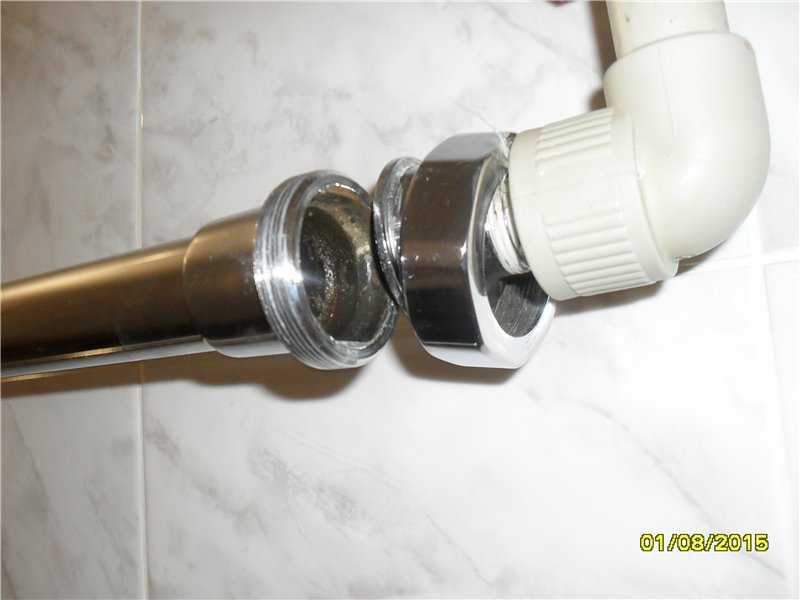

Устранение течи в резьбовом соединении
Течь в резьбовом соединении металлического трубопровода приводит к появлению многих неприятностей: от сырости в помещении до затопления квартиры снизу. Для радикального решения масштабной проблемы необходимы услуги сантехника, но в некоторых случаях с протечкой можно справиться самостоятельно.
Как устранить течь в резьбовом соединении без отключения воды?
Самый простой вариант – подтяжка соединения ключом. Если он не сработал, то переходят ко второму способу. Пакля – натуральный материал, часто применяемый в качестве уплотнителя, со временем может прийти в негодность из-за гниения. Для возобновления требуемого количества фитинг частично откручивают, подматывают на резьбу новое волокно, фитинг закручивают.
Если вода в системе не отключена, действовать необходимо быстро, а под соединение поставить емкость.
Ликвидация протечки резьбового соединения при отключении водоснабжения
После перекрытия воды и освобождения трубы от арматуры с помощью трубного разводного ключа необходимо убедиться в отсутствии трещины, поскольку в этом случае эффективна только замена участка трубы.
Если трещины нет, действия следующие:
- соединение очищают от ржавчины;
- наматывают на резьбу паклю в сочетании с краской или составом «Unipack», ленту ФУМ или специальную нить;
- закручивают соединение вручную;
- затягивают с помощью трубного ключа.
Как защитить резьбовые соединения от протечек?
Лучший способ избежать течи – изначально правильно сделать резьбовое соединение.
Выбор уплотняющей подмотки
- Универсальный материал, используемый в качестве уплотнения, – пакля (льняное волокно). Он способен выдерживать высокие температуры и давление.
Однако поскольку лен – натуральный материал, он подвержен гниению. Для предотвращения этого процесса в комплексе с льняной подмоткой используют сопутствующие материалы: масляную краску, мазь «Unipack», некоторые применяют литол или солидол. Сопутствующие составы могут стать серьезным препятствием при демонтаже соединения. В латунных и бронзовых соединениях льняное волокно необходимо использовать осторожно, поскольку толстый слой может спровоцировать появление трещин на резьбе.
Однако поскольку лен – натуральный материал, он подвержен гниению. Для предотвращения этого процесса в комплексе с льняной подмоткой используют сопутствующие материалы: масляную краску, мазь «Unipack», некоторые применяют литол или солидол. Сопутствующие составы могут стать серьезным препятствием при демонтаже соединения. В латунных и бронзовых соединениях льняное волокно необходимо использовать осторожно, поскольку толстый слой может спровоцировать появление трещин на резьбе.- ФУМ-лента и нить изготавливаются из синтетических материалов, поэтому в защите от гниения не нуждаются. Работа с ними более чистая, но их нельзя использовать для футорных гаек и контргаек.
При использовании стальных труб эти виды подмоток отличительных друг от друга преимуществ не имеют. Главное – правильная намотка. Для пластиковых и металлопластиковых труб обычно используют синтетические уплотняющие материалы. Однако при прокладке такого трубопровода диаметром более 20 мм ФУМ-лента менее эффективна, по сравнению с льняным волокном.
Этапы изготовления резьбового соединения
- Подмотка накладывается против направления хода резьбы. Она должна ложиться между витками, быть тугой, чтобы материал не прокручивался и не смещался за пределы резьбы.
- Если витки имеют острые грани, способные прорезать подмотку, то возникновение течи в резьбе – весьма вероятный вариант. Для решения этой проблемы напильником стачивают острые места. Современные фитинги часто изготавливаются с учетом этого момента.
Если резьбовое соединение течет сильно и без вмешательства профессионала не обойтись, необходимо положить на место дефекта кусок сырой резины и плотно его примотать.

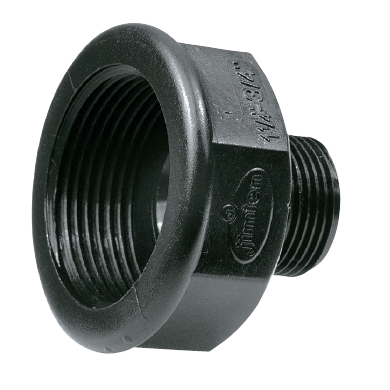

Переходные фитинги из пластика в металл
70 изделий
Переходные фитинги из пластика в металл помогают переключаться между пластиковыми и металлическими трубами при соединении теплообменников, расходомеров и других инструментов с металлическими наконечниками и наружной резьбой. Эти переходные фитинги также используются при расширении старых металлических систем пластиком или при установке новых пластиковых систем, где для части установки требуется металл.
Пластиковые фитинги с металлической резьбой допускают переход на латунные или бронзовые трубы или фитинги. Металлические фитинги с металлической резьбой позволяют переходить на трубы или фитинги из латуни, меди или нержавеющей стали. Фитинги с манжетами из нержавеющей стали имеют усиление на внутренней резьбе для предотвращения растрескивания резьбы под давлением.
Переходные фитинги «пластик-металл» помогают при переключении между пластиковыми и металлическими трубами при подсоединении теплообменников, расходомеров и других инструментов с металлическими наконечниками и наружной резьбой. Эти переходные фитинги также используются при расширении старых металлических систем пластиком или при установке новых пластиковых систем, где для части установки требуется металл. Пластиковые фитинги с металлической резьбой допускают переход на латунные или бронзовые трубы или фитинги. Металлические фитинги с металлической резьбой позволяют переходить на трубы или фитинги из латуни, меди или нержавеющей стали.
Фитинги с манжетами из нержавеющей стали имеют усиление на внутренней резьбе для предотвращения растрескивания резьбы под давлением.
