Как приварить петли на ворота

Содержание

Разновидности петель
Что необходимо иметь для работ
Начинаем работы по привариванию петель
Дополнительные советы
Заключение

Каждый знает, что гаражные ворота крепятся на петли. Благодаря им полотна навешиваются на каркас и могут выполнять функцию открывания и закрывания. Это важнейшая часть конструкции, без которой просто не обойтись. Хотя размер петель маленький, они выполняют огромную функцию. Но, перед установкой возникает вполне логичный вопрос: как правильно приварить петли на ворота?

Ведь если сделать что-то неправильно, то механизм будет функционировать неправильно. Ответ вы узнаете из нашей статьи.

Разновидности петель

Для начала рассмотрим, какие вообще бывают петли для ворот гаража. Ведь все не ограничивается стандартным изделием, которое используется во всех ситуациях. Гаражные петли бывают:

Шестигранными.
Цилиндрическими.
Квадратными.

Именно их чаще всего используют для фиксации конструкции. Однако, лидером среди всех разновидностей можно назвать цилиндрические петли, хотя они и имеют особый внешний вид.

Вот почему мы рассмотрим процесс приваривания петель на ворота именно на этом примере. Вы должны знать, что они должны привариваться не напрямую, а посредством специальной пластины, ее еще называют платик. Благодаря этому процесс приваривания довольно простой и никак не уступает технологии приваривания квадратных или шестигранных изделий. Размер платиков тоже важен, так как его выбирают с учетом габаритов и общей массы ворот. Кроме того, при выборе обращают внимание и на декоративные качества.

Совет! Чтобы продлить срок службы петель, выбирайте их с опорой со вставленным внутри шариком, который выполняет роль подшипника. Так, вы улучшите скольжение и петли прослужат дольше.

Перед работой выверяют все установочные размеры, чтобы обеспечить размещение полотна в каркасе с зазором около 2 мм. Только тогда можно начинать намечать места, где будут привариваться петли на каркасе ворот и самом полотне. Обратите внимание, что при такой работе важно точно выверить посадочное место петель, чтоб после приваривания они располагались точно на одной горизонтальной линии. Итак, как приварить петли на ворота своими руками? Давайте подробней рассмотрим этот процесс.

Что необходимо иметь для работ

Вся работа начинается с подготовки подходящих материалов и инструментов для работы. Хотя сам процесс кажется несложным, набор нужных вещей довольно сложный:

аппарат для сварочных работ и набор электродов к нему;

рулетка, уровень, отвес и молоток;
карандаш или маркер;
шлифовальная машинка с насадкой специально для обработки металла;
защитная маска, перчатки и обувь.

Но, это еще не все. Нужны непосредственно сами петли и платики к ним. Сколько их потребуется? Обычно на ворота для гаража ставят четыре петли, по две с каждый стороны. Их полностью хватает для ваших целей. Когда у вас все готово, можно приступать к работе.

Начинаем работы по привариванию петель

Как было упомянуто выше, основная задача заключается в правильной разметке. Петли должны находиться в одинаковой вертикальной и горизонтальной плоскости. Все это вы можете измерять при помощи отвеса (вертикаль) и строительного уровня (горизонталь). Используя рулетку и карандаш, сделайте пометки на каркасе и на полотне ворот гаража. После чего можете приварить платики к петлям, используя сплошной ровный шов.

Непосредственно перед привариванием петель на ворота, следует правильно установить створки в проем гаража. Вся сложность в том, что делать это приходится на глаз. Для максимально точного расположения конструкции, используйте уровень. Вы должны достигнуть идеального расположения и только тогда начинать приваривать петли. Вот процесс пошагово:

Смажьте петли с приваренными к ним платиками солидолом. Так, вы обеспечите плавное открывание и закрывание после установки.
Делая разметку, учитывайте месторасположение петель. От края снизу и сверху нужно отступить по 20– 30 см. Используйте строительный карандаш или маркер.

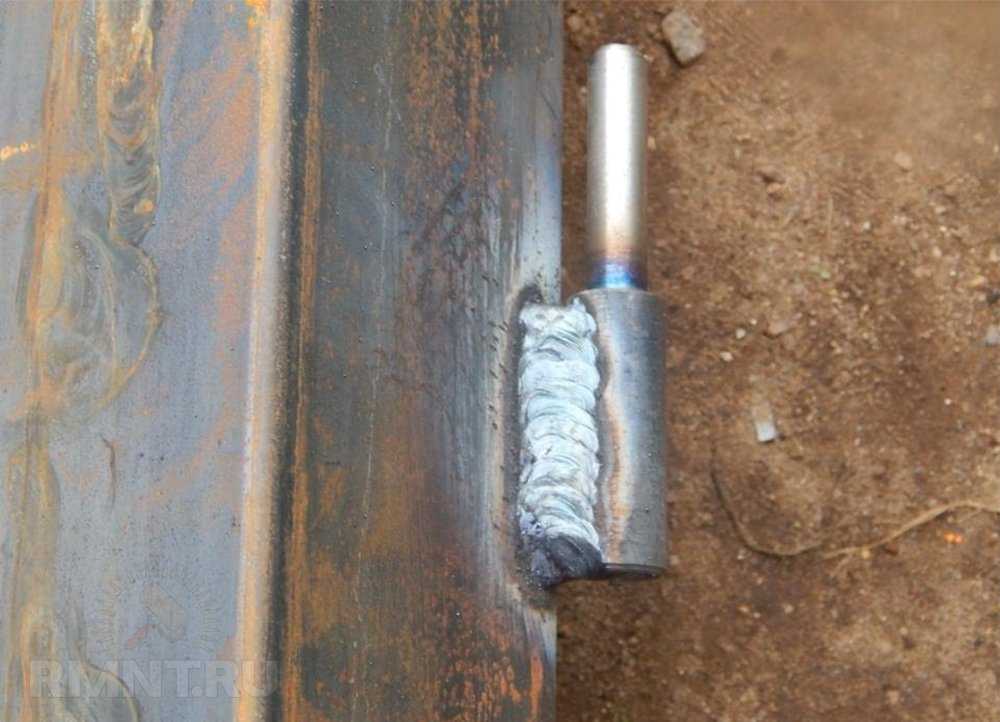

При помощи сварочного аппарата прихватите петли, после чего полностью приварите их к полотну ворот. Следите за тем, чтобы шов был максимально ровным. Работайте снизу, придвигаясь вверх.
Когда вы приварили первый шов на каждой петле, используя уровень, проверьте правильно ли закрываются и открываются ворота. Если все хорошо, можете продолжать приваривать их.
После полного обваривания петель на воротах, вы можете облагородить их. Мотком аккуратно удалите лишний шлак со всех швов. Затем, используя шлифовальную машинку, обработайте все швы после сварки. Осталось только покрасить петли в нужный вам цвет.

Совет! Работая со сварочным аппаратом, не забывайте о правилах безопасности. Используйте защитную маску, перчатки, обувь и костюм. Так, вы убережете себя от раскаленного металла, который может повредить организм.

Работа хотя и кропотливая, но несложная. Нужно только быть внимательным и точно выставить петли на свои места. Теперь вы знаете, как можно правильно приварить петли на ворота гаража или калитку. Остается только еще раз проверить ход ворот и убедиться, что все хорошо.

Дополнительные советы

При работе следует учитывать следующие моменты:

Впервые проверять ход нужно только после того, как швы полностью остынут.
Чтобы исключить сварочную деформацию, приваривайте петли к полотну и каркасу крест- накрест.
Приваривая петли, следите за тем, чтобы ток от сварки не проходил по опорным шарнирам. Так, сварочная прихватка не образуется в петле. Для этого «массу» фиксируйте на створке. А если вы привариваете петлю к стойке, то «массу» перенесите именно на нее.
Приваривание прямых петель происходит только на воротах, которые уложены на землю.

Если соблюдать эти тонкости, то ваши ворота для гаража простоят долго и будут качественно выполнять свою функцию.

Заключение

Из этой статьи вы могли узнать, как нужно выполнять приваривание петель на гаражные ворота своими руками. Если придерживаться технологии, то у вас все получится. А для наглядности посмотрите это видео, которое поможет вам справиться с задачей.

Как установить забор из сетки рабицы своими руками
Гаражные секционные подъемные ворота
Чем покрасить деревянный забор своими руками
Забор из профнастила своими руками

Ворота: как приварить петли — Страница 6 — Остальные вопросы

#101 RWS87

Отправлено 05 January 2017 13:01

Есть вопрос — как правильно варить петли для ворот с шариком? «Папу» на столб, «маму» на воротину? Или наоборот? Кто-то советовал мне второй вариант, типа если делать «маму» на воротину, то будет вода затекать в «масленку» (отверстие с резьбой и болтик), заржавеет и клинанет.

У меня дома обычные петли, классически — «папа» на столбе, все четко уже лет 7, но вот которые с шариками — не знаю, не сталкивался. Подскажите, пожалуйста

https://vk.com/sm_38

Наверх
Вставить ник

#102 svarnoi69

Отправлено 05 January 2017 13:19

RWS87, *папа* -всегда опорный т.е. на столбе. а масленка/отверстие до/после сварки заполняется солидолом. тупо пальцем вдавить можно))

минимум,5 лет никакая вода туда не попадет.

Наверх
Вставить ник

#103 RWS87

Отправлено 05 January 2017 15:33

svarnoi69, спасибо, так и планировал, просто мне тут смуту навели

Еще вопрос есть — как варить платики к петлям? На рисунке набросал два варианта. Какой правильнее?

https://vk.com/sm_38

Наверх
Вставить ник

#104 крышняк

Отправлено 05 January 2017 18:01

svarnoi69
, спасибо, так и планировал, просто мне тут смуту навели
Еще вопрос есть — как варить платики к петлям? На рисунке набросал два варианта. Какой правильнее?

я приваривал платик к папе и маме . Но иногда лучше чтобы мама была чуть меньше в диаметре чем папа.

Наверх
Вставить ник

#105 Isperyanc

Отправлено 05 January 2017 18:18

Еще вопрос есть — как варить платики к петлям? На рисунке набросал два варианта. Какой правильнее?

В отношении круглых столбов я раму ворот варю так

Наверх
Вставить ник

#106 RWS87

Отправлено 05 January 2017 18:31

Isperyanc, спасибо, уголок по вертикалу прикрывает щели между столбом и калиткой? На будущее учту, пока же ворота у меня цельняком из профтрубы и надо как-то выкручиваться )

https://vk.com/sm_38

Наверх
Вставить ник

#107 Isperyanc

Отправлено 05 January 2017 18:37

RWS87, да, щелей нет, и к уголку надёжней приваривается — он потолще профтрубы.

Наверх
Вставить ник

#108 Фунтик

Отправлено 05 January 2017 19:09

варю так

… 4-ри перебор ,да и выставлять\поймать соосность сложнее ., даже если и халявные .

Наверх
Вставить ник

#109 RWS87

Отправлено 05 January 2017 19:11

Фунтик, по-моему, человек варил явно, как говорят у нас на работе, «для сэбэ» )))

https://vk. com/sm_38

Наверх
Вставить ник

#110 Isperyanc

Отправлено 05 January 2017 19:13

… 4-ри перебор

Это в сумме взгляда, который видит две калиточных петли и две от створки ворот. При таком соединении угол открытия 180⁰.

Наверх
Вставить ник

#111 Isperyanc

Отправлено 05 January 2017 19:22

«для сэбэ»

Для себя попрактичнее и по ремонто-пригоднее, на случай попадоса техники в ворота, по мотивам прецидентов ибо.

Наверх
Вставить ник

#112 RWS87

Отправлено 05 January 2017 19:23

Isperyanc, ну тогда крепко жму руку. раз так для других стараетесь

И все же, как с платиками-то быть лучше под профтрубу и под круглую?

Сообщение отредактировал RWS87: 05 January 2017 19:28

https://vk.com/sm_38

Наверх
Вставить ник

#113 Фунтик

Отправлено 05 January 2017 19:41

две калиточных петли и две от створки ворот.

… Семен Семеныч — не понял\не углядел , каюсь .

Наверх
Вставить ник

#114 Gms

Отправлено 14 February 2017 17:18

Товарищи, прошу помощи в вопросе приварки каплевидных петель. Калитка и столб будут выполнены из профильной трубы. Я не понимаю как правильно их приваривать — уложив плашмя, развернув на 180 градусов или остриями капель? И еще нужно ли подкладывать что-то под петли, как это нужно делать с обычными, цилиндрическими (кто-то проволоку подкладывает, кто-то спички).

Речь о таких петлях:

На предыдущей странице Юрий Иванович тоже задавал этот же вопрос, но ему так никто и не ответил, да и сам он написав, что все удачно приварил, толком не написал как он их разворачивал. Фразу Фунтика «Выставляю их с зазором под шов» я, к своему стыду не понял. Я совершенный новичок в вопросах сварки и ничего сложнее каркасов из уголков никогда не варил.

Сообщение отредактировал Gms: 14 February 2017 17:21

Наверх
Вставить ник

#115 saper24

Отправлено 14 February 2017 17:50

Gms,

первый случай когда меж профилями небольшой зазор, смысл в том что бы не утопить глубоко петлю. Иначе при открывании тело цилиндра может тереть о углы профиля.

второй случай подходит для легких конструкций, как и первый.

третий если надо приварить что то потяжелее и понадежнее. Главное оставить зазор миллиметра в три. Сварка даст утяжку по любому. И когда будете подваривать изнутри, смотрите что бы валик не получился шире зазора меж профилями. Если будет шире то сточите. Иначе при закрывании конструкция не дойдет до конца а швы петель будут работать на излом при попытке закрыть полностью.

Наверх
Вставить ник

#116 Фунтик

Отправлено 14 February 2017 21:32

Фразу Фунтика «Выставляю их с зазором под шов»

saper24, в третьем варианте.На всякий случай добавлю, при тонком каркасе ,на тяжелых воротах под петли вырезаю и вставляю более толстый материал копирующий внешне каркас — чтоб не вырывало с мясом .

Сообщение отредактировал Фунтик: 14 February 2017 22:03

Наверх
Вставить ник

#117 Gms

Отправлено 15 February 2017 10:59

saper24, громадное Вам спасибо за исчерпывающий ответ! Нигде не мог найти никакой информации, даже в YouTube, а теперь хоть понятно стало!

На всякий случай добавлю, при тонком каркасе ,на тяжелых воротах под петли вырезаю и вставляю более толстый материал копирующий внешне каркас — чтоб не вырывало с мясом

Вы имеете в виду, что накладываете полосу или уголок, допустим из 4 мм, на всю высоту вертикальной части профильной трубы?

Наверх
Вставить ник

#118 Фунтик

Отправлено 15 February 2017 20:07

Вы имеете в виду, что накладываете полосу или уголок, допустим из 4 мм, на всю высоту вертикальной части профильной трубы?

Все зависит от конструкции , т. е. если из проф.трубы с тонкой стенкой-вырезаю в месте шарнира до 2-х длин самого шарнира и вставляю уголок ( полоса хуже работает ) копируя наружную плоскость проф.трубы. Конечно проще сделать усиление в виде накладки , если эстетика отдыхает .

Наверх
Вставить ник

#119 Gms

Отправлено 16 February 2017 09:19

Фунтик, Все ясно, спасибо! На воротах наверное так и сделаю, т.к. у меня одна воротина получается порядка 2 с лишним метров. Каркас из проф. трубы 60х30х2, а заполнение будет сплошное досками 25 мм х 100 мм, высотой 2 метра. Тяжеловата она я думаю будет.

Наверх
Вставить ник

#120 Фунтик

Отправлено 16 February 2017 20:26

заполнение будет сплошное досками 25 мм х 100 мм, высотой 2 метра. Тяжеловата она я думаю будет.

, раскосы не забудьте, был такой подобный случай- сварил каркас ( заполнение заказчик как и у Вас сам досками зашил ) , предупредил его -без раскосов геометрия уйдет , или ввариваю сразу или мастера его по окончанию заполнения установят ( с выверкой углов\ диагонали ) , не внял …

Наверх
Вставить ник

Как приварить петли на ворота правильно: разновидности петель

Содержание

Разновидности петель
Цилиндрические (обычные и с усилением)
Сквозные
Скрытые
Шарнирные
Декоративные кованые
Каплевидные
Регулируемые
Общие правила приваривания петель
Как выбрать петли и определиться с их количеством
Подготовка к сварочным работам
Технология приварки петель к воротам
Необходимые инструменты
Установка платиков
Монтаж ворот
Приваривание петель
Обшивка створок
Как установить на опоры разного сечения
Круглый столб
Квадратный столб
Профильный лист
Есть ли особенности для дверей
Дополнительные рекомендации
Чего не стоит делать в домашних условиях

Воротные петли являются простым механизмом, удерживающим створки на опорах и обеспечивающим свободное движение конструкции. Качество сборки этого устройства влияет на эффективность и комфорт эксплуатации ограждения. Но перед тем как приварить петли на ворота, следует подобрать подходящий тип изделий и уточнить правила их монтажа.

Разновидности петель

С учетом классификации ГОСТ завесы для ворот разделены на следующие категории:

Цилиндрические.
Сквозные.
Скрытые.
Шарнирные.
Декоративные кованые.
Каплевидные.
Регулируемые.

Цилиндрические (обычные и с усилением)

Механизмы с цилиндрической конфигурацией имеют опорный подшипник. Их используют на небольших воротах с допустимыми нагрузками до 400 кг. Модели с усилением имеют особые пластины, способствующие равномерному распределению нагрузки по поверхности столба или фурнитуры. Модификация востребована для изделий из профильной трубы. К гаражным воротам их принято приваривать обыкновенным сварочным аппаратом либо крепить посредством винтового соединения.

С учетом стороны размещения усиленные модели бывают правыми и левыми. Стандартный диаметр изделия составляет 50 мм, а допустимая нагрузка – 600 кг.

Допустимая нагрузка на петли с опорным подшипником – 400 кг, на усиленные – 500 кг.

Сквозные

Если нет возможности закрепить завесы с помощью сварки либо привинчивания, можно использовать в качестве альтернативы сквозной вариант. Для монтажа механизма потребуется просверлить по длине каркаса монтажные колонны и поместить в них часть фиксатора. Окончательное крепление изделия своими руками производится гайками подходящего размера. Такие крепежи справляются с нагрузками до 200 кг.

Допустимая нагрузка на сквозные петли – 200 кг.

Скрытые

В отличие от предыдущих разновидностей, скрытые петли хорошо замаскированы, т.к. они установлены в рамке-створке и приварены к раме и поперечной поверхности столбов изнутри. Обнаружить размещение такой фурнитуры достаточно сложно, что повышает ее устойчивость к взлому. Такие петли применяются на тех объектах, где хранится ценное имущество. Изделия выделяются долговечностью, поскольку они изолированы от вредных воздействий.

Схема установки скрытых петель.

Шарнирные

В эту группу входят укрепленные и полушарнирные элементы. В первом типе осевой стержень прикреплен к 2 половинкам карты. Это обеспечивает цилиндрическое соединение, которое легко вращается. Полушарнирный вариант подразумевает размещение стержня оси только в одной половинке карты. Конструкция не обладает особой надежностью.

Декоративные кованые

Считаются устаревшим видом воротных петель, который не теряет популярности несмотря на наличие более эффективных решений. Наиболее часто кованые завесы встречаются на деревянных ограждениях и используются в качестве декоративного элемента. При этом в продаже есть механизмы, которые не уступают по прочности современным аналогам.

Декоративные петли.

Каплевидные

Крепежи в форме капли одинаково эффективны на металлических и деревянных конструкциях. Их популярность обусловлена повышенной прочностью и стойкостью к механическим нагрузкам. Кроме того, фурнитура выглядит оригинально.

Регулируемые

Вариант подходит для любых гаражей, складских помещений и прочих подобных объектов. Из-за особенностей конструкции механизмы позволяют регулировать положение створок по высоте. Такие петли востребованы при вероятности деформации опорных стоек. Они справляются с нагрузками до 200 кг.

Регулируемые петли, допустимая нагрузка – 200 кг.

Общие правила приваривания петель

Чтобы качество сварочных работ было высоким, а фурнитура выполняла свои функции максимально долго, препятствуя проседанию ворот, нужно учесть ряд правил по привариванию:

Качество шва. Сварной слой должен быть ровным и непрерывным. Любые пропуски или дефекты недопустимы.
Допустимая глубина сварки. Рекомендуется приваривать механизмы частью, прилегающей к столбу.

Для тяжелых ворот нужны дополнительные петли, которые устанавливаются под несущим элементом сверху.

Как выбрать петли и определиться с их количеством

Для сборки воротных полотен и калиток применяют разные материалы. Такие конструкции производятся из листовой стали, профильного листа или дерева. Под металлические ворота выбирают приварные петли, которые фиксируются с помощью саморезов и болтов. На деревянных поверхностях фурнитуру закрепляют посредством саморезов.

Поэтому на этапе выбора нужно учитывать материал, из которого выполнены ворота, их размеры и вес.

Если в описании крепежей указано, что они могут выдерживать до 200 кг, а ворота тяжелее этого показателя, во время эксплуатации фурнитура будет повреждена.

В подобных случаях оправдано применять усиленные изделия для тяжелых конструкций.

Подготовка к сварочным работам

Разбираясь, как приварить навесы к воротам, следует провести несколько подготовительных действий. Для начала стоит подготовить расходные материалы и приспособления для предстоящих работ и предусмотреть защиту органов дыхания и слизистых оболочек.

Также важно выполнить некоторые расчеты, чтобы конструкция справлялась со своей задачей, не препятствуя свободному открытию дверей.

На этапе подготовки выбираются пластины (платики) из металла, способствующие надежному креплению петли на полотне. Размер изделий определяется массой створки, а толщина составляет от 3 мм.

Технология приварки петель к воротам

Чтобы петли надежно удерживались, их можно закрепить 2 способами. Можно соединить навес со створкой, а 2-ю часть петли – со столбом.

Необходимые инструменты

Для благополучного проведения действий потребуется подготовить специальные инструменты. Разрешается взять любую сварку. Главное – чтобы она была мощной и могла формировать дугу.

Помимо сварки, следует подготовить маску, приспособления для измерений (линейку, рулетку, строительный уровень), смазочный состав для петель и шлифмашину для обработки швов и демонтажа группы петель, которые были закреплены с ошибками.

Установка платиков

Под платиком подразумевается специальная пластина, которая отвечает за равномерное распределение нагрузок и упрощает процесс сварки.

Размеры и форма конструкции подбираются с учетом веса и размеров створок.

Чтобы качественно закрепить петлю, к ней нужно приварить такой платик, делая сплошной шов без пропусков. Опытные сварщики проводят действие и без применения пластин, но это ставит под угрозу надежность крепления.

Специальная пластина – платик – обеспечит равномерное распределение нагрузок и упростит процесс сварки.

Монтаж ворот

Перед монтажом петель следует поместить в проем полотно ворот. Важно сделать это таким путем, чтобы система удерживалась на устойчивой платформе. Для оценки ровности применяют уровень или отвес. Воротную конструкцию нужно выровнять во всех направлениях: горизонтальном и вертикальном.

Приваривание петель

Задача не требует особых умений, если придерживаться инструкции. Для крепления петель нужно:

Обработать механизм автомобильной смазкой, чтобы обеспечить плавность работы фурнитуры в будущем.
Сделать подкладки толщиной до 5 мм. Такие элементы необходимы для точеных элементов.
Сформировать разметку – механизмы должны размещаться на расстоянии 30 см от низа и верха.
Приварить петли в нескольких точках – изначально к створкам, а затем к столбам. Проверить механизмы на закрытие и открытие, продолжить сварку, чтобы сформировать цельный шов.
Выполнить шлифование остывших швов и обработать их грунтовочным раствором или краской.

Такой алгоритм действий применяется большинством мастеров.

Обшивка створок

Данный этап требует особой подготовки, т.к. он влияет на внешний вид и исправность фурнитуры в процессе эксплуатации. Чтобы обшить створки, необходимо вырезать из металлических листов отрезки соответствующего размера. Левая часть обрезается на 3-5 см шире, чтобы створка свободно накладывалась на правую плоскость и перекрывала щель. Обработанный лист нужно закрепить на раме в отдельных точках.

Дальше нужно обварить всю конструкцию. Металл приваривается не цельным швом, а частичными прихватками. В противном случае механизм может деформироваться.

Обшивка ворот листовым металлом.

Как установить на опоры разного сечения

Специфика приваривания петель на столбы из разных материалов и с разной конфигурацией может различаться. Существуют соответствующие правила для круглых, квадратных и профильных опор.

Круглый столб

Приваривание завес на круглые столбы разрешает допускать погрешности в расчете ширины воротного полотна. Можно допустить зазор между створками при монтаже. Конструкция бывает исправно работать даже при возможном провисании.

Столб с круглым сечением условно разделен на 4/4. Установка производится в зоне той четверти, которая расположена со стороны планируемого открытия ворот.

Квадратный столб

Если опора имеет квадратную форму, процесс монтажа требует некоторых навыков. Петли приваривают на тот угол стойки, который расположен со стороны открытия распашных дверей или ворот.

Профильный лист

Изначально стоит закрепить 2 перемычки, правильно выставить их и зафиксировать снизу и сверху. Дистанция между деталями обеспечит свободный монтаж 3 элементов. К перемычкам приваривают петли. Профлист фиксируют над петлями, поскольку во время сварки он может прогореть и потерять начальный вид. Для опор из профильного листа лучше использовать гаражные петли.

Есть ли особенности для дверей

Если необходимо установить фурнитуру на дверях из металла, можно использовать любые перечисленные способы.

Главное – выполнить предварительные замеры и придерживаться инструкции.

Перед фиксацией фурнитуры нужно вставить в проем двери створки и надежно закрепить их. Дальше, используя рулетку, необходимо наметить мелом места монтажа петель. Подобная схема позволит грамотно и красиво разместить завесы.

Сварка производится с прихватки элементов, которые находятся снизу.

Дополнительные рекомендации

Несоблюдение требований при выполнении сварочных мероприятий может поставить под угрозу конечный результат. Чтобы избежать этого, достаточно учесть следующие рекомендации:

Перед сборкой петель нужно подготовить и проанализировать схему, на которой указано размещение фурнитуры. Это минимизирует вероятность переделывания работы.
Петли с прямой конфигурацией лучше крепить к воротам, размещенным на ровной плоскости.
Ворота разрешается открывать исключительно после того, как швы полностью остынут.
На круглых столбах завесу выпускают на 5 мм наружу, на прямоугольных сваривают заподлицо.
Шов делается снизу вверх.

Чего не стоит делать в домашних условиях

Запрещено приступать к работам без использования защитных средств. Халатное отношение к этому правилу может привести к нанесению вреда для здоровья. В комплект средств индивидуальной защиты входят маска, перчатки, плотная одежда и обувь. Нельзя прикасаться к раскаленному шву тряпками, которые обработаны маслом. Под воздействием высокой температуры материал может воспламениться. Поэтому лучше дождаться, пока швы остынут, и только после этого приступать к эксплуатации ворот.

Запрещается выполнять сварку «на глаз», даже если вы не сомневаетесь в своих силах и мастерстве.

Как правильно приварить петли на ворота – технология, советы

9e3377222f69609b

Как правильно приварить петли к воротам — пошаговая инструкция и рекомендации. Как приварить петлю к круглой трубе. Как правильно приварить петли на металлическую дверь самостоятельно

Строительство, ремонт и благоустройство своими руками

Меню

Строим дом Сварка

Монтаж ворот — сложный и кропотливый процесс. От правильности его выполнения зависит плотность прижима створки, надежность конструкции. Одним из ответственных этапов является установка поворотных элементов. До того, как приварить петли к воротам, необходимо подобрать соответствующую модель и адаптировать ее согласно характеристикам готовой конструкции

Правила приваривания

Для того, чтобы исключить проседание ворот и в дальнейшем не было проблем с их эксплуатацией, необходимо все работы выполнять с учетом некоторых особенностей. Поэтому, в первую очередь, особое внимание следует уделить:

Цельности сварного шва, который должен быть сплошным, то-есть без пропусков.
Глубине сварки – петля должна быть приварена по всей плоскости, примыкающей к опоре.
Осевому расположению – все петли, находящиеся на створке, должны находиться на одной прямой линии, чтобы нагрузка на швы распределялась равномерно.
Определению количества петель, если ворота массивные, рекомендуется дополнить конструкцию еще одной парой.
Размерам – все измерения производятся с помощью предназначенных для этого инструментов, а не «на глазок».

Виды петель и их свойства

Калитка служит не один год. При этом она должна обеспечивать надежность и хороший уровень защиты, а петли, которые ее держат, должны:

проворачиваться без усилий;
не издавать звуков;
не болтаться;
быть крепкими.

Важны качество изделия, надежность производителя и допустимая нагрузка.

Если на слабые элементы повесить тяжелые створки, то они быстро выйдут из строя. Иногда количество петель увеличивается до шести штук вместо стандартных четырех.

В разрезе

Виды петель:

В форме цилиндра (каплевидные) – конструкция имеет опорный подшипник, используется не для легких калиток, нагрузка – до 400 кг.
В форме цилиндра с усилителем – конструкция предусматривает опорный подшипник, а для усиления есть пластины, которые предназначены для лучшего распределения нагрузки. Для таких петель максимальная нагрузка будет 600 кг. Крепятся они сваркой или винтами, подходят для распашных калиток.
Сквозные – этот вид петель применяется, когда нет возможности их приварить или использовать винты. Чтобы зафиксировать такую петлю, необходимо просверлить стойку насквозь, а к створке она присоединится с помощью гаек. Выдерживают максимум 200 кг.
Трехсекционные – для очень увесистых крупных створок. Они обладают высокой устойчивостью к взлому. Крепят их привариванием.
Кованые (жиковины) – установка петель этого вида использовалась с древних времен. Кроме того, что они хорошо выполняют свою функцию, эти петли очень декоративны. Лучше всего использовать их для ворот из дерева.
Петля-стрела – выполнены из стали, имеют шарниры, применимы для тяжелых ворот из толстого металла. Их могут делать фигурными. Наибольшее распространение получили, применяясь на воротах для гаражей.
Регулируемые – предусматривают изменение позиции створок по высоте. Обычно их используют, когда опорные стойки могут изменить свое положение. Максимальная нагрузка этих петель – 200 кг.

Шарики для легкого и плавного открывания

Гаражные петли ГОСТ 9650. Как правильно установить

Петля гаражная ГОСТ 9659-80c упорными шарикоподшипниками в конструкции служит для навешивания на нее достаточно тяжелых металлических дверей или ворот. Особой прочностью должны обладать гаражные шарниры, которые удерживают массивные ворота. По ГОСТ, петли гаражные имеют разные размеры, диаметр их колеблется от 12 до 50 миллиметров. Статья подскажет, как правильно установить петли на гаражи.

Особенности гаражных шарниров

В настоящее время большую популярность приобретают откатные ворота для гаражей, но многие используют и распашные конструкции. Это связано тем, что цена их меньше, а монтаж намного проще выполнить своими руками. Для изготовления гаражных ворот применяются разные материалы.

Конструкции могут быть:

От материалов зависит выбор гаражных петель для распашных ворот и способ их монтажа на полотна и каркас проема.

Шарниры можно:

Приварить к металлическим конструкциям.
Прикрутить болтами.
Закрепить саморезами для металла.
Зафиксировать саморезами, используемыми для деревянных устройств.

Согласно ГОСТ гаражные петли могут быть:

С шариком. В этом случае обеспечивается надежность и удобство их эксплуатации. Изготавливаются детали из высокопрочной стали, имеющей антикоррозионную обработку. Монтаж таких петель обеспечивает:

легкий поворот ворот;
бесшумность их работы;
гарантированный зазор между элементами шарниров.

Шарниры с шариком и подшипником
Преимущества таких шарниров:

надежная работа ворот с большой массой;
подшипники обеспечивают легкость вращения;
качественная приварка элементов к металлу с помощью сварочного полуавтомата;
широкий выбор типоразмеров;
шарниры могут изготавливаться под специальный заказ, при этом длина их составляет до одного метра, а диаметр до 50 миллиметров.

Трехсекционные, или накладные. Такие конструкции воспринимают основную массу ворот, что не позволяет им провисать. Шарниры обеспечивают плавное и достаточно тихое скольжение, что важно при эксплуатации гаража в городе. Створки ворот снять с таких петель невозможно.
Сквозные. Выполненная по ГОСТ гаражная петля фиксируется болтами через ранее просверленные в опорной колонне отверстия и крепится гайками. Изделия выдерживают ворота массой до 200 килограмм, могут быть левосторонними или правосторонними.

Потайные. После установки они обеспечивают:

свободное вращение створок;
надежное крепление их к каркасу проема;
препятствуют непроизвольному разъединению створок;
долгий период эксплуатации.

Совет: Приобретая шарниры для гаражных ворот, необходимо учитывать массу конструкции и габариты. Недостаточная прочность петель может привести к их быстрой поломке.

Форма петлей может быть самой разной:

Цилиндрической, используется чаще всего. Перед установкой на ворота к ним привариваются дополнительные металлические пластинки или «ушки», как видно на фото.

Приварка «ушек» к цилиндрическим шарнирам

Шестигранные. Для их изготовления используется профильный шестигранник.
Квадратные. Делаются из квадратного профиля.
Петля-стрела для ворот.

Как крепятся шарниры на гаражные ворота

Перед тем как приварить гаражные петли, видео-просмотр подскажет правильный технологический процесс.

Совет: Шарниры должны привариваться съемными элементами навстречу друг к другу. В этом случае ворота с каркаса снять не удастся, поддевая снизу. Можно прикрепить специальный упор, препятствующий взлому конструкции.

Для монтажа гаражных шарниров на ворота понадобятся:

Аппарат для выполнения сварочных работ с электродами.
Болгарка, а лучше шлифовальная машинка для зачистки сварных швов.
Строительный или водяной уровень.
Отвес, любого типа.
Рулетка.
Слесарный молоток.

Инструкция монтажных работ по креплению створок ворот включает:

Полотна укладываются на ровную плоскость.
Размечаются места для крепления шарниров. Для этого тщательно измеряются все размеры, требуемые для установки ворот, обеспечив расположение в каркасе проема створок с зазором до двух миллиметров.
Шарниры хорошо смазываются солидолом.
На сварочных прихватках крепятся обе части шарниров внизу полотна ворот.

Приварка петель внизу полотна ворот

Проверяется соосность расположения петель.

Совет: Вертикальная установка шарниров должна контролироваться по отвесу на каркасе проема и створках ворот.

Подобно этому прихватывается петля вверху конструкции.
Контролируется плавность хода и отсутствие зазоров между полотнами.
Шарниры привариваются намертво сплошным швом.
Тщательно зачищаются сварные швы.
Все элементы закрашиваются краской под цвет ворот.

Совет: Выполняя сварочные операции, необходимо следить, чтобы ток через шарнир не проходил, и сваркой не прихватило саму петлю. Для компенсации сварных дефектов, к полотну ворот и каркасу проема шарниры следует приваривать крест-накрест.

Правильный уход за гаражными петлями

Причинами быстрого износа шарниров могут быть:

Неравномерная нагрузка на них. При этом петли начнут истираться, что ослабит их прочность и приведет к разрушению. Правильная приварка элементов с соблюдением их соосности и равномерного распределения нагрузок значительно уменьшает износ конструкции.
Коррозия. Чаще всего возникает при неправильной эксплуатации петель.

Чтобы обеспечить качественную смазку шарниров для гаражных ворот необходимо:

Демонтировать створки ворот.
Тщательно очистить петли от ржавчины.
Убрать остатки старой смазки.
Удалить мелкой шкуркой всю грязь.
Поворотную ось натереть шлифовальной пастой.
Растворителем убрать остатки пасты.
Прочистить отверстие в петле.
Шарнир обильно смазать густой смазкой. Это может быть:

тавот;
обычный солидол;
рекомендованная производителем смесь.

Очень часто можно встретить объявления типа «петли гаражные продаю». Но не стоит приобретать их у непроверенного производителя и без отсутствия сопроводительного документа или инструкции. Приобретая гаражные шарниры, следует обратить внимание на их основные функциональные особенности.

По ГОСТ петля гаражная обладает такими показателями как:

Бесшумность при работе.
Легкость поворота.
Невозможность произвольного вращения створок.
Недопустимость просадки полотна ворот.
Устойчивость к спилу и взлому конструкции.

Только правильный выбор шарниров для гаражных ворот обеспечит надежность и долговечность устройства. Как правильно закрепить и ухаживать за петлями, показывает подробно видео.

1pogarazham.ru

Выбор и подготовка петель

Для относительно небольшой створки массой до 200 кг подойдут обыкновенные цилиндрические петли. Количество на одну сторону – от 4-х и более. Важно правильно рассчитать нагрузку. Для поворота штифта в заводских моделях предусмотрен подшипник. Если его нет – нужно установить стальной шарик.

Суть модернизации заключается в увеличении площади контакта петлевой группы с плоскостью ворот и опорных столбов. Для этого нужно сделать следующее.

Выбор платиков. Это пластины, обеспечивающие надежное крепление петли к полотну.
Размер пластин зависит от массы створки. Толщина должна быть не менее 3 мм.
Длина платиков не должна препятствовать нормальной работе створки.

По завершении этого процесса можно приступать к сборке конструкции.

Петли для ворот

Главная / Петли для ворот
Петли для ворот

петли гаражные (опт)

№№ п/п	Диаметр, вес петли	Размер (длина мм. )	Цена (руб) шт.
1	Петля гаражная с шариком 16 мм 0,126 кг.	80	18,00
2	Петля гаражная с шариком 18 мм 0,199 кг.	100	24,00
3	Петля гаражная с шариком 20 мм 0,271 кг.	110	33,00
4	Петля гаражная с шариком 22 мм 0,357 кг.	120	39,00
5	Петля гаражная с шариком 25 мм 0,462 кг.	120	51,00
6	Петля гаражная с шариком 28 мм 0,628 кг.	130	70,00
7	Петля гаражная с шариком 30 мм 0,775 кг.	140	79,00
8	Петля гаражная с шариком 32 мм 0,883 кг.	140	101,00
9	Петля гаражная с шариком 34 мм 1,06 кг.	150	106,00
10	Петля гаражная с шариком 36 мм 1,271 кг.	160	128,00
11	Петля гаражная с шариком 40 мм 1,676 кг.	170	162,00
12	Петля гаражная с шариком 45 мм 2,246 кг.	180	212,00
13	Петля гаражная с шариком 50 мм 3,08 кг.	200	289,00

под заказ изготавливаем петли любых размеров.(петли купола, проточенные петли, петли под масленку ,петли под подшипник, петли эксцентрики)

Новости:

15.01.2014 ЗАБОР В НАЛИЧИИ НА СКЛАДЕ! 1490.00 руб/м

Требования к конструкции

Перед началом работ необходимо учесть следующее:

Габариты рассчитывают таким образом, чтобы чертеж соответствовал размерам автомобиля, который смог бы свободно заезжать и выезжать из постройки.
Минимальное пространство от распашных створок до боковой поверхности машины должно быть не менее 30 см с каждой стороны. Даже если у вас небольшой автомобиль, постарайтесь оставить предельно возможное расстояние до створки. Ведь вполне вероятно, что впоследствии будет приобретено более вместительное средство передвижения.
В гараже для легковых машин высоту проема выбирают не меньше 2 метров.
Габариты проема подбирают с учетом размеров гаража. Здесь все просчитывается в индивидуальном порядке.
Главное предназначение – защита от несанкционированного проникновения. Желательно обшивать поверхности створок оцинкованным металлом минимальной толщины 3–5 мм. Для усиления конструкции делают прочные запоры. Также не станут лишними бронированные накладки.
Важный фактор – защита внутренней части помещения от атмосферных воздействий. Для хорошего прилегания полотна к железной раме лучше установить вертикальные запоры, которые хорошо предотвращают перекос конструкции. Не помешает установить уплотнитель на створки. Он существенно улучшит прилегание между рамой и створками ворот. С учетом этого делают и калитку.

Каркас конструкции для гаража из профтрубы

Выбираем воротные петли по всем правилам

Гараж – надежное место для хранения автомобиля, предназначенное не только для защиты от негативного воздействия окружающей среды, но и для предотвращения угона. Для того, чтобы гаражные ворота обеспечивали должный уровень безопасности, следует установить хорошие петли для распашных ворот (либо других, смотря какой конструкции ваши ворота). Здесь то и возникает проблема с правильным выбором гаражных петель – как определиться с покупкой, если на сегодняшний день в продаже представлены многочисленные модели с достаточно большим разбросом цен? Не волнуйтесь – данное руководство поможет вам принять решение.

Петли для гаражных ворот

Выбор механизма

Основные виды гаражных петель

Стремительный технический процесс затрагивает многие аспекты нашей жизни, и даже петли для деревянных ворот (как и металлических) не являются исключением. Если раньше фурнитура для гаражных дверей была очень простой и однообразной, то сегодня можно найти множество видов различных петель, которые отличаются своими особенностями и достоинствами.

В таблице представлены основные виды.

Шарнирные петли. В середине изделия, выполненного из стали, находится шарик, благодаря которому и осуществляется движение петли. Более подробно данный вид будет рассмотрен ниже.

Цилиндрические. Также эта фурнитура называется петлями с подшипником.

Она крепится к специальной опоре посредством сварки металлов. Ввиду особенностей конструкции и крепления на воротах, цилиндрические петли с опорным подшипником хорошо подходят лишь для распашных ворот с небольшой массой – суммарная нагрузка не должна быть более 400 килограмм на каждую петлю. В противном случае высока вероятность поломки.

Цилиндрические усиленные. Эти приварные петли являются улучшенным вариантов рассмотренных ранее петель – они отличаются более усовершенствованной структурой и оптимальным распределением нагрузки. Максимальная масса, которую может держать одна такая петля без каких-либо последствий составляет порядка 600 килограмм, поэтому усиленные цилиндрические петли можно использовать для монтажа тяжелых ворот.

Сквозные. В том случае, если петли для гаражных ворот по определенным причинам нельзя установить путем сварки или привинчивания к поверхности, используются петли сквозного типа. Для установки такой фурнитуры в конструкции ворот высверливаются на всю длину монтажные колонны, в которые продевается часть петли.

После этого она прочно закрепляется при помощи гаек подходящего размера. Из-за такой схемы крепления сквозные гаражные петли рассчитаны на нагрузку не более 200 килограмм.

Накладные. Это наиболее востребованные среди владельцев гаражей петли для ворот, которые получили такую популярность благодаря своей высокой надежности, прочности и износостойкости. Еще одно достоинство накладных петель – полное отсутствие скрипа при открывании и закрывании створок. Такая фурнитура полностью берет на себя нагрузку от дверных створок и не дает им провисать. Также накладные петли еще и взломостойкие.

Кованые. Это старинный вид гаражных петель, который появился на свет многие столетия назад и применялся для удержания створок деревянных ворот. Несмотря на это, петли кованого типа часто используются и сейчас, в том числе и для создания дизайнерских решений. Некоторые современные модели кованых петель ничуть не уступают другим.

Какие петли на ворота выбрать из такого разнообразия? Если у вас уже плывет перед глазами от широкого ассортимента современных магазинов, читайте дальше, чтобы узнать правила выбора.

Почему шарнирные петли так хороши

Нельзя не отметить тот факт, что шарнирные воротные петли отличаются высокой популярностью. Она во многом обусловлена многочисленными достоинствами таких петель, которые приведены ниже:

Легкость, плавность и бесшумность поворота при условии регулярного смазывания.
Шарнирные петли для металлических ворот обладают высокой стойкостью ко взлому.
Способность выдерживать большую нагрузку, особенно у петель с большим шарниром.
Отсутствие вероятность самопроизвольного закрывания и открывания (при условии правильной установки ворот для гаража в вертикальной плоскости).

Указанные выше положительные качества позволяют устанавливать шарнирные петли на ворота из профнастила. Так, шарниры, которые устанавливаются внутри петель, изготавливаются из прочных и надежных металлов с достойными эксплуатационными характеристиками. Благодаря этому увеличивается не только возможная нагрузка на петли со стороны тяжелых дверных створок ворот, но и продолжительность их службы.

Цилиндрические гаражные петли разных размеров

Важно правильно подобрать количество и параметры шарниров, исходя из массы двери ворот, например:

Для легкой калитки из профнастила достаточно одного шарнира на петлю с диаметром 25 мм.
Для стандартной воротной двери придется выбирать петли с шарнирами диаметром от 35 мм.
В случае, если планируется установить массивную гаражную дверь, необходимо увеличивать не только диаметр шарнира, но и количество таких шариков в одной петли (до 2-3 штук на створку).

Выбираем форму петель

Современные петли для ворот изготавливаются в различных форм-факторах, которые имеют как достоинства, так и недостатки. Можно классифицировать гаражную фурнитуру на три вида:

Цилиндрические. Наиболее распространенный выбор несмотря на свой довольно непривычный вид. Для установки таких петель необходимо использовать сварку, причем перед привариванием петель требуется приварить ушки для их надежного крепления.
Квадратные. Такие петли очень легко и надежно привариваются к основанию за счет большой площади контакта поверхностей благодаря своей квадратной форме.
Шестигранные. Петли, которые не нашли широкого применения на практике, однако их все же можно встретить в продаже. Мало чем отличаются от круглых, для их приваривания также потребуется заняться предварительным привариванием ушек для установки петель.

Петли разной формы

Каплевидные. Такая форма присуща только петлям с подшипником. Помимо эстетичного внешнего вида, данный тип отличает два неоспоримых достоинства – равномерный сварочный шов и удобство в установке, которые достигаются за счет особой формы.

Каплевидное сечение петли с подшипником

Петли-стрелы. Могут использоваться на как на воротах из дерева, так и на металлических изделиях. Особая форма позволяет петле иметь запас прочности, а также придает ей достаточно колоритный внешний вид.

Виды петель-стрел

Из представленных форм-факторов петель лучшим вариантом будет цилиндрическая гаражная петля с шариком. Несмотря на необходимость проведения дополнительных работ при монтаже, такие петли отличаются хорошими эксплуатационными характеристиками и надежностью.

Применение внутренних петель

Несмотря на некоторые разногласия среди пользователей по поводу скрытой фурнитуры для гаражей, внутренние петли отличаются следующими преимуществами:

Более высокий уровень безопасности и взломоустойчивости, что особенно актуально, если в гараже у вас хранится весьма дорогое и ценное для вас имущество.
Длительный срок службы, который на практике исчисляется многими десятилетиями.
Высокая устойчивость к нагрузкам, благодаря которой на скрытые петли можно без особых последствий для общей конструкции навесить двери массой до 400-500 кг каждая.

Если вы цените безопасность своего имущества, скрытые петли станут для вас отличной инвестицией и обеспечат вам спокойствие за свои владения.

Внутренние петли для гаража

О чем еще следует знать

Не имеет значения, какую именно модель вы хотите купить – петли-стрелы или скрытую фурнитуру для гаражных ворот, следующие общие рекомендации позволят вам не ошибиться и сделать выбор:

Если на вашем участке грунт пучинистый (то есть подверженный значительному увеличению во время морозов), обратите внимание на такие изделия, как регулируемые петли. В зимнее время гаражные ворота испытывают очень большую нагрузку на оси, поэтому петли необходимо регулярно настраивать. Если такой возможности не будет, вовремя не регулированные петли могут испортиться и привести к значительному перекосу и даже выходу всей конструкции из строя.

Модели регулируемых петель

Не покупайте продукцию от неизвестных производителей. Также проходите мимо чрезмерно дешевой фурнитуры. Помните, что от ее качества напрямую зависит сохранность вашего дорогого имущества, хранимого в гараже. Будьте внимательны.
Спросите помощи. Не стесняйтесь задавать вопросы продавцу в магазине при покупке фурнитуры для гаражных ворот. Возможно, он сможет ответить на все ваши вопросы и действительно помочь принять правильное в вашем случае решение.

Для того чтобы закрепить полученную информацию, предлагаем просмотреть видеоролик.

furni-info.ru

Пошаговый алгоритм сварки

После того как все сложено и приготовлено, можно начинать заниматься приваркой петель к воротам. Поэтапно это выглядит так:

Сначала петли равномерным непрерывным швом привариваются к платикам. Так называется пластина из прочного железа, служащая своего рода распределителем нагрузки. Толщина и ширина подбирается исходя из тяжести и размера конструкции ворот.
После подготовки петель необходимо правильно установить ворота. Они должны стоять в проёме идеально точно во всех плоскостях. Незаменимым помощником при регулировке положения створок послужит длинный строительный уровень.
Когда подобрано необходимое положение конструкции, следует предварительно смазать петли густой автомобильной смазкой, например, солидолом или его аналогом. Это делается для придания лёгкости и плавности ходу петель после их монтажа.
Далее необходимо расставить отметки расположения шарниров. Делается это строительным карандашом или мелком. Петли должны быть расположены на расстоянии 30 сантиметров от верхнего и соответственно нижнего краёв конструкции створок.
На размеченные участки несколькими каплями металла привариваются петли. Это делается для фиксации воротной конструкции. После этого надо попробовать несколько раз открыть и закрыть ворота. Если где-то обнаружится перекос или неровность, исправить положение поможет молоток, которым отбивают петли. Затем они приваривают заново с учётом выявленных отклонений.
Когда ворота будут открываться и закрываться как положено, следует полностью приварить петли по всей длине. Необходимо добиться ровных непрерывающихся швов. Начинать сварочные работы необходимо с нижнего шарнира.

Правильно привариваем петли своими руками

Чтобы конструкция не проседала под собственным весом и удобно открывалась, правильно приваренные петли на ворота должны отвечать следующим требованиям:

сварные швы делаются непрерывными;
по возможности петли провариваются по всему периметру;
чтобы навесы не подвергались дополнительным нагрузкам, их устанавливают максимально ровно;
при навешивании тяжёлых створок устанавливать дополнительные петли.

Устанавливаем навесы на круглый столб

Чтобы навесы нормально функционировала на круглом столбе, её необходимо чуток отодвинуть от него. Для этого лучше всего подложить под неё небольшую пластинку из металла, толщиной около двух-трёх миллиметров.

При приварке навесов к круглому столбу, выдвиньте их наружу на 5 мм на нем и на калитке. Так вы уберете щель между ними при закрывании.

Также от середины столба петля должна выходить к наружной стороне на пять-шесть миллиметров. Тогда ворота будут установлены точно посередине, а петля сможет ходить по своей оси без заеданий и очень плавно.

Особенности приварки петель к круглым, квадратным и каменным столбам

Чтобы ворота функционировали без заедания, нужно приварить петли к круглым столбам через металлические подложки толщиной 2 — 3 мм. Место установки навесов на стойке нужно сдвинуть на 5 — 6 мм наружу. Это обеспечит максимальный раствор створок.

Место установки навесов на круглом столбе нужно сдвинуть на 5 — 6 мм наружу

На квадратные опоры петли устанавливаются заподлицо с наружной стороной. Сначала их только прихватывают. Затем с помощью деревянного бруска или уголка производится выравнивание по вертикали, контролируя его отвесом. Если после предварительной навески ворот их открыванию ничего не мешает, производится окончательная сварка.

Видео описание

Как это выглядит, смотрите в этом видео:

петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;

Важный момент! Кабель массы сварочного аппарата цепляют к той части навеса, которая будет привариваться. Если установить его на опору, то в результате контактной сварки половинки петли могут сцепиться друг с другом.

петли прихватывают сваркой к опорам в 2-3 точках;
точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;
когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;
если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;
остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид. Но эту работу нужно выполнять осторожно, чтобы не повредить стык.

После окрашивания отшлифованные стыки станут практически незаметными Источник i.ytimg.com
Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.

Как самому приварить шарниры

Приварить шарниры – задача непростая, особенно для новичков. Но, при наличии терпения и желания, справиться с такой работой можно даже при отсутствии серьезного опыта.

Для работы понадобятся следующие инструменты:

металлическая рулетка;
уровень;
молоток;
аппарат для сварки;
шлифовальная машинка;
специальная маска;
перчатки для сварочных работ.

Правила:

При работе со сварочным аппаратом следует строго соблюдать правила безопасности. Необходимо использовать защитную маску и перчатки.
В соответствии с нормами пожарной безопасности, сварка запрещается вблизи легко воспламеняемых жидкостей и предметов.
Когда к воротам привариваются петли, их необходимо слегка «схватить» сваркой.
Так как шарниры привариваются к полотну ворот, составляя чертеж, нужно учесть, что расстояние от нижнего края створки до нижних петель, как и от верхнего края, до верхних петель, должно быть не менее 20 см. На створках место крепления шарниров отмечается карандашом.
Крепежи следует тщательно смазать солидолом. Эта мера предохранит их от растрескивания в процессе воздействия высоких температур.
Считается, что если по краям петель положить спичку, то во время сварки дверь не будет заклинивать.
Расклинивать дверцы нужно так, чтобы в закрытом состоянии они располагались ровно. Чтобы выровнять створки используют строительный уровень.

Этапы работы:

Сначала приваривается та деталь шарнира, которая располагается внизу. Петля для ворот должна фиксироваться в направлении снизу вверх. В процессе сварки электрод следует вести горизонтально и исключительно плавными движениями.
После первого шва, створки ворот необходимо расклинить для проверки их работы. Полностью шарниры приваривают только после того, как будет проверено качество открывания и закрывания дверей.
После окончания сварки, раму необходимо снять с петель, обильно смазать солидолом и вернуть на место.
Все сварочные швы обязательно обрабатываются шлифовальной машинкой, а затем, покрываются краской по металлу.
Правильно приваренные петли, обеспечивают конструкции быстрое, без задержек открывание. Закрыть такие ворота можно также легко – одним движением руки.

Дополнительные особенности:

Во время проведения сварки необходимо использовать только исправное оборудование. Неисправный аппарат должен чинить квалифицированный специалист.
Работу по привариванию шарниров к воротам нельзя осуществлять в одиночку.
Запрещается проводить сварку по металлу, поверхность которого имеет следы свежей краски.
Если на защитном комбинезоне или перчатке имеются следы бензина, жиров, масла, то их следует сменить в обязательном порядке. Наличие на одежде горючих жидкостей считается недопустимым.
Запрещено сваривать сосуды, находящиеся под давлением.
На баллоны нельзя класть ветошь, пропитанную маслом, так как такая небрежность всегда приводит к возгоранию.

Несколько советов по монтажу петель

Если используется сварка, то детали предварительно прихватываются в нескольких местах, после чего проверяется работа ворот. Если створки движутся нормально, выполняется окончательная процедура сваривания.
В процессе сварочных работ нужно накладывать сварные швы в шахматном порядке, чтобы исключить перекосы.
Петли следует приваривать постепенно, давать им время остыть. Тогда они будут установлены ровно, а прослужат дольше.
Рабочие поверхности должны быть чистыми, без следов краски, горючего или смазочных материалов.

Правильно подобрав вид петель для гаражных ворот, а затем правильно их закрепив, вы обеспечите надежную защиту гаража.

Что нельзя делать во время приваривания

Чтобы сварочные работы прошли без эксцессов, необходимо придерживаться определённых правил:

Обязательно используйте защитные средства, чтобы не навредить своему здоровью. В такой комплект входит защитная маска, перчатки для сварочных работ, плотная кофта или рубашка, штаны.
Ни в коем случае не прикасайтесь к раскалённому сварочному шву тряпками, пропитанными маслом, они могут загореться.
Категорически нельзя проводить работу на глаз, даже если вы уверены в своём глазомере и мастерстве, перепроверяйте всё специальными инструментами, тогда результат гарантировано получиться качественным и долговечным.

Теперь вы знаете как приварить петли самостоятельно и можете делиться этой информацией со своими соседями или друзьями, которые пока ещё задаются вопросом, как приварить петли на свои ворота без каких-либо проблем.

Советы и рекомендации

Неправильная сварка, может привести к проблемам при дальнейшей эксплуатации, чтобы этого не произошло, стоит прислушаться к следующим рекомендациям:

до начала работ сделайте и изучите схематичный чертеж, если все детали будут учтены заранее, то риск переделывать готовую конструкцию будет намного меньше;
прямые петли привариваются к уложенным на ровную поверхность воротам;
открывать ворота, с только что приваренными петлями, можно после полного остывания швов;
на круглых столбах петля выпускается на 5 мм наружу, на прямоугольных приваривается заподлицо;
сварочный шов должен идти снизу — вверх.

Как приварить петли на ворота. Технология приваривания петель на ворота. Советы по привариванию петель, обзор видов.

Петли для ворот – это металлическое устройство, посредством которого ворота прикрепляются к стойкам. От их выбора зависит срок службы всей конструкции, ее надежность и качество.

Содержание

Виды петель и свойства, которыми они должны обладать
От чего зависит стоимость петель для ворот?
Как правильно приварить петли ворот
Полезные советы по сварке петель на ворота

Виды петель и свойства, которыми они должны обладать

Для того чтобы ворота прослужили долгие годы, были надежны и обеспечивали достойный уровень защиты, петли, на которых они держатся, должны обладать следующими свойствами:

без усилий поворачиваться в обе стороны;
работать бесшумно;
не двигаться произвольно;
быть устойчивыми перед орудиями взломщиков.

Все эти факторы зависят не только от качества изделия и производителя, но и от соблюдения максимально допустимой нагрузки. Превышать ее нельзя, иначе петли быстро придут в негодность. Если створки ворот имеют большую массу, то количество петель увеличивают с четырех до шести штук.

Самыми популярными на сегодняшний день являются распашные ворота. Петли для их крепления бывают разными по форме, количеству секций и способу фиксации. Самой надежной и часто используемой является сварка.

Петли для распашных ворот бывают следующих видов:

1. В форме цилиндра, оснащенные опорным подшипником. Они предназначены для ворот небольшого веса. Предельная нагрузка на них равняется 400 кг. Внутри корпуса петли скрывается коронка опорного подшипника. Крепятся они только сваркой.

2. В форме цилиндра с усилением. Петли для ворот усиленные также имеют опорный подшипник, но в отличие от предыдущего варианта, у них есть специальные пластины, служащие для распределения нагрузки между створками и стойками, на которых они висят. Допустимая нагрузка на такие петли возрастает до 600 кг. Крепятся они не только сваркой, как в предыдущем варианте, но и при помощи винтов.

3. Петли сквозные используют тогда, когда невозможно крепление ни сваркой, ни винтовым соединением. Для фиксации такой петли стойка просверливается насквозь, а ее соединение со створкой происходит при помощи гаек. Сквозные петли не рассчитаны на большой вес. Максимум, который они способны выдержать – 200 кг.

4. Трехсекционные накладные петли. Они предназначены для тяжелых и больших створок. Установив такие петли, владелец ворот может быть уверен, что они не провиснут, не начнут скрипеть и будут скользить очень плавно. Помимо этого трехсекционные петельные конструкции обладают повышенной устойчивостью к попыткам взлома.

5. Жиковины или кованые петли для ворот. Такие петли использовались еще в древности русскими мастерами. Они не только работают по своему прямому назначению, но и служат своеобразным украшением, придают особый колорит. Больше всего подходят такие петли для деревянных ворот, особенно если и ограда, и дом, и все дворовые постройки тоже выполнены из дерева в старорусском стиле.

6. Петля-стрела для ворот. Это шарнирные или полушарнирные петли из стали, предназначенные для толстых и тяжелых ворот, дверей и калиток. Они бывают:

обычные;
фигурные;
съемные.

Более всего подходят такие петли для гаражных ворот, отличающихся крупным размером и большим весом. Петли-стрелы отличает:

простая конструкция и удобство при установке;
повышенная надежность и прочность;
высокое качество.

7. Регулируемые петли для ворот. Такие петли дают возможность изменять положение створок ворот по высоте. Их используют тогда, когда ввиду каких-либо обстоятельств опорные стойки в будущем могут сместиться. Нагрузка, которую выдерживают регулируемые петли – не более 200 кг.

От чего зависит стоимость петель для ворот?

Самым дешевым является простейшее устройство, представляющее собой штырь и надетый на него колпак. Установка такой петли возможна только на самые простые ворота, имеющие малый вес.

Более совершенными и, соответственно, дорогостоящими являются петли, оснащенные подшипником. За счет него происходит перераспределение нагрузки, благодаря чему конструкция служит гораздо дольше. Кроме этого ворота не скрипят и ходят очень плавно.

Чаще всего дорогостоящие петли оснащают противовзломными штырями, препятствующими попыткам воров снять или выдавить створки.

Как правильно приварить петли ворот

Такая задача вполне осуществима при наличии навыка работы со сварочным оборудованием. Для этого потребуются:

петли выбранного вида;
монтажные металлические пластинки;
электроды;
молоток;
болгарка;
средства защиты: маска, защитная одежда, перчатки.

Монтажные пластинки служат для равномерного распределения тяжести, а также упрощения работ по сварке. Их приваривают непосредственно к петлям. Размер и форма варьируется в зависимости от веса и габаритов створок. Вид пластинок бывает как обычный, так и декоративный.

Рабочий процесс состоит из следующих этапов:

поднимите ворота в вертикальное положение;
удостоверьтесь в правильности их положения при помощи отвеса;
приложите петли к воротам в местах крепления и проследите за тем, чтобы они находились на одном уровне, параллельно линии края створки;
в первую очередь приварите петли к полотну ворот, а после уже к стойкам, на которых они будут держаться, при этом контролируйте качество получающегося шва;
когда сварочные работы будут окончены, зачистите швы при помощи болгарки.

Приваривание петель к воротам из профнастила выглядит немного по-другому:

соорудите пару перемычек, идущих параллельно верхней и нижней частям длинных сторон полотна и зафиксируйте их при помощи угольников;
расположите перемычки так, чтобы они разделили полотно на три одинаковых части;

к этим перемычкам и привариваются петли;
когда сварочные работы будут окончены, прикрутите профнастил сверху на петли.

Петли для ворот, размеры которых могут быть разными, лучше предпочесть очень толстые и не менее метра в длину.

Полезные советы по сварке петель на ворота

Если металлические петли для ворот приварить неправильно, металл в будущем может повести, створки либо совсем перестанут закрываться, либо будут это делать с трудом. Чтобы такого не случилось, воспользуйтесь рекомендациями мастеров, приведенными ниже:

если выбор пал на прямые петли, то приваривать их следует тогда, когда ворота находятся в горизонтальном положении, например, уложены на землю;
перед тем как приварить петли на ворота, сделайте подложку длиной в половину петли и подложите под ее нижнюю часть, а верхнюю прихватите со стороны торца;
если петли нужно зафиксировать на круглой стойке, то их необходимо выпустить 5 мм наружу, если на прямоугольной – фиксировать заподлицо;
когда петли еще не окончательно закреплены, нужно приложить вдоль них кусок прямоугольного бруска и таким образом выставить их правильно;

варить лучше всего мелкими прихватками, по два раза со всех сторон, соблюдая очередность;
перед тем как приварить петли изнутри, проверьте, насколько легко ворота открываются и закрываются на весу, и в случае если они работают некорректно, прихватите сваркой еще в нескольких местах с наружной стороны;
перед тем как окончательно приварить петли, закройте створки ворот и поместите под их середину подставку, для того, чтобы избежать провисания;
шов, образующийся при сварке, должен идти только по направлению вверх;
по окончании работ дождитесь, пока петли остынут, и только тогда открывайте ворота.

Чтобы было нагляднее и понятнее, как приварить петли на воротах, видео с инструкцией размещено ниже.

Как правильно приварить петли на ворота?

Сама по себе, основная функция ворот базируется далеко не на одном их верном закрывании и стойкости к большим нагрузкам. Однако, весьма важный момент — это их открывание и также закрывание. Вообще, в совершенстве 2 последние функции , а еще отсутствие уже между прикрытыми воротами тех же щелей достигаются в результате хорошей сварки. Так вот, у многих часто возникает весьма логичный вопрос — как приварить петли на ворота? Люди, которые имеют навык работы электрической сваркой, смогут на должном уровне приварить различные петли к воротам, если станут совершать этот процесс правильно.

Старт процесса
Инструменты
Монтаж ворот
Сварочный процесс
Завершающий аккорд

И открытие, и закрытие самих ворот без каких-либо скрипов плюс рывков – это наилучшее, что может предоставить верный монтаж петель. Как же можно такое соорудить? 1-ым делом, избрать правильный метод монтажа петель для определенных материалов ворот плюс опорных столбов. Сами ворота бывают:

из металла;
из дерева;
профнастиловые/поликарбонатные;

Ну а столбы:

железные;
древесные;
бетонированные;
из пенобета;
кирпичные;
каменные либо шлакоблоковые.

Среди петель наиболее оптимальными считаются шариковые. Полости подобных петель имеют шарики, которые в 2 раза упрощают ход самих ворот. Вначале нужно определить, как же функционируют петли на воротах вкупе: на 1-ой воротной створке две петли должны находиться на проделанной прямолинейной осевой полосы. То есть, после завершения этой процедуры петля (снизу) обязана быть конкретно под той (которая сверху) плюс у той и иной петли обязано быть прямолинейное осевое размещение в пространстве. Во время подобной приварки петель — перегрузка веса двери станет распределятся на подвесные опоры в равной мере. Говоря иначе, если приварить петлю правильно — то будет прочно держаться.

Старт процесса

Цилиндрообразная форма петель часто принуждает малоопытных людей в данной сфере — спросить у себя: «А подобное, в принципе — варится?». Поверьте, варится! И приварить можно легко. Сами петли, изготовленные из шестигранника либо четырехгранника в практике приварить проблематичнее. По верной технологии, петли поначалу привариваются к особым «платикам». Совершать данное лучше на гладкой горизонтальной поверхности, к примеру, на наковальне (попутно уже разрешено подключить тот же «минус» нашего агрегата).

Внимание! Обязательное условие: приваривать платики к петлям нужно используя сплошной шов.

к меню ↑

Инструменты

сварочный аппарат, лучше инверторный;
сухие электроды d=3 мм;
щетка по металлу;
маска защитная;
также костюм сварщика и ботинки;
механослесарный молоток;
пластинки и/или платики;
петли (с подшипником либо без).

Выбрать подобающий по размерам платик не трудно. Предусматриваем вес ворот и надежность материала (из какого они сделаны и определяем это «на глаз»). Также, учесть сварочный шов — то есть какой конкретно длины сумеет выдержать вес и не даст, чтобы дверь либо гаражные конструкции «растянулись». Платиками образуется продуктивная «среда» в целях выполнения сварки, а вдобавок они служат в качестве пластин (которые распределяют) воротного полотна, что не позволяет крайнему «разрушится» — если совокупный вес самой конструкции тяжелый.

к меню ↑

Монтаж ворот

Правильно совершать сварку петель с уже прикрепленными платиками необходимо в стационарном режиме, прежде размещая ворота в их так называемое — «базовое место». В общем, ворота потребуется укреплять «холостым путем» и добиваться подобающего положения до старта работы. Позицию дверей нужно обязательно проверить. Кстати, перепроверить еще столько раз, сколько понадобится – вплоть до 10 раз.

к меню ↑

Сварочный процесс

После того, как уже будет сделан хороший «тест» месторасположения ворот, заблаговременно измеряемых и означенных полей для пластин, можно приступать к сварке с петель (те, которые нижние) на столбах. Сам «вертикальный шов» считается нелегкой работой даже специалистам в этой сфере. Однако, из-за пластин любой молодой сварщик сумеет с ними совладать, а точнее приварить ту же дверь либо гаражные калитки. Когда 1 штыковой элемент петли на створке будет сделан, разрешено пользоваться лазерным уровнем с целью сверки верного расположения ее оси и нахождения истинного расположения 2-ой штыковой петли.

к меню ↑

Завершающий аккорд

После корректной сваркой составляющих петель, далее к ним следует прикреплять вставную верхнюю часть петли вместе с шариками. Следом весьма плотно припереть наживленную часть к самому полотну двери и возобновить деятельность. По завершению всего процесса, швы стоит обработать болгаркой. Вот и все, теперь вы знаете — как приварить петли на ворота, а самое главное — как смастерить это правильно.

Кстати, подобной методикой многие годы благополучно пользуются различные службы, которые занимаются установкой дверей. Совершить это без помощи других будет несложно, если есть опыт работы со сварочным аппаратом и нужное оборудование с расходным материалом.

Важно! Сами ворота (в том числе и гаражные) должны открываться наружу, потому как если они будут открываться внутрь — при изобилующем снегопаде в зимнее время это может повлечь за собой немалые проблемы.

сварка на петлях ворот — King Architectural Metals

Показаны: 1 — 12 из 173 продукты для

Представление сетки|представление списка | ПопулярностьСамая низкая ценаСамая высокая ценаНомер товара

44-2003-Э

5-дюймовый стандартный цилиндр Петля черного цвета. Каждая петля была смазана стандартной машинной смазкой внутри и снаружи для обеспечения наилучшей работы. Эта петля имеет сварную прокладку размером 1 x 2 дюйма , штифт из нержавеющей стали с шарикоподшипником. , 5 дюймов в высоту с шарикоподшипником и весом 2,75 фунта. Получите скидку за количество при покупке 20 или…

$16,89пр.
15,67 $ (20+)

сопутствующие товары Петли | 5-ствольная петля

Петля для стандартного ствола. Приварная площадка 1 x 2 дюйма, шарикоподшипник 5 дюймов H

44-2005-Э

7-дюймовый стандартный цилиндр Петля с матовой черной отделкой. Петля была смазана стандартной машинной смазкой как внутри, так и снаружи для лучшей работы. Каждая петля имеет 1-1/2″ x 3″ 9Колодки 0016 сварные , штифт из нержавеющей стали с шарикоподшипником, высота 7 дюймов и вес 8 фунтов. Получите скидку за количество при покупке 16 или…

$ 31,97 чел.
28,09 $ (10+)

сопутствующие товары 7-ствольная петля | Петля 44-2005-э | Петли на шарикоподшипниках

Стандартный цилиндрический шарнир, 1-1/2″ x 3″ приварная накладка, шарикоподшипник 7″H

44-2005

… Петля — это прочная черная петля , имеющая сварную прокладку размером 1-1/2 дюйма на 3 дюйма и штифт из нержавеющей стали с шарикоподшипником. Его высота составляет 7 дюймов, а вес — 7 фунтов. Прочная петля позволяет удерживать большие ворота . Получите скидку за количество при покупке 12 или более штук. …

$ 45,97 чел.
42,49 $ (12+)

сопутствующие товары Сверхмощный шарнир ствола | Петли | 7-ствольная петля

США Петля для ствола. Подушка 1-1/2″x3″, шариковый подшипник 7″ H

44-026С

Герметичная стальная опора петля для использования на воротах для пешеходного движения или легкого использования. Грузоподъемность составляет 500 фунтов. Подшипники герметичны, поэтому смазка не требуется. Продаются парами эти 9Петли 0016 подходят для круглых или плоских стоек.

$ 84,47 чел.
80,19 $ (6+)

сопутствующие товары Петли

Стальной шарнир с герметичным подшипником. 1000 фунтов на человека

44-2000-КОНГ

… стойка и ворота при установке. Петля со стволом King Kong высотой 7 дюймов предназначена для тяжелых работ, где нет других петля подойдет. Эта петля может выдерживать нагрузку до 3000 фунтов. Ствол 2-1/2 дюйма в диаметре. Имеется штифт из нержавеющей стали 1-1/4 дюйма и пространство 3-3/4 дюйма между стойкой и затвором , когда…

$ 196,67 чел.
180,77 $ (10+)

сопутствующие товары Сверхмощный шарнир ствола | 1-дюймовая шарнирная петля | Сверхмощный сварной шов на петле ворот

Петля для ствола Кинг-Конга. 7 дюймов высотой, 3000 фунтов с шарикоподшипником

1-1808

Твердые стальные стыковые петли . Полированная сталь, герметичный штифт 1/4 дюйма, для стандартных условий эксплуатации, без отверстий под винты, обжатая поверхность, узкая ширина, пригоден для сварки. Продается парами. 3-1/2 дюйма x 3-1/2 дюйма x 0,091 дюйма, 1 фунты

$ 2,57 чел.
2,37 $ (50+)

сопутствующие товары Петли

Стальная стыковая петля. 3-1/2″ x 3-1/2″ 0,091″

21-ТСА1

…Технологии, эта петля Tru-Close регулируется по скорости и усилию, необходимым для закрытия ворот . Отсутствие ржавчины, провисания, заедания или окрашивания при использовании этой петли . Нет ножек на это шарнир . Предназначен для металлических ворот . Максимальный вес затвора для самозакрывания – 66 фунтов. Все петли продаются парами. Получите…

$ 29,37 чел.
26,39 $ (5+)

сопутствующие товары Самозакрывающиеся петли | Металлические самозакрывающиеся петли | Самозакрывающиеся петли для ворот

Регулируемая петля Tru-Close, 2-1/2″ x 3-3/4″

44-3000С

Этот цельнометаллический герметичный роликовый подшипник шарнир выдерживает нагрузку до 2000 фунтов. Большая прокладка для сварки для лучшей несущей способности.

$ 131,67 шт.
125,09 $ (6+)

сопутствующие товары Петли | Приварить шарнир

Роликовая петля со стальным корпусом. 1100 фунтов

42-ФСПГФ-120

Цилиндр шарнир , который можно использовать в тяжелых условиях с грузоподъемностью 750 фунтов. Эта петля должна быть приварена к металлу ворота. Петля размером 4-3/4 дюйма со стальным штифтом, латунной масленкой и латунным кольцом. Диаметр цилиндра 5/8 дюйма и штифт 25/64 дюйма. Каждая петля весит 0,834 фунта. Заработайте количество…

$ 6,57 шт.
6,08 $ (10+)
5,69 $ (50+)

сопутствующие товары Петли для ворот | Петли | Бочка

Стальной приварной шарнир. Длина 4-3/4 дюйма, штифт 25/64 дюйма.

1-1844

Эта блестящая стальная стыковая петля пригодна для сварки и не имеет отверстий для винтов. Петля имеет размеры 4 x 4 x 0,097 дюйма. Там тугой штифт 3/8″. Эти петли являются стандартными петлями . Поверхность обжата, и каждый шарнир весит 1,1 фунта. Получите скидку за количество при покупке 10 или более и 50 или более.

$ 4,17 чел.
3,58 $ (50+)

Стыковая петля из яркой стали. 4″ х 4″ х 0,097 дюймов

44-2100

Шарнир с роликовым подшипником высотой 4-1/4 дюйма, шириной 2 дюйма и зазором 4-1/4 дюйма ворот . Эта сверхмощная петля может выдерживать до 2000 фунтов ворот . Все петли продаются парами.

$161,77 чел.
150,87 $ (10+)

сопутствующие товары Петли | Сверхмощный шарнир ствола | Сверхмощный сварной шов на петле ворот

Роликовый шарнир. 2 дюйма в ширину, 4-1/4 дюйма в высоту

44-2003-АДЖ

Шариковый подшипник с регулируемым J-образным болтом 5/8 дюйма. Петля выдерживает нагрузку до 300 фунтов. Болт 4-3/8″», а колодка 2-3/8″. Наслаждайтесь скидкой за количество при покупке 12 или более.

$ 20,48 чел.
17,18 $ (10+)

сопутствующие товары Петли | Jbolt | Петля 44-2003

5/8-дюймовый стальной регулируемый цилиндрический шарнир с J-образным болтом

122436486072

Приварные петли на бочонке — регулируемые

Приварные петли на бочонке — регулируемые | Гувер забор Ко.

Артикул # ЦИЛИНДР-ПЕТЛЯ-РЕГУЛИРУЕМЫЙ

Товар(ы) в действительности могут отличаться от показанных на фотографиях

Вы экономите ()

Электронная почта:

Добавить в корзину для просмотра самой низкой цены

Почему я не могу просмотреть цены?

Размер:

Пожалуйста выберите

5 дюймов
7 дюймов

Кол-во:

Пожалуйста выберите

Одинокий

Количество:

Добавить в проекты

Детали

Сверхмощная сварка на цилиндрических петлях — отличный выбор для тяжелых ворот и дверей, требующих жестких допусков и плавной работы без усилий. Ярким примером являются автоматические ворота с операторами ворот. Многим производителям требуется петля с подшипником, и эти варианты для тяжелых условий эксплуатации отлично подойдут. Эти петли также отлично подходят для ворот с антипаниковой фурнитурой, электрическими замками или защелками, а также для бесчисленных проектов, где требуется прочное шарнирное соединение. Продается по отдельности, так что вы получите именно то, что вам нужно для вашего проекта.

Технические характеристики

Характеристики приварной регулируемой цилиндрической петли 5 дюймов (PDF)

Характеристики приварной регулируемой цилиндрической петли 7 дюймов (PDF)

Отзывы

Средний рейтинг клиентов: (3 отзыва) Написать отзыв (требуется авторизация)

Сортировать по: Самый полезныйСамый новый

Забор Гувера было очень легко заказать..

Рецензент: Зритель из Миссисипи

Забор Hoover было очень легко заказать и перемещаться по их веб-сайту! Служба поддержки очень помогла с выбором! Посылка пришла, как и обещали, очень хорошо упакована! Спасибо, Hoover Fence!

безупречная производительность

Рецензент: Зритель из Алабамы

Хорошие материалы доставлены вовремя!

ЧАСТИ, ГДЕ ЛЕГКО ЗАКАЗАТЬ

Рецензент: Зритель из Огайо

ЗАПЧАСТИ ГДЕ ЛЕГКО ЗАКАЗАТЬ. ПРИНЯТ В СООТВЕТСТВИИ С ЗАКАЗОМ. ОТПРАВЛЯЕТСЯ СРАЗУ. СПАСИБО ЗА ОТЛИЧНОЕ ОБСЛУЖИВАНИЕ

Доставка

Страна United States——————AfghanistanAland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua And BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia And HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCongo, The Democratic Republic Of TheCook IslandsCosta RicaCote D ‘ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (Malvinas)Faroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-bissauGuyanaHaitiHeard Island And Mcdonald IslandsHond urasHong Kong (Republic Of China)HungaryIcelandIndiaIndonesiaIran, Islamic Republic OfIraqIrelandIsle Of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Democratic People’s Republic OfKorea, Republic OfKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, The Former Yugoslav Republic OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States OfMoldova, Republic OfMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian Territory, OccupiedPanamaPapua Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарРеюньонРумынияРоссийская ФедерацияРуандаСент-ХеленаСент-Китс и НевисСент-ЛюсияСент-Пьер и МикелонСент-Винсент и Гре nadinesSamoaSan MarinoSao Tome And PrincipeSaudi ArabiaSenegalSerbia And MontenegroSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia And The South Sandwich IslandsSpainSri LankaSudanSurinameSvalbard And Jan MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan (Republic Of China)TajikistanTanzania, United Republic OfThailandTimor-lesteTogoTokelauTongaTrinidad And TobagoTunisiaTurkeyTurkmenistanTurks And Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited Kingdom (Great Britain)United StatesUnited States Малые отдаленные островаУругвайУзбекистанВануатуГород-государство ВатиканВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, СШАУоллис и ФутунаЗападная СахараЙеменЗаирЗамбияЗимбабве

Состояние Выберите штат/провинциюАльбертаБританская КолумбияМанитобаНью-БрансуикНьюфаундленд и ЛабрадорСеверо-Западные территории и НунавутНовая ШотландияНунавутОнтариоПринс ЭдвардайлендКвебекСаскачеванЮкон

Zip/Postal

Отказ от ответственности за стоимость доставки: Все заказы подлежат подтверждению. Дополнительные расходы на доставку, хотя и редкие, могут взиматься из-за веса, размера, местоположения и/или других переменных. Если для вашего заказа потребуются дополнительные средства для покрытия расходов на транспортировку товаров, с вами свяжутся перед обработкой заказа для утверждения.

180° приварная регулируемая петля 4D

Для полной функциональности этого сайта необходимо включить JavaScript.
Вот инструкции
, как включить JavaScript в вашем веб-браузере.

Этот веб-сайт использует файлы cookie для улучшения вашего опыта.

Наведите курсор, чтобы увеличить | нажмите, чтобы увеличить

Технические характеристики
Чертежи
Инсталляционные фильмы
загрузок

Технические характеристики

Технические характеристики	Угол открытия и закрытия 180° Болт с проушиной M16: (5/8″), горячее цинкование погружением Рукоятка: горячеоцинкованная Устраняет необходимость складирования левых и правых распашных ворот Регулировка по высоте 7/8 дюйма Только ручка доступна в различных цветах RAL Исполнение Z: П-образная пластина с ушком и пластина с канавкой оцинкованы Упаковано по 50 шт.
Доступны следующие цвета RAL
Особенности

Чертежи

Установка фильмов

Загрузки

Товар

Скачать *. JPG
Скачать CMYK *.TIF
Скачать RGB *.TIF
Perfion__Image1Image

2D/3D чертежи

Скачать *. TIF
Скачать *.JPG
Скачать *.JPG

Черные ворота крупным планом в аэропорту на фоне самолета

Скачать *.JPG
Скачать RGB *. TIF

Белые ворота перед деревом

Скачать *.JPG
Скачать RGB *.TIF

Черные ворота у входа в школу

Скачать *. JPG
Скачать RGB *.TIF

Монтажник заканчивает работу у черного забора

Скачать *.JPG

Антрацитовые ворота на входе в компанию

Скачать *.

Как приварить петли на ворота

Разновидности петель

Что необходимо иметь для работ

Начинаем работы по привариванию петель

Дополнительные советы

Заключение

Ворота: как приварить петли — Страница 6 — Остальные вопросы

#101 RWS87

#102 svarnoi69

#103 RWS87

#104 крышняк

#105 Isperyanc

#106 RWS87

#107 Isperyanc

#108 Фунтик

#109 RWS87

#110 Isperyanc

#111 Isperyanc

#112 RWS87

#113 Фунтик

#114 Gms

#115 saper24

#116 Фунтик

#117 Gms

#118 Фунтик

#119 Gms

#120 Фунтик

Как приварить петли на ворота правильно: разновидности петель

Разновидности петель

Цилиндрические (обычные и с усилением)

Сквозные

Скрытые

Шарнирные

Декоративные кованые

Каплевидные

Регулируемые

Общие правила приваривания петель

Как выбрать петли и определиться с их количеством

Подготовка к сварочным работам

Технология приварки петель к воротам

Необходимые инструменты

Установка платиков

Монтаж ворот

Приваривание петель

Обшивка створок

Как установить на опоры разного сечения

Круглый столб

Квадратный столб

Профильный лист

Есть ли особенности для дверей

Дополнительные рекомендации

Чего не стоит делать в домашних условиях

Как правильно приварить петли на ворота – технология, советы

Правила приваривания

Виды петель и их свойства

Гаражные петли ГОСТ 9650. Как правильно установить

Особенности гаражных шарниров

Как крепятся шарниры на гаражные ворота

Правильный уход за гаражными петлями

Выбор и подготовка петель

Петли для ворот

Рекомендации по установке

Требования к конструкции

Выбираем воротные петли по всем правилам

Выбор механизма

Основные виды гаражных петель

Почему шарнирные петли так хороши

Выбираем форму петель

Применение внутренних петель

О чем еще следует знать

Пошаговый алгоритм сварки

Правильно привариваем петли своими руками

Устанавливаем навесы на круглый столб

Особенности приварки петель к круглым, квадратным и каменным столбам

Видео описание

Как самому приварить шарниры

Несколько советов по монтажу петель

Что нельзя делать во время приваривания

Советы и рекомендации
