Стоит ли покупать импульсный сварочный аппарат?
Понятие «универсальный сварщик» говорит много хорошего об уровне квалификации специалиста. Тем не менее, это определение вовсе не тождественно тому, что для всех операций по свариванию металлов годится один и тот же аппарат. Действительно, вариантов оборудования много, и у каждого своё назначение. Наверняка многие слышали об импульсной сварке, но что это такое в деталях?
Для чего нужен импульсный сварочный аппарат, какие плюсы и минусы у оборудования, чем его получится заменить, если такое вообще возможно — на эти и другие вопросы ответим в этой статье.
Принцип импульсной сварки
В процессе сварки неразъёмное соединение металлов создаётся путём расплавления кромок. При высоких температурах на стыке металлов образуется сварочная ванна, которая при охлаждении кристаллизуется с образованием шва.
Такой метод идеально подходит для сварки металлов и сплавов, то есть для всех случаев, когда требуется выполнить максимально равномерный и прочный шов. Ниже показан результат сварки TIG-аппаратом в импульсном режиме и без него.
Как работает полуавтоматическое оборудование MIG в режиме импульсной сварки
Благодаря рабочим характеристикам широкое распространение получила импульсная сварка полуавтоматом в системе защитных газов. В данном случае в момент прохождения импульса высокой частоты с одновременным пикообразным увеличением силы тока от присадочной сварочной проволоки отделяется микрокапля металла и переносится в зону сварочного шва.
- Исключить прямое соприкосновение свариваемого металла с присадочным материалом (чтобы не допустить короткого замыкания).
- Свести к нулю перегрев зоны сварки.
- Снизить образование брызг в результате понижения температуры нагрева в момент отрыва капли.
- Исключить варианты с прожигом изделия.
- Увеличить производительность.
- Обеспечить чистоту образования шва.
В процессе импульсной сварки полуавтоматом MIG в межимпульсный период величина силы тока уменьшается, благодаря чему свариваемые поверхности остывают. Таким образом, прилегающие к сварочной ванне участки не испытывают влияния структурных изменений, связанных с разогревом. Это идеальные условия для применения сварочных импульсных аппаратов для соединения листовых, в том числе тонкостенных, металлов и сплавов.
Какие плюсы у импульсной сварки полуавтоматом
-
Дымообразование и разбрызгивание сводятся к минимуму. В процессе работы аппарата в сварочную ванну попадает только металл от присадочной проволоки. Такая схема образования неразъёмного соединения в разы увеличивает однородность и прочностные характеристики шва.
- Метод позволяет сократить или снизить до нуля время, необходимое на доработку сварного соединения.
- MIG–сварка ведётся с экономным расходованием присадочного материала (напоминаем, тратится капля на импульс).
- В режиме подачи кратковременных импульсов ширина сварочной ванны уже, а провар глубже, что способствует образованию лучшего по качеству соединения.
- Разогрев ванны контролируется в автоматическом режиме. Как только капля металла соскальзывает с проволоки, нагрев прекращается, возобновляясь со следующим импульсом.
Такая оригинальная и простая в исполнении схема позволяет исключить деформацию металлов во время сварочного процесса.
- Контролируемая в течение импульсного режима подача температуры даёт возможность обеспечить стабильный сварочный цикл с получением равномерного шва правильной формы (соответствующего структуре соединяемых металлов).
Самое приятное то, что импульсный сварочный аппарат могут использовать даже сварщики без многолетнего опыта. Работа оборудования при минимальных навыках мастера практически гарантирует получение добротного шва.
Эксплуатационные ограничения
Помним, что в процессе переноса капли значение тока снижается и температура падает, а затем снова возрастает в момент прохождения следующего импульса. Такие тонкие настройки совершенно ни к чему во время сварки указанных сталей. Разумеется, такой режим им не навредит, а снижение разбрызгивания и дымообразования даже пойдёт на пользу, но, в общем и целом, стали низких марок прекрасно сплавляются и обычными сварочниками.
Как работает импульсная сварка TIG
Обратное действие приводит к следующему: снижение частоты импульсов сварочного аппарата позволяет лучше контролировать состояние сварочной ванны (что актуально для новичков). Кроме того, понижение частоты оказывается полезным при работе импульсной сваркой в неудобных положениях.
Применение импульсного режима в оборудовании TIG
Кроме общих плюсов, перечисленных в разделе с полуавтоматами, можно выделить следующие особенности:
- Сваривание в импульсном режиме позволяет лучше контролировать состояние зоны расплава в сравнении с обычной TIG–сваркой.
- Скорость процесса оказывается выше, проплавление лучше, деформации прилегающих зон сводятся к минимуму, а сам шов получается более аккуратным.
- Функция используется для соединения тонколистовых металлов и сплавов, в том числе нержавейки, где требуется снизить до возможного минимума тепловложения от сварочной дуги.
- На высоких частотах TIG–дуга становится концентрированней и точнее, что улучшает и облегчает сварочный процесс.
В процессе сваривания легированных сталей образующийся шов приобретает дополнительную устойчивость к коррозии за счёт образования микрокристаллической структуры.
В каких случаях рекомендована импульсная сварка
Метод предназначен для следующих вариантов работы:- Соединение металлов и сплавов разной толщины (толстый–тонкий).
- Сварка в разных пространственных положениях.
- Выполнение сварочных швов с улучшенными характеристиками.
- Работа с разными сплавами, в том числе алюминиевыми.
- Сваривание тонколистовых металлов.
- Формирование равномерных угловых швов и соединений сложной конфигурации.
Всё это может выполнить сварочный аппарат с импульсным режимом. Для стандартных настроек или обычного оборудования такой уровень просто не достижим, поэтому решайте сами, какого качества соединение нужно именно вам.
Получите 10 самых читаемых статей + подарок!
*
Подписаться

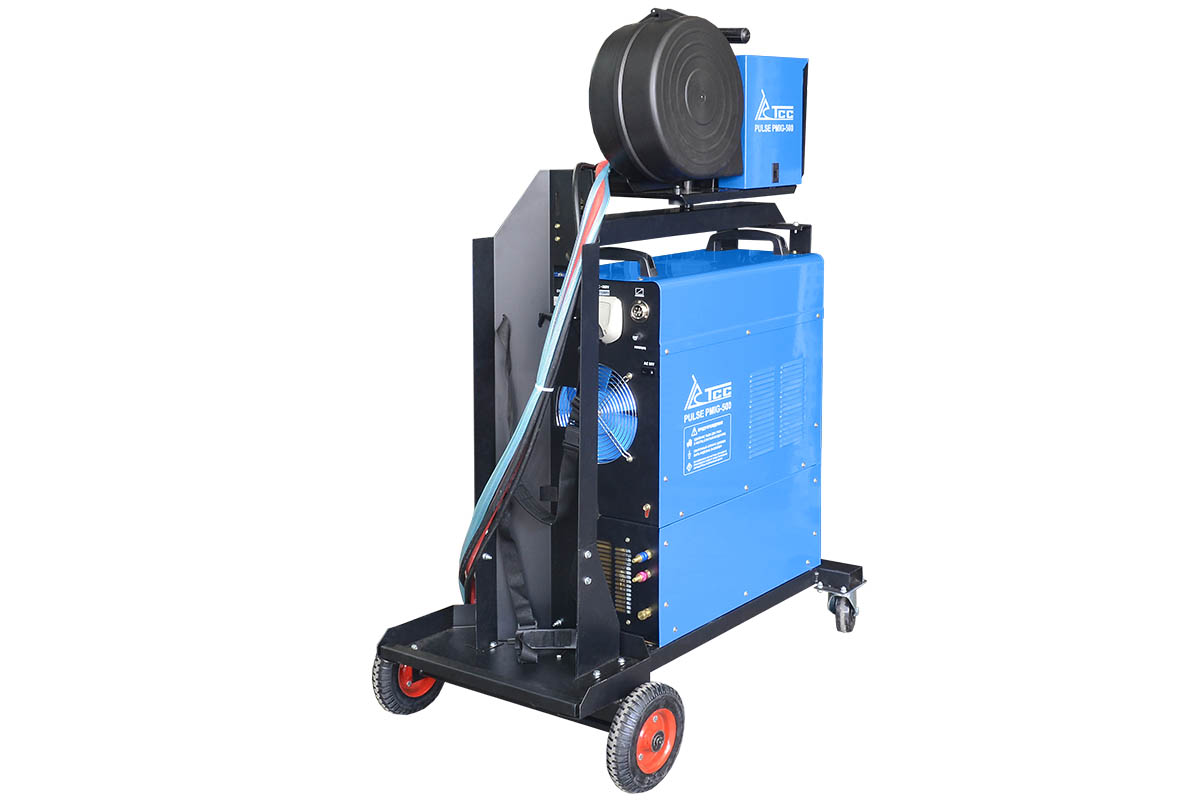

Полуавтомат импульсной сварки TSS PULSE PMIG-350
