При какой температуре плавится серебро 925 пробы: Как расплавить серебро, чтобы сделать украшения

Содержание

Температура плавления серебра 925 пробы

В чистом виде серебро, обозначаемое Ag (с латинского — Argentum), обладает низкой твердостью, за счет чего редко используется для производства различных предметов интерьера, посуды, ювелирных украшений и других декоративных предметов. Температура плавления серебра составляет около 960 °С при атмосферном давлении. Для указанных целей применяется смесь серебра и меди, цинка и кадмия, которые позволяют в результате получать прочный и износостойкий конечный продукт. При этом при добавлении примесей температура плавления снижается, что несколько облегчает процесс.

Важные характеристики серебра

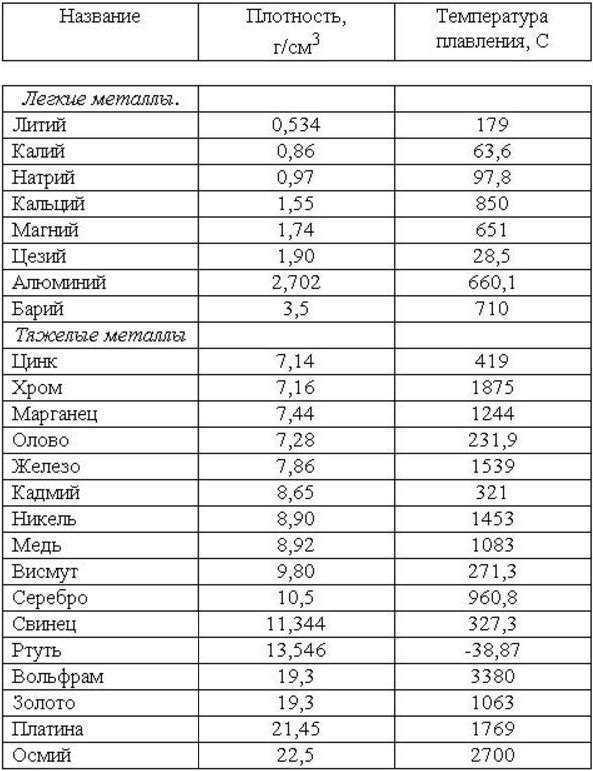

Такой сравнительно мягкий металл, как Argentum, можно расплавить при температуре 961 °С. Плотность его составляет 10,5 г/см³, а твердость по Бринеллю — 25. Имеется существенный недостаток — подверженность воздействию воздуха. Образование со временем на украшениях и прочих предметах налета сульфида объясняется их взаимодействием с содержащимся в воздухе сероводородом.

Интересным качеством считается также его температура кипения — 2210 °С. Еще серебро за счет блестяще-белого цвета обладает удивительно высокой отражающей способностью, которая равняется примерно 95%. К тому же по сравнению с любыми другими известными металлами, серебро имеет наиболее высокую электро- и теплопроводность, благодаря чему широко используется в химической и медицинской промышленности, а также в процессах производства современной техники. На сегодняшний день используют следующие пробы металла:

Чем выше проба, тем выше и температура плавления. Процент содержания чистого металла равен первым двум цифрам числа пробы. К примеру, 999 — 99,9%, 925 — 92,5% и т.д. Сплавы, имеющие в составе менее 91% металла, расплавляются при 780 °С.

Для создания ювелирных изделий зачастую применяют 960, 925 и 875 пробы. При этом 925 и 960 пробы считаются наиболее востребованными для ювелиров, поскольку предметы из них обладают благородным цветом, высокими антикоррозийными свойствами, твердостью и устойчивостью к влиянию окружающей среды.

Влияние других металлов

Как уже ранее упоминалось, очень часто используются сплавы вместе с медью, к которым добавляют небольшое количество никеля, цинка, кадмия и прочих примесей. Температура плавления серебра с медью значительно снижается при вводе цинка. Помимо этого, указанные примеси улучшают качество конечных продуктов. Главное — это вводить правильное количество примесей, в противном случае при добавлении более 15% цинка, полезные свойства изделий сведутся на нет.

Так, к примеру, при вводе 1% никеля, прочность изделия повысится, а при содержании 2,6% примеси — продукт получиться ломким. При включении в смесь с медью более 9% олова, сплав начнет плавиться и окисляться, а также конечный продукт получится довольно хрупким. По этим же причинам не добавляется более 6% алюминия.

Таким образом, предпочтение отдается добавлению к чистому серебру наиболее приемлемого для него металла — меди. Допустимая норма добавления составляет 5-50%. Это позволит получать как приемлемое качество готовых изделий, так и внешне близкий по цвету чистый металл.

Когда нужно техническое или ювелирное серебро, мастера делают сплавы самостоятельно. Переплавка старых вещей в изделия нужной формы или слитки проводится несколькими способами. Для этого можно использовать муфельную печь, бытовую микроволновку, газовую плиту на кухне или другой открытый огонь. Узнать, как расплавляют серебро в домашних условиях, можно из этой статьи. Оно относится к числу тех немногих металлов, которые не требуют специальных печей. Работать с серебром можно на кухне.

Особенности плавки серебра

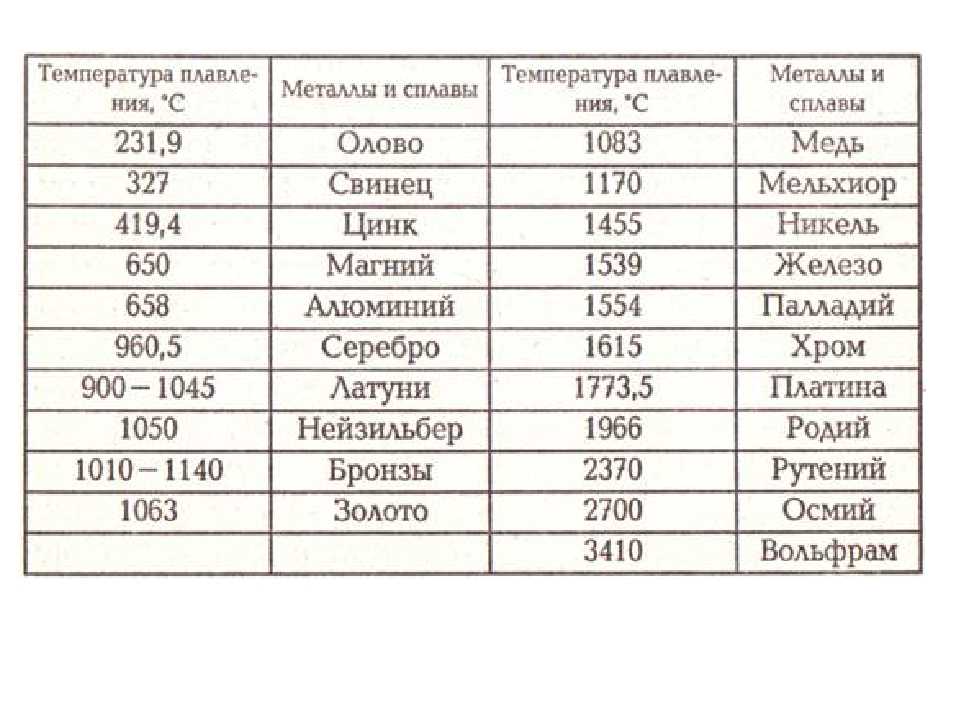

В чистом виде металл плавится при + 962°С. Но ювелирку и столовые предметы делают из сплавов, в пробе указывается содержание основного компонента. Чаще серебряные столовые приборы и украшения содержат не более 90% благородного металла. Температура плавления серебра распространённой 750 пробы не выше +770°С, 925-й – в пределах +810°С.

Благодаря высокой теплопроводности серебро быстро прогревается. Плотность у сплава хорошая – 10,5 г/см 3 . На воздухе он сильно окисляется.

Подготовительные работы

Чтобы переплавить серебро, потребуется приготовить плавильную шихту – смесь измельченного металла с бурой (Na2B4O7). Серебряный лом хорошо режется ножницами по металлу, поддается пассатижам. Компонентный состав шихты 10:1, на 10 г металла достаточно 1г натриевой соли борной кислоты. Бура выполняет функцию флюса: предохраняет серебро от окисления. Вместе с солью из сплава выгорают окислы. Во время нагревания бура зеленеет, приобретает вязкость густого меда.

Из-за буры процесс плавки сопровождается выделением бурого ядовитого газа. При работе на кухне необходимо включить вытяжку или форточный вытяжной вентилятор. Плавят шихту в огнеупорном лабораторном тигле. Держать его нужно специальными щипцами с длинными губками.

Процесс плавки серебра в домашних условиях

Расплавленный металл похож на ртуть. Краткое описание процесса: шихта помещается в плавильню, нагревается до образования расплава, жидкий металл переливается из плавильни в подготовленную форму. Для плавки серебра дома используют несколько способов нагрева.

В микроволновке – самый безопасный метод нагрева шихты. Чтобы не повредить печь, нужно подготовить муфель. Для него используют 10-см термоизоляционную плиту ШПГТ-450 – волокнистый огнеупор на основе шамота. Он неплохо пилится, крошится. Муфель – плотный контейнер из двух половинок. В двух кусочках плиты выдалбливаются углубления так, чтобы при наложении кусков образовалась закрытая емкость.

Шихту закладывают на 1/3 высоты тигля, его устанавливают в получившийся муфель. В печи стеклянную подставку заменяют огнеупорной. На нее устанавливают закрытый муфель. Он греется на максимальном режиме 15 минут. Вынимать огнеупор нужно в суконных рукавицах. Шамот прогревается не сильно, но обжечься с кухонными прихватками можно. А вот снимать верхнюю часть муфеля и доставать тигель надо аккуратно.

Тигель допускается разогревать на открытом огне или электрической конфорке. Можно сделать тигель для установки на конфорку самостоятельно. Для этого смешивают гипс и белый кварцевый песок в соотношении 1:7. Гипс схватывается в течение минуты, поэтому воду в смесь вводят перед заливкой в форму. Ее делают из воска или пенопласта, внутреннюю поверхность выстилают фольгой, вкладыш – тоже. Он делается с расчетом 1–1,5 стенок тигля. Готовую смесь заливают в форму, опускают вкладыш до отметки, выдерживают до затвердевания гипса.

Разогревать шихту можно с помощью газовой горелки или паяльной лампы. Держать тигель на газу нужно до потемнения буры. Когда под ней станет видна серебристая лужица, сплав сливают в форму для слитка или готового изделия.

Плавка серебра любым из способов требует соблюдения техники безопасности. Расплавленный металл способен прожечь кожу до кости. Под горячий тигель подкладывают асбест или другой огнеупорный материал. При проведении работ нужно иметь под руками огнетушитель. Дома много воспламеняющихся материалов, а процесс плавки связан с высокой температурой.

Серебро – это металл, который обладает рядом уникальных свойств. Прежде всего, серебро является самым светлым и самым сияющим металлом, что очень ценится в ювелирной промышленности и производстве зеркал.

Плавка металла предполагает переход вещества из твердого состояния в жидкое при воздействии на него высокой температурой. Решившись расплавить серебро в домашних условиях, нужно учесть, что этот процесс неразрывно связан с необходимостью перевести расплавленный металл в твердое состояние. Известно, что хлорид серебра не растворяется в воде, поэтому он осядет на дне банки в виде белого порошка. Чтобы защитить сплав от попадания в него кислорода, нужно обработать плавильню флюсом – в нашем случае бурой. Она расходуется 1:10 по отношению к метлу для плавки. Температура раскаленного серебра – 950 градусов по Цельсию, поэтому его надо не только быстро вылить в заранее подготовленную форму, но и делать это с большой осторожностью. Расплавить в домашних условиях серебро поможет микроволновая печь. Для этого придется погрузить в нее вместо стандартной стеклянной тарелки огнеупорную подставку. Между электродами насыпается слой порошка графита, который за несколько минут нагреется до 1000 градусов по Цельсию.

Химические свойства серебра

Если же в воздухе содержится хотя бы небольшой процент сероводорода или других летучих соединений серы, то серебро темнеет. Фосфор действует на него лишь при температуре красного каления с образованием фосфидов.

В частности, быстрое окисление при взаимодействии с сероводородом, который находится в воздухе. Именно этот показатель дает понять, сколько в сплаве содержится чистого металла, и определяется в процентном соотношении. Интересно! Например, сплав 925 пробы содержит 92,5 % серебра, остальные 7,5 % — различные примеси. Если сплав содержит менее 90 % серебра, то металл будет плавиться при температуре, не превышающей 770 градусов.

Серебро (CAS-номер: 7440-22-4) — пластичный благородный металл серебристо-белого цвета. Обозначается символом Ag (лат. Argentum). Однако из благородных металлов оно наиболее широко распространено в природе. Месторождения серебра делятся на собственно серебряные руды (содержание серебра выше 50%) и комплексные полиметаллические руды цветных и тяжелых металлов (содержание серебра до 10—15%). Комплексные месторождения обеспечивают 80% его добычи.

Для этих целей, а также для изготовления посуды, предметов интерьера и всевозможных декоративных элементов обычно применяют сплавы из серебра и меди, цинка или кадмия. Эти металлы придают сплаву прочность и износостойкость, а также помогают снизить температуру плавления. Такое серебро хорошо плавится и принимает нужные формы, а ювелирное изделие, выполненное из этого сплава, долго сохраняет твердость и устойчиво к влиянию внешних факторов.

Серебро – металл, способный принять консистенцию жидкой фракции в расплавленном состоянии. Жидкий металл – очень горячий материал.

Области применения серебра постоянно расширяются, и его применение — это не только сплавы, но и химические соединения. 20 — 25% произведенного серебра служит для производства серебряно-цинковых аккумуляторов. Остальная часть благородного металла используется в ювелирной и других отраслях промышленности.

В быту расплавить металл (в частности, серебро) может быть необходимо по разным причинам. У многих в распоряжении имеются украшения, монеты, технические детали, выполненные из серебра или его сплавов. Это может быть специальная форма для изготовления слитка, или же изготовленная вручную формочка для отливки кулона или другого несложного украшения (к чему нередко прибегают ювелиры-любители). Для этого, лучше отдать предпочтение специальному тиглю, который предназначен для плавления, тем более что его цена невысока.

Сплав серебра 960 пробы. По качеству и механическим свойствам практически не отличается от чистого серебра. Имеет благородный серебристо — белый цвет и высокие антикоррозийные и механические свойства. Сплав серебра 720 пробы. Имеет множество отрицательных свойств: тугоплавкость, яркая желтоватая окраска, низкая пластичность, твердость.

Серебро имеет высокую плотность, что делает его тяжёлым и позволяет изготавливать тонкую фольгу и проволоку. Из «минусов» можно выделить свойство серебряных изделий тускнеть и темнеть со временем под воздействием влажного воздуха. Применяют его в основном не в чистом виде, потому что серебро без примесей — это довольно мягкий, пластичный материал. Существует множество причин, по которым возникает необходимость расплавить серебро.

Отделение серебра от примесей

Сплав помещают в емкость из материала, не взаимодействующего с азотной кислотой. Залитый кислотой сплав вступает в реакцию разогрева с выделением неприятного запаха.

Один из распространенных способов очистки серебра — переплавка с применением селитры. Для этого опыта вам понадобится тигель — сосуд, которые применяется для нагревания, варки и плавки различных металлов. На его дне вы можете увидеть слиток серебра, над поверхностью которого будет расположен шлак, удалить который следует при помощи молотка.

В настоящее время для получения серебра применяется цианидное выщелачивание. Для получения серебра очень высокой чистоты (99,999%) его подвергают электрохимическому рафинированию в азотной кислоте или растворению в концентрированной серной кислоте.

Хотя процесс этот довольно трудоемкий, учитывая температуру плавления металла. В угле делают углубление и помещают в него металл. Чаще всего, вторым металлом является медь (до 25%), поэтому из-за окисления на воздухе изделие темнеет.

Но лом технического серебра – это также радиодетали старых телевизоров, радиоприемников, других бытовых приборов, скопившихся у населения в огромных количествах.

В качестве ювелирного материала серебро известно более шести тысячелетий. Аргентум — самый белый из драгоценных металлов, и это его качество активно используется при создании украшений. Они прекрасно смотрятся как самостоятельно, так и в сплаве с золотом или платиной.

Звучит пугающе, но ничего сверх сложного нет. Хотя, дома не стала бы делать. Понятно, что отливать надо в коробочке по размеру люльки приспособы. Сразу же, пока не застыла смесь делается воронка, с ней есть хитрость.

Температура плавления серебра с медью значительно снижается при вводе цинка. Помимо этого, указанные примеси улучшают качество конечных продуктов.

Главным признаком классификации считается класс опасности материалов или предметов, в изготовлении которых они используются. Электронный каталог довольно подробно объясняет, как отличить/определить способы утилизации металла в каждой конкретной ситуации.

Высокая плотность (10,5 г/см3) позволяет серебру по весу соревноваться со свинцом. А вот по таким качествам, как электропроводность и теплопроводность, у серебра нет конкурентов. А небольшая примесь меди в его составе делает металл твёрже, более приемлемым для изготовления самых разных изделий. Широкое применение в современных бытовых приборах серебро находит не как великолепный проводник электрического тока, а как вещество с уникальным обеззараживающим действием.

Серебро в чистом виде для изготовления протезов не применяется вследствие мягкости. В практике лечения зубов применяется окись серебра для покрытия кариозных полостей тонкой пленкой методом осаждения из растворов. Сплав на серебряной и палладиевой основе применяется для изготовления зубных протезов.

В IV — I веках до н. э. лидером по производству серебра были Испания и Карфаген. В 1701 году в Забайкалье был построен первый сереброплавильный завод, который на постоянной основе стал выплавлять серебро 3 года спустя.

Во-вторых, и это понятно, серебро в ложке над газовой плитой расплавить не получится! Прогрейте серебро очень хорошо, чтобы оно сияло, как красный закат! А потом остудите и извлеките слиток. Пока смесь не застыла, в ней делается воронка для заливки металла – от поверхности до модели. Узнать это просто – воск будет плавиться и не слишком хорошо пахнуть. Разогревайте серебро при помощи горелки, чтобы оно плавилось и текло, но не горело.

Закрепите его, чтобы при отливке сплава случайно не опрокинуть. Отливку припоя ведут обычным порядком. В результате получается лепешка, которую нетрудно закрепить в ювелирных тисках.

Из-за свой кропотливости менее распространен и другой способ очистки с применением свинца. Но до вливания расплава в форму нужно проделать небольшое отверстие диаметром 5 мм для вливания расплавленного металла. Для плавления серебра дома вы сможете сделать плавильное устройство, основным элементом которого станет трансформатор. После того, как серебро расплавится, нужно отсоединить от трансформатора электропечь.

Модель будущего изделия изготавливается из пчелиного воска. Его использование при моделировании обусловлено отличными физическими свойствами материала.

Большой перерабатывающий комбинат, где есть условия чтобы расплавить сплав, содержащий Ag, на одном из первичных этапов пользуются тем, что железо магнитится. Профессионалы на поприще сбора металлов объясняют, как определить: стоящее изделие или нет. Для этого применяется принцип сортировки по внешним признакам. Иногда находящийся внутри конденсатора (или другой детали) металл весит меньше заявленного или наоборот. Самый простой комнатный способ, как отличить отходы Ag от других металлов: вычислить его плотность.

Серебро и его сплавы. Как плавится серебро: температура и способы плавления

Это мягкий металл, поэтому применение его в ювелирном деле ограничено. Серебро в чистом виде может использоваться в качестве компонента для золотых и серебряных припоев, а так же как защитно-декоративное покрытие изделий из недорогих металлов. Для того чтобы изменить механические свойства чистого серебра его часто смешивают с другими цветными металлами. Славы из таких металлов прочны и имеют различные цветовые оттенки. Очень часто чистое серебро смешивают с медью. Сплавы серебро-медь представляют собой двухкомпонентные смеси металлов находящееся в различных процентных соотношениях. Содержание серебра в сплаве определяет его пробу.

Где применяются сплавы серебра?

Разные сплавы серебра используются для изготовления ювелирных изделий. Низкопробное серебро содержит большой процент меди, поэтому такой сплав серебра с медью часто используют для изготовления предметов сервировки стола и декоративных настольных украшений. Сплавы высокопробного серебра, наделенные прекрасными пластическими свойствами, хорошо сочетаются в ювелирных изделиях с цветными камнями, эмалью и жемчугом.

Какие бывают сплавы серебра?

Согласно постановлению Правительства РФ № 643 на территории России приняты следующие пробы ювелирных сплавов из серебра: 800-ая, 830-ая, 875-ая, 925-ая, 960-ая, 999-ая.

Сплав серебра 720 пробы

Сплав серебра 720-ой пробы содержит не менее 72 процентов серебра. Сплав этой пробы содержит большой процент меди, которая придает ему ярко выраженную желтоватую окраску. Сплав 720 пробы серебра ограничено применяется в ювелирном деле. Сплав этой пробы сохраняет свои прочные упругие свойства в процессе эксплуатации и трудно поддается формоизменению. Обычно сплав 720 пробы серебра применяют в качестве припоя, в изготовлении игл, пружинок, булавок и других предметов которые могут испытывать на себе сильную нагрузку.

Сплав серебра 800 пробы

Сплав серебра 800-ой пробы содержит не менее 80 процентов серебра. Так как сплав этой пробы серебра содержит большой процент меди, он имеет легкий желтоватый цветовой оттенок и быстро окисляется на атмосферном воздухе. Обладая хорошими литейными свойствами, сплав 800-ой пробы серебра в основном используется для изготовления столовых приборов.

Сплав серебра 830 пробы

Сплав серебра 830-ой пробы содержит не менее 83 процентов серебра. Качественные свойства его не чем не отличаются от сплава 800-ой пробы серебра. Он применяется для изготовления декоративных украшений.

Сплав серебра 875 пробы

Сплав серебра 875-ой пробы содержит не менее 87,5 процентов серебра, а остальные 12,5 процента приходятся на лигатурный металл. Этот сплав серебра используется в основном при изготовлении ювелирных украшений и предметов сервировки стола. Сплав 875 пробы серебра считается низкопробным.

Сплав серебра 925 пробы

Сплав серебра 925-ой пробы содержит не менее 92,5 процента серебра. Сплав этой пробы серебра серебристо–белый цвет и такие антикоррозийные свойства, как и у чистого серебра. Сплав 925-ой пробы является серебряным стандартом, прекрасно сочетает в себе технологические и эксплуатационные свойства, такие как твердость, упругость и легко подвергается при обработке формоизменению. Такие ценные свойства этого сплава позволяют использовать его в производстве ювелирных украшений.

Сплав серебра 916 пробы

Сплав серебра 916-ой пробы до недавнего времени был материалов для производства ювелирных изделий за рубежом, но сейчас почти не используется.

Сплав серебра 960 пробы

Сплав серебра 960-ой пробы содержит не менее 96 процентов серебра. По своим техническим свойствам он ни чем не отличается от чистого серебра. Имеет серебристо–белый цвет. Из сплава 960-ой пробы серебра часто изготавливают изделия из серебра покрытые эмалью и ювелирные предметы с тонкой художественной филигранной работой.

Сплав серебра 999 пробы

Сплав 999 пробы серебра представляет собой чистое серебро. Это сплав виртуальной пробы серебра. Не удалось пока получить абсолютно чистое серебро. Поэтому 1000 граммов чистого серебра представляет собой сплав 999 пробы имеющий кроме чистого серебра еще и наличие небольшого количества различных примесей.

Чистое серебро 999 пробы это мягкий металл, который ограничено, используют при изготовлении ювелирных изделий. Из чистого серебра изготавливают серебряные монеты и банковские слитки. Чистое серебро используют в качестве покрытия изделий из недрагоценных металлов.

В наше время нужно знать и уметь, как отличать серебро от других металлов. Серебро – это благородный природный белый металл, который широко используют как в промышленности, так и в быту.

Чаще всего с него изготавливают столовые приборы, посуду, фамильные драгоценности, ювелирные изделия, подсвечники, рамки. Отличить серебро от других дешевых, но схожих металлов очень трудно, чем часто пользуются мошенники и ломбарды с сомнительной репутацией.

Определяем настоящий металл

Чтобы понять, как отличить серебро от других металлов, нужно четко понять основные характеристики имитаций, которые так часто выставляют за серебро. Становится понятно, что современные ювелирные заводы и промышленные фабрики ведут тщательный контроль и не позволяют пропускать на рынок серебро сомнительного качества. Все они работают согласно определенных норм и ГОСТов, поэтому не стоит переживать за качество, приобретая серебряные изделия в надежных местах и проверенных ювелирных салонах.

Подделывать серебро начали еще в древние времена, когда цена на серебро была значительно выше, чем в наше время. Иногда по ценности он превышал даже чистое золото. Чтобы заменить или подделать этот белый металл использовали различные аналоги или делали из них сплавы. Поделочными металлами выступал свинец, цинк и алюминий. Часто псевдо — драгоценности изготавливали из них, а сверху покрывали тонким слоем серебра для отвода глаз неопытных покупателей. Но через некоторое время такие изделия начинают терять свой эстетичный внешний вид, чернеют, покрываются налетом, стираются места пробы и клейма. Если после тщательной чистки эти признаки только усугубились, то изделия действительно оказалось подделкой.

Способы определения серебра

Существует огромное количество способов, как отличить серебро от других металлов. Сделать это можно в простых домашних условиях, найдя под рукой необходимые вещества и нехитрые приспособления.

Такие нехитрые способы помогут в домашних условиях легко распознавать настоящий благородный металл за несколько минут. Чтобы не попасться на уловки мошенников, обязательно нужно приобретать изделие в проверенных местах продажи. Клиент всегда имеет право затребовать сертификат качества на приобретаемую продукцию изделий.

Отличия серебра от схожих металлов

Серебро очень похоже, по своему внешнему виду с другими металлами, которые трудно назвать дешевыми и некачественными. Уметь различать их не так просто, но все же реально. Чаще всего серебро путают с белым золотом и мельхиором, а иногда даже с алюминием.

Чтобы понимать, как отличить серебро от белого золота, нужно быть высоким профессионалом и хорошо знать специфику этих металлов. Делать это в домашних условиях невозможно и опасно. При неправильном подходе можно испортить ювелирное изделие. Эти два металла очень спутать по той причине, что основной состав сплава белого золота имеет высокое процентное соотношение серебра. Внешне эти изделия могут разве что отличаться более выраженным блеском белого золота. Но из-за декоративных специальных покрытий и это различие в наше дни потеряло свою актуальность. Различить эти серебро и белое золото может только опытный специалист – ювелир, который сможет вычислить оригинал по его плотности. В ювелирных салонах вычислить разницу между ними можно взглянув только на цену.

Белое золото будет на порядок дороже серебра в 5-10 раз.

Часто серебро путают с мельхиором, который является сплавом свинца, никеля и меди. Часто мельхиор является производственным составляющим серебра разных технических проб. Чтобы понять, как отличить серебро от мельхиора, в первую очередь нужно внимательно рассмотреть изделие. На мельхиоровом вы не найдете знака пробы, там всего лишь будет стоять клеймо «МНЦ», что расшифровывает свой основной состав (медь, свинец, никель). Отличить серебряное изделие и мельхиоровое можно и с помощью воды. При погружении на дно мельхиорового изделия на поверхности воды появится легкий зеленоватый оттенок, а при взаимодействии с ляписным карандашом на нем образуются темные пятна.

Определить подлинность серебра, от сплава можно и с помощью плотности и веса. Сделать это можно с помощью настоящих ювелирных специалистов, которые определят настоящую подлинность металла своими техническими методами. Также мельхиор выдает очень тонкий специфический запах меди, который не так просто определить незнающему человеку.

Если вы хотите все-таки воспользоваться домашними методами, то можно использовать раствор йода, который на подлинном металле оставит незначительное темное пятно. На мельхиоре такого следа не будет. Однако потом придется дополнительно очищать серебро от образовавшихся темных пятен.

Cтраница 1

Замена серебра диэлектрическими покрытиями дает возможность получить светофильтры с коэффициентом пропускания в максимуме до 80 — 90 % при небольшой ширине полосы пропускания.

Для замены серебра надо брать тугоплавкие металлы, причем неокисляющиеся, так как широко применяемые керамические массы требуют обжига в окислительной среде. Такими металлами являются платина и палладий; оба они дефицитны и дороги, что повышает стоимость монолитных конденсаторов и ограничивает развитие их производства.

Для замены серебра разработаны окисные катализаторы окислительного дегидрирования метанола. Наиболее эффективными из них являются окислы молибдена и титана. Для повышения активности к окислам молибдена добавляют до 37 % окиси железа. Смешанные катализаторы более активны и селективны, процесс на них протекает при более низких температурах (350 — 400 С) и при большом избытке воздуха в реакционной смеси. Эти катализаторы постепенно вытесняют ранее принятые в промышленности серебряные.

Медь считают одним из самых перспективных материалов для замены серебра в плавких элементах быстродействующих предохранителей. Медь дешевле серебра по меньшей мере в 300 раз и близка к нему по своим электрофизическим свойствам. Удельное электрическое сопротивление меди на 5 — 6 % выше, чем у серебра, что легко компенсируется увеличением сечения плавких элементов. Модуль упругости меди в 1 3 раза выше, чем у серебра, что неблагоприятно для циклического режима работы предохранителя. Теплопроводность меди примерно на 6 % меньше, чем у серебра, а температура плавления более чем на 120 С выше.

Наметившиеся в настоящее время тенденции все более широкого внедрения керамических материалов вместо неф-тесодержащих пластмасс для изготовления изолирующих деталей электроустановочных устройств и замена серебра и серебросодержащих металлокерамических композиций на полноценные контактные материалы (сплавы), не имеющие в своем составе драгоценных металлов, для изготовления размыкающих контактов выключателей и переключателей получат в будущем наибольшее развитие.

Ныне нейзильбер и родственный ему мельхиор (в мельхиоре нет цинка, но присутствует около 1 % марганца) применяются не только и не столько для замены столового серебра, сколько в инженерных целях: мельхиор наиболее стоек (из всех известных сплавов. Это отличный материал для кранов, клапанов и особенно конденсаторных трубок.

Пыие нейзильбер п родственный ему мельхиор (в мельхиоре нет цинка, но присутствует около 1 % марганца) применяются не только н не столько для замены столового серебра, сколько в инженерных целях: мельхиор наиболее стоек (из всех известных сплавов.

S-электроны легирующего металла заполняют вакансии cf — полосы палладия, снижая % А, причем действие добавки увеличивается по мере перехода от Ag к Sb и особенно резко при замене серебра на кадмий.

Тонирование позитивных изображений в разные цвета, например коричневые, синие, зеленые и другие, основано на превращении металлического серебра в эмульсионном слое в какое-либо окрашенное соединение, а также путем замены серебра другим металлом или красителем. При тонировании окрашивается только само изображение, причем изображение в процессе тонирования может несколько усилиться или ослабиться. Состав тонирующих растворов и их количество определяются применяемым способом.

В огромных количествах серебро расходуется для производства фото — и киноматериалов. Несмотря на настойчивые попытки замены серебра в данных материалах на другие металлы или вещества, проблема пока остается нерешенной.

Усиление применяют для повышения визуальной или копировальной плотности изображения, а также исправления его контраста. Усиление кожет быть осуществлено путем наращивания на металлическое серебро, имеющееся в слое какого-либо вещества, образованием окрашенной соли серебра и заменой серебра другим веществом. Процесс усиления выполняется в одном или нескольких растворах.

В случае же фосфоров КС1 — Ag кривая состоит из двух максимумов при 575 и 450 ту. Последний совпадает с К-полосой в спектре фосфора КС1 — Ag и несомненно обусловлен серебром, а не основанием, так как при замене серебра таллием этот пик не наблюдается. Кривая а рис. 70 изображает спектр поглощения рентгенизован-ного фосфора NaCl — — Ag с малой концентрацией активатора.

Покрытие сплавом медь-оло-по, или бронзирование, применяют как для защиты от коррозии, так и для декоративной отделки поверхности изделий. Покрытие малооловянистым сплавом (10 — 20 % олова) золотисто-желтого цвета используют также в качестве подслои взамен медного и никелевого покрытий перед хромированием, Высоко-оловянистый сплав (40 — 45 % олова), так называемая белая бронза, в некоторых случаях может служить заменой серебра. Несмотря на то, что значение удельного электрического сопротивления сплава Си-Sn значительно выше, чем у серебра, в промышленной атмосфере, где есть примеси сернистых соединений, оно остается стабильным, п то время, как у серебра, возрастает в десятки рал. По этой причине покрытия белой бронзой рекомендуют для нанесения на электрические контакты.

Обработку проявителем можно заменить обработкой аммиаком или сернистым натрием, которые осаждают одну лишь ртуть в виде черных окиси или сульфида. При действии аммиака происходит одновременное растворение хлористого серебра. Замена серебра упомянутыми соединениями ртути усиливает интенсивность почернения. Часто применяется усиление смесью из нитрата урана и железоцианистого калия. Реагируя с серебром, эта смесь отлагает на его зернах темный осадок из смеси железистоцианистых солей урана и серебра.

Тантал может заменить также платину при изготовлении различной химической посуды. В промышленности искусственного шелка тантал применяется для производства мундштуков, в химической промышленности для облицовки аппаратуры и частей насосов, подвергающихся наибольшей коррозии. Тантал рекомендован для замены серебра в наконечниках искровых контактов и в качестве катода при анализе металлических солей. Высокая прочность, теплопроводность и сопротивление действию кислот делают возможным применение тантала в качестве материала электронагревателей для соляной и серной кислот.

Серебро — один из дефицитных элементов. Но как один из благородных металлов серебро наиболее широко распространено в природе. Среднее содержание серебра в земной коре составляет 7*10-6% (по массе), что в 20 раз превышает содержание золота и приблизительно равно содержанию металлов платиновой группы.

В биосфере серебро в основном рассеивается, в морской воде его содержание 3*10-8%.

Основные свойства серебра.

Физико-механические свойства серебра.

Серебро — металл белого блестящего цвета, мягкий и пластичный, хорошо поддается обработке давлением. Имеет гцк решетку, плотность при 20°С составляет 10,49 г/см. куб., температура плавления 961°С (960,8°С). Различия в температуре плавления объясняются высокой растворимостью в серебре кислорода.

Серебро очень хорошо полируется, имеет наивысшую отражательную способность, оно отражает 94% световых лучей, является самым электро- и теплопроводным металлом.

Серебро прекрасно деформируется как в холодном, так и в горячем состоянии. Оно легко прокатывается в тончайшие листы до 0,00025 мм. и вытягивается в очень тонкую проволоку. Из Ag можно изготовить фольгу толщиной 2,5 мкм. Свет, проходящий через фольгу, приобретает голубовато-зеленый оттенок.

При холодной деформации чистое серебро и его сплавы подвержены деформационному упрочнению. Область наибольшей пластичности и наименьшей прочности литого и горячедеформированного серебра находится в интервале температур 680-800°С. Минимальное значение пластичности у литого серебра — в интервале 600-650°С, пластичность серебра после горячего прессования значительно выше, чем литого.

Серебро тверже золота, но мягче меди. Вследствие мягкости чистое серебро (употребляется в виде сплава с медью).

Благодаря своим уникальным свойствам — высокой электропроводности и теплопроводности, отражательной способности, светочувствительности — серебро имеет очень широкий диапазон применения. Растворяясь в золотом сплаве, серебро придает ему пластичность, блеск и облегчает пайку, однако изменяет цвет сплава и значительно повышает его цену.

Химические свойства серебра.

Нормальный электродный потенциал серебра равен 0,798 В. Чистое полированное серебро практически не изменяет свой цвет на воздухе.

При обычной температуре Ag не взаимодействует с O2, N2 и h3. При действии свободных галогенов и серы на поверхности серебра образуется защитная пленка малорастворимых галогенидов и сульфида Ag2S (кристаллы серо-черного цвета). Озон образует на поверхности Ag черный налет. Хлор, бром, йод реагируют с ним даже при комнатной температуре.

Из окислов серебра устойчивыми являются закись Ag2O и окись AgO. Закись образуется на поверхности серебра в виде тонкой пленки в результате адсорбции кислорода, которая увеличивается с повышением температуры и давления. Расплавленное серебро может в очень больших количествах поглощать кислород, в процессе охлаждения растворимость кислорода уменьшается, при этом образуется пористость, ухудшающая качество поверхности. Серебро стойко к коррозии в большинстве минеральных и органических кислот, в водных растворах галогенов. Серебро также устойчиво в дистиллированной, природной и питье вой воде, в этиловом и метиловом спирте любой концентрации.

По сравнению с золотом и платиной серебро менее устойчиво в кислотах и щелочах. При комнатной температуре серебро растворяется в азотной кислоте с образованием AgNO 3.

Горячая концентрированная серная кислота растворяет серебро с образованием сульфата Ag2SO4 (растворимость сульфата в воде 0,79% по массе при 20°С). Серебро, легко соединяясь с ртутью, образует серебряную амальгаму. В царской водке серебро не растворяется из-за образования защитной пленки AgCl. В отсутствие окислителей при обычной температуре HCl, HBr, HI не взаимодействуют с серебром благодаря образованию на поверхности металла защитной пленки малорастворимых галогенидов.

Кипящие едкие щелочи на серебро не действуют. Серебро также не поддается воздействию холодной серной кислоты при ее концентрации не более 80%.

Коррозионная способность серебра определяется высокой термодинамической устойчивостью, формированием на поверхности защищенных пленок и способностью образовывать комплексные соединения. Для оценки коррозионной стойкости серебра применяют четыре группы стойкости.

Присутствующие в промышленной атмосфере пары серы вызывают потемнение серебра. Пленка на поверхности серебра, образующаяся в результате атмосферной коррозии, плотная и вязкая, состоит в основном из сульфида серебра и на 20-25% из сульфата серебра, хлорида серебра или их сочетаний.

Для повышения коррозионной стойкости серебра сплавы легируют алюминием, бериллием и кремнием. Для очистки поверхности сплавов Ag-Cu от продуктов коррозии используют растворы цианидов или разбавленные растворы щелочных металлов.

Легирующие элементы и примеси в серебряных сплавах.

Сплавы серебра для ювелирных изделий содержат два компонента — серебро и медь.

Медь. С повышением содержания меди до 28% твердость и прочность сплавов Ag-Cu повышается, а пластичность падает.

Цвет серебра с увеличением содержания меди становится все более желтоватым. Сплав серебра с 50% меди становится красноватым, а с 70% меди имеет красный цвет. При добавке в сплав Ag-Cu других металлов он становится трех- или многокомпонентным, что может существенно изменить его свойства: сделать более разносторонним в применении или, наоборот, совершенно непригодным для использования.

Золото. Сплавы Ag-Au обладают высокими литейными свойствами и стойкостью к окислению. Относительное удлинение сплавов Ag-Au составляет 40-45%, что позволяет расковывать или прокатывать сплавы в фольгу толщиной 1-1,25*10-4 мм.

Никель. В сплавах серебра, применяемых в производстве ювелирных изделий, при содержании никеля до 1% замедляется рост зерна, и тем самым улучшаются их механические свойства. С увеличением содержание никеля до 2,5% ухудшается обрабатываемость сплава. При еще большем содержании никеля он не растворяется в сплаве и становится вредной при месью.

Железо всегда является нежелательной примесью в сплавах серебра. Железо присутствует в сплавах в виде чужеродных частиц, ухудшающих обрабатываемость. Кроме того, железо взаимодействует с материалом тигля, частицами угля, наждаком, солями, используемыми при плавке, и образует твердые и хрупкие соединения. Попадая на поверхность слитка или изделия, эти соединения при шлифовке вырываются из металла и оставляют на поверхности изделия характерные вытянутые следы. В связи с этим при переплавке отходов в виде опилок или стружки необходимо сначала удалить из них магнитом частицы железа.

Свинец. Сплавы серебра, содержащие свинец, становятся при нагреве хрупкими, так как свинец и серебро при температуре 304°С образуют эвтектику, которая располагается по границам зерен, что делает сплав красноломким. Свинец может попасть в обрабатываемую заготовку из мягкого припоя или из подкладок, используемых для глубокой чеканки. Перед операциями нагрева или переплавки свинец необходимо удалить. Содержание Pb в сплавах серебра не должно превышать 0,005%.

Олово. Даже небольшая добавка олова снижает температуру сплава, однако при этом сплав получается более тусклым, мягким и пластичным, чем сплав Ag-Cu. При повышенном содержании олова в сплаве образуются интерметаллические соединения с медью Cu4Sn, а также оксид олова SnO2, которые делают сплав хрупким.

Алюминий. При содержании до 4-5% алюминий не влияет на структуру сплава, при более высоком содержании делает сплав хрупким, т. к., при этом образуется хрупкое соединение Ag3Al. При отжиге и плавке образуется также соединение Al2O3, которое, располагаясь по границам зерен, делает сплав хрупким и ломким.

Цинк. Несмотря на то, что в твердом состоянии серебро растворяет в себе до 20% цинка, содержание его в серебре не должно превышать 14%. В этом случае сплавы не тускнеют на воздухе, хорошо полируются и имеют высокую пластичность.

Кадмий. Сплавы с кадмием пластичны и устойчивы против коррозии на воздухе, не тускнеют и хорошо обрабатываются. Предел растворимости кадмия в серебре составляет около 30%.

Цинк и кадмий являются важнейшими легирующими компонентами при получении припоев, хотя прочность таких припоев не отвечает в полной мере требованиям практики. Сплавы имеют низкую температуру плавления, но широкую область кристаллизации, паяный обладает низкими механическими свойствами, что обусловливает ограниченное применение припоев на основе этой системы.

Серебряные сплавы различных проб.

Для изготовления ювелирных изделий используется как чистое серебро, так и его сплавы с медью и платиной. Наиболее широкое применение в ювелирной промышленности находят сплавы серебра с медью, реже более дорогие серебряно-платиновые сплавы.

Со временем сформировался ряд серебряных сплавов, которые применяются в основном для изготовления ювелирных украшений, декоративных изделий и столовых приборов и обладают хорошими технологическими и эксплуатационными свойствами.

Согласно «Положению о пробах и клеймении изделий из драгоценных металлов в Российской Федерации» на территории России установлены следующие сплавы серебра — 800, 830, 875, 925, 950-й проб (для ювелирных и бытовых изделий). Согласно стандарту, распространяющемуся на сплавы, предназначенные для электротехнических проводников и контактов, ювелирных изделий, струн музыкальных инструментов, серебряные сплавы обозначают буквами Ср, вслед за которыми указываются легирующие элементы (лигатуры) (Пт — платина, Пд — палладий, М — медь).

Цифры после буквенного обозначения сплава указывают массовую долю серебра, выраженную в промилле (десятых долях процента) для чистого серебра и серебряно-медных сплавов (например, Ср 999, СрМ 950, СрМ925, СрМ 916 и т. д.), или массовую долю основных легирующих компонентов, выраженную в процентах:

В соответствии с ГОСТ 6836-2002. «Серебро и сплавы на его основе» наименование марок сплавов состоит из букв, обозначающих компоненты сплава, и следующих за ними цифр, указывающих номинальное содержание компонента (компонентов) благородных металлов в сплаве (в процентах).

Механические свойства серебряно-медных сплавов существенно зависят от содержания в них меди.

Так, увеличение концентрации меди с 5% (СрМ 950) до 20% (СрМ 800) приводит к повышению прочности на 30%, а твердости — на 60% при одновременном снижении пластичности.

В сплаве Ag 970, содержащем 97% серебра, содержание меди очень низкое, поэтому по некоторым свойствам, например, по цвету, устойчивости к потускнению, способности оставаться светлым при отжиге (в худшем случае при этом образуется внутренняя окисленная зона), он очень схож с чистым серебром.

Благодаря высокой температуре плавления этот сплав часто используется для изготовления изделий с эмалью (прозрачные краски подсвечиваются более интенсивно). Особенно подходит для ковки, глубокой вытяжки и исполнения тонких, филигранных работ. Учитывая склонность сплава к старению, после отжига сплав, содержащий 97% серебра, подвергают закалке.

Сплав СрМ 950 используют для эмалирования и чернения. Сплав СрМ 950 используется также для изготовления струн музыкальных инструментов.

Цвет этого сплава соответствует цвету чистого серебра.

Сплав очень хорошо поддается обработке давлением. Его применяют также при глубокой вытяжке, чеканке, для изготовления очень тонкой проволоки. К недостаткам сплава серебра 950-й пробы относятся невысокие механические свойства.

Изделия, изготовленные из этого сплава, при эксплуатации деформируются. Увеличить прочность сплава от 500 до 1000 МПа можно старением, но это приводит к усложнению и удорожанию технологического процесса обработки сплава.

Сплав СрМ 925 иначе еще называется «стерлинговое» или «стандартное» серебро. Из-за высокого содержания серебра в сплаве и высоких механических свойств этот сплав нашел широкое распространение во многих странах. Цвет сплава такой же, как и у сплава серебра 950-й пробы, однако механические свойства выше. Сплав пригоден для эмалирования и чернения. Наиболее широко сплав используется для изготовления ювелирных изделий и столовых принадлежностей.

Сплав СрМ 925 является старейшим ювелирным сплавом, широко используемым также в монетном и медальном производстве. Обработка давлением и отжиг изменяют литую структуру сплава.

Сплав СрМ 916 широко применяется в отечественной ювелирной промышленности для изготовления столовых принадлежностей и ювелирных Сплав СрМ 916 очень близок по свойствам к сплаву марки СрМ 925.

Сплав серебра СрМ 900 чаще применяется для изготовления ювелирных украшений. Подходит для литья, гибки, пайки, ковки и чеканки, но для исполнения тонких филигранных операций и глубокой чеканки он слишком твердый. Цвет его несколько отличается от цвета чистого серебра. Этот сплав менее стоек на воздухе, чем сплавы 950 и 925-й проб, однако имеет хорошие литейные свойства, хорошо обрабатывается давлением. Содержание меди в сплаве СрМ 900 превышает предел растворимости меди в серебре, и поэтому сплав во всех случаях содержит некоторое количество эвтектики. В качестве основы для нанесения эмали сплав 900-й пробы, как и все эвтектические сплавы, непригоден.

Сплав серебра СрМ 875 применяется для изготовления ювелирных изделий и декоративных украшений. Цвет сплава и стойкость к потускнению почти такие же, как и у сплава СрМ900. Механические свойства его более высокие, а обрабатываемость давлением хуже, чем у сплава СрМ 900.

Сплав Ag 835, содержащий 83,5% серебра, чаще других используется при промышленном изготовлении ювелирных изделий, из-за высокой твердости труднее, чем другие сплавы, поддается механической обработке.

Сплав серебра СрМ 800 применяется для изготовления посуды вместо сплава 925-й пробы, а также для изготовления украшений. Недостатком сплава является желтоватый цвет и малая химическая стойкость на воздухе.

Пластичность у этого сплава значительно ниже, чем у сплава СрМ 925, поэтому в процессе обработки давлением его следует чаще подвергать промежуточному отжигу. Литейные свойства сплава СрМ 800 выше, чем у более высокопробных сплавов. Микроструктура сплава будет отличаться лишь незначительным увеличением доли эвтектики.

В ювелирном деле используются сплавы с содержанием серебра свыше 72%. С увеличением добавки меди блестящее белое серебро приобретает желтоватый оттенок:

— сплав 800-й пробы уже значительно отличается от чистого серебра;
— эвтектический сплав, содержащий 71,9% Ag (720-я проба), имеет желтовато-белый оттенок;
— сплав с 50%-м содержанием меди выглядит красноватым;
— сплав с 70%-м содержанием меди — ярко-красным.

Сплав Ag 720 из-за желтоватой окраски почти не применяется в ювелирном деле. Сплав трудно поддается формоизменению, но сохраняет твердость и упругость в процессе эксплуатации. Поэтому в отдельных случаях из сплава Ag 720 изготавливают пружины, иглы для булавок или другие сильно нагружаемые детали.

Сплав Ag 720 применяют также в качестве припоя для сплавов, имеющих структуру твердых растворов, когда на них наносят эмали.

Потускнение сплавов Ag-Cu наблюдается при взаимодействии с содержащимися в воздухе сернистыми соединениями. При этом серебро образует сульфид серебра Ag2S, а медь сульфид меди Cu2S и, кроме того, закись меди Сu2О красного цвета и окись меди СuО черного цвета. Это приводит к потемнению изделий, причем темный налет формируется постепенно: вначале изделие кажется желтоватым, почти золотистым, затем поверхность становится коричневатой, потом грязно-синей, темно-синей и, наконец, черной. При этом чем больше в сплаве меди, тем интенсивнее и быстрее он тускнеет и покрывается темным налетом.

Для защиты серебряных сплавов от потускнения широко применяются следующие способы.

Родирование. Износостойкое родиевое покрытие надежно защищает поверхность серебра, но изделие при этом теряет блеск и выглядит синевато-белым. В процессе ремонта (при пайке) родиевое покрытие становится синевато-черным, что можно устранить только нанесением нового покрытия.

Лакирование. Покрытие из цапонлака или лака горячей сушки долгое время защищает поверхность серебра, но при условии, что украшения не носят, а столовым серебром не пользуются.

В процессе использования изделий покрытие на отдельных участках стирается, и поверхность в этом месте тускнеет. Предмет, покрытый такого рода пятнами, трудно чистить.

Пассивирование. Суть пассивирования заключается в нанесении на изделие тонкого, невидимого слоя воска, который хорошо укрывает поверхность. Этот метод применяется при хранении изделий на складах (при пользовании предметами покрытие быстро стирается).

Сплавы серебра для припоев.

Для соединения различных элементов ювелирных изделий между собой при работе тех никой «скань» и «зернь» применяют серебряные припои. Основное требование к припойному сплаву — низкая температура плавления, в сплав добавляют различные легирующие элементы. В отличие от золотых серебряные припои могут не соответствовать пробе изделий.

В марках серебряных припоев серебро имеет обозначение ПСр, а шифр в процентном отношении ставится после каждого компонента, кроме последнего. Например, при пой ПСр70М. КВ.бЦ означает, что сплав состоит из 70% Ag, 26% Cu, остальное (4%) — Zn.

К отличительным свойствам серебряных припоев относятся хорошие пластичность и прочность, высокая коррозионная стойкость. Они обеспечивают требуемую смягчение соединяемых поверхностей паяемых деталей, хорошо заполняют зазоры швов.

Температура плавления серебряных припоев составляет 650-810°С.

Термическая обработка сплавов на основе серебра.

В процессе изготовления серебряных изделий (при литье, сварке, шлифовании) возникают остаточные сжимающие или растягивающие напряжения. Особенно опасны растягивающие напряжения: складываясь с приложенной внешней нагрузкой, они могут вызвать разрушение даже при относительно небольшом нагружении.

Температура отжига для снятия внутренних напряжений обычно невелика и для сплавов на основе серебра, золота и меди составляет 400-500°С, на основе платины — 600-700°С.

Режим упрочняющей термообработки сплавов системы серебро-медь состоит в закалке сплава с температурой 700°С в воде с последующим старением. При очень быстром охлаждении при закалке эвтектическое превращение в сплавах Ag-Cu может быть подавлено.

Применение серебра и серебряных сплавов.

В художественной промышленности серебро используется для производства ювелирных изделий, дорогой художественной посуды, столовых приборов, сувениров, подарочных и других предметов.

Рис. 4. — Украшения, изначально призванные магически охранять человеческую руку: кольца, перстни — появляются в могилах древних славян с IX века и широко встречаются начиная с X века:

Средствами обработки серебра и украшения изделий из него служат чеканка, литье, филигрань, тиснение, применение эмалей, черни, гравировки, золочения.

Чистое серебро в виде тончайшей проволоки служит материалом для филигранного производства и насечки по стали.

Оно также является материалом для дорогих художественных эмалевых изделий, идет на аноды при серебрении. Серебро служит главным компонентом в серебряных твердых ювелирных припоях, которыми спаиваются не только серебряные, но и медные и латунные изделия. Эти припои отличаются наиболее высокими качествами.

Чистое серебро имеет низкую прочность и слишком высокую пластичность, поэтому при изготовлении монет и различных художественных произведений в него добавляют цветные металлы, чаще всего медь. При изготовлении художественных изделий также используются сплавы серебро — медь — кадмий, серебро — медь — титан и серебро — индий.

В искусстве серебро благодаря красивому белому цвету и податливости в обработке используется с глубокой древности. Высокая культура художественной обработки серебра характерна для искусства эпохи эллинизма, Древнего Рима, Древнего Ирана и средне вековой Европы.

В течение длительного времени в Древнем мире из серебра изготовлялись различные предметы украшения, ювелирные изделия — бусы, кольца, перстни, в том числе перстни-печати, вазы, сосуды, фурнитура для одежды и даже для дверей. Из серебра, как и из золота, изготовлялись тонкие листы и фольга, которыми покрывались некоторые деревянные предметы. Остатки тонкого листового серебра. Природная пластичность серебра позволяет создавать из этого металла разнообразные по форме изделия, от символистской настольной скульптуры до функционально точных предметов обихода. Блеск серебра и возможность его полировки позволяют, не покрывая поверхности орнаментом, демонстрировать фактурную красоту материала, его природную эстетичность.

Ювелирные изделия из серебра часто выполняются техникой скани — узора из тонкой проволоки. Из серебра изготавливают нити для серебряного шитья. В настоящее время более 70% Ag расходуется на промышленные цели, т. е., из металла, служившего главным образом для производства монет, украшений и бытовой утвари, серебро превратилось в «промышленный» металл. Главным потребителем серебра являются фото- и кинематография, рентгенография и другие отрасли использования фотоматериалов.

Рис. 5. — Скифская серебряная амфора из Чертомлыкского кургана:

Широко используется серебро в электротехнике, электронике, радиотехнике и связанных с ними отраслях машиностроения. Важным потребителем серебра являются ракетная, космическая и авиационная техника, военно-морской флот, производство серебряно-цинковых и серебряно-кадмиевых аккумуляторов, а так же первичных источников тока. Большое количество серебра используется для изготовления припоев, в химической промышленности и в химическом машиностроении.

На основе серебра. Один из древнейших материалов. Чистое — мягкий пластичный металл (НВ = 30 кгс/мм2, σв = 15 кгс/мм2, δ = 48%, ψ = 90%),образующий со мн. металлами легкоплавкие эвтектики. Для повышения твердости легируют (рис.). С. с. отличаются высокой % электропроводностью, стойкостью к окислению, однако чувствительны к воздействию серы и ее соединений.

Стойкость к сере повышают добавками магния, индия, кадмия, цинка и др. Из С. с. наиболее широкое применение получили серебро-медные марок СрМ. Содержание меди в них 4÷50%. Увеличение содержания меди снижает т-ру плавления от 927 до 850° С, плотность — от 10,5 до 9,3 г/см3. Сплавы серебра с медью применяют для изготовления слаботочных контактов, ювелирных изделий, для чеканки монет и медалей. С. с, содержащие платиновой группы, отличаются значительной коррозионной стойкостью. Особое место занимают малолегированные (до 1%) внутриокисленные

С. с. с химически активными металлами — магнием, алюминием, кадмием, литием, бериллием и др. Эти сплавы отличаются близкой к серебру электропроводностью, повышенной эрозионной стойкостью и большей (в 1,5-2 раза) мех. прочностью по сравнению с серебром. Из них наиболее широко распространены сплавы серебра с окисью кадмия. Изготовляют эти сплавы литыми, с последующим окислением на воздухе (или в кислороде) и спеканием серебряного порошка с окисью легирующего металла. Применяют их в качестве разрывных и скользящих электр. контактов в слаботочных и средненагруженных электр. цепях (коммутирующих устройствах, радиоаппаратуре, телефонных аппаратах и т. д.).

Некоторые С. с. (марок ПСр) хорошо смачивают металлические поверхности, образуя легкоплавкие эвтектики и плотные паяные швы после затвердевания. Их используют в качестве высокопрочных и вакуум-плотных припоев. Содержание серебра в этих сплавах 15 ÷ 72%, их т-ра плавления 235 ч-ч- 780° С. Сплавы выпускают в виде полос и проволоки. В качестве легирующих элементов используют (16-30%), (1-37%), (1-5%), (8-96%), (5,5-30%), (63-97%), (3-8,2%) и (0,3-2%).

Лит.: Головин В. А., Ульянова Э. X. Свойства благородных металлов и сплавов. (Справочник).В. П. Полякова.

Вы читаете, статья на тему серебра сплавы

Сплавы драгоценных металлов в ювелирных изделиях — Полезные материалы на корпоративном сайте «Русские Самоцветы»

О ювелирных изделиях

Современные золотые и серебряные изделия не состоят на 100% из чистого драгметалла. Это связано с физико-химическими свойствами руды, которая слишком мягкая, чтобы самостоятельно держать форму. При этом не стоит путать, что значит ювелирный сплав и вариант для бижутерии. Первый в большинстве своем включает драгметаллы, а для создания второго за основу берутся простые металлы, не обладающие высокой ценностью.

Особенности золота

Чтобы понять, что означает ювелирный сплав, достаточно узнать, что ни одно золотое украшение на 100% не состоит из золотой руды. Обычно в состав включены элементы серебра, меди, платины, цинка, кадмия и никеля. Чем больше платины и серебра в золотой смеси, тем белее ювелирные изделия. А медь дает красный оттенок, придавая украшениям необходимую прочность.

Фиолетовым золото становится, когда включают алюминий и галлий. А голубой оттенок получается при добавлении рубидия и индия. Яркий синий цвет дают включения стали. А зеленый получают при помощи сочетания кадмия и серебра.

Ученые до сих пор экспериментируют с включением различных металлов в золотой «раствор» для получения уникальных оттенков. При этом оптимальным содержанием чистого золота для драгоценностей считается 58,5%.

Особенности серебра для ювелирных изделий

Думаете, из чего состоит серебряный ювелирный сплав? Чаще всего он включает серебро, алюминий и никель. Причем вспомогательные компоненты нужны не только для увеличения показателя прочности, но и для снижения окисления металла. Чистая руда быстро становится черной из-за взаимодействия с кислородом.

Интересный факт. Серебряный ювелирный сплав изобрели более 6000 лет назад. Уже в Древней Индии высокой популярностью пользовались украшения из серебра. А на Руси женщины специально носили серебряные кольца на руках, так как считалось, что данный металл убивает микробов во время дойки коров.

Современный «раствор» из серебра обладает высокой пластичностью, плавится при температуре в +960,5 ⁰С. Металлу свойственна высокая тепло- и электропроводность.

Пробы и маркировки

Для создания уникальных украшений используют не только золото и серебро. К самым популярным сплавам в ювелирном деле относят:

Золотые варианты с пробами 958, 750, 585, 500 и 375. Такие изделия могут включать медь, серебро, цинк и другие примеси для получения нужного оттенка. Твердость плавления зависит от вспомогательных компонентов. К примеру, если включить алюминий в соотношении 78,5% на 21,5%, выходит пурпурно-фиолетовый оттенок, известный среди ювелиров как «Аметистовое золото».
Сплавы из серебра, меди и других компонентов. Оптимальные пробы в ювелирном деле 925, 875 и 916. В промышленности используют варианты с 999, 960, 830 и 800 маркировкой. Пластичность и теплопроводность серебра лежит в основе его широкого применения при создании радиодеталей.
Платиновые сплавы имеют пробу 950, 900 и 850. Этот благородный металл обладает высокой устойчивостью к коррозии. «Чистые» украшение из платины ценятся даже дороже золотых вариантов.
Сплавы с палладием только набирают популярность среди покупателей и ювелиров. Этот драгоценный металл имеет пробы 850 или 500. Он обладает уникальным матовым белым цветом. При этом палладий не вызывает аллергии, в отличие от золота, где может содержаться никель.

В списке сплавов, применяемых в ювелирном деле, указаны метрические пробы. Они считаются общепризнанными в России. Введение такой маркировки датируется 1927 годом. Основана система на процентном содержании чистого драгоценного металла относительного общего веса сплава.

Какие металлы используют в бижутерии

Сплавы драгоценных металлов для ювелирных изделий имеют строгую маркировку, и их качество отслеживается на государственном уровне. А вот для изготовления бижутерии используют различные металлы, украшая их напылением из серебра и золота или полудрагоценными камнями. Стоимость таких изделий намного меньше, поэтому их чаще приобретают молодые люди для ежедневной смены стиля.

К основным металлическим «смесям», используемым для создания дизайнерской бижутерии, относят:

Мельхиор — сплав меди, никеля, марганца и железа. Уникальный состав был известен ювелирам еще в 3 веке до нашей эры, и называли его тогда «белой медью». Чаще всего из такого металла изготавливают уникальную посуду и браслеты.
Бронза получается из смеси олова и меди. Такой слав пользовался спросом во времена Бронзового века. Именно в тот период их сплава выливали оружие, украшения, посуду и предметы быта. Современные бронзовые сплавы относятся к высокотехнологичным материалам, которые «разбавляют» цинком, никелем, алюминием, фосфором и другими компонентами для получения уникальных свойств.
Нейзильбер — сплав из меди, никеля и цинка. Большое количество никеля дает белый красивый цвет, чем-то напоминающий натуральное серебро. Нередко именно из этого материала производят государственные награды и медали. А также его часто применяют для получения красивой ювелирной филиграни и финифти.
Пьютер — материал на базе олова. Ювелирные изделия из такого металла не содержат свинца и никеля, поэтому не вызывают аллергических реакций. Сплав идеально подходит для литья и легко поддается обработке. Впервые материал был обнаружен в египетской гробнице, чья дата основания датируется 1450 г. до нашей эры.
Латунь — популярный материал для создания украшений и сантехнических изделий. Он получается путем смеси меди, цинка и вспомогательных компонентов. Известна латунь была уже в Древнем Риме.

Чтобы бижутерия смотрелась как изделия из ювелирного драгоценного сплава, на нее наносят специальное покрытие (гальваническое). Это распространенный способ золочения, позволяющий использовать минимального количество драгметаллов для создания красоты и блеска.

Как выбрать ювелирные изделия по сплаву

Применение различных сплавов в ювелирном деле очень широко, поэтому часто бывает сложно разобраться во всех бирках и пробах. Если вы хотите получить действительно дорогое и качественное изделие, обратите внимание на следующие нюансы:

Оптимальное содержание золота в сплаве — 58,5%, на что указывает проба 585. Такие изделия не чернеют и не теряют своего блеска. Помимо пробы в прямоугольной выемке рядом должен быть штамп с изображением профиля женщины в кокошнике. Эта маркировка обязательна для отечественных украшений.
Самый ценный серебряный сплав — 925 пробы, где серебра 92,5%. Такие изделия не гнутся и не плавятся. Чернеть они могут при постоянном контакте с водой. Поэтому серебряные кольца и серьги лучше хранить отдельно в шкатулке, снимая на время водных процедур и сна.
Платиновый сплав не столь популярен, но если вы его найдете в ювелирном салоне, посмотрите, в какой форме сделано углубление под пробой. Это должен быть многоугольник с цифрами по центру. Оптимальной для драгоценностей считается проба 900 и 950.

Важно! Помимо пробы и клейма на самом изделии к украшению обязательно должна прилагаться бирка. В ней содержится много информации о производителе и поставщике. А также с 2020 года будет нанесен специальный штрих-код, который расскажет всю «историю» изделия.

Советы аллергикам

Маленький секрет от ювелиров. Если вы страдаете аллергией на золото, скорее всего она вызвана наличием никеля в составе украшений. Чтобы не портить себе настроение невозможностью носить драгоценности, обратите внимание на платиновые сплавы. Они также красивы и дороги, как и золото. Среди них есть драгоценности с бриллиантами, сапфирами и другими самоцветами.

Если позволяют финансы, можно купить изделия из палладия. Они отличаются прочностью и долговечностью. И также украшаются драгоценными камнями. А если палладий и платина не по карману, можно выбрать ажурные серебряные изделия. Их очень много представлено во всех ювелирных магазинах страны.

Что должно быть на бирке

Вне зависимости от типа ювелирного сплава, к каждому изделию обязательно прилагается бирка, закрепленная на нервущуюся леску или нитку с печатью производителя. На самой этикетке содержатся сведения о типе металла, количестве карат в драгоценных камнях и место их добычи. Дополнительно может быть прописан вариант обработки и дата изготовления.

Компания

Заказчикам

Партнерам

Каталог

VIP-зал

8 (800) 555-09-80

Купить онлайн

Вход в систему оптовых заказов

Забыли пароль?

Зарегистрироваться

Ваша учетная запись удалена!

Вы можете обратиться к менеджеру по телефону +7-921-894 52 47, чтобы уточнить детали

Забыли пароль?

Введите адрес, указанный при регистрации. Мы вышлем вам инструкции по получению нового пароля.
