Инверторная сварка — самая популярная из всех на данный момент. Казалось бы, еще 20 лет назад об инверторах и речи не шло. А сейчас простенький инверторный аппарат можно найти на даче у каждого второго дачника и в гараже у многих автомобилистов. Раньше сварочный аппарат был сложен в освоении и за сварку принимались только те, кто действительно хотел постичь все азы этого дела. Но времена изменились. Сейчас даже новичок может включить инвертор в розетку и начать сварку, посмотрев один-два обучающих ролика в интернете.

Не удивительно, что инверторные аппараты завоевали такую популярность. Производители во многом этому поспособствовали, выпустив в продажу бюджетные аппараты. Сейчас можно зайти в обычный строительный магазин и увидеть там инвертор ценой в 50$, а то и меньше. Ассортимент большой, и каждый может подобрать аппарат для своих целей.

Но что делать, если у вас нет средств на качественный инвертор, а покупать дешевого «китайца» вы не хотите? А может быть, вы просто любите изготавливать электроприборы и хотите собрать сварочный аппарат? Эта статья для вас. Мы расскажем, что такое инвертор, каково его устройство и принцип работы, стоит ли вообще собирать инвертор самому и, наконец, как сделать сварочный инвертор своими руками.

Сварочный инвертор (именно инвертор, а не инвентор, как путают многие сварщики) — это разновидность сварочного оборудования. Всего выделяют четыре группы сварочных аппаратов: трансформаторные, топливные сварочные генераторы, выпрямители и, конечно, сварочные инверторы. Остальные приборы (например, полуавтомат или САК) являются лишь разновидностью одной из четырех групп.

Задача любого сварочного прибора — это легкая генерация сварочной дуги и поддержка ее стабильного горения. Инверторы отлично справляются с этой задачей, оставаясь простыми и понятными в эксплуатации. Аппараты инверторного типа завоевали свою популярность лишь в 21 веке, поскольку производители научились изготавливать недорогие модели для бытового применения. И на данный момент инвертор — это самый популярный тип сварочного оборудования в мире.

Чем же инвертор так понравился многим сварщикам? Дело в том, что в основе инвертора лежит силовой трансформатор нового поколения, который имеет существенной меньшие габариты и вес, чем трансформаторы из прошлого столетия. Благодаря такой особенности инженеры смогли создать самые маленькие сварочные аппараты весом не более 5 кг, которые при этом снабжены набором дополнительных функций (например, «горячий старт» или «форсаж дуги»).

Применение инверторных аппаратов позволяет варить даже новичку без опыта, поскольку встроенные функции упрощают сварочный процесс. При этом возможна плавная регулировка силы сварочного тока и детальная настройка режима сварки. Не удивительно, что инверторы стали настолько популярны и их даже начали собирать своими руками.

Устройство инвертора

Стандартный инвертор состоит из трех условных частей: силового трансформатора, блока электросхем на транзисторах и дросселя. Трансформатор необходим для понижения входящего напряжения электросети до необходимого значения. Блок электросхем — это «мозг» инвертора. А дроссель уменьшает пульсацию тока, выполняя стабилизирующую функцию.

Ниже вы можете видеть устройство типичного инвертора. Как видите, оно простое и понятное, так что вы сможете без проблем собрать похожую инверторную сварку своими руками. Откройте изображение в новой вкладке, чтобы приблизить его.

Также ниже схема сварочного инвертора. Можно использовать любую из двух представленных. В первой подробно показано расположение драйвера сварочного инвертора, что удобно. Также в интернете есть еще с десяток схем, и вы можете подыскать наиболее удобную и понятную для вас.

Принцип работы

Сборка сварочного инвертора своими руками требует тщательной подготовки. Для этого недостаточно знать одно лишь устройство аппарата. Нужно понимать принцип его действия.

Принцип работы инвертора выглядит так. Сначала переменный ток частотой в 50 Гц поступает на выпрямитель прямо из вашей бытовой электросети. Проще говоря, из розетки. Пройдя через выпрямитель, ток сглаживается с помощью фильтра. На выходе мы получаем постоянный ток, который снова преобразовывается в переменный с помощью транзисторов.

Полученный переменный ток обладает слишком высокой частотой, поэтому аппарат понижает ее до необходимого значения, чтобы вы могли получить силу сварочного тока в среднем около 200 Ампер (в зависимости от модели аппарата и его технических характеристик).

Зная это, вы сможете сами собрать сварочный аппарат своими руками в домашних условиях, обладая базовыми знаниями в области электротехники.

Расходные материалы

В качестве расходных материалов самодельный аппарат будет использовать обычные плавящиеся электроды с защитным покрытием. Они бывают разных типов, марок и диаметров. Теме выбора сварочных электродов мы посвятили сразу несколько статей. Прочтите их, чтобы разбираться в теме и не ошибиться с выбором расходников.

Купить или собрать своими руками?

Самодельная вещь всегда является предметом гордости ее владельца. Многие умельцы собирают электроприборы просто потому, что им это нравится. Но есть и те, для кого сборка электроприборов — это не хобби, а скорее необходимость,. Такие люди могут задаться резонным вопросом: «А стоит ли вообще делать самодельный инвертор, если можно пойти в магазин, и купить заводской аппарат ценой в 50$?». Этот вопрос вполне оправдан. И мы постараемся ответить на него.

Почему вам стоит собрать самодельный инвертор

Предлагаем начать со стоимости аппарата. Да, в продаже можно найти с десяток инверторов ценой до 100$. И вы можете купить такой аппарат, порадовавшись, что сэкономили время. Но вы не учитываете, что дешевые инверторы по определению не могут быть надежными и долговечными.

Инвертор состоит из множества сложных компонентов, которые должны быть качественными. А для производства аппарата в промышленном масштабе недостаточно просто купить качественные комплектующие. Нужно оплатить налоги, зарплату рабочим и прочие обязательные пункты. Из-за этого производители идут на хитрость и изготавливают свои инверторы из некачественных деталей, которые быстро выходят из строя.

Если вы сами купите все комплектующие и соберете аппарат, его себестоимость может быть равной бюджетному инвертору. Но при этом вы получите надежный и долговечный прибор, способный работать в сложных условиях. Это одна из основных причин, почему стоит изготовить инвертор сварочный своими силами.

Еще одна причина — это слишком большой ассортимент сварочных аппаратов в магазине. Сварщикам старой закалки непросто разобраться в таком большом разнообразии и порой легче собрать свой инвертор. Простенький, недорогой и понятный во всех отношениях. В таком случае целесообразнее купить качественную маску и расходники, а аппарат собрать из доступных деталей. Такой инвертор проще обслуживать и ремонтировать, поскольку в нем не будет сложных частей, непонятных мастеру.

Не забывайте, что самодельные сварочные аппараты любого типа развивают ваши знания и навыки в электротехнике. Изготовление самодельных электроприборов — это очень занятный процесс, который может превратиться в хобби. И если вы давно хотели развиться в этом деле, то можете начать со сборки инвертора. Он в любом случае пригодится вам в быту. Хотя бы для мелкого ремонта.

Почему НЕ стоит делать инвертор своими руками

Итак, в некоторых случаях самодельный инверторный сварочный аппарат — это отличная идея. Но нельзя отрицать, что есть и обратная сторона медали.

Собрав самодельный аппарат, вы не будете иметь самого главного — бесплатной гарантии. Большинство крупных производителей изготавливают инверторы и при их покупке дают вам гарантию минимум на год (а зачастую на 2-3 года). Это значит, что в случае поломки вы можете прийти в сервисный центр и бесплатно починить аппарат у специалиста. Вам не нужно мучиться, разбирать инвертор, пытаться понять причину поломки. Отдали аппарат в руки профессионалу и вскоре можете получить инвертор обратно. В исправном состоянии.

Вторая причина — это время. Чтобы собрать инвертор, вам понадобиться много времени. А ведь необходимо еще купить все детали, которые порой непросто найти в маленьком городе. Если вам нужен инвертор для сварки раз в год, то сборка такого аппарата в домашних условиях может превратиться в сплошное мучение. Ну а если вы не обладаете достаточными знаниями в области электротехники и не горите желанием ее изучать, то точно не получите удовольствие от самостоятельной сборки.

В конечном итоге, именно вам решать, что важнее: гарантия и сервисное обслуживание, или недорогая себестоимость + неприхотливость в хранении и применении. Далее вы узнаете, как изготовить самодельный сварочный инвертор из доступных деталей своими руками в домашних условиях, сэкономив существенную сумму и получив универсального помощника в быту.

Самодельный инвертор

Сборка простого сварочного инвертора не будет для вас проблемой, поскольку необходимо обладать лишь базовыми знаниями в области электротехники и использовать простые детали. Посмотрите ниже видеоролик о том, как собрать самый простой сварочный инвертор своими руками, поместив всю «начинку» в компьютерный корпус.

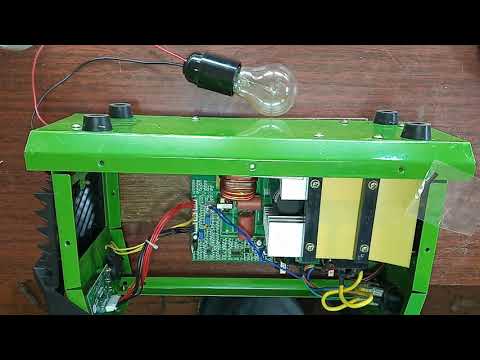

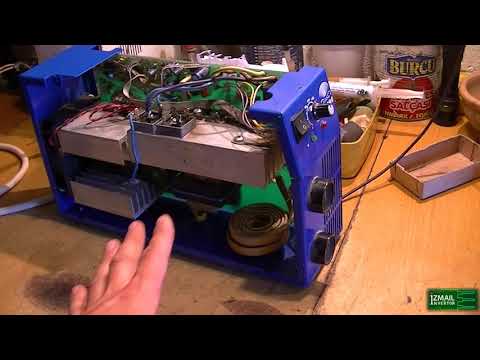

В ролике подробно рассказывается, какие детали были использованы и каков принцип работы этого аппарата. Детали можно без проблем найти на радиорынке или онлайн, и собрать простой самодельный аппарат в домашних условиях. А у многих умельцев та же ручка для сварочного инвертора или трансформатор для сварочного инвертора без труда находятся даже в собственном гараже.

Автор видео показывает полную работоспособность такого прибора и уверяет, что собранный им инвертор очень надежен и неприхотлив в хранении. Если вам удастся собрать такой же аппарат с помощью этого видео, то поделитесь своим опытом в комментариях ниже. Это будет полезно для всех читателей (и нас в том числе).

Вместо заключения

Вот и все, что вам нужно знать о сборке инвертора своими силами. В видеоролике показан довольно простой аппарат, который, тем не менее, способен годами работать, не доставляя никаких проблем с его эксплуатацией и обслуживанием. В интернете есть различные схемы сварочных инверторов, так что вы можете выбрать наиболее понятную и простую для себя. Некоторые умельцы собирают инверторы, которые сложно применить в быту, но их сборка может принести массу положительных эмоций. Посмотрите на этот миниатюрный простой сварочный инвертор на одном транзисторе в ролике ниже. Вы можете собрать такой же 🙂

Сварочное оборудование инверторного типа используется в мастерской и мобильными бригадами. Отличается малым весом и габаритами, высоким качеством сварного шва. Домашнему мастеру тоже не помешает свой аппарат, покупать который часто не по карману. В таком случае можно собрать сварочный инвертор своими руками. Даже самая простая схема позволит работать электродами диаметром 3–4 мм и использовать аппарат для личных нужд. Согласно описанию ему достаточно питания от бытовой сети 220 В.

Как работает сварочный инвертор

Внутри инвертора происходит выпрямление входного напряжения. Затем преобразованное напряжение с помощью транзисторных ключей трансформируется в переменный ток высокой частоты. Далее происходит выпрямление переменного тока в постоянный.

Установка ключевых транзисторов высокой мощности и диодного моста сокращает габариты трансформатора. На выходе получается высокочастотный ток 30–90 кГц. Диодный выпрямитель дает на выходе постоянное напряжение. Оно преобразуется в постоянный ток фильтром из нескольких конденсаторов большой емкости, что необходимо для сглаживания пульсации.

Диодный мост и фильтр представляют блок питания инвертора. На входе стоят ключевые транзисторы, обеспечивающие питание импульсного трансформатора. За ним подключается высокочастотный выпрямитель, выдающий постоянный ток высокой частоты.

Схема считается простой и доступной для самостоятельной реализации.

Перечень необходимых материалов и инструментов

Инверторная сварка своими руками будет потреблять 32 А, а после преобразования выдавать ток 250 А, который обеспечит прочный и качественный шов. Для реализации задачи потребуются следующие комплектующие:

• трансформатор с ферритным сердечником для силовой части;
• медная жесть для обмоток;
• провод ПЭВ;
• стальные листы для корпуса или готовый короб;
• изолирующий материал;
• текстолит;
• вентиляторы и радиаторы;
• конденсаторы, резисторы, транзисторы и диоды;
• ШИП-контроллер;
• кнопки и переключатели передней панели;
• провода для соединения узлов;
• силовые кабели большого сечения.

Зажим для массы и держатель рекомендуется приобрести в магазине специнструмента. Некоторые умельцы делают держатель из стальной проволоки сечением 6 мм. Перед началом сборки своего сварочного инвертора рекомендуется посмотреть обучающее видео, изучить пошаговую инструкцию и распечатать схему. Из инструментов нужно приготовить паяльник, пассатижи, нож, набор отверток и крепеж.

Простые схемы инверторной сварки

Первый шаг на пути к изготовлению сварочного инвертора – выбор проверенной рабочей схемы. Существует несколько вариантов, требующих детального изучения.

Самый простой сварочный аппарат:

Принципиальная электрическая схема сварочного инвертора:

Схема инверторного сварочного аппарата:

Процесс поэтапной сборки

Комплектующие самодельного сварочного инвертора монтируются на основание из плиты гетинакса толщиной 5 мм. В центре делается круглое отверстие под вентилятор. Потом его ограждают решеткой. На переднюю панель корпуса выводят светодиоды, тумблеры и ручки резисторов. Располагать провода следует с воздушным зазором. В дальнейшем корпус нужно будет закрыть кожухом из листов текстолита либо винипласта толщиной не меньше 4 мм. В месте крепления электрода устанавливается кнопка. Ее и кабель подключения тщательно изолируют.

Перемотанный трансформатор размещается на панели. Для крепления понадобятся скобы из медной проволоки диаметром не менее 3 мм. Под платы используют фольгированный текстолит толщиной 1 мм. В каждой делают меленькие прорези для снижения нагрузки на диодных выводах. Крепят платы навстречу выводам транзисторов. Последовательность и правильность сборки сверяется со схемой самодельного инвертора.

На плату припаиваются конденсаторы, количеством около 14 штук. Они выведут выбросы трансформатора в цепь питания. Нейтрализовать резонансные выбросы тока трансформатором помогут встроенные снабберы, содержащие конденсаторы С15 и С16. Снабберы выбирают хорошего качества и проверенных производителей, потому что у них в инверторе очень важная роль. Они должны снизить резонансные выбросы и потери IGBT в момент отключения. Устройства забирают на себя всю мощность, что снижает выделение тепла в несколько раз. Лучшими признаны модели СВВ-81 и К78-2.

Для охлаждения и защиты от перегрева хорошо подходят радиаторы от компьютеров системных блоков типа Pentium 4 и Athlon 64.

Корпус сварочного инвертора

Корпус понадобится для компактного размещения всех компонентов. По ширине в нем должен свободно разместиться трансформатор. Еще 70% пространства отводится под все остальное. Для установки плат должны быть перемычки.

Верхний защитный кожух можно согнуть из листа 0,5–1 мм, сварить или сделать составным из нескольких пластин. В листах, закрывающих боковые стенки, выполнить вентиляционные отверстия. На корпусе должна быть ручка для транспортировки.

Конструкция должна легко разбираться. На фронтальной панели делают пазы под установку кнопки включения, переключателей тока, ШИМ-контроллера, световых индикаторов и разъемов.

В качестве декоративного покрытия подойдет обычная или молотковая краска красного, синего и оранжевого цветов.

Где взять блок питания и как его подключить

Блок питания сварочного инвертора вполне можно сделать из бесперебойника. Потребуются только трансформатор и корпус ИБП с удаленной остальной начинкой. Входом будет обмотка с большим сопротивлением и «родное» гнездо на торце корпуса. После подачи напряжения 220 В нужно найти пару с разностью потенциалов 15 В. Эти провода станут выходом из БП. Здесь потребуется еще поставить диодный мост, к которому будут подключаться потребители. На выходе получится напряжение около 15 В, которое просядет под нагрузкой. Тогда вольтаж придется подбирать опытным путем.

Импульсный блок питания позволяет снизить габариты и вес трансформатора, сэкономить материалы. Мощные транзисторы постоянного напряжения, установленные в инверторной схеме, обеспечивают переключение с 50 до 80 кГц. С помощью группы мощных диодов (диодного моста) получается на выходе постоянное пульсирующее напряжение.

Конденсаторный фильтр выдает после преобразований постоянное напряжение свыше 220 В. Модуль из фильтров и выпрямительного моста образует блок питания. БП питает инверторную схему. Транзисторы подключаются к понижающему трансформатору импульсного типа с рабочей частотой 50–90 кГц. Мощность трансформатора такая же, как у силового сварочного аппарата. На выходе из трансформатора ток высокой частоты запитывает выпрямитель, выдающий высокочастотный постоянный ток.

Сделать трансформатор можно на сердечниках типа Е42 из старого лампового монитора. Потребуется 5 таких приборов. Один пойдет для дросселя. Для остальных элементов нужны сердечники 2000 НМ. Напряжение холостого хода получится 36 В при длине дуги 4–5 мм. Выходные кабели рекомендуется заправить в ферритовые трубки или кольца.

Схема сварочного резонансного инвертора:

Диодный мост

Диодный «косой мост» предназначен для трансформации в блоке питания переменного тока в постоянный. Правильный выбор резисторов позволит поддерживать напряжение 20–25 В между трансформатором и реле. При работе сборка будет сильно греться, поэтому ее монтируют на радиаторах от компьютера. Их потребуется 2 штуки для верхнего и нижнего элементов. Верхний ставится на прокладку из слюды, а нижний – на термопасту.

Выходные провода оставляют длиной 15 см. При установке мост отделяется прикрепленным к корпусу стальным листом.

Намотка трансформатора

Трансформатор – это силовая часть инвертора, отвечающая за понижение напряжения до рабочей величины и повышение силы тока до уровня плавления металла. Для его изготовления используют стандартные пластины подходящего размера или вырезают каркас из листов металла. В конструкции две обмотки: первичная и вторичная.

Трансформатор наматывают полосой медной жести шириной 4 см и толщиной 0,3 мм, потому что важны ширина и небольшое сечение. Тогда физические свойства материала задействуются оптимально. Повышенного нагрева провод может не выдержать. Сердцевина толстого провода при высокочастотных токах остается незадействованной, что вызывает перегрев трансформатора. Проработает такой трансформатор максимум 5 минут. Здесь нужен только проводник большого сечения и минимальной толщины. Его поверхность хорошо передает ток и не нагревается.

Термопрослойку заменит бумага для кассового аппарата. Подойдет и ксероксная, но она менее прочная и может рваться при намотке. В идеале изолятором должна служить лакоткань, которая прокладывается минимум в один слой. Хорошая изоляция – залог высокого напряжения. По длине полоски должно хватать на перекрытие периметра и заход 2–3 см. Для повышения электробезопасности между обмотками прокладывают пластинки из текстолита.

Вторичная обмотка трансформатора выполняется 3 медными полосками, разделенными между собой фторопластовой пластинкой. Сверху еще раз идет слой термоленты.

Лента кассового аппарата в качестве изоляции имеет один недостаток – темнеет при нагреве. Но не рвется и сохраняет свои свойства.

Допускается заменить медную жесть проводом ПЭВ. Его преимущество в том, что он многожильный. Такое решение хуже использования медной полосы, потому что пучок проводов имеет воздушные прослойки и они слабо контактируют друг с другом. Суммарная площадь сечения получается ниже и теплообмен замедляется. В конструкции инвертора с ПЭВ делается 4 обмотки. Первичная состоит из 100 витков провода ПЭВ диаметром не более 0,7 мм. Три вторичные имеют соответственно 15+15+20 витков.

Подключение инверторного блока

Изготовление резонансного инвертора осуществляется на базе деталей от старого монитора либо телевизора. Используются компьютерный блок питания, его кулер и радиаторы.

Для защиты транзисторов применяются стабилитроны КС-213. Силовые транзисторы частотного типа должны быть рядом с трансформатором, чтобы гасить наводки и помехи.

Дорожки на текстолитовой плате толщиной 4–6 мм под силовой мост придется расширить с учетом того, что протекают токи порядка 30 А. Минимальное сечение питающего кабеля брать минимум 3 мм². Силовые диоды на выходе защищаются RC-цепочкой.

Конструирование и подключение системы охлаждения

Для хорошего охлаждения рабочих узлов в корпусе нужно предусмотреть достаточное количество вентиляционных отверстий. Их располагают на противоположных стенках. В качестве вентилятора используют кулер 220 В от старого компьютера на 0,15 А и выше.

Его ориентируют на вытяжку горячего воздуха. Приток холодного воздуха обеспечат отверстия.

Вентилятор располагают как можно ближе к трансформатору. Второй вентилятор должен обдувать радиатор с выпрямительными диодами. Работа сварочного инвертора связана с повышенным тепловыделением, поэтому нужно использовать не менее двух вентиляторов.

Желательно установить на наиболее нагревающемся элементе термодатчик. При перегреве он сработает на отключение питания самого инвертора.

Механизм предотвращения залипания электрода

При работе электродами сварщики сталкиваются с проблемами при поджиге дуги и залипанием электродов. Электроды разогреваются, мощности потребляют больше, провода перегреваются от нагрузки и выбивают автоматы. Трансформатор гудит, стержни гнутся, и осыпается обмазка, а процесс не идет.

Решить проблему и сохранить сварочный инвертор поможет автоматический механизм предотвращения залипания. Собранный по схеме модуль встраивается в первичную и вторичную обмотку сварочного трансформатора. Устройство упростит работу, дуга станет проще зажигаться, и перегрузок сети не будет.

Основная схема

Принцип работы схемы следующий. Вторичная обмотка сварочного трансформатора соединяется с выпрямителем переменного тока и со стабилизатором напряжения. Выход соединяется со слаботочным реле РЭС-10 на замыкание. Последовательно подключается керамический конденсатор С3. Он подбирается по мощности трансформатора, емкостью 2–10 мкФ и напряжением свыше 400 В. Выполняет функцию реактивного резистора.

После подачи питания на конденсатор во вторичной обмотке возникает переменное напряжение. Потом срабатывает реле Р2, размыкающее силовое реле Р1 с напряжением 220 В. Параллельно в обмотку включен конденсатор С4 с характеристикой 20–25 А. Его контакты закорачивают С3, и трансформатор включается в обычном режиме.

При стабильной дуге на вторичной обмотке напряжение держится в диапазоне 35–45 В. Этого достаточно для реле Р2. При коротком замыкании переменный ток исчезает на вторичной обмотке. В итоге Р2 обесточивается и выключает реле Р1. Первичная обмотка при этом питается лишь через конденсатор С3, на котором замыкается сетевое напряжение. Небольшой ток 150–200 мА безопасен для сети. Электроды не залипают, а если это и произошло, то легко отделяются. После стабилизации ситуации срабатывает реле и включается трансформатор на рабочий режим.

Все хорошо, но при коротком замыкании слышатся щелчки. От такой неприятности избавляются включением тиристоров в ключевом режиме по приведенной ниже схеме.

Конденсатор успешно заменяет лампа накаливания на 100–300 Вт. При коротком замыкании она вспыхнет.

Предпусковая диагностика аппарата

Диагностика и подготовка сварочного инвертора к работе – это не менее важный процесс, чем сама сборка.

Инвертор запитывается от 15 В и подключается к плате ШИМ. Параллельно подается питание на конвектор, что уменьшит нагрев устройства и снизит шум.

После зарядки конденсаторов подключается реле, необходимое для замыкания резистора. Таким образом снижаются скачки напряжения при включении инвертора.

Включение инвертора в сеть 220 В в обход резистора может вызвать взрыв.

Теперь нужно проверить срабатывание реле замыкания резистора после подачи тока на ШИМ. Диагностируются импульсы на плате через несколько секунд после срабатывания реле. Для проверки исправности и работоспособности моста на него подается питание 15 В. Устанавливается холостой ход и сила тока выше 100 мА.

Правильность монтажа трансформаторных фаз контролируется осциллографом на 2 луча. Предварительно включается питание моста от конденсаторов с использованием лампы 200 Вт на 220 В.

Частота ШИМ устанавливается 55 кГц. На осциллографе нужно отследить, чтобы напряжение не превышало 330 В.

Частота собранного сварочного инвертора определяется плавным снижением частоты ШИМ до появления на нижнем ключе IGBT незначительного заворота. Полученный показатель делится на два, а к результату добавляется частота пресыщения. Итоговое число будет рабочим колебанием частот трансформатора.

Потребление моста должно быть в пределах 150 мА. Свечение лампы неяркое. Интенсивный свет указывает на пробой обмотки либо на погрешности конструкции моста. У трансформатора не должно быть звуковых и шумовых эффектов. В случае их появления проверяют полярность. Тестовое питание на мост подключают с помощью бытового прибора, например чайника, на 2,2 Вт.

Проводники, выходящие от ШИМ, делают короткими, скручивают и укладывают дальше от источников помех. Ток инвертора постепенно повышается через резистор. Нижний ключ по показаниям осциллографа должен оставаться в пределах 500 В. Стандартный показатель составляет 340 В. Появление шума способно вывести из строя IGBT.

Пробную сварку начинают с 10 с. После этого проверяют радиаторы. Если они не холодные, то продлевают сварку до 20 с. Затем уже можно варить 1 минуту и дольше.

Трансформатор перегревается после использования 2–4 электродов. Для охлаждения вентилятору достаточно 2 минут, после чего работу продолжают.

Поделитесь опытом изготовления инвертора своими руками в комментариях к данной статье.

Схема инвертора для сварочных работ

Уже давно начал заниматься силовой электроникой, начиная от автомобильных инверторов и заканчивая сварочными апаратами на 160 ампер! Так, как сам студент и денег не так уж много то выбрал схему с хорошей повторяемостью и немногим числом деталей!

Силовые конденсаторы взял на роботе, там же взял пару вентиляторов от кулеров, они хорошо подходят так как скоростные и обеспечивают хороший поток воздуха, один вентилятор взял большой, но не такой скоростной, он стоит на выдуве тёплого воздуха.

Микросхема задающего генератора UC3842, также можна использовать UC3843. UC3845, для розкачки силового транзистора использовал комплементарную пару КТ972-КТ973, силовой ключик irg4pf50w один спалил, но ничего, на радиорынке их много 🙂

Силовые дорожки усилил медной проволокой. Процес намотки трансформатора не сфотографировал, скажу лиш что первичка – 32 витка проводом 1.5 мм, вторичка – петля от кинескопа, как раз хорошо подошла! О трансформаторах на ферритовых кольцах читайте тут.

Доброго времени суток господа радиолюбители. Каждый радиолюбитель и не только в своей практике сталкивается с проблемой соединения метала, причём такой толщины, что паяльник уже ни к чему. Вот и у меня была такая проблема, так что поведаю вам о том, как собирал сварочный инвертор. Но сразу предупреждаю, устройство не из лёгких. Если вы никогда не работали с преобразователями – не стоит браться за такую сложную схему.

Power Electronics • Просмотр темы

Ссылки на описания самодельных инверторных сварочных источников, опубликованные на сайте http://valvolodin.narod.ru 1. Внешние виды сварочника Бармалея — http://valvolodin.narod.ru/schems/Barmaley2.zip 2. Инверторного сварочного источника от Большакова Александра (схемы смотреть в программе Splan) — http://valvolodin.narod.ru/schems/2006_10_31.rar 3. Фотографии некоторых узлов инверторного сварочного источника от Большакова Александра — http://valvolodin. narod.ru/schems/Foto_Svarki.rar 4. Инверторный источник на однотранзисторном однотактном прямоходовым преобразователе (проще сварочника Бармалея) — http://valvolodin.narod.ru/articles/fiksatyi.html 5. Описание самодельного тиристорного резонансного сварочного источника — http://valvolodin.narod.ru/articles/tir_inv.pdf 6. Подробное описание сварочного источника, собранного по мотивам Colt-1300 (моя статья в журнале Радио №4 за 2007 год в скрепочке) — http://valvolodin.narod.ru/articles/Kolt.pdf 7. Материалы по сварочному источнику RytmArc — http://valvolodin.narod.ru/rytmarc.html 8. Сварочник из польского журнала Elektronika Praktyczna 11,12 за 1999 год — http://valvolodin.narod.ru/articles/amat_spawarka.pdf 9. Самодельный сварочник с мостовым инвертором. Статья на чешском языке — http://valvolodin.narod.ru/articles/invertor_popis.pdf 10. Самодельный сварочник из города Брно (по мотивам Cemont) — http://valvolodin.narod.ru/articles/invertor_brno.zip 11. Печатные платы в формате Орла (Eagle) для сварочника из польского журнала Elektronika dla Wszystkich 1-2 за 2009 год (вариант сварочника Бармалея) — http://valvolodin.narod.ru/articles/Spawarka.rar 12. Описание, схема, печатные платы в формате laoyt5, а также внешние виды сварочного источника с выходным током 5-120А — http://valvolodin.narod.ru/articles/rw4hdl.pdf , http://valvolodin.narod.ru/articles/rw4hdl.rar 13. Сварочный источник по мотивам инвертора Вадима Негуляева — http://valvolodin.narod.ru/articles/LeeOn23.pdf 14. Сварочный аппарат на ток 240А — http://valvolodin.narod.ru/articles/svarochnik.rar 15. Схема инверторного сварочного аппарата с синхронным выпрямителем и выходным током 5-120А — http://valvolodin.narod.ru/articles/swarkainwerter.JPG 16. Архив с принципиальной электрической схемой и внешними видами самодельного инверторного сварочного источника с рекуперативным снаббером — http://valvol.qrz.ru/articles/svar.rar 17. Схемы и печатные платы сварочника на ток 250 ампер — http://valvol. qrz.ru/articles/svarochnik1.rar 18. Схема, описание и печатная плата сварочного источника, построенного на основе моста с фазовым управлением на микросхеме UC3875 — http://valvolodin.narod.ru/articles/arcweld_UC3875.pdf 19. Схема и описание очередного сварочного источника от RW4HDL — http://valvolodin.narod.ru/articles/svarochnik2.rar 20. Как сделать надёжный и качественный инвертор — http://valvolodin.narod.ru/articles/taranenko.zip Добавлено администрацией Продолжение темы Делаем сварочник, окончание которой расположено на старом форуме Перенос сообщений с промежуточного форума: Mister Да, так вот — дело в том, что для транзисторов, работающих в режиме hard switch выделяют 2 вида потерь: при переключении и потери в открытом канале. И, совершенно понятно, что их величина определяется частотой переключения и коэффициентом заполнения сигнала. Я рассматриваю полный мост. Если условно принять коэффициент заполнения 1/2 (грубо говоря, потому, что надо время, чтоб первая пара транзисторов успела закрыться, перед тем, как начнёт открываться вторая — иначе пойдёт сквозной ток), то фактически потери при пререключении и потери в открытом канале как бы «перетягивают» друг друга в частотной области. То есть, можно условно расчитать «золотую середину» где они бы пересекались: как видно, точка пересечения находится на частоте 116КГц, правда, расчёт производился немного для другой схемы и для других ключей, но идея впринципе должна быть такая же? valvolodin Цитата: … фактически потери при пререключении и потери в открытом канале как бы «перетягивают» друг друга в частотной области. То есть, можно условно расчитать «золотую середину» где они бы пересекались… Всё хорошо, но почему-то на этом графике потери проводимости падают с ростом частоты!!! На самом деле потери проводимости стабильны или даже возрастают с ростом частоты. Multik Цитата: Да, так вот — дело в том, что для транзисторов, работающих в режиме hard switch выделяют 2 вида потерь: при переключении и потери в открытом канале… Я рассматриваю полный мост… расчёт производился немного для другой схемы и для других ключей, но идея впринципе должна быть такая же? Нет, идея не такая. Валентин уже объяснил. Но меня интересует другое. Где Вы собираетесь применять результаты исследования транзисторов, работающих в режиме hard switch? В реальной схеме этот switch не такой уж и hard. Если используются IGBT транзисторы, то включение будет мягким из-за наличия в трансформаторе индуктивности рассеивания. Если МОП, то выключение не будет жёстким из-за высокой выходной ёмкости, и определяется током через транзистор в момент выключения. То есть, нужно знать параметры конкретной схемы и рассчитывать для конкретного случая. Сегодня проще сделать Soft, и не париться с расчётами. Помнится, у нас все депо были забиты паровозами, но всё равно пришлось их выбросить. КПД сделал своё дело. Mister Multik, так я ж и не против, что soft, просто я его так назвал. На счёт потрерь проводимости — тут по идее если транзистор чаще переключается, то время нахождения его в насыщении за единицу времени будет уменьшаться, то есть, согласно закону Ватта, эта доля мощности тоже будет уменьшаться. Другое дело, как я уже написал, что расчёт проводился не именно для этого случая, там, даже, по-моему не учитывалось нагревание транзистора Ceйчас буду даташит изучать, в котором полностью алгоритм приведён, там оказывается ещё какой то вид потерь присутствует … GYGY Mister по вашей схеме моста. 1.Зачем такие навороты с раскачкой ? 2. посмотрите включение сигнального транса — все 4 ключа откроются одновременно и бабахнет. 3. мост в выходном выпрямителе — это лишние 200-300Вт тепла(применительно к сварочным мощностям) А какие экперименты с частотой вы планируете провести (заполнение импульсов ЛЧМ)? Mister 1. Потому, что боюсь, что можно драйверы спалить . 2. Как же это все 4 мосфета могут открыться одновременно, если у TL494 на вход OTC подаётся плюс и оба эммитера приподняты от земли резисторами, а входы драйверов соединены крест-накрест, посмотрите повнимательнее ещё раз схема впринципе классическая! 3. Согласен, тем более, что с ростом частоты эта цифра может достигнуть больших значений 4. И почему никто не написал, что в схеме неточность: токовй ТР3 должен стоять перед основным трансформатором Эксперименты такие: расчитываю и делаю пару-тройку трансформаторов и дросселей под разные частоты вплоть до 100КГц, сравниваю потери на ключах, трансформаторе, дросселе и выпрямителе (на счёт последних 100% будет хуже), короче — чистый эксперимент… На счёт управления затворами, есть вообще такая идея: подключить управляющий трансфторматор прямо к выходам драйвера, что то типа этого: где полевики — это уже мощные выходные транзисторы (или вместо них IGBT), которые подключаются к выпрямленному сетевому напряжению, то есть — надо опять 2 драйвера и 4 ключа, чтоб получить полный мост, как вам такая идея? GYGY Mister к сожалению картинка с сайта Мужественных пензюков пропала. Поэтому — по памяти, я имел ввиду что в схеме затворы всех мощных ключей подключены к началам вторичных обмоток(несмотря на перекрещивания при рисовании), и следовательно открываиться и закрываться они будут синхронно. Mister А, да я понял что имелось ввиду, у драйверов на входах синфазные сигналы, потому, что их входы включены крест-накрест, а в выходном каскаде (на igbt) управляющий сигнал один, ну, достаточно поменять 2 нижние обмотки задом наперёд . А может ну его к такой-то матери, подключить затворы IGBT прямо к выводам драйверов Кстати, тут проблема посерьёзнее — я попытался найти ETD59, но так ничего и не нашёл, придётся обнести местные помойки в поисках телевизоров. GYGY Цитата: Кстати, тут проблема посерьёзнее — я попытался найти ETD59, но так ничего и не нашёл, придётся обнести местные помойки в поисках телевизоров. если у вас чистый эксперимент, то почему обязательно ETD59? А другие варианты Ш(Е),кольцо(Например Большаков двойную колбасу замутил, на скромных колечках киловат на 10) Mister Вообще, у меня есть какое то кольцо: внешний диаметр 10см, ширина 2,5см, высота 3,5см (или наоборот — не помню), но я не знаю что это за феррит(маркировки на нём отсутствовала), но думаю, что у него проницаемость слишком маленькая, конечно, можно несколько витков намотать и померять индуктивность и пересчитать потом проницаемость. .. У меня другой вопрос: подскажите, пожалуйста, ультрабыстрый диод для topswitch на 5-10А, и напругой до 50В в корпусе ТО220-J11 чтоб 1-я и 2-я ноги были КАТОДОМ, если, конечно, такие в природе существуют, потому, что согласно каталогу DACPOL на силовые компоненты, ультрабыстрые диоды в корпусе ТО220-J11 есть, но у них эти выводы — анодные. Последний раз редактировалось valvol 13-07, 20:27, всего редактировалось 7 раз(а).

расчет параметров и подбор материалов

Изготовление сварочного инвертора в домашних условиях – очень увлекательное дело, особенно для любителей самоделок. При этом можно и не иметь глубочайших электротехнических знаний, просто делать все строго в определенном порядке. К тому же, не будет лишним понять принцип работы такого устройства.

Основной смысл в том, чтобы собирать все самому – это приличная экономия средств, если основные показатели аппарата будут приблизительно такими же, как у тех, что предлагает торговая сеть.

Да и внешне самодельный сварочный инвертор, может не отличаться от заводского. Работу можно будет проводить, применяя электроды 3-5 миллиметров в диаметре при дуге до 10 миллиметров.

Краткое содержимое статьи:

Основные данные

Собственноручно собранный по простой схеме сварочный инвертор сможет иметь данные вполне приличного устройства:

• напряжение на входе 220 вольт;
• на входе ток 32 ампера;
• на выходе ток 250 ампера.

Обычно используют напряжение 220 вольт, но можно сделать аппарат и для напряжения 380 вольт. Трехфазные аппараты имеют несколько выше показатели.

Сборка блока питания

Монтаж начинается с намотки трансформатора, его функция – это обеспечение стабильным напряжением следующих за ним деталей. Для его изготовления используют феррит Ш 7х7 (можно Ш 8х8), на который наматывают разные по количеству витков обмотки: сто, пятнадцать, пятнадцать и двадцать, соответственно 0,3; 1; 0,2 и 0,3 миллиметров.

Для снижения вредного влияния возможного перепада сетевого напряжения, кольца провода необходимо класть на всю ширину катушки.

Первичную обмотку надо изолировать стеклотканью и намотать экран из провода 0,3 мм. Он должен покрыть всю ширину каркаса, а направление витков – совпадать с предыдущей обмоткой.

Последовательность работы с остальными обмотками такая же. На выходе должно быть от 20 до 25 вольт. Его можно отрегулировать подбором деталей. Синусоидальный ток преобразуется в постоянный с помощью диодов, соединенный, как «косой мост», а для охлаждения необходимо подобрать радиаторы, возможно, со старого компьютера.

Один охладитель закрепляется к верхним частям деталей и изолируется слюдяной прокладкой. Второй – к нижней части моста и крепится с использованием термопасты.

Выводы диодного моста направляются туда же, куда будут выходить и контакты транзисторов, что работают как преобразователи. Длина проводов, которые соединяют мост и транзисторы – не больше 15 сантиметров. Блок питания и инверторный блок разделяются металлической пластиной, приваренной к основанию.

Монтаж силового блока

Этот блок представляет собой трансформатор, что снижает U и увеличивает ток. Для его изготовления нужна пара сердечников Ш 20х208. Для изоляции их друг от друга модно использовать бумагу.

Намотка выполняется полоской из меди, ширина которой 40 миллиметров, а толщина – 0,25 миллиметров. Для прокладки витков можно использовать бумагу хорошего качества, а вторичную обмотку формируют, перекладывая фторопластовую полосу.

Монтировать понижающий трансформатор, используя толстый провод, не надо потому, что ток, имея высокую частоту, проходит по поверхности проводника и тот не нагревается внутри.

Нагрев деталей аппарата нужно уменьшать принудительным охлаждением. Для этой цели подойдет вентилятор из системного блока компьютера.

Сборка инверторного блока

Чтобы сделать сварочный инвертор своими руками необходимо перейти к следующему этапу – монтажу инверторного блока. Так, как этот узел преобразовывает ток из постоянного в переменный, нужны мощные транзисторы, которые будут то открываться, то закрываться, создавая высокую частоту.

В инструкцию для изготовления простого инвертора можно включить схему инверторного блока.

Есть смысл этот блок монтировать с применением нескольких транзисторов, чтобы частота была более стабильной и при выполнении сварки аппарат меньше гудел.

Корпус

Пошаговая сборка инвертора своими руками предусматривает подбор надежного корпуса для такого изделия. Для этой цели вполне подойдет старый системный блок от компьютера (чем древнее, тем лучше потому, что в нем толще металл).  Можно самому изготовить коробку из листового металла, а внизу использовать гетинакс в пол сантиметра или больше.

Различные виды самодельных сварочных инверторов имеют общую черту – это управление работой аппарата. На передней панели устанавливают выключатель, ручку регулировки сварочного тока, контакты для проводки, контрольные лампы.

Таким образом, чтобы обзавестись таким нужным в домашней мастерской аппаратом, не обязательно покупать готовый инвертор. Можно изучить необходимую теорию, приобрести детали и самому собрать сварку, которая будет надежно работать.

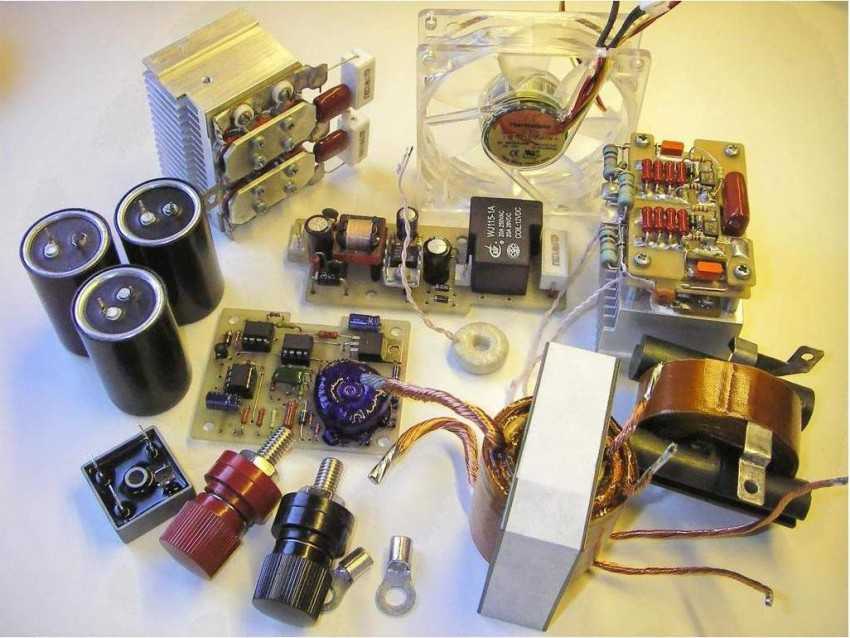

Фото сварочного инвертора своими руками

Индукционный нагреватель своими руками из сварочного инвертора

Индукционные нагревательные котлы – это устройства, обладающие очень высоким КПД. Они позволяют значительно снизить затраты на электроэнергию по сравнению с традиционными приборами, оснащенными нагревательными элементами.

Модели промышленного производства стоят недешево. Однако сделать индукционный нагреватель своими руками сможет любой домашний мастер, владеющий простым набором инструментов. В помощь ему предлагаем подробное описание принципа работы и сборки эффективного обогревателя.

Содержание статьи:

• Принцип работы индукционного нагревателя
• Достоинства и недостатки устройства
• Самодельные ступеньки
• Несколько слов о безопасности
• Выводы и полезное видео по теме
00 Принцип работы индукционного нагревателя

Индукционный нагрев невозможен без использования трех основных элементов:

• индуктор;
• генератор;
• нагревательный элемент.

Индуктор представляет собой катушку, обычно изготовленную из медной проволоки, с ее помощью создают магнитное поле. Генератор используется для получения высокочастотного потока из стандартного потока бытовой электросети частотой 50 Гц.

В качестве нагревательного элемента используется металлический предмет, способный поглощать тепловую энергию под действием магнитного поля. Если правильно соединить эти элементы, можно получить высокопроизводительное устройство, которое отлично подойдет для нагрева жидкого теплоносителя и .

Галерея изображений

Фото

Вне зависимости от сложности конструкции, габаритов и решаемых задач, его основными узлами являются индуктор, вихретоковый генератор и нагревательный элемент

Несомненным достоинством индукционных нагревателей является быстрый нагрев со значительно меньшими энергозатратами по сравнению с другими нагревательными приборами

Весомым минусом индукционных нагревателей признают обязательную потребность в источнике энергии. Без электричества устройство совершенно бесполезно

Если установить самодельный индукционный нагреватель на металлическую трубу отопления, то он будет не только эффективно нагревать теплоноситель, но и стимулировать движение нагретой жидкости по контуру

Для того, чтобы инвертор нормально работал в схема с индукционной катушкой, она подключена через термостат. К выходам подключаются выпрямительные диоды, иначе система будет работать как электромагнит, а не как индукционный нагреватель

Простейшим генератором индукционного тока для самодельного нагревателя будет инвертор, обычно применяемый при электросварке

Индукционная катушка, генерирующая вихревые токи, подключается к полюсам инвертора, при включении в сеть сразу начинает вырабатываться тепловая энергия

Принцип индукции используется не только при приготовлении теплоносителя и подогрев санитарной воды для гигиенических целей. Используется при плавке металлов.

Сборка простейшего индукционного нагревателя

Быстрый вихретоковый нагрев

Обязательный доступ к источнику энергии

Металлический трубчатый нагрев

Модернизация обычного инвертора

Использование инвертора в качестве генератора

Места подключения индукционных катушек

Применение индукции при плавке металлов

Использование генератора электрического тока с необходимыми характеристиками подается на индуктор, т. е. на медную катушку. При прохождении через него поток заряженных частиц образует магнитное поле.

Принцип действия индукционных нагревателей основан на возникновении внутри проводников электрических токов, возникающих под действием магнитных полей

Особенность поля в том, что оно обладает способностью изменять направление электромагнитных волн на высоких частотах. Если в это поле поместить любой металлический предмет, то он начнет нагреваться без непосредственного контакта с индуктором под действием создаваемых вихревых токов.

Электрический ток высокой частоты, поступающий от инвертора на индукционную катушку, создает магнитное поле с постоянно меняющимся вектором магнитных волн. Металл, помещенный в это поле, быстро нагревается

Отсутствие контакта позволяет сделать потери энергии при переходе с одного типа на другой незначительными, чем и объясняется повышенный КПД индукционных котлов.

Для нагрева воды для отопительного контура достаточно обеспечить ее контакт с металлическим нагревателем. Часто в качестве нагревательного элемента используется металлическая труба, через которую просто пропускают струю воды. Вода одновременно охлаждает нагреватель, что значительно увеличивает срок его службы.

Электромагнит индукционного устройства получают путем намотки провода на сердечник из ферромагнетика. Образовавшаяся индукционная катушка нагревается и передает тепло нагретому телу или находящемуся рядом теплоносителю через теплообменник

Достоинства и недостатки прибора

«Плюсов» вихревого индукционного нагревателя великое множество. Это простая схема для самостоятельного изготовления, повышенная надежность, высокий КПД, относительно небольшие энергозатраты, длительный срок службы, малая вероятность поломок и т. д.

Производительность устройства может быть значительной, агрегаты данного типа успешно применяются в металлургической промышленность. По скорости нагрева теплоносителя устройства этого типа уверенно конкурируют с традиционными электрическими котлами, температура воды в системе быстро достигает необходимого уровня.

Во время работы индукционного котла нагреватель слегка вибрирует. Эта вибрация стряхивает известняковый осадок и другие возможные загрязнения со стенок металлической трубы; поэтому такое устройство редко нуждается в очистке. Разумеется, система отопления должна быть защищена от этих загрязнений с помощью механического фильтра.

Индукционная катушка нагревает металл (трубу или отрезки проволоки), помещенный внутри нее, с помощью вихревых токов высокой частоты, контакт не обязателен

Постоянный контакт с водой сводит к минимуму вероятность перегорания ТЭНа, что является довольно распространенной проблемой для традиционных котлов с ТЭНами. Несмотря на вибрацию, котел работает очень тихо; дополнительная звукоизоляция в месте установки не нужна.

Еще индукционные котлы хороши тем, что они почти никогда не протекают, если только правильно сделан монтаж системы. Это очень ценное качество для , так как исключает или значительно снижает вероятность возникновения опасных ситуаций.

Отсутствие протечек обусловлено бесконтактным способом передачи тепловой энергии нагревателю. Используя описанную выше технологию, теплоноситель можно нагреть практически до парообразного состояния.

Обеспечивает достаточную тепловую конвекцию для стимулирования эффективного движения теплоносителя по трубам. В большинстве случаев систему отопления не обязательно оснащать циркуляционным насосом, хотя все зависит от особенностей и схемы конкретной системы отопления.

Иногда необходимо. Установка устройства относительно проста. Хотя для этого потребуются некоторые навыки монтажа электроприборов и труб отопления. Но у этого удобного и надежного устройства есть ряд недостатков, с которыми также следует считаться.

Например, котел прогревает не только теплоноситель, но и все окружающее его рабочее пространство. Для такого агрегата необходимо выделить отдельное помещение и убрать из него все посторонние предметы. Для человека длительное пребывание в непосредственной близости от работающего котла также может быть небезопасным.

Для работы индукционных нагревателей требуется электрический ток. Как самодельное, так и заводское оборудование подключается к бытовой сети переменного тока

Для работы устройства требуется электричество. В районах, где нет свободного доступа к этому благу цивилизации, индукционный котел будет бесполезен. А там, где наблюдаются частые перебои с электричеством, будет демонстрировать низкий КПД. При неосторожном обращении с устройством может произойти взрыв.

Если охлаждающая жидкость перегреется, она превратится в пар. В результате резко возрастет давление в системе, которое трубы просто не выдержат и порвутся. Поэтому для нормальной работы системы прибор должен быть оборудован как минимум манометром, а еще лучше — устройством аварийного отключения, терморегулятором и т. д.

Все это может значительно увеличить стоимость самодельного индукционного котла. Хотя устройство считается почти бесшумным, это не всегда так. Некоторые модели по разным причинам могут по-прежнему издавать некоторый шум. Для устройства, изготовленного самостоятельно, вероятность такого исхода возрастает.

В конструкции как заводских, так и самодельных индукционных нагревателей практически отсутствуют быстроизнашивающиеся детали. Долго служат и работают без нареканий

Самодельные ступеньки

Самому сделать такое устройство не так уж и сложно. Для этого вам понадобится:

1. Изготовить нагревательный элемент.
2. Изготовьте катушку индуктивности из медной проволоки.
3. Возьмем готовый генератор.
4. Подключить обогреватель со змеевиком к системе отопления.
5. Подсоедините катушку к генератору.
6. Подключите питание к системе.
7. Выполните пробный запуск для проверки работы агрегата.

В промышленных моделях в качестве нагревателя используется металлическая труба с толстыми стенками, но обеспечить самодельному устройству достаточную мощность для обогрева такого элемента очень сложно и не имеет особого смысла. Индукционная катушка может нагревать любой металл, поэтому нагреватель можно модифицировать.

Промышленные модели индукционных котлов оснащены нагревательным элементом из толстой металлической трубы. В домашних условиях скопировать такой агрегат затруднительно

В качестве корпуса для индукционного нагревателя от сварочного инвертора используется кусок пластиковой трубы. Он должен быть немного больше в диаметре, чем трубы отопления. Длина трубы для обогревателя может составлять примерно один метр, внутренний диаметр может варьироваться в пределах 50-80 мм.

Для подключения нагревателя к системе установите переходники в нижнюю и верхнюю части корпуса. Нижнюю часть трубы необходимо закрыть решеткой, затем внутрь корпуса помещается наполнитель, состоящий из мелких частиц металла. Получить наполнитель можно, например, из проволоки, прутка, узкой металлической трубы и т. д.

Длина сегментов может варьироваться произвольно. Чаще всего для этого используют стальную проволоку диаметром 6-8 мм, которую просто нарезают на мелкие кусочки. Некоторые мастера рекомендуют нарезать его на длинные прутья примерно по 90 см, т. е. почти по длине каменки.

Для кожуха ТЭНа индукционного котла, который мы изготовили сами, вам понадобится широкая, диаметром около 50 мм, пластиковая труба

Чем выше магнитное сопротивление стали, из которой изготовлена ​​проволока, тем лучше будет нагреваться. В зависимости от размеров этих кусков подбирается и защитная сетка, которая крепится на дне корпуса. Наполнитель засыпается или укладывается в трубу до самого верха. После этого верхняя часть также накрывается сеткой.

Схема позволяет получить представление о том, как подключить индукционную катушку к нагревателю котла и к сварочному аппарату

Таким образом, самодельный нагреватель для индукционного котла выглядит как толстая пластиковая труба, набитая куски металла и закрытые с двух сторон сеткой. Сверху и снизу у обогревателя есть переходники для подключения к отопительному контуру. Полимерная труба для обогревателя должна иметь достаточно толстые стенки.

Кроме того, любой пластик для этих целей не подходит, материал должен выдерживать воздействие достаточно сильного нагрева и при этом не выделять в атмосферу или теплоноситель никаких вредных веществ. Теперь следует сделать индукционную сетку. Для этого возьмите медный провод и намотайте его прямо на корпус обогревателя.

В некоторых моделях самодельных индукционных нагревателей вместо пластиковой трубы используется узкая медная трубка. Это не лучший вариант, так как свернуть такой элемент в спираль будет непросто

Чем больше витков проволоки, тем лучше. Считается, что индукционная катушка должна иметь не менее 90 витков. Индуктор наматывается на трубу очень плотно, между витками не должно быть зазора.

Для обмотки подходит медный изолированный провод 1-1,5 мм. Более толстый кабель здесь не нужен, так как он также усложнит работу по намотке, будет сложнее расположить витки вплотную.

Данная схема поможет правильно подключить катушку индуктора к инверторному сварочному аппарату, при неправильном выполнении катушка превратится в электромагнит (+)

Наличие зазоров может привести к шуму из-за вибрации, которая сопровождает работы такого агрегата. Со временем такая ситуация может привести к разрушению изоляции, что вызовет межвитковое замыкание.

Сверху и снизу, кроме переходников, должны быть установлены запорные краны. Они нужны для обеспечения возможности при необходимости перекрыть воду в контуре отопления.

При установке отопителя следует помнить, что его нижний конец должен быть направлен на обратный патрубок, предназначенный для сбора остывшего теплоносителя в . Самый простой способ получить генератор переменного поля – это взять инвертор от сварочного аппарата.

Контакты индукционной катушки подключаются к полюсам инвертора. Как только к агрегату будет подключено питание и он включен в сеть, самодельный индукционный котел начнет работать.

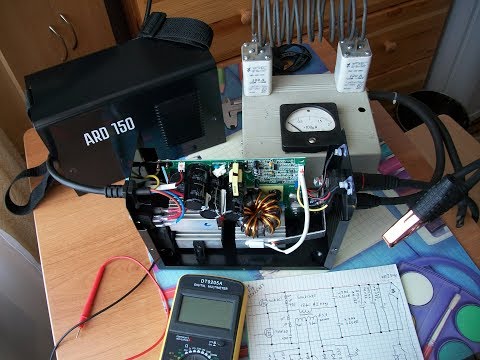

Для изготовления такого устройства подойдёт даже недорогой сварочный аппарат, например, модель китайского производства, позволяющая регулировать силу тока, начиная с уровня 10 А. Рядом должен быть установлен датчик терморегулятора адаптер на корме. Через этот термостат подключается сварочный инвертор.

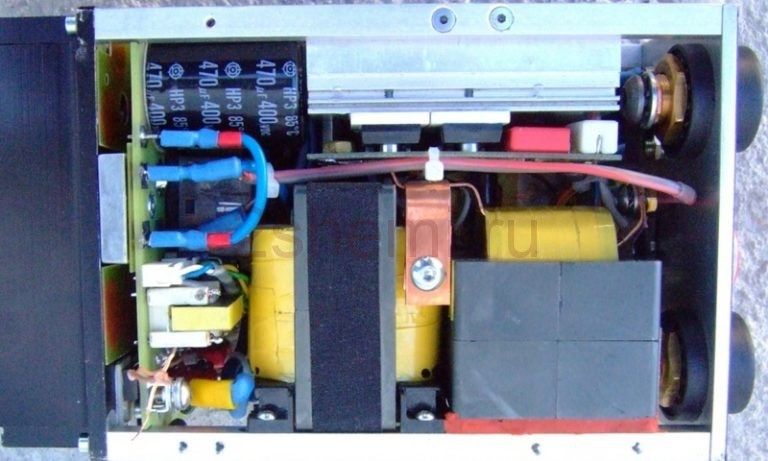

На выходах необходимо установить выпрямительные диоды. Для этого придется вскрыть корпус сварочного аппарата и припаять к выходу провода, затем присоединить их к диодам. Если подключить без диодов напрямую, то на обмотку будет поступать ток выпрямленного напряжения, и катушка будет работать как электромагнит, а не как индуктор.

Для создания индукционной спирали рекомендуется использовать медный провод сечением 1,5 мм в надежной изолирующей оболочке, необходимо сделать около 90 витков

Некоторые современные сварочные аппараты имеют датчик касания, который включается при электрод касается рабочей поверхности. Этот момент необходимо учитывать, чтобы датчик либо срабатывал в нужный момент, либо не влиял на работу самодельного котла.

Если у неопытного мастера возникли проблемы с переделкой сварочного аппарата, ему лучше обратиться за консультацией к профессионалу.

Для изготовления индукционного котла своими руками можно взять любой сварочный аппарат с подходящими характеристиками. При необходимости аппарат можно использовать повторно для сварки

Если все сделано правильно, то сварочный аппарат в дальнейшем можно использовать по назначению. Нужно будет отпаять проводники с диодами и собрать заново. Под действием переменного тока высокой частоты индукционная катушка создаст магнитное поле.

Металл внутри полимерного корпуса начнет нагреваться и передавать тепло воде, которая циркулирует по контуру отопления. Устройству потребуется всего несколько минут, чтобы прогреть теплоноситель.

Место для индукционного нагревателя должно быть выбрано правильно. Агрегат должен располагаться на 800 мм ниже потолка, а от стен и мебели его должно отделять не менее 300 мм.

Несколько слов о безопасности

Самодельные индукционные котлы обычно не оснащены системами управления и защиты, что делает их небезопасными. Поэтому перед включением агрегата необходимо убедиться, что полость корпуса заполнена жидким теплоносителем.

Если полимерный корпус ТЭНа подвергать постоянному нагреву без промывки теплоносителем, то он просто расплавится, иногда это приводит не только к деформации ТЭНа, но и к его полному выходу из строя.

Установки этого типа часто используются для накаливания и плавки металлов. Высокие температуры от индукционного нагревателя требуют внимательного отношения к технике безопасности.

Выпадение горячего металлического наполнителя из расплавленного тела также может быть опасным. В этом случае вам придется практически полностью демонтировать устройство и изготовить для него новый нагревательный элемент.

Подключение к источнику питания должно осуществляться отдельным от щитка кабелем. Разумеется, необходимо тщательно заклеить все контакты изоляцией. Инвертор сварочного аппарата также необходимо заземлить, это важный момент для безопасности.

В этом случае нужен кабель сечением не менее четырех миллиметров. Некоторые специалисты рекомендуют отдать предпочтение шестимиллиметровому кабелю. Для предотвращения перегрева самодельного индукционного нагревателя из-за отсутствия воды в системе рекомендуется установить на входе нагревателя клапан избыточного давления.

Индукционный нагревательный прибор занимает сравнительно мало места, но его необходимо размещать на определенном расстоянии от потолка, стен, мебели и т. д.

Самодельный прибор такого типа, не оснащенный специальными средствами защиты, является потенциально опасным объектом, требующим постоянного наблюдения. Поэтому стоит потратить немного больше денег, но приобрести необходимые устройства.

При этом не помешает оценить затраты, возможно покупка готового индукционного котла обойдется ненамного дороже. Промышленные устройства обычно оснащены всей необходимой защитой.

Особенности и пошаговая технология изготовления еще одного варианта самодельного индукционного котла для системы отопления.

Выводы и полезное видео по теме

Ролик №1. Обзор принципов индукционного нагрева:

Ролик №2. Интересный вариант изготовления индукционного нагревателя:

Для установки индукционного нагревателя необходимо не нужно получать разрешение контролирующих органов, промышленные модели таких устройств полностью безопасны, подходят и для частного дома, и для обычной квартиры. Но владельцам самодельных агрегатов не стоит забывать о безопасности.

Пожалуйста, прокомментируйте материал, предложенный нами для ознакомления. Задавайте вопросы об интересных или неясных моментах. Возможно, у вас есть собственный опыт строительства или монтажа индукционного котла? Вы можете рассказать и разместить уникальные фотографии в разделе комментариев ниже.

бесплатных объявлений! Купите автомобиль или грузовик, продайте свой дом, найдите работу, дом, квартиру, лодку и многое другое.

ПРЕМИУМ ОБЪЯВЛЕНИЕ Бампер к бамперу — Canada’s Parts People Special Bumper to Bumper Battery Discount Bumper to Bumper — ваш надежный поставщик автозапчастей, аксессуаров и механических услуг для вашего автомобиля, грузовика или внедорожника. Мы предлагаем как оригинальные, так и сменные детали. Мы понимаем, что когда вам нужна деталь, она нужна вам сейчас. УКАЖИТЕ ЭТО ОБЪЯВЛЕНИЕ НА NL CLASSIFIEDS.COM и получите скидку 15% НА ШИРОКИЙ ВЫБОР АККУМУЛЯТОРОВ!   Дир-Лейк, Западное побережье 250 $ Пт, 7 октября, 22:32 CLARENVILLE, Eastern Продается 2 усилителя MARSHALL и небольшой тренажерный усилитель 250,00 за два, пожалуйста сообщение или позвоните для получения дополнительной информации $7,799 Пт, 7 октября, 22:25 Clarenville, Eastern БЕЗГРАНИЧНОЕ ПРИКЛЮЧЕНИЕ !!! 2022 CF MOTO CFORCE 400 EPS !!! Комплект для замены масла в подарок!!! Двигатель объемом 400 куб. см с системой впрыска и зажигания BOSCH (30,5 л.с./24,3 фут/фунт) Регулируемые гидравлические амортизаторы в 5 положениях для преднатяга пружины Бесступенчатая трансмиссия CVTech-IBC с электроусилителем руля (EPS) Лебедка на 2500 фунтов Тяговое усилие: 400 кг Приборная панель с цифровым дисплеем и полной приборы 12 В и двойная розетка USB Зеркала Светодиодная фара со встроенным указатели поворота Много вариантов финансирования Позвоните нам сегодня 709-466-4541 $4,000нег Пт, 7 октября, 22:24 Епископский водопад, Центральный/Внутренний Yamaha Venture 600 2005 года всего с 2900 тыс. с Этот снегоход в отличном состоянии состояние поставляется с грелками для рук и большого пальца, задняя полка, новый приводной ремень и подвеска амортизаторная установлена ​​в прошлом году. 1000 долларов Пт, 7 октября, 22:23 Сент-Джонс, Восточная часть Летняя сука хорошо ладит с детьми, кошками и другими собаками любит одеяла перед сном, лол, может быть, ты там $87раз в две недели Пт, 7 октября, 22:23 Clarenville, Eastern БЕЗГРАНИЧНОЕ ПРИКЛЮЧЕНИЕ !!! 2021 CF MOTO CFORCE 500 EPS !!! Большинство приложений одобрено 49Двигатель объемом 5 куб.см с системой впрыска и зажигания BOSCH Регулируемый гидравлические амортизаторы в 5 положениях для предварительного натяга пружин Постоянно Переменная трансмиссия CVTech-IBC Электроусилитель руля (EPS) 2500 фунтов лебедка Тяговое усилие: 400 кг Приборная панель с цифровым дисплеем и полной приборы 12 В и двойная розетка USB Зеркала Светодиодная фара со встроенным указатели поворота Доступно много вариантов финансирования Позвоните нам сегодня 709-466-4541 $25obo Пт, 7 октября, 22:23 PARADISE, полуостров Авалон Едва использованные коньки Glitter Girl размера 3. Требуется заточка $157 900нег Пт, 7 октября, 22:23 Торбей, полуостров Авалон 13 Флемингс Хилл … Продается дом на большом участке. Множество обновлений, электрических и сантехника. 3-х комнатная, электрическое отопление, ранее сдавалась в аренду. Хороший тихий район, отличный фиксирующий верх для умелого человека. Гараж и старый сарай включены в продажу. Большой задний двор, недавний опрос… напишите, чтобы договориться о просмотре, пожалуйста. 3 кровати | 1 баня | 1000 футов 2 $500нег Пт, 7 октября, 22:23 Торбей, полуостров Авалон 12 Шины на стальных дисках, 8 245/60R18 Champiro И 4 235/65 R 17 Artic claw, хочу ушли все 12 за 500$ обоо. Электронная почта для подробности или просмотреть. 900 $ Пт, 7 октября, 22:22 Виктория, полуостров Авалон Продается Универсальный прицеп 4 x 8 футов 12-дюймовые шины, есть домкрат и лицензия до мая 2023 Отличное состояние и легкий вес. Цена снижена до 900 долларов. Телефон 597-0194. При продаже объявление будет удалено. $160neg Пт, 7 октября, 22:21 Баулин, полуостров Авалон RVR Зимние диски: Использовался на моем RVR 2014 года. Состояние как новое Просто больше не нужно Нет сделок Только диски 160 долларов Оно Пишите или звоните 682-8437 6 500 $ Пт, 7 октября, 22:07 Сент-Джонс, полуостров Авалон 2009 YZ6R Приобрел у дилера пару недель назад Велосипед в идеальном состоянии, в стоке, в салоне. Выглядит и ощущается как новый велосипед. Только что проехал 5к км. Сообщение для получения дополнительных фотографий или деталей. 6500 обо. Сделать предложение или обмен См. меньше Пт, 7 октября, 22:06 clarenville, Central/Interior Хотел купить битумную черепицу BP или величественный деревенский кедр. $1 Пт, 7 октября, 22:06 Юг залива Консепшн, полуостров Авалон ОБМЕН — Обмен двух длинных рук на короткие. Должен быть таким же, как на фото и в новом состоянии. Они пришли с велосипедом и не работают для меня. Я только хочу торговать оружием. $6,000obo Пт, 7 октября, 22:04 colinet, полуостров Авалон Отличное состояние, прочная конструкция с пандусами и лебедкой на 10000 фунтов может обмен на прицеп тягач аналогичной стоимости 10 000 $ Пт, 7 октября, 22:04 Gander Nl, Central/Interior 2018 Приключения титанов Polaris. Хорошее состояние. Обслуживался штатно. Получит больше фотографии, когда я вытащу его из хранилища. Отличные сани. Получил новый заказанный. $25 Пт, 7 октября, 22:03 CBS, полуостров Авалон Продам двойную и одинарную кухонную мойку. 25.00 за двухместный и 15.00 за не замужем. Хорошее состояние. Кухонный ремонт. $16 495 Пт, 7 окт., 22:01 Гандер, Центральный/Внутренний ОТЛИЧНО ДЛЯ СТОРОНЫ! 16 495 долларов США ПЛЮС ЛИЦЕНЗИЯ, СБОРЫ НА ШИНЫ И НАЛОГИ ВОЗМОЖНО ФИНАНСИРОВАНИЕ! 7′ х 14′ 3′ КЛИН СКАТНАЯ КРЫША АЛЮМИНИЕВЫЕ КОЛЕСА ДОПОЛНИТЕЛЬНАЯ ВЫСОТА НА 6 ДЮЙМОВ ЗАДНЯЯ ДВЕРЬ РАМПЫ БОКОВАЯ ДВЕРЬ ДЛЯ ЧЕЛОВЕКА САЛЕМ ВЕНТС $125 Пт, 7 октября, 21:57 Торбей, полуостров Авалон Хороший Sony str-de875 500-ваттный ресивер объемного звука 5. 1 с пультом Sony Remote и фоно! Он имеет цифровые и коаксиальные оптические аудиовходы, s-video и RCA A/V. вход/выход! Хороший аккуратный аппарат с хорошим звуком! Находится в Торбее.**Цена $125 ФИРМА** 19 899 $ Пт, 7 октября, 21:55 Гандер, Центральный/Внутренний ОТЛИЧНО ПОДХОДИТ ДЛЯ SIDE BY SIDE И СНЕГОХОДОВ!! ЦЕНА 19 899 долларов США ПЛЮС ЛИЦЕНЗИЯ, СБОРЫ НА ШИНЫ И НАЛОГИ ФИНАНСИРОВАНИЕ ДОСТУПНО 7,5 х 16 футов КЛИН 2,5 ‘ НАКЛОН ПЕРЕДНЕЙ КРЫШИ ТОРОФЛЕКС ОСЬ АЛЮМИНИЕВЫЕ КОЛЕСА ДОПОЛНИТЕЛЬНАЯ ВЫСОТА НА 6 ДЮЙМОВ ЗАДНЯЯ ДВЕРЬ АППАРАТА САЛЕМ ВЕНТС ВНУТРЕННЕЕ НАПОЛЬНОЕ ПОКРЫТИЕ И СИСТЕМА КРЕПЛЕНИЯ 200 $ Пт, 7 октября, 21:54 Парадайз, полуостров Авалон Canon Remote Timer как новый редко используется. Plus Bonus Дистанционный переключатель RS 80N3. Дистанционный спуск затвора Функционирует как интервалометр Таймер Интервальный таймер Таймер длительной выдержки Настройка счетчика экспозиции ЖК-дисплей с подсветкой Ввод настроек одним пальцем Функции Пульт дистанционного управления с таймером Canon TC-80N3 представляет собой дистанционный переключатель с 2,6-дюймовым (80 см) шнур и автоспуск, интервальный таймер, таймер длительной выдержки и счетчик экспозиции особенность настройки. Таймер можно установить от 1 до 9 секунд.9 часов, 59 минут или 59 секунд. Циферблат позволяет легко вводить числовые настройки с одним большим пальцем. ЖК-панель также может быть подсвечена. Задняя часть контроллер имеет отверстие для крышки разъема дистанционного управления EOS-3. Совместимость с камерой EOS-3, 1V HS, 1V, 1D, 1D Mark II, 1Ds, 1Ds Mark III, 1D X, 5D, 5D Mark II, 5D Марк III, 5D Марк IV, 5DS, 5DS R, 6D, 6D Марк II, 7D, 7D Марк II, 10D, 20D, Камеры 30Д, 40Д, 50Д, Д30, Д60, Д2000. По любым вопросам в личку. В настоящее время продается по цене от 249 долларов..

Лучшие предложения онлайн

Магазин по комнатам

Магазин коллекций

Популярные предложения См. все

БЕСПЛАТНАЯ ДОСТАВКА

Смешанное вино Шираз с невероятной стоимостью — 12 Бутылки

БЕСПЛАТНАЯ ДОСТАВКА*

Компьютер игры PU стула офиса массажа Artiss черный стулов Recliner кожаный

СНИЖЕНИЕ ЦЕН

124 доллара

БЫЛ $152,99 Была ли цена применена 10. 02.2022

БЕСПЛАТНАЯ ДОСТАВКА*

Jingle Jollys Christmas Tree 2.1M Новогодние украшения Snowy Green 1000 Tips

СНИЖЕНИЕ ЦЕН

$79

БЫЛ $890,99 Была ли цена применена 10. 03.2022

БЕСПЛАТНАЯ ДОСТАВКА*

Садовая скамья Гардеон деревянная фургон стул мебель для патио мебель для гостиной

СНИЖЕНИЕ ЦЕН

$106

БЫЛ $128,99 Была ли цена применена 10. 01.2022

Vino Tasters Red Wine Mixed — 10 Бутылки

БЕСПЛАТНАЯ ДОСТАВКА*

Электрический чайник Morphy Richards Accents Rose Gold 1,5 л 2200 Вт темно-синий

СНИЖЕНИЕ ЦЕН

$74

БЫЛ $79 Была ли цена применена 10. 03.2022

БЕСПЛАТНАЯ ДОСТАВКА

Умный дисплей Google Nest Hub 2-го поколения, угольный

$88

рекомендованная розничная цена 149 долларов

БЕСПЛАТНАЯ ДОСТАВКА*

320 капсул для мытья посуды Finish Powerball Quantum (упаковка 4 x 80)

79,95 долларов США

рекомендованная розничная цена 128 долларов

БЕСПЛАТНАЯ ДОСТАВКА

30-скоростной массажный пистолет Everfit с 6 массажными головками

СНИЖЕНИЕ ЦЕН

$59

БЫЛ $69,99 Цена применялась 10. 04.2022

БЕСПЛАТНАЯ ДОСТАВКА

Дверной звонок Google Nest на батарейках

БЕСПЛАТНАЯ ДОСТАВКА

Вешалка для одежды Artiss Регулируемая направляющая Вешалка для одежды Подставка для одежды

$74,99

БЕСПЛАТНАЯ ДОСТАВКА*

Настольная портативная посудомоечная машина Midea Mini второго поколения (черная)

389 долларов США

рекомендованная розничная цена $599

БЕСПЛАТНАЯ ДОСТАВКА

Heavenly Tasters Premium Shiraz Wine Mixed — 12 Бутылки

БЕСПЛАТНАЯ ДОСТАВКА*

Morphy Richards Accents Rose Gold 1880W 4 Slice Toaster Midnight Blue

$74

рекомендованная розничная цена 149 долларов

БЕСПЛАТНАЯ ДОСТАВКА

Apple AirPods 3-го поколения

249 долларов

рекомендованная розничная цена 289 долларов США

БЕСПЛАТНАЯ ДОСТАВКА

Apple AirPods 2 с чехлом для зарядки, белый

179 долларов

рекомендованная розничная цена 219 долларов

БЕСПЛАТНАЯ ДОСТАВКА

Apple AirPods Pro с чехлом для беспроводной зарядки MagSafe

295 долларов США

рекомендованная розничная цена 399 долларов США

Фантастическая плавающая швабра

СНИЖЕНИЕ ЦЕН

69,95 долларов США

БЫЛ 79,95 долларов США Цена применялась 10. 07.2022

Выбор по бренду

Нужна, хочу, моя сделка!

Нужна, хочу, MyDeal это!

Акции избранных магазинов

Рекомендуемые магазины

Другие категории

Просмотреть все

Недавно купленный См. все

БЕСПЛАТНАЯ ДОСТАВКА

Catzon Mini Golf Stroke Counter Scoring Keeper до 12 очков для аксессуаров для гольфа-розовый

$26,38

НОВЫЙ БЕСПЛАТНАЯ ДОСТАВКА

Ozoffer 50 шт. оптом пакеты из крафт-бумаги подарок для покупок ремесло коричневый мешок с ручками

19,99 долларов США

БЕСПЛАТНАЯ ДОСТАВКА

Стокгольмские рождественские огни 100 светодиодов Солнечная спиннинговая многоцветная фея на открытом воздухе 50 см

СНИЖЕНИЕ ЦЕН

$58,65

БЫЛ $69Цена применялась 10.
