Приварка фланцев к трубе гост: ГОСТ 16037-80 Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры

Posted on By alexxlab

Содержание

Применение переходных фланцев | Талнахский МЗ

Монтаж трубопроводов и подсоединение запорной и регулирующей арматуры при помощи фланцев — распространенный метод. Это обусловлено высокой надежностью стыков, возможностью быстрой замены дефектных частей и деталей, низкими расходами на монтаж и обслуживание. Если все детали трубопровода произведены по требованиям ГОСТ, то проблем с монтажными и ремонтными работами не возникает. В случае использования смешанных комплектующих, часть из которых соответствует отечественным стандартам, а часть — иностранным (ASME, EN, DIN), то возникает несоответствие размеров.

Решение проблемы

Для устранения затруднений с монтажом деталей, изготовленных по разным стандартам, используются специально разработанные фланцы переходные — вид арматуры, предназначенный для соединения частей трубопровода, отличающихся количеством и расположением отверстий под метизы. Фланец производится по той же технологии, что и обычный, но отличается по внешнему виду бОльшим количеством отверстий, часто расположенных в два ряда.

При монтаже трубопроводов используются различные типы переходных фланцев, позволяющие выполнить соединения труб и арматуры всех существующих видов и типов. Наиболее распространенные:

  • ASME – ГОСТ — для диаметров трубы по ГОСТ, но с соединительными параметрами по ASME;
  • DIN – ГОСТ — диаметры трубы ГОСТ, монтажные размеры — по DIN;
  • EN – ГОСТ — трубы диаметром ГОСТ, соединения — EN.

Также по заказу клиента производятся фланцы переходные и выбор режущего инструмента в других соотношениях.

Применение соединительной арматуры этого вида позволяет быстро и надежно выполнить монтаж из деталей разных производителей, без риска снижения технических параметров магистрали. Характеристики переходных фланцев всех видов стандартизированы, что позволяет купить их в необходимом количестве или заказать изготовление по типовым чертежам.

Техническая документация разработана для всех диаметров фланцев и видов применения. В каталоге фланцы:

  • плоские под приварку;
  • свободные, с кольцами или втулками;
  • заглушки;
  • втулочные под приварку;
  • резьбовые втулочные;
  • несъемные;
  • кольцевые…

Для крепления фланцев используются болты и шпильки стандартных размеров. Между контактными частями устанавливаются специальные прокладки для герметизации из соответствующих  перекачиваемой среде материалов.

Фланцы плоские стальные ГОСТ 33259-2015 (ГОСТ 12820-80)

Фланцы стальные плоские, воротниковые, приварные, глухие, под гидрант. Всегда в наличии. Звоните! Забирайте!

Плоские фланцы имеют вид плоских дисков или колец, изготовленных из стали и имеющих специальные отверстия для соединения болтами или шпильками.

Фланцы являются сборно-разборным соединением.

Приварной фланец имеет диаметр внутреннего отверстия несколько больше, чем наружный диаметр трубы. Это обеспечивает простой и надежный монтаж при его сварке со стальной трубой. При этом крайне важно обеспечить соосность фланцев между собой, поскольку в противном случае, есть вероятность разгерметизации соединения.

Герметичность фланцевого соединения обеспечивается за счет установки фланцевой прокладки.

Компания «СОЮЗ» осуществляет поставку:

  1. Фланцы глухие;
  2. фланец воротниковый;
  3. расточенные для полиэтиленовых труб DN 15-1200 мм.

Вся продукция сертифицирована и проходит входной контроль качества.

Общая характеристика стальных приварных фланцев ГОСТ 12820-80:

Материал изделия: сталь 20, 09Г2С, 12Х18Р10Т

Среда: вода, пар, неаргрессивные жидкости

Тип соединения: сварка

Максимальная температура: 300°С

Нормативный документ: ГОСТ 12820-80

Область применения: для соединения трубопроводов, арматуры, резервуаров.

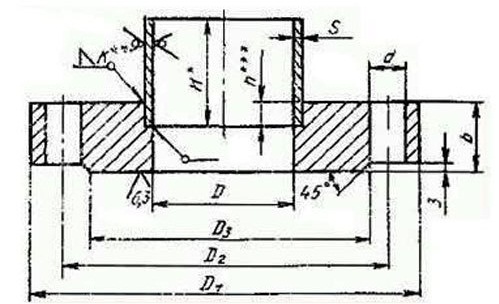

D— диаметр наружный,

D1 — межосевое расстояние крепежных отверстий,

D2 — диаметр прижимной поверхности,

dв — внутренний диаметр,

b — толщина фланца,

h — высота прижимной поверхности,

n отв. d — количество крепежных отверстий, диаметр крепежных отверстий

Размеры плоских приварных фланцев по ГОСТ
Dу, мм D, мм D1, мм dв, мм b, мм d, мм кол-во отв. n, шт масса, кг
PN=1,0 МПа (10кг/см2)
15 95 65 19 10 14 4 0,51
20 105 75 26 12 14 4 0,74
25 115 85 33 12 14 4 0,89
32 135 100 39 14 18 4
1,40
40 145 110 46 15 18 4 1,71
50 160 125 59 15 18 4 2,06
65 180 145
78		 17 18 4 2,08
80 195 160 91 17 18 4 3,19
100 215 180 110 19 18 8
3,96
125 245 210 135 21 18 8 5,40
150 280 240 161 21 22 8 6,62
200 335 295
222		 21 22 8 8,05
250 390 350 273 23 22 12 10,65
300 440 400 325 24 22 12
12,90
350 500 460 377 24 22 16 15,85
400 565 515 426 26 26 16 21,56
500 670 620 530 28 26 20 27,70
600 780 725 630 31 30 20 39,40
800 1010 950 820 37 33 24 79,16
1000 1220 1160 1020 43 33 28 118,43
1200 1455 1380 1220 51 39 32 197,44
PN=1,6 МПа (16кг/см2)
15 95 65 19 12 14 4 0,61
20 105 75 26 14 14 4 0,86
25 115 85 33 16 14 4 1,17
32  135 100 39 16 18 4 1,58
40 145 110 46 17 18 4 1,96
50 160 125 59 19 18 4 2,58
65 180 145 78 21 18 4 3,42
80 195 160 91 21 18 4 3,71
100 215 180 110 23 18 8 4,73
125 245 210 135 25 18 8 6,38
150  280 240 161 25 22 8 7,81
 200 335 295 222 27 22 12 10,10
250 405 355 273 28 26 12 14,49
300 460 410 325 28 26 12 17,78
350 520 470 377 30 26 16 22,88
400 580 525 426 34 30 16 31,00
500 710 650 530 44 33 20 57,01
600 840 770 630 45 39 20 80,03
800 1020 950 820 49 39 24 104,41
1000 1255 1170 1020 58 45 28 179,37
1200 1485 1390 1220 71 52 32 297,78

Все стандартные типоразмеры фланцев поддерживаются в постоянном наличии на складах компании «СОЮЗ».

Кроме того есть возможность поставки нестандартных фланцев любых типоразмеров: +7(495) 783-76-54

Как выбрать правильный тип фланца для вашего проекта трубопроводной отрасли?

22 июня 2021, 11:15

Фланец — это стальной диск с основным проходным отверстием для прохождения внутренней среды. На краях фланца расположены равномерно удаленные отверстия для крепежа. Фланцы увеличивают прочность в местах соединения труб, арматуры, патрубков. С их помощью трубопроводная система становится более надежной и стабильной. Использование разных типов фланцев может помочь вам устранить утечку газа, воздуха, воды и любых других жидкостей в промышленном и коммерческом секторе. Фланцы изготавливают из различных марок стали и используются для различных целей и условий. Как правильно разобраться с типами фланцев, расскажем в статье ниже.

Типы фланцев


Плоские стальные фланцы изготавливаются по ГОСТ 33259-15. Они подойдут вам, если при установке в системе планируется температурный диапазон от -70 до +300 ⁰C. В зависимости от давления, диаметр плоских фланцев может быть от 10 до 2400 мм. Например, максимальное давление 25 кгс/см² встречается только до 800 диаметра. Плоские фланцы выдерживают номинальное давление до 2,5 МПа. Согласно ГОСТ, такие фланцы относятся к типу 01.

Фланец стальной приварной встык (воротниковый фланец) производят согласно ГОСТ 33259-15, такой вид стальной детали относится к типу 11. Номинальное давление воротниковых фланцев до PN 25 кгс/см², а диаметр производимых фланцев DN возможен от 10 до 4000 мм. Воротниковые фланцы применяют для трубопроводов, работающих при номинальном давлении свыше PN 25 (2,5 МПа) независимо от температуры, а также для трубопроводов с рабочей температурой более 300°С.

На чем остановить свой выбор

Плоские фланцы работают в системах с нагрузкой до 25 кгс/см². В отличии от воротниковых фланцев, возможный диаметр для изготовления меньше, поэтому плоские фланцы имеют меньшие габариты. Воротниковые фланцы распределяют равномерную нагрузку по трубе, для достижения наилучших показателей, используется метод сварки “стык в стык”, где приваривается воротник, а к ответному фланцу стягивается деталями крепежа. Такой метод обеспечивает лучшую прочность и более надежен в процессе эксплуатации. Распределение нагрузки позволяет применять более высокие показатели давления.

Однако, ГОСТ 33259-15 допускает использование воротникового фланца в качестве ответного к плоскому. Зеркала фланцев типа 01 и 11 по ГОСТ подходят друг для друга. Учитывайте условное давление и диаметр! Например, вы можете использовать фланцевую пару “шип-паз” с фланцами разных типов. Отличным будет только способ приварки фланцев к трубе.

Как выбрать тип фланца? 6 советов для лучшего выбора

Разберем подробнее, что нужно знать при выборе нужного типа фланца.


  1. Параметры внутренней и внешней среды.
  2. Диаметр трубы и диаметр ответного фланца.
  3. Марка материалов привариваемых труб и сопрягаемого оборудования.
  4. Исполнение ответного фланца.
  5. Оцените требования к химической стойкости и коррозии устанавливаемых фланцев. Это позволит определить нужный вид сплава.


  6. Следующим шагом является выбор подходящего производителя. Вам следует найти самого надежного, уважаемого и квалифицированного производителя. Обратитесь к менеджерам компании «ОНИКС», они помогут подобрать вам, как отдельные фланцы и КОФ, так и все необходимые комплектующие: прокладки, шпильки, гайки, шайбы. Производство расположено в двух городах: Екатеринбург и Санкт-Петербург.

ЧИТАЙТЕ ТАКЖЕ

ГОСТ 12820 Сварка оцинкованного фланца трубы Стальной локоть высокого давления Утверждение

КЭ Фланец

поставляет фланцы из кованой стали на рынки стали Материал АЛЮМИНИЙ — 1100, 2014, 3003, 5083, 5086



Фланцы мы также предоставляем:

  • КОВАНЫЕ ФЛАНЦЫ ANSI/ASME
  • MSS-SP-44 ФЛАНЦЫ/ANSI B 16.47 СЕРИЯ A
  • API TYPE 6A – торцевые фланцы RTJ.
  • API-605 ФЛАНЦЫ/ANSI B 16.47 СЕРИЯ B
  • А.Г.А. СОЕДИНЕНИЯ С ОТВЕРСТИЯМИ – Поставляются с фурнитурой или без нее.
  • КОД КОТЛА ASME ФЛАНЦЫ
  • Кл. 125 ОБЛЕГЧЕННЫЕ ФЛАНЦЫ – Для применений с низким давлением.
    • ПЛАСТИНЧАТЫЕ ФЛАНЦЫ
  • – толщиной от 1/4″ до 8″, включая AWWA C-207 и все другие специальные конструкции
    .
  • ANSI ДЛИННЫЕ ПРИВАРНЫЕ ШЕИ И СПЕЦИАЛЬНЫЕ СОЕДИНИТЕЛЬНЫЕ СОЕДИНЕНИЯ
  • ОЧКОВЫЕ ШТОРКИ
  • Специальные кольцевые фланцы

Материалы:

  • УГЛЕРОДИСТАЯ СТАЛЬ – ASTM/ASME SA-105, A-350 LF-2, LF-3, A694, SA-516-70, A36
  • ХРОМОВЫЕ СПЛАВЫ – А-182-Ф-1, Ф-5, Ф-6, Ф-7, Ф-9, Ф-11, Ф-12, Ф-22, Ф-51
  • НЕРЖАВЕЮЩАЯ СТАЛЬ – A-182 – F-304, 304L, 316, 316L, 309, 310, 317L, 321, 347,
    Сплав 20
  • АЛЮМИНИЙ – 1100, 2014, 3003, 5083, 5086, 6061, 7075
  • HASTALLOY – B-2, C-276, G, X
  • ИНКОНЕЛЬ – 600, 601, 625, 718
  • ИНКОЛЛОЙ – 800, 825
  • МОНЕЛЬ – 400
  • МЕДЬ – C11000
  • МОРСКАЯ ЛАТУНЬ – (бронза)
  • ТИТАН

1 Описание продукции:



Стальные фланцы
Материал Углеродистая сталь АСТМ А105. ASTM A350 LF1. LF2, CL1/CL2, A234, S235JRG2, P245GH
П250ГХ, П280ГХМ 16МН, 20МН, 20#
Нержавеющая сталь АСТМ А182, Ф304/304Л, Ф316/316Л
Легированная сталь АСТМ А182 А182 Ф12, Ф11, Ф22, Ф5, Ф9, Ф91и т.д.
Стандартный АНСИ Фланцы класса 150 — Фланцы класса 2500
DIN 6 бар 10 бар 16 бар 25 бар 40 бар
JIS Фланцы 5K-Фланцы 20K
УНИ 6 бар 10 бар 16 бар 25 бар 40 бар
ЕН 6 бар 10 бар 16 бар 25 бар 40 бар
ТИП 1.Приварная горловина Фланец 2.Накладка
3. Глухой фланец 4. Длинный фланец с приварной горловиной
5. Фланец внахлестку 6. Сварка внахлест
7. Резьбовой фланец 8. Плоский фланец
Поверхность Антикоррозийное масло, прозрачный лак, черный лак, желтый лак, горячее цинкование, электрическое цинкование
Соединение Сварка, резьба
Технический Кованый, Литой
Размер Ду10-Ду3600
Упаковка 1.Стандартная экспортная упаковка (фанерный корпус снаружи, пластиковая ткань внутри).

2: В соответствии с требованиями клиентов

Термическая обработка Нормализация, отжиг, закалка+отпуск
Сертификат API, ISO9001:2008;ISO14001:2004
Приложения Водоснабжение, судостроение, нефтехимическая и газовая промышленность, энергетика, арматуростроение, проекты по соединению труб общего назначения и т. д.





ИМЯ Кованый соединительный фланец из сварной трубы из нержавеющей стали
МАТЕРИАЛ НЕРЖАВЕЮЩАЯ СТАЛЬ, ЛЕГИРОВАННАЯ СТАЛЬ
Модель монель 400, S31803, S32205, S32750, S32950, ​​Hastelloy C276, Hastelloy C22, Hastelloy B2, HastelloyX, Inconel 600, inconel 601, inconel 625, inconel X-750, nconel 800, inconel 800H, inconel 8000
РАЗМЕР Размер 1/4″ ~ 86″ наружный диаметр 13. 7мм~2200мм
Техника Высокотемпературная ковка
Соединение Сварка или резьба
Тип Квадратные фланцы, фланцы с канавкой и язычком, лопатки и кольцевые прокладки, расширительный фланец, кованый фланец, глухой фланец.
ПРОЦЕСС ЗАПРОС-ЦЕНА-ПРЕДЛОЖЕНИЕ-ЗАКАЗ-МАТЕРИАЛТЕСТИРОВАНИЕ-РЕЗКА-ТЕПЛО-ФОРМОВКА-ОБРАБОТКА-ТЕРМООБРАБОТКА-ОТДЕЛОЧНАЯ ОБРАБОТКА-ПРОВЕРКА-ДОСТАВКА.
СТАНДАРТ АНСИ Б16.5, АНСИ Б16.47, АСМЭ Б16.5, АСМЭ Б16.36, БС4504-3.1, ДИН2503, ДИН2527, ДИН2627, ДИН2629, ДИН2630-2638, ДИН2573, ДИН2576, ДИН2501, ДИН2566, ДИН2656, ДЖИС Б2220, ДЖИС5К, 10К, 16К, 20К, ГОСТ 12821-80, ГОСТ12820-80.
ОБРАБОТКА ГРУБАЯ МАШИНА, ГОТОВАЯ МАШИНА
ТЕРМООБРАБОТКА Н+Т+А+В
КОНТРОЛЬ КАЧЕСТВА ПРОВЕРКА ПЕРЕД ПОСТАВКОЙ, ПО ТРЕБОВАНИЮ
ВКЛЮЧАЯ ХИМИЧЕСКИЙ АНАЛИЗ КОМПОНЕНТОВ, МЕХАНИЧЕСКИЕ СВОЙСТВА, ТЕХНИЧЕСКИЕ СВОЙСТВА, ПРОВЕРКУ ВНЕШНИХ РАЗМЕРОВ, ГИДРАВЛИЧЕСКИЕ ИСПЫТАНИЯ, РЕНТГЕНОВСКИЕ ИСПЫТАНИЯ.

ГОСТ 33259 Тип 11 Серия 2 Pn16 RF Приварной шейный фланец A350 Lf2 Cl1 Производители и завод Китай — Индивидуальные продукты Цена ВТ ТРУБА

Низкотемпературная углеродистая сталь ASME B 16.5 ASTM A350 LF2 WN/SO/глухой фланец

Мы предлагаем большие возможности в области качества и разработки, мерчандайзинга, продаж, маркетинга и эксплуатации фитингов SW из нержавеющей стали A182 F321 / F347, заглушки UNS N08800, пластины из сплава 600.Давайте совместными усилиями сотрудничать на взаимовыгодной основе! Мы здесь, чтобы ответить на ваши вопросы с понедельника по субботу и надеемся на сотрудничество с вами. «Качество во-первых, технологии во-первых, честность и надежность» всегда были принципом нашего бизнеса. Пожалуйста, не стесняйтесь обращаться к нам за малым бизнесом, и мы считаем, что поделимся лучшим торговым опытом со всеми нашими продавцами.

Размер диаграммы углеродистой стали A350 LF2 фланец

CS A350 LF2 фланцы рейтинги давления

  • 5 Temp
    ° C 150 300 400 600 900 1500 2500 -29 ТО 38 19.6 51,1 68,1 102,1 153,2 255,3 425,5 50 19,2 50,1 66,8 100,2 150,4 250,6 417,7 100 17.7 17.7 46.6 62.1 93.2 93.2 139.8 139.9 233 388.3 150 15.8 45.1 60.1 90,2 135,2 225,4 375,6 200 13,8 43,8 58,4 87,6 131,4 219 365 250 12,1 41,9 55. 9 55.9 83.9 125.8 209.7 209.7 349.5 300. 10.2 39.8 53,1 79.6 119.5 199,1 331,8 325 9,3 38,7 51,6 77,4 116,1 193,6 322,6 350 8,4 37,6 50,1 75,1 112.7 187.8 187.8 313 ​​ 375 70069 7.4 36.4 48.5 72.7 109.1 181.8 303.1 400 6,5 34,7 46,3 69,4 104,2 173,6 289,3 425 5,5 28,8 38,4 57,5 ​​ 86,3 143,8 239. 7 450 450 450 23 30.7 46 69 115 191.7 475 3.7 17,4 23,2 34,9 52,3 87,2 145,3 500 2,8 11,8 15,7 23,5 35,3 58,8 97,9 538 1,4 5,9 7,9 11,8 17,7 29,5 49,2 ТЕМП
    ° С 150 300 400 600 900 1500 2500
  • 5

    Углеродистая сталь ASTM A350 LF2 Фланцы Химический состав

  • 5
  • 6 C% MN% SI% S% P% CR% NI% 0 .30 MAX 0.6 / 1.35 .15 / . 30. .040 MAX .035 MAX 0.30 MAX 0.40 MAX 0,40 MAX
  • 4

    ASTM A350 LF2 Фланец-термический экспансион

  • 5 проводимость
    Метрическая Британская
    Коэффициент теплового расширения (@0-100°C/32-212°F) 10,4 мкм/м°C 5,78 µin/in°F
    21,6 Вт/мК 150 БТЕ дюйм/ч.ft². ° F

    ASTM A350 LF2 Паланцы углеродистой стали Механические свойства

    Imperial2
    Свойства

    TS Min Psi (485) 70000669
    ys Min Psi (MPA) 36 000 (250)
    EL (2 мин) 22%
    RA Min 30%
    жесткость, BHO MAX 197
    -50ºF Charpy MIN удара
    Energy F T / LB (J): —

    Набор из 3 образцов * 15 (20)
    для одного образца 12 (16)
    Являясь одним из ведущих производителей в Китае, мы тепло приветствуем вас, чтобы купить наш фланец a350 lf2. Наша фабрика также принимает индивидуальные заказы. Пожалуйста, будьте свободны, чтобы насладиться нашей конкурентоспособной ценой и отличным сервисом.
