БЕСПЛАТНО Планы арочной трубы ПВХ ПАРНИК.

БЕСПЛАТНО Планы арочного ПВХ. труба ПАРНИК. 13 футов в ширину и столько, сколько вы хотите. Попробуй это недорогая хобби-теплица в вашем саду. www.PVCPLANS.com

Где получить БЕСПЛАТНЫЕ планы на ПВХ трубу проекты.

Нажмите на картинку для просмотра и распечатать планы теплиц размером 1-1 / 4 дюйма в формате PDF (Adobe Acrobat).

Чтобы просмотреть планы на НОВАЯ 1-дюймовая арочная теплица, пожалуйста, прокрутите вниз.

Фитинги для теплиц Зажим для труб для теплиц Труба из ПВХ для теплицы

Наименование продукта

Каркас для теплицы из профильной трубы своими руками чертежи.

Каркас для теплицы из профильной трубы своими руками чертежи. Изготовление двухскатной теплицы по чертежу

Этот вариант теплицы немного посложнее, да и профильной трубы уйдёт побольше. Такая конструкция позволяет выращивать более высокие растения.

Кстати, для стен и крыши теплицы, лучше покупать профиль 40х20, а для перемычек можно использовать 20х20.

1. Первое с чего нужно начинать её делать, это с примерного чертежа.

2. Далее определяемся с местом, где будем делать теплицу. Выравниваем площадку и изготавливаем боковые стены, их должно быть 2 шт.

Перед тем, как приваривать стойки к 6 м. профилю, не забудьте измерить диагональ.

3. Таким же образом делаем торцевые стены, которые с дверями и окнами. При этом зазор между стойками и дверями должен быть 1 см.

 4. Устанавливаем конструкцию на выравненные (нивелиром) кирпичи и свариваем все стены между собой.

5. Далее установить основания теплицы с помощью уголков и арматуры, как написано выше (в первой главе) или же залить ленточный фундамент. Это уже на ваше усмотрение.

6. Варим крышу. По желанию в ней тоже можно сварить пару окон, для лучшего проветривания.

Кстати, перемычки лучше делать через 50 см., чтобы карбонат дольше простоял и не лопнул под воздействием снежных осадков.

7. И постепенно устанавливаем её на стены парника.

8. Зашиваем нашу конструкцию поликарбонатом. Только не забудьте зачистить и покрасить трубы теплицы. Все торцы проходим клейкой лентой, для герметизации.

Как видите сложности в изготовлении никакой нет. Она получается дороже торговой, но зато надёжней.

Чертежи теплиц с размерами. Древесина

Брус используют для небольших тепличек, причем конструкцию выбирают с односкатной или двухскатной крышей, так как гнуть дуги из древесины сложно и долго. Сечение бруса зависит от размеров теплицы и снеговых/ветровых нагрузок в регионе. Наиболее ходовой размер — 50*50 мм. Такие опоры ставят в Средней Полосе.  Для большей надежности угловые стойки можно сделать из бруса 100*100 мм.

Причем, для экономии, можно не покупать брус, а сделать составной — из досок. Берут две доски шириной 50 мм и толщиной 25 мм, три доски толщиной 15 мм. Складывают, сбивают с двух сторон гвоздями. Полученные стойки более крепкие, лучше переносят нагрузки, меньше подвержены кручению, так как волокна древесины направлены в разные стороны.

Из бруса чаще всего делают теплицу из поликарбоната домиком

Усиление стропил тепличной крыши

Общее устройство теплицы домиком

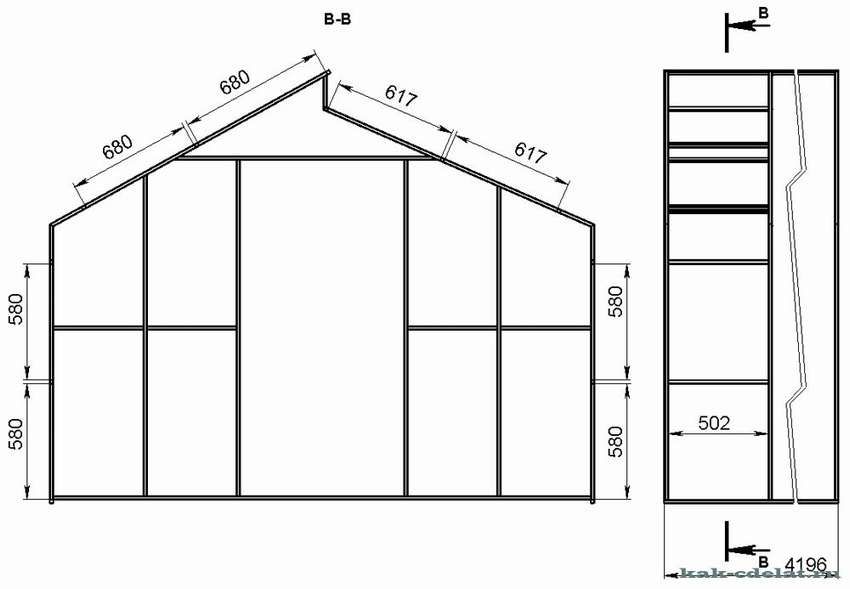

Вариант теплицы с деревянным каркасом и разноуровневой двускатной крышей

Порядок сборки деревянного каркаса своими руками для теплицы из поликарбоната

Чертеж с размерами: односкатная теплица

Еще один вариант — большего размера

Если строится теплица из поликарбоната своими руками на деревянном каркасе, все доски/брус надо обработать/пропитать антисептиками, причем такими, которые предназначены для улицы. Концы, которые закапываются в землю, обработать составами для непосредственного контакта с землей. Без такой обработки древесина во-первых, будет быстро разрушатся, во-вторых, может стать источником болезней растений.

При соединении стоек с обвязкой (нижней планкой) для большей жесткости и надежности используйте стальные усиленные монтажные уголки. Они есть в строительных магазинах. Для повышения несущей способности кровли устанавливают дополнительные перемычки.

Подробнее про двускатные крыши можно прочесть, про односкатные —.

Двускатная теплица чертеж. Чертежи каркаса теплицы с двускатной крышей

Проекты теплиц с двускатной крышей предусматривают выполнение каркаса теплицы своими руками из профильной трубы 40*20 мм. Такой профиль сможет выдержать значительную нагрузку в виде снеговой шапки или порывистого ветра.

Чертеж теплицы с каркасом из профильной трубы и двускатной крышей

В чертежах отображается схема несущего каркаса, включающая размеры стен, угол наклона крыши, в которой традиционно устанавливаются вентиляционные форточки. Если планируется теплица небольших размеров, можно предусмотреть вариант с односкатной крышей, один край которой будет располагаться выше другого, обеспечивая сток воды и сход снега.

Теплица из прозрачного поликарбоната с двускатной крышей

Угол наклона стропил в крыше двускатной конструкции составляет 25-30 градусов. Такой уклон будет способствовать сходу осадков с поверхности. Крыша считается довольно пологой и не требует обустройства стропильной системы вспомогательными укосами.

Проекты теплиц с двускатной крышей предусматривают изготовление каркаса из профильной трубы 40х20 мм

В конструкциях такого типа предполагается использование более прочного профиля (20х40) для основных стоек и основания, стропил и коньковой балки. Для горизонтальных перемычек можно применить профильную трубу 20х20. Чертежами предусматривается расположение вертикальных стоек с шагом в один метр. Также следует учитывать, что в случае покрытия теплицы листами поликарбоната, стыковочные линии должны приходиться на профиль. Стропила также располагают на расстоянии не более одного метра друг от друга.

Теплица с двускатной крышей может использоваться для культивирования растений различной высоты

Конструкция теплицы с двускатной крышей отличается некоторыми особенностями. Здесь необходимо будет внимательно подойти к раскройке листов поликарбоната под фронтоны. Если все размеры будут выдержаны согласно чертежам, это приведет к экономичному расходованию поликарбоната.

Расчет теплицы 3 н. Особенности теплиц из поликарбоната

Качественны и некачественный сотовый поликарбонат

Свою популярность поликарбонат получил благодаря следующему набору достоинств.

1. По сравнению со стеклом, он обладает меньшей массой. Следовательно, для теплицы из поликарбоната требования к каркасу и фундаменту не такие строгие.
2. Прочность – при правильной работе и ответственном подходе к делу обшивка прослужит вам как минимум 5-6 лет.
3. Низкая теплопроводность – наличие пустот в ячейках, заполненных воздухом, делает поликарбонат неплохим теплоизолятором. Растения в теплице с такой обшивкой менее подвержены резким перепадам температур.
4. Высокая светопроницаемость — свет беспрепятственно проходит через материал.
5. Стенки ячеек, как уже было сказано выше, играют роль ребер жесткости. Благодаря им поликарбонат – прочный материал, способный выдержать на себе немалое количество снега, выпадающего на крышу теплицы зимой.

Эксплуатационные характеристики листов сотового поликарбоната

Важно! Поликарбонат следует сгибать определенным образом, чтобы линии сгиба располагались поперек ребер жесткости. В изображении ниже — правильный и неправильный примеры.

Как правильно сгибать поликарбонат

Кроме материала, в ходе проектирования теплицы важно выбрать ее будущую форму. Всего существует пять основных типов конструкции парника из поликарбоната, каждый со своими особенностями, достоинствами и недостатками.

1. Теплица в форме арки – к полукруглым опорным элементам крепятся горизонтальные балки. Каркас полностью обшивается гнутыми листами поликарбоната. Полукруглая теплица хороша тем, что на ее крыше будет минимальное количество снега, кроме того, для сооружения каркаса потребуется значительно меньше материалов и времени. Что касается недостатков, то обычно парники в форме арки обладают малой высотой, что не только неудобно в работе, но и накладывает ограничения на выращивание некоторых культур.

Арочная теплица

Двускатная теплица

На фото пристенная односкатная конструкция

Теплица-хлебница – полукруглая теплица небольших размеров с открывающейся створкой. Получила свое название за сходство конструкции с устройством хлебницы. Хорошо подходит для работы с рассадой, при необходимости можно настроить степень открытия створки в зависимости от температуры.

Теплица-хлебница

Видео каркас теплицы из профильной трубы чертежи

Проект теплицы в чертежах — Всё про теплицы

Стойку и направляющие профили под гипсокартон в ближайшее время употребляют не по прямому предназначению, а для каркаса в строительстве теплицы своими руками. Обычно, профиль употребляют для строительства теплиц, в каких под пленкой либо поликарбонатом в весеннее-летний период будут расти овощи. В районах с мягенькими малоснежными зимами данные структуры нередко употребляются в качестве устройства парников с обогревом, которые могут употребляться и зимой. Это связано со последующими чертами материала:

Installation of a new generation of greenhouses. Part 1:

Отзывы:

Евгений Баканов пишет: Отличная теплица

Pasha Shaden пишет: маленькая поправка, 1)порошковая краска, не может наноситься дважды на одно и тоже покрытие! 2) торцовые швы не зачищены, в местах прилегания поликарбоната, а в остальном, гут!)

Чудесный огород Натальи пишет: Здравствуйте, Лёша! Отличная теплица! Растения останутся довольны! )))

Терехова Елена пишет: Супер👍

Терехова Елена пишет: 👍

Показанные на рис. 2 чертежи теплиц из профиля в виде домика подразумевают сооружение несущего каркаса, стенок и остроконечной крыши, в каких устраиваются созданные для вентиляции форточки. Если вы планируете теплицу малогабаритных размеров (до 4 м в длину), то ее крышу можно сделать односкатной, опущенной у задней стенки теплицы и возвышенной над входом. Это не дозволит воде попасть входящим на голову.

#video_insert_place

Двускатные схемы. Свойственны для проектов теплиц из профильных труб либо железного уголка, швеллера, двутавра. Угол наклона стропильной системы должен быть в границах 20-30°. Это лучшая величина, позволяющая снегу беспрепятственно сходить с плоскости. Эта крыша довольно пологая, для того чтоб не крепить стропильную схему дополнительными укосами для защиты от ветровой нагрузки.

Купольные схемы. Проект нормально подходят для сотворения теплицы термоса с внутренней дополнительной прослойкой. Полусферическая форма дозволит отлично отражать термическое излучение вовнутрь сооружения. Значимым недочетом таковой схемы является завихрения в конвекционных потоках и образование застойных зон воздуха, как итог очень нехорошая вентиляция помещения. В качестве материала употребляются железные профиля и древесные брусья. Необычная форма рам может вызвать определенные сложности в экономной раскройке поликарбоната.

#video_insert_place

Если же у вас нет в наличие трубогиба, рекомендуется остановить выбор на прямоугольном каркасе с двускатной или односкатной крышей. Выполняется такой каркас теплицы из профильной трубы 20*20 своими руками (чертежи, фото готовых конструкций можно найти на тематических сайтах). Расчеты, чертежи и схемы каркасов помогут рассчитать необходимое количество профилей и избежать приобретения лишнего материала.

Разрабатывая своими руками чертежи каркаса для теплицы из профильной трубы, рекомендуется брать в расчет стандартную длину реализуемых профилей. Размеры теплицы подбираются так, чтобы при нарезке необходимых отрезков оставалось как можно меньше отходов.

Каркас из шляпного профиля монтируется быстро и легко, но такая конструкция не выдерживает вес тяжелого снега. Если Вы решили строить фермерские теплицы из профильной трубы, то здесь каркас может быть сварным. Труба имеет круглое или квадратное сечение. Эта конструкция также не выдерживает большого веса снега.

Каркас закрепляют на фундаменте. Для прочности используют анкерные болты, либо предварительно закрепленные шпильки. Такое крепление обеспечит достаточную жесткость и прочность, при всем этом разница в теплоемкости строительных материалов не будет способствовать расшатыванию конструкции в сильную жару и морозы.

Интересная информация, ах так раз хочу построить теплицу используя чертеж ” деревянной теплицы: советская классика”. Отличная теплица выйдет, с виду прочная и долговечная, то что нужно. В принципе если есть материалы и руки из правильного места то можно запросто сделать такую теплицу без посторонней помощи. Не думаю то при строительстве такой теплицы, понадобятся специальные знания, вот здесь все довольно ясно и просто как по мне).

А я к металлическому каркасу прикручиваю деревянные двойные рамы, между которыми пленка агрил (проветривается хорошо и дождь попадает). В конце сезона снимаю. По периметру теплицы стоят грядки из неоструганной доски, лесенкой в 3 ступеньки и общей высотой 60 см под клубнику. Через каждый метр в ступенчатой грядке жесткие ступеньки, шириной 30см. По этим ступенькам и до крыши теплицы можно достать, если нужно. По углам теплицы на стыке ягодных грядок – емкости с водой – греется солнцем.

#video_insert_place

Каркас теплицы из профильной трубы чертежи, фото и видео-инструкция

Теплица должна находиться в таком месте, чтобы растениям был доступен солнечный свет, отсутствовали сквозняки, а поверхность земли была ровной. Обычно проект отображает в чертеже и плане все нюансы. Обилие деревьев вокруг парника не рекомендовано, так как они могут закрыть растения от солнца. Постройку старайтесь разместить в южной стороне участка.

Собрать своими руками теплицу можно, а каркас из трубы обойдется вам дешевле, чем изготовление изделия из других материалов. Конечно, собирать его сложно, ведь нужно подумать о фундаменте, придать трубам нужную форму и подобрать покрытие, но задача становится проще, если действовать по плану.

Из чего состоит каркас?

Для изготовления теплицы нужно уделить внимание трем важным элементам, без которых ничего не получится. Это особенно важно, если вы намерены построить парник самостоятельно, пользуясь лишь планом. Итак, главное значение имеют:

Фундамент

Наличие фундамента целесообразно только в том случае, если вы делаете постоянную конструкцию. Временный парник может спокойно обойтись и без него. Если вы собираетесь делать конструкцию из профиля, стоит позаботиться о фундаменте. Делают его из различных материалов, таких как бетон или кирпич, также очень популярен монолитный ленточный фундамент. Для изготовления парника своими усилиями, используют именно его. Не поленитесь закрепить основание в земле глубже, в слоях, которые не промерзнут в холодное время года.

Каркас

Каркас также делают из разных материалов, каждый из которых имеет свои преимущества и недостатки. Иногда приходится выбирать между прочностью и легкостью монтажа конструкции, но профиль выделяется долговечностью и простой установкой, если сравнивать ее с деревянными балками или стальными трубами. Кроме того, она не подвергается коррозиям и другим деформациям.

Это надежный и гибкий материал, из которого можно собрать отличную теплицу самому. Готовая конструкция получается устойчивой и безопасной. Такой парник герметичен, не портится от влаги и другого внешнего влияния. Нужно приложить некоторые усилия, чтобы придать форму трубам, но сделать это реально, поэтому каркас теплицы из трубы может иметь различную конструкцию и форму.

Покрытие

При выборе покрытия обращайте внимание на такие характеристики, как пропускная способность солнечного света и прочность. В отличие от стеклянного или пленочного покрытия, слой из поликарбоната прочный и менее подвержен повреждениям. Свет сквозь поликарбонат проходит в нужном количестве, поэтому плюсы очевидны. Стоимость его не превышает стоимости другим покрытий для теплицы. Для парника, выполненного из профиля, сотовый поликарбонат идеальный вариант.

Формы теплиц

В настоящее время теплица может быть практически любой формы, но самыми распространенными являются арочные и двускатные. Можно приобрести готовую конструкцию или подготовить проект и сделать такое сооружение своими руками. .

Арочные теплицы

Если вы планируете создать парник своими силами на долгое время, а растения небольшие, эта форма подойдет идеально. Благодаря форме крыши снег скатывается с нее самостоятельно, а если покрытие выполнено из поликарбоната, оно может прослужить долго, невзирая на погодные условия. Но выращивать высокие растения не получится, так как арочные теплицы сужаются к стенам. Их размер не позволяет использовать парник по максимуму, хотя для некоторых культур такой вариант подходит.

Арочная конструкция универсальна и пользуется популярностью у садоводов. Во-первых, ее легко устанавливать и убирать, и хотя ее размер не оставляет желать лучшего, но его можно изменить, просто добавив или удалив несколько дополнительных секций. .

Сложность заключается в качественном проветривании парника данного вида, так как сложно разместить в нем вентиляционные отверстия. Зато арочные конструкции из профиля очень прочные. По желанию ее можно держать постоянно, даже зимой, выращивая плодовоовощные культуры круглый год.

Двухскатная теплица

Двухскатная постройка, выполненная из поликарбоната, подходит для достаточно высоких растений. Это классическая форма парника, которую можно построить домиком или в виде шатра. Своими руками построить конструкцию сложнее, потребуются значительные финансовые вливания. Каркас теплицы нужно устанавливать хорошо, выбирать для него только надежные материалы. В качестве покрытия лучше использовать поликарбонат.

. Это удобно и экономит место. Учтите, что двухскатная теплица требует мощного отопления и безотказной системы проветривания.

Как сделать каркас?

Устанавливать каркас лучше всего на прочное основание, поэтому первым делом нужно подготовить место под фундамент. Основание нужно для того, чтобы растения не промерзли в холодное время года при резком понижении температуры. Заливать фундамент бетоном или просто заложить землю не пропускающими холод материалами, решать вам, но расчет таков, что к основанию нужно будет прикрепить стойки, на которых держится весь каркас.

Сделать из трубы дугу для арочной теплицы можно двумя способами: согнуть об бетонное кольцо голыми руками или подпилить болгаркой в месте предполагаемого сгиба. Как видите, своими руками согнуть профильную трубу для каркаса реально, но прежде нужно нарезать ее на нужные отрезки.

План покажет, какой размер имеет будущая теплица, исходя из этих данных, нарезаем трубы на куски. Обычно в длину парник не делают более 10 м, а стандартная ширина находится в пределах 3 м.

Для каркаса выбирайте трубы с размерами 20х20 мм или 20х40 мм. Чтобы каркас получился арочной формы, трубы придется нарезать и придать им форму дуги.

В зависимости от того, какого типа теплицу вы намерены сделать из такого материала – разборную или неразборную – происходит ее сборка. Дуги и части парника разборного типа соединяют при помощи саморезов и болтов, а неразборные сваривают. Дуги сваривают или скрепляют со стойками, нарезанными. .

Далее каркас нужно соединить полностью и приступить к изготовлению дверей, окон и форточек, необходимых для проветривания посадок. Изготовление начинается именно с них, после чего под размер готового окна сваривают проемы, сцепляют с трубами. Двери и окна стараются разместить так, чтобы они находились на противоположных сторонах теплицы. Количество окон и форточек определяют самостоятельно, но смотрите, чтобы их было достаточно для поступления свежего воздуха внутрь.

После того, как стойки приделаны к фундаменту и сварены с дугами, изготовлены форточки, окна и двери, и каркас теплицы, сделанная своими руками, готова к работе, пройдитесь по металлу грунтовкой и покрасьте. Эти дополнительные действия не только сделают сооружение красивым, но и защитят от внешнего влияния неблагоприятной среды, так как парник вы делаете на долгие годы.

Если ваша теплица двухскатная, то есть домиком, задача усложняется с точки зрения изготовления фундамента и стоек, но крышу сварить проще, так как не нужно гнуть трубы.

Проект на заключительном этапе изготовления теплицы требует покрытия. Знатоки советуют покрывать самодельные парники поликарбонатом.

Поликарбонат очень прочный и его легко монтировать. Сочетание парника из профильной трубы и поликарбоната встречается часто. .

Чертежи, 3D Модели, Проекты, Металлоконструкции

Брус 2800х100х100.SLDPRT

Брус 3200х100х100.SLDPRT

Брус 3350х100х100.SLDPRT

Брус 5000х100х100.SLDPRT

Брус 30000х100х100.SLDPRT

Деталь5 — копия — копия (2) — копия.SLDPRT

Деталь5 — копия — копия (2).SLDPRT

Деталь5 — копия — копия (3).SLDPRT

Деталь5 — копия — копия.SLDPRT

Деталь5 — копия (2).SLDPRT

Деталь5 — копия (3).SLDPRT

Деталь5 — копия.SLDPRT

Каркас из бруса.SLDASM

Краб Т 25х25 — копия.SLDPRT

Краб Т 25х25 комплект.SLDASM

Краб Т 25х25.SLDPRT

Краб Т 25х25-01 комплект.SLDASM

Краб Т 25х25-01.SLDPRT

Краб У 25х25 комплект.SLDASM

Краб У 25х25.SLDPRT

Краб Х 25х25 комплект.SLDASM

Краб Х 25х25.SLDPRT

Металокаркас 10х3.SLDASM

Поликарбонат 6000х2100 — копия — копия — копия.SLDPRT

Поликарбонат 6000х2100 — копия — копия (2).SLDPRT

Поликарбонат 6000х2100 — копия — копия.SLDPRT

Поликарбонат 6000х2100 — копия (2).SLDPRT

Поликарбонат 6000х2100 — копия.SLDPRT

Поликарбонат 6000х2100.SLDPRT

Стойка-02 — копия.SLDASM

Стойка-03 угловая.SLDASM

Уголок-3 комплект.SLDASM

Уголок-4 комплект.SLDASM

Теплицы из профильных труб

Содержание:

Теплица – это практически обязательная принадлежность на дачных участках и в приусадебных хозяйствах. Она способна сохранить тепло, защищать грунт и оберегать культуры от смены погоды, создавая благоприятные условия и обеспечивая их скорейший рост. Парник позволяет насладиться урожаем любимых овощей, фруктов и зелени вне их сезона.

Разновидностей теплиц много, но выделяют 7 базовых форм:

• • двускатные теплицы – традиционный тип парника. В них выращивают культуры, требующие опор, рассаду и зелень на стеллажах;
• • многоугольные теплицы. Вдоль вертикальных стен легко установить опоры для вьющихся культур;
• • арочные теплицы – для выращивания корнеплодов и невысоких культур;
• • пирамидальные теплицы – для выращивания рассад и низких овощных культур. Для поддержания внутренней оптимальной температуры требует меньше энергии, чем теплицы других форм;

• • мини-теплицы представляют собой компактные парники, над грядкой для выращивания невысоких культур;
• • голландские теплицы – для светолюбивых растений, перца, баклажана, томатов. характерны наклонными боковыми стенами, расширяющимися к низу. Они устойчивее двускатных, но сложнее в сборке;
• • куполообразные – ориентированы на выращивание цветов и низких растений. Сложны в построении.

1.1 Плюсы металлопрофильных теплиц

Существует два варианта стать владельцем парника. Одни, прибегают к заказу готового объекта у строительных фирм и заводов производителей профильного трубопроката, другие создают теплицу собственноручно. В обоих случаях – главное результат.

Применение стальной профильной трубы в создании теплиц – лучший вариант для создания тепличного каркаса потому что:

• • металлические конструкция из такой трубы сравнительно легкая;
• • большая площадь соприкосновения профилей обеспечивает высокую прочность узлов соединения;
• • такую теплицу собирают несколькими методами: свариванием, саморезами, винтами, хомутами-крабами;
• • цена на стальной трубопрокат и сортамент размеров сечения удобны и выгодны при постройке металлопрофильных теплиц;
• • сооружение просто в установке и не имеет равных в устойчивости к деформации;
• • такая металлопрофильная теплица обладает прочностью и устойчивостью.

Начальный этап строительства конструкции – подготовка. Рациональный подбор и подсчет необходимых материалов для сборки каркаса и монтажа стен и кровли гарантируют достижение качественных и правильных показателей будущего сооружения.

2.1 Материалы для парника

К выбору материалов для сборки каркаса парника необходимо отнестись серьезно и внимательно, ведь от этого зависит комфорт в использовании и долговечность конструкции. Для создания надежного и долговечного каркаса парника, лучше применить профильные и круглые трубы, ведь они обеспечат конструкцию способностью выдерживать значительную сдавливающую и изгибающую нагрузки, тогда она будет устойчивой к любой погоде.

Профильный трубопрокат 40х40 мм выступает главным строительным изделием в возведении несущего каркаса и опорных стоек теплицы средних размеров. Для укрепления основной рамы и для переплета применяют профильные трубы сечением 30х20 мм.

В независимости от формы теплицы потребуются дополнительные изделия профильного трубопроката. Для связок между рамами, перемычек и ребер жесткости среднего размера теплицы необходимы трубы с профилями 20х20 мм.

В случае строительства парника арочного и куполообразного типов рациональнее использовать круглый трубопрокат. Такое изделие металлопроката проще поддается гибке и удобнее для создания арок. В этом варианте подойдут круглые трубы диаметром 25 мм.

Но в создании арочных дугообразных элементов также используются профтрубы небольшого сечения, легко поддающиеся гибке. Например – профильные трубы сечением 25х25 мм.

• профтруба 40х40 мм

• профтруба 30х20 мм

• профтруба 25х25 мм

• труба круглая 25 мм

• профтруба 20х20 мм

Помимо металлопрофилей для самостоятельного возведения теплиц нужно приобрести покрытие для кровли и стен. Среди материалов для выбора – следующие:

• • полиэтиленовая пленка – дешевый и широко используемый материал для укрывания;
• • армированная полиэтиленовая пленка – благодаря специальной сетке, обеспечивает повышенную прочность, выдерживая сильный ветер и град;
• • спанбонд – прочный нетканый материал для укрывания, выдерживающий ветер, град и сильный дождь.

2.2 Инструменты для строительства теплицы

Чтобы самостоятельно возвести тепличное помещение, Вам понадобятся такие инструменты:

• • тиски;
• • дрель;
• • лопата;
• • болгарка;
• • рулетка и уровень;
• • сварочный аппарат;
• • труборез и трубогиб.

Создание проекта тесно связано с непосредственным изготовлением сооружения, поэтому к нему нужно отнестись серьезно. При выборе параметров и формы будущего парника учтите:

• • его целевое назначение;
• • освещенность участка для постройки;
• • расположение деревьев поблизости;
• • размещение стройплощадки относительно дома;
• • региональные ветровые показатели и снеговые нагрузки.

Когда эти аспекты проектирования учтены, приступайте к созданию чертежа конструкции.

3.1 Создание чертежа теплицы

Определитесь с типом конструкции, необходимостью фундамента под нее и набросайте примерный чертеж. Рекомендуется просмотреть фото парников в интернете и создавать эскиз на их основе, отмечая на нем размеры элементов, фрамуг и двери. На этапе составления чертежа параметры элементов должны быть учтены и рассчитаны с точностью. При черчении выставляйте размеры, даже дублирующихся деталей.

3.2 Построение фундамента для теплицы

Металлическая труба профильного типа это хороший базовый материал для создания облегченной и быстровозводимой металлической конструкции. Ее применение в конструировании объектов ощутимо снижает объем используемых цементных материалов в постройке здания.

Каркас парника часто устанавливают на основание ленточного типа, но, с точки зрения экономии средств, выгоднее станет столбчатый фундамент. Для его создания также можно использовать стальные трубы.

Необходимость подготовки фундамента зависит от предназначений теплицы: если это будет временное сооружение, то прочный фундамент не нужен, а если постоянное, тогда фундамент необходим. Идеальный вариант – монолитное основание 80 см глубины, дно которого засыпано щебнем.

3.3 Возведение теплицы

Возведение теплицы проходит в несколько этапов:

• • Подготовка ровной площадки под теплицу.
• • Закладывание анкеров для последующего крепления профтруб и их бетонирование.
• • Нарезка и нумерация деталей согласно чертежу.
• • Установка закладных.
• • Приваривание труб сечением 40х40 мм к закладным.
• • Приваривание вертикальных стоек, к основанию. Для четкого совпадения с вертикалью, стойки рекомендуется зафиксировать раскосыми уголками, приваренными к горизонтальной трубе фундамента.
• • Соединение всех стоек, горизонтально расположенными трубами 40х40 мм, параллельно трубам основания.
• • Дополнительное скрепление стоек поперечинами.
• • Выполнение дверного проема и проемов для форточек в торцевой раме. Отрезки проемов вывариваются заподлицо с рамой.
• • Установка стропильной системы посредством сваривания треугольников на земле и их фиксации на раме.
• • Сборка рам двери и форточек, их крепление к стойкам проемов навесами.
• • Обшивка стен и кровли укрывным материалом.

Парник, смонтированный из профтруб, прослужит десяти лет и станет надежной крепостью для ваших растений.

Как построить большой круговой дом — выбор материала и конфигурация

В этом посте рассматриваются необходимые соображения при планировании строительства большой растущей конструкции. В частности, этот пост охватывает:

1. Покупка DIY Kit или самостоятельное изготовление конструкции с нуля
2. Вопросы, которые вы можете задать себе, прежде чем принимать решение по пункту выше
3. Как вы можете принимать вышеуказанные решения на основе вашей структуры требуется
4. Список и определения компонентов и функций, встречающихся в высоких туннелях, кольцевых домах и теплицах

Если вы не уверены, нужен ли вам высокий туннель или теплица, вы можете быстро прочитать наш пост Высокие туннели против теплиц: какая конструкция мне подходит.

Хотя люди называют эти сооружения теплицами, высокими туннелями и кольцевыми домами, мы обязуемся называть их кольцами на протяжении всего поста.

Большинство крупных домов Hoops Hoops построены по очень похожей схеме с довольно последовательным порядком операций; Анкеры, выбор диаметра обруча и структурные опоры — все это необходимо тщательно продумать, прежде чем приступить к проекту. Однако, прежде чем вы дойдете до этого момента, необходимо принять ряд решений, которые обеспечат большее направление и сузят масштаб вашего проекта.

Давайте сразу перейдем к мыслительному процессу и соображениям, которые следует учитывать при запуске любого проекта для этого типа инфраструктуры.

Насколько большой «большой»?

Поскольку «большой» означает разные вещи для разных людей, для вас важно сначала решить, что для вас значит большой. Для кого-то, кто рос только при свете в подвале, «большой» дом-обруч может быть 16 футов в ширину и 52 фута в длину. Хотя для некоторых производителей это может быть большим, фермер или владелец питомника может счесть это маленьким; для этих производителей большой дом с обручем может быть ближе к 30 футам.ширина x 120 футов в длину.

Чтобы выяснить, какого размера строение вы планируете для своей фермы, важно сначала ответить на два важных вопроса, поскольку то, как вы на них ответите, может, по крайней мере частично, повлиять на размер строения, которое вы хотите купить или построить.

Два главных вопроса, на которые вы должны ответить

1. Какой путь вы хотите использовать для сбора материалов и компонентов, набора для сборки или самостоятельного изготовления конструкции?

И

2.Насколько активно вы хотите участвовать в этом конкретном проекте?

Как только вы ответите на эти два вопроса, станет намного проще разработать графики управления проектом и составить графики, которые можно использовать для продвижения вашего проекта.

Если вы не знаете, как ответить на эти два вопроса, мы кратко рассмотрим, что вам следует учитывать при ответах на вопросы выше. Вот более подробная информация, которая может помочь вам в деталях, необходимых для ответа на вопросы выше.

Набор для самостоятельного изготовления или самостоятельное изготовление: Какой метод сбора материалов и компонентов подходит вам?

На этот вопрос очень важно ответить, когда вы пытаетесь определить, как строить большой Hoop House.

Если вы планировали приобрести весь материал у известного производителя Hoop House, то вы уже нашли путь к менее болезненным и более направленным усилиям, и вы можете щелкнуть здесь, чтобы увидеть примеры некоторых из наших наборов для самостоятельного изготовления. или вы можете просмотреть HighTunnels.org, чтобы получить дополнительную информацию о крупных поставщиках туннелей и передовых методах работы.

Когда я говорю «менее болезненно», я имею в виду, что уважаемый производитель или поставщик сделает большую часть работы за вас, чтобы убедиться, что все компоненты и конструктивные особенности, необходимые для ваших нужд, включены для ваших нужд с самого начала .

По сути, бремя создания прочной, долговечной конструкции (которая легко собирается) лежит на производителе, а не на вас.

На изображении выше показано, как может выглядеть рама DIY Kit в момент доставки, а в нижней половине изображения изображена стальная труба с просверленным в ней отверстием, что, несомненно, будет частью процесса, если вы решите пойти по пути изготовления собственной конструкции.Ниже приведено еще одно изображение, на котором показано, как могут выглядеть наборы для самостоятельной сборки, организованные производителем.

Поскольку структура, которую вы ищете, больше по размеру, она должна иметь больше защиты от погодных условий в виде ветровых и снежных опор, и, поскольку это то, на чем строят свою репутацию компании-производители домов-обручей, ответственность за обеспечение они всегда думают о высококачественной структуре по разумной цене, которая соответствует вашему бюджету. Хотя получение набора для самостоятельного изготовления у производителя или поставщика теплицы, безусловно, является самым простым способом модернизации до крупной конструкции, это не единственный путь, по которому вы можете пойти, поскольку некоторые конструкции конструкции могут быть изготовлены полностью от начала до конца.Я расскажу об этом позже в этом посте.

… Итак, что вы хотите сделать: купить набор для самостоятельной сборки или изготовить с нуля?

Важно задать вопрос и ответить на него, потому что, если бы вы планировали приобрести комплект для теплицы своими руками, лучшим вариантом было бы перестать читать оставшуюся часть этого поста и сосредоточить свои усилия на запросе предложений у производителей ( кашель, кашель … Tunnel Vision Hoops LLC), и тогда вы сможете следовать хорошо составленным инструкциям и видео на YouTube, чтобы построить свой дом-обруч.

СВЯЗАННЫЙ: 7 вопросов, которые следует задать перед планированием строительства теплицы

Если вы сомневаетесь в том, хотите ли вы приобрести полный комплект DIY от производителя или попытаться собрать что-то вместе самостоятельно , важно ответить на второй вопрос, о котором я упоминал выше, о том, насколько эффективно вы хотите участвовать в этом процессе. Я подробнее расскажу о том, как можно получить практические навыки, чтобы помочь вам найти ответ на этот вопрос.

Насколько активно вы хотите участвовать в проекте?

Определение того, насколько практичным вы хотите заниматься, — одно из первых решений, которые следует принять, пытаясь понять, как подойти к их большому проекту Hoop House. Если вы хотите быть полностью свободными, то, опять же, лучшим вариантом для вас может быть обращение к производителю, который может предоставить полный комплект DIY. Вдобавок, если вы выберете путь DIY-комплекта, вам будет намного проще на этапе сборки проекта, так как подрядчиков будет легче нанять для части строительства тепличного проекта, потому что производитель предоставит планы и установку. руководство, которому подрядчик (или вы) можете легко следовать.Это делает ваши усилия почти полностью независимыми от вашей реальной собственности.

Если вы хотите иметь больше практических навыков в проекте или действительно просто хотите пройти через процесс и опыт проектирования и настройки вашей более крупной структуры выращивания с минимальной помощью, существует ряд маршрутов, к которым вы можете пойти. собрать большую структуру. Мы займемся этим после всего лишь одного или двух дополнительных предостерегающих заявлений об отказе от ответственности / рефлексивных вопросов, которые мы просим вас обдумать:

Если вы тот, кто хочет «заниматься своим делом»

Продолжайте со знанием что будет намного больше шагов в разработке структуры вашего дома с кольцами.

Поскольку ваша конструкция будет больше, она будет больше подвержена воздействию ветра, снега, мокрого снега и града.Другими словами, его более высокий профиль и больший пролет подвергнут его воздействию элементов, которые проверяют его размер, и чтобы противостоять этому, вам нужно будет спланировать все аспекты конструкции, чтобы обеспечить необходимую защиту, а также предоставить выбор материалов, которые могут устанавливаться относительно легко; потому что, в конце концов, вы, скорее всего, также будете строить конструкцию.

Вот краткое изложение: вам нужно будет решить, из стали какого диаметра будут состоять ваши обручи; нужно будет решить, нужны ли фермы с вашей конструкцией; вам нужно будет выяснить, как фермы будут прикрепляться к обручам и какой длины должна быть каждая единица, чтобы все они подходили друг к другу.Это всего лишь случайный краткий список всего лишь нескольких вещей, которые вам нужно принять во внимание, прежде чем вы сможете начать закупку необходимых компонентов и материалов, чтобы ваша сборка состоялась. Не беспокойтесь слишком сильно, это выполнимый процесс , однако я хотел сказать здесь, что, безусловно, есть намного больше шагов в разработке вашего проекта при изготовлении с нуля.

Если вы потратите время на тщательное обдумывание своей конструкции, это также поможет вам после того, как все ваши материалы будут закуплены, поскольку у вас не будет руководства в виде настоящего руководства по эксплуатации от производителя…Ваши предварительное планирование и чертежи — это ваше руководство по эксплуатации при самостоятельном изготовлении. Это не обязательно является большой проблемой, поскольку ваши усилия на этапе планирования помогут вам продумать процесс установки конструкции, но об этом стоит упомянуть, поскольку вы рассматриваете это крупное мероприятие. Я не могу не подчеркнуть, что этот этап проекта — идеальное время, чтобы начать набросок вашего дизайна и компонентов структуры. Эти рисунки помогут вам в дальнейшем в проекте, но также помогут понять некоторые технические аспекты вашего проекта, прежде чем у вас в руках будут физические предметы.

ПРИМЕЧАНИЕ: Я описываю порядок операций для разработки структуры где-то ниже, поэтому надеюсь, что это поможет упростить некоторые из этих шагов, если этот маршрут кажется вам подходящим.

Теперь, когда мы рассмотрели важные предпроектные соображения, если вы все еще чувствуете, что создание собственной структуры — это путь, которым вы хотите идти, остальная часть этого поста предназначена для того, чтобы помочь вам охватить как можно больше баз, чтобы сделайте процесс планирования, закупки материалов и установки максимально плавным.

… так что через секунду или две я расскажу о том, что я бы воспринимал как следующие шаги в строительстве большого Hoop House, но прежде (не сердитесь … я должен) :. ..

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ … и другие необходимые соображения

Обратите внимание, что хотя мы охватываем порядок операций, а также ряд конкретных материалов, необходимых для сборки большей теплицы своими руками, есть Вероятные размеры ограничивают то, что средний человек может успешно спроектировать или изготовить и построить самостоятельно без помощи уважаемого производителя.Если вы ищете тип конструкции, которая имеет ширину 30 футов и длину 120 футов (или аналогичную сложную), настоятельно рекомендуется обратиться к авторитетным производителям за конструкциями, разработанными для элементов, которые выдерживают испытание временем.

Теперь, когда отказ от ответственности убран, давайте поговорим об обручах

Теперь, когда отказ от ответственности исчез, давайте поговорим об обручах для тех, кто хочет гнуть самостоятельно. Большинство имеющихся на рынке устройств для сгибания обручей, доступных для розничных пользователей, позволяют изготавливать обручи круглой формы.Это может не иметь значения, если у вас нет предпочтений по профилю конструкции, и это может не иметь значения, если вы не беспокоитесь о структурной целостности, но это важно отметить, поскольку конструкции Hoop House с круглым профилем, как правило, работают немного хуже. снежные события.

Почти все легкодоступные ручные гибочные станки, представленные сегодня на рынке, требуют, чтобы человек, изгибающий трубу, использовал трубу меньшего диаметра более низкого качества для изготовления своих кроватей. Хотя это позволяет многим людям изготавливать свои собственные обручи, это ограничивает тип профиля, который может быть изготовлен, а также ограничивает величину прочности, которую можно обеспечить для конструкции, поскольку они ограничены конкретными диаметрами трубы.Короче говоря, если вам нужна готическая профильная конструкция или если для вас важна прочная теплица, возможно, стоит обратиться напрямую к производителю по поводу компонентов обруча вашей конструкции.

За пределами профиля обруча, а также того, какой диаметр и толщина стали будут обручи, большинство компонентов и функций, из которых состоит большой обруч, просты. Снежные опоры, ветровые распорки, несколько слоев пластика, крепежные детали, ленты и все остальное можно довольно легко адаптировать к любому типу конструкции, которую вы решили использовать.

Сузить; Quonset vs Gothic / Peaked Structure

Думаете ли вы, что хотите изготовить все обручи самостоятельно с помощью гибочного станка, или хотите купить комплект DIY со всеми материалами, включая материалы, — один из первых вопросов, который вы должны задать себе is: какой профиль структуры мне нужен? Два основных профиля конструкции для теплиц и высоких туннелей — Quonset и Gothic. Конструкции Quonset представляют собой округлые конструкции, а готические конструкции имеют остроконечные крыши, которые напоминают боковой профиль стандартного дома.Ниже приведены изображения каждого типа профиля, чтобы вы могли почувствовать их внешний вид.

Еще одна вещь, которую следует учитывать при выборе профиля конструкции, который вы хотите, — это подумать о том, как вы планируете получать свои обручи. Если вы планируете изготовить свои собственные пяльцы, имейте в виду, что изготовление пялец Quonset / Round намного проще, чем изготовление готических пялец самостоятельно; Существует ряд продуктов, которые помогут начинающим производителям сгибать собственные круглые обручи. Это требует разного уровня ловкости и усилий, но они есть.

С готическими обручами можно изготавливать изгибы, но для изгибов, вероятно, потребуется трубка большего диаметра, поскольку изгибы местами более острые. Я видел на рынке один или два гибочных станка, которые позволяют изгибать готический профиль, однако эти гибочные станки предлагают использовать трубы небольшого диаметра, что, на мой взгляд, создает проект на случай будущей катастрофы, так как меньший диаметр трубка может стать слишком слабой в местах изгибов.

Вышесказанное необходимо учитывать только в том случае, если вы планируете самостоятельно изготавливать пяльцы, поскольку многие производители предлагают легко собираемые готические профильные конструкции.

Каково предполагаемое использование Hoop House

Теперь, когда вы выбрали профиль Quonset или Gothic и имеете план изготовления обручей или их приобретения, вам следует подумать о предполагаемом использовании Дом-обруч.

Например, планируется ли обогрев конструкции? Вы собираетесь проветривать с помощью закатанных стенок в качестве пассивного движения воздуха? Это всего лишь примеры вопросов, но в зависимости от того, как вы ответите на эти и любые другие вопросы, которые вы подумаете, они многое сделают, чтобы помочь вам понять, как вам нужно спроектировать и построить свою структуру.

Чтобы показать, что я имею в виду, я возьму в качестве примера сценарий нагревателя, на который я ссылался в предыдущем абзаце, и продолжу его немного дальше …

Если вам нужен нагреватель и ваше основное использование конструкции будет поддерживать теплые температуры в туннеле, это может привести к другим вопросам, которые в конечном итоге диктуют дизайн и работу, которая будет направлена ​​на воплощение вашей конструкции в реальность. Например, ваше желание иметь обогреватель может привести к большему количеству вопросов:

• Каким образом нужно оформить торцевые стенки, чтобы обогреватель мог вытягиваться?
• Какой тип крепления потребуется для обогревателя?
• Какой тип вентиляции потребуется, если у меня есть обогреватель
• Должен ли я закрепить пластик полностью на земле и избавиться от идеи сворачивания сторон?
• Если я закреплю пластик непосредственно на уровне земли по бокам, как я хочу, чтобы пластик крепился к туннелю?

Приведенный выше список вопросов — это лишь некоторые из вопросов, которые возникли, когда возникла идея обогревателя.Другие вопросы будут появляться, как эти, всякий раз, когда вы начнете размышлять о предполагаемом использовании вашей структуры. И хотя дополнительные вопросы могут показаться просто дополнительной работой, все вопросы помогут вам перейти в более конкретное направление, которое затем поможет вам более конкретно указать дизайн и необходимые материалы. Это подводит нас к тому, какие компоненты необходимы.

Какие компоненты необходимы для более крупного домика?

Чем больше ваша теплица, высокий туннель или кольцевой дом, тем больше компонентов и функций потребуется для обеспечения того, чтобы она могла противостоять ненастной погоде.Хотя это немного сложно представить, обычно существует согласованный список компонентов, с которых вам нужно будет начать, независимо от размера структуры. Работа над этим списком для начала работы с материалами, вероятно, лучший путь.

Для того, чтобы помочь вам совершить скачок в вашей структуре, я составил список для справки ниже. Список, который я включил, содержит названия (выделенные жирным шрифтом) каждого из основных компонентов, которые потребуются вашей структуре, краткое описание этого конкретного компонента и его назначение в контексте более крупной структуры.По возможности я также даю ссылки на компоненты, на которые я ссылаюсь.

Ниже я разбиваю конфигурацию кольцевой будки в порядке операций, которые я подхожу к ее проектированию и сборке:

Высокий туннельный кольцевой корпус Порядок операций / основные компоненты

Якоря / наземные стойки

Разрабатывая проект дома-обруча, начинайте с нуля. Имея это в виду, начнем с якорей. Не все якоря представляют собой якоря типа грунтовых столбов, но одним из самых простых методов крепления является метод крепления наземных столбов, при котором труба вбивается в землю на определенную глубину, а часть трубы, остающаяся над землей, является способны соответствовать крепящимся к ним обручам.Наличие трубы для вбивания в землю — это одно, НО для обеспечения того, чтобы все обручи постоянно лежали в заземляющей стойке по всей длине конструкции, важно, чтобы в ваших заземляющих стойках просверливались отверстия, через которые можно протолкнуть болт. как «стопор» для обруча, вставляемого в опорные стойки.

Обручи, луки, арки

Я рассмотрел обручи в нескольких абзацах выше, потому что, ну, в зависимости от того, какой путь вы выберете для изготовления и строительства, это будут одни из самых сложных предметов для производить или источник.Я не буду здесь ничего добавлять, кроме как сказать, что обручи являются основным компонентом обрамления, а большая часть остальной части вашей структуры основана на том типе обручей, который вы хотите иметь. По этой причине желательно определиться с профилем и прочностью ваших обручей, прежде чем переходить к другим аспектам вашего дизайна / сборки.

Опять же, обручи с готическим профилем часто состоят из стали большего диаметра, но новичку будет очень сложно изготовить самостоятельно.Круглый профиль, или Quonset, легче изготовить для домашних мастеров, но им не хватает прочности из-за того, что они должны быть изготовлены из более легкой трубки меньшего диаметра.

Кроме того, очень важно отметить, что все аппаратные компоненты и приспособления, которые идут вместе с вашей структурой, будут основаны на самих обручах . Несмотря на то, что существует множество различных типов трубок и труб, внешний диаметр, который позволит вам наиболее легко настроить вашу конструкцию, будет равен 1.Труба с НД 315 дюймов, Трубка с НД 1,66 и Трубка с НД 1,90 дюйма.

Угловые распорки, ветровые распорки, поперечные распорки

Все перечисленные здесь названия являются разными названиями для одного и того же компонента, поскольку разные люди называют они имеют разные метки. Независимо от того, как вы их называете, цель состоит в том, чтобы обеспечить защиту от ветра в каждом углу конструкции, а также предоставить компонент, который позволит закрепить концевые обручи вашей конструкции во время процесса строительства.Ниже показано изображение установленной поперечной распорки:

Это очень важные компоненты как для устойчивости к ветру, так и для правильной конструкции вашей конструкции. Эти скобы обычно состоят из оцинкованной стальной трубы, и они часто крепятся к обручам с помощью гаек, болтов и крепления стяжной ленты.

Что прикрепить к концу трубки для создания поперечных распорок: концевые чашки из прессованной стали

Какие угловые распорки соединяются с обручами: распорки

Плинтусы

Плинтусы проходят по всей длине вашей конструкции, но они так на уровне земли и с каждой стороны конструкции.Плинтусы не обязательно должны состоять из пиломатериалов, но они часто используются, особенно в самодельных конструкциях. Отсюда и произошло название этого подразделения; даже если плинтусы не состоят из деревянных досок, часто проще всего называть их «металлическими плинтусами» или «плинтусами из пластиковых пиломатериалов» или чем-то подобным.

Плинтусы проходят по всей длине конструкции и соединяются с каждым обручем / анкером, когда они контактируют с обручем или анкером. Основная цель плинтуса — связать вместе каждый из этих анкеров или обручей на уровне земли, а также действовать как плоская поверхность, на которую можно опираться свернутыми сторонами по всей длине конструкции ИЛИ, если вы этого не сделаете. имеют свернутые стороны к вашей конструкции, плинтус обеспечивает поверхность, которую можно легко прикрепить к пластиковому крепежу для теплицы, чтобы можно было надежно закрепить пластик для теплицы на уровне земли.

Hip Rails

Hip Rails проходят по всей длине конструкции примерно на уровне талии или бедер (отсюда и название). Как и Purlins и Baseboards, Hip Rails будет соединяться с каждым обручем, поскольку он контактирует с каждым обручем по всей длине конструкции.

Дополнительная важная информация о набедренных рельсах

Набедренные рельсы также часто используются для вертикального закрепления каждого из обручей по всей длине конструкции и являются тем, к чему присоединяются откидные стороны.Hip Rails чаще всего состоят из двухканальной системы Poly Lock, совместимой с пружинной проволокой, ИЛИ Hip Rail может также состоять из пиломатериалов. Тем не менее, использование системы двухканального поли-замка дает преимущества по следующим трем причинам:

1. Двухканальный поли-замок со временем не гниет во влажных условиях, как древесина.
2. Боковые поручни из дерева намного тяжелее и, возможно, больше сложный и трудоемкий для установки
3. После добавления цены на оборудование для крепления пиломатериалов, устройства для сращивания древесины и два прохода одного канала, которые устанавливаются по всей длине Hip Rail, цена за правильную установку Hip Rail для пиломатериалов часто составляет дороже, чем использование двухканальной системы набедренной рейки Poly Lock.

Невозможно говорить о Hip Rails, не говоря о том, как тепличный пластик будет прикреплен к туннелю, поскольку это повлияет на тип Hip Rail, входящий в состав вашей конструкции. Я не рекомендую деревянные планки для крепления пластика, но я хотел бы упомянуть об этом здесь, потому что некоторые люди действительно используют этот метод крепления для тепличного пластика, и это выполнимо только в том случае, если ваш набедренный поручень состоит из пиломатериалов. Как я только что отметил, мы не рекомендуем этот метод крепления пластика для теплицы, в первую очередь из-за того, что пластиковое крепление этой формы требует выполнения постоянных отверстий при ввинчивании через него, что затрудняет любые возможные будущие корректировки без создания сценария, в котором отверстия существуют в вашем пластике.По причинам, изложенным здесь, мы рекомендуем использовать двухканальную систему Poly Lock, которую можно использовать с пружинной проволокой. Это позволит закрепить пластик вашей теплицы, не повредив ее, а также позволит вам внести любые возможные корректировки в будущем или очень легко добавить дополнительные слои пластика.

Кроме того, использование двухканальной системы Poly Lock для вашей Hip Rail позволит вам более легко установить верхнюю крышку и откидные стороны как отдельные части тепличного пластика (при необходимости).Например, представьте себе сценарий, когда один из ваших сельскохозяйственных рабочих случайно порвал верхнюю крышку вашей теплицы из пластика с бортовым поворотом. Я знаю, это похоже на кошмар. Во всяком случае, в этом сценарии верхняя крышка может быть вырезана из туннеля прямо над Hip Rail, а затем может быть куплен более узкий кусок парникового пластика для замены верхней крышки, что сэкономит деньги. Этот сценарий также сэкономит время, так как замена верхней крышки не потребует отмены и повторной установки рулонных сторон

Из чего сделать цельнометаллическую опору для бедра: Двухканальная система Poly Lock

Как сделать усилить двухканальную набедренную рейку: ремни с двумя отверстиями, гайки и болты

Какие фурнитуры необходимы для крепления пиломатериалов к пяльцам: ремни с двумя отверстиями

Какие фурнитуры необходимы для соединения пиломатериалов вместе: станок для сварки пиломатериалов

Какой канал Необходимо прикрепить к деревянным набедренным поручням, чтобы пластик можно было прикрепить позже: одноканальный поли-замок и пружинный трос

Вот видео о процессе установки двухканальных алюминиевых набедренных реек:

Purlins

Purlins обычно состоят из стали и чаще всего состоят из 1.Трубка с внешним диаметром 315 дюймов, также обычно называемая верхней направляющей или ограждением. Основная функция обрешетки — рассеивать ветровое давление по всей длине конструкции. длина дома-обруча, и в зависимости от ширины конструкции, которую вы строите, вы определенно захотите иметь одну обрешетку, а, возможно, и целых 7. Обрешетки отлично подходят для добавления жесткости всей конструкции.Независимо от того, сколько прогонов вы решите включить в свою конструкцию, всегда должны быть полные прогоны, идущие вдоль центрального пика вашей конструкции от одного конца до другого конца вашего здания.

Какие прогоны крепятся к пяльцам с помощью: перекрестных соединителей

Как конец прогонов прикрепляют к концевым пяльцам: стяжки

Примечание. Чтобы концы прогонов можно было прикрепить с помощью скоб, необходимо, чтобы концы были прижаты, просверлены, и согните так, чтобы отверстие в скобе совпало с отверстием в конце прогона.Хотя это сложный процесс, все наши наборы для самостоятельной сборки стандартно поставляются с Purlins с таким типом настройки. Вы можете просмотреть наши предложения структурных комплектов здесь, если наличие предварительно собранной структуры комплекта вам больше нравится.

Фермы и опоры ферм

Фермы и опоры ферм чаще всего состоят из стали и простираются от одной стороны конструкции до другой стороны конструкции над уровнем головы. Эти компоненты предназначены для придания жесткости конструкции и используются для увеличения несущей способности каждого обруча.Это благоприятно сказывается на способности конструкции выдерживать снеговые нагрузки и другие неблагоприятные погодные условия. Некоторые производители называют эти конструкции другими названиями, такими как поперечины или поперечные балки, а некоторые даже называют их поперечными распорками (это название чаще всего используется для обозначения распорок на каждом углу). В любом случае изображение ниже должно хорошо показать, как именно выглядит ферма и опора фермы:

Другая примечательная информация об опоре фермы и фермы

Помимо того, что она является структурной особенностью более прочных туннелей, она является часто используется как один из основных компонентов при шпалке помидоров и огурцов.Кабели проложены от одного конца туннеля к другому, а затем веревки могут быть сброшены с кабеля для решетчатых культур. Для тех, кто пытается самостоятельно изготовить свои конструкции, часто даже более необходимо включать эти типы компонентов и функций, поскольку сталь, используемая для обручей на самодельных конструкциях, часто имеет более низкое качество, чем сталь, используемая производителями.

Задача для строителей домов, которые изготавливают свои собственные конструкции, заключается в том, какой материал следует использовать для создания их собственной стропильной системы и как этот материал будет прикрепляться к самим обручам.Если планируется использовать простую трубку для ограждения, которую закупают в большом хозяйственном магазине, ответом о том, как соединить, будут концевые чашки и распорки. Эти фитинги позволят вам закрыть концы фермы, а затем прикрепить этот конец фермы к бандажу, который надевается на ваш обруч с каждой стороны.

Если вы живете в зоне с сильным снегом или дополнительная структурная опора является одной из ваших основных целей с конструкцией, настоятельно рекомендуется рассмотреть профессионально изготовленную теплицу или высокий туннель, который поставляется с правильно сконфигурированными фермами и опорами фермы, чтобы помочь бороться с снег в климате.Мы очень гордимся нашими должным образом сконфигурированными структурами, и, если это описывает вашу ситуацию, мы надеемся, что вы рассмотрите наши наборы для самостоятельной сборки для своего проекта. Однако, если вы настроены взяться за свой проект в одиночку, мы предоставим вам множество аппаратных компонентов, которые помогут вам справиться с этой задачей.

Что вам понадобится для конца каждой фермы: концевые чашки из прессованной стали

Какие фермы и опоры фермы крепятся к обручам: распорные бандажи

Каркас торцевой стены и анкеры торцевой стены

Обрамление торцевой стены относится к материал, используемый на передней и задней стороне вашей конструкции.Элементы, используемые для обрамления торцевых стен, могут быть деревянными или стальными, и эти элементы устанавливаются и настраиваются с целью:

1. Создание жесткости и прочности для ваших торцевых стен
2. Создание грубых проемов для ваших дверей и / или или вентиляционные отверстия
3. Дайте вам кое-что, чтобы прикрепить пластик для теплицы к

При использовании пиломатериалов для обрамления торцевой стены основная задача состоит в том, чтобы выяснить, как закрепить каркас на уровне земли. Некоторые люди используют бревна 4×4, которые погружают в отверстия в земле под концевыми обручами.Затем они бетонируются на месте или засыпаются грунтом и плотно утрамбовываются. Затем из этих деревянных кусков укладывают другие пиломатериалы до тех пор, пока не будет завершен полный каркас конструкции. Это будет включать грубые дверные проемы, вентиляционные отверстия, горизонтальные распорки и каркас на уровне земли. При наличии части вашего каркаса ширина конструкции на уровне земли важна, чтобы вы могли прикрепить пластик для теплицы к конструкции на уровне земли с каждого конца. Если у вас нет горизонтального каркаса с одной стороны на другую, будет намного сложнее создать хорошо закрепленную торцевую стену, покрытую пластиком.

Обрамление торцевых стен из деревянных досок имеет те же проблемы, что и деревянные плинтусы и набедренные рейки: гниение. Со временем пиломатериалы начнут разрушаться и гнить из-за влажных условий в Hoop House. Эти типы конструкций всегда влажные, если не проветриваются на максимальную мощность, и даже в этом случае внутри конструкции влажность выше, чем снаружи. Пиломатериалы также будут находиться непосредственно рядом с пластиком для теплицы на торцевых стенах, что означает, что конденсат, скорее всего, попадет в ловушку между пластиком для теплицы и деревянным каркасом торцевых стен.

Помимо гниения, деревянный каркас торцевых стен со временем, несомненно, деформируется на 100%. Это может показаться неважным, но как только ваши двери перестанут закрываться и будут повреждены из-за покоробленных пиломатериалов, их стоимость за весь срок службы может превысить его стоимость.

С учетом вышесказанного, пиломатериалы, вероятно, являются наименее дорогостоящим методом обрамления торцевых стен, и если вы обрамляете свои торцы пиломатериалами, лучшим крепежным оборудованием при прикреплении пиломатериалов к пяльцам является кронштейн 2×4 в сборе

При использовании стали для обрамления вашей торцевой стенки основной проблемой будет поиск квадратных стальных труб на месте, поскольку длина трубок, необходимых для вашего проекта, часто требует чрезмерных затрат на доставку (мы отправим стальные трубы квадратного сечения, поэтому, если вы хотите цитату вы можете отправить нам по электронной почте здесь).Анкеры для квадратных стальных труб могут быть круглыми или квадратными трубками меньшего диаметра, которые вбиваются в землю почти так же, как наземные стойки вбиваются в землю для ваших обручей. После того, как они будут вбиты в землю (или закреплены бетоном), квадратная труба может действовать как стенная шпилька, скользя поверх анкеров торцевых стен. Тогда у вас будет стальная труба на всю длину, которая идет от земли до обруча, где она постоянно соединяется.

Я подробно рассмотрю процесс сборки одного из наших комплектов для сборки торцевых стен в видео, которое вы можете найти на нашем канале YouTube.Видео ниже немного длиннее обычного видео, которое мы делаем, но мы сочли важным обрисовать пошаговый процесс создания торцевых стен из квадратных стальных труб.
