Центратор пружинный — ГК «ОРИОН»
Центратор пружинный типа ПЦ предназначен для центрирования колонн обсадных труб при спуске и цементировании колонн в скважинах.
от
2000 р.
с НДС
Получить консультацию
Оставьте свой номер, мы перезвоним через 10 минут
Телефон
Применение центраторов позволяет получить равномерный зазор между обсадной трубой и стенками скважины, что исключает возможность появления заколонных межпластовых перетоков (полная изоляция цементным раствором, без разрывов) и существенно продлевает срок службы скважины.
| Обозначение |
Диам. обс. колонны, мм |
Наружн. диам., мм |
Диам. ствола скважины, мм |
Внутр. диам., мм |
Радиально-центрирующее усилие, кг |
Осевое усилие проталкивания ПЦ в ном. диам., кг |
Длина, мм |
Масса, кг |
| ПЦ-102/122 | 102 | 145 | 120 — 124 | 106 | 800 | 185 | 396 | 1,9 |
| ПЦ2А 114/144 | 114 | 160 | 140 — 143 | 116 | 800 | 190 | 620 | 4,95 |
| ПЦ2Б-114/144 | 114 | 148 | 140 — 143 | 116 | 800 | 190 | 620 | 5,68 |
| ПЦ 146/191-216 | 146 | 274 | 191 — 216 | 148 | 800 | 320 | 680 | 6,5 |
| ПЦ 168/216 | 168 | 295,5 | 216 | 800 | 430 | 680 | 7,2 | |
| ПЦ 178/216 | 178 | 297,5 | 216 | 181 | 800 | 465 | 680 | 8,4 |
| ПЦ 245/295 | 245 | 373,5 | 295 | 249 | 1050 | 635 | 680 | 8,9 |
| ПЦ 324/394 | 324 | 448 | 394 | 329 | 1350 | 900 | 680 | 13,3 |
Пружинный центратор обсадной колонны состоит из двух обечаек с фиксирующими винтами и шести пружинных планок, закрепленных на обечайках заклепками или сваркой.
Классическая конструкция центратора гарантирует оптимальное прохождение обсадной колонны.
Изготавливается из пружинной листовой стали 65Г.
Наши специалисты помогут подобрать для Вас пружинный центратор согласно Вашим требованиям и предпочтениям.
Свяжитесь с нами для дальнейшего обсуждения технического задания любым удобным способом:
- позвоните по номеру телефона 8 (3412) 65‑57‑30 или 8 (3412) 65-58-30
- отправьте заявку по электронной почте [email protected]
- по факсу: 8 (3412) 65‑53‑40
- воспользуйтесь кнопкой «ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ», заполните необходимые поля и мы Вам перезвоним.
Пружинные центраторы серии ПЦ — Тяжпрессмаш
Пружинные центраторы серии ПЦ
Назначение

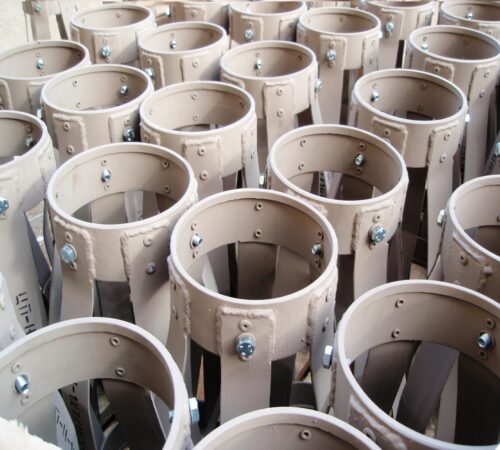

Пружинные сварные центраторы типа ПЦ предназначены для надежного центрирования обсадной колонны в процессе ее цементирования.
Концентричное расположение обсадной колонны в стволе скважины обеспечивает оптимальные условия замещения бурового раствора тампонажным и формирование цементного кольца, позволяющего осуществить надежное разобщение пластов в процессе крепления скважин.
Достоинства
неразборная конструкция
высокая точность геометрических размеров центратора в готовом виде
равнопрочность всей конструкции центратора в целом, что обеспечивает его безаварийное применение в скважинных условиях
уникальные технические характеристики центратора, обеспечивающие минимальную величину осевого усилия проталкивания центратора в скважину и максимальную величину радиального центрирующего усилия
быстрая и лёгкая установка центратора на колонну
надёжное крепление на колонне
Характеристики
| Наименование параметров | ПЦ 73/124 (ф) | ПЦ 89/118 (ф) | ПЦ 89/120-124 (ф) | ПЦ 102/122 (ф) | ПЦ2А- 114/144 (ф) |
| Конструктивные | |||||
| Наружный диаметр, мм, ±(2…4)мм | 145 | 138 | 145 | 145 | 160 |
| Диаметр ствола скважины, Dскв, мм | 118- 124 | 118- 124 | 120- 124 | 120- 124 | 140- 144 |
| Длина в рабочем положении, ± 5мм | 396 | 396 | 396 | 396 | 545 |
| Масса, кг, не более | 1,7 | 2 | 2 | 2 | 5 |
| Функциональные | |||||
| *Величина осевого усилия проталкивания центратора, ISO, не более/факт, кг | -/124 | 176/110 | 176/140 | 202/100 | 206/160 |
| **Величина радиального восстанавливающего усилия при степени центрирования 67% согласно ISO 10427-1, не менее/факт, кг | -/1350 | 176/1845 | 176/1239 | 202/1608 | 206/2630 |
| Количество планок | 6 | 6 | 6 | 6 | 6 |
| Наименование параметров | ПЦ2Б- 114/144 (ф) | ПЦ 127/156 (ф) | ПЦ 140/155 (ф) | ПЦ 140/165(Ф) | ПЦ 140/191 (ф) |
| Конструктивные | |||||
| Наружный диаметр, мм, ±(2…4)мм | 160 | 170 | 180 | 190 | 225 |
| Диаметр ствола скважины, Dскв, мм | 140- 144 | 157 | 156 | 165 | 191 |
| Длина в рабочем положении, ± 5мм | 545 | 545 | 390 | 390 | 625 |
| Масса, кг, не более | 4 | 5 | 3 | 3,1 | 6,1 |
| Функциональные | |||||
| *Величина осевого усилия проталкивания центратора, ISO, не более/факт, кг | 206/30 | 231/200 | 276/250 | 276/200 | 276/170 |
| **Величина радиального восстанавливающего усилия при степени центрирования 67% согласно ISO 10427-1, не менее/факт, кг | 206/1925 | 231/3080 | 276/2400 | 276/2756 | 276/2675 |
| Количество планок | 6 | 6 | 6 | 6 | 6 |
* в числителе указано предельное значение усилия проталкивания по ISO, в знаменателе фактическое максимальное усилие проталкивания при фиксации центратора на трубе с помощью винтов.
** в числителе указано предельное значение радиального восстанавливающего усилия по ISO, в знаменателе фактическое значение радиального восстанавливающего усилия при степени центрирования 67%.
(ф) – центратор с фиксацией с помощью винтов по требованию заказчика.
| Наименование параметров | ПЦ 140/216 (ф) | ПЦ 46/191 (ф) | ПЦ 146/216(ф) | ПЦ 168/ 216-01 (ф) | ПЦ 178/216-02 (ф) | ПЦ 178/216-03 (ф) |
| Конструктивные | ||||||
| Наружный диаметр, мм, ±(2…4)мм | 254 | 225 | 255 | 254 | 244 | 218 |
| Диаметр ствола скважины, Dскв, мм | 216 | 191 | 216 | 216 | 216 | 191-216 |
| Длина в рабочем положении, ± 5мм | 620 | 625 | 620 | 680 | 680 | 325 |
| Масса, кг, не более | 6,1 | 6,6 | 6,6 | 7,2 | 7,2 | 4,0 |
| Функциональные | ||||||
| *Величина осевого усилия проталкивания центратора, ISO, не более/факт, кг | 276/240 | -/190 | -/460 | 427/220 | 463/140 | 463/55 |
| **Величина радиального восстанавливающего усилия при степени центрирования 67% согласно ISO 10427-1, не менее/факт, кг | -/1245 | -/4900 | 427/3240 | 463/2930 | 463/2480 | |
| Количество планок | 6 | 6 | 6 | 6 | 6 | 6 |
| Наименование параметров | ПЦ 194/216(ф) | ПЦ 219/270-295 (ф) | ПЦ 245/ 295-02 (ф) | ПЦ 324/ 394(ф) | ПЦ 426/ 508(ф) | ||
| Конструктивные | |||||||
| Наружный диаметр, мм, ±(2…4)мм | 244 | 327,5 | 327,5 | 448 | 555 | ||
| Диаметр ствола скважины, Dскв, мм | 216 | 270-295 | 295 | 394 | 508 | ||
| Длина в рабочем положении, ± 5мм | 740 | 680 | 680 | 680 | 680 | ||
| Масса, кг, не более | 8 | 8,5 | 9 | 13,3 | 16,4 | ||
| Функциональные | |||||||
| *Величина осевого усилия проталкивания центратора, ISO, не более/факт, кг | 469,7/160 | 640,5/360 | 712/200 | 1085/680 | -/1100 | ||
| **Величина радиального восстанавливающего усилия при степени центрирования 67% согласно ISO 10427-1, не менее/факт, кг | 469,7/2900 | 640,5/1658 | 712/1985 | 543/3248 | -/1500 | ||
| Количество планок | 6 | 8 | 8 | 10 | 14 | ||
* в числителе указано предельное значение усилия проталкивания по ISO, в знаменателе фактическое максимальное усилие проталкивания при фиксации центратора на трубе с помощью винтов.
** в числителе указано предельное значение радиального восстанавливающего усилия по ISO, в знаменателе фактическое значение радиального восстанавливающего усилия при степени центрирования 67%.
(ф) – центратор с фиксацией с помощью винтов по требованию заказчика
| Наименование параметров | ПЦ5- 102/121 (фк) | ПЦ- 5 102/124(фк) | ПЦ-5 102/126 (фк) | ПЦ-5 102/132 (фк) | ПЦ-5 114/143 (фк) | ПЦ-5 114/152 (фк) | ПЦ-5 114/156 (фк) |
| Конструктивные | |||||||
| Наружный диаметр, мм, ±(2…4)мм | 120,6+2 | 123,8+2 | 126+2 | 132+2 | 142,9+2 | 152,4+2 | 155,6+2 |
| Диаметр ствола скважины, Dскв, мм | 120,6 | 123,8 | 126 | 132 | 142,9 | 152,4 | 155,6 |
| Длина в рабочем положении, ± 5мм | 405±2 | 405±2 | 405±2 | 405±2 | 405±2,5 | 405±2,5 | 405±2,5 |
| Масса, кг, не более | 2,23 (2,93) | 2,4 (3,1) | 2,5 (3,3) | 2,4 (3,2) | 3,1 (4,1) | 3,5 (4,5) | 3,1 (4,1) |
| Функциональные | |||||||
| *Величина осевого усилия проталкивания центратора, ISO, не более/факт, кг | 202/0…15 | 202/0…15 | 202/0…15 | 202/0…15 | 206/0…15 | 206/0…15 | 206/0…15 |
| **Величина радиального восстанавливающего усилия при степени центрирования 67% согласно ISO 10427-1, не менее/факт, кг | 202/183…322 | 202/183…322 | 202/183…322 | 202/183…322 | 206/263…460 | 206/263…460 | 206/263…460 |
| Количество планок | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
* в числителе указано предельное значение усилия проталкивания по ISO, в знаменателе фактическое максимальное усилие проталкивания при фиксации центратора на трубе.
Центраторы серии ПЦ5 — без фиксации на трубе.
** в числителе указано предельное значение радиального восстанавливающего усилия по ISO, в знаменателе фактическое значение радиального восстанавливающего усилия при степени центрирования 67%.
(фк) – центратор серии ПЦ5 имеет профилированную рессору, крепится на обсадной трубе с помощью 2-х стопорных колец.
[свернуть]
Пружинный центратор
Изобретение относится к нефтегазодобывающей промышленности, в частности к центрирующим устройствам обсадных колонн. Техническим результатом является повышение надежности и эффективности применения пружинного центратора. Пружинный центратор включает корпус с концевыми частями в виде колец и центрирующими ребрами, выполненными с отверстиями для соединения крепежными элементами. При этом крепежные элементы выполнены в виде трубок с внутренней резьбой и развальцованными концами. 11 з.п. ф-лы, 7 ил.
Изобретение относится к нефтегазодобывающей промышленности, а именно к области строительства нефтяных и газовых скважин, и может быть использовано для центрирования муфтовых и безмуфтовых обсадных колонн нефтяных и газовых скважин любых типов.
Известен упругий центратор сборно-разборной конструкции, выполненный с возможностью сборки непосредственно у скважины и включающий два кольца с фиксаторами в виде винтов и упругие ребра в виде дугообразных планок, соединенные на внешней поверхности указанных колец крепежными элементами, представляющими собой заклепки односторонней клепки или штифты (см. патент США №5097905, кл. Е21В 17/10, публ. 24.03.1992).
Центратор сложен по конструкции, применим преимущественно на безмуфтовых обсадных трубах, обладает низкой надежностью и эффективностью центрирования обсадной колонны, особенно на искривленных участках скважины. Эксплуатация центратора не исключает возможность попадания его частей в скважину из-за внешнего ненадежного крепления дугообразных планок на кольцах, что ограничивает область его применения.
Известен упругий центратор сборно-разборной конструкции, выполненный с возможностью сборки непосредственно у скважины и включающий два кольца, имеющих резьбовые отверстия и прорези, и упругие ребра в виде дугообразных планок, концы которых встроены в прорези и соединены на внешней поверхности указанных колец резьбовыми крепежными элементами, которые выполнены с возможностью установки в резьбовые отверстия колец и взаимодействия с обычными инструментами (шестигранный ключ, гаечный ключ), причем резьбовые крепежные элементы являются фиксаторами упругого центратора на обсадной трубе (см.
международную заявку WO 2008134333, кл. E21B 17/10, публ. 06.11.2008 г.).
Главным недостатком центраторов сборно-разборной конструкции является возможность попадания в скважину частей центратора, т.е. низкая степень безопасности применения. Даже при аккуратной сборке центраторов на месте эксплуатации не избегают их поломок. При этом не исключается возможность попадания их частей в скважину из-за внешнего крепления дугообразных планок на кольцах. Такие центраторы опасно использовать в горизонтальных и наклонно-направленных скважинах во избежание образования посадок (заклинивания) колонны при спуске, что удорожает и усложняет работу по строительству скважины.
Наиболее близким по назначению, конструкции и применяемым элементам является пружинный центратор, включающий корпус с концевыми частями в виде колец и центрирующими ребрами, при этом в кольцах и центрирующих ребрах выполнены соответствующие отверстия для их соединения крепежными элементами (см. патент США №4545436, кл. Е21В 17/10, публ.
08.10.1985).
Центратор сложен. Кольца состоят из сегментов, сборка которых предусматривает несколько видов отверстий, U-образных элементов, вырезов в сегментах. Кроме того, неизбежная сборка центратора на месте эксплуатации в зависимости от обращения и аккуратности пользователя не исключает соответствующую опасность непроизвольной (случайной) потери частей.
Таким образом, указанные известные центраторы не универсальны, не обеспечивают безопасность применения, быстродействие и удобство обращения, легкость и низкую трудоемкость установки на обсадную колонну.
Задачей настоящего изобретения является создание новой конструкции центратора, лишенного приведенных выше недостатков.
Технический результат изобретения состоит в создании универсального надежного центратора для муфтовых и безмуфтовых обсадных колонн скважины, обеспечивающих безопасное применение, быстродействие установки, удобство обращения, легкость и низкую трудоемкость установки на обсадную колонну.
Технический результат достигается тем, что в пружинном центраторе, включающем корпус с концевыми частями в виде колец и центрирующими ребрами, выполненными с отверстиями для соединения крепежными элементами, крепежные элементы выполнены в виде трубок с внутренней резьбой и развальцованными концами, по меньшей мере нижнее кольцо и нижние концы центрирующих ребер выполнены с соответствующими отверстиями для размещения указанных трубок.
Предпочтительно кольца, центрирующие ребра и крепежные элементы выполнить с возможностью потайного соединения.
Целесообразно кольца соединить с центрирующими ребрами на внутренней поверхности колец.
Центрирующие ребра предпочтительно выполнить в виде упругих дугообразных планок.
Отверстия в по меньшей мере нижнем кольце и соответствующих концах центрирующих ребер целесообразно выполнить с конусностью под развальцованные концы трубок.
Предпочтительно крепежный элемент выполнить в виде пустотелой заклепки.
Целесообразно иметь фиксаторы центратора на обсадной трубе в форме пустотелого стержня с внешней резьбой для взаимодействия с резьбой крепежного элемента и режущей кромкой на торце для упора в обсадную трубу, причем указанный торец имеет внешний скос под углом от 25-35 градусов к оси стержня.
Предпочтительно в фиксаторе торец для упора в обсадную трубу выполнить с коническим углублением, по большему диаметру которого выполнена режущая кромка, причем указанный торец выполнить со скосом под углом 45-65 градусов для образования конического углубления.
Фиксатор целесообразно выполнить с углублением на другом торце под инструмент для ввинчивания его в крепежный элемент.
Предпочтительно фиксатор выполнить с возможностью выхода за пределы внутренней поверхности нижнего кольца центратора на расстояние 0,2-3 мм при упоре в обсадную трубу.
Толщина кольца центратора должна удовлетворять условию Нк=(0,7…1,4)Sp, где Sp — толщина центрирующих ребер.
Целесообразно в центраторе иметь отношение высоты к его ширине не менее чем 2:1.
При проведении патентных исследований не обнаружены решения, идентичные заявленному, а следовательно, предложенное решение соответствует критерию «новизна». Сущность изобретения не следует явным образом из известных решений, следовательно, предложенное изобретение соответствует критерию «изобретательский уровень».
На фиг.1 изображен пружинный центратор для муфтовых обсадных колонн (в разрезе).
Фиг.2 изображает увеличенный фрагмент А центратора на фиг.1 (с трубкой без резьбы).
На фиг.
3 представлен пружинный центратор для безмуфтовых обсадных колонн (в разрезе).
Фиг.4 изображает увеличенный фрагмент Б центратора на фиг.3 (с трубками, имеющими резьбу).
На фиг.5 показан фиксатор центратора на обсадной трубе (в разрезе).
На фиг.6 изображен фиксатор центратора на обсадной трубе (вид слева).
На фиг.7 показано соединения фиксатора с резьбой трубки в центраторе на фиг.3.
Пружинные центраторы могут быть выполнены в двух вариантах:
— без фиксации на обсадной трубе;
— с фиксацией на обсадной трубе с помощью фиксаторов или фиксирующих винтов.
Пружинный центратор включает корпус с концевыми частями в виде нижнего и верхнего колец 1, 2 и центрирующими ребрами 3, выполненными в форме упругих дугообразных планок заданного профиля и сечения, количество которых может быть от 4 до 16. На фиг.1, 3 представлены центраторы с шестью центрирующими ребрами 3. Нижние и верхние кольца 1, 2 и центрирующие ребра 3 имеют соответствующие сквозные отверстия для установки специальных пустотелых заклепок — крепежных элементов в форме трубок 4 (фиг.
2) с развальцованными концами и в форме трубок 5 (фиг.4) с развальцованными концами и внутренней резьбой 6. Указанные отверстия частично выполнены с конусностью под углом (а) 10-45 градусов в нижнем и верхнем кольцах 1, 2 и в нижних и верхних концах центрирующих ребер 3 под развальцованные концы соответствующих трубок 4, 5. Нижнее и верхнее кольца 1, 2 соединены с центрирующими ребрами 3 на внутренней поверхности указанных колец 1, 2.
Пружинные центраторы (фиг.1) могут эффективно применяться без фиксации на обсадной трубе, оснащенной муфтами (на фиг. не показано), при этом в них применяют крепежные элементы в виде трубок 4.
В пружинном центраторе (фиг.3) для безмуфтовых обсадных колонн крепежные элементы, соединяющие нижнее кольцо 1 с нижними концами центрирующих ребер 3, выполнены в виде трубок 5, а крепежные элементы, соединяющие верхнее кольцо 1 с верхними концами центрирующих ребер 3, выполнены в виде трубок 4. При этом центратор снабжен фиксаторами 7 (для его крепления на обсадной трубе) в форме пустотелого стержня с внешней резьбой 8 для взаимодействия с резьбой 6 крепежного элемента и режущей кромкой 9 на торце для упора в обсадную трубу.
В фиксаторе 7 торец для упора в обсадную трубу выполнен с коническим углублением 10, по большему диаметру которого выполнена режущая кромка 9. Для образования режущей кромки указанный торец имеет внешний скос под углом (β) от 25-35 градусов к оси стержня 6 и скос под углом (φ) 45-65 градусов для образования конического углубления 10. Фиксатор 7 выполнен с отверстием 11, в частности, прямоугольной формы на другом его торце под инструмент (в частности, ключ) для ввинчивания его в трубку 5 и имеет длину, обеспечивающую возможность выхода его торца с режущей кромкой 9 за пределы внутренней поверхности нижнего кольца 1 на расстояние (L) от 0,2 до 3 мм для упора в обсадную трубу. Фиксаторы 7 изготавливают из материала, в том числе стали, твердость которого больше, чем твердость материала обсадной колонны. На центраторах для обсадных колонн в зависимости от их диаметра устанавливаются от трех до шести фиксаторов.
При этом не исключены варианты пружинных центраторов для безмуфтовых обсадных колонн, в которых верхние концы центрирующих ребер 3 могут быть соединены с верхним кольцом 2 любым известным методом, в том числе сваркой (на фиг.
не показано). Для надежности корпуса центратора толщина колец центратора должна удовлетворять условию Нк=(0,7…1,4)Sцр, где Sцр — толщина центрирующих ребер. Отношение высоты центратора к его ширине составляет не менее 2:1. Пружинные центраторы предназначены для качественного центрирования обсадной колонны (из обсадных труб диаметром от 73 до 508 мм) в процессе ее цементирования и изготавливаются из высококачественной листовой стали. Центрирование обсадной колонны обеспечивается за счет заданных пружинных свойств центрирующих ребер в виде дугообразных планок центратора.
Пружинный центратор (фиг.1) без фиксации на обсадной трубе работает следующим образом. Перед спуском в скважину его надевают на обсадную трубу (на фиг не показано). Он имеет возможность осевого перемещения от муфты до муфты и вращения вокруг трубы колонны, что способствует лучшей проходимости при спуске в скважину. Его спускают вместе с колонной труб в участок скважины, где требуется обеспечить цементирование. Выполнение конструкции центратора с удлиненной обтекаемой формой и потайным соединением всех элементов его корпуса позволяет осуществить спуск без посадок, т.
е. обеспечить высокую проходимость, поскольку центратор при спуске перемещается как бы скользя в скважине.
Пружинные центраторы (фиг.3) с фиксацией на обсадной трубе с помощью фиксаторов работают следующим образом. Пружинный центратор устанавливают на обсадную трубу в заданном месте. Закрепляют нижнее кольцо (обечайку) 1 пружинного центратора. Вставляют ключ, например четырехгранный, в соответствующее квадратное отверстие 11 фиксатора 7 и делают несколько оборотов, завинчивая их в отверстия трубок 5 до врезания острой режущей кромки 9 в материал обсадной трубы. Переставляют ключ к отверстию 11 следующего фиксатора 7. Таким образом проводят равномерное заворачивание всех фиксаторов 7. Выполнение фиксатора 7 пустотелым с острой режущей кромкой позволяет надежно фиксировать центратор на обсадной безмуфтовой колонне. Верхнее кольцо (обечайка) 2 не фиксируется.
Применение центраторов позволяет получить равномерный зазор между обсадной трубой и стенками скважины, что исключает возможность появления межпластовых перетоков (полная изоляция цементным камнем без разрывов), а, значит, существенно продлевает срок службы скважины.
Возможно применение предлагаемых центраторов в скважинах с интенсивностью искривления ствола скважины более 5 градусов на 10 метров. Кроме того, малая ширина и профиль центрирующих ребер обеспечивают наиболее полное замещение бурового раствора цементным в затрубном пространстве на всей его длине.
Предлагаемый центратор имеет простую безопасную конструкцию, а также высокую эффективность работы в скважинах любого типа, в том числе с искривленным профилем, так как качественное центрирование исключает возможность прилегания труб к стенкам ствола скважины. Время установки центратора на обсадную колонну не более 1 минуты. Центратор имеет оптимальную металлоемкость, обеспечивает создание равномерного цементного кольца вокруг обсадной трубы.
1. Пружинный центратор, включающий корпус с концевыми частями в виде колец и центрирующими ребрами, выполненными с отверстиями для соединения крепежными элементами, отличающийся тем, что крепежные элементы выполнены в виде трубок с внутренней резьбой и развальцованными концами, по меньшей мере, нижнее кольцо и нижние концы центрирующих ребер выполнены с соответствующими отверстиями для размещения указанных трубок.
2. Центратор по п.1, отличающийся тем, что кольца, центрирующие ребра и крепежные элементы выполнены с возможностью потайного соединения.
3. Центратор по п.2, отличающийся тем, что кольца соединены с центрирующими ребрами на внутренней поверхности колец.
4. Центратор по п.1, отличающийся тем, что центрирующие ребра выполнены в виде упругих дугообразных планок.
5. Центратор по п.1, отличающийся тем, что отверстия в, по меньшей мере, нижнем кольце и соответствующих концах центрирующих ребер выполнены с конусностью под развальцованные концы трубок.
6. Центратор по п.1, отличающийся тем, что крепежный элемент представляет собой пустотелую заклепку.
7. Центратор по п.6, отличающийся тем, что он снабжен фиксаторами центратора на обсадной трубе в форме пустотелого стержня с внешней резьбой для взаимодействия с резьбой крепежного элемента и режущей кромкой на торце для упора в обсадную трубу, причем указанный торец имеет внешний скос под углом от 25-35° к оси стержня.
8. Центратор по п.7, отличающийся тем, что в фиксаторе торец для упора в обсадную трубу выполнен с коническим углублением, по большему диаметру которого выполнена режущая кромка, причем указанный торец имеет внешний скос под углом 45-65° для образования конического углубления.
9. Центратор по п.8, отличающийся тем, что фиксатор выполнен с углублением на другом торце под инструмент для ввинчивания его в крепежный элемент.
10. Центратор по п.8, отличающийся тем, что фиксатор выполнен с возможностью выхода за пределы внутренней поверхности нижнего кольца центратора на расстояние 0,2-3 мм при упоре в обсадную трубу.
11. Центратор по п.1, отличающийся тем, что толщина кольца центратора должна удовлетворять условию Нк=(0,7…1,4)Sp, где Sp — толщина центрирующих ребер.
12. Центратор по п.1, отличающийся тем, что отношение его высоты к ширине не менее чем 2:1.
Центраторы с дугообразными пружинами | Предназначены для центрирования обсадной колонны
Центраторы с тарельчатой пружиной
Центраторы с тарельчатой пружиной предназначены для центрирования обсадной колонны в стволе скважины во время спуска и цементирования в вертикальных и наклонных скважинах.
Они обеспечивают максимальный зазор в кольцевом пространстве для отличного вытеснения бурового раствора и цемента.
Изготовленные в соответствии со спецификациями API 10D, наши центраторы с изогнутой пружиной постоянно обеспечивают оптимальные результаты для каждого проекта.
Доступны модели с одинарной и двойной дугой, защелкивающиеся и надеваемые модели для применения в колодцах с жесткими допусками.
Доступны в различных размерах.
Пружина
- Дуга с защелкой
- Двойная дужка с фиксацией
- Дуга без застежки
- Двойная дужка без застежки

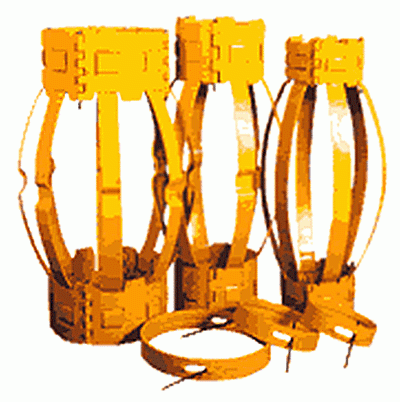

Центратор с изогнутой пружиной с защелкой Центратор с изогнутой пружиной с защелкой предназначен для обеспечения оптимального зазора в стволе скважины для эффективного вытеснения бурового раствора и цемента. Их можно спускать в обсаженных или открытых скважинах и в нерасширенных секциях. Дуги из термообработанной пружинной стали обеспечивают максимальное восстанавливающее усилие и низкое пусковое усилие. Они изготавливаются в соответствии со спецификациями API 10D и доступны во всех распространенных размерах корпуса и отверстия. Особенности центратора с изогнутой пружиной с защелкой:
ЗАПРОСИТЬ ЗАЯВКУ НА КРЕДИТ |
Конструкция со сварным шарнирным концом обеспечивает простую установку поверх стопорных колец или обсадных муфт.Центратор с двойной изогнутой пружиной с защелкой Центратор с двойной дугообразной пружиной с защелкой обеспечивает максимальный зазор в стволе скважины, улучшая удаление бурового раствора и вытеснение цемента. Конструкция с двойным изгибом обеспечивает более высокое восстанавливающее усилие, улучшая коэффициент распора трубы. Они изготавливаются в соответствии со спецификациями API 10D и доступны со всеми распространенными размерами корпуса и отверстия. Особенности центратора с двойной изогнутой пружиной с защелкой:
ЗАПРОСИТЬ ЗАЯВКУ НА КРЕДИТ |
Конструкция со сварным шарнирным концом обеспечивает простую установку поверх стопорных колец или манжет обсадных труб.Накладной центратор с дугообразной пружиной Надвижной центратор с дугообразной пружиной предназначен для обеспечения оптимального зазора в стволах скважин с минимальным зазором и обеспечения эффективного удаления бурового раствора и вытеснения цемента. Они изготавливаются в соответствии со спецификациями API 10D и доступны со всеми распространенными размерами корпуса и отверстия. Накладной центратор с дугообразной пружиной Особенности:
ЗАПРОСИТЬ ЗАЯВКУ НА КРЕДИТ |
Конфигурация надевания обеспечивает быструю и простую установку на обсадную трубу, между стопорными кольцами и манжетами обсадной колонны. Дуги из термообработанной пружинной стали обеспечивают максимальное восстанавливающее усилие и низкое силовое усилие.Накладной центратор с двойной дугообразной пружиной Надеваемый центратор с двойной изогнутой пружиной обеспечивает максимальный зазор в стволах скважин с жесткими допусками и обеспечивает эффективное удаление бурового раствора и вытеснение цемента. Особенности центратора с двойной изогнутой пружиной:
ЗАПРОСИТЬ ЗАЯВКУ НА КРЕДИТ |
Конфигурация с надеванием позволяет быстро и легко установить на обсадную трубу, между стопорными кольцами и манжетами обсадной колонны. Дуги из термообработанной пружинной стали обеспечивают максимальное восстанавливающее усилие и минимальные пусковые и низкие усилия при движении.- Центратор с двойной дугой с защелкой
- Центратор с двойной дугой с защелкой
- Центратор с накладной дугой с пружиной
- Центратор с двойной дугой с защелкой

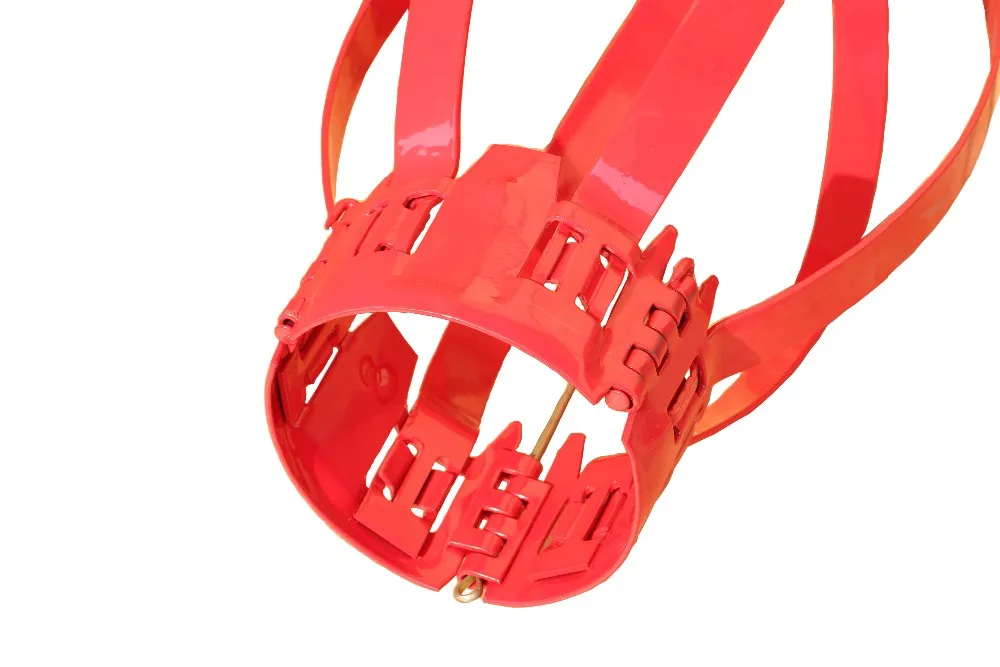

Пружинный центратор с защелкой
Пружинный центратор с защелкой разработан для обеспечения оптимального зазора в стволе скважины для эффективного вытеснения бурового раствора и цемента.
Их можно спускать в обсаженных или открытых скважинах и в нерасширенных секциях. Дуги из термообработанной пружинной стали обеспечивают максимальное восстанавливающее усилие и низкое пусковое усилие. Конструкция со сварным шарнирным концом обеспечивает простую установку поверх стопорных колец или обсадных муфт.
Они изготавливаются в соответствии со спецификациями API 10D и доступны во всех распространенных размерах корпуса и отверстия.
Характеристики центратора с изогнутой пружиной с защелкой:
- Может использоваться в вертикальных или наклонных скважинах
- Низкое пусковое и рабочее усилие
- Сводит к минимуму дифференциальное заедание
- Уменьшает сопротивление корпуса
- Позволяет трубе вращаться и совершать возвратно-поступательные движения
ЗАПРОСИТЬ ЦЕНУ
ЗАЯВКА НА КРЕДИТ
Центратор с двойной изогнутой пружиной с защелкой
Центратор с двойной изогнутой пружиной с защелкой обеспечивает максимальный зазор в стволе скважины, улучшая вытеснение цемента и удаление цементного раствора.
Конструкция с двойным изгибом обеспечивает более высокое восстанавливающее усилие, улучшая коэффициент распора трубы. Конструкция со сварным шарнирным концом обеспечивает простую установку поверх стопорных колец или манжет обсадных труб.
Они изготавливаются в соответствии со спецификациями API 10D и доступны со всеми распространенными размерами корпуса и отверстия.
Характеристики центратора с двойной дугообразной пружиной с защелкой:
- Может использоваться в горизонтальных или наклонных скважинах
- Минимальные пусковые и рабочие усилия
- Сводит к минимуму дифференциальное заедание
- Уменьшает сопротивление корпуса
- Позволяет трубе вращаться и совершать возвратно-поступательные движения
ЗАПРОСИТЬ ЦЕНУ
ЗАЯВКА НА КРЕДИТ
Надвижной центратор с дугообразной пружиной
Надвижной центратор с дугообразной пружиной предназначен для обеспечения оптимального зазора в стволах скважин с минимальным зазором и обеспечения эффективного удаления бурового раствора и вытеснения цемента.
Конфигурация надевания обеспечивает быструю и простую установку на обсадную трубу, между стопорными кольцами и манжетами обсадной колонны. Дуги из термообработанной пружинной стали обеспечивают максимальное восстанавливающее усилие и низкое силовое усилие.
Они изготавливаются в соответствии со спецификациями API 10D и доступны со всеми распространенными размерами корпуса и отверстия.
Пружинный центратор с надвижной головкой Особенности:
- Может использоваться в вертикальных или наклонных скважинах
- Низкое пусковое и рабочее усилие
- Сводит к минимуму дифференциальное заедание
- Уменьшает сопротивление обсадной колонны
- Позволяет трубе вращаться и совершать возвратно-поступательные движения
ЗАПРОСИТЬ ЦЕНУ
ЗАЯВКА НА КРЕДИТ
Надвижной центратор с двойной дугообразной пружиной
Надвижной центратор с двойной дугообразной пружиной обеспечивает максимальное удаление бурового раствора и эффективное удаление цемента в скважинах с малым допуском.
Конфигурация с надеванием позволяет быстро и легко установить на обсадную трубу, между стопорными кольцами и манжетами обсадной колонны. Дуги из термообработанной пружинной стали обеспечивают максимальное восстанавливающее усилие и минимальные пусковые и низкие усилия при движении.
Характеристики центратора с двойной изогнутой пружиной:
- Может использоваться в горизонтальных или наклонных скважинах
- Минимальные пусковые и рабочие усилия
- Сводит к минимуму дифференциальное заедание
- Уменьшает сопротивление обсадной колонны
- Позволяет трубе вращаться и совершать возвратно-поступательные движения
ЗАПРОСИТЬ ЦЕНУ
ЗАЯВКА НА КРЕДИТ
Компания Ferro-Tube Oil Tools Co.
является ведущим производителем поплавкового оборудования и аксессуаров. Мы предоставляем превосходное оборудование для обеспечения оптимальной производительности при любых скважинных условиях.
«Отличное обслуживание»
«Отличное обслуживание»
Почему Ferro-Tube
Центраторы Ferro-Tube и аксессуары можно найти в нефтяных и газовых скважинах по всему миру.
Наша цель номер один — превзойти ожидания наших клиентов и предоставить им самые прочные, надежные и экономичные продукты в нефтяной отрасли.
Наша опытная команда инженеров готова ответить на все ваши вопросы и помочь выбрать правильный продукт для вашего проекта.
Мы являемся одним из самых уважаемых и надежных поставщиков спиральных и прямолопастных центраторов в стране.
Ferro-Tube является семейным производителем с глобальным присутствием
Свяжитесь с нами
Свяжитесь с нашей опытной командой, чтобы узнать больше о нашей продукции.
Позвоните нам по телефону
281-379-2995
Или заполните форму ниже, чтобы получить ответ в течение 24 часов.
Follow Ferro-Tube Oil & Tools
Центратор с изогнутой пружиной для продажи
83 / 100
Powered by Rank Math SEO
Центратор с изогнутой пружиной
Типы: Одинарный. Double, Turbolizer, межгральный лук -пружинный централизатор
Размер: 2 7/8 «до 26 ″
WhatApp: +86 158 0546 5460
Получить бесплатную цитату
Патриметр
размер (в)22229
Single Spring Springse |
250-1251 25515131Single Spring Springse
Single Springse Springse
9003 9005
9003 9005
9000.
9005
9000. 9005.
Цельный центратор Intergral
- Single Bow
Spring
Centralizer - Double Bow
Spring
Centralizer - Turbolizer
Centralizer - One Piece
Centralizer
Description
Welded bow spring centralizers provide excellent downhole durability and performance. Эти центраторы имеют термообработанные дуги из пружинной стали, приваренные к жестким концевым кольцам.
Особенность
- Высокоэффективные дуги обеспечивают максимальный зазор в нескольких местах затрубного пространства, обеспечивая наилучшие возможные условия для первичного цемента для достижения зональной изоляции;
- Все размеры центраторов были протестированы и утверждены на соответствие требованиям Американского института нефти (API) 10D, что обеспечивает надежность и долговечность во время эксплуатации;
- Несварная конструкция выдерживает большинство условий в стволе скважины, обеспечивая эксплуатационную гибкость;
- Доступны конфигурации дуг различной высоты и размеров, подходящие для большинства применений и обеспечивающие различные конфигурации дуг для специальных применений;
- Подходит для вертикального и наклонного ствола скважины.
Patrameter
| Размер (в) | Хупинг I.D. (мм) | Толщина обруча (мм) | Высота обруча (мм) | Длина (мм мм) | a). | пружинные кусочки | ||||||||||||||||||||||||||||||
| 4-1/2 ″ × 6 ″ | 114 | 3–5 | 90-120 | 650 ± 50 | 152 | 5 | ″ | ″ | ″ | 5 | 99131 | 5 | 9 | 5 | 5 | 90095 | . /2″ | 127 | 3–5 | 90-120 | 650±50 | 165 | 5 | |||||||||||||
| 5-1/2″×6-1/2″ | 140 | 3–5 | 90-120 | 650 ± 50 | 165 | 5 | ||||||||||||||||||||||||||||||
| 5-1/2*8-1/2 | 142-148 | 3–5 | 90-120 | 650 № 5 | 90-120 | 650. 50. 500032 | 90-120 | 65031. | 225±5 | 5 | ||||||||||||||||||||||||||
| 6-5/8″×8-1/2″ | 168 | 3–5 | 90-50 | 2 | 218 | 6 | ||||||||||||||||||||||||||||||
| 7″×9-1/2″ | 178 | 3–5 | 90-120 | 650±50 | 243 | 6 | ||||||||||||||||||||||||||||||
| 7*9 -5/8 | 181-186 | 3–5 | 90-120 | 650±50 | 255±5 | 6 | ||||||||||||||||||||||||||||||
| 7*8-1/2 | 181-186 | 3–5 | 90–120 | 650±50 | 235±5 | 6 | ||||||||||||||||||||||||||||||
| 7-5/8″×9-1/2″ | 194 | 3–5 | 90-120 | 650±50 | 243 | 6 | ||||||||||||||||||||||||||||||
| 7-5/8″x9-7/8″ | 244 | 3–5 | 90-120 | 650 ± 50 | 253 | 6 | ||||||||||||||||||||||||||||||
| 8-5/8*12-1/4 | 223-228 | 3–5 | 900-120-120-120-120-120-120-120-120-120-120-120-120-120-120-120-120-120-120-120-120-120-120-228 | 3–5 | 3–5 | 223-228 | 650±50 | 330±5 | 8 | |||||||||||||||||||||||||||
| 9-5/8*12-1/4 | 250-255 | 3–5 | 0-120 | 650 ± 50 | 330 ± 5 | 8 | ||||||||||||||||||||||||||||||
| 10-3/4*12-1/4 | 274-276 | 3–5 | 90-120 | 65031 3–5 | 90-120 | 65031 3–5 | 90-120 | 65031. 50 | 330±5 | 9 | ||||||||||||||||||||||||||
| 13-3/8*17-1/2 | 342-347 | 3–5 | 90-120 | 650±50 | 450±5 | 11 | ||||||||||||||||||||||||||||||
| 14-3/8″×18-3/4″ | 365 | 3–5 | 90-120 | 650±520 | 0031 550±512 | |||||||||||||||||||||||||||||||
| 16″×20″ | 406 | 3–5 | 90-120 | 650±50 | 550±5 | 12 | ||||||||||||||||||||||||||||||
| 18-5/ 8*24″ | 476±1 | 3–5 | 90-120 | 600±50 | 610±5 | 12 | ||||||||||||||||||||||||||||||
| 20*26″ | 510±1 | 3–5 | 90-120 | 600±50 | 660±5 | 12 |
Описание
Высококачественные центраторы с двойной дугой изготовлены из специальной легированной стали и подвергнуты горячей штамповке на полностью контролируемой установке термообработки для достижения равномерной твердости по всей поверхности.
Спецификация и индекс производительности центратора кожуха дуговой пружины соответствуют API Spec 10D.
Центратор с двойной дужкой при использовании соединяется штифтом, центратор в разложенном виде можно складывать ровно для удобства хранения и транспортировки.
Особенность
- Обеспечивает превосходную стойку с меньшим усилием при движении по сравнению с обычными центраторами с дуговой пружиной;
- Все размеры центраторов были протестированы и утверждены на соответствие требованиям Американского института нефти (API) 10D, что обеспечивает надежность и долговечность во время эксплуатации;
- Подходит для вертикального и наклонного ствола скважины; В первую очередь подходит для горизонтальных и наклонно-направленных стволов скважин.
Параметр
| Размер (дюймы) | Внутренний диаметр зацепления (мм) | Толщина зацепления (мм) | Высота зацепления (мм) 9 Общая длина (мм) | 2 | 2 | 0032 | Max. O.D.(mm) | Spring Pieces | ||||||||||||
| 4-1/2″×6″ | 114 | 3–5 | 90-120 | 650±50 | 152 | 5 | ||||||||||||||
| 5 ″ × 6-1/2 ″ | 127 | 3–5 | 90-120 | 650 ± 50 | 165 | 5 | ||||||||||||||
| 5-11/2 QU /2″ | 140 | 3–5 | 90–120 | 650±50 | 165 | 5 | ||||||||||||||
| 5-1/2*8-1/2 | 142-148 | 3–5 | 90-120 | 650±50 | 225±5 | 5 | ||||||||||||||
| 6-5/8 ″ × 8-1/2 ″ | 168 | 3–5 | 90-120 | 650 ± 50 | 218 | 6 | ||||||||||||||
| 78 | . /2″ | 178 | 3–5 | 90-120 | 650±50 | 243 | 6 | 181-186 | 3–5 | 90-120 | 650±50 | 255±5 | 6 | |||||||
| 7*8-1/2 | 181-186 | 3–5 | 90-120 | 650 ± 50 | 235 ± 5 | 6 | ||||||||||||||
| 7-5/8 ″ × 9-1/2 ″ | 194 | 3–5 | 194 | 3–5 | 194 | 3–5 | 194 | 3–5 | 194 | 3–5 | 194 | 3–5 | 194 | 9/8 120650±50 | 243 | 6 | ||||
| 7-5/8″x9-7/8″” | 244 | 3– 3– -120 | 650 ± 50 | 253 | 6 | |||||||||||||||
| 8-5/8*12-1/4 | 223-228 | 3–5 | 90-120 | 650 № 5 | 90-120 | 650. 50 | 90-120 | 650. 50 | 90-120 | . | 330 ± 5 | 8 | ||||||||
| 9-5/8*12-1/4 | 250-255 | 3–5 | 90-120 | 650 ± 50 | 330 ± 5 | 85031 8 | 85031 8 | . | ||||||||||||
| 10-3/4*12-1/4 | 274-276 | 3–5 | 90-120 | 650±50 | 9 | |||||||||||||||
| 13-3/8*17-1/2 | 342-347 | 3–5 | 90-120 | 650±50 | 450±5 | 11 | ||||||||||||||
| 14-3/8 ″ × 18-3/4 ″ | 365 | 3–5 | 90-120 | 650 ± 50 | 550 ± 5 | 12 | ||||||||||||||
| 16 a 406 | 3–5 | 90-120 | 650±50 | 550±5 | 12 | |||||||||||||||
| 18-5/8*24 | 476±1 | 3–5 | 90-120 | 600±50 | 610±5 | 12 | ||||||||||||||
| 20*26 | 510±1 | 3–5 | 90-120 | 600±50 | 660±5 | 12 |
Описание
Турболизатор Центраторы имеют дефлекторные лопасти.
Специальные лопасти приклепаны к термообработанным дугам и предназначены для отклонения потока жидкости по турбулентной спирали.
Этот эффект способствует разрушению бурового раствора при спуске обсадной колонны и улучшает удаление бурового раствора во время циркуляции. Он обеспечивает дополнительное перемешивание жидкости для улучшения цементирования в критических зонах.
Характеристики
- Оснащен правыми или левыми отклоняющими ребрами, что способствует высококачественному начальному цементированию;
- Соответствует требованиям спецификации API 10D;
- Ребра изготовлены из термообработанной пружинной стали.
Specification
| Specification | casing size (mm) | Hole Size (mm) | Inner Diameter (mm) | Outer Diameter (mm) |
| 4-1/2″×5 -1/2″ | 114 | 140 | 118.3 | 140 |
| 4-1/2″×5-3/4″ | 114 | 146 | 118. 3 | 146 |
| 4-1/2 ″×6″ | 114 | 152 | 118.3 | 152 |
| 4-1/2″×6-1/8″ | 114 | 156 | 118.3 | 156 |
| 4 -1/2″×6-1/4″ | 114 | 159 | 118,3 | 159 |
| 5″×6″ | 127 | 152 | 131 | 152 |
| 5″×6-1/8″ | 127 | 156 | 131 | 156 |
| 5″×6-1/4″ | 127 | 159 | 131 | 159 |
| 5-1/2″×6-1/2″ | 140 | 165 | 143.7 | 165 |
| 5-1/2″×7″ | 140 | 178 | 143.7 | 178 |
| 5-1/2″×7-1/2″ | 140 | 191 | 143.7 | 191 |
| 5-3/4″×7-1/2 ″ | 146 | 191 | 150 | 191 |
| 5-3/4″×8-1/2″ | 146 | 216 | 150 | 216 |
| 6-5/ 8″×8-1/2″ | 168 | 216 | 172,3 | 216 |
| 6-5/8″×8-11/16″ | 168 | 221 | 172. 3 | 221 |
| 6-5/8″×9-5/8″ | 168 | 245 | 172.3 | 245 |
| 7″×8 1 /2 “ | 178 | 216 | 181.8 | 216 |
| 7″×8-11/16″ | 178 | 221 | 181.8 | 221 |
| 7″×9-5 /8″ | 178 | 245 | 181,8 | 245 |
| 7-5/8″×8-11/16″ | 194 | 221 | 197.7 | 221 |
| 7-5/8″×9-5/8″ | 194 | 245 | 197.7 | 245 |
| 9-5/8″×11-5/8″ | 245 | 295 | 248.5 | 295 |
| 9-5/8″×12- 1/4″ | 245 | 311 | 248,5 | 311 |
| 12-3/4″×15-1/2″ | 2 340 30032 | 394 | 327.8 | 394 |
| 13-3/8″×15-1/2″ | 340 | 394 | 343. 7 | 394 |
Description
The new one- центраторы штучного типа изготавливаются из цельного куска стального листа. Пластина вырезается лазером, прокатывается для формовки, сваривается высокотемпературной проволочной пилой. Затем на гидравлическом станке формируются дуги центратора; наконец, после термической обработки центраторы покрываются порошковой краской.
Характеристики
- Цельная конструкция;
- Доступны размеры от 2 7/8” до 20” ；
- Высокий зазор (+85°/〇) и высокая восстанавливающая сила;
- Прямые дуги обеспечивают максимальную боковую поддержку;
- Полностью подходит для обсадных труб в условиях уступа ствола скважины;
- Уменьшает сопротивление трения и крутящий момент;
- Макс. Н.Д. то же, что ствол скважины;
- Нулевая пусковая сила;
- Все характеристики могут превышать требования API 10D;
Description
| Specification | Casing size (mm) | Hole Size (mm) | Inner Diameter (mm) | Outer Diameter (mm) | |||||||||
| 4-1/2″×6 ″ | 114 | 152 | 118 | 152 | |||||||||
| 5″×6-1/2″ | 127 | 165 | 132 | 165 | |||||||||
| 5-1/2″×6 -1/2″ | 140 | 165 | 142 | 165 | |||||||||
| 5-1/2 ″ × 8-1/2 ″ | 140 | 216 | 142 | 218 | 9930 3031 | 218 | 99303030 3031 | . 1/2″ | 168 | 216 | 172 | 218 | |
| 7″×8-1/2″ | 178 | 216 | 182 | 218 | |||||||||
| 7″×9- 1/2″ | 178 | 241 | 182 | 243 | |||||||||
| 7-5/8″×9-1/2″ | 194 | 241 | 198 | 243 | |||||||||
| 7-5/8″x9-7/8″” | 194 | 251 | 198 | 253 | |||||||||
| 9-5/8″×12-1/4″ | 244 | 311 | 249 | 311 | |||||||||
| 10-3/4″× 12-1/4″ | 273 | 311 | 278 | 311 | |||||||||
| 12 3/4″×17-1/2″ | 324 | 445 | 328 | 445 | |||||||||
| 13-3/8 ″ × 17-1/2 ″ | 340 | 445 | 344 | 445 | |||||||||
| 14-3/8. 845. 40032 | |||||||||||||
| 14-3/8. 84532 | |||||||||||||
| 14-3/8. 845. 40032 | |||||||||||||
14-3/8. 845. 40032 | |||||||||||||
| 14. 340031 445 | |||||||||||||
| 140032 | 365 | 476 | 369 | 476 | |||||||||
| 16″×20″ | 406 | 508 | 410 | 508 | |||||||||
| 18-5/8″×24″ | 473 | 610 | 474 | 610 | |||||||||
| 20″×26″ | 508 | 660 | 512 | 660 |
Получить бесплатное предложение
Имя*
Электронная почта*
0 Сообщение*
Нефтегазовые центраторы | Держите обсадную колонну по центру
Сверление Принадлежности для обсадных труб Центраторы
Сохранение
по центруколонна в центре ствола скважины, НКТ или обсадной колонны.
Центраторы с носовой пружиной Центраторы с твердым корпусом
Хотите больше информации?
Наша команда экспертов готова ответить на все ваши вопросы.
Связаться
Bow Spring
Централизаторы Печатные не сварныеСентрализаторы лука пружины
Рассмотрены для высоких сил восстановления и низколетних и растущих сил для центральной трубки для кассовой трубки, в версии. . Луки изготовлены из специальной легированной стали с двойным прокатом и подвергнуты горячей штамповке на полностью контролируемой установке для термообработки для достижения равномерной твердости по всему периметру и хорошего действия пружины.
Шарнирные несварныеЦентраторы из нержавеющей стали
Центраторы из нержавеющей стали предназначены для специальных целей, где существует вероятность коррозии и загрязнения. Даже для колодца. Изготовлен из 100% нержавеющей стали и подвергнут горячему формованию на контролируемой установке для термообработки.
Шарнирно-сварныеЦентраторы с дугообразными пружинами
Высококачественные сварные центраторы, соответствующие спецификации API 10D и превосходящие ее.
Сварные центраторы обладают большей восстанавливающей силой по сравнению с несварными центраторами.
Центраторы из нержавеющей стали
Они работают, выглядят и имеют те же характеристики и характеристики, что и шарнирные сварные центраторы, но муфты специально разработаны с роликовыми периферийными выступами для обеспечения дополнительной жесткости . Накладные центраторы используются для непосредственной установки на трубу путем надевания. Они могут поставляться с установочными винтами, чтобы исключить использование стопорных колец.
Приварные накладныеЦельные центраторы с дугообразными пружинами
Цельный центратор, изготовленный из одной детали, приваренной с одной стороны. Эти луки высшего качества обладают высокой восстанавливающей силой и одинаковой твердостью по всей поверхности. Предназначен для непосредственной установки на трубу путем надевания.
Благодаря отсутствию сварных швов эти центраторы обладают высокой прочностью на растяжение, а также высокой амортизацией и ударной вязкостью.
Центратор с жесткой дугообразной пружиной
Уникальная конструкция с U-образным профилем с плоским дном различной глубины. Эти центраторы значительно снижают сопротивление трения при использовании в наклонных скважинах. Они могут обеспечить почти 100% зазор при спуске в обсаженной скважине.
Шарнирные несварныеТурболизаторы с носовой пружиной
Они обладают всеми характеристиками обычных центраторов, когда речь идет о стартовом усилии. Основным отличием являются лопасти дефлектора, которые установлены на носовых пружинах. Эти лезвия специально изготовлены из термообработанной пружинной стали.
Шарнирно-сварныеТурболизаторы с дугообразными пружинами
Эти турболайзеры создают спиральный поток в навозной жиже для повышения эффективности вытеснения.
Лопасти дефлектора изготовлены из термообработанной пружинной стали и обрабатываются в жестких условиях в соответствии со спецификациями API 10D. Идеально подходит для наклонных и горизонтальных скважин.
Центратор бурильных труб
Свободно входит в труднопроходимые скважины, обеспечивая при этом отличный зазор. Луки проходят термообработку в специальной печи, что придает им своеобразное действие «пружины лука». Термообработанные дуги обеспечивают наилучшую централизацию, а также способствуют более быстрому спуску обсадной колонны.
Шарнирный несварнойПолужесткий центратор с дугообразной пружиной
Способен выдерживать высокие боковые нагрузки. Они обеспечивают высокую эффективность при обсадных работах на наклонно-направленных и горизонтальных скважинах. Эти центраторы сочетают в себе характеристики стандартной пружинной дуги с характеристиками жесткого центратора.
Высокая восстанавливающая сила, высокий зазор при низком усилии спуска делают их идеальными для наклонных и горизонтальных скважин, где нагрузка на пружины максимальна.
Турболизаторы с носовой пружиной
Эти турболайзеры обладают теми же характеристиками, что и шарнирно-сварные турболайзеры, но специально разработаны с роликовыми периферийными выступами для обеспечения дополнительной жесткости. Предназначен для непосредственной установки на трубу путем надевания и может поставляться с установочным винтом для устранения стопорного кольца.
Накладной приварнойПолужесткие центраторы с дугообразными пружинами
Имея ту же конструкцию и рабочие характеристики, что и шарнирные сварные центраторы, они могут устанавливаться непосредственно на трубу. Воротники имеют инновационный дизайн с профилированными периферийными гребнями, которые обеспечивают дополнительную жесткость.
Полужесткий центратор с дугообразной пружиной
Эти полужесткие центраторы обеспечивают высокую эффективность в обсадной колонне. Сварные центраторы обладают большей восстанавливающей силой по сравнению с несварными центраторами. Эти полужесткие центраторы оснащены двойной дугообразной пружиной, которая прочно приварена к торцевой втулке при требуемой температуре и условиях с электродами с очень низким содержанием водорода, которые обеспечивают предельную прочность и однородность каждого сварного шва. Встроенная петля, загнутая внутрь, остается неповрежденной даже при экстремальных нагрузках.
Нужна помощь?
У нас есть команда экспертов, готовых ответить на все ваши вопросы и помочь вам получить то, что вам нужно.
Запросить запрос
Сплошной корпус
Централизаторы Цинк прямой лезвиеСплошной жесткий центральный централизатор
Сплошной лезвие с твердым лезвием обеспечивает правильную функцию для получения хорошей первичной работы с максимумом.
. Они обеспечивают максимальное снижение сопротивления и крутящего момента при максимальном перепуске жидкости.
Цельный жесткий центратор
Конструкция такая же, как у цельного жесткого центратора со сварными спиральными лопастями. Все они хранятся и окрашиваются или покрываются полиэфирным порошком и бывают самых разных размеров. Также возможны нестандартные размеры по запросу.
Роликовый центраторТип с низким крутящим моментом
Роликовые центраторы с низким крутящим моментом предназначены для работы на наклонных или горизонтальных участках. Внешний диаметр оболочки роликов остается немного больше, чем внешний диаметр оболочки ребер центратора, а внутренний диаметр оболочки роликов остается немного больше, чем внутренний диаметр оболочки ребер. Когда обсадная колонна, оснащенная роликовым центратором, входит в наклонное или горизонтальное отверстие, трение скольжения между обсадной трубой и стволом преобразуется в трение качения.
Тип с малым сопротивлением
Комплексное решение по снижению механического трения для скважин с большим отходом от вертикали. Он снижает крутящий момент, сопротивление, износ обсадной колонны, износ бурильных замков и дифференциальное прихватывание, а также улучшает управление по направлению, скорость проходки и очистку ствола скважины. Все ролики расположены в горизонтальном направлении, чтобы эффективно уменьшить силу сопротивления.
Надевание для тяжелых условий эксплуатацииПрямой спиролизатор
Стальная конструкция обеспечивает превосходную прочность по сравнению с другими материалами, а электроды обеспечивают предельную прочность и однородность каждого сварного шва. Лопасти могут быть выбраны для соответствия любому диаметру отверстия из семи вариантов глубины профиля лодки.
Алюминиевая спиральная лопаткаЦельный жесткий центратор
Разработан в ответ на потребность в более качественном цементировании наклонно-направленных и горизонтальных скважин.
Они обеспечивают оптимальный поток, а ребра перекрывают всю окружность открытого ствола на 360 градусов. Уменьшенная площадь проходного сечения между спиралями обеспечивает и создает вихревое движение, увеличивающее скорость жидкости в зависимости от направления. Даже без вращения обновленные угловые ребра создают турбулентный поток для улучшения резки и удаления фильтрационной корки.
Цельный жесткий центратор
Используется в местах, где требуется качественное первичное цементирование, включая наклонные и горизонтальные скважины, перекрытия хвостовиков и стыки башмаков. Подходит как для обсаженных, так и для открытых стволов скважин. Изготовлен из высокопрочного, твердого литого алюминия, устойчивого к ударам, ударам и коррозии. Концы лопастей скошены на 30 градусов по отношению к осевой линии обсадной колонны, чтобы обеспечить превосходный вход в сужения и уменьшить сопротивление при спуске в скважину.
Спиролизатор с принудительной подачей для тяжелых условий эксплуатации
Предназначен для сверхвысоких нагрузок в сильно наклонных горизонтальных скважинах и для использования с подвесками хвостовика. Тяжелая стальная конструкция очень эффективна, а широкие симметричные спиральные ребра приварены к цельному прокатанному рукаву при требуемой температуре и условиях с помощью электродов с очень низким содержанием водорода, которые обеспечивают максимальную прочность в каждом сварном шве.
Стальной спиральный ножЦельный жесткий центратор
Изготовлен из цельной высокопрочной коррозионностойкой стали. Эти центраторы имеют высококачественное литье с последующей чистовой обработкой поверхности на токарном станке с ЧПУ. Жесткая проверка после делает высококачественный твердый жесткий центратор.
Цинковое спиральное лезвиеЦельный жесткий центратор
Разработан таким образом, чтобы обеспечить эффективную функциональность и регулярно проверяться, используется в различных промышленных приложениях.
Цельные жесткие центраторы со спиральными лезвиями из цинка просты и удобны, широко используются для грубой и тонкой полировки металлургических образцов. Мягкий поток от корпуса к высоте лопасти предотвратит царапание, выдалбливание или заглубление в пласт и, следовательно, уменьшит образование шариков между лопастями.
Положительный спиролизатор
Приварной накладной спиролизатор специально разработан для сильно наклонных или горизонтальных скважин и идеально подходит для использования с подвесками хвостовика. Стальная конструкция обеспечивает дополнительную прочность и превосходную ударную вязкость. Спиральные ребра в форме лодки воспринимают силы сопротивления при спуске трубы и плавно скользят по нижней стороне горизонтальных отверстий. Широкие симметричные ребра скошены на обоих концах для снижения коэффициента трения и облегчения движения корпуса в любом направлении.
НадеваемаяЛента с отрывом
Лента с отрывом предназначена для обеспечения положительного отрыва от обсадной колонны как в обсаженных, так и в открытых скважинах.
