Каждый сварочный инвертор имеет две клеммы для подключения. На одну подключают электрод или сварочную горелку, а другую замыкают на сварочном изделии. При этом на инверторах постоянного тока предусмотрены положительная и отрицательная клемма. Поэтому при сварке и наплавке постоянным током существуют понятия полярности: прямой и обратной.

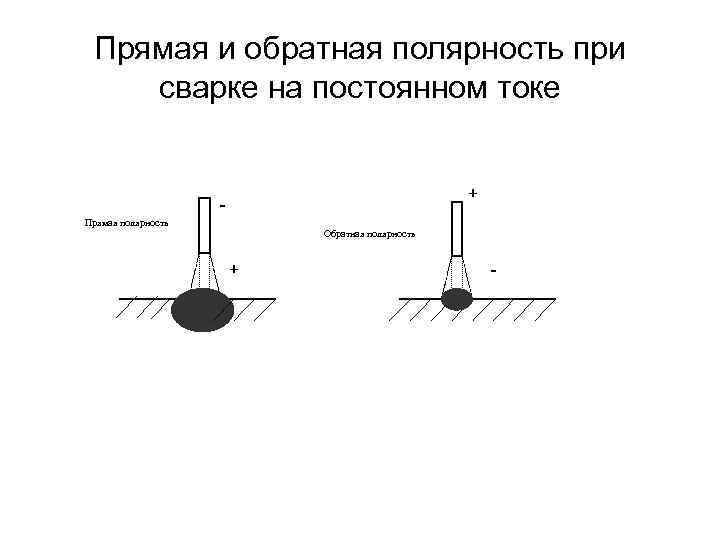

Полярность определяется тем, к какой клемме подключают электрод. Ток обратной полярности при сварке появляется при подключении изделия к «минусу», а электрода – к «плюсу». Прямая подразумевает, что электрод подключен к отрицательной клемме, а изделие – к положительной.

Прямой и обратный ток при сварке имеют ряд существенных отличий, позволяющих использовать каждый тип тока для разных условий. Тип подключения влияет на особенности сварочного тока, характеристики процесса и его итоговый результат. С помощью советов нашей статьи вы сможете разобраться в отличиях типов подключения.

Рассмотрение понятия следует начать с основ – особенностей явления постоянного тока. На кончике электрода во время сварки появляется термическое пятно. Оно отличается высокой температурой, позволяющей расплавлять основной металла и сварочные материалы и с их помощью формировать шов.

Температура пятна зависит от его вида. В зависимости от подключения различают катодное и анодное пятно. Поэтому температура зависит от клеммы, к которой подключен электрод. Температура анодного пятна может достигать 4000^oC, а катодного гораздо ниже – его температура обычно не превышает 3200

oC.

При прямом подключении на конце электрода появляется катодное пятно. Заготовка при этом будет анодом, и основная температура будет фиксироваться на самом изделии.

Из-за подключения к положительной клемме обратный ток предполагает, что на электроде образуется анодное пятно. Выступающим катодом основной металл будет получать меньше тепла и будет меньше нагревается.

Помимо температуры есть и другие отличия:

• чтобы получить более глубокую сварочную ванну и более глубокий шов, используют прямое подключение, но при этом шов будет узким, а при обратном шов шире, но не такой глубокий,
• при прямой дуга горит стабильнее, а при обратном токе за ней нужно тщательно следить, чтобы избежать ее скачков и гашения, особенно на низких токах,
• расход электродов на прямом токе выше, потому что они быстрее плавятся, а за счет обратной полярности расход материалов можно снизить,
• из-за слабого нагрева обратный ток практически не способен прожечь металл, поэтому лучше подходит для работы с тонкими изделиями до 3мм, вот прямой ток нагревает сильнее и чаще применяется для более толстых деталей.

Итоговую схему подключения выбирают по роду металла, его толщине, а также по виду сварочных материалов. Например, многие высоколегированные стали и чувствительные металлы лучше варить обратным током, чтобы снизить вероятность перегрева. Электроды для переменного тока нельзя применять для прямой полярности. Для обратного не подойдут чувствительные к перегреву электроды. Независимо от подключения в каждом случае нужно соблюдать и другие рекомендации по сварочному процессу, особенно в вопросах предварительного нагрева или остывания заготовок.

Ответ на этот вопрос очень прост: нет. Суть переменного тока заключается в автоматическом изменении полярности с заданной частотой без переключения. Сварщик никаким образом не может влиять на это и не может самостоятельно менять полярность тока по желанию в принципе. Поэтому переменный ток обратной полярности при сварке не существует.

Какую полярность при сварке инвертором выбрать

Главная » Идеи ремонта на фото

Идеи ремонта на фото

Автор Сергей Иванченко На чтение 3 мин Просмотров 781 Опубликовано 10 июля, 2020

Сварка инвертором имеет свои особенности перед сваркой обычным трансформаторным аппаратом. Прежде всего, это постоянный ток, следовательно, сварку металлов можно осуществлять в двух режимах, с прямой и обратной полярностью.

Простыми словами, меняя подключения инвертора (плюс на электрод и наоборот), можно менять режимы сваривания металлов. Это одно из основных преимуществ инверторной сварки, перед обычной. Что это даёт? Какую полярность выбрать? Именно об этом и будет рассказано в данной статье строительного журнала samastroyka.ru.

Содержание

1. Зачем нужна обратная и прямая полярность
2. Особенности сварки на прямой полярности
3. Читайте также:

Зачем нужна обратная и прямая полярность

Чтобы ответить на данный вопрос, нужно углубиться в технологический процесс сварки постоянным током. При сварке на конце электрода появляется «термопятно», обладающее температурой свыше 3000°C.

При этом если к плюсовому выходу инвертора подключить электрододержатель, а к минусовому, держатель массы, то температура пятна будет гораздо ниже, примерно на 1000 градусов.

Таким образом, можно более тонко выбрать режим сварки, что даст следующие преимущества:

• Используя прямую полярность инвертора, основная температура придётся на свариваемый металла, который начнёт намного быстрее и больше разогреваться. Все это позволит более качественно проварить толстый металл и хорошо углубить корень шва. Сварочное соединение будет обладать максимальной прочностью и надёжностью.
• Используя обратную полярность инвертора, наоборот, получится не перегревать металл, поскольку самая большая температура будет приходиться на кончик электрода при сварке. Таким образом, на обратной полярности удобней всего варить тонкий металл, который на прямой полярности, скорее всего, будет прожигаться сваркой.

Кроме того, на обратной полярности варят такие металлы, которые имею большую чувствительность к перегреву. В первую очередь, это нержавейка, высокоуглеродистая сталь, чугун, и некоторые другие металлы.

Вот зачем нужна обратная и прямая полярность инвертора. При этом расход электродов на обратной полярности, будет намного выше, чем на прямой. Связано это с тем, что при подключении инвертора на обратную полярность, большая часть температуры приходится именно на электрод. В результате чего он намного быстрее сгорает в процессе сварки.

Особенности сварки на прямой полярности

При сварке инвертором на прямой полярности возникают определённые моменты, о которых должен знать каждый сварщик:

• Во-первых, данный режим сварки инвертором характеризуется большим разбрызгиванием расплавленного металла;
• Сварочная дуга на прямой полярности менее стабильна, и с этим приходится мириться;
• Поскольку температура нагрева электрода меньше, то при сварке на прямой полярности возможно использование токов с большим значением;
• Увеличивается коэффициент наплавки металла;
• Смена полярности инвертора влияет и на состав наплавленного металла. При сварке на прямой полярности, в составе металла практически отсутствует углерод, но зато гораздо больше марганца с кремнием.

Выбор того или иного режима сварки, во много зависит от поставленных задач.

Зная особенности обратной и прямой полярности инвертора, получится выполнить работу более тонко и качественно.

Читайте также:

• Сварка тонкого металла: что нужно знать?
• Тонкости сварки инвертором для начинающих
• Как и чем варить чугун в домашних условиях

Источник

• Об авторе
• Хотите связаться со мной?

Об авторе

Сергей Иванченко

Главный редактор tryhouse.ru

Уже десяток лет я занимаюсь мебелью и дизайном интерьеров. Решил я опубликовать свои работы, идеи и возможно помощь для любого человека в интернете. Я вам помогу создать свой незабываемый дизайн интерьера.

Положительный и отрицательный на этом сварочном аппарате

• Форум
• Общие веб-форумы по сварке
• Общие вопросы по сварке
• Положительный и отрицательный на этом сварочном аппарате

---

1. 04-04-2012 #1

   Положительный и отрицательный на этом сварочном аппарате

   Что случилось, ребята?

   Какой из них положительный, а какой отрицательный? В моем руководстве сказано, что есть положительный и отрицательный женский разъем, но я не знаю, как их идентифицировать, и это не просто говорит о том, что руководство делает это так. Все, что он говорит, это то, что вы видите на картинке. Я хочу сварить на DC plus, но не уверен

   Прикрепленные изображения

   Ответить с цитатой

   ---

2. 04-04-2012 #2

   Re: Положительные и отрицательные стороны этого сварочного аппарата.

   Как видно на картинке, левый минус, правый плюс.

   «DC plus» такой же, как «Reverse» вашей машины.

   Ответить с цитатой

   ---

3. 05-04-2012 #3

   Re: Положительные и отрицательные стороны этого сварочного аппарата.



   Первоначально Послано denrep

   Как видно на картинке, левый отрицательный, правый положительный…

   Да, это правильно!
   Но это сбивает с толку…
   Вы можете взять пару маркеров Magic Marker и сделать черный (-) под левым гнездом и красный (+) под правым гнездом.

   Рик В.

   1 Airco Heliwelder 3A/DDR
   3 инвертора CTC 70/90 amp Stick/Tig параллельно
   1 Линкольн МИГ ПАК 15
   1 Окси-Ацет

   Ответить с цитатой

   ---

4. 05-04-2012 #4

   Re: Положительные и отрицательные стороны этого сварочного аппарата.



   Это могло бы быть немного менее запутанным, если бы он был помечен как «РАБОТА» вместо «ЗЕМЛЯ», который обычно ассоциируется с отрицательным знаком (-) при работе с постоянным током.

   MM200 с Spoolmatic 1
   Syncrowave 180SD
   Bobcat 225G Plus — LP/NG
   Чемодан MUTT Wirefeeder
   WC-1S/Spoolmatic 1
   HF-251D-1
   ПакМастер 100XL
   ’68 Red Face Code # 6633 проект
   Star Jet 21-110

   Спасите вторую базу!

   Ответить с цитатой

   ---

5. 05-04-2012 #5

   Re: Положительные и отрицательные стороны этого сварочного аппарата.



   Первоначально Послано Rick V

   Да, это верно!
   Но это сбивает с толку…
   Вы можете взять пару маркеров Magic Marker и сделать черный (-) под левым гнездом и красный (+) под правым гнездом.




   Возможно, сейчас стоит выучить правильную терминологию.

   «Прямая полярность» означает отрицательный электрод [или «прямой» электрод = ( — ) ]

   Обратная полярность – это другая полярность, очевидно, положительный электрод ( + )

   Ответить с цитатой

   ---

6. 05-04-2012 #6

   Re: Положительные и отрицательные стороны этого сварочного аппарата.



   Первоначально Послано Oldiron2

   Возможно, сейчас стоит выучить правильную терминологию.
   «Прямая полярность» означает отрицательный электрод [или электрод «прямой» = ( — )]
   Обратная полярность — это другая полярность, очевидно, положительный электрод ( + )

   Теперь вы видите, я наоборот.
   Безошибочный способ сказать это: электрод + или электрод — … конец истории!
   Вся эта прочая описательная чепуха, такая как прямая полярность и обратная полярность, ничего не значит, если только вы не знаете, какой у электрода положительный или отрицательный!
   А? Так почему бы не придерживаться основ вместо того, чтобы изобретать или использовать бесполезные дескрипторы?

   Рик В.

   1 Airco Heliwelder 3A/DDR
   3 инвертора CTC 70/90 amp Stick/Tig параллельно
   1 Линкольн МИГ ПАК 15
   1 Окси-Ацет

   Ответить с цитатой

   ---

7. 05-04-2012 #7

   Re: Положительные и отрицательные стороны этого сварочного аппарата.



   DCEP (электрод положительный) + (обратный)
   DCEN (электрод отрицательный) — (прямой) John G.

   SMAW, GMAW, FCAW, GTAW, SAW, PAC/PAW/OFC
   и защитные газы. Там все здесь.

   :

   Ответить с цитатой

   ---

8. 05-04-2012 #8

   Re: Положительные и отрицательные стороны этого сварочного аппарата.



   Подключите 7018, если он сильно разбрызгивается, вы об этом узнаете.

   «Si Vis Pacem Para Bellum»

   Lincoln Idealarc 250 AC/DC
   Катушка Millermatic 251 Syncrowave 300 30A
   Линкольн MP210
   Гипертерм 45
   (2) № 25
   (2) Линкольн Велданпауэр 225 CV
   (4) SA200 1 короткий кожух SA250 SAM 400

   Ответить с цитатой

   ---

9. 05-04-2012 #9

   Re: Положительные и отрицательные стороны этого сварочного аппарата.

   Первоначально Послано Rick V

   Теперь вы видите, я наоборот.
   Безошибочный способ сказать это: электрод + или электрод — … конец истории!
   Вся эта прочая описательная чепуха, такая как прямая полярность и обратная полярность, ничего не значит, если только вы не знаете, какой у электрода положительный или отрицательный!
   А? Так почему бы не придерживаться основ вместо того, чтобы изобретать или использовать бесполезные дескрипторы?

   Эти описания существуют уже давно, возможно, дольше, чем вы. Они используются во многих старых, замечательных книгах, а также во многих описаниях продуктов. Что такое дерьмо, так это:


   «Вся эта описательная чепуха, такая как прямая полярность и обратная полярность, ничего не значит — »

   Да, это ничего не значит для того, кто не знает его смысла, возможно, потому, что он не уважает тех, кто разработал отрасль и ее терминологию. ! »

   Что плохого в использовании правильно написанных слов? Больше невежества или просто невнимательности?

   Ответить с цитатой

   ---

10. 05-04-2012 #10

    Re: Положительные и отрицательные стороны этого сварочного аппарата.



    Как уже было сказано, обратная полярность означает положительный электрод. Прямая полярность означает отрицательный электрод.

    Кто-нибудь когда-нибудь подключал самоэкранированный провод с обратной полярностью? Это не работает, стоит —-! Прямая полярность, и боже мой… это… это… так красиво! Любой, кто говорит, что полярность не имеет значения, должен получить по морде!

    Ответить с цитатой

    ---

11. 08.04.2012 #11

    Re: Положительные и отрицательные стороны этого сварочного аппарата.



    Первоначально Послано Oldiron2

    Эти описания были вокруг в течение долгого времени, возможно дольше, чем вы. Они используются во многих старых, замечательных книгах, а также во многих описаниях продуктов….

    Да, это не значит, что это правильно или что мы должны застрять с их лишним багажом!
    Верно и то, что всякий раз, когда кто-то пытается упростить давнюю сложность, часто возникает негативная реакция!
    Я проработал 10 лет в разработке международных стандартов и слишком часто сталкивался с таким отношением. Часто старые термины вводились людьми под влиянием момента, и с годами эти термины становились каменными и считались чем-то вроде «десяти заповедей». Извините, но если «они» ошиблись в первый раз; почему мы должны продолжать нести их лишний багаж?
    например
    Если я скажу «электрод положительный», что это значит? Да, это означает, что электрод положительный. Это говорит само за себя . Следовательно, это простой дескриптор ; больше ничего не нужно добавлять.

    С другой стороны, если я скажу «обратная полярность», что это значит? О, о, вы должны знать, что обратная полярность на самом деле означает положительный электрод. Ну, тогда почему ты сразу не сказал «электрод положительный»?

    Да, я знаю, что мы застряли с ним… но это не значит, что мы должны любить его или использовать его!
    Вот почему этот пост существует; сварщик не мог понять терминологию на лицевой панели!

    Рик В.

    1 Airco Heliwelder 3A/DDR
    3 инвертора CTC 70/90 amp Stick/Tig параллельно
    1 Линкольн МИГ ПАК 15
    1 Окси-Ацет

    Ответить с цитатой

    ---

12. 08. 04.2012 #12

    Re: Положительные и отрицательные стороны этого сварочного аппарата.

    Первоначально Послано Rick V

    Да, это не значит, что это правильно или что мы должны застрять, неся их лишний багаж!
    Верно и то, что всякий раз, когда кто-то пытается упростить давнюю сложность, часто возникает негативная реакция!
    Я проработал 10 лет в разработке международных стандартов и слишком часто сталкивался с таким отношением. Часто старые термины вводились людьми под влиянием момента, и с годами эти термины становились каменными и считались чем-то вроде «десяти заповедей». Извините, но если «они» ошиблись в первый раз; почему мы должны продолжать нести их лишний багаж?
    например
    Если я скажу «электрод положительный», что это значит? Да, это означает, что электрод положительный.

    Это говорит само за себя

    . Следовательно, это

    простой

    дескриптор; больше ничего не нужно добавлять.

    С другой стороны, если я скажу «обратная полярность», что это значит? О, о, вы должны знать, что обратная полярность на самом деле означает положительный электрод. Ну, тогда почему ты сразу не сказал «электрод положительный»?

    Да, я знаю, что мы застряли с ним… но это не значит, что мы должны любить его или использовать его!
    Вот почему этот пост существует; сварщик не мог понять терминологию на лицевой панели!




    «Вот почему этот пост существует; сварщик не мог понять терминологию [так в оригинале] на лицевой панели!»

    Да, и разные люди, в том числе и я, объяснили это ОП; ты единственный, кто на что-то жаловался.

    И вы, наверное, из тех, кого инспектор (или даже учитель в цеху) постоянно спрашивал: «Ваше военное право или гражданское?» потому что в четырехлетнем возрасте ты был слишком упрям, чтобы понять разницу между левым и правым.

    Ответить с цитатой

    ---

13. 08.04.2012 №13

    Re: Положительные и отрицательные стороны этого сварочного аппарата.

    Часть проблемы здесь в том, что Эдисон изначально думал, что электричество течет от плюса к минусу. Однако электричество определяется как поток электронов, которые несут отрицательный заряд и всегда текут от — до +

    . Эта концепция до сих пор сбивает с толку многих людей.

    Lincoln Idealarc 250 (около 1962 г.)
    Lincoln Weldpak 155 с комплектом Mig
    Lincoln Squarewave TIG 175

    Ответить с цитатой

    ---

« Предыдущая тема | Следующая тема »

Разрешения на публикацию

5 кВА Multiplus и сварочный аппарат? — Victron Community

5kVA Multiplus и Welder? — Сообщество Виктрон

• Дом
• Вопросы и ответы

Алистер Уорбертон спросил • 5 ноября 2019 г.

Привет, ребята,

У меня есть Multiplus мощностью 5 кВА, завернутый в простую солнечную упаковку, но я не думаю, что это имеет значение в данном контексте.

Подключен к блоку BYD на 13,8 кВтч, все установлено как надо.

Я ищу мнения о выполнении ограниченного количества сварочных работ с использованием современного сварочного аппарата на основе инвертора.

Сварщику потребуется только один источник питания 13 А, и его, вероятно, нужно будет настроить только на 80%, а возможно и меньше, от его максимальной мощности.

Очевидно, что загрузка не является проблемой, но мне интересно знать, стоит ли мне рассматривать что-то еще, или даже есть ли какая-то техническая причина, по которой не рекомендуется загрузка.

Спасибо,

Al

EasySolar All-in-One

· 1 комментарий

петаджоуль ответил · 05 ноября 2019 г. в 18:54

Если вы говорите «современный инверторный сварочный аппарат», я полагаю, вы имеете в виду сварочный аппарат постоянного тока, да?

Позвольте мне сказать прямо:

У вас аккумулятор BYD емкостью 13,8 кВтч. Я так понимаю 48В?

Мультиплюс, 5 кВА.

Вы собираетесь использовать сварочный аппарат таким образом, чтобы:

Аккумулятор —>DC—>Multiplus—>AC—>Welder—>DC—>сварка

Знаете, на YouTube есть видео где можно сваривать напрямую аккумулятором. 😉

Или иначе: https://www.instructables.com/id/Golfcart—Welder/

· 4 Комментарии

Даниэль Букель (сотрудник Victron Energy) ответил · 05 ноября 2019 г. в 19:05

Привет @Alistair Warburton

Сварка не должна быть проблемой для инвертора…

Но…

Со всеми сварочными работами, независимо от инвертора или нет: пожалуйста, примите меры предосторожности при работе с любой коммуникационной проводкой / любым чувствительным оборудованием. сварка может генерировать большие флуктуирующие магнитные поля, а флуктуирующие магнитные поля могут генерировать электричество в катушках и проводах, проходящих рядом с ней.

И при сварке TIG: ВЧ-дуга начинается с очень высокого напряжения, способного разрушить находящиеся рядом электронные устройства (ноутбуки….) все должно произойти, но помните о мерах предосторожности.

При сварке на автомобиле: отключите аккумулятор/батареи, чтобы максимально отключить питание чувствительных устройств.
(Я убил частотно-регулируемый привод на своей лодке, сварив рядом с кабелями связи)

Алистер Уорбертон ответил · 06 ноября 2019 г. в 22:57

Спасибо, ребята. ..

Да, 48 В, и нет, я не думал, что это особенно важно.

Да, сварочный аппарат постоянного тока, ничего особенного.

Интересные комментарии/ссылки о том, как напрямую возиться с батареями для сварки, спасибо, но это выходит за рамки этого и, конечно, ничего, с чем я собираюсь играть в новом комплекте BYD.

Свариваемые элементы представляют собой стальные колонны для мезанина, которые стоят на земле, вдали от инвертора, но не подключены к электрической системе. По крайней мере, до тех пор, пока они не будут установлены и склеены. Я понимаю RFI и индуктивную связь, но я ценю внимание.

По сути просто хотел убедиться, что инвертор справится со сварщиком. Я предполагал, что да, учитывая выходные трансформаторы, но я не эксперт в этом отношении.

Нагрузка не является проблемой, потому что конденсаторы на стороне постоянного тока сварочного аппарата будут иметь дело с поджигом, а все остальное, по сути, обеспечит плавный пуск.

Сварка будет ММА.
