Чаще всего для сельскохозяйственных теплиц используют поликарбонат. Данный материал стоит недорого, долговечен и легко поддается обработке даже без применения специальных инструментов. Дачникам будет полезно узнать, как правильно производить расчет поликарбоната на теплицу, чтобы не покупать лишний пластик.

Как делать расчеты

Первое, с чем следует определиться – это назначение будущего хозяйственного сооружения и его габариты. Так, для выращивания зелени достаточно минимального сооружения, а вот томаты и огурцы требуют гораздо больше места. Чтобы они нормально развивались, высота потолка должна быть не менее 3 м.

Перед тем как делать расчеты будущей постройки, для начала нужно определиться для какого рода растительности будет теплица

Кроме того, важно помнить о функциональности постройки. Строения, длина которых превышает 6 м, плохо поддаются проветриванию, что чревато появлением грибковых заболеваний и других патогенных микроорганизмов, губительно влияющих на растения.

Еще один важный момент – размер стандартного полотна пластика. Как правило, материал выпускаются габаритами 6х2,1 м. Соответственно, размер строения лучше подбирать таким образом, чтобы отход материала был минимальным.

Профильная труба для постройки теплицы – все «за и против»

Профильная труба имеет в сечении квадрат или прямоугольник, по способу изготовления может быть:

• горяче- и холоднодеформированные;
• электросварные, электросварные холоднодеформированные.

Форма, размер, характеристики профтруб регламентируются частью 8639-82 и 8645-68 ГОСТ. Для изготовления профильных труб используют разные металлы, наиболее востребованы в частном и коммерческом строительстве теплиц изделия из стали с антикоррозийным защитным покрытием, влагонепроницаемые. Прочность материала обеспечивают 4 ребра жесткости, на которые и ложится основная нагрузка от всей конструкции теплицы.

Физико-механические характеристики профильных труб позволяют изготовить качественный, надежный каркас. Чтобы продлить срок эксплуатации, сохранить эстетику и целостность теплицы, после монтажа сварной конструкции ее необходимо:

• тщательно зачистить жесткой щеткой от окалины;
• обработать абразивной шкуркой, чтобы удалить даже невидимые признаки коррозии;
• промыть растворителем;
• загрунтовать;
• покрасить.

Профильная труба по виду напоминает деревянный брус с прямой стороной. Форма удобна для крепления листового материала: поликарбоната, стекла, пленочно-рамочных элементов — это значительно облегчает изготовление теплицы из профильной трубы своими руками.

Целесообразность и выбор размера профтруб

Цена на профильную трубу зависит от качества стали, размеров, толщины стенки – это не дешевое «удовольствие», поэтому важно оптимально подобрать материал. Каркас теплицы из профильной трубы своими руками рационально строить из профиля с ребрами 40*20, 40*40 мм, толщина стенки 2 мм, для горизонтальной стяжки можно воспользоваться трубами 20*20 мм, толщина стенки 1-1,5 мм.

Стандартная длина профтрубы 6,05 м, чтобы минимизировать расходы и избежать значительных отходов, до начала строительства необходимо определиться с проектом теплицы и ее размерами.

Чертеж теплицы из профильной трубы 20*20 мм, основание лучше выполнить из проката 40*20 мм

Расход поликарбоната на теплицу 3х4

При подсчете материалов отталкиваться необходимо от высоты строения. Так, при планируемой высоте парника в 4 м нужно подготовить минимум пять стандартных полотен пластика.

Постройка будет иметь арочную крышу, то есть нам необходимо выгнуть и закрепить полотно поликарбоната на элементах каркаса у основания. Учитывая, что длина полотна 6 м, а нам необходимо выдержать высоту в 4 м при ширине строения 3 м, на одну полную «дугу» понадобятся два листа полупрозрачного пластика (6 м делим на 3 м). Длина сооружения 4 м, значит, чтобы полностью накрыть парник, нужно еще два полотна. Последний, пятый лист, послужит для торцевых стенок.

Теплица из профильной трубы – советы по самостоятельному изготовлению

Профильные трубы – это длинномерная металлопродукция с полым поперечным сечением, форма которого отличается от круглой. Наиболее распространенные варианты – профтрубы прямоугольного и квадратного сечения. Профильные трубы, произведенные из «черной», оцинкованной, коррозионностойкой стали или алюминиевых сплавов, популярны для изготовления каркасов небольших парников и крупногабаритных теплиц промышленного назначения. Способ соединения отрезков в единую конструкцию выбирается в зависимости от размеров сооружения, желаемой мобильности и материала, используемого для изготовления профтрубы.

Расчеты для поликарбонатных строений 3х6

И в этом случае расчет производим аналогичным образом: учитываем длину листа и высоту вертикального участка арки будущей постройки. Полотно крепится всегда узкой стороной к фундаменту, значит, для стандартного парника с высотой потолка в 2 м потребуется четыре сегмента (6 м делим на 2,1 м) с тем, чтобы четвертый послужил для торцевых стен.

Для расчета размеров теплицы нужно учитывать длину листа и высоту вертикального участка арки будущей постройки

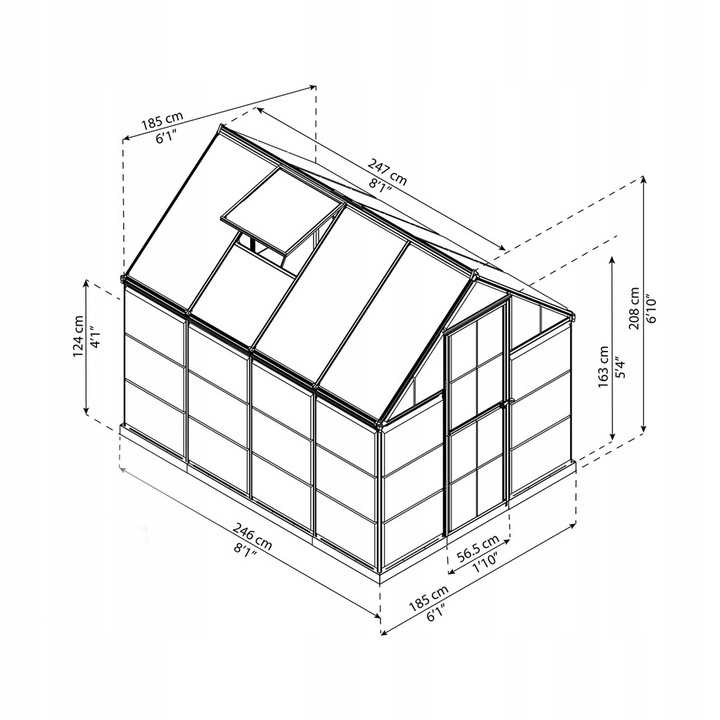

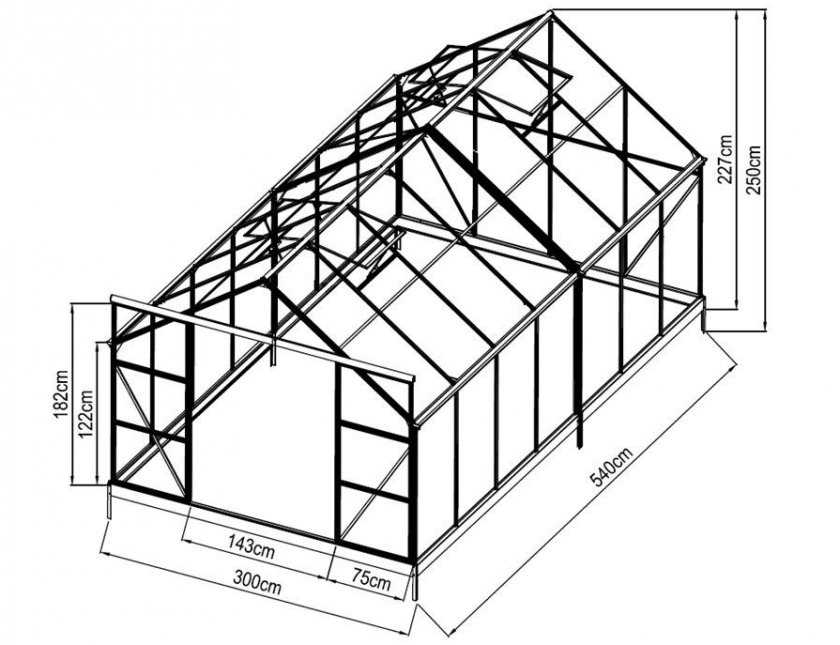

Изготовление двухскатной теплицы по чертежу

Этот вариант теплицы немного посложнее, да и профильной трубы уйдёт побольше. Такая конструкция позволяет выращивать более высокие растения.

Кстати, для стен и крыши теплицы, лучше покупать профиль 40х20, а для перемычек можно использовать 20х20.

1. Первое с чего нужно начинать её делать, это с примерного чертежа.

2. Далее определяемся с местом, где будем делать теплицу. Выравниваем площадку и изготавливаем боковые стены, их должно быть 2 шт.

Перед тем, как приваривать стойки к 6 м. профилю, не забудьте измерить диагональ.

3. Таким же образом делаем торцевые стены, которые с дверями и окнами. При этом зазор между стойками и дверями должен быть 1 см.

4. Устанавливаем конструкцию на выравненные (нивелиром) кирпичи и свариваем все стены между собой.

5. Далее установить основания теплицы с помощью уголков и арматуры, как написано выше (в первой главе) или же залить ленточный фундамент. Это уже на ваше усмотрение.

6. Варим крышу. По желанию в ней тоже можно сварить пару окон, для лучшего проветривания.

Кстати, перемычки лучше делать через 50 см., чтобы карбонат дольше простоял и не лопнул под воздействием снежных осадков.

7. И постепенно устанавливаем её на стены парника.

8. Зашиваем нашу конструкцию поликарбонатом. Только не забудьте зачистить и покрасить трубы теплицы. Все торцы проходим клейкой лентой, для герметизации.

Как видите сложности в изготовлении никакой нет. Она получается дороже торговой, но зато надёжней.

Сколько материала нужно для нестандартных конструкций

Если размеры дачного участка не позволяют установить строение стандартного функционального размера, придется исходить из имеющейся площади. В любом случае нельзя игнорировать стандартные габариты полотен: помимо указанных 6х2,1 м, на рынке встречаются листы 12х2,1 м, которые можно раскроить на несколько сегментов в случае необходимости.

При расчете необходимых материалов учитываем длину, ширину и высоту строения, стараясь выдержать их так, чтобы отход при сегментировании материала был минимальным.

Как бы тщательно вы ни производили замеры участка под будущую теплицу, и насколько точным ни был расчет расхода материалов, избежать ошибок и неточностей редко удается даже опытным строителям. Чтобы не терять времени в процессе сооружения, лучше всегда иметь в запасе хотя бы один резервный лист – тогда вы будете спокойны за результат.

При строительстве любой постройки советуется иметь хотя бы одни запасной резаный лист поликарбоната

Учитывая свойства поликарбоната – легкость самостоятельной обработки и прочность структуры, – самостоятельно возведенные из него парники и другие сельскохозяйственные сооружения являются хорошей альтернативой покупки готовых конструкций. Такие постройки отлично справляются с поставленными задачами, легко переносят перепады температуры, являются долговечными.

Это интересно: стандартные сроки службы поликарбоната на крыше и теплице.

Калькулятор расчета полукруглой теплицы

Инструкции для калькулятора расчета материалов полукруглой теплицы

Все параметры указываем в миллиметрах

Z – Теплица в длину.

X — Ширина парника.

Y – Высота.

A — Число вертикальных сегментов по периметру фасада.

D — Количество ячеек в секциях вертикальных.

E – Число вертикальных сегментов стен.

Изменяя количеств ячеек или секций, можно подобрать оптимальный размер.

Все вычисления будут отображены на чертеже.

Параметры ячеек рассчитываются автоматически.

Программа поможет Вам выполнить точный расчет материалов, которые необходимы для возведения полукруглой теплицы.

По результатам вычисления Вы узнаете объем и площадь теплицы, периметр для фундамента, количество материалов для каркаса и площадь ее остекления.

Как построить полукруглую теплицу своими руками

Технология монтажа парника из поликарбоната достаточно проста, но требует соблюдать ряд условий. Для каждого отдельного проекта, следует учесть ряд особенностей, чтобы будущая теплица была максимально функциональной и комфортной в эксплуатации.

В первую, очередь выбираем открытое и солнечное место, которое тщательно спланируем и очищаем. Это очень важно для надежности и ровности всей конструкции.

Переходим к подготовке фундамента, для этого выкапываем нужной глубины и ширины ров, который будет точно соответствовать очертаниям будущего парника. По установленным колышкам, мы замеряем границы расположения нашего каркаса. Начинаем заливку фундамента раствором бетона: цемент смешиваем с песком в пропорции 3:1 (М300) или 4:1 (М400) и добавляем воды. Заливаем весь монолитный фундамент по уровню, который можно отметить шнуром или нитью. Даем раствору настояться и застыть.

Каркас теплицы можно как заказать по Вашим размерам у производителя, так и сварить самостоятельно закупив весь необходимый материал. Мы рассмотрим монтаж заводской полукруглой теплицы.

Установка

Сборку парниковой конструкции начинаем с фиксации торцевых элементов, как показано в инструкции. Центральный верхний элемент соединяется с двумя боковыми длинными элементами. Для крепления применяем саморезы и фиксаторы, идущие в комплекте. Чтобы сборка шла быстро и эффективно можно применять шуруповерт. На готовую монолитную основу ставим арку торцевую, и прикрепляем ее при помощи хомутов.

Замерив длину боковых планок, разделяем их пополам и ставим метку на каждом профиле. С каждой стороны к арке фиксируем горизонтальные двухметровые профили. Далее фиксируем ровно по центру верхней дуги длинную поперечину.

Важно! Парники в процессе монтажа требуют аккуратности и скрупулезности.

На одном уровне должны располагаться все ребра жесткости. Согласно требованиям .

При помощи шурупов для кровли к направляющим крепим дуги. В этом случае понадобиться помощь второго человека. Так как все элементы каркаса нужно будет одновременно крепить, и держать специальными фиксаторами. Готовую арку монтируем перпендикулярно фундаменту, проверяя горизонтальность угольником и скрепляем.

Остальные дуги и направляющие прикрепляем методом, описанным выше. Теперь остается проверить качество выполненной работы и горизонтальность конструкции с помощью рулетки и измерительного уровня.

Когда каркас готов, выполняем подтяжку всех креплений. Монтируем фрамуг и основание калитки. Проверяем горизонтальность и уровень двери, если она защемляется или произвольно закрывается, то необходимо проверить перпендикулярность профилей и конструкции. Проверяем еще раз двери и форточки, чтобы они легко открывались.

Полукруглая теплица из поликарбоната

Завершающий этап – облицовка каркаса парника листам поликарбоната, который имеет ряд преимуществ перед другими материалами.

• высокая прочность;
• стойкость к воздействию УФ лучей;
• до 80% светопропускная способность.

Приставляем первый лист к основанию конструкции и прикрепляем, удерживая при этом с обеих сторон поликарбонат. Проверяем ровность зафиксированного листа, расстояние между саморезами должно быть в районе 40-60 см. Следующий лист монтируем таким же методом, но делаем небольшой нахлест 2-3 сантиметра.

Важно! Нужно оставить с торцевой стороны каждого листа поликарбоната небольшие напуски.

Когда каркас теплицы обшит, и Вы проверили все стыки и надежность конструкции, демонтируем пленку защитную с наружной стороны листов поликарбоната.

Чертежи и схемы эргономичных конструкций для изготовления своими руками

Один из первых вопросов, который возникает у строителя, а какой архитектуры будет предполагаемое сооружение. Вариантов существует много, и каждый имеет свои достоинства и недостатки.

Арочные теплицы из профильной трубы

Они так называются, так как имеют основным элементом конструкции арку. Она может начинаться от самого основания, а может быть приподнята над поверхностью земли на стойках. К достоинствам этой формы следует отнести повышенную устойчивость к ветровым нагрузкам. Их монтаж, по мнению специалистов, менее трудоёмкий по сравнению с другими вариантами. Но изготовление арки требует определённого умения и затрат времени, а иногда и специального оборудования. Да и пространство внутри теплицы в нижней части используется нерационально. Высокорослые растения у стенок посадить нельзя.

Удобные маленькие парники

Парник и есть небольшая теплица, в которой огородник находится с внешней стороны конструкции.

В парнике растят такие культуры как:

В маленьком парнике можно выращивать любые овощи, для роста которых не требуется большой высоты. Обычно это небольшого размера котлован, который вырыт в почве на глубину приблизительно 70 см, а если грунтовые воды идут близко, то глубина может быть и меньше. В этом случае котлован роют на глубину 35 см и изъятым грунтом высоту конструкции доводят до 70 см.

Сверху на почву устраивают обвязку из дерева, толщина которой 10-15 см. Обвязку можно сделать из пропитанных горячей олифой бревен. Дерево с пропиткой, сможет контактировать с почвой не один год. Обвязку устраивают с малым уклоном, благодаря чему вода будет стекать с поверхности, которая закрывает конструкцию.

Для того чтобы сделать уклон можно использовать кирпичи или камни, проложив их с северной стороны.

Так как речь ведется о парнике, который будет укрыт сотовым поликарбонатом, то и размеры конструкции нужно сделать, отталкиваясь от стандартного размера листа стройматериала, их экономного использования и комфорта строительства. Рамы хорошо окантовывать планками из дерева или металлопрофилем. Они могут быть съемными или нет.

Традиционный “сэндвич”, начиная с нижней части котлована, состоит, из слоя опила толщиной 3-4 см, устроенного наверх слоя навоза и засыпанной поверх него почвы, смешанной с торфом. И уж очень схожим с маленькой теплицей парник станет, если построить его в виде короба, устроенного на поверхности грунта.

Калькулятор расчета теплицы прямоугольной: поликарбонат, стекло, пластик

Инструкция для калькулятора расчета теплицы прямоугольной формы

Все параметры необходимо указать в мм

X — Ширина теплицы.

Y — Полная высота.

Z — Длина.

H — Высота стен.

A — Число сегментов для фасада.

B — Число ячеек в секциях крыши.

C — Число сегментов крыши.

D — Количество ячеек в сегментах стен.

E — Число секций стен.

Чтобы подобрать оптимальные размеры теплицы мы можем изменить количество ячеек и сегментов в них.

Вы получаете автоматический расчет размеров ячеек.

На чертеже Вашей теплицы будут показаны все размеры.

Данная программа предназначена для расчета материалов, которые необходимы для строительства теплицы своими руками.

По результатам расчета Вы сможете узнать объем и площадь теплицы, периметр для фундамента, количество материалов для каркаса и площадь ее остекления.

После того, как Вы уже точно определились с постройкой теплицы, переходим к выбору ее облицовки. Сегодня доступно множество таких материалов для покрытия, но мы рассмотрим наиболее прочный и доступный из них – поликарбонат.

Преимущества теплицы из поликарбоната

Данный вид материала наделен множество достоинств в сравнении с другими облицовочными изделиями.

В процессе установки сотовых поликарбонатов толщиной всего 8 мм, Вы получаете в два раза большую теплопроводность теплицы, если сравнивать с двойным остеклением конструкции.

Данный вид облицовочного материала отличается высокой светопропускной способностью, достигающей почти 80%.

Все листы поликарбоната обработаны специальным покрытием, не пропускающее УФ лучи.

Изделие великолепно противостоит ударам камней или града.

В процессе монтажа листы легко можно отрезать, что немаловажно.

Поликарбонат по своей природе очень эластичный материал, что позволяет ему придать любые формы.

Не требует особого или бережного обслуживания

Процесс монтажа теплицы из поликарбоната достаточно простой и быстрый, который не требует особых навыков.

Сооружаем конструкцию

После того, как Вы определили место для монтажа прямоугольной теплицы, и расчистили пространство, переходим к разметке.

В нашем случае конструкция представлена правильной геометрической формы, и это следует учесть при разметке. Чтобы все стороны были равными относительно друг друга правильней всего с помощью нити провести диагональ между ними.

После этого в углах нашей разметки забиваем столбики. При этом учитываем ширину листов, которые будут ложиться на середину столбиков, где мы будем ставить отметку в этих местах.

Важно! В первую очередь следует разметить месторасположение двери, где будет смонтирован профиль.

Под фундамент начинаем выкапывать ров, шириной на 10 сантиметров больше размера кирпича.

По размерам каркаса режем профиль на опоры.

Вставляем наши стойки в яму и засыпаем щебнем, утрамбовываем каждый слой.

Далее переходим к заливке цементным раствором с пропорцией 3:1 песок-цемент (марка М300) и 4:1 (марка М400). Заливаем наш фундамент.

Важно! После заливки основы для будущей теплицы, необходимо измерить перпендикулярность и расположение столбиков.

Полученный фундамент должен настоять и высохнуть, летом от 2 недель, осенью-весной от 3 недель. При этом постоянно поливая поверхность стяжки, и накрывая ее пленкой, чтобы не допустить растрескивания бетона.

Теперь, когда раствор застыл, монтируем между нашими стойками распорки при помощи сварки. Лучше всего выполнять соединение стык в стык, при этом следим за ровностью крепления по плоскости. Так как при кривой конструкции сложно будет крепить облицовочный материал.

При односкатной крыше один ряд столбиков обязательно должен быть выше. Правильней всего выполнить разметку столбов при помощи шнура натянутого на двух крайних опорах, по которым и отрезаем промежуточные столбики. И так с каждой стороны каркаса.

После этого переходим к замеру верхушки столбиков, по которым вырезаем профиль для крыши. Профиль должен быть на 20 сантиметров длиннее стороны ската крыши, что не позволит воде во время осадков затекать под теплицу.

Свариваем каркас поверхности, выполняем замер длины ската, чтобы правильно определить количество перемычек для плоскости, который будет соответствовать ширине поликарбонатного листа.

Приваренные перемычки также придадут жесткость каркасу.

Свариваем каркас для ворот из трубы профильной согласно Вашим размерам двери

Важно! В процессе сваривания рамы, необходимо предусмотреть зазор для завесов на 1 см. При этом меряем диагональ ворот, чтобы не было перекоса.

Монтируем завесы и свариваем раму для ворот с каркасом теплицы.

Наша конструкция теплицы готова, которую нужно обезжирить, прогрунтовать и выкрасить. После этого остается облицевать каркас листам поликарбоната.

Чертеж теплицы из профильной трубы – конструкция, фундамент, крепления

• Главная

войти в систему

Добро пожаловат!Войдите в свой аккаунт

Ваше имя пользователя

Ваш пароль

Вы забыли свой пароль?

восстановление пароля

Восстановите свой пароль

Ваш адрес электронной почты

Домой Расчеты, чертежи, схемы Чертеж теплицы из профильной трубы – конструкция, фундамент, крепления

1 Что учитываем при проектировании

2 Если с материалами все понятно, займемся конструированием

3 Каркас установим на основу, важно на какую

4 В заключение

Строим дом — начинаем с чертежа, строим гараж — вначале проект и чертеж. А чем хуже теплица, это такое же строение, как и любое другое? Поэтому чертеж в данном случае обязателен, к тому же хотим открыть вам один секрет – профильные трубы применяются именно для строительства стационарных теплиц.

А потому лучше один раз все продумать изобразить графически и построить по предложенным чертежам, чем потом переделывать, подгонять, в общем, доплачивать за собственные ошибки и промахи.

Фото парника из предложенного материала.

Что учитываем при проектировании

С материалом все понятно.

Схема теплицы из профильной трубы должна учитывать следующие моменты:

• Материал, из которого будет возводиться остов сооружения. Сюда же можно добавить материал, который пойдет на укрытие самого парника;

Информация!
Забегая вперед, хочется сказать о том, что профильное изделие предполагает покрытие поликарбонатными листами или стеклом, прикрытие теплиц полиэтиленовой или ПВХ пленками происходит крайне редко.
Во-первых, труба — это серьезная конструкция, а каркас из нее получается мощный и неразборной.
Каркас остается на зиму на своем посту, а вот пленку необходимо снимать; во-вторых, пленочное покрытие недолговечное и более разумно использовать его с более легкими материалами, к примеру, с ПВХ трубами или арматурными прутьями, (цена которых будет явно ниже цены базовых изделий).

Но в случае если вы используете пленку в летнее время, металлическую основу лучше закрыть, либо газетами, либо матерчатой основой во избежание температурного воздействия разогретого металла на достаточно тонкое пленочное полотно.

А с видом придется определиться.

• Вид каркаса. Проекты теплиц из профильной трубы предлагают, как минимум, пять видов каркасов;
• Вид фундамента. Имеется три базовых вида, хотя именно для каркасов из профильного материала предпочтительными будут лента или сваи с ростверком.

Интересно знать!
Фундаменты мы, конечно, разберем, но хочется сказать, что основа в виде деревянного короба для металлических каркасов в виде профильных изделий практически не используются, крайне редко применяется деревянный самостоятельный короб для каркаса из трубы 20х20 мм, но это больше исключение, чем правило.

Если с материалами все понятно, займемся конструированием

Арочная конструкция — наиболее популярная.

И действительно, с материалами все просто: остов – труба 20х20 или 20х40 мм, покрытие – поликарбонат или стекло. (см. также статью Как сделать парник из поликарбоната своими руками: технология устройства и ее особенности)

А вот чертежи теплиц из профильной трубы бывают пяти видов:

1. Арочные конструкции. Полукруглые скаты крыш хороши, но вот только изделие 20х40 согнуть дугой достаточно проблематично, скорее всего, эту услугу придется заказывать и оплачивать отдельно.
2. Двухскатные скелеты – избушка с прозрачными крышей и стенами, вот и весь проект теплицы из профильной трубы.
3. Строение с многоугольной крышей. Чертежи теплицы из профильной трубы предполагают максимально приблизить конструкцию крыши к полусфере, причем без изгибов материала. В этом случае скат крыши состоит из пяти фрагментов.
4. Пристенный остов. Это конструкция предполагает устройство стационарных теплиц и зимних садов. И хотя сам каркас достаточно прост по отношению к своим собратьям, но трудозатрат на возведение такой теплицы будет гораздо больше, так как чаще всего это стационарная теплица круглогодичного использования со всем, что из этого вытекает.
5. Пирамидальная форма. Чертеж каркаса теплицы из профильной трубы предполагает форму двух пирамид соединенных между собой в основаниях, при этом нижняя пирамида срезана на 2/3. Это достаточно интересная, но пока экспериментальная форма теплицы.

Каркас установим на основу, важно на какую

Легкая теплица легкий фундамент.

Для установки остова необходимы опоры, причем, чем серьезнее каркас, тем прочнее фундамент.

Для более тяжелого каркасного скелета, сделанного из трубы 20х40 мм применимы два вида фундамента:

• Монолитный ленточный. Это достаточно прочный фундамент, способный мертво удерживать и более мощные конструкции, чем трубный скелет. При его возведении необходимо помнить о следующих правилах: фундамент для круглогодичного использования должен быть не менее 20 см шириной и глубиной на глубину промерзания грунта, обязательно утеплен.
  Сама лента для крепости армируется, при этом армирование в углах усиливается дополнительными металлическими штырями или элементами, вся армировочная команда скрепляется друг с другом, образую объемный скелет. Лента выходит из земли, образую цоколь, минимум на 30 см;

• Сваи. Могут быть и железобетонные монолитные, и сборные кирпичные, а также металлические, которые устанавливаются с помощью специального оборудования. Каждый элемент возводится по принципу по одной в углах и далее через каждые 1.5-2 метра.
  Все сваи соединены между собой ростверком, который может быть выполнен в виде мелкозаглубленной ленты фундамента, а может быть в виде металлического швеллера. Стыковка металлического остова и бетонной основы происходит с помощью анкерных креплений, металл с металлом можно крепить с помощью сварки, а можно с помощью болтов.

Серьезный остов – серьезный фундамент.

Совет!
Независимо от того на какую основу вы устанавливаете остов между основой и конструкцией необходимо установить гидроизоляцию.
Можно использовать рубероид и битум, разогретый для влажного состояния, для ленточного фундамента собранного из кирпича или железобетонной поверхности.
Металлический швеллер или широкую квадратную трубу необходимо дополнительно покрыть антикоррозийным составом, а затем просто настелить рубероид.

• Для легких конструкций можно использовать деревянный брусовой остов, а можно в качестве основ использовать сами изделия, отходящие на 50 см и являющиеся продолжением основных вертикальных каркасных ребер, которые прикапывают в земле.

В заключение

Чертеж такой конструкции важен и нужен!

Любая конструкция собирается своими руками и достаточно быстро, повозиться, может быть, придется с фундаментом, но все зависит от того, как вы собираетесь эксплуатировать свое строение, вот и вся инструкция. (см. также статью Теплицы из алюминиевого профиля и поликарбоната). Видео в этой статье также подготовило свой взгляд на тему.

Предыдущая статьяАвтоматическое открывание форточек в теплице: улучшаем вентиляцию

Следующая статьяТеплица из профильной трубы своими руками – это не сложно

Выбор редактора

poparimsya.com

Популярные посты

3 основных параметра при выборе теплицы

При подборе теплице необходимо учитывать множество моментов, но есть три основных параметра, без учета которых существует большая вероятность сделать неправильный выбор.

1. ПРОЧНОСТЬ КОНСТРУКЦИИ

О прочности каркасов, изготовленных из незамкнутого и V-образного профилей доподлинно неизвестно, но можно однозначно утверждать, что она значительно ниже, чем у каркасов, изготовленных из замкнутой электросварной трубы.

Несущим элементом каркаса теплицы являются металлические дуги, от жёсткости которых зависит общая устойчивость всей конструкции.

Общеизвестным фактом является то, что в средней полосе России зимы бывают малоснежными и многоснежными. По данным Гидрометцентра в многоснежные зимы высота снежного покрова в среднем составляет от 60 до 80 см.

Вес скопившегося прессованного снега со льдом на крыше теплицы может достигать 200-250 кг/м2, и теплица должна быть способна ему противостоять.

Незамкнутый
профиль

V-образный
профиль

Квадратная
труба

В таблице 1 представлены результаты испытаний различных дуг шириной 3 м и высотой 2,10 м на предмет сопротивления экстремальным нагрузкам (200 кг).

ТАБЛИЦА 1

Тип профильной трубы	20х20 мм	25х25 мм	20420 мм	20х20 двойная
Стенка трубы 1 мм	100 кг	120 кг	160 кг	250 кг
Стенка трубы 1.5 мм	150 кг	180 кг	220 кг	330 кг

• Одинарные дуги из труб 20х20 мм и 25х25 мм не выдерживают даже минимального значения экстремальных нагрузок, поэтому не могут рассматриваться в качестве приемлемых вариантов для изготовления теплиц.
• Одинарная дуга из трубы 20х40 мм способна выдержать только нижний порог экстремальных нагрузок.
• Лишь двойная дуга из трубы 20х20 мм с запасом перенесла даже максимальные значения экстремальных нагрузок.

ТАБЛИЦА 2

Тип профильной трубы (толщина стенки 1 мм)	20х20 мм	25х25 мм	20420 мм	20х20 двойная
Необходимое кол-во несущих элементов	9 шт.	7 шт.	6 шт.	5 шт.
Шаг дуг	0,5 м	0,65 м	0,75 м	1 мг
	320 кг	380 кг	400 кг	850 кг

Полученные данные (таблица 2) дают чёткое представление о том, сколько несущих элементов (дуг) и с каким шагом между ними необходимо теплице размером 3х4 м (самый распространённый вариант), чтобы она гарантированно выдерживала максимальные снеговые нагрузки.

Данные испытания наглядно демонстрирует тот факт, что при выборе теплицы всегда нужно учитывать как толщину стенки металла, так и тип трубы, из которой изготовлены несущие элементы.

Одинарная дуга из трубы 20х40 мм НЕ ЯВЛЯЕТСЯ аналогом двойной дуги из трубы 20х20 мм.

Чтобы добиться такой же прочности, как у двойной дуги, вам потребуется большее количество таких дуг, что знач ительно усложнит монтаж теплицы и проектирование оптимальной системы вентиляции. В итоге такая теплица обойдется значительно дороже.

В большинстве случаев продавцы ссылаются на значения по ТУ. Важно понимать, что значения могут быть указаны в соответствии с ГОСТ (государственный стандарт) или ТУ (технические условия). Толщина стенки трубы, указанной по ТУ зачастую сильно отличаются от реальных значений в меньшую сторону (до 20%). Значения по ГОСТ таких отклонений не допускают.

Реальная толщина металла, согласно ГОСТ 8639-82

Толщина металла,согласно ТУ-14-105-568-93

Выбрав металлокаркас, необходимо обратить серьезное внимание на его защиту от воздействия внешней среды, так как металл со временем подвержен окислению (ржавеет).

В основном для теплиц используют два вида защитного покрытия трубы. Чаще всего применяют цинковое покрытие, нанесенное гальваническим способом. Гораздо реже встречается полимерное покрытие.

Популярность цинкового покрытия обусловлена тем, что у производителей теплиц есть возможность закупать готовые оцинкованные трубы, не утруждая себя самостоятельным нанесением защитного слоя на каркас (за исключением сварных швов). Стоит учитывать, что недостаточный по толщине слой цинка может быть подвержен окислению и приводить к потере защитного слоя металла (см. фото).

Окисление цинка

Коррозия оцинкованной трубы

На данный момент производители оцинкованной трубы используют штрипс (исходный материал для изготовления трубы) с толщиной слоя цинка от 40 до 275 г/м2.

ГОСТу соответствует слой 275 г/м2, слой менее 140 г/м2 не пригоден к эксплуатации в уличных условиях. Но, несмотря на это, многие производители бюджетных теплиц практикуют использование именно такой трубы.

Основным недостатком применения оцинкованных труб в каркасе теплицы является крайняя чувствительность цинка ко многим химическим элементам, которые повсеместно используются садоводстве.

Применение фосфорной шашки в теплицах с оцинкованным каркасом недопустимо. Вступая в реакцию с фосфором, цинк начинает окисляться и выделять ядовитые вещества!

Полимерное покрытие является более надежным и эстетичным вариантом. Каркасы с полимерным покрытием – достаточно дорогое удовольствие, так как нанесение полимера на металл требует особой подготовки поверхности и специального дорогостоящего оборудования. К тому же сам полимер стоит немалых денег.

Идеальный вариант — нанесение полимерного покрытия на оцинкованную трубу. Это обеспечивает каркасу двойную защиту от коррозии и эстетичный вид.

2. ПРАВИЛЬНЫЙ ВЫБОР СОТОВОГО ПОЛИКАРБОНАТА

Первоклассный поликарбонат (СПК) может прослужить вам более 20 лет, но очень легко встретить СПК, который не прослужит и года. В результате использования дешевого сырья и нарушении технологии получается некачественный СПК, который сейчас преобладает на рынке.

Качество сотового поликарбоната складывается из нескольких составляющих: качество сырья, оптимальная плотность листа, наличие слоя светостабилизатора и, самое главное, соблюдение технологиипри производстве.

Разновидности СПК:

Стандартная сота
(Polygal)

Двухкамерная сота
(Carboglass)

Евросота
(Orwoplant)

Качественный СПК в России изготавливается из гранул производства ОАО «Казань Оргсинтез», реже с применением сырья импортных поставщиков, таких как Sabic и Covestro. Но всё чаще на российских предприятиях для изготовления бюджетных листов поликарбоната используют вторичное сырье и даже откровенный мусор в виде измельченного полиэтилена. Такой «чудо-материал» с самого начала не обладает свойствами настоящего поликарбоната. Он не эластичен, хрупок и прослужит максимум 1-2 года. А ведь главными свойствами настоящего СПК как раз и являются его эластичность и прочность.

Гранулы СПК

Даже если вторичное сырье составляет не более 10% от общей массы листа, вряд ли такой материал прослужит больше 5 лет. Только листы СПК, сделанные на 100% из гранул поликарбоната, соответствующие нормативам плотности для своей толщины и имеющие достаточный слой. Светостабилизатора могут прослужить более 10 лет. Такую продукцию в России, способны выпускать только несколько предприятий, обладающие качественным оборудованием и, что более важно, квалифицированными технологами.

При выборе СПК многим кажется, что толщина листа имеет первостепенное значение. Это утверждение имеет смысл только при условии соблюдения норм удельного веса. Удельный вес – масса сырья, используемого для производства 1м2 продукции.

Например, оптимальной толщиной листа поликарбоната, применяемой при покрытии теплиц в средней полосе России, считается толщина листа 4 мм. По мировым стандартам такой лист должен иметь удельный вес 800 г/м2 и гарантию 10 лет. В России же лист толщиной 4 мм с удельным весом 700 г/м2 считается премиальным и имеет гарантию более 20 лет. А в нише бюджетного СПК наши производители выпускают 4 мм листы с удельным весом 450 г/м2 и гарантией 10 лет. Такие листы не имеют в составе сырья гранул поликарбоната, а лишь вторичное сырье, не говоря уже о слое светостабилизатора.

Гарантия на импортный СПК (реальная)

Псевдогарантия на отечественный СПК

Ни один российский завод не дает гарантию в письменной форме, ограничиваясь размещением такой информации лишь на защитной плёнке листа СПК, что не имеет никакой юридической силы.

У многих потребителей встает вопрос, для чего нужен слой светостабилизатора, в простонародье называемый ультрафиолетовой защитой.

В отсутствии светостабилизатора, уф-лучи разрушительно действуют на СПК. Сначала теряется его светопропускная способность (лист желтеет), затем становится хрупким, покрывается микротрещинами и, в конце концов, полностью разрушается.

Разрушения СПК
без УФ-защиты

Слой УФ-защиты не препятствует проникновению ультрафиолета в теплицу, а лишь служит защитой самого поликарбоната от жестких уф-лучей.

3. СИСТЕМА ВЕНТИЛЯЦИИ

Устанавливая теплицу, покрытую сотовым поликарбонатом, садоводы не всегда понимают, что разница в перепадах температуры внутри таких теплиц значительно отличается от тех, которые покрыты стеклом или пленкой. Например, при температуре 0°C на улице в солнечный день, внутри теплицы, покрытой СПК 4 мм, температура может достигать 20-25°C, а в жаркий летний день при уличной температуре 25°C, термометр внутри теплицы покажет 45-55°C.

Циркуляция воздушных потоков в теплице

Для правильной организации системы вентиляции следует, в первую очередь, отталкиваться от объемов теплицы.

Основное правило гласит: отток воздушных масс должен быть равен их притоку.

То есть необходимо учитывать как размер, так и количество вентиляционных отверстий (двери, форточки, система жалюзи, вентклапаны). Не менее важно правильно их расположить. Согласно законам физики холодный воздух находится ниже теплого, поэтому приток лучше делать ниже, чем отток. Если в качестве основного притока воздуха используется дверь, то для оттока крайне не рекомендуется использовать такую же дверь, расположенную в противоположном торце теплице.

Это приведёт к сильному сквозняку вдоль корневой системы, чего многие садовые растения не выносят. В этом случае для оттока лучше использовать форточки, расположенные в верхней части теплицы.

Автоматический
термопривод

В классической схеме для притока лучше всего использовать форточки или систему жалюзи, расположенную внизу теплицы, а для оттока — форточки или вентклапаны, расположенные как можно выше.

Регулировку вентиляции можно доверить автономным термоприводам, обеспечивающим автоматическое открывание форточки при повышении температуры выше 25°C и ее закрывание при понижении температуры до 18°C. внутри теплицы.

Особое внимание стоит уделить качеству таких термоприводов. Продукция китайских или российских производителей имеет неоднозначную репутацию и не идет ни в какое сравнение с термоприводами европейских производителей, таких, как мировой лидер этого рынка — Orbesen Teknik (Дания).

Данный список параметров не является исчерпывающим, но его вполне достаточно, чтобы при выборе теплицы не совершить серьезных ошибок.

Расчёт материала на теплицу из профильной трубы

Рейтинг статьи

Загрузка…

Расчет прямоугольной теплицы

Расчет прямоугольной теплицы

Укажите размеры в миллиметрах

X — ширина теплицы
Z — длина теплицы
Y — полная высота
H — высота стен

A — количество секций по фасаду

B — количество ячеек в секциях крыши
C — количество секций крыши

D — количество ячеек в секциях стен
E — количество секций стен

Меняя количество секций и ячеек в них, подбираем оптимальные размеры.
Размеры ячеек будут рассчитаны автоматически.
Все размеры будут показаны на чертеже теплицы.

Программа предназначена для расчета материалов, необходимых для строительства теплицы.
В результате расчета можно узнать площадь и объем теплицы, площадь ее остекления, количество материалов для каркаса, периметр для фундамента.

Пошаговая инструкция как спроектировать и построить теплицу из профильной трубы: готовые чертежи и фото лучших идей

Уже практически каждый садовод обзавёлся теплицей. Дело в том, что эта относительно простая конструкция помогает сильно повысить урожай и сохранить культуры.

Именно поэтому парники становятся всё популярнее. Купить его может оказаться по карману далеко не каждому. Но данную конструкцию вполне можно сделать самостоятельно.

Что из себя представляют теплицы из профиля: плюсы и минусы

Теплицы из профиля представляют собой крепкие металлические каркасы. Каждый элемент обязательно должен свариваться с основным каркасом.

В итоге конструкция получается очень тяжёлой, устойчивой, к ней легко прикрепить укрывной материал.

Никакие другие конструкции не смогут прослужить так долго, как качественный профиль.

Основной недостаток материала — стоимость. За большую теплицу придется заплатить достаточно много.

Отличия материала для каркаса от прочих

Каркас из металла будет отличаться от всех аналогичных материалов. Сильно будут заметны следующие отличия:

1. Плохая гибкость. Согнуть металлический каркас будет относительно сложно. Без дополнительного оборудования тут не обойтись.
2. Коррозия. Всем известно, что металл очень сильно подвержен коррозии и быстро придет в негодность, если его не красить и не обрабатывать.
3. Вес. Любой металлический каркас получится достаточно тяжелым, поэтому часто разбирать и перемещать каркас будет очень неудобно. С другой стороны, ветер или осадки не смогут его опрокинуть.
4. Необходимость монтажа фундамента. Большая масса каркаса принуждает использовать прочный фундамент, при монтаже металлических теплиц.

Отзывы об использовании, когда есть смысл в таком материале: плюсы и минусы

Многие садоводы уже успели установить на своих участках такие теплицы. Они отмечают следующие их преимущества и недостатки:

1. Доступность материала. Металлический профиль можно купить практически где угодно, поэтому проблем с поиском у вас точно не возникнет.
2. Долговечность. Как правило, парник из металла строиться один раз и на всю жизнь.

Но такие конструкции имеют и недостатки. К ним относят:

1. Сложность разбора, большой вес всех элементов парника.
2. Высокая цена материала, сложность и дороговизна монтажа.

Фотогалерея готовых идей: виды теплиц из профильной трубы

Какой из видов профилей выбрать

• Стандартный.

Самый простой профиль, который имеет какое-то сечение, отличное от круглого. Это достаточно прочный и недорогой вариант, который позволяет легко и быстро крепить к нему листы укрывного материала.

Похожий на предыдущий вариант. Отличается от только тем, что будет иметь конкретный диаметр.

Это наиболее дешёвый материал, которые имеет важную особенность — его можно гнуть. Достигается это путем нарезания бортов профиля.

Вердикт простой: хотите большую и прочную теплицу — выбирайте прямоугольный профиль. Если нужен маленький парник, то

Инструкция как построить: материалы, оборудование, схемы с расчетами

Выбор места, размеров, планировка

Место выбрать достаточно просто. Обратите внимание на количество солнечного света, который попадает на участок. Выбирайте то место, на которое света падает больше всего.

Это однозначно положительно скажется на урожае.

Если вы возводить парник, то продумайте подход к нему со всех сторон. Так как внутрь конструкции нельзя зайти, нужно, чтобы вокруг нее было достаточно свободного пространства.

Размеры следует выбирать исходя из собственных нужд. Средний размер стандартной теплицы составляет 2 метра в ширину и около 6 метров в длину.

Высота будет составлять около 1.7-1.8 метров, в зависимости от выбранной конструкции.

Если вам нужна большая конструкция, то заранее продумайте это.

Чертежи: как рассчитать, готовые примеры

Подбор и подготовка материалов, оборудования

Для обработки материала и возведения каркаса вам понадобится следующие инструменты:

• Болгарка;
• Сварочный аппарат;
• Рулетка;
• Карандаш;
• Уголок;
• Профиль;
• Поликарбонат или другой укрывной материал;
• Крепления.

Как согнуть

Гнуть металлический профиль достаточно сложное занятие. Если нужно сделать несколько небольших изгибов, то профиль режут на небольшие части, а потом сваривают между собой под нужным углом.

Если вы собираетесь делать дуговую теплицу, то понадобится что-то более гибкое, чем толстый профиль.

Как подготовить фундамент: сварка или болтовое крепление профильной трубы

Фундамент для массивного каркаса из металла лучше делать достаточно прочным. Идеально подойдёт ленточный фундамент. Это не самый дешёвый вариант, зато получится действительно устойчивая конструкция.

Для начала нужно выкопать котлован, а также сделать подушку из песка.

После этого над котлованом устанавливается опалубка. Ее можно сделать самостоятельно, а можно купить.

Далее котлован заливается цементом. В него нужно установить арматуру, к которой будет крепиться каркас.

Когда вы будите выбирать способ крепления профиля, то будет всего два варианта:

Это достаточно долгий процесс, так как в каждом месте нужно делать отверстие, а также продевать болт и затягивать его. Зато получится разборное соединение, которое позволит переносить теплицу.

Это наиболее прочное и долговечное соединение, которое не требует дополнительных материалов. Таким образом, можно добиться быстрого и надёжного крепления. Минусов два: конструкцию не получится разобрать, только резать. И второй минус — нужен сварочный аппарат, который есть не у всех.

Монтаж каркаса двускатной теплицы: как правильно сварить конструкцию

Для сооружения прочной конструкции важно закрепить стойки через каждые 100 сантиметров. На них будет приходиться основная часть нагрузки.

Далее нужно приваривать дополнительные куски, параллельно основанию. Они будут служить усилителем жесткости каркаса.

Для двухскатной крыши нужно сварить два равнобедренных треугольника, а между ними устанавливается соединительная балка.

Сооружение арочной теплицы

Арочную теплицу из толстого профиля сделать гораздо сложнее. Его придется резать на несколько частей. Далее эти части нужно будет сварить под определенным углом.

Обшивка: какой выбрать укрывной материал

Поликарбонат просто идеально подойдет для наших целей. Это прочный материал, который обеспечивает надёжную защиту содержимого парника. К металлическому каркасу будет достаточно просто прикрепить листы поликарбоната.

Другие материалы, например, пленка, мало подходят для этой конструкции. Это слишком тонкий материал, который быстро износится. С прочным каркасом имеет смысл использовать поликарбонат.

Можно установить стекло, тоже получится качественная обшивка, которая будет достаточно хрупкой, но при этом справится со своей задачей.

Усовершенствование конструкции, отопление, автоматизация

Отопление в большой теплицы — важный элемент, который позволяет получать больший и лучший урожай. Для отопления можно использовать обогреватель.

Это очень простой и недорогой вариант. Единственный минус — увеличатся счета за электричество.

Также в магазинах можно приобрести специальную автоматизированную систему капельного полива. Она позволит не поливать растения вручную, а также будет давать им строго необходимое количество питательной влаги.

Можно докупить термостат, который позволит автоматически менять температуру в теплице, когда она упадет ниже определенного уровня.

Полезные советы: правила эксплуатации, на чем сэкономить, как улучшить конструкцию

Обязательно продумайте расположение внутри парника стеллажей с культурами. Лучше не отводить под проход слишком много места, а также нет смысла хранить инструмент внутри, ведь место в теплице стоит довольно дорого.

Хороший парник с металлическим каркасом — отличный вариант для установки на участок. Это будет долговечная и надёжная конструкция, которая действительно поможет увеличить урожай.

Расчет полукруглой теплицы

Инструкции для калькулятора расчета материалов арочной теплицы

Укажите необходимый масштаб чертежей.

Заполните параметры теплицы в миллиметрах:

X – Ширина теплицы выбирается исходя из бюджета, наличия свободного места для размещения на участке, а также Ваших пожеланий и целей. Стандартная ширина теплиц заводского изготовления находится в пределах 1800-6000 мм. Оптимальное значение X для комфортной работы в теплице не меньше 2400 мм. Такой размер позволяет оборудовать в теплице проход шириной 600 мм (что оптимально), поставить стеллажи с рассадой или оборудовать грядки по обе стороны до 900 мм (сложно ухаживать за растениями дотягиваясь дальше указанного расстояния).

Z – Длина парника, может быть любой, если позволяют размеры участка. При выборе значения Z следует учитывать стандартные размеры материала, который будет применяться для остекления. Например, если используется полиэтиленовая пленка значение длины Z должно быть кратным 1000 мм, а если поликарбонат – кратным 2100 мм.

Один из решающих аспектов, влияющих на выбор ширины и длины теплицы, это ширина покрытия. Стандартная ширина листа поликарбоната 2100 мм это максимально допустимая ширина, при которой не происходит провисание под собственным весом, при условии обеспечении упора краями материала на каркас. Теплица, покрытая материалом максимальной ширины более светлая, поскольку в таком случае используется меньше стоек. Однако при определении оптимального количества стоек каркаса также следует учитывать климатические особенности Вашего региона (снеговые и ветровые нагрузки).

Y – Высота теплицы выбирается исходя из удобства работы в ней (определяющим фактором является рост работника). Значение Y влияет на длину дуги каркаса (больше высота – длиннее дуга и большее количество материала необходимо для остекления). Оптимальная высота теплицы 2000 – 2200 мм.

При выборе основных параметров теплицы следует учитывать рекомендации СП 107.13330.2012 «Теплицы и парники» (актуализированная редакция СНиП 2.10.04-85).

A – Количество вертикальных секций на фасаде теплицы, следует выбирать с учетом геометрических размеров материала для обшивки.

E – Число вертикальных сегментов стен, зависит от размеров используемого для обшивки материала и длины парника. Например, для шести метровой теплицы остекленной поликарбонатом стандартной ширины, значение E следует принимать не меньше 3.

D – Количество ячеек в вертикальном сегменте принимается с учетом свойств материала остекления и прочности каркаса. Если используется поликарбонат, достаточно значения D=3 (поскольку в конструкции он согнут и напряжен, то хорошо воспринимает нагрузки на растяжение-сжатие), для парниковой пленки следует принимать значение D больше чтобы исключить провисание.

У Вас есть возможность подобрать оптимальные размеры секций и ячеек изменяя их количество, при этом размеры будут отображены на чертежах теплицы.

Нажмите «Рассчитать»

Калькулятор поможет посчитать площадь, объем и периметр полукруглой теплицы. А также площади крыши, боковых стен и фасадов и полную площадь остекления, что необходимо для закупки материала обшивки в нужном количестве. Кроме того вы узнаете длину дуг теплицы (их количество) и длину материалов для изготовления каркаса. Использование данного онлайн калькулятора позволит Вам достаточно точно рассчитать материалы для изготовления арочной теплицы своими руками и оценить финансовые вложения в ее постройку. Также будет произведен расчет длины и дуги арки теплицы.

Важно: при использовании поликарбоната для остекления теплицы его следует сгибать поперек ребер жесткости.

Онлайн калькулятор расчета теплицы

Возведение теплицы на даче можно доверить компании-производителю теплиц, а можно сделать собственными руками. Во втором случае вам понадобится расчет количества материалов, и в данной статье мы представляем вам онлайн калькулятор расчета теплицы. Калькулятор легко определит нужное количество материалов, периметр ее фундамента и площадь ее застекления. Если теплица строится из поликарбоната, то при ее проектировании нужно учесть размер листов материала во избежание лишних отходов. Чтобы воспользоваться калькулятором, нажмите на картинку ниже в зависимости от того, какой формы теплицу вы выбрали.

Калькулятор расчета теплицы

Калькулятор расчет полукруглой теплицы

Полукруглые теплицы имеют форму арки. В них много солнечного света, они хорошо нагреваются. Обычно у них два входа – из — за сложности с вентиляцией такую теплицу сложно проветривать. Деревянный каркас полукруглой теплицы менее прочен, чем каркас из металла. Обшиваются теплицы поликарбонатом или пленкой. Возможно также их застекление. Зимой полукруглая форма способствует тому, что снег задерживается наверху теплицы и может ее повредить. Его лучше убирать вручную.

Сотовая структура поликарбоната держит тепло. Поликарбонат прозрачный, легко режется и выдерживает большие нагрузки. Он легче стекла и не бьется. Поликарбонат имеет защитное покрытие от ультрафиолета. Это нужно учитывать при монтаже теплицы.

Пленка дешевая, но не прочная и поэтому ее необходимо менять раз в сезон. Более износостойкая армированная пленка — ее может хватить на несколько сезонов. Таким же износостойким является белый санд бонд.

Через стекло отлично проникает солнечный свет, но оно хрупкое и тяжелое.

Помимо полукруглых теплиц также существуют прямоугольные, которые бывают летними и зимними. Летом огородные культуры выращиваются без дополнительного подогрева. Летняя теплица имеет два вида — она может стоять стационарно и быть сборной. Ее можно собирать весной и убирать осенью в конце сезона. В зимних теплицах урожай овощей собирается круглый год, так как они прекрасно освещены, покрыты утеплителем, поликарбонатом или застеклены.

В прямоугольных теплицах важно учитывать количество грядок и дорожек возле них, а также количество используемого материала.

Прямоугольные теплицы строятся из пленки ПВХ, металлопластика, бруса из дерева, полипропилена и каркаса из профиля металлической трубы.
Наиболее часто при строительстве теплиц применяется профильная труба. Она прочная, обработана антикоррозионным покрытием. Благодаря ее прямоугольному сечению элементы конструкции соединяются легко. Прямоугольные конструкции теплиц практичны и легки в ремонте.

Учитывая вышесказанное, выбор теплицы и ее покрытия строго индивидуален в зависимости от огородной культуры, сезона ее выращивания и финансовых возможностей. На эффективность работы теплицы повлияет ее система полива, освещения и отопления.

Оценка статьи:

Загрузка…

Adblock
detector

Теплица из пластиковых труб и поликарбоната своими руками

Теплица из пластиковых труб и поликарбоната поможет вам получить богатый урожай собственных овощей, зелени, ягод цветов. Построение конструкции мастер-класс с фото, чертежами, схемами не вызовет затруднений даже у людей без специального образования. Простые легкие постройки из поликарбоната получили массу положительных отзывов от дачников со стажем.

Виды пластиковых труб для тепличных конструкций

Сборка тепличной конструкции состоит из возведения каркаса из труб и сшивания поликарбоната. Для каркаса теплицы можно использовать самые разные изделия из труб. При строительстве закрытых помещений для выращивания овощей используют профиль трубы из металла, металлопластика или поливинилхлорида.

Трубопрокат металлический требует обработки антикоррозионными составами; он собирается в каркас только сваркой и имеет большой вес. Только профессионал может построить теплицу на основе чугунной или стальной трубы.

Трубы ПВХ или металлопластиковые имеют больше преимуществ перед металлопрокатом:

• трубные изделия из полимеров с добавками принимают любую форму. Вам не потребуется дополнительный инструмент для гибки элементов каркаса;
• Не требуют антикоррозийной обработки. Изделия на этапе производства изнутри и снаружи обрабатываются специальными составами, защищающими от ржавчины, путем напыления или окунания;
• устойчив к температурным перепадам благодаря составу сплава;
• выдерживают большие механические изменения без деформационных изменений;
• дешевле металлической трубы и деревянного строганного материала;
• просто пристегнут специальными креплениями;
• имеют эстетически привлекательный вид;
• легкость работы с материалом. Профиль трубы ПВХ разрезается на части ножовкой, болгаркой, ножницами по металлу;
• срок службы около 50 лет;
• отличается малым весом.

Каркас из ПВХ или металлопластиковых труб можно подобрать за несколько часов. При необходимости конструкцию также легко разобрать, переместить в другое место, убрать на хранение.

Каркас теплицы на трубах

Сборные конструкции, которые строятся из собранного каркаса, по монтажу не сложнее конструктора. Соединение частей трубы с помощью специальных креплений выполняется легко, быстро и надежно.

Преимущества тепличных конструкций на трубном каркасе:

• малый вес теплицы;
• простота работы с материалами;
• герметичность здания;
• прочность материалов;
• возможность создавать конструкции любой формы;
• доступная цена;
• минимум инструментов и навыков.

Металлопластиковая или ПВХ-труба длительное время не разрушается, не деформируется, сохраняет свои характеристики. При своевременном ремонте и обслуживании тепличная конструкция прослужит не менее 40-50 лет. В отличие от изделий из железных труб ПВХ не нуждается в дополнительной обработке от коррозии.

При проектировании каркаса следует учитывать, что несущие элементы должны располагаться на расстоянии 70-100 см друг от друга. Для двух- и односкатных форм тепличных конструкций предусмотрите установку ребер жесткости.

Фундамент под теплицу

Тепличная конструкция на основе сердечника из полихлорвиниловых труб и поликарбоната весит от 80 кг в зависимости от размера. Трубный каркас теплицы среднего размера имеет массу 50 кг. Для конструкции не нужно возводить прочный фундамент.

Для возведения тепличной конструкции на каркасе из пластиковых труб, сшитых из поликарбонатного полотна, выберите один из видов основания:

• Деревянный ярус. Для установки фундамента может использоваться брус 15х15 или 20х20. Разместите корону на выровненной поверхности в небольшом углублении 10 см. Закрепите каркас теплицы к каменному ящику скобами, криволинейными скобами, гвоздями или установкой арматуры в корпус бруса. Обработайте основание антисептической пропиткой, чтобы предотвратить гниение древесины под воздействием влаги;
Металлический ростверк
• . Используйте швеллер, чугунную трубу или рейку. Уложите основу из металла. Материал требует регулярной антикоррозийной обработки. Каркас теплицы крепится к фундаменту с помощью обвязки проволокой.

Важно!

Для установки теплиц из поликарбоната выберите ровные участки. На склонах для установки конструкции потребуется выравнивающий фундамент.

Легкая конструкция теплицы нуждается в утяжелении, чтобы выдерживать порывистый ветер. Нельзя использовать какое-либо основание при креплении рамы к земле с помощью длинных шпилек, заглубленных в почву.

Форма теплицы

Каркас из пластиковой трубы может быть любой формы. Тепличные конструкции их поликарбоната на трубчатом каркасе могут быть:

• арочные;
• фронтон;
• одношаговый;
• сложной конфигурации.

Самый простой способ построить арочную теплицу. Профили труб из ПВХ или металлопластика легко сгибаются в дугу, поверх которой без особых усилий крепится гибкий поликарбонатный лист.

Расчет материалов и размеров

Строительство теплицы из поликарбоната начинается со стадии проектирования. Нарисуйте схематический чертеж будущей конструкции. Подробный чертеж поможет рассчитать все необходимые детали и составить смету строительства.

• При проектировании отображать:
• строительство по плану участка;
• тип конструкции с торца;
• Вид сверху на теплицу в разрезе.

На рисунках нанесите размеры каждого элемента — фундамента, высоты, длины, расположение опорных дуг, дверей и окон для вентиляции.

Материалы

На основании проекта теплицы прикинуть расчеты на необходимые материалы. Подробное отображение на эскизе всех деталей и размеров позволит легко производить расчеты. Основные позиции закупаемого материала:

• ПВХ или металлопластиковая труба. Рассчитайте, сколько трубной продукции вам потребуется для возведения каркаса, установки дверей, окон;
поликарбонат
• . Минимальная толщина для теплицы укрывного материала должна быть не менее 15 мм;
• деревянный брусок или металлический материал для устройства фундамента;
• веревка;
• ориентиры или колышки;
• щеколда, замки, защелки, дверная фурнитура;
Крепеж
• — саморезы по металлу, специальные крепления для труб, скобы, гвозди.

В зависимости от конструктивного решения учитывать ребра жесткости, количество дверей и окон для вентиляции.

Инструменты

Для постройки теплицы вам потребуется следующий перечень инструментов и приспособлений:

• строительная рулетка;
• уровень;
ножовка
• ;
• болгарский;
молоток
• ;
отвертка
• .

Важно!

Обратите внимание на безопасность. Работать в комбинезоне, очках, перчатках, прочной обуви.

Убедитесь, что в зоне сборки тепличной конструкции нет домашних животных и детей. При работе с теплом и искрами проводить процессы вдали от сухой травы.

Этапы сборки

Процесс строительства После закупки необходимого количества стройматериалов и создания проекта действуйте по следующему алгоритму:

• Подбираем место под конструкцию теплицы. Выберите ровный участок, хорошо освещенный солнцем;
• выровнять площадку под установку конструкций — убрать лестничные площадки, гребни, демонтировать постройки, при необходимости засыпать грунтом или песком;
• сделать разметку на территории веревкой и жердями;
• установить базовый венец, если это предусмотрено проектом;
• собрать каркас из трубчатых заготовок в соответствии с задуманной формой конструкции;
• нарезать поликарбонат по размеру;
• Пошив каркаса поликарбонатного полотна;
• Изготовление дверей и форточек из пластиковых труб и поликарбоната.

На работу утром. Заниматься строительством лучше в солнечную погоду. Всего за один день вы сможете построить теплицу для выращивания собственного урожая.

Нюансы работы с трубами

В зависимости от формы теплицы нарежьте ПВХ или металлопластиковые трубы и обрежьте их ножовкой или болгаркой. Следуйте этим рекомендациям:

• для арочных теплиц строить с арками. Отрежьте трубные изделия, вставьте в штыри, установленные в фундаментном слое, отогнув их, вставьте в арматуру, расположенную с противоположной стороны. Поместите перекладины поверх дуг, чтобы придать конструкции жесткость;
• для скатных теплиц, сооружаемых с использованием специальной фурнитуры в виде арматуры или крестовины. Они могут быть в форме креста, продольного цилиндра, уголка, Т-образной формы;
• при резке труб добиться перпендикулярного реза;
• Избегайте сколов и зазубренных краев.

Двери и окна для вентиляции монтируются отдельно. Учитывайте плотное прилегание элементов друг к другу для обеспечения герметичности.

Особенности работы с поликарбонатом

При строительстве тепличной конструкции на каркасе, обтянутом полимеркарбонатом, учитывайте следующие рекомендации:

• действуйте в следующем порядке — сначала установите сердцевину, сделайте замеры и только потом приступайте к резке укрывной материал;
• учитывают расположение сот в укрывном материале. Предотвратить попадание осадков внутрь;
• обшить конструкцию теплицы поликарбонатным полотном, предварительно нарезанным по снятым размерам;
• поликарбонатные элементы располагать плотно друг к другу или внахлест;
• закрепите листы, соблюдая промежутки между креплениями не более 45-50 см;
• используйте крепеж с резиновыми шайбами. Это необходимо для герметичности конструкции;
• срезать торцевые стенки из поликарбонатного материала перфолентой, строительными составами, герметиками.

Способы соединения каркаса и покрытия

Поликарбонатное полотно на собранном каркасе крепится разными способами, которые зависят от формы теплицы. Материал покрытия вшитый:

• стык в стык Поликарбонат, подогнанный друг к другу, накладывается на каркас и крепится метизами. Стыковые зазоры в дальнейшем необходимо дополнительно заделать, чтобы предотвратить утечку тепла из конструкции;
• перекрываются. Способ подходит для пошива крупногабаритных деталей толщиной от 1,5 см. Места перекрытия нуждаются в дополнительном покрытии для герметичности.

Важно!

Зимой стряхивайте снег со скатов или арки, чтобы на поверхности не скапливалось большое количество осадков, увеличивающих нагрузку на раму.

Для крепления облицовочного материала к раме выбирайте фурнитуру с широкими заглушками. Дополнительно между крепежом и поверхностью проложить полимерную шайбу.

Как герметизировать конструкцию

Герметичность конструкции необходима для создания благоприятного климата внутри конструкции. Теплица из поликарбоната на пластиковых трубах монтируется с соблюдением следующих нюансов:

• основание загрунтовать грунтом и дополнительно засыпать сеном;
• стыки между полотнами укрывного материала заклеивают специальной лентой;
• соединения в углах и торцах залить герметиком;
• убедиться, что короб теплицы плотно прилегает к фундаменту, приклеить ленту, входящую в ростверк снизу;
• при изготовлении дверей и окон подогнать размеры поликарбоната под стены конструкции.

Герметизация теплицы из поликарбоната изнутри и снаружи обеспечит сохранение тепла внутри на 35% дольше. Надежная проводная конструкция позволит выращивать урожай с ранней весны до поздней осени, а в южных регионах круглый год.

Отзывы

Егоров Сергей, 48 лет, Оренбург:

Раньше плёночную теплицу мы с женой каждый год накрывали, очень жалко своей работы и того, что материал быстро рвался, разрушался при морозах. Пробовали шить полиэтилен с армированием, но все равно на следующий год полотно приходит в негодность. Ставил арочную конструкцию на ПВХ-трубы на брусьях, зашил поликарбонатом. Я пожалел, что не сделал этого раньше. В такой теплице овощи растут быстрее; вообще сеем зелень уже в марте-апреле.

Пискунова Надежда, 62 года, Московская область:

Стараюсь обеспечивать семью экологически чистыми овощами, люблю выращивать цветы. 3 года у меня на даче теплица, собранная на пластиковых трубах и зашитая поликарбонатом. Я не могу насытиться ею. В пленочных теплицах растения иногда будут подмерзать или дозревать, а в новой теплице урожай будет расти как на дрожжах. Деньги вышли дешевые, саму постройку построил зять.

Поварова Зоя, 53, г. Псков:

В нашем регионе тепло, и я старался начать посев пораньше. Пробовал выращивать огурцы, помидоры, зелень и в пленочных конструкциях, и в стекле от оконных рам. У меня на участке было 2 теплицы. Муж построил дом из поликарбоната год назад в виде арки. Мы потратили всего 3 тысячи на трубы и около 15 тысяч на обшивочный материал. После того, как я сняла с одной площади помидоров за один сезон не 5-7 кг, как обычно, а 10-12, ставим на участке еще 2 сооружения для баклажанов, перца, зелени и цветов.

Заключение

Сделать теплицу из пластиковых труб и поликарбоната сможет даже новичок в строительстве. Составьте четкий проект, рассчитайте материалы, быстро и легко соберите каркас, обшейте его обивочным полотном. Вы получите практичную, прочную, атмосферостойкую тепличную конструкцию для выращивания собственных вкусных, экологически чистых фруктов, зелени и корнеплодов.

обустраиваем крытую площадку под дачу Расчет материалов по видам навесов и видам крыш

Сотовый поликарбонат – очень популярный строительный материал. Используется для возведения легких и недорогих конструкций. Чаще всего используется для навесов, навесов и теплиц.

Как выбрать материал для козырька

Поликарбонат очень популярен в дачном и загородном строительстве. С его помощью можно построить своими руками надежный и красивый козырек над крыльцом, навесом или теплицей, которой не страшны никакие морозы. Большой выбор цветов и простота монтажа также говорят в пользу выбора этого материала.

В настоящее время на рынке представлено большое количество типов поликарбоната. Первое, на что следует обратить внимание, это толщина. От этого параметра зависит, как можно использовать материал. Встречаются следующие значения толщины поликарбоната:

• 4 мм, чаще всего используется для строительства теплиц;
• 6 мм подходит для обустройства различных козырьков, навесов, также может использоваться для строительства теплиц;
• 8 мм — используется для навесов и крыш;
• 10 мм — для устройства перегородок и шумозащитных экранов;
• 16 мм — для больших площадей крыш.

По цвету различают прозрачный (иногда его называют белым) и цветной поликарбонат. Подобрать материал, подходящий к внешнему дизайну дома, несложно. Так, синий поликарбонат будет уместно смотреться над бассейном, зеленый и коричневый – на дачном козырьке и т. д.

Что нужно помнить, приступая к расчетам

При устройстве навеса необходимо учитывать ветровую и снеговую нагрузку. От этого будет зависеть частота шага обрешетки каркаса, а также толщина самих листов. Так, слишком тонкий поликарбонат может сломаться, поэтому потребуется дополнительное усиление конструкции. Толстые листы труднее гнуть, имеют меньший радиус изгиба, больше весят, стоят дороже.

Этапы строительства

Строительство своими руками можно разделить на этапы. Сначала проводятся подготовительные работы: разрабатывается дизайн, определяется внешний вид конструкций, подбирается цветовая гамма и т. д. Разрабатывается проект козырька. Рассчитывается количество строительных материалов. Потом покупают все необходимое для козырька.

Затем переходят к собственно строительству: изготавливают каркас, при необходимости монтируют опоры, фиксируют конструкцию, обшивают ее поликарбонатом.

Создание проекта

В первую очередь необходимо определиться с размещением козырька. Как правило, их устанавливают над крыльцом. Козырек должен быть немного шире поверхности, которую он закрывает.

Проектирование – необходимый шаг. Любое строительство должно начинаться с него. Именно на этом этапе определяются окончательные размеры козырька и его внешний вид. На этом же этапе рассчитывается необходимое количество стройматериалов, решается, сколько и каких расходных материалов и инструментов потребуется. Чертежи козырька из поликарбоната помогут вам все рассчитать самостоятельно. Все виды нагрузок также рассчитываются на этапе проектирования. И те, которые купол будет испытывать, и те, которые он создаст сам.

Сначала измерьте крыльцо или ту часть здания, которая будет закрыта козырьком. Навес может быть немного меньше, больше или равен поверхности, которую он защищает.

При разработке проекта необходимо учитывать особенности используемых материалов. Дело в том, что поликарбонат не только перераспределяет нагрузку, но и берет ее на себя. Поэтому тонкие листы не подходят для козырьков; лучше использовать материал толщиной от 6 до 10 мм. При меньшем значении поликарбонат слишком хрупок, при большем – недостаточно эластичен и тяжел.

Для листов толщиной до 8 мм оптимальный шаг обрешетки каркаса для навеса из поликарбоната от 60 до 70 см. Можно делать квадраты 60х60 см или 70х70 см. Для панелей толщиной более 8 мм, допускается более широкий шаг — от 70 до 80 см в продольном направлении и до 100 см — в поперечном.

Внимание! При расчете необходимо учитывать климатические особенности местности. Так, для районов с частыми и сильными ветрами или снегопадами может понадобиться усиление конструкции.

Подготовка площадки

Сначала подготавливается строительная площадка. Для этого с помощью рулетки и карандаша своими руками делают разметку на стене строения, где предположительно будет находиться козырек. Отметьте, где будут крепления.

Границы козырька из поликарбоната также отмечены на земле. Удобнее всего это делать с помощью колышков или шнуров. Если планируется установка дополнительных опор, то отмечается их расположение. Также для этого можно использовать колышки. Желательно выровнять строительную площадку.

Установка опор

Многие виды козырьков предусматривают установку дополнительных опор своими руками, поэтому необходимо учитывать способ их изготовления.

Сначала разметьте места, где будут располагаться стойки для козырька из поликарбоната. Затем в этих местах выкапывают ямы для столбов, которые можно сделать из деревянных брусьев или бревен, или металлических труб. Опоры следует закопать в землю примерно на метр. Если почва рыхлая, то можно увеличить это значение. Стойки под козырек выравнивают и закрепляют в земле. Они могут быть забетонированы или обеспечены закладными.

Внимание! Нижнюю часть опор необходимо обработать составами против гниения! В противном случае они быстро испортятся.

Бетон схватывается через 2-3 дня. Такой же срок требуется для ипотеки, чтобы установить столбы. Только после этого можно проводить дальнейшие строительные работы в районе крыльца. Теперь можно будет приступить к установке козырька.

Сбор и установка рамы

Рама обычно устанавливается в полностью или частично собранном виде. От этого будут зависеть его окончательные размеры и вес. Удобнее всего сделать одно- или двухскатный козырек своими руками. Каркас в этом случае будет иметь треугольную форму.

Если есть дополнительные опоры, то они подключаются к закладным. Обычно сначала собирается периметр. Когда общая обвязка готова, ее дополняют продольными и поперечными балками. Для тонких листов оптимальная ширина шага 60-70см, для толстых листов – не более метра. При работе с деревом для монтажа лучше использовать саморезы, если используется металл, идеально подойдет сварка. Он сделает соединения надежными и практически незаметными. Чтобы максимально замаскировать швы, их необходимо зачистить и отшлифовать, а затем закрасить. Только обработка специальными грунтовками спасет их от быстрого разрушения.

Готовый каркас навеса крепится к закладным деталям на стене дома. Для этих целей можно использовать скобки. Подъем готовой конструкции своими руками может быть сложным и трудоемким процессом.

Монтаж листов поликарбоната

Монтаж поликарбоната своими руками выполняется на готовый каркас. От качества этой работы будет зависеть надежность всей конструкции в целом, поэтому все работы необходимо выполнять хорошо, внимательно и аккуратно.

Для строительства вам понадобится:

• Строительный нож или циркулярная пила для резки листов;
• Дрель или отвертка для крепления саморезами;
• Термошайбы;
• Саморезы для крепления лучше использовать с широкой головкой.

Тонкие листы легко режут ножом, для более толстых (более 10 мм) подойдет циркулярная пила. При этом следует использовать диск с мелкими зубьями, чтобы не крошить и не ломать края поликарбоната. Для получения хорошего результата работы необходимо проводить на твердой ровной поверхности.

Поликарбонат режут, не только учитывая размер и форму козырька, но и ориентацию воздушных каналов самих листов: они должны проходить параллельно изгибам или линии ската.

С одной стороны материал покрыт специальной пленкой, защищающей от ультрафиолета. Производители часто наносят на него различные изображения: знаки качества, торговые марки, инструкции и предупреждения. Не рекомендуется снимать защитную пленку перед началом монтажных работ. Это убережет поликарбонат не только от радиации, но и от загрязнения и мелких повреждений. Пленка легко снимается после прикрепления листа к основе.

Отрезанные куски поликарбоната подгоняются друг к другу и крепятся к раме. Их сверлят саморезами. Для герметизации используются специальные термошайбы, которые имеют толстую резиновую или силиконовую прокладку. Оптимальный диаметр для работы – 30 мм. Отверстия для крепежа должны быть на пару мм шире, чем они есть. Саморезы следует размещать через каждые 30 см. Крепления размещаются между ребрами жесткости.

Внимание! При креплении листов поликарбоната своими руками нужно следить за давлением. Существует риск перенапряжения. В этом случае края могут сломаться.

Между листами поликарбоната необходимо оставить небольшой зазор 2-3 мм. Это так называемый предел расширения. При перепадах температуры поликарбонат немного меняется в размерах. Эта надбавка необходима для компенсации. Также дает возможность листам смещаться друг относительно друга при дальнейшей усадке дома.

Важно надежно соединить поликарбонатные панели друг с другом. Для этого используются специальные профили. Они крепятся изнутри.

Во избежание попадания грязи, пыли, семян и т.п. в полость поликарбоната его срезанная часть должна быть закрыта специальными накладками, в которые вставлены миниатюрные фильтры. Для фиксации края проклеиваются герметиком. Это также сделает установку более безопасной. Благодаря такому простому и незамысловатому меру удастся значительно уменьшить количество конденсата и загрязнений.

Заключение

Изготовление и установка козырька из поликарбоната своими руками не займет много времени. Для этого также потребуется немного усилий. Нужно только тщательно подготовиться и правильно все рассчитать. В дальнейшем замена отдельных элементов будет максимально простой.

Маркизы из поликарбоната

можно использовать для самых разных нужд. Это навесные козырьки над балконом и крыльцом; крытая стоянка для автомобилей и сельхозтехники; крытые переходы между домом и баней, летняя кухня, сараи и др.

В данной статье будут рассмотрены разные виды навесов для дома из поликарбоната, особенности выбора материалов для каркаса, расчеты построек. Также вы найдете здесь пошаговое руководство по возведению конструкции на основе металлического профиля.

Виды, расчет и конструкция навесов, выбор материала каркаса

Самые популярные варианты козырьков и козырьков из поликарбоната – арочные, каскадные, одно- и двухскатные. Все они имеют свои преимущества и недостатки.

Арочные конструкции

Арочные козырьки из поликарбоната во дворе сегодня считаются самыми популярными, особенно для организации парковок и галерей между домом и надворными постройками.

• Полукруглая форма крыши предотвращает скопление снега на крыше.
• В дождь вода сливается только с двух сторон.
• Из-за того, что боковые стенки обращены вниз, вероятность повреждения купола ветром довольно низкая.
• Арочная конструкция одинаково хорошо подходит и для небольшого навеса над крыльцом, и для вместительной парковки на несколько автомобилей.

У арочного навеса из поликарбоната есть один недостаток – если делать его своими руками, то можно столкнуться с проблемой изгиба профилей.

Арочный навес из поликарбоната: на фото крытая автостоянка

Каскадная система

Каскадные навесы представляют собой, по сути, систему из нескольких арок. Эту конструкцию выбирают для установки над лестничными клетками, где уклон кровли очень большой. На это есть две причины:

• В дождь со сплошной арочной крыши, расположенной под крутым углом, в пространство перед первыми ступенями льется вода, попадая на входящие. При каскадном расположении кровельных элементов вода уходит в стороны.
• Эстетическая сторона вопроса. Несколько каскадных арочных навесов из поликарбоната смотрятся намного интереснее, чем один сплошной, направленный вниз.

Недостатками такой системы являются сложность конструкции, большие временные и материальные затраты.

Арочный навес из поликарбоната пристроенный к дому: фото трехступенчатой ​​системы

Односкатная крыша

Односкатный навес из поликарбоната самый простой вариант постройки:

• Изгиб профилей не требуется, как в случае с арочными крышами.
• Не требуется гибка листов поликарбоната. Соответственно, вы не ограничены в выборе толщины кровельного материала.
• При строительстве можно обойтись без использования ферм, достаточно будет только продольных и поперечных балок.

Односкатные конструкции часто используются при креплении навеса к стене дома или гаража. Недостаток – небольшой уклон крыши, зимой на ней будет скапливаться снег.

Деревянный навес из поликарбоната: фото односкатной конструкции

Двускатный навес

По конструкции немного сложнее односкатного, так как требует сближения двух скатов под определенным углом. Однако в эксплуатации такая постройка более удобна:

• Опущенные с двух сторон скаты обеспечивают лучшую защиту от ветра и осадков по сравнению с одним скатом.
• Угол наклона крыши здесь больше, а значит, зимой на ней будет скапливаться меньше снега.
• Каркас двускатной крыши получается жестким, за счет чего хорошо противостоит ветровым нагрузкам.

Двускатный навес из поликарбоната может использоваться для различных целей: для стоянок, мангалов, барбекю-печей, веранд, беседок между хозяйственными постройками.

Двускатная крыша над печью-барбекю

Расчет и проектирование навеса из поликарбоната

Еще на этапе создания проекта, прежде чем приступить к расчету навеса из поликарбоната из профильной трубы, необходимо выяснить для себя следующее :

• Размер и расположение будущего здания.
• Ветровые и снеговые нагрузки – эти параметры влияют на форму конструкции крыши.
• Дизайн частного дома и хозяйственных построек — от этого зависит выбор конструкции каркаса и цвета листов поликарбоната.
• Спецификации доступных/желаемых строительных материалов.

Вооружившись этой информацией, приступаем к расчету и составлению чертежа навеса из поликарбоната. Здесь мы уже точно указываем: размеры здания и форму крыши; технические характеристики материала опор, каркаса и крыши; количество и характер креплений.

Примечание: при определении особенностей каркаса конструкции необходимо учитывать, что поликарбонат выпускается в листах стандартных размеров. Их стыки обязательно должны приходиться на поперечные профили – обрешетку.

Как сделать навес из поликарбоната: ширина прогонов между профилями обрешетки зависит от параметров кровельного материала

А теперь о высоте навеса из поликарбоната. В принципе, это может быть что угодно – все зависит от ваших потребностей и пожеланий. Однако для комфортного использования здания будет лучше, если самая нижняя точка его крыши будет находиться на высоте не менее 180 см от земли.

Параметры опорных стоек для изготовления навесов и козырьков из поликарбоната необходимо рассчитывать исходя из следующих цифр:

• Минимальное сечение 40х40 мм.
• Толщина металла — от 1 мм.
• Толщина фундаментных стоек должна превышать поперечное сечение стоек не менее чем на 10 мм.
• Рекомендуемая глубина фундаментных отверстий от 50 см.
• Для боковин стропильных ферм берут профиль сечением от 20 мм, для диагональных сеток — от 15 мм.

Как сделать навес из поликарбоната своими руками: чертежи должны быть очень подробными

Примечание: Проектирование конструкций площадью от 8 м 2 и более лучше доверить специалистам. Площадь кровли здесь будет большой, а значит, здесь нужно будет точно рассчитать уровень снеговой и ветровой нагрузки. Ошибки могут привести к деформации или обрушению здания.

Выбор материала для каркаса

Обычно для изготовления навесов из поликарбоната берутся следующие материалы:

• Металлический профиль. Прочный, простой в монтаже и неприхотливый в эксплуатации. Техническое обслуживание требует минимального – только своевременная обработка антикоррозийными средствами. Недостатки – большой вес конструкции и высокая цена.
• Металлические трубы. Преимущества те же, что и у металлического профиля. Единственное, округлое сечение не так удобно для сварки и других видов крепежа.
• Древесина — профилированный или рядовой брус, оцилиндрованное бревно. Красивый, живой материал, подойдет, если балдахин нужно под что-то стилизовать. При строительстве деревянного сарая из поликарбоната своими руками потребуются определенные навыки столярного дела.

Деревянный каркас

Конструкция навеса из поликарбоната своими руками

Самая длинная часть конструкции – это создание фундамента. Сам каркас и крепление к нему кровельных листов займут максимум полтора рабочих дня.

Установка опорных столбов и установка анкеровки

Опорные столбы устанавливаем следующим образом:

• Выкапываем ямы под фундамент — глубиной 50 см и диаметром 30 см.
• Устанавливаем внутрь арматурный каркас.
• Засыпать ямы цементно-песчаной (3/1) смесью, накрыть целлофаном и оставить застывать на несколько дней.
• Крепим опоры к фундаменту анкерами.

Бетонирование опор

Обвязываем опоры по вершинам одинарной балкой, тогда на нее будет опираться лицевая часть навеса. Такую перевязку лучше делать из квадратного или прямоугольного профиля. Использование круглой трубы здесь нежелательно, так как площадь соприкосновения элементов при сварке будет слишком мала.

Навес из поликарбоната пристроенный к дому: на фото показано расположение передних опор

Примечание: крепление навеса к стене осуществляется по балке, прикрепленной к поверхности анкерными болтами. На нужной высоте, ориентируясь на строительный уровень, отмечаем линию, по которой затем сверлятся отверстия для крепежа. Далее прикручиваем балку к стене, хорошо затянув болты.

Делаем навес к дому из поликарбоната: на фото этап монтажа обвязки

Изгибаем профиль для каркаса крыши

Если навес из поликарбоната для дачи будет иметь арочную крышу, то придется думать, как согнуть профилированную трубу. Это можно сделать несколькими способами:

• С помощью трубогибочного станка. Стоит такое устройство дорого, и покупать его только из-за конструкции навеса нет смысла.
• Разрезав трубу (6-8 мм) и согнув ее в обратном направлении. Затем разрезы закрываются металлическими «заплатками».
• Ручная гибка предварительно нагретого профиля. Чтобы предотвратить сплющивание трубы, перед работой внутрь утрамбовывается песок.

Трубогибочный станок ручной

Сварка каркаса навеса

Сварку каркаса начинаем со сборки ферм. Делается это на земле, с обязательным использованием строительного уровня. Приваривать диагональные рейки к параллельным профилям начинаем с краев, постепенно продвигаясь к центру. Работу значительно облегчат магниты для сварки – ими хорошо выставлять углы между деталями.

В следующем видео вы можете увидеть, как используются сварочные магниты.

Готовые поликарбонатные фермы навеса кладем на обвязку и на опору передней части. Наживляем точечно, а потом привариваем. Все элементы должны стоять строго вертикально, поэтому после наживки проверяем правильность установки строительным уровнем. При необходимости немного подправляем кувалдой расположение.

Навес пристроенный к дому, из поликарбоната: фото монтажа стропильных ферм

Поперек стропильных ферм варим прогоны из тонкого прямоугольного профиля. Расстояние между деталями от 50 до 60 см.

Установка прогонов

Далее приступаем к установке боковин. Привариваем отрезки профиля к основаниям крайних ферм и крепим их по всей длине к стенам. От нижних кромок сегментов до концов ферм натягиваем и привариваем профили одинаковой толщины. делаем пару поперечных перемычек. Как это выглядит, вы можете увидеть на следующем фото. Каркас готов, можно приступать к установке поликарбоната.

Боковины

Крепление сотового поликарбоната к каркасу

А теперь о том, как крепить поликарбонат к металлическому каркасу навеса. Монтаж осуществляется с помощью специальных креплений – термошайб. Они состоят из уплотнительных и пластиковых шайб, а также заглушек к ним. Все это стягивается обычными саморезами. Особое внимание следует обратить на три момента:

• Строгая вертикальность вкручивания саморезов.
• Умеренная затяжка креплений. Недостаточный не обеспечит надлежащего качества монтажа, а чрезмерный может привести к повреждению поверхности материала.
• От срезов листа до границ отверстия под саморез должно быть не менее 4 см.
• Отверстие под саморез должно быть на 2-3 мм больше диаметра последнего.

Примечание: новые листы поликарбоната нельзя оставлять в теплое время года под солнцем. Клей на защитной пленке нагревается и образует очень прочное сцепление с поверхностью. В результате снять пленку будет очень сложно.

Как правильно крепить поликарбонат к навесу: необходимо использовать специальные термошайбы

Кроме термошайб при монтаже поликарбоната используются следующие фитинги:

• Разъемный профиль. Используется для соединения двух листов материала вместе. Состоит из основания и крышки – основание крепится к раме саморезами, а крышка крепится к ней с помощью специального замка.
• Торцевой профиль и перфолента. Они используются для чистовой резки листов поликарбоната. Сначала по всей их длине наклеивается перфолента, а затем на нее закрепляется торцевой профиль.

Примечание: торцевой профиль нужен не только для комплектации кровли из поликарбоната. Эта фурнитура защищает воздушные каналы листов от попадания влаги и грязи. Это означает, что от него напрямую зависит сохранение исходного уровня прозрачности поликарбоната.

Дополнительная фурнитура

При оформлении загородного дома следует продумать каждую деталь, чтобы в результате у вас получилось хорошее место для отдыха. Например, при организации зоны отдыха стоит соорудить навес. Для этой цели можно использовать поликарбонат. Этот материал обладает достаточной прочностью, поэтому стоит выяснить некоторые тонкости изготовления постройки из него. В этой статье вы найдете пошаговую инструкцию, как сделать навес из поликарбоната. Вы также можете просмотреть несколько чертежей, на которых предлагаются варианты обустройства этой конструкции. Поэтому, даже если вы новичок в строительстве, то эта статья поможет вам получить общее представление о работе, а также попробовать свои силы.

Для изготовления прозрачных крыш поликарбонат зарекомендовал себя с положительной стороны. В отличие от стекла и пластика, этот материал прост в использовании. Края изделия снабжены ребрами жесткости, благодаря чему листы можно сгибать без плохих последствий. Поэтому можно строить навесы любых плоскостей, даже полукруглые. Еще одним преимуществом материала является его разнообразная цветовая гамма. Кроме того, прозрачность материала усиливает освещенность покрываемой области.

Простыни того или иного оттенка приглушают солнечные лучи. Так что даже в самую жаркую погоду находиться под навесом из поликарбоната будет безопасно.

В первую очередь стоит продумать конструкцию будущего навеса над крыльцом или другим местом. Чтобы сделать проект, вам нужно будет подумать о следующих параметрах:

1. Измерение площадки и расчет рамы.
2. Определение типа материала каркаса. Это может быть металл или дерево.
3. Определение с типом поликарбоната — монолитный или сотовый.
4. Составление чертежей.

Что касается чертежей, то в конце статьи вы можете ознакомиться с некоторыми вариантами. Например, можно взять какие-то за основу и добавить что-то свое.

Для работы с таким материалом необходимо иметь под рукой следующий набор инструментов и материала:

• материал каркаса — дерево или металл;
саморезы оцинкованные
• ;
поликарбонат
• ;
• стыковочный концевой профиль;
• прессшайбы;
• необходимый крепеж;
песок и цемент
• для установки опор каркаса;
• щебень;
краска
• соответственно по дереву или металлу;
ножовка
• ;
отвертка
• ;
сверло
• ;
• уровень;
• рулетка;
сварочный аппарат
• в случае сборки металлического каркаса.

Если весь материал/инструмент собран, можно переходить к первому подготовительному этапу. Для установки опор нужно выкопать яму глубиной до 600 мм. Это на тот случай, если вы планируете построить большой навес. Столбы опоры должны располагаться на расстоянии 1–1,5 м. Проделав эту работу, к опорам можно прикрепить дальнейший каркас.

Если навес делается небольшим и его планируется установить над крыльцом, то, возможно, никаких опор не потребуется. Достаточно нескольких анкерных креплений к стене.

Как было сказано выше, каркас может быть изготовлен как из дерева, так и из металлического профиля. Выбор зависит от требуемой прочности конечного продукта. Например, если навес делается для пикника и отдыха, то можно соорудить каркас из бруса. Если вам нужен навес для автомобиля, то предпочтительнее сделать надежный каркас из металла. В последнем случае без навыков сварщика не обойтись. Если у вас такового нет, то вам понадобится помощь квалифицированного сварщика.

В целях экономии можно приобрести готовую раму, которая собирается на болтах. Такая конструкция, конечно, будет не такой прочной, как сварной каркас, но в ряде случаев единственно правильное решение.

Итак, для изготовления такого каркаса необходим металлический профиль сечением 60×60 мм или 100×100 мм. Выбор профиля зависит от нагрузки. Например, для прогона можно выбрать профиль меньшего сечения — 40×40 или 60×60 мм. Для обрешетки и совсем меньшего размера можно использовать 20×20 мм.

Ранее забетонированные стойки необходимо в первую очередь обвязать вверху. Это придаст конструкции большую жесткость. Дополнительно обвязку можно сделать внизу и посередине. Если навес над крыльцом, то часть опор будет на стене, а другая на опорных столбах (в случае, если размер достаточно большой).

Сооружена арка для верхней части конструкции. Для изготовления гнутых элементов понадобится трубогиб. Итак, из металлического профиля можно будет сделать арку. Готовый каркас покрывается антикоррозийным составом, а затем покрывается краской нужного цвета.

Стоит отметить некоторые особенности крепления поликарбоната к каркасу. Для арки следует приобрести листы толщиной 8 мм. Чем сильнее должен быть согнут лист, тем меньше должна быть его толщина. Если крыша навеса прямая, листы могут быть толщиной 10 мм.

Отдельные заготовки необходимо распиливать ножовкой или циркулярной пилой. Но учтите при раскрое, длина листов должна быть такой, чтобы они выступали за края конструкции на 100–150 мм. В процессе резки нельзя допускать вибрации изделия. Это может привести к трещинам в материале.

Некоторые специалисты режут поликарбонат прямо в защитной пленке. Это означает, что меньше риск повреждения листа во время подготовки.

Причем, укладывая лист, не перепутайте стороны. Та сторона, которая имеет защитную пленку, должна быть направлена ​​вверх, так как имеет защиту от ультрафиолета.

Для соединения листов используется стыковочный профиль. Прежде чем закручивать саморез, предварительно просверлите отверстия в поликарбонате. Они должны быть немного больше диаметра самореза. Винты следует затягивать через специальные шайбы с резиновой прокладкой. Также важно организовать небольшой зазор в местах стыков листов. Достаточно оставить 3 мм для расширения материала при нагреве. Что касается торцевой части листа, то она закрывается торцевым профилем.

Представляем вам краткую пошаговую инструкцию, как сделать навес из поликарбоната над крыльцом и с опорными стойками на основе деревянного каркаса:

1. Сначала в землю бетонируются опоры.
2. Все деревянные заготовки необходимо обработать антикоррозийным составом. Особенно те, которые будут бетонироваться.
3. Прикрепите к стене дома кронштейны, которые будут поддерживать две поперечные балки 120 × 60 мм. Для большей надежности можно закрепить брус горизонтально к стене.
4. Теперь нужно установить поперечины на стойки и на закрепленные к стене опоры.
5. Используйте металлические кронштейны там, где поперечная балка соприкасается со стойкой.
6. Далее вам нужно построить ящик.
7. Когда каркас готов, необходимо закрепить поликарбонат саморезами и термошайбами.

Эта простая инструкция подтверждает сказанное в начале статьи. Даже не имея специальных строительных навыков, при желании можно выполнить всю работу по изготовлению навеса самостоятельно. Если у вас есть личный опыт такого строительства, то оставляйте свои комментарии в конце этой статьи.

Видео

Фото

Несколько вариантов навесов из поликарбоната:

Схема

Предоставленные схемы помогут подобрать вариант проекта, подходящий для вашего случая:

Чтобы разобраться, как рассчитать навес из поликарбоната, нужно четко представить конструкцию и составить план или чертеж здания. По большому счету, поликарбонатные панели – это просто покрытие, определяющее общую площадь, но, кроме этого, есть еще стойки и стропильная система. Кроме того, в число необходимых материалов войдут соединительные, угловые и торцевые профили, крепеж и (возможно) освещение. Важно просчитать каждую деталь, чтобы получить прочную и долговечную конструкцию.

Какие параметры учитывать при расчете поликарбоната для навеса

Фальцевая крыша в саду

Обратите внимание, что поликарбонат намного прочнее стекла (в 200 раз), пластика и поливинилхлорида. Но не все панели можно гнуть, поэтому следует учитывать их структуру (листы с треугольными ячейками не гнутся).

Выбор поликарбоната по толщине

В первую очередь для расчета навеса из поликарбоната нужно учитывать возможную механическую нагрузку (снег, ветер), от которой зависит толщина панелей. Для монолитных панелей толщина составляет 2, 3, 4, 5, 6. 8, 10 и 12 мм, их называют «антивандальными», так как листы трудно сломать механически.

Отличие в структуре сотового поликарбоната

Сотовая структура подразумевает не только толщину, но и конфигурацию ячейки:

• SX представляет собой пятислойный 25мм лист с угловыми ребрами жесткости. Толщина также может быть 32 мм. Треугольные сетчатые панели не подходят для криволинейных крыш;
• SW — лист также состоит из пяти слоев, только соты имеют форму прямоугольника (ребра расположены вертикально). Толщина от 16 до 20 мм;
• 3X — лист имеет 3 слоя, толщина 16 мм, ребра жесткости регулируются по плотности:
• 3H — изготовлен из 3 слоев с прямоугольной структурой. Панель производится толщиной 6, 8 и 10 мм;
• 2H — самый простой лист с квадратными ячейками. Листы изготавливаются толщиной 4, 6, 8 и 10 мм.

Сплошной стандартный поликарбонатный лист

Толщина сотового поликарбоната меняется всего на 2 мм. То есть, если самый тонкий ячеистый лист 4 мм, а самый толстый 32 мм, то все промежуточные размеры будут кратны двум.

Размеры листа поликарбоната по периметру

Стандартный расчет монолитного навеса из поликарбоната производится по размерам 3050×2050 мм. При желании можно договориться с производителем об изменении периметра панели, но спецзаказ, как правило, дороже.

Стандартный размер сотового поликарбоната

Стандарты сотового поликарбоната различаются по двум параметрам, это 210×600 см и 210×1200 см. Длинные листы удобно использовать для широких навесов, например, на коллективных автостоянках с криволинейными крышами, где стыки выполняются только по боковым кромкам. Также под заказ на заводе режут от 1 м до 9м, но это только для цветных панелей.

Существует также профнастил, где толщина не превышает 1,2 мм, но, благодаря волне, высота которой достигает 5 см, повышается прочность и легко проводится осадка. Стандартная ширина 126 см, длина 224 см.

Профилированные (гофрированные) поликарбонатные листы

Расчет материалов по типам навесов и типам крыш

Для расчета навеса из профнастила, поликарбоната или любого другого материала необходимо учитывать конфигурацию крыша и тип несущего каркаса. Такие навесы изготавливаются трех видов – односкатные, двускатные и гнутые (овальные). Самым сложным является гнутый тип, но вся проблема заключается только в изготовлении, а не в эксплуатации.

Сараи навесы с примыканием к дому

В случаях, когда одна сторона каркаса держится на стене дома, расчет навеса из прямоугольной трубы будет минус половина вертикальных опор. То есть одна сторона обрешетки упирается в стену здания. В любом случае на стыках листов должен быть профиль, поэтому расстояние между ними соблюдается 126 см, 210 см или 205 см, но это не значит, что вся обрешетка состоит только из этих профилей.

Одна сторона крепится к стене дома

В любом случае ширина крыши должна соответствовать параметрам автомобиля и быть не менее 3 м, чтобы оставался свободный проезд. Но такая длина профиля вызовет его деформацию (прогиб), а этого следует избегать, поэтому для навеса придется делать стропильную систему.

При расчете навеса к дому потребуется 6 вертикальных опор — только с одной стороны, но если конструкция автономная, то подступенков потребуется в два раза больше — 12 шт. Принцип здесь следующий – на каждую стропильную ногу должны быть установлены опоры с двух сторон, но если к зданию пристроена одна сторона, то подступенки там не нужны.

Кроме того, по длине устанавливаются балки, а для 6-метровой ширины их потребуется 6 штук — 2 по краям свесов, 2 по стойкам и 2 посередине крыши. Если длина навеса 10,5 м, то 10,5*6=63 м или 63/6=11 штук профилей. Торцы сотового поликарбоната заглушены торцевым профилем.

Габаритный чертеж односкатной постройки

Расчеты отдельностоящего навеса

Для расчета навеса во дворе следует учитывать не только его ширину и длину, но и количество осадков, выпадающих в зима. Дело в том, что снег оказывает сильную механическую нагрузку и его придется как-то сдерживать. Самый оптимальный вариант усиления каркаса – треугольник – это единственная геометрическая фигура, не предусматривающая люфтов.

Для расчетов возьмем крышу условную шириной 6 м, длиной 10,6 м и поликарбонат шириной 2100×600 мм. Стропила можно сделать из профиля трубы 60×40 мм или из деревянной доски 100×50 мм. Безусловно, металлический профиль лучше дерева и срок его службы практически не имеет ограничений в обозримой перспективе.

Принцип стропильной конструкции

На чертеже выше показана конструкция, где верхняя часть ската составляет 240 см, а стропило состоит из 11 треугольников – это оптимальный вариант. С учетом того, что металлические профили обычно имеют длину 6 м, ширина получится чуть меньше, но на каждую стропильную ногу требуется 6 профилей с учетом вертикальной и наклонной перемычек. Всего вам понадобится 6 стропил и 5 листов поликарбоната.

Конечно, можно сэкономить на металле и сделать всего 2 треугольника, как показано на верхнем фото. В этом случае расчет каркаса навеса сократится минимум на 2 профиля на каждую стропильную ногу, а если их 6, то это уже 12 профилей. Однако для среднего количества осадков этого вполне достаточно – можно рассчитать односкатный навес в бюджетном режиме, сэкономив на металле.

Односкатная свободностоящая конструкция

Фронтонные навесы

Для двускатных крыш расчет металлического каркаса навеса очень похож на скатные крыши, то есть жесткость создается теми же треугольниками. Такие навесы обычно делают для больших парковок, ширина которых превышает 6 м, то есть есть возможность парковки нескольких автомобилей или автобусов.

Принцип монтажа поликарбоната не меняется — на каждом стыке должен быть профиль, а в данном случае это стропильные ноги. Количество треугольников напрямую влияет на жесткость конструкции – чем больше, тем лучше. Самый оптимальный вариант следующий – каждый погонный метр делится вертикальным профилем, а эта фигура делится по диагонали на два треугольника.

Принцип монтажа двускатного навеса

Для расчета металлического навеса нужно сразу определиться с размерами кровли, а например, можно рассмотреть тот же вариант 10,6×6 м. Для покрытия здесь, также понадобится 5 листов, но их придется разрезать пополам, соединив по центру коньковым профилем. Количество металлических вертикальных опор в два раза превышает количество стропил, если их 6, то потребуется 12 подступенков.

Здесь нужно больше продольных балок — 7 штук — добавлена ​​коньковая балка. Итого:

• 2 профиля по краям свесов;
• 2 вдоль стоек;
• 2 между опорами и коньком;
• 1 — на коньке.

Схема двускатного здания

Если перевести продольные балки на куски, то 10,5*7/6=12,25 или 13 шестиметровых профилей. Сечение для таких балок такое же, как и для стропил (обычно это 60×40 мм), а вот для стояков используется труба 80-100 мм или трубный профиль аналогичного сечения.

Преимущество двускатной крыши в том, что расчет металлоконструкций навеса получится более экономичным. Две стропильные ноги с перемычкой уже образуют треугольник, который посередине можно разделить на две части. В результате будут выучены две фигуры с горизонтальными (нижними) сторонами по 3 м.

Расчет материалов для криволинейного навеса

Самостоятельно рассчитать навес с криволинейной крышей сложнее, так как здесь многое зависит от ее выпуклости, то есть чем круче изгиб, тем больше расходуется материалов. Но можно исходить из тех же габаритов: 10,5 м в длину и 6 м в ширину, хотя ширина здесь будет уменьшена за счет изгиба.

Криволинейный навес

Явным преимуществом данной конструкции является экономия материала при сборке стропильной системы. Для данного размера можно обойтись всего двумя-тремя стропильными системами, по краям и посередине — все остальные ноги просто делаются в виде дуги без нижней перемычки, как на фото. Изогнутый металлический профиль, закрепленный на двух опорах, сам по себе является жесткой фигурой и вопрос здесь только в хорошем креплении подступенков.

В этом случае расчет навеса для автомобиля будет состоять из 6 гнутых шестиметровых профилей, два или три из которых снабжены перемычкой и разделены на несколько треугольников. Для каждой дуги также необходимы опоры, а значит, их будет 12. Продольных балок достаточно 6 штук:

• 2 по краям свесов;
• 2 вдоль стоек;
• 2 по крыше.

Навес арочный

Итого получается 12*10,5/6=21 и еще 4 профиля для перемычек.

Вполне естественно, что на более узкие навесы расходуется меньше материала, но здесь важно учитывать длину поликарбоната. То есть, если вы работаете с 6-метровыми листами, то их следует использовать либо целиком, либо разрезать пополам, чтобы не было отходов. В этом случае крыша получится шириной 6 м или 3 м, а длина уже регулируется по мере необходимости.

В итоге можно сказать, что самый экономичный расчет навеса получится с криволинейной крышей, хотя это и самый сложный вариант. Тем не менее, в таких конструкциях можно сэкономить на металлических профилях, поэтому выгода здесь очевидна.

Если у вас возникли трудности в процессе расчета, вы можете воспользоваться специальными программами и услугами профессионалов.

Оригинальные козырьки, просторные беседки и светопрозрачные козырьки сегодня украшают дворы многих районов. Здания, отделанные современным строительным материалом – поликарбонатом, выглядят очень привлекательно, гармонично вписываясь в архитектурный ансамбль. Владельцы частных домов все чаще обустраивают навесы из поликарбоната своими руками, создавая живописные арочные конструкции. Полуматовые и прозрачные навесы из цветной полимерной основы, помимо своего прямого назначения, становятся эффектным украшением парадной, детской площадки или патио.

Поликарбонат

– универсальный кровельный материал. Выступая достойной альтернативой дереву, стеклу или металлу, он служит основой для конструкции навесов, которые довольно широко применяются в загородном строительстве.

Вариант №1 — навес над балконом

Оборудовав балкон прозрачным пластиковым навесом, свободно пропускающим солнечные лучи, можно создать настоящую оранжерею, которая будет украшать дом в течение всего года.

Устройство навеса из поликарбоната защитит стены дома и пристроенную к нему территорию от развития плесени и грибка и продлит срок службы деревянных элементов здания

Вариант №2 — навес

Достаточно жесткие конструкции способны выдерживать сильные порывы ветра, полупрозрачная крыша создает небольшую тень.

Прямоугольные и арочные навесы способны отлично защитить автомобиль не только от снега и дождя, но и от других внешних факторов, оказывающих негативное воздействие

Вариант №3 — навес для беседки или патио

Поликарбонат

идеален в качестве кровельного материала для обустройства беседки, крытой зоны отдыха или барбекю.

Полуматовая или прозрачная крыша даст рассеянную тень, благодаря чему внутри беседки будет создано слегка приглушенное интересное освещение

Вариант №4 — навес над крыльцом

Благодаря широкому разнообразию цветовой палитры поликарбоната и особой структуре материала, легко принимающего любую форму, всегда можно создать конструкцию, идеально вписывающуюся в архитектурную композицию существующего здания.

Красиво оформленный навес защитит фасадную часть дома и прилегающую веранду с крыльцом от палящих солнечных лучей в летние месяцы и непогоды в холодное время года

Выбор материала для строительства навеса

В загородном строительстве сотовый поликарбонат чаще всего используется для обустройства навесов. Прочные панели, состоящие из нескольких слоев пластика, которые соединены между собой при помощи вертикальных ребер жесткости, обладают отличными качественными характеристиками. Помимо того, что они имеют эстетичный вид, поликарбонатные панели достаточно легко монтируются и гнуться, принимая арочную форму. Благодаря особой структуре материала поликарбонат способен защитить от негативного воздействия УФ-излучения.

При выборе материала для обустройства сарая следует руководствоваться прежде всего назначением и типом будущей постройки.

При расчете навеса из поликарбоната необходимо учитывать: ветровую и снеговую нагрузку, шаг обрешетки и радиус изгиба

Грамотный расчет предотвратит лишние затраты: приобретая слишком тонкие листы, потребуется более частый шаг обрешетки, в то же время установка максимально прочных панелей также повлечет за собой дополнительные расходы.

При выборе поликарбонатных панелей необходимо учитывать толщину материала:

• Панели толщиной 4 мм предназначены для строительства теплиц и теплиц.
• Сотовые панели толщиной 6-8 мм предназначены для возведения перегородок, навесов, козырьков и крыш.
• Шумоизоляция возводится из листов толщиной 10 мм, применяется для устройства вертикальных поверхностей.
• Самые толстые панели толщиной 16 мм отличаются повышенной прочностью. Их используют для кровли больших площадей.

Палитра оттенков сотового поликарбоната достаточно широка, что позволяет подобрать вариант, наиболее подходящий для обустройства конкретного здания.

Зеленые и синие полупрозрачные пластиковые панели украсят навес над бассейном. Коричневые и вишневые оттенки навеса дополнят живописную картину утопающих в зелени построек.

Основные этапы обустройства навеса

Определившись с местом расположения строительной конструкции, следует разработать проект сарая. Выполненная ранее конструкция из поликарбоната позволяет не только правильно рассчитать необходимое количество материалов при строительстве, но и предотвратить возникновение возможных деформаций в процессе эксплуатации.

При проектировании основания и надземной части конструкции навеса необходимо в первую очередь замерить параметры площадки и на основании этого произвести расчет каркаса с учетом продольных и поперечные ступеньки

При разработке проекта также следует учитывать климатические особенности местности и нагрузки, создаваемые внешними факторами.

Для монтажа листов поликарбоната толщиной менее 8 мм достаточно шага 600-700 мм. При устройстве более тяжелых панелей продольные ступени выполняются размером 700 мм, а поперечные — до 1 метра

Этап №2 — возведение площадки под навес

Участок для обустройства сарая размечают колышками и выравнивают. По периметру участка на расстоянии 1-1,5 метра с помощью бура выкапываются ямы для установки опорных стоек, в качестве которых чаще всего используются деревянные балки или металлические столбы.

Опоры заглубляют непосредственно в землю на 50-150 см, выравнивают с помощью строительного уровня и бетонируют, либо закрепляют на специально вкопанных закладных деталях по тому же принципу

При использовании деревянных балок в качестве опорных стоек нижнюю часть стоек обрабатывают битумом или любым защитным составом, препятствующим гниению древесины.

Выждав пару дней, пока опоры осядут и бетон наберет достаточную прочность, со всей территории размеченного участка снимается 15-20 см слой грунта. Дно ямы засыпают песчаной или щебеночной «подушкой» и утрамбовывают.

На данном этапе строительства целесообразно предусмотреть устройство канавок и размещение дренажных труб для отвода дождевой воды.

В качестве финишного покрытия можно использовать:

• бетонная стяжка;
• плитка тротуарная;
• газонная решетка.

Для укладки данного покрытия по периметру площадки устанавливается опалубка. Дно котлована, покрытое гравийной «подушкой», заливают бетоном толщиной 5 см, поверх которого сразу же укладывают сетку из арматуры и повторно заливают таким же слоем бетона. Опалубку снимают через 2-3 дня, когда бетон затвердеет. Сама площадка, залитая бетоном, должна простоять не менее 2-3 недель: за этот период бетон наберет необходимую прочность и естественным образом избавится от лишней влаги.

Бетонная стяжка хорошо подходит для ровных участков, где грунт не подвержен подвижкам

Тротуарная плитка больше подходит для «плавающих» и пучинистых грунтов. В отличие от бетонной стяжки тротуарная плитка не образует монолитного слоя, что позволяет земле «дышать»

Плитку укладывают непосредственно на песчаную «подушку», утрамбовывая элементы резиновой киянкой, не повреждающей поверхность покрытия. В качестве каркаса лучше использовать тумбу, которая не позволит покрытию расползаться за пределы участка. Выложив плитку, поверхность площадки поливают водой. В качестве покрытия также можно использовать натуральный камень, клинкерный кирпич или брусчатку.

Любители натуральных материалов могут выбрать газонную решетку, через ячейки которой растет трава

Полимерный материал, служащий основой решетки, обеспечит дренаж и защитит газон от вытаптывания, сохраняя привлекательный внешний вид в течение всего сезона.

Этап №3 — установка рамы

Вертикальные опорные стойки крепятся к закладным деталям. При сооружении каркаса из металлических столбов верхнюю обвязку по периметру и вертикальным стойкам конструкции выполняют с помощью электросварки. После этого с помощью вертикальных распорок поперечные элементы каркаса крепятся к несущим балкам.

Чаще всего поперечным элементам придают дугообразные и купольные, одно- и двускатные формы. Помимо презентабельного вида, арочные конструкции препятствуют скоплению снега, грязи и опавшей листвы

Все сварные швы рамы зачищены, загрунтованы и окрашены.

Этап №4 — укладка листов поликарбоната

От качества монтажа поликарбонатного навеса напрямую зависит надежность и долговечность здания.

Для монтажа поликарбонатных панелей вам потребуются инструменты:

• строительный нож;
Циркуляционная пила
• ;
сверло
• ;
отвертка
• .

Листы толщиной до 8 мм можно резать строительным ножом, а более толстые панели можно резать циркулярной пилой с дисками с мелкими неразделенными зубьями. Все работы по раскрою листов следует проводить только на твердой и ровной поверхности.

Раскрой листов должен производиться с учетом ориентации воздушных каналов. Они должны совпадать с направлением изгиба или уклона

Внешняя сторона панели, защищающая от УФ-излучения, покрыта специальной транспортировочной пленкой, на которую производитель наносит изображения с инструкцией по установке. Все работы по резке и сверлению отверстий можно проводить, не снимая защитную пленку, снимая ее с поверхности панелей только после установки навеса.

Консультация. Чтобы согнуть пластиковую панель дугой, нужно по линии швеллеров прикрепить к ней профиль, в котором сделать небольшие надрезы и согнуть, придав нужную форму.

Листы поликарбоната

укладываются на каркас и фиксируются саморезами и термошайбами ​​диаметром 30 мм.

Такие термошайбы, имеющие силиконовую основу, способны обеспечить отличную герметизацию швов.

Отверстия для крепления, диаметр которых должен быть на 2-3 мм больше размера саморезов и термошайб, должны располагаться между ребрами жесткости на расстоянии 30 см друг от друга. При креплении листов к каркасу главное не перетянуть, чтобы не сломать края отверстий в пластиковой панели. Сами листы скрепляются между собой с помощью Н-образных профилей, под которые края панелей заводят на 20 мм, оставляя небольшие зазоры.

При соединении листов поликарбоната между собой нужно соблюдать правило устройства компрессионных швов: оставлять зазоры 3-5 мм для возможности смещения листов при перепадах температур.

Края и открытые торцы поликарбонатных панелей покрываются специальными накладками, алюминиевыми или перфорированными лентами с микрофильтрами, а затем проклеиваются герметиком

Такая обработка предотвратит проникновение мусора, пыли и мелких насекомых в пустые полости панелей, а также предотвратит скопление конденсата.

Навес готов. Уход за конструкцией заключается только в своевременной очистке поверхности обычной водой без использования моющих средств, способных повредить защитный слой поликарбонатных панелей.

Как собрать теплицу из поликарбоната 3х6 пошагово: чертеж, монтаж, видео

Прежде чем принять решение пошагово собрать теплицу из поликарбоната 3х6 м, необходимо будет провести небольшую подготовительную работу. Найдите максимально понятный и подробный проект каркаса теплицы, который не потребует больших затрат или привлечения теплицы из поликарбоната для монтажа «узких» специалистов. Обычно на сборку ядра и укладку поликарбоната уходит не менее четырех дней при условии полного обеспечения материалами и инструментами.

Из чего делают теплицы из поликарбоната

Основная статья расходов будущей постройки – сборка конструкции, поэтому первое, о чем нужно подумать при выборе проекта теплицы, это материал для несущей конструкции. Можно собрать ядро ​​теплицы в нескольких вариантах, но определяющим фактором все же остается надежность конструкции, и только тогда можно говорить о цене вопроса.

Чаще всего для того, чтобы собрать каркас небольшой теплицы из поликарбоната, специалисты и разного рода сабли предлагают четыре вида материала:

• Металлическая квадратная труба с оцинкованным или фосфатным покрытием;
• Алюминиевая трубка и профиль;
• Деревянные рейки и брус, горка и доска необрезная;
• Трубы полипропиленовые водопроводные.

Конечно, речь идет о сборе полноценного стационарного каркаса с небольшим фундаментом и обшивкой стен поликарбонатом. Если подбирать каркас для теплиц – сегодня на один сезон, то критерии выбора будут основываться на простоте сборки и дешевизне крыши. Теплицу нужно быстро собрать, а по окончании вегетационного периода снять детали конструкции и листы поликарбоната собрать в пакеты до следующего сезона. Поэтому, если вы планируете проектирование и сборку своими руками, чертежи теплицы из поликарбоната для теплицы лучше не использовать.

Металл и дерево

Из всего списка самым надежным материалом можно считать стальную профильную трубу. Если придерживаться основных требований технологии строительства теплиц из поликарбоната, то стальной каркас, облицованный пластиком, простоит на дачном участке не менее 30 лет. Следующим в списке самых надежных решений можно считать дерево. Несмотря на то, что дерево уступает алюминию и пластику по механической прочности, у такого решения есть одно важное преимущество – самодельные теплицы из поликарбоната, собранные на деревянном каркасе, просто ремонтировать и обслуживать.

Совет! Выбирая материал, из которого планируется собрать теплицу или теплицу из поликарбоната своими руками, следует помнить, что ремонтировать ее тоже придется своими силами, поэтому каркас должен быть удобным для ремонта и замены повреждений.

Кроме того, стальная труба и дерево лучше подходят для сборки квадратной теплицы из поликарбоната. При помощи бруса и уголка, угольника или даже обрезка металлической отводной трубы собрать конструкцию с двойной крышей гораздо проще и дешевле, чем гнуть арочные перекрытия.

Преимущества пластика и алюминия для арочных конструкций

Один из способов построить теплицу из поликарбоната своими руками подразумевает обычное копирование готовых конструкций, спроектированных и изготовленных фирмами в заводских условиях. Итак, если посмотреть на готовые комплекты, то окажется, что большинство продаваемых моделей приходится собирать из пластиковой и алюминиевой трубки, диаметром 15-25 мм.

Причина такого решения очевидна, монтаж такой теплицы из поликарбоната своими руками обходится от силы за пару часов интенсивного труда, поэтому алюминий и полипропилен хороши, если нужно собрать небольшие постройки. Еще одним преимуществом пластикового и алюминиевого профиля является нечувствительность материала к конденсату, который всегда монтируется под поликарбонат. Если за нормальное состояние теплицы из дерева и стали приходится бороться с помощью лакокрасочных материалов, то алюминиевый каркас можно собрать, забыть и не вспоминать.

Варианты теплицы из поликарбоната

Использование покрытия из поликарбоната серьезно расширяет возможности самодельщиков в планировании и монтаже временных построек. За счет применения поликарбоната спроектировано несколько новых и вновь классических моделей:

Если первые два типа относятся к дачным тепличным комплексам, собираемым на отдельном фундаменте, то бутылочный вариант, пристроенный к дому, можно собрать, используя лишь несколько десятков полипропиленовых труб и 30-35 м2 литого поликарбоната. Единственным недостатком такой конструкции является высокая стоимость пластика. Из-за сильного затенения от стен дома каркас теплицы приходится собирать и остеклять максимально прозрачным и более дорогим монолитным поликарбонатом.

К сведению! Набор схем теплиц и теплиц – это не только способ защитить основание здания, но и хороший вариант сэкономить на отоплении в холодные и морозные дни.

Перечисленные конструкции отличаются друг от друга не только формой крыши, но и профилем балок. Основное отличие заключается в способе сборки каркаса и технологии укладки поликарбоната. Понятно, что для теплиц используются разные способы сборки деталей, поэтому, прежде чем пытаться построить теплицу из поликарбоната своими руками, необходимо будет освоить столярные или сварочные работы или научиться собирать полипропиленовые трубы для пайки.

Какие бывают размеры теплиц из поликарбоната

Для каждой скорости теплицы есть свой оптимальный размер и рекомендуемый материал для изготовления каркаса. Например, самые популярные арочные конструкции выполняются в Форм-факторе Тоннеля, шириной 1,5-3 м и длиной 4 м, 6 м, 8 м и 10 м. Несущие дуги рекомендуется собирать из алюминиевого и стального профиля.

К сведению! Примерно такие размеры собирают дуговые теплицы из поликарбоната с каркасом из полипропиленовых труб. Их легко отличить от стальных и алюминиевых конструкций по соединительным муфтам.

Размер арочных теплиц из поликарбоната подобран таким образом, чтобы уменьшить сотовые потери. В стандартной упаковке уложены листы сотового пластика шириной 2,1 метра и длиной 10 м. То есть из одного полотна можно вырезать два отрезка, достаточных для перекрытия дуг от ширины основания теплицы, равной 3 м.

Классический дом-теплица чаще всего строится по тем же стандартам, длиной от 4 до 12 м, шириной 3,6-4 м. Конструкции на стальных рамах всегда шире, деревянные и полипропиленовые рамы редко имеют ширину более 3,6-4 м.

В настоящее время наиболее оптимальным вариантом признан размер теплицы из поликарбоната 3х6 м на каркасе из металлической квадратной трубы 20х20 мм, с толщиной стенки 2 мм.

Чертежи теплицы из поликарбоната с размерами

Аккуратно и качественно собрать каркас теплицы можно двумя способами. Первый случай подразумевает составление самостоятельно или использование готовой инструкции по сборке теплицы из поликарбоната своими руками. Это самый простой вариант, доступный даже для самых далеких людей. Хороший вариант — составить план сборки теплицы из поликарбоната своими руками на видео, например, на ролике:

Собрать несложно, но времени довольно много. Гораздо проще и удобнее сделать эскиз, а лучше чертеж будущего каркаса с размерами и нюансами крепления поликарбоната. Более того, уменьшив размеры вдвое, имеющиеся эскизы и расчеты можно использовать своими руками в качестве чертежей на теплицу из поликарбоната.

Арочная схема

Конструктивный каркас теплицы собирается из семи изогнутых дуг, стянутых между собой горизонтальным крестом. Все элементы, в том числе фронтоны и арки, изготовлены методом сварки из гнутой трубы квадратного сечения 20х20 мм. Металлические детали перед сборкой теплицы обрабатывают смесью ортофосфора и уксусной кислоты.

На переднем и заднем эпононтоне имеются входные двери. Каркас под дверь можно собрать из деревянного бруса или сварить из квадрата. В верхней части фасадов устанавливается по изделию или вариантам, их можно собирать в составе дверного полотна, но лучше всего сделать фрамуфы над дверью.

Теплица квадратная версия

Собрать классическую коробку теплицы с двухскатной крышей гораздо сложнее и дороже. Один из вариантов такой конструкции приведен на рисунке ниже.

Как и в предыдущем варианте, коробка собирается из семи секций, сваренных из квадратной трубы. Для того чтобы собрать навес теплицы, потребуется три полосы поликарбоната шириной 2,1 м.

Конструкция теплицы с двухскатной крышей отличается от арочного варианта:

• Форма более удобна для работы внутри теплицы;
• Кровельные ставки можно собрать из литого поликарбоната, что увеличивает количество света, попадающего внутрь помещения;
• Кузов более жесткий, хорошо выдерживает порывы ветра любого направления.

Арочное здание хорошо держит ветер только с бокового направления, поэтому перед тем, как ставить теплицу из поликарбоната на арки, необходимо правильно сориентировать конструкцию относительно роз ветров.

К преимуществам теплицы с круговой крышей можно отнести простое устройство и минимальные затраты на изготовление несущих арочных секций. Чтобы собрать каркас с двухскатной крышей, уйдет в три раза больше времени и в два раза больше материала. Разницы в расходе поликарбоната практически нет. Поэтому большинство дач выбирают вариант с арочным блоком перекрытия.

Как рассчитать поликарбонат на теплицу

Сразу стоит сказать, что собирать арочные теплицы имеет смысл не столько из-за меньших затрат на поликарбонат или металл, сколько из-за простоты конструкции. Если взять за основу чертеж теплицы-коробки и рассчитать количество узлов сборки, то можно представить, насколько время рассмотрения арочной конструкции меньше затрат времени и сил на сборку квадратного двойного контура.

Для сборки арочной теплицы 3х6 м потребуются следующие материалы:

• Для устройства фундамента — 200-210 штук красного кирпича, 75-98 кг цемента М300, щебня и песка — 1,5 куба;
• Для сбора несущих дуг под поликарбонат необходимо 7 отрезков квадратной трубы 20х20х2 мм, длиной 6 м;
• 18 м трубы 40х20х2 мм используются на основании фундамента, для сборки фронтонов и горизонтальных ригелей потребуется еще 30 м. Трубы 20х20 мм;
• Для сборки покрытия теплицы необходимо 4 отрезка поликарбоната 2,1 м, толщиной 3,5 мм. Для крепежа используется стандартная саморезка с шайбой, на сборку потребуется 120-140 штук плюс 18 м. Концевой профиль P. Edid для герметизации ячеек поликарбоната;
• Дополнительно для сборки и крепления каркаса теплицы на фундамент необходимо приобрести 18-20 шт анкеров, с шайбой, гайкой и гровером, навесы — 6 шт.

Важно! Так как сборка каркаса теплицы сварная, то надо будет арендовать на пару дней хороший сварочный инвертор или, что еще лучше, полуавтомат с маской и пачкой электродов.

Перед сборкой несущие дуги и металлические части теплиц необходимо последовательно, с суточным интервалом, обработать водным раствором ортофосфорной кислоты, грунтом и краской для атмосферных работ.

Подготовка к установке теплиц из поликарбоната

Процесс подготовительных работ в основном связан с раскроем заготовок и сваркой отдельных деталей. Теплицу легче собрать, если фронтоны и арки были сделаны заранее, например, арки из трубы вырезаются и интегрируются в гараже или домашней мастерской. Конечно, можно проделать ту же работу и на месте будущей сборки, но такой подход усложняет и замедляет.

Самым ответственным этапом подготовки считается изготовление дуг. Рецептов, как согнуть квадратную трубу трепалом или с помощью самодельного станка, очень много.

Совет! Если есть возможность, лучше всего заказать гибку дуги в ближайшей сантехнической или ремонтной мастерской. Во-первых, качество будет на порядок выше, а во-вторых, не нужно будет тратить драгоценные силы и время на сбор машины, которая потребуется один раз на всю стройку.

Стоимость услуг по профилированию ориентировочно 30-50% от цены трубы.

Как правильно установить теплицу из поликарбоната

Первое, с чего нужно начинать планирование и подготовку к сборке, это выбор каркаса каркаса в сборе. Несмотря на то, что большую часть деталей теплицы удалось сделать в мастерской, для сборки каркаса площадки требуется примерно в два раза больше, чем фундамент теплицы 3х6 м. Можно будет подгонять детали и резать листы поликарбоната, переносить цемент, песок и кирпич, делать замков под фундамент.

Выбор места и установка фундамента

Обычно тепличный короб хозяева ставят на наиболее освещенном участке участка, вдали от деревьев и хозпостроек. Но, помимо освещенности, нужно будет еще учитывать и направление ветра, потоки холодного весеннего воздуха могут быть очень тесными, поэтому теплицу из поликарбоната рекомендуется прятать за постройками, например, для баня или сарай.

Вторым условием выбора площадки является наличие отвода дождевых и грунтовых вод. Перед сбором теплицы, возможно, придется поставить дренажный или бетонный желоб для отвода влаги.

Как только решится вопрос с выбором места, можно приступать к обустройству фундамента. Для разметки проще всего использовать деревянные колья с натянутым шнуром. Далее вам нужно будет вырыть траншею на глубину 20-25 см и ширину засветки.

На дно укладывают пленку, затем песок с гравием, верхний слой засыпают самой крупной фракцией щебня и заливают бетоном. Примерно через сутки можно выкладывать фундаментное основание на высоту в два кирпича. Конечно, теплицу можно собрать на стальные колья, забитые в грунт, но, как показывает практика, на сучкообразных грунтах такой способ сборки фундамента теплицы приводит к деформации и разрыву обвязки.

Каркас теплицы из поликарбоната

Сборка несущей части теплицы начинается с фронтонов. Если приготовить их не удалось в условиях гаража, то делать это придется на приусадебном участке. Для того, чтобы собрать фронтоны, достаточно выбрать пару дуг с одинаковой кривизной. Заготовки укладывают на подкладку, концы опор стягивают тонкой стальной проволокой и прикручивают нижний срез обвязки. Далее поочередно нужно собрать и проварить дверную коробку и оконную раму.

После остывания металла можно приступать к резке поликарбоната. Для этого фронтальный каркас кладут на расклешенный на ровной площадке поликарбонатный лист и строительным ножом, как по шаблону, вырезают части облицовки.

Осталось установить фронтоны на основание, уложить и собрать сваркой горизонтальные поперечные рубашки и нижние отрезки обвязки из трубы 40х20 мм. Нижняя часть каркаса теплицы до сборки дуги из поликарбоната должна быть тщательно проварена и закреплена на фундаменте анкерами.

Листы покрытия из поликарбоната

Заключительный этап – установка опорных дуг и листов поликарбоната. Большая часть каркаса теплицы, кроме основания, до этого момента была собрана электродной сваркой. Он предусматривал возможность сборки каркаса и одновременно внесения изменений, если при сборке были допущены неточности.

Дуги располагаются на горизонтальных поперечинах поочередно, сначала по центру, затем слева и справа от первой арки. Как только детали были уложены и выровнены, можно начинать полноценную проварку электродом всех сварочных швов.

Последним штрихом остается сборка поликарбонатной облицовки. Листы укладываются на готовый каркас поочередно, с нахлестом кромок, и хотя многие специалисты считают такой способ сборки устаревшим, лучше всего он подходит для тонкого поликарбоната. Только после того, как кровля теплицы собрана, можно пришивать фронтоны.

Как ни странно, но самым трудоемким этапом монтажа поликарбонатного покрытия является установка торцевых планок. Если оставить установку защиты на последний этап, то закрыть торцы вагонкой вполне возможно, но делать это крайне неудобно. Торцевую планку гораздо проще поставить непосредственно перед креплением листа на основу хора.

Самый болезненный вопрос, с которым сталкиваются хозяева при изготовлении самодельной теплицы – а стоит ли делать всю конструкцию своими руками. Гораздо проще купить готовый конструктор. Общая стоимость материалов с учетом работы и доставки лишь немногим меньше цены комплекта.

В этом случае есть существенная разница. Готовые тепличные конструкции собираются с помощью муфт и шурупов, поэтому прочности конструкции 3х6 м хватает максимум на 3-5 лет эксплуатации, при том, что поликарбонат способен выдержать 15-20 лет. В самодельном варианте сборка рамы выполняется на сварке, что гарантирует эксплуатацию до 30 лет и более. Заменить лист поликарбоната на теплице 3х6 м за один день, с минимальными затратами.

Заключение

Как видно из вышеприведенного описания, пошагово собрать теплицу из поликарбоната 3х6 м не составит особой проблемы даже для неподготовленного специалиста. Единственное «узкое» место — это выполнение сварки, но это лишь вопрос практики, чтобы научиться более менее качественно выполнять сварочные швы, вам понадобится хороший инвертор и один день обучения.

чертежи, расчет, установка своими руками, фото

Если вы хотите соорудить защиту от солнца, то лучше всего выбрать арочный навес из поликарбоната. Небольшая масса и умеренные затраты на ее обустройство делают арочную схему самой популярной из всех возможных. Арочная система действительна для классических способов обустройства, подтвердивших свою надежность и долговечность.

Особенности арочных конструкций из поликарбоната

Этот тип навеса нельзя строить и хаотично, потребуется как минимум предварительный расчет и тестовая проверка. Это усложняет работу с листовым поликарбонатом и несущим каркасом, но в целом возведение арочного навеса не представляет особой проблемы для всех, кто умеет работать со сваркой хотя бы на уровне любителя.

Секрет популярности таких навесов заключается в использовании двух основных элементов:

• Браширование бруса арочного типа. За счет сложной криволинейной поверхности навес получается достаточно прочным, способным выдерживать значительную вертикальную и горизонтальную нагрузку;
• Кровля из поликарбоната. Материал достаточно прочный и одновременно гибкий, чтобы противостоять порывам ветра и давлению снежного покрова.

Поликарбонат, благодаря высокой прозрачности, обеспечивает достаточное количество солнечного света, под арочным навесом можно без проблем работать даже в вечерние сумерки или при непогоде, не прибегая к электрическому освещению.

Для информации! Навес из поликарбоната прекрасно фильтрует практически весь ультрафиолет с солнечными лучами, поэтому под арочной кровлей можно без ущерба для здоровья находиться неограниченное время.

Кроме того, арочные навесы из поликарбоната, фото, получаются значительно симпатичнее и даже эффектнее, чем конструкции с металлическими кровлями, например, профнастилом, особенно шифером.

Помимо эстетичности и дизайна гораздо более безопасным считается навес, лист поликарбоната для помещений. Даже если ветер и заденет легкий прозрачный пластик, что крайне маловероятно, никакой опасности для тех, кто находится под арочной крышей, и быть не может. Шифер и металлический лист в такой ситуации представляют определенную угрозу.

Поликарбонат имеет два врожденных недостатка. Во-первых, швы по линиям листов необходимы для закрытия арочных накладок из алюминия, а во-вторых, пластик значительно проигрывает во внешнем виде и, главное, в прочности при небольшом повреждении защитной пленки.

Области применения арочных навесов из поликарбоната

Вариантов использования арочных конструкций огромное количество. Раньше для домашнего навеса использовали арки и арки, отрезки и запчасти из хозяйств и обертки промышленного назначения, либо изготавливали вручную с помощью наковальни, пар металлических шаблонов и тяжелых кувалд.

С появлением трубогибочных станков, как электрических, так и ручных, изготовление деталей арочного навеса никогда не переставало быть проблемой. Ферму для навеса из поликарбоната можно сделать любого размера, формы и конфигурации.

Навес арочного типа во дворе

Устройство навеса идеально в качестве места хранения на открытом транспорте и мотоциклах, материальные ценности которым противопоказана влага и требуется постоянное проветривание. Арочный навес из поликарбоната для автомобиля обеспечивает качество хранения техники, на уровне отапливаемого и вентилируемого гаража, и в первую очередь за счет прозрачной крыши и сквозняка.

Козырек арочного типа можно рекомендовать для защиты входных дверей, особенно для зданий, в которых вход в дом расположен не в центре фасада, а смещен к углу. Обычно в такой ситуации крыша над крыльцом изрядно трепается, дует ветерок, поэтому применение прочных и жестких арочных козырьковых конструкций обеспечит необходимую долговечность и надежность.

Кроме того, арочный каркас ферм выдерживает любую толщу снега, а прозрачный поликарбонат хорошо прогревается на солнце и быстро освобождается от ледяно-снежной шапки. В солнечную погоду любая влага и вода, попавшие под козырек, высыхают так же быстро, как и на открытом пространстве.

Крыши и козырьки из поликарбоната в приусадебном саду

Арки из поликарбоната считаются наиболее удачной формой кровли для устройства оттяжки под рассаду или теплицы на приусадебном участке. Причины те же – высокая устойчивость арочной конструкции к порывам ветра и хорошая теплоизоляция поликарбоната.

Самая простая теплица может быть построена из алюминиевых гимнастических колец, используемых в качестве спортивного снаряда. Трубчатое алюминиевое кольцо разрезается и распадается в виде дуги. Каркас или основание для теплицы спаивается из полипропиленовых водопроводных труб, готовые дуги просто вставляются в припаянные муфты или просверленные отверстия. Кровельное покрытие из сотового поликарбоната чаще всего съемное. Удобно, если конструкция используется как теплица. Лист поликарбоната выточен по размерам алюминиевых дуг и скреплен накладками.

Монтаж арочной теплицы из поликарбоната может производиться на кирпичную или цементно-песчаную плитку, уложенную на поверхность. С повышением температуры и наступлением теплых дней нижняя кромка поликарбоната ослабевает и приподнимается, обеспечивая вентиляцию и нормальный приток воздуха в помещение теплицы.

На основе арочного навеса можно построить полноценную зимнюю теплицу в полный рост. Применение поликарбоната позволит сократить расходы на обогрев помещения примерно на 40% по сравнению со стеклянными и пленочными конструкциями.

Чертежи арочных навесов из поликарбоната

Перед поиском материалов и подготовкой основания под опоры необходимо определиться с формой и общей компоновкой арки. Только тогда можно будет наметить эскизы и, возможно, даже сделать чертежи арочного навеса из поликарбоната.

Устройство балок и ферм оформляют на бумаге по двум причинам:

• Упрощает составление сметы по количеству необходимых материалов. Большинство геометрических и линейных расчетов арочного навеса просто невозможно выполнить без чертежа или хотя бы эскиза;
• Перед сборкой всегда выполняется пробный расчет на устойчивость и жесткость, а иногда приходится уточнять способ соединения или размеры оттенка обрешетки.

Совет! Всю основную информацию по деталям и способу сборки конструкции, особенно нюансы крепления поликарбоната к несущему навесу, необходимо указывать непосредственно на чертеже арочного навеса.

Такой подход является общепринятым и значительно упростит работу или общение, особенно если арочный навес придется находиться в компании с друзьями, помощниками или бригадой сотрудников.

Арочный соус

Если есть трубогибочный станок и сварочный инвертор, то в качестве первого опыта можно построить небольшую теплицу для выращивания овощей или рассады. В качестве основного материала лучше всего использовать отводную трубу на ½ дюйма.

Совет! Обычно несущие элементы арочного навеса — арки и контрпрофили изготавливают из трубы квадратного сечения сечением 20х20 мм и более, но для небольшой теплицы 2,5х5 м использование квадрата избыточно, как по прочности, так и по цене.

Кроме того, гнуть арочные дуги малого радиуса на трубогибочном станке очень сложно даже профессионалу. При этом, чем тоньше водоразборная труба, тем проще получить нужную кривизну кровли навеса. Согнуть заготовку квадратного профиля так, чтобы дуга была ровной и не превратилась в спираль, не так просто, как может показаться на первый взгляд.

Простая конструкция арочной теплицы не требует особых расчетов, потребуется только нарезать поликарбонатные листы так, чтобы края в арках лежали с перегибом. Нижнюю часть рамы и перекладину можно сделать из полипропиленовой трубы или квадратного бруса.

Навес с арочной крышей для двора

Более сложный вариант навеса с кровлей из поликарбоната 6х3 м показан на схеме — чертеже ниже. В отличие от тепличной крыши, в предыдущем случае арочные дуги выполняются не в виде полувесов, а в виде двойных ферм небольшой кривизны. В результате крыша получается более простой и технологичной в изготовлении.

Арочный навес устанавливается на восемь вертикальных стоек из квадратной трубы 60х60 мм. Общий вес кровли с учетом поликарбонатной обрешетки составляет около 300 кг, поэтому для удержания навеса стойки стянуты бетонной плитой и заглублены в землю на 1 м. Площадь поверхности, закрытая арочными крышами от дождя и снега, составляет 15 м2.

Преимуществом данной схемы является использование несущих ферм с равной кривизной дуги в арочной кровле. Такое решение позволяет устанавливать козырьки с крышами из поликарбоната. На почти открытом пространстве жесткости пролетов в поперечном горизонтальном направлении будет достаточно, чтобы выдерживать порывы ветра до 30м/с.

В том случае, если арочный навес строится во дворе, например, на участке между стеной дома и бетонным забором, то каркас крыши с обрешеткой из поликарбоната можно упростить, как на схеме чертежа ниже.

В данном случае вместо ферм использованы арочные элементы из стальной профильной трубы 70х30 мм, а вместо традиционного сотового поликарбоната уложен монолитный материал. В результате при условии защиты от ветра арочная конструкция крыши получается более легкой, но не менее прочной и жесткой, чем в случае укладки поликарбоната на ферму.

Расчет арочного навеса из поликарбоната

Одним из наиболее проблемных вопросов, связанных с устройством козырьков и крыш, является расчет прочности и жесткости арок или несущих конструктивных ферм. Для хозяйственных построек, размеры которых не превышают чертежей и схем, нет особой необходимости рассчитывать фермы арочных навесов из поликарбоната. Запаса прочности при любом направлении нагрузки более чем достаточно, чтобы конструкция не разрушилась и не деформировалась даже при удвоенной максимальной норме выпадающего снега.

Расчет геометрии

Как правило, для любительских конструкций арочных навесов используют балки и металлопрокат с сечением профиля заведомо большим, чем это требуется для расчета оптимизации несущей способности.

Например, параметры фермы 3 м можно использовать из профиля 30х30 мм, используемого в арочном навесе 6х3 м выше. Одна трехметровая нить выдерживает 50 кг распределенной нагрузки. Ферма из двух нитей с диагональными стойками выдерживает более 450 кг распределенной нагрузки.

Если посмотреть на схему распределения нагрузки на арочную конструкцию, то станет ясно, что 50% снежного покрова в центральной части кровли будет заложено в ферму. Поэтому в реальности арка способна выдержать до 600 кг нагрузки или 2400 кг по площади, крытый поликарбонат.

Чем больше кривизна дуги, тем больше запас прочности. Поэтому расчет арочного навеса обычно производят по линейным размерам с помощью геометрического построения на схеме или используют специализированные программы.

На что обратить внимание

В первую очередь необходимо помнить, что нельзя просто заменить конструкцию фермы обычной дугой, согнутой из квадрата квадратного сечения.

Под нагрузкой дуга оказывает давление на опоры не только в вертикальном, но и в горизонтальном направлении. В результате вертикальные стойки, удерживающие арочную крышу, могут быть выдавлены в стороны. Чтобы избежать подобной ситуации, опоры должны быть связаны горизонтальным пересечением.

Арочные навесы имеют существенный недостаток, связанный с тем, что крыша устанавливается на относительно высокие и тонкие опоры. Во избежание раскачивания и качения подрельсы стеллажей подвязывают распорками или дополнительными распорками. Это особенно важно при использовании в качестве покрытия листового поликарбоната.

Если металлическая кровля при небольших деформациях арки практически никогда не отслаивается, то при монтаже каркаса под поликарбонат пластиковое покрытие можно срезать крепежными элементами.

Выбор материалов и подготовительные работы

Для изготовления навеса в первую очередь необходимо будет приобрести качественный поликарбонат. Для кровли лучше всего подойдет сотовый материал толщиной 8-10 мм. Листы в 10-12 мм труднее согнуть на обрешетку, полотно тоньше недостаточно прочно, чтобы выдержать нагрузку от снежного покрова.

Для зданий, ферм применяют квадрат 30х30х2 мм без защитного покрытия. Боковые узлы купите из квадратной трубы 25х25 мм, для обрешетки лучше всего подойдет профиль 30х15 мм или 30х20 мм. На стойках арочного навеса можно использовать угольник 60 мм или двухзвенную трубу.

Перед началом работ необходимо распланировать площадку, снять дерн на глубину 20 см, насыпать слой мелкой посыпки с песком. По разметке арочного навеса, скважине в земле просверлите отверстия диаметром 30 см и глубиной 100 см. Для опор вырезаются заготовки стоек 2,45 м, обрабатываются антикором и просушиваются.

Как сделать арочный навес из поликарбоната своими руками

После завершения подготовки необходимо выполнить бетонирование опор и всей площадки под будущий навес. Первым делом в яму устанавливаются четыре угловые стойки, обычно заготовку отрезают с запасом 50 мм, чтобы можно было выровнять опоры опор в одной горизонтальной плоскости.

Изначально опоры под кровлю из поликарбоната выравнивают и фиксируют кусками битого кирпича, заливают бетоном. Далее натягиваем шнуры и выставляем оставшиеся четыре стойки. Если размеры арочной крыши из поликарбоната больше 3х6 м, то опоры лучше всего перевязывать по уровню основания в обычный угол.

Изготовление ферм под крышу лучше доверить опытному сварщику, здесь нужна аккуратность, любое отклонение от плоскости приведет к смятию поликарбоната. Вес каждой фермы более 20 кг, поэтому устанавливать их на опоры необходимо от трех человек. Фурнитура обрешетки может быть установлена ​​самостоятельно.

Самым простым является укладка поликарбоната. Листы крепятся к термосварным шайбам с зазором в местах стыков не менее 3 мм, линия шва обязательно закрывается алюминиевой накладкой с силиконовым уплотнителем.

Чтобы арочный навес был максимально прочным, без скрипа и боковин кровли, отрыва и деформации листов поликарбоната, необходимо особое внимание уделить способу соединения деталей. Все элементы крыши, стойки, ригели, дуги и подкосы в процессе сборки должны соединяться между собой в два прохода.

Изначально собираем раму на метизы, болты, гайки и заклепки. После укладки поликарбоната конструкция должна простоять несколько дней, за этот период арочный навес как следует укладывается, все элементы под нагрузкой принимают оптимальное положение. Кроме того, осталось исправить брак, если он был допущен.

Через два-три дня электросварка помогает всем стыкам и соединениям. Фурнитура может быть удалена, но чаще всего ее оставляют, что позволяет сделать арочный навес из поликарбоната более надежным, жестким и гибким одновременно.

Заключение

Арочный навес из поликарбоната имеет симпатичный дизайн и свой стиль. Его можно легко перестроить или дополнить, сделать вставки из прозрачного монолитного поликарбоната или оснастить ламелями. Несколько оконных ставней, уложенных под крышу из поликарбоната, позволяют плавно регулировать световой поток и тем самым создавать зону повышенного комфорта.

Какой лист поликарбоната лучше всего подходит для моей теплицы?

Если вы хотите, чтобы ваши растения и продукция росли сильными и здоровыми, в вашей теплице обязательно должны быть две вещи. Во-первых, большой доступ к естественному солнечному свету и, во-вторых, защита от дождя, мокрого снега, града и прочих капризов погоды. В течение многих лет стекло было ответом. Он предлагал внутреннюю силу наряду с прозрачностью и потрясающими визуальными эффектами.

Это было сделано для теплиц, которые были не только убежищем для растений, но и зданиями, которые могли легко привнести дополнительное ощущение изящества и роскоши в любой сад. Однако стекло не лишено недостатков. Во-первых, он хрупкий, тяжелый и сложный в установке. Что еще хуже, если стекло повреждено – будь то во время примерки или после – его замена обходится дорого. Решение всех этих проблем? Это был поликарбонат.

Комплектация:

• Зачем использовать поликарбонат для теплиц?
• Лучший тип поликарбоната для теплицы?
• Какой толщины должен быть поликарбонат для теплиц?
• Какого цвета должен быть мой поликарбонат?
• Советы по установке поликарбоната на теплицу

Зачем использовать поликарбонат для теплиц?

• Высокое светопропускание
• Феноменальный изолятор
• Устойчив к атмосферным воздействиям и ударам

Поликарбонат имеет много общих свойств со стеклом. Они не только обеспечивают большую светопроницаемость, но также обладают прочностью и жесткостью, намного превосходящими хрупкую альтернативу. Несмотря на дополнительную прочность, они также имеют тенденцию быть намного легче и проще в установке. Однако самым большим преимуществом является цена. Поликарбонат обычно стоит примерно в четыре раза дешевле, чем стекло, что делает его популярным выбором для небольших и крупных проектов.

Характеристики изоляции

При покупке теплицы изоляция так же важна, как и светопропускание. Без него ваши растения будут подвергаться холодным зимним ночам, и им будет гораздо труднее расти. В худшем случае низкие температуры могут даже убить. К счастью, поликарбонатные листы могут помочь предотвратить это. С U-значениями (скорость потери тепла) достаточно низкими, чтобы ваши растения оставались теплыми практически в любых условиях.

U-значения: A  U-значение  вычисляется путем деления 1 на относительное значение R (показатель эффективности изоляции). При покупке теплицы, чем ниже число, тем теплее будут содержаться ваши растения.

Светопропускание

Как правило, с увеличением толщины листов светопропускание снижается. Лист толщиной 4 мм, например, может иметь светопропускание 82 % (это означает, что 82 % света может пройти внутрь), в то время как 10-миллиметровый лист будет иметь светопропускание 76 %.

В контексте теплицы чем больше света, тем лучше. В конце концов, это важный ингредиент для здоровых растений. Однако это может варьироваться в зависимости от того, что вы пытаетесь вырастить. Некоторые кактусы и суккуленты, например, могут расти в условиях низкой и средней освещенности и, по сути, требуют дополнительной защиты от агрессивных ультрафиолетовых лучей. Всегда стоит помнить, что перед покупкой необходимо проверить требования ваших растений.

Лучший тип поликарбоната для теплицы?

В целом поликарбонат можно разделить на две группы. Твердые листы и многостенные. Solid представляет собой один слой материала, а Multiwall представляет собой более толстые листы, состоящие из двух, трех или более слоев, иногда с отчетливым крестообразным или сотовым рисунком. Выбранный вами тип будет, помимо окончательного вида теплицы, преимущественно влиять на светопропускание.

Сплошной или многослойный?

Хотя первоначальный вывод может заключаться в том, что более тонкие сплошные стеновые листы могут быть лучшим выбором, важно помнить о втором ключевом аспекте крыши теплицы. Долговечность. Хотя вы можете обнаружить, что эти листы обеспечивают больше света, они также будут гораздо более восприимчивы к повреждениям.

Имея это в виду, оптимальным вариантом для большинства является двухстенный Multiwall. Большинство из них обеспечивают тонкий баланс между светопропусканием и теплоизоляцией. При этом масштаб вашего проекта может потребовать чего-то более прочного. В этом случае 3 стены вполне могут подойти, особенно если в районе, где вы живете, более длительный вегетационный период.

Какой толщины должен быть поликарбонат для теплиц?

Распространенное предубеждение, когда речь идет об изоляции, заключается в том, что только толщина материала определяет коэффициент теплопередачи. По правде говоря, значение U в большей степени связано с окончательной структурой, чем с каким-либо конкретным листом. Это означает, что качество сборки (и самого листа) является таким же важным фактором, как и толщина.

Для вас это означает, что более тонкие листы толщиной 4 мм могут быть идеальным вариантом. Обеспечивает максимальную защиту, позволяя вашим растениям получать весь необходимый им прямой солнечный свет. В качестве дополнительного преимущества эти более тонкие листы также будут одними из самых легких из доступных — идеально подходят для тех, кто хочет заняться строительством теплицы в качестве проекта «сделай сам».

Какого цвета должен быть мой поликарбонат?

В большей степени, чем толщина, на светопропускание влияет цвет поликарбоната. Неудивительно, что большинство теплиц, которые вы видите, прозрачные, и это наша рекомендуемая отделка. Тем не менее, это не значит, что вы не можете принять более эстетичное решение. Листы бронзового и опалового цвета легко доступны, просто имейте в виду, что они могут сократить светопропускание вдвое.

Советы по установке поликарбоната в теплице

Как и в любом проекте «сделай сам», первым шагом является измерение и повторное измерение. Вряд ли это нужно говорить, но если у вас нет нужного количества листов нужного размера, вы ничего не построите. К счастью, многие листы можно разрезать точно по вашим размерам, чтобы обеспечить идеальную посадку. У нас также есть удобный калькулятор, который поможет вам точно рассчитать, сколько поликарбоната вам понадобится. №

При установке также необходимо убедиться, что поверхность с защитой от УФ-излучения обращена наружу, это обычно отмечается на пленке листов. При монтаже лучше всего отогнуть поверхность этой пленки, чтобы обеспечить пространство по краям для ваших креплений и/или системы остекления. Чтобы обеспечить стабильную посадку, вы также захотите, чтобы все используемые крепления были просверлены на расстоянии более 4 мм от этого края.

Естественно, мы всегда рекомендуем обращаться к руководствам по установке производителя для получения дальнейших указаний.

Есть еще вопросы?

Независимо от того, хотите ли вы построить с нуля или заменить старые панели, наша отмеченная наградами служба поддержки клиентов всегда готова помочь. Предлагая советы экспертов, которые помогут вам выбрать самые лучшие продукты для вашего следующего крупного проекта. Просто позвоните нам по телефону 01295 56565 или начните разговор, используя удобное окно чата ниже.

PALRUF Кровельные панели из ПВХ и гофрированные пластиковые кровельные листы | Palram Americas

Какова рекомендуемая высота потолка при установке Palruf или Suntuf на гриль?

+ —

Высота не задана. Все грили разные и готовят в широком диапазоне температур. Клиенты, которые хотят готовить на гриле под Suntuf или Palruf, должны быть уверены, что максимальная температура над грилем никогда не превышает 212°F для Suntuf и 122°F для Palruf.

Эти температуры представляют собой максимальную рабочую температуру для обоих продуктов. Если продукты подвергаются воздействию температур выше указанных, гарантия на продукт будет аннулирована, а панели могут быть повреждены.

DURACLADPALRUF®SUNTUF DIY

Почему вода капает с нижней стороны кровельных панелей?

+ —

Почти наверняка это происходит из-за образования конденсата на нижней стороне панелей. Образующийся конденсат не является прямым результатом панелей Suntuf, а скорее результатом окружающей среды, в которой установлены панели.

Чтобы узнать, что такое конденсат, почему он возникает, а также несколько советов, которые помогут свести его к минимуму, щелкните здесь, чтобы загрузить техническое описание Palram #5007.

PALRUF®SUNLITE®Sunlite DIYSUNTOP®SUNTUF DIY

Что следует учитывать при креплении изделий Palram к древесине, обработанной ACQ?

+ —

Новые рекомендации производителей пиломатериалов ACQ требуют использования крепежных изделий из оцинкованной или нержавеющей стали из-за коррозионного характера обработки ACQ.

У вас есть два основных варианта использования продуктов Palram с пиломатериалами ACQ:

1. Используйте аналогичный крепеж, изготовленный из материала, одобренного ACQ. Убедитесь, что в таком креплении используется прокладка из неопрена или EPDM, и что оно установлено в соответствии с рекомендациями Palram.
2. Используйте застежки Palram. Первоначальные испытания с ACQ не показали отрицательного воздействия на наши крепежные детали. К этому добавляется тот факт, что крепежные элементы используются для крепления легкой пластиковой панели (а не для соединения элементов конструкции). Если вы используете крепеж Palram, наша 10-летняя гарантия будет по-прежнему применяться.

DynaglasDYNAGLAS SOLAR SOFT MAXPALSUN®PALSUN CSSTORMLITESUNLITE®Sunlite DIYSUNTOP®SUNTUF DIYTHERMAGLASTHERMAGLAS OpaqueTHERMAGLAS SE

Можно ли красить конструкционные стропила перед установкой кровельных листов Palram?

+ —

Блокируют ли кровельные листы Palram ультрафиолетовое излучение?

+ —

Некоторые из них. Листы из жесткого ПВХ и поликарбоната практически не пропускают УФ-излучение, что делает их идеальным барьером против этого вредного излучения. На самом деле они блокируют УФ-А и УФ-В излучение лучше, чем почти любой солнцезащитный лосьон.

С другой стороны, акриловые кровельные листы (которые не производятся Palram) обычно пропускают значительную часть УФ-излучения.

Ознакомьтесь с техническими данными каждого продукта Palram для получения конкретной информации об УФ-излучении.

DynaglasDYNAGLAS SOLAR SOFT MAXPALCLEAR®PALRUF®STORMLITESUNLITE®Sunlite DIYSUNTOP®SUNTUF DIYTHERMAGLASTHERMAGLAS OpaqueTHERMAGLAS SE

Для чего используются защитные полиэтиленовые пленки на некоторых листах?

+ —

Защитные пленки на плоских (не гофрированных) листах Palram предназначены для защиты от грязи и царапин во время долгого пути от производства до места работы. В некоторых случаях пленка также содержит важную информацию об установке и другую информацию о продукте.

На пленке также будет указано, какая сторона защищена от УФ-излучения. Эта сторона должна быть установлена ​​лицевой стороной наружу (чрезвычайно важно).

В большинстве случаев мы рекомендуем снять защитную пленку после установки . Если это невозможно по практическим причинам, всегда маркируйте защищенную от УФ-излучения поверхность, если таковая имеется, чтобы лист не был установлен вверх ногами.

Важное примечание: Защитная пленка, покрывающая листы Palram, очень чувствительна к теплу и прямому солнечному свету. Чрезмерное тепло и прямые солнечные лучи перед снятием пленки могут вызвать приклеивание этой пленки к поверхности листа, после чего удалить ее с листа будет крайне сложно.

AG-TUF®DURACLADDynaglasDYNAGLAS SOLAR SOFT MAXPALBOARD™ Family of ProductsPALCLAD Pro HYG Thermoform/LaminatePALCLEAR®PALGARD™PALGARD TGPALIGHT OUTDOORPALIGHT® PREMIUMPALIGHT ProjectPVCPALIGHT TRIMBOARD BOARDS AND SHEETSPALIGHT TRIMBOARD CORTEXPALIGHT TRIMBOARD PROFINISH MOULDINGSPALIGHT TRIMBOARD PROFINISH PROFILESPALRUF®PALSHIELD™PALSUN®PALSUN CSSTORMLITESUNGLAZE™SUNLITE® Sunlite DIYSUNPAL®SUNTOP®SUNTUF DIYTHERMAGLASTHERMAGLAS OpaqueTHERMAGLAS SEWalltuf

При кровле из гофрированных панелей следует вставлять шурупы в «долину» или на «гребень» гофра?

+ —

Крепление по гребню почти всегда предпочтительнее, но некоторые из наших гофрированных изделий требуют крепления в ендове гофра. См. отдельные инструкции по установке для каждого продукта.

AG-TUF®DynaglasDYNAGLAS SOLAR SOFT MAXSUNTOP®SUNTUF DIY

С чего начать кровлю из гофрированных панелей?

+ —

В основном это зависит от доступа к вашей крыше. Вы можете установить слева направо или справа налево, или начать с середины и продолжить с обеих сторон.

Однако никогда не начинайте с обеих сторон по направлению к середине или с любых двух отдельных точек.

Самое главное – всегда делайте нахлест панелей таким образом, чтобы ветер не мог проникнуть под края панели. Это может вызвать «подъем» и, в зависимости от скорости ветра, может фактически срывать панели с крыши.

AG-TUF®DynaglasDYNAGLAS SOLAR SOFT MAXSUNTOP®SUNTUF DIY

Сохраняют ли панели Palram тепло?

+ —

Продукты Palram доступны в различных цветах, которые зависят от продукта. Каждый из них имеет свои тепло- и светопропускные свойства. Хотя все панели Palram блокируют практически 100 % вредного УФ-излучения, существуют различия в тепло- и светопропускании.

Прозрачные панели пропускают больше всего солнечного света и тепла, а более светлые непрозрачные цвета лучше отражают свет. Если вас беспокоит чрезмерное накопление тепла, наши панели «Solar Control» — ваш лучший выбор. Пожалуйста, смотрите страницу каждого продукта для получения дополнительной информации о предлагаемых цветах, процентах светопропускания и условиях гарантии.

AG-TUF®DynaglasDYNAGLAS SOLAR SOFT MAXPALCLEAR®PALGARD™PALGARD TGPALRUF®PALSHIELD™PALSUN®PALSUN CSSTORMLITESUNLITE®Sunlite DIYSUNTUF DIYTHERMAGLASTHERMAGLAS Непрозрачный THERMAGLAS SE

Что такое «закрывающие полоски»?

+ —

Полосы закрытия соответствуют гофрированному рисунку панелей Suntuf, Palruf, Sun ‘N Rain и Suntop. Запорные полосы крепятся к прогонам, которые представляют собой горизонтальные опорные элементы, поддерживающие крышу. Иногда прогоны используются со стропилами, которые проходят перпендикулярно прогонам.

Полную информацию об установке см. в разделе документации в нижней части веб-страницы каждого продукта.



SUNTOP®SUNTUF DIY

Как резать панели Palram из жесткого ПВХ или поликарбоната?

+ —

Гофрированные и многослойные панели можно резать циркулярной пилой (используя полотно с очень мелкими зубьями для пластиковых панелей, шпона или фанеры). Для достижения наилучших результатов часто лучше резать сразу несколько гофрированных панелей, чтобы уменьшить вибрацию. Зажим панелей также помогает. (Однако будьте осторожны при зажиме многослойных материалов, чтобы избежать сжатия.)

При использовании стандартного диска для циркулярной пилы лучшие результаты можно получить, запустив диск в обратном направлении (извлеките и переверните его в обратном направлении). В зависимости от толщины, некоторые панели также можно разрезать вручную, аккуратно используя ножницы по металлу или универсальный нож.

Другие инструкции по резке и дополнительную информацию можно найти на странице документации каждого продукта. Вы также можете просмотреть наш общий обзор установки гофрокартона.

AG-TUF®DynaglasDYNAGLAS SOLAR SOFT MAXPALRUF®SUNTOP®SUNTUF DIYTHERMAGLAS

Как лучше всего крепить панели Palram из жесткого ПВХ и поликарбоната?

+ —

Лучше всего использовать винты, рекомендованные компанией Palram, которые крепятся через предварительно просверленные отверстия, диаметр которых немного превышает диаметр винта. Предварительное сверление гарантирует, что панели будут иметь пространство для правильного расширения и сжатия при изменении температуры. Пропуск этого шага может привести к искажению или деформации панелей.

Что бы вы ни делали, никогда не используйте гвозди. В отличие от древесных волокон, которые сжимаются при забивании гвоздя, панели Palram из жесткого ПВХ и поликарбоната не сжимаются. Это означает, что существует значительный риск растрескивания и повреждения от удара в области крепления. Кроме того, прибивание панелей на место предотвращает их безопасное расширение и сжатие при изменении температуры, что приводит к деформации изделия.

Точные рекомендации по размерам отверстий и другие важные инструкции по установке см. в документах внизу веб-страницы каждого конкретного продукта.

AG-TUF®DynaglasDYNAGLAS SOLAR SOFT MAXPALRUF®SUNLITE®Sunlite DIYSUNTOP®SUNTUF DIYTHERMAGLASTHERMAGLAS OpaqueTHERMAGLAS SE

Какой клей следует использовать для склеивания двух листов ПВХ-гофрированной кровли Palruf в местах их нахлеста?

+ —

Во-первых, при работе с ПВХ не используйте клеи или герметики, содержащие силикон.

Если гидроизоляция является вашей основной задачей, используйте специальный герметик/герметик для ПВХ. В отличие от клеев, герметики из ПВХ предназначены для заполнения зазоров и создания водостойкого уплотнения между материалами.

Если склеивание важнее, не используйте клей для труб из ПВХ, который часто окрашивается в синий цвет. Вместо этого выберите клей ПВХ-ПВХ, такой как Weld-On 705, OSI Quad, Christy’s Red Hot или PVC TrimWelder.

Насколько важно следовать общим рекомендациям Palram по использованию продукции?

+ —

Действительно ли мне нужно покупать крепежные детали и сопутствующие аксессуары, рекомендованные Palram?

+ —

Расширяются ли листы Palram при нагревании?

+ —

Имеют ли поликарбонатные изделия Palram сертификат UL 9?4 огнестойкости?

+ —

Могут ли листы Palram загореться?

+ —

Можно ли изогнуть листы Palram?

+ —

Инструкции по гибке/формовке зависят от листового материала. Всегда проверяйте инструкции по установке соответствующего листового материала.

Но, как правило, некоторые из наших листов могут подвергаться гнутью в холодном состоянии для получения арочных форм при условии соблюдения соответствующих спецификаций Palram по минимальному радиусу гибки в холодном состоянии.

Жесткие плоские листы можно изогнуть в холодном состоянии в любом направлении.

Гофрированные листы могут подвергаться холодному изгибу «по волокнам» гофра (вдоль). Гофрированные листы не могут быть изогнуты/выгнуты «против волокон». То есть не сгибайте перпендикулярно направлению ребер.

Как и гофрированные листы, многостенные листы могут изгибаться только «по волокнам» многослойного материала (вдоль).

Наши доски Palight Trimboard в виде пиломатериалов можно подвергать термической формовке в любом направлении с помощью соответствующего нагревательного оборудования и формовочного приспособления.

Опять же, конкретные инструкции см. в инструкциях по установке для каждого материала.

AG-TUF®DURACLADDynaglasDYNAGLAS SOLAR SOFT MAXPALBOARD™ Family of ProductsPALCLAD Pro HYG Thermoform/LaminatePALCLEAR®PALGARD™PALGARD TGPALIGHT OUTDOORPALIGHT® PREMIUMPALIGHT ProjectPVCPALIGHT TRIMBOARD BOARDS AND SHEETSPALIGHT TRIMBOARD CORTEXPALIGHT TRIMBOARD PROFINISH MOULDINGSPALIGHT TRIMBOARD PROFINISH PROFILESPALRUF®PALSHIELD™PALSUN®PALSUN CSSTORMLITESUNLITE®Sunlite DIYSUNPAL ®SUNTOP®SUNTUF DIYTHERMAGLASTHERMAGLAS OpaqueTHERMAGLAS SEWalltuf

Как хранить листы Palram, когда они не используются?

+ —

Листы хранить в защищенном, затененном, проветриваемом месте, без прямого воздействия солнечных лучей и ветра. При временном хранении на открытом воздухе накройте непрозрачным защитным брезентом, избегая материалов, поглощающих тепло.

Важное примечание: Плоские (не гофрированные) панели Palram имеют защитную поверхностную пленку, которая предохраняет изделие от грязи и царапин во время долгого пути от производства до рабочей площадки.

Эти пленки чувствительны к теплу и прямому солнечному свету. Чрезмерное тепло и прямые солнечные лучи перед снятием пленки могут привести к тому, что пленка приклеится к поверхности листа, после чего удалить пленку с листа будет крайне сложно.

AG-TUF®DURACLADDynaglasDYNAGLAS SOLAR SOFT MAXPALBOARD™ Family of ProductsPALCLAD Pro HYG Thermoform/LaminatePALCLEAR®PALGARD™PALGARD TGPALIGHT OUTDOORPALIGHT® PREMIUMPALIGHT ProjectPVCPALIGHT TRIMBOARD BOARDS AND SHEETSPALIGHT TRIMBOARD CORTEXPALIGHT TRIMBOARD PROFINISH MOULDINGSPALIGHT TRIMBOARD PROFINISH PROFILESPALRUF®PALSHIELD™PALSUN®PALSUN CSSTORMLITESUNLITE®Sunlite DIYSUNPAL ®SUNTOP®SUNTUF DIYTHERMAGLASTHERMAGLAS OpaqueTHERMAGLAS SEWalltuf

Могу ли я использовать любой из продуктов Palram в качестве экрана от ураганов?

+ —

Как долго служат изделия Palram из ПВХ и поликарбоната?

+ —

Palram производит множество различных продуктов для различных областей применения. Большинство из них имеют ведущие в отрасли гарантии от производственных дефектов, а также конкретные гарантии, связанные с предполагаемым использованием продукта.

Однако при правильной установке и обслуживании наши продукты, как правило, значительно превышают гарантийный срок.

Многие наши изделия предназначены для установки вне помещений, и на них распространяется соответствующая гарантия. Тем не менее, срок службы изделий для наружного применения может зависеть от того, насколько качественно они были установлены, а также от факторов окружающей среды, таких как загрязнение воздуха, воздействие солнца, ветер и эрозия частицами, переносимыми по воздуху.

Сведения о гарантии можно найти на вкладке «Загрузки» в разделе «Гарантии» в нижней части страницы для каждого отдельного продукта.

AG-TUF®DURACLADDynaglasDYNAGLAS SOLAR SOFT MAXPALCLAD Pro HYG Thermoform/LaminatePALCLEAR®PALGARD™PALGARD TGPALIGHT OUTDOORPALIGHT® PREMIUMPALIGHT ProjectPVCPALIGHT TRIMBOARD BOARDS AND SHEETSPALIGHT TRIMBOARD CORTEXPALIGHT TRIMBOARD PROFINISH MOULDINGSPALIGHT TRIMBOARD PROFINISH PROFILESPALRUF®PALSHIELD™PALSUN®PALSUN CSSTORMLITESUNLITE®Sunlite DIYSUNPAL®SUNTOP®SUNTUF DIYTHERMAGLASTHERMAGLAS НепрозрачныйTHERMAGLAS SEWalltuf

Можно ли перерабатывать отходы поликарбоната или ПВХ-панелей Palram?

+ —

Да, листы поликарбоната и ПВХ Palram подлежат вторичной переработке.
