Варим односкатный навес под поликарбонат своими руками. Расчет

Каждый наверно мечтает во дворе иметь навес из поликарбоната, ну скажем 6х4 м. Под него и машину можно загнать и посидеть под ним за столом с друзьями. Вид у него намного эстетичнее чем у шиферного, и территория под ним не затемнена. С чего начать устройство навеса своими руками под поликарбонат? Конечно с расчётов металлоконструкции.

Лист поликарбоната шириной 2100 мм. Стало быть, наклонные фермы ската должны как минимум располагаться под каждым краем листа и посередине него.

Расчет металлоконструкций для односкатного навеса

Длину верхних труб поперечных ферм сечением 25х25 сделаем 3900 мм, чтоб к ним на торцы можно было приварить такого же сечения продольные трубы, и сам поликарбонат выступал по 25 мм за края ската.

Нижние трубы ферм сечением 20х20 мм, или отрезки прутка 10-12 мм диаметром — сделаем длиной 3100 мм и расположим их на расстоянии 150 мм от верхних труб, таким образом, чтоб по краям приварить наклонные распорки длиной 425 мм.

Внутри фермы зигзагообразно вварим наклонные распорки под углом 20-25 градусов изготовленные из той же трубы 20х20 или прутка 10-12 мм диаметром. С прутком работать проще – его не нужно резать под углом болгаркой.

Если длина навеса около 6 м, то отрежем две продольные трубы сечением 25х25 по 6265 мм. Подготовим также продольные перемычки сечением минимум 20х20, с расчётом общего количества из соображений размещать их между фермами через каждые полметра. Такая частота размещения обязательна, учитывая снеговую нагрузку.

Длину перемычек выбираем, таким образом, чтоб по центрам крайней и 2-й фермы от начала и конца навеса было 1000 мм (здесь расчётное расстояние уменьшено под выпуск листа по краям), а всех внутренних 1060.

Вертикальные стойки при условии размещения под каждым краем каждой фермы можно изготовить из той же трубы 25х25 мм. Если стоек будет меньше, то и сечение их должно быть больше, а также возникнет необходимость варить и продольные фермы на длине 6265, что не есть хорошо.

К тому же такой навес будет смотреться менее ажурно.

Длину стоек подбираем самостоятельно из расчёта необходимого уклона ската и отрезка предназначенного для бетонирования. Кстати наилучшим будет вариант изготовления надземных стоек и отдельных забетонированных закладных отрезков с приваренными сверху пластинами. Глубина ям под стойки около 600-800 мм. Пластины закладушек при бетонировании выставляем по нитке натянутой по уровню.

Если навес одной стороной пристыкован к строению, то естественно длинные вертикальные стойки можно не делать, но тогда верхняя продольная труба, приваренная к каждой наклонной ферме, должна быть сварена с пластиной, прикреплённой к карнизу или стене дома.

Когда все детали металлоконструкции заготовлены, закладные забетонированы – приступаем к сварке. Крайние и 2-е вертикальные стойки выставляем по уровню и нитке с расстоянием по центрам 1000 мм, все внутренние с дистанцией 1060, прихватываем. Укладываем продольные трубы, проворачиваем их на стойке под углом будущего ската, с теми же дистанциями прихватываем.

Обваренные на земле фермы поднимаем и привариваем в нужных местах напротив стоек к продольным трубам. Ввариваем между всеми фермами продольные перемычки через каждые полметра ската. Доварим все, что осталось на прихватках, и зачищаем, особенно гладкими, без капель и выступающих швов должны быть верхние грани труб, на которые ляжет лист.

Лёгкая, ажурная и крепкая (при условии толщины стенок труб не менее 2 мм) металлоконструкция готова.

Не забудьте выполнить малярные работы!

Лист поликарбоната 2,1 х 12 м замечательно разрезается на 3 части и легко крепится саморезами со специальными шайбами и вставкой профилей.

полуарочный односкатный навес

podkryshej.ru

Обрешетка под поликарбонат: расчет параметров и монтаж

Какой должна быть крыша из поликарбоната

От чего зависит шаг обрешетки под поликарбонат

Особенности конструкции каркаса из разных материалов

Долговечность и функциональность конструкций в большинстве случаев зависит не только от правильного выбора листов и комплектующих, но и от грамотного проектирования и монтажа. Определенную роль играет и соблюдение требований по хранению и транспортировке материала. Работа с поликарбонатом имеет свои особенности. Их незнание приводит к серьезным ошибкам, которые приводят к резкому уменьшению полезного срока эксплуатации и прочности всей конструкции.

Любая кровельная система предполагает наличие каркаса, на который должен крепиться материал для кровли, и поликарбонат в этом вопросе – не исключение. Любой, кто намерен возвести крышу из этого материала, должен решить один из важнейших вопросов, что из себя представляет обрешетка под поликарбонат.

Какой должна быть крыша из поликарбоната ↑

Подобная конструкция должна удовлетворять определенным условиям.

• уровень освещения должен соответствовать установленным нормативам;
• солнечные лучи должны беспрепятственно проникать через нее, но яркость их при этом должна смягчаться;
• должна быть обеспечена система вентиляции;
• монтаж крыши проводят с соблюдением строительных норм по прочности, гидро-, тепло- и звукоизоляции;
• возможность при желании демонтировать ее и т. д.

Для всего этого необходимо иметь грамотный каркас: обрешетку и стропильную систему.

От чего зависит шаг обрешетки под поликарбонат ↑

Как и в случае любого другого материала для кровли шаг опалубка определяет уклон крыши, а также радиус изгиба и толщина поликарбонатного листа.

Для конструкций с более пологой кровлей уклон должен быть не меньше 30°, а шаг, который имеет обрешетка для поликарбоната, –  эквивалентен ее толщине, то есть, например, для 4-миллиметрового СПК он не должен быть больше 40 см, для 10 – соответственно, одного метра. Оптимальным углом наклона считают угол в 50°.

По готовым таблицам или программам можно посчитать максимальную прочность плиты, которая достигается при соответствующей величине радиуса изгиба. Любое его изменение проводит к  корректировке шага опалубка, при этом чем радиус и толщина материала меньше, тем меньше выбирают шаг.

Помимо этого, учитываются также снеговые нагрузки –для более снежных районов шаг опалубка выбирают поменьше. Поликарбонатную крышу проектируют так, чтобы снег на них особо не накапливался, иначе пришлось бы значительно уменьшить шаг. Тогда конструкция получилась бы слишком дорогой. Если учесть гладкость поверхности пластика, минимального уклона в 30° достаточно, чтобы позволить снежной массе не задерживаться на крыше.

Тем не менее, например, для крыши веранды конструкцию лучше выбирать более крутую, а еще лучше арочную, которая способна противостоять максимальным нагрузкам. При определенных значениях – толщина материала (16 мм), шаг стропил (2,3 м) и радиус (2,3 м) опалубку можно даже не использовать. В этом случае ее выполняют только в тех местах, где соединяются опоры.

Ребра жесткости листов СПК при укладке должны располагаться под прямым углом (строго перпендикулярно) к обрешетке. Поэтому на кровле особенно воздушно и прозрачно смотрится материал наибольшей толщины.

Таким образом, расчет обрешетки под поликарбонат дает возможность выбора между двумя вариантами каркаса: достаточно частая обрешетка – при условии использования тонкого СПК или разреженная – но с более толстым материалом.

Особенности конструкции каркаса из разных материалов ↑

Простейшим вариантом решения каркаса для СПК являются тонкие трубы из сортового металлопроката (20х20 мм), расположенные через 600-800 мм. Для арочных кровель трубы изгибают по заданному радиусу посредством роликового станка.

Стальной каркас собирают на месте при помощи болтов, винтов, уголков и специального крепежа. Чтобы его детали не прогнулись под тяжестью снега, шаг ферм должен быть меньше 1500 мм.

Каркас может быть выполнен из алюминия, который намного лучше подходит для эксплуатации снаружи, на улице, чем сталь, поскольку он, можно сказать, коррозии не подвержен. Но изделие из него получается значительно дороже стального –  порядка  2,5 раза.

Для каркаса используется и древесина, но только клееная. Обычные доски и массивные бруски непременно поведет, из-за чего листы поликарбоната станут деформироваться и трескаться, и образуют между ними трещины и широкие щели.

Сотовый поликарбонат – расчет обрешетки ↑

Одним из условий выбора СПК для кровли является его экономичность. Как поступить – выбрать пластик потолще или выполнить частую обрешетку. Если учесть, что металл стоит намного больше, чем поликарбонат, выгоднее – разреженная обрешетка. Более того, этот вариант еще и менее трудоемкий, так как металлоконструкцию нужно еще и сварить.

Для расчета обрешетки созданы специальные программы, в которых учитывают следующие параметры:

• тип кровли,
• толщину листа,
• ширину и длину остекляемого пролета
• высоту арки
• регион.

Оптимальный шаг обрешетки можно определить также из соответствующих таблиц.

Крепеж листов поликарбоната ↑

Саморезы для обрешетки подбирают с учетом формы ее конструкции и материала. Помимо обычных, под накидную или максимально плоскую головку, используют также специальные термошайбы.

Они состоят из шайб: из пластика с ножкой и уплотнительной, а также защелкивающейся крышки. Подобные шайбы имеют определенные преимущества:

• обеспечивают надежность и герметичность крепления;
• устраняют «мостики холода», создаваемые  саморезами;
• ножка термошайбы, упираясь в каркас конструкции, предотвращает смятие панели.

Однако их ярко выраженная выпуклая форма, как и саморезов под накидную, может затруднить скольжение снега, поэтому для крепления рекомендуется использовать их в конструкциях, имеющих большой запас прочности, или арочных.

В остальных случаях целесообразнее использовать саморезы, имеющие максимально плоскую шляпку, скажем, оцинкованную пресс-шайбу, чтобы обеспечить беспрепятственное скольжение снега и льда с крыши.

© 2018 stylekrov.ru

stylekrov.ru

Односкатный навес из поликарбоната своими руками

Односкатная кровля – здания, беседки, хозяйственной постройки, является самым простым в строительстве вариантом. Чаще всего она реализуется в случаях, когда дом и пристройки образуют единый комплекс. Не менее популярен такой вариант для перекрытия террас, открытых веранд или обустройства навесов.

Делаем односкатную крышу

Материалы для конструкции

Если речь идет о навесе, террасе или беседке, то выбор материалов вовсе не так велик, как кажется. Во-первых, для сезонных построек нет смысла устраивать капитальные варианты из кирпича или бетона. Во-вторых, строительство на садовом и огородном участке почти всегда ведется своими руками, что предполагает не просто легкий материал, но еще и тот, который можно обработать самостоятельно.

• Дерево – безусловно, лидер в садовых постройках, так как режется, строгается, фрезеруется без особых усилий. Основным его недостатком является небольшая стойкость к действию дождя и снега, что решается специальной обработкой.

• Металл – если имеется опыт работы со сварочным аппаратом, то для обустройства разного рода тентов лучше выбрать металлические профилированные трубы.
  Прочность и надежность их намного выше, защитный слой – цинк, краска, более стойки и реже требуют восстановления. Монтировать навес можно и без помощи сварки, на металлических кронштейнах.

• Поликарбонат – прозрачный, легкий, декоративный материал в 250 раз прочнее стекла. Для летних конструкций он подходит идеально. Листы легко гнутся, при желании можно соорудить арочную конструкцию или криволинейную. Поликарбонат выпускается прозрачный, окрашенный и даже узорчатый и сочетается как с металлом, так и с деревом. На фото – односкатный навес из дерева и пластика.

Угол наклона

Кровля в наибольшей степени страдает от двух факторов: ветра и дополнительной нагрузки из-за осадков – дождя и снега. Задержка на поверхности дождевой воды, а тем более снега, заметно увеличивает нагрузку и вызывает деформацию.

Компенсация давления ветра и снега производится прямо противоположными способами. Чем меньше угол наклона, тем в меньшей степени действует ветер. Чем круче крыша, тем хуже на ней задерживается снег и вода.

В результате угол наклона подбирается в соответствии с условиями региона. В средних широтах рекомендует наклон в 15–20 градусов, так как ветровая нагрузка здесь серьезнее. В северных угол увеличивается до 45–50, так как снег представляет собой большую опасность, чем ветер. На фото – скат с большим углом наклона, обшитый поликарбонатом.

Устройство навеса

Конструкцию желательно устанавливать на свои опорные столбики, особенно если речь идет не о козырьке над крыльцом, а об автомобильном навесе, патио и так далее. Кровля формируется разными способами. Если прогон ската составляет не более 4,5 м, то сооружается самый простой вариант: верхняя обвязка, мауэрлат, если речь идет о деревянном брусе, и стропильные ноги, укладываемые под углом. Однако для односкатного навеса большой площади и в условиях повышенной снежной нагрузки, такого простого устройства недостаточно.

• В этом случае элементом односкатной крыши выступает ферма. По виду она напоминает равносторонний треугольник с центральным подпорным элементом – высота треугольник. Для изготовления используется профильная труба сечением 20*20 мм или пруток диаметром в 10–12 мм. С последним работать своими руками проще, так как его не нужно резать под углом, как трубу.

Число ферм зависит от длины ската, ширины листа поликарбоната – стыкуют листы по перекладинам каркаса, и от величины снеговой нагрузки. Минимум при длине в 6 м, например – это 3: по краям и в центре.

• Если навес закрепляется к стене, фермы обычно имеют форму прямоугольного треугольника с распорками внутри под углом в 20–25 градусов.

Предпочтительнее сварка, но возможен и монтаж на кронштейны.

Сооружение навеса

Для конструкции понадобится бетонирование опорных стоек. Фермы имеет смысл подготавливать своими руками, пока бетон набирает прочности.

1. По угловым точкам площадки выкапывают ямы глубиной до 1 м. Для стоек используется труба сечением 25*25 мм.
2. Опоры устанавливают в ямы, засыпают щебнем и бетонируют. Высота стоек разная, с учетом наклона ската.
3. Трубы верхней обвязки приваривают к вершинам стоек.
4. Фермы свариваются на земле. В готовом виде элемент поднимается и приваривается к продольным трубам. Между фермами устанавливают продольные перемычки с дистанцией в 50 см.
5. Все швы проверяют и зачищают. Поверхность каркаса грунтуют и окрашивают. На фото – готовый каркас.
6. Листы поликарбоната подрезают, если есть необходимость, торцы проклеивают профилированным скотчем.
7. Укладывают поликарбонат от нижнего левого или правого угла ската. В качестве крепежа используют термошайбы. Отверстия под них высверливают заранее, размером больше на 2–3 мм, чем диаметр шайбы.
8. На стыках поликарбонат закрепляют специальным соединительным профилем. Сначала на каркас крепят нижняя часть профиля – саморезами по металлу, укладывают листы поликарбоната, и затем фиксируют верхней частью профиля.

В дополнительном окрашивании или декорировании конструкция не нуждается.

Автор:Антон Ермолов

propolikarbonat.ru

Арочный навес из поликарбоната своими руками: фото и характеристики



Арочный навес из поликарбоната станет незаменимой конструкцией для вашего загородного дома. Он предохраняет от превратностей погоды, способствует защите автомобиля от воздействия окружающей стихии.

Навес благодаря использованию легких, гибких и безопасных панелей, отличающихся светонепроницаемостью, надежно защищает от солнечных лучей и осадков. Отсутствие конькового соединения снижает вероятность попадания капель влаги между щелью.

Арочная форма обойдется дешевле, чем двускатная.

Характеристики сотового п-та для навесов

Сотовый поликарбонат представляет полимер, изготавливающийся в листовом виде и имеет структуру ячеистого типа. Состоит из двух слоев, соединяющихся ребрами жесткости в виде сот.

Среди основных преимуществ при сооружении арки отметим следующие:

• высокий уровень безопасности для окружающих;
• хорошая гибкость материала;
• ударопрочность. Показатель в разы превышает прочность силикатного стекла;
• светонепроницаемость от 40% до 93%;
• высокая влагостойкость;
• легкость материала.

Подходит как для капитального навеса, так и если вы собрались построить небольшой козырек над крыльцом своими руками из металла.

Расчет цены на сотовый поликарбонат

Строим арочный навес из поликарбоната своими руками

Арочный навес из поликарбоната своими руками сделать не так и сложно, если соблюдать все этапы.

Вам потребуется:

• решить, будет ваш навес для бассейна, автомобиля или др.;
• рассчитать и закупить необходимые материалы;
• разработать проект и чертеж, выполнить расчеты;
• залить фундамент;
• сделать каркас и обрешетку.

Как сделать полукруглый навес рассмотрим ниже.

Проектирование

На этапе проектирования смотрите на список факторов:

• цель создания постройки;
• площадь, где будет располагаться конструкция;
• точные размеры полукруглого навеса;
• средние нагрузки, выдерживаемые конструкцией;
• максимальные осадки и скорость ветра в вашей местности.

По завершению у вас на руках окажется вся информация, с которой двигайтесь дальше.

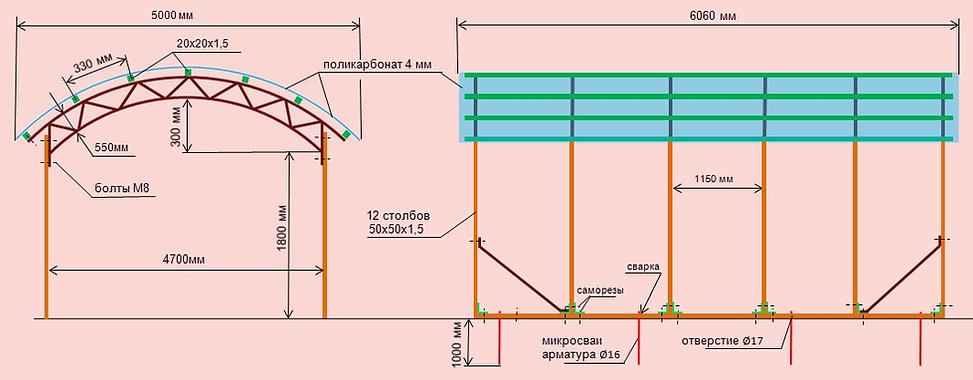

Чертеж и расчет

Изначально рассчитываются параметры конструкции, определяющиеся проектом. Без предварительно согласованного проекта стройку начинать не рекомендуется. Закажите чертеж у специалиста или сделайте его самостоятельно: Определитесь с участком. В расчет берется для каких целей сооружается конструкция, расположенные рядом строения, состав грунта.

Как рассчитать арочный навес и что нужно при этом знать? Основные параметры:

• длина, ширина, высота конструкции;
• расстояние между несущего типа опорами;
• оптимальный шаг обрешетки;
• расход материалов.

Необходимые материалы

Для сооружения навеса закупите материалы в зависимости от элемента конструкции.

Стойки изготавливаются из профильной трубы, толщина которой зависит от того, где она будет использоваться, что наглядно представлено на рисунке.

#Описание

1	Поликарбонат 8мм
2	Труба 40х80х4
3	Труба 80х80х3
4	Площадка под анкера
5	Декор. элемент

Для нижних частей купите стальные пластины, являющиеся связующим звеном с фундаментом.

Габаритные размеры пластины должны быть на 7-10 мм больше сечения трубы, а по углам пластин предусмотрите отверстия для крепежных прутьев

Фермы арочного навеса используются для придания конструкции большей жесткости. Они соединяют стойки в одну конструкцию и являются основой для крепления листов. Для изготовления ферм требуется приобрести стальные уголки.

Для арок и поперечных планок потребуются уголки, используемые и для ферм, что максимально оптимизирует расходы.

Фундамент

Чтобы установить стойки потребуется соорудить фундамент. Габариты превышают на 5-7 см длину и ширину опорной пластины. Размеры заглубления составляют не менее 0,5 м. Они могут быть больше, но не меньше. После заливки фундамента потребуется 1-2 недели чтобы дать материалу застыть.

Чтобы не было разрушительного воздействия влаги фундамент покрывается рубероидом или битумной мастикой.

Каркас и обрешетка

На следующем этапе строительства арочного навеса из поликарбоната своими руками крепятся фермы, соединяющиеся в общий каркас. После устанавливаются листы поликарбоната. При их установке учтите следующие моменты:

• при нагревании листы расширяются, предусмотрите зазоры;
• для сотового карбоната требуется обработка торцов листа изоляционной лентой;
• наружная сторона покрывается защитной пленкой во избежание выцветания;
• по дуге расположите ребра жесткости.

Если каркас сделан из металла, обработайте его антикоррозийным покрытием.

Эксплуатация и уход

Для ухода не требуется каких-то специальных средств. Достаточно промыть поверхность тепловой водой. Используйте моющее средство. Так как поверхность легко поцарапать, воспользуйтесь губкой или мягкой тряпочкой. Чистую поверхность в обязательном порядке протирайте губкой.

Разновидности арочных навесов: фото вариантов

Подобные навесы встречаются двух типов:

• арочные;
• полуарочные.

Фото тех и других представлены ниже.





tvoidvor.com

Каркас для навеса из поликарбоната

При постройке навеса следует уделить особое внимание сооружению каркаса, основной функцией которого является обеспечение необходимой прочности постройки и ее способности выдерживать весовые и ветровые нагрузки. От того, насколько правильно он будет спроектирован и изготовлен, зависят эксплуатационные качества и срок его службы.

Основным критерием, от которого зависит форма и размеры каркаса, является назначение изделия. От этого напрямую будет зависеть устройство навеса — размеры площадки  и толщина поликарбоната, используемого в качестве кровли. Необходимо также учесть какие нагрузки предстоит выдерживать постройке. Вес снежного покрова является очень важным показателем и зависит от особенностей той климатической зоны, в которой вы проживаете.

Металлический каркас для навеса из профильных труб

Наиболее популярным является арочный навес, как показан на фото.

Конструкция навеса состоит из следующих комплектующих:

1. Фермы;
2. Стойки;
3. Арка;
4. Направляющие.

Металлический каркас для навеса, как правило, изготавливается из профилированных труб различного сечения. Элементы конструкции могут быть соединены метизами или при помощи сварки.

Стойки представляют собой профильную трубу сечением 60Х60 мм и длиной 2,2 м при ширине сооружения от 3 до 5 метров. Каждая из стоек имеет в своем основании пластину размерами 30Х30 см с 4-мя отверстиями, предназначенными для крепления столба к фундаменту с помощью анкеров. В случае, если опоры будут бетонироваться или зарываться в землю, их длину необходимо увеличить до 2,8 м.

Арки являются элементами, усиливающими конструкцию. Для их изготовления используется профильная труба сечением 30Х30 мм. Количество необходимых арок и расстояние между ними зависит от длины изделия и от возможных нагрузок. Также важна толщина поликарбоната. Арки крепятся к стойкам болтами М12х110.

Фермы для навесов – это дополнительные элементы, укрепляющие конструкцию. Если длина постройки менее 4 метров, то для них используется профильная труба сечением 25х25. Если же длина постройки превышает 4 метра, то необходимо использовать профильные трубы сечением 40х25 мм.

Что собрать каркас достаточно двух ферм, которые крепятся на стойки перпендикулярно аркам. Для фиксации ферм используются болты М12х90.

Направляющие являются самыми легкими элементами конструкции. За счет того, что их устанавливается достаточно много, каждая из них несет небольшую нагрузку. Чем больше используется направляющих, которые крепятся параллельно фермам, тем прочнее кровля из поликарбоната. В качестве направляющих используются профильные трубы сечением 20х20 мм. Направляющие крепятся к аркам болтами М10х55.

Сборка навеса из поликарбоната — основные этапы

1. Установка каркаса начинается с того, что арки укрепляются на столбы. При этом не рекомендуется сразу туго затягивать болты, во избежание перекоса постройки. Необходимо предварительно замерить диагонали каждой собранной секции, при необходимости слегка ослабить болты и подправить конструкцию;
2. секции, состоящие из стоек и укрепленных на них арок, устанавливаются вертикально, закрепляются анкерами на закладных, предварительно забетонированных в площадку под навес;
3. к стойкам крепятся фермы;
4. на верхних частях арок укрепляются направляющие.

После того, как сборка каркаса окончена, всю конструкцию надо окрасить. Следующим этапом будет укладка листов поликарбоната.

Устройство деревянного навеса из поликарбоната — каркас из дерева

Иногда, в качестве основы используется деревянный каркас. Так как конструкции из дерева сложно придать округлую форму, то крыша из поликарбоната, как правило, плоская — двухскатная или односкатная. Чтобы избежать скопления на ней воды, стойки с одной стороны делаются длиннее, чем с другой и деревянные балки, являющиеся аналогом металлических арок, крепятся под наклоном.

Дерево предварительно необходимо обработать составом, который защитит материал гниения и насекомых. Устройство деревянного навеса подразумевает немного другой порядок монтажа каркаса: сначала необходимо установить деревянные столбы-опоры. На них укрепляются арки и фермы, к которым впоследствии крепятся направляющие, как показано на видео. И в завершении конструкция покрывается поликарбонатом.

Оцените статью: Поделитесь с друзьями!

lestnitsy-perila.ru

---

• Расположение распределительных коробок в квартире панельного дома
• Теплый пол от полотенцесушителя законность
• Установка унитаза в частном доме на деревянный пол
• Тистром полиуретановый лак для бетона
• Геокупольные конструкции
• Утепление пола эковатой в деревянном доме
• Теплый пол на балконе нужен ли
• Утепление пола в деревянном доме эковатой
• Теплый пол под ковролин на деревянный пол
• Теплый пол вместо радиаторов
• Изготовление дверного полотна

расчет для монтажа своими руками.

Как сделать навес для авто

• Основные требования к конструкции
• Расчет
• Выбор материалов
• Стойки
• Фермы
• Арки и поперечные планки
• Самостоятельная установка

Обустройство территории загородного дома нередко занимает много времени. Собственники всегда стремятся улучшить комфорт и внешний вид приусадебного участка. Самой востребованной и популярной конструкцией являются навесы из поликарбоната. Они выполняют функции защиты, а если при проектировании учитывать особенный внешний вид – их можно гармонично вписать в общий ландшафтный дизайн.

Основные требования к конструкции ↑

Что же представляет собой это на первый взгляд несложное строение? Состоит оно из опор и фермы, на которую устанавливаются листы полупрозрачного пластика.

С точки зрения практического применения, навес из поликарбоната может защищать от дождя и снега автомобиль или служить основой для беседки. Исходя из этого материал изготовления конструкции должен соответствовать следующим требованиям:

• Не терять свои технические показатели внешнего вида под воздействием внешних погодных факторов.
• Сохранять целостность даже при сильных порывах ветра.
• Выполнять функции защиты от прямых солнечных лучей, при этом обеспечивая должный уровень естественного освещения.

В качестве материала изготовления подконструкции (опор из фермы) можно использовать профильные трубы, деревянные брусья или специализированные алюминиевые системы. Последние отличаются высокой стоимостью, поэтому чаще всего навес для машины изготавливают из подручных средств своими руками.

скатные навесы

Важно учитывать толщину и форму листа. Если предусмотрен большой радиус изгиба – рекомендовано использовать сотовые модели толщиной от 8 до 10 мм. Для арок с малым радиусом можно применять монолитный поликарбонат до 6 мм. Лучше всего для этого подойдет волновой, так как он имеет повышенные прочностные характеристики.

Расчет ↑

На первом этапе необходимо рассчитать параметры навеса для автомобиля. Изготавливать эту конструкцию без предварительного проекта крайне не рекомендуется. Это может повлечь не только ухудшение прочностных качеств, но и повысить вероятность опасности для жизни проживающих в доме.

Сначала выбирается участок, где будет установлен навес из поликарбоната, устройство которого несложно. Делать это следует исходя из условий его эксплуатации (защита для автомобиля, беседка или обустройство внутреннего двора). Необходимо учитывать здания, находящиеся рядом, состав грунта. Самостоятельный расчет трудоемок, поэтому рекомендуется использовать онлайн сервисы или обращаться к проектировщикам. При первоначально заданных длине, ширине, высоте и форме конструкции они рассчитывают следующие параметры:

• Оптимальное расстояние между несущими опорами.
• Рекомендуемый шаг обрешетки.
• Расход материалов для основы и количество поликарбоната, его размеры.

Для примера ниже показан вариант расчета различных видов.

Чертежи навесов можно взять там же. Хотя они и не отличаются сложностью – лучше всего использовать стандартные схемы для монтажа. Зная количество расходных компонентов, можно непосредственно приступать к закупке и изготовлению.

Выбор материалов ↑

Для установки можно использовать несколько видов материалов. Чаще всего это профильные конструкции — трубы с различным сечением. Рассмотрим основные составляющие компоненты и рекомендуемые материалы изготовления для них.

Стойки ↑

Чаще всего они делаются из профильной трубы 40*40 или 50*50 мм. Толщина металла должна составлять минимум 1 мм. На нижних частях крепятся стальные пластины – они необходимы для связки с фундаментными опорными столбами. Их габаритные размеры обычно больше сечения трубы на 7-10 мм. По углам делают отверстия, через которые в дальнейшем установят крепежные прутья.

В верхней части предусматривают монтажные элементы для соединения с фермой. Их форма и размеры напрямую зависят от вида – плоские или арочные. Высота стоек не ограничена, но оптимальной величиной считается 2,2 м.

арочные навесы из поликарбоната

Фермы ↑

Предназначены для придания жесткости. Они соединяют стойки в единую конструкцию навеса из поликарбоната, образуя площадку для крепления листов прозрачного материала. Для их изготовления используют стальной уголок 15*15 или 20*20 мм. С целью придания лучшего эстетического вида можно применять профильные трубы небольших размеров. Однако в этом случае общий вес конструкции будет увеличен.

Их количество напрямую зависит от габаритов конструкции. Чаще всего они изготавливаются отдельными блоками, которые впоследствии крепятся между стойками.

Арки и поперечные планки ↑

Основа для крепления поликарбонатного листа. В расчете было указано их количество, которое напрямую связано с длиной и шириной навеса из сотового поликарбоната. Для оптимизации расходов рекомендовано использовать те же уголки, что и для изготовления ферм.

Совет

Обязательно предусматривается подложка из резины или аналогичного ей материала. Поликарбонат не должен напрямую контактировать со стальными элементами. В противном случае неизбежен быстрый износ козырька.

Самостоятельная установка ↑

Определившись со всеми составляющими и формой конструкции можно приступать непосредственно к процессу изготовления. Для этого понадобятся следующие инструменты и материалы.

1. Угловая шлифовальная машина – болгарка. Потребуется для отрезания заготовок и зачистки сварных углов.
2. Сварочный аппарат. В случае его отсутствия можно заказать изготовление требуемых компонентов у профессионального сварщика.
3. Дрель и сверла по металлу.
4. Рулетка, строительный уровень.
5. Защитная, одежда, очки, маска сварщика.

Расход материала был дан выше, поэтому стоит подробнее рассказать о порядке изготовления навеса – как его сделать и установить. Сначала необходимо сделать столбчатый фундамент для установки стоек. Его габариты должны быть на 5-7 см больше, чем размеры опорной пластины. Технология изготовления может быть различной – заливная, из кирпичей или шлакоблоков. Рекомендуемая глубина – 0,5 м. Но она может изменяться в большую сторону в зависимости от состава грунта. Для песчаника чаще всего делают глубину фундамента от 0,6 до 0,8 м.

После заливки необходимо подождать 7-14 дней для окончательного застывания материала. Если делать монтаж стоек раньше – существует большая вероятность их наклона. Для защиты от влаги поверхность столбчатого фундамента покрывается рубероидом или битумной мастикой. Для уменьшения трудоемкости работ еще в процессе заливки фундамента можно установить в него крепежные штыри. Их высота относительно поверхности конструкции должна превышать толщину пластин на 3-2 см.

Совет

Рекомендуется изготавливать секции – стойки по одной стороне крепятся между собой фермами.

Посмотрите на видео, как устанавливаются арочные навесы из поликарбоната.

Затем выполняется монтаж навеса из поликарбоната — несущих конструкций. Следующий этап – крепление фермы. Она соединяет все элементы в общий каркас.

При порезке и установке листов поликарбоната следует знать такие правила:

• Учитывается температурное расширение пластиковой поверхности. Крепление листов к ферме должно выполняться только с помощью специальных термошайб, которые компенсируют это явление. Их не нужно туго прикручивать.
• Торцы листов обрабатываются паропроницаемой лентой. Это касается только сотовых моделей.
• Сторона, обращенная наружу, должна находиться в заводской упаковке. Это защитит от естественного выцветания и изменения цвета листа.
• Ребра жесткости должны располагаться по дуге. В случае монтажа монолитного волнового покрытия направление изгибов также должно совпадать с арочными элементами.

Предварительно рекомендуется обработать стальную конструкцию антикоррозийными материалами – грунтовкой и краской. Идеальный вариант, когда их поверхность была окрашена в заводских условиях.

Таким образом можно самостоятельно изготовить навес из поликарбоната. Но следует помнить, что перед приобретением материала и сборкой обязательно следует расчетная часть. Именно она определит эксплуатационные и технические качества всего строения.

© 2022 stylekrov.ru

Расчет навеса из поликарбоната. Как рассчитать ферму для навеса

Из чего состоит каркас

Перед началом расчета навеса необходимо четко понимать, из каких элементов он состоит. А их всего несколько.

Стойки, как уже понятно из названия, являются теми элементами, на которых лежит весь навес. Как правило, это профилированная труба высотой 2,2-2,8 метра. Высота ее зависит от способа крепления. Если она крепится анкерами к закладной, забетонированной в земле, то высота ее берется 2,2 метра. В случаях если стойка забетонирована или закопана, то высота берется 2,8 метра.

Для укрепления навеса служат арки и фермы. Последних чаще всего устанавливают две. А вот точное количество арок подскажет только проведенный расчет навеса. Данное значение зависит от габаритов сооружения.

Ферма – элемент конструкции, соединяющий опорные столбы и лаги.

Листы поликарбоната крепятся к элементам конструкции, которые называются направляющими. Для этого используются термошайбы. Их расположение и частота шага зависят от расстояния между несущими опорами и вида поликарбоната (его толщины).

Сборка каркаса

Чтобы собрать каркас навеса, узкий край фермы устанавливают на стойку и прихватывают к уголку на стене. Надо сварить стойку и узкий край между собой.

Перед этим нужно проверить по уровню положение всех деталей узла. Главное – это правильно приварить первую ферму, чтобы предотвратить перекос всей конструкции.

Когда первая ферма установлена, в таком же порядке устанавливают остальные, раскрепляя их между собой перемычками, на расстоянии 500 мм по ширине фермы.

В результате получилась конструкция с жестко закрепленными деталями, которая будет служить долгое время. Теперь надо оббить шлак со всех стыков, проверить качество и наполненность шва.

В слабых местах с большими раковинами необходимо уложить дополнительный шов. Болгаркой и зачистным камнем обрабатывают места сварки, обезжиривают все поверхности с помощью любого растворителя, дают ему высохнуть и наносят на металл слой грунтовки.

Когда грунтовка высохла, окрашивают ее в любой понравившийся цвет. Осталось закрепить листы поликарбоната специальными саморезами, и навес будет готов.

Этапы монтажа навеса

Для того чтобы правильно провести расчет навеса из профильной трубы, нелишним будет понимание всего процесса в целом. Состоит он из нескольких этапов. На закрепленные стойки крепятся арки. При этом угол между ними должен быть точно девяносто градусов. Образующиеся в результате этого секции крепятся к закладным анкерами. К этим же опорам крепятся фермы. Угол между фермами и арками также прямой (то есть девяносто градусов). Заключительный этап изготовления каркаса – фиксация направляющих. Они крепятся к верхней части арок. На этом каркас готов. После его покраски можно закреплять поликарбонатные листы.

Как рассчитать ферму для навеса из поликарбоната?

Навес является сложной конструкцией, поэтому перед приобретением определенного количества материала понадобится смета. Каркас для опоры должен иметь возможность выдерживать любые нагрузки.

Для того чтобы произвести профессиональный расчет конструкции из поликарбоната, рекомендуется обратиться за помощью к инженеру с опытом подобной работы. Если навес являет собой отдельную конструкцию, а не пристройку к частному дому, то расчеты усложнятся.

Уличная кровля состоит из столбиков, лаг, ферм и покрытия. Именно эти элементы и нужно будет рассчитывать.

Если планируется изготовить навес из поликарбоната арочного типа, то не получится обойтись без использования ферм. Фермы являются приспособлениями, которые связывают лаги и опорные столбики. От подобных элементов будут зависеть размеры навеса.

Навесы из поликарбоната, в качестве основы которых применяются металлические фермы, изготавливать достаточно сложно. Правильный каркас сможет распределять нагрузку по опорным столбикам и лагам, при этом конструкция навеса не будет разрушаться.

Для монтажа поликарбоната лучше всего использовать профильные трубы. Основной расчет фермы — учет материала и уклона. К примеру, для односкатной навесной конструкции с маленьким уклоном применяется неправильная форма фермы. Если конструкция имеет маленький угол, то можно использовать металлические фермы в форме трапеции. Чем больше радиус структуры арки, тем меньше существует возможностей задержки снега на кровле. В данном случае несущая способность фермы будет большой (рис. 2).

Ошибки строительства, которые следует учитывать при расчете

Строительство навесов зачастую выполняют с ошибками. Они затрагивают не только выбор типа конструкции, но и проведенный вследствие этого расчет металлического навеса.

Распространенная ошибка – выбор наклонного навеса. Зачастую делают сооружение на двух столбах и наклонненное в наветренную сторону. Это далеко не самый лучший вариант для постоянного пользования (к примеру, для стоянки автомобиля). Опасность поджидает в том случае, если ветер изменит направление. Навес в таком случае можно сравнить с крылом самолета. Между ним и землей образуется подъемная сила, которая с легкостью может снести навес. Даже если будет четыре столба, это не всегда спасет.

Наклонные навесы подходят для ситуаций, когда конструкция пристраивается к зданию. Свободно стоящие наклонные навесы необходимо делать с закруглениями. Причем выпуклую часть ориентируют «навстречу» ветру.

Виды навесов

В зависимости от опорных элементов выделяют несколько видов навесов:

• Стоящие отдельно. У них по всему периметру устанавливают вертикальные опоры.

• Балочно-опорные, которые по одной стороне крепятся к зданию. У них одна сторона держится за счет опорных столбов. Вторая же ложится на балку, прикрепленную к стене здания.

• Консольно-опорные. Отличаются от предыдущего вида тем, что здесь к стене крепятся кронштейны или закладные.

• Консольные, которые держатся полностью за счет закладных. Обычно это небольшие козырьки над дверью.

Расчет навеса каждого вида проводится по разным схемам.

Что такое ферма и ее назначение

Сфера применения навесов достаточно обширна:

1. Строительство стоянок для автотранспорта открытого типа, которые являются своеобразной альтернативой капитальным гаражным постройкам.
2. Устройство козырьков торговых предприятий, остановок для общественного транспорта и рекламных баннеров.
3. Возведение веранд и беседок на приусадебных территориях. Также имеется возможность сэкономить на строительстве дачного домика – создается надежная кровля, имеющая прочные стойки.

Надежность навесов обеспечивается за счет монтажа металлических конструкций, прочно и надежно связывающих лаги с опорными столбами. Они при условии, что соблюдены рекомендации, как правильно варить ферму для навеса, способны прослужить длительное время. Перед началом строительных работ нужно определиться с материалами.

Если позволяет финансовое положение, но отсутствует свободное время, желание и возможность, можно приобрести готовые фермы для навеса. Когда нужно сэкономить на возведении конструкции, строительство выполняют самостоятельно.

Сбор данных

Расчет навеса из профильной трубы необходимо начинать со сбора необходимой информации. Она должна включать в себя следующие данные:

• Характеристики материала.

• Назначение сооружения.

• Форма конструкции.

• Данные о ветровых и снеговых нагрузках (они представлены в специальных таблицах для каждого конкретного региона).

Расчет навеса проводится с учетом описанных выше сведений. Он включает формулы и вычисления. Разобраться в них не каждый сможет. Оптимальный вариант — воспользоваться специальными программами и калькуляторами. На сегодняшний день их предостаточно в сети Интернет.

Как сделать расчеты фермы правильно

До того, как делать фермы для навеса собственноручно, нужно сделать соответствующие расчеты. При отсутствии опыта проведения таких вычислений, нужно проконсультироваться со специалистом в этой сфере. Если этого не сделать, цена допущенной ошибки может превысить стоимость услуг профессионала. Также можно воспользоваться специализированной компьютерной программой, имеющейся в интернете в свободном доступе.

При проведении расчетов, которые выполняются прежде, как сделать ферму для навеса, нужно выполнить ряд действий:

1. Выбрать тип конструкции, которая может быть одно- или двухскатной, арочной или прямой. В этом случае необходимо учитывать функциональность будущего навеса, личные пожелания и используемые для его сооружения материалы.
2. Затем определяют габариты постройки. При этом нужно помнить, что при увеличении высоты навеса, его несущая способность возрастает. В таком случае следует дополнительно установить несколько ребер жесткости, усиливающих прочность конструкции.
3. Если пролет превышает 35,9 метра, определяют изгиб погашения, который имеет обратную направленность от воздействий на возводимый объект.
4. Потом высчитывают размеры панелей фермы с учетом удаленности друг от друга элементов, выполняющих передачу нагрузок.
5. На заключительном этапе выясняют удаленность одного узла от другого. Как правило, этот параметр равен ширине панелей.

Можно воспользоваться расчетом готовых проектов. Для этого в них подставляют собственные значения.

Козырьки над входом консольные

Навесы консольного типа зависят от размеров крыльца. В соответствии с требованиями нормативных документов, площадка перед дверью должна быть больше ширины двери в полтора раза. Средняя ширина двери составляет 0,9 метра. Получается, что минимальный размер верхней площадки равен 1,35 м (0,9 х 1,5 = 1,35). Это значение приравнивается к рекомендуемой глубине навеса.

Что касается ширины козырька, то здесь все просто. Она делается на 0,6 метра больше, чем ширина двери. С каждой стороны козырек должен выступать по 0,3 метра.

Таким нехитрым способом рассчитываются навесы. Расчет конструкции при стандартных значениях приводит к следующему результату: глубина — 0,9-1,35 м, ширина — 1,4-1,8 м.

Консольно-опорные навесы над дверью

Данные виды козырьков устраиваются над всей площадкой с захватом ступенек. Расчет глубины навеса над площадкой рассчитывается аналогично предыдущему варианту. К нему добавляется часть, находящаяся над ступенями. Она напрямую зависит от их количества. Для каждой ступеньки добавляется порядка 0,25-0,32 м.

Ширина зависит от ширины лестницы, по обе стороны от которой добавляется по 0,3 метра. Если стандартная ширина ступеней перед дверью 0,8-1,2 метра, то получаем ширину навеса 1,1-1,5 метра.

Рассмотрим вариант с лестницей из трех ступеней и площадки стандартных размеров. Глубина будет составлять порядка 1,65-2,31 метра (0,9 + 3 х 0,25 или 1,35 + 3 х 0,32). Ширина при тех же условиях — 1,4-1,8 метра. Рассчитывается она так: 0,8 + 0,3 + 0,3 или 1,2 + 0,3 + 0,3. Два варианта расчетов рассматривают минимальное и максимальное значение стандартных параметров.

Оборудование и внутреннее обустройство

Важно не только правильно построить коровник, но и тщательно продумать его внутреннее обустройство (рисунок 4). Для сохранения продуктивности скота нужно заранее составить план расположения животных так, чтобы всему поголовью было достаточно места

Кроме того, внутреннюю часть здания нужно правильно обработать, чтобы животные не страдали от плесени, грибков или сквозняков.

Если говорить об общих правилах внутреннего обустройства коровника на 50 голов, то основные нюансы будут такими:

1. Размер стойла на одну взрослую особь должен составлять 1,7*1,1 метр. Однако, если вы планируете содержать коров вместе с телятами, площадь одного отсека нужно увеличить.
2. Пол лучше делать деревянным, так как бетонное покрытие слишком холодное и может вызвать простудные заболевания у коров. В качестве подстилки желательно использовать опилки или солому, причем это покрытие нужно регулярно менять по мере намокания.
3. В задней части каждого стойла оборудуют желоб для стока навозной жижи. Его следует строить таким образом, чтобы у желоба был незначительный уклон в сторону сборника или выгребной ямы. Так вы облегчите себе труд, поскольку продукты жизнедеятельности скота будут постепенно стекать в яму. В месте вывода желоба из коровника делают небольшой проем в стене, и прикрывают его задвижкой.
4. В передней части стойла располагают кормушку и поилку. Самая простая модель кормушки – желоб с бортиками. Такое изделие можно легко изготовить своими руками из струганных и шлифованных досок.
5. Если планируется совместное содержание коров с телятами, рядом с каждым стойлом нужно обустроить небольшой отсек или клетку, в которой будет находиться молодняк.

Важную роль в сохранении здоровья и продуктивности крупного рогатого скота играет и соответствие внутреннего пространства санитарно-гигиеническим нормам. Проблема в том, что в среде коровника активно развивают патогенные микроорганизмы. Чтобы не допустить этого нужно регулярно проводить уборку помещений, удалять остатки навоза с желобов и менять подстилку. Кроме того, сразу после возведения здания нужно обязательно оштукатурить внутренние стенки и побелить их известью. Это вещество обладает антибактериальными свойствами и предотвращает развитие грибков и плесени внутри коровника.

Односкатные навесы, примыкающие к зданию

Расчет односкатного навеса, который одной стороной прилегает к дому, проводится с минусом половины вертикальных опор. Еще один важный момент: стыки листов должны быть над профилем. Это значит, что между профилями должно сохраняться расстояние 1260, 2050 или 2100 миллиметров, соответствующее размеру листа поликарбоната. Средняя ширина навеса составляет три метра. При таком размере достаточно места даже для автомобиля. На поликарбонат на такой ширине будет прогибаться. Ему необходима стропильная система.

Для начала проводится расчет материала. Навес, пристроенный к дому, при таких размерах будет иметь шесть вертикальных стояков. Они все расположены будут по одной стороне. Если сооружение будет отдельно стоящим, то опор необходимо в два раза больше (то есть двенадцать, по шесть с каждой стороны). Для каждой стропильной ноги устанавливается опора.

Важные условия при строительстве навеса

Зная, как варить фермы для навеса, можно разрабатывать достаточно сложные сооружения, но желательно каждый проект согласовывать со специалистами. Безопасные металлоконструкции должны соответствовать требованиям ГОСТ 23118-99, техническая документация содержит все правила сборки элементов.

Минимальный уклон скатного навеса составляет 25-30°, это обеспечит постепенный равномерный сход снега. Толщина стенок профильных труб, используемых для каркаса должна составлять не менее 3 мм, это важное условие прочности.

Для перемычек фермы можно использовать трубы с толщиной стенки 2 мм. Важно знать, что расстояние между фермами не должно составлять более 1,75 метра, в противном случае нагрузка на каркас может оказаться неравномерной, и поликарбонат начнёт провисать из-за большого веса.

Поликарбонатные листы или другой кровельный материал должны выступать за пределы каркаса минимум на 10-15 см с каждой стороны – это позволит уберечь металлические элементы от попадания дождевой влаги и последующего воздействия коррозии. Боковые части поликарбонатных листов закрываются специальными профилями, чтобы в ячейках не скапливались пыль и мусор.

Как сварить ферму для навеса своими руками? На первый взгляд эта работа может показаться очень сложной, но при наличии навыка работы со сварочным аппаратом и хотя бы минимальных знаний в проектировке с ней можно справиться без привлечения специалистов.

Односкатный отдельно стоящий навес

Расчет отдельно стоящего сооружения должен учитывать нагрузку, которую несут осадки. Конструкция будет максимально жесткой, если она выполнена в форме треугольника.

Расчет навеса проводится с учетом условно принятых значений. При размере листа поликарбоната 2,1 х 0,6 м, ширину кровли принимают равной шести метрам, а длину – 10,6 метра. Наиболее оптимальный вариант: высота ската 2,4 метра и 11 стропильных секций. В такой ситуации потребуется шесть профилей (стандартной длиной по шесть метров). Можно вместо одиннадцати сделать всего два треугольника. Это позволит сократить количество израсходованных материалов. Данный вариант подходит для регионов со средним количеством осадков.

Расчет арочных конструкций

Навесы арочного типа являются наиболее сложными сооружениями. Потребность в материале находится в прямой зависимости от выпуклости крыши. Это значит, что чем круче выпуклость, тем больше материалов придется потратить.

Сэкономить в данном случае можно только на стропильной системе. При рассмотренных ранее размерах навеса (10,6 х 6 метров) достаточно будет двух-трех систем (две по краям, одна посередине). Остальные «ноги» будут представлять собой дуги. Их концы соединять необязательно. Металлический профиль, который используется для изготовления фермы, достаточно прочен. Его будет достаточно для обеспечения необходимой жесткости. Главное, чтобы ферма прочно крепилась к стоякам.

Если с такими размерами делать арочный навес (к примеру, для автомобиля), то понадобятся следующие материалы:

— Шесть профилей, изогнутых в форме дуги, с длиной шесть метров. Концы трех из них соединяются перемычкой. Рекомендуется их также разделить на несколько треугольников для увеличения жесткости конструкции.

— Для каждой дуги необходимо по две опоры (под каждый край). То есть всего их нужно двенадцать (2 х 6).

— По краям, по столбам и вдоль кровли крепятся продольные балки. Всего их потребуется шесть.

Требования к коровнику

Основным требованием относительно животноводческого хозяйства и хлева для скотины является наличие надёжного и просторного помещения. Строение изнутри должно быть сухое, чистое и тёплое. Согласно установленным стандартам стены постройки должны быть не ниже 2,5 метров в высоту, а кровля – 3,5 метра вплотную к коньку. Кроме того, в строении должна быть оборудована вентиляционная система, сделаны оконные проемы немного выше, чем достают головы животных, для попадания дневного освещения в хлев.

При соблюдении данных требований есть возможность получать хорошую прибыль вне зависимости от периода года. Хозяину фермы придется ухаживать за стадом, совершать дойку коров, содержать особей для получения мяса, реализовывать шкуры. Это послужит обеспечением стабильного материального дохода, поскольку данная продукция во все времена пользуется спросом. Для повышения прибыли можно со временем увеличить ферму.

Расчет основных элементов конструкции

Расчет сечения трубы для навеса зависит от высоты самой конструкции и количества столбиков. Если размер сооружения не превышает пяти метров, труба выбирается с сечением 6-8 сантиметров. При больших размерах количество стояков должно быть увеличено. Чтобы этого не делать, можно выбрать профиль с большим сечением. К примеру, 10 сантиметров.

Размер обрешетки будет зависеть от толщины поликарбоната и размера навеса. Если лист пластика имеет толщину один сантиметр, а навес имеет размеры 6 х 8 метров, то обрешетка будет собираться с шагом в один метр. Данные значения находятся в соответствии с нагрузками. Для этого существуют специальные таблицы, которые учитывают величину нагрузки и толщину поликарбоната. Пример данной таблицы можно посмотреть на фотографии ниже. Она разработана для поликарбоната с толщиной шесть, восемь, десять и шестнадцать миллиметров.

Расчет арочного навеса предполагает вычисление ферм и их количества. Именно размеры ферм определяют ширину всего навеса. Для их определения необходимо знать следующую информацию:

• Размеры фермы.

• Размер материала (поликарбоната).

• Сопротивление металла.

• Способ крепления элементов (сваркой, болтовой и так далее).

• Значение нагрузок (в соответствии с нормативными документами).

• Стальные конструкции по СНиП.

Размер навеса выбирают в соответствии с размером материалов. Если лист поликарбоната имеет шесть метров в длину, то его либо используют целиком, либо режут на две части. Конечно, порезать можно и на большее количество частей. Но это приведет к образованию отходов. Таким образом, крыша будет либо шестиметровой, либо трехметровой. Длина может выбираться любая, в зависимости от личных предпочтений.

Конструкция металлических ферм из профильной трубы

Рано или поздно у владельцев частного дома возникает необходимость возвести на участке навес для машины или летнего отдыха, беседку, небольшую загородку с крышей для домашних животных, навес над поленницей. Чтобы кровля над таким сооружением была надежно закреплена, необходимо правильно спроектировать и смонтировать металлические несущие конструкции

Мы приветствуем нашего уважаемого читателя и предлагаем ему статью о том, что такое фермы из профильной трубы, как их правильно рассчитать и смонтировать в беседки и навесы на Вашем участке.

Что такое ферма

Ферма – это конструкция из прямолинейных элементов, соединенных между собой в узлах в прочную систему неизменяемой геометрической формы. Чаще всего встречаются плоские конструкции, но в больших нагруженных конструкциях применяют объемные (пространственные) фермы. Практически в частных домах фермы выполняют из дерева и металла. Из дерева изготавливают небольшие конструкции стропил, навесов, беседок. Зато прочный и высокотехнологичный металл – практически идеальный материал для несущих металлоконструкций.

Для изготовления сложных конструкций применяют прокат сплошного сечения и трубы. Профильные трубы (квадрат, прямоугольник) имеют большую устойчивость к смятию и изгибу, небольшие конструкции для дома монтируют без применения сварки с помощью краб-систем, поэтому для усадебных построек чаще всего используют именно профильную трубу.

Конструкционные особенности ферм

Составляющие элементы конструкции фермы:

• Пояс.
• Стойка – вертикальный элемент, соединяющий верхний и нижний пояс.
• Раскос (подкос).
• Шпренгель – опорный раскос.
• Фасонки, накладки, косынки, заклепки, болты – всевозможные вспомогательные и крепежные материалы.

Высоту фермы считают от самой нижней точки нижнего пояса до самой верхней точки. Пролет – расстояние между опорами. Подъем – отношение высоты фермы к пролету. Панелью называют расстояние между узлами пояса.

Виды ферм из профтрубы

Фермы подразделяются по очертанию поясов. Бывают двухпоясные и трехпоясные разновидности. В небольших сооружениях применяются более простые двухпоясные фермы. Каждая разновидность имеет определенный уклон и высоту в зависимости от длины пролета и формы фермы.

Типы ферм по очертаниям поясов: балки с параллельными поясами (прямоугольные), треугольные (двускатные и односкатные), трапецеидальные (двускатные и односкатные), сегментные (параболические), полигональные (многоугольные), консольные; с ломаным приподнятым или вогнутым нижним поясом и разнообразной формой верхнего пояса; арочные с горизонтальным и арочным нижним поясом; сложные комбинированные формы.

Фермы также различают по типам решеток – см. на рисунке. В частных постройках чаще всего встречаются решетки треугольного и раскосного типа – более простые и менее металлоемкие. Треугольные решетки обычно применяются в прямоугольных и трапецеидальных конструкциях, раскосные – в треугольных.

Советы по выбору качественного профиля

Прежде чем возводить любую конструкцию, следует определиться с выбором материала. При покупке металлического профиля или труб следует внимательно осмотреть заготовки – нет ли трещин, раковин, наплывов, нестыковок по шву, большого количества помятых и погнутых заготовок. При покупке оцинкованных материалов – желательно убедиться в качестве покрытия – нет ли отслоений и наплывов.

При покупке необходимо потребовать копию сертификата и чек. Обязательно нужно убедиться в соответствии толщине стенки трубы заявленной в документах. Трубы в гараже на коленке не сделаешь, и подделок не бывает, но на плохое качество материала можно натолкнуться, поэтому покупать лучше в достаточно крупных магазинах.

Какой материал выбрать для каркаса

В большинстве случаев для каркаса усадебных построек или кровли дома выбирают сталь. Для очень небольших конструкций иногда используют алюминиевые и стеклопластиковые профиля – обычно в покупных изделиях (тентах, качалках). Для возведения металлоконструкций можно использовать трубы полого сечения и профиля сплошного сечения (круг, полосу, квадрат, швеллер, двутавр).

Огромным преимуществом прямоугольных и квадратных труб по сравнению с профилем того же веса является высокая устойчивость к смятию и другим деформациям. Поэтому сплошные профиля можно заменить гораздо более легкими профтрубами – это очень значительно облегчает (в 2 раза и больше) и удешевляет конструкцию трубчатого типа.

Руководство по установке Suntuf и советы

Руководство и советы по установке Suntuf — Поликарбонатная кровляПоликарбонатная кровля Руководство и советы по установке Suntuf — Поликарбонатная кровля

Руководство по установке Suntuf и советы

18 июля 2016 г.

Установка Suntuf проста, если правильно спланировать работу!

Прежде чем приступить к установке нового продукта Suntuf, помните о наших основных советах по установке.

Падение, уклон или уклон?

Во-первых, падение. Рекомендуется падение на пять градусов как минимум для обеспечения того, чтобы он не протекал, оставался чистым и сохранял структурную целостность.

Хороший уклон помогает отводить воду с крыши. Плоские крыши более склонны к скоплению воды (в тяжелых случаях) и протечкам, когда вода не может быть рассеяна достаточно быстро. Проектирование хорошей осенью всегда важно в начале проекта.

Все листы поликарбоната прозрачные (вы можете видеть сквозь них) или полупрозрачные (свет проходит сквозь них, но вы не можете ясно видеть сквозь них). Это означает, что вы сможете в какой-то степени увидеть, что находится поверх них. Листья, грязь, пыль, птичий помет и т. д. Чем лучше будет падение на крышу, тем легче эти вещи упадут или смоются.

Большинство производителей рекомендуют падение минимум на 5 градусов (или 8,8%). Это означает, что на каждый метр листа, проложенного горизонтально, он должен опускаться примерно на 88 мм.

Пролеты – там, где вам понадобятся прогоны

Для крепления всех профилированных поликарбонатных листов требуются прогоны или рейки. Эти конструктивные элементы из дерева или металла проходят перпендикулярно падению листа — наглядное объяснение см. на изображении ниже. Различные профили имеют разные возможности охвата. Приведенные ниже пролеты даны для стандартного ветрового рейтинга N3. Если вы находитесь в зоне с сильным ветром, вам могут потребоваться дополнительные крепления и конструкция — позвоните нам, чтобы обсудить.

Гофрированные концевые пролеты 800 мм и средние пролеты 1000 мм

Концевые пролеты Greca 900 мм и средние пролеты 1200 мм

Trimdek Концевые пролеты 900 мм и средние пролеты 1200 мм

Изгиб

Поликарбонатные листы Suntuf могут быть изогнуты в холодном состоянии. Форма листа (профиля) определяет, насколько сильно он может изгибаться. Если вы хотите определить, может ли лист изгибаться в холодном состоянии в соответствии с вашей конструкцией, вам необходимо знать следующую информацию:

Хорда: горизонтальное расстояние от одной стороны крыши до другой.

Высота: расстояние по вертикали от воображаемой горизонтальной линии хорды до вершины апекса.

См. схему ниже.

Резка

Мы можем бесплатно нарезать листы нужной вам длины. В противном случае листы можно разрезать циркулярной пилой с мелкими зубьями, лобзиком или даже хорошими ножницами. При использовании электроинструмента вам нужно будет зажать лист как можно ближе к концу, чтобы остановить вибрацию. Не забудьте оставить небольшой выступ, чтобы вода с листа попадала в желоб, а не на вашу конструкцию.

Движение

Все материалы расширяются и сжимаются при нагревании и охлаждении, а поликарбонаты движутся больше, чем большинство кровельных материалов. Это означает, что важно позволить листовой комнате немного двигаться после ее установки. Это легко сделать, соблюдая несколько правил.

Сначала просверлите в листе большое отверстие для крепления винтами. Оба винта Clearfix и OneShot имеют встроенные резаки, чтобы сэкономить ваше время на выполнении этого шага — они прорезают отверстие, когда вы вставляете винт.

Во-вторых, оставляя небольшой зазор между концами листов и там, где они могут соприкасаться с другим объектом, например, с обшивкой стены. Это не так важно для бортов баржи, так как большая часть расширения будет происходить по длине листа.

Силиконы

Как правило – не рекомендуются. Силиконы могут действовать как клей, который может остановить движение листа (см. выше). Некоторые силиконы также могут влиять на химические вещества в листе, которые защищают его от ультрафиолетового излучения. Если вы не можете избежать этого, экономно используйте нейтральное отверждение или некислотный кремний. Не кладите его по длине листа, где вы увидите наибольшее расширение и сжатие.

Принадлежности

Прогонная лента может использоваться для предотвращения скрипа листа при расширении и сжатии. Как следует из названия, он наносится на прогон перед установкой листа и действует как буфер. Это особенно полезно для окрашенных прогонов, где в жаркую погоду краска может стать липкой, что приведет к прилипанию листа и увеличению шума при расширении и сжатии.

Накладки используются для герметизации краев листа. Существует несколько распространенных типов. Покрытие конька используется для прошивания фронтона на пике крыши. Обшивка баржи используется по бокам конструкции, чтобы покрыть края листа, а иногда и защитить деревянную конструкцию под ним. А фартук используется для уплотнения между вертикальной стеной или фасцией и самой крышей. Вы можете получить несколько таких накладок из поликарбоната или изготовить их из металла.



Заполнители можно использовать между листом и любыми накладками или конструкцией для защиты от атмосферных воздействий. Заполнители доступны в стандартных кровельных профилях: Гофрированный, Грека или Тримдек (5 ребер). Между листом и фартуком на верхнем крае крыши или между прогоном и листом на конце желоба листа можно использовать заполнение для защиты от атмосферных воздействий.



Задние каналы обычно используются, когда верхний конец листа устанавливается непосредственно под водосточным желобом. С-образное сечение металлического канала комбинируется с пеной для герметизации конца листа в этих обстоятельствах.

Винты

Мы поставляем 2 марки винтов; Клирфикс или Ваншот.

Шурупы One Shot доступны либо из дерева T17, либо из металла Tek. При ввинчивании в твердую древесину или металлы большего размера они являются предпочтительным выбором. Они поставляются с резаком для предварительного вырезания 10-миллиметрового расширительного отверстия в листе поликарбоната и мягкой резиновой шайбой для герметизации большого отверстия.

Шуруп Clearfix с головкой двойного назначения подходит как для деревянных, так и для металлических конструкций. Они также поставляются с резаком и шайбой для поликарбоната.

Хранение

Храните Suntuf на ровной поверхности вдали от прямого света и влаги.

Очистка

Теплый мыльный раствор с мягкой губкой. Будьте осторожны, чтобы не поцарапать лист. Хорошо ополоснуть. Не используйте другие химические вещества.

Установка поликарбоната

В стандартном руководстве по установке подробно описано фактическое крепление листов. Убедитесь, что вы прочитали его. Найдите его здесь… Руководство по установке Suntuf.

Лист должен выступать за нижний прогон на 50 мм.

Листы будут поставляться с этикетками с надписью «Эта сторона вверх», и очень важно установить листы в правильной ориентации. УФ-слой на поликарбонате защищает лист от преждевременного разрушения. Положите его неправильно, и срок службы вашего поликарбоната сократится.

Привинчивая листы, держите винт прямо, чтобы обеспечить герметичность шайбы. Не затягивайте винты слишком сильно. Если вы не используете фирменный шуруп, упомянутый выше, обязательно предварительно просверлите в листе отверстия диаметром 10 мм.

Установите первый лист, прикрутив его вдоль «нижнего (желоба) прогона» снаружи (со стороны баржи) к середине конструкции. Прикрутите каждый второй гофр вдоль нижнего прогона. Установите листы без напряжения, т.е. не тяните, не натягивайте и не скручивайте листы.

Далее переместитесь к следующему прогону, привинчивая его поперек листа в том же направлении. Установите винты в соответствии с приведенной ниже схемой и продолжайте это для всех «внутренних прогонов» или «средних прогонов».

Наконец, прикрутите верхнюю «верхнюю прогонку», размещая по шурупу через каждый второй гофр.

Перейти к следующему листу. Используйте один гофрированный нахлест, убедившись, что нахлест направлен против основного направления ветра/дождя. Завершите работу, установив все необходимые накладки. Не забудьте удалить все наклейки или ленты с листа.

Спасибо, что ознакомились с нашим Руководством по установке Suntuf и удачной установки!

СПРОСИТЕ ЭКСПЕРТА

У нас один из самых обширных ассортиментов изделий из поликарбоната в Австралии. Наша команда экспертов не имеет себе равных и может посоветовать вам лучшее решение для вашего проекта.

ПОГОВОРИТЕ С ЭКСПЕРТОМ

Наверх

×

Спросите эксперта Рассчитать стоимость Позвоните нам

Подписаться на информационный бюллетень

[contact-form-7 title=»Модальная подписка»]

Установка поликарбонатного покрытия | Storm Building Products

Листовой поликарбонат становится все более популярным материалом для кровли, окон и навесов.

Имея это в виду, мы составили это подробное руководство, объясняющее все аспекты установки поликарбонатного листа, включая:

• На что обратить внимание перед установкой
• Где хранить
• Монтаж поликарбонатной кровли
• Как убедиться, что он установлен правильно
• Где взять поликарбонатную пленку

Что следует знать перед установкой поликарбонатного покрытия

Ударопрочность поликарбоната в 250 раз выше, чем у стекла, что делает его практически неразрушимым. Кроме того, он в два раза легче, что значительно упрощает его установку. Он сохраняет жесткость при высоких температурах, доступен в версиях, устойчивых к ультрафиолетовому излучению и огнестойких, и полностью пригоден для вторичной переработки.

Вам также следует учитывать сильные стороны и преимущества поликарбоната, чтобы решить, будет ли он отвечать всем требованиям для вашего следующего проекта, и сравнить его с альтернативными материалами.

В зависимости от предполагаемого использования вы можете подумать о том, какой цвет поликарбонатного листа вы выберете. Распространено заблуждение, что поликарбонат всегда прозрачен, однако это не так.

Поликарбонатная пленка может быть окрашена в большинство цветов. На изображении ниже показан пример нашего поликарбонатного листа FORCE нескольких цветов для школьного навеса.

Если вы все еще не уверены, подходит ли вам поликарбонат в качестве материала, ознакомьтесь с нашим руководством, в котором вы найдете все, что вам нужно знать о листовом поликарбонате, которое даст вам полное изложение. Кроме того, позвоните нам по телефону 01278 455326 или напишите по электронной почте [email protected].

Прочность, малый вес, защита от УФ-излучения и возможность нарезки поликарбонатной пленки любой формы делают ее идеальной для кровли.

Однако мы не упомянули, что двустенный и многослойный поликарбонат также обеспечивает некоторую теплоизоляцию, которая помогает сохранять тепло зимой и прохладу летом.

Многослойный поликарбонат имеет три или более слоев, а двустенный поликарбонат имеет два слоя. Чем больше слоев у листа поликарбоната, тем лучше он обеспечивает теплоизоляцию.

Хранение поликарбонатного листа

Если вы уже приобрели поликарбонатный лист, убедитесь, что он хранится в сухом месте, чтобы влага не попала в канавки поликарбоната.

Поликарбонатная пленка может быть подвержена царапинам, поэтому это следует учитывать при хранении и обращении.

Как установить кровлю из поликарбоната

Чтобы установить крышу из поликарбоната, вы должны сначала решить, какой тип поликарбонатного листа вы хотите использовать; двустенные или многостенные.

Лучше всего помнить, что чем больше у него слоев, тем больше теплоизоляции оно обеспечивает, поэтому чем толще листовое покрытие, тем больше теплоизоляции оно обеспечивает. Например, многослойный поликарбонат толщиной 35 мм обеспечит значительно лучшую изоляцию, чем двустенный поликарбонат толщиной 10 мм.

Это даст вам представление о необходимой толщине:

• 4-6 мм – теплицы, навесы и холодильные камеры.
• 10-16 мм – односкатные навесы, коммерческие теплицы и навесы.
• 25 мм и 35 мм – крыши зимних садов.

Вам также понадобится система остекления. По центру балок прикручиваются планки остекления, а поликарбонатный лист разрезается по размеру между ними и укладывается на место.

Вы должны всегда следить за тем, чтобы в системе остекления оставалось пространство для компенсации расширения, поскольку листы поликарбоната меняют размер в зависимости от температуры.

Если станет теплее, поликарбонат расширится, а если станет холоднее, поликарбонат сожмется.

Несмотря на то, что поликарбонат очень прочен и долговечен, его можно легко обрезать с помощью электролобзика или циркулярной пилы с мелкими зубьями.

Чтобы разрезать поликарбонатную пленку, убедитесь, что панель надежно закреплена, чтобы она не двигалась, отметьте нужный размер на защитной пленке и разрежьте панель с пленкой на панели. После резки вам нужно будет очистить всю пыль с помощью воздушного компрессора или пылесоса.

Если вы решили использовать поликарбонат для кровли или навесов, вам следует учитывать направление ребер поликарбоната при резке и перед установкой.

Это необходимо для того, чтобы ребра двигались в одном направлении с шагом, что обеспечивает согласованность. Они должны идти в направлении склона.

Очень важно использовать правильный герметик. Вы должны выбрать незатвердевающий герметик, так как другие герметики могут растрескиваться, обесцвечиваться и делать поликарбонат хрупким.

Убедитесь, что листы поликарбоната установлены правильно! Листы поликарбоната будут иметь только одну сторону, защищенную от ультрафиолета, поэтому вам нужно убедиться, что эта сторона обращена к солнцу.

Если он установлен неправильно, вы не увидите преимуществ защиты от ультрафиолета, и это приведет к увяданию и обесцвечиванию. Сторона с защитой от ультрафиолета всегда находится под фирменной пленкой.

При установке поликарбонатной кровли соблюдайте минимальный уклон 5 градусов, чтобы дождевая вода стекала в желоб, предотвращая скопление влаги на крыше.

После того, как листы будут на месте, вы можете добавить торцевые заглушки, снять защитную пленку, добавить фиксирующие кнопки и при необходимости добавить полосу-вспышку.

Как обеспечить безопасную и правильную установку листов поликарбоната?

Чтобы убедиться, что ваше поликарбонатное покрытие установлено безопасно и правильно, вы должны убедиться, что используете соответствующее защитное оборудование и соблюдаете безопасные методы работы.

Работа на крыше может быть очень опасной. По данным НИУ ВШЭ, самым большим несчастным случаем со смертельным исходом среди рабочих в 2017/18 году стало падение с высоты.

Использование правильных средств индивидуальной защиты и соблюдение безопасных методов работы предотвратит любые травмы. Решение о подходящем оборудовании и СИЗ должно быть принято после проведения оценки риска, и все СИЗ для работы на высоте должны соответствовать соответствующему законодательству, например, Правилам работы на высоте 2005 г.

Работодатели и лица, контролирующие любую работу на высоте, должны быть уверенным, что работа правильно спланирована, контролируется и выполняется компетентными людьми. НИУ ВШЭ рекомендует:

• Выполняйте как можно больше работы с земли
• Обеспечьте безопасный доступ рабочих к месту работы на высоте и обратно
• Убедитесь, что оборудование подходит, устойчиво и достаточно прочно для работы, обслуживается и регулярно проверяется
• Убедитесь, что вы не перегружаете и не перетягиваете руки при работе на высоте
• Примите меры предосторожности при работе на хрупких поверхностях или рядом с ними
• Обеспечивают защиту от падающих предметов
• Рассмотрите свои аварийно-спасательные процедуры

Кто поставляет листы из поликарбоната в Великобритании?

STORM Building Products поставляет поликарбонат дистрибьюторам по всей Великобритании. Заполните нашу форму «Найти дистрибьютора», и мы сообщим вам, где находится ближайший поставщик STORM.

Наш ассортимент поликарбонатных листов FORCE включает двустенные листы толщиной 4 мм, 6 мм и 10 мм и многослойные листы толщиной 16 мм, 25 мм, 32 мм и 35 мм.

Наш ассортимент MISTRAL включает битумные, оцинкованные и ПВХ гофрированные листы , а наш ассортимент плоских поликарбонатных листов STRATUS включает композиты и Correx различной толщины и размеров.

Хотите найти местного дистрибьютора? Заполните форму поиска дистрибьютора на нашем веб-сайте или свяжитесь с нами по электронной почте [email protected] или по телефону 01278 455326.

Нашли эту статью полезной? Почему бы не узнать все, что вам нужно знать о поликарбонатных листах 2018 года? ISMM уровня 2 и 3.

Свяжитесь с Джейд в LinkedIn!

Объяснение многослойного поликарбоната — Решения для пластика (материальные решения)

Многослойный поликарбонат — это большие листы, которые используются преимущественно в наружных кровлях и проектах навесов. Они также популярны как экраны, стоящие либо вертикально, либо лежащие горизонтально.

Какого размера эти листы?
давайте сначала посмотрим на толщину — лист доступен в 3 толщинах

• Толщина 10 мм, иногда называемая Twinwall.
• Толщина 16 мм, иногда называемая Triplewall
• Толщина 25 мм, иногда называемая Fivewall

Лист хранится на нашем складе в больших листах высотой 2,1 м и длиной 7 м. Сдергиваем эти листы со стоек и разрезаем их на настенной пиле.

В. Доступны ли другие цвета?

Да, самым популярным «цветом» является прозрачный, но вы также можете приобрести опаловый (белый полупрозрачный) и бронзовый полупрозрачный толщиной 16 мм и 25 мм. Доступен только прозрачный 10 мм.

В. Как насчет резки этих листов?

Как уже упоминалось, многостенные листы имеют высоту 2,1 м и длину 7 м.

Листы можно без дополнительной оплаты обрезать по размеру, соответствующему проекту вашей крыши или навеса. Наиболее популярно использование этих листов в  на односкатных крышах , где листы отходят от здания/стены с пологим уклоном, позволяя дождевой воде стекать по листам в водосточный желоб. В целях резки мы называем этот склон «ПАДЕНИЕМ».

На изображении выше, показывающем лист на нашем складе, а также на диаграмме ниже вы можете видеть, что ребра или канавки в листе проходят слева направо по длине 7 метров. Рекомендуется размещать эти флейты по направлению падения.

Таким образом, максимальная ширина листов, используемых в кровельных работах, всегда будет составлять 2,1 м.

Максимальная длина листа вниз по склону или падению технически может составлять до 7 м.

При такой установке в случае скопления капель воды (конденсата) внутри внутренних канавок влага или капли могут стравливаться вниз. Концы листа никогда не оставляют полностью открытыми, так как насекомые или грязь могут попасть в канавки, вместо этого на концы листа наклеивается вентилируемая дышащая лента. Это делает флейты воздухопроницаемыми и способствует отводу влаги, которая может скапливаться внутри флейт.

Прежде чем приклеить дышащую ленту, мы всегда вставляем сопло со сжатым воздухом во все канавки, чтобы выдуть стружку, которая могла остаться при резке листа. Затем листы заклеиваются и доставляются вам. Вы часто слышите, как мы говорим, что листы « вырезаны, выдуты и склеены».

В. Нужно ли склеивать листы?

В случае, если вы хотите дополнительно разрезать листы на месте или на месте на крыше, например. чтобы обойти препятствия, мы можем выдуть лист, а затем поставить ленту отдельно, чтобы вы могли внести свои коррективы на месте, а затем наклеить ленту самостоятельно. Просто дайте нам знать, когда вы заказываете — либо позвоните нам 01 4098000 или просто добавьте к своему онлайн-заказу примечание « Supply Loose Tape ». За ленту, поставляемую отдельно (или наклеенную на ваши листы), дополнительная плата не взимается.

В. Какое расстояние должно быть между стропилами?

Если вы еще не устанавливали стропила, идеальный вариант описан ниже.

Используйте максимальную ширину листа, разместив стропила на расстоянии примерно 700 мм от центра.

Используя это расстояние, у вас будет начальное стропило, следующее промежуточное стропило на расстоянии 700 мм, а затем третье стропило, снова на расстоянии 700 м от промежуточного стропила.

Расставив стропила таким образом, вы бы использовали всю ширину листа 2100 мм (2,1 м).

1-е стропило: лист вставляется клином в профиль F, а шуруп для профиля f вставляется сбоку стропила.

2-е (промежуточное) стропило: Лист лежит поверх четвертого стропила. Обычный метод крепления воды — использование фиксирующих пуговиц, вставляемых через верхнюю часть листа снаружи. У вас остаются небольшие круглые «лежачие полицейские», лежащие на падении стропила.

3-е стропило: Лист будет разделять это стропило со следующим листом, и над этим соединением будет использоваться капитальный стержень.
