Сварочная маска Хамелеон: инструкции как пользоваться,настроить

При работе сварщика, практически при любом ее виде, одним из самых главных факторов является защита и безопасность. Сварочная маска хамелеон является одним из тех средств, которые обеспечивают выполнение этих факторов. Это обязательное защитное средство, которое предназначено для защиты глаз во время сварки, а также создания нормальных условий для наблюдения за сварочной дугой во время процесса. У стандартных масок наблюдалась одна большая проблема, которая мешала нормально зажечь дугу. Ведь в опущенном состоянии она не дает нормально осмотреть место, где все это будет происходить, поэтому, зажигать приходится вслепую, что может навредить заготовке. В ином случае есть риск быстро испортить зрение вспышками дуги. Сварочная маска хамелеон позволяет избежать всего этого, так как в нормальном состоянии, когда дуга не горит, ее затемнение является минимальным, около 4 DIN, поэтому, ничего не мешает осмотру. Когда дуга зажигается, то светофильтр, встроенный в изделие, моментально срабатывает и затемнение повышается до значения в 9-13 DIN, в зависимости от интенсивности режима.

Маска для сварки Хамелеон

Маска для сварки Хамелеон

Сварочная маска хамелеон является отличным решением, которое имеется на современном рынке для профессионалов. Она обеспечивает большую степень комфорта при использовании. Но и здесь есть большое разнообразие вариантов от различных производителей, с отличающимися друг от друга характеристиками, поэтому, вопрос, как выбрать маску Хамелеон для сварки, остается всегда актуальным. Некоторые из них рассчитаны только под сварочный трансформатор для ручной сварки, или же разработаны для аргонно-дуговой. Существует множество параметров, быстро определиться с которыми позволяет общепринятая классификация. Данная техника изготавливается согласно стандартам ГОСТ 12.4.023-84.

Полная классификация Маска для сварки Хамелеон

Современные стандарты производства предполагают, что показатели классификации должны быть расположены на поверхности самого изделия. Так как основной особенностью, которой обладает сварочная маска хамелеон, является изменяющий свою интенсивность затемнения светофильтр, то классификация производится преимущественно по его основным параметрам и их отличиям в различных моделях. На поверхности изделия должны находиться четыре цифры, которые указаны через дробь. В данном случае они находятся в диапазоне от 1 до 3. Чтобы проще понять, то 1 будет означать самый высокий класс, с лучшими параметрами изделия, а 3 – наиболее низкий уровень классификации. Но помимо этого следует знать последовательность:

Первая цифра классификации, которой обладает сварочная маска Хамелеон, обозначает оптический класс изделия. Это обеспечивает качество видимости через световой фильтр, что зависит от качества стекла и пленки на нем.

  • 1 – минимальное искажение;
  • 2 – среднее искажение;
  • 3 – изображение может быть достаточно нечетким.

Вторая цифра классификации показывает степень рассеивания света. На данный параметр влияет чистота и качество жидких кристаллов, находящихся внутри светового фильтра. Этот параметр показывает, насколько мутным будет изображение.

  • 1 – изображение максимально чистое;
  • 2 – имеются некоторого рода нечеткости;
  • 3 – просмотр сквозь стекло может напоминать эффект от потеков дождя.

Третья цифра классификации, которая обладает сварочная маска Хамелеон, показывает гомогенность, или как это еще называется – однородность затмения. Параметр отвечает за то, насколько будет равномерным затмением на стекле при действии открытой электрической дуги. Конечно же, намного удобнее работать, когда все затемнено равномерно.

  • 1 – перепад между различными участками будет составлять максимально 0,1 DIN;
  • 2 – перепад между различными участками будет составлять максимально 0,2 DIN;
  • 3 – перепад между различными участками будет составлять максимально 0,3 DIN.

Четвертой цифрой обозначается угловая зависимость. Она представляет, насколько большое влияние оказывает угол попадания вспышки дуги на степень затемнения стекла светофильтра.

  • 1 – затмение минимально зависит от угла;
  • 2 – затмение имеет среднюю зависимость;
  • 3 – затмение полностью зависит от угла попадания вспышки на светофильтр.

Устройство и принцип работы маски Хамелеон Маска для сварки Хамелеон

Сварочная маска хамелеон во многом схожа по конструкции с другими изделиями подобного рода, если брать во внимание корпус изделия. В состав изделия входит:

  • Корпус маски, он же наголовник, который защищает от технического воздействия и брызг металла;
  • Световой фильтр, которые автоматически регулирует степень затмения, в зависимости от выполняемых работ;
  • Плата управления настройками светового фильтра;
  • Блок элементов питания, который обеспечивает работу для автоматического переключения режимов.
Маска хамелеон для сварки

Маска хамелеон для сварки

В нормальном состоянии смотровое стекло покрыто небольшой затемняющей пленкой, которая должна защищать от бликов и прочих мелких негативных факторов. В смотровом стекле встроен световой фильтр, который состоит из нескольких слоев жидких кристаллов. Их может быть 3 или 4, в зависимости от модели. Когда сварочная маска хамелеон находится в спокойном состоянии и на нее ничего не воздействует, то кристаллы занимают одно положение. Но, как только их датчик ловит яркую вспышку дуги, то он тут же дает сигнал в блок управление и он перестраивает кристаллы в фильтре так, что они начинают затемнять изображение. Скорость срабатывания составляет  десятитысячные доли секунды, что и позволяет не снимать маску во время работы. Чем более яркая дуга, тем выше затемнение. Когда работа оканчивается и интенсивное воздействие прекращается, то перестройка кристаллов назад происходит не сразу. Во всех моделях создана задержка, которая призвана увеличить безопасность. Задержку можно выставить отдельно, чтобы знать точно, когда стекло вновь посветлеет.

Технические характеристики масок Хамелеон Маска для сварки Хамелеон

Параметры МС-207

 Значение

Размеры светофильтра, мм.

110х90х9

Рабочий участок смотрового окна, мм.

100 х 53

Классификация

1/1/1/2

Затемнение по умолчанию, DIN

4

Максимальное затемнение, DIN

5-8 / 9-13

Минимальное время срабатывания, с

0,000033

Задержка перехода в освещенное состояние, с

0,1 – 1

Световые сенсоры, шт.

4

Ток срабатывания, А

5

Питание

Солнечная батарея и аккумулятор

Корпус

Огнеупорный нейлон

Рабочий диапазон температур, ° С

от -10 до +60

Вес, кг

0,55

Стандарт

EN379 CE

Сварочная маска хамелеон Барс МС-207

Сварочная маска хамелеон Барс МС-207

Кентавр СМ-30Р

Значение

Габариты картриджа, мм

110-90-9,5

Габариты окна для осмотра, мм

100х41

Стандартная затененность

DIN 4

Рабочая  затененность

DIN 9-13

Скорость работы светофильтра, с

1/30000

Время перехода к осветлению, с

0,1-1,0

Регулировка

плавная

Сенсоры, шт

2

Элементы питания

Литиевые и сол. батареи

Дополнительные режимы

имеются

Корпус

огнеупорный  и ударопрочный нейлон

Рабочий температурный диапазон

-10…+60  °С

Масса, кг

0,5

Сварочная маска хамелеон Кентавр МС-30Р

Сварочная маска хамелеон Кентавр МС-30Р

Сварочная маска Хамелеон-инструкция по эксплуатации Маска для сварки Хамелеон

Перед тем как пользоваться сварочной маской хамелеон следует изучить ее инструкцию.

  • Перед самым началом настройки изделия перед работой, следует достать его и осмотреть, нет ли каких-либо ярко выраженных дефектов или повреждений. Если сварочная маска хамелеон новая, то нужно извлечь защитные пластины и снять с них пленку, а потом вновь поставить панель на место.

«Важно!

Всегда нужно проверять шлейф, соединяющий светофильтры с блоком управления.»

  • Далее следует перейти к настройкам. Первым делом нужно отрегулировать процесс поднятия и опускания маски, для чего имеются специальные гайки фиксаторы. Изделие должно располагаться достаточно плотно, так как если оно будет шататься, то будет просто мешать работе. После этого моно приступать к регулировке угла наклона. Для этого имеется специальный ограничитель, на который установлена гайка фиксатор. Ее нужно покрутить по часовой стрелке, чтобы обеспечить поднятие изделия или наоборот, чтобы опустить его до нужного положения.
  • Далее следует проверка сенсоров световых фильтров. Для этого не обязательно зажигать дугу, так как достаточно направить стекло на яркую лампу. Если окно становится при этом темнее, то датчики находятся в норме. Применение с нерабочими датчиками приведет к тому, что при зажигании дуги никакого затемнения не будет.
  • Когда сварочная маска хамелеон проверена, то нужно выставить требуемый уровень затмения. Для этого имеется специальный регулятор, который поставит все в заданное положение, согласно имеющемуся режиму.

Как зарядить сварочную маску Хамелеон Маска для сварки Хамелеон

Способ зарядки сварки зависит от того, какие именно элемент питания используются в ней. Если применяются обыкновенные аккумуляторы, то зарядка производится от стандартной электрической сети, как это указано в инструкции к конкретной модели изделия. если сварочная маска хамелеон имеет солнечные батареи, то зарядка должна производиться на солнце или в условиях хорошего, а желательно целенаправленного, освещения. При наличии двух элементов питания можно совмещать виды зарядки.

«Важно!

Солнечные батареи нужно заряжать при достаточно ярким свете, чтобы заряд был максимально эффективным.»

Особенности выбора

Одним из самых важных параметров является скорость срабатывания фильтра. Чем она будет выше, тем безопаснее использовать изделие, так как минимизируется влияние сварочной дуги на глаза. Следует выбирать такие фильтры, в которых регулировка является плавной, а не ступенчатой, так как это более комфортно в использовании. Желательно, чтобы было несколько элементов питания различных типов, которые могут подстраховать, если один из них сядет или сломается.

Сварочная маска хамелеон

Сварочная маска хамелеон

«Важно!

Несмотря на имеющиеся параметры выбора, в первую очередь стоит выбирать по удобству нахождения ее на голове.»

Чем больше прослоек жидких кристаллов, тем лучше, несмотря на стоимость таких фильтров, так как это позволяет лучше реагировать на все изменения. Желательно, чтобы маска не была слишком тяжелой, так как тогда работа в ней становится очень неудобной. Стоит обратить внимание на размер смотрового окна, так как чем он больше, тем лучше можно осмотреть детали, что позволяет избежать частого поднятия маски.

Популярные маски
  • Днепр;
  • Союз-САС;
  • Forte ;
  • Krohn;
  • Cosmos;
  • Протон;
  • Optech.

Настройка маски «хамелеон» FUBAG Optima 9-13

Здравствуйте! Подарили маску «хамелеон» FUBAG Optima 9-13. В сварке я полнейший любитель, поэтому опасаюсь пользоваться, т.к. мало что понимаю, как в ней что устроено и боюсь предпринимать что-то самостоятельно, чтобы не навредить здоровью. Подскажите, как правильно настроить эту маску, чтобы максимально обезопасить себя при сварке?

Сперва следует проверить исправность светофильтра. Сделать это можно двумя способами: направить в сторону яркой лампы или почиркайть перед ним кремниевой зажигалкой. Если фильтр исправный, он должен затемниться. Далее поджигайте дугу и осуществляйте настройки согласно указаниям инструкции по эксплуатации, в которой сказано следующее:

Маска предназначена для ручной дуговой, аргонной и полуавтоматической сварки. Если вы собираетесь использовать ее в качестве СИЗ при лазерной или ацетилено-кислородной сварке-резке, она для этих целей не годится. Это должно быть понятно исходя из данных по регулировке затемнения 9-13DIN – это величины, рассчитанные на мощное излучение дуги, но никак не на защиту от ацетилено-кислородного факела и ему подобного (читайте «Очки для газосварки UVEX»). Факел будет слабо видно.

 Температура эксплуатации маски составляет от (-5 …+55) оС. При температуре ниже -5 она перестает работать, так как жидкокристаллические элементы застывают и не видоизменяются. К этому тоже нужно быть готовым.  В мороз пользуйтесь обычным щитком сварщика со сменным светофильтром.

Так же по технике безопасности наши китайские друзья не советуют, кто страдает близорукостью, надевать контактные линзы, даже если вы работаете в маске, так как, цитируем: «это может привести к склеиванию контактной линзы и роговицы глаза», на что наши, умудренные опытом сварщики отвечают, что «если приставить во время сварочного процесса к затылку рентгеновскую пленку, то можно получить отчетливый снимок мозга …». Это, конечно, ирония, тем не менее, нужно знать, что производитель не рекомендует использовать линзы, только обычные очки для дали при сварке. Возможно, это связано с моментами, когда фильтр по разным причинам может произвольно открываться – в этот момент опасное ультрафиолетовое и инфракрасное излучение оказывает свое пагубное воздействие. В линзах вообще не рекомендуется выполнять любую грязную/пыльную работу и тому подобное.

Далее, маска не будет корректно работать при мерцающей дуге.

Возможно, что все необходимые настройки уже имеются. Выяснить эти и другие нюансы можно только путем поджига дуги.

Перед поджигом установите ручку настройки режима работы на WELDING. Убедитесь в целостности всех деталей маски и отсутствии загрязнений окошек датчиков, расположенных на передней части светофильтра. Перед поджигом электрода еще раз убедитесь в работоспособности светофильтра – чиркните перед ним зажигалкой. Если используете FUBAG Optima впервые или после долгого бездействия, рекомендуется выставить ее на полчаса на солнце, чтобы она подзарядилась.

Перед началом работы Вам нужно задать параметры, которые позволят наиболее комфортно выполнить работу: настроить степень затемнения, светочувствительность, а так же время задержки- скорость открытия, подбирается индивидуально (подробней в статье «Бюджетные маски «хамелеон»)

Главное, выберите степень затемнения, вращая ручку настройки, от 9 до 13 DIN согласно следующей таблице:

Светочувствительность: в положении «Low» («Низкая») выполняется большинство сварочных работ. «High» устанавливается в режиме аргоно-дуговой сварки неплавящимся электродом на небольших токах.



Регулировка маски сварщика хамелеон — Морской флот

Сварочная маска необходима для защиты во время работы. Она удобна, имеет небольшой вес. В большей степени зарекомендовала себя сварочная маска хамелеон. Перед использованием важно изучить ее характеристики и научиться правильно выполнять настройки.

Регулировка маски сварщика хамелеон

Схема устройства маски хамелеон.

Комплектация и технические данные

Инструкция по эксплуатации обязательно включает и технические характеристики продукции.

Для модели СМ-51

  • светофильтр автоматический;
  • картридж с размерами 110х90х8;
  • удобное смотровое окошко 98х35 мм;
  • режим затемнения DIN 3;
  • степени затемнения DIN 11;
  • время срабатывания – 0,1, задержки – 0,3;
  • регулировка светочувствительности отсутствует;
  • защита от ИК, УФ лучей DIN 15;
  • в наличии 2 сенсора;
  • источником питания служат солнечные, литиевые батареи;
  • материал для корпуса маски – специальный ударопрочный, огнеустойчивый пластик;
  • рабочие температуры – от 5°С до +55°С.

Для модели СМ-101

Регулировка маски сварщика хамелеон

Схема наголовного крепления маски хамелеон.

  • светофильтр автоматический;
  • картридж с размерами 110х90х8;
  • удобное смотровое окошко 92х42 мм;
  • режим затемнения DIN 4;
  • степени затемнения DIN 9-13;
  • время срабатывания – 0,2, задержки – 0,15/0,8;
  • для регулировки светочувствительности предусмотрены 2 положения;
  • защита от ИК, УФ лучей DIN 15;
  • в наличии 2 сенсора;
  • источником питания служат солнечные, литиевые батареи;
  • материал для корпуса маски – специальный ударопрочный, огнеустойчивый пластик;
  • рабочие температуры от -5°С до +55°С.

Правила эксплуатации

Инструкция по использованию маски сварщика хамелеон включает:

  1. Перед началом настройки и работы маска сварщика аккуратно извлекается из упаковки, после чего ее надо осмотреть на предмет повреждений. Защитные пластины извлекаются, с них снимается защитная пленка, после чего панель ставится на место. Важно проверить шлейф.
  2. Монтаж, настройка маски. Необходимо перед началом работы при помощи специальных гаек-фиксаторов отрегулировать поднимание/опускание маски, чтобы обеспечить комфортную и безопасную работу. Маска сварщика должна располагаться плотно, не шататься, не мешать работе. Далее требуется отрегулировать угол наклона. Для этого используется специальный ограничитель, гайка-фиксатор вращается по часовой стрелке, обеспечивая поднимание и опускание маски для достижения необходимого положения.
  3. Чтобы работа была безопасной, необходимо проверить сенсоры светофильтров, для чего лицевая сторона конструкции направляется на яркую лампу. Если смотровое окно при этом затемняется, то маска находится в рабочем состоянии. Нельзя применять маску в том случае, если светофильтры не работают.
  4. Настройка начинается с установки степени затемнения, для этого применяется специальный регулятор. Маска сварщика может быть использована для любого типа сварочных работ, при этом фильтр применяется только один, достаточно установить соответствующую степень. После этого ставится время задержки светофильтра. Всего есть 2 положения, которые равны 0,15 секунд и 0,8. Нужно при выставлении показателей обращать внимание на время послесвечения рабочей зоны.

Настройка с учетом режима сварки

Регулировка маски сварщика хамелеон

Схема устройства переднего стекла маски хамелеон.

Настраиваемая маска сварщика хамелеон предполагает использование нескольких режимов работы. Нет необходимости менять светофильтры – надо только выставить требуемый режим. Режимы обозначаются следующим образом:

  • ММА – дуговая ручная сварка;
  • MIG/MAG – полуавтоматическая дуговая промышленная сварка, предназначенная для работы в газовой среде из аргона либо углекислоты;
  • MIG (light) – дуговая полуавтоматическая сварка в сфере газа;
  • TIG, GTAW – дуговая сварка, для которой используется неплавящийся электрод;
  • SAW – полуавтоматическая сварка с использованием флюса;
  • PAC – дуговая плазменная сварка.

Инструкция включает и информацию о возможных поломках. Кроме поломок, указываются пути устранения неисправностей. При сложных поломках лучше всего обращаться в сервисный центр, так как оборудование можно испортить, а его дальнейший ремонт будет дорогим. При неравномерном затемнении светофильтра необходимо обратиться в сервисный центр. Фильтр вышел из строя, а своими руками его не починить.

Если наблюдается мерцание или не наблюдается затемнение смотрового рабочего окна, то нужно аккуратно очистить пластину от загрязнений. Если такая мера не помогает, то лучше всего пластину заменить, так как она повреждена, и изменение настроек не поможет. При неравномерном затемнении необходимо снять маску, осмотреть состояние сенсоров. Важно убедиться в том, что поверхность сенсоров не заблокирована, ничего не мешает свету попадать на них. Маска сварщика хамелеон не должна иметь на поверхности никаких пятен грязи, наслоений пыли.

Регулировка маски сварщика хамелеон

Таблица выбора затемнения фильтра маски хамелеон.

О повреждении сенсоров свидетельствует следующее:

  • отклик светофильтра медленный;
  • затемнение не проходит после того, как погаснет дуга;
  • наблюдается мерцание, смотровое окно не затемняется.

В этом случае своими руками починить сенсоры нельзя, необходимо сразу обратиться к мастеру в сервисный центр.

Перед началом работы надо всегда проверять состояние литиевых батарей, которые являются источником питания оборудования.

У многих моделей батареи можно легко заменить своими руками. Обязательно нужно осмотреть сенсоры, т.е. поднести их к яркому свету. Это требуется для обеспечения безопасности работы, так как отсутствие затемнения приводит к травмам глаз.

Сенсоры могут быть заблокированными, если:

  • окно начинает светлеть при его подсвечивании во время работы;
  • уровень затемнения не соответствует поставленному режиму;
  • медленный отклик;
  • затемнение наблюдается, когда подсвечивания уже нет;
  • наблюдается мерцание.

Исправить такую ситуацию просто: необходимо очистить поверхность самого сенсора, осмотреть состояние панели смотрового окна.

Как обнаружить неправильные настройки?

Оборудование будет работать плохо, если температура воздуха вокруг слишком низкая. Для нормальной эксплуатации необходимо, чтобы соблюдался температурный режим в +15/+55°С. Если выполнена неправильная настройка оборудования, могут наблюдаться такие негативные явления:

  • медленный отклик;
  • затемнение смотрового окна не работает;
  • наблюдается мерцание во время работы.

Необходимо выполнить регулировку оборудования, выбрав правильный режим. Для этого имеется специальный регулятор на корпусе маски. Перед началом работы следует режим проверить, чтобы работа была безопасной. Неправильные настройки могут привести и к тому, что осветление окна не произойдет. Надо выполнить точную регулировку для задержки осветления. Для безопасной и удобной работы важно, чтобы маска плотно располагалась на голове. Если этого не происходит, то следует наголовник поправить, выполнить его подгонку. Безопасность сварщика во многом зависит именно от удобства использования маски.

Сварочная маска типа хамелеон представляет собой оборудование для защиты лица и глаз сварщика во время работы. От обычной маски устройство отличается наличием сенсора и регулирующегося смотрового окна. В отличие от обычной маски, здесь нет необходимости менять стекла, так как регулировка осуществляется при помощи специального устройства и сенсора, который находится на лицевой стороне конструкции.

1. НАЗНАЧЕНИЕ
1.1. Сварная маска ЭНКОР — НН «ФАНТОМ» служит для защиты лица сварщика и слесарей — монтажников от прямых излучений сварочной дуги, брызг расплавленного металла и искр. Оборудована функциями:
автоматическим световой фильтр с ручной установкой градационного шифра затемнённого состояния, обеспечивающего безопасную видимость сварочной дуги и плавленного металла в зависимости от режимов сварки;
-наголовной крепеж, регулирует хват под голову оператора;
-регулировкой чувствительности датчиков срабатывания из осветленного в затемнённое состояние.

Обеспечивает затемнение при возникновении сварной дуги
для выполнения этапов сварки и в осветлённом состоянии — достаточную
видимость для замены электрода, перемещения вокруг свариваемых деталей,

вспомогательных и слесарно-монтажных установках.
Не является средством защиты органов дыхания, шеи или головы
электросварщика при повышенной загазованности, запылённости или
интенсивных тепловыделениях и др.
Не является средством индивидуальной защиты глаз и лица от радиации,
рентгеновского излучения, радиоизлучения и т.п.
1.2. Условия использования:
— при температуре от -5 °С до +55 °С;
— при влажности до 80 % и температуре 25 °С.
1.3. В случаи, когда шлем долго лежал на улице, в холодное время суток, то занеся в теплое место, нужно подождать пока она не прогреется до комнатной температуры.
1.4. После покупки следует проверить весь комплект (см. раздел три), работоспособность, гарантию и технический паспорт, дающих право на бесплатное устранение заводских дефектов в период гарантийного срока, при наличии на них даты продажи, штампа магазина и разборчивой подписи или штампа продавца.

Скачать инструкцию по эксплуатации с фото можно тут

А. Маска сварщика Б. Защитная пластина (подложка)
Инструкция по применению
Индивидуальная упаковка

3.1. Основные параметры маски сварщика приведены в таблице 1. Таблица 1

Наименование параметраЗначение параметра
Размер картриджа светофильтра, мм110x90x9
смотрового окна, мм90×35
покровного стекла, мм110×90
защитной пластины (подложки), мм90×45
Контроль за оттенком: Постоянное затемнение, 01М4 9-13 (Внешнее регулирование)
Время переключения со светлого состояния на затемнение, с0,000004* (1/25000)
Контроль за чувствительностьюВнутреннее регулирование
Время задержки переключения из затемненного состояния на светлое, с0,2-1,0 (Внутреннее регулирование)
Ультрафиолетовая — !К защита, 01М16
Электропитание (комбинированное)Солнечные батареи, два элемента ААА
Включение/выключениеАвтоматическое
Функция шлифованияДа, внешнее включение
Масса, кг0,44

4. УСТРОЙСТВО

1. Корпус
2. Стекло-фильтр.
3. Датчик (светодиод)
4. Солнечная батарея
5. Покровное стекло
6. Шкала
7. Ручка
8. Гайка фиксации
9. Регулятор задержки
10. Регулятор чувствительности
11. Винт фиксации
12. Крепление наголовное
13. Маховик
14. Наклейка
15. Обтюратор
16. Пластина защитная (подложка)
17. Крышка батарейного отсека

5.1. Для обеспечения собственной безопасности и правильного функционирования внимательно изучите инструкции по её применению. Перед выполнением работ изучайте и всегда выполняйте правила техники безопасности.
5.2.Используйте данную маску только для защиты глаз и лица от опасных излучений, искр и брызг, образующихся во время операций сварки и резки.
5.3.Световой фильтр изготовлен из материала, не являющегося ударопрочным. Он не защищает от сильных ударов, фрагментов, образующихся при шлифовании абразивными дисками, взрывоопасных материалов и коррозионных жидкостей. Рекомендуем использовать защитные устройства и кожухи, предусмотренные на используемом оборудовании (инструменте).
5.4. При выполнении опасных работ рекомендуем дополнительно использовать защитные очки с ударопрочными стеклами.
5.5. Внимательно проверьте и убедитесь, что отсутствуют трещины, царапины и т. д., которые могут ухудшать видимость и серьезно снизить защитные свойства маски.
Такие поврежденные элементы необходимо немедленно заменить. По необходимости очищайте датчики (3). Исключите перекрывание между датчиками (3) и дугой сварки.
5.6. Перед началом работы проверяйте автоматический сварочный светофильтр, чтобы убедиться в правильности его работы.
5.7. Для очистки используйте только влажную салфетку. Не используйте растворители. Не допускайте попадания воды на светофильтр.
5.8. Прозрачные пластиковые защитные пластинки должны устанавливаться на внутреннюю и внешнюю поверхности электронного табла. Неиспользование этих защитных пластин может стать причиной повреждения.
5.9. Убедитесь, что степень затемнения электронного светофильтра соответствует вашей области применения.
Если фильтр не затемняется сразу после включения сварочной дуги, прекратите сварку, проверьте элементы питания или определите неисправность в соответствии с разделом 9 инструкции по применению.
5.10. Диапазон рабочих температур сварочной маски от -5°С до +55°С. Если светофильтр не переключается на более светлый оттенок при включении или индикатор мигает, замените элементы питания.

Несоблюдение данных инструкций может привести к серьезным несчастным случаям, травмам лица, головы, глаз, ушей. Использование неоригинальных запчастей также может стать причиной тяжелой травмы.

6.1. Для регулировки удаленности внутренней поверхности (1) от лица сварщика ослабьте две гайки фиксации (8), переместите наголовное крепление (12) в удобное положение и зафиксируйте двумя винтами (8).
Для регулировки окружности наголовного крепления (размера головы) нажмите на маховик регулировки (13) и поверните его против часовой стрелки, наденьте маску, поворотом маховика (13) по часовой стрелке отрегулируйте размер наголовного крепления (12). Узел регулировки размера наголовного крепления (12) оборудован предохранительной муфтой — механизмом, предотвращающим чрезмерное давление на голову сварщика при уменьшении диаметра наголовного крепления (12).
6.2.Установка плотности производится специальной ручкой (7) в соответствии с показаниями шкалы (6).Производите регулировку в зависимости от метода и режима сварки.

Внимание: Не забывайте производить регулировку плотности затемнения светофильтра при переходе на большие токовые режимы сварки.

6.3.Установка чувствительности светодиодных датчиков (3) для порога срабатывания светофильтра (2) производится ручкой регулировкой (10). Регулировка производится в зависимости от внешних условий работы, например, при отражении от обрабатываемой поверхности световых лучей: солнца, источников искусственного освещения, работы других сварочных
аппаратов, фар автотранспорта, иллюминации и т.д. Для регулировки чувствительности направьте маску (1) светофильтром (2) на источник постороннего света. Вращением ручки регулировки (10) установите порог срабатывания (затемнения) светофильтра (2), для чего слегка поверните ручку регулировки (10) против часовой стрелки от низкой до высокой чувствительности (Рис. 3).
6.4. Отрегулируйте время задержки перехода от темного к светлому регулятором (9) от 0,2 до 1,0 секунды, от минимума до максимума против часовой стрелки (Рис. 3).

7.1. Перед первым использованием необходимо установить защитную пластину (16), предварительно сняв с неё плёнку. Проверьте наличие и правильность установки двух элементов ААА.

7.2. Перед каждым применением и по окончанию использования произведите дезинфекцию внутренней части маски и наголовного крепления, очистите от пыли и грязи наружную поверхность маски. При этом не используйте агрессивные и абразивные материалы и средства. Крайне внимательно производите очистку элементов светофильтра (2). Производите очистку слегка влажными дезинфицирующими и очищающими салфетками. Исключите попадания влаги под покровное стекло (5) и защитную пластину (16). Требование к чистке и дезинфекции: Необходимо производить чистку и дезинфекцию маски сварщика с наголовным креплением и автоматическим сварочным светофильтром без изменения функциональности всех её составных частей.
7.3. При выполнении регулировки наголовного крепления, п. 5.1., исключите падение маски.
7.4. Включение автоматического светофильтра (2) производится поворотом по часовой стрелке ручки регулировки (7) со щелчком (10).
7.5. Перед выполнением сварочных работ изучите инструкцию по применению сварочной маски, методы и режимы предстоящей сварочной операции. В зависимости от методов и режимов сварки (см. таблицу 2), произведите установку плотности затемнения светофильтра (см. п. 5.2.) ручкой регулировки (7).
7.6. Перед началом работы и постоянно в процессе работы следите и, по необходимости, очищайте датчики (3). При подготовке к работе и в процессе работы исключите перекрывание между датчиками (3) и дугой сварки.
7.7. При хранении и временном перерыве в работе держите маску так, чтобы датчики (3) не были направлены на источники света; в противном случае, элементы питания разряжаются быстрее.
7.8. При выполнении сварки светофильтр сразу же затемнится в соответствии с установленной вами величиной. Если это не произойдёт, немедленно прекратите работу и проверьте светофильтр маски. Продолжайте работу только после того, как убедитесь, что проблема устранена.

8.1. Для включения режима шлифования поверните ручку регулировки (7) против часовой стрелки до щелчка в положение Grind (Шлифование).

8.2. Для возвращения в режим сварки включите ручкой регулировки (7) до щелчка режим сварки и установите по часовой стрелке необходимую плотность затемнения (См. раздел 7, таблицу 2).

По окончанию работ очистите маску от пыли и грязи (см. п. 7.2.). Храните сварочную маску в упаковке, в сухом, хорошо вентилируемом помещении вдали от солнечного света. Не роняйте, не царапайте и не сгибайте маску. Не допускайте попадания пыли. При длительном хранении маски не оставляйте в ней элементы питания.
1. Если скорость самозатемнения или уровень затемнения снижаются, это означает, что разряжены элементы питания. Замените элементы питания ААА.
2. Если светофильтр при включении не переходит в режим осветления, это означает, что элементы питания разряжены. Замените элементы питания.
3. Если светопропускаемость (видимость) понижается, замените покровное стекло.

10. КРИТЕРИИ ПРЕДЕЛЬНОГО СОСТОЯНИЯ

Критериями предельного состояния являются: повреждение корпуса, поворотно-фиксирующего устройства, наголовного крепления, держателя светофильтра, нарушение работы автоматического светофильтра и другие механические повреждения узлов и деталей маски.

При работе сварщика, практически при любом ее виде, одним из самых главных факторов является защита и безопасность. Сварочная маска хамелеон является одним из тех средств, которые обеспечивают выполнение этих факторов. Это обязательное защитное средство, которое предназначено для защиты глаз во время сварки, а также создания нормальных условий для наблюдения за сварочной дугой во время процесса. У стандартных масок наблюдалась одна большая проблема, которая мешала нормально зажечь дугу. Ведь в опущенном состоянии она не дает нормально осмотреть место, где все это будет происходить, поэтому, зажигать приходится вслепую, что может навредить заготовке. В ином случае есть риск быстро испортить зрение вспышками дуги. Сварочная маска хамелеон позволяет избежать всего этого, так как в нормальном состоянии, когда дуга не горит, ее затемнение является минимальным, около 4 DIN, поэтому, ничего не мешает осмотру. Когда дуга зажигается, то светофильтр, встроенный в изделие, моментально срабатывает и затемнение повышается до значения в 9-13 DIN, в зависимости от интенсивности режима.

Регулировка маски сварщика хамелеон

Сварочная маска хамелеон является отличным решением, которое имеется на современном рынке для профессионалов. Она обеспечивает большую степень комфорта при использовании. Но и здесь есть большое разнообразие вариантов от различных производителей, с отличающимися друг от друга характеристиками, поэтому, вопрос, как выбрать маску Хамелеон для сварки, остается всегда актуальным. Некоторые из них рассчитаны только под сварочный трансформатор для ручной сварки, или же разработаны для аргонно-дуговой. Существует множество параметров, быстро определиться с которыми позволяет общепринятая классификация. Данная техника изготавливается согласно стандартам ГОСТ 12.4.023-84.

Полная классификация Регулировка маски сварщика хамелеон

Современные стандарты производства предполагают, что показатели классификации должны быть расположены на поверхности самого изделия. Так как основной особенностью, которой обладает сварочная маска хамелеон, является изменяющий свою интенсивность затемнения светофильтр, то классификация производится преимущественно по его основным параметрам и их отличиям в различных моделях. На поверхности изделия должны находиться четыре цифры, которые указаны через дробь. В данном случае они находятся в диапазоне от 1 до 3. Чтобы проще понять, то 1 будет означать самый высокий класс, с лучшими параметрами изделия, а 3 – наиболее низкий уровень классификации. Но помимо этого следует знать последовательность:

Первая цифра классификации, которой обладает сварочная маска Хамелеон, обозначает оптический класс изделия. Это обеспечивает качество видимости через световой фильтр, что зависит от качества стекла и пленки на нем.

  • 1 – минимальное искажение;
  • 2 – среднее искажение;
  • 3 – изображение может быть достаточно нечетким.

Вторая цифра классификации показывает степень рассеивания света. На данный параметр влияет чистота и качество жидких кристаллов, находящихся внутри светового фильтра. Этот параметр показывает, насколько мутным будет изображение.

  • 1 – изображение максимально чистое;
  • 2 – имеются некоторого рода нечеткости;
  • 3 – просмотр сквозь стекло может напоминать эффект от потеков дождя.

Третья цифра классификации, которая обладает сварочная маска Хамелеон, показывает гомогенность, или как это еще называется – однородность затмения. Параметр отвечает за то, насколько будет равномерным затмением на стекле при действии открытой электрической дуги. Конечно же, намного удобнее работать, когда все затемнено равномерно.

  • 1 – перепад между различными участками будет составлять максимально 0,1 DIN;
  • 2 – перепад между различными участками будет составлять максимально 0,2 DIN;
  • 3 – перепад между различными участками будет составлять максимально 0,3 DIN.

Четвертой цифрой обозначается угловая зависимость. Она представляет, насколько большое влияние оказывает угол попадания вспышки дуги на степень затемнения стекла светофильтра.

  • 1 – затмение минимально зависит от угла;
  • 2 – затмение имеет среднюю зависимость;
  • 3 – затмение полностью зависит от угла попадания вспышки на светофильтр.

Устройство и принцип работы маски Хамелеон Регулировка маски сварщика хамелеон

Сварочная маска хамелеон во многом схожа по конструкции с другими изделиями подобного рода, если брать во внимание корпус изделия. В состав изделия входит:

  • Корпус маски, он же наголовник, который защищает от технического воздействия и брызг металла;
  • Световой фильтр, которые автоматически регулирует степень затмения, в зависимости от выполняемых работ;
  • Плата управления настройками светового фильтра;
  • Блок элементов питания, который обеспечивает работу для автоматического переключения режимов.

Регулировка маски сварщика хамелеон

В нормальном состоянии смотровое стекло покрыто небольшой затемняющей пленкой, которая должна защищать от бликов и прочих мелких негативных факторов. В смотровом стекле встроен световой фильтр, который состоит из нескольких слоев жидких кристаллов. Их может быть 3 или 4, в зависимости от модели. Когда сварочная маска хамелеон находится в спокойном состоянии и на нее ничего не воздействует, то кристаллы занимают одно положение. Но, как только их датчик ловит яркую вспышку дуги, то он тут же дает сигнал в блок управление и он перестраивает кристаллы в фильтре так, что они начинают затемнять изображение. Скорость срабатывания составляет десятитысячные доли секунды, что и позволяет не снимать маску во время работы. Чем более яркая дуга, тем выше затемнение. Когда работа оканчивается и интенсивное воздействие прекращается, то перестройка кристаллов назад происходит не сразу. Во всех моделях создана задержка, которая призвана увеличить безопасность. Задержку можно выставить отдельно, чтобы знать точно, когда стекло вновь посветлеет.

FUBAG Optima 9-13 Сварочная маска Хамелион — Инструкции — Литература — Каталог статей

FUBAG Optima 9-13 Сварочная маска Хамелион

Welding helmet  FUBAG   Optima 9-13

Технические характеристики Сварочной маски  FUBAG Optima 9-13:

Оптическое обнаружение сварочной дуги
Маска Хамелион выполнена из ударопрочного термостойкого полиамида
Применение: MMA (штучн.эл.) 100-400А; MIG/MAG (полуавт.)-100-300А; TIG (аргон) 40-250А;
Специальная поворотная система крепления увеличивающая комфорт при работе
Удобная регулировка наголовника
Внешняя регулировка чувствительности
Переключатель режимов сварка-шлифовка
Регулируемое время задержки
В качестве основного источника питания выступает фотоэлемент, а как дополнительный — аккумулятор, не требующий замены и дополнительной подзарядки
Регулировка затемнения в диапазоне 9-13DIN
Регулировка чувствительности
Эффективная защита от УФ и ИК излучения на уровне 16DIN
Смотровое окно 98х43мм
Установочный размер фильтра 110х90х9мм
Затемнение (в светлом/темном состоянии) 4/9-13DIN
Время затемнения/просветления 0.033/0.25-0.8 сек
Регулировка чувствительности
Количество сенсоров 2
Питание фотоэлемент+аккумулятор
ИК/УФ защита вплоть до 16DIN
Рабочая температура -5..+55°C
Температура хранения -20..+70°C
Вес 0.48кг

Инструкция по эксплуатации  Optima 9-13  FUBAG

ВНИМАНИЕ!   ПЕРЕД ИСПОЛЬЗОВАНИЕМ МАСКИ СВАРЩИКА ВНИМАТЕЛЬНО ОЗНАКОМЬТЕСЬ С ДАННОЙ ИНСТРУКЦИЕЙ.

Для   Вашей   безопасности   и   чтобы   убедиться,   что   маска   с  автоматическим светофильтром работает правильно, внимательно прочитайте данную инструкцию и перед использованием проконсультируйтесь с квалифицированным специалистом.

В этой инструкции содержатся описание, правила безопасности и вся необходимая информация для правильной эксплуатации маски FUBAG. Сохраняйте данную инструкцию и обращайтесь к ней при возникновении вопросов по безопасной эксплуатации, обслуживанию, хранению и транспортировке маски FUBAG.

 Правила безопасной эксплуатации

Данная маска не предназначена для лазерной и кислородно-ацетиленовой сварки/резки. Не рекомендуется использовать этот тип фильтра, если дуга мерцает или просто накалена. В таком случае необходимо провести пробу перед использованием.

Данная сварочная маска Хамелион с автозатемнением непригодна для защиты от взрывоопасных устройств или коррозионно-агрессивных жидкостей.

Стандартные защитные панели должны быть установлены на внутренней и внешней поверхностях фильтра. Неправильное использование защитных панелей может быть опасно и привести к повреждениям  сварочной маски.

Никогда не кладите сварочну маску Хамелион и светофильтр на горячую поверхность.

Никогда не открывайте светофильтр.

-Данная сварочная маска не предназначена для защиты от серьезных ударов.

Данная сварочная маска не предназначена для защиты от взрывных устройств и едких жидкостей.

Если фильтр не темнеет после зажигания дуги, немедленно прекратите сварку и свяжитесь с техническим специалистом или дилером.

Запрещается протирать растворителями экран светофильтра или детали сварочной маски .

Не погружайте фильтр в воду.

Не используйте растворители при чистке фильтрующего экрана и других частей сварочной маски .

Используйте маску только при температурах от -5°С до +55°С.

Температура хранения от -20°С до +70°С.

Предохраняйте фильтр   сварочной маски от контакта с жидкостью и грязью.

Регулярно очищайте поверхность фильтра сварочной маски , не используйте сильные чистящие растворы. Для очистки датчиков и фотоэлементов применяйте чистую ткань без содержания льна.

Регулярно заменяйте внешнюю линзу при появлении на ней трещин, царапин, неровностей.

Запрещается вскрывать картридж светофильтра, даже если очень хочется.

 Описание

Сварочная маска  с автоматическим светофильтром защищает глаза и лицо от искр, брызг и

Вредного излучения при нормальных условиях    сварки.   Светофильтр   автоматически

переключается из светлого состояния в темное при зажигании дуги и возвращается в светлое

состояние по окончании сварки.

Сварочная маска  с автоматическим светофильтром  готова к использованию. Вам только нужно отрегулировать положение головного  крепления и выбрать правильную степеньзатемнения.

Данная модель оснащена специальной поворотной  (вверх-вниз) системой крепления. Когда сварщик поднимает  маску, система перемещает центр тяжести маски вниз, на уровень центра головы сварщика. Такое  решение значительно снижает усталость головы и шеи сварщика и повышает комфорт.

В момент начала сварки фильтрующий экран автоматически переключается в темное состояние за 0,000033сек.

Имеет внешнюю регулировку чувствительности, что делает работу сварщика более комфортом. Оснащена переключателем режимов СВАРКА/ШЛИФОВАНИЕ.

В момент  прекращения сварки фильтрующий экран автоматически переходит из темного состояния в светлое в соответствии с установленным с помощью переключателя временем задержки.

В качестве источника питания маска использует высокоэффективные фотоэлементы, а также имеет встроенный аккумулятор. Замена аккумулятора не требуется, а срок службы значительно увеличен. При нормальных условиях аккумулятор может прослужить более 6 лет.

Регулируемое затемнение в диапазоне 9-13 единиц DIN устанавливается с помощью регулировочной ручки.

Регулировка степени чувствительности (регулятор Sensitivity) зависит от:

внешнего освещения: не проводя сварку, установите параметры чувствительности на «high», затем на «low» и подождите, пока фильтр посветлеет;

сварочного процесса: «high» для процесса TIG с небольшим током. «Low» — для большинства областей применения.

—           Сверхвысокая эффективность ультрафиолетового и инфракрасного фильтров полностью защищает глаза и лицо пользователя от вредного ультрафиолетового и инфракрасного излучения на протяжении всего процесса сварки, даже в светлом состоянии. Защита от УФ/ИК излучения постоянно находится на уровне вплоть до 16 единиц DIN, что делает работу сварщика более безопасной.

 Подготовка к работе

Проверьте внешнюю линзу и убедитесь в ее чистоте и в отсутствии грязи на двух датчиках на передней части фильтрующего элемента. Также проверьте крепление внешней и внутренней линз и фиксирующей рамки.

Перед использованием проверьте все рабочие детали на наличие признаков износа или повреждения. Все поцарапанные, треснувшие или покрытые неровностями детали должны быть немедленно заменены во избежание серьезных травм.

Перед каждым использованием проверяйте  сварочную маску на светопроницаемость.

Установите переключатель режимов WELDING/GRINDING (СВАРКА/ШЛИФОВАНИЕ) в нужное положение.

Поворотом регулировочной ручки выберите требуемую степень затемнения (смотрите таблицу).


Удостоверьтесь, что степень затемнения подходит для ваших условий работы.

Отрегулируйте крепление таким образом, чтобы маска Optima 9-13  FUBAG сидела как можно ниже и ближе к лицу. Вращением ограничительной шайбы отрегулируйте угол наклона маски в опущенном положении.

—           Для того, чтобы первично зарядить фотоэлемент, рекомендуется подвергнуть его воздействию солнечного света в течение 20-30 минут перед первым использованием.

—           Фильтр имеет сенсоры и фотоэлемент. Внимательно следите за тем, чтобы сенсоры были чистыми и не покрыты пылью или брызгами.

ВНИМАНИЕ!

—           Используйте маску  сварщика Optima 9-13  FUBAG с автоматическим светофильтром только для защиты глаз и лица от вредного ультрафиолетового и инфракрасного излучения, от искр и брызг от сварки.

Осторожно, защитные панели очень хрупкие.

—           Данная маска не защитит от риска серьезных повреждений, вызванных кусочками шлифовального круга, камня или других шлифовальных инструментов, взрывчатых веществ, агрессивных жидкостей и т.п. При существовании риска подобных повреждений,

необходимо применять соответствующие меры предосторожности.

Не используйте никакие инструменты или другие острые предметы для снятия каких-либо деталей с фильтра или маски. Подобные действия могут повредить фильтр или маску, что приведет к ее неправильной работе и вызвать травмирование сварщика.

Лента для закрепления маски на голове может вызвать аллергическую реакцию у людей, предрасположенных к аллергии.

Выбор степени затемнения

Степень затемнения может быть установлена вручную в диапазоне 9-13 единиц DIN. С помощью таблицы затемнения определите степень, соответствующую вашим условиям работы. Поверните регулировочную ручку так, чтобы стрелка указывала на требуемое значение затемнения.

Регулировки

Сварочная маска Optima 9-13  FUBAG выпускается ГОТОВОЙ к использованию, но прежде чем начать с ней работать, её необходимо отрегулировать, чтобы  она идеально подходила под конкретного сварщика. Так же необходимо  задать время реакции, чувствительность и уровень затемнения.


Подгонка под размер головы

— Длину окружности оголовья  можно увеличить или уменьшить, вращая кнопку на затылочной части оголовья (см. «Y» на рисунке) Данная процедура выполняется  при надетой сварочной маске и позволяет получить  натяжение, необходимое для надёжной фиксации сварочной маски на голове.
— Если оголовье сидит на голове слишком высоко или слишком низко, отрегулируйте ремень, который проходит через макушку. Для этого ослабьте конец ремня, выдавив стопорный штифт из отверстия в ремне. Переместите две части ремня на большую или меньшую ширину, в зависимости от того, что требуется, и вставьте стопорный штифт в ближайшее отверстие (см. «W» на рисунке).




— Проверьте подгонку оголовья, приподнимая и опуская сварочную маску в надетом положении. Если при этом ощущается свободный ход оголовья, произведите повторную регулировку, пока не добьётесь надёжной посадки.




       Регулировка положения угла обзора

Осуществляется при помощи регулятора (смотрите рисунок)



        Регулировка уровня затемнения

В таблице «Степени затемнения» выберите уровень, необходимый для выбранного сварочного процесса. Установите регулятор затемнения, расположенный на боковой стенке маски, напротив требуемой величины коэффициента затемнения.



        Установка режима работы

В соотвестве с видом работ установите переключатель режимов MODE (Рисунок смотрите) в нужное положение СВАРКА или ШЛИФОВАНИЕ (WELDING/GRINDING).



Регулировка чувствительности (SENSITIVITY) Чувствительность   может   быть   «высокая»   или «низкая». Устанавливается с помощью регулятора, расположенного на боковой стороне маски (смотрите рисунок).

Регулировка времени задержки (DELAYTIME)



При прекращении сварки смотровое окно автоматически светлеет. При этом, чтобы компенсировать яркое послесвечение в зоне сварного шва, предусмотрена регулируемая задержка. Задержка может быть «короткой» (0,25 сек. — SHORT), средней (MIDDLE) или «длинной» (0,8 сек. — LONG). Регулируется с помощью переключателя, расположенного на тыльной стороне картриджа затемнения (смотрите рисунок).

      Техническое обслуживание

Замена линзового блока с лицевой стороны

В случае его повреждения  (трещины,  сколы,  царапины,

загрязнения). Пальцем упритесь в углубление в нижнем углу

экрана и выгните экран вверх, пока он не отделиться от одной

грани.

Замена линзового блока с тыльной стороны

В  случае  его  повреждения  (трещины,   сколы,   царапины,

загрязнения).

Чистка

Протирайте   маску Optima 9-13  FUBAG    мягкой   тканью.   Регулярно   очищайте рабочие   поверхности.   Применение   концентрированных

моющих растворов не допускается. Датчики и солнечные батареи протирайте чистой тканью, смоченной метиловым спиртом. После чего производите протирку насухо, тканью, не содержащей волокон.

 Неисправности и их устранение

 НЕИСПРАВНОСТЬ ПРИЧИНА  УСТРАНЕНИЕ
 Неравномерное затемнение Разное расстояние от глаз до фильтра из-за неправильной регулировки крепления Отрегулируйте крепление так чтобы выровнить расстояние от фильтра до глаз
 Светофильтр не работает или мерцает Внешняя линза загрязнена или повреждена Замените внешнюю линзу
 Датчики загрязнены или заблокированы Очистите поверхность датчиков. Проверьте, что сенсоры дуги не заблокированы от попадания света и дуги. Установите кнопку регулировки чувствительности в верхнее положение
 Слишком низкий ток сварки Измените время задержки
 Фотоэлемент неактивен Активируйте фотоэлемент подвергнув его воздействию солнечного света в течении 20-30 минут
 Боковые стороны фильтра светлее, чем центральная часть Нормальная ситуация Это естественная черта LCD. Данное явление не вредно для глаз. Однако, для максимально комфортной работы,постарайтесь сохранять угол обзора в 90 градусов
 Фильтр остается темным после прекращения дуги или когда дуга отсутствует Датчики загрязнены, Не отрегулирована чувствительность Проверьте сенсоры и в случае необходимости очистите их. Установите кнопку регулировки уровня чувствительности в нижнее положение. Если место проведения сварки очень сильно освещено-приглушите освещение
Медленный отклик Слишком низкая рабочая температура Не использовать при температуре окружающей среды ниже — 5С
 Плохой обзор Загрязнение внешней/внутренней линзы или линзы фильтра Замените линзу
 Недостаточное освещение Обеспечьте необходимый уровень освещения
 Неверная установка степени затемнения Отрегулируйте степень затемнения
 Маска плохо держится на голове Неправильная установка крепления Отрегулируйте крепление

 Гарантийные обязательства

Гарантийный срок на оборудование указывается в прилагаемом сервисном талоне.

Гарантия относится к дефектам в материалах и узлах и не распространяется на компоненты, подверженные естественному износу и работы по техническому обслуживанию.

Гарантийному ремонту подлежат только очищенные от пыли и грязи маски в заводской упаковке, полностью укомплектованные, имеющие инструкцию по эксплуатации, гарантийный талон с указанием даты продажи, при наличии штампа магазина, заводского номера и оригиналов товарного и кассового чеков, выданных продавцом.

В течение  гарантийного срока Сервисный  центр устраняет за свой счёт выявленные производственные дефекты.

Производитель снимает гарантийные обязательства и юридическую ответственность при несоблюдении   потребителем   инструкций   по   эксплуатации,   самостоятельной   разборки, ремонта, модернизации и технического обслуживания маски.

Не вносите никаких изменений в фильтр или маску Optima 9-13  FUBAG, если иное не указано в данной инструкции.

Используйте   только   запчасти,   указанные   в   данной   инструкции.   В   случае   внесения неавторизованных изменений и использования неавторизованных запчастей вы лишитесь гарантии и подвергнете сварщика риску.

Гарантия не распространяется на повреждения, возникшие в результате ненадлежащего обращения с товаром. Пожалуйста, внимательно соблюдайте инструкции, чтобы сохранить гарантию.   Несоблюдение   инструкций   аннулирует   гарантию.   Производитель   не   несет ответственности за причиненные травмы, нанесенный ущерб, а также какие-либо косвенные убытки, возникшие при использовании данного товара.

ВНИМАНИЕ! Сварщик должен немедленно прекратить использование маски, если вышеуказанные проблемы не могут быть исправлены.

Фото

Специально для тех, у кого чешутся руки посмотреть, что внутри у  Optima 9-13  FUBAG  фотографии в разобранном виде .

Картридж закреплен к корпусу маски 4-мя саморезами. Сам же корпус картриджа держится на защелках, но может быть дополнительно проклеен. Открывать нужно очень осторожно чтоб не повредить внутренние части.

Как видно на фото, картридж содержит  2 датчика, солнечную батарею, 2 обычные батарейки, экран и схему управления. Остаётся загадкой, для чего нужна солнечная батарея, так как обычные батарейки заряжать не рекомендуется. Изготовлена вся  схема аккуратно, хотя есть ощущение что конструкция довольно «жидковата». Всё спаяно аккуратно, но тоненькими проводками, поэтому пользоваться нужно крайне деликатно. Поменять батарейки самому довольно несложно, но действовать придется осторожно. Поэтому открывать картридж  без крайней нужды не рекомендуется. Всё делается на свой страх и риск.

Как отрегулировать маску сварщика хамелеон

Принцип работы сварочной маски хамелеон

На рынке можно найти щитки двух видов, с фиксированной степенью затемненности и маски-хамелеон. Маски второго вида отличаются более высокой стоимостью и наличием автоматического светофильтра, который способен реагировать на интенсивность светового излучения, тем самым защищая зрение. Принцип работы маски для сварки хамелеон основан на том, что светофильтр моментально реагирует на световое излучение и, в зависимости от интенсивности последнего, автоматически затемняет световое излучение. Светофильтр для автозатемнения в свою очередь имеет слоистую структуру, в которой слои жидких кристаллов чередуются со специальными пленками. В момент зажигания дуги, кристаллы упорядочиваются в определенном порядке и не пропускают часть света.

схема сварочной маски хамелеон

Основываясь на данном принципе можно эффективно защитит зрение от влияния яркого зрения.

Существующие неисправности. Ремонт сварочной маски хамелеон своими руками

Давайте разберемся в вопросе, почему щиток может не работать. Рассмотрим характерные для сварочной маски неисправности. Часто бывает сварочная маска хамелеон не выполняет свою главную функцию, а именно не понижает уровень светового излучения. Суть проблемы может крыться в севших элементах питания. Сварочную маску хамелеон могут питать как обычные батарейки типа ААА, так и солнечная панель, находящаяся на корпусе. Проще говоря, замена батарейки может решить вопрос неисправности. Если рассматривать первый способ питания щитка энергией, то достаточно просто вставить батарейки в него. В случае питания от аккумулятора необходимо подержать щиток под ярким светом, тем самым зарядить ее.

Но даже после проделанной процедуры можно обнаружить, что щиток все равно не работает. Причина может быть в защитном стекле. Обычно, при данном виде неисправности на стекле видны трещины, сколы и другие механические повреждения. В таком случае необходимо заменить жидкокристаллическое стекло, которое является самым дорогостоящим составляющим в маске. Важно помнить, что новое стекло должно полностью соответствовать предыдущему по всем параметрам.

Светофильтр может моргать. Здесь защитное стекло может быть либо просто загрязнено, либо повреждено. В таком случае лучше сразу менять светофильтр с защитным стеклом.

Ремонт светофильтра сварочной маски самостоятельно лучше не производить. Правильнее будет обратиться к специалистам в сервисный центр. Это будет стоить денег, но в сервисном центре могут точно выявить причину поломки и специалисты без труда ее устранят.

Плохой обзор не благоприятно влияет на зрение, по этому важно правильно закрепить оголовье, установить в рабочем месте хороший источник освещения, удалить пленку с защитного стекла, отрегулировать степень затемнения. При низкой температуре может происходить задержка затемнения. Не стоит использовать маску при температуре ниже — 10 градусов по Цельсию.

Как правильно настроить маску хамелеон для сварки? Что нужно помнить при работе?

Для того, чтобы знать, как настроить маску и как проверить ее работоспособность, лучше обратиться к инструкции по эксплуатации. Важно помнить:

  • маска хамелеон не пригодна для плазменной и газовой сварки и резки;
  • не стоит оставлять щиток на горячей поверхности;
  • картридж светофильтра лучше не разбирать;
  • щиток не выдержит сильных ударов;
  • в светофильтр нельзя вносить изменения. Позволяется использовать запчасти, которые указываются в инструкции;
  • если сварочная маска хамелеон не затемняет изображение, требуется прекратить работу и выявить возможную причину неисправности;
  • необходимо предотвращать попадание влаги на светофильтр;
  • при очистке щитка не рекомендуется использовать моющие средства и растворители;
  • оголовье для надевания может вызвать аллергическую реакцию, необходимо правильно отрегулировать ремни для предотвращения возникновения раздражения кожи;
  • для того, чтобы поменять элементы питания, переведите щиток в режим шлифовки. При загорании красной лампочки на светофильтре, необходимо заменить батарейки;
  • до начала работы необходимо отрегулировать маску под себя для достижения максимального комфорта. Можно выбрать степень затемнения, время задержки и уровень чувствительности.

Проведение технического обслуживания

Для того, чтобы свести вероятность поломки к нулю, время от времени необходимо производить техническое обслуживание. Минимальный интервал между ремонтами должен составлять один месяц. Для удаления грязи и пыли можно воспользоваться хлопчатой тканью, предварительно увлажненной неагресивной жидкостью. Не стоит использовать маслосодержащие вещества для очистки и абразивные материалы, потому что это может навредить защитному щитку. Все действия по очистке необходимо производить бережно, не стоит сильно надавливать на материал.

Виды регулировок сварочных масок хамелеон

В сварочной маске существует несколько видов регулировок. До начала работы крайне важна настройка всех характеристик. Это необходимо для наиболее эффективного использования маски при работе. Далее приведены следующие виды регулировок.

Подготовка под голову

Крайне важно надежно зафиксировать щиток на голове. Диаметр оголовья можно регулировать при помощи ручки, которая размещена на затылочной части. Процедуру необходимо проводить при надетом на голову щитке, что позволит получить необходимое натяжение. В случае, если наголовник садится высоко или низко, следует поправить его при помощи ремня, проходящего через макушку. Перед началом работы необходимо проверить подгонку щитка. Если он сидит не надежно, нужно произвести повторную регулировку.

Регулировка расстояния от глаз до светофильтра

Маску можно перемещать от глаз и подводить ближе к глазам, ослабив гайки фиксаторы. Расстояние от обоих глаз и светофильтра должно быть равным. Если все сделано правильно, гайки фиксаторы нужно зажать.

Регулировка степени затемненности

В зависимости вида сварки и величины тока по таблице можно выбрать необходимую степень затемнения. Это можно сделать и во время работы при помощи регулятора, который находится на внешней стороне щитка.

Регулировка чувствительности

Есть два вида чувствительности: высокая и низкая. Для большинства случаев можно поставить ручку регулятора в среднее положение.. При работе в режиме TIG при малом значении силы тока необходима максимальная чувствительность. Для оптимальной настройки лучше поставить чувствительность на максимум, а после убавлять ее до того, пока светофильтр не начнет воспринимать световое излучение только со сварочной дуги, а не от внешних источников света (солнце, лампы освещения и другое). Необходимую степень чувствительности также можно выбрать по схеме, где каждому роду сварки характерен свой уровень чувствительности.

Регулировка времени задержки

Регулировка производиться при помощи ручки регулятора, которая находится на внутренней стороне картриджа. Малая задержка подойдет для точечной сврки, а длинная — для сварки с большой силой тока.

В заключение

Щиток с автозатемнением отлично нейтрализует негативное воздействие светового излучения. На рынке существует огромный выбор таких щитков, таких как: сварочная маска Ресанта мс 2, Барс МС-207, Кентавр МС-30Р и многие другие. Щиток необходимо проверить при покупке, иначе можно приобрести бракованный или неисправный щиток. Ремонт сварочной маски хамелеон своими руками стоит производить, если поломка не серьезная. К примеру, заменить элементы питания ил защитное стекло может каждый. Но если неисправность связана с светофильтром, то лучше обратиться в сервисный центр, где поломку быстро выявят и исправят.

1. НАЗНАЧЕНИЕ
1.1. Сварная маска ЭНКОР — НН «ФАНТОМ» служит для защиты лица сварщика и слесарей — монтажников от прямых излучений сварочной дуги, брызг расплавленного металла и искр. Оборудована функциями:
автоматическим световой фильтр с ручной установкой градационного шифра затемнённого состояния, обеспечивающего безопасную видимость сварочной дуги и плавленного металла в зависимости от режимов сварки;
-наголовной крепеж, регулирует хват под голову оператора;
-регулировкой чувствительности датчиков срабатывания из осветленного в затемнённое состояние.

Обеспечивает затемнение при возникновении сварной дуги
для выполнения этапов сварки и в осветлённом состоянии — достаточную
видимость для замены электрода, перемещения вокруг свариваемых деталей,

вспомогательных и слесарно-монтажных установках.
Не является средством защиты органов дыхания, шеи или головы
электросварщика при повышенной загазованности, запылённости или
интенсивных тепловыделениях и др.
Не является средством индивидуальной защиты глаз и лица от радиации,
рентгеновского излучения, радиоизлучения и т.п.
1.2. Условия использования:
— при температуре от -5 °С до +55 °С;
— при влажности до 80 % и температуре 25 °С.
1.3. В случаи, когда шлем долго лежал на улице, в холодное время суток, то занеся в теплое место, нужно подождать пока она не прогреется до комнатной температуры.
1.4. После покупки следует проверить весь комплект (см. раздел три), работоспособность, гарантию и технический паспорт, дающих право на бесплатное устранение заводских дефектов в период гарантийного срока, при наличии на них даты продажи, штампа магазина и разборчивой подписи или штампа продавца.

Скачать инструкцию по эксплуатации с фото можно тут

А. Маска сварщика Б. Защитная пластина (подложка)
Инструкция по применению
Индивидуальная упаковка

3.1. Основные параметры маски сварщика приведены в таблице 1. Таблица 1

Наименование параметра Значение параметра
Размер картриджа светофильтра, мм 110x90x9
смотрового окна, мм 90×35
покровного стекла, мм 110×90
защитной пластины (подложки), мм 90×45
Контроль за оттенком: Постоянное затемнение, 01М 4 9-13 (Внешнее регулирование)
Время переключения со светлого состояния на затемнение, с 0,000004* (1/25000)
Контроль за чувствительностью Внутреннее регулирование
Время задержки переключения из затемненного состояния на светлое, с 0,2-1,0 (Внутреннее регулирование)
Ультрафиолетовая — !К защита, 01М 16
Электропитание (комбинированное) Солнечные батареи, два элемента ААА
Включение/выключение Автоматическое
Функция шлифования Да, внешнее включение
Масса, кг 0,44

4. УСТРОЙСТВО

1. Корпус
2. Стекло-фильтр.
3. Датчик (светодиод)
4. Солнечная батарея
5. Покровное стекло
6. Шкала
7. Ручка
8. Гайка фиксации
9. Регулятор задержки
10. Регулятор чувствительности
11. Винт фиксации
12. Крепление наголовное
13. Маховик
14. Наклейка
15. Обтюратор
16. Пластина защитная (подложка)
17. Крышка батарейного отсека

5.1. Для обеспечения собственной безопасности и правильного функционирования внимательно изучите инструкции по её применению. Перед выполнением работ изучайте и всегда выполняйте правила техники безопасности.
5.2.Используйте данную маску только для защиты глаз и лица от опасных излучений, искр и брызг, образующихся во время операций сварки и резки.
5.3.Световой фильтр изготовлен из материала, не являющегося ударопрочным. Он не защищает от сильных ударов, фрагментов, образующихся при шлифовании абразивными дисками, взрывоопасных материалов и коррозионных жидкостей. Рекомендуем использовать защитные устройства и кожухи, предусмотренные на используемом оборудовании (инструменте).
5.4. При выполнении опасных работ рекомендуем дополнительно использовать защитные очки с ударопрочными стеклами.
5.5. Внимательно проверьте и убедитесь, что отсутствуют трещины, царапины и т. д., которые могут ухудшать видимость и серьезно снизить защитные свойства маски.
Такие поврежденные элементы необходимо немедленно заменить. По необходимости очищайте датчики (3). Исключите перекрывание между датчиками (3) и дугой сварки.
5.6. Перед началом работы проверяйте автоматический сварочный светофильтр, чтобы убедиться в правильности его работы.
5.7. Для очистки используйте только влажную салфетку. Не используйте растворители. Не допускайте попадания воды на светофильтр.
5.8. Прозрачные пластиковые защитные пластинки должны устанавливаться на внутреннюю и внешнюю поверхности электронного табла. Неиспользование этих защитных пластин может стать причиной повреждения.
5.9. Убедитесь, что степень затемнения электронного светофильтра соответствует вашей области применения.
Если фильтр не затемняется сразу после включения сварочной дуги, прекратите сварку, проверьте элементы питания или определите неисправность в соответствии с разделом 9 инструкции по применению.
5.10. Диапазон рабочих температур сварочной маски от -5°С до +55°С. Если светофильтр не переключается на более светлый оттенок при включении или индикатор мигает, замените элементы питания.

Несоблюдение данных инструкций может привести к серьезным несчастным случаям, травмам лица, головы, глаз, ушей. Использование неоригинальных запчастей также может стать причиной тяжелой травмы.

6.1. Для регулировки удаленности внутренней поверхности (1) от лица сварщика ослабьте две гайки фиксации (8), переместите наголовное крепление (12) в удобное положение и зафиксируйте двумя винтами (8).
Для регулировки окружности наголовного крепления (размера головы) нажмите на маховик регулировки (13) и поверните его против часовой стрелки, наденьте маску, поворотом маховика (13) по часовой стрелке отрегулируйте размер наголовного крепления (12). Узел регулировки размера наголовного крепления (12) оборудован предохранительной муфтой — механизмом, предотвращающим чрезмерное давление на голову сварщика при уменьшении диаметра наголовного крепления (12).
6.2.Установка плотности производится специальной ручкой (7) в соответствии с показаниями шкалы (6).Производите регулировку в зависимости от метода и режима сварки.

Внимание: Не забывайте производить регулировку плотности затемнения светофильтра при переходе на большие токовые режимы сварки.

6.3.Установка чувствительности светодиодных датчиков (3) для порога срабатывания светофильтра (2) производится ручкой регулировкой (10). Регулировка производится в зависимости от внешних условий работы, например, при отражении от обрабатываемой поверхности световых лучей: солнца, источников искусственного освещения, работы других сварочных
аппаратов, фар автотранспорта, иллюминации и т.д. Для регулировки чувствительности направьте маску (1) светофильтром (2) на источник постороннего света. Вращением ручки регулировки (10) установите порог срабатывания (затемнения) светофильтра (2), для чего слегка поверните ручку регулировки (10) против часовой стрелки от низкой до высокой чувствительности (Рис. 3).
6.4. Отрегулируйте время задержки перехода от темного к светлому регулятором (9) от 0,2 до 1,0 секунды, от минимума до максимума против часовой стрелки (Рис. 3).

7.1. Перед первым использованием необходимо установить защитную пластину (16), предварительно сняв с неё плёнку. Проверьте наличие и правильность установки двух элементов ААА.

7.2. Перед каждым применением и по окончанию использования произведите дезинфекцию внутренней части маски и наголовного крепления, очистите от пыли и грязи наружную поверхность маски. При этом не используйте агрессивные и абразивные материалы и средства. Крайне внимательно производите очистку элементов светофильтра (2). Производите очистку слегка влажными дезинфицирующими и очищающими салфетками. Исключите попадания влаги под покровное стекло (5) и защитную пластину (16). Требование к чистке и дезинфекции: Необходимо производить чистку и дезинфекцию маски сварщика с наголовным креплением и автоматическим сварочным светофильтром без изменения функциональности всех её составных частей.
7.3. При выполнении регулировки наголовного крепления, п. 5.1., исключите падение маски.
7.4. Включение автоматического светофильтра (2) производится поворотом по часовой стрелке ручки регулировки (7) со щелчком (10).
7.5. Перед выполнением сварочных работ изучите инструкцию по применению сварочной маски, методы и режимы предстоящей сварочной операции. В зависимости от методов и режимов сварки (см. таблицу 2), произведите установку плотности затемнения светофильтра (см. п. 5.2.) ручкой регулировки (7).
7.6. Перед началом работы и постоянно в процессе работы следите и, по необходимости, очищайте датчики (3). При подготовке к работе и в процессе работы исключите перекрывание между датчиками (3) и дугой сварки.
7.7. При хранении и временном перерыве в работе держите маску так, чтобы датчики (3) не были направлены на источники света; в противном случае, элементы питания разряжаются быстрее.
7.8. При выполнении сварки светофильтр сразу же затемнится в соответствии с установленной вами величиной. Если это не произойдёт, немедленно прекратите работу и проверьте светофильтр маски. Продолжайте работу только после того, как убедитесь, что проблема устранена.

8.1. Для включения режима шлифования поверните ручку регулировки (7) против часовой стрелки до щелчка в положение Grind (Шлифование).

8.2. Для возвращения в режим сварки включите ручкой регулировки (7) до щелчка режим сварки и установите по часовой стрелке необходимую плотность затемнения (См. раздел 7, таблицу 2).

По окончанию работ очистите маску от пыли и грязи (см. п. 7.2.). Храните сварочную маску в упаковке, в сухом, хорошо вентилируемом помещении вдали от солнечного света. Не роняйте, не царапайте и не сгибайте маску. Не допускайте попадания пыли. При длительном хранении маски не оставляйте в ней элементы питания.
1. Если скорость самозатемнения или уровень затемнения снижаются, это означает, что разряжены элементы питания. Замените элементы питания ААА.
2. Если светофильтр при включении не переходит в режим осветления, это означает, что элементы питания разряжены. Замените элементы питания.
3. Если светопропускаемость (видимость) понижается, замените покровное стекло.

10. КРИТЕРИИ ПРЕДЕЛЬНОГО СОСТОЯНИЯ

Критериями предельного состояния являются: повреждение корпуса, поворотно-фиксирующего устройства, наголовного крепления, держателя светофильтра, нарушение работы автоматического светофильтра и другие механические повреждения узлов и деталей маски.

Сегодня многие магазины и интернет ресурсы, продающие сварочное оборудование, обязательно предлагают и дополнительные товары: расходные материалы и защитные средства. И обязательно на втором месте после инверторов и прочих приборов фигурирует сварочная маска хамелеон.

В этой статье вы узнаете, для чего она нужна и ее разновидности. А также, по какому принципу работают такие маски и как выбрать соответствующую защиту.

Принцип работы

Сварочные работы — это не только процесс соединения металлических частей. Как правило, они связаны с такими манипуляциями, как подготовка деталей, а также удаление шлаков и шлифовка поверхности. В любом случае для безопасной работы понадобиться защита глаз при сварке от яркого излучения дуги, а при зачистке — от острых осколков.

Старые сварочные маски имели очень хорошие фильтры, но они не предусматривали проведение других работ. И если сварщику нужно было сбить шлак со шва, то нужно было снять защитный щиток и одеть слесарные очки. Естественно, это создавало массу неудобств и замедляло работу.

Для упрощения такой процедуры, кроме фиксированных светофильтров, изначально придумали щитки с подъемными стеклами. Но и такая функция не упрощала задачу, к тому же опять была нужна защита глаз.

Именно для этого была разработана маска сварщика хамелеон.

Ее принцип основывается на затемнении стекол за долю секунды до зажигания дуги, а при естественном освещении светофильтр позволяет все видеть вокруг и проводить необходимые манипуляции. Как это работает?

Такая функция стала возможна благодаря использованию жидкокристаллических экранов. Свойство таких кристаллов — это смена положения при подаче напряжения и блокировка ярких лучей света.

Защита включается за несколько долей секунды до зажигания дуги, а срабатывает она за счет датчика на фотоэлементе.

Светофильтры хамелеона имеют сложную многослойную структуру. Это и обязательная внешняя защита системы от высокой температуры и брызг расплавленного металла, и отсечение ярких бликов вместе с инфракрасным и ультрафиолетовым излучениями.

При отсутствии ярких лучей маска позволяет все видеть и в ней можно работать со шлифовальными и другими инструментами.

Вся система управляется маленьким электронным блоком, запитанным от аккумулятора, который самостоятельно заряжается от солнечной панели. Но даже при полной разрядке светофильтры обеспечат защиту зрения от вспышек дуги.

И, к тому же, такой щиток удобно крепиться на голове сварщика, освобождая руки. Его форма обтекаема, чтобы дым и продукты горения не попадали под поверхность.

Преимущества и недостатки хамелеонов

У любого оборудования есть свои положительные и отрицательные качества, идеальных систем не существует в принципе. Маска для сварки хамелеон не исключение.

Возможность надежного крепления на голове и освобождение обеих рук.

Автоматическое затемнение и просветление светофильтров позволяет проводить работы не снимая маску.

Защита от вредного ик-излучения и ультрафиолета.

Автономность работы системы за счет питания от солнечных батарей

Невозможное длительно хранение в затемненном помещении (отсутствие подзарядки за счет солнца)

Сложная электроника требует настроек и бережного ухода

Более высокая цена

Виды масок и характеристики

Но, тем не менее, несмотря на свои незначительные недостатки, маска хамелеон завоевала рынок и стала самой популярной защитой сварщиков.

Любые сварочные маски, и в том числе хамелеон, разделяются на виды по оптическим показателям:

  • Оптический класс. Это значение, указывающее на качество изготовленных стекол фильтра и сборки в целом. Чем выше показатель, тем лучше изображение и меньше искажений картинки.
  • Светорассеивание. Грубо говоря — это прозрачность стекол. Выше показатель в маркировке дает большую способность пропуска света.
  • Гомогенность. Это равномерное затемнение на всей поверхности светофильтра.
  • Угловая степень затемнения. В зависимости от угла расположения светофильтра к месту работы меняется и затемнение стекол маски.

Все четыре показателя указываются в маркировке, расположенной непосредственно на светофильтре. Обозначаются они в виде n/n/n/n. Каждое значение имеет показатель от 1 до 3. При этом,чем ниже цифра, тем выше показатель каждого из пунктов.

Также маски хамелеон имеют и такие показатели как: скорость включения защиты и просветления, а также чувствительность датчиков.

Скорость включения очень важна для масок хамелеон. Свет распространяется моментально, а значит светофильтр должен затемняться за тысячные доли секунды. А для удобства работы оптика должна и быстро просветляться.

Главным показателем будет степень затемнения, так как именно он предохраняет зрение от ярких бликов. Характеризуется показателем от 4 до 13. Чем меньше цифра, тем прозрачнее светофильтр.

Как выбрать маску хамелеон

Приобретая маску сварщика, вопрос: “хамелеон как выбрать?” — главный. Особенно, если Вы собираетесь профессионально заниматься сварочными работами.

  1. Во-первых, все подобное оборудование должно иметь сертификат. Естественно, дешевые китайские производители их не предоставят (именно настоящие сертификаты).
  2. Во-вторых, нужно уточнить все показатели маркировок, указанных выше. И обязательно определить степень затемнения. Она должна быть не менее пяти, а лучше даже шести.
  3. В третьих, обязательно наличие защиты светофильтра от брызг. Иначе сами защитные стекла быстро выйдут из строя.
  4. В-четвертых, лучше всего приобретать маску без внешних кнопок включения/выключения и регулировок. В процессе сварки случайными касаниями головы можно попросту отключить защиту во время работы.
  5. В-пятых, удобство крепления на голове. Она должна надежно закрепляться и ни в коем случае не спадать (обычно есть регулировка под размер). Также важен и вес самого щитка.

Приобретая сварочную маску хамелеон обязательно изучаем инструкцию.

И напоследок — это ценовая политика на шлем хамелеон. Стоимость начинается от 70-100 долларов. Есть и более дешевые предложения, но качество их довольно сомнительное.

Производители масок

Если Вас привлекли в качестве защиты сварочные маски хамелеон, то возникает вопрос — какую выбрать и от какого производителя? Магазины и интернет площадки изобилуют предложениями защитных щитков, некоторые из которых стоят очень дешево. Качество такой маски, конечно, будет сомнительным.

Основная масса производится в Китае или Корее, есть как полностью непригодная продукция, так и довольно неплохие образцы.

Для профессиональных сварочных работ стоит присмотреться к европейским брендам. По ценовой политике они, конечно, дороже китайско-корейских аналогов, зато, приобретая их, Вы действительно получите качественную маску. Стоит присмотреться к таким компаниям:

Ну и, естественно, можно подобрать качественную маску от отечественных производителей.

Еще часто встречаются акционные предложения по типу: купите сварочный инвертор и получите маску хамелеон в подарок. Как правило, такие щитки самые дешевые и их происхождение довольно сомнительно. Порой профессиональная защита по стоимости сравнима с ценой сварочного аппарата.

Выбирая защитное оборудование для сварочных работ нужно правильно расставить приоритеты. Да, качественная маска нужна обязательно. Но насколько она нужна? Если вам требуется щиток для периодического ремонта в гараже с небольшими по объемам сварочными работами, то можно взять более дешевый отечественный образец. Для таких моментов подойдет даже обычный сварочный щиток с постоянным затемнением.

Такие маски уже проверены временем и имеют прекрасные свойства по защитным функциям. А небольшие неудобства, связанные со снятием и надевание в бытовых условиях, не столь критичны.

Другое дело, когда маска нужна для постоянной работы, когда проводятся сварочные манипуляции в больших объемах. Тогда щиток хамелеон станет необходимым оборудованием.

Многие профессионалы до сих пор обходятся щитками с обычными постоянно затемненными светофильтрами и часто рекомендуют именно их как самый лучший вариант. Но здесь скорее дело в привычке, ведь хамелеоны создают более удобные условия работы для сварщика.

Единственный совет — хамелеон стоит дороже и если у вас есть ограничение в средствах, то лучше всего купить более дешевый вариант с постоянным затемненным фильтром, нежели недорогую и плохую по качеству китайскую аналогию.

Вопрос нужно ли приобретать сварочную маску хамелеон и какую выбрать, зависит от тех работ, которые будут проводиться, с учетом личных предпочтений.

Что Вы думаете по поводу масок хамелеон и их использования? Если у Вас есть опыт в их эксплуатации, а также выборе, поделитесь им в блоке комментариев к нашей статье. Укажите на те нюансы, которые были упущены в этой статье. На что стоит обратить внимание и какие образцы лучшие с учетом Вашего личного опыта. Ведь ничто не заменит совет знающего человека.

Настройка сварочной маски хамелеон


Как правильно выбрать маску хамелеон для сварки? Основные нюансы

Для того, чтобы грамотно и правильно выбрать маску сварщика хамелеон, требуется соблюдать все правила и рекомендации, которые мы обговорим в сегодняшнем материале.

Вообще, маска хамелеон — это современный инструмент для сварщика с активным фильтром, который при обнаружении яркого источника света автоматически затемняется. Для чего это необходимо?

Когда вы используете дешевую обычную сварочную маску с черным стеклом, то в момент начала процедур вы не можете увидеть, что происходит на месте сварки.

Поэтому, как правило, вам нужно прицеливаться вслепую, либо вы должны поднять маску, прицелиться и перед самым началом сварки опустить маску. Даже профессионалы при этом могут не поймать момент, и сварка может начаться раньше, чем вы опустили маску.

Это называется на сленге сварщиков «поймать зайчика». На самом деле, это не смешно, потому что излучение ультрафиолета и инфракрасное излучение дуги с близкого расстояния может достаточно серьезно повредить сетчатку. Кроме того, можно получить ожог кожи лица.

Для того, чтобы вы могли начинать сварку и при этом видеть то, что находится непосредственно на детали, было и придумано стекло с автоматическим затемнением, в простонародье — хамелеон. Как оно устроено?

Светофильтр

Светофильтр хамелеон состоит из нескольких слоев:

  • стекло;
  • специальный фильтр, который блокирует опасное ультрафиолетовое инфракрасное излучение;
  • электронная схема;
  • жидкие кристаллы для затемнения стекла.

Датчики обнаружения дуги

Что необходимо для правильной работы этого светофильтра? Важно, чтобы он поймал момент начала сварки. Для этого существуют 2-3-4 датчика обнаружения дуги. Чем больше, тем лучше. Для бытовых и полупрофессиональных масок — два датчика, для профессиональных — 3 и 4 датчика.

Датчики обнаружения дуги можно посмотреть на внешней стороне светофильтра. Это квадратные небольшие отверстия. На фото маски ниже датчиков три.

Батарейки

Помимо этого, на передней панели можно увидеть солнечные батареи. Это используется во многих масках, для того, чтобы сварщик как можно реже менял батарейки. Солнечные батарейки — это удобная и долговечная работа без лишних проблем.

Дополнительное питание

Как правило, в хороших масках есть один или даже два элемента дополнительного питания, чтобы она гарантированно работала, они бывают сменными или встроенными. Если встроенная — то маской можно пользоваться 4-5 лет. После этого срока необходимо будет покупать новую.

В маске с заменяемыми батарейками вы открываете отсек, меняете элемент, и год-два пользуетесь.

На внутренней стороне светофильтра вы можете увидеть колесики и переключатели. Здесь существует несколько регулировок. Основная регулировка — регулировка затемнения. Она может быть внешней и внутренней.

Регулировка затемнения

Если выбираете регулировку внешнюю, то в процессе сварки вы можете подрегулировать фильтр, чтобы стало потемнее или посветлее, не снимая маску и не останавливаясь.

Когда регулировка внутри, то необходимо остановиться, снять маску, снова надеть и продолжить работу. Для любителей это нормально, а для профессионалов, которые должны много и быстро варить, такое неприемлемо.

Область видимости

На что следует обратить внимание далее — размер области видимости. В разных масках размеры разные. Чем больше, тем, как обычно, лучше.

Особенно, когда сварка происходит в границах каких-то пространственных конструкций, необходим обзор, чтобы вы не столкнулись с окружающими предметами. Профессионалы предпочитают наиболее широкую область видимости.

Регулировка чувствительности

Дальше переходим к тому, что мы может увидеть внутри. Так же — регулировки. Регулировка чувствительности будет определять, будет фильтр закрываться только от сварочной дуги, или вообще от любых ярких источников света. Это необходимо в случае, когда вы прекратили сварку, а в момент остановки металл всё еще по-прежнему горячий и светится.

Если в этот момент фильтр у вас откроется, вы получите световой удар по сетчатке. Если много таких вспышек будет, глаза устанут. Регулировка чувствительности повышает чувствительность фильтра до того, как световое излучение снизится до определенного безопасного уровня.

Регулировка задержки

Рядом — регулировка задержки. По сути, та же функция, она позволяет выдержать паузу между окончанием сварки и открыванием светофильтра. Полезно в том случае, если вы перекрыли свет электродом, или у вас залип электрод.

Фильтр может открыться, а сварка-то продолжается! Момент будет неприятным. Так что наличие регулировки задержки — это определенный уровень безопасности.

Крепление сварочной маски

Сам щиток, кроме фильтра и щитка, должен крепиться на голове и оно должно быть комфортным. Если свободное — будет сваливаться, если слишком крепко сжимает голову — будет дискомфорт.

Более профессиональные маски имеют сложное оголовье, с несколькими типами застежек или с регулировкой охвата. Регулировка охвата надежно фиксирует маску.

Переключение режимов «шлифовка-сварка»

На некоторых внутренних панелях существует регулировка шлифовка-сварка. Этот рычажок позволяет отключить функцию срабатывания обнаружения дуги и маску можно использовать как обычный защитный щиток для резки.

Помните, что самая главная опасность при сварке — невидимое ультрафиолетовое излучение, и фильтры защищают от него. Но без оборудования не проверить, действительно фильтр защищает глаза или нет.

Поэтому смотрите, есть ли на марке логотип производителя. И если производитель известен своим качеством, то вы можете быть уверены, что маска защитит ваши глаза.

Напоследок видео: выбираем сварочную маску — советы профессионала.

metmastanki.ru

Покупка сварочной маски хамелеон низкой ценовой категории

На сегодняшний день ассортимент масок и разброс цен  огромный. Если отталкиваться от цены на Хамелеон низко-ценовой категории, то существуют маски на рынке сварочных материалов, стоимостью в 50 раз выше. В такой ситуации, не трудно растеряться. Стоит ли покупать низкокачественную продукцию, которая «убивает» глаза или нет?

Начнем с того, каким минимальным набором функций должна обладать сварочная маска хамелеон. А Вы сами сделаете выводы из предоставленной информации.

  • Наличие плавной регулировки степени затемнения. Возможность данной регулировки играет большую роль, особенно для начинающих сварщиков.

Стандартные маски изготавливают с максимальной степенью затемнения, потому что не известно для каких условий они будут использованы: для полуавтоматической или электродной сварки, для плазменной резки; будете вы издалека, или вблизи варить –все это играет большую роль в плане проникновения ультрафиолета в глаза. Вот поэтому светофильтр делают максимально «черным» и в нем видно разве что тлеющий «уголек». Если нет многолетнего опыта за плечами, трудно что-то разобрать.

В маске с регулировкой степени затемнения вы можете учитывать все условия и настраивать затемнение по необходимости для комфортной работы. Качество работы при наличии такой функции увеличивается.

Есть маски регулируемые от 9 … 11DIN. Такие приобретать не рекомендуем, все-таки 11DIN мало, нужно 12…13 DIN. Но если их нет, варишь как есть и в течении дня появляется усталость в глазах, они краснеют. Советуем, запастись противовоспалительными каплями Индоколлир. Нормальная регулировка от 9…13 DIN, ручка регулировки находится снаружи на боковой стороне маски слева. Подробнее Как выбрать маску хамелеон? В вопросах и ответах.

видео тестов обычного аксессуара сварщика с простыми настройками

Здравствуйте. В своём сегодняшнем обзоре я расскажу о сварочной маске – хамелеоне. При сварке, окно маски автоматически затеняется. Маска – имеет три различные регулировки параметров, что повышает удобство её использования. Если вам это интересно – добро пожаловать под кат. А тем, кто не любит читать обзоры полностью – сразу скажу, что маска весьма достойная и качественная.

Заказ был сделан 12 марта. При этом был использован купон для товаров для сварки: WELDTOOL. С ним цена маски составила US$20.30:

Ордер

Магазин выслал товар на следующий день и уже 28 марта курьер СДЕК доставил пакет ко мне домой:

Пакет

Правда при покупке я приобрёл трек-номер за US$1.70.

Немного остановлюсь на упаковке. Маской в пакете можно было играть в футбол. Она была завёрнута во множество слоёв вспененного полиэтилена. Им-же была забита вся внутренняя полость маски:

Внутри

Помимо маски в пакете лежала инструкция на английском языке:

Инструкция

И отдельно лежащее оголовье, которое немного деформировалось от плотно набитого в маску вспененного полиэтилена:

У оголовья достаточно мягкий и гибкий пластик, поэтому при установке в маску – оно приняло изначально правильную форму.

Сзади находится винт. Нажимая на него и одновременно вращая, можно подстроить оголовье маски на различные размеры головы. Во всяком случае, с моим 62 размером, ещё остаётся достаточный запас:

По бокам находится регулировка степени отстояния сварочной маски от лица. Можно настроить комфортное для себя расстояние от лица до маски:

Глубина посадки оголовья регулируется простым перемещением половинки верхней дуги из отверстия в отверстие, как в обычном ремне:

Спереди оголовье имеет мягкое покрытие из поролона, благодаря этому маска сидит на голове удобно, не давит:

Пределы регулировки охвата головы:

И, пред тем, как перейти непосредственно к сварочной маске, её краткие характеристики со страницы магазина:

Specification:
Filter Dimension: 110 x 90 x 8.5mm
View Size: 92 x 42mm
Light states: Shade DIN 4
Dark states: DIN9 — 13 free adjustable
Response time(bright to dark): <1/30000 seconds (normal temperature conditions)
The turn time: (dark to bright): adjustable: 0.15s ~0.8s
Sensitivity Control: Adjustable
Power: Lithium batteries+Solar
Working temperature: -5°C — 55°C (23°F — 131°F)
Storage temperature: -20°C — 70°C (-4°F — 158°F)

На окнах наклеены транспортировочные плёнки, которые нужно удалить перед использованием.

Маска большая по размеру. И это хорошо. Морда лица себя чувствует в ней хорошо, ничто не зацепает и не давит:

С левой наружной стороны маски расположен регулятор степени затемнения:

Регулятор плавно изменяет степень затемнения окна маски. Что очень удобно, легко настроить любое комфортное затемнение для глаз. Вплоть до 13. При регуляторе, вывернутом против часовой стрелки, автозатемнения не происходит, и маска может использоваться как защитные очки при работе, например, углошлифовальной машинкой. От искр автозатемнения при этом – не произойдёт.

Питается маска от встроенной литиевой батареи и солнечных элементов, расположенных над смотровым окном:

Замена батарейки – не предусмотрена, производителем заявлен срок службы маски – 10 лет. Ну, и при большом желании – батарейку всё же можно поменять.

Над окном маски с внутренней стороны – расположены два регулятора:

Слева – регулятор чувствительности срабатывания автозатемнения, справа – регулировка времени возврата окна маски в прозрачное состояние. Это очень полезные регуляторы, и маску без них лучше не покупать. Нахождение их внутри маски не осложняет их нечастого использования. Достаточно настроить маску для себя и надолго забыть о них.
Рамка с
о стеклом-хамелеоном вынимается, для этого достаточно сдвинуть две подпружиненных защёлки:

После чего мы получаем доступ к защитным стёклам, которые находятся спереди и сзади.

Наружное защитное стекло:

Его легко приобрести отдельно, в крайнем случае можно сделать такое стекло из коробочки от CD диска, правда прослужит такое стекло меньше.

Над внутренним защитным стеклом находится выемка, позволяющая извлечь стекло:

Внутреннее защитное стекло:

Снимаем транспортировочные плёнки и устанавливаем оголовье в маску:

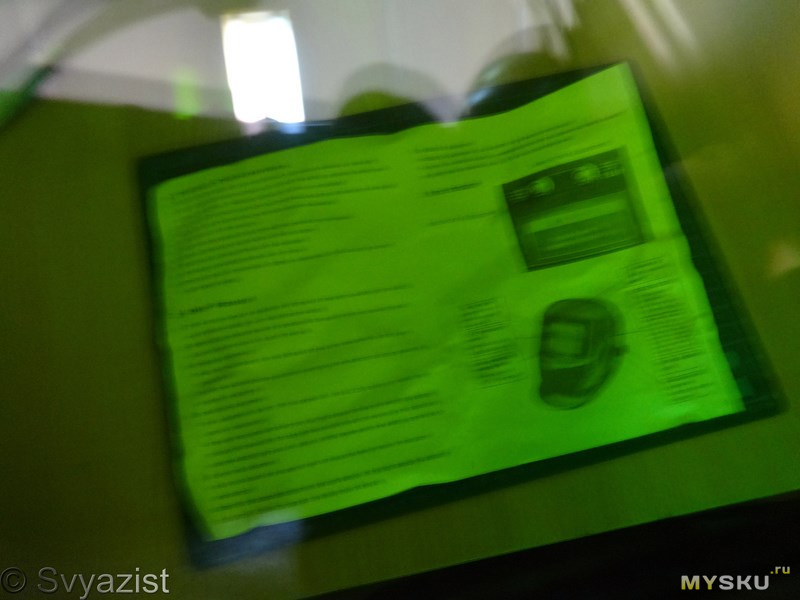

Вот так выглядит мир через незатемнённое стекло сварочной маски:

Конечно, мир выглядит резким, это фотоаппарат не смог сфокусироваться в маске. Но мир теперь состоит именно из таких оттенков.

И, конечно же перед первым использованием нужно проверить работу автозатемнения маски. Для этого не нужен сварочный аппарат. Достаточно щёлкнуть перед маской кремниевой зажигалкой. Это есть в небольшом минутном видео, которое я снял как дополнение к этому обзору. Также в видео вы увидите, как срабатывает маска от дуги электрода. Правда в кадр окно попало не полностью, но всё понятно. Пришлось держать в левой руке маску и фотоаппарат, в правой – держак, и при этом отвернутся, чтобы не нахвататься зайцев и не получить ожог глаз. Последствия электроофтальмии очень неприятны, а другой маски под рукой не было.

Пора подвести итоги. До этого, последняя маска-хамелеон, с которой я поработал – была «Ресанта МС-1). Из всех регулировок там присутствовала только регулировка степени затемнения. Чувствительность похуже, а самое неприятное это то, что отключение затемнения происходило только спустя почти пять секунд! Это тот случай, когда хочется взять и настроить время и чувствительность. А настоек то и нет. Мне быстрее было приподнять щиток и заменить электрод, чем ждать, пока стекло станет прозрачным. Я не знаю, особенность это той маски, или брак – но маску лучше приобретать со всеми этими регулировками, что бы не жаль было зря потраченных денег. Да и размер ресанты – поменьше, чем у обозреваемой сегодня.

В обозреваемой сегодня маске я сжёг достаточное количество электродов, чтобы понять, что никакого дискомфорта для глаз её использование не вызывает. Вполне могу порекомендовать к приобретению.

И, какой же обзор подобных вещей, без фото на теле? Их есть у меня. )))

Человек-сварщик

Спасибо за внимание.

Отправить ответ

avatar
  Подписаться
Уведомление о
