Ремонт водопроводных труб без сварки, разные способы

К сожалению, пока не придумали ни вечный двигатель, ни супернадежные конструкции, которые бы имели просто невероятный срок службы. Поэтому рано или поздно каждое сооружение преподносит владельцам неприятный сюрприз. Настоящими ЧП становятся протечки в тех системах, которые имеют трубопровод. Причин аварии может быть несколько, но последствие всегда одно — невозможность пользоваться этим благом цивилизации. Особенно часто дефекты обнаруживаются в водопроводе, которым хозяева пользуются ежедневно и всегда интенсивно. Появление течи в таких системах не редкость, причем повреждения обнаруживаются как в металлических, так и в пластиковых трубах. Если в доме может возникнуть такая ситуация, то хозяевам лучше заранее узнать, как делают ремонт водопроводных труб без сварки.

Ремонт отопления

Содержание

Трубы и способы их спасения

Протечку (свищ) может спровоцировать множество факторов — например, небрежность при эксплуатации, монтаж, проведенный не совсем корректно, сильная изношенность материала. Причем неприятности случаются и с традиционными металлическими изделиями, и с трубами из различных видов пластика.

Методов устранения протечки есть несколько:

1. Химический. В этом случае используют состав, который в состояние остановить воду, заклеив дефект. В роли «спасителя» выступает силиконовый герметик, или другая разновидность клея.
2. Механический. Такой ремонт состоит в применении подручных средств. Как правило, в ход идут жгуты, саморезы, хомуты, самодельные «затычки» и т. п.
3. Комбинированный. Этот использование обоих способов сразу, поэтому такая «массированная атака» считается более эффективной.

Любой ремонт водопроводных труб без сварки может производиться двумя способами: воду или перекрывают, или нет. Решение зависит только от размеров течи, а также от участка, которые она «осчастливила». Если отверстие имеет диаметр не более 3 мм, то работу можно проводить, не перекрывая воду, но действовать надо шустро. Большие размеры «пробоины» не позволяют обойтись без этого этапа. Но перед тем как начинать серьезное «исследование» масштабов «трагедии», центральный вентиль перекрыть необходимо.

Что делать, когда обнаружилась течь?

После перекрытия подачи воды стараются минимизировать урон, который свищ способен нанести хозяевам и их соседям. Для этой цели под течь укладывают большой кусок ветоши. Однако лучшим вариантом будет емкость (таз или ведро), так как вода будет течь еще какое-то время после перекрывания вентиля.

После того как «течь перестает течь», поломку либо устраняют самостоятельно, либо вызывают сантехника, когда «фонтанов» слишком много. Если принято решение справиться с проблемой без помощи специалиста, то первым делом ждут высыхания места «аварии». Мастер в этом время должен найти причину возникновения дефекта.

Эта последовательность действий относится к водопроводу. Если протечка обнаруживается в централизованной системе отопления, то специалистов вызывают незамедлительно. Чтобы не устроить горячий потоп, под место протечки устанавливают емкость. Когда такой возможности нет, так как не позволяет место, на полу под отверстием расстилают толстое одеяло.

Механические способы ремонта трубопровода

Эти методы довольно многочисленны, так как мастера с успехом используют разные подручные материалы.

Медицинский бинт и цемент

Это простейший вариант, если «внешность» трубы далеко не так важна, как ее герметичность. В этом случае операция состоит из несложных этапов:

• сначала бинт разрезают на куски, потом делают не слишком густой цементный раствор;
• полоски материала тщательно пропитывают смесью, после чего их быстро наматывают на поврежденный участок.

Получившийся кокон снова обмазывают раствором, затем оставляют сохнуть. Высыхает такое почти «бетонное сооружение» примерно за сутки. Готовую заплатку красят.

Помощь саморезов, болтов для металлических изделий

Это еще один популярный вариант, если рассматривать ремонт водопроводных труб без сварки. Он годится, если толщина металлических стенок составляет более 3 мм, а диаметр появившегося отверстия не более тех же 3 мм (максимум 4 мм). В роли «затычки» выступают обычные оцинкованные саморезы, дополненные резиновой шайбой.

Операция достаточно проста:

1. Участки трубы возле отверстия очищают от ржавчины напильником либо наждачной бумагой.
2. Потом в него вкручивают саморез. Для облегчения операции используют шуруповерт.

Лучше орудовать аккумуляторным инструментом. Крепеж надо подобрать так, чтобы часть самореза внутри водопровода была минимальной. Понятно, что такой ремонт все-таки временная мера. Чтобы получить более надежную защиту, рекомендуют использовать болт. В этом случае порядок действий иной. Сначала несколькими саморезами в отверстие делают резьбу, затем в него закручивают болт, также оснащенный резиновой шайбой.

Некоторые мастера считают, что не всегда целесообразно болты вкручивать, особенно если случай относится к экстренным. Когда возраст трубы позволяет, элемент можно просто вбить, но молотком надо пользоваться осторожно.

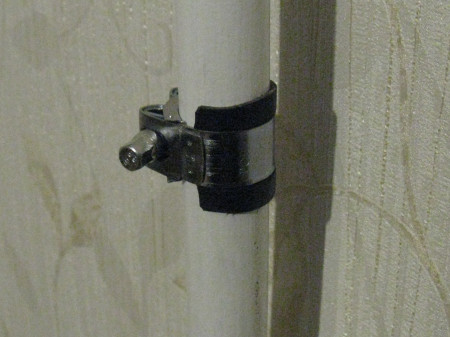

Использование прорезиненного металлического хомута

Данный способ тоже применяют, если отверстие в трубе относительно небольшое. Металлический хомут выбирают того же диаметра, что и у поврежденного водопроводного участка. При возникновении нескольких протечек на одном участке советуют приобретать приспособление большей ширины.

Резиновая прокладка на нем — элемент обязательный, поэтому лучше сразу приобретать именно такое изделие. Однако уплотнитель можно изготовить самостоятельно из прорезиненного материала, чья толщина не менее 3 мм. Рекомендуемая ширина самодельной прокладки — на 2-4 мм больше, чем у хомута. Длина — на 10 мм меньше окружности трубопровода.

Использование временного бандажа

Такой ремонт водопроводных труб без сварки может понадобиться, если ЧП произошло в неудобное время, когда качественно работу сделать не получится. Это поможет временно устранить отверстия, которые имеют продолговатую форму. В этом случае сначала ищут подходящий материал для бандажа.

Им может стать:

• велосипедная шина;
• голенище сапога;
• медицинский жгут;
• толстая перчатка.

Главное условие — достаточно большие размеры материала: он обязан полностью перекрывать течь. Фиксируют такие «времянки» болтами и хомутами.

Магнит при маленьких протечках на металле

Этот метод довольно оригинален, но говорят, что он все же работает, если диаметр отверстия не превышает 1 мм.

1. Прохудившийся участок обрабатывают напильником до гладкости.
2. Затем на него крепят магнит.

Метод использует свойства магнита собирать металлические частички, присутствующие в водопроводной воде. В результате его «притягательности» около пробоины собирается металлическая пробка, которая сможет надежно закрыть собой отверстие.

Использование заглушки-чопика

Этот «дедовский» способ похож на герметизацию труб саморезами или болтами, но здесь в роли «суперзатычки» выступает деревянный чопик. Его преимущество — возможность использования заглушки для трубопровода, который заслуживает называться «ветхим». Таким участкам металлические изделия противопоказаны.

Заглушки для труб рекомендуют делать из древесины влагостойких хвойных пород. Чтобы дополнительно защитить элементы от влияния жидкости, их обрабатывают смолой. Спустя некоторое время чопик начнет разбухать, поэтому течь он собой полностью перекроет. Этот вариант подходит только для металлических труб, для пластиковых изделий деревянные пробки не применяют.

Химические методы борьбы с протечками

Такой ремонт водопроводных труб без сварки подразумевает использование различных химических составов.

Металлополимер «Аварийный»

Другое название данного средства — эпоксидный композит. Это профессиональная смесь-шпаклевка, которая позволяет быстро и надежно устранить любую небольшую течь. В ее составе металлическая пыль, которую смешивают с эпоксидной смолой.

Наполнители используют разные: есть металлополимеры с алюминием, бронзой, сталью, титаном. Есть составы с минералами — с карборундом или цирконом. Перед ремонтом компоненты соединяют и быстро наносят на поврежденное место. Толщина слоя составляет 10 мм. Застывает такая шпаклевка за 24 часа. Механическая обработка высохшего металлополимера разрешается.

Силикон и малярная сетка

Нередко спасителями становятся герметики. Если говорить конкретнее, то один их вид — на основе силикона. Его достоинства — повышенная износостойкость, способность без проблем выдерживать максимально высокую температуру (до 350°). Вторым обязательным элементом является малярная ткань, изготовленная из стекловолокна.

Ремонт водопроводных труб без сварки состоит из нескольких этапов.

1. Сначала поврежденную поверхность очищают, затем на участок наносят тонкий слой герметика: не более 2-3 мм.
2. Затем на участок трубы наматывают малярную ткань, впритык. После этого снова наносят слой герметика, а затем наворачивают армирующий материал, но уже с большим заходом: напуск на витки составляет 5 мм.

Общее, рекомендованное количество слоев — как минимум 4. Ткань наматывают максимально плотно. Последним слоем всегда становится герметик. Участок трубы должен просохнуть, но срок, необходимый для сушки такой повязки, зависит от вида герметика. Одни составы высыхают за несколько часов, другим требуются сутки или более.

Суперклей и сода: для любых труб

Этот успешный «дуэт» универсален, так как его можно использовать для пластиковых и металлических водопроводов. Однако есть обязательные условия: повреждение на участке должно быть минимальным, поверхность требует качественной предварительной обработки. Сначала проблемное место зачищают напильником (болгаркой), затем удаляют грязь, пыль, обезжиривают любым растворителем.

1. На поврежденный участок наматывают первый слой малярной ткани. На нее наносят слой пищевой соды.
2. Затем эту операцию повторяют еще два раза, так как нужны 3 слоя ткани/соды.
3. Последний этап — нанесение клея. Например, небольшим шпателем.

Моментальный состав мгновенно вступает в реакцию с содой, образуя при этом максимально прочную пленку, разрушить которую вода не в состоянии. Если повреждение не отверстие, а трещина, то поступают по-другому. Соду забивают в нее, а сверху наносят клей.

ФУМ, лен при аварии на резьбе

Такой ремонт водопроводных труб без сварки традиционно используется на участках, где стыкуются трубы. Течь, появившуюся на резьбовом соединении, устраняют ФУМ-лентой, либо льняной нитью, пропитанной водостойким составом.

Операция эта довольно простая.

1. Перед работой старый уплотнительный материал полностью удаляют.
2. Участок очищают от ржавчины, обезжиривают.
3. Плотно наматывают новую ленту.

Количество витков — от 4 до 25. На него влияет размер трубы, толщина, ширина ленты. Главная задача намотки — скрыть всю резьбу. Льна, в отличие от сантехнической ленты, нужно меньше, так как этот натуральный материал не так усядет во время эксплуатации. После намотки паклю рекомендуют смочить спиртом, затем обмазать клеем БФ-2.

Поскольку ФУМ-лента выпускается трех видов, надо знать, какую именно продукцию нужно купить. ФУМ-1 — лента, имеющая смазку: она изготовлена на вазелиновой основе (17-20% медицинского масла). Эту продукцию используют для герметизации водопроводных систем, для любых агрессивных сред.

ФУМ-2 выпускается без смазки, поэтому ее можно использовать для уплотнения тех систем, которые работают на кислороде или на других сильных окислителях (например, на газе). ФУМ-3 — изделие, изготовленное из краевых частей первых двух марок. Такие ленты способны противостоять сильнодействующим средам — как разбавленным растворам, так и концентратам кислот и щелочей.

Метод «холодная сварка»

Как ни странно это звучит, но ремонт водопроводных труб без сварки может быть произведен с помощью «холодной сварки». Это клеевой состав, получивший свое «громкое название» из-за надежности, прочности соединения. Таким материалом заделывают свищи в любых трубах — ГВС и ХВС. Поскольку видов холодной сварки существует несколько, необходимо купить тот, что «специализируется на мокрых делах».

Работа должна производиться в перчатках, но каких-то трудностей она не вызывает:

• с участка с пробоиной удаляют всю ржавчину или краску на расстоянии 30-40 мм, небольшой свищ увеличивают, используя дрель;
• с «места аварии» удаляют оставшиеся частички и пыль, потом подготовленную поверхность обезжиривают растворителем;
• холодную сварку наносят на участок, равномерно распределяют, делая слой толщиной 2-3 мм.

Схватываться холодная сварка начинает уже в первые 10-15 минут, но лучше все-таки подождать: не включать воду 2,5-3 часа. После затвердевания состава поверхность слегка выравнивают напильником либо наждачной бумагой, снова чистят и обезжиривают, затем окрашивают.

Однако этот «сварной» метод предназначен для устранения только самых мелких отверстий. Когда труба находится под давлением, сначала в свищ рекомендуют загнать пробку подходящих размеров, а потом уже обмазывать участок холодной сваркой. Если дефект большой, то лучше как можно скорее использовать дополнительный, более надежный вариант.

Заплата из аналогичной трубы

Такой логичный метод тоже имеет право на жизнь, так как он позволяет добиться того же результата — перекрыть течь на пластиковой трубе. В этом случае отпадает необходимость использования малярной ткани, так как ее заменит обычный скотч. Заплатки рекомендуют делать на трубы, диаметр которых начинается с 50 мм. Плюс способа — шанс закрыть отверстие большого размера: например, более трети длины окружности. Условие для работы одно — чистая, сухая поверхность.

1. Сначала из трубы аналогичного диаметра вырезают заплатку подходящих размеров. Она обязана перекрывать появившуюся пробоину со всех сторон — как минимум на 15-20 мм.
2. Удаляют загрязнения, потом обезжиривают обе соединяемые поверхности. На них наносят любой вид клея — эпоксидный, холодную сварку, термоклей, либо суперклей.
3. Детали соединяют, фиксируют, затем сразу же плотно заматывают участок ремонта скотчем. После того как клеевой состав высохнет, скотч аккуратно удаляют.

Не лучший вид отремонтированного места — недостаток толстой заплаты, однако легче смириться с ней, чем с пробоиной. Такой же метод используют для металлических труб, но по понятным причинам для устранения течи водопровода используют не клей, а сварочный аппарат.

Ремонт водопроводных труб без сварки возможен разными способами, для которых чаще не нужны ни навыки, ни особенные инструменты или сложные приспособления. Поэтому, чтобы быть готовыми к неприятностям такого рода, лучше заранее приобрести хотя бы несколько хомутов, прокладок, купить подходящие армирующие материалы и клеевые составы.

Однако надо отдавать себе отчет в том, что любой из перечисленных способов все же является полумерой. Рано или поздно закрытая течь снова заявит о себе, причем возможно скорое появление новых отверстий, по соседству. По этим причинам профессионалы не рекомендуют ожидать ухудшения ситуации. Лучше вовремя полностью заменить поврежденные участки, чем постоянно заниматься «латанием дыр». Однако решение всегда остается за хозяевами.

Ремонт труб отопления своими руками в квартире и частном доме

2017-01-04 15:14:38   0   4222

Сегодня в Ульяновске и области практически не встретишь жилых помещений без труб отопления. Даже в частных домах все чаще владельцы проводят отопление по трубам, не надеясь на одну печку. А раз есть трубы – значит, придет время, когда с ними возникнут проблемы, самой частой из который является течь воды. В данной статье рассматриваются вопросы устранения течи в отоплении квартиры или частного дома.

 Пропускать система отопления может в двух случаях: нарушено резьбовое соединение, или повреждена сама труба (трещина, сквозная ржавчина). Устранить такую неприятность можно несколькими способами: заварить трещину, заклеить поврежденное место или наложить хомут.

 Самым надежным вариантом считается сварка. Правда, это дорого, громоздко и грязно.

К тому же, к такому методу выдвигаются высокие требования пожарной безопасности. Да и самостоятельно воспользоваться сваркой в домашних условиях смогут не многие. Все же, такой проект имеет место существования. Для его реализации сливается вода из труб, подсушивается проблемное место и заваривается отверстие или трещина. Когда трубы прохудились насквозь, то чаще всего это происходит по всей длине. В таком случае вырезается поврежденное место, а взамен вваривается новая труба.

 Для самостоятельной работы, конечно же, сварка не приемлема для многих владельцев жилых помещений Ульяновска. А вот отремонтировать трубу клеевым способом по силам практически любому. Один из таких методов – так называемая «кукла», когда труба обматывается каким-либо материалом, который пропитывается герметиком.

 Чтобы герметик хорошо соединился с трубой, проводятся подготовительные работы. Сливается вода из трубопроводов, зачищается место повреждения и высушивается. Для обмотки берется мешковина или обычный медицинский бинт.

Материал пропитывается строительным герметиком на основе силикона, жидким стеклом, и т.д. На трубу наносится герметик, а затем плотно обматывается пропитанной тканью. «Кукла» делается немного шире выявленного дефекта и оставляется до полного высыхания. Затем система заполняется водой и включается отопление. Только под давлением горячей воды будет видно качество выполненных работ.

 Сегодня на рынке продается «холодная сварка» – специальный двухкомпонентный герметик, похожий по внешнему виду на детский пластилин. Вода также сливается с труб, а место повреждения тщательно зачищается. Основа перемешивается с отвердителем до однородной смеси, а затем накладывается на трещину или отверстие. Место «сварки» обязательно высушивается и обезжиривается, иначе такой пластилин не будет держаться и отвалится очень быстро.

 Если течь воды обнаружена в резьбовом соединении, то никаких дополнительных сварок и смесей не применяется. Соединение раскручивается, зачищается и собирается заново. Для уплотнения используется пакля, герметик для резьбы или фум-лента.

При желании, а вернее при нежелании раскручивать соединение, а также в тех случаях, когда резьба находится в труднодоступных местах, используют описанные выше методы с «куклой» или «холодной сваркой».

 Иногда невозможно слить воду полностью из системы, или течет нижняя труба, с которой вода не уходит полностью. В таких случаях применяют специальный герметик, способный схватиться даже на влажной поверхности. Он продается в строительных магазинах, но стоит немного дороже обычного.

 Труба зачищается, вытирается от влаги, насколько это возможно, и наносится клеящий состав, который также обматывается тканевым материалом. Но, к сожалению, такой метод спасает только от небольшого протекания жидкости. Если течь сильная – как временный бандаж используют обычную резину (от старых велокамер или медицинскую бинт-резину). Вырезанной полоской резины плотно обматывается труба в районе протекания и закрепляется любым подходящим способом: хомутом для патрубков или просто проволокой. Хоть и временно, но это спасает от большого количества воды, а соответственно от потопа в помещении.

 На строительном рынке предоставлены ремонтные комплекты, предназначенные для устранения течи в трубопроводах. Представляют они собой резиновый хомут с вмонтированным вентилем. При его установке открывается вентиль, и вода сливается через шланг в емкость, а хомут зажимается на трубе без сопротивления и избыточного давления. После установки приспособления вентиль перекрывается, и вся конструкция надежно сдерживает течь воды. Такое устройство оказывается более практичным и надежным при большом давлении, где другие способы оказываются не рабочими.







 Если нельзя слить воду, существует способ осушить место течи для использования методов заклейки или холодной сварки. Для этого применяются средства заморозки, которые позволяют приостановить течь. Труба замораживается до и после места повреждения, что позволяет зачистить трещину, заварить ее или намотать защитный материал.

 Подытоживая, необходимо сказать, что если причина протекания кроется во внутренней ржавчине или трещине, то все описанные методы будут эффективными временно. Проржавевшая труба даст о себе знать в другом месте, а трещина расползется дальше, где нет бандажа. С таким временным решением можно дотянуть до лета, когда выключается отопление, и есть возможность удалить полностью воду из трубопроводов. После этого заменяется весь поврежденный кусок трубы, что обеспечит бесперебойную эксплуатацию всей конструкции следующей зимой.

ремонт без сварки, как заделать на трубе горячей воды, в трубопроводе водопроводном, что это такое

Содержание:

Разнообразие способов заделки свища
Заделка отверстия болтом
Ремонт с использованием временного бандажа
Заделка клеевым бандажом
Метод холодной сварки
Процесс заделки отверстия

Образование свища в отопительном или водоснабжающем стояке, смонтированном из металлических труб, не является редкостью. Исправлять ситуацию нужно как можно быстрее. Поэтому информация, как заделать в трубе свищ и какие из способов его устранения имеются, не будет лишней.




Наличие на трубе рыжего цвета нароста, который получил название точечной коррозии, свидетельствует о появлении проблемы и том, что трубопровод может в любой момент прорвать (прочитайте также: «Что делать если прорвало трубу и как это предупредить»). Повреждение возникает в результате частичного разрушения или общего износа магистрали, либо под воздействием блуждающих токов. При обнаружении свища, уже не имеет значения причина его появления, главное – как можно быстрее его устранить.

Разнообразие способов заделки свища

Чтобы правильно справиться с проблемой, прежде всего, следует разобраться, что такое свищ на трубопроводе. Это отверстие в трубе, посредством которого вода вытекает наружу.

Устранить его можно несколькими способами:

• с помощью болта;
• с использованием временного бандажа;
• с применением клеевого бандажа;
• методом холодной сварки.

Но при этом обязательно нужно слить из системы воду, перекрыв вентили и открыв все имеющиеся краны.

Заделка отверстия болтом

Этот вариант предполагает ряд действий:

1. Расширяют дрелью свищ в трубе.
2. Нарезают метчиком резьбу.
3. Вкручивают болт в образовавшееся отверстие.

Такой способ нельзя задействовать, когда трубы слишком старые, поскольку на них нанести резьбу будет невозможно, а попытки это сделать обычно заканчиваются увеличением размеров протечки.

Ремонт с использованием временного бандажа

Этот способ применяют, когда свищ на трубопроводе имеет продолговатый вытянутый вид.

На отверстие накладывают бандаж с использованием уплотнительных прокладок, которые могут быть сделаны из таких изделий:

• жгут медицинский;
• толстая перчатка;
• велосипедная шина;
• голенище сапога и т. д.

Главное, чтобы размер резиновой прокладки значительно превышал величину отверстия. Для фиксации бандажа на трубопроводе, применяют хомуты или болты.

Заделка клеевым бандажом

Устранение свища данным методом производится поэтапно:

1. Металлической щеткой зачищают трубопровод от грязи, обрабатывают его поверхность ацетоном или бензином и отводят на просыхание 15 минут.
2. От стеклоткани отрезают ленты, протяженность которых зависит от величины диаметра трубы – нужно, чтобы обмотка имела не менее 6 слоев. Ширина материала должна превышать сечение трубопровода не меньше, чем на треть.
3. На края ленты наносят клей БФ-2, потом шпателем покрывают одну ее сторону эпоксидным клеевым составом.
4. Инструмент крепко прижимают к стеклоткани, чтобы она хорошо пропиталась клеем.
5. Затем ленту туго наматывают на заранее подготовленную поверхность, чтобы ее центр накрыл проблемное место.
6. Бандаж скрепляют металлической лентой.
7. Через 24 часа разрешается пользоваться отремонтированным трубопроводом.

В случае, когда система проложена в неотапливаемом помещении, где температура не превышает отметки 17 градусов, пользоваться трубопроводом можно лишь через 4 суток.

Метод холодной сварки

Ремонт водопроводных труб без сварки производят с использованием специального состава:

1. Отверстие расширяют дрелью.
2. Поверхность трубопровода обезжиривают и очищают ацетоном.
3. Когда труба просохнет, на нее наносят средство, которое называется «холодная сварка» и ожидают, когда оно полностью отвердеет – обычно на это уходит около 10 минут.

Используя «холодную сварку» или эпоксидный клеевой состав, нужно пользоваться резиновыми перчатками. Если клей попадет на кожу, его необходимо удалить ватой с ацетоном, а потом отмыть руки теплой водой с мылом.

Процесс заделки отверстия

Когда система изношена, желательно подготовить несколько хомутов, имеющих такой же диаметр, что и у трубопровода. Кроме этого, нужно запастись резиной под них. В случае, если свищ водопроводной трубы появится в ночное время, такая подготовка не будет лишней, поскольку аварийная бригада вряд ли приедет в считанные минуты.

Если отверстие небольшое, его можно заделать, используя обычный хомут для автотранспорта:

1. От куска резины отрезают тонкую ленту — ее ширина должна быть на 2-4 миллиметра больше этого же параметра у хомута. Длина отрезка измеряется путем обматывания материала вокруг трубы. Лишний кусок ленты отрезают.
2. Хомут раскрывают и помещают на трубу, потом его не сильно прихватывают.
3. Прокладку из резины, помещают под хомут и аккуратно продвигают к месту появления отверстия.
4. После накрывания свища хомут затягивают при помощи отвертки или ключа в зависимости от особенностей устройства затяжного изделия.




При обнаружении свища совсем небольшого размера и отсутствии под рукой хомута, отверстие можно закрыть концом спички. Но этот способ используют нечасто, поскольку в старых трубопроводах устранить течь удается редко – она лишь увеличивается в размерах. Даже, если щель заделана спичкой удачно, ее нужно как можно быстрее отремонтировать при помощи хомута.




Чтобы устранить серьезный свищ на трубе горячей воды, потребуется более мощный хомут:

1. В первую очередь отключают воду и сливают ее из трубопровода.
2. Перед монтажом хомута внимательно осматривают трубу. Когда ее поверхность неровная, ее следует зачистить наждачной бумагой, чтобы не допустить протекания жидкости через шероховатости.
3. Под хомут вырезают резиновую подкладку и помещают его на отверстие.

Из вышеприведенной информации ясно, что ликвидировать свищ в трубе вполне можно своими руками – не потребуются ни специальные инструменты, ни особые навыки. При наличии металлических стояков нужно подготовить несколько хомутов и прокладок из резины.




Как устранить течь в трубе отопления: под давлением, без сварки


В настоящее время образование утечки в системе отопления может встречаться чаще всего в том случае, когда у хозяина дома или квартиры для обогрева установлены металлические трубы. Если вся отопительная система выполнена из полипропиленовых труб, то про возможные утечки теплоносителя в результате коррозии металла можно навсегда забыть. На таких нержавеющих трубах никогда не появятся трещины и прорывы в результате окисления железа под действием кислорода, как на стальных трубах. Необходимо только точно подобрать и правильно подсоединить трубы из полипропилена для холодной и горячей среды и возможность протекания будет полностью исключена.

Содержание

1. Место протекания в трубе
2. Как избавиться от протекания прямого участка трубы?
3. Ликвидация протеканий на участках соединений труб между собой и с узлами отопительной системы

Место протекания в трубе

В отопительной системе (не путать с трубопроводом горячей воды для крана) утечки теплоносителя возможны на таких трех участках:

1. На прямой части трубы в случае незамеченного брака при покупке изделия.
2. В зоне соединения труб между собой и с отопительным прибором. Причиной возможной утечки при подключении полипропиленовых труб к батареям является использование такого соединяющего элемента, как американка, один конец которой выполнен в виде резьбы не уплотнив ее, возможен прорыв.
3. На участке присоединения секций батареи между собой.

Таким образом, утечка может сформироваться не только в стальных системах отопления в результате окисления железа, но и в нержавеющих полипропиленовых деталях. В трубах различного материала может быть протекание на участках высокого сопротивления для теплоносителя повороты, стыки и т. д., при котором повышается давление и снижается скорость потока горячей воды для отопления или пара, что вызывает механическое напряжение трубы и снижает ее износостойкость на таких участках.

Как избавиться от протекания прямого участка трубы?

В первую очередь необходимо точно определиться с точкой утечки и немедленно отключить этот участок сети от водоснабжения, чтобы избежать развития аварийной ситуации с вытекающими затратными последствиями, а также неприятных разговоров с соседями по дому. К тому же ликвидировать течь в трубе системы отопления, находящейся под давлением горячего носителя, представляется возможным только на короткое время и частично.

Для прекращения протекания прямой части трубы существует несколько приемов:

1. Необходимо вырезать резиновый прямоугольник шириной, превышающей пропускное отверстие в трубе на 23 см и длиной, равной длине окружности трубопровода. Резиновую заготовку туго обмотать вокруг дырявой трубы, хорошо затянув именно место протечки, и сильно зажать по обоим краям проволокой или хомутом. В качестве куска качественной резины может быть велосипедная камера.

2. При наличии можно использовать промышленный зажим для заводских труб бандаж, в котором предусмотрена резинка для уплотнения и хомут. Установив в месте утечки, его необходимо туго затянуть.
Такие приемы устранения отверстий в тубах являются кратковременными и небезопасными. Для более надежного, безаварийного и продолжительного прекращения течи, вплоть до капитального ремонта с заменой всех стальных трубопроводов, существует третий способ:

3. Применение металлополимера для устранения протечки происходит следующим образом:

• очистить участок трубы в зоне дыры от ржавчины и краски;
• изготовить активный металлополимер. Для этого шпателем перемешать до однородной массы базу с активатором на любой горизонтальной поверхности;
• плотно вдавить начальный слой массы в образовавшееся отверстие;
• следующий слой размазать над замурованным уже отверстием, а также вокруг него радиусом в 2 см и дать ему полностью высохнуть;
• отшлифовать засохший слой полимера наждачкой;
• нанести укрепляющий слой массы полимера, изготовленного описанным выше способом, на зашлифованный участок устраняемого прорыва, а также вокруг него радиусом в 45 см;
• равномерно и осторожно размазать укрепляющий слой металлополимера по поверхности заделки отверстия;
• дать полностью высохнуть последнему слою;
• покрасить обработанную зону трубы для окончательного закрепления слоев.

Ликвидация протеканий на участках соединений труб между собой и с узлами отопительной системы

При утечках в местах подключения различных элементов трубопроводов необходимо отсоединить их друг от друга и поменять уплотнители (прокладки) или соединяющие фитинги. Для герметизации подключений рекомендуется применять специальную нить Тангит Унилок, которая пользуется популярностью в современном мире ремонта.

При образовании утечки в зоне стыковки двух секций отопительного прибора (батареи) необходимо изготовить герметик из маленького отрезка ткани, длиной в пределах 3050 см, приобрести специальный клей эпоксидный и действовать по следующей схеме:

1. Прекратить подачу теплоносителя в аварийный участок системы;
2. Высушить зону поврежденного стыка.
3. Обработать эпоксидным клеем приготовленный отрезок ткани. Ширина ткани подбирается с учетом размера поврежденного стыка и с запасом по бокам порядка 2 см и более.
4. Намотать проклеенную ткань вокруг аварийного стыка несколько раз.
5. Дать полностью высохнуть клею. Только после этого можно включать отопление.
6. В случае отсутствия эпоксидного клея ткань можно обработать обычной масляной краской, лаком для дерева. Такое уплотнение допускается только при слабых капельных утечках.

Блокировка течи резиной

Также можно устранить утечку, используя такие подручные средства, как соль, цемент и бинт. Изготавливаются две бинтовые ленты одна с солью, вторая с цементом и обе наматываются на поврежденный участок детали сначала бинт с солью, сверху бинт с цементным раствором.

Предложенные варианты борьбы с протеканием в секциях отопительного прибора являются оперативными для исключения потопа и временными (до 23 месяцев), во избежание неожиданных и несвоевременных свалившихся на голову затрат. Перед началом следующей зимы батарею рекомендуется заменить.



Капремонт системы отопления без сварки

Тренд на природные материалы в отделке санузла. Новая… Viega проводит обучающий марафон для дизайнеров Немецкая компания Viega, один из ведущих производителей сантехнической арматуры объявила о запуске первого обучающего марафона для дизайнеров ViegaART. Основной темой проекта станет дизайн ванной комнаты. Система Viega Megapress стала идеальным решением для Национальной… Благодаря пресс-системе Megapress, первой в отрасли системе пресс-фитингов для толстостенных стальных труб, новые трубопроводы водяного отопления и охлаждения удалось проложить без перебоев в работе Национальной галереи в Великобритании. Россия готовится принять Чемпионат мира по стандартам… Компания Viega на выставке Aquatherm Moscow 2019

Объект

Долина знаний «Студия 44» разработала проект образовательного центра в Сочи, соединив павильонный подход с космическими мотивами, ассоциирующимися с названием центра «Сириус». Viega предоставила передовые решения для «Дома инноваций»… Viega объявила о старте продаж новейшей пресс-системы… «ОртОст-Фасад»: старт Национального исторического… Компания «ОртОст-Фасад» закончила работы по отделке фасадов Детского художественно-эстетического центра «Школа искуств» – первого объекта в масштабном комплексе Национального исторического парка Херсонес 5 октября 2022
Государственный музей архитектуры. .. Для архитекторов, проектировщиков, застройщиков, девелоперов Pipe Module: лаконичные световые линии Новинка компании m³light – модульный светильник из ударопрочного полиэтилена. Из такого светильника можно составлять различные линии, подчеркивая архитектуру пространства Быстро, но красиво Ведущий производитель стеновых ограждающих конструкций группа компаний «ТехноСтиль» выпустила линейку модульных фасадов Urban, которые можно использовать в городской среде.
Быстрый монтаж, высокие технические показатели и новый уровень эстетики открывают больше возможностей для архитекторов. Фактурная единица Завод «Скрябин Керамикс» поставил для жилого комплекса West Garden, спроектированного бюро СПИЧ, 220 000 клинкерных кирпичей. Специально под проект был разработан новый формат и цветовая карта. Рассказываем о молодом и многообещающем бренде. Чувство плеча Конструкция поручней DELABIE из серии Nylon Clean дает маломобильным людям больше легкости в передвижениях, а специальное покрытие обладает антибактериальными свойствами, которые сохраняются на протяжении всего срока эксплуатации. Красный кирпич от брутализма до постмодернизма Вместе с компанией BRAER вспоминаем яркие примеры применения кирпича в архитектуре брутализма – направления, которому оказалось под силу освежить восприятие и оживить эмоции. Его недавний опыт доказывает, что самый простой красный кирпич актуален.
Может быть даже – более чем. Стекло для СБЕРа:
свобода взгляда Компания AGC представляет широкую линейку архитектурных стекол, которые удовлетворяют современным требованиям к энергоэффективности, и при этом обладают превосходными визуальными качествами. О продуктах AGC, которые бывают и эксклюзивными, на примере нового здания Сбербанк-Сити, где были применены несколько видов премиального стекла, в том числе разработанного специально для этого объекта Искусство быть невидимым Архитекторы Александра Хелминская-Леонтьева, Ольга Сушко и Павел Ладыгин делятся с читателями своим опытом практики применения новаторских вентиляционных решеток Invisiline при проектировании современных интерьеров. «Донские зори» – 7 лет на рынке! Гроссмейстерские показатели российского производителя:
93 вида кирпича ручной формовки, годовой объем – 15 400 000 штук,
морозостойкость и прочность – выше европейских аналогов,
прекрасная логистика и – уже – складская программа!
А также: кирпичи-лидеры продаж и эксклюзив для особых проектов Дома из Porotherm
на Open Village 2022 Компания Wienerberger приглашает посетить выставку
Open Village с 16 по 31 июля
в коттеджном поселке «Тихие Зори» в Подмосковье. Этим летом вы сможете увидеть 22 дома, построенных по различным технологиям. Вопрос ребром Рассказываем и показываем на примере трех зданий, как с помощью системы BAUT можно создать большую поверхность с «зубчатой» кладкой: школа, библиотека и бизнес-центр. HPL – панели Fundermax Individualdecor это новое слово в дизайне… HPL-панели Fundermax сочетают в себе все самые актуальные свойства отделочных материалов и предлагают максимальную свободу для творчества и дизайна. Тульский кирпич Завод BRAER под Тулой производит 140 миллионов условного кирпича в год, каждый из которых прослужит не меньше 200 лет. Рассказываем, как устроено передовое российское предприятие. Стильная сантехника для новой жизни шедевра русского… Реставрация памятника авангарда – ответственная и трудоемкая задача. Однако не меньший вызов представляет необходимость приспособить экспериментальный жилой дом конца 1920-х годов к современному использованию, сочетая актуальные требования к качеству жизни с лаконичной эстетикой раннего модернизма. В этом авторам проекта реставрации помогла сантехника немецкого бренда Duravit. Своя игра «Новые Горизонты» предлагают альтернативу импортным детским площадкам: авторские, надежные и функциональные игровые объекты, которые компания проектирует и строит уже больше 20 лет. Устойчивость.
Путь материализации. Кирпич АРХ-Москва 2022: Компания КИРИЛЛ представляет
инсталляцию НЕБО и ЗЕМЛЯ из 20-ти видов российского кирпича ручной работы брендов Донские зори, ModFormat, Edelhaus klinker Клуб SURF BROTHERS. Масштаб света и цвета При создании концепции освещения в первую очередь нужно задаться некой идеей, которая будет проходить через весь проект. Для Surf Brothers смело можно сформулировать девиз «Море света и цвета». Baumit представляет самый красивый фасад Европы 2022 Наиболее престижные архитекторы и строительные компании собрались на церемонии награждения самых красивых фасадов в Европе. Преодолевая стены Дом Skarnu apartamentai строился в самом сердце Старой Риги. Реализовать ключевые для архитектурного образа решения – наклонную и рельефную кладку – удалось с помощью системы BAUT.

send.project

Японский дворик Концепция благоустройства жилого комплекса у Москвы-реки, вдохновленная модернистскими садами и японскими традициями: гравюры Кацусика Хокусай, герои Хаяо Миядзаки и пространства для созерцания.

Объект

Лекции отменяются Новый корпус Амстердамского университета прикладных наук рассчитан на новый тип образования: меньше лекций, больше проектной работы.

Результаты конкурса

Дружелюбная простота Публикуем проект IND Architects и Do buro, победивший в конкурсе на концепцию общественного центра «Прокшино».

Объект

Лаборатория для жизни Здание Лаборатории онкоморфологии и молекулярной генетики, спроектированное авторским коллективом под руководством Ильи Машкова («Мезонпроект»), использует преимущества природного контекста и предлагает пространство для передовых исследований, дружественное к врачам и пациентам.

Объект

Индустриальная романтика Atelier Liu Yuyang Architects превратило заброшенный корпус теплоэлектростанции и часть территории набережной реки Хуанпу в Шанхае в атмосферное городское пространство, романтизирующее промышленное прошлое территории.

Премия

Архивуд–13: Троянский конь Вручена тринадцатая по счету подборка дипломов премии АрхиWOOD. Главный приз – очень предсказуемый – парку Веретьево, а кто ж его не наградит. Зато спецприз достался Троянскому коню, и это свежее слово.

Работы студентов

Судьбы агломерации Летняя практика Института Генплана была посвящена Новой Москве. Всего получилось 4 проекта с совершенно разной оптикой: от масштаба агломерации до вполне конкретных предложений, которые можно было, обдумав, и реализовать. Рассказываем обо всех.

send.project

Твой морепродукт Пожалуй, первая в истории Архи.ру публикация, в которой есть слово «сексуальный»: яркий и чувственный интерьер для рыбного ресторана без прямых линий и прямолинейных намеков.

Объект

Каньон для городской жизни В Амстердаме открылся комплекс Valley по проекту MVRDV: архитекторы соединили офисы, жилье, развлекательные заведения и даже «инкубатор» для исследователей с многоуровневым зеленым общественным пространством.

send.project

Интерьер как пейзаж Работая над пространствами отеля в Светлогорске, мастерская Олеси Левкович стремилась дополнить впечатления, полученные гостями от природы побережья Балтийского моря.

send.project

Законченный образ Каркасный дом с тремя спальнями и террасой, для которого архитекторы продумали не только технологию строительства, но и обстановку – вся мебель и предметы быта также созданы мастерской Delo.

Объект

Обучающее пространство Начальная школа Фуцян в Шэньчжэне по проекту People’s Architecture Office.

Результаты конкурса

Золотая капитель 2022 Рассказываем об итогах архитектурного рейтинга «Золотая капитель», который прошел в Новосибирске в 26-й раз. Главная награда – у архитектурного бюро ГОРА.

send.project

Маяк на сопке Смотровая площадка, построенная в рамках проекта «Мой залив», дает жителям Мурманска возможность насладиться природой родного края, поймать северное солнце или укрыться от непогоды.

Объект

Рыбий мост Пешеходный и велосипедный мост в пригороде Сиднея по проекту Sam Crawford Architects вдохновлен местной фауной и традициями аборигенов.

Интервью

КОД: «В удаленных городах, не секрет, дефицит кадров» О пользе синего, визуальном хаосе и общих и специальных проблемах среды российских городов: говорим с авторами Дизайн-кода арктических поселений Ксенией Деевой, Анастасией Конаревой и Ириной Красноперовой, участниками вебинара Яндекс Кью, который пройдет 17 сентября.

Объект

Здесь будет город-сад Институт Генплана работает над проектом-исследованием территории площадью больше тысячи га в районе Вороново. Результат сравним с идеальным городом, причем идеи «города-сада» и компактной урбанизированной, но малоэтажной застройки с красными линиями, улицами, площадями пешеходной доступностью функций он совмещает в равных пропорциях.

Объект

Логика жизни Световая инсталляция, установленная Андреем Перличем в атриуме башен «Федерации», балансирует на грани между математическим порядком построения и многообразием вариантов восприятия в ракурсах.

Объект

«Отшлифованный образ» Завод по переработке овса по проекту бюро IDOM стоит среди живописного пейзажа Наварры и потому получил «отполированный» облик, не нарушающий окружение.

send.project

Избушка волонтера Микродом, придуманный бюро Архдвор для людей, готовых совмещать путешествия с участием в восстановлении заброшенных деревень и памятников архитектуры. Первые Izbushk′и установлены в деревне Астошово и уже принимают гостей.

Обзор

Магистры и бакалавры Академии Глазунова 2022: кафедра. .. Публикуем дипломы архитектурного факультета Российской академии живописи, ваяния и зодчества Ильи Глазунова. Это проекты реставрации и приспособления Спасо-Вифанской семинарии в Сергиевом Посаде, суконной фабрики в Павловской слободе, завода «Кристалл» в Калуге и мануфактуры Зиминых в Орехово-Зуево.

Объект

Зеленые углы Офисная башня NION во Франкфурте по проекту UNStudio станет одним из самых экологичных зданий Германии.

Интервью

Алексей Курков: «Суть навигации – в диалоге с пространством… Одна из специализаций бюро «Народный архитектор» – навигационные системы в общественных пространствах. Алексей Курков рассказал о том, почему это направление – серьезная архитектурная задача, решение которой позволяет не только сделать место понятным и комфортным, но и сохранить его память или добавить новую ценность.

Объект

Культура каменной кладки Словацкое бюро BEEF Architekti попробовало переосмыслить типологию классической средиземноморской виллы, основываясь на исторических строительных технологиях и традиционных материалах.

send.project

Пятидворье Для микропарка в исторической части города Кукмор архитекторы Citizenstudio выбрали масштаб двора и создали систему камерных пространств с разными функциями и настроением, которые возвращают месту центральную роль в городе. Пресса: 20 главных зданий России XXI века

За последние 20 лет города России радикально изменились, хотя иногда и казалось, что это не так. У нас появились школы, офисы и парки мирового уровня. «Афиша Daily» выбрала 20 главных архитектурных объектов, построенных в России в XXI веке.

Интервью

Никита Токарев: «Искусство – ориентир в джунглях… Следующий разговор в рамках конференции Яндекс Кью – с директором Архитектурной школы МАРШ Никитой Токаревым. Дискуссия, которая состоится 10 сентября в 16:00 оффлайн и онлайн, посвящена междисциплинарности. Говорим о том, насколько она нужна архитектурному образованию, где начинается и заканчивается.

Интервью

Архитектурное образование: тренды нового сезона МАРШ, МАРХИ, школа Сколково и руководители проектов дополнительного обучения рассказали нам о том, что меняется в образовании архитекторов. На что повлиял уход иностранных вузов, что будет с российской архитектурной школой, к каким дополнительным знаниям стремиться.

Работы студентов

Институт дизайна и урбанистики ИТМО: магистры 2022 Две работы, выполненые по направлениям «Градостроительство» и «Наукоемкие технологии и экономика инноваций» и отмеченные государственной экзаменационной комиссией как выдающиеся.

Работы студентов

Древолюция на древозаводе Практикум 2022 года осваивал часть территории завода «Проект Обло», на которой 19 лет назад прошла самая первая Древолюция. Получилось 5 объектов, два – скорее урбанистических, осмысляющих всю территорию практически как античный город, но, в то же время, не без касательства к философии экзистенциализма. Получилось любопытно, жюри обсуждало проекты целый день. Рассказываем обо всех.

🛠 Как устранить течь в трубах под давлением: обзор возможных способов

Течь водопроводной трубы – событие нечастое и очень неприятное. То же можно сказать и об отоплении. Именно по причине того, что подобное встречается редко, мало кто знает, что делать в подобной ситуации. Небольшая струйка, бьющая из трубы, может доставить немало проблем. Затопление соседей, которым впоследствии придётся оплатить ремонт, ещё не самое страшное из последствий. Сегодня поговорим о том, как вести себя в подобной ситуации и какие действия следует предпринимать.

Течь воды из трубы под давлением – очень неприятная ситуация

Содержание статьи

• 1 Первые действия при возникновении аварии: что предпринять
• 2 Способы временного устранения течи трубы под давлением
  • 2.1 Избавляемся от течи посредством хомута
  • 2.2 Саморез как самый простой и быстрый способ
  • 2.3 Не всегда применимый вариант – цементирование трубы
  • 2.4 Специальный аварийный клей и его применение
  • 2.5 Используем дедовский способ – бинт и поваренная соль
• 3 Ещё один способ на крайний случай
• 4 Подведём итог рассмотренной информации

Первые действия при возникновении аварии: что предпринять

Главное в этой ситуации не паниковать. Для начала следует перенаправить воду «в нужное русло» (ведро или таз). Для этого используем любую тряпку, попавшую под руку. Ею необходимо обмотать трубу в месте свища так, чтобы остался недлинный висящий «хвост». Именно с него вода будет аккуратно сливаться вниз, где можно установить ёмкость.

Следующий шаг – обязательный звонок в коммунальную службу и сообщение об аварии. Естественно, быстро они не приедут – это уже проверено годами. Да и по приезду необходимо время, чтобы перекрыть стояк, слить с него воду… в общем, главное – фиксация аварии. Дальше берём дело в свои руки.

От звонка до приезда аварийной бригады может пройти очень много времени

Способы временного устранения течи трубы под давлением

На самом деле таких способов всего 5. И то, если человек готов к подобной ситуации. Если же он о подобном даже не задумывался, то 2-3. Но мы сегодня рассмотрим все. Возможно, Уважаемый читатель сразу пойдёт в магазин, чтобы всё было под рукой на случай подобного рода. Это будет наилучшим вариантом.

Из приемлемых способов борьбы с подобной проблемой можно назвать:

1. Металлический хомут с болтовой стяжкой.
2. Обычный самонарезающий шуруп по металлу (очень недолговечный вариант).
3. Применение бинта или полос ткани и цемента.
4. Использование специального клея (он редко бывает под рукой).
5. Простой медицинский бинт и поваренная соль.
С такой течью самостоятельно справиться вряд ли удастся

Попробуем разобраться, что лучше применить при возникновении такой неприятности, разобрав каждый из способов подробно.

Избавляемся от течи посредством хомута

Наиболее распространённый способ. При этом он достаточно долговечен. К примеру, если труба практически проржавела по всей длине, заварить свищ не получится. В этом случае хомут будет как нельзя кстати. Можно использовать заводское изделие или изготовить его самостоятельно из полосы оцинкованного металла. Алгоритм действий следующий.

Сначала на трубу в месте течи плотно наматывается резина. Это может быть полоса, вырезанная из камеры велосипеда, или медицинский жгут, если он не толстый. После этого в месте свища устанавливается хомут и плотно затягивается. После этого остаётся только ждать «вердикта» сантехников. Хотя чаще всего, если течь на стояке отопления, они оставляют всё как есть до конца зимы, а ремонт производят после окончания сезона.

Неплохой способ при наличии хомута под рукой

Сантехнические хомуты

Саморез как самый простой и быстрый способ

Здесь понадобится самонарезающий шуруп по металлу с прорезиненной пресс-шайбой. Такую фурнитуру используют для крепления кровельного листового металла. Его необходимо просто завернуть в отверстие (если оно не слишком большое). Недостатки подобного метода не только в недолговечности, хотя известны случаи, когда подобный «ремонт» не переделывался годами. Это ещё и довольно неэстетично. Не каждому понравится шляпка, торчащая из трубы. К тому же, внутри оказывается большая часть метиза, что со временем неизбежно приведёт к засору.

Важно! Даже если пришедшие сантехники говорят, что можно на время оставить всё как есть, не стоит с ними соглашаться. Ведь каждый знает, что в России нет ничего более постоянного, чем временное. А такой «ремонт» как минимум ненадёжен. Если же они отказываются выполнять ремонт, требуйте сделать это в письменном виде. Обычно подобные действия очень помогают.

Именно такой саморез необходим для ремонта

Не всегда применимый вариант – цементирование трубы

Сразу оговоримся, что этот способ возможен только в том случае, если давление воды не слишком велико. Для работы потребуется бинт или полосы ткани длиной по 25-30 см и раствор цемента с водой. Бинт обильно пропитываем раствором и туго наматываем на место течи до тех пор, пока она не будет устранена. После, сделав раствор немного гуще, дополнительно обмазываем им «больное» место.

Конечно, такой способ сложным не назовёшь, однако стоит помнить, что, если вода течёт интенсивно, такой метод будет бесполезен.

Неплохой, но не всегда применимый вариант

Специальный аварийный клей и его применение

Аварийным клеем называют двухкомпонентное вещество. В его состав входят эпоксидные смолы с металлической пылью. Дополнением служит отвердитель, помогающий составу довольно быстро «схватиться». Но несмотря на то, что этот метод ремонта является довольно надёжным, не всегда есть возможность его применения. Дело здесь в подготовке поверхности, которую нужно предварительно очистить от загрязнений, после чего пройтись наждачной бумагой. Согласитесь, в условиях бьющей из трубы струйки воды, даже совсем небольшой, сделать это довольно проблематично.

Аварийный клей иногда может выручить

Полезная информация! Несмотря на необходимость подготовки, лучше держать подобный состав под рукой. При небольших протечках он может здорово выручить.

холодная сварка

Используем дедовский способ – бинт и поваренная соль

Этот метод известен достаточно давно, но применить его можно только как очень недолговременную меру. Суть его состоит в том, что свищ обматывается марлевой полосой, при этом каждый слой пересыпается солью. Для удобства можно добавить в неё немного воды для возможности обмазки. Намотанный слой делается довольно толстым, до 1-1.5 см. Растворяясь, соляной слой закоксовывает на время отверстие. Но основательный ремонт необходим в ближайшие дни. Ведь вода постепенно будет растворять соль, что приведёт к новой протечке в самый неожиданный момент.

Бинт и соль – ненадолго, но вода остановлена

Важная информация! Именно подобный способ временного устранения течи как нельзя лучше подходит для свищей в области сгонов, уголков или фитингов, где хомут, к примеру, применить нет возможности. Также он применим при протечке радиаторов отопления.

Ещё один способ на крайний случай

Если под рукой не нашлось хомута, сделать его нет возможности, а остальные методы не действуют, можно использовать ту же резину или медицинский жгут и простую вязальную (медную) проволоку. Для этого следует очень плотно, с большой натяжкой обмотать место протечки, после чего затянуть проводом. Проволоку для этого лучше сложить в 2 или 4 раза – так будет прочнее. К тому же, чтобы она не сломалась во время скручивания, лучше поступить следующим образом:

1. Складываем её пополам и сначала закручиваем на отвёртке или гвозде.
2. Оборачиваем трубу и плотно скручиваем концы с другой стороны.
3. Протягиваем равномерно с обеих сторон – так на скручиваемые места будет меньше нагрузки.

Такие жгуты для подобных целей прекрасно подойдут:

ремонтная лента для труб

И ещё один совет. Если используется отвёртка, то лучше брать фигурную. Обычную плоскую после скручивания вытащить уже не удастся по причине её расширяющейся рабочей плоскости.

А эти будут явно бесполезны при подобной аварии:

Подведём итог рассмотренной информации

Течь трубы, конечно, довольно неприятное событие. Особенно если вода в ней находится под давлением. Однако и катастрофой это назвать нельзя. Ведь, как говорится, знание – сила. Главное для домашнего мастера – не поддаваться панике. А уж парочка средств для решения проблемы в доме всегда найдётся. От подобных неприятностей не застрахован никто, ведь увидеть визуально, что труба скоро потечёт невозможно. Остаётся надеяться, что если подобная ситуация и случится, то произойдёт это не ночью, когда её некому заметить.

Ситуация, конечно, неприятная, но не смертельная

Надеемся, что сегодняшняя статья была полезна и интересна нашему Уважаемому читателю. Возможно, у кого-либо остались вопросы по теме. Редакция Homius.ru будет рада на них ответить. От Вас лишь требуется изложить суть в обсуждении ниже. Если же у Вас случалась подобная неприятность или Вы знаете иные способы устранения такой проблемы, просим поделиться опытом с начинающими домашними мастерами. Ведь подобная информация всегда актуальна и востребована. А мы напоследок предлагаем посмотреть очень увлекательный видеоролик по сегодняшней теме из разряда «сделай сам».


Watch this video on YouTube




Обсудить13

Предыдущая

Инженерия💰 Как заработать на установке двухтарифного счетчика электроэнергии?

Следующая

Инженерия🚿 Мойки из нержавейки для кухни: все «за» и «против»

Как починить медную трубу…БЕЗ пайки!!

Сегодня вы узнаете, как починить медную трубу.

Вот история:

В прошлое воскресенье я получил безумное сообщение от моей жены…

…с потолка кухни текла вода!!!!!!

Что бы вы сделали в этой ситуации?

Если у вас нет немедленного ответа, вам повезло.

Серьезно, КАЖДЫЙ домовладелец должен знать, как починить протекающие медные пироги.

Погружаемся.




Зачем учиться чинить протекающие медные трубы

Сколько стоит сантехник в воскресенье?

Ты не хочешь знать… поверь мне.

Хорошо знать, как устранить течь в медных трубах.

После сегодняшнего дня вы сможете сделать это самостоятельно.

Необходимые расходные материалы

• Муфты SharkBite
• Инструмент для измерения глубины SharkBite
• Резак для медных труб AutoCut
• Резак для труб Ridgid № 10 или 15
• Milwaukee Pex Tubing Cutter
• Emery Clate
• Drywall Saw
• Утилита нож
• PEX (опционально)
• Медная труба (тип L)
• Шарп Маркер
• их использование

Вам не нужны все эти инструменты.

Но о них приятно знать.

Каков первый шаг при оценке утечки воды?

Как начать ремонт медных труб

Если с потолка не льется вода, оставьте воду включенной.

Таким образом, вы сможете определить местонахождение протекающей трубы.

Я знаю, это звучит БЕСКОНЕЧНО, но это помогает обнаружить утечку.

Ощупайте потолок или стену на предмет рыхлости.

Увидел небольшой квадрат или прямоугольник на потолке из гипсокартона.

Да, это страшно, но ты должен это сделать — ПЛЮС твой гипсокартон испорчен, так что кого это волнует, лол.

Сделайте лучший оттиск Magnum PI и осмотрите трубу на предмет утечки.

Усы НЕ обязательны.

Вот что я нашел:

… утечка в медной трубе, FUN TIMES

Как только вы обнаружите утечку в трубе, отключите подачу воды в дом.

Слейте воду из линий, я сделал это в нашей прачечной.

Извините, грязь. Я не ожидал, что сделаю этот урок в воскресенье вечером!!

Ого, справиться с утечкой воды может быть непросто.

Как проще всего устранить течь в трубе?

Можно ли устранить течь в медной трубе без пайки?

Да

Одно слово:

SharkBites

К счастью, у меня в ящике для инструментов было несколько запасных 1/2-дюймовых муфт SharkBite

Они надеваются на медные, ПВХ или трубы PEX.

И ими может воспользоваться любой.

Начните ремонт с вырезания прохудившегося куска трубы.

Это удивительно очищающее средство (в видео я покажу вам мой любимый инструмент для этого)

Неплохо держать контейнер под трубой.

Когда его обрежешь, лишняя вода стечет – предыдущий опыт и резкие слова моей жены научили меня этому!

Если вы используете медь, выберите тип L, потому что он толще, чем тип M, и прослужит дольше.

Зачистите медную трубу с помощью инструмента для резки труб или универсального ножа.

Это ОЧЕНЬ важно для SharkBites (или пайки, если вы решите пойти по этому пути).

Затем зачистите первый дюйм медной трубы наждачной бумагой.

Почему я люблю SharkBites

Фитинги SharkBite хороши тем, что их просто надевают на трубы.

Серьезно, я почти уверен, что моя 11-летняя дочь сможет их использовать.

Вы должны убедиться, что они подходят к концу трубы на 1 дюйм.

Используйте инструмент для измерения глубины SharkBite или измерительную ленту, чтобы сделать отметку.

Наденьте SharkBite на трубу и убедитесь, что он находится на одном уровне с отметкой.

Очень просто.

Поскольку у нас были проблемы с медью, я решил использовать PEX в качестве замены трубы.

Отрежьте конец квадрата PEX труборезом PEX, Милуоки делает хороший.

(ПРИМЕЧАНИЕ: труборезы PEX также отлично подходят для резки сигар)

В потолке я вырезал медь в 2 дюймах от Т-образного фитинга.

Пришлось зачищать и зачищать наждаком и эту трубу.

Затем я сделал отметку в 1 дюйм для фитинга SharkBite.

Как установить насадки SharkBite на медные трубы

В моей медной линии была слабина, поэтому я решил использовать две муфты SharkBite на 1/2″.

Если у вас нет провисания в медной линии, вы можете использовать скользящий фитинг SharkBite.

Скользящий фитинг может скользить по трубе и позволяет без проблем присоединить новую трубу.

Измерьте расстояние между двумя соединениями SharkBite и добавьте 2 дюйма к вашему размеру.

Я не силен в измерениях, но это легко.

Это размер вашего нового отрезка трубы.

После того, как он обрезан, очищен от заусенцев и покрыт наждаком, вы просто вставляете его в два соединения SharkBite.

В видеоруководстве есть несколько дополнительных советов…

…ПЛЮС классный СЮРПРИЗ.

Я объясню суть розыгрыша в видео.

Что дальше

Фитинги SharkBites и PEX — отличный вариант, если вы хотите избежать пайки.

Наш учебник по трубам PEX будет полезен, если вы никогда им не пользовались.

Если вы занимаетесь ремонтом ванной комнаты и вам нужна помощь, присоединяйтесь к одному из наших онлайн-курсов — они сделают ремонт вашей ванной комнаты намного проще!

Дайте мне знать, если у вас возникнут вопросы, и я сделаю все возможное, чтобы помочь.

Ура,

Джефф

Устранение течи в медной трубе

Ремонт сантехники без пота — в этом старом доме

Ремонт разъемных труб 1: Приложите компрессионную ремонтную муфту к поврежденной трубе и отметьте 1 дюйм с каждого конца .

Фото Джеффри Гросса

Большинство домовладельцев обладают достаточными навыками и уверенностью для решения мелких проблем с сантехникой, таких как капающий кран или забитая канализация. Но даже не очень опытные самодельщики колеблются, когда дело доходит до ремонта протекающих водопроводных сетей, особенно если речь идет о пайке. И это мудро, потому что достаточно одной ошибки, чтобы превратить небольшую утечку во внезапный паводок. Здесь мы покажем вам, как отремонтировать как медные трубы, так и трубы из оцинкованного железа без использования паяльной горелки.

Ремонт разделенных труб

В миллионах домов установлены медные водопроводные трубы. Трубы и фитинги «запотевают» вместе с припоем, который плавится газовой горелкой. Помимо очевидных опасностей работы с открытым пламенем, требуется опыт, чтобы горячий припой распределялся равномерно, чтобы потное соединение не протекло. И любая влага в трубе будет препятствовать водонепроницаемому уплотнению.

Простая альтернатива пайке, когда утечка происходит где-то вдоль участка трубы (не на фитинге), состоит в том, чтобы вырезать поврежденный участок и соединить его компрессионной ремонтной муфтой. Эти быстроразъемные муфты обычно доступны для диаметров 1/2 и 3/4 дюйма. трубы диаметром 6 и 12 дюймов. длины; цены варьируются от 6 до 15 долларов. Мы использовали 6-дюймовый. ремонтная муфта от Prairie Home Products для фиксации 1/2-дюймового диаметра. медная труба, которая замерзла и раскололась. Опять же, прелесть этого подхода в том, что вы можете навсегда отремонтировать трубу — без пайки — менее чем за 10 минут.

Начните с отключения воды во всем доме по счетчику или напорному баку скважинного насоса. Слейте воду из системы, открыв все краны на самом нижнем уровне. Затем снимите нажимную гайку и обойму (кольцо) с каждого конца ремонтной муфты. Поднесите медную муфту к трубе, убедившись, что она находится по центру поврежденного места. Отметьте трубу на расстоянии 1 дюйм от каждого конца муфты (фото 1). Это перекрытие необходимо для того, чтобы муфта скользила по концам трубы.

Вырежьте поврежденный участок трубы ножовкой или труборезом. Если место ограничено, используйте мини-труборез (фото 2). Удалите заусенцы и любые шероховатости с только что отрезанных концов труб полоской наждачной бумаги или мелкозернистой наждачной бумагой. Возьмите компрессионные гайки и обжимные кольца, снятые ранее с муфты, и наденьте их на концы труб. Затем установите на место ремонтную муфту (фото 3) и затяните гайки двумя гаечными ключами (фото 4). Наконец, снова включите воду и тщательно проверьте, нет ли утечек.

Ремонт разъемных труб 2: Когда пространство ограничено, используйте миниатюрный труборез, чтобы аккуратно разрезать медную водопроводную трубу.

Фото Джеффри Гросса

Замена соединения

Ремонтные муфты отлично работают на прямых участках трубы, но они не могут исправить протекающий коленчатый фитинг. Для этой работы вам понадобится соединитель Quick-Fix Plumbing Connector от LSP Specialty Products. Простой в установке коннектор имеет прочную, но гибкую оплетку из нержавеющей стали, которая легко сгибается вокруг углов. Он доступен для диаметров 1/2 и 3/4 дюйма. трубы в 9- и 12-в. длины; цены варьируются от 9 до 11 долларов. Мы использовали диаметр 1/2 дюйма. 5 9 дюймов. разъем для замены 90-градусного колена, из-за которого возникла утечка.

Сначала отключите воду и слейте воду из системы, как описано выше. Снимите компрессионную гайку и наконечник с каждого конца разъема Quick-Fix. Удерживая гибкий трубный соединитель напротив прохудившегося колена, отметьте трубу примерно на 1 дюйме от каждого конца (фото 1). Разрежьте медные трубы труборезом или ножовкой (фото 2). Зачистите концы труб полоской наждачной или мелкозернистой наждачной бумаги (фото 3). Обязательно удалите все заусенцы и шероховатости, иначе вы не сможете установить коннектор.

Наденьте компрессионную гайку и феррулу на каждую трубу (фото 4). Если феррула не надевается легко, используйте наждачную бумагу, чтобы снова сгладить конец трубы. Далее, удерживая фиксированную гайку на разъеме одним ключом, вторым ключом затяните компрессионную гайку (фото 5). Снова включите воду, подождите несколько минут и проверьте, нет ли утечек. Если вы заметили утечку, попробуйте немного сильнее затянуть обе гайки.

Ремонт разъемных труб 3: Установите ремонтную муфту на место после надевания компрессионных гаек и обжимных колец на концы трубы.

Фото Джеффри Гросса

Ремонт точечных отверстий

Хотя трубы из оцинкованного железа не получили широкого распространения с 1940-х годов, они до сих пор используются в миллионах домов. Проблема с железной трубой заключается в том, что она подвергается коррозии изнутри, из-за чего трудно сказать, в каком она состоянии. Первым признаком проблемы часто является утечка через точечное отверстие. Если вы не залатаете дыру, она будет увеличиваться без вашего ведома.

Самый быстрый и простой способ устранить точечную утечку — использовать хомут для ремонта трубы из нержавеющей стали. Он состоит из стальной ленты с толстой резиновой прокладкой. Когда болт хомута затягивается, прокладка перекрывает утечку. Хомуты для ремонта труб не остановят распространение коррозии. После того, как вы устранили утечку, попросите сантехника проверить состояние всех труб в системе.

Хомуты для ремонта труб бывают двух размеров — 3 и 6 дюймов — для использования на трубах диаметром от 3/8 до 3 дюймов. Однако 1/2- и 3/4-дюйм. зажимы на сегодняшний день являются наиболее распространенными размерами и стоят от 4 до 9,50 долларов. Для нашего ремонта мы использовали 1/2-дюймовый диаметр. 5 3 дюйма зажим от Prairie Home Products.

После перекрытия воды и слива системы с помощью шпателя соскребите всю ржавчину, коррозию и засохший мусор с области вокруг места утечки (фото 1). Протрите трубу чистой тканью, смоченной в теплой воде, затем высушите трубу. Далее раскройте хомут и наденьте его на трубу (фото 2). Поверните зажим так, чтобы его резиновая прокладка оказалась по центру отверстия. Сожмите хомут и вдавите болт хомута между зубцами железной проушины (это U-образный фитинг, прикрепленный к стальной ленте). Гаечным ключом затяните гайку на болте (фото 3). Включите воду и немедленно проверьте на наличие утечек. Затем проверяйте еще раз в день в течение следующих нескольких дней, чтобы убедиться, что из-под прокладки не вытекает вода.

Ремонт разъемных труб 4: Удерживайте гайку на муфте одним ключом, а вторым ключом затяните накидную гайку.

Фото Джеффри Гросса

Where to Find It

LSP Specialty Products

3689 Arrowhead Dr.

Carson City, NV 89706

www.lspproducts.com

800/854-3215

Prairie Home Products

Box 310

Своеобразный, МО 64078

816/779-5420

8 Методы ремонта медных труб

Введение –

Утечки воды могут быть очень неприятными, будь то из унитаза или из медной трубы, которую нужно отремонтировать. В этой практической статье вы узнаете, как устранить протечки в ваших медных трубах, как выполнить работу быстро и эффективно с минимальными затратами и инструментами.

Если протекает медная труба, важно найти источник утечки и как можно скорее принять меры для ее устранения.

Чем дольше вы позволяете протечке сохраняться, тем больше вероятность того, что она нанесет ущерб вашему дому или, что еще хуже, приведет к травмам в результате затопления части вашего дома, которая потенциально может причинить вред.

Если вы не знаете, как выполнить этот ремонт, обратитесь за помощью к местному сантехнику.

Разрыв медной водопроводной трубы является распространенной проблемой для многих домовладельцев. Вы можете легко отремонтировать медные трубы, используя несколько различных методов, но если вам неудобно пачкать руки, лучше всего вызвать сантехника из Plumbing Express.

В некоторых домах в стенах есть медные трубы, что также может вызвать некоторые проблемы.

Таким образом, самостоятельный ремонт, который мы предлагаем, предназначен в первую очередь для легкодоступных медных труб с большими отверстиями

Если вы испытываете утечку воды из точечных отверстий в медных трубах , то одно из этих решений может обеспечить краткосрочное облегчение. Тем не менее, точечные утечки часто являются признаком полного отказа вашей водопроводной системы. Вы можете узнать больше об этом в нашей статье: Точечные утечки в неисправной меди: проблема Атланты

Отключить воду

Независимо от того, какой метод ремонта вы выберете, первое, что вам нужно сделать, это перекрыть подачу воды, прежде чем приступать к ремонтным работам.

После того, как вы отключили подачу воды, начните удалять секции трубопровода, где, как вы подозреваете, может быть проблема. Соблюдайте особую осторожность, чтобы не удалить слишком много труб, чтобы вы могли легко заменить каждую секцию, как только они будут открыты.

Этот тип ремонта будет проще, если в трубопроводе имеется большой разрыв или дыра. Если вы испытываете точечные утечки в медных трубах, то, скорее всего, вы столкнулись с полным отказом всей системы трубопроводов.

8 Методы ремонта медных труб

1) Пайка двух муфт и куска трубы (утвержденный код / ​​постоянная)

2) компрессионная муфта (утвержденная код / ​​постоянная)

3 Муфта с защелкой (код одобрен, если все сделано правильно / навсегда)

4) ремонтный хомут (не одобрен кодом / временный)

5) заглушка отверстия для пайки (не одобрен код / ​​временный)

6) Фиксатор медной проволоки (не одобрено нормами / временно)

7) Лента Alfa (не одобрено нормами / очень временно)

8) Эпоксидный компаунд Freeze Fix (агрессивные химикаты будут контактировать с питьем вода / не одобрено нормами / временно)



Метод № 1: пайка двух муфт и куска трубы

Это, безусловно, самый распространенный и соответствующий требованиям метод. Это должен быть ваш метод ремонта небольшого участка с точечной утечкой или участка с большой дырой.

1. Определите площадь трубы, которую нужно отрезать.
2. Отметьте области для вырезания
3. Используйте труборез для удаления поврежденного участка трубы
4. Используйте удаленный кусок трубы, чтобы определить длину, чтобы отрезать новый кусок трубы, который заменит его.
   1. Отрезать новый кусок трубы
5. удалить заусенцы внутри и снаружи трубы, которая все еще установлена
   1. Для внутренней отделки можно использовать острый универсальный нож
   2. Вы можете использовать файл для внешней
6. Накидные муфты на каждую секцию разрезаемой трубы
   1. Эти муфты не имеют упоров
   2. Это позволит вам легко надеть существующую трубу, а затем на новую секцию трубы
   3. Муфты должны быть того же размера, что и труба
7.  Поднесите кусок запасной трубы к отсутствующей секции
8. Надевайте по одной муфте на новую секцию так, чтобы половина муфты находилась на исходной трубе, а половина — на новой трубе.
9. Повторить для другой стороны
10. Затем приступайте к пайке обеих муфт и на обоих концах муфты.
11. Удалите излишки флюса и проверьте герметичность

Плюсы:

• Долгосрочное решение
• Низкая стоимость

Минусы:

• Требуется пайка
• Не для начинающих
• Требуется достаточный доступ к трубе
Способ № 2: Использование компрессионных муфт

Это, вероятно, самый удобный метод для самодельщика.

1. Определите площадь трубы, которую нужно отрезать.
2. Отметьте области для вырезания
3. Используйте труборез для удаления поврежденного участка трубы
4. Используйте удаленный кусок трубы, чтобы определить длину, чтобы отрезать новый кусок трубы, который заменит его.
   1. Отрезать новый кусок трубы
5. Наденьте стопорную гайку, начиная с одной стороны.
6. Накидка на рукав
7. Повторите процесс для той же стороны новой трубы
8. Перед затягиванием стопорной гайки на муфте обязательно нанесите на втулку немного смазочного материала для водопроводных труб.
9. Затяните стопорную гайку с каждой стороны муфты
10. Повторите шаги 5–9 для другой стороны
11.  Если из муфты вытекает вода, возможно, вы недостаточно затянули стопорные гайки.

Если все сделано правильно, это постоянное и одобренное кодом решение.

Плюсы:

• Подходит для начинающих
• Пайка не требуется
• Постоянный раствор

Недостатки:

• При неправильной установке возможна утечка
• Не так надежен, как пайка



Способ № 3: скользящая муфта Sharkbite
1. Используйте сам фитинг, чтобы определить площадь трубы, которую необходимо отрезать.
2. Отметьте области для вырезания
3. Используйте труборез для удаления поврежденного участка трубы
4. Удаление заусенцев внутри и снаружи трубы
   1. Для внутренней отделки можно использовать острый универсальный нож
   2. Можно использовать файл снаружи
5. Идентифицирован скользящий конец фитинга
6. Затем с помощью разводного ключа наденьте фитинг на другой конец оголенной трубы, пока не увидите отметки

Этот метод одобрен кодом, если он выполнен правильно. Лучше всего заделать одно отверстие в трубе.

Плюсы:

• Без пайки
• Подходит для начинающих

Минусы

• Не подходит для труб, подверженных воздействию солнечных лучей
• Не так надежен, как пайка
• Возможна утечка при неправильной установке
Метод №4: Ремонтный хомут
1. Определение размера поврежденной трубы
2. Выберите зажим правильного размера
3. Откройте зажим
4. Закрепите хомут на отверстии в трубе
5. Зажим с защелкой закрыт

Это временное решение. Отличный вариант, если у вас в медной трубе одна дырка, а сантехник не может приехать и сразу починить.

Тем не менее, этот ремонт не код. Так что это только для временного ремонта.

Плюсы:

• Очень просто
• Подходит для любого уровня навыков
• Лучший временный вариант
• Без пайки

Минусы:

• Не кодировать
• Временный
Метод № 5: Заделка отверстия под пайку

Это работает, только если у вас есть одно маленькое отверстие. Это будет примерно размер кончика карандаша.

1. Очистите трубу абразивной губкой
2. Нанесите немного сантехнического флюса вокруг отверстия
3. Нагрейте флюс и область вокруг отверстия портативной паяльной лампой
4. Вы увидите, как водопроводный флюс начнет менять цвет
5. Нанесите припой, чтобы залатать отверстие

Это исправление не одобрено кодом. Это временно. Это возможное решение, позволяющее вам продолжать пользоваться водой, пока вы ждете, пока приедет сантехник и выполнит надлежащий ремонт.

Плюсы:

• Позволяет продолжать пользоваться водой в ожидании прибытия сантехника

Минусы:

• Требуется пайка
• Никто не должен этого делать
• Вероятно, не остановит утечку
• Не подходит для точечных отверстий
Способ № 6. Закрепление медной проволоки
1. Очистите поврежденный участок трубы абразивным материалом, например, губкой Scotch-Brite
.
2. Плотно оберните медным проводом отверстие в медной трубе и закрепите его на месте
3. Затем припаяйте провод к трубе

Плюсы:

• Позволяет продолжать пользоваться водой в ожидании прибытия сантехника

Минусы:

• Требуется пайка
• Никто не должен этого делать
• Вероятно, не остановит утечку
• Не подходит для точечных отверстий



Способ № 7: Лента Alfa
1. Начните обматывать трубу лентой
2. После первого запуска очень важно плотно натянуть ленту за каждый дополнительный виток вокруг трубы

Плюсы:

• Без пайки
• Легко для начинающих

Минусы:

• Чрезвычайно временное исправление
• Может не остановить утечку
• № к коду
Метод № 8: Заморозка эпоксидного компаунда

На самом деле существует два способа использования эпоксидной смолы для ремонта протекающей медной трубы.

Вы можете либо использовать эпоксидную замазку, чтобы заткнуть дыру, либо сделать из эпоксидной смолы повязку, похожую на гипс, наложенный на сломанную руку.

Вот как закрепить медные трубы с помощью эпоксидной замазки.

Это больше всего похоже на использование кусочка жевательной резинки для устранения течи в плотине. Это чаще всего используется для нескольких отверстий в трубе — скорее всего, это связано с дефектной трубой или трубой, срок службы которой истек.

Вероятно, это самый популярный метод ремонта медных труб с отверстиями. Однако важно помнить, что это временно и токсично.

Этап 1: Эпоксидная смола будет разделена на два разных соединения. Вам нужно будет тщательно соединить составы. Это создаст химическую реакцию, которая создаст новое соединение. Обязательно надевайте защитные перчатки.

Шаг 2: Нанесите этот состав на видимые отверстия в трубе. Дайте этому полностью высохнуть.

Шаг 3: Подождите, пока все полностью высохнет и затвердеет

Это не идеальный метод, так как агрессивные химикаты попадут в питьевую воду. Этот метод не является кодом. Его следует использовать только временно, пока труба не будет правильно закреплена.

Плюсы:

• Без пайки
• Легко для начинающих
• Временное решение

Минусы:

• Токсичный
• Не подходит для точечных утечек
Вот как крепить медные трубы с помощью эпоксидной втулки.

Одним из наиболее распространенных способов крепления медных труб является использование эпоксидной втулки. Эпоксидные рукава помещаются вокруг поврежденного участка, а затем им дают высохнуть, чтобы создать водонепроницаемое уплотнение. Вы можете думать об этом как об эквиваленте гипсовой повязки для труб.

Шаг 1: Эпоксидная смола будет разделена на два разных соединения. Вам нужно будет тщательно соединить составы. Это создаст химическую реакцию, которая создаст новое соединение. Обязательно надевайте защитные перчатки.

Шаг 2: Нанесите этот состав на большое отверстие в трубе. Дайте этому полностью высохнуть.

Этап 3: Замочите бинт в воде.

Этап 4: Плотно оберните эпоксидный компаунд

Шаг 5: Подождите, пока все полностью высохнет и затвердеет.

Это не идеальный метод, так как агрессивные химикаты попадут в питьевую воду. Этот метод не является кодом. Его следует использовать только временно, пока труба не будет правильно закреплена.

Плюсы:

• Без пайки
• Легко для начинающих

Минусы:

• Токсичный
• Не подходит для точечных утечек
• Временный
Заключение :

Вы, наверное, слышали о нескольких различных способах устранения течи в медных трубах. Но каково лучшее решение?

Ответ на этот вопрос зависит от того, где и насколько велика ваша утечка. Если у вас есть одна дыра или она локализована в одной области, есть много решений, которые могут вам подойти.

Однако, если проблема распространилась на большую часть вашей водопроводной системы, вам потребуется больше, чем просто быстрое решение, и мы здесь, чтобы помочь с этим!

Мы предлагаем комплексные услуги от диагностики до ремонта, чтобы наши клиенты могли как можно быстрее настроить и запустить свои системы без каких-либо серьезных проблем в будущем. Позвоните нам сегодня по телефону 678-439-9540

Обслуживание и ремонт систем солнечного водонагрева

Энергосбережение


Солнечные энергетические системы требуют периодических осмотров и планового технического обслуживания для поддержания их эффективной работы. Также время от времени компоненты могут нуждаться в ремонте или замене. Вы также должны принять меры для предотвращения образования накипи, коррозии и замерзания.

Некоторые проверки и техническое обслуживание можно выполнить самостоятельно, но для других может потребоваться квалифицированный специалист. Работы, требующие подъема по лестнице, хождения по крышам, пайки или огневых работ, а также обрезки ветвей деревьев, должны выполняться профессиональными службами из соображений безопасности. Запросите смету расходов в письменной форме, прежде чем выполнять какие-либо работы. Для систем со значительными повреждениями замена, отключение или удаление солнечной системы может оказаться более рентабельным, чем ее ремонт.

Список периодических проверок

Вот некоторые рекомендуемые проверки компонентов солнечной системы. Также прочтите руководство пользователя, чтобы узнать рекомендуемый график технического обслуживания, и следите за предыдущими работами по техническому обслуживанию, чтобы управлять интервалами профилактического технического обслуживания и лучше отслеживать неуловимые проблемы

• Затенение коллектора
  утро, полдень и середина дня) ежегодно. Затенение может сильно повлиять на работу солнечных коллекторов. Рост растительности с течением времени или новое соседнее строительство могут привести к затенению, которого не было при установке коллекторов.
• Загрязнение коллектора
  Пыльные или загрязненные коллекторы плохо работают. Периодическая очистка может быть необходима в местах с определенными источниками загрязнения, такими как птицы или пыль от вспашки, и если дождя недостаточно для их смывания.
• Остекление и уплотнения коллектора
  Найдите трещины в остеклении коллектора и убедитесь в хорошем состоянии уплотнений. Пластиковое остекление, если оно чрезмерно пожелтело, может потребовать замены.
• Сантехнические соединения, воздуховоды и электропроводка
  Ищите утечки жидкости на соединениях труб. Проверьте соединения воздуховодов и уплотнения. Воздуховоды следует герметизировать мастикой. Все соединения проводки должны быть затянуты.
• Изоляция трубопроводов, воздуховодов и электропроводки
  Убедитесь, что все клапаны находятся в правильном рабочем положении. Ищите повреждения или разрушение изоляции, покрывающей трубы, воздуховоды и электропроводку. Накройте изоляцию трубы защитной пластиковой или алюминиевой оберткой и при необходимости замените ее. Защитите проводку в кабелепроводах
• Проходы через крышу
  Поддерживайте гидроизоляцию и герметик вокруг проходов через крышу по мере необходимости. Следите за любыми признаками протечки воды на нижней стороне крыши (если они видны).
• Опорные конструкции
  Проверьте затяжку всех гаек и болтов, крепящих коллекторы к опорным конструкциям. Следите за коррозией на стальных деталях, очистите и покрасьте их, если необходимо.
• Предохранительный клапан (на жидкостных солнечных коллекторах)
  Нажмите на рычаг, чтобы убедиться, что клапан не застрял в открытом или закрытом положении.
• Заслонки (в системах солнечного нагрева воздуха)
  Если возможно, убедитесь, что заслонки правильно открываются и закрываются и находятся в правильном положении.
• Насосы или воздуходувки
  Убедитесь, что насосы или воздуходувки (вентиляторы) работают. Прислушайтесь, загораются ли они, когда солнце светит на коллекторы после полудня. Если вы не слышите, как работает насос или воздуходувка, то либо контроллер неисправен, либо насос или воздуходувка неисправны. Проблема часто заключается в пусковом конденсаторе, который можно заменить без замены насоса или двигателя.
• Элементы управления
  Элементы управления солнечным нагревом воды состоят из датчика температуры на выходе солнечного коллектора, еще одного датчика на дне резервуара для хранения солнечной энергии и контура (контроллер Delta-T) для запуска насоса, когда коллектор становится более горячим чем бак и остановить насос, если это не так. Если насос работает ночью, это может быть связано с коротким замыканием датчика коллектора или обрывом цепи датчика бака. Если насос не работает в течение дня, может произойти обратное, и сопротивление этих датчиков следует сравнить с эталонным значением, чтобы определить, какой из них неисправен. Распространенной проблемой является то, что датчики температуры просто падают с поверхности, для измерения которой они предназначены, поэтому убедитесь, что они закреплены проушиной или зажимом из нержавеющей стали.

• Жидкие теплоносители
  Растворы антифриза на основе пропиленгликоля в жидких (водяных) солнечных коллекторах необходимо периодически заменять. pH (кислотность) и температуру замерзания жидкости можно измерить ручными приборами и заменить, если они не соответствуют спецификации. Эту задачу лучше всего доверить квалифицированному специалисту. Если вода с высоким содержанием минералов (например, жесткая вода) циркулирует непосредственно в коллекторах, может потребоваться удаление минеральных отложений из трубопровода путем добавления в воду средства для удаления накипи или мягкого кислого раствора каждые несколько лет.
• Системы хранения
  Проверьте резервуары для хранения и т. д. на наличие трещин, утечек, ржавчины или других признаков коррозии. Стальные резервуары для хранения имеют «жертвенный анод», который подвергается коррозии раньше, чем резервуар, и его следует заменять с интервалом, рекомендованным поставщиком. Рекомендуется периодически промывать резервуары для хранения, чтобы удалить осадок.

Предотвращение образования накипи и коррозии

Два основных фактора, влияющих на работу правильно расположенных и установленных систем солнечного водонагрева, включают образование накипи (в жидкостных или гидравлических системах) и коррозию (в гидравлических и воздушных системах).

Накипь

Бытовая вода с высоким содержанием минералов (или «жесткая вода») может вызвать накопление или образование накипи минеральных (кальциевых) отложений на теплопередающих поверхностях. Нарастание накипи снижает производительность системы несколькими способами. Если в вашей системе в качестве теплоносителя используется вода, в коллекторе, распределительном трубопроводе и теплообменнике может образоваться накипь. В системах, в которых используются другие типы жидких теплоносителей (например, пропиленгликоль), на поверхности теплообменника, контактирующего с питьевой водой , которая передает тепло от солнечного коллектора к водопроводной воде, может образовываться накипь. отказы насоса в контуре питьевой воды

Вы можете избежать образования накипи, используя смягчители воды или циркулируя слабокислый раствор (например, уксус) через коллектор или контур ГВС каждые 3–5 лет или по мере необходимости, в зависимости от состояния воды. Возможно, вам потребуется тщательно очистить поверхности теплообменника. Внешний теплообменник «обтекания» является альтернативой теплообменнику, расположенному внутри накопительного бака.

Коррозия

Большинство хорошо спроектированных солнечных систем подвержены минимальной коррозии. Когда они это делают, обычно гальваническая коррозия , электролитический процесс, вызванный контактом двух разнородных металлов друг с другом. Один металл имеет более сильный положительный электрический заряд и вытягивает электроны из другого, вызывая коррозию одного из металлов. Таким образом, соединение трубопровода от медной трубы к стальному резервуару должно быть «биметаллическим» соединителем, в котором используется пластиковая втулка для разделения разнородных металлов. Жидкий теплоноситель в некоторых солнечных энергетических системах также может служить мостом, по которому происходит этот обмен электронами.

Кислород, попадающий в гидроническую солнечную систему с открытым контуром, вызывает ржавчину на любом железном или стальном компоненте. Такие системы должны иметь компоненты из меди, бронзы, латуни, нержавеющей стали, пластика, резины в сантехническом контуре и резервуары для хранения, облицованные пластиком или стеклом.

Защита от замерзания

Солнечные водонагревательные системы, в которых в качестве теплоносителя используются жидкости, нуждаются в защите от замерзания в климатических условиях, когда температура опускается ниже 42ºF (6ºC).

Не полагайтесь на изоляцию коллектора и трубопровода (контура коллектора) для защиты от замерзания. Основная цель утепления – уменьшить теплопотери и повысить производительность. Для защиты коллектора и трубопровода от повреждений из-за отрицательных температур у вас в основном есть два варианта:

• В качестве теплоносителя используйте раствор антифриза.
• Слейте воду из коллектора(ов) и трубопровода (контура коллектора) вручную или автоматически, если существует вероятность того, что температура может упасть ниже точки замерзания жидкости.

Использование раствора антифриза

Солнечные водонагревательные системы, использующие раствор антифриза (всегда пропиленгликоль, никогда или этиленгликоль из-за токсичности) в качестве теплоносителя, имеют эффективную защиту от замерзания, пока поддерживается надлежащая концентрация антифриза. Антифризы со временем ухудшаются, и обычно их следует менять каждые 3–5 лет. Поскольку эти системы находятся под давлением, обычному домовладельцу нецелесообразно проверять состояние раствора антифриза. Если у вас есть система такого типа, периодически проверяйте ее у специалиста по солнечному отоплению.

Перегрев

Перегрев происходит, когда в доме мало используется горячая вода, но солнце продолжает нагревать воду. Контроллер выключит насос, когда резервуар для хранения солнечной энергии достигнет верхнего предела (по умолчанию 180F, но часто устанавливается ниже, чтобы предотвратить ошпаривание). Коллектор будет продолжать нагреваться, что допустимо для большинства систем, но это может привести к сбросу жидкости через клапан сброса давления и преждевременной деградации теплоносителя. Слив жидкости обратно в сливной бак может предотвратить повреждение жидкости, вызванное перегревом. Некоторые системы включают в себя электромагнитный клапан, который открывается для слива воды из бака в случае перегрева.

Слив коллектора и трубопровода

Солнечные водонагревательные системы, в которых в качестве теплоносителя используется только вода, наиболее уязвимы к повреждениям от замерзания. Системы «слива» или «обратного слива» обычно используют контроллер для автоматического слива контура коллектора. Датчики на коллекторе и накопительном баке сообщают контроллеру, когда следует отключить циркуляционный насос, слить воду из контура коллектора и когда снова запустить насос.

Неправильное размещение или использование некачественных датчиков может привести к тому, что они не смогут обнаруживать условия замерзания. Контроллер может не опорожнять систему, что может привести к дорогостоящему повреждению из-за замерзания. Убедитесь, что датчики замерзания установлены в соответствии с рекомендациями производителя, и проверяйте контроллер не реже одного раза в год, чтобы убедиться, что он работает правильно.


Для обеспечения полного опорожнения контура коллектора также должны быть предусмотрены средства предотвращения образования вакуума внутри контура коллектора при сливе жидкости. Обычно воздухоотводчик устанавливается в самой высокой точке контура коллектора. Хорошей практикой является теплоизоляция вентиляционных отверстий, чтобы они не замерзали. Также убедитесь, что ничто не блокирует поток воздуха в систему, когда цикл слива активен.

Коллекторы и трубопроводы должны иметь правильный уклон, чтобы обеспечить полный сток воды. Все коллекторы и трубопроводы должны иметь минимальный уклон 0,25 дюйма на фут (2,1 сантиметра на метр).

В системах хранения со встроенным коллектором или в «периодических» системах коллектор также является резервуаром для хранения. Укладка большого количества изоляции вокруг незастекленных частей коллектора и накрытие остекления на ночь или в пасмурные дни поможет защитить коллектор от низких температур. Однако вода в коллекторе может замерзнуть в течение продолжительных периодов очень холодной погоды. Трубы подачи и обратки коллектора также подвержены замерзанию, особенно если они проходят через неотапливаемое помещение или снаружи. Это может произойти, даже если трубы хорошо изолированы. Лучше всего слить всю систему до того, как наступят отрицательные температуры, чтобы избежать возможных повреждений от замерзания.

• Учить больше

Техническое обслуживание и ремонт системы солнечного водонагрева

Солнечные водонагреватели Узнать больше

Оценка стоимости и энергоэффективности солнечного водонагревателя Узнать больше

Строительные нормы и правила для солнечных водонагревательных систем Узнать больше

Теплообменники для солнечных систем нагрева воды Узнать больше

Жидкие теплоносители для солнечных водонагревательных систем Узнать больше

Методические указания по разработке методики ремонта сваркой технологических трубопроводов нефтеперерабатывающих заводов.

Проблемы, с которыми мы сталкиваемся при ремонте сваркой уже находящихся в эксплуатации технологических трубопроводов, совершенно иные, чем при изготовлении новой системы трубопроводов на производственной площадке.

Основные проблемы, с которыми пришлось столкнуться:

• Уменьшение толщины существующего участка трубы или несоответствие толщины старого участка и нового участка.
• Вопросы безопасности, такие как проблемы с изоляцией от трубопроводной системы, содержащей углеводороды, наличие легковоспламеняющихся или опасных химических веществ, таких как углеводороды, сероводород, пар и т. д.
• Проблемы с доступом/ Температура окружающей среды, затрудняющая сварку.
• Миграция водорода в существующие трубопроводы из технологического потока.
• Отсутствие документации, что может затруднить определение требований к металлургии и сварке.

 Все эти факторы могут повлиять на качество окончательного сварного шва, поэтому для решения каждой из этих проблем необходимо привлечение инженера по контролю качества сварки. Однако при правильной процедуре вероятность сбоев во время сварки в таких сценариях может быть уменьшена.

В этой статье делается попытка дать некоторые рекомендации по разработке процедуры ремонта технологических трубопроводов, работающих с углеводородами.

Контрольный пункт 1: Продление срока замены .

Начнем с того, что первый этап — определение объема замены. В основном это зависит от степени повреждения и типа механизма повреждения. При определении степени замены следует учитывать следующие моменты.

  Толщина существующей части:

Это можно определить при правильном ультразвуковом сканировании. Обширное ультразвуковое сканирование необходимо для определения того, что потеря толщины носит локальный характер или присутствует во всем трубопроводе.

• УЗ-сканирование предпочтительнее вместо толщины пятна в месте, где делается маркировка для замены.
• В случае неравномерной коррозии (например, коррозии в трубопроводах сырой/охлаждающей воды/пожарной воды) потеря толщины может быть сильно локализованной, и исследование толщины с помощью ультразвуковой машины может быть неэффективным.
• Если ремонт выполняется для замены части, вышедшей из строя из-за SCC (коррозионного растрескивания под напряжением), всегда предпочтительнее выполнить MPT (испытание магнитными частицами/ LPT (испытание на проникновение жидкости) на всех сварных соединениях в контуре трубопровода, чтобы получить доступ к степень повреждения

При сохранении несоответствия толщины между старым и новым участком трубопровода при сварке должен быть обеспечен плавный скос (не более 1/3).

Расположение и доступность:

Если в районе нефтеперерабатывающего завода выпадает больше годового количества осадков, фланцевое соединение на вертикальной линии будет подвергаться коррозии быстрее, чем соединение на горизонтальной линии. Поэтому при определении расположения фланцев узлов трубопроводов предпочтение всегда отдается горизонтальным фланцам.

Расположение монтажных сварных швов при любом ремонте трубопровода следует выбирать таким образом, чтобы обеспечить наиболее удобное положение сварщика. На этом этапе всегда предпочтительнее узнать мнение сварщика, которому поручено выполнение сварки.

• Еще одним фактором является положение опор в трубопроводе. Всегда проверяйте, не потребуются ли дополнительные опоры (временные) или усиления (для уменьшения деформации/перекоса) во время ремонтных работ или термообработки. Это очень важно, если некоторые работы по нагреву (PWHT/отжиг водорода) планируются как часть ремонта. Зарегистрированы случаи выхода из строя опор трубопроводов (особенно вертикальных опор) при ПТО линии после ремонта из-за расширения трубопроводов.

 F Рисунок 1: Сломанная опорная планка вертикальных излучающих труб пламенного нагревателя во время термообработки. Материалом была аустенитная сталь (SS321), инцидент произошел во время стабилизационной обработки после ремонта сварного шва. Направление удлинения было в направлении стрелки во время термообработки.

Контрольный пункт 2: Потребность в нагреве

Это одна из областей, где следует ожидать возможного конфликта с ремонтной бригадой, так как большинство операций по нагреву, связанных с ремонтной сваркой, обычно не предусмотрены ремонтной бригадой во время этап планирования. Основными процессами нагрева, используемыми при ремонте напорных трубопроводов, обычно являются водородный прогрев, предварительный/межпроходный нагрев и термообработка после сварки (PWHT).

Водородный отжиг:

Пожалуйста, обратитесь к статье Водородный отжиг для получения более подробной информации.

• Отжиг водорода потребуется, если технологический поток содержит водород/h3S при высокой температуре (более 200 градусов Цельсия или давление). (прим.1)
• Обычной практикой является нагрев от 260 до 316 градусов C в течение 2 часов на дюйм (минимум 2 часа) (Примечание 2)
• Аустенитный материал, включая трубопроводы с аустенитным наплавленным покрытием, может быть освобожден от прогрева водородом.

Рисунок 2: Прогрев существующей трубы водородом перед сваркой (рабочая температура от 270 до 300 градусов Цельсия, технологическая жидкость состоит из h3, вес. % — 2,1 / мол.% — 65,16, парциальное давление: 41,6 бар абс., ​​h3S, вес.% — 0,081 % / молярный % — 0,15 Парциальное давление: 0,01 бар абс., ​​h3O мас.% — 0,04% / молярный % — 0,14, вес.% серы — 0,9: показывает работу с высоким парциальным давлением водорода и кислой природой). Материал представлял собой низколегированную сталь с содержанием 1,25 Cr/0,5% Mo и толщиной менее 25 мм. Прокалка в водороде проводилась в течение 3 часов при температуре 300 градусов Цельсия.

Предварительный/межпроходный нагрев:

Требования к предварительному/межпроходному нагреву в основном зависят от металлургии и толщины.

• Для углеродистой стали рекомендуемый предварительный нагрев составляет около 150 градусов, а максимальная межпроходная температура составляет 315 градусов Цельсия. Минимальные/максимальные требования к предварительному нагреву указаны в соответствующих кодах (примечание 3)

Рисунок 3: Предварительный нагрев соединения трубопровода на рисунке 1. Предварительный нагрев составлял 150 градусов Цельсия в соответствии с WPS, и температура контролировалась с помощью термопар.

• Углеродный эквивалент (УЭ) может использоваться как средство для определения фактической необходимости предварительного нагрева и требуемого уровня. (См. статью 2.8 ASME PCC2, издание 2015 г.)

Где (мас. %) CE = C + (Mn + Si)/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15

CE ≤ 0,45%; предварительный нагрев обычно необязателен

0,45% ≤ CE ≤ 0,60%; предварительный нагрев от 200°F до 400°F

CE > 0,60%; предварительный нагрев от 400°F до 700°F

Если CE > 0,5, следует рассмотреть возможность отсрочки окончательного неразрушающего контроля не менее чем на 24 часа для выявления любого замедленного растрескивания.

• Термопары, цветные карандаши для индикации температуры, пирометры или другие подходящие методы также могут быть использованы, но не допускается использование цветных карандашей для индикации температуры непосредственно на металле сварного шва или на подготовке шва. (Примечание 3 и Примечание 4)
• Для аустенитных нержавеющих сталей, дуплексных нержавеющих сталей и никелевых сплавов предпочтительны цифровые ручные контактные термопары, чтобы избежать загрязнения посторонними элементами, такими как фториды, хлориды и сульфиды, которые могут содержаться в мелках.

Рисунок 4: Проверка температурного профиля во время стабилизационной обработки труб нагревателя из нержавеющей стали SS321 (аустенитная) с помощью цифрового ручного контактного термометра.

Термическая обработка после сварки (PWHT)

Требования к PWHT зависят от трех факторов – металлургии, толщины и службы.

• PWHT должен соответствовать группам материалов (P-номера и номера групп) и диапазонам в таблице 331.1.1, за исключением случаев, указанных в таблице 331.1.2 и таблице 331.1.3 ASME B 31.3 2016 Edi.
• Код освобождения от PWHT для P-No. 4 и P-№. 5 не допускается для применения в сернистых или водородных средах или там, где номинальное содержание хрома в материале превышает 1,25 %. (Ссылка: API582 Эди 2016)
• В качестве базового документа для идентификации кислых сред можно использовать NACE MR0103. Кислородная среда согласно NACE MR0103 определяется как
.

                i. общее содержание сульфидов в водной фазе >50 частей на миллион;

                ii. общее содержание сульфидов в водной фазе ≥1 ppm по массе и pH < 4;

               iii. общее содержание сульфидов ≥1 ppm по весу и ≥20 ppm по весу свободного цианида в водной фазе и pH > 7,6;

              iv. >0,3 кПа абсолютного (0,05 фунта на кв. дюйм/0,003 бар) парциального давления h3S в газовой фазе, связанной с водной фазой процесса Таблица 331.1.3)

        i. Предварительный подогрев до 95°C (200°F) применяется перед сваркой для любой номинальной толщины материала >25 мм (1 дюйм)

       ii. Многослойные сварные швы используются при номинальной толщине материала >5 мм (3⁄16 дюйма)

• Если PWHT изначально проводилась из-за эксплуатационных требований, в частности, предотвращения растрескивания под воздействием окружающей среды, необходимо серьезно рассмотреть PWHT при ремонте. (См.: API582 Edi 2016, параграф 9.8)

Рис. 5: PWHT напорного трубопровода CS. Трубопровод используется для работы с водородом/h3S, и для работы требуется PWHT в соответствии с NACE MR103 (используемый цикл PWHT составлял 649 циклов).градус за 1 час времени выдержки, так как толщина была меньше 25 мм)

Эффективный мониторинг PWHT – это задача, с которой сталкивается каждый инспектор на производственной площадке. Во многих случаях прямой мониторинг термообработки вместе с мониторингом показаний температуры может оказаться нецелесообразным. Таким образом, большинство ITP (планов инспекционных испытаний) позволяют просматривать диаграммы SR вместе с проверкой твердости в качестве меры эффективности PWHT. (Примечание 5)

Контрольный пункт 3: Подготовка шва

Метод резки не должен ухудшать металлургию оставшейся части. Это особенно важно в случае аустенитных трубопроводов, если резка выполняется отрезным кругом, необходимо использовать совместимый аустенитный шлифовальный/отрезной круг. То же самое относится к проволочным щеткам, которые используются для очистки, и ограничителям/накладкам, используемым для подготовки швов.

• После резки необходимо осмотреть внутреннюю часть расширительного трубопровода для проверки внутреннего состояния.

Подготовка шва между старой и новой трубой требует особого внимания. Подгонка (подготовка стыка) между старой трубой и новой трубой всегда должна быть контрольной точкой.

Всегда выполняйте PMI-проверку соединения и ограничителей (накладки, используемые для выравнивания), если материал представляет собой легированную/нержавеющую сталь, чтобы предотвратить перепутывание материалов. Ограничители, приваренные к магистральной трубе, должны быть из совместимой металлургии в случае соединения из нержавеющей стали/стальной стали.

• В случае, если это кажется невозможным, изучите возможность использования электродов из более высокой металлургии (например, если скобы CS используются в трубе из нержавеющей стали 304, используйте электрод SS309 для прихваточной сварки)

  Рисунок 6: Проверка PMI старого трубопровода в рамках плановой замены (удаление покрытия и надлежащая очистка дают правильные результаты при проверке PMI)

Рисунок 7: Течь и последующая проверка PMI показали, что сталь с используется вместо стали с 5% Cr в этом высокотемпературном трубопроводе. Только небольшая часть была из стали с 1,25 Cr, а остальная часть трубопровода была из 5% Cr. Течь началась после 10 лет эксплуатации. Таких происшествий можно избежать, если во время изготовления настаивать на 100% проверке PMI трубопроводов из легированной стали.

• Неправильное отношение ширины к глубине шва или высокая/узкая притупленная поверхность создадут несбалансированное остаточное напряжение при сварке, что может привести к трещинам во время затвердевания

 Рисунок 8. Неправильная конструкция сварного соединения приводит к трещинам во время затвердевания (см. статью 2.8, ASME PCC2, издание 2015 г.) от центра сварки)

Тонкие, широкие валики с минимальной толщиной или поперечным сечением более склонны к растрескиванию из-за недостаточного предварительного нагрева, чем более округлые или конические формы. (См. статью 2.8, ASME PCC2, издание 2015 г.)

Рис. 9: LPT (испытание на проникновение жидкости) на скошенной поверхности старой части во время замены верхней части высокой колонны. MT (испытание магнитными частицами) / LPT (испытание на проникновение жидкости) необходимо проводить на скошенной поверхности старой части трубопровода перед сваркой, чтобы убедиться, что соединение не имеет никаких дефектов.

Контрольный пункт 4: Выбор сварочного процесса/техники/электрода

Наиболее распространенными сварочными процессами, используемыми при сварке трубопроводов нефтеперерабатывающих заводов, являются GTAW (дуговая сварка вольфрамовым электродом в газе) и SMAW (дуговая сварка в защищенном металле). Если требуются высокие скорости наплавки, очень редко используются FCAW (дуговая сварка с сердечником под флюсом — для толстостенных трубопроводов) и SAW (дуговая сварка под флюсом — в основном для заводского изготовления сосудов под давлением).

• Всякий раз, когда корень недоступен для осмотра, всегда используйте GTAW для корневого прохода (процесс сварки без шлака) и SMAW/GTAW для заполняющих проходов.
• GTAW особенно хорошо подходят для контроля разбавления и обычно не вводят водород в наплавленный металл. (См.: Статья 2.8, ASME PCC2, издание 2015 г.)
• Электрод всегда с низким содержанием водорода предпочтителен (Э7018 h26/H8/h5) при ремонтной сварке углеводородных трубопроводов в процессе эксплуатации.
• Короткие валики по сравнению с длинными валиками обычно минимизируют продольную усадку.

Рис. 10. Стрингерный валик с незначительными колебаниями по сравнению с широкими плетеными валиками предпочтительнее для снижения потребности в предварительном нагреве.

• Обратный шаг или специальная последовательность помогают уменьшить остаточные напряжения и деформации.

Контрольный пункт 5: Выбор неразрушающего контроля

Неразрушающий контроль сварного шва служит двум целям. Основная цель состоит в том, что он идентифицирует дефект в сварном шве. Вторая цель, которую вы не можете прочесть ни в одном коде, заключается в том, что во время сварки соединения, предназначенного для конкретного неразрушающего контроля, сварщик будет более внимательным, что отразится на качестве окончательного сварного шва. Это также является одной из причин, по которой монтажные сварные швы и окончательные сварные швы всегда будут маркироваться для неразрушающего контроля во время изготовления.

Некоторые рекомендации, которым можно следовать при выборе НК:

• Всегда включайте монтажные сварные швы и окончательные замыкающие швы в НК (особенно в случае контроля RT/UT)
• Радиографическая маркировка должна быть пробита в нескольких местах в качестве контрольных точек, а не нанесена краской на месте, особенно в случае сосудов под давлением и трубопроводов большего диаметра. Во время проверки на месте это поможет легко определить дефектное место в трубопроводе.
• Всегда отмечайте корневой проход для испытания DP (проникание штампа) в случае критических сварных швов (если позволяет время).
• В качестве альтернативы рентгенографическому контролю все сварные швы материала толщиной 6 мм и более могут быть проверены с использованием ультразвукового (UT) метода в соответствии с требованиями 7. 5.5 Раздела VIII, раздела 2. (Ссылка: UW51, ASME BPVC Раздел 8 Издание 2015 г. и примечание 6)
• В случае аустенитных сварных швов всегда предпочтительнее проверять ферритное число сварного шва, чтобы предотвратить горячее растрескивание во время сварки

В пункте 6.4 API 582 Edition 2016 говорится, что ферритное число (FN) для наплавленного металла должно составлять от 3 до 10 FN, измеренное до PWHT.

В соответствии с разделом 4.2.6 API 571 (издание 2011 г.) содержание феррита в металле сварного шва должно быть ограничено заявленным максимумом, чтобы свести к минимуму образование сигмы во время эксплуатации или изготовления, и должно соответствовать указанному минимуму, чтобы свести к минимуму горячее короткое растрескивание во время сварки. .

Рис. 11: Феррит После сварки проверка не требуется. Ремонт был выполнен на трубах нагревателя SS321 (стабилизированная аустенитная сталь) после замены труб в рамках исследования RLA.

Для наплавки проверка ферритового числа также даст вам представление об эффективности намазочного слоя. Высокое ферритовое число указывает на эффективное нанесение масла.

Если вы ожидаете замедленного растрескивания и если позволяет время, всегда планируйте МИО сварных швов после 72 часов сварки (в большинстве случаев неосуществимо).

В соответствии со статьей 2.8 PCC2, если углеродный эквивалент (% по массе) превышает 0,5, следует рассмотреть отсрочку окончательного неразрушающего контроля не менее чем на 24 часа для выявления любого задержанного растрескивания.

• Если оцепление является проблемой, рентгенография на коротком расстоянии (источник селена вместо источника иридия) предпочтительнее, чем обычная рентгенография.

Эти контрольные точки, а также законы страны и соответствующие правила техники безопасности необходимо учитывать при выполнении процедуры ремонта. Однако при выполнении процедуры ремонта каждая организация имеет свои собственные рекомендации. Еще одним важным аспектом является наличие времени и остаточного ресурса оборудования.

Наконец, перед началом ремонтных работ убедитесь, что процедура надлежащим образом задокументирована и одобрена всеми соответствующими органами.

Примечания

Примечание 1: Согласно API 941 HTHA начинается с 400 F [204 C], ниже которой атомарный водород проникает в сталь в результате электрохимического механизма.

Примечание 2: Согласно бюллетеню WRC 452, июнь 2000 г. Edi

Примечание 3: API582 говорит, что минимальные требования к предварительному нагреву должны соответствовать применимым нормам и рекомендуемой практике, таким как Приложение R ASME BPVC, раздел VIII, раздел 1, таблица 330.1.1 ASME. B31.3, API 934-A, API 934-C, API 934-E и Приложение XI к AWS D1.1

Примечание 4: ASME B 31.3 2016 Edi (параграф 330.1.3 Проверка температуры предварительного нагрева): термопары могут быть временно прикреплены непосредственно к частям, находящимся под давлением, с использованием метода сварки с разрядом конденсатора с низким энергопотреблением (рисунок) для измерения температуры предварительного нагрева/между прохода.

Примечание 5. Для определения мест проведения испытаний на твердость можно следовать рекомендациям NACE MR0472.

Примечание 6: ASME BPVC, раздел 8, раздел 1, пункт 7.5.5:

1. Зона ультразвукового контроля должна включать объем сварного шва плюс 50 мм (2 дюйма) с каждой стороны сварного шва для материала толщиной более 200 мм (8 дюймов).
2. Для материала толщиной 200 мм (8 дюймов) или менее область ультразвукового контроля должна включать объем сварного шва плюс 25 мм (1 дюйм) или t с каждой стороны сварного шва в меньшем размере.
3. Усовершенствованные методы УЗК, такие как PAUT/TOFD, можно использовать, если толщина основного материала превышает 25 мм.

************************* Конец документа ********************** ***********

Ремонт проржавевших подземных труб в системе централизованного теплоснабжения

Сильная коррозия привела к разрыву труб в системе централизованного теплоснабжения, проходящей через закрытые подземные туннели, в результате чего местному совету потребовался гибкий метод ремонта труб, чтобы избежать отключения системы для замены деталей в разгар зимы.

Обзор практического примера

Объект Система централизованного теплоснабжения
Местоположение Йоркшир, Великобритания
Тип трубы Сталь
Давление 20 бар

Тип 902 Ремонт0025 Ремонт утечек
Продукты Лента для обмотки и герметизации труб, SylWrap HD Ремонтная повязка для труб

Загрузить пример использования системы централизованного теплоснабжения в формате PDF коррозия, вызвавшая две дыры в стальных трубопроводах, несущих горячую воду, в рамках системы централизованного теплоснабжения в Йоркшире.

Система трубопроводов снабжала теплом муниципальные дома по подземным туннелям. Один участок течи находился на сложном сварном соединении; другой в затопленном «ниже» туннеля, который фактически оставил этот участок трубы под водой.

Доступ к системе централизованного теплоснабжения был строго ограничен, что исключало использование хомутов для ремонта труб из-за их недостаточной маневренности.

Отключение системы для замены поврежденных секций было невозможным, так как жители остались бы без тепла на несколько дней.

Совету требовался гибкий метод ремонта для устранения утечек и защиты трубопровода от дальнейшего повреждения до тех пор, пока не будет произведена замена после прихода весны и более теплой погоды.

_{Вход в систему отопления подземного района} Доступ был слишком ограничен для растворов для ремонта. Лента Wrap & Seal Pipe Burst Tape использовалась для герметизации двух прорывов в трубопроводе системы централизованного теплоснабжения. Wrap & Seal изготовлен из самоамальгамирующегося силикона и растягивается на 300 процентов, чтобы слиться в прочную резиновую ленту, создавая уплотнение под высоким давлением в местах утечки.

После того, как Wrap & Seal успешно загерметизировала утечки в трубопроводе, он был перемотан бинтом SylWrap HD Pipe Repair Bandage. SylWrap HD — это композитная ремонтная пленка с водоактивируемой смолой, которая за считанные минуты затвердевает на трубопроводе, образуя ударопрочную оболочку.

Армирование системы централизованного теплоснабжения с помощью SylWrap HD защитило и укрепило трубы от будущих повреждений, вызванных коррозией, строительными или ремонтными работами или продолжающимся затоплением туннеля.

Это было особенно важно, так как в существующей подводной низине несколько дюймов изоляционного материала были разъедены из-за повреждения водой, от чего теперь будет защищать SylWrap HD.

И Wrap & Seal Pipe, и SylWrap HD устойчивы к температуре до 200°C и давлению до 30 бар, что делает их пригодными для ремонта любых трубопроводов в системе централизованного теплоснабжения.

_{Успешный ремонт первой секции проржавевшей трубы Завершен ремонт сварных швов с помощью SylWrap HD}

---

Результат

Несмотря на нехватку места при работе в подземных туннелях, Wrap & Seal и SylWrap HD были эффективно обернуты вокруг трубопровода системы централизованного теплоснабжения.

Две поврежденные секции были успешно отремонтированы без каких-либо нарушений теплоснабжения домов, принадлежащих муниципалитету.

Хотя совет искал только временный ремонт, чтобы сохранить работоспособность системы до тех пор, пока ее не заменят, ремонт, сделанный с помощью SylWrap, является постоянным.

Если совет пожелает, они могут на неопределенный срок отложить свои планы по замене Spring, потенциально сэкономив при этом значительные расходы.

---

Последующие действия

Большинство систем централизованного теплоснабжения в Соединенном Королевстве были установлены в 1960-х и 1970-х годах с 50-летней гарантией, а это означает, что срок службы многих из них уже подходит к концу.

Таким образом, ремонт централизованного теплоснабжения становится все более обычным делом для местных советов и компаний по управлению объектами, отвечающих за такие системы.

Силмаста рекомендовала местному совету провести инвентаризацию дела подрядчика по ремонту труб SylWrap, что позволит их командам выполнить до шести оперативных ремонтов утечек, как только будут обнаружены утечки и разрывы.
