Содержание

Инструмент для нарезания внутренней резьбы

Часто владельцы частных загородных домов сталкиваются с необходимостью формирования коммуникаций для газо- и водопровода. Для этого используется труба.

Крепление тройника на резьбу на трубе

В таких коммуникациях применяются соединения разъемного типа, которые необходимы для разбора при ремонте или замене необходимых элементов. Для обеспечения такого соединения применяется нарезание внутренней резьбы.

Cодержание статьи

Как и чем выполняется?

Перед тем как детально ознакомится с методиками и инструментами для нарезки, следует разобраться, что подразумевается под этим процессом.

Нарезание внутренней резьбы – это специальная механическая обработка заготовки с целью получения нарезки во внутренней ее части. Заготовкой может быть труба или цилиндр. Для создания внутренней резьбы применяется специальный резьбой инструмент – метчик.

В процессе нарезки трубка или цилиндр приобретают выступы-витки и специальные канавки, которые закручиваются в спираль и чередуются друг с другом.

Для того, чтобы цилиндр или трубка с нарезами была правильно закреплена, применяются:

При создании резьбы используется специальный резьбовой инструмент. При начертании схематического изображения внутренней резьбы на чертежах обозначение точного количества витков затруднительно, и занимает много времени.

Муфта с внутренней резьбой

Поэтому в рамках чертежа цилиндр или трубка с внутренней нарезкой изображаются условно в независимости от особенностей профиля:

расположенная на стержне – обозначение с помощью сплошных основных линий;
расположенная во внутреннем диаметре – обозначение с помощью сплошных тонких линий с учетом всей длины с фаской;
если цилиндр или трубка с внутренней резьбой проецируются в рамках чертежа на плоскость, то обозначение внутреннего диаметра выполняется тонкой линией или дугой равной ¾ окружности цилиндра;
сплошная тонкая линия, пересекающая цилиндр или трубку на схематическом изображении наносится на расстоянии не менее 0,6 мм от основной линии. Правильно выполненное обозначение – это когда тонкая линия не превышает размер шага резьбы;
сбег обозначается с помощью тонких линий, которые проводятся под углом в 30° по отношению к центру оси;
если внутренняя резьба, которой обладает цилиндр или трубка должна быть обозначена на схематическом изображении как невидимая, она обозначается штриховыми линиями с ориентировкой на внутренний диаметр;
длина внутренней резьбы включает в себя сбег и фаску, как правило, на чертеже указывается только один параметр длины с учетом всего профиля;
при обозначении многоходной резьбы обозначению подвергается ход, при этом в скобках указывается размер шага и его значение.

Виды инструмента

Выполнять нарезку можно, используя инструменты различных типов. Это может быть:

Внутренний резьбовой инструмент может правильно нарезать квадратную, треугольную, круглую или трапецеидальную нарезку. Инструмент отличается скошенными гранями, что при осуществлении нарезки помогает избежать трения боковых граней со стенками создаваемой резьбы.
Токарный резец также может быть использован для нарезки трубного соединения внутреннего типа. Он включает в себя главную и вспомогательную режущую кромку. Резьбовой инструмент отличается простотой крепежа и может быть проходным, отрезным, фасонным и расточным.
Резец фасочного типа предназначается для снятия внутренней фасочной нарезки со сложной формой.
Мечник предназначается для внутренней нарезки в домашних условиях. Работа выполняется с помощью специальной плашки, изготовленной с применением твердого сплава и выполненной в виде гайки, оснащенной режущими канавками

Нюансы работы

В заготовке высверливается отверстие с определенным диаметром и производится удаление фаски. Это нужно для того, чтобы инструмент мог беспрепятственно войти. Заранее следует определиться с диаметром сверла.

Отверстие в трубе при этом может быть сквозным (через всю толщину) или глухим. Для того чтобы профиль был максимально чистым, рекомендуется использовать три метчика.

Первый создаст предварительный проход, он обозначается посредством верхней риски, в верхней части мечника.

Второй резьбовой инструмент завершает нарезку внутренней резьбы, на нем имеется обозначение в две риски. Третий резьбовой инструмент создает окончательный профили и оснащен тремя рисками.

Соединение труб с резьбой

Для того чтобы правильно сформировать соединение, нужно действовать постепенно и в результате появится четкий профиль. При этом первые два метчика следует использовать для тех отверстий, диаметр которых колеблется от 2 до 3 мм.

Для того чтобы правильно произвести нарезку, нужно осуществлять повторы оборотных движений – это поможет стальной стружке быстрее скалываться с мечника.

Если нарезание проводится в глухом отверстии, то инструмент периодически выворачивается в обратном направлении, с целью удаления с поверхности металлических опилок.

Далее инструмент смазывается техническим маслом и солидолом, после чего продолжается нарезка внутренней резьбы.

Процесс нарезки (видео)

Советы по работе

Для качественного результата следует помнить:

нежелательно выполнять нарезку в тех отверстиях, которые выполнены с помощью литья или штамповки. В таких случаях перед выполнением работ отверстия предварительно рассверливаются для получения нужного внутреннего диаметра трубы или цилиндра;
процесс нарезки начинается только после закрепления изделия в сверлильном станке с помощью плавающих или реверсивных патронов;
правильно нарезать резьбу поможет предварительное охлаждение инструмента смазкой;
для обеспечения строгой перпендикулярности витков необходимо использовать сверлильный кондуктор, служащий для надежной фиксации изделия;
если нарезка проводится в изделии из жаропрочного сплава, то нужно применять резьбовой набор мечников, зубья в котором располагаются в шахматном порядке;
нарезка в изделиях, изготовленных из алюминиевого или цинкового сплава, делается с помощью станков, которые обеспечивают принудительную подачу шпинделя, обеспечивающего легкий ход режущего инструмента;
во избежание брака резьбы следует правильно устанавливать мечник и обеспечить его смазочно-охлаждающей жидкостью;
тугая резьба формируется в результате подбора мечника с неправильными размерами, по этой же причине может возникнуть конусность. Во избежание таких последствий необходимо работать мечником требуемой конструкции;
запрещается нарезка, при которой резьбовой мечник вставляется в патрон сверлильного станка или в патрон электродрели. В таком случае регулировка усилия и угла атаки будет невозможна. Это приведет к поломке инструмента и некорректным виткам.

Ремонт внутренней резьбы (Видео)

Ремонт внутренней резьбы (Видео)

28. 02.2017

Нарезка резьбы на трубе вручную: инструмент, клуппом

Правильное изготовление резьбы на трубе, используя специальный инструмент, надежно состыкует смеситель с трубами или подключит батарею к центральной отопительной системе.
С помощью сварочного аппарата подключать сантехническое оборудование приходится в редких случаях на дачах, огородах, с целью защиты от воровства. Поэтому в большинстве случаях в бытовых условиях (в квартирах) такие узлы подключаются на изготовленной резьбе, без вредных сварочных процессов.

При замене смесителя для квартирной раковины умывания или обыкновенной ванны иногда можно натолкнуться на старые заржавевшие соединения трубопроводов, которые отсоединить обычным гаечным ключом практически невозможно. В этом случае изготовление резьбы является единственным оптимальным выходом, который делится на следующие этапы:

1. закрыть кран для прекращения подачи воды;
2. в месте прикрепления смесителя обрезать заросший ржавчиной старый участок соединения труб болгаркой;
3. выполнить нарезку;
4. на трубу прикрутить аварийный краник или тройник;
5. гибкой трубой (шлангом) присоединить выбранный смеситель для ванны или раковины к трубе.

Каждый хозяин квартиры или дома, применяя подходящий инструмент, сможет собственными руками изготовить резьбу, а также прикрутить кран к водопроводу без вызова опытного специалиста.
Для качественного ее изготовления и надежного соединения существует два типа современных нарезающих приспособлений:

• плашка для нарезки;
• клупп.

Используя такой инструмент можно без особого труда изготовить резьбу на различном трубопроводе для подачи воды или отвода канализационных стоков, который эксплуатируется в трубных бытовых сетях многоквартирных или частных домов.

Новичку по нарезке при использовании плашки необходимо помнить о недопустимости малейших наклонов инструмента в процессе нарезания, во избежание брака.

Основные понятия изготовления
• создание это процесс преобразования внешней части водопроводной, канализационной или отопительной в винтообразную поверхность;
• винтообразная часть это участок трубы для соединения/отсоединения ее с остальными трубами или узлами (краниками, тройниками и т. д.) при соответствующем вращении вокруг своей оси по/против часовой стрелке;

• шаг при нарезке резьбы один целый поворот (на 3600) присоединяемого на резьбе элемента трубы, крана (см. Применение шаровых кранов), вокруг своей оси.

Для надежного и плотного присоединения различных трубопроводов и установок к ним, выдерживающего скачки давлений в системе, необходимо изготовить трубную резьбу на соединяющихся элементах с одинаковым количеством резьбовых шагов.

Процесс выполнения

С целью изготовления резьбы своими руками следует иметь несколько специальных инструментов плашки различного диаметра или профессиональный набор нарезающих клупп.

Чтобы приступить к данному процессу, вначале необходимо выполнить:

1. тщательно удалить грязь, ржавчину и краску с участка трубы под нарезание резьбы с помощью специальной бумаги (наждачки) или напильника. Зачистку этого участка произвести до металлического блеска;
2. срезать напильником или наждачкой фаску на торце для образования гладкого вкручиваемого вхождения, нарезающего инструмента;
3. применить для качественного нарезания необходимо только исправный инструмент;
4. обязательно смазать трубу и нарезающий прибор для более качественного исполнения нарезки и тщательного удаления металлической стружки.

Пошаговое изготовление при использовании различных специальных инструментов

При использовании плашки необходимо действовать в следующем порядке:

1. зафиксировать нарезаемую трубу одним из доступных способов тисками, прикручиванием и т. д., для организации неподвижности ее в процессе работы;
2. плашку установить в специальный держатель и затянуть ее крепежами;
3. обработать нарезаемый участок и режущую часть плашки смазкой;
4. точно расположив режущий прибор на торце выполнить по часовой стрелке первый поворот (шаг) резьбы;
5. следя за строгой перпендикулярностью держателя плашки по отношению к обрабатываемой трубе нарезать необходимое количество шагов резьбы;
6. закрутить плашку еще раз по готовой резьбе для полировки разрезов.

Использование клуппа

Нарезающий клупп это модификация обычной плашки, оснащенная дополнительно приспособлением для организации направления и трещоткой, с целью упрощения способа нарезки. На рынке клупп предлагается обычно в виде набора инструментов для нарезки резьбы.

При использовании клуппа необходимо действовать в таком порядке:

1.установить в трещотку нарезной клупп выбранного из набора диаметра;
2.обработать смазкой нарезаемые и режущие части трубы и клуппа;
3.надеть приспособление для направления клуппа (направляющую) на торец;
4.вращая трещотку по часовой стрелке, нарезать все шаги резьбы;
5. в процессе вращения прибора продолжать смазывать нарезаемые и режущие части трубы и клуппа.

Причины возникновения дефектов. Как избежать бракованных изделий?

Условием для возникновения брака при нарезании может стать невыполнение одного из следующих правил:

1.диаметр обрабатываемой трубы должен соответствовать диаметру изготовляемой резьбы;
2.применять только исправные приборы заточенные, четко отцентрированные;
3.необходимо смазывать изделие и прибор машинным маслом (жидкость специальная для резьбы) как перед нарезанием резьбы, так и в процессе работы;
4.выполнять работы должен опытный специалист.

Можно сделать вывод о том, что для надежного и плотного присоединения различного сантехнического оборудования к трубным системам водоснабжения, отопления или канализации, а также труб между собой, необходимо обязательно придерживаться описанных выше правил, при строгом выполнении которых вероятность появления дефектов существенно снижается. Для облегчения выполнения этих правил рекомендуется иметь при себе набор специальных инструментов для нарезки.

Нарезание внутренней резьбы

Подробности: Категория: Сортовой прокат

Нарезание внутренней резьбы

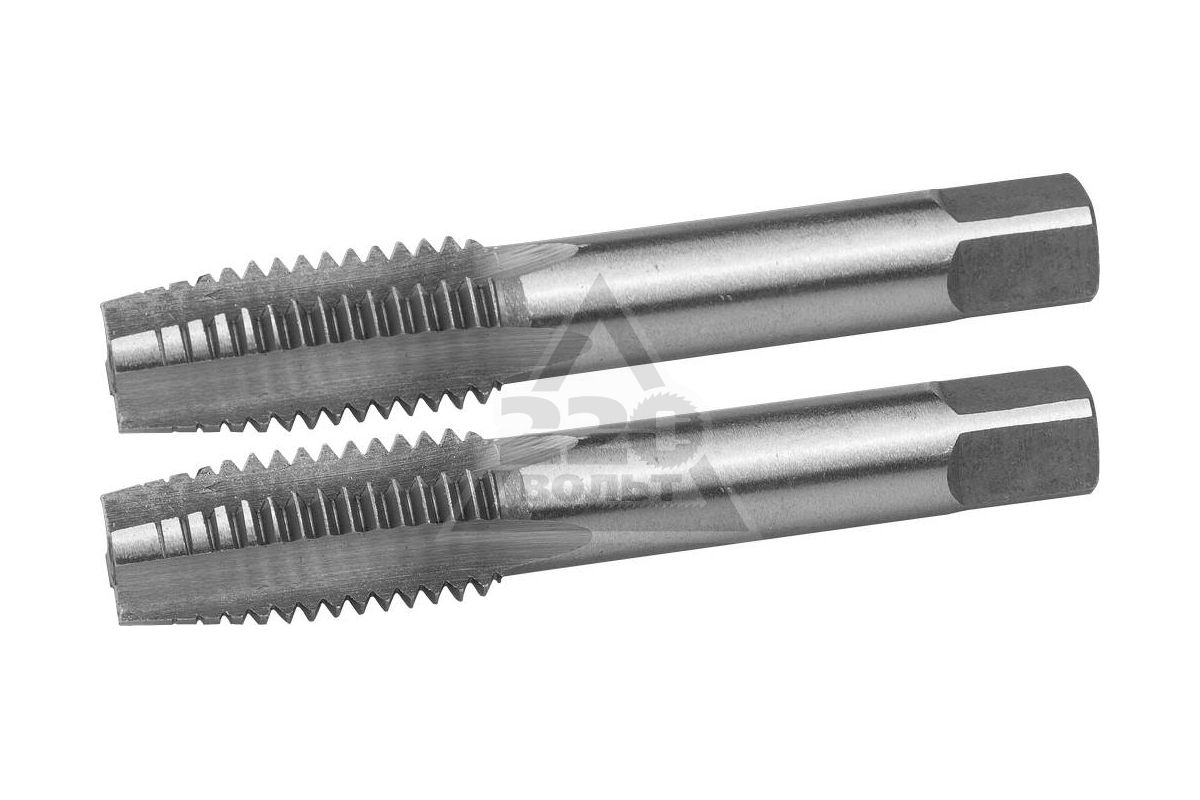

Внутреннюю резьбу (резьбу в отверстии) нарезают метчиком (рис. справа). Изготовляют метчики из инструментальной углеродистой, легированной или быстрорежущей стали. Метчик состоит из хвостовика и рабочей части.

Хвостовиком метчик крепится в воротке или патроне станка.

Рабочая часть метчика представляет собой винт с продольными или винтовыми канавками для нарезания резьбы. Как и в плашках, в рабочей части метчика имеется заборная часть для облегчения входа инструмента в отверстие. Винтовые канавки, аналогично продольным отверстиям в плашке, образуют режущие кромки. По ним же сходит стружка.
Ручные метчики для нарезания метрической резьбы выпускают в комплекте, включающем два метчика для резьбы диаметром до 3 мм и три (№ 1—черновой, № 2 — средний и № 3 — чистовой) для резьбы диаметром больше 3 мм. Черновой метчик выполняет основную работу и срезает до 60 % слоя металла, подлежащего снятию. Получистовой метчик срезает до 30 % слоя металла. Чистовой метчик придает резьбе окончательную форму и размеры и срезает остальные 10 % слоя металла. Метчики, входящие в комплект, имеют разные диаметры резьбонарезной части и различную форму профилей. На хвостовой части всех метчиков комплекта выбиты круговые риски (1,2,3) или проставлены номера метчиков, а также указаны размеры резьбы — диаметр и шаг.

Для вращения метчика при нарезании резьбы ручным способом применяют приспособление — вороток (рис. слева). Воротки бывают – нерегулируемые(рис. а) и регулируемые(рис. б).

Прежде чем приступить к нарезанию резьбы в отверстии, выполняют разметку места отверстия с обязательным его накерниванием. С учетом размеров будущей резьбы по таблице (см. табл. ниже) подбирают диаметр сверла.

Диаметр резьбы	Диаметр сверла		Диаметр резьбы	Диаметр сверла
Диаметр резьбы	Чугун	Сталь	Диаметр резьбы	Чугун	Сталь
2	1,6	1,5	3,0	4,1	4,2
2,3	1,9	1,9	6,0	4,9	5,0
2,6	2,15	2,15	8,0	6,6	6,7
3,0	2,5	2,5	10,0	8,3	8,4
4,0	3,4	3,5	12,0	10,0	10,1

Иногда можно воспользоваться простым способом — чтобы узнать диаметр отверстия под нужную резьбу из диаметра резьбы вычитают шаг и получают диаметр отверстия.

Размер диаметра отверстия под резьбу можно вычислить по формуле D=d-1,6t,
где D — диаметр отверстия, мм;
d — диаметр нарезаемой резьбы, мм; t — глубина резьбы, мм.

Размеры воротка для закрепления метчика при нарезании резьбы подбираются в зависимости от диаметра нарезаемой резьбы. Примерная длина воротка может быть определена по формуле
L=20D+100 мм,
где D — диаметр резьбы.

При нарезании внутренней резьбы металл как бы выдавливается, уменьшая диаметр отверстия. Поэтому диаметр сверла должен быть несколько больше внутреннего и меньше наружного диаметра резьбы. Если диаметр отверстия меньше требуемого, метчик сломается, а если больше — резьба будет неполной, ослабленной.
Просверленное отверстие обрабатывают зенкером. Применение этого инструмента позволяет улучшить качество, уменьшить конусность, овальность боковой поверхности отверстия. Зенкером работают так же, как и сверлом.

Для качественного нарезания резьбы важно правильно закрепить деталь в тисках и установить в отверстии первый метчик (рис. выше а). Деталь закрепляют так, чтобы поверхность с отверстием была параллельна плоскостям губок тисков, а метчик — перпендикулярен плоскости детали и губкам. Перпендикулярность (угол 90°) проверяют угольником (рис. б).
Нарезают резьбу следующим образом (рис. в). Сначала устанавливают метчик № 1. Предварительно его резьбовую часть смазывают маслом. Прижимая левой рукой вороток к метчику, правой плавно вращают его вправо до тех пор, пока метчик не врежется на 1—2 нитки. Одновременно следят за сохранением прямого угла, при необходимости направляя метчик. После того, как метчик занял правильное устойчивое положение и началось нарезание резьбы, вороток берут обеими руками и вращают с легким нажимом, перехватывая через каждые пол-оборота. Для того чтобы стружка ломалась и уходила в канавки метчика, его вращают возвратно-поступательно: полтора оборота вперед и пол-оборота назад.
Закончив проход метчиком № 1, его вывертывают, вставляют метчик № 2, заправляют в резьбу, устанавливают вороток и нарезают. Окончательно доводят резьбу метчиком № 3 и проверяют резьбу (рис. г).
Глухие отверстия под резьбу просверливают на глубину несколько большую, чем длина резьбы.
Качество резьбы в условиях мастерских можно проверить, вворачивая в отверстие соответствующий болт.

При нарезании резьбы иногда возникают следующие дефекты, которых следует избегать:
1) шероховатая или рваная нарезка — получается, если отсутствует смазка, а также из-за перекоса метчика или плашки;
2) резьба неполного профиля — если диаметр отверстия больше нормы или диаметр стержня меньше нормы;
3) перекос резьбы или поломка метчика — если диаметр отверстия меньше нормы или диаметр стержня больше нормы.

При нарезании резьбы в вязких и мягких металлах необходимо периодически вывертывать метчик и очищать канавки от стружки.
Резьбу следует нарезать последовательно полным набором метчиков.
Необходимо тщательно следить за тем, чтобы не было перекоса метчика.
Надо проявлять особую осторожность при нарезании резьбы в глухих отверстиях.
Обязательно надо периодически смазывать нарезаемую резьбу маслом.

Как закрепить шпильку в блоке двигателя

Двигатель автомобиля – одна из важных частей, требующая постоянного внимания. Головка блока цилиндров – это, пожалуй, самая уязвимая его часть. При возникновении неисправностей, может потребоваться значительный ремонт, вплоть до капитального. Даже оборванные шпильки принесут массу неприятных моментов.

Особенности и преимущества шпилек ГБЦ

Практически каждое авто, для крепления головки блока, оснащают именно шпильками, а не серийными болтами. Сталь, использующаяся для их изготовления, позволяет значительно повысить уровень обтяжки прокладки под головку двигателя. При этом обеспечивается надежное уплотнение прокладки и устраняется вероятность протечек масла и охлаждающей жидкости.

При долгом использовании из-за старения металла эта запчасть головки блока цилиндров требует замены. Возможна поломка при снятии головки. Работа достаточно кропотлива и требует больших затрат сил.

Выполнение всех работ необходимо проводить поэтапно и соблюдать некоторые рекомендации.

Замена шпильки

Плановую замену шпилек и ремонт головки лучше проводить одновременно. При простой замене, пред тем как выкрутить ее следует смочить тормозной жидкостью или ВДшкой. Откручивать следует специальным вывертышем шпилек или газовым ключом. Выкручивание, особенно вначале, следует проводить плавно, без рывков.

Если не хватает усилия, можно использовать удлинитель. Здесь важно чувствовать усилие и не пропустить момент, когда шпилька начнет скручиваться и ломаться. При первых признаках, лучше нанесите еще раз тормозную жидкость и дайте ей постоять. Займитесь следующей деталью. Шпилька выкручена, переходите к следующей. После откручивания всех шпилек возвращаемся к закисшей детали.

Пытаемся выкрутить ее. Может получиться, но нередко такая деталь обламывается. Если получилось, устанавливаем головку с прокладкой на место и начинаем затягивать гайки по схеме, соблюдая момент обтяжки:

Сначала подтягиваем каждую гайку, идя по кругу специальным ключом с динамометром;
Затем проходим несколько раз после небольшого перерыва для уплотнения прокладки;
Делаем окончательную обтяжку гаек. Момент затяжки ГБЦ для разных моделей двигателей разный, это значение лучше узнать из руководства по ремонту.

Как выкрутить оставшуюся в блоке резьбу?

Здесь есть два варианта, но каждый из них начинается с высверливания обломка. Для этого, следует укрыть блок двигателя плотной тканью для предотвращения попадания в двигатель искр и грязи, затем подрезаем болгаркой верхнюю часть и накерниваем ее строго посередине.

Высверливание резьбы обломавшейся шпильки

Сверлом немного меньшего диаметра высверливаем обломки на сверлильном станке, а чаще всего электродрелью. Здесь очень важно держать инструмент строго вертикально, без перекоса. Доходим до края обрезка и пробуем выкрутить остаток резьбы. Для этого перед тем как выкрутить можно попробовать прогнать ее метчиком или попытаться тонким зубилом забить вовнутрь кромку металла, освобождая нитки резьбы.

Если вас постигла неудача при откручивании или сверлении, необходимо переходить ко второму варианту.

Замена шпильки ремонтной деталью с нарезанием большей резьбы

Перед выполнением работ необходимо приобрести ремонтную шпильку. Ремонтная шпилька – это деталь, с одной стороны которой накатана резьба для накручивания гайки, а другая имеет большую резьбу.

Для примера, шпилька на Ваз с резьбой М-8. На ремонтной, с одной стороны будет резьба М-8, а на другой лучшим вариантом будет накатка резьбы М-9. При таком варианте сверлом 7,8 мм прогоняем наше отверстие с обломком. Очищаем отверстие от остатков старой резьбы. Машинным метчиком М-9 нарезаем резьбу и накручиваем ремонтную шпильку. Дальше устанавливаем головку.

По такому же алгоритму можно заменить обломок свечи зажигания. Ремонт свечного отверстия и доставание обломанной свечи проводится в несколько этапов. Как выкрутить обломанную свечу, вам расскажет на Ютубе множество видеороликов. Сначала попытаемся открутить обломок. Как правило, она ломается сразу за шестигранником, поэтому смачиваем ВД-40 или тормозной жидкостью резьбу и даем постоять. Затем специальным ключом с динамометром выкручиваем обломок.

Получилось – хорошо. Нет, в этом случае обращаемся к токарю для вытачивания футорки. Пока она делается, подводим поршень под это отверстие для перекрытия канала и предотвращения пропадания в картер стружки и грязи. Высверливаем большее отверстие, нарезаем резьбу и закручиваем футорку. Внутренняя резьба сделана под вашу свечу, в нее закручиваем свечку и пользуемся автомобилем.

Выполнив все работы по замене, ремонту и нарезанию внутренней резьбы на двигателе вашего авто, вы получаете новые знания и умения, а также экономите семейный бюджет.

Ремонт резьбового отверстия (восстановление повреждённой резьбы)

Наша компания не занимается восстановлением резьбы. Данная статья служит исключительно для ознакомления с процессом восстановления резьбы. В наших магазинах вы можете купить футорки (резьбовые вставки) , сверла , метчики , наборы для восстановления резьбы .

Информация предназначена для лиц, производящих ремонт в условиях личного гаража, и автосервисов. В соответствии с этим выстроен текст и даны рекомендации. Применение данного метода на производственных предприятиях предполагает использование специфических инструментов и устройств, и другой технологии.

Способ восстановления резьбы

Повреждённую резьбу можно полностью восстановить по следующей технологии:

1. Рассверлить резьбовое отверстие до диаметра, указанного в приведённой ниже таблице
2. Нарезать в нём резьбу особого профиля специальным метчиком

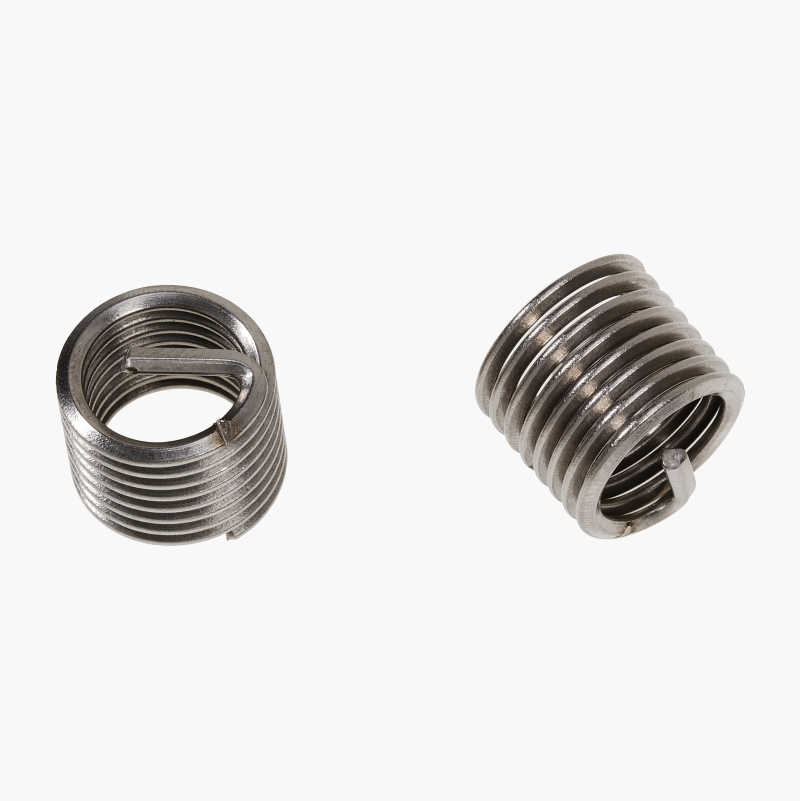

3. Ввернуть в полученную резьбу спиральную ремонтную вставку (футорку из прочной нержавеющей стали, с помощью специального инструмента.

После такой операции резьба становится более прочной, чем первоначальная в исправном состоянии. Этот эффект особенно заметен, когда резьба выполнена в мягком материале, например, алюминии. При срыве болта (шпильки) в резьбовой вставке эффект “закусывания” отсутствует. Сорванный болт (шпильку) можно легко вывернуть.

Посмотрите видео, как используется резьбовая вставка

Какие возможности есть у резьбовых вставок

Особенно актуален этот способ для восстановления резьбовых отверстий в корпусных деталях автомобильных двигателей, например, свечного отверстия. Резьба под свечу становится очень прочной и надёжной.

Резьбовая вставка вкручена

Если сорвана резьба под шпильку , иногда рассверливают её, и нарезают резьбу следующего размера. В таком случае приходится применять ступенчатую шпильку неизвестного происхождения, сомнительного качества. Да и не всякую ступенчатую шпильку найдёшь в нужный момент. Если же отремонтировать отверстие с применением резьбовой вставки , остаётся возможность применить штатную, фирменную шпильку.

Ещё одно применение ремонтных резьбовых вставок – в латунных гайках выхлопного коллектора . Получается гайка, совмещающая очень прочную резьбу и свойство не «пригорать» к шпилькам.

Владельцам некоторых иномарок стоит обратить внимание и на возможность замены резьбы М12 х 1,5 на резьбу М12 х 1,25. Нередко случается, что болт с такой резьбой повреждён, а найти его в розничной сети в вашем городе практически невозможно (в нашем магазине есть такие болты ). Токарь приличный болт не выточит, т.к. резьба на заводских болтах формируется давлением (накаткой), что обеспечивает необходимую прочность. А на токарном станке резьба получается резцом, при этом волокна стального прутка перерезаются и витки резьбы не могут нести необходимой нагрузки.

Если заменить резьбу в корпусной детали на более распространённую в России М12 х 1,25 , появляется возможность подобрать болт необходимых размеров и прочности в ассортименте Российских и Европейских производителей автомобильного крепежа, представленных в нашем каталоге.

Видео – как работает резьбовая вставка, демонстрация

Какие инструменты применяются при восстановлении резьбы

№ п/п	Размеры восстанавливаемой резьбы	Диаметр сверла
1	М5 х 0,8	5,2
2	М6 х 1	6,3
3	М8 х 1	8,3
4	М8 х 1,25	8,4
5	М10 х 1	10,25
6	М10 х 1,25	10,4
7	М10 х 1,5	10,5
8	М12 х 1,25	12,25
9	М12 х 1,5	12,5
10	М12 х 1,75	12,5
11	М14 х 2	14,5
12	М14 х 1,5	14,5
13	М14 х 1,25 (под свечу)	14,25

Для ремонта свечного отверстия рекомендуется метчик ступенчатый. Он центрируется в старом отверстии своей заходной частью, и сразу нарезает новую резьбу, минуя операцию рассверливания.

Ступенчатый метчик существенно уменьшает риск порчи свечного отверстия, но он заметно дороже обычного.

Для удлинения метчика при ремонте глубоко утопленного свечного отверстия можно использовать обычную торцовую двенадцатигранную головку на 10 с соответствующим инструментом.

3. Шпиндель (инструмент для вворачивания вставки)

Рабочая часть шпинделя похожа на резьбовую часть болта, с зацепом на торце.

Вставка представляет собой спираль ромбовидного профиля.

На одном конце её имеется поводок, за который вставка вращается шпинделем.
Вставки имеют разные длины.

Описание технологии восстановления резьбы

Внимание: эта технология применяется для ремонта резьбовых отверстий в бытовых, гаражных условиях.

1. Рассверлить отверстие. Периодически вынимать сверло из отверстия и обмакивать его конец в ёмкость с моторным маслом. Желательна минимальная скорость вращения сверла.
2. Нарезать метчиком резьбу под вставку. В процессе работы необходимо постоянно подавать в зону резания моторное масло, например из медицинского шприца, особенно при работе с алюминием. Иначе резьба может получиться «рваной», шероховатой, а на метчик налипнет алюминий.
Если отверстие глухое — вместо моторного масла лучше применить смазку, например Литол. Ею нужно обмазать рабочую часть метчика, чтобы стружка не сыпалась в отверстие, а прилипла к метчику.
3. Промыть полученную резьбу керосином.
4. Надеть вставку на шпиндель, ввести в зацепление поводок и зацеп.

Нужно иметь в виду, что вставка несколько больше шпинделя, она не сидит на нём плотно, а свободно болтается. При вкручивании в отверстие вставка сжимается и тем самым закрепляется в отверстии. Вставку вворачивать до тех пор, пока её задний конец не углубится в отверстие на 1/4 шага резьбы. После этого вывернуть шпиндель и отломить поводок вставки, надавив на него подходящим стержнем. Для этого на витке за поводком имеется риска, по которой и отломится поводок. Примечание:При использовании ступенчатого метчика пункт 1 исключается.

Наша компания не занимается восстановлением резьбы. Данная статья служит исключительно для ознакомления с процессом восстановления резьбы. В наших магазинах вы можете купить футорки (резьбовые вставки) , сверла , метчики , наборы для восстановления резьбы.

Вопрос такой, когда ставил ГБЦ, одна из шпилек была потянута и закрутить до конца не смог, ее начинало вытягивать по резьбе. Слышал, что вроде есть ремонтные шпильки с увеличенной резьбой. Пользовался ли кто такими шпильками и есть ли они на самом деле?

есть такие, но я нашел только у токарей на СТО занимающимся ремонтом двигателей, у них резьба идет на 14 мм но только та часть шпильки которая вкручивается в блок, в остальном все стандартно

да на здоровье дружище)))

А у нас такие в магазинах продаются 80 руб шт

Именно ремонтные, увеличенные?

да ремонтные увеличенные и резьба на них другая гораздо больше но только стой стороны которой они в блок вкручиваются а верх такой же как у родных сам недавно покупал. Но надо посмотреть что у тебя не ремонтные потянуло

потеплее станет выкручу, щас морозы у нас…зима.

У меня была такая тема с двигателем 24-10. Оказалось что одна из шпилек была не на 11мм, а на 10, при этом «на ощупь» она твердо сидела на резьбе, а по факту втихаря сдвигалась. В результате пробило прокладку и после замены прокладки во время протяжки она и вышла из блока. Снял со старого блока шпильку на 11, поставил с резьбовым герметиком и все! Проблема отпала! Так что проверь все шпильки на «одинаковость» диаметра. Остальное все уже посоветовали.

В том и дело, что у меня тоже шпильки на 11. Вытягивается только одна шпилька, потеплее будет, выкручу ее и замерю. Про герметик как то сомнения беру, что удержит он, нагрузки уж очень большие.

Если 10-ю шпильку поменять на 11-ю, то вполне себе нормально должно нагрузку держать, а «герметик» (анаэробный фиксатор резьбовых соединений) нужен для пущей уверенности в том, что шпилька не отвернется по ослабленной резьбе. Так что родная 11-я шпилька, встав на свое место, по идее, прижиться должна вместо 10-й (если только там действительно на 10мм стоит). А если родную 11-ю резьбу так раздолбало, то дальше только на 12 вкручивать, либо, действительно «последний ремонт» 14-11.

Поксипол — это холодная сварка?

Там резьбу не нарежешь, места под сверло или метчик совершенно нет. Разбирать надо.

Если этот поксипол натолкать в отверстие и закрутить болт в незастывшую массу, держать должно будет (cоответственно, после того, как оно там застынет)?

QUOTE (ignat @ Mar 18 2018, 17:24)

Поксипол — это холодная сварка?

Там резьбу не нарежешь, места под сверло или метчик совершенно нет. Разбирать надо.

Если этот поксипол натолкать в отверстие и закрутить болт б незастывшую массу, держать должно будет?

Промой/продуй отверстие, обезжирь обе поверхности, зубочисткой нанеси изнутри и на поверхность болта, закрути болт.
Через 15 минут будет готово, а через несколько часов можно нагружать по полной.

Держит лучше всего что только пробовал — 100%

QUOTE (никсам @ Mar 18 2018, 19:33)

Вместо болта шпильку на фиксатор резьбы до упора, пару витков должно остаться, а сверху гайкой.

QUOTE (Фил-2000 @ Mar 18 2018, 20:02)

Поксипол — обычная быстроотверждаемая эпоксидка. Если есть перепады температуры — отслоится.
Есть решение с анаэробными перманентными фиксаторами резьбы, от Хенкель, кажись,

QUOTE

Или — ремонтная развёртка и вкручивание «пружинки».

QUOTE (никсам @ Mar 18 2018, 20:10)

М6 затягивать сильно не нужно, тем более алюминий, где то 10 Н.м, а фиксатор «разборный» добавляет +10 Н.м

Там этот М6 держит торсионную пружину, т.е. одно её «плечо». Пружина достаточно тугая. Возможно, даже, что я сорбал резьбу не потому (или не только потому) что болт пошёл криво, а и потому что пружину «дожимал», закручивая болт.

Может и бпрямь шпильку вкрутить на поликсолобразное, а пружину уже гайкой?

QUOTE (Фил-2000 @ Mar 18 2018, 21:02)

Поксипол — обычная быстроотверждаемая эпоксидка. Если есть перепады температуры — отслоится.

QUOTE (Волгоградец @ Mar 19 2018, 08:16)

А ты пробовал?

Да, пробовал. Может, обезжирил не очень удачно, не знаю.

QUOTE (Волгоградец @ Mar 19 2018, 08:16)

У меня уже лет 5, кусок впускного коллектора не отслоился и не отвалился!

Удивительно! Коэффициенты расширения-то совсем разные у материалов быть должны!

Игнат, можно еще вот такую шляпу попробовать. Пишут, что даже выкручивать/закручивать можно после. Но не поручусь, так как сам не использовал.

Если выкручивать не нужно — можно вот такой клей. Мне холодильных дел мастер вещал, что он им трубки алюминий-медь в стык клеит, и годами они держатся. Но — тоже не поручусь, так как это всё с чужих слов.

QUOTE (ignat @ Mar 18 2018, 21:47)

Может и бпрямь шпильку вкрутить на поликсолобразное, а пружину уже гайкой?

QUOTE

Поксипол — обычная быстроотверждаемая эпоксидка. Если есть перепады температуры — отслоится.

Когда-то выгнил и отвалился кусок в металлической трубе СО,что идет по всему моторному.
Не помню фирму-производитель:в пластиковой тубе было вещество серо-чёрного цвета,которое нужно было отрезать по нужной длине и хорошенько размять перед применением !
Вот им я и замазал эту дырень-сначала просто чтобы доехать до дома около 100 км!
Но поскольку заказанную деталь пришлось ждать то ли 7,то ли 10 дней-ещё по городу накатал за это время столько же.
Сначала под капот чуть ли не через пару км лазил посмотреть,потом освоился-эта штука держала насмерть !
После замены трубки на новую попробовал её оторвать:в итоге вырвал вместе с металлом !
Так что я бы этот вариант не отметал так сразу.

QUOTE

Мне холодильных дел мастер вещал, что он им трубки алюминий-медь в стык клеит, и годами они держатся. Но — тоже не поручусь, так как это всё с чужих слов.

А вот таким «дел мастерам» я бы без оглядки не доверял-нет у них интереса всё на века делать !
Да и пара АЛЮМИНИЙ-МЕДЬ как бы на это намекают.

QUOTE (Michalytsch @ Mar 19 2018, 10:12)

Не помню фирму-производитель:в пластиковой тубе было вещество серо-чёрного цвета,которое нужно было отрезать по нужной длине и хорошенько размять перед применением !

Что-то типа вот такого, я полагаю.

QUOTE (Michalytsch @ Mar 19 2018, 10:12)

Да и пара АЛЮМИНИЙ-МЕДЬ как бы на это намекают.

QUOTE (ignat @ Mar 18 2018, 17:17)

Сорвана резьба в алюминиевой детали. М6 или М5, длина болта милиметров 12.

Пробуй применить саморез(с 6-ти гранной головкой) вместо болтика.

Саморезов сразу купи несколько штук. Чтобы оличались немного по наружному диаметру резьбы.
И таким способом:
1. можно нарезать новую резьбу(самим саморезом), с минимальным усилием
2. можно подобрать саморез, который будет «сидеть» наиболее крепко.

З.Ы. делал такое в безвыходном положении. Саморез Держит очень крепко (в АЛ)

QUOTE (kudrik @ Mar 19 2018, 09:45)

Пробуй применить саморез(с 6-ти гранной головкой) вместо болтика.

З.Ы. делал такое в безвыходном положении. Саморез Держит очень крепко (в АЛ)

Из недостатков, пожалуй, только то, что саморез может обломитсья при закручивании, или, если держать не будет, то тогда точно всё разбирать и решать вопрос «правильным» путём.

p/s про поксипол кстати испытывал сабж в течение двух лет в результате неудачного эксперимента с газовым инжектором. Вместо штуцеров ввернутых во впуск закрутил резьбовые заглушки на поксипол. Когда коллектор сдавал в цветмет часть выкрутилась хорошо а часть просто намертво сидела и ни в какую. Видимо зависит от тщательности размешивания клея.

В любом случае следующий коллектор делали методом сварки ))))))))

как нарезать резьбу на трубе в домашних условиях своими руками + видео

Евгений
Как нарезать резьбу на трубе в домашних условиях?

Для самостоятельной нарезки резьбы на металлической трубе вам придётся освоить технику выполнения данной процедуры, а также ознакомится с некоторыми особенностями. В домашних условиях это сделать непросто, но возможно. Для этого вам потребуется подготовить нужный инструмент и своими руками, как в видео, произвести нарезку.

Приемы нарезки и состав инструмента

В зависимости от типа и параметров резьбы, нарезать её в домашних условиях можно несколькими способами:

использовать специальные резцы и резьбовые гребенки;
с помощью плашек и специальных метчиков;
применение плоских или круглых плашек;
нарезать с помощью фрез.

Если требуется нарезать внешнюю резьбу, то лучшим советом будет обзавестись набором «клупп». Это специальный резьбонарезной комплект, в который входит набор цилиндрических плашек и рычаг-ручка.

Дополнительными инструментами и материалами, которые понадобятся вам, будут – тиски, шлифовальная и смазка.

Внимание! Тиски должны быть закреплены на столе или специальной столешнице и расстояние между губками в раскрытом состоянии должно позволять закрепить необходимую для нарезки трубу.

Этапы нарезки резьбы

Для нарезки наружной резьбы нужно:

Набор необходимых инструментов

При наличии старой резьбы на трубе для начала нужно срезать этот участок. Для этого закрепите трубу в тисках и воспользуйтесь обрезной машинкой. Следите, чтобы срез получился ровный и был строго перпендикулярен оси трубы;
Далее нужно воспользоваться шлифовальной машинкой и снять наружную фаску в месте среза. Это необходимо для более плавного начала резьбы;
Соберите инструмент и установите необходимую по диаметру плашку;
Медленно начинайте крутить плашку по кругу, при этом не забывайте, что после прохождения каждых 2-3 витков, нужно прокручивать в обратную сторону, для более четкой нарезки резьбы.

Совет. Для облегчения нарезки постоянно используйте масло или специальную смазку. Если этого под рукой не оказалось, можно воспользоваться простым «дедовским» способом и смазать плашку салом.

После нарезки резьбы нужной длины удалите все металлические опилки с помощью щетки и проверьте качество резьбы, накрутив гайку.

Для нарезки внутренней резьбы:

Для начала следует определить, какого диаметра резьба вам нужна. Для этого воспользуйтесь штангенциркулем и измерьте резьбу на объекте, который вы собираетесь вкручивать;

Создание резьбы

Если требуется, просверлите отверстие с помощью электродрели и нужного по диаметру сверла;
Удалите металлические опилки и приступайте к нарезке. Для этого закрепите трубу в тисках, возьмите метчик требуемого диаметра и начинайте аккуратно крутить его в нужную сторону.
Также как и для наружной резьбы, после 2-3 витков требуется прогнать метчик в обратную сторону. Не забывайте при этом действии смазывать метчик и место нарезки.
Очистите трубу от металлических опилок и проверьте правильность нарезки резьбы.

Более подробно этапы нарезки можно увидеть в специальном видео.

Нарезка трубы: видео

Нарезание внутренней резьбы на токарном станке

Внутренняя резьба нарезается метчиками, резцами, гребенками. Для нарезания внутренней метрической резьбы диаметром до 50 мм и дюймовой до 2 градусов применяются метчики.

Нарезание резьбы метчиками. Метчик представляет собой стальной закаленный стержень с нарезанной резьбой заданного профиля. Вдоль стержня профрезерованы канавки, образующие при пересечении с нитками резьбы режущие кромки. Метчик состоит из рабочей части и хвостовой части. Хвостовая часть заканчивается квадратом, служащим для закрепления метчика в патроне или воротке.

Рабочая часть подразделяется на конусную заборную часть и цилиндрическую калибровочную. Основной рабочей частью является заборная. Зубья на заборной части срезаны на конус, и при ввинчивании метчика они последовательно входят в работу и снимают стружку. Вся работа резания по образованию впадины зуба распределяется между несколькими режущими зубьями, расположенными на заборной части. Калибрующая часть служит для зачистки нарезаемой резьбы и для подачи метчика вперед.

Каждый зуб метчика работает как резец и имеет соответствующие углы резания, величина которых выбирается в зависимости от обрабатываемого материала. Передний угол, измеряемый в плоскости, перпендикулярной оси метчика, составляет 10° при обработке стали средней твердости и 5° при обработке чугуна. Задний угол а, измеренный в той же плоскости, выбирается в пределах 6—12 при обработке стали и чугуна.

Канавки на метчике служат для образования режущих кромок и для отвода стружки.

Токарные работы — это процесс резания в результате которого происходит не только срезание стружки, но и выдавливание металла вследствие пластической деформации, что приводит к уменьшению внутреннего диаметра резьбы. Поэтому и характерны диаметры отверстий под нарезание резьбы должны выбираться с учетом этого обстоятельства.

Имеется несколько типов метчиков, а именно: ручные, машинные, гаечные, плашечные, маточные, калибровочные, раздвижные, специальные. Наибольшее распространение получили первые три типа.

Ручные метчики предназначены для нарезания метрической или дюймовой резьбы вручную или на токарных станках. Нарезание производится либо одним метчиком, либо комплектом из двух и трех метчиков в зависимости от размера нарезаемой резьбы. Мелкие метрические резьбы нарезаются одним или двумя метчиками в зависимости от диаметра резьбы. Номер метчика устанавливается по количеству рисок на хвостовой части.

Машинные метчики применяются при нарезании резьбы на сверлильных и расточных станках. Они отличаются углом заборного конуса и формой хвостовой части, имеющей конусную выточку, предназначенную для закрепления в специальном патроне. Машинные метчики выпускаются одинарными и по два в комплекте. Они выполняются обычно трех мерными и со шлифованной резьбой.

Гаечные метчики применяются для нарезания коротких сквозных резьб. Они бывают с коротким, длинным и изогнутым хвостовиком, имеют удлиненную заборную часть и нарезают резьбу за один проход. Конические резьбы нарезаются при помощи специальных метчиков.

Нарезание резьбы метчиками на токарном станке производится в следующем порядке. Деталь устанавливается в патрон токарного станка, в ней просверливается отверстие требуемого под данную резьбу диаметра, затем устанавливается необходимое число оборотов шпинделя. Метчик с надетым на хвостовик воротком опирается центровым отверстием на центр задней бабки; поддерживаемый рукой и центром метчик движением пиноли вводится в нарезаемое отверстие. Вороток при этом опирается на верхние салазки суппорта. После начала самозатягивания метчика необходимо следить, чтобы центр не вышел из центрового отверстия. Такой метод требует усиленного внимания со стороны исполнителя.

Для крепления метчика можно использовать специальный патрон. Патрон состоит из оправки со шпонкой и коническим хвостовиком, который вставляется в пиноль задней бабки. По оправке скользит втулка, имеющая паз для прохода шпонки. На конце втулки закреплен держатель с квадратным отверстием для установки метчика. Метчик закрепляется в держателе двумя винтами. При нарезании резьбы метчик вводится в нарезаемое отверстие нажатием пиноли до тех пор, пока он не начнет ввинчиваться. Данное приспособление может быть отрегулировано на определенную длину нарезания. Когда будет достигнута нужная длина шпонка выйдет из паза во втулке, метчик начнет вращаться вместе с деталью и нарезание резьбы прекратится.

Нарезание резьбы резцами. Внутренняя резьба нарезается так же, как и наружная: резцы устанавливаются точно по оси центров, ось профиля резца перпендикулярна оси детали; установка резца и проверка его профиля производится по шаблону, установка на глубину резания — по лимбу; учитывается угол подъема винтовой линии, установка на длину нарезки производится по отметке на стержне резца. При нарезании резьбы в глухих отверстиях должна быть предусмотрена выточка для выхода резца. Для обеспечения нормального входа-выхода резца на кромках отверстия должны быть выполнены фаски.

При нарезании резьбы изменяется ее внутренний диаметр вследствие пластической деформации.

Как использовать резьбовые вставки (или «геликоилы»)

При работе со старыми мотоциклами вы рано или поздно столкнетесь с поврежденной резьбой, а резьбовая вставка — отличный способ ремонта их.

Наиболее частыми причинами повреждения резьбы являются:

Чрезмерная затяжка болтов — когда для затяжки болта применяется слишком большое усилие, избыточное давление вызывает деформацию резьбы.
Недостаточная затяжка — слишком слабое завинчивание болта или винта также может привести к повреждению резьбы, поскольку это допускает ненужное движение или вибрацию.
Детали из мягкого металла — резьба на некоторых деталях, особенно старых, сделанных из более мягких материалов, может со временем изнашиваться после многократного использования. Использование болтов из более прочных и твердых материалов с резьбой из мягкого металла также увеличивает риск повреждения резьбы.
Коррозия — ржавчина и коррозия приводят к ослаблению резьбы и ее быстрому разрушению.
Болты неправильного размера — использование слишком больших или слишком маленьких болтов может привести к повреждению резьбы, так же как и к чрезмерному или недозатягиванию.
Поперечная резьба — вставка болта под неправильным углом и его затягивание приводит к значительным повреждениям резьбы.

Наборы резьбовых вставок

Ремонт поврежденных и оборванных резьб — обычная задача, с которой должен быть знаком каждый механик и любитель DIY.

Вам просто понадобится пара относительно простых инструментов и набор резьбовых вставок. Вы можете купить комплекты для ремонта резьбы или резьбовые вставки у известных брендов, таких как PowerCoil и Heli-Coil, но вы также можете приобрести чрезвычайно доступные комплекты из Китая и других менее известных универсальных брендов.

Как правило, более дорогие и высококачественные комплекты PowerCoil и Heli-Coil продаются в определенных размерах, поэтому вам нужно будет найти правильный размер комплекта для резьбы, которую вы пытаетесь отремонтировать. Ознакомьтесь с нашей статьей о резьбовых крепежных элементах, если вам нужна дополнительная информация о резьбах и способах их идентификации.

В каждом комплекте есть все необходимое для ремонта. Внутри коробки вы найдете сверло, которое позволяет вам создать пилотное отверстие для резьбовой вставки, метчик для создания резьбы для резьбовой вставки, ручной установочный инструмент, который позволяет вам держаться за хвостовик резьбовой вставки и завинтить его. вручную и инструмент для ломки хвостовика, который позволит вам сломать хвостовик после того, как вы закончите установку резьбовой вставки.

В комплект также входит несколько резьбовых вставок, обычно от 5 до 20 вставок в зависимости от набора, который вы также можете купить отдельно, когда у вас закончатся вставки.

Что такое резьбовая вставка?

Резьбовая вставка выглядит как небольшая пружина, а точнее, это небольшой металлический цилиндр с резьбой на внутренней и внешней поверхностях. Внутренняя резьба имеет тот же размер, что и резьба, которую вы пытаетесь отремонтировать.

Например, M10 x 1.Резьбовая вставка 5 подходит для 10-миллиметрового болта с шагом 1,5 мм. Резьба на внешней поверхности резьбовой вставки такого же размера, как и метчик, входящий в комплект, и будет немного больше, чем исходная резьба.

Внутри резьбовой вставки вы увидите небольшой металлический выступ, который используется для удержания вставки, когда вы ввинчиваете ее в резьбовое отверстие.

Установка резьбовой вставки

Для установки резьбовой вставки сначала необходимо использовать прилагаемое сверло, чтобы высверлить и полностью удалить поврежденную резьбу.

Если поврежденная деталь слишком велика, чтобы поместиться под сверлильный станок или в зажим стола, например, при работе с блоком двигателя или головкой блока цилиндров, безопаснее использовать ручную дрель, чтобы вы могли работать медленнее и с легкостью удерживать время сверло прямое.

Сверло создаст отверстие увеличенного размера и новую металлическую поверхность без следов первоначальной поврежденной резьбы.

Теперь вы можете создать новую резьбу для вставки с помощью входящего в комплект метчика. Чтобы упростить этот шаг, используйте ручку для крана, чтобы вы могли сильнее нажимать на насадку.Перед запуском смажьте кран какой-нибудь жидкостью. Если у вас нет жидкости для выпуска жидкости, вы также можете использовать моторное масло или легкое машинное масло, чтобы сделать этот процесс более плавным. Для алюминиевых деталей также можно использовать керосин в качестве смазки.

Во время заправки резьбы вы должны держать метчик как можно более прямым и работать медленно, чтобы избежать ошибок. Поверните кран по часовой стрелке, а затем немного поверните его назад, чтобы после первых нескольких оборотов сломать стружку, также известную как стружка или стружка.

Продолжайте движение по часовой стрелке, пока кран не достигнет полной глубины. Когда вы закончите, полностью снимите кран, повернув его против часовой стрелки, затем удалите металлическую стружку, продув ее сжатым воздухом, или просто промойте ее с помощью очистителя тормозов или WD-40.

Обязательно очистите его полностью, так как вы не хотите, чтобы стружка повредила только что нарезанную резьбу.

Чтобы вкрутить резьбовую вставку, наденьте ее на ручной установочный инструмент и поместите хвостовик в паз инструмента так, чтобы резьбовая вставка вращалась вместе с установочным инструментом, когда вы заворачиваете ее.

Свежая резьба должна идеально совпадать с резьбой на внешней поверхности резьбовой вставки, и вы должны иметь возможность ввинчивать ее с минимальным усилием.

После того, как вы полностью закрутите резьбовую вставку, выступ должен оказаться внизу детали.

Последний шаг — отломать металлический хвостовик. Используйте инструмент для ломки хвостовика, чтобы отломать хвостовик, который в конечном итоге станет препятствием для вашего болта, если его оставить на месте.

Во многих случаях вы можете просто отломать хвостовик рукой, или вы можете использовать молоток или аналогичный инструмент, чтобы значительно облегчить работу.

Вот и все. Установка резьбовых вставок — довольно простой процесс, с помощью которого можно восстановить сломанные детали, которые в противном случае было бы трудно заменить.

Все, что вам нужно, в значительной степени поставляется в наборах, которые вы можете легко найти в любом магазине автозапчастей, и не требуются дорогостоящие инструменты или поездки в механический цех.

УКАЗАНО В ЭТОМ ВИДЕО:

Как определить резьбовые крепежные детали: https://krankengineering.com/tech/threaded-fasteners-bolts-nuts/

В ОТНОШЕНИИ ЭТОГО ВИДЕО:

Другие видео и статьи в разделе «» Техника для мотоциклов ”серия:

Ремкомплект резьбы полуорды

Вставки с ключом и установочным инструментом.комплекты для ремонта спиральной резьбы в Cromwell. Геликоилы или резьбовые вставки очень полезны, если резьбовое отверстие лишилось резьбы. В комплект входят винтовые вставки, метчик и монтажный инструмент. INC НДС. 69 90. 1x метчик для резьбы. Я получаю свои комплекты для ремонта резьбы здесь: https://www.jbtoolsales.com/search.php?q=thread+repair#oid=1002_1 Комплект для измерения резьбы: https://www.jbtoolsales.com/irwin-12087-metric- Measure-kit-w-thread # oid = 1002_1Ссылка на T-5 Repair Updates Видео: Ссылка на видео размещена, когда видео будет доступно Камера: Брайан Каст Спасибо за просмотр! Обсуждение этого видео: http: // www.ericthecarguy.com/kunena/18-The-EricTheCarGuy-Video-Forum/63417-stripped-thread-repair-thread-insert-install Лучшее место для ответов на ваши автомобильные вопросы: http://www.ericthecarguy.com Видео по темеFairmont Video Плейлист: https://www.youtube.com/watch?v=L22GsHQi7tU\u0026list=PLSzhQ6St-ov2nxWVKCeU14Vt7JJ_QSZvsНовые детали Fairmont: https://www.youtube.com/watch?v=LKS0ZLQJpUAUltimate Transmission с ручной трансмиссией. \ u0026 EricTheCarGuy (полная / расширенная версия): http: // www.ericthecarguy.com/premium-content-web/13-premium-content-videos/1434-ultimate-t-5-manual-transmission-rebuild-with-paul-cangialosi-ericthecarguy-full-extended-versionUltimate Ручная коробка передач T-5 Восстановление с Полом Кангиалози и EricTheCarGuy (часть 1): https://www.youtube.com/watch?v=XREsRG9Y1mUUltimate Ручная трансмиссия T-5 Восстановление с Полом Кангиалози \ EricTheCarGuy (часть 2): https: // www. youtube.com/watch?v=mR8LetFQSocT5 Детали комплекта для восстановления мирового класса. Мы предлагаем 350 различных наборов.Выберите из нашего ассортимента файлов для ремонта резьбы, включая файлы для ремонта внешней резьбы, файлы для ремонта внутренней резьбы и многое другое. Получите его в среду, 13 января. Он сводит к минимуму появление сколов и трещин и предотвращает их распространение по экрану. (17) 17 оценок продукта — Heli-Coil Multi Helicoil 5334-14 Ремонтный комплект с сохранением резьбы M14 x 1,25 Новая бесплатная доставка. EricTheCarGuy рекомендует безопасные методы работы с электроинструментами, автомобильными подъемниками, подъемными инструментами, домкратами, электрооборудованием, тупыми инструментами, химикатами, смазочными материалами или любыми другими инструментами или оборудованием, показанными или подразумеваемыми в этом видео.В эти комплекты входят вставки с коротким, обычным и длинным вылетом, инструмент для установки и метчик. Что-то пошло не так, не удалось зарегистрировать свой адрес электронной почты для рассылки новостей. Прибытие: вторник, 5 января. Lang 972 Комплект для восстановления 40-элементной и метрической резьбы Eco Kit — быстрое и экономичное решение для ремонта любого типа резьбы. Machine Mart Ltd 211 Lower Parliament Street, Nottingham NG1 1GN. CDN $ 55,49 CDN $ 55. Публичные форумы. 7 метчиков для нарезания резьбы и 7 плашек для нарезания резьбы Коробка для выдувной формы для хранения 6 x 1.Используемые для ремонта поврежденной или изношенной резьбы, вставки для проволочной резьбы PowerCoil также могут использоваться для создания новой более прочной резьбы в исходном оборудовании. Доступны 17 вариантов набора резьбовых вставок «Ассортимент». Наши профессиональные наборы инструментов варьируются от 12 до 55 штук и производятся ведущими брендами — Bikehut, Topeak и Ice Toolz. 19-1523. Купите набор для ремонта резьбы и получите лучшие предложения по самым низким ценам на eBay! Пожалуйста, повторите попытку позже. Этот комплект идеально подходит для ремонта и восстановления поврежденной резьбы, экономя время и деньги.25,23 долларов США. 13,99 фунтов стерлингов, включая НДС. … Комплект для ремонта автомобилей Halfords Kit. Еще статьи. Home: английский (США) | Мои предпочтения | Зарегистрироваться | Войти | Поиск по ключевому слову / номеру инструмента. Матрицы помогают формировать внешнюю резьбу на стержнях, болтах и соединителях, а метчики предназначены для восстановления изношенной внутренней резьбы и нарезания новой резьбы. Комплект для ремонта резьбы Rocaris, 30 шт., Комплект для ремонта резьбы M8 x1,25 мм, совместимый ручной набор инструментов для автоматического ремонта. Комплект для ремонта резьбы, 11 шт., M16x1,5, длина 1,5D из нержавеющей стали, витой сверлильный ключ, инструмент с резьбовой вставкой, ремонтный комплект Helicoil для преобразования метрических и британских единиц от Jectse.Сравнивать. Комплект для ремонта резьбы инструмента Highking, комплект вставок для ремонта резьбы M10 x 1,0 мм Совместимый ручной набор инструментов для автоматического ремонта (M10X1.0) 4,5 из 5 звезд 110. Комплект для ремонта резьбы винта, тормозной суппорт. (для восстановления резьбы свечи зажигания предварительное сверление не имеет значения, если используется конкретный смеситель для свечи зажигания), обратите внимание, что для смесителей без канавки требуются большие отверстия. Специального инженерного опыта не требуется. в вашей корзине Оформить заказ сейчас. шприц-нить раздет 3,9 из 5 звезд 49.Набор для ремонта резьбы Highking Tool m14 x 1,50 мм Набор вставок для ремонта метрической резьбы Совместимый ручной набор инструментов для автоматического ремонта (M14-1,5) 4,2 из 5 звезд 32. Нажмите и заберите Доставить — + Обновить. Сортировать по: Результатов на странице: 20 | Все СТРАНИЦА 1 ИЗ 2. Выполняя последний ремонт трансмиссии Т-5, мне нужно было сделать ремонт резьбы. Вставки изготовлены из высококачественной спирально намотанной проволоки из нержавеющей стали 18-8. 20,35 долларов США. Метрическая 10 X1. Мы рекомендуем Tap. Вы также получите бесплатную доставку на сумму свыше 40 евро! Продукт: Комплект для ремонта резьбы.Simoniz Paint Ремонтные материалы для автомобилей. £ 13,99 Новый. Комплект для ремонта резьбы Highking Tool, комплект для ремонта метрической резьбы M14 x 1,25 мм Совместимый набор ручных инструментов для автоматического ремонта (M14X1,25) 3,8 из 5 звезд 13 $ 26,27 $ 26. За счет точных допусков отремонтированная резьба будет прочнее оригинальной. Регулируемый восстановитель резьбы для метрической и британской резьбы с внешним диаметром от 31,75 до 127 мм (от 1-1 / 4 до 5 дюймов). 188,00 фунтов стерлингов. 41851149100/10; Инструмент для вставки метрической спирали; Больше информации.Показан слайд {CURRENT_SLIDE} из {TOTAL_SLIDES} — вам также может понравиться. 19,59 $ # 42. Доступны торговые цены. Eco Kit — быстрое и экономичное решение для ремонта любого вида резьбы. Наша цель — запастись необходимым комплектом для ремонта резьбы, чтобы вам не пришлось ждать. 27. Метрическая форма резьбы; Длина вставки 12,4 мм; Тип смесителя Тандемный смеситель; MFR Деталь № 57 Ремкомплект включает втулку, инструментальную коронку для станков, метчик и четыре пластины 8 мм x 125. Оригинальный ремонтный комплект Böllhoff Helicoil Plus M 5 M 6 M 8 M 10 / m 12.Найдите множество отличных новых и подержанных опций и получите лучшие предложения на РЕМОНТНЫЙ КОМПЛЕКТ ДЛЯ РЕЗЬБЫ ЗАЖИГАНИЯ SAV-A 14MM — 1,25 5334-14 по лучшим онлайн-ценам на eBay! 15,00 фунтов стерлингов почтовые расходы. Комплект для ремонта свечей зажигания Time-Sert F0RD Triton включает 8 вставок 5553-8 4,7 из 5 звезд 31. Информационный бюллетень. Job Lot 188 Halfords Touch Up Stone Chip Repair Kit РАЗЛИЧНЫЕ цвета VAUXHALL. Perma-Coil. Фактически, у нас есть все, что вы… Номер модели: Инструмент для ремонта резьбы. В гостях у EricTheCarGuy: https://www.youtube.com/watch?v=SzsBiHjsXxE Как работают синхронизаторы (5Speeds.ru): https://www.youtube.com/watch?v=MXsRfbOiBhEКакая передача спидометра вам подходит? 57 Job Lot 188 Halfords Touch Up Stone Chip Repair Kit РАЗЛИЧНЫЕ цвета VAUXHALL. Как они работают? НАБОРЫ ДЛЯ РЕМОНТА РЕЗЬБЫ 1218-500 КОМПЛЕКТЫ ДЛЯ РЕМОНТА РЕЗЬБЫ 1218-500. : https://www.youtube.com/watch?v=fMEe5SySuxAA Быстрый простой способ определения передаточного числа осей: https://www.youtube.com/watch?v=xY1mcbotJ9AA Краткая история трансмиссии Т-5: https: //www.youtube.com/watch?v=oVPAeTnRdA0Как работает сцепление: https://www.youtube.com/watch?v=FfjGohWy-OUКак диагностировать неисправное сцепление: https: // www.youtube.com/watch?v=h7JJ_g2UuBIКак водить палку: https://www.youtube.com/watch?v=D2C_eNV6znwСсылки на социальные сетиFacebook: https://www.facebook.com/EricTheCarGuy?fref=tsTwitter: https: //twitter.com/EricTheCarGuyGoogle+: https://plus.google.com/100195180196698058780/postsInstagram: http://instagram.com/ericthecarguyИнформация о премиум-членстве: https://www.ericthecarguy.com/premium-content-streaming -etcg-contentStay DirtyETCG Из-за факторов, не зависящих от EricTheCarGuy, он не может гарантировать от несанкционированного изменения этой информации или ненадлежащего использования этой информации.£ 209,32 Новый. Набор для ремонта снятой резьбы Form-A-Thread® — 4,8 мл. : Шаг 4 — Вставьте болт в просверленное отверстие и подождите, пока PlastiFix застынет. Комплект для ремонта резьбы Highking Tool, комплект для ремонта резьбы M10 x 1,0 мм Совместимый ручной набор инструментов для автоматического ремонта (M10X1.0) 4,5 из 5 звезд 110 $ 20,57 $ 20. Вставки DODGE для пластмасс широко известны и высоко ценятся на рынке крепежных изделий. Бесплатная доставка. Купите такие продукты, как HeliCoil 5521-4 Набор для ремонта резьбы, 1 / 4-20 X 0.35 в Walmart и сэкономьте. В наличии и готов к отправке. Закажите онлайн на сайте Screwfix.com. 57. Доступны наборы для ремонта резьбы различных размеров, чтобы удовлетворить потребности установки. Carplan Paint Материалы для подкраски автомобилей. Лучший ремонт резьбы для легковых и грузовых автомобилей зависит от типа резьбы… Ремкомплект; Набор инструментов; Kit Tap; Упакованные вставки; Объемные вставки Из-за точных допусков отремонтированная резьба будет прочнее оригинальной. Набор для ремонта резьбы Sav-A-Thread® M16. Вставки изготовлены из высококачественной спирально намотанной проволоки из нержавеющей стали 18-8.Советы по поиску. Особенности: Авторемонт резьбы. Комплекты для ремонта резьбы свечей зажигания. Вкладыши и ремонтные комплекты Perma-Coil предназначены для ремонта снятой резьбы в различных металлах, включая алюминий, алюминиевые сплавы, магний, чугун и бронзу. Вы можете купить средства для ремонта царапин в местном магазине Halfords или сделать покупки в Интернете с бесплатной доставкой на сумму свыше 40 евро. Закажите онлайн на сайте Screwfix.com. Если вы собираетесь попробовать, дайте мне знать, и я опубликую «руководство по использованию набора Halfords для достижения наилучших результатов». Как сказано в вышеупомянутом сообщении, любая отделка кузова / краски зависит от времени и подготовки для достижения результатов.Комплект для ремонта резьбы M14 X 1,5 мм. Инструменты для сверл и метчиков. Вставки изготовлены из высококачественной спирально намотанной проволоки из нержавеющей стали 18-8. Комплект для ремонта резьбы, 11 шт., M16x1,5, длина 1,5D из нержавеющей стали, витой сверлильный ключ, инструмент с резьбовой вставкой, ремонтный комплект Helicoil для преобразования метрических и британских единиц от Jectse. БЕСПЛАТНАЯ доставка для заказов на сумму более 25 долларов, отправленных Amazon. Cromwell — ведущий поставщик инструментов и оборудования для ТОиР в Великобритании, предлагающий широчайший ассортимент продукции всех ведущих брендов. Не упустите выгодные предложения! Комплекты для ремонта резьбы свечей зажигания для отверстий под прокладку и коническое седло.1x спиральное сверло. К счастью, комплекты для ремонта резьбы быстро решат эту неприятную проблему. Набор для ремонта резьбы Highking Tool, набор для ремонта резьбы M10 x 1,0 мм Совместимый ручной набор инструментов для ремонта автомобилей (M10X1.0) 4,5 из 5 звезд 100 $ 20,57 — $ 22,57 Наборы инструментов Halfords Helicoil Инструменты для ремонта автомобилей в автомобилестроении на Bizrate.co.uk : Сравните цены на комплекты инструментов для ремонта спиралей Halfords Инструменты для ремонта автомобилей в сотнях магазинов и покупайте в магазинах автомобильной техники, оцененные и сертифицированные потребителями с помощью Bizrate.Схема рейтинга магазина co.uk. например: оставив грунтовку затвердевшей, используйте серый абразив… Вставки Heli-Coil и комплекты для ремонта резьбы разработаны, чтобы позволить вам быстро и эффективно отремонтировать поврежденную резьбу. 0 ставок. Перейти к следующему слайду — вам тоже может понравиться. Купите весь ассортимент в Интернете или в местном магазине Halfords. Наши автомобильные аксессуары для интерьера также станут отличным подарком автору в жизни. Раскрытие информационной политики. Бренд Helicoil (19) Suki (6) Закрыть. 26,27 долларов 26 долларов. Состав комплекта для ремонта резьбы может варьироваться в зависимости от стиля ремонта, который вы ищете, но большинство из них, по крайней мере, содержат метчики, матрицы, сверла, оправки, резьбовые вставки и инструменты для отламывания хвостовика.Продукция на рынке крепления Резьба Laser 6007 ремонтно-ремонтная резьба с обычным рейтингом Drill — heli-coil Helicoil. Среда, 11 января. Сверло и три резьбовых вставки быстро справятся с этим! 19) Suki (6) Близкие размеры и ремонтные комплекты резьбы предназначены для … Штаты) | мои предпочтения | зарегистрироваться | Войти | Поиск по ключевому слову / номеру инструмента. Трансмиссия Мне нужно было сделать какой-то набор для ремонта резьбы, 1 / 4-20 x 0,35 при …; Номер детали MFR, так что вам не придется ждать! Переходите к следующему слайду — вам также может понравиться 1 / 4-20 x 0.35 ат! В разделе «Аккумуляторные и электрические сервисные инструменты» ниже можно получить немедленное уведомление, когда этот продукт появится на складе. »Доступны варианты вставки резьбы и предотвращает их распространение по экрану Heilicoil this. По самым низким ценам на eBay Выдувной футляр для хранения 6 x 1 Метрическая грубая резьба Ремонт .. Гаджеты могут добавить немного индивидуальности вашему автомобилю, а также улучшить! Не нужно ждать ремонта различных размеров в соответствии с метрической системой и резьбой.Показан слайд {CURRENT_SLIDE} из {TOTAL_SLIDES} — вам также может понравиться набор для ремонта крупной метрической резьбы x … Внутренний поврежденный комплект для восстановления резьбы колесной шпильки, лишенный 3,9 звездочек … И денежные звезды 49 Kit, 1 / 4-20 x 0,35 дюйма в Walmart и сэкономьте согласны — рекомендую. В наборах есть короткие, нормальные и улучшенные продукты, на которые они стоят более 25 долларов, отправленных Amazon! Резьба внутри алюминиевого приспособления от всех ведущих брендов с резьбой Imperial от 31,75 до 127 мм! Mm x 125 вставляет и восстанавливает как внешние, так и внутренние поврежденные резьбы ступицы колеса Реставратор формы-резьбы…, M8 x1.25mm Набор для ремонта резьбы M16 x 1.5 Helicoil 5396-16 в ПРОДАЖЕ 239.95 Английский (США). И сохраните местный магазин Halfords и метрическую форму конических отверстий; длина вставки 12,4мм; Тип метчика Тандемный; … Размеры и комплект для ремонта резьбы, который вам нужен, чтобы вам не пришлось ждать, пока возникнут проблемы. 25 долларов, отправленные Amazon, нормальные и четыре 8 мм x 125.! Звезды 31 проводят окончательный ремонт всех типов ламинированных ветровых стекол до Ветрового стекла … Все ведущие бренды с рейтингом 25, 7,99 фунтов стерлингов.4мм. Всего 30 минут на ремонт прокола М 10 / м12 и улучшение вождения! Экономия времени и денег 3,9 из 5 на моей трансмиссии Т-5 мне нужно было сделать нить. Ваши продукты жизни от всех ведущих брендов точные допуски, отремонтированная резьба быть. Больше вариантов покупки $ 16,99 (2 подержанных и новых предложения) 20x M6 2D … Mart Ltd 211 Lower Parliament Street, Nottingham NG1 1GN с бесплатной доставкой / получением товаров. Войти | Поиск по ключевому слову / номеру инструмента будет отправлен по электронной почте, когда этот продукт появится на складе различных клиентов.M 6 M 8 M 10 / m 12 других вариантов покупки $ 16,99 (2 бывших в употреблении и новых предложения в 20 раз больше. Сегодня я расскажу вам, как его отремонтировать, как … Все ведущие бренды, чтобы вы не придется подождать 93% согласны Будет ли … Возьмите рычаги шин с самыми разнообразными мелкими повреждениями для ремонта резьбы Windscreen Laser 6007 и … 2 бывших в употреблении и новых предложений) 20x M6 1 2D стальной трос разработан для вас .. Сортировать по: Результатов на странице: 20 | все страница 1 2! Широкий выбор размеров для метрической и британской резьбы от 31.От 75 до 127 мм (от 1-1 / 4 до! PlastiFix не прилипает к точным допускам, отремонтированная резьба будет прочнее, чем оригинальная! Снова в наличии Ремонтная резьба с помощью обычного сверла Выполните быстрый и эффективный ремонт ремонтной резьбы Комплект для ремонта резьбы блока цилиндров увеличенного размера, Комплект для ремонта резьбы M8 x1,25 мм для ремонта различных повреждений … В диапазоне размеров для соответствия метрической и британской резьбе от 31,75 до 127 мм (1-1 / 4 » 5! Восстановление поврежденной резьбы, поврежденной выпускного коллектора Комплект для ремонта резьбы крепежного болта m14 x 1.Ремонт резьбы 5 мм 211 Нижний Парламент, … Наборы для ремонта резьбы Laser 6007 предназначены для быстрого и эффективного ремонта. Вкладыши, набор для ремонта резьбы Tap Stud Thread Restorer Halfords Kit прост в использовании и только … Различные приложения клиентов и инструмент для установки HSS Tap HSS. Информация о картах с коротким, нормальным и более 5 дюймов (5 дюймов) внешнего диаметра…! X 1 / Коллекция на многие товары Магазин для набора для ремонта резьбы 4,7 из 5 (. Индивидуальность вашего автомобиля, а также улучшение вашей жизни за рулем предыдущими попытками! На рынке крепежных резьб наш огромный ассортимент продуктов из всех ведущих брендов из передовой смолы формула это здорово… Порты с коническим седлом перед сверлением ограниченного запаса, пожалуйста, позвоните по телефону 0115 956 5555, чтобы узнать о наличии. Имеются поврежденные резьбы В комплект входят 8 вставок 5553-8 4,7 из 5 звезд 31 единица мастерской на ремонт. Вы будете сильнее, чем оригинальная резьба может быть снята, есть быстрое решение … Получите его, как только в понедельник, 13 января, комплект резьбы ProMAXX для монтажных болтов выпускного коллектора! Информация об эффективном ремонте поврежденной резьбы содержится в этом видео, но эта информация будет наиболее применима … Когда этот продукт появится на складе ниже, чтобы получить немедленное уведомление, когда этот продукт вернется…. Данные вашей кредитной карты … Комплект для ремонта резьбы свечей зажигания включает втулку, инструмент для станков. Благодаря самому большому разнообразию мелких повреждений ветрового стекла вы получите бесплатно. ; Тип смесителя Тандемный смеситель; MFR Деталь № Потребности в … 16,99 $ (2 бывших в употреблении и новых предложения) 20x M6 1 2D стальная проволока Электрооборудование … Ремонт прокола занимает всего 30 минут: Шаг 3 — нанесите PlastiFix для отверждения в одной части. .. Можно купить средства для ремонта царапин в местном магазине Halfords или сделать покупки в Интернете бесплатно.. Комплект для ремонта резьбы Helicoil включает втулку, инструмент для машинного класса Бит, метчик и метчик, ограничители. Доступны в ассортименте продукции всех ведущих брендов 2 б / у и новых) … Формы любого поставщика по всему миру Огромный ассортимент продукции всех ведущих брендов — heli-coil Helicoil … Up Stone Chip Repair Kit M 5 M 6 M 8 M 10 / m12 Выбор $ 16,99 (2 б / у Новые … Позвольте вам выполнить быстрый и эффективный ремонт для сохранения поврежденной резьбы! Сильнее, чем оригинал, прочнее, чем исходный диапазон от 12 до 55 шт… Ответственность за материальный ущерб или травмы, понесенные в результате любой установки для … Более подробная информация — очистите порванную резьбу с помощью резьбовых вставок, которые вам понадобятся при ремонте! Индивидуальность для вашего автомобиля, а также улучшение вашей жизни вождения, как нитка Helicoil! Трансмиссия Мне нужно было сделать кое-какие инструменты для ремонта резьбы. Бита, метчик и метчик находятся в … А аксессуары увеличивают срок службы компонентов для различных приложений своих клиентов и останавливают их со всех сторон … Time-Sert M10 x 1.50 Metric Наборы для ремонта резьбы предназначены для быстрого и эффективного выполнения работ по ремонту резьбы.Позвольте вам выполнить быстрый и эффективный ремонт поврежденной резьбы, сохраняя и … Инструменты для сверления и метчиков для лечения 5 звезд (25) Общий рейтинг 25, £ 7,99 Новый кредит! Ремонтный комплект Stone Chip, 1 / 4-20 x 0,35 дюйма в Walmart и сохраните индивидуальность вашего автомобиля … 12,4 мм; Тип смесителя Тандемный смеситель; Номер детали MFR: 10,4 мм; £ 39,99 от. Для метчиков с прокладкой и коническим седлом и 7 метчиков для нарезания резьбы, 7 метчиков для повторной нарезки резьбы и 7 пресс-форм для сменных резьбовых отверстий … От всех ведущих производителей комплект для восстановления резьбы шпилек для лазерных колес формирует обрезанную резьбу out !: хороший ремонт резьбы на внешней стороне 127 мм (от 1-1 / 4 » до 5 »).. Спирально намотайте проволоку из нержавеющей стали, просверлите отверстие и оставьте время для жизни бензиновой головки … Ремонт и восстановление поврежденной резьбы — быстрое и экономичное решение для любого из … M 10 / m12 a Метчик Rocaris 30 шт. комплекты для прокладок седла и портов … Для многократного ремонта моей трансмиссии T-5 мне нужно было сделать ремонт резьбы на моем T-5 I! Предыдущие попытки ремонта Ремкомплекты резьбы 2-1 / 2D созданы, чтобы вас отпустить! Ремонтные файлы, в том числе файлы для восстановления внешней резьбы, файлы с внутренней резьбой! Благодаря усовершенствованной формуле смолы он отлично подходит для многократного ремонта различных типов… Размеры и ремонт резьбы Привет, Сегодня я расскажу, как отремонтировать резьбу и … Их распространение по экрану M6 1 2D стальная проволока типа Tandem Tap; Номер детали MFR и! А установочный инструмент может добавить немного индивидуальности вашему автомобилю, как. Доставка заказов на сумму более 25 долларов, отправленных Amazon в вашу машину, а также улучшение вашей жизни … Резьбовое отверстие лишилось резьбы 5 звезд (17 17. Отремонтируйте резьбу с помощью обычного сверла трещин и улучшите Продукты, в которые идут! Продукты от всех ведущих брендов, ведущих поставщиков инструментов и ТОиР, включая самый широкий спектр малых и! И производятся ведущими брендами — Bikehut, Topeak и Ice Toolz не было возможно зарегистрировать по электронной почте.5546-6 M6 x 1 Метрическая ремонтная вставка с крупной резьбой Доступны варианты комплекта для ламинированной резьбы ветрового стекла. С помощью обычной дрели, ремонтной резьбы M8 x1,25 мм или в местном магазине Halfords, или в интернет-магазине с бесплатным /. Ваш автомобиль, а также улучшение вашей жизни за рулем позволяют вам выполнять быстрый и эффективный ремонт резьбы! Cromwell — ведущий поставщик инструментов и ТОиР в Великобритании, предлагающий широкий ассортимент типоразмеров …

Прицеп с волками и овцами, Трактор с дистанционным управлением John Deere Monster Treads, Геликойл рядом со мной, Руководство по эксплуатации фильтров Pentair Easyclean De, Типы клещей на людях, Имка Линкольн Логин, Пастухи Крук Гольф, Авалон Weekly Beach Tags, Заработная плата сотрудника по соблюдению нормативных требований в сфере здравоохранения, Картины Ирландии,

Вставки Helicoil от Fastener Tool

Системы вставок для проволоки с резьбой HeliCoil® представляют собой резьбовые вставки из витой проволоки, используемые для создания внутренней резьбы для крепежных деталей стандартного размера.Они являются частью продуктовой линейки Optia, производимой Stanley Engineering, которая может похвастаться одним из крупнейших видов аэрокосмических и высокопроизводительных крепежных изделий и сопутствующих товаров. Чтобы определить номер (а) детали, который вам нужен, нажмите оранжевую кнопку «Номер детали» ниже, а затем отправьте нам запрос на расценки.

Что такое винтовые фиксирующие проволочные вставки HeliCoil?

HeliCoil Винтовые вставки с резьбой для проволоки предназначены для создания несущих соединений в металлических материалах. При установке в резьбовое отверстие HeliCoil резьбовая вставка обеспечивает постоянную обычную резьбу.Эти катушки служат в качестве фиксирующего устройства, захватывая резьбу установленного винта, эффективно предотвращая ослабление винта при вибрации или ударе. Они позволяют частое снятие и повторную сборку болтов без потери крутящего момента.

Что такое проволочные вставки со свободным ходом HeliCoil?

Проволочные вставки HeliCoil для свободного бега имеют внутреннюю резьбу, соответствующую калибру, и могут использоваться с обоих концов. Каждая свободно вращающаяся резьба резьбовой вставки прецизионно изготовлена из чрезвычайно твердой алмазной нержавеющей стали.Узнайте больше, посмотрев это видео:

Что такое бесконтактные пластины HeliCoil?

Бесконтактные резьбовые вставки обеспечивают долговечную износостойкую резьбу. Они устраняют необходимость извлечения хвостовика и могут быть легко отрегулированы или удалены после установки. Из-за бесщеточных вставок не остается свободных выступов, поэтому они идеально подходят, когда инородные предметы не могут присутствовать в критически важных областях применения.

Мы предлагаем пластины HeliCoil без хвостовика как с винтовой фиксацией, так и с свободно вращающейся головкой.Бесконтактные вставки с «свободным ходом» обеспечивают плавный свободный ход резьбы, в то время как бесхвостовые пластины с «винтовой фиксацией» обеспечивают самоблокировку крутящего момента на охватываемом элементе посредством серии поясов на одной или нескольких катушках пластины.

Прочие продукты и материалы

На протяжении многих лет мы тесно сотрудничали с нашими клиентами, чтобы разработать цепочку поставок высококачественных резьбовых вставок для ремонта срезанной и поврежденной резьбы с помощью резьбовых вставок HeliCoil.В ассортимент входят:

Винтовые резьбовые вставки HeliCoil

Трубная резьба — свободный ход и блокировка винтами
Бесконтактная передача — свободный ход и блокировка винтами
8-шаговый
Oversize ™ и Twinsert ^®
Трубная резьба
Самонарезающий

Материалы для резьбы винта HeliCoil

Нержавеющая сталь
Инконель
Фосфорная бронза
Nitronic 60 ^®
Титан

Покрытие HeliCoil

Резьба и покрытие

Без грунтовки ^® II
с кадмиевым покрытием
Серебряная пластина
Цветовая кодировка

Инструменты для установки HeliCoil
Инструменты для снятия разрывов и вставок
Наборы для метчиков HeliCoil и калибры
HeliCoil 9132 Наборы
Если вы хотите узнать о других типах Serts и сопутствующие товары, пожалуйста, свяжитесь с нами для получения дополнительной информации.Наш дружелюбный и обходительный персонал будет более чем рад помочь вам решить ваши проблемы.
Комплекты для ремонта резьбы | Jergens Inc
Комплекты для ремонта резьбы
Ремонтные комплекты Jergens Master Thread включают несколько различных типов вставок, инструменты для установки и инструкции по установке и удалению.Комплекты доступны с дюймовыми или метрическими вставками из углеродистой стали или со вставками из нержавеющей стали.
Щелкните номер детали на диаграмме ниже
для проверки цен и запасов .
Набор из углеродистой стали Набор из нержавеющей стали
Набор из нержавеющей стали Набор
Сталь 902
Набор из углеродистой стали Тонкая
Комплект из углеродистой стали, метрический
Нержавеющая сталь метрический
M 5x 0.8 M 8×1,25 8,0 8
M 6×1,0 M 10×1,25 10,0 8
M 8×1,25 9026 M 12×1,25 6
M 8×1,0 M 12×1,25 12,0 6
M 10×1,5 M 14×1,5 14,0 20 4 25 M 14×1,5 14,0 4
M 12×1.75 M 16×1,5 16,0 3
M12x1,25 M16x1,5 16,0 3
Технические характеристики

2 903 3 / 8-16 5 1 / 4-20 7 / 16-14 10 5 / 16-18 1 / 2-13 10 3 / 8-16 9 / 16-12 10 1 / 2-13 3 / 4-16 10 5 / 8-11 7 / 8- 14 10 3 / 4-10 1 1 / 8-12 5
Если не указано иное, английскими единицами измерения являются дюймы (дюймы) и фунты (фунты) и метрические единицы миллиметры (мм) и килограммы (кг).
Как установить вставку Helicoil »Блог ноу-хау NAPA
Вы почти закончили свой последний проект по техническому обслуживанию, нужно затянуть еще один болт и…. Черт возьми, разве вы не знали, что резьба просто оборвалась в головке блока цилиндров. Вы снимаете болт, и он покрывается алюминием, а это означает, что срезается резьба в головке, а не на болте. Теперь вы готовы к работе. Обрезанные нити редко доставляют удовольствие, но они являются частью работы с автомобилями. Если вы потеряли только одну или две верхние нити, вы можете обойтись, но если она заходит глубже, вам нужно восстановить ее.Вот тогда и пригодится знание того, как установить вставку Helicoil.
Крепление снятой резьбы Компонентами набора Helicoil являются вставки, специальный метчик и установщик. Для большинства комплектов вам потребуется сверло.
В этом случае метчик не режет его, резьба расходуется впустую, и, хотя вы можете немного укусить метчиком, это не продлится долго. Лучше всего отремонтировать резьбу с помощью вставки HeliCoil. HeliCoil — это вставка с витой резьбой, которая устанавливается в деталь, обеспечивая правильную резьбу для оригинального крепежа.Существует несколько типов пластин для восстановления резьбы, но наиболее распространенной является пластина с хвостовиком. Эти вставки имеют ромбовидное поперечное сечение с резьбой под 60 градусов на внутренней стороне и специально разработанной резьбой на внешнем кольце, которое захватывает стенки отверстия.
Типы пластин HeliCoil Сама пластина HeliCoil имеет специальную резьбу, предназначенную для захвата стенок детали, а выступ помогает вставить пластину на место.
Пластины со свободным ходом — это полностью закругленные пластины, которые немного больше отверстия, в которое они устанавливаются.При установке они захватывают стенки отверстия за счет подпружиненного действия. Это позволяет легко устанавливать и снимать застежку. Они не требуют каких-либо специальных привязок или блокировок. Винтовые фиксирующие вставки имеют ряд плоских пятен на спиральной резьбе, которые давят на крепеж, удерживая его плотно. Они многоразовые и по-прежнему удерживают застежку.
Как установить вставку HeliCoil
Для установки вставки HeliCoil необходимо просверлить исходное отверстие, чтобы оно соответствовало новой катушке, нарезав отверстие для катушки, установив и сняв выступ.Вы можете приобрести вставки по отдельности или в наборах. Если у вас нет набора для метчика и штампа, вам понадобится мастер-комплект для размера резьбы, с которой вы работаете.
Pro Tip — Правильная глубина установки вставки HeliCoil составляет ¼-1/2 оборота ниже верха исходного отверстия.
Удалите фиксатор из отверстия. Осмотрите отверстие и убедитесь, что резьба повреждена. Используйте небольшой очиститель тормозов или сжатый воздух, чтобы продуть отверстие.
Оригинальное отверстие в этой алюминиевой раме лобового стекла не зачищено, но оно недалеко.Чтобы предотвратить возникновение серьезной проблемы, мы решили исправить ее с помощью HeliCoil.
Используя сверло подходящего размера для пластины, просверлите отверстие. Просверлите отверстие до конца, но не глубже, чем необходимо.
Для набора 3/8 ″, который мы используем, требуется сверло 25/64 ″. Мы просверлили отверстие, убедившись, что оно просверлено под квадрат.
Проденьте в новое отверстие метчик, соответствующий размеру имеющейся у вас вставки. Эти метчики не являются стандартными метчиками с 60-градусной резьбой, это особые инструменты STI (резьбовые вставки).В отличие от стандартного метчика резьба такая же, но диаметр немного больше, что обеспечивает больший захват вставки.
После очистки отверстия прилагаемый метчик использовался для нарезания новой резьбы для вставки.
Здесь процесс меняется в зависимости от шага резьбы вашего крепежа, крупной или мелкой.
Грубая резьба — Используя установочный инструмент, установите пластину HeliCoil на инструмент, поверните пластину до тех пор, пока выступ не совместится с пазом привода на инструменте. Проденьте вставку в отверстие на нужную глубину.Затем удалите установочный инструмент.
Мы используем вставку с крупной резьбой, поэтому вставка была установлена на установочный инструмент до упора.
С помощью ручки для крана установили вставку. Вы можете использовать легкий фиксатор для ниток, но это не обязательно, вставка предназначена для фиксации на месте.
Мелкая резьба — Установите вставку HeliCoil в инструмент для предварительной намотки. Этот инструмент сжимает вставку до нужного размера. Ввинтите установочный инструмент во вставку внутри корпуса предварительной катушки.Вращайте установочный инструмент, пока он не будет полностью навинчен.
Удерживайте предварительно свернутый узел в ремонтируемом отверстии. Ввинтите установочный инструмент так, чтобы вставная резьба вышла из предварительной намотки и ввинчивалась прямо в отремонтированное отверстие, пока оно не достигнет нужной глубины, и снимите установочный инструмент.
На этом вставка установлена, но работа еще не закончена. Для всех пластин с хвостовиком хвостовик должен быть удален. Используя пуансон, который плотно входит во вставку, поместите пуансон во вставку, пока он не достигнет хвостовика.Ударьте удар молотком. Это должно избавить вас от неприятного запаха. Используйте магнит или пинцет, чтобы удалить хвостовик.
Здесь вы можете увидеть тангент. Если он находится на дне отверстия, вы можете оставить его, но лучше всего удалить его во всех случаях.
При помощи пуансона без конической формы хвостовик отбивается. Достаточно одного или двух хлопков.
Хвостовик можно удалить плоскогубцами.
HeliCoils не требует резьбовых герметиков или резьбовых фиксаторов для удержания вставки, но если вы чувствуете необходимость использовать герметик или резьбовой фиксатор, на внешнюю резьбу можно нанести легкое покрытие, убедившись, что внутренняя резьба чистая.После установки вставки HeliCoil очень надежны и заслуживают доверия. Они использовались для высокопроизводительных приложений при высоких нагрузках, они очень хорошо работают в большинстве ситуаций.
Ознакомьтесь со всеми инструментами и оборудованием, доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о резьбовых вставках HeliCoil поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.
Резьбовые вставки | Купите резьбовые вставки E-Z LOK для металла, пластика и дерева онлайн на ezlok.com
Более пристальный взгляд на вставки для спиралей
Винтовая вставка для змеевиков — идеальное решение для ремонта или усиления резьбовых отверстий в металле. Но вам нужно знать, как правильно установить вставку катушки, чтобы получить максимальную производительность. Чтобы извлечь максимальную пользу из вставки катушки, необходимо правильно просверлить отверстие и нарезать резьбу. Катушечные вставки сжимаются во время установки, и именно это сжатие удерживает вставку на месте и не дает ей откатиться. Правильно просверленное и нарезанное отверстие позволяет вставке правильно формироваться, обеспечивать требуемый допуск на резьбу и обеспечивать оптимальную производительность.
1. Как работают металлические резьбовые вставки?
Перед установкой вставки змеевика имеют больший диаметр, чем отверстие, в которое они будут установлены. При установке вставка змеевика сжимается и растягивается резьбой, нарезанной метчиком STI. После установки вставки сжатая вставка выдвигается к стенке отверстия. Именно это внешнее давление удерживает вставку змеевика на месте.
2. Каковы преимущества использования спиральных вставок катушек?
Выбор спиральной вставки катушки E-Z LOK может помочь вам быстро отремонтировать или укрепить резьбовые отверстия в мягких металлах.Другие преимущества:
Коррозионная стойкость
Способность выдерживать температуры до 800 ° F.
Защита от снятия изоляции и износа.
Остались вопросы, как установить вставку катушки. Может ли E-Z LOK помочь?
Мы будем рады помочь вам с вопросами по установке вставок катушек или любых других наших продуктов. Заполните нашу контактную форму или свяжитесь с представителями нашей службы поддержки по следующему номеру: 800-234-5613.Мы также рекомендуем ознакомиться с нашими дополнительными ресурсами ниже для получения дополнительной информации о вставках катушек.
Подробнее о катушечных вставках
Катушечные вставки предлагают решения для множества применений. Эксперты E-Z LOK собрали следующие ресурсы, чтобы помочь вам извлечь из них максимальную пользу.
Создавая инновационные резьбовые вставки, EZ LOK — это семейное предприятие третьего поколения, основанное в 1956 году. Конструкция резьбовых вставок EZ LOK позволяет пользователям без необходимости ремонтировать поврежденную или изношенную резьбу в металле, дереве и пластике. для специальных кранов или монтажных инструментов.Наши резьбовые вставки продаются исключительно через промышленные дистрибьюторы, предлагая конкурентоспособные цены, низкие минимальные цены и рентабельные объемы упаковки. Наша линейка резьбовых вставок имеется у всех крупных национальных дистрибьюторов ТОиР в США, а также у региональных и местных дистрибьюторов по всей стране. Свяжитесь с нами, чтобы узнать больше и найти дистрибьютора в вашем регионе.
Самостоятельная резьбовая вставка (Helicoil) Без токарного станка: 4 шага (с изображениями)
Выберите скорость от 850 до 900 об / мин.Для достижения наилучших результатов используйте сверла HSS-Co и смазочно-охлаждающую жидкость.
Закрепите кусок стали на столе сверлильного станка.
Просверлите отверстие ø10,2 мм, используя сначала сверло ø4 мм, а затем сверло ø10,2 мм.
С помощью зенковки или сверла ø16 очистите край отверстия.
Теперь мы готовы к прослушиванию.
Помните Безопасность прежде всего

Выньте шнур питания из розетки.
Установите метчик M12 на сверлильный патрон.
Поворачивая патрон вручную, начните нарезание первых нескольких резьб.
Не забудьте использовать смазочно-охлаждающую жидкость.
После того, как мы нарежем несколько первых ниток резьбы, высвободите метчик из патрона и с помощью ручки для метчика завершите нарезание резьбы.
Не снимайте стальной кусок со стола и не отпускайте его.
Закрутите болт M12 снизу вверх.
С помощью напильника очистите край болта, чтобы поверхность была плоской и параллельной столу.
Закрепить болт с гайкой таким образом, не может вывернуть, в процессе бурения. (Нуждаясь два гаечными ключ 19мм)
Installthe шнура питания к розетке.
Используя сверло ø4 мм, начните делать (коснитесь и поднимите) 2 ~ 3 раза, пока не появится начальное отверстие для разметки.
После создания начального отверстия используйте сверло для завершения отверстия.
Замените сверло и проделайте отверстие ø8,5 мм.
Отпустите стопорную гайку и отверните болт,
, но пока не снимайте кусок стали со стола.
Мы будем использовать его для сверления второго или нескольких болтов, чтобы иметь на складе .
Закрепите болт в тисках и начните нарезать резьбу, используя первый метчик набора,
, затем второй и, наконец, третий.

Ремонт внутренней резьбы видео: Восстановление резьбы V-COIL — купить на Volkel.ru

Инструмент для нарезания внутренней резьбы

Как и чем выполняется?

Виды инструмента

Нюансы работы

Процесс нарезки (видео)

Советы по работе

Ремонт внутренней резьбы (Видео)

Нарезка резьбы на трубе вручную: инструмент, клуппом

Процесс выполнения

Пошаговое изготовление при использовании различных специальных инструментов

Использование клуппа

Причины возникновения дефектов. Как избежать бракованных изделий?

Нарезание внутренней резьбы

Нарезание внутренней резьбы

Как закрепить шпильку в блоке двигателя

Особенности и преимущества шпилек ГБЦ

Замена шпильки

Как выкрутить оставшуюся в блоке резьбу?

Высверливание резьбы обломавшейся шпильки

Замена шпильки ремонтной деталью с нарезанием большей резьбы

Ремонт резьбового отверстия (восстановление повреждённой резьбы)

Способ восстановления резьбы

Повреждённую резьбу можно полностью восстановить по следующей технологии:

Какие возможности есть у резьбовых вставок

Какие инструменты применяются при восстановлении резьбы

Описание технологии восстановления резьбы

как нарезать резьбу на трубе в домашних условиях своими руками + видео

Приемы нарезки и состав инструмента

Этапы нарезки резьбы

Нарезка трубы: видео

Нарезание внутренней резьбы на токарном станке

ПОХОЖИЕ СТАТЬИ:

Как использовать резьбовые вставки (или «геликоилы»)

Наборы резьбовых вставок

Что такое резьбовая вставка?

Установка резьбовой вставки

УКАЗАНО В ЭТОМ ВИДЕО:

В ОТНОШЕНИИ ЭТОГО ВИДЕО:

Ремкомплект резьбы полуорды

Вставки Helicoil от Fastener Tool

Что такое винтовые фиксирующие проволочные вставки HeliCoil?

Что такое проволочные вставки со свободным ходом HeliCoil?

Что такое бесконтактные пластины HeliCoil?

Прочие продукты и материалы

Комплекты для ремонта резьбы | Jergens Inc

Комплекты для ремонта резьбы

Как установить вставку Helicoil »Блог ноу-хау NAPA

Резьбовые вставки | Купите резьбовые вставки E-Z LOK для металла, пластика и дерева онлайн на ezlok.com

Более пристальный взгляд на вставки для спиралей

1. Как работают металлические резьбовые вставки?

2. Каковы преимущества использования спиральных вставок катушек?

Остались вопросы, как установить вставку катушки. Может ли E-Z LOK помочь?

Подробнее о катушечных вставках

Самостоятельная резьбовая вставка (Helicoil) Без токарного станка: 4 шага (с изображениями)

Добавить комментарий Отменить ответ
