Радиографический контроль — все о методе неразрушающего контроля

Что вы узнаете:

Радиографический контроль

— это метод неразрушающего контроля, при котором многие типы изготовленных компонентов могут быть проверены для проверки внутренней структуры и целостности образца. Промышленная рентгенографический контроль может быть выполнена с использованием рентгеновского или гамма-излучения. Оба являются формами электромагнитного излучения. Разница между различными формами электромагнитной энергии связана с длиной волны. Рентгеновские и гамма-лучи имеют самую короткую длину волны, это свойство приводит к способности проникать, проходить и выходить из различных материалов, таких как углеродистая сталь и другие металлы.

Радиографический контроль: история создания

Радиография началась в 1895 году с открытия рентгеновских лучей (позднее их называли рентгеновскими лучами в честь человека, который впервые подробно описал их свойства). Вскоре после открытия рентгеновских лучей была обнаружена радиоактивность. Используя радиоактивные источники, такие как радий, можно получить гораздо более высокие энергии фотонов, чем от обычных рентгеновских генераторов. Рентгеновские и гамма-лучи использовались на заре открытия, еще до того, как были обнаружены опасности ионизирующего излучения. В последствии были открыты новые изотопы, но уже после второй мировой войны, такие как цезий-137, иридий-192 и кобальт-60, они стали доступны для промышленного рентгенографического контроля, а использование ранее использовавшегося радия и радона начало сокращаться.

Радиографический контроль и беспроводной рентгеновский генератор

Источником рентгеновского генератора служит гамма-излучения, чаще всего иридий-192 и кобальт-60, используются для проверки различных материалов. Подавляющее большинство рентгенографии касается испытаний и классификации сварных швов на напорных трубопроводах, сосудах под давлением, резервуарах большой емкости, трубопроводах и некоторых конструкционных сварных швах.

Также может проверяться бетон ( арматура или трубопровод), может проверяться работа сварщика, обработанные детали, металлические листы и трубы или отливки. Возможно обнаружение аномалий из-за коррозии или механического повреждения. Также проверяются неметаллические компоненты, такие как керамика, используемые в аэрокосмической промышленности.

Теоретически, промышленные рентгеновские генераторы могут изучать твердый и плоский материал (стены, потолки, полы, квадратные или прямоугольные контейнеры) или любой полый цилиндрический или сферический объект.

Луч из рентгеновского генератора должен быть направлен на середину исследуемого участка и должен быть прямым к поверхности материала, за исключением специальных методов, в которых заранее ожидаемые дефекты лучше всего обнаруживать с помощью другого измерения.

Длина исследуемого сварного шва для каждого исследования должна быть такой, чтобы толщина материала на диагностических концах, измеренная в направлении падающего луча, не превышала фактическую толщину более чем на 6%.

Как делается снимок в радиографическом контроле?

Проверяемый образец помещается между источником излучения и приемным устройством (кассетой), обычно с пленкой в ​​светонепроницаемом держателе или кассете, при исследовании излучение из рентгеновского аппарата проникает в деталь в течение небольшого промежутка времени (экспозиции), но необходимого для соответствующей регистрации.

Результатом является двухмерное проецирование детали на пленку с получением скрытого изображения различной плотности в зависимости от количества излучения, достигающего каждой области.

Такой снимок мы называем рентгеновским, в отличие от фотографии, сделанной светом.

Так как пленка обладает кумулятивным откликом (пленка поглощает радиацию и тем самым усиливается экспозиция). Мелкие детали становятся доступными если, продлить время облучения до тех пор, пока пленка не сможет записать изображение.

Важно: Рентгенографический контроль и рентгенограмма или рентгеновская плёнка всегда делается как негативная.

Перед началом рентгенологического исследования всегда желательно осмотреть компонент своими глазами, чтобы устранить любые возможные внешние дефекты, так как они будут обнаружены на снимке + это поможет понять природу детали и возможного дефекта.

Важно: Если поверхность сварного шва является слишком неровной, может быть желательно отшлифовать ее, чтобы получить гладкую поверхность. Но это может быть и недоступна в тех случаях где производиться исследования (в поле). Но если не выронить шов, то возможно будет сложно выявить внутренние дефекты.

После этого визуального осмотра у оператора по неразрушающему контролю будет четкое представление о возможностях доступа к двум сторонам сварного шва, что важно, как для настройки оборудования, так и для выбора наиболее подходящего метода анализа.

Важно: Дефекты, такие как расслоение и плоские трещины, трудно обнаружить с помощью рентгенографии, особенно для неопытного глаза.

Держа в голове негативные последствия рентгенографического контроля, рентгенография обладает многими существенными преимуществами по сравнению с ультразвуковым контролем, особенно в том смысле, что, поскольку создается «картинка». Поэтому можно сделать более точную идентификацию дефекта. Это очень важно, так как большинство строительных стандартов допускают определенный уровень дефектности, в зависимости от типа и размера дефекта.

Для квалифицированного опытного рентгенографа незначительные изменения плотности, которые он увидит на пленки дадут возможность не только точно определить местонахождение дефекта, но и определить его тип, размер и местоположение. Опыт специалиста возможно, устранить необходимость дорогостоящего и ненужного ремонта, в каком-то конкретном случае.

Радиографический контроль сварных соединений

Для проверки сварного соединения существует 2 способа основных способа действий.

Метод исследования из объекта

Исследование производится, когда аппарат помещается в центр (во внутрь) трубы, резервуара, сосуды или трубопровода. В зависимости от требований исследований кассеты с пленкой помещают на внешнюю поверхность, подлежащую исследованию. Для этого как првило используют рентгеновскую плёнку Afga d7 или рентгеновскую плнку KODAK AA400

Такое расположение для исследования является почти идеальным — при правильном расположении и все участки на пленки будут иметь примерно одинаковую плотность.

Этот способ имеет важное преимущество оно заключающееся в том, что он занимает меньше времени, чем другие. Поскольку излучение проникает только через общую толщину стенки, один раз. А прибор должен перемещаться по радиусу проверяемого объекта (сосуда, трубопровода), а не по его полному диаметру.

Но справедливости ради стоит сказать, что рентгеновский аппарат может вращаться внутри исследуемого объекта (сосуда, трубы), а также труба может вращаться вокруг аппарата. Однако на практике такой способ применяется очень редко.

Метод 2:

Предназначен для плоских объектов, таких как металлический лист или небольшой объект исследования. В каждом случае рентгенографическая пленка располагается за объектом исследования.

Во всех случаях РК исследуется только одна стена и на рентгенограмме видна только одна стена.

Однако современные методы исследования могут выполнять и панорамное сканирование, но в практической действительности это очень дорого однако  микрофокусный рентген, позволяет это делать.

Рентгенологическое тестирование и неразрушающий контроль

Радиографический контроль (RT) — это метод неразрушающего контроля (NDT), который использует рентгеновское или гамма-излучение для исследования внутренней структуры изготовленных компонентов, выявляя любые дефекты или дефекты.

При радиографическом контроле тестовая деталь помещается между источником излучения и пленкой (или детектором). Различия в плотности материала и толщине испытательной детали будут ослаблять (то есть уменьшать) проникающее излучение за счет процессов взаимодействия, включающих рассеяние и / или поглощение. Затем разница в поглощении записывается на промышленной рентген пленке (ах) или с помощью электронных средств.

В промышленной рентгенографии существует несколько доступных методов визуализации, методов отображения окончательного изображения, например пленочная рентгенография, рентгенография в реальном времени (RTR), компьютерная томография (CT), цифровая рентгенография (DR) и компьютерная рентгенография (CR).

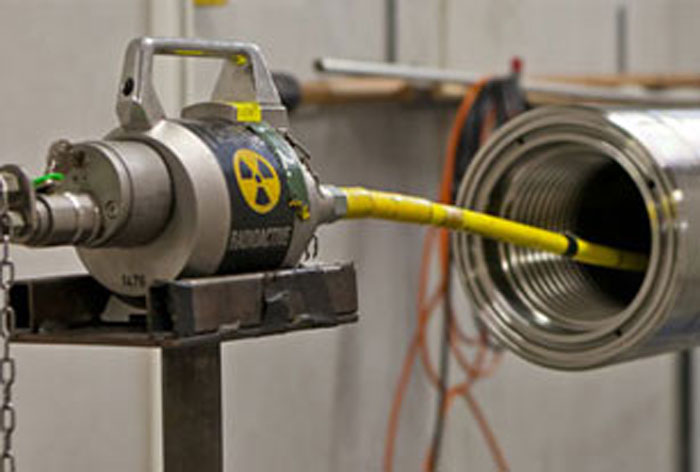

Для промышленного использования доступны два разных радиоактивных источника; Рентген и гамма-лучи. Эти источники излучения используют версии электромагнитных волн с более высоким уровнем энергии, то есть с более короткой длиной волны. Из-за радиоактивности, связанной с радиографическим тестированием, крайне важно обеспечить строгое соблюдение местных правил во время работы.

Компьютерная томография

Компьютерная томография (КТ) — один из передовых лабораторных методов неразрушающего контроля, который Nova78 предлагает, как услугу в лаборатории неразрушающего контроля для промышленности. КТ — это метод, основанный на рентгенографии, который обеспечивает как поперечное сечение, так и объемные трехмерные изображения контролируемого объекта. Эти изображения позволяют исследовать внутреннюю структуру тестового объекта без наложения, присущего 2D-рентгенографии. Эта функция позволяет детально анализировать внутреннюю структуру широкого спектра компонентов.

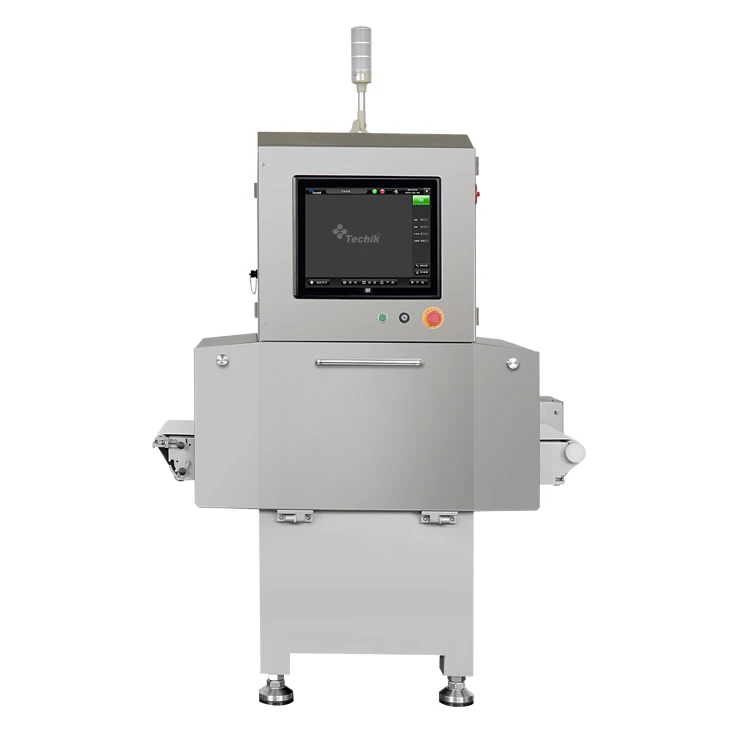

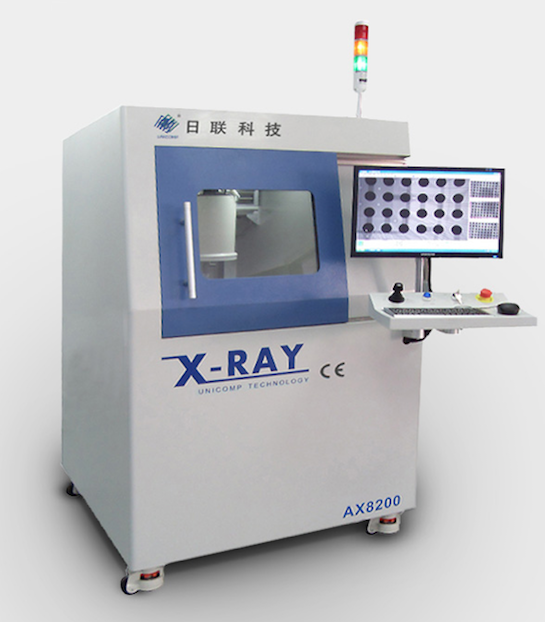

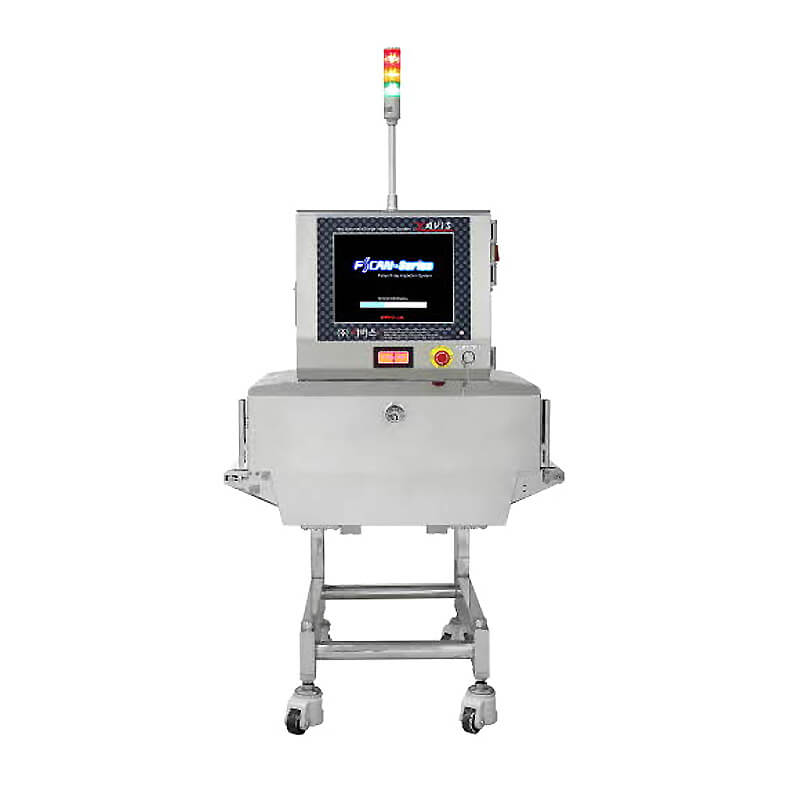

Где используется радиографический контроль

Преимущества

• Можно проверить собранные компоненты
• Требуется минимальная подготовка поверхности
• Обнаруживает как поверхностные, так и подповерхностные дефекты
• Обеспечивает постоянную запись проверки
• Проверить внутренние дефекты сложных конструкций
• Изолируйте и осмотрите внутренние компоненты
• Автоматически обнаруживать и измерять внутренние недостатки
• Измерьте размеры и углы внутри образца без разрезов
• Чувствителен к изменениям толщины, коррозии, дефектам и изменениям плотности материала

Области применения

Радиографические исследования широко используются в;

• Аэрокосмическая промышленность
• Военная оборона
• Морская промышленность
• Энергетическая промышленность
• Нефтехимическая промышленность
• Управление отходами
• Автомобильная промышленность
• Обрабатывающая промышленность
• Транспортные отрасли

Радиографический контроль сварных соединений

Что вы узнаете:

Радиографический и ультразвуковой контроль в сварных соединениях

Рентгенографический и ультразвуковой контроль сварного шва являются двумя наиболее распространенными методами неразрушающего контроля. Его используемыми для обнаружения разрывов во внутренней структуре сварных швов. Очевидным преимуществом обоих этих методов исследований является их способность помочь установить внутреннюю целостность сварного шва без разрушения сварного компонента. Сейчас мы кратко рассмотрим эти два метода неразрушающего контроля. Также расскажем, как они используются и какие типы сварочных дефектов они могут найти. Мы рассмотрим их преимущества перед другими методами контроля, а также их ограничения.

Радиографический контроль сварных соединений

Радиографическое тестирование

 В этом методе испытания сварного шва используются рентгеновские лучи, полученные с помощью рентгеновской трубки, или гамма-лучи, полученные с помощью радиоактивного изотопа. Основной принцип рентгенографического контроля сварных швов такой же, как и для медицинской рентгенографии. Проникающее излучение проходит через твердый объект, в данном случае сварной шов, а не часть человеческого тела, на фотопленку, в результате чего изображение внутренней структуры объекта осаждается на пленке.  Количество энергии, поглощаемой объектом, зависит от его толщины и плотности. Энергия, не поглощенная объектом, приведет к облучению рентгеновской пленки.

Эти области будут темными, когда снимок проявится. Области рентгеновской пленки, подверженные меньшему количеству энергии, остаются светлее.

Радиографический контроль сварных швов

Радиографический контроль сварных соединений: Поэтому области объекта, где толщина была изменена из-за неоднородностей, таких как пористость или трещины, будет отображаться как темные очертания на пленке.

Радиографический контроль сварных соединений: Включения низкой плотности, такие как шлак, будут отображаться в виде темных областей на пленке, в то время как включения высокой плотности, такие как вольфрам, будут отображаться в виде светлых областей.



Радиографическое тестирование может обеспечить хорошее качество сварного шва, которую относительно легко интерпретировать обученному и подготовленному персоналу.

Этот метод тестирования обычно подходит, когда есть доступ к обеим сторонам сварного соединения (за исключением техник снятия снимков с двойной стенкой, используемых на некоторых работах по трубопроводу).

Важно: Хотя это медленный и дорогой метод неразрушающего контроля, он является качественным методом для определения пористости, включений, трещин и пустот внутри сварных швов.

Крайне важно, чтобы квалифицированный персонал проводил рентгенографическую интерпретацию, поскольку неверная интерпретация рентгенограмм может быть дорогостоящей и серьезно мешать производительности.

Важно: Существуют очевидные проблемы безопасности при проведении рентгенографических испытаний.

Рентгеновское и гамма-излучение невидимо невооруженным глазом и может иметь серьезные последствия для здоровья и безопасности.

Ультразвуковой контроль:

Ультразвуковой контроль — этот метод испытаний использует механические колебания, похожие на звуковые волны, но более высокой частоты.  Луч ультразвуковой энергии направляется в испытуемый объект. Этот луч проходит через объект с незначительными потерями, за исключением случаев, когда он перехватывается и отражается от разрывов в объекте.

Используется метод отражения ультразвукового контактного импульса. В этой системе используется преобразователь, который превращает электрическую энергию в механическую. Преобразователь возбуждается высокочастотным напряжением, которое вызывает механическое колебание кристалла. Кристаллический зонд становится источником ультразвуковых механических колебаний.

Эти вибрации передаются в испытательный образец через жидкость для сцепления, обычно масляную пленку, называемую соединением. Когда импульс ультразвуковых волн ударяется о разрыв в испытательном образце, то это заставляет его отрезаться назад к своей точке происхождения. Таким образом, энергия возвращается к преобразователю (зонду). Теперь преобразователь служит приемником отраженной энергии.

Начальный сигнал или основной удар, возвращенные эхо-сигналы от неоднородностей и эхо-сигналы на задней поверхности испытательного образца — все это отображается на экране.

Обнаружение, определение местоположения и оценка неоднородностей становятся возможными, потому что скорость звука в данном материале почти постоянна, что делает возможным измерить и расстояние. А относительная амплитуда отраженного импульса более или менее пропорциональна размеру обнаруженного дефекта. Всё это и отражается на экране прибора.

Одной из наиболее полезных характеристик ультразвукового контроля является его способность определять точное положение разрыва в сварном шве.

Этот метод тестирования требует высокого уровня подготовки и компетентности оператора и зависит от назначения и применения подходящих процедур тестирования. Этот метод тестирования может быть использован для черных и цветных материалов, его возможно применять для тестирования толстых сечений, доступных только, с одной стороны.

Ультразвуковой контроль может хорошо обнаруживать тонкие трещины и более явные дефекты, которые могут быть не так легко обнаружены при радиографическом тестировании.

Радиографическое тестирование

Радиографическое тестирование — это метод неразрушающего контроля, который использует рентгеновские лучи или гамма-лучи для проверки внутренней структуры изготовленных компонентов, выявляя любые дефекты или дефекты.

В радиографическом тестировании тестовая часть помещается между источником излучения и рентгеновской пленкой (или детектором). Различия в плотности и толщине материала испытуемой детали будут ослаблять (то есть уменьшать) проникающее излучение посредством процессов взаимодействия, включающих рассеяние и / или поглощение. Различия в поглощении затем записываются на пленку (и) или с помощью электронных средств.

В промышленной радиографии доступно несколько методов визуализации, методов для отображения конечного изображения, таких как пленочная рентгенография, рентгенография в реальном времени, компьютерная томография, цифровая рентгенография и компьютерная рентгенография.

Есть два различных радиоактивных источника, доступных для промышленного использования; Рентген и Гамма-луч.  Эти источники излучения используют более высокий уровень энергии, то есть более короткие волны, разновидности электромагнитных волн. Из-за радиоактивности, связанной с радиографическим тестированием, чрезвычайно важно обеспечить строгое соблюдение местных правил во время работы.

Компьютерная томография является одним из передовых методов неразрушающего контроля, которые предлагается для промышленности.

КТ — это рентгенографический метод, который позволяет получать как поперечные, так и трехмерные объемные изображения исследуемого объекта. Эти изображения позволяют проверять внутреннюю структуру тестового объекта без наложения, связанного с 2D-рентгенографией. Эта особенность позволяет детально проанализировать внутреннюю структуру широкого спектра компонентов.

Преимущества рентгенографии

• Вы сможете осмотреть уже собранные компоненты используя различные рентгеновские пленки такие как пленка Agfa F8, пленка Agfa D4, пленка Agfa D 7 от компании GE,
• Требуется минимальная подготовка поверхности
• Обнаруживает как поверхностные, так и скрытые дефекты
• Обеспечивает постоянную запись проверки
• Можно проверить внутренние недостатки на сложных структурах
• Изолировать и осмотреть внутренние компоненты
• Автоматически обнаруживать и измерять внутренние недостатки
• Измерьте размеры и углы внутри образца без сечения
• Чувствителен к изменениям толщины, коррозии, дефектам и изменениям плотности материала.

Где применяется радиографическое тестирование

Радиографическое тестирование широко используется в;

• Аэрокосмическая промышленность
• Военная оборона
• Промышленная индустрия
• Морские отрасли
• Энергетика
• Нефтехимическая промышленность
• Управление отходами
• Автомобильная промышленность
• Обрабатывающая промышленность
• Транспортные отрасли

Радиографический (радиационный) неразрушающий контроль

Радиографический (радиационный или рентгенографический) контроль (РК) базируется на зависимости активности гамма-излучения и толщины поглощающего материала, который они просвечивают. Неравномерное поглощение излучения говорит о присутствии дефектов на объекте контроля. Распределение лучей, зафиксированное на пленке, позволяет проанализировать внутреннее строение исследуемого объекта.

Ионизирующее гамма-излучение, подобно свету, обладает волновой природой, объясняющей его высокую проникающую способность. Электромагнитные волны, лежащие в основе рентгеновского излучения, делают его очень похожим на гамма-излучение. Проникающая способность рентгеновских лучей также зависит от плотности исследуемых материалов, которые поглощают их по-разному. Измерить их можно в момент выхода с обратной стороны контролируемого материала.

Квантовая природа обеспечила применение гамма, рентгеновских, а также нейтронных лучей в радиографическом неразрушающем методе контроля, для которого они генерируются с помощью специального оборудования.

Алгоритм выполнения и меры безопасности

Работы по выявлению дефектов и отклонений радиационным методом, регламентируются ГОСТ 7512-86 и поэтапно выполняются лабораториями, аттестованными в соответствии с ПБ 03-372-00 и ПБ 03-440-02:

1. Подготовка объекта к просвечиванию посредством очищения его поверхности от мусора и ржавчины
2. Визуальный осмотр с разметкой и маркировкой участков объекта для дальнейших исследований
3. Контролируемые сварные швы размещают между излучателем и приемником устройства
4. Аппаратура включается, после предварительной проверки ее работоспособности
5. Рентгеновские лучи проникают сквозь шов и принимаются датчиком, размещенным с обратной стороны
6. Полученная информация выводится на монитор или рентгеновскую пленку для дальнейшего анализа и хранения

Уровень чувствительности приборов зависит от множества факторов. Он проверяется путем размещения на контролируемом участке различных эталонов чувствительности в заданной последовательности:

• Проволочных
• Канавочных
• Пластинчатых

Работы, связанные с РК, проводятся с соблюдением правил безопасности, предусматривающих:

• Наличие технологической карты (с алгоритмом действий, схемами зарядки кассет, нормативами)
• Предварительную проверку исправности оборудования
• Экранирование задействованной аппаратуры для предотвращения распространения опасных для людей и экосреды излучений
• Соблюдение безопасной дистанции между специалистами и применяющимися в работе приборами
• Максимальное сокращение времени пребывания специалистов в потенциально опасных местах
• Применение СИЗ
• Ограждение рабочей зоны, определяемой с помощью дозиметров ДКС-АТ, специальной лентой и знаками

Территория, предназначенная для проведения мероприятий радиационного контроля, должна быть оснащена защитным покрытием (свинцовыми листами) и освобождена от посторонних лиц.

Проведение аттестации и обучение специалистов по неразрушающему контролю

Какие отклонения выявляет радиографический контроль?

Главная задача любой разновидности НК – выявление деформаций и повреждений. Радиографический метод позволяет определять отклонения сварных швов и стыков труб, находящихся на поверхности, а также возникающих внутри контролируемого объекта.

• Посторонние включения (вольфрамовые, окисные, шлаковые)
• Трещины, поры, непровары, подрезы
• Вогнутые и выпуклые корневые деформации шва в труднодоступных местах
• Излишки наплавленного металла
• Коррозийные изъяны с геометрическими нарушениями (язвы, питтинги)

Но применение оборудования РК небезгранично, зависит от класса чувствительности и не позволяет выявлять:

• Изъяны, величина раскрытия которых ниже стандартных значений
• Дефекты, чья плоскость раскрытия не совпадает с направлением просвечивания
• Включения и геометрические отклонения, изображения которых на снимках совпадают со сторонними элементами, сварными углами и перепадами

Допустимые габариты изъянов на объектах контроля отражаются в технической документации (чертежи, ТУ), а при отсутствии определяются ГОСТом 23055-78.

Приборы радиографического контроля

Выбор рентгеновских аппаратов производится с учетом толщины контролируемого материала, геометрии просвечивания и чувствительности прибора, отраженных в ТУ. Рентгеновские приборы привлекают высокой мощностью и долговечностью, но они слишком крупные, дорогостоящие и достаточно вредные для здоровья обслуживающего персонала.

Гамма-дефектоскопы, несмотря на более низкую контрастность и отсутствие регулировки мощности, отличаются такими плюсами, как невысокая стоимость, небольшие габариты и малое фокусное пятно, обеспечивающее четкость проекции отклонений. Чаще всего используются там, где нельзя применить рентгеновские аппараты постоянного действия (контроль небольших толщин, отсутствие источников питания, в труднодоступных местах).

ГОСТ 7512-82 содержит основные схемы и устанавливает метод РК, чувствительность которого зависит:

• От контрастности режима просвечивания
• Зернистости пленки
• Геометрических условий просвечивания
• Жесткости излучения
• Толщины и плотности просвещаемого материала

Среди фиксаторов рентгеновского излучения наиболее востребованы пленка с аналогичным названием, а также многоразовые акриловые или фосфорные пластины, применяемые в цифровой радиографии. От их выбора во многом зависит качество результатов, полученных в ходе РК. Поэтому каждая партия пленки и реактивы для ее обработки предварительно проверяются на пригодность и соответствие установленным показателям:

• Проведение подготовки пленки и обработки снимков в затемненном помещении
• Готовые снимки должны отличаться высокой четкостью, отсутствием пятен и непрерывным эмульсионным слоем
• Эталоны и маркировка должны быть видны на снимках

Оценка результатов дефектоскопии подразумевает измерение габаритов, обнаруженных отклонений с помощью линейки лупы и специальных шаблонов.

Преимущества метода РК

Радиографический контроль – один из основных методов проверки качества выполнения сварочных работ. Он наиболее востребован в нефтяной и газовой промышленности, где крайне важны качественные сварные стыки и соединения отдельных элементов трубопроводов, благодаря таким плюсам:

• Наглядность – точное отражение посредством фотокопии внутреннего состояния материи и мест расположения отклонений
• Непревзойденная точность, обеспеченная бесконтактностью метода
• Контроль различных материалов, включая немагнитные
• Независимость от внешних воздействий, что делает возможным применение метода в погодных и технических условиях любой сложности

Среди минусов РК высокая стоимость оборудования и расходников, необходимость наличия персонала, прошедшего специальное обучение, вредные излучения.

Вы можете оставить заявку на проведение радиографического контроля

Об авторе

Владислав Ветошкин

Эксперт по промышленной безопасности

Вас может заинтересовать

Промышленная безопасность

Экспертиза промышленной безопасности

Экспертиза технических устройств

Экспертиза проектной документации

Экспертиза зданий и сооружений

Декларация промышленной безопасности

Техническое диагностирование

Аудит промышленной безопасности

Обоснование безопасности опасного производственного объекта, а также изменения в обоснование ОПО

Паспорт безопасности опасного объекта (ОПО)

Обоснование безопасности машин и оборудования

ПЛАРН план ликвидации аварийных разливов нефти

Технический паспорт взрывобезопасности

Неразрушающий контроль

Магнитный контроль

Магнитно-порошковый контроль

Визуально-измерительный контроль (ВИК)

Электрический контроль

Электромагнитный (вихретоковый) контроль

Тепловой контроль

Ультразвуковой (акустический) контроль

Акустическая эмиссия

Радиографический контроль

Капиллярный контроль

Вибрационный контроль

Другие услуги

Предаттестационная подготовка по правилам промышленной безопасности и Аттестация специалистов в Ростехнадзоре

СМК цепи поставок ISO 28000:2007

ТР ТС 015/2011 «О безопасности зерна»

ТР ТС 018/2011 «О безопасности колесных транспортных средств»

Благодарственные письма наших клиентов

Отзывы

24. 09.2021

5

Оценка

ООО «ПСК-Реконструкция»

Благодарственное письмо

ООО «ПСК-Реконструкция» выражает благодарность ООО «Серконс» за плодотворное сотрудничество в рамках проведения негосударственной … экспертизы проектной документации на проекты, разработанные нашей организацией.

Работа выполнялась грамотно и профессионально. Благодарим за рекомендации по устранению замечаний в ходе экспертизы и уверены, что в дальнейшем сумеем сохранить и продолжить наши партнерские отношения.

Особенно хочется поблагодарить Родригес Изабель Владиславовну за эффективное ежедневное взаимодействие с нашими сотрудниками.

Генеральный директор М.А. Ахиллес

30.09.2021

5

Оценка

ООО «Галактика»

Настоящим выражаем свою благодарность ГК «Серконс», который является нашим основным партнером в сфере сертификации продукции с 2018 года. В перечень услуг, оказываемых нам ГК «Серконс», . .. входит оформление Сертификатов Соответствия Таможенного Союза и Деклараций Соответствия Таможенного Союза.

Отдельно хочется отметить профессионализм работы менеджеров по сертификации продукции Мельникова Георгия Викторовича и Телицыну Евгению Николаевну, их ответственное отношение к каждому запросу, высокую скорость обработки запросов и оперативное разрешение возникающих вопрос.

Благодарим за сотрудничество и надеемся на эффективное взаимодействие в будущем!

Генеральный директор И.В. Липский

30.09.2021

5

Оценка

ООО «МорНефтеГазСтрой»

Уважаемая Яна Александровна!

Компания ООО «МорНефтеГазСтрой» выражает глубокую и искреннею благодарность ООО «СЗРЦ ПБ» за профессиональный подход к своей работе.

… Квалификация и опыт специалистов, которые всегда на связи, позволили оперативно решить возникшие вопросы в кратчайшие сроки и выполнить работу в соответствии со всеми нормами и правилами.

Желаем процветания и финансового благополучия вашей компании.

Будем рассчитывать на дальнейшее плодотворное сотрудничество в сфере проведения испытаний по определению пожаробезопасности продукции и сертификации.

Генеральный директор Тужик М.М.

30.09.2021

5

Оценка

ООО «Волгограднипиморнефть»

Уважаемый Алексей Петрович,

Выражаем Вам благодарность за качественно выполненную услугу по разработке специальных технических условий на проектирование и … строительство объекта в части обеспечения пожарной безопасности блока хранения и налива ТУГ по объекту: «Освоение месторождения D33 с объектами инфраструктуры. Первый эпат освоения. Реконструкция трубопровода товарной нефти НСП «Романово» — ООО «ЛУКОЙЛ-КНТ».

Все работы были выполнены качественно и в запланированные сроки. Особенно хотелось бы отметить менеджера Дарью Олеговну Мастерских и экспертов Митичкина Александра Алексеевича и Черникова Евгения Михайловича за их профессионализм и оперативную работу.

Мы можем рекомендовать ООО «ПромМаш Тест» как надежного профессионального партнёра и надеемся на дальнейшее взаимовыгодное сотрудничество.

Первый зам. генерального директора — Директор по развитию бизнеса — Главный инженер А.В. Скурлатов

30.09.2021

5

Оценка

ООО «Мастер РУФ»

Благодарственное письмо.

От лица компании ООО»Мстер Руф» выражаем вам благодарность за качественно выполненную услугу по проведению негосударственной экспертизы … проектной документации на проекты, разработанные нашей организацией.

Все работы выполнены качественно и в ожидаемые сроки. В особенности хотелось бы отметить менеджера Родригес Изабель Владиславовну за профессионализм и оперативную работу. Мы можем рекомендовать ООО «Серконс» как надежного профессионального партнера и надеемся на дальнейшее взаимовыгодное сотрудничество.

30.09.2021

5

Оценка

Золотой медвежонок 2020

Благодарность

Оргкомитет 11 Национальной премии в сфере товаров и услуг для детей «Золотой медвежонок — 2020» выражает глубокую признательность за экспертную . .. поддержку и профессиональный подход к работе в Экспертном совете

Техническому директору ООО «ПромМаш Тест» Прокопьевой Ирине Александровне

Ваш экспертный опыт — ценный вклад в развитие премии.

С нетерпением ждём Вашего участия в 12 национальной премии «Золотой Медвежонок-2021»

Председатель оргкомитета А.В. Цицулина

30.09.2021

5

Оценка

ООО «Газэнергосеть розница»

Благодарственное письмо

Уважаемый Алексей Петрович!

ООО «ГЭС розница» выражает благодарность ООО «ПромМаш Тест» за выполненную … работу по проведению специальной оценки условий труда (СОУТ) в нашей компании в 2020 году. Благодаря компетентности и высокому уровню профессионализма специалистов ООО «ПромМаш Тест» услуги по проведению СОУТ были выполнены качественно и своевременно.

Коллектив ООО «ГЭС розница» желает Вашей команде успехов во всех начинаниях и достижения всех поставленных целей. Надеемся в будущем на взаимовыгодное сотрнудничество с Вашей организацией!

С уважением,
Заместитель генерального директора-
Главный инженер ООО «ГЭС розница» С.А. Карабашев

27.10.2021

5

Оценка

ФКП «Анозис»

Уважаемый Алексей Петрович!

ФКП «Анозис» выражает благодарность экспертной организации ООО «ПромМаш Тест», за качественно проведённое техническое … диагностирование и экспертизу промышленной безопасности на производственных площадках нашего предприятия.

Хотим выразить благодарность за высокую организованность сотрудников и способность быстро и качественно решать поставленные задачи. Особенно хотим поблагодарить специалиста по промышленной безопасности Баздрова Олега Андреевича, инженеров Фёдорова Алексея Владимировича и Безуглова Антона Юрьевича, а так же руководителя отдела лицензирования и регистрации ОПО Юзвенко Романа Евгеньевича, за корректно выполненную работу и ответственный подход к выполнению поставленных задач.

 Главный инженер                                                                                                                                                                                          О.Г.Бенцлер

27.10.2021

5

Оценка

АО «Раменский приборостроительный завод»

Уважаемый Алексей Петрович!

АО «Раменский приборостроительный завод» выражает благодарность и признательность лично Вам и всему коллективу ООО «Проммаш … Тест» за оперативное и качественное проведение специальной оценки условий труда на нашем предприятии.

На всех этапах сотрудники демонстрировали профессиональный подход к делу и высокую квалификацию в области проведения СОУТ. Особую признательность хочется выразить эксперту по СОУТ Ли Татьяне Владимировне за качественное и оперативное выполнение работ по СОУТ, широкий спектр профессиональных знаний и непосредственную вовлеченность в рабочий процесс. Отдельно хочется поблагодарить менеджера Михайлова Станислава Александровича, который был с нами от этапа заключения договора и на протяжении всего рабочего процесса, за его четкую клиентоориентированность.

За время работы мы убедились, что ООО «Проммаш Тест» как надежного партнера, работающего на высоком профессиональном уровне.

Главный инженер                                                                                                                                                                                 С.И. Пономарев

27.10.2021

5

Оценка

ГБК РО «МШОР №8 им. В.В. Понедельника» Ростов-на-Дону

Уважаемый Андрей Алексеевич!

ГБУ РО «СШОР № 8» пользуется услугами ООО «Серконс» по сертификации спортивных объектов, находящихся в оперативном управлении нашего … учреждения 2016 года.

За это время с помощью команды ООО «Серконс» г. Ростова-на-Дону произведена сертификация, а также продление сроков действия сертификатов на спортивные объекты в г. Ростове-на-Дону: Дворец спорта, открытый футбольный стадион на 1500 зрительских мест, водно-спортивная база «Зелёный остров».

Выражаем благодарность команде менеджеров Вашей компании и особо хочется отметить работу менеджера Сундуковой Нилы Геннадьевны, которая за все эти годы персональной работы с нашим учреждением проявила себя как высокопрофессиональный, грамотный, ответственный и внимательный к проблемам клиента специалист.

Мы и дальше надеемся на сотрудничество с ООО «Серконс» и будем рекомендовать всем Вашу компанию как прекрасно организованную, авторитетную организацию.

И.о. директора                                                                                                                                                                                  А.А. Пивоваров

27.10.2021

5

Оценка

ООО «Хабаровскремпроект»

Уважаемая Яна Александровна!

ООО «ХАБАРОВСКРЕМПРОЕКТ» выражает благодарность компании ООО «СЗРЦ ПБ» за качественно выполненную услугу по разработке и … согласованию специальных технических условий в МЧС России ив Министерстве строительства и жилищного-коммунального хозяйства Российской Федерации.

Так же хотим особо отметить менеджера Синявского Дмитрия Юрьевича и руководителя Отдела независимой оценки риска и экспертизы пожарной безопасности Рементова Андрея Николаевича за профессионализм и качественное исполнение работы.

Мы можем рекомендовать компанию ООО «СЗРЦ ПБ», как хорошо организованную, профессиональную команду, и рады, что приняли решение о сотрудничестве с Вами.

Также на сегодняшний день прорабатываем возможность сотрудничества с Вашей компанией на разработку и прохождение СТУ по планируемому проекту Гостиничный комплекс по пер. Некрасовский 30 в г. Владивостоке.

Генеральный директор

ООО «Хабаровскремпроект»                                                                                                                                                               А.А. Радыгин

27.10.2021

5

Оценка

АО «Евраз НТМК»

Уважаемая Яна Александровна!

АО «Евраз НТМК» выражает благодарность компании ООО «СЗРЦ ПБ» за качественно выполняемые услуги по разработке специальных технических … условий.

Мы можем рекомендовать компанию ООО «СЗРЦ ПБ», как хорошо организованную профессиональную команду, выражаем уверенность в сохранении сложившихся отношений и надеемся на дальнейшее плодотворное сотрудничество.

Начальник УКС                                                                                                                                                                                        И.Е. Хаятов

27.10.2021

5

Оценка

ООО «АББ»

Уважаемая Андрей Алексеевич!

Благодарим ООО «Серконс» в лице Увайской Людмилы Леонидовны и ее команды специалистов за организацию и проведение работ по … сертификации и декларированию соответствия большого перечня продукции ООО «АББ», подпадающей под действие Технических регламентов Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020 направлениям нашего сотрудничества с ООО «Серконс», которое длится с 2011 года.

Работа Ваших Специалистов важна и способствует процессу своевременного выпуска продукции ООО «АББ» в обращение на территории Таможенного союза.

Рассчитываем на продолжение стабильного, долгосрочного сотрудничества с ООО «Серконс».

Старший инженер по технической поддержке                                                                                                                           Е.Н. Герасимович

и сертификации продукции

27.10.2021

5

Оценка

ООО «Магистраль»

Уважаемая Алексей Петрович!

ООО «Магистраль» выражает благодарность компании ООО «ПромМаш Тест» за профессиональное оказание услуги по негосударственной … экспертизе проектной документации и результатов инженерных изысканий.

За время нашего сотрудничества хотелось бы отметить компетентность менеджера Шуракова Сергея Сергеевича и его способность качественно и быстро решать вопросы.

Нам доставило большое удовольствие сотрудничество с компанией ООО «ПромМаш Тест».

Мы рекомендуем данную компанию в качестве профессионального партнера и надеемся на дальнейшее сотрудничество.

Генеральный директор                                                                                                                                                        Г. М. Макаршин.

ООО «Магистраль»

27.10.2021

5

Оценка

ООО «Старт-Строй»

Генеральному директору ООО «Серконс» Григорьеву А.А.

ООО «Старт-Строй» выражает слова искренней благодарности руководству и сотрудникам ООО «Серконс» за поведение … экспертизы проектной документации строительства объекта: «Многоквартирный жилой дом №4 по адресу: г. Н.Новгород, Советский район, у дер. Кузнечиха».

Отмечаем высокий профессионализм сотрудников Вашей организации, высокое качество работы. Благодаря слаженным действиям команды экспертов и менеджеров сопровождения, экспертиза была проведена в кратчайшие сроки и на высоком профессиональном уровне.

Желаем Вам профессионального роста и успехов  в бизнесе.

Генеральный директор                                                                                                                                                                  Поваляев А. В.

Смотреть все

Среди наших клиентов

Рентгенографический контроль качества | НПК Сибирь

Сотрудники лаборатории неразрушающего контроля ООО “НПК Сибирь” осуществляют контроль качества рентгенографическим методом (рентгенографический контроль).

Данный метод особенно актуален при проведении контроля качества сварных швов.

Наша организация имеет свидетельства о качестве:

• Лаборатории неразрушающего контроля в соответствии с требованиями ГОСТ ИСО/МЭК 17025-2009. Свидетельство об аттестации № 39А180014, аттестована независимым органом по аттестации лабораторий неразрушающего контроля ФГАОУ ВО НИ ТПУ ИНК РЦАКД;

• Испытательной лаборатории “Общие требования к компетентности испытательных и калибровочных лабораторий” и СДА-15-2009 “Требования к испытательным лабораториям”. Свидетельство об аккредитации № ИЛ/ЛРИ-00623, акредитована ОАО “НТЦ “Промышленная безопасность”;

Система менеджмента качества ООО “НПК Сибирь” соответствует требованиям стандарта BS EN ISO 9001:2015.

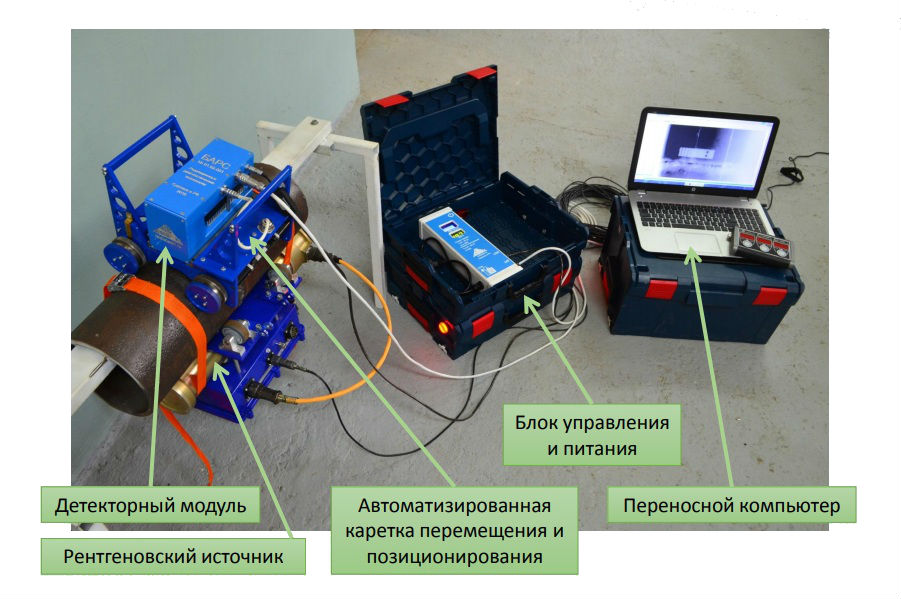

Наша лаборатория аттестована на проведение работ рентгенографическим методом.

Методом рентгенографического контроля были проведены проверки на объектах:

1. ООО «Норд Империал». Капитальный ремонт нефтепровода Куст 1 — Куст 2. Южно-Майское НМ
2. ООО «Томскнефтехим». Трубопроводы слива криопродуктов из ВРУ.
3. ПАО «ГМК «Норильский никель». Трубопроводы слива криопродуктов из ВРУ. Кислородная станция г. Норильск
4. ООО «Газпром трансгаз Томск». Рентгенографический контроль сварных соединений. Капитальный ремонт газопровода на участке 182 — 207 км. Барабинское ЛПУМГ. Газопровод Омск-Новосибирск-Кузбасс участок 0 — 208 км»
5. ООО «ИНК». Рентгенографический контроль сварных соединений. Нефтесборный трубопровод от АГЗУ КП-8 до КП-76+00 Ичединского НМ



Наши специалисты имеют II уровень квалификации по неразрушающим и разрушающим методам контроля, в соответствии с нормами Единой системы оценки соответствия в области промышленной, экологической безопасности, безопасности в энергетике и строительстве.

Диагностика проводится следующим оборудованием:

1. Импульсный рентгеновский аппарат “Арина-2”
2. Импульсный рентгеновский аппарат “Арина-3”
3. Импульсный рентгеновский аппарат “Арина-5”
4. Импульсный рентгеновский аппарат “Арина-7”
5. Импульсный рентгеновский аппарат “Арина-9”

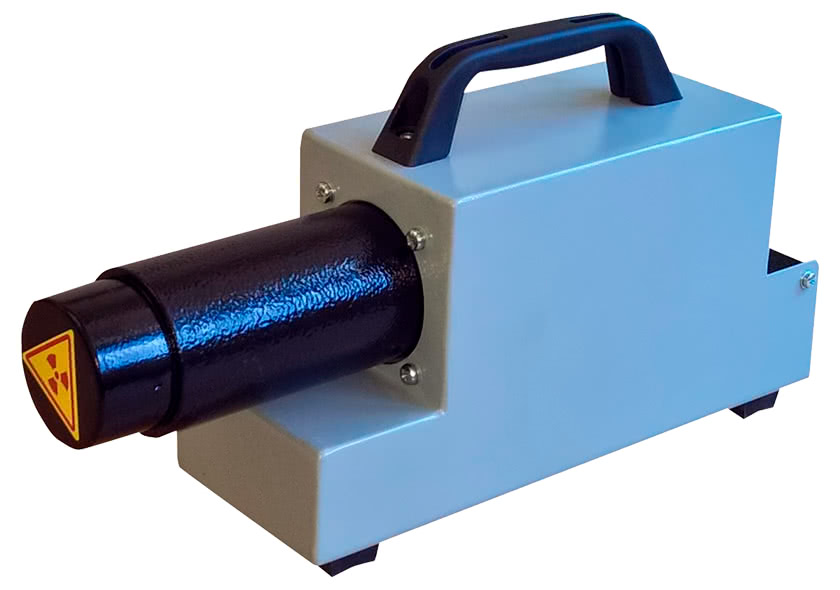

6. Импульсный рентгеновский аппарат “ПАМИР-300”
7. Портативный рентгеновский аппарат постоянного тока “МАРТ-250”

Стоимость работ рентгенографическим методом через две стенки:

Цена указана на толщину стенки до  10 мм.

1 м.п. — 1616,21 RUB

диаметр до 60  — 491,25 RUB

диаметр до 377 — 1 357,37 RUB

диаметр до 1020 — 4845,78 RUB

Приведенные цифры ориентировочные, цена для каждого объекта рассчитывается отдельно.

Благодаря применению методов неразрушающего контроля, можно эффективно следить за качеством состояния различных материалов и конструкций, эксплуатируемых в технико-промышленной и строительно-производственной отраслях современного производства.

Рентгенографический метод неразрушающего контроля

Максимально достоверным способом наблюдения за техническим состоянием швов в процессе сварочных работ является рентгенографический контроль (радиационный метод контроля качества), который основан на эффекте поглощения рентген-лучей поверхностью, подлежащей анализу.

Его суть лежит в изменении интенсивности исходного излучения, генерируемого рентген-трубкой. Оно может уменьшаться, напрямую коррелируясь с количеством дефектов и неоднородностей на опытном образце. Специальным детектором фиксируется изображение-результат от просвечивания, а в зависимости от толщины исследуемого материала, индивидуально подбирается тип и мощность установки-излучателя.

Особенности метода

При помощи рентгенографических методов контроля можно:

• выделять зоны дефекта материала;
• точно находить их локализацию;
• давать оценку  величине валиков усиления швов при сварке;
• выявлять прожоги, подрезы и непропаи;
• быстро проводить исследование.

Метод хорошо выявляет дефекты, расположенные по линии пучка ионизирующего излучения. Для получения идеально четких и явных проекций на просвете, рентген-излучатель подбирается с малым фокусным пятном, располагается на достаточном расстоянии до исследуемого объекта. Необходимо также задать оптимальное значение тока и напряжения в рентген-трубке.

Меры безопасности при проведении исследований требуют обязательного наличия СИЗ у персонала, так как рабочее излучение может нанести непоправимый вред здоровью человека без соблюдения техники правильного ведения работ.

Алгоритм проведения контроля

После настройки оборудования согласно плотности подлежащего исследованию образца, готовят сварочный шов путем оббивки, обработки и зачистки.  Изделие или деталь размещают между специальной фиксирующей сигнал пленкой и излучателем, просвечивают рентген-лучами шов. Проходя сквозь материал образца, лучи попадают на пленку, где ярко отображается изменение интенсивности излучения, говоря о наличии и месте дефектов.

☎ (3822) 511-001

 [email protected]



Рентгенографический контроль сварных швов и соединений

Являясь фактически одной из разновидностей радиографического контроля, этот метод не требует применения используемых в гамма-дефектоскопах радиоактивных изотопов. Источником излучения в этом случае являются рентгеновские лампы. Генерируемые лампой лучи проходят через обследуемый участок детали. При этом они интенсивнее поглощаются однородным металлом, а при прохождении сквозь пустоты, трещины или просто рыхлый металл, интенсивность поглощения снижается. Основываясь на этом эффекте, на различных светочувствительных материалах – бумаге, плёнке, пластиковых или стеклянных пластинах, получают изображение, где места дефекта выглядят более светлыми. Это позволяет зафиксировать результаты обследования документально. Если же применить специальный преобразователь излучения, то результаты дефектоскопии можно вывести на экран и, по полученному изображению, исследовать в реальном времени.

Содержание страницы

• 1 Возможности технологии
• 2 Достоинства и недостатки
• 3 Как это работает
• 4 Некоторые особенности
• 5 Важные моменты
• 6 Нужно обеспечить безопасность
• 7 Где можно применить?

Возможности технологии

Используя рентгеновский контроль, удаётся с высокой степенью точности выявить:

• Плохо проваренные места соединительных швов.
• Трещины и каверны, причём даже те, которые находятся под поверхностью детали и не обнаруживаются другими методами дефектоскопии.
• Включения инородных материалов – шлаков, окислов и т. п.

Также появляется возможность оценить вогнутость и выпуклость корня сварного шва.

Впрочем, с помощью прогрессивной технологии контроля удаётся обследовать не только детали, изготовленные из металла. Изменение интенсивности рентгеновского излучения регистрируется при его прохождении через минералы и полимеры, органические и неорганические вещества. Таким образом, значительно расширяется область применения рентгенографического контроля.

Достоинства и недостатки

Любым технологиям присущи как достоинства, так и недостатки. Именно они влияют на их развитие в первую очередь. Оценивая метод дефектоскопии, использующий рентгеновское излучение, к его достоинствам можно отнести:

• Высокую точность получаемых данных. По этому параметру соперничать с рентгенографией очень трудно. Ведь с её помощью удаётся обнаружить не только дефекты микроскопического размера, но также определить форму и характер повреждения.
• Возможность выявления скрытых дефектов, вне зависимости от глубины их расположения. При использовании большинства других способов контроля такая задача невыполнима.
• Достаточно высокая скорость получения результатов, благодаря которой становится возможным использование технологии в массовом производстве и при изучении сварных швов большой суммарной протяжённости.

Что касается основных недостатков, то ими принято считать:

• Значительную стоимость оборудования и сложность его обслуживания.
• Опасность для здоровья, которую может представлять метод рентгеновского контроля при нарушении норм безопасности и неграмотном его использовании.
• Необходимость в специальных расходных материалах для фиксации результатов.
• Наличие способного работать на сложном оборудовании квалифицированного персонала, поскольку эффективность метода напрямую зависит от правильности его применения.
• Влияние заданных параметров регулировки измерительной аппаратуры на точность результатов.

Как можно понять, недостатки являются хотя и сложными, но преодолимыми, а значит, не мешают внедрению рентгеновской дефектоскопии там, где в ней существует необходимость.

Как это работает

Очевидно, что для оценки возможностей технологии и особенностей её применения, желательно знать её основные принципы. В основе процесса – рентгеновское излучение, открытое ещё в 1895 году Вильгельмом Конрадом Рентгеном. Мог ли знать проводивший эксперименты знаменитый учёный, во скольких областях человеческой деятельности благодаря его открытию произойдут изменения?!

Во всех аппаратах, использующих описываемый принцип дефектоскопии, источником регистрируемого излучения служат рентгеновские трубки. Характеристики этих трубок влияют на возможности аппаратуры и результаты замеров. Максимальная толщина металла, которую способен просветить рентгеновский аппарат, напрямую зависит от излучения, жёсткость которого, в свою очередь, связана с параметрами подаваемого на трубку тока. По используемому напряжению оборудование делят на три основные группы.

• Малого, в пределах от 60 до 120 кВ.
• Среднего, от 200 до 400 кВ.
• Высокого, от 1 до 2 МэВ, напряжения.

Если первые два типа удаётся сделать переносными, то последний может быть либо передвижным (установленным на самоходное или буксируемое шасси), либо стационарным.

Рентгеновские трубки высокого напряжения могут быть использованы для выявления дефектов в деталях, изготовленных из стали толщиной до 500 мм.

Благодаря особенностям конструкции рентгеновской трубки, предусмотрена возможность регулировки размеров фокусного пятна. Излучатель помещается внутрь специальной защитной капсулы, имеющей отверстие или прорезь, сквозь которые лучи направляют на исследуемый участок. В некоторых конструкциях аппаратов пятно фокусируется с помощью дополнительных линз.

Прошедшее сквозь материал излучение попадает на светочувствительный материал, оставляя на нём отпечаток, подобный тому, какие получаются при использовании технологии классической фотографии. В случаях, когда существует необходимость непрерывно получать данные в реальном времени, прибегают к использованию так называемых сцинтилляторов. Эти вещества обладают способностью преобразовывать невидимое жёсткое излучение в свет, видимый человеческому глазу, благодаря чему появляется возможность задействовать специальный преобразователь и вывести изображение на экран. Работающие по такому принципу установки иногда называют рентгенотелевизионными.

Некоторые особенности

В зависимости от устройства трубки аппараты делят на импульсные, в которых поток излучения выдаётся сжатыми порциями, и постоянного действия, где излучение идёт непрерывно. Ввиду того что при создании короткого импульса удаётся повысить пиковые значения излучателя без существенного увеличения его размеров и параметров напряжения, в последнее время именно таким аппаратам отдаётся предпочтение.

Важные моменты

В любом случае на конечные результаты проводимых замеров влияют несколько основных факторов.

• Стабильность характеристик подаваемого напряжения.
• Точные геометрические параметры контроля.
• Регулировка размеров фокусного пятна.
• Фокусное расстояние между дефектоскопируемым объектом и преобразователем излучения.

Согласно требованиям ГОСТ 7512-86, распространяющим своё действие на методы РК контроля, для каждого обследуемого изделия должна быть разработана технологическая карта. Это важно, поскольку свою эффективность рентгеновский контроль демонстрирует только при полном соблюдении всех нормативов.

Нужно обеспечить безопасность

На участке производства, где используется полезная, но всё же опасная технология, существует очевидная необходимость в строжайшем соблюдении норм техники безопасности. Ведь полученное даже в малых дозах, жёсткое излучение накапливается в организме и способно нанести непоправимый вред здоровью. Чтобы этого не случилось, следует выполнять следующие правила.

• При проведении замеров недопустимо присутствие на участке работ посторонних лиц. Даже допуск людей к прошедшим дефектоскопию деталям на какое-то время следует ограничить.
• Всё излучающее оборудование должно быть надёжно защищено специальными экранами. В качестве материала для таких экранов может быть использован свинец, или иные вещества, поглощающие жёсткое излучение.
• Управляющий процессом оператор должен быть максимально удалён от излучателя, а его рабочее место также защищено поглощающими экранами.
• При необходимости посещения зоны повышенной опасности сотрудники должны быть обеспечены надёжными средствами индивидуальной защиты. Время их пребывания рядом с излучателем следует свести к минимуму.

Недопустимо использование неисправных рентгенографических установок. Ремонт оборудования должен производиться только квалифицированными специалистами, имеющими соответствующий допуск. Совершенно очевидно, что применять технологию в домашних условиях не стоит.

Попытки изготовить оборудование самостоятельно, а тем более выполнить с его помощью необходимые замеры, почти наверняка приведут к тяжелейшим последствиям для здоровья оказавшихся рядом людей. К счастью, в этом нет необходимости. Промышленность выпускает в достаточном количестве эффективные и вполне надёжные приборы, способные обеспечить точный рентгенконтроль. Нужно лишь правильно выбрать устройство, возможности которого соответствуют намеченным задачам.

Где можно применить?

При правильном подходе и соблюдении всех требований, технология безопасна и весьма эффективна. Она постепенно вытесняет устаревшие методы и всё чаще рентгенографические установки можно встретить в самых разных местах.

• На строительстве новых или обслуживании уже находившихся в эксплуатации трубопроводов. Ведь это один из самых удобных способов проверки надёжности сварных соединений и герметичности трасс, по которым перекачиваются различные химические вещества.
• В местах возведения многоэтажных зданий, от прочности несущего каркаса которых будут зависеть жизни огромного количества людей. Чтобы исключить ненужные риски, стоит проверить качество сварных швов заблаговременно.
• На судостроительных верфях, де строятся огромные грузовые суда или фешенебельные пассажирские лайнеры. Лишь надёжным сварным соединениям не страшны шторма.
• В цехах, где собирают на стапелях самые современные самолёты, и даже ракеты. Подняться в небо или достигнуть звёзд они смогут лишь в том случае, если их сварные швы не имеют дефектов.
• У сборочных конвейеров, с которых сходят новейшие модели автомобилей. Количество звёзд, заработанных на краш-тестах, зависит от многих факторов. В том числе и от хорошо выполненной дефектоскопии.

Безусловно, это далеко не весь перечень возможностей рентгенографического контроля. Ведь подробное перечисление заняло бы не одну страницу. Вполне возможно, что именно сейчас кто-то придумал, как ещё можно использовать эту имеющую широкие возможности технологию.

Радиографический метод контроля | Рентгенографический контроль



Как происходит проверка сварных швов рентген-установкой?

Порядок выполнения неразрушающей дефектоскопии при помощи установки рентгеновского излучения состоит из следующих технологических этапов.

1. Поверхность шва очищается от шлака, окислов и грязи, чтобы они не исказили результат исследования.
2. Контролируемый шов разбивается на несколько участков, каждый из них помечается эталоном чувствительности аппарата и маркировочным знаком со стороны рентгеновской трубки. Расстояние от шва до канавочного эталона составляет не менее 5 мм, причём канавки направлены перпендикулярно шву. Проволочные эталоны располагаются непосредственно на шве, но тоже перпендикулярно. Если шов проходит по криволинейной поверхности пустотелого изделия, и эталоны прикрепить к поверхности нет возможности, их располагают с обратной стороны, обращённой к фотоплёнке/бумаге.
3. Выполняется непосредственное просвечивание шва потоком рентгеновских лучей. Порядок и приёмы просвечивания описаны ГОСТом 7512.
4. Фотоматериалы после закрепления изображения и полного высыхания просматриваются с использованием специального оборудования, изображения анализируются квалифицированными специалистами, обнаруженные дефекты фиксируются и описываются.

Расшифровка плёнки – наиболее ответственный этап рентгеновской дефектоскопии. Для выполнения этой работы привлекаются лишь сотрудники с соответствующей квалификацией и огромным опытом. Плёнка не должна нести на себе признаков повреждения эмульсии, загрязнений и пятен. На изображении должны быть хорошо различимы маркировочные знаки и метки, а также эталоны чувствительности, по которым оценивается качество дефектоскопии. За одну единицу качества принимается наименьший из различимых эталонов.

Импульсные рентгеноскопы широко применяются для контроля строительных конструкций, монтажа ответственных металлоконструкций и др. Установки постоянного действия используются в стационарных лабораториях.

По типу конструкции аппараты подразделяются на:

• моноблочные, где лучевая трубка и генератор напряжения смонтированы в одном корпусе;
• кабельные, где конструкция предполагает размещение рентгеновской трубки в отдельном защитном кожухе, соединённом с прочими компонентами системой кабелей.

Моноблочные рентгеноскопы более мобильны и используются, в своём большинстве, для полевых исследований, тогда как аппаратура кабельного типа практически всегда устанавливается в цехах и лабораториях.

Существует и классификация по мощности, вернее, по показателю анодного напряжения, где аппараты делятся на две категории:

• маломощные – до 160 КВ;
• мощные – от 160 КВ до 400 КВ.

Установки, анодное напряжение которых превышает 400КВ, используются чрезвычайно редко.

Устройство рентгеновской трубки

Излучение, открытое Рентгеном, генерируется анодом трубки при облучении её быстро летящими электронами. Для исключения помех из трубки предварительно откачивается воздух, после чего она герметично запаивается.

Лучевая трубка устроена довольно просто. В стеклянном баллоне на определённом расстоянии друг от друга располагаются вольфрамовый катод, к которому подводится высокое напряжение, и анод из молибден-вольфрамового сплава. Анод расположен под углом к оси трубки и к плоскости катода.

При подаче высоковольтного напряжения на катод от трансформатора металл раскаляется и начинает испускать электроны. Чем выше температура, тем больше их кинетическая энергия. Электроны, сталкиваясь с катодом, теряют часть энергии, которая преобразуется в излучение рентгеновского диапазона.

Генерируемое трубкой излучение вредно влияет на живые клетки, в том числе клетки нашего тела. При работе с рентгеновскими установками необходимы серьёзные меры предосторожности, направленные на защиту от лучей Рентгена. Трубка, как правило, помещается в толстый свинцовый кожух, останавливающий фотоны излучения. Отверстие в кожухе направляет поток лучей исключительно на сварной шов, не допуская рассеивания в окружающем пространстве.







По типу анодного напряжения установки делятся на:

• импульсные, формирующие поток лучей в виде мощных импульсов, достоинства которых – небольшие размеры и мобильность;
• непрерывного действия, в которых анод генерирует постоянный поток излучения.

На сегодняшний день в промышленности используются разные по конструкции и принципу действия рентгеноскопические установки. Они находят применение в различных областях деятельности.

Разновидности аппаратов для рентгеноскопии

Для генерирования потока рентгеновских лучей, обладающего заданными параметрами, используются специальные рентгеновские установки. В составе аппарата присутствует рентгеновская трубка (самая важная часть), высоковольтный генератор электротока и контролирующие приборы.

Рентгеновские аппараты для контроля качества сварки

Заранее учесть всю совокупность этих факторов для каждого случая очень сложно. Как правило, чувствительность установок контроля шва определяется опытным путём, для чего используются проволочные/канавочные эталонные образцы. Наименьший размер различимого на снимке эталона принимается за показатель чувствительности аппарата.

• от мощности энергии луча;
• от толщины сварного шва;
• от плотности металла или сплава, подвергаемого контролю;
• от местоположения и формы дефектов;
• от размеров и очертаний поверхности контролируемого шва;
• от фокусного расстояния источника лучей;
• от качества плёнки/фотобумаги, используемой для фиксации дефектов.

Чувствительность дефектоскопа зависит от ряда факторов:

где буква m означает минимальную длину дефекта, а s – общую толщину шва.


К = (m/s)* 100, %

Важным параметром при обследовании шва является чувствительность дефектоскопа. Обычно этот показатель выражается в процентах и определяется несложной формулой:

Чувствительность оборудования радиографического контроля



Возможности радиографического контроля ограничены чувствительностью установки: не обнаруживаются дефекты микроскопического размера, а также трещины, идущие вдоль направления рентгеновского луча. Могут оставаться незамеченными дефекты, местоположение которых на снимке совпадает с перепадами толщин, углами изделия или другими предметами.

Посредством радиографического контроля обнаруживаются дефекты, которые при внешнем осмотре остаются невидимыми глазу, в том числе пустоты и трещины различного происхождения, включения шлаков и неметаллических соединений, а также других металлов – вольфрама и др.

Особенности метода



Проверка происходит следующим образом: изделие помещают в рентгеновскую установку таким образом, чтобы шов оказался между потоком излучения и фотобумагой/фотоплёнкой. По разнице поглощения лучей, которая выражается в более тёмных и светлых пятнах на месте шва, можно судить о наличии дефектов внутри металла. Чем тоньше слой металла, тем отчётливее различимы дефекты. Сварной шов, толщина которого превышает 100 мм, проверить рентгеновскими лучами невозможно.

Просвечивая сварной шов излучением рентгеновской трубки, можно выявить целый ряд скрытых дефектов, от внутренних пор, трещин и раковин до непроваренных участков и посторонних включений в металлическом шве.

Принцип рентгенографического контроля сварного шва



Кинетическая энергия рентгеновских лучей неодинаково поглощается металлами и неметаллами. Это свойство позволило использовать их во многих областях, в том числе для проверки качества швов, получаемых при сварке, без разрушения готовых изделий.

Излучение электромагнитной природы, длины волн которого занимают диапазон между ультрафиолетовыми  и гамма-лучами, называется рентгеновским по имени первооткрывателя – В. К. Рентгена. Это излучение обладает рядом интересных свойств, от способности к ионизации газов до воздействия на живые клетки. Падая на предмет, рентгеновские лучи отдают ему часть энергии фотонов, и предмет нагревается. Фотоплёнка или фотобумага, помещённая под рентгеновские лучи, «засвечивается» и темнеет.

Рентгеновские лучи и их свойства



Открытие нового вида электромагнитного излучения, которое впоследствии стали именовать рентгеновским, буквально произвело переворот во многих областях техники и технологий. В частности, появилась возможность контролировать качество внутренней структуры различных конструкций без их предварительного разрушения.

Наша лаборатория, специализирующаяся на проведении различных видов неразрушающего контроля, готова  оперативно и качественно выполнить рентгенографический контроль сварных соединений трубопроводов различного назначения, котлов или грузоподъемных механизмов.





















Наши Новости

Поздравление директора СЗ АНТЦ «Энергомонтаж» Васильева А.Ю.

15 сентября 2022 года Компания «Единый Центр Неразрушающего Контроля» под эгидой Петербургской торгово-промышленной палаты провела в г.Санкт-Петербург интерактивный научно-практический форум Большой Тест-Драйв «GLOBAL FORUM 2022».

16 августа 2022 года на площадке Тихвинского вагоностроительного завода прошел Отборочный этап Всероссийского конкурса профессионального мастерства Российского Общества Неразрушающего Контроля и Технической Диагностики «Дефектоскопист 2022».

16 августа на площадке Тихвинского вагоностроительного завода – крупнейшего производителя грузовых вагонов в России – прошел Отборочный этап Всероссийского конкурса по неразрушающему контролю «Дефектоскопист 2022».

Оставьте заявку на консультацию

Медицинская рентгенография | FDA

• Описание
• Преимущества/Риски
  • Преимущества
  • Риски
  • Баланс выгод и рисков
• Информация для пациентов
  • Вопросы, которые следует задать поставщику медицинских услуг
• Информация для поставщиков медицинских услуг
  • Принципы радиационной защиты: обоснование и оптимизация
  • Общие рекомендации
  • Информация для направляющего врача
  • Информация для группы визуализации
  • Правила и инструкции, касающиеся средств визуализации и персонала
• Информация для промышленности
  • Электронный радиационный контроль продукции (EPRC) требования для производителей и сборщиков
  • Требования к медицинскому оборудованию для производителей устройств рентгеновской визуализации
  • Стандарты, признанные FDA
• Сообщение о проблемах в FDA

---

Описание

Медицинская визуализация привела к улучшению диагностики и лечения многочисленных заболеваний у детей и взрослых.

Существует множество типов или модальностей процедур медицинской визуализации, в каждой из которых используются разные технологии и методики. Компьютерная томография (КТ), рентгеноскопия и рентгенография («обычный рентген», включая маммографию) используют ионизирующее излучение для получения изображений тела. Ионизирующее излучение — это форма излучения, обладающая достаточной энергией, чтобы потенциально вызвать повреждение ДНК и повысить риск развития рака в течение всей жизни человека.

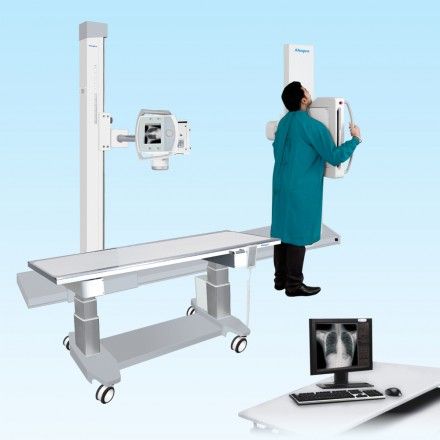

КТ, рентгенография и флюороскопия работают по одному и тому же основному принципу: рентгеновский пучок проходит через тело, при этом часть рентгеновских лучей либо поглощается, либо рассеивается внутренними структурами, а оставшаяся часть рентгеновских лучей образец передается на детектор (например, пленку или экран компьютера) для записи или дальнейшей обработки компьютером. Эти обследования различаются по своему назначению:

• Рентгенография – записывается одно изображение для последующей оценки. Маммография — это особый вид рентгенографии для визуализации внутренних структур груди.
• Флюороскопия — на монитор выводится непрерывное рентгеновское изображение, позволяющее в режиме реального времени отслеживать ход процедуры или прохождение контрастного вещества («красителя») через тело. Рентгеноскопия может привести к относительно высоким дозам облучения, особенно при сложных интервенционных процедурах (таких как размещение стентов или других устройств внутри тела), которые требуют проведения рентгеноскопии в течение длительного периода времени.
• КТ — регистрируется множество рентгеновских снимков, когда детектор перемещается по телу пациента. Компьютер реконструирует все отдельные изображения в изображения поперечного сечения или «срезы» внутренних органов и тканей. КТ-исследование включает в себя более высокую дозу облучения, чем обычная рентгенография, потому что КТ-изображение реконструируется из множества отдельных рентгеновских проекций.

Польза/Риски

Польза

Открытие рентгеновских лучей и изобретение компьютерной томографии явились крупными достижениями в медицине. Рентгеновские исследования признаны ценным медицинским инструментом для широкого спектра исследований и процедур. Они используются для:

• неинвазивной и безболезненной помощи в диагностике заболеваний и мониторинге терапии;
• поддержка планирования медикаментозного и хирургического лечения; и
• направляет медицинский персонал, когда он вводит катетеры, стенты или другие устройства внутрь тела, лечит опухоли или удаляет сгустки крови или другие закупорки.

Риски

Как и во многих аспектах медицины, существуют риски, связанные с использованием рентгеновских изображений, которые используют ионизирующее излучение для получения изображений тела. Ионизирующее излучение — это форма излучения, обладающая достаточной энергией, чтобы потенциально вызвать повреждение ДНК. Риски, связанные с воздействием ионизирующего излучения, включают:

• небольшое увеличение вероятности того, что у человека, подвергшегося воздействию рентгеновских лучей, в более позднем возрасте разовьется рак. (Общая информация для пациентов и медицинских работников о выявлении и лечении рака доступна в Национальном институте рака.)
• тканевые эффекты, такие как катаракта, покраснение кожи и выпадение волос, которые возникают при относительно высоких уровнях радиационного облучения и редко встречаются при многих видах визуализирующих исследований. Например, обычное использование компьютерного томографа или обычного рентгенографического оборудования не должно приводить к воздействию на ткани, но доза облучения кожи в результате некоторых длительных и сложных процедур интервенционной рентгеноскопии может при некоторых обстоятельствах быть достаточно высокой, чтобы вызвать такие эффекты.

Другим риском рентгенографии являются возможные реакции, связанные с внутривенным введением контрастного вещества или «красителя», который иногда используется для улучшения визуализации.

Риск развития рака в результате радиационного облучения при медицинской визуализации, как правило, очень мал и зависит от:

• дозы облучения. Риск развития рака в течение жизни увеличивается по мере увеличения дозы и увеличения количества рентгенологических исследований, которым подвергается пациент.
• возраст пациента. Пожизненный риск развития рака больше у пациента, который получает рентген в более молодом возрасте, чем у того, кто получает его в более старшем возрасте.
• пол пациента. Женщины подвергаются несколько более высокому пожизненному риску развития радиационно-ассоциированного рака, чем мужчины, после получения тех же доз облучения в том же возрасте.
• область тела — Некоторые органы более радиочувствительны, чем другие.

Приведенные выше утверждения являются обобщениями, основанными на научном анализе больших наборов данных о населении, таких как выжившие, подвергшиеся воздействию радиации атомной бомбы. Одним из отчетов о таких анализах является «Риски для здоровья в результате воздействия низких уровней ионизирующего излучения: BEIR VII, фаза 2» (Комитет по оценке рисков для здоровья в результате воздействия низких уровней ионизирующего излучения, Национальный исследовательский совет). Хотя конкретные лица или случаи могут не подпадать под такие обобщения, они все же полезны для разработки общего подхода к радиационной безопасности медицинских изображений путем выявления групп риска или процедур с более высоким риском.

Поскольку радиационные риски зависят от радиационного облучения, информация о типичном радиационном облучении, связанном с различными визуализирующими исследованиями, полезна для общения между врачом и пациентом. (Для сравнения доз облучения, связанных с различными процедурами визуализации, см. «Эффективные дозы в радиологии и диагностической ядерной медицине: каталог»)

по сравнению с рентгенографией) и их более широкое использование, как сообщается в отчете № 160 Национального совета по радиационной защите и измерениям (NCRP). основной проблемой радиационного риска для большинства визуализирующих исследований является рак; однако длительное время облучения, необходимое для сложных интервенционных рентгеноскопических исследований, и, как следствие, высокие дозы облучения кожи могут привести к воздействию на ткани, даже если оборудование используется надлежащим образом. Дополнительные сведения о рисках, связанных с определенными типами рентгенологических исследований, см. на веб-страницах КТ, рентгеноскопии, рентгенографии и маммографии.

Соотношение пользы и риска

Хотя польза от клинически приемлемого рентгенологического исследования, как правило, намного перевешивает риск, необходимо предпринять усилия для сведения к минимуму этого риска за счет снижения ненужного воздействия ионизирующего излучения. Чтобы снизить риск для пациента, все исследования с использованием ионизирующего излучения следует проводить только тогда, когда это необходимо для ответа на медицинский вопрос, лечения заболевания или проведения процедуры. Если существует медицинская потребность в конкретной процедуре визуализации, а другие исследования с использованием меньшего или нулевого облучения менее уместны, тогда преимущества превышают риски, и соображения радиационного риска не должны влиять на решение врача о проведении исследования или на решение пациента о проведении исследования. процедура. Тем не менее, при выборе настроек оборудования всегда следует придерживаться принципа «Настолько низко, насколько это разумно достижимо» (ALARA), чтобы свести к минимуму лучевую нагрузку на пациента.

В этом балансе преимуществ и рисков важно учитывать факторы пациента. Например:

• Поскольку более молодые пациенты более чувствительны к радиации, следует проявлять особую осторожность при снижении лучевой нагрузки на детей при всех типах рентгенологических исследований (см. веб-страницу Детская рентгенография).
• Особую осторожность следует соблюдать при визуализации беременных пациенток из-за возможного воздействия радиационного облучения на развивающийся плод.
• Польза от возможного выявления заболевания должна быть тщательно сбалансирована с рисками визуализирующего скринингового исследования здоровых бессимптомных пациентов (дополнительная информация о КТ-скрининге доступна на веб-странице КТ).

Информация для пациентов

Рентгеновские исследования (КТ, рентгеноскопия и рентгенография) следует проводить только после тщательного изучения состояния здоровья пациента. Их следует выполнять только в том случае, если направивший врач сочтет их необходимыми для ответа на клинический вопрос или для руководства лечением заболевания. Клиническая польза от адекватного с медицинской точки зрения рентгеновского исследования перевешивает небольшой радиационный риск. Однако следует приложить усилия, чтобы минимизировать этот риск.

Вопросы, которые следует задать вашему лечащему врачу

Пациенты и родители детей, проходящих рентгенологическое обследование, должны быть хорошо информированы и подготовлены по:

• . рекомендуется провести новое обследование (см. карточку медицинской визуализации пациента Image Wisely/FDA и карточку «Медицинская визуальная карта моего ребенка» от Альянса за радиационную безопасность в педиатрической визуализации).
• Информирование своего врача, если они беременны или думают, что могут быть беременны.
• Расспрос лечащего врача о преимуществах и рисках процедур визуализации, таких как:
  • Как результаты обследования будут использоваться для оценки моего состояния или определения моего лечения (или лечения моего ребенка)?
  • Существуют ли альтернативные экзамены, не использующие ионизирующее излучение, которые столь же полезны?
• Запрос в центр обработки изображений:
  • Если используются методы снижения дозы облучения, особенно для чувствительных групп населения, таких как дети.
  • О любых дополнительных шагах, которые могут потребоваться для проведения исследования визуализации (например, введение перорального или внутривенного контрастного вещества для улучшения визуализации, седации или расширенной подготовки).
  • Если объект аккредитован. (Аккредитация может быть доступна только для определенных типов рентгеновских изображений, таких как КТ.)

Информационные ссылки FDA для пациентов:

• Уменьшение радиационного облучения от медицинских рентгеновских лучей — рентгеновские лучи и связанные с ними риски, дозы облучения при обычных процедурах медицинской визуализации, а также роль FDA и потребителей в снижении радиационного облучения.
• Детская рентгенография
• Радиология и дети: требуется дополнительная помощь — Что родители должны знать о медицинских рентгеновских снимках своих детей с акцентом на КТ.
• Рентген, беременность и вы

Доступна обширная информация о типах рентгеновских исследований, заболеваниях и состояниях, при которых используются различные типы рентгеновских изображений, а также о рисках и преимуществах рентгеновских изображений. Следующие веб-сайты не поддерживаются FDA:

• RadiologyInfo: Радиологический информационный ресурс для пациентов — общая информация, совместно разработанная Американским колледжем радиологии (ACR) и Радиологическим обществом Северной Америки (RSNA) по различным рентгенологическим процедурам. Следующие страницы особенно важны для радиационной безопасности процедур медицинской визуализации:
  • Информация о радиологии: безопасность пациентов
  • Радиационное воздействие при рентгенологическом и КТ-обследовании — определение рентгеновского излучения, измерение дозы, меры предосторожности, риск и соображения в отношении беременности.
• Image Wisely/FDA Patient Medical Imaging Record — включает специально отформатированную карточку, которая позволяет пациентам отслеживать свои истории медицинских изображений в рамках обсуждения со своими врачами рекомендаций о новом обследовании.
• Альянс за радиационную безопасность в педиатрической визуализации: что я могу сделать как родитель? и страницы часто задаваемых вопросов
• Health Physics Society — Информация о радиационной безопасности для населения
• Международное агентство по атомной энергии (МАГАТЭ) Радиационная защита пациентов (RPOP):
  • Пациенты и население — основная информация о радиационном воздействии для неспециалистов.
  • Беременность и дети

Информация для медицинских работников

Принципы радиационной защиты: обоснование и оптимизация

Как подчеркивается в инициативе по сокращению ненужного радиационного облучения при медицинской визуализации, FDA рекомендует специалистам по визуализации следовать двум принципам радиационной защиты пациентов, разработанным Международная комиссия по радиологической защите (публикация 103, Рекомендации Международной комиссии по радиологической защите 2007 г.; публикация 105, Радиологическая защита в медицине):

1. Обоснование: Следует расценивать, что процедура визуализации приносит больше пользы (например, диагностическая эффективность изображений), чем вреда (например, ущерб, связанный с радиационно-индуцированным раком или воздействием на ткани) для отдельного пациента. Поэтому все обследования с использованием ионизирующего излучения следует проводить только в случае необходимости, чтобы ответить на медицинский вопрос, вылечить заболевание или провести процедуру. Клинические показания и история болезни пациента должны быть тщательно изучены, прежде чем направлять пациента на любое рентгенологическое исследование.
2. Оптимизация: Рентгеновские исследования должны использовать методы, адаптированные для введения наименьшей дозы облучения, обеспечивающей качество изображения, достаточное для диагностики или вмешательства (т. е. дозы облучения должны быть «настолько низкими, насколько это разумно достижимо» (ALARA)). Факторы используемой методики следует выбирать на основе клинических показаний, размера пациента и сканируемой анатомической области; и оборудование должно надлежащим образом обслуживаться и тестироваться.

В то время как направляющий врач несет основную ответственность за обоснование, а группа специалистов по визуализации (например, врач-визуалист, технолог и медицинский физик) несет основную ответственность за оптимизацию обследования, связь между направляющим врачом и группой визуализации может помочь обеспечить получение пациентом соответствующее обследование при оптимальной дозе облучения. Обеспечение качества оборудования и обучение персонала с упором на радиационную безопасность имеют решающее значение для применения принципов радиационной защиты при рентгенологических исследованиях.

Осведомленность и общение с пациентом необходимы для радиационной защиты. Как было подчеркнуто на ежегодном собрании Национального совета по радиационной защите и измерению в 2010 г., посвященном информированию о пользе и рисках радиации при принятии решений [протоколы, опубликованные в Health Physics , 101(5), 497–629 (2011)], информирование о рисках радиации Радиационное облучение пациентов и особенно родителей маленьких детей, проходящих визуализирующие обследования, создает особые проблемы. Кампании Image Wisely и Image Gently , сайт МАГАТЭ по радиационной защите пациентов и другие ресурсы, указанные ниже, предоставляют инструменты, которые пациенты, родители и поставщики медицинских услуг могут использовать для получения более полной информации о рисках и преимуществах медицинской визуализации с использованием ионизирующего излучения.

Общие рекомендации

Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA) рекомендует, чтобы медицинские работники и администраторы больниц уделяли особое внимание снижению ненужного радиационного облучения, выполнив следующие действия:

• Направляющие врачи должны:
  • Получите знания о принципах радиационной безопасности и о том, как донести их до пациентов.
  • Обсудите обоснование обследования с пациентом и/или родителями, чтобы убедиться, что они понимают преимущества и риски.
  • Уменьшить количество неподходящих направлений (т. е. повысить обоснованность рентгенологических исследований) на:

1. определение необходимости обследования для ответа на клинический вопрос;

2. рассмотрение альтернативных обследований, которые требуют меньшего облучения или не требуют его вообще, например, УЗИ или МРТ, если это приемлемо с медицинской точки зрения; и

3. проверка истории болезни пациента во избежание повторных обследований.

• Группы специалистов по визуализации (например, врач, рентгенолог, медицинский физик) должны:
  • Пройти обучение по вопросам радиационной безопасности для конкретного оборудования, используемого на их объекте, в дополнение к базовому непрерывному обучению по этой теме.
  • Разработайте протоколы и технологические карты (или используйте имеющиеся на оборудовании), которые оптимизируют экспозицию для данной клинической задачи и группы пациентов (см. также веб-страницу Детская рентгенография). Используйте инструменты снижения дозы, где это возможно. Если возникают вопросы, обратитесь к производителю за помощью в правильном и безопасном использовании устройства.
  • Внедрение регулярных тестов контроля качества для обеспечения правильной работы оборудования.
  • В рамках программы обеспечения качества, уделяющей особое внимание управлению радиацией, контролировать дозы облучения пациентов и сверять дозы в учреждении с диагностическими референтными уровнями, где это возможно.
• Администрация больницы должна:
  • Спрашивайте о наличии функций снижения дозы и конструктивных особенностей для использования с особыми группами пациентов (т.е. педиатрическими пациентами) при принятии решения о покупке.
  • Обеспечьте соответствующие полномочия и обучение (с акцентом на радиационной безопасности) медицинского персонала, использующего рентгеновское оборудование.
  • Обеспечить включение принципов радиационной защиты в общую программу обеспечения качества учреждения.
  • Зарегистрируйте свое учреждение в программе аккредитации для определенных методов визуализации, где это возможно.

Информация для направляющего врача

Ненужное облучение может быть результатом процедур медицинской визуализации, которые не оправданы с медицинской точки зрения с учетом признаков и симптомов пациента, или когда возможно альтернативное обследование с более низкой дозой. Даже когда обследование оправдано с медицинской точки зрения, без достаточной информации об истории медицинской визуализации пациента направляющий врач может без необходимости назначить повторение процедуры визуализации, которая уже была проведена.

Клиницисты могут управлять обоснованием с помощью основанных на фактических данных критериев направления для выбора наиболее подходящей процедуры визуализации для конкретных симптомов или состояния здоровья пациента. Критерии направления для всех типов визуализации в целом и для визуализации сердца в частности предоставляются соответственно Американским колледжем радиологии и Американским колледжем кардиологов. Кроме того, Центры услуг Medicare и Medicaid оценивают влияние надлежащего использования расширенных услуг визуализации посредством использования систем поддержки принятия решений в своей демонстрации Medicare Imaging, которая тестирует использование автоматизированных систем поддержки принятия решений, которые включают критерии направления. Международное агентство по атомной энергии опубликовало информацию для направляющих врачей.

Другим важным аспектом обоснования является использование рекомендаций по скринингу. Информация, относящаяся к CT, доступна на веб-странице CT.

Информация для группы визуализации

Доза облучения пациента считается оптимизированной, когда изображения надлежащего качества для желаемой клинической задачи получаются с наименьшим количеством облучения, которое считается разумно необходимым. Учреждение может использовать свою программу обеспечения качества (QA) для оптимизации дозы облучения для каждого вида рентгеновского исследования, процедуры и задачи медицинской визуализации, которую оно выполняет. Размер пациента является важным фактором, который следует учитывать при оптимизации, поскольку более крупным пациентам обычно требуется более высокая доза облучения, чем более мелким пациентам, для получения изображений того же качества.

Обратите внимание, что может существовать ряд оптимизированных настроек экспозиции, в зависимости от возможностей оборудования для визуализации и требований врача к качеству изображения. Радиационное воздействие может быть правильно оптимизировано для одного и того же исследования и размера пациента в двух учреждениях (или на двух разных моделях оборудования для визуализации), даже если радиационное воздействие не идентично.

Одним из важных аспектов программы ОК является рутинный и систематический мониторинг дозы облучения и выполнение последующих действий, когда дозы считаются аномально высокими (или низкими). Вот основные принципы контроля дозы QA и последующего наблюдения:

1. Запись индексов доз для конкретных модальностей, соответствующих настроек оборудования и образа жизни пациентов, полученных, например, из данных структурированного отчета о дозах облучения DICOM. [В качестве примера, специфичного для модальности, индексы дозы CT стандартизированы как CTDI vol и произведение дозы на длину (DLP), , и они основаны на измерениях в стандартизированных дозиметрических фантомах. В рентгеноскопии типичные индексы дозы включают эталонной воздушной кермы и Керма-площадь продукта .]
2. Выявление и анализ значений индекса дозы и состояний, которые постоянно отклоняются от соответствующих норм.
3. Выявление обстоятельств, связанных с такими отклонениями.
4. Корректировка клинической практики и/или протоколов для снижения (или, возможно, увеличения) дозы, если это оправдано, при сохранении изображений надлежащего качества для диагностики, мониторинга или интервенционного руководства.
5. Периодические обзоры в отношении обновления действующих норм или принятия новых норм. Обзоры могут быть основаны на тенденциях практики с течением времени, производительности оператора оборудования или практикующего врача или официально установленных значениях индекса дозы, связанных с наиболее распространенными исследованиями и процедурами.

Нормы называются «диагностическими референтными уровнями» (DRL) или просто «референтными уровнями» для интервенционных рентгеноскопических исследований. Они устанавливаются национальными, государственными, региональными или местными властями, а также профессиональными организациями. Для конкретной задачи медицинской визуализации и размера группы пациентов DRL обычно устанавливается на уровне 75-го процентиля (третьего квартиля) распределения значений индекса дозы, связанных с клинической практикой. DRL не являются ни пределами дозы, ни порогом. Скорее, они служат руководством по хорошей практике, не гарантируя оптимальную производительность. Более высокие, чем ожидалось, дозы облучения являются не единственной проблемой; дозы облучения, которые значительно ниже ожидаемых, могут быть связаны с плохим качеством изображения или неадекватной диагностической информацией. FDA поощряет создание DRL посредством разработки национальных реестров доз.

Учреждения могут охарактеризовать свою собственную практику доз облучения с точки зрения «местных» референтных уровней, т. е. медиан или средних значений распределения значений индекса дозы, связанных с соответствующими протоколами, которые они выполняют. Местные референтные уровни следует сравнивать с региональными или национальными диагностическими референтными уровнями, если они доступны, в рамках комплексной программы обеспечения качества. Такие сравнения необходимы для деятельности по улучшению качества. Тем не менее, даже если региональные или национальные ДХО недоступны для сравнения, отслеживание индексов дозы в учреждении может быть полезным для выявления обследований с дозами, выходящими далеко за пределы их обычных диапазонов.

Поскольку практика визуализации и популяция пациентов могут различаться между странами и внутри них, каждая страна или регион должны установить свои собственные ДХО. Хотя в приведенном ниже списке ресурсов основное внимание уделяется американским или более общим руководствам международных организаций по радиационной защите, ссылки включают несколько примеров того, как другие страны устанавливают и используют ДХО. Обратите внимание, что хотя в США использование ДХО является добровольным, во многих европейских странах оно является нормативным требованием.

Ресурсы, связанные с диагностическими референтными уровнями:

• Диагностические референтные уровни в медицинской визуализации: обзор и дополнительные рекомендации – Международная комиссия по радиологической защите (ICRP, 2002). Публикация ICRP 105 (2007 г.), раздел 10 («Диагностические референтные уровни») , обобщает соответствующие разделы предыдущих публикаций МКРЗ 60, 73 и вспомогательного руководства 2 и содержит большую часть той же информации, что и документ 2002 г.
• Диагностические референтные уровни и достижимые дозы, а также референтные уровни в медицинской и стоматологической визуализации: рекомендации по применению в США — Национальный совет США по радиационной защите и измерениям (NCRP), отчет № 172.
• Программа общенациональной оценки тенденций в области рентгеновского излучения (NEXT), созданная в сотрудничестве между FDA и Конференцией директоров программ радиационного контроля (CRCPD), исследует дозы для процедур. Эти данные индекса дозы можно использовать для расчета диагностических референтных уровней для использования в программах обеспечения качества.
• Референтные значения для диагностической радиологии: применение и влияние, (Дж. Э. Грей и др., Радиология, том 235, № 2, стр. 354-358, 2005 г.) — Рабочая группа AAPM по референтным значениям для диагностических рентгеновских исследований.
• Американский колледж радиологии (ACR) ДХО и информация о регистрации доз:
  • Практическое руководство ACR по диагностическим референтным уровням в медицинской рентгеновской визуализации (2008 г. )
  • Диагностические референтные уровни из Программы аккредитации ACR CT (C.H. McCollough et al., J. Amer. Coll. Radiol. Vol. 8, No. 11, pp. 795-803).
  Регистр
  • ACR Dose Index Registry запущен на национальном уровне в мае 2011 г. и открыт для участия учреждения.
Заявление Image Wisely
• о диагностических референтных уровнях (2010 г.).
• Диагностические референтные уровни для медицинского облучения пациентов: Руководство МКРЗ и соответствующие количества ICRU (M. Rosenstein, Health Physics Vol. 95, No. 5, pp. 528-534, 2008).
• Международное агентство по атомной энергии (МАГАТЭ)
  • Учебные модули по диагностической и интервенционной радиологии. Модуль 01 («Обзор радиационной защиты в диагностической радиологии») включает обсуждение того, как DRL используются как часть обеспечения качества учреждения.
  • Диагностические опорные уровни (DRL) в CT
• Примеры разработки и использования ДХО в разных странах:
  • Европейская сеть ALARA — диагностические референтные уровни (DRL) в Европе.
  Информационный бюллетень
  • National Diagnostic Reference Level (Австралийское агентство по радиационной защите и ядерной безопасности) — указывает, как учреждения могут количественно определять дозы (в частности, для CT) и связывать их с DRL.
  • Применение диагностических референтных уровней: общие принципы и точка зрения Ирландии (Кейт Мэтьюз и Патрик С. Бреннан, Рентгенография, том 15, стр. 171–178, 2009 г.).). Для конкретного примера в КТ см. Дозы пациентов при КТ-обследованиях в Швейцарии: внедрение национальных диагностических референтных уровней (R. Treier et al., Radiation Protection Dosimetry Vol. 142, Nos. 2-4, pp. 244-254, 2010).

В дополнение к ссылкам, относящимся к диагностическим референтным уровням, указанным выше, следующие ресурсы предоставляют информацию по обеспечению качества объекта и обучению персонала, важную для радиационной защиты:

• Обучение и подготовка по радиологической защите для диагностических и интервенционных процедур (Публикация ICRP 113, 2009 г. )).
• Image Wisely: Радиационная безопасность при медицинской визуализации взрослых
• Альянс за радиационную безопасность в области педиатрической визуализации располагает материалами, доступными для специалистов в отношении тестов и процедур рентгеновской визуализации, а также информацией, предназначенной для технологов, рентгенологов, медицинских физиков и направляющих врачей.
• Health Physics Society — Информация о радиационной безопасности для медицинского персонала
•  Радиационная защита пациентов – Международное агентство по атомной энергии (МАГАТЭ, 2011 г.):
  • бесплатные лекции по диагностической и интервенционной радиологии
  • Радиологическая защита от медицинского воздействия ионизирующего излучения (2002)
  • Отчет о безопасности при применении стандартов радиационной безопасности в диагностической радиологии и интервенционных процедурах с использованием рентгеновских лучей
  • Международные основные стандарты безопасности
• Глобальная инициатива ВОЗ по радиационной безопасности в медицинских учреждениях – Всемирная организация здравоохранения: Доклад (2008 г. ) определяет проблемы, проблемы, роль международных организаций и профессиональных органов, а также оценку радиационного риска, управление и связь; Методы визуализации (2012).

Другие публикации FDA, имеющие отношение к повышению безопасности и качества рентгеновских изображений среди поставщиков медицинских услуг:

• Предыдущие усилия FDA по установлению партнерских отношений с внешними заинтересованными сторонами для снижения дозы при медицинской визуализации Медицинская визуализация) обобщены в статье «Сосредоточение внимания на снижении дозы: точка зрения FDA».
• Вопросы и ответы для врачей о медицинских рентгеновских снимках
• Обеспечение качества дозы облучения: вопросы и ответы
• Вопросы и ответы о стандарте характеристик радиационной безопасности для диагностических рентгеновских систем (10 июня 2005 г.)

Более подробные ресурсы FDA см. также на веб-страницах, посвященных отдельным методам рентгеновской визуализации.

Положения и рекомендации, касающиеся центров визуализации и персонала

В соответствии с Законом о стандартах качества маммографии (MQSA) FDA регулирует квалификацию персонала, программы контроля и обеспечения качества, а также аккредитацию и сертификацию маммографических центров. FDA также имеет правила, касающиеся безопасности и эффективности, а также радиационного контроля всех устройств рентгеновской визуализации (см. раздел «Информация для промышленности»). Отдельные штаты и другие федеральные агентства регулируют использование рентгеновских устройств с помощью рекомендаций и требований к квалификации персонала, программ обеспечения качества и контроля качества, а также аккредитации учреждения.

В соответствии с разделом 1834(e) Закона о социальном обеспечении с поправками, внесенными Законом об усовершенствовании программы Medicare для пациентов и поставщиков (MIPPA) от 2008 г., к 1 января 2012 г. к 1 января 2012 г. автономные передовые диагностические центры визуализации (выполнение КТ, МРТ, ), которые обращаются за возмещением расходов по программе Medicare, должны быть аккредитованы одной из трех организаций по аккредитации (Американский колледж радиологии, Межобщественная аккредитационная комиссия или Объединенная комиссия), признанных Центрами услуг Medicare и Medicaid (CMS). CMS опубликовала дополнительную информацию об аккредитации расширенной диагностической визуализации. Это требование не распространяется на больницы, на которые распространяются отдельные условия участия в программе Medicare, изложенные в 42 CFR 482.26 и 42 CFR 482.53, регулирующие предоставление радиологических и ядерных медицинских услуг соответственно. Информацию о рекомендациях по толкованию CMS для этих больничных правил можно найти в Приложении A к Руководству по эксплуатации штата — Протокол обследования, правила и рекомендации по толкованию для больниц. Также доступен полный список руководств CMS только для Интернета.

В отдельных штатах действуют правила и инструкции, применимые к средствам визуализации и персоналу. Конференция директоров программ радиационного контроля (CRCPD) публикует Предлагаемые положения штатов по контролю радиации, которые могут быть добровольно приняты государствами. Ряд штатов обновляют свои правила и руководящие принципы для повышения радиационной безопасности. Кроме того, профессиональные организации опубликовали руководящие принципы, чтобы гарантировать, что объекты и государственные инспекторы имеют информацию, необходимую им для соблюдения этих правил. Примеры таких усилий включают обучение государственных инспекторов по компьютерной томографии, организованное совместно Американской ассоциацией физиков в медицине (AAPM) и CRCPD в мае 2011 г., и рекомендации Калифорнийской клинической и академической медицинской физики (C-CAMP) о том, как внедрить новую Калифорнийскую закон об отчетности о дозах (SB 1237).

FDA работало с Агентством по охране окружающей среды и федеральным Межведомственным руководящим комитетом по радиационным стандартам (ISCORS) над разработкой и публикацией Федерального руководства по радиационной защите для диагностических и интервенционных рентгеновских процедур (FGR-14) по медицинскому использованию радиации в Объекты федерального значения. Хотя этот всеобъемлющий набор добровольных руководств по визуализации для детей и взрослых был написан для федеральных учреждений, большинство рекомендаций применимы ко всем рентгенологическим учреждениям и специалистам.

Информация для промышленности

Управление по санитарному надзору за качеством пищевых продуктов и медикаментов (FDA) регулирует деятельность производителей рентгеновских устройств с помощью Электронного контроля радиации продуктов (EPRC) и положений Федерального закона о пищевых продуктах, лекарствах и косметике, касающихся медицинских устройств. FDA определяет требования, относящиеся к этим положениям, посредством предписания «положений» или «правил», которые являются обязательными, и дает соответствующие рекомендации посредством выпуска «руководств», которые не являются обязательными.

Электронный радиационный контроль продукции (EPRC) требования для производителей и сборщиков

Производители и сборщики электронных продуктов, излучающих радиацию, продаваемых в Соединенных Штатах, несут ответственность за соблюдение правил радиологического здоровья, изложенных в разделе 21 Свода федеральных правил (подглава J, Радиологическое здоровье).

Производители рентгеновских систем визуализации несут ответственность за соблюдение всех применимых требований Раздела 21 Свода федеральных правил (Подраздел J, Радиологическое здоровье), Части с 1000 по 1005:
1000 — Общие положения
1002 — Записи и отчеты
1003 — Уведомление о дефектах или несоответствии
1004 — Выкуп, ремонт или замена электронных изделий
1005 — Импорт электронных изделий

Кроме того, системы рентгеновской визуализации должны соответствовать требованиям радиационной безопасности стандарты производительности в Разделе 21 Свода федеральных правил (подглава J, Радиологическое здоровье), части 1010 и 1020: Дополнительную информацию см. в документе «Соответствие медицинских рентгеновских устройств визуализации стандартам IEC».
1010 – Стандарты производительности электронных продуктов: общие
1020.30 – Диагностические рентгеновские системы и их основные компоненты
1020.31 – Рентгенографическое оборудование
1020.32 – Флюороскопическое оборудование
1020.33 – Компьютерная томография (КТ)

Дополнительные сведения о продукты, излучающие излучение, положения EPRC и соответствующие требования к отчетности:

• Письмо в Альянс по технологиям медицинской визуализации о рентгеноскопических рентгеновских системах
Письмо
• Альянсу технологий медицинской визуализации относительно сертифицированных рентгеновских компонентов и систем
• Рекомендации по устройству: Излучает ли продукт излучение?
• Вывод на рынок продукта, излучающего излучение
• Отраслевое руководство (излучающие продукты)
• Часто задаваемые вопросы для производителей электронных продуктов, излучающих излучение
• Записи и отчетность (радиоизлучающие продукты)
• Импорт и экспорт электронных продуктов
• Диагностические рентгеновские отчеты сборки
• Руководство по представлению сокращенных отчетов о радиационной безопасности цефалометрических устройств, предназначенных для диагностического использования (PDF — 372 КБ)
• Руководство по заполнению годовых отчетов по рентгеновским компонентам и системам (PDF, 599 КБ)
• Руководство по представлению первоначальных отчетов о диагностических рентгеновских системах и их основных компонентах (PDF — 843 КБ)
• Электронная заявка FDA
• FDA выпускает поправки к Федеральному стандарту характеристик радиационной безопасности для диагностических рентгеновских систем
• Раскрытие информации производителями сборщикам диагностических рентгеновских систем; Окончательное руководство для промышленности и FDA
• Руководство для промышленности и персонала FDA — Добавление URL-адресов в маркировку электронных продуктов

Нижеследующее является руководством для персонала FDA, но может также быть полезным для промышленности, подлежащей проверкам рентгеновского оборудования:

• Руководство по программе соответствия CP 7386. 003 Проверка соответствия диагностического (медицинского) рентгеновского оборудования на месте
• Стандартные процедуры проверки соответствия для диагностических рентгеновских систем
• Руководство для промышленности и персонала Управления по санитарному надзору за качеством пищевых продуктов и медикаментов — Руководство сборщика диагностического рентгеновского оборудования
• Излучает ли продукт радиацию?
• Справочник по параметрам проверки соответствия диагностических рентгеновских систем

Требования к медицинскому оборудованию для производителей устройств рентгеновской визуализации

Медицинское рентгеновское оборудование также должно соответствовать положениям о медицинских устройствах, изложенным в Разделе 21 Свода федеральных правил (Подраздел H, Медицинские устройства). Для получения дополнительной информации о требованиях к медицинскому оборудованию см.:

• Консультация по устройству: всесторонняя нормативная помощь
• Как продавать свое устройство
• Послепродажные требования (устройства)

Стандарты, признанные FDA

В соответствии с Законом о модернизации Управления по санитарному надзору за качеством пищевых продуктов и медикаментов от 1997 г. (FDAMA) FDA официально признало несколько стандартов, связанных с рентгеновскими изображениями. Когда производители подают предпродажные уведомления в FDA для разрешения или одобрения устройства, декларации о соответствии стандартам, признанным FDA, могут избавить производителей от необходимости предоставлять данные, подтверждающие безопасность и эффективность, предусмотренные конкретными признанными стандартами, которым соответствуют устройства. Для получения дополнительной информации см.:

• Стандарты (медицинские приборы)
• База данных признанных согласованных стандартов
• Информация для промышленности: устройства рентгеновской визуализации; Качество лабораторных изображений и оценка дозы, тесты и стандарты

Сообщение о проблемах в FDA

Своевременное сообщение о нежелательных явлениях может помочь FDA выявить и лучше понять риски, связанные с продуктом. Мы рекомендуем поставщикам медицинских услуг и пациентам, которые подозревают проблему с медицинским устройством визуализации, подать добровольный отчет через MedWatch, Программу информации о безопасности и сообщений о нежелательных явлениях FDA.

Медицинский персонал, работающий в учреждениях, на которые распространяются требования FDA к отчетности в отношении лечебных учреждений, должен следовать процедурам отчетности, установленным их учреждениями.

Производители медицинских устройств, дистрибьюторы, импортеры и учреждения, использующие устройства (к которым относятся многие медицинские учреждения), должны соблюдать положения об отчетности по медицинским устройствам (MDR) 21 CFR Part 803.

Требуемые отчеты для производителей медицинских рентгеновских аппаратов

• Диагностические рентгеновские отчеты сборки
• Руководство по представлению сокращенных отчетов по радиационной безопасности цефалометрических устройств, предназначенных для диагностического использования (PDF)
• Руководство по представлению сокращенного отчета о рентгеновских столах, люльках, устройствах смены пленки или держателях кассет, предназначенных для диагностического использования (PDF)
• Руководство по заполнению годовых отчетов по рентгеновским компонентам и системам (PDF)
• Руководство по представлению первоначальных отчетов о диагностических рентгеновских системах и их основных компонентах (PDF)
• Отчет о радиационной безопасности диагностических рентгеновских аппаратов КТ (PDF)
• Электронная заявка FDA

Отраслевое руководство.

Документы, представляющие интерес

• Руководство для промышленности и персонала Управления по санитарному надзору за качеством пищевых продуктов и медикаментов. Руководство по сборке диагностического рентгеновского оборудования
• FDA выпускает поправки к Федеральному стандарту характеристик радиационной безопасности для диагностических рентгеновских систем
• Раскрытие информации производителями сборщикам диагностических рентгеновских систем — руководство для промышленности и персонала FDA
• Стандартные процедуры проверки соответствия для диагностических рентгеновских систем
• Справочник по параметрам проверки соответствия диагностических рентгеновских систем
• Руководство для промышленности и персонала FDA — Добавление URL-адресов в маркировку электронных продуктов
• Процесс подачи заявки на отклонение

Другие ресурсы

• Излучает ли продукт радиацию?
• Вывод на рынок продукта, излучающего излучение
• Записи и отчетность (радиоизлучающие продукты)
• Импорт и экспорт электронных продуктов
• Справочники CDRH по органным дозам
• Руководство ADA/FDA по выбору пациентов для стоматологических рентгенограмм
• Информация для промышленности: устройства рентгеновской визуализации



Устройства контроля качества рентгенографии — PubMed

. 2000 апр; 29 (4): 97-139.

Авторы не указаны

• PMID: 11002439

Авторы не указаны. Устройства здоровья. 2000 апрель

. 2000 апр; 29 (4): 97-139.

• PMID: 11002439

Абстрактный

В этом исследовании мы оцениваем восемь устройств рентгенографического контроля качества (КК), которые неинвазивно измеряют выходные данные различных систем производства диагностических рентгеновских лучей. При использовании в рамках программы обеспечения качества (ОК) рентгенографические устройства контроля качества помогают гарантировать, что рентгеновское оборудование работает в допустимых пределах. Это, в свою очередь, помогает обеспечить получение высококачественных изображений при соответствующих дозах облучения и эффективное использование ресурсов (например, за счет сведения к минимуму количества необходимых повторных экспозиций). Наши испытания были сосредоточены на физических характеристиках, простоте использования, а также характеристиках обслуживания и технического обслуживания, которые влияют на использование этих устройств для периодических рутинных измерений параметров рентгеновской системы. Мы обнаружили, что все оцененные модели удовлетворительно измеряют все параметры, обычно необходимые для программы обеспечения качества. Тем не менее, мы выявили ряд различий между моделями, особенно в диапазоне уровней воздействия, которые можно эффективно измерить, и в простоте использования. Три модели хорошо подходят для различных приложений и очень просты в использовании; мы оцениваем их как предпочтительные. Три дополнительные модели имеют небольшие ограничения, но в остальном работают хорошо; мы оцениваем их как приемлемые. Мы не рекомендуем покупать две модели, потому что, хотя каждая из них подходит для большинства приложений, ни одна из них не может измерять низкие уровни радиации. Эта оценка охватывает устройства, предназначенные для неинвазивного измерения мощности рентгеновских трубок. Эти устройства, называемые устройствами радиографического контроля качества (КК) или измерителями КК, обычно используются медицинскими физиками, инженерами-рентгенологами, инженерами-биомедиками и технологами-рентгенологами, прошедшими соответствующую подготовку, для проведения измерений КК. Мы уделяем особое внимание использованию этих устройств в рамках общей программы обеспечения качества (QA). Мы не оценивали их использование для других приложений, таких как приемочное тестирование. Чтобы быть включенным в это исследование, устройство должно иметь возможность измерять характеристики большинства рентгеновских систем, связанные с экспозицией и кВп. Как минимум, он должен быть в состоянии выполнять рутинные измерения контроля качества общего рентгенографического, рентгеноскопического и большинства маммографического оборудования. Мы предпочитаем, чтобы его также можно было использовать со стоматологическими рентгеновскими системами, более совершенными системами маммографии (см. дополнительную статью на странице 103) и системами компьютерной томографии (КТ). Устройство может быть единым блоком или комплектом, состоящим из нескольких компонентов, которые при объединении могут выполнять все необходимые измерения. Оцениваемые устройства предназначены для оценки только систем производства рентгеновского излучения, а не систем обнаружения рентгеновского излучения, таких как усилители изображения и пленка. Эти типы систем обычно оцениваются с использованием тестовых фантомов и других инструментов, которые создают тестовые изображения, которые можно количественно измерить и сравнить со стандартами.

Похожие статьи

• Технические достижения интервенционной рентгеноскопии и плоскопанельного приемника изображения.

  Лин П.Дж. Лин П.Дж. Здоровье физ. 2008 ноябрь; 95 (5): 650-7. doi: 10.1097/01.HP.0000326336.40775.94. Здоровье физ. 2008. PMID: 18849699

• Приемочные испытания и текущий контроль качества в общей рентгенографии: мобильные установки и стационарные системы пленка/экран.

  Грей Л., Даулинг А., Галлахер А., Горман Д., О’Коннор Ю., Дивайн М., Ларкин А., Уолш С., Мэлоун Дж. Ф. Грей Л. и др. Радиационная дозиметрия. 2008;129(1-3):276-8. doi: 10.1093/rpd/ncn033. Epub 2008 8 марта. Радиационная дозиметрия. 2008. PMID: 18326885

• Качество судебно-медицинской визуализации полости рта с помощью ручных стоматологических рентгеновских аппаратов: сравнение двух рецепторов изображения и двух устройств.

  Питтаяпат П. , Тевиссен П., Фьювс С., Джейкобс Р., Виллемс Г. Питтаяпат П. и др. Междунар. криминалистики. 2010 30 января; 194(1-3):20-7. doi: 10.1016/j.forsciint.2009.09.024. Epub 2009 12 ноября. Междунар. криминалистики. 2010. PMID: 197

• Потребности в обеспечении качества современной лучевой терапии на основе изображений: рекомендации межорганизационного симпозиума 2007 г. на тему «Обеспечение качества лучевой терапии: проблемы передовых технологий».

  Уильямсон Дж. Ф., Данскомб П. Б., Шарп М. Б., Томадсен Б. Р., Парди Дж. А., Дейе Дж. А. Уильямсон Дж. Ф. и соавт. Int J Radiat Oncol Biol Phys. 2008;71(1 Приложение):S2-12. doi: 10.1016/j.ijrobp.2007.08.080. Int J Radiat Oncol Biol Phys. 2008. PMID: 18406928

• Физика рентгеновской визуализации для технологов ядерной медицины. Часть 1: Основные принципы производства рентгеновских снимков.

  Зайберт Дж.А. Зайберт Дж.А. J Nucl Med Technol. 2004 г., сен; 32 (3): 139–47. J Nucl Med Technol. 2004. PMID: 15347692 Обзор.

Посмотреть все похожие статьи

Типы публикаций

термины MeSH

Радиографические и рентгеноскопические рентгеновские системы: контроль качества рентгеновской трубки и автоматический контроль экспозиции с использованием теоретических спектров для определения воздушной кермы и дозы на однородный фантом

. 2021 авг; 22(8):204-218.

doi: 10.1002/acm2.13329. Epub 2021 1 июля.

Бенте Конст ^{1 2} , Якоб Нёттеллен ³ , Эллинор Билет ⁴ , Магнус Бат ^{5 6}

Принадлежности

• ¹ Отделение радиологии, Больничный фонд Вестфолд, Тёнсберг, Норвегия.
• ² Факультет математики и естественных наук, факультет физики, Университет Осло, Осло, Норвегия.
• ³ Отделение диагностики и вмешательства, университетская больница Осло, Осло, Норвегия.
• ⁴ Норвежское агентство по строительству больниц, Тронхейм, Норвегия.
• ⁵ Кафедра медицинской физики и биомедицинской инженерии, Сальгренская университетская больница, Гетеборг, Швеция.
• ⁶ Кафедра радиационной физики Института клинических наук Сальгренской академии Гетеборгского университета, Гётеборг, Швеция.

• PMID: 34196461
• PMCID: PMC8364276
• DOI: 10. 1002/асм2.13329

Бесплатная статья ЧВК

Бенте Конст и др. J Appl Clin Med Phys. 2021 9 августа0052

Бесплатная статья ЧВК

. 2021 авг; 22(8):204-218.

doi: 10.1002/acm2.13329. Epub 2021 1 июля.

Авторы

Бенте Конст ^{1 2} , Якоб Нёттеллен ³ , Эллинор Билет ⁴ , Магнус Бат ^{5 6}

Принадлежности

• ¹ Отделение радиологии, Больничный фонд Вестфолд, Тёнсберг, Норвегия.
• ² Факультет математики и естественных наук, факультет физики, Университет Осло, Осло, Норвегия.
• ³ Отделение диагностики и вмешательства, университетская больница Осло, Осло, Норвегия.
• ⁴ Норвежское агентство по строительству больниц, Тронхейм, Норвегия.
• ⁵ Кафедра медицинской физики и биомедицинской инженерии, Сальгренская университетская больница, Гетеборг, Швеция.
• ⁶ Кафедра радиационной физики Института клинических наук Сальгренской академии Гетеборгского университета, Гётеборг, Швеция.

• PMID: 34196461
• PMCID: PMC8364276
• DOI: 10. 1002/асм2.13329

Абстрактный

Цель: Разработать методику контроля качества (КК) рентгеновских трубок и автоматического контроля экспозиции (АЭК) в составе КК рентгенографической и рентгеноскопической рентгеновской системы. Наша цель состоит в том, чтобы проверить выходной сигнал рентгеновской трубки путем сравнения измеренного выходного излучения, или кермы в воздухе, с теоретическим выходным сигналом с учетом применяемых настроек экспозиции и геометрии, в дополнение к сравнению измеренного значения кВ с номинальным значением кВ. Система AEC для рентгеноскопических и обычных рентгеновских систем оценивается путем определения поглощенной дозы на однородный фантом различной толщины.

Метод: В этом исследовании представлена ​​модель для проверки результатов измерений рентгеновской трубки и метод определения дозы облучения однородного фантома (фантом D ). Необходимы следующие входные данные: параметризованная модель рентгеновского спектра, измерения рентгеновской трубки с использованием многофункционального рентгеновского измерителя, параметры экспозиции, зарегистрированные с помощью визуализации пластин из полиметилметакрилата (ПММА) различной толщины, которые имитируют пациента. с использованием AEC и параметризованной модели для расчета дозы в воде на основе моделирования методом Монте-Карло. Результатом является доза на входной поверхности (ESD) и доза, поглощенная в фантоме, D _фантом (мкГр). Кроме того, параметризованный спектр рентгеновского излучения используется для сравнения теоретической и измеренной воздушной кермы в рамках контроля качества рентгеновской трубки. Чтобы проверить предложенный метод, спектр рентгеновского излучения, предоставленный в этом исследовании, SPECTRUM, сравнили с двумя коммерчески доступными спектрами, SpekCalc и Institute of Physics and Engineering in Medicine (IPEM) 78. Доля энергии, сообщаемая гомогенному фантому, была по сравнению с переданной фракцией, рассчитанной с помощью PCXMC.

Полученные результаты: Спектр, представленный в этом исследовании, хорошо согласовывался с двумя ранее опубликованными рентгеновскими спектрами. Абсолютные процентные различия спектров варьировались от 0,05% до 3,9%, в среднем 1,4%, по сравнению со SpekCalc. Точно так же отклонение от отчета IPEM 78 варьировалось от 0,02% до 2,3% при среднем значении 0,74%. СПЕКТР был параметризован для расчета сообщаемой доли для углов цели 10°, 12° и 15°, кВ (50-150 кВ) с материалами Al (2,2-8 мм), Cu (0-1 мм), и любое сочетание фильтров, ПММА и воды. Отклонение переданной энергии от результатов PCXMC составило менее 8 % для всех измерений при разных кВ, фильтрации и поставщиках, полученных с использованием ПММА для регистрации параметров воздействия, в то время как доза была рассчитана на основе воды той же толщины, что и ПММА.

Вывод: В этом исследовании представлен точный и подходящий метод выполнения части контроля качества рентгеноскопических и обычных рентгеновских систем в отношении рентгеновской трубки и связанной с ней системы AEC. Метод подходит для сравнения протоколов внутри и между системами по поглощенной дозе.

Ключевые слова: рентгеновская трубка; поглощенная доза; воздушная керма; автоматический контроль экспозиции; рентгеноскопия; контроль качества; рентгенография.

© 2021 Авторы. Журнал прикладной клинической медицинской физики, издаваемый Wiley Periodicals LLC от имени Американской ассоциации физиков в медицине.

Заявление о конфликте интересов

Нет.

Цифры

РИСУНОК 1

Геометрия для расчета дозы…

РИСУНОК 1

Геометрия для расчета дозы на однородный фантом. Конусообразный рентгеновский снимок…

ФИГУРА 1

Геометрия для расчета дозы на однородный фантом. Конусообразный рентгеновский луч, исходящий из фокального пятна, входит в фантом, при этом центральный луч совпадает с осью цилиндра водяного фантома. Основание луча круглое, его диаметр меньше, чем у водяного фантома. Расчет дозы основан на объеме воды, обозначенном заштрихованной областью. Д _фантом определяется как переданная энергия, деленная на массу водяного цилиндра с высотой, равной толщине фантома, используемого в QC, и площадью поверхности, равной площади рентгеновского луча в центре фантома, обозначенного символом ломаная линия

РИСУНОК 2

(а) Средняя энергия фотона…

РИСУНОК 2

(a) Средняя энергия фотонов в зависимости от напряжения на трубке с использованием анодной мишени при…

ФИГУРА 2

(а) Средняя энергия фотонов в зависимости от напряжения на трубке с использованием анодной мишени под углом 12° и общей фильтрации алюминия 3,5 мм. (b) Средняя энергия фотонов по сравнению с общей фильтрацией алюминия с использованием анодной мишени при 12° и 80 кВ. (c) Средняя энергия фотонов в зависимости от различных материалов и толщин с использованием анодной мишени 12° и 100 кВ. ПММА и мышцы недоступны в SpekCalc, а Sn не включен в IPEM 78. (d) Средняя энергия фотонов в зависимости от угла анода при использовании 100 кВ и общей фильтрации Al 3,5 мм

РИСУНОК 3

(a–g) Отклонение между…

РИСУНОК 3

(a–g) Отклонение между теоретической и измеренной воздушной кермой по сравнению с примененной…

РИСУНОК 3

(a–g) Отклонение между теоретической и измеренной кермой воздуха в зависимости от приложенного кВ для трех различных моделей спектра: параметризованного SPECTRUM, SpekCalc и IPEM 78 для четырех систем. Каждая точка — это одна экспозиция. (а) Многофункциональный стол (лаб. 1а), (б) выдержка данных из а) в зависимости от даты измерения, (в) стойка у стены (лаб. 1б), (г) обычный (лаб. 2), (д) ​​интервенционный (Лаборатория 3) и (f) С-дуга (Лаборатория 4). (g) Отклонение между измеренной воздушной кермой в зависимости от кВ для различных DF для параметризованного SPECTRUM и Nf для SpekCalc и скорректированного IPEM. (h) Измеренная мощность излучения в зависимости от кВ ² для рентгеновских систем, включенных в данное исследование, и соответствующий коэффициент детерминации ( R ² ). (i) Схема электронной таблицы для измерений, проведенных с помощью мультиметра для калибровки рентгеновской трубки путем определения коэффициента дозы (DF) для каждого фокального пятна и общей фильтрации (TF) системы. Номинальные значения должны быть введены в зеленые столбцы, а данные в темно-синие столбцы должны быть автоматически заполнены из рентгеновского мультиметра. Затем в электронной таблице измеренная керма в воздухе и напряжение сравниваются с смоделированной кермой в воздухе и номинальными значениями кВ. Для рентгеноскопии К _A (от мультиметра) – мощность дозы кермы в воздухе, а для рентгенографии – общая керма в воздухе от одного облучения

РИСУНОК 4

Макет для используемой электронной таблицы…

РИСУНОК 4

Макет электронной таблицы, используемой для определения дозы на гомогенный фантом

РИСУНОК 4

Макет электронной таблицы, используемой для определения дозы на гомогенный фантом

РИСУНОК 5

Результаты расхождения, представленные в виде…

РИСУНОК 5

Результаты несоответствия, представленные как отклонения доли энергии между PCXMC и…

РИСУНОК 5

Результаты расхождения, нанесенные на график как отклонения доли энергии между PCXMC и фантомом D для четырех различных рентгеновских систем, представлены (a) в зависимости от толщины ПММА/размера фантома и (b) в зависимости от кВ для различные комбинации ПММА и размера фантома

См. это изображение и информацию об авторских правах в PMC

Похожие статьи

• Исследование режимов автоматического управления экспозицией для двух цифровых рентгенографических систем.

  Маршалл СЗ. Маршалл СЗ. физ.-мед. биол. 2009 7 августа; 54 (15): 4645-70. дои: 10.1088/0031-9155/54/15/002. Epub 2009 10 июля. физ.-мед. биол. 2009. PMID: 195

  • Поиск улучшенных технических факторов в педиатрической рентгеноскопии.

    Tapiovaara MJ, Sandborg M, Dance DR. Tapiovaara MJ и соавт. физ.-мед. биол. 1999 февраля; 44 (2): 537-59. дои: 10.1088/0031-9155/44/2/018. физ.-мед. биол. 1999. PMID: 10070800

  • Расчет энергии, сообщаемой в диагностической радиологии.

    Гканатсиос Н.А., Худа В. Гканациос Н.А. и соавт. мед. физ. 1997 апр; 24 (4): 571-9. дои: 10.1118/1.597939. мед. физ. 1997. PMID: 10

  • Характеристика модели источника рентгеновского излучения на основе измерений для дозиметрических расчетов КТ.

    Соммервиль М., Пуарье Ю., Тамбаско М. Соммервиль М. и др. J Appl Clin Med Phys. 2015 8 ноября; 16 (6): 386-400. дои: 10.1120/jacmp.v16i6.5231. J Appl Clin Med Phys. 2015. PMID: 26699546 Бесплатная статья ЧВК.

  • Пересмотр необходимости измерения выхода излучения после замены рентгеновской трубки в компьютерной томографии.

    Стаудухар П.Дж., Джонс А.К. Stauduhar PJ и соавт. J Appl Clin Med Phys. 2021 авг; 22(8):230-235. дои: 10. 1002/acm2.13359. Epub 2021 19 июля. J Appl Clin Med Phys. 2021. PMID: 34288365 Бесплатная статья ЧВК. Обзор.

  Посмотреть все похожие статьи

  Цитируется

  • Сравнение качества изображения и дозы трех мобильных интраоперационных трехмерных систем визуализации в хирургии позвоночника.

    Фостер Н., Шаффри С., Бухгольц А., Тернер Р., Ян Л.З., Нидзвецкий Д., Гуд А. Фостер Н. и др. Мировой нейрохирург. 2022 Апрель; 160: e142-e151. doi: 10.1016/j.wneu.2021.12.103. Epub 2022 1 января. Мировой нейрохирург. 2022. PMID: 34979287

  использованная литература

  1. 1. Агентство ИАЭ. Дозиметрия в диагностической радиологии: международный свод правил. МАГАТЭ Вена. 2007.
  2. 1. Н. Теохаропулос, К. Перисинакис, Дж. Дамилакис, Х. Варверис, Н. Гурцойяннис. Сравнение четырех методов оценки эффективной дозы пациента по результатам радиологических исследований. мед. физ. 2002;29:2070-2079. — пабмед
  3. 1. Гканатсиос Н.А., Худа В. Расчет энергии, передаваемой в диагностической радиологии. мед. физ. 1997;24:571-579. — пабмед
  4. 1. Теохаропулос Н. , Дамилакис Дж., Перисинакис К., Цедакис А., Карантанас А., Гурцойяннис Н. Оценка эффективных доз для взрослых и детей с помощью мультиспиральной компьютерной томографии: метод, основанный на переданной энергии. мед. физ. 2006;33:3846-3856. — пабмед
  5. 1. Карлссон Г.А., Дэнс Д.Р., Перслиден Дж., Сандборг М. Использование концепции энергии в диагностической радиологии. Приложение Радиат Изот. 1999;50:39-62. — пабмед

  термины MeSH

  Ионизирующее излучение – контроль и предотвращение

  Контроль и предотвращение

  В этом разделе содержится информация о контроле опасностей ионизирующего излучения и предотвращении дозы.

  В этом разделе не рассматривается ряд нерадиологических опасностей для безопасности и здоровья работников в производственных условиях с опасностями ионизирующего излучения. Например, эти нерадиологические опасности для здоровья и безопасности могут включать в себя опасность поражения электрическим током от соответствующего электрооборудования и удлинителей, посменную и продолжительную работу, вход (вход) и выход (выход) работников из экранированных помещений (например, на стационарных промышленных предприятиях). радиографические установки) и опасность лазера, если лазеры встроены в излучающее излучение оборудование (например, лазеры иногда используются для наведения внешнего луча на цель).

  • Программа радиационной защиты
  • Технический контроль
  • Зональные исследования/мониторинг
  • АЛАР
  • Административный контроль
  • Мониторинг индивидуального облучения (дозиметрия)
  • Средства индивидуальной защиты (СИЗ)
  • Беременные работницы

  Программа радиационной защиты

  Разработка и внедрение программы радиационной защиты является передовым методом защиты работников от ионизирующего излучения. Программой радиационной защиты обычно руководит квалифицированный эксперт (например, медицинский физик), которого часто называют сотрудником по радиационной безопасности (RSO).

  Другой передовой практикой является назначение комитета по радиационной безопасности, в который входят RSO, представитель руководства и работники, которые работают с радиационно-излучающим оборудованием, источниками излучения или радиоактивными материалами (или которые иным образом подвергаются риску облучения на работе). .

  Программа радиационной защиты должна включать, как минимум:

  Регистрация/лицензирование оборудования

  Федеральные и государственные регулирующие органы требуют, чтобы некоторые типы производящего излучение оборудования или источников излучения были зарегистрированы или лицензированы производителями и/или пользователями .

  Требования к регистрации или лицензированию применяются ко многим конкретным источникам излучения и профессиональным условиям (например, медицина, производство и строительство). Регистрация или лицензирование оборудования помогает гарантировать, что источники излучения, испускающие ионизирующее излучение, не представляют радиационной опасности для работников (и населения).

  Некоторые источники излучения, такие как большинство рентгеновского оборудования и некоторые ускорители, должны быть зарегистрированы в государственном органе (например, в государственном агентстве по радиационному контролю, департаменте здравоохранения штата) или в местном органе (например, в департаменте здравоохранения). применяются, в зависимости от агентства. От зарегистрированных лиц может потребоваться провести испытания оборудования или разрешить государственным или местным инспекторам проводить испытания оборудования. В некоторых штатах требования к регистрации оборудования могут включать регулярные проверки, экранирование или вывески.

  • Квалифицированный персонал (например, RSO, медицинский физик) для обеспечения надзора и ответственности за политику и процедуры радиационной защиты.
  • ALARA означает Разумно достижимый минимум (ALARA) . Это руководящий принцип радиационной защиты, используемый для устранения доз облучения, которые не приносят прямой пользы.
  • Дозиметрическая программа , в которой проводится мониторинг индивидуального облучения, как того требуют федеральные правила или правила штата, для дозы внешнего облучения и, при необходимости, дозы внутреннего облучения.
  • Обследования и мониторинг территории для документирования уровней радиации, загрязнения радиоактивными материалами и потенциального облучения рабочих.
  • Радиологический контроль , включая входной и выходной контроль, приемку, инвентарный контроль, хранение и утилизацию.
  • Обучение рабочих по радиационной защите, включая последствия для здоровья, связанные с дозой ионизирующего излучения, а также процедурам радиационной защиты и средствам контроля для минимизации дозы и предотвращения загрязнения.
  • Аварийные процедуры для выявления радиологических аварийных ситуаций и реагирования на них. (На странице OSHA по обеспечению готовности и реагированию на радиационные аварийные ситуации также содержится информация по этой теме.)
  • Программы ведения учета и отчетности для ведения всех записей и предоставления дозиметрических отчетов и уведомлений, как того требуют федеральные правила или правила штата.
  • Процедуры внутреннего аудита для ежегодного аудита всех аспектов программы радиационной защиты.

  NRC (Комиссия по ядерному регулированию США) правила для программ радиационной защиты (10 CFR 20.1101) или государственные правила для таких программ применяются к некоторым конкретным источникам излучения и профессиональным условиям.

  Стандарты OSHA по ионизирующему излучению применяются там, где они не являются приоритетными, и в таких случаях требуют определенных элементов программы радиационной защиты.

  ALARA

  Ключевой концепцией, лежащей в основе программ радиационной защиты, является сохранение дозы профессионального облучения каждого работника Разумно достижимый минимум (ALARA) . Программа ALARA обычно включает поддержание доз облучения рабочих на уровне ниже федеральных и государственных нормативных пределов дозы профессионального облучения, насколько это разумно достижимо с учетом состояния технологий, экономики и социальных факторов.

  ALARA на рабочем месте сводит к минимуму дозы облучения и выбросы радиоактивных материалов, используя все разумные доступные методы. Процедуры ALARA обычно разрабатываются для работы с конкретными источниками излучения, например, для диагностической рентгенографии (например, медицинский рентген), рентгеноскопии в медицине или промышленной рентгенографии.

  Время, расстояние и защита

  Когда речь идет об ионизирующем излучении, помните о времени, расстоянии и защите :

  • Минимизируйте время, проведенное в зонах с повышенным уровнем радиации. Минимизация времени облучения снижает дозу облучения рабочего от источника излучения.
  • Увеличить расстояние до источника(ов) радиации. Доза облучения рабочего уменьшается по мере увеличения расстояния рабочего от источника. Для гамма-лучей и рентгеновских лучей интенсивность излучения обратно пропорциональна квадрату расстояния от источника (т. е. закон обратных квадратов). Это означает, что увеличение расстояния в 2 раза снижает мощность дозы в 4 раза.
  • Используйте экран для источников излучения (т. е. поместите соответствующий экран между источником (источниками) излучения и работниками). Установка надлежащего экрана (например, свинцового, бетонного или специального пластикового экрана в зависимости от типа излучения) между работником и источником излучения значительно уменьшит или устранит дозу, полученную работником.



  Время, расстояние и экранирование для радиационной защиты

  Источник: NRC

  Технические средства контроля

  Работодатели должны использовать технические средства контроля для поддержания доз профессионального облучения (и доз облучения населения) ALARA применяется после определения того, что доза облучения не превысит применимые нормативные пределы дозы. Насколько это возможно, административный контроль не должен использоваться вместо технического контроля. Технические средства контроля в некоторых случаях могут быть включены в проект объекта.

  Ниже обсуждаются некоторые примеры инженерных средств управления, включая системы экранирования и блокировки. Кроме того, защита от радиоактивных материалов иногда включается в экранирование, например, в гамма-камерах, используемых в ядерной медицине, или в устройствах промышленной радиографии, содержащих радиоактивный источник.

  Экранирование

  Необходимость экранирования зависит от типа и активности источника излучения. Также следует учитывать возможность использования в смежных зонах, в том числе над и под помещением или помещением.

  Для экранирования помещений, содержащих медицинское рентгеновское оборудование, или помещений с другими медицинскими устройствами рентгеновской визуализации Национальный совет по радиационной защите и измерениям (NCRP) рекомендует, чтобы проектная цель экранирования составляла 500 мрад (5 мГр) в год. любому лицу в контролируемых (запретных) зонах. Для неконтролируемых (неограниченных) зон NCRP рекомендует, чтобы цель проектирования защиты составляла максимум 100 мрад (1 мГр) на любого человека в год (~ 0,02 мГр в неделю). ¹

  Для проектирования экранирования требуется квалифицированный специалист (например, медицинский физик). Перед использованием каких-либо новых или реконструированных помещений или объектов, а также любого нового или перемещенного рентгеновского оборудования квалифицированный эксперт должен провести обследование территории и оценить экранирование для проверки радиационной защиты за экранирующими материалами. Перед выполнением каких-либо модификаций помещения или в случае каких-либо изменений в помещении, которые могут изменить уровни радиационного облучения (например, новое оборудование, увеличение рабочей нагрузки, изменение использования прилегающих помещений), квалифицированный эксперт должен проверить конструкцию защиты.

  Как правило, полы, стены, потолки и двери должны быть изготовлены из материалов, обеспечивающих необходимую радиационную защиту. При необходимости может быть установлен свинцовый экран, включая свинцовое стекло, листовой свинец (например, встроенный в стены), предварительно изготовленный гипсокартон или фанеру, облицованную свинцом, предварительно изготовленные облицованные свинцом двери и дверные рамы, свинцовые пластины, и свинцовые кирпичи. Иногда бывает достаточно построить стену подходящей толщины из обычных строительных материалов (например, из плотного бетона). Конструкция экранирования может включать в себя кабину управления или защитное покрытие, эквивалентное грузу/свинцу, предназначенное для защиты рабочих, работающих с оборудованием или устройствами, испускающими ионизирующее излучение.

  Дополнительная информация о критериях экранирования содержится в следующих отчетах NCRP:

  • Отчет № 151: Проектирование и оценка структурного экранирования для мегавольтных рентгеновских и гамма-радиотерапевтических установок.
  • Отчет № 148: Радиационная защита в ветеринарии.
  • Отчет № 147: Проектирование структурного экранирования медицинских рентгеновских аппаратов.
  • Отчет № 145: Радиационная защита в стоматологии.
  • Отчет № 144: Радиационная защита установок ускорителей частиц.
  • Отчет № 133: Радиационная защита для процедур, проводимых за пределами радиологического отделения.

  Переносные или временные защитные материалы (например, толстые стальные, свинцовые или бетонные блоки высокой плотности) иногда могут быть изготовлены в зоне контроля при проведении портативной промышленной рентгенографии (например, с использованием промышленных рентгенографических камер для осмотра сварки труб или бетона). плиты). Если такое переносное или временное экранирование нецелесообразно или неадекватно для защиты работников (и населения), работодатели должны обеспечить максимальное расстояние от работающего портативного промышленного рентгенографического оборудования до рабочих процедур.

  При работе с высокоэнергетическими бета-частицами избегайте экранирования материалами с высоким атомным номером (Z>13), так как это может привести к образованию рентгеновского излучения (тормозного излучения), которое обладает большей проникающей способностью, чем первоначальное бета-излучение. Бета-частицы должны быть защищены материалами соответствующей толщины с низким атомным номером (Z<14), такими как алюминий или пластик (например, Plexiglas®).

  Системы блокировки

  Система блокировки радиационной безопасности представляет собой устройство, которое автоматически отключает или снижает интенсивность излучения от производящего излучение оборудования (гамма- или рентгеновского оборудования или ускорителя). Целью системы блокировки радиационной безопасности является предотвращение облучения рабочих и травм от высоких уровней радиации. Как правило, системы блокировки требуются на уровне штата или на федеральном уровне (например, NRC, FDA 9).0201 (Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США) ) правила регистрации/лицензирования оборудования и стандарты производительности/безопасности.

  В большинстве приложений системы блокировки для прекращения производства рентгеновского излучения или пучка частиц могут быть активированы путем открытия рабочей точки доступа (например, двери) в контролируемую (ограниченную) зону. Системы безопасности с блокировкой могут также включать в себя датчики дверного давления или датчики движения.

  Для применений, связанных с источниками излучения высокой энергии, система с ключами блокировки может контролировать доступ или предотвращать вход в комнату для лучевой терапии или во время работы ускорителя. Поскольку удаление ключей блокировки остановит производство рентгеновского излучения или пучка частиц, такие системы блокировки основаны на постоянном контроле всех ключей блокировки и соответствующей подготовке рабочих для контролируемого доступа в зоны с высоким уровнем радиации.

  В дополнение к безопасности работников безопасность пациентов является проблемой для систем блокировки для медицинского рентгеновского оборудования или ускорителей. NCRP рекомендует, чтобы системы блокировки, которые останавливают производство рентгеновского излучения или пучка частиц, не размещались на дверях любого диагностического или интервенционного рентгеновского кабинета, чтобы предотвратить непреднамеренное травмирование пациента или необходимость повторного облучения пациентов. 1 В качестве альтернативы, надлежащий доступ На таких установках могут быть реализованы контрольные меры радиационной безопасности как работников, так и пациентов.

  При использовании системы блокировки должны регулярно проверяться квалифицированным специалистом.

  Административный контроль

  Административный контроль обычно дополняет инженерный контроль. Примеры административного контроля включают вывески, системы предупреждения и письменные рабочие инструкции для предотвращения, уменьшения или устранения радиационного облучения. Эксплуатационные процедуры обычно включают в себя как обычные эксплуатационные процедуры, так и аварийные процедуры (т. е. процедуры для разливов, утечек и аварийной эвакуации).

  Стандарты OSHA по ионизирующему излучению определяют определенные типы административного контроля на рабочих местах, где они применяются.

  Маркеры ниже содержат более подробную информацию о конкретных положениях о размещении помещений на рабочих местах, на которые распространяется стандарт ионизирующего излучения для промышленности (29 CFR 1910. 1096), в том числе на судах и на берегу при работе на верфях, морских терминалах и портовых работах. От работодателей также может потребоваться соблюдение положений других стандартов OSHA, в том числе стандартов по ионизирующему излучению для строительства (29).CFR 1926.53), который включает посредством ссылки те же типы контроля, которые описаны в общем отраслевом стандарте, и использование на верфях (29 CFR 1915.57), в котором применяются стандарты NRC по защите от излучения (10 CFR, часть 20) к деятельности, связанной с использованием и воздействие источников ионизирующего излучения на суда с обычными и атомными двигателями.

  • Каждая радиационная зона должна быть вывешена на видном месте знаком или знаками с символом радиационной опасности и словами: Зона осторожного излучения (29 CFR 1910.1096(e)(2)). Этот знак используется для обозначения областей, в которых существует такой уровень радиации, что большая часть тела может получить дозу, превышающую 5 мбэр в час, или дозу, превышающую 100 мбэр в течение любых 5 дней подряд.
  • Каждая зона с высоким уровнем радиации должна быть размещена на видном месте с помощью знака или знаков с символом предупреждения о радиации и словами: Осторожно, зона с высоким уровнем излучения (29 CFR 1910.1096(e)(3)). Этот знак используется для обозначения областей, в которых существует такой уровень радиации, что большая часть тела может получить дозу, превышающую 100 мбэр в час.
  • Каждая зона радиоактивности в воздухе должна быть отмечена знаком или знаками с символом предупреждения о радиации и словами: Осторожно, зона радиоактивности в воздухе (29 CFR 1910.1096(e)(4)).
  • Знак с формулировкой Осторожно, радиоактивный материал (29 CFR 1910.1096(e)(5)) требуется в каждой зоне или помещении, в котором используется или хранится радиоактивный материал и который содержит любой радиоактивный материал (кроме природного урана или торий) в любом количестве, в 10 раз превышающем количество такого материала, указанного в приложении C к 10 CFR 20 (1971 вариант). Для природного урана или тория знак требуется, если присутствующее количество в 100 раз превышает количество такого материала, указанного в 10 CFR 20 (29 CFR 1910.1096(e)(5)(ii)).

  Системы оповещения

  Системы оповещения могут быть интегрированы в конструкцию оборудования или устройств, производящих излучение, а также могут использоваться с радиоактивными материалами. Такие системы предупреждения будут включать звуковой (легко слышимый) сигнал тревоги (например, для предупреждения рабочих о наличии радиационной опасности) или визуальный (световой) предупреждающий сигнал всякий раз, когда испускается ионизирующее излучение.

  Например, промышленное рентгенографическое оборудование, расположенное в стационарном помещении или помещении (например, помещение промышленной радиографии для проведения испытаний материалов для контроля качества на производственном предприятии), может включать визуальные предупредительные сигналы с цветными или мигающими огнями или звуковые сигналы тревоги с отчетливым звуковые, которые располагаются внутри и снаружи экранированного корпуса для проведения промышленной радиографии. В этом примере визуальная сигнализация будет активироваться при воздействии источника излучения или при генерации рентгеновского или гамма-излучения во время операций промышленной радиографии. Звуковой сигнал подается при открытии двери экранированного корпуса промышленного рентгенографического оборудования. На других объектах, например, на объектах гамма-облучения, также используются системы предупреждения. Системы оповещения следует регулярно проверять на правильность функционирования.

  Радиационное воздействие и загрязнение

  Для получения дополнительной информации о радиационном воздействии и его отличиях от радиоактивного загрязнения см. справочную страницу: Что такое радиационное воздействие?

  Рабочий может подвергнуться радиационному облучению и получить дозу, не подвергаясь заражению радиоактивными материалами.

  Следует регулярно проверять исправность систем оповещения.

  Средства индивидуальной защиты

  Средства индивидуальной защиты (СИЗ) используются для предотвращения заражения рабочих радиоактивными материалами. Его можно использовать для предотвращения загрязнения кожи радиоактивными частицами (альфа- и бета-частицами) и предотвращения вдыхания радиоактивных материалов.

  СИЗ не защитят работников от прямого внешнего облучения (например, при нахождении в рентгеновском поле), если только СИЗ не содержат экранирующий материал. Например, свинцовый фартук уменьшит дозу рентгеновского излучения в закрытых помещениях.

  Проконсультируйтесь с квалифицированным экспертом (например, физиком в области здравоохранения) при выборе СИЗ и разработке политики СИЗ для рабочего места. В соответствии с иерархией средств контроля, средства индивидуальной защиты следует использовать только тогда, когда соответствующие инженерные средства или административные средства управления невозможны.

  Альфа-излучение

  Альфа-частицы обладают очень низкой проникающей способностью, перемещаются по воздуху всего на несколько сантиметров и не проникают через мертвый внешний слой кожи. Обычно для альфа-частиц экранирование не требуется, поскольку внешнее воздействие альфа-частиц не приводит к дозе облучения. Там, где присутствуют частицы, загрязненные альфа-частицами, могут потребоваться средства технического контроля (например, перчаточные ящики) или средства защиты органов дыхания для предотвращения внутреннего облучения и дозы. Более подробная информация о респираторах представлена ​​ниже. При работе с жидкими источниками, содержащими альфа-частицы, могут потребоваться дополнительные средства индивидуальной защиты, такие как перчатки, лабораторный халат и защитные очки, чтобы предотвратить загрязнение или попадание в глаза.

  Бета-излучение

  Высокоэнергетические бета-частицы могут перемещаться по воздуху на несколько метров и проникать в кожу на несколько миллиметров. Для бета-частиц с высокой энергией сначала выберите адекватную защиту с соответствующей толщиной материалов с низким атомным номером (Z<14), таких как специальные пластмассы (например, Plexiglas®) или алюминий. Использование защитных очков в качестве средств индивидуальной защиты может помочь защитить глаза рабочих от бета-частиц, а также обеспечить защиту глаз от брызг (предотвращая потенциальное внутреннее воздействие). Для предотвращения загрязнения кожи можно использовать перчатки и лабораторный халат.

  Рентгеновское и гамма-излучение

  Гамма-лучи и рентгеновские лучи могут распространяться по воздуху на километры и могут проникать глубоко в тело человека или проходить через него полностью. Должна быть обеспечена надлежащая защита для предотвращения или снижения мощности дозы облучения. Некоторые СИЗ для защиты рабочих от гамма- и рентгеновских лучей содержат свинец или другие плотные материалы с высоким атомным номером (с высоким Z). Как описано в разделе ALARA, при выборе подходящих СИЗ также важно учитывать закон обратных квадратов для гамма- и рентгеновских лучей.

  Примеры широко используемых СИЗ для защиты от рентгеновского и гамма-излучения включают:

  • Свинцовые фартуки или жилеты . Ношение свинцовых фартуков может снизить дозу облучения рабочего. Индивидуальные свинцовые (или свинцовые) фартуки доступны для широкого спектра профессиональных условий и рабочих задач. Свинцовый фартук эффективен только тогда, когда он правильно надет и обеспечивает необходимую защиту от источника радиации. Работодатели должны обеспечить регулярный визуальный и тактильный осмотр свинцовых фартуков на наличие признаков повреждения (например, износа, дыр или трещин) или предшествующего неправильного использования (например, провисание или деформация свинца в результате складывания или хранения свинцового фартука). неправильно). Потенциальные дефекты свинцовых фартуков также можно проверить рентгенологически. Работникам, работающим в условиях рентгеноскопии с высокой дозой облучения, может быть предложено носить два дозиметра для дополнительного контроля. Часто один дозиметр носится снаружи свинцового фартука у воротника (неэкранированный) и один с внутренней стороны на поясе (экранированный). В некоторых штатах разрешено взвешивание дозы для диагностических и интервенционных радиологических процедур (см.89).
  • Свинцовый воротник для щитовидной железы . Свинцовый воротник для щитовидной железы обеспечивает дополнительную радиационную защиту щитовидной железы (железы, расположенной в передней части шеи), которая особенно чувствительна к радиации.
  • Свинцовые перчатки . Перчатки со свинцовой подкладкой обеспечивают некоторую защиту рабочих от радиационного облучения рук и должны использоваться с некоторым рентгеновским оборудованием, если руки должны находиться в поле прямого рентгеновского излучения. Однако во время рентгеноскопии ношение свинцовых перчаток, когда рука работника находится в первичном луче (иногда это неизбежно по клиническим причинам), может привести к тому, что оборудование автоматически увеличит мощность излучения, что повысит дозу облучения рук работника, пациента и других работников. в комнате.
  • Защитные очки . Освинцованные очки (свинцовые или радиационные очки) или непрозрачные защитные очки могут защитить глаза рабочего от радиационного облучения.

  Респираторы

  Хотя респираторы, как правило, являются последним выбором для контроля внутреннего облучения радионуклидами в воздухе и снижения дозы внутреннего облучения, работодатели должны следить за тем, чтобы работники использовали правильно подобранные респираторы и надевали их при необходимости. Респираторы должны использоваться только работниками, имеющими право их носить. См. 29CFR 1910.134 для требований по использованию средств защиты органов дыхания.

  Измерение радиации и отбор проб

  Стандарты OSHA по ионизирующему излучению часто требуют от работодателей контролировать радиационное воздействие, в том числе путем измерения уровней радиации в рабочей среде и отслеживания доз облучения, которые получают работники. Для эффективного измерения радиации могут быть задействованы несколько типов оборудования и методов для мониторинга территории, индивидуальной дозиметрии и анализа проб. В этом разделе обсуждаются

  Приборы для обследования

  Приборы для исследования радиации можно использовать для оценки мощности облучения, мощности дозы и количества (активности) радиоактивных материалов и загрязнения. Прибор для обследования должен соответствовать типу и энергии измеряемого излучения. Квалифицированный эксперт должен осуществлять надзор за выбором подходящих инструментов для обследования местности, надлежащим использованием инструментов для обследования местности при проведении исследований или мониторинга местности, интерпретацией результатов исследования и обеспечением точной калибровки и технического обслуживания. В соответствии со стандартами OSHA по ионизирующему излучению в обязанности работодателя обычно входит обследование радиационных опасностей для соблюдения стандарта (29CFR 1910.1096(d)(1), 29 CFR 1926.53). Это верно для большинства операций в общей промышленности, строительстве, верфях, морских терминалах и портовых операциях.



  Ручные измерительные приборы
  Ручные измерительные приборы являются наиболее широко используемыми и признанными приборами для измерения ионизирующего излучения. Эти измерители обычно используются для измерения мощности радиационного облучения, мощности дозы или оценки уровней радиоактивного загрязнения. Эти типы приборов включают ионизационные детекторы, детекторы Гейгера-Мюллера (ГМ), пропорциональные детекторы или сцинтилляционные детекторы. Каждый тип прибора имеет уникальные характеристики, и следует проконсультироваться со специалистом по радиационной безопасности, чтобы выбрать переносной прибор для обследования, наиболее подходящий для конкретного применения.
  Устройства идентификации радиоизотопов
  Устройства для идентификации радиоизотопов (RIID) — это переносные радиационные приборы, предназначенные для идентификации радиоактивных изотопов в источнике излучения. RIID часто представляет собой небольшое портативное устройство, предназначенное для простого использования. В этих приборах используется сцинтилляционный детектор для оценки энергии гамма-излучения, излучаемой радиоактивным источником, и сравнения измеренного гамма-спектра с библиотеками характеристических гамма-спектров.
  Персональные детекторы радиации
  Персональные детекторы радиации (PRD) представляют собой небольшие электронные устройства, предназначенные для предупреждения пользователя о наличии радиации. Эти устройства часто используются для контроля за незаконными радиоактивными материалами. Тип PRD, спектроскопические персональные детекторы излучения (SPRD), также может измерять гамма-спектр источника излучения, который можно использовать для идентификации присутствующих радиоизотопов.

  Дозиметрия

  Стандарт OSHA по ионизирующему излучению требует от работодателей проведения дозиметрического контроля, когда работник, который входит в зону ограниченного доступа, получает или может получить дозу в любом календарном квартале, превышающую 25% применимого профессионального предела ( или 5% для работников моложе 18 лет) и за каждого работника, входящего в зону с высоким уровнем радиации (1910. 1096(d)(2) и 1910.1096(d)(3), 29 CFR 1926.53). См. страницу «Стандарты» для получения информации о стандарте OSHA по ионизирующему излучению. Программа радиационной защиты работодателя может потребовать более строгого контроля индивидуального облучения для работников, которые входят в зоны с ограниченным или высоким уровнем радиации, или используют оборудование или выполняют рабочие задачи, которые вызывают высокие уровни радиации (например, катетеризация сердца под рентгеноскопическим контролем, другие рентгеноскопически- управляемые процедуры, рентгенография, промышленная рентгенография).

  Дозиметры

  Дозиметры радиации – приборы, используемые для измерения величины дозы внешнего облучения, полученной человеком. Дозиметры обычно назначаются человеку для регистрации только его дозы облучения. Дозиметры бейджевого типа включают термолюминесцентные дозиметры (ТЛД), оптически стимулированные люминесцентные дозиметры (ОСЛ) и пленочные бейджи. Эти типы дозиметров обычно носят в течение определенного периода, чаще всего ежемесячно или ежеквартально, а затем отправляют в коммерческую лабораторию для обработки. Электронные дозиметры человека (EPD) также могут использоваться для контроля индивидуальной дозы облучения. Эти устройства могут обеспечить непрерывное считывание дозы облучения пользователя, мощности дозы и могут быть настроены на подачу сигнала тревоги при установленных пользователем пороговых значениях дозы и мощности дозы. Карманные ионизационные камеры (PIC) также можно использовать для измерения совокупной дозы облучения пользователя в режиме реального времени. Пользователь может прочитать PIC, посмотрев в окуляр на конце устройства и увидев отклонение кварцевого волокна внутри. Использование этих устройств в настоящее время очень ограничено, поскольку они в значительной степени заменены использованием EPD.

  Радиологический отбор проб и анализ

  Методы и оборудование для отбора проб и анализа позволяют специалистам по радиационной безопасности выявлять радиоактивные зоны, в том числе места, где радиоактивные материалы загрязняют окружающие поверхности и другие объекты, а также среды, содержащие радиоактивные материалы в воздухе . Специалисты по радиационной безопасности также используют такие методы и оборудование для количественной оценки уровня радиации, чтобы определить, как лучше всего защитить работников. В этом разделе обсуждаются несколько методов выборки.

  Отбор проб на загрязнение
  Отбор проб радиоактивного загрязнения используется для оценки присутствия нежелательных радиоактивных материалов, также известных как загрязнение, неконтролируемым образом осевших на предметах или поверхностях. Радиологическое загрязнение часто называют постоянным или удаляемым. Фиксированное загрязнение – это радиоактивные материалы, которые нелегко удалить с объекта или поверхности. Удаляемое загрязнение – это радиоактивный материал, который легко удаляется с объекта или поверхности. Сложение количества фиксированного и удаляемого загрязнения дает количество общего загрязнения. Величина общего загрязнения может быть измерена с помощью измерительного прибора, оснащенного соответствующим детектором, таким как GM-детектор или сцинтилляционный детектор. Удаляемое загрязнение измеряется путем протирания известной площади поверхности, часто площадью 100 см2, с последующим измерением количества радиоактивного материала на пробоотборнике с помощью соответствующего прибора, такого как скейлер/счетчик, оснащенный пропорциональным или сцинтилляционным детектором. Министерство энергетики предоставляет руководство по значениям поверхностного загрязнения в 10 CFR 835, Приложение D. Отбор проб загрязнения, анализ и интерпретация результатов должны проводиться под руководством специалиста по радиационной безопасности.
  Отбор проб воздуха
  Радиологический отбор проб воздуха используется для определения количества радиоактивных материалов, взвешенных в воздухе. Этот отбор часто проводится для оценки потребности в инженерной, административной защите или защите органов дыхания путем сравнения результатов с соответствующими пределами воздействия в воздухе. Отбор проб и анализ воздуха всегда должны проводиться под руководством специалиста по радиационной безопасности.
  Личный и районный отбор проб
  Индивидуальные и территориальные отборы проб воздуха проводятся с помощью насоса, который прокачивает известный объем воздуха через средства сбора проб, такие как кассетный фильтр. Для личного отбора проб воздуха берется воздух из зоны дыхания работника, а для зонального отбора проб берется воздух в помещении. После завершения отбора проб среда оценивается с использованием соответствующего оборудования для обнаружения оцениваемых радионуклидов. Некоторыми типами аналитического оборудования являются скейлеры/счетчики, пропорциональные счетчики, сцинтилляционные счетчики, жидкостные сцинтилляционные счетчики, гамма-спектроскопия и альфа-спектроскопия.
  Непрерывные мониторы воздуха
  Непрерывные мониторы воздуха (CAM) могут использоваться для оценки присутствия переносимых по воздуху радиоактивных материалов. Эти устройства можно использовать для оповещения персонала о повышенном уровне радиоактивного материала в воздухе, что может потребовать некоторых действий, таких как эвакуация. В этих устройствах используется насос для прокачки воздуха через сажевый фильтр или газовую камеру, которые постоянно контролируются детектором излучения. Эти устройства часто можно настроить на подачу сигнала тревоги при заданном пользователем уровне измеренной радиоактивности в воздухе.
  Мониторинг радона
  Измерения концентрации радона в воздухе можно проводить несколькими различными методами. Диффузионные пробоотборники могут использоваться в течение нескольких дней или месяцев для измерения средней концентрации радона в воздухе за период отбора проб. Имеющиеся в продаже наборы для тестирования радона являются примером пробоотборника диффузионного типа. Метод OSHA ID-208 представляет собой метод диффузионного отбора проб, который описывает использование краткосрочного (2-7 дней) электретно-пассивного монитора радона в окружающей среде (E-PERM). Портативные бортовые радиационные мониторы прямого считывания могут использоваться для обеспечения почти мгновенного измерения концентрации аэрозольного радона. Эти мониторы обычно всасывают воздух в прибор и полагаются на такие устройства, как сцинтилляционный детектор или импульсная ионная камера, для измерения альфа-частиц, испускаемых газообразным радоном или продуктами распада радона. Большинство этих устройств способны выполнять последовательные кратковременные измерения (минуты) и регистрировать данные в течение относительно длительного периода (недели). Эти инструменты позволяют специалистам по радиации определять, как уровни радона меняются в помещении и во времени.

  Оборудование для анализа проб

  Радиоактивные пробы могут быть оценены с использованием различных типов оборудования в зависимости от типа пробы (например, воздух, вода, почва, протирание поверхности) и типов излучения, испускаемого пробой. Ниже приведены примеры некоторых типов оборудования, используемого для оценки радиоактивных проб.

  Скалер/счетчики
  Эти устройства часто бывают портативными и используются для измерения количества альфа- или бета-излучения в радиологическом образце. Образец, такой как образец воздуха или салфетка с поверхности, помещается рядом с внутренним детектором излучения, и излучение подсчитывается в течение заданного пользователем времени. Прибор регистрирует общее количество излучений, подсчитанных за время измерения. Скалер/счетчики иногда оснащаются сцинтилляционными детекторами, детекторами GM, пропорциональными детекторами или детекторами из пассивированного планарного кремния (PIPS).
  Жидкостные сцинтилляционные счетчики
  Жидкостный сцинтилляционный счетчик — это непереносимое оборудование, которое обычно используется в лаборатории. Этот прибор можно использовать для всех видов излучений, но чаще всего он используется для измерения бета-частиц. При жидкостном сцинтилляционном счете образец помещается в прозрачную стеклянную пробирку, которая затем заполняется сцинтилляционной жидкостью. Излучение образца, взаимодействующее с жидкостью, заставляет жидкость испускать фотоны света. Интенсивность света пропорциональна энергии излучения. Это позволяет определить, что представляет собой радиоактивный материал (радиоизотопная идентификация) и сколько радиоактивного материала присутствует (радиоактивность).
  Гамма-спектроскопия
  Гамма-спектроскопия — это метод, используемый для идентификации радиоизотопов, присутствующих в радиологическом образце, и количественного определения уровня радиоактивности в этом образце. Хотя эти устройства, как и RIID, можно носить в руках, самые чувствительные и точные приборы не являются портативными и используются в лаборатории. Обычными детекторами, используемыми для гамма-спектроскопии, являются детекторы на основе полупроводников, такие как детекторы на основе германия, теллурида кадмия и теллурида кадмия-цинка, а также сцинтилляционные детекторы, такие как детекторы на йодиде натрия (NAI).
  Альфа-спектроскопия
  Альфа-спектроскопия – это метод, используемый для идентификации и количественного определения альфа-излучающих радиоизотопов. Радиоактивные образцы подвергают химическому разложению, а раствор помещают на тонкий металлический диск. Количество радиоактивности на диске измеряется с помощью детектора излучения, чаще всего детектора PIPS. Эти инструменты не являются портативными и обычно используются только в лаборатории.

  Подсчет всего тела

  Счетчик всего тела представляет собой детектор или серию детекторов, используемых для измерения уровня радиоактивности в организме человека. Эти приборы основаны на измерении гамма- и рентгеновских лучей, испускаемых радиоактивным материалом, осевшим в организме. Системы гамма-спектроскопии обычно используются в системах подсчета всего тела. Подсчет часто используется в профессиональных условиях для проведения измерений радиологических работников в начале работы, периодически во время работы, после известных или предполагаемых случаев поступления и по окончании работы для определения доз профессионального облучения.

  Отбор проб для биоанализа

  Отбор проб для биоанализа иногда используется в профессиональных условиях для определения поглощения радиоактивного материала работниками радиологической службы. Пробы обычно берутся в начале работы, периодически во время работы, после известных или предполагаемых приемов пищи и при прекращении работы для определения доз профессионального облучения. Образцы биоанализа чаще всего включают мочу, фекалии и кровь.

  Обучение работников

  Одной из наиболее важных функций программы радиационной защиты является обучение радиационных работников безопасным методам работы. Работодатели должны предоставлять работникам информацию и обучение, чтобы гарантировать, что те, кто потенциально подвергается опасностям ионизирующего излучения, понимают, как безопасно использовать все оборудование или источники излучения, производящие излучение, на рабочем месте.

  Предоставление работникам информации и обучение тесно связаны с осведомленностью о нормативных актах, поскольку федеральные и государственные нормативные акты часто включают стандарты производительности и безопасности для конкретного оборудования, производящего излучение, или источников излучения. Работодатели должны убедиться, что работники понимают обязательные стандарты производительности и безопасности, которые помогают защитить работников от воздействия ионизирующего излучения.

  Некоторые государственные органы могут регулировать эксплуатацию электронного радиационного оборудования посредством рекомендаций и требований к квалификации персонала (например, лицензирование или сертификация), программ обеспечения и контроля качества, а также аккредитации объекта. Эти обязательные квалификации персонала являются еще одной важной частью защиты работников от воздействия ионизирующего излучения.

  Для получения дополнительной информации прочтите документ Американского национального института стандартов (ANSI)/Общества физики здоровья (HPS) N13.36, Обучение работников безопасности при ионизирующем излучении.

  Ресурсы по контролю конкретных опасностей

  В дополнение к общим методам контроля, описанным выше, на странице «Дополнительные ресурсы» есть несколько ресурсов, которые предоставляют информацию о контроле конкретных радиационных опасностей, включая медицинские источники (например, диагностические рентгеновские и интервенционные процедуры под рентгеноскопическим контролем), стоматологические и ветеринарные рентгеновские снимки, ускорители частиц, промышленная рентгенография, скрининг безопасности и радон.

  Радиация в здравоохранении: рентген | Радиация | NCH ​​

  Скорее всего, вам уже делали рентген. Рентгеновские снимки, официально называемые рентгенограммами, являются распространенными процедурами визуализации, назначаемыми поставщиками медицинских услуг и стоматологами. Рентгеновские аппараты пропускают рентгеновские лучи (форма ионизирующего излучения) через часть тела для получения изображений тканей, органов, костей или зубов внутри. Эти изображения позволяют поставщикам медицинских услуг и стоматологам увидеть, есть ли проблемы, такие как сломанная кость или полость.

  Все мы ежедневно подвергаемся воздействию ионизирующего излучения из окружающей среды без каких-либо немедленных последствий для здоровья. Дополнительные воздействия, связанные с такими процедурами, как медицинская визуализация, могут привести к увеличению риска развития рака в более позднем возрасте. Рентгеновские лучи, однако, обычно используют наименьшее количество радиации по сравнению с другими визуализирующими тестами.

  Что вам следует знать

  Медицинские работники и стоматологи используют рентгеновские лучи для вашего лечения. Медицинский работник может порекомендовать рентген для выявления переломов костей, некоторых видов опухолей, травм или патологических образований, а также признаков пневмонии в легких.

  Стоматологи делают рентген для выявления кариеса или других проблем с зубами. Рентген также часто является обычной частью вашего стоматологического осмотра, даже если вы не думаете, что у вас есть какие-либо проблемы с зубами или боль, поэтому ваш стоматолог может обнаружить любые ранние признаки проблем. Как часто вам нужно делать рентген у стоматолога, зависит от вашей истории болезни зубов, рисков или симптомов, а также от вашего возраста. Детям обычно требуется рентген чаще, потому что их зубы и челюсти все еще развиваются.

  Что ожидать

  Перед рентгенологическим исследованием

  • Обязательно сообщите своему лечащему врачу или рентгенологу (специалисту, прошедшему специальную подготовку по лучевым процедурам), если вы беременны или думаете, что можете забеременеть.
  • Вас могут попросить снять все металлические предметы, которые вы носите, например украшения или одежду с пуговицами или молниями.

  Найдите информацию об особых особенностях беременных женщин и детей.

  Во время рентгена

  • Вам может потребоваться встать или лечь в определенном положении или под определенным углом, пока изображение будет готово.
  • Для некоторых стоматологических рентгеновских снимков вас попросят прикусить устройство, которое помещается во рту в нескольких разных положениях.
  • В зависимости от части вашего тела, которая подвергается рентгеновскому облучению, вам может быть предоставлено свинцовое покрытие, чтобы предотвратить попадание излучения на другие части вашего тела.

  Ваш лечащий врач или стоматолог должны порекомендовать рентген, если они считают, что польза для вашего здоровья перевешивает этот небольшой риск. Поговорите со своим поставщиком медицинских услуг или стоматологом, если у вас есть проблемы, и решите, когда рентген будет лучшим выбором для вас.

  Узнайте больше о преимуществах и рисках визуализирующих исследований, включая рентген, и о том, как уменьшить воздействие радиации.

  Медицинские и стоматологические рентгеновские снимки используют очень небольшое количество радиации и облучают только наименьшую область тела, необходимую для получения изображения для проверки на наличие проблем со здоровьем. Ваш риск каких-либо долгосрочных эффектов ионизирующего излучения от рентгеновских лучей зависит от части тела, подвергаемой рентгеновскому облучению (некоторые органы или ткани более чувствительны, чем другие) и количества облучения, которое может включать общее количество медицинских процедур с использованием радиации с течением времени.

  Ссылки по теме

  FDA

  • Педиатрическая рентгенографияexternal icon
  • Рентген, Беременность и Вывнешний значок

  Image Gently

  • Что родители должны знать о медицинской радиационной безопасности pdf icon[PDF – 430 kb]внешний значок
  • Учебные материалы по медицинской визуализацииexternal icon

  EPA

  • RadTown USA Medical X-RaysВнешний значок
  • Руководство по радиационной защите при диагностических и интервенционных рентгенологических процедурахвнешний значок

  Национальная медицинская библиотека США

  • Внешний значок диагностической визуализации

  Большинство людей прошли одно или несколько медицинских визуализирующих исследований с использованием ионизирующего излучения. Тип процедуры визуализации, которую может предложить ваш врач, будет зависеть от вашей проблемы со здоровьем и части тела, которая исследуется. Некоторые другие распространенные примеры визуализирующих тестов включают:

  • КТ или КТ (компьютерную томографию)
  • Рентгеноскопия

  Если ваш врач предлагает рентген или другие процедуры медицинской визуализации, вам следует учитывать следующее:

  • Медицинские визуализирующие исследования следует проводить только в случае необходимости.
  • Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA) рекомендует обсудить преимущества и риски рентгенологических процедур со своим врачом.

  Рентгеновские исследования — это безболезненные процедуры, которые позволяют врачам диагностировать заболевания и травмы без инвазивных процедур. Эти тесты также помогают врачам:

  • Определение целесообразности хирургического лечения
  • Найдите опухоли для лечения
  • Определить варианты замены сустава и лечения переломов
  • Руководство по лечению заболеваний зубов, позвоночника и грудной клетки

  Как и во многих областях медицины, существуют риски, связанные с использованием рентгеновских изображений, которые используют ионизирующее излучение для создания изображений тела. Поскольку количество излучения, используемого при обычной рентгенологической процедуре, невелико, существует небольшой риск для пациента. Тем не менее, пациентам по-прежнему важно понимать, что делать, если предлагается рентгенологическое исследование.

  • Спросите своего лечащего врача, как рентген поможет.
  • Спросите у своего лечащего врача, есть ли доступный альтернативный нерентгенологический тест (например, ультразвук).
  • Не отказывайтесь от рентгена, если ваш врач объясняет, почему он необходим с медицинской точки зрения.
  • Не настаивайте на рентгене, если ваш врач не рекомендует его.
  • Заранее сообщите рентгенологу, если вы беременны или можете быть беременны.
  • Спросите, можно ли использовать защитный экран для участков вашего тела, которые не нужно визуализировать.
  • Следите за своим рентгеновским анамнезом.

  Поговорите со своим врачом о потенциальных рисках и преимуществах медицинских процедур. Во многих случаях риск рентгеновской процедуры для матери и будущего ребенка очень мал по сравнению с пользой от получения информации о состоянии здоровья матери или ребенка.

  Многие врачи используют УЗИ для обследования брюшной полости, таза или сердца. УЗИ не использует ионизирующее излучение, поэтому не подвергает женщин детородного возраста облучению в области малого таза. Это особенно важно во время беременности. Для получения дополнительной информации посетите веб-сайт Image Wiselyexternal icon.

  Риск, который считается небольшим, не следует принимать, если он не нужен. Вы можете снизить риски, связанные с медицинскими визуализирующими процедурами, сообщая своему врачу, если вы беременны или думаете, что можете быть беременны, всякий раз, когда ваш врач предлагает сделать рентген брюшной полости. Другие варианты, предложенные FDA, которые могут быть рассмотрены, следующие:

  • Если вы беременны, врач может решить, что будет лучше отменить процедуру медицинской визуализации, отложить ее или изменить ее, чтобы уменьшить количество излучение.
  • В зависимости от ваших медицинских потребностей и понимания того, что риск очень мал, врач может решить, что лучше продолжить процедуру медицинской визуализации, как и планировалось.

  В любом случае вы можете обсудить это решение со своим врачом. Для получения дополнительной информации о медицинской визуализации и беременности см. Рентгеновские снимки, беременность и значок Youexternal. Кроме того, для получения дополнительной информации о радиационной безопасности при медицинской визуализации взрослых посетите веб-сайт Image Wisely.

  Важно, чтобы при рентгенографии и других визуализирующих процедурах, проводимых у детей, использовалась самая низкая экспозиция, необходимая для получения хорошего клинического изображения. Внешний значок Image Gently Alliance, входящий в состав Alliance for Radiation in Pediatric Imaging, предлагает следующее для визуализации детей:

  • Используйте визуализацию, когда есть медицинские преимущества.
  • Используйте наиболее подходящие методы визуализации, соответствующие размеру ребенка.
  • По возможности используйте альтернативные методы визуализации (например, УЗИ или МРТ).

  Значок FDAexternal также предоставляет информацию для родителей, пациентов и медицинских работников, чтобы решить проблемы, связанные с преимуществами и рисками процедур медицинской визуализации для детей.

  Существуют процедуры медицинской визуализации, такие как магнитно-резонансная томография (МРТ) или ультразвук, в которых не используется ионизирующее излучение для диагностики болезней или травм.

  Что такое МРТ?

  Процедуры МРТ, которые могут длиться от 30 до 60 минут, используют магнитные поля и радиоволны для получения изображений определенных частей тела. МРТ-сканирование часто выполняется вместе с другими процедурами медицинской визуализации, чтобы обеспечить более детальное представление об исследуемой области тела. Дополнительную информацию о МРТ см. на веб-сайте FDA, посвященном МРТ (магнитно-резонансной томографии). Внешний значок

  Что такое УЗИ?

  Ультразвуковая визуализация использует высокочастотные звуковые волны, чтобы заглянуть внутрь тела. Ионизирующее излучение не используется, и в большинстве ультразвуковых исследований контраст не вводится.

  FDA

  • Уменьшение радиации от медицинского рентгеновского излучениявнешний значок
  • Внешний значок детской рентгенографии
  • Радиология и дети: требуется особая осторожность значок на внешней стороне
  • Рентген, Беременность и Вывнешний значок
  • Медицинский рентген: сколько радиации вы получаетеexternal icon

  Изображение осторожно

  • Что родители должны знать о медицинской радиационной безопасности pdf icon[PDF – 430kb]внешний значок
  • Образовательные материалывнешний значок

  EPA

  • RadTown USA Medical X-RaysВнешний значок
  • Руководство по радиационной защите при диагностических и интервенционных рентгенологических процедурахвнешний значок

  Национальная медицинская библиотека США

  • Внешний значок диагностической визуализации

  Рентгеновская программа — Департамент качества окружающей среды штата Юта

  Повышение платы за регистрацию и инспекцию рентгеновских снимков С 1 июля 2022 г.



  В ходе сессии Законодательного собрания штата Юта в 2022 году было одобрено увеличение сборов, взимаемых за регистрацию и проверку рентгеновских аппаратов. Новый регистрационный сбор составляет 45 долларов США за пробирку, а также увеличение на 10 долларов США к каждой плате за проверку. Список сборов за проверку можно найти здесь, и он будет обновлен в день вступления в силу.

  Если у вас есть вопросы, обращайтесь к Тому Боллу ([email protected]) по телефону (801) 536-0251.

  При правильном применении радиация является бесценным инструментом в диагностике, лечении и лечении заболеваний. Но большинство радиологических процедур также несут в себе потенциальный риск для здоровья, а облучение может быть вредным или даже смертельным, если оно применяется неправильно. Медицинские рентгеновские лучи составляют большую часть облучения среднего гражданина искусственным излучением. Использование радиации в медицине может быть одной из самых сложных областей для обеспечения баланса между риском и пользой. Цель рентгеновской программы в штате Юта состоит в том, чтобы гарантировать, что каждый человек, подвергшийся облучению рентгеновскими лучами в медицинских целях, получит высококачественную медицинскую помощь с минимально возможной дозой радиационного облучения.

  Медицинские рентгеновские лучи составляют большую часть облучения среднего гражданина техногенным излучением. Хотя большинство ученых считают, что низкие уровни воздействия рентгеновских лучей представляют опасность для здоровья, риск обычно считается небольшим по сравнению с пользой. Несмотря на то, что риск невелик, облучение все же следует поддерживать A s L ow A s R разумно A достижимо ( ALARA ). В соответствии с принципом ALARA важно избегать условий, при которых количество используемого излучения больше, чем необходимо для процедуры, потому что нет никакой пользы от ненужного излучения. Цель радиационной защиты состоит в том, чтобы предотвратить или свести к минимуму облучение, которое не приносит пользы.

  Использование радиации в медицине может быть одной из самых сложных областей для обеспечения баланса между риском и пользой. Часто недостаточно внимания уделяется ненужному облучению пациента, поскольку считается, что польза от рентгеновского излучения безгранична. В результате анализ риска и выгоды рассматривается нечасто. Медицинские работники несут ответственность за оценку риска по сравнению с пользой, чтобы определить, оправдана ли рентгенологическая процедура.

  Рентгеновское облучение сводится к минимуму, а качество изображения улучшается, когда рентгеновские системы и операторы работают должным образом. Поэтому Правила радиационного контроля требуют регулярной регистрации и осмотра рентгеновских установок. Операторы рентгеновского оборудования, предназначенного для использования человеком, также должны соответствовать лицензионным требованиям, установленным Отделом профессионального и профессионального лицензирования штата.

  В настоящее время в Дивизионе зарегистрировано около 2700 объектов. Приблизительно 9200 трубок или машин используются в здравоохранении, исследованиях и промышленности по всей Юте. Большинство машин используется в стоматологии и медицине, хотя существует и значительное количество других применений.

  R313-28 Кодекса штата Юта содержит правила использования рентгеновских лучей в целительстве. Наши сотрудники рентгена имеют опыт и знания, и они готовы предоставить информацию. Они всегда готовы помочь другим. Если у вас есть какие-либо вопросы или проблемы, связанные с правилами и безопасностью рентгеновских аппаратов, свяжитесь с нами по телефону, электронной почте или письмом.

  Ручное рентгеновское оборудование

  Портативное рентгеновское оборудование для стоматологического и промышленного применения является источником рентгеновского излучения и должно быть зарегистрировано в штате Юта. См. R313-16-230.

  Покупка оборудования на веб-сайтах

  Некоторые портативные рентгеновские системы доступны для продажи на веб-сайтах, распространение которых не разрешено производителем.

  Существует несколько портативных рентгеновских аппаратов, одобренных Управлением по санитарному надзору за качеством пищевых продуктов и медикаментов для использования в США.

  NOMAD Pro 2 GBL и NOMAD Pro 2 GBL BLK не предназначены для использования в США. GBL означает глобальный. Эти продукты тестируются на соответствие стандартам безопасности и электробезопасности, но Управление по санитарному надзору за качеством пищевых продуктов и медикаментов не разрешает их продажу в США. Эти устройства нельзя покупать или использовать в штате Юта, и их нельзя зарегистрировать для использования в стоматологических кабинетах. См. R313-28-31(1)(а).

  Мы рекомендуем приобретать рентгеновские системы у дилеров в США, авторизованных производителем. Дополнительную информацию о портативных рентгеновских системах NOMAD см. на веб-сайте производителя.

  Маммографы-физики

  Медицинские физики в области маммографии (MIMP) проводят радиационные обследования и оценивают программы контроля качества в учреждениях штата Юта, которые проводят маммографические исследования. Эти лица соответствуют требованиям, указанным в R313-28-140 Кодекса штата Юта, и были одобрены Советом по обращению с отходами и радиационному контролю. См. текущий список MIMP или получить форму заявки или форму повторной сертификации.

  Квалифицированные специалисты

  Квалифицированные эксперты — это лица, обладающие знаниями и подготовкой для измерения нормативных параметров радиационных машин, оценки программ радиационной безопасности, оценки уровней радиации и предоставления рекомендаций по потребностям в радиационной защите при проведении инспекций установок радиационных машин, зарегистрированных в Отделе. Квалифицированные эксперты не являются сотрудниками или представителями Отдела или Государства. Квалифицированные эксперты соответствуют требованиям R313-16-292 Кодекса штата Юта и имеют право проводить инспекции зарегистрированных рентгеновских установок в штате Юта в соответствии с требованиями R313-16-29.0 Кодекса штата Юта, а также для проверки планов этажей, спецификаций экранирования и расположения оборудования всех новых установок или модификаций существующих установок с использованием ионизирующего излучения в соответствии с требованиями R313-28-32 Кодекса штата Юта.
