Как правильно установить ролики для откатных ворот

(Никто не голосовал) Загрузка…

Откатные ворота являются одной из разновидностей въездных ворот. Главным их преимуществом выступает механизм, который помогает разрешить ряд трудностей.

Подобный механизм базируется на роликах, которые крепятся на опоры в фундаменте. Благодаря им воротное полотно, которое надевается непосредственно на них, может передвигаться вправо и влево по протяжению забора.

Поэтому, чтобы подобная конструкция работала исправно, важно правильно установить ролики для откатных ворот.

Двигательный механизм откатных ворот

В работе откатных ворот участвуют несколько видов роликов.

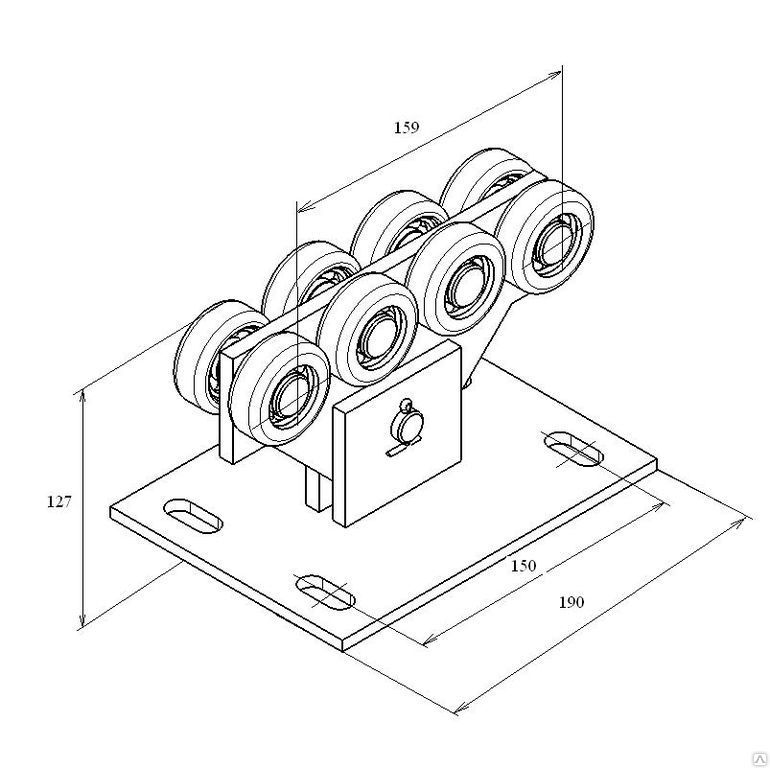

Главный из них – роликовая каретка, которая и отвечает за передвижение полотна. Обычно они используются в паре.

Важно, чтобы каретка была изготовлена из высококачественного материала. Крайне нежелательно использовать пластик, идеальными в эксплуатации считаются металлические конструкции.

Обязательно проверьте, чтобы ролики свободно крутились вокруг своей оси.

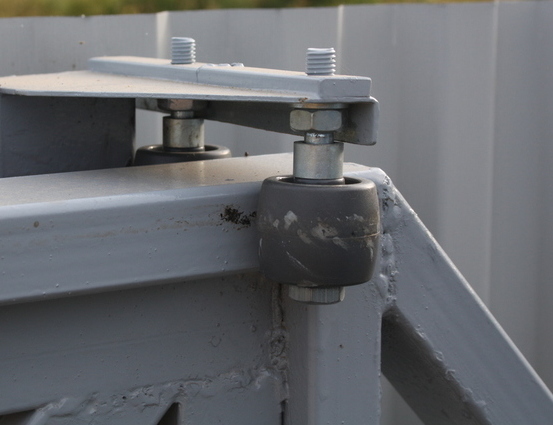

Верхние ролики обеспечивают поддержку ворот, защищая их от раскачивания. В этом случае они могут быть из пластика.

Концевой ролик обеспечивает плавную и бесшумную работу ворот, их фиксацию в закрытом режиме. А также предотвращает провисание створки.

Как правильно установить каретку с роликами

Так как главной частью двигательного механизма откатных ворот является каретка с роликами, обратите особое внимание на их установку. Именно от этого будет зависеть правильность и плавность работы вашей конструкции.

Для крепления роликов советуем придерживаться таких рекомендаций:

1. В опорном (несущем) швеллере просверлить или сделать сваркой 4 отверстия с каждого края для фиксации каретки. Чтобы определить их местоположение, наденьте ролики на направляющую балку или примените уровень.
2. Чтобы определить расстояние, на котором крепятся каретки друг от друга, ориентируйтесь на глубину введения заглушки и концевого ролика в балку. Каретки устанавливаются строго по одной линии.
3. Установите в отверстия болты, а их головки обварите.
4. Под пластину с роликами прикрутите гайки, чтобы регулировать ее высоту. Также это поможет избежать перекосов во время бетонирования.
5. Далее можно крепить швеллер к фундаментным закладным.

Рекомендуется не экономить средства при выборе роликовой конструкции. Используйте металлические детали.

Их производят на спецстанках, где они подвергаются центрированию. Поэтому такие ролики работают слаженно и направленно.

Пластиковые изделия не подвергаются подобному процессу, поэтому их работа несбалансированна. И часто можно услышать их биение друг о друга внутри конструкции.

Твитнуть

Основные комплектующие для откатных ворот и их монтаж

Комплектующие для откатных ворот — это набор деталей и прочих элементов, которые используются для изготовления ворот откатного типа. Прежде чем более подробно рассмотреть вопрос, из чего состоят ворота, нужно получить представление про их общие технические характеристики и преимущества. Об этом и многом другом пойдет речь в нашем обзоре.

Вернуться к оглавлению

Особенности откатных ворот

Желание сделать жизнь более комфортной, активное загородное строительство в целом привели к появлению необходимости не только обустроить помещение для хранения автомобиля, но и организовать удобный заезд на территорию своего домовладения. Это стало причиной появления ворот, конструкция которых со временем менялась.

На сегодняшний день условно их можно разделить на 2 типа. Речь идет про автоматические и механические, причем с каждым годом все большую популярность набирает именно автоматический привод для откатных ворот. Это связано с тем, что не всегда удобно, приехав на дачу (или домой, т.к. есть люди, живущие за городом), идти и открывать ворота вручную. Особенно это касается тех случаев, когда на улице идет сильный дождь или просто очень холодно. Куда проще нажать кнопку на пульте, тем самым автоматизировав данное действие, чему способствует консольная система для откатных ворот. Все довольно просто и удобно. И также безопасно. Безопасность обеспечивают фотоэлементы. Что это такое? Фотоэлементы — набор компонентов, которые являются частью общего конструктива и оберегают от таких рисков, как защемление воротами.

Конечно, есть и более простой способ, когда нужно открывать ворота вручную. В таком случае каждый раз при заезде и выезде придется покидать автомобиль. Но и тут у ворот есть некоторые преимущества. Будучи откатными при открытии они убираются в стороны, не занимая место, как их классический аналог. Это удобно, если дом расположен на территории кооператива с очень узкими улочками (проездами). Стоит заметить, что данное преимущество актуально и для автоматических ворот, ведь разница между ними лишь в способе открывания. Если еще в недалеком прошлом подобная конструкция стоила довольно дорого, то теперь ее может позволить себе почти каждый. Какой из 2 вариантов выбрать, зависит от того, сколько денег готов потратить владелец.

Какими еще особенностями обладает данное приспособление? Благодаря отсутствию направляющих в нижней и верхней частях ворот на территорию сможет заехать почти любой автомобиль (любых габаритов). Схема работы ворот предельно проста. Откатные ворота движутся по специальным элементам (роликовая каретка). Сама каретка закреплена к фундаменту и ходит по специальному рельсу (направляющий рельс), который закреплен к нижней части воротной рамы.

Эта система уберегает каретки от осадков и грязи, продлевая тем самым срок службы ворот в целом. К слову, сами механизмы лучше не смазывать, т.к. налипшие к ним грязь и песок могут помешать беспроблемному функционированию.

Вернуться к оглавлению

Особенности деталей откатных элементов

Как правило, откатные ворота строятся при помощи специальных деталей. На современном рынке представлена фурнитура от разных производителей. Принимая решение, какую фурнитуру для ворот выбрать, стоит обращать внимание на продукцию от известных брендов. Вполне возможно, что стоимость качественных товаров будет выше, чем у их малоизвестных аналогов, но и надежность и долговечность, соответственно, тоже будет выше. Комплектующие для откатных ворот имеют свои особенности и поставляются к каждому конкретному приспособлению. Обычный набор деталей состоит из следующих элементов:

1. Профиль направляющий. Самые распространенные размеры от 5 до 7 м.
2. Роликовые каретки. Ролики для откатных ворот имеют несколько вариантов изготовления. Существуют полимерные и железные детали.
3. Улавливатель нижний. Данная фурнитура для откатных ворот нужна для «разгрузки» ворот. В него должен въезжать концевой ролик накатного типа.
4. Верхние ролики для откатных ворот, которые используются для поддержки. Препятствуют боковому качению ворот.
5. Улавливатель верхний. Служит для удерживания верхней части ворот.
6. Концевой ролик. Монтируется в направляющую.
7. Заглушки. Обычно такие комплектующие для откатных ворот, как заглушки, используются для защиты от атмосферных осадков и грязи. Вставляются в направляющую.

Данный набор может быть немного изменен в зависимости от особенностей схемы ворот и наличия у них дополнительных функций. К примеру, в зависимости от веса конструкции роликовые опоры могут иметь разные технические характеристики и свойства (роликовые опоры идут в наборе для ворот от 400 до 1200 кг, поэтому важно заранее просчитать, какая нагрузка на них будет возложена). Имеется в виду максимально допустимый вес ворот. В воротах можно сделать дверной проем. Это позволит свободно передвигаться, не открывая и закрывая их при этом постоянно, что достаточно удобно. Если дверь будет делаться вручную, необходимо предварительно сделать некоторые расчеты. В зависимости от конструкции ворот расстояние между роликами может отличаться. Довольно важная деталь — опорные подшипники, от качества которых во многом зависит надежность и долговечность конструкции.

Если привод для откатных ворот электрический, используется также зубчатая рейка, которая передает движение от электропривода створке. Необходимо побеспокоится о дополнительной безопасности, установив запор. Это несложный и очень практичный механизм, который поможет запереть ворота изнутри.

Все необходимое для сборки откатных ворот

Вернуться к оглавлению

Подготовительные работы

При наличии сил и желания работы по строительству ворот можно провести своими руками. Главное — не спешить и выполнять все аккуратно. Только в таком случае можно будет добиться отличного результата. В чем особенность технологии? В общих чертах все выглядит следующим образом. Прежде всего нужно сделать опорные столбики для ворот.

В качестве столба может быть использован швеллер ,брус из дуба, труба или столб из кирпича. Бетонировать столб необходимо не менее чем на 1 м (глубина промерзания почвы), а после выкопать яму соответствующей глубины и по уровню залить раствором. По окончанию работы можно залить фундаментное основание. В качестве фундаментного основания вполне сойдет швеллер и арматура. Данная технология не особо сложная и вполне реализуема самостоятельно. После этого можно переходить к изготовлению несущей рамы.

Вернуться к оглавлению

Как изготовить ворота самостоятельно?

Прежде всего, необходимо подготовить материал, а именно обработать и погрунтовать железные трубы, которые будут использоваться для откатных ворот. Как таковых жестких правил касательно диаметра трубы нет, тут можно подобрать профилированную трубу на личное усмотрение. Из данных труб будет сварен наружный каркас для ворот. После того как все будет готово, необходимо изнутри приварить внутренний каркас, который будет обеспечивать конструкции жесткость и служить для укладки профнастила, досок или железа. Если в планах обшить ворота только с одной стороны и при этом толстым материалом, а именно досками, тогда внутреннюю трубу лучше сдвинуть на край, а если обшивка будет проводиться с 2 сторон, нужно устанавливать посредине.

Трубы нужно приваривать прихватками по 2 см каждые 0,2-0,3 м. Когда работы по строительству рамы своими руками окончены, к нижней части приваривается такая фурнитура для откатных ворот, как направляющая. Важно помнить, что все трубы привариваются в шахматном порядке. В противном случае трубы может повести. По окончании сварочных работ все нужно зачистить и заново погрунтовать те участки, где в процессе работы был поврежден старый грунт.

Шаг, который идет далее, — обшивка ворот. Материал устанавливается на каркас при помощи саморезов или заклепок. Когда фундамент будет готов, можно заняться монтажом ворот. Прежде всего на швеллере нужно выставить ролики для ворот и развести их в стороны как можно подальше друг от друга. После на каретки можно накатывать раму, выставить ворота по уровню и «прихватить» роликовые тележки к швеллеру при помощи сварки. Если все хорошо, платформы тележек можно обваривать. После нужно приварить верхние поддерживающие ролики и установить концевой ролик, приварить уловители.

Для правильной разгрузки ворот накатной ролик должен обязательно накатываться на уловитель, расположенный в нижней части. В том случае, если опорные столбы сделаны из железной трубы либо швеллера, то уловителя и ролики, расположенные сверху, можно приваривать прямо к самому столбу.

В случае использования кирпичных, бетонных или каменных столбиков необходимо делать крепление к профильной трубе. Есть один довольно интересный момент. Некоторые люди предпочитают устанавливать роликовые тележки на платформы, оснащенные шпильками, либо приваривают к швеллеру болты или шпильки, а уже после крепят к ним каретки. Но на практике это не совсем хороший вариант.

Лучше поступить следующим образом. Каретки нужно приварить так, что бы в случае чего их можно было обрезать, а для этого достаточно не обваривать платформу каретки в сложных местах.

Вернуться к оглавлению

Дополнительные рекомендации

Это лишь некоторые тонкости строительства ворот своими руками, т. к. все приспособления имеют свои конструктивные особенности. Как вариант, приобрести готовую конструкцию сразу с установкой. Это будет немного дороже, но и результат также обязательно порадует.

Статьи

Для безаварийной работы все системы и комплектующие раздвижных ворот и подобных им конструкций должны функционировать без сбоев. Нижние (откатные) и верхние (поддерживающие) ролики для ворот обеспечивают плавное скольжение полотна.

В прошлом для производства роликов использовался металл. Недостатков этот материал имел достаточно много:

• Металлические детали были подвержены коррозии;

• Ворота открывались с шумом и скрипом;

• Износ металлических поверхностей из-за высокого коэффициента трения был достаточно скорым;

• Требовалась частая замена роликов из металла.

Современный материал капролон пришел на смену морально устаревшему металлу. Капролон – это полимерный материал, который применяется там, где нужно уменьшить силу трения и повысить устойчивость к абразивным частицам.

Ролики для ворот из капролона, по сравнению с металлическими, имеют много преимуществ:

• Низкий коэффициент трения, повышающий срок службы деталей. Например, этот коэффициент для капролона графитированного всего лишь 0,002—0,01;

• Высокая износостойкость позволяет реже заменять вышедшие из строя детали, и межремонтный пробег увеличивается вдвое;

• Ролики из капролона имеют меньший вес при отличных эксплуатационных характеристиках;

• Применение узлов из данного материала обеспечивает практически бесшумный ход полотна ворот по направляющим;

• Капролон совершенно не подвержен воздействию коррозионных процессов;

• Обрабатывать этот материал намного легче, чем металлические детали;

• При меньшем весе детали из капролона выдерживают достаточно большую массу полотна ворот;

• Температурный диапазон, в котором можно эксплуатировать ролики из капролона, очень широк: от -40С до +70С. Это свойство позволяет использовать детали из этого полимера в различных регионах страны.

Стоимость роликов из полимеров практически не отличается от стоимости металлических деталей. Но, в процессе эксплуатации ролики из капролона зарекомендовали себя как более надежные, качественные изделия, обеспечивающие нормальный режим работы раздвижных ворот, калиток и перегородок.

В нашей компании Вы можете заказать ролики из капролона различных модификаций по приемлемым ценам. Широкий выбор моделей, быстрая доставка, удобный способ оплаты товара делает покупки именно у нас выгодными и доступными. Также в продаже металлические ролики для раздвижных ворот. Обращайтесь. Наши консультанты предоставят Вам всю необходимую информацию.

---

Смотрите также

• Сколько метров должно быть от дома до бани
• Строим фундамент своими руками
• Краска для кованных изделий
• Расчет шпунтового ограждения котлована пример
• Виды декоративной ивы
• Арки для ворот
• Ворота из профильной трубы
• Рисунки на заборе
• Как оформить палисадник перед домом в деревне фото своими руками
• Заливка столбов для забора
• Заборы из поликарбоната фотогалерея

установка своими руками, принцип работы и разновидности систем

Среди разнообразных способов организации въезда на территорию отмечают откатные ворота, установка которых считается современным технологическим решением. Одним из основных элементов конструкции является роликовая система, представленная различными типами от отечественных и зарубежных производителей.

Для управления воротами предусмотрены ручные и автоматические механизмы. Ручное управление основано на вращении ручки, закрепленной на стойке рамы. При выборе такой схемы необходимо устанавливать обычные или специальные замки. Автоматический вариант основан на работе электрического привода, позволяющего нажатием кнопки перемещать конструкцию по направляющим рельсам. Системы разблокировки и концевые выключатели, необходимые для остановки ворот в конечной точке движения, включены в его комплектацию.

Комплектующие роликовой системы

К комплектующим деталям раздвижных ворот, обеспечивающим свободное перемещение полотна из сендвич-панелей, дерева или металлических листов обычного или профилированного вида, относятся:

• подшипниковые ролики, количество и вид которых определяет разновидность системы;
• направляющие рельсы специальной формы, закрепленные внизу по всей длине ворот для обеспечения заданного положения конструкции во время ее перемещения;
• скобы из металлического основания и две пары регулируемых роликов, предназначенных для удержания вертикального положения ворот, а также исключения раскачивания, падения и крена полотна;
• концевые ролики, обеспечивающие плавность заезда ворот в улавливатель и изготовленные из необслуживающего подшипника, работающего длительный период времени без смазки;
• улавливающий портал, регулируемый по высоте, размещаемый вверху и внизу полотна, а также принимающий часть нагрузки от веса конструкции на себя;
• резиновая заглушка для защиты направляющей консоли от попадания снега и мусора.

Роликовые каретки являются основой откатной системы, они называются опорами. Их качественная установка на несущую балку или направляющую рельсу предусматривает точно выверенное положение и расстояние между ними. Концевые или накатные ролики должны иметь защитную крышку, выполняющую такую же функцию, как и резиновая заглушка.

Работа роликовой системы предусматривает беспрепятственное перемещение рамы с обшивкой по консольным блокам без крена, падения и раскачивания.

Конструкция и особенности каретки

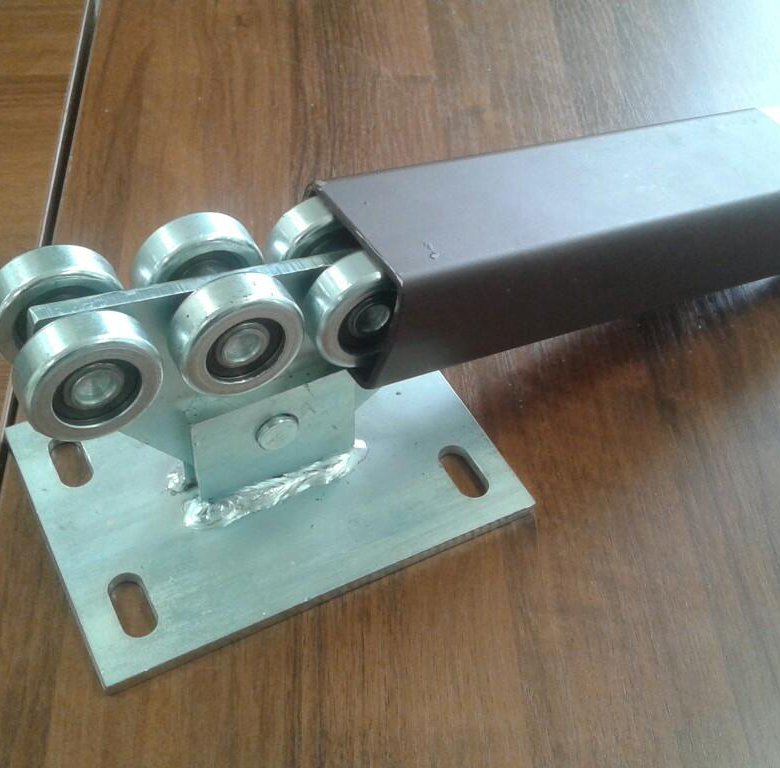

Опорные ролики в своей основе имеют стальную плиту с установленными на ней усиленными подшипниками закрытого типа. Для их смазки предназначены низкотемпературные сорта. Тележка имеет восемь роликов, которые попарно размещены вдоль плиты. Такое количество крутящихся колес обеспечивает самостоятельное регулирование точек соприкосновения с направляющим элементом.

С поверхностью рельсы во время передвижения ворот контактирует не менее шести роликов.

Каретки могут иметь большие и малые основания, определяющие удобство их установки. Роликовая система, представленная цельно выполненным изделием, крепится к платформе при помощи специального стопорного кольца. На ней выполняются технологические отверстия в количестве от четырех до шести штук. Они предназначены для качественного монтажа платформы к подготовленному фундаменту.

Небольшое основание каретки предоставляет возможность приваривать основу откатной системы прямо к закладным, выполненным в бетоне. Тележка с роликами и направляющая рельса, подвергаясь нагрузке от всего полотна заграждающей конструкции, обеспечивают ее легкое, тихое движение.

Типы систем

Виды откатных ворот определяют типы роликовых опор, которые должны соответствовать размерам и весу конструкции. К ним относятся:

• Консольные системы имеют четыре пары колес, которые крепятся к металлической каретке и привариваются к швеллеру, заложенному в фундаменте. Колесные опоры при этом крепятся сбоку в верхней части конструкции.
• Роликовая система в подвесных раздвижных воротах предусматривает использование нескольких пар колес, которые монтируются в верхнюю направляющую с краю и в центральной части рамы.
• Два блока кареток для широких створ с нижней направляющей удерживают, перемещают и обеспечивают их стабильную работу. Ролики имеют особую конструкцию, похожую на железнодорожные колеса. Радиус обода с внешней стороны меньше по сравнению с внутренней частью.

Критерии оптимального выбора

Для стабильной работы системы необходимо приобретать качественные каретки с колесами, обеспечивающими быстрое перемещение с легким, плавным и бесшумным ходом. Среди основных критериев выбора выделяют:

• место крепления роликовых тележек;
• материал изготовления колес: полимеры или металл;
• степень усиления материала для производства колес;
• качество подшипников в опорах;
• компания-производитель;
• стоимость каретки.

При выборе роликов рекомендуется ориентироваться на общий вес заграждающей конструкции, ширину проема для проезда транспортных средств, высоту полотна.

Колеса из усиленного металла или полимера предназначены для передвижения массивных ворот с массой от 400 до 1200 кг. Цены систем со всеми комплектующими деталями варьируются от 110 до 350 долларов.

Если вас интересует, как поставить автоматику на откатные ворота своими руками, прочтите этот материал.

Как самостоятельно сделать откатные ворота из профнастила — читайте здесь.

Этапы самостоятельной установки

Грамотно выполненный монтаж гарантирует долговечную и безотказную работу заграждающей конструкции.

После установки опорных стоек, обустройства бетонного основания с армированными закладными, изготовления каркаса ворот и его обшивки приступают к установке роликовой системы. К основным этапам монтажа относятся:

1. Приваривание направляющей к раме ворот.
2. Установка регулировочных подставок под роликовые опоры.
3. Накатывание собранной заграждающей конструкции на каретку с колесами.
4. Установка концевого ролика и закрепление скобы, удерживающей полотно от боковых раскачиваний.
5. Проверка плавности хода рамы.
6. Приваривание верхнего и нижнего улавливающего портала, столба-ловителя к закладным.
7. Проверка правильности установки всех комплектующих системы.

Соблюдение всех рекомендаций является залогом длительного срока эксплуатации откатных ворот без ремонта и замены кареток.

Видеоматериал о производстве комплектующих

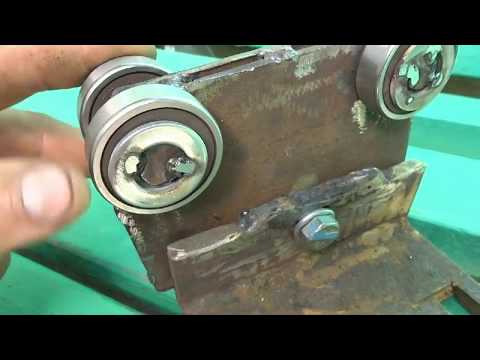

На видео показан процесс изготовления роликов своими руками:

Фотогалерея данных конструкций

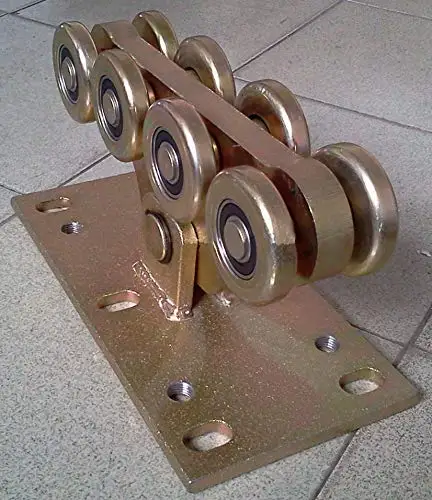

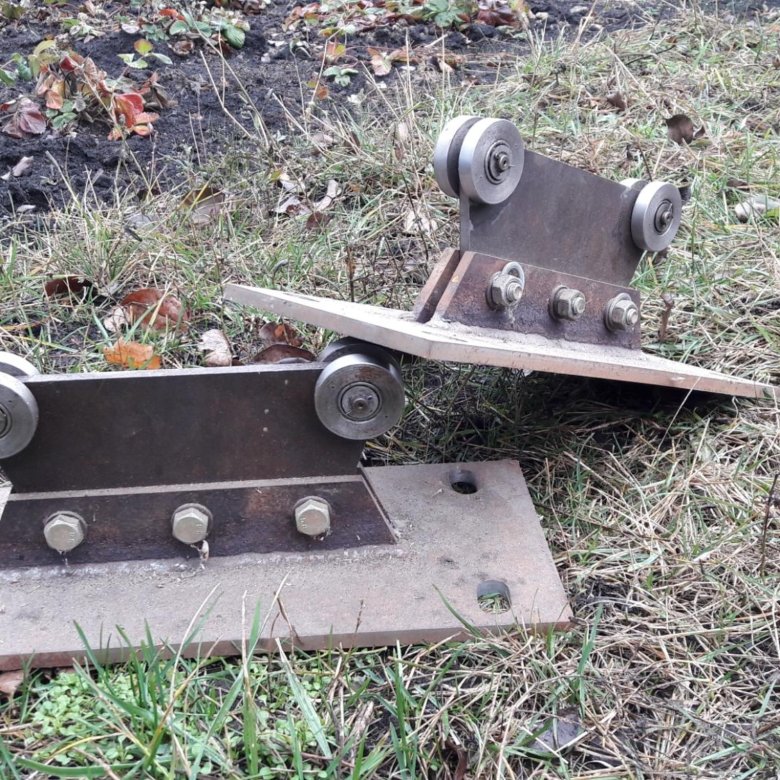

На фото ниже вы можете посмотреть различные варианты роликовых систем:

Фурнитура для откатных ворот: как выбрать?

Содержание

• Материалы для откатных ворот
• Фундамент для закладной (швеллер)
• Выбор закладной профильной трубы
• Выбор фурнитуры и комплектующих на ворота

Откатные ворота, которые вы сделали своими руками — это похвальное дело. Все будут довольны, при этом вы и деньги сэкономите. Но прежде всего необходимо понять, какой инструмент и комплектующие вам понадобятся. Возможно, будет необходимость что-то взять взаймы у знакомых или купить.

Фурнитура для откатных ворот

Необходимо понимать, какие ресурсы потребуются при создании конструкции.

Вам нужны такие инструменты и фурнитура для откатных ворот:

• Топор и лопата. Второй инструмент необходим для создания ям под закладные и опорные столбы. Топор используется для искоренения деревьев, если есть такая необходимость.
• Болгарка и разные круги к ней. С ее помощью режется металл, а именно каркас ворот. Также она помогает очистить поверхность металла от ржавчины.
• Сварочный аппарат. О его назначении говорить не приходится.
• Уровень, молоток и рулетка.
• Шуруповерт (в случае если крепление осуществляется саморезами).

Если вы решите приобрести инструменты из списка, то они точно не станут лишними для вас в дальнейшем.

Материалы для откатных ворот

Какое оборудование потребуется для откатных ворот, сделанных своими руками, понятно. Теперь следует посчитать, на какую сумму вам рассчитывать при сооружении конструкции. Как и каждый строитель, вы будете нуждаться в смете, определяющей стоимость всех материалов на ворота.

Подбирать их лучше в соответствии с расчетами на проем в четыре метра. Приобрести их можно в любом строительном гипермаркете, на рынке или металлобазаре. Все перечисленные материалы можно заменить другими, которые вам больше подойдут.

Для создания бетонной смеси и укрепления закладных откатных ворот нужно одно ведро цемента, по три ведра песка и щебня. Закладная представляет собой швеллер шириной в 20 см, а длина составляет половину общей ширины ворот.

К нему будут крепиться роликовые каретки. На элемент приваривается арматура длиной не более одного метра. Необходимо иметь от 12 до 18 метров материала.

Чтобы создать полотно высотой 2 метра, а шириной — 4 и односторонней зашивкой профнастила, вам нужны:

• Трубы 40х20 и 60х30 по 20 метров;
• Труба 60х60 — 5 метров;
• Профнастил — около 10 квадратных метров;
• 1 упаковка электродов;
• 1 банка краски и грунтовки с растворителем;
• Саморезы или заклепки в количестве 200 штук;
• 3-4 круга.

Фундамент для закладной (швеллер)

Теперь вы знаете, какая фурнитура под откатные ворота своими руками вам потребуется. Далее начинается установка конструкции.

Фундамент для закладной (швеллер)

Стартом становится создание фундамента для закладной. Швеллер имеет длину в половину проема готовой конструкции, ширина составляет около 16-20 сантиметров. Если общий проем — четыре метра, то параметры швеллера — 2 метра.

На фундамент следует приварить 8-10 ножек длиной по одному метру с арматурой диаметром10-14 мм. Для швеллера выкапывается яма глубиной не меньше одного метра и шириной приблизительно 30 сантиметров.

Бетонная смесь делается из цемента, песка и щебня своими руками. Вам необходимо будет около 120 килограмм цемента и 300-450 песка и щебня. Соотношение цемента составит 1:6.

Бетон следует заливать так, чтобы выходил в один уровень со швеллером, иначе в яме будет постоянно накапливаться вода. Фундамент будет высыхать и укрепляться не менее недели; лучше, чтобы этот срок составил 14 дней.

За это время выбирается комплект фурнитуры для откатных ворот и своими руками делается конструкция.

Выбор закладной профильной трубы

Чтобы верхние ролики и улавливатель были качественно закреплены, лучше использовать трубу размером 60х30 мм. Она ставится на ту же высоту, что и столб, на место крепежа будущих элементов фурнитуры. Чтобы не проводить процесс бетонирования вместе со швеллером и столбом, лучше вывести 3 куска арматуры из столба и приварить к ним трубу 60х30, имеющую такую же длину, что и элемент.

Крепеж можно сделать жестче анкерами. Осуществлять крепление трубы исключительно на анкера нецелесообразно, ведь части, закрепленные в кирпиче, имеют свойство быстро выпадать и разбалтываться.

Такая труба может быть забетонирована одновременно со столбом или швеллером, причем на глубину не меньше, чем один метр. Это глубина промерзания грунта, потому вы можете быть уверены, что конструкция получится надежной.

После истечения некоторого времени можно будет с легкостью закрепить верхние закладные ролики на улавливатель. Далее ворота ставятся на каретки, а сверху устанавливаются соответствующие ролики и привариваются.

Трубу к закладным следует приваривать небольшими отрезками либо уголками. Так их можно будет окрасить в тот же цвет, что откатные ворота. Если вы не планируете производить монтаж закладных труб, то под ролики из столба появляется необходимость выводить арматуру и улавливатель, а такой процесс — очень кропотливый. Либо же можно начать крепить анкера, но о надежности в этом случае речь не идет.

Выбор фурнитуры и комплектующих на ворота

Закладная и фундамент готовы, теперь необходимо определиться, какая фурнитура для откатных ворот вам еще потребуется:

• Верхний и нижний захват;
• Две роликовые каретки;
• Направляющая для рельсы и ворот по 6-7 метров;
• Металлические либо резиновые заглушки;
• Концевой и поддерживающий ролик.

Установка фурнитуры для откатных ворот

Такие детали лучше покупать в специализированных магазинах. Своими руками их желательно не делать, потому что будет необходимость брать дополнительные инструменты и иметь знания, которых у любителей зачастую нет.

Итоговая работа обойдется вам дороже, чем покупка фурнитуры у надежного производителя.

Еще пять лет назад было очень сложно достать все необходимые комплектующие и потому приходилось делать заказ на детали по разным местам. На сегодняшний день ситуация упростилась, ведь ведется продажа сразу комплектов с деталями, которые подогнаны друг под друга.

Выбирая комплектующие, необходимо четко знать размеры балки (направляющая рельсы). Ее выбирают в соответствии с 1,5 ширины конструкции. Если не будет места для отката, то можно взять на 1/3 больше, чем ширина ворот.

Вся фурнитура к откатным воротам рассчитана на определенный вес, до 400 или 800 килограмм. Если вы планируете обшивать откатные ворота профнастилом, то подойдет первый вариант. Когда будущая конструкция имеет мощные элементы ковки, то лучше брать на 800 килограмм.

Роликовые каретки бывают с металлическими и полимерными роликами. Если монтаж вы будете проводить грамотно своими руками, то при бережной эксплуатации они прослужат очень долго.

Полимерные элементы имеют ряд собственных преимуществ. К примеру, они создают меньший уровень шума, нежели аналоги из металла. Причем полимерный вариант продается только на просторах нашей страны, вся Европа пользуется металлическими роликами.

Фурнитура к откатным воротам — это кропотливый вопрос. Прежде чем отдать предпочтение какому-то варианту, обращайте внимание на все детали и упаковку. Если элементы будут произведены корректно, то упаковка будет фирменной, а это, в свою очередь, говорит о хорошем производителе.

Будьте внимательны, не покупайте фурнитуру в кульках, имеющих неровные края. Это означает, что элементы делались «на коленке» и вы никому не сможете предъявить претензии.

TS Дистрибьюторы | Ролики консольных ворот

Главная > Ворота, двери и промышленное оборудование > Ролики и колеса для ворот > Консольные ролики для ворот

Продукты

Показать 48 на странице96 на странице144 на странице192 на странице240 на странице

Концевое колесо

Цена: $34,00-$68,19

Посмотреть

Наличие: Есть в наличии

Полностью герметичная несущая конструкция Действует как стопор и опора для больших отверстий

Ролики ворот

Цена: $129,00-$319,00

Посмотреть

Наличие: Есть в наличии

Полностью герметичная несущая конструкцияПоддерживает ворота и управление

Нейлоновые консольные ролики ворот для рамы круглых трубчатых ворот

Артикул №: HA59 —

Цена: $99,99

Посмотреть

Наличие: Есть в наличии

Пункт #: HA59-

Подшипники оси Колесо диаметром 6 дюймов Включает U-образные болты для круглой стойки

Высокопрочный консольный ролик для ворот — квадратный нейлон

Артикул №: HA51 —

Цена: $113,66

Посмотреть

Наличие: Есть в наличии

Артикул №: HA51 —

Для 2-дюймовой квадратной рамы ворот и 4-дюймовой квадратной стойки Включает сверхпрочную крышку из АБС-пластика для защиты роликов и подшипников в любых погодных условиях Включает мощные магниты, помогающие позиционировать ролик при установке Новая, улучшенная тяжелая конструкция Чрезвычайная устойчивость к атмосферным воздействиям Включает в себя прочные крышки Quick крепление на магнитной основе Компоненты из оцинкованного металла обеспечивают долгий срок службы. Механически обработанный нейлоновый ролик диаметром 7 дюймов обеспечивает плавную работу. Оси 1-1/8 дюйма и усиленные подшипники. Крышки из прочного АБС-пластика…

Высокопрочный консольный ролик для ворот — круглый нейлон

Цена: $105,33–$122,10

Посмотреть

Наличие: Есть в наличии

Для рамы круглых ворот 2–3/8 дюйма. Выберите размер круглой стойки 3 / 4 / 6–3/8 дюймов. Включает прочное покрытие из АБС-пластика для защиты роликов и подшипников в любых погодных условиях. при монтажеЧрезвычайная устойчивость к атмосферным воздействиямБыстросъемное магнитное основание Оцинкованные металлические компоненты для долгого срока службыОбработанный нейлоновый ролик диаметром 7 дюймов обеспечивает плавную работуОсобенности осей 1-1/8 дюйма и подшипников для тяжелых условий эксплуатацииКрышки из АБС-пластика для тяжелых условий эксплуатации могут быть установлены сверху или. ..

литого железа промышленный мини консольный ролик

Артикул №: HA31 —

Цена: $57,49

Посмотреть

Наличие: Есть в наличии

Артикул №: HA31 —

Для рамы ворот с наружным диаметром 1–5/8 дюйма Наружный диаметр 2–1/2 дюйма стойка Включает U-образные болты для круглой стойки

Промышленный ролик с консолью из ковкого чугуна

Цена: $76,69-$80,99

Посмотреть

Наличие: Есть в наличии

Для 3-дюймового круглого наружного диаметра и 4-дюймового круглого наружного диаметра 6-дюймового колеса и кронштейна

Ролик стальных ворот общего назначения

Артикул №: HA20 —

Цена: $22,69

Посмотреть

Наличие: Есть в наличии

Артикул №: HA20 —

Колесо 5 дюймов Для наружного диаметра 1–5/8 дюйма. ролик ворот трубы имеет подшипник

Крышка защитного ролика — 4 дюйма, круглая

Артикул №: HA56C-

Цена: $25.00

Посмотреть

Наличие: Есть в наличии

Артикул №: HA56C-

Для использования с нейлоновыми консольными роликами ворот Ролик ворот не входит в комплект Пластиковые материалы

Набор квадратных U-образных болтов

Артикул №: HA54SQ-

Цена: $18,34

Посмотреть

Наличие: Есть в наличии

Артикул №: HA54SQ-

Используется для установки роликов на квадратные или круглые стойки Включает два квадратных или двух круглых U-образных болта, шайбы и гайки Для роликов консольных ворот.

Набор круглых U-образных болтов

Артикул №: HA54RD-

Цена: $19,72

Посмотреть

Наличие: Есть в наличии

Артикул №: HA54RD-

Используется для установки роликов на квадратные или круглые стойки Включает два квадратных или двух круглых U-образных болта, шайбы и гайки Для роликов консольных ворот.

Китай Колеса для раздвижных ворот, ролики для раздвижных ворот, ролики для консольных ворот Поставщик

Колесо для раздвижных ворот с внешним кронштейном

Упаковка: пластиковый пакет + картонная коробка + поддон

Возможность поставки: 200000 штук в месяц

5 90 Раздвижные Колесо ворот с внешним кронштейном. Изготовлен из стали Q235. Используется для раздвижных ворот, имеет пазы Y, U, V, отделка может быть оцинкованной белой или желтой оцинкованной. Подшипник может быть одинарным или двойным. У нас есть размер от 30 мм до 140 мм, тепло…

Свяжитесь сейчас Нажмите для получения подробной информации

Колесо для раздвижных ворот с внутренним кронштейном

Упаковка: пластиковый пакет + картонная коробка + поддон

Возможность поставки: 200000 штук в месяц , У него есть Y, U, V канавки, у нас есть размер от 80 мм до 200 мм, подшипник может быть одинарным или двойным, отделка может быть оцинкованной белой или желтой оцинкованной, он работает с грунтовой дорожкой. Мы тепло…

Свяжитесь сейчас Нажмите для получения подробной информации

Колесо для раздвижных ворот с двойными пластинами

Упаковка: пластиковый пакет + картонная коробка + поддон

Возможность поставки: 200000 штук в месяц используется для раздвижных ворот, имеет Y, U, V пазы, отделка может быть оцинкована белым или желтым, работает с грунтовой дорожкой, у нас есть размер от 60 мм до 120 мм Тепло приветствуем вас посетить. ..

Свяжитесь сейчас Нажмите для получения подробной информации

Колесо для раздвижных ворот с болтом

Упаковка: пластиковый пакет + картонная коробка + поддон

Возможность поставки: 200000 штук в месяц

имеет канавки Y, V, U и работает с грунтовой дорожкой. Поверхность может быть оцинкована белым или желтым. Мы тепло приветствуем вас, чтобы отправить нам запрос, чтобы узнать подробности!

Связаться с предприятием Нажмите для получения подробной информации

Ролик раздвижных ворот с двойными подшипниками

Упаковка: пластиковый пакет + картонная коробка + поддон

Возможность поставки: 200000 штук в месяц используется для раздвижных ворот, имеет Y и U-образный паз, отделка может быть оцинкована белым или желтым, работает с заземляющей дорожкой. У нас есть размеры 45мм, 58мм, 68мм, 68мм, 78мм, 98mm Warmly…

Связаться с предприятием Нажмите для получения подробной информации

Ролик для раздвижных ворот с внешней опорой

Упаковка: пластиковый пакет + картонная коробка + поддон

Возможность поставки: 200000 шт. Колесо раздвижных ворот с внутренним кронштейном, имеет Y, U, V канавки, у нас есть размеры от 80 мм до 120 мм, подшипник может быть одинарным или двойным, отделка может быть оцинкованной белой или желтой оцинкованной, работает с грунтовой дорожкой. Мы…

Свяжитесь сейчас Нажмите для получения подробной информации

Направляющая ролика раздвижных ворот с внутренним опорным кронштейном

Упаковка: пластиковый пакет + картонная коробка + поддон

Возможность поставки: 200000 шт. монтажный внешний кронштейн, имеет U, V, Y паз, используется для откатных ворот. подшипник может быть одинарным или двойным, у нас есть размеры от 50мм до 140мм. Тепло приветствуем вас, чтобы отправить нам запрос, чтобы узнать подробности!

Свяжитесь сейчас Нажмите для получения подробной информации

Y-образное колесо раздвижных ворот с двойными пластинами

Упаковка: пластиковый пакет + картонная коробка + поддон

Возможность поставки: 200000 штук в месяц имеет канавки Y, U, V, покрытие может быть оцинковано белым или оцинковано желтым. Он работает с дорожкой U или V формы. У нас есть размеры от 80 мм до 120 мм с одним или двумя подшипниками. С теплом…

Свяжитесь сейчас Нажмите для получения подробной информации

колесо с болтом для тяжелых откатных ворот

Упаковка: пластиковый пакет + картонная коробка + поддон

Возможность поставки: 200000 шт. Болт, изготовлен из стали и используется для откатных ворот, имеет Y, V, U пазы, работает с U или V направляющей. отделка поверхности может быть оцинкована белым цветом или оцинкована желтым цветом. подшипник может быть одинарным или…

Свяжитесь сейчас Нажмите для получения подробной информации

Колесо раздвижных ворот с пазами Y/V/U с двойными пластинами

Упаковка: пластиковый пакет + коробка + поддон

Возможность поставки: 200000 штук в месяц

Ролик ворот Он имеет канавки Y, U, V и работает с грунтовой дорожкой. Используется для откатных ворот, оцинкованных, имеет одинарную или двойную опору, цвет может быть белым или желтым. У нас есть размер от 50мм до…

Свяжитесь прямо сейчас Нажмите для получения подробной информации

Колесо для раздвижных ворот с Y-образной канавкой и внешним кронштейном

Упаковка: полиэтиленовый пакет + стандартная экспортная основная коробка + деревянный поддон. Все коробки будут помещены в деревянный ящик или поддон, а затем обернуты пластиковым листом для защиты от дождя, а затем упакованы в термоусадочную пленку.

Возможность поставки: 200000 шт./шт. в месяц

Описание продукта Колесо раздвижных ворот с внешним кронштейном. Он имеет канавки Y, U, V, отделка может быть оцинкованной белой или желтой оцинкованной. Он работает с дорожкой U или V формы. У нас есть размеры от 50 мм до 120 мм с одинарным или двойным подшипником…

Свяжитесь сейчас Нажмите для получения подробной информации

Стальное колесо с одним подшипником и внутренним кронштейном

Упаковка: пластиковый пакет + коробка + поддон

Возможность поставки: 200000 пар/пар в месяц , U, V канавки и работает с грунтовой дорожкой. Используется для раздвижных ворот, оцинкованных, имеет одинарную или двойную опору, цвет может быть белым или желтым. У нас есть размер от 50мм до…

Свяжитесь сейчас Нажмите для получения подробной информации

Колесо для раздвижных ворот с болтом

Упаковка: пластиковый пакет + картонная коробка + поддон

Возможность поставки: 200000 штук в месяц

из углеродистой стали, используется для откатных ворот, имеет пазы Y, U, V, отделка может быть белой или желтой оцинковкой, работает с шлифованной направляющей. подшипник может быть одинарным или двойным, у нас есть…

Свяжитесь сейчас Нажмите для получения подробной информации

Колесо с двойными пластинами для откатных ворот

Упаковка: пластиковый пакет + картон + деревянный поддон

Возможность поставки: 200000 штук в месяц Двойные пластины, имеют Y, U, V канавки и работают с грунтовой дорожкой. Он изготовлен из стали C45 и используется для откатных ворот, оцинкованных. Цвет может быть белым или желтым. Мы также производим совместимые U…

Свяжитесь сейчас Нажмите для получения подробной информации

Колесо раздвижных ворот с канавкой и внутренним кронштейном

Упаковка: пластиковый пакет + картонная коробка + поддон

Возможность поставки: 200000 шт. Y, U, V канавки и работает с грунтовой дорожкой. Используется для откатных ворот, оцинкованных, имеет одинарную или двойную опору, цвет может быть белым или желтым. У нас есть размер от 50мм до…

Свяжитесь сейчас Нажмите для получения подробной информации

Железный шкив для автоматических раздвижных ворот с внешним кронштейном

Упаковка: пластиковый пакет + картонная коробка + поддон

Возможность поставки: 200000 штук в месяц . Изготовлен из стали Q235. Используется для раздвижных ворот, имеет пазы Y, U, V, отделка может быть оцинкованной белой или желтой оцинкованной. Подшипник может быть одинарным или двойным. У нас есть размер от 80 мм до 120 мм, тепло…

Свяжитесь сейчас Нажмите для получения подробной информации

оцинкованные раздвижные ворота Колесо с канавкой и болтом

Упаковка: пластиковый пакет + картонная коробка + поддон

Возможность поставки: 200000 шт. , он имеет канавки Y, V, U и работает с грунтовой дорожкой. отделка поверхности может быть оцинкована белым цветом или оцинкована желтым цветом. подшипник может быть одинарным или двойным, у нас есть размер от 40 мм до 160 мм Тепло…

Связаться с предприятием Нажмите для получения подробной информации

Колеса для раздвижных дверей с V-образными пазами и болтами

Упаковка: пластиковый пакет + картонная коробка + поддон

Возможность поставки: 200000 штук в месяц Он изготовлен из стали Q235 или C45. Используется для раздвижных ворот, имеет пазы Y, U, V, H. Отделка может быть оцинкованной белой или желтой оцинкованной, работает с направляющей. Колеса состоят из…

Свяжитесь прямо сейчас Нажмите для получения подробной информации

Раздвижные ворота с двойными подшипниками ролика без кронштейна

Упаковка: полиэтиленовый пакет + стандартная экспортная основная коробка + деревянный поддон. Все коробки будут помещены в деревянный ящик или поддон, а затем обернуты пластиковым листом для защиты от дождя, а затем упакованы в термоусадочную пленку.

Возможность поставки: 200000 штук в месяц

Описание продукта Ролик для раздвижных ворот без кронштейна. Он изготовлен из стали Q235 и имеет двойные подшипники. Используется для раздвижных ворот, имеет Y- и U-образный паз, отделка может быть оцинкованной белой или желтой оцинкованной. Мы также делаем другие аксессуары…

Свяжитесь прямо сейчас Нажмите для получения подробной информации

Здесь вы можете найти соответствующие продукты в Колеса для раздвижных ворот, мы являемся профессиональным производителем Колеса для раздвижных ворот, Роликовые колеса для раздвижных ворот, Ролики для консольных ворот, Ролики для раздвижных ворот. Мы сосредоточились на разработке, производстве и продаже продукции для международного экспорта. Мы улучшили процессы контроля качества колес для раздвижных ворот, чтобы гарантировать, что каждый экспортный продукт соответствует требованиям.
Если вы хотите узнать больше о продуктах в Колеса для раздвижных ворот, нажмите на детали продукта, чтобы просмотреть параметры, модели, фотографии, цены и другую информацию о Колеса для раздвижных ворот, Роликовые колеса для раздвижных ворот, Ролики для консольных ворот, Ролики для раздвижных ворот.
Независимо от того, кем вы являетесь: группой или отдельным лицом, мы сделаем все возможное, чтобы предоставить вам точную и исчерпывающую информацию о колесах для раздвижных ворот!

Консольный каток Stealth | DAC Industries, Inc.

Произошла эволюция современного консольного катка. Прочные высокотехнологичные полимерные ролики, которые легко скользят, заменили ролики из устаревшего металлического литья. Надежные и прочные консольные ролики STEALTH позволяют вашим воротам скользить плавно и без усилий. Катки STEALTH имеют прочное оцинкованное стальное шасси и не требующие технического обслуживания постоянно уплотненные и смазанные подшипники, заменяющие старые зерковые фитинги и грязные смазочные шприцы. Сделанные в США, ролики STEALTH обеспечат плавное движение ваших ворот в будущем.

Особенности

• Ролики из высокотехнологичного полимера
• Гладкая
• Прочный и прочный
• Необслуживаемый
• Шасси из оцинкованной стали

Доступны размеры для

• Рама ворот из квадратной трубы 2″
• 2″ Н.Д. размер кадра
• 2 1/2″ Н.Д. размер кадра
• 3″ – 4″ – 6 5/8″
• Стойка ворот круглая





---



5200

Направляющий ролик с кронштейном в сборе | Нейлон

• Диаметр колеса 4 дюйма
• Размер трубы рамы 1 5/8” или 2” Н.Д.
• Подходит для наружного диаметра 1 5/8 дюйма. Трек

Описание	Деталь №	Вес
Направляющий ролик для рулонных ворот	5200	5 фунтов

5350

Квадратный ролик консольных ворот в сборе | Нейлон, импрегнированный графитом

• Ролик для квадратных труб диаметром 2 дюйма
• УФ-ингибиторы
• Номинальная нагрузка 2200 фунтов на один подшипник; 3500 фунтов Номинальная нагрузка на двойной подшипник

Одинарный подшипник

Описание	Деталь №	Вес
2” кв. Рама ворот – 4” Rnd. Сообщение	5350	11 фунтов
2” кв. Рама ворот – 3” Rnd. Сообщение	5350-3	11 фунтов
2” кв. Каркас ворот – 3 кв. Сообщение	5350-3С	11 фунтов
2” кв. Каркас ворот – 4 кв. Сообщение	5350-4С	11 фунтов

Двойной подшипник

Описание	Деталь №	Вес
2” кв. Рама ворот – 4” Rnd. Сообщение	5350-HD	12 фунтов
2” кв. Рама ворот – 3” Rnd. Сообщение	5350-3СХД	12 фунтов
2” кв. Каркас ворот – 4 кв. Сообщение	5350-4СХД	12 фунтов
2” кв. Каркас ворот – 6 дюймов кв. Сообщение	5350-6С	14 фунтов

5500

Ролик с круглыми консольными воротами в сборе | Нейлон, импрегнированный графитом

• Ролик для круглых труб диаметром 2 дюйма
• УФ-ингибиторы
• 2200 фунтов Номинальная нагрузка

Описание	Деталь №	Вес
2” круг. Рама ворот – 4” Rnd. Сообщение	5500	11 фунтов
2” круг. Рама ворот – 3” Rnd. Сообщение	5500-3	11 фунтов



Консольный роликовый стопор

Металлический стопор

• Оцинкованное покрытие

Описание	Деталь №	Вес
Стопор для металлических ворот	CR Ограничитель ворот	2,1 фунта

5800

Ролик с круглыми консольными воротами в сборе | Нейлон, импрегнированный графитом

• Ролик для круглой трубы 2 1/2”
• УФ-ингибиторы
• Номинальная нагрузка 2200 фунтов на один подшипник; 3500 фунтов Номинальная нагрузка на двойной подшипник

Одинарный подшипник

Описание	Деталь №	Вес
2 1/2” круг. Рама ворот – 4” Rnd. Сообщение	5800	11 фунтов
2 1/2” круг. Рама ворот – 3” Rnd. Сообщение	5800-3	11 фунтов
2 1/2” круг. Каркас ворот – 4 кв. Сообщение	5800-4С	11 фунтов

Двойной подшипник

Описание	Деталь №	Вес
2 1/2” круг. Рама ворот – 3” Rnd. Сообщение	5800-3HD	12 фунтов
2 1/2” круг. Рама ворот – 4” Rnd. Сообщение	5800-4HD	12 фунтов
2 1/2” круг. Каркас ворот – 4 кв. Сообщение	5800-4СХД	12 фунтов

5658

Узел ролика круглых консольных ворот | Нейлон, импрегнированный графитом

• Ролик для круглой трубы 2 1/2”
• УФ-ингибиторы
• Двойные подшипники
• Номинальная нагрузка 3500 фунтов.
