Самые лучшие способы соединения проводов в распределительной коробке

Существует много способов соединения между собой проводов. Для того, чтобы выбрать каким способом вы будете соединять провода, вам необходимо иметь представления о всех способах.

Выбор способа соединения проводов зависит от нескольких факторов.

• Материал из которого сделана жила провода (алюминий или медь).
• Сечение жил (маленькое, большое, одинаковое, разное).
• Количество проводов.
• Условия воздействия на соединение (на улице, в доме, в земле, в бетоне)
• Структура жилы провода (многопроволочная или однопроволочная).

Рассмотрим возможные способы соединения проводов в распределительной коробке.

Содержание:

• 1 Соединение при помощи скрутки
• 2 Сварка проводов
• 3 Пайка проводов
• 4 Соединение проводов с помощью колпачков СИЗ
• 5 С помощью клеммников Wago
• 6 Соединение с помощью клеммных винтовых колодок
• 7 Соединение с использованием болта
• 8 Соединение с помощью зажима «орех»
• 9 Опрессовка гильзами
  • 9. 1 Еще статьи на сайте

Соединение при помощи скрутки

Метод состоит в скрутке двух и более проводов между собой с предварительным очищением изоляции.

Как сделать скрутку правильно читайте здесь: https://viktorpotapov.incpalife.ru/skrutka-provodov-v-korobke/

Плюсы соединения проводов скруткой заключаются в том, что этот метод материально не затратен и прост.

Минус в ненадежности этого соединения и невозможности соединить провода различной структуры (меди и алюминия).

Да и ПУЭ этот метод не упоминается как разрешенный. Многие говорят что это дедовский метод.
Но этот метод до сих пор пользуется популярностью совместно с такими способами как сварка и пайка.

Но скрутку можно сварить. И в ПУЭ сварка разрешена.

Сварка проводов

Сварка проводов заключается в том, что концы проводов свариваются при помощи специального аппарата. На конце скрутки получается капля из сваренных проводов. В месте сварки скрутка представляет собой единое целое и провода в этом месте не окисляются.

Соединение получается качественное и долговечное. Минусы в том, что для производства качественной сварки требуется специальное оборудование (специальные сварочный аппарат), необходимы навыки работы, трудоемкость, неразъемность соединения.

Для сварки можно использовать и инверторный сварочный аппарат, но тогда сварка оказывается хрупкой, так как напряжение сварки 40-90 вольт. Тогда как для сварки проводов лучше всего использовать аппарат с выходным напряжением 12-36 вольт.

Пайка проводов

Пайку проводов используют вместе со скруткой. Концы скрутки паяют с помощью простого или специального паяльника для пайки скруток.

Концы проводов опускают в специальную ванночку в которой находится расплавленное олово. В зависимости от размера и мощности специального паяльника можно паять скрутки из разного количества проводов.

Всем хороша пайка! Но есть у неё и недостатки — это необходимость иметь специальный инструмент. Многие пишут ещё что неудобство в том что пайка неразъемная. А зачем её разбирать? Сделал, изолировал, закрыл коробку и забыл!

Идем далее!

Соединение проводов с помощью колпачков СИЗ

(соединительных изолирующих зажимов)

О СИЗах я уже писал. Это пластиковые колпачки с конусной пружиной внутри.

Данными колпачками очень хорошо соединять многожильные провода. СИЗы в основном используются при подключении люстр, светильников, разводки проводников в самой люстре.

Но можно использовать и для усиления скруток в распределительных коробках. Также накручивают СИЗы и на скрутку из алюминиевых проводов.

Плюсы соединения колпачками СИЗ это:

Низкая их стоимость, простота соединения, противовозгараемые свойства колпачков, маркировка по цветам.

Из минусов — это не очень высокая надежность такого соединения.

С помощью клеммников Wago

Самозажимные клеммы Wago сделаны на основе пружинящего эффекта специальной прижимной пластины. С помощью рычажковых клемм Wago можно соединять как провода из моножилы, так и многожильные провода. Есть специальные клеммники Wago со смазкой, с помощью которых можно соединять алюминиевые и медные провода.

Если эти клеммники настоящие, не подделка то они могут выдержать достаточно большой ток. Есть мастера которые применяют эти клеммники для соединения проводов в коробках. Я бы не стал этого делать. Да и в ПУЭ об этом ничего не сказано.

Клеммники Wago удобны для подключения точечных светильников, люстр, расключения проводов в люстре.

Достоинства данного способа — это простота соединения, легкость, довольно хорошая надежность, можно соединять провода из разных металлов.

Недостатки — это стоимость клеммников.

Соединение с помощью клеммных винтовых колодок

Клеммные винтовые колодки бывают разных размеров. В зависимости от сечения провода выбираем размер клеммной колодки. Как по мне, я бы не стал соединять провода в коробке при помощи клеммных винтовых колодок. Если только деваться уже некуда. Тем более что колодки продаются сейчас неудовлетворительного качества.

Как максимум — это соединения проводов при монтаже люстр, бра, точечных светильников.

Плюсы этого способа — простота монтажа, невысокая цена колодки, возможность соединения проводов из разных металлов. Минусы — качество соединения. Винты нужно время от времени подтягивать.

Соединение с использованием болта

Кроме болтов нужно еще иметь две гроверные шайбы, обыкновенные согласно количеству соединяемых проводов и гайки соответствующего диаметра. Очищаем провод от изоляции на нужную длину, из очищенного провода делаем кольцо соответствующее диаметру болта и соединяем как показано на рисунке. Чтобы между каждым проводом была шайба.

Гайки закручиваются по часовой стрелке, значит направление кольца должно быть тоже по часовой стрелке, дабы кольцо не разошлось. Затягиваем очень хорошо, только резьбу срывать не надо. Если ещё законтрогаить — фиг что будет такому соединению.

Плюсы — простота, дешевизна, надежность, можно соединять провода из разных металлов. Минусы — громоздкость. Если нужно сделать такое соединение в распределительной коробке, то коробка нужна соответствующего размера.

Соединение с помощью зажима «орех»

Зажим «орех» представляет собой две пластины со специальными выемками для проводов и скрепленных между собой по углам четырьмя винтами. Всё это заключено в пластиковую оболочку, как показано на рисунке.

Пластиковый корпус состоит из двух половинок, скрепленных между собой специальными пружинными зажимами.

Для соединения нужно вставить соединяемые провода между пластин предварительно очистив их концы от изоляции и затянуть винтами. После чего на соединение нужно надеть пластиковый корпус. Какая-то дополнительная изоляция не нужна.

Преимущества — простоты соединения, небольшая стоимость «ореха», можно соединять провода из разных металлов. Недостатки — нужно периодически подтягивать винты, которые ослабляются со временем.

Опрессовка гильзами

Для опрессовки гильзами нужно иметь провода и гильзы. Да еще специальные клещи для опрессовки. Гильзы существую разного диаметра. Подбираем гильзу в зависимости от сечения и количества соединяемых проводов.

Очищаем концы проводов от изоляции на нужную нам длину, складываем вместе вставляем в гильзу и клещами опрессовываем в нескольких местах.

С помощью гильз можно соединять также провода из разных металлов, вставив их с разных концов гильзы.

Достоинства такого соединения — качество, можно соединять провода из разных металлов. Недостатки — нужен специальный инструмент, процесс соединения требует большего времени.

Соединять провода опрессовкой можно также в распредкоробке.

Мы рассмотрели способы соединения проводов.

Прочитав статью вы решите какой способ выбрать вам. Какой бы способ вы не выбрали, нужно чтобы соединение проводов было надежным и долговечным.

Ещё статьи по теме:

Монтаж электропроводки своими руками

Использование колпачков СИЗ для соединения проводов

Делаем скрутку проводов в коробке правильно

Паяльник для пайки скруток в распределительной коробке

Сварка проводов в распределительной коробке

Главная » Статьи » Сварка проводов в распределительной коробке

Сварка проводов в распределительной коробке своими руками — пошаговая инструкция

Для соединения электрических проводов возможно применение одного из трех методов: механическая скрутка, пайка или сварка. Наиболее надежными считаются последние два, так как они минимизируют вероятность окисления жил, предотвращают их случайную раскрутку. Если сечение жил достаточно большое – рекомендуется сварка проводов, в том числе и в распределительной коробке.

Особенности сварки проводов

Сначала нужно сделать корректный монтаж проводки – выбрать ее оптимальный диаметр, правильно расположить в стенах помещения. Для распределения линий обустраивают специальные коробки. Там появляется возможность перенаправить подачу электроэнергии от центрального провода вспомогательным.

Сварка проводов в коробке имеет следующие нюансы:

• Применение инверторных сварочных аппаратов мощностью до 1 кВт. Это могут быть заводские модели или самоделки.
• Электроды — графитовые или угольные. Не рекомендуется использовать стержни с омеднением, так как это может отразиться на качестве соединения.
• В отличие от спайки во время сварки не потребуется флюс или другие типы присадок.
• Контроль температуры нагрева проводов. В противном случае велика вероятность частичного разрушения или изменения свойств изоляции.

Пошаговая инструкция

По правилам монтажа длина рабочих концов электропроводки должна быть не менее 10 см. Это необходимо для возможности создания повторного соединения в случае появления дефектов во время сварки. Расчетный объем распределительной коробки должен быть на 20-30% больше суммарного показателя всех проводов в ней.

Порядок выполнения работ:

1. Зачистка изоляции на 5-6 см.
2. Формирование скрутки.
3. Подключение к нижней части конструкции электрода от сварочного аппарата. Для этой работы рекомендовано адаптировать плоскогубцы.
4. Выполнение сварки скрутки. Жилы на конце должна сформировать шарик правильной формы.
5. Дождаться остывания проводов и проверить отсутствие дефектов – каверн, некачественного соединения.
6. Изоляция скрутки и помещение ее в распределительную коробку.

Несмотря на кажущуюся трудоемкость, подобный метод гарантирует качественное соединение нескольких проводов. Впоследствии не придется проводить ревизии для проверки скрутки на целостность.

Особенности сварки алюминиевых проводов

Использование жил из алюминия запрещено действующим ПУЭ. Но в некоторых старых домах все еще можно встретить этот тип проводки. Полная замена влечет за собой денежные затраты и может занять много времени. Но для сварки алюминиевых проводов необходимо учитывать ряд специфических моментов.

Они заключаются в следующем:

• очистка контактных частей от оксидной пленки;
• применение специального флюса для сварки алюминия;
• обработка места сварки после остывания быстросохнущим лаком.

Альтернативные способы соединения

Не всегда есть возможность делать сварку токопроводящих жил. Затруднения обусловлены отсутствием инвертора (сварочного аппарата) или недостаточным опытом в выполнении работ этого типа. В этом случае рекомендуется рассмотреть альтернативные варианты соединения проводов.

Методы формирования надежного контакта нескольких жил:

• Скрутка (опрессовка). Отличается от вышеописанного процесса отсутствием сварного соединения. Не рекомендуется делать, так как высока вероятность отсутствия прямого контакта между несколькими проводами, что может привести к резистивному эффекту – нагреву.
• Пайка. В отличие от сварки используется припой и флюс. Они должны заполнить пространство между проводами скрутки. Удобно для соединения жил небольшого сечения.
• Контактные зажимы. Они могут быть винтовыми или с механической фиксацией. Первые применяются для коммутации большого количества проводов. Механическая фиксация рекомендуется для соединения жил большого диаметра для сетей с высоким показателем нагрузки.

Для каждой методики принят индивидуальный порядок выполнения работ. Но в любом случае соблюдаются общепринятые правила безопасности.

ismith. ru

Как производится сварка проводов в распределительной коробке инвертором

Поработав с электропроводкой и убедившись, что все провода находятся в нужных местах, монтированы подрозетники и распределительные коробки, необходимо соединить провода. Выполняется это различными способами. Но лучше выполнить скрутку проводов. Затем выполняется сварка скруток своими руками. Тогда можно иметь стопроцентную гарантию, что проблемы с электрической проводки из-за плохого контакта будут практически исключены.

На деле, частенько случается обрыв соединения, который, в общем-то, может стать пожароопасным. А случается это из-за постепенного ослабевания контакта в соединениях, особенно, если нагрузка достаточно большая, происходит нагревание, что и приводит к последствию, описанному выше.

Поэтому, не входя в детали клеммных соединений, при необходимости лучше всего аппарат для сварки купить и соединять провода скруткой, а потом может осуществляться сварка проводов своими руками.

Спаивание или сварка, что лучше?

В скрутке спаивать провода достаточно сложно, потому что там могут собираться жилы большого сечения по несколько штук. Поэтому паяльнику такая работа не под силу, тем более, когда распределительные коробки находятся высоко. А с паяльником в таких условиях работать будет крайне неудобно.

С другой стороны, сварка проводов в распределительной коробке потребует несколько секунд, чтобы соединение произошло успешно, и кабельные сердечники навечно сварились. Перегрев из-за нагрузки здесь исключится полностью, а соединение контактов станет прочным и долговечным.

Отличие между пайкой и сваркой в том, что спаивать скрутку нужно по всей длине, а при сварке достаточно зафиксировать лишь кончик для соединения жил в один сплав.

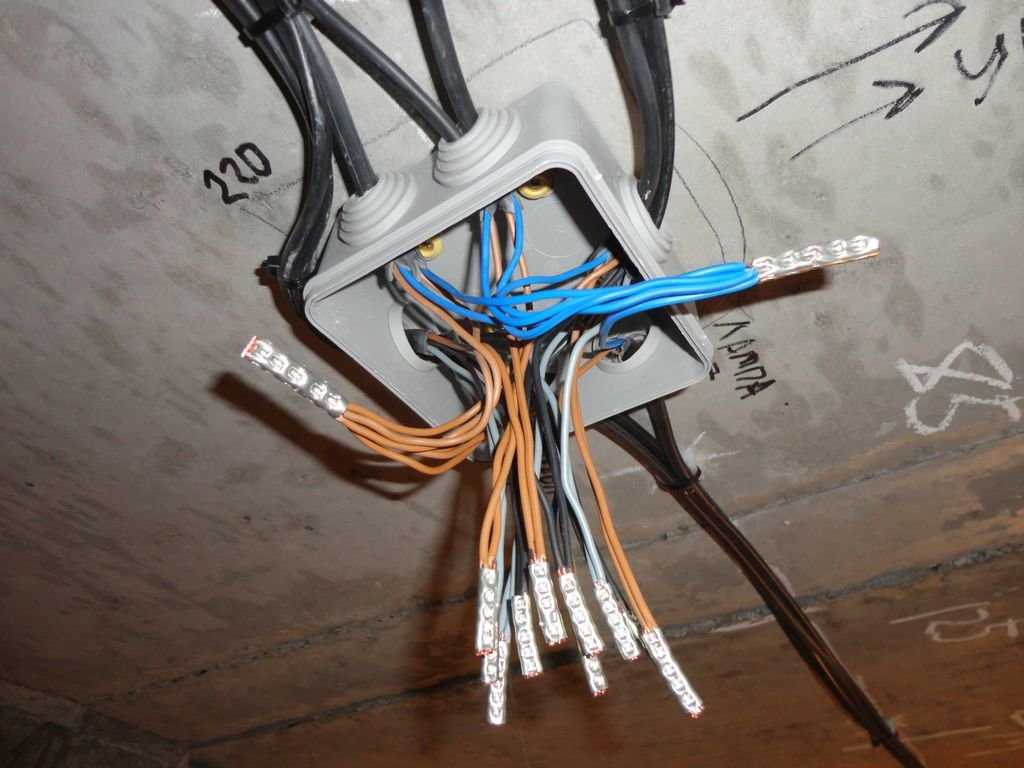

Сварка проводов в распределительной коробке

Это легко делается самостоятельно, конечно, в том случае, если есть сварочный аппарат. Он компактный и легкий, поэтому идеально подходит для работы дома. В инверторном аппарате есть регулятор подачи тока для сварки, с помощью которого подается необходимая сила тока, чтобы соединить проводку. Для сварки скрутки и жил кабеля, необходимым будет ток, разнящийся от тридцати до девяноста ампер.

Сила подающегося тока зависит также и от толщины жил, и от количества проводов, находящихся в скрутке. Также имеется прямая зависимость от самих сварочных аппаратов, в которых могут иметься разные отклонения от той силы, которая выставлена регулятором. Кроме этого, практическое напряжение может быть различным от номинального.

Для того чтобы контакт между проводами состоялся, требуется пара секунд. Перед началом работы будет лучше, если есть возможность потренироваться в сварке скруток вне коробки и добиться того, чтобы электрод не перегревался и не залипал во время проведения сварочной работы. Естественно, нужно также позаботиться об отключении от сети тех участков, где будет произведена сварка проводов инвертором. Поэтому, помимо счетчика в доме, лучше иметь еще два и больше независимых контуров электрического снабжения.

Сварка проводов своими руками

Для проведения сварки необходимы графитовые медные электроды. Их можно приобрести ровно столько штук, сколько требуется, поэтому много денег для этого будет не нужно. А всего таких электродов необходимо будет один или два. Вместо них можно воспользоваться графитовой щеткой, взятой из коллекторного электрического двигателя.

Она вставляется в сварочный аппарат таким же способом, как и электрод. Для замыкания дуги лучше всего подготовить «крокодильчики» (и не забыть их снабдить ручками с прочной изоляцией), потому что обычным держателем и зажимом в распределительной коробке трудно будет обойтись.

Перед тем, как проводится сварка проводов в распределительной коробке, провода очищают от имеющейся изоляции. Для обеспечения прочного контакта не последняя роль отводится площади, где происходит соприкосновение поверхностей. Для этого жилы оголяются приблизительно на десять сантиметров. Когда скрутятся провода, их длина будет равна пяти сантиметрам. Масса присоединяется к скрутке рядом с изолированной частью.

К проводам нужно приблизить электрод до степени образования дуги. Контакт при этом составляет примерно пару секунд. Чтобы избежать обжигания, надо дождаться остывания и тогда приступать к следующей сварке. Так, не тратя уйму времени, можно с легкостью справиться со всеми имеющимися распределительными коробками.

После сварки работа завершается путем изолирования скруток. Для этого пользуются изолентой, как раньше, однако есть другой, более современный метод изоляции — термоусадочные трубки. Вокруг проводов заматывать изоленту, если рядом находятся другие скрутки, будет очень неудобно. Поэтому в этом случае помогут термоусадочные трубки, которые легко надеваются и подогреваются с помощью строительного фена. В нагретом состоянии, они зажимаются вокруг проводов, создавая прочную оболочку.

Поделитесь со своими друзьями в соцсетях ссылкой на этот материал (нажмите на иконки):

swarka-rezka.ru

Как вести сварку медных проводов

Комментариев:

Рейтинг: 25

Рисунок . Для соединения проводов понадобятся угольные омедненные электроды.

Спаять провода в скрутке бывает сложно, так как в ней может быть собрано несколько жил большого сечения. С такой работой слабый паяльник не справится. Кроме того, распределительные коробки расположены на высоте, где работать им неудобно. А при сварке достаточно нескольких мгновений, чтобы сердечники кабелей были надежно соединены друг с другом. Такое соединение делает контакты более надежными и долговечными, а их перегрев из-за большой нагрузки практически исключается. Различие в пайке и сваривании заключается в том, что скрутку приходится спаивать по всей ее длине, а сваркой фиксируется только ее кончик, в котором жилы соединяются в единый сплав.

Вы наверняка сможете самостоятельно справиться со сваркой проводов в распределительных коробках, если у вас есть сварочный инверторный аппарат. Из-за легкости и мобильности его можно применять при работе в квартире. В инверторе существует регулятор тока сварки, которым определяется сила тока, наиболее подходящая для соединения медной проводки. Чтобы сварить скрутку из кабельных жил, ток нужно держать в пределах 30-90 А. Необходимая сила тока зависит и от толщины жил, и от количества проводов в скрутке. Кроме того, разброс значений связан с тем, что в разных сварочных аппаратах могут быть различные отклонения от выставленной регулятором силы тока, да и фактическое напряжение в электросети может отличаться от номинального.

Рисунок 2. Для образования контакта между проводами, необходимо время 1-2 секунды.

Перед работой все-таки попробуйте потренироваться в приваривании скруток в стороне от коробки, чтобы во время сварки электрод не залипал или не перегревал их. Конечно, сварка проводки должна вестись только на отключенных от сети участках, поэтому лучше, если у вас в доме после счетчика будет не менее двух независимых друг от друга контуров электроснабжения.

Для сварки проводки вам понадобятся угольные (графитовые) омедненные электроды. Как они выглядят, показано на рис. 1. Приобретая их поштучно, вы не потратите много средств, да и для работы вам вряд ли понадобится более 1-2 электродов. Альтернативой им может стать графитовая щетка от какого-нибудь коллекторного электродвигателя. Она, как и электрод, вставляется в держатель сварочного аппарата. Замыкать дугу в распределительной коробке штатными держателем и зажимом «массы» будет затруднительно, поэтому лучше приготовить приспособления из «крокодилов». При этом необходимо обеспечить их ручками с надежной изоляцией.

Перед тем как сварить провода, очистите их от изоляции. Большую роль в обеспечении надежного контакта играет и площадь соприкосновения их поверхностей, поэтому жилы должны быть оголены на 10 см. После скручивания проводов длина скрутки составит 5 см. Массу подсоедините к скрутке вблизи изолированной части. Приблизьте к проводам электрод до образования дуги. Время контакта должно составлять 1-2 секунды. Получится скрутка, как на рис. 2. Чтобы не обжечься, дождитесь ее остывания и приступайте к сварке следующей. В течение небольшого промежутка времени вы можете управиться со всеми распределительными коробками в доме.

Работу можно было бы считать законченной, но скрутки необходимо изолировать. Можно воспользоваться изолентой, но более современным материалом для изоляции являются термоусадочные трубки. Обматывать изоленту вокруг проводов вблизи других скруток не совсем удобно, а термоусадочные трубки можно просто надеть на них и подогреть строительным феном. Нагретые, они сжимаются вокруг проводов и создают надежную оболочку.

moyakovka.ru

Соединение проводов в распределительной коробке: пайка, скрутка, сварка, другое

Электропроводка в помещении должна быть безопасной и удобной для использования. Если строго следовать этому правилу, то каждый потребитель энергии (люстра, телевизор, компьютер, холодильник) должен иметь собственное устройство защиты от короткого замыкания или перегрева проводки. Вы можете протянуть отдельный кабель от персонального автомата защиты для каждой розетки и выключателя. Против этого выступают еще два критерия: рациональность и экономичность.

Для чего нужны распределительные коробки

Рациональная электропроводка выглядит следующим образом:

То есть, общее энергопотребление объекта равномерно распределяется между автоматами защиты. Кроме того, следует разбить потребителей по группам, например:

1. Освещение гостиная и спальня
2. Освещение кухня
3. Освещение санузел и прихожая
4. Розеточная группа (в каждой комнате)
5. Силовая розеточная группа (для мощных потребителей, вроде кондиционера или электрической духовки)

Но при такой схеме, на одной линии электропроводки может оказаться насколько подключений. Выполнять накладные соединения и прятать их в стену небезопасно. Как минимум, это не дает возможность отключить неисправную ветку, оставив работоспособной остальную схему.

Для нормальной разводки линий, существуют распределительные коробки.

Представляют собой изолированный контейнер, внутри которого происходит коммутация (постоянная) линий электропроводки. Соединение проводов в распределительной коробке может выполняться различными способами, главное — обеспечить надежную изоляцию между фазами, и контакт, выдерживающий нагрузку.

Схема соединения проводов в распределительной коробке позволяет сэкономить при покупке электрокабелей, а также избежать неконтролируемого переплетения проводов в стенах. От щитка с защитными автоматами расходятся так называемые радиальные провода. На каждом из них размещаются соединительные узлы: те самые распределительные коробки.

Важно: Сечение провода может быть одинаковым или разным. Главное условие: мощность магистрального кабеля не может быть ниже мощности конечной проводки к потребителю (розетка, световой прибор).

Кроме того, существуют определенные способы и правила соединения проводов в распределительной коробке. Об этом поговорим подробнее.

Общие правила коммутации электрокабеля в распредкоробках

Разумеется, все требования к энергообеспечению изложены в ПУЭ.

Это настольная книга электрика. Мало того, за нарушение «Правил устройства электроустановок» предусмотрены штрафы. Однако на практике, все эти строгости касаются лишь учреждений и организаций. В частных домовладениях, ответственность заканчивается вместе с проводом, выходящем из прибора учета (счетчика электроэнергии). Остальное — на совести домовладельца. Чтобы некорректное соединение не привело к пожару, или поражению электротоком, надо соблюдать несложные правила:

• Соединение проводов в распределительной коробке производится при полном отключении электроэнергии. Даже если электрик в диэлектрических перчатках, и знаком с правилами безопасности, возможен случайный контакт фазного провода с конструктивными элементами здания или заземлением.
• Тип соединения должен быть одинаковым для каждой линии в пределах одной коробки. Это обезопасит вашу линию от ослабления контакта под нагрузкой.
• Не допускается физический контакт проводников, выполненных их разных материалов (медь с алюминием). При протекании электрического тока, возникает активная электрокоррозия. Металлы покрываются оксидной пленкой, которая ухудшает контакт. Как следствие — искрение, перегрев, и полное отгорание контактного соединения.Если такая необходимость возникает, необходимо залудить провода с помощью припоя. После скрутки соединение должно быть пропаяно не менее, чем на 50% длины. Остальная часть скрутки не будет корродировать, поскольку через нее не течет ток под нагрузкой.
• Необходимо исключить возможность выхода оголенных проводников за пределы коробки. Даже если кабель полностью уложен в стене.
• При соединении без контактных приспособлений, то есть с помощью пайки, скрутки или сварки, на оголенный проводник обязательно надевается изолирующий колпачок. Изолятор должен прочно фиксироваться, при его изготовлении используются негорючие материалы.
• Концы проводов внутри коробки должны иметь как минимум 200% запас по длине соединительных концов. При обрыве или отгорании, будет возможность провести повторный монтаж, не прокладывая новый провод.

Кроме того, неопытные электрики часто ошибаются, и обламывают жилы при зачистке изоляции. Если провод заведен в коробку «в натяг», повторное соединение будет невозможным.

Способы соединения проводников в коробке

Не существует единственно возможной методики. Выбирая способ, как соединить провода в распределительной коробке, электрик взвешивает все факторы: от стоимости материалов до предполагаемой нагрузки.

• Клеммы. Есть мнение, что такой способ является самым надежным, однако это неверное утверждение. Чаще всего, клеммы применяются на коробках с готовыми контактными площадками.

Такое соединение проводов в коробке, позволяет в любой момент отсоединить одну из линий (например, для ремонта), не нанося ущерб всей энергосистеме. Есть два способа подключения, непосредственно на колодку (изготовив кольцо из жилы провода), или с помощью клеммы. С кольцом все просто, необходимо лишь обеспечить укладку провода таким образом, чтобы при затяжке резьбового соединения, не ослабился контакт.

А вот с клеммами все сложнее. Обжимать одножильный провод нерационально: можно механически повредить проводник, и в любой момент жила отломится. Да и при укладке в коробке, одножильный кабель с клеммами занимает много места, сложно развести разные фазы на достаточное расстояние.

Отличный результат получается при обжиме многожильного мягкого кабеля, контактная клемма укладывается удобно. Но стационарная прокладка многожильного кабеля — это нонсенс.

Итог: Клеммные колодки в распределительной коробке удобны, но соединение лучше проводить непосредственно жилой под винт, без использования обжимных клемм.

Существуют современные коробки, с контактными колодками быстрого монтажа. Такое решение действительно удобно, но рассчитано на малую нагрузку.

Таким образом, применение контактных колодок оправдано лишь при необходимости периодически отсоединять одну из линий. Да и то, рано или поздно проводник отломится.

• Для стандартной разводки в квартире (или домовладении), все-таки больше подходит классика:

Сварка проводов в распределительной коробке применяется с незапамятных времен. Тот, кто ремонтировал свои «хрущевки» или «брежневки», наверняка обратил внимание на капельку застывшего расплава на конце алюминиевых скруток в коробках.

Сегодня применение алюминиевой проводки запрещено ПУЭ, а способ соединения сваркой по-прежнему популярен. Суть в следующем: после тщательного закручивания зачищенных жил, на конечную точку кратковременно подается контакт сварочного аппарата.

Обычно это компактный прибор небольшой мощности. Его применяют практически все профессиональные электрики. Работает по принципу споттера для точечной сварки. Дугу зажечь не получится, но металл в точке приложения плавится исправно. На рисунке изображена простейшая схема, которую можно собрать в домашних условиях.

Качество соединения более чем достаточное. Помимо общей длины скрутки (40–50 мм), шарик на конце образует точку с минимальным сопротивлением. Дополнительный плюс — такая скрутка не раскрутится даже при перемещении проводов внутри коробки.

Если сварочный аппарат недоступен — ограничиваемся обыкновенной скруткой. Разумеется, соединение производим не пальцами, а с помощью пассатижей. Все концы проводника должны быть зачищены (но не уменьшены в сечении), длина оголенной части перед началом скрутки не менее 70 мм.

Скрутка производится после окончательного закрепления проводов в коробке. Если кабель будет двигаться, соединение может потерять прочность. Как результат — искрение, перегрев, и обрыв контакта. Хорошо, если обойдется без пожара.

• Как вариант — вслед за скруткой проводится пайка проводов в распределительной коробке.

Важно! Среди дилетантов распространено мнение: под нагрузкой, скрутка нагреется, и припой расплавится. Во-первых: нагрузка, способная нагреть проводник до температуры плавления припоя, в домашних условиях нереальна. Разумеется, при условии исправных защитных автоматов. Во-вторых: нагрев на скрутке происходит по причине неплотного контакта, а это как раз решается пропайкой.

Надежность получается ненамного хуже, чем при сварке. При этом нет необходимости приобретать (делать самому) сварочный аппарат, достаточно мощного паяльника или даже строительного фена.

Совет: Используйте как можно более мощный прибор для пайки. Лучше кратковременно воздействовать высокой температурой, чем медленно и долго греть контакты слабым нагревателем.

Во время нагрева, следите за состоянием изоляции. Если она начала плавиться, сделайте перерыв до полного остывания. Сразу после пропайки не шевелите провод, дайте возможность остыть как припою, так и изоляции.

Применяйте тугоплавкие припои, у этих сплавов выше прочностные характеристики.

• Опрессовка. С точки зрения электропроводности, качество контакта не лучше, чем у обычной скрутки. Но прочность соединения возрастает в разы. Если нет возможности сварить или пропаять скрутку, обожмите ее с помощью специальной втулки.

Можно обойтись и пассатижами, но специальный инструмент все-таки надежнее. Есть втулки для параллельного сращивания проводов, а есть для фиксирования скруток. Принципиальной разницы нет. Если проводников два или три, подойдет параллельный обжим. При большем количестве — опрессовка после скрутки.

Фактически, выше рассмотренные способы являются модернизацией старого доброго скручивания. Не следует относиться к вопросу скептически. Из-за плохого контакта в распределительной коробке, произошло множество пожаров, нанесен ущерб бытовой технике. Поэтому при ремонте электропроводки в своем жилище, используйте по максимуму технические средства улучшения контакта в скрутке.

Современные способы соединения проводки в коробке

Так называемые колодки быстрой фиксации. Эти изделия широко предлагаются в интернет магазинах, на рынках стройматериалов.

Действительно, такие приспособления делают монтаж быстрым и удобным. Внешний вид соединения также приятен. Поэтому подобные «электроклипсы» полюбились электрикам, выполняющим работу на заказ.

Однако у этого способа есть серьезные недостатки. Сразу оговоримся: производитель не обещает высокую мощность соединения: характеристики есть на корпусе. Для светодиодной лампы, подключения компьютера или телевизора — в самый раз. А вот холодильник, электроплиту, бойлер, через такую распределительную коробку подключать нельзя.

Площадь контакта в таких «быстросъемах» маленькая, площадка соединена с проводником по касательной. При небольшой нагрузке, ток не слишком греет поверхность. А при подключении серьезного потребителя, начнется искрение, нагрев, и отгорание соединения.

Вывод

При всем разнообразии способов соединения проводов в коробке, наиболее надежным остается традиционная скрутка. Сварка или пропайка существенно улучшают контакт.

Серьезное оборудование не требуется, все работы можно выполнить при наличии элементарных навыков в электротехнике.

Видео по теме

profazu.ru

---

Смотрите также

• Планировка сварочного участка чертеж
• Сварочная проволока св08г2с технические характеристики
• Аппарат для газовой сварки
• Хай гир холодная сварка
• Что такое мма сварка
• Радуга 220 инвертор сварочный
• Окоф полуавтомат сварочный
• Качели своими руками из трубы без сварки
• Карандаш для сварки
• Сварка аргоном в гродно
• Как деформируются в продольном направлении пластины после сварки

способы соединения проводников согласно ПУЭ

Работа с электричеством требует внимательности. Если досконально разобраться в предстоящем процессе, то все можно сделать самостоятельно. Многие домашние мастера не знают, как в коробке соединить провода, ведь существует несколько способов решения поставленной задачи. Следует признать, что от качества соединения зависит работоспособность всей проводки.

• Назначение распредкоробки
• Виды соединений
  • Скрутка и опрессовка
  • Пайка и сварка
  • Винтовые зажимы и болтовые соединения
• Монтаж коробок

Назначение распредкоробки

От электрощитка провода расходятся по всему помещению. В каждой квартире обязательно есть несколько точек подключения — розетки и выключатели. Чтобы собрать все провода в одном месте и тем самым упростить обслуживание проводки, применяются распределительные коробки. В них заводятся проводники от всех подключенных устройств, а затем соединяются.

Необходимо выполнять соединение проводов в распределительной коробке согласно ПУЭ (Правила устройства электроустановок).

В соответствии с требованиями этого документа, проводники должны находиться на расстоянии в 15 см от потолка. В точках разветвления проводов устанавливаются распредкоробки.

Это простой электротехнический аксессуар, который можно использовать для ведения скрытой и открытой проводки. Коробки имеют круглую либо прямоугольную форму. Благодаря их использованию можно получить следующие преимущества:

• Увеличивается ремонтопригодность проводки, так как доступ ко всем соединениям проводников открыт.
• Повышается уровень пожарной безопасности.
• Сокращаются финансовые затраты и упрощаются электромонтажные работы.

Виды соединений

Чтобы соединять провода в распределительной коробке, можно воспользоваться одним из нескольких способов. Все они позволяют обеспечить надежный контакт проводников и домашний мастер вправе выбрать наиболее удобный.

Скрутка и опрессовка

Сразу следует сказать, что сейчас использование скрутки проводов в распределительной коробке запрещено, так как этот метод признан самым ненадежным.

Решив выбрать такое соединение, электрик принимает на себя ответственность за возможные последствия. При этом сам метод подключения проводников крайне прост. Сначала с проводников нужно снять слой изоляции на длине около 1 см, после чего аккуратно накрутить провода друг на друга. При соединении проводов сечением менее 1 мм, нужно сделать 5 или более витков. Если подключаются более толстые кабеля, то минимальное количество витков составляет 3.

Опрессовка сегодня пользуется большой популярностью. Для выполнения соединения этим способом применяются специальные гильзы, диаметр которых подбирается в соответствии с размером пучка проводников.

Также важно использовать гильзы, изготовленные из того же материала, что и токоведущие жилы. Обжим гильзы выполняется с помощью специального инструмента.

Некоторые домашние мастера используют для этого обычные пассатижи, но качество такого соединения будет ниже. Для проведения работ нужно сначала снять с проводов изоляцию, после чего скрутить их и ввести в соединитель.

Следующим шагом станет опрессовка гильзы с помощью пресс-клещей и последующая изоляция места контакта изолентой или термоусадкой.

Пайка и сварка

После соединения проводников с помощью сварки получается практически целый провод. В результате такому месту соединения не страшны различные негативные факторы внешней среды. Однако по причине необходимости использования специального оборудования, этот метод подключения пользуется наибольшей популярностью среди профессиональных электриков. Создать сварное соединение можно с использованием следующих инструментов:

• Сварочного аппарата мощностью не менее 1 кВт.
• Флюса.
• Угольного электрода.

После снятия изоляционного слоя с проводов, их оголенные участки требуется зачистить до блеска, используя для этого наждачную бумагу. На следующем этапе выполняется обычная скрутка. Затем в углубление электрода насыпается флюс и после включения сварочного аппарата, электрод прижимается к проводникам.

Когда в месте соединения появится контактная точка в форме шарика, усилие снимается. На финальном этапе нужно зачистить место сварки от остатков флюса и покрыть его лаком.

Алгоритм действий при соединении проводников пайкой аналогичен. Различия между этими двумя способами заключаются в используемых инструментах и материалах.

Хотя соединение пайкой является довольно надежным и долговечным, его не рекомендуется использовать в местах, где проводники могут сильно нагреваться или возможны значительные физические нагрузки.

Винтовые зажимы и болтовые соединения

Использование контактных винтовых зажимов позволяет надежно соединить не только однородные токоведущие жилы, но и разнородные провода. При этом стоимость таких зажимов невысока, что и сделало метод довольно популярным. Все работы выполняются за два этапа:

• С проводников снимается изоляция на длине примерно в 5 мм.
• Оголенные части проводов вставляются в зажим и затягиваются винтами.

Чтобы не нарушить целостность токоведущих жил, нужно контролировать усилие зажима. В первую очередь это касается работ с алюминиевыми проводами.

Болтовые соединения отличаются высокой надежностью, но при этом оказываются громоздкими. Если используется этот метод, то нужно правильно выбрать распредкоробку. Современные модели чаще всего имеют небольшие габариты.

Также стоит отметить и самозажимные соединения, которые стали весьма популярными в последние годы. Такие зажимы не только просты в использовании, но и содержат внутри специальный состав, предотвращающий окисление проводников. После того как с проводов была снята изоляция, нужно поднять рычажок клипсы. Когда в нее будет введен оголенный конец кабеля, рычажок опускается и происходит соединение.

Монтаж коробок

Для создания качественной проводки в помещении недостаточно знать, как правильно соединить провода в распределительной коробке. Крайне важно уметь установить саму распредкоробку. В квартирах и частных домах чаще всего используется скрытая проводка, так как она не портит интерьер помещения. Сначала на стены нужно нанести разметку, обозначив точки монтажа электрооборудования и пути прохождения проводников.

В результате можно легко рассчитать необходимое количество материалов. Также желательно составить схему электросоединений, чтобы упростить процесс подключения электроприборов. На следующем этапе в поверхности стен следует сделать штробы с помощью специального инструмента — штробореза. Кроме этого, нужно вырезать ниши для установки коробок, выключателей и розеток. Чаще всего распредкоробки для скрытой проводки устанавливаются на алебастр.

Когда все работы по укладке проводников и установке электрооборудования завершены, необходимо выполнить подключение проводов в коробках одним из рассмотренных способов. На финальном этапе подключаются розетки и выключатели, а затем выполняется проверка работоспособности всей системы.

Зная особенности монтажа распределительных коробок и правила соединения в них проводников, все работы могут быть выполнены самостоятельно. Они не отличаются высокой сложностью и проблем возникнуть не должно.

Нарушает ли пайка электрические нормы?

• • Е

  • Экзистенциальная тревога

• опубликовано

  12 лет назад

Шило —
Нарушает ли
какие-либо коды пайка проводов №12 или №14 перед установкой на них гайки?
Пайка банки + изолента (или изолента от насекомых) *заменить* на проволочную гайку?
То же самое с более толстыми проводами и «жучками».

тиа

Загрузка данных потока. ..

• • С

  • соленый

• опубликовано

  12 лет назад

Не разрешено, и по уважительной причине. В случае перегрева провода от неисправности припой может плавиться и капать куда-то ПЛОХО.
Это также недостаточно для аспекта механической целостности связь.

• • Б

  • бутон—

• опубликовано

  12 лет назад

Обычно разрешена пайка (NEC 110.14). Соединения должны быть «соединены или соединены механически и электрически надежно без припаяйте, а затем припаяйте». Обычно это означает скручивание № 12 и № 14. провода.
«Фрикционная» лента использовалась для паяных соединений и может лучше, чем пластиковая изолента. Острые края имеют тенденцию выпирать через пластиковую ленту. Понятия не имею, что такое «жучковая лента».
Я бы не стал использовать проволочную гайку на паяном соединении — это не то, что они рассчитаны на (и в инструкции не сказано паять провод, так что они не внесены в список UL для такого использования).
Я бы не стал паять соединение и не могу придумать, где оно будет хорошая идея (кроме K&T).
Есть места, где пайка запрещена. Тот, который приходит на ум означает «проводник заземляющего электрода».

• • Т

  • ТД

• опубликовано

  12 лет назад

«Экзистенциальная тревога», — писал новости: 4af96c36$0$4999$ snipped-for-privacy@cv. net:

Наверняка так и есть.

• • Г

  • гфретвелл

• опубликовано

  12 лет назад

Бад прав и привел соответствующий кодовый язык. Пока соединение механически надежно, вы можете припаять его и изолировать скотчем. Скручивание обычно считается безопасным, но если вы являются старой школой, вы бы использовали соединение Western Union.

ссылка на форматирование

• • Е

  • Экзистенциальная тревога

• опубликовано

  12 лет назад

Хорошие фото. В моем доме 1920-х годов некоторые соединения скрутили, согнули наполовину обратно, а затем припаяны. И *затем* с проволочной гайкой! И ** потом ** , на некоторых проклеил юбку провода гайка…. молодец…. Странно, что они тогда ошиблись в 6 из 6 схем Эдисона….. Не могу дождаться исправить тех.

• • Е

  • Экзистенциальная тревога

• опубликовано

  12 лет назад

Жучковая лента — это не лента как таковая, а толстая черная пленка, похожая на ленту. плесени вокруг острых краев и т. д. Когда это будет завершено вокруг ошибки (разъем сжатия? Эта буква «U» с гайка….), затем вещь обматывается изолентой. Сука, чтобы отменить. На толстая проволока, можно как большой кулак.

Что такое К&Т?

• • Р

  • RicodJour

• опубликовано

  12 лет назад

Все эти дополнительные вещи, очевидно, предназначались для поддержания электричества. от вытекания. Нет ничего хуже, чем вернуться домой и найти Пул электронов просочился на ваш пол и испортил ковер.
Вы рассматриваете возможность пайки проводов? Если да, то почему? Это заставляет работать над провода неприятны и не добавляют никакой безопасности — просто тратят время.
Р

• • Б

  • бутон—

• опубликовано

  12 лет назад

Я бы назвал это резиновой лентой. Некоторые из них довольно толстые. И, вероятно, все самовулканизируется, так что прилипает само.
Я бы назвал «жучок» «соединителем с разъемным болтом».

Ручка и трубка

• • А

  • АЗ Кочевник

• опубликовано

  12 лет назад

что такое гугл?
Попробуйте выполнить поиск по запросу «K&T wire nut»

• • Д

  • ДербиПапа03

• опубликовано

  12 лет назад

Это тип проводки, который захочет любой, кто угодно. ..

ссылка на форматирование

• • Г

  • гфретвелл

• опубликовано

  12 лет назад

До Второй мировой войны пайка была общепринятой торговой практикой. Вот почему старый провод был залуденный.

• • Дж

  • Жюль

• опубликовано

  12 лет назад

Wonder * для каких температур изоляция кабеля, изолента, пластик используется в проволочных гайках и т. д. не работает? Я думаю, что типичная температура плавления припоя что-то вроде 370F — если дела идут так жарко, это неудивительно меня, если сначала не выдаст что-то другое. ..
* Пробовал быстро гуглить, но заблудился на минном поле патента приложений (и какой-то дурацкий встроенный просмотрщик на сайте 3M, который убил мой браузер и заставил меня сдаться 🙂
ура
Джулс

Это может быть разрешено или не разрешено; ЕДИНСТВЕННОЕ место, где можно получить достоверный ответ будет вашим местным офисом по обеспечению соблюдения кодекса. Когда я жил в Чикаго, это там было законно. Это законно и здесь, где я сейчас живу. Но это НЕ законно в Ct, Ca или в большинстве южных штатов. Помните, что NEC минимален. Требования: Ваши местные коды имеют самое последнее слово, если они не нарушать НЭК. Итак, позвоните в отдел кодов. Они почти всегда хорошие парни, и вам не нужно идентифицировать себя.
HTH,
Туэйн`

• • Дж

  • ДЖИММИ

• опубликовано

  12 лет назад

Юридический

Пайка может нарушать или не нарушать наиболее применимые нормы, но я не знаю ни одной юрисдикции, где требуется пайка. я за одного было бы интересно узнать о любом месте, где паяные соединения были требуется.
Джимми

• • С

  • Клэр

• опубликовано

  12 лет назад

НЕТ в Северной Америке

• • Д

  • Дэн Ланчиани

• опубликовано

  12 лет назад

| Странно, что они тогда ошиблись в 6 из 6 схем Эдисона….. Не могу дождаться | исправить тех.
Все 5 схем Эдисона в моем доме 1959 года также были неправильными. Этот кажется слишком много для случайности; Я думаю, что они неправильно поняли схему блок предохранителей.
Дэн Ланчиани ddl@danlan.*com

• • Д

  • дпб

• опубликовано

  12 лет назад

…

Я не знаю таких, но нет ничего, что удержало бы местного положение кода противоречит NEC… 🙂
—

• • Т

  • Тони

• опубликовано

  12 лет назад

Помогая парню, который не смог найти настоящего электрика, прикоснуться к работе, я нашел 3 выключателя света, один двухсторонний, все установлены на 2×4, прибитый к стене со всеми проводами, выходящими из оригинала одинарная металлическая коробка в стене. (выглядела очень мило, их кухня)
Оказывается, они использовали всю эту комнату, чтобы сделать чертову «зону» соединения. Я думаю, что это было 5 проводов с примерно 3 гайками для соединения одного набора. горячие Там было мало места, и короткие провода были слишком сильно согнуты. раз уже, так что я скрутил потом спаял их все вместе с 1 или 2 косички. Там было еще столько всего, что я всего и не упомню, я нашел и починил отсоединенные таинственные провода, идущие к схема наружного светильника, который не работал более 25 лет. Тем не мение, да я припаял провода и убедился что цепь на 15 амперном предохранителе. Чтобы грязь не прорезала ленту, я использовал большую проволочную гайку. затем заклеил его скотчем. Я даже воткнул все это в стену через пару 2 монтажные коробки и избавились от очень безопасного поверхностного монтажа 2×4 с голыми показаны провода. Мне было насрать, если пайка была кодом, я знаю, что остался там со всем этим беспорядком в 100 раз безопаснее, чем когда я получил там.

Соединение проводов в распределительной коробке: схема, скрутка и пайка

Соединение проводов в распределительной коробке требует от мастера соблюдения всех условий. В случае неправильного подключения под угрозой находятся не только бытовые приборы, но и безопасность жилища. Существуют правила и нормы, которые необходимо соблюдать при соединении проводников в распределительной коробке.

Содержание

1. Для чего нужна распределительная коробка?
2. способа соединения проводников
3. терминальных блоков
4. Ваго терминалы
5. Самословие-зажимы (PPE)
6. Сжимки с рукавами
7. Паяль
8. Connecting
9. Tip сечения
10. Выполнение работ на суше и воде
11. Основные схемы электромонтажа
12. Подключение группы розеток
13. Подключение однокнопочного выключателя
14. Подключение двухкнопочного выключателя

Для чего нужна распределительная коробка?

Одной из задач распределительной коробки является организация проводников.

Провода и кабели от электропроводки необходимо развести по разным комнатам квартиры. В каждой комнате может быть несколько точек питания. Для соединения всех проводников используется специальное устройство, которое называется распределительной коробкой (также называемой распределительной коробкой или распределительной коробкой). В них укладываются все проводники от потребляющих устройств в соответствии со строгими правилами ПУЭ.

Распределительные коробки делятся на внутренние и наружные. Внутренние монтируются в специальную нишу в стене; только крышка коробки остается на одном уровне с отделкой. Внешние распределительные коробки монтируются на стену.

Есть круглые и прямоугольные коробки. Количество выводов – 4, но можно сделать дополнительные. Для крепления на каждой клемме имеется резьба.

К преимуществам распределительной коробки относятся:

• Улучшение ремонтопригодности системы. Неконтролируемый контакт представляет собой потенциальную угрозу.
• Систематизация коммутации.
• Простота профилактического осмотра.
• Повышение степени пожарной безопасности. Особенно это актуально в деревянных домах, где малейшая искра может вызвать пожар.
• Экономия на кабелях.

По определенным правилам проводники соединяются в коробке.

Способы соединения проводников

Способы соединения проводов

Существует несколько способов создания контакта между проводниками в распределительной коробке. Выбор зависит от материала жил, условий окружающей среды, количества проводов, сечения подключаемых кабелей.

Наиболее распространенные способы подключения:

• клеммные колодки;
• пружинные клеммы wago;
• самоизолирующие зажимы;
• скручивание;
• опрессовка;
• пайка;
• зажим типа «гайка»;
• болтовое соединение.

По требованиям ПУЭ нельзя просто скрутить провода. Небезопасно для жилья.

Клеммные колодки

Соединение проводов с помощью клеммных колодок 9Под клеммами 0006 понимаются изделия из пластмассы с внутренней латунной втулкой с винтами с обеих сторон. В эти места вставляют проводники и плотно фиксируют. Метод очень распространен при соединении проводов в распределительной коробке.

Преимущества:

• различные диаметры впускных отверстий;
• низкая стоимость;
• надежность;
• простота и удобство монтажа;
• возможность соединения меди и алюминия.

Недостатки:

• низкое качество самого товара;
• можно собрать только два провода;
• риск разрыва тонких вен.

Для более надежной фиксации многожильных проводов применяют другие способы.

Клеммы Wago

Клеммы Wago в распределительной коробке

Накладки Wago представляют собой пружинный механизм. Это самые популярные устройства для создания контактов. По сравнению со стандартными клеммными колодками стыковка осуществляется с помощью рычага. Она позволяет сохранить целостность проводника и не повредить его. Перед использованием проводник зачищают от изоляции. Затем пряди вставляются в отверстие.

Плюсы:

• возможность соединения разнородных материалов — например, алюминиевых и медных проводов;
• соединение сразу нескольких жил;
• тонкие жилки не повреждены;
• маленький размер;
• прост в установке;
• надежность крепления;
• возможность установки индикатора контроля состояния электрической сети.

К недостаткам продукции Wago можно отнести только высокую стоимость.

Самоизолирующие зажимы (СИЗ)

Эти приспособления представляют собой пластиковый колпачок с пружиной для фиксации кабеля.

Основные преимущества:

• низкая цена;
• негорючий пластик;
• простота установки;
• Широкий выбор цветовых оттенков.

К недостаткам относятся плохие скрепляющие свойства и невозможность соединения разнородных материалов.

Обжим с гильзами

Соединение проводов с гильзой

С помощью гильз можно создать качественный и надежный контакт. Суть метода заключается в установке защищенного от изоляции провода в специальную трубку — гильзу. Затем трубка сжимается и обрабатывается изоляционным материалом. Сверху накладывается термоусадочная трубка или изолента.

Плюсы:

• высокое качество и надежность сборки;
• низкая стоимость.

Недостатки опрессовки:

• одноразовое крепление;
• необходимость приобретения специальных дорогостоящих инструментов;
• для опрессовки меди и алюминия требуется специальная втулка.

Опрессовка отличается высокой трудоемкостью и требует от мастера определенных навыков.

Пайка

Пайка

Среди всех предлагаемых пайка является самым надежным способом соединения. Перед подключением проводники зачищают, после чего оголенную жилу обрабатывают припоем. Провода окунают в ванну и после остывания обрабатывают изоляцией.

Основным преимуществом данного метода является высокая надежность и качество.

Минусы:

• Требуется профессиональный инструмент, с которым должен уметь работать мастер.
• Высокая стоимость рабочей силы.
• Соединение одноразовое. Его нельзя распаять.

Вместо пайки можно использовать сварку. Принцип работы похож, но есть важное отличие – разные навыки при проведении работ. Специалист должен уметь обращаться со сварочным аппаратом.

Скрутка

Соединение проводов скруткой запрещено правилами ПУЭ. Проводники можно скручивать только в том случае, если будет использоваться другой способ крепления.

Хомут типа «Гайка»

Тип соединения «Гайка»

Этот тип хомута представляет собой устройство с двумя металлическими пластинами и четырьмя болтами, расположенными по углам. Зачищенный проводник закреплен в пластине и покрыт карболитовой оболочкой.

Преимущества:

• низкая стоимость;
• простота установки;
• сочетание различных металлов;
• высококачественная изоляция.

К недостаткам «Гайки» можно отнести ослабление контакта со временем и необходимость его подтяжки. Также хомут имеет большие размеры, из-за чего его неудобно монтировать в распределительную коробку.

Болтовое соединение

Болтовое соединение проводов

Одним из самых простых и недорогих способов соединения проводов является контактное соединение с помощью болтов. Для работы необходимы только болт, шайбы и гайка. Соединение достаточно простое – на резьбу болта надевается гайка и накручивается сердечник. Затем вставляется еще одна гайка и накладывается второй сердечник. Все сверху прижимается третьей шайбой и заканчивается гайкой. Верхняя часть контакта покрыта изоляцией.

Болтовое соединение имеет следующие преимущества:

• стоимость;
• простота установки;
• можно комбинировать медь и алюминий.

Недостатки:

• плохое качество фиксации;
• необходимость в большом количестве изоляции.

Кроме того, болт довольно большой и его трудно поместить в соединительную коробку.

Соединение жил разного сечения

При соединении проводов разного сечения используйте клеммные колодки Wago

Кабельная продукция изготавливается различного сечения. Чем больше площадь проводника, тем большую нагрузку он может выдержать. Для контакта двух проводов с разным сечением используются клеммники wago. Если проводники выполнены из разных материалов, то требуется специальная колодка, внутри которой нанесен специальный состав для защиты контакта от окисления. Также можно спаять проводники разных размеров.

Выполнение работ на суше и на воде

Необходимость прокладки проводов в подземных или подводных условиях возникает достаточно редко. В этих случаях необходимо соблюдать определенные условия, чтобы контакт был прочным и надежным.

Прокладка проводов в воде может осуществляться с помощью специальной электроустановки — погружного насоса. Затем концы жил запаивают и обрабатывают изоляцией. Сверху нужно надеть термоусадочную трубку. При соблюдении рекомендаций и условий эксплуатации контакт будет качественным и надежным и прослужит не один год.

Если электрический провод проложен в земле, используется тот же метод защиты. Но если вы хотите сделать еще более надежное соединение, то можете прижать концы кабеля клеммной колодкой.

Распределительная коробка для проводов должна быть опломбирована. Кроме того, он наполнен силиконом. Для защиты от грызунов провода можно проложить в прочной трубке или тросе.

Основные схемы электропроводки

Помимо подключения проводов в распределительной коробке, вам потребуется разветвить их на розетки и выключатели. Отсоединять провода можно по-разному в зависимости от типа устройств и типа проводки.

Подключение группы розеток

Подключение группы розеток

Группа розеток обычно выделяется как отдельная независимая линия.

В коробке три провода разного цвета. У каждого своя цель. Коричневый — фазный провод, синий — ноль, желто-зеленый — земля. Другие цвета могут использоваться реже.

Перед укладкой провода их следует обрезать до одинаковой длины и сделать запас 10-12 см.

Предварительно рекомендуется проверить назначение жил тестером.

Подключение однокнопочного выключателя

Подключение однокнопочного выключателя

При подключении выключателя число групп также будет равно трем. Способ подключения будет немного другим. Есть три входа — из коробки или электрощита, из лампы и из выключателя. Фаза должна быть подключена к кнопке выключателя. С выхода выключателя проводник подводится к осветительному прибору. Свет будет работать только в случае замкнутых контактов на выключателе.

Подключение двухклавишного выключателя

Часто используются двухклавишные типы выключателей. Они способны обеспечить две группы светильников. Схема их подключения несколько сложнее. К выключателю подсоединяется трехжильный кабель. Один из его проводников является общим контактом выключателя, остальные выведены на выходы с кнопок. Фаза объединена общим контактом. Нули должны быть подключены от обеих групп осветительных приборов. Фазы от светильников и проводники от выключателя объединяются попарно. Одна пара — от выключателя к фазе первой лампы, вторая — от выключателя ко второй лампе.

Онлайн-курсы PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов HVAC; не только экологические курсы или курсы по энергосбережению

.»





Рассел Бейли, ЧП

Нью-Йорк

«Это укрепило мои текущие знания и научило меня нескольким новым вещам в дополнение к

к знакомству с новыми источниками

информации». Я многому научился, и они

очень быстро отвечали на вопросы.

Это было на высшем уровне. Буду использовать

снова. Спасибо».0723

«Веб-сайт прост в использовании. Хорошо организован. Я действительно буду пользоваться вашими услугами снова.

Я передам название вашей компании

другим сотрудникам.»



Рой Пфлейдерер, ЧП

Нью-Йорк

«Справочный материал был превосходным, и курс был очень информативным, особенно потому, что я думал, что уже знаком

с деталями Kansas

Авария в City Hyatt.»

Майкл Морган, ЧП

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится, что я могу просмотреть текст перед покупкой. Я обнаружил, что класс

Информативный и полезный

В моей работе.

Уильям Сенкевич, P. E.

Florida

22221

Florida

222219966 Florida

2222219 2. познавательный. Вы

— лучший я обнаружил ».

Рассел Смит, P.E.

Pennsylvania

1 Я считаю, что подходы.

материала.»



Хесус Сьерра, П.Е. На самом деле

человек изучает больше

от неудач ».

Джон Скондры, P.E.

Pennsylvania

Pennsylvania

Pennsylvania

.

way of teaching.»





Jack Lundberg, P.E.

Wisconsin

«I am very impressed with the way you present the courses; т. е. позволяя

Студент для рассмотрения курса

Материал перед оплатой и

Получение викторины. » курсы. Я, конечно, многому научился и

получил огромное удовольствие».0006 «Я очень доволен предлагаемыми курсами, качеством содержания материалов и простотой поиска

онлайн-курсов

.»

Уильям Валериоти, ЧП

Техас

«Этот материал в значительной степени оправдал мои ожидания. Курс был прост для понимания. Фотографии в основном хорошо иллюстрировали

обсуждаемые темы.»



Майкл Райан, ЧП

Пенсильвания

«Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.»







Джеральд Нотт, ЧП

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую его

всем инженерам. «

Джеймс Шурелл, P.E.

Ohio

2″ I , и являются

не основанными на какой-то неясной секции

законов, которые не применяются

к «нормальной практике».0007

Марк Каноник, ЧП

Нью-Йорк

«Большой опыт! Я многому научился, чтобы вернуться в свою медицинскую организацию

».





Иван Харлан, ЧП

Теннесси

«Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологий».





Юджин Бойл, ЧП

Калифорния

»Это был очень приятный опыт. Тема была интересной и хорошо представленной,

, а онлайн -формат был очень

, и легкий до

. Благодарность.»

Патрисия Адамс, ЧП

Канзас

«Отличный способ добиться соответствия непрерывному обучению физкультуры в рамках временных ограничений лицензиата».





Джозеф Фриссора, ЧП

Нью-Джерси

«Должен признаться, я действительно многому научился. Мне помогает

печатный тест во время просмотра текстового материала. предоставлены фактические случаи

.»

Жаклин Брукс, ЧП

Флорида

«Общие ошибки ADA в проектировании объектов очень полезны. Исследование

Требовалось Исследования в

Документ Но .

Гарольд Катлер, ЧП

Массачусетс

«Это было эффективное использование моего времени. Спасибо за разнообразие выбора

в инженерии дорожного движения, который мне нужен

для выполнения требований

Сертификация PTOE.

Joseph Gilroy, P.E.E.

ALLINIO ALLINIO 9072. .LININIIS ALLININ 9072. 121212121212121212121212121212121212121212121222. способ заработать CEU для моих требований PG в штате Делавэр. До сих пор все курсы, которые я посещал, были отличными.

Надеюсь увидеть больше 40%

Дисконтированные курсы ».

Кристина Николас, с.е. дополнительные

курсы. Процесс прост, и

намного эффективнее, чем

необходимость путешествовать.0723

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессиональных

инженеров в получении единиц PDH

в любое время. Очень удобно.»



Пол Абелла, ЧП

Аризона

«Пока все было отлично! Поскольку я постоянно работаю матерью двоих детей, у меня не так много

времени, чтобы исследовать, где

получить мои кредиты от. »



Кристен Фаррелл, ЧП

Висконсин

6

7 «Это было очень познавательно. Легко понять с иллюстрациями

и графиками; определенно облегчает

усвоение всех

теорий.»

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов полупроводника. Мне понравилось пройти курс по телефону

. .»

Клиффорд Гринблатт, ЧП

Мэриленд

«Просто найти интересные курсы, загрузить документы и получить

викторина. I would highly recommend

you to any PE needing

CE units.»

 Mark Hardcastle, P.E.

Missouri

«Very good selection

Randall Dreiling, P. E.0723

«I have re-learned things I have forgotten. I am also happy to benefit financially

by your promo email which

reduced the price

на 40%.»

Конрадо Касем, ЧП

Теннесси

«Отличный курс по разумной цене. Буду пользоваться вашими услугами в будущем.»







Чарльз Флейшер, P.E.

Нью-Йорк

«Это был хороший тест, и я фактически проверил, что я прочитал кодексы профессиональной этики

и правила Нью-Мексико

».



Брун Гильберт, ЧП

Калифорния

«Мне очень понравились занятия. Они стоили времени и усилий.»







Дэвид Рейнольдс, ЧП

Канзас

«Очень доволен качеством тестовых документов. Будет использовать CEDengineerng

, когда потребуется дополнительная сертификация

.»



Томас Каппеллин, ЧП

Иллинойс

«У меня истек срок действия курса, но вы все равно выполнили обязательство и поставили

ME, за что я заплатил — много

Оцените! для инженера».0723

Хорошо расположено. «

Глен Шварц, P.E.

New Jersey

2″ Вопросы. Вопросы для Mensons и Crode Oncement

22 «Вопросы. Вопросы для Mensons и Crodeons

2″ Вопросы.

для дизайна дерева.»



Bryan Adams, P.E.

Миннесота

«Отличный звонок по телефону помог мне получить консультацию.»0723







Роберт Велнер, ЧП

Нью -Йорк

«Я имел большой опыт работы с прибрежным строительством — проектирование

.



Денис Солано, ЧП

Флорида

«Очень понятный, хорошо организованный веб-сайт.0723

хорошо подготовлено. I like the ability to download the study material to

review wherever and

whenever.»



Tim Chiddix, P.E.

Colorado

«Excellent! Сохраняйте широкий выбор тем на выбор».







Уильям Бараттино, ЧП

Вирджиния

«Процесс прямой, никакой чепухи. Хороший опыт.»







Тайрон Бааш, ЧП

Иллинойс

«Вопросы на экзамене были наводящими и демонстрировали понимание

материала. Тщательный

and comprehensive.»



Michael Tobin, P.E.

Arizona

«This is my second course and I liked what the course offered to me that

would help in моя линия

работы. »



Рикки Хефлин, ЧП

Оклахома

6 907 «Очень легко и быстро ориентироваться. Я обязательно воспользуюсь этим сайтом снова.»







Анджела Уотсон, ЧП

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата.»







Кеннет Пейдж, ЧП

Мэриленд

«Это был отличный источник информации о нагревании воды с помощью солнечной энергии.





Луан Мане, ЧП

Conneticut

«Мне нравится подход, позволяющий зарегистрироваться и иметь возможность читать материалы в автономном режиме, а затем

вернуться, чтобы пройти тест.»





Алекс Млсна, ЧП

Индиана

«Я оценил количество информации, предоставленной для класса. Я знаю

Это вся информация, которую я могу

Использование в реальных жизненных ситуациях ».

Natalie Deringer, P.E.

South Dakota 3923

9076 9. 9072.

курс.»0723

«Веб -сайт прост в использовании, вы можете загрузить материал для изучения, затем вернуться

и пройти тест. .»

Майкл Гладд, ЧП

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»







Деннис Фундзак, ЧП

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать сертификат PDH

. Спасибо, что сделали этот процесс простым.»



Фред Шайбе, ЧП

Висконсин

«Положительный опыт. Быстро нашел курс, который соответствовал моим потребностям, и закончил

PDH за один час за

one hour.
